Мопеды ROCKOT ALPHA (Turisr / Offroad) . Руководство по сборке

1. СОДЕРЖАНИЕ

1. Содержание

3

2. Предисловие

4

3. Технические характеристики

5

4. Необходимые инструменты

6

5. Сборка мопеда…………………………………………………….7

6. Для заметок

21

3

2. ПРЕДИСЛОВИЕ

Благодарим Вас за покупку мопеда ROCKOT ALPHA! Теперь Вы владелец качественной и надежной мототехники, которая без

сомнений доставит Вам массу положительных эмоций! Мы надеемся, что Вы получите истинное удовольствие в процессе ее эксплуатации.

Мы разработали для вас данную инструкцию, чтобы вы смогли самостоятельно произвести сборку мопеда. Для достижения

наилучшего качества сборки, рекомендуем четко соблюдать последовательность этапов сборочного процесса, указанного в инструкции по

сборке.

К управлению мопедом допускаются лица старше 16 лет и с открытой водительской категорией М или выше.

Мопеды ROCKOT отвечают всем существующим законам, правовым нормам и положениям об уровне производимого шума и

воздействия на окружающую среду. Перед началом эксплуатации ознакомьтесь с вашим местным законодательством, регулирующим правила

вождения.

Компания ROCKOT-MOTORS оставляет за собой право без предупреждения и объяснения причин вносить изменения любого вида

в конструкцию изделия, технические характеристики, цвета, внешний вид, материалы, комплектацию и др. для достижения

максимального соответствия местным условиям. В случае таких изменений, пожалуйста, обратитесь к местному дилеру ROCKOT-

MOTORS за дополнительной информацией.

Все права на настоящий документ принадлежат компании ROCKOT-MOTORS. Никакая часть данной публикации не может быть

воспроизведена, передана, сохранена в поисковой системе либо переведена на другой язык, в том числе компьютерный, в любой форме, и

любыми средствами без предварительного письменного разрешения компании ROCKOT-MOTORS.

Все торговые марки, указанные в данном руководстве, используются исключительно в идентификационных целях и могут

являться собственностью их соответствующих владельцев.

4

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина

1920 мм

Ширина

775 мм

Высота

1080 мм

Колесная база

1185 мм

Топливо: ……

Аи - 92 (неэтилированный)

Объем топливного бака

10 литров

Сухой вес

85 кг

Максимальная нагрузка на транспортное средство

150 кг

Размер шины: переднего колеса

2,25 - 17 (или 2,5 - 17)

заднего колеса

2,50 - 17 (или 3,0 - 17)

Передние амортизаторы

пружинно - гидравлические

Задние амортизаторы

пружинно - гидравлические

Тормоз передний

дисковый (или барабанный)

Тормоз задний

барабанный

Аккумулятор

12V

Двигатель

4-х тактный, воздушного охлаждения

Система питания

карбюраторная

Система зажигания

электронное (CDI)

Сцепление

многодисковое в масляной ванне

Свеча зажигания: тип

С7HSA, C8HSA, A7RTC

Количество цилиндров и расположение

1, наклонён вперёд

Объём масла для двигателя

0,8 л (10W-40)

Рабочий объем цилиндра

49,5 см³

Степень сжатия

8,5:1

Тепловые зазоры клапанов(холодных): Впускных

0.03 мм

Выпускных

0.05 мм

Максимальная мощность, кВт (мин-1)

2,3 кВт при 7000 об/мин

Максимальный крутящий момент, Нм (мин-1)

3,2 Н·м при 5000 об/мин

5

4. НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ



Рожковые ключи от 8 до 21,



Накидные ключи (головки) от 8 до 21,



Плоская отвертка,



Крестовая отвертка,



Плоскогубцы,



Шестигранники H6-H8,



Молоток.

6

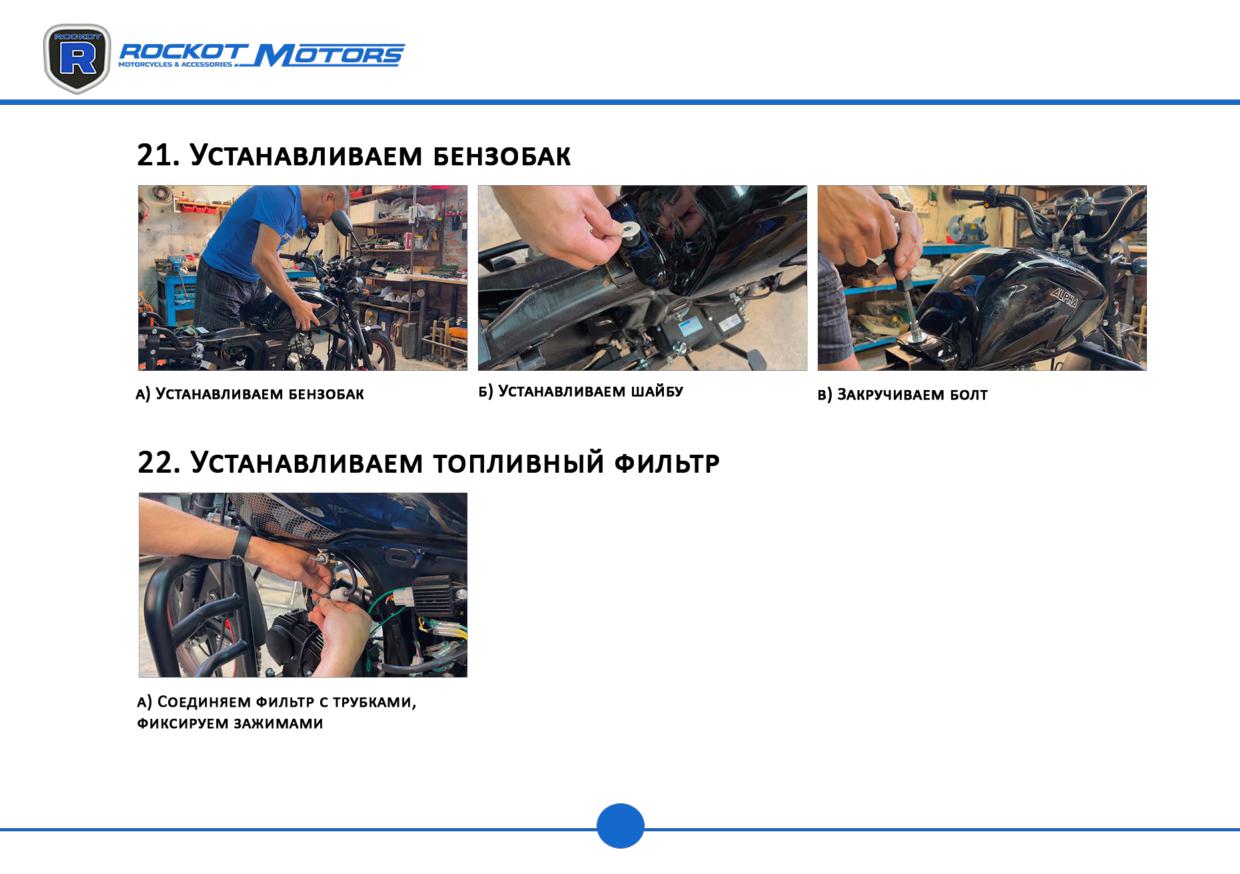

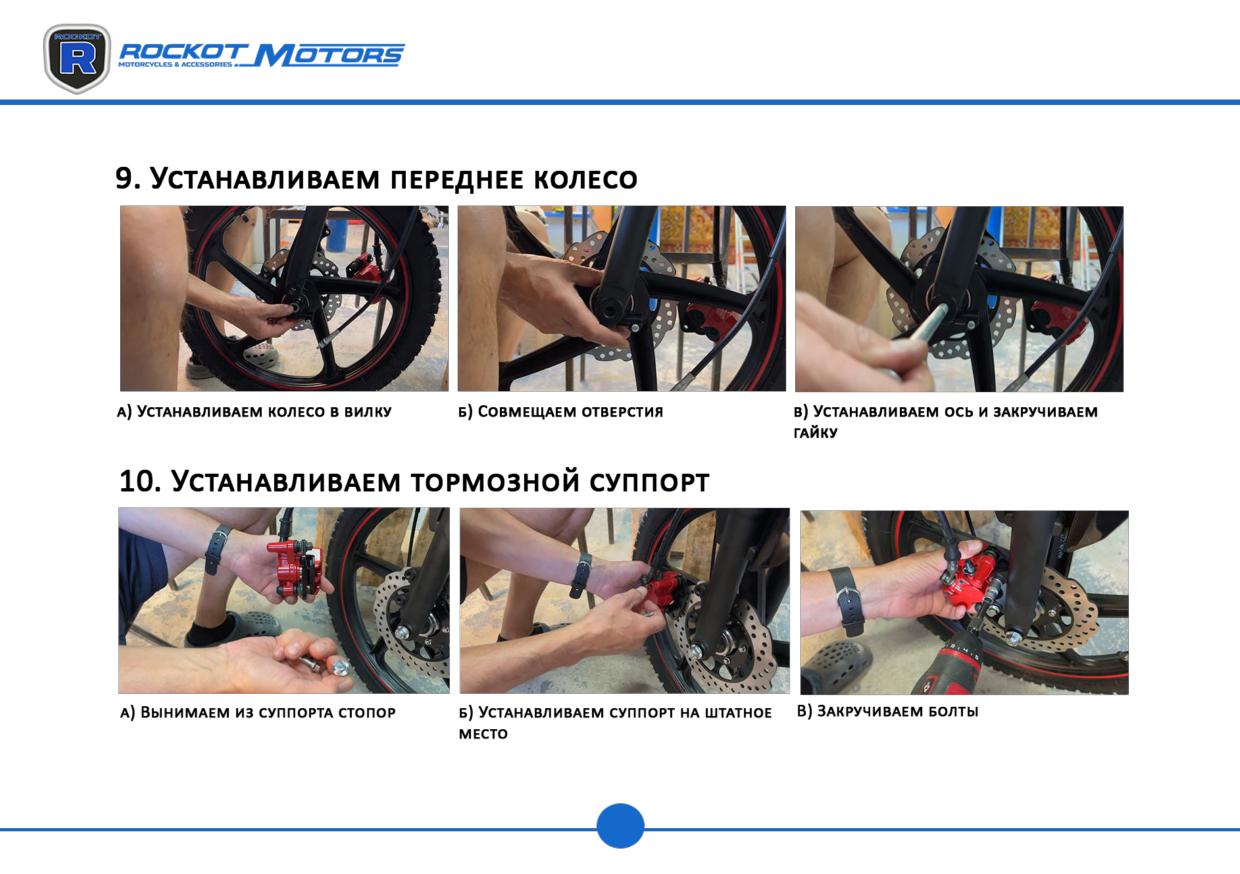

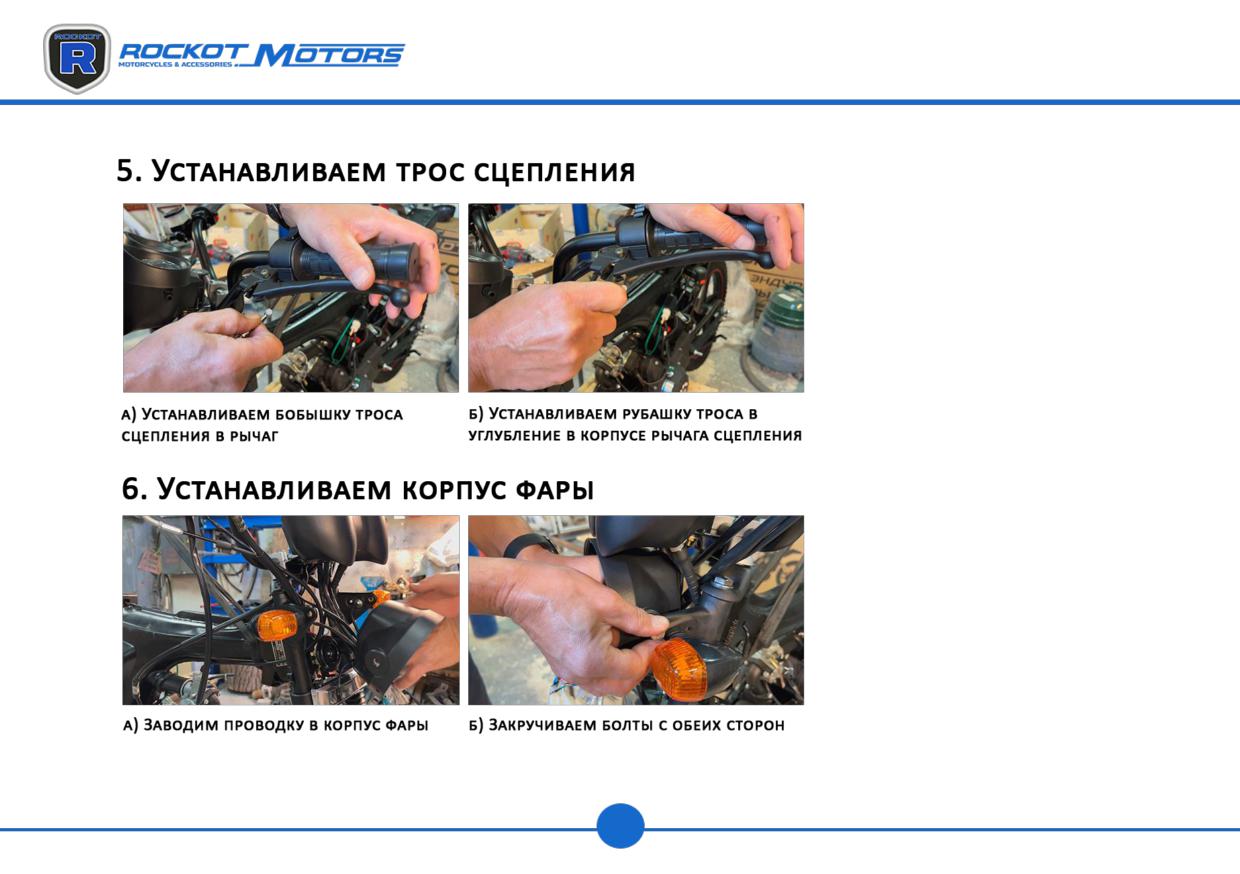

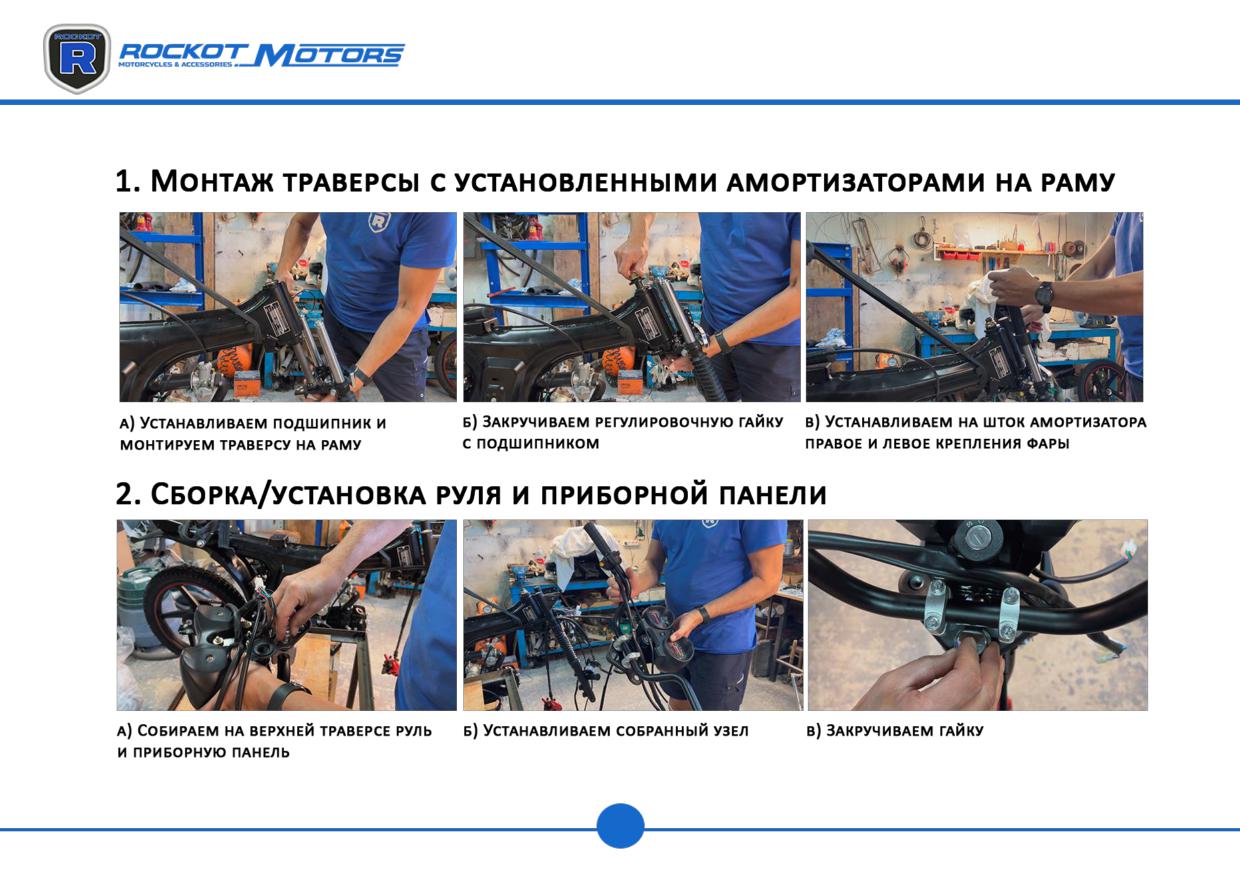

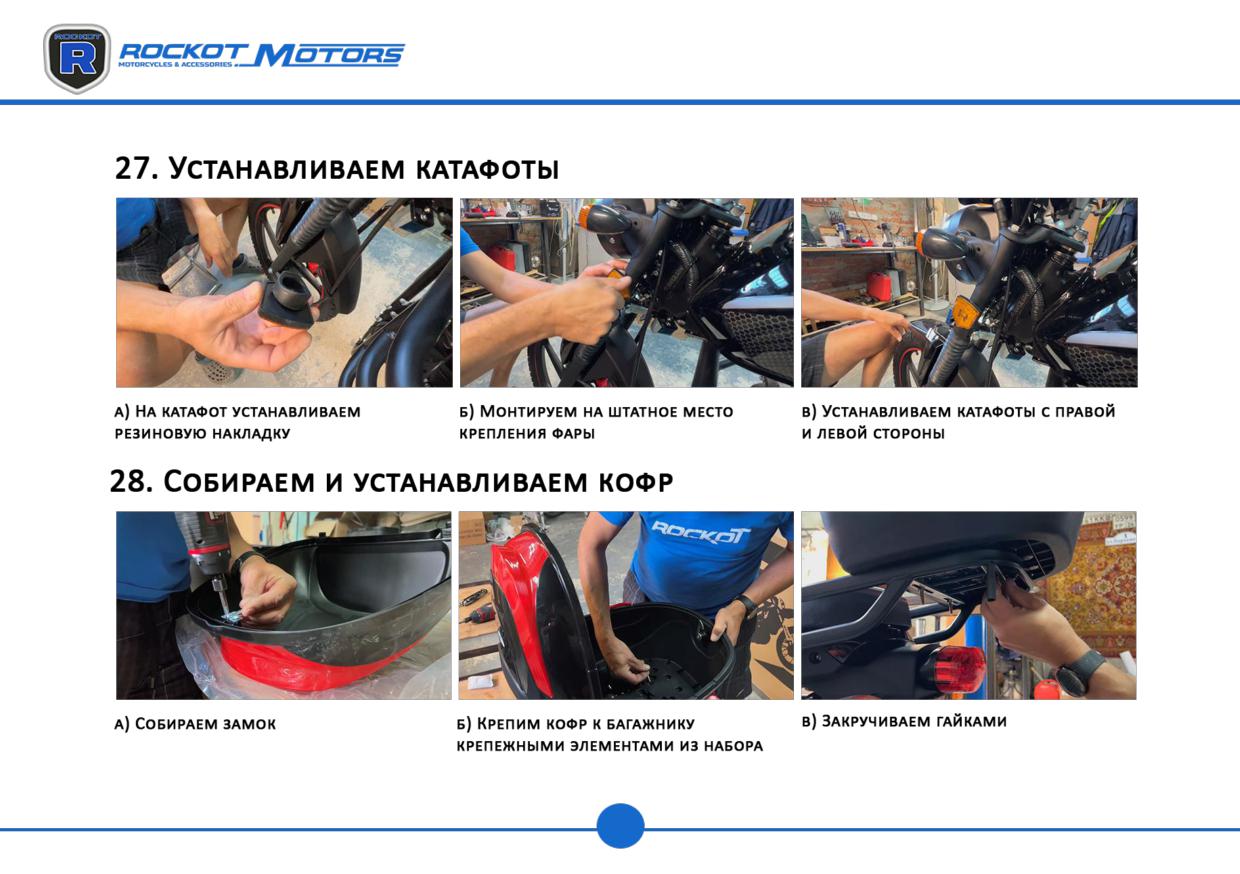

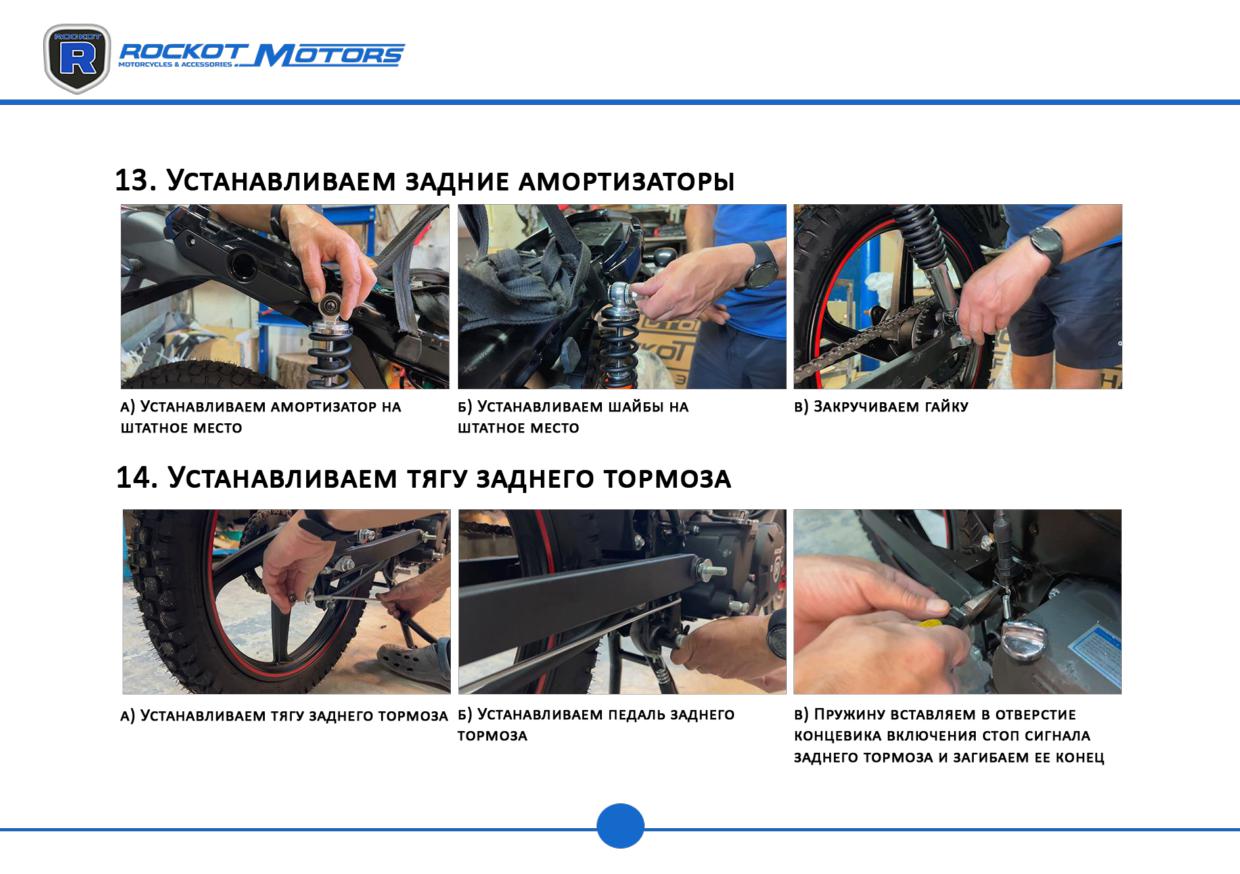

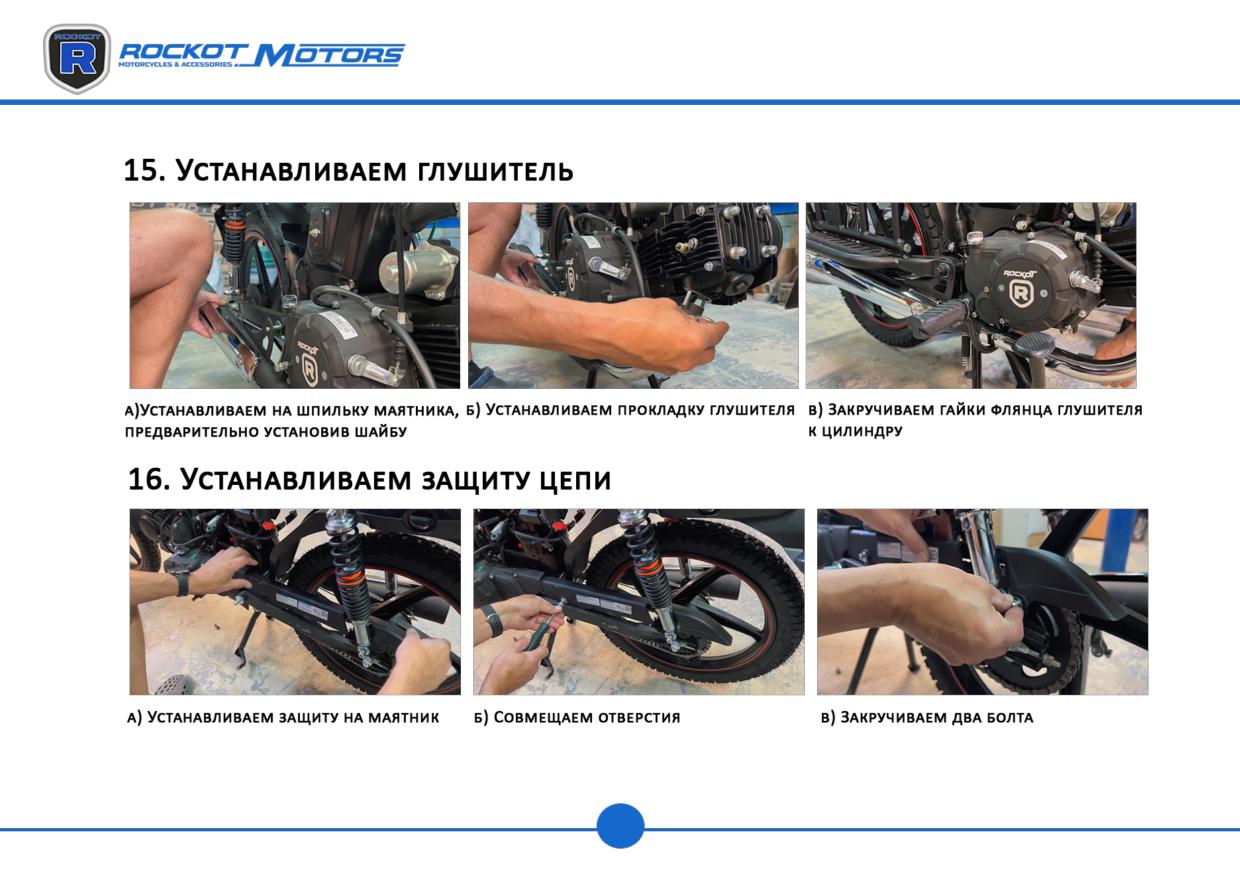

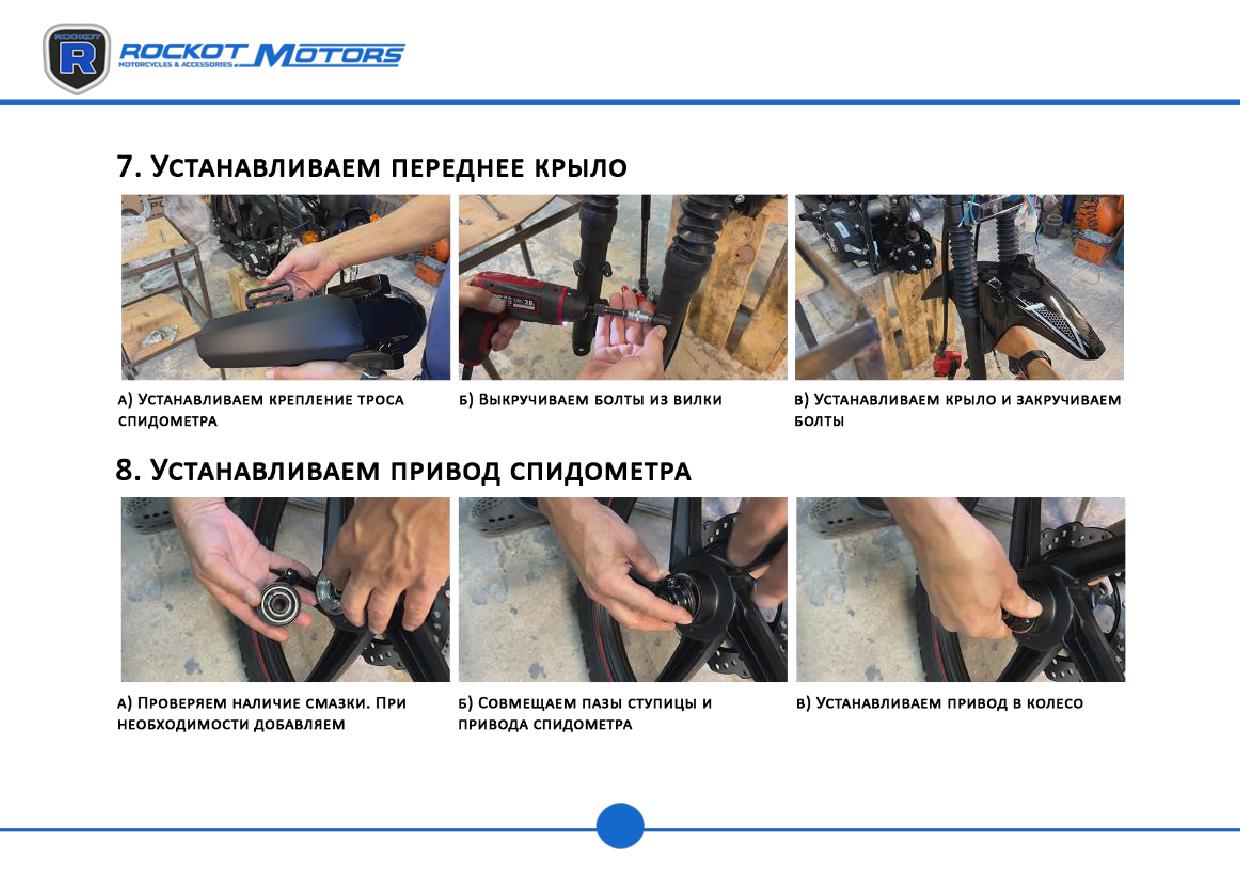

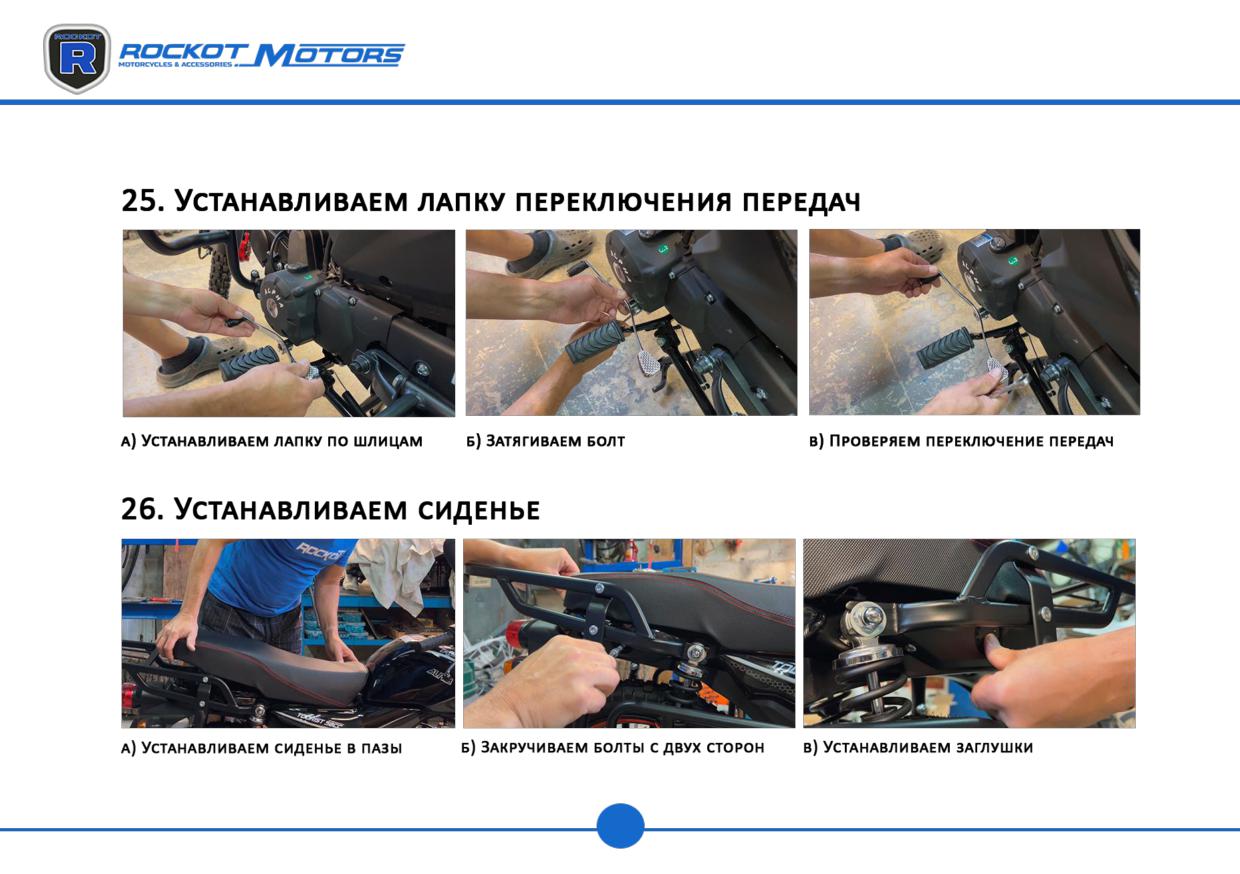

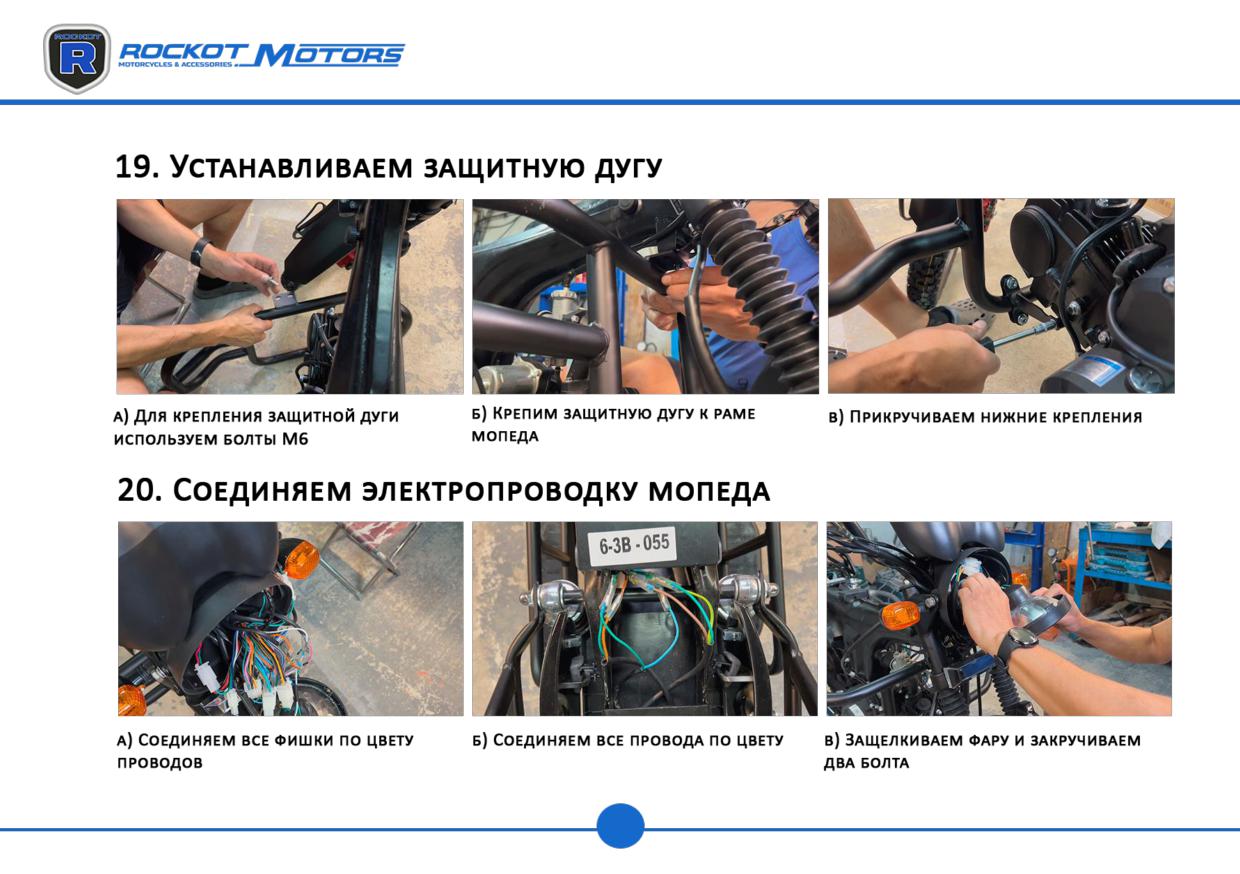

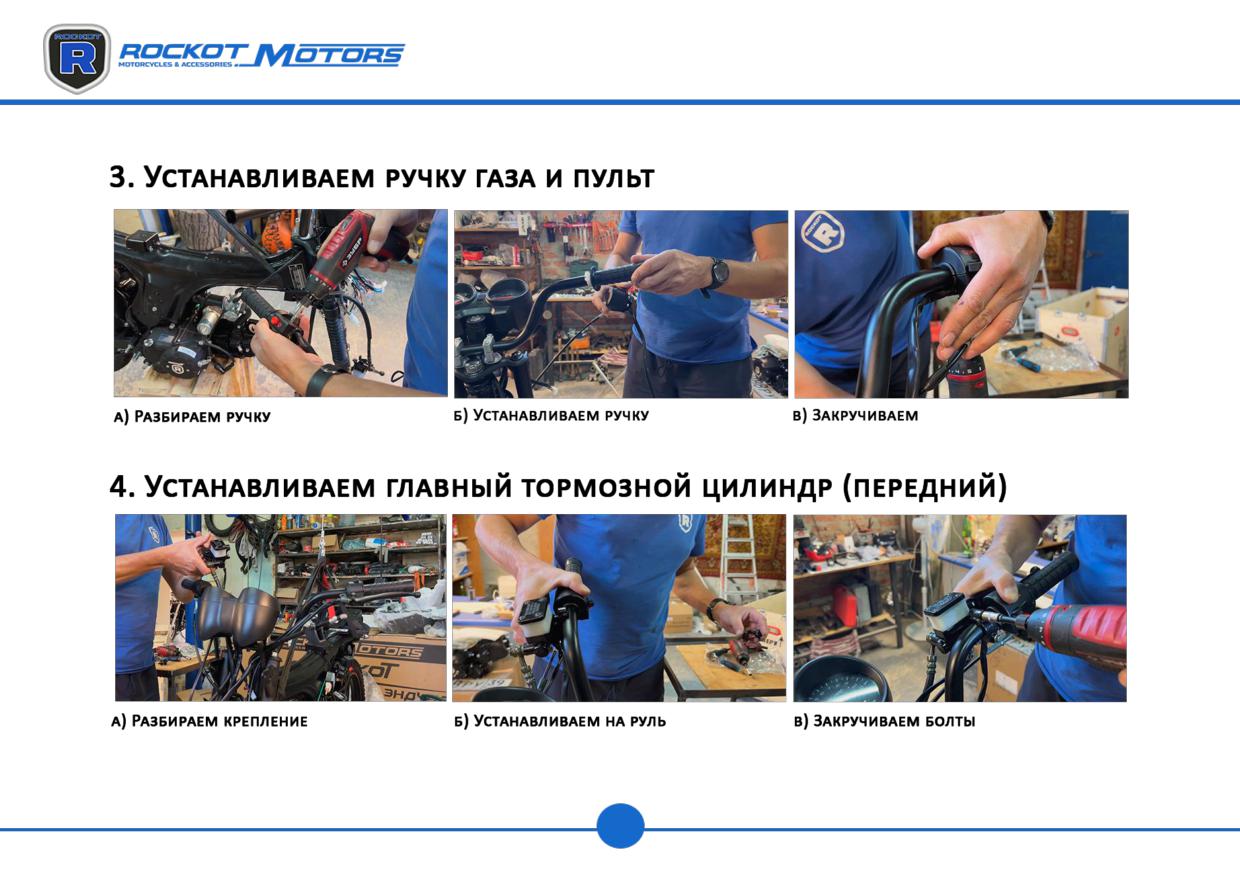

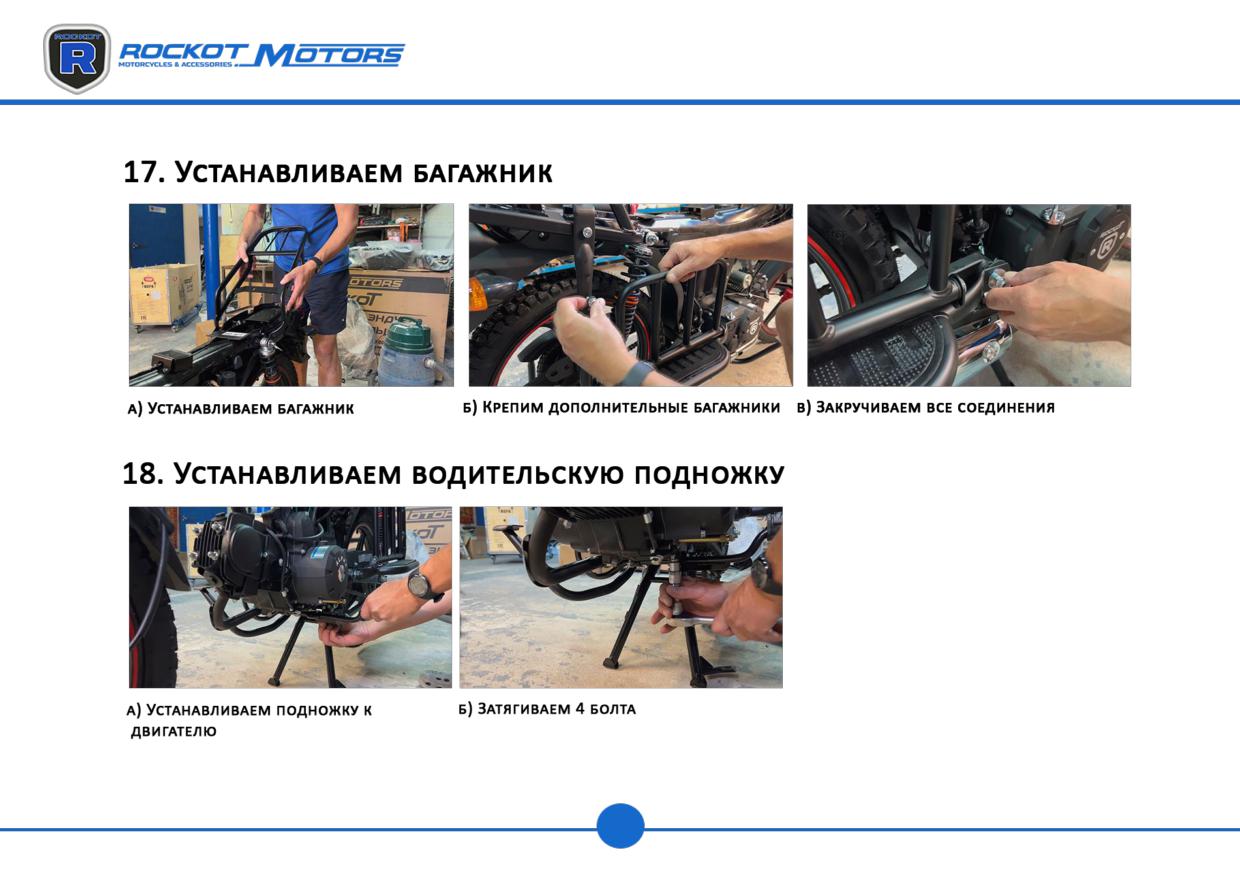

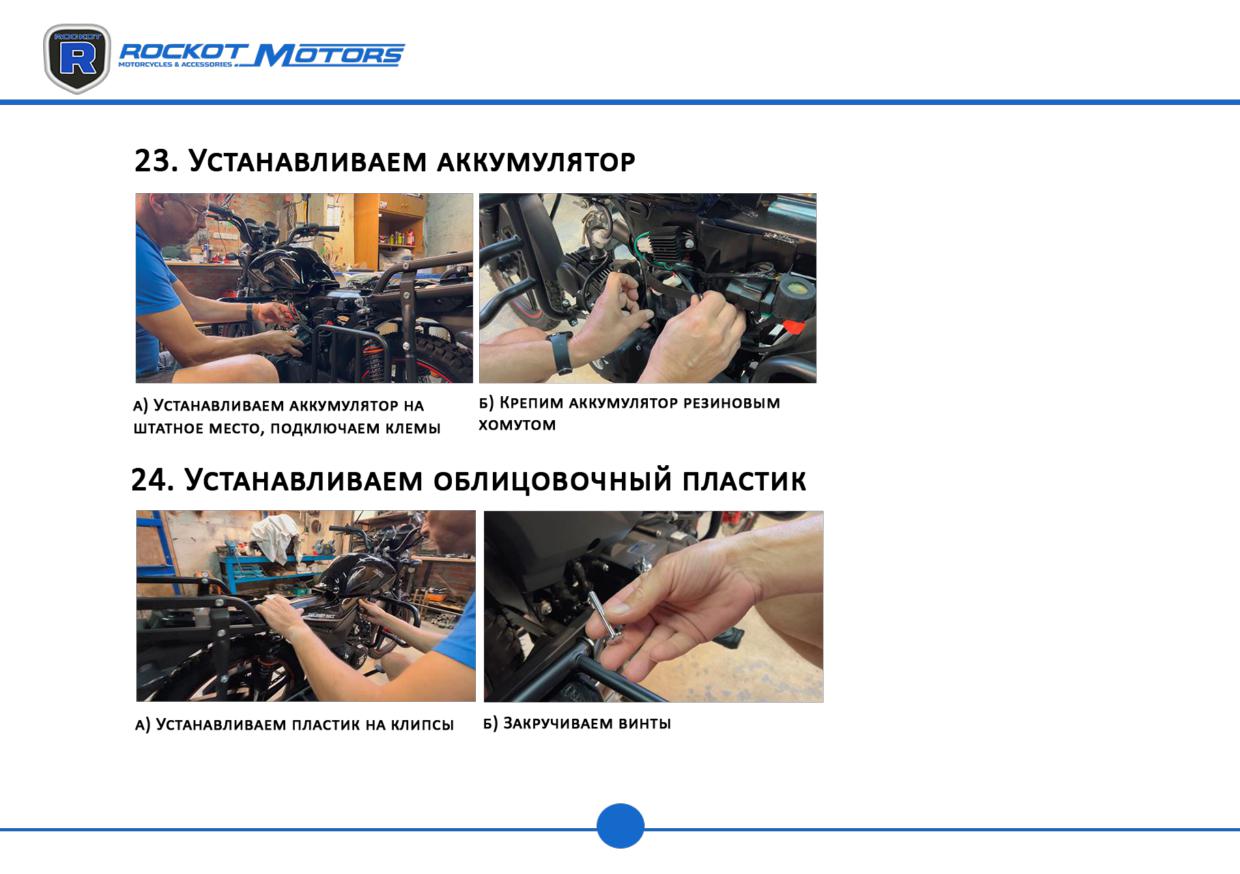

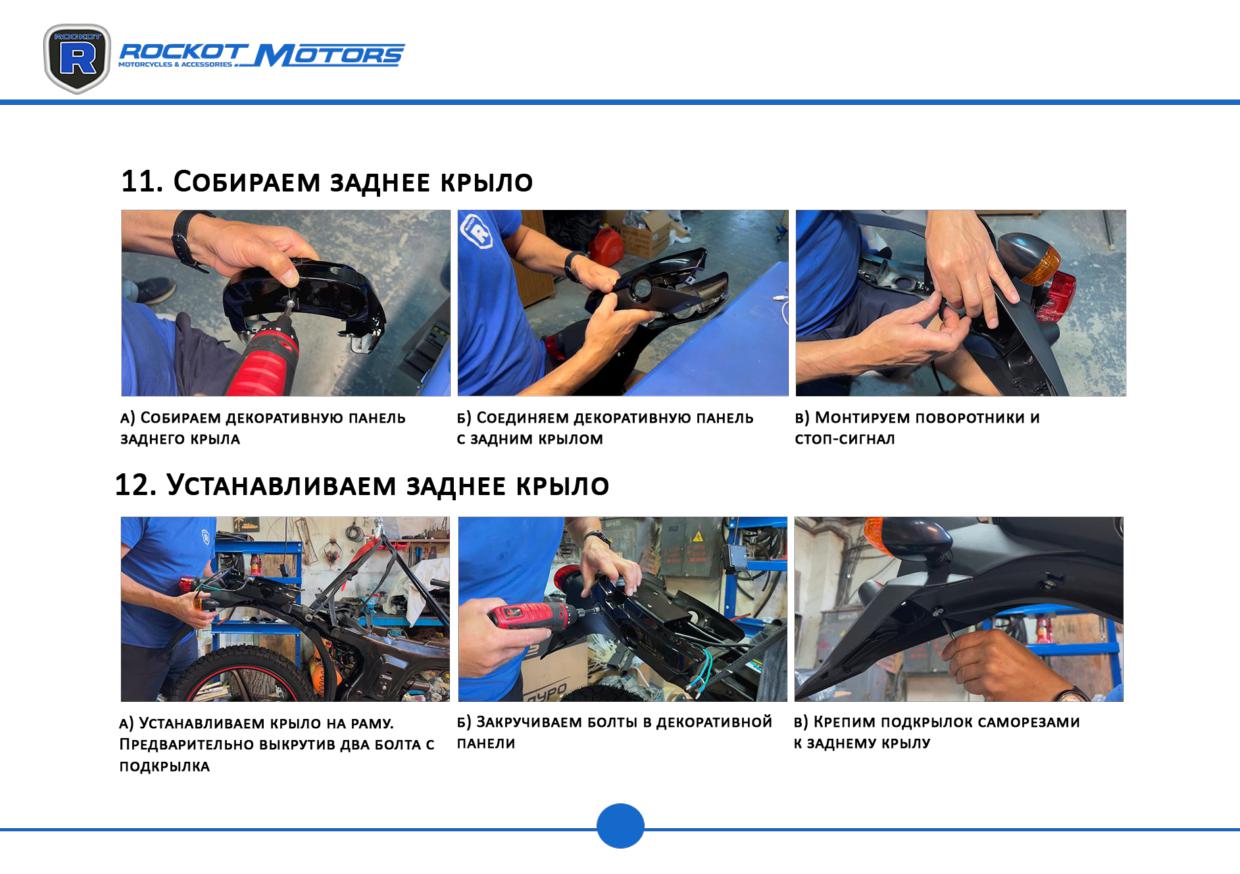

5. Сборка мопеда
