Мотоцикл Irbis Intruder. Инструкция по сборке





СОДЕРЖАНИЕ
1. Минимально необходимый инструмент для сборки
3
2. Подготовка мотоцикла к сборке
4
2.1 Внешний осмотр транспортной упаковки
4
2.2 Вскрытие упаковки
4
2.3 Комплект поставки мотоцикла Irbis Intruder
6
3. Порядок сборки мотоцикла Irbis Intruder
9
3.1. Установка руля
9
3.2. Установка левого блока переключателей
10
3.3. Установка рычага сцепления
10
3.4. Установка передних указателей поворотов
11
3.5. Установка защиты переднего обтекателя
13
3.6. Установка передних указателей поворотов
15
3.7. Установка задних амортизаторов
16
3.8. Установка заднего крыла
16
3.9. Установка задних указателей поворотов
19
3.10. Установка заднего фонаря
20
3.11. Установка заднего багажника
21
3.12. Установка подножек пассажира
22
3.13. Установка защиты заднего крыла
23
3.14. Установка планки номерного знака
24
3.15. Установка заднего катафота
24

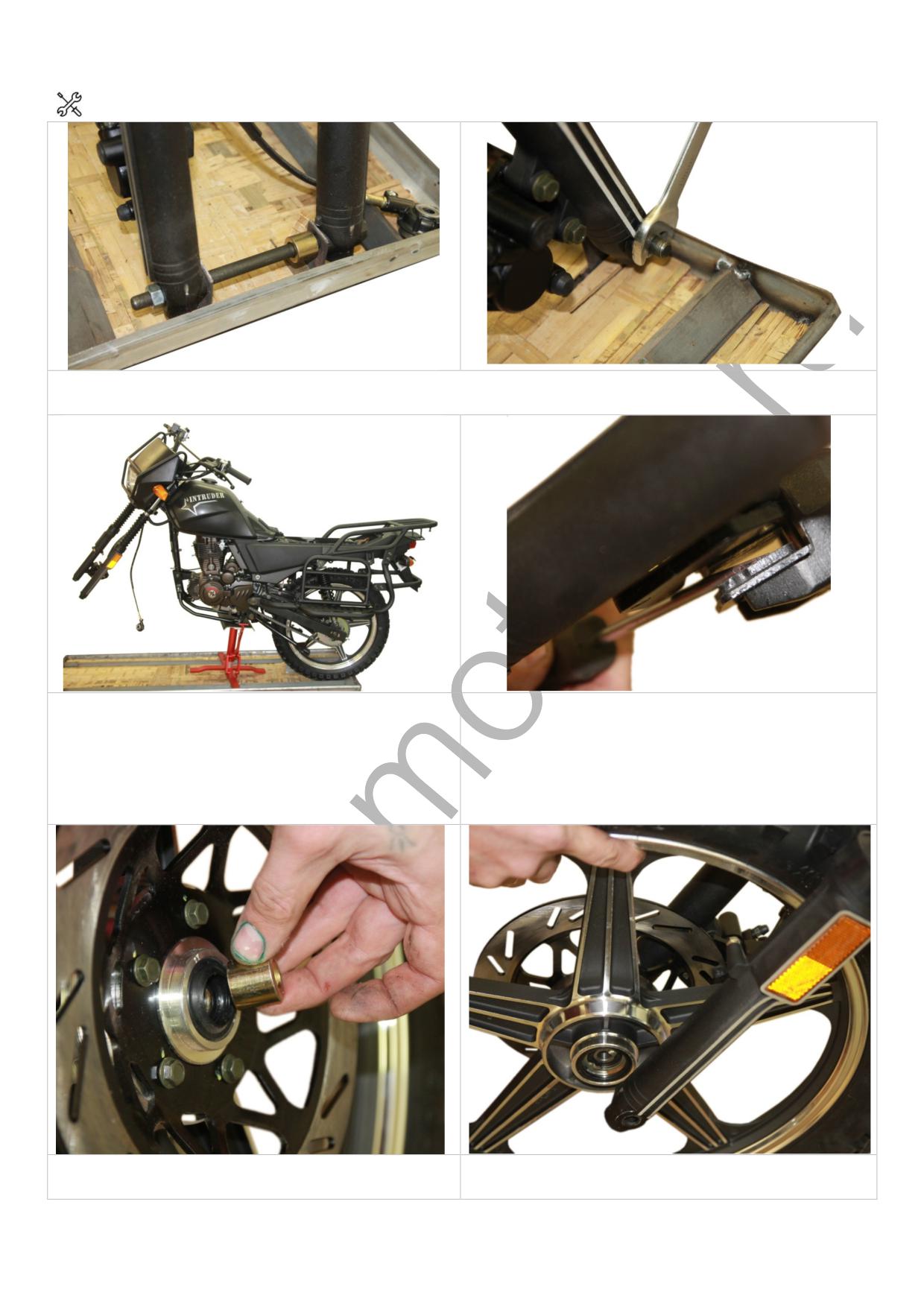

3.16. Установка переднего колеса
25
3.17. Установка переднего крыла
27

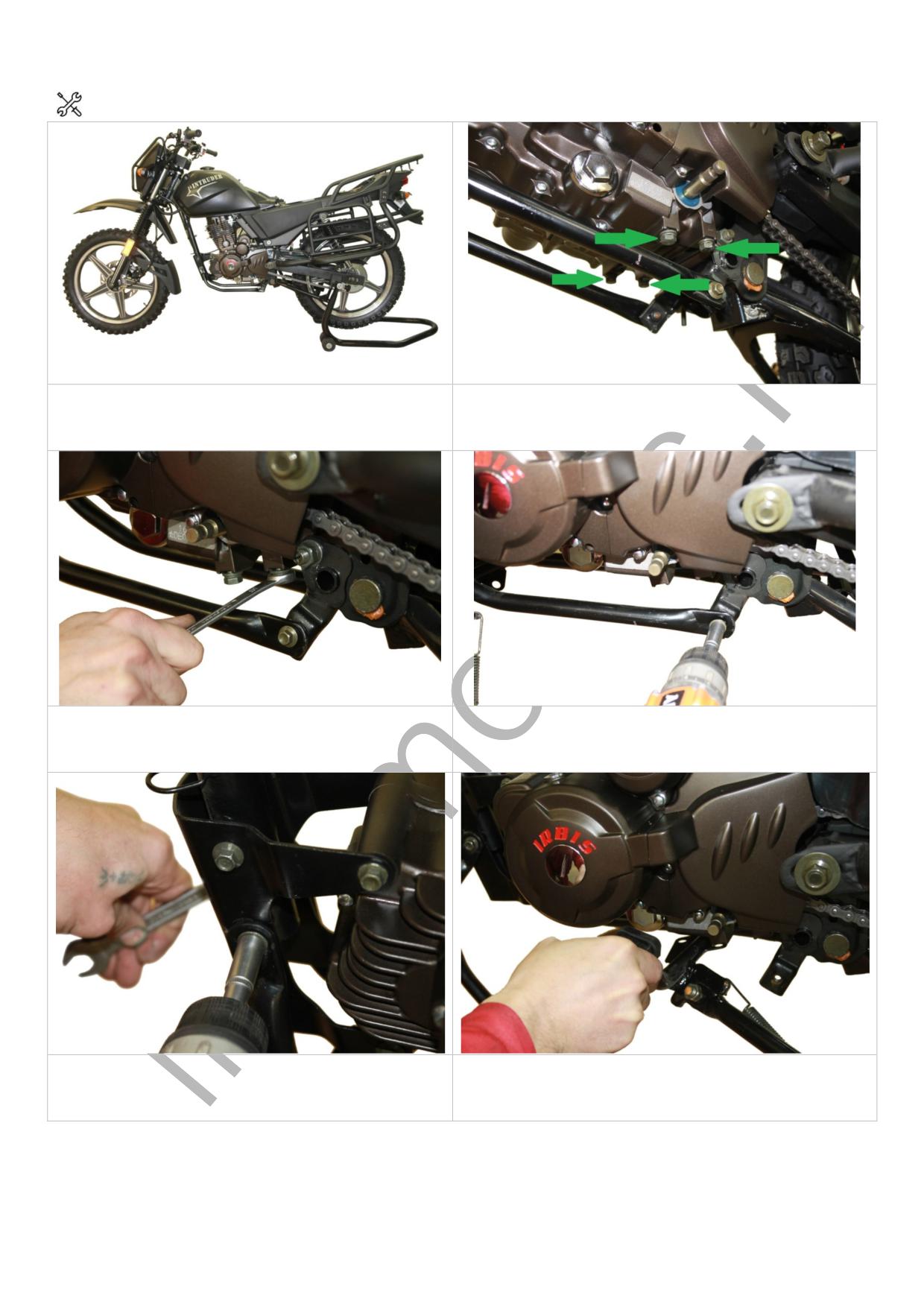

3.18. Установка подножек водителя с боковым упором
29
3.19. Установка педали заднего тормоза
30

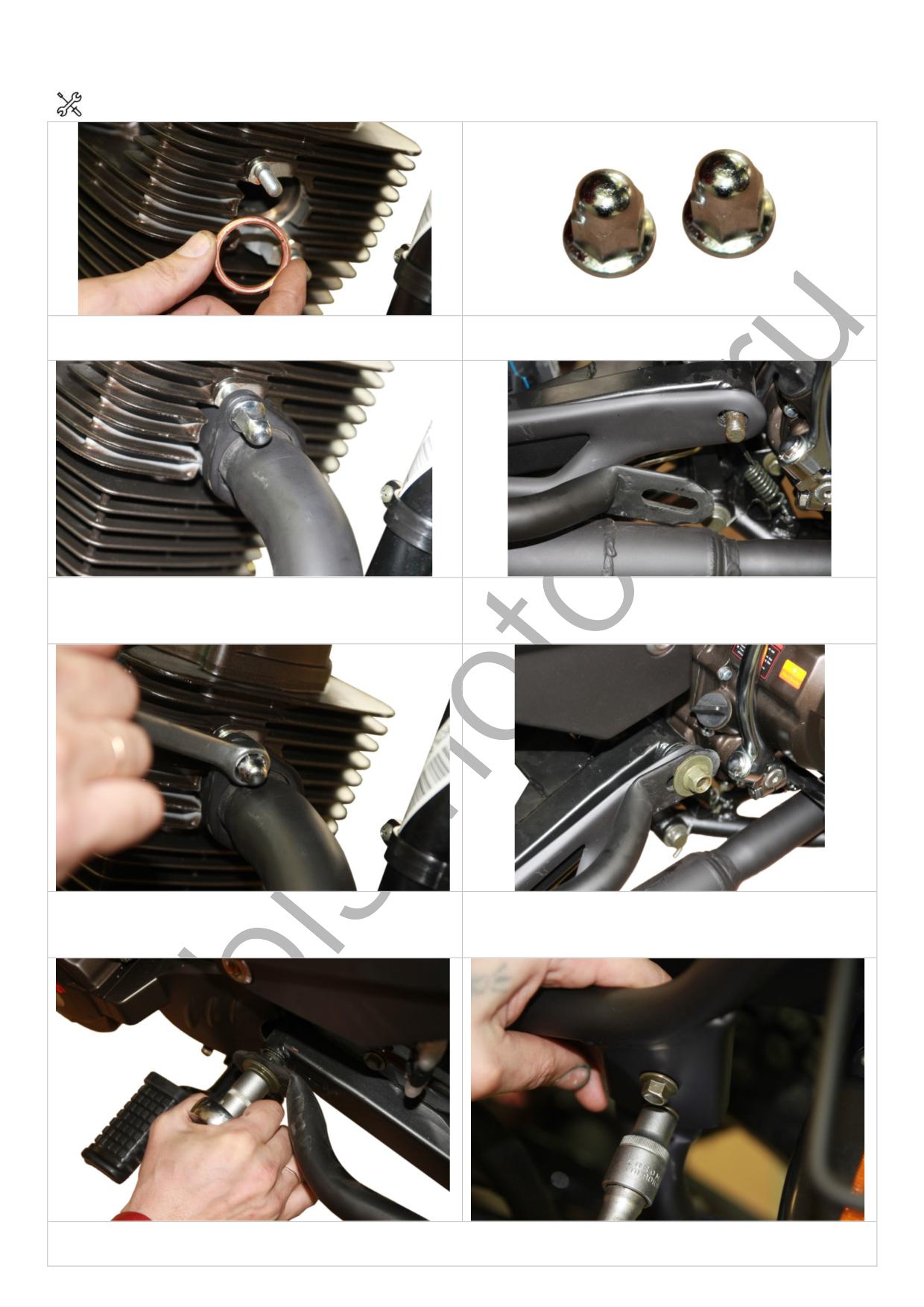

3.20. Установка выхлопной трубы
33

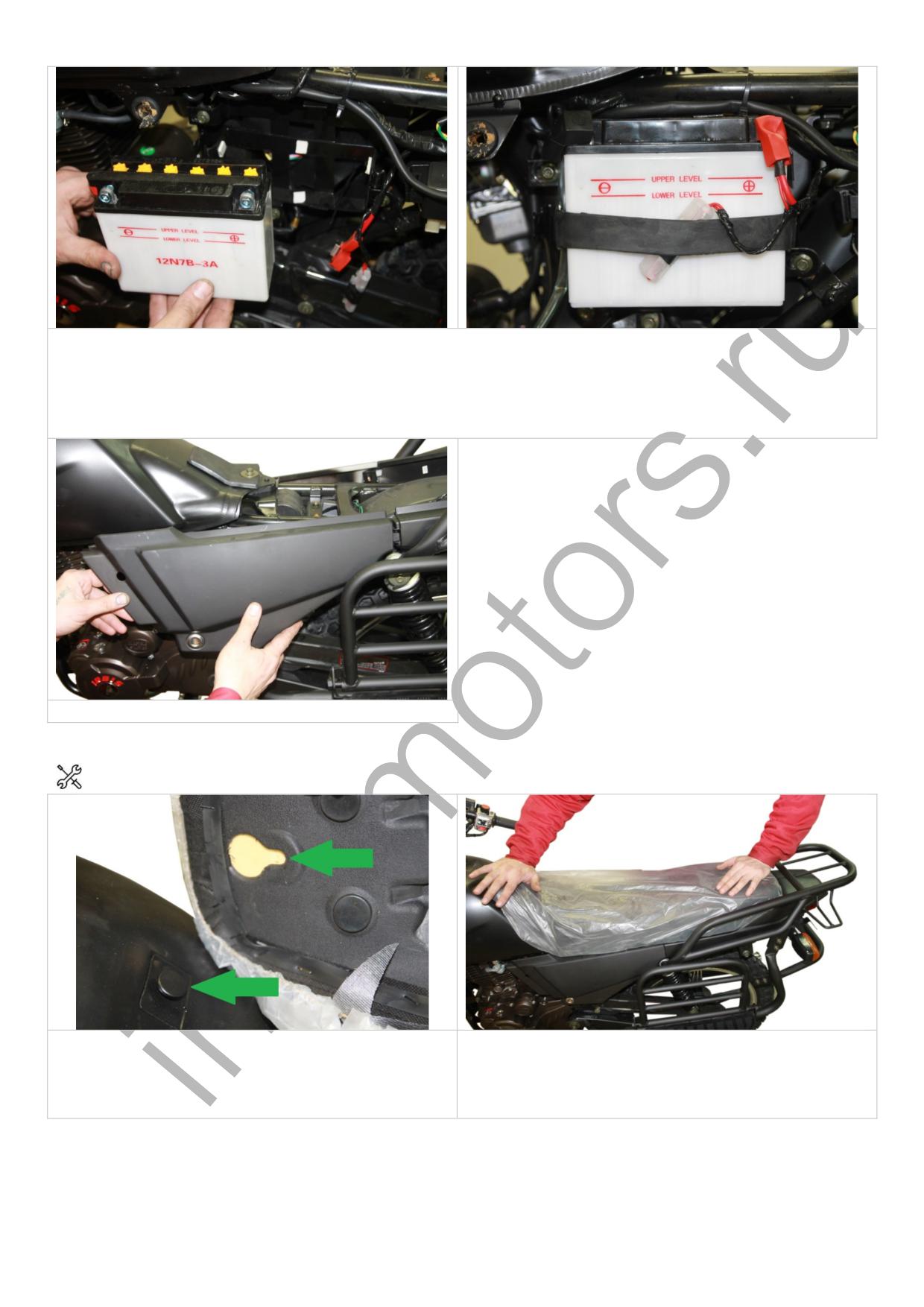

3.21. Установка и подключение АКБ
34
3.22. Установка сиденья
35
3.23. Установка педали переключения передач
36

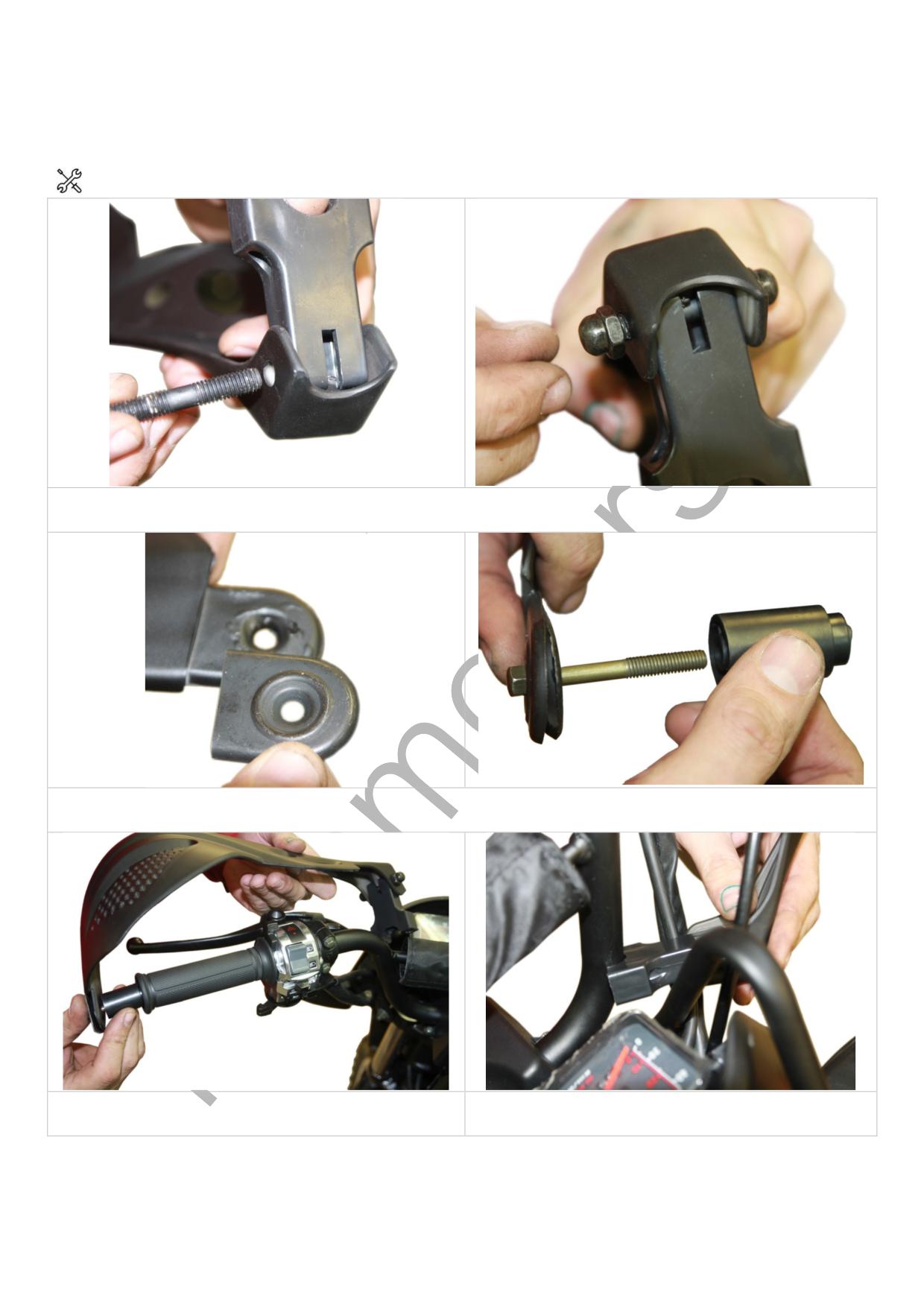

3.24. Установка защиты ручек руля
37
3.25. Установка зеркал
38

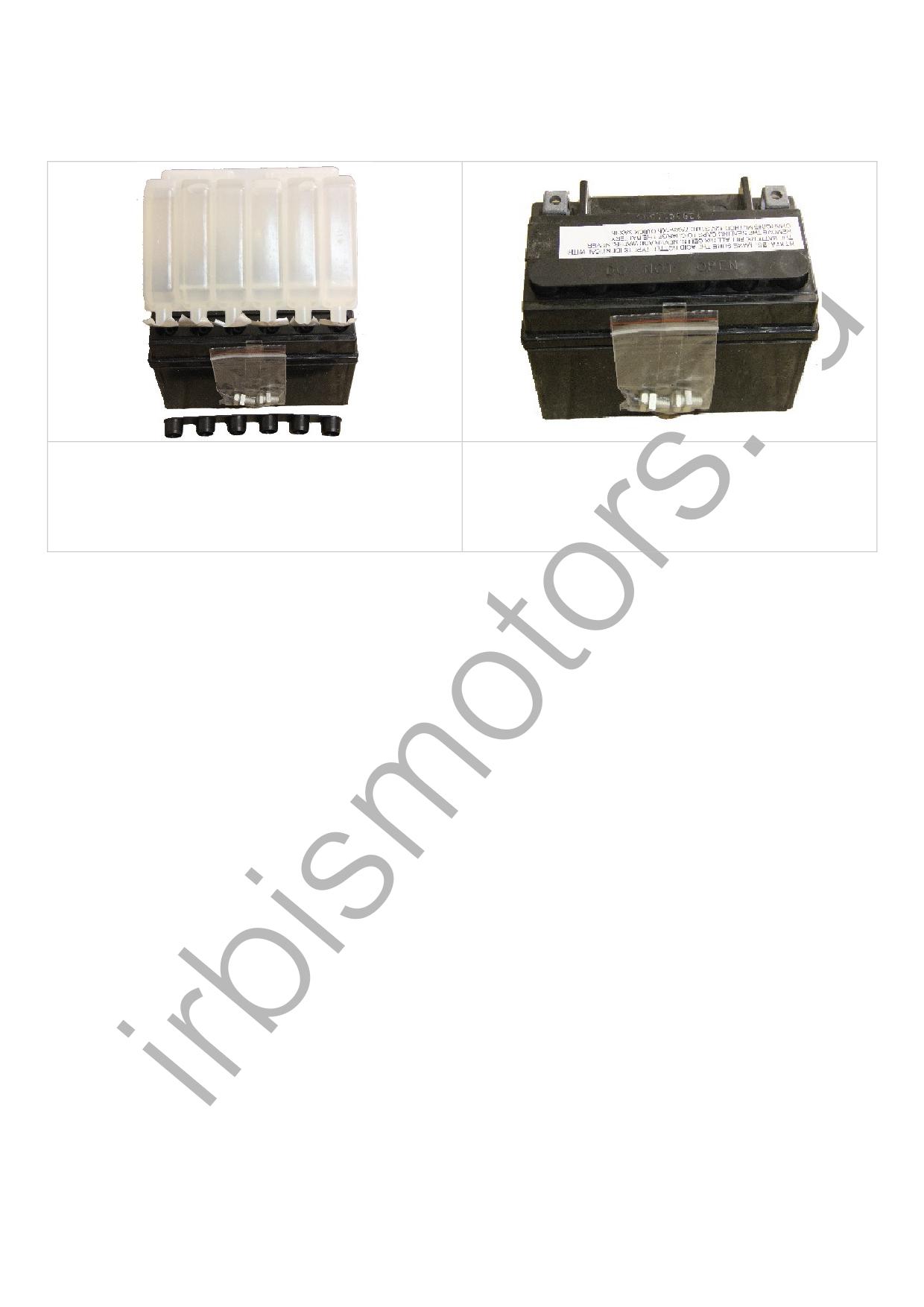

4. Процедура заправки АКБ мотоцикла
39
5. Проверка работы систем мотоцикла и запуск двигателя
40
2

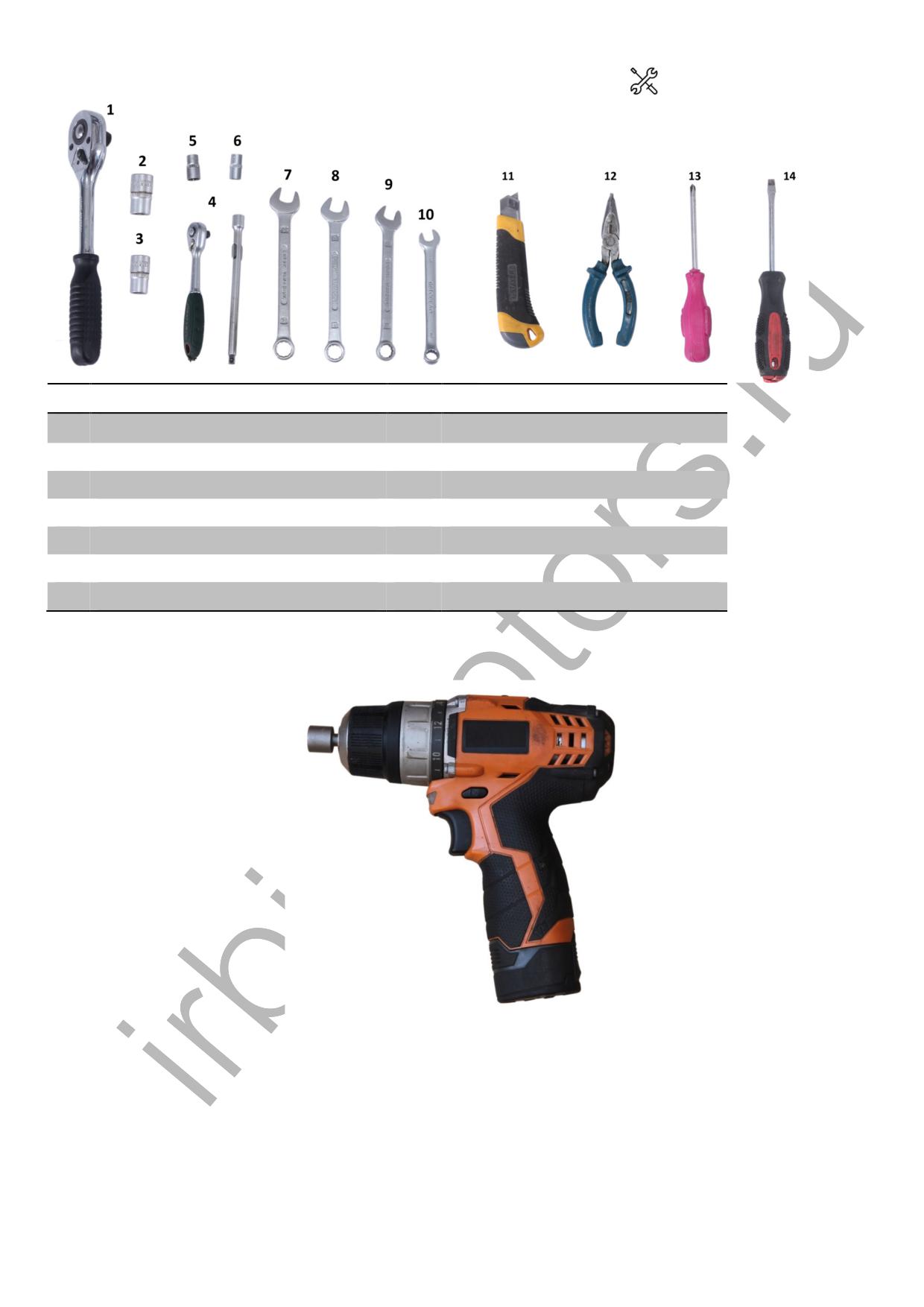

1. Минимально необходимый инструмент для сборки
№ Инструмент
№ Инструмент
1
Трещотка большая
8
Ключ накидной на 13мм
2
Головка на 17мм
9
Ключ накидной на 12мм
3
Головка на 14мм
10
Ключ накидной на 10мм
4
Трещотка маленькая
11
Канцелярский нож
5
Головка на 10мм
12
Кусачки
6
Головка на 8мм
13
Крестовая отвёртка
7
Ключ накидной на 14мм
14
Плоская отвёртка
,
3
2. Подготовка мотоцикла к сборке.

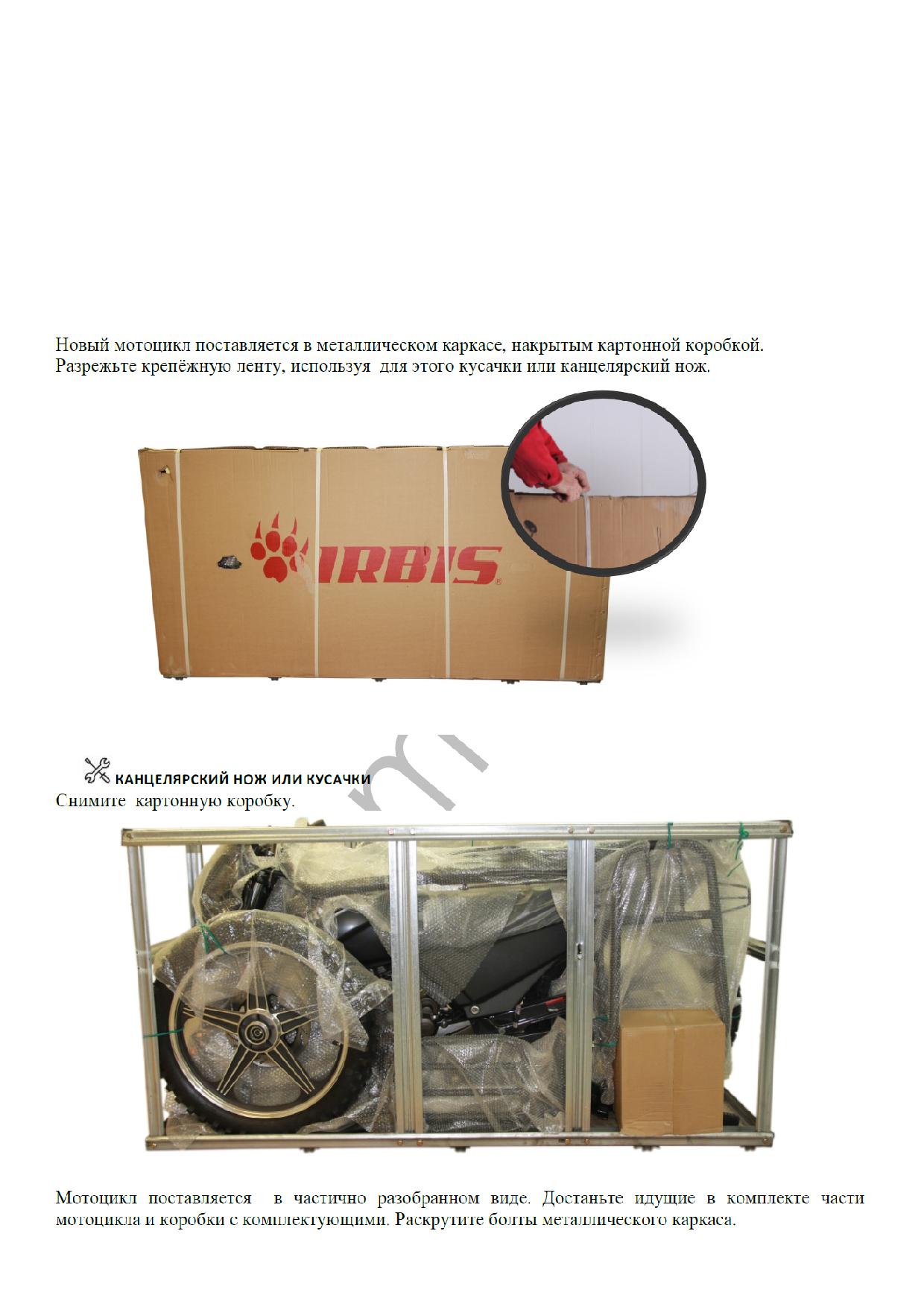

2.1 Внешний осмотр транспортной упаковки
,
-
,
,
!
/
"
,

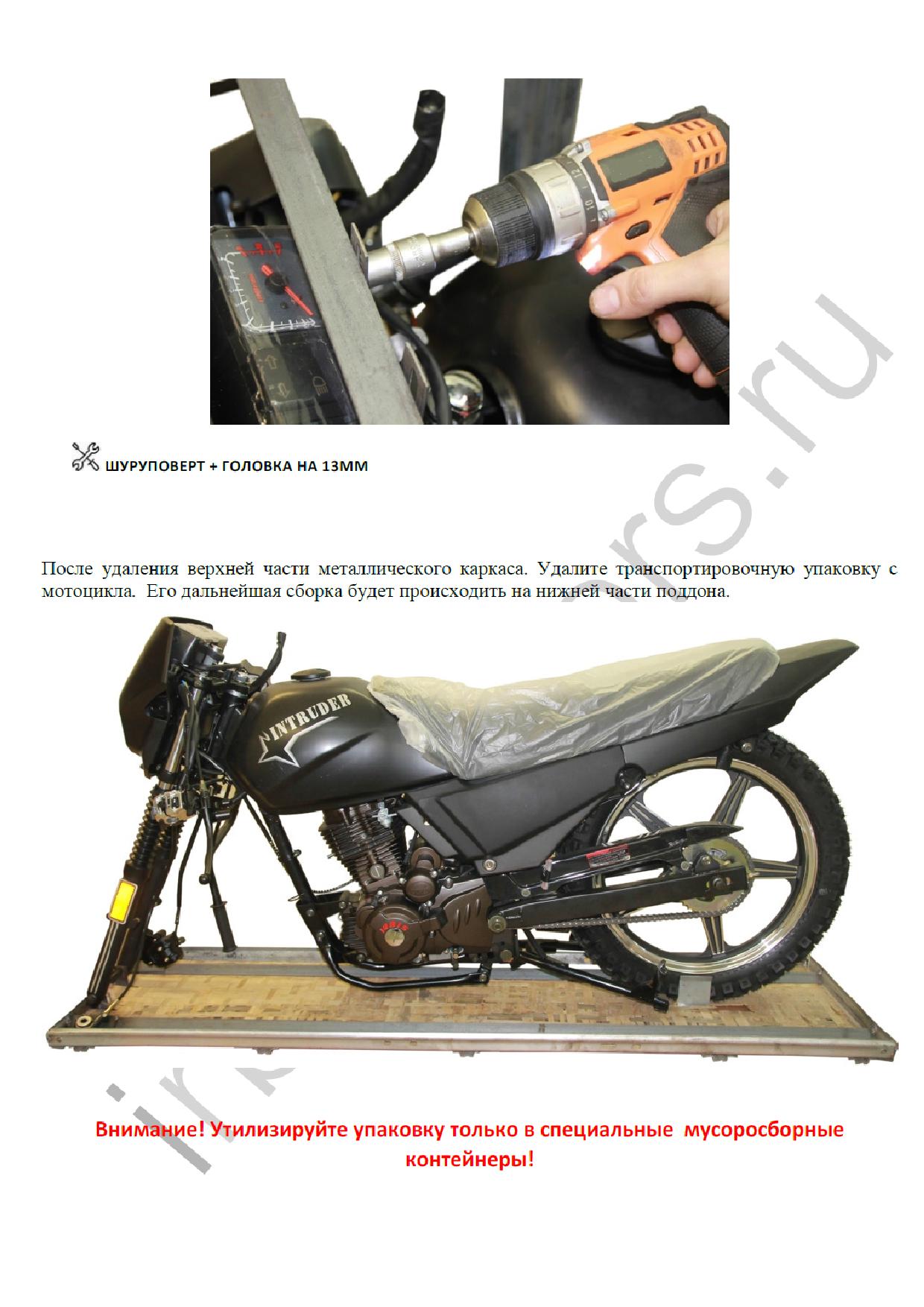

2.2 Вскрытие упаковки
5
2.3 Комплект поставки мотоцикла Irbis Intruder
Список комплектующих для сборки:
1. Переднее колесо,
18.5. Набор
1 шт.
инструмента, 1 комп.
*
2. Переднее крыло,
18.6. Табличка
1 шт.
номерного знака, 1
шт.
3. Защита заднего
18.7. Инструкция по
крыла, 1 шт.
эксплуатации, 1 шт.
4. Защита ручек
18.8. Педаль
руля, 2 шт.
переключения
передач, 1 шт.
5. Металлическая
18.9. Фиксатор АКБ, 1
защита «фальш»
шт.
крыла, 1 шт.
6. Планка
18.10. Поролоновая
номерного знака, 1
защита перекладины
шт.
руля, 1 шт.
7. Заднее крыло, 1
18.11. Кронштейн
шт.
фиксации троса
привода спидометра,
1 шт.
8. Защита передней
18.12. Пластиковые
фары, 1 шт.
хомуты крепления
проводки, 2шт.
6
9. Задний багажник,
18.13. Металлическая
1 шт.
накладка на торцы
защиты ручек руля, 2
шт.
10. Задний фонарь,
18.14. Комплект
1 шт.
крепления защиты
ручек руля к
кронштейнам
крепления, 1 комп.
11. Боковые
18.15. Втулки
подножки
крепления защиты
пассажира, 2 шт.
ручек руля к рулю, 2
шт.
12. Глушитель, 1 шт.
18.16. Кронштейн
крепления защиты
ручек руля, 1 комп.
13. Переднее
18.17. Комплект
«фальш» крыло, 1
крепления руля, 1
шт.
комп.
14. Педаль тормоза,
18.18. Кронштейн
1 шт.
крепления указателя
уровня топлива, 1 шт.
15. Подножки
18.19. Втулка
водителя с боковым
крепления заднего
упором , 1 шт.
багажника, 2 шт.
16. Задние
18.20. Ключи
амортизаторы, 2 шт.
зажигания, 2 шт.
17. Тяга привода
18.21. Болт с шайбой
заднего тормоза, 1
крепления заднего
шт.
багажника, 2 шт.
7
18. Коробка с
18.22. Пружина
комплектующими и
большая, 1 шт.
крепежом, 1 шт.
18.1. Коробка с АКБ,
18.23. Шайба
1 комп.
металлическая, 2 шт.
18.24. Болты
крепления руля, 4 шт.
18.2. Комплект с
18.25. Пружина
крепежом, 1 комп.
малая, 1 шт.
18.3. Зеркала
18.26. Указатели
заднего вида, 2 шт.
поворотов, 4 шт.
18.4. Задний
светоотражатель-
ный элемент, 1 шт.
* +
"
:
-
%
- 1
.;
-
17*19 - 1
.;
-
13*16 - 1
.;
-
12*14 - 1
.;
-
8*10 - 1
.;
-
- 1
.;
-
6’ - 1
.;
-
- 1
.;
-
"
- 1 ..
8
3. Порядок сборки мотоцикла Irbis Intruder

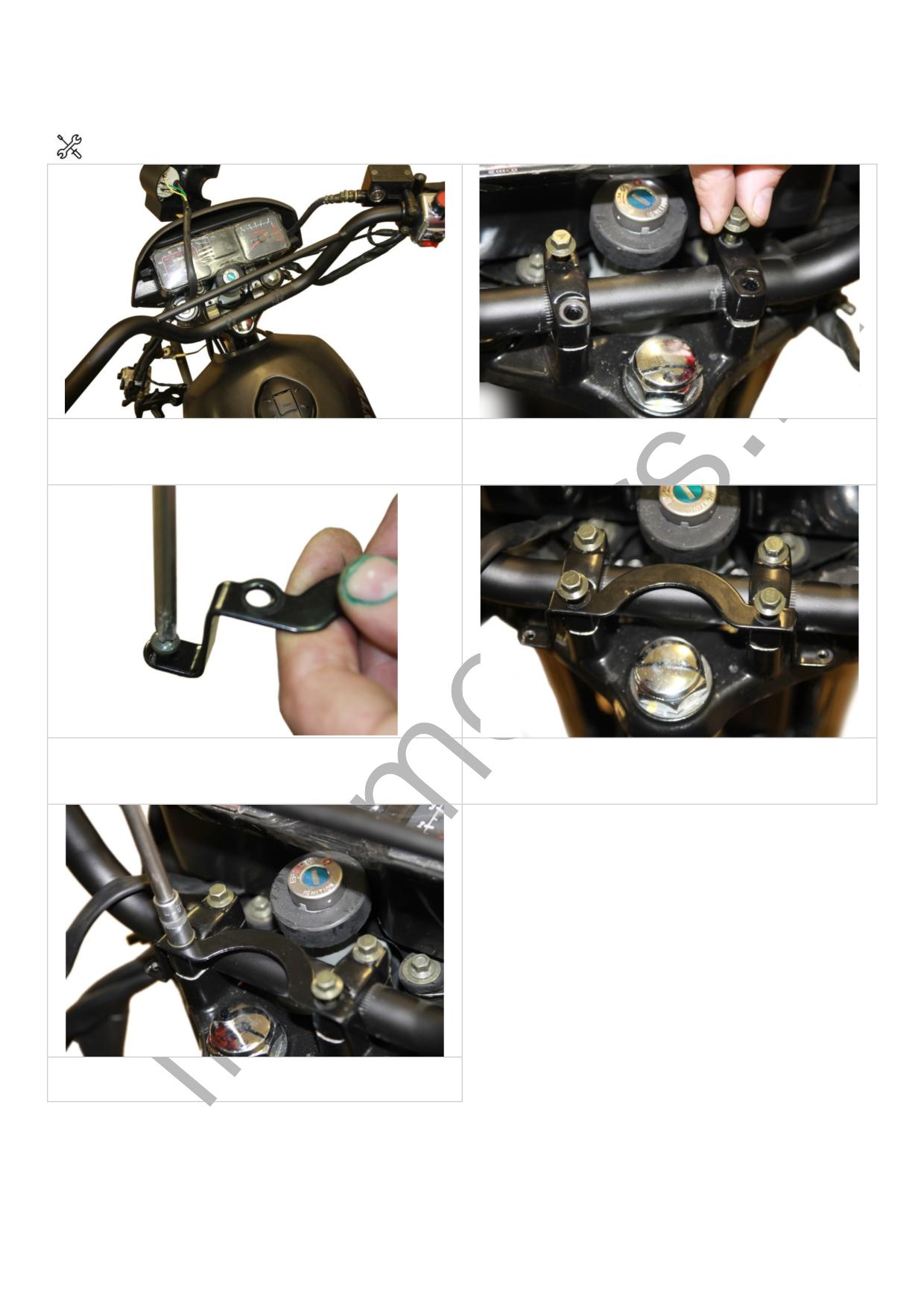

3.1. Установка руля
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 8ММ, КРЕСТОВАЯ ОТВЕРТКА.
3.1.1. Установите руль.
3.1.2. Установите хомуты крепления руля в
соответствии с рисунком. Наживите верхние
болты крепления.
3.1.3. Открутите два винта крепления
3.1.4. Установите кронштейн крепления
указателя уровня топлива к кронштейну его
указателя уровня топлива так, как указано на
крепления.
рисунке. Наживите нижние болты крепления.
3.1.5.
Отрегулировав руль в нужное
положение, закрутите болты крепления.
9

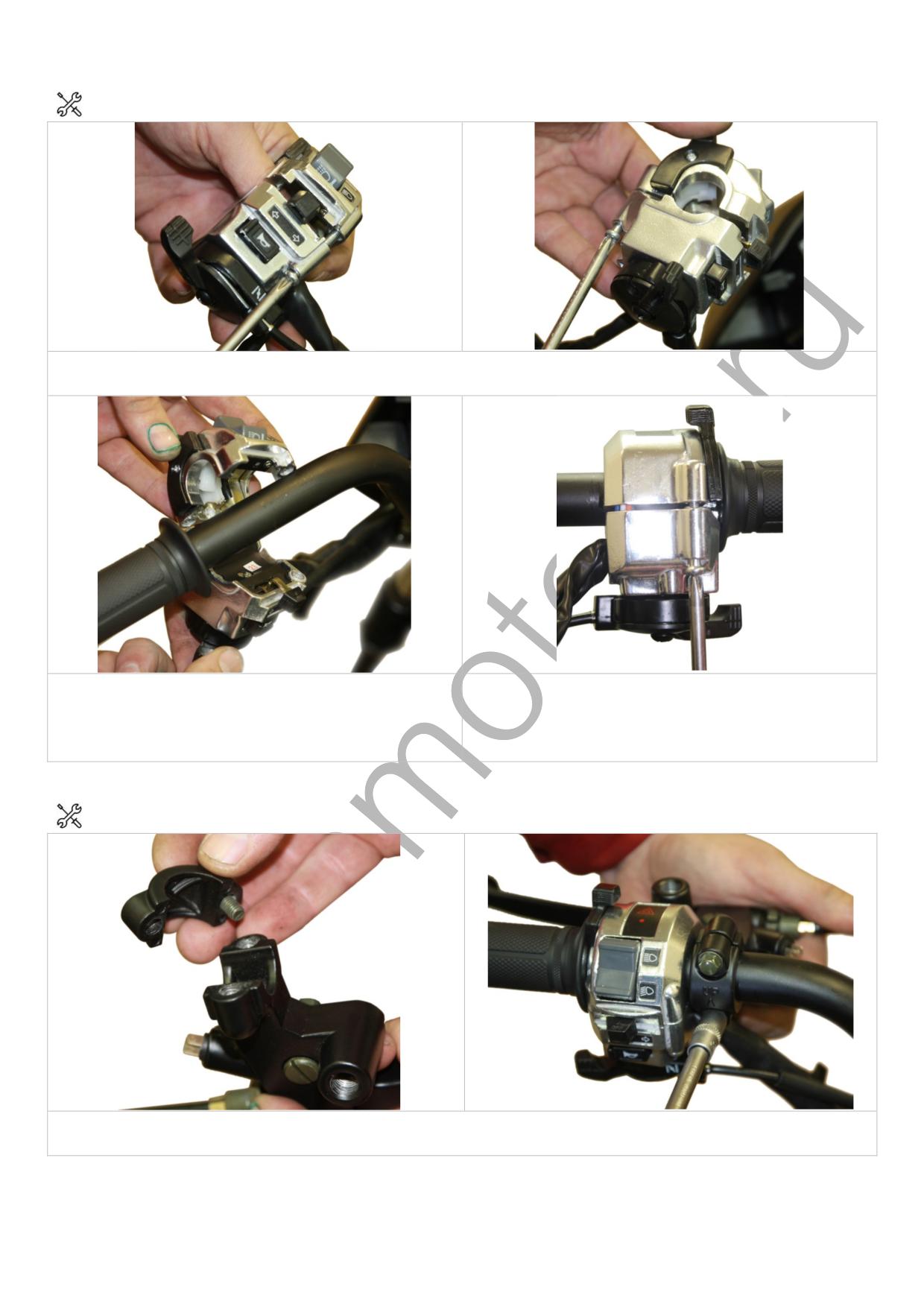

3.2. Установка левого блока переключателей
«КРЕСТОВАЯ» ОТВЕРТКА
3.2.1. С помощью крестовой отвертки с нижней части левого блока переключателей
выкручиваем два винта.
3.2.2. Разводим две половины левого блока
3.2.3. С помощью ранее выкрученных винтов
переключателей в разные стороны, одеваем
фиксируем вместе две половины левого блока
на руль и сводим обратно так, как показано на
переключателей. С помощью крестовой
рисунке.
отвертки закручиваем болты крепления.

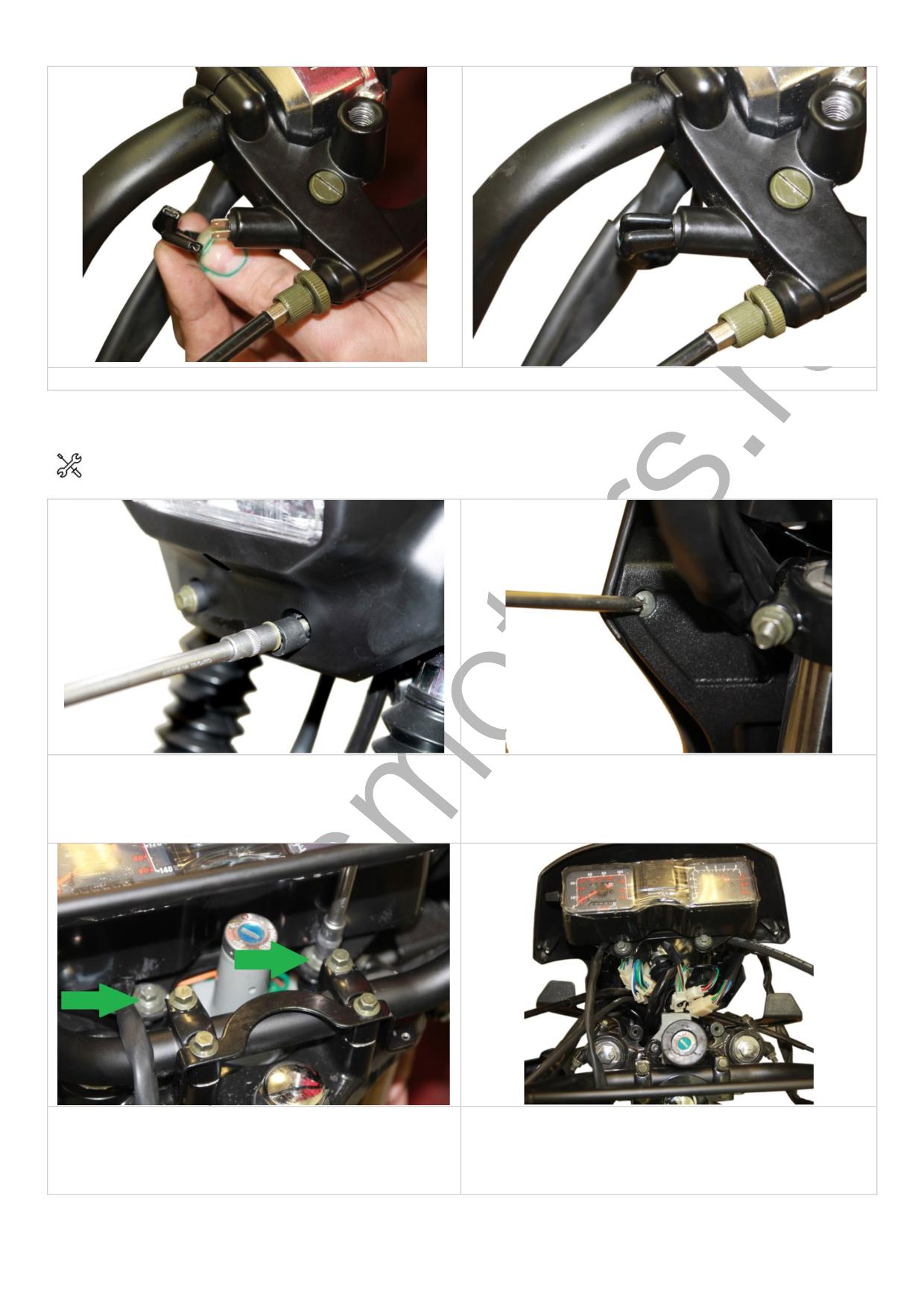

3.3. Установка рычага сцепления
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 8ММ
3.3.1. Сводим две половины хомута крепления рычага сцепления на руле так, как показано на
рисунке, предварительно открутив два болта М8. Фиксируем ранее выкрученными болтами.
10
3.3.2. Устанавливаем клеммы датчика выжатого сцепления так, как указано на рисунке.
3.4. Установка передних указателей поворотов
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 8ММ И 10ММ, КРЕСТОВАЯ ОТВЕРТКА.
3.4.1. Выкручиваем два болта крепления
3.4.2. Выкручиваем два винта крепления
пластика, расположенные под фарой.
пластика, расположенные за фарой (с левой и
правой сторон мотоцикла).
3.4.3. Откручиваем два болта, крепящие
3.4.4. Откидываем передний пластик с фарой
панель приборов (отмечены зелеными
от руля так, как указано на рисунке.
стрелками).
11

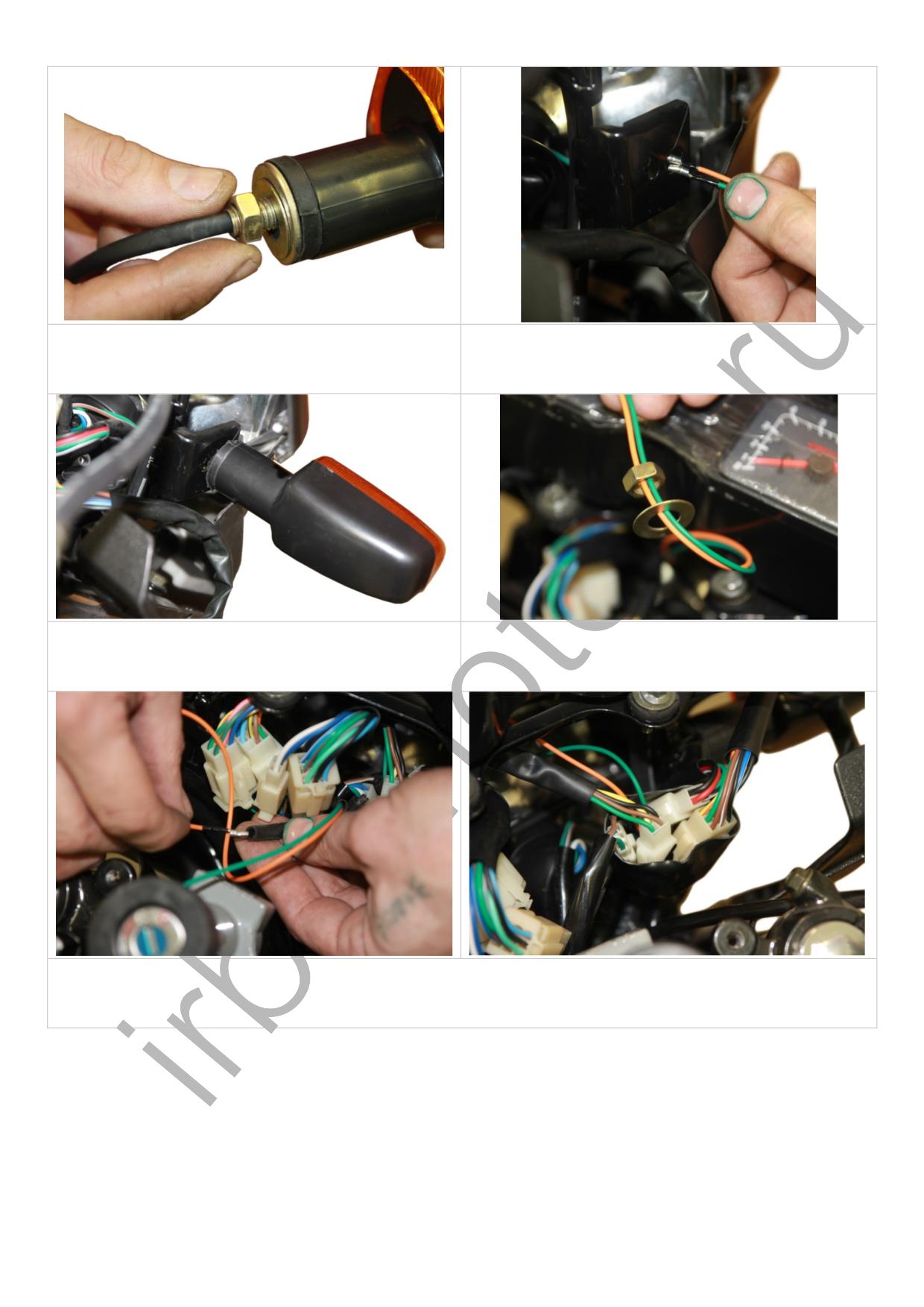

3.4.5.
Откручиваем гайку с указателя
3.4.6. Продеваем провода в крепежное
поворота. Снимаем гайку и шайбу с провода,
отверстие указателя поворота.
идущего от указателя поворотов.
3.4.7. Устанавливаем указатель поворота в
3.4.8. Одеваем ранее снятые шайбу и гайку на
крепежное отверстие.
провода, идущие от указателя поворотов,
Прикручиваем указатель поворота.
3.4.9. Соединяем провода, идущие от указателя поворотов с проводами, располагающимися с
колодками жгута проводов. Обратите внимание, что оранжевый провод - левый указатель
поворотов, голубой провод - правый указатель поворотов, зеленый провод - масса.
12
3.4.10. Устанавливаем передний пластик с фарой на место. Закручиваем обратно два болта,
крепящих приборную панель и два винта, крепящие декоративный пластик.

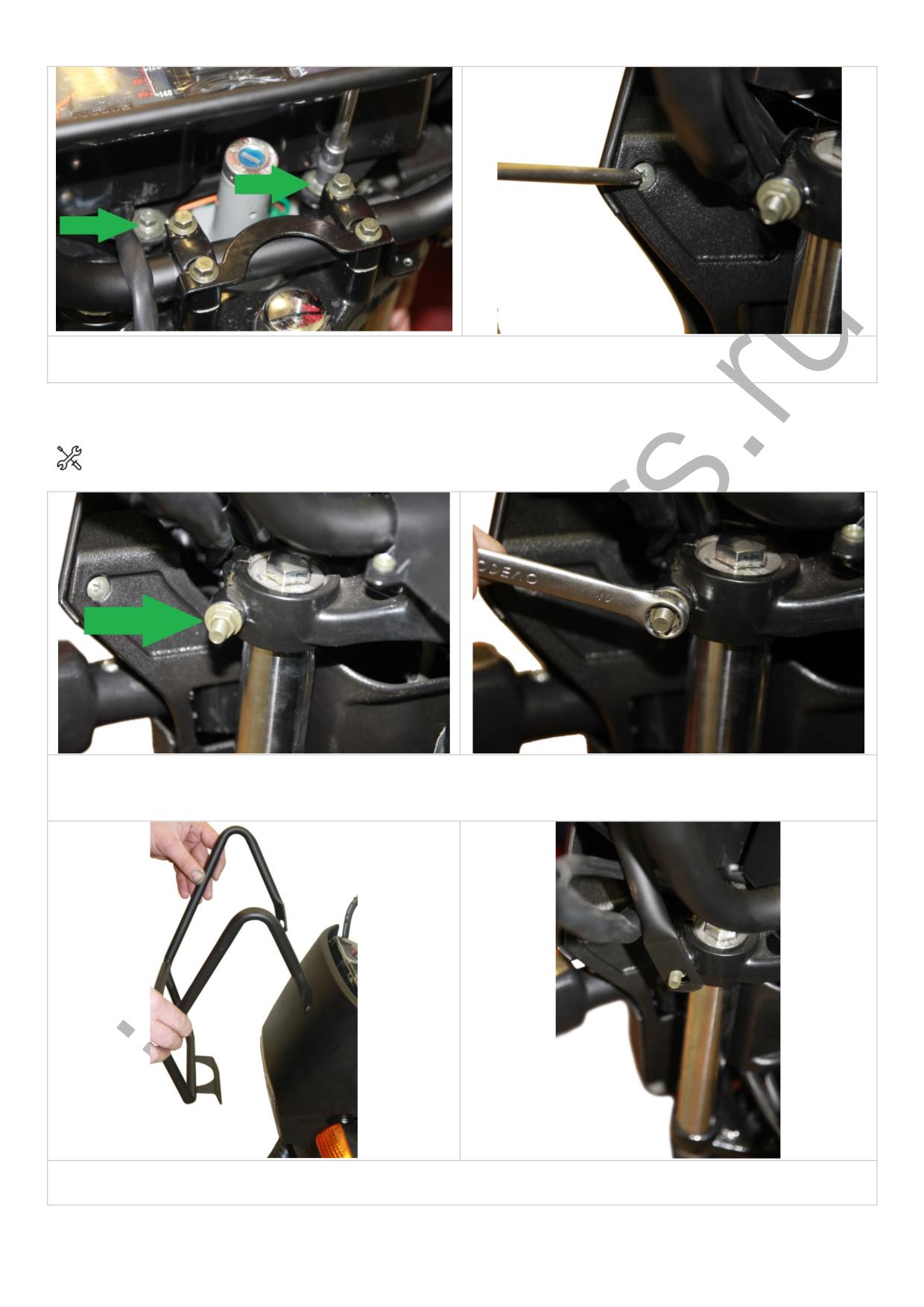

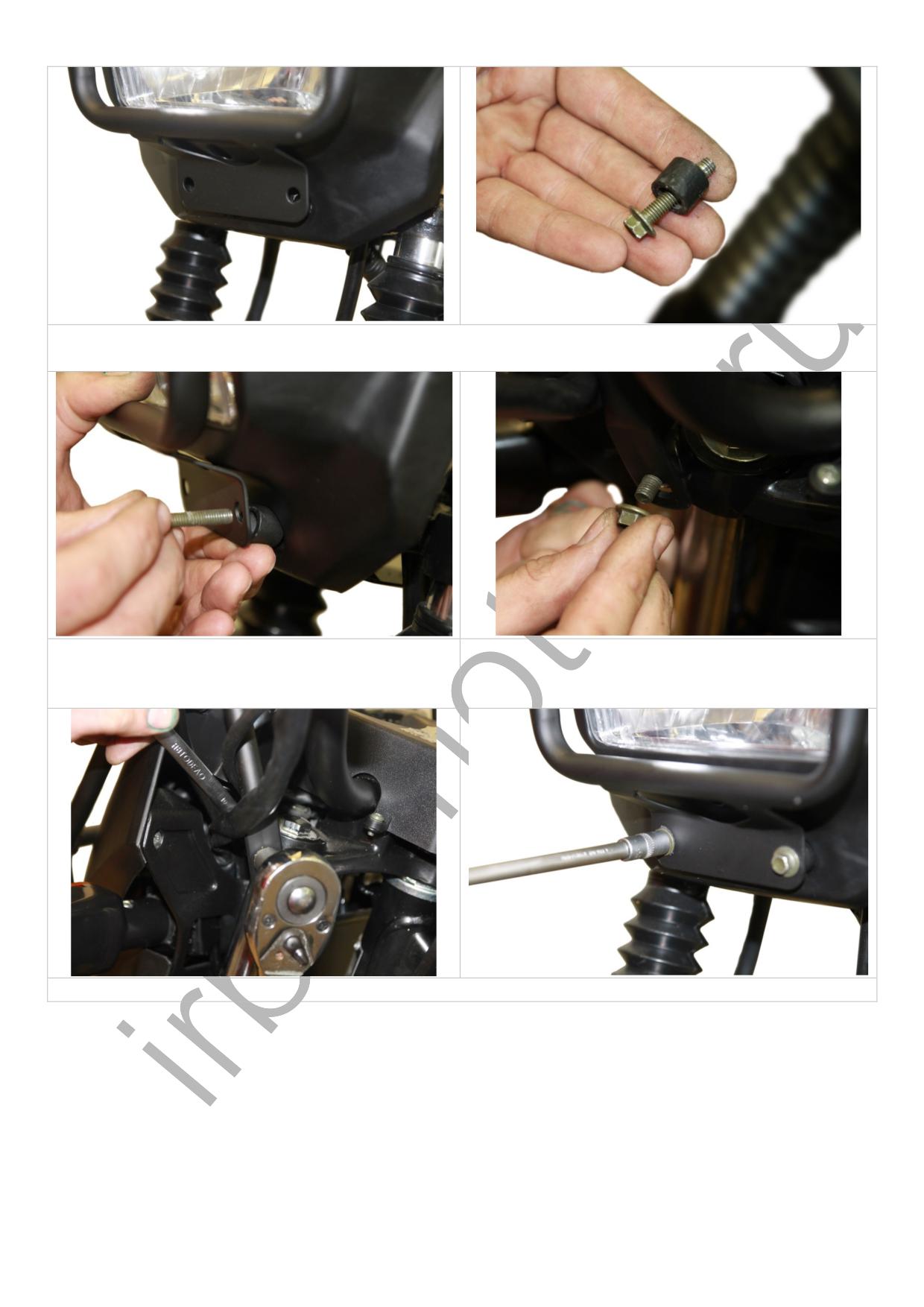

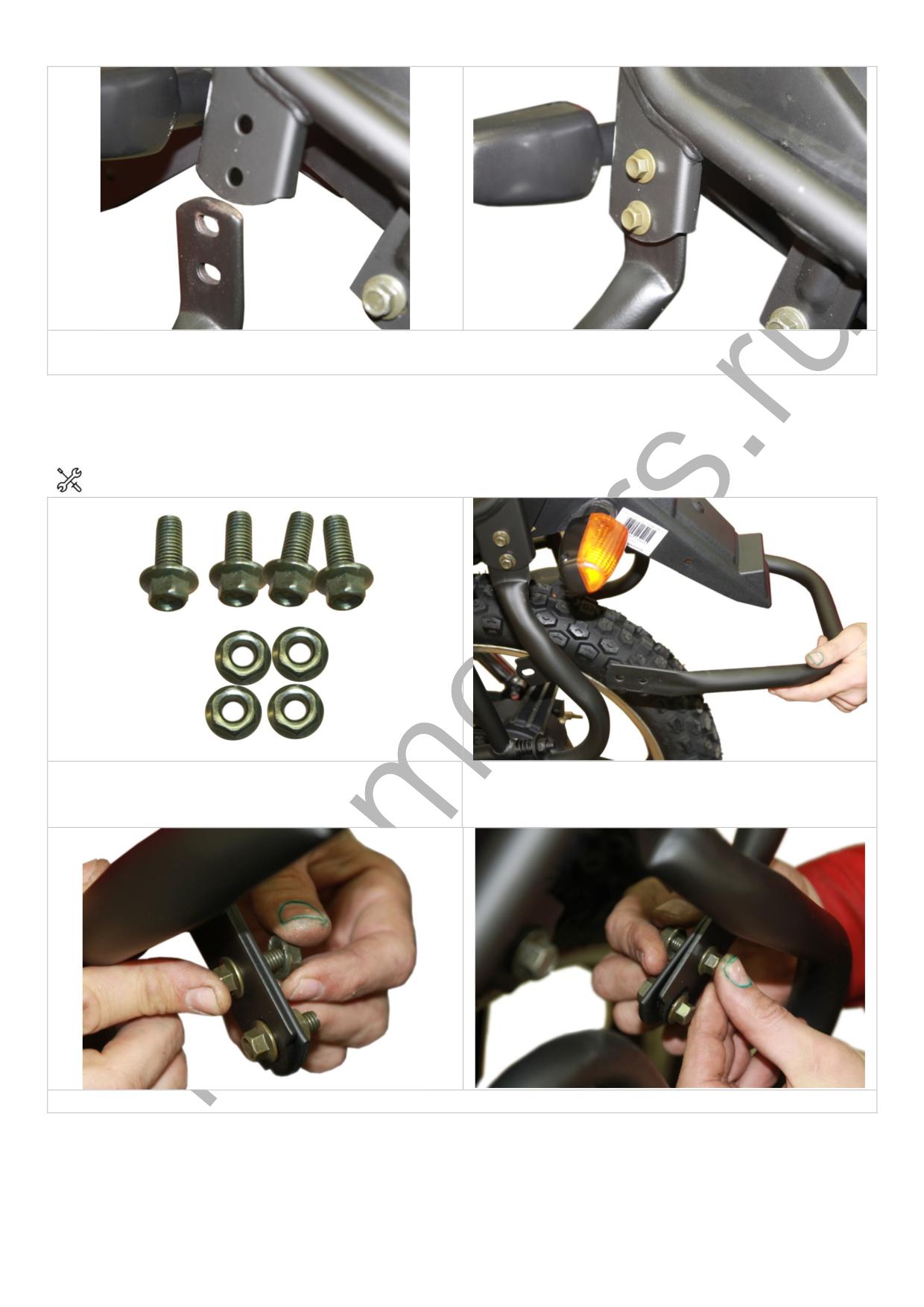

3.5. Установка защиты переднего обтекателя
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 8ММ И 10ММ, КРЕСТОВАЯ ОТВЕРТКА.
3.5.1. Выкручиваем две гайки крепления защиты передней фары с левой и правой сторон
мотоцикла (выделены зеленой стрелкой).
3.5.2. Устанавливаем защиту передней фары.
13
3.5.3. В передней части мотоцикла для крепления защиты используем ранее выкрученные
болты с втулками.
3.5.4. Фиксируем защиту фары с помощью
3.5.5. В верхней точке крепления защиты
втулки и болта так, как указано на рисунке.
фары фиксируем ее ранее открученной
гайкой.
3.5.6. После установки и выравнивания защиты закручиваем все болты и гайки.
14

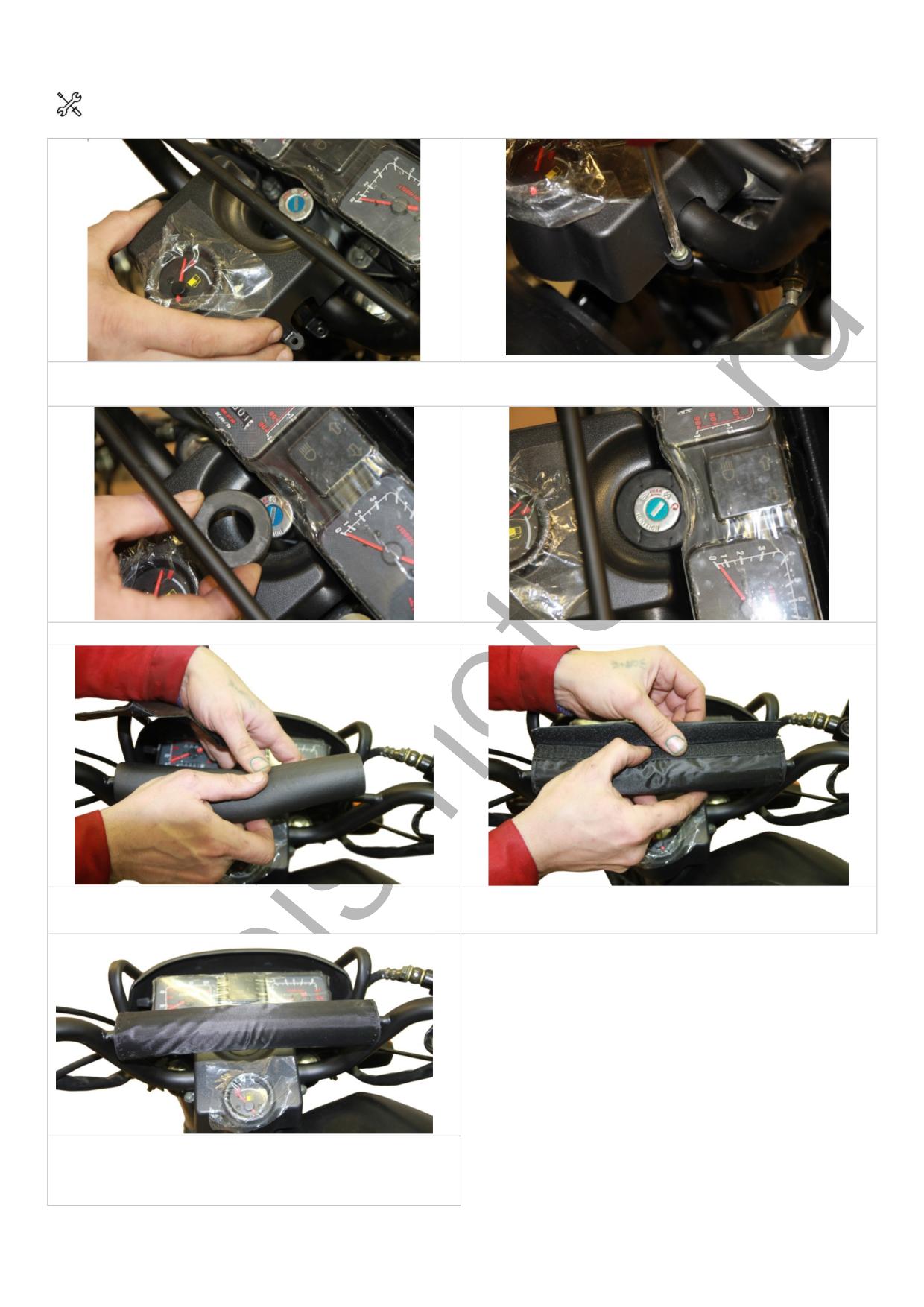

3.6. Установка передних указателей поворотов
КРЕСТОВАЯ ОТВЕРТКА.
3.6.1. Устанавливаем указатель уровня топлива и прикручиваем его к кронштейну с помощью
выкрученных ранее в пункте 3.1.3. саморезов.
3.6.3. Устанавливаем резиновое кольцо на замок зажигания.
3.6.4. Одеваем поролоновую защиту на
3.6.5. Поверх поролоновой защиты одеваем её
перекладину руля.
чехол.
3.6.6. Правильно установленные указатель
уровня топлива и защита перекладины руля
выглядят так, как указано на фотографии.
15

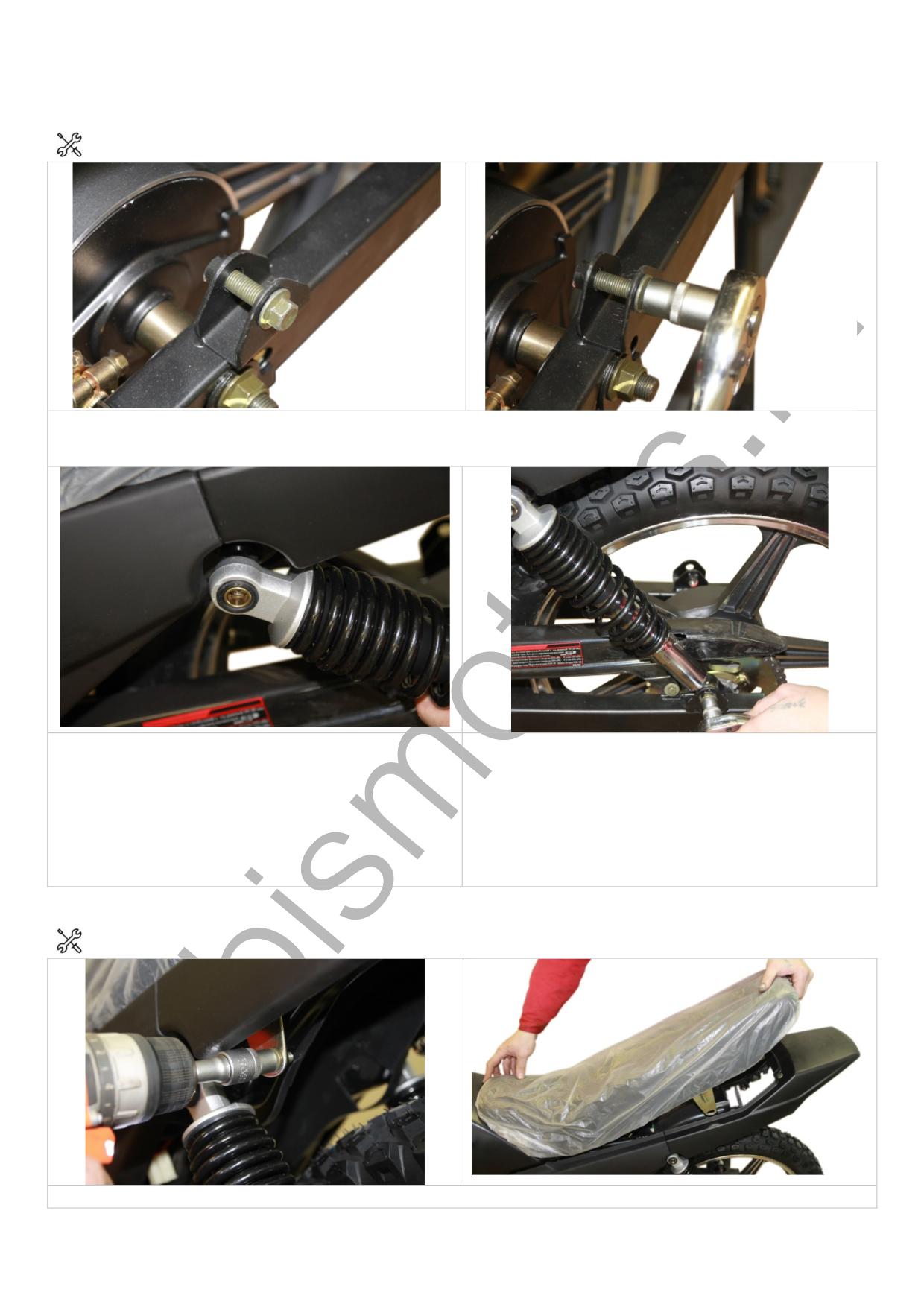

3.7. Установка задних амортизаторов
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 13ММ
3.7.1. Для установки в рабочее положение маятника задней подвески необходимо открутить с
левой и правой сторон мотоцикла болт крепления амортизатора в нижней его точке.
3.7.2. Одеваем верхнюю часть амортизатора
3.7.3. Затяните болт крепления заднего
на кронштейн его крепления. Заднюю часть
амортизатора в нижней точке крепления. С
мотоцикла необходимо поднять так, чтобы
другой стороны мотоцикла амортизатор
отверстие на кронштейне амортизатора
устанавливается аналогично.
совпало с отверстием на заднем маятнике.
Устанавливаем ранее выкрученный болт (для
этой операции необходим помощник).

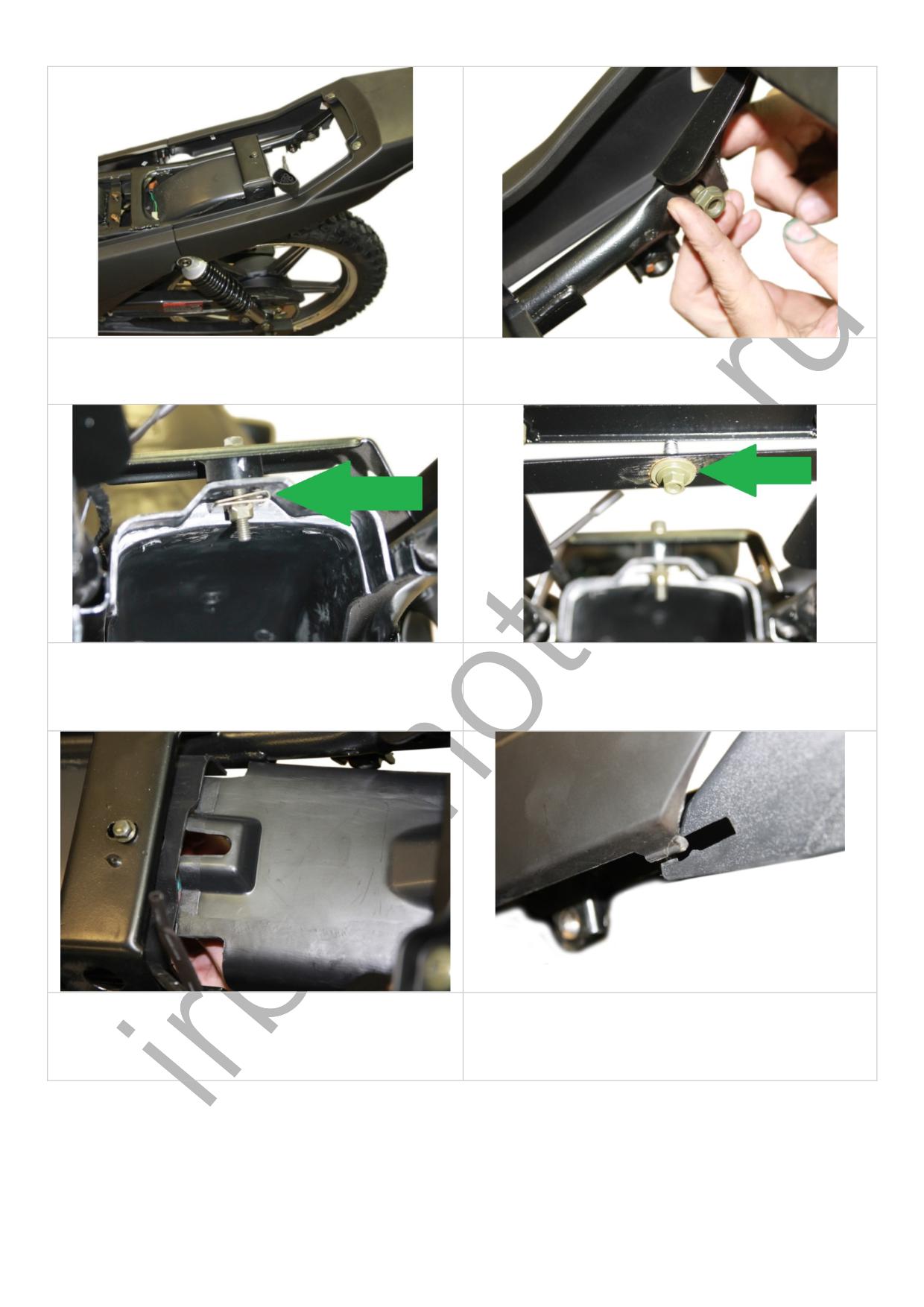

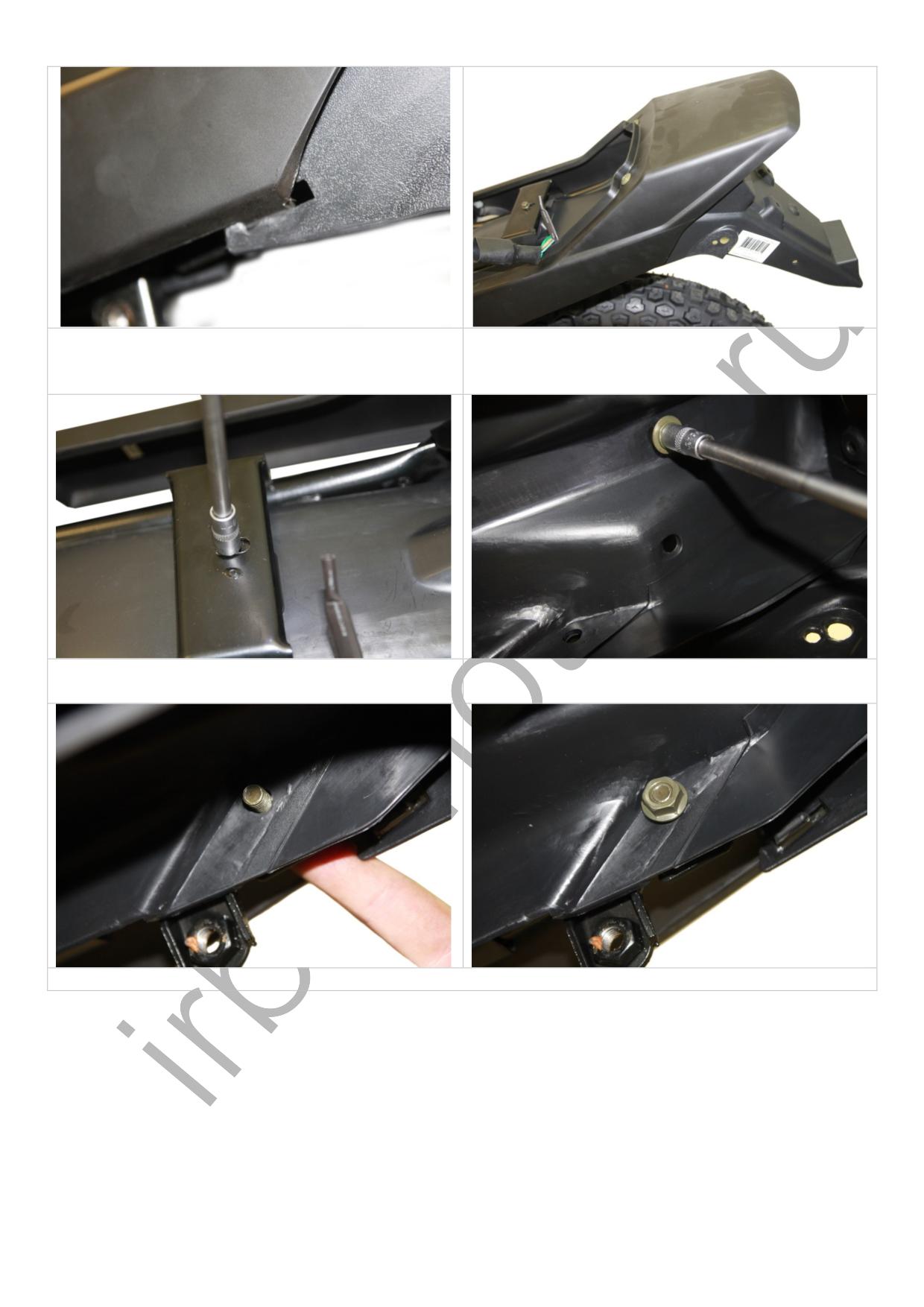

3.8. Установка заднего крыла
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 8ММ, 10ММ И 12 ММ.
3.8.1. Откручиваем с левой и правой сторон мотоцикла гайки, крепящие сиденье.
16
3.8.1. Снимаем сиденье.
3.8.2. С левой и правой сторон мотоцикла
откручиваем указанные на фотографии болт с
гайкой.
3.8.3. Ослабляем указанный болт так, чтобы
3.8.4. Откручиваем указанный болт.
между
пластиковым
подкрылком
и
металлической шайбой
могло свободно
пометится устанавливаемое крыло.
3.8.5. Устанавливаем крыло. Верхюю часть
3.8.6. Соединяем боковой задний пластик с
крыла
необходимо
завести
между
пластиком крыла с помощью «защелок».
пластиковым подкрылком и металлической
шайбой, указанными в пункте 3.8.3.
17
3.8.7. Правильно соединенный задний пластик
3.8.8.
Правильно установленное крыло
с пластиком крыла выглядит так, как указано
выглядит так, как указано на фотографии.
на рисунке.
3.8.9. Затягиваем болт, ослабленный ранее в
3.8.10. Закручиваем болт, выкрученный ранее
пункте 3.8.3.
в пункте 3.8.4.
3.8.11. Устанавливаем обратно и закручиваем болт с гайкой, выкрученные ранее в пункте 3.8.2.
18

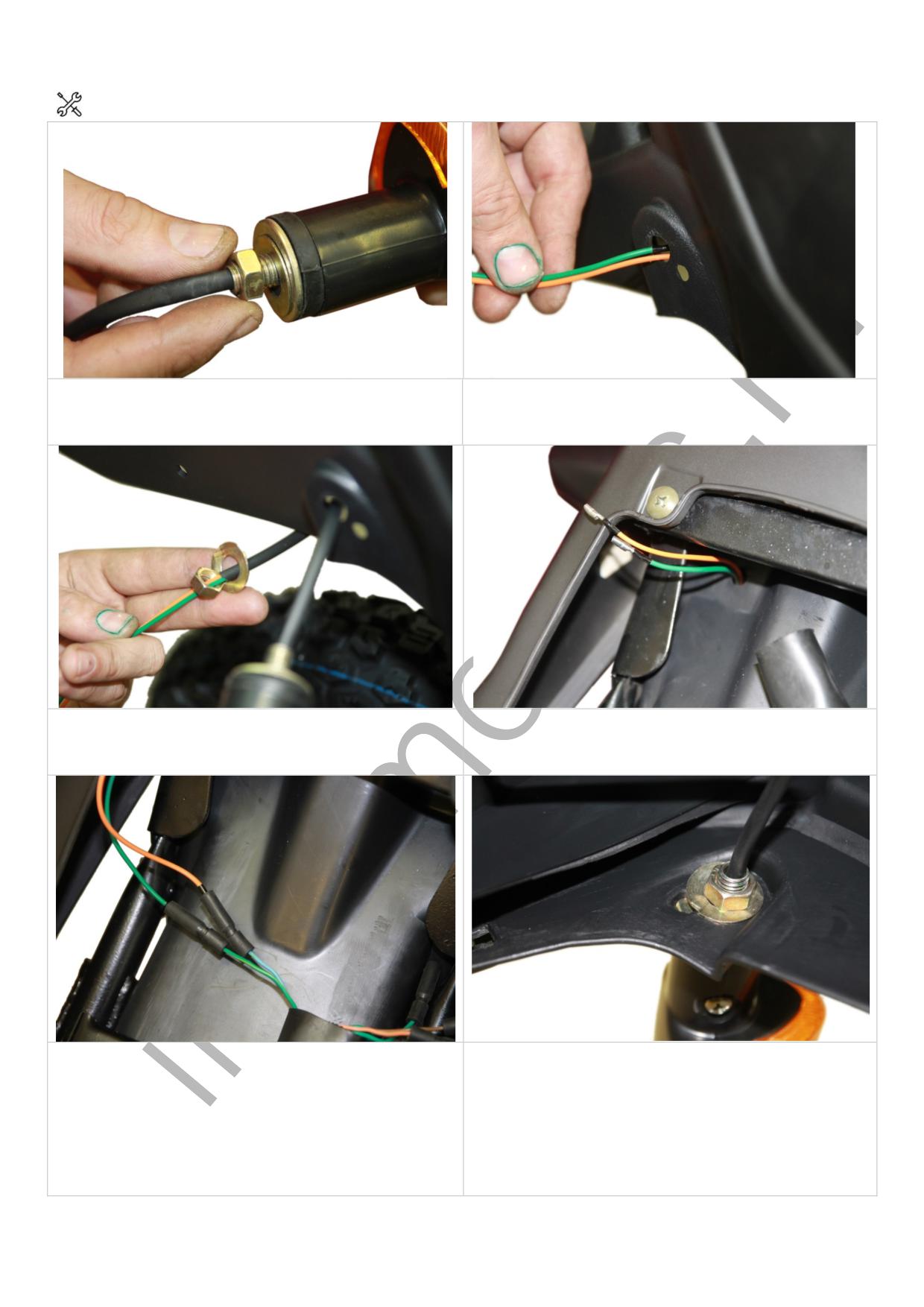

3.9. Установка задних указателей поворотов
КЛЮЧ НАКИДНОЙ НА 10ММ.
3.9.1.
Откручиваем гайку с указателя
3.9.2. Продеваем провода в крепежное
поворота. Снимаем гайку и шайбу с провода,
отверстие указателя поворота.
идущего от указателя поворотов.
3.9.3. Одеваем ранее снятые шайбу и гайку на
3.9.4.
Пропускаем
провода
через
провода, идущие от указателя поворотов,
технологические отверстия в крыле так, как
Прикручиваем указатель поворота.
указано на рисунке.
3.9.5.
Соединяем провода, идущие от
3.9.6. Устанавливаем указатель поворота в
указателя
поворотов
с
проводами,
крепежное отверстие. Закручиваем гайку.
располагающимися с колодками жгута
проводов. Обратите внимание, что оранжевый
провод - левый указатель поворотов, голубой
провод
- правый указатель поворотов,
зеленый провод - масса.
19

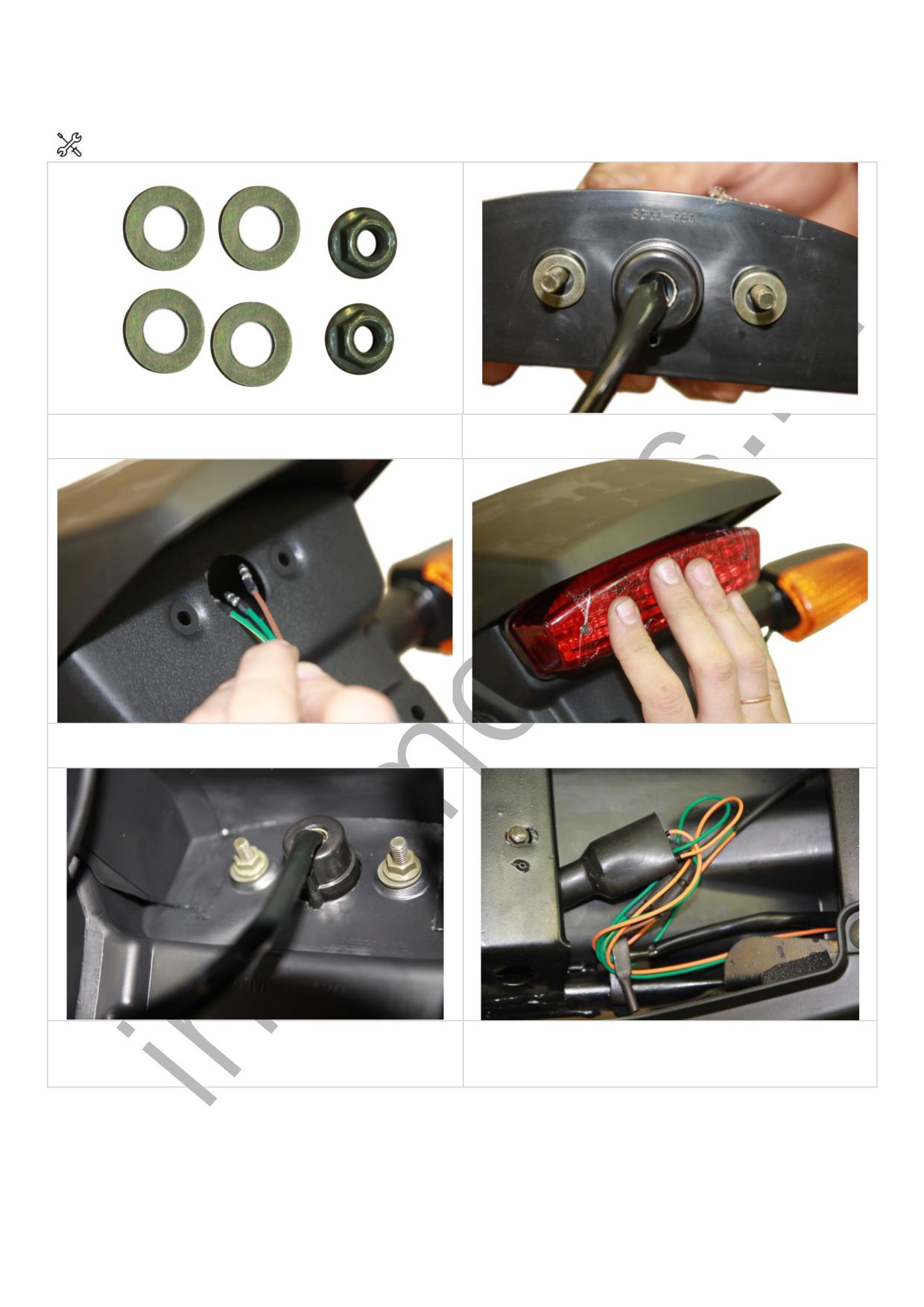

3.10. Установка заднего фонаря
КЛЮЧ НАКИДНОЙ НА 10ММ.
3.10.1. Для установки заднего фонаря
3.10.2. Одеваем шайбы на болты крепления
понадобятся гайка М10 (2шт.) и шайба (4 шт.).
заднего фонаря.
3.10.3.
Пропускает
в
технологическое
3.10.4. Устанавливаем задний фонарь на
отверстие провода, идущие от фонаря.
место.
3.10.5. С обратной стороны крыла также на
3.10.6. Соединяем провода согласно их цветов.
болты одеваем шайбы. Закручиваем гайки
крепления заднего фонаря.
20

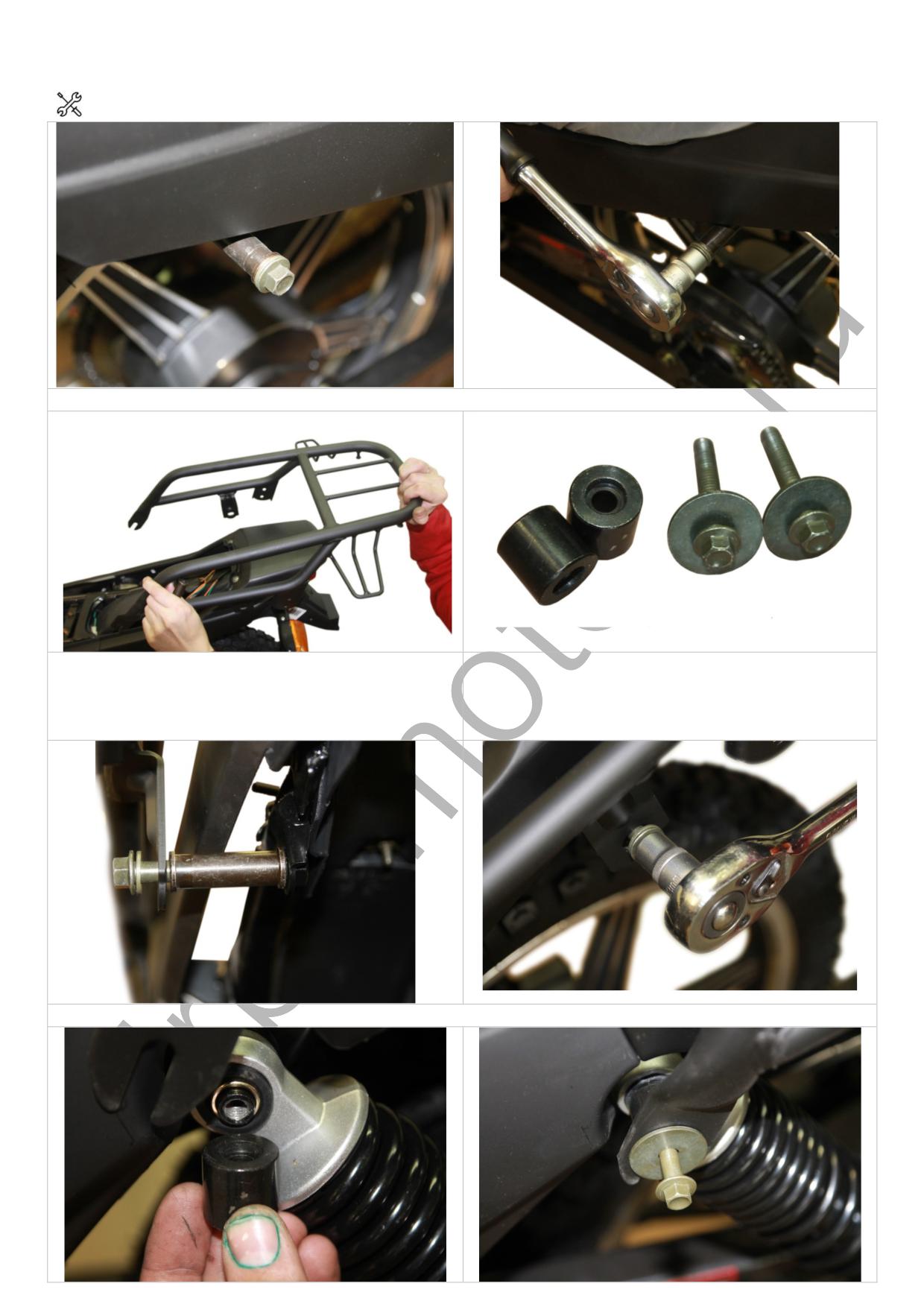

3.11. Установка заднего багажника
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 10ММ, 12 ММ И 17ММ, КЛЮЧ НАКИДНОЙ НА 10ММ И 12 ММ.
3.11.1. С левой и правой сторон мотоцикла откручиваем гайки крепления заднего багажника.

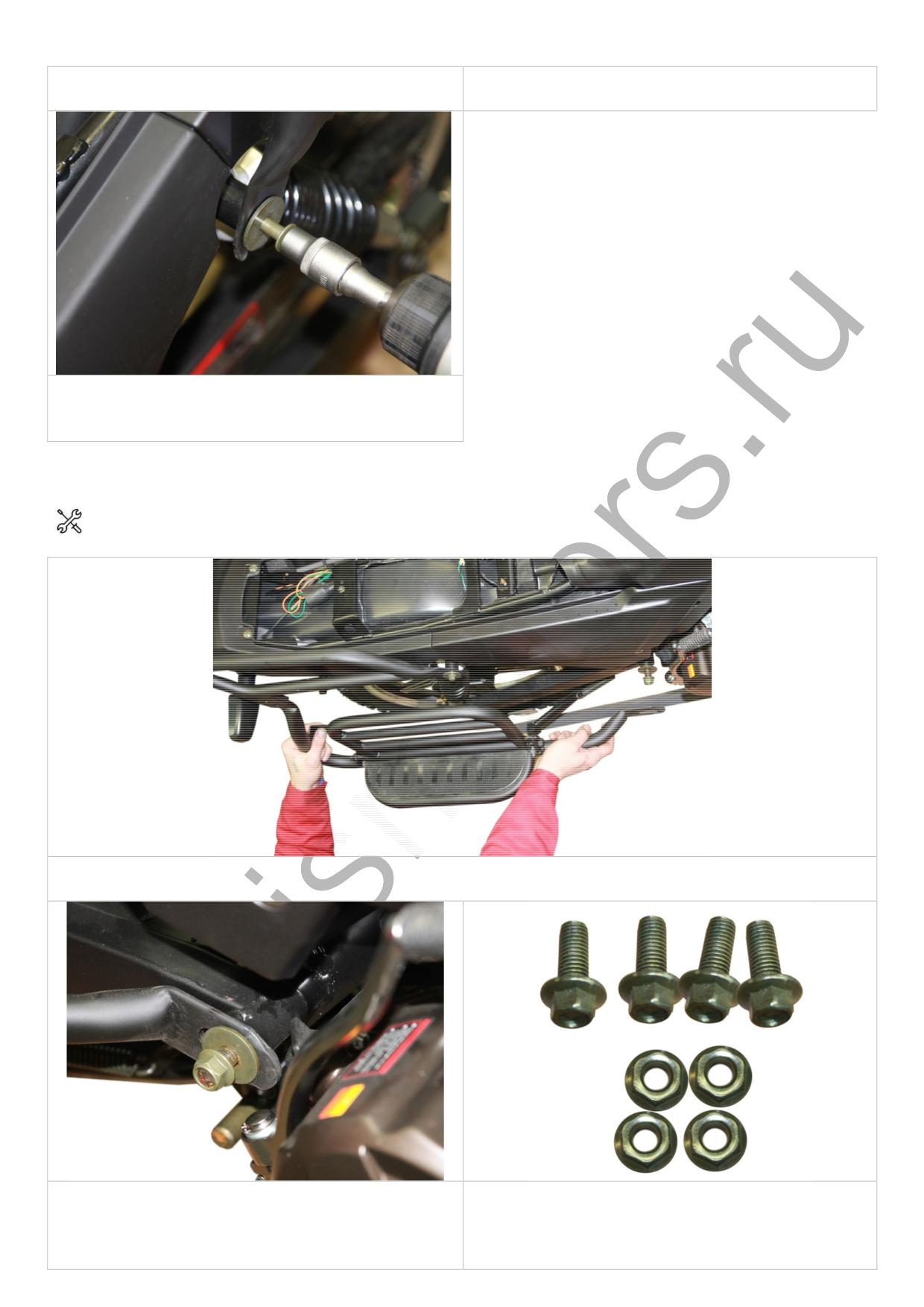

3.11.2. Устанавливаем задний багажник.
3.12.3.
Для установки багажника из
комплекта крепежа необходимы втулки
крепления багажника (2 шт.), болты М13 (2
шт.) и шайбы для данных болтов (2 шт.).
3.12.4. Фиксируем его с помощью ранее выкрученных болтов.
21
3.12.5. Устанавливаем втулку так, как указано
3.12.6. Устанавливаем болт с шайбой так, как
на рисунке.
указано на рисунке.
3.12.7. Фиксируем (но не закручиваем
окончательно) болты с левой и правой сторон
мотоцикла.
3.12. Установка подножек пассажира
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 10ММ, 12 ММ И 17ММ, КЛЮЧ НАКИДНОЙ НА 10ММ И 12 ММ.
3.12.1. Устанавливаем подножку пассажира с левой и правой сторон мотоцикла так, как
указано на рисунке.
3.12.2. Фиксируем (но не закручиваем
3.12.3. Для установки планки из комплекта
окончательно) ее с левой и правой сторон
крепежа необходим болт М8 (2 шт.) и гайка
мотоцикла в точке крепления заднего
под данный болт (2 шт.).
маятника.
22
3.12.4. Фиксируем (но не закручиваем окончательно) ее с левой и правой сторон мотоцикла в
точке соединения ее с задним багажником.
3.13. Установка защиты заднего крыла
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 10ММ И 12 ММ, КЛЮЧ НАКИДНОЙ НА 10ММ И 12 ММ.
3.13.1. Для установки планки из комплекта
3.13.2. Устанавливаем защиту заднего крыла
крепежа необходим болт М10 (4 шт.) и гайка
так, как указано на рисунке.
под данный болт (4 шт.).
3.13.3. Фиксируем (но не закручиваем окончательно) ее с левой и правой сторон мотоцикла.
23

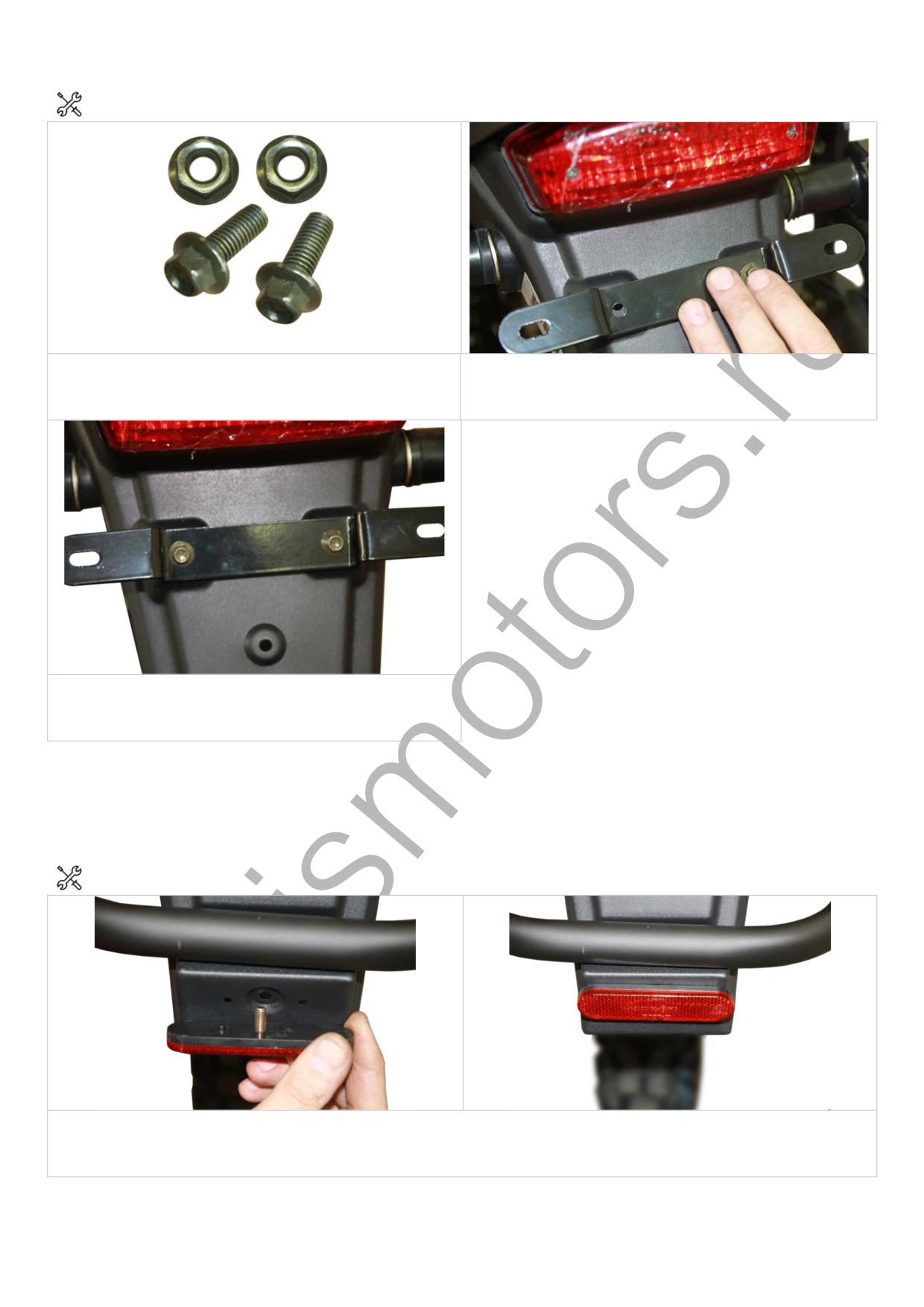

3.14. Установка планки номерного знака
КЛЮЧ НАКИДНОЙ НА 8ММ.
3.14.1. Для установки планки из комплекта
3.14.2. Устанавливаем планку номерного
крепежа необходим болт М8 (2 шт.) и гайка
знака. Фиксируем ее с помощью болтов и гаек.
под данный болт (2 шт.).
3.14.3. Правильно установленная планка
номерного знака выглядит так, как указано на
фотографии.
3.15. Установка заднего катафота
КЛЮЧ НАКИДНОЙ НА 8ММ.
3.15.1. Устанавливаем катафот в кронштейн заднего крыла. Для этого необходимо совместить
отверстия в планке крепления катафота с болтом и фиксатором, расположенным на катафоте.
Прикручиваем катафот с помощью гайки с шайбой.
24
3.16. Установка переднего колеса
КЛЮЧ НАКИДНОЙ НА 15ММ, 17ММ И19ММ.
3.16.1. Открутите транспортировочную гайку осевого болта переднего колеса с помощью
ключа на 19мм.
3.16.2. С помощью помощника приподнимите
3.16.3. Из механизма переднего дискового
мотоцикл и вытащите
осевой
болт,
тормоза
вытащите
транспортировочную
удерживающий мотоцикл на металлической
заглушку,
препятствующую
сведению
раме каркаса коробки. Поднимаем переднюю
колодок.
часть мотоцикла и устанавливаем его на упор
(для этого необходим помощник).

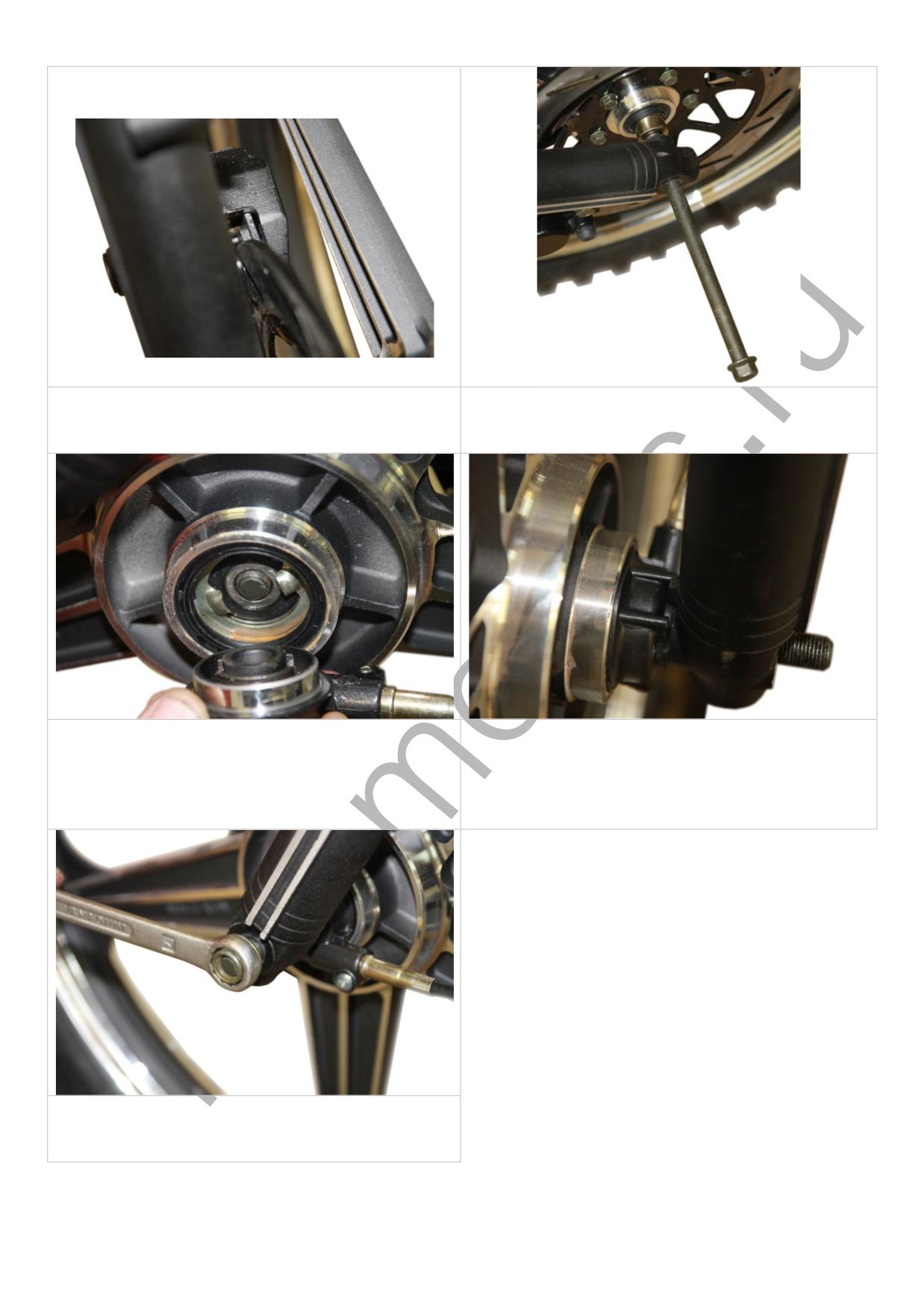

3.16.4. В диск переднего колеса с правой
3.16.5. Установите колесо.
стороны мотоцикла
25
3.16.6. Устанавливаем колесо так, чтобы
3.16.7. Наполовину вставьте осевой болт с
тормозной диск был установлен между
правой стороны мотоцикла.
тормозными колодками.
3.16.8. Вставьте
привода спидометра в
3.16.9. Привода спидометра должен быть
посадочное место в диске. Обратите
установлен так, как представлено на рисунке.
внимание, чтобы выступы на приводе
спидометра попали в соответствующие
гнёзда на колесе.
3.16.10. Закрутите фиксирующую гайку с
правой стороны мотоцикла. Затем затяните
ключом фиксирующую гайку.
26

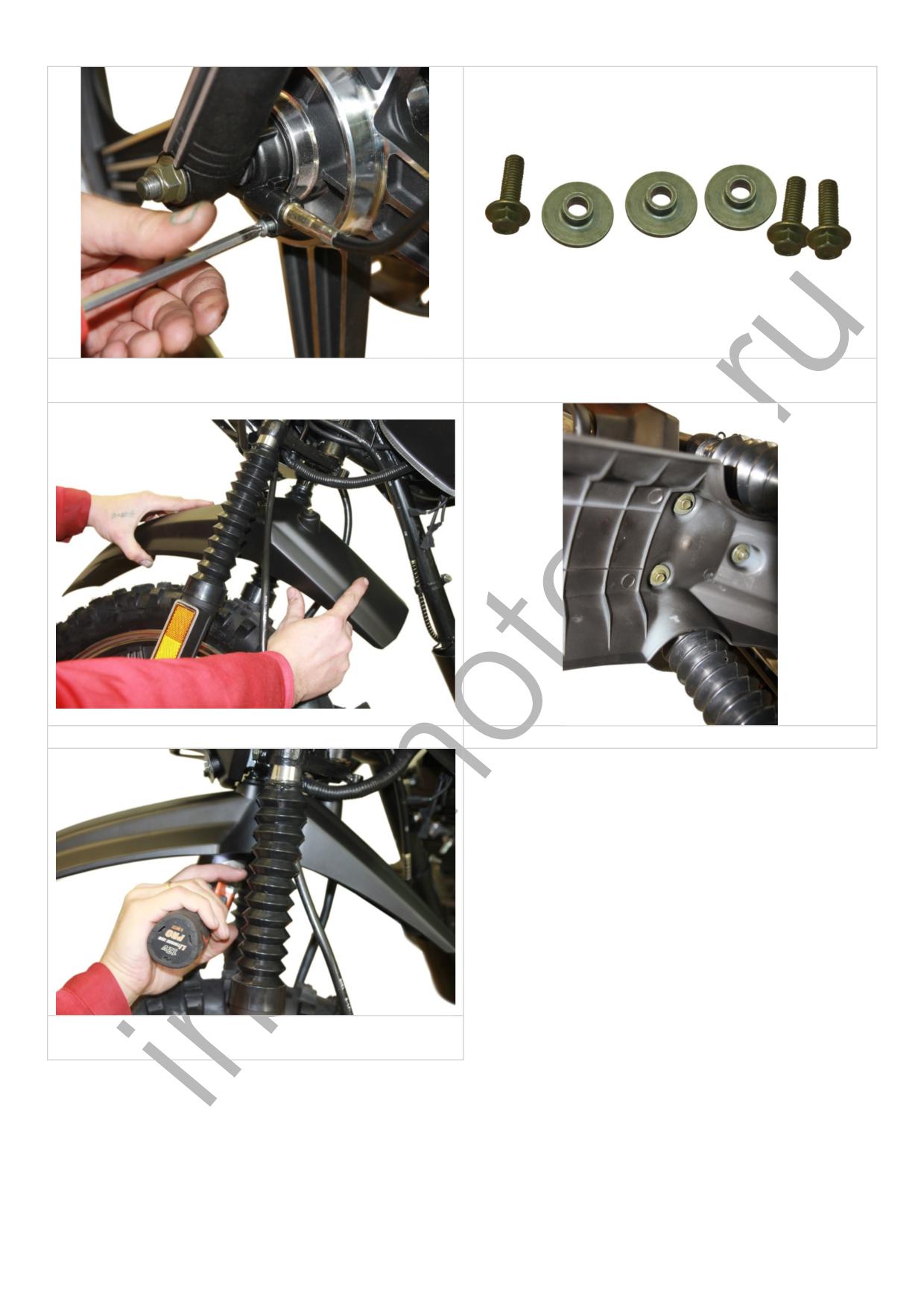

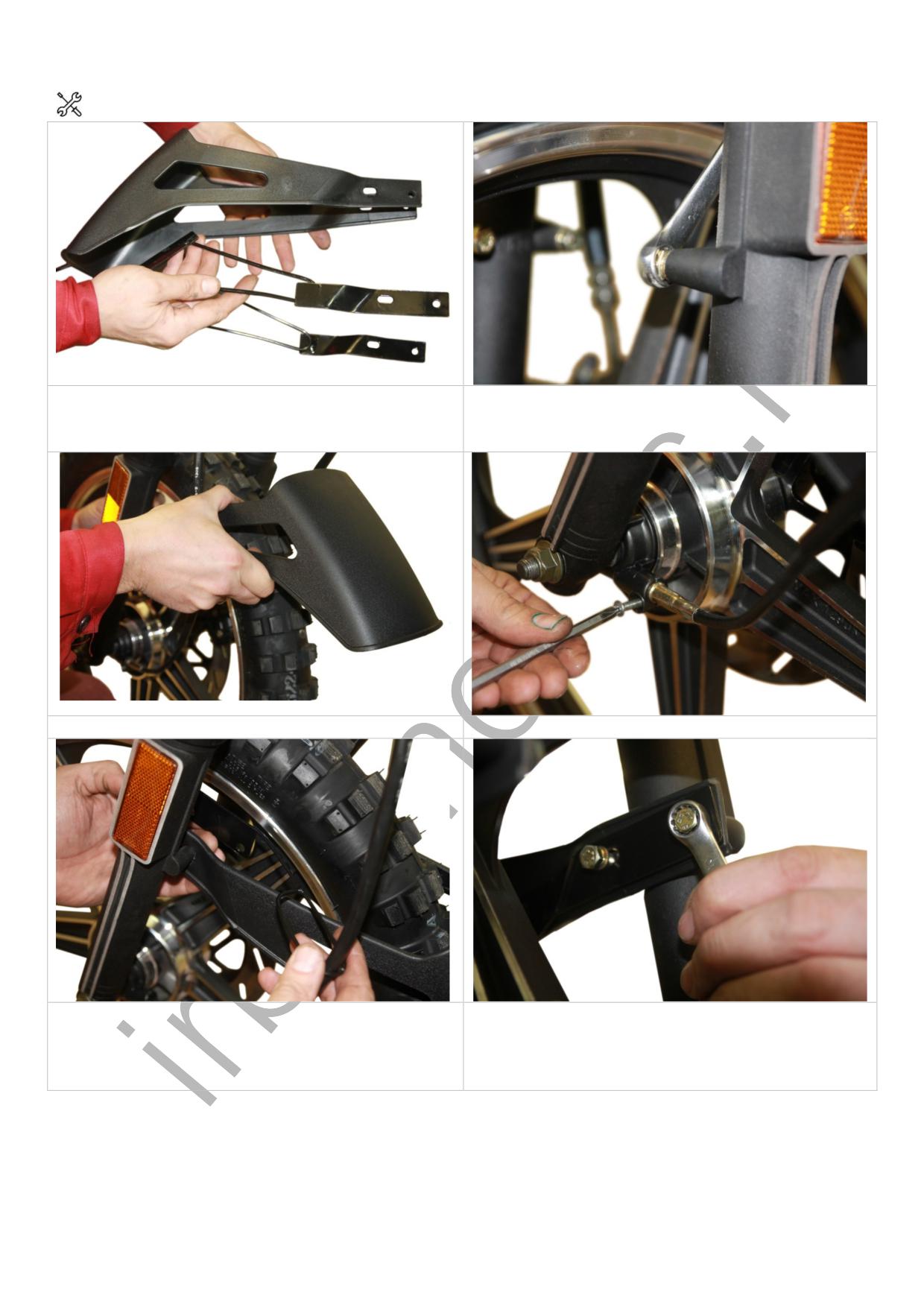

3.17. Установка переднего крыла
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 8ММ, КЛЮЧ НАКИДНОЙ НА 10ММ, КРЕСТОВАЯ ОТВЕРТКА.
3.17.1. Соединяем вместе металлическое и
3.17.2. Откручиваем четыре болта крепления
пластиковое «фальш» крылья.
«фальш» крыла, расположенные с левой и
правой сторон мотоцикла.
3.17.3. Устанавливаем «фальш» крыло.
3.17.4. Снимите трос привода спидометра.
3.17.5. Пропустите трос привода спидометра
3.17.6. С левой и правой сторон мотоцикла
через ухо кронштейн фиксации троса привода
закручиваем болты крепления «фальш»
спидометра.
Установите
кронштейн
крыла.
используя точки фиксации «фальш» крыла.
27
3.17.7. Устанавливаем на место трос привода
3.17.8. Для крепления крыла из комплекта
спидометра.
крепежа понадобятся три шайбы и болта М8.
3.17.9. Устанавливаем крыло.
3.17.10. Фиксируем крыло тремя болтами.
3.17.11. Закручиваем болты крепления
переднего крыла.
28

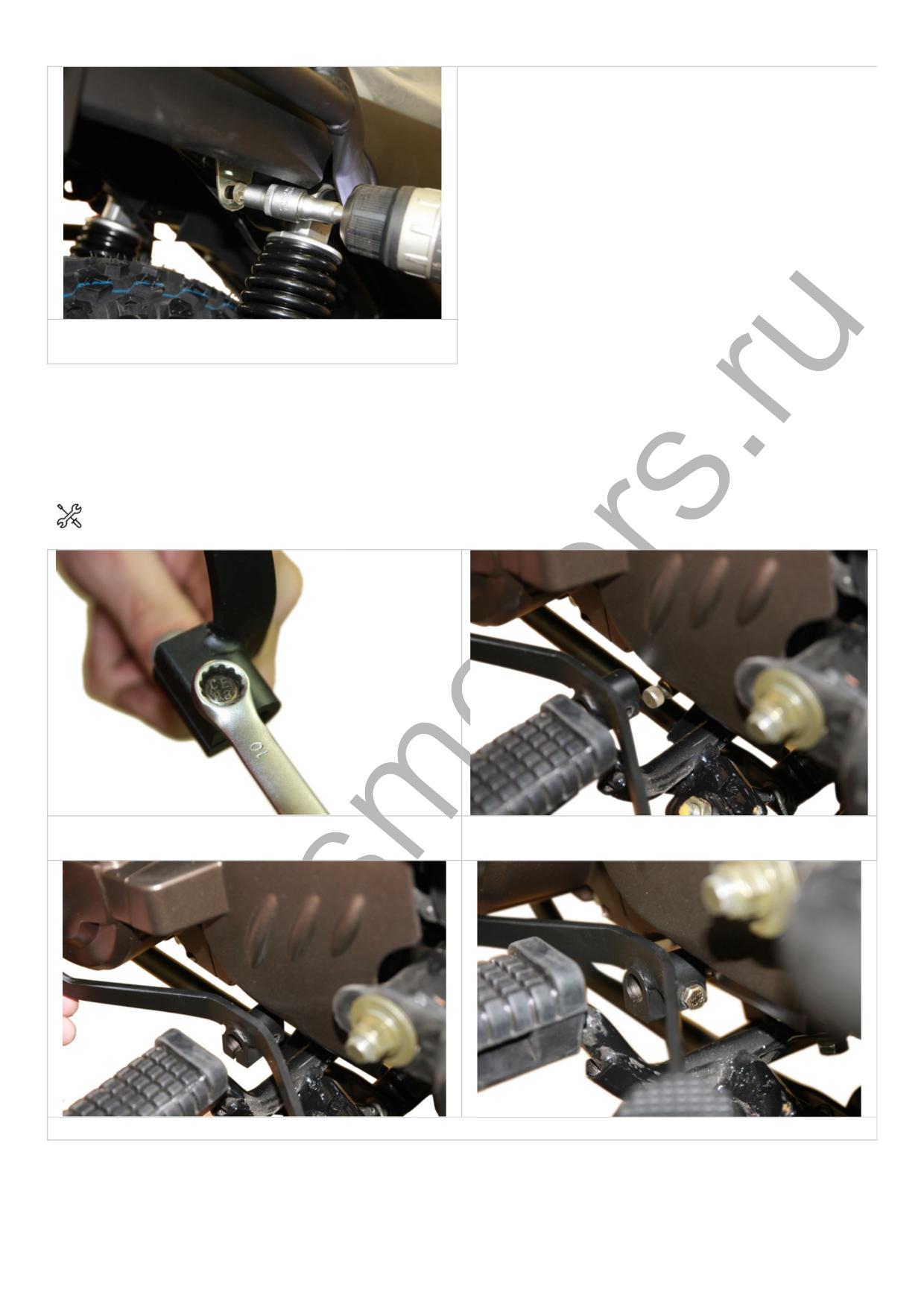

3.18. Установка подножек водителя с боковым упором
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 10ММ И 13ММ, КЛЮЧ НАКИДНОЙ НА 13ММ.
3.18.1. Для удобства работы мотоцикл
3.18.2. Для установки подножек необходимо
рекомендуется установить на мото-подкат.
выкрутить четыре болта, обозначенных
стрелками.
3.18.3. Откручиваем четыре болта, указанных
3.18.4. С левой и правой сторон мотоцикла
в пункте 3.18.2.
откручиваем болты крепления защиты
двигателя в месте, указанном на фотографии.
3.18.5. Ослабьте болты крепления защиты
3.18.6. Установите подножку так, как указано
двигателя
в
месте,
указанном
на
на рисунке.
фотографии.
29
3.18.7. Затяните ключом болты крепления
3.18.8. Установите на место и закрутите
подножек.
элементы защиты двигателя.

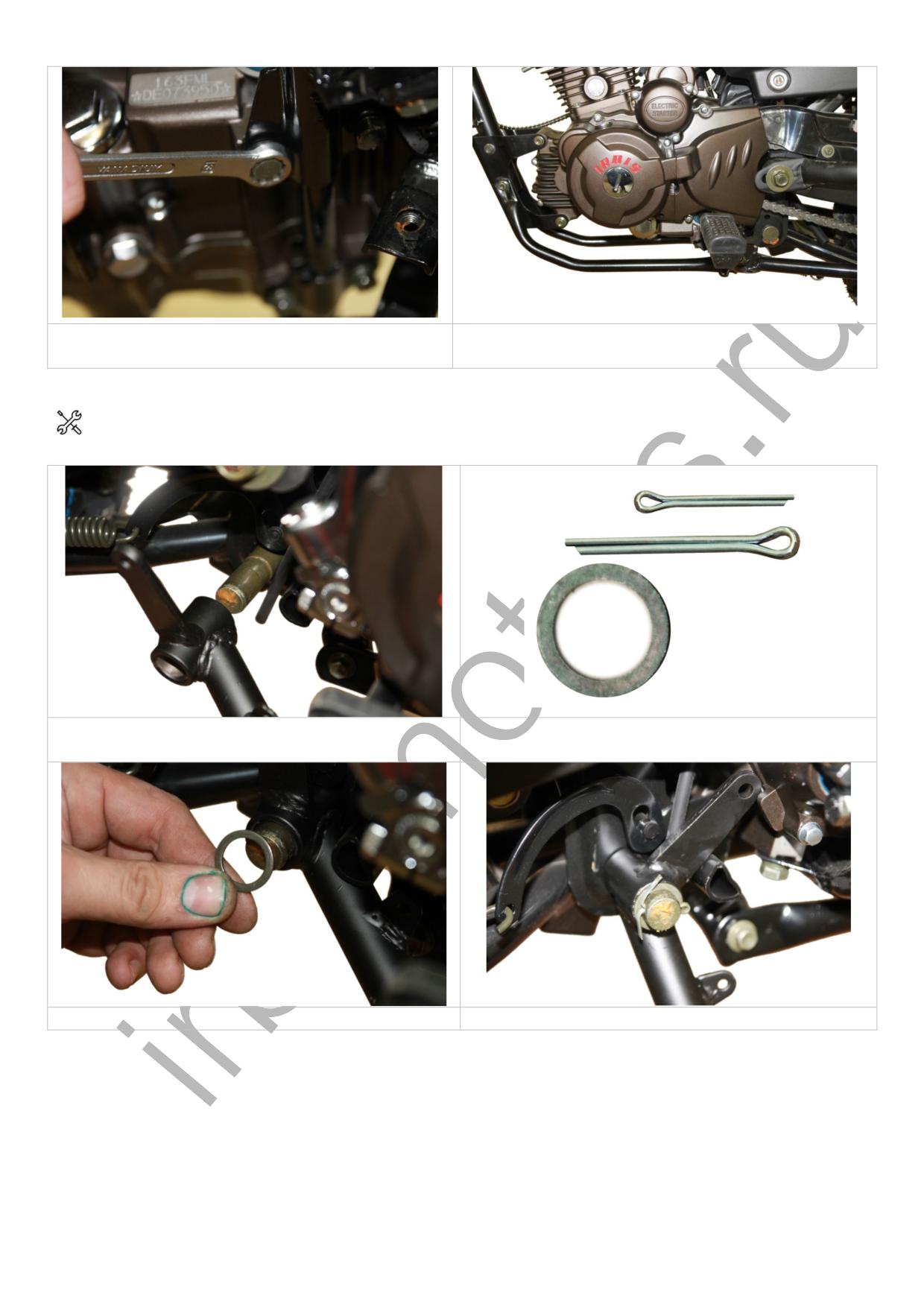

3.19. Установка педали заднего тормоза
ПАССАТИЖИ.
3.19.1.
Устанавливаем
педаль заднего
3.19.2. Для ее установки понадобятся шайбы и
тормоза.
шплинты из комплекта крепежа.
3.19.3. Одеваем шайбу на вал.
3.19.4. Фиксируем педаль с помощью шплинта.
30

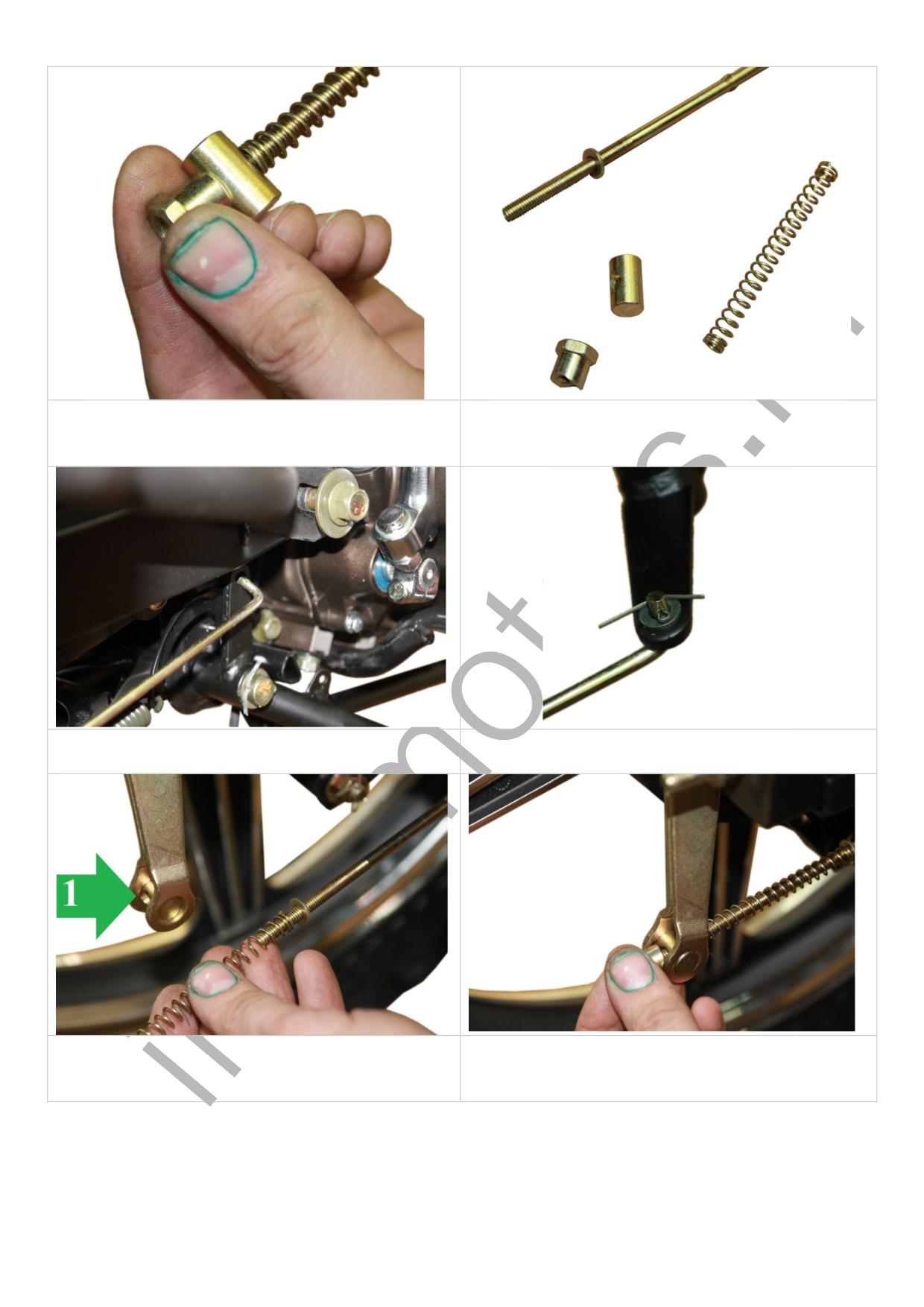

3.19.5. Для установки тяги привода заднего
3.19.6. Снимаем с тяги гайку, бобышку и
тормоза
к
тормозному
механизму
пружину, оставляя только шайбу.
откручиваем гайку на тяге.
3.19.7. Пропускаем «г»-образную часть тяги
3.19.8. Фиксируем ее с помощью шайбы и
через кронштейн педали тормоза.
шплинта.
3.19.9. Устанавливаем бобышку (1), снятую
3.19.10. Пропускаем тягу через бобышку.
раньше с тяги, в привод заднего тормоза.
Фиксируем
тягу
с
помощью
ранее
выкрученной гайки.
31

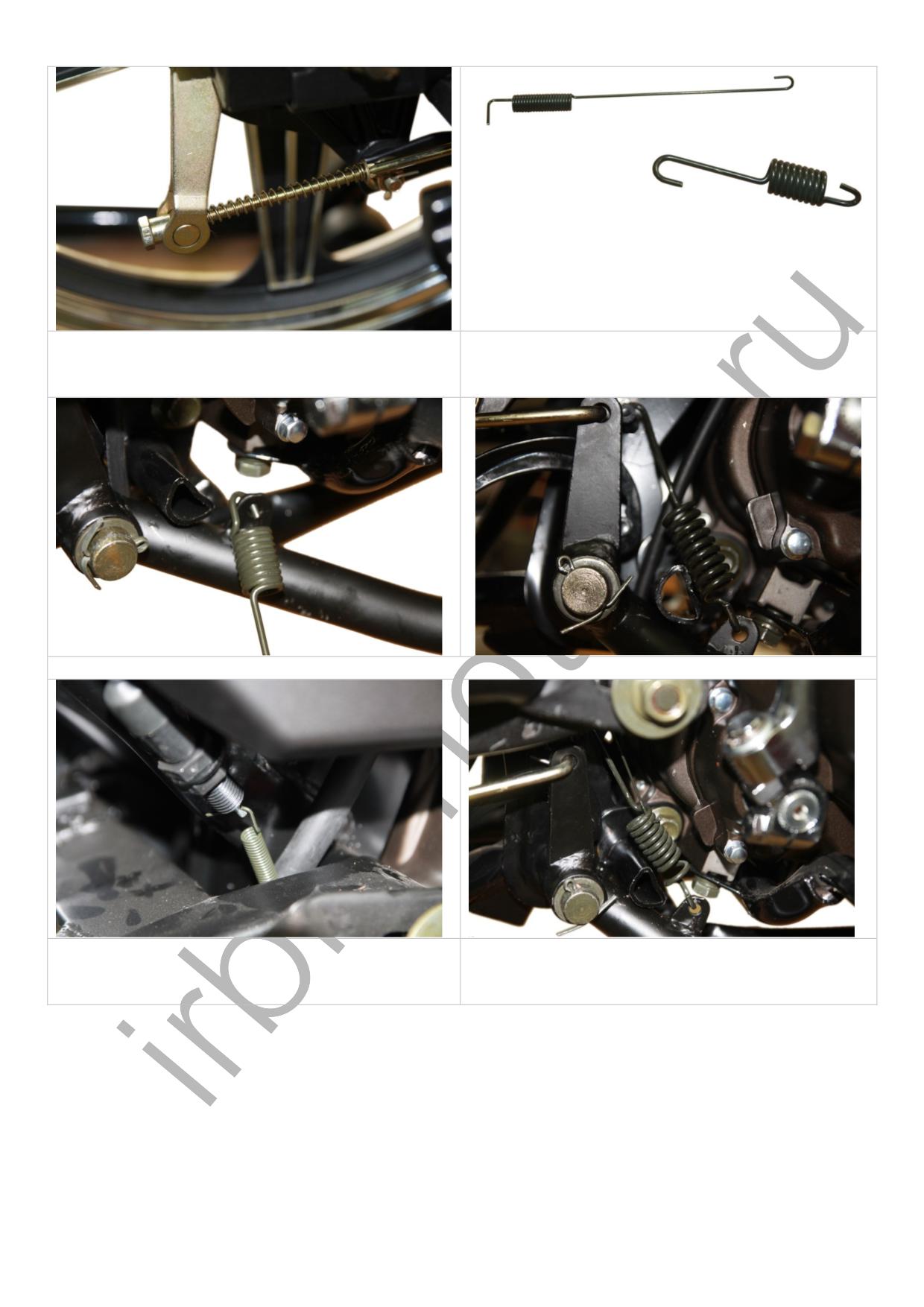

3.19.11. Правильно установленная тяга
3.19.12. Далее для сборки используются
привода заднего тормоза выглядит так, как
большая и малая пружины из комплекта
указано на рисунке.
поставки.
3.19.13. Устанавливаем большую пружина педали тормоза так, как указано на фотографии.
3.19.14. Верхнюю часть малой пружины
3.19.15. Нижнюю часть закрепляем за витки
одеваем на привод датчика включения
большой пружины.
заднего тормоза.
32
3.20. Установка выхлопной трубы
КЛЮЧ НАКИДНОЙ НА 17ММ, ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 12ММ.
3.20.1.
Устанавливаем
уплотнительное
3.20.2. Для крепления глушителя используем
кольцо.
две гайки из набора крепежа.
3.20.3. Устанавливаем глушитель. Фиксируем
3.20.4.
Одеваем кронштейн крепления
его с помощью двух гаек.
глушителя на болт крепления правой
подножки заднего пассажира.
3.20.5.
Закручиваем
гайки,
крепящие
3.20.6.
Закручиваем
гайку
крепления
глушитель к головке блока цилиндров.
глушителя и правой
подножки заднего
пассажира.
3.20.7. Закручиваем все болты и гайки, которые ранее было просто зафиксированы, на заднем
багажнике, левой и правой подножках пассажира, защите заднего крыла.
33
3.20.8. Закручиваем гайку крепления заднего
багажника и амортизатора.

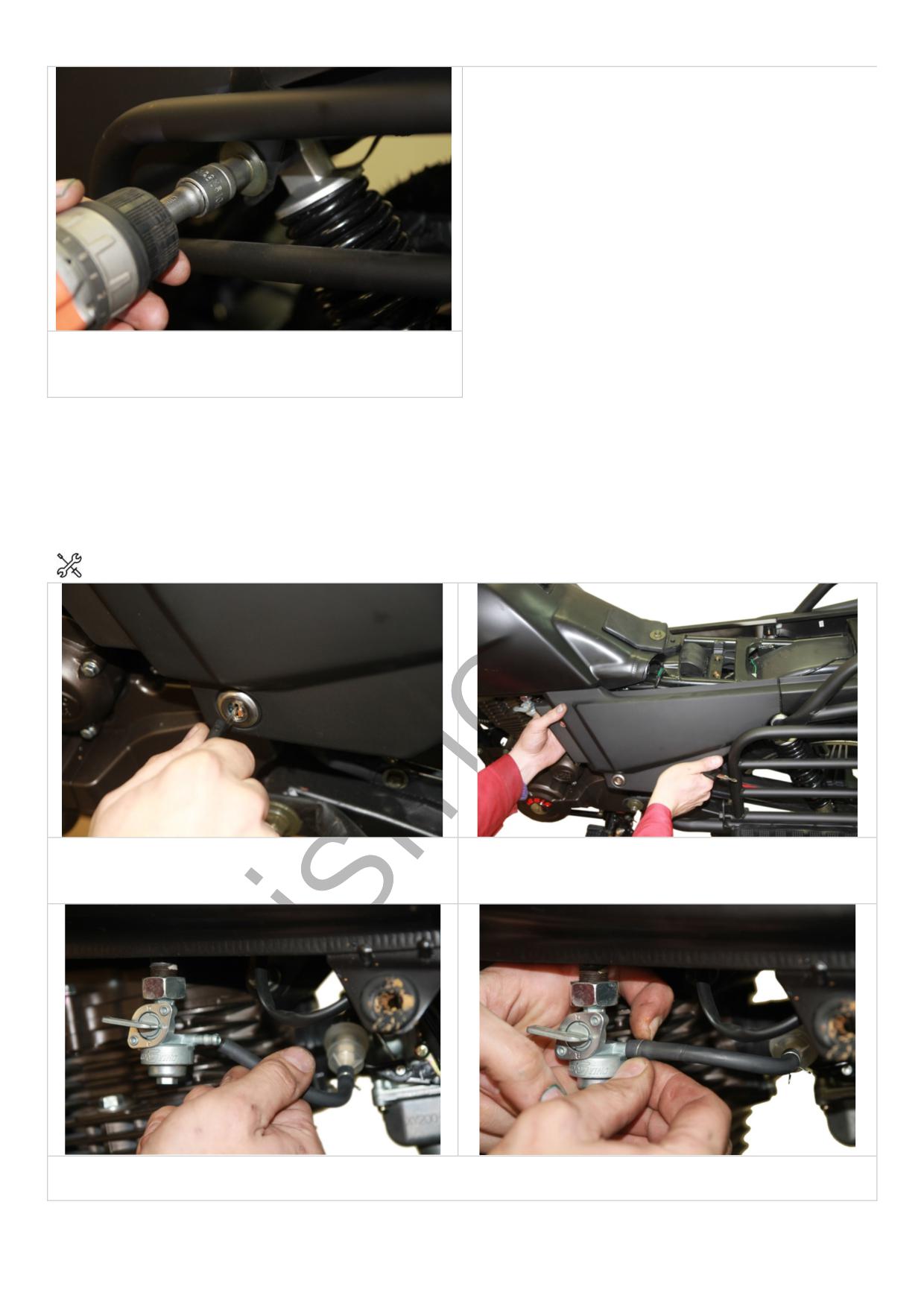

3.21. Установка и подключение АКБ
«КРЕСТОВАЯ» ОТВЕРТКА.
3.21.1. С помощью ключа замка зажигания
3.21.2. Снимите боковой пластик.
открываем
замок, крепящий боковой
пластик.
3.21.3. Установите шланг, идущий от бензобака к топливному крану. Зафиксируйте его
металлическим хомутом.
34
3.21.4. Установите клеммы согласно полярности, где красный это «+»,Установите клеммы
согласно полярности, где красный это «+», черный соответственно «-».Строго соблюдайте
полярность! Не соединяйте «+» и «-» вместе, это может привести к короткому замыканию и
возгоранию мотоцикла, выходу из строя его электрических частей. Аккуратно уложите
провода в свободном промежутке между АКБ и кузовом. Зафиксируйте АКБ.
3.21.5. Установите боковой пластик на место.
3.22. Установка сиденья
ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 10ММ.
3.22.1. Устанавливаем сиденье на место. Для
3.22.2. Для этого нажимаем на переднюю часть
этого необходимо завести кронштейн
сиденья и подаем его вперед.
сидения на фиксатор, расположенный на
бензобаке.
35
3.23.3. Закручиваем ранее выкрученные
болты крепления сиденья.
3.23. Установка педали переключения передач
КЛЮЧ НАКИДНОЙ НА 10ММ.
3.23.1.
Выкручиваем вкрученный болт
3.23.2. Устанавливаем педаль переключения
крепления педали переключения передач.
передач так, как указано на рисунке.
3.23.3. Фиксируем педаль переключения передач с помощью ранее выкрученного болта.
36
3.24. Установка защиты ручек руля
ВНИМАНИЕ! При работе с пластиковыми частями защиты ручек руля,
закручивать болты и гайки следует без усилий. В противном случае пластик
может лопнуть.
КЛЮЧ-ШЕСТИГРАННИК НА 6 ММ, ТРЕЩОТКА МАЛ. + ГОЛОВКА НА 10ММ.
3.24.1. Соединяем между собой защиту ручек руля и кронштейн ее крепления. С помощью
хромированного болта и гайки, идущих в наборе, скручиваем их между собой.
3.24.2. Через металлическую проставку, идущую в комплекте с крепежом, а также через
проставки защиты ручек руля, устанавливаем кронштейн защиты ручек руля на руль.
3.24.3. Фиксируем защиту ручки руля на торце
3.24.4. Устанавливаем кронштейн руля на
ручки так, как указано на рисунке.
руль.
37
3.24.5.
Фиксируем болтами кронштейн
3.24.6. После того, как защита установлена,
защиты ручки руля.
докручиваем все болты защиты ручек руля.

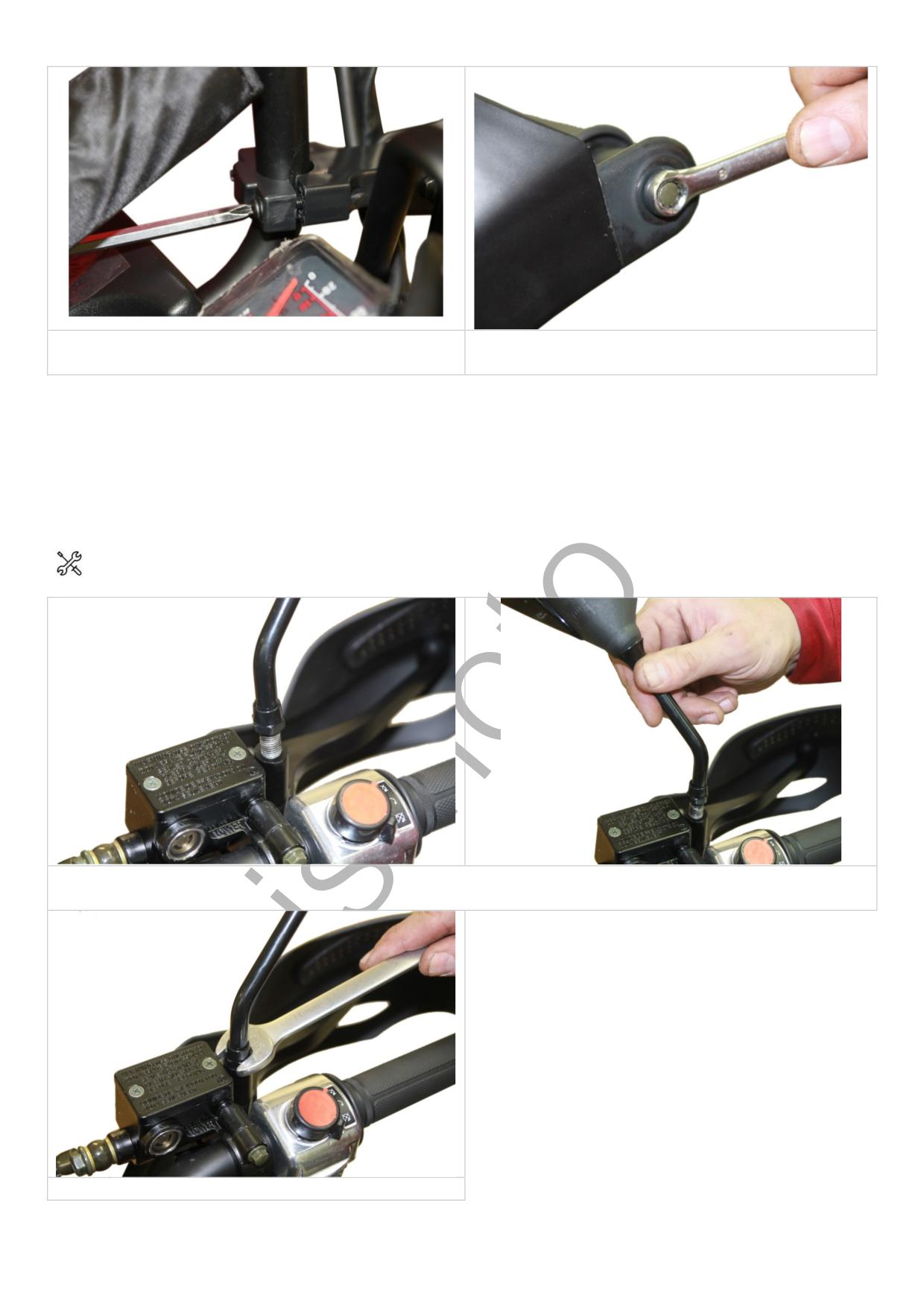

3.25. Установка зеркал
КЛЮЧ НАКИДНОЙ НА 14ММ.
3.25.1. Вкрутите зеркала в штатные отверстия в блоках управления руля (с левой и справой
сторон).
3.25.2. Зафиксируйте гайки ключом.
38
4. Процедура заправки АКБ мотоцикла.
+
,
,-.,
"
!
4.1.Снимаем защитные пленки с АКБ. Емкость
4.2. Ставим заглушку. Закрепляем ее при
с электролитом ставим на соответствующие
помощи «выколотки».
отверстия под электролит в АКБ, и
надавливаем
на
них
-
электролит
переливается в АКБ.
Внимание! Доливать в аккумуляторную батарею можно только дистиллированную воду!
Нельзя вместо дистиллированной воды доливать электролит или простую воду! Это приведёт
к выходу батареи из строя.
39





















//////////////////////////////////////////
