КОТЛЫ ВОДОГРЕЙНЫЕ "ВАЛДАЙ 15 ВС" / "ВАЛДАЙ 22 ВС" / "ВАЛДАЙ 33 ВС" / "ВАЛДАЙ 50 ВС". Руководство

Уважаемый Покупатель!

Напоминаем, что для правильной, экономичной и безопасной работы котла "Валдай

ВС" следует внимательно ознакомиться с инструкцией по эксплуатации, в которой со-

держится вся информация относительно конструкции котла и пеллетной горелки, выбо-

ра помещения котельной, установки и эксплуатации котла и горелки, монтажа отопи-

тельного контура и проектирования дымохода.

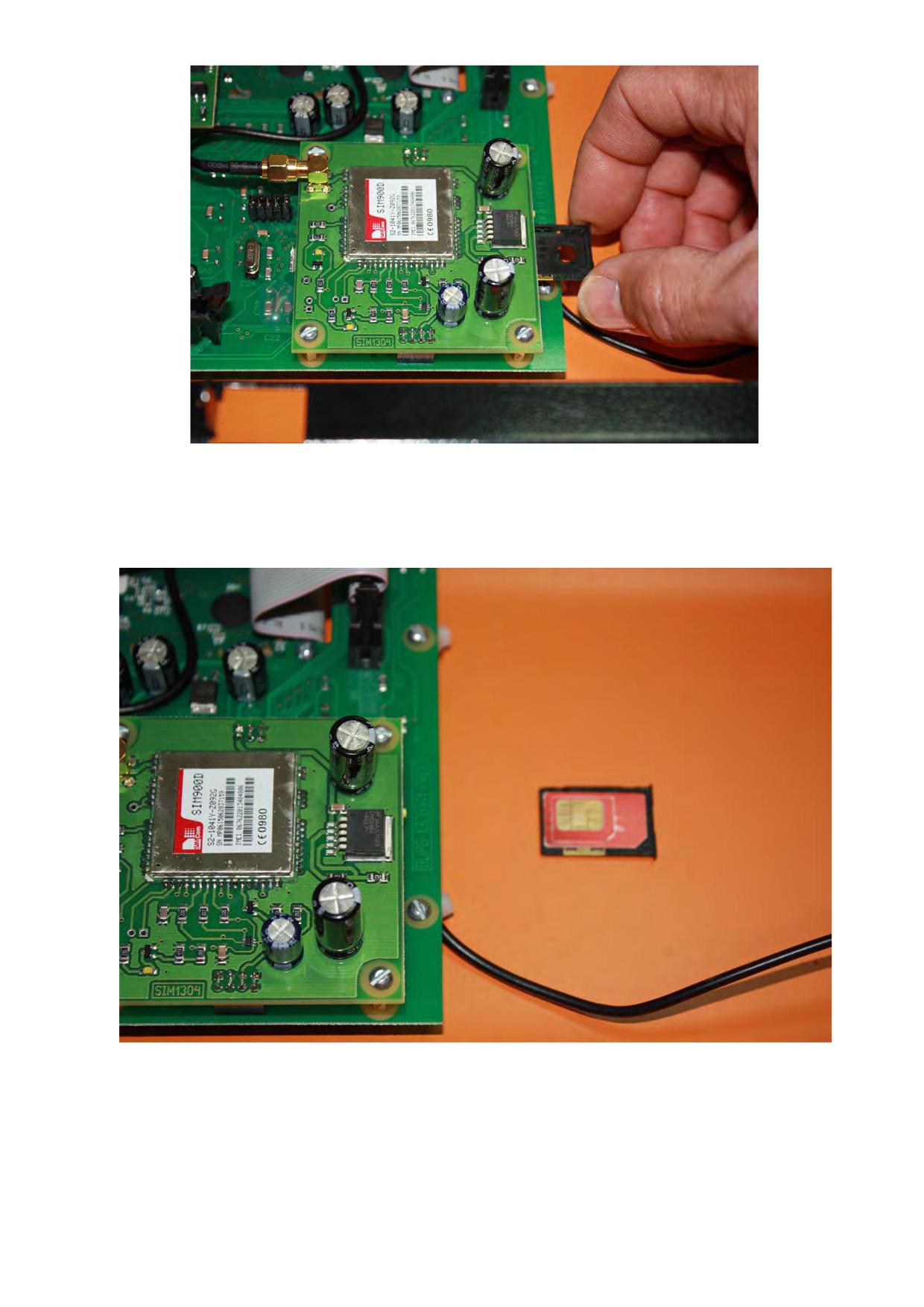

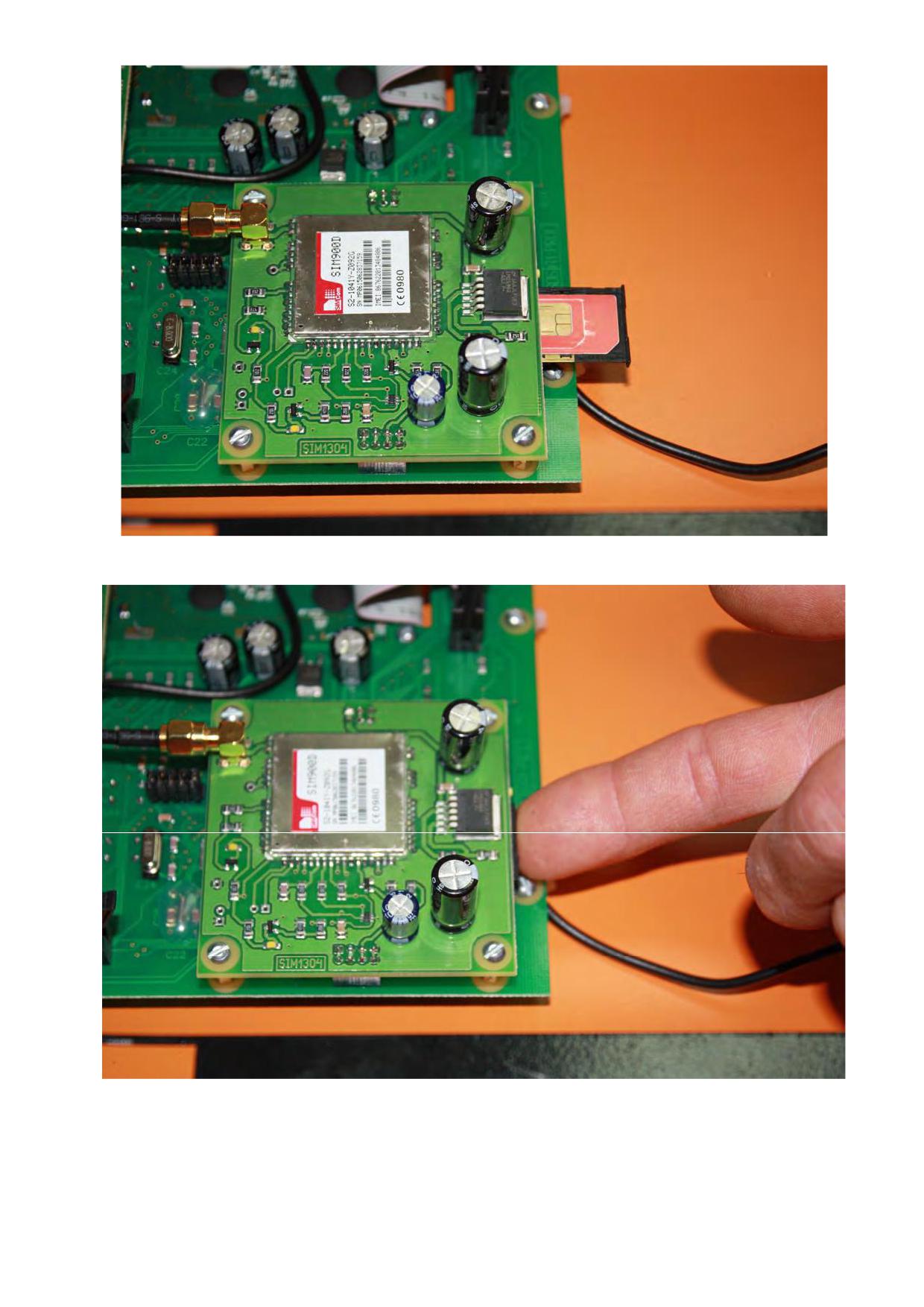

Котлы «Валдай» комплектуются блоком управления, позволяющим контролировать и

изменять параметры работы котла и горелки с помощью сотовой связи и Wi-Fi точки

доступа.

Котел стальной водогрейный "Валдай" соответствует требованиям технического ре-

гламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования".

СОДЕРЖАНИЕ

Описание и принцип действия котла

Комплект поставки

Технические характеристики котлов и горелок

Конструкция котла

Монтаж системы водяного отопления

Рекомендации по обустройству помещения котельной

Монтаж дымохода

Описание конструкции и работы горелки

Монтаж горелки

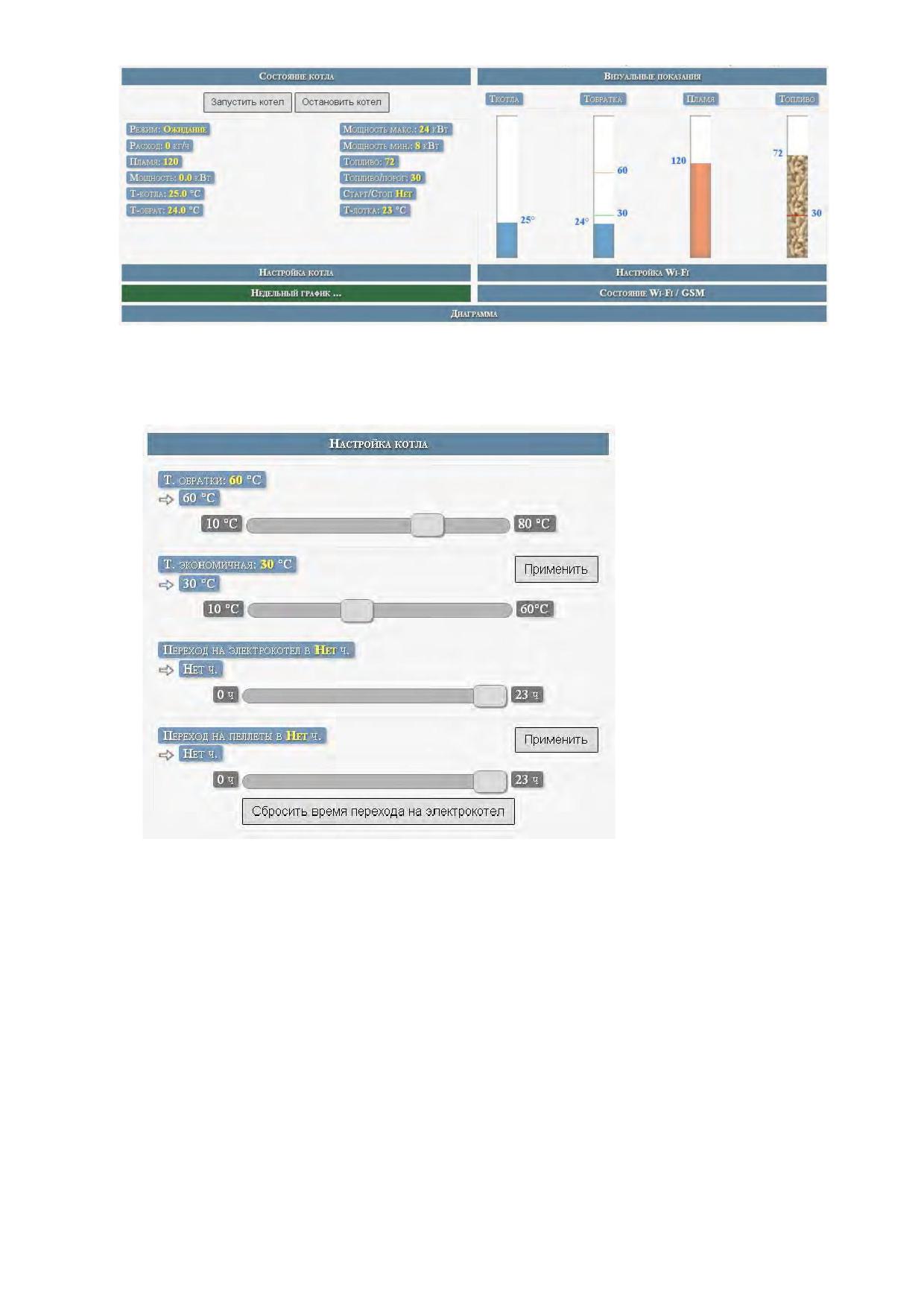

10. Описание блока управления

11. Возможные неисправности и способы их устранения

12. Требования безопасности

13. Критерии предельных состояний

14. Назначенные показатели

15. Указания по выводу из эксплуатации

16. Правила упаковки, транспортировки и хранения

17. Гарантийные обязательства

Технический паспорт

Свидетельство о приемке горелки

Сведения о монтаже и пуске в эксплуатацию

1. ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ КОТЛА

Котел стальной твердотопливный одноконтурный "Валдай" предназначен для тепло-

снабжения (отопления) индивидуальных жилых домов, зданий коммунально-бытового

назначения, оборудованных системой водяного отопления.

Принцип действия котла основан на нагреве воды в теплообменнике котла,

теплом выделенным при сжигании твердого топлива (пеллеты, дрова, древесные

брикеты, уголь).

Котлы "Валдай" состоят из следующих основных узлов (Рис.1):

- топочная камера 13 с нижней дверцей 3;

- верхняя дверца топочной камеры 2;

- колосниковая решетка 14 (только для сжигания дров, угля и брикетов);

- теплообменник 12;

- декоративная обшивка 1;

- блок управления пеллетной горелкой 17;

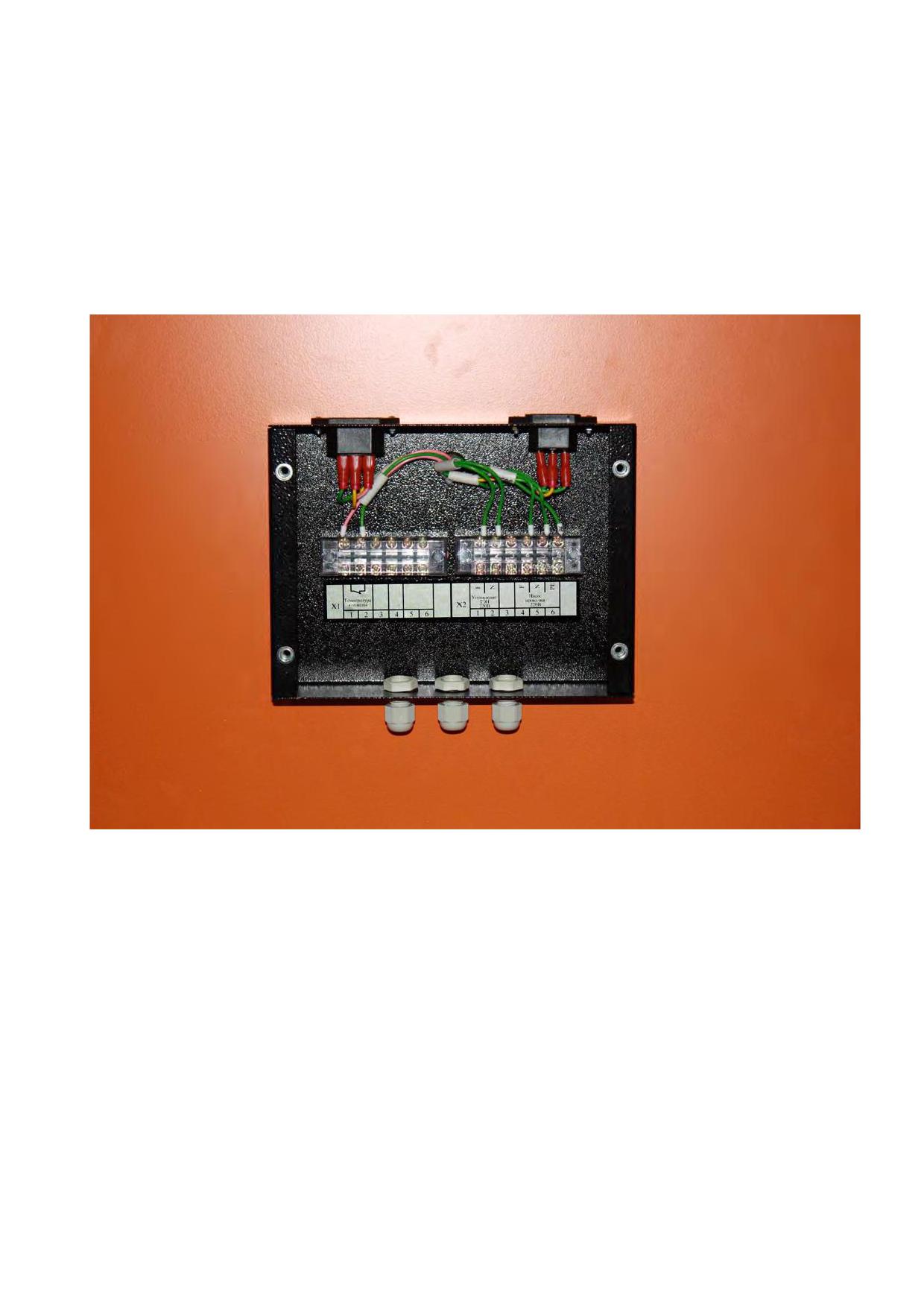

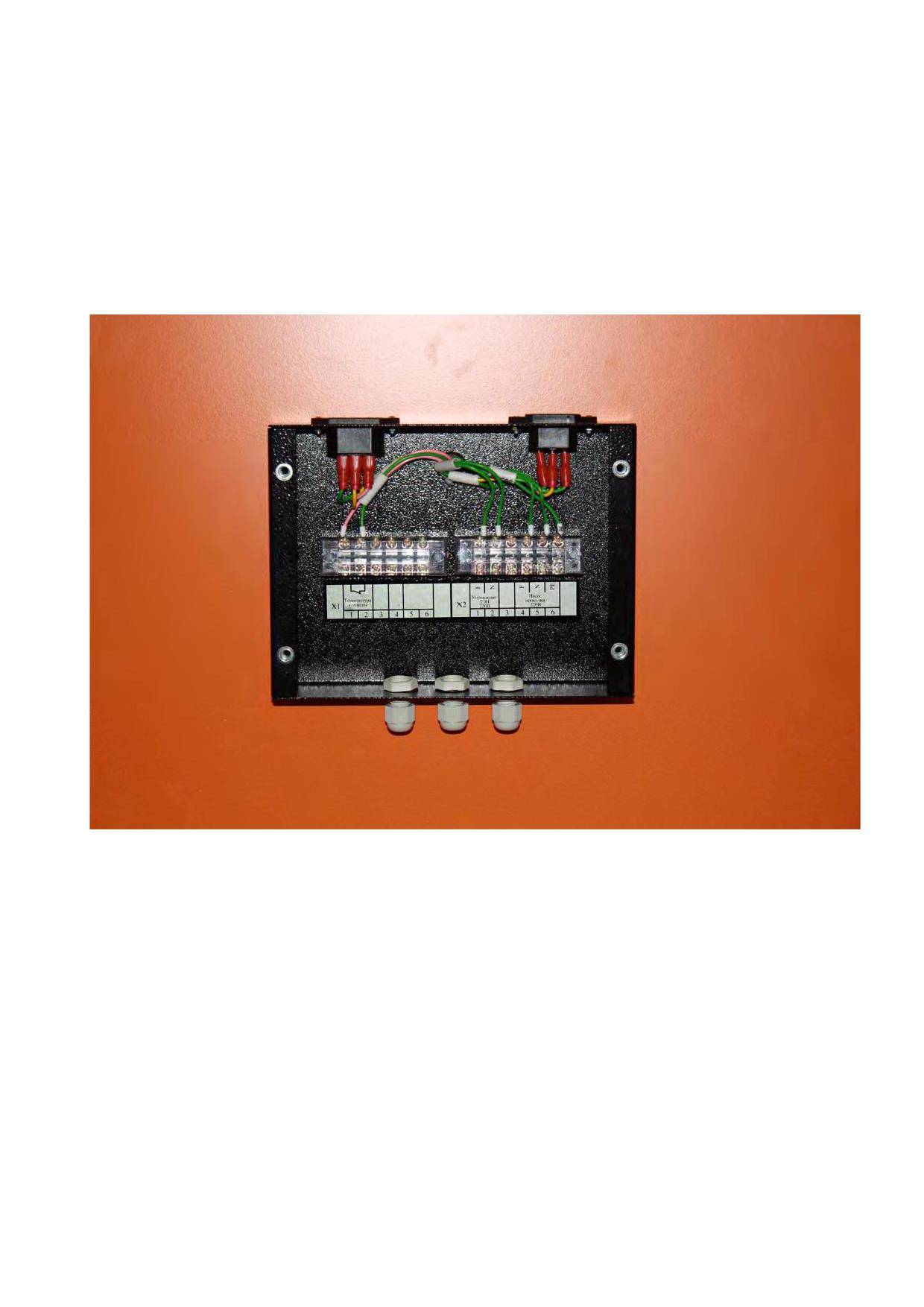

- коммутационная коробка 18;

- кабель подключения горелки 19;

- датчик температуры теплоносителя на входе в котел 25;

- датчик температуры теплоносителя на выходе из котла 26.

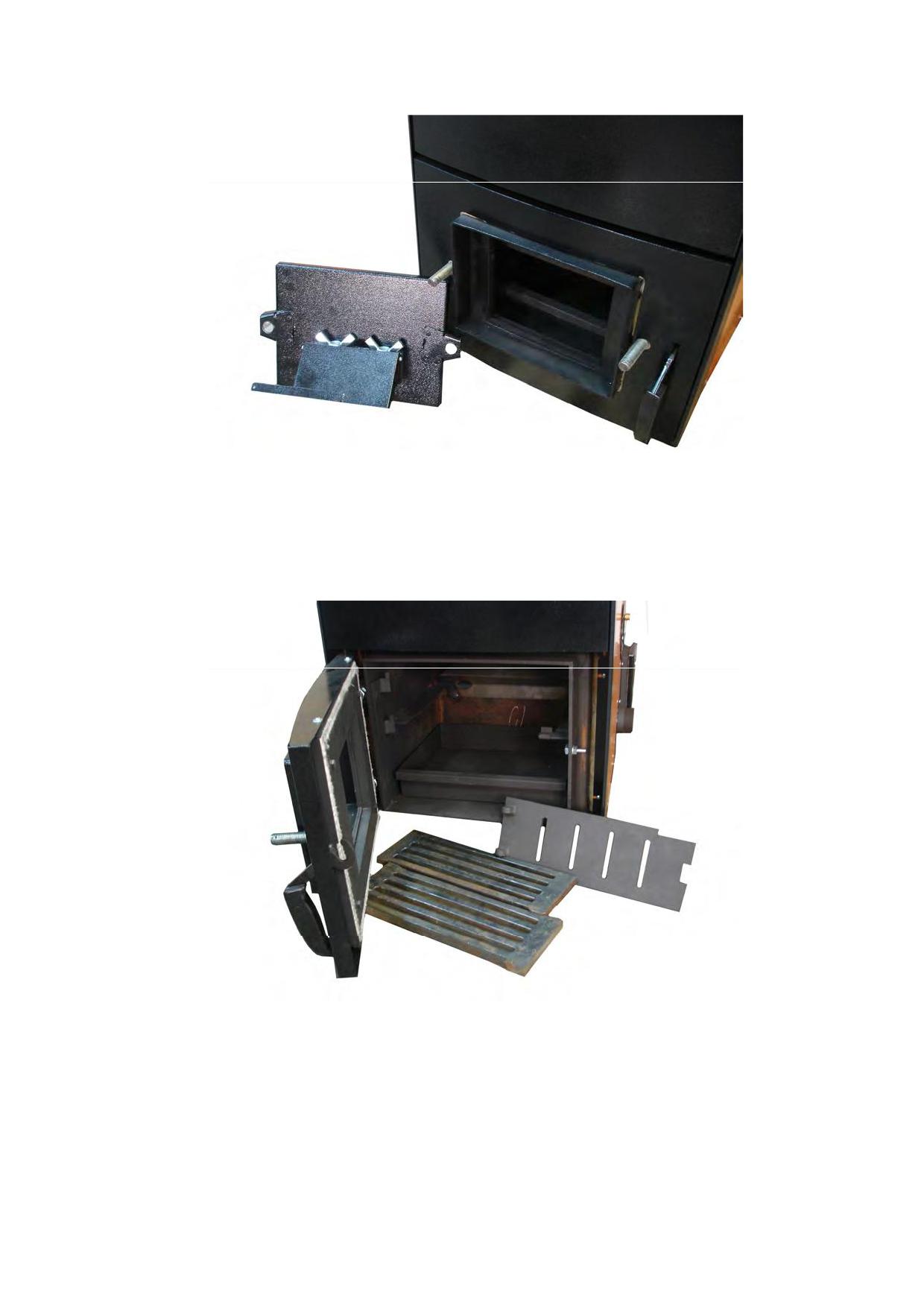

Топочная камера предназначена для сжигания топлива. На нижнюю дверцу котла

устанавливается пеллетная горелка. Управление работой горелки осуществляет блок

управления 17, установленный на лицевой панели обшивки котла. При эксплуатации

котла без пеллетной горелки загрузка топлива производится через нижнюю дверцу на

колосниковую решетку. Верхняя дверца предназначена для чистки котла.

Теплообменник представляет собой стальную конструкцию, передающую энер-

гию продуктов сгорания воде, циркулирующей внутри теплообменника. Подвод

воды в теплообменник осуществляется через впускной патрубок, выход воды -

через выпускной патрубок. Между теплообменником и декоративной обшивкой

котла установлена теплоизоляция.

2. КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входит:

- котел

1 шт.,

- горелка пеллетная

1 шт.,

для котлов "Валдай 15", "Валдай 22" и "Валдай 33"

ВС4/35Е

для котла "Валдай 50"

ВС10/50Е

- бункер для пеллет

1шт.

- шнековый податчик пеллет

1 шт.

- гибкий трубопровод для подачи пеллет из бункера в горелку (1 м)

1 шт.

- совок, скребок, регулятор тяги

1 комплект,

- колосник

1 комплект,

- ящик для золы (на днище котла)

1 шт.,

- руководство по эксплуатации и технический паспорт на котел

1 шт.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛОВ И ГОРЕЛОК

Наименование параметра

Валдай 15

Валдай 22

Валдай 33

Валдай 50

Пеллетная горелка

ВС4/35Е

ВС10/50Е

Тепловая мощность горелки (регу-

4…35

10..50

лируемая) кВт

Напряжение питания, В

220

Потребляемая электрическая мощ-

на режиме розжига - не более 600,

ность (не более), Вт

на рабочем режиме - не более 100

Габариты горелки ВхШхД, мм

481х365х538

481х365х590

Вес горелки, кг

Габариты бункера с податчиком

660х1094х1407

660х1094х1766

пеллет ШхДхВ, мм

Вес бункера с податчиков пеллет,

кг

Емкость бункера, л

270

420

Вид используемого топлива:

- основное топливо

- древесные пеллеты, пеллеты из лузги подсолнечника,

- резервное топливо

- дрова (влажность не более 35%), брикеты, уголь

Номинальная тепловая мощность

котла, кВт

Диапазон регулирования мощно-

4-15

4-22

4-35

10-50

сти, кВ

КПД, %, не менее:

- при работе на дровах,

- при работе на пеллетах

Рекомендуемый тип теплоносите-

Вода ¹

ля

Максимальное

гидравлическое

сопротивление в котле, мбар (Па)

1,3(130)

2,1(210)

2,6(260)

Объем воды в теплообменнике ап-

парата, л

Максимальное допустимое рабо-

1,5

чее давление, бар

Требуемое разрежение за котлом,

мбар (Па):

- при работе на пеллетах,

0,08 (8)

0,1 (10)

0,12 (12)

- при работе на дровах

0,15 (15)

0,2 (20)

0,25 (25)

Размер патрубков подключения,

«резьба»

Требуемый диаметр дымохода, мм

150

200

Габаритные размеры котла, мм

см. Рис. 2

Масса котла, не более, кг

210

230

295

380

Максимальная длина сжигаемых

поленьев, мм

350

- Возможность использования иных теплоносителей устанавливает предприятие-

изготовитель теплоносителя. Основное требование: теплоноситель не должен вызывать корро-

зию сталей ст.3, ст.20 и сталей 09Г2С и не должен вызывать смолистые и иные отложения в

жидкостном тракте теплообменника котла.

4. КОНСТРУКЦИЯ КОТЛА

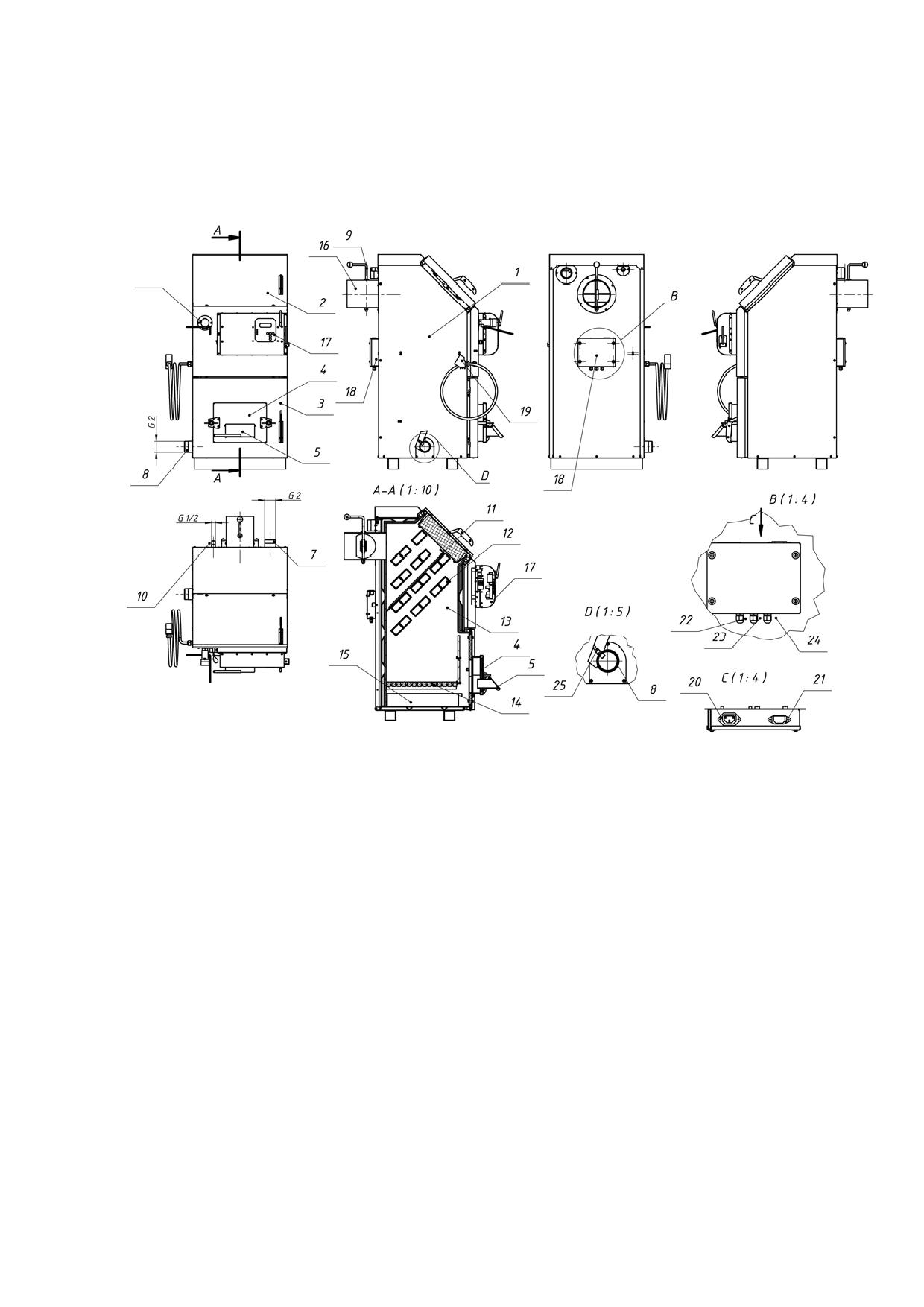

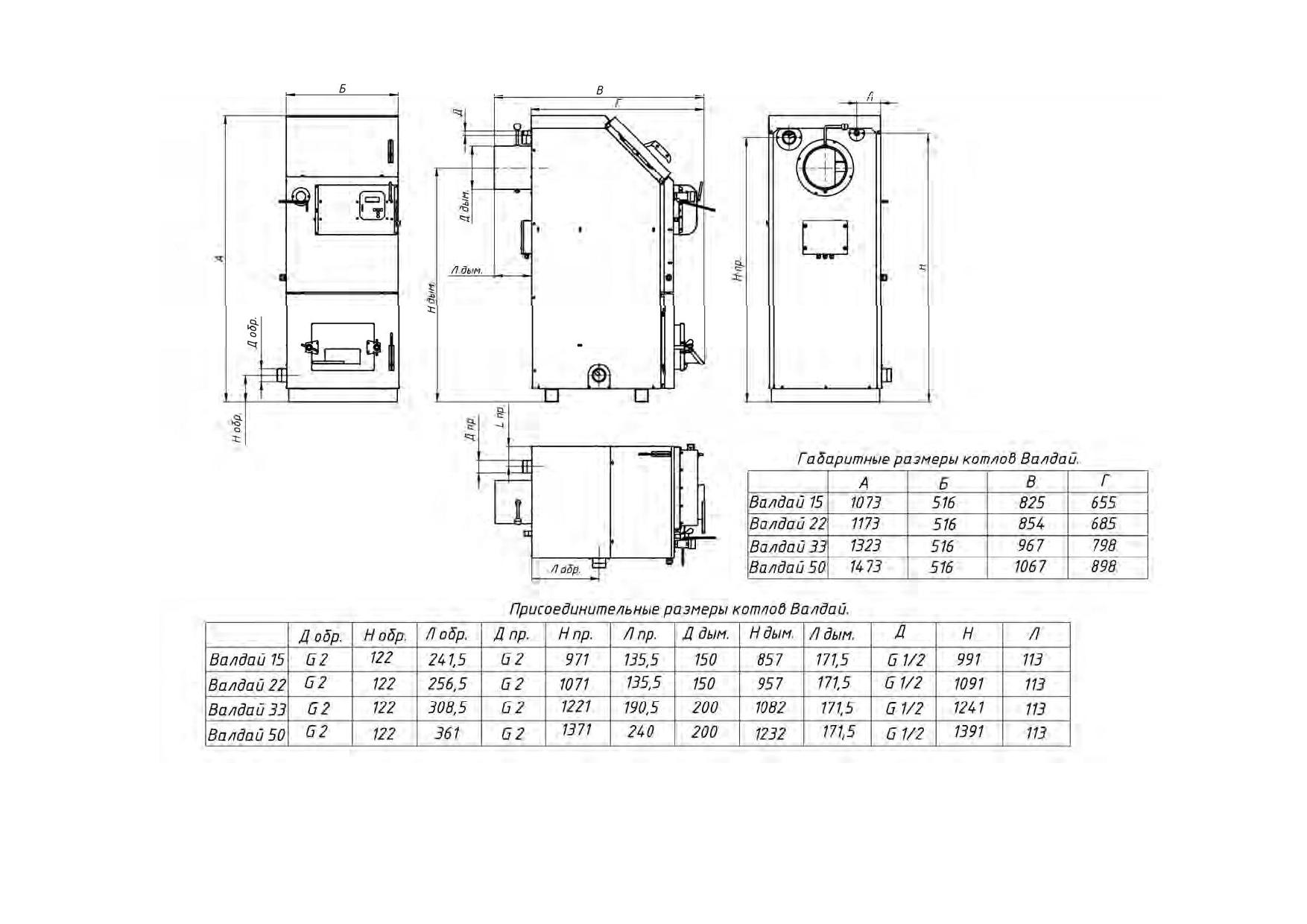

Эскиз котла, габаритные и присоединительные размеры котла показаны на Рис.1, Рис.

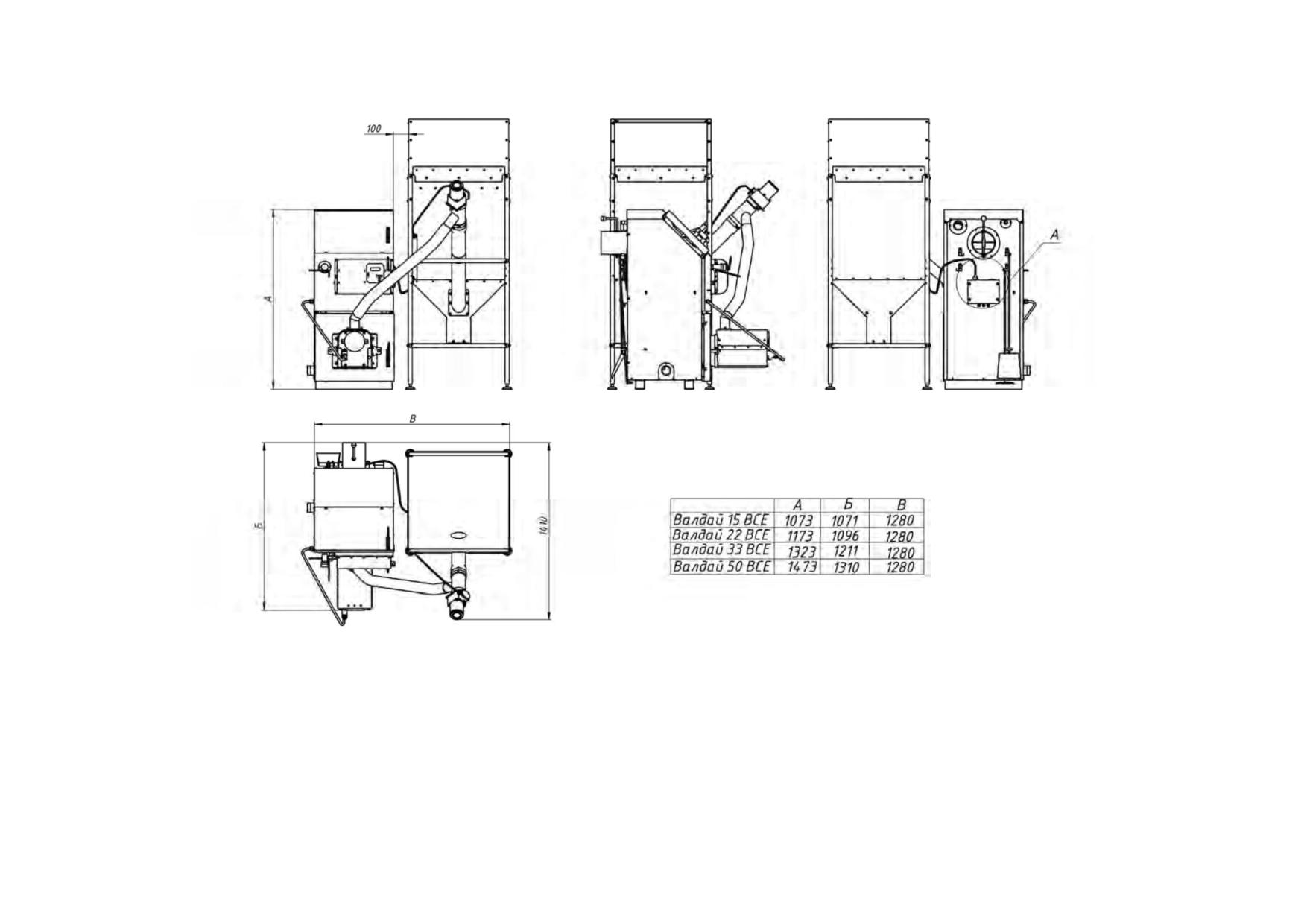

2. На Рис. 3 приведены габаритные размеры котла совместно с горелкой, бункером и по-

датчиком.

Рис. 1. Эскиз котла Валдай.

1 - кожух котла; 2 - дверца котла верхняя; 3 - дверца котла нижняя; 4 - заглушка нижней двер-

цы; 5 - крышка поддувала; 6 - регулятор тяги; 7 - патрубок подачи воды в систему отопления

из котла; 8 - патрубок подачи воды в котел из системы отопления; 9 - ручка шибера дымовой

трубы; 10 - патрубок для группы безопасности (предохранительный клапан и т.д.); 11 - заслон-

ка теплообменника; 12 - конвективная часть теплообменника; 13 - топка котла; 14 - съемный

колосник; 15 - зольный ящик; 16 - дымовая труба котла; 17 - блок управления горелкой; 18-

коробка коммутационная; 19- кабель подключения горелки; 20- разъем для подключения по-

датчика пеллет; 21- разъем для подключения электропитания 220 В к горелке; 22- сальниковый

ввод кабеля от датчика температуры в помещении; 23- сальниковый ввод кабеля управления

электрокотлом; 24- сальниковый ввод кабеля управления циркуляционным насосом системы

отопления; 25 - датчик температуры теплоносителя на входе в котел; 26 - датчик температуры

теплоносителя на выходе из котла.

5. МОНТАЖ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ

Основным топливом котлов "Валдай ВС" являются пеллеты.

Влажность пеллет находится в диапазоне 8…10%, что обуславливает низкую темпе-

ратуру росы дымовых газов и отсутствие конденсатообразования и, как следствие, от-

сутствие низкотемпературной коррозии. В связи с этим производитель котлов рекомен-

дует простую схему системы отопления.

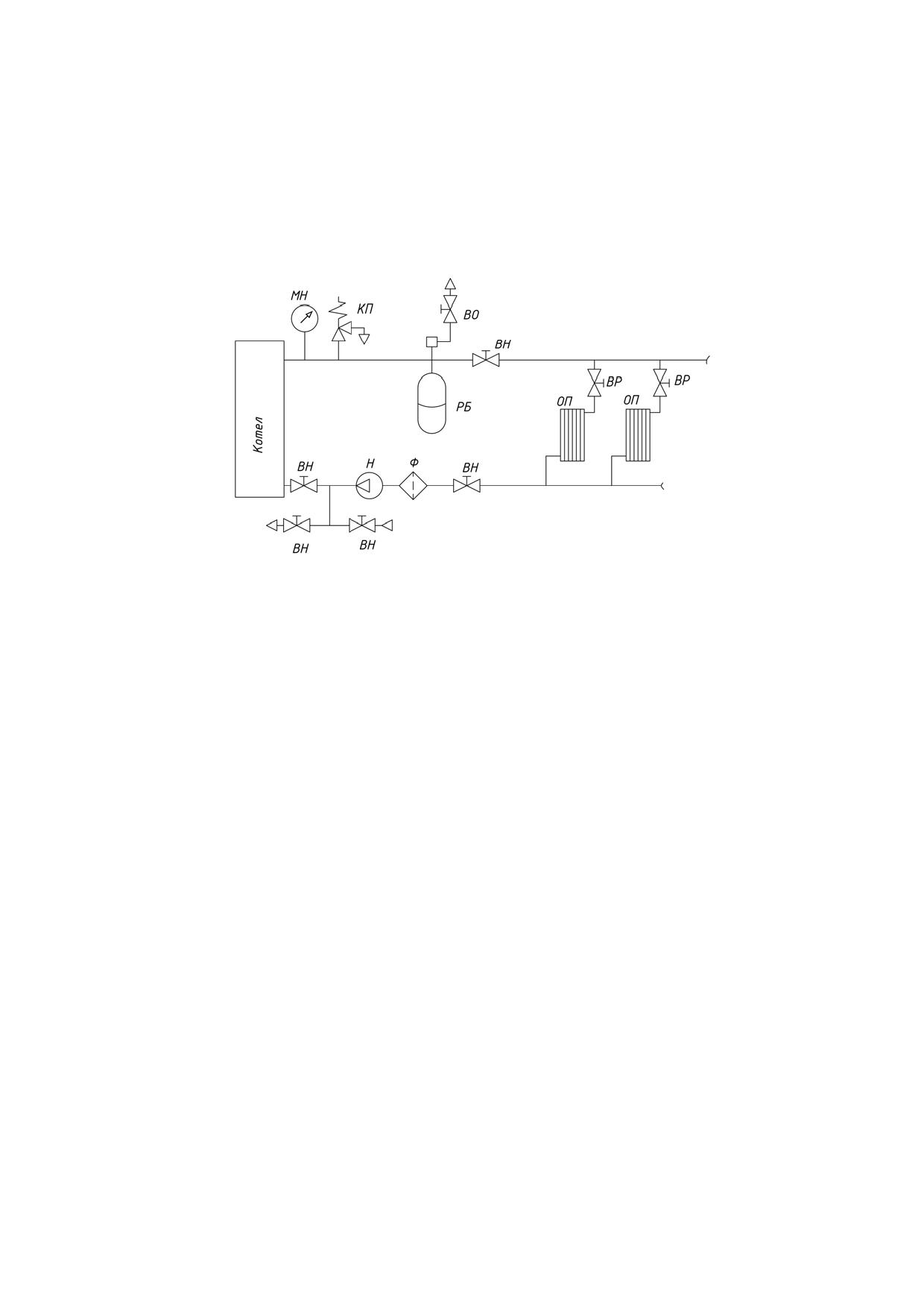

Рекомендуемая схема системы отопления показана на Рис.4.

Рис. 4. Система отопления с принудительной циркуляцией.

ВН - запорный вентиль; ВО - воздухоотводчик; ВР - регулирующий вентиль;

КП - предохранительный клапан; МН - манометр; Н - циркуляционный насос;

ОП - отопительный прибор; РБ - расширительный бак; Ф - фильтр.

6. РЕКОМЕНДАЦИИ ПО ОБУСТРОЙСТВУ ПОМЕЩЕНИЯ КОТЕЛЬНОЙ

Рекомендуется устанавливать котел на основание из бетона, кирпича, плит, камня или

другого негорючего материала. Расстояние от боковых поверхностей котла до стен в

жилых зданиях должно быть не менее 0,5 м, а перед фронтом и тылом котла рекоменду-

емое расстояние не менее 1,25м, высота не менее 2,5 м.

Помещение, в котором устанавливается котел, должно соответствовать правилам

пожарной безопасности, оборудовано приточно-вытяжной вентиляцией. Приток воздуха

в помещении котельной должен составлять:

- для котла 15 кВт - не менее 25 м³/час,

- для котла 22 кВт - не менее 38 м³/час,

- для котла 33 кВт - не менее 57 м³/час.

- для котла 50 кВт - не менее 85 м³/час.

Подступы к котлу и выходу из котельной всегда должны быть свободными, не за-

громожденными. Эксплуатация котла допускается только при наличии дымоотводящего

канала или дымоотводящей трубы.

7. МОНТАЖ ДЫМОХОДА

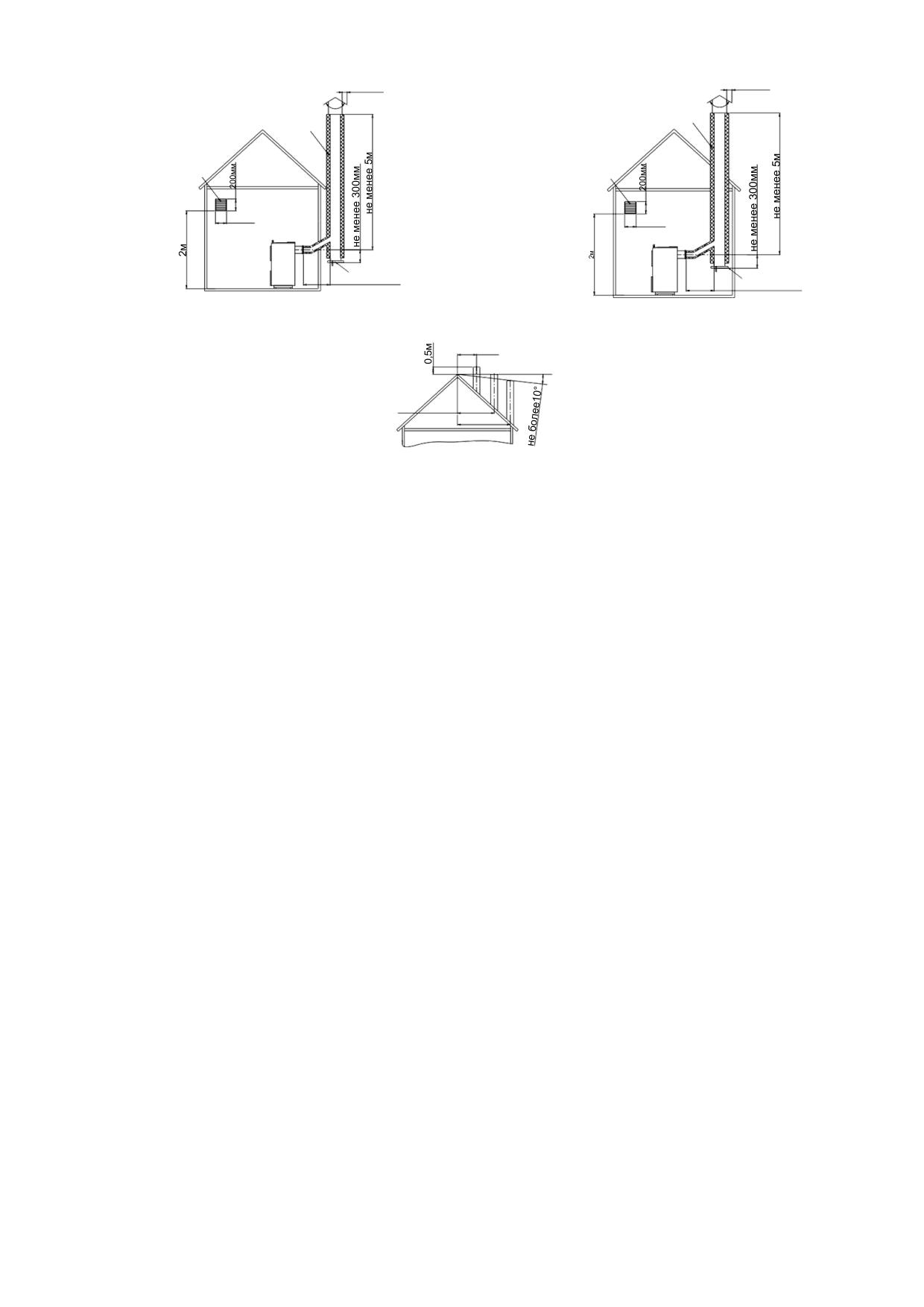

Котел рассчитан на работу при естественной тяге, создаваемой дымовой трубой

(Рис.5). Тяга в дымоходе зависит от его сечения, высоты, шероховатости стенок, разни-

цы температур дыма и наружного воздуха. При монтировании котла труба дымохода

должна быть вмонтирована прямо в дымоход дома таким образом, чтобы соединение

было как можно короче. Расстояние между котлом и дымоходом должно быть не более

1,5 м и соединительная труба должна подниматься в сторону дымохода. Котел должен

иметь отдельный дымоход. Для продления срока службы дымохода рекомендуется в

нем смонтировать вкладыш из нержавеющей стали. При использовании стандартных

сборных конструкций трубы должны монтироваться одна в одну по ходу продуктов сго-

рания, соединения стыков не должны иметь зазоров и должны быть газоплотными

(уплотняться негорючим герметиком).

Прокладка соединительных труб, стыки которых проходят через жилые комнаты, за-

прещена.

Расстояние от внутренних поверхностей дымохода до сгораемых конструкций долж-

но быть не менее 500 мм для незащищенных и 400 мм для защищенных от возгорания

конструкций. В чердачных помещениях не допускается устройство прочистных отвер-

стий в дымовых трубах. Высота дымовой трубы должна быть не менее 5 м (от уровня

присоединения котла до верха оголовка дымовой трубы) и выступать над коньком кры-

ши не менее чем на 0,5 м (в зависимости от расстояния до конька крыши). Дымоотво-

дящие каналы и дымоотводящие трубы должны быть теплоизолированны термостойким

и водостойким теплоизоляционным материалом, способным выдерживать температуру

до 300ºС. Плохая теплоизоляция дымовой трубы может привести к образованию кон-

денсата, коррозии дымовой трубы и котла, наличие подтеков конденсата внутри котла.

В нижней части вертикального участка дымохода должна быть предусмотрена съём-

ная заглушка для ревизии и чистки.

После подсоединения к дымоходу убедитесь в наличии тяги. Для этого к открытой

дверце топки подносят полоску тонкой бумаги или пламя свечи. Отклонение их в сторо-

ну топки свидетельствует о наличии тяги.

Внимание. Несоблюдение указанных требований может привести к отсутствию есте-

ственной тяги, появлению шума в дымоотводящем канале, утечке отводящих газов в

помещение, не стабильной работе котла. Эксплуатация котла с нарушениями в системе

дымоудаления вызывает отравление угарными газами и стать причиной возгорания.

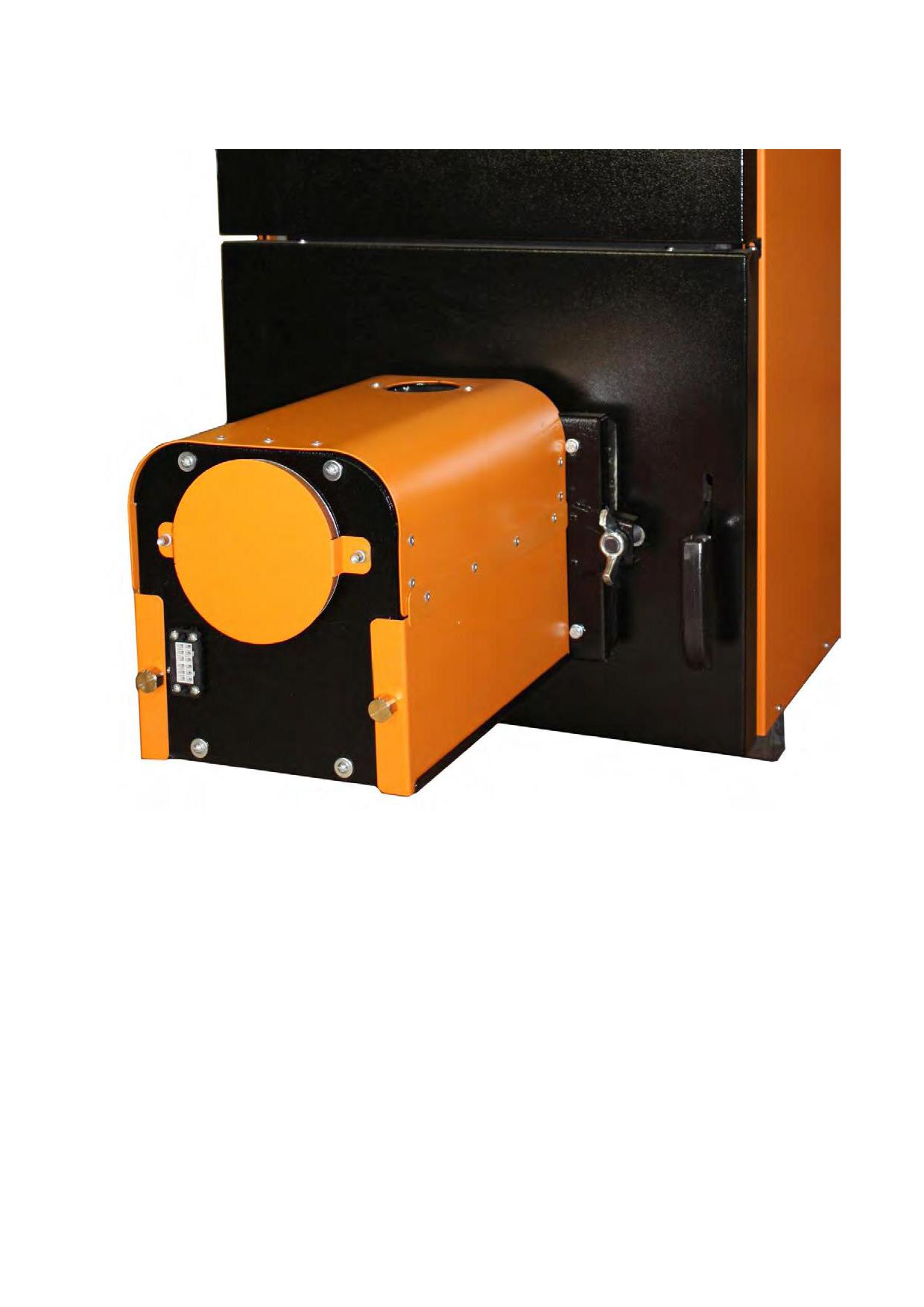

8. ОПИСАНИЕ КОНСТРУКЦИИ И РАБОТЫ ГОРЕЛКИ

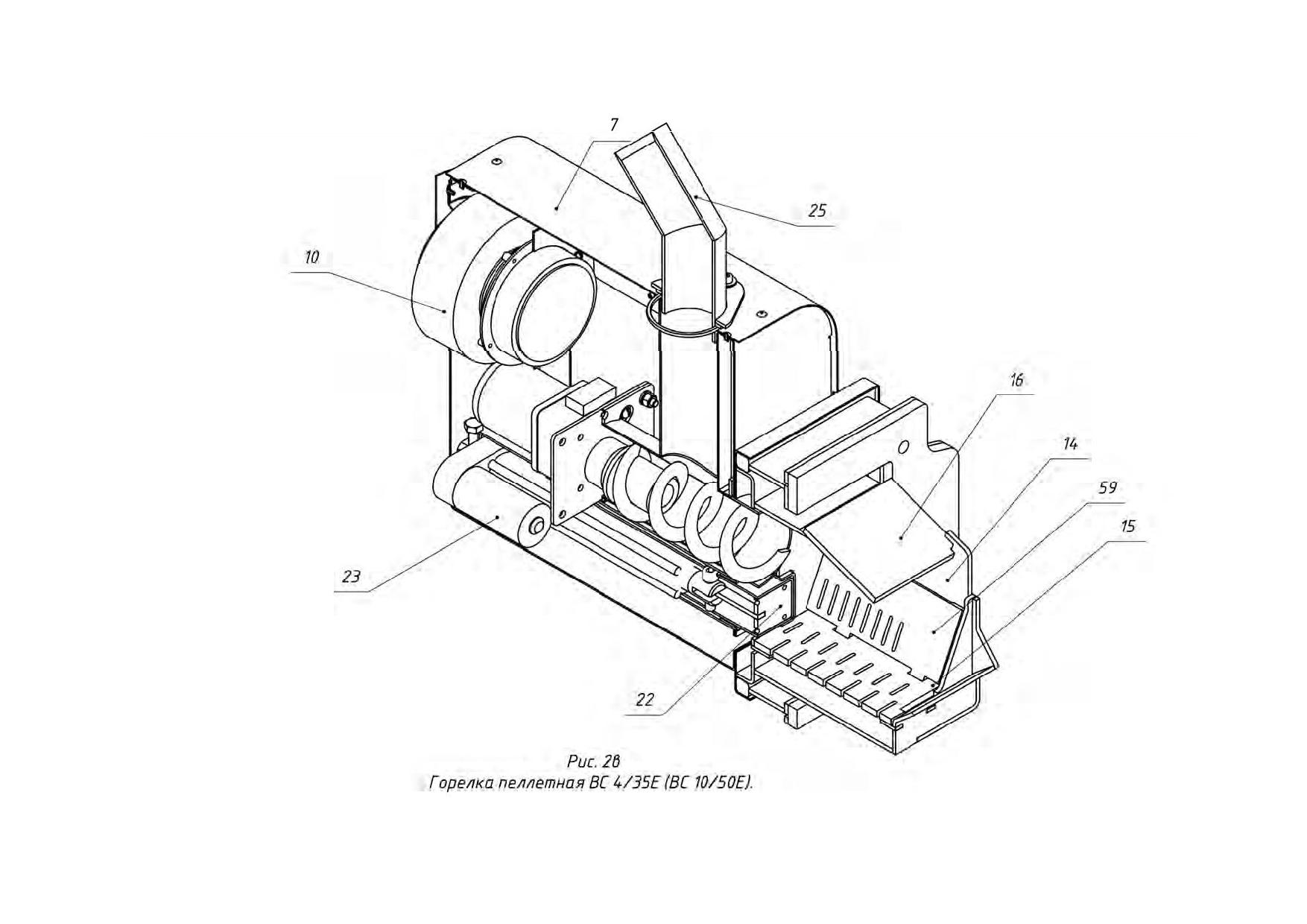

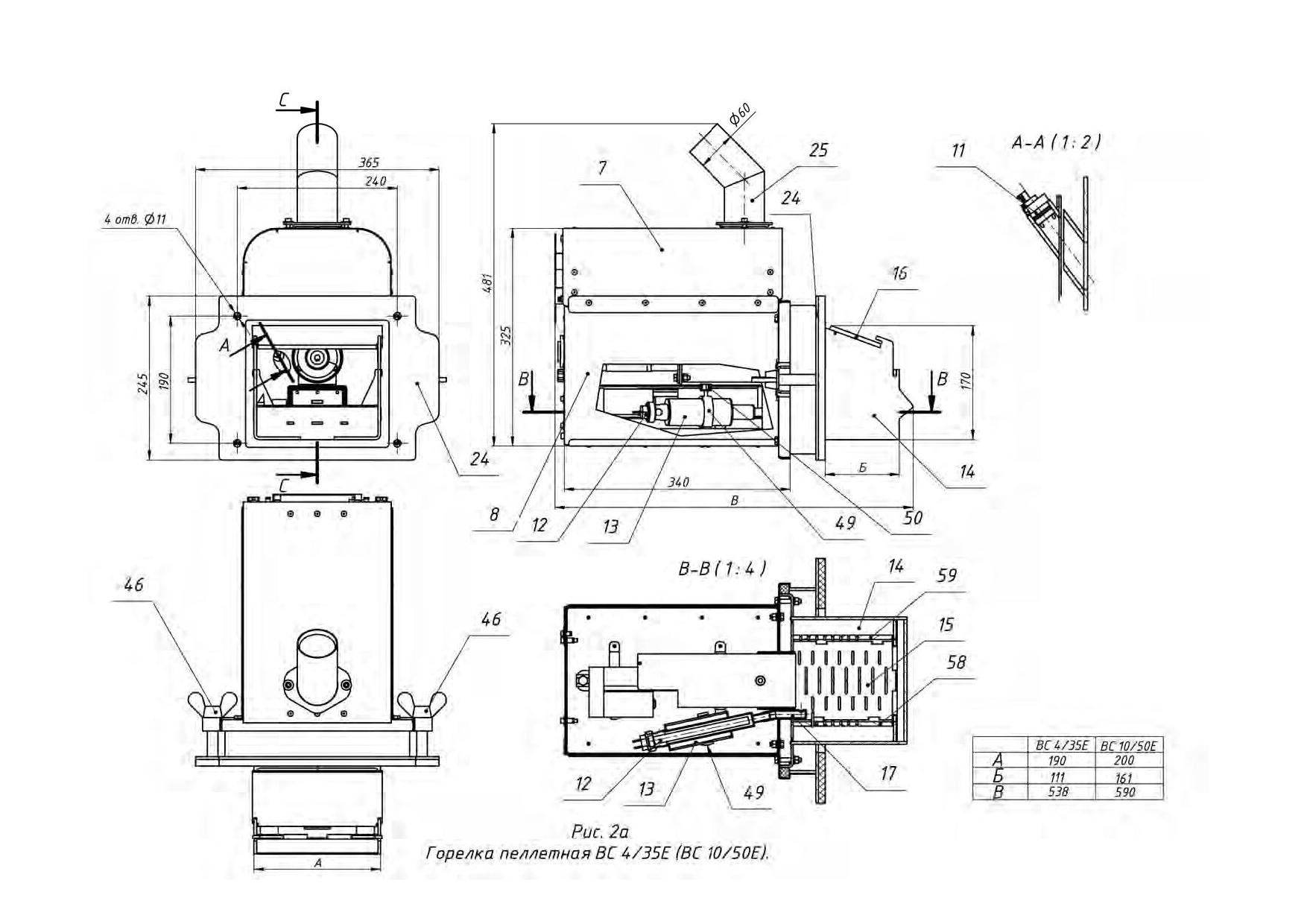

8.1. Конструкция горелки.

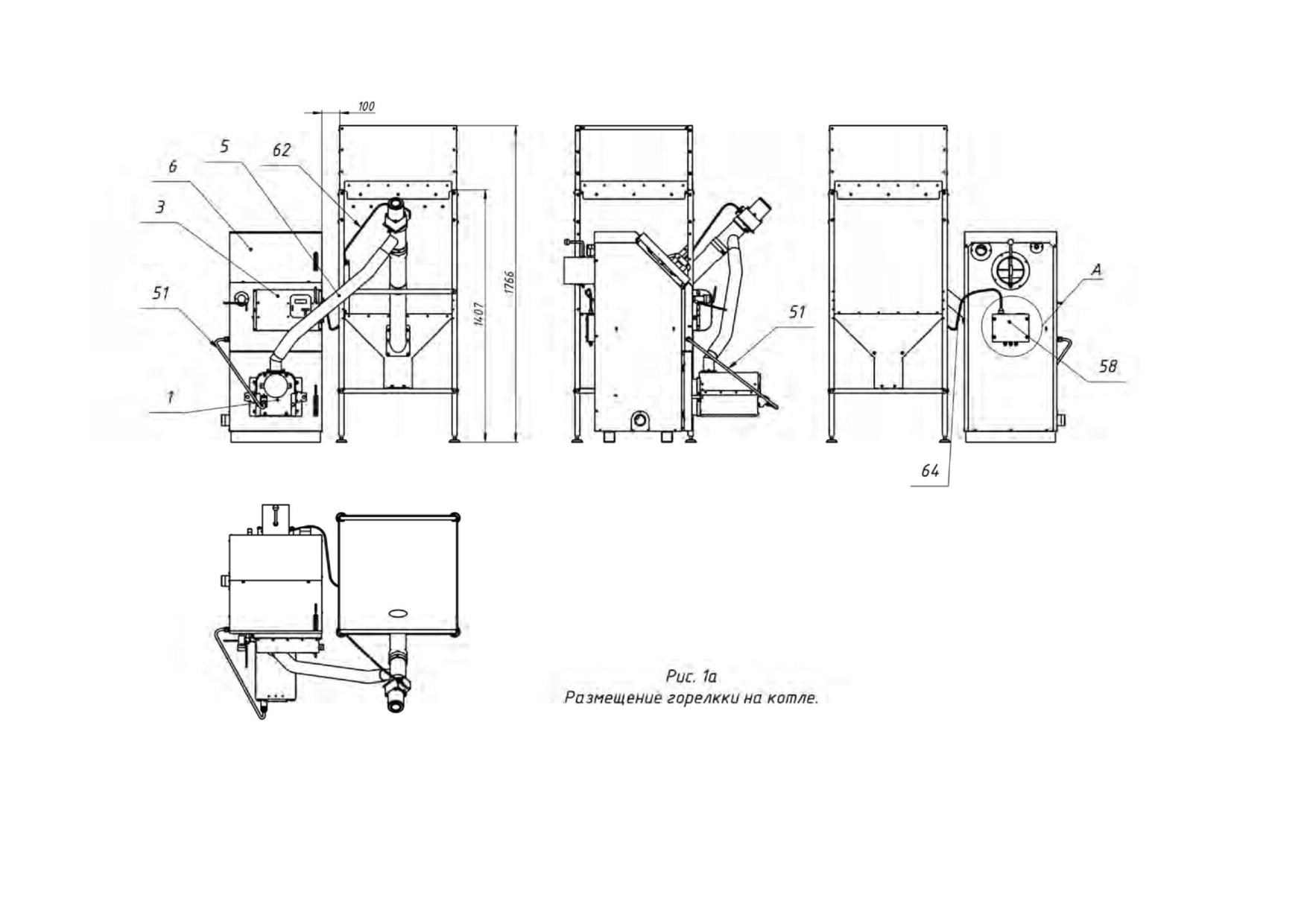

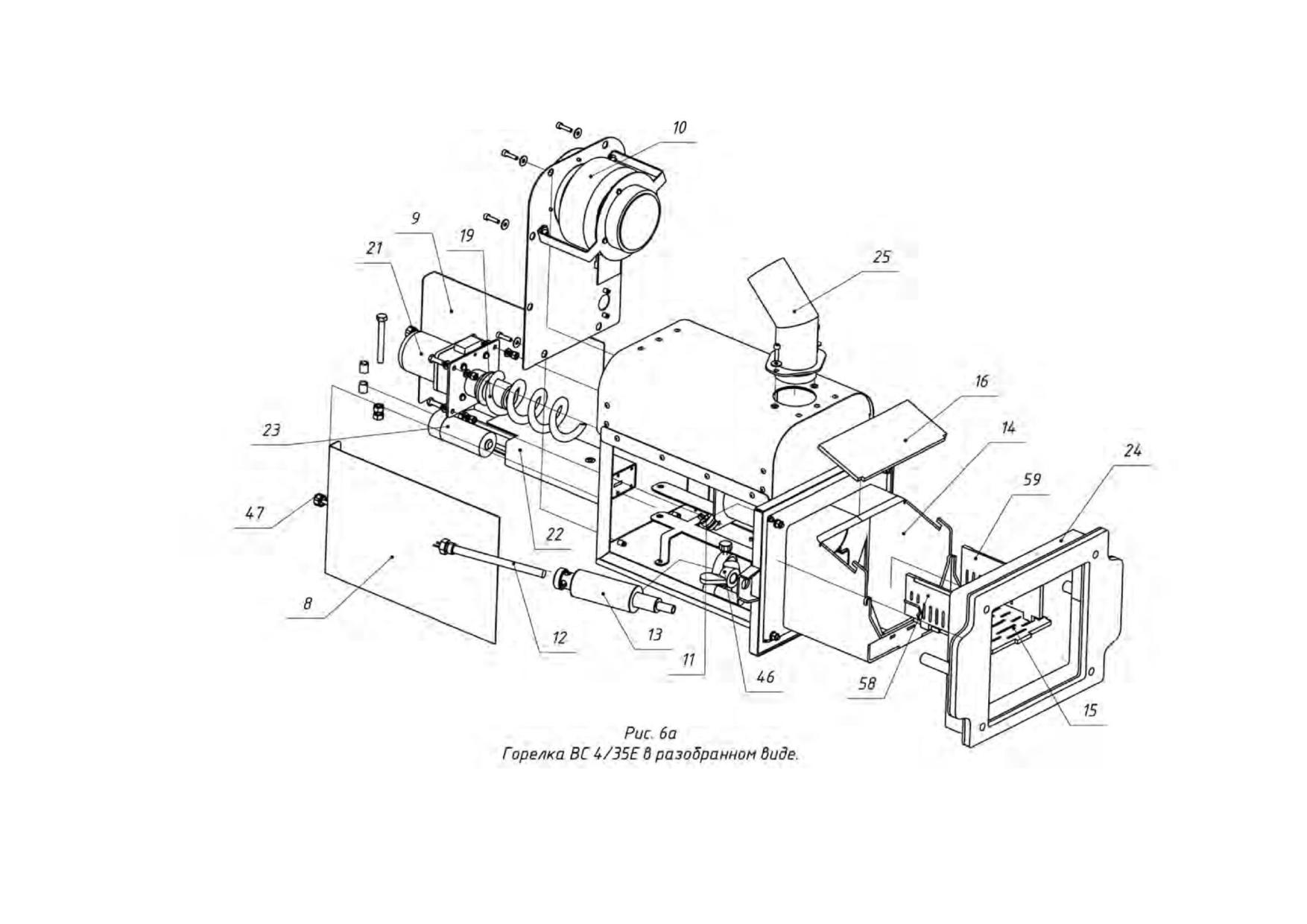

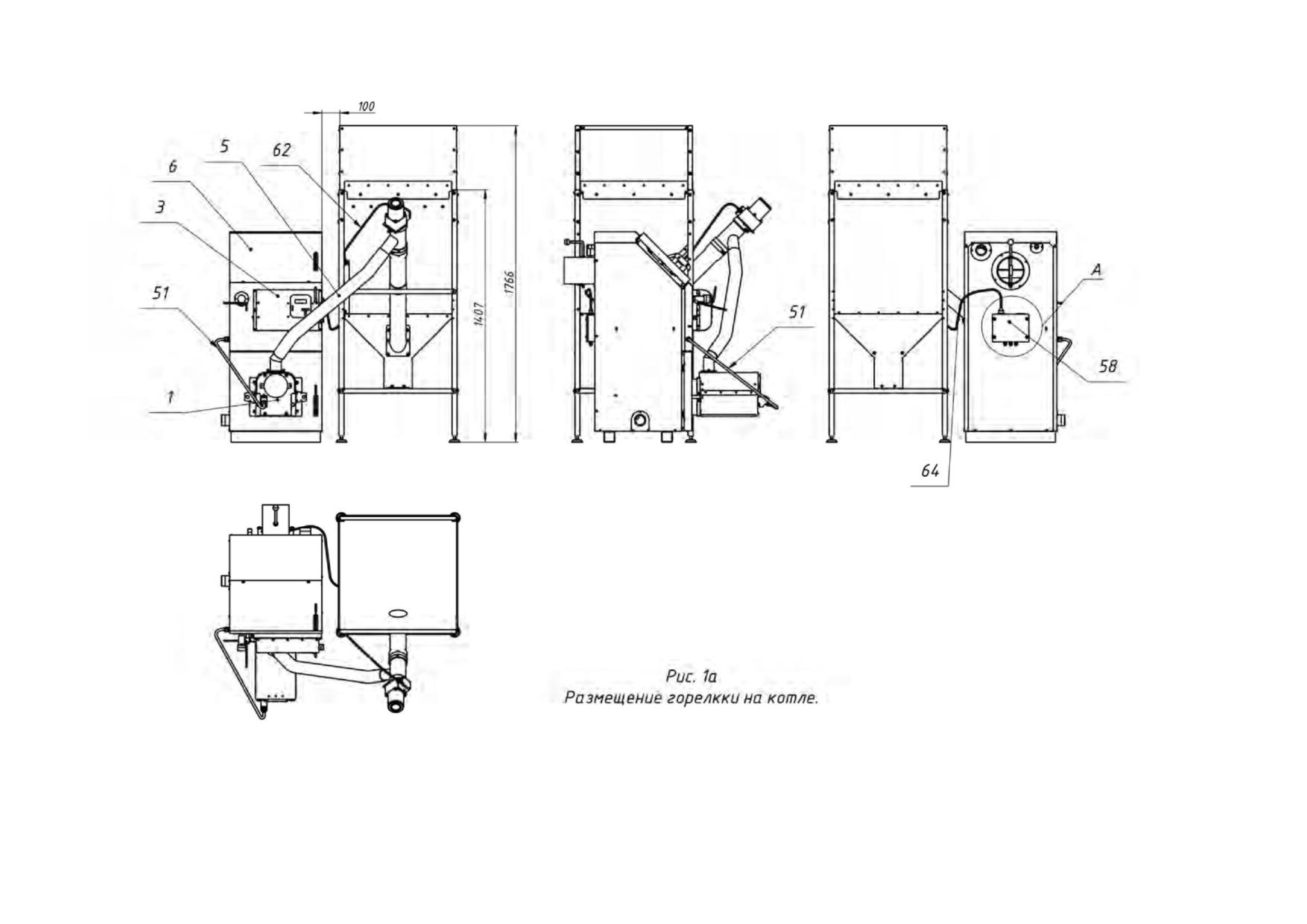

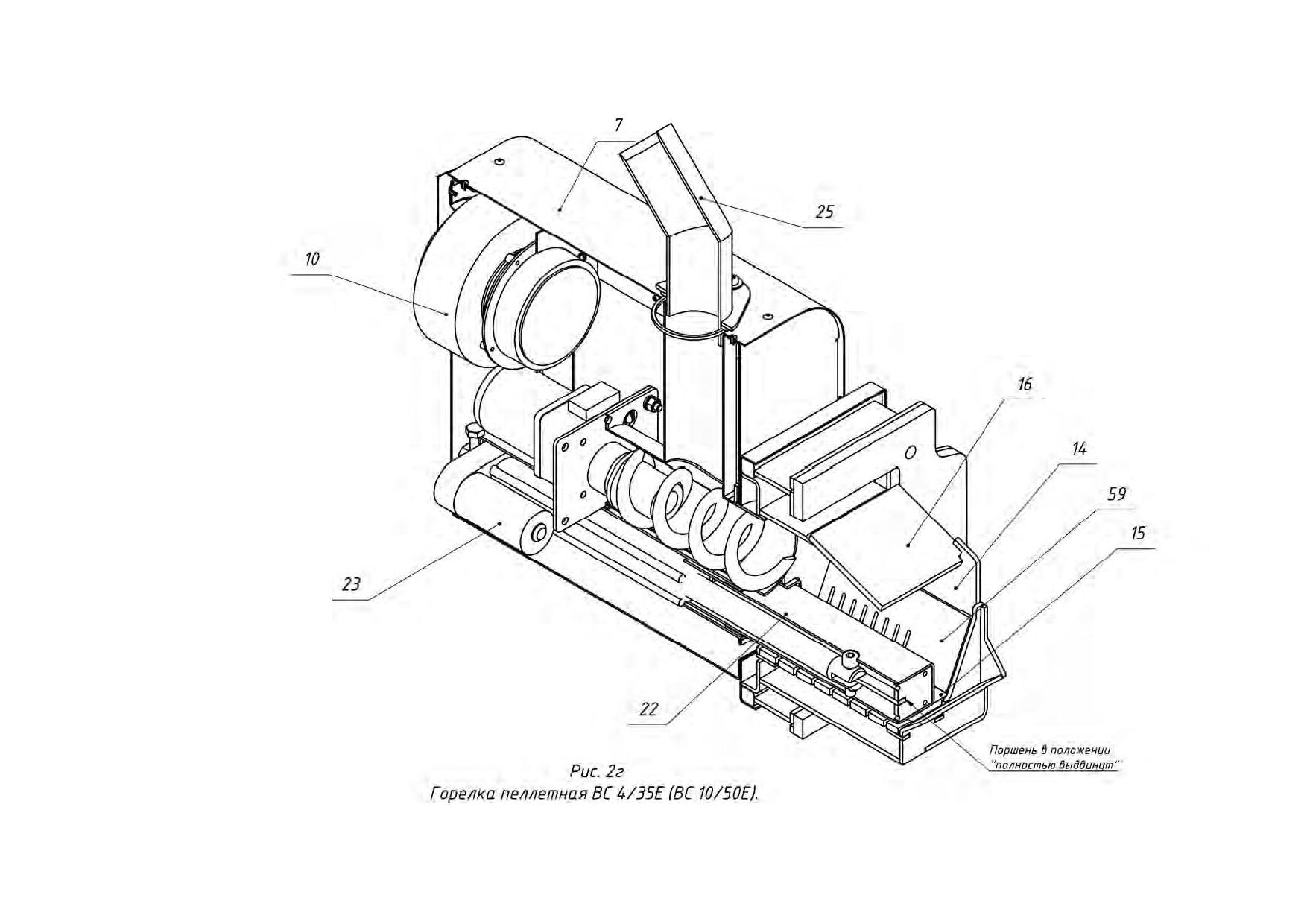

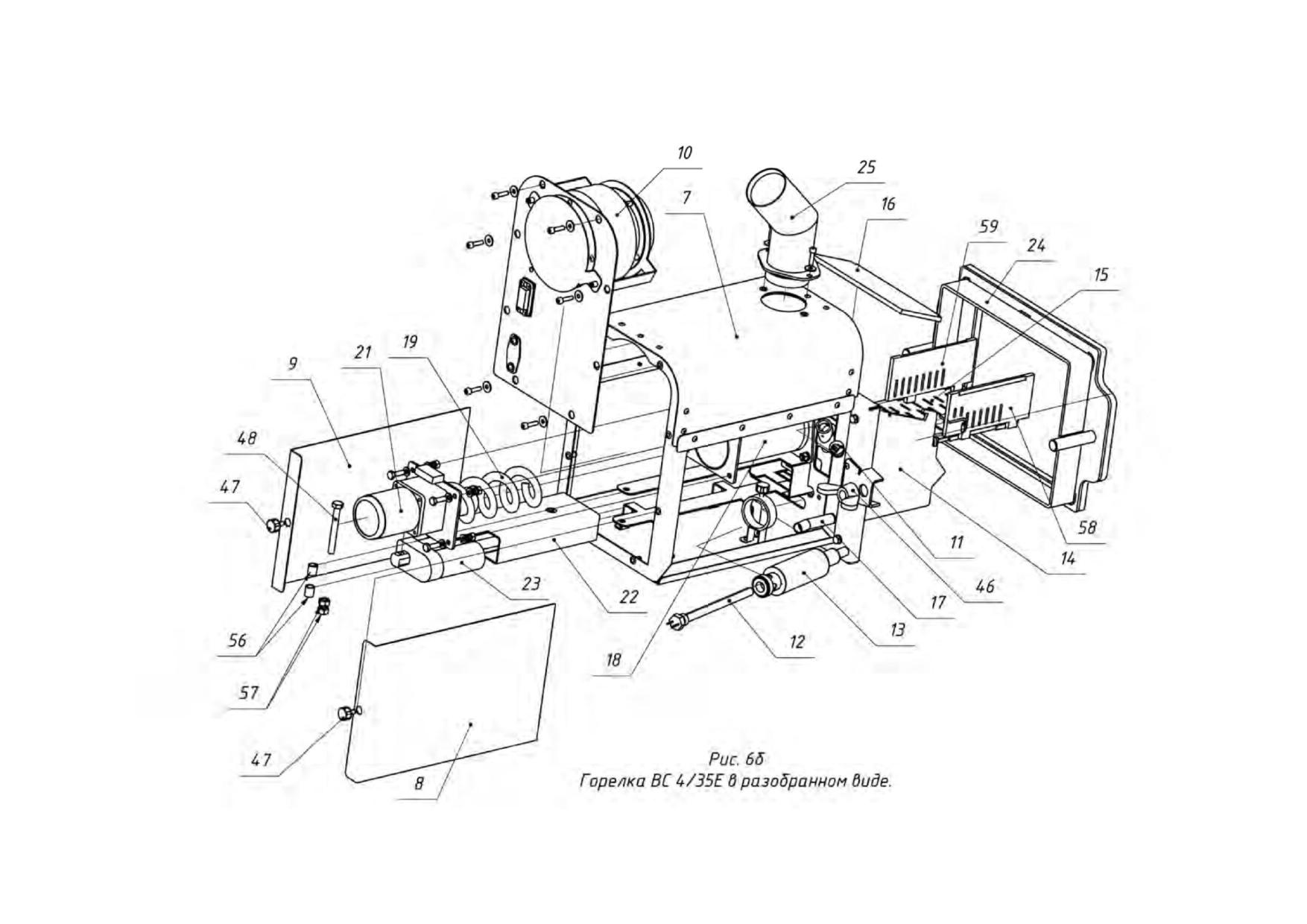

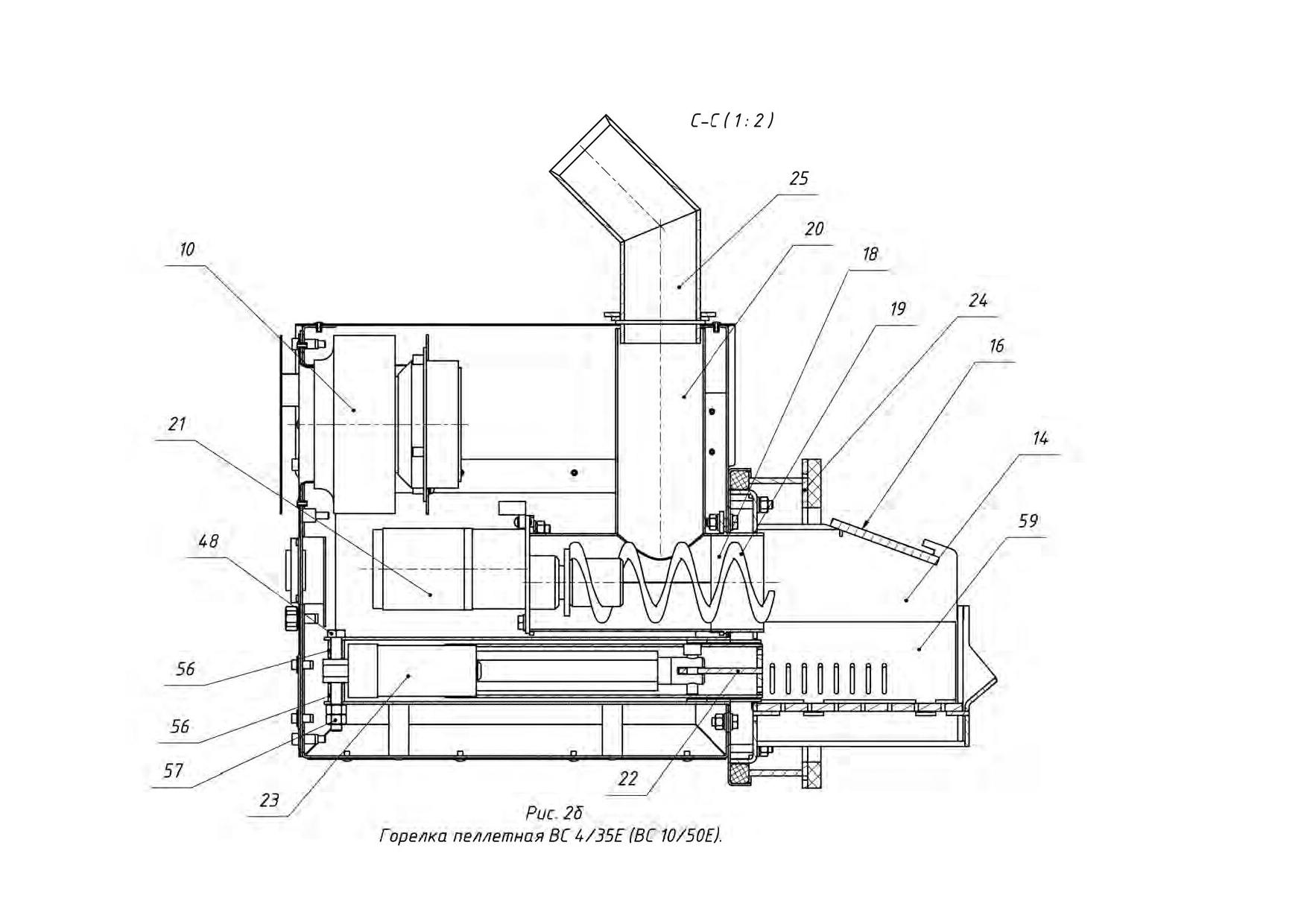

8.1.1 Составные части и конструкция горелки представлены на Рис.1…Рис.7. Ну-

мерация составных частей на рисунках сквозная для разделов 8 и 9.

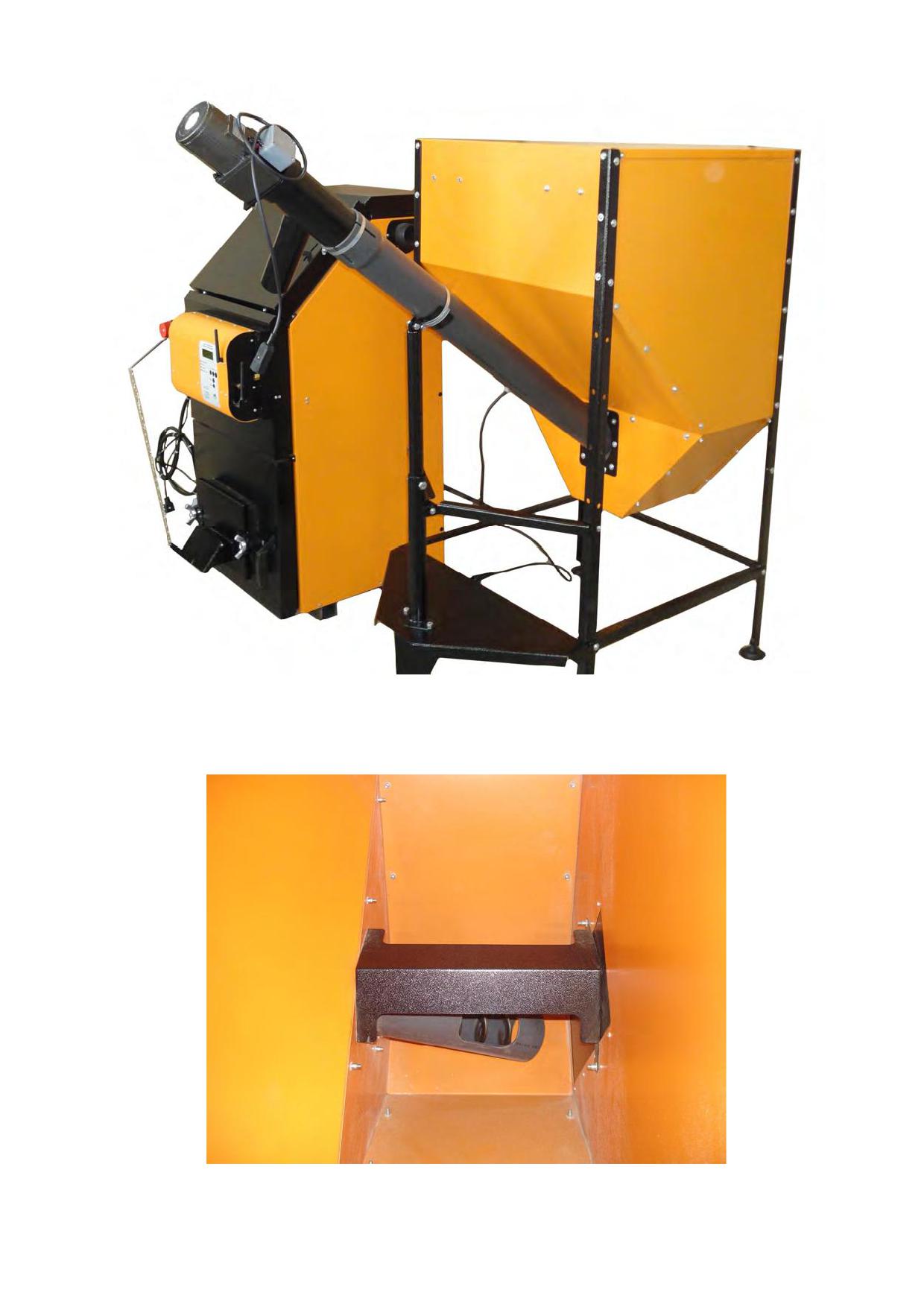

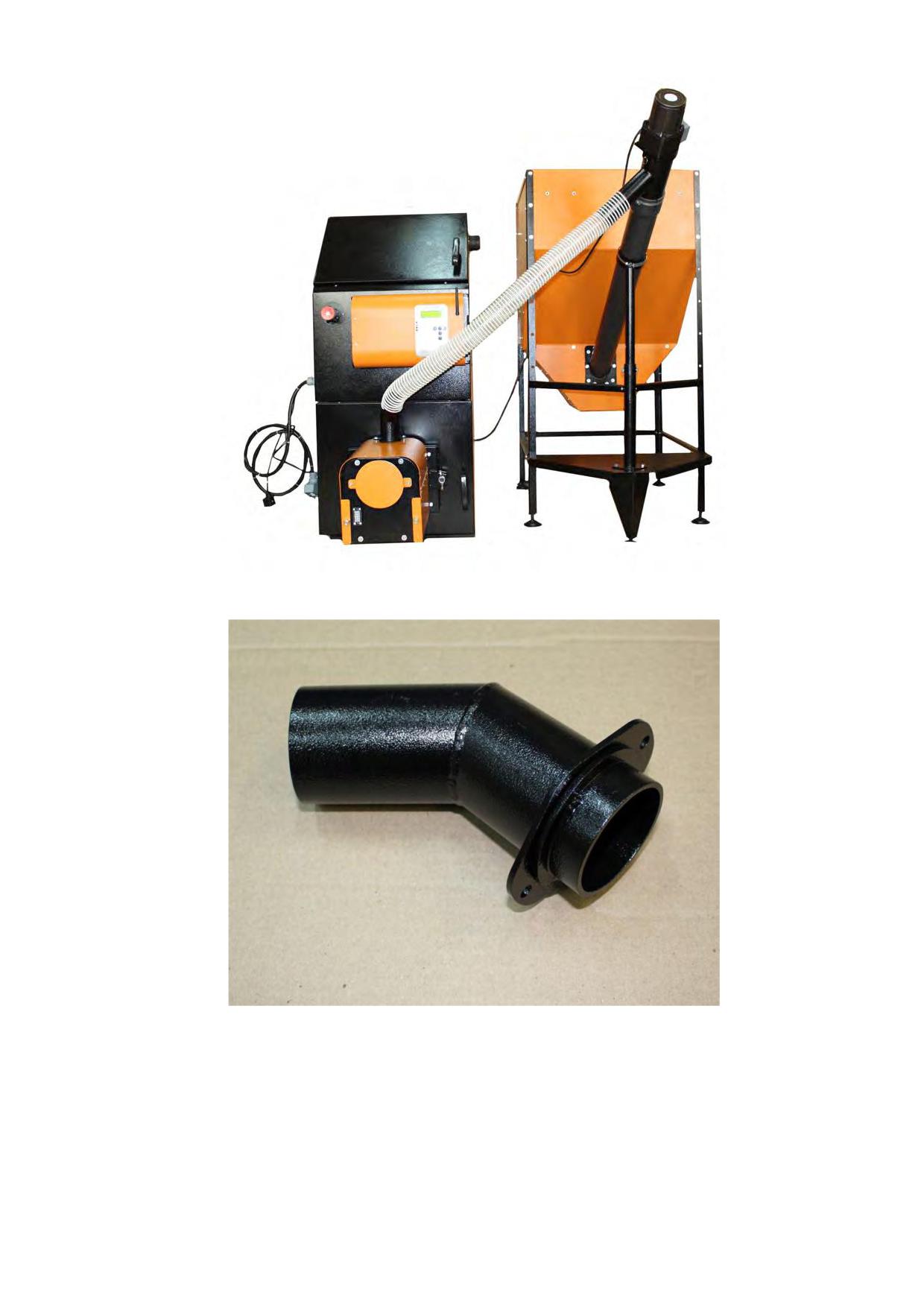

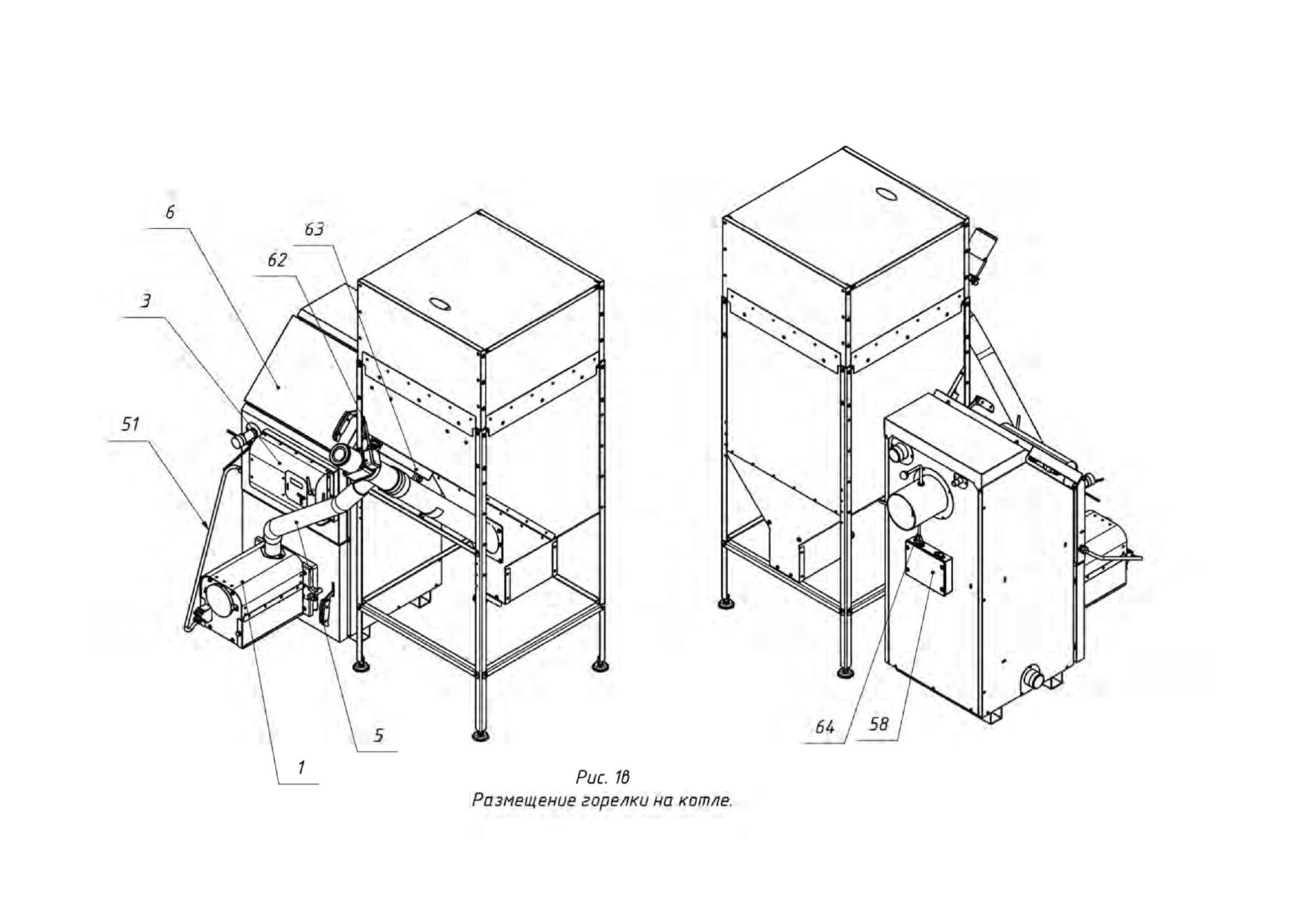

8.1.2. Горелка состоит из четырех основных блоков:

- горелки 1, монтируемой на водогрейный котел 6;

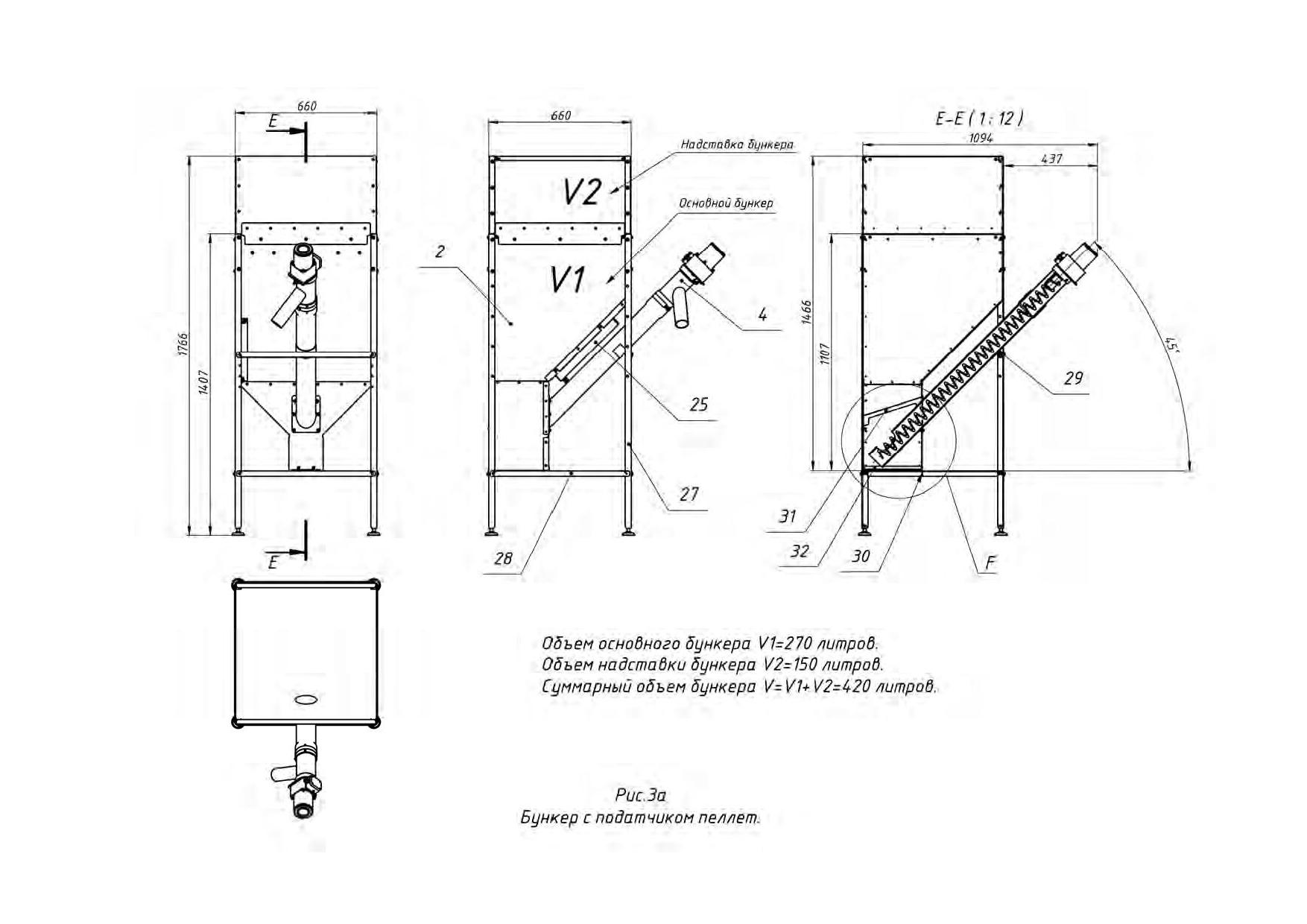

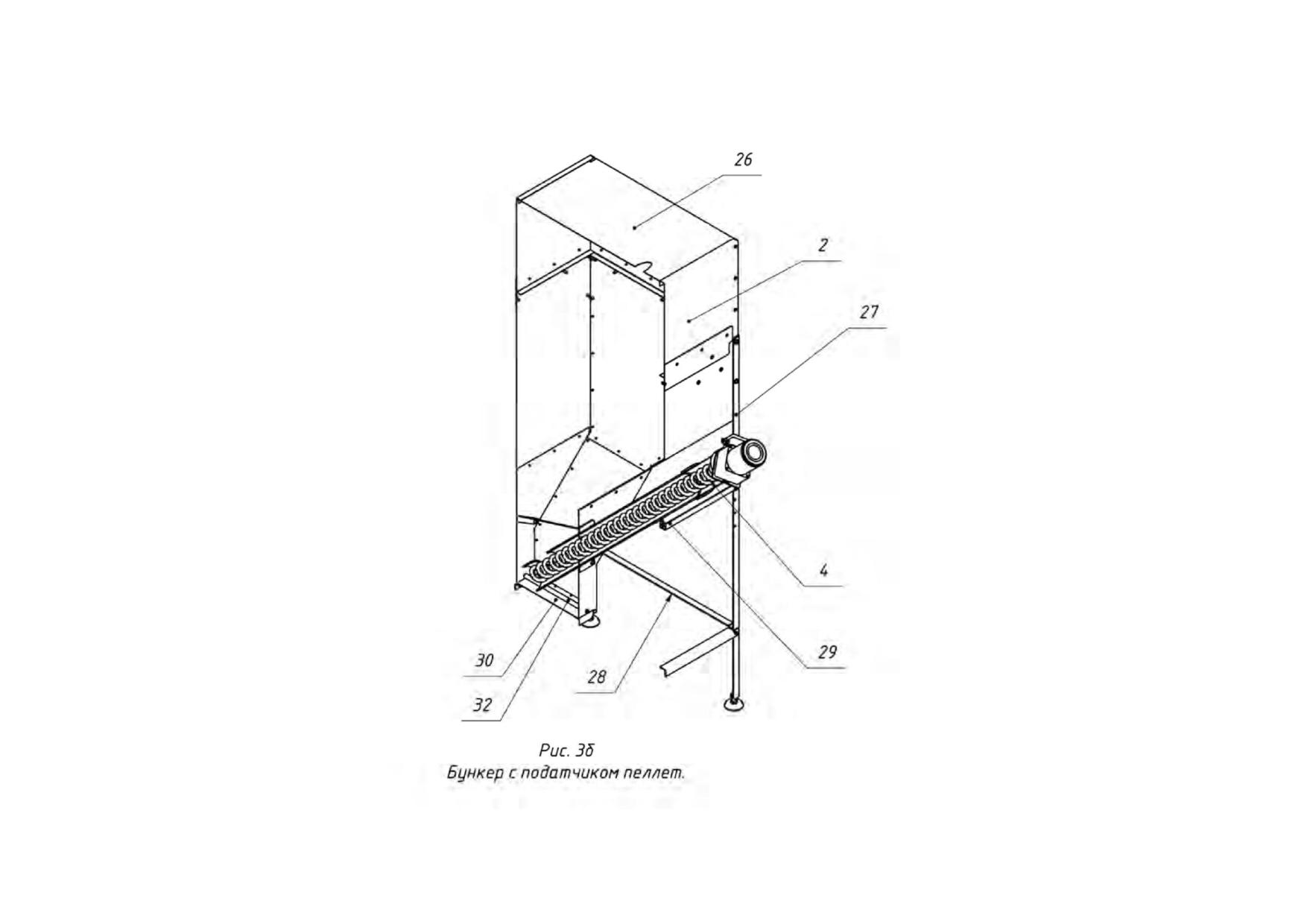

- бункера 2 для хранения и выдачи пеллет;

- шнекового податчика пеллет 4, предназначенного для транспортировки пеллет

из бункера 2 в горелку 1;

- блока управления 3, обеспечивающего автоматическую работу горелки и под-

держание заданной температуры воды в системе отопления.

8.1.3. Пеллеты загружаются в бункер 2.

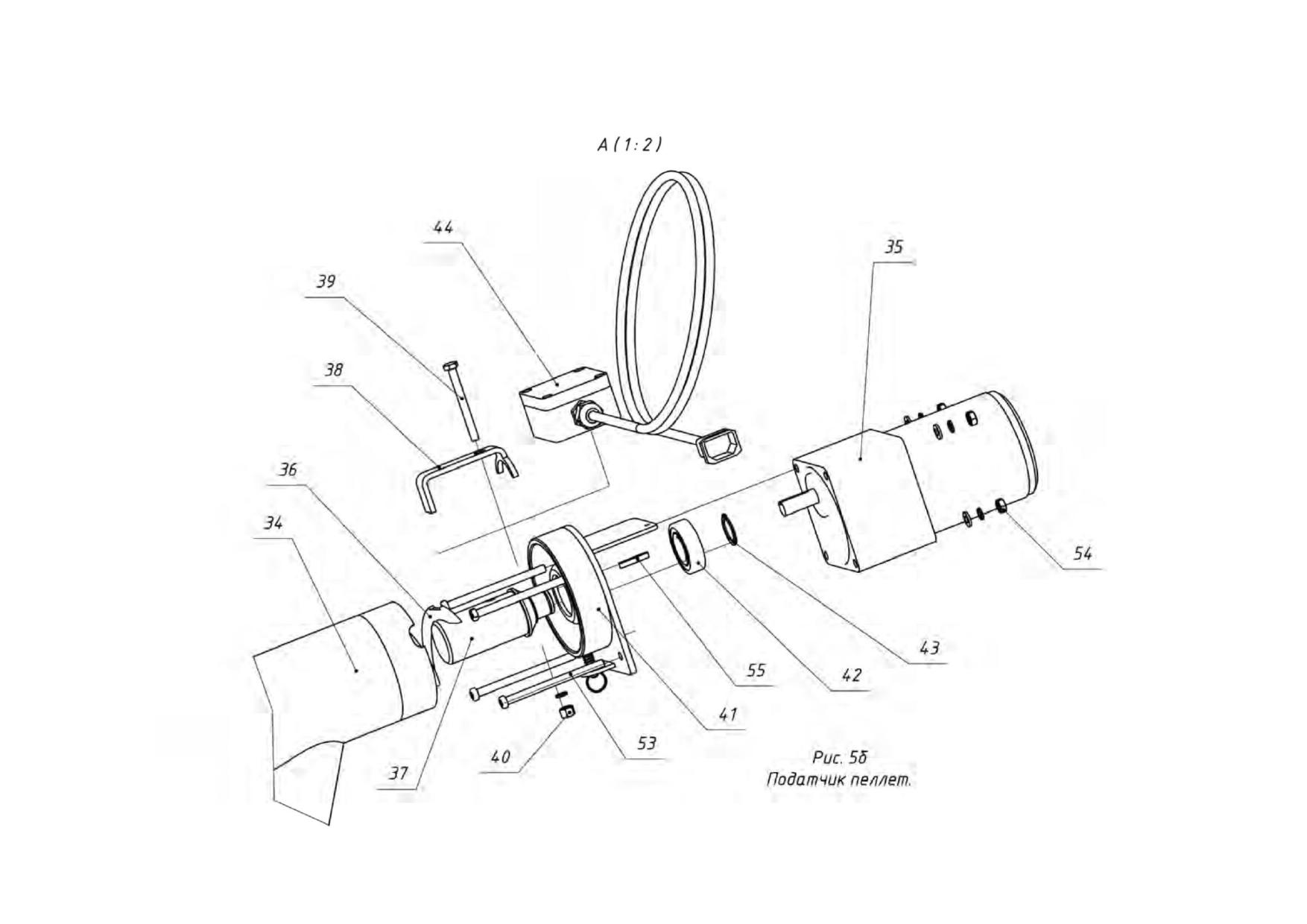

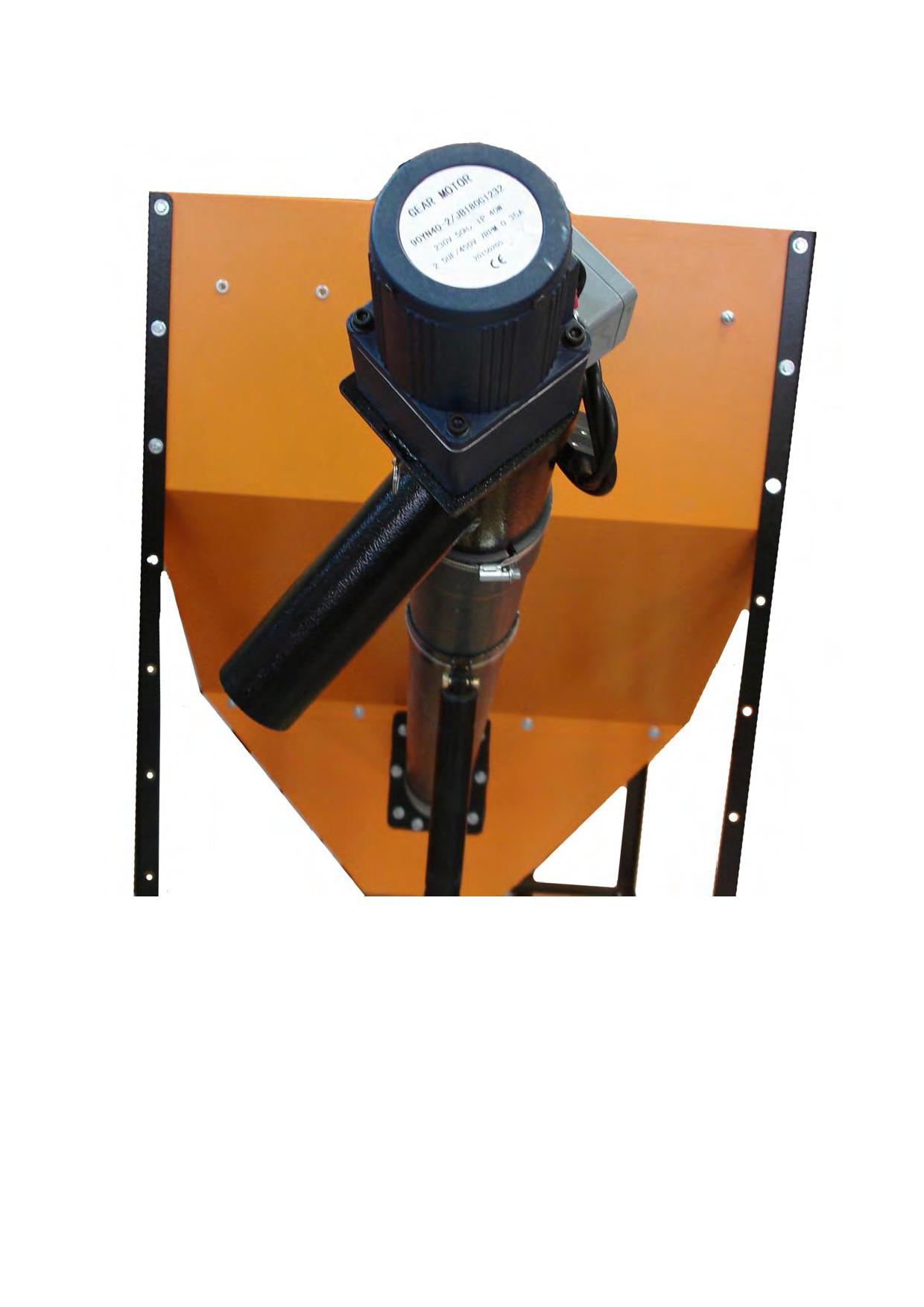

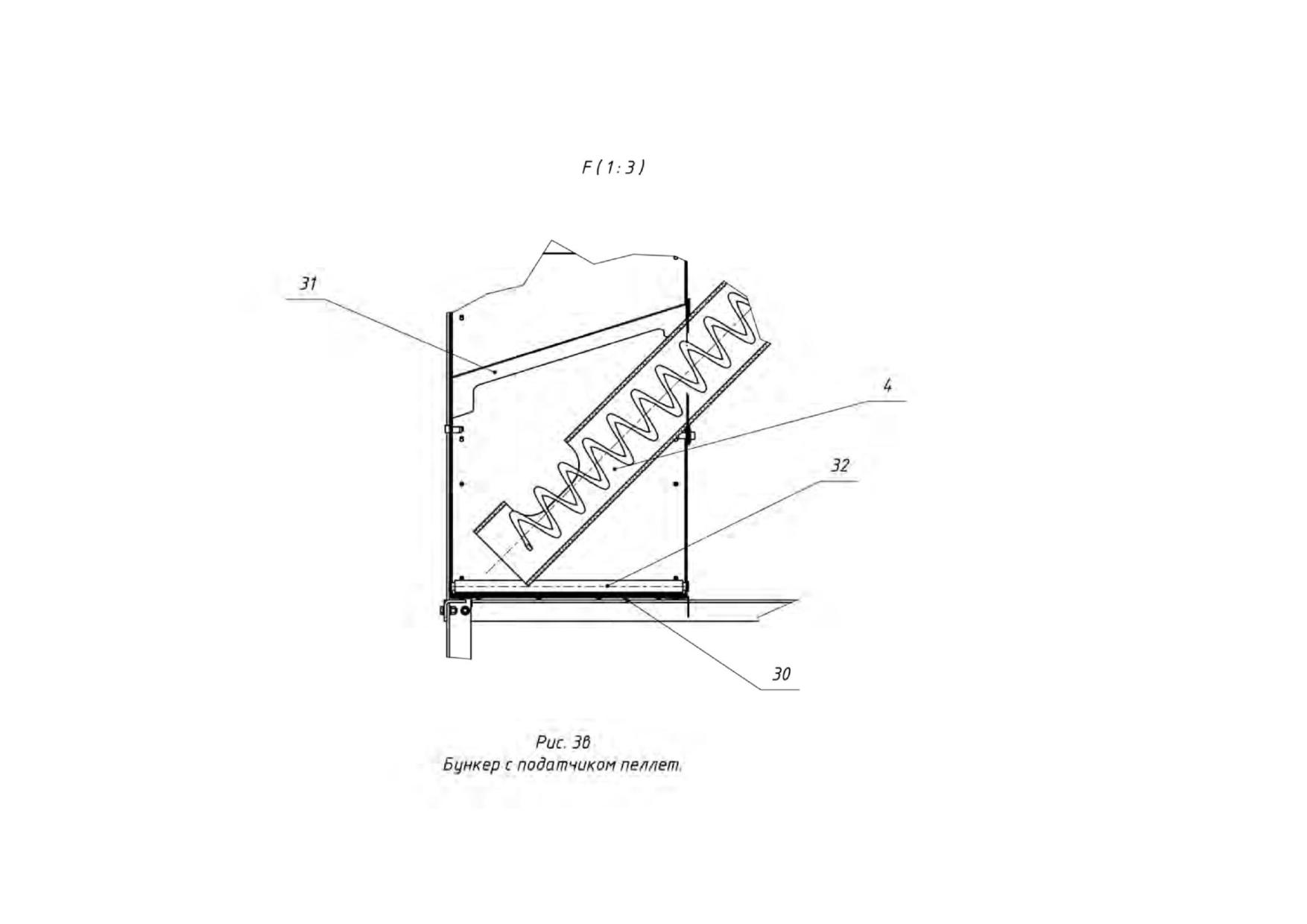

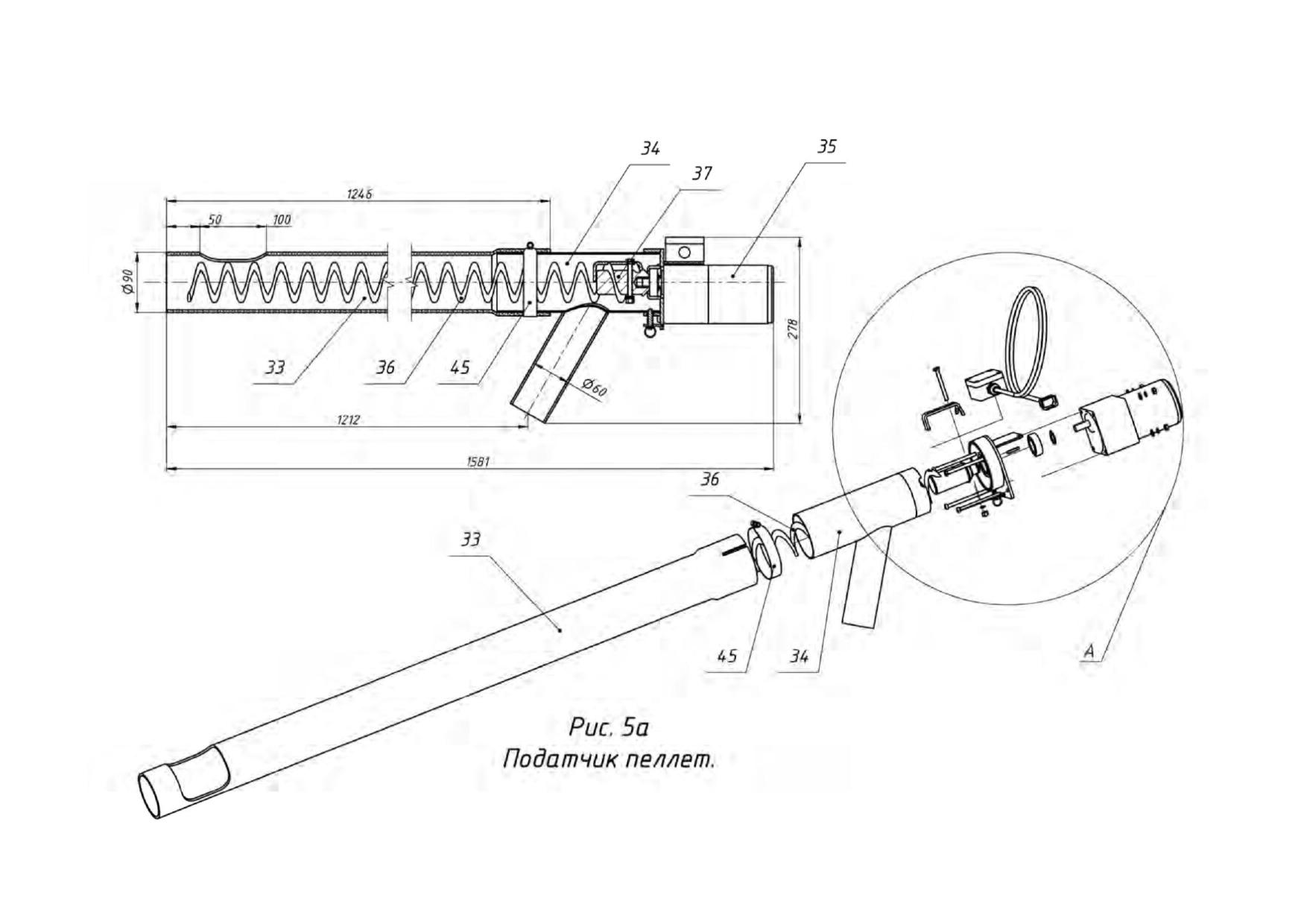

8.1.4. Шнековый податчик 4 поднимает пеллеты со дна бункера на вход в пласти-

ковый шланг 5.

8.1.5. Под собственным весом пеллеты ссыпаются по шлангу 5, трубе

приемной 20 в трубу податчика пеллет горелки 18 и далее пеллеты перемещаются

спиралью 19 по трубе податчика пеллет горелки 18 на колосник 15 камеры

сгорания 14.

8.1.6. Розжиг пеллет производится устройством поджига состоящим из корпуса 13

и нагревательного элемента 12.

8.1.7. Наличие пламени контролируется фотоприемником 11.

8.1.8. Воздух для горения подается вентилятором 10, который установлен на стен-

ке задней корпуса горелки.

8.1.9. Управление работой горелки производится блоком управления 3.

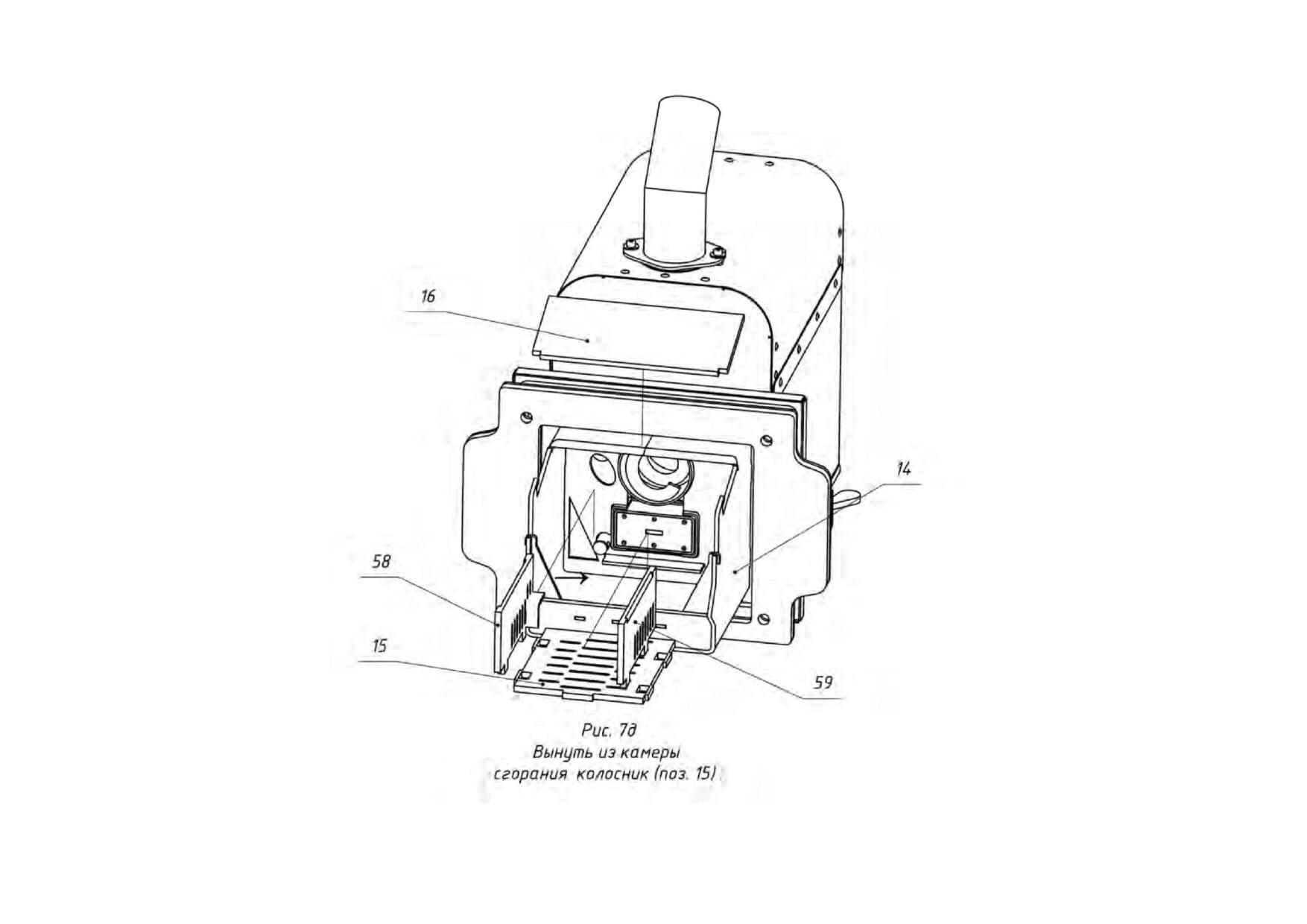

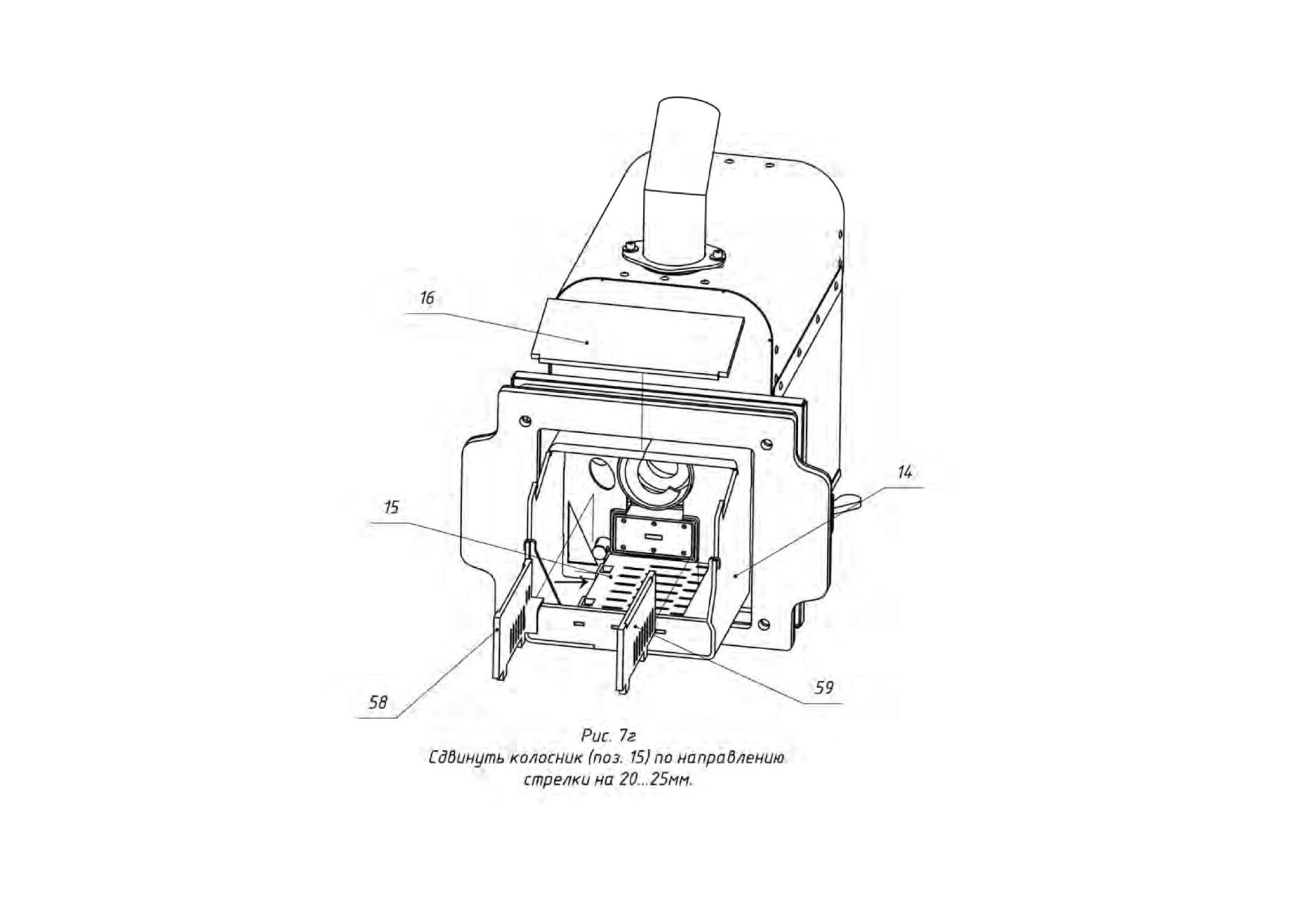

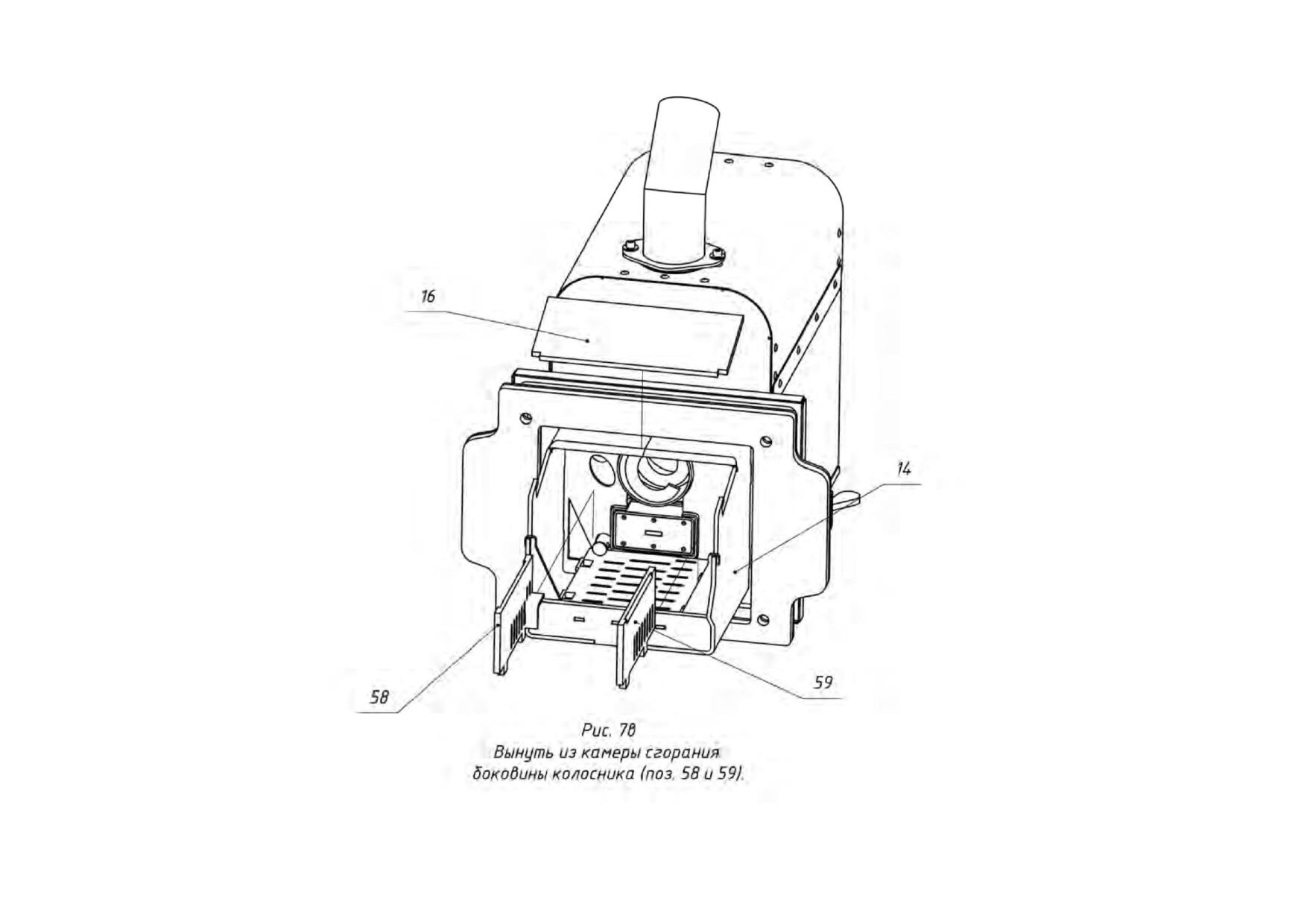

8.1.10. Периодическая очистка колосника 15 от золы производится поршнем 22,

который выдвигается в камеру сгорания актуатором 23 на 150мм

(Рис. 2г). Периодичность очистки задаются блоком управления горелкой.

8.2. Работа горелки.

8.2.1. После монтажа горелки согласно п.9 засыпать пеллеты в бункер 2.

8.2.2. Заполнить податчик пеллет из бункера в горелку 4 пеллетами для чего :

- снять шланг 5 с патрубка выходного 34 податчика пеллет;

- включить «Вращение шнека» (здесь и далее в кавычках пункты меню блока

управления горелкой см. п.10);

- заполнение податчика пеллет происходит примерно в течении 15 минут;

- после появления пеллет из податчика выждать ~5 минут и выключить «Враще-

ние шнека»;

8.2.3. «Измерить массу»;

8.2.4. Ввести полученный результат на блоке управления.

Внимание! По умолчанию на блоке управления установлена масса

пеллет равная 0. Без измерения массы пеллет и ввода результата горелка ра-

ботать не будет.

8.2.5. Установить шланг 5 на патрубок выходной 34 податчика пеллет.

8.2.6. Ввести на блоке управления:

-«Максимальную мощность»;

-«Минимальную мощность»;

-«Период очистки» (по умолчанию установлен период очистки 8часов).

8.2.7. Запуск горелки производится из режима «Ожидание» нажатием кнопки

«Пуск» на блоке управления. После нажатия кнопки «Пуск» блоком управления выпол-

няются следующие операции:

- включается вентилятор горелки;

- включается податчик пеллет из бункера в горелку и происходит транспортиров-

ка порции пеллет на розжиг в камеру сгорания горелки;

- включается нагревательный элемент устройства поджига (на блоке управления

зажигается светодиод «ТЭН РОЗЖИГА» , на дисплее высвечивается обратный отсчет

времени розжига);

- при фиксации пламени датчиком контроля пламени, на блоке управления заго-

рается светодиод «Пламя», на дисплее высвечивается обратный отсчет времени перехо-

да горелки в режим нагрева («Максимальная мощность»);

- после окончания розжига горелки на дисплее высвечивается надпись «Нагрев» и

обратный отсчет времени до очистки камеры сгорания горелки (если очистка включена);

8.2.8. Очистка камеры сгорания горелки производится по истечении времени

«Период очистки», на дисплее высвечивается надпись «Очистка» :

- прекращается подача пеллет из бункера в горелку;

- производится выжигание пеллет в камере сгорания горелки в течении 180 се-

кунд;

- включается актуатор системы очистки 23 и приводит в движение поршень 22

который выталкивает золу из камеры сгорания в зольник котла (на дисплее высвечивается

обратный отсчет времени выдвижения поршня);

- актуатор переключается в режим втягивания и поршень 22 возвращается в ис-

ходное состояние ( на дисплее высвечивается обратный отсчет времени втягивание

поршня);

- после цикла очистки камеры сгорания от золы производится розжиг горелки со-

гласно п.8.2.7. (без нажатия кнопки «Пуск»).

8.2.9. Останов горелки производится нажатием кнопки «Стоп» на блоке управле-

ния при этом блоком управления выполняются следующие операции:

- прекращается подача пеллет из бункера в горелку;

- производится выжигание пеллет в камере сгорания горелки в течении 180 се-

кунд;

- включается актуатор системы очистки 23 и приводит в движение поршень 22

который выталкивает золу из камеры сгорания в зольник котла (на дисплее высвечивается

обратный отсчет времени выдвижения поршня);

- актуатор переключается в режим втягивания и поршень 22 возвращается в ис-

ходное состояние ( на дисплее высвечивается обратный отсчет времени втягивание

поршня);

- производится повторное выдвижение и втягивание поршня 22 ;

- в течение 180 секунд производится дожигание пеллет, оставшихся в камере сго-

рания;

- по истечении времени дожигания пеллет выключаются вентилятор и на дисплее

блока управления высвечивается надпись «Ожидание».

8.3. Эксплуатационные ограничения.

1. Помещение котельной, в которой установлена горелка, должно быть оборудовано

приточной вентиляцией, обеспечивающей расход воздуха не менее 5 объемов воздуха в

помещении котельной за один час.

8.4. Профилактика и обслуживание.

Профилактика и обслуживание горелок типа ВС и котлов, на которых установле-

на горелка, сводится к следующему.

1. Регулярно, в зависимости от запыленности и зольности пеллет, но не реже од-

ного раза в неделю, производить очистку камеры сгорания горелки и очистку котла от

пепла.

2. Регулярно, в зависимости от запыленности пеллет, но не реже одного раза в два

месяца, производить очистку бункера и податчика от пыли и мелких частиц, для этого

использовать заслонку 30.

Для очистки горелки необходимо выполнить следующие операции:

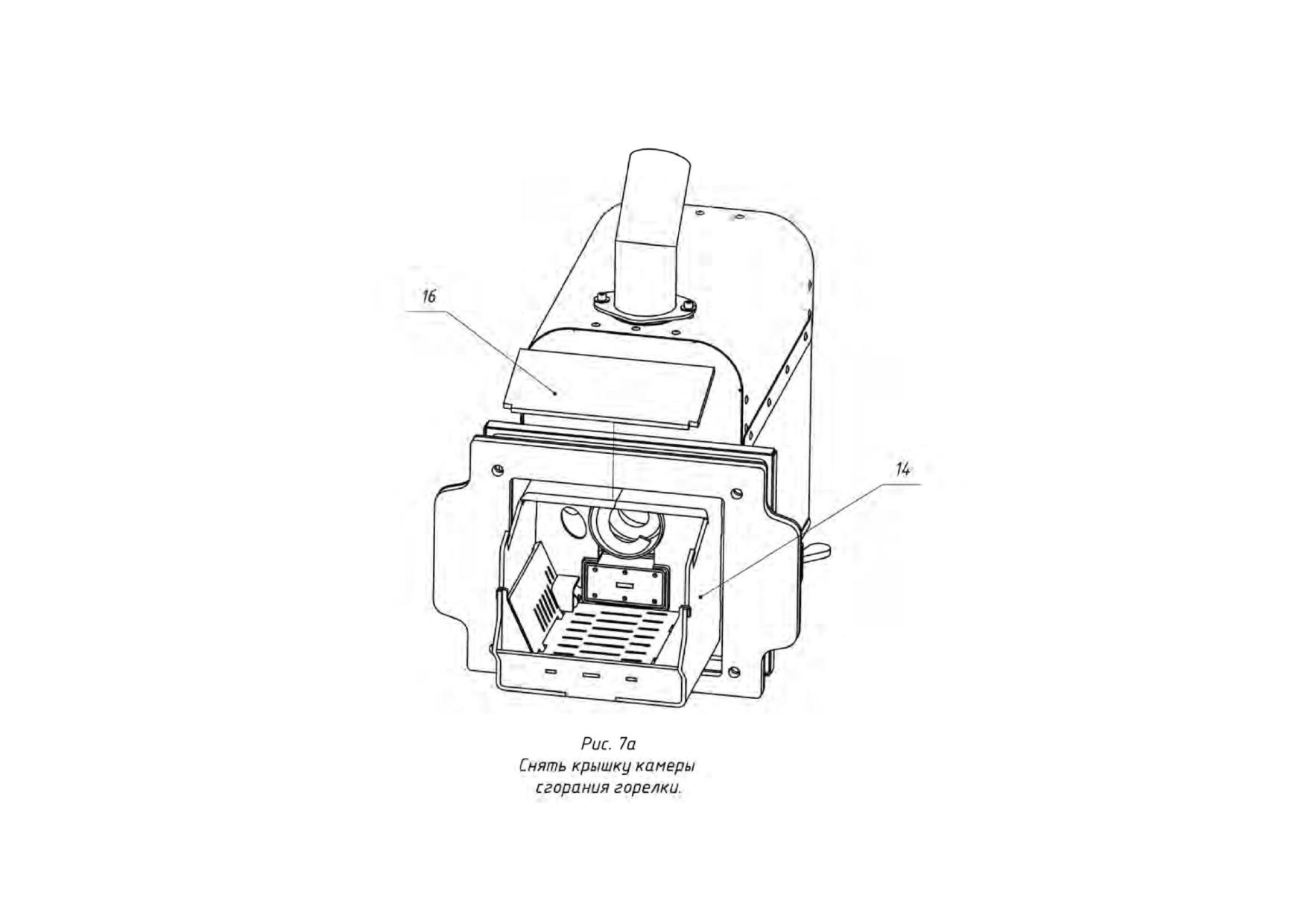

- снять крышку камеры сгорания 16 (Рис.7а);

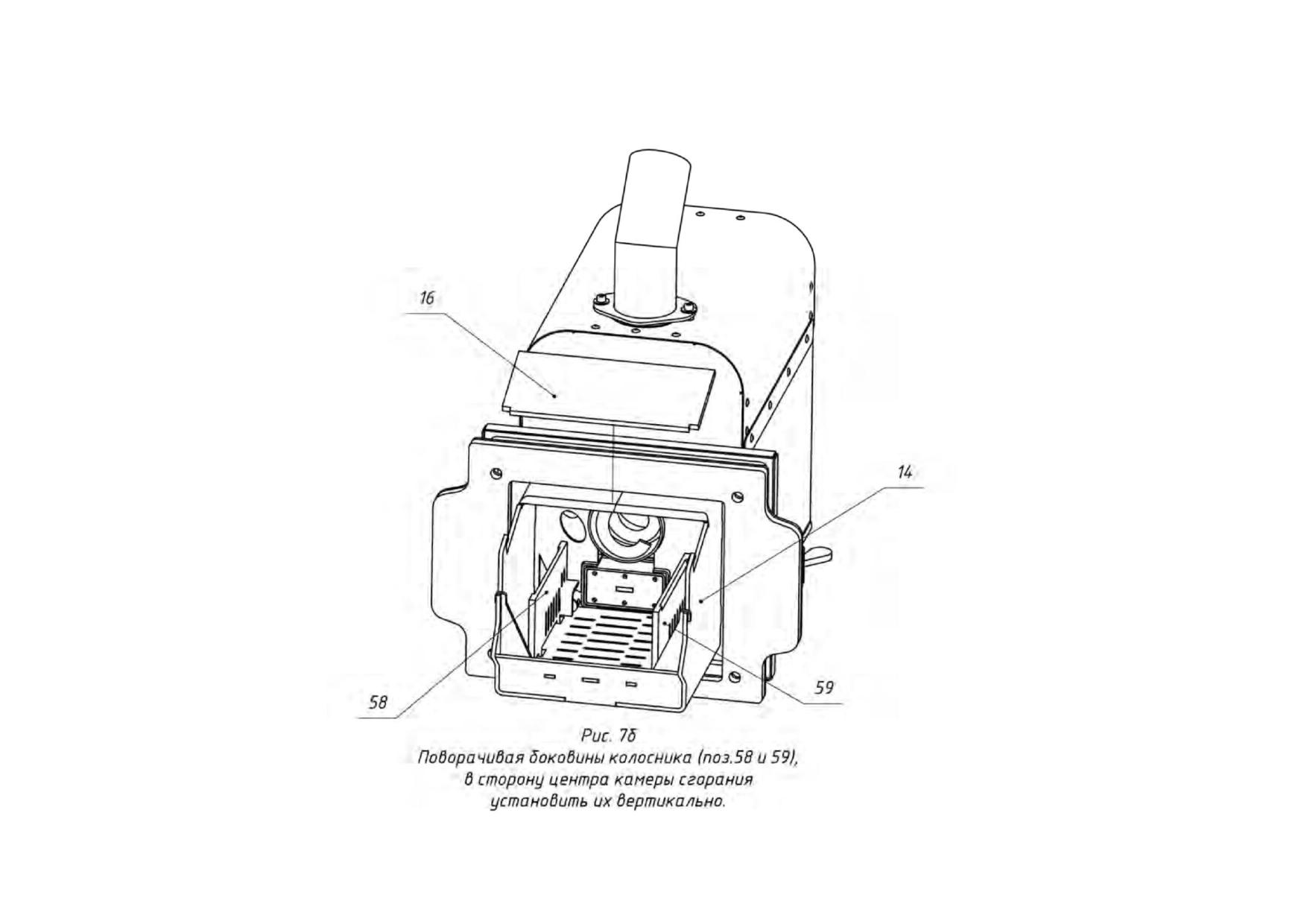

- демонтировать боковины колосника 58 и59 (Рис.7б и Рис.7в);

- вынуть колосник 15 из корпуса камеры сгорания 14 (Рис.7г и Рис.7д) и очистить

колосник от нагара;

- удалить золу из корпуса камеры сгорания 14.

После очистки установить колосник 15 в корпус камеры сгорания 14 в обратной

последовательности. Установить крышку камеры сгорания 16.

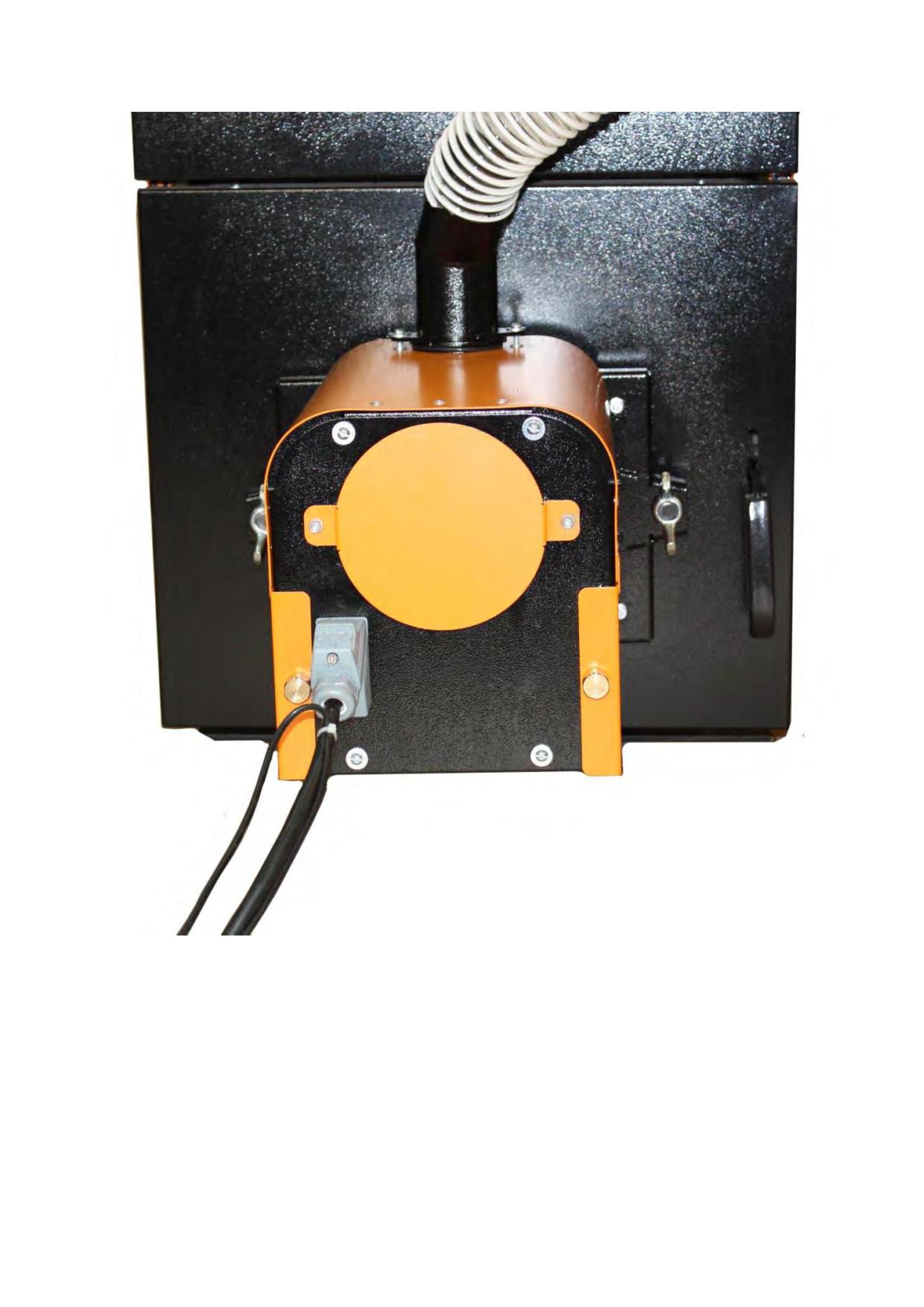

9. МОНТАЖ ГОРЕЛКИ

9.1. Установить котел.

9.2. Установить бункер 2 рядом с котлом в удобном для потребителя месте (в ка-

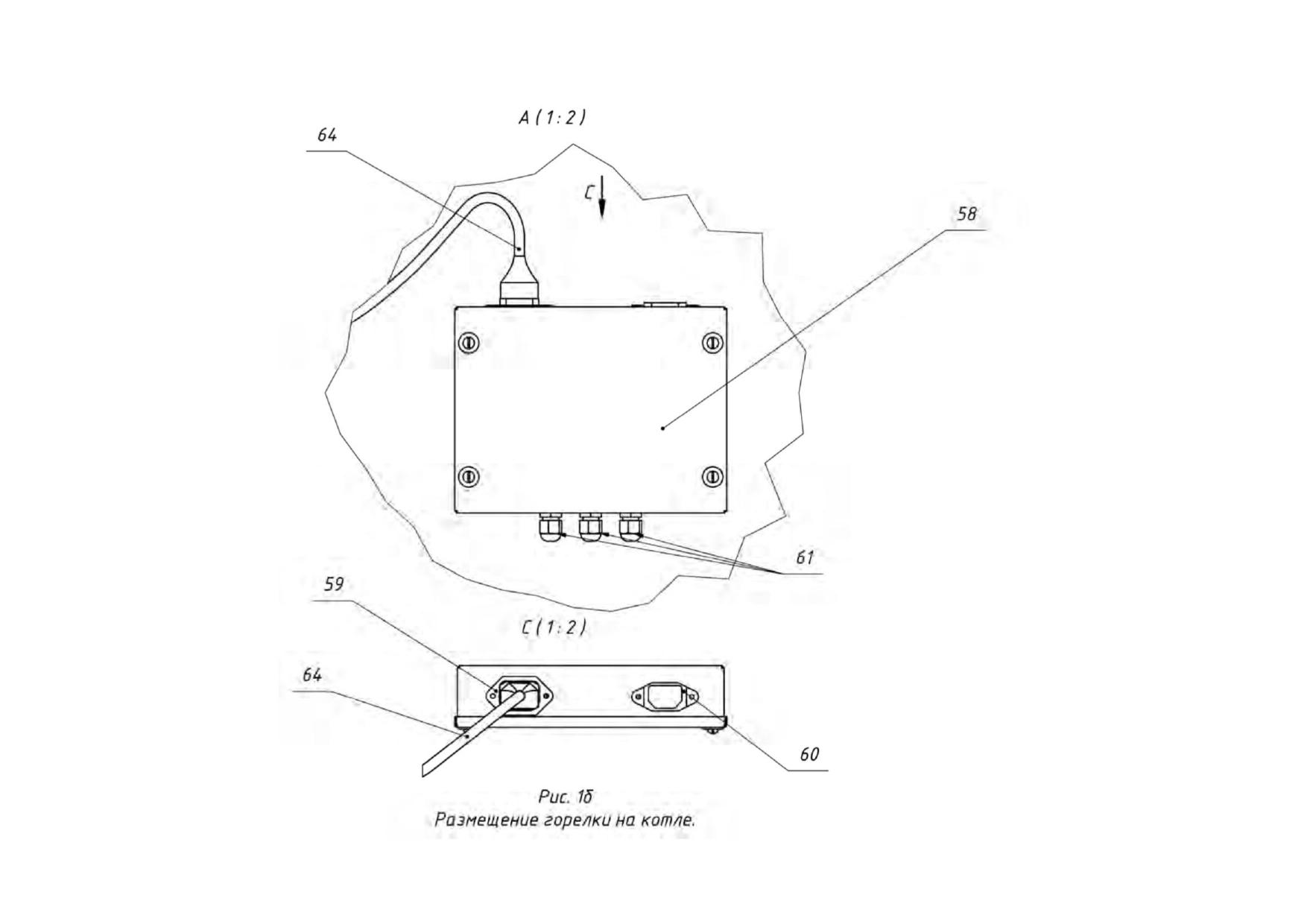

честве примера приведен вариант размещения горелки на Рис.1а и 1б).

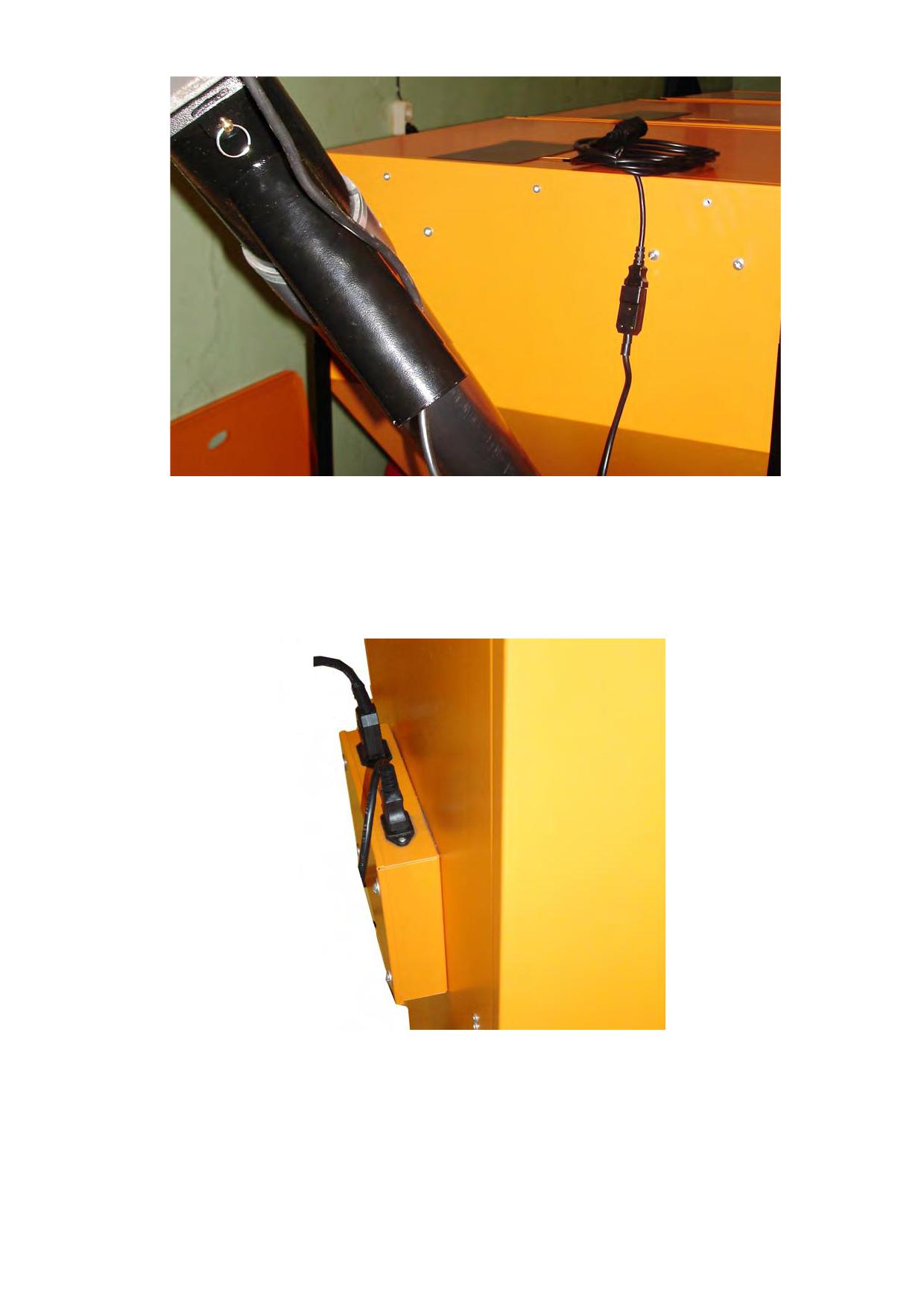

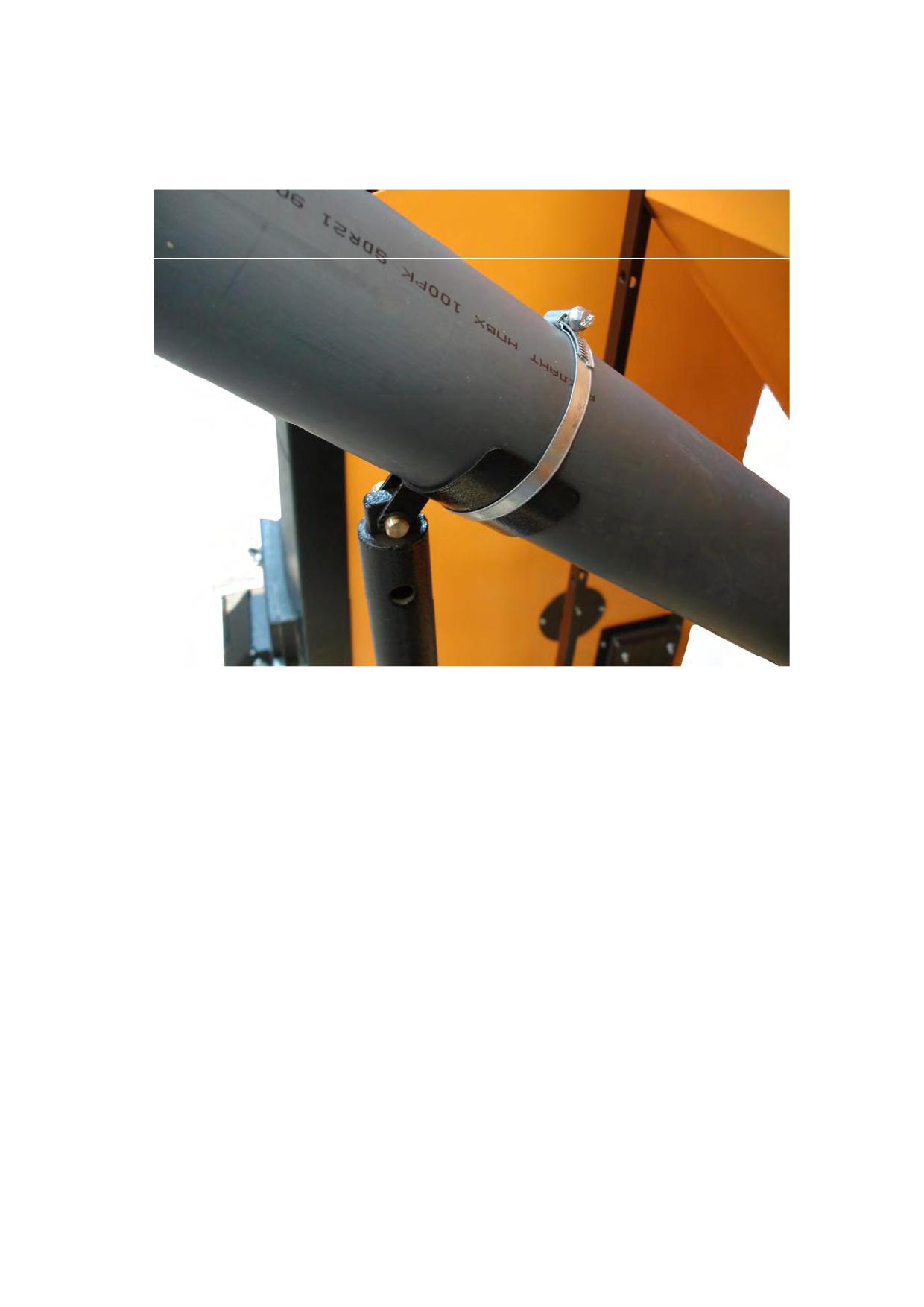

9.3. Установить в бункер 2 шнековый податчик пеллет 4 (Фото 1а). После уста-

новки податчика убедиться в том, что заборник податчика находится в приямке бункера

и вырез в пластиковой трубе направлен вверх (Фото 1б, Рис.3а, Рис.3б и Рис.3в).

31-

Козырек защитный податчика пеллет;

32-

Площадка опорная податчика пеллет из бункера в горелку;

33-

Труба податчика пеллет из бункера в горелку;

34-

Патрубок выходной податчика пеллет из бункера в горелку;

35-

Мотор-редуктор податчика пеллет из бункера в горелку;

36-

Спираль податчика пеллет из бункера в горелку;

37-

Вал податчика пеллет из бункера в горелку;

38-

Прижим для фиксации спирали на вал;

39-

Болт М6Х60;

40-

Гайка М6;

41-

Площадка крепления мотор-редуктора к патрубку выходному податчика пеллет из бункера в

горелку;

42-

Подшипник вала податчика пеллет;

43-

Стопорное кольцо подшипника;

44-

Коммутационная коробка с проводом подачи электропитания на мотор-редуктор податчика

пеллет из бункера в горелку;

45-

Хомут для фиксации трубы и патрубка выходного податчика пеллет из бункера в горелку;

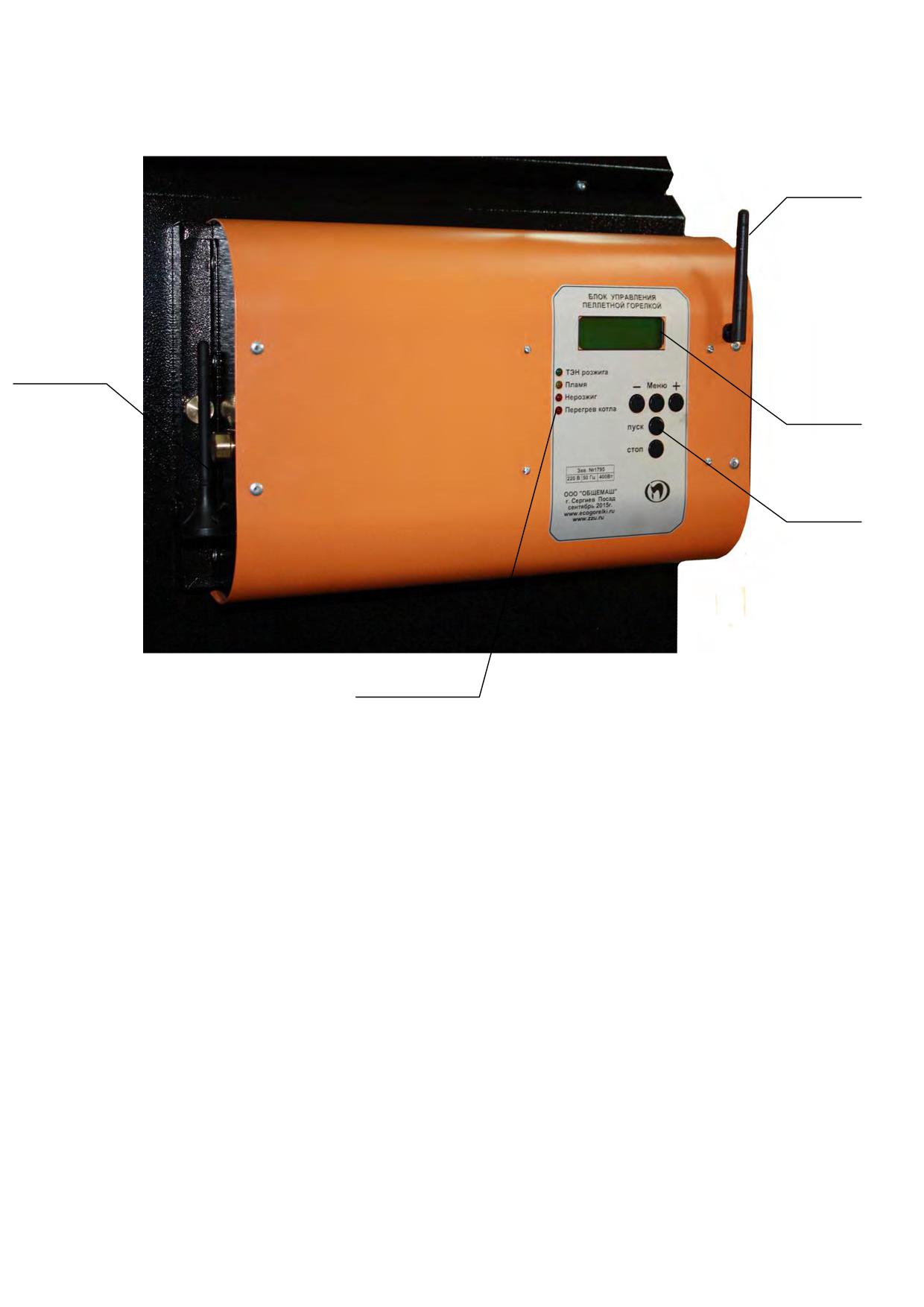

10. ОПИСАНИЕ БЛОКА УПРАВЛЕНИЯ ГОРЕЛКИ

10.1. Функциональные характеристики блока управления.

Блок управления пеллетной горелкой предназначен для автоматического управ-

ления процессом горения пеллет и имеет следующие сервисные возможности:

- поддержание температуры воды на входе в котел (to - температура "обратки");

- поддержание температуры воздуха в помещении с сигналом от внешнего датчи-

ка-реле температуры;

- работа по недельному графику; задается основная температура воды на входе в

котел (to) и экономичная температура (tэ); возможно задать до 4 переходов между этими

температурами на каждый день недели;

- работа с переходом на электрокотел; в режиме работы на пеллетах, поддержива-

ется заданная температура за счет горения пеллет, а в режиме работы на электрокотле

заданная температура поддерживается периодическим включением установленного в

системе электронагревателя. Электронагреватель должен быть установлен таким обра-

зом, чтобы теплоноситель циркулировал через оба датчика Тк и То;

- работа котла в режиме старт-стоп;

- работа котла на дровах;

- управление циркуляционным насосом системы отопления;

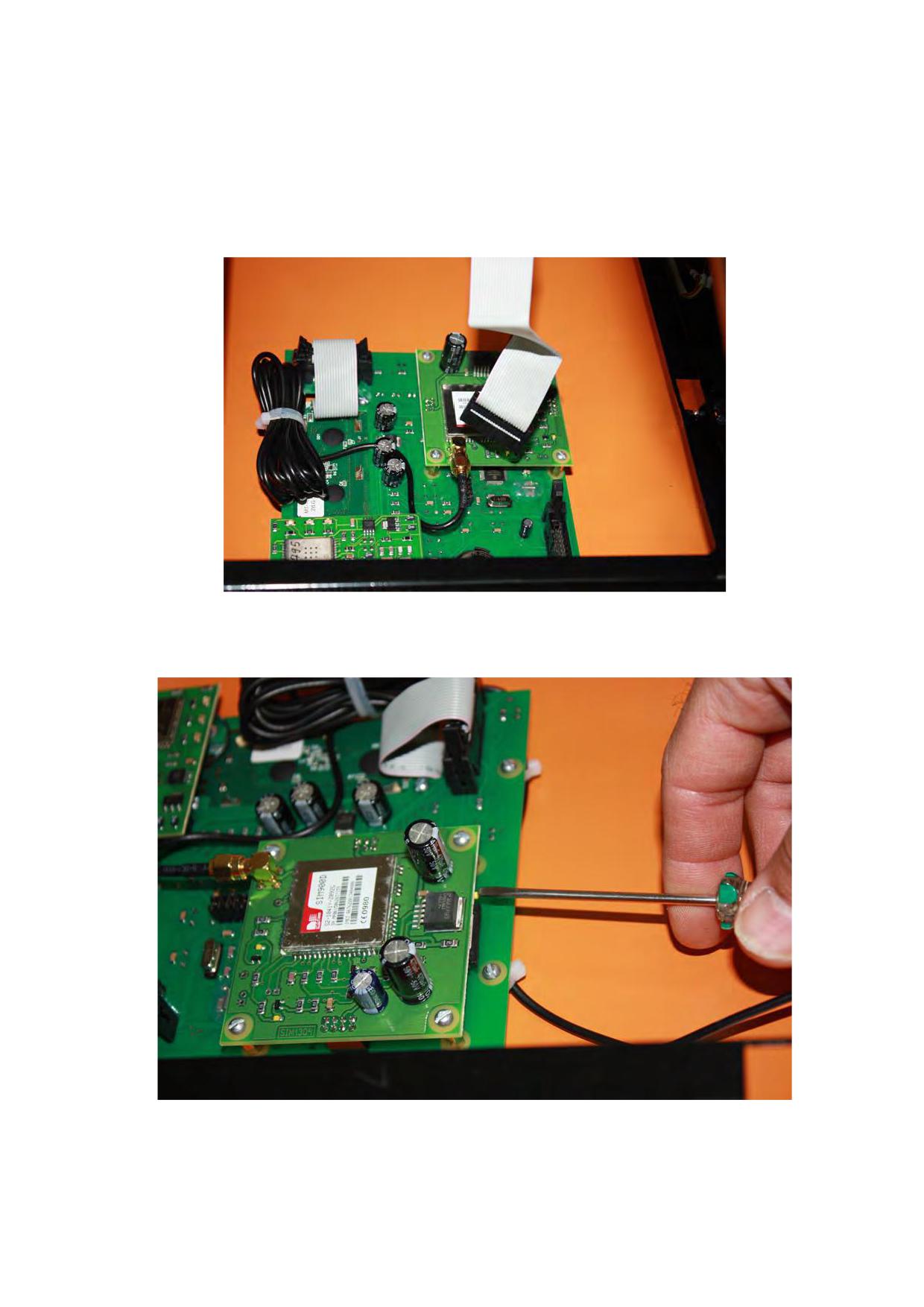

- управление с помощью СМС и запрос информации о состоянии при помощи

звонка на сотовый номер сим-карты в блоке управления; отчет через СМС;

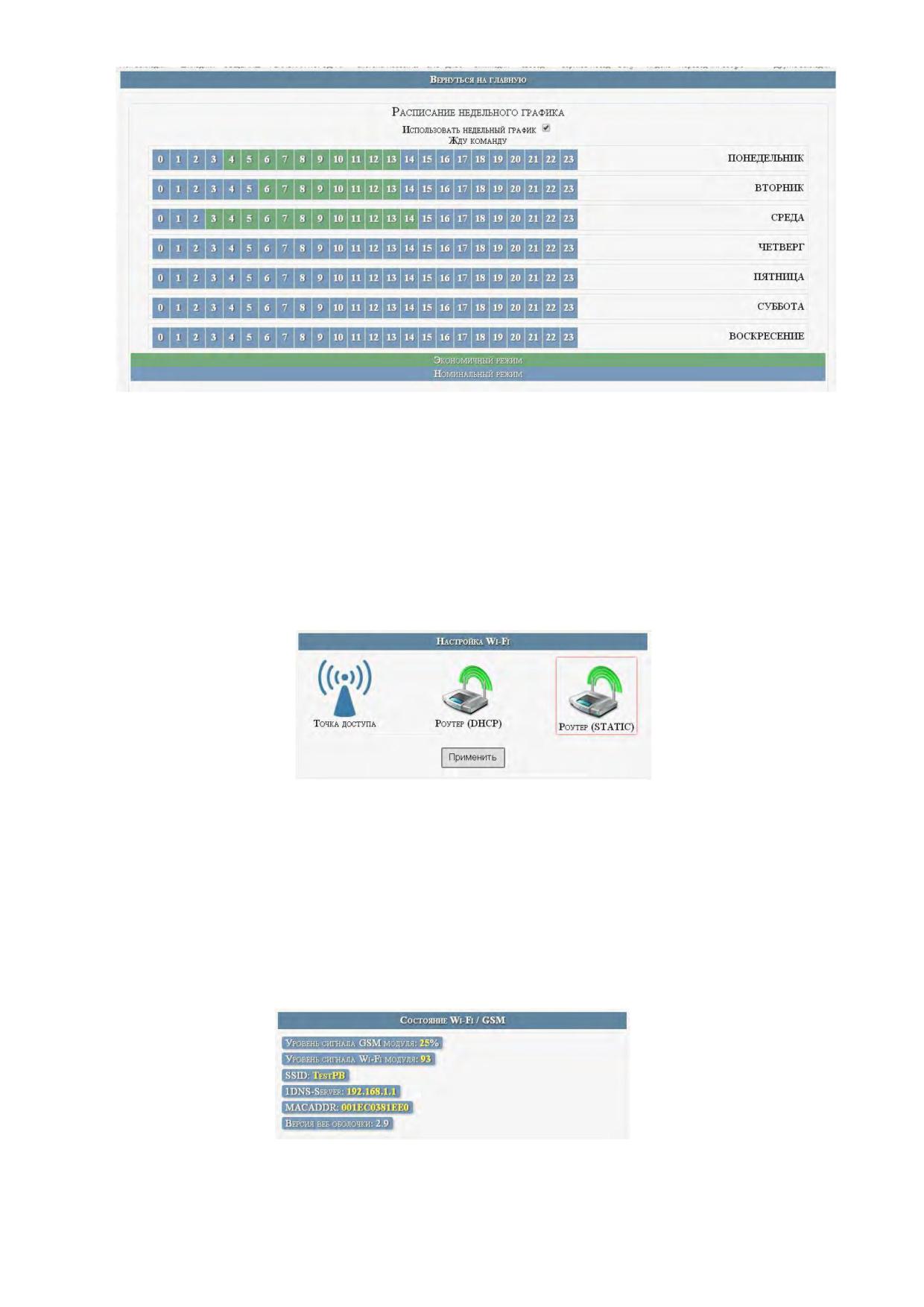

- управление основными настройками через Wi-Fi;

- защита котла от перегрева по датчику температуры на выходе из котла.

10.1.1. Режим поддержания температуры воды на входе в котел реализован плав-

ным подбором мощности нагрева. После розжига горелка начинает работать на макси-

мальной мощности, заданной в меню "Настройка". Эта мощность должна быть выстав-

лена в соответствии с характеристиками применяемого котла и не должна превышать

его паспортную максимальную мощность. Рекомендуемая мощность горелки равна

мощности котла минус 20%. По мере приближения к установленной в настройках тем-

пературе, и ориентируясь на разность между температурами на выходе и входе котла (tk

и to), мощность нагрева начинает плавно снижаться. Через некоторое время, зависящее

от характеристик системы отопления, мощность работы горелки устанавливается на та-

ком уровне, который обеспечивает стабильность температуры воды на входе в котел.

Диапазон регулирования находится между задаваемыми минимальной и максимальной

мощностями. Минимальная мощность выбирается, опираясь на характеристики приме-

няемой горелки и должна обеспечивать длительное горение без полного прогорания

пеллет. Такой режим работы обеспечивает наибольшую экономичность и равномер-

ность процесса горения.

10.1.2. Режим поддержания температуры воздуха в помещении по внешнему дат-

чику требует установки датчика температуры в помещении, имеющего релейный выход.

При температуре помещения ниже установленной контакты реле датчика температуры

должны быть замкнуты. При этом горелка будет работать на мощности, обеспечиваю-

щей поддержание температуры комфорта. После достижения заданной температуры

контакты реле датчика температуры размыкаются и горелка переходит в режим, имею-

щий мощность, обеспечивающую поддержание экономичной температуры. Таким обра-

зом поддерживается заданная температура. В качестве внешнего датчика можно исполь-

зовать большинство приборов, выпускаемых для систем теплых полов. Такие датчики

имеют малый гистерезис и обычно имеют необходимые выходные контакты и широкий

сервис настроек. При работе с внешним датчиком недельный график на блоке управле-

ния игнорируется и при необходимости задается в сервисном меню внешнего датчика. К

блоку управления внешний датчик подключается любым двухжильным проводом.

10.1.3. Работа по недельному графику выполняется в режиме поддержания темпе-

ратуры воды на входе в котел и установленных временах переходах между температу-

рой комфорта (to) и экономичной температурой (tэ). На каждый день недели можно за-

дать до 4 переходов. Для правильной работы недельного графика необходимо устано-

вить встроенные часы реального времени в меню "Наладка, сервис, время". При дости-

жении времени перехода блок управления корректирует мощность горелки на поддер-

жание той температуры, которая в меню показана над временем перехода. Переходы за-

даются в часах без минут. Необходимо учитывать, что при переходе на следующий день

недели по умолчанию осуществляется возврат на температуру комфорта, и если надо

оставаться на экономичной температуре, то необходимо установить первый переход на

Тэ в 0 часов. Таким образом, можно задать поддержание экономичной температуры в

ночные часы и время когда дома никого нет.

10.1.4. Работа с переходом на электрокотел позволяет выбирать время отопления

пеллетами и время отопления электричеством. Для использования этой функции в си-

стеме отопления должен быть установлен электрокотел таким образом, что бы вода,

возвращающаяся в электрокотел, проходила через место установки датчика на входе в

котел, работающий на пеллетах. Нагреватель подключается через магнитный пускатель

соответствующей мощности. Блок управления осуществляет включение и выключение

пускателя таким образом, чтобы поддерживать температуру входа в котел на заданном

уровне. Блок управления при этом остается в режиме нагрев с индикацией «ТЭН», пода-

ча пеллет прекращается и после погасания пламени в горелке выключается вентилятор

для предотвращения остывания котла через систему вентиляции топки. Магнитный пус-

катель необходимо применять с управляющим напряжением 220В. Время перехода на

электронагреватель и обратно задается в часах и может использоваться совместно с не-

дельным графиком для обеспечения возможности поддержания температур комфорта и

экономичной.

10.1.5. Работа в режиме "Старт-стоп" зависит от выбранного источника регулиро-

вания. При источнике регулирования по воде блок управления снижает мощность до

минимальной, и если этого недостаточно для поддержания заданной температуры, то

производится выключение. После снижения температуры горелка автоматически снова

запускается. Для предотвращения слишком частых остановок и последующих запусков

котла служит пункт меню, позволяющий подобрать величину гистерезиса для темпера-

туры воды. Отключение котла происходит при температуре обратки выше установлен-

ной (То+gTo), а розжиг при температуре (То-gTo). При установленном источнике регу-

лирования по температуре воздуха, остановка горелки происходит при размыкании кон-

тактов датчика, а розжиг при их замыкании.

10.1.6. Работа на дровах позволяет снять горелку и обеспечивает работу

циркуляционного насоса при температуре Тк больше 60°. В этом режиме можно

контролировать температуры на входе и выходе котла.

10.1.7. Для управления циркуляционным насосом предусмотрен специальный вы-

ход на 220В. Насос работает если температура на выходе из котла (Тк) больше темпера-

туры уставки. Температура уставки включения насоса задается в меню настройки горел-

ки, по умолчанию задана 45°С. При работе на дровах насос включается при достижении

температуры в 60°С. Для предотвращения замерзания воды в системе насос так же

включается при температуре воды меньше 5°С. В режиме ожидания насос выключен.

Для дополнительной защиты насос так же включается при перегреве котла.

10.1.8. При необходимости удаленного управления работой горелки используется GSM

канал. Поддерживаются команды «Start», «Stop», изменение температуры комфорта и

экономичной температуры, переход на электрокотел и обратно, переход на комнатную

температуру и обратно, включение и выключение режима старт стоп, получение отчета о

состоянии котла в текущий момент.

10.1.9. Для удобства управления и изменения основных температурных настроек

имеется модуль Wi-Fi. Модуль поставляется настроенным на режим точки доступа. Че-

рез WEB интерфейс модуль имеет возможность настройки подключения к роутеру для

доступа к управлению горелкой через домашнюю сеть.

10.1.10. Для защиты от вскипания воды в котле при аварийных ситуациях преду-

смотрена аварийная остановка горелки по превышению температуры на выходе из котла

выше 92 градусов и истечении защитного времени 5 секунд.

10.1.11. Для удобства пользователя блок управления ведет статистику рас-

хода пеллет. На экране статистики можно просмотреть общий расход пеллет за

время от сброса статистики до текущего момента, время обнуления статистики и

расход пеллет по месяцам. Максимальное время сбора статистических данных 4

года и 8 месяцев от момента сброса. Подсчет израсходованных пеллет произво-

дится вычислением по времени работы шнека и веса пеллет установленного при

взвешивании, поэтому является приблизительным.

10.2. Элементы управления и индикации представлены на Рис.10.1.

Табло индикатора отображает четыре информационных окна:

Отображает текущую информацию о со-

стоянии; в верхней строке показана тем-

пература теплоносителя на выходе из

котла tk, на входе в котел (обратка) to и

разница между этими температурами с

точностью до десятой градуса; вторая

основной экран

Tk 50°- to 45°= 5.2

строка отображает режим работы и уро-

вень пламени в котле; на некоторых ре-

Розжиг 3:23 П 120

жимах между режимом работы и уровнем

пламени отображается обратный отсчет

времени текущей операции или иная до-

полнительная информация;

Доступно по нажатию кнопки «+»; в пер-

вой строке отображается информация о

текущей мощности работы горелки и

P 8.2кВт В 10%

оборотов вентилятора в процентах; во

первое дополни-

второй строке отображается установлен-

тельное окно

М 650г

1.7кг/ч

ная масса пеллет, подаваемых податчиком

за 100 секунд непрерывной работы и

расход пеллет за час работы на данной

мощности;

Доступно по второму нажатию кнопки

«+»; в первой строке отображается ин-

Темп лот Тл= 22°

второе дополни-

формация о температуре лотка (при нали-

тельное окно

чии датчика), во второй строке глубина

Бунк 150 Ур= 45%

бункера в см и остаток пеллет в процентах

от глубины бункера.

Доступно по нажатию кнопки «-»; в пер-

вой строке отображается день месяца

день недели и текущее время; во второй

18 Пн

15ч23м44

строке отображается поочередно исполь-

третье дополни-

зование перехода на электронагреватель и

тельное окно

Перех на ТЭН нет

использование недельного графика рабо-

ты горелки на пеллетах с отображением

текущей уставки поддерживаемой темпе-

ратуры (То).

С помощью кнопки «ПУСК» производится запуск горелки, а с помощью кнопки «СТОП» -

останов. С помощью кнопок «-» «Меню» и «+» осуществляется управление настройками горел-

ки. Из основного экрана «+» и «-» переводят в просмотр дополнительных окон отображения

информации. Нажатие кнопки «Меню» используется для входа в меню.

Коротким нажатием кнопки "Меню" производится вход в меню пользователя, в котором со-

браны наиболее часто используемые параметры.

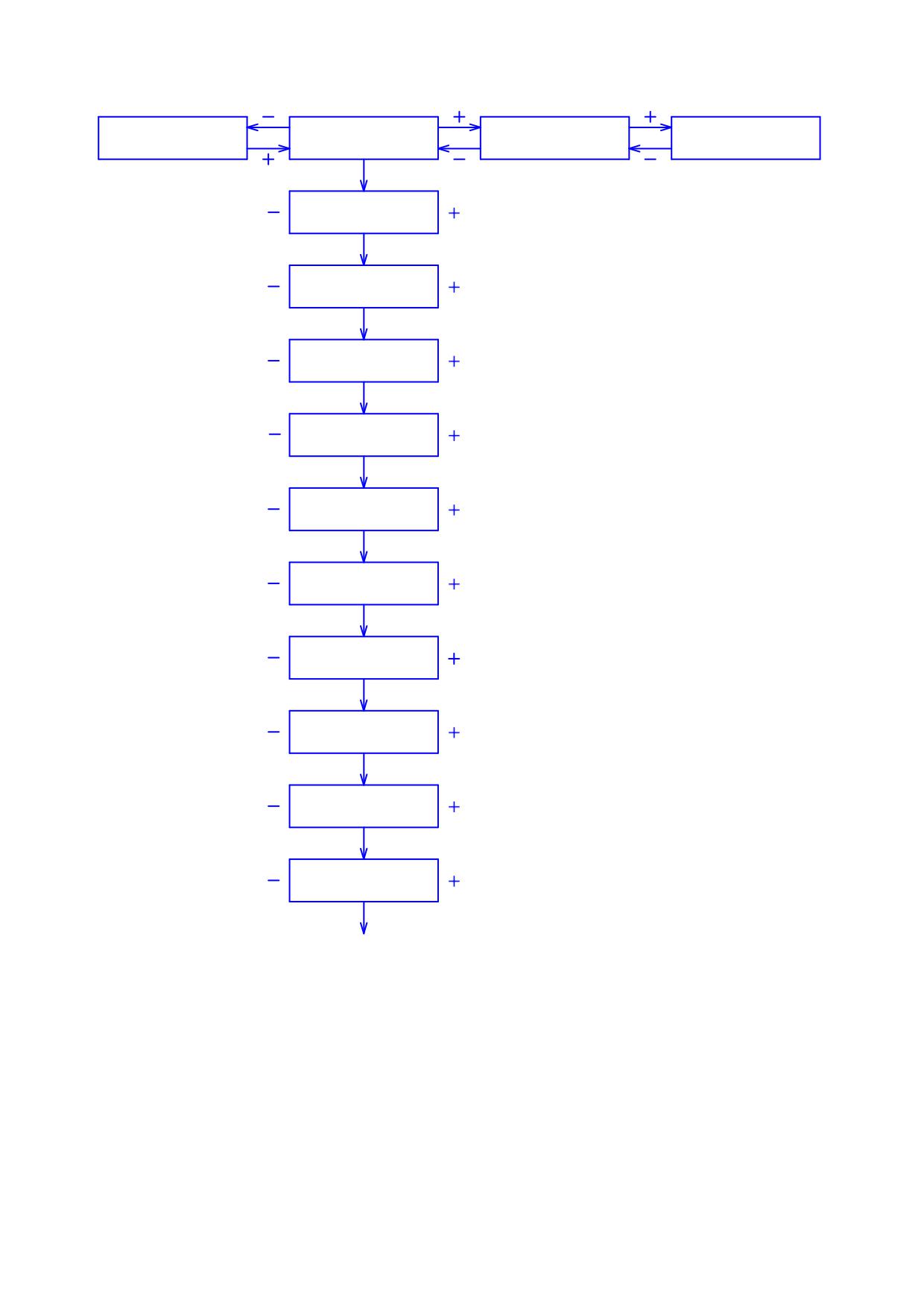

Структура меню пользователя представлена на Рис. 10.2.

Доп экран текущяя

основной

Доп экран текущие

уставка обратки

экран

параметры

20 Чт

14ч45м46с

tk22° -to21° =1.3

P 8кВт В 10%

Темп лот Тл= 20°

нед откл То=60°

Нагрев П106

М 650г

1.7кг/ч

Бунк 150 Ур= 54%

Меню

Задать

Тo

Уменьшить значение

Увеличить значение

Тo= 60°

Меню

Источник регулир

По воде

По воздуху

Рег по воде

Меню

Режим старт стоп

Не использовать

Использовать

использовать

Меню

Гистерезис То

Уменьшить значение

Увеличить значение

gTo= 3°

Доступно только при использовании режима старт стоп

Меню

Тип топлива

Работа на пеллетах

Работа на дровах

Пеллеты

Доступно только в режиме ожидание

Меню

Вращение шнека

Выключить шнек

Включить шнек

-выкл +вкл М вых

Меню

Выключить шнек горелки Вращ. шнека гор.

Включить шнек горелки

(при наличии)

-выкл +вкл М вых

(при наличии)

Меню

Очист колосника

Выключить клапан

Включить клапан

-выкл +вкл М вых

Меню

Вентилятор

100%

Выключить вентилятор

Включить вентилятор

-выкл +вкл М вых

Меню

11.07.16г

10:50

Просмотр по месяцам

Расход

1.6кг

(Одновременно + и - сброс статистики)

Меню

Возврат в основной экран

Рис.10.2. Меню пользователя.

Служит для изменения уставки поддер-

Задать То

живаемой температуры воды на входе в

Установка То

котел.

То= 60°

Служит для выбора источника регулиро-

вания либо по воде на входе в котел, либо

Источник регулир

Источник регу-

по внешнему датчику-реле, установлен-

Рег по воде

лирования

ному в комнате. Может использоваться

любой датчик, имеющий на выходе «су-

хой» контакт,

Служит для выбора режима управления с

остановкой горелки. В этом режиме го-

релка снижает мощность до минимальной

Режим старт стоп

Режим старт

и если этого недостаточно для поддержа-

стоп

ния заданной температуры то произво-

не использовать

дится выключение. После снижения тем-

пературы горелка автоматически запуска-

ется.

Доступен только при включенном режиме

Гистерезис для

Гистерезис То

старт стоп и источнике регулирования по

старт стопного

воде. Он позволяет задать гистерезис по

gТо= 3°

режима

температуре воды.

Позволяет выбрать топливо.

Тип топлива

При работе на дровах остается только ин-

Выбор топлива

дикация температур и постоянная работа

Пеллеты

насоса прокачки.

Служит для ручного управления шнеком

Вращение шнека

Вращение шне-

подачи пеллет.

ка

-выкл +вкл М вых

Служит для ручного управления шнеком

Вращение шне-

Вращ. шнека гор.

подачи пеллет в горелке.

ка горелки

(при наличии).

-выкл +вкл М вых

Служит для ручного управления клапаном

Ручное управ-

Очист. колосника

очистки. Кнопка «+» включает клапан, а

ление поршнем

-втяг +выд М вых

кнопка «-» выключает.

очистки

Служит для ручного управления вентиля-

Вентилятор 100%

тором. Кнопка «+» включает вентилятор,

Управление

а кнопка «-» возвращает в автоматический

вентилятором

-выкл +вкл М вых

режим.

Служит для просмотра и сброса статисти-

ки расхода пеллет. Кнопка «+» и «-» поз-

Статистика

01.05.16г

14:30

воляют просмотреть статистику по меся-

расхода пеллет

Расход

5.3кг

цам. Одновременное нажатие кнопок «+»

и «-» Сбрасывает накопленные данные.

основной

экран

tk22° -to21° =1.3

Нагрев П106

Меню более 2 сек

GSM Время WiFi

Серв Гор Тайм

Меню

Экономичная

Увеличить

Уменьшить

То=30°

Меню

GSM

Включен

Уменьшит ь

ДАТА

Увеличить

-Точка +Роутер

Взвесить пеллеты

Начать

Отключить

Включить

Точка

Роутер

Переход на ТЭН

информац от мод.

год

Вт 4/ 2/2014

год

Точка доступа

+начать Меню вых

измерение

выключить

Вкл

включить

Меню

Удалить

Регистр тел. 1

Вернуть

Уменьшит ь

ДАТА

Увеличить

РВ2250

Масса пеллет

Уменьшить

Увеличить Уменьшить время

На Пелл На ТЭН

Увеличить время

телефон

+79169002135

из памяти

месяц

Вт 4/ 2/2014

месяц

192.168.1.115

1000г

перехода на Пелл

Меню

Удалить

Регистр тел. 2

Вернуть

Уменьшит ь

ДАТА

Увеличить

В основной экран

Мощность макс

Уменьшить

Увеличить

Уменьшить врем я

На Пелл На ТЭН

Увеличить время

телефон

+79169002149

из памяти

день

Вт 4/ 2/2014

день

24кВт

перехода на ТЭН

Меню

Удалить

Регистр тел. 3

Вернуть

Уменьшить

ДАТА

Увеличить

Мощность мин

Уменьшить

Увеличить

Недельные

Недельный график

Недельные

телефон

Позвонить

из памяти

день недели

Вт 4/ 2/2014

день недели

8кВт

таймеры выкл

Включен

таймеры вкл

Меню

Остановка

Уменьшит ь

ВРЕМЯ

Увеличить

Порция на розжиг

Использовать

Уменьшить

Увеличить

Уменьшит ь

Недельный график

Увеличить

СМС

Нет

часы

09:52:35

часы

45сек

Неиспользовать

день нед.

Понедельник

день нед.

Меню

Пуск горелки

Уменьшит ь

ВРЕМЯ

Увеличить

Период очистки

Использовать

Уменьшить

Увеличить

Уменьшить

Пер Тэ То Тэ То

Увеличить

СМС

Нет

минуты

09:52:35

минуты

24ч 00м

Неиспользовать

врем 1 перех

Пн

8 12 14 18

врем 1 перех

Меню

Нерозжиг

Сброс

ВРЕМЯ

Продув при очист

Использовать

Уменьшить

Увеличить

Уменьшить

Пер Тэ То Тэ То

Увеличить

СМС

Нет

секунд

09:52:35

20сек

Неиспользовать

врем 2 перех

Пн

8 12 14 18

врем 2 перех

Меню

Перегрев

В основной экран

Обороты вентилят

Использовать

Уменьшить

Увеличить

Уменьшить

Пер Тэ То Тэ То

Увеличить

СМС

Нет

100%

Неиспользовать

врем 3 перех

Пн

8 12 14 18

врем 3 перех

Меню

Уровень пеллет

Воздух на розжиг

Использовать

Уменьшить

Увеличить

Уменьшить

Пер Тэ То Тэ То

Увеличить

СМС

Нет

40%

Неиспользовать

врем 4 перех

Пн

8 12 14 18

врем 4 перех

Меню

t° вкл. насоса

В основной экран

Уменьшить

Увеличить

Выход след. день

Перейти к выбору

tn= 45°

Меню

следующего дня

Меню

Глубина бункера

Уменьшить

Увеличить

В основной экран

Lб=150 см

Меню

Миним. уровень

Уменьшить

Увеличить

Lmin= 30%

Меню

Заводские уст.

Восстановить

+Восст Меню вых

Меню

В основной экран

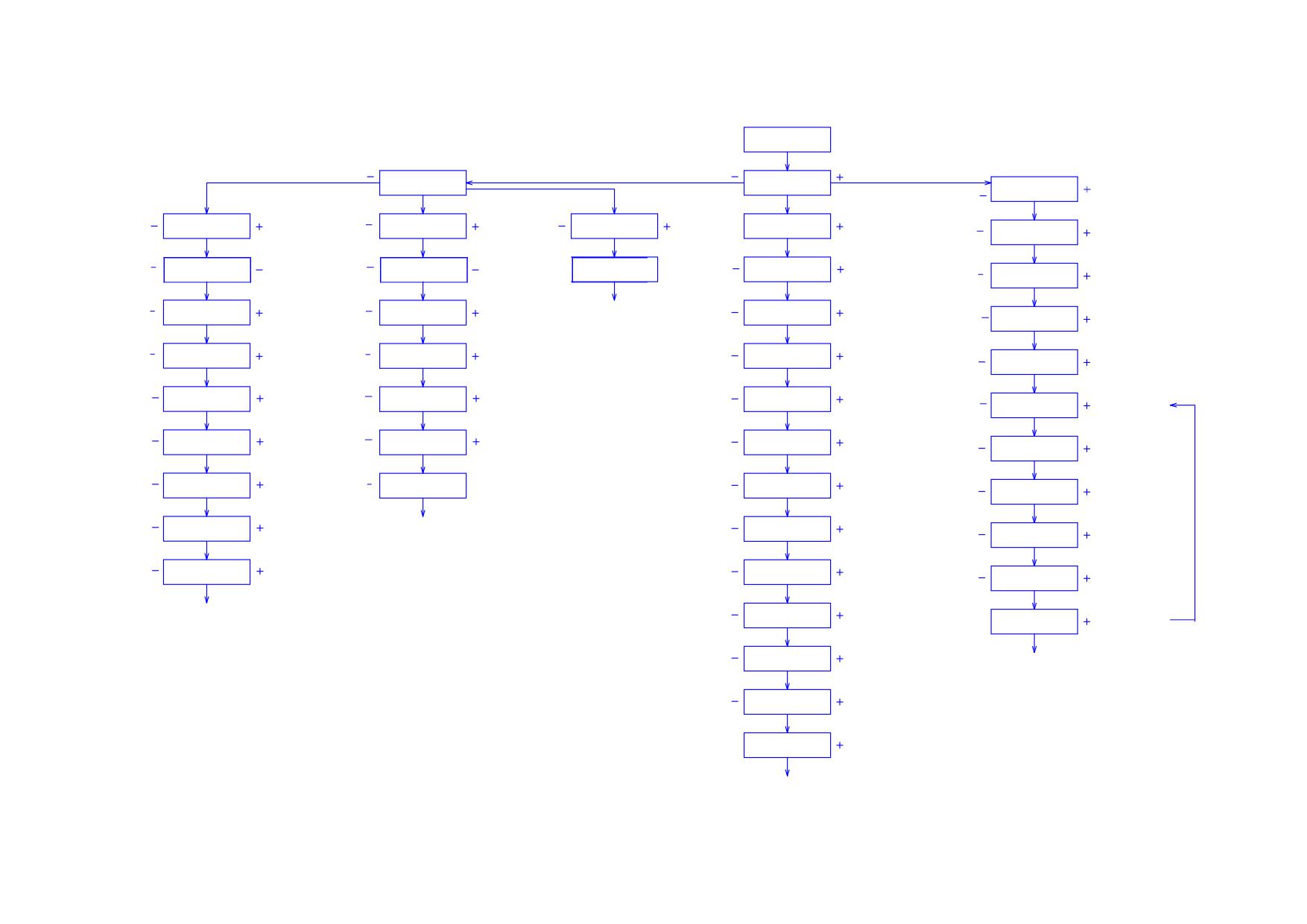

Рис.10.3. Структура меню наладки.

Меню настройки горелки.

Служит для выбора ветки меню настройки.

Серв Гор Тайм

Верхняя строка отображает ветки меню, а

Основной экран

Меню

нижняя дает подсказку кнопки используе-

мой для выбора необходимой ветки.

Служит для измерения массы пеллет за 100

секунд работы податчика. При входе в этот

пункт подача пеллет прекращается надо

Взвесить пеллеты

Измерение массы

снять рукав подачи пеллет с горелки и по-

+нач. Меню вых

пеллет

местить под него мерную емкость. После

этого нажать кнопку «+». На нижней строч-

ке дисплея пойдет обратный отсчет 100 се-

кунд.

Служит для ввода веса порции пеллет.

Взвесить пеллеты можно на любых быто-

вых весах с вычетом веса мерной тары.

Масса пеллет

Внимание!

1000г

По умолчанию масса пеллет уста-

Ввод массы пел-

новлена равной 0. Без взвешива-

лет

ния и ввода массы горелка рабо-

тать не будет.

Масса пеллет учитывается в расчете необ-

ходимой мощности работы горелки и мо-

жет сильно меняться в зависимости от ис-

пользуемых пеллет.

Служит для ввода максимальной мощности

Ввод максималь-

Мощность макс

работы горелки исходя из номинальной

ной мощности

мощности котла.

24кВт

Служит для ввода минимальной мощности,

Ввод минималь-

Мощность мин

на которой может работать горелка без по-

ной мощности

8кВт

гасания. Зависит от типа используемой го-

релки и скорости прогорания пеллет.

Служит для ввода порции пеллет на розжиг.

Порция пеллет на

Порция на розжиг

Порция пеллет задается в секундах работы

розжиг

30сек

податчика.

Служит для установки периодичности

Ввод периода

Период очистки

очистки горелки сжатым воздухом.

очистки горелки

24ч 00м

Служит для установки времени работы вен-

Ввод времени

тилятора на 100% оборотах перед очисткой

Продув при очист

продувки перед

горелки.

20сек

очисткой

Служит для корректировки подачи воздуха

Ввод коэффици-

Обороты вентилят

на горение. Позволяет скорректировать

ента избытка воз-

100%

обороты вентилятора в зависимости от тяги

духа

в дымоходе.

Служит для установки температуры вклю-

Температура

t° вкл. насоса

чения насоса прокачки теплоносителя.

включения насоса

tn= 45°

прокачки.

Служит для возврата к заводским уставкам,

Возврат к завод-

Заводские уст.

которые рассчитаны на средне статистиче-

ским уставкам

ские пеллеты. Доступен только из режима

+Восст М выход

«ОЖИДАНИЕ».

Выход из меню горелки происходит после перебора всех пунктов.

Меню настройки таймеров

Служит для ввода уставки экономичной

температуры «Тэ». Эта температура исполь-

Экономичная

Ввод экономич-

зуется для экономии пеллет, когда нет

Тэ= 30°

ной температуры

необходимости поддерживать комфортную

температуру.

Служит для включения таймера ежедневно-

го перехода на поддержание температуры с

помощью электрического нагревателя.

Нагреватель должен быть установлен в си-

Включение пере-

Переход на ТЭН

стеме отопления таким образом, чтобы вода

ходов на элек-

Отключен

на входе в нагреватель проходила через

трокотел

датчик, установленный на входе в котел

«to». Отключение перехода сбрасывает ра-

нее введенные установки таймера перехода.

Включение производится кнопкой «+», а

отключение кнопкой «-».

Доступен только при включенном переходе.

Установка таймеров производится нажатием

Пеллеты

ТЭН

Установка вре-

кнопок «+» и «-» в окне установки.

мени переходов

Устанавливаемый таймер мигает. Переход к

установке следующего таймера производит-

ся нажатием кнопки «Меню».

Служит для включения недельного графика

Недельный график

перехода на экономичную температуру и

Включение не-

Отключен

обратно.

дельного графика

При включенном графике становятся до-

ступны установки переходов по дням недели.

Недельный график

Выбор дня неде-

Первым выбираем день недели. С помощью

ли

Понедельник

кнопок «+» и « - ». Переход к следующему

пункту кнопкой «Меню».

Для выбранного дня недели вводим часы

переходов. В качестве примера на экране

показаны установки для понедельника. С 0

часов до 6 утра будет поддерживаться эко-

номичная температура Тэ, заданная в первом

экране настройки таймеров. С 6 утра до 22

Пер Тэ То Тэ То

поддерживается температура комфорта,

Пн

задаваемая в меню пользователя. Далее с 22

Ввод времени

часов до конца понедельника снова поддер-

переходов

живается температура комфорта. Не вве-

денные часы игнорируются и обозначены «

-- ». Для того, чтобы во вторник температура

комфорта была в те же часы, необходимо так

же установить первый переход на эко-

номичную температуру в 0 часов. Иначе в 0

часов система автоматически перейдет на

температуру комфорта.

После установки переходов на один день,

Переход к сле-

Выход след. день

будет предложено либо вернуться к выбору

дующему дню

Меню

дня, нажав кнопку «+», либо закончить

недели

установки и выйти в основной экран.

Для упрощения установок недельного графика, можно воспользоваться доступом к

настройкам через Wi-Fi интерфейс. Доступ по Wi-Fi можно осуществить с любого устройства,

поддерживающего Wi-Fi соединение с защитой WEP. Это может быть ноутбук, планшет или

телефон на базе андроид, iPad с новыми версиями прошивки (старые не поддерживают Wi-Fi

без интернета). При подключении WiFi модуля к роутеру доступ к интерфейсу возможен с

любого компьютера домашней сети по IP адресу модуля WiFi.

При подключении к модулю находящемуся в режиме точки доступа вводите пароль, состоя-

щий из 5 цифр, содержащих первые 0 и далее заводской номер блока управления. Например,

если заводской № 533 надо ввести 00533 или для номера 1470 вводим 01470. Ждем подключе-

ния, это может занять несколько минут в зависимости от вашего устройства. Некоторые план-

шеты и телефоны из-за экономии энергии батарей делают это довольно долго. После подклю-

чения к блоку открываем интернет браузер и набираем в адресной строке IP адрес Wi-Fi моду-

ля: 192.168.1.115, заходим на страницу управления. Вид интерфейса управления показан на

Рис10.4.

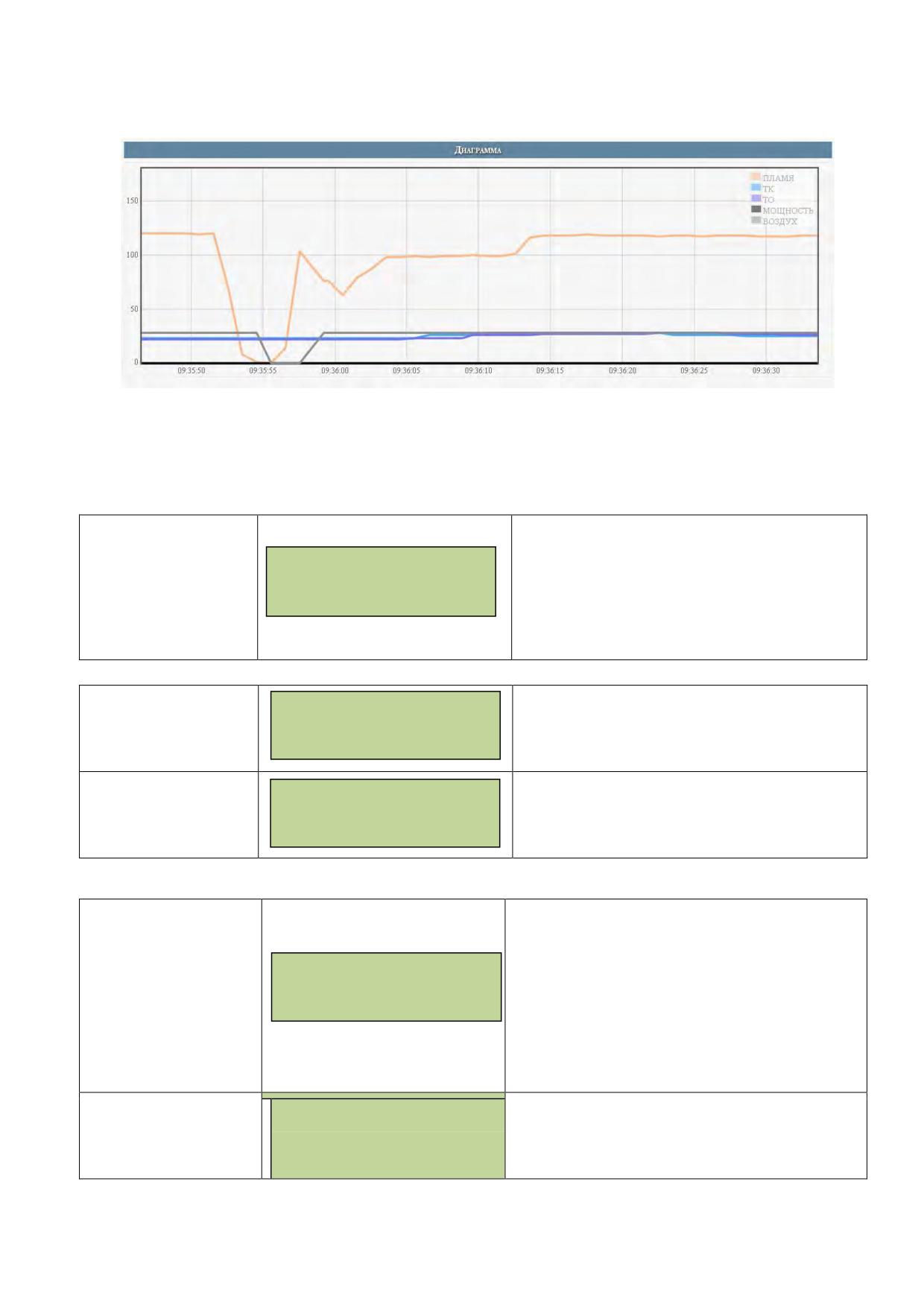

Графическое представление основных параметров представлено на вкладке «диа-

грамма» рис.10.9.

Рис.10.9. Вкладка диаграмма.

При обновлении странички браузера данные сбрасываются.

Выбор ветки меню сервис.

Меню наладки сервис содержит три направ-

ления. Первое установка даты и времени вы-

GSM Время WiFi

Выбор ветки сервиса

бирается кнопкой «Меню». Направление

Меню

GSM выбирается кнопкой «-». Направление

WiFi выбирается кнопкой «+».

Установка времени.

Служит для установки даты. Установка

ДАТА

производится кнопками «+» и «-», пере-

Установка даты

Вт

6/ 6/2017

ходы кнопкой «Меню».

Служит для установки времени. Установка

ВРЕМЯ

производится кнопками «+» и «-», пе-

Установка времени

10:14:09

реходы кнопкой «Меню».

Настройка WiFi.

Служит для установки режима работы

WiFi модуля. Кнопка «-» устанавливает

режим точки доступа. Кнопка «+» уста-

-Точка +Роутер

навливает режим подключения к роутеру.

Выбор режима ра-

Для использования режима подключения к

Точка доступа

боты WiFi

роутеру необходимо, используя режим

точки доступа, настроить параметры под-

ключения к роутеру через WEB интер-

фейс.

Служит для отображения параметров под-

Отображает пара-

РВ0033

ключения. Впервой строке отображается

метры выбранного

192.168.1.115

идентификатор WiFi сети, во второй

подключения

IP адрес.

Меню сервис GSM.

Служит для включения модуля GSM и отоб-

Включение мо-

GSM

Включен

ражения информации поступающей от моду-

дуля GSM

Информ от модуля

ля.

Служит для регистрации телефона. Регистри-

руется телефон звонком на СИМ карту уста-

Регистр

тел. 1

Регистрация пер-

новленную в модуле. Для удаления зареги-

вого телефона

+79151235577

стрированного телефона используется кнопка

«-». Переход к следующему пункту кнопкой

«Меню».

Регистрация вто-

Регистр

тел. 2

Служит для регистрации второго телефона

рого телефона

+79151235578

аналогично первому.

Служит для регистрации третьего телефона

Регистрация тре-

Регистр

тел. 3

аналогично первому. Всего можно зареги-

тьего телефона

Позвонить

стрировать до трех телефонов.

Служит для выбора отправлять или нет СМС

Отправка СМС

по событию остановки котла. Для изменений

Остановка

по остановке

используем кнопки «+» и « - ». СМС опове-

СМС

Нет

котла

щения будут отправляться на все зарегистри-

рованные номера.

Служит для выбора отправлять или нет СМС

по событию розжиг котла. Для изменений ис-

Пуск горелки

Отправка СМС

пользуем кнопки «+» и « - ». СМС оповеще-

по розжигу котла

СМС

Нет

ния будут отправляться на все зарегистриро-

ванные номера. СМС приходит по заверше-

нию процедуры розжига.

Служит для выбора отправлять или нет СМС

по событию нерозжиг котла. Для изменений

Отправка СМС

Нерозжиг

используем кнопки «+» и « - ». СМС опове-

по нерозжигу

щения будут отправляться на все зарегистри-

СМС

Нет

рованные номера.

Служит для выбора отправлять или нет СМС

по событию перегрев котла. Для изменений

Отправка СМС

Перегрев

используем кнопки «+» и « - ». СМС опове-

по перегреву

щения будут отправляться на все зарегистри-

СМС

Нет

рованные номера.

Для получения СМС отчета о работе горелки надо с зарегистрированно-

го телефона позвонить на номер горелки и дождаться пока модуль GSM

tk=50

сбросит Ваш звонок. После этого Вам будет отправлена СМС с параметра-

to=45

ми горения, текущими температурами, режимом, в котором находится го-

Fl=140

релка и установленными установками температур. Где tk=50 - температура

Ptek=18

на выходе котла, to=45 - температура на входе в котел (обратка), Fl=140 -

Nagrev

уровень пламени горелки, Ptek=18 - текущая мощность, Nagrev - режим

uTo=45

работы горелки, uTo=45 уставка температуры обратки и uTe=20 уставка

uTe=20

температуры экономичной.

ВНИМАНИЕ! Некоторые операторы сотовой связи предоставляют

услугу голосовой почты, поэтому после сигнала "Отбой", от блока

управления, вместо разрыва связи предложат записать сообщение, с этого момента можно

давать отбой. Не следует так же забывать, что для отправки смс на балансе сим карты

должно быть достаточно средств.

Управление с помощью СМС осуществляется отправкой смс с командами:

СМС команда

Выполняемое действие

Start

Запуск горелки

Stop

Остановка горелки

To 50

Изменение уставки температуры обратки (диапазон 10°….80°)

Te 40

Изменение уставки температуры экономичной (диапазон 10°…..То)

Elektro

Переход на электрокотел

Pellet

Переход на пеллеты

Komnata

Переход на регулировку по внешнему датчику температуры

Obratka

Переход на регулировку по обратке

Ststop on

Включение режима старт-стоп

Ststop off

Отключение режима старт-стоп

Otchet

Дублирует звонок на горелку, отправляет отчет о состоянии.

System

Запрашивает полный отчет о настройках горелки и возвращает ответ, который поз-

волит дилеру разобраться с настройками. Полученную в ответ СМС надо переслать

дилеру.

#100#

проверка баланса команда #100#, где "100" - короткий номер проверки ба-

ланса МТС, надо заменить 100 на короткий номер вашего оператора. При

этом смс, содержащая сведения о балансе, будет перенаправлена на Ваш те-

лефон.

ВНИМАНИЕ! Некоторые операторы не поддерживают формат #но-

мер#, возвращающий сведения о балансе на латинице, в этом случае

придется информацию о балансе проверять через сервисы интернет по-

мощников.

Команды управления набираются в тексте смс на латинице с заглавной буквы. Для проверки

выполнения команды можно позвонить на номер горелки и в отчете убедиться, что команды

выполнены. При проверке надо учитывать возможные задержки доставки смс операторами со-

товой связи. Если команда «Start» приходит во время выполнения остановки котла, то она будет

выполнена сразу после завершения остановки и переходе блока управления в режим ожидания

пуска.

11. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

№

Вид неисправности

Возможная причина не-

Способ устранения

исправности

Отсутствует подача пеллет

В трубе податчика нахо-

Вынуть податчик и очистить

в горелку, слышно гуде-

дится посторонний пред-

его, а если необходимо, то

ние электрического двига-

мет, попавший в бункер

очистить от посторонних

теля податчика.

вместе с пеллетами либо

предметов также и бункер.

по неосторожности.

Пеллеты подаются из по-

Пеллеты имеют высокую

Перед каждой загрузкой бун-

датчика, но скапливаются

запыленность. Древесная

кера просеивать пеллеты. По-

в гибком шланге и не осы-

пыль и мелкие частички

требовать у продавца пеллет

паются на колосники.

оседают на стенках гиб-

поставок пеллет с запыленно-

кого шланга и препят-

стью 0,5% (стандарт DIN+).

ствуют движению пеллет.

Пеллеты подаются, но

Камера сгорания напол-

Перед каждой загрузкой бун-

скапливаются в коробе 18

нилась несгораемым

кера просеивать пеллеты. По-

горелки и не осыпаются в

остатком (золой) из-за

требовать у продавца пеллет

жаровню.

высокой зальности пеллет.

поставок пеллет с зольностью

0,5% (стандарт DIN+).

Не происходит розжиг

Вышел из строя нагрева-

Заменить нагревательный

пеллет.

тельный элемент устрой-

элемент

ства поджига.

Горелка обеспечивает за-

Мала мощность горелки

Увеличить мощность горелки

данную температуру

на режиме поддержания

на режиме поддержания тем-

нагрева воды. Но гаснет на

температуры.

пературы.

режиме поддержания тем-

пературы.

Наблюдается копоть в

Недостаточен расход

Пошагово увеличить расход

котле на выходе из горелки.

воздуха.

Процесс горения нормаль-

Стенки котла загрязнены

Очистить стенки котла.

ный, но в течение 6…9 ча-

золой и сажей.

сов после начала работы

Увеличить тепловую мощ-

не достигается заданная

Низкая тепловая мощность

ность горелки.

температура воды.

горелки

Вентилятор останавлива-

Напряжение в сети больше

Установить стабилизатор

ется самопроизвольно.

242 В.

напряжения в электрической

цепи питания горелки.

Датчик пламени теряет

Загрязнение фотодиода.

Протереть при необходимости

пламя при нормальном го-

промыть стекло фотодиода.

рении в горелке.

12. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Обслуживание и ремонт горелки, блока управления и шнекового податчика про-

изводить только вынув шнур электропитания горелки из сети 220В.

Запрещается:

- эксплуатация котла и горелки лицами, не ознакомившимися с требованиями насто-

ящего руководства по эксплуатации;

- проведение ремонта, профилактического обслуживания на работающем котле;

- использование для растопки котла игорелки взрывчатые вещества и горючие жидко-

сти;

- работа котла и горелки с незаполненной или частично заполненной теплоносителем

системой отопления;

- установка каких-либо запорных устройств на трубопроводах, соединяющих расши-

рительный бак и открытую систему отопления;

- установка каких-либо запорных устройств на трубопроводах между котлом, расши-

рительным баком и предохранительным клапаном в закрытой системе отопления;

- эксплуатация котла с неисправной системой дымоудаления;

- во время эксплуатации перегревать котел;

- эксплуатация котла в помещениях с недостаточной вентиляцией;

- сушить топливо и одежду возле котла на расстоянии ближе 1,5 метра;

- использовать помещение котельной для сна и отдыха.

13. КРЕТЕРИИ ПРЕДЕЛЬНЫХ СОСТОЯНИЙ

К предельным состояниям котлов относятся:

- деформации, видимые повреждения, препятствующие нормальному функциониро-

ванию;

- разгерметизация газоходов;

- разгерметизация теплообменника;

- прогар колосниковой решетки;

- разрушение основных материалов и сварных соединений;

- износ оборудования;

- достижение назначенного срока службы.

14. НАЗНАЧЕННЫЕ ПОКАЗАТЕЛИ

Для котлов установлены следующие показатели надежности:

- назначенный срок службы - 15 лет;

- назначенный срок хранения - 36 месяцев.

В целях обеспечения назначенных показателей надежности котлов должны выпол-

няться требования по транспортированию, хранению, монтажу, эксплуатации, обслужи-

ванию оборудования, содержащиеся в эксплуатационной сопроводительной документа-

ции, разработанной предприятием-изготовителем.

По истечении показателей надежности эксплуатация котла должна быть прекращена,

и принято решение о направлении изделия в ремонт или утилизацию, о проверке и уста-

новлении новых назначенных показателей (срока хранения, срока службы).

15. УКАЗАНИЯ ПО ВЫВОДУ ИЗ ЭКСПЛУАТАЦИИ

Утилизация котлов должна производиться через специализированные предприятия

осуществляющие прием лома и отходов черных металлов в соответствии с "Правилами

обращения с ломом и отходами черных металлов и их отчуждения" утвержденных По-

становлением Правительства РФ от 11.05.01 г. №369.

16. ПРАВИЛА УПАКОВКИ, ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ

Котлы и горелки поставляются в упаковке предприятия-изготовителя.

Котлы и горелки транспортируются автомобильным, водным и железнодорожным

транспортом в соответствии с правилами перевозки грузов, действующими на конкрет-

ном виде транспорта.

Котлы транспортируются только в вертикальном положении, резкие встряхивания и

кантовка не допускаются. При транспортировке необходимо предусмотреть надежное

закрепление котлов от горизонтальных и вертикальных перемещений.

17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Настоящие гарантийные обязательства составлены в соответствии с положениями За-

кона Российской Федерации «О защите прав потребителей». Завод- изготовитель гаран-

тирует покупателю безотказную работу котла в течение 36 месяцев со дня продажи.

Гарантийное устранение неисправностей производится за счет завода-изготовителя.

Гарантийный ремонт осуществляется при соблюдении следующих условий.

1. Наличие товарного чека, квитанции о покупке, содержащие дату покупки.

2. Наличие паспорта котла.

Оборудование не подлежит гарантийному ремонту в следующих случаях.

1. При нарушении правил транспортировки, установки, эксплуатации, небрежного

обращения и хранения котла.

2. При нарушениях работы оборудования, вызванных недостатками существующей

системы отопления.

3. При нарушении работы оборудования, вызванного неправильным монтажом (ре-

монтом), пусконаладочными работами.

4. При нарушении работы оборудования, вызванным использованием неоригиналь-

ных и/ или некачественных расходных материалов, принадлежностей, запасных частей.

5. В случае, если серийный, заводской номер изделия изменен, удален или не может

быть установлен.

С условиями и требованиями правил ознакомлен:

( Расшифровка ФИО)

г.

(Подпись)

Все замечания и вопросы по эксплуатации котлов "Валдай" просим направлять по адре-

су изготовителя:

ООО "Общемаш"

141320, Московская обл., Сергиево - Посадский р-он,

г. Пересвет, ул. Гаражная, д. 2

www.ecogorelki.ru

Тел.: +7 (496) 551-45-00 E-mail: info@zzu.ru

ТЕХНИЧЕСКИЙ ПАСПОРТ КОТЛА

Свидетельство о приемке.

Котел стальной водогрейный "Валдай

Заводской номер

Котел соответствует ТУ 4858-034-50150673-2014 (с изменением№1) и признан годным к

эксплуатации.

Сведения о соответствии ТР ЕАЭС: регистрационный номер декларация о соответствии

ЕАЭС N RU Д-RU.МХ24.В.00577/19, зарегистрирована органом по сертификации ООО

Экспертная организация "Инженерная безопасность". Срок действия по 07.08.2024г.

Котел проверен на прочность и герметичность воздушным давлением 0,225 Мпа (2,25

кг/см²) в течение 5 минут.

Котел соответствует требованиям безопасности и признан годным для эксплуатации.

Дата изготовления

Представитель ОТК

М.П.

Сведения о продаже (заполняется торговой организацией)

Котел

заводской №

Дата изготовления «

Продан

(наименование предприятия торговли)

Дата продажи

Следов повреждения не выявлено, котел признан годным к эксплуатации.

Подпись продавца:

Подпись покупателя:

СВЕДЕНИЯ О МОНТАЖЕ И ПУСКЕ В ЭКСПЛУАТАЦИЮ

Монтаж и пуск котла осуществлен согласно требованиям при соблюдении настоящего

«Руководства по эксплуатации котла», «Правил пожарной безопасности в Российской

Федерации ППБ 01-03» утвержденных МЧС РФ.

Монтаж произведен:

Место

Организация (монтажник)

Дата монтажа

Ф.И.О. расшифровка

Подпись ответственного лица

М.П.

Свидетельство о приемке горелки

Горелка ВС

заводской №

соответствует конструкторской документации ОМС.847.00.000 "Горелка пеллетная

ВСМ" и признана годной к эксплуатации.

Дата выпуска:

20 г.

М.П.
