Дизельный двигатель SKAT ДД-17, ДД-186. Руководство по эксплуатации и техобслуживанию

Содержание

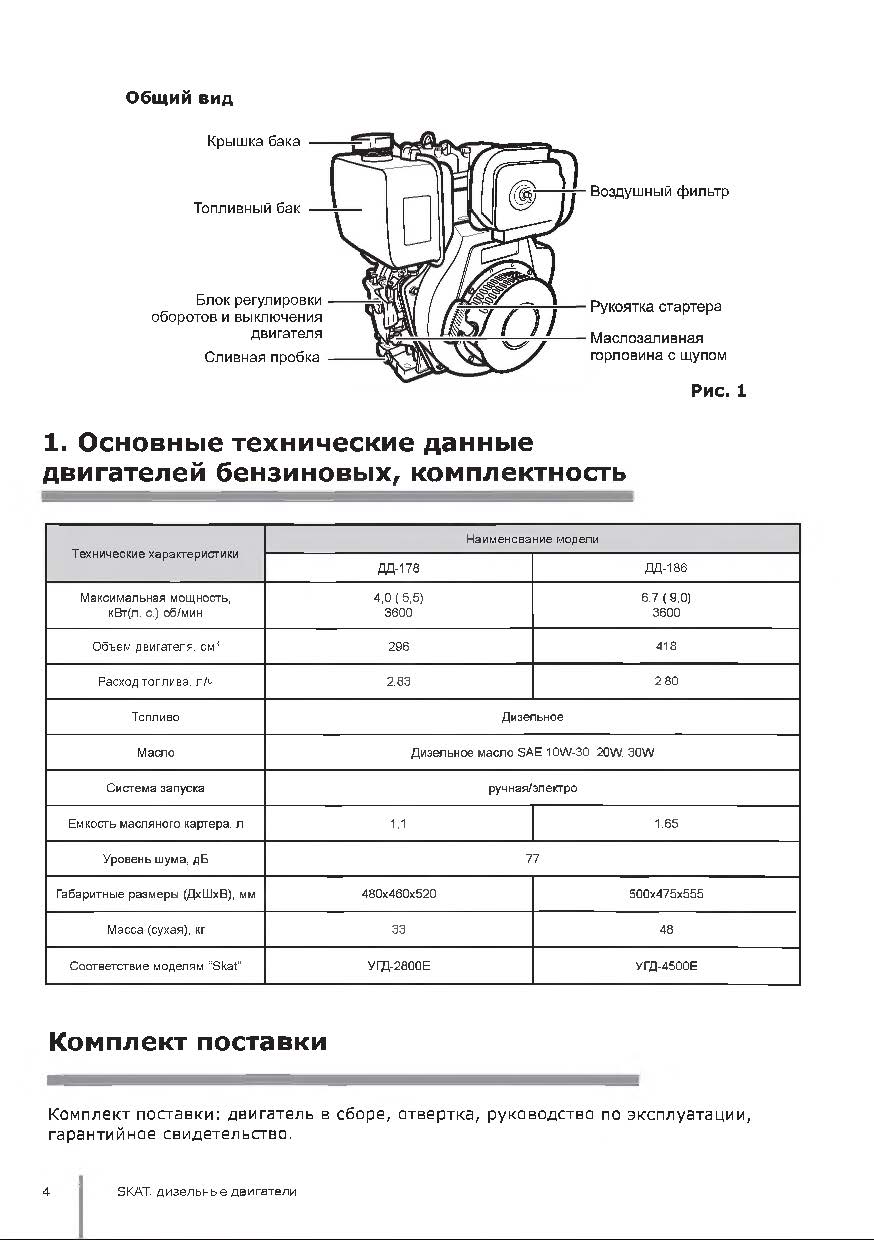

1. Основные технические данные двигателей, комплектность................................4

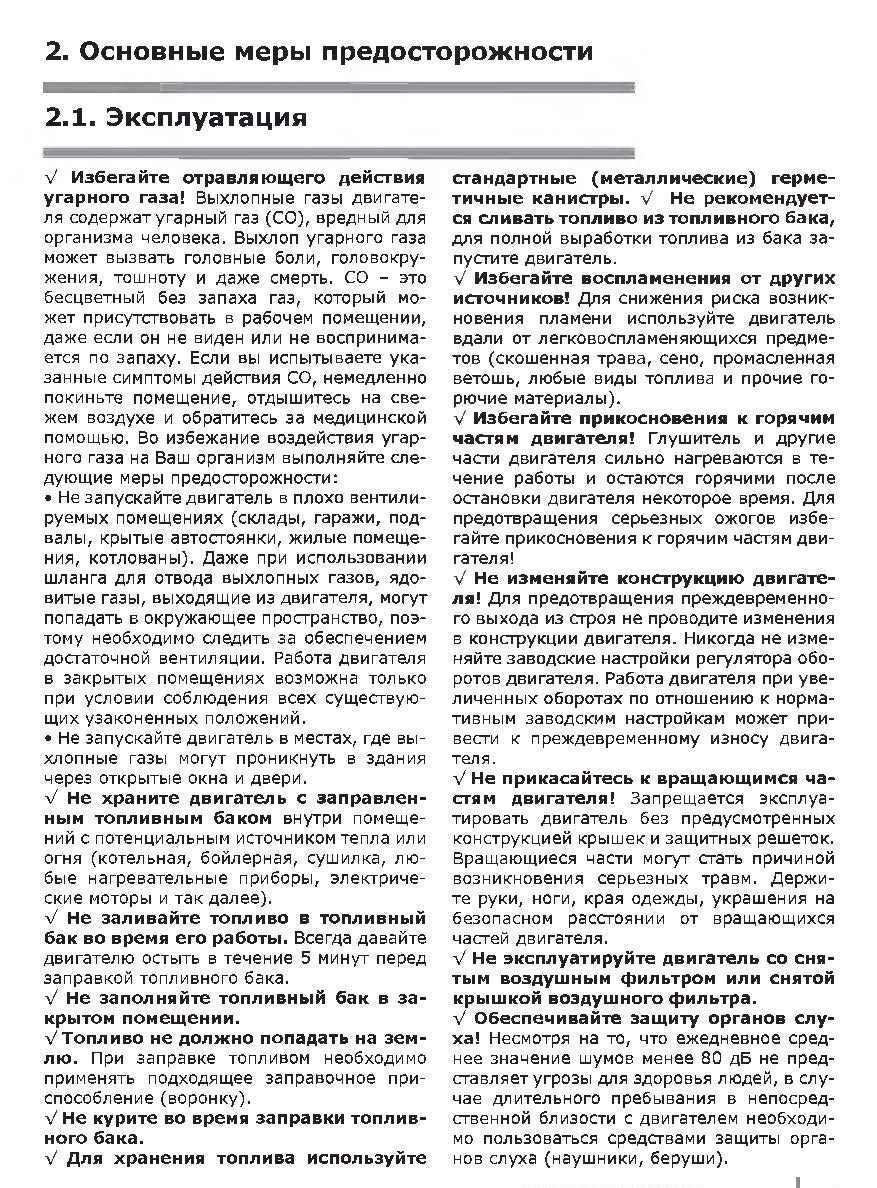

2. Основные меры предосторожности.....................................................................5

2.1. Эксплуатация......................................................................................................5

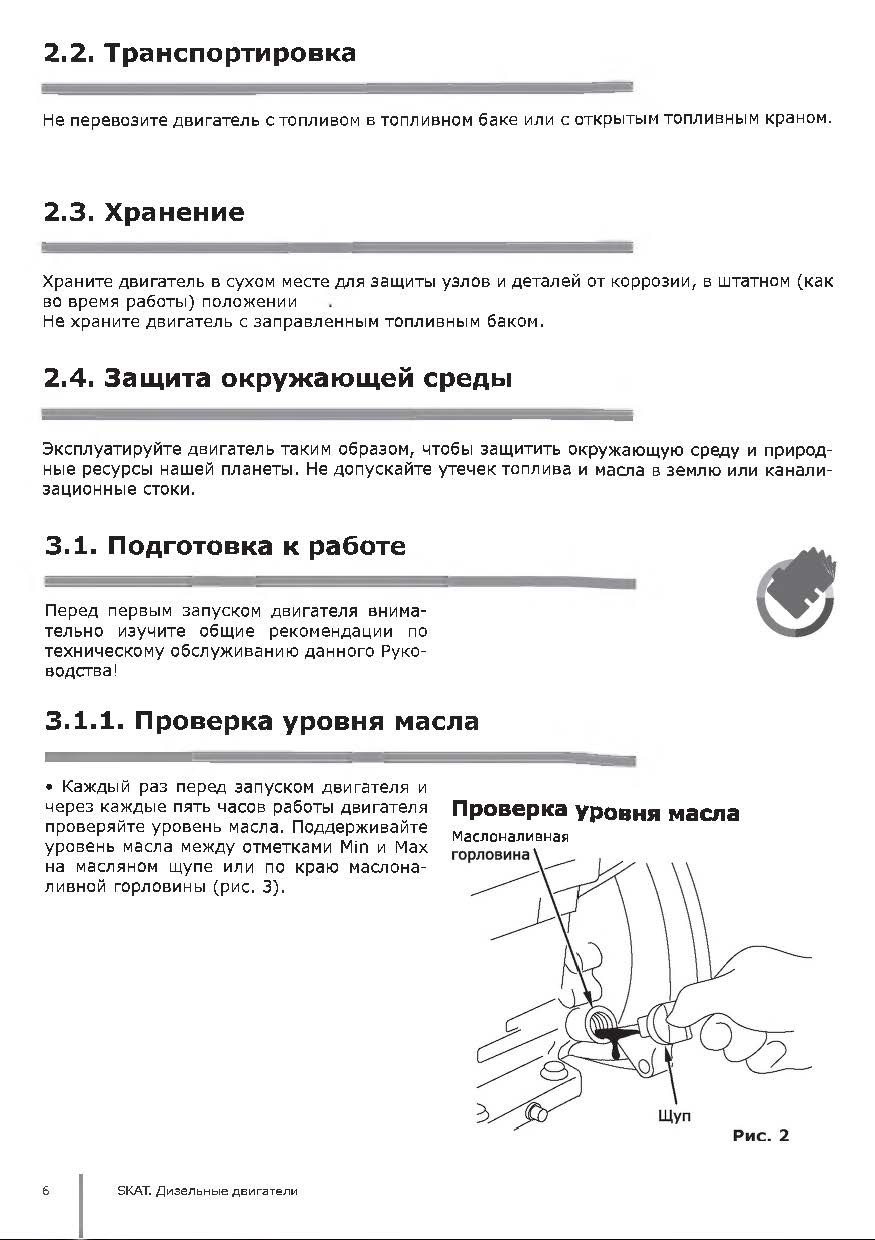

2.2. Транспортировка.................................................................................................б

2.3. Хранение............................................................................................................б

2.4. Защита окружающей среды..................................................................................б

3. Устройство и принцип действия бензиновых двигателей «SKAT»....................6

3.1. Подготовка к работе............................................................................................6

3.1.1. Проверка уровня масла.....................................................................................6

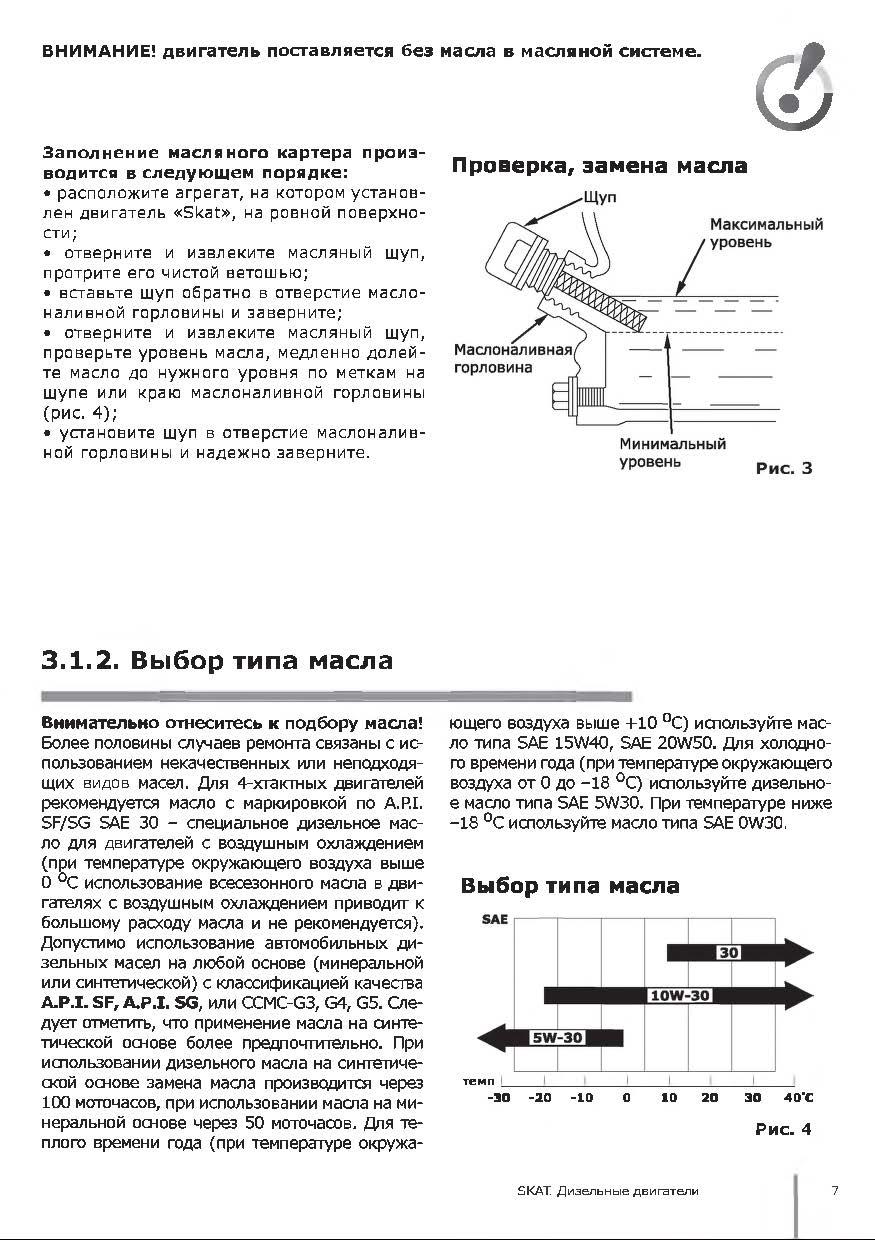

3.1.2. Выбор типа масла.............................................................................................7

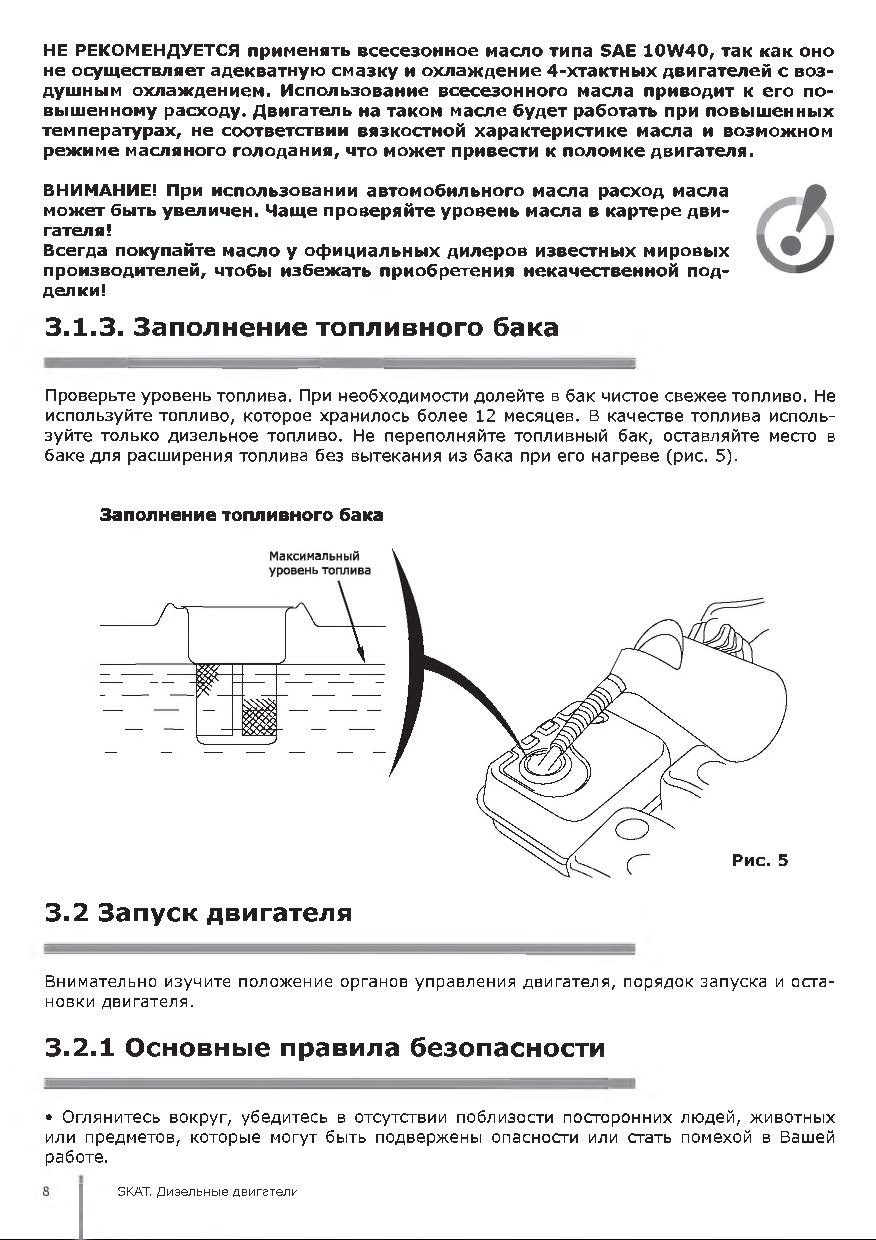

3.1.3. Заполнение топливного бака.............................................................................8

3.2. Запуск двигателя................................................................................................8

3.2.1. Основные правила безопасности.........................................................................8

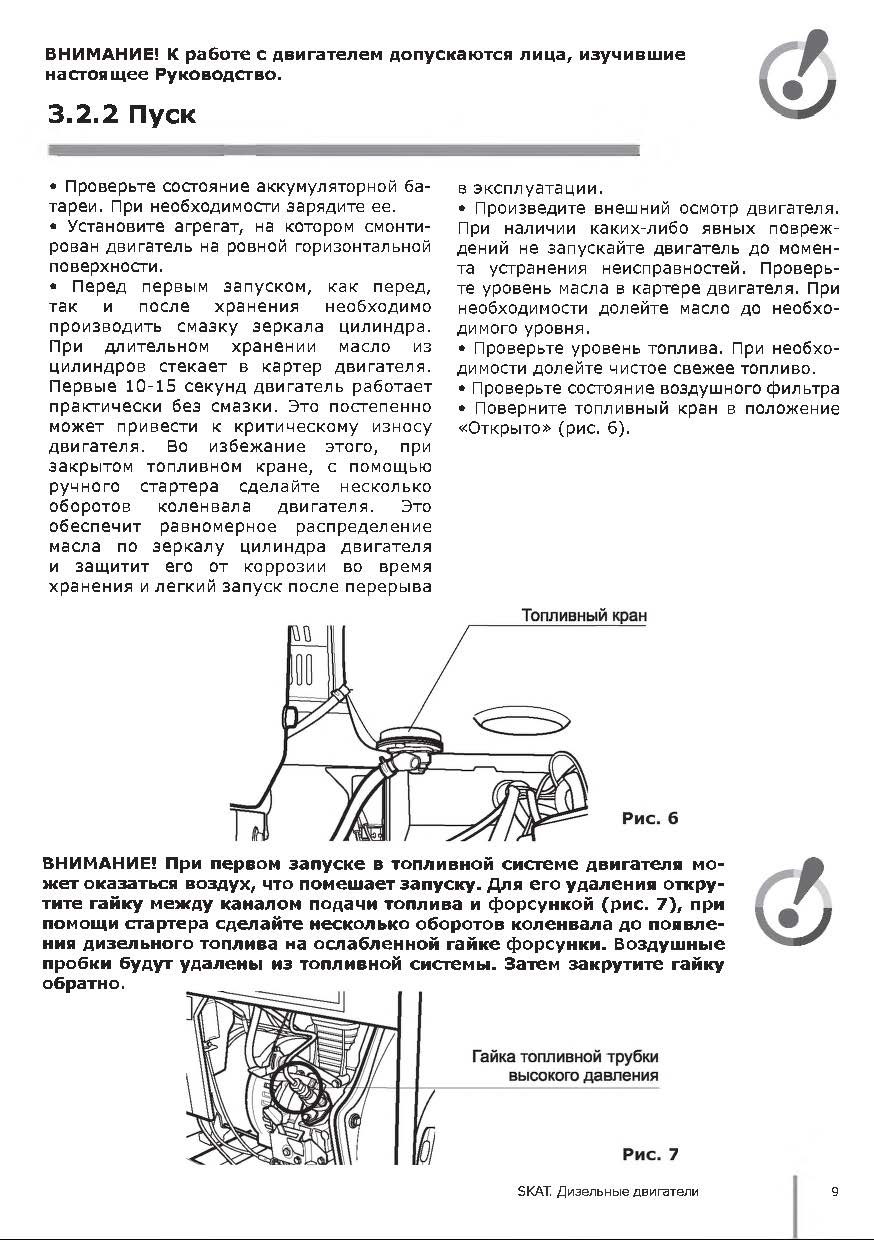

3.2.2. Пуск.................................................................................................................9

3.3. Выключение двигателя......................................................................................11

4. Техническое обслуживание...............................................................................11

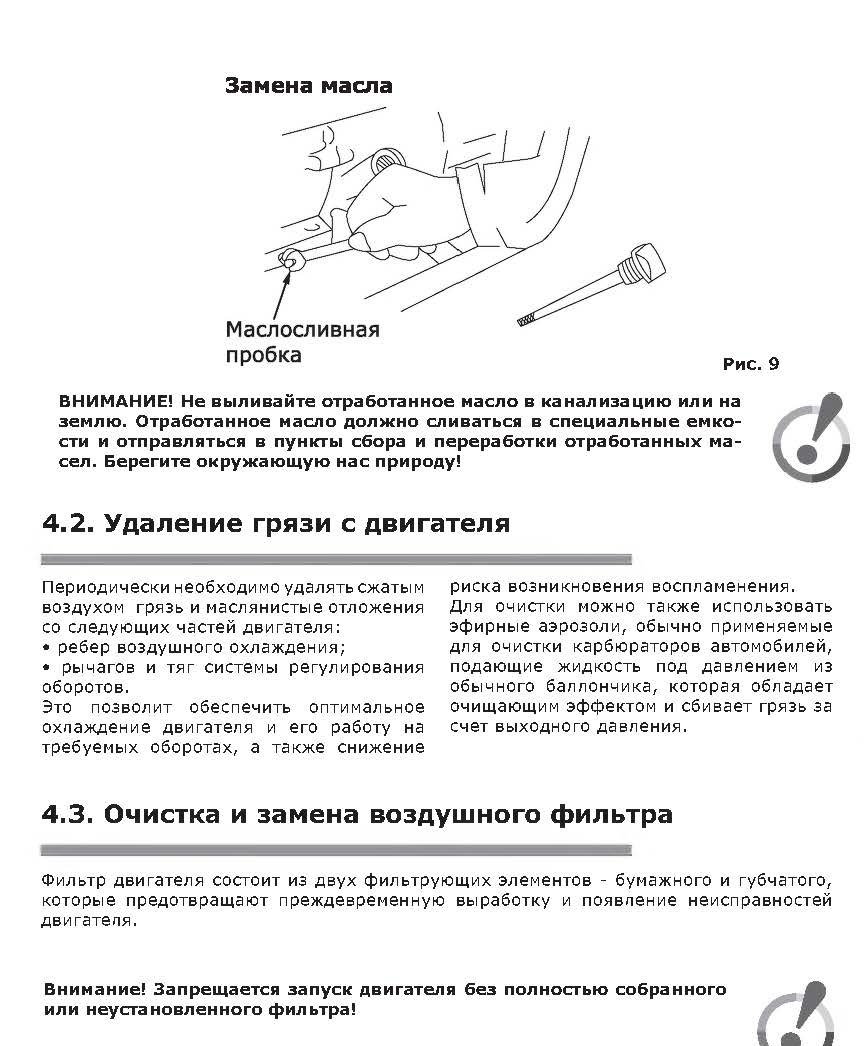

4.1. Проверка и замена масла....................................................................................11

4.2. Удаление грязи с двигателя.................................................................................12

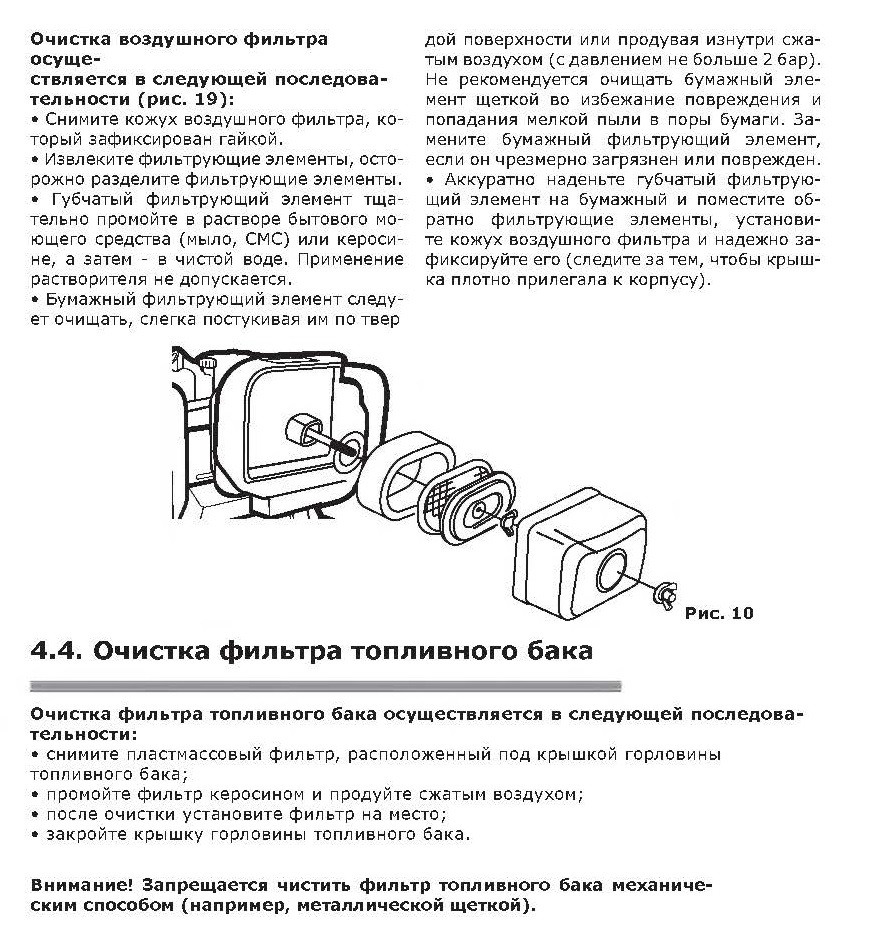

4.3. Очистка и замена воздушного фильтра................................................................12

4.4. Очистка фильтра топливного бака......................................................................13

4.5. Таблица регламентных работ...............................................................................14

4.6. Возможные неисправности и их устранение..........................................................14

5. Хранение...........................................................................................................15

5.1. Топливная система.............................................................................................15

5.2. Масло...............................................................................................................15

6. Гарантия............................................................................................................16

Данное руководство
является необходимой частью сопроводительной технической документации. Для обеспечения безотказной работы двигателя просим Вас перед вводом в эксплуатацию внимательно ознакомиться с настоящим Руководством, точно соблюдать правила обращения с изделием и правила техники безопасности.
Уважаемый Покупатель!
Благодарим Вас за выбор дизельного двигателя «SKAT». Данное изделие разработано на основе современных технологий, сертифицировано согласно ГОСТ 13822-82, ГОСТ Р-51318.12-99. Серия двигателей SKAT - это легкий старт, экономия топлива и простота управления. Двигатели этой серии направлены на использование в самых различных областях. Использование дизельных двигателей гарантирует высокий уровень обслуживания, что делает серию двигателей SKAT идеальным помощником в фермерском хозяйстве. Модели двигателей в серии SKAT с горизонтально-расположенным валом идеально подойдут для любого оборудования, начиная от маленьких насосов и генераторов и заканчивая бетономешалками, машинами для прокладывания траншей, строительной техники и пр.

Система очистки воздуха, механизм смазки подвижных частей, система поддержания оптимальной температуры масла сделают работу с двигателями простой и безопасной.

Безотказная работа двигателя гарантируется при соблюдении следующих базовых условий:
- высота над уровнем моря не более 2000 м;
- запыленность воздуха не более 10 мг/м3.

Внимание!
Перед эксплуатацией двигателя ВНИМАТЕЛЬНО ознакомьтесь с данным руководством. Невыполнение требований руководства может привести к серьезным травмам.

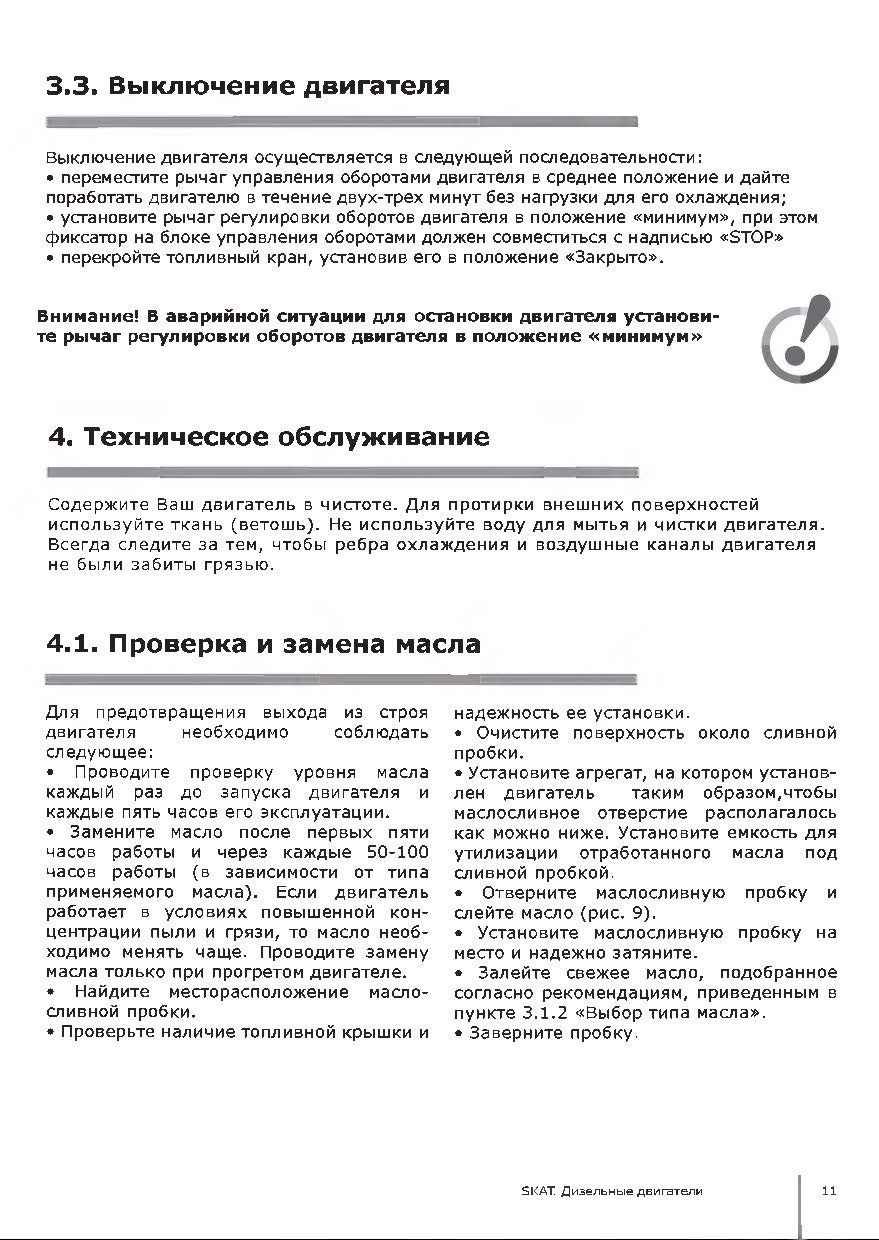

Выключение двигателя

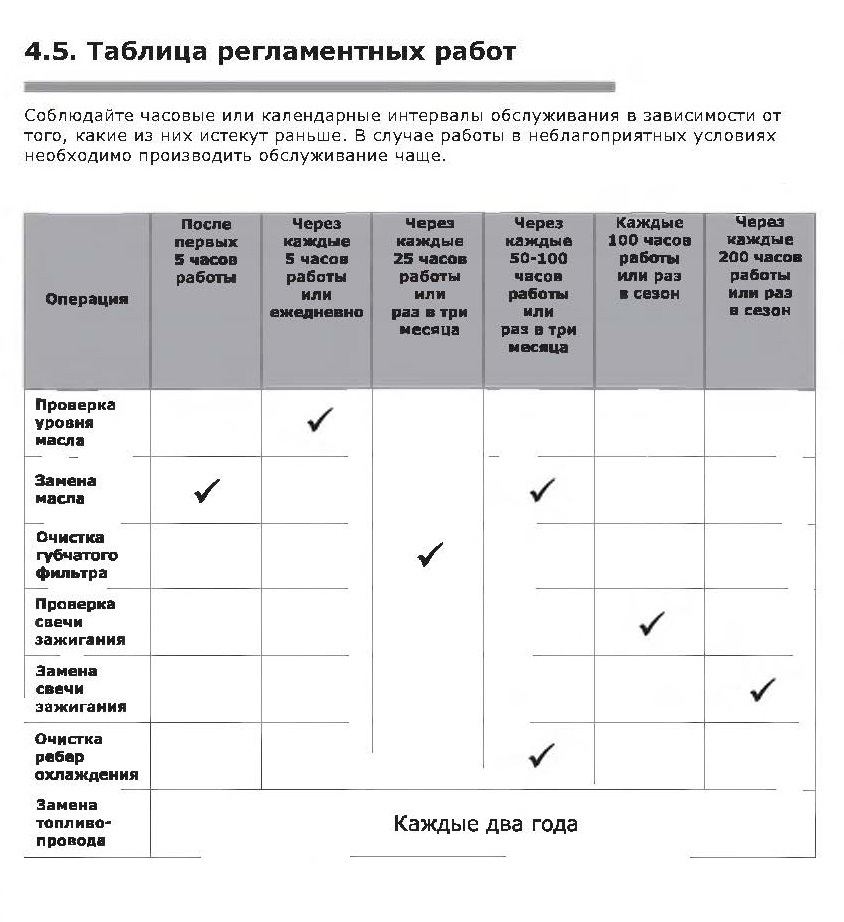

Таблица регламентных работ

Возможные неисправности и их устранеие

5. Хранение
Если двигатель не используется более 30 дней, выполните следующие мероприятия.


5.1. Топливная система
При длительном хранении топлива в топливном баке происходит медленное образование смолянистых отложений, засоряющих топливную систему. Для предотвращения таких проблем перед хранением необходимо осуществить слив топлива из топливного бака как описано в пункте 4.5 «Слив топлива и очистка отстойника топливного крана» настоящего Руководства.


5.2. Масло
Замените масло, если оно не менялось последние три месяца как описано в пункте 4.1 «Проверка и замена масла» настоящего Руководства.

6. Гарантия
Уважаемый Покупатель!

Перед началом эксплуатации изделия ВНИМАТЕЛЬНО изучите условия гарантийного обслуживания, указанные в гарантийном свидетельстве и данном руководстве. Гарантия предоставляется на срок 12 (двенадцать) месяцев со дня продажи изделия и распространяется на материальные дефекты, произошедшие по вине Производителя при выполнении следующих условий:

1.1. Гарантия распространяется на изделие, на которое при продаже было надлежащим образом оформлено гарантийное свидетельство установленного образца. Гарантийный талон должен быть заполнен полностью и разборчиво. Ваши требования по гарантийному ремонту принимаются при предъявлении кассового чека, настоящего гарантийного свидетельства, оформленного должным образом, руководства по эксплуатации, изделия в чистом виде и полном комплекте.

1.2. Покупатель в течение срока эксплуатации полностью соблюдал правила эксплуатации изделия, описанные 6 руководстве по эксплуатации, входящем в комплект поставки изделия.


Гарантия не распространяется на сменные быстроизнашивающиеся принадлежности к двигателю, входящие в комплект поставки (стартер, воздушный фильтр).

Негарантийные случаи

Во избежание недопонимания, которое может возникнуть между продавцом и покупателем, приведем некоторые примеры неправильной эксплуатации, которая влечет возникновение негарантийных случаев:

♦ Ремонт с использованием запасных частей, не являющихся оригинальными частями.

♦ Несоблюдение правил хранения, транспортировки, установки и эксплуатации, установленных настоящим руководством.

♦ Непредъявление подлинника гарантийного свидетельства, подтверждающего факт продажи.

» Ремонт двигателя не уполномоченными на это лицами и организациями, его разборка и другие, не предусмотренные данным руководством вмешательства.

» Механические повреждения, следы воздействия химических веществ, попадание внутрь инородных предметов.

♦ Ущерб вследствие обстоятельств непреодолимой силы (стихии, пожара, молнии, не-
счастных случаев и т.п.).

При возникновении неисправностей или затруднений в работе двигателя необходимо обратиться в специализированный сервисный центр.

Двигатель - изделие бытового назначения. Предприятие-изготовитель не дает гарантии на двигатель при использовании ее в профессиональных целях (на предприятиях и производстве).

Гарантия снимается при наличии следов вмешательства в изделие (шлицы винтов повреждены, неправильная сборка агрегата).

Гарантия не распространяется на дефекты, вызванные естественным износом.
