Станок шиномонтажный автоматический NORDBERG 4640ID. Инструкция по эксплуатации

ПРЕДУПРЕЖДЕНИЕ

● Это руководство является необходимой частью данного оборудования. Пожалуйста, внимательно

его прочтите, сохраните для получения из него справок по техническому обслуживанию и

ремонту.

● Производитель не примет на себя ответственности за повреждения изделия, вызванные

неправильной эксплуатацией и нецелевым использованием.

● На данном изделии должен работать обученный и квалифицированный оператор. Любая установка

неоригинальных запасных частей без разрешения производителя или неправильная установка

может привести к прямому или косвенному повреждению оборудования.

● Данное изделие должно быть закреплено на плоском и прочном горизонтальном основании до

начала работ.

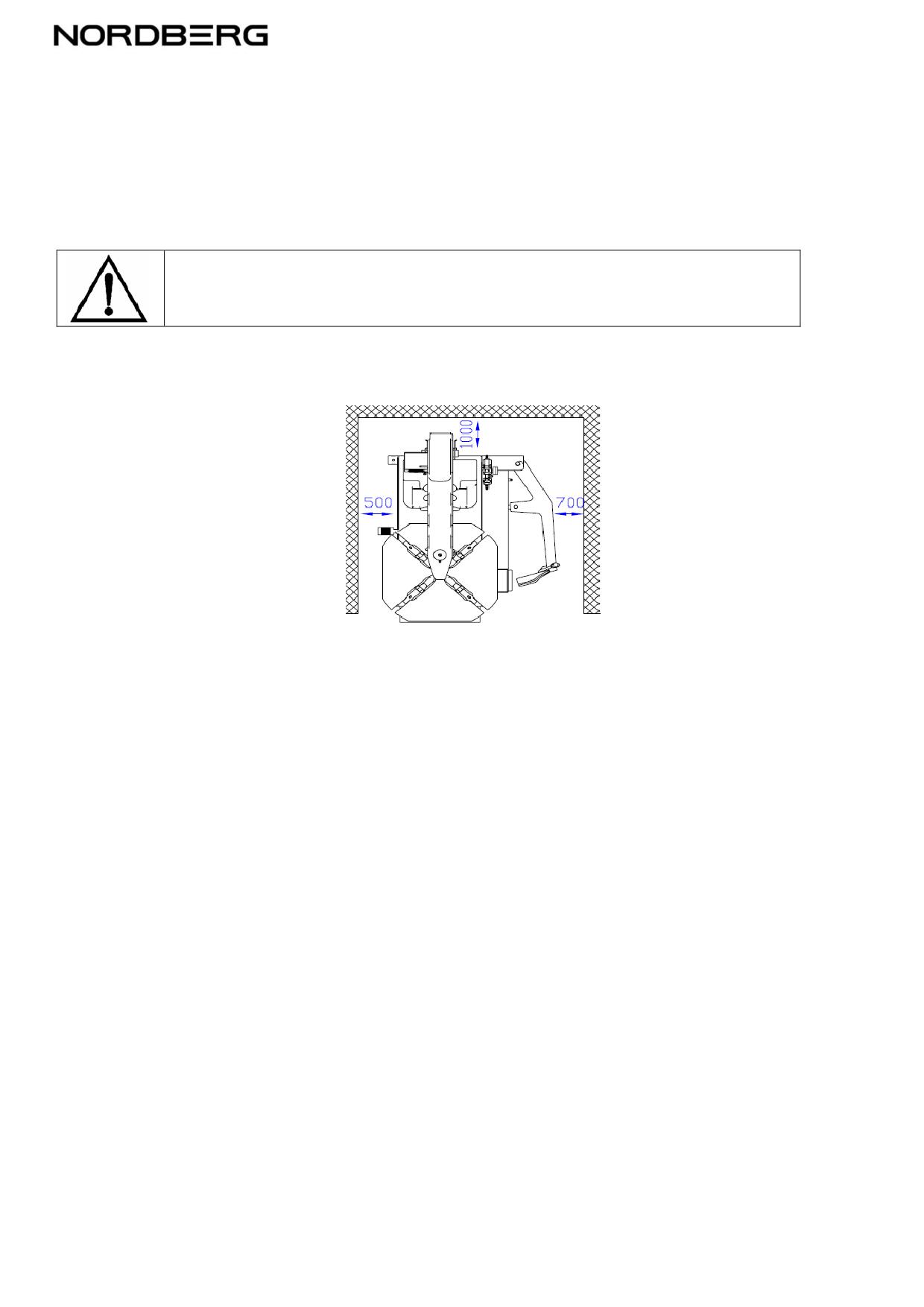

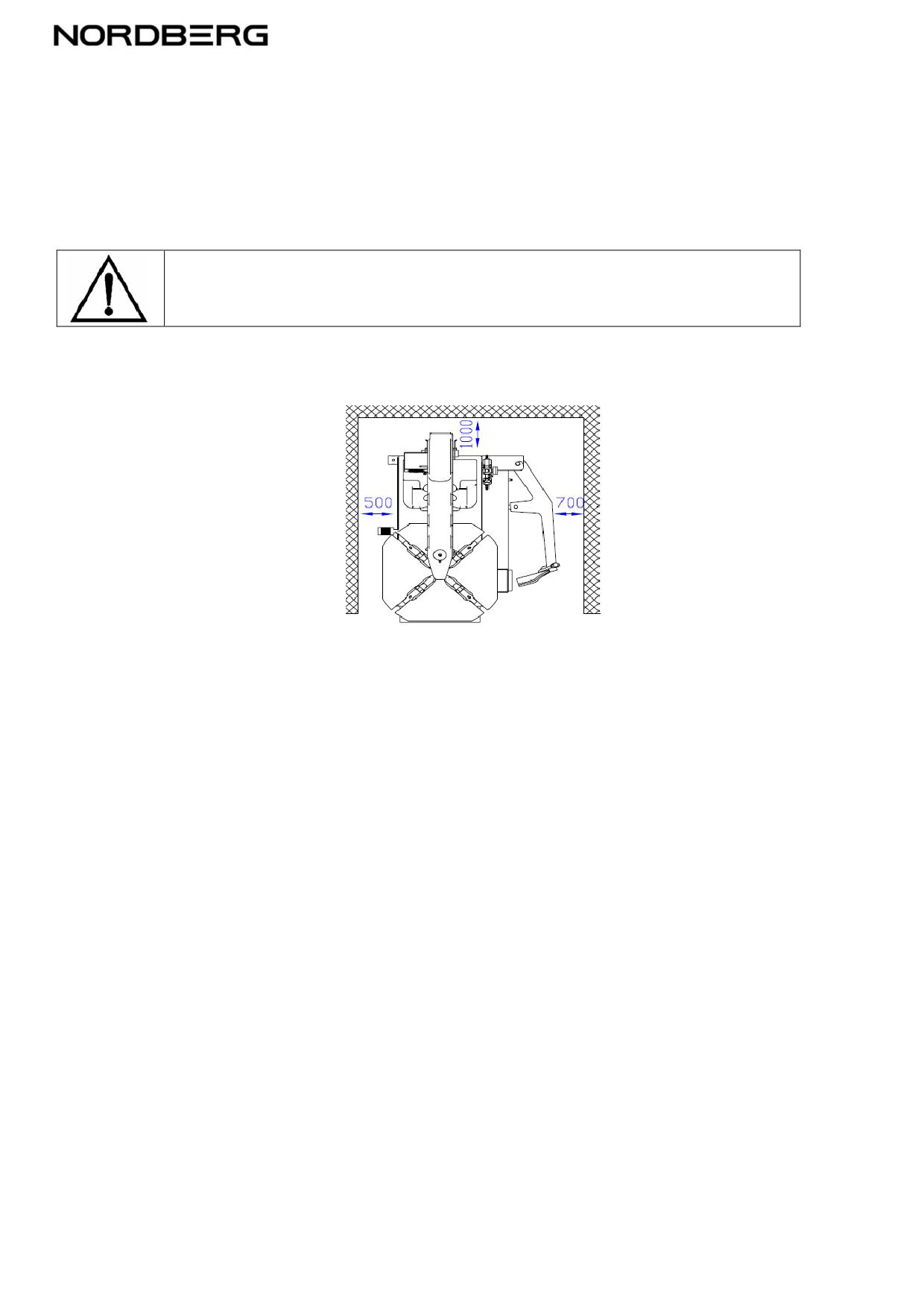

● Расстояние между изделием и стенами (с обеих сторон), для отвода тепла и для обеспечения

комфортной работы, должно быть не менее 0,5 м.

● Не подвергайте оборудование воздействию высоких температур и повышенной влажности

окружающей среды. Держите его на удалении от мест с высоким содержанием в воздухе пыли,

аммиака, спирта и других коррозионно-агрессивных и горючих газов.

● Никому кроме оператора не разрешено приближаться к работающему оборудованию.

● Правильно выбирайте место расположения оборудования, инструмент и средства защиты -

рабочую одежду, очки для защиты глаз, средства защиты слуха, безопасную обувь и пр.

● Держите руки и другие части тела на удалении от движущихся деталей оборудования. Ожерелья,

браслеты и свободная одежда представляют собой опасность для оператора.

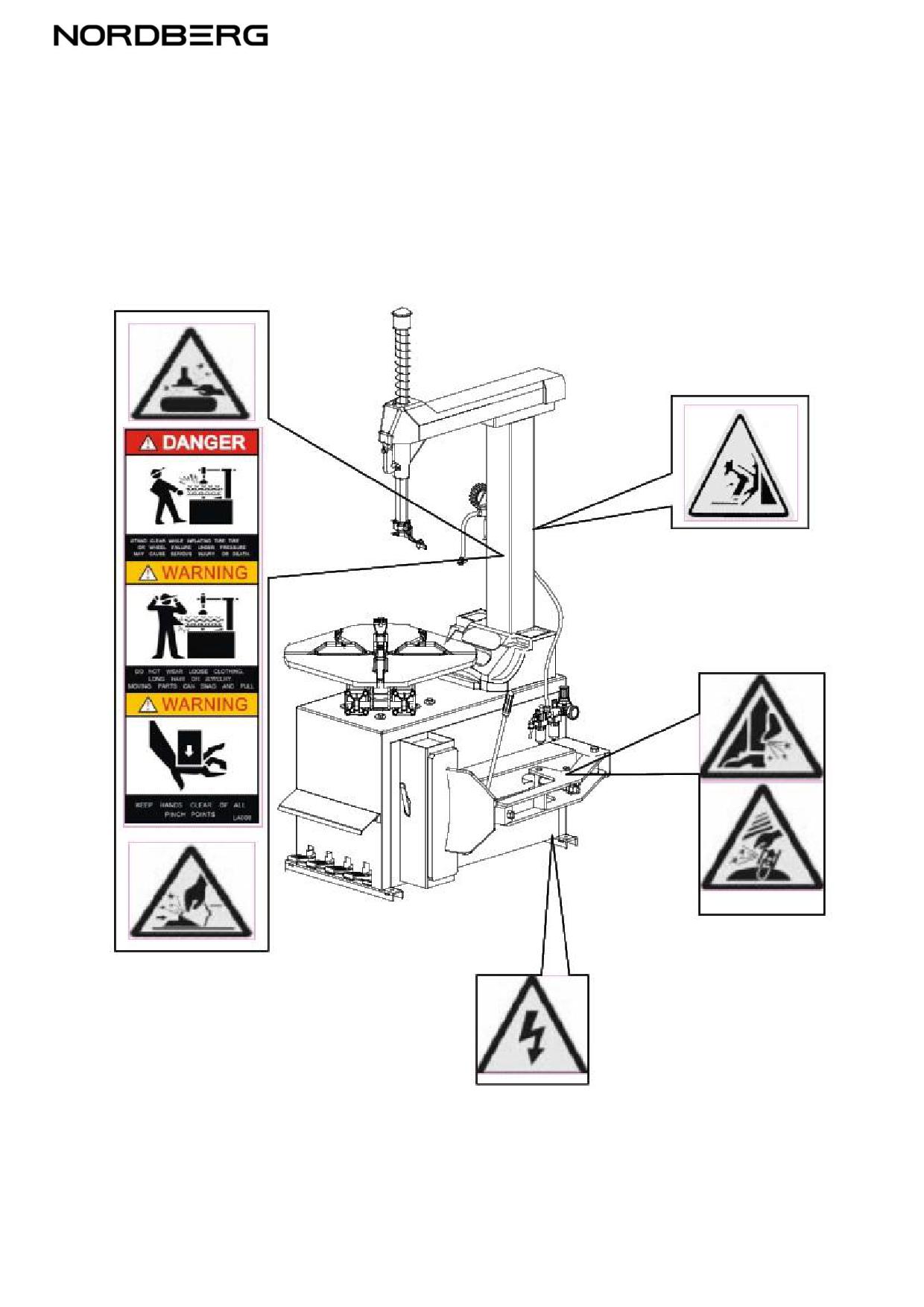

● Пожалуйста, обратите внимание на расположенные на оборудовании наклейки с

предупреждениями.

● Обратите внимание, что оборудование должно работать только при заданном рабочем давлении.

● Консистентной смазной для данного оборудования является литиевая смазка № 2, масло должно

быть SAE30. Пожалуйста, в целях обеспечения безопасности, используйте смазочные материалы

этого диапазона.

● Перемещение стенда для замены шин должно производиться под надзором и по инструкциям

профессионального специалиста по ремонтным работам.

1. Общая информация

1.1 Функции

Данное оборудование подходит для монтажа, демонтажа и накачивания всех типов шин для

мотоциклов, камерных и бескамерных. Оборудование простое и удобное в эксплуатации, безопасно и

надежно. Такое оборудование необходимо для сервисных и шиномонтажных мастерскихОперации

простые, удобные и безопасные. Стенд пригоден для работы с автомобильными шинами среднего-

малого размера, с бескамерными шинами и с шинами, имеющими внутри камеру. Этот стенд

необходим для автомобильных мастерских и для магазинов по продаже шин.

● Монтажная головка из сплава, со специальным покрытием ролика ABS и с защитной накладкой, -

для того, чтобы избежать повреждения шины или обода, выполнена в виде специальной формы,

износостойкая.

● Два запирающих цилиндра обеспечивают точное расположение. Надѐжно закрепляют обод, а

специальная накладка может защитить его от повреждений.

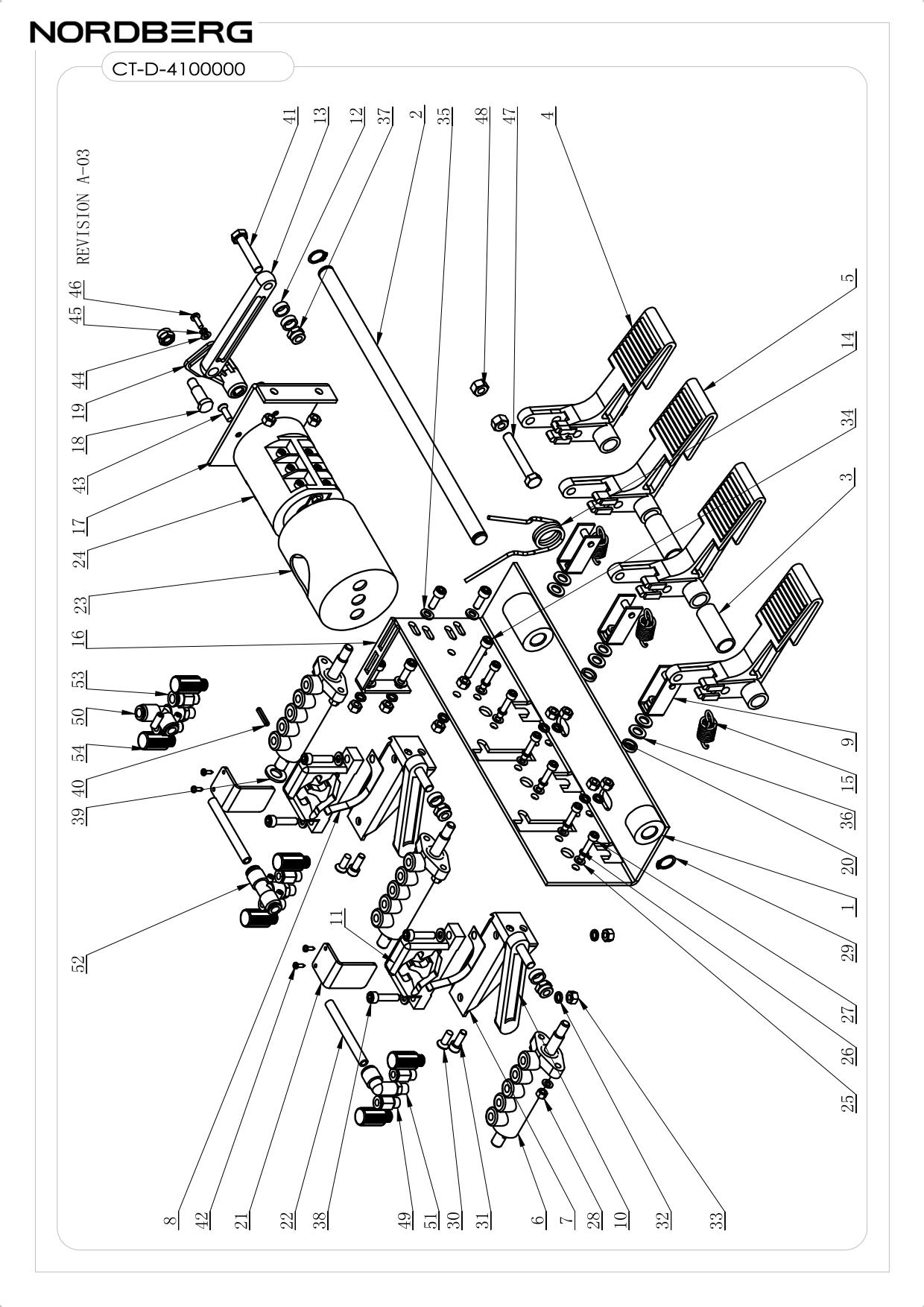

● Конструкция педалей делает работу удобной и обеспечивает правильное расположение колеса.

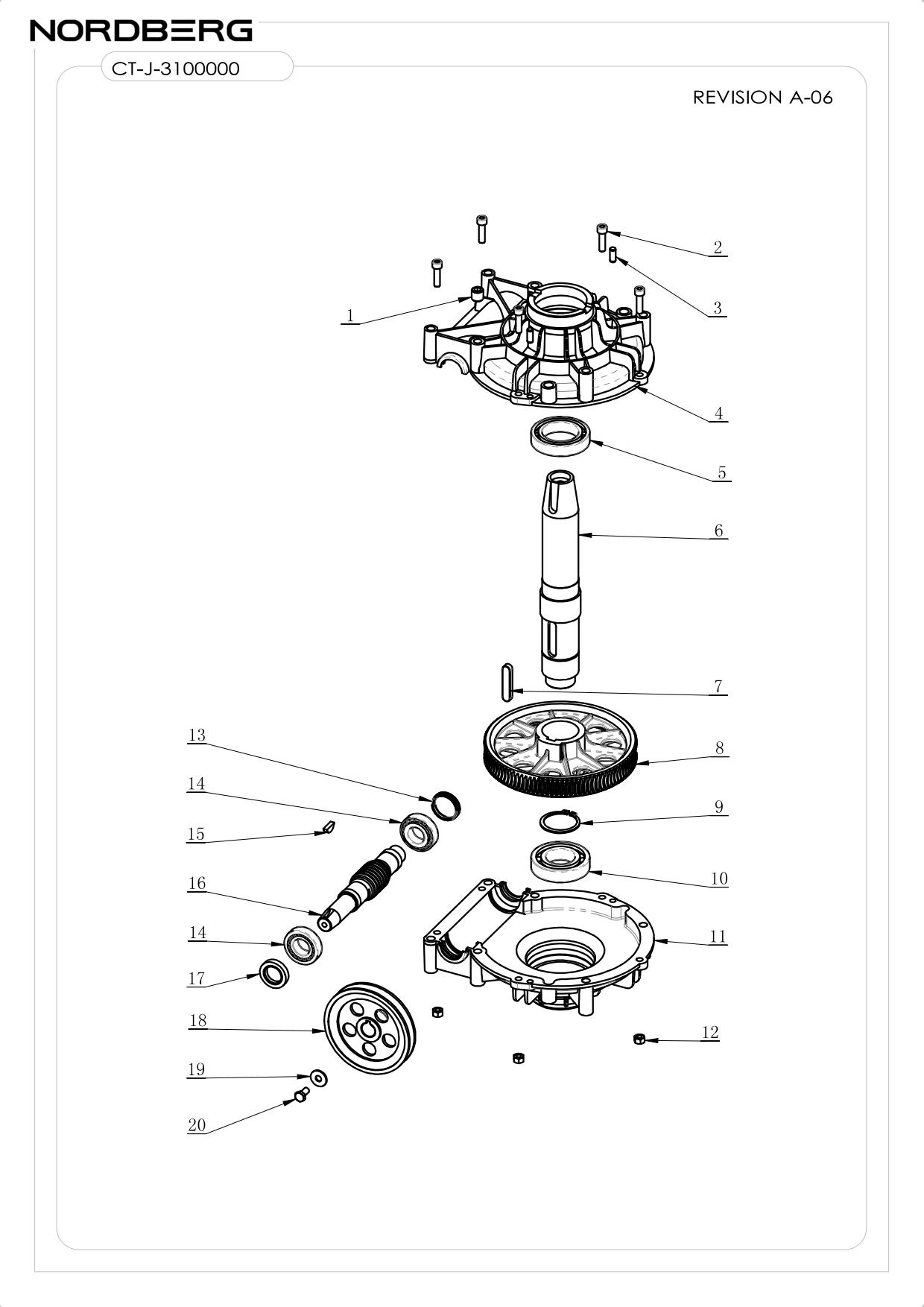

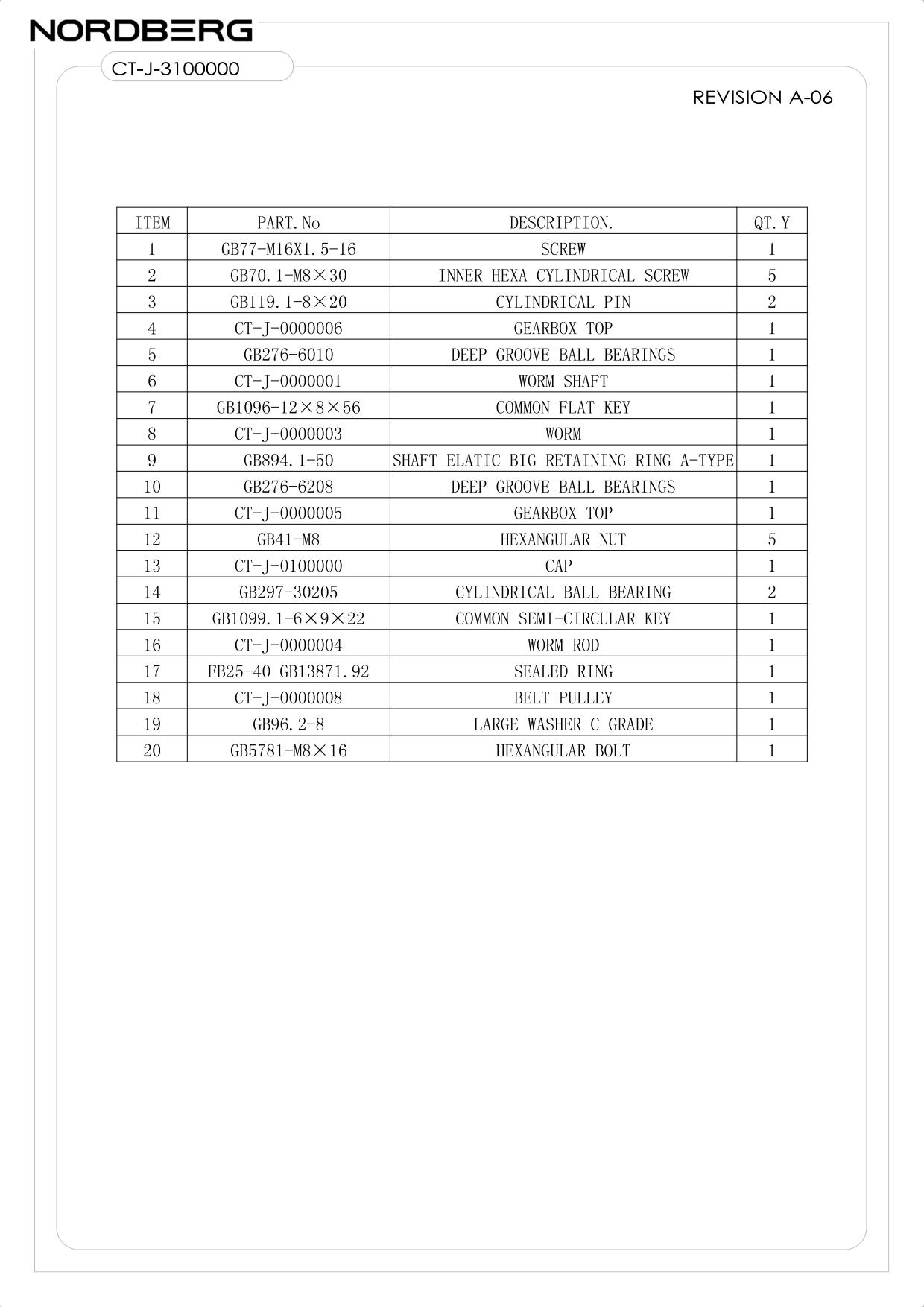

● Червяк и червячное колесо высокой точности обеспечивают эффективную передачу, низкую

шумность, стабильность работы и износостойкость.

1.3 Технические данные

1.3.1 Размеры и вес в упакованном состоянии

Модель

Высота (мм)

Длина (мм)

Ширина (мм)

Вес нетто (кг)

4640ID

1910

1310

900

243

1.3.2 Технические данные

Рабочее давление:

8 - 10 бар

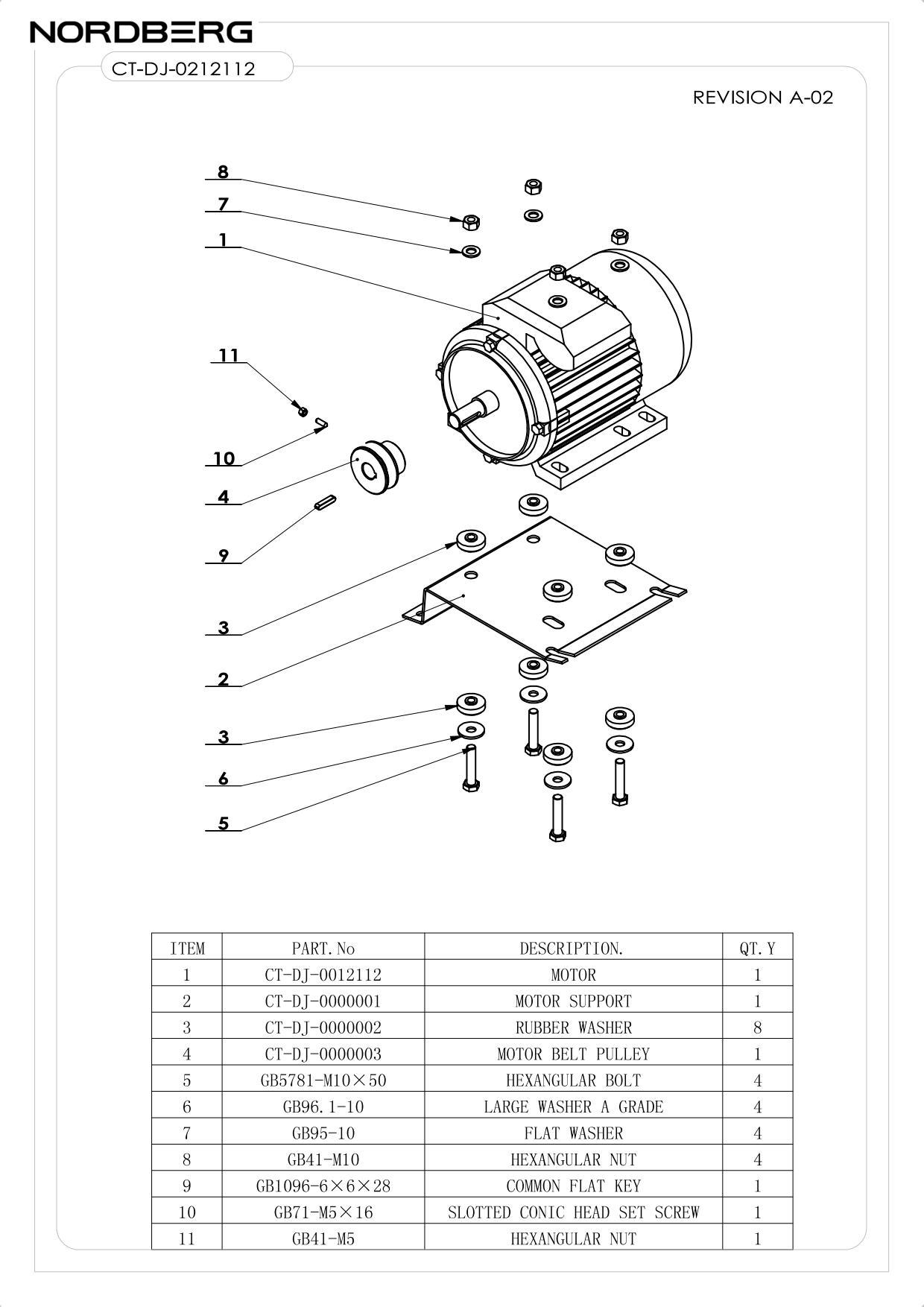

Данные мотора:

0,75/1,1 кВт

50/60 Гц

380 В / 220 В / 110 В

Скорость вращения рабочего стола:

6 об./мин

Шум при работе: < 70 дБ (А)

1.3.3 Диапазон применения

Макс. диаметр

Макс. ширина

Диаметр обода

Модель

колеса

(внутренний)

(наружный)

4640ID

1040 мм (41")

400 мм (16")

10" ~ 20"

12" ~ 23"

1.4 Требования к условиям работы

Температура: 0 ºС ~ 45 ºС

Относительная влажность: 30 ~ 95%

Максимальная высота над уровнем моря: 1000 м

При выборе места установки, обратите внимание, чтобы оно соответствовало нормам по

безопасности. Стенд для замены шин должен быть подсоединѐн в соответствии с указаниями данного

руководства к сети электропитания и к системе подачи сжатого воздуха.

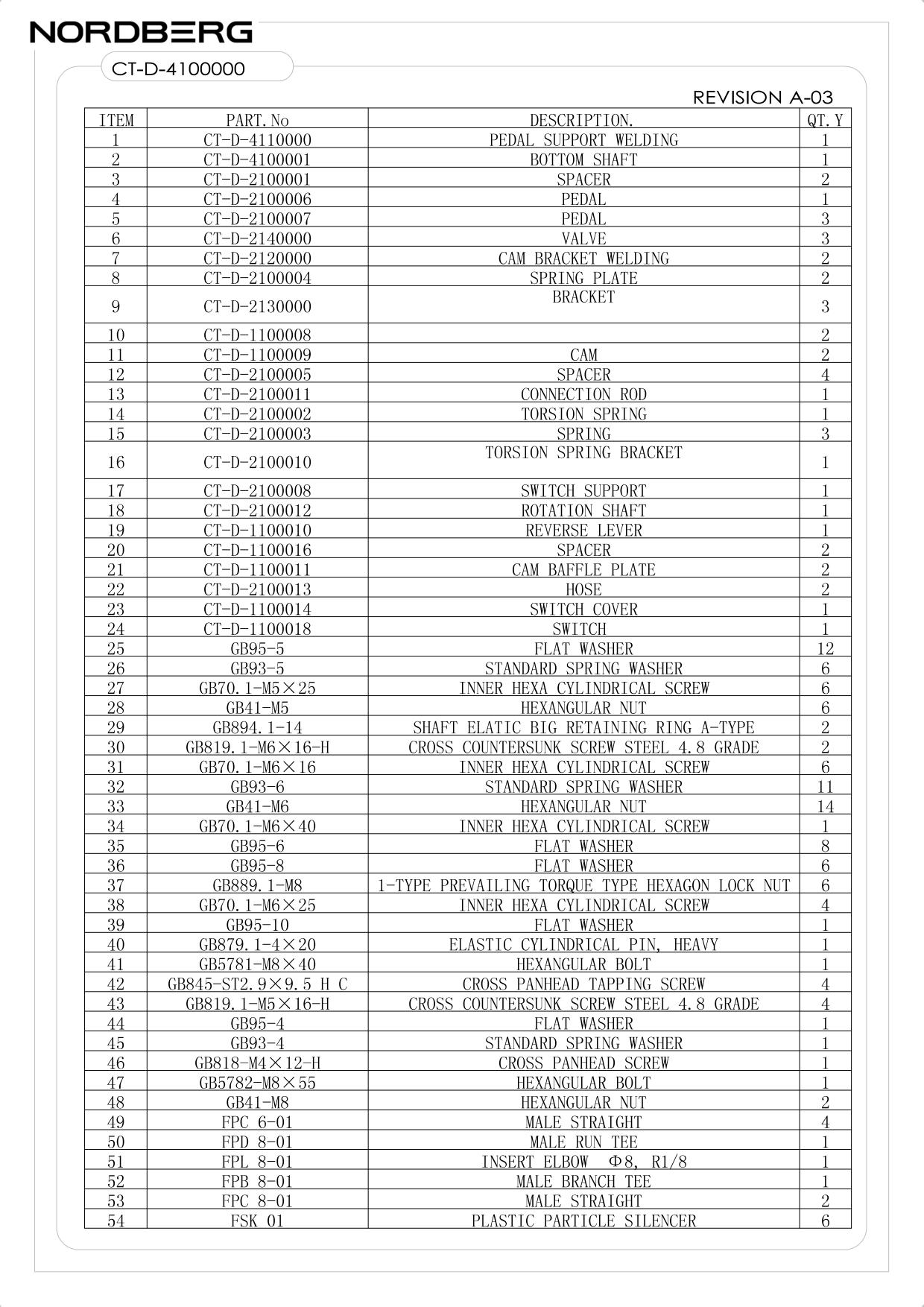

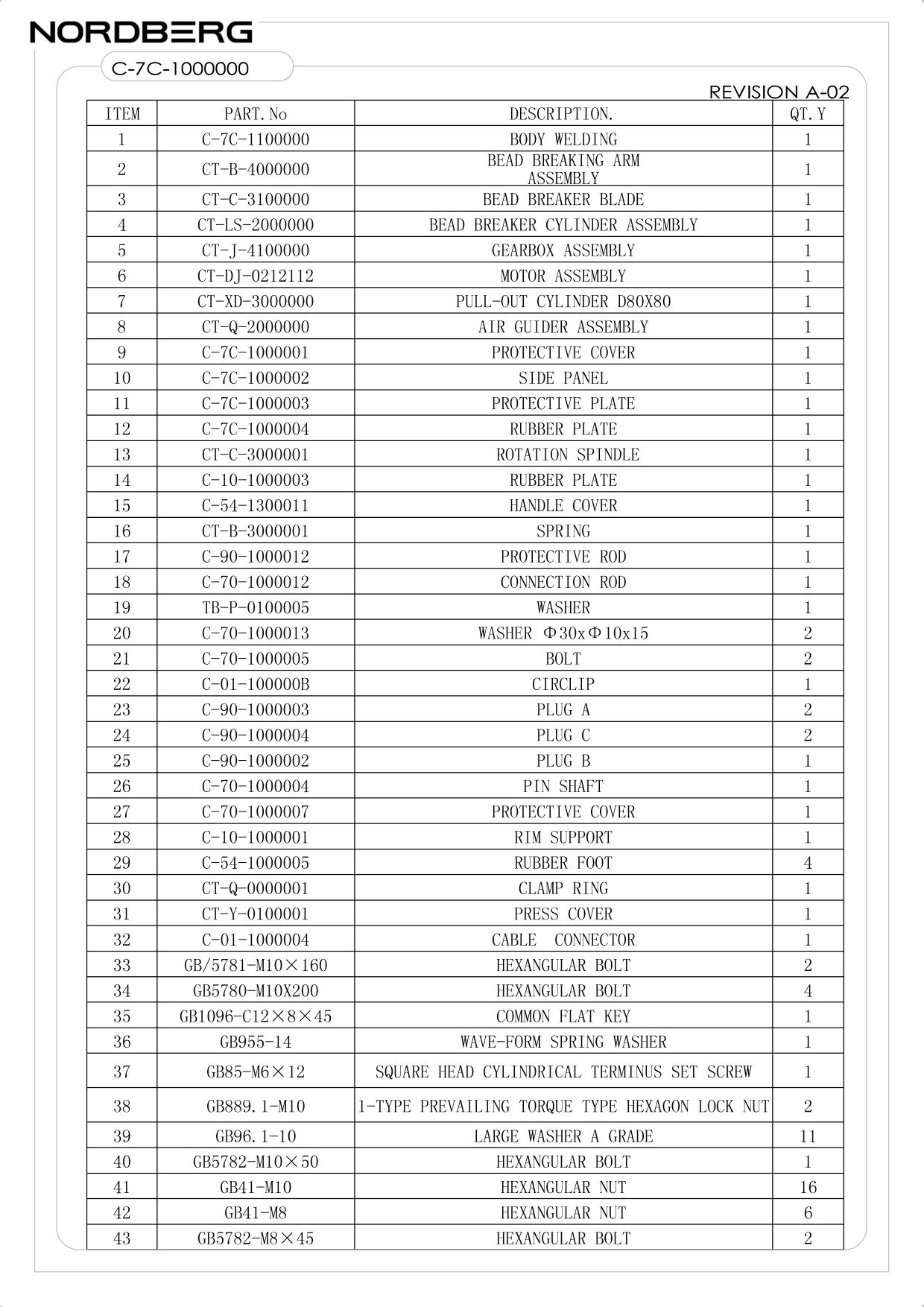

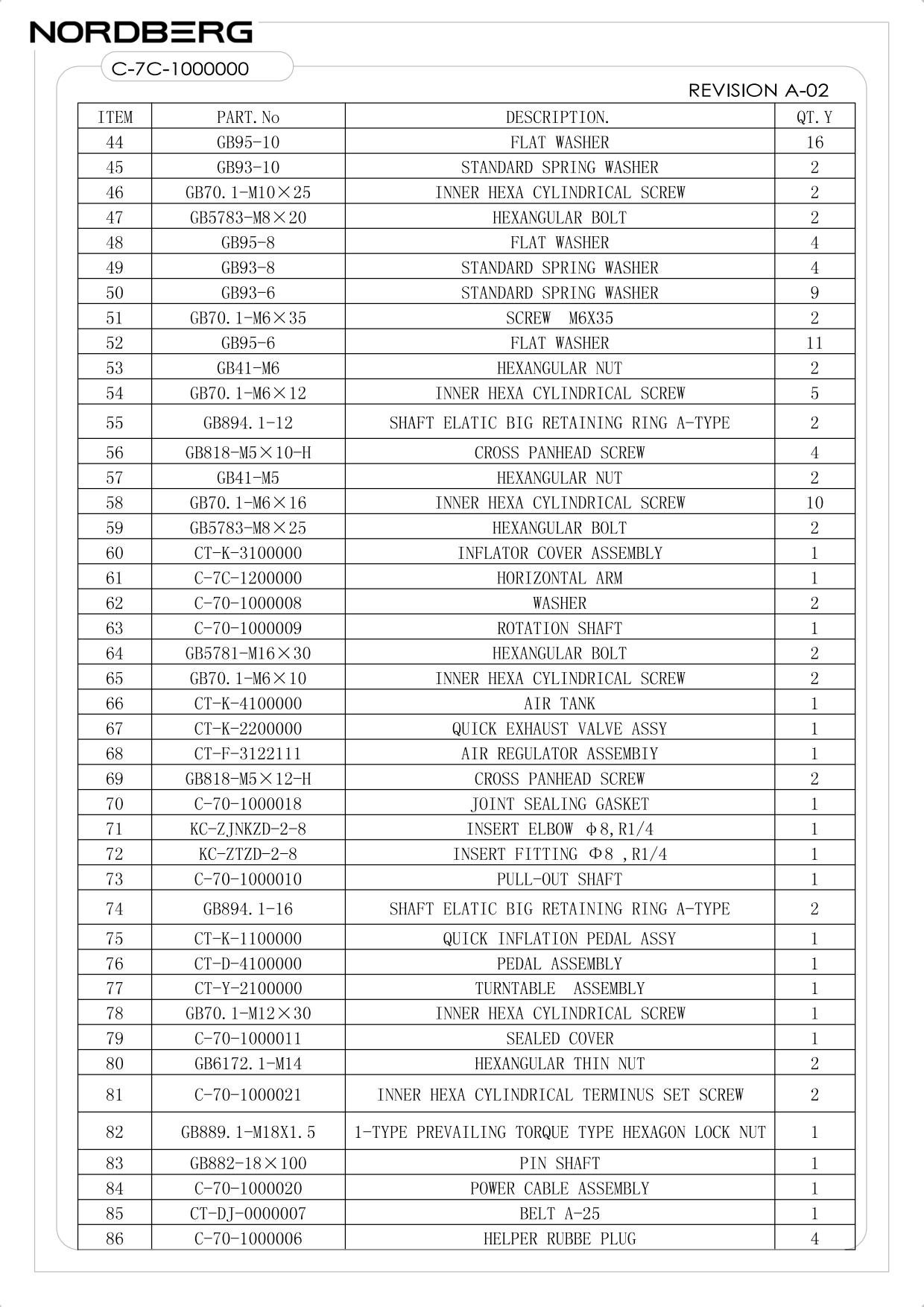

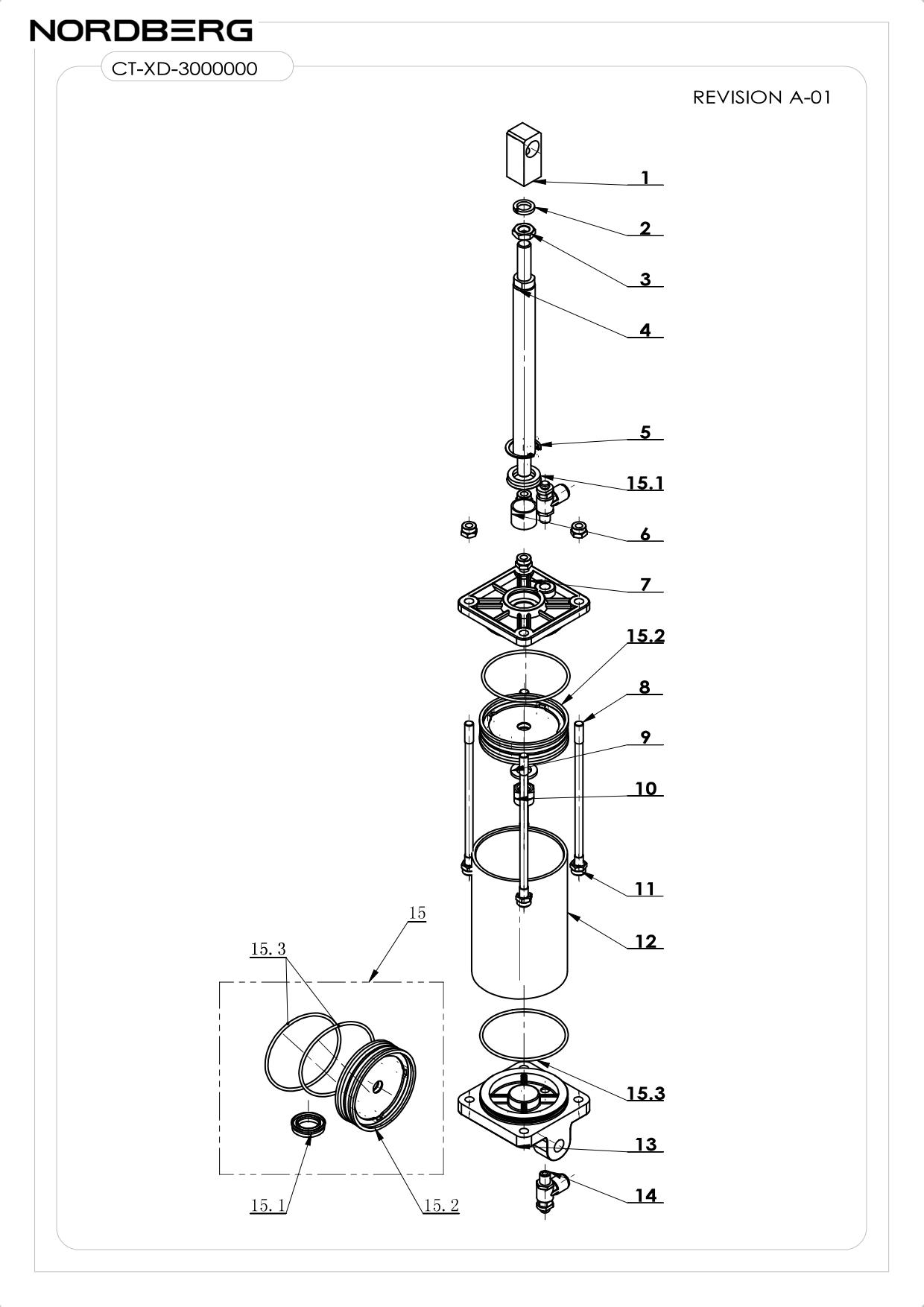

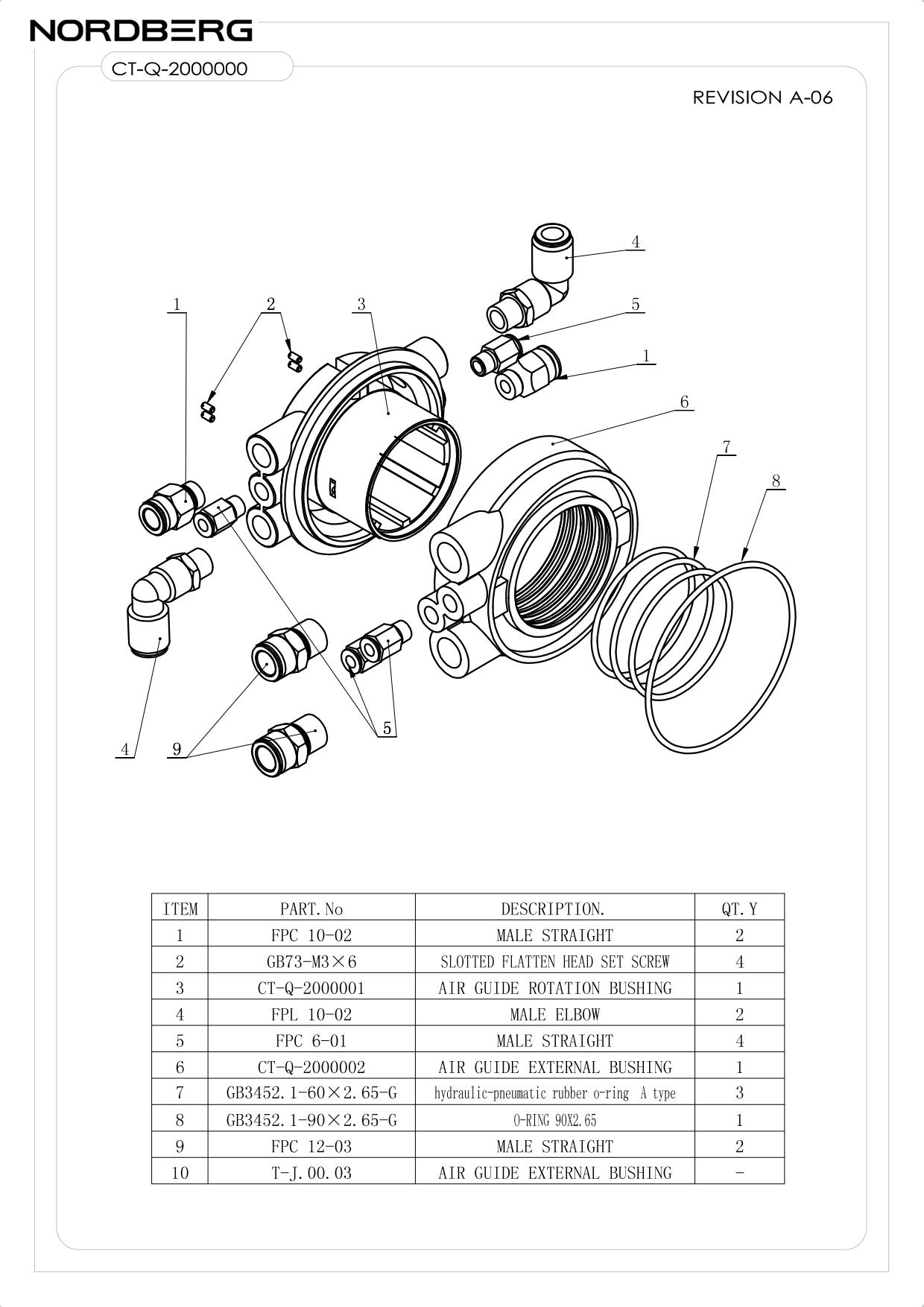

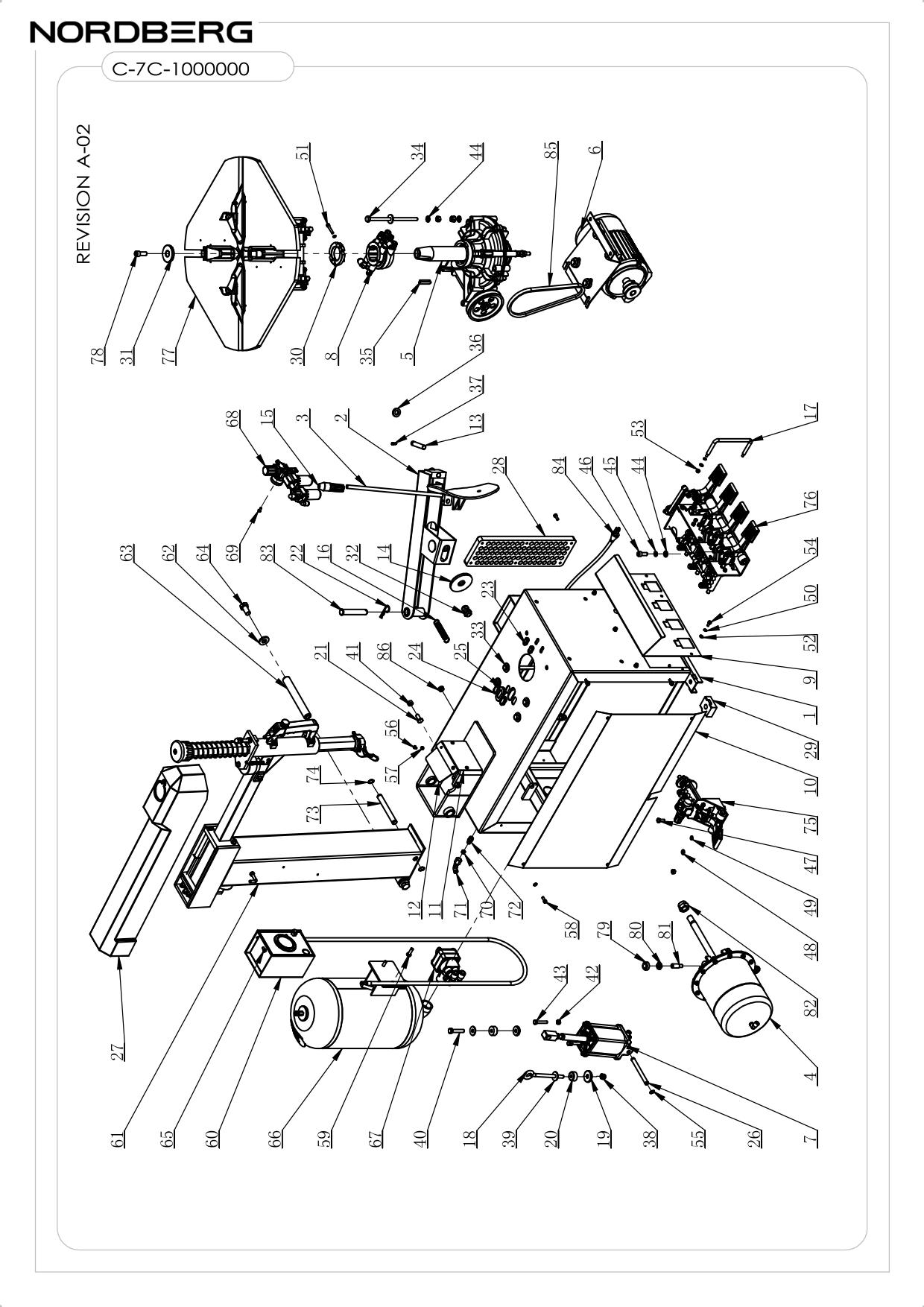

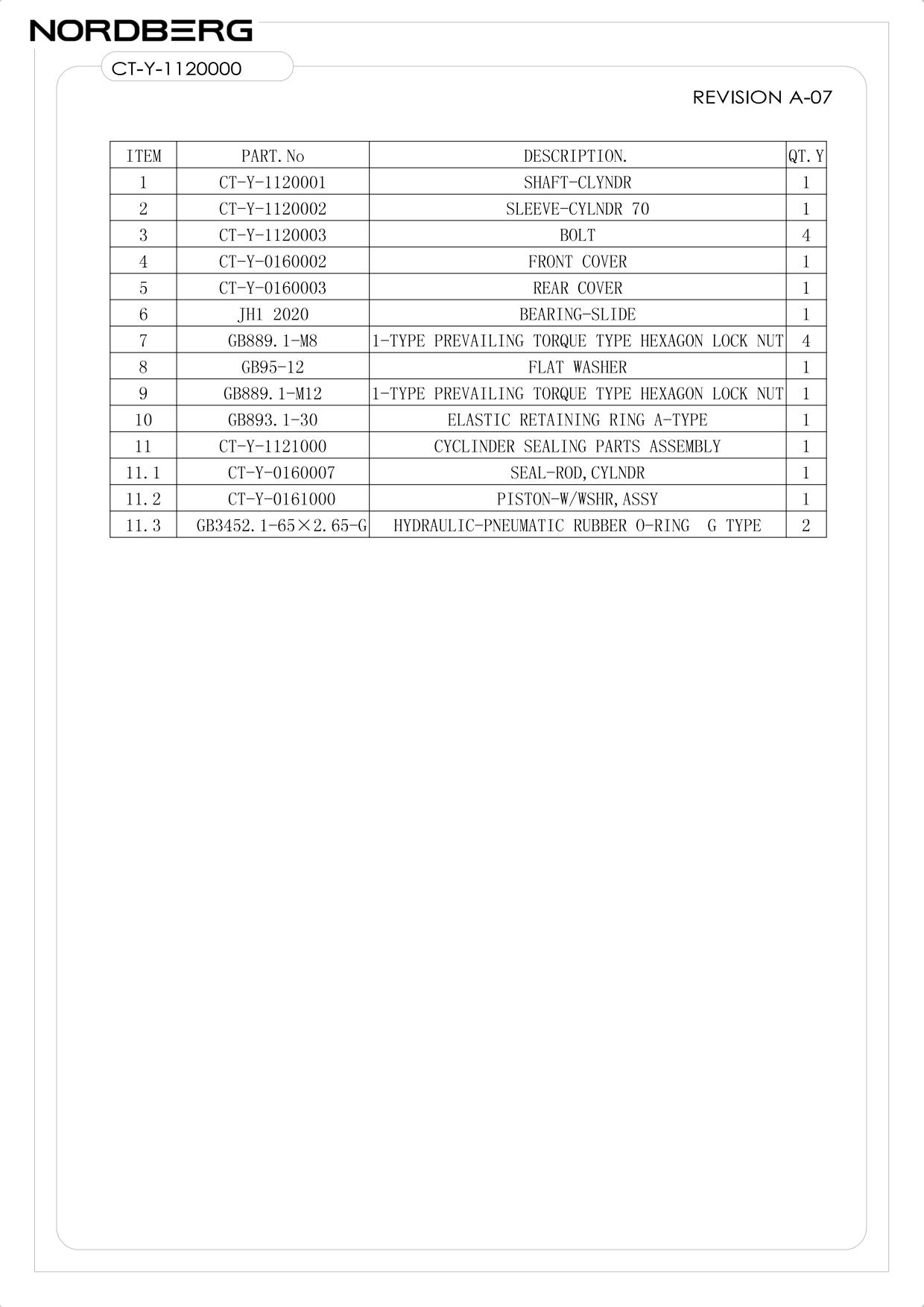

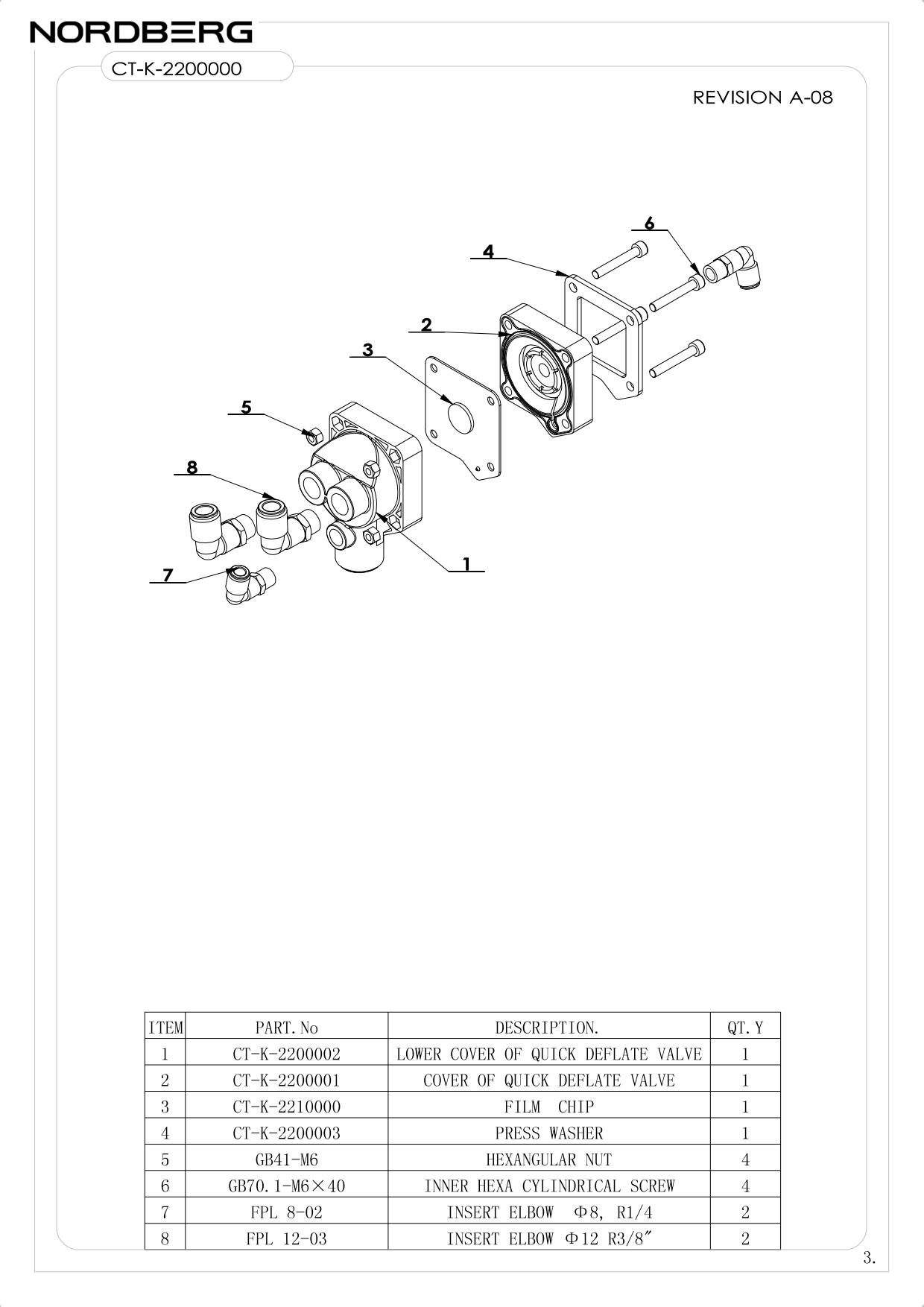

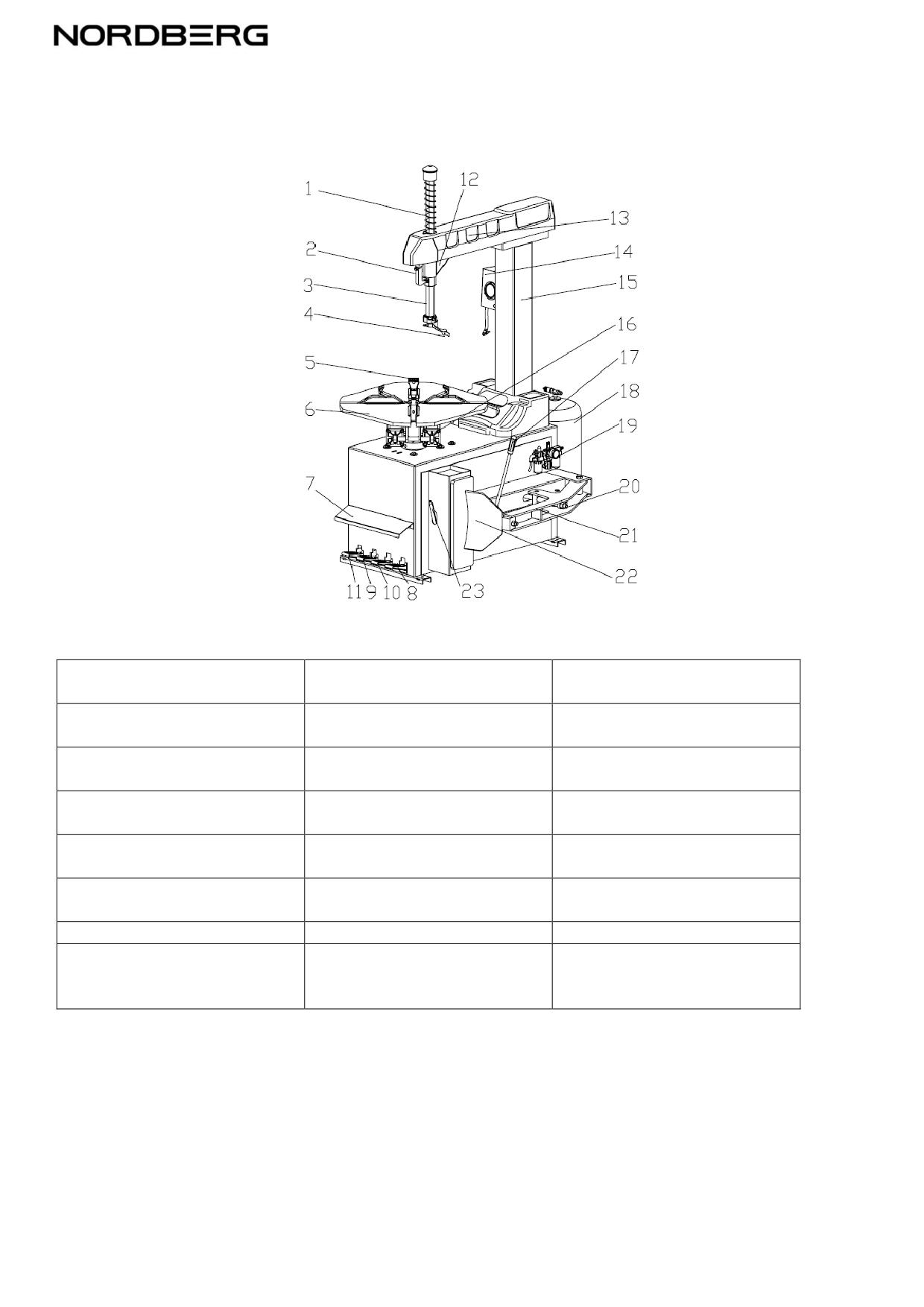

2. Общая конструкция и рабочие детали

Рис. 2

1.Пружина

9.Педаль для закрепления

17. Рукоятка ножа отрыва

колеса

кромки шины

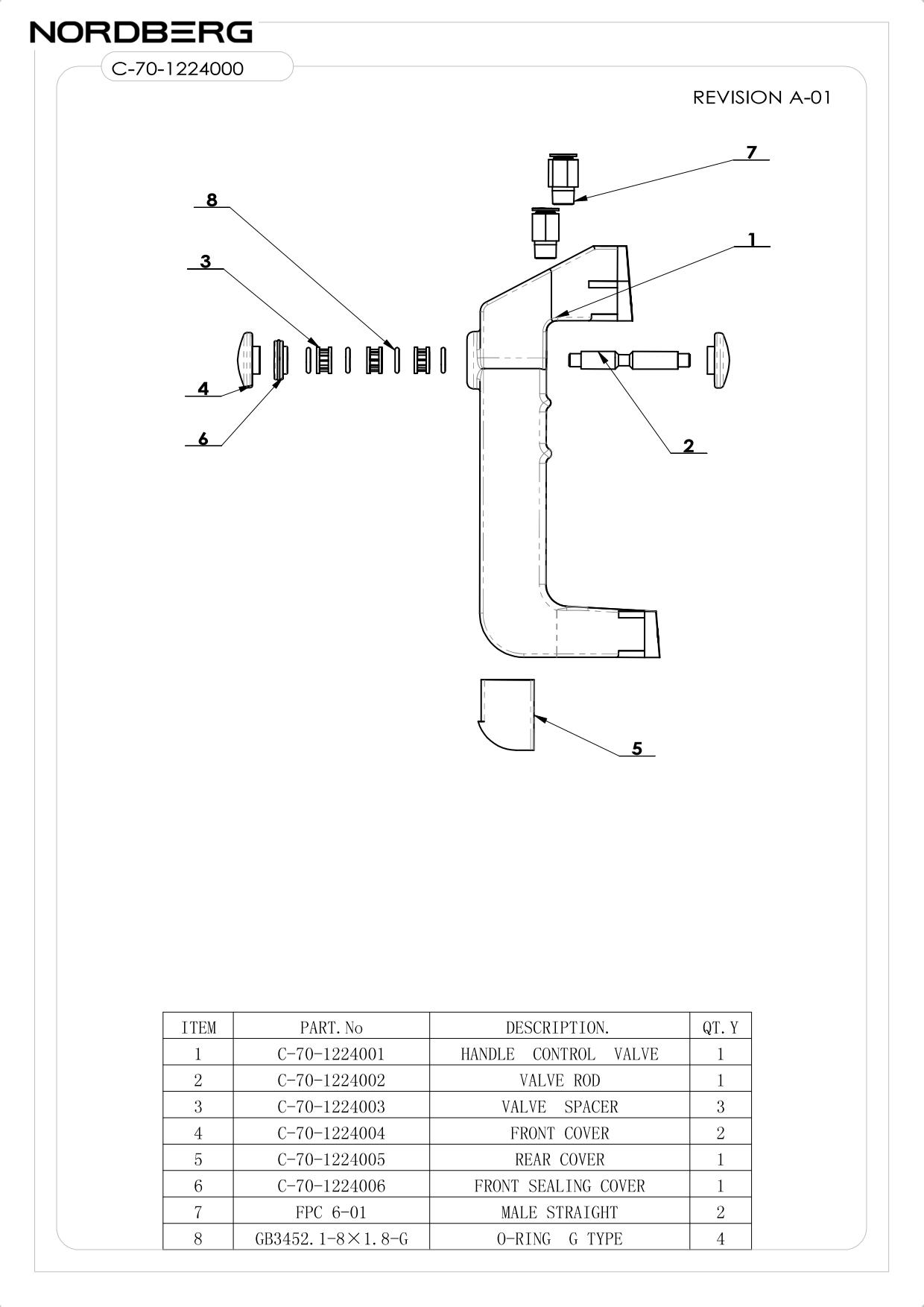

2.Запорный клапан

10.Педаль для нажатия на

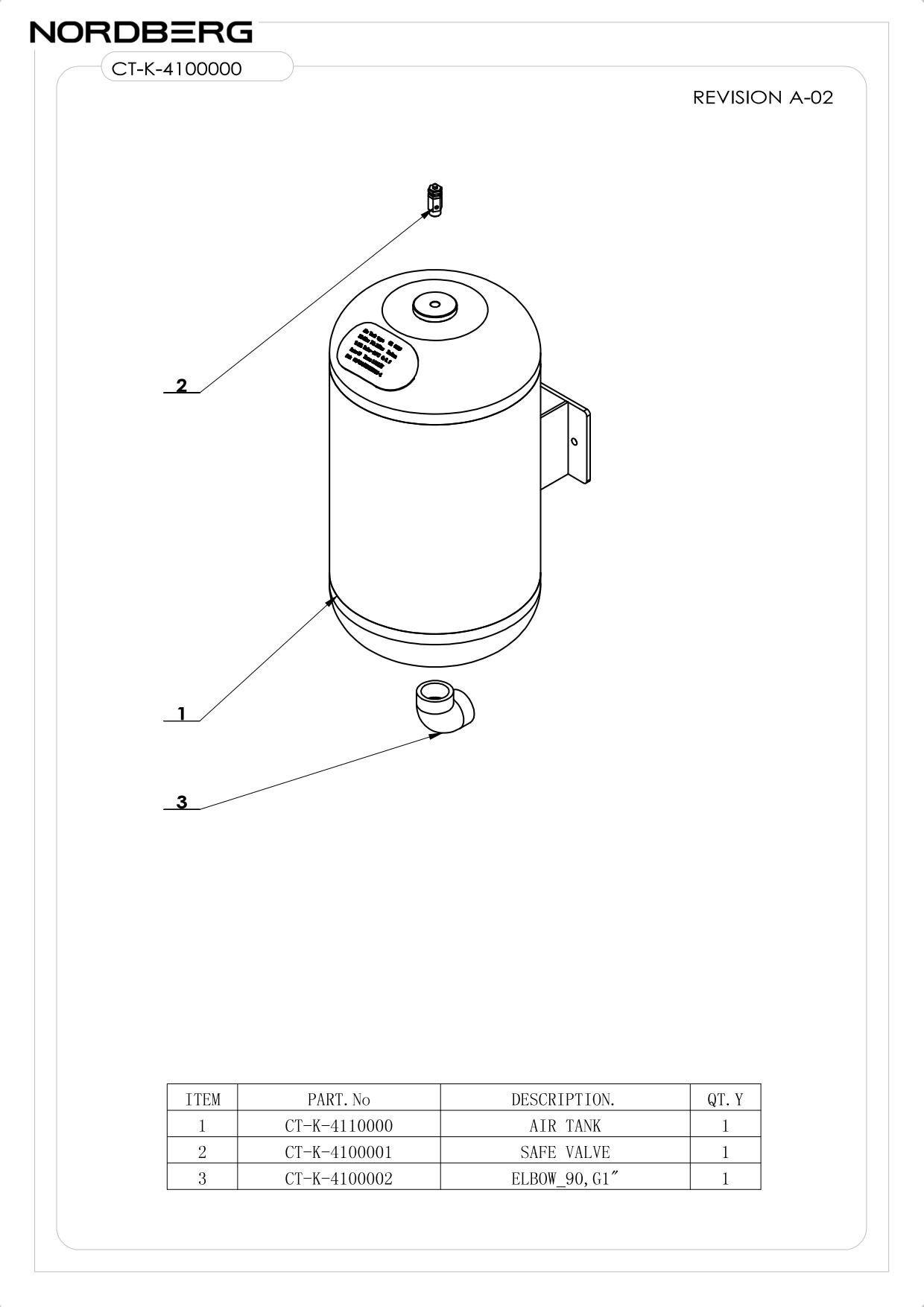

18. Баллон для воздуха в

борт шины

сборе

3.Монтажный стержень

11.Педаль

для

отвода

19.

Регулятор давления

вертикальной стойки

воздуха.

4.Монтажная головка

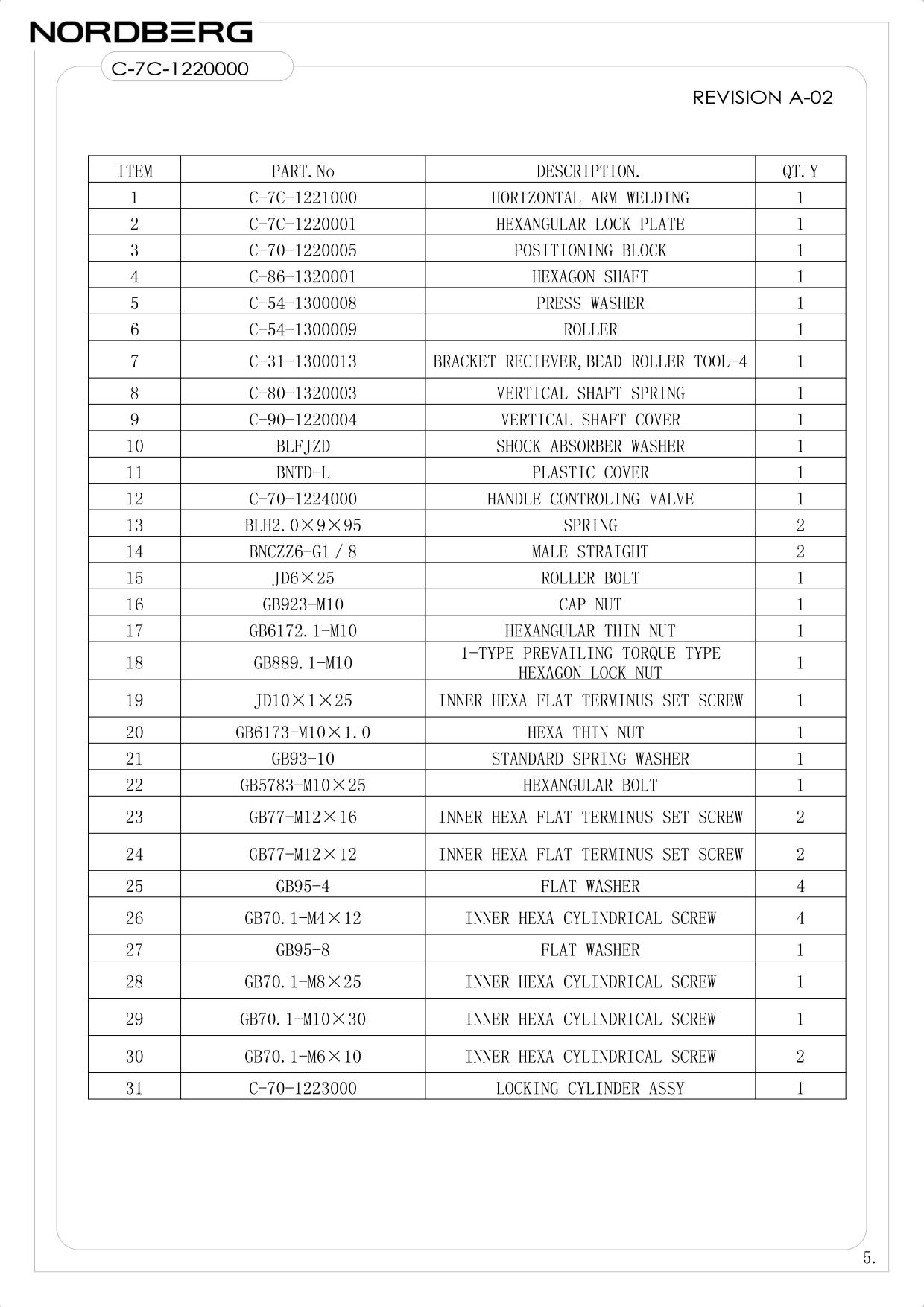

12.Подвижный

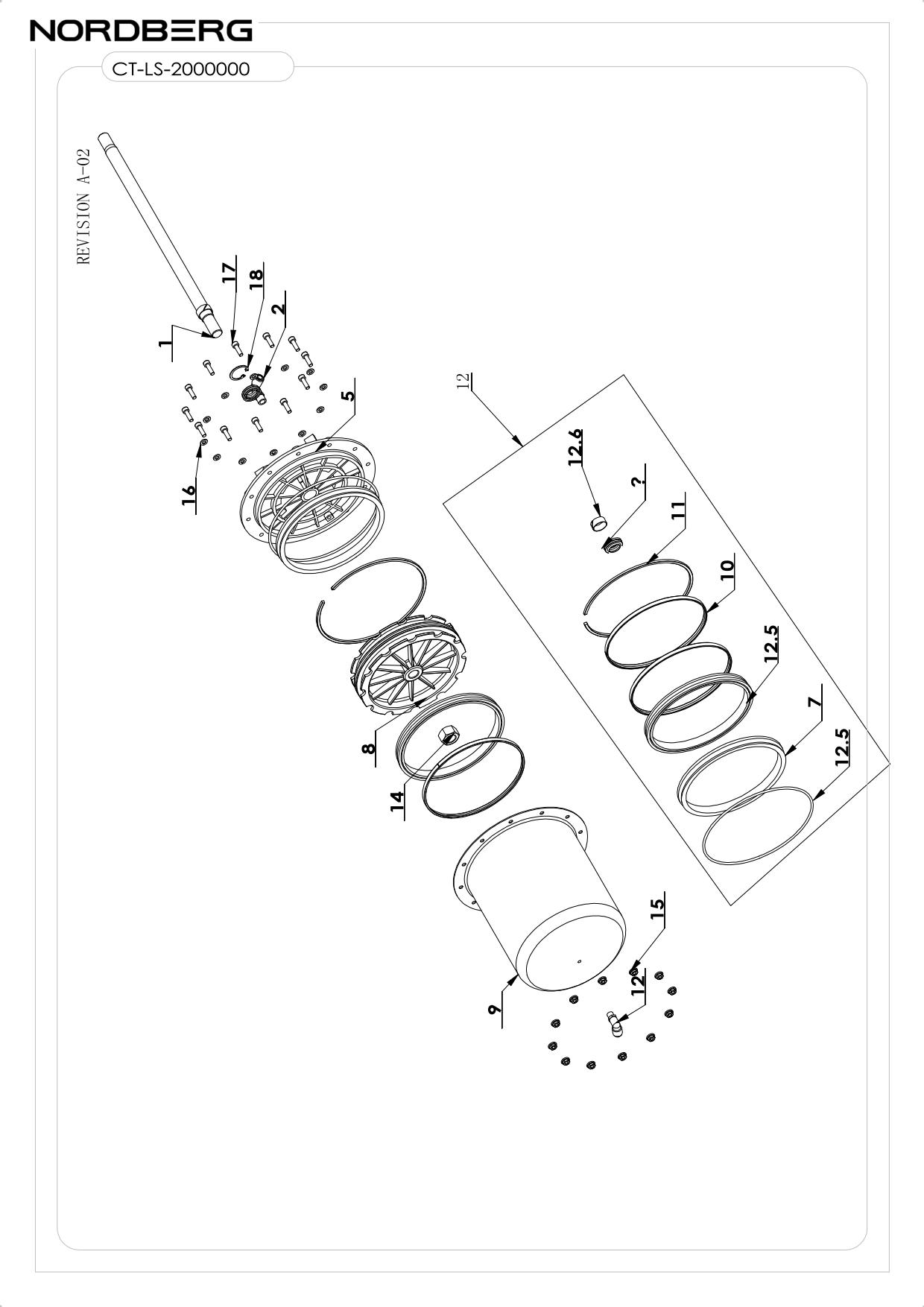

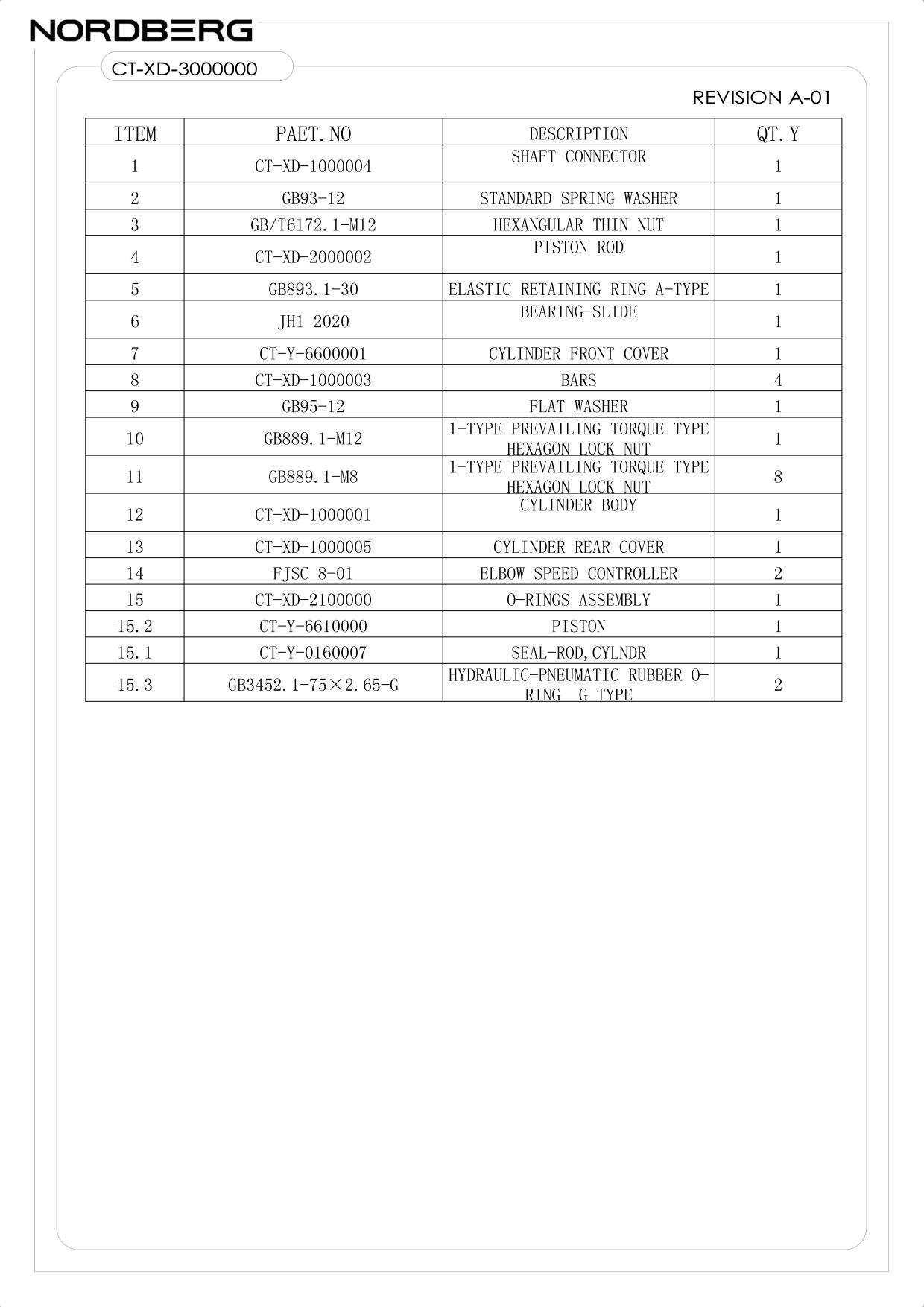

20. Цилиндр

горизонтальный рычаг

5.Захват

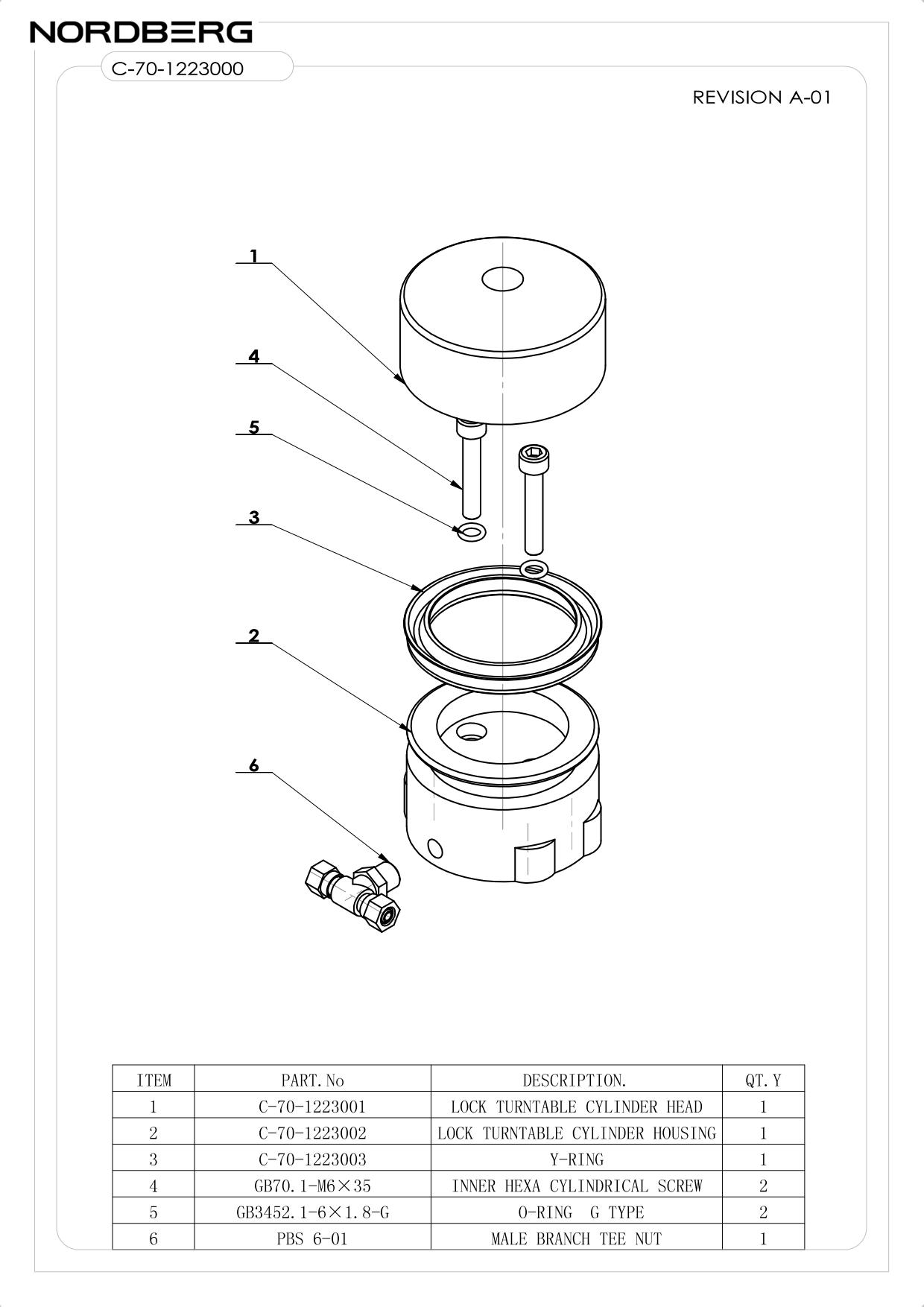

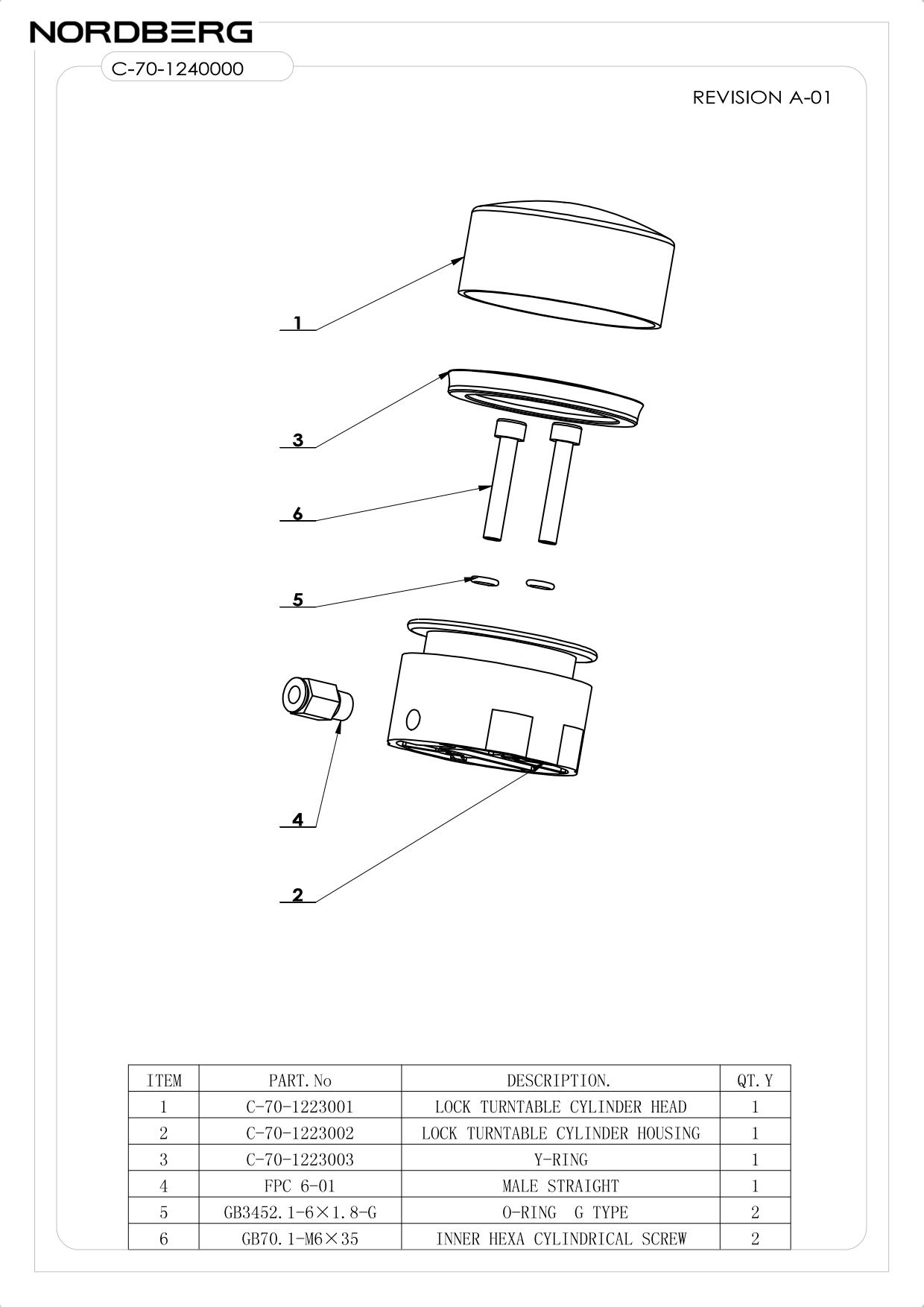

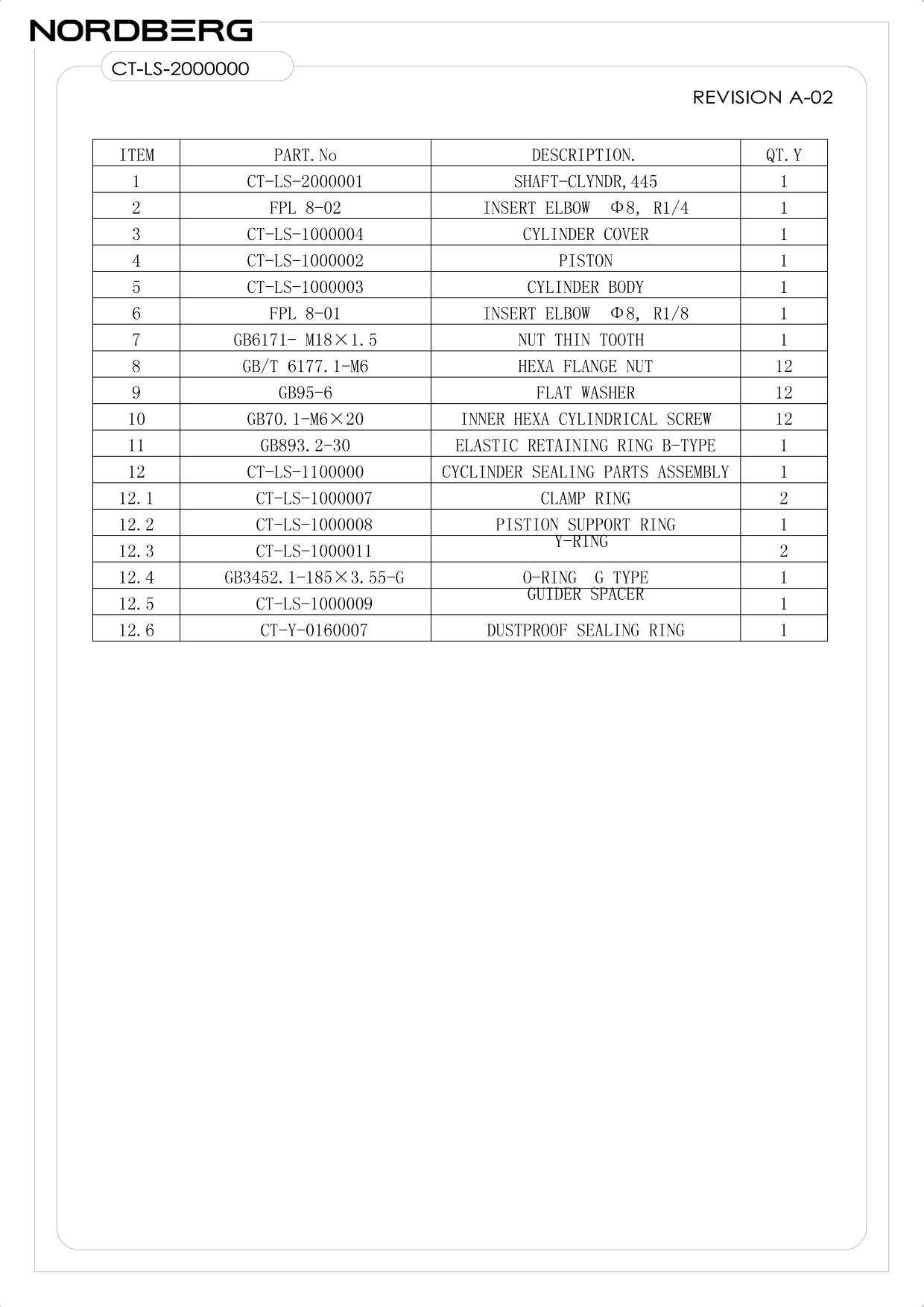

13. Запирающий цилиндр

21. Рычаг нажатия на борт

шины

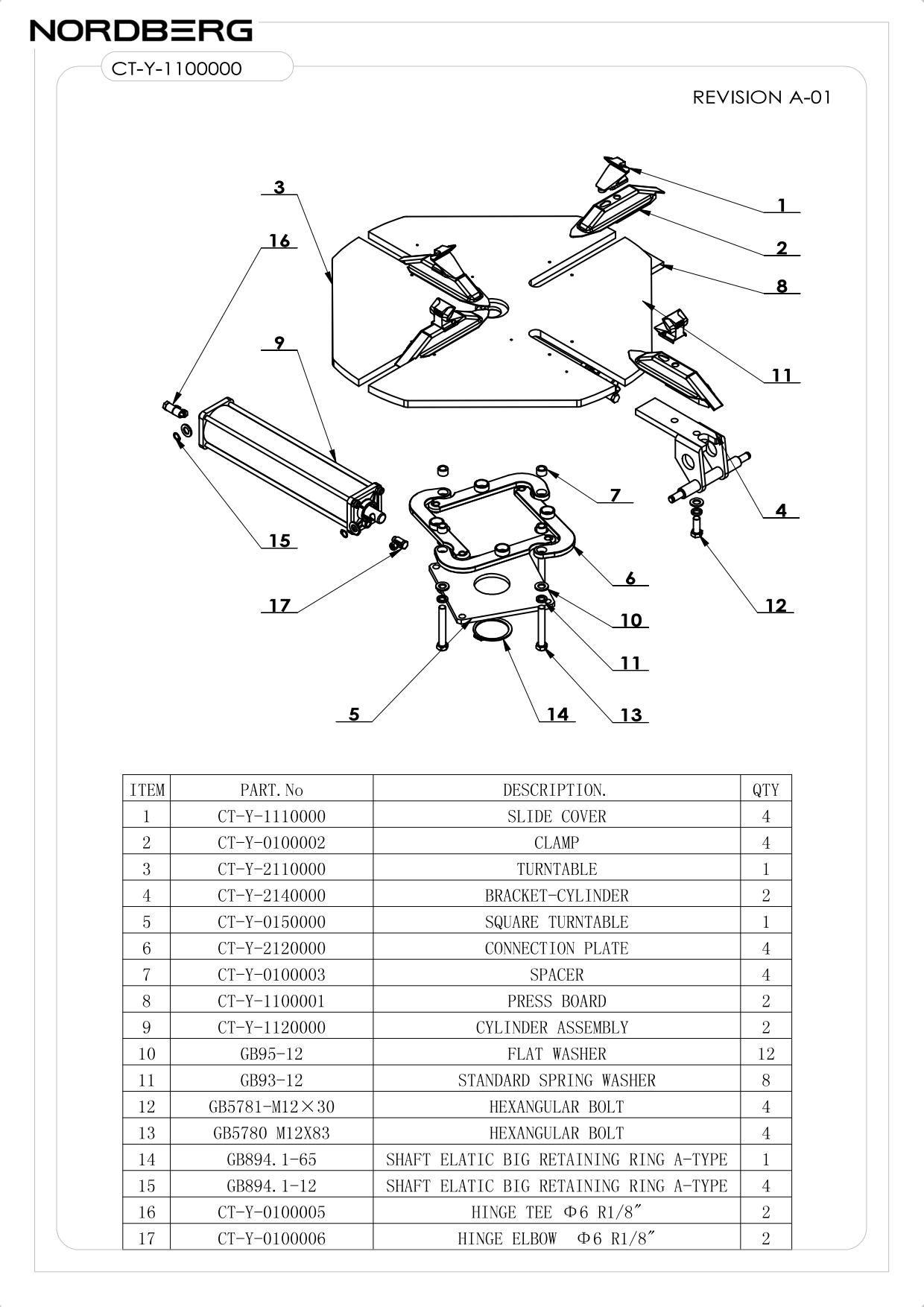

6. Поворотный стол

14.Пистолет

для

22. Нож отрыва кромки

накачивания шины

шины

7. Передняя табличка

15. Вертикальная стойка

23. Монтажная лопатка

8. Педаль для вращения

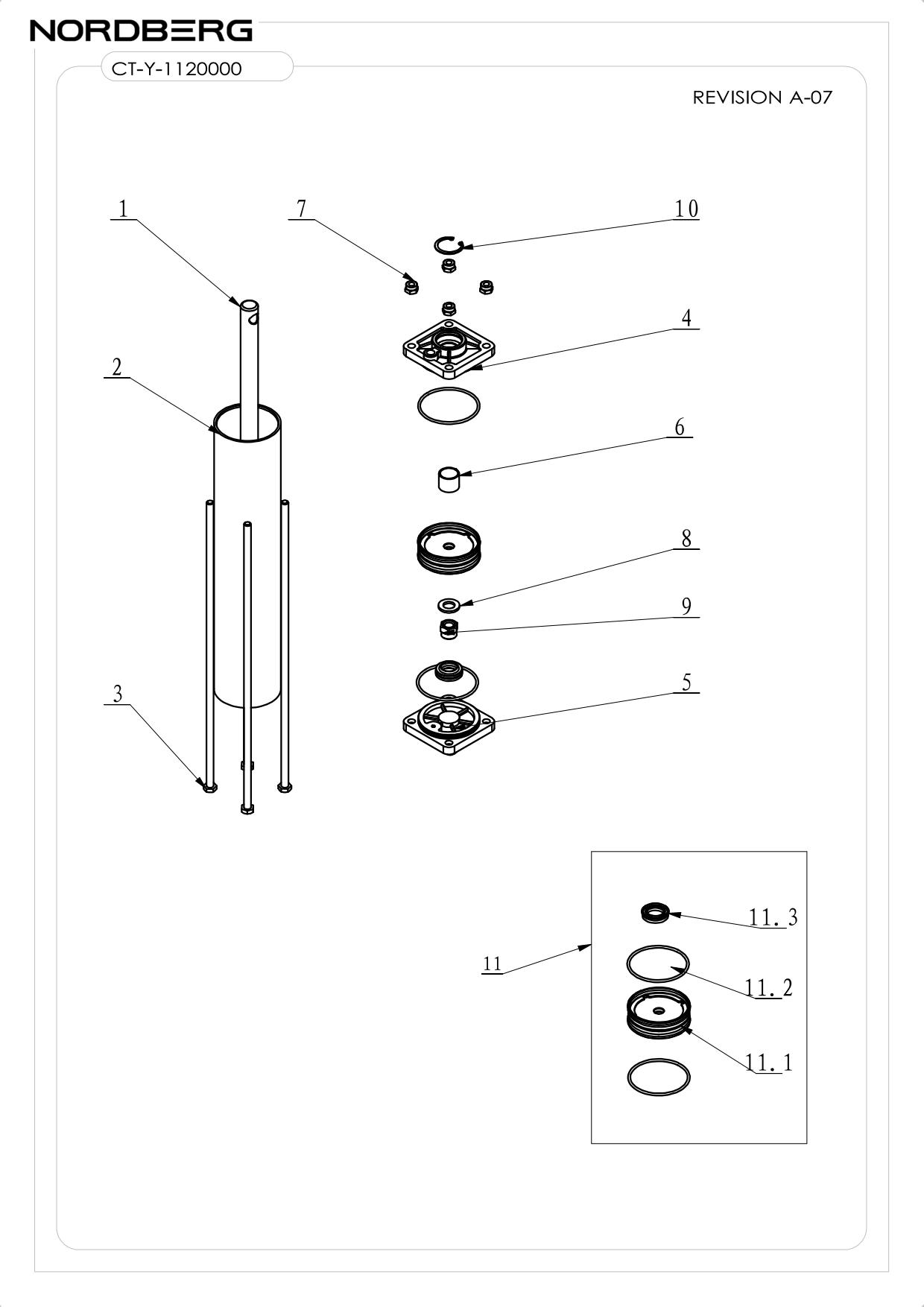

16. Цилиндр для захвата

поворотного

стола

обратном направлении

3. Установка и регулировка

Неразрешенная модификация деталей и запчастей станка приведет к его повреждению.

Люди, занимающиеся установкой и наладкой оборудования, должны обладать знаниями, которыми

обладает электрик.

Оператор должен быть обучен и быть квалифицированным специалистом.

Пожалуйста, перед установкой внимательно проверьте перечень деталей и сразу же свяжитесь с

дилером или производителем, если появятся какие-либо вопросы.

Для правильной установки и отладки, пожалуйста, подготовьте следующие инструменты:

Разводной ключ

2 шт. (10")

Ключ с накидными головками

1 комплект

Ключи для внутренних шестигранников

1 комплект

Пассатижи

1 шт.

Отвѐртка

1 шт.

Молоток

1 шт.

Универсальное измерительное устройство

1 шт.

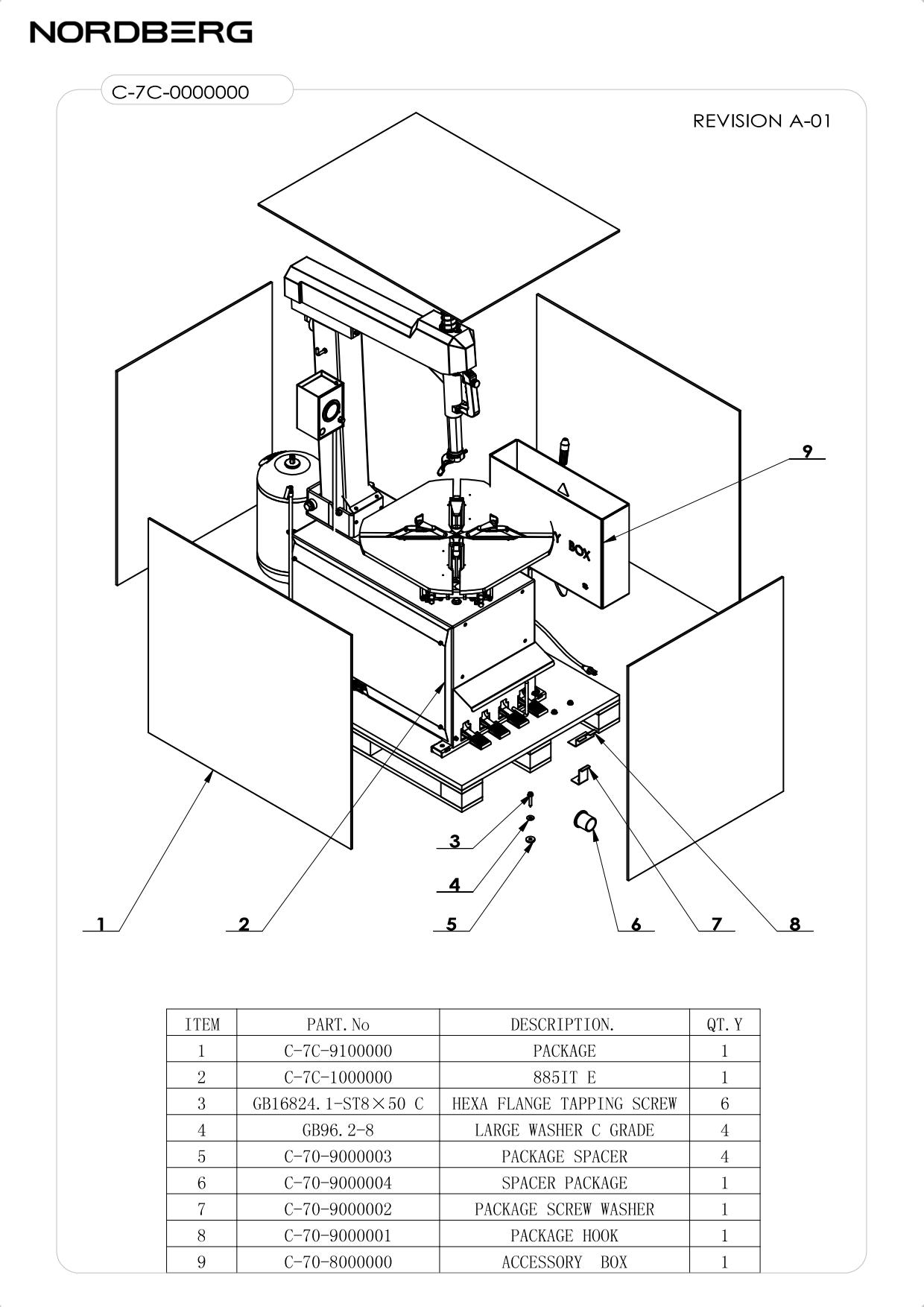

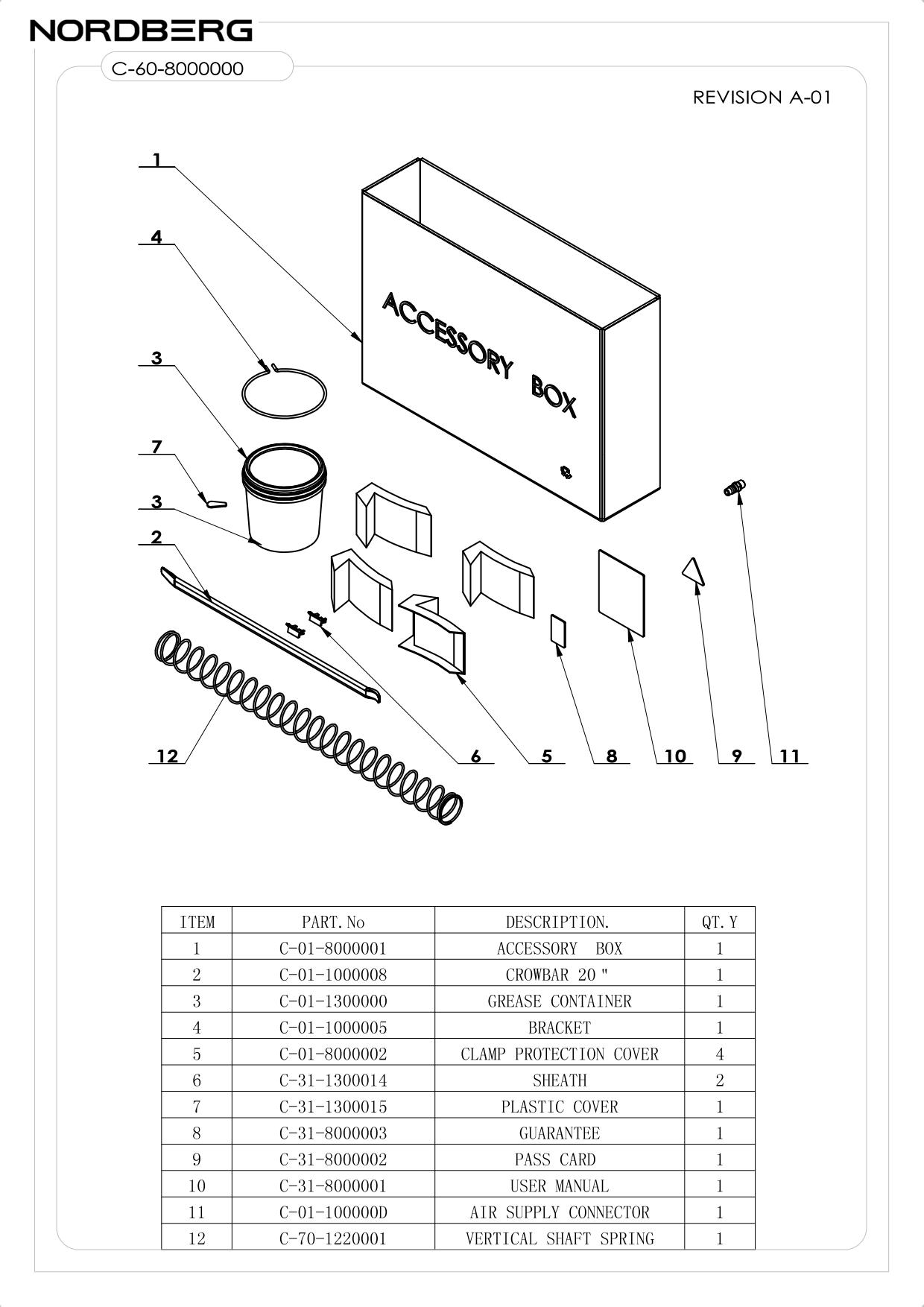

3.1 Распаковка стенда

3.1.1 При распаковке удалите упаковочные материалы, проверьте стенд на повреждения от

транспортировки и на комплектность принадлежностей.

3.1.2 Удалите из рабочей зоны упаковочные материалы.

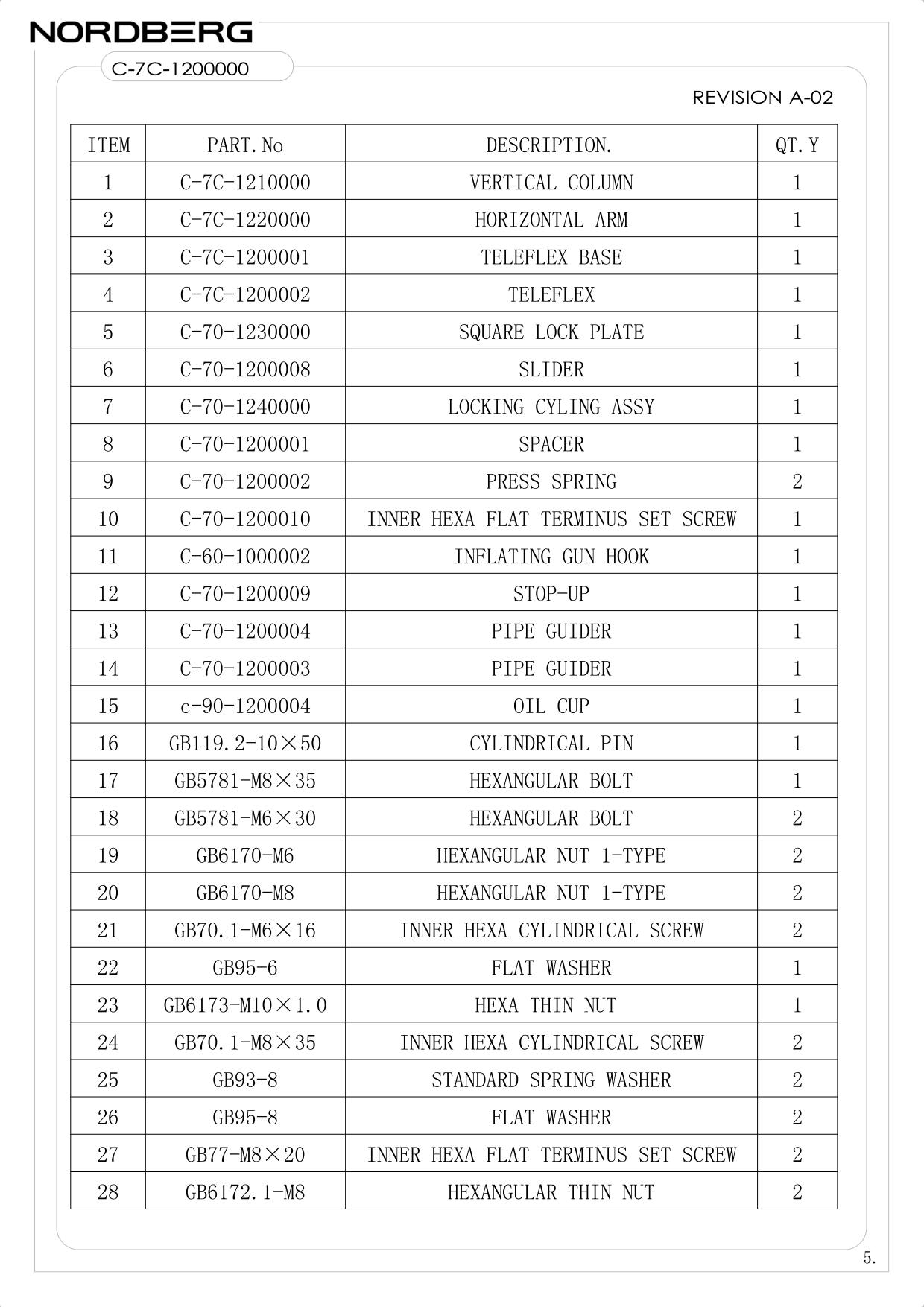

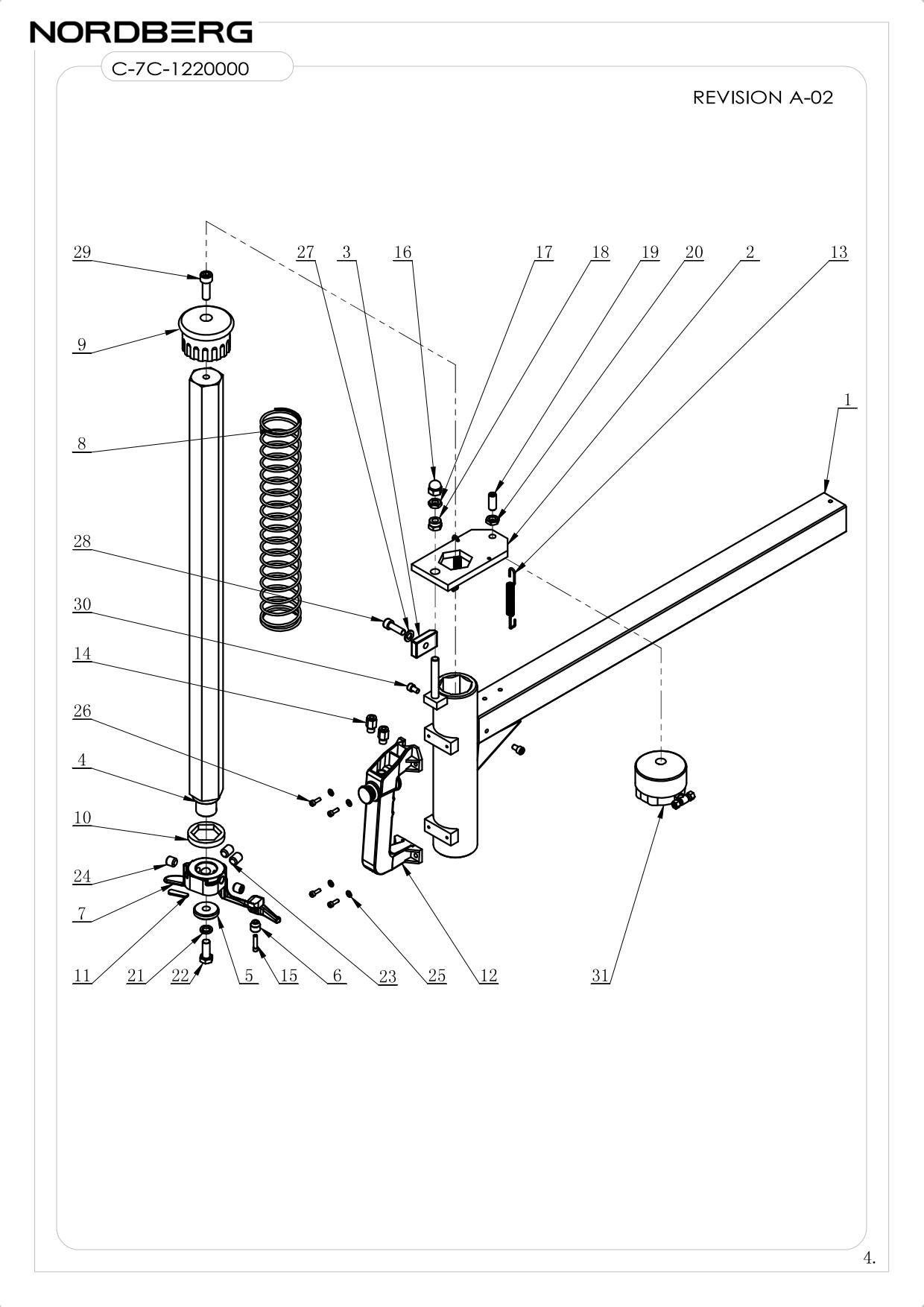

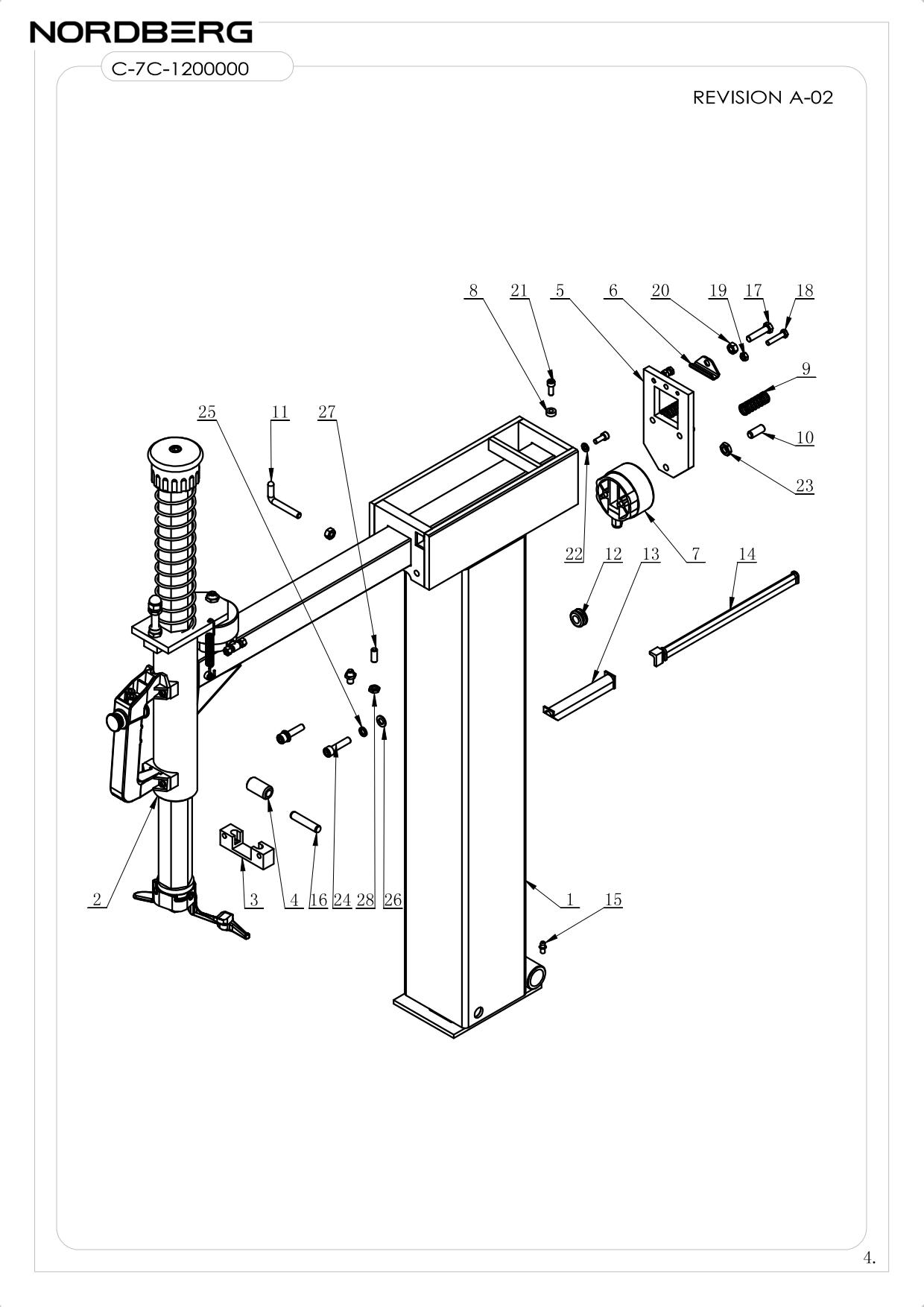

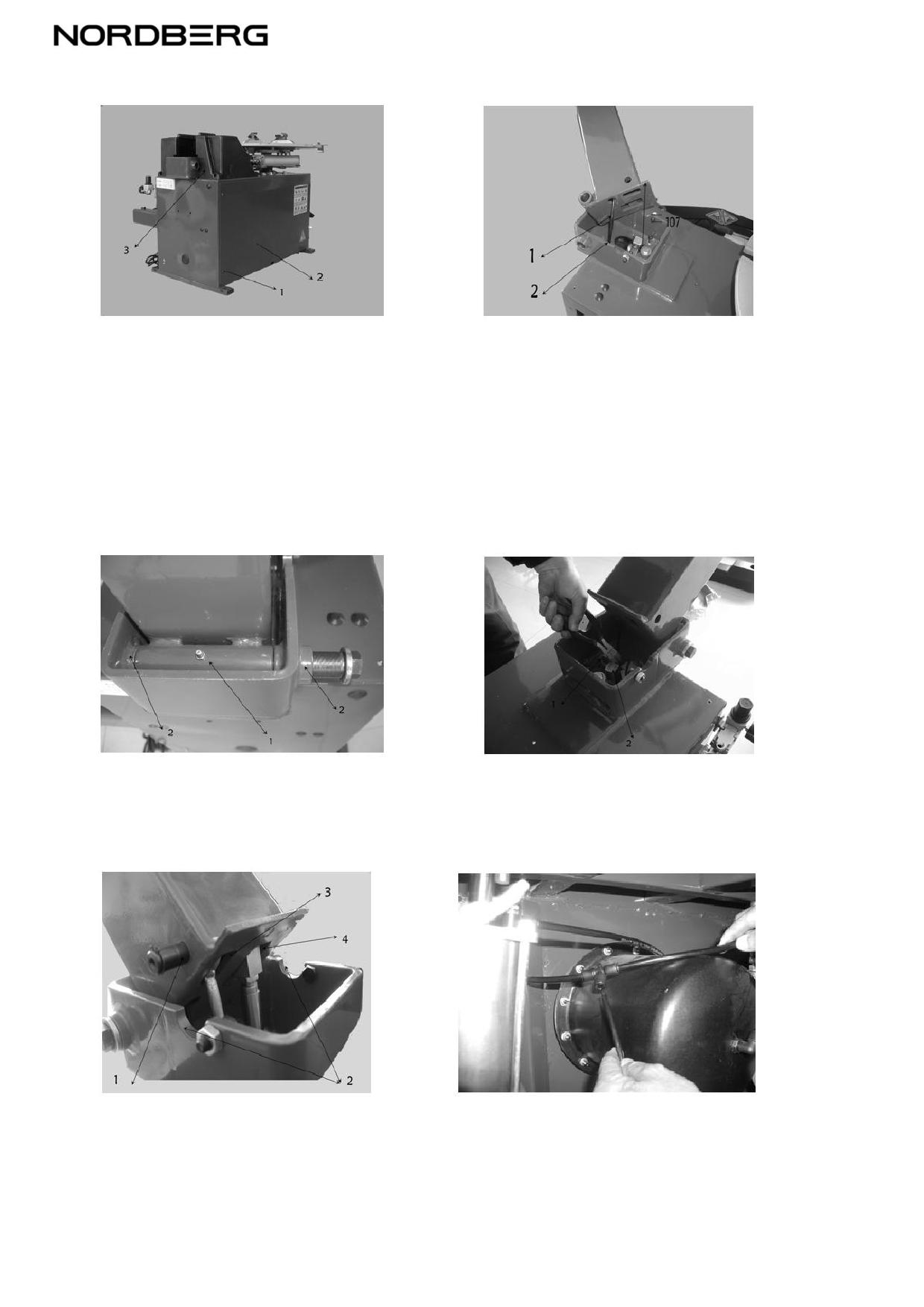

3.2 Установка стенда с вертикальной стойкой

3.2.1 Распакуйте стенд, установите его для установки в соответствии с указаниями в руководстве.

Откройте упаковку с принадлежностями, выньте стопоры (Рис. 3-1) (Рис. 1-2).

Рис. 3

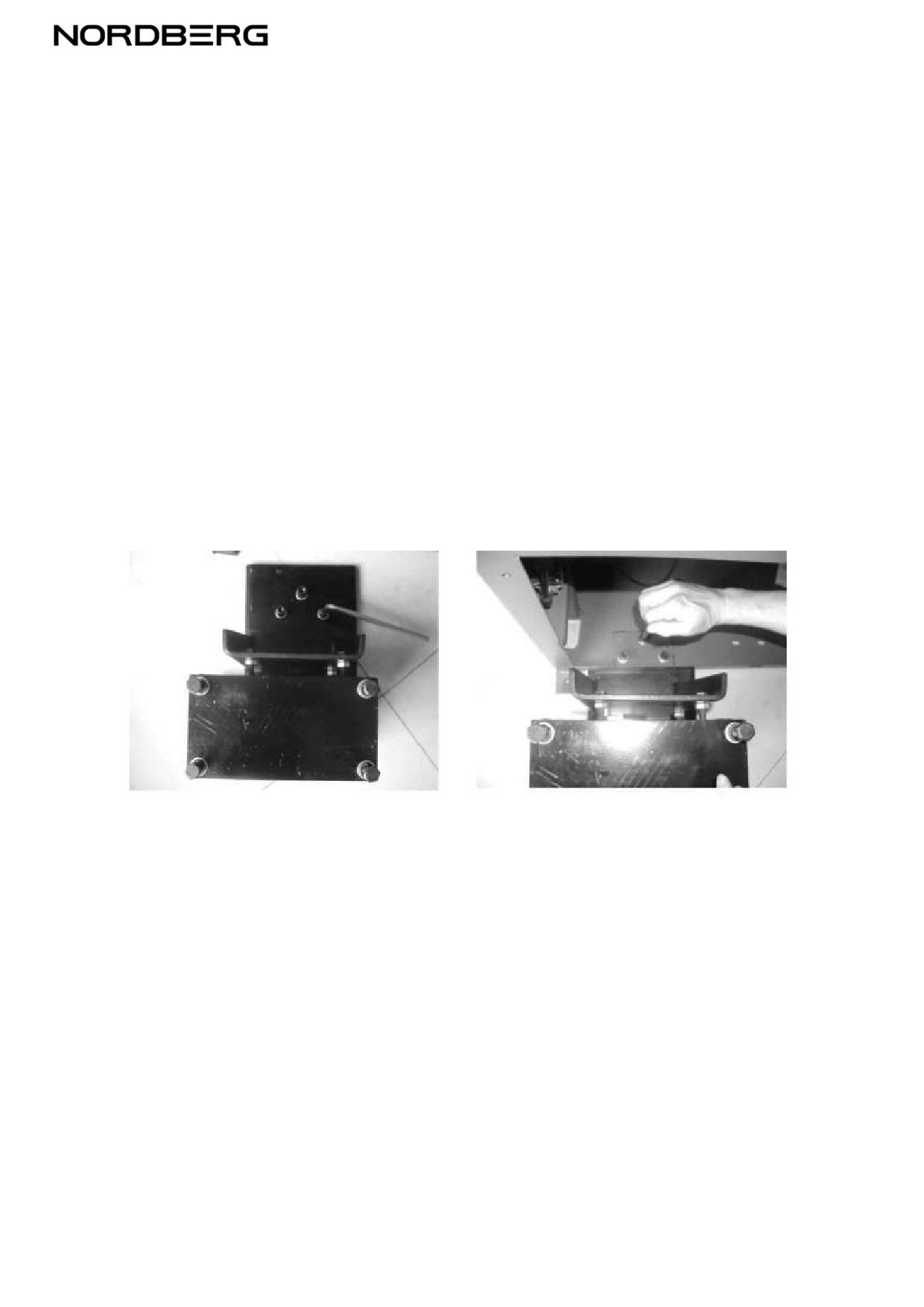

3.2.2 Отверните болты М6х16 (Рис. 4-1), снимите боковую панель (Рис. 4-2); отверните болты М6х16

коробки для инструментов (Рис. 4-3), снимите коробку для инструментов.

Рис. 4

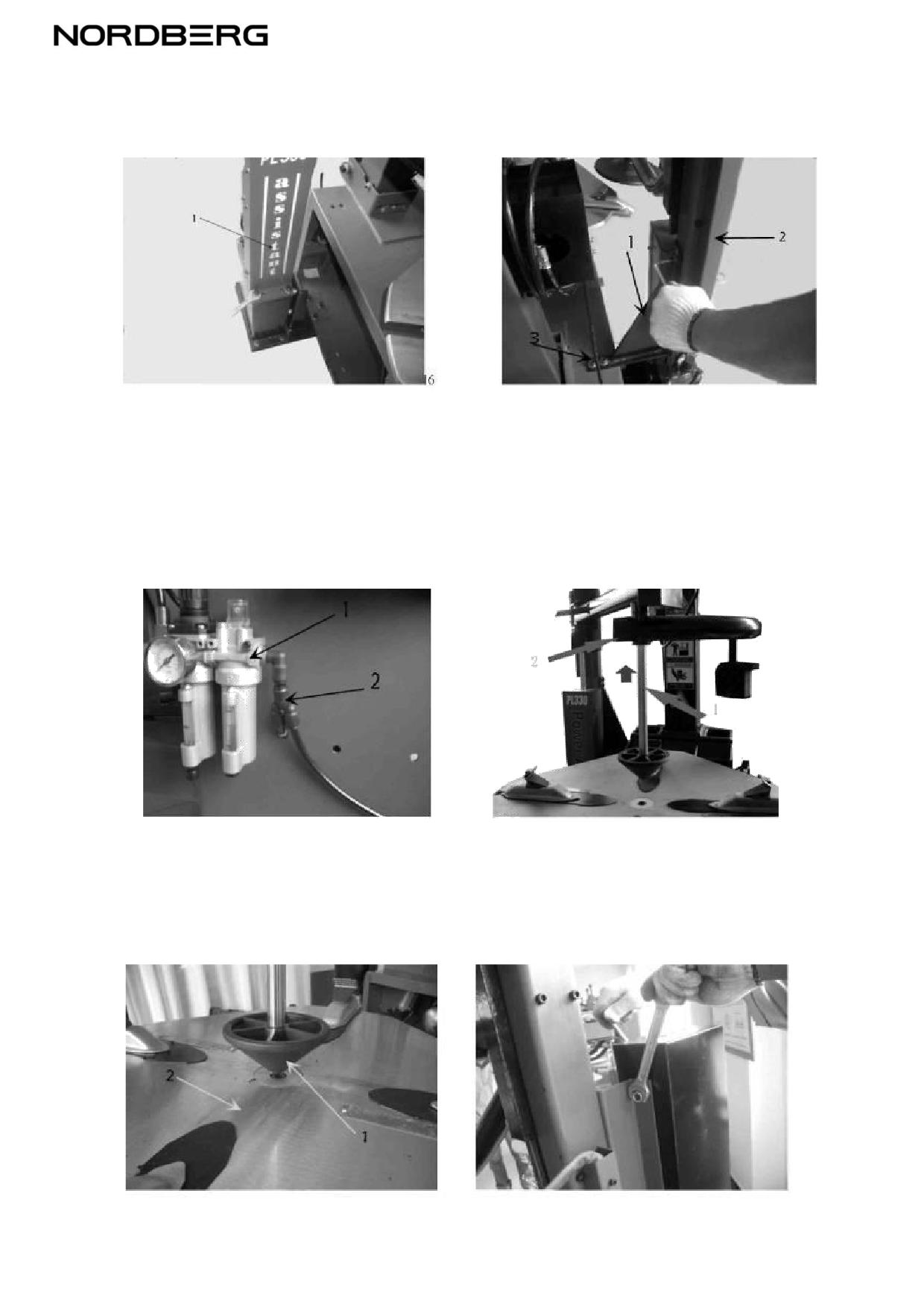

Рис. 5

3.2.3

Поднимите стойку, вставьте шланг PU (Рис.

5-1) в корпус стенда через отверстие.

Отрегулируйте положение вертикальной стойки, совместите отверстия дистанционной детали оси

(Рис. 6-1) на вертикальной стойке с отверстиями дистанционной детали оси на кронштейне (Рис. 6-2).

Снимите болт и шайбу на одной стороне оси (Рис. 3-1), вставьте ось в отверстие (Рис. 5), конец оси

должен находиться на расстоянии 1 мм от плоскости дистанционной детали оси, установите

дистанционную деталь на болт М16х25, затем вставьте болт в отверстие М16, момент затяжки

должен быть 70 Нм, обе стороны должны быть стянуты.

Рис. 6

Рис. 7

3.2.4 Отклоните вертикальную стойку назад, обрежьте ленту, которая фиксирует соединительный

стержень (Рис. 7-1) и шток цилиндра (Рис. 7-2).

Рис. 8

Рис. 9

3.2.5 Установите ось (Рис. 8-1) в соответствующее положение (Рис. 8-2). Снимите стопорное кольцо

с одного из концов оси (Рис. 3-2) и вставьте ось в отверстие (Рис. 8-1) и отверстия соединительных

стержней (Рис. 8-3) и (Рис. 8-4). Установите на ось пружинное стопорное кольцо.

3.2.6 Установите шланг PU, который упоминался в п. 3.2.3, на соединительную деталь внутри

корпуса (Рис. 9).

3.2.7 Установите на подвижный горизонтальный рычаг защитное устройство. Отверните гайку (Рис.

10-1), болт (Рис. 10-2) и болт (Рис. 10-3), снимите рукоятку (Рис. 10-4).

Во время снятия рукоятки (Рис. 10-4), монтажный стержень должен быть

закреплѐн, исключая выпадения, которое может повредить стенд и нанести

травму оператору.

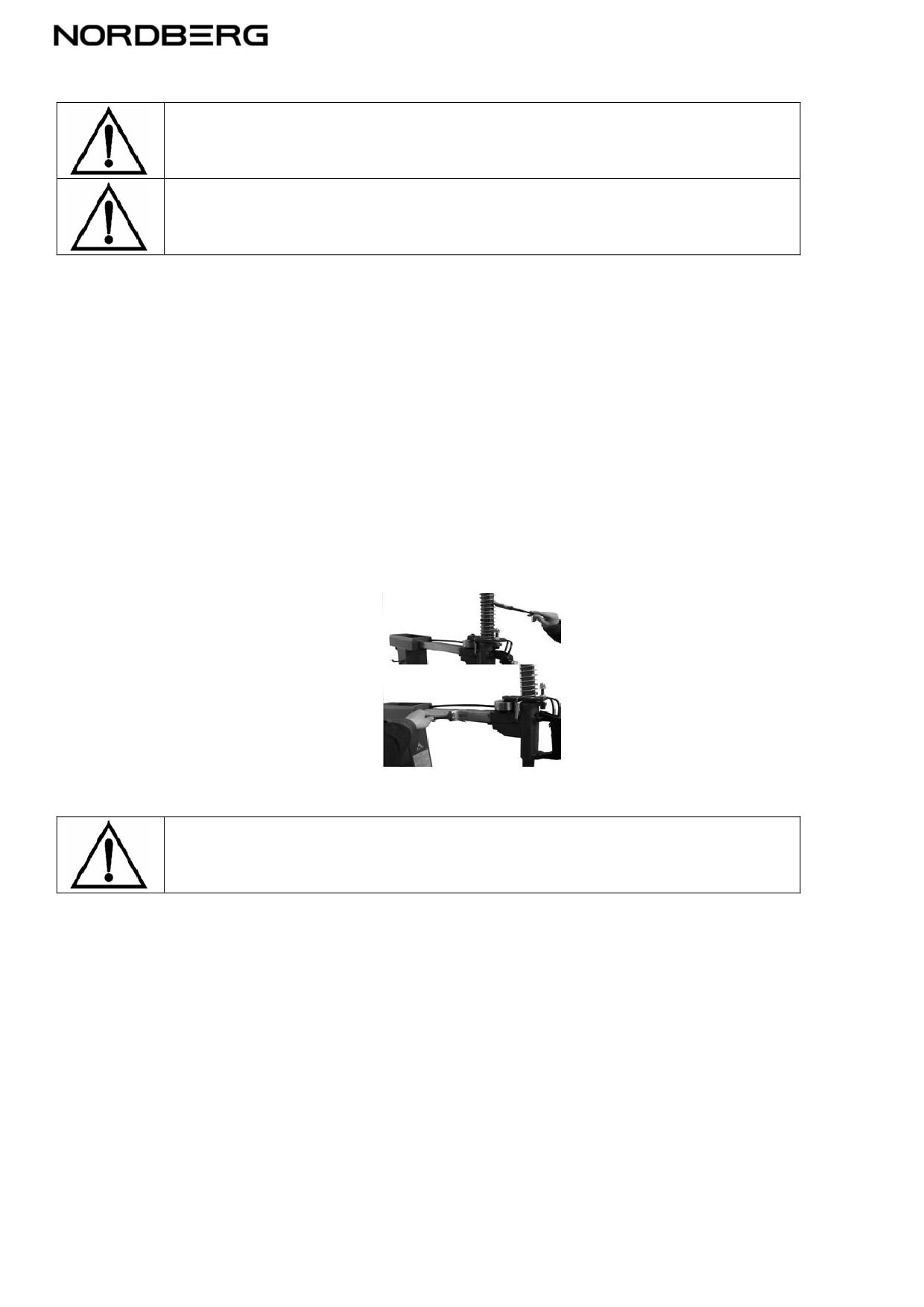

Рис. 10

Рис. 11

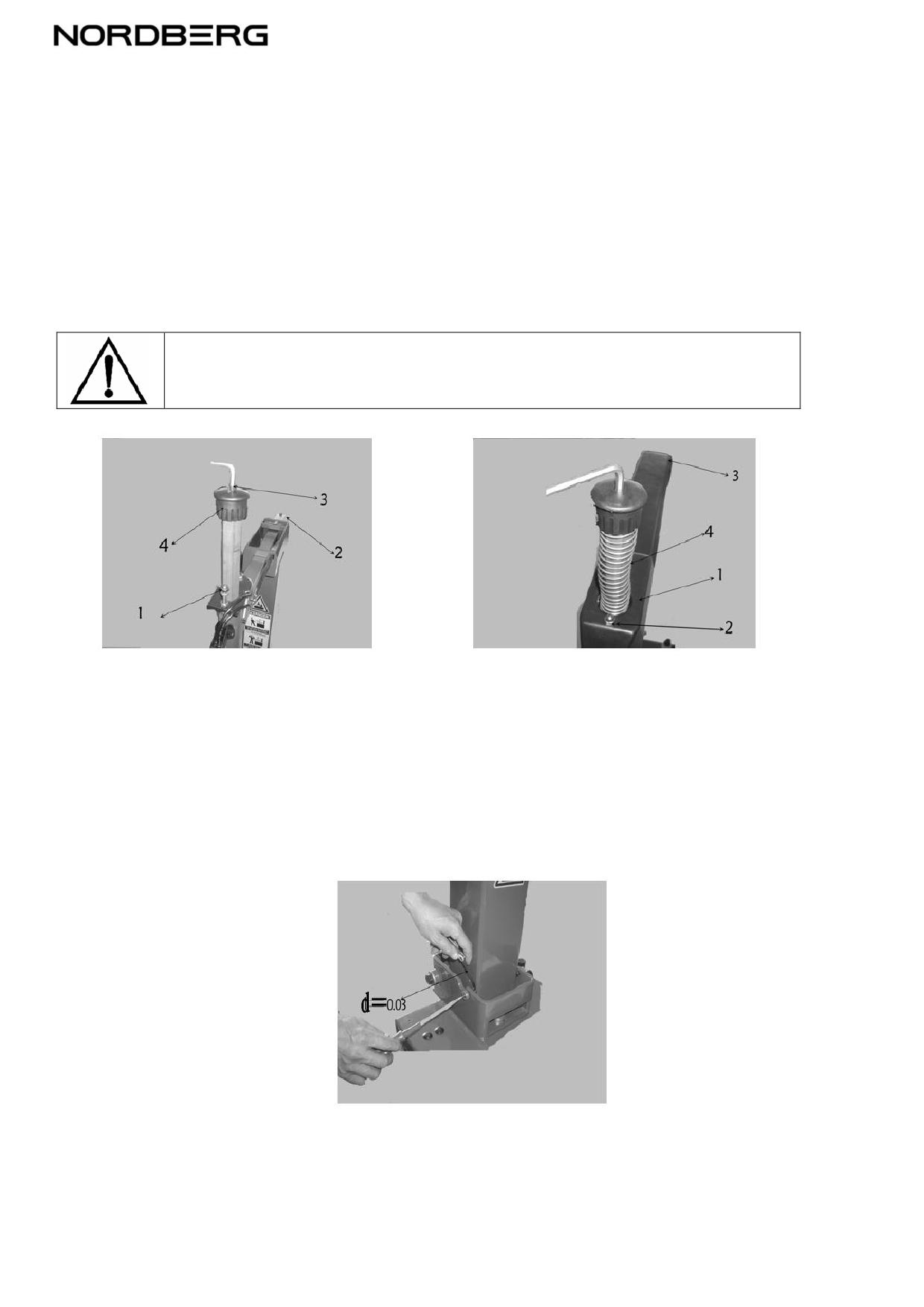

3.2.8 Распакуйте защитное устройство. Установите защитное устройство отверстием на монтажный

стержень и затяните гайку (Рис. 11-2). Установите на стержень пружину, рукоятку и заверните болт

(Рис. 10-3). Заверните болт (Рис. 10-2).

3.2.9 Отрегулируйте два болта на сторонах стойки: освободите гайку и отрегулируйте расстояние

между болтом и стороной стойки до величины 0,03 мм (Рис. 12). Затем затяните гайку.

Рис. 12

3.2.10 Проверьте подачу сжатого воздуха.

Подсоедините к стенду шланг подачи сжатого воздуха, нажмите на педаль (Рис. 2-11), стойка должна

отклониться назад приблизительно на

25º. Перед проведением этой операции, подвижный

горизонтальный рычаг должен быть закреплѐн во избежание его соскальзывания, которое может

повредить стенд и нанести травму персоналу. (Для его закрепления нажмите на фиксирующий

клапан, Рис. 2-2). Скорость отклонения и возврата стойки может быть отрегулирована клапаном

цилиндра. Освободите фиксирующую гайку винта и отрегулируйте скорость поворотом

регулировочного винта; скорость снижается при повороте его по часовой стрелке; скорость

увеличивается при повороте его против часовой стрелки.

После регулировки закрепите фиксирующую гайку. Все регулировочные болты перед отправкой

стенда были правильно отрегулированы и работа механизмов проверена. Пользователю не разрешено

их регулировать, в противном случае поставщик оборудования не примет на себя никакой

ответственности.

3.2.11 Закрепите боковую панель, упомянутую в п.3.2.2 и коробку для инструментов. Установка

вертикальной стойки в сборе завершена.

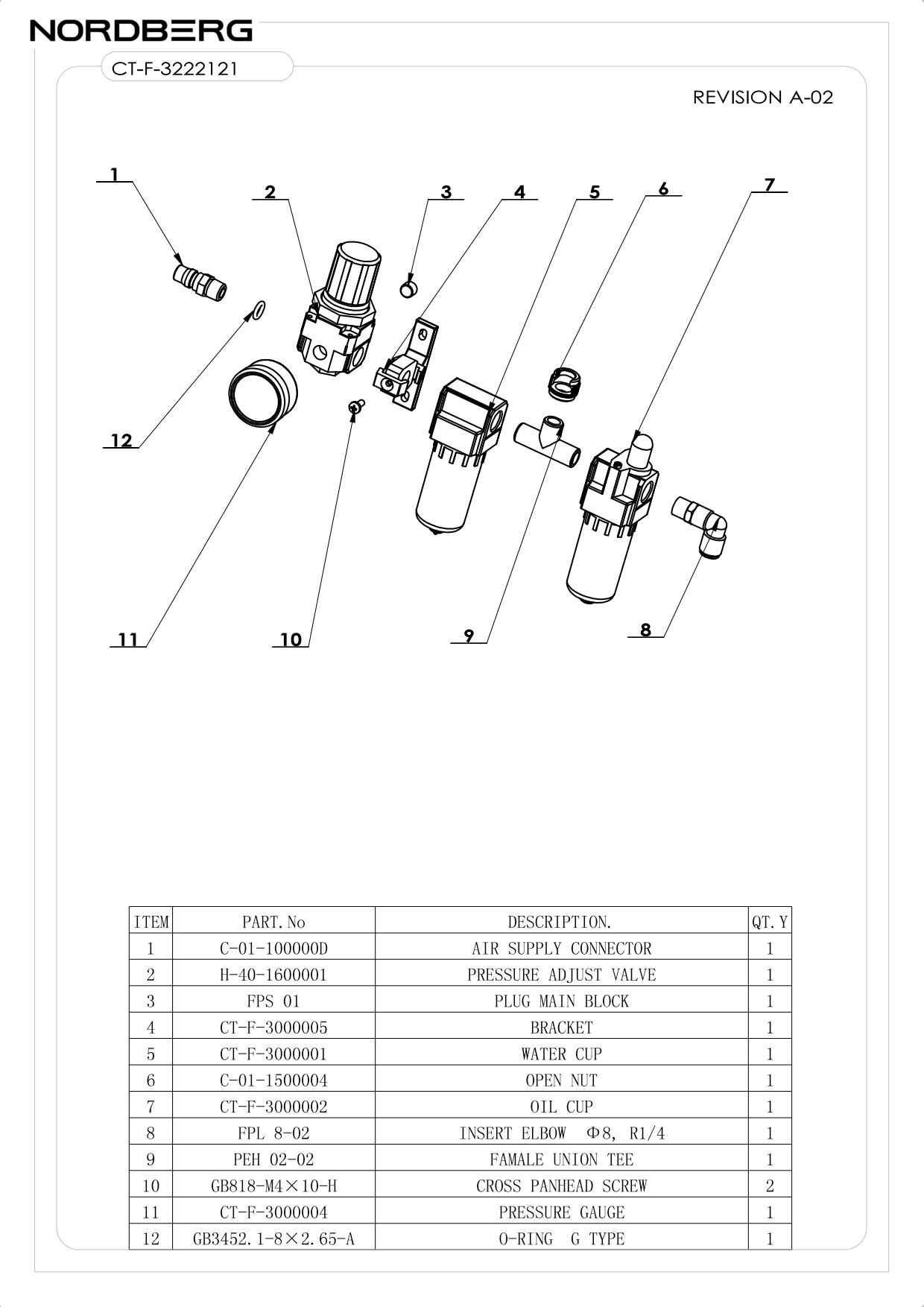

3.3 Регулятор давления воздуха в сборе

Для того чтобы сохранить пространство и избежать повреждений, регулятор давления воздуха

уложен перед поставкой в коробку для принадлежностей. После получения стенда, покупатель

должен установить его самостоятельно, следуя инструкциям по его установке.

3.3.1 Выньте регулятор давления воздуха и два болта из коробки с принадлежностями, проверьте

регулятор давления воздуха и очистите его поверхность. Закрепите регулятор давления воздуха при

помощи болтов (Рис. 13).

Рис. 13

Рис. 14

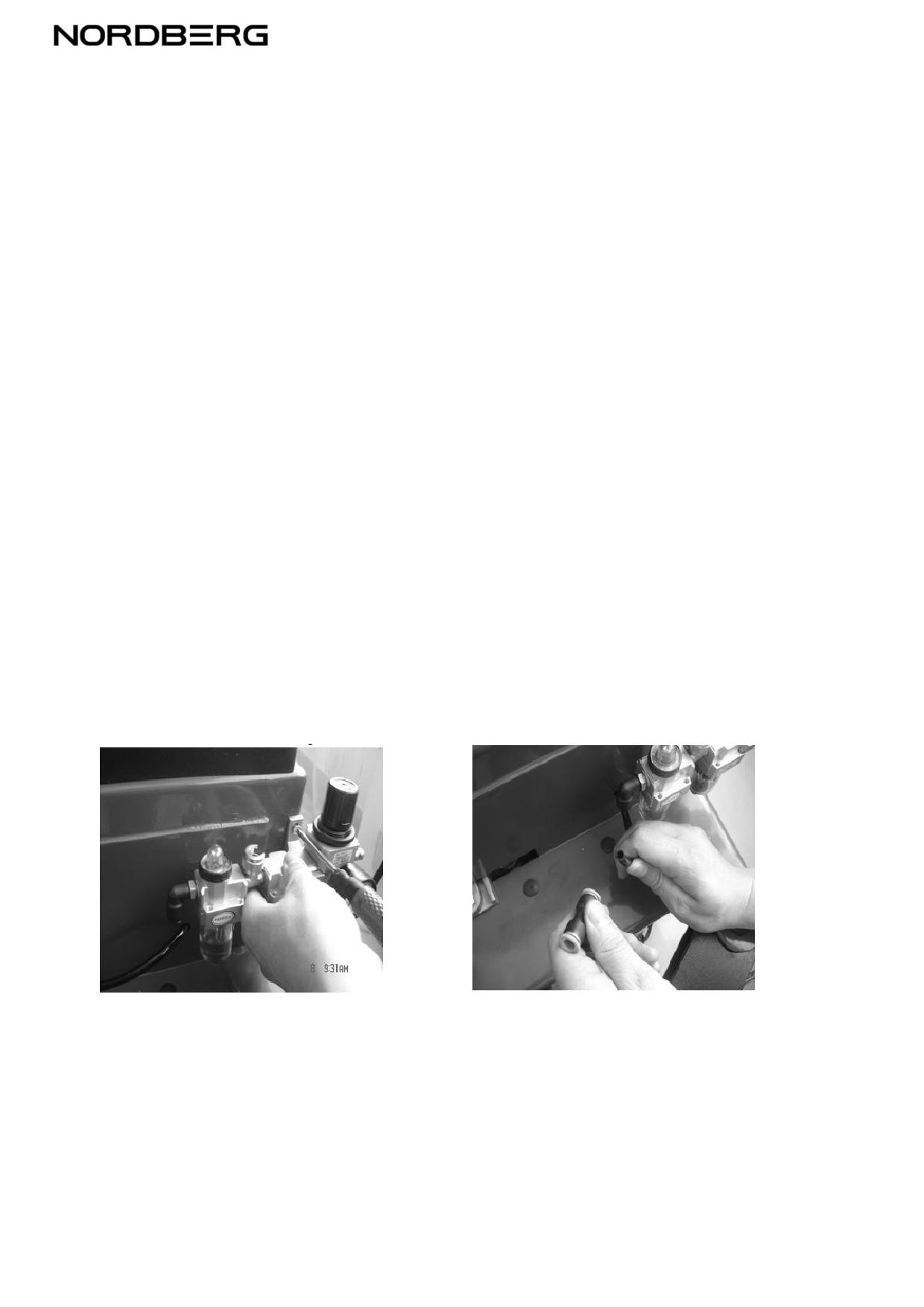

3.3.2 Подсоедините шланг. Снимите соединительную деталь, установленную на шланге PU Ø8

(которая может препятствовать прохождению шланга в коробку), затем установите эту деталь на

передней стороне регулятора давления воздуха и затяните ее (Рис. 14 и Рис. 15).

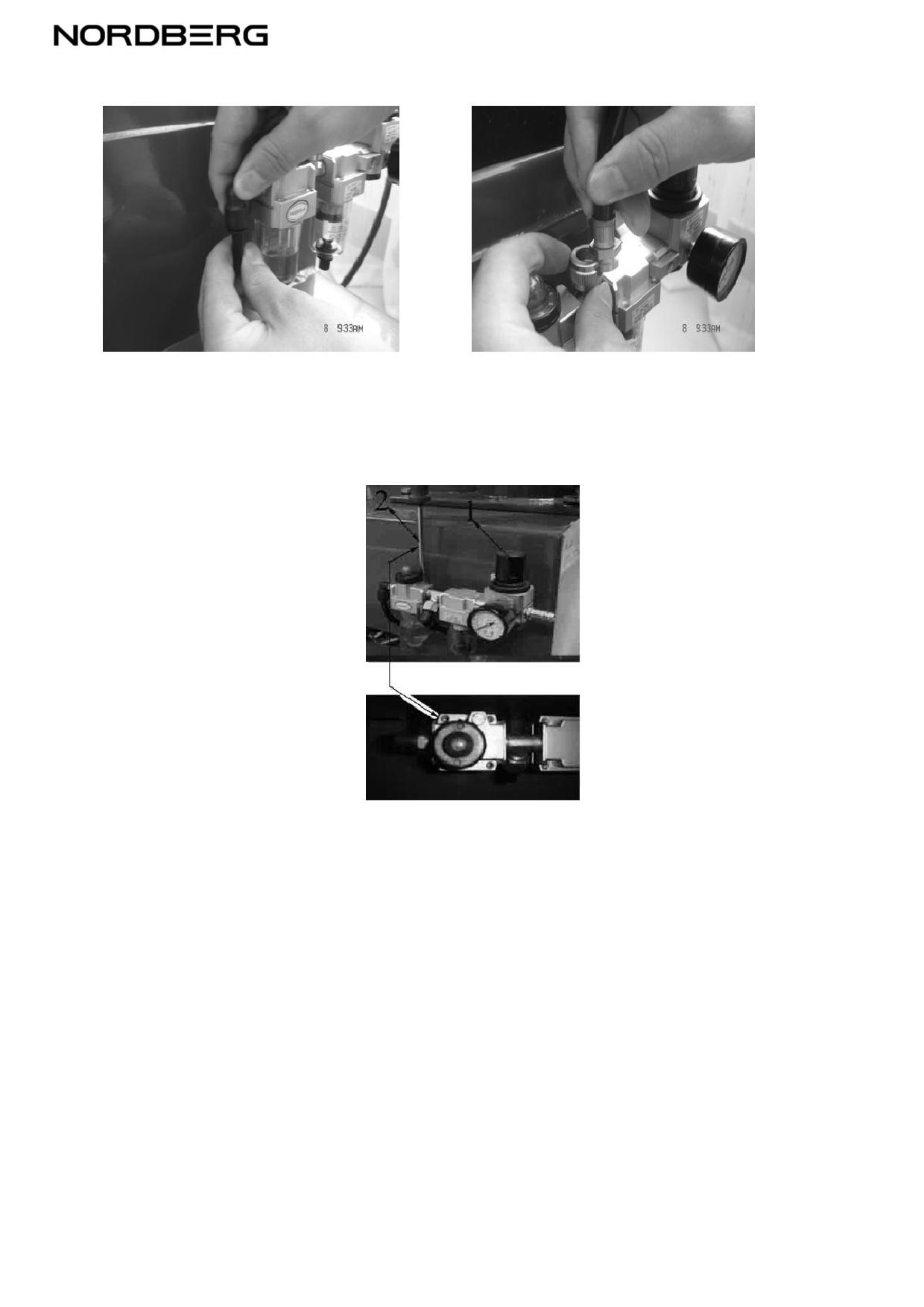

Рис. 15

Рис. 16

3.3.3 Подсоедините пистолет для накачивания с соединителем к регулятору давления воздуха и

затяните соединительное устройство. Теперь можно подсоединить подачу сжатого воздуха (Рис. 16).

Рис. 17

3.3.4 Регулировка регулятора давления воздуха (Рис. 17-1): поднимите рукоятку, затем можно будет

вращать рукоятку клапана регулировки давления воздуха. Давление будет возрастать, если ее

поворачивать по часовой стрелке, давление будет уменьшаться, если ее поворачивать против часовой

стрелки. Манометр показывает давление воздуха внутри системы.

Регулировка подачи масла производится вращением винта при помощи отвѐртки (Рис. 17-2). Подача

масла уменьшается, когда винт вращается по часовой стрелке и подача масла будет производиться

быстрее, когда винт будет вращаться против часовой стрелки. Регулятор давления воздуха был

отрегулирован перед поставкой, поэтому в его регулировке необходимости нет.

4. Работа по замене шин

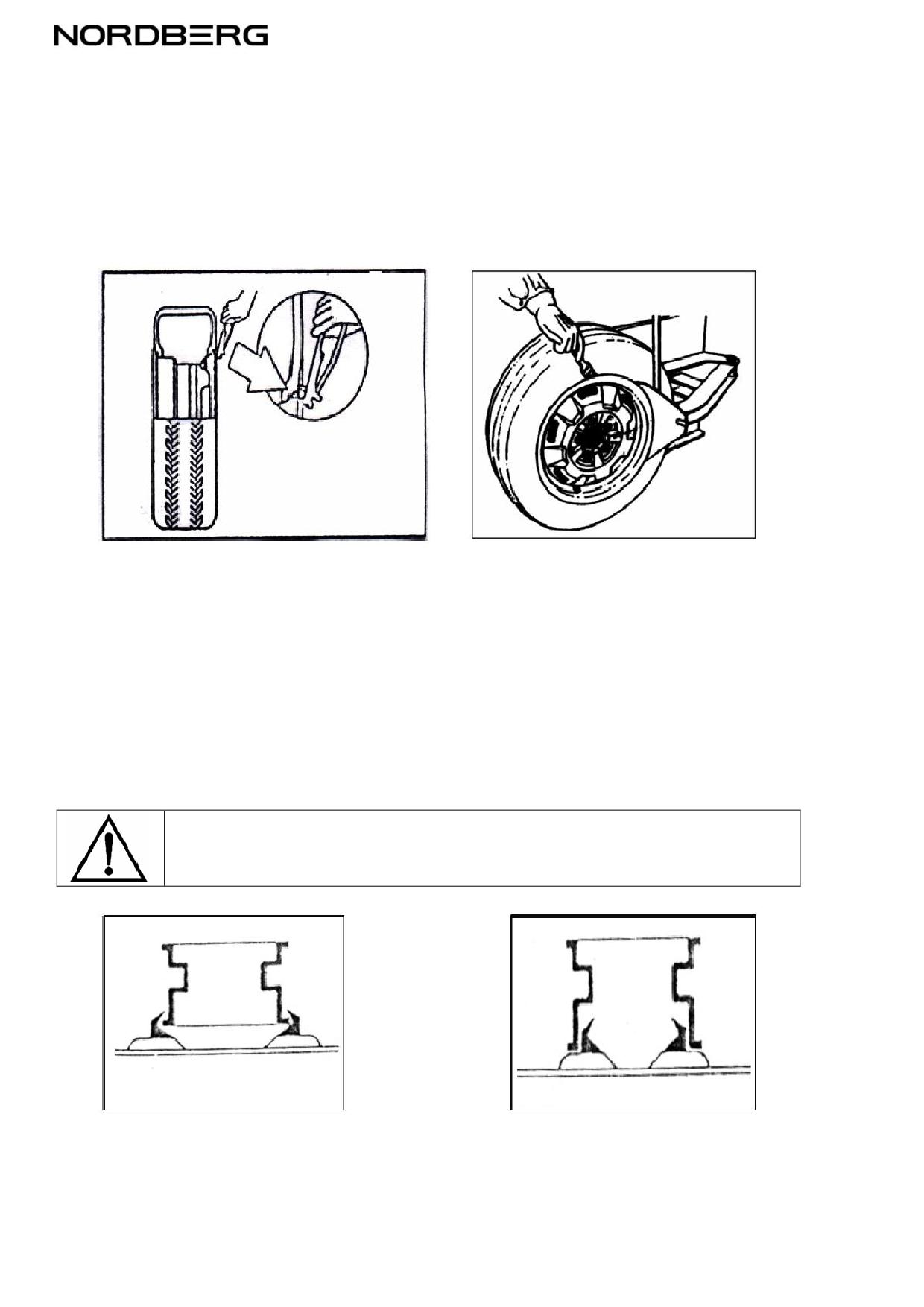

4.1 Демонтаж шины

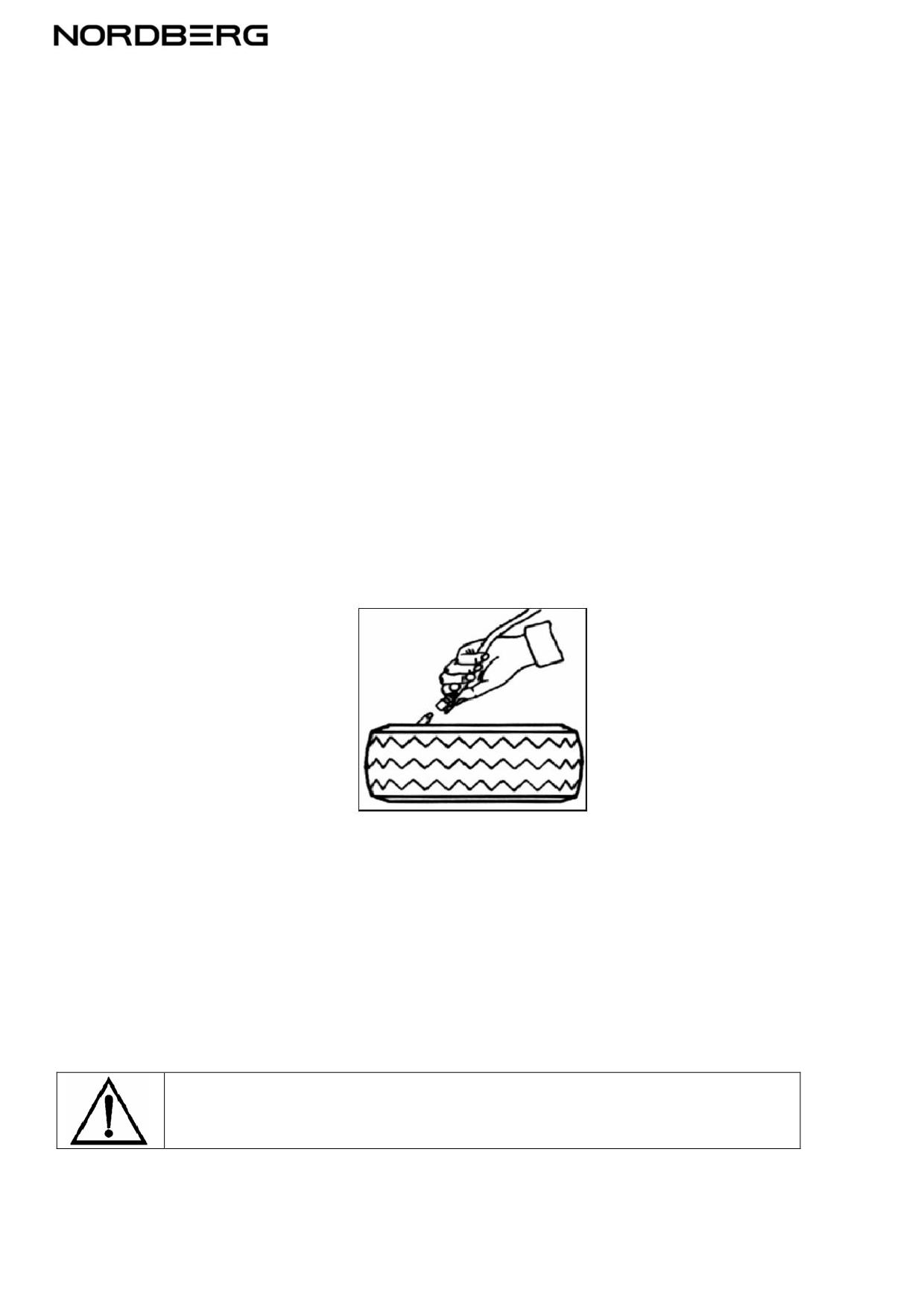

4.1.1 Полностью выпустите воздух из шины и извлеките основу. Используйте клещи, чтобы снять

грузики с обода. (Рис. 18).

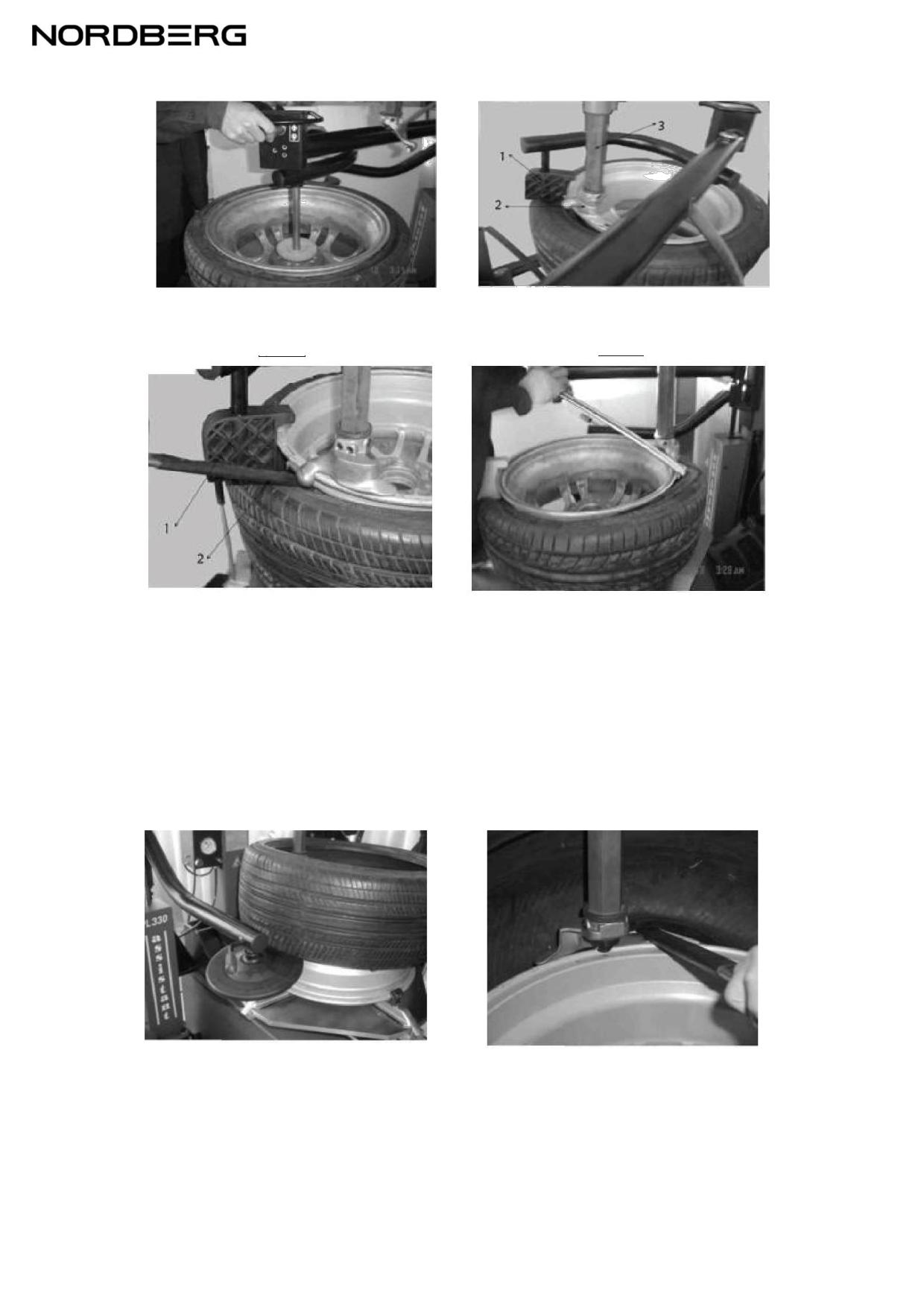

Рис. 18

Рис. 19

4.1.2 Поместите шину между ножом для отрыва кромки шины и упором для монтажа и демонтажа

шины (Рис. 19) и установите нож между бортом обода и шиной, нажмите на педаль управления

устройством (Рис. 2-10) для отделения борта шины от обода. Повторите указанные выше операции

для другой стороны шины, чтобы шина полностью отделилась от обода.

Смажьте шину консистентной смазкой или мыльным раствором для уменьшения сопротивления

между ножом для отрыва борта шины и шиной. После отделения бортов шины от обода, установите

колесо на поворотный стол и нажмите педаль (Рис. 2-9) для закрепления обода (для различных типов

обода, используйте различные типы захватов).

Затем нажмите на шину и смажьте еѐ борт консистентной смазкой или

мыльным раствором.

Рис. 20

Рис. 21

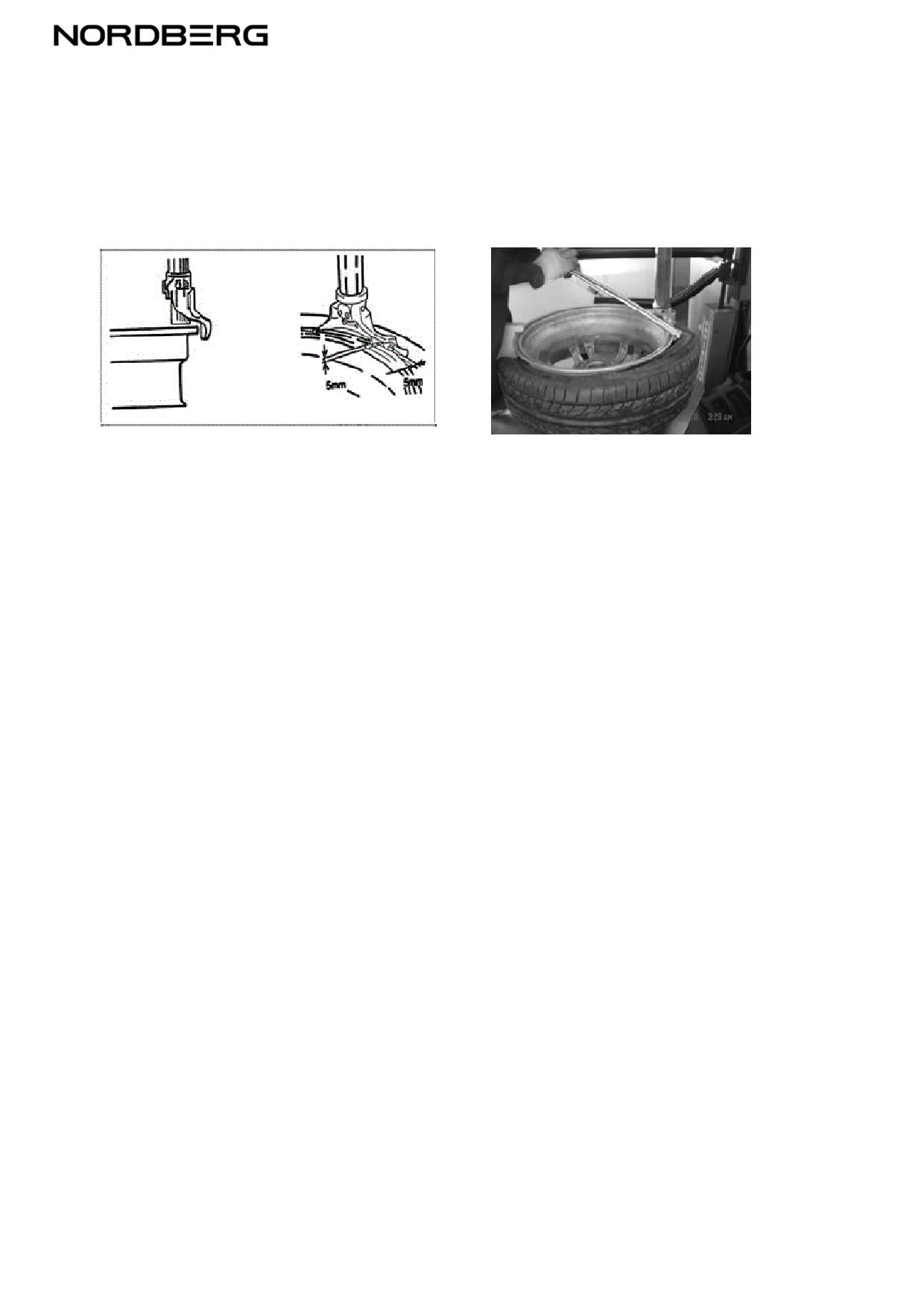

4.1.3 Установите монтажный стержень (Рис. 2-4) в рабочее положение таким образом, чтобы

монтажная головка находилась около борта шины. Ролик в монтажной головке должен иметь зазор

от борта шины менее 2 мм, расстояние от нижней части монтажной головки до обода должно быть <

2 мм (Рис. 18), с помощью запирающей рукоятки (Рис. 2-12) зафиксируйте поворотный рычаг

вращением этой рукоятки (Рис. 6-2).

Рис. 22

Рис. 23

Поместите вертикальную стойку в рабочее положение и подведите монтажную головку близко к

ободу, чтобы установить ролик внутри монтажной головки в правильное положение по отношению к

ободу, также установите рычаг головки близко к ободу колеса. Нажмите на запирающую рукоятку

для того чтобы зафиксировать шестигранный стержень и горизонтальный рычаг, при этом

шестигранный стержень отодвинется вверх, а квадратный вал назад. Это обеспечит зазор в 2 мм над

ободом (Рис. 22).

! Примечание: Монтажная головка достаточно прочная, изготовлена их специального материала, и

была отрегулирована до отгрузки стенда по стандартному ободу. В связи с этим нет необходимости

регулировать угол, если пользователь работает с колесами размером от 10" до 23", но нужно

регулировать угол, если размер колеса меньше или больше диапазона от 10" до 18".

Воспользуйтесь монтажной лопаткой, для того чтобы зацепить болт шины и установить его на

выступ монтажной головки, а затем нажимайте педаль вращения поворотного стола до тех пор, пока

борт шины полностью не сойдѐт с обода (Рис. 23). Пожалуйста, оставьте расстояние около 10 мм

справа от монтажной головки до вентиля шины, чтобы не повредить камеру в том случае, если она

имеется.

4.1.4 Остановите вращение сразу же, как только появится необходимость демонтажа, затем

поднимите педаль вверх, чтобы начать вращение поворотного стола против часовой стрелки.

4.1.5 Установите нижний борт шины в положение для демонтажа, пожалуйста действуйте снова, как

это указано в пункте 4.1.3, и демонтируйте с обода второй борт шины. Нажмите на педаль,

управляющую вертикальной стойкой, чтобы отклонить еѐ назад и теперь снимите со стенда шину и

обод.

! Примечание: Держите руки и другие части тела подальше от подвижных деталей станка.

Ожерелья, браслеты и свободная одежда являются источником опасности для оператора.

4.2 Монтаж шины

Процесс монтажа шины следующий:

4.2.1 Убедитесь, что размер шины в дюймах такой же, как и размер обода. Очистите обод и

закрепите его на поворотном столе, возможно выбрать захват снаружи или захват изнутри (в

зависимости от размера обода в дюймах), до установки шины на обод.

4.2.2 Используйте консистентную смазку или мыльный раствор для нанесения на обод по всей его

окружности и установите шину на обод в косом положении и нажмите на рычаг управления

вертикальной стойкой для установки еѐ обратно в рабочее положение. Конечно, необходимо

проверить расположение монтажной головки по отношению к ободу, если оно неправильное, то

следует отрегулировать относительное положение монтажной головки и обода вместе с шиной таким

образом, чтобы оставалось пространство между монтажной головкой и внутренним бортом шины.

После этого установите хвостовую часть монтажной головки ниже борта шины, а борт шины ниже

выступа монтажной головки.

4.2.3 Нажмите на выступ шины и запустите вращение поворотного стола нажатием на педаль с

целью опускания кромки борта шины в выемку обода.

4.2.4 Проверьте, чтобы камера была целой, и установите еѐ в обод, если установка камеры

необходима (уделяйте внимание положению камеры).

● Для того чтобы установить верхний борт шины и обеспечить правильное положение монтажной

головки, отрегулируйте положение борта шины (таким же образом, как это делалось для

внутреннего борта шины). И после этого нажимайте руками на выступ шины, чтобы опустить

кромку борта шины в выемку обода.

● Нажимайте на педаль, чтобы запустить вращение поворотного стола, и не отпускайте руки.

Пожалуйста, проделайте эту работу медленно, и уделяйте внимание состоянию шины на тот

случай, чтобы она не была повреждена, когда будут монтироваться еѐ последние приблизительно

10~15 см. Пожалуйста, отпустите педаль, если вы обнаружите разорванную часть шины, или

остановите вращение стола и затем поднимите педаль ногой вверх, чтобы мотор начал вращаться в

обратном направлении, что возвратит шину к началу цикла для новой попытки монтажа.

! Когда вы работаете с шиной и обнаруживаете, что размер обода в дюймах является таким же,

как тот, с которым вы работали последний раз, то в данном случае, не ослабляйте запирающий

клапан. И также не регулируйте перед работой положение монтажной головки, только

нажмите на педаль управления вертикальной стойкой, чтобы возвратить еѐ в рабочее

положение.

● Перед нажатием на педаль для возврата в рабочее положение вертикальной стойки, пожалуйста,

убедитесь, чтобы в рабочей зоне отсутствовали посторонние люди.

● Во время работы, пожалуйста, уделяйте больше внимания частям своего тела, таким как голова и

руки, чтобы они не попадали в пространство между шиной и горизонтальным рычагом и чтобы вы

сами не получили травм

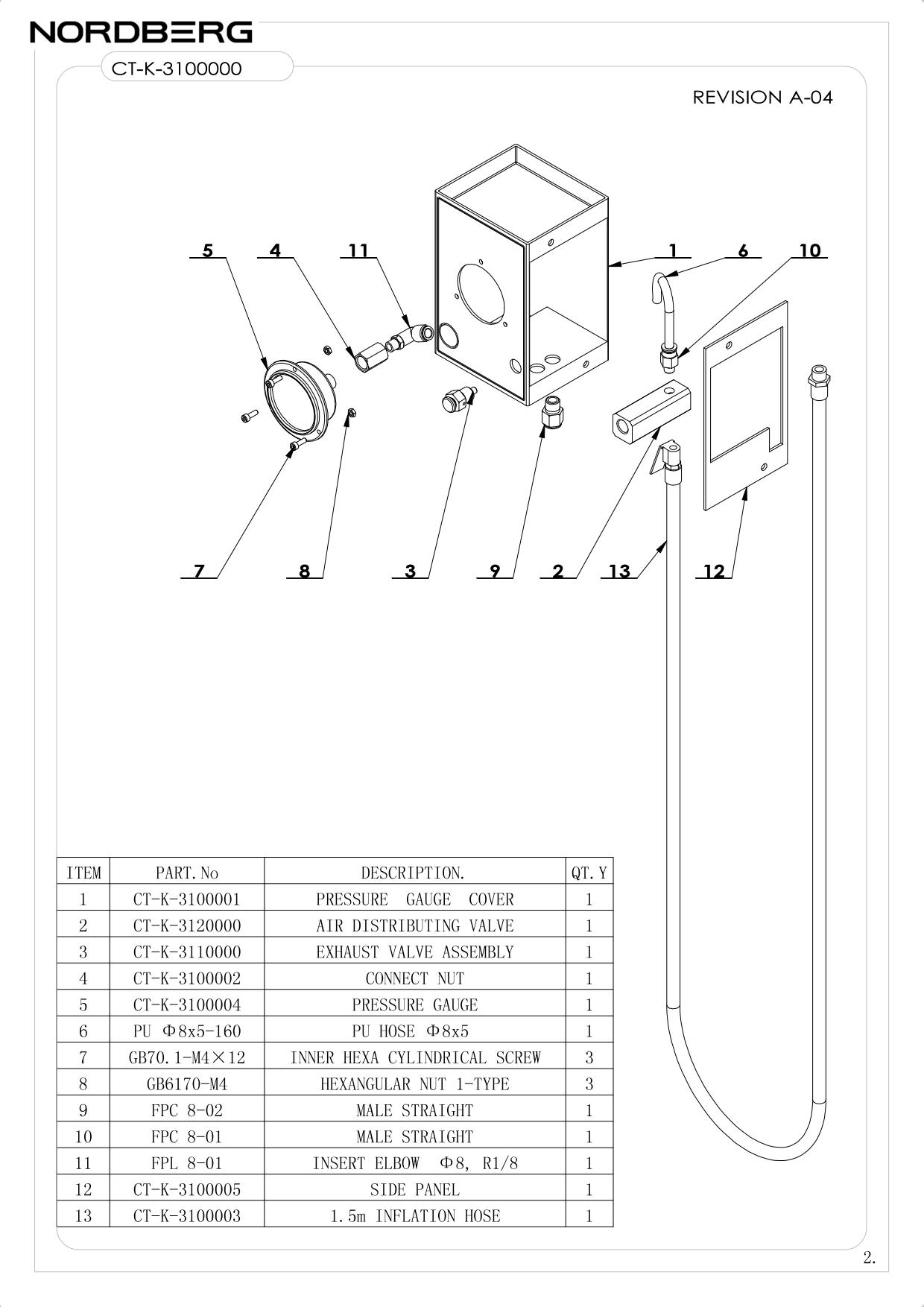

4.3 Накачивание шины

При накачивании шины, производите следующие действия:

Пожалуйста, будьте внимательны и строго следуйте стандартной процедуре работы, а также перед

накачиванием проверяйте, чтобы соединение было надѐжным. На данном стенде установлен

манометр, чтобы следить за величиной давления в шине.

1. Освободите колесо от захватов поворотного стола.

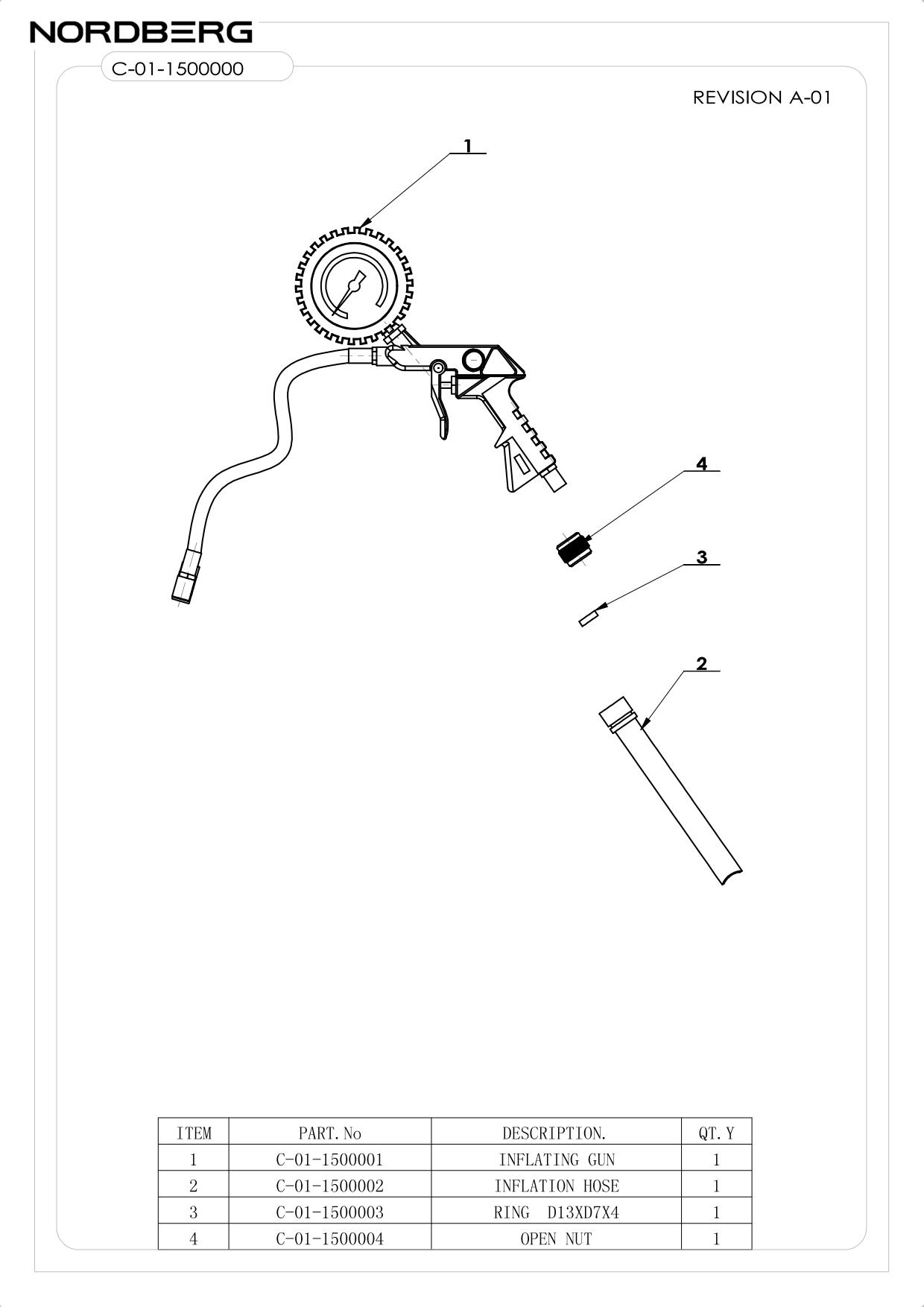

2. Подсоедините соединительное устройство шланга для накачивания к вентилю шины.

3. Нажмите несколько раз на кнопку пистолета для накачивания, но не выходите за пределы

диапазона давления манометра, накачивайте шину медленно. Величина самого большого давления

равна 3,5 бара (пользователи могут отрегулировать ограничительный клапан для получения

других величин максимального давления в зависимости от своих потребностей).

4. Нажимайте на кнопку накачивающего устройства для доведения давления до нужной величины,

если давление в шине слишком велико.

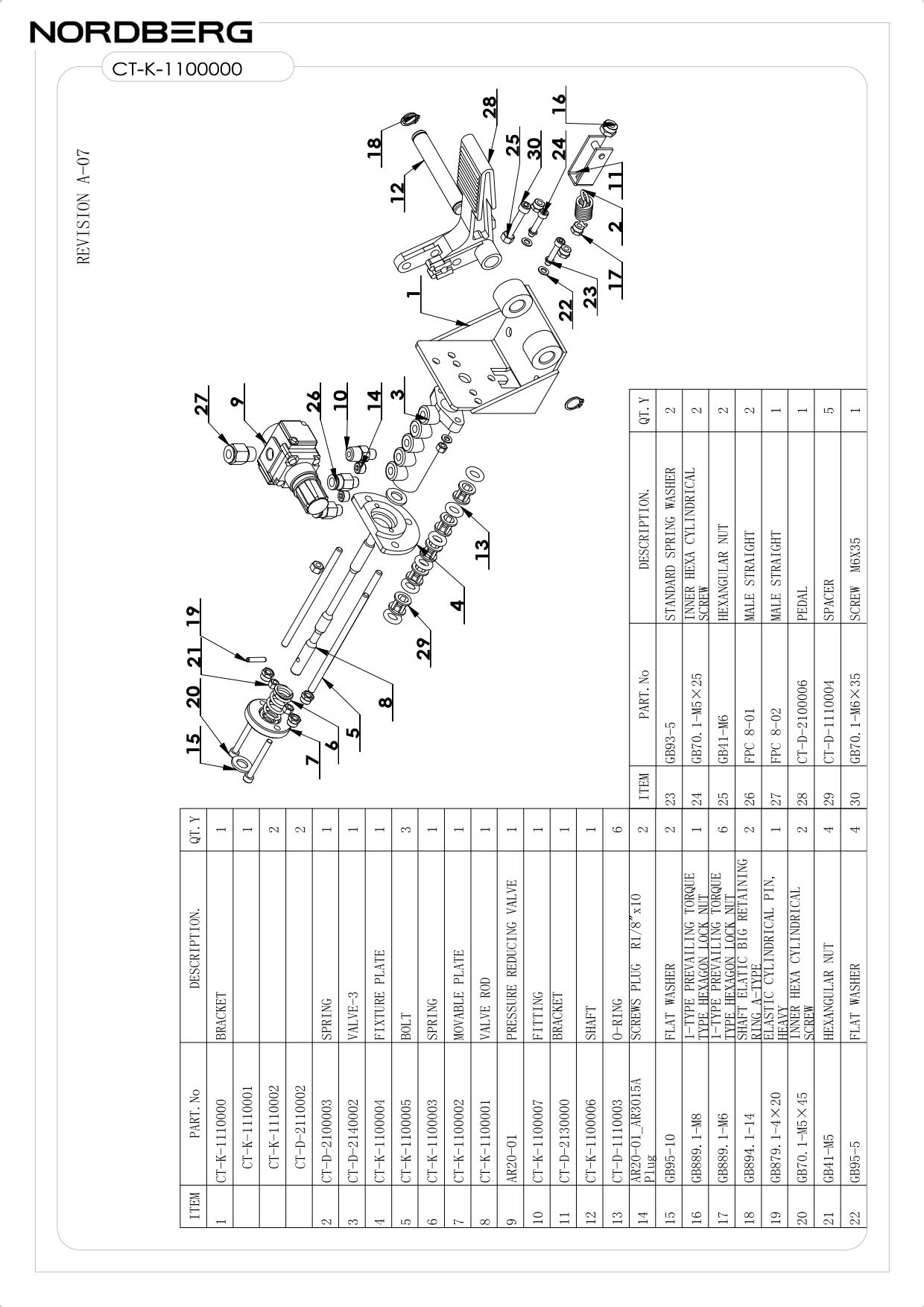

4.4 «Взрывная» накачка

Если бескамерная шина неплотно прилегает к диску, можно применить сначала взрывную накачку, а

затем стандартную:

1. 1. Зажмите колесо и подсоедините шланг для накачивания.

Рис. 24

2. Нажмите на педаль для накачивания (второе положение) и, когда шина будет накачена, быстро

отпустите педаль до первого положения.

3. Несколько раз нажимайте на педаль, чтобы убедиться в том, что давление, указанное на

манометре, не превышает указанное производителем давление.

Внимание! Выполняя данные действия, убедитесь в том, что колесо хорошо зафиксировано. В

противном случае существует угроза вашей жизни

♦ Перед накачиванием тщательно проверьте, чтобы размер шины

соответствовал размеру обода, проверьте также состояние шины, чтобы

убедиться в том, что она не повреждена.

♦ Когда давление воздуха, необходимое для накачивания, относительно

высокое, можно снять шину и накачать под защитным чехлом.

♦ Будьте осторожны во время накачивания шины. Держите руки и другие

части тела подальше от шины.

5. Техническое обслуживание и ремонт

Внимание:

Техническое обслуживание стенда должно производиться только персоналом, имеющим

соответствующую квалификацию.

Перед любым техническим обслуживанием, отключите подачу электропитания, и подачу сжатого

воздуха, перекрыв кран его подачи.

Для обеспечения правильной и безопасной работы, а также для обеспечения длительного срока

службы, необходимо периодически проводить стенду техническое обслуживание, в противном

случае произойдѐт снижение эффективности его работы и может произойти получение травм

оператором и находящимися поблизости лицами.

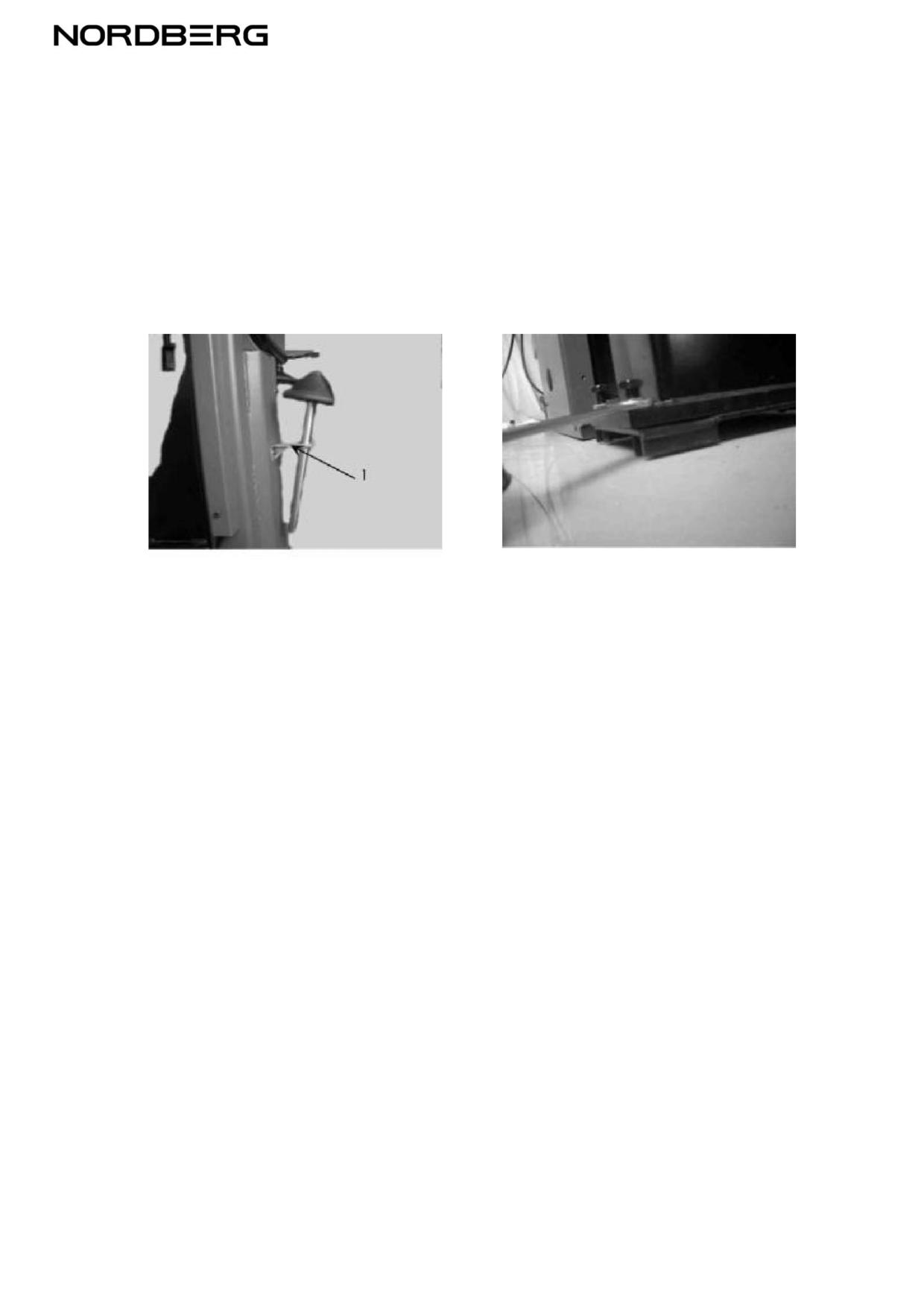

Рис. 25

Техническое обслуживание должно производиться не реже одного раза в

месяц.

Содержите стенд и рабочую зону вокруг него в чистоте, чтобы избежать попадания пыли в

движущиеся детали стенда.

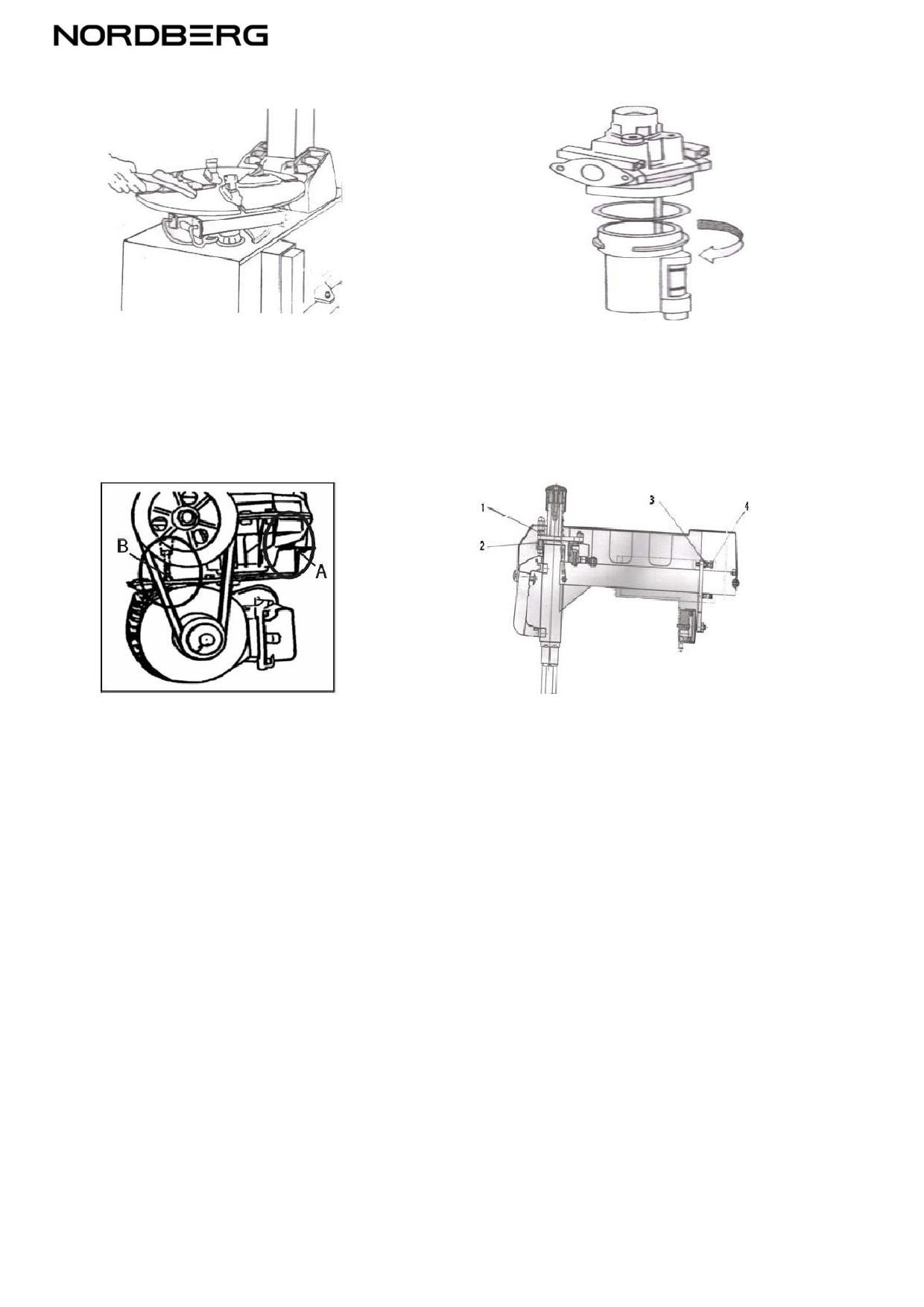

Содержите монтажный стержень и горизонтальный рычаг чистыми и смазанными консистентной

смазкой (очищайте маслом для дизельных двигателей, см. Рис. 25).

Очищайте захваты и их направляющие маслом для дизельных двигателей, смазывайте эти детали

консистентной смазкой Li-complex (Рис. 26).

Периодически проверяйте уровень масла в бачке для смазки сжатого воздуха. Если масло ниже

установленного уровня, то доливайте масло SAE30 (Рис. 27).

Рис. 26

Рис. 27

Периодически проверяйте наличие в бачке отстойника воды и загрязнений, нажимайте кнопку

удаления отстоя для его выпуска, если это необходимо.

Проверяйте и регулируйте натяжение приводного ремня, если необходимо, то регулируйте его

гайками А и В (Рис. 28).

Рис. 28

Рис. 29

Проверяйте все соединительные детали, подтяните все болты.

Установите около воздушного компрессора влагоотделитель, и периодически выпускайте конденсат,

чтобы уменьшить количество влаги в баллоне для воздуха.

Отрегулируйте запирающую пластину.

Перекройте подачу сжатого воздуха и снимите защитную крышку.

Проверьте расстояние между стержнем и запирающей пластиной. Если расстояние велико, то

отрегулируйте его гайками (Рис. 29-1) (Рис. 29-2) вниз; если расстояние мало, то отрегулируйте его

гайками вверх.

Подсоедините подачу сжатого воздуха и проверьте результаты регулировки.

Отрегулируйте запирающую пластину на вертикальном рычаге.

● Перекройте подачу сжатого воздуха, снимите пластмассовую защитную крышку на

горизонтальном рычаге.

● Ослабьте контргайку на болте (М16) и отрегулируйте болт. Нажимайте на рычаг, чтобы он

скользил плавно, закрепите гайку.

● Отрегулируйте болт (Рис. 29-4) и зафиксируйте горизонтальный рычаг, наблюдая за изменением,

пока зазор не будет правильным, затем закрепите гайку.

6. Установка и эксплуатация «третьей руки»

6.1

Установка левостороннего шиномонтажного приспособления

6.1.1 Приспособлением «третья рука» может быть оборудован шиномонтажный станок с

отклоняемой стойкой, на котором можно обслуживать шины диаметром 20”, этот рычаг помогает

завершить демонтаж жесткой и низкопрофильной шины. Использовать его могут только

квалифицированнее операторы.

Перед установкой, источник питания и подачи воздуха должен быть отключен.

Левая и правая сторона опорной плиты корпуса шиномонтажного станка, который может

обслуживать шины диаметром более 20”, имеют отверстие для установки левого вспомогательного

рычага. Перед установкой можно снять боковую панель и вынуть установочную резиновую пробку.

Если имеется инструментальный ящик, необходимо отсоединить его.

6.1.2 Удалите упаковку с приспособления. Проверьте наличие деталей в соответствии с упаковочным

листом. Затем достаньте основание в сборе (Рис. 30) и установите на нем винты и шайбы.

Рис. 30

Рис. 31

6.1.3 Протолкните платформу опорной плиты основания в сборе в корпус через опорную плиту на

левой задней стороне корпуса. Выровняйте резьбовое отверстие и армированное отверстие, для

закрепления используйте болт и шайбу. (Рис. 31).

6.1.4 Установите кронштейн корпуса (рис. 32-1) на опорной поверхности в сборе. Выровняйте. Для

фиксации используйте винт, снятый ранее, не затягивайте его.

6.1.5 Используйте фиксирующий опорный кронштейн (рис. 33), чтобы соединить кронштейн корпуса

с корпусом, вставьте винт для фиксации.

6.1.6 Подсоедините шланг подачи воздуха (рис. 34-2) и используйте Y-образный тройник для

подсоединения выпускного шланга, а другой конец соедините с входным отверстием

вспомогательного клапана регулировки давления.

Рис. 32

Рис. 33

6.1.7 Подключите источник воздуха, вставьте соединительный шток нажимной конусообразной

насадки (рис. 35-1) в отверстие вала (рис. 35-2) поворотной консоли. С помощью клапана изменения

направления с ручным управлением сделайте так, чтобы нажимной конусообразной насадки

совпадал с центром поворотного стола (рис. 36). При несовпадении, используйте винт для

регулировки положения основания, чтобы добиться совпадения. По завершении регулировки,

зафиксируйте болт.

Рис. 34

Рис. 35

6.1.8 В соответствии с рис. 37, закрепите фиксирующий кронштейн на корпусе, на фиксирующем

кронштейне закрепите инструментальный ящик, затем туго затяните контргайку.

Рис. 36

Рис. 37

6.1.9 Согласно рис. 38, зафиксируйте опору для конуса на кронштейне корпуса и установите

прессующий конус на кронштейне.

6.1.10 Открутите гайку под основанием и поворачивайте винт по часовой стрелке, пока он не будет

находиться вплотную к основанию (рис. 39), установите боковую панель и инструментальный ящик,

снятые ранее.

6.1.11 Теперь установка вспомогательного приспособления «третья рука».

Рис. 38

Рис. 39

6.2

Установка правостороннего вспомогательного приспособления

6.2.1 Отсоединив шину от диска в соответствии с указаниями, данными в главе 6, необходимо

выполнить следующие действия.

6.2.2 Сначала установите зажимные кулачки в соответствии с размером диска, затем зафиксируйте

диск и поместите нажимную конусообразную насадку шины в центре диска (рис. 40). Надавите на

клапан ручного управления, чтобы прижать диск, пока наружная часть диска не будет находиться

ниже поверхности зажима. В этот момент можно зафиксировать диск. Поднимите опорный рычаг и

установите его в рабочее положение, снимите нажимную конусообразную насадку и поместите ее на

опору.

6.2.3 Используйте нажимное приспособление (рис. 41-1) для надавливания на шины при помощи

профильной насадки, используйте кисточку для нанесения смазки на кромку. Установите инструмент

для демонтажа в нужное положение (рис. 42-2). Поместите нажимное приспособление возле

монтажной головки, чтобы прижать кромку, и вставьте монтажную лопатку под инструмент для

демонтажа между диском и краем шины (рис. 42). Поднимите нажимное приспособление и

переместите его в положение, противоположное инструменту для демонтажа, вдавите край в паз для

отсоединения шины, затем вращайте монтажную лопатку, чтобы поднять кромку на инструмент для

демонтажа (рис. 43).

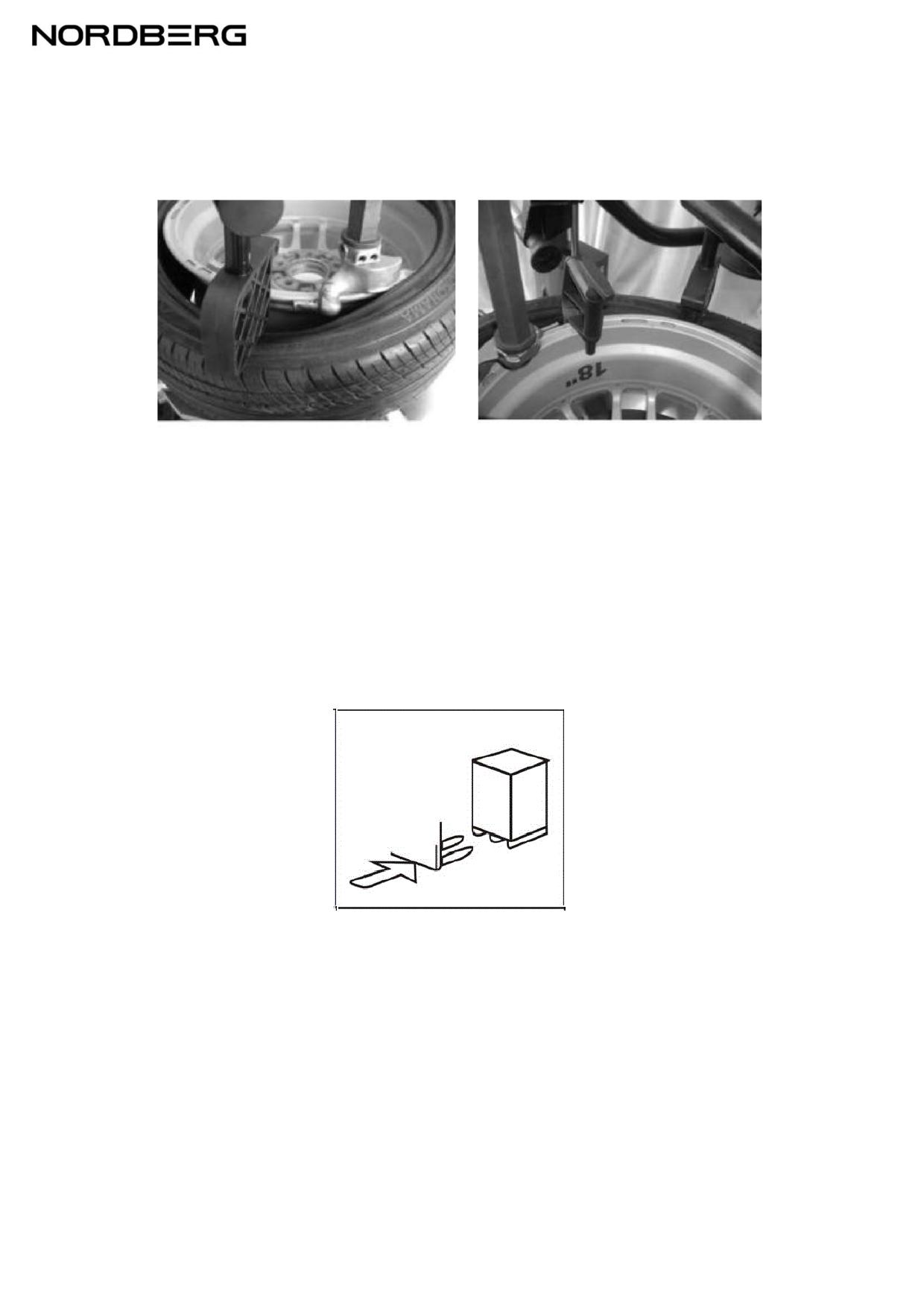

Затем зафиксируйте насадку в монтажной головке (рис. 47) и непрерывно вращайте поворотный стол

до завершения операции 6.2.5.

Рис. 46

Рис. 47

7. Транспортировка

Стенд должен транспортироваться с использованием оригинальной упаковки и размещаться в

соответствии с маркировкой на упаковке. Упакованный стенд должен перемещаться при помощи

вильчатого подъѐмника соответствующей грузоподъѐмности. Вставляйте вилы в места, показанные

на Рис. 48. Упакованные стенды нельзя штабелировать более, чем по три упаковки.

Рис. 48

8. Схемы электрооборудования и пневматики

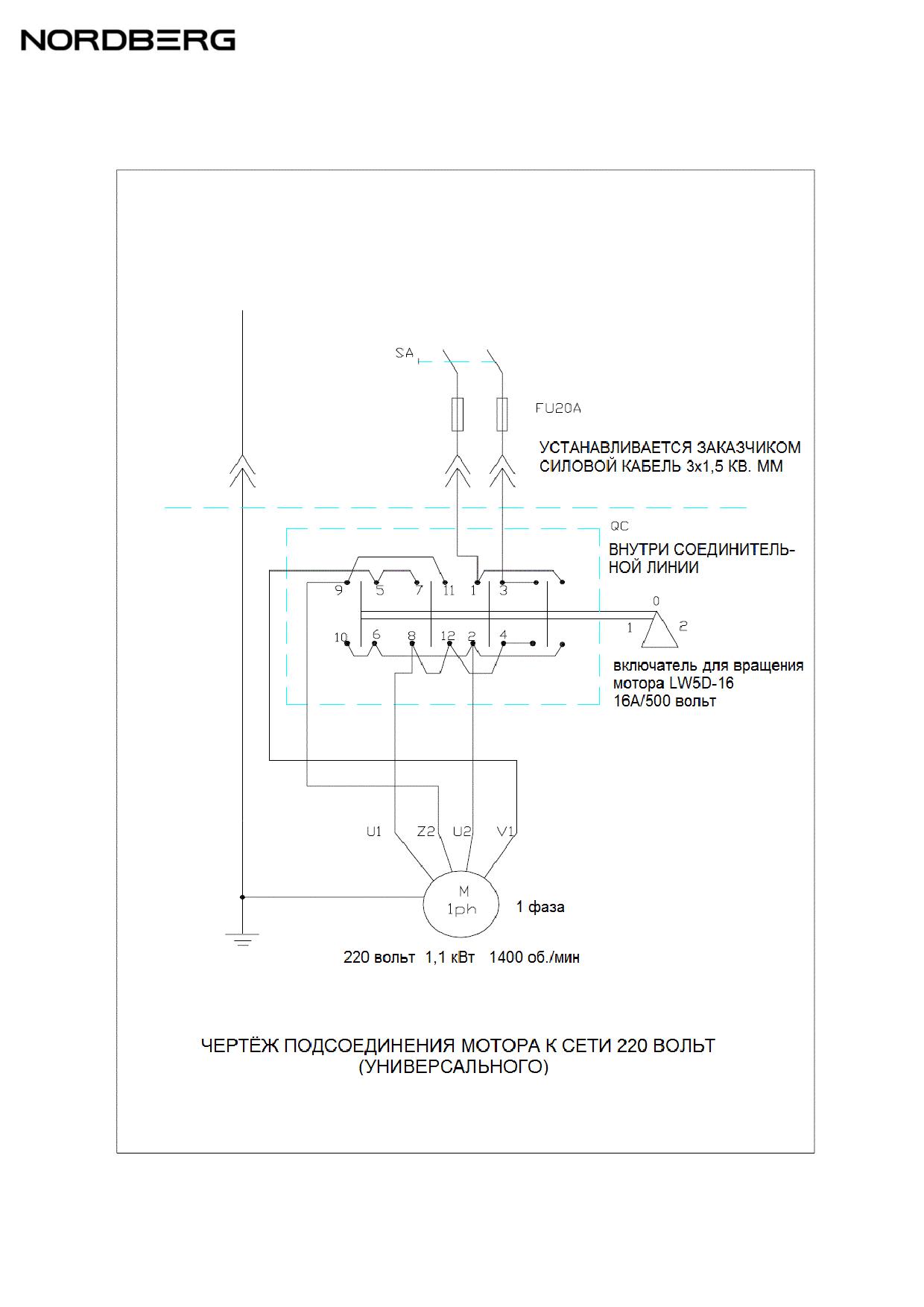

7.1 Схема электрооборудования на 220 вольт

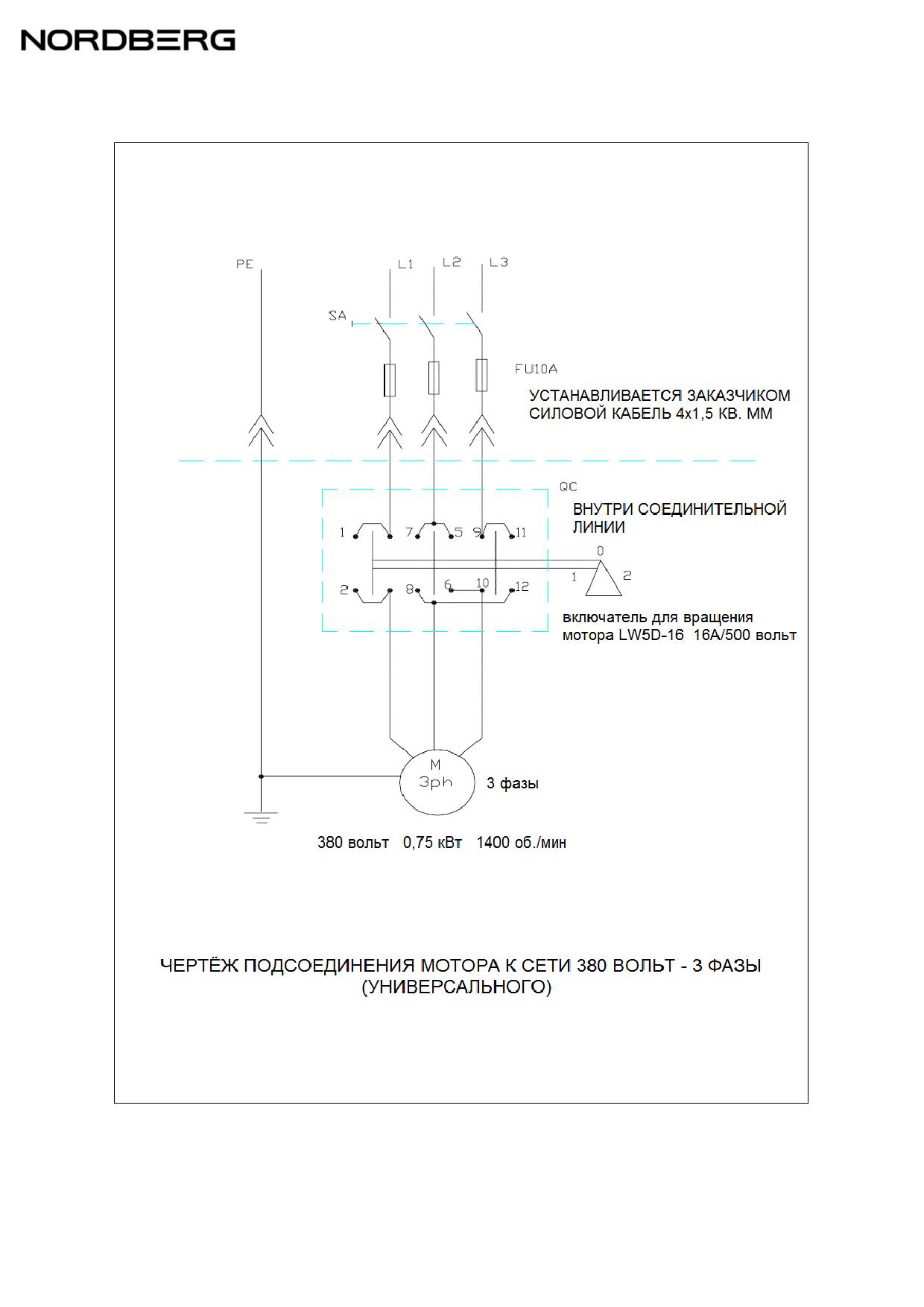

7.2 Схема электрооборудования на 380 вольт

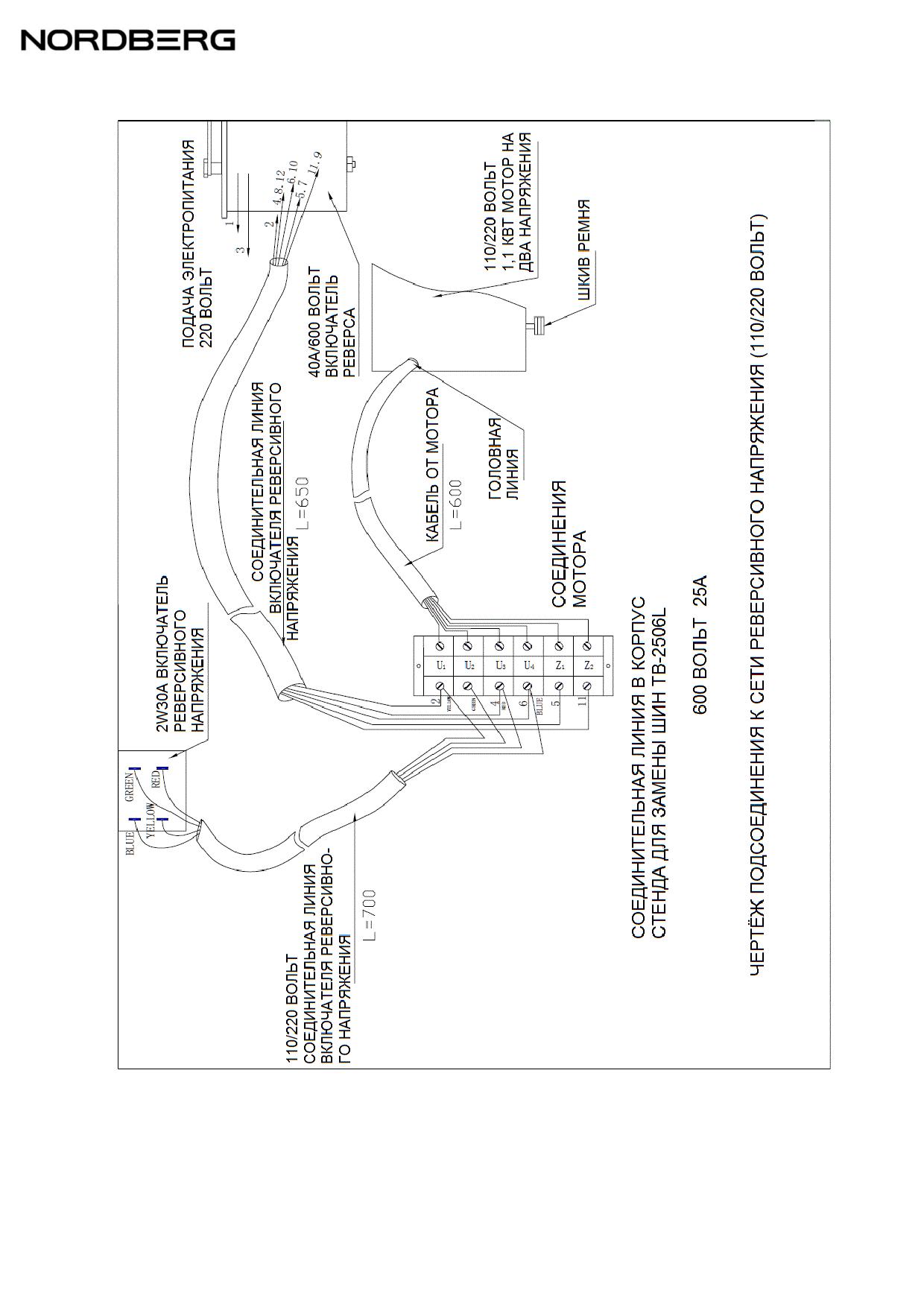

7.3 Схема электрооборудования на 110/220 вольт; 50/60 герц

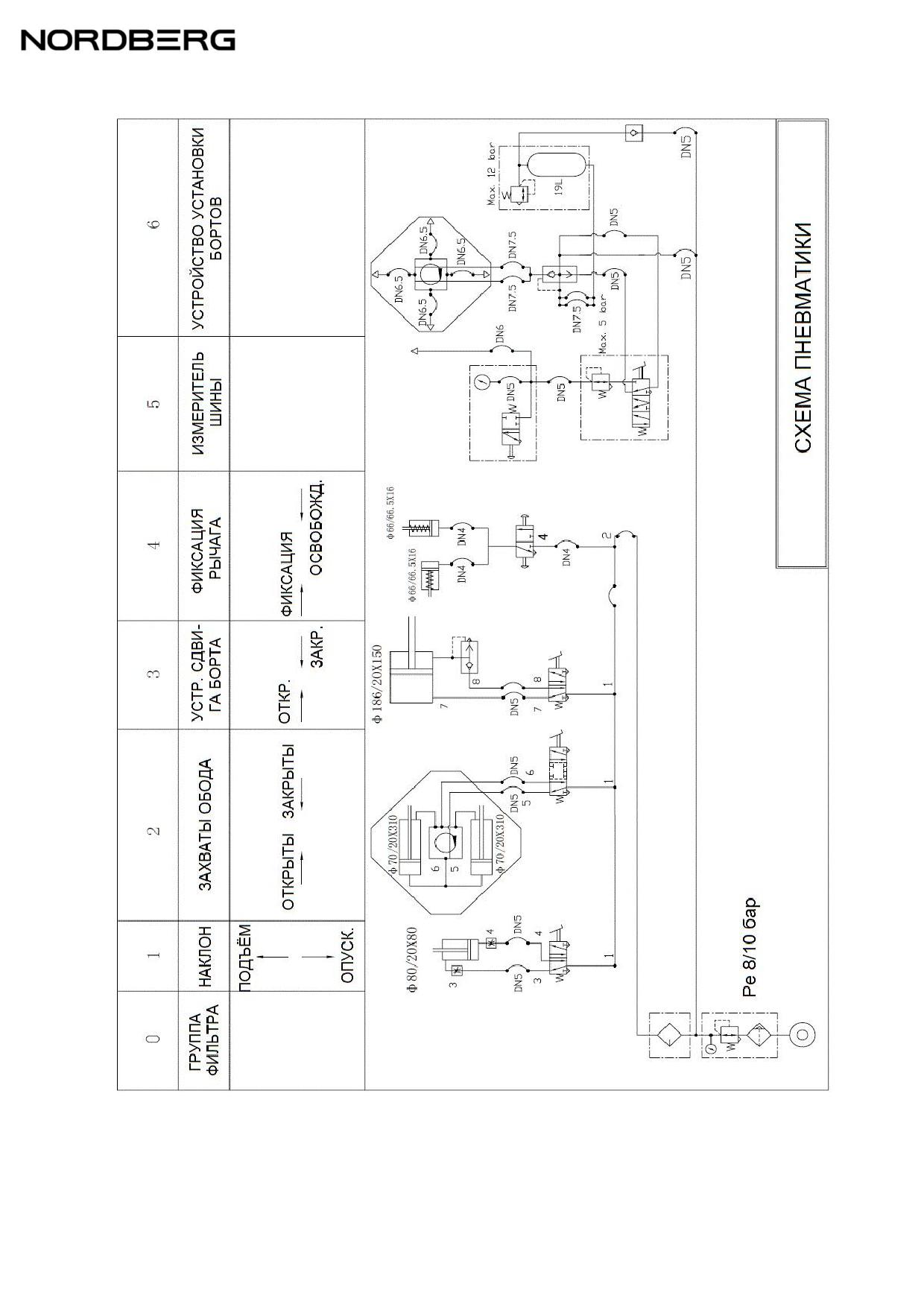

7.4 Схема пневматики

9. Поиск неисправностей

Неисправность

Причина

Решение

Поворотный стол вращается

Контакты включателя ревер-

Замените включатель ревер-

только в одном направлении.

са неисправны.

са.

Поворотный стол не враща-

Разорван ремень привода.

Замените ремень.

ется.

Ослаблен ремень привода.

Отрегулируйте натяжение

ремня.

Проблема с подачей элек-

Проверьте подачу электро-

тропитания к мотору.

питания к мотору и линию

соединения с розеткой.

Неисправен включатель

Замените включатель

реверса.

Обод не может быть хорошо

Сломан захват.

Замените захват.

закреплѐн на поворотном

Утечка воздуха в зажимном

Замените уплотнители.

столе.

цилиндре

Шестигранный стержень не

Фиксирующая пластина не в

См. главу 5 в данном руко-

может быть зафиксирован и

правильном положении.

водстве для решения про-

не двигается плавно.

блемы.

Педаль не отходит назад.

Сломана пружина.

Замените пружину.

Мотор не вращается, или

Проблемы с деталями при-

Устраните заедание

недостаточно выходной

вода.

Замените конденсатор.

мощности.

Неисправен конденсатор.

Дождитесь нормального

Недостаточно напряжения.

напряжения.

Решите проблему короткого

Короткое замыкание.

замыкания.

Выходной мощности для

Утечка воздуха

Замените уплотнители.

цилиндра недостаточно.

Механический дефект

Решите проблему.

Недостаточно давления

Отрегулируйте давление

воздуха.

воздуха, требующееся для

стенда.

Утечка воздуха

Разрыв шланга.

Замените детали.

Поломка соединительной

Замените деталь.

детали.

Неисправность уплотнения.

Замените детали.

Недостаток герметика

Добавьте уплотнительный

клей

Гарантия.

ГАРАНТИЙНЫЙ ПЕРИОД: Один год с момента покупки.

Бесплатная гарантия касается только дефектов в материале и качестве, исключая любое

другое несоответствующее действие. Доставка и транспортировка до уполномоченных

дилеров осуществляется за счет покупателя.

Гарантия не распространяется на оборудование, имеющие конструктивные изменения,

механические или технические повреждения, следы коррозии, химического воздействия

вызванные использованием не по назначению или с нарушением правил и норм

эксплуатации и хранения.

Зажимные кулачки рабочего стола, монтажная головка, лезвие отжимной лапы, а так же

пластиковые насадки подвержены естественному износу, а так же повышенному износу при

не соблюдении правил эксплуатации, гарантия на данные элементы не распространяется

www.nordberg.ru

Тел./факс: 8-800-550-53-50

e-mail: info@nordberg.ru
