БЕТОНОСМЕСИТЕЛЬ ЭЛЕKТРИЧЕСKИЙ Парма Практик Б-121Э, Б-141Э, Б-161Э, Б-181Э, Б-201Э. Руководство по эксплуатации
Руководство по эксплуатации
БЕТОНОСМЕСИТЕЛЬ
ЭЛЕKТРИЧЕСKИЙ
МОДЕЛИ:
Б-121Э
Б-141Э
Б-161Э
Б-181Э
Б-201Э
ОГЛАВЛЕНИЕ
1. Назначение
3
7. Эксплуатация
12
2. Технические характеристики
3

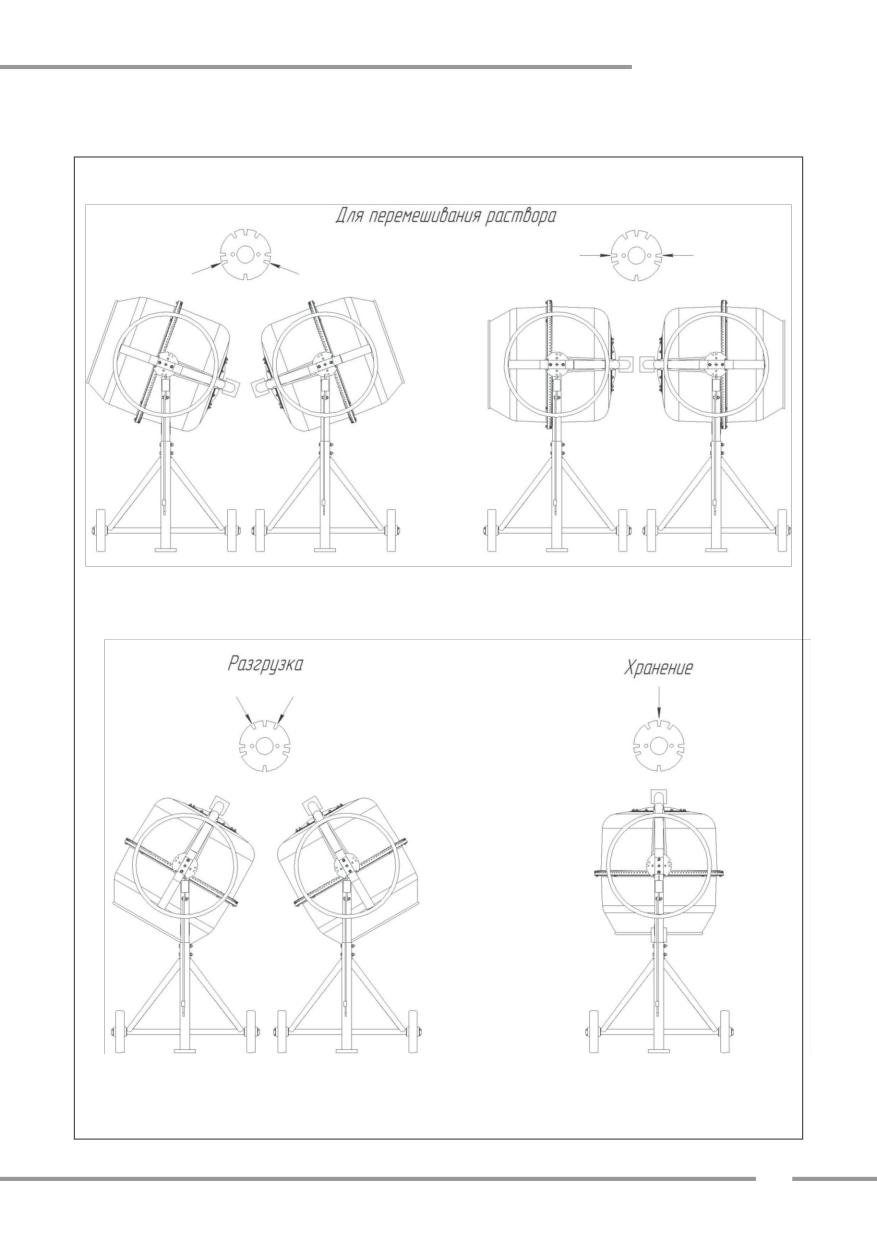

7.1. Положения бака при работе
3. Требования техники
и хранении
12
безопасности
4
7.2. Последовательность
4. Устройство бетоносмесителя
6
загрузки барабана
12
5. Комплект поставки
7
7.3. Порядок работы
12
6. Порядок сборки
8
7.4. Периодическое
6.1. Сборка колесной опоры
8
обслуживание
14
6.2. Сборка рамы с опорами
8
8. Правила транспортировки
6.3. Установка нижней половины
и хранения
14
бака с коромыслом на раму
9
9. Возможные неисправности
6.4. Установка моторного
и методы их устранения
15
блока на раму
10

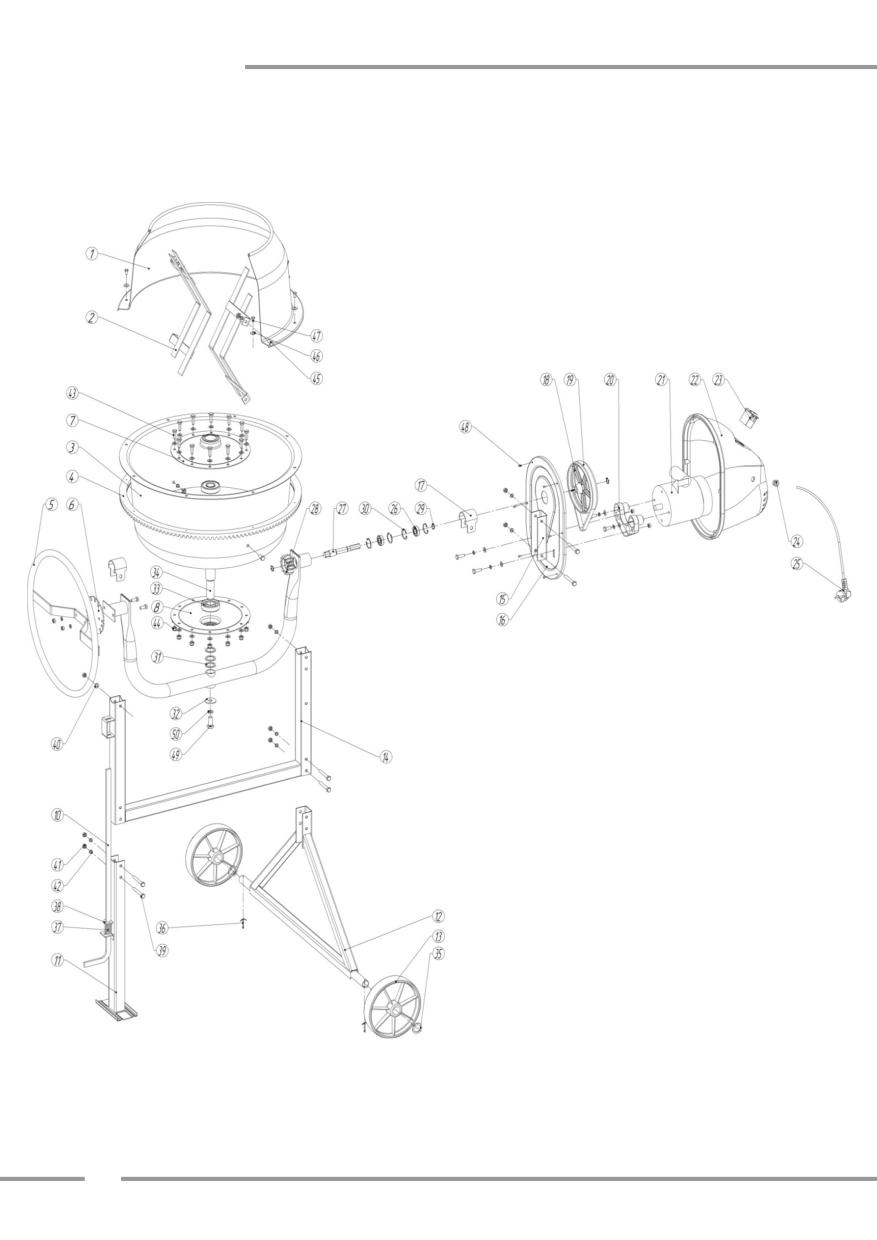

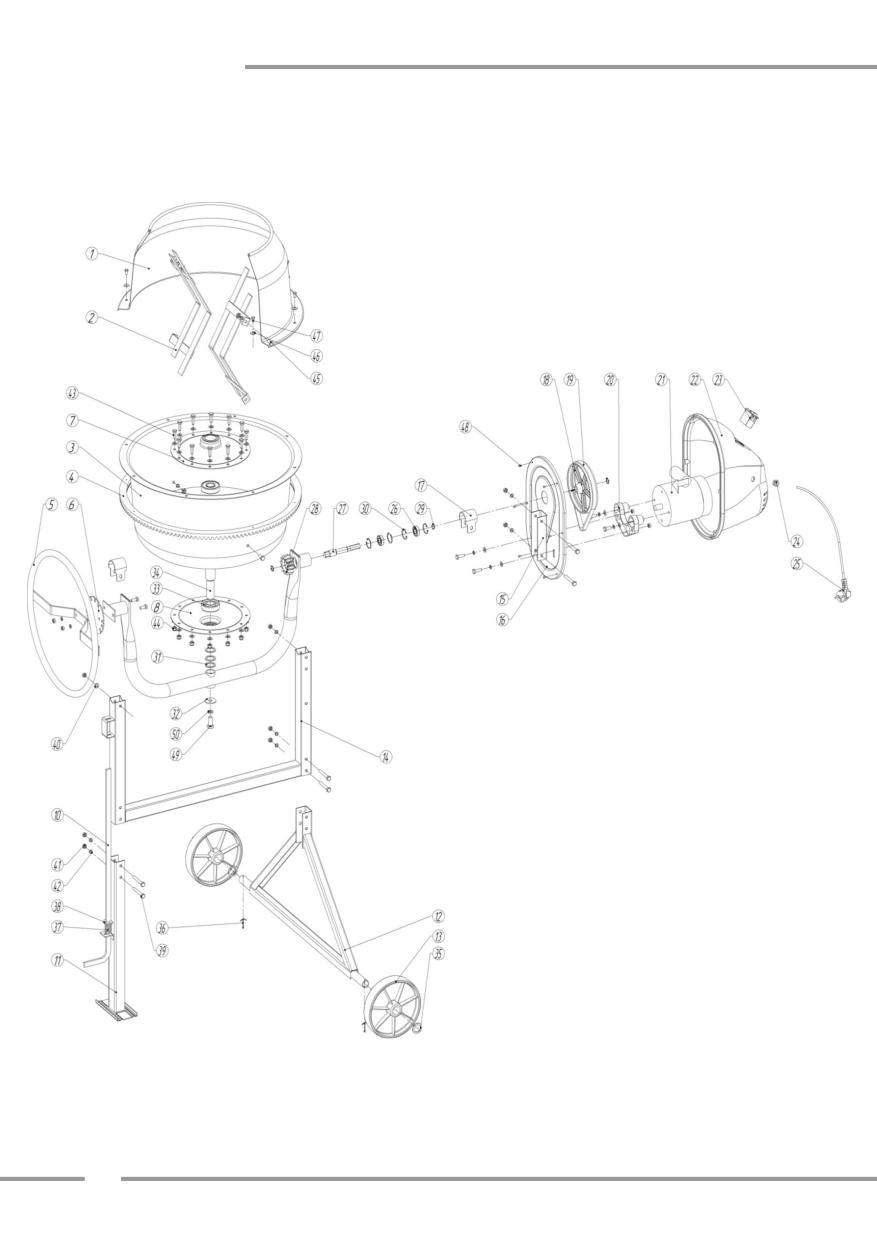

10. Схема бетоносмесителя
6.5. Установка штурвала
10
и список частей
16
6.6. Установка лопаток

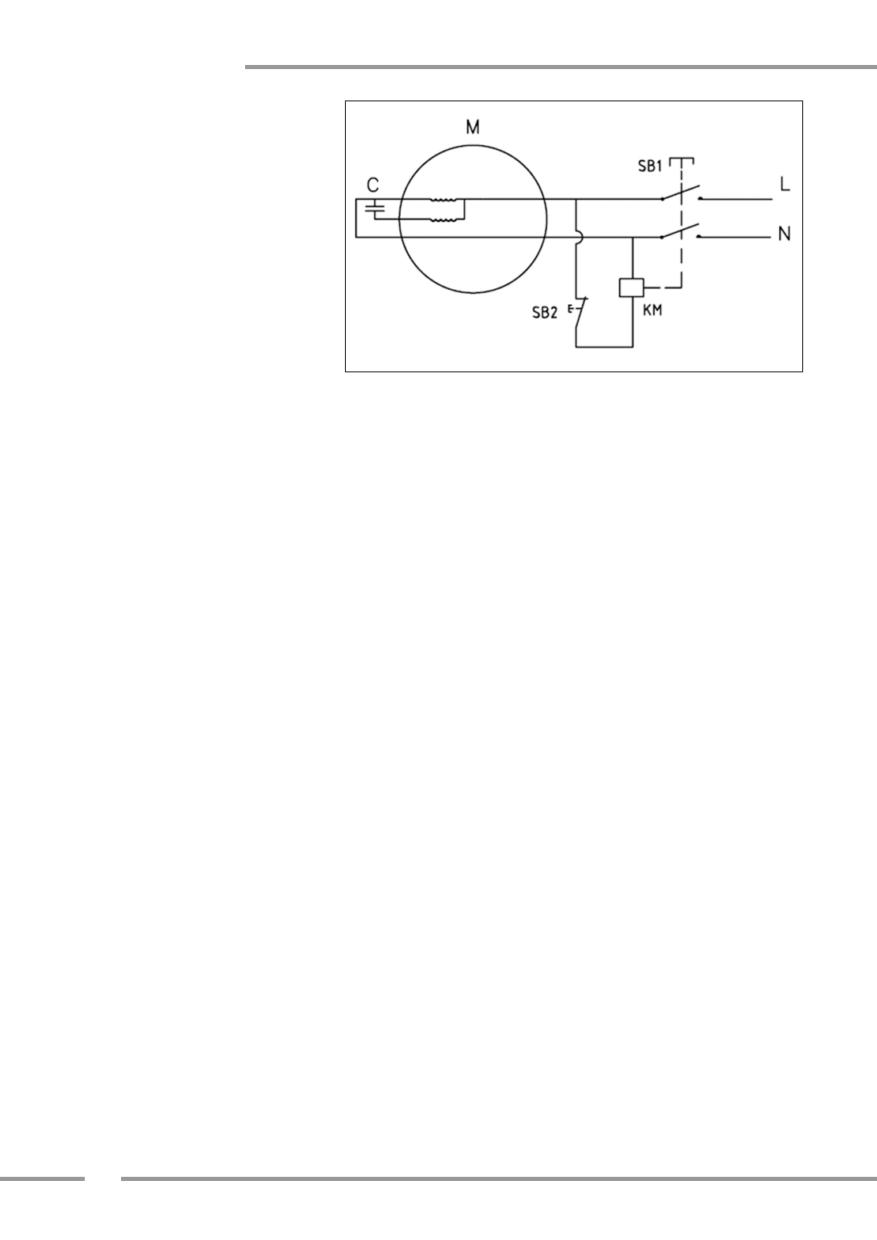

11. Электрическая схема
17
на нижней половине бака
10
12. Гарантийные
6.7. Установка верхней
обязательства
18
половины бака
11
13. Свидетельство
6.8. Закрепление лопаток
о приемке
19
к верхней половине бака
11
14. Сведения о продаже
19
2
Уважаемый покупатель!
Благодарим Вас за приобретение бетоносмесителя ПАРМА Практик®.
Перед началом работы с бетоносмесителем настоятельно рекомендуем
ознакомиться с настоящим руководством.
Приобретая бетоносмеситель проверьте его работоспособность и ком-
плектность. Обязательно потребуйте от продавца заполнения гарантийного
талона и п.14 «Сведения о продаже» настоящего руководства, дающих право
на бесплатное устранение заводских дефектов в период гарантийного срока.
1. НАЗНАЧЕНИЕ
Бетоносмеситель предназначен для приготовления подвижных бетонных
смесей марок П2-П4 по ГОСТ 7473-2010 с максимальным размером твердых
частиц (щебня, гравия), не превышающим 30 мм, растворов строительных по
ГОСТ 28013-98, а также их сухих компонентов.
Бетоносмеситель рассчитан для работы от однофазной сети переменного
тока напряжением 230 В и частотой 50 Гц.
Бетоносмеситель предназначен для эксплуатации в следующих условиях:
- температура окружающей среды от 1°С до 35°С;
- относительная влажность воздуха до 80% при температуре 25°С.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики бетоносмесителей приведены в таблицах 1, 2.
Таблица 1
Параметры
Б-121Э
Б-141Э
Номинальная мощность, Вт
600
600
Напряжение сети / частота, В/Гц
230 / 50
Геометрический объем бака, л
120
140
Объем готового замеса бетонной смеси, л
46
63
Крупность заполнителей, не более, мм
40
Количество оборотов бака, об/мин
26
Материал венца
Чугун
Класс защиты
II
Габаритные размеры бетоносмесителя, см
105,5х69х120
105,5х69х129
Габаритные размеры упаковки, см
64х64х440
Масса брутто, кг
55
60
3
Таблица 2
Параметры
Б-161Э
Б-181Э
Б-201Э
Номинальная мощность, Вт
600
750
750
Напряжение сети/частота, В/Гц
230/50
Геометрический объем бака, л
160
180
200
Объем готового замеса
72
75
88
бетонной смеси, л
Крупность заполнителей,
40
не более, мм
Количество оборотов бака, об./мин.
26
Материал венца
Чугун
Класс защиты
II
Габаритные размеры
109,5х
109,5х
117,5х
бетоносмесителя, см
69х129,5
69х137,5
85х129
Габаритные размеры упаковки, см
76х76х52
Масса брутто, кг
47,8
70
52,6
3. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Не подключайте вилку шнура питания бетонос-
месителя к розетке электрической сети до тех пор, пока вни-
мательно не ознакомитесь с Руководством по эксплуатации.
ЗАПРЕЩАЕТСЯ работать с бетоносмесителем в состоянии
алкогольного или наркотического опьянения.
ВНИМАНИЕ! В процессе работы с бетоносмесителем не допу-
скайте нахождения в рабочей зоне детей и посторонних лиц.
ЗАПРЕЩАЕТСЯ работать с незаземленным бетоносмесителем.
ЗАПРЕЩАЕТСЯ эксплуатация бетоносмесителя на открытых
площадках во время снегопада или дождя, вблизи воспламеня-
ющихся жидкостей или газов, во взрывоопасных помещениях
или помещениях с химически активной средой, разрушающей
металлы и изоляцию, а также в условиях чрезмерной запылён-
ности воздуха.
4
ВНИМАНИЕ! Во время работы с бетоносмесителем не прика-
сайтесь к его движущимся частям.
ВНИМАНИЕ! Не включайте бетоносмеситель со снятым кожу-
хом электродвигателя. Не снимайте кожух электродвигате-
ля на работающем бетоносмесителе.
Ознакомьтесь с назначением, принципом действия, приемами работы и
максимальными возможностями Вашего бетоносмесителя.
Запрещается работа с бетоносмесителем в помещениях с относительной
влажностью воздуха более 80%.
Не подвергайте бетоносмеситель воздействию резких температурных пере-
падов, способных вызвать образование конденсата на деталях электродвигате-
ля. Если бетоносмеситель внесен в зимнее время в отапливаемое помещение с
улицы, рекомендуется не включать его некоторое время, пока он не нагреется.
Перед первым включением бетоносмесителя обратите внимание на пра-
вильность его сборки и надежность установки. Все защитные устройства долж-
ны находиться на своих местах и в рабочем состоянии.
Проверьте работоспособность выключателя, наличие и надежность заземления.
Используйте бетоносмеситель только по назначению. Не допускается са-
мостоятельное проведение модификаций бетоносмесителя, а также использо-
вание бетоносмесителя для работ, не регламентированных данным Руковод-
ством по эксплуатации.
Перед работой включите бетоносмеситель и дайте ему поработать на хо-
лостом ходу. В случае обнаружения шумов, не характерных для нормальной
работы, или сильной вибрации, выключите бетоносмеситель, отсоедините вил-
ку шнура питания от розетки электрической сети. Не включайте бетоносмеси-
тель до выявления и устранения причин неисправности.
Диагностика неисправностей и ремонт бетоносмесителя должны произво-
диться только в специализированном сервисном центре.
Не перегружайте бетоносмеситель.
Загрузку барабана бетоносмесителя производите только при вращающем-
ся барабане.
Не работайте с неисправным или поврежденным бетоносмесителем.
Не прикасайтесь (даже рабочим инструментом) к движущимся частям бето-
носмесителя. Несоблюдение этого правила может привести к тяжелой травме.
Оберегайте бетоносмеситель от падений. Не работайте с бетоносмесите-
лем с поврежденным корпусом электродвигателя или выключателем.
Не допускайте неправильной эксплуатации шнура питания бетоносмеси-
теля. Не тяните за шнур при отсоединении вилки от розетки. Оберегайте шнур
от скручивания, заломов, нагревания, попадания масла, воды и повреждения
об острые кромки. Не используйте шнур питания бетоносмесителя с повреж-
дённой изоляцией.
5
Содержите бетоносмеситель в чистоте и исправном состоянии.
Перед началом любых работ по техническому обслуживанию бетоносме-
сителя отключите вилку шнура питания от розетки электросети.
ЗАПРЕЩАЕТСЯ использовать бетоносмеситель для переме-
шивания химикатов и пищевых продуктов.

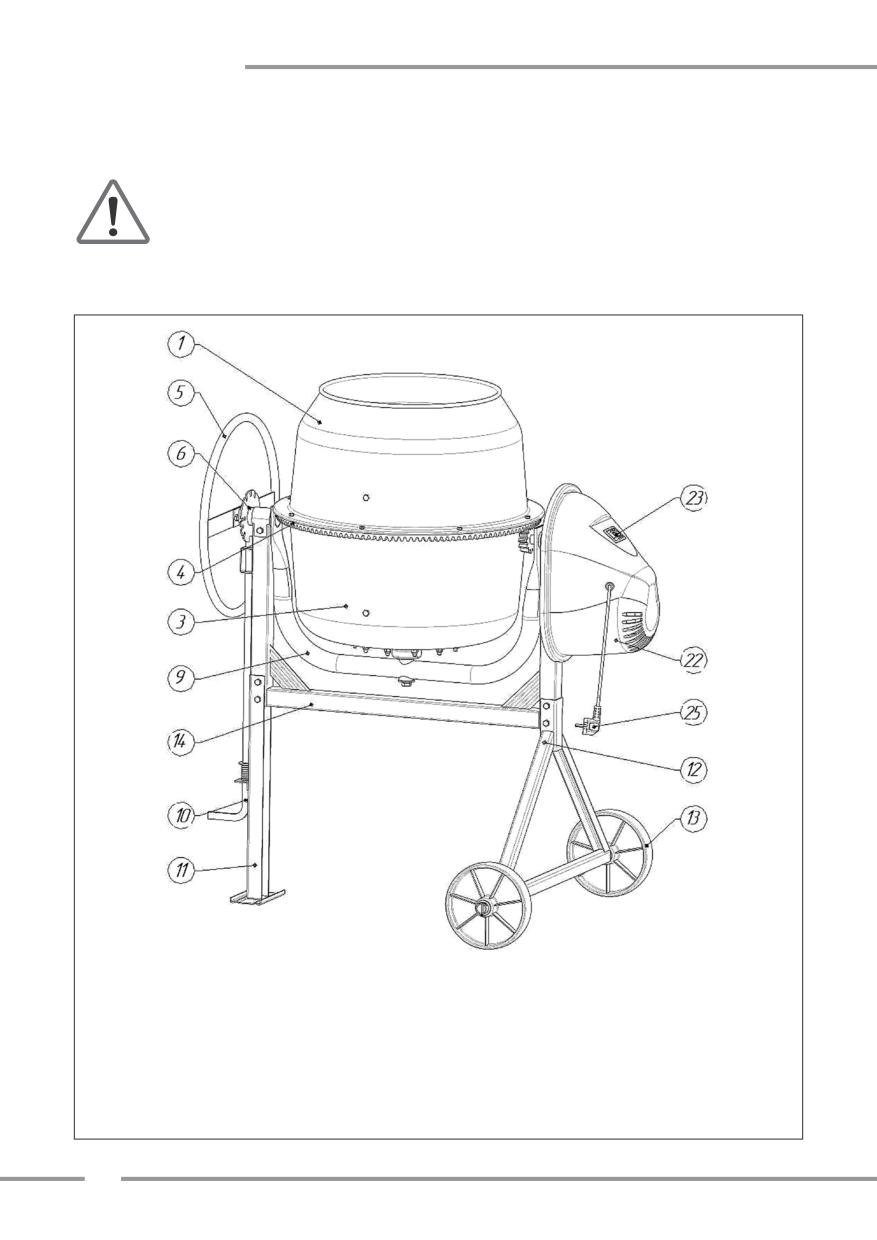

4. УСТРОЙСТВО БЕТОНОСМЕСИТЕЛЯ
1. Верхняя половина
7. Диск-фиксатор
13. Колесо
бака
угла наклона
14. Рама
3. Нижняя
9. Коромысла
22. Кожух
половина бака
10. Педаль фиксации
электродвигателя
с коромыслом
наклона барабана
23. Выключатель
4. Венец
11. Опора
25. Шнур с вилкой
5. Штурвал
12. Опора колесная
Рис. 1
6
5. КОМПЛЕКТ ПОСТАВКИ
Рис. 2
2
5
3
4
10
6
7*
1
8
12
11
9
B
A
1. Нижняя половина бака
7*. Пакет (метизы)
1 компл.
с коромыслом
1 шт.
8. Опора
1 шт.
2. Верхняя половина
9. Педаль фиксации
бака
1 шт.
наклона барабана
1 шт.
3. Лопатка
2 шт.
10. Опора колёсная
1 шт.
4. Колесо
2 шт.
11. Рама
1 шт.
5. Штурвал
1 шт.
12. Хомут
2 шт.
6. Блок моторный
1 шт.
13. Диск фиксатор
1 шт.
*7. Метизы (уложенные в пакет):
Болт М8х20
4 шт.
Шплинт 4х40
2 шт.
Болт М8х25
2 шт.
Шайба колёсная
2 шт.
Шайба гровер М8
16 шт.
Болт М6х12
2 шт.
Шайба плоская М6
2 шт.
Болт М8х60
10 шт.
Шайба плоская М8
8 шт.
Шайба
Гайка М8
16 шт.
увеличенная М8
4 шт.
Если комплектность упаковки нарушена или запасные части по-
вреждены при транспортировке, обратитесь к своему продавцу.
Технические характеристики и комплект поставки могут
быть изменены производителем без предварительного уве-
домления.
7
6. ПОРЯДОК СБОРКИ
ВНИМАНИЕ! Сборку бетоносмесителя рекомендуется прово-
дить вдвоем с помощником.
6.1. Сборка колесной
опоры (рис. 3)
Установить на ось колес-
ной опоры 1 шайбу коле-
са 2 с каждой стороны.
Установить колеса
3 с
каждой стороны.
Установить на ось колес-
ной опоры 1 шайбу коле-
са 2 с каждой стороны.
Вставить шплинт 4 в от-
верстие колесной опоры
1 с каждой стороны и за-
гните концы шплинта для
Рис. 3
фиксации колес.
6.2. Сборка рамы
с опорами (рис. 4-6)
Установить педаль фик-
сации наклона бараба-
на 5, продев через петлю
на опоре 6 (рис. 4).
Соединить опору 6 с ра-
мой 7. Для этого предва-
рительно продев педаль
в кронштейны на опоре
6 и раме 7, соединить
опору 6 с рамой 7 под
углом 30°, чтобы обра-
зовался треугольник, и
можно было установить
Рис. 4
Рис. 5
болт 8 (рис. 5).
Установить болт 8 с торца опоры 6 (со стороны педали фиксации 5), после
этого установив педаль фиксации наклона 5 в петлю на опоре 6 завести опо-
ру 6 на раму 7 соединить используя болт 8, гайку М8 и шайбу гровер (рис. 5).
8
Соединить колесную опору 1 с ра-
мой, используя болты 9 (3 шт.), гай-
ки М8, и шайбу «гровер» (рис. 6).
6.3. Установка нижней половины
бака с коромыслом на раму
(рис. 7, 8)
Установить коромысло 10 в сбо-
ре с нижней половиной бака на
раму 7 между двух стопорных ко-
лец (рис. 7).
Установить хомут 11* между двух
Рис. 6
стопорных колец на втулку вала-
шестерни и зафиксируйте его, ис-
пользуя болты (2 шт.), гайки (2 шт.),
шайбы «гровер» (2 шт.) (рис. 7).
* Вариант исполнения хомута А или
Исп.
A
Исп. B
В, зависит от комплекта поставки
предприятия-изготовителя. Пред-
приятие изготовитель оставляет
за собой право без предваритель-
ного уведомления покупателя вно-
сить изменения в конструкцию,
комплектацию или технологию из-
готовления изделия с целью улуч-
шения его свойств.
Рис. 7
ВНИМАНИЕ!
При установке нижней полови-
Стопорные
кольца
ны бака с коромыслом на раму и
перед установкой хомутов, не-
обходимо выставить положение
коромысла, обеспечив вертикаль-
ное положение стопорных колец с
наружных сторон рамы (рис. 8).
ВНИМАНИЕ!
Устанавливая моторный блок,
вначале заводим верхнюю часть,
а затем надавливая сверху уста-
Рис. 8
навливаем на раму.
9
6.4. Установка моторного блока
на раму (рис. 9)
Выровнять лыску вала шестерни 12
с пазом на шкиве 13. Заведите мо-
торный блок на вал до упора.
Закрепите моторный блок к раме с
закрепленным хомутом 11 исполь-
зуя болт 14 (2 шт.), гайку 15 (2 шт.) и
шайбу «гровер» 16 (2 шт.).
Рис. 9
6.5. Установка штурвала
(рис. 10)
Установить штурвал 17 и звезду 18
на коромысло в сборе с рамой
и хомутом 11, используя болты
(2 шт.), гайку 19 (2 шт.) и шайбу
«гровер» 20 (2 шт.).
Рис. 10
6.6. Установка лопаток
на нижней половине бака
(рис. 11)
Закрепить лопатки
21 на ниж-
ней половине бака 22, используя
болт 23 (2 шт.), гайку 24 (2 шт.).
Рис. 11
10
6.7. Установка верхней
половины бака (рис. 12)
С нижнего бака 22 вы-
вернуть болты 26 (8 шт.)
с шайбами 27 (8 шт.)
ВНИМАНИЕ!
Не выкручивайте 2 бол-
та напротив отвер-
стий крепления лопа-
ток - они фиксируют
венец, для удобства
монтажа.
Нанести уплотнительный
герметик на нижний бак 22,
с внутреннего края бака.
Верхний бак 25 устано-
вить на нижнем баке 22
так, чтобы отверстия для
крепления лопаток со-
впали с отверстиями на
лопатках.
Соединить верхний бак,
нижний бак и венец, ис-
пользуя болты 26 (8 шт.) и
шайбу «гровер» 27 (8 шт.).
Рис. 12
6.8. Закрепление
лопаток к верхней
половине бака (рис. 13)
Закрепить лопатки через
отверстия в верхней по-
ловине бака, используя
болт 28 (2 шт.), гайку 29
(2 шт.) и шайбу «гро-
вер» 30 (2 шт.). При не-
обходимости подогнуть
лопатки для совпадения
отверстий.
Рис. 13
11
7. ЭКСПЛУАТАЦИЯ
7.1. Положения бака при работе и хранении (рис. 14)
Для поворота бака необходимо разблокировать штурвал, нажав на педаль. При
этом личинка педали фиксации наклона бака выйдет из зацепления с пазом
диска штурвала, и бак можно будет повернуть на нужный угол в любую сторону.
Для фиксации бака необходимо отпустить педаль так, чтобы личинка педали
фиксации наклона бака вошла в паз диска штурвала.
7.2. Последовательность загрузки барабана:
Включить смеситель;
Добавьте необходимое количество гравия (щебня) в бак;
Добавьте необходимое количество цемента в бак;
Добавьте необходимое количество песка в бак;
Налейте необходимое количество воды в бак.
7.3. Порядок работы:
Установить бетоносмеситель на отведенном рабочем месте с ровной по-
верхностью.
Включить вилку бетоносмесителя в розетку переменного тока 220 В с
контактом заземления и подать электропитание на бетоносмеситель.
Нажать на зеленую кнопку включателя 10 (см. рис.1) расположенную на
защитном кожухе электродвигателя.
С помощью штурвала установить вращающийся бак в положение для
перемешивания раствора.
В пропорциональном соотношении загрузить цемент, песок (щебень) и
воду, соблюдая последовательность загрузки бака.
Выдержать необходимое время для перемешивания бетонной смеси,
примерно 5-10 минут.
Произвести выгрузку путем наклона вращающегося бака при помощи
штурвала.
Для завершения работы нажмите на красную кнопку выключателя (см.
рис.1) на защитном кожухе двигателя бетоносмесителя.
ВНИМАНИЕ!
Для исключения застывания смеси и как следствие поломки
изделия, по окончании работы засыпьте в ёмкость включен-
ного изделия небольшое количество гравия (примерно 1 ве-
дро) и залейте водой.
Перемешайте в течение 3-5 минут чтобы удалить остатки
раствора. Выгрузите гравий. Отключите сетевой шнур и об-
мойте бетоносмеситель водой.
12
ПОЛОЖЕНИЯ БАКА ПРИ РАБОТЕ И ХРАНЕНИИ
Рис. 14
13
Примерные пропорции компонентов для приготовления замесов
бетона и строительного раствора со стандартным (50 кг)
мешком цемента
Таблица 3
ЦЕМЕНТ
ПЕСОК
ГРАВИЙ
ВОДА
Бетон
60 л
110 л
25 л
Строительный
110 л
-
25 л
раствор
ВНИМАНИЕ! Загрузку бетоносмесителя компонентами бетон-
ной смеси производите только при вращающемся баке.
ВНИМАНИЕ! При использовании удлинителя в бухте разматы-
вайте бухту полностью.
ВНИМАНИЕ! Не прикасайтесь к подвижным частям бетонос-
месителя при его работе.
7.4. Периодическое обслуживание
Чтобы обеспечить максимальный срок службы и эффективную работу бето-
носмесителя, периодически (каждые 100 часов работы) проводите профилактиче-
ский осмотр. При необходимости, произведите протяжку всех болтовых соединений
и натяжку ремня привода (руководствуясь инструкцией по сборке бетоносмесителя).
Соблюдайте норму загрузки бетоносмесителя!
Не превышайте его рабочий цикл (на каждый час работы нужно давать
40% времени на работу и 60% времени для отдыха и охлаждения). Время не-
прерывного включения не должно превышать 5-10 минут.
После каждого использования обязательно очищайте барабан от остат-
ков смеси.
Внимание! Категорически запрещается смазывать пару
«шестерня-зубчатый венец бака» это приводит к преждевре-
менному износу (так как наличие густой смазки накапливает в
себе грязь, пыль и песок).
8. ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
Бетоносмеситель в упаковке производителя можно транспортировать все-
ми видами крытого транспорта при температуре воздуха от минус 50 до плюс
50°С и относительной влажности до 100% (при температуре плюс 25°С) в соот-
ветствии с правилами перевозки грузов, действующих на данном виде транс-
порта. При транспортировании должны быть исключены любые возможные
удары и перемещения упаковки с бетоносмесителем внутри транспортного
14
средства. Бетоносмеситель должен храниться в упаковке изготовителя в от-
апливаемом вентилируемом помещении при температуре от плюс 5 до плюс
40°С и относительной влажности до 80% (при температуре плюс 25°С).
9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Действия
Неисправность
Вероятная причина
по устранению
Проверьте наличие
Нет напряжения в сети
напряжения в сети
питания
питания
Электродвигатель
не включается
Неисправен выключатель
Обратитесь в сервисный
Неисправен шнур
центр для ремонта
питания
Появление дыма
Неисправность обмоток
Обратитесь в сервисный
и запаха горелой
ротора или статора
центр для ремонта
изоляции
Загрязнена решетка
Прочистите решетку
на защитном кожухе
на защитном кожухе
электродвигателя
электродвигателя
Электродвигатель
Электродвигатель
перегревается
Уменьшите объем смеси
перегружен
Обратитесь в сервисный
Неисправен ротор
центр для ремонта
Низкое напряжение
Проверьте напряжение
Электродвигатель
в сети питания
в сети
не развивает полную
скорость и не работает
Сгорела обмотка или
Обратитесь в сервисный
на полную мощность
обрыв в обмотке
центр для ремонта
Все виды ремонта и технического обслуживания бетоносмесите-
ля должны производиться квалифицированным персоналом уполно-
моченных ремонтных мастерских.
ПО ВОПРОСАМ, СВЯЗАННЫМ С НЕИСПРАВНОСТЯМИ
ИЗДЕЛИЯ, ОБРАЩАЙТЕСЬ В СЕРВИСНЫЙ ЦЕНТР
Адреса и телефоны ближайших
сервисных центров указаны на сайте
15
10. СБОРОЧНЫЕ ЕДИНИЦЫ И ДЕТАЛИ
Рис. 15
16
СПИСОК ЧАСТЕЙ
Таблица 4
№
НАИМЕНОВАНИЕ
КОЛ-ВО
№
НАИМЕНОВАНИЕ
КОЛ-ВО
1
Верхняя половина бака
1
Кольцо стопорное
30
внутреннее А32.50ХГА
4
2
Лопатка
2
ГОСТ 13943-86
3
Нижняя половина бака
1
Шайба опоры
4
Венец
1
31
7
регулировочная и колеса
5
Штурвал
1
Шайба прижимная
32
1
6
Диск-фиксатор
1
увеличенная
7
Диск-опора верхний
1
Подшипник 80305
33
2
ГОСТ 7242-81
8
Диск-опора нижний
1
34
Вал опоры бака
1
9
Коромысло
1
Шпонка 5x5x14
Педаль фиксации наклона
35
1
10
1
ГОСТ 23360-78
барабана
36
Шплинт
2
11
Опора
1
37
Пружина
1
12
Опора колесная
1
38
Шайба тяги
1
13
Колесо
2
Болт М8x60
14
Рама
1
39
8
ГОСТ 15589-70
Кронштейн крепления
15
1
Шайба плоская C.8.37
моторного блока
40
31
ГОСТ 11371-78
16
Плита моторного блока
1
Гайка М8-6H.04
41
16
17
Хомут
2
ГОСТ 15521-70
18
Шкив
1
Шайба 8Л
42
19
19
Ремень
1
ГОСТ 6402-70
Болт М8x25
20
Кронштейн двигателя
1
43
14
ГОСТ 15589-70
21
Электродвигатель
1
44
Гайка М8 DIN 985
12
22
Кожух
1
Болт М8x20
23
Выключатель
1
45
9
ГОСТ 15589-70
24
Фиксатор
1
Шайба 6Л
46
8
25
Шнур ПВС-ВП 2x0.75 0,8 м.
1
ГОСТ 6402-70
Подшипник 80102
Болт М6x20
26
2
47
8
ГОСТ 7242-81
ГОСТ 15589-70
27
Вал шестерни
1
Винт самонарезной 3,5x9,5
48
6
ISO 7049
28
Шестерня
1
Болт М12x30
Кольцо стопорное
49
1
ГОСТ 15589-70
29
наружное А15.50ХГА
3
ГОСТ 6958-78
50
Шайба 12Л ГОСТ 6402-70
1
17
11. ЭЛЕКТРИЧЕСКАЯ
СХЕМА
Обозначение на схеме:
С - конденсатор;
М - электродвигатель;
SB1 - выключатель
кнопочный;
КМ - электромагнитная
катушка;
L, N - провода питания
Рис. 16
электродвигателя.
12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации бетоносмесителя со дня продажи через тор-
говую сеть - 2 (два) года, при соблюдении потребителем правил эксплуатации
и условий по техническому обслуживанию, указанных в настоящем руководстве.
Если в течение гарантийного периода в изделии появился дефект по причине
некачественного изготовления или применения некачественных конструкцион-
ных материалов, гарантируется выполнение бесплатного гарантийного ремонта
дефектного изделия. Обмен неисправных деталей, вышедших из строя в период
гарантийного срока, осуществляется в соответствии с действующими правилами
обмена промышленных товаров, купленных в розничной сети.
Гарантийный ремонт не осуществляется в следующих случаях:
- при неправильно заполненном гарантийном талоне или при отсутствии
паспорта;
- при наличии признаков самостоятельного ремонта и неправильном тех-
ническом обслуживании изделия;
- при наличии изменений конструкции изделия;
- при загрязнении изделия (как внутреннем, так и внешнем), наличии
ржавчины и т. п.;
- при наличии внутри изделия посторонних предметов;
- при поломке изделия вследствие перегрузки ёмкости сверх нормы;
- когда дефекты являются результатом неправильной или небрежной экс-
плуатации, транспортировки, хранения, или являются следствием не-
соблюдения режимов работы и электропитания, стихийного бедствия,
аварии и т. п.
Гарантия не распространяется на расходные материалы (ремень, шестер-
ни), а также на любые другие части изделия, имеющие естественный ограни-
ченный срок службы.
Условия гарантии не предусматривают профилактику и чистку изделия, а
также выезд мастера к месту установки изделия с целью его подключения, на-
стройки, ремонта или консультаций.
Установленный срок службы бетоносмесителя - 2 года, со дня продажи.
18
13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Бетоносмеситель Парма Практик
Б-121Э
Б-141Э
Б-161Э
Б-181Э
Б-201Э
заводской №
соответствует
ТУ 28.92.40-001-92672575-2022 и признан годным к эксплуатации.
Изделие подвергнуто консервации и упаковано согласно требованиям
нормативно технической документации.
Срок защиты без переконсервации - 1 год.
Упаковщик
Ответственный за приемку
(подпись)
(дата)
М.П.
14. СВЕДЕНИЯ О ПРОДАЖЕ
Дата продажи
Ф.И.О. и подпись продавца
Фирма продавец
М.П.
19
