ВВЕДЕНИЕ

Уважаемый покупатель, благодарим вас за выбор мотоцикла компании CYCLONE. Данный продукт создан благодаря

современным разработкам, всесторонним испытаниям, а также нашему стремлению к достижению высшей степени

надежности и безопасности. Тщательно изучите данное руководство, перед тем как приступить к эксплуатации мото-

цикла. Указанное руководство распространяется на модель мотоцикла SR400. В руководстве описаны рекомендации по

вождению и эксплуатации техники, а также содержится гарантийный талон на приобретенную технику. Данное руковод-

ство является неотъемлемой частью мотоцикла и должно быть передано следующему владельцу. Наша компания ведет

непрерывную работу над усовершенствованием конструкции и оптимизацией сборочного процесса. По этой причине,

могут иметь место некоторые расхождения между вашим мотоциклом и фотографиями или текстом в данном руководстве.

Вся информация в данном руководстве является актуальной на момент отправки документа в печать. Производитель

оставляет за собой право вносить любые изменения, необходимые для усовершенствования, улучшения характеристик

и повышения надежности продукта. Мы делаем все возможное для повышения уровня предоставляемой технической

поддержки. Поэтому настоятельно рекомендуем вам строго следовать указаниям, приведенным в данном руководстве,

особенно в период обкатки мотоцикла. Таким образом, ваш мотоцикл, безусловно, будет дарить вам незабываемые

эмоции. Указания, содержащиеся в данном руководстве, помогут вам использовать возможности мотоцикла в полной

мере, с точки зрения производительности и срока эксплуатации. Данное руководство содержит полезную информацию

по уходу за вашим транспортным средством, а также описывает основные операции по техническому обслуживанию.

Если вам потребуется любая помощь или возникнут предложения/пожелания, вы всегда можете связаться с нашим

авторизованным дилером и/илисервисным центром.

В руководстве применяются определенные символы, которые несут смысловую нагрузку:

Данный символ указывает на особые инструкции или процедуры, которые, в случае

неправильного выполнения, могут привести к травмам или смерти. Будьте особо

внимательны и осторожны.

Данный символ указывает на запрет производить определенные действия, в связи

с опасностью для жизни людей и с возможным повреждением техники.

Данный символ указывает на запрет использовать открытый огонь в связи

с опасностью возгорания.

Данное обозначение указывает на особые инструкции или процедуры, которые,

ВНИМАНИЕ!

в случае неправильного выполнения, могут привести к повреждению или разруше-

нию мотоцикла, а также усложнить выполнение работ.

Данная надпись по тексту указывает на то, что при пользовании этим советом, выпол-

РЕКОМЕНДАЦИИ

нение указаний значительно повысит удобство эксплуатации и вашу безопасность.

1 ОБЩАЯ ИНФОРМАЦИЯ

В руководстве содержится важная информация, рекомендации по правильному использованию мотоцикла, сведения

по безопасности, а также полезные советы.

В конце данного руководства по эксплуатации размещен гарантийный талон, в котором содержится важная информация

о гарантийных условиях и техническом обслуживании.

ВНИМАНИЕ!

Владелец обязан предоставить гарантийный талон

(Приложение Б) при каждом обращении к дилеру

и/или в сервисный центр, для заполнения дилером.

Каждый мотоцикл имеет уникальный номер VIN,

который нанесен на рулевом стакане и на раме

мотоцикла. Для удобства заказа запасных частей вам

будет необходимо предоставить данный номер VIN,

а также серийный номер двигателя 1 (фото 1.1).

Мы рекомендуем вам записать эти данные и держать

их в надежном месте.

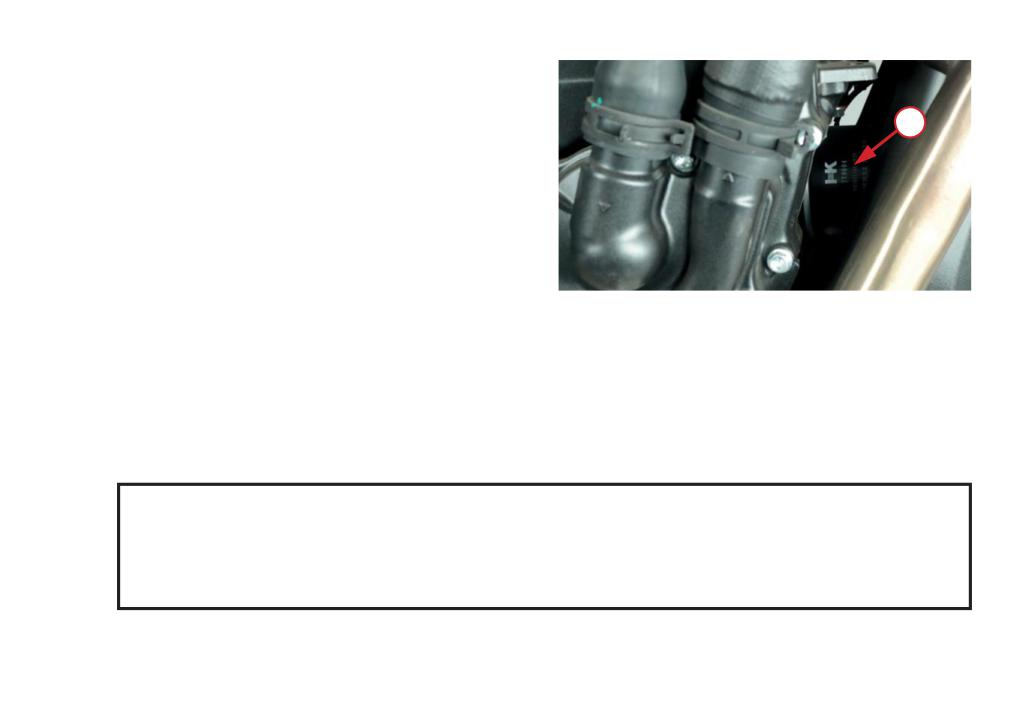

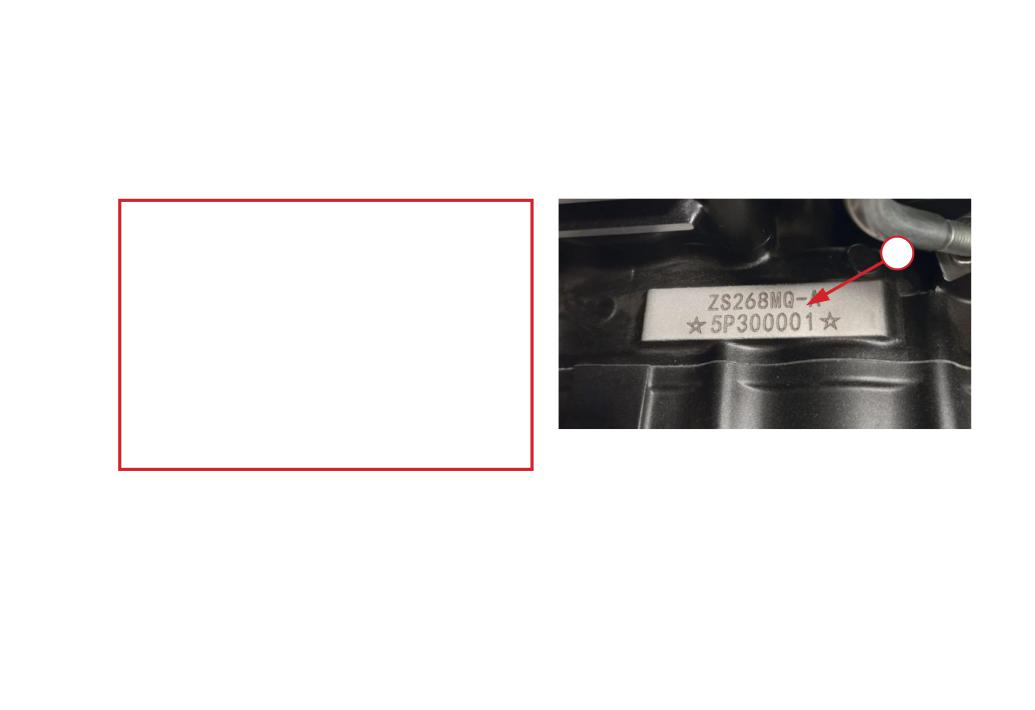

Фото 1.1. Справа на двигателе нанесен серийный

номер двигателя - 1

Мотоцикл передается покупателю по Акту приема-передачи (Приложение А) в исправном состоянии.

1.1 ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

При заправке мотоцикла обязательно заглушите двигатель и следите за тем, чтобы топливо не проли-

валось на бак или глушитель, а также не курите вблизи мотоцикла.

Паркуйте мотоцикл в безопасных местах и не оставляйте его без присмотра. Помимо этого, не пар-

куйте мотоцикл на неустойчивых покрытиях или неровных поверхностях.

Запрещается заводить мотоцикл в закрытых помещениях. Выхлопные газы токсичны и имеют свойство

быстро накапливаться в замкнутом пространстве, что может привести к потере сознания или леталь-

ному исходу. Если вам необходимо запустить двигатель мотоцикла в закрытом помещении, убедитесь,

что оно хорошо вентилируется.

ВНИМАНИЕ!

Во время движения всегда держите ноги на подножках мотоцикла, а обе руки - на руле.

При работе двигателя элементы выхлопной системы и глушитель подвержены значительному нагреву

и сохраняют высокую температуру в течение некоторого времени после выключения.

Не прикасайтесь к горячим элементам выхлопной системы.

•

Данный мотоцикл предназначен для использования на дорогах общего пользования, улицах или шоссе. Мотоцикл имеет

Паспорт Транспортного Средства (ПТС или ЭПТС) и должен быть зарегистрирован в ГИБДД.

•

Перед поездкой обязательно ознакомьтесь с руководством по эксплуатации.

•

Всегда надевайте шлем. Шлем позволяет существенно снизить количество и тяжесть травм головы. Шлем является

основной частью снаряжения и должен быть испытан специализированной организацией, независимой от изготовителя

шлема, а также иметь ремешок для подбородка, который должен быть надежно затянут. При покупке шлема обратите

внимание на наклейки DOT или ECE. Если шлем был протестирован независимой организацией, вы найдете логотип

организации внутри шлема. В обязательном порядке всегда используйте защитную экипировку. В целях снижения риска

получения травм, настоятельно рекомендуется носить специальный шлем, защитные перчатки, брюки с защитными

вставками на бедрах и коленях, защиту локтей, защиту тела. Всегда носите защитную экипировку, полностью закры-

вающую ноги. Избегайте излишне свободной одежды, т.к. она может зацепиться за рычаги управления, подножки,

приводную цепь или колёса. Во время поездок в ночное время надевайте одежду со светоотражающими элементами.

•

Не прикрепляйте к мотоциклу коляску, прицеп и другие подобные аксессуары.

•

Не управляйте мотоциклом после употребления алкоголя. Алкоголь абсолютно несовместим с вождением. Даже неболь-

шая порция алкоголя существенно понижает способность реагировать на изменения дорожной обстановки.

•

Для поддержания рабочего состояния и высокого уровня надежности мотоцикла необходимо проведение периодиче-

ского технического обслуживания (ТО).

•

Максимальная производительность стандартных тормозных колодок и покрышек достигается на сухих поверхностях.

Будьте осторожны при езде по мокрой дороге, особенно во время дождя, поскольку сцепление с дорогой в таких

условиях заметно снижается.

•

Максимальная грузоподъемность, определенная заводом-изготовителем транспортного средства: 150 кг.

•

Мощность нагрузки внешнего оборудования, при дополнительной установке, не должна превышать 20 Вт.

Каждый водитель и пассажир должны быть ознакомлены с особенностями вождения мотоцикла, так

как размещение пассажира является важным фактором для безопасной поездки. Если центр тяжести

тела слишком сильно отклоняется от центральной плоскости мотоцикла и резко перемещается во

время поездки, это делает более сложным управление мотоциклом. Во время движения пассажир

должен сидеть на пассажирском сиденье максимально устойчиво и не должен мешать водителю

управлять мотоциклом.

Недопустимо перевозить животных на мотоцикле.

Чтобы уменьшить нагрузку на центр тяжести мотоцикла, весь багаж, перевозимый на мотоцикле,

должен располагаться как можно ниже. Вес багажа должен быть равномерно распределен по обе-

им сторонам мотоцикла, а сам багаж не должен слишком сильно выпирать за контуры мотоцикла.

Багаж должен быть надежно закреплен на мотоцикле. Перед поездкой убедитесь, что багаж за-

фиксирован и не сдвинется. Если во время движения вы почувствуете неустойчивость, немедленно

остановитесь и проверьте крепления багажа. При необходимости закрепите его вновь.

Не перевозите тяжелый или громоздкий багаж. Перегруз неизбежно повлияет на управление мото-

циклом и его мощность.

Не устанавливайте аксессуары и не перевозите багаж, которые снизят мощность мотоцикла. Убе-

дитесь в том, что все ваши действия, связанные с загрузкой мотоцикла и размещением груза, не

загораживают световые приборы, не ухудшают дорожный просвет, эффективность торможения,

угол крена, управляемость, сжатие шин, рабочий ход передней вилки или другие характеристики,

связанные с управлением мотоцикла.

Если увеличить нагрузку на руль или переднюю подвеску, это затруднит управление рулем, что

сделаетвождениеопасным.

8. Дефлектор, ветровое стекло, спинка и другие крупные детали влияют на устойчивость мотоцикла и

управление им. Они не только увеличивают вес, но и снижают мощность при движении мотоцикла.

9. Это транспортное средство нельзя переоборудовать в трехколесный мотоцикл с боковой коляской

и нельзя использовать для буксировки прицепа или других транспортных средств. Изготовитель не

несет ответственности за ущерб или травмы, вызванные самостоятельным изменением конструкции

мотоцикла.

Обратите внимание на то, что вы несете ответственность за свою безопасность и безопасность других людей.

1. Перед поездкой необходимо проверить заднюю тормозную систему. Убедитесь в ее работоспособ-

ности. Если есть проблема, то незамедлительно обратитесь в сервис.

2. Чтобы избежать возгорания, не допускайте соприкосновения глушителя мотоцикла с другими пред-

метами.

3. При техническом обслуживании необходимо заменять рекомендованные детали мотоцикла, а для

этого следует использовать оригинальные запасные части. Обращайтесь при этом в авторизирован-

ный сервис или к дилеру. Особенно важно использовать оригинальные электрические компоненты,

иначе могут возникнуть повреждения разных систем мотоцикла.

4. Не устанавливайте дополнительные навесные аксессуары без консультации со специалистом,

особенно электрические компоненты. Если проводка проведена неправильно или электрическая

нагрузка слишком велика, это может привести к серьезному повреждению мотоцикла.

1.2 ВНЕСЕНИЕ ИЗМЕНЕНИЙ В КОНСТРУКЦИЮ

Производитель мотоциклов постоянно работает над усовершенствованием конструктивных особенностей и эксплуа-

тационных характеристик техники. Поэтому, в данном руководстве возможны незначительные особенности в описании

и изображении. Всю интересующую дополнительную информацию покупатель может уточнить при обращении в офици-

альный дилерский центр.

Любые самостоятельные изменения, внесенные в конструкцию мотоцикла, такие как установка неоригинальных деталей

и/или аксессуаров, а также замена или демонтаж элементов конструкции, повышают риск возникновения аварийных

ситуаций в связи с ухудшением управляемости и снижения эффективности тормозной системы мотоцикла. Самостоя-

тельная модификация мотоцикла незамедлительно аннулирует гарантию и освобождает Производителя/Продавца от

любых обязательств перед Владельцем.

1.3 ХРАНЕНИЕ МОТОЦИКЛА

Если вы не планируете использовать мотоцикл в течение некоторого времени, то техника нуждается в специальном

обслуживании. Для этого потребуются специальные материалы, оборудование и навыки. По этой причине рекомендуем

обращаться в сертифицированные сервисы.

Если вы хотите обслужить мотоцикл и подготовить его к длительному хранению самостоятельно, выполните следую-

щие действия:

1. Полностью замените масло.

2. Чтобы предотвратить попадание влажного воздуха в двигатель, закройте впускное отверстие воздушного фильтра и

выпускное отверстие глушителя пробкой.

3. Слейте топливо из топливного бака до минимального уровня.

4. Извлеките аккумулятор (АКБ) и очистите поверхность аккумулятора мыльным раствором (с нейтральной средой).

Очистите электроды от загрязнений.

5. Храните АКБ в помещении при температуре выше 0 °С.

6. Уменьшите давление в шинах.

7. Тщательно вымойте и просушите мотоцикл.

8. Нанесите средство для защиты резины на поверхности всех резиновых деталей.

9. Вся поверхность мотоцикла должна быть обработана специальным защитным воском.

10. Накройте мотоцикл чехлом и разместите его в сухом и проветриваемом месте.

РЕКОМЕНДАЦИИ

Заряжайте извлеченную аккумуляторную батарею не реже одного раза в месяц, это будет способствовать

сохранению ее эксплуатационных характеристик.

Запуск мотоцикла после длительного хранения.

1. Снимите чехол и тщательно помойте мотоцикл.

2. Выньте пробку из воздухозаборника воздушного фильтра и выпускного отверстия глушителя.

3. Полностью замените моторное масло и масляный фильтр.

4. Заправьте топливный бак свежим бензином.

5. Установите и подключите АКБ.

6. Заведите мотоцикл и проверьте работу всех органов управления и приборов.

1.4 КОМПЛЕКТАЦИЯ МОТОЦИКЛА

Мотоцикл SR400 поставляется в комплектном состоянии. Производитель, в целях улучшения эксплуатации мотоцикла,

оставляет за собой право изменить комплектацию. Приведенная ниже комплектация актуальна на момент издания руко-

водства по эксплуатации. Пожалуйста, уточняйте комплектность мотоцикла у продавца на день продажи.

Комплект поставки включает в себя:

Мотоцикл

1 шт.

Инструменты для производства работ

1 комплект.

Инструкция по эксплуатации со схемой электрической разводки (оригинал)

1 шт.

Руководство по эксплуатации на русском языке

1 шт.

Ключ зажигания

2шт.

РЕКОМЕНДАЦИИ

Ответственно относитесь к ключам зажигания или доступа. Один из ключей рекомендуется

хранить в надежном месте.

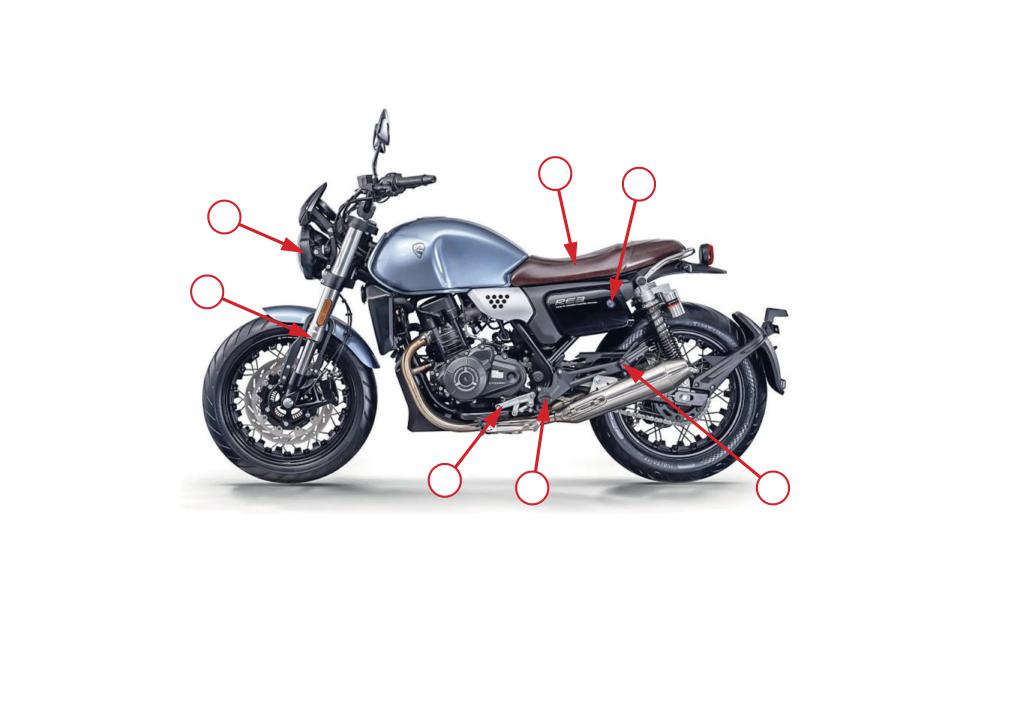

2 ЗНАКОМСТВО С МОТОЦИКЛОМ

РЕКОМЕНДАЦИИ

1. Начинать знакомство с вашим новым мотоциклом и его управлением, а также практиковать навыки езды на нем,

следует на отдельной закрытой площадке или трассе.

2. Для получения устойчивых навыков езды требуется время. Навыки приобретаются постепенно.

До приобретения необходимых навыков вождения практиковаться следует на низкой скорости и в безопасном

месте. На первых порах лучше прибегнуть к помощи опытного водителя.

Помните, что только регулярная практика ведет к совершенствованию ваших водительских навыков!

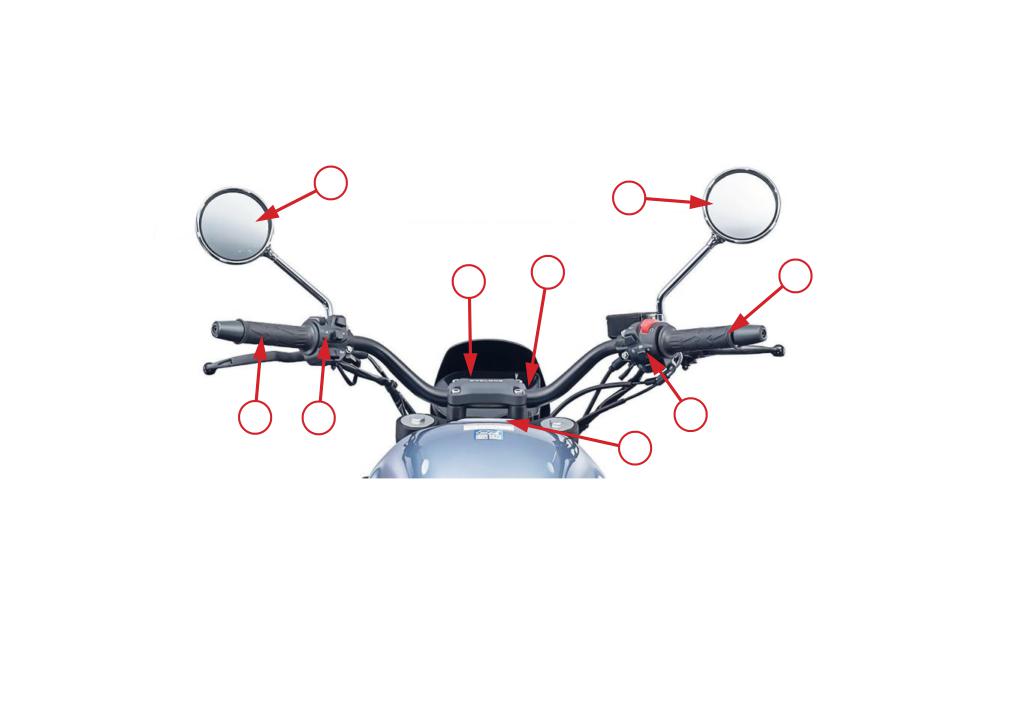

2.1 ОРГАНЫ УПРАВЛЕНИЯ

Управляя мотоциклом, вы должны уметь контролировать газ, сцепление, передний и задний тормоз, а также другие

элементы управления, не глядя на них. Внимательно ознакомьтесь с данным разделом перед началом эксплуатации

мотоцикла.

При нажатии на кнопку 1 (фото 2.4) загорится дальний

свет. Этой кнопкой пользуются при обгоне. При отпускании

кнопки дальний свет погаснет.

Переключатель света фары 2. При нажатии кнопки пере-

ключателя в положение « » включится лампа дальнего

света фар. При повороте кнопки в положение « »,

включается лампа ближнего света.

Кнопка звукового сигнала 3. Нажмите и удерживайте эту

кнопку, когда необходимо подать звуковой сигнал.

Переключатель сигналов поворота 4. Если кнопка вклю-

чения сигнала поворота установлена в положение « »,

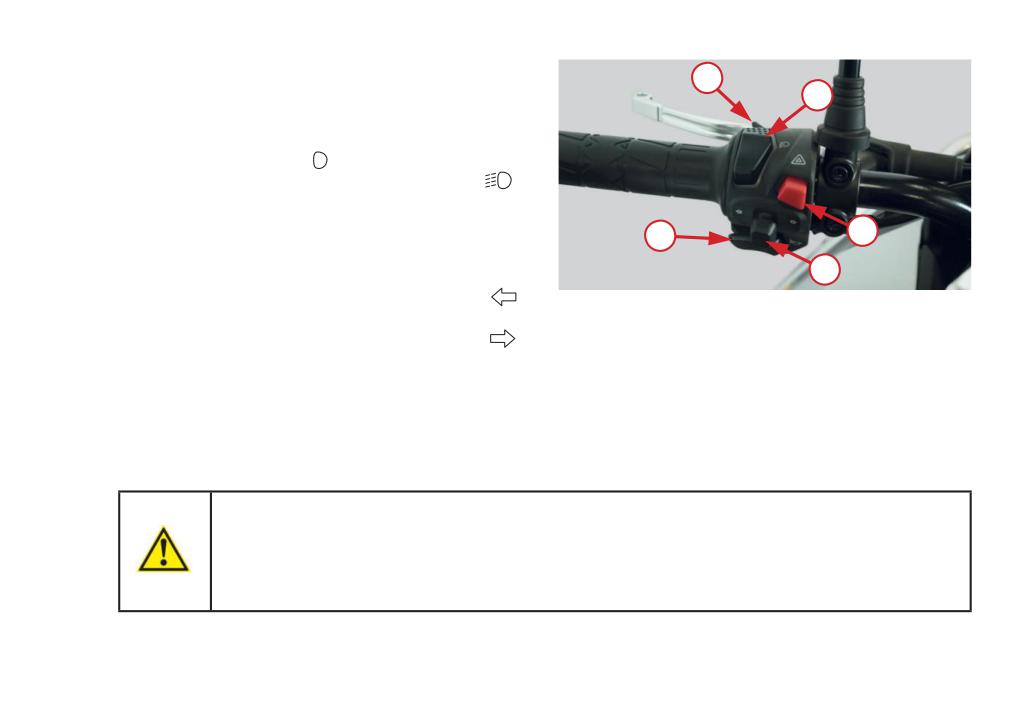

Фото 2.4. Левый комбинированный переключатель:

включается сигнал левого поворота. Когда кнопка ука-

1 - кнопка включения дальнего света при обгоне;

зателя поворота устанавливается в положение « »,

2 - кнопка переключения режима света фары

включается правый сигнал поворота.

(дальний свет/ближний свет); 3 - кнопка звукового

Кнопка включения аварийной сигнализации 5. При нажа-

сигнала; 4 - кнопка указателей поворота;

тии этой кнопки включается аварийная предупреждающая

5 - кнопка включения аварийных сигналов

лампа, а левые и правые поворотные огни будут одно-

временно мигать. При повторном нажатии на эту кнопку

сигналы выключатся.

1. Пожалуйста, не включайте надолго фару при выключенном двигателе. Это приведет к разряду

аккумулятора.

2. Не включайте дальний свет на освещенных городских дорогах.

3. Пожалуйста, выключите дальний свет при следовании за другим транспортом и встречном движении.

ВНИМАНИЕ!

При перестроении или выполнении поворота необходимо заблаговременно включать соответствующие указатели

поворота. После завершения маневра поворотные огни необходимо выключить.

Запрещается пользоваться звуковым сигналом в неположенных местах.

Переключатель включения/отключения питания 1 (фото

2.5). Когда переключатель установлен в положение « »,

питание отсутствует и завести мотоцикл нельзя. При отклю-

чении питания во время движения, двигатель мотоцикла

сразу выключится. При установке переключателя в поло-

жение « », питание включится и двигатель мотоцикла

можно запустить.

Кнопка 2 включение/выключения света. В положении «О»

свет выключен. В положении «

» свет включен.

Двигатель мотоцикла заводится с помощью нажатия на

кнопку электростартера 3 с символом «

».

Ручкой газа 4 при повороте на себя можно увеличить

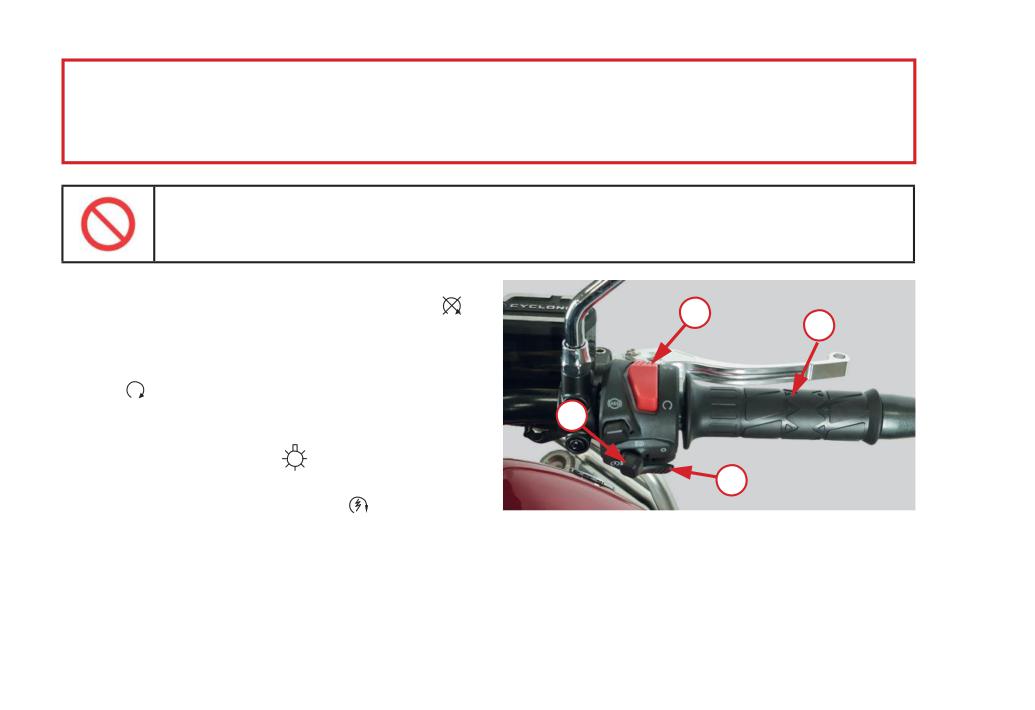

Фото 2.5. Правый комбинированный

скорость движения. Возвращение ручки в начальное по-

переключатель: 1 - переключатель включения/

ложение (от себя), скорость уменьшится.

отключения питания; 2 - кнопка включения/

выключения света; 3 - кнопка электростартера;

4 - ручка газа (акселератора)

ВНИМАНИЕ!

При электрическом пуске время нажатия на кнопку пуска не должно превышать 5 секунд, а интервал между

нажатиями должен быть не менее 10 секунд. Если пуск не удается три раза подряд, необходимо

провести проверку систем.

2.3 ТОПЛИВНЫЙ БАК

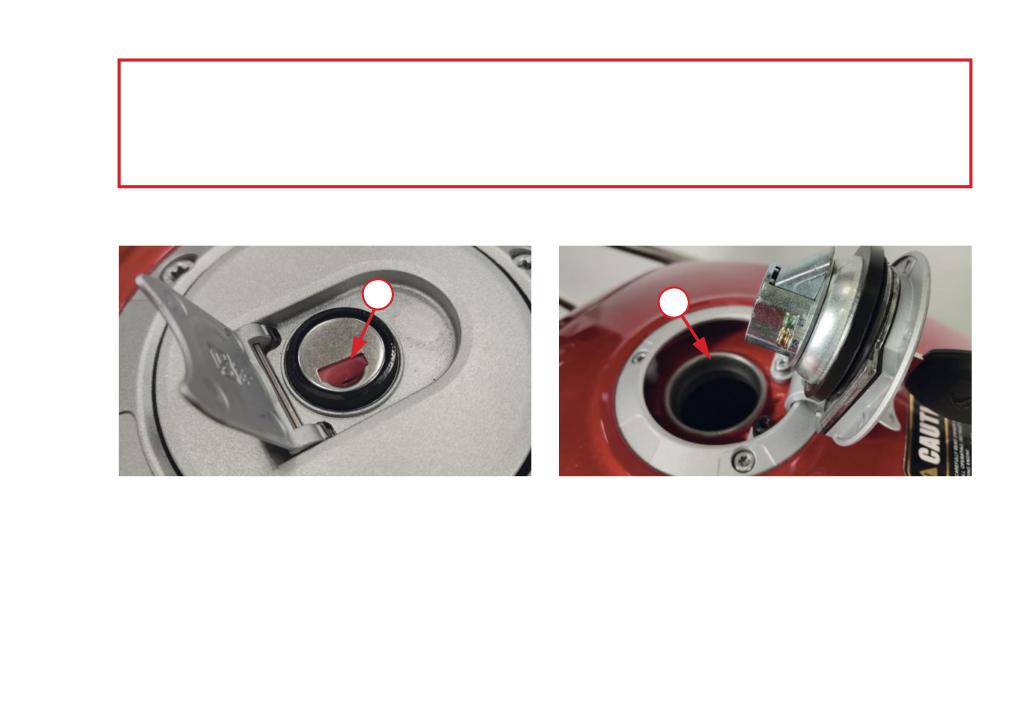

Фото 2.6. Топливный бак: 1 - замок для открывания крышки бака; 2 - горловина бака

Емкость топливного бака 19 литров.

Откройте защитную створку, вставьте ключ в замочную скважину 1(фото 2.6) на крышке. Поверните ключ по часовой

стрелке, чтобы открыть горловину 2 топливного бака.

Для закрывания крышки вставьте крышку топливного бака в заливную горловину 2, слегка нажмите на переднюю

сторону крышки, чтобы зафиксировать крышку в горловине топливного бака. Закройте защитную створку.

1. При заправке бака бензином выключите двигатель. Залив топлива производите на открытом про-

странстве или в хорошо вентилируемом помещении. Топливо должно быть отфильтровано. Уровень

топлива в баке не должен превышать нижнего уровня заправочного отверстия бака.

2. При заправке топливом держитесь подальше от источников открытого огня и искр. Во избежание

возгорания мотоцикла строго запрещено курение вблизи него!

ВНИМАНИЕ!

Строго используйте тип бензина Аи 92 или выше, в противном случае мощность, экономичность и безопасность

мотоцикла будут снижены, а срок службы мотоцикла будет сокращен. Повреждения мотоцикла, вызванные

неправильным использованием бензина, не входит в объем гарантийных обязательств производителя.

2.4 ТОРМОЗА

Тормоза данных моделей оснащены дисковыми тормозами передних и задних колес. Для безопасного вождения

необходимо регулярно контролировать тормозную систему, проводить ее своевременное и качественное обслуживание.

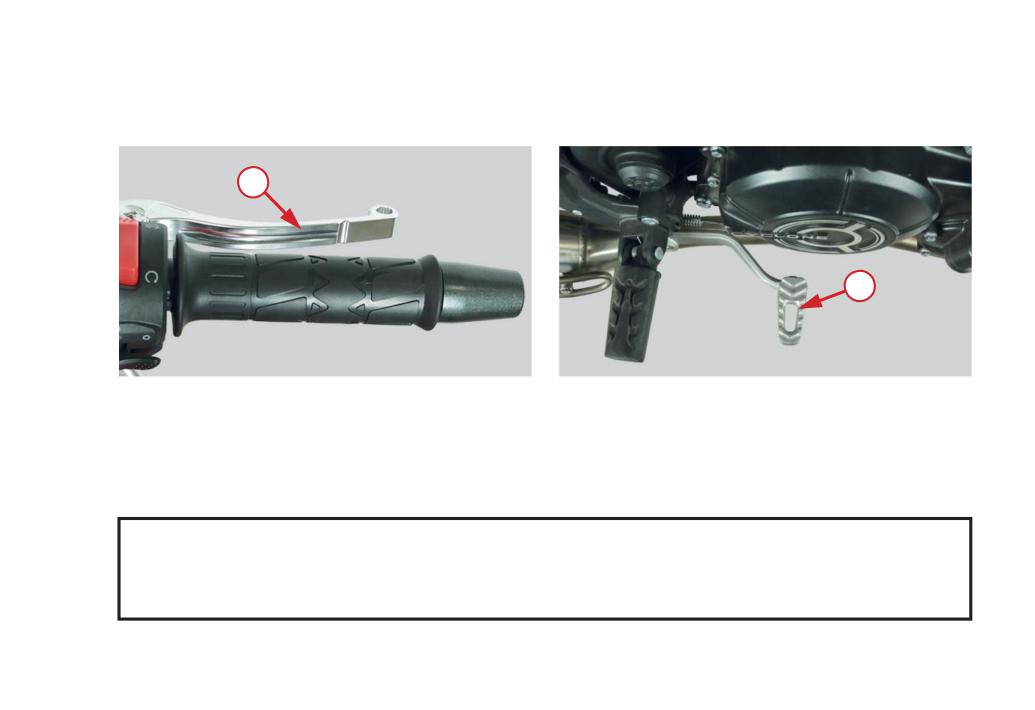

Фото 2.7. Рычаг переднего тормоза 1

Фото2.8.Педальзаднего тормоза2

Рычаг переднего тормоза 1 (фото 2.7) регулирует скорость движения переднего колеса и его рабочий ход должен

составлять от 10 мм до 20 мм.

Педаль заднего тормоза 2 (фото 2.8) регулирует скорость движения заднего колеса и его рабочий ход должен составлять

от 20 мм до 30 мм.

РЕКОМЕНДАЦИИ

Для регулировки и обслуживания тормозов рекомендуется периодически посещать

специализированный сервисный центр для качественного обслуживания.

2.5 ЗАМОК ЗАЖИГАНИЯ

Замок зажигания расположен перед элементами крепле-

ния руля. Ключом зажигания можно включить-отключить

питание мотоцикла, заблокировать или разблокировать

рулевой стакан, открыть замок сиденья и открыть или за-

крыть крышку топливного бака.

Замок зажигания имеет три положения (фото 2.9):

1 - Питание выключено «

».

2 - Питание включено «

».

3 - Рулевой стакан заблокирован «

».

Цепь зажигания и цепь осветительных приборов рабо-

тают следующим образом.

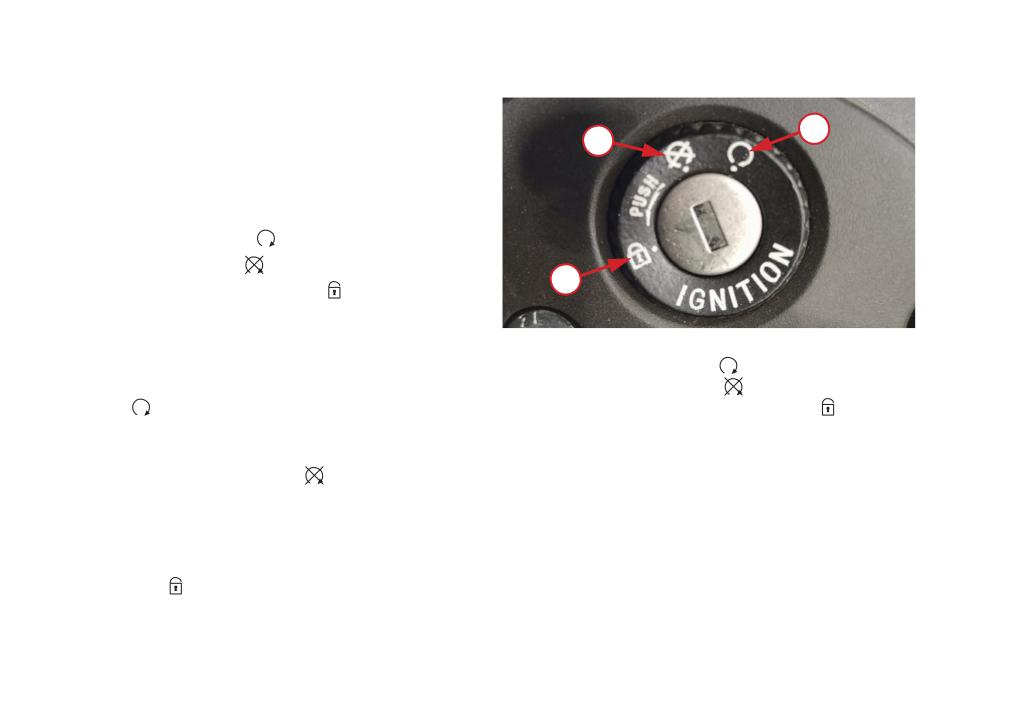

Фото 2.9. Вид замка зажигания: 1 - положение

Для включения электропитания мотоцикла необходимо

включения питания «

»; 2 - положение

вставить ключ в замок зажигания и повернуть его в поло-

выключенияпитания«

»; 3 -

жение 1 « ». В этом положении можно завести мотоцикл,

положение блокировки рулевого стакана «

но ключ зажигания вытащить из замка нельзя.

Для отключения питания мотоцикла нужно перевести

ключ зажигание в положение 2 « ». В этом положении

отключится электропитание мотоцикла и завести мотоцикл

нельзя. Ключ зажигания из замка извлечь нельзя.

Для блокировки руля необходимо после поворота руля

в крайнее левое положение повернуть ключ зажигания в

положение 3 «

». Руль заблокируется и ключ зажигания

можно вытащить из замка.

ВНИМАНИЕ!

Мотоцикл должен быть припаркован в безопасном месте. В целях безопасности от угона мотоцикла, рулевая

колонка должна быть заблокирована.

2.6 ПРИБОРНАЯ ПАНЕЛЬ

На мотоцикле используется приборная панель фото 2.10. На панель выводится вся необходимая информация по мотоциклу.

Приборная панель

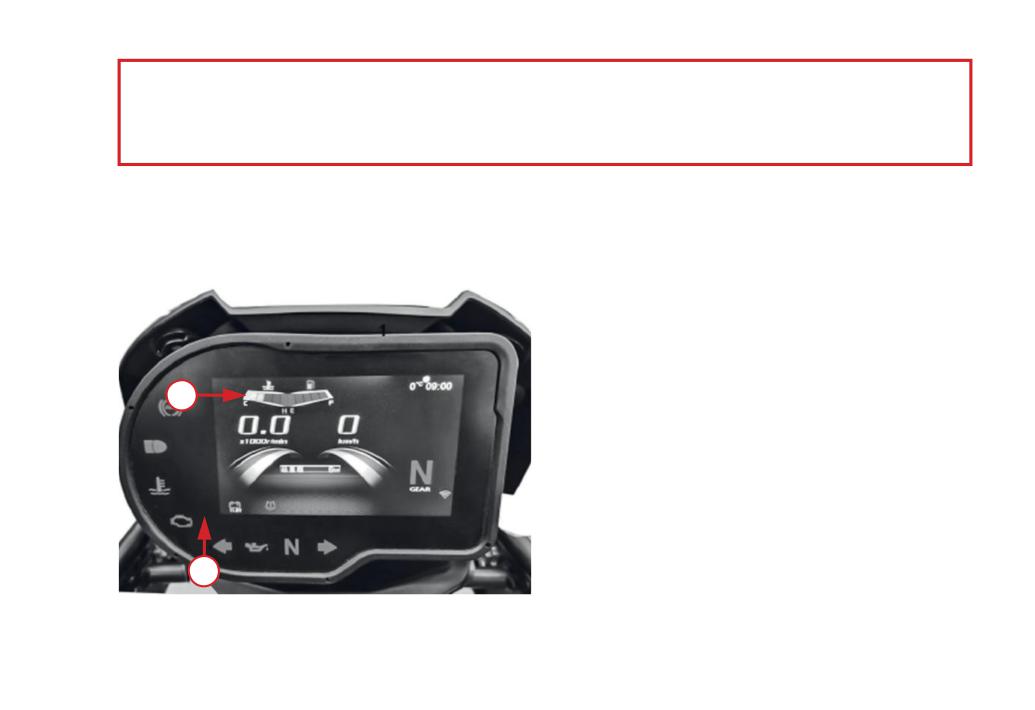

Фото 2.10. Вид приборной панели:

1 - LCD-дисплей(суказателями температуры

двигателя, количества топлива в баке,

температуры внешней среды, текущего времени,

показаний тахометра, скоростью движения

текущей передачи, заряда аккумуляторной

батареи); 2 - сигнальные индикаторы

(неисправное состояние ABS, включенный дальний

свет, повышенная температура двигателя,

неисправность двигателя, указатели поворотов,

пониженное давление масла)

1. Если показания тахометра выходят за пределы нагруженной зоны (скорость движения следует кон-

тролировать за пределами этой зоны, насколько это возможно), водителю следует сосредоточиться

на дорожных условиях, чтобы избежать падения.

2. Запрещается длительное движение на высокой скорости во избежание повреждения двигателя

мотоцикла.

ВНИМАНИЕ!

1. Не мойте приборную панель с помощью мойки высокого давления.

2. Для очистки приборной панели не используйте органические растворители, такие как бензин, керосин, спирт

и тормозная жидкость. В противном случае, на поверхности панели могут появиться трещины или произойдет

обесцвечивание.

2.7 СЦЕПЛЕНИЕ

Сцепление этих моделей - ручное мокрое многодисковое.

Если двигатель глохнет при переключении передач, или, когда сцепление проскальзывает при работе на холостом ходу,

необходимо провести регулировку сцепления.

Регулировка сцепления на рукоятке.

Рычаг 3 (фото 2.11) управляет включением и выключением

сцепления.

Свободный ход рукоятки должен составлять от 10 мм до

20 мм. Точная регулировка может быть выполнена с по-

мощью регулировочного винта 2 на рукоятке сцепления.

Предварительно необходимо расслабить стопорную гайку

1. После регулировки стопорную гайку 1 необходимо за-

крутить.

При невозможности регулировки на рукоятке, перейдите к

регулировке сцепления на двигателе. Регулировка сцепле-

ния на двигателе используется в случае, если возможности

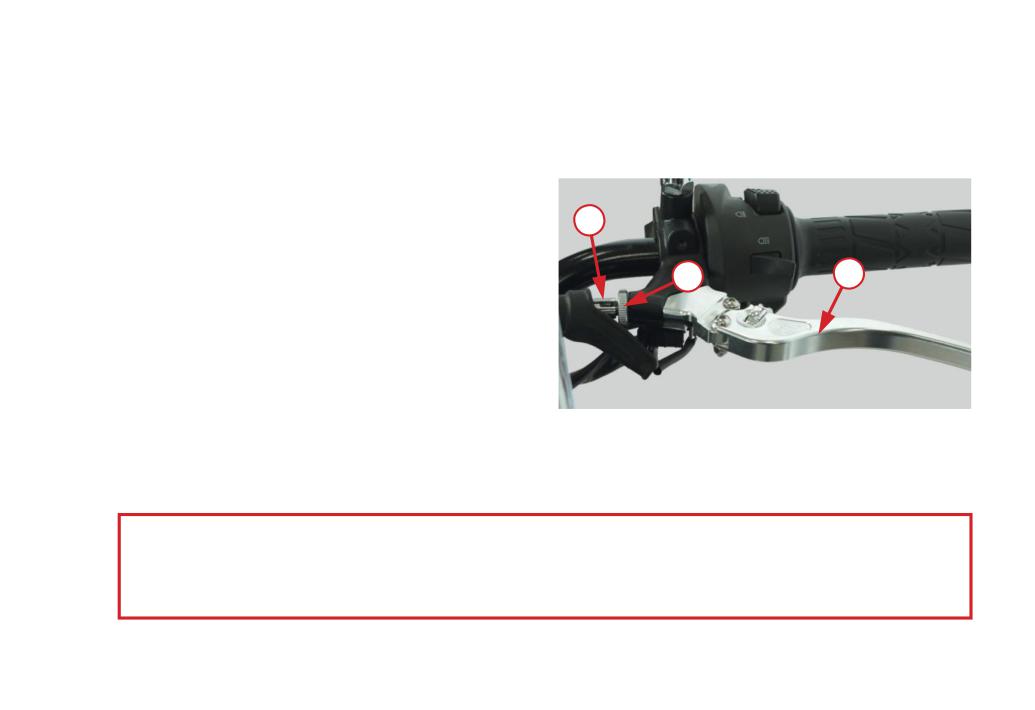

Фото 2.11. Регулировка сцепления: 1 - стопорная

регулировки с помощью регулятора троса со стороны ры-

гайка; 2 - регулировочный винт;

чага сцепления исчерпаны, либо, если не удается добиться

3 - рычаг сцепления

необходимой величины свободного хода.

ВНИМАНИЕ!

Если свободный ход рычага сцепления слишком большой, это может привести к износу и выводу

из строя механизмов сцепления и переключения передач.

2.8 ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ

ВНИМАНИЕ!

1. Неправильное переключение передач может привести к выходу из строя двигателя, трансмиссии или ходовой

части.

2. Переключайтесь на повышенную передачу до того момента, как обороты двигателя достигнут максимальных зна-

чений, либо уменьшайте степень открывания дроссельной заслонки. Переключайтесь на пониженную передачу

до того, как обороты двигателя упадут ниже допустимого предела (двигатель начнет «дергаться»).

3. Переключение на пониженные передачи способствует снижению скорости мотоцикла, особенно при движении

вниз по склону. Во избежание выхода двигателя из строя не используйте торможение двигателем при его работе

на повышенных оборотах.

Не двигайтесь «накатом» при выключенном двигателе и не буксируйте мотоцикл.

Рычаг переключения передач расположен на левой стороне двигателя. Мотоцикл имеет коробку передач международ-

ного типа со стандартными положениями (рисунок 1). Первая передача включается вниз, остальные наверх. Нейтральная

передача находится между первой и второй передачами.

ВНИМАНИЕ!

Ни в коем случае не используйте метод полу-нажатия на сцепление для управления скоростью.

Запрещено удерживать сцепление и ехать на передаче.

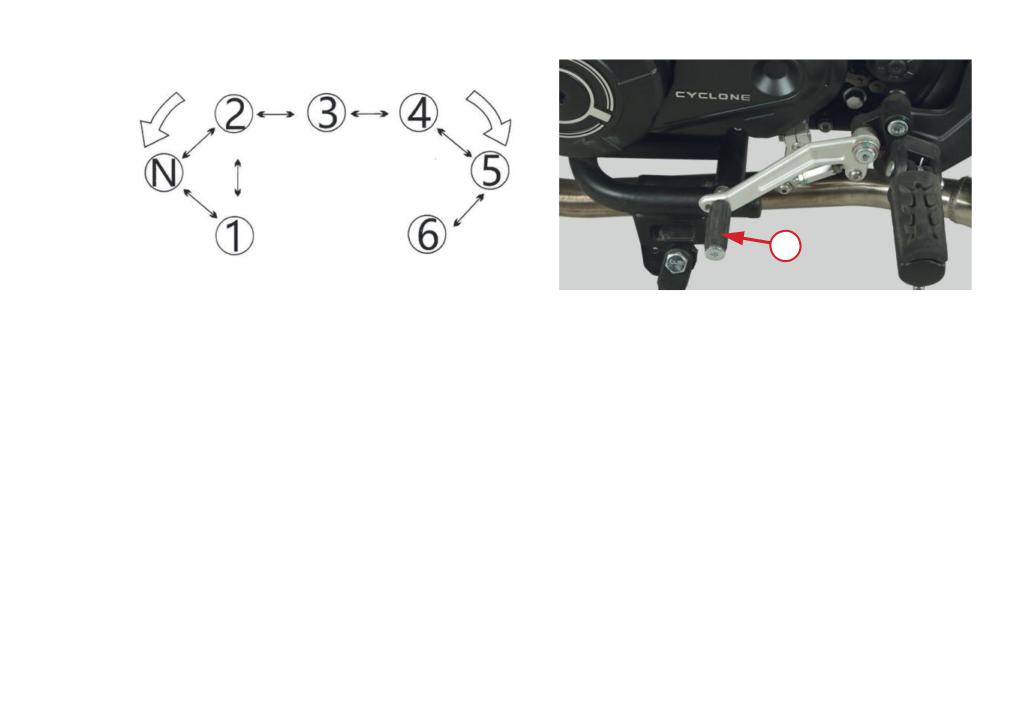

Рисунок 1. Схема переключения передач

Фото2.13. Рычаг переключения передач - 1

Коробка переключения передач обеспечивает плавную работу двигателя в пределах нормального диапазона оборотов.

Передаточное отношение трансмиссии разработано с адаптацией к характеристикам двигателя. Водитель должен

выбирать наиболее подходящую передачу в соответствии с условиями вождения и никогда не использовать пониженную

передачу при высокой скорости.

Для обеспечения плавного переключения передач и снижения ударной нагрузки, понижайте скорость или обороты

двигателя перед переключением на пониженную передачу. Перед переключением на более высокую передачу увеличьте

скорость или обороты двигателя.

2.9 ИНЖЕКТОРНАЯ СИСТЕМА (EFI)

Основная функция инжекторной системы EFI заключается в распылении топлива, подаваемого из топливного бака,

смешивании его с воздухом до образования однородной смеси и введении ее в камеру сгорания.

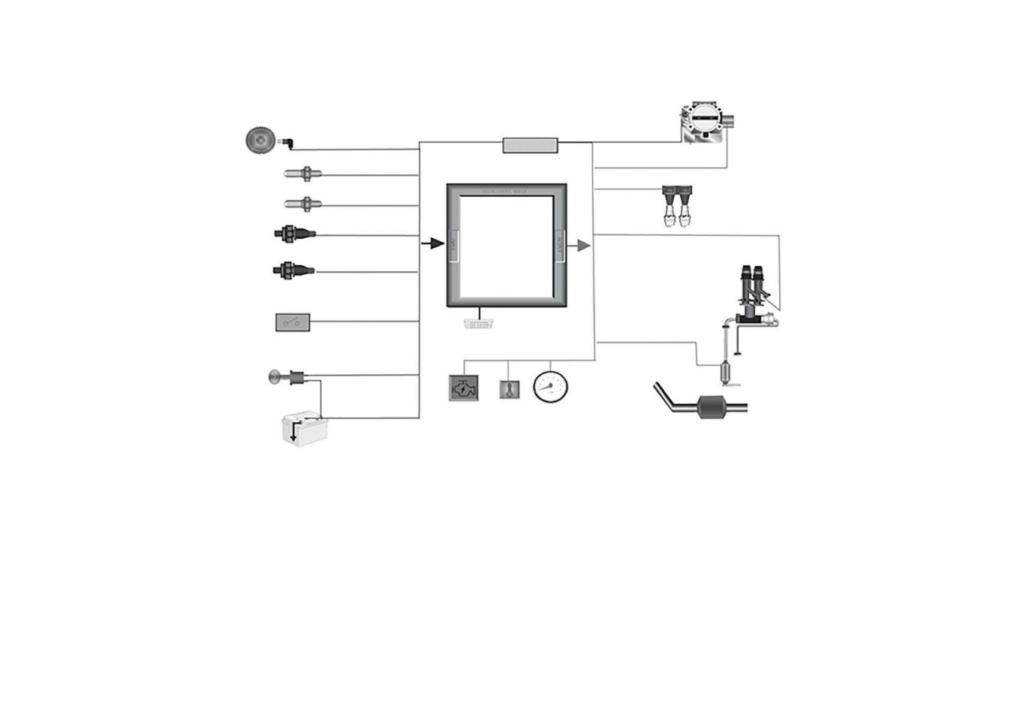

Система EFI состоит в основном из электронного блока управления (ЭБУ), датчика давления, катушки зажигания, датчика

положения коленчатого вала, топливного насоса в сборе и датчика кислорода. Система управления EFI позволяет точно

контролировать соотношение смешивания воздуха и топлива, поступающих в цилиндры двигателя, процесс сгорания

и преобразования отработавших газов, что позволяет оптимизировать работу двигателя, улучшить ходовые качества и

более строго контролировать работу двигателя и загрязнение воздуха выхлопными газами, выбрасываемыми мотоци-

клом в атмосферу. Система EFI мотоцикла оснащена контрольной лампой неисправности EFI на приборной панели. При

включении цепи зажигания контрольная лампа будет гореть в течение длительного времени при нормальных условиях

работы. При возникновении неисправности лампа не будет гореть. При запуске двигателя лампа гаснет при нормальных

условиях работы. В случае неисправности системы лампа засветится или будет непрерывно мигать.

Проверить систему EFI с помощью прибора для диагностики неисправностей на предмет наличия информации о неис-

правности можно в сервисном центре. При наличии неисправности замените неисправные детали системы EFI.

1. При возникновении нештатных ситуаций в процессе повседневной эксплуатации мотоцикла должна быть выполнена

операция инициализации восстановления для электронной системы впрыска, чтобы очистить информацию об ошибках,

хранящуюся в ЭБУ.

Порядок действий следующий: включите ключ зажигания и подождите 5 секунд; удерживайте акселератор в полностью

открытом положении в течение 5 секунд; выключите ключ и верните акселератор в нейтральное положение; операция

инициализации завершена.

2. Если мотоцикл не запускается несколько раз подряд, цилиндры двигателя заливаются топливом. Необходимо выполнить

операцию очистки цилиндров для удаления несгоревших продуктов сгорания из цилиндров.

Это делается следующим образом: сначала включите питание мотоцикла; полностью откройте и удерживайте дроссель-

ную заслонку в течение 5 секунд (в таком состоянии форсунка не будет впрыскивать топливо); затем нажмите кнопку

«Пуск» и удерживайте ее в течение 3-5 секунд - операция очистки цилиндров завершена.

Категорически запрещается разбирать ЭБУ и другие компоненты EFI при включенном мотоцикле.

При демонтаже и установке компонентов EFI не допускайте чрезмерного натяжения жгутов и про-

водов компонентов.

При установке деталей с резиновыми уплотнительными кольцами, таких как форсунки и датчики

температуры впускного давления, необходимо нанести на уплотнительное кольцо соответствующее

количество смазки, чтобы избежать его повреждения при сборке. После снятия кислородного дат-

чика, нанесите небольшое количество средства против спекания на резьбу кислородного датчика,

чтобы избежать спекания.

Во избежание засорения топливного насоса, если в топливном баке слишком много примесей или

ржавчины, необходимо снять насос и тщательно промыть бак. При снятии топливного контура пред-

варительно накройте место снятия ветошью, это устранит вытекания бензина и позволит избежать

несчастных случаев от вытекания топлива.

Категорически запрещается запускать топливный насос без достаточного количества топлива в

баке, в противном случае топливный насос может сгореть.

Запрещается подавать любое напряжение на компоненты EFI. Основной кабель не должен быть

поврежден во время технического обслуживания или ремонта, а дополнительное оборудование

может быть установлено на расстоянии более 300 мм от датчиков и ЭБУ.

При установке топливной форсунки обратите внимание на расстояние между топливной форсункой

и впускным трубопроводом, чтобы обеспечить правильный угол топливной форсунки.

Структурная схема системы EFI

Схема 1. Схема системы EFI: 1 -датчик положения коленчатого вала; 2 - датчик кислорода L;

3 - датчик кислорода R; 4 - термодатчик двигателя; 5 - датчик температуры/давления всасываемого

воздуха; 6 - выключатель нейтральной передачи; 7 - индикатор нейтральной передачи;

8 - аккумуляторная батарея; 9 - сигнализатор нештатного воздействия; 10 - модуль контроля;

11 - разъем для диагностики неисправностей/последовательный интерфейс связи; 12 - индикатор

неисправности; 13 - контрольная лампа повышенной температуры двигателя; 14 -сигнал скорости

вращения двигателя; 15 - датчик положения дроссельной заслонки; 16 - катушка зажигания;

17 - WCPR регулятор давления масла; 18-масляной насос; 19 - каталитический нейтрализатор

ЭБУ (электронный блок управления) двигателем: собирает и обрабатывает информацию о работе двигателя и выдает

информацию о неисправностях.

Корпус дроссельной заслонки: контролирует такие параметры, как объем поступающего воздуха, скорость холостого

хода, положение дроссельной заслонки.

Форсунка: распыляет топливо в камеру сгорания двигателя.

Топливный насос: обеспечивает необходимое давление топлива в системе циркуляции.

Датчик давления и температуры поступающего воздуха: измеряет давление и температуру поступающего воздуха, и

измеряет атмосферное давление.

Катушка зажигания: вырабатывает высокое напряжение и передает его на свечу зажигания.

Датчик кислорода: измеряет содержания кислорода в выхлопных газах.

Датчик положения коленчатого вала: определяет положение коленчатого вала и предоставляет информацию ЭБУ для

осуществления подачи топлива и контроля момента зажигания.

Датчик температуры головки цилиндра: определяет температуру головки цилиндра.

Возможные неисправности системы EFI и методы их устранения.

Метод устранения

Распространение

Классификация

Возможные причины

неисправностей

Топливный насос

Электронная

Источник питания батареи

Проверьте и затяните

не работает

система

подключен неправильно

клеммы батареи

ЭБУ (EFI)

Плохой контакт или

Проверьте и замените предохра-

сгоревший предохранитель

нитель

Повреждено реле топливного

Проверьте и замените реле

насоса

топливного насоса

ЭБУ (EFI)

Неисправность топливного

Заменить новым топливным

насоса

насосом

Сбой ЭБУ или отсутствие

Замените ЭБУ

программы

Метод устранения

Распространение

Классификация

Возможные причины

неисправностей

Мотоцикл

Система

Утечки в системе впуска воздуха

Проверьте положение установ-

не заводится

всасывание

приводят к тому, что

ленной топливной форсунки,

и выхлопа

слишком низкое соотношение

поверхность впускного трубо-

воздух-топливо для

проводаи двигателя, соединение

зажигания (бедная смесь)

между корпусом дроссельной

заслонки и впускным трубо-

проводом и не протекает ли

десорбционная трубка впускного

трубопровода

ЭБУ (EFI)

Неисправность или засорение

Проверьте и замените топливную

топливной форсунки

форсунку

Недостаточное давление топлив-

Проверьте или замените топлив-

ного насоса

ный насос

Неисправность датчика положе-

Проверьте или замените датчик

ния дроссельной заслонки

положения дроссельной заслонки

Поврежден кислородный датчик

Проверьте или замените кисло-

родный датчик

Метод устранения

Распространение

Классификация

Возможные причины

неисправностей

Мотоцикл

ЭБУ (EFI)

Поврежден датчик температуры

Проверьте или замените датчик

не заводится

температуры всасываемого

воздуха или датчик температуры

головки блока цилиндров

Двигатель

Неисправность катушки

Проверьте катушку зажигания

зажигания

и жгут проводов

Плохое воспламенение

Проверьте разъем или замените

свечи зажигания

свечу зажигания, или свечной

колпачок

Не герметичность цилиндра или

Обратиться в специализирован-

не герметичность уплотнения

ный сервисный центр

клапана

Электронная

Не подключен источник питания

Проверьтеи подтяните

система

от аккумулятора или отсутствие

аккумуляторную батарею

питания

Метод устранения

Распространение

Классификация

Возможные причины

неисправностей

Мотоцикл

Электрооборудо-

Плохой контакт или сгоревший

Проверьте и замените предо-

не заводится

вание

предохранитель

хранитель

Повреждено реле топливного

Проверьте и замените блок реле

насоса

предохранителей

Повышенные

Система

Утечки в системе впуска вы-

Проверьте, нет ли утечки воздуха

обороты холостого

всасывания и

зывают низкое соотношение

в месте установки топливной

хода, нестабильные

выхлопа

воздух-топливо (бедная смесь) и

форсунки, на поверхности впуск-

холостые обороты

нестабильную частоту оборотов

ного трубопровода и в двигателе,

а также между корпусом дрос-

сельной заслонки и впускным

трубопроводом

Трос дроссельной заслонки

Проверьте и отрегулируйте натяж-

слишкомтуго натянут и не воз-

ку троса дроссельной заслонки

вращается в начальное положе-

или замените корпус заслонки

ние, или большая утечка между

корпусом и заслонкой

Канал рядом с корпусом заслонки

Очистить от нагара

сильно заблокирован отложе-

ниями нагара

Метод устранения

Распространение

Классификация

Возможные причины

неисправностей

Повышенная ско-

ЭБУ (EFI)

Потеря шага шаговым

Повторная инициализация для

рость холостого хода

двигателем

сброса шагового двигателя, чтобы

или нестабильная

устранить потерю шага

скорость холостых

Поврежден шаговый двигатель

Замените шаговый двигатель

оборотов

Неисправность датчика положе-

Проверьте или замените датчик

ния дроссельной заслонки

положения дроссельной заслонки

Недостаточное давление топлив-

Проверьте или замените насос

ного насоса

Повышенная ско-

Двигатель

Плохое воспламенение свечи

Проверьте разъем или замените

рость холостого хода

зажигания

свечу зажигания, или свечой

или нестабильная

колпачок свечи зажигания

скорость холостых

оборотов

Слишком маленький зазор в

Проверьте зазор в клапанах

клапанах двигателя

двигателя

Метод устранения

Распространение

Классификация

Возможные причины

неисправностей

Чрезмерный расход

Двигатель

Плохое зажигание свечи

Проверьте разъем или замените

топлива, перебои в

свечу зажигания или свечной

воспламенении

колпачок

Зазор в клапанах слишком мал

Проверьте и отрегулируйте зазор

или неравномерен

в клапанах

Перетяжка цилиндра или

Обратиться в специализирован-

негерметичностьклапана

ный сервисный центр

Чрезмерный расход

ЭБУ (EFI)

Неисправность или засорение

Проверьте и замените топливную

топлива, перебои в

топливной форсунки

форсунку

воспламенении

Загрязнения в топливном фильтре

Замените топливный фильтр

Потеря шага шаговым двигателем

Повторная инициализация для

сброса шагового двигателя, чтобы

устранить потерю шага шаговым

двигателем

Неисправность датчика положе-

Проверьте или замените датчик

ния дроссельной заслонки

положения дроссельной заслонки

Метод устранения

Распространение

Классификация

Возможные причины

неисправностей

Недостаточное давление топлив-

Проверьте или замените насос

ного насоса

Всасывание и

Сетка воздушного фильтра

Очистите сетку воздушного

выхлопные газы

сильно загрязнена или выхлоп-

фильтра и очистите глушитель

ная труба заблокирована

Высокий расход

ЭБУ (EFI)

Неисправность датчика

Проверьте и замените датчик

топлива

кислорода

Неисправен датчик температу-

Проверьте или замените датчик

ры / давления всасываемого

температуры всасываемого

воздуха

Неисправность датчика темпера-

Проверьте или замените датчик

туры головки цилиндров

температуры головки цилиндров

Метод устранения

Распространение

Классификация

Возможные причины

неисправностей

Двигатель

Плохое воспламенение свечи

Проверьте разъем или замените

зажигания

свечу зажигания, или колпачок

свечи зажигания

Плохой контакт между колпачком

свечи зажигания

Перетяжка цилиндра или негер-

Обратиться в специализирован-

метичность уплотнения клапана

ный сервисный центр

Система

Сетка воздушного фильтра слиш-

Очистите фильтрующую сетку

всасывания

ком загрязнена или выхлопная

воздушного фильтра и замените

и выхлопные

труба заблокирована

глушитель

газы

Другое

Неправильная манера вождения, неправильное давление в шинах,

серьезный износ цепи трансмиссии, неисправность тормозной

системы

3 ПЕРЕД ПОЕЗДКОЙ

Перед началом движения убедитесь, что ваш мотоцикл и вы готовы к поездке. В данном разделе размещена информация

о том, как правильно оценить степень готовности к поездке, и приведен перечень операций, подлежащих выполнению в

рамках обязательного осмотра перед поездкой.

Перед первой поездкой следует тщательно изучить данное руководство, убедиться в том, что вы поняли и усвоили смысл

предупреждающихсообщений и умеете правильно пользоватьсявсеми органами управления.

Эксплуатация мотоцикла допускается при условии, что вы:

1. Здоровы и находитесь в хорошей физической и психической форме.

2. Не употребляли алкогольные напитки или наркотики.

3. Используете сертифицированный шлем, средства защиты глаз и иную защитную экипировку.

3.1 ПРЕДПУСКОВОЙ ОСМОТР

Перед началом движения необходимо выполнить проверку в соответствии с приведенными ниже требованиями, чтобы

обеспечить безопасное и успешное вождение.

Рулевое управление - рулевая колонка неподвижна и надежна закреплена, руль свободно поворачивается без помех.

Шины - проверяйте давление в шинах. Накачайте или спустите по мере необходимости. Также проверьте шины на

наличие признаков повреждения или чрезмерного износа протектора. На протекторе отсутствуют вмятины и трещины.

Диски колесные - убедитесь, что все лучи без повреждений. Осмотрите обод на отсутствие повреждений.

Утечки - проверьте мотоцикл на отсутствие признаков утечки рабочих жидкостей, таких как моторное масло и бензин.

Уровень моторного масла - проверьте уровень моторного масла и долейте его, если это необходимо.

Уровень охлаждающей жидкости - проверьте уровень жидкости и долейте, если это необходимо.

Свет - габаритные огни, стоп-сигнал, сигналы поворотов и приборная панель включаются и работают корректно.

Уровень топлива - проверьте уровень топлива в топливном баке. Дозаправьте при необходимости. Убедитесь, что крышка

бака плотно закрыта.

Цепь - проверьте натяжение приводной цепи и ее состояние. При необходимости, выполните регулировку и смазку цепи.

Кроме того, проверьте натяжитель цепи и ролик на предмет износа и, при необходимости замените.

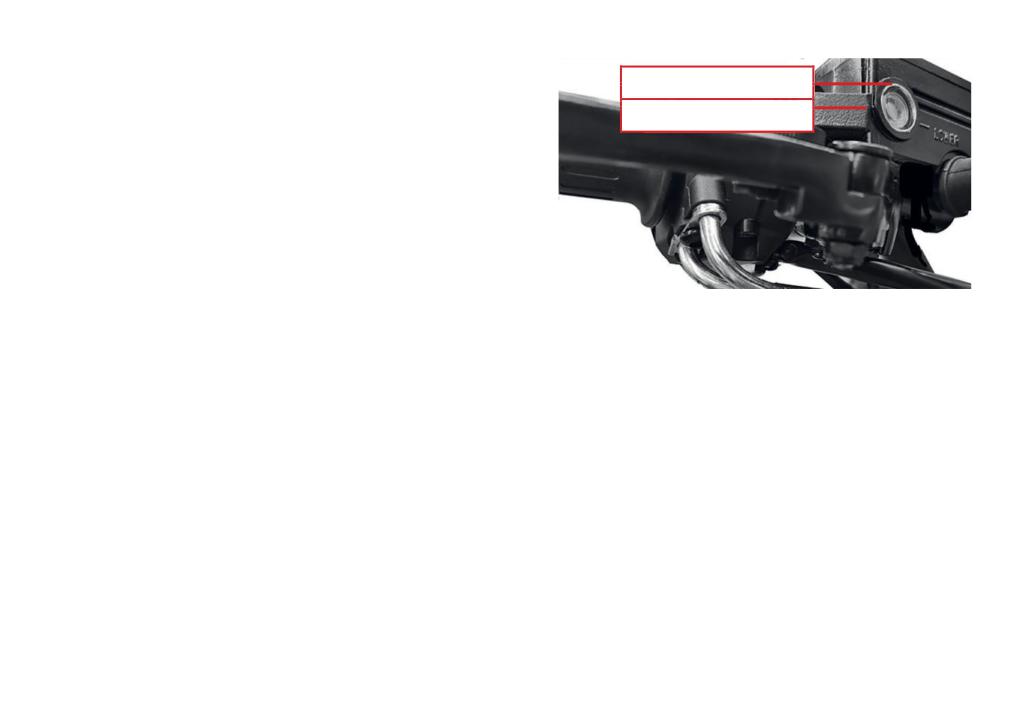

Тормоза и шланги - проверьте тормозные шланги на герметичность и отсутствие повреждений, и протеканий. При необ-

ходимости, замените. Рычаг и педаль тормоза работают корректно. Уровень тормозной жидкости в норме. При торможении

четко ощущается давление. На дисках и колодках отсутствуют потеки масла и воды.

Амортизаторы - при давлении на мотоцикл своим весом амортизаторы срабатывают плавно.

Индикаторы - после запуска двигателя не должны гореть индикаторы: давления масла, неисправности двигателя, тем-

пературы охлаждающей жидкости. Индикаторы, контролируемые блоком переключателей на руле, работают корректно.

Зеркала заднего вида - настроены так, что мотоцикл отображается вертикально и объекты в пределах 10 метров сзади

и 4 метров в ширину четко видны.

Звуковой сигнал - работает корректно.

Кнопка выключения двигателя - работает корректно.

Боковая и центральная подножка - работают корректно и не деформированы (можно поставить и убрать).

Гайки и болты - проверьте затяжку всех доступных болтов и гаек. Затяните, если это необходимо.

После посадки на мотоцикл проверьте следующие пункты:

Рукоятка газа (акселератора) - проверьте свободный ход рукоятки дроссельной заслонки и отрегулируйте по необхо-

димости. Поверните ручку, чтобы убедиться, что она двигается легко и свободно. Убедитесь, что при отпускании рукоятка

автоматически возвращается в исходное положение.

Тормозная система - поочередно выжмите рычаг заднего и переднего тормоза, попытайтесь прокатить мотоцикл.

Убедитесь в том, что тормоза работают должным образом.

В соответствии с пробегом и условиями эксплуатации регулярно проводите трехуровневое техническое обслужива-

ние мотоцикла:

Уровень 1 технического обслуживания (от 1 000 км до 2 000 км) - смазка и крепление соединений.

Уровень 2 технического обслуживания (от 3000 км до 6000 км) - осмотр, регулировка, смазка и крепление.

Уровень 3 технического обслуживания (от 6 000 км до 10000 км) -общий анализ, очистка, осмотр и регулировка, смазка

и подтяжка крепежных узлов, замена изношенных деталей и устранение скрытых повреждений.

Для регламентного технического обслуживания рекомендуется обращаться в специализированный сервисный центр

для проведения ремонта, ввода в эксплуатацию и технического обслуживания.

3.2 ПОДГОТОВКА К ПОЕЗДКЕ

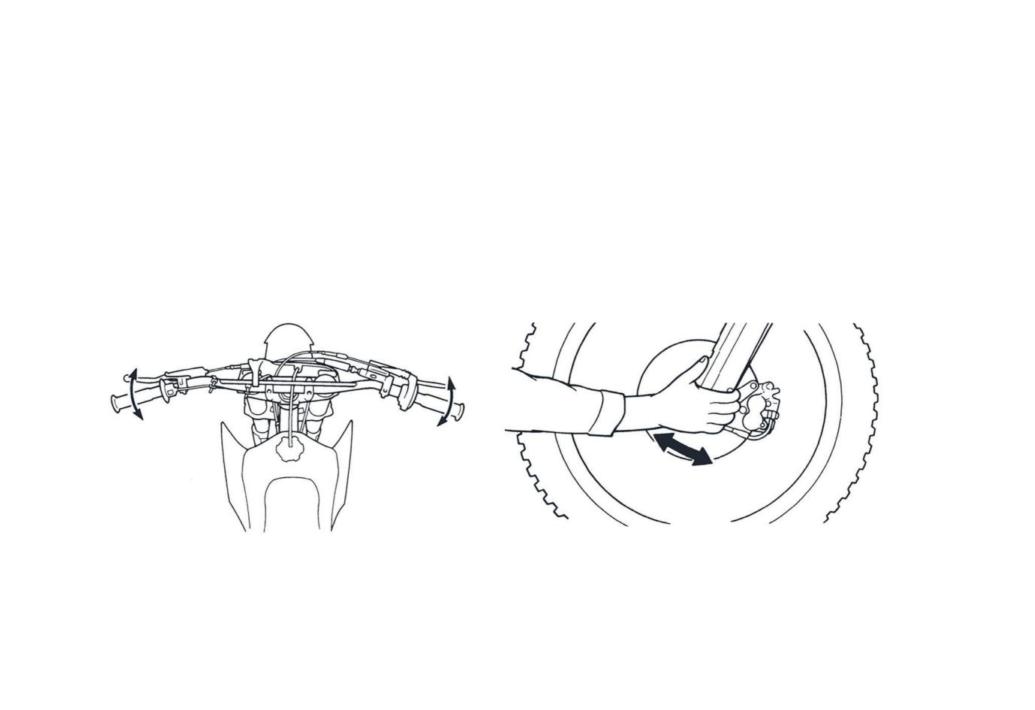

3.2.1 РЕГУЛИРОВКА ПОЛОЖЕНИЯ РУЛЯ

Настройте руль в соответствии с вашим ростом и посадкой. Если требуется помощь в регулировке, обратитесь за

помощью в сервис.

После регулировки руля проверьте, не упираются ли руки в топливный бак при повороте в крайнее

левое и правое положения. Если упираются, отрегулируйте руль так, чтобы не было помех, в противном

случае управление мотоциклом может усложниться.

3.2.2 РЕГУЛИРОВКА ЗЕРКАЛ

Установите зеркало заднего вида в удобное положение в соответствии с вашим ростом и посадкой за рулем.

Не регулируйте зеркала заднего вида во время поездки, это отвлекает вас от управления мотоциклом.

3.2.3 РЕГУЛИРОВКА ТРОСА ГАЗА (АКСЕЛЕРАТОРА)

Стандартное значение хода ручки дроссельной заслонки

от 2 мм до 6 мм.

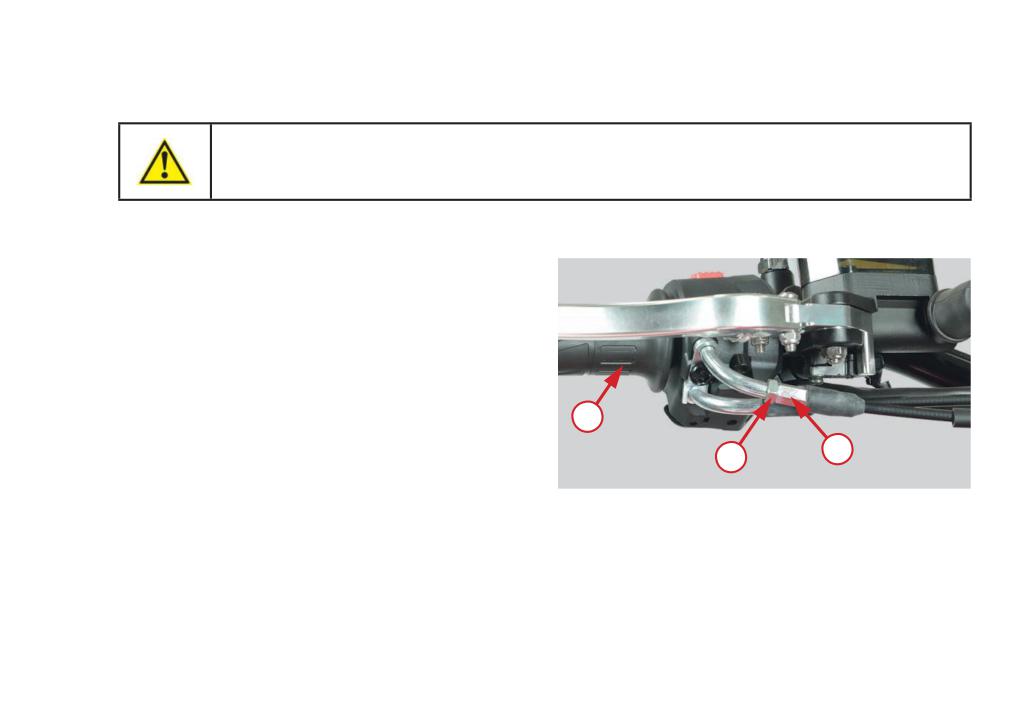

Если свободный ход ручки 1 (фото 3) дроссельной за-

слонки больше или меньше стандартного значения, необ-

ходимо провести регулировку. Отрегулируйте тяговый трос

дроссельной заслонки, вращая регулировочную гайку 3,

чтобы добиться правильного свободного хода ручки 1 дрос-

сельной заслонки.

Для регулировки необходимо:

1. Ослабить стопорную гайку 2.

2. Вворачивайте или выворачивайте регулировочную гайку

Фото 3. Регулировка троса газа: 1 - ручка газа

3 до тех пор, пока не будет достигнут рекомендованный

(акселератора); 2 - стопорная гайка;

свободный ход.

3 - регулировочная гайка

3. После окончания регулировки необходимо затянуть сто-

порную гайку 2.

ВНИМАНИЕ!

В случае износа стального троса дроссельной заслонки, его необходимо заменить.

Перед заменой снимите ручку и произведите очистку и смазку ручки и троса.

3.2.4 ПОКРЫШКИ

1. Игнорирование рекомендаций данного раздела может привести к несчастному случаю, вызванному

выходом из строя покрышек.

2. Перед каждой поездкой проверяйте состояние покрышек и давление в них. При необходимости

отрегулируйте давление до нормы. Избегайте перегрузки мотоцикла.

3. Меняйте покрышки, когда их износ становится предельным или на поверхности появляются трещины

и вмятины.

4. Используйте покрышки по спецификациям и размерам, которые указаны в руководстве.

5. После установки новых покрышек следует провести балансировку колес.

6. Плохая обкатка новых покрышек может привести к проскальзыванию во время движения и к потере

управления. Первое время вы должны передвигаться особенно осторожно. В течение первых 150 км

необходимо постепенно увеличивать угол поворота, чтобы достигнуть лучшего сцепления с дорож-

ным покрытием. Во время обкатки избегайте резких ускорений, крутых поворотов и экстренных

торможений.

Давление в шинах и нагрузка.

Правильное давление в шинах и нагрузка на них являются важными факторами для безопасной эксплуатации мотоцикла.

Перегрузка может привести к выходу из строя шины и потере контроля над мотоциклом.

Перед использованием мотоцикла проверьте давление в шинах и загруженность мотоцикла. Во время движения задние

шины нагреваются, а давление в них повышается.

Слишком низкое давление в шинах вызовет трудности при повороте, а также ускорит их износ. Если давление в шинах

слишком высокое, площадь соприкосновения шины с дорожным покрытием уменьшается и легко потерять контроль

над мотоциклом.

1. Меры предосторожности при использовании в холодную погоду:

• Когда температура наружного воздуха ниже минус 10 C° мотоцикл рекомендуется парковать в помещении. При уста-

новке мотоцикла рекомендуется не использовать боковую подножку, а использовать центральную подставку, чтобы

шины не продавливались под весом мотоцикла. Рекомендуется избегать парковки на льду и на снегу.

• Рекомендуемая температура хранения шин выше минус 5 C°. Перед заменой шины, рекомендуется выдержать ее в

течении 24 часов при температуре не ниже 0°С.

• В начале движения в холодную погоду необходимо прогреть шины, для чего медленно ехать со скоростью 40-50 км/ч.

После продвижения на 3-5 км, когда температура шин повысится более чем плюс 30 С°, сцепление с дорожным

покрытием улучшится.

• Диапазон температур для наилучшего сцепления с дорогой, составляет от плюс 40 C° до плюс 60 C°.

2. После длительной эксплуатации шин, на дне канавки протектора появляются волнистые линии.

Это объясняется тем, что прогретая шина обладает хорошим сцеплением за счет внешней потертости. Эта потертость

проявляется только на внешней поверхности. Каркас шины искривляется, в некоторых местах резина сжимается, а в дру-

гих местах она растягивается. Это не распространяется на внутреннюю поверхность шины и не влияет на ее эксплуатацию.

Размер шин и давление воздуха в них:

Предельное значение угла поворота колеса.

Шина

Размер

Давление

Радиальное

2,00 мм

направление

Предельное

Передняя шина

120/70-R17 M/C

250 кПа

рыскание колеса

Осевое

2,00 мм

Задняя шина

150/60-R17 M/C

250 кПа

направление

ВНИМАНИЕ!

1. При слишком высоком давлении в шинах снижается комфортность езды и ускоряется износ различных деталей

мотоцикла. Если давление в шинах слишком низкое, то сопротивление качению шины увеличивается и повыша-

ется расход топлива. В серьезных случаях происходит отслоение частей шины, что может привести к ее разрыву.

2. Если ниппель шины пропускает, отремонтируйте или замените его.

3. Регулярно проверяйте и регулируйте колеса в сервисном центре.

Если мотоцикл не используется в течение долгого времени, необходимо снизить давление в шинах.

Состояние шин

Плохое состояние шин и неправильный размер влияют на управляемость и характеристики мотоцикла.

Чрезмерный износ шин может привести к их проколу и потере управления, а также влияет на внешний вид и эксплуата-

ционные характеристики шины. Проверяйте состояние шин и давление перед каждой поездкой. Если на шинах имеются

явные повреждения (проколы, трещины или износ до предельного положения), замените их на новые.

Использование шин, которые не соответствуют рекомендованным характеристикам, может привести

к проблемам. Мы настоятельно рекомендуем вам использовать шины, аналогичные установленным в

стандартной комплектации данной линейки мотоциклов.

4 ОСНОВНЫЕ ФУНКЦИИ И УПРАВЛЕНИЕ

4.1 ПЕРИОД ОБКАТКИ

ВНИМАНИЕ!

Правильная обкатка мотоцикла - это залог его продолжительной и безотказной работы в будущем, поэтому следует

уделять особое внимание правильной эксплуатации транспортного средства в первые часы работы

двигателя при обкатке.

Обкатка двигателя

РЕКОМЕНДАЦИИ

1. Избегайте резких разгонов, интенсивного ускорения и не трогайтесь с места с полностью открытой дроссельной

заслонкой.

2. Заранее планируйте понижение передачи при торможении и постоянно держите двигатель в комфортном рабочем

состоянии.

3. Не превышайте максимальные обороты двигателя на время обкатки.

После покупки нового мотоцикла, пользователи должны обратить внимание на обкатку нового мотоцикла (период

обкатки составляет 1000 км, при этом особое внимание необходимо обращать на показания скорости). Качество обкатки

нового мотоцикла напрямую влияет на срок службы мотоцикла, поэтому пользователь должен контролировать скорость

вращения до 6500 об/мин (скорость не более 50 км/ч) в течение первых 1000 км. После завершения обкатки необходимо

провести первичное техническое обслуживание, чтобы компенсировать первоначальный незначительный износ, про-

длить срок службы двигателя и обеспечить наилучшие эксплуатационные характеристики мотоцикла. В период обкатки

заменяйте моторное масло каждые 300 км. В случае отказа двигателя в период обкатки обращайтесь к местному дилеру

или в фирменный сервисный центр.

При пробеге от 1.0 км до 150 км:

Во время движения обороты двигателя должны контролироваться на уровне 4000 об/мин, открытие дроссельной за-

слонки должно составлять около 1/4 от полного поворота рукоятки газа. После поездки в течении одного часа, двигатель

необходимо остудить в течении 5 - 10 минут.

При пробеге от 150 км до 500 км:

Во время движения обороты двигателя должны контролироваться на уровне 5000 об/мин, открытие дроссельной за-

слонки должно составлять около 1/2 от полного поворота рукоятки газа. После поездки в течении одного часа, двигатель

необходимо остудить в течении 5 - 10 минут.

При пробеге от 500 км до 1000 км:

Во время движения обороты двигателя должны контролироваться на уровне 6000 об/мин, открытие дроссельной за-

слонки должно составлять около 3/4 от полного поворота рукоятки газа.

Указанные рекомендации нужно также соблюдать в течение того же количества пройденного километража после

проведения:

• замены поршня;

• замены цилиндра;

• замены поршневых колец;

• замены коленчатого вала или его шатунов.

Во время обкатки чаще переключайте передачи и меняйте обороты двигателя. Не бойтесь выжимать газ, его необходимо

полностью проработать.

Обкатка покрышек

Как и в случае с двигателем, обкатка новых шин должна быть правильной, чтобы обеспечить наилучшие результаты. В

течение первых 150 км необходимо увеличивать угол поворота, чтобы достигнуть лучшего сцепления с дорожным покры-

тием. Во время обкатки избегайте резких ускорений, крутых поворотов и экстренных торможений.

Если шины правильно не обкатать, это может привести к заносу или потере контроля во время дви-

жения. После замены шин, необходимо каждый раз проводить обкатку согласно рекомендациям.

Обкатка тормозной системы

В первые 500 км новые тормозные диски находятся в своем начальном состоянии и их оптимальный рабочий уровень

еще не достигнут. В этот период вам возможно потребуется нажимать на рычаг и педаль тормоза с повышенной силой,

контролируя при этом мотоцикл от заноса.

ВНИМАНИЕ!

При обкатке нового мотоцикла обороты двигателя должны время от времени меняться. Не ездите постоянно на

одной передаче. Цель состоит в том, чтобы правильно распределить нагрузку на все детали,

чтобы они хорошо притерлись.

Пониженная скорость

Работа двигателя на слишком низкой скорости приведет к быстрому износу деталей и плохой отладке механизмов.

Смазкадвигателя

Вне зависимости от состояния двигателя (горячий или холодный), перед запуском необходимо дать двигателю достаточ-

ное время для работы на холостых оборотах, чтобы масло поступило ко всем частям, требующим смазки.

Плановое первое ТО

Техническое обслуживание после первых 1000 км пробега на новом мотоцикле - одна из самых важных процедур. В

этот период все детали двигателя должны пройти тщательную отладку и хорошо притереться. Во время проведения ТО

следует отрегулировать и затянуть все крепления, заменить видимые поврежденные детали, удалить загрязнения и

потеки масла. Качественный ремонт после первых 1000 километров сможет обеспечить наилучшие показатели вашего

мотоцикла и продлит срок его службы.

ВНИМАНИЕ!

Внимательно ознакомьтесь с разделом данного руководства, в котором даются рекомендации по обслуживанию

мотоцикла после пробега первых 1000 км.

4.2 ЗАПУСК И ОСТАНОВКА ДВИГАТЕЛЯ

Для вашей безопасности избегайте запуска или работы мотоцикла в закрытом помещении с плохой

вентиляцией. Выхлопные газы мотоцикла содержат ядовитый угарный газ, который обладает способ-

ностью быстро накапливаться в замкнутом пространстве, вызывая нарушения самочувствия и даже

смерть.

Не допускается запускать двигатель при включенной передаче. Это может привести к аварии, а след-

ственно, к серьезным травмам или смерти.

ВНИМАНИЕ!

1. При запуске двигателя время нажатия на кнопку электростартера не должно превышать 3-5 секунд. Продол-

жительное удерживание кнопки в пусковом режиме может привести к перегреву цепи запуска. При нескольких

безуспешных попытках, пожалуйста, остановитесь и проверьте систему подачи топлива и электрическую цепь.

2. Будьте особенно осторожны при пуске мотоцикла и начале движения в холодную погоду.

3. Избегайте эксплуатации мотоцикла на полную мощность, а также резкого повышения оборотов двигателя до нуж-

ного прогрева двигателя. Это может привести к повреждению двигателя. Всегда полностью прогревайте двигатель.

Чем ниже температура окружающего воздуха, тем дольше нужно прогревать двигатель. Хороший предварительный

прогрев двигателя способствует лучшей смазки деталей и уменьшению износа внутренних частей и механизмов.

Не оставляйте двигатель работать на холостом ходу надолго. Недостаточное отведение тепла может привести к перегреву

двигателяи повреждению еговнутренних деталей.

При низких температурах для облегчения запуска можно слегка повернуть ручку газа на себя и одновременно нажать

кнопку электростартера.

Смазка внутренних деталей происходит только при работающем двигателе, поэтому не стоит катить мотоцикл на большие

расстоянияпри выключенном двигателе.

После запуска двигателя проверьте, не горит ли индикатор неисправности на приборной панели. Если высвечивается

сигнал неисправности, немедленно выключите двигатель и начните проверку.

Всегда следуйте рекомендованным процедурам запуска и остановки двигателя, рассматриваемым ниже.

Запуск двигателя

Поверните ключ зажигания в положение «

». Убедитесь, что кнопка отключения двигателя находится в положении

».

Для запуска двигателя:

1. Уберите боковую подножку.

2. Ручка газа находится в исходной позиции.

3. Зажмите рычаг сцепления, переведите педаль передач в нейтральное положение «N».

4. Нажмите на правом рулевом блоке кнопку электростартера «

», двигатель запустится.

5. Дайте двигателю прогреться.

ВНИМАНИЕ!

Не заводите мотоцикл без топлива и моторного масла.

4.3 УПРАВЛЕНИЕ МОТОЦИКЛОМ

4.3.1 ПОЕЗДКА

ВНИМАНИЕ!

Независимо от того, разогрет ли двигатель после езды или еще в холодном состоянии, двигателю нужно дать

достаточно времени для работы на холостом ходу. Это позволяет маслу проникнуть во все важные компоненты.

Поднимите боковую подножку, зажмите рычаг сцепления, включите первую передачу, поверните ручку газа на себя и

плавно отпустите рычаг сцепления. Мотоцикл начнет движение.

Если вы хотите переключиться на более высокую передачу, сначала разгонитесь, а затем отпустите газ и одновременно

с этим зажмите рычаг сцепления, с помощью рычага переключения передач переведите двигатель на более высокую

передачу, плавно отпустите рычаг сцепления и добавьте газа.

Переключать передачи необходимо поочередно в соответствии с количеством оборотов двигателя.

Система трансмиссии обеспечивает плавную работу двигателя в нормальном диапазоне скоростей. Передаточные

числа тщательно подобраны с учетом характеристик двигателя. Необходимо выбирать наиболее подходящую передачу

в соответствии с условиями вождения и никогда не использовать пониженную передачу при движении на высокой ско-

рости. Ни в коем случае не используйте метод полу-нажатия на сцепление для контроля скорости. Перед переключением

на пониженную передачу уменьшите скорость движения и уменьшите обороты двигателя при переключении. Прежде

чем переключиться на повышенную передачу, увеличьте скорость движения и уменьшите обороты двигателя в момент

переключения.

При подъеме в гору мотоцикл замедляется в связи с недостаточной мощностью. Следует переключиться на понижен-

ную передачу, чтобы дать двигателю работать в пределах нормальной мощности. При этом переключение должно быть

быстрым, чтобы избежать слишком сильного замедления мотоцикла.

При движении вниз по склону мы можем использовать двигатель для усиления эффективности торможения за счет

переключения на пониженную передачу. Если использовать только тормоза, они могут перегреться, что снизит тормозную

способность.

4.3.2 ТОРМОЖЕНИЕ И ПАРКОВКА

1. Поверните ручку газа от себя, вернув ее в исходное положение.

2. Тормозите, одновременно используя рычаг переднего тормоза и педаль заднего тормоза.

3. При достаточно низкой скорости, вы можете переключиться на пониженную передачу, чтобы уменьшить скорость.

Зажав рычаг сцепления, переключите двигатель на нейтральную передачу, а затем полностью остановитесь. После

переключения на нейтральную передачу, загорится соответствующий индикатор на приборной панели.

Если необходимо припарковать мотоцикл на боковую подножку на дороге с пологим уклоном, вы должны переключить

трансмиссию на пониженную передачу, чтобы мотоцикл самопроизвольно не покатился. Однако при запуске двигателя,

вы должны перевести коробку передач двигателя в нейтральное положение.

Переведите кнопку отключения двигателя на правом блоке переключателей руля в положение « » двигатель оста-

новится.

1. При повышении скорости увеличивается и тормозной путь. Следуя за другими транспортными сред-

ствами сохраняйте достаточную дистанцию, чтобы вы смогли своевременно затормозить.

2. Использование только переднего или заднего тормоза очень опасно, это может вызывать занос и

потерю управления. При езде по влажной поверхности и прохождении поворотов будьте особенно

аккуратны во время торможения. На неровном или скользком дорожном покрытии при экстренном

торможении можно потерять контроль над мотоциклом.

3. Экстренное торможение при прохождении поворота может вывести мотоцикл из-под контроля. В

этом случае необходимо тормозить заранее, до прохождения поворота.

4. Во время работы двигателя или сразу после его отключения, температура глушителя очень высокая.

Чтобы избежать ожогов, пожалуйста, не прикасайтесь к глушителю.

5. Использование только заднего тормоза для торможения ускорит износ тормозной системы, в след-

ствие чего тормозной путь будет постепенно увеличиваться.

6. При движении со средней и высокой скоростью (более 60 км/ч) в экстренной ситуации настоятельно

рекомендуется использовать передний и задний тормоз одновременно, чтобы добиться максималь-

ной эффективности торможения и минимального тормозного пути в целях вашей безопасности и

безопасности окружающих.

4.3.3 ЗАПРАВКА ТОПЛИВНОГО БАКА

Расход топлива, который указывается в технических характеристиках, рассчитывался при движении с постоянной опре-

деленной скоростью. Этот показатель является минимальным значением расхода топлива. Условия вашей эксплуатации

могут отличаться от расчетных, поэтому фактический расход топлива может оказаться выше, чем указанное значение.

Нижеприведенныерекомендации помогут вам максимально снизить расход топлива, сохраняя безопасность при

вождении:

1. Вождение должно быть плавным и стабильным. Сократите количество резких торможений, повторных запусков дви-

гателя и ускорений, которые быстрее расходуют топливо.

2. Вождение в городских условиях неблагоприятно сказывается на расходе топлива. Частые остановки и разгоны ока-

зывают повышенную нагрузку на двигатель.

3. Мотоцикл обладает оптимальной скоростью для низкого расхода. Оптимальная скорость 90 км/ч. При повышении

указанной скорости расход топлива будет увеличиваться.

4. Избегайте поездок на короткие расстояния. Расход топлива на первом километре после запуска двигателя более

чем в два раза превышает расход топлива в нормальных условиях, поскольку двигатель еще не достиг оптимальной

рабочей температуры.

5. Недостаточное давление в шинах увеличивает сопротивление во время езды, что также увеличивает расход топлива.

6. Регулярные проверки и ТО мотоцикла в соответствии с циклами технического обслуживания являются важными аспек-

тами для экономии топлива.

Пожалуйста, не расходуйте топливо в баке до конца и всегда поддерживайте его уровень выше минимального предела.

1. При попадании топлива на окрашенную поверхность его следует немедленно вытереть насухо.

Бензин разъедает поверхность краски, делая ее бледной и непрезентабельной.

2. Бензин расширяется при высокой температуре. Переполнение топливного бака приведет к избы-

точному внутреннему давлению в баке, что спровоцирует возможное выплескивание.

4.3.4 АККУМУЛЯТОРНАЯ БАТАРЕЯ И ПРЕДОХРАНИТЕЛИ

ВНИМАНИЕ!

1. С электрической схемой проводки мотоцикла и номиналами предохранителей в электрических цепях можно

ознакомиться в оригинальной инструкции по эксплуатации мотоцикла конкретной модели.

2. Правильно выбирайте предохранители с учетом указанных значений номинального тока. Не используйте в каче-

стве замены алюминиевые или железные провода.

3. Если предохранитель часто перегорает в течение короткого времени, это указывает на неисправность элек-

трической системы. Вам следует немедленно произвести диагностику всей электрической системы мотоцикла.

В данных моделях мотоциклов используется заряженная коллоидная батарея 3 (фото 4) с характеристиками 12В/10A•ч).

Литий-ионная необслуживаемая батарея, не требует пополнения жидкости во время эксплуатации.

Если напряжение на клеммах батареи ниже 12,6 В, то необходимо снять батарею и зарядить ее.

Блок с предохранителями расположен в пластиковом ящике. Номинал предохранителей обозначен на элементах.

Предохранители последовательно подключаются ко всем электрическим компонентам мотоцикла. Когда ток превышает

заданное значение, предохранитель автоматически срабатывает для защиты аккумулятора и электрических компонентов

мотоцикла.

ВНИМАНИЕ!

1. Запрещается разбирать аккумулятор. Батарея содержит коррозионно-активные вещества, контакта с которыми

или загрязнения окружающей среды следует избегать. При случайном попадании на кожу и глаза, следует

немедленно промыть их большим количеством воды, а после, отправить в больницу для диагностики и лечения.

2. При зарядке необходимо обеспечить хорошую вентиляцию и избегать источников огня вблизи размещения бата-

реи. В процессе зарядки литий-ионной батареи, если батарея нагревается, деформируется и возникают другие от-

клонения от нормы, немедленно прекратите зарядку, отключите зарядное устройство, отсоедините батарею от сети.

3. Поместите батарею в проветриваемое и открытое место и сообщите специалисту о необходимости проведения

работ после того, как температура корпуса батареи восстановится до нормальной.

4. Отработанные аккумуляторы приводят к серьезному загрязнению окружающей среды. Убедитесь, что отработан-

ные батареи отправлены в специально отведенное для этого место и правильно утилизируйте в соответствии с

действующими правилами.

4.3.5 ЭЛЕКТРИЧЕСКИЙ ЗВУКОВОЙ СИГНАЛ

После того, как мотоцикл эксплуатировался некоторое время, гайка крепления и регулировочный винт электрического

звукового сигнала 1 (фото 4.1) могут ослабнуть, что приведет к хриплому или тихому звуковому сигналу.

Регулировка звукового сигнала должна производиться в сервисном центре.

ВНИМАНИЕ!

Пользователям не разрешается самостоятельно

регулировать крепежную гайку и регулировочный

винт электрического сигнала. Это отменяет

распространение гарантийного обязательства

продавца на технику.

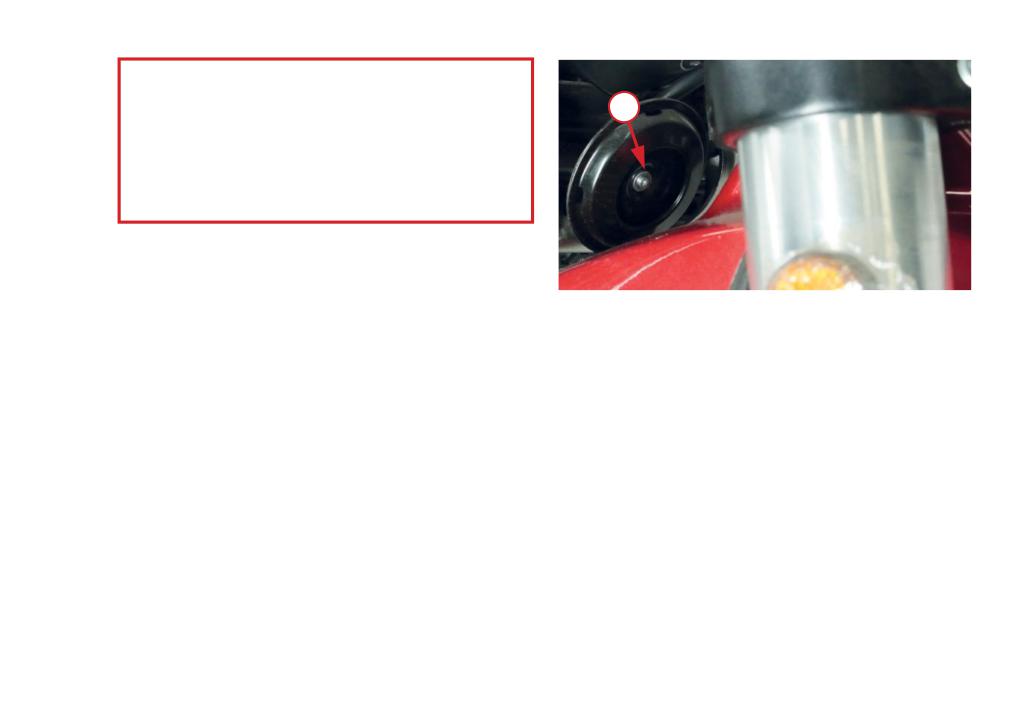

Фото 4.1. Звуковой сигнал - 1

5 ОБСЛУЖИВАНИЕ МОТОЦИКЛА

5.1 ОБЩИЕ ПОЛОЖЕНИЯ

Соблюдение правил проведения технического обслуживания мотоцикла является основным условием обеспечения

безопасности. Кроме того, это позволяет увеличить срок службы мотоцикла, добиться максимальной производительности,

избежать поломок и получить максимальное удовольствие от вождения.

Данный раздел содержит информацию касательно регламента технического обслуживания мотоцикла, а также под-

робные инструкции по выполнению операций технического обслуживания. Данная информация призвана облегчить вам

задачу поддержания мотоцикла в исправном состоянии. Кроме того, в данном разделе вы найдете важную информацию

о мерах предосторожности, данные по горюче-смазочным материалам, а также рекомендации по уходу.

Для безопасной, экономичной и беспроблемной эксплуатации мотоцикла очень важно правильно осуществлять

техническое обслуживание. Проведение тщательного осмотра перед поездкой и поддержание мотоцикла в исправном

состоянии особо важны, поскольку мотоцикл предназначен для движения по дорогам общего пользования. Чтобы помочь

вам осуществлять грамотное техническое обслуживание мотоцикла, данный раздел руководства содержит регламент

технического обслуживания. Сервисные интервалы определены, исходя из средних условий эксплуатации. Если мотоцикл

эксплуатируется в условиях повышенной влажности или запыленности, сервисные интервалы необходимо сократить.

Регулярное обслуживание воздушного фильтра имеет особое значение для обеспечения длительного срока службы

двигателя.

Если мотоцикл опрокинулся или попал в дорожно-транспортное происшествие, обратитесь к официальному дилеру для

проведения тщательной проверки всех систем и механизмов, даже если вы сами способны выполнить некоторый ремонт.

Помните, что обязанность выполнения в полном объеме всех видов технического обслуживания лежит на вашей ответ-

ственности. Обязательно выполняйте осмотр мотоцикла перед каждой поездкой и следуйте предписаниям регламента

технического обслуживания, который приведен в данном разделе.

Ненадлежащее техническое обслуживание или оставленная без внимания неисправность могут стать

причиной аварии, в которой вы можете получить серьёзные травмы или погибнуть. Всегда следуйте

рекомендациям по осмотру и техническому обслуживанию, изложенным в этом руководстве.

Невыполнение указаний по техническому обслуживанию может стать причиной серьезной травмы

или гибели на дороге.

Ремонтные и сервисные работы проводятся:

• на чистой (вымытой) и обсушенной технике;

• в специальной одежде и перчатках;

• в закрытом от внешних осадков помещении и при положительной температуре внутри него. Помещение для произ-

водства работ должно быть оборудовано средствами пожаротушения и иметь работоспособную систему вентиляции;

• на твёрдой ровной поверхности, которая обеспечивает надежную установку мотоцикла. Устанавливайте его используя

боковую подножку или опору, предназначенную для проведения технического обслуживания.

Перед выполнением работ на мотоцикле необходимо:

• остановить двигатель;

• в зимний период времени перемещенную с улицы технику выдержать до температуры рабочего помещения.

Перед началом работ техника должна быть установлена на рабочем месте и надежна закреплена от

возможного падения.

Запрещается отмывать двигатель и другие части техники легковоспламеняющимися жидкостями,

такими как бензин и ацетон! Для этого необходимо использовать только специальные жидкости.

Запрещается в местах проведения работ курить и пользоваться открытым огнем! Сварочные (па-

яльные) работы проводятся в отдельном помещении и только на демонтированных конструктивных

элементах.

При проведении работ по обслуживанию важно соблюдать следующие меры безопасности:

• Оксид углерода, который содержится в выхлопных газах, обладает высокой токсичностью. Если вам требуется запустить

двигатель, то это следует делать в условиях хорошей вентиляции.

• Возможно получение ожогов от контакта с горячими частями двигателя. Перед началом работ дайте двигателю и

системе выпуска остыть.

• Возможно получение травм, вызванных контактом с движущимися частями. Не запускайте двигатель, если это не

требуется по инструкции для данной операции.

• Внимательно ознакомьтесь с указаниями по выполнению работ, перед тем как приступить к ним и убедитесь, что в

наличии имеется необходимый инструмент и вы владеете соответствующими навыками.

Осмотр перед поездкой и регулярное обслуживание мотоцикла в полном соответствии с регламентом технического

обслуживания необходимы для обеспечения его безопасной и безотказной эксплуатации.

Если вы не уверены, что сможете надлежащим образом выполнить эти виды технического обслуживания, доверьте эту

задачу официальному дилеру, который обладает всем необходимым для его качественного обслуживания и ремонта. Если

вы выполняете техническое обслуживание самостоятельно, используйте только качественные и надежные оригинальные

запасные части и расходные материалы.

Перед каждым плановым техническим обслуживанием проводите контрольный осмотр мотоцикла.

Некоторые виды технического обслуживания могут выполняться людьми, обладающими базовыми техническими

навыками и располагающими необходимым инструментом. В данном Руководстве приводится перечень работ по этим

видам технического обслуживания.

Для проведения других видов технического обслуживания требуется более высокая квалификация и специальные

инструменты и оборудование. В этом случае обратитесь к официальному дилеру.

В таблице ниже приведен график регулярного технического обслуживания, ориентироваться следует по месяцам или

пробегу в зависимости от того, какое из условий было достигнуто первым. Каждое ТО должно проводиться в соответствии

с требованиями, приведенными в таблице.

Если ваш мотоцикл эксплуатировался в суровых условиях, а именно при длительной езде на высокой скорости или

в условиях сильных загрязнений, необходимо проводить дополнительное обслуживание, чтобы сохранить надежность

мотоцикла. За дополнительными рекомендациями обращайтесь в авторизированный сервис.

Амортизаторы, тормоза и система рулевого управления являются ключевыми элементами и требуют особого и тща-

тельного обслуживания. Чтобы обеспечить безопасность, мы рекомендуем, чтобы все работы по ремонту и ТО всегда

выполнялись квалифицированными специалистами.

ВНИМАНИЕ!

1. Первое ТО при достижении 1000 км пробега является обязательной процедурой, которая позволит сделать ваш

мотоцикл надежным и достичь наилучших характеристик. Использование неоригинальных запчастей для замены

может привести к ускоренному износу мотоцикла и сокращению его срока службы. Для замены используйте только

оригинальные запчасти, подходящие для вашей модели мотоцикла.

2. Неправильное техническое обслуживание может привести к негативным последствиям. Чтобы поддерживать ваш

мотоцикл в хорошем и работоспособном состоянии, необходимо обращаться за квалифицированным обслужива-

нием в специализированный сервис.

3. Все отходы, образующиеся после ремонта или ТО, необходимо должным образом утилизировать без вреда для

окружающей среды.

График технического обслуживания

Периодичность обслуживания по пробегу, км

Элементы обслуживания

После первых 1000 км

После 3000 км

Каждые 3000 км (три месяца

(в течении первого месяца)

(после трех месяцев)

эксплуатации)

Масло для смазки

Замена через 500 км

Замена

картера *

Фильтр тонкой очистки

Замена производится один раз после обкатки и в дальнейшем

масла *

через каждые 10000 км пробега

Свеча зажигания *

Проверка/ очистка / замена (через каждые 3000 км пробега или в случае отказа)

Воздушныйфильтр*

Очистка/Проверка

Дроссельная заслонка

Очистка/Регулировка

в сборе

Топливный фильтр*

Замена через 8000-10000 км

Масляный фильтр*

Замена

Проверка/Регулировка/

Тормоз*

Проверка/Регулировка

Замена

Проверка/Регулировка/

Сцепление*

Проверка/Регулировка

Замена

Периодичность обслуживания по пробегу, км

Элементы обслуживания

После первых 1000 км

После 3000 км

Каждые 3000 км (три месяца

(в течении первого месяца)

(после трех месяцев)

эксплуатации)

Алюминиевые диски/

Подтяжка каждые 300 км

Проверка/Регулировка

Спицы колес*

Очистка/Регулировка/

Подшипники колес**

Проверка

Смазка

Очистка/Регулировка/

Подшипники руля**

Очистка/Смазка

Смазка

Очистка/Регулировка/

Амортизатор*

Проверка

Смазка

Очистка/Регулировка/

Звезда приводной цепи**

Проверка/Регулировка

Смазка

Аккумуляторная батарея

Проверка

Проверка/Зарядка

Крепежные элементы

Проверка/Затяжка при

(болты и гайки)

необходимости

Примечания:

1. Предварительно прогрейте двигатель перед сливом масла.

2.** Этот пункт относится при смазки колес среднего веса (колес со спицами).

3.* Рекомендуется посетить фирменный специальный сервис для регулярного технического обслуживания.

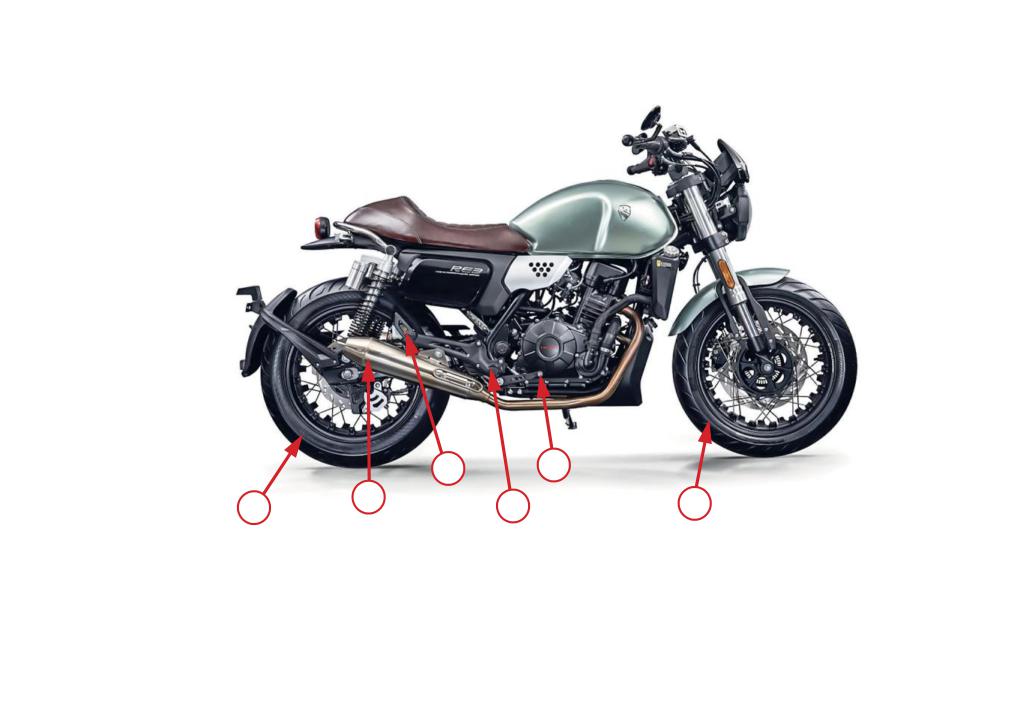

5.2 ЕЖЕДНЕВНАЯ ПРОВЕРКА

Ежедневная проверка включает в себя проведение предпускового осмотра, изложенного в разделе 3.1.

Кроме того, после езды в плохую погоду, после дождя и после мойки, необходимо смазать все детали мотоцикла, кото-

рые этого требуют. Для безопасного вождения поддержание хорошей смазки рабочих элементов является необходимой

операцией для продления срока службы.

РЕКОМЕНДАЦИИ

Используйте высокотемпературную литиевую смазку, за исключением цепи. Цепь необходимо смазывать

специальной смазкой для цепей.

5.3 ОБСЛУЖИВАНИЕ АККУМУЛЯТОРА

Аккумуляторная батарея расположена под сиденьем водителя. Перед первым использованием необходимо соединить

клеммы к положительному и отрицательному полюсам и зафиксировать аккумулятор крепежом.

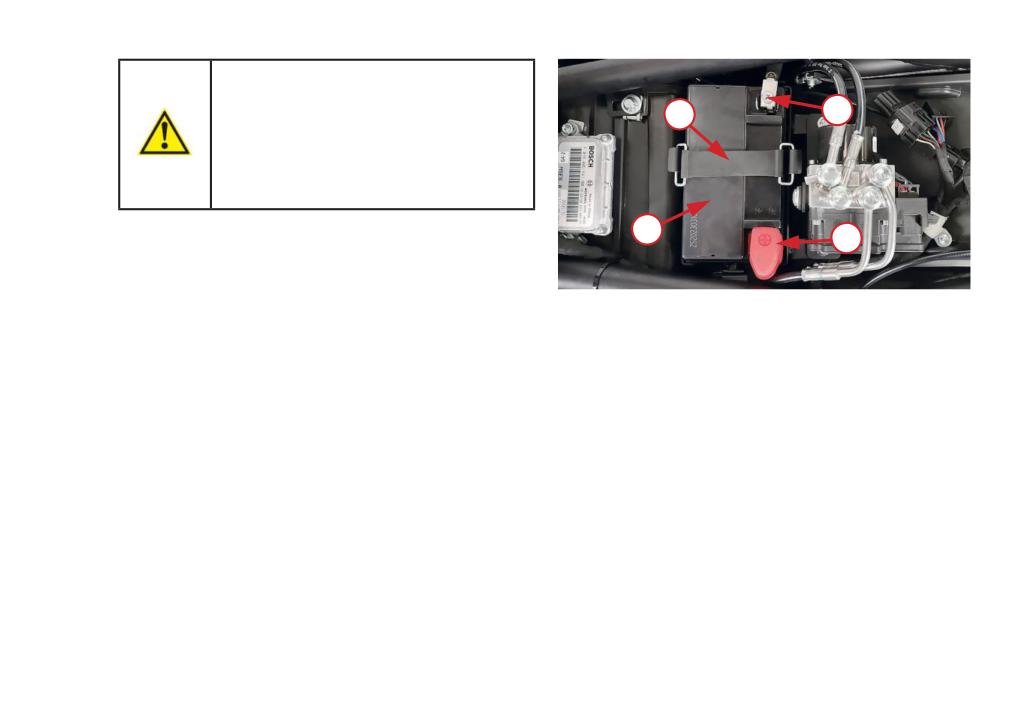

Снятие аккумулятора:

1. Выключите питание мотоцикла.

2. Снимите сиденье.

3. Освободите крепление аккумулятора.

4. Отодвиньте черный защитный колпачок и отсоедините провод от отрицательной клеммы. Затем отодвиньте красный

колпачок и отсоедините провод от положительной клеммы.

5. Извлеките аккумулятор со своего штатного места.

Установка аккумулятора осуществляется в обратном порядке. Обратите внимание, что при подключении к аккумулятору

сначала присоединяется положительная клемма, затем отрицательная клемма.

При замене необходимо ориентироваться на тип оригинального аккумулятора и убедиться, что параметры новой батареи

соответствуют оригинальным. Использование аккумулятора другого типа может повлиять на производительность и срок

службы мотоцикла, а также вызвать неисправности в электрической цепи.

ВНИМАНИЕ!

1. Если вы не планируете использовать мотоцикл в течение длительного времени, снимите аккумулятор и заряжайте

его с периодичностью один раз в месяц. Аккумулятор следует регулярно проверять. Если напряжение аккумулятора

ниже 12 В, рекомендуется его заряжать. Частая зарядка аккумулятора также сократит срок его службы.

2. Утилизируйте отработанные аккумуляторы и электролит правильно, чтобы не навредить окружающей среде.

1. На мотоциклах данной серии установлены аккумуляторы гелевого типа, не требующие особого об-

служивания. Строго запрещено открывать и менять содержимое аккумулятора, доливать электролит

или воду. Запрещено хранить аккумулятор в местах рядом с источниками высокой температуры или

открытого огня.

2. Не допускайте короткого замыкания и неправильного подключения клемм. Это может повредить

аккумулятор и электрическую система мотоцикла, а также может травмировать вас.

3. Если вы почувствовали специфический запах, сильный нагрев, изменение цвета или формы, или

любое другое необычное проявление, сразу же остановите движение и снимите аккумулятор с

мотоцикла.

4. Аккумулятор гелевого типа является стандартным для мотоциклов. Не применяйте его для других

целей, кроме как для запуска мотоцикла.

5. Не роняйте аккумулятор. Это приведет к повреждению корпуса аккумулятора и нарушит его ра-

ботоспособность. Гелеобразный электролит содержит сильные кислоты. Избегайте попадания

электролита на кожу, в глаза и на одежду. Если это произошло, то необходимо сразу же промыть

пострадавшее место обильным количеством воды. В тяжелых случаях необходимо сразу же обра-

титься в ближайшую больницу для получения экстренной помощи.

5.4 ОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА

Правильное и своевременное техническое обслуживание воздушного фильтра является очень важным для вашего мо-

тоцикла. Грязный, влажный, изношенный воздушный фильтр позволит грязи, пыли и другим веществам беспрепятственно

попадать в двигатель. К воздушному фильтру мотоцикла предъявляются особые требования. Для замены используйте

только оригинальный фильтрующий элемент, предназначенный именно для модели вашего мотоцикла.

Фильтрующий элемент воздушного фильтра подлежит более частому обслуживанию или замене при эксплуатации

мотоцикла во влажных или пыльных условиях.

Пренебрежение процедурами по уходу за фильтрующим элементом может привести к износу или повреждениям дви-

гателя, дорогостоящему ремонту, падению мощности двигателя, появлению нагара на клапанах и загрязнениям свечи

зажигания.

Правильное и своевременное обслуживание воздушного фильтра позволит обеспечить продолжительную и безотказную

службу двигателя, а также избежать дорогостоящего ремонта, потери мощности, чрезмерного расхода топлива и других

поломок.

Воздушный фильтр расположен за топливным баком, под сиденьем.

Если воздушный фильтр засорен пылью, это увеличит входное давление воздуха, снизит выходную мощность и увеличит

расход топлива.

Чтобы проверить и очистить воздушный фильтр выполните следующие действия:

1. Снимите крышку воздухоочистителя. Выкрутите винты крепления воздушного фильтра 1 (фото 5).

2. Протрите внутреннюю сторону воздушного фильтра чистой сухой тканью. Удалите пыль с помощью сжатого воздуха.

Направление воздушного потока должно быть направлено от чистой стороны фильтра к грязной. Если вы будете делать

наоборот, то грязь останется в порах.

3. Если фильтрующий элемент 1 поврежден или слишком загрязнен, замените его новым.

4. После очистки или замены, установите фильтрующий элемент 1 и закрепите винтами. Установите крышку на место.

ВНИМАНИЕ!

При установке фильтрующего элемента его следует

установить на посадочное место правильно и на-

дежно зафиксировать. При эксплуатации мотоцикла

в районах с сильной запыленностью, срок техни-

ческого обслуживания фильтрующего элемента

должен быть сокращен.

Запрещается использовать для очистки фильтрую-

щего элемента чистящие средства, такие как бен-

зин, растворитель, кислота, щелочь и органические

летучие масла.

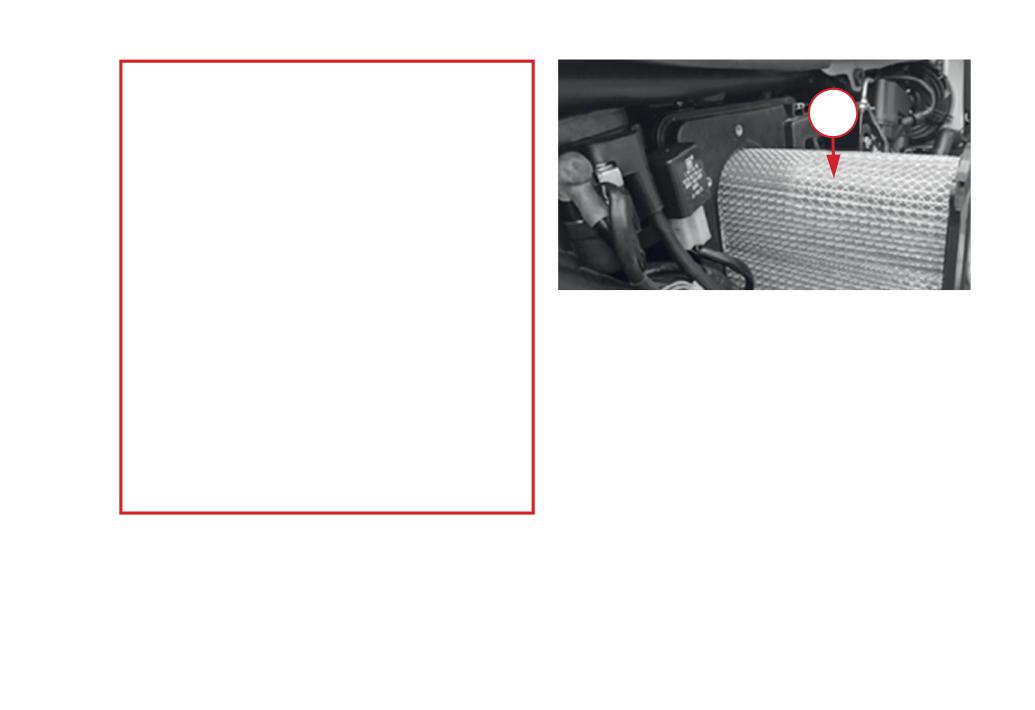

Фото 5. Воздушный фильтр - 1

Если фильтрующий элемент не установлен, мото-

цикл нельзя запускать, иначе произойдет чрез-

мерный износ поршня, поршневого кольца и блока

цилиндров.

Очистка воздушных фильтров должна производить-

ся регулярно в специальном сервисном центре по

техническому обслуживанию и замене фильтрую-

щихэлементов.

5.5 СВЕЧА ЗАЖИГАНИЯ

Производителем рекомендуется к использованию свечу зажигания типа JH9RC.

Использование свечей зажигания с неверным калильным числом или неправильным зазором может привести к выходу

двигателя из строя. Применение некоторых типов свечей зажигания не резисторного типа может вызвать неисправность

системы зажигания.

На мотоциклах могут применяться свечи с иридиевым покрытием центрального электрода и платиновым покрытием

бокового электрода.

При обслуживании свечей зажигания с иридиевым покрытием центрального электрода и платиновым покрытием

бокового электрода соблюдайте следующие правила:

1. Запрещается проводить чистку свечей механическим способом. Если электроды покрыты отложениями или грязью,

замените свечу.

2. Для проверки зазора между электродами используйте только проволочный щуп. Не используйте плоские щупы. Это

может привести к повреждению иридиевого и платинового покрытий электродов.

3. Запрещается регулировать зазор между электродами. Если зазор не соответствует требованиям, замените свечу.

Осмотр и замена свечи зажигания

1. Снимите колпачок высоковольтного провода со свечи зажигания.

2. Удалите загрязнения вокруг свечи зажигания и из свечного колодца любым удобным способом. Например, продуйте

свечной колодец сжатым воздухом.

3. Выкрутите свечу зажигания при помощи свечного ключа соответствующего размера.

4. Ориентируясь на фото 5.2, оцените состояние свечи. Если используется новая свеча, необходимо совершить пробную

поездку до проведения проверки. На проявление цвета потребуется некоторое время.

Свеча зажигания в норме

Обедненная смесь

Переобогащенная смесь

Загрязненная свеча

(светло-коричневый центр)

(белый центр)

(черный матовый нагар)

(черный маслянистый нагар)

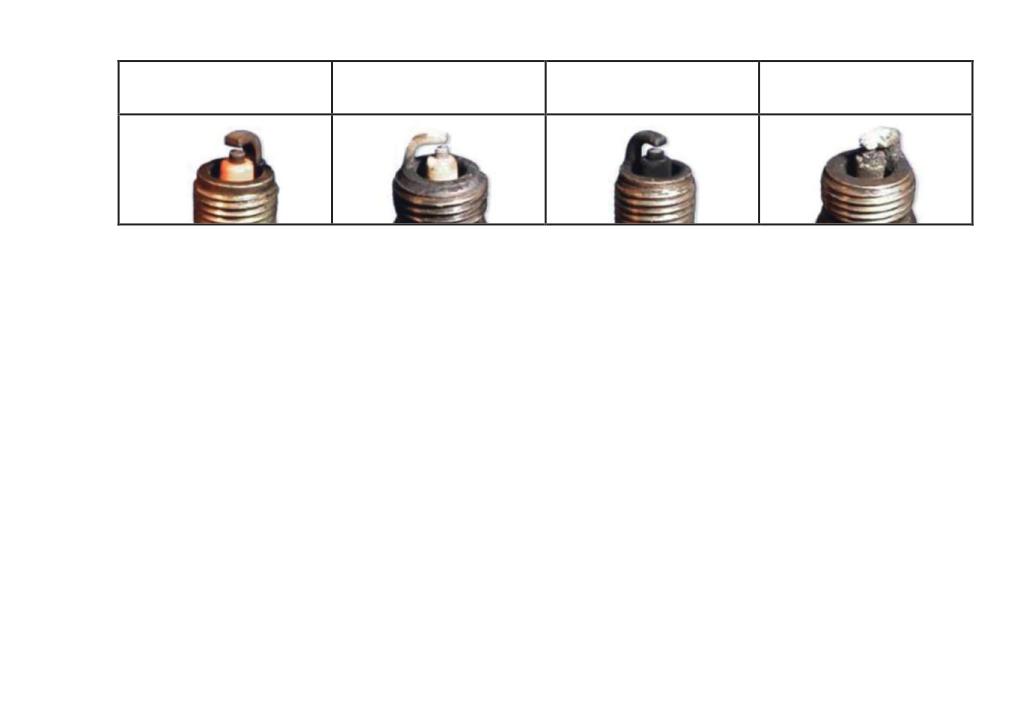

Фото 5.2. Состояния свечей зажигания

На фотографиях выше видно четыре основных состояния свечи зажигания (слева направо):

• Нормальная/чистая свеча зажигания имеет светло-коричневый центр и не имеет видимых следов износа вокруг

электрода.

• Свеча зажигания с ярким белым центром указывает на то, что двигатель работает на обедненной смеси, то есть ко-

личество топлива в поступающей смеси существенно ниже необходимого. Эксплуатация мотоцикла на бедной смеси

губительна для двигателя мотоцикла, так как приводит к повышению температуры в камере сгорания и детонации, а

также чревата прогаром клапанов или поршня. Срочно требуется регулировка качества смеси. Если свеча выглядит

так, обратитесь к дилеру.

• Полностью черная, без блеска, свеча зажигания говорит о том, что двигатель работает на обогащенной смеси, то есть

количество топлива в поступающей смеси выше необходимого. Работа двигателя на богатой смеси не так губительна

для двигателя, как на бедной, но также сказывается на производительности и надежности. Произведите настройку

качества смеси как можно скорее, не откладывайте данную процедуру.

• Свеча темно-коричневого или черного цвета, с маслянистым блеском, говорит о загрязнении свечи маслом. Такое

состояние свечи говорит о неисправности, в результате которой масло попадает в цилиндр и сгорает вместе с то-

пливом. Подобная неисправность также может сопровождаться густым белым (сизым) дымом из выхлопной трубы.

Наличие масла в камере сгорания - не редкость, однако если вы неоднократно сталкиваетесь с подобной проблемой

- обратитесь к дилеру.

Если свеча имеет нормальный цвет, переходите к шагу 7. Если свеча загрязнена, перейдите к шагу 6.

Если свеча замаслена или на ней отложились продукты сгорания, и нет возможности заменить ее на месте, можно

попробовать ее очистить. Например, прокалить на открытом огне (в другом помещении) или воспользоваться раствори-

телем с высокой температурой возгорания. В крайнем случае, можно также использовать щетку из мягкой проволоки

или похожий инструмент. Не рекомендуется использовать наждачную бумагу, т.к. велика вероятность повреждения

электрода, что может привести к повышенному нагарообразованию. Очистку свечи следует применять только в экс-

тренных случаях. При первой же возможности, замените свечу на новую.

Осмотрите электроды на предмет износа и отложений, уплотнительную шайбу на предмет повреждений и изоляцию

на предмет трещин. При обнаружении неисправностей произведите замену.

Проверьте зазор «А» (фото 5.3) между электродами с помощью проволочного щупа. Если зазор не соответствует

требованиям, замените свечу на новую. Рекомендованный зазор: 0,6 - 0,7 мм.

Перед установкой свечи на место, убедитесь в том, что резьба свечи очищена от грязи. Чтобы избежать перекоса/

повреждения резьбы, вкрутите свечу на место вручную.

10.

Используйте свечной ключ соответствующего размера, чтобы надежно затянуть свечу зажигания:

• Неправильная установка свечи зажигания приведет к повреждению двигателя. Если момент затяжки свечи слишком

велик, это также нанесет вред двигателю. Если при установке или замене новой свечи зажигания нет динамометри-

ческого ключа, вкручивайте ее до появления сопротивления, а затем затяните на 3/8 оборота (135°). При установке

старой свечи вкрутите ее до появления сопротивления, а затем затяните на 1/12 оборота (30°). Однако свечу зажи-

гания следует устанавливать с определенным моментом затяжки.

• Загрязнения с поверхности свечи могут попасть в

двигатель. Поэтому при снятии и установке свечи

необходимо закрыть установочное отверстие. Момент

затяжки свечи зажигания 17,5 Н•м.

11. Установите колпачок высоковольтного провода на свечу

зажигания.

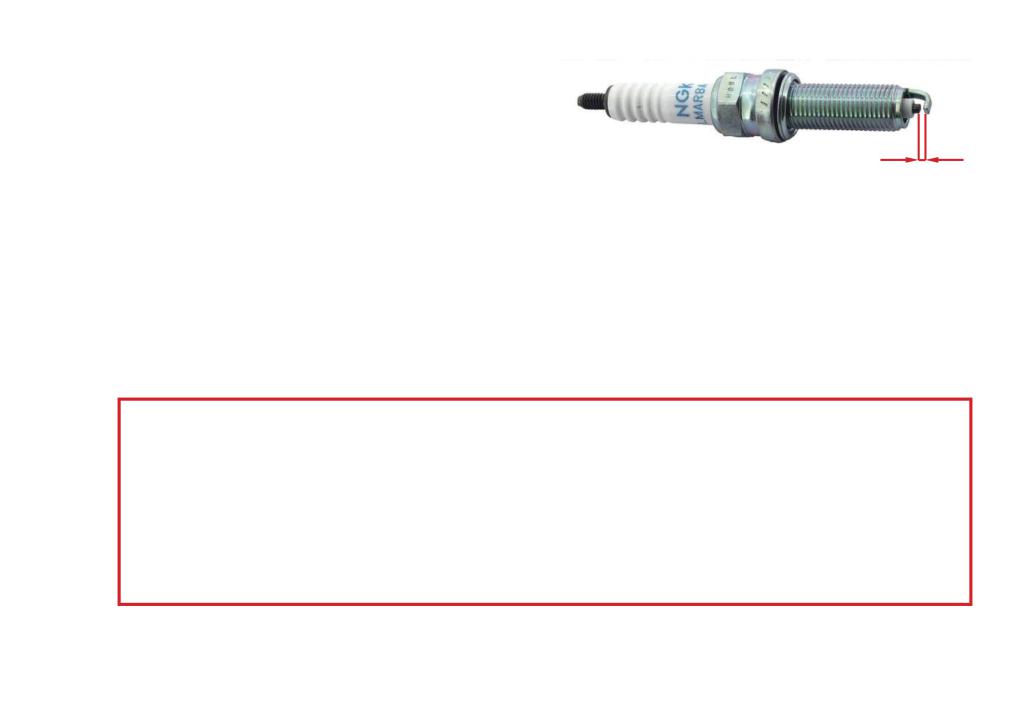

Фото5.3. Зазор «А» между электродами

свечи зажигания

5.6 ЗАМЕНА МОТОРНОГО МАСЛА И МАСЛЯНОГО ФИЛЬТРА

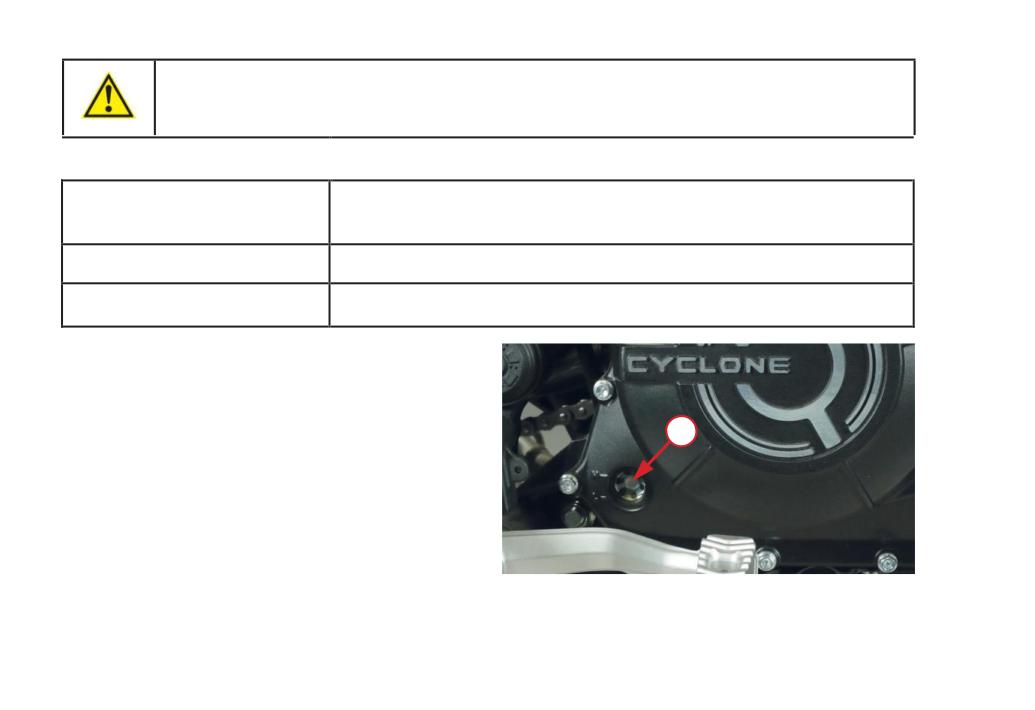

Проверка и замена моторного масла

Используя моторное масло с рекомендованными характеристиками, а также регулярно проводите проверку уровня,

долив и замену масла, вы сможете добиться максимального срока службы двигателя.

Даже самое качественное масло имеет ограниченный срок службы. Эксплуатация двигателя на старом или грязном

моторном масле, а также при недостаточном его уровне, приведет к выходу двигателя из строя.

ВНИМАНИЕ!

1. Пожалуйста, меняйте масло у дилера или в сертифицированных сервисных центрах.

2. Утилизируйте отработанное моторное масло так, чтобы не нанести вред окружающей среде.

3. Использование неоригинального и не рекомендованного моторного масла может привести к поломке двигателя.

4. Проверка уровня масла, его долив и замена производятся только при установке мотоцикла на ровной и твердой

поверхности. Это исключит ошибки при контроле уровня масла.

5. Запрещается откручивать болт слива масла, когда двигатель очень горячий, так как это может привести к ожогу тела.

Чтобы предотвратить разбрызгивание горячего моторного масла и возможных повреждений и ожогов,

запрещается открывать заливное отверстие при работающем двигателе!

Рекомендациипо выборумасла

Классификация по методике API

SJ или выше, исключая масла, маркированные на круглой этикетке

API как энергосберегающие

Вязкость масла

SJ-10W/40

Объем масла

Полный объем: 3,0 л

Моторное масло обеспечивает эффективную смазку де-

талей двигателя. Оно также помогает двигателю остыть,

выступая в роли охлаждающей жидкости. Кроме того, мо-

торное масло также способствует герметизации двигателя,

поэтому контролировать состояние моторного масла очень

важно.

Если уровень масла будет слишком низким, двигатель

будет перегреваться. Двигатель будет поврежден и тогда,

когда уровень масла будет слишком высоким, т.к. это вы-

зывает на возрастание внутреннего давления в двигателе

с возможностью повреждений масляных сальников.

Фото 5.4. Окно для контроля уровня масла 1

Регулярно заменяйте моторное масло. Масло заменяйте после предварительного прогрева двигателя в течение 3 минут.

1. Выкрутите пробку 1 (фото 5.5), проверьте визуально, не испорчено ли масло и не имеет ли других дефектов.

2. Проверьте уровень масла в смотровом окне 1 (фото 5.4). Если масла мало, то долейте моторное масло до уровня выше

нижнего уровня и ниже верхнего уровня.

3. Если необходимо произвести замену, выполните следующее:

• Подставьте под днище двигателя емкость для сбора масла.

• Вкрутите пробку для залива масла 1 (фото 5.5).

• Выкрутите болт слива масла 2 (фото 5.6) и слейте масло полностью.

• Закрутите болт слива масла 2 (момент затяжки 25 - 30 Н•м).

• Залейте моторное масло до максимального уровня и закрутите пробку заливной горловины (фото 5.5).

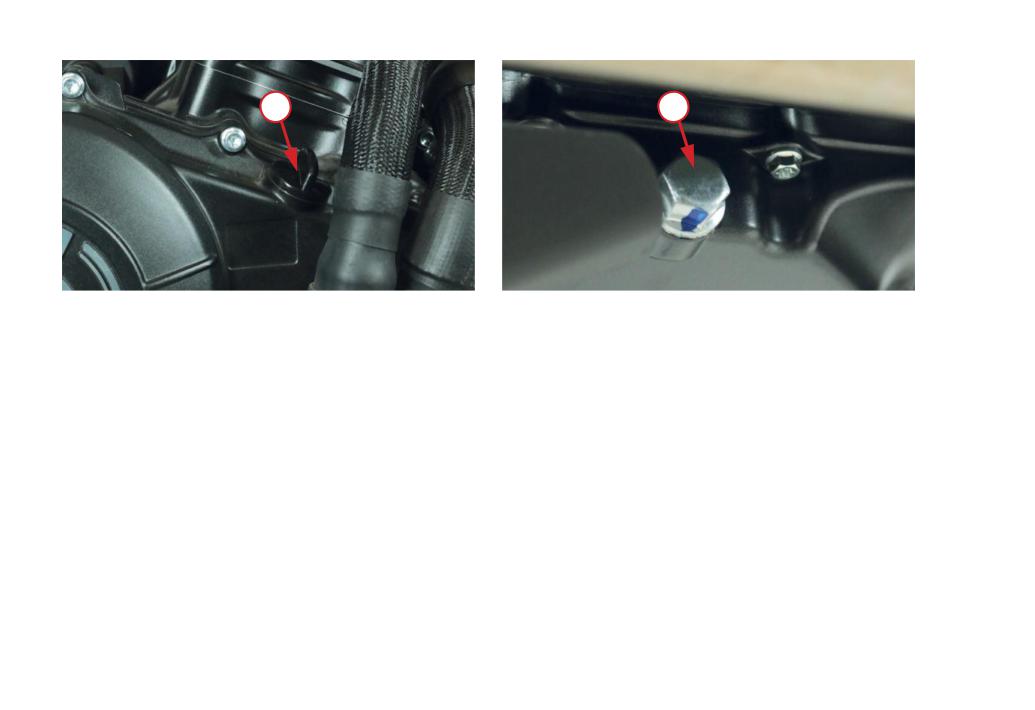

Фото 5.5. Пробка горловины для залива масла 1

Фото 5.6. Болт слива масла 2

Контроль уровня масла и долив

1. Выкрутите масляную пробку 1 (фото 5.5) на правой крышке, добавьте рекомендованное масло.

Следите за уровнем масла при его добавлении и прекратите заправку, пока уровень масла не достигнет нужного уровня.

В завершение установите пробку 1 и затяните ее.

2. Запустите двигатель и дайте ему поработать в течение нескольких минут, после чего проверьте, нет ли утечки масла.

3. Выключите двигатель и подождите несколько минут, прежде чем проверять уровень масла. Уровень масла должен

находиться между верхней и нижней уровнями масляного щупа.

Замена масляного фильтра

1. Заменяйте масляный фильтр через каждые 10000 км

пробега или 100 часов эксплуатации.

2. Выкрутите масляный фильтр 3 (фото 5.7) и дайте стечь

остаткам масла.

3. Нанесите немного масла на уплотнительное кольцо но-

вого фильтра, затем установите фильтр и затяните его с

моментом 17,2 Н•м.

4. Запустите двигатель и проверьте, нет ли утечек масла.

5. Выждите 5-10 минут и проверьте уровень масла.

Фото 5.7. Замена масляного фильтра 3

5.7 ОБСЛУЖИВАНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ

Для мощных и высоко оборотистых двигателей применяется система жидкостного охлаждения. Система жидкостного

охлаждения мотоцикла предназначена для отвода тепла от двигателя с помощью рубашки охлаждения, встроенной в

цилиндр и головку цилиндра.

Грамотное техническое обслуживание системы будет способствовать безотказной работе двигателя и позволит пре-

дотвратить замерзание, перегрев и коррозию двигателя.

РЕКОМЕНДАЦИИ

Используйте высококачественную этиленгликолевую охлаждающую жидкость с содержанием ингибиторов

коррозии, специально предназначенную для использования в алюминиевых двигателях.

Необходимая информация об охлаждающей жидкости указана на упаковке с жидкостью.

ВНИМАНИЕ!

Система охлаждения мотоцикла заполнена на сборочном предприятии 50% раствором антифриза и дистиллирован-

ной воды. Такая охлаждающая жидкость рекомендуется для большинства температурных условий и обеспечивает

хорошую защиту от коррозии.

При концентрации антифриза менее 40% невозможно обеспечить достаточную защиту системы охлаждения от

коррозии. Не рекомендуется увеличивать концентрацию антифриза, поскольку это приведет к снижению эффек-

тивности системы охлаждения. Охлаждающая жидкость с высокой концентрацией антифриза (до 60 %) должна

применяться исключительно в условиях минусовых температур. Регулярно проверяйте систему охлаждения, если

мотоцикл эксплуатируется в зимнее время в условиях минусовых температур. Заводом изготовителем используется

антифриз синего цвета.

Обращайте внимание на дату производства антифриза, срок годности при нормальной температуре составляет

2 года. Срок хранения при нормальной температуре - 2 года.

Проверка, замена и долив охлаждающей жидкости производятся только при установке мотоцикла на ровной и

твердой поверхности. Это исключит ошибки при контроле правильности уровня жидкости.

1. Проверяйте уровень охлаждающей жидкости перед каждым выездом! Проверку уровня следует

проводить на холодном двигателе. Не открывайте крышку радиатора на горячем двигателе, так как

это может привести к ожогу!

2. Храните охлаждающую жидкость в недоступном для детей месте! Охлаждающая жидкость токсична.

При попадании охлаждающей жидкости в глаза, немедленно промойте глаза большим количеством

воды и проконсультируйтесь с врачом!

3. Не открывайте крышку расширительного бачка при высокой температуре двигателя, иначе под

высоким давлением разогретый антифриз может выплеснуться наружу и обжечь окружающих.

4. Этиленгликоль является органическим растворителем, который не должен попадать на лакокра-

сочную поверхность или на тело человека. Если на вас случайно попал этиленгликоль, пожалуйста,

немедленно промойте пораженное место чистой водой и обратитесь в ближайшую больницу для

оказания медицинской помощи.

1. При заливке антифриза откройте крышку радиатора для сброса давления в системе, когда двигатель остыл.

2. Откройте крышку расширительного бачка.

3. Залейте антифриз в расширительный бачок. При этом необходимо следить за уровнем жидкости в бачке, который

обычно нанесен на верхней части бачка. Обычно это составляет 2/3 от объема бачка.

РЕКОМЕНДАЦИИ

1. В течении первого года эксплуатации мотоцикла рекомендуется контролировать и доливать антифриз.

2. После одного года эксплуатации рекомендуется полностью заменять антифриз.

3. Антифриз следует применять в разведенном состоянии в соответствии с внешней температурой воздуха.

Из-за различного состава нельзя смешивать друг с другом разные типы охлаждающих жидкостей.

5.8 ПРОВЕРКА И РЕГУЛИРОВКА ЗАДНИХ И ПЕРЕДНИХ ТОРМОЗОВ

Тормозная жидкость является важным элементом в гидравлической тормозной системе, средой для передачи мощности.

Тормозная жидкость должна быть эффективна при высоких и низких температурах, обладать хорошей текучестью, а также

оказыватьпротивокоррозионное действие. Важноподобрать правильную тормознуюжидкость.

ВНИМАНИЕ!

В системе используется тормозная жидкость класса стандарта DOT 3 или DOT 4.

Стандартное значение хода переднего тормозного рычага от 10 мм до 20 мм.

Стандартное значение хода педали заднего тормоза от 20 мм до 30 мм.

Проверка уровня тормозной жидкости

Если уровень тормозной жидкости слишком мал, в тормозную систему может попасть воздух, что значительно снизит

эффективность торможения. Важно регулярно проверять уровень тормозной жидкости. Если тормозная жидкость исполь-

зовалась непрерывно более 2 лет, она испорчена из-за длительного срока службы. Ее следует заменить.

Пожалуйста, утилизируйте отработанную жидкость так, чтобы не нанести вред окружающей среде.

Долив тормозной жидкости

максимум

Уровень жидкости проверяется по меткам, которые присут-

ствуют на тормозном бачке заднего тормоза и по смотровому

минимум

окну на бачке переднего тормоза. Уровень жидкости не

должен превышать верхнюю отметку «МАКСИМУМ» (фото

5.8). Когда уровень опускается ниже минимального предела

«МИНИМУМ», необходимо долить тормозную жидкость.

Будьте осторожны, т.к. тормозная жидкость в определенной

степени вызывает коррозию. При попадании на краску

или пластиковую поверхность она может испортить внеш-

ний вид мотоцикла. Порядок доливания жидкости в бачок

Фото5.8. Уровень тормозной жидкости

заднего тормоза:

передних тормозов

1. Очистите всю грязь и пыль с крышки.

2. Снимите крышку заднего бачка. Будьте осторожны, чтобы не повредить резиновую диафрагму, которая находится под

крышкой.

3. Залейте в резервуар тормозную жидкость до отметки максимального уровня. Не допускайте перелива. Всегда исполь-

зуйте жидкость из запечатанной бутылки.

4. Установите на место диафрагму и крышку бачка. Затяните винты с моментом 1 Н•м.

5. Нажмите рычаги тормозов, чтобы убедиться, что тормоза работают должным образом.

6. Проверьте тормозные шланги и суппорты на наличие утечек.

Свободный ход педали заднего тормоза можно отрегулировать регулировочной гайкой на рычаге тормоза так, чтобы сво-

бодный ход педали заднего тормоза соответствовал стандартному значению. Несколько раз нажмите на педаль заднего

тормоза, затем отпустите ее и поверните заднее колесо в сборе, чтобы проверить, свободно ли вращается заднее колесо.

Пролитая тормозная жидкость способна повредить пластиковые и окрашенные поверхности. Также

она повреждает резиновые компоненты.

Тормозная жидкость может вызывать раздражение кожи. Избегайте контакта с кожей и глазами.

Если тормозная жидкость попала в глаза, промойте большим количеством воды и обратитесь к врачу.

При открывании крышки бачка тормозной жидкости примите меры предосторожности: перед откры-

ванием необходимо убедиться в том, что бачок находится в горизонтальном положении.

Тормозная жидкость гигроскопична, поэтому для замены используйте только тормозную жидкость,

поставляемую в герметичных емкостях. Не смешивайте различные типы тормозных жидкостей, они

могут быть не взаимозаменяемы и эффективность тормозной системы будет снижена.

РЕКОМЕНДАЦИИ

Когда необходимо долить тормозную жидкость, самостоятельное вскрытие тормозного цилиндра может привести

к попаданию воздуха и влаги, что значительно ухудшит эффективность тормозной системы.

В этом случае обратитесь к дилеру или в сервис.

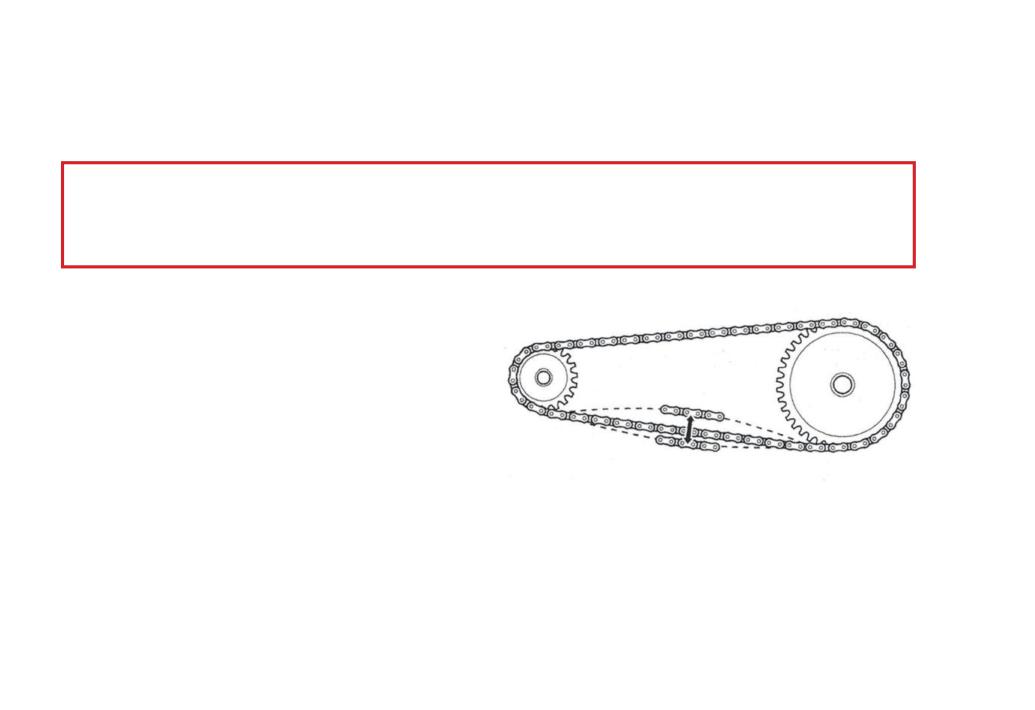

5.9 ОБСЛУЖИВАНИЕ ЦЕПИ

Для мотоцикла используется роликовая цепь привода с сальниками круглого сечения на каждом валике в специальной

смазке.

Проверяйте цепь перед каждой поездкой и регулируйте натяжение при необходимости. Убедитесь в отсутствии следу-

ющих проблем:

1. Выявлено ненадежное звено, шатающийся валик.

2. В наличии ржавые пластины звеньев.

3. Движение звеньев затруднено.

Износ цепи влечет за собой износ звезд (рисунок 2). Убе-

дитесь в отсутствии следующих проблем:

1. Звезда чрезмерно изношена.

2.Зубья сломаны или повреждены.

При наличии проблем с цепью или звездами обратитесь к

дилеру или в сервис.

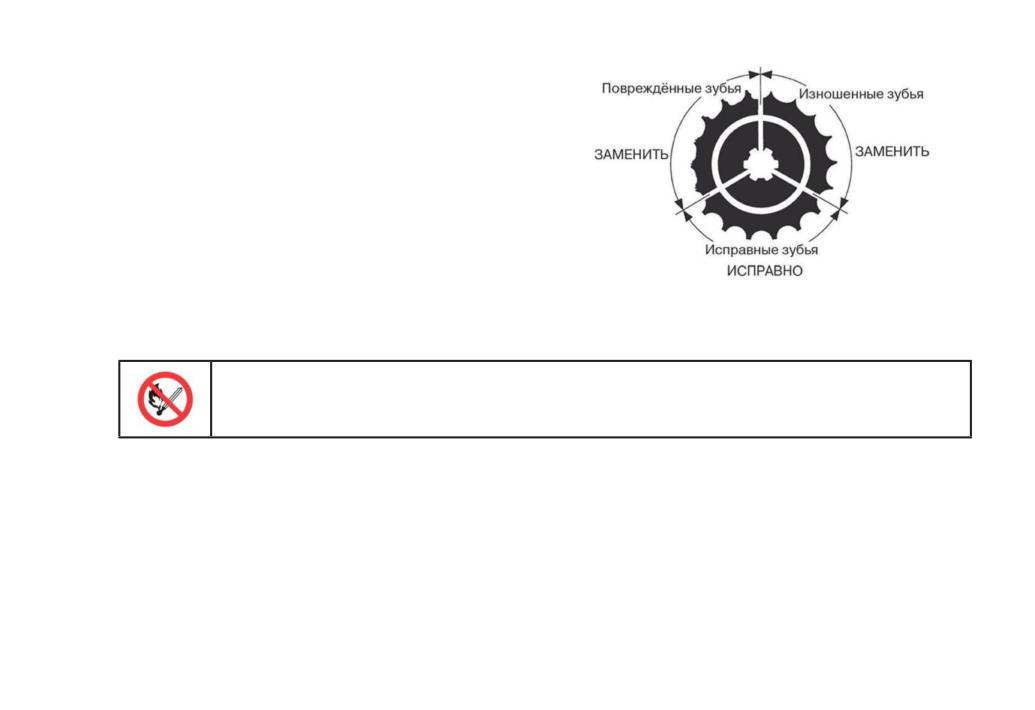

Рисунок 2. Износ звезд

Очистка и смазка приводной цепи

Никогда не используйте бензин или растворитель для очистки цепи. Кроме опасности воспламенения,

эти вещества повреждают сальники звеньев.

Наличие загрязнений на цепи влияет на ее срок службы. Необходимо регулярно чистить и смазывать цепь. Поскольку

на валиках звеньев цепи есть уплотнительные кольца и смазка, неправильная обработка может повредить эти детали,

что также сократит срок службы цепи.

Не используйте металлическую щетку для чистки цепи.

После очистки протрите цепь, чтобы избавиться от остатков воды или моющего средства, полностью высушите цепь

перед смазкой.

Используйте специальную смазку для цепей, чтобы равномерно покрыть внутренние и внешние пластины звеньев цепи.

После завершения уберите излишки смазки.

Некоторые смазки для цепей содержат растворители и добавки, которые могут повредить уплотнительные кольца.

Пожалуйста, используйте специальную смазку для цепей с сальниками.

ВНИМАНИЕ!

1. Для очистки цепи используйте воду или моющее средство с нейтральной средой.

2. Не используйте мойки и аппараты высокого давления для очистки цепи.

Регулировка цепи привода

Цепь не должна быть слишком ослаблена или чересчур

натянута.

Если цепь сильно провисает, легко может возникнуть ситу-

ация, когда цепь слетает со звезды, и это может привести

к аварии.

Сильное натяжение цепи не только повлияет на срок ее

службы, но и увеличит сопротивление при переключении

передач.

25-40 мм

Правильное измерение натяжения цепи показано на ри-

Рисунок 3. Натяжение цепи

сунке 3.

Перед тем как приступить к регулировке приводной цепи, убедитесь, что мотоцикл установлен на

ровной поверхности, а его двигатель заглушен.

РЕКОМЕНДАЦИИ

В целях вашей безопасности демонтаж или замену цепи производите силами сервиса официального дилера.

ВНИМАНИЕ!

Цепь привода изготавливается из специальных материалов. Для замены необходимо выбирать цепь

с теми же характеристиками, что и в оригинальной комплектации. Использование других типов цепи

может нанести вред элементам мотоцикла.

5.10 КОЛЕСНЫЕ ДИСКИ И ОБСЛУЖИВАНИЕ ПОКРЫШЕК

В процессе эксплуатации очень важно контролировать и проверять геометрию колеса. Нарушенная геометрия колеса

может вызвать неустойчивость мотоцикла на высоких скоростях и последующую потерю управления.

Проверка состояния колесных дисков

1. Проводите оценку состояния ободьев колес перед каждой поездкой.

2. Проверьте биение обода. Поднимите поочередно каждое колесо от земли и медленно прокрутите его. Если биение

обода заметно, для исправления обратитесь к официальному дилеру.

Установка отличных от рекомендованных производителем покрышек и их плохое состояние сильно влияют на безо-

пасность вождения и эксплуатацию мотоцикла.

Давление

Отличающееся от нормы давление в покрышках сократит срок их эксплуатации. Низкое давление затрудняет прохож-

дение поворотов и ускорит износ. Слишком высокое давление в покрышках уменьшит площадь соприкосновения между

колесом и дорожным покрытием, что может спровоцировать скольжение и потерю управления.

Давление в покрышках прямо пропорционально температуре. Следовательно, давление в холодном состоянии можно

корректировать только тогда, когда температура покрышек в основном соответствует температуре окружающей среды.

1. Неправильное давление в покрышках повлияет на управляемость мотоцикла и может привести к

аварии.

2. Перегрузка может привести к выходу из строя покрышки и потере контроля над мотоциклом.

3. Проверяйте давление в покрышках не менее одного раза в месяц.

4. Чрезмерно изношенные покрышки легко проколоть, что может привести к потере контроля во

время движения.

Ремонт покрышки

Чтобы заделать маленькое отверстие в покрышке, снимите ее с обода и заклейте изнутри. Не ставьте заплатки на

внешней стороне, т.к. при высокой скорости центробежная сила будет негативно воздействовать на место ремонта.

В течение 24 часов после ремонта не развивайте максимальную скорость.

Если покрышка повреждена сбоку или поврежденная часть составляет больше 6 мм, то она не подлежит ремонту.

Регулярно проверяйте состояние покрышек. Если на них имеется множество явных повреждений, царапин или превышен

износ, необходимо установить новые покрышки.

Замена покрышки

При замене покрышек не допускайте того, чтобы на мотоцикле были покрышки разных брендов, моделей, рисунков и

разной степени новизны.

После замены необходимо провести проверку и корректировку динамической балансировки. При плохом динамическом

балансе эксплуатационные характеристики мотоцикла будут снижены, а износ шин будет неравномерным.

Покрышки, установленные на мотоциклах данной линейки, прошли строгие испытания и проверки. Они соответствуют

требованиям эксплуатации на большинстве дорог. Непроверенные покрышки не смогут гарантировать адаптивность и

безопасность.

Бескамерная покрышка уплотнена в месте контакта между ободом колеса и бортом покрышки.

Во избежание утечки воздуха для разборки и установки бескамерных шин требуются специальные инструменты и

оборудование.

Пожалуйста, доверьте замену шин дилеру или проверенному сервису. У них есть необходимое оборудование и подго-

товленные квалифицированные специалисты.

5.11 ТОРМОЗНЫЕ КОЛОДКИ

Предельный износ тормозных колодок (фото 5.10) мож-

но определить по канавкам на фрикционном слое. Если

они стерты до предела, необходимо заменить обе пары

колодок.

Замена тормозных колодок

Замена тормозных колодок предусматривает снятие пе-

реднего и заднего колес, поэтому, для производства этих

работ обращайтесь к дилеру или в сервис. Передние и

задние колодки необходимо заменять попарно. Если ме-

нять по одной пластине, это вызовет разбалансировку при

торможении, что приведет к аварии.

В процессе замены не допускайте попадания масла и

различных загрязнений на поверхность тормозных колодок

или на тормозной диск. Если это произошло, обязательно

очистите поверхность, иначе эффективность торможения

будет понижена.

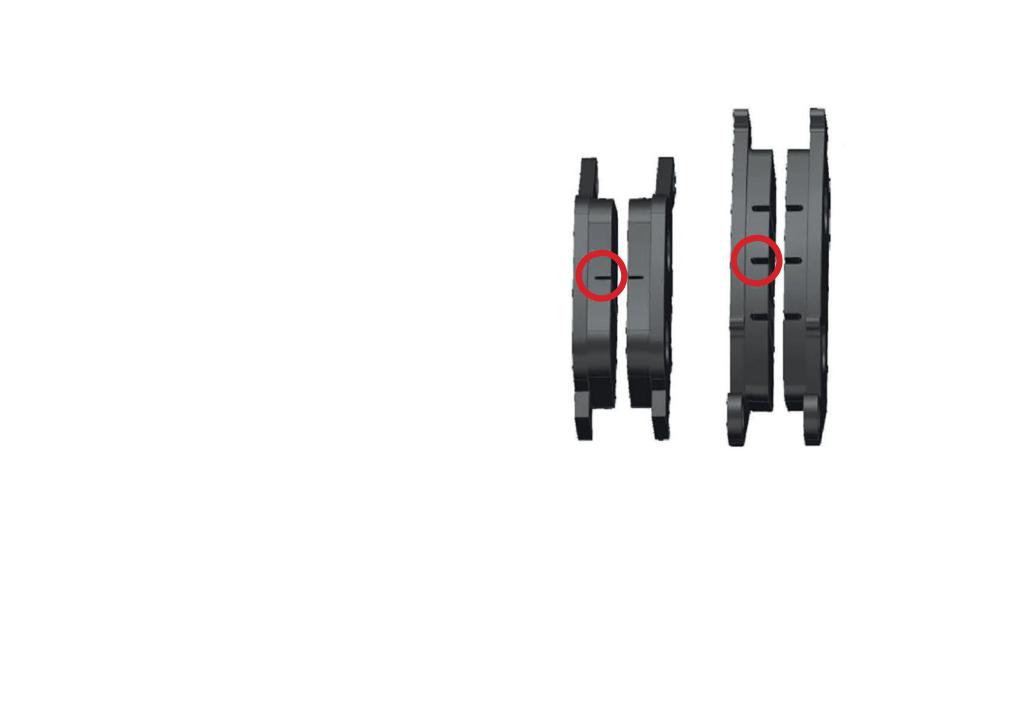

Фото 5.10. Определение

износа тормозных колодок

1. Если не выполнять проверку и обслуживание тормозов, не менять вовремя тормозные колодки

или пренебрегать рекомендациями по замене, это может привести к возникновению несчастных

случаев. Если тормозные колодки необходимо заменить, пожалуйста, доверьте эту работу квали-

фицированному специалисту.

2. Если после технического обслуживания или замены тормозной системы не провести обкатку, то

эффективность торможения будет низкой, что повлечет аварию. Необходимо несколько раз подряд

зажимать рычаг и педаль тормоза, пока элементы тормозной системы не будут отлажены.

ВНИМАНИЕ!

1. Если вы замените только одну пару тормозных колодок, это может привести к тому, что торможение будет нерав-

номерным. Необходимо заменять все тормозные колодки одновременно.

2. Если тормозные колодки установлены неправильно, не нажимайте на рычаг или педаль тормоза. Иначе поршень

будет с трудом возвращаться в исходное положение, что может привести к утечке тормозной жидкости.

3. После замены колодок несколько раз, проверьте работу рычага тормоза и педали, а также проверьте, эффектив-

но ли колодки сжимают тормозной диск. Проверьте правильность свободного хода рукоятки тормоза и педали

тормоза.

5.12 КОНТРОЛЬ ПОДШИПНИКОВ РУЛЕВОЙ КОЛОНКИ

Вывесите переднее колесо мотоцикла, установив мотоцикл на подставку, поверните руль вправо, а затем влево. Руль

должен поворачиваться легко и плавно, без закусываний и посторонних звуков.

1. Встаньте перед мотоциклом. Возьмитесь за вилку (в районе передней оси) и потяните вилку по направлению к двигате-

лю, и обратно несколько раз (см. рисунок 4). Если подшипники изношены, вы почувствуете люфт или даже услышите

щелчок / глухой удар.

2. Если при повороте руля ощущается небольшое сопротивление, без закусывания и посторонних звуков, или присутствует

незначительный люфт при покачивании вилки, то возможно требуется регулировка подшипников рулевой колонки.

3. Если руль при повороте закусывает или в рулевой колонке имеется значительный люфт, это может указывать на износ

подшипников. Для замены подшипников рулевой колонки обратитесь к официальному дилеру.

Рисунок 4. Проверка рулевой колонки

Перед тем, как приступить к регулировке подшипников рулевой колонки, убедитесь, что мотоцикл

установлен на ровной поверхности, а его двигатель заглушен.

5.13 ЗАМЕНА СВЕТОВЫХ СИГНАЛОВ

Отсутствие световых сигналов (света фар, поворотных и габаритных огней) повышает опасность передвижения по

дорогам, так как участники дорожного движения могут не заметить вашего передвижения. Это будет способствовать

возникновению аварийных ситуаций.

Перед поездкой обязательно проверяйте работу световых приборов и при необходимости своевременно производите

замену вышедших из строя ламп и других элементов.

Если лампы в фарах, габаритных огнях, поворотных огнях, стоп-сигнале и подсветке номера повреждаются, их необ-

ходимо заменить.

При замене ламп световых сигналов используйте лампы таких же типов и аналогичных мощностей,

иначе электрические цепи будут перегружены или лампа сразу сгорит. Проводка питания рассчитана

только на мощность установленных элементов. При превышении этих параметров возможно оплав-

ление и возгорание проводов.

5.14 МОЙКА И УХОД ЗА МОТОЦИКЛОМ

Регулярный уход за мотоциклом позволит ему дольше выглядеть новым. Чистый мотоцикл легче обслуживать

и осматривать.

Одновременно с очисткой мотоцикла производится поиск повреждений, изношенных компонентов и протечек топлива

или масла.

Для очистки мотоцикла вы можете использовать следующие средства:

• вода;

• водный раствор мягкого моющего средства;

• мягкие аэрозоли, а также очищающие средства и полироли;

• мягкие аэрозоли, а также ополаскивающие очищающие средства/ обезжириватели с водой.

Перед началом работ техника должна быть установлена на рабочем месте и надежна закреплена от

возможного падения.

ВНИМАНИЕ!

Вода или воздух под высоким давлением могут повредить некоторые части мотоцикла. Никогда не мойте мотоцикл

с включенным двигателем. Всегда смазывайте приводную цепь после мойки и полного высыхания мотоцикла.

Не применяйте жёсткие очищающие средства и химические растворители, которые способны повредить металл, окра-

шенные поверхности и пластиковые детали мотоцикла.

Перед проведением очистки дайте двигателю и системе выпуска остыть.

Для мойки мотоцикла рекомендуется применять садовый шланг. Струя воды под высоким давлением на автомойке

или из мойки высокого давления способна повредить некоторые компоненты мотоцикла. Вода под давлением способна

проникнуть в уплотнения осей подвески и подшипники колес или рулевой колонки, вытесняя смазку и занося грязь.

Если для чистки использовать струю воды под высоким давлением, избегайте попадания воды на следующие части

мотоцикла:

• замок зажигания

• дроссельная заслонка

• аккумуляторный отсек и электриче-

ские компоненты мотоцикла

• свеча зажигания

• тормозные цилиндры

• замок топливного бака

• приборная панель

• инжектор

• блоки переключателей

Мойкамотоцикла сприменением мягкогомоющегосредства

1. Тщательно смойте грязь с мотоцикла слабой струей холодной воды.

2. Наполните ведро холодной водой. Добавьте мягкое моющее средство, например, средство для мытья посуды либо

специальное средство, предназначенное для мытья автомобилей или мотоциклов.

3. Промойте мотоцикл губкой либо мягким полотенцем.

4. По мере мытья осматривайте мотоцикл на предмет наличия сильных загрязнений. При необходимости используйте

мягкий очиститель/обезжириватель, предназначенный для удаления сильных загрязнений.

5. Для очистки рамы не применяйте металлизированную губку. Это может привести к повреждению поверхности рамы.

6. Промойте мотоцикл большим количеством воды для удаления остатков моющего средства.

7. Протрите мотоцикл ветошью, либо мягким полотенцем.

8. Смажьте приводную цепь. Это предохранит ее от коррозии.

9. Запустите двигатель и дайте ему несколько минут поработать на холостом ходу. Нагрев двигателя поможет удалить влагу.

10. В качестве меры предосторожности, некоторое время после мойки мотоцикла следует двигаться с низкой скоростью

и выполнить несколько циклов торможения. Это способствует восстановлению эффективности тормозов.

11. После мойки возможно запотевание внутренней поверхности рассеивателя фары. Через некоторое время запотевание

должно исчезнуть.

Смазкапослемойки

Для предотвращения развития ржавчины и коррозии после мытья мотоцикла необходимо выполнить определенные

действия.

Вымыв и высушив мотоцикл, необходимо защитить открытые металлические поверхности от коррозии нанесением

ингибитора коррозии. Сняв и тщательно промыв в негорючем растворителе приводную цепь и звездочки, нанесите смазку.

Перед смазкой тщательно удалите с приводной цепи загрязнения и влагу.

Ездить на мотоцикле с мокрыми тормозными дисками или колодками очень опасно. Вода на поверхно-

сти тормозного диска значительно уменьшает эффективность торможения, что может стать причиной

аварии. После мойки мотоцикла необходимо проверить работу тормозной системы на малой скорости

и просушить колодки.

6 ОБЩИЕ РЕКОМЕНДАЦИИ

При возникновении проблем во время поездки, первое, что вы должны сделать - это остановиться как можно скорее,

соблюдая меры предосторожности. В случае, если вы слышите необычный шум из двигателя, у вас спустило колесо или

заметили иные неполадки - не продолжайте движение до их устранения, так как в ином случае вы поставите работоспо-

собность мотоцикла и собственную безопасность под угрозу.

После остановки не жалейте времени, чтобы как можно внимательнее осмотреть мотоцикл и определить источник

проблемы. Всегда учитывайте все возможные варианты, прежде чем принять решение. Иногда проблема может быть

относительно небольшой и может быть исправлена на месте, если у вас есть соответствующие инструменты, расходные

материалы и навыки, необходимые для этого. Кроме того, часто можно обойтись временным решением, чтобы доехать

до сервиса, где вы сможете получить квалифицированную помощь и/или расходные материалы.

Если проблема окажется более серьезной или вы не обладаете необходимыми инструментами, расходными материа-

лами или навыками, самым разумным решением будет добраться до ближайшего сервиса или дома любым безопасным

способом.

Какой бы ни была проблема, всегда следуйте инструкциям ниже:

1. Всегда ставьте безопасность на первое место.

2. Если у вас есть необходимые инструменты, расходные материалы и навыки для временного устранения неполадок, не

забудьте провести полноценный ремонт как можно скорее.

3. Не продолжайте поездку, если вы получили травму или если ваш мотоцикл находится в неисправном состоянии. Сле-

дуйте рекомендациям по конкретным проблемам.

Если спустило колесо

Если во время поездки у вас спустило колесо, то решение возникшей проблемы следует начать с оценки тяжести

повреждения покрышки и/или внутренней камеры, а также имеющихся в наличии инструментов и расходных материалов.

Если прокол незначителен, для временного ремонта используйте аэрозольный герметик, чтобы запечатать прокол колеса.

Если вы не можете восстановить спущенное колесо на дороге, необходимо вызвать помощь. Не ездите на спущенной

шине - это может привести к аварии.

В случае аварии

Личная безопасность является основным приоритетом после аварии. Если вы или кто-то другой был ранен, оцените

тяжесть травм и определите, является ли продолжение поездки безопасным. Если вы не можете продолжить поездку,

попросите вызвать помощь. Не продолжайте поездку, рискуя получить дополнительные травмы, или если ваш мотоцикл

был выведен из строя.

Если вы способны продолжить поездку, внимательно осмотрите мотоцикл на наличие повреждений. Проверьте затяжку

гаек и болтов, рычаги управления, тормоза и колеса. Если есть незначительные повреждения, или вы не уверены в степени

возможных повреждений, езжайте медленно и осторожно.

Иногда повреждения от аварии могут быть скрыты или не сразу бросаются в глаза. После того, как вы вернетесь домой,

тщательно осмотрите мотоцикл и устраните любые проблемы, которые найдете. Кроме того, убедитесь, что дилер осмотрел

раму и подвеску после серьезной аварии.

Прочие неполадки

Приводная цепь, замок цепи, проводка, тормозная система и другие компоненты могут повредиться при езде по неровной

и каменистой поверхности. Как уже упоминалось ранее, ремонт будет зависеть от вида поломки, инструментов, расходных

материалов и личных навыков.

1. Если приводная цепь слетела по причине поврежденного замка цепи, необходимо установить новый замок. Стоит учесть,

что вы не сможете устранить неисправность на месте, если цепь была сломана или получила серьезные повреждения

в момент обрыва.

2. При повреждении любого из компонентов передней тормозной системы, вы можете доехать до ближайшего сервиса,

используя задний тормоз. Соответственно, если повреждена задняя тормозная система, можно доехать, используя

передний тормоз.

101

3. Если вы повредили трос газа или какой-либо другой важный компонент, продолжать движение на мотоцикле может

быть небезопасно. Тщательно оцените ущерб и проведите ремонтные работы, если можете. Если у вас есть сомнения

на счет безопасности - лучше перестраховаться и воздержаться от езды.

7 ПОЛОЖЕНИЕ О ГАРАНТИИ

Общие положения

Продавец гарантирует, что качество транспортного средства соответствует характеристикам завода-изготовителя

(Приложение Г).

В целях соблюдения гарантийных обязательств, Покупатель обязуется в течении 30 (тридцати) календарных дней пере-

дать Продавцу, подписанный Сторонами Акт приема-передачи транспортного средства.

На транспортное средство устанавливается гарантийный срок эксплуатации - 36 (тридцать шесть) месяцев или 25000 км

с момента продажи, при соблюдении условий:

• подписанный Сторонами Акт приема-передачи передан Продавцу;

• транспортное средство своевременно проходило плановое техническое обслуживание в авторизованном сервисном

центре.

Продавец обязуется оказывать сервисную поддержку в течение всего гарантийного срока эксплуатации техники.

Продавец гарантирует, что во время гарантийного периода все детали, узлы и агрегаты, неисправные в результате

производственного брака или дефекта материала, будут бесплатно отремонтированы или заменены.

Продавец оставляет за собой право заменить неисправную технику, либо заменить неисправную часть исправной, с

сохранением срока гарантии, в соответствии с действующими положениями законодательства Российской Федерации.

100

Гарантия не распространяется:

1. На детали и системы двигателя, вышедшие из строя в результате перегрева, воздействия воды, масляного голодания,

длительной работы на предельных режимах и других причин, не предусмотренных Руководством по эксплуатации, при

исправных системах охлаждения и смазки.

2. На детали и системы двигателя, подвергающиеся износу, который зависит от:

• качества топлива и смазочных материалов,

• состояния фильтров и питающих трубопроводов, попадания посторонних предметов в двигатель,

• состояния узлов и деталей, обеспечивающих безаварийную работу двигателя и других агрегатов, которые должны были

быть проверены при периодических осмотрах, предусмотренных данным Руководством по эксплуатации,

• интенсивности условий эксплуатации и стиля вождения владельца ТС.

3. На расходные детали и детали, подвергающиеся износу, зависящему от стиля, интенсивности и условий эксплуатации

- тормозные колодки, тормозные диски, шины колес, патрубки, шланги, тросы, амортизаторы, сиденья, аккумулятор,

подшипники, резинометаллические соединения, пыльники, зеркала, педали и рычаги, багажник и его крепления, диски

колес, покрышки и камеры колес, ремень, элементы защиты, предохранители, свечи зажигания, фильтры, заправочные

жидкости, прокладки различных типов, расходные материалы. Тем не менее, указанные детали могут быть заменены

по гарантии, если будет установлено, что неисправность была вызвана дефектом производства и/или дефектом

материала детали.

4. На любые повреждения ТС, возникшие в результате преодоления водных преград или загрязнения деталей и узлов

(без своевременной очистки), или наезда на препятствие.

5. На ТС, на котором была заменена (отключена) приборная панель, или на котором показания пройденного расстояния

невозможно прочитать, либо показания были скорректированы (при отсутствии отметки в разделе «Особые отметки»,

Приложение Д).

6. На ТС, которые подвергались ремонту (в т.ч. самостоятельному) вне авторизированного сервисного центра, неквали-

фицированному и некачественному ремонту, либо ремонту без письменного разрешения АСЦ.

102

На любые повреждения пластиковых, стеклянных, резиновых, бумажных, матерчатых деталей.

На последствия от воздействия на ТС внешних факторов, таких, как хранение ТС в несоответствующих условиях, мытье

мойкой высокого давления, удары камней, промышленные выбросы, смолистые осадки деревьев, соль, град, шторм,

молния, стихийные бедствия или другие природные и экологические явления, а также акты вандализма и другие

неконтролируемые действия.

На ТС, в конструкцию которого были внесены не согласованные с Продавцом изменения (в т.ч. установлены шины

другого типоразмера) либо изменены VIN или № двигателя.

10.

На повреждения ТС в результате аварии, если она не произошла в результате технических неисправностей.

11.

На ТС, используемые в спортивных соревнованиях, в коммерческих целях, а также на вышедшие из строя в результате

перегрузки.

12.

На ущерб в результате неполного или несоответствующего обслуживания (пренебрежение ежедневным или перио-

дическим осмотром и ТО, значительный перепробег, более 10 %, между плановыми ТО и т.п.);

13.

На любые дефекты ТС, подвергающиеся устранению регулировкой (регулировка инжектора, балансировка колес,

регулировка рулевого управления, прокачка тормозной системы, регулировка тормозов, регулировка направления

световых пучков фар, регулировка приводного механизма, и т.п.).

14.

Проявляющиеся вследствие эксплуатации и являющиеся обыкновенной конструктивной особенностью ТС незна-

чительные шумы (щелчки, скрип, вибрация), не влияющие на качество, характеристики и работоспособность ТС и

его элементов, а также на незначительное просачивание жидкостей сквозь прокладки и сальники (не вызывающее

изменения уровня этих жидкостей);

15.

На детали и системы, вышедшие из строя в результате износа.

16.

На дополнительно установленное оборудование и аксессуары.

17.

При использовании неоригинальных запасных частей.

18.

На последствия от эксплуатации неисправного ТС.

103

19. На ТС, которые не прошли очередное техническое обслуживание в срок, установленный данным Руководством.

20. На ТС, которые прошли очередное техническое обслуживание не у Продавца или вне авторизированного сервисного

центра.

Устранение поломок и недостатков, которые возникли по вышеперечисленным причинам, оплачивается владельцем.

Неподлежат возмещению затраты, произведенные владельцем, связанные с поломкой ТС, и на:

• техническую помощь;

• эвакуацию и транспортировку ТС;

• компенсацию причиненных неудобств и коммерческих потерь;

• аренду и покупку другой техники.

Порядок реализации гарантийных обязательств

Для рассмотрения претензии Покупателю необходимо прибыть с транспортным средством к Продавцу, либо в автори-

зованный сервисный центр, уполномоченный выполнять гарантийное обслуживание приобретенного ТС.

Срок устранения недостатков обговаривается сторонами при приемке ТС.

ВНИМАНИЕ!

Гарантийный ремонт осуществляется только при наличии правильно заполненного гарантийного талона

с отметкой о продаже и печатью продавца.

104

Мототехника, к одному из классов которой относится изделие, являющаяся технически сложным товаром, согласно

Постановлению Правительства РФ от 06.02.2002 № 81, включена в перечень непродовольственных товаров надлежащего

качества, не подлежащих возврату или обмену на аналогичный товар, утвержденный Постановлением Правительства РФ

от 19января1998г. N 55(с изменениямии дополнениями).

В соответствии с Перечнем технически сложных товаров (утв. Постановлением Правительства РФ от 10 ноября 2011 г.

N 924), мототехника отнесена к категории технически сложных товаров, и в случае выявления несущественных недостатков

подлежит ремонту и не подлежит возврату или обмену на аналогичный товар. Требования Покупателя о возврате денеж-

ных средств или обмена мототехники подлежат удовлетворению, только если они связаны с претензиями по качеству

товара и предъявлены в 15-дневный (15 календарных дней) срок с даты покупки, и только после проведения Продавцом

проверки качества товара.

Гарантийные условия были прочитаны вслух, поняты и приняты мною.

г.

(Ф.И.О., подпись покупателя)

(дата)

105

Приложение А

АКТ ПРИЕМА-ПЕРЕДАЧИ

1. Осмотр ТС проведен в присутствии Покупателя, проверена комплектность и качество транспортного средства, в том

числе:

• давление воздуха в шинах, крепление колес, работа тормозов, закрывание пробки горловины бензобака, фиксация

наконечников, высоковольтных проводов, уровни тормозной и охлаждающей жидкости (при наличии систем), элек-

тролита, масла в двигателе, КПП, отсутствие подтекания масла и эксплуатационных жидкостей, наличие инструмента,

работа систем, механизмов и приборов, отсутствие посторонних шумов при работе двигателя.

2. При приеме ТС средства Покупателю переданы следующие документы:

• договор купли-продажи;

• руководство по эксплуатации на русском языке;

• паспорт транспортного средства (ПТС или ЭПТС);

• копия листа предпродажной проверки.

3. Продавец предоставил Покупателю полную информациюо ТС.

4. Покупатель информирован Продавцом о необходимости эксплуатировать технику в соответствии с правилами, ука-

занными в Руководстве по эксплуатации, проводить ежедневные осмотры техники, проходить регламентированные

ТО, а также об ответственности Покупателя за допуск к управлению и передачу управления и владения транспортным

средствомтретьим лицам, в том численесовершеннолетним.

5. Выявленные замечания:

6. Претензий к ТС и комплектации, со стороны покупателя, не имеется.

(Ф.И.О. и подпись покупателя, дата)

106

Приложение В

ИНФОРМАЦИЯ О ПРОВЕДЕННОМ РЕМОНТЕ ИЛИ ТО

ТО

Пробег

км

Пробег

км

« »

г.

Отметки о проведении ТО

(рекомендации АСЦ и мастера)

подпись и Ф.И.О. ответственного:

ТО

Пробег

км

Пробег

км

« »

г.

Отметки о проведении ТО

(рекомендации АСЦ и мастера)

подпись и Ф.И.О. ответственного:

109

Приложение В

ИНФОРМАЦИЯ О ПРОВЕДЕННОМ РЕМОНТЕ ИЛИ ТО

(продолжение)

ТО

Пробег

км

Пробег

км

« »

г.

Отметки о проведении ТО

(рекомендации АСЦ и мастера)

подпись и Ф.И.О. ответственного:

ТО

Пробег

км

Пробег

км

« »

г.

Отметки о проведении ТО

(рекомендации АСЦ и мастера)

подпись и Ф.И.О. ответственного:

110

Приложение Г

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры

SR400

Размеры внешнии

2065×780×1090

(длина × ширина × высота), мм

Колесная база, мм

1380

Минимальный дорожный просвет, мм

145

Полная снаряженная масса, кг

184

Максимальная нагрузка, кг

150

Модель двигателя

ZS268MQ-A

Тип двигателя

Двухцилиндровый, четырехтактный, с жидкостным охлаждением

Диаметр цилиндра × ход поршня, мм

68х55.2

Объем цилиндра, мл

400,9

Степень сжатия

11,6:1

Система смазки

Смазка разбрызгиванием плюс смазка под давлением

Режим запуска

Электростартер

111

Приложение Г

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(продолжение)

Параметры

Модель SR400

Максимальная полезная мощность/соответству-

31.5(1±5%)/9500(1±5%) кВт/(об/мин)

ющая скорость вращения

Максимальный крутящий момент/соответствую-

34 (1±5%)/ 8000 (1±5%)

щая частота вращения

Минимальная стабильная частота вращения

1600(1±10%)

холостого хода, об/мин

Расход топлива в условиях эксплуатации

Менее 4,8 л/100 км

Максимальная скорость, км/ч

150

Емкость топливного бака и тип топлива

19 л, Аи 92 и выше

Тип и емкость смазочного масла

SN-10W/40, полный объем 3,0 л

Размер шины/давление воздуха

120/70-R17 M/C/250 кПа; 150/70-R17 M/C/250 кПа

112
