СНЕГОХОД «РЫСЬ – 500М». Каталог деталей и сборочных единиц 219.00.000.000 КДС





СНЕГОХОД «РЫСЬ - 500М»
Каталог деталей и сборочных единиц
219.00.000.000 КДС
ВВЕДЕНИЕ
В настоящем каталоге приведен иллюстрированный перечень сборочных
единиц и деталей снегохода модели УС-440 «Рысь - 500М» всех выпускаемых
модификаций с указанием их количества на изделие. Обозначение детали и
сборочной единицы соответствует обозначению чертежа, по которому они
изготавливаются на предприятии.
Обозначения деталей, соединяемые при изготовлении в сборочные
единицы сваркой или прессованием, в каталоге не приведены. В этом случае
указаны только обозначения сборочных единиц. Разборка сборочных единиц в
эксплуатации не разрешается.
Допускается использовать стандартные крепежные изделия по другим
нормативным документам по соответствующим типоразмерам в утвержденной
документации на изделие.
В связи с постоянным совершенствованием конструкции, отдельные
детали и сборочные единицы могут несколько отличаться от описанных в
каталоге деталей и сборочных единиц.
2
ЛЫЖА И ПЕРЕДНЯЯ ПОДВЕСКА

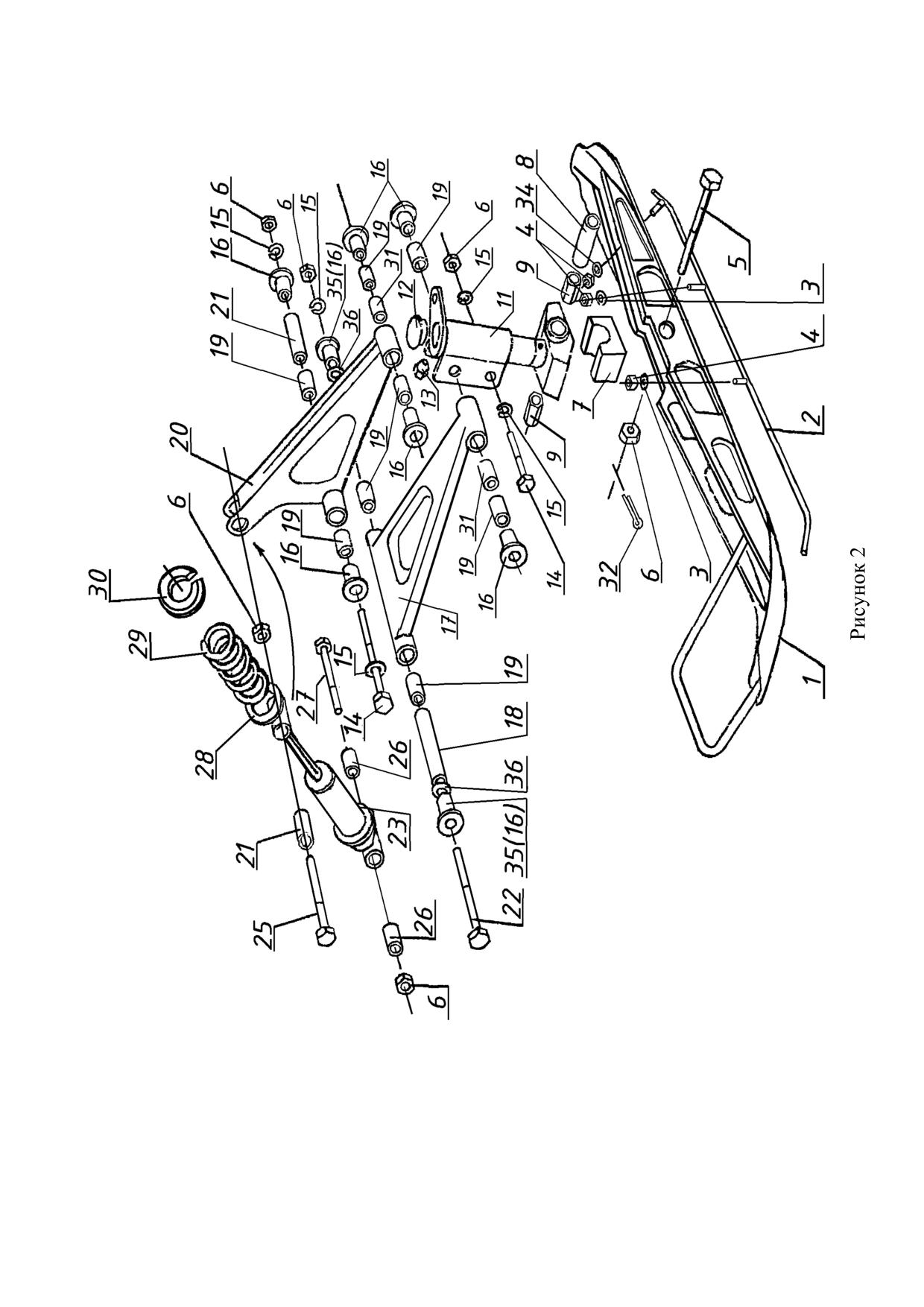

Перечень деталей лыжи и передней подвески приведен в таблице 1 в
соответствии с рисунком 2.
Таблица 1
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
1
2
3
4
5
6
2
1
113.03.115.000-01
Лыжа
2
2
113.03.120.000
Полоз
2
3
ОСТ 37.001.144-96
45 9811 1206 шайба 8
4
4
ОСТ 37.001.109-96
45 9565 1305
гайка М 8-6Н
6
5
ГОСТ 7805-70
Болт
2М10×1,25-6g×105.88.016
2
6
ОСТ 37.001.109-96
45 9565 1308
гайка М10×1,25-6H
14
7
113.03.000.013
Амортизатор
2
8
113.03.000.003
Палец
2
9
119.00.000.500-02
Подшипник
4
11
113.03.210.000
Стойка
2
12
113.03.200.001
Пробка
2
13
ГОСТ 19853-74
Масленка 1.1 Ц 6xp.
2
14
ГОСТ 7798-70
Болт
М10×1,25-6g×85.88.016
4
15
ГОСТ 6402-70
Шайба 10.65Г.016
12
16
113.02.001.034
Втулка
12
До
01.06.2004
– 16 шт.
17
113.03.600.000-01
Нижний рычаг
2
1. До
01.06.2004 -
113.03.600.000.
2. Для уста-
новки рычага
нижнего
113.03.600.000-
01 на снегоход,
выпущенный
до
01.06.2004,
установить
дополнительно
2 шайбы
113.02.001.048
(Ø 25 × Ø 16,2
× 1,5 из
фторопласта).
4
Окончание таблицы 1
1
2
3
4
5
6
2
18
219.03.000.010
Труба распорная
2
До
01.06.2004 -
113.03.000.006-
03
19
119.00.000.500-01
Подшипник
16
20
113.03.500.000
Верхний рычаг
2
21
113.03.000.006-02
Труба распорная
2
22
119.02.100.000-02
Болт
2
23
ТУ РБ
Амортизатор 27.9.2905006
2
500032891.079-2000
25
ГОСТ 7798-70
Болт
М10×1,25-6g×120.88.016
2
26
119.03.000.019
Втулка
4
27
ГОСТ 7798-70
Болт
М10×1,25-6g×95.88.016
2
28
113.03.001.025
Шайба
2
29
113.03.000.024
Пружина
2
30
119.03.000.023
Фланец
2
31
113.03.000.006
Труба распорная
4
32
ГОСТ 397-79
Шплинт 2,5×25.0.016
2
34
119.02.000.012
Шайба
2
35
219.03.000.009
Втулка
4
36
113.02.001.048
Шайба
4
5
6
УПРАВЛЕНИЕ

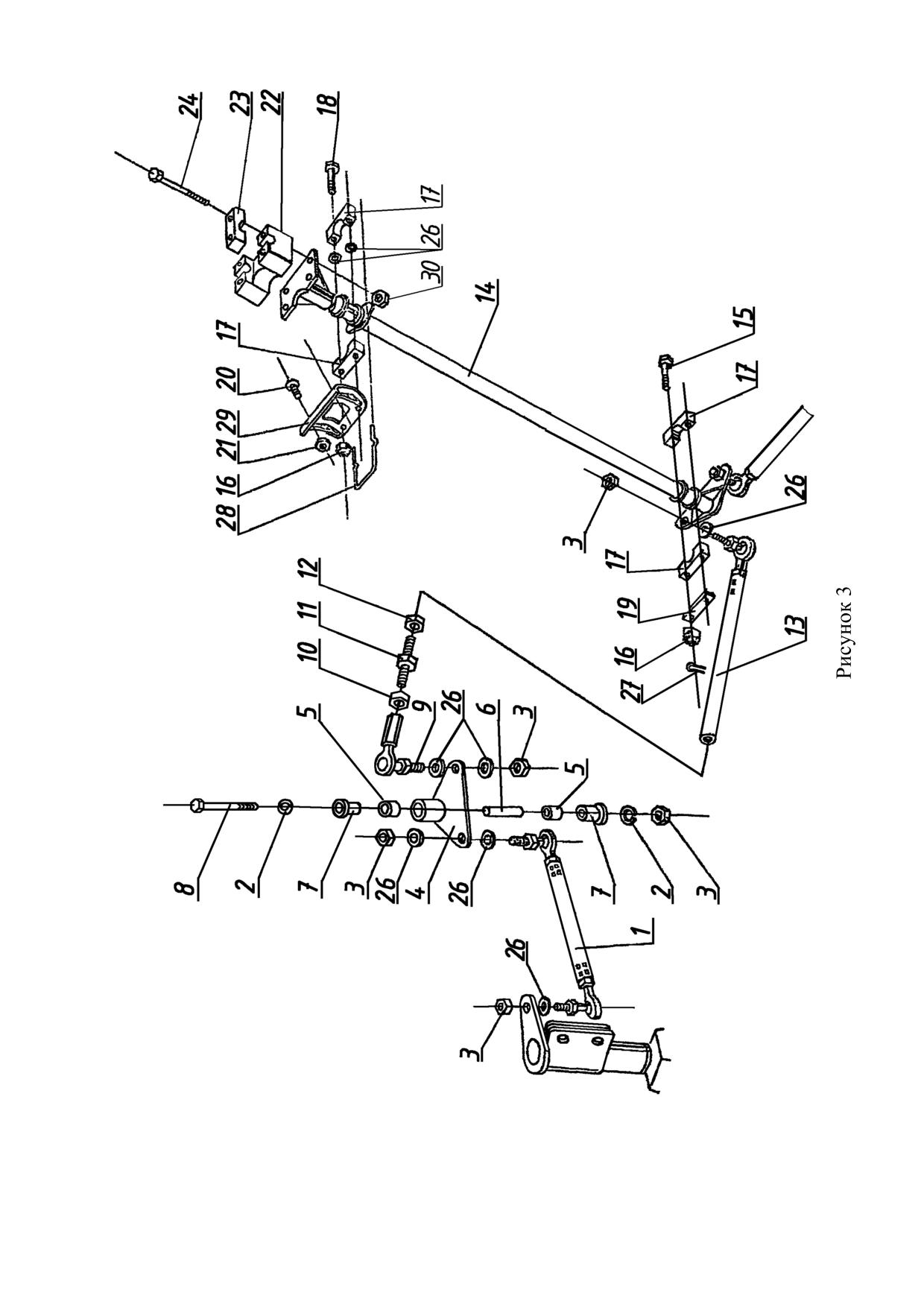

Перечень деталей управления 113.03.000.000-01 приведен в таблице 2 в
соответствии с рисунком 3.
Таблица 2
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
3
1
113.03.030.000
Тяга рулевая
2
2
ГОСТ 6402-70
Шайба 10.65Г.016
4
3
ОCT 37.001.109-96
45 9565 1308
гайка М10×1,25-6H
8
4
113.03.800.000
Рычаг поворотный
2
5
119.00.000.500-01
Подшипник
4
6
113.03.000.006-01
Труба распорная
2
7
113.02.001.034
Втулка
4
8
ГОСТ 7798-70
Болт
М10×1,25-6g×95.88.016
2
9
113.03.040.000
Болт ушковый
2
10
ГОСТ 5927-70
Гайка М10-6Н.8.016
2
11
113.03.000.002
Шпилька
2
12
ГОСТ 2526-70
Гайка М10LH-6H.8.016
2
13
127.03.020.000
Тяга рулевая
2
14
119.03.200.000
Колонка рулевая
1
15
219.01.010.021
Болт
2
16
OCT 37.001.109-96
45 9565 1305
гайка М8-6Н
4
17
219.03.000.006
Вкладыш
4
18
ГОСТ 7798-70
Болт М8-6g×65.88.016
2
19
219.03.000.007
Планка
1
20
ОСТ 1.31537-80
Винт 5-12Ц.хр.бцв
2
21
ОСТ 37.001.109-96
45 9565 1303
гайка М5-6Н
2
22
113.03.000.011
Опора руля
1
23
113.03.000.012
Зажим
2
24
ГОСТ 7798-70
Болт М6-6g×60.88.016
4
26
ОСТ 134508-80
Шайба 0,5-8-16 Хим.пас
8
27
ГОСТ 397-79
Шплинт 2×20.05
2
28
127.03.000.006
Скоба
1
29
219.03.000.008
Кронштейн
1
30
113.00.000.097-01
Гайка
4
7
8
РУЛЕВОЙ УЗЕЛ

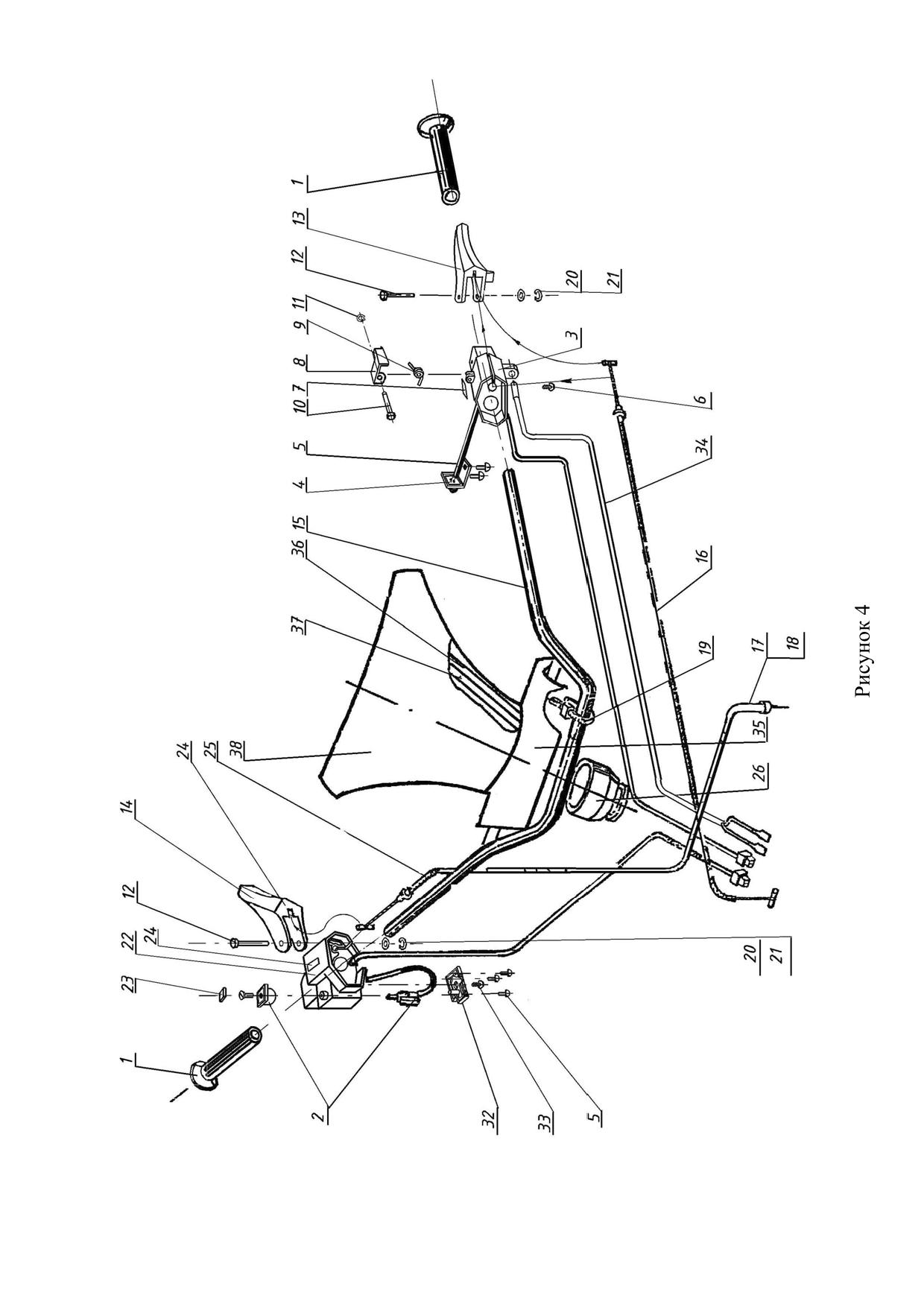

Перечень деталей рулевого узла приведен в таблице 3 в соответствии
с рисунком 4.
Таблица 3
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
1
2
3
4
5
6
4
1
119.03.000.021
Ручка
2
2
В1 ИЮМА
Выключатель зажигания
1
642.131.001 ТУ
3
113.12.020.015
Корпус переключателей
Для тросов с
наконечником
левый
1
∅ 8,5 -
113.12.020.001
4
ПС ИЮМА
Переключатель света
1
642.131.002 ТУ
фары
5
ОСТ 37.001.184-81
45 9642 1209 винт 3×10
5
6
ГОСТ 17473-80
Винт М6-6g×20.48.05
1
7
113.12.020.009
Пластина
информационная
1
8
113.12.020.004-01
Защелка
1
9
113.12.020.007
Пружина защелки
1
10
113.12.020.006
Ось защелки
1
11
ГОСТ 11648-75
Шайба
2.65Г Хим.Окс.Прм.
1
12
113.12.020.005
Ось рычага
2
13
113.12.020.002
Рычаг управления
тормозом
1
14
113.12.035.003
Рычаг управления
дросселем
1
15
219.03.010.000
Руль
1
16
113.12.101.000
Трос тормоза
1
17
113.06.000.020-1
Пружина
1
18
ОСТ 37.001.109-96
45 9565 1305
гайка М8-6Н
2
19
113.00.000.054
Хомутик
14
20
ГОСТ 11648-75
Шайба
3.65Г Хим. Окс. Прм.
2
21
ОСТ 37.001.144-96
45 9811 1204 шайба 5
2
22
113.12.035.010
Корпус переключателей
Для тросов с
наконечником
правый
1
∅ 8,5 -
113.12.035.001
23
119.11.300.017
Пластинка
1
9
Окончание таблицы 3
1
2
3
4
5
6
4
24
113.12.030.004-01
Пластина
информационная
1
25
113.12.103.000-02
Трос газа
1
Для
карбюратора
К68Р -
113.12.103.000
26
119.00.000.101
Переходник
1
32
113.12.030.003-01
Крышка
1
33
ГОСТ 1491-80
Винт М6-6g×14.48.05
1
34
119.11.440.000 СБ
Включатель
1
или
ИЖВК 103-3720110-20
35
219.00.000.022
Пластина
1
36
219.00.000.023
Пластина
1
37
219.00.000.024
Пластина
1
38
219.00.020.000
Чехол
1
10
11
РЫЧАГ УПРАВЛЕНИЯ РЕВЕРСОМ

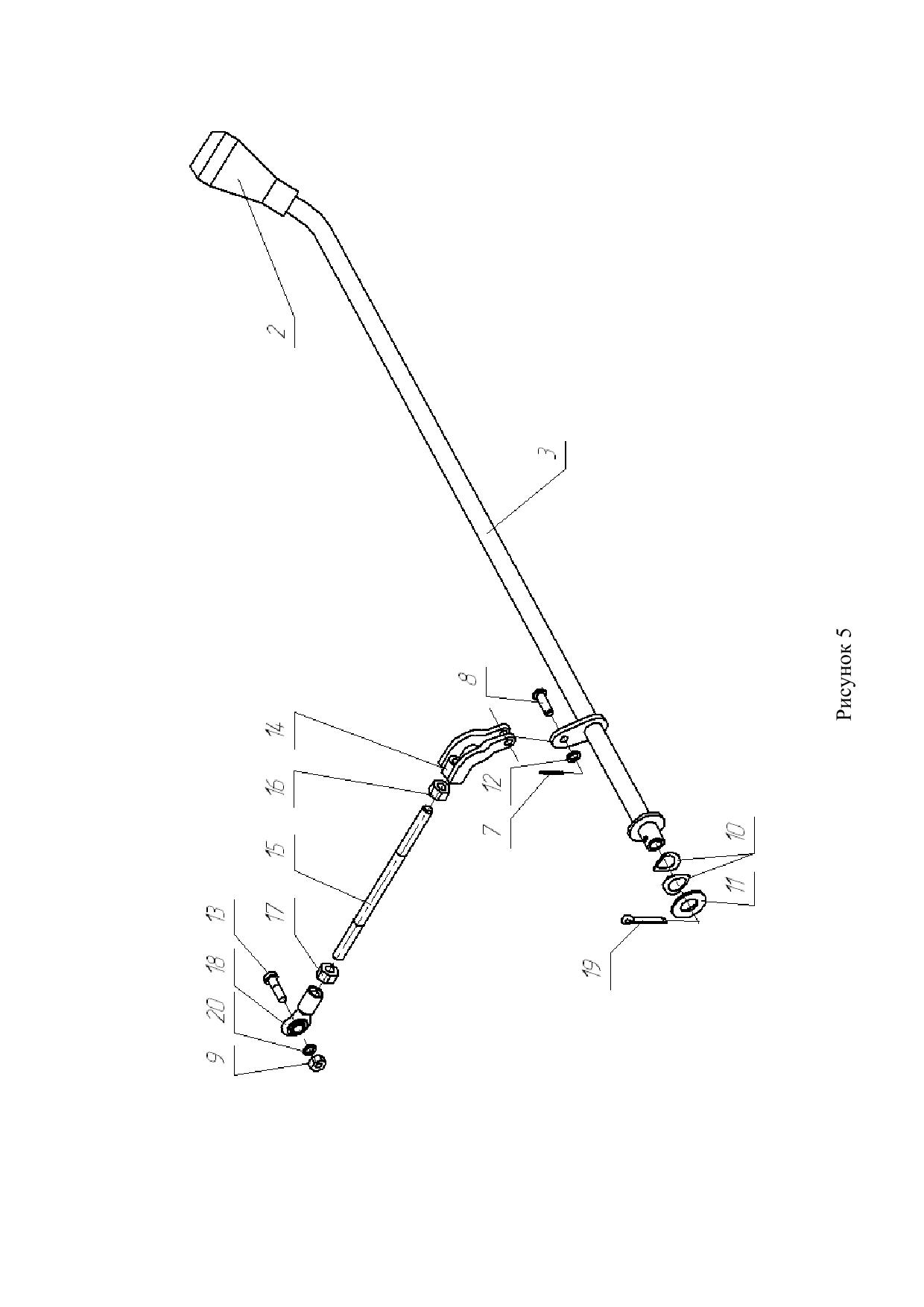

Перечень деталей рычага управления реверсом
119.12.050.000-01
приведен в таблице 4 в соответствии с рисунком 5.
Таблица 4
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
5
2
113.12.050.013
Наконечник
1
3
113.12.050.055-01
Труба
1
7
ОСТ 37.001.171-81
45 9871 0003
шплинт 1,6×16.016
1
8
113.06.000.029-01
Ось
1
9
ОСТ 37.001.109-96
45 9565 1304 гайка М6-6Н
1
10
113.12.050.008
Шайба
2
11
113.12.050.009
Шайба
1
12
ГОСТ 9649-78
Шайба 6.06.016
1
13
ГОСТ 9052-69
Винт 7006-1224.016
1
14
113.12.050.065-1
Кронштейн
1
15
119.12.050.001
Шпилька
1
16
ГОСТ 5927-70
Гайка М8-6Н.8.016
1
17
ГОСТ 5927-70
Гайка М8LH-6H.8.016
1
18
113.12.050.075-1
Корпус подшипника в
сборе
1
19
ГОСТ 397-79
Шплинт
4×25.016
1
20
ОСТ 134508-80
Шайба 1-6-14 Хим. пас
1
12
13
ТРАНСМИССИЯ

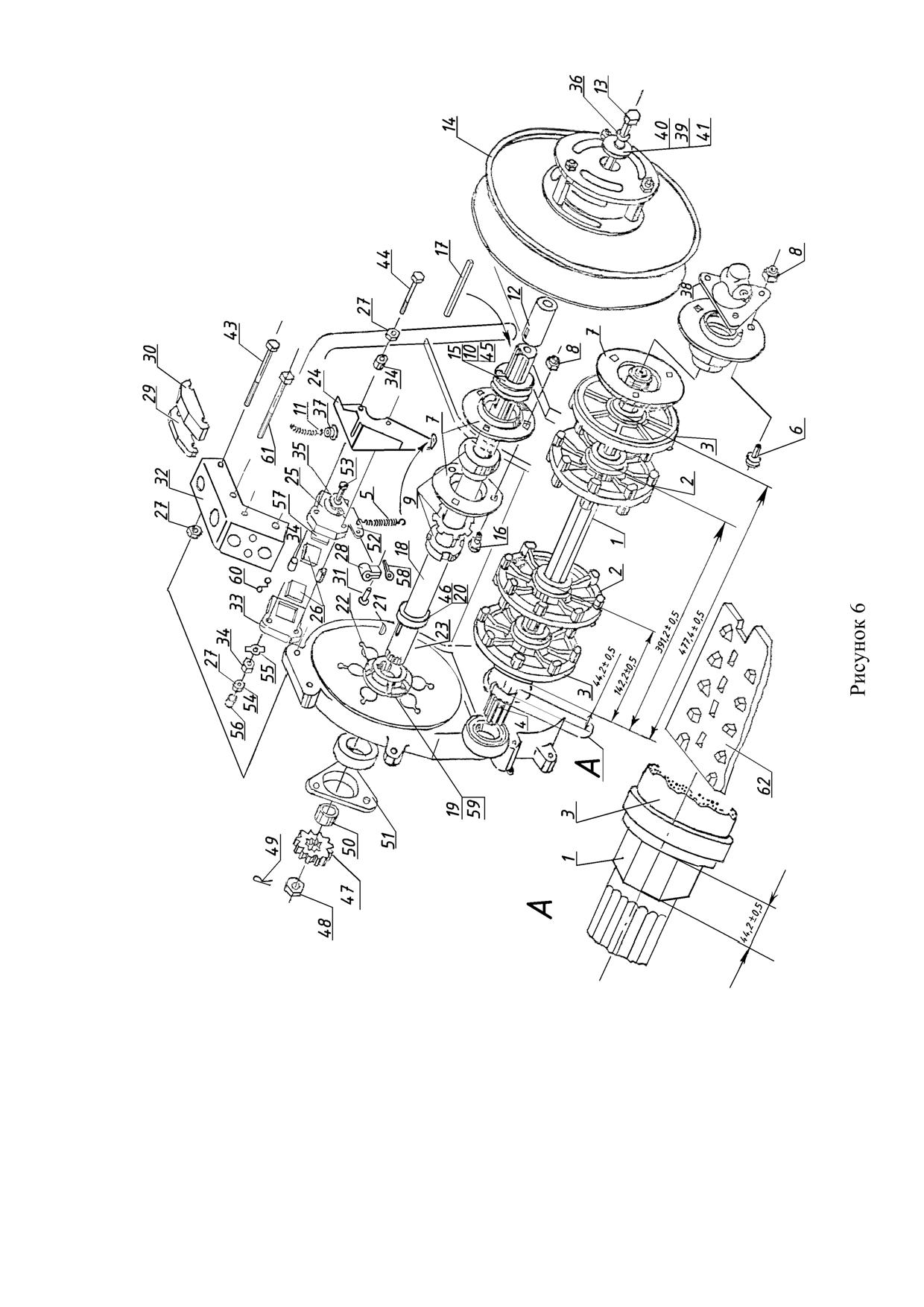

Перечень деталей трансмиссии приведен в таблице 5 в соответствии с
рисунком 6.
Таблица 5
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
1
2
3
4
5
6
6
1
219.06.050.000 СБ
Вал ведущий
1
2
113.06.050.180-02 СБ
Звездочка центральная
2
или
113.06.050.180-01 СБ
3
219.06.050.050
Звездочка крайняя
2
4
219.06.050.001
Вал
1
5
Пружина
79920
213×27,9
1
6
113.02.001.057-02
Болт
4
7
113.06.000.013-1
Фланец
2
8
ОСТ 37.001.109-96
45 9565 1305
гайка М8-6Н
11
9
ГОСТ 520-2002
Подшипник
1680205С17
2
10
113.06.000.024
Шайба
3
11
113.06.000.020
Пружина
1
12
113.06.000.025
Втулка
1
13
ГОСТ 7798-70
Болт М8-6g×90.88.016
1
14
113.06.020.000-02
Шкив ведомый
1
15
113.06.000.015
Шайба
6
16
113.02.001.057-01
Болт
1
17
ГОСТ 23360-78
Шпонка 8×7×70
1
18
219.06.010.190
Вал
1
19
119.06.190.001
Болт
6
20
ГОСТ Р50383-92
Винт М6-6g×8.33H.016
1
21
ГОСТ 24071-80
Шпонка 6×10
1
22
113.06.000.019
Ступица
1
23
113.06.000.018
Диск
1
24
113.06.060.090 СБ
Кронштейн малый
1
25
113.06.060.065
Корпус тормоза
1
26
119.06.060.003
Накладка фрикционная
2
27
ОСТ 37.001.109-96
45 9565 1308
гайка М10×1,25-6H
4
28
113.06.000.021
Петля
1
29
113.06.000.017
Колодка
1
30
113.06.000.016
Колодка
1
14
Окончание таблицы 5
1
2
3
4
5
6
6
31
113.06.000.029
Ось
1
32
113.06.060.006
Кронштейн
1
33
113.06.060.001
Крышка тормоза
1
34
113.06.060.005
Втулка
4
35
113.06.060.004
Винт
1
36
ГОСТ 6402-70
Шайба 8.65Г.016
1
37
ОСТ37.001.110-96
45 9565 1405 гайка М8-6H
2
38
113.06.040.000 СБ
Привод спидометра
1
39
Шайба 0247758
2
40
113.06.000.010
Крышка
1
41
Шайба 2524003
3
43
ГОСТ 7798-70
Болт
М 10×1,25-6g×85.88.016
1
44
113.06.060.009
Болт
2
45
113.06.000.024-01
Шайба
1
46
113.06.000.022
Кольцо упорное
1
47
113.06.010.018
Звездочка
1
48
ГОСТ 5933-73
Гайка М12×1,25-6Н.5.05
1
49
ГОСТ 397-79
Шплинт 2,5×28.016
1
50
113.06.010.045
Втулка
2
51
113.06.010.026
Фланец
2
52
113.06.060.008
Рычаг
1
53
113.06.060.010
Болт
1
54
ГОСТ 5927-70
Гайка М8-6Н.10.016
1
55
Шайба 3456А-8
1
56
ГОСТ 5929-70
Гайка М8-6Н.5.016
1
57
113.06.060.002
Пластина
1
58
ГОСТ 397-79
Шплинт 1,6×16.016
1
59
ОСТ 37.001.109-96
45 9565 1303 гайка М5-6Н
6
60
113.06.060.007
Ограничитель
1
61
ГОСТ 7798-70
Болт
М10×1,25-6g×75.88.016
1
62
219.10.000.000
Гусеница
1
63
113.06.000.013
Фланец
1
64
219.00.000.026
Винт
1
65
ОСТ 37.001.144-96
Шайба 6 (870624-П)
6
________________
П р и м е ч а н и е - При замене звездочек 113.06.050.180-02 / 01 (поз. 2)
и 219.06.050.050 (поз. 3) после запрессовки на вал обработать по наружному
диаметру Ø 157 - 0,2 мм .
15
16

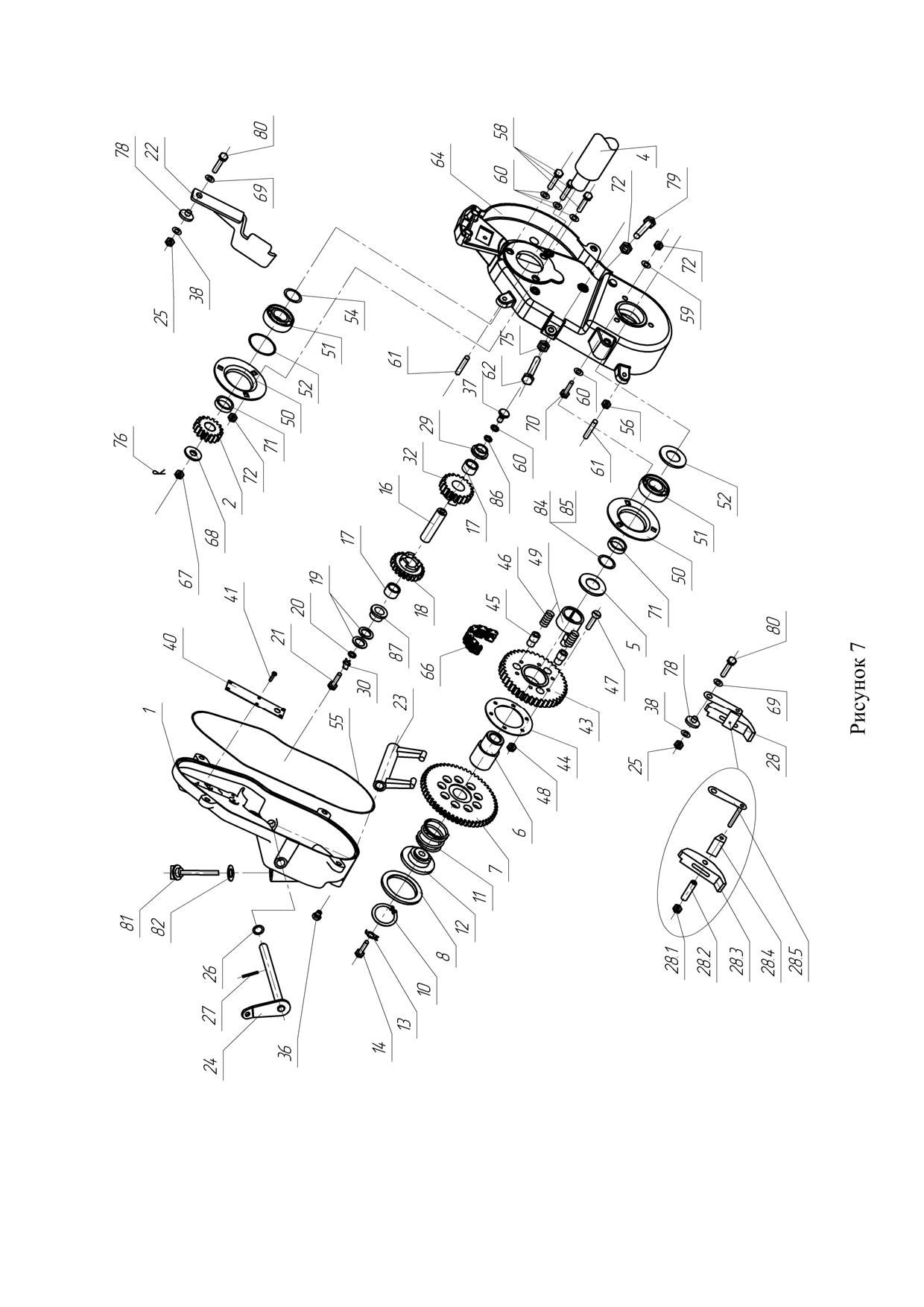

КОРОБКА ПЕРЕДАЧ С РЕВЕРСОМ
Перечень деталей коробки передач с реверсом
113.06.010.000-01
приведен в таблице 6 в соответствии с рисунком 7.
Таблица 6
Рис.
Поз.
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
1
2
3
4
5
6
7
1
219.06.000.002
Крышка
1
2
113.06.010.018
Звездочка z=20
1
4
219.06.010.195 СБ
Вал
1
5
113.06.010.012
Кольцо
1
6
113.06.010.010
Втулка
1
7
113.06.010.008
Колесо зубчатое z=54
1
8
113.06.010.013
Кольцо
1
10
ГОСТ 13942-86
Кольцо
В55 Хим. Окс. прм.
1
11
113.06.010.014
Пружина
1
12
113.06.010.016
Фланец
1
13
3464А-10
Шайба
1
14
ГОСТ 7796-70
Болт
М10-6g×70.10.9.38ХA.016
1
16
219.06.000.013
Ось
1
17
ГОСТ 4060-78
Подшипник 941/17
2
18
113.06.010.007
Шестерня z=22
1
19
113.06.010.036
Шайба
2
20
113.06.010.040
Прокладка
2
21
ГОСТ 7798-70
Болт М8-6g×20.88.016
1
22
113.06.010.030
Ограничитель цепи
1
23
113.06.010.009
Вилка
1
24
113.06.075.000 СБ
Рычаг переключения
скорости
1
25
113.00.000.097-01
Гайка
2
26
2262А - 178 - 2
Кольцо
1
27
ГОСТ 3129-70
Штифт
2,4×20Т Хим.Окс.прм.
1
28
219.06.016.000
Натяжитель цепи
1
Для снегохо-
дов, собранных
до
28.03.2005
замену
натяжи-теля
произво-дить
комплект-но со
втулкой
119.06.010.006.
17
Продолжение таблицы 6
1
2
3
4
5
6
7
28.1
113.00.000.097-01
Гайка
1
28.2
219.06.016.002
Втулка распорная
1
28.3
219.06.016.003
Кулачок
1
28.4
219.06.016.001
Кронштейн
1
28.5
113.06.015.125
Рычаг
1
29
113.06.010.046
Втулка
1
30
0247188
Шайба контровочная
1
32
113.06.010.021
Звездочка z=24
1
36
864341
Пробка коническая КГ 1/8 ″
1
37
113.06.010.028
Винт
1
38
ОСТ 37.001.144-96
45 9811 1205 шайба 6
2
40
113.06.010.020
Крышка
1
41
ГОСТ 17473-80
Винт М4-6g×5.88.016
6
43
113.06.010.023
Звездочка z=39
1
44
113.06.010.025
Фланец
1
45
113.06.010.017
Палец
3
46
113.06.010.034
Пружина
3
47
ОСТ 131528-80
Винт 5-20-Ц хр.бцв
6
48
ОСТ 37.001.109-96
45 9565 1303
гайка М5-6Н
6
49
ГОСТ 4060-78
Подшипник 942/32
1
50
113.06.010.026
Фланец
2
51
ГОСТ 520-2002
Подшипник
580205 АС17
2
52
ГОСТ 9833-73
Кольцо 051-056-30-2-2
2
54
113.06.000.027
Кольцо
1
55
113.06.010.011
Кольцо уплотнения
1
56
ОСТ 37.001.109-96
45 9565 1305
гайка М8-6Н
4
58
113.06.010.028-01
Винт
3
59
0247083
Шайба
6
60
ОСТ 1.00980-80
Кольцо 008-011-19-2-034
7
61
ГОСТ 22036-76
Шпилька
2М8-3Р(2)/6g×25.88.016
4
62
113.06.010.050
Болт
1
64
113.06.010.006
Полукартер левый
1
66
119.06.100.000
Цепь приводная
зубчатая с шагом
9,525 мм n = 70 зв
1
67
ГОСТ 5933-73
Гайка М12×1,25-6Н.5.05
1
68
219.06.010.004
Шайба
1
69
ОСТ 1.00980-80
Кольцо 006-009-19,2-034
2
18
Окончание таблицы 6
1
2
3
4
5
6
7
70
113.06.010.024
Винт
3
71
113.06.010.045
Втулка
2
72
ГОСТ 5929-70
Гайка М8-6Н.5.016
8
75
ГОСТ 5927-70
Гайка М10-6Н.10.016
1
76
ГОСТ 397-79
Шплинт 2,5×28.016
1
78
219.06.010.008
Втулка
2
79
219.06.010.010
Болт
1
80
219.06.010.009
Винт
2
81
113.02.010.052
Пробка с масломерной
линейкой
1
82
165.0.259
Кольцо уплотнительное
1
84
113.06.010.042
Шайба (подбор)
4
85
-01
Шайба (подбор)
2
86
-02
Шайба (подбор)
3
87
113.06.010.046-01
Втулка
1
19
20
ПОДВЕСКА ГУСЕНИЦЫ

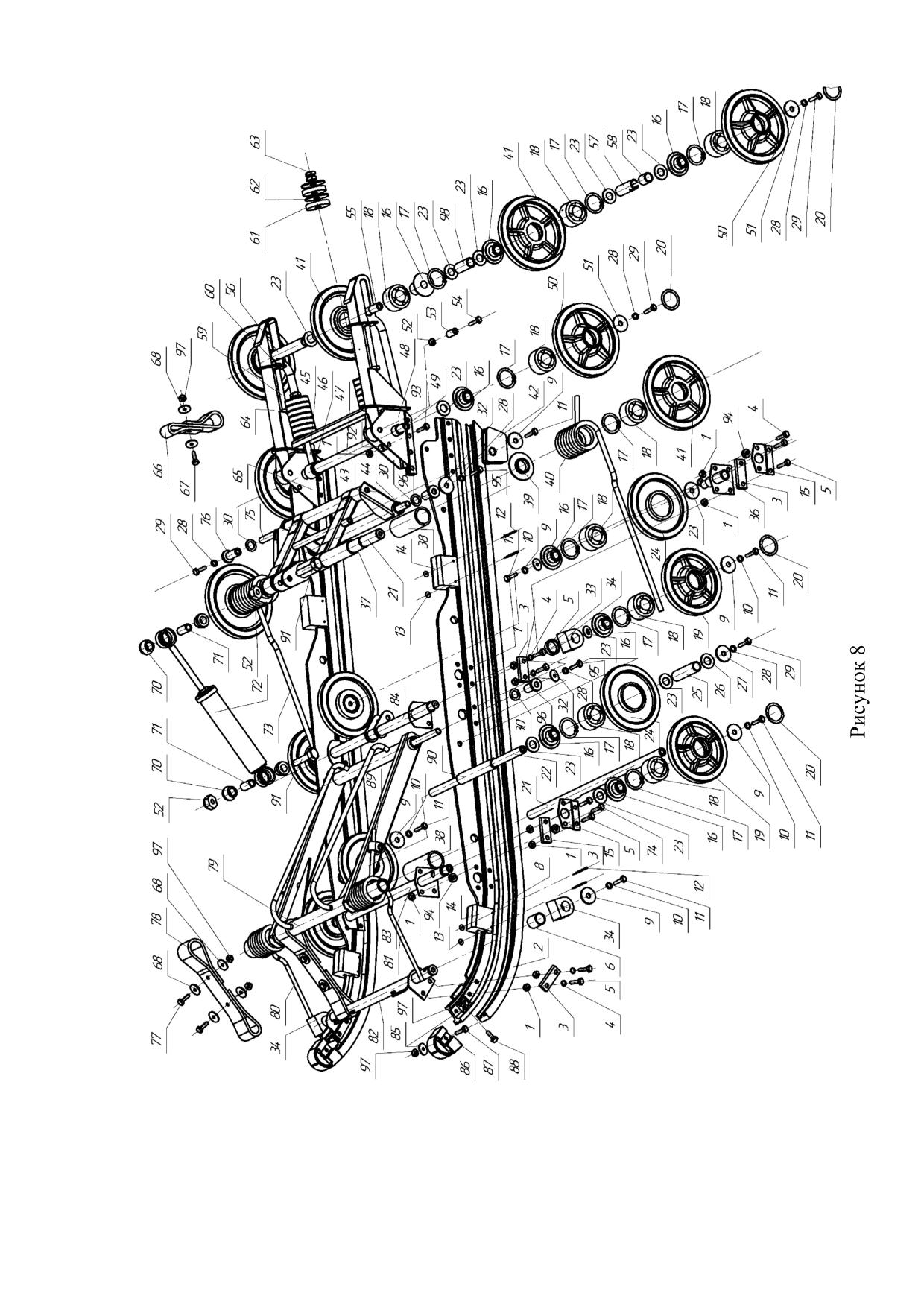

Перечень деталей подвески гусеницы 219.02.000.000 приведен в таблице 7
в соответствии с рисунком 8.
Таблица 7
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
1
2
3
4
5
6
8
1
ОСТ 37.001.109-96
45 9565 1305
гайка М8-6Н
38
2
219.02.000.035 или
Накладка полоза
2
219.02.000.035-01
3
219.02.000.029
Пластина
8
4
ОСТ 37.001.144-96
45 9811 1206 шайба 8
12
5
ГОСТ 7798-70
Болт М8-6g×35.88.016
20
6
219.02.000.015
Втулка
2
8
219.02.000.010
Полоз
2
9
113.02.001.002
Шайба
14
10
ГОСТ 6402-70
Шайба 8.65Г.016
12
11
ГОСТ 7798-70
Болт М8-6g×25.88.016
20
12
113.02.001.031
Ось
8
13
113.02.001.032
Шайба
8
14
219.02.000.016
Буфер
4
15
119.02.060.001-01
Щека
4
16
113.02.001.003
Втулка
14
17
ГОСТ 13943-86
Кольцо
В52 60С2А Ц9хр
16
18
ГОСТ 520-2002
Подшипник 180205С17
16
6205.2RS
19
113.02.001.190
Каток средний
4
20
113.02.001.001
Колпачок
8
21
219.02.000.002
Ось
2
22
219.02.000.025
Ось
1
23
113.02.001.053
Шайба
22
24
113.02.001.180
Каток верхний
4
25
219.02.000.026
Втулка
2
26
219.02.000.023
Шайба
2
27
219.02.000.023-01
Шайба
2
28
ГОСТ 6402-70
Шайба 10.65Г.016
12
29
ГОСТ 7798-70
Болт М10-6g×30.88.016
8
30
113.02.001.048
Шайба
6
32
ОСТ 37.001.144-96
45 9811 1207 шайба 10
4
33
219.02.000.012
Втулка
2
34
113.02.001.051
Кулачок
4
36
219.02.070.000
Кронштейн
2
21
Продолжение таблицы 7
1
2
3
4
5
6
8
37
219.02.020.000
Рычаг задний
1
38
219.02.000.024
Втулка
4
39
219.02.000.044
Втулка
2
40
219.02.000.005
Пружина
1
41
121.02.001.100
Каток задний
4
42
113.02.001.024 ΙΙ
Кулачок
2
43
219.02.100.000
Серьга
1
44
219.02.000.033
Втулка распорная
2
45
219.02.080.000
Тяга
2
46
219.02.000.004
Втулка
2
47
219.02.000.006
Втулка
1
48
219.02.030.000
Кронштейн задний
1
49
219.02.000.003
Ось
1
50
113.02.001.200
Каток натяжения
4
гусеницы
51
113.02.000.001
Шайба
4
52
ОСТ 37.001.109-96
45 9565 1308
гайка М10×1,25-6Н
4
53
219.02.000.043
Втулка
2
54
ГОСТ 7798-98
Болт
М10×1,25-6g×50.88.016
2
55
219.02.000.037
Ось
1
56
219.02.000.039
Втулка
1
57
219.02.000.036
Втулка
1
58
219.02.000.007
Втулка
2
59
219.02.000.031
Болт
2
60
ГОСТ 5927-70
Гайка М10×1,25.6Н.8.016
2
61
219.02.000.018
Шайба
14
62
219.02.000.019
Шайба
16
63
ГОСТ 5929-70
Гайка М12×1,25.6Н.5.016
4
64
219.02.040.000
Кронштейн слома
1
65
219.02.030.000-01
Кронштейн задний
1
66
219.02.000.014
Ограничитель
1
67
ГОСТ 7798-70
Болт М6-6g×35.88.016
1
68
121.02.001.027
Шайба
10
70
113.02.001.049
Втулка
4
71
113.02.001.044
Втулка
2
72
ТУ РБ
500032891.079-2000
Амортизатор 27.5.2905006
1
73
219.02.000.005-01
Пружина
1
74
ГОСТ 7798-70
Болт М8-6g×40.88.016
8
75
219.02.000.013-01
Втулка распорная
1
22
Окончание таблицы 7
1
2
3
4
5
6
8
76
219.02.000.030
Втулка
2
77
ГОСТ 7798-70
Болт М6-6g×25.88.016
4
78
121.02.001.037
Ограничитель
2
79
219.02.010.000
Рычаг передний
1
80
219.02.000.032
Пружина
1
81
219.02.000.032-01
Пружина
1
82
219.02.050.000
Кронштейн передний
1
83
219.02.110.000
Кронштейн
1
84
219.02.060.000
Кронштейн средний
1
85
ОСТ 37.001.144-96
45 9811 1205 шайба 6
6
86
113.02.001.018
Наконечник полоза
2
87
ГОСТ 7798-70
Болт М6-6g×30.88.016
2
88
ГОСТ 17475-80
Винт М6-6g×30.48.016
2
89
219.02.000.020
Скоба
2
90
219.02.000.028
Втулка
1
91
ГОСТ 7798-98
Болт
М10×1,25-6g×55.88.016
2
92
219.02.000.045
Втулка
4
93
ГОСТ 7798-70
Болт М8-6g×45.88.016
2
94
119.02.000.005
Втулка
20
95
ГОСТ 7798-70
Болт М10-6g×60.88.016
4
96
219.03.000.009
Втулка
4
97
ОСТ 37.001.109-96
45 9565 1304
гайка М6-6Н
9
98
219.02.000.038
Втулка
1
23
24

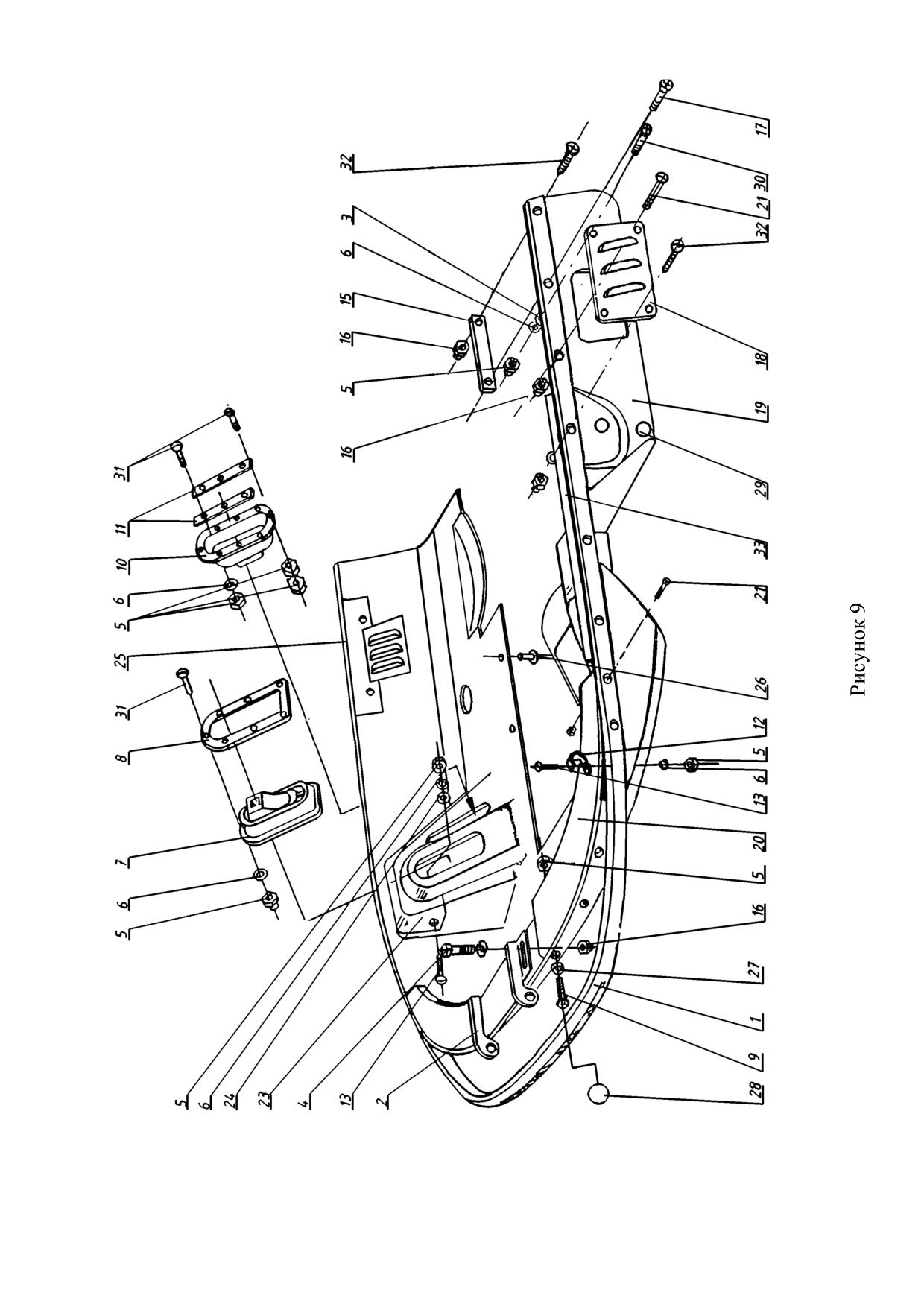

НОСОК
Перечень деталей носка приведен в таблице 8 в соответствии с рисунком 9.
Таблица 8
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
9
1
119.01.000.010
Бампер
1
2
119.01.000.018
Кронштейн
2
3
ОСТ 37.001.144-96
45 9811 1205 шайба 6
18
4
ГОСТ 7798-70
Болт М6-6g×16.88.016
20
5
ГОСТ 5927-70
Гайка М5-6Н.8.016
50
6
ГОСТ 6402-70
Шайба 5.65Г.016
42
7
113.01.000.077
Пыльник
2
8
113.01.000.023
Рамка внешняя
2
9
ОСТ 1.31537-80
Винт 5-18Ц хр.бцв
11
10
219.01.000.022
Пыльник
2
11
113.01.000.124
Планка
8
12
113.01.060.065
Опора электрожгута
1
13
ОСТ 1 31537-80
Винт 5-12Ц хр.бцв
3
15
113.01.000.039
Прокладка
2
16
ОСТ 37.001.109-96
45 9565 1304 гайка М6-6Н
24
17
ГОСТ 17475-80
Винт М6-6g×40-28.88.016
2
18
113.01.060.005
Жалюзи
1
113.01.060.005-01
Жалюзи
1
19
219.01.000.007
Носок
1
20
119.01.080.000
Полка
1
21
ГОСТ 17475-80
Винт М6-6g×25.48.016
3
22
ГОСТ 17475-80
Винт М6-6g×30.48.016
5
23
119.01.000.113
Экран
1
24
113.07.000.012
Шайба
2
25
119.01.000.014
Экран
1
26
Заклепка вытяжная
AFT 00100-00004814
13
27
113.00.000.052
Шайба
9
28
113.00.000.053
Колпачок
9
29
113.03.101.001
Пробка
4
30
ОСТ 1.31528-80
Винт 5-16Ц хр.бцв
8
31
ОСТ 1.31537-80
Винт 5-16Ц хр.бцв
32
32
ГОСТ 17475-80
Винт М6-6g×35-28.88.016
12
33
219.01.000.019
Накладка
2
34
219.01.000.017
Шайба
18
25
26
КАПОТ
119.07.000.100-01 для снегохода 219.00.000.000/-01

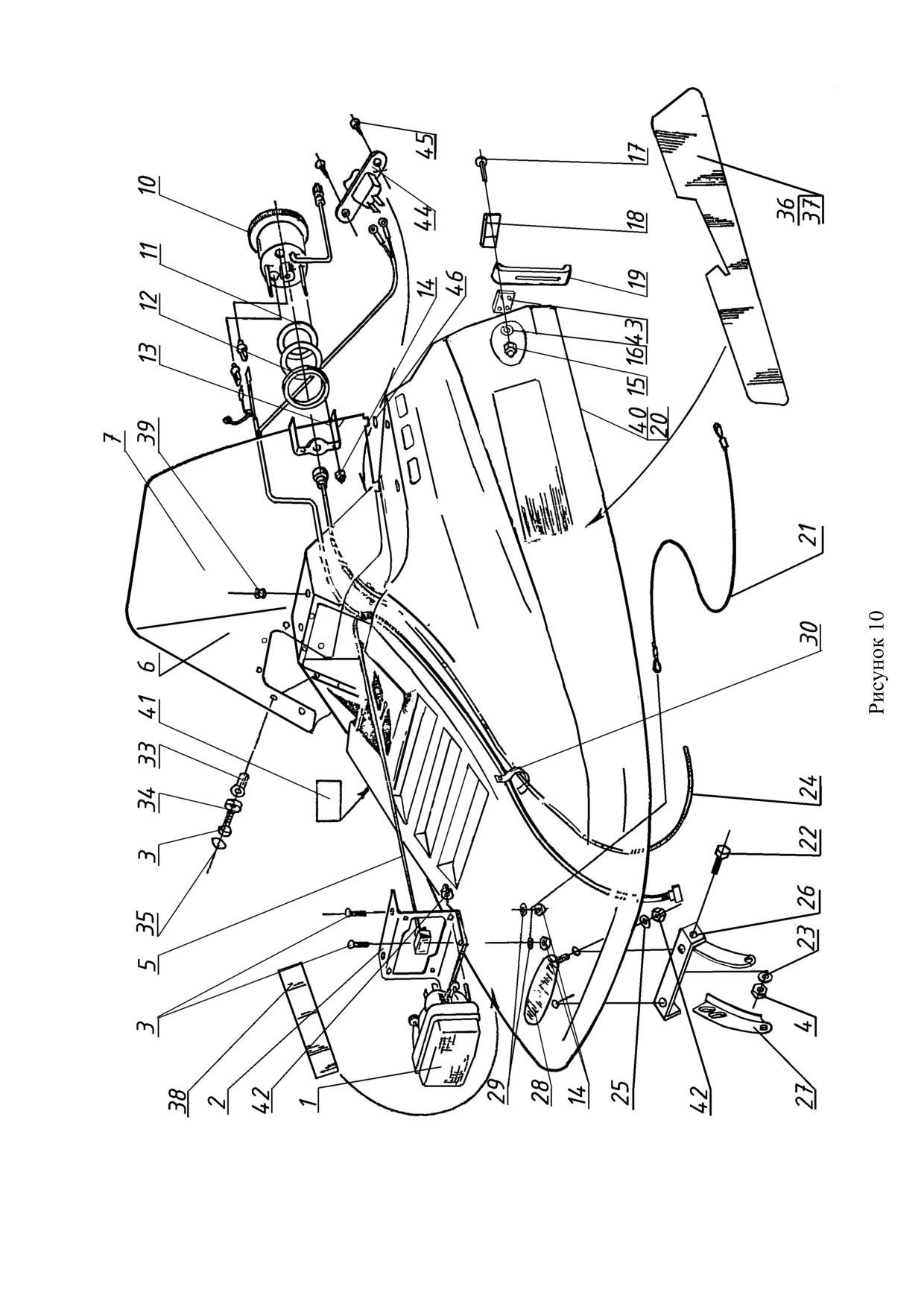

Перечень
деталей
капота
119.07.000.100-01
для снегохода
219.00.000.000/-01 приведен в таблице
9 в соответствии с рисунком 10.
Таблица 9
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
1
2
3
4
5
6
10
1
ТУ 37.003.1000-80
Фара 42.3711
1
2
119.00.000.009
Кронштейн
1
3
ОСТ 1.31537-80
Винт 5-18Ц хр. бцв
10
4
113.00.000.097-01
Гайка
2
5
219.11.035.000
Жгут к фаре
1
6
119.07.145.001-01
Козырек ветрозащитный
1
7
119.07.145.002-01
Окантовка
1
10
ГОСТ 1578-76
Спидометр СП-158
1
11
113.12.045.020
Прокладка спидометра
2
12
113.12.045.011-10
Шайба
1
13
113.12.045.010-10
Держатель спидометра
1
14
ОСТ 37.001.109-96
45 9565 1303 гайка М5-6Н
6
15
ОСТ 133017-86
Гайка 4-Ц хр. бцв
8
16
ГОСТ 6402-70
Шайба 4.65Г.016
8
17
ОСТ 131528-80
Винт 4-12Ц хр. бцв
8
18
113.07.000.015
Зажим
2
19
113.07.000.016
Замок
2
20
119.07.120.000
Капот
1
21
113.07.000.010
Трос капота
1
22
ГОСТ 7798-70
Болт М6-6g×16.88.016
5
23
ОСТ 37.001.144-96
45 9811 1205 шайба 6
5
24
ГОСТ 12391-77
Гибкий вал ГВ 119Б-10
1
25
ОСТ 134508-80
Шайба 1-6-14 Хим. пас.
2
26
119.07.120.004
Кронштейн
1
27
119.00.000.019
Кронштейн
2
28
119.07.070.000-01
Накладка
1
29
113.07.000.012
Шайба
4
30
113.01.060.065
Опора электрожгута
1
33
113.00.015.000
Футорка
7
34
113.00.000.052
Шайба
6
35
113.00.000.053
Колпачок
6
36
119.07.000.004-01
Экран левый
1
37
119.07.000.005
Экран правый
1
38
113.07.000.008
Экран
1
39
119.07.120.005
Вкладыш
10
40
119.07.145.002-04
Окантовка
1
27
Окончание таблицы 9
1
2
3
4
5
6
10
41
119.07.000.006
Экран
1
42
ОСТ 37.001.109-96
45 9565 1304 гайка М6-6Н
10
43
113.07.000.017
Пластина
2
44
119.11.380.000
Включатель
1
или
119.11.380.000-01
45
ОСТ 37.001.184-81
45 9645 1209 винт 3×10
2
46
2258А-264
Кольцо уплотнительное
4
28
29

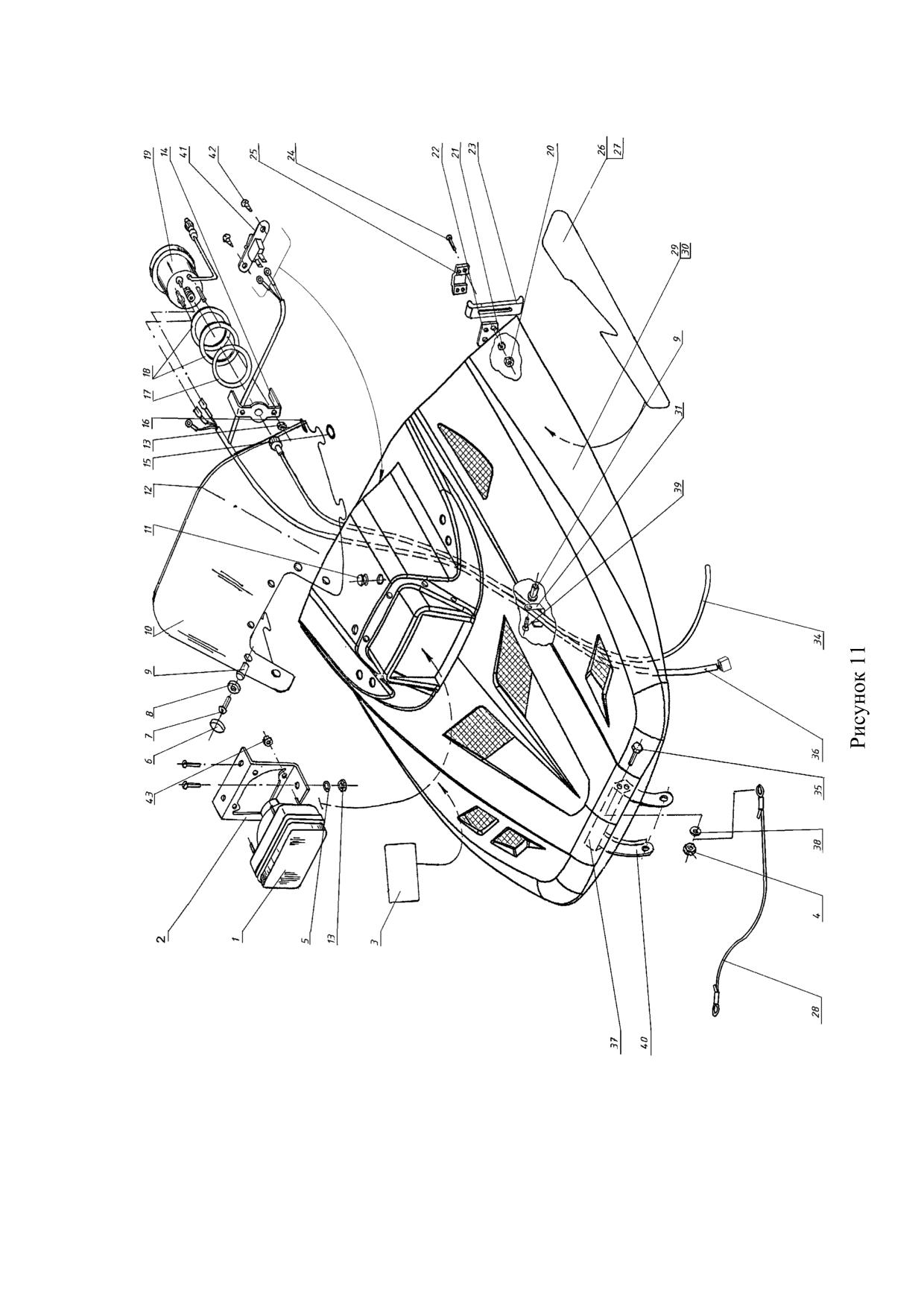

КАПОТ МОД. 319.07.100.000-01 для снегохода 219.00.000.000-02/-03
Перечень деталей капота модели
319.07.100.000-01 для снегохода
219.00.000.000-02/-03 приведен в таблице 10 в соответствии с рисунком 11.
Таблица 10
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
1
2
3
4
5
6
11
1
ТУ 37.003.1000-80
Фара 42.3711
1
2
119.00.000.009
Кронштейн
1
3
119.07.000.006
Экран
1
4
113.00.000.097-01
Гайка
2
5
113.07.000.012
Шайба
4
6
113.00.000.053
Колпачок
6
7
ОСТ 1.31537-80
Винт 5-18Ц хр.бцв
10
8
113.00.000.052
Шайба
6
9
113.00.015.000
Футорка
7
10
219.07.150.001
Козырек ветрозащитный
1
11
119.07.120.005
Вкладыш
6
12
119.07.145.002-01
Окантовка
1
13
ОСТ 37.001.109-96
45 9565 1303
гайка М5-6Н
6
14
113.12.045.010-10
Держатель спидометра
1
15
2258А-264
Кольцо уплотнительное
4
16
113.00.000.054
Хомутик
2
17
113.12.045.011-10
Шайба
1
18
113.12.045.020
Прокладка спидометра
2
19
ГОСТ 1578-76
Спидометр СП-158
1
20
ОСТ 133017-86
Гайка 4-Ц хр.бцв
8
21
ГОСТ 6402-70
Шайба 4.65Г.016
8
22
113.07.000.017
Пластина
2
23
113.07.000.016
Замок
2
24
113.07.000.015
Зажим
2
25
ОСТ 131528-80
Винт 4-12Ц хр. Бцв
8
26
119.07.000.004-01
Экран левый
1
27
119.07.000.005
Экран правый
1
28
113.07.000.010-02
Трос капота
1
29
319.07.100.100-01
Капот
1
30
119.07.145.002-04
Окантовка
1
31
113.01.060.065
Опора электрожгута
1
34
ГОСТ 12391-77
Гибкий вал ГВ 119Б-10
1
35
ГОСТ 7798-70
Болт М6-6g×16.88.016
6
36
219.11.035.000
Жгут к фаре
1
30
Окончание таблицы 10
1
2
3
4
5
6
11
37
219.01.000.020
Кронштейн
1
38
ОСТ 37.001.144-96
45 9811 1205 шайба 6
4
39
ОСТ 1.31537-80
Винт 5-16Ц хр.бцв
1
40
119.00.000.019
Кронштейн
2
41
119.11.380.000
Включатель
1
или
119.11.380.000-01
42
ОСТ 37.001.184-81
45 9642 1209 винт 3×10
2
43
ОСТ 37.001.109-96
45 9565 1304 гайка М6-6Н
10
31
32

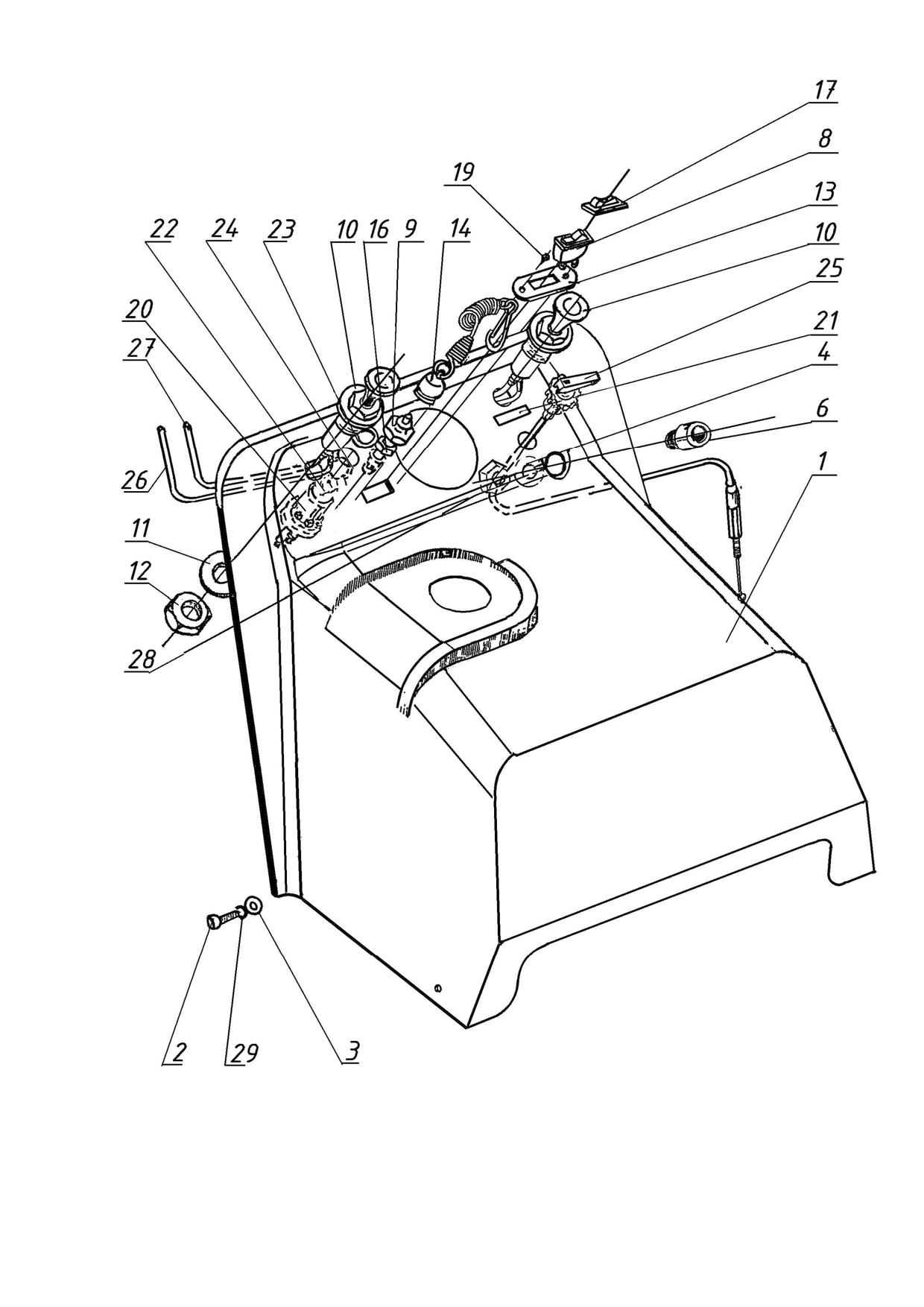

ПУЛЬТ УПРАВЛЕНИЯ
Перечень деталей пульта управления приведен в таблице
11 в
соответствии с рисунком 12.
Таблица 11
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
12
1
219.01.000.005
Кожух топливного бака
1
2
ГОСТ 17473-80
Винт М6-6g×16.48.016
4
3
219.01.000.017
Шайба
4
4
ОСТ 37.001.144-96
45 9811 1208 шайба 12
1
6
219.01.000.016
Пробка направляющая
1
8
ВК 41-19 ТУ 16-87
Выключатель
1
9
113.12.040.001
Гайка
1
10
440-1110100СБ
Насос впрыска
2
11
440-1110122
Шайба
4
12
ГОСТ 15522-70
Гайка
М20×1,5.6H.32.016
2
13
119.11.380.001
Накладка
1
14
ТО 1245.00
Шнур кнопки
1
устройства экстренного
останова двигателя
16
13.3720
Выключатель
1
ТУ 37.003.987-80
17
119.11.380.002 или
Чехол
1
119.11.380.003
19
ОСТ 37.001.184-81
45 9642 1209 винт 3×10
2
20
ТУ 37.003.481-77
Замок зажигания
12.3704-05
1
21
219.01.000.012
Наклейка
информационная
1
22
219.01.000.013
Наклейка
информационная
1
23
113.12.045.013
Гайка
1
24
113.12.045.014
Шайба
1
25
113.12.120.000
Трос топливного
корректора
1
26
ТУ 6-49-05761910-296-92
Трубка ПБ2 3×1
L=0,25м
1
27
ТУ 6-49-05761910-296-92
Трубка ПБ2 3×1
L=0,57м
3
28
ГОСТ 5927-70
Гайка М12-6Н.8.016
1
29
ГОСТ 6402-70
Шайба 6.65Г.016
4
33
Рисунок 12
34
РАМА, СИДЕНЬЕ

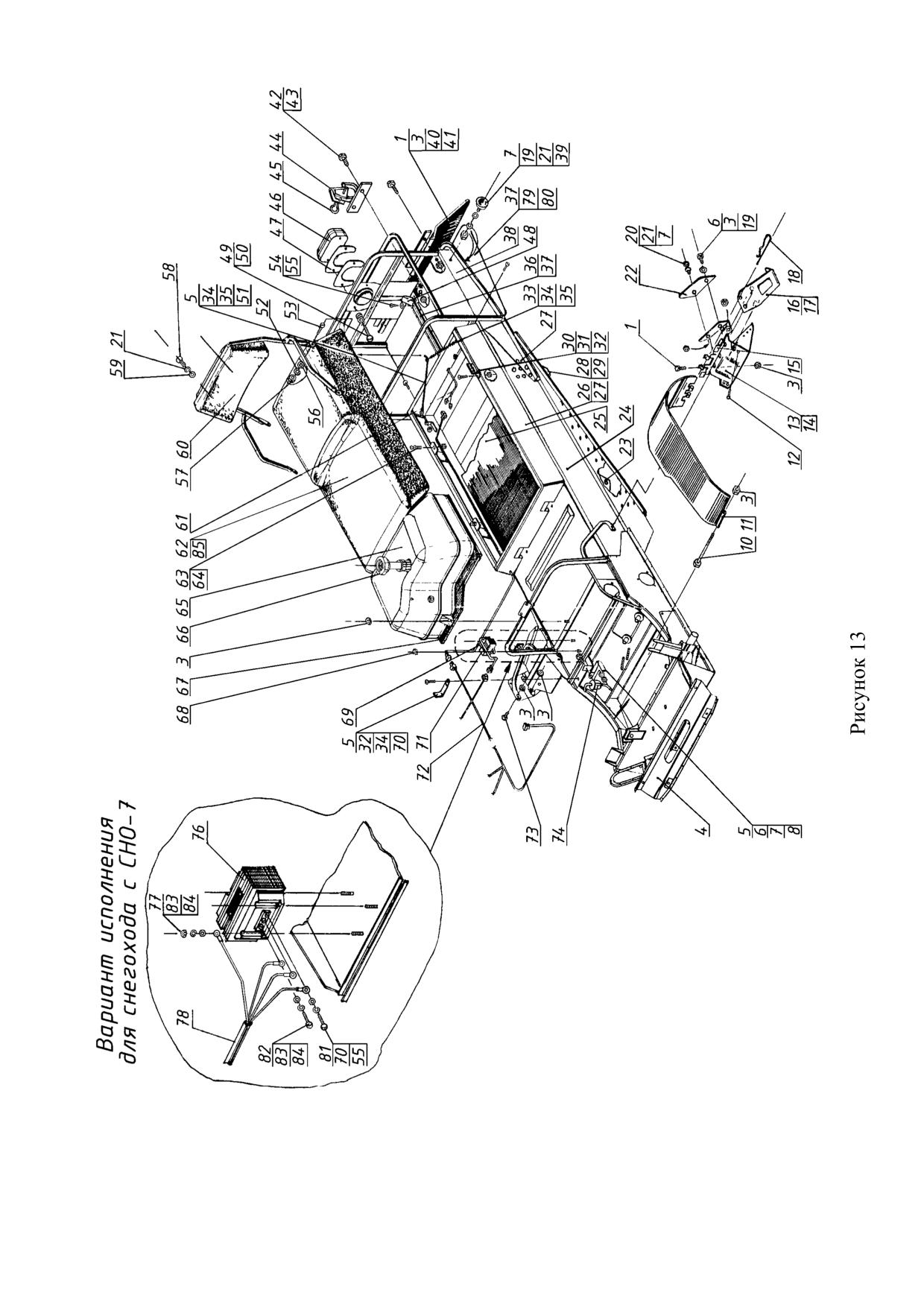

Перечень деталей рамы
219.01.000.000 и сиденья
219.04.000.000
приведен в таблице
12 в соответствии с рисунком 13.
Таблица 12
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
1
2
3
4
5
6
13
1
ГОСТ 7798-70
Болт М6-6g×16.88.016
9
3
ОСТ 37.001.109-96
45 9565 1304 гайка М6-6Н
22
4
219.01.010.000
Узел силовой
2
5
113.01.060.065
Опора электрожгута
5
6
ГОСТ 7798-70
Болт М6-6g×12.88.016
3
7
ГОСТ 5927-70
Гайка М6-6Н.8.016
5
8
ОСТ 134508-80
Шайба 1-6-14 Хим.Пас.
2
10
ГОСТ 7798-70
Болт М6-6g×60.88.016
1
11
219.00.010.000
Кожух вариатора
1
12
ГОСТ 10299-80
Заклепка 4×12.36.05
38
13
219.01.000.003
Подножка правая
1
14
219.01.000.004
Подножка левая
1
15
113.01.000.062
Кронштейн
1
16
219.01.040.000
Пластина
1
17
219.01.050.000
Пластина
1
18
219.00.000.018
Замок
1
19
ОСТ 37.001.144-96
45 9811 1205 шайба 6
4
20
113.01.000.131
Упор
2
21
ГОСТ 6402-70
Шайба 6.65Г.016
8
22
219.01.000.006
Щиток
2
23
119.01.000.022
Пластина
2
24
219.01.030.001
Тоннель
1
25
219.00.000.004
Прокладка
1
26
219.01.030.200
Корпус багажника
сиденья
1
27
ГОСТ 10299-80
Заклепка 4×10.36.05
87
28
219.01.060.000
Кронштейн
1
29
219.01.070.000
Кронштейн
1
30
219.04.010.000
Петля
2
31
ГОСТ 17475-80
Винт М5-6g×12.48.05
6
32
ГОСТ 5927-70
Гайка М5-6Н.8.016
7
33
113.00.000.026
Пружина тросика
2
34
ОСТ 1.31537-80
Винт 5-12Ц .хр. бцв
5
35
ОСТ 37.001.109-96
45 9565 1303 гайка М5-6Н
2
35
Продолжение таблицы 12
1
2
3
4
5
6
13
36
219.01.000.001
Кожух электрожгута
1
37
Заклепка вытяжная
AFT 00100-00004814
25
38
219.01.030.100
Багажник
1
39
ТУ 37.003.079-87
Световозвращатель
2
15.3731-У-Т
40
219.00.000.011
Брызговик
1
41
219.00.000.012
Планка
2
42
ГОСТ 7798-70
Болт М8-6g×50.88.016
2
43
ОСТ 37.001.109-96
45 9565 1305 гайка М8-6Н
2
44
113.00.140.000
Крюк сцепки
1
45
113.00.140.006
Чека
1
46
ГОСТ 6964-72
Фонарь задний 0064.003716
1
47
113.00.000.014
Прокладка заднего фонаря
2
48
119.00.000.006
Щиток
1
49
ОСТ 1.31537-80
Винт 5-18 Ц. Хр. Бцв
2
50
119.11.405.031
Втулка
2
51
113.07.000.010-01
Трос капота
2
52
ГОСТ 6402-70
Шайба 8.65Г.016
4
53
113.06.010.028-02
Винт
4
54
ОСТ 37.001.184-81
45 9642 1228 винт 5×18
2
55
ОСТ 37.001.144-96
45 9811 1204 шайба 5
3
56
ОСТ 37.001.144-96
45 9811 1206 шайба 8
4
57
ГОСТ 5927-70
Гайка М8-6Н.10.016
4
58
ГОСТ 1491-80
Винт М5-6g×25.48.016
4
59
ОСТ 134508-80
Шайба 1-6-10 Хим.Пас
4
60
219.00.140.000
Спинка сиденья
1
61
113.11.040.000
Жгут
1
или
113.11.040.000-02
62
219.04.000.000
Сиденье
1
63
219.00.000.016
Упор
2
64
ГОСТ 5927-70
Гайка М10-6Н.8.016
4
65
219.08.300.000
Бак топливный
1
66
219.08.120.000

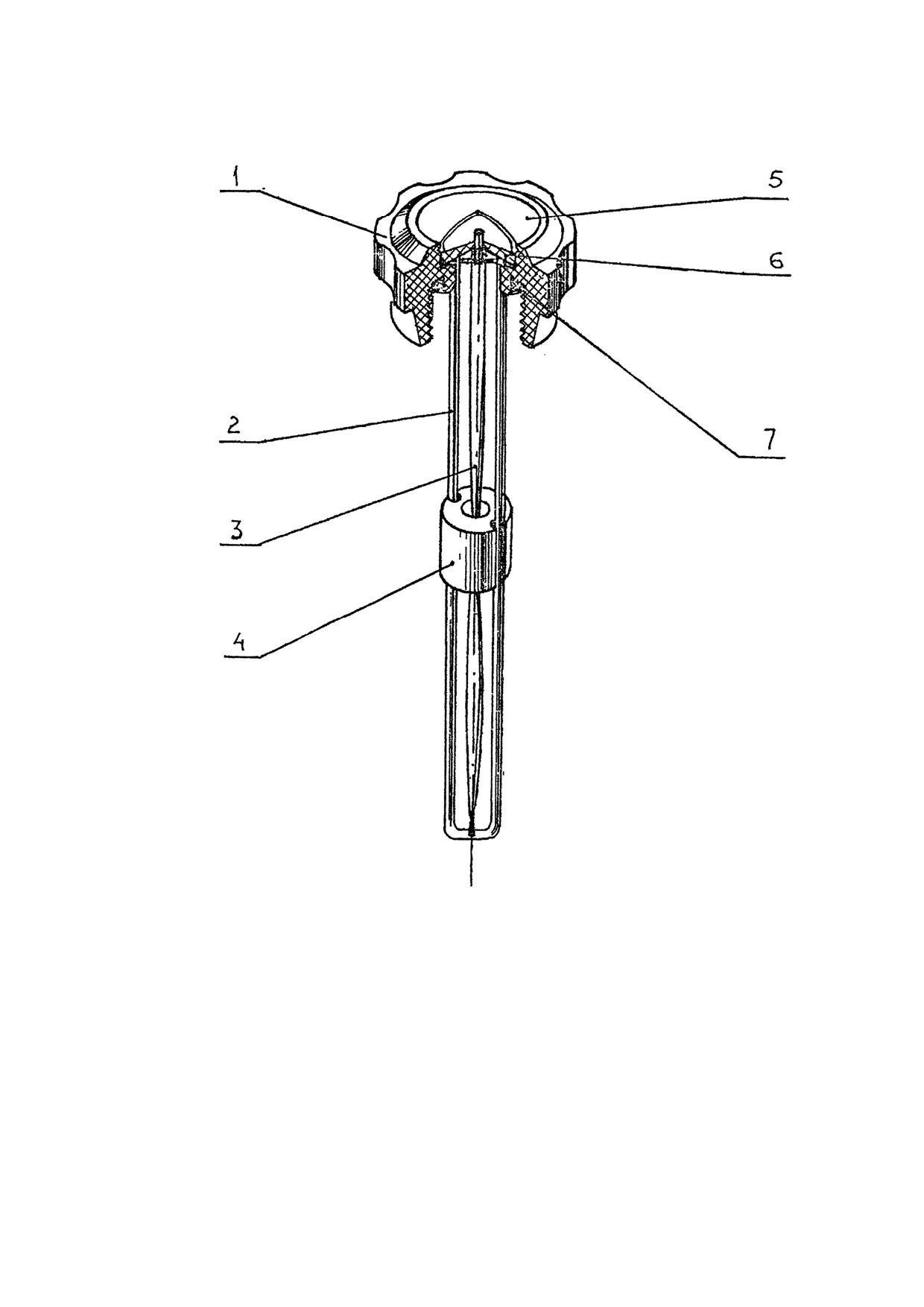

Указатель уровня топлива
1
67
219.00.000.014
Прокладка
1
69
113.11.030.000
Жгут
1
70
ГОСТ 6402-70
Шайба 5.65Г.016
4
71
ТУ
*Стабилизатор напряжения
4573-001-07510218-00
СНО-6
1
72
119.11.315.000-01
Жгут основной
1
36
Окончание таблицы 12
1
2
3
4
5
6
13
73
ГОСТ 17475-80
Винт
М6-6g×40-28.88.016
4
74
GB-206 ВК ТУ
Фильтр тонкой очистки
1
4571-022-45562681-01
76
ТУ4573-017-07510218-03
*Стабилизатор
напряжения СНО-7
1
77
ОСТ 133017-80
Гайка 4-Ц.хр.бцв
3
78
219.11.015.000
Жгут основной
1
79
219.00.000.019-1
Брызговик боковой
2
80
219.00.000.020-1
Планка
2
81
ГОСТ 1491-80
Винт М5-6h×8.66.05
1
82
ГОСТ 17473-80
Винт М4-6g×10.48.016
2
83
ГОСТ 6402-70
Шайба 4.65Г.016
5
84
ОСТ 37.001.144-96
45 9811 1203 шайба 4
5
85
122.11.200.000
Замок сиденья
2
_________________
* П р и м е ч а н и е - При замене стабилизатора напряжения СНО-6 на
СНО-7 для подключения к жгуту 119.11.315.000-01 дополнительно использовать
жгуты к регулятору напряжения
113.11.160.000 и
113.11.160.000-01 в
количестве по 1 шт.
37
38

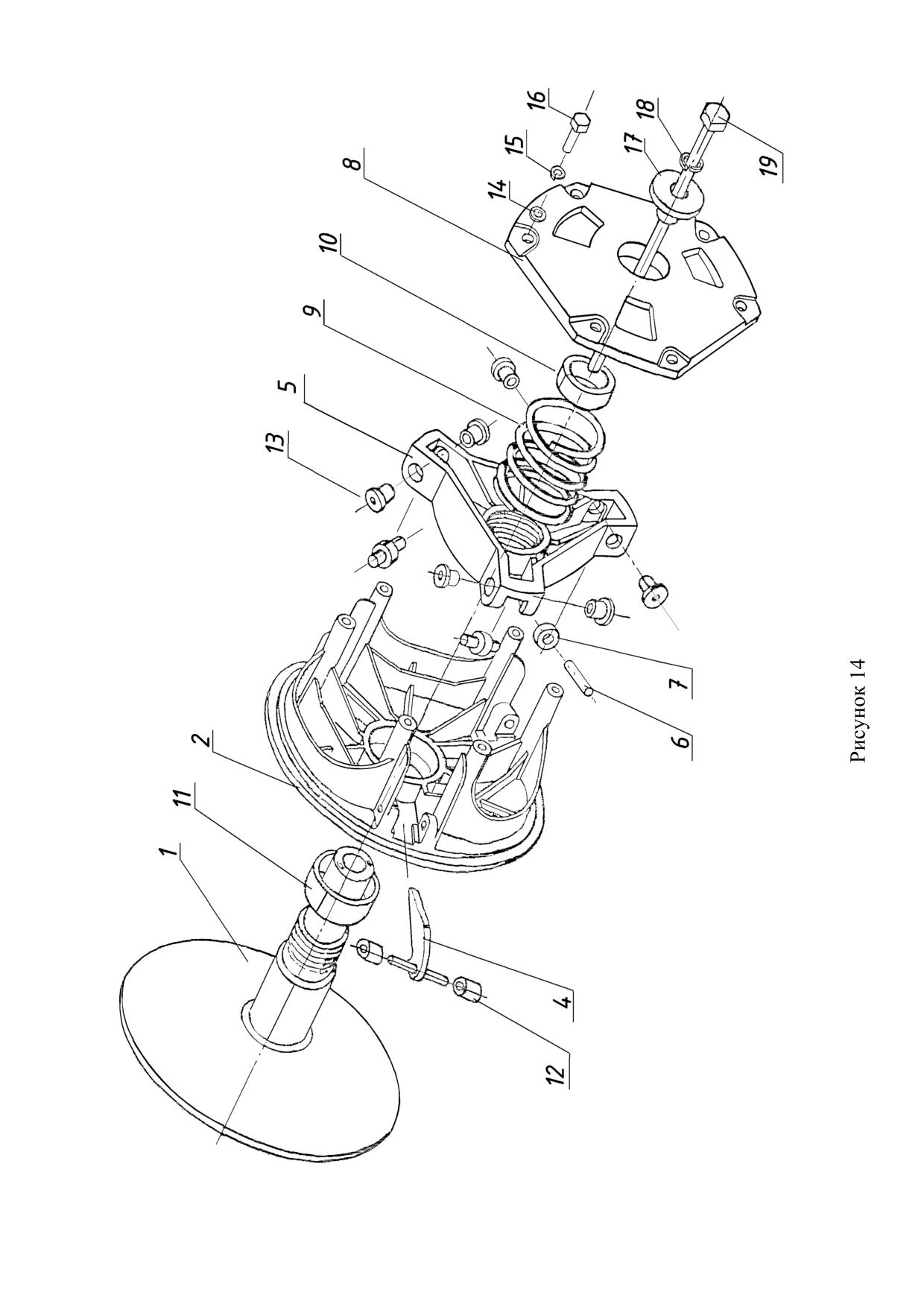

РЕГУЛЯТОР ЦЕНТРОБЕЖНЫЙ
Перечень деталей регулятора центробежного
113.10.000.000-01 (под
ремень шириной
32 мм) приведен в таблице
13 в соответствии с
рисунком 14.
Таблица 13
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
14
1
113.10.000.080-01
Конус неподвижный
1
2
113.10.000.020
Конус подвижный
1
4
119.10.010.000
Грузик в сборе
3
5
113.10.000.004
Упор
1
6
119.10.000.006
Ось
3
7
119.10.000.008
Ролик
3
8
119.10.000.004
Крышка
1
9
119.10.000.012
Пружина
1
10
119.10.000.002
Втулка
1
11
119.10.000.009
Втулка
1
12
119.10.000.003
Втулка
6
13
119.10.000.005
Втулка
6
14
ОСТ 37.001.144-96
45 9811 1205 шайба 6
6
15
ГОСТ 6402-70
Шайба 6.65Г.016
6
16
ГОСТ 7798-70
Болт М6-6g×25.88.016
6
17
113.10.000.002
Шайба
1
18
ГОСТ 6402-70
Шайба 12.65Г.016
1
19
ГОСТ 7798-70
Болт
М12×1,25-6g×170.109.016
1
39
40

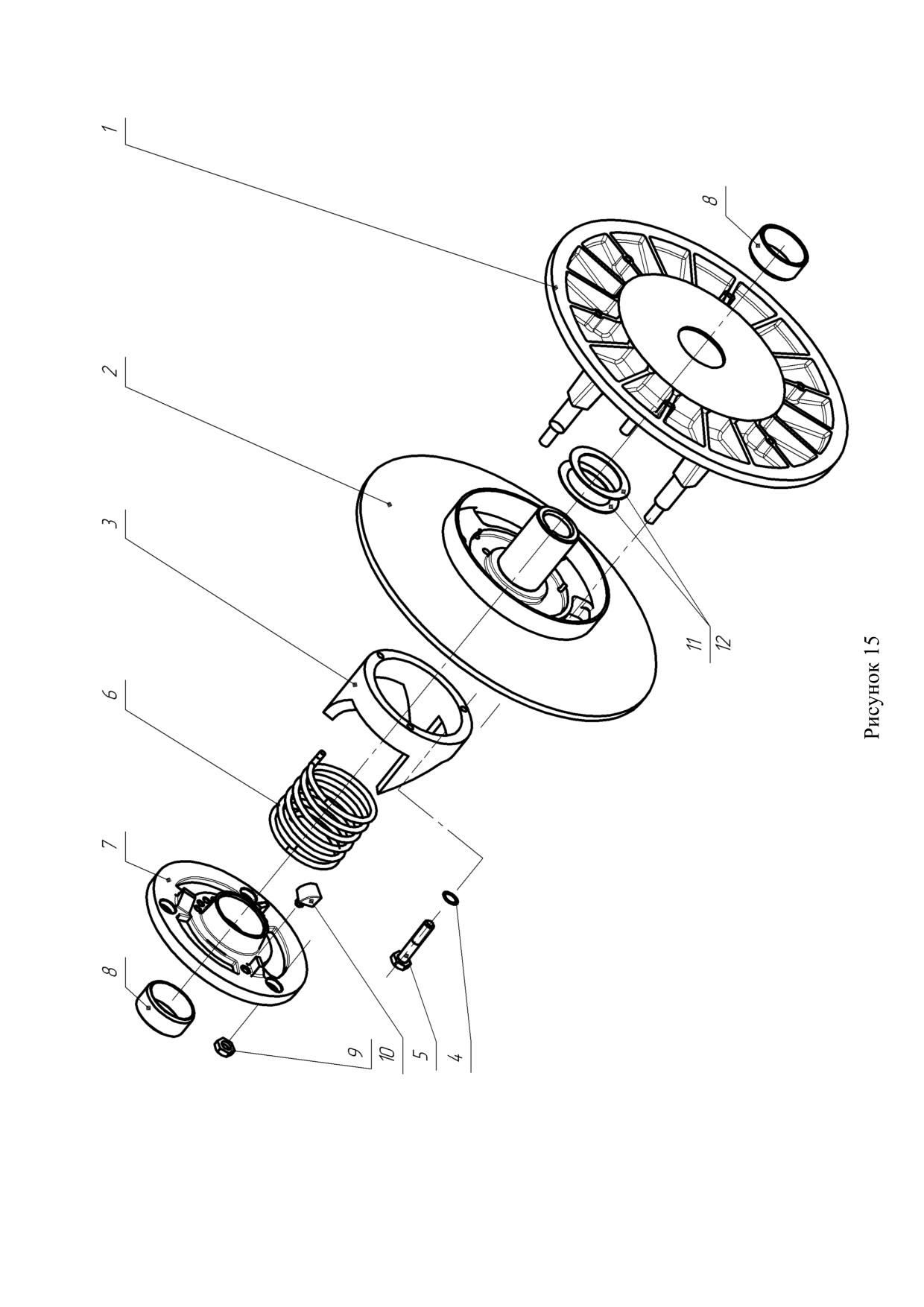

ШКИВ ВЕДОМЫЙ
Перечень деталей шкива ведомого
113.06.020.000-02 приведен в таблице
14 в соответствии с рисунком 15.
Таблица 14
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
15
1
113.06.020.025
Конус неподвижный
1
2
113.06.020.035
Конус подвижный
1
3
113.06.020.001
Полумуфта клиновая
1
4
ГОСТ 6402-70
Шайба 5.65Г.016
3
5
ГОСТ 7805-70
Болт М5-6g×30.88.016
3
6
113.06.020.002
Пружина
1
7
113.06.020.055
Крышка
1
8
ТУ 51-014-5746000-92
Подшипник 38×18
2
или
119.00.000.500-05
9
ОСТ 37.001.109-96
45 9565 1305
гайка М8-6Н
3
10
113.06.020.004
Вставка
3
11
113.06.020.003
Шайба
регулировочная
2
12
113.06.020.003-01
Шайба
3
регулировочная
max
41
42

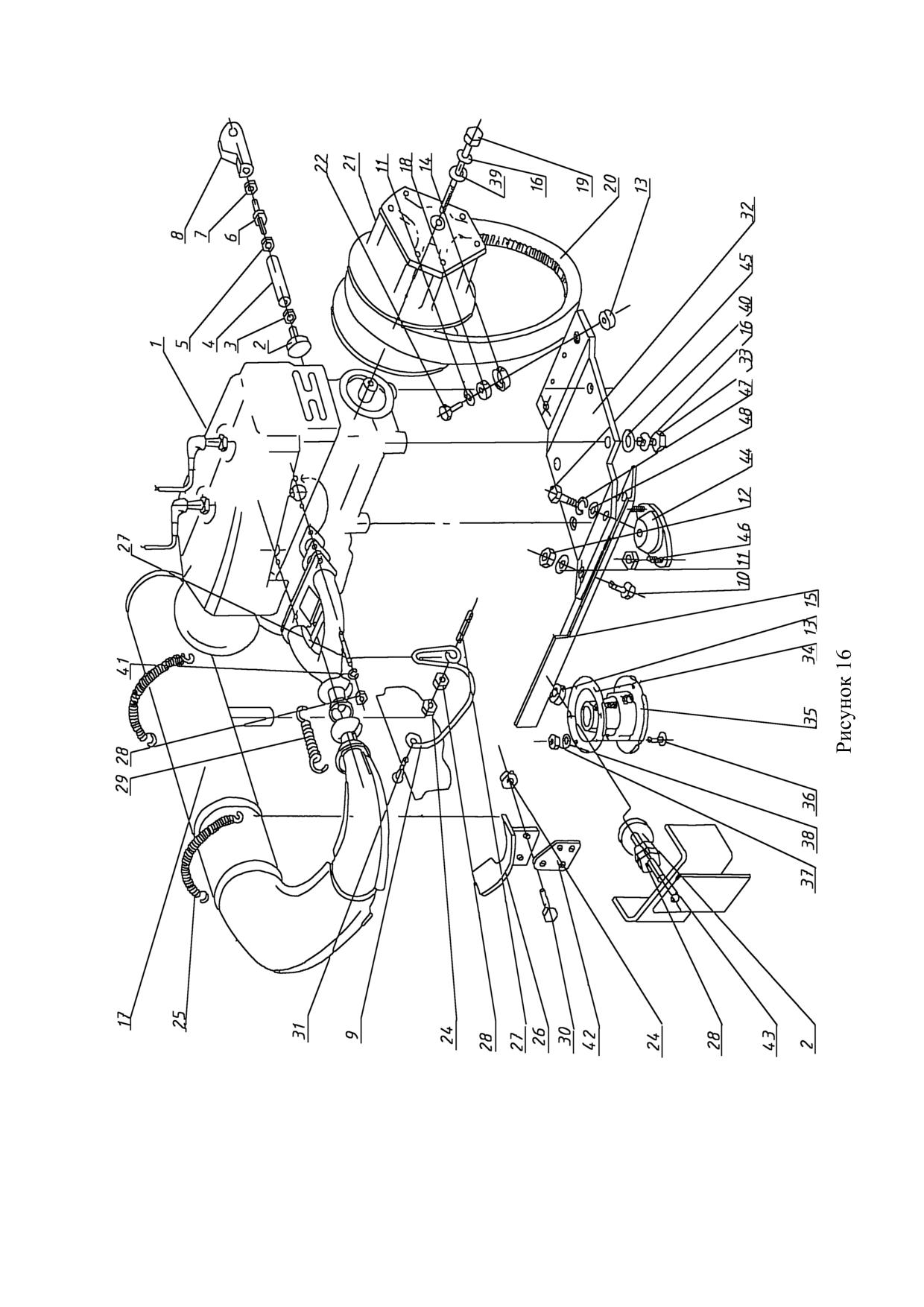

ДВИГАТЕЛЬ, ПЛИТА, ТРУБА РЕЗОНАНСНАЯ
Перечень деталей двигателя, плиты 219.00.000.001 и трубы резонансной
440-1409000 приведен в таблице
15 в соответствии с рисунком 16.
Таблица 15
Рис.
Поз
Обозначение
Наименование
Кол
Дополни-
тельные
сведения
1
2
3
4
5
6
16
1
432-1000000-03
Двигатель 432М
1
или
или
432-1000000-04
432М-01
с эл. стартером
2
113.00.020.050
Буфер
2
3
ГОСТ 5929-70
Гайка М8-6Н.05.016
1
4
113.00.020.006
Втулка
1
5
ГОСТ 5927-70
Гайка М10- 6H.8.016
1
6
113.03.000.002
Шпилька
1
7
ГОСТ 2526-70
Гайка М10LH-6Н.8.016
1
8
113.00.020.045
Кронштейн упора
1
9
219.00.000.007-1
Кронштейн глушителя
1
10
ГОСТ 7798-70
Болт
М10×1,25-6g×30.88.016
1
11
ОСТ 37.001.144-96
45 9811 1207 шайба 10
3
12
ОСТ 37.001.109-96
45 9565 1308
гайка М10×1,25-6H
1
13
113.04.010.025-1
Амортизатор нижний
2
14
113.04.010.001
Шайба
4
15
319.00.000.001
Планка
1
Для снегоходов,
собранных до
1.01.2007 планка
219.00.000.002-2
16
ГОСТ 6402-70
Шайба 12.65Г.016
5
17
440-1409000
Труба резонансная в сборе
1
18
113.04.010.015
Амортизатор верхний
2
19
ГОСТ 7798-70
Болт
М12×1,25-6g×170.109.016
1
20
Фирма
Ремень вариаторный
1
«GATES RUBBER
25Т4325 - 32 ×14×1098
Co»
Trail Runner
21
113.10.000.000-01
Центробежный регулятор
1
22
ГОСТ 7798-70
356-70510
болт М10-6g×25.88.016
2
23
ОСТ 37.001.144-96
45 9562 1304 шайба 6
5
24
ОСТ 37.001.109-96
45 9565 1304 гайка М6-6Н
2
25
113.05.000.029
Пружина
2
43
Окончание таблицы 15
1
2
3
4
5
6
16
26
113.01.050.000
Кронштейн
1
27
ГОСТ 22038-76
Шпилька
2М8-3р(2)/6g×25.88.016
4
28
ГОСТ 5927-70
Гайка М8-6Н.8.016
5
29
113.05.000.031
Пружина
4
30
ГОСТ 7798-70
Болт М6-6g×16.88.016
4
31
ГОСТ 17475-80
Винт
М6-6g×40-28.88.016
1
32
219.00.000.001
Плита
1
33
ГОСТ 7798-70
Болт М12-6g×35.88.016
4
34
113.01.060.003
Окантовка пыльника
1
35
113.01.060.002
Пыльник глушителя
1
36
ОСТ 1.31537-80
Винт 5-18Ц.хр.бцв
3
37
ГОСТ 5927-70
Гайка М5-6Н.8.016
6
38
ГОСТ 6402-70
Шайба 5.65Г.05
6
39
113.10.000.002
Шайба
1
40
113.00.000.096
Шайба
4
41
ОСТ 37.001.115-75
Шайба 8T.65Г.016
4
42
219.01.000.009
Пластина
1
43
ГОСТ 5929-70
Гайка М8-6Н.5.016
1
44
319.00.100.000
Амортизатор
2
45
ГОСТ 7798-70
Болт М8-6g×35.88.016
2
46
ОСТ 37.001.109-96
45 9565 1305
гайка М8-6Н
4
47
ГОСТ 6402-70
Шайба 8.65Г.016
2
48
ОСТ 37.001.144-96
45 9811 1206 шайба 8
2
44
45

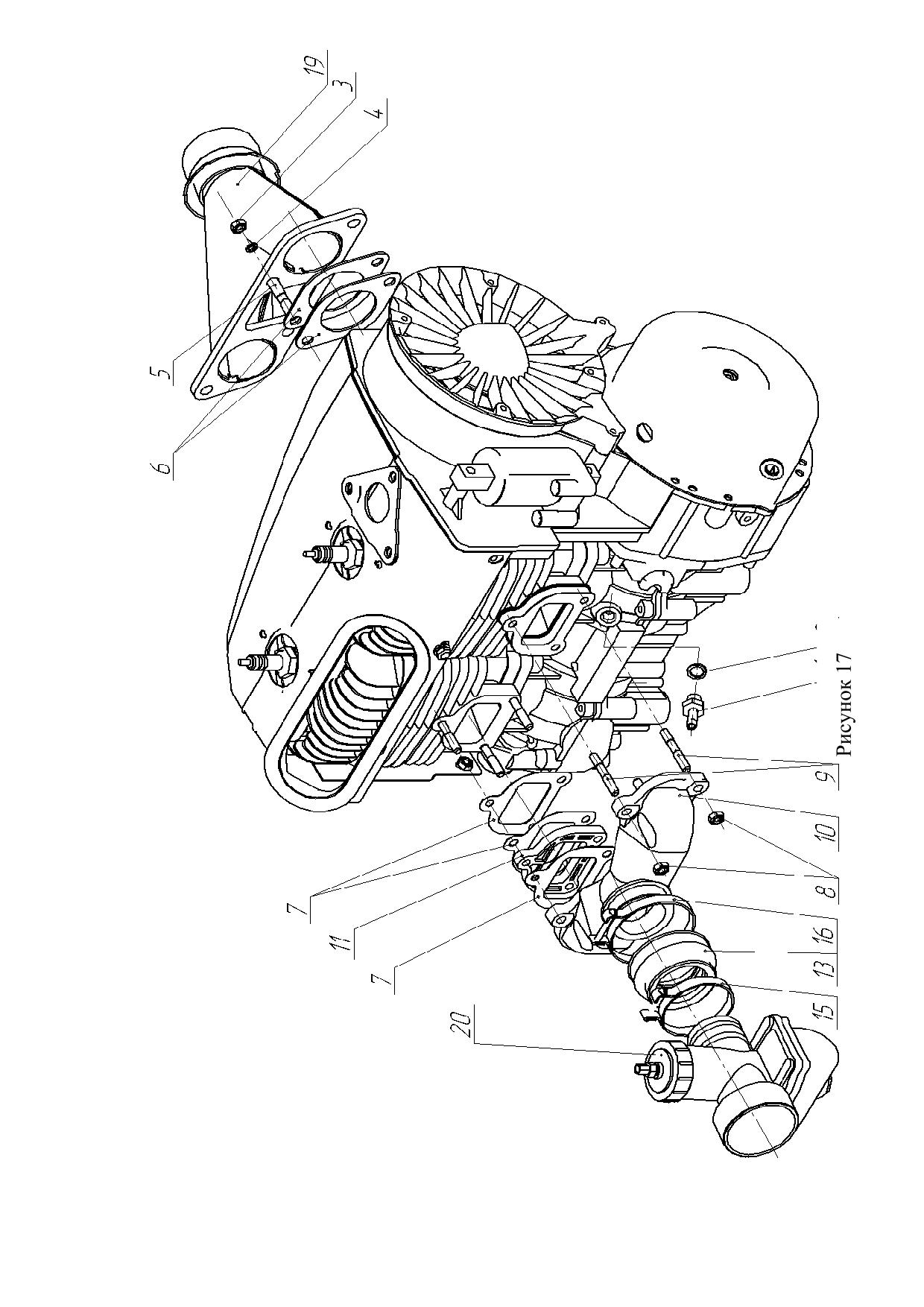

КОЛЛЕКТОР ВПУСКНОЙ
Перечень деталей коллектора впускного двигателей моделей
432М,
432М-01 приведен в таблице
16 в соответствии с рисунком 17.
Таблица 16
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
17
1
440-1009034
Штуцер
1
2
0250089
Кольцо уплотнительное
1
3
ГОСТ 5927-70
Гайка М8-6Н.8.016
6
4
ОСТ 37.001.115-75
Шайба 8Т.65Г.016
4
5
ГОСТ 22038-76
Шпилька
4
2М8-3p(2)/6g×25.88.016
6
440-1308110
Прокладка
4
7
440-1100042-01
Прокладка
6
8
ОСТ 37.001.109-96
45 9565 1304
гайка М6-6Н
6
9
ГОСТ 22038-76
Шпилька
2M6-3p(2)/6g×30.88.016
6
10
440-1100031
Коллектор впускной
1
11
440-1100041-01
Проставка
2
13
440-1100035
Соединитель
1
15
440-1100060
Хомут
1
16
440-1100060-01
Хомут
1
19
440-1006060
Коллектор выхлопной
1
20
MIKUNI VM34-622
Карбюратор
1
46
47

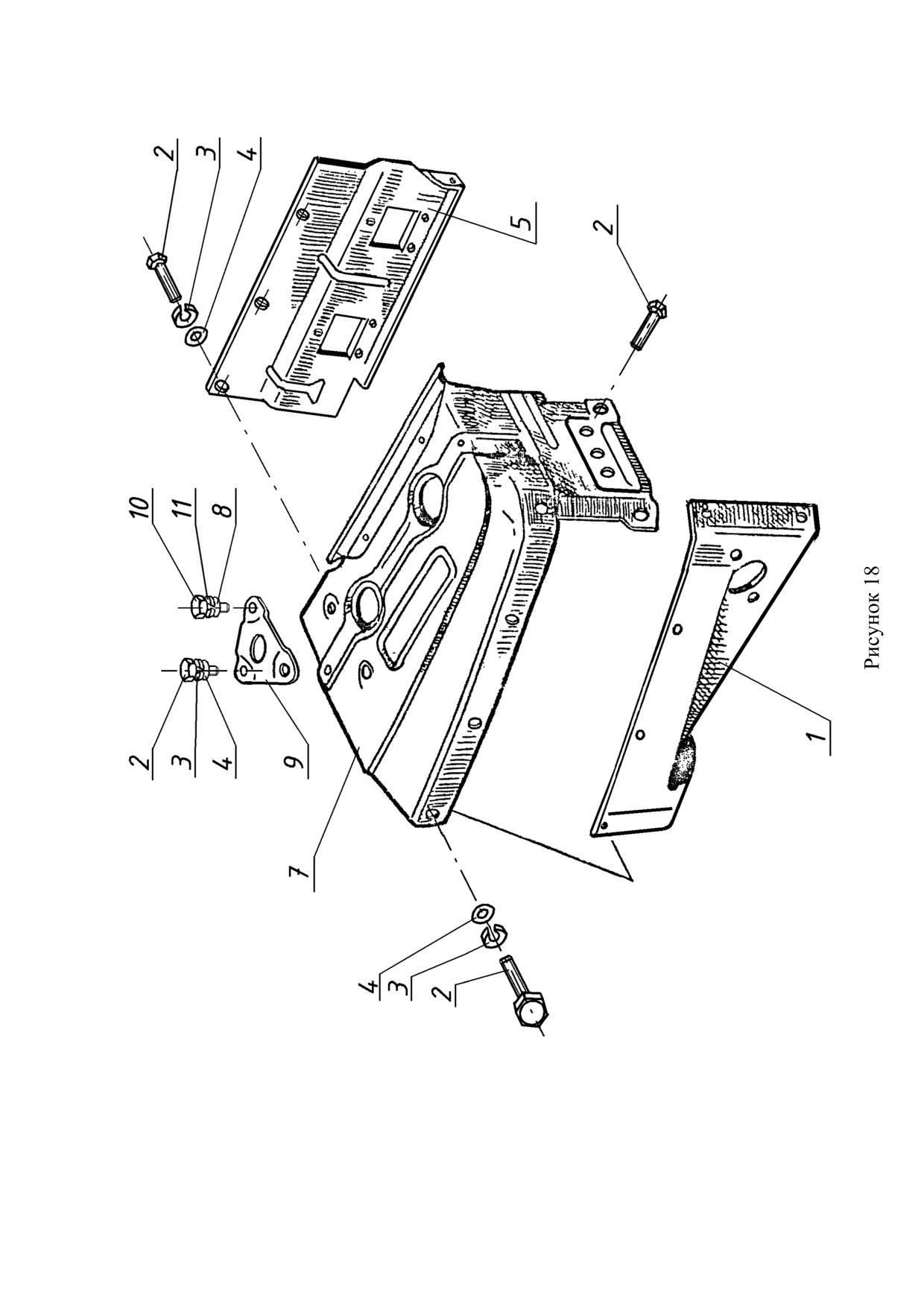

КОЖУХ ЦИЛИНДРОВ
Перечень деталей кожуха цилиндров двигателей моделей 432М, 432М-01
приведен в таблице
17 в соответствии с рисунком 18.
Таблица 17
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
18
1
440-1308100
Щиток кожуха
1
вентилятора правый
2
ГОСТ 7798-70
Болт М6-6g×14.88.016
11
или
или
ОСТ 37.001.123-96
45 9346 1503
болт М6-6g×14
3
ГОСТ 6402-70
Шайба 6.65Г.016
13
4
ОСТ 37.001.144-96
45 9811 1205 шайба 6
13
5
440-1308130-01
Щиток кожуха
вентилятора левый
1
7
440-1308050
Кожух вентилятора
верхний
1
8
0СТ 37.001.144-96
45 9811 1206 шайба 8
2
9
440-1308152
Фланец
1
10
ГОСТ 7798-70
Болт М8-6g×14.88.016
2
11
ОСТ 37.001.115-75
Шайба 8T.65Г.016
2
48
49

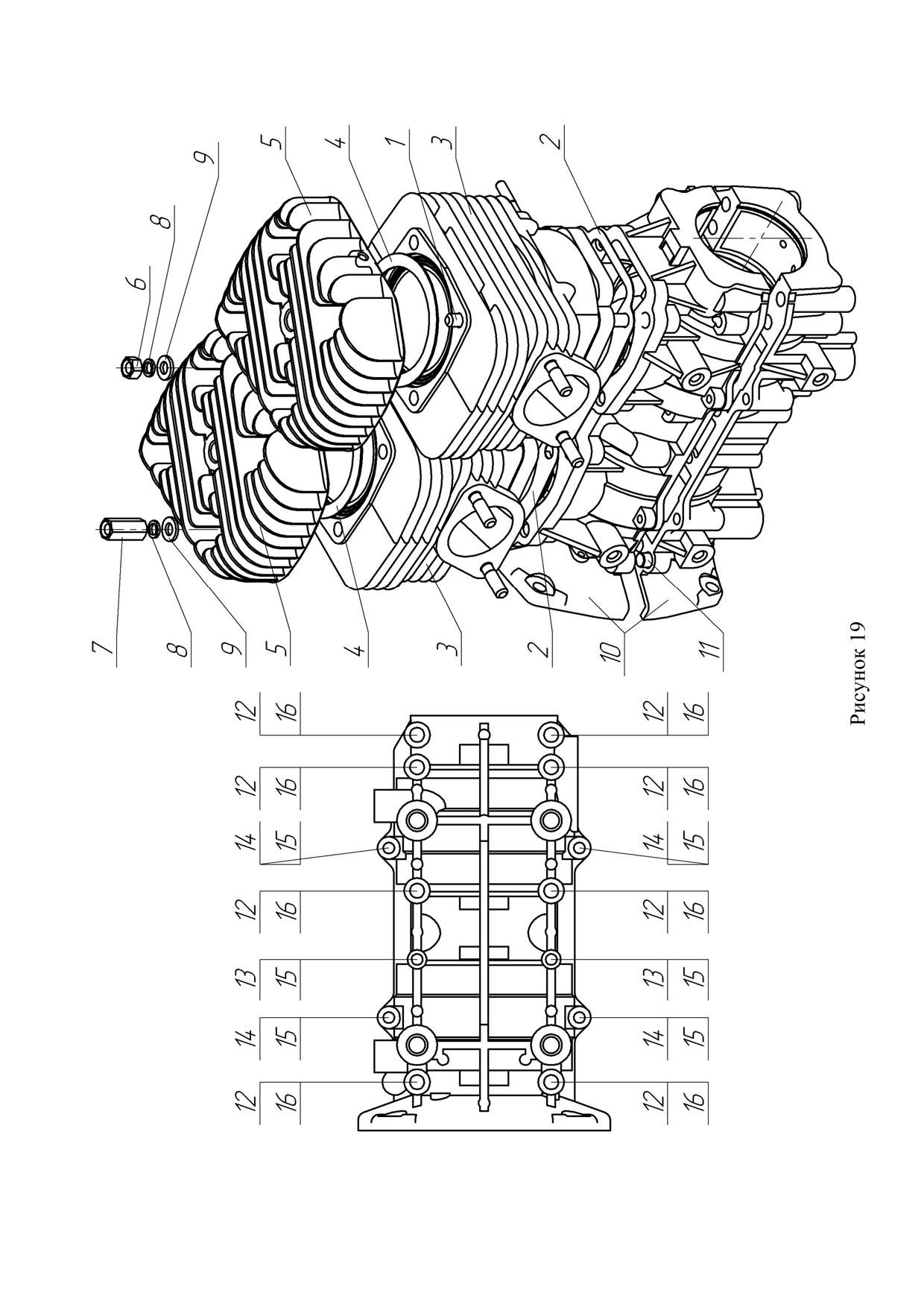

КАРТЕР И ЦИЛИНДР
Перечень деталей картера и цилиндра двигателей моделей
432М,
432М-01 приведен в таблице
18 в соответствии с рисунком 19.
Таблица 18
Рис.
Поз
Обозначение
Наименование
Кол
Дополни-
тельные
сведения
19
1
440-1009037
Шпилька
8
2
440-1002019-01
Прокладка цилиндра
2
3
440-1002032
Цилиндр со шпильками
2
4
440-1003010
Прокладка
2
5
440-1003004-02
Головка цилиндра
2
6
ГОСТ 5927-70
Гайка М8-6Н.8.016
6
7
440-1003006
Гайка
2
8
OCT 37.001.115-75
Шайба 8T.65Г.016
8
9
OCT 37.001.144-96
45 9811 1206 шайба 8
8
10
440-1009010-10
Картер (без шпилек)
1
11
440-1009046
Штифт
2
12
ГОСТ 7798-70
Болт
8
М8-6g×75.109.30ХГСА.016
13
ГОСТ 7798-70
Болт М6-6g×65.88.016
2
14
ГОСТ 7798-70
Болт М6-6g×45.88.016
4
15
ОСТ 37.001.144-96
45 9811 1205 шайба 6
6
16
OCT 37.001.144-96
45 9811 1206 шайба 8
8
50
51

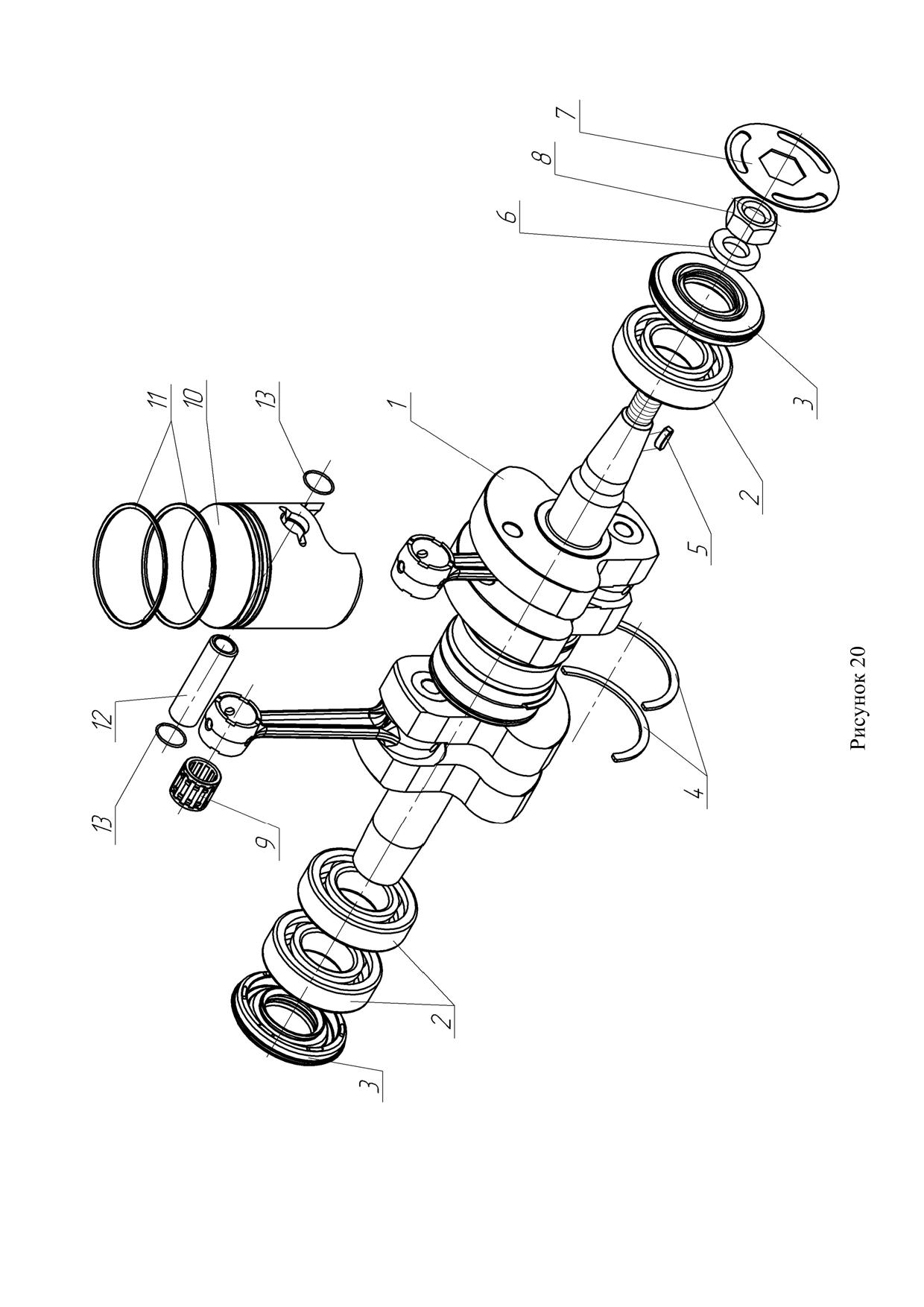

КОЛЕНВАЛ С ПОРШНЕМ
Перечень деталей коленвала с поршнем двигателей моделей
432М,
432М-01 приведен в таблице
19 в соответствии с рисунком 20.
Таблица 19
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
20
1
440-1005000
Коленвал с
1
подшипниками
2
ГОСТ 520-2002
Подшипник 6-206А(6206)
3
3
440-1005060
Манжета
2
4
440-1005047
Полукольцо
2
5
440-1005046
Шпонка сегментная
1
6
440-1005053
Шайба
1
7
432-1508019
Шайба
1
8
ГОСТ 15521-70
Гайка М 14×1,5-6Н.5.016
1
9
440-1004030
Подшипник игольчатый
2
10
440-1004010-02
Поршень
2
11
440-1004019-01
Кольцо поршневое
4
12
440-1004021
Палец поршневой
2
13
440-1004018
Кольцо стопорное
4
52
53

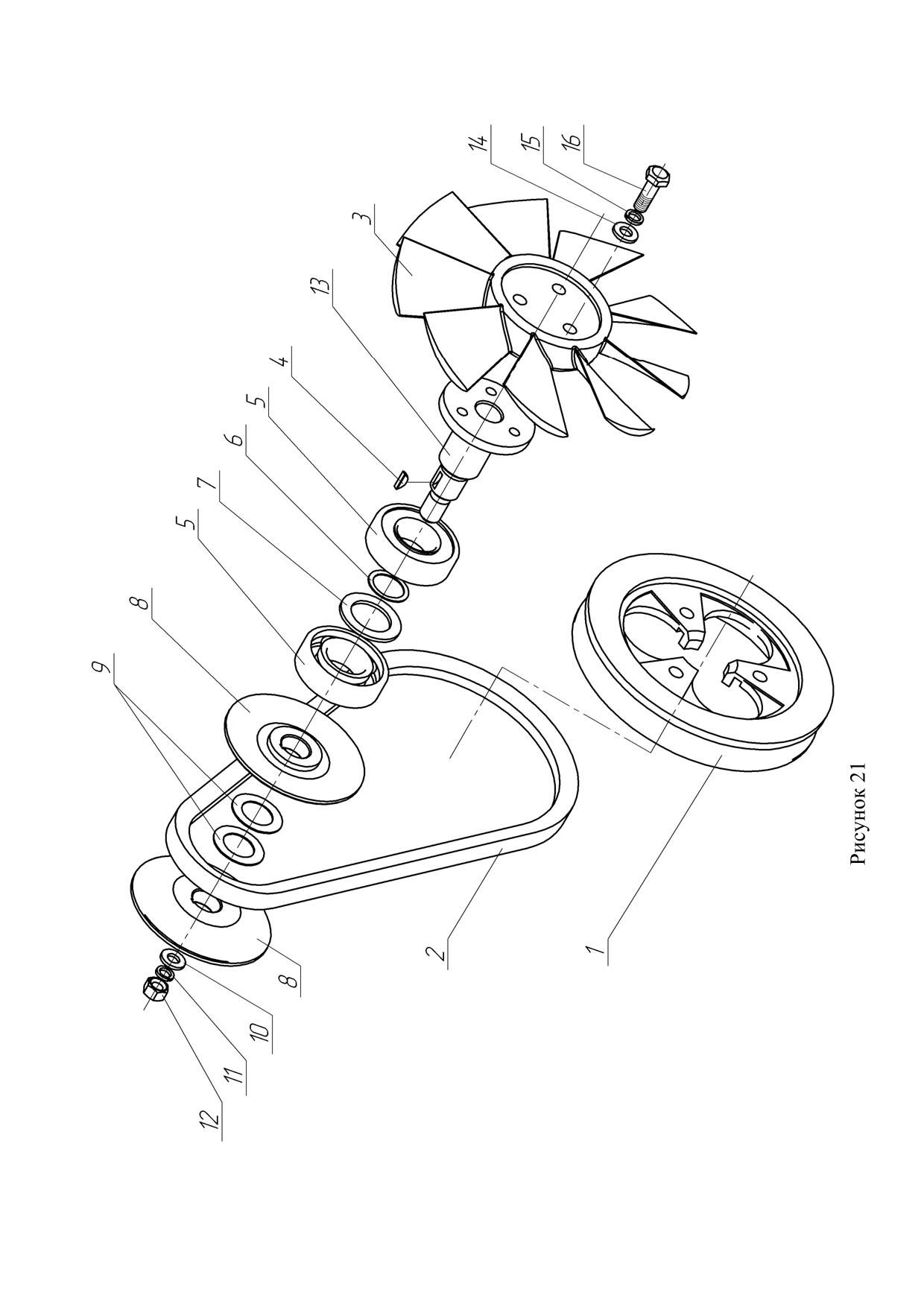

ВЕНТИЛЯТОР
Перечень деталей вентилятора приведен в таблице
20 в соответствии
с рисунком 21.
Таблица 20
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
21
1
440-1308153
Шкив
1
2
6281МС
Ремень вентилятора
1
(АVХ10×613La)
фирмы «Gates»
3
440-1308012
Крыльчатка
1
4
ГОСТ 24071-80
Шпонка 2,5×3,7
1
5
ГОСТ 520-2002
Подшипник
60104 (6004Z)
2
6
440-1308016
Шайба
1
7
0247069
Шайба
1
8
440-1308015-12
Шкив
2
9
440-1308014
Шайба регулировочная
6
10
ОСТ 37.001.144-96
45 9811 1207 шайба 10
1
11
ГOCT 6402-70
Шайба 10.65Г.016
1
12
ГОСТ 5927-70
Гайка M10-6H.8.016
1
13
440-1308013
Ось
1
14
OCT 37.001.144-96
45 9811 1205 шайба 6
3
15
ГОСТ 6402-70
Шайба 6.65Г.016
3
16
ГОСТ 7798-70
Болт M6-6g×16.88.016
3
54
55
КОРПУС ВЕНТИЛЯТОРА
Перечень деталей корпуса вентилятора двигателей моделей
432М,
432М-01 приведен в таблице
21 в соответствии с рисунком 22.
Таблица 21
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
22
1
440-1308011
Корпус вентилятора
1
2
ГОСТ 22038-76
Шпилька
2М8-3p(2)/6g×25.88.016
4
3
ГОСТ 5927-70
Гайка М8-6Н.8.016
4
4
440-1308151
Аппарат направляющий
1
5
ОСТ 37.001.144-96
45 9811 1203 шайба 4
6
6
ГОСТ 6402-70
Шайба 4.65Г.016
6
7
ГОСТ 17473-80
Винт М4-6g×30.48.016
6
8
OCT 37.001.115-75
Шайба 8T.65Г.016
4
9
OCT 37.001.144-96
45 9811 1206 шайба 8
4
56
Рисунок 22
57
НАСОС ТОПЛИВНЫЙ И ФИЛЬТР ТОНКОЙ ОЧИСТКИ ТОПЛИВА
Перечень деталей насоса топливного и фильтра тонкой очистки топлива
приведен в таблице
22 в соответствии с рисунком 23.
Таблица 22
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
23
1
GB-206 ВК
Фильтр тонкой
1
ТУ 4571-022-45562681-01
очистки топлива
2
219.01.010.029
Кронштейн
1
3
440-1100020
Насос топливный
1
4
ГОСТ 10362-76
Рукав
6×14-1,6 L=0,2 м
1
5
ГОСТ 10362-76
Рукав
6×14-1,6 L=0,1 м
4
6
ГОСТ 10362-76
Рукав
6×14-1,6 L=0,15 м
1
7
ГОСТ 10362-76
Рукав
6×14-1,6 L=0,35 м
1
8
ГОСТ 6402-70
Шайба 6.65Г.016
4
9
ГОСТ 5927-70
Гайка М6-6H.8.016
3
10
ГОСТ 7798-70
Болт
М6-6g×12.88.016
3
11
ГОСТ 7798-70
Болт М6-6g×20.88
2
12
119.00.010.000
Пластина
1
13
113.01.060.065
Опора электрожгута
1
14
ОСТ 1.34508-80
Шайба1-6-14Хим.пас.
2
15
119.08.000.005
Тройник
3
58
59
УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА
Перечень деталей указателя уровня топлива 219.08.120.000 приведен в
таблице
23 в соответствии с рисунком 24.
Таблица 23
Рис.
Поз.
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
24
1
119.08.020.001
Крышка
1
2
219.08.120.100
Направляющая поплавка
1
3
219.08.120.002
Спираль
1
4
119.08.020.007
Поплавок
1
5
119.08.120.004
Стекло
1
6
119.08.020.003
Шкала
1
7
119.08.020.006
Уплотнительное кольцо
1
60
Рисунок 24
61
СИСТЕМА ЗАПУСКА
Перечень деталей системы запуска приведен в таблице
24 в
соответствии с рисунком 25.
Таблица 24
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
25
1
440-1022010
Стартер ручной в
1
сборе
2
440-1022050
Шкив
1
3
440-1022064
Собачка
1
4
440-1022067
Пружина
1
5
440-1022065
Шайба упорная
1
6
440-1022066
Толкатель
1
7
ОСТ 37.001.144-96
45 9811 1207
шайба 10
1
8
440-1022072
Пружина
1
9
440-1022071
Храповик
1
10
ТУ8153-030-00302379-2002
Шнур ШПКС-5
2,1м
11
440-1022069
Прокладка
1
12
440-1022070
Корпус
1
13
ОСТ 37.001.144-96
45 9811 1205
шайба 6
3
14
ГОСТ 6402-70
Шайба 6 65Г.016
7
15
ОСТ 37.001.123-96
45 9346 1506
3
болт М6-6g×20
или
или
ГОСТ 7798-70
БолтМ6-6g×20.88.016
16
ГОСТ 1491-80
Винт
М6-6g×16.58.016
4
17
440-1022073
Гайка
1
18
440-1022068
Рукоятка
1
62
63
МАГДИНО
Перечень деталей магдино приведен в таблице
25 в соответствии с
рисунком 26.
Таблица 25
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
26
1
440-1508010-10
Маховик
1
2
ТУ 37.429.101-2005
*Основание магдино
1
26.3749
3
ОСТ 37.001.144-96
45 9811 1204 шайба 5
2
4
ГОСТ 6402-70
Шайба 5.65Г.016
2
5
ГОСТ 11738-84
Винт М5-6g×20.88.016
2
6
440-1005053
Шайба
1
8
ГОСТ 15521-70
Гайка
М14×1,5-6Н.5.016
1
__________________
* П р и м е ч а н и е - Основание магдино 26.3749 ТУ 37.429.101-2005
комплектно с коммутатором
84.3734-01 или
статор магдино МД-4
ТУ 4573-002-07510218-99 комплектно с коммутатором К-1.
64
Рисунок 26
65
ЭЛЕКТРООБОРУДОВАНИЕ ДЛЯ СНЕГОХОДА С
ЭЛЕКТРОЗАПУСКОМ
Перечень
деталей
электрооборудования для снегохода с
электрозапуском приведен в таблице
26 в соответствии с рисунком 27.
Таблица 26
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
1
2
3
4
5
6
27
1
113.12.045.013
Гайка
1
2
113.12.045.014
Шайба
1
3
ТУ 37.003.481-77
Замок зажигания
12.3704-05
1
4
ОСТ 1.31537-80
Винт 5-24Ц
4
5
122.07.010.003
Крышка
1
6
ОСТ 37.001.144-96
45 9811 1204 шайба 5
7
7
9141 462
Электростартер
1
8
ГОСТ 17473-80
Винт М4-6g×14.58.016
3
9
ОCТ 37.001.144-96
45 9811 1203 шайба 4
5
10
ГОСТ 7798-70
Болт М8-6g×20.88.016
4
11
119.00.000.104
Шайба
9
Наиб. кол.
12
ОСТ 1.31537-80
Винт 5-12 Ц. хр.бцв
2
13
122.07.010.001-03
Провод
1
14
ТУ 37.003.1417-93
Реле 73.3747
1
15
ТУ 37.003.1014-80
Предохранитель
14.3722
1
16
ТУ
Стабилизатор
4573-017-07510218-2003
напряжения СНО-7А
1
17
432-1508021
Кронштейн
1
18
ОСТ 37.001.109-72
45 9565 1308
гайка М10×1,25-6Н
2
19
ГОСТ 7798-70
Болт
М10×1,25-6g×30.88.016
2
20
ОСТ 37.001.144-96
45 9811 1207 шайба 10
2
21
119.10.000.000
Регулятор
центробежный
1
22
113.01.060.065
Опора электрожгута
1
23
219.11.010.000
Провод к
аккумулятору
2
24
219.11.021.000
Жгут основной
1
27
ГОСТ 5927-70
Гайка М5-6Н.8.016
2
28
122.07.010.025
Корпус
1
30
219.00.000.101
Крюк
2
66
Окончание таблицы 26
1
2
3
4
5
6
27
32
119.00.000.105
Втулка
4
33
ГОСТ 7798-70
Болт М12-6g×55.88.016
4
34
«Varta» 53030
Аккумуляторная
батарея
1
36
ГОСТ 6402-70
Шайба 4.65Г.016
5
37
ГОСТ 6402-70
Шайба 5.65Г.016
7
40
ГОСТ 6402-70
Шайба 8.65Г.016
4
41
ОСТ 37.001.144-96
45 9811 1206 шайба 8
4
43
219.01.000.010
Прокладка
1
45
219.00.000.104
Прокладка
1
46
219.00.000.103
Планка
1
47
ГОСТ 17473-80
Винт М4-6g×10.48.016
2
48
ГОСТ 1491-80
Винт М5-6h×8.66.05
1
49
122.07.010.005
Уплотнение
2
50
122.07.010.006
Гайка
2
67
68
СИСТЕМА ЗАЖИГАНИЯ
Перечень деталей системы зажигания приведен в таблице
27 в
соответствии с рисунком 28.
Таблица 27
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
28
1
ТУ 37.429.202-2005
*Коммутатор
1
84.3734-01
2
ТУ 4573-006-07510218-2001
Трансформатор
1
высоковольтный
ТВС-1
3
ТУ 16-705.273-83
Провод
2
высоковольтный
ПВРВ
4
Свеча зажигания
2
LR12С или LR 12S
5
ГОСТ Р 52230-2004
Наконечник свечной
2
7.107-3707160 или
005-40-7430
6
219.11.015.000
Жгут основной
1
7
119.12.045.015
Кронштейн
1
8
113.01.060.065
Опора электрожгута
1
9
ГОСТ 7798-70
Болт
М6-6g×16.88.016
5
10
ГОСТ 7798-70
Болт
М6-6g×25.88.016
2
12
ОСТ 37.001.144-96
45 9811 1205
шайба 6
3
13
ГОСТ 6402-70
Шайба 6.65Г.016
3
14
113.00.000.097-01
Гайка
2
16
ОСТ 37.001.109-92
45 9565 1303
гайка М5-6Н
2
19
119.11.260.000
Чехол
1
20
ТУ 37.003.1358-93
Соединительная
панель 15.3723
1
21
119.11.420.000
Перемычка
1
22
219.11.021.000
Жгут основной
1
________________
* П р и м е ч а н и е - Коммутатор
84.3734-01
ТУ 37.429.202-2005
комплектно с основанием магдино
26.3749
или
коммутатор
К-1 ТУ 4573-003-07510218-99 комплектно со статором магдино МД-4.
69
70
ОБОГРЕВ РУЧЕК РУЛЯ И РУКОЯТКИ ГАЗА
Перечень деталей обогрева ручек руля и рукоятки газа приведен в
таблице
28 в соответствии с рисунком 29.
Таблица 28
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
29
1
ИЮМА
Нагревательный
2
681818.008ТУ
термоэлемент НТ-20
2
219.11.055.000
Провод
1
3
ТУ 16-87
Выключатель ВК 41-19
1
4
119.11.380.001
Накладка
1
5
119.11.380.002
Чехол
1
или
119.11.380.003
6
119.07.050.004
Наклейка
1
7
ОСТ 37.001.184-81
45 96421209 винт 3×10
2
8
219.11.015.000 или
Жгут основной
1
219.11.021.000
9
ОСТ 1.31528-80
Винт 5-16 Ц.хр. бцв
1
10
ОСТ 37.001.144-96
45 9811 1204 шайба 5
1
11
ГОСТ 5927-70
Гайка М 5-6Н.8.016
1
12
113.01.060.065
Опора электрожгута
1
13
ГОСТ 6402-70
Шайба 5.65Г.016
1
14
ЧТУ 022-00387275-03
Нагревательный
1
элемент
ПКЭН-1.1-0,003/12
15
219.11.070.001
Зажим проводов
2
71
72
ГЛУШИТЕЛЬ ВПУСКА
Перечень деталей глушителя впуска приведен в таблице
29 в
соответствии с рисунком 30.
Таблица 29
Рис.
Поз
Обозначение
Наименование
Кол.
Дополни-
тельные
сведения
30
1
113.05.101.003
Сетка - фильтр
2
2
113.05.101.004
Вставка
2
3
ОСТ 37.001.128-96
45 9442 1560
1
с карбюратором
винт 2М4×6g×25
К 68Р
4
113.05.060.010
Хомут
1
с карбюратором
К 68Р
4
ПО 4.435.002 ТУ
Хомут стяжной
1
с карбюратором
червячный
«MICUNI»
1070 - Н - 02
5
113.05.101.006
Патрубок
1
с карбюратором
К 68Р
5
113.05.101.006-01
Патрубок
1
с карбюратором
«MICUNI»
6
113.05.102.003
Корпус
1
-
7
113.05.102.004
Крышка
1
без эл.стартера
7
113.05.102.005
Крышка
1
с эл.стартером
73
74
ПЕРЕЧЕНЬ поставщиков
Перечень поставщиков деталей и сборочных единиц приведен в таблице 30.
Таблица 30
Обозначение
Наименование
Поставщик
1
2
3
113.11.030.000
Жгут
ООО «Уфимское УПП
ВОС»
113.11.040.000-02
Жгут
ООО «Уфимское УПП
ВОС»
219.11.015.000
Жгут основной
ООО «Уфимское УПП
ВОС»
219.11.021.000
Жгут основной
ООО «Уфимское УПП
ВОС»
219.11.035.000
Жгут к фаре
ООО «Уфимское УПП
ВОС»
219.11.055.000
Провод
ООО «Уфимское УПП
ВОС»
122.07.010.001-03
Провод
ООО «Уфимское УПП
ВОС»
113.11.040.000
Жгут
ООО «Уфимское УПП
ВОС»
ТУ 16-705.273-83
Провод
ГУП «Уфимкабель»
высоковольтный ПВРВ
ГОСТ 6964-72
Фонарь задний
ВЗОА, г. Вязники
0064.003716
ГОСТ 12391-77
Гибкий вал ГВ 119Б-10
ЛЭТЗ, г. Лысково
ТУ 4573-006-07510218-01
Трансформатор ТВС-1
ФГУП УАПО, г. Уфа
ТУ37.003.079-80
Световозвращатель
ВЗОА, г. Вязники
15.3731-У-Т
ТУ 37.003.987-80
Выключатель 13.3720
ЛЭТЗ, г. Лысково
ТУ37.003.1000-80
Фара 42.3711
З-д «Красный Октябрь»,
г. Киржач
ТУ 37.003.1358-93
Соединительная панель
ЛЭТЗ, г. Лысково
15.3723
ТУ 37.429.101-2005
Основание магдино
ООО «ФЛЭЙМЗ-К»
26.3749
г. Москва
ТУ 37.429.202-2005
Коммутатор 84.3734-01
ООО «ФЛЭЙМЗ-К»
г. Москва
ГОСТ Р 52230-2004
Наконечник свечной
ОАО «ИЖМОТО»,
7.107-3707160 или
г. Ижевск;
005-40-7430
ЗАО «Каскад», г. Пермь
75
Продолжение таблицы 30
1
2
3
Свеча зажигания
ООО «Мото РЭСТ»
LR12C или LR12S
ИЮМА 642.131.002 ТУ
Переключатель света
ФГУП УАПО г. Уфа
ПС
119.06.060.003
Накладка фрикционная
Ярославское АТН,
г. Ярославль
ТУ РБ
Амортизатор
Гродненский ЗАА
500032891.079-2000
27.9.2905006
ТУ РБ
Амортизатор
Гродненский ЗАА
500032891.079-2000
27.5.2905006
ТУ2561-009-11074094-03
Лента гусеничная
НПО «Композит»,
ЛГТ001100
г. Курск
ГОСТ 18599-83
Труба полиэтиленовая
ОАО «Башсантехмонтаж»
ПЭ63 SDR11 40×3,7
г. Уфа
119.06.100.000
Зубчатая цепь
ЗПЦ г. Даугавпилс
ТУ 1-521-177-95
Профиль (заготовка для
ОАО«Башсантехмонтаж»
или
накладки полоза)
г. Уфа
219.02.000.035А
ЗАО «Биохим»
г. С.-Петербург
ТУ 6-55-221-1522-99
Подушка сиденья
«Конфорум», г. Владимир
ТУ 6-49-05761910-296-92
Трубка ПБ-2
ПО «Пластик»
г. Дзержинск
Ремень вариатора
Фирма «GATES
25Т4325 - 32×14×1098
RUBBER Co»
Trail Runner
Ремень вентилятора
Фирма «Gates»
6281МС
(AVX 10×613La)
Карбюратор
«Мир Корпорейшн»,
MIKUNI VM34-622
г. Москва
ГОСТ 3635-78
Подшипники Ш8, Ш12
ЗГПЗ
ГОСТ 4060-78
Подшипники 941/17;
ГПЗ-1 ОА «Московский
942/15, 942/32
подшипник-1»
ГОСТ 520-2002
Подшипник
«Проминструмент» г. Уфа;
60104 (6004Z)
АО«Шар» г.Самара
ГОСТ 520-2002
Подшипник
ЗАО «Варус»
6-206А (6206)
г. Москва
ГОСТ 520-2002
Подшипник
ЗАО «Варус»
6-50206 (6206N)
г. Москва
76
Окончание таблицы 30
2
3
4
ГОСТ 520-2002
Подшипник
ОАО «СПЗ» г.Саратов;
180205 С17 (6205.2RS)
8 и 23 ГПЗ; ЗАО«ВПЗ»,
г. Вологда
ГОСТ 520-2002
Подшипники
8 ГПЗ; ЗАО «ВПЗ»
580205С17 (SR 205)
г. Вологда;
1680205R7C17
ООО «ТОПАВ»
г. Электросталь
119.00.000.500/-01/-02/-
Подшипники
Татарстан, г. Бугульма,
03/-04/-05/-06/-08
ООО«Фторопласт»
ТУ 16-87
Выключатель
УПП ВОС
(ИГЛТ.642240.004 ТУ)
ВК 41-19-102181-2000
«Электротехника»,
г. Москва
ИЮМА 642.131.001ТУ
Выключатель зажигания
ФГУП УАПО, г. Уфа
В1
ИЮМА 681818.008 ТУ
Нагревательный
ФГУП УАПО, г. Уфа
термоэлемент НТ-20
ГОСТ 1578-76
Спидометр СП-158
АП, г. Владимир
ТУ 37.003.481-77
Замок зажигания
ОАО «Конрад»,
12.3704-05
г. С-Петербург
Электростартер
Фирма «Магнетон»,
9141 462
Чехия
ТУ 37.003.1417-93
Реле 73.3747
«Автоэлектроарма-тура»,
г. Псков
ТУ 37.003.1014-80
Предохранитель14.3722
ЛЭТЗ, г. Лысково
ТУ4573-017-07510218-2003
Стабилизатор
ФГУП УАПО, г. Уфа
напряжения СНО-7А,
СНО-7
Аккумуляторная батарея
Общество «Евроак»,
«VARTA» 530 30
г. Москва
ТУ 8153-030-00302379-2002
Шнур ШПКС-5
ОАО НИИТТ, г. Ярославль
ТУ 1-521-174-94
Шнур аварийного
ООО «Уфимское УПП
выключения ТО 1245.00
ВОС», г. Уфа
ТУ 4571-022-452681-01
Фильтр тонкой очистки
ООО «БИГИНТЕР»
топлива GB-206BK
г. Санкт-Петербург
ЧТУ 022-00387275-03
Нагревательный
ОООМЭФ «ОНИКС»
элемент
г. Ярославль
ПКЭН-1.1-0,003/12
ПО 4.435.002 ТУ
Хомут стяжной
НПФ «Пирит»
червячный 1070-Н-02
г. Санкт-Петербург
77
АЛФАВИТНЫЙ УКАЗАТЕЛЬ
Наименование деталей, сборочных единиц
Номер
Количество
рисунка
на изделие
Вентилятор
21
1
Глушитель впуска
30
1
Двигатель, плита 219.00.000.001,
труба резонансная
440-1409000
16
1
Капот мод. 119.07.000.100-01
для снегохода
219.00.000.000/-01
10
1
Капот мод. 319.07.100.000-01
для снегохода 219.00.000.000-02/-03
11
1
Картер и цилиндр двигателей моделей 432М, 432М-01
19
1,
2
Кожух цилиндров двигателей моделей 432М,
432М-01
18
1
Коленвал с поршнем двигателей моделей 432М, 432М-01
20
1, 2
Коллектор впускной двигателей моделей 432М, 432М-01
17
1
Коробка передач с реверсом 113.06.010.000-01
7
1
Корпус вентилятора двигателей моделей 432М, 432М-01
22
1
Лыжа и передняя подвеска
2
2,
1
Магдино
26
1
Насос топливный и фильтр тонкой очистки топлива
23
1
Носок
9
1
Обогрев ручек руля и рукоятки газа
29
2, 1
Подвеска гусеницы 219.02.000.000
8
1
Пульт управления
12
1
Рама 219.01.000.000, сиденье 219.04.000.000
13
1
Регулятор центробежный
113.10.000.000-01 (под ремень шириной 32 мм)
14
1
Рулевой узел
4
1
Рычаг управления реверсом 119.12.050.000-01
5
1
Система зажигания
28
1
Система запуска
25
1
Трансмиссия
6
1
Управление 113.03.000.000-01
3
1
Указатель уровня топлива 219.08.120.000
24
1
Шкив ведомый 113.06.020.000-02
15
1
Электрооборудование для снегохода с
электрозапуском
27
1
78





















//////////////////////////////////////////
