КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ НА АГРЕГАТ КСПШ-8 (2020 год)





Каталог запасных частей на культиватор КСПШ-8
ОБЩИЙ ВИД КУЛЬТИВАТОРА

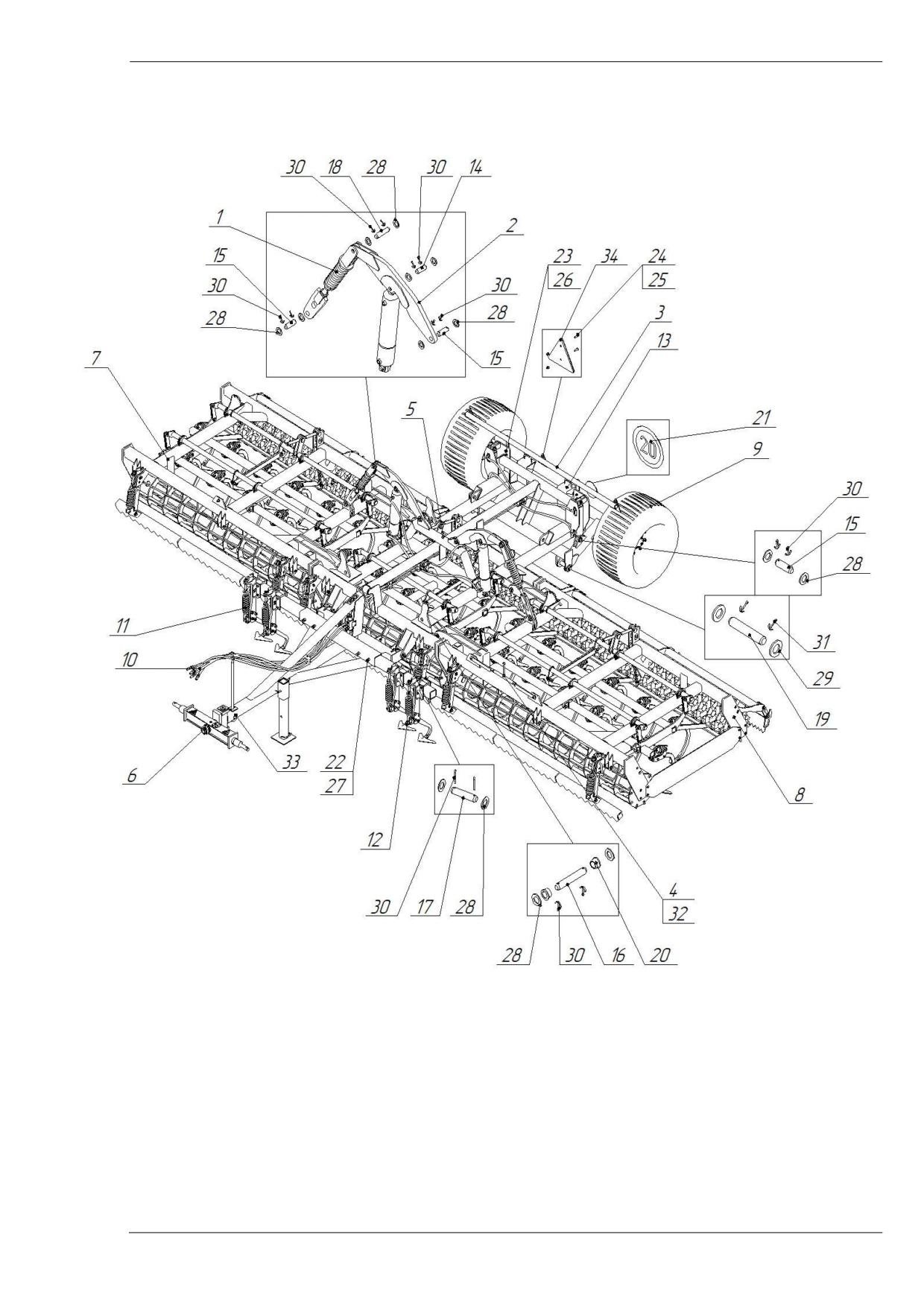

Рис. 1 - КСПШ-8.00.000 - Культиватор стрельчатый предпосевной
широкозахватный
3
Каталог запасных частей на культиватор КСПШ-8
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.00.100
Тяга
2
2
КСПШ-8.00.200
Рычаг
2
3
КСПШ-8.00.300
Бампер
1
4
КСПШ-8.00.400
Стяжка
1
5
КСПШ-8.01.000
Секция культиватора
1
6
КСПШ-8.02.000
Дышло
1
7
КСПШ-8.03.000
Секция культиватора
1
8
КСПШ-8.03.000-01
Секция культиватора
1
9
КСПШ-8.04.000
Шасси
1
10
КСПШ-8.05.000
Гидрооборудование
1
11
КСПШ-8.06.000
Следорыхлитель
1
12
КСПШ-8.06.000-01
Следорыхлитель
1
13
МХ-3,5.11.000
Противооткат
2
14
КСПШ-8.00.001
Ось
2
15
КСПШ-8.00.001-01
Ось
6
16
КСПШ-8.00.001-02
Ось
4
17
КСПШ-8.00.001-03
Ось
2
18
КСПШ-8.000.001-04
Ось
2
19
КСПШ-8.00.002
Ось
2
20
КСПШ-8.00.005
Втулка
8
21
ТПЖ-7,6.00.011
Знак ограничения скорости
1
22
М16-6g×40.58.019
Болт ГОСТ 7798-70
4
23
В2М12-6g×40.58.019
Винт ГОСТ 17475-80
4
24
ВМ6-6g×20.58.019
Винт ГОСТ 17473-80
6
25
М6-6Н.5.019NF
Гайка ГОСТ Р 50273-92
4
26
М12-6Н.5.019NF
Гайка ГОСТ Р 50273-92
4
27
М16-6Н.5.019
ГОСТ 5915-70
4
28
С.30.01.08кп.019
Шайба ГОСТ 11371-78
32
29
С.42.01.08кп.019
Шайба ГОСТ 11371-78
4
30
6,3×50.019
Шплинт ГОСТ 397-79
32
31
6,3×60.019
Шплинт ГОСТ 397-79
4
32
30Ц DIN 11024
Шплинт пружинный игольчатый
3
33
003
Световозвращатель прямоугольный
2
белый
34
001
Световозвращатель треугольный
3
красный
- подробное описание входящих в культиватор узлов смотрите ниже;
4
Каталог запасных частей на культиватор КСПШ-8

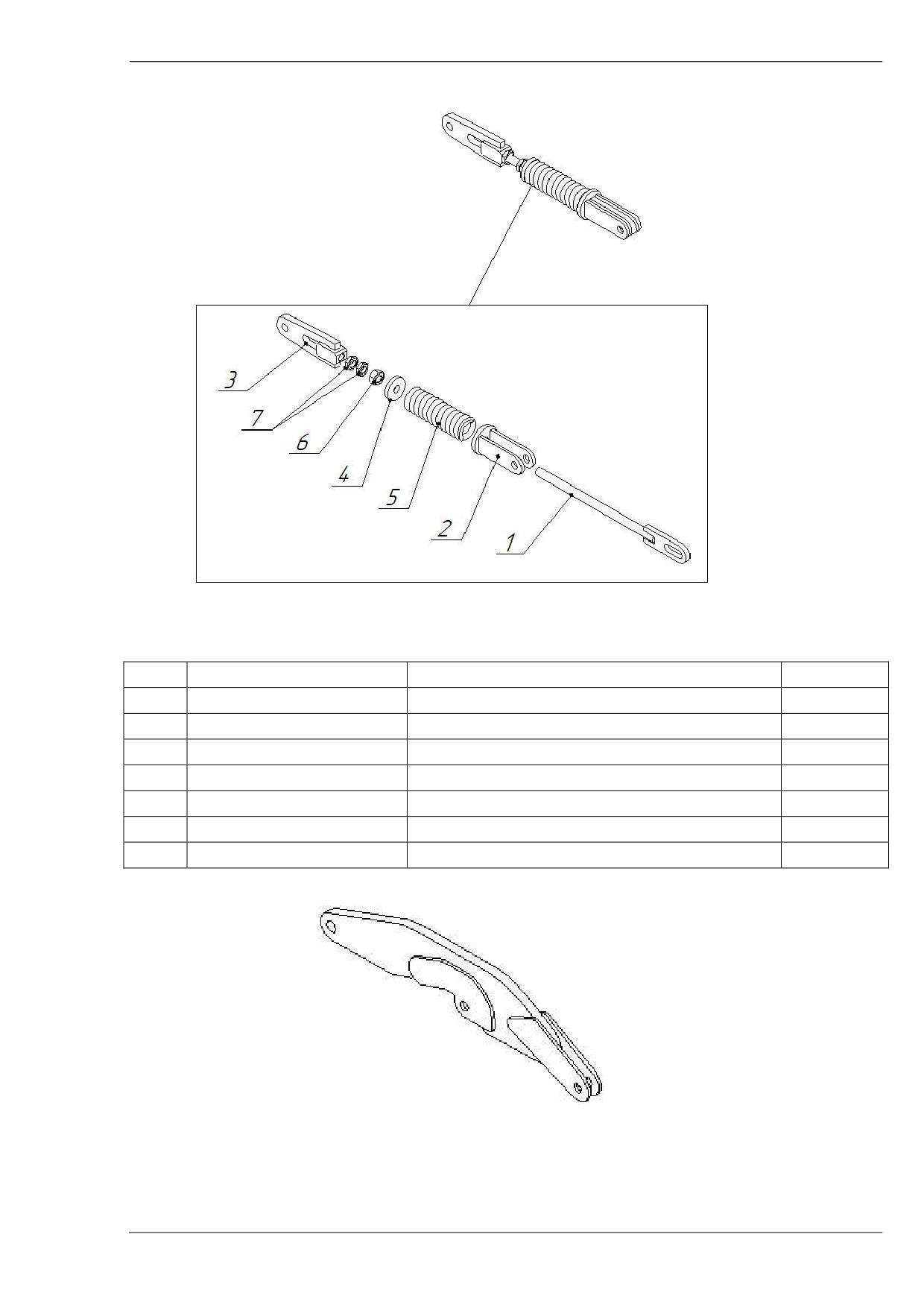

Рис. 2 - КСПШ-8.00.100 - Тяга
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.00.110
Тяга
1
2
КСПШ-8.00.120
Проушина
1
3
КСПШ-8.00.130
Проушина
1
4
КСПШ-8.00.101
Шайба
1
5
КСПШ-8.00.102
Пружина
1
6
М30-6Н.5.019
Гайка ГОСТ 5915-70
1
7
М30-6Н.5.019
Гайка ГОСТ 5916-70
2
Рис. 3 - КСПШ-8.00.200 - Рычаг
5
Каталог запасных частей на культиватор КСПШ-8

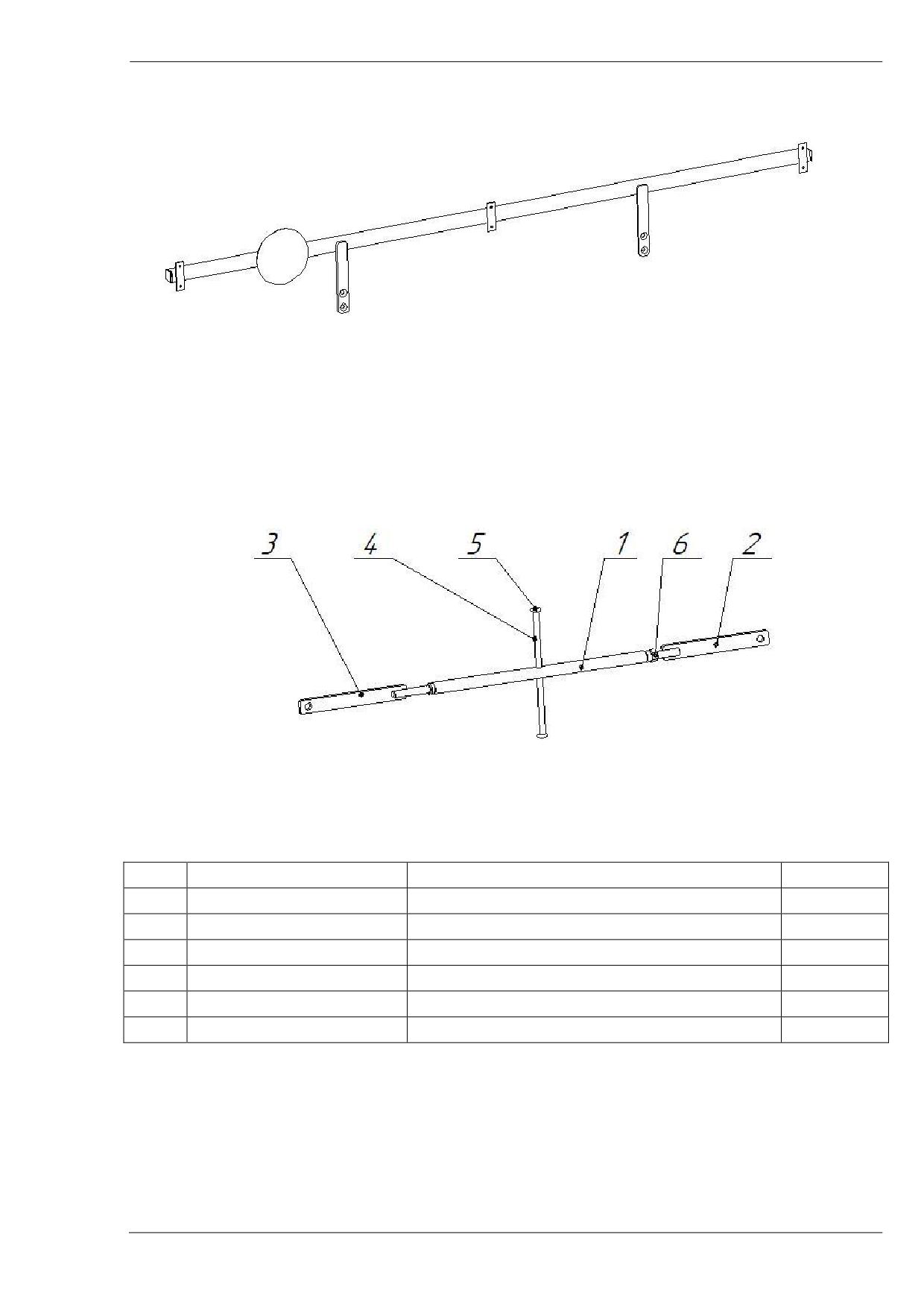

Рис. 4 - КСПШ-8.00.300 - Бампер
Рис. 5 - КСПШ-8.00.400 - Стяжка
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.00.410
Связь
1
2
КДК-6.00.120
Шток
1
3
КДК-6.00.120-01
Шток
1
4
КДК-4.06.303
Рукоятка
1
5
КДК-4.06.304
Кольцо
2
6
М20-6Н.5.019
Гайка ГОСТ 5915-70
1
6
Каталог запасных частей на культиватор КСПШ-8

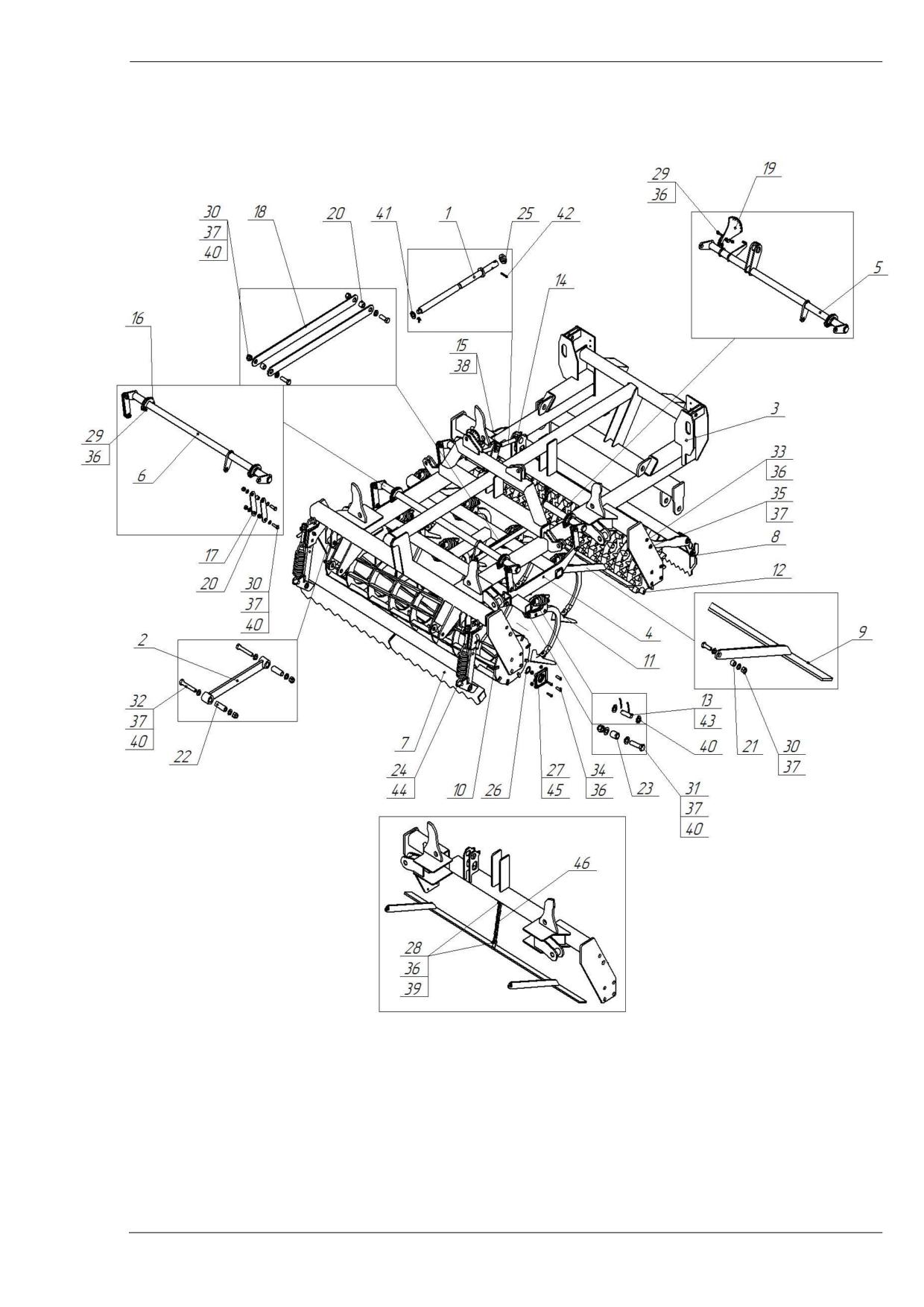

Рис. 6 - КСПШ-8.01.000 - Секция культиватора.
7
Каталог запасных частей на культиватор КСПШ-8
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.01.020
Винт
1
2
КСПШ-8.01.030
Тяга
2
3
КСПШ-8.01.100
Рама
1
4
КСПШ-8.01.200
Подрамник
1
5
КСПШ-8.01.300
Скалка
1
6
КСПШ-8.01.300-01
Скалка
1
7
КСПШ-8.01.400
Волокуша
1
8
КСПШ-8.01.500
Волокуша
1
9
КСПШ-8.01.600
Волокуша
1
10
КСПШ-8.01.700
Каток
1
11
КСПШ-8.01.800
Лапа культиватора
8
12
КТМ-4.02.760
Каток
1
13
КСПШ-8.01.001
Ось
8
14
КСПШ-8.01.003
Втулка
1
15
КСПШ-8.01.004
Втулка
1
16
КСПШ-8.01.005
Скоба
7
17
КСПШ-8.01.006
Планка
8
18
КСПШ-8.01.006-01
Планка
2
19
КСПШ-8.01.007
Сектор
1
20
КСПШ-8.01.008
Втулка
10
21
КСПШ-8.01.008-01
Втулка
2
22
КСПШ-8.01.008-02
Втулка
4
23
КСПШ-8.01.008-03
Втулка
8
24
КСПШ-8.01.009
Палец
1
25
КСПШ-8.01.022-01
Кольцо
1
26
СНК-10.00.005
Шайба
4
27
КДК-4.31.001
Прокладка
2
28
М12-6g×35.58.019
Болт ГОСТ 7798-70
2
29
М12-6g×40.58.019
Болт ГОСТ 7798-70
8
30
М16-6g×50.88.019
Болт ГОСТ 7798-70
12
31
М16-6g×60.88.019
Болт ГОСТ 7798-70
8
32
М16-6g×100.88.019
Болт ГОСТ 7798-70
4
33
В2М12-6g×45.58.019
Винт ГОСТ 17475-80
2
34
В2М12-6g×50.88.019
Винт ГОСТ 17475-80
16
35
В2М16-6g×40.58.019
Винт ГОСТ 17475-80
2
36
М12-6Н.5.019NF
Гайка ГОСТ Р 50273-92
28
37
М16-6Н.5.019NF
Гайка ГОСТ Р 50273-92
26
38
А 50.019
Кольцо ГОСТ 13942-86
2
39
С12.01.08кп.019
Шайба ГОСТ 11371-78
2
40
С16.01.08кп.019
Шайба ГОСТ 11371-78
64
41
С20.01.08кп.019
Шайба ГОСТ 11371-78
1
42
6×45.019
Штифт ГОСТ 3128-70
1
43
4×36.019
Шплинт ГОСТ 397-79
17
8
Каталог запасных частей на культиватор КСПШ-8
44
16-DIN5
Откидной шплинт DIN 11023
2
LSFR 308
Подшипник
4
45
TBT.H.T.Zn
8,2×34×30,5
Цепь сварная короткозвенная (14
1
46
звеньев)

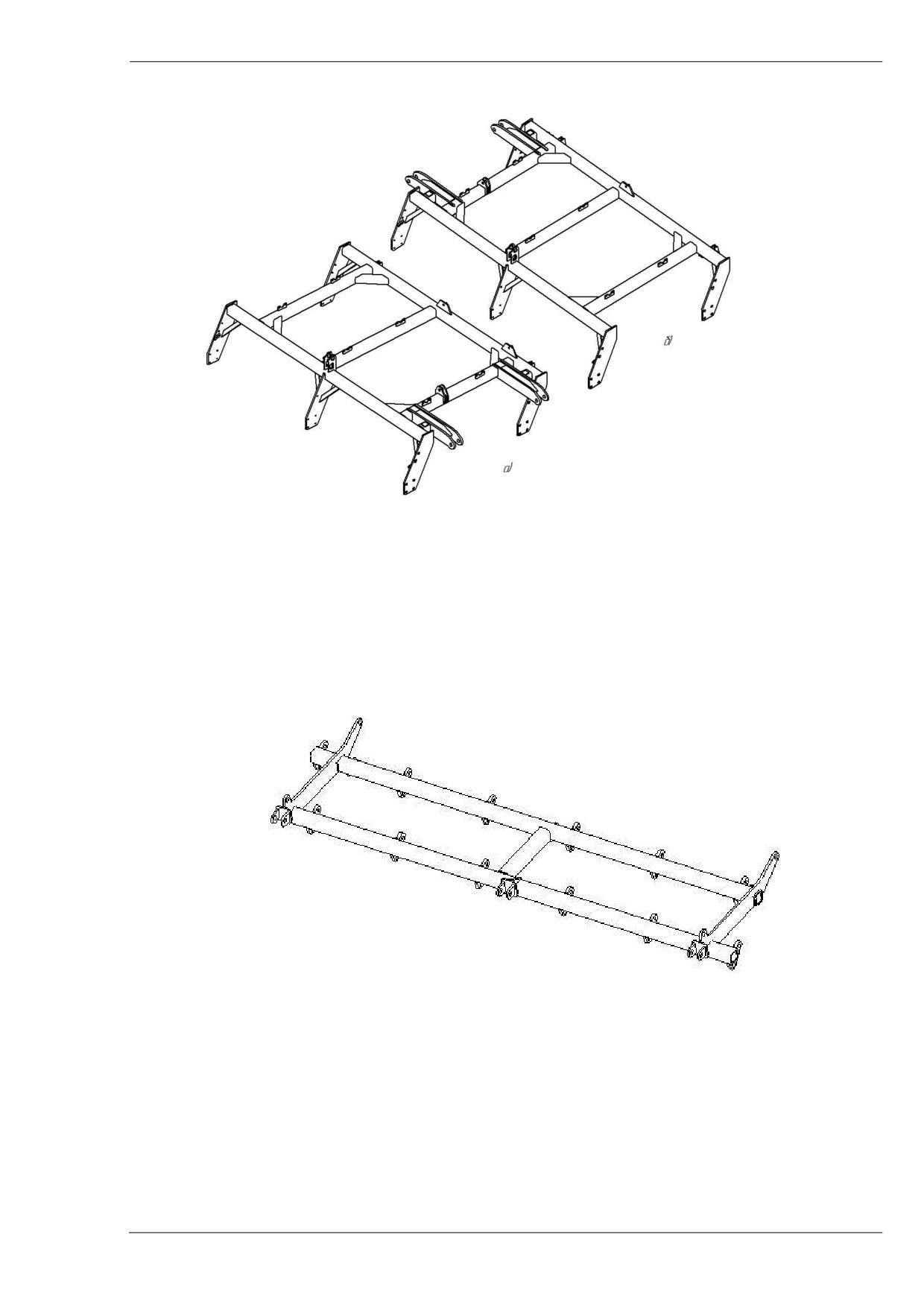

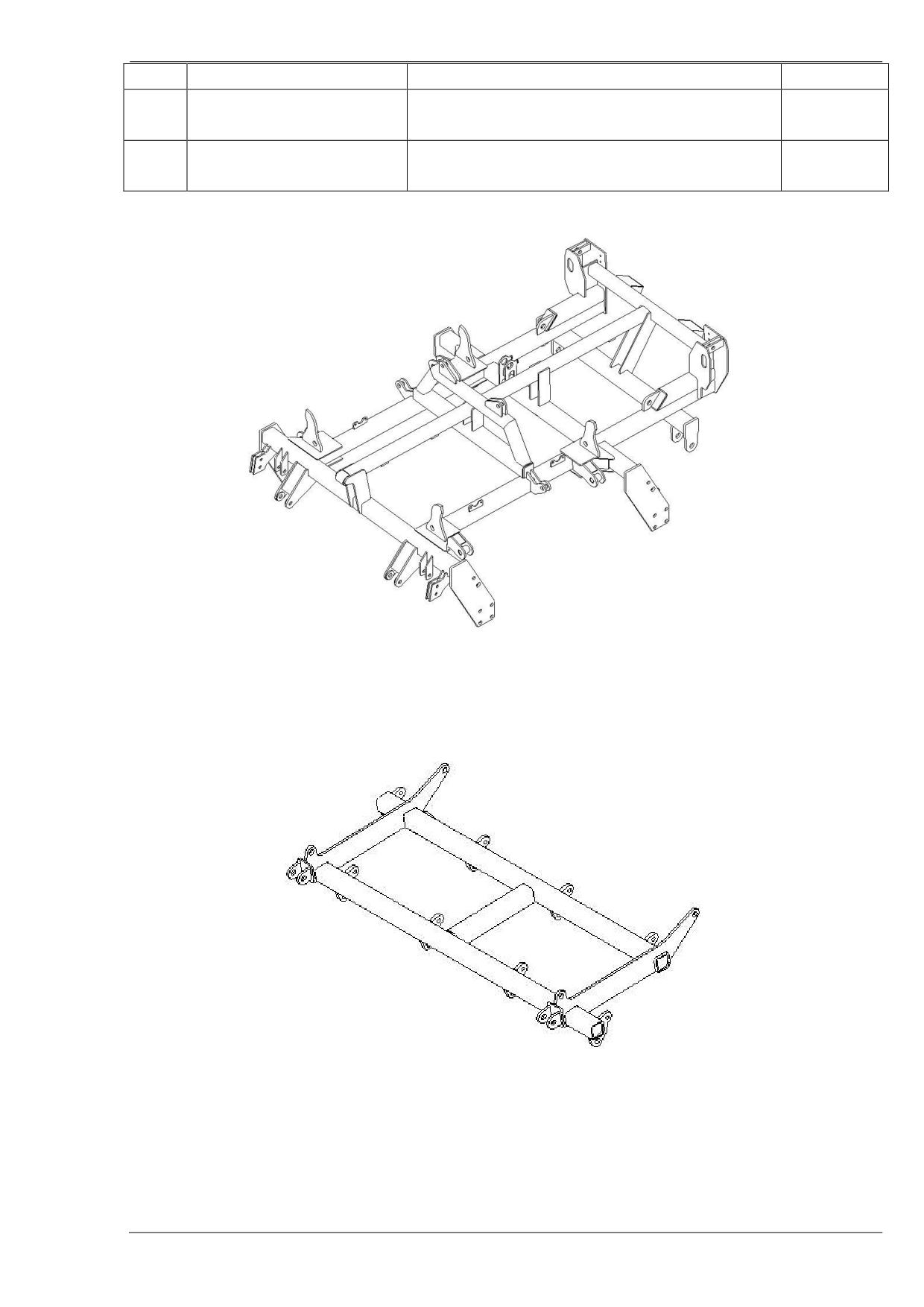

Рис. 7 - КСПШ-8.01.100 - Рама.
Рис. 8 - КСПШ-8.01.200 - Подрамник
9
Каталог запасных частей на культиватор КСПШ-8

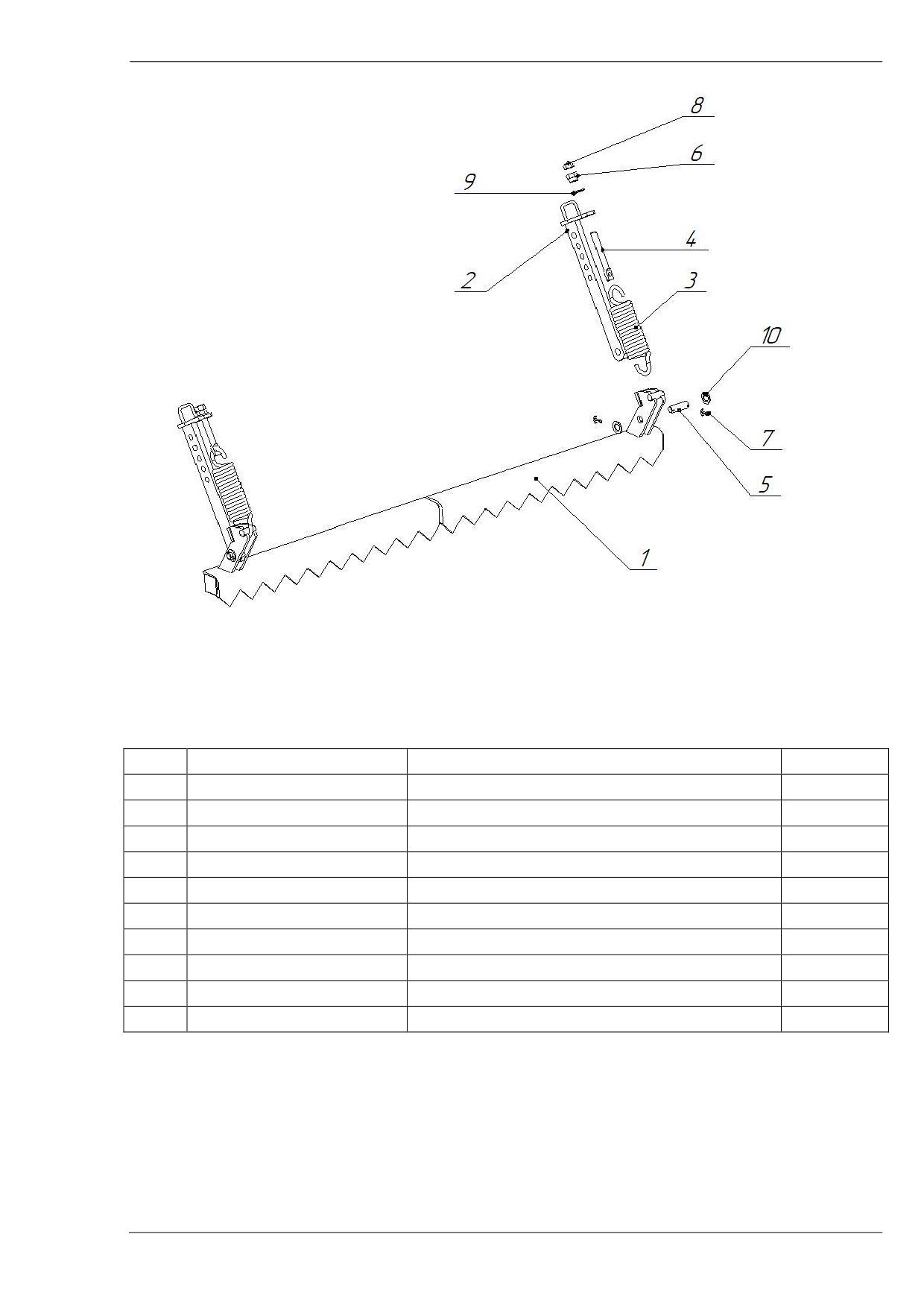

Рис. 9 - КСПШ-8.01.400 - Волокуша
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.01.410
Балка
1
2
КСПШ-8.01.420
Кронштейн
2
3
КСПШ-8.01.401
Пружина
2
4
КСПШ-8.01.402
Тяга
2
5
КСПШ-8.01.403
Ось
2
6
КСПШ-8.01.404
Гайка
2
7
6,3×36.019
Шплинт ГОСТ 397-79
4
8
М20-6Н.5.019
Гайка ГОСТ 5915-70
2
9
С.27.01.08кп.019
Шайба ГОСТ 11371-78
2
10
С.24.01.08кп.019
Шайба ГОСТ 11371-78
4
10
Каталог запасных частей на культиватор КСПШ-8

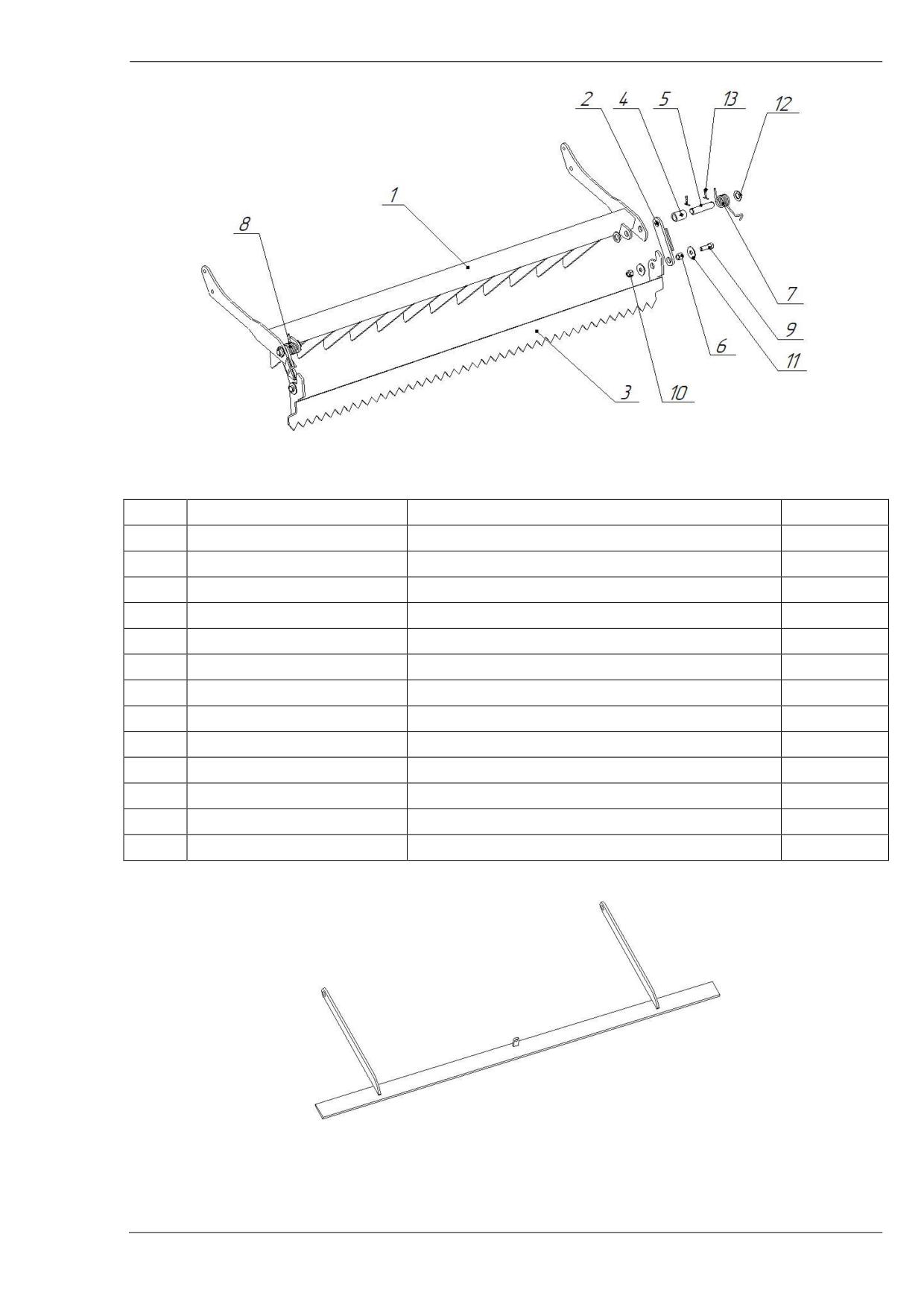

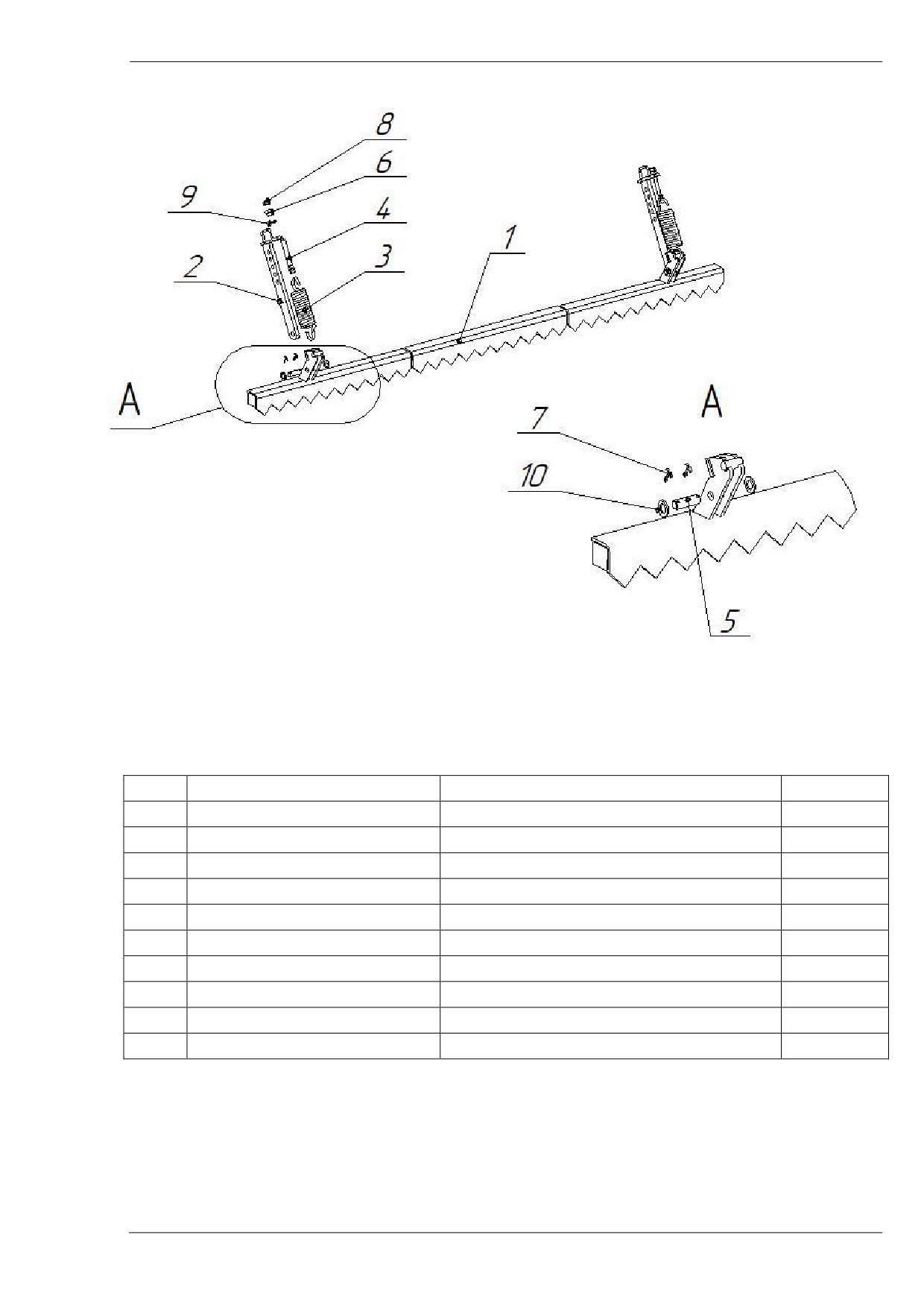

Рис. 10 - КСПШ-8.01.500 - Волокуша
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.01.510
Балка
1
2
КСПШ-8.01.520
Серьга
2
3
КСПШ-8.01.530
Гребенка
1
4
КСПШ-8.01.501
Втулка
2
5
КСПШ-8.01.502
Ось
2
6
КСПШ-8.01.503
Втулка
2
7
КСПШ-8.01.509
Пружина
1
8
КСПШ-8.01.509-01
Пружина
1
9
М16-6g×50.58.019
ГОСТ 7798-70
2
10
М16-6Н.5.019NF
Гайка ГОСТ Р 50273-92
2
11
А.16.04.019
Шайба ГОСТ 6958-78
4
12
С.24.04.019
Шайба ГОСТ 11371-78
4
13
6,3×36.019
Шплинт ГОСТ 397-79
4

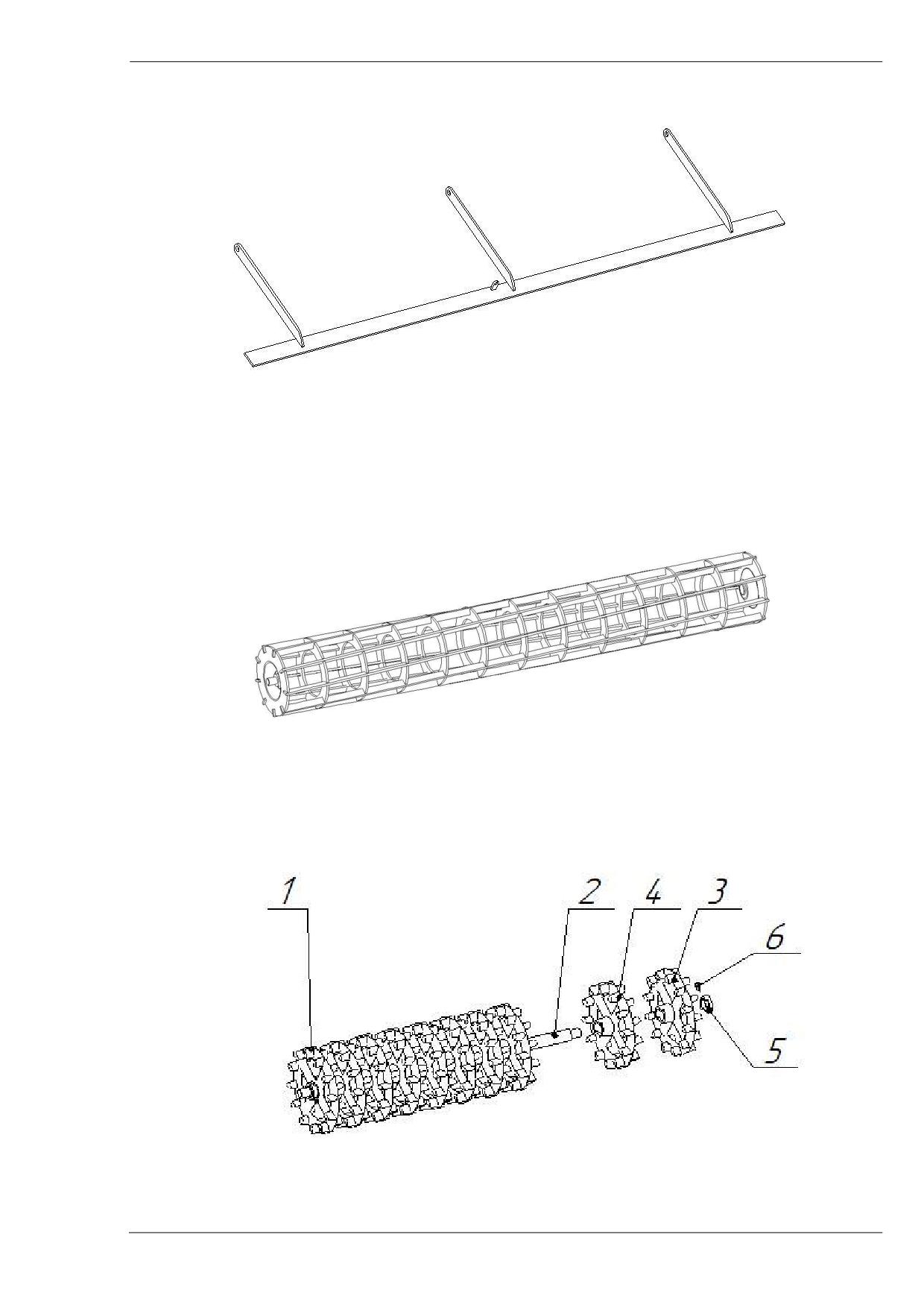

Рис. 11 - КСПШ-8.01.600 - Волокуша
11
Каталог запасных частей на культиватор КСПШ-8

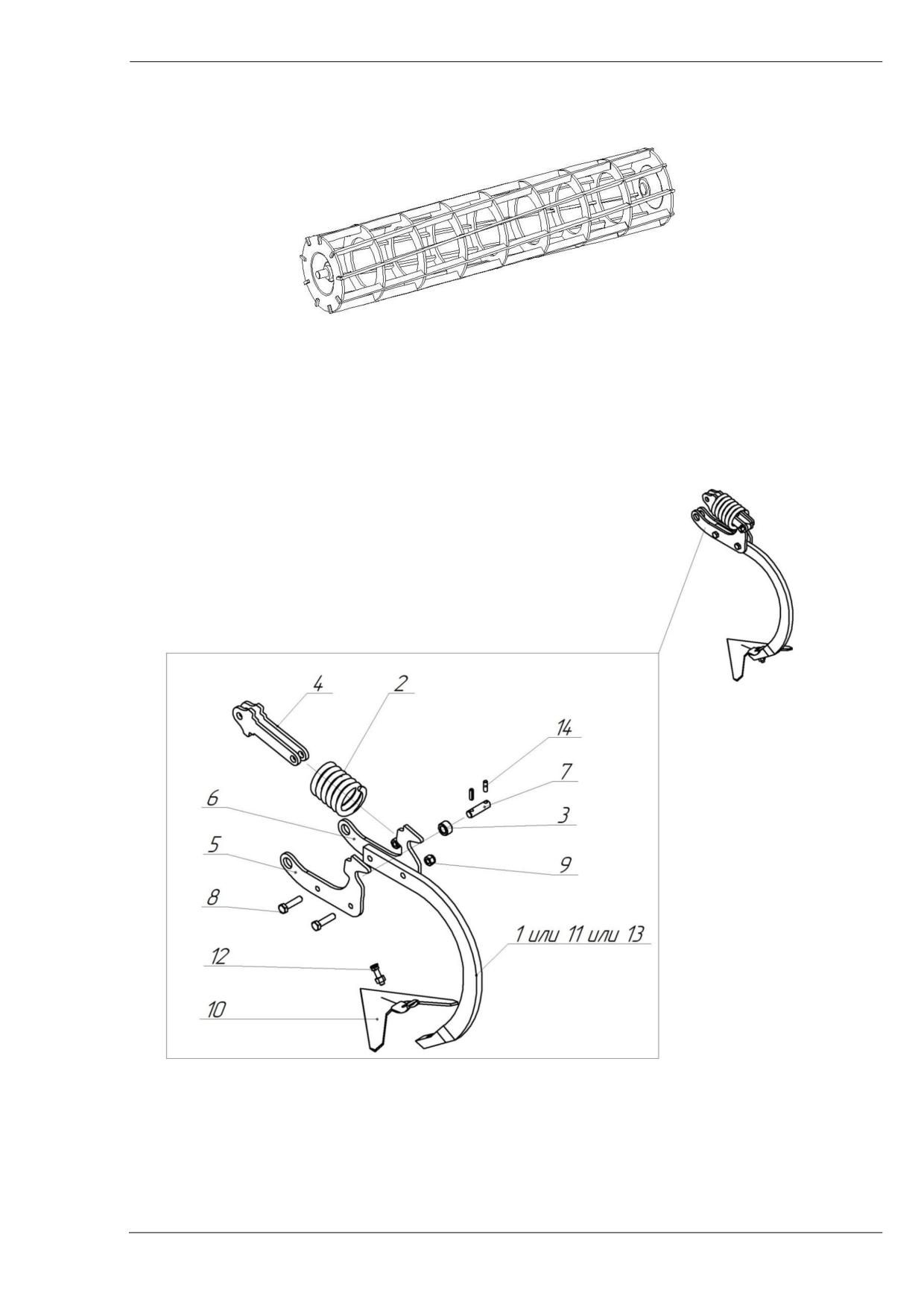

Рис. 12 - КСПШ-8.01.700 - Каток

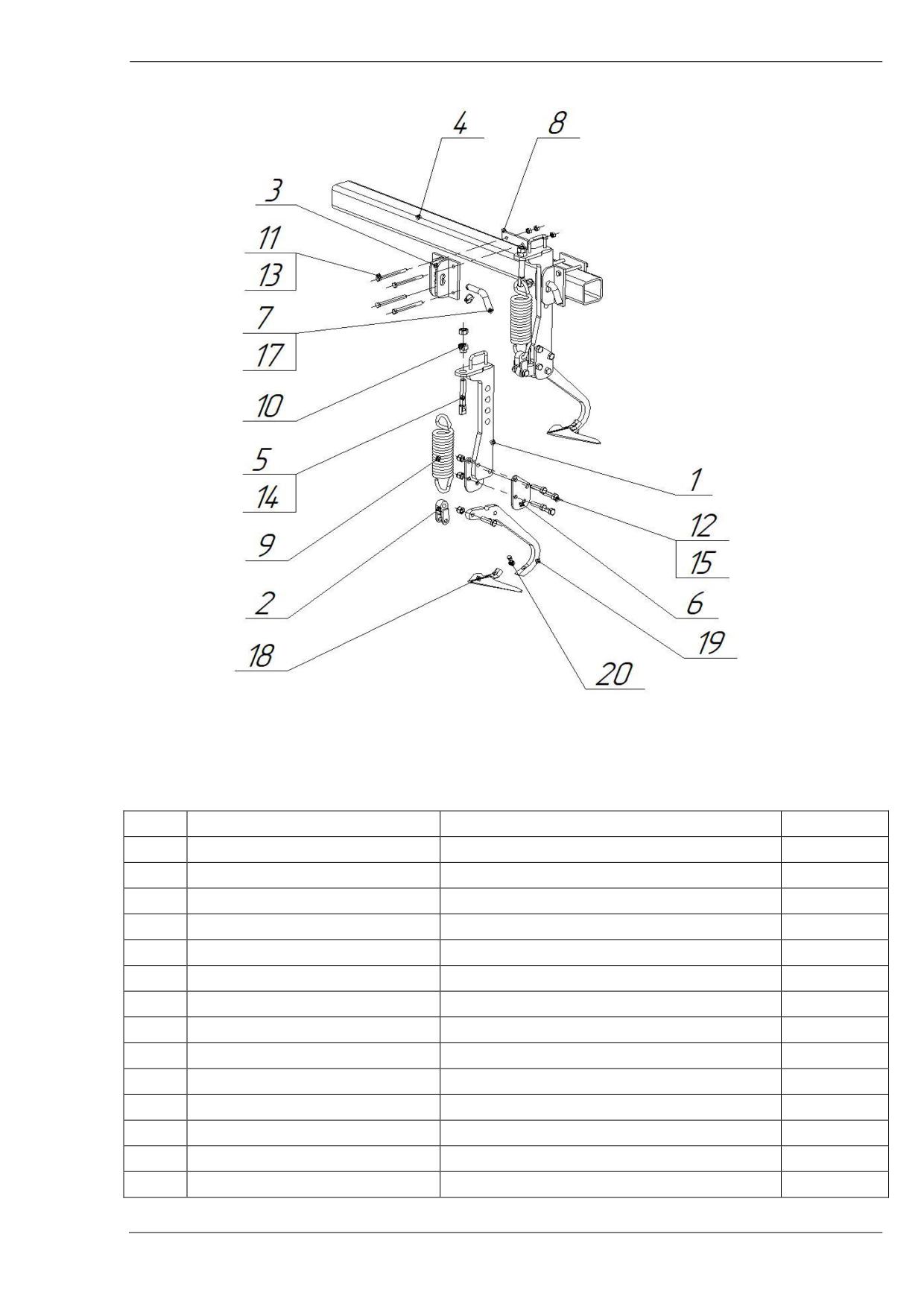

Рис. 13 - КСПШ-8.01.800 - Лапа культиватора.
12
Каталог запасных частей на культиватор КСПШ-8
Поз.
Обозначение
Наименование
Кол-во
КСПШ-4
КСПШ-4,5
КСПШ-4.02.410
Балка
1
1
КСПШ-4,5.02.810-01
Балка
1
2
КСПШ-8.01.520
Серьга
2
2
3
КСПШ-8.01.530
Гребенка
1
КСПШ-4,5.02.820
Гребенка
1
4
КСПШ-8.01.501
Втулка
2
2
5
КСПШ-8.01.502
Ось
2
2
6
КСПШ-8.01.503
Втулка
2
2
7
КСПШ-8.01.509
Пружина
1
1
8
КСПШ-8.01.509-01
Пружина
1
1
9
М16-6g×50.58.019
Болт ГОСТ 7798-70
2
2
10
М16-6Н.5.019NF
Гайка ГОСТ Р 50273-92
2
2
11
А.16.04.019
Шайба ГОСТ 6958-78
4
4
12
С.24.04.019
Шайба ГОСТ 11371-78
4
4
13
6,3×36.019
Шплинт ГОСТ 397-79
4
4

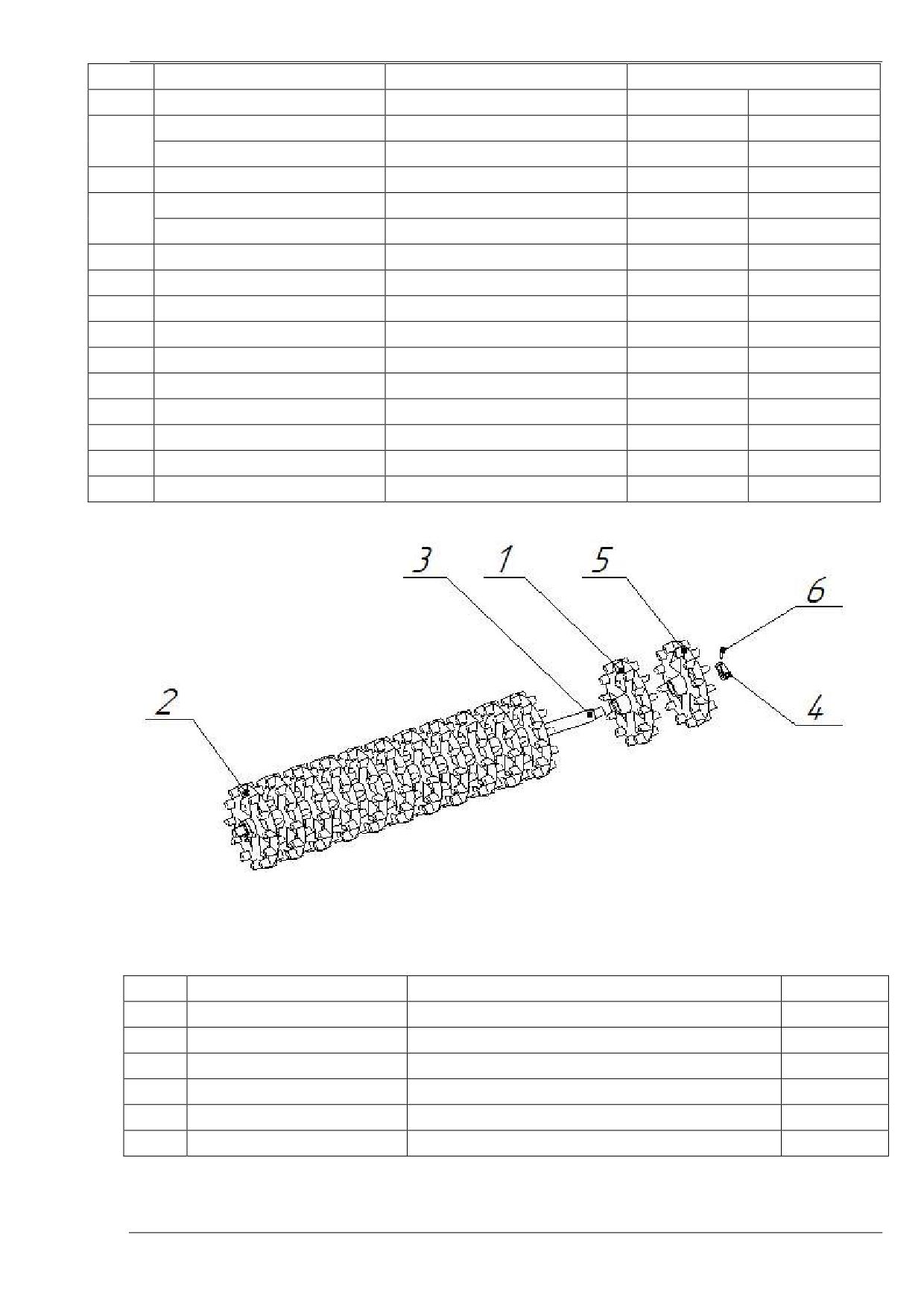

Рис. 14 - КТМ-4.02.760 - Каток
Поз.
Обозначение
Наименование
Кол-во
1
КТМ-4.02.761
Колесо
11
2
КТМ-4.02.761-02
Колесо
1
3
КТМ-4.02.762
Ось
1
4
КТМ-4.02.763
Втулка
2
5
КТМ-4.02.764
Колесо
1
6
М12-6g×30.68.019
Винт ГОСТ 1482-75
2
13
Каталог запасных частей на культиватор КСПШ-8

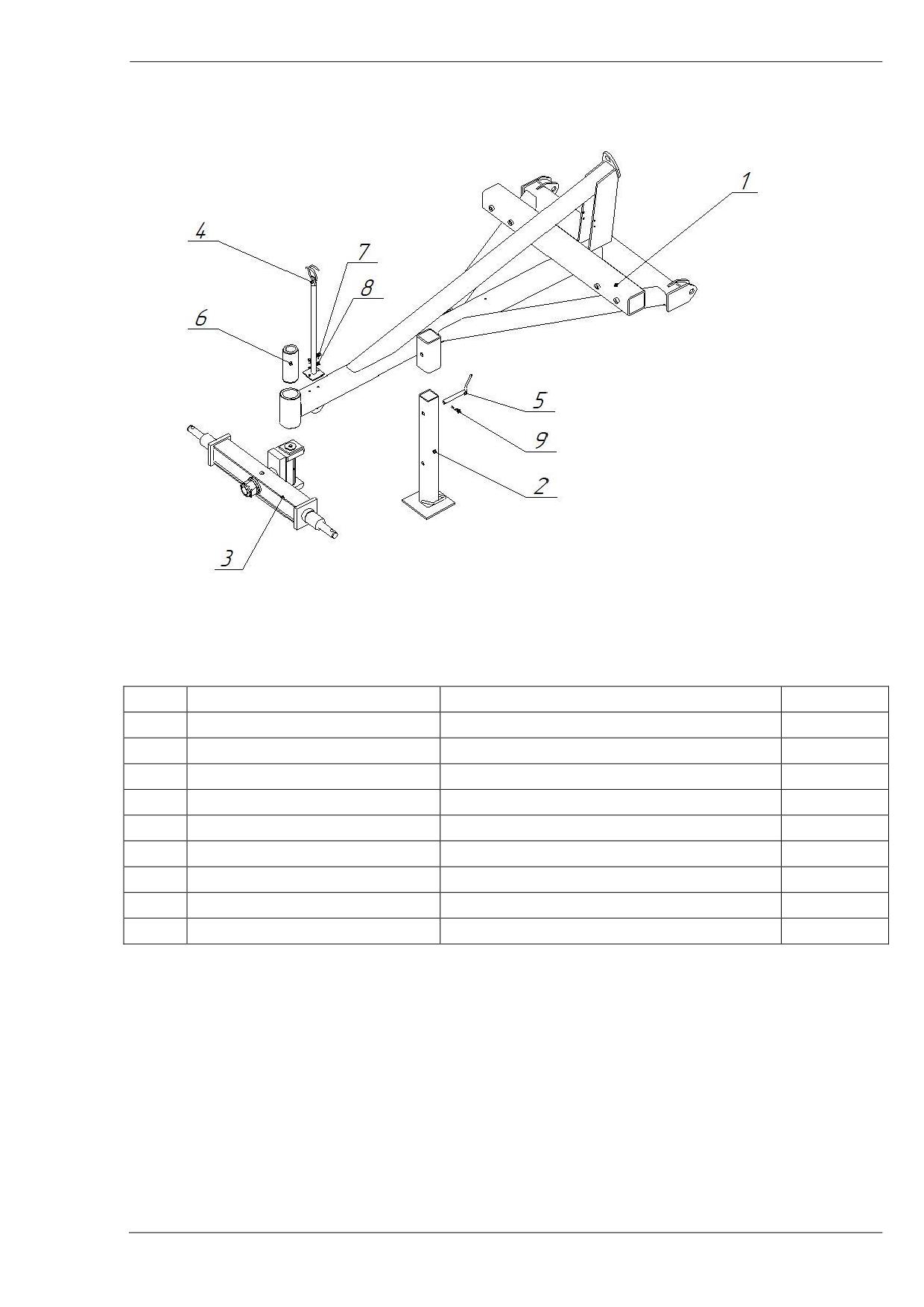

Рис. 15 - КСПШ-8.02.000 - Дышло
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.02.100
Дышло
1
2
КСПШ-8.02.120
Стойка
1
3
КДК-6.01.200
Траверса
1
4
СНК-10.01.060
Стойка
1
5
КППШ-6-М.00.07.000-02
Палец
1
6
КДК-6.01.114
Втулка
1
7
М8-6g×20.58.019
Болт ГОСТ 7798-70
2
8
8 65Г 019
Шайба ГОСТ 6402-70
2
9
3ОЦ DIN 11024
Шплинт пружинный игольчатый
1
14
Каталог запасных частей на культиватор КСПШ-8

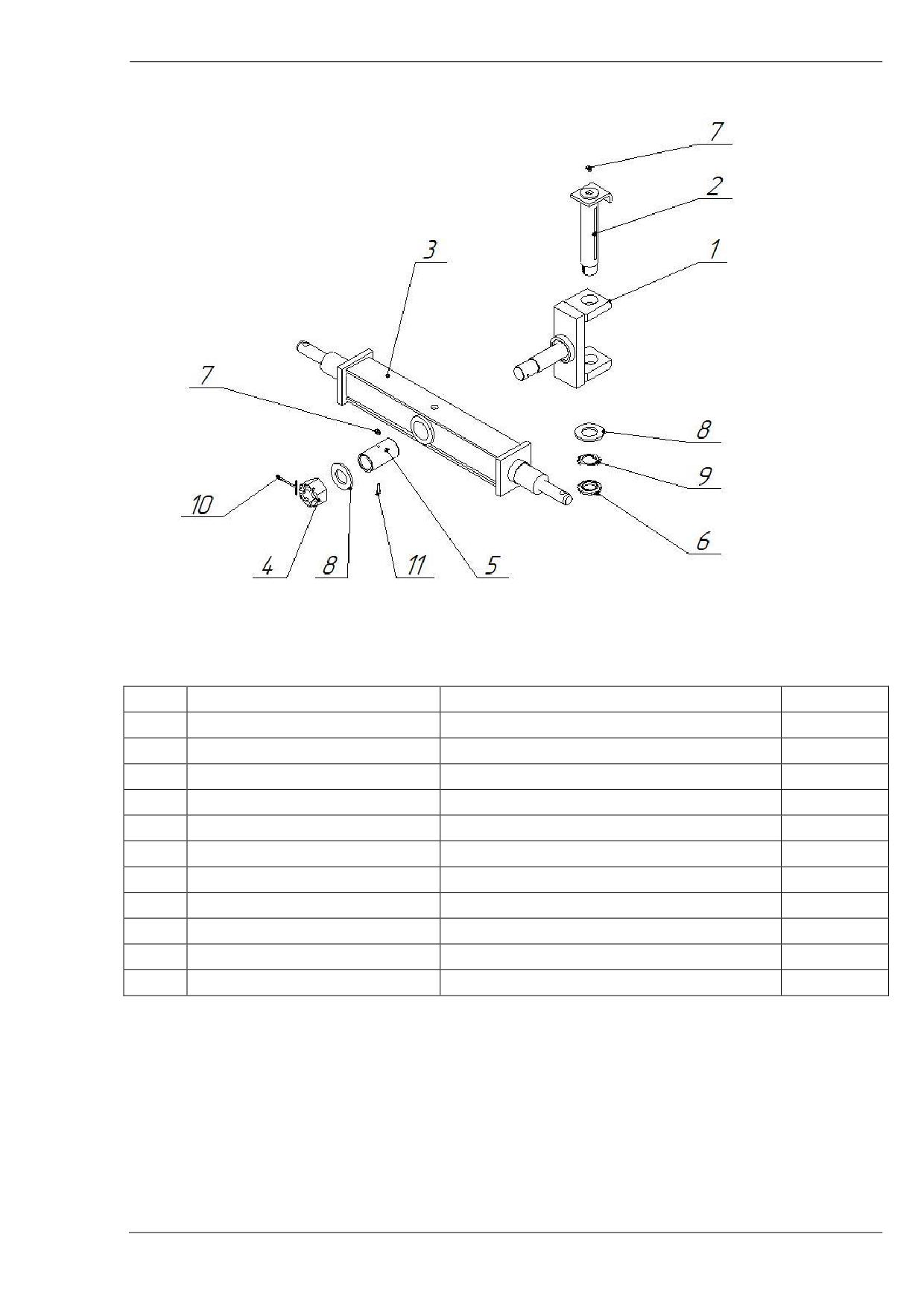

Рис. 16 - КДК-6.01.200 - Траверса
Поз.
Обозначение
Наименование
Кол-во
1
АМП-4.04.010
Шарнир
1
2
СНК-10.01.130
Палец
1
3
СНК-10.01.140
Труба
1
4
АМП-4.01.011
Гайка
1
5
АМП-4.04.064
Втулка
1
6
М48×1,5-6Н.05.019
Гайка ГОСТ 11871-88
1
7
1.2 Ц6
Масленка ГОСТ 19853-74
2
8
С.48.01.08кп.019
Шайба ГОСТ 11371-78
1
9
48.01.019
Шайба ГОСТ 11872-89
1
10
8×100.019
Шплинт ГОСТ 397-79
1
11
М8-6g×30.58.019
Болт ГОСТ 7798-70
1
15
Каталог запасных частей на культиватор КСПШ-8

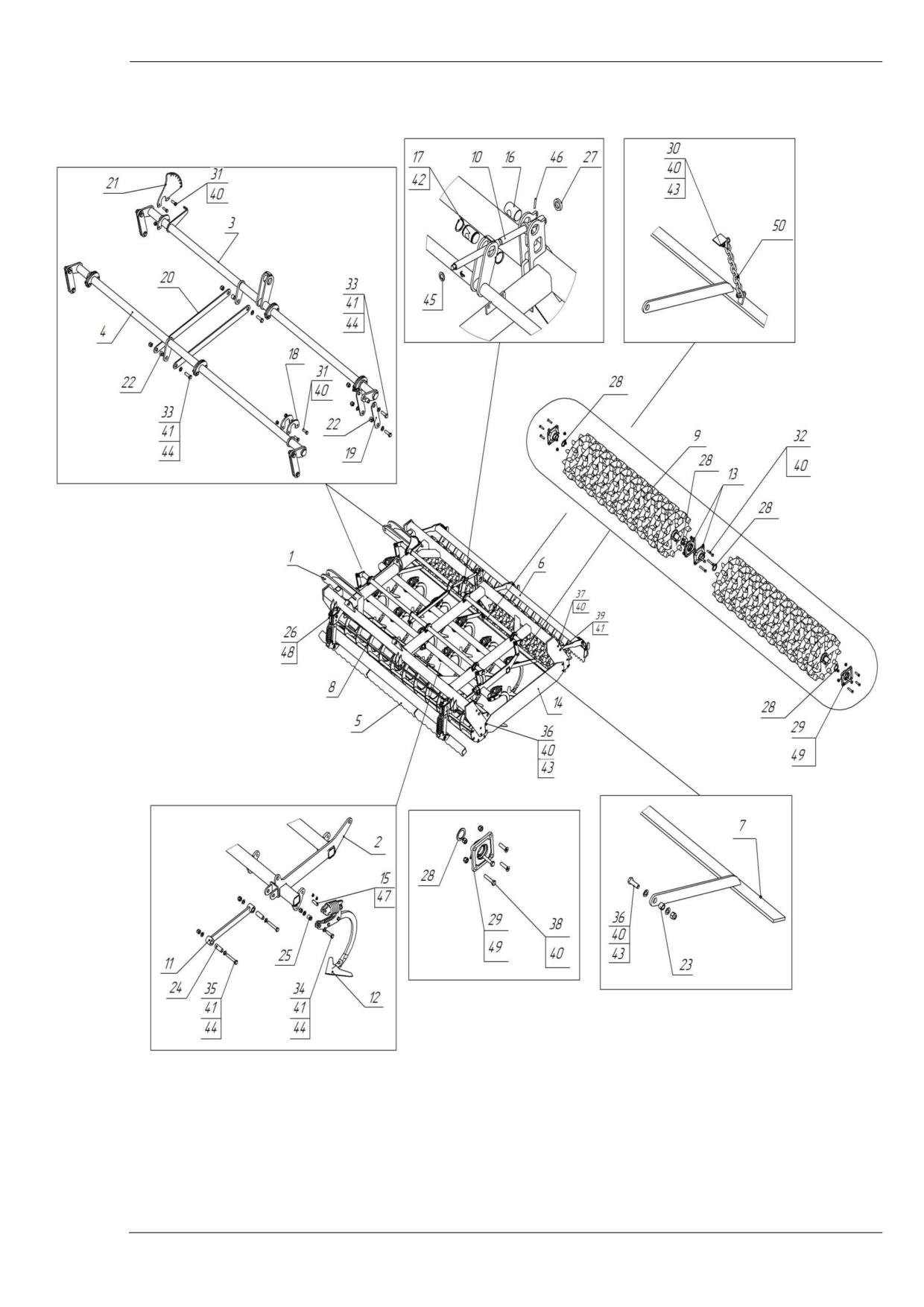

Рис. 17 - КСПШ-8.03.000 - Секция культиватора
16
Каталог запасных частей на культиватор КСПШ-8
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.03.100
Рама
1
2
КСПШ-8.03.200
Подрамник
1
3
КСПШ-8.03.300
Скалка
1
4
КСПШ-8.03.300-01
Скалка
1
5
КСПШ-8.03.400
Волокуша
1
6
КСПШ-8.03.500
Волокуша
1
7
КСПШ-8.03.600
Волокуша
1
8
КСПШ-8.03.700
Каток
1
9
КСПШ-8.03.750
Каток
2
10
КСПШ-8.01.020
Винт
1
11
КСПШ-8.01.030
Тяга
3
12
КСПШ-8.01.800
Лапа культиватора
12
13
КСПШ-8.03.002
Подшипник
2
14
КСПШ-8.03.003
Отбойник
2
15
КСПШ-8.01.001
Ось
12
16
КСПШ-8.01.003
Втулка
1
17
КСПШ-8.01.004
Втулка
1
18
КСПШ-8.01.005
Скоба
11
19
КСПШ-8.01.006
Планка
8
20
КСПШ-8.01.006-01
Планка
2
21
КСПШ-8.01.007
Сектор
1
22
КСПШ-8.01.008
Втулка
10
23
КСПШ-8.01.008-01
Втулка
3
24
КСПШ-8.01.008-02
Втулка
6
25
КСПШ-8.01.008-03
Втулка
12
26
КСПШ-8.01.009
Палец
2
27
КСПШ-8.01.022-01
Кольцо
1
28
СНК-10.00.005
Шайба
6
29
КДК-4.31.001
Прокладка
4
30
М12-6g×35.58.019
Болт ГОСТ 7798-70
2
31
М12-6g×40.58.019
Болт ГОСТ 7798-70
12
32
М12-6g×75.88.40Х.019
Болт ГОСТ 7798-70
4
33
М16-6g×50.88.40Х.019
Болт ГОСТ 7798-70
14
34
М16-6g×60.88.40Х.019
Болт ГОСТ 7798-70
12
35
М16-6g×100.88.40Х.019
Болт ГОСТ 7798-70
6
36
М12-6g×60.58.019
Болт ГОСТ 7798-70
4
37
В2М12-6g×45.58.019
Винт ГОСТ 17475-80
2
38
В2М12-6g×50.88.019
Винт ГОСТ 17475-80
12
39
В2М16-6g×40.58.019
Винт ГОСТ 17475-80
2
40
М12-6Н.5.019 NF
Гайка ГОСТ 50273-92
36
41
М16-6Н.5.019 NF
Гайка ГОСТ 50273-92
34
42
А50.019
Кольцо ГОСТ 13942-86
2
43
С12.01.08кп.019
Шайба ГОСТ 11371-78
6
17
Каталог запасных частей на культиватор КСПШ-8
44
С16.01.08кп.019
Шайба ГОСТ 11371-78
86
45
С20.01.08кп.019
Шайба ГОСТ 11371-78
1
46
6×45.019
Штифт ГОСТ 3128-76
1
47
4×36.019
Шплинт ГОСТ 397-79
25
48
16-DIN5
Откидной шплинт DIN 11023
2
49
LSFR 308 TBT.H.T.Zn
Подшипник
4
50
8,2×34×30,5
Цепь сварная короткозвенная
1

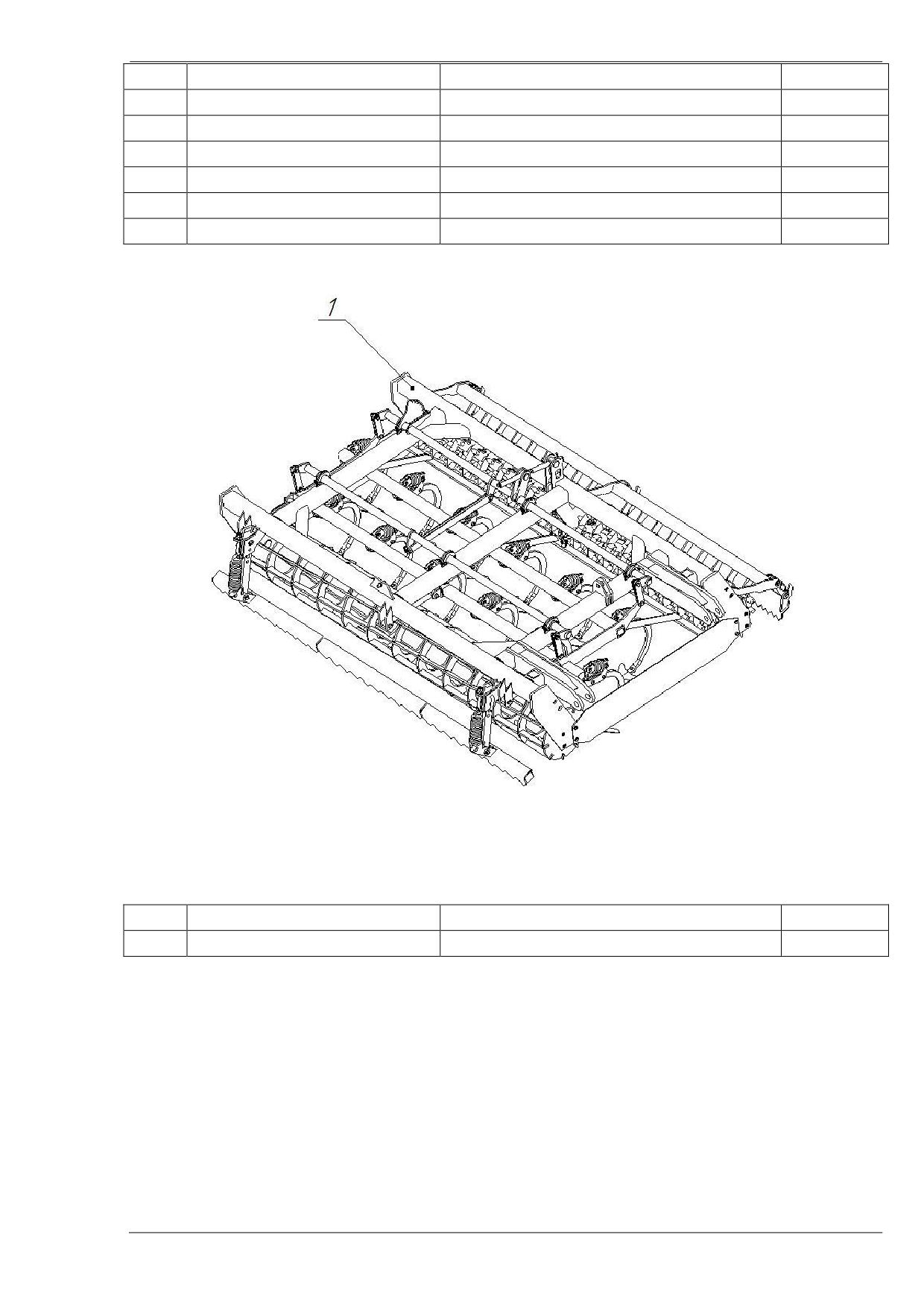

Рис. 18 - КСПШ-8.03.000-01 - Секция культиватора
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.03.100-01
Рама
1
Остальные позиции смотреть рис. 17
18
Каталог запасных частей на культиватор КСПШ-8
Рис. 19 - а) КСПШ-8.03.100 - Рама
б) КСПШ-8.03.100-01 - Рама
Рис.20 - КСПШ-8.03.200 - Подрамник
19
Каталог запасных частей на культиватор КСПШ-8
Рис. 21 - КСПШ-8.03.400 - Волокуша
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.03.410
Балка
1
2
КСПШ-8.01.420
Кронштейн
2
3
КСПШ-8.01.401
Пружина
2
4
КСПШ-8.01.402
Тяга
2
5
КСПШ-8.01.403
Ось
2
6
КСПШ-8.01.404
Гайка
2
7
6,3×36.019
Шплинт ГОСТ 397-79
4
8
М20-6Н.5.019
Гайка ГОСТ 5915-70
2
9
С.27.01.08кп.019
Шайба ГОСТ 11371-78
2
10
С.24.01.08кп.019
Шайба ГОСТ 11371-78
4
20
Каталог запасных частей на культиватор КСПШ-8

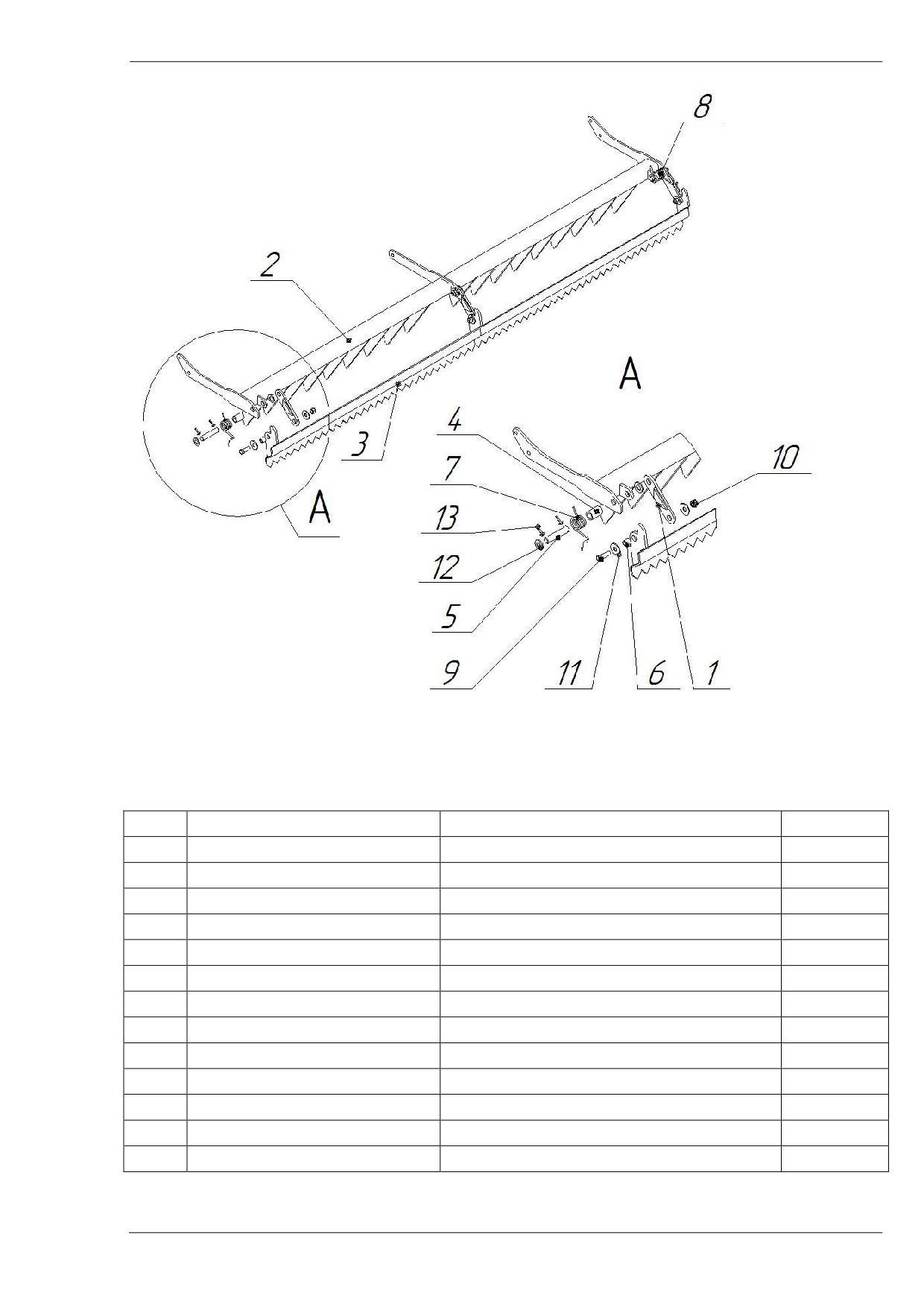

Рис.22 - КСПШ-8.03.500 - Волокуша
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.01.520
Серьга
3
2
КСПШ-8.03.510
Балка
1
3
КСПШ-8.03.530
Гребенка
1
4
КСПШ-8.01.501
Втулка
2
5
КСПШ-8.01.502
Ось
2
6
КСПШ-8.01.503
Втулка
4
7
КСПШ-8.01.509
Пружина
1
8
КСПШ-8.01.509-01
Пружина
1
9
М16-6g×50.58.019
Болт ГОСТ 7798-70
4
10
М16-6Н.5.019 NF
Гайка ГОСТ Р 50273-92
4
11
А.16.04.019
Шайба ГОСТ 6958-78
8
12
А.24.04.019
Шайба ГОСТ 11371-78
4
13
6,3×36.019
Шплинт ГОСТ 397-79
4
21
Каталог запасных частей на культиватор КСПШ-8
Рис.23 - КСПШ-8.03.600 - Волокуша
Рис.24 - КСПШ-8.03.700 - Каток
Рис.25 - КСПШ-8.03.750 - Каток
22
Каталог запасных частей на культиватор КСПШ-8
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.03.751
Колесо
1
2
КСПШ-8.03.752
Ось
1
3
КСПШ-8.03.753
Колесо
1
4
КТМ-4.02.761
Колесо
8
5
КТМ-4.02.763
Втулка
2
6
М12-6g×30.68.019
Винт ГОСТ 1482-84
2

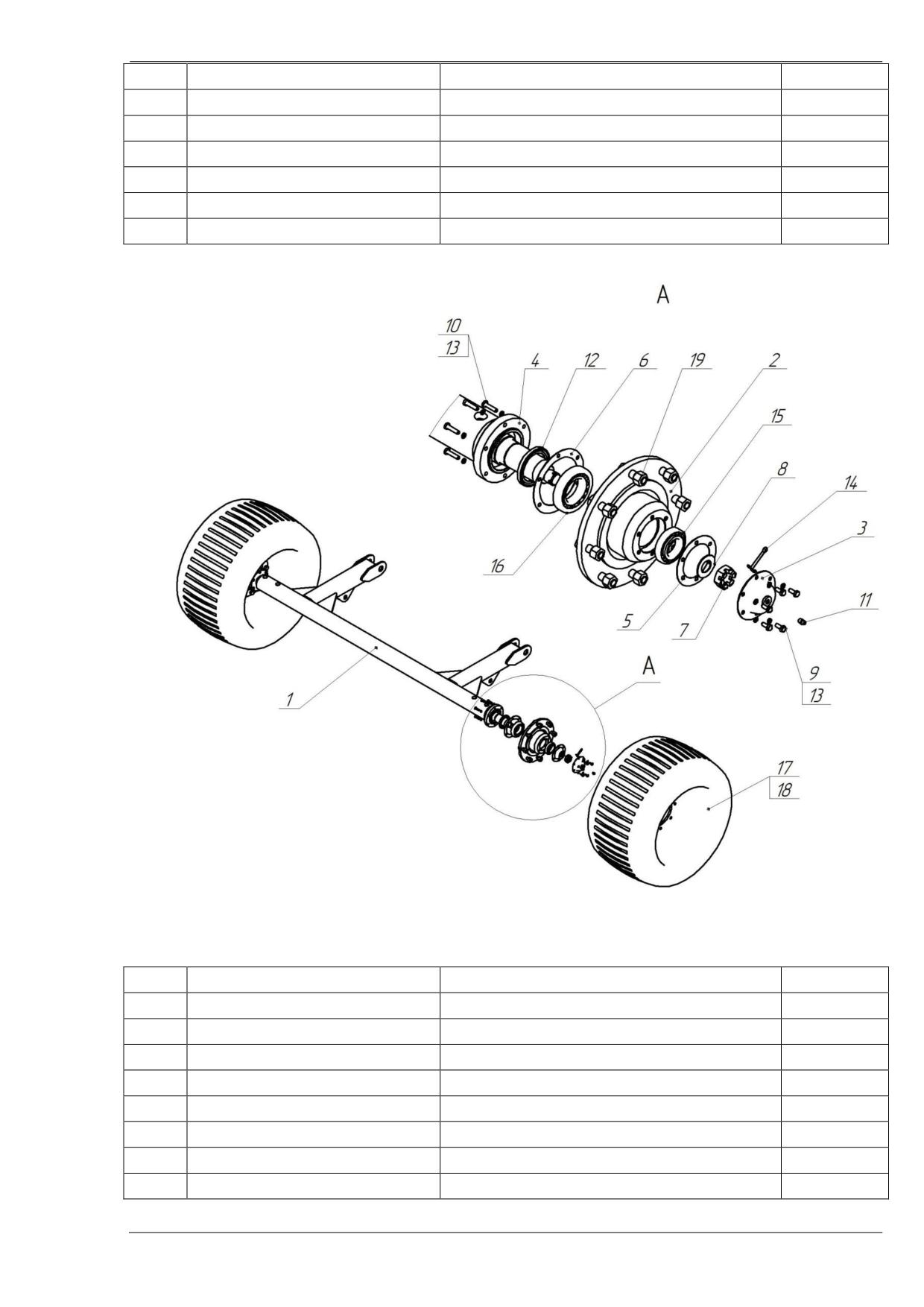

Рис.26 - КСПШ-8.04.000 - Шасси
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.04.100
Балка
1
2
СНК-10.04.200
Ступица
2
3
АМП-4.03.500
Крышка
2
4
АМП-4.03.001
Крышка
2
5
АМП-4.03.004
Прокладка
2
6
АМП-4.03.005
Прокладка
2
7
АМП-4.03.006
Гайка
2
8
АМП-4.03.007
Шайба
2
23
Каталог запасных частей на культиватор КСПШ-8
9
М8-6g×20.58.019
Болт ГОСТ 7798-70
12
10
М8-6g×35.58.019
Болт ГОСТ 7798-70
12
11
1.2 Ц6
Масленка ГОСТ 19853-74
2
12
1.2-70×95-1
Манжета ГОСТ 8752-79
2
13
8 65Г 019
Шайба ГОСТ 6402-70
24
14
6,3×63.019
Шплинт ГОСТ 397-79
2
15
7209
Подшипник ГОСТ 27365-87
2
16
7212
Подшипник ГОСТ 27365-87
2
17
520/50-17 162/150 А8
Шина STARCO SG Flotation
2
16.00×17Н2Wheel
Диск
2
18
8/275/221 ETO 21.5 (R16)
19
М18×1,5
Гайка баллонная STARCO (R16)
16

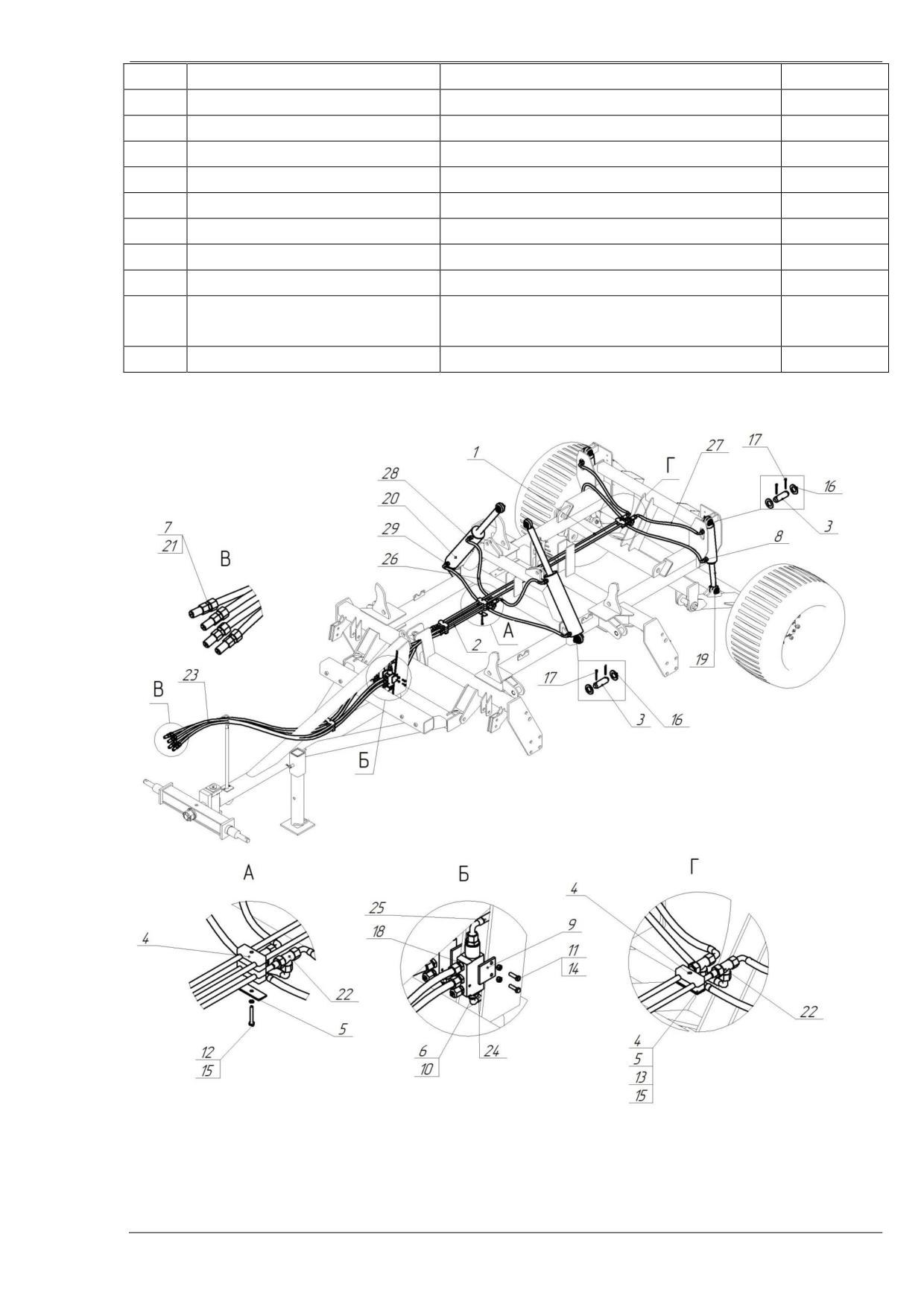

Рис.27 - КСПШ-8.05.000 - Гидрооборудование.
24
Каталог запасных частей на культиватор КСПШ-8
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.05.010
Трубопровод
2
2
КСПШ-8.05.010-01
Трубопровод
2
3
КСПШ-8.00.001-01
Ось
4
4
КППШ-6-М.10.00.001
Колодка
16
5
КППШ-6-М.10.00.002
Планка
4
6
СНК-10.05.005
Шайба
4
7
КПШ-9.25.003
Штуцер
6
8
ВВ-8-С.05.003
Штуцер
2
9
КДК-6.05.001
Пластина
2
10
КППШ-6-М.10.08.011-10
Штуцер
4
11
М8-6g×30.58.019
Болт ГОСТ 7798-70
4
12
М8-6g×100.58.019
Болт ГОСТ 7798-70
3
13
М8-6g×55.58.019
Болт ГОСТ 7798-70
1
14
М8-6Н.5.019 NF
Гайка ГОСТ Р 50273-92
4
15
8 65Г 019
Шайба ГОСТ 6402-70
4
16
С.30.01.08кп.019
Шайба ГОСТ 11371-78
8
17
6,3×50.019
Шплинт ГОСТ 397-79
8
18
ГЗД 10.00.00
Гидрозамок
2
19
ГЦ.80.40.250.11.30.00
Гидроцилиндр
2
20
ГЦ.100.50.400.11.00
Гидроцилиндр
2
21
ISO 7241-1А
БРС «Ниппель» 1/2” AF 10-08
4
22
КНО21Х0800
Тройник DK М22×1,5
4
Рукав РВД 10-35-М22×1,5 (К=27) ТУ 22-169-18-99
23
L=3.4 м 0°-0°
4
24
L=0,75 м 0°-90°
2
25
L=0,65 м 0°-90°
2
26
L=0,85 м 90°-90°
2
27
L=0,75 м 90°-90°
6
28
КНО43Х6408
Уголок NPT 1/2’’вв-DK М22×1,5
2
29
КНО43Х6408D
Уголок NPT 1/2’’вв-DK М22×1,5
2
25
Каталог запасных частей на культиватор КСПШ-8
Рис. 28 - КСПШ-8.06.000 - Следорыхлитель.
Поз.
Обозначение
Наименование
Кол-во
1
КСПШ-8.06.020
Стойка
2
2
КСПШ-8.06.030
Серьга
2
3
КСПШ-8.06.040
Кронштейн
2
4
КСПШ-8.06.001
Балка
1
5
КСПШ-8.06.002
Тяга
2
6
КСПШ-8.06.003
Пластина
4
7
КСПШ-8.06.004
Палец
2
8
КСПШ-8.06.005
Пластина
2
9
КСПШ-8.01.401
Пружина
2
10
КСПШ-8.01.404
Гайка
2
11
М12-6g×140.88.40Х.019
Болт ГОСТ 7798-70
8
12
М16-6g×60.88.40Х.019
Болт ГОСТ 7798-70
10
13
М12-6Н.5.019
Гайка ГОСТ 5915-70
16
14
М20-6Н.5.019
Гайка ГОСТ 5915-70
2
26
Каталог запасных частей на культиватор КСПШ-8
15
М16-6Н.5.019 NF
Гайка ГОСТ Р 50273-92
10
16
М12-6Н.5.019NF
Гайка ГОСТ Р 50273-92
2
17
16-DIN5
Шплинт откидной
2
18
3000236-К00
Лапа следорыхлителя
2
19
4005580
Стойка следорыхлителя
2
20
М02490
Болт крепления лапы
2

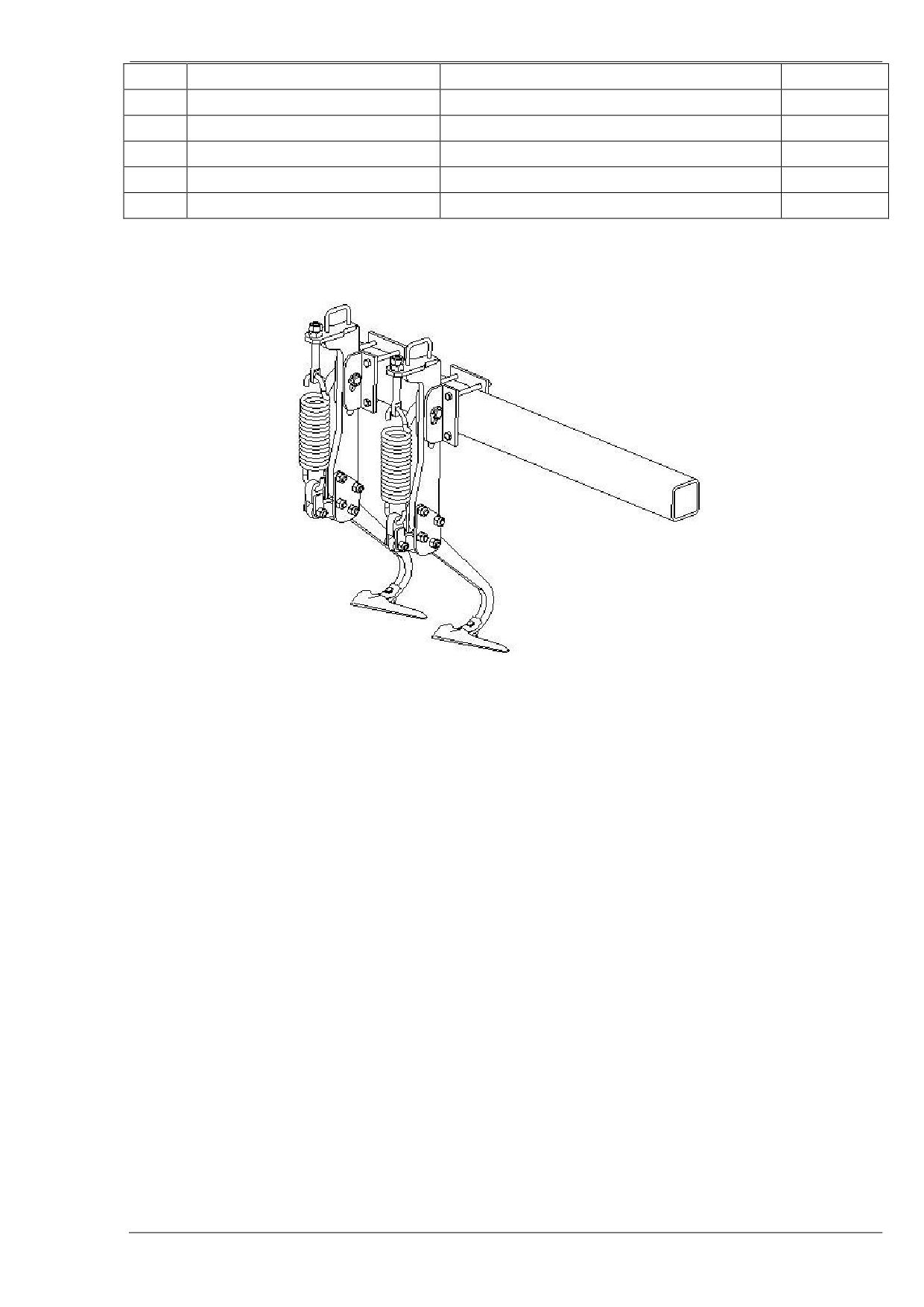

Рис. 29 - КСПШ-8.06.000-01 - Следорыхлитель.
Детали и узлы полностью совпадают с КСПШ-8.06.000 (рис. 28)
27





















//////////////////////////////////////////
