Тепловизор RGK TL-80. Руководство по эксплуатации

Содержание

Введение

Общие сведения

Информация по безопасности

Комплект поставки

Стандартные принадлежности

Технические характеристики

Описание прибора

Зарядка аккумулятора

Включение и выключение питания

Интерфейс

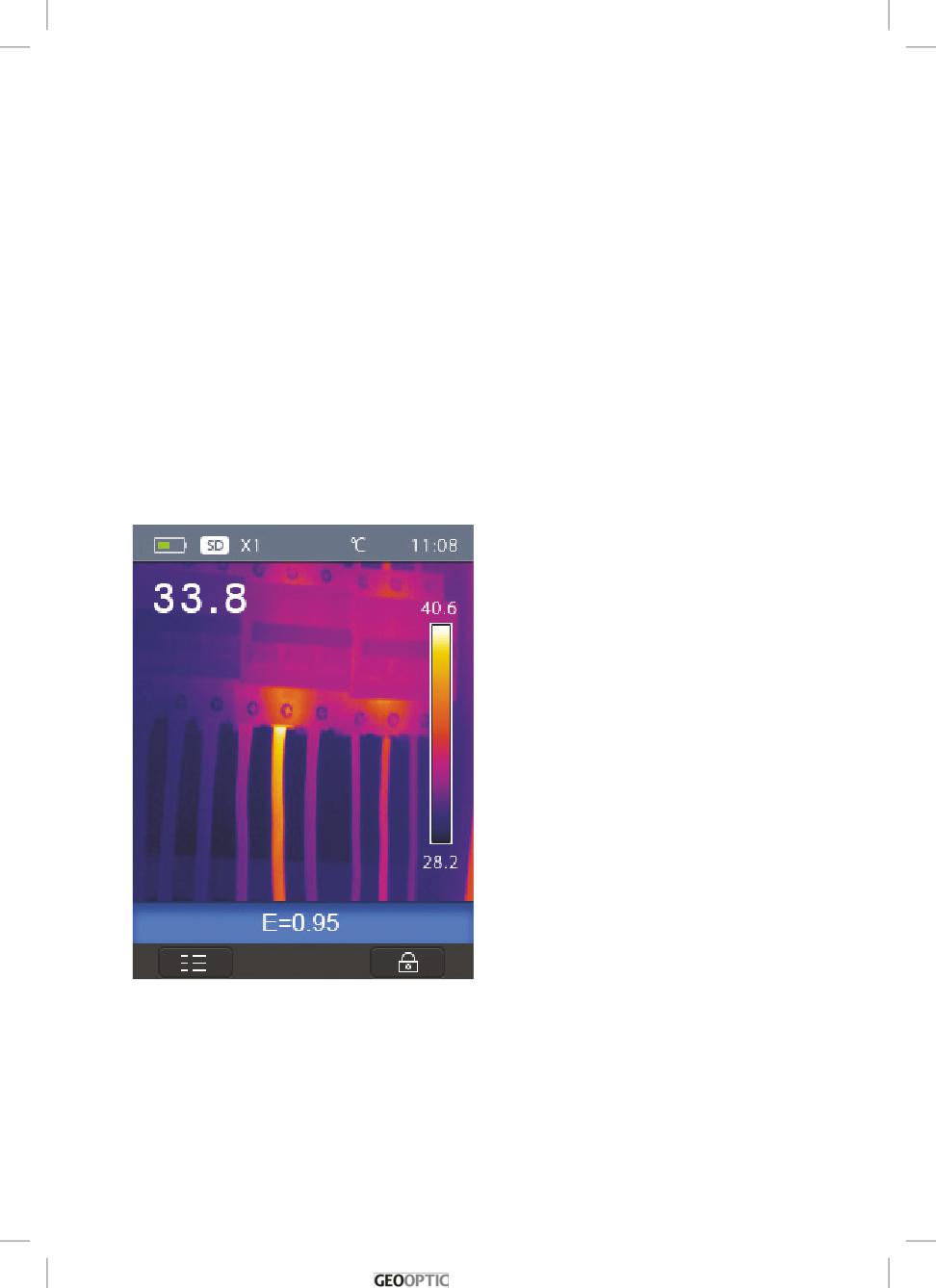

Основной интерфейс

Оптическая линза

Фокусировка

Калибровка

Масштабирование

Светодиодный индикатор

Лазер

Измерение температуры

Корректировка коэффициента теплового излучения

Отраженная температура

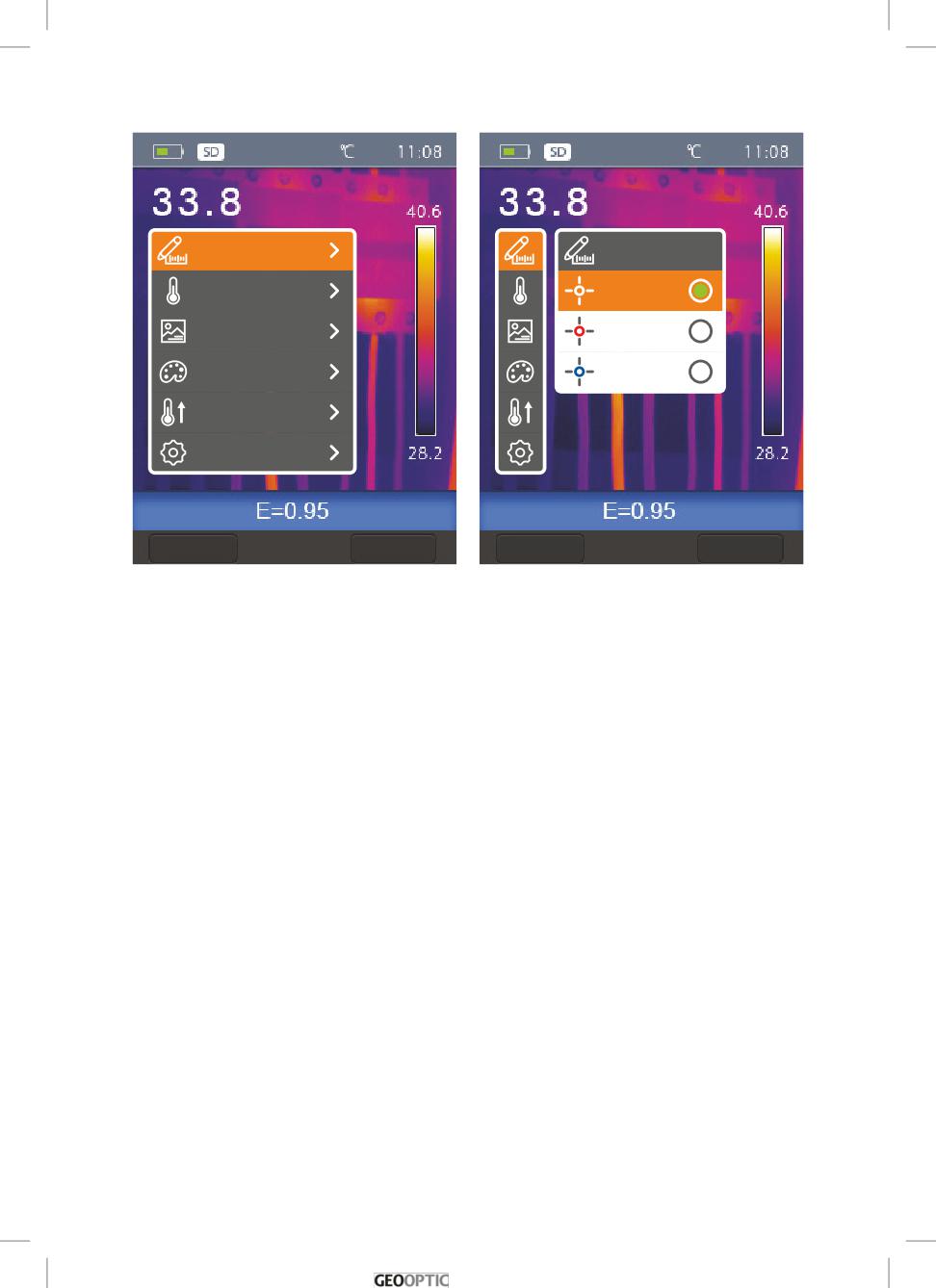

Меню

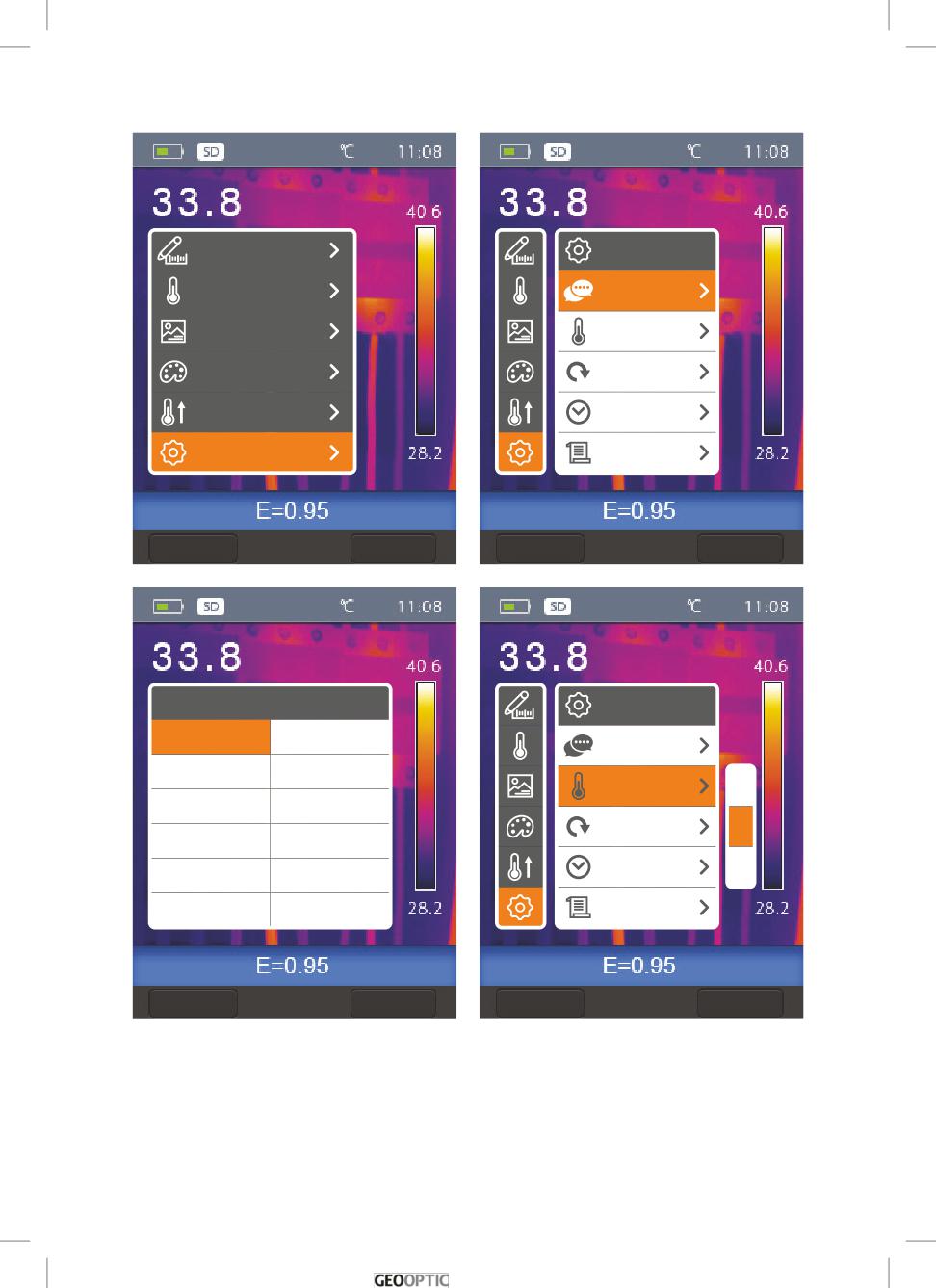

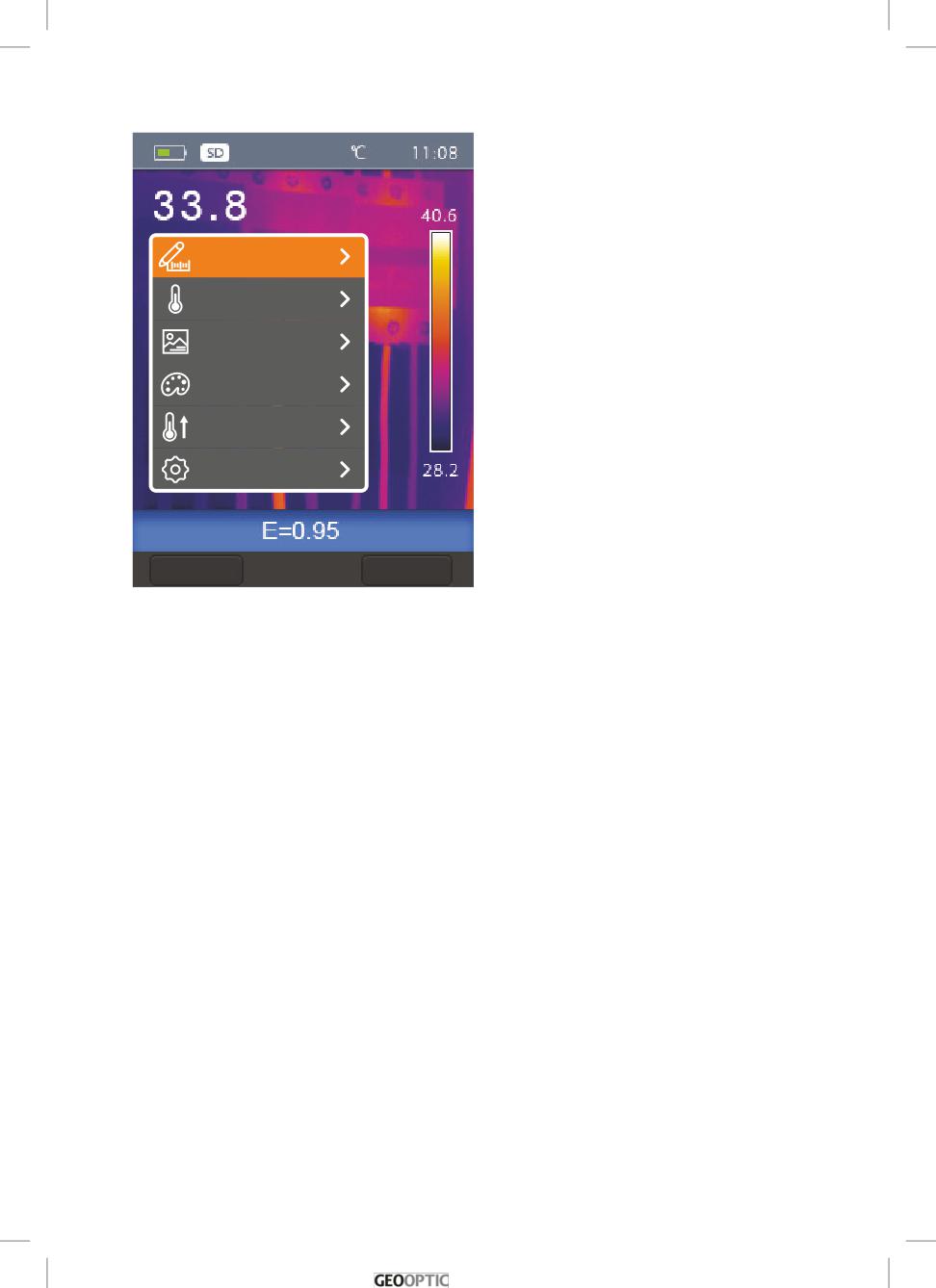

Основное меню

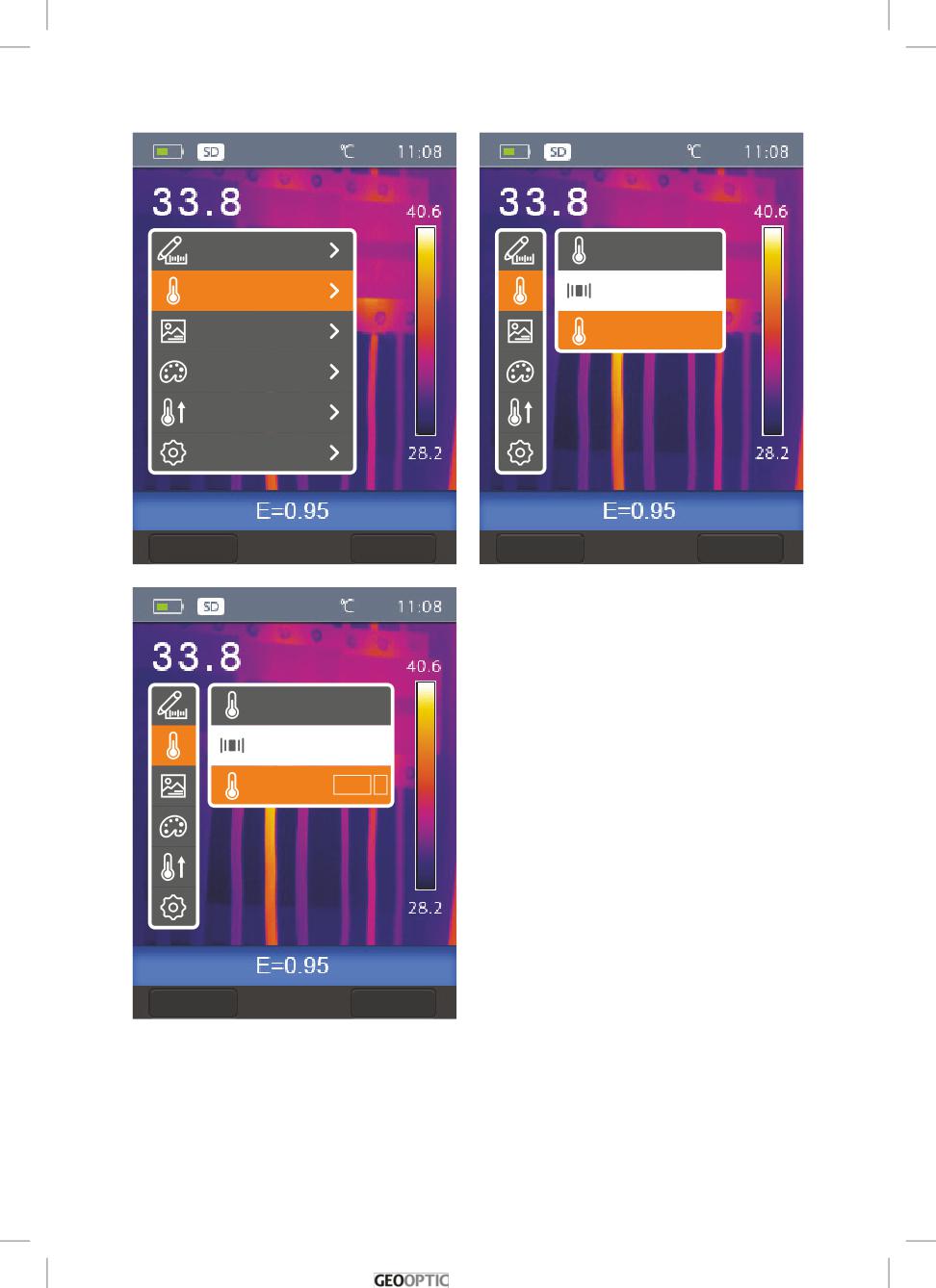

Измерения

Открытие и закрытие

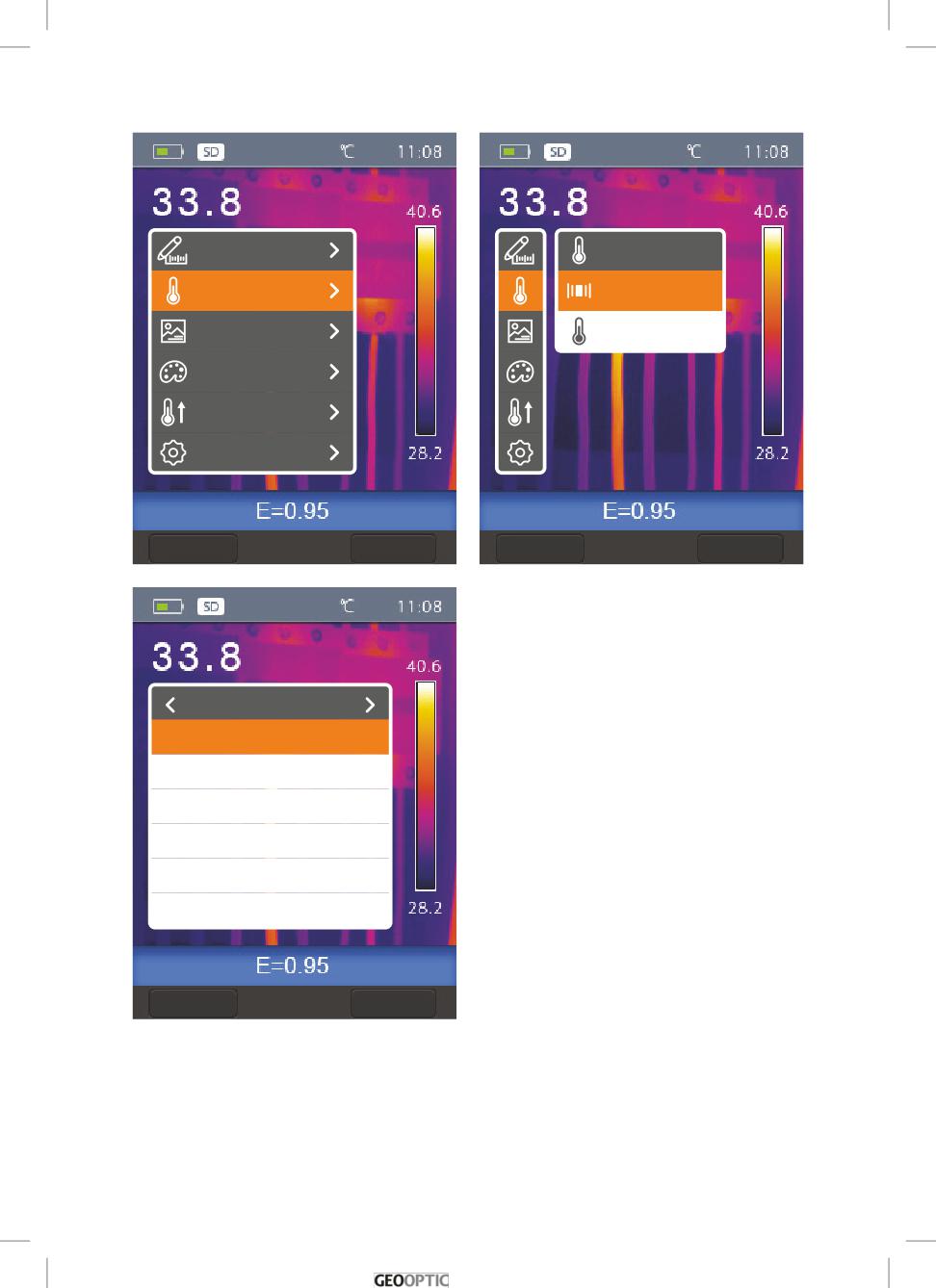

Коэффициент излучения

Отражённая температура

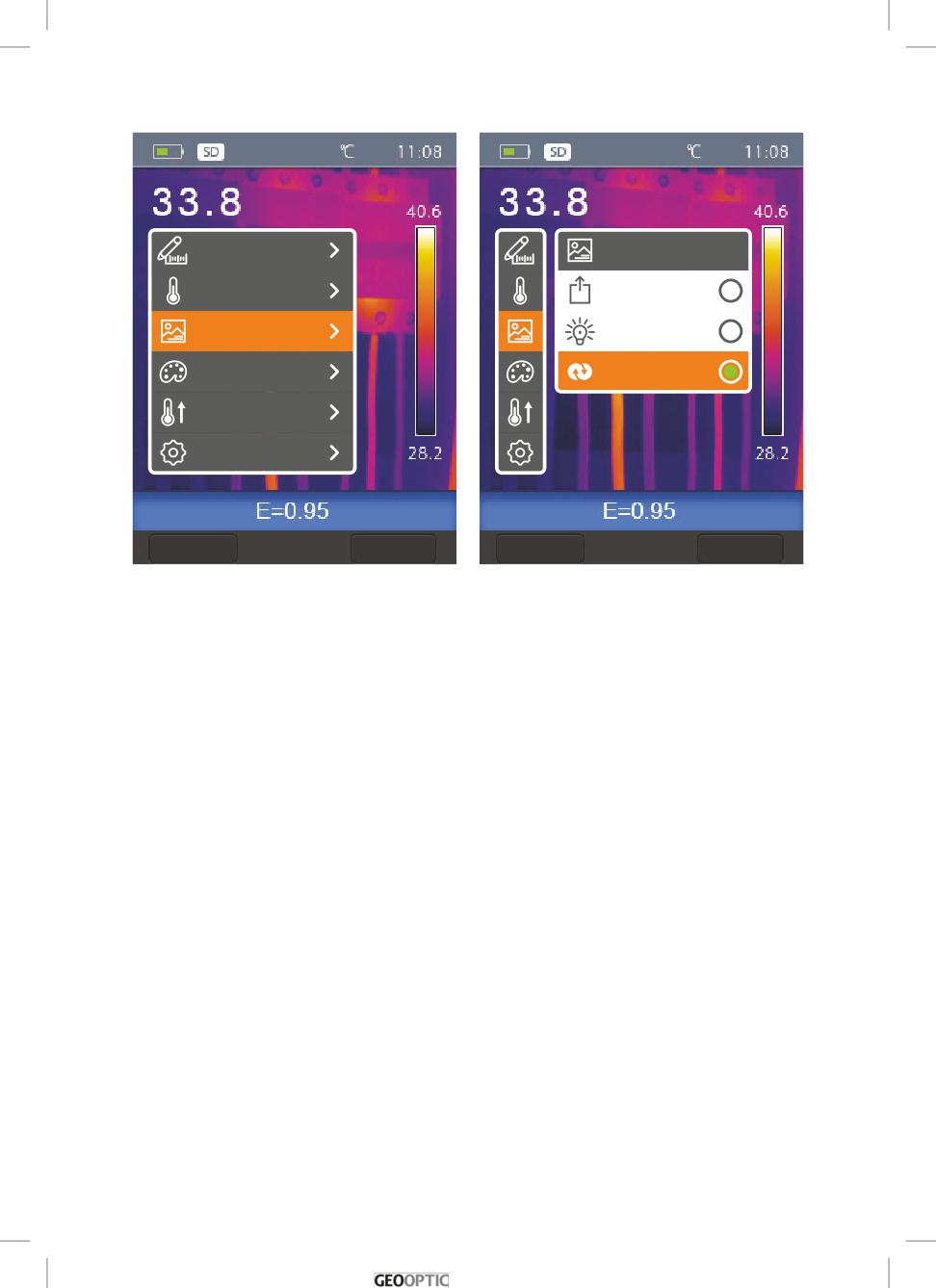

Изображения

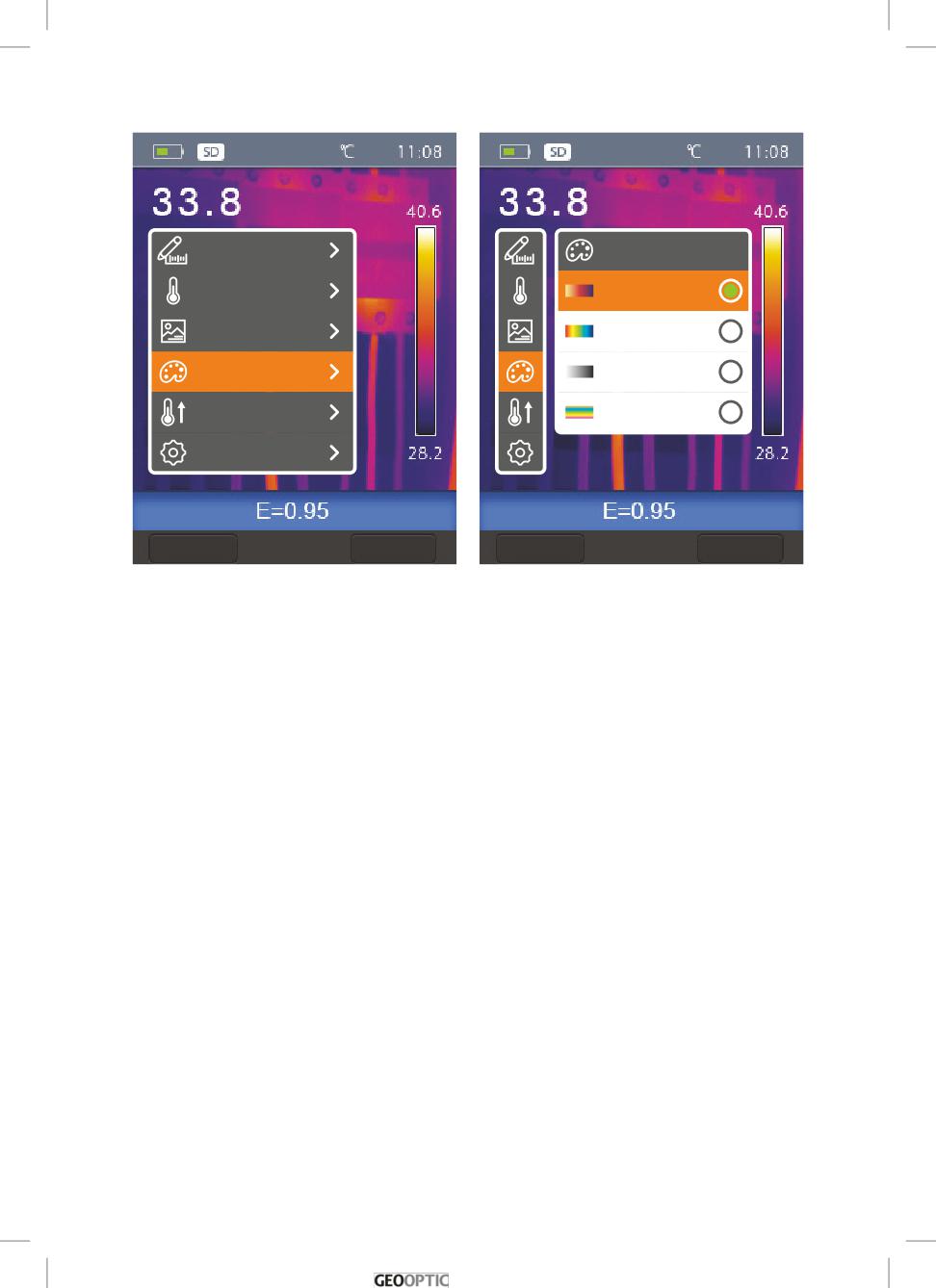

Палитра

Стандартная палитра

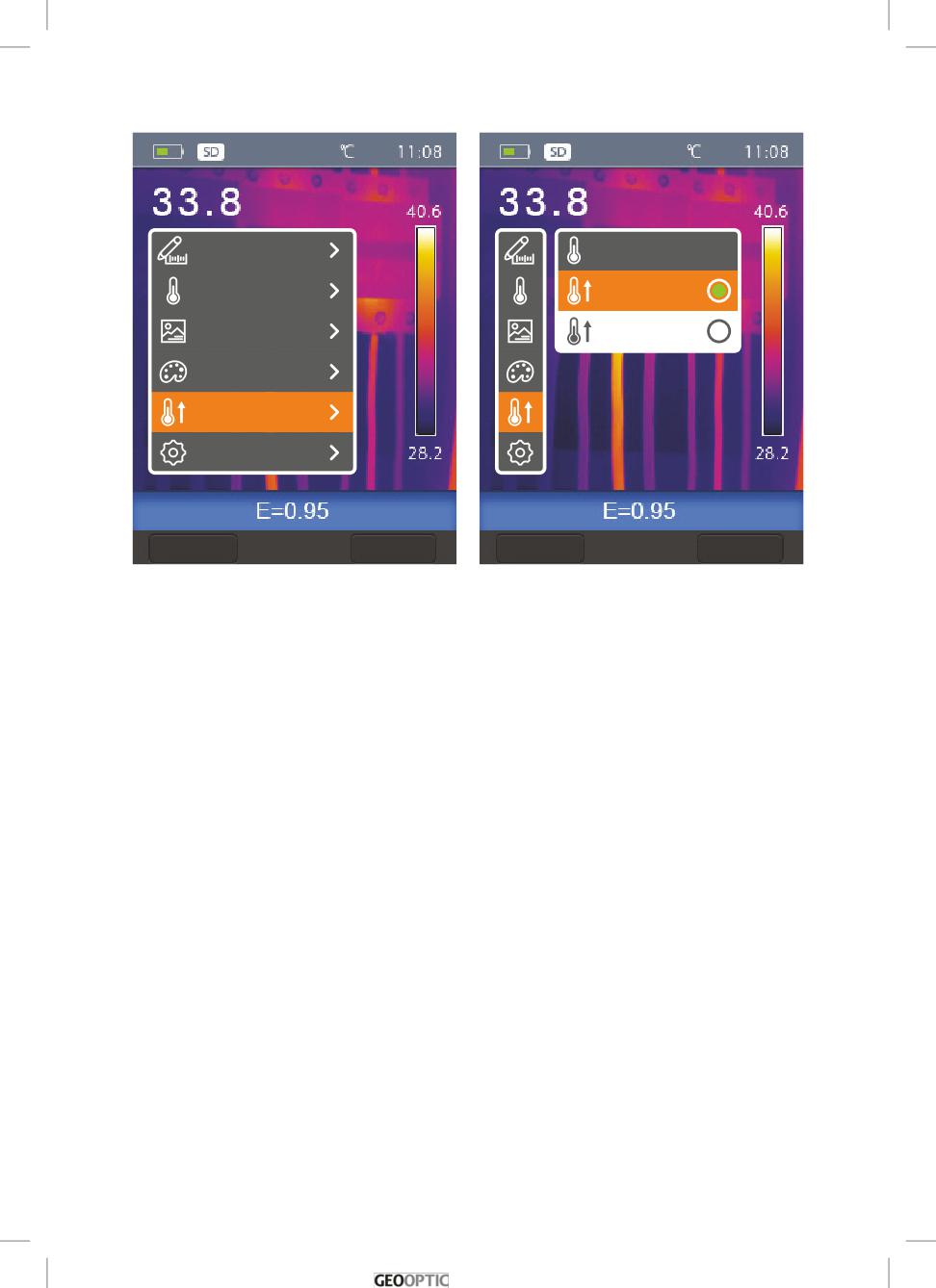

Диапазон

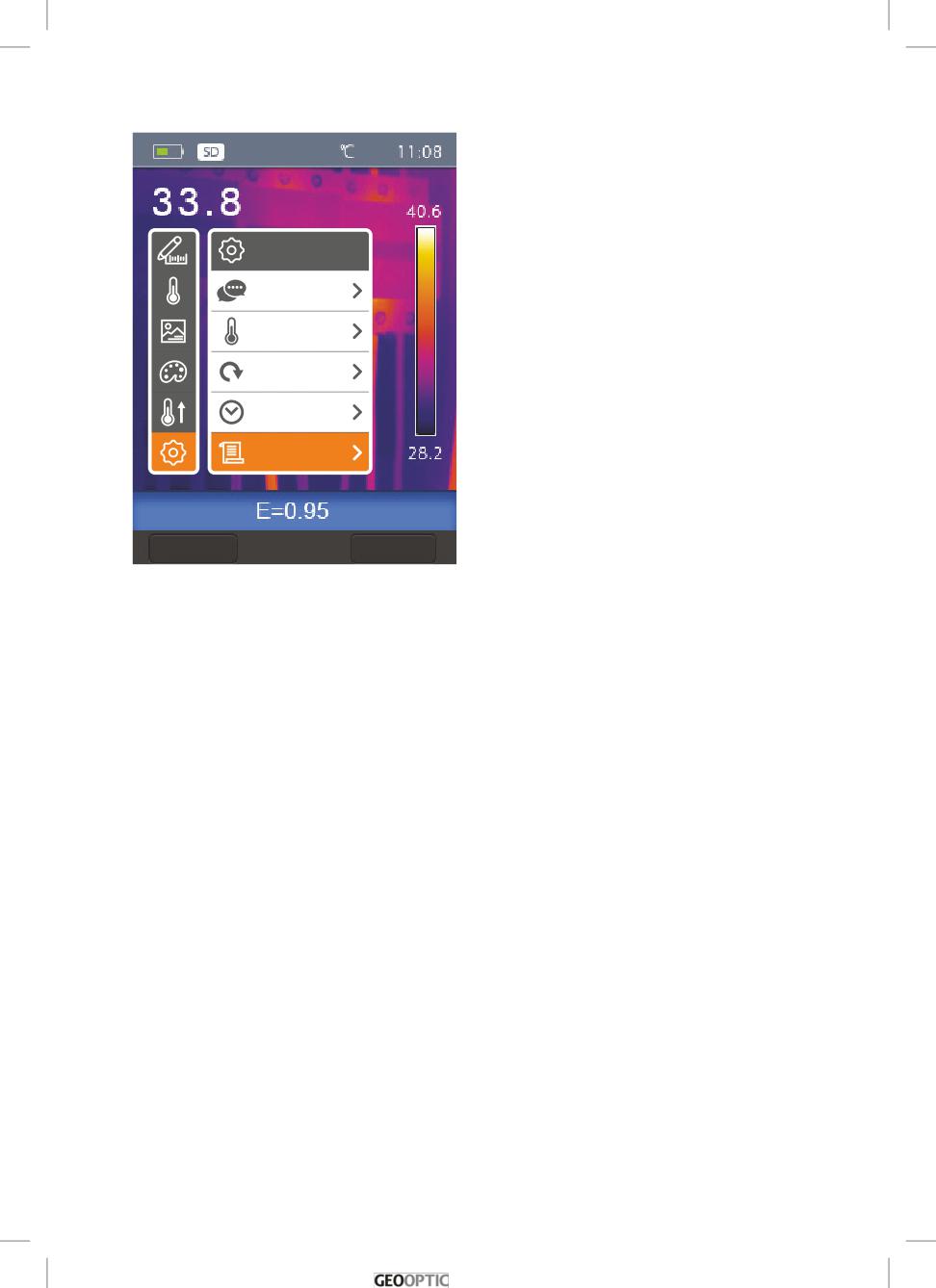

Настройки

Язык

Единица измерения температуры

Заводские настройки

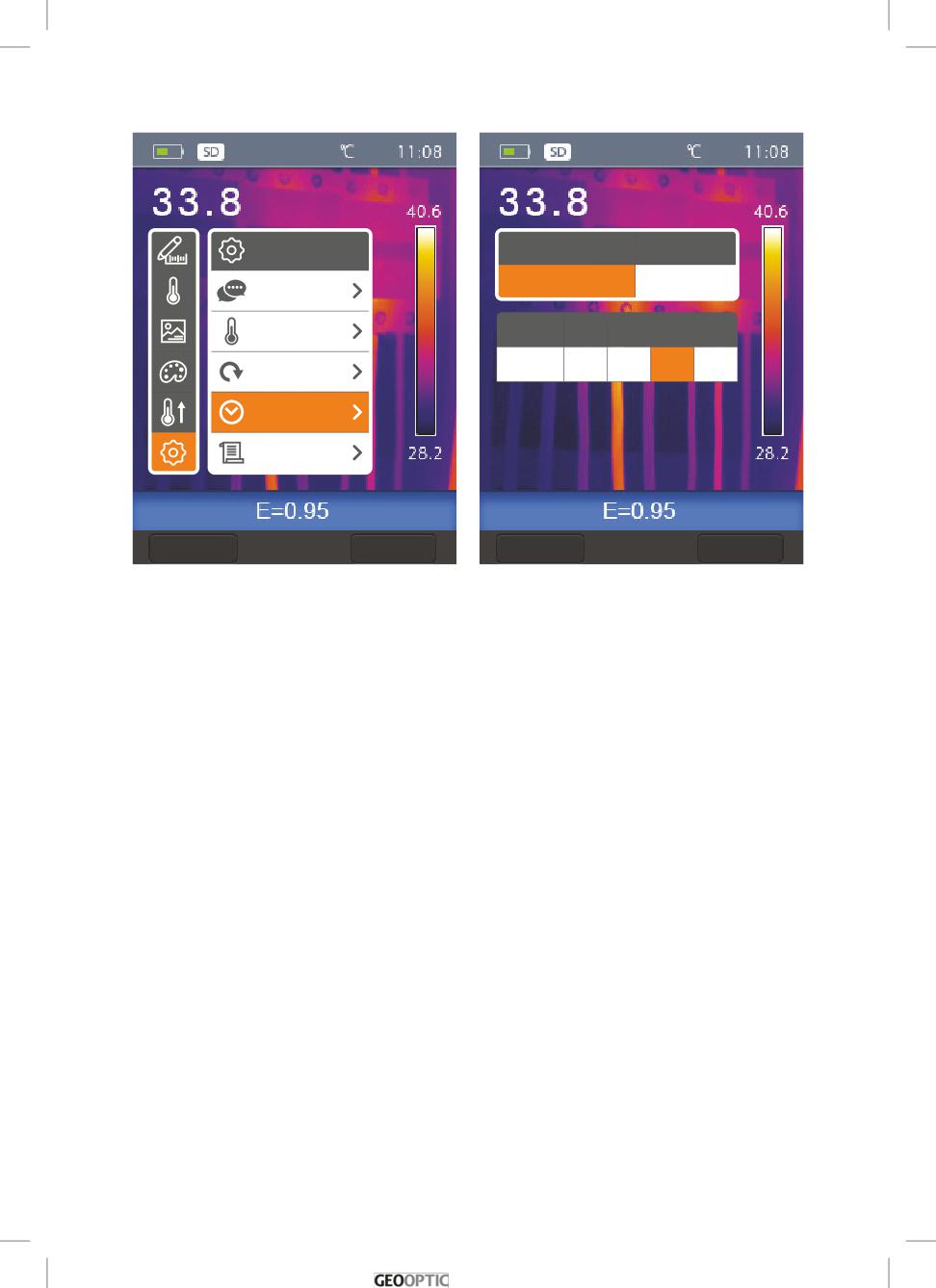

Дата/время

Информация

Выравнивание

Автоматическое отключение

Звук

Форматы фото- и видео файлов

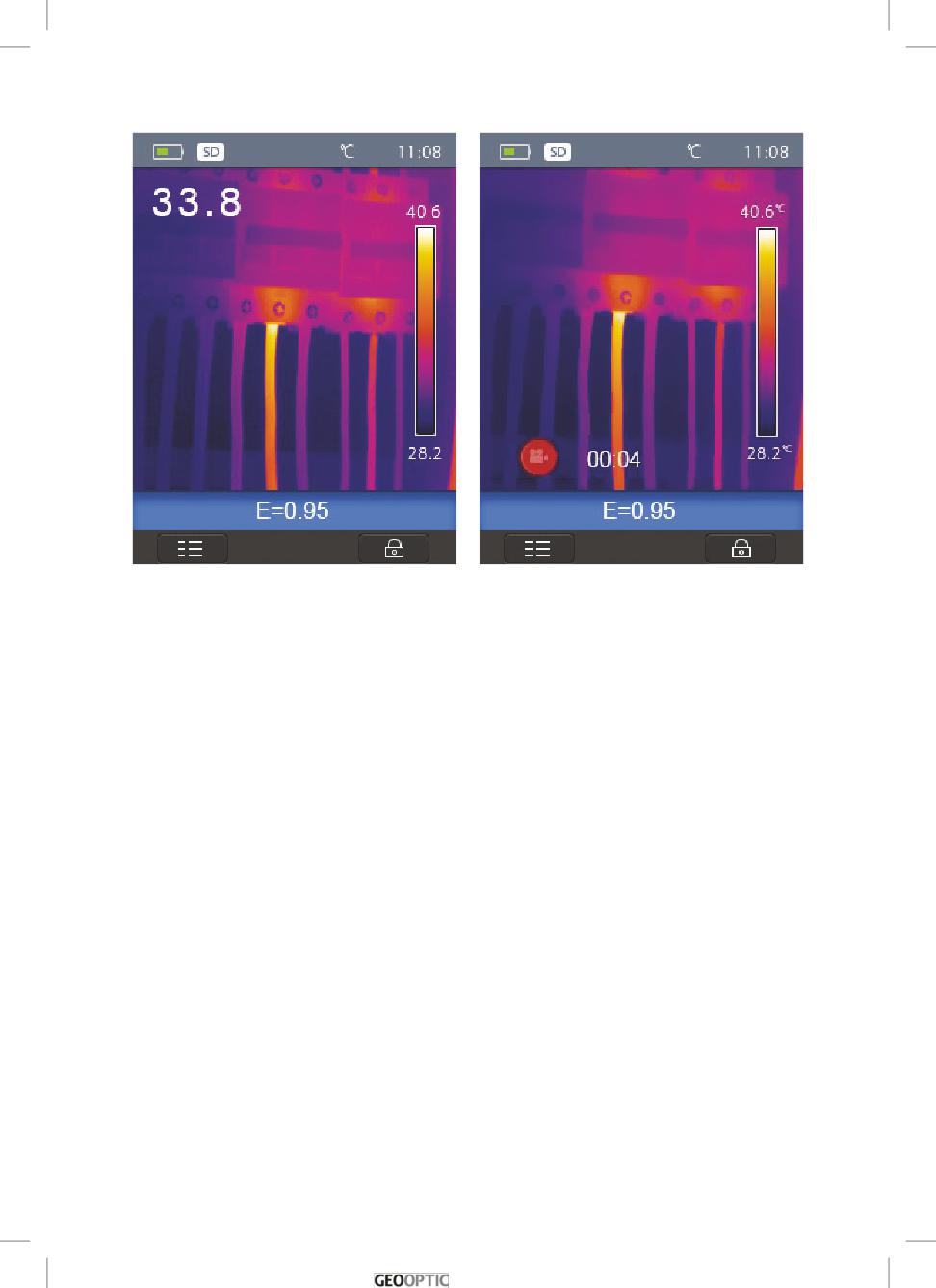

Запись изображений

Меню видеозаписи

Проигрыватель файлов

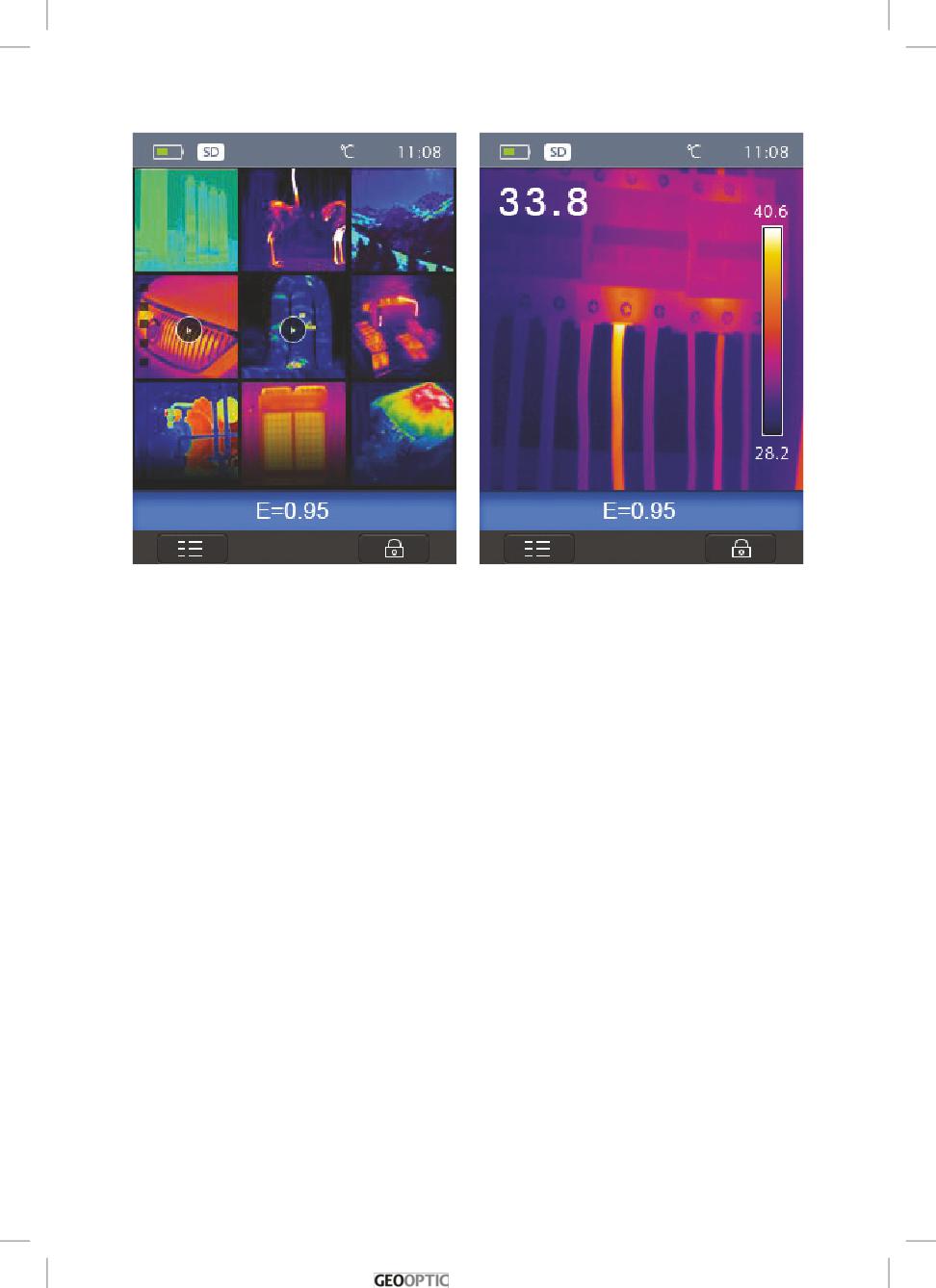

Открытие изображений

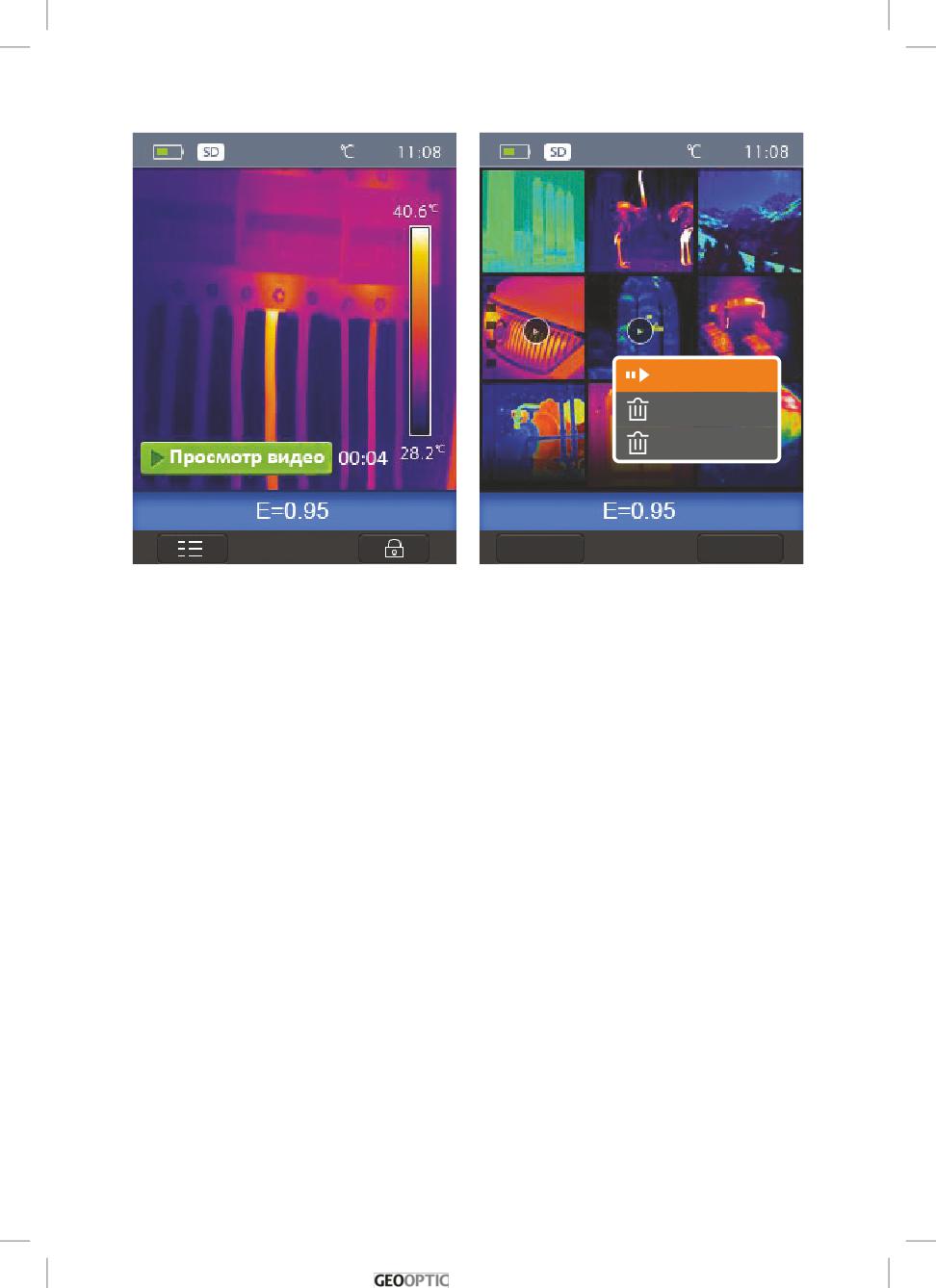

Воспроизведение видеозаписи

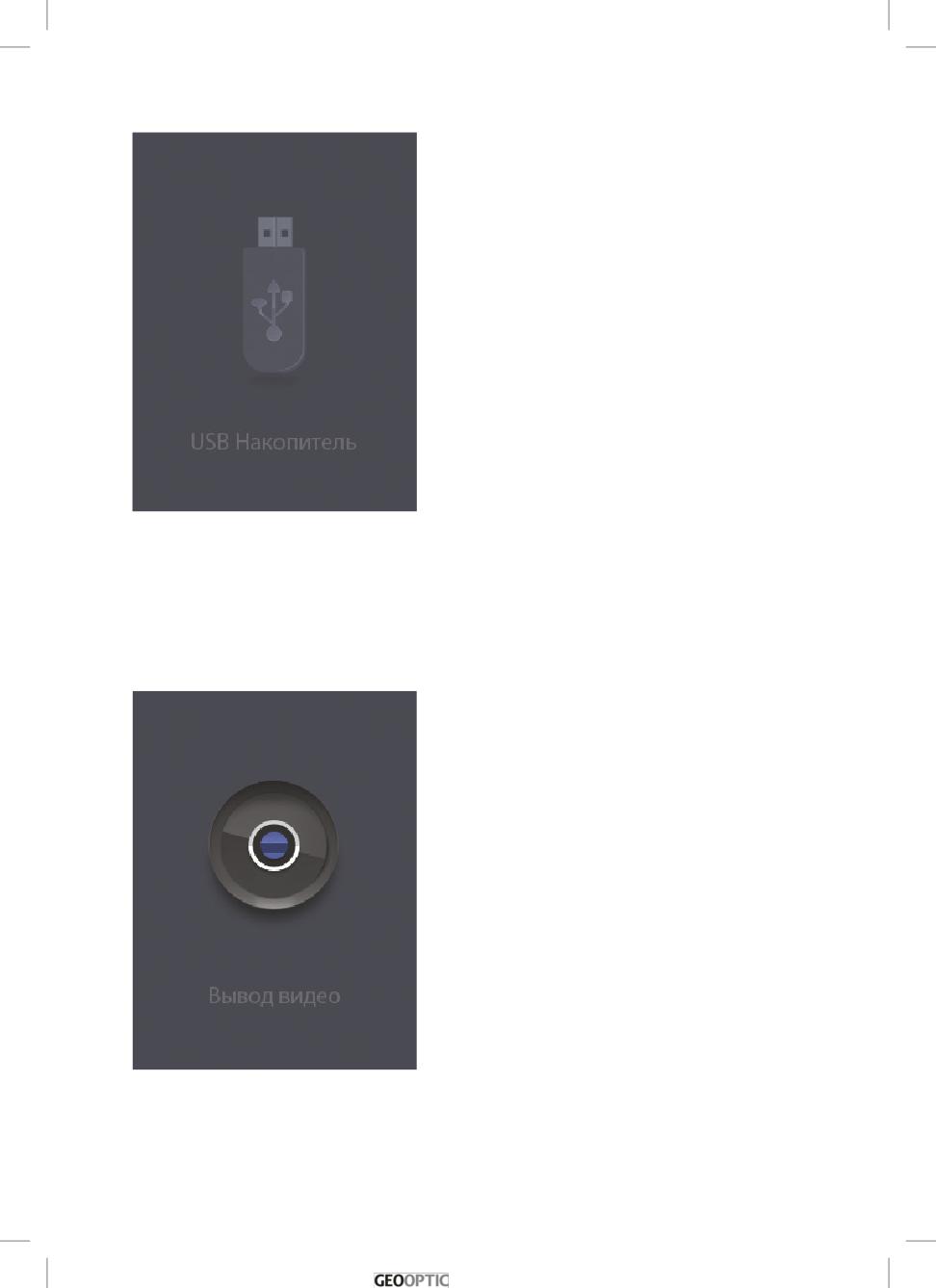

Режим USB

Память

ПК-камера

Режим HDMI

Диагностика неисправностей

Перед началом выполнения работ, обязательно ознакомьтесь с руко-

водством пользователя. В руководстве содержатся: техника безопас-

ности при использовании тепловизора RGK TL-80, технические харак-

теристики и особенности данной модели.

Введение

Общие сведения

Тепловизор - это уникальный прибор, способный преобразовать ин-

фракрасное (тепловое) излучение в видимое изображение.

Любая деятельность, связанная с потреблением или преобразовани-

ем энергии, работой механических и электрических систем, сопро-

вождается тепловыми процессами, поэтому тепловизор позволяет

контролировать состояние этих объектов по изменению температур

(выявляя отклонения и нарушения).

Тепловизор RGK TL-80, способен в режиме реального времени воспро-

изводить на ЖК-экране прибора всю тепловую информацию с поверхно-

сти обследуемого объекта, сохранять данную информацию на SD-карту

для последующей обработки на ПК, а также записывать инфракрасное

видео (далее «ИК-видео») со звуковыми эффектами. При подключении

RGK TL-80 к монитору, имеющему HDMI выход, вы сможете отслеживать

и контролировать тепловые показатели объекта на большом экране.

Данный тепловизор разработан специально для специалистов в та-

ких отраслях, как энергетика, электродиагностика, промышленность,

а также компаний, осуществляющих надзор за объектами ЖКХ, систе-

мами ОВК и пр.

Информация по безопасности

•

Во избежание опасного воздействия лазерного излучения не на-

правляйте лазер на людей и животных непосредственно или через

отражающие поверхности.

•

Не разбирайте и не вносите изменения в конструкцию тепловизора.

•

Не наводите тепловизор с установленной или снятой крышкой

объектива на источники сильного теплового излучения, например,

солнце. Это может оказать отрицательное влияние на точность рабо-

ты прибора, а также привести к поломке датчика тепловизора. Произ-

водитель не несёт ответственности за данное повреждение детектора

(поломка такого рода не является гарантийным случаем).

•

Не работайте с тепловизором при температуре окружающей сре-

ды выше +50°C, ниже -15°C. Высокая или низкая температуры могут

повредить прибор.

•

Следует правильно заряжать аккумуляторные батареи. Если за-

рядка батареи выполняется с нарушением требований, это может

привести к ухудшению характеристик или сокращению срока службы

батареи. Кроме того, батарея может заряжаться чрезмерно высоким

током, это способно вызвать перегрев батареи или её взрыв, а значит,

привести к получению травм.

•

Заряжайте батарею только в температурном диапазоне от 0°C до

+50°C. Если заряжать батарею при других температурах, она может

перегреться и выйти из строя. Это также способствует сокращению

срока службы батареи.

•

Если существует опасность утечки электролита из батареи, необ-

ходимо немедленно выключить прибор и передать его в сервисный

центр. В случае попадания электролита в глаза следует тщательно

промыть глаза водой и обратиться за медицинской помощью.

•

Не нарушайте целостности и не наносите механических повреж-

дений батарее питания.

•

Не размещайте батарею рядом с источником пламени, не подвер-

гайте её воздействию солнечных лучей или высоких температур.

•

Избегайте попадания воды на батарею и не работайте с ней во

влажной атмосфере.

•

Чистить корпус прибора необходимо влажной тканью и мягким

мыльным раствором. Запрещено использовать абразивные вещества,

изопропиловый спирт, растворители для очистки корпуса или экра-

на/объектива.

•

Соблюдайте осторожность при очистке инфракрасных объекти-

вов. Не прикладывайте усилие при очистке, чтобы не повредить анти-

отражающее покрытие.

•

При попадании тепловизора из холода в тепло, на нем конденси-

руется влага. Для защиты прибора необходимо выключить питание

прибора и ожидать момента испарения влаги с его поверхности.

Хранение

•

Если тепловизор не используется, его необходимо поместить в

прохладное и сухое помещение. При хранении прибора с батареей,

ее заряд снижается.

•

По окончании срока службы тепловизора необходимо направить

прибор в компанию по утилизации электрических и электронных

устройств (в соответствии с требованиями страны эксплуатации) или

в ближайший сервисный центр RGK (контакты на сайте: rgk-tools.com).

Экспортный и импортный контроль

При экспорте или импорте тепловизора RGK TL-80 соблюдайте прави-

ла контроля, принятые в соответствующих странах.

Комплект поставки

Стандартные принадлежности:

тепловизор,

адаптер переменного тока,

литий-ионная батарея,

кабель USB,

кабель HDMI,

автомобильное зарядное устройство,

карта памяти micro-SD,

мягкая переносная сумка,

наушники,

программное обеспечение RGK Vision,

инструкция,

гарантийный талон.

Технические характеристики

Оптические характеристики

Поле зрения/минимальное расстояние

17°x17° / 0,5 м

фокусировки

Пространственная разрешающая спо-

3,78 мрад

собность (IFOV)

Тепловая чувствительность (NETD)

<0,1°C при +30°C / 100мК

Частота обновления кадров

50 Гц

Фокусировка

Ручная

Увеличение

1-32Х непрерывное, цифровое

Неохлаждаемый микроболометр,

Тип детектора

80x80 пикселей

Параметры изображения

Экран

2,8 дюйма ЖК, 240 × 320 пикселей

ИК-изображение, визуальное изображе-

Режим отображения

ние, слияние ИК и визуального изобра-

жения

Цветовые палитры

Железо, радуга, серый, контраст

Измерение

Температурный диапазон объекта

-20° до +150°C; 0° до +350°C

Погрешность

±2°C или ±2% от показания

Анализ результатов измерений

Центральная точка, холодная/горячая

Функции измерений (анализ)

подвижные точки

Коэффициент излучения

От 0,01 до 1,0 (таблица/ручной режим)

Компенсация отражённой температуры

Да (ручная)

Хранение видеозаписей

Устройство хранения

8 Гб, карта micro-SD

Видео формат файлов

Стандартный MPEG-4

Хранение снимков

Формат снимков

Стандартный JPEG, > 2000 снимков

ИК-изображение, визуальное изображе-

Режим хранения снимков

ние, слияние ИК и визуального изобра-

жения

Настройка

Лазерный указатель

Да, < класс 2

Светодиодная подсветка

Да

Перевод единиц измерения

С, К, F

Язык

Русский, английский

Время и дата

Да

Сброс на заводские настройки

Да

Информация о камере

Да

Цифровая камера

Камера видимого диапазона

5 мегапикселей

Объектив камеры видимого диапазона

59°

Интерфейс обмена данными

Разъёмы

Мини USB, HDMI, аудио выход

Передача данных между

USB

тепловизором и ПК

Видео проекция с экрана тепловизо-

HDMI

ра на экран устройства при наличии

выхода HDMI

Система питания

Ион-литиевая батарея,

Батарея

время работы 4 часа

Входное напряжение

Постоянное напряжение 5В

Система зарядки

Для камеры (сетевой адаптер)

Управление питанием

Автоматическое выключение

Условия эксплуатации

Диапазон рабочих температур

-15°C до +50°C

Диапазон температур при хранении

-40°C до +70°C

Влажность воздуха (без образования

10%-90%

конденсата)

Вибрация

2g (IEC60068-2-6)

Физические параметры

Вес, включая батарею питания

<500 гр

Размер (Д × Ш × В)

224x77x96

Гарантия

1 год

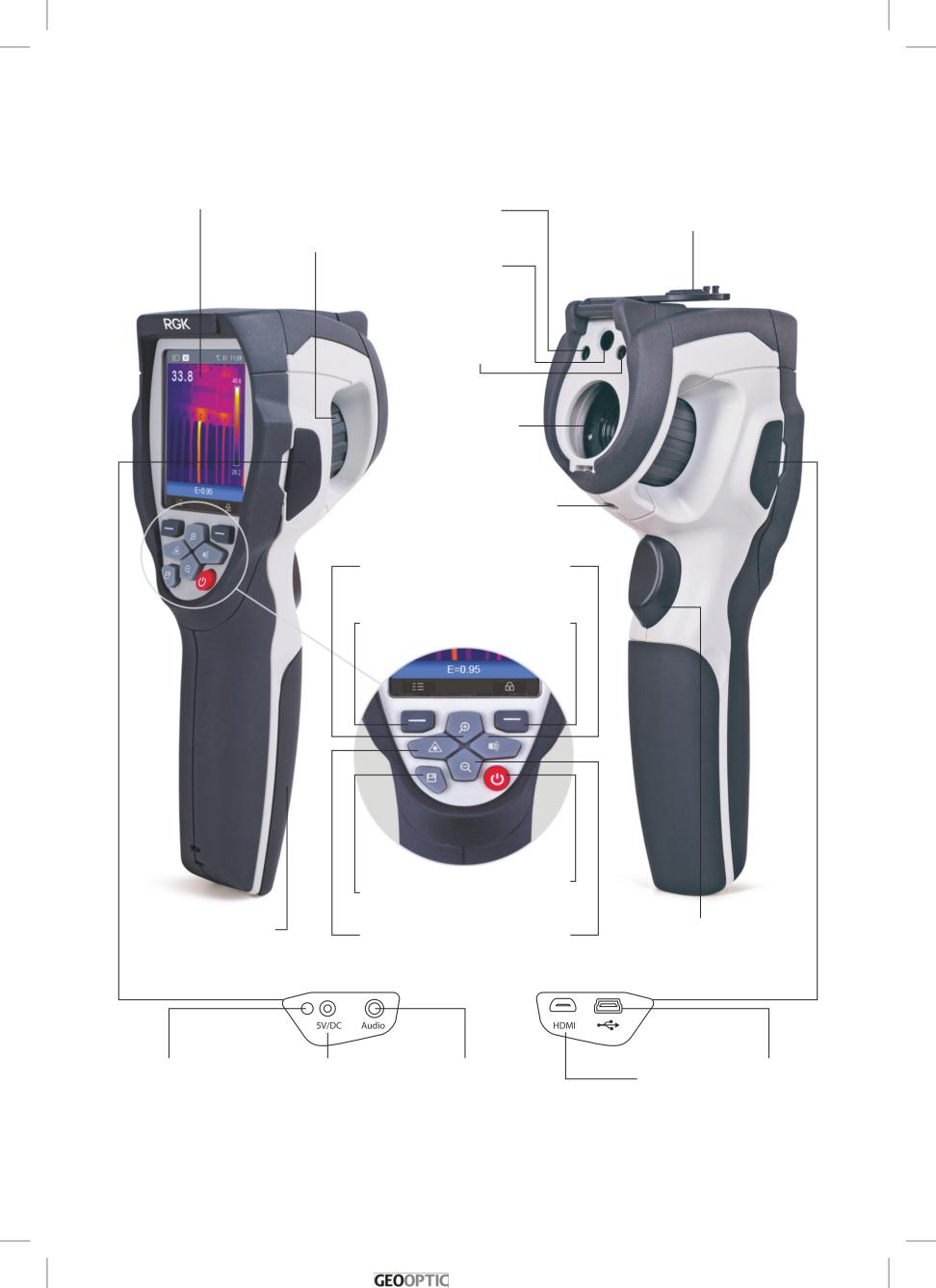

Описание прибора

ЖК-экран

кольцо

светодиодная

защитная крышка объектива

фокусировки

подсветка

инфракрасной камеры

объектива

цифровая

камера

лазерный

указатель

объектив ин-

фракрасной

камеры

разъем под кре-

пление на штатив

вверх/

вправо/

увеличить

подсветка

меню/

режим/

выбрать

закрыть

просмотр

питание

файлов

батарейный

влево/

вниз/

спусковой

отсек

лазер

уменьшить

механизм (рычаг)

индикатор

разъём заряд-

аудиовход/

HDMI

разъём

зарядки

ного устройства

микрофон

выход

USB

Зарядка аккумулятора

Перед первым включением тепловизора необходимо заряжать бата-

рею не менее двух часов. Степень заряженности батареи отображает-

ся с помощью 4-сегментного индикатора.

Для зарядки батареи необходимо выполнить следующие действия:

•

подключить переходник сетевого адаптера к электрической ро-

зетке переменного тока и подключить выход адаптера постоянного

тока к разъёму зарядного устройства тепловизора, индикатор заряд-

ки включается;

•

заряжать батарею следует до тех пор, пока индикатор не будет

выглядеть в постоянном режиме так

, затем необходимо отклю-

чить зарядное устройство;

•

отсоединить сетевой адаптер после окончания зарядки батареи

от сети.

Примечание

Тепловизор должен заряжаться и иметь собственную температуру,

приблизительно равную комнатной. Не следует заряжать батарею

при высокой или низкой температуре, т.к. это может привести к со-

кращению срока службы и ёмкости батареи.

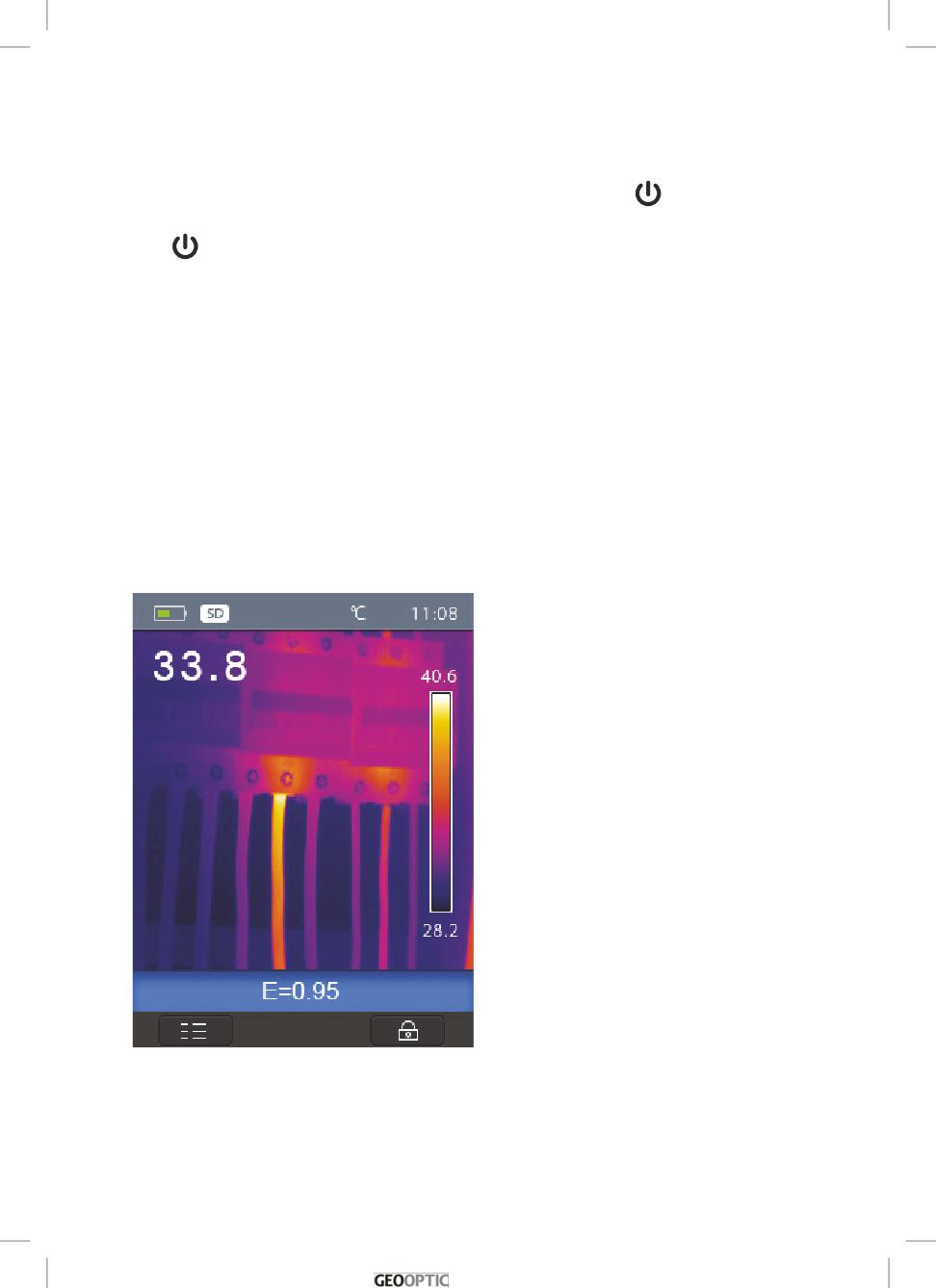

Включение и выключение тепловизора

Для включения тепловизора нажать кнопку питания . Чтобы выклю-

чить питание тепловизора следует нажать и удерживать кнопку пита-

ния в течение 2 секунд.

Примечание

После включения тепловизора для получения более точных изме-

рений и хорошего качества снимков детектору прибора требуется

некоторое время для разогрева. Это время зависит от условий окру-

жающей среды. Рекомендуется подождать примерно 10 минут после

включения прибора, затем производить съёмку.

Интерфейс

Основной интерфейс

Оптическая линза

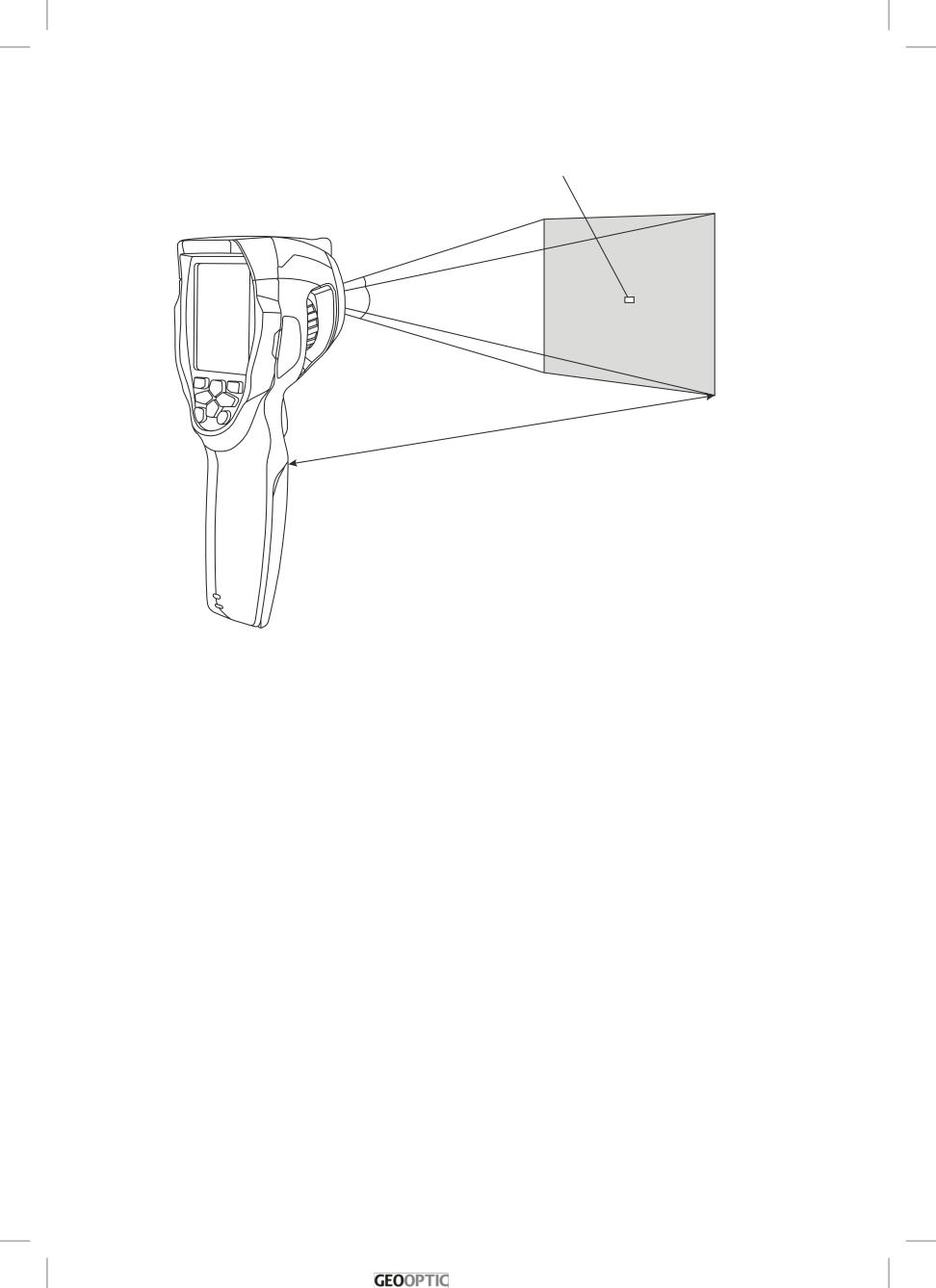

Тепловизор оснащён оптической линзой. Значение FOV представляет

собой максимальную площадь, которая попадает в поле зрения объ-

ектива тепловизора на заданном расстоянии.

В следующей таблице приведены показатели горизонтального FOV,

вертикального FOV и интегрального IFOV для линз.

Фокусное

Горизонтальный

Вертикальный FOV

Интегральный

расстояние

FOV

IFOV

9 мм

17°

3.78 мрад

IFOV (мгновенное значение поля обзора) представляет собой мини-

мальный элемент FOV, который можно обнаружить или рассмотреть

на заданном расстоянии с единицей, выраженной в радианах. Форму-

ла расчёта выглядит следующим образом:

IFOV = (Размер пикселя)/(Фокусное расстояние линзы)

D:S теоретический (= 1/ IFOV теоретический) представляет собой раз-

мер пятна, который рассчитывается на основе размера пикселя ма-

трицы детектора тепловизора и фокусного расстояния линзы.

Пример: если в тепловизоре применяется линза 9 мм, то размер пик-

селя детектора составляет 34мкм. Горизонтальный FOV = 17°, верти-

кальный FOV = 17°, интегральный IFOV 34мкм/9мм = 3.78мрад;

D:S теоретический (= 1/ IFOV теоретический) = 265:1

D:S измеренный (= 1/ IFOV измеренный) - это размер пятна, который

необходим для измерения точного значения температуры.

Обычно, D:S измеренный в 2-3 меньше D:S теоретический, это означа-

ет, что площадь мишени должна быть в 2-3 раза больше по сравнению

с расчётным, теоретическим значением D:S.

Примечание

Теоретический IFOV представляет собой минимальный размер объек-

та, который тепловизор в состоянии обнаружить. IFOV измеренный -

это минимальный размер объекта, температуру которого можно точ-

но измерить с помощью тепловизора и идентифицировать.

(

) = 100.00

* 100.00

(

IFOV

)

80 m

17°

80 m

265m

Фокусировка

Для регулировки фокуса следует повернуть объектив ИК-камеры по

часовой или против часовой стрелки; как только объект окажется в

фокусе, он приобретает более чёткое очертание. Если объект выходит

из фокуса, изображение становится размытым.

Калибровка

Изображение становится расплывчатым, если тепловизор не откали-

брован в течение нескольких минут или произошла смена объекта

измерения. Для получения чёткого изображения необходимо откали-

бровать прибор.

Тепловизор имеет два режима калибровки: ручной и автоматический.

В ручном режиме следует однократно нажать кнопку «Питание», авто-

матическая калибровка выполняется по умолчанию.

Масштабирование

Тепловизор имеет режим постоянного масштабирования 1-32х:

•

В основном интерфейсе следует нажать кнопку «Вверх», изображе-

ние увеличивается на 10%, длительное нажатие кнопки приводит к не-

прерывному увеличению изображения.

•

В основном интерфейсе следует нажать кнопку «Вниз», изображе-

ние уменьшается на 10%, длительное нажатие кнопки приводит к не-

прерывному уменьшению изображения.

При использовании данного режима индикатор «Х1» отображается

в верхней части экрана.

Светодиодный индикатор

•

В основном интерфейсе нажать и удерживать кнопку «Вправо» в те-

чении 2 секунд для включения/выключения светодиодного индикатора.

Лазер

•

В основном интерфейсе нажать и удерживать кнопку «Влево» в те-

чении 2 секунд для включения/выключения лазера.

Измерение температуры

Все объекты излучают тепловую энергию. Объём излучаемой энер-

гии зависит от температуры поверхности и коэффициента излучения.

Тепловизор воспринимает тепловую энергию поверхности объекта и

использует её для расчёта значений температуры. Большинство пред-

метов и материалов, например, окрашенные металлы, дерево, кожа,

ткань, обладают высоким коэффициентом теплового излучения, по-

этому показания получаются достаточно точными. Если поверхность

обладает хорошей способностью к излучению тепловой энергии, то

коэффициент теплового излучения будет варьироваться в диапазоне

0.90-0.97. Материалы с блестящими поверхностями и неокрашенные

металлы выделяют малое количество тепловой энергии и имеют, как

правило, коэффициент излучения <0.6 (требуется более точный под-

бор коэффициента). Настройки показателей излучения, позволяют

прибору более точно рассчитывать фактические температуры по-

верхности.

Корректировка коэффициента теплового излучения

Правильный коэффициент теплового излучения необходим для бо-

лее точного измерения температуры поверхности объекта. Коэффи-

циент теплового излучения оказывает основное влияние на точность

измерения тепловизором температурных показателей. Оценка этого

коэффициента, хоть и не всегда, позволяет получить более точные по-

казания измерений температуры.

Примечание

Точную температуру поверхности с коэффициентом теплового излу-

чения <0,60 определить довольно сложно. Чем ниже коэффициент

теплового излучения, тем выше потенциальная погрешность изме-

рения температуры. Это справедливо и в том случае, если коэффици-

ент теплового излучения откорректирован правильно. Коэффициент

теплового излучения выбирается из опыта или по таблице материа-

лов. Основной коэффициент теплового излучения отображается на

ЖК-мониторе как E=x.xx. В следующей таблице приведены коэффици-

енты теплового излучения основных материалов.

Таблица коэффициентов излучения

Материал

Температура материала (°С)

Коэффициент излучения (ɛ)

Лёд

0.97

Краска, чёрная (матовая)

0.97

Бумага

0.97

Стекло

0.94

Резина, твёрдая

0.94

Дерево

0.94

Кирпичная кладка

0.93

Бетон

0.93

Фарфор

0.92

Гипс

0.90

Резина, мягкая

0.89

Хлопок

0.77

Гранит

0.45

Свинец, окисленный

0.43

Железо, полированное

0.24

Алюминий, окисленный

0.20

Хром

0.08

Свинец, полированный

0.06

Медь, полированная

0.03

Алюминий, не окисленный

0.02

Отражённая температура

•

В большинстве случаев отраженная температура равна темпе-

ратуре окружающего воздуха. Она учитывается только в том случае,

если рядом с объектом измерения расположен объект с более высо-

ким тепловым излучением и соответственно более высокой темпера-

турой. Отраженная температура оказывает слабое влияние на предме-

ты с высоким тепловым излучением. Отраженную температуру можно

настроить индивидуально.

•

Необходимо выполнить следующие шаги по настройке отражен-

ной температуры:

- установить коэффициент теплового излучения равным 1,0;

- отрегулировать фокус объектива;

- выполнить измерение объекта, расположенного напротив

обследуемого объекта, зафиксировать данное изображение;

- определить среднее значение температуры по изображению

и ввести ее как значение отраженной температуры.

Меню

Меню и кнопки обеспечивают доступ к изображениям, измерениям,

ИК-камере, снимкам, режиму воспроизведения и настройкам.

Основное меню

Основное меню - это базовый интерфейс тепловизора, оно содер-

жит шесть пунктов: измерения, коэффициент излучения, изображе-

ние, палитра, диапазон, настройки.

Измерения

Коэф. изл.


Палитра

Диапазон

Настройки

Выбрать

Закрыть

Измерения: настройка для расчетов и отображения радиометри-

ческих данных измерения температуры, которые касаются снимков.

Коэффициент излучения: настройка типа материала и коэф-

фициента излучения объекта измерения, можно также настроить от-

раженную температуру.

Изображение: позволяет просматривать изображения на ЖК-э-

кране тепловизора (инфракрасное изображение, визуальное изобра-

жение и изображение, полученное в результате слияния).

Палитра: тип цветовой палитры.

Диапазон: выбор диапазона температурного измерения.

Настройки: позволяют выбрать язык, единицу измерения тем-

пературы, восстановить заводские настройки, настроить дату, время,

отобразить данные о приборе, произвести выравнивание (настройка

рабочей дистанции), задать интервал автоматического выключения и

настроить звук.

Измерения

В основном меню подсвечен индикатор «Измерения», следует нажать

кнопку «Выбрать» или «Вправо», чтобы просмотреть подменю изме-

рений, которое содержит:

«Центр.» (центральная точка - фиксированная в центре экрана),

«Гор. т» (горячая точка - подвижная),

«Хол. т» (холодная точка - подвижная)

Центр.: измерение температуры в центральной точке.

Гор. т.: фиксация максимальной температуры, попадающей в поле

зрения, на экране прибора.

Гор. т.: фиксация минимальной температуры, попадающей в поле

зрения, на экране прибора.

Открытие и закрытие

•

Нажать «Выбрать», чтобы выбрать (Центр), (Гор. т.), (Хол. т.) для

открытия соответствующей точки измерения температуры.

Индикатор означает, что открывается соответствующая точка из-

мерения.

Индикатор означает, что соответствующая точка измерения закры-

вается.

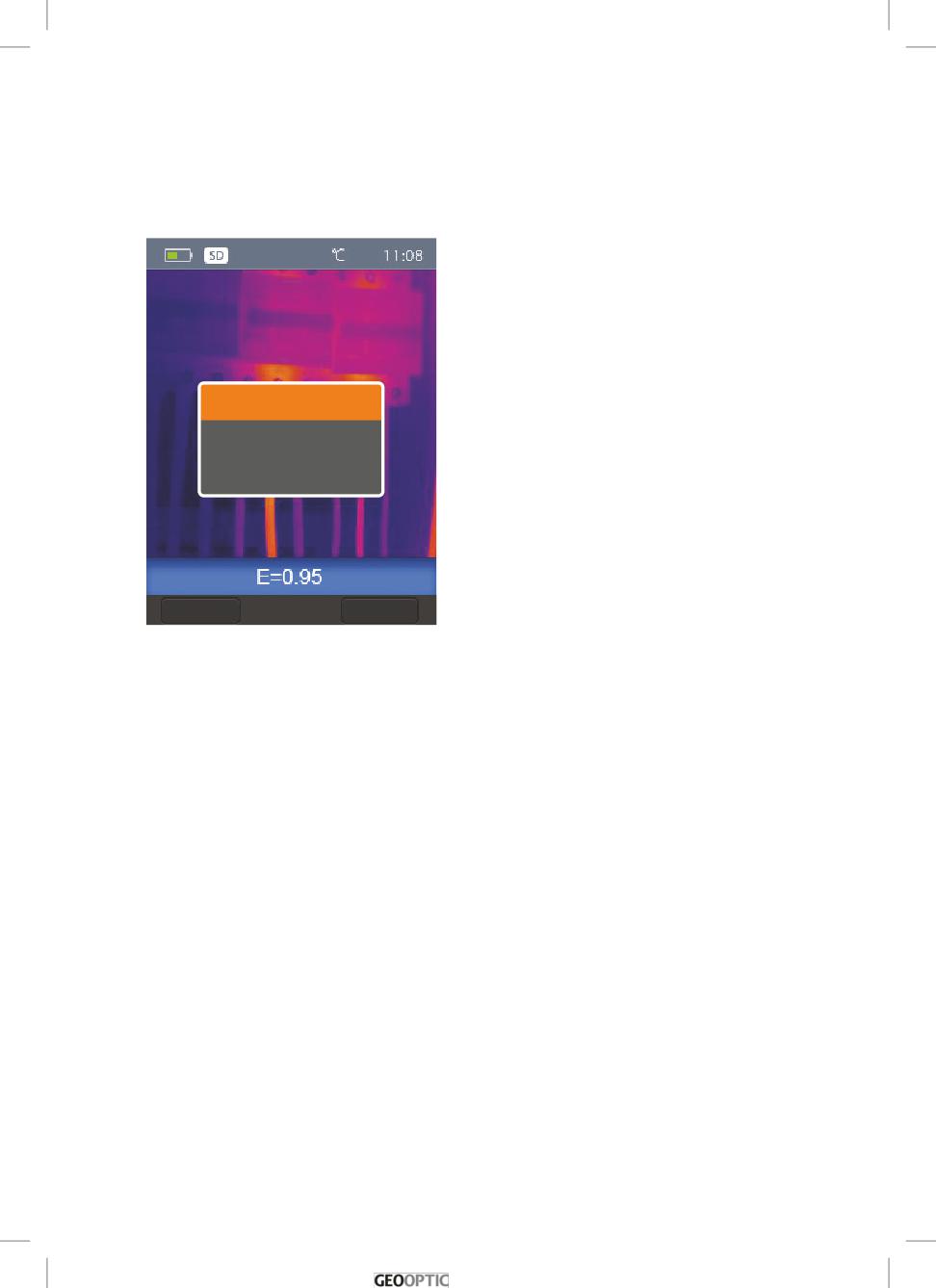

Коэффициент излучения

В основном меню нажать кнопку «Вверх» или «Вниз», подсвечивается

индикатор «Коэф. изл.» (Коэффициент теплового излучения), нажать

кнопку «Выбрать» или «Вправо», выводится подменю параметров

объекта.

В подменю нажать кнопку «Вверх» или «Вниз», подсвечивается инди-

катор «Коэф. изл.», нажать кнопку «Выбрать» или «Вправо», выводится

подменю коэффициента теплового излучения.

Для выставления коэффициента теплового излучения вручную необ-

ходимо нажать «Выбрать» на подсвеченном параметре «Ручной ввод»,

с левой стороны от цифрового значения появится символ (±), одно-

кратное нажатие кнопки «Вверх» увеличит значение коэффициента

излучения на 0,01 ед., однократное нажатие кнопки «Вниз» уменьшит

значение коэффициента излучения на 0,01 ед. При удержании кнопки

«Вверх» или «Вниз» значение коэффициента излучения будет автома-

тически увеличиваться на 0,01 ед. до момента, пока не будет отпущена

кнопка «Вверх» или «Вниз». Значение коэффициента теплового излу-

чения можно изменять в диапазоне 0,01-1,00.

Далее, для фиксации выбранной величины коэффициента - нажать

кнопку «Выбрать»; для дальнейшего выхода из этого режима настрой-

ки - нажать кнопку «Закрыть».

Отражённая температура

Отраженная температура важна для радиометрических измерений

температуры. Тепловизор имеет температурную компенсацию для

отраженной температуры. Для получения более точных результатов

измерений следует задать отраженную температуру. В большинстве

случаев отраженная температура соответствует температуре окружа-

ющего воздуха. В случаях если объекты с сильным излучением имеют

существенно более высокую температуру (по сравнению с объектом

измерения) и находятся в непосредственной близости от области за-

мера, следует настроить данную поправку.

•

В подменю (Коэф. изл.) нажать кнопку «Вверх» и «Вниз», подсве-

чивается параметр «Темп. фон».

•

Нажать кнопку «Выбрать», с правой стороны от окна с темпера-

турным показателем появится символ (±).

•

Нажать кнопку «Вверх» или «Вниз» для изменения величины от-

раженной температуры.

•

Нажать «OK» для подтверждения или «Закрыть» для выхода из

режима без изменений.

Изображения

•

В основном меню нажать кнопку «Вверх» или «Вниз», до наведения

на индикатор «Изображение» - подсвечивается на экране прибора.

•

Нажать кнопку «Выбрать» или «Вправо», появится подменю те-

пловизора, которое содержит инфракрасное изображение, видимое

изображение и совмещённое изображение, полученное слиянием.

•

Нажать кнопку «Вверх» или «Вниз», чтобы выбрать требуемый

режим - подсвечивается на экране прибора.

•

Нажать кнопку «Выбрать» для установки требуемого режима

или «Закрыть», чтобы выйти из подменю без изменений.

Тепловизор имеет 3 режима вывода изображений на экране: ИК, ви-

димое, совмещённое.

ИК: отображает только инфракрасное изображение;

Видимое: отображает только видимое изображение;

Совмещённое: отображает инфракрасное и видимое изображе-

ние, полученное слиянием.

Палитра

Цветовая палитра позволяет изменить цветовое представление ин-

фракрасных изображений на экране прибора или в программном

обеспечении. Тепловизор предусматривает выбор цветовой палитры,

обеспечивающей максимальное качество изображения при решении

конкретных задач.

Стандартная палитра

•

В основном меню нажать кнопку «Вверх» или «Вниз», индикатор

«Палитра» будет подсвечен на экране прибора.

•

Нажать кнопку «Выбрать» или «Вправо», отобразится 4 вида па-

литр: железо, радуга, серый, контраст.

•

Нажать кнопку «Вверх» или «Вниз», выбранная палитра подсве-

чивается на экране прибора.

•

Нажать кнопку «Выбрать», чтобы выбрать палитру или нажать

кнопку «Закрыть» для выхода из режима.

Диапазон

На выбор предлагается два температурных режима измерения:

«-20°С+150°С» и «0°С+350°С»

Для более точного измерения целесообразно выбрать режим

«-20°С+150°С», в случае если измеряемые температуры превышают

150°С, то необходимо установить «0°С+350°С».

•

В основном меню нажать кнопку «Вверх» или «Вниз», когда под-

светится режим «Диапазон», нажать кнопку «Выбрать» или «Вправо».

•

В подменю появятся температурные режимы, нажать кнопку

«Вверх» или «Вниз», подсвечивается выбранный диапазон измерений.

•

Нажать кнопку «Выбрать» для подтверждения, «Закрыть» для

выхода из режима без изменений.

Настройки

•

В основном меню нажать кнопку «Вверх» или «Вниз», подсвечи-

вается индикатор «Настройки» на экране прибора.

•

Нажать кнопку «Выбрать» или «Вправо», выводится подменю на-

строек.

Язык

•

В подменю настроек нажать кнопку «Вверх» или «Вниз», подсве-

чивается индикатор «Язык».

•

Нажать кнопку «Выбрать» или «Вправо», выводится подменю для

выбора языка.

•

Нажать кнопку «Вверх», «Вниз» подсвечивается выбранный язык.

•

Нажать кнопку «Выбрать» для подтверждения, «Закрыть» для

выхода из режима без изменений.

Единица измерения температуры

•

В подменю настроек нажать кнопку «Вверх» или «Вниз», подсве-

чивается индикатор «Ед. изм.» (Единица измерения температуры) на

экране прибора.

•

Нажать кнопку «Выбрать» или «Вправо», выводится подменю

единиц измерения температуры.

•

Нажать кнопку «Вверх» и «Вниз», подсвечивается выбранная

единица измерения температуры.

•

Нажать кнопку «Выбрать» для подтверждения или «Закрыть» для

выхода из режима без изменений.

На выбор предлагается 3 единицы измерения температур: °С, °F и K.

Заводские настройки

•

В подменю настроек нажать кнопку «Вверх» или «Вниз», подсве-

чивается индикатор «Завод. наст.» (Заводские настройки) на экране

прибора.

•

Нажать кнопку «Выбрать» или «Вправо», отображается подменю

«Восстановление заводских настроек».

•

Нажать кнопку «ДА» для восстановления заводских настроек,

нажать кнопку «Отмена» для выхода из режима без изменений.

Заводские настройки тепловизора выглядят следующим образом:

Пункт

Параметр

Значение

Измерение средней точки

Вкл.

Измерение

Измерение горячей точки

Выкл.

Измерение холодной точки

Выкл.

Коэффициент излучения

0.95

Параметры измерения

Отражённая температура

25°C

Режим

Инфракрасный


Палитра

Iron (железо)

Регулировка

Авто

Язык

Английский

HDMI вывод

Выкл.

Настройка системы

Лазер

Выкл.

Лампа (фонарь)

Выкл.

Дата/время

•

В подменю настроек нажать кнопку «Вверх» или «Вниз», подсве-

чивается «Дата/время» на экране прибора.

•

Нажать кнопку «Выбрать» или «Вправо», выводится подменю

«Дата» и «Время»

Настройки

Дата

Время

гггг-мм-дд

24 ч

Язык

Ед. изм.

Год

Мес. День Час Мин.

2014

Завод. наст.

Дата/время

Информация

Выбрать

Закрыть

Да

Отмена

•

Нажать кнопку «Влево» и «Вправо», подсвечивается выбранный

пункт в меню.

•

Нажать «Вверх» и «Вниз», чтобы изменить значение выбранного

пункта меню.

•

Нажать кнопку «ДА» для подтверждения или «Отмена» для выхода

из режима без изменений.

Информация

•

В подменю настроек нажать кнопку «Вверх» или «Вниз», подсве-

чивается индикатор «Информация» на экране прибора.

•

Нажать кнопку «Выбрать» или «Вправо», отображается подменю

«информация» с указанием параметров тепловизора.

•

Нажать кнопку «Закрыть» для перехода в основной интерфейс.

Выравнивание

•

В подменю настроек нажать кнопку «Вверх» или «Вниз», подсве-

чивается индикатор «Выравнивание» на экране прибора.

•

Нажать кнопку «Выбрать» или «Вправо», отображаются рабочие

дистанции 0.5, 1, 1.5 и >2.

•

Нажать кнопку «Выбрать» для подтверждения или «Закрыть» для

выхода из режима без изменений.

Автоматическое отключение

•

В подменю настроек нажать кнопку «Вверх» или «Вниз», подсве-

чивается индикатор «Автомат. откл.» (Автоматическое отключение те-

пловизора) на экране прибора.

•

Нажать кнопку «Выбрать» или «Вправо», отображаются параме-

тры (Отключить, 5 минут, 10 минут, 30 минут).

•

Нажать кнопку «Выбрать» для подтверждения или «Закрыть» для

выхода из режима без изменений.

Настройки

Язык

Ед. изм.

Завод. наст.

Дата/время

Информация

Выбрать

Закрыть

Звук

•

В подменю настроек нажать кнопку «Вверх» или «Вниз», подсве-

чивается индикатор «Звук» на экране прибора.

•

Нажать кнопку «Выбрать» или «Вправо», отображается шкала

громкости.

•

Для установки уровня звука нажать кнопку «Вправо» или «Влево»

для установки уровня громкости.

•

Для подтверждения нажать кнопку «Выбрать» или «Закрыть» для

выхода из режима без изменений.

Форматы фото- и видео файлов

Тепловизор выполняет снимки и видеозаписи. В режиме фотосъемки

тепловизор может сохранять тысячи изображений. Каждое изображе-

ние имеет разрешение 1280x960 пикселей в формате *.jpg и сохраняет

инфракрасные и видимые данные в форме снимка. В режиме видео-

записи тепловизор может записывать ИК-видео в течение нескольких

часов и сохранять данные в формате .mp4.

Примечание

Изображения и видеозаписи хранятся на SD-карте. Изображения

можно легко считывать и анализировать с помощью ПО RGK Vision.

Запись изображений

•

В основном интерфейсе нажать спусковой механизм прибора

(рычаг), чтобы зафиксировать снимок.

•

Для сохранения снимка нажать кнопку «Сохранить» или «Отмена»

для выхода без записи изображения.

Меню видеозаписи

Тепловизор может выполнять видеозапись в формате*.mp4.

•

Нажать рычаг прибора и удерживать его нажатым в течение 2 се-

кунд, приступить к записи видео с голосовым сопровождением (Для

звукового сопровождения подключение гарнитуры обязательно).

•

Для остановки видеозаписи повторно нажать рычаг прибора. Ви-

деозапись сохраняется в видеофайле. Нажать кнопку «Отмена», чтобы

остановить видеозапись без сохранения файла.

Проигрыватель файлов

Нажать кнопку управления «Просмотр файлов», отображается прои-

грыватель файлов, который выводит изображения и видеозаписи на

экран тепловизора.

Открытие изображений

•

Нажать кнопку «Вверх», «Вниз», «Влево» и «Вправо», на экране

подсвечивается изображение, которое следует выбрать.

•

Нажать кнопку «Открыть», чтобы открыть изображение.

•

Нажать кнопку «Вверх» для увеличения изображения, «Вниз» -для

его уменьшения.

•

Нажать кнопку «Влево», чтобы открыть предыдущее изображение,

нажать кнопку «Вправо», чтобы открыть следующее изображение.

•

Для удаления изображения нажать кнопку «Далее», откроется

подменю (Выход, Удалить, Удалить все).

•

Для выхода в основной интерфейс, нажать кнопку «Выход».

•

Для удаления снимка, навестись кнопкой «Вверх» или «Вниз» на

иконку (Удалить) и нажать кнопку «ДА» два раза, для отмены этого

действия нажать кнопку «Отмена».

•

Для удаления всех файлов навестись кнопкой «Вверх» или «Вниз»

на иконку (Удалить все) и нажать кнопку «ДА» два раза, для отмены

этого действия нажать кнопку «Отмена».

•

Для перехода в проигрыватель нажать рычаг прибора.

•

Для возврата в основной интерфейс повторно нажать кнопку

«Просмотр файлов».

Воспроизведение видеозаписи

•

Нажать кнопку «Вверх», «Вниз», «Влево» и «Вправо», подсвечива-

ются файлы видеозаписи.

•

Нажать кнопку «Открыть» для входа в выбранный видеофайл.

•

Нажать спусковой рычаг для просмотра видеофайла.

•

Чтобы услышать голосовое сопровождение, необходимо подклю-

чить наушники.

•

Для удаления видеофайла в режиме просмотра нажать кнопку

«Далее», откроется подменю (Выход, Удалить, Удалить все).

•

Для выхода в основной интерфейс нажать кнопку «Выход».

•

Для удаления одного видеофайла навестись кнопкой «Вверх» или

«Вниз» на иконку (Удалить) и нажать кнопку «ДА» два раза, для отмены

этого действия нажать кнопку «Отмена».

•

Для удаления всех файлов навестись кнопкой «Вверх» или «Вниз»

на иконку (Удалить все) и нажать кнопку «ДА» два раза, для отмены

этого действия нажать кнопку «Отмена».

•

Для возврата в режим проигрывателя нажать кнопку «Закрыть».

•

Для перехода в основной интерфейс нажать повторно кнопку

«Просмотр файлов».

Режим USB

Подключить кабель USB к устройству, выводится следующее окно.

USB-соединение

Память

ПК-камера

Выбрать

Закрыть

Имеется два режима работы с USB: память и ПК-камера. Нажать кноп-

ку «Вверх» или «Вниз» для выбора режима.

Память

Просматриваемые файлы расположены на SD-карте и открываются на

ПК. Если выбран режим «Память», отображается следующий рисунок

на экране прибора.

Режим HDMI

Видео выход тепловизора позволяет отображать тепловое изображе-

ние (без меню) на внешнем мониторе или видеозаписывающем устрой-

стве под управлением HDMI систем. Для подключения тепловизора не-

обходимо:

•

Подключить тепловизор к монитору HDMI или записывающему

устройству с помощью видеокабеля HDMI.

•

Включить внешний монитор HDMI или устройство.

•

Включить питание тепловизора.

•

Изображение на внешнем мониторе HDMI или устройстве появля-

ется одновременно с изображением на тепловизоре.

•

После завершения работы с внешним устройством следует выклю-

чить его и отсоединить видеокабель HDMI от тепловизора.

Диагностика неисправностей

В случае возникновения неисправностей при работе с тепловизором

следует выполнить обслуживание по таблице. Если проблема не исче-

зает, необходимо отключить питание прибора и связаться с отделом

технической поддержки компании.

Неисправность

Причина

Решение

Тепловизор не включается

Отсутствует батарея

Установить батарею

Отсутствует питание

Заменить батарею или

зарядить её

Тепловизор выключается

Отсутствует питание

Заменить батарею или

зарядить её

Отсутствие изображения

Крышка установлена на

Снять крышку с

на экране прибора

объектив

объектива тепловизора
