Режущий плоттер Cutzilla Silver. Руководство пользователя

2. Устройство плоттера и меню

2.1. Общий вид плоттера и его компоненты

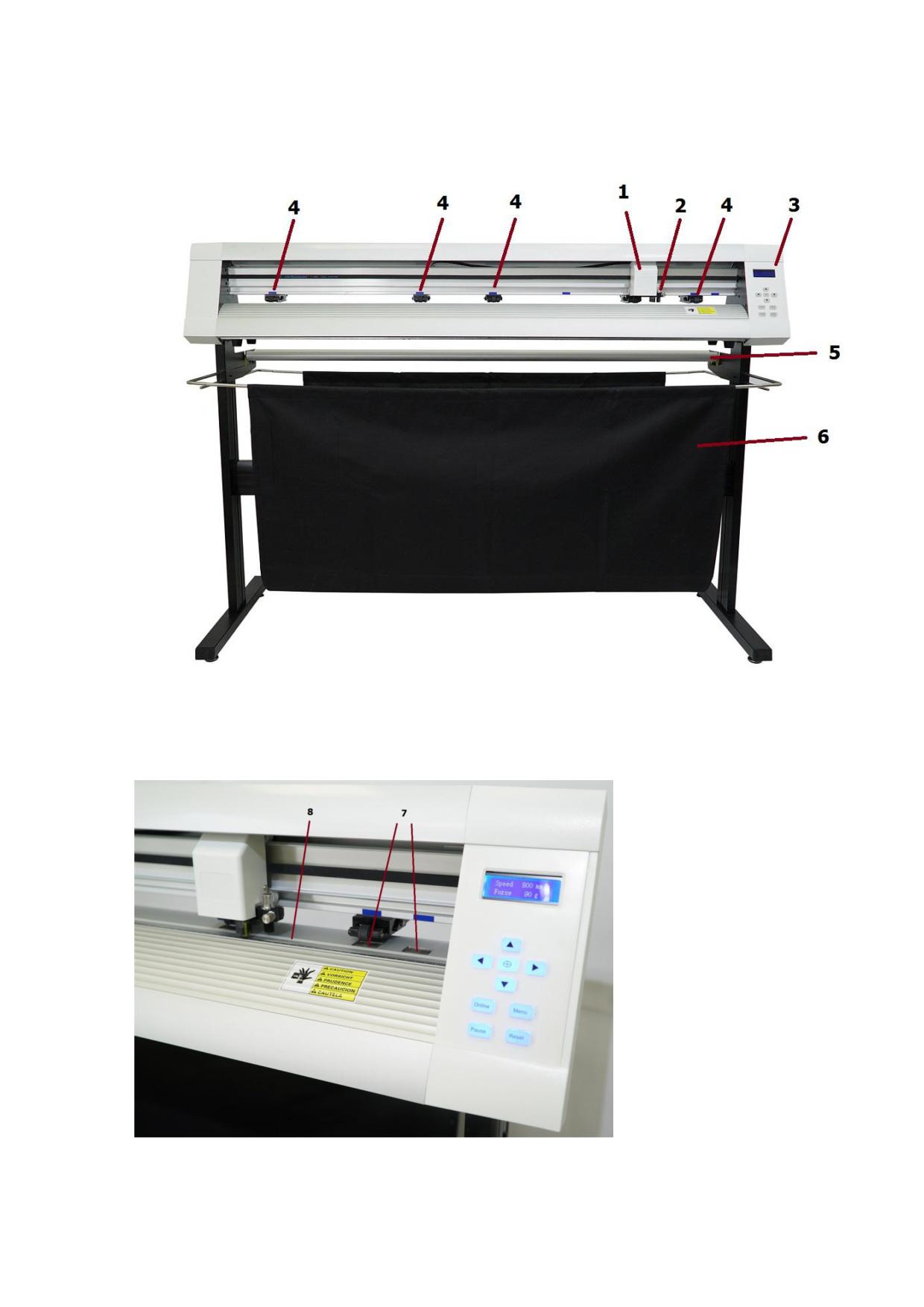

Рис.1 Общий вид плоттера Cutzilla Silver

Рис. 2 Панель управления и вид на рабочую область плоттера Cutzilla Silver

4

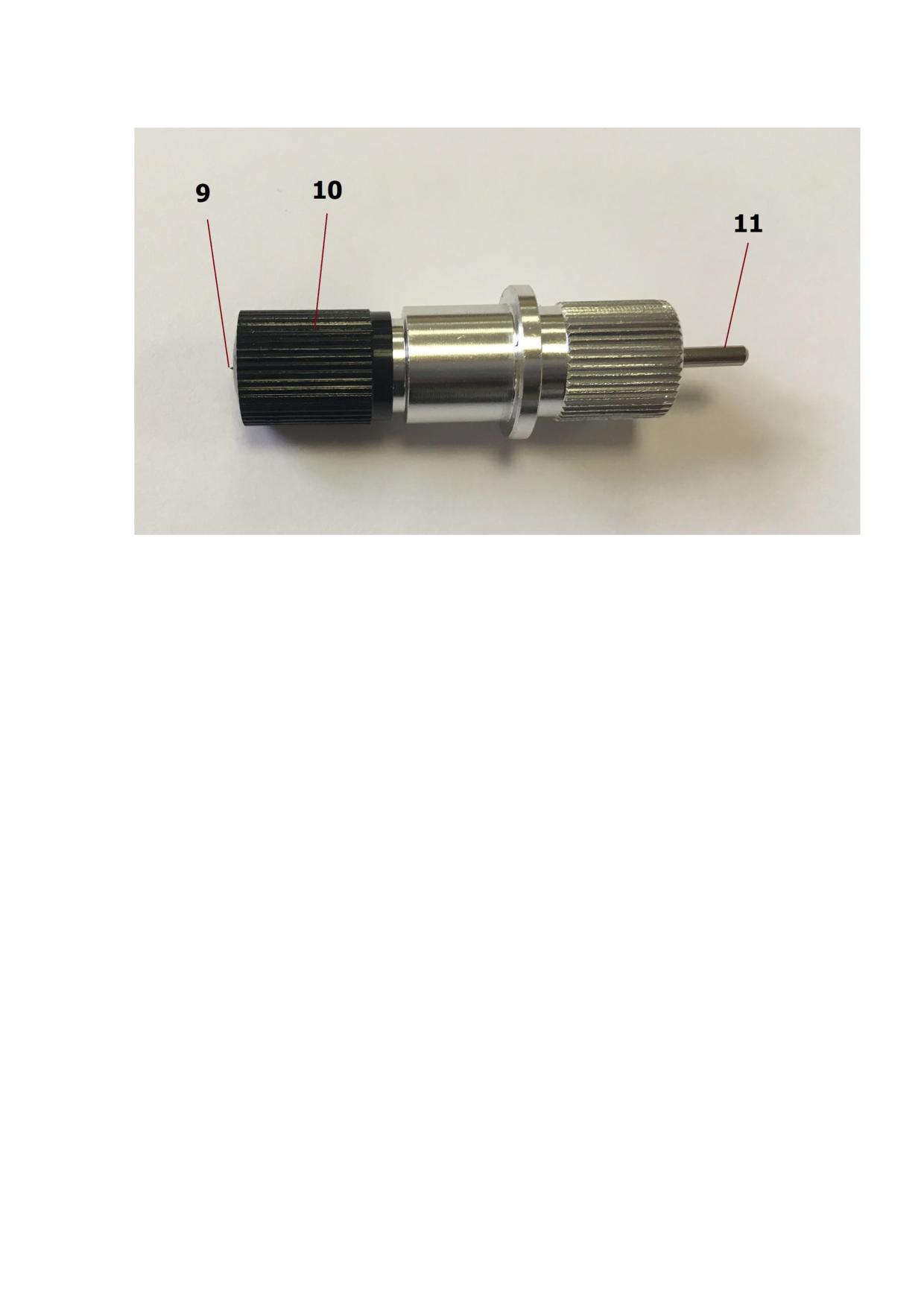

Рис. 3 Держатель ножа

Условные обозначения

1. Режущая голова

2. Держатель ножа

3. Панель управления

4. Прижимные ролики

5. Держатель материала

6. Корзина

7. Валы протяжки

8. Марзан (тефлоновая полоска, на которой производится резка)

9. Вылет ножа

10. Регулировщик вылета ножа

11. Штырек для замены ножа

2.2. Настройка вылета ножа

В комплект поставки плоттера входят три ножа типа Roland с углом заточки 45°, один из которых

установлен в держателе. Для настройки вылета ножа поверните регулировщик вылета ножа.

При идеально настроенном вылете ножа плоттер прорезает только виниловую пленку, не

оставляя следов на подложке.

Для замены ножа нажмите на штырек для замены ножа и аккуратно вытащите нож из держателя.

После этого вставьте новый нож в держатель.

Обратите внимание, что после замены ножа необходимо провести калибровку офсета.

5

3. Работа с SignMaster

3.1. Базовая резка и настройка плоттера

Для резки на плоттере вам понадобится векторный макет. Его можно создать и отредактировать в

программах CorelDraw или Adobe Illustrator, а также в программе SignMaster, идущей в комплекте

с плоттером.

Резка осуществляется через SignMaster. Для базовой резки вы также можете использовать плагин

для CorelDraw, поставляемый в комплекте.

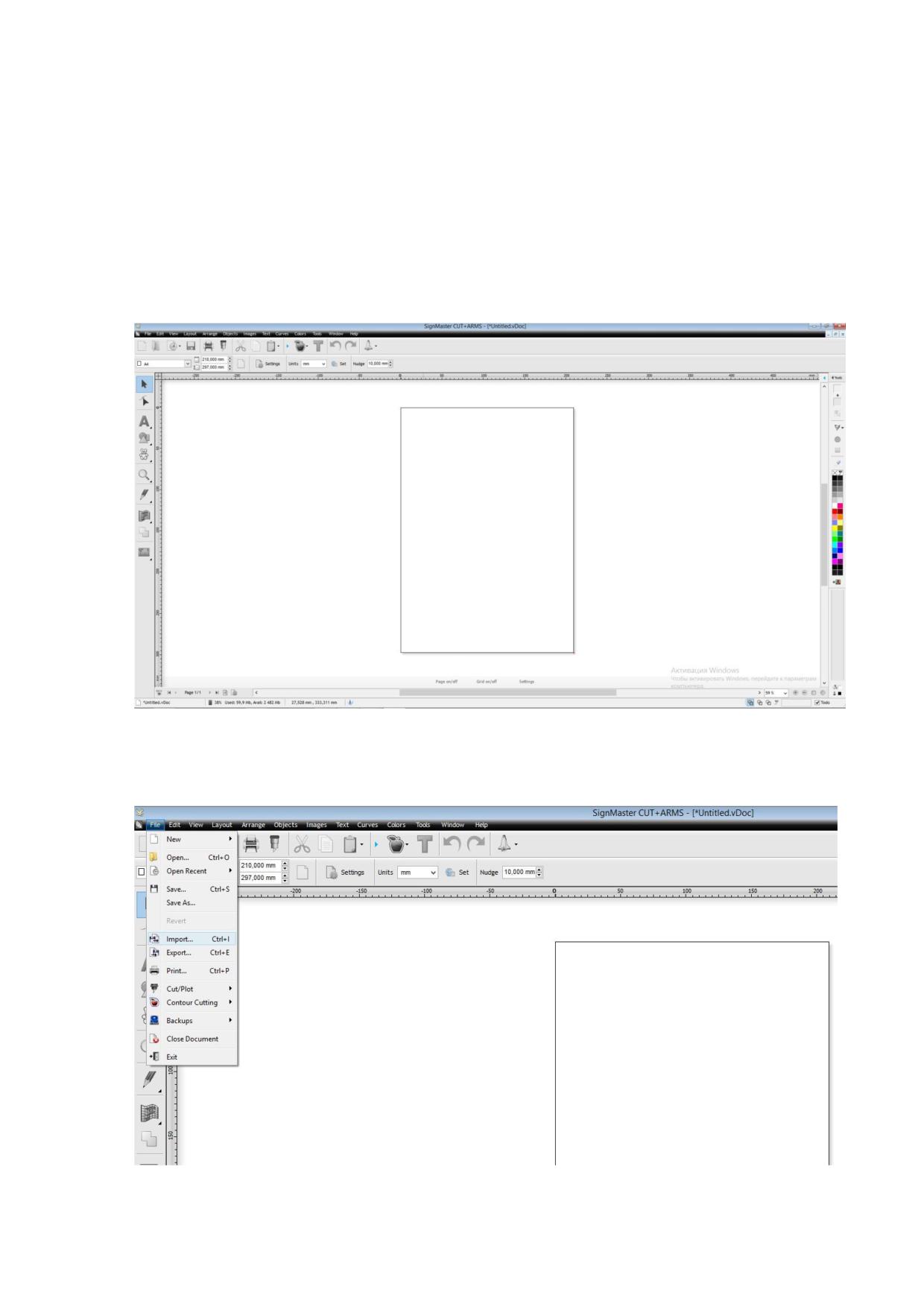

Рис. 4. Интерфейс SignMaster

Для примера возьмем векторный макет и импортируем его в SignMaster.

Рис. 5. Импорт в SignMaster

8

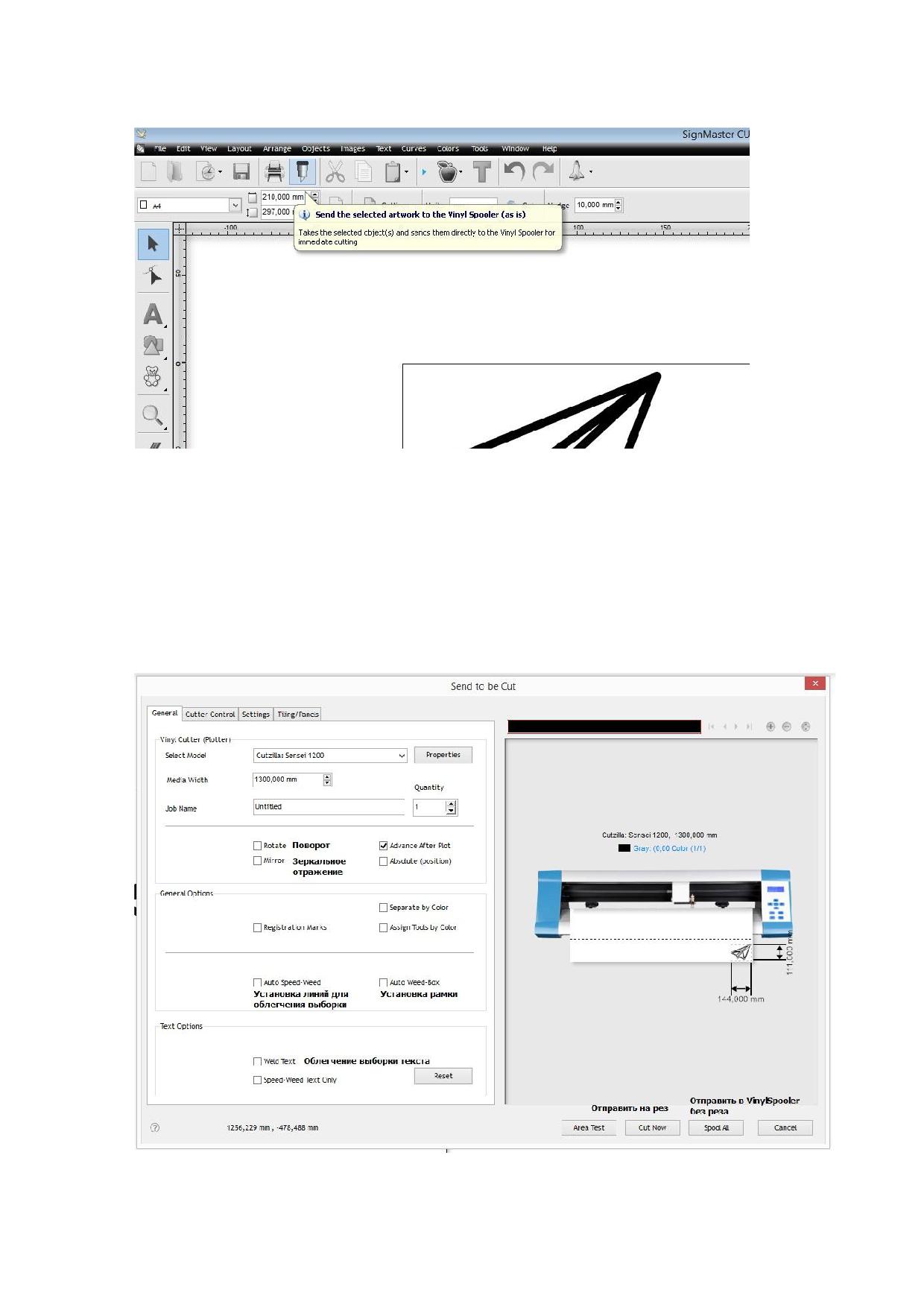

Для резки нажмем на эту кнопку, которая открывает модуль Send to be cut

Рис. 6 Отправка на резку

В этом модуле дублируются некоторые настройки резки, а также есть возможность изменить

макет для резки

Это опции поворота и зеркального отражения, добавление рамок и дополнительных резов для

удобства выборки, а также разбивка на части макетов, которые не помещаются на материал.

Также вы можете выставить офсет ножа и начальную позицию реза.

Рис. 7 Интерфейс модуля Send to be Cut. Вкладка «Общее»

9

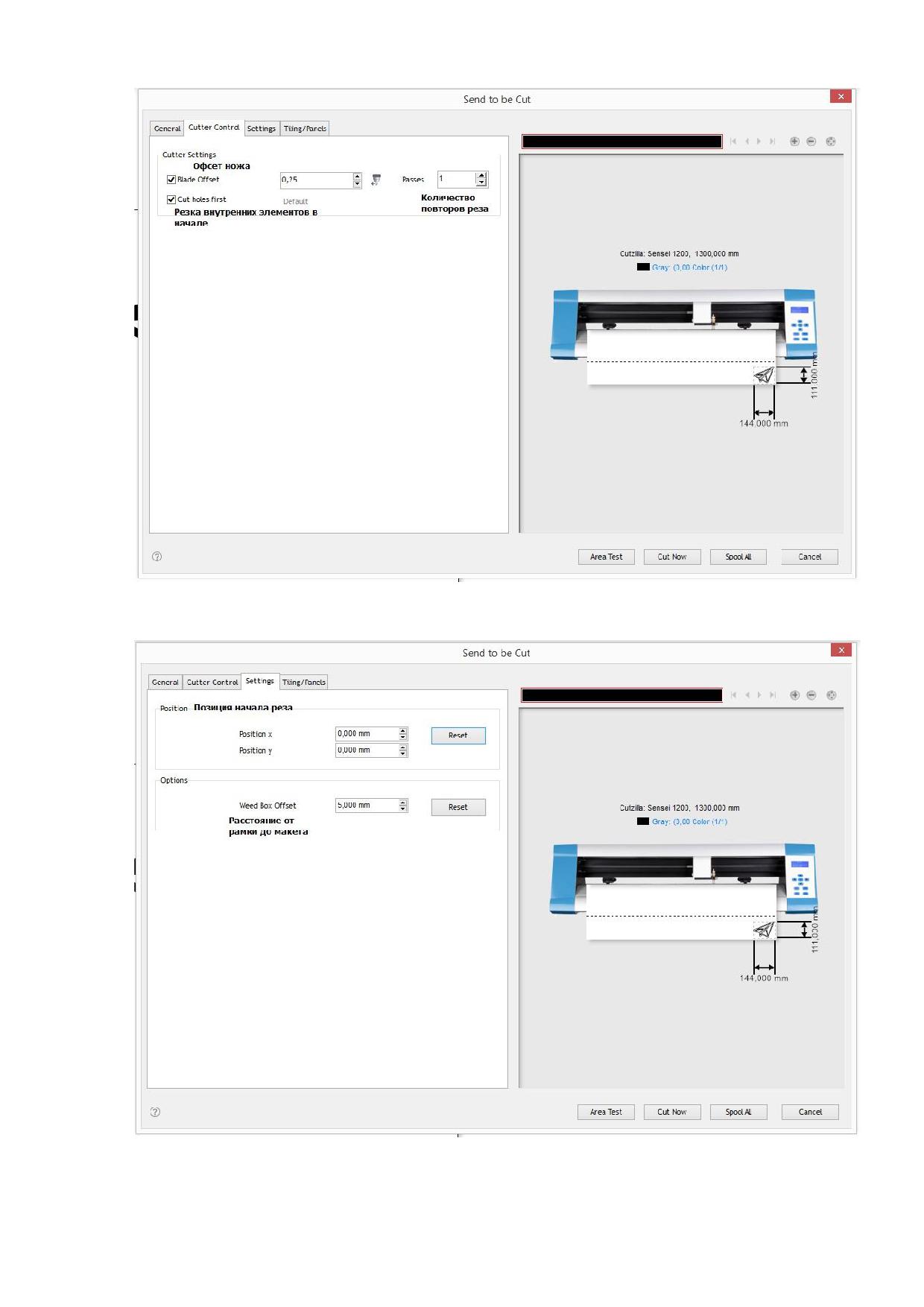

Рис. 8 Интерфейс модуля Send to be Cut. Вкладка «Настройки плоттера»

Рис. 9 Интерфейс модуля Send to be Cut. Вкладка «Настройки»

10

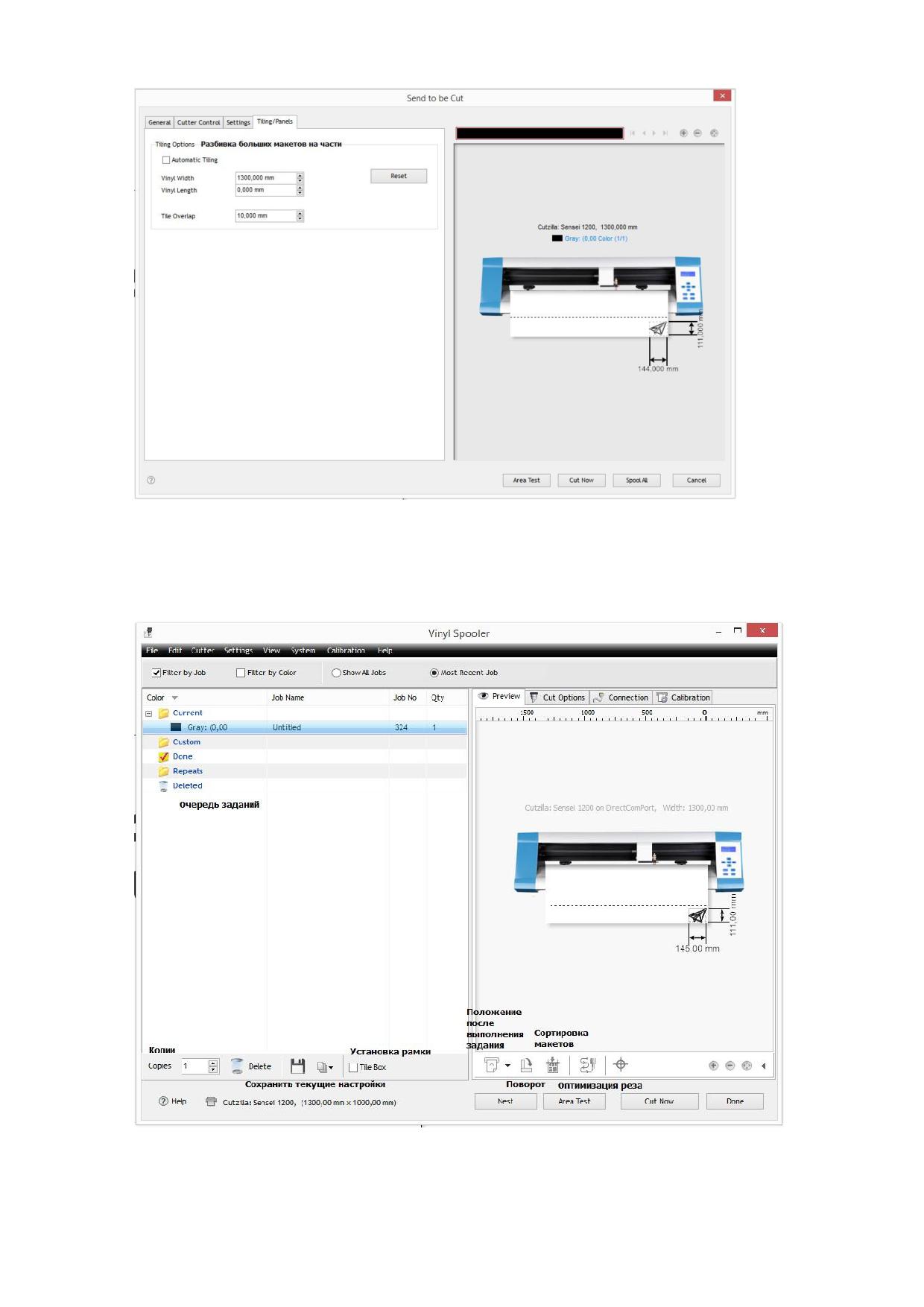

Рис. 10 Интерфейс модуля Send to be Cut. Вкладка «Разбивка больших макетов на части»

После этого вы можете перейти в модуль Vinyl Spooler, который отвечает за отправку файлов на

рез настройки плоттера.

Рис. 11 Общий вид модуля VinylSpooler и вкладка Preview

11

Левая часть экрана - это каталог файлов реза, доступный плоттеру. Он состоит из текущего

задания и предыдущих заданий, которые были отправлены на резку раньше. Также вы можете

задать количество копий реза.

Справа находится поле настроек текущего задания

Вкладка Preview отражает текущее задание

Кнопки внизу устанавливают

 Точку завершения задания (возврат в начало, переход в правый верхний угол задания,

переход в левый нижний угол задания)

 Поворот макета

 Автоматическая сортировка частей макета

 Установка порядка реза (минимизация протяжки, разбивка на секции, минимизация

движения режущей головы)

 Установка начальной точки плоттера

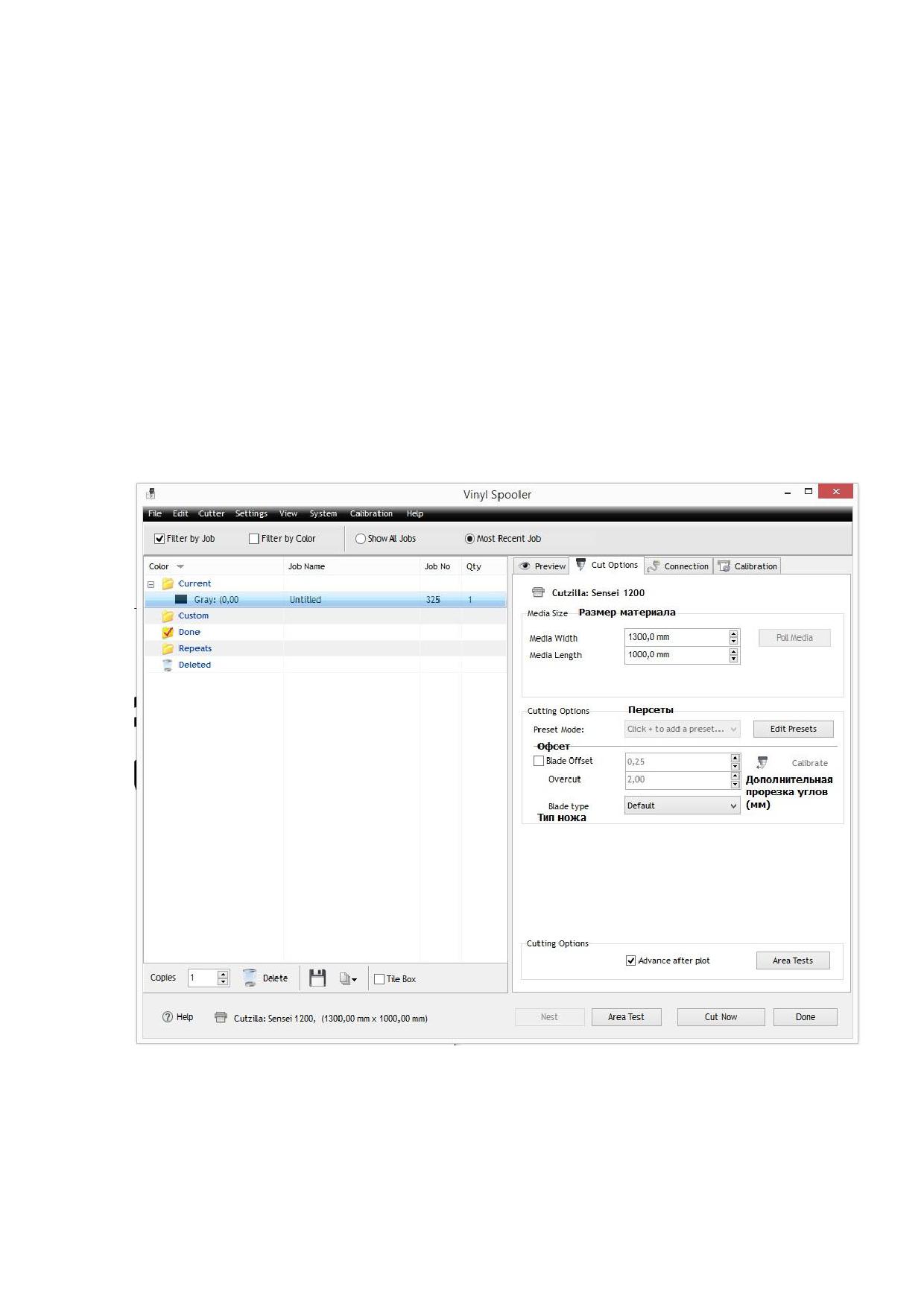

Рис. 12 Vinyl Spooler. Вкладка Cut Options

Вкладка Cut Options устанавливает настройки реза

Тут можно определить параметры материала, задать офсет ножа и задать Overcut -

дополнительную прорезку углов, а также сохранить текущие настройки ножа в пресет

12

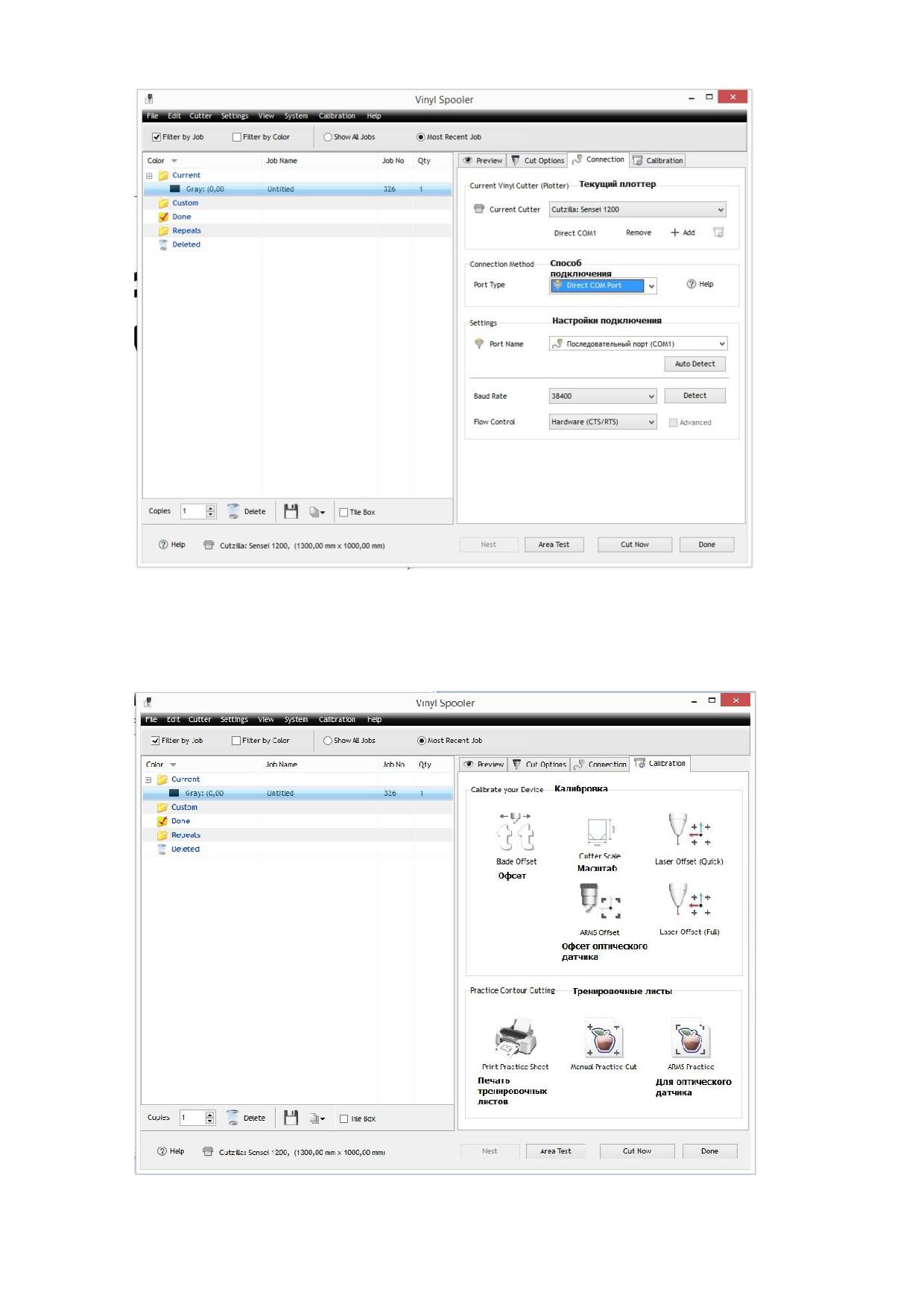

Рис. 13 Vinyl Spooler. Вкладка Connection

Вкладка Connection позволяет добавить или выбрать плоттер (если у вас их несколько) и

установить соединение между компьютером и плоттером

13

3.2.1. Задание контура

Импортируем векторный и растровый макет.

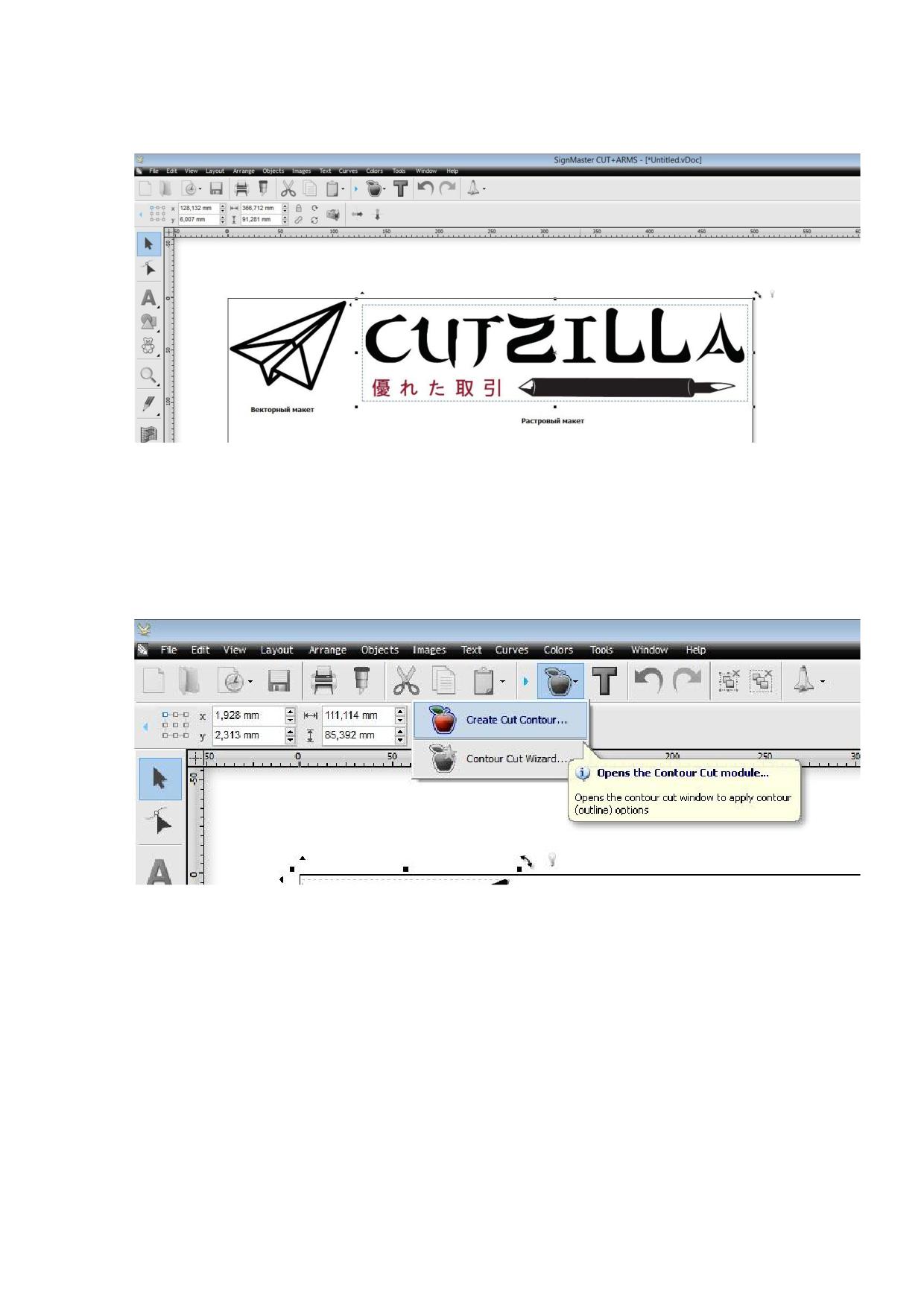

Рис. 15 Начало создания макета для контурной резки

Для контурной резки необходимо создать контур изображения.

Создадим его для векторного и растрового изображений.

Делается это с помощью модуля Create Cut Contour.

Рис. 16. Модуль Create Cut contour

Векторные изображения состоят из кривых, и SignMaster считает, что контур - это все «внешние»

кривые, т.е. те кривые, которые граничат с пустой областью. Построим контур для векторного

макета.

15

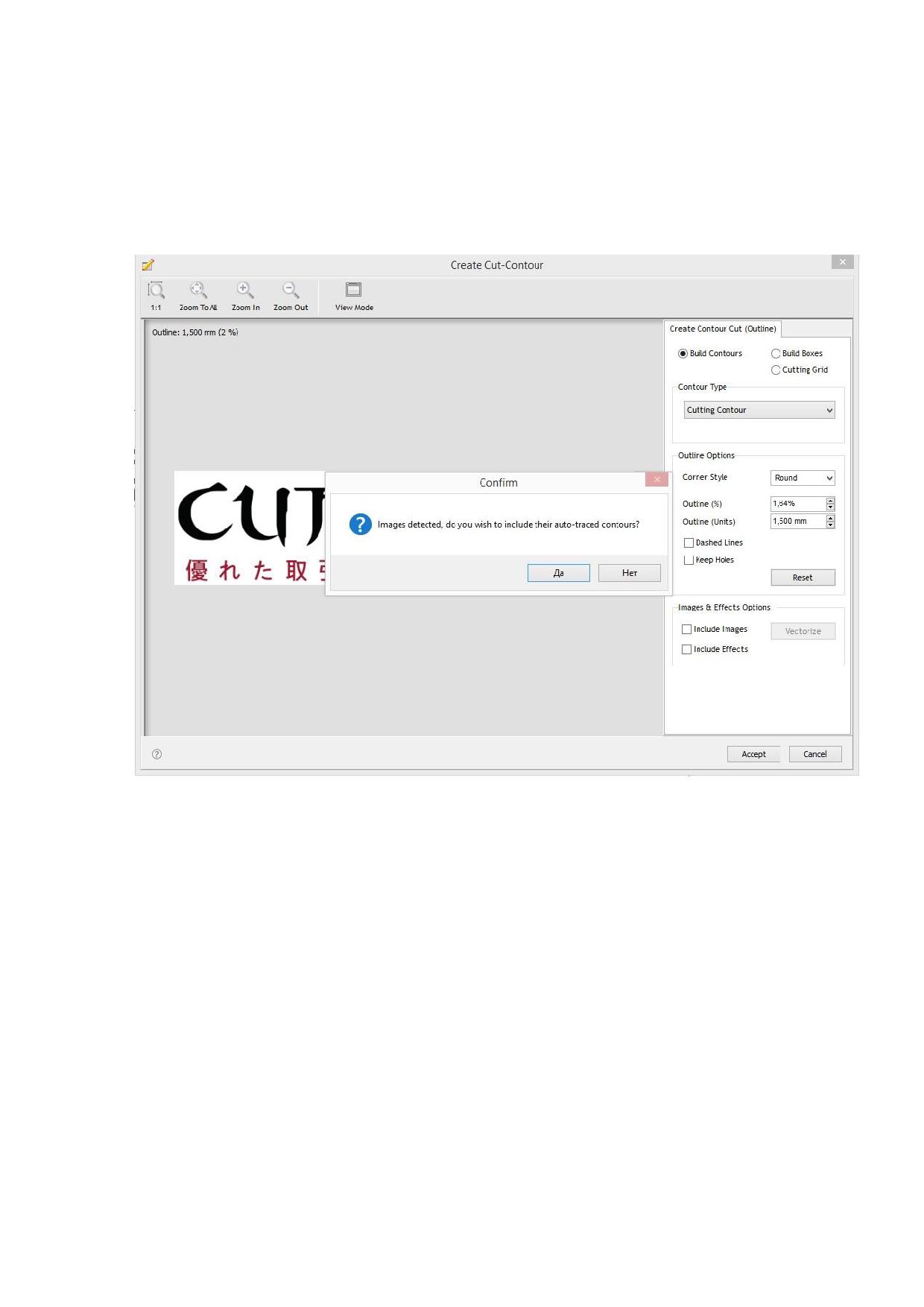

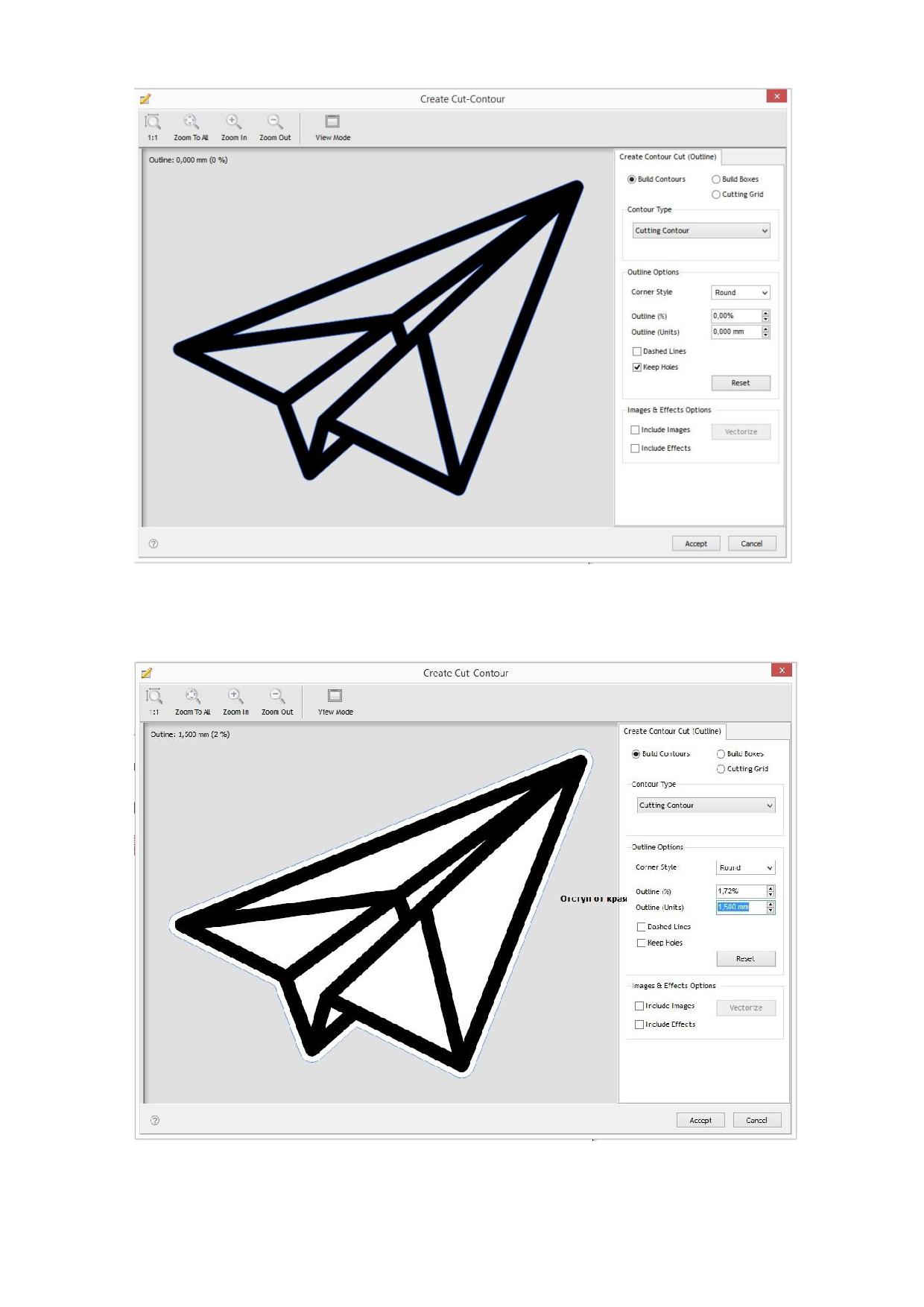

Рис. 17 Определение контуров векторного макета модулем Create Cut Contour

Контур определяется мгновенно.

Рис. 18 Установка итогового варианта контура (исключение внутренних контуров, отступ от края)

16

Не стоит строить контуры в край, ведь у плоттера есть допустимая погрешность в единицах

измерения, и даже доля миллиметра приведет к заметному белому выступу.

В данном случае мы сделаем увеличенный контур.

Проделаем эту же операцию для растрового изображения. SignMaster может строить контуры

вокруг изображений без фона или изображений на белом фоне.

Рис. 19 Начало построения контура растрового изображения

При попытке построить контур вокруг растрового изображения программа предложит вам

определить контур изображения.

17

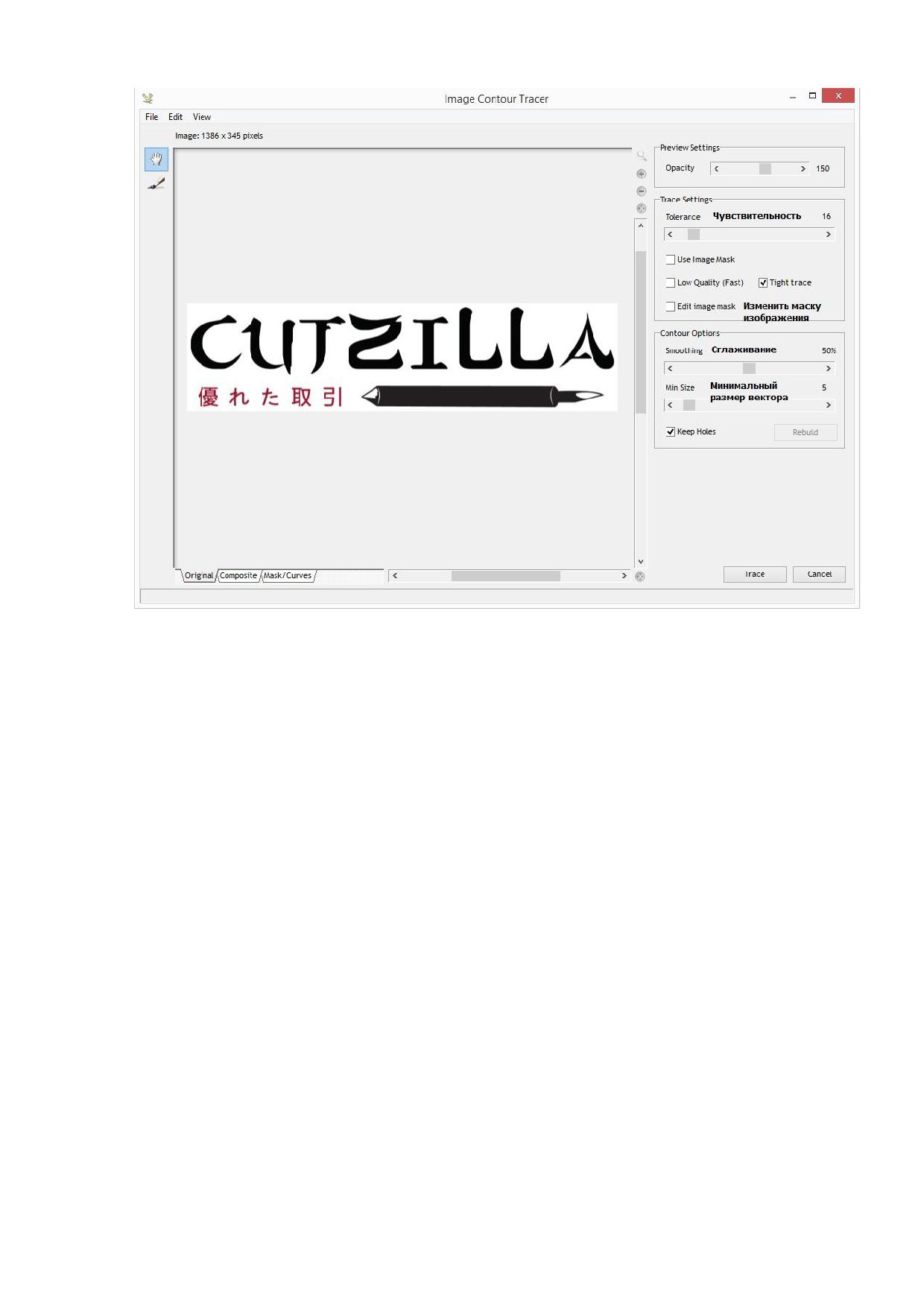

Рис. 20 Задание параметров построения контура

В меню вы можете посмотреть на маску изображения - то, как программа «видит» изображение.

Фон отмечается красным цветом, изображение - синим.

Ниже можно выбрать чувствительность программы к изменению цвета, качество получаемого

контура, сглаживание линий контура и минимальный размер вектора.

Кроме того, можно выбрать, считается ли фон внутри изображения частью изображения или

фоном.

Кнопка Trace строит контур в соответствии с настройками.

18

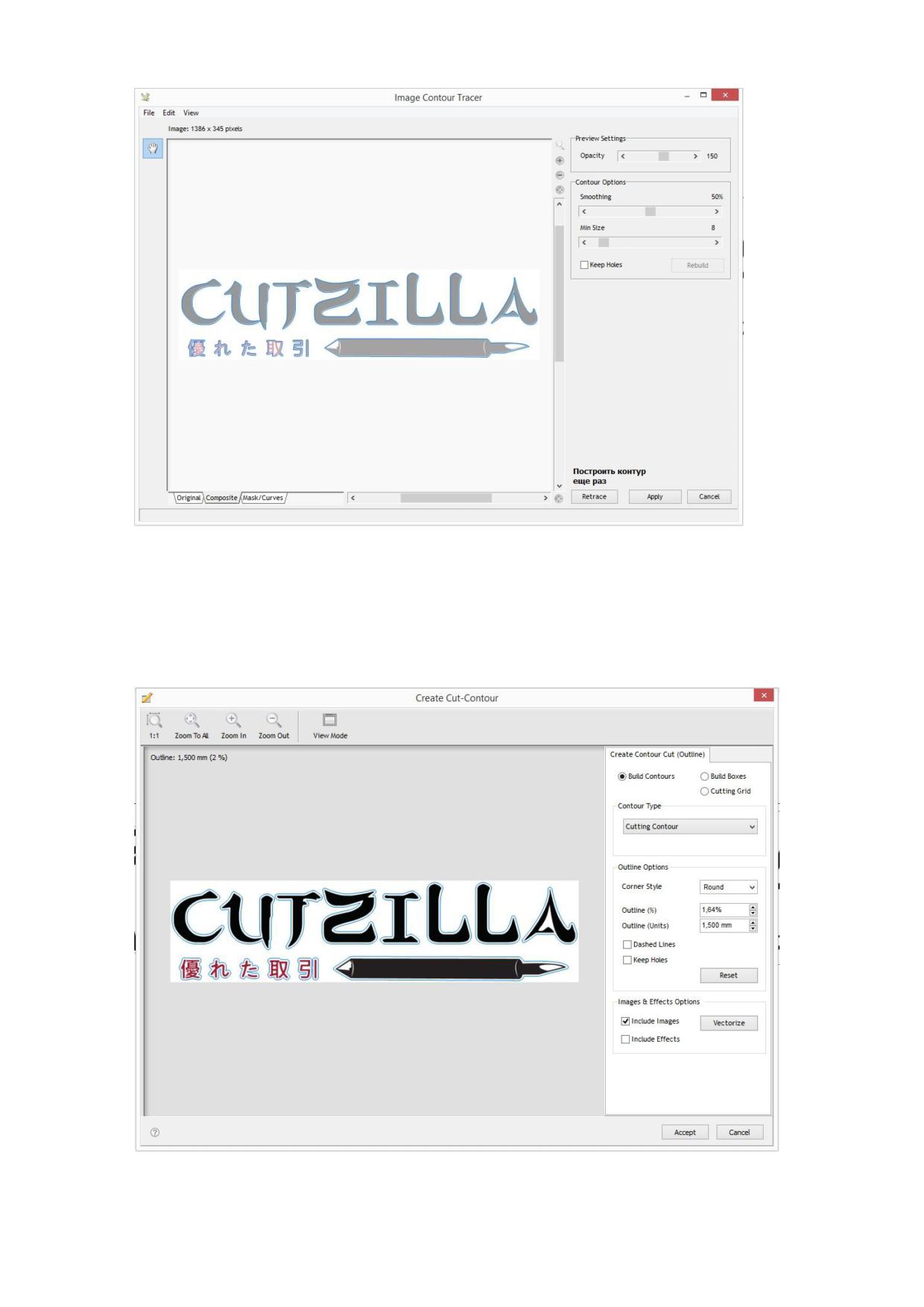

Рис. 21. Предварительный просмотр построенного контура

После построения контура у вас будет возможность поменять настройки, если результат вас не

устраивает.

После этого мы попадаем в такой же интерфейс, как и в случае с векторным изображением.

Рис. 22 Установка итогового варианта контура растрового изображения.

19

После построения контуров они появятся вокруг изображений в рабочем поле.

3.2.2. Установка меток

Для установки меток необходимо использовать модуль Contour Cut Wizard. Он включает в себя

функционал предыдущего модуля, но в нем все параметры задаются одинаково для всех

изображений.

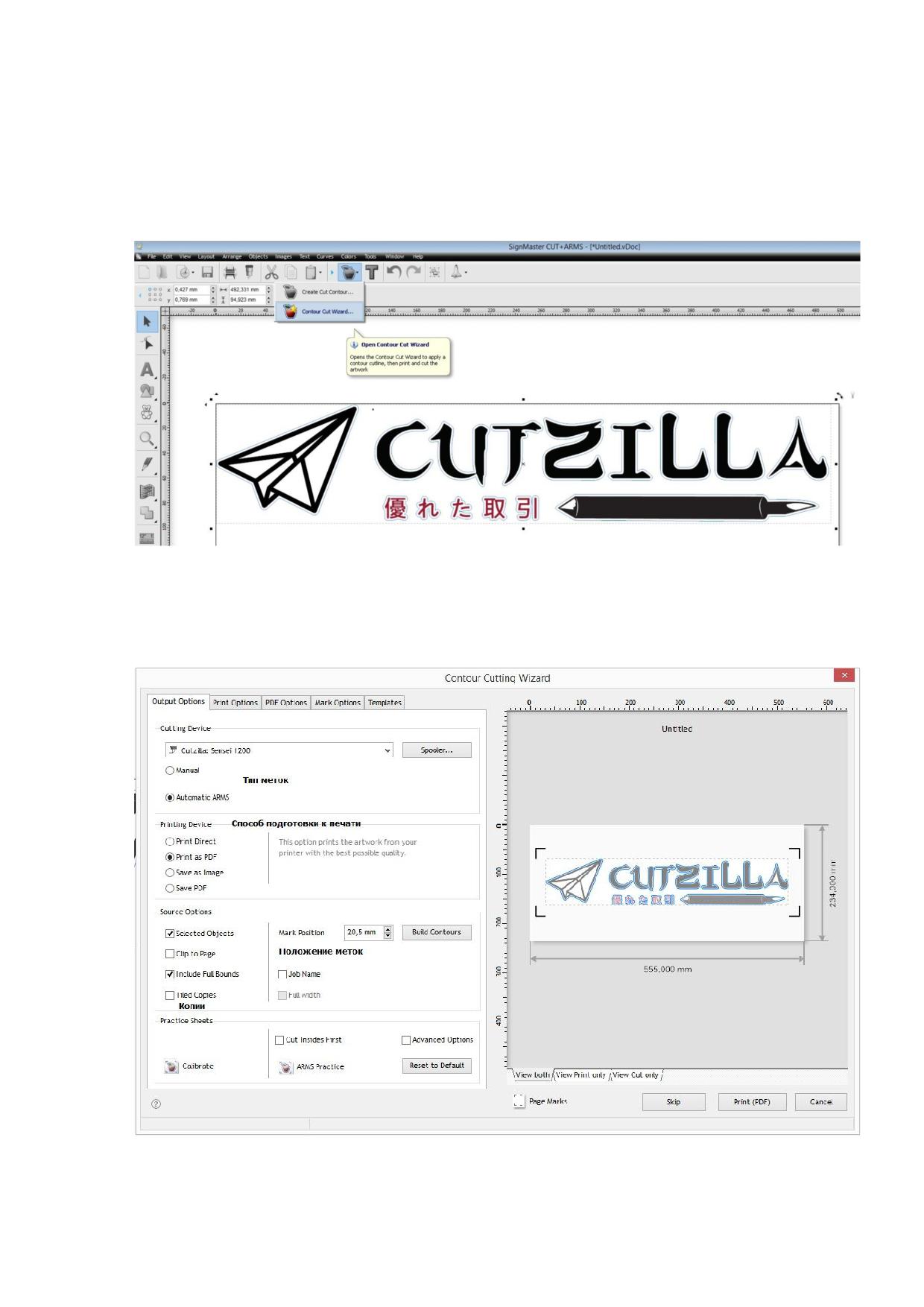

Рис. 23 Запуск модуля Contour Cut Wizard

В этом модуле мы выбираем тип меток, их количество и их расположение, а также количество

копий изображения, которые отправятся в печать.

Рис. 24 Общий вид модуля Contour Cut Wizard

20

Так как стандартная копия SignMaster не включает в себя модуль RIP, файл необходимо сохранить

в печатной версии. Для этого выберите пункт Save as Image или Save PDF для формирования

печатного файла.

В данном примере мы сделаем задание более реалистичным, добавив несколько копий.

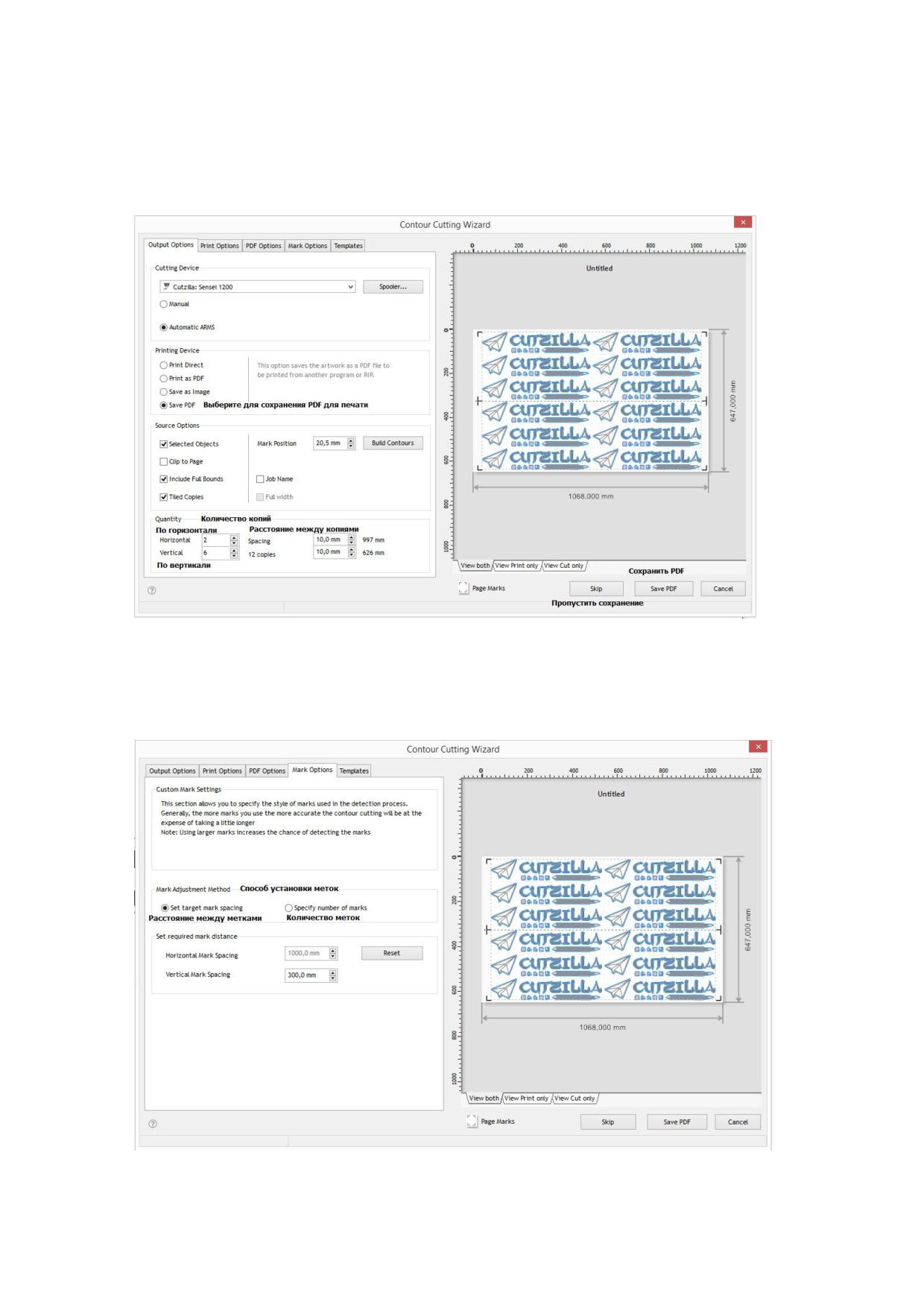

Рис. 25 Установка количества копий изображения

Программа автоматически установила промежуточные метки. Это задание будет выполнено по

частям. Вы можете управлять количеством меток на макете через вкладку Mark Options

Рис. 26 Управление расстановкой меток.

21

После сохранения печатного файла (а также печати и подготовки материала к резке) можно

приступать к резке.

3.2.3. Резка

Для резки расположите макет в соответствии с изображением на экране.

По умолчанию программа попросит вас поставить инструмент внутрь правой нижней метки.

При нажатии кнопки Next плоттер отсканирует метки в соответствии с макетом и, если метки были

считаны корректно, начнет рез.

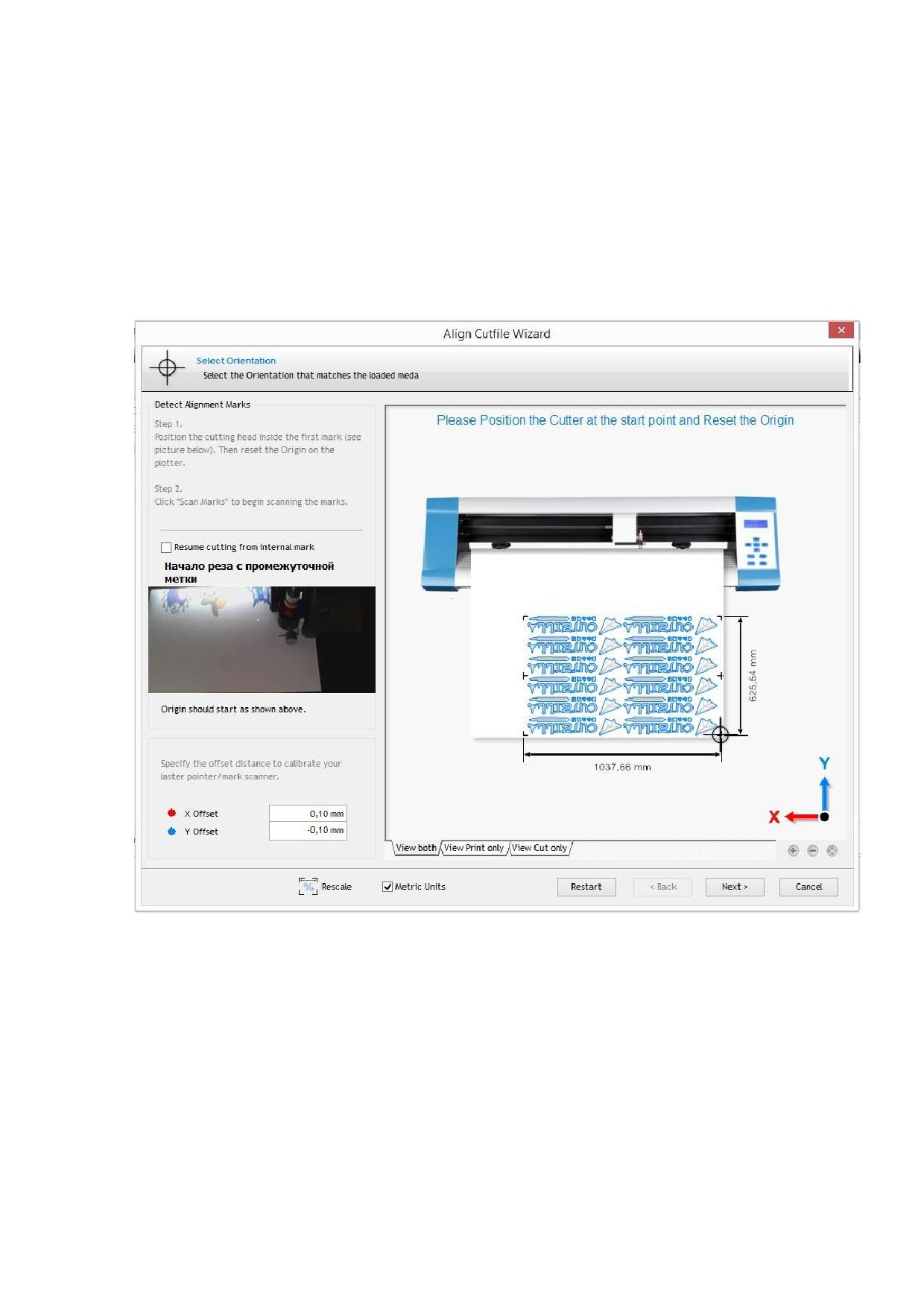

Рис. 27 Интерфейс резки с автоматическим распознаванием меток.

Файл реза будет сохранен в очереди заданий.

Если по какой-либо причине возникла необходимость начать рез с промежуточной метки, вы

можете сделать это из соответствующего пункта меню. Позиция выбранной промежтуочной метки

будет отмечена на экране.

22

3.3. Калибровка

В программе SignMaster есть несколько программ калибровки, которые помогут вам правильно

настроить плоттер. В модуле Vinlyl Spooler доступны следующие калибровки:

 Калибровка офсета

 Калибровка масштаба

 Калибровка оптического датчика

Калибровка офсета.

Офсет - это расстояние от режущий поверхности ножа до центра держателя. За счет офсета

плоттер может поворачивать нож. При корректно настроенном офсете плоттер правильно

прорабатывает углы макета.

Калибровка офсета предполагает два теста - быстрый и стандартный

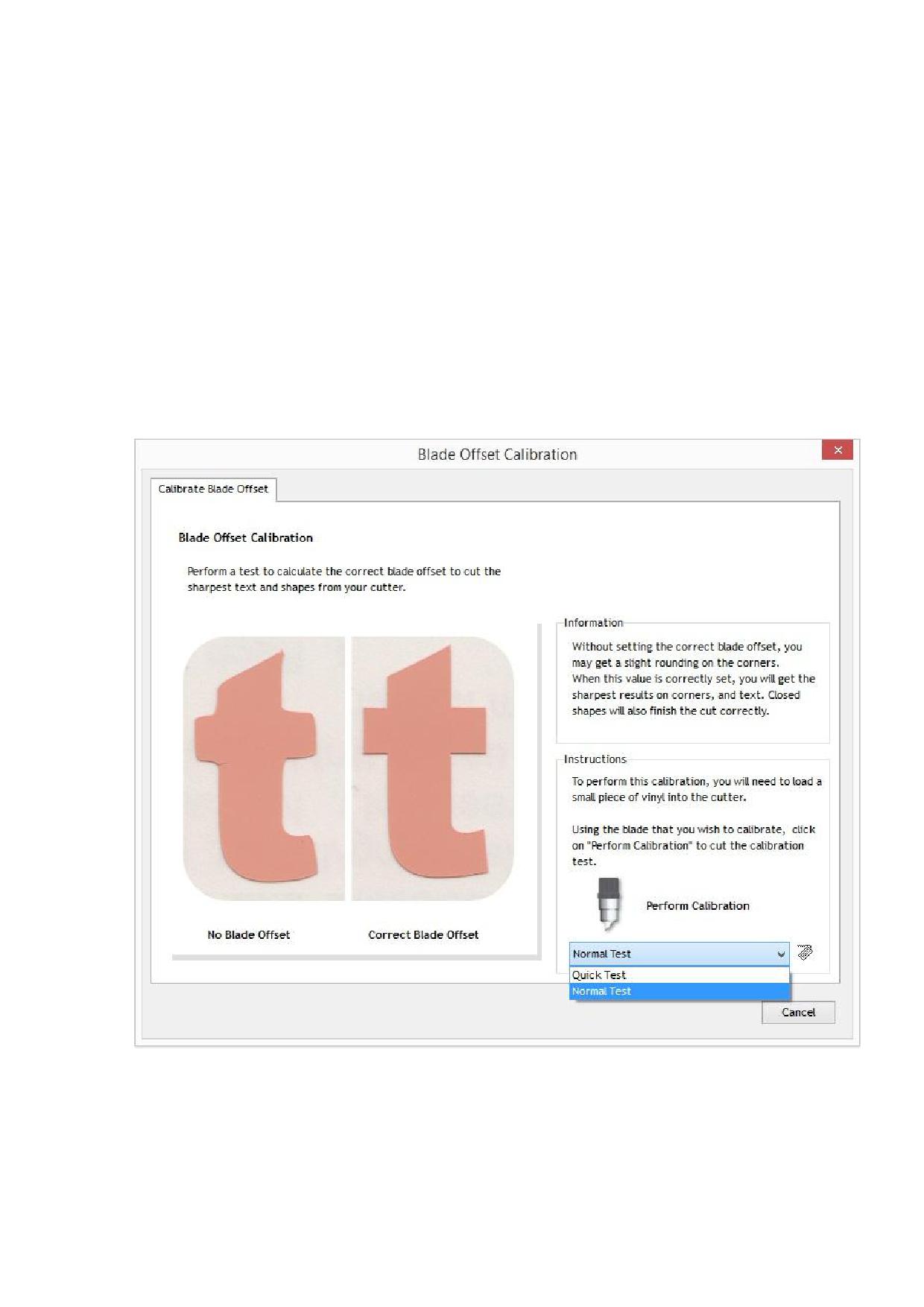

Рис. 28 Интерфейс калибровки офсета.

Быстрый тест вырезает линейку, в которой каждое деление - это линия, проведенная с разным

офсетом (шаг 0,1 мм). При недостаточном офсете вертикальные линии не доходят до

горизонтальной линии, при чрезмерном - заходят за нее.

23

При правильной настройке офсета горизонтальная линия должна идеально сходиться с

вертикальной.

В нашем случае, правильное значение офсета находится между 3 и 4. Выставим 3,5, что

соответствует офсету 0,35мм. Для более точной настройки вы можете вырезать одно и то же

задание (например, слово) с промежуточными значениями, и выбрать нужный результат.

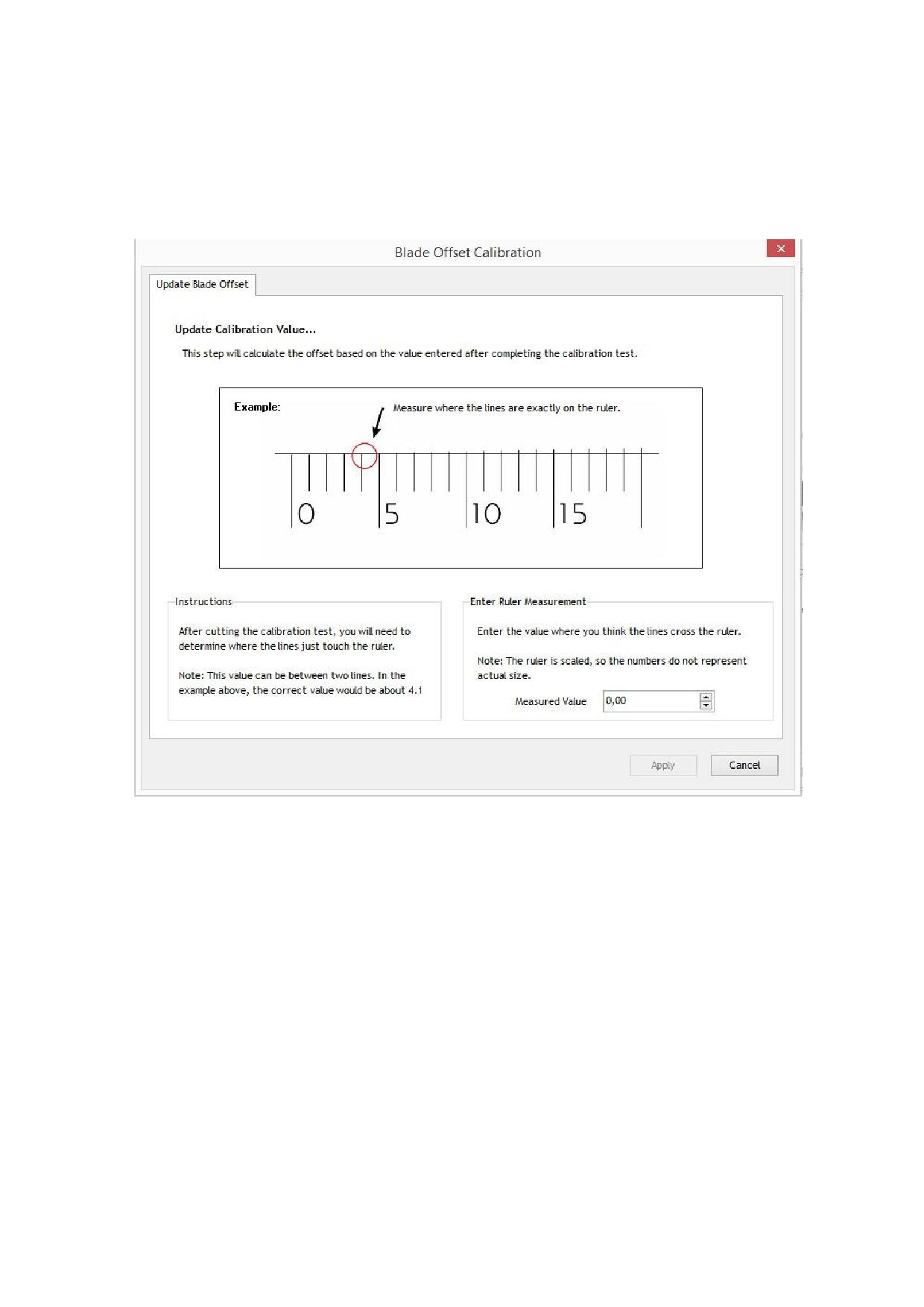

Рис. 29 «Быстрая» калибровка офсета

Обычный тест вырежет таблицу из одинаковых заданий. Выберите координаты (например, В2) с

лучшим результатом, и программа установит это значение офсета.

24

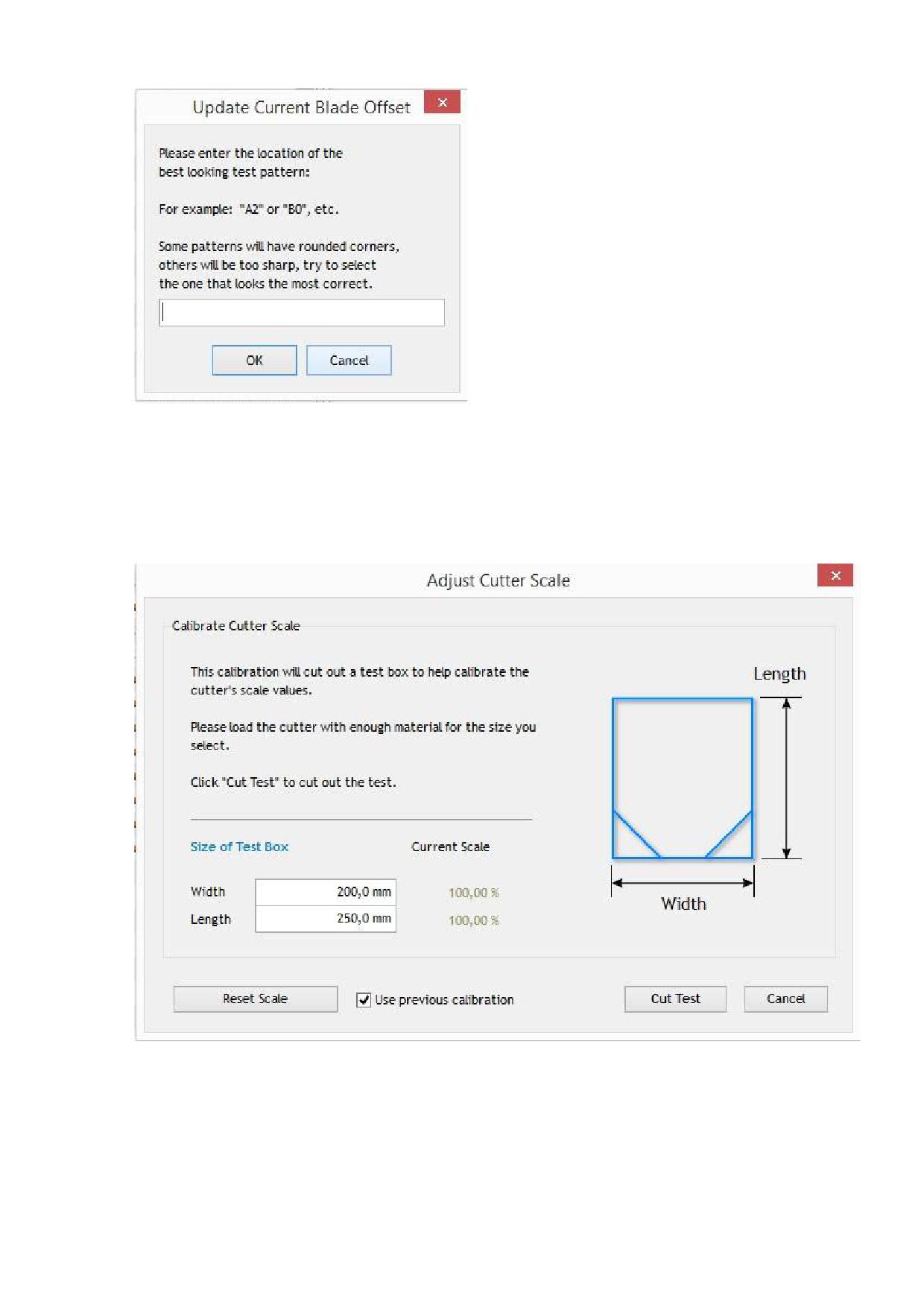

Рис. 30 Стандартная калибровка офсета

Калибровка масштаба

Для калибровки масштаба вам потребуется достаточно большой кусок пленки или бумаги и

точная линейка.

Рис. 31 Интерфейс калибровки масштаба

В качестве теста плоттер вырежет прямоугольник заданной длины.

После реза необходимо измерить стороны получившегося прямоугольника. При расхождении

измерений с получившимся результатом введите новое значение в соответствующую графу.

25

Обычно плоттеры точно откалиброваны по горизонтали (оси X) на фабрике, так что основное

внимание надо обратить на калибровку протяжки (ось Y). Масштабирование зависит от толщины

материала, так что при существенном изменении толщины материала необходима повторная

калибровка по длине.

Калибровка оптического датчика

Для точной резки по напечатанному изображению плоттер должен точно понимать положение

оптического датчика относительно режущей поверхности ножа.

Для калибровки оптического датчика необходимо напечатать калибровочный лист. Если вы

печатаете калибровочный лист на бумаге, используйте ручку вместо ножа.

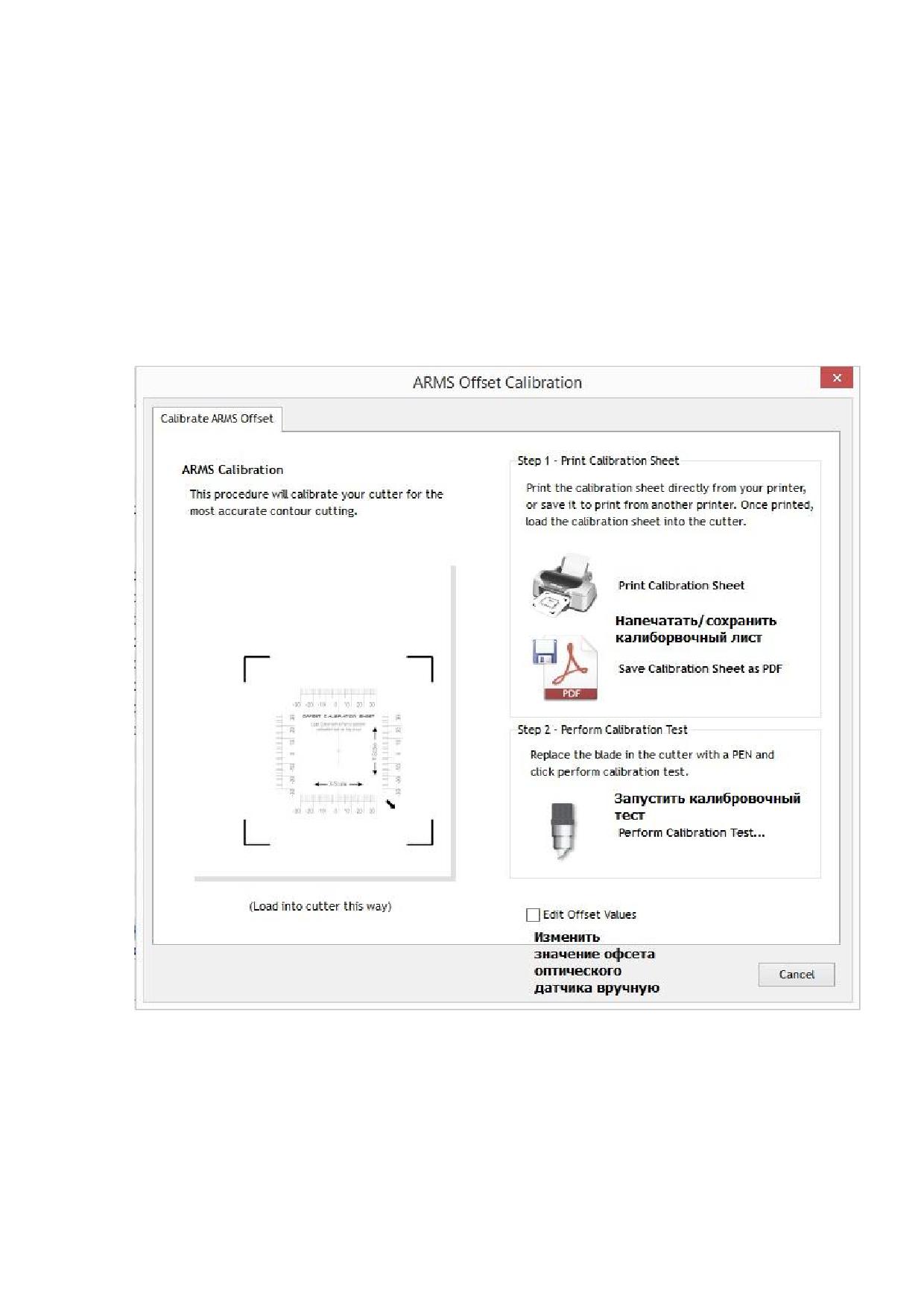

Рис. 32 Интерфейс калибровки оптического датчика.

После печати калибровочного лисат поместите его в плоттер таким образом, чтобы стрелка была

направлена в правый нижний угол. После нажатия на кнопку запуска появится стандартный

интерфейс контурной резки. Запустите контурную резку.

Плоттер нарисует (или вырежет) крест на калибровочном листе. Если линии реза не совпадают с

началом координат, введите значение со шкалы в интерфес настройки.

26

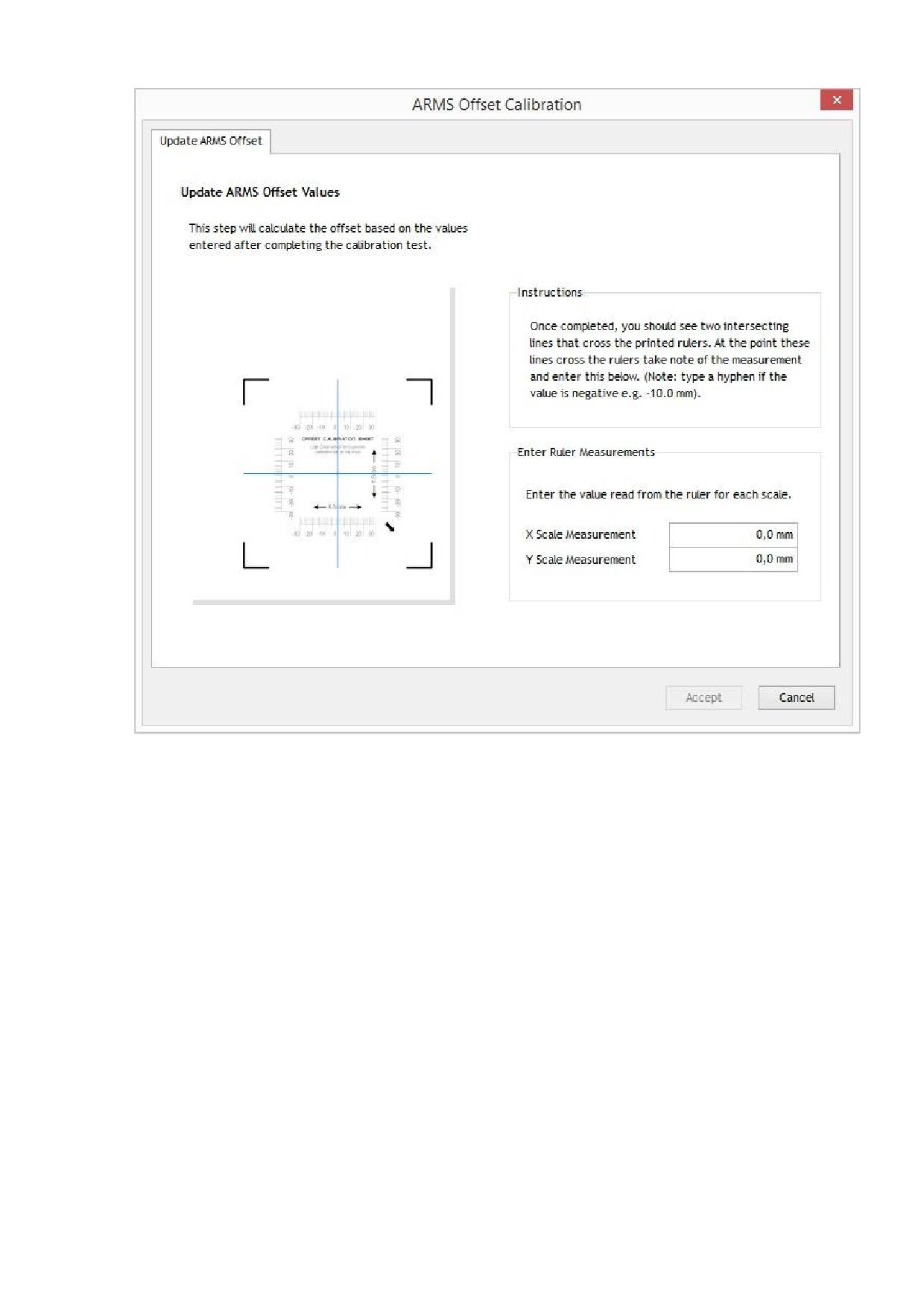

Рис. 33 Интерфейс настройки офсета оптического датчика

Новый офсет будет записан.

Обратите внимание, что данный тест не обладает абсолютной точностью, так как толщина линии

ручки достаточно велика, чтобы скрыть возможную погрешность настройки. Для тонкой настройки

оптического датчика используйте простой макет, подготовленный к контурной резке (например,

квадрат 2х2 см).

Сохранение настроек плоттера

После калибровки плоттера рекомендуется сохранить текущие настройки в файл конфигурации.

Для этого необходимо перейти в меню конфигурации плоттера, в котором собраны все текущие

настройки плоттера.

Внимание! Не рекомендуется менять настройки плоттера через меню конфигурации.

Для сохранения настроек нажмите на кнопку «сохранить настройки». Для загрузки настроек

нажмите на кнопку «загрузить настройки»

27

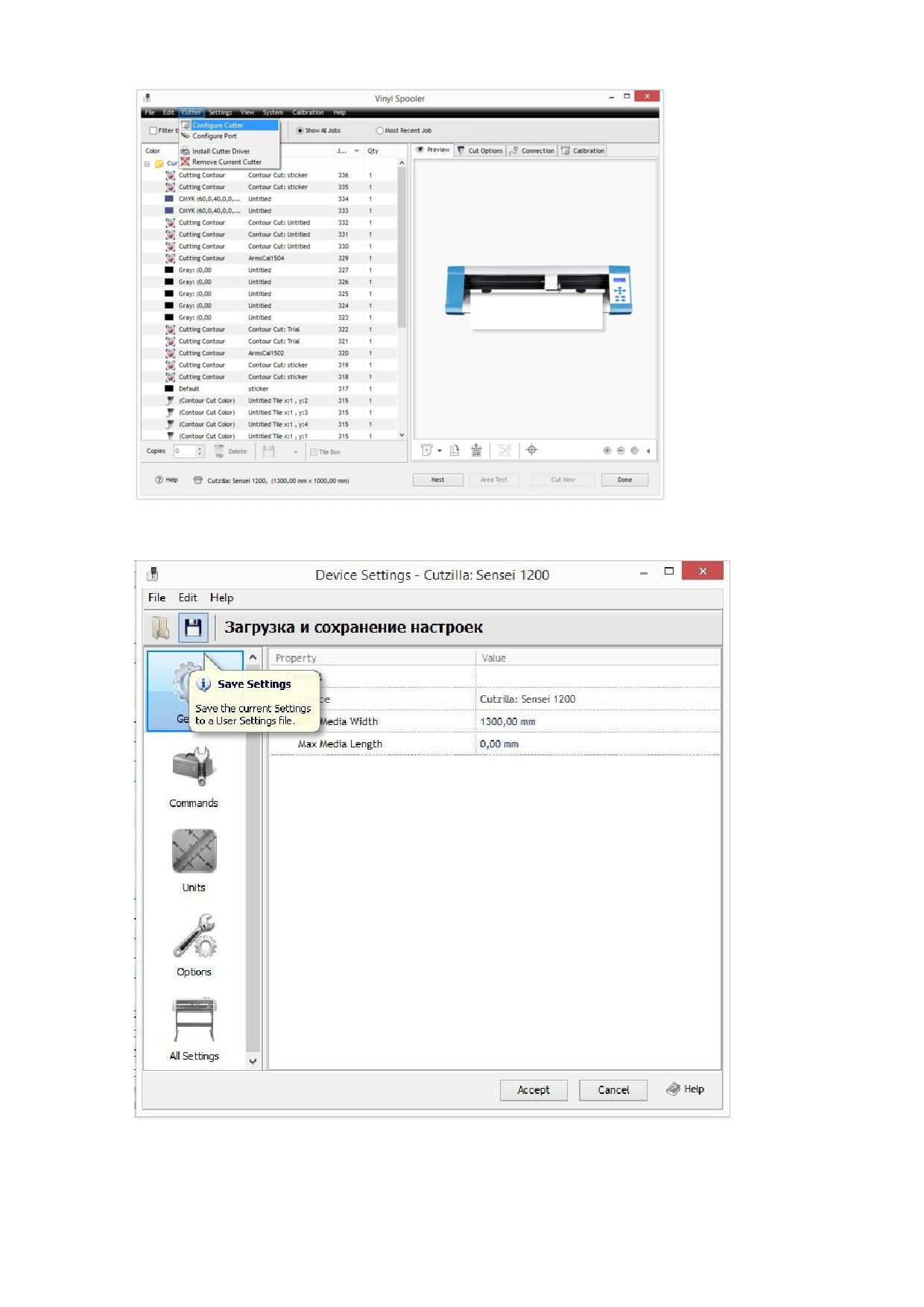

Рис. 34 Запуск меню конфигурации плоттера

Рис. 35 Загрузка и сохранение настроек плоттера
