Инструкция по эксплуатации аппарата волоконной лазерной маркировки SEKIRUS P0403M-VM

Инструкция по эксплуатации аппарата волоконной лазерной маркировки SEKIRUS P0403M-VM

Настоящая технологическая инструкция определяет порядок эксплуатации аппарата волоконной лазерной маркировки SEKIRUS P0403M-VM (далее по тексту лазерный маркер).

Введение

С помощью лазерного маркера возможно произвести маркировку, гравировку, матирование, зачистку и резку следующих материалов:

Маркировку:

• любые металлы и их сплавы, включая высоколегированные стали и драгоценные металлы;

• пластики (ABS, PPS, РРЯи пр.);

• поликарбонаты;

• кость, тефлон, сантропен;

• углеродное волокно

• углеродные трубки;

• компаунд, карбид кремния.

Гравировку:

• любые металлы и их сплавы, включая высоколегированные стали и драгоценные металлы;

• резину, кожу;

• гранит, керамогранит.

Резку:

• любых металлов и их сплавов, включая высоколегированные стали и драгоценные металлы;

• картон.

Толщина реза до 0,3 мм.

1 Общие положения

1.1 Инструкция устанавливает правила эксплуатации лазерного маркера.

1.2 Инструкция распространяется на должностные лица участвующие в хранении, настройке и эксплуатации лазерного маркера.

1.3 К эксплуатации оборудования допускаются сотрудники, прошедшие инструктаж по технике безопасности, пожарной безопасности, изучившие инструкцию по работе на соответствующем оборудовании под подпись, прошедшие стажировку и проверку знаний требований охраны труда.

1.4 В производственных помещениях должны быть соблюдены климатические условия согласно СТО ИСАТ 6.4-03-2012.

2 Техника безопасности

2.1 При подготовке помещения к установке оборудования необходимо руководствоваться:

- ГОСТ 12.1.040-83 ССБТ. Лазерная безопасность. Обшие положения.

- СанПиН 5804-91. Санитарные нормы и правила устройства и эксплуатации лазеров.

2.2 Сотрудники участвующие в эксплуатации лазерного маркера должны выполнять требования инструкций по охране труда при работе на лазерном маркирующем комплексе ИОТ № 79.

2.3 Краткие сведения:

- не допускается работать с отражающими металлами, а так же материалами, чувствительными к высокой температуре и выделяющими токсические вещества (ПВХ, тефлон, АБС-смолы, полихлоропрен и т.п.) без защиты органов дыхания и зрения;

не допускается хранить вблизи оборудования легковоспламеняющиеся вещества;

- обеспечить наличие огнетушителя СО2 (порошковые огнетушители могут повредить детали лазерного маркера);

- обеспечить СИЗ наличие на рабочем месте (защитные очки, защитные наушники).

Оснастка и инструменты

• поворотный кулачковый механизм (входит в комплект лазерного маркера);

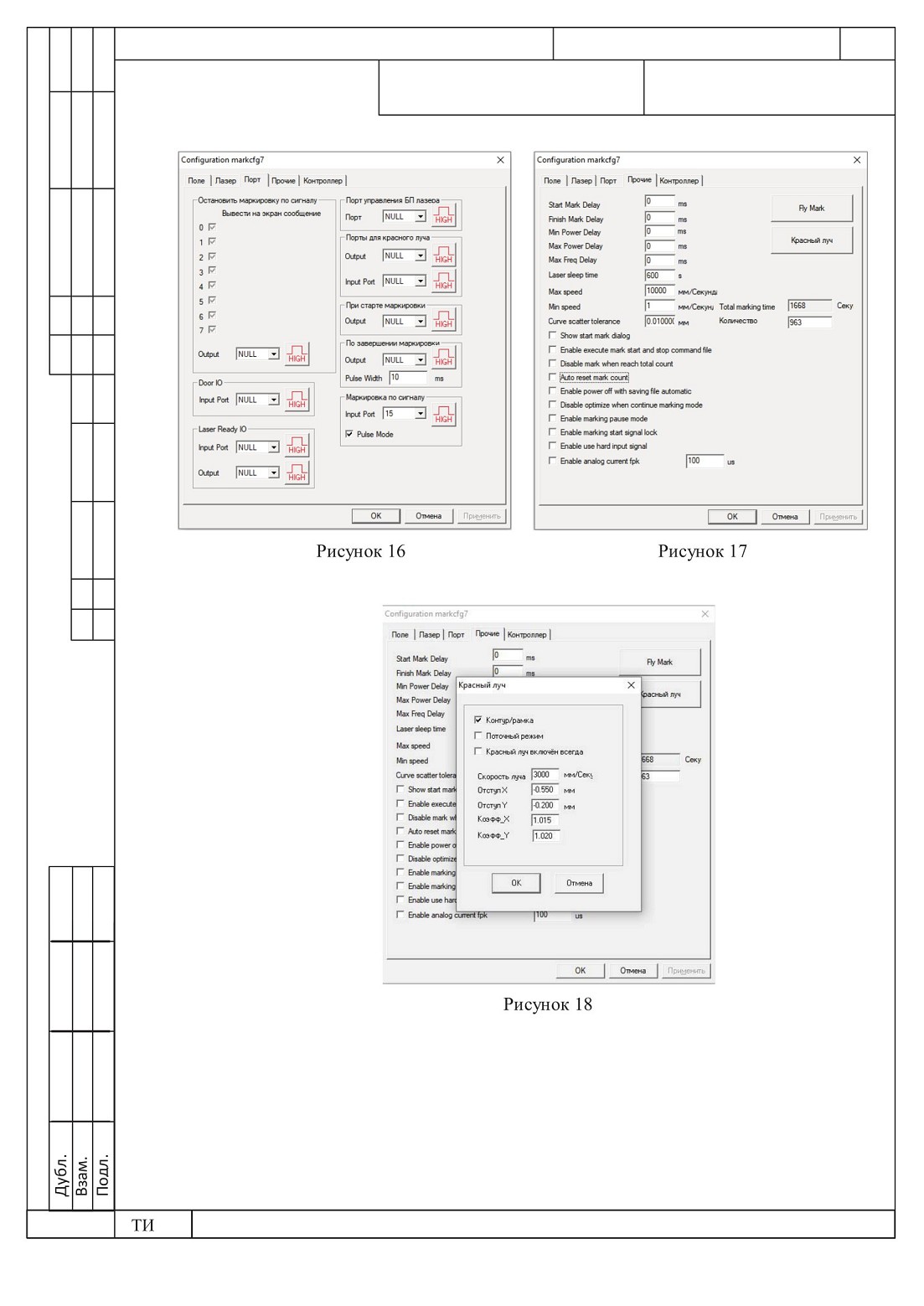

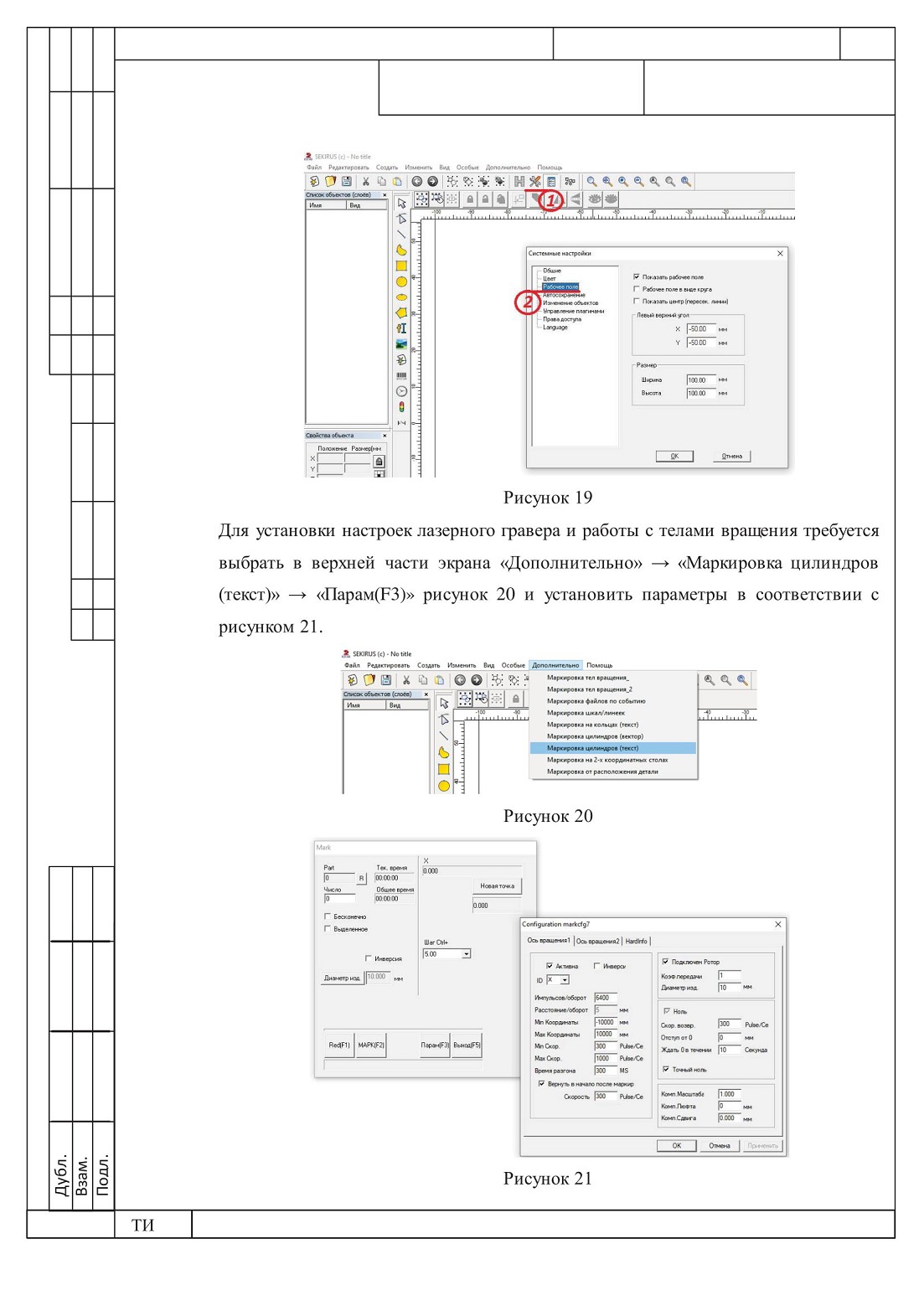

• линза 100x100 (входит в комплект лазерного маркера);

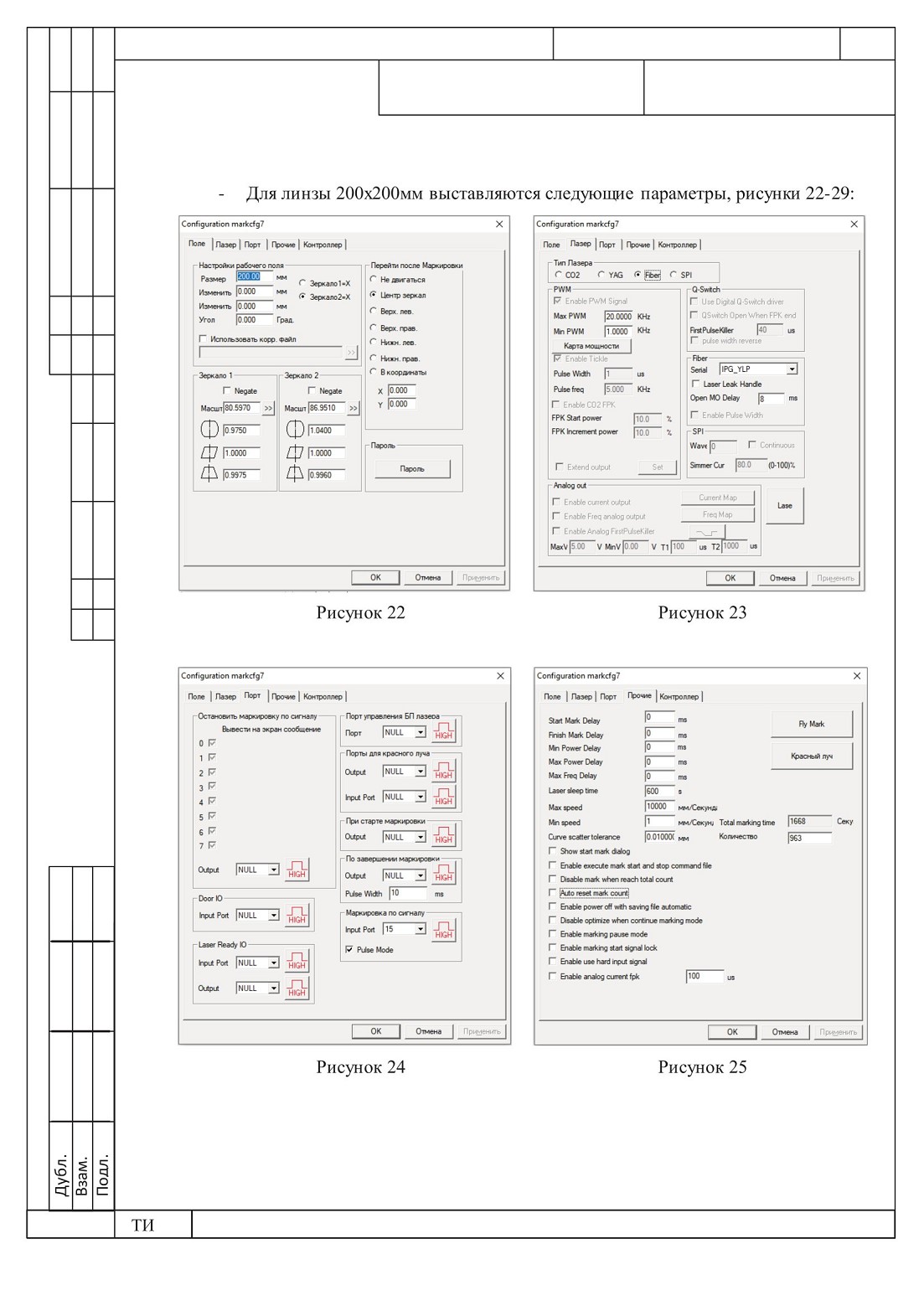

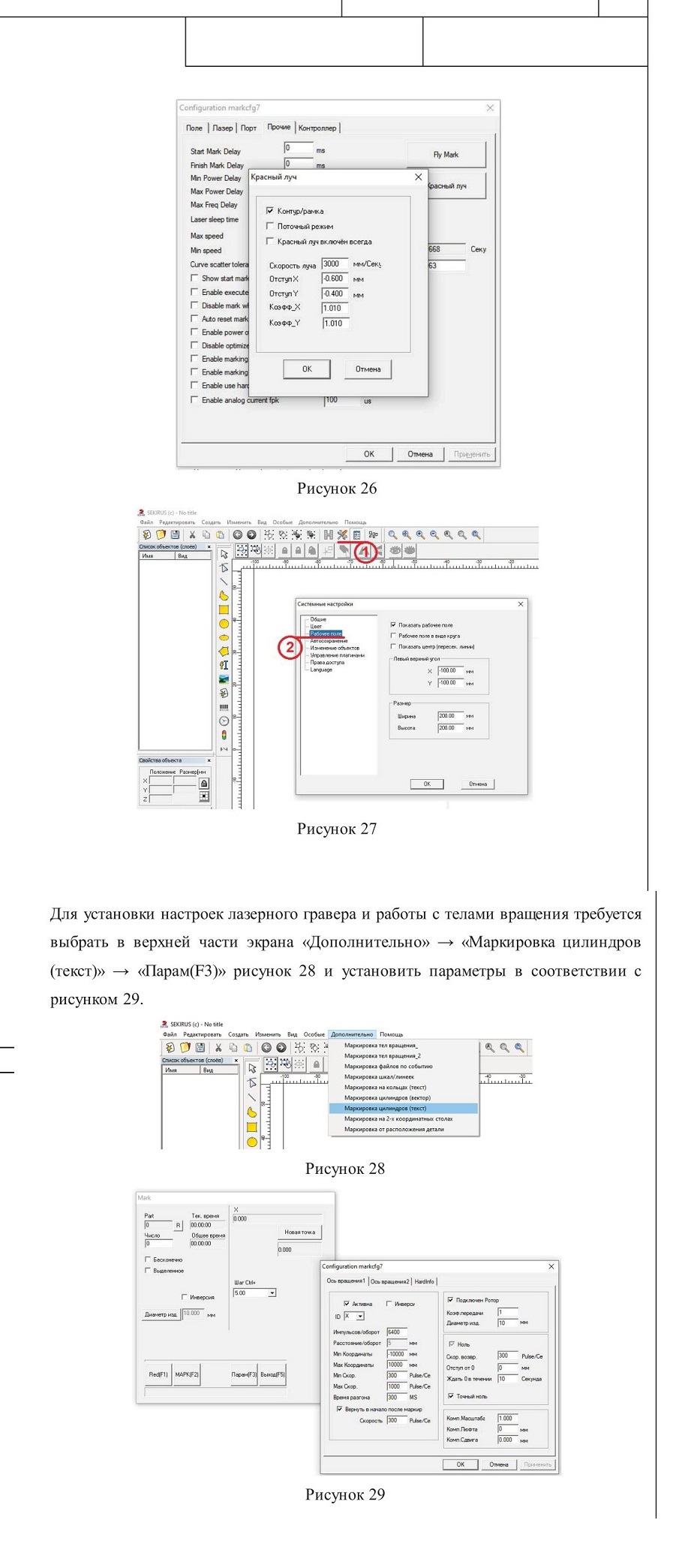

• линза 200x200 (входит в комплект лазерного маркера);

• двухосевой рабочий стол с механическим регулированием (входит в

комплект лазерного маркера);

• USB накопитель (входит в комплект лазерного маркера);

• штангенциркуль Тип-I ГОСТ 166-89;

• Линейка 300 ГОСТ 427-75.

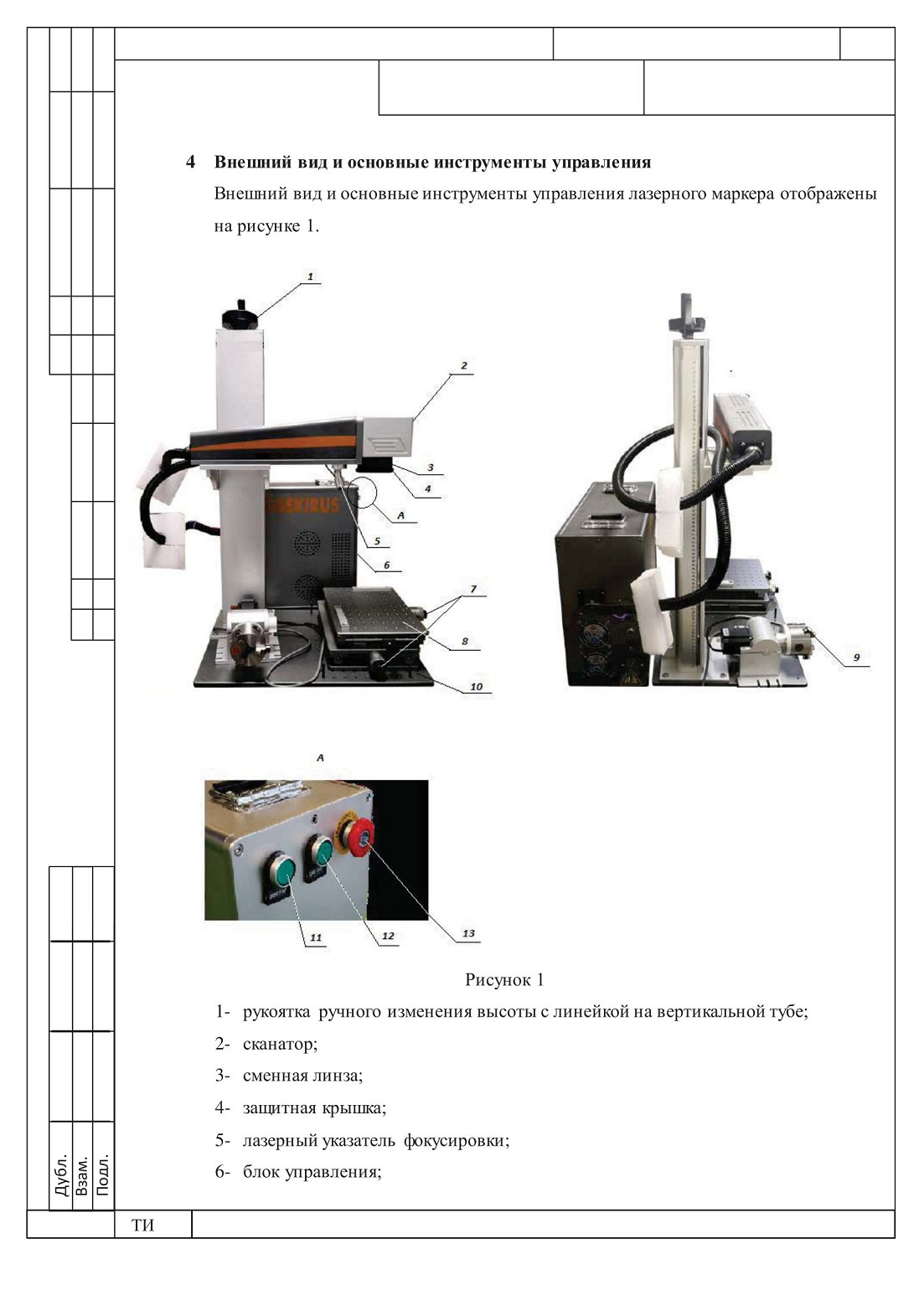

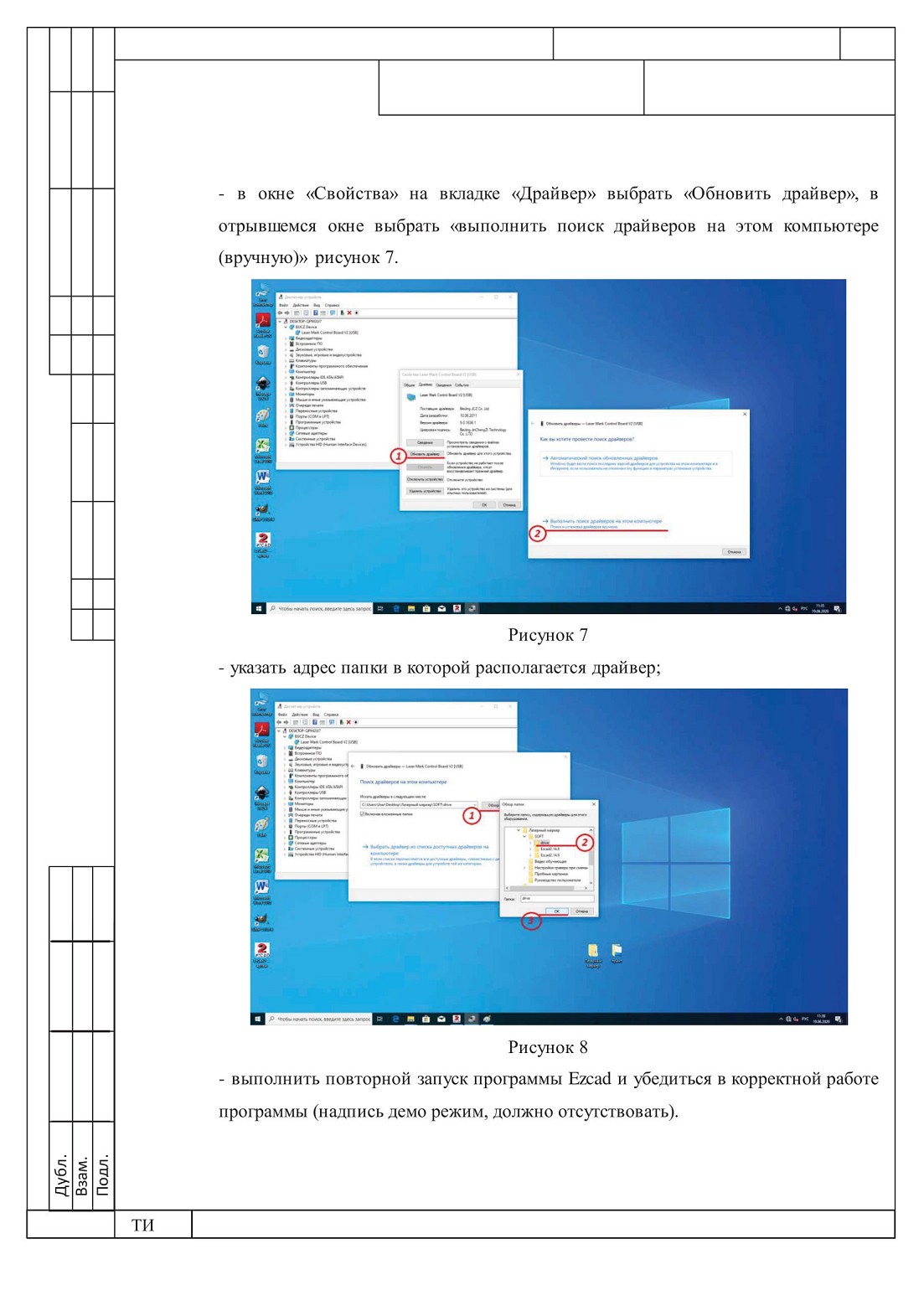

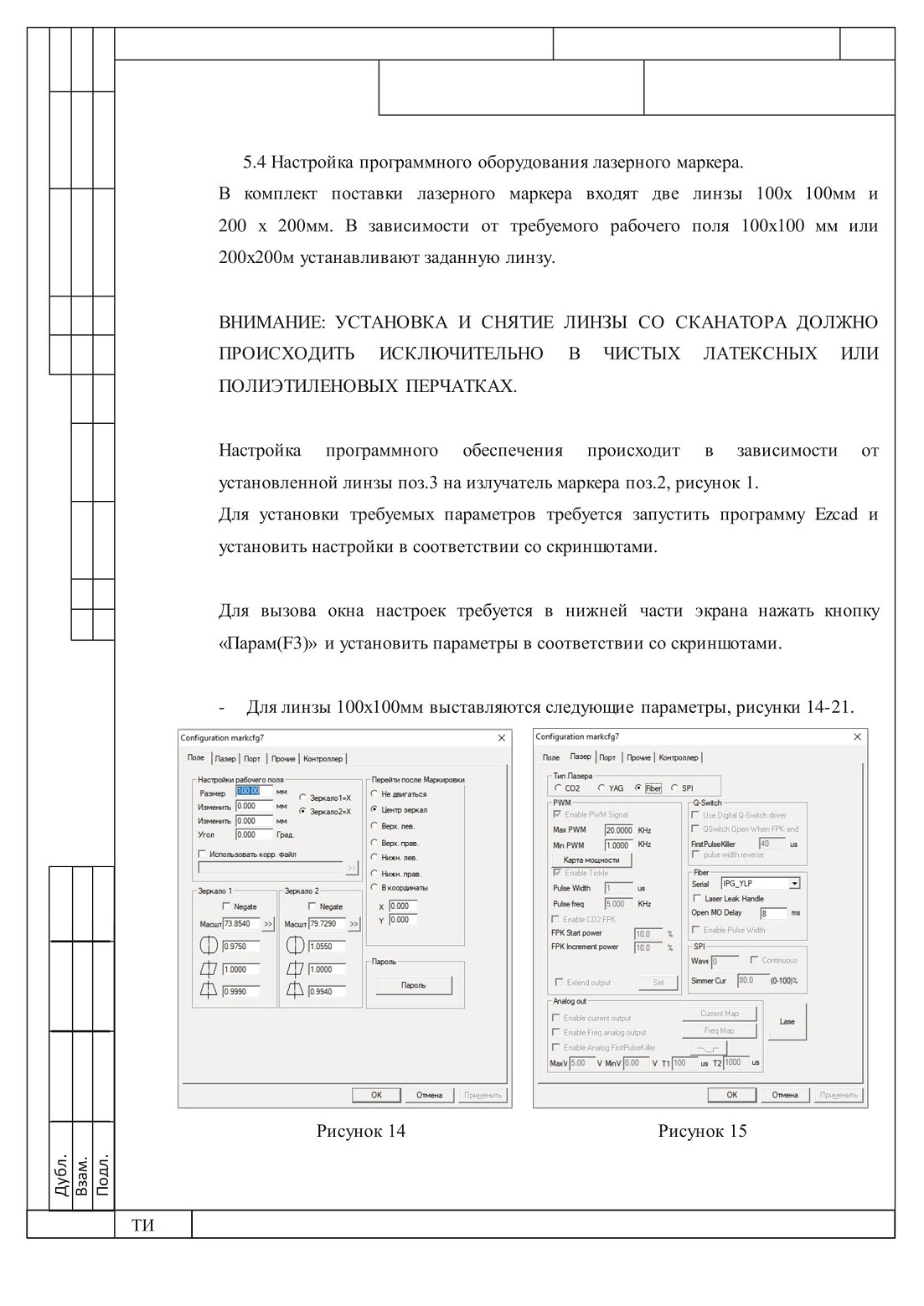

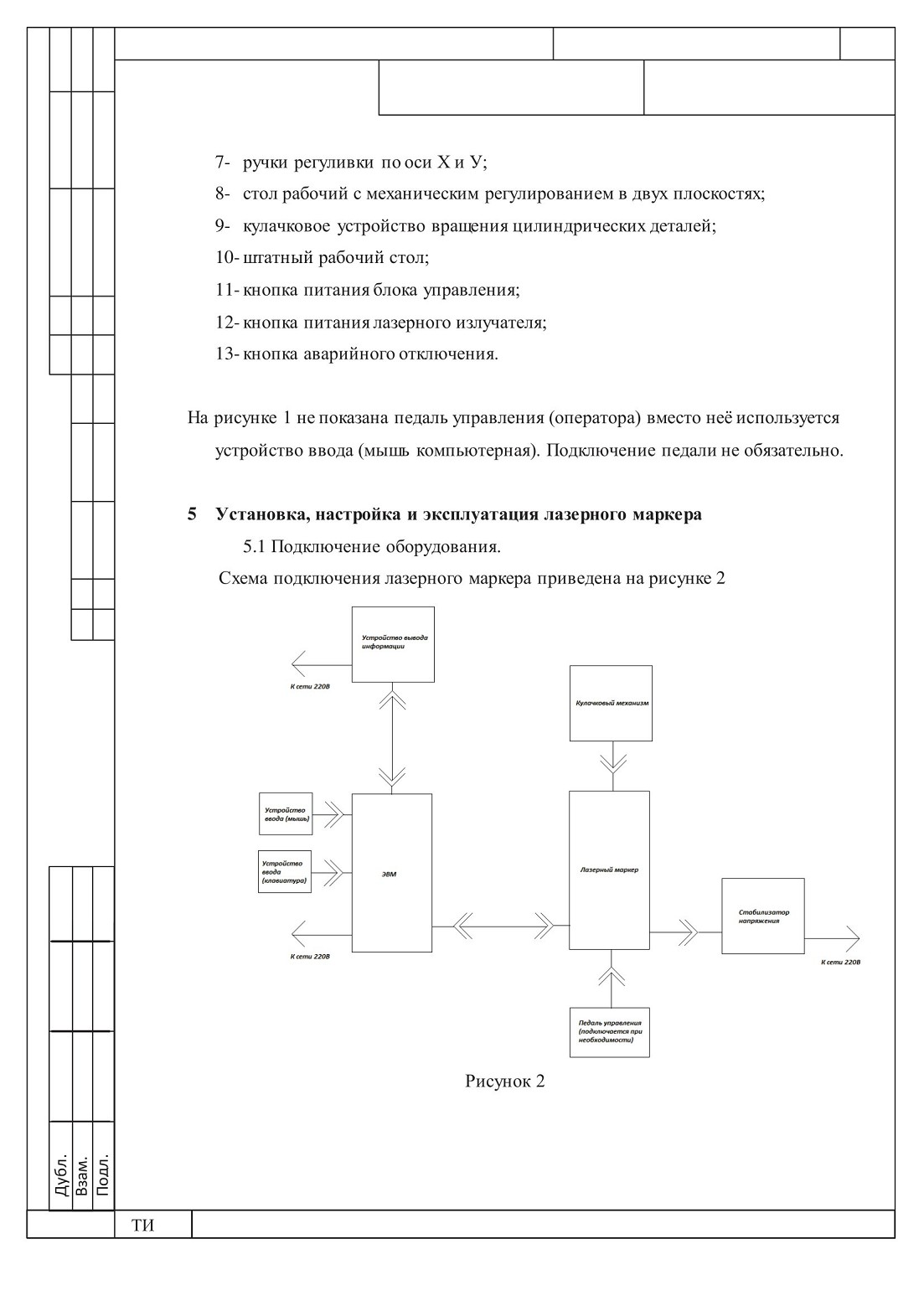

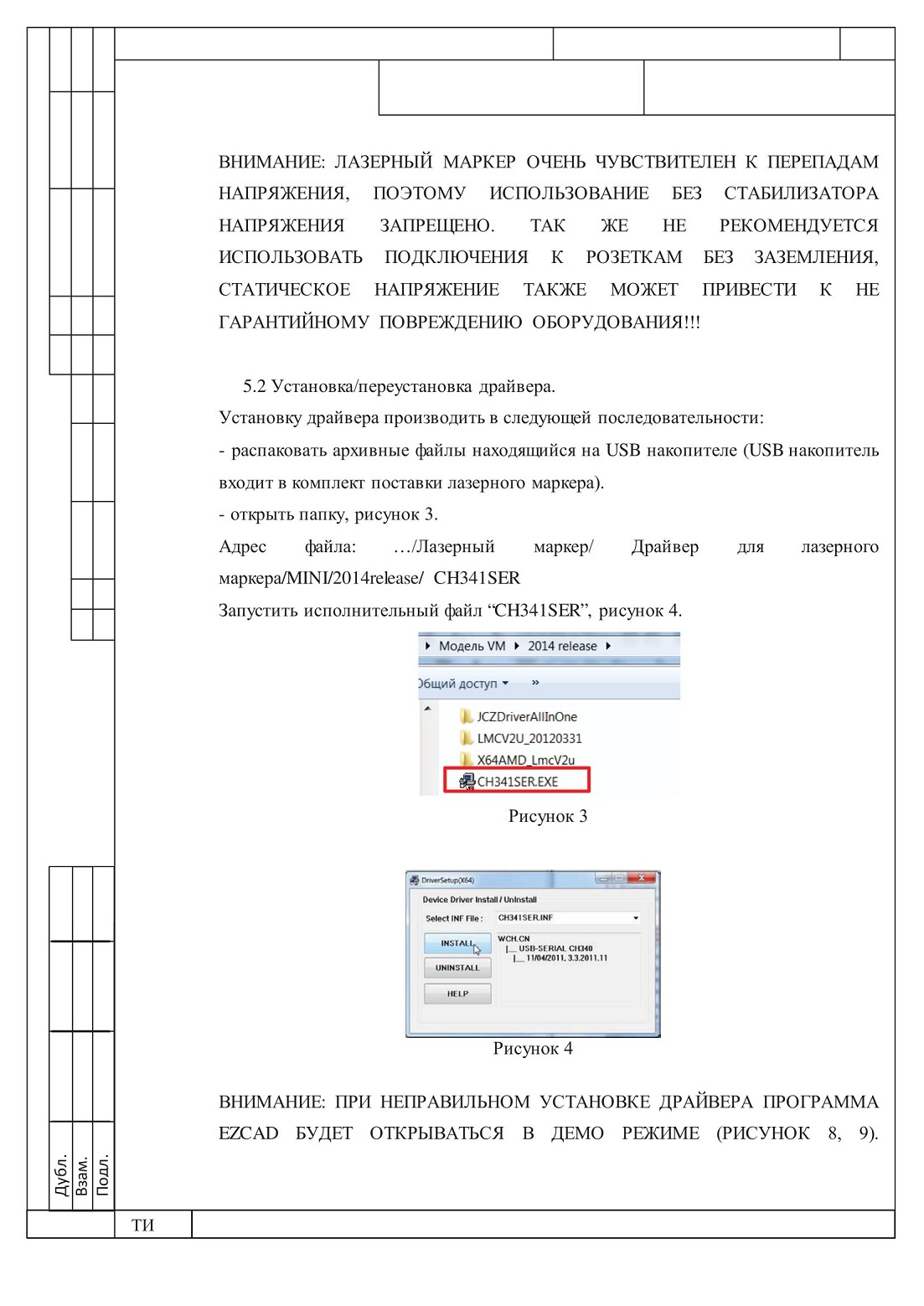

5.5 Включение/выключение оборудования Перед включением блока управления включается рабочий персональный компьютер. После полной загрузки системы включается блок управления с помощью кнопки “SCANNER POWER” поз. И рисунок 1, запускается программа Ezcad.

Перед началом гравировки снять защитную крышку поз.4 со сменной линзы поз.1 рисунок 1.

ВНИМАНИЕ: НЕСНЯТАЯ КРЫШКА ПРИ ГРАВИРОВКЕ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ИЗ СТРОЯ ИЗЛУЧАТЕЛЯ.

нажать кнопку “LASER POWER” поз. 12 рисунок 1 и дать прогреться источнику питания в течение 3 минут

ВНИМАНИЕ ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯ, ВКЛЮЧЕНИЕ МАРКИРАТОРА НУЖНО ОСУЩЕСТВЛЯТЬ С НАЖАТИЯ КНОПКИ “SCANNER POWER” ПОЗ.11, ПОСЛЕ ЧЕГО ВКЛЮЧАТЬ ЛАЗЕРНЫЙ ИСТОЧНИК КНОПКА “LASER POWER” ПОЗ. 12, НА ПЕРЕДНЕЙ ПАНЕЛИ БЛОКА УПРАВЛЕНИЯ П03.6 РИСУНОК 1.

ВЫКЛЮЧЕНИЕ ОБОРУДОВАНИЯ ПРОИЗВОДИТЬ В ОБРАТНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ.

ПРИ ТРЕБУЕМОМ ЭКСТРЕННОМ ВЫКЛЮЧЕНИИ НАЖАТЬ КНОПКУ “STOP” ПОЗ. 13 РИСУНОК 1.

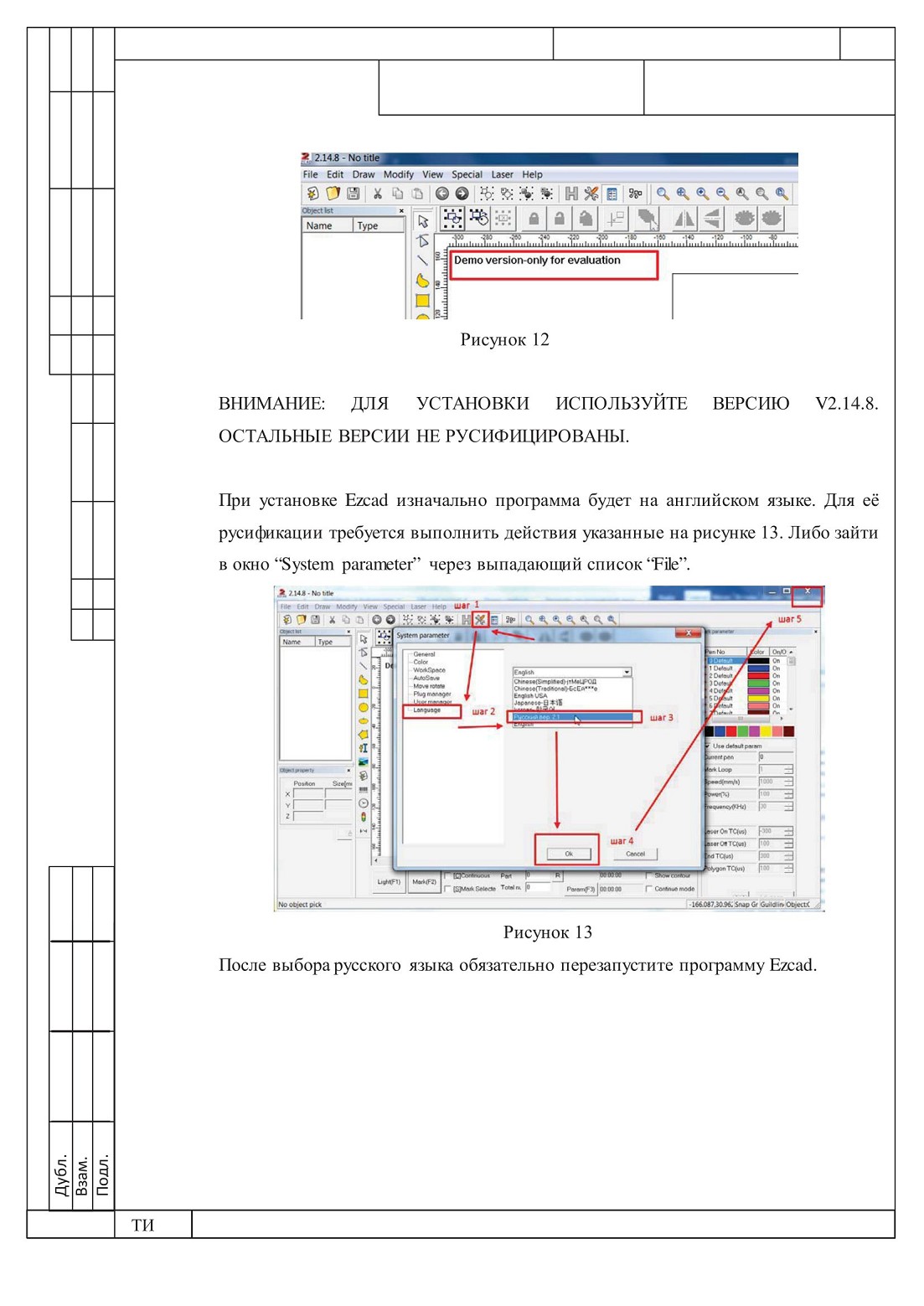

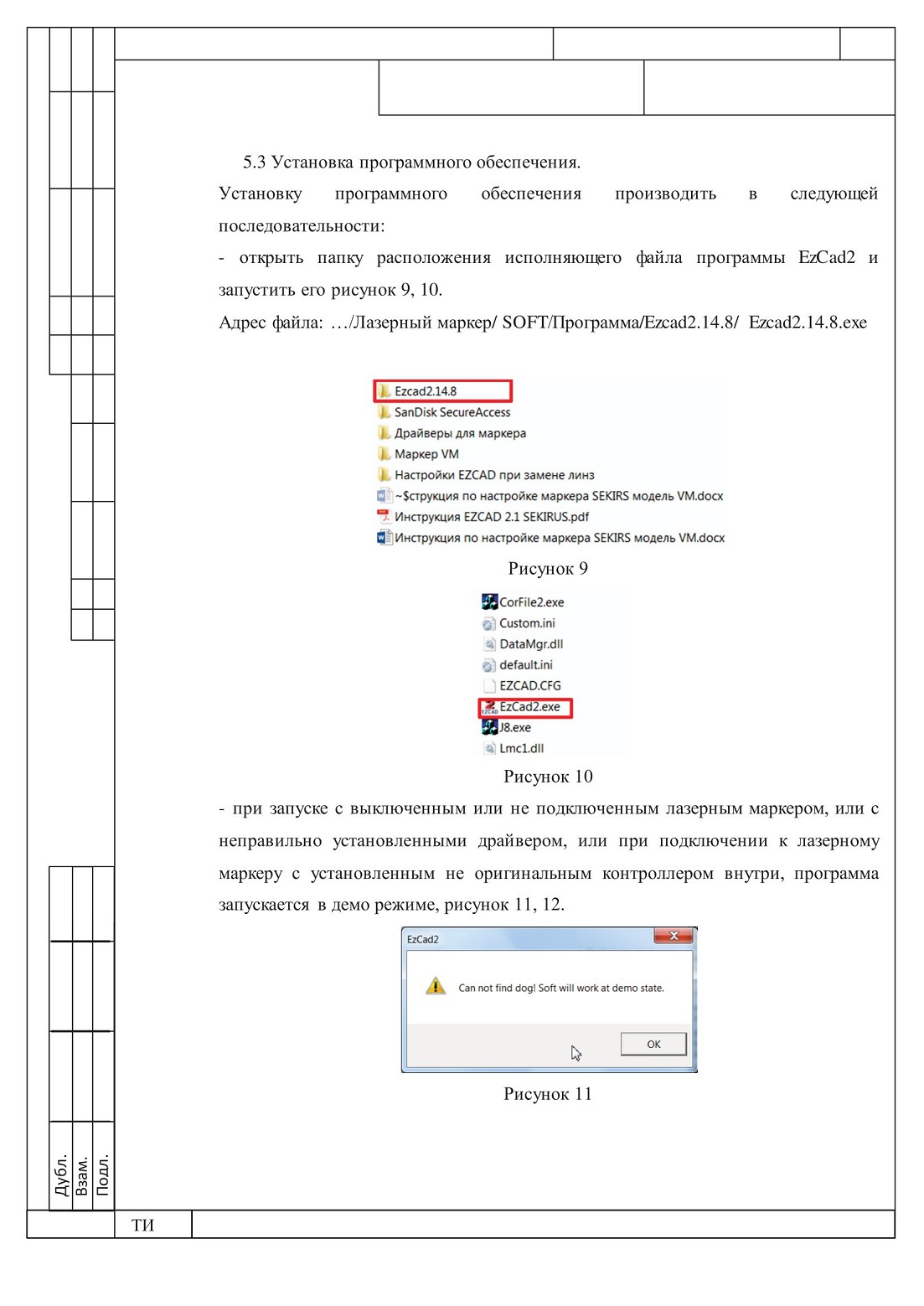

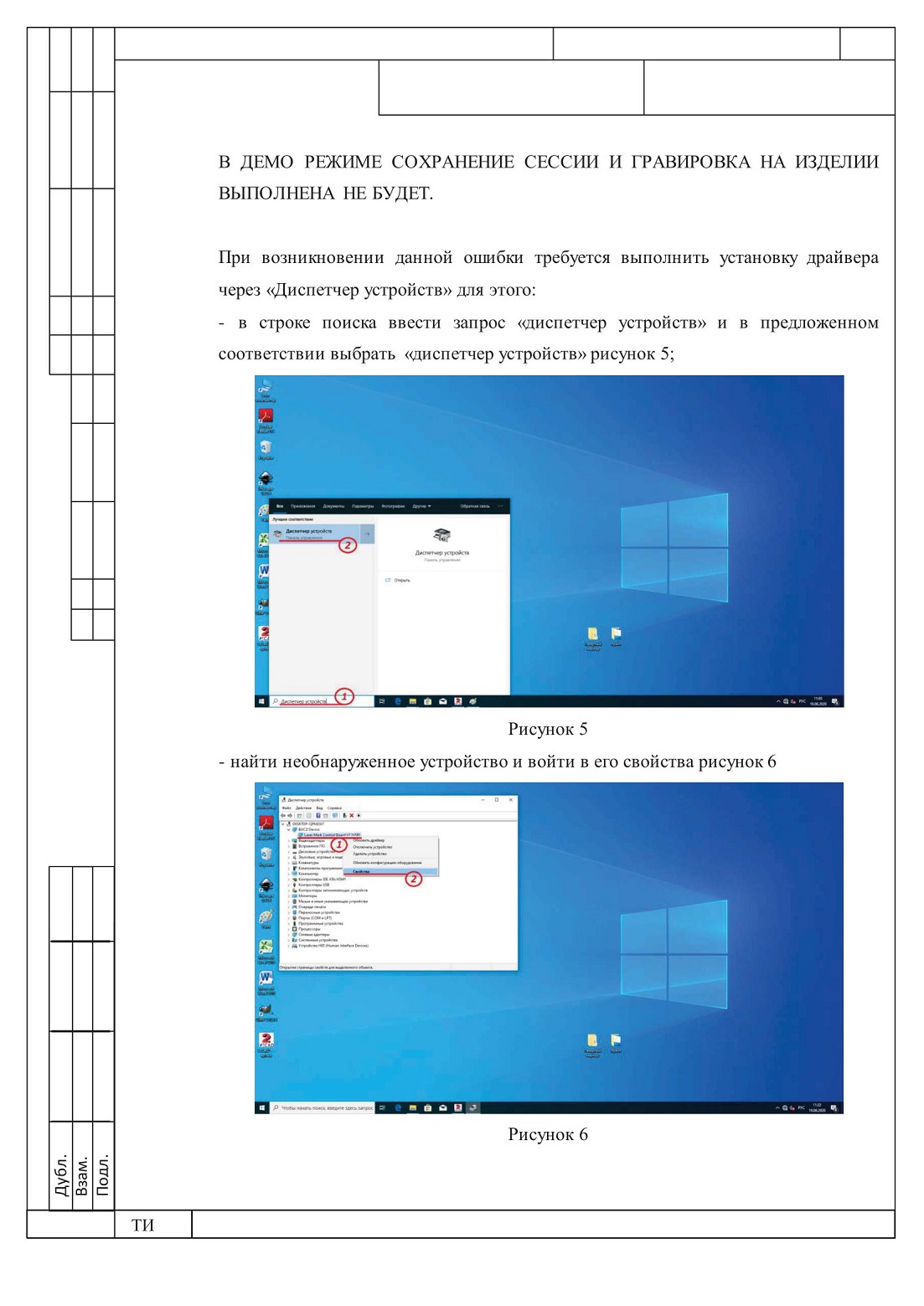

Работа в программе Ezcad

В данном пункте описываются основные нюансы и возможности для начальной работы и быстрого старта в программе Ezcad.

Более подробное описание всех инструментов работы программы содержится в “Руководстве пользователя” находящегося на рабочем компьютере или в бумажном виде на рабочем месте.

Программа Ezcad поддерживает текстовые, векторные и растровые файлы, которые можно выгрузить в рабочее поле программы, а так же отредактировать имеющимися в составе программы инструментами для работы с изображением и текстом. Подробнее описано в “Руководстве пользователя”.

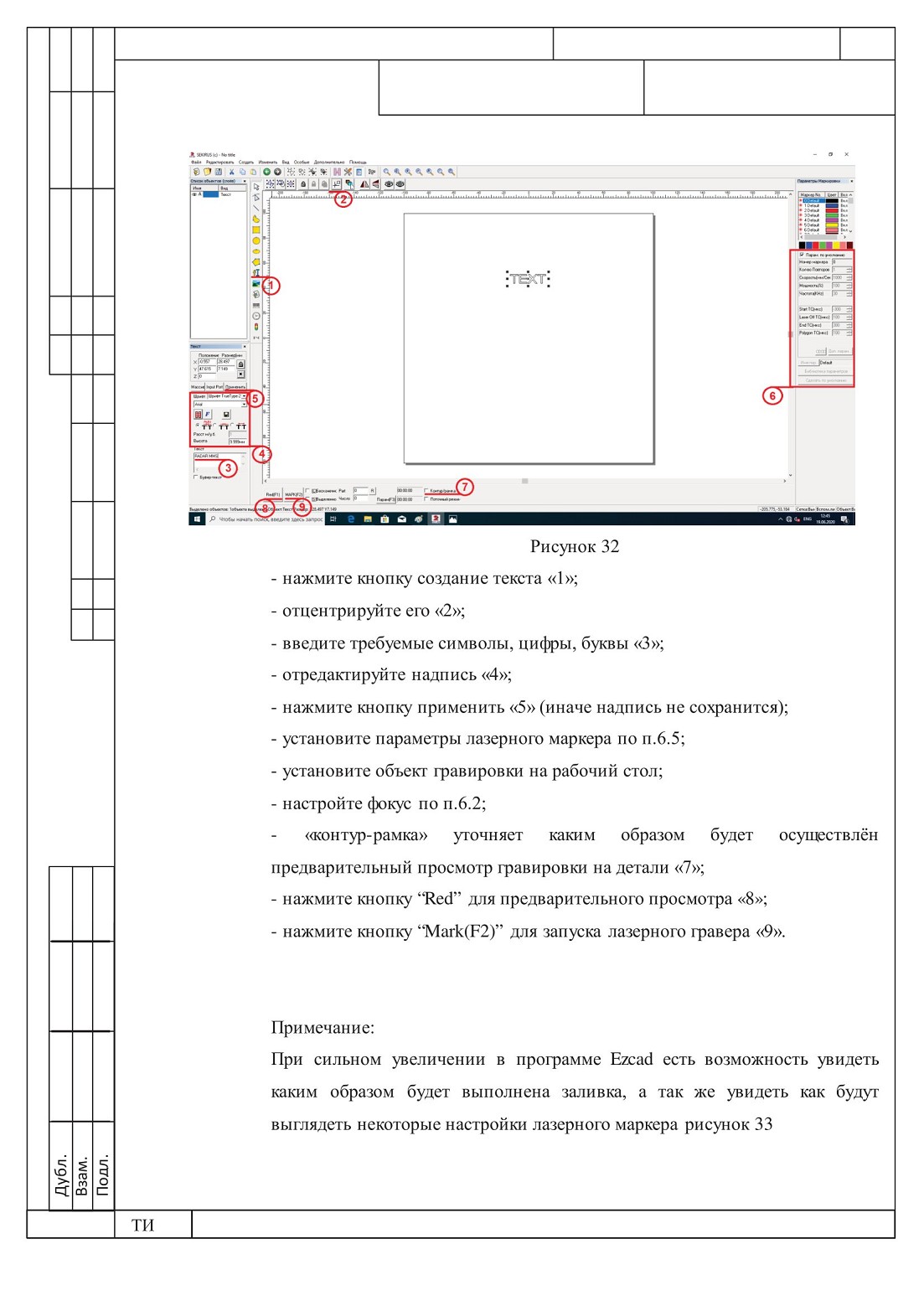

6.1 Создание объекта гравирования

Рабочее поле программы одновременно может содержать все типы файлов (текстовые, векторные, растровые)

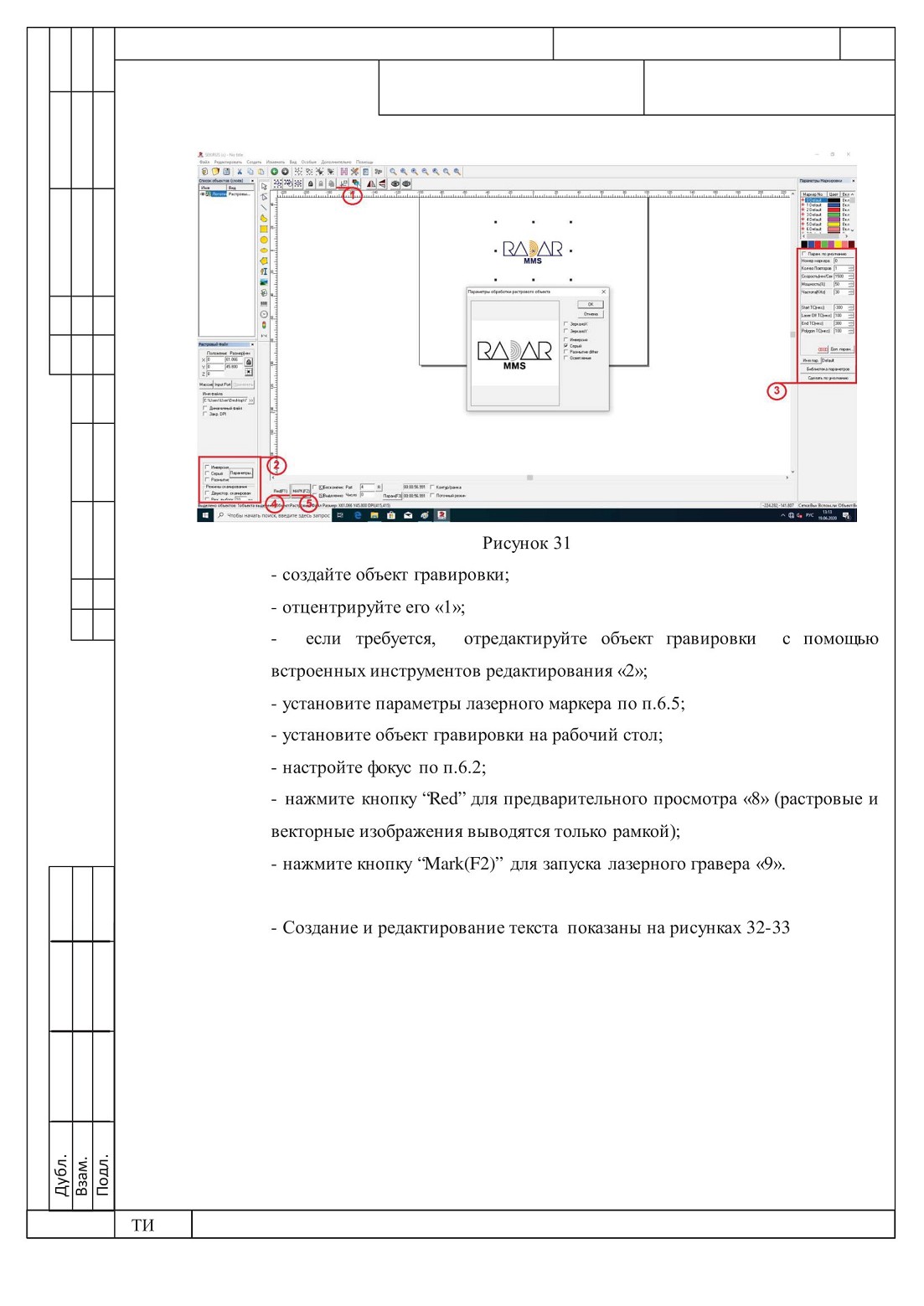

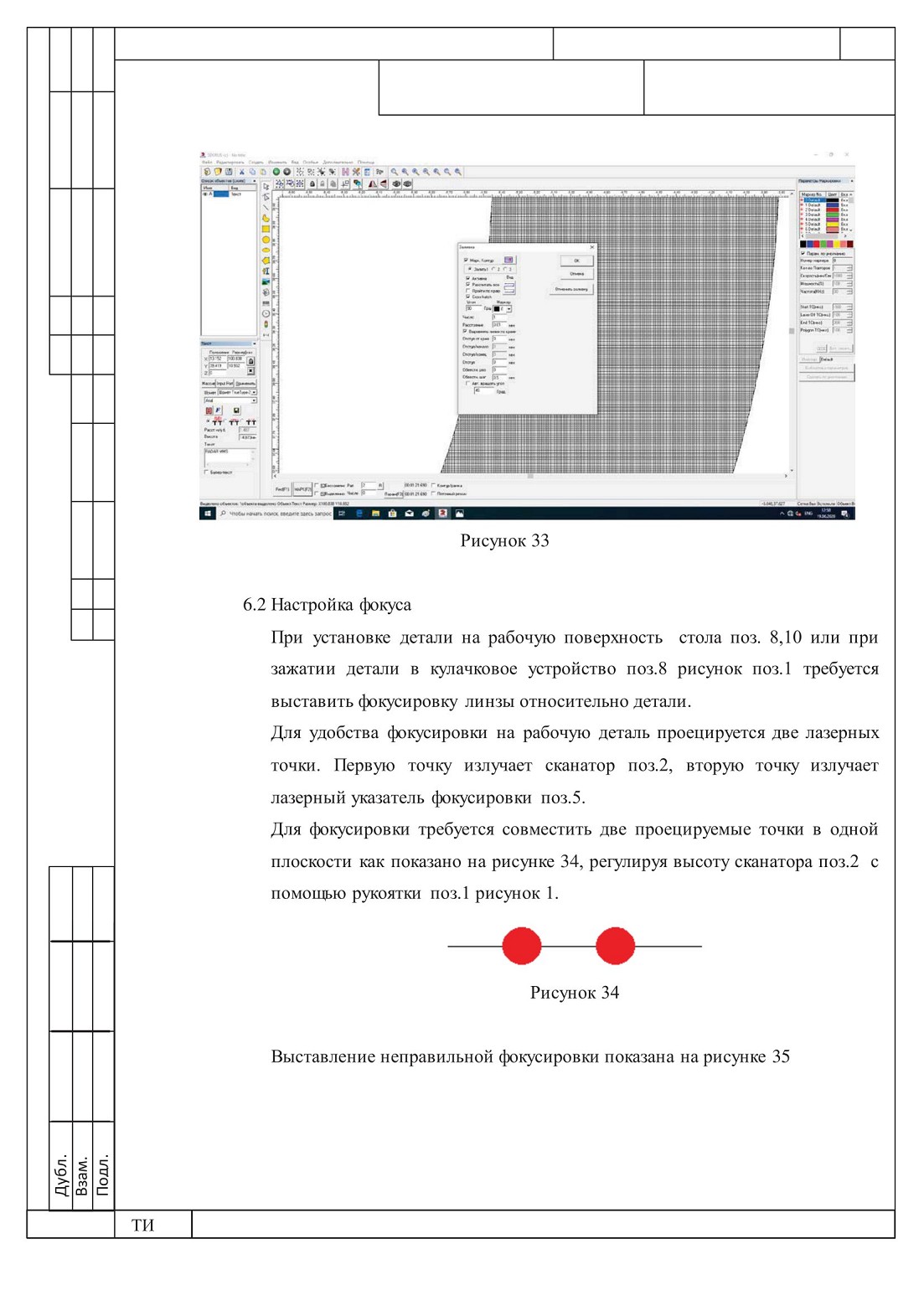

- Выгрузка и редактирование растрового/векторного объекта гравирования показана на рисунках 30, 31.

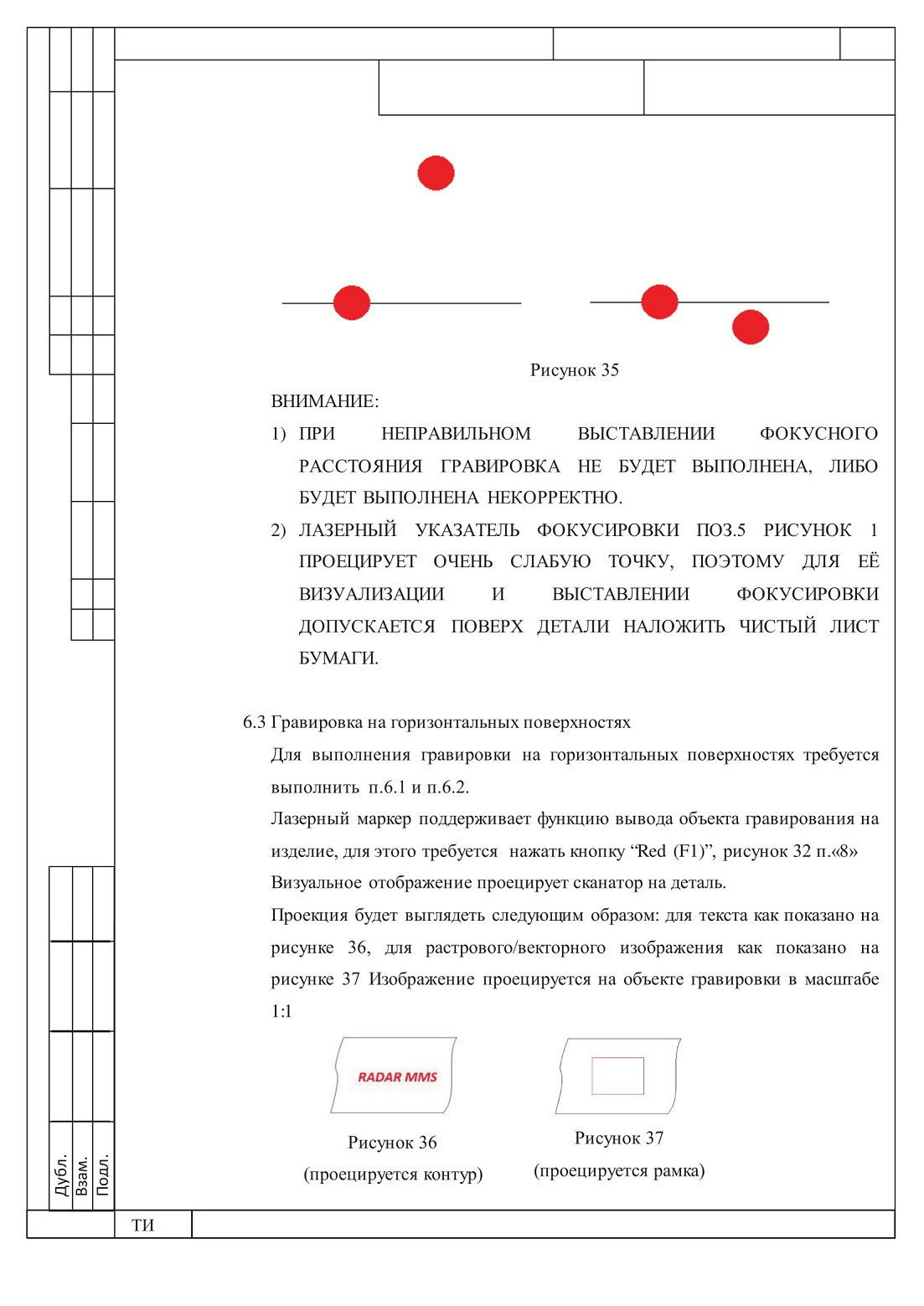

Примечание: проецируется только прямоугольный контур последнего символа на детали, при этом происходит вращение детали в кулачковом поворотном устройстве поз.9 рисунок 1. Для выхода из режима просмотра нажмите клавишу “Esc” на клавиатуре.

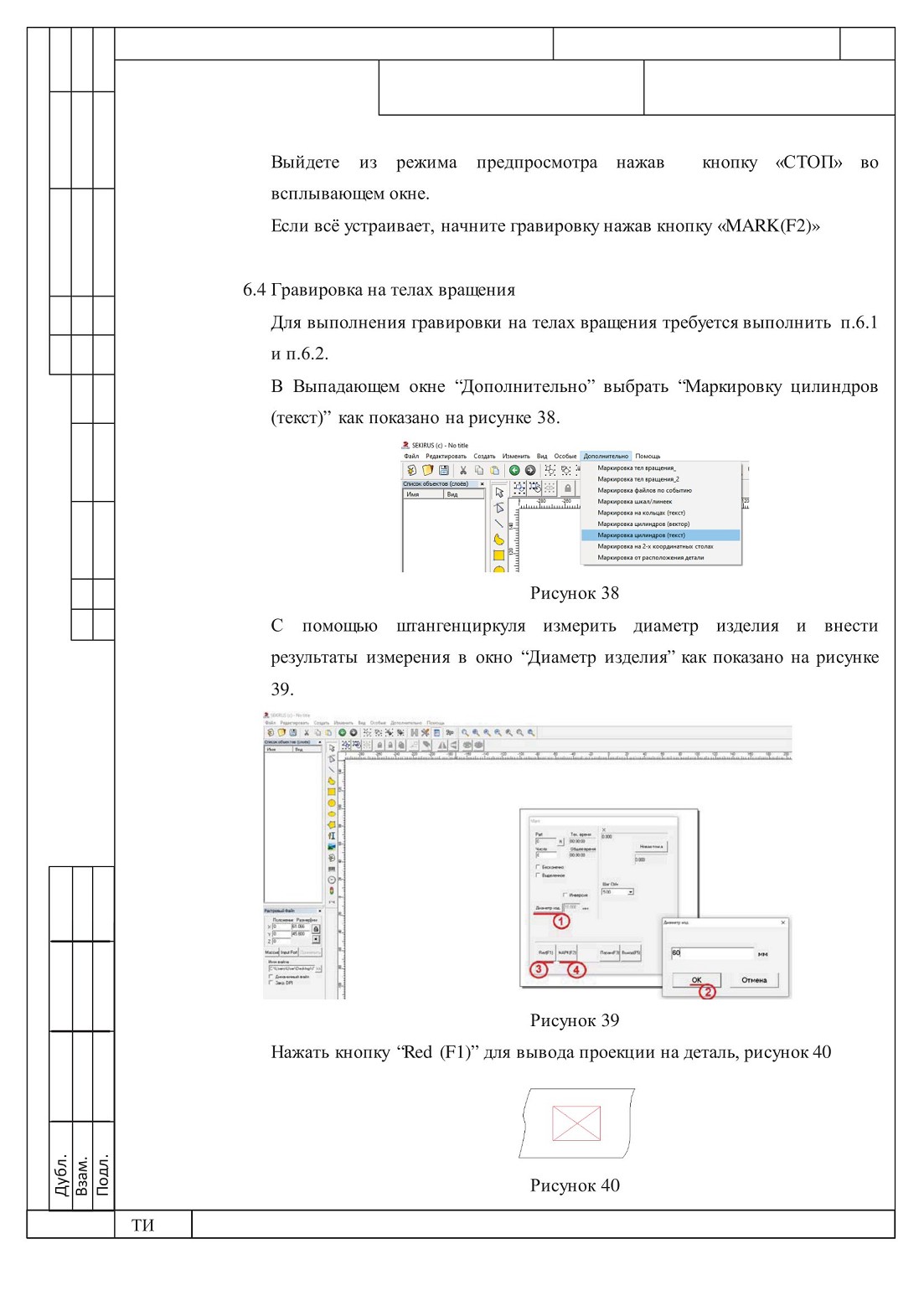

Выйдете из режима предпросмотра нажав кнопку «СТОП» во всплывающем окне.

Если всё устраивает, начните гравировку нажав кнопку «MARK(F2)»

6.5 Параметры гравировки

Параметры лазерного маркера установленные по умолчанию не корректные, т.к максимальная частота 20 KHz.

Установка параметров:

-для корректировки параметров снимите галку «Парам, по умолчанию», после её снятия остальные окна станут активными;

- «Количество повторов» - отвечает за количество раз выполняемой гравировки лазерным маркером на объекте гравировки;

(при недостаточной глубине гравировки, не сдвигая объект гравировки допускается выполнить повторную гравировку).

- «Скорость мм/Сек» - расстояние луча лазерного маркера проеденного за единицу

времени (чем выше скорость луча, тем меньше воздействия лазера на поверхность, значит меньше глубина гравировки)

- «Мощность(%)» - мощность излучения лазерного маркера в процентах. ВНИМАНИЕ: мощность излучения в 100% устанавливать запрещено (максимальное узлучение допускается до 80%)!!!

- «Частота(КНг)» - устанавливается от 0 до 20 KHz (чем выше частота модуляции, тем больше воздействия лазера в единицу времени на поверхность объекта гравировки).

//////////////////////////////////////////
