Интерфейсы и протоколы взаимодействия в рамках получения НСИ (версия 11)

Содержание

Общие положения

Перечень сокращений

Требования к взаимодействию в рамках обмена нормативно-справочной

информацией

Порядок организации взаимодействия

Механизм рассылки репликаций НСИ

Веб-интерфейс системы НСИ подсистемы информационного взаимодействия

6.1

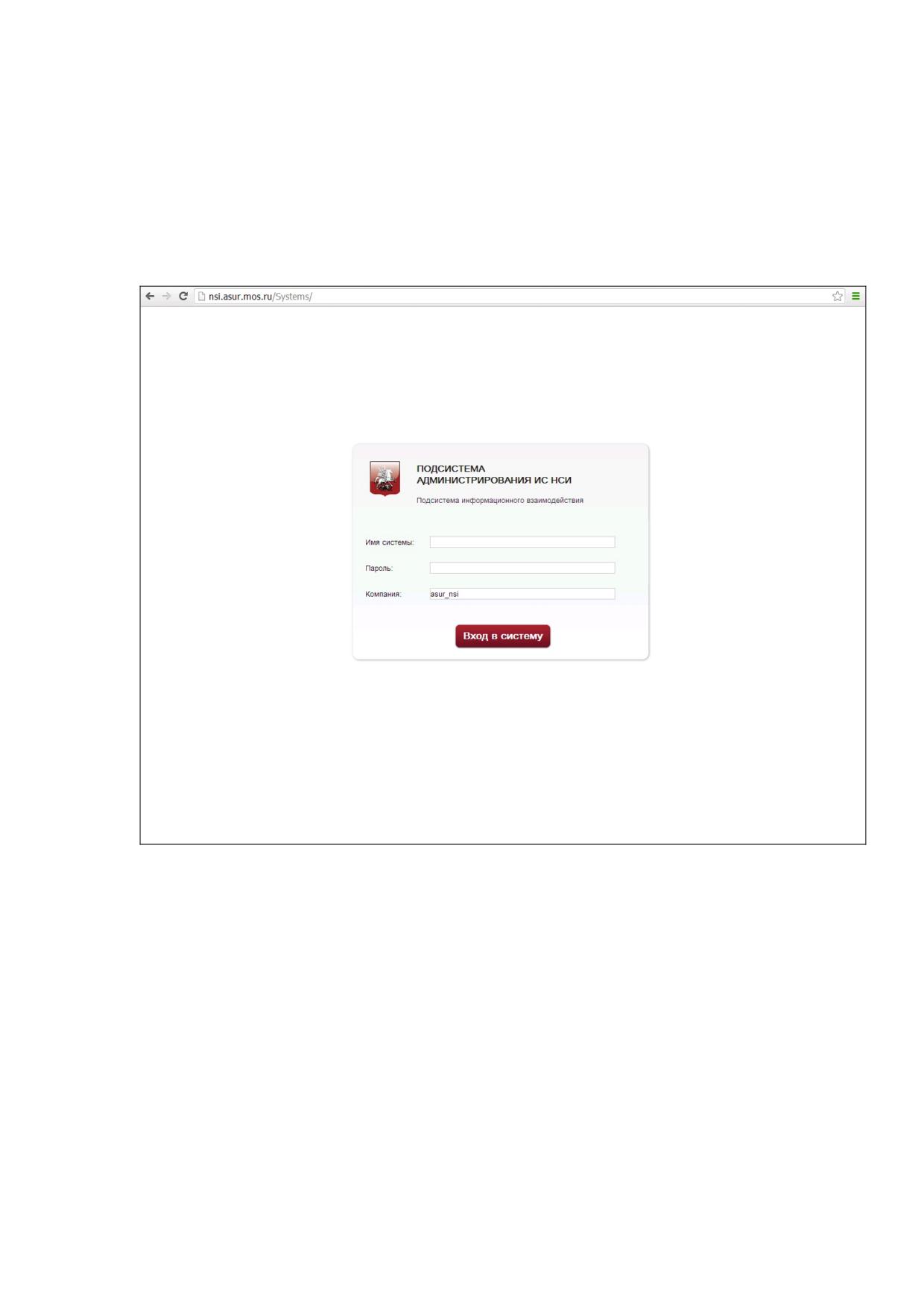

Окно с формой авторизации

6.2

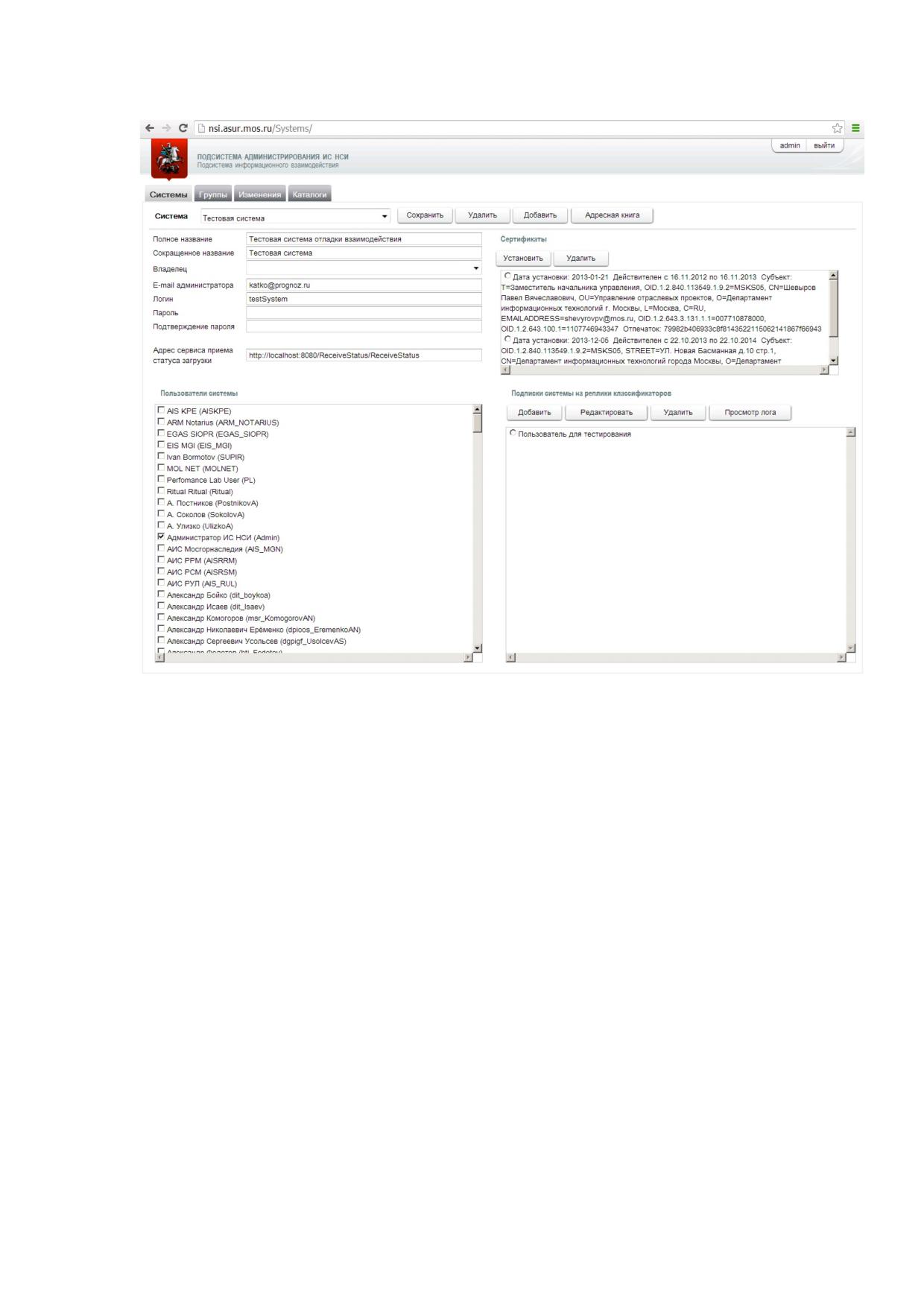

Основная форма

6.3

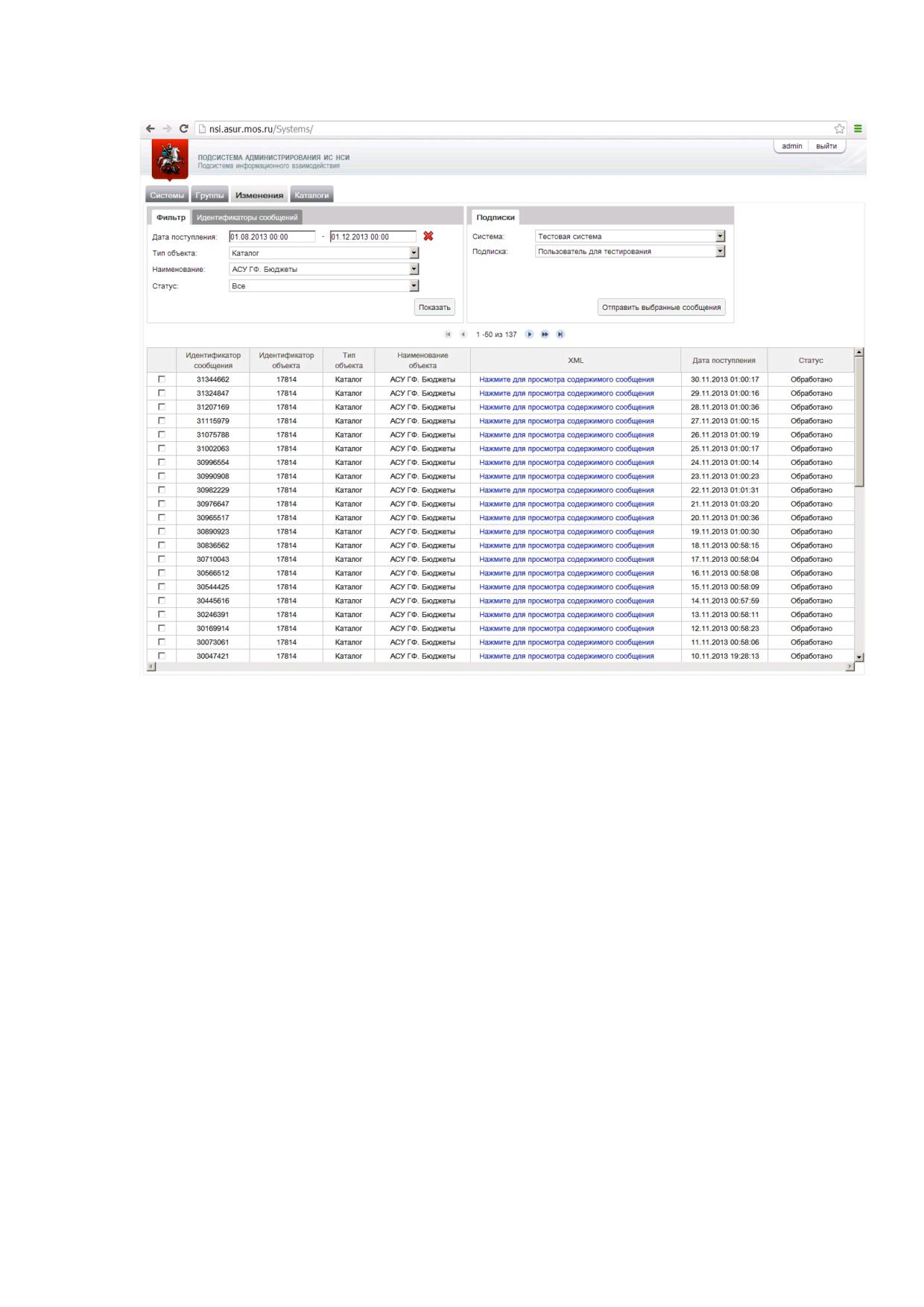

Вкладка «Изменения»

6.4

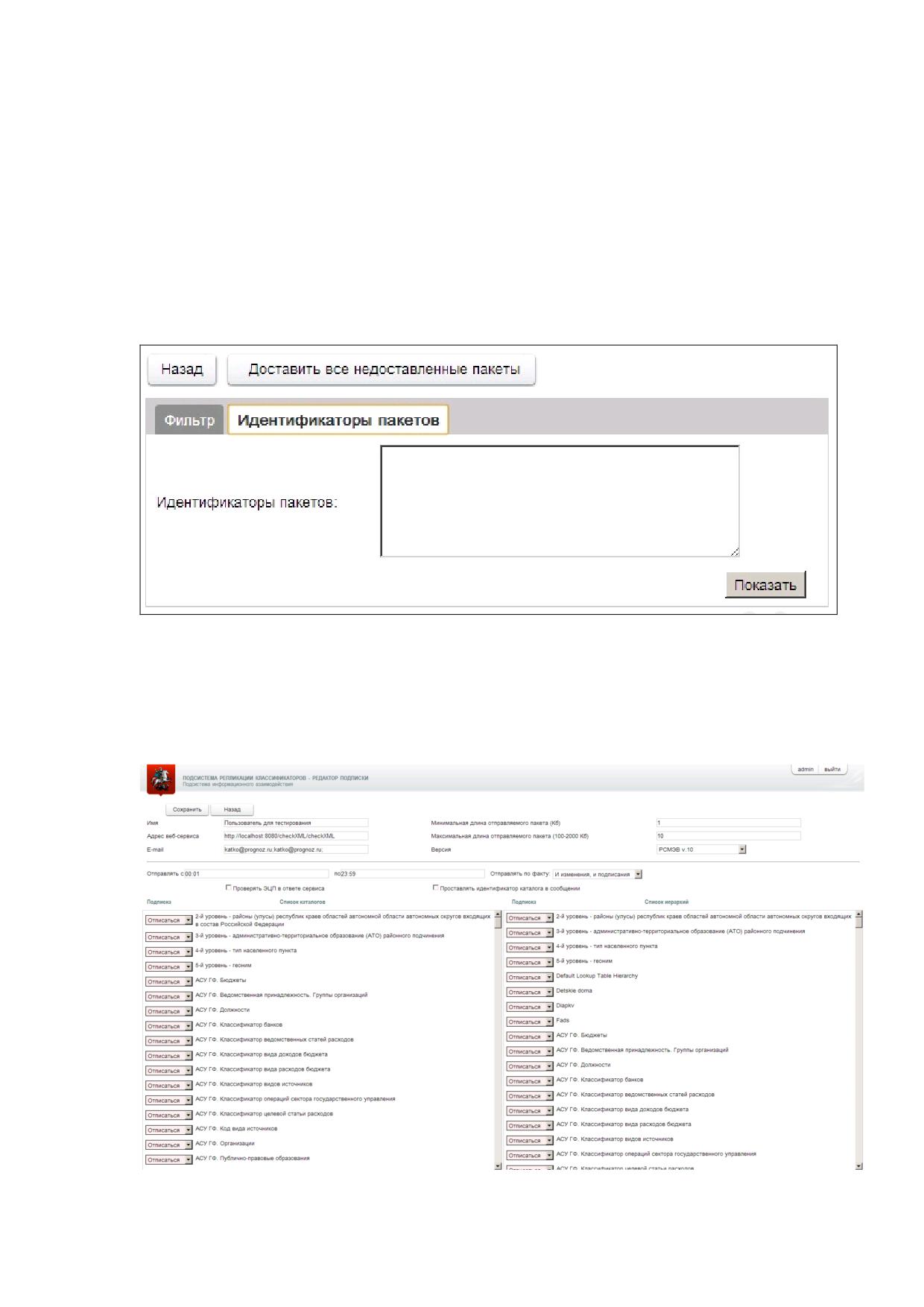

Добавление/редактирование подписки

6.5

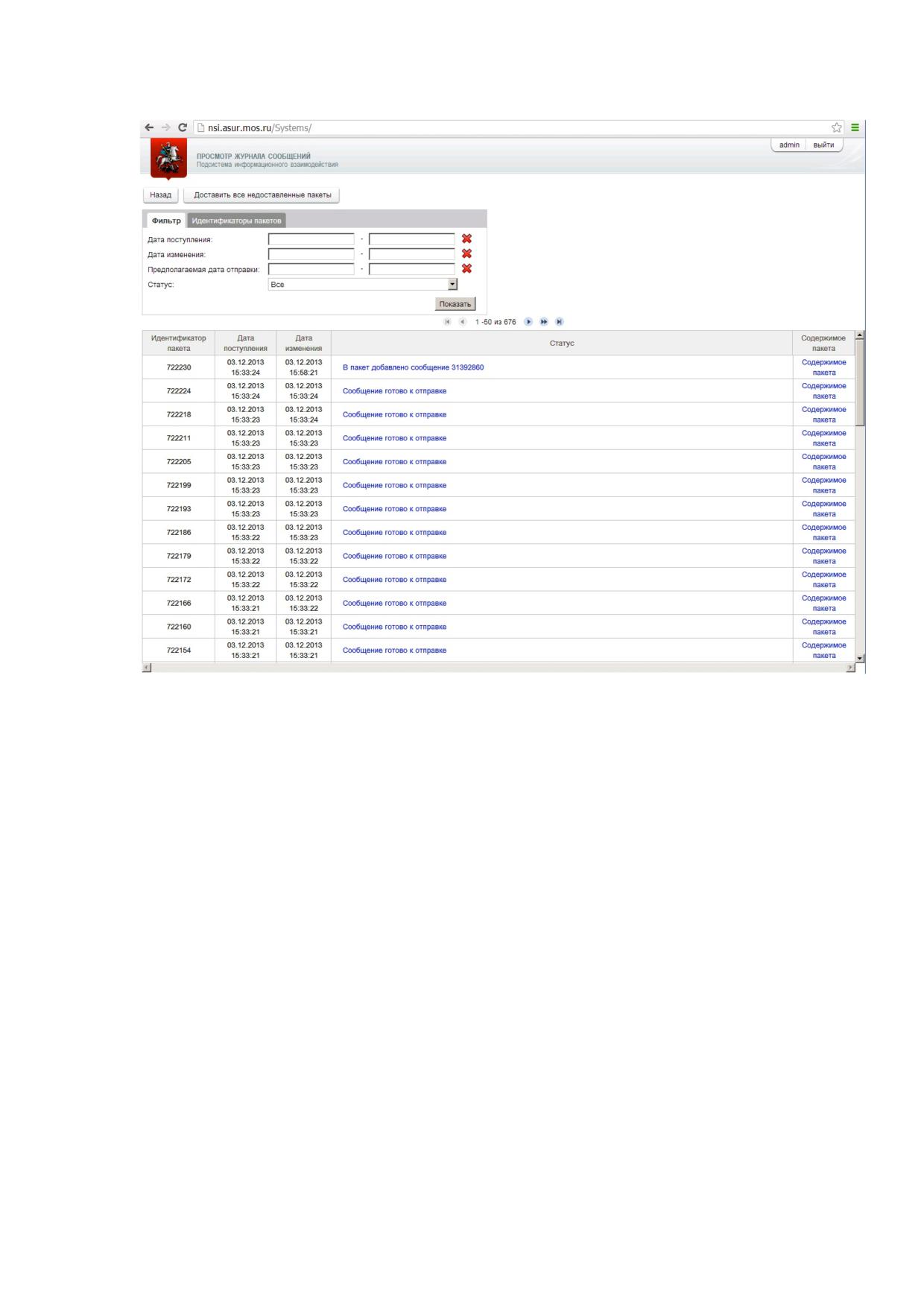

Лог очереди пакетов

6.6

Вкладка «Каталоги»

Сервис рассылки реплик НСИ (СРР)

7.1

Методы сервиса

7.1.1

Метод getCatalogChangesWSE

7.1.2

Метод getCatalogChangesWS

7.1.3

Метод getCatalogChanges

7.1.4

Метод getCatalogChangesUnSubWSE

7.1.5

Метод getCatalogChangesUnSubWS

7.1.6

Метод getCatalogChangesUnSub

7.1.7

Метод getHierarchyChangesWSE

7.1.8

Метод getHierarchyChangesWS

7.1.9

Метод getHierarchyChanges

7.1.10

Метод getHierarchyChangesUnSubWSE

7.1.11

Метод getHierarchyChangesUnSubWS

7.1.12

Метод getHierarchyChangesUnSub

7.1.13

Метод getUndeliveriedPackages

7.1.14

Метод setDeliveryForUndeliveriedPackages

7.1.15

Метод setDeliveryForUndeliveriedPackagesWID

7.2

Формат сообщений

Сервис рассылки реплик НСИ (СРР) v2

8.1

Методы сервиса

8.1.1

Метод getCatalogChanges

8.1.2

Метод getCatalogChangesCount

8.1.3

Метод getCatalogChangesUnSub

8.1.4

Метод getHierarchyChanges

8.1.5

Метод getHierarchyChangesCount

8.1.6

Метод getHierarchyChangesUnSub

8.1.7

Метод getUndeliveriedPackages

8.1.8

Метод setDeliveryForUndeliveriedPackages

8.2

Формат сообщений

Сервис получения реплик НСИ (СПР)

9.1

Методы сервиса

9.1.1

Метод receive_change

Сервис получения реплик НСИ (СПР) v2

10.1

Методы сервиса

10.1.1

Метод receive_change

Сервис получения данных (СПД)

11.1

Описание методов сервиса

11.1.1

Метод getCatalogList

11.1.2

Метод getHierarchyList

11.1.3

Метод getCatalogHierarchies

11.1.4

Метод getCatalogSpec

11.1.5

Метод getHierarchySpec

11.1.6

Метод getCatalogItems

11.1.7

Метод getCatalogItemsByAttrValue

11.1.8

Метод getCatalogItemsByCategory

11.1.9

Метод getCategories

11.1.10

Метод getCategoriesByAttrValue

11.1.11

Метод getCategoryParent

11.1.12

Метод getCategoryChildren

11.1.13

Метод getCategoryByCtgItmKey

11.2

Примеры использования методов

11.3

Реализация классов сервиса

Сервис получения данных v2.0 (СПД)

12.1

Описание методов сервиса

12.1.1

Метод getCatalogList

12.1.2

Метод getHierarchyList

12.1.3

Метод getCatalogHierarchies

12.1.4

Метод getCatalogSpec

12.1.5

Метод getHierarchySpec

12.1.6

Метод getCatalogItems

12.1.7

Метод getCatalogItemsCount

12.1.8

Метод getCategories

12.1.9

Метод getCategoriesCount

12.1.10

Метод getCatalogPassport

12.1.11

Метод getCatalogVersions

12.1.12

Метод getSignByGUID

12.1.13

Метод getUrlFileCatalogData

12.2

Примеры использования методов

12.3

Описание основных структур сервиса

Сервис загрузки данных НСИ (СЗД)

13.1

Методы сервиса

13.1.1

Метод setData

Сервис загрузки данных НСИ с проверкой подписи оператора (СЗДППО)

100

14.1

Методы сервиса

101

14.1.1

Метод setData

101

Асинхронный сервис загрузки данных НСИ (АСЗД)

102

15.1

Методы сервиса

103

15.1.1

Метод setData

103

15.1.2

Метод getCatalogXmlMessage

108

15.1.3

Метод getStatusMessage

110

15.2

Сервис приема статусов обработки сообщений загрузки

112

15.2.1

Метод sendStatus

113

Приложение A

115

Приложение Б

116

Приложение В

117

Приложение Г

118

Приложение Д

119

Приложение Е

120

Приложение Ж

121

Приложение И

122

1 Общие положения

В рамках организации электронного взаимодействия при оказании

государственных услуг должно быть обеспечено централизованное

получение необходимой нормативно-справочной информации.

Обеспечение подготовки, ведения, предоставления и репликации

общегородских справочников и классификаторов, в т.ч. применяемых в

рамках информационного взаимодействия органов исполнительной

власти города Москвы при оказании государственных услуг и исполнении

функций, осуществляет Информационная система управления

классификаторами и справочниками (ИС НСИ), входящая в состав

Единой системы ведения и управления реестрами, регистрами,

справочниками и классификаторами (АС УР).

В структуре ИС НСИ существуют следующие виды объектов:

1. Атрибут - атомарная единица информации. Атрибут имеет

идентификатор, наименование, порядковый индекс вхождения и

значение;

2. Иерархия

- древовидная структура, элементами которой

являются категории. Каждая иерархия имеет идентификатор и

наименование;

3. Категория - элемент иерархии, элементами категории являются

атрибуты, при этом атрибут с одним и тем же именем и

идентификатором может входить в категорию несколько раз,

отличаясь порядковым индексом вхождения;

4. Каталог - плоская структура, элементами которой являются

записи. Каждый каталог имеет идентификатор и наименование;

5. Запись

- элемент каталога, элементами записи являются

атрибуты, при этом атрибут с одним и тем же именем и

идентификатором может входить в запись несколько раз,

отличаясь порядковым индексом вхождения.

Категория может иметь несколько дочерних и один родительский

элемент. Запись каталога может входить в одну или несколько категорий

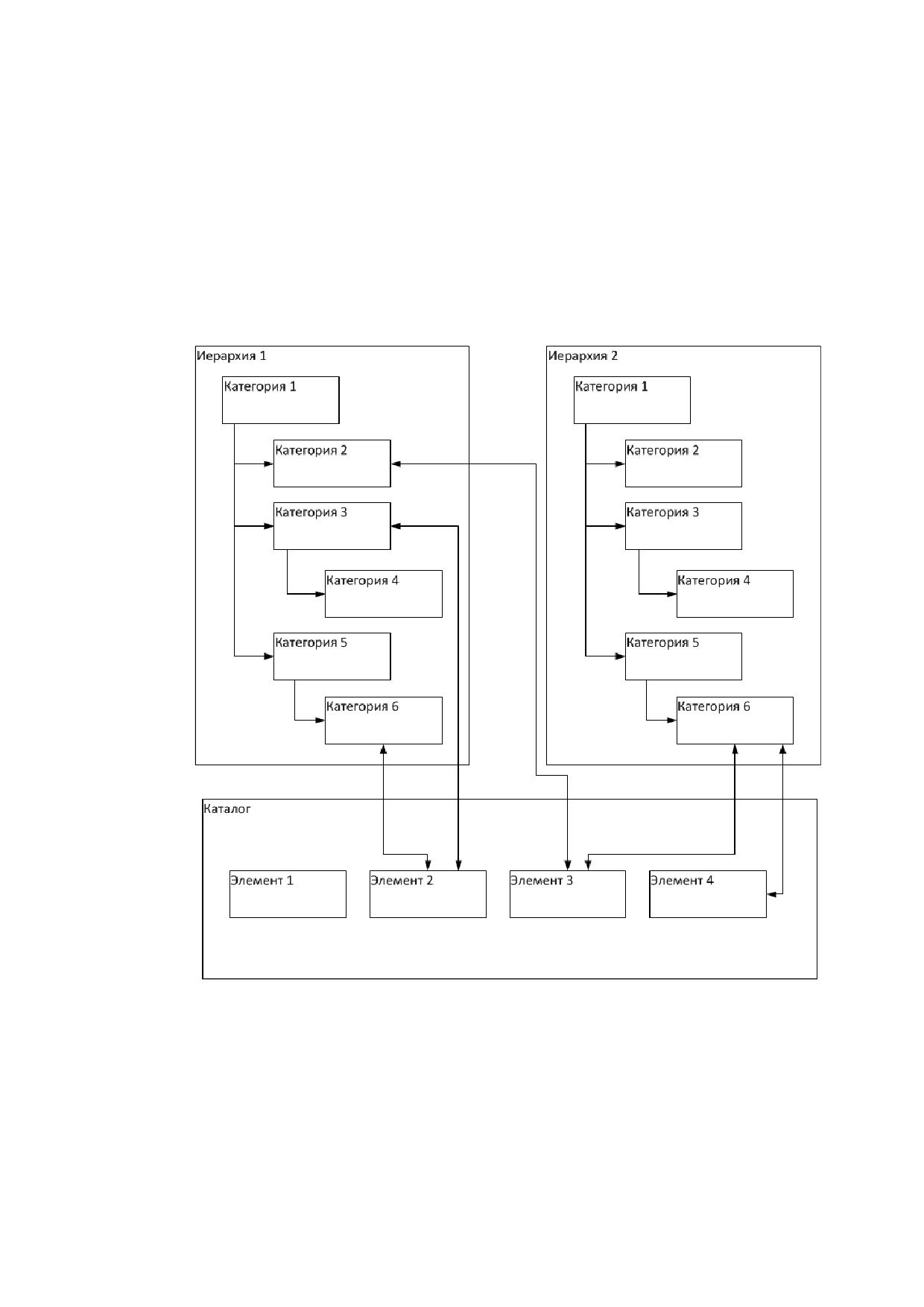

одной или нескольких иерархий. Схематично взаимосвязь каталогов,

записей, иерархий и категорий представлена ниже (Рисунок 1).

Рисунок 1 - Структура НСИ

Например, для справочника «Адресный реестр» дома - это записи

каталога с одноименным названием. Каталог «Адресный реестр»

структурирован по двум иерархиям - «Улицы» и «Округа», то есть каждая

2 Перечень сокращений

В данном документе используются термины и сокращения,

приведенные в следующей таблице (Таблица 1).

Таблица 1 - Список терминов и сокращений

Сокращения и термины

Определение

BASE64

Сиситема для представления бинарных файлов в тексте

письма

GUID

Уникальный идентификатор

URL

Единообразный локатор (определитель

местонахождения) ресурса

WSDL

Язык описания веб-сервисов и доступа к ним,

основанный на языке XML

XML

Расширяемый язык разметки

XSD

Язык описания структуры XML документа

АС УР

Единая система ведения и управления реестрами,

регистрами, справочниками и классификаторами

ИС

Информационная система

ИС НСИ

Информационная система управления общегородскими

классификаторами и справочниками, входящая в

состав АС УР

КМС

Корпоративная мультисервисная сеть

НСИ

Нормативно-справочная информация

ОИВ

Орган(ы) исполнительной власти города Москвы

РСМЭВ

Среда электронного взаимодействия Метасистемы

«Электронная Москва» (Региональный сегмент единой

системы межведомственного электронного

взаимодействия)

СЗД

Сервис загрузки данных

СЗДППО

Сервис загрузки данных НСИ с проверкой подписи

оператора

СМЭВ

Единая система межведомственного электронного

взаимодействия

СПД

Сервис получения данных

СПР

Сервис получения репликаций

СРР

Сервис рассылки репликаций

ЭП

Электронная подпись

3 Требования к взаимодействию в рамках обмена

нормативно-справочной информацией

При взаимодействии со смежными информационными системами в

рамках обмена нормативно-справочной информацией должна

обеспечиваться синхронизация нормативно-справочной информации,

используемой в ИС ОИВ, с ИС НСИ, входящей в состав Единой системы

ведения и управления реестрами, регистрами, справочниками и

классификаторами, в соответствии с требованиями, установленными

нормативными документами и методическими рекомендациями

Департамента информационных технологий города Москвы.

Должны выполняться следующие требования:

- любые справочники и классификаторы, используемые при

взаимодействии со смежными ИС, а также общероссийские и

общегородские справочники и классификаторы, должны

размещаться в ИС НСИ;

- ИС ОИВ должна взаимодействовать с ИС НСИ в части

получения и/или экспорта справочников посредством РСМЭВ

(по технологии веб-сервисов;

- в случае необходимости использования в Системе

общероссийских

общегородских

справочников

классификаторов, а также справочников смежных ИС, ИС ОИВ

должна получать их из ИС НСИ одним из следующих способов:

- в режиме онлайн посредством веб-сервисов;

- в режиме онлайн посредством веб-интерфейса ИС НСИ;

- получение данных справочников и классификаторов в

установленном формате посредством запроса через

РСМЭВ;

- получение репликации справочников и классификаторов

для сохранения в своих системах;

ИС ОИВ может выступать в роли поставщика-НСИ и/или

потребителя-НСИ:

- поставщик-НСИ - информационная система содержащая

справочник и/или классификатор, за ведение которого

отвечает ОИВ, являющийся оператором данной системы,

обеспечивающая

предоставление

данного

справочника/классификатора в другие ведомства;

- потребитель-НСИ

- информационная система ОИВ,

использующая сведения справочника, владельцем

которого является другой ОИВ (поставщик-НСИ);

атрибутный состав записи справочника в ИС ОИВ должен

содержать поля для хранения атрибутов записи данного

элемента в ИС НСИ;

в ИС ОИВ должна быть реализована возможность подписания

электронной подписью передаваемых в ИС НСИ сведений;

НСИ-поставщик

должна

удовлетворять

следующим

требованиям:

- при создании или изменении записи справочника:

- экспортировать в ИС НСИ атрибуты данной записи с

признаками «новая запись» или «измененная

запись»;

- при

удалении

(блокировании

от

дальнейшего

использования) записи справочника:

- передавать в ИС НСИ атрибуты данной записи с

признаками «удаленная (блокированная) запись»;

- НСИ-потребитель

должна

удовлетворять

следующим

требованиям:

- получать из ИС НСИ новую запись справочника и

размещать ее в собственном справочнике;

- получать из ИС НСИ измененную запись и,

соответственно, изменять атрибуты записи в собственном

справочнике;

- получать из ИС НСИ команду блокирования записи от

дальнейшего

использования

устанавливать

соответствующий признак записи в своем справочнике;

- система не должна позволять производить изменения

справочника (включая удаление записей) в НСИ-

потребителе без взаимодействия с ИС НСИ.

4 Порядок организации взаимодействия

Для обеспечения доступа внешняя информационная система

должна быть зарегистрирована в ИС НСИ. Для этого необходимо

направить заявку на регистрацию информационной системы на адрес

asur_support@mos.ru в следующем объеме:

- полное наименование информационной системы;

- краткое наименование информационной системы;

- наименование органа исполнительной власти, в интересах

которого функционирует информационная система (ОИВ

владелец системы);

- адрес электронной почты ответственного за информационную

систему лица;

- сертификат технологической подписи информационной

системы (в случае предоставления обязательно в архиве).

Сертификат можно установить самостоятельно позднее,

необходим в случае взаимодействия с использованием

Технологической электронной подписи.

После этого будет предоставлен доступ к подсистеме

информационного

взаимодействия

(ссылки

на

подсистему:

http://nsi.asur.mos.ru/Systems/

продуктивная

площадка,

http://31.13.60.150:8080/Systems/ - тестовая).

Обращение ИС ОИВ к ИС НСИ осуществляется как в режиме

синхронного обмена, так и в режиме асинхронного обмена посредством

веб-сервисов.

Обращение ИС ОИВ к ИС НСИ осуществляется посредством

РСМЭВ.

Сообщение, передаваемое через РСМЭВ, должно соответствовать

техническим требованиям к взаимодействию информационных систем

органов исполнительной власти города Москвы и централизованных

информационных систем Правительства Москвы, обеспечивающих

управление государственными услугами в электронном виде.

Для получения репликаций справочников из ИС НСИ на стороне

ИС ОИВ должен быть разработан и зарегистрирован в РСМЭВ веб-сервис

получения репликаций. Должна быть обеспечена работоспособность

сервиса в круглосуточном режиме. При этом все изменения справочников

будут высылаться в виде xml-сообщений на данный веб-сервис. Все

уведомления, в том числе, в случае недоступности сервиса или сбоев в его

работе будут высылаться на e-mail, указанный в заявке на подписку

изменений справочника.

На стороне получателя процесс приёма репликаций рекомендуется

реализовывать через два параллельно работащих механизма:

Приемщик пакета

получает реплику, проверяет

контрольную сумму на соответствие количества сообщений,

указанного в заголовке пакета (<package id="…" count="…">),

фактическому количеству сообщений (блоков <catalog

name="…">), кладет валидную реплику в локальную очередь,

дает ответ что пакет получен.

2) Разборщик пакета (парсер) - читает локальную очередь,

осуществляет проверку содержимого блока <catalog name="…">

на соответствие бизнес-требований, складывает валидные

изменения в локальные справочники.

Необходимо иметь в виду, что в момент получения пакета реплика

уже является сформированной и не подлежит модификации даже в случае

выявления замечаний к содержимому пакета. В связи с этим, если есть

замечания к содержимому реплики (не пройдена проверка валидности) -

она должна быть пропущена на стороне получателя, и инициировано

обращение в службу технической поддержки АС УР asur_request@mos.ru .

При этом необходимо учитывать, что исправленные значения (в случае

подтверждения ошибки) будут присланы новым пакетом репликаций

(старый пакет не будет исправлен).

Рекомендуется сохранять полученные пакеты репликаций на

стороне получателя для:

1) Разбора инцидентов;

2) Возможности повторной загрузки пакетов репликаций в

случае потери данных.

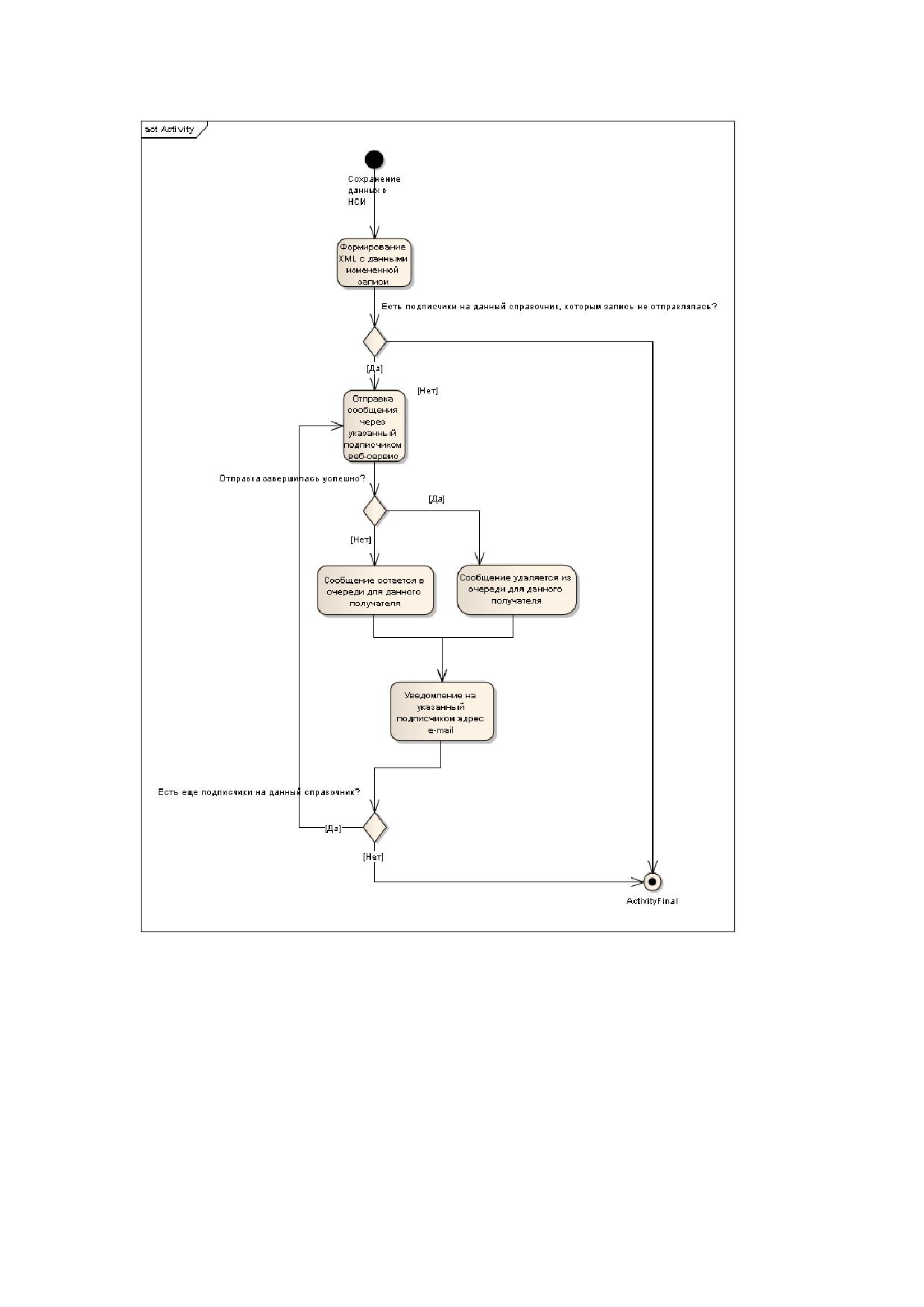

Синхронизация данных НСИ представлена ниже (Рисунок 2).

Для подписки на рассылку изменений необходимо использовать

веб-интерфейс подсистемы рассылки реплик.

Веб-интерфейс позволяет:

- указать веб-адрес сервиса приема реплик;

- адрес электронной почты для уведомлений;

- указать каталоги и иерархии, по которым необходимо получать

изменения;

- указать минимальный и максимальный размер пакета

изменений;

- указать интервал рассылки реплик.

Для работы с веб-интерфейсом системы необходимо получить

учетную запись у администратор ИС НСИ.

5 Механизм рассылки репликаций НСИ

Сначала отрабатывает механизм формирования пакетов из

изменений, берутся все, необработанные изменения из базы и, для

каждого изменения, ищутся подписки, для которых необходимо

формировать пакеты по заданному изменению, затем изменение

добавляется во все найденные пакеты подписок. Далее запускается

механизм автоматической рассылки.

Для каждой подписки формируется очередь из пакетов,

изначально, при создании нового пакета у него проставляется параметр

«количество попыток отправки» = 10. Затем начинается отправка пакетов,

по порядку, согласно очереди.

Если пакет отправлен успешно, то он удаляется из очереди и

начинается отправка следующего пакета.

Если при отправке пакета произошла ошибка, то параметр

«количество попыток отправки» уменьшается на единицу.

Если исчерпаны все десять попыток отправки, отправка изменений

для данной подписки приостанавливается с соответсвующим

уведомлением по e-mail. Заново инициировать отправку можно либо через

веб-интерфейс рассылки реплик нажатием кнопки «Доставить все

недоставленные», либо посредством обращения к сервису рассылки

реплик (метод setDeliveryForUndeliveriedPackages). При инициализации

отправки будет осуществлено не более 5 попыток отправки ошибочного

пакета, если они тоже завершатся ошибкой, очередь снова будет

остановлена. Если ошибочный пакет будет успешно отправлен, то очередь

заработает в обычном режиме (для каждого последующего пакета

допускается 10 ошибок отправки). Если же количество попыток отправки

не исчерпано

- отправка пакетов для текущего подписчика

Рисунок 5 - Вкладка «Изменение»

Вкладка «Изменения» служит для контроля наличия изменений за

определенный период и облегчения отладки взаимодействия с

подсистемой рассылки репликаций НСИ.

Чтобы сформировать пакеты из сообщений по заданным условиям

необходимо перейти на вкладку «Изменения». В фильтре задаем период,

за который необходимо найти изменения, а также тип объекта

(каталог/иерархия) и статус сообщения. Далее нажимаем кнопку

«Показать». В таблице отображаются все найденные по выбранным

условиям данные. Чтобы просмотреть содержимое конкретного

сообщения нужно кликнуть по ссылке «Нажмите для просмотра

содержимого сообщения». Чтобы сформировать пакеты из сообщений

необходимо поставить галочку напротив тех сообщений, которые

необходимо отправить, затем выбрать подписку, для которой

формируются пакеты и нажать кнопку «Отправить выбранные

сообщения».

Также, если известны идентификаторы сообщений, из которых

необходимо сформировать пакеты, можно перейти на вкладку

«Идентификаторы сообщений» и вставить их в текстовое поле, разделяя

идентификаторы сообщений символом точка с запятой (Рисунок 6):

Рисунок 6 - Вкладка «Идентификаторы сообщений»

6.4 Добавление/редактирование подписки

Окно с формой для добавления/редактирования подписки

представлено ниже (Рисунок 7).

Рисунок 7 - Окно для добавления/редактирования подписки

Чтобы добавить/изменить текущую подписку на репликации,

необходимо в основной форме нажать кнопку «Добавить» для

добавления, «Редактировать» для редактирования выбранной подписки.

Параметры подписки:

Имя - имя подписки, будет использоваться в сервисе рассылки

репликаций (subscriberID);

Адрес веб-сервиса - адрес веб-сервиса приема репликаций

(endpoint, не WSDL);

E-mail - адрес электронной почты для рассылки уведомлений.

Возможно указать несколько адресов, разделенных символом

точка с запятой;

Минимальная длина отправляемого пакета - минимальный

размер пакета с репликациями, который можно отправлять на

сервис приема репликаций, в случае, когда пакет еще не набрал

минимальный объем, он может быть отправлен, однако это

произойдет в момент следующего цикла рассылки репликаций

(1 цикл = 5 минут);

Максимальная длина отправляемого пакета - максимальный

размер отправляемого пакета с репликациями, значение по-

умолчанию 100Кб, максимально возможное - 2000Кб. В случае,

когда в очереди окажется сообщение об изменении,

превышающее максимально разрешенный размер пакета, из

такого сообщения формируется отдельный пакет, отправка

которого будет сразу остановлена с уведомлением на e-mail об

ошибке;

Версия - версия протокола отправки сообщений:

- РСМЭВ v10 - Формат РСМЭВ v10, пакет передается с

экранированными угловыми кавычками;

- РСМЭВ v10+BASE64

- Формат РСМЭВ v10, пакет

передается в кодировке BASE64;

- Минкомсвязь

2.5.6

Формат подписи РСМЭВ в

соответствии с требованиями Минкомсвязи 2.5.6;

Отправлять с, по - временной интервал отправки сообщений,

относительно времени суток;

Отправлять по факту - условие отправки сообщений: по факту

изменения, по факту подписания или в обоих случаях;

Проверять ЭП в ответе сервиса - флаг, нужно ли проверять

электронную подпись в ответе от сервиса приема репликаций.

Если флаг указан, но подпись в ответе некорректная, то это

будет считаться ошибкой отправки и будут предприняты новые

попытки отправки данного пакета;

Проставлять идентификатор каталога в сообщении - флаг,

добавлять ли в тег catalog информацию об идентификаторе

каталога (по умолчанию передается только наименование,

которое тем не менее уникально в рамках ИС НСИ и не

подлежит изменению).

В списке каталогов и иерархий необходимо выбрать

интересующие справочники и выбрать в выпадающем меню

«подписаться» напротив нужных каталогов/иерархий. Чтобы сохранить

сделанные изменения, нужно нажать кнопку «Сохранить».

6.5 Лог очереди пакетов

Лог очереди пакетов представлен ниже (Рисунок 8).

Рисунок 8 - Лог очереди пакетов

Чтобы посмотреть текущее состояние очереди пакетов для

конкретной подписке, необходимо в основной форме отметить

интересующую подписку и нажать кнопку «Просмотр лога». Откроется

форма просмотра лога всех пакетов, для выбранной подписки.

Чтобы посмотреть содержимое пакета, необходимо кликнуть на

ссылку «Содержимое пакета». Чтобы посмотреть лог действий с пакетом,

необходимо кликнуть на поле «Статус» напротив интересующего пакета.

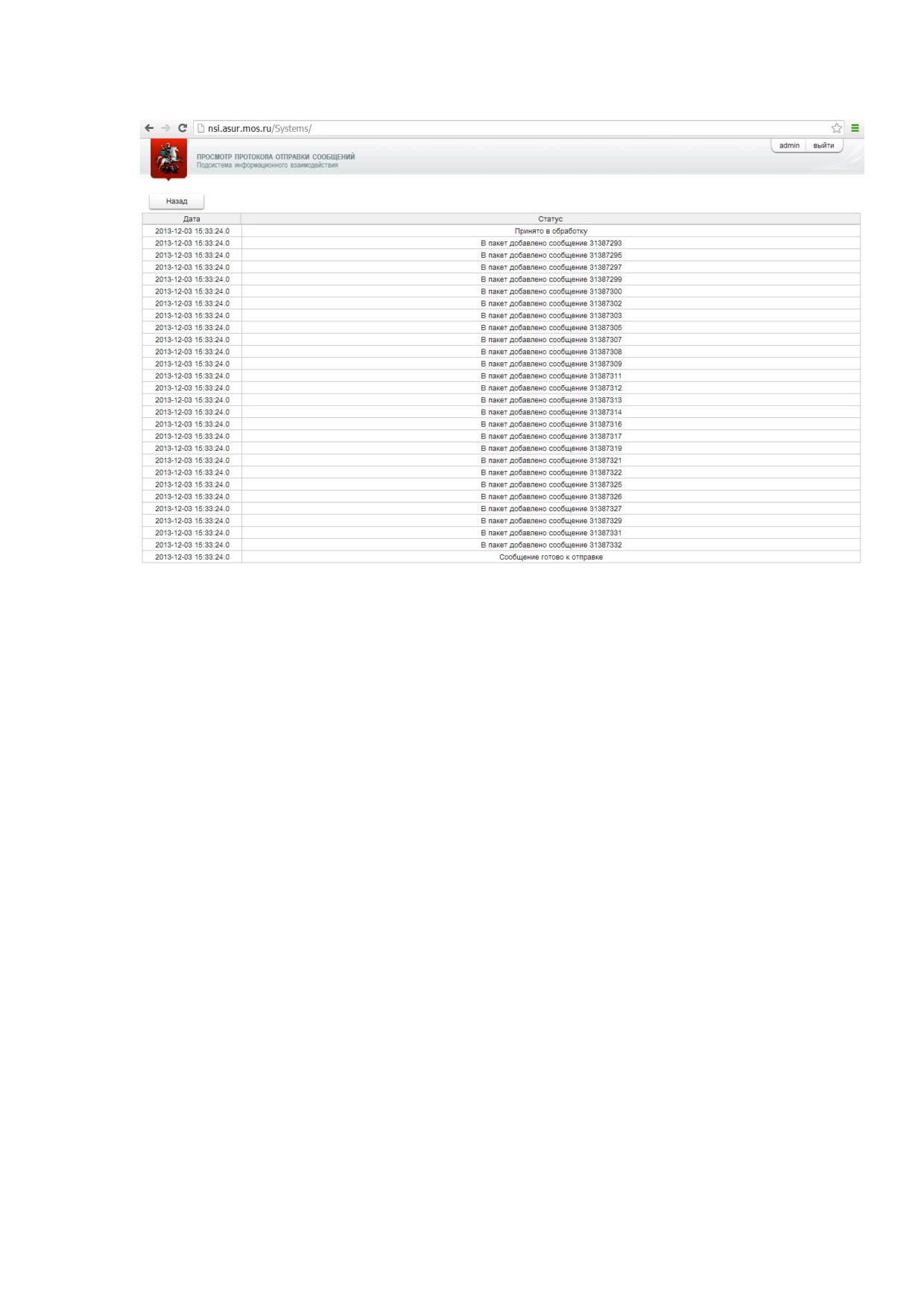

Данное поле содержит последний статус пакета. Пример лога действий с

пакетом предоставлен ниже (Рисунок 9).

7 Сервис рассылки реплик НСИ (СРР)

Тип сервиса: асинхронный.

WSDL сервиса в приложении к настоящему документу

(Приложение Ж).

7.1 Методы сервиса

7.1.1

Метод getCatalogChangesWSE

Позволяет получить все изменения каталога за заданный период,

для получателя, подписанного на рассылку изменений. Инициирует

формирование и отправку пакетов с изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- catalogID - числовой идентификатор каталога;

- periodStart - начальная дата периода;

- periodEnd - конечная дата периода;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.2

Метод getCatalogChangesWS

Позволяет получить все изменения каталога за период с заданной

даты до текущей даты, для получателя, подписанного на рассылку

изменений. Инициирует формирование и отправку пакетов с

изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- catalogID - числовой идентификатор каталога;

- periodStart - начальная дата периода;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.3

Метод getCatalogChanges

Позволяет получить все изменения каталога, для получателя,

подписанного на рассылку изменений. Инициирует формирование и

отправку пакетов с изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- catalogID - числовой идентификатор каталога;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.4

Метод getCatalogChangesUnSubWSE

Позволяет получить все изменения каталога за заданный период,

для получателя, не подписанного на рассылку изменений. Инициирует

формирование и отправку пакетов с изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- URL - адрес веб-сервиса получателя;

- Email - адрес электронной почты для рассылки уведомлений;

- packSize - максимальный размер пакета в Кб;

- catalogID - числовой идентификатор каталога;

- periodStart - начальная дата периода;

- periodEnd - конечная дата периода;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.5

Метод getCatalogChangesUnSubWS

Позволяет получить все изменения каталога за период с заданной

даты до текущей даты, для получателя, не подписанного на рассылку

изменений. Инициирует формирование и отправку пакетов с

изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- URL - адрес веб-сервиса получателя;

- Email - адрес электронной почты для рассылки уведомлений;

- packSize - максимальный размер пакета в Кб;

- catalogID - числовой идентификатор каталога;

- periodStart - начальная дата периода;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.6

Метод getCatalogChangesUnSub

Позволяет получить все изменения каталога, для получателя, не

подписанного на рассылку изменений. Инициирует формирование и

отправку пакетов с изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- URL - адрес веб-сервиса получателя;

- Email - адрес электронной почты для рассылки уведомлений;

- packSize - максимальный размер пакета в Кб;

- catalogID - числовой идентификатор каталога;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.7

Метод getHierarchyChangesWSE

Позволяет получить все изменения иерархии за заданный период,

для получателя, подписанного на рассылку изменений. Инициирует

формирование и отправку пакетов с изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- hierarchyID - числовой идентификатор иерархии;

- periodStart - начальная дата периода;

- periodEnd - конечная дата периода;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.8

Метод getHierarchyChangesWS

Позволяет получить все изменения иерархии за период с заданной

даты до текущей даты, для получателя, подписанного на рассылку

изменений. Инициирует формирование и отправку пакетов с

изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- hierarchyID - числовой идентификатор иерархии;

- periodStart - начальная дата периода;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.9

Метод getHierarchyChanges

Позволяет получить все изменения иерархии, для получателя,

подписанного на рассылку изменений. Инициирует формирование и

отправку пакетов с изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- hierarchyID - числовой идентификатор иерархии;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.10

Метод getHierarchyChangesUnSubWSE

Позволяет получить все изменения иерархии за заданный период,

для получателя, не подписанного на рассылку изменений. Инициирует

формирование и отправку пакетов с изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- URL - адрес веб-сервиса получателя;

- Email - адрес электронной почты для рассылки уведомлений;

- packSize - максимальный размер пакета в Кб;

- hierarchyID - числовой идентификатор иерархии;

- periodStart - начальная дата периода;

- periodEnd - конечная дата периода;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.11

Метод getHierarchyChangesUnSubWS

Позволяет получить все изменения иерархии за период с заданной

даты до текущей даты, для получателя, не подписанного на рассылку

изменений. Инициирует формирование и отправку пакетов с

изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- URL - адрес веб-сервиса получателя;

- Email - адрес электронной почты для рассылки уведомлений;

- packSize - максимальный размер пакета в Кб;

- hierarchyID - числовой идентификатор иерархии;

- periodStart - начальная дата периода;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.12

Метод getHierarchyChangesUnSub

Позволяет получить все изменения иерархии, для получателя, не

подписанного на рассылку изменений. Инициирует формирование и

отправку пакетов с изменениями.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- URL - адрес веб-сервиса получателя;

- Email - адрес электронной почты для рассылки уведомлений;

- packSize - максимальный размер пакета в Кб;

- hierarchyID - числовой идентификатор иерархии;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.13

Метод getUndeliveriedPackages

Позволяет получить список идентификаторов недоставленных

пакетов для подписчика с заданным идентификатором и паролем.

Возвращает

строку,

состоящую

из

идентификаторов

недоставленных пакетов, разделенных символом точка с запятой.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.14

Метод setDeliveryForUndeliveriedPackages

Позволяет инициировать доставку недоставленных ранее пакетов.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.1.15

Метод setDeliveryForUndeliveriedPackagesWID

Позволяет инициировать доставку недоставленных ранее пакетов.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- IDs - cтрока, состоящая из идентификаторов недоставленных

пакетов, разделенных символом точка с запятой. Если параметр

пустой, инициируется доставка всех недоставленных ранее

пакетов;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

7.2 Формат сообщений

Формат сообщения изменения элемента каталога:

<categories>Родительские категории

<category nameHier=”nameHierarchy” idHier=”idHierarchy”>CategoryCode</category>

Имя иерархии,Идентификатор иерархии, Код категории(ключ)

<category nameHier=”nameHierarchyN” idHier=”idHierarchyN”>CategoryCodeN</category>

Имя иерархии,Идентификатор иерархии, Код категории(ключ)

</categories>

Данные записи

Имя и тип атрибута

<value occurrence="1">attr_value1</value>

Порядковый номер вхождения атрибута и его значение

Блок/блоки присутствуют в случае, если тип атрибута Grouping

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

<value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

…

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

<value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

</groupvalue>

…

Блок/блоки присутствуют в случае, если тип атрибута не Grouping

<value occurrence="N">attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

…

Имя и тип атрибута

<value occurrence="1">attr_value1</value>

Порядковый номер вхождения атрибута и его значение

Атрибут - группа атрибутов

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

<value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

…

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

<value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

</groupvalue>

…

<value occurrence="N">attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

</data>

</catalog>

Пример:

<category nameHier="Общемосковский классификатор улиц Москвы”

idHier=”2231”>1</category>

</categories>

</values>

</attribute>

<value occurrence="0">1-й Автозаводский пр</value>

</values>

</attribute>

</values>

</attribute>

</values>

</attribute>

</values>

</attribute>

</values>

</attribute>

</values>

</attribute>

<value occurrence="0">Тюфелев проезд</value>

</values>

</attribute>

</values>

</attribute>

</values>

</attribute>

</groupvalue>

</values>

</attribute>

<value occurrence="0">Автозаводский</value>

</values>

</attribute>

</values>

</attribute>

</data>

</catalog>

Формат сообщения изменения элемента иерархии:

<categories>Родительские категории

<category nameHier=”nameHierarchy” idHier=”idHierarchy”>CategoryCode</category>

Имя иерархии,Идентификатор иерархии, Код категории(ключ)

<category nameHier=”nameHierarchyN” idHier=”idHierarchyN”>CategoryCodeN</category>

Имя иерархии,Идентификатор иерархии, Код категории(ключ)

Код категории

</categories>

Данные записи

< attribute name="Attr_name1" type="nameType">

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

< value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

…

</values>

</attribute>

…

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

<value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

</data>

</hierarchy>

Пример:

<category nameHier="Общемосковский классификатор улиц Москвы”

idHier=”2231”>-1</category>

</categories>

</values>

</attribute>

<value occurrence="0">Все элементы></value>

</values>

</attribute>

</data>

</hierarchy>

Поля типа LOOKUP_TABLE:

В поле типа LOOKUP_TABLE содержится внутренний

идентификатор lookup таблицы. Описание всех lookup таблиц, на которые

есть ссылки в сообщениях пакета, находятся в секции <lookups>.

Пример размещения и формата lookup таблицы в пакета:

</lookup>

…….<-здесь повторяются секции <lookup> для всех идентификаторов lookup таблиц, найденных в пакете

</lookups>

<categories><category nameHier="Общемосковский классификатор улиц Москвы”

idHier=”2231”>1</category></categories>

……перечисление атрибутов

……перечисление атрибутов

</data>

</catalog>

</package>

Как видно из примера, поле SOOR типа LOOKUP_TABLE имеет

идентификатор 4124, описание lookup таблицы находится в начале пакета,

идентификатор таблицы указывается в теге <id> далее идет перечисление

атрибутов, в таком же формате, как и для всех остальных секций элемента

выбранного каталога.

XSD сообщения:

<?xml version=”1.0” encoding=”utf-8”?>

<xs:schema xmlns:msdata="urn:schemas-microsoft-com:xml-msdata" xmlns="" id="NewDataSet"

xmlns:xs="http://www.w3.org/2001/XMLSchema">

<xs:element name="package">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="lookups">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="lookup">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="id" nillable="true">

<xs:complexType>

<xs:simpleContent msdata:ColumnName="value_Text" msdata:Ordinal="1">

<xs:extension base="xs:string">

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

<xs:element minOccurs="0" maxOccurs="unbounded" name="attribute">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="values">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="value" nillable="true">

<xs:complexType>

<xs:simpleContent msdata:ColumnName="value_Text" msdata:Ordinal="1">

<xs:extension base="xs:string">

<xs:attribute name="occurrence" type="xs:string" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string" />

<xs:attribute name="type" type="xs:string" />

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

<xs:element minOccurs="1" maxOccurs="unbounded" name="catalog">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="categories">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="category" nillable="true">

<xs:complexType>

<xs:simpleContent msdata:ColumnName="value_Text" msdata:Ordinal="1">

<xs:extension base="xs:string">

<xs:attribute name="nameHier" type="xs:string" />

<xs:attribute name="idHier" type="xs:string" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

<xs:element minOccurs="0" maxOccurs="unbounded" name="data">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="attribute">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="values">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="value" nillable="true">

<xs:complexType>

<xs:simpleContent msdata:ColumnName="value_Text" msdata:Ordinal="1">

<xs:extension base="xs:string">

<xs:attribute name="occurrence" type="xs:string" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

<xs:element minOccurs="0" maxOccurs="unbounded" name="groupvalue">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="attribute">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="values">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="value" nillable="true">

<xs:complexType>

<xs:simpleContent msdata:ColumnName="value_Text" msdata:Ordinal="1">

<xs:extension base="xs:string">

<xs:attribute name="occurrence" type="xs:string" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string" />

<xs:attribute name="type" type="xs:string" />

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string" />

<xs:attribute name="type" type="xs:string" />

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="action" type="xs:string" />

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string" />

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="id" type="xs:string" />

<xs:attribute name="count" type="xs:string" />

</xs:complexType>

</xs:element>

<xs:element msdata:IsDataSet="true" msdata:UseCurrentLocale="true" name="NewDataSet">

<xs:complexType>

<xs:choice minOccurs="0" maxOccurs="unbounded">

<xs:element ref="package" />

</xs:choice>

</xs:complexType>

</xs:element>

</xs:schema>

Формат пакета:

<Список lookup таблиц со всеми атрибутами>

<Сообщение 1>

<Сообщение 2>

8 Сервис рассылки реплик НСИ (СРР) v2

Тип сервиса: асинхронный.

WSDL сервиса в приложении к настоящему документу

(Приложение К).

8.1 Методы сервиса

8.1.1

Метод getCatalogChanges

Позволяет получить все изменения каталога за заданный период,

для получателя, подписанного на рассылку изменений. Инициирует

формирование и отправку пакетов с изменениями в асинхронном режиме.

Возвращает код «OK» и RequestId (строковый идентификатор,

предназначенный для сквозной нумерации вызовов сервисов,

представляет собой GUID унифицированной структуры (xxxxxxxx-

xxxxxxxx-xxxx-xxxxxxxxxxxx)), в случае успеха, либо код и описание

ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- catalogID - числовой идентификатор каталога;

- periodStart^*1

- начальная дата периода (необязательный

параметр);

- periodEnd^* - конечная дата периода (необязательный параметр).

8.1.2

Метод getCatalogChangesCount

Позволяет получить количество изменений каталога за заданный

период, для получателя, подписанного на рассылку изменений.

* - в случае, когда не задана конечная дата, но задана начальная, будут высылаться изменения за

период от начальной даты до текущей даты, в случае, если не задана начальная и конечная дата, будут

высланы все изменения, хранящиеся в базе по выбранному объекту

Возвращает количество изменений в случае успеха, либо описание

ошибки.

Вызов осуществляется со следующими параметрами:

- catalogID - числовой идентификатор каталога;

- periodStart*

- начальная дата периода (необязательный

параметр);

- periodEnd* - конечная дата периода (необязательный параметр);

- grouping - параметр группировки результата (YEAR, MONTH,

DAY, NONE), в случае, когда группировка задана, возвращает

количество элементов, сгруппированное по заданному периоду.

8.1.3

Метод getCatalogChangesUnSub

Позволяет получить все изменения каталога за заданный период,

для получателя, не подписанного на рассылку изменений. Инициирует

формирование и отправку пакетов с изменениями в асинхронном режиме.

Возвращает код «OK» и RequestId (строковый идентификатор,

предназначенный для сквозной нумерации вызовов сервисов,

представляет собой GUID унифицированной структуры (xxxxxxxx-

xxxxxxxx-xxxx-xxxxxxxxxxxx)), в случае успеха, либо код и описание

ошибки.

Вызов осуществляется со следующими параметрами:

- URL - адрес веб-сервиса получателя;

- Email - адрес электронной почты для рассылки уведомлений;

- packSize - максимальный размер пакета в Кб;

- protocolVersion^**2

- версия протокола подписания пакетов

(RSMEV,RSMEV_BASE64,MIN_COM256);

² ** - версии протоколов:

- RSMEV - формат РСМЭВ, пакет записывается с экранированными угловыми кавычками;

- RSMEV_BASE64 - формат РСМЭВ, пакет записывается в кодировке BASE64;

MIN_COM256 - формат подписи РСМЭВ в соответствии с требованиями Минкомсвязи 2.5.6.

- catalogID - числовой идентификатор каталога;

- periodStart^*

- начальная дата периода (необязательный

параметр);

- periodEnd^* - конечная дата периода (необязательный параметр).

8.1.4

Метод getHierarchyChanges

Позволяет получить все изменения иерархии за заданный период,

для получателя, подписанного на рассылку изменений. Инициирует

формирование и отправку пакетов с изменениями в асинхронном режиме.

Возвращает код «OK» и RequestId (строковый идентификатор,

предназначенный для сквозной нумерации вызовов сервисов,

представляет собой GUID унифицированной структуры (xxxxxxxx-

xxxxxxxx-xxxx-xxxxxxxxxxxx)), в случае успеха, либо код и описание

ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя;

- hierarchyID - числовой идентификатор иерархии;

- periodStart*

- начальная дата периода (необязательный

параметр);

- periodEnd* - конечная дата периода (необязательный параметр).

8.1.5

Метод getHierarchyChangesCount

Позволяет получить количество изменений иерархии за заданный

период, для получателя, подписанного на рассылку изменений.

Возвращает количество изменений в случае успеха, либо описание

ошибки.

Вызов осуществляется со следующими параметрами:

- hierarchyID - числовой идентификатор иерархии;

- periodStart*

- начальная дата периода (необязательный

параметр);

- periodEnd* - конечная дата периода (необязательный параметр);

- grouping - параметр группировки результата (YEAR, MONTH,

DAY, NONE), в случае, когда группировка задана, возвращает

количество элементов, сгруппированное по заданному периоду.

8.1.6

Метод getHierarchyChangesUnSub

Позволяет получить все изменения иерархии за заданный период,

для получателя, не подписанного на рассылку изменений. Инициирует

формирование и отправку пакетов с изменениями в асинхронном режиме.

Возвращает код «OK» и RequestId (строковый идентификатор,

предназначенный для сквозной нумерации вызовов сервисов,

представляет собой GUID унифицированной структуры (xxxxxxxx-

xxxxxxxx-xxxx-xxxxxxxxxxxx)), в случае успеха, либо код и описание

ошибки.

Вызов осуществляется со следующими параметрами:

- URL - адрес веб-сервиса получателя;

- Email - адрес электронной почты для рассылки уведомлений;

- packSize - максимальный размер пакета в Кб;

- protocolVersion**

- версия протокола подписания пакетов

(RSMEV,RSMEV_BASE64,MIN_COM256);

- hierarchyID - числовой идентификатор иерархии;

- periodStart*

- начальная дата периода (необязательный

параметр);

- periodEnd* - конечная дата периода (необязательный параметр).

8.1.7

Метод getUndeliveriedPackages

Позволяет получить список идентификаторов недоставленных

пакетов, удаленных из очереди на отправку, для подписчика с заданным

идентификатором и паролем.

Возвращает массив идентификаторов недоставленных пакетов,

удаленных из очереди на отправку.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя.

8.1.8

Метод setDeliveryForUndeliveriedPackages

Возвращает в очередь отправки все пакеты, удаленные из очереди.

Возвращает «OK», в случае успеха, либо описание ошибки.

Вызов осуществляется со следующими параметрами:

- subsсriberID - строковый идентификатор получателя;

- password - пароль получателя.

8.2 Формат сообщений

Формат сообщения изменения элемента каталога:

<categories>Родительские категории

<category nameHier=”nameHierarchy” idHier=”idHierarchy”>CategoryCode</category>

Имя иерархии,Идентификатор иерархии, Код категории(ключ)

<category nameHier=”nameHierarchyN” idHier=”idHierarchyN”>CategoryCodeN</category>

Имя иерархии,Идентификатор иерархии, Код категории(ключ)

</categories>

Данные записи

Действия с записью:добавление, удаление, изменение, подписание

Имя и тип атрибута

<value occurrence="1">attr_value1</value>

Порядковый номер вхождения атрибута и его значение

Блок/блоки присутствуют в случае, если тип атрибута Grouping

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

<value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

…

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

<value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

</groupvalue>

…

Блок/блоки присутствуют в случае, если тип атрибута не Grouping

<value occurrence="N">attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

…

Имя и тип атрибута

<value occurrence="1">attr_value1</value>

Порядковый номер вхождения атрибута и его значение

Атрибут - группа атрибутов

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

<value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

…

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

<value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

</groupvalue>

…

<value occurrence="N">attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

</data>

</catalog>

Пример:

<category nameHier="Общемосковский классификатор улиц Москвы”

idHier=”2231”>1</category>

</categories>

</values>

</attribute>

<value occurrence="0">1-й Автозаводский пр</value>

</values>

</attribute>

</values>

</attribute>

</values>

</attribute>

</values>

</attribute>

</values>

</attribute>

</values>

</attribute>

<value occurrence="0">Тюфелев проезд</value>

</values>

</attribute>

</values>

</attribute>

</values>

</attribute>

</groupvalue>

</values>

</attribute>

<value occurrence="0">Автозаводский</value>

</values>

</attribute>

</values>

</attribute>

</data>

</catalog>

Формат сообщения изменения элемента иерархии:

<categories>Родительские категории

<category nameHier=”nameHierarchy” idHier=”idHierarchy”>CategoryCode</category>

Имя иерархии,Идентификатор иерархии, Код категории(ключ)

<category nameHier=”nameHierarchyN” idHier=”idHierarchyN”>CategoryCodeN</category>

Имя иерархии,Идентификатор иерархии, Код категории(ключ)

Код категории

</categories>

Данные записи

Действия с записью:добавление, удаление, изменение, подписание

< attribute name="Attr_name1" type="nameType">

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

< value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

…

</values>

</attribute>

…

Имя и тип атрибута

<value occurrence="1"> attr_value1</value>

Порядковый номер вхождения атрибута и его значение

…

<value occurrence="N"> attr_valueN</value>

Порядковый номер вхождения атрибута и его значение

</values>

</attribute>

</data>

</hierarchy>

Пример:

<category nameHier="Общемосковский классификатор улиц Москвы”

idHier=”2231”>-1</category>

</categories>

</values>

</attribute>

<value occurrence="0">Все элементы></value>

</values>

</attribute>

</data>

</hierarchy>

XSD сообщения:

<?xml version=”1.0” encoding=”utf-8”?>

<xs:schema xmlns:msdata="urn:schemas-microsoft-com:xml-msdata" xmlns="" id="NewDataSet"

xmlns:xs="http://www.w3.org/2001/XMLSchema">

<xs:element name="package">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="unbounded" name="catalog">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="categories">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="category" nillable="true">

<xs:complexType>

<xs:simpleContent msdata:ColumnName="value_Text" msdata:Ordinal="1">

<xs:extension base="xs:string">

<xs:attribute name="nameHier" type="xs:string" />

<xs:attribute name="idHier" type="xs:string" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

<xs:element minOccurs="0" maxOccurs="unbounded" name="data">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="attribute">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="values">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="value" nillable="true">

<xs:complexType>

<xs:simpleContent msdata:ColumnName="value_Text" msdata:Ordinal="1">

<xs:extension base="xs:string">

<xs:attribute name="occurrence" type="xs:string" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

<xs:element minOccurs="0" maxOccurs="unbounded" name="groupvalue">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="attribute">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="values">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="value" nillable="true">

<xs:complexType>

<xs:simpleContent msdata:ColumnName="value_Text" msdata:Ordinal="1">

<xs:extension base="xs:string">

<xs:attribute name="occurrence" type="xs:string" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string" />

<xs:attribute name="type" type="xs:string" />

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string" />

<xs:attribute name="type" type="xs:string" />

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="action" type="xs:string" />

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string" />

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="id" type="xs:string" />

<xs:attribute name="count" type="xs:string" />

<xs:attribute name="final" type="xs:string" use="optional"/>

<xs:attribute name="guid" type="xs:string" use="optional"/>

</xs:complexType>

</xs:element>

<xs:element msdata:IsDataSet="true" msdata:UseCurrentLocale="true" name="NewDataSet">

<xs:complexType>

<xs:choice minOccurs="0" maxOccurs="unbounded">

<xs:element ref="package" />

</xs:choice>

</xs:complexType>

</xs:element>

</xs:schema>

Формат пакета:

9 Сервис получения реплик НСИ (СПР)

Тип сервиса: синхронный.

Для обработки поступающих сообщений в смежной системе

должен быть разработан веб-сервис со всеми необходимыми методами

взаимодействия с сервисом рассылки репликаций ИС НСИ. Сервис

использует для приема сообщений протокол РСМЭВ v10.

WSDL сервиса в приложении к настоящему документу

(Приложение М).

9.1 Методы сервиса

9.1.1

Метод receive_change

Выполняет обработку поступившего пакета.

Возвращает «OK:Идентификатор полученного пакета», в случае

успеха, либо «FAIL: Идентификатор полученного пакета:Описание

ошибки».

Вызов осуществляется со следующими параметрами:

- xml

- текст полученного пакета изменений в формате,

описанном в п. 7.2.

Необходимые значения параметров сервиса:

- SOAPAction: http://nsi.asur.mos.ru/receive_change;

- NameSpace: http://nsi.asur.mos.ru/.

10 Сервис получения реплик НСИ (СПР) v2

Тип сервиса: синхронный.

Для обработки поступающих сообщений в смежной системе

должен быть разработан веб-сервис со всеми необходимыми методами

взаимодействия с сервисом рассылки репликаций ИС НСИ. Сервис

использует для приема сообщений протокол Минкомсвязь 2.5.6.

WSDL сервиса в приложении к настоящему документу

(Приложение Н).

10.1 Методы сервиса

10.1.1

Метод receive_change

Выполняет обработку поступившего пакета. Возвращает

следующие параметры:

- result

- код результата обработки пакета

- обработка

успешна, 0 - ошибка);

- packageId - идентификатор принятого пакета;

- message - в случае ошибки - текстовое описание ошибки.

Вызов осуществляется со следующими параметрами:

- xml

- текст полученного пакета изменений в формате,

описанном в п. 8.2 (Секция smev:Message содержит в себе

служебные параметры, которые заполняются в соответствии с

требованиями СМЭВ, в секции smev:AppData приходит сам

пакет репликаций).

11 Сервис получения данных (СПД)

WSDL сервиса в приложении к настоящему документу

(Приложение A).

Данный сервис работает в синхронном режиме. Для снижения

нагрузки на сервер было введено ограничение на количество

одновременных запросов в сервису. Количество одновременных запросов

равно 10. В случае если это значение привышено, сервис выдает ответ:

<resultCode>ERROR_LIMIT_REQUEST</resultCode>

<trace>Превышено максимально допустимое количество обращений к

сервису.</trace>

11.1 Описание методов сервиса

11.1.1

Метод getCatalogList

Получение перечня каталогов ИС НСИ.

Возвращает Catalogs - список объектов типа pimCatalog.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

11.1.2

Метод getHierarchyList

Получение перечня иерархий ИС НСИ.

Возвращает Hierarchies - список объектов типа pimHierarchy.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

11.1.3

Метод getCatalogHierarchies

Получение перечня иерархий, в которых используются элементы

конкретного каталога.

Возвращает Hierarchies - список объектов типа pimHierarchy.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- idCatalog - числовой идентификатор каталога;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

11.1.4

Метод getCatalogSpec

Получение спецификации элементов каталога в формате.

Возвращает AttrSpec - список объектов типа CommonAttribute.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- idCatalog - числовой идентификатор каталога;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

Блок-схема вызова метода представлена ниже (Рисунок 11).

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

Блок-схема вызова метода getHierarchySpec аналогична вызову

метода getCatalogSpec (Рисунок 11).

11.1.6

Метод getCatalogItems

Получение записей каталога.

Возвращает CatalogItems - список объектов типа pimCatalogItem.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- versionDate - дата версии;

- idCatalog - числовой идентификатор каталога;

- Attributes - строка наименований атрибутов через запятую,

которые должны содержаться в результирующей выборке. В

случае если строка пустая, в результирующей выборке

отображаются все атрибуты записей каталога;

- AttrSort - наименование атрибута сортировки;

- SortType - тип сортировки (ASC - по возрастанию, DESC - по

убыванию);

- Start - порядковый номер записи из результирующей выборки,

начало диапазона;

- End - порядковый номер записи из результирующей выборки,

конец диапазона;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

Блок-схема вызова метода getCatalogItems аналогична вызову

метода getCatalogSpec.

11.1.7

Метод getCatalogItemsByAttrValue

Получение записей каталога по заданному значению атрибута.

Возвращает CatalogItems - список объектов типа pimCatalogItem.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- versionDate - дата версии;

- idCatalog - числовой идентификатор каталога;

- attrName - наименование атрибута;

- attrValue - значение атрибута. Предполагается использование

выражения <Символы>*. При этом в выборку должны попадать

все категории, значение атрибута attrName которых начинается

с <Символы>;

- Attributes - строка наименований атрибутов через запятую,

которые должны содержаться в результирующей выборке. В

случае если строка пустая, в результирующей выборке

отображаются все атрибуты записей каталога;

AttrSort - наименование атрибута сортировки;

−

SortType - тип сортировки (ASC - по возрастанию, DESC - по

убыванию);

Start - порядковый номер записи из результирующей выборки,

начало диапазона;

End - порядковый номер записи из результирующей выборки,

конец диапазона;

requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

Блок-схема вызова метода getCatalogItemsByAttrValue аналогична

вызову метода getCatalogSpec.

11.1.8

Метод getCatalogItemsByCategory

Получение записей каталога по категории.

Возвращает CatalogItems - список объектов типа pimCatalogItem.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- versionDate - дата версии;

- idCatalog - числовой идентификатор каталога;

idHierarсhy - числовой идентификатор иерархии;

−

idCategory - числовой идентификатор категории;

−

Attributes - строка наименований атрибутов через запятую,

которые должны содержаться в результирующей выборке. В

случае если строка пустая, в результирующей выборке

отображаются все атрибуты записей каталога;

AttrSort - наименование атрибута сортировки;

−

SortType - тип сортировки (ASC - по возрастанию, DESC - по

убыванию);

Start - порядковый номер записи из результирующей выборки,

начало диапазона;

End - порядковый номер записи из результирующей выборки,

конец диапазона;

requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

Блок-схема вызова метода представлена ниже (Рисунок 12).

versionDate - дата версии;

−

idHierarchy - числовой идентификатор иерархии;

−

Attributes - строка наименований атрибутов через запятую,

которые должны содержаться в результирующей выборке. В

случае если строка пустая, в результирующей выборке

отображаются все атрибуты категории;

AttrSort - наименование атрибута сортировки;

−

SortType - тип сортировки (ASC - по возрастанию, DESC - по

убыванию);

Start - порядковый номер записи из результирующей выборки,

начало диапазона;

End - порядковый номер записи из результирующей выборки,

конец диапазона;

requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

11.1.10

Метод getCategoriesByAttrValue

Получение категорий по заданному значению атрибута.

Возвращает Categories - список объектов типа pimCategory.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

versionDate - дата версии;

−

idHierarchy - числовой идентификатор иерархии;

−

attrName - наименование атрибута;

−

attrValue - значение атрибута. Предполагается использование

выражения <Символы>*. При этом в выборку должны попадать

все категории, значение атрибута attrName которых начинается

с <Символы>;

Attributes - строка наименований атрибутов через запятую,

которые должны содержаться в результирующей выборке. В

случае если строка пустая, в результирующей выборке

отображаются все атрибуты категории;

AttrSort - наименование атрибута сортировки;

−

SortType - тип сортировки (ASC - по возрастанию, DESC - по

убыванию);

Start - порядковый номер записи из результирующей выборки,

начало диапазона;

End - порядковый номер записи из результирующей выборки,

конец диапазона;

requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

Блок-схема вызова метода getCategoriesByAttrValue аналогична

вызову метода getCatalogSpec (Рисунок 11).

11.1.11

Метод getCategoryParent

Получение родительского элемента категории.

Возвращает объект типа pimCategory.

Вызов осуществляется со следующими параметрами:

user - имя пользователя;

−

password - пароль;

−

company - код компании;

−

idHierarchy - числовой идентификатор иерархии;

−

idCategory - числовой идентификатор категории;

−

Attributes - строка наименований атрибутов через запятую,

которые должны содержаться в результирующей выборке. В

случае если строка пустая, в результирующей выборке

отображаются все атрибуты родительской категории;

requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

11.1.12

Метод getCategoryChildren

Получение дочерних элементов категории.

Возвращает Categories - список объектов типа pimCategory.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

versionDate - дата версии;

−

idHierarchy - числовой идентификатор иерархии;

−

idCategory - числовой идентификатор категории;

−

Attributes - строка наименований атрибутов через запятую,

которые должны содержаться в результирующей выборке. В

случае если строка пустая, в результирующей выборке

отображаются все атрибуты дочерних категорий;

Start - порядковый номер записи из результирующей выборки,

начало диапазона;

End - порядковый номер записи из результирующей выборки,

конец диапазона;

requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

11.1.13

Метод getCategoryByCtgItmKey

Получение категории по идентификатору записи каталога.

Возвращает объект типа pimCategory.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- versionDate - дата версии;

- idCatalog - числовой идентификатор каталога;

- idHierarchy - числовой идентификатор иерархии;

- Key - строковый ключ элемента каталога;

- Attributes - строка наименований атрибутов через запятую,

которые должны содержаться в результирующей выборке. В

случае если строка пустая, в результирующей выборке

отображаются все атрибуты категории;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

11.2 Примеры использования методов

Получение плоского справочника:

- получаем список всех каталогов getCatalogList (п. 11.1.1);

- выбираем идентификатор необходимого каталога;

- получаем список элементов каталога по идентификатору

getCatalogItems(Идентификатор каталога).

Получение иерархического справочника:

- получаем список всех каталогов getCatalogList (п. 11.1.1);

- выбираем идентификатор необходимого каталога. Например,

идентификатор Адресного реестра;

- получаем

список

всех

иерархий

getCatalogHierarchies(Идентификатор каталога);

- выбираем идентификатор необходимой иерархии для каталога.

Например, идентификатор иерархии Улицы;

- рекурсивно строим структуру категорий, используя метод

getCategoryChildren(id_hierarchy, id_category, attributes), где:

- id_hierarchy - идентификатор иерархии (Улицы);

- id_category - идентификатор категории (при значении «-

1» получаем список корневых категорий);

- attributes - выводимые атрибуты (например, «Id,Name»);

- для каждой категории получаем записи каталога

getCatalogItemsByCategory(id_catalog, id_hierarchy, id_category,

attributes, AttrSort, sortType), где:

- id_catalog - идентификатор каталога (Адресный реестр);

- id_hierarchy - идентификатор иерархии (Улицы);

- id_category - идентификатор категории;

- attributes - выводимые атрибуты;

- AttrSort - атрибут сортировки;

- sortType - тип сортировки.

11.3 Реализация классов сервиса

public class AttrSpec{

private List<CommonAttributes> list; //список общих атрибутов

private int countItems;

public AttrSpec(){

super();

list = new ArrayList<CommonAttributes>();

countItems = 0;

}

public void setList(List<CommonAttributes> listitem) {

this.list = listitem;

}

public List<CommonAttributes> getList() {

return this.list;

}

public void addItem(CommonAttributes item) {

if (list != null) list.add(item);

}

public CommonAttributes getItem(int index) {

if (list != null) return list.get(index);

return null;

}

public int count() {

return list.size();

}

public int getCount(){

return this.countItems;

}

public void setCount(int c){

this.countItems = c;

}

enum pimType

{INTEGER,STRING,NUMBER,DATE,BINARY,GROUPING,LOOKUP_TABLE,

UNKNOWN,URL,SEQUENCE,RELATIONSHIP,PASSWORD,

EXTERNAL_CONTENT_REFERENCE,STRING_ENUMERATION,

FLAG}; //типы атрибутов

//INTEGER - целочисленный тип

//STRING - строковый тип

//NUMBER - числовой тип

/NUMBER_ENUMERATION - перечисление чисел

//DATE - тип Дата/Время

//BINARY - неструктурированные данные

//GROUPING - атрибут-группа, не содержит значений

//LOOKUP_TABLE - тип элемента из связанной с классификатором таблицы значений

//URL - веб-ссылка

//SEQUENCE - автоинкремент

//RELATIONSHIP - тип элемента из связанного классификатора

//PASSWORD - тип Пароль, значение скрывается звездочками

//EXTERNAL_CONTENT_REFERENCE - ссылка на внешнее содержимое

//STRING_ENUMERATION - перечисление строк

//FLAG - тип Флаг (например, Да/Нет, Есть/Нет)

public class CommonAttributes {

public enum pimType {

INTEGER, STRING, NUMBER, DATE, BINARY, GROUPING,

LOOKUP_TABLE, URL, SEQUENCE, RELATIONSHIP, PASSWORD,

EXTERNAL_CONTENT_REFERENCE, STRING_ENUMERATION, FLAG,

UNKNOWN

}

private String name;

//наименование

private pimType type;

//тип атрибута

private boolean isPrimaryKey;

//признак - первичный ключ

public CommonAttributes() {

super();

name = "";

type = pimType.UNKNOWN;

isPrimaryKey = false;

}

public String getName() {

return name;

}

public void setName(String name) {

this.name = name;

}

public String getType() {

return type;

}

public void setType(String typ) {

this.type = typ;

}

public boolean getIsPK() {

return isPrimaryKey;

}

public void setIsPK(boolean b) {

this.isPrimaryKey = b;

}

public class Attribute extends CommonAttributes {

private List<Object> value; //список значений атрибута

public Attribute()

{

value = new ArrayList<Object>();

}

public List<Object> getValue() {

return this.value;

}

public void setValue(List<Object> val)

{

this.value = val;

private String id;

public pimCatalogItem() {

super();

id = "";

list = new ArrayList<Attribute>();

}

public String getId(){

return this.id;

}

public void setId(String key){

this.id = key;

}

public void setList(List<Attribute> listitem) {

this.list = listitem;

}

public List<Attribute> getList() {

return this.list;

}

public void addItem(Attribute item) {

if (list != null) list.add(item);

}

public Attribute getItem(int index) {

if (list != null) return list.get(index);

return null;

}

public void clear() {

this.list.clear();

}

public class Catalogs {

private List<pimCatalog> list; //список каталогов

public Catalogs(){

super();

list = new ArrayList<pimCatalog>();

}

public void setList(List<pimCatalog> items) {

this.list = items;

}

public List<pimCatalog> getList() {

return this.list;

}

public void addItem(pimCatalog item) {

if (list != null) list.add(item);

}

public pimCatalog getItem(int index) {

if (list != null) return list.get(index);

return null;

}

public int count(){

return list.size();

}

public class Hierarchies {

private List<pimHierarchy> list; //список иерархий

public Hierarchies(){

super();

list = new ArrayList<pimHierarchy>();

}

public void setList(List<pimHierarchy> items) {

this.list = items;

}

public List<pimHierarchy> getList() {

return this.list;

}

public void addItem(pimHierarchy item) {

if (list != null) list.add(item);

}

public pimHierarchy getItem(int index) {

if (list != null) return list.get(index);

return null;

}

public int count(){

return list.size();

}

public class CatalogItems{

private List<pimCatalogItem> list; //список записей каталога

public CatalogItems(){

super();

list = new ArrayList<pimCatalogItem>();

}

public void setList(List<pimCatalogItem> listitem) {

this.list = listitem;

}

public List<pimCatalogItem> getList() {

return this.list;

}

public void addItem(pimCatalogItem item) {

if (list != null) list.add(item);

}

public pimCatalogItem getItem(int index) {

if (list != null) return list.get(index);

return null;

}

public int count() {

return list.size();

}

public class Categories{

private List<pimCategory> list; //список категорий

public Categories(){

super();

list = new ArrayList<pimCategory>();

}

public void setList(List<pimCategory> list) {

this.list = list;

}

public List<pimCategory> getList() {

return this.list;

}

public void addItem(pimCategory item) {

if (list != null) list.add(item);

}

public pimCategory getItem(int index) {

if (list != null) return list.get(index);

return null;

}

public int count(){

return list.size();

}

12 Сервис получения данных v2.0 (СПД)

Тип сервиса: синхронный.

Для снижения нагрузки на сервер было введено ограничение на

количество одновременных запросов в сервису. Количество

одновременных запросов равно

10. В случае если это значение

привышено, сервис выдает ответ:

<resultCode>ERROR_LIMIT_REQUEST</resultCode>

<trace>Превышено максимально допустимое количество обращений к

сервису.</trace>

WSDL сервиса в приложении к настоящему документу

(Приложение Б).

12.1 Описание методов сервиса

12.1.1

Метод getCatalogList

Получение перечня каталогов ИС НСИ.

Возвращает Catalogs - список объектов типа pimCatalog.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- name - фильтр по наименованию каталога.

12.1.2

Метод getHierarchyList

Получение перечня иерархий ИС НСИ.

Возвращает Hierarchies - список объектов типа pimHierarchy.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- name - фильтр по наименованию иерархии.

12.1.3

Метод getCatalogHierarchies

Получение перечня иерархий, в которых используются элементы

конкретного каталога.

Возвращает Hierarchies - список объектов типа pimHierarchy.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- idCatalog - числовой идентификатор каталога.

12.1.4

Метод getCatalogSpec

Получение спецификации элементов каталога в формате.

Возвращает AttrSpec - список объектов типа CommonAttribute.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- idCatalog - числовой идентификатор каталога.

Блок-схема вызова метода представлена ниже (Рисунок 13).

Блок-схема вызова метода getHierarchySpec аналогична вызову

метода getCatalogSpec (Рисунок 13).

12.1.6

Метод getCatalogItems

Получение записей каталога.

Ограничение на количество выводимых записей высчитывается по

формуле

[количество_записей]*[количество_выводимых_атрибутов]*[количество_

значений_атрибута]<=5000.

Возвращает CatalogItems - список объектов типа pimCatalogItem.

Вызов осуществляется со следующими параметрами:

user - имя пользователя;

−

password - пароль;

−

company - код компании;

verDate - дата версии;

−

idCatalog - числовой идентификатор каталога;

attributes - массив наименований атрибутов, которые должны

содержаться в результирующей выборке. В случае если массив

пустой, в результирующей выборке отображаются все атрибуты

записей каталога;

sortItems - парметр структурированного типа предназначеный

для сортировки выдаваемого результата. Данный параметр

имеет следующую структуру:

- attrSort - наименование атрибута сортировки;

- sortType - тип сортировки (ASC - по возрастанию, DESC

- по убыванию);

attrSearchValues

- параметр структурированного типа

предназначен для филтрации элементов справочника по

значению атрибута. Данный параметр имеет слудующую

структуру:

- attrName - наименование атрибута;

- from - значение атрибута «от»;

- to - значение атрибута «до»;

значения могут быть типа даты (в формате dd/MM/yyyy

HH:mm:ss, yyyy-MM-dd'T'HH:mm:ss, dd.MM.yyyy HH:mm:ss),

строковыми, числовыми;

modifiedItems

параметр

структурированного

типа

предназначеный для фильтрации элементов справочника по

дате изменения. Данный параметр имеет следующую структуру:

- from - значение атрибута «от»;

- to - значение атрибута «до»;

параметры принимают значения типа дата (в формате

dd/MM/yyyy HH:mm:ss, yyyy-MM-dd'T'HH:mm:ss, dd.MM.yyyy

HH:mm:ss);

categoryItems

параметр

структурированного

типа

предназначеный для фильтрации элементов каталога по

категории. Данный параметр имеет следующую структуру:

- idHierCtg - идентификатор иерархии;

- idCatCtg - идентификатор категории;

Start - порядковый номер записи из результирующей выборки,

начало диапазона;

End - порядковый номер записи из результирующей выборки,

конец диапазона.

Блок-схема вызова метода getCatalogItems аналогична вызову

метода getCatalogSpec (Рисунок 13).

12.1.7

Метод getCatalogItemsCount

Получение количества записей каталога.

Возвращает CountAll - количество элементов каталога.

Вызов осуществляется со следующими параметрами:

user - имя пользователя;

−

password - пароль;

−

company - код компании;

−

verDate - дата версии;

−

idCatalog - числовой идентификатор каталога;

−

attributes - массив наименований атрибутов, которые должны

содержаться в результирующей выборке. В случае если массив

пустой, в результирующей выборке отображаются все атрибуты

записей каталога;

sortItems - парметр структурированного типа предназначеный

для сортировки выдаваемого результата. Данный параметр

имеет следующую структуру:

- attrSort - наименование атрибута сортировки;

- sortType - тип сортировки (ASC - по возрастанию, DESC

- по убыванию);

attrSearchValues

- параметр структурированного типа

предназначен для филтрации элементов справочника по

значению атрибута. Данный параметр имеет слудующую

структуру:

- attrName - наименование атрибута;

- from - значение атрибута «от»;

- to - значение атрибута «до»;

значения могут быть типа даты (в формате dd/MM/yyyy

HH:mm:ss, yyyy-MM-dd'T'HH:mm:ss, dd.MM.yyyy HH:mm:ss),

строковыми, числовыми;

- modifiedItems

параметр

структурированного

типа

предназначеный для фильтрации элементов справочника по

дате изменения. Данный параметр имеет следующую структуру:

- from - значение атрибута «от»;

- to - значение атрибута «до»;

параметры принимают значения типа дата (в формате

dd/MM/yyyy HH:mm:ss, yyyy-MM-dd'T'HH:mm:ss, dd.MM.yyyy

HH:mm:ss);

- categoryItems

параметр

структурированного

типа

предназначеный для фильтрации элементов каталога по

категории. Данный параметр имеет следующую структуру:

- idHierCtg - идентификатор иерархии;

- idCatCtg - идентификатор категории.

Блок-схема вызова метода getCatalogItemsCount аналогична вызову

метода getCatalogSpec (Рисунок 13).

12.1.8

Метод getCategories

Получение категорий.

Возвращает Categories - список объектов типа pimCategory.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- verDate - дата версии;

- idHierarchy - числовой идентификатор иерархии;

attributes - массив наименований атрибутов, которые должны

содержаться в результирующей выборке. В случае если массив

пустой, в результирующей выборке отображаются все атрибуты

записей каталога;

sortCategory

парметр

структурированного

типа

предназначеный для сортировки выдаваемого результата.

Данный параметр имеет следующую структуру:

- attrSort - наименование атрибута сортировки;

- sortType - тип сортировки (ASC - по возрастанию, DESC

- по убыванию);

attrSearchValues

- параметр структурированного типа

предназначен для филтрации элементов иерархии по значению

атрибута. Данный параметр имеет слудующую структуру:

- attrName - наименование атрибута;

- from - значение атрибута «от»;

- to - значение атрибута «до»;

значения могут быть типа даты (в формате dd/MM/yyyy

HH:mm:ss, yyyy-MM-dd'T'HH:mm:ss, dd.MM.yyyy HH:mm:ss),

строковыми, числовыми;

hierParams- параметр структурированного типа предназначеный

для фильтрации элементов иерархии по категория. Данный

параметр имеет следующую структуру:

- category - идентификатор категории;

- what - тип запрашиваемых атрибутов (PARENT, CHILD);

Start - порядковый номер записи из результирующей выборки,

начало диапазона;

End - порядковый номер записи из результирующей выборки,

конец диапазона.

12.1.9

Метод getCategoriesCount

Получение количества категорий.

Возвращает Categories - список объектов типа pimCategory.

Вызов осуществляется со следующими параметрами:

user - имя пользователя;

−

password - пароль;

−

company - код компании;

−

verDate - дата версии;

−

idHierarchy - числовой идентификатор иерархии;

−

attributes - массив наименований атрибутов, которые должны

содержаться в результирующей выборке. В случае если массив

пустой, в результирующей выборке отображаются все атрибуты

записей каталога;

sortCategory

парметр

структурированного

типа

предназначеный для сортировки выдаваемого результата.

Данный параметр имеет следующую структуру:

- attrSort - наименование атрибута сортировки;

- sortType - тип сортировки (ASC - по возрастанию, DESC

- по убыванию);

attrSearchValues

- параметр структурированного типа

предназначен для филтрации элементов иерархии по значению

атрибута. Данный параметр имеет слудующую структуру:

- attrName - наименование атрибута;

- from - значение атрибута «от»;

- to - значение атрибута «до»;

значения могут быть типа даты (в формате dd/MM/yyyy

HH:mm:ss, yyyy-MM-dd'T'HH:mm:ss, dd.MM.yyyy HH:mm:ss),

строковыми, числовыми;

- hierParams- параметр структурированного типа предназначеный

для фильтрации элементов иерархии по категория. Данный

параметр имеет следующую структуру:

- category - идентификатор категории;

- what - тип запрашиваемых атрибутов (PARENT, CHILD).

Блок-схема вызова метода getCategoriesCount аналогична вызову

метода getCatalogSpec (Рисунок 13).

12.1.10

Метод getCatalogPassport

Получение паспорта каталога.

Возвращает объект типа CatalogPassport

- перечень общих

сведений о справочнике.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- idCategory - числовой идентификатор категории.

12.1.11

Метод getCatalogVersions

Получение списка версий каталога.

Возвращает Versions - список объектов типа Version.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- idCategory - числовой идентификатор категории;

- date - дата версии (в формате dd/MM/yyyy HH:mm:ss, yyyy-MM-

dd'T'HH:mm:ss, dd.MM.yyyy HH:mm:ss).

12.1.12

Метод getSignByGUID

Получение сертификатов подписи элемента по заданному guid’у.

Возвращает объект типа SignByGUID.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- guid - гуид элемента - значение атрибута REGISTER_GUID.

Порядок получения сертификата записи справочника:

- получаем список всех какталогов getCatalogList(п. 12.1.1);

- выбираем идентификатор необходимого какталога;

- получаем список элементов каталога по идентификатору

getCatalogItems;

- находим нужный элемент;

- выбиараем атрибут REGISTER_GUID, получаем его значение;

- получаем

сертификат

SignByGUID

по

значению

REGISTER_GUID записи.

12.1.13

Метод getUrlFileCatalogData

Получение каталога в виде файла по заданному идентификатору

каталога.

Возвращает UrlFileCatalogData.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- idCatalog - числовой идентификатор каталога;

- fileType - тип выгружаемого файла (CSV, XLS, XML).

12.2 Примеры использования методов

Получение плоского справочника:

- получаем список всех каталогов getCatalogList (п. 12.1.1);

- выбираем идентификатор необходимого каталога;

- получаем список элементов каталога по идентификатору

getCatalogItems(Идентификатор каталога).

Получение иерархического справочника:

- получаем список всех каталогов getCatalogList (п. 12.1.1);

- выбираем идентификатор необходимого каталога. Например,

идентификатор Адресного реестра;

- получаем

список

всех

иерархий

getCatalogHierarchies(Идентификатор каталога);

- выбираем идентификатор необходимой иерархии для каталога.

Например, идентификатор иерархии Улицы;

- рекурсивно строим структуру категорий, используя метод

getCategory (idHierarchy, category, what), где:

- idHierarchy - идентификатор иерархии (Улицы);

- category - идентификатор категории (при значении «-1»

получаем список корневых категорий);

- what - положение категорий в иерархии (parent, child).

Коды статусов приема запроса представлены ниже (Таблица 2).

Таблица 2 - Коды статусов приема запроса

Код статуса

Расшифровка

Успешно

ERROR_INTERNAL

Внутренняя

ошибка,

обратитесь

администратору ИС НСИ

ERROR_ACCESS_DENIED

Доступ пользователя запрещен (недопустимое

имя пользователя, пароль, код компании, или

пользователь заблокирован).

Решение: проверить корректность введенных

данных

Код статуса

Расшифровка

ERROR_EDS

Некорректная цифровая подпись, или

цифровая подпись отсутствует.

Решение: проверить корректность ЭП.

ERROR_CERT_NOT_FOUND

Неизвестный сертификат системы.

Решение: необходимо установить сертифика в

подсистеме интеграции

ERROR_PK_NOT_FOUND

Запись по первичному ключу не найдена.

Решение: проверить корректность введенных

данных

ERROR_CTG_NOT_FOUND

Каталог не существует.

Решение: проверить корректность введенных

данных.

ERROR_WRONG_USER

Система не авторизована выполнять действия

от имени указанного пользователя.

Решение: необходимо «привязать» учетную

запсись

пользователя

подсистеме

интеграции.

ERROR_REQUEST_NOT_FOUND

Передаваемое значение requestId не найдено в

системе.

Решение: проверить корректность введенных

данных.

ERROR_INVALID_DATE

Неверный формат даты.

Поддерживаемые форматы даты:

- dd/MM/yyyy HH:mm:ss;

- yyyy-MM-dd'T'HH:mm:ss;

- dd.MM.yyyy HH:mm:ss.

Решение: проверить корректность введенных

данных.

ERROR_CATEGORY_NOTFOUN

Категория не существует.

Решение: проверить корректность введенных

данных.

ERROR_LOOKUPTABLE_NOTF

Таблица поиска не существует.

OUND

Решение: проверить корректность введенных

данных.

ERROR_INVALID_ATTRIBUTE_

Неверно задан атрибут для поиска.

Решение: проверить корректность введенных

данных.

ERROR_LIMIT_ITEMS

Превышено

максимально

допустимое

количество выводимых элементов.

Решение:

уменьшить

колличество

запрашиваемых данных

ERROR_AUTH_NOT_FOUND

Отсутствуют параметры авторизации.

Решение: проверить корректность введенных

данных.

ERROR_PARAM_NOT_FOUND

Отсутствует обязательный параметр: #prm.

Либо передается ошибочное значение.

Решение: проверить корректность введенных

данных.

Код статуса

Расшифровка

ERROR_INVALID_PARAMS

Неверные входные параметры.

Решение: проверить корректность введенных

данных.

ERROR_INVALID_GUID

Неверный формат GUID.

Решение: проверить корректность введенных

данных.

12.3 Описание основных структур сервиса

Типы категорий:

- NONE - не определен;

- PARENT - родительский элемент;

- CHILD - дочерние элементы.

Типы атрибутов:

INTEGER - целочисленный тип;

−

STRING - строковый тип;

−

NUMBER - числовой тип;

−

DATE - тип Дата/Время;

−

BINARY - бинарные данные;

−

GROUPING - атрибут-группа, не содержит значений;

−

LOOKUP_TABLE

- тип элемента из связанной с

классификатором таблицы значений;

URL - веб-ссылка;

SEQUENCE - автоинкремент;

−

RELATIONSHIP - тип элемента из связанного классификатора;

PASSWORD - тип Пароль, значение скрывается звездочками;

−

EXTERNAL_CONTENT_REFERENCE - ссылка на внешнее

содержимое;

STRING_ENUMERATION - перечисление строк;

FLAG - тип Флаг (например, Да/Нет, Есть/Нет);

−

UNKNOWN - не определен;

- IMAGE - изображение;

- THUMBNAIL_IMAGE - мини изображение.

Типы сортировки:

- NONE - не определен;

- ASC - по возрастанию;

- DESC - по убыванию.

Статусы выгрузки файла:

- UNKNOWN - не определен;

- PROCESS - в процессе;

- COMPLETED - завершено.

Структура AttrSpec:

- attribute - массив обектов типа CommonAttributes.

Структура CommonAttributes - свойства атрибутов:

- name - наименование атрибута;

- type - тип атрибута;

- isPrimaryKey - признак первичного ключа;

- localizeName - локализованное имя атрибута;

- maxOccurence - максимальное вхождение;

- minOccurence - минимальное вхождение;

- path - полный путь;

- isUnique - признак уникальности;

- isHidden - признак скрытости;

- isIndexed - признак индексированности;

- isEditable - признак возможности изменения;

- maxlength - максимальная длина;

- precision - точность представления.

Структура CatalogItems - перечень записей каталога:

- items - перчень записей каталога;

- countResult - количество записей.

Структура PimCatalogItemSE - свойства элемента каталога:

- attribute - перечень атрибутов;

- id - идентификатор записи;

- pk - первичный ключ записи.

Структура PimCatalog - описание каталога:

- id - идентификатор каталога;

- name - наименование каталога.

Структура SignByGUID - информация о подписи элемента:

- date - дата подписания;

- dnSubject - данные о лице осуществившем подпись;

- certList - лист сертификатов.

Структура SignCertificate - информация о сертификате:

- certificate - сертификат в base64;

- signatureType - тип подписи.

Структура Version - информация о версии каталога:

- name - наименование версии;

- dateTo - начальная дата изменения;

- dateFrom - конечная дата изменения;

- type - тип изменения.

Структура PimHierarchy - свойства иерархии:

- id - идентификатор иерархии;

- name - наименование иерархии.

Структура PimCategorySE - свойства категории:

- pimCategory - перечень атрибутов;

- id - идентификатор категории.

Структура CatalogPassport - паспорт каталога:

- FullName - полное наименование каталога;

ShortName - краткое наименование каталога;

−

CreationDate - дата создания;

−

RegularityOfUpdates - регулярность обновления;

−

Type - тип;

−

ResponsibleEA - ответственный ОИВ;

−

ShortDescriptionAndPurpose - краткое описание и назначение;

−

View - вид;

−

Status - статус;

−

Category - категория;

−

ThematicCategory - тематическая категория;

−

SignsOfGeoReferencedData - признак наличия географической

привязки данных;

KeyWords - ключевые слова;

idCatalog - идентификатор каталога;

−

lastChange - дата последнего изменения;

itemsCount - количество записей;

−

edsCount - количество подписанных;

lastEds - дата последнего подписания;

−

ContactDetails - контактные данные ответственного.

Структура UrlFileCatalogData:

- urlFile - ссылка на файл;

- unloadStatus - статус выгрузки;

- curUnloadedCount - выгружено данных;

- rowsCount - количество данных;

- fileSize - размер файла.

13 Сервис загрузки данных НСИ (СЗД)

Тип сервиса: синхронный.

Позволяет загружать в Систему данные из внешних систем.

WSDL сервиса в приложении к настоящему документу

(Приложение В).

XSD сервиса в приложении к настоящему документу (Приложение

Г).

13.1 Методы сервиса

13.1.1

Метод setData

Позволяет загрузить данные в Систему.

Возвращает «OK:Идентификатор полученного пакета», в случае

успеха, либо «ERROR: Идентификатор полученного пакета:Код

ошибки:Описание ошибки».

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- newVersion - признак создания новой версии для полученных

данных;

- xml - текст передаваемого пакета изменений;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

Формат параметра xml:

<id>packageId</id> - Идентификатор пакета

<item action = "ADDED"> - Элемент каталога (параметр “action” определяет

действие производимое сервисом над элементом. ADDED - добавление элемента, MODIFIED -

редактирование элемента, DELETED - удаление элемента)

<category nameHier ="nameHierarchy">categKey1</category>

- Список категорий (ключей), в которые входит элемент

<category nameHier ="nameHierarchy">categKeyN</category>

</categories>

<data>

<attribute name="attribName1" type="attrType" pk="true"> - атрибут

элемента. Параметр «pk» - определяе, является ли атрибут первичным ключем

<values> - список значений атрибута

<value occurrence="0">value1</value>

.... - значение атрибута

<value occurrence="N">valueN</value>

</values>

</attribute>

<value occurrence="0">value1</value>

<value occurrence="N">valueN</value>

</values>

</attribute>

</data>

</item>

</item>

</catalog>

</message>

Пример:

</categories>

<data>

</values>

</attribute>

<value occurrence="0">Мужской</value>

</values>

</attribute>

</data>

</item>

</categories>

<data>

</values>

</attribute>

<value occurrence="0">Женский</value>

</values>

</attribute>

</data>

</item>

</categories>

<data>

</values>

</attribute>

<value occurrence="0">Не определен</value>

</values>

</attribute>

</data>

</item>

</catalog>

</message>

100

14 Сервис загрузки данных НСИ с проверкой подписи

оператора (СЗДППО)

Тип сервиса: синхронный.

Позволяет загружать в Систему данные из внешних систем.

Порядок формирования подписи оператора:

формируется xml для внесения данных в ИС НСИ - формат

XML описан в п. 13.1.1;

для полученной XML вычисляется ХЭШ по ГОСТ 34.11, хэш

кодируется в BASE64, подписывается подписью оператора в

формате CADES-BES. Можно подписывать как открепленной,

так и прикрепленной подписью, но для более легкой отладки

лучше

подписывать

прикрепленной

подписью

(т.к.

подписывается только хэш, значительных издержек это не

вызовет);

подписываемая XML кодируется в BASE64, полученное

значение передается в параметре <data>;

полученная подпись кодируется в BASE64, полученное

значение передается в параметре <signature>;

параметр requestId служит для сквозной нумерации

взаимодействий, представляет собой GUID унифицированной

структуры (xxxxxxxx-xxxxxxxx-xxxx-xxxxxxxxxxxx). Данный

параметр может быть сгенерирован на стороне отправителя,

либо, если будет пустым, будет сгенерирован на стороне НСИ.

В случае статистически маловероятной, но все-таки возможной

коллизии сгенерированного отправителем GUID с имеющимися

в базе НСИ, будет возвращена ошибка.

WSDL сервиса в приложении к настоящему документу

(Приложение Д).

101

XSD сервиса в приложении к настоящему документу (Приложение

Е).

14.1 Методы сервиса

14.1.1

Метод setData

Позволяет загрузить данные в Систему.

Возвращает «OK:Идентификатор полученного пакета», в случае

успеха, либо «ERROR: Идентификатор полученного пакета:Код

ошибки:Описание ошибки».

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- data - текст передаваемого пакета изменений, закодированный в

base64;

- newVersion - признак создания новой версии для полученных

данных;

- signature - подпись оператора в base64 кодировке;

- requestId - строковый идентификатор, предназначенный для

сквозной нумерации вызовов сервисов, представляет собой

GUID унифицированной структуры (xxxxxxxx-xxxxxxxx-xxxx-

xxxxxxxxxxxx). Данный параметр может быть сгенерирован на

стороне подписчика, либо, если парамерт пустой, то GIUD

будет сгенерирован на стороне НСИ. В случае коллизии

сгенерированного подписчиком GUID с имеющимися в базе

НСИ, будет возвращена ошибка.

102

15 Асинхронный сервис загрузки данных НСИ (АСЗД)

Тип сервиса: асинхронный.

Позволяет загружать в Систему данные из внешних систем в

фоновом режиме. Сервис может принимать одновременно

неограниченное количество пакетов на загрузку, но обрабатывает и

загружает параллельно не более трех, остальные становятся в очередь в

порядке получения и будут обработаны сразу после обработки

предыдущих пакетов. Отменить загрузку отправленных пакетов нельзя.

По окончании обработки пакета сервисом осуществляется

обратный вызов сервиса получения статуса на стороне отправителя (если

его адрес был указан). Адрес данного сервиса указывается в подсистеме

интеграции администратором при регистрации информационной системы

либо позже самостоятельно. В случае ошибки при отправке статуса на

данный сервис, либо отсутствии адреса данного сервиса,

соответствующее сообщение будет отправлено на адрес электронной

почты ответственного лица, указанный в подсистеме интеграции.

Сервис позволяет для внесенных записей проставить статус

электронно-цифровой подписи: в случае если параметр signature (подпись

оператора) в блоке body присутствует и непустой, то он проверяется на

валидность. Если подпись оператора валидна, то для внесенных записей

будут проставлены две подписи - подпись оператора и технологическая

подпись информационной системы, передавшей данные. Если же

параметр signature (подпись оператора) в блоке body пустой или

отстутствует, то для записей будет проставлена только технологическая

подпись информационной системы.

WSDL и XSD схема сервиса приведена в приложении к

настоящему документу (Приложение П).

103

15.1 Методы сервиса

15.1.1

Метод setData

Позволяет загрузить, отредактировать или удалить данные в

системе.

Метод возвращает:

- в случае успешного приема пакета - статус в поле result=OK и

идентификатор вызова в поле requestId (GUID);

- в случае ошибочного вызова - в поле fault код ошибки и ее

трассировку в поле faultstring. Коды ошибок приведены в

таблице ниже (Таблица 4).

Вызов осуществляется со следующими параметрами:

user - имя пользователя;

−

password - пароль;

company - код компании;

−

data - текст передаваемого пакета изменений в кодировке

base64. Размер данного поля не должен превышать 5 мегабайт, в

случае превышения пакет не будет принят к обработке;

signature - подпись оператора в кодировке base64. В случае

отсутствия параметра, либо если параметр пустой, проверка

подписи оператора не осуществляется. Порядок формирования

подписи оператора привведен ниже;

nameVersion - наименование версии каталога. Если параметр

пустой, то новая версия каталога не создается. Создание новой

версии каталога

- ресурсоемкая операция, поэтому

рекомендуется следующий порядок создания версиий при

передаче нескольких пакетов изменений одновременно: в

первом пакете параметр задается (при этом будет создана новая

версия каталога), в последующих пакетах оставляется пустой. В

104

наименовании версии рекомендуется указывать дату ее

создания;

- stopOnError - признак остановки загрузки в случае ошибки при

обработке элементов (false

- продолжать загрузку если

произошла ошибка обработки элемента

- загружается

следующий элемент, true

- прекращает загрузку в случае

возникновения ошибки при обработке элемента).

Формат Xml - сообщения (перед помещением в параметр «data»

необходимо закодировать в BASE64. XSD-схема сообщения в

приложении к настоящему документу (Приложение С):

корневой блок message, объявляется неймспейс:

<wpc:message xmlns:wpc="http://nsi.asur.mos.ru">

дочерним корневого блока является блок объекта НСИ

описывающий тип загружаемых элементов. «catalog» - для

загрузки элементов каталога, «hierarchy»

- для загрузки

элементов иерархии (категорий). Единственным параметром

данного блока является параметр «name»

- наименование

каталога либо наименование иерархии, в зависимости от типа

загружаемых элементов:

<wpc:catalog name="[имя каталога]">

либо

<wpc: hierarchy name="[имя иерархии]">

блок объекта НСИ содержит блоки загружаемых элементов.

Блок элемента описывается параметром «action» - определяет

действие производимое сервисом над элементом:

- ADDED - добавление элемента;

- MODIFIED - редактирование элемента;

- ADD_OR_MODIFY - добавление либо редактирование

элемента. В зависимости от того, существует элемент в

базе или нет;

105

- DELETED - удаление элемента(для удаления достаточно

указать только атрибут - первичный ключ);

<wpc:item action="ADDED">

Блок элемента содержит два блока: блок категорий и блок

данных;

описание блока категорий:

- для каталога описываются категории, к которым элемент

будет привязан. В случае загрузки каталога указывается

параметр «nameHier» - наименование иерархии категорий,

а так же первичный ключ категории:

<wpc:categories>

<wpc:category nameHier="[имя иерархии]">[Первичный ключ

категории]</wpc:category>

…

<wpc:category nameHier="[имя иерархии]">[Первичный ключ

категории]</wpc:category>

</wpc:categories>;

- для иерархии в блоке категрий описываются родительские

категории. Указывается первичный ключ категории -

ридителя:

<wpc:categories>

<wpc:category>[Первичный ключ категории]</wpc:category>

…

<wpc:category>[Первичный ключ категории]</wpc:category>

</wpc:categories>;

блок данных содержит список атрибутов и их значения.

Атрибуты бывают двух видов: атомарные

- содержащие

конкретное значение, и групповые - содержащие в себе не

конкретные значения, а другие атрибуты (как атомарные, так и

групповые).

- параметрами блока групового атрибута является «name» -

наименование атрибута:

<wpc:attribute name="[имя атрибута-группы]" type="GROUPING">

<wpc:values>

<wpc:groupvalue>

<?блок дочернего атрибута?>

</wpc:groupvalue>

…

<wpc:groupvalue>

<?блок дочернего атрибута?>

106

</wpc:groupvalue>

</wpc:values>

</wpc:attribute>;

- параметрами блока атомарного атрибута являются:

«name» - наименование атрибута, «type» - тип атрибута:

<wpc:attribute name="[имя атрибута]" type="[тип атрибута]">

<wpc:values>

<wpc:value occurrence="0">[значение атрибута]</wpc:value>

…

<wpc:value occurrence="N">[значение атрибута]</wpc:value>

</wpc:values>

</wpc:attribute>;

Исключением является блок ссылки на элемент

произвольного каталога (RELATIONSHIP):

<wpc:attribute name="[имя атрибута]" type="RELATIONSHIP">

<wpc:values>

<wpc:relation occurrence="0" to="[имя каталога, на который

ссылаемся]">[Первичный ключ элемента из каталога, на который ссылаемся]</wpc:relation>

…

<wpc:relation occurrence="N" to="[имя каталога, на который

ссылаемся]">[Первичный ключ элемента из каталога, на который ссылаемся]</wpc:relation>

</wpc:values>

</wpc:attribute>;

Параметр «occurence» является необязательным. Типы и

значения атрибутов приведены ниже (Таблица 3):

Таблица 3 - Типы и значения атрибутов

Тип атрибута

Описание

Принимаемое значение

INTEGER

Целочисленный тип

Принимает

целочисленные значения

STRING

Строковый тип

Принимает значения типа

строка. Для корректности

передачи данных

рекомендуется

использовать

экранирование тэгом

<![CDATA[ ]]

NUMBER

Числовой тип

Принимает как

целочисленные значения

так и вещественные

DATE

Тип даты

Принимает строковое

значение даты. Формат:

dd/MM/yyyy h24:mm

BINARY

Бинарный тип

Принимает строку url-

ссылку на файл. Для

корректности передачи

данных рекомендуется

использовать

экранирование тэгом

<![CDATA[ ]]

LOOKUP_TABLE

Тип таблица поиска

Принимает значение

первичный ключ

107

Тип атрибута

Описание

Принимаемое значение

элемента из таблицы

поиска.

URL

Тип url-ссылка

Принимает значение

строки url- ссылки. Для

корректности передачи

данных рекомендуется

использовать

экранирование тэгом

<![CDATA[ ]]

RELATIONSHIP

Тип ссылка на элемент каталога

Для данного типа блок

описывается значения

описывается с

параметром «to» -

наименование каталога,

значением является

первичный ключ

элемента в каталоге «to»


Тип образ

Принимает строку url-

ссылку на файл. Для

корректности передачи

данных рекомендуется

использовать

экранирование тэгом

<![CDATA[ ]]

THUMBNAIL_IMAGE

Тип миниизображение

Принимает строку url-

ссылку на файл. Для

корректности передачи

данных рекомендуется

использовать

экранирование тэгом

<![CDATA[ ]]

Пример xml-сообщения для загрузки в приложении настоящего

документа (Приложение У).

Порядок формирования подписи оператора:

- формируется xml для внесения данных в ИС НСИ - формат

XML описан выше;

- для полученной XML вычисляется ХЭШ по ГОСТ 34.11, хэш

кодируется в BASE64, подписывается подписью оператора в

формате CADES-BES. Можно подписывать как открепленной,

так и прикрепленной подписью, но для более легкой отладки

лучше

подписывать

прикрепленной

подписью

(т.к.

108

подписывается только хэш, значительных издержек это не

вызовет);

- полученная подпись кодируется в BASE64, полученное

значение передается в параметре <signature>.

Таблица 4 - Коды статуса приема пакета

Код статуса

Расшифровка

Успешно

ERROR_INTERNAL

Внутренняя ошибка, обратитесь к администратору

ИС НСИ

ERROR_ACCESS_DENIED

Доступ пользователя запрещен (недопустимое имя

пользователя, пароль, код компании, или

пользователь заблокирован).

Решение: проверить корректность введенных

данных.

ERROR_EDS

Некорректная цифровая подпись, или цифровая

подпись отсутствует.

Решение: проверить корректность ЭП, либо

алгоритма подписания запроса.

ERROR_EDS_OPER

Некорректная цифровая подпись оператора, или

подпись оператора отсутствует.

Решение: проверить корректность ЭП, либо

алгоритма создания подписи оператора.

ERROR_CERT_NOT_FOUND

Неизвестный сертификат системы.

Решение: необходимо установить сертифика в

подсистеме интеграции

ERROR_LENGHT_MESSAGE

Входящее сообщение слишком длинное.

Решение: уменьшить размер xml-сообщения для

загрузки

ERROR_WRONG_USER

Система не авторизована выполнять действия от

имени указанного пользователя.

Решение: необходимо «привязать» учетную запись

пользователя в подсистеме интеграции

15.1.2

Метод getCatalogXmlMessage

Позволяет получить сообщение для загрузки закодированное в

base64.

Внимание! Данный метод служит для упрощения процесса

отладки! Не следует его вызывать на каждую вносимую запись! При

внесении большого количества однотипных записей допускается вызвать

метод один раз и использовать полученный XML в качестве шаблона для

формирования записей.

109

В случае удачного выполнения запроса возвращает: data

сообщение закодированное в base64, в поле result OK. В случае ошибки в

поле fault код ошибки, в поле faultstring - трассировку ошибки.

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- idCatalog - идентификатор каталога;

- items

- массив первичных ключей элементов, которые

необходимо выгрузить. За один вызов можно получить не более

10 записей. Если массив пустой, то будет возвращен XML

записи с атрибутами по умолчанию;

В случае ошибки возвращает в поле fault код ошибки и ее

трассировку в поле faultstring. Коды ошибок приведены ниже (Таблица 5).

Таблица 5 - Коды статусов приема запроса

Код статуса

Расшифровка

Успешно

ERROR_INTERNAL

Внутренняя ошибка, обратитесь к

администратору ИС НСИ

ERROR_ACCESS_DENIED

Доступ

пользователя

запрещен

(недопустимое имя пользователя, пароль,

код

компании,

или

пользователь

заблокирован).

Решение:

проверить

корректность

введенных данных.

ERROR_EDS

Некорректная цифровая подпись, или

цифровая подпись отсутствует.

Решение: проверить корректность ЭП,

либо алгоритма подписания запроса.

ERROR_CERT_NOT_FOUND

Неизвестный сертификат системы.

Решение:

необходимо

установить

сертифика в подсистеме интеграции

ERROR_PK_NOT_FOUND

Запись по первичному ключу не найдена.

Решение:

проверить

корректность

передаваемых данных.

ERROR_CTG_NOT_FOUND

Каталог не найден

ERROR_WRONG_USER

Система не авторизована выполнять

действия

от

имени

указанного

пользователя.

110

Код статуса

Расшифровка

Решение:

необходимо

«привязать»

учетную запись пользователя в подсистеме

интеграции

ERROR_LIMIT

Превышен допустимы лимит колличества

выводимых элементов.

Решение:

уменьшить

количество

запрашиваемых записей какталога

ERROR_NODATA

Нет данных для вывода.

Решение: изменить параметры запроса

15.1.3

Метод getStatusMessage

Позволяет получить статусы обработки пакетов.

В случае успешного выполнения возвращает:

- requestId - идентификатор вызова (GUID);

- itemsList - массив объектов - статусов:

- pk - первичный;

- status

- статус обработки записи каталога/иерархии

(описаны ниже (Таблица 8));

- statusDate - дата и время установки статуса;

- statusInfo

- дополнительная информация о статусе

(трассировка в случае ошибки);

- statusInfoGobal - дополнительная информация об обработке

пакета (трассировка в случае ошибки);

- statusGlobal

- статус обработки пакета (приведены ниже

(Таблица 7)).

Вызов осуществляется со следующими параметрами:

- user - имя пользователя;

- password - пароль;

- company - код компании;

- requestId

- идентификатор вызова (GUID, возвращенный

методом внесения данных).

111

В случае ошибки возвращает в поле fault код ошибки и ее

трассировку в поле faultstring. Коды ошибок приведены ниже (Таблица 6).

Таблица 6 - Коды статусов приема запроса

Код статуса

Расшифровка

Успешно

ERROR_EDS

Некорректная цифровая подпись, или

цифровая подпись отсутствует.

Решение: проверить корректность формата

подписи либо алгоритм подписания

ERROR_CERT_NOT_FOUND

Неизвестный сертификат системы.

Решение:

необходимо

установить

сертифика в подсистеме интеграции

ERROR_ACCESS_DENIED

Доступ

пользователя

запрещен

(недопустимое имя пользователя, пароль,

код

компании,

или

пользователь

заблокирован).

Решение:

проверить

правильность

введенных данных.

ERROR_REQUEST_NOT_FOUND

Передаваемое значение requestId не

найдено в системе.

Решение:

проверить

правильность

введенных данных.

ERROR_WRONG_USER

Система не авторизована выполнять

действия

от

имени

указанного

пользователя.

Решение:

необходимо

«привязать»

учетную запись пользователя в подсистеме

интеграции

ERROR_INTERNAL

Внутренняя ошибка, обратитесь к

администратору ИС НСИ

Таблица 7 - Статусы обработки пакета (statusGlobal)

Код статуса

Расшифровка

WAITING

Ожидание обработки (пакет помещен в очередь и

оидает окончания обработки предыдущих пакетов)

PROCESSING

В процессе обработки

COMPLETED

Обработка окончена (загрузка, обновление или

удаление окончено)

ERROR_INTERNAL

Произошла внутренняя ошибка

ERROR_CTG_NOT_FOUND

Ошибка - каталог не найден.

Решение: проверить наименование или идентификатор

каталога

ERROR_HIER_NOT_FOUND

Ошибка - иерархия не найдена.

Решение: проверить наименование или идентификатор

иерархии

ERROR_XML_MESSAGE

Ошибка xml - сообщения. Не верный формат XML в

параметре data.

Решение: проверить корректность передаваемого xml-

112

Код статуса

Расшифровка

сообщения

Таблица 8 - Статусы обработки записей каталога/иерархии (status)

Код статуса

Расшифровка

PROCESSING

В процессе обработки

ADDED

Элемент добавлен в справочник (иерархию)

MODIFIED

Элемент отредактирован

DELETED

Элемент удален

ERROR_INTERNAL

Внутренняя ошибка

ERROR_ATTR_NOT_FOUND

Атрибут не определен, либо не найден.

Решение: проверить правильность написания

наименования атрибута

ERROR_VALUE

Ошибка при присваивании значения атрибуту.

Решение: проверить корректность значения

атрибута

ERROR_PK_NOT_FOUND

Элемент с таким первичным ключом не найден.

Решение: проверить существует ли данный

элемент в системе

ERROR_CATEGORY_NOT_FOUND

Категория не найдена.

Решение: проверить существует ли категория в

системе

ERROR_ACCESS_DENIED

Доступ пользователя к записи или части ее

атрибутов запрещен (пользователь не имеет на

это прав).

Решение: проверить корректность введенных

данных

ERROR_ADD_PK_EXISTS

Не удалось вставить элемент каталога.

Возможно такой элемент уже существует.

Решение:

проверить наличие элемента в

системе, либо изменить действие

ERROR_SAVE

Прочая ошибка обработки элемента возникшая

в момент сохранения элемента

ERROR_LOCKED

Элемент заблокирован.

Решение: элемент был заблокирован в

следствии

того

что

производилось

редактирование данного элемента несколькими

подьзователями одновременно. Необходимо

подождать, через некоторое время блокировка с

элемента снимется

15.2 Сервис приема статусов обработки сообщений загрузки

Тип сервиса: синхронный.

Для обработки информации о результатах загрузки на стороне

отправителя данных должен быть разработан веб-сервис получения

статусов обработки пакетов.

113

WSDL сервиса в приложении к настоящему документу

(Приложение Р).

15.2.1

Метод sendStatus

Данный метод будет вызван при окончании загрузки данных

асинхронным сервисом.

Вызов осуществляется со следующими параметрами:

- requestId - идентификатор вызова (GUID);

- itemsList - массив объектов - статусов (аналогично методу

getStatusMessage);

- statusInfoGobal - информация об ошибке (аналогично методу

getStatusMessage);

- statusGlobal

- статус переданного сообщения (аналогично

методу getStatusMessage).

Структура объекта - элемента массива itemsList:

- pk - первичный ключ элемента какталога;

- status - статус обработки элемента каталога (статусы описаны

выше (Таблица 8));

- statusDate - дата обработки элемента;

- statusInfo - в случае удачной обработки данное поле передается

пустым, в противном случае, передается описание ошибки.

Метод должен возвращать в результате requestId, совпадающий со

значением при вызове метода. В таком случае считаетстя что статус

успешно доставлен. В противном случае на электронную почту

ответственного лица будет отправлено соответсвующее уведомление,

повторная отправка статусов осуществляться не будет.

114

Лист регистрации изменений

Дата

Изменения

23.03.2012

Актуализированы WSDL и XSD сервисов получения данных, загрузки

данных и рассылки репликаций

23.03.2012

В методах СПД: getCatalogItems, getCatalogItemsByAttrValue,

getCatalogItemsByCategory, getCategories, getCategoriesByAttrValue,

getCategoryChildren, getCategoryByCtgItmKey добавлен необязательный

параметр versionDate

23.03.2012

В методе СПД getCategoryChildren добавлены два обязательных

параметра: start, end

23.03.2012

В методах getCatalogSpec, getHierarchySpec СПД, помимо перечня

атрибутов, возвращется количество элементов каталога и иерархии

соответственно

23.03.2012

Для СЗД поменялся формат входящего сообщения для загрузки данных

23.03.2012

В СЗД реализована возможность удаления данных

23.03.2012

В сервисах реализована работа с ЭП (проверка, создание) при отправке

и получении данных

23.03.2012

Во все методы СПД и СЗД добавлены параметры авторизации

15.08.2012

Внесены изменения в Приложения 1,3,5. Из приложений убраны

примеры WSDL сервисов, вместо них указаны ссылки на WSDL.

15.08.2012

В приложении 7 указано на необходимость замены адресов из примера

на реальные.

03.10.2012

В осписание сервиса рассылки репликаций(СРР) добавлено описание

формата lookup таблиц, а также изменен формат XSD сообщения в

соответствии с форматом lookup таблиц. Добавлено сокращение СРР и

СПР в перечень сокращений. Добавлены атрибуты nameHier и idHier

для секции category в сообщении в СРР.

06.10.2012

В описание СРР,СПД,СЗД добавлен параметр requestId и его описание.

Добавлено описание сервиса загрузки данных в проверкой подписи

оператора (СЗДППО). Исправлено описание СРР - атрибут subсsriberID

переименован в subsсriberID.

18.10.2012

Удален пример wsdl сервиса получения репликаций. Добавлены ссылки

на wsdl сервиса получения репликаций.

17.07.2013

Добавлено описание порядка регистрации информационной системы в

ИС НСИ

17.07.2013

Добавлено описание асинхронного сервиса загрузки данных ИС НСИ

06.12.2013

Добавлено описание новых версий сервисов рассылки репликаций

(СРР) и получения репликаций (СПР).

09.12.2013

Изменение порядка следования разделов, добавлено описание

механизма рассылки репликаций и описание веб-интерфейса системы

НСИ подсистемы информационного взаимодействия.

14.04.2013

Добавлено описание метода получения выгрузки каталога в файл в

сервисе получения данных

115

Приложение A

(обязательное)

WSDL сервиса получения данных

Описание методов в п.11.1 настоящего документа.

WSDL сервиса получения данных можно получить по ссылкам,

приведенным ниже.

Промышленная площадка:

- http://31.13.60.155:8080/SignedNSIGetDataService/signedNSIGetD

ataService?wsdl - из сети интернет;

- http://10.126.181.67:8080/SignedNSIGetDataService/signedNSIGet

DataService?wsdl - из КМС;

- http://10.126.184.132:7781/gateway/services/SID0003090?wsdl

через контур СМЭВ.

Данные сервисы работают только с ЭП, формат подписи должен

соответствовать требования РСМЭВ, дополнительные требования к

подписи не выдвигаются.

Тестовая площадка:

- http://31.13.60.150:7507/gnsi/GetNsi/GetNsi.wsdl

- из сети

интернет;

- http://10.126.181.5:7507/gnsi/GetNsi/GetNsi.wsdl - из КМС.

Данные сервисы могут быть вызваны без ЭП.

116

Приложение Б

(обязательное)

WSDL сервиса получения данных v2.0

WSDL сервиса получения данных можно получить по ссылкам,

приведенным ниже.

Промышленная площадка:

- http://31.13.60.155:8080/SignedGetNsi/SignedSMEVGetNsi?wsdl

- из сети интернет;

- http://10.126.181.67:8080/SignedGetNsi/SignedSMEVGetNsi?ws

dl - из КМС;

Тестовая площадка:

http://31.13.60.150:8080/SignedGetNsi/SignedSMEVGetNsi?wsdl.

Данные сервисы работают с ЭП, формат подписи должен

соответствовать требования РСМЭВ, дополнительные требования к

подписи не выдвигаются. (По заявке может быть открыт доступ без

проверки ЭП).

117

Приложение В

(обязательное)

WSDL сервиса загрузки данных НСИ

Описание параметров и методов в п. 13.1.1 настоящего документа.

WSDL сервиса загрузки данных можно получить по ссылкам,

приведенным ниже.

Промышленная площадка:

- http://31.13.60.155:8080/SignedNSISetDataService/signedNSISetDa

taService?wsdl - из сети интернет;

- http://10.126.181.67:8080/SignedNSISetDataService/signedNSISet

DataService?wsdl - из КМС;

- http://10.126.184.132:7781/gateway/services/SID0003088?wsdl

через контур СМЭВ.

Данные сервисы работают только с ЭП, формат подписи должен

соответствовать требования РСМЭВ, дополнительные требования к

подписи не выдвигаются.

Тестовая площадка:

- http://31.13.60.150:7507/snsi/SetNsi/SetNsi.wsdl

- из сети

интернет;

- http://10.126.181.5:7507/snsi/SetNsi/SetNsi.wsdl - из КМС

Данные сервисы могут быть вызваны без ЭП.

118

Приложение Г

(обязательное)

XSD сервиса загрузки данных НСИ

<?xml version="1.0" encoding="UTF-8"?><!-- Published by JAX-WS RI at http://jax-ws.dev.java.net. RI's

version is Metro/2.1.1 (branches/2.1-6844; 2011-07-29T12:07:24+0000) JAXWS-RI/2.2.5 JAXWS/2.2. --

><xs:schema xmlns:tns="http://nsi.asur.mos.ru/" xmlns:xs="http://www.w3.org/2001/XMLSchema"

version="1.0" targetNamespace="http://nsi.asur.mos.ru/">

<xs:element name="setData" nillable="true" type="tns:setData"></xs:element>

<xs:element name="setDataResponse" nillable="true" type="tns:setDataResponse"></xs:element>

<xs:complexType name="setData">

<xs:sequence>

<xs:element name="auth" type="tns:authContext" minOccurs="0"></xs:element>

<xs:element name="xml" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="newVersion" type="xs:boolean"></xs:element>

<xs:element name="guidLink" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="authContext">

<xs:sequence>

<xs:element name="company" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="user" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="setDataResponse">

<xs:sequence>

<xs:element name="return" type="tns:resultInfo" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="resultInfo">

<xs:sequence>

<xs:element name="message" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="trace" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

</xs:schema>

119

Приложение Д

(обязательное)

WSDL сервиса загрузки данных НСИ с проверкой подписи

оператора

Описание параметров и методов в п.14.1.1 настоящего документа.

WSDL сервиса загрузки данных можно получить по ссылкам,

приведенным ниже.

Промышленная площадка:

- http://31.13.60.155:8080/SignedOptNSISetDataService/signedOptN

SISetDataService?wsdl - из сети интернет;

- http://10.126.181.67:8080/SignedOptNSISetDataService/signedOpt

NSISetDataService?wsdl - из КМС;

- http://10.126.184.132:7781/gateway/services/SID0003089?wsdl

через контур СМЭВ.

Данные сервисы работают только с ЭП, формат подписи должен

соответствовать требования РСМЭВ, дополнительные требования к

подписи не выдвигаются.

120

Приложение Е

(обязательное)

XSD сервиса загрузки данных НСИ c проверкой подписи

оператора

<?xml version="1.0" encoding="UTF-8"?><!-- Published by JAX-WS RI at http://jax-ws.dev.java.net. RI's

version is Metro/2.1.1 (branches/2.1-6844; 2011-07-29T12:07:24+0000) JAXWS-RI/2.2.5 JAXWS/2.2. -->

<xs:schema xmlns:tns="http://nsi.asur.mos.ru/" xmlns:xs="http://www.w3.org/2001/XMLSchema"

version="1.0" targetNamespace="http://nsi.asur.mos.ru/">

<xs:element name="setData" nillable="true" type="tns:setData"></xs:element>

<xs:element name="setDataResponse" nillable="true" type="tns:setDataResponse"></xs:element>

<xs:complexType name="setData">

<xs:sequence>

<xs:element name="auth" type="tns:authContext" minOccurs="0"></xs:element>

<xs:element name="data" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="newVersion" type="xs:boolean"></xs:element>

<xs:element name="signature" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="authContext">

<xs:sequence>

<xs:element name="company" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="user" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="setDataResponse">

<xs:sequence>

<xs:element name="return" type="tns:resultInfo" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="resultInfo">

<xs:sequence>

<xs:element name="message" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="trace" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

</xs:schema>

121

Приложение Ж

(обязательное)

WSDL сервиса рассылки реплик НСИ

Описание параметров и методов в п. 7.1 настоящего документа.

WSDL сервиса рассылки реплик можно получить по ссылкам,

приведенным ниже.

Промышленная площадка:

- http://31.13.60.155:8080/SESrvc/SEditorService?wsdl

- из сети

интернет;

- http://10.126.181.67:8080/SESrvc/SEditorService?wsdl - из КМС;

- http://10.126.184.132:7781/gateway/services/SID0003087?wsdl

через контур СМЭВ.

Данные сервисы работают только с ЭП, формат подписи должен

соответствовать требования РСМЭВ, дополнительные требования к

подписи не выдвигаются.

Тестовая площадка:

- http://31.13.60.150:8080/SESrvc/SEditorService?wsdl - из сети

интернет;

- http://10.126.181.5:8080/SESrvc/SEditorService?wsdl - из КМС.

Данные сервисы могут быть вызваны без ЭП.

122

Приложение И

(обязательное)

XSD сервиса рассылки реплик НСИ

<?xml version="1.0" encoding="UTF-8"?><!-- Published by JAX-WS RI at http://jax-ws.dev.java.net. RI's

version is Metro/2.1.1 (branches/2.1-6844; 2011-07-29T12:07:24+0000) JAXWS-RI/2.2.5 JAXWS/2.2. --

><xs:schema xmlns:tns="http://nsi.asur.mos.ru/" xmlns:xs="http://www.w3.org/2001/XMLSchema"

version="1.0" targetNamespace="http://nsi.asur.mos.ru/">

<xs:element name="Exception" type="tns:Exception"></xs:element>

<xs:element name="getCatalogChanges" type="tns:getCatalogChanges"></xs:element>

<xs:element name="getCatalogChangesResponse" type="tns:getCatalogChangesResponse"></xs:element>

<xs:element name="getCatalogChangesUnSub" type="tns:getCatalogChangesUnSub"></xs:element>

<xs:element name="getCatalogChangesUnSubResponse"

type="tns:getCatalogChangesUnSubResponse"></xs:element>

<xs:element name="getCatalogChangesUnSubWS" type="tns:getCatalogChangesUnSubWS"></xs:element>

<xs:element name="getCatalogChangesUnSubWSE"

type="tns:getCatalogChangesUnSubWSE"></xs:element>

<xs:element name="getCatalogChangesUnSubWSEResponse"

type="tns:getCatalogChangesUnSubWSEResponse"></xs:element>

<xs:element name="getCatalogChangesUnSubWSResponse"

type="tns:getCatalogChangesUnSubWSResponse"></xs:element>

<xs:element name="getCatalogChangesWS" type="tns:getCatalogChangesWS"></xs:element>

<xs:element name="getCatalogChangesWSE" type="tns:getCatalogChangesWSE"></xs:element>

<xs:element name="getCatalogChangesWSEResponse"

type="tns:getCatalogChangesWSEResponse"></xs:element>

<xs:element name="getCatalogChangesWSResponse"

type="tns:getCatalogChangesWSResponse"></xs:element>

<xs:element name="getHierarchyChanges" type="tns:getHierarchyChanges"></xs:element>

<xs:element name="getHierarchyChangesResponse" type="tns:getHierarchyChangesResponse"></xs:element>

<xs:element name="getHierarchyChangesUnSub" type="tns:getHierarchyChangesUnSub"></xs:element>

<xs:element name="getHierarchyChangesUnSubResponse"

type="tns:getHierarchyChangesUnSubResponse"></xs:element>

<xs:element name="getHierarchyChangesUnSubWS"

type="tns:getHierarchyChangesUnSubWS"></xs:element>

<xs:element name="getHierarchyChangesUnSubWSE"

type="tns:getHierarchyChangesUnSubWSE"></xs:element>

123

<xs:element name="getHierarchyChangesUnSubWSEResponse"

type="tns:getHierarchyChangesUnSubWSEResponse"></xs:element>

<xs:element name="getHierarchyChangesUnSubWSResponse"

type="tns:getHierarchyChangesUnSubWSResponse"></xs:element>

<xs:element name="getHierarchyChangesWS" type="tns:getHierarchyChangesWS"></xs:element>

<xs:element name="getHierarchyChangesWSE" type="tns:getHierarchyChangesWSE"></xs:element>

<xs:element name="getHierarchyChangesWSEResponse"

type="tns:getHierarchyChangesWSEResponse"></xs:element>

<xs:element name="getHierarchyChangesWSResponse"

type="tns:getHierarchyChangesWSResponse"></xs:element>

<xs:element name="getUndeliveriedPackages" type="tns:getUndeliveriedPackages"></xs:element>

<xs:element name="getUndeliveriedPackagesResponse"

type="tns:getUndeliveriedPackagesResponse"></xs:element>

<xs:element name="setDeliveryForUndeliveriedPackages"

type="tns:setDeliveryForUndeliveriedPackages"></xs:element>

<xs:element name="setDeliveryForUndeliveriedPackagesResponse"

type="tns:setDeliveryForUndeliveriedPackagesResponse"></xs:element>

<xs:element name="setDeliveryForUndeliveriedPackagesWID"

type="tns:setDeliveryForUndeliveriedPackagesWID"></xs:element>

<xs:element name="setDeliveryForUndeliveriedPackagesWIDResponse"

type="tns:setDeliveryForUndeliveriedPackagesWIDResponse"></xs:element>

<xs:complexType name="getCatalogChangesWSE">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="catalogID" type="xs:int"></xs:element>

<xs:element name="periodStart" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="periodEnd" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getCatalogChangesWSEResponse">

<xs:sequence>

<xs:element name="getCatalogChangesWSEResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="Exception">

<xs:sequence>

<xs:element name="message" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesWSE">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

124

<xs:element name="hierarchyID" type="xs:int"></xs:element>

<xs:element name="periodStart" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="periodEnd" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesWSEResponse">

<xs:sequence>

<xs:element name="getHierarchyChangesWSEResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChanges">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="hierarchyID" type="xs:int"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesResponse">

<xs:sequence>

<xs:element name="getHierarchyChangesResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getCatalogChangesUnSub">

<xs:sequence>

<xs:element name="URL" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="email" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="packSize" type="xs:int"></xs:element>

<xs:element name="catalogID" type="xs:int"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getCatalogChangesUnSubResponse">

<xs:sequence>

<xs:element name="getCatalogChangesUnSubResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesUnSubWSE">

<xs:sequence>

<xs:element name="URL" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="email" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="packSize" type="xs:int"></xs:element>

<xs:element name="hierarchyID" type="xs:int"></xs:element>

<xs:element name="periodStart" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="periodEnd" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesUnSubWSEResponse">

<xs:sequence>

<xs:element name="getHierarchyChangesUnSubWSEResponse" type="xs:string"

minOccurs="0"></xs:element>

125

</xs:sequence>

</xs:complexType>

<xs:complexType name="getCatalogChanges">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="catalogID" type="xs:int"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getCatalogChangesResponse">

<xs:sequence>

<xs:element name="getCatalogChangesResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesWS">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="hierarchyID" type="xs:int"></xs:element>

<xs:element name="periodStart" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesWSResponse">

<xs:sequence>

<xs:element name="getHierarchyChangesWSResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesUnSub">

<xs:sequence>

<xs:element name="URL" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="email" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="packSize" type="xs:int"></xs:element>

<xs:element name="hierarchyID" type="xs:int"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesUnSubResponse">

<xs:sequence>

<xs:element name="getHierarchyChangesUnSubResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getCatalogChangesUnSubWS">

<xs:sequence>

<xs:element name="URL" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="email" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="packSize" type="xs:int"></xs:element>

<xs:element name="catalogID" type="xs:int"></xs:element>

<xs:element name="periodStart" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

126

<xs:complexType name="getCatalogChangesUnSubWSResponse">

<xs:sequence>

<xs:element name="getCatalogChangesUnSubWSResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getCatalogChangesUnSubWSE">

<xs:sequence>

<xs:element name="URL" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="email" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="packSize" type="xs:int"></xs:element>

<xs:element name="catalogID" type="xs:int"></xs:element>

<xs:element name="periodStart" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="periodEnd" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getCatalogChangesUnSubWSEResponse">

<xs:sequence>

<xs:element name="getCatalogChangesUnSubWSEResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="setDeliveryForUndeliveriedPackages">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="setDeliveryForUndeliveriedPackagesResponse">

<xs:sequence>

<xs:element name="setDeliveryForUndeliveriedPackagesResponse" type="xs:string"

minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getCatalogChangesWS">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="catalogID" type="xs:int"></xs:element>

<xs:element name="periodStart" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getCatalogChangesWSResponse">

<xs:sequence>

<xs:element name="getCatalogChangesWSResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesUnSubWS">

<xs:sequence>

<xs:element name="URL" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="email" type="xs:string" minOccurs="0"></xs:element>

127

<xs:element name="packSize" type="xs:int"></xs:element>

<xs:element name="hierarchyID" type="xs:int"></xs:element>

<xs:element name="periodStart" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getHierarchyChangesUnSubWSResponse">

<xs:sequence>

<xs:element name="getHierarchyChangesUnSubWSResponse" type="xs:string"

minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getUndeliveriedPackages">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="getUndeliveriedPackagesResponse">

<xs:sequence>

<xs:element name="getUndeliveriedPackagesResponse" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="setDeliveryForUndeliveriedPackagesWID">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="password" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="IDs" type="xs:string" minOccurs="0"></xs:element>

<xs:element name="requestId" type="xs:string" minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

<xs:complexType name="setDeliveryForUndeliveriedPackagesWIDResponse">

<xs:sequence>

<xs:element name="setDeliveryForUndeliveriedPackagesWIDResponse" type="xs:string"

minOccurs="0"></xs:element>

</xs:sequence>

</xs:complexType>

</xs:schema>

128

Приложение К

(обязательное)

WSDL сервиса рассылки реплик НСИ v2

Описание параметров и методов в п. 8.1 настоящего документа.

WSDL сервиса рассылки реплик можно получить по ссылкам,

приведенным ниже.

Промышленная площадка:

- http://31.13.60.155:8080/SESrvcSmev/SEditorServiceSmev?wsdl

из сети интернет;

- http://10.126.181.67:8080/SESrvcSmev/SEditorServiceSmev?wsdl -

из КМС.

Данные сервисы работают только с ЭП, формат подписи должен

соответствовать требования РСМЭВ, дополнительные требования к

подписи не выдвигаются.

Тестовая площадка:

- http://31.13.60.150:8080/SESrvcSmev/SEditorServiceSmev?wsdl

из сети интернет;

- http://10.126.181.5:8080/SESrvcSmev/SEditorServiceSmev?wsdl

из КМС.

Данные сервисы могут быть вызваны без ЭП.

129

Приложение Л

(обязательное)

XSD сервиса рассылки реплик НСИ (СПР)

<!--

Published by JAX-WS RI at http://jax-ws.dev.java.net. RI's version is Metro/2.1.1 (branches/2.1-6844; 2011-

07-29T12:07:24+0000) JAXWS-RI/2.2.5 JAXWS/2.2.

-->

<xs:schema xmlns:tns="http://nsi.asur.mos.ru/" xmlns:smevSampleMsg="http://smev.gosuslugi.ru/SampleMes

sage" xmlns:smev="http://smev.gosuslugi.ru/rev120315" xmlns:soapenv="http://schemas.xmlsoap.org/soap/en

velope"xmlns:xs="http://www.w3.org/2001/XMLSchema" attributeFormDefault="unqualified" elementFormD

efault="qualified" version="1.0" targetNamespace="http://nsi.asur.mos.ru/">

<xs:complexType name="paramsHierarchyChangesCount">

<xs:sequence>

<xs:element name="hierarchyID" type="xs:int"/>

<xs:element name="periodStart" type="xs:string" minOccurs="0"/>

<xs:element name="periodEnd" type="xs:string" minOccurs="0"/>

</xs:sequence>

</xs:complexType>

<xs:complexType name="resultReplica">

<xs:sequence>

<xs:element name="resultCode" type="xs:string"/>

<xs:element name="countChange" type="xs:int" minOccurs="0"/>

<xs:element name="requestId" type="xs:string"/>

</xs:sequence>

</xs:complexType>

<xs:complexType name="paramsCatalogChangesUnSub">

<xs:sequence>

<xs:element name="URL" type="xs:string"/>

<xs:element name="email" type="xs:string"/>

<xs:element name="packSize" type="xs:int"/>

<xs:element name="protocolVersion" type="tns:eVersProtocol"/>

<xs:element name="catalogID" type="xs:int"/>

<xs:element name="periodStart" type="xs:string" minOccurs="0"/>

<xs:element name="periodEnd" type="xs:string" minOccurs="0"/>

</xs:sequence>

</xs:complexType>

<xs:complexType name="paramsHierarchyChangesUnSub">

<xs:sequence>

<xs:element name="URL" type="xs:string"/>

<xs:element name="email" type="xs:string"/>

<xs:element name="packSize" type="xs:int"/>

<xs:element name="protocolVersion" type="tns:eVersProtocol"/>

<xs:element name="hierarchyID" type="xs:int"/>

<xs:element name="periodStart" type="xs:string" minOccurs="0"/>

<xs:element name="periodEnd" type="xs:string" minOccurs="0"/>

</xs:sequence>

</xs:complexType>

<xs:complexType name="paramsDeliveryForUndeliveriedPackages">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string"/>

<xs:element name="password" type="xs:string"/>

<xs:element name="IDs" type="xs:string" minOccurs="0"/>

</xs:sequence>

</xs:complexType>

<xs:complexType name="paramsCatalogChanges">

130

<xs:sequence>

<xs:element name="subscriberID" type="xs:string"/>

<xs:element name="password" type="xs:string"/>

<xs:element name="catalogID" type="xs:int"/>

<xs:element name="periodStart" type="xs:string" minOccurs="0"/>

<xs:element name="periodEnd" type="xs:string" minOccurs="0"/>

</xs:sequence>

</xs:complexType>

<xs:complexType name="paramsUndeliveriedPackages">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string"/>

<xs:element name="password" type="xs:string"/>

</xs:sequence>

</xs:complexType>

<xs:complexType name="paramsCatalogChangesCount">

<xs:sequence>

<xs:element name="catalogID" type="xs:int"/>

<xs:element name="periodStart" type="xs:string" minOccurs="0"/>

<xs:element name="periodEnd" type="xs:string" minOccurs="0"/>

</xs:sequence>

</xs:complexType>

<xs:complexType name="paramsHierarchyChanges">

<xs:sequence>

<xs:element name="subscriberID" type="xs:string"/>

<xs:element name="password" type="xs:string"/>

<xs:element name="hierarchyID" type="xs:int"/>

<xs:element name="periodStart" type="xs:string" minOccurs="0"/>

<xs:element name="periodEnd" type="xs:string" minOccurs="0"/>

</xs:sequence>

</xs:complexType>

<xs:simpleType name="eVersProtocol">

<xs:restriction base="xs:string">

<xs:enumeration value="RSMEV"/>

<xs:enumeration value="RSMEV_BASE64"/>

<xs:enumeration value="MIN_COM256"/>

</xs:restriction>

</xs:simpleType>

</xs:schema>

133

Приложение П

(обязательное)

WSDL асинхронного сервиса загрузки данных НСИ

WSDL сервиса можно получить по ссылкам, приведенным ниже.

Промышленная площадка:

- http://31.13.60.155:8080/SignedSetNsiAsy/SignedSMEVSetNsiAsy

?wsdl - из сети интернет;

- http://10.126.181.67:8080/SignedSetNsiAsy/SignedSMEVSetNsiAs

y?wsdl - из КМС.

Тестовая площадка:

- http://31.13.60.150:8080/SignedSetNsiAsy/SignedSMEVSetNsiAsy

?wsdl - из сети интернет;

- http://10.126.181.5:8080/SignedSetNsiAsy/SignedSMEVSetNsiAsy

?wsdl - из КМС.

Данные сервисы работают только с ЭП, формат подписи должен

соответствовать требования РСМЭВ, дополнительные требования к

подписи не выдвигаются.

135

Приложение С

(обязательное)

XSD схема сообщения для загрузки элементов каталога

<?xml version="1.0" encoding="UTF-8"?>

<xs:schema xmlns:wpc="http://nsi.asur.mos.ru" attributeFormDefault="unqualified"

elementFormDefault="qualified" targetNamespace="http://nsi.asur.mos.ru"

xmlns:xs="http://www.w3.org/2001/XMLSchema" >

<xs:element name="message">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="1" name="catalog">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="unbounded" name="item">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="1" name="categories">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="category">

<xs:complexType>

<xs:simpleContent>

<xs:extension base="xs:string">

<xs:attribute name="nameHier" type="xs:string" use="required" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

<xs:element minOccurs="1" maxOccurs="1" name="data">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="unbounded" name="attribute">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="1" name="values">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded" name="groupvalue">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="unbounded" name="attribute">

<xs:complexType>

<xs:sequence>

<xs:element name="values">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded"

name="groupvalue">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="unbounded"

name="attribute">

136

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="1" name="values">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="unbounded"

name="value">

<xs:complexType>

<xs:simpleContent>

<xs:extension base="xs:string">

<xs:attribute name="occurrence" type="xs:unsignedByte"

use="required" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string" use="required" />

<xs:attribute name="type" type="xs:string" use="required" />

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

<xs:element minOccurs="0" maxOccurs="unbounded" name="value">

<xs:complexType>

<xs:simpleContent>

<xs:extension base="xs:string">

<xs:attribute name="occurrence" type="xs:unsignedByte"

use="required" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string" use="required" />

<xs:attribute name="type" type="xs:string" use="required" />

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

<xs:element minOccurs="0" maxOccurs="unbounded" name="relation">

<xs:complexType>

<xs:simpleContent>

<xs:extension base="xs:unsignedByte">

<xs:attribute name="occurrence" type="xs:unsignedByte" use="required" />

<xs:attribute name="to" type="xs:string" use="required" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

<xs:element minOccurs="0" maxOccurs="unbounded" name="value">

<xs:complexType>

138

Приложение Т

(обязательное)

XSD схема сообщения для загрузки элементов иерархии

<?xml version="1.0" encoding="UTF-8"?>

<xs:schema xmlns:wpc="http://nsi.asur.mos.ru"

attributeFormDefault="unqualified" elementFormDefault="qualified"

targetNamespace="http://nsi.asur.mos.ru"

xmlns:xs="http://www.w3.org/2001/XMLSchema" >

<xs:element name="message">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="1" name="hierarchy">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="unbounded" name="item">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="1"

name="categories">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0" maxOccurs="unbounded"

name="category" type="xs:string" />

</xs:sequence>

</xs:complexType>

</xs:element>

<xs:element minOccurs="1" maxOccurs="1" name="data">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="unbounded"

name="attribute">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="1"

name="values">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="0"

maxOccurs="unbounded" name="groupvalue">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1"

maxOccurs="unbounded" name="attribute">

<xs:complexType>

<xs:sequence>

<xs:element

name="values">

<xs:complexType>

<xs:sequence>

<xs:element

minOccurs="0" maxOccurs="unbounded" name="groupvalue">

<xs:complexType>

<xs:sequence>

<xs:element

minOccurs="1" maxOccurs="unbounded" name="attribute">

139

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="1" name="values">

<xs:complexType>

<xs:sequence>

<xs:element minOccurs="1" maxOccurs="unbounded" name="value">

<xs:complexType>

<xs:simpleContent>

<xs:extension base="xs:string">

<xs:attribute name="occurrence" type="xs:unsignedByte" use="required" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string" use="required" />

<xs:attribute name="type" type="xs:string" use="required" />

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

<xs:element

minOccurs="0" maxOccurs="unbounded" name="value">

<xs:complexType>

<xs:simpleContent>

<xs:extension base="xs:string">

<xs:attribute name="occurrence" type="xs:unsignedByte" use="required" />

</xs:extension>

</xs:simpleContent>

140

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name"

type="xs:string" use="required" />

<xs:attribute name="type"

type="xs:string" use="required" />

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

<xs:element minOccurs="0"

maxOccurs="unbounded" name="relation">

<xs:complexType>

<xs:simpleContent>

<xs:extension

base="xs:unsignedByte">

<xs:attribute

name="occurrence" type="xs:unsignedByte" use="required" />

<xs:attribute name="to"

type="xs:string" use="required" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

<xs:element minOccurs="0"

maxOccurs="unbounded" name="value">

<xs:complexType>

<xs:simpleContent>

<xs:extension

base="xs:string">

<xs:attribute

name="occurrence" type="xs:unsignedByte" use="required" />

</xs:extension>

</xs:simpleContent>

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="name" type="xs:string"

use="required" />

<xs:attribute name="type" type="xs:string"

use="required" />

</xs:complexType>

</xs:element>

</xs:sequence>

</xs:complexType>

</xs:element>

</xs:sequence>

<xs:attribute name="action" type="xs:string"

use="required" />

</xs:complexType>

</xs:element>

</xs:sequence>

142

Приложение У

(обязательное)

Пример XML-сообщения для загрузки элементов каталога,

иерархии

Xml-сообщение каталога:

<?xml version="1.0" encoding="UTF-8"?>

<wpc:message xmlns:wpc="http://nsi.asur.mos.ru">

<wpc:catalog name="Тест загрузки">

<wpc:item action="ADDED">

<wpc:categories>

<wpc:category nameHier="Пол">1</wpc:category>

</wpc:categories>

<wpc:data>

<wpc:attribute name="ID" type="SEQUENCE">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[2]]></wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Attr1" type="STRING">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[Element 1_1]]></wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Attr2" type="RELATIONSHIP">

<wpc:values>

<wpc:relation occurrence="0" to="Тестовый

пол">1</wpc:relation>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Attr3" type="STRING">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[Element 3_1]]></wpc:value>

<wpc:value

occurrence="1"><![CDATA[Element 3_2]]></wpc:value>

<wpc:value

occurrence="2"><![CDATA[Element 3_3]]></wpc:value>

<wpc:value

occurrence="3"><![CDATA[Element 3_4]]></wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Attr4" type="GROUPING">

<wpc:values>

143

<wpc:groupvalue>

<wpc:attribute

name="Attr4_1"

type="NUMBER">

<wpc:values>

<wpc:value

occurrence="0">41.0</wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute

name="Attr4_2"

type="STRING">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[Element 4_2_1]]></wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute

name="Attr4_3"

type="GROUPING">

<wpc:values>

<wpc:groupvalue>

<wpc:attribute

name="Attr4_3_1" type="INTEGER">

<wpc:values>

<wpc:value occurrence="0">4311</wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute

name="Attr4_3_2" type="STRING">

<wpc:values>

<wpc:value occurrence="0"><![CDATA[Element 4311]]></wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:groupvalue>

</wpc:values>

</wpc:attribute>

<wpc:attribute

name="Attr2"

type="STRING">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[Test_element]]></wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:groupvalue>

</wpc:values>

</wpc:attribute>

144

<wpc:attribute name="Attr5" type="GROUPING">

<wpc:values>

<wpc:groupvalue>

<wpc:attribute

name="Attr5_1"

type="INTEGER">

<wpc:values>

<wpc:value

occurrence="0">51</wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute

name="Attr5_2"

type="STRING">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[Element 5_2_1]]></wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:groupvalue>

<wpc:groupvalue>

<wpc:attribute

name="Attr5_1"

type="INTEGER">

<wpc:values>

<wpc:value

occurrence="0">52</wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute

name="Attr5_2"

type="STRING">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[Element 5_2_2]]></wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:groupvalue>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Attr6" type="GROUPING">

<wpc:values>

<wpc:groupvalue>

<wpc:attribute

name="Attr6_1"

type="STRING">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[Element 6_1_1]]></wpc:value>

<wpc:value

occurrence="1"><![CDATA[Element 6_1_2]]></wpc:value>

<wpc:value

occurrence="2"><![CDATA[Element 6_1_3]]></wpc:value>

<wpc:value

occurrence="3"><![CDATA[Element 6_1_4]]></wpc:value>

145

<wpc:value

occurrence="4"><![CDATA[Element 6_1_5]]></wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:groupvalue>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Attr7" type="DATE">

<wpc:values>

<wpc:value

occurrence="0">28/1/85

08:15</wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Attr8" type="STRING">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[008]]></wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Attr9" type="BINARY">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[http://artofberserk.narod.ru/Bolota/Vail.jpg]]></wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="REGISTER_GUID" type="STRING">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[DA5FCBD7FF1D826EE040007F01002561]]></wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="EDS_STATE" type="STRING">

<wpc:values>

<wpc:value

occurrence="0"><![CDATA[]]></wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:data>

</wpc:item>

</wpc:catalog>

</wpc:message>

Xml-сообщение иерархии:

<?xml version="1.0" encoding="UTF-8"?>

<wpc:message xmlns:wpc="http://nsi.asur.mos.ru">

<wpc:hierarchy name="РџРѕР»">

<wpc:item action="ADDED">

<wpc:categories>

<wpc:category>1</wpc:category>

146

</wpc:categories>

<wpc:data>

<wpc:attribute name="ID" type="INTEGER">

<wpc:values>

<wpc:value occurrence="0">3</wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Name" type="STRING">

<wpc:values>

<wpc:value

occurrence="0">element_test_1</wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:data>

</wpc:item>

<wpc:item action="ADDED">

<wpc:categories>

<wpc:category>1</wpc:category>

</wpc:categories>

<wpc:data>

<wpc:attribute name="ID" type="INTEGER">

<wpc:values>

<wpc:value occurrence="0">4</wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Name" type="STRING">

<wpc:values>

<wpc:value

occurrence="0">element_test_2</wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:data>

</wpc:item>

<wpc:item action="ADDED">

<wpc:categories>

<wpc:category>1</wpc:category>

</wpc:categories>

<wpc:data>

<wpc:attribute name="ID" type="INTEGER">

<wpc:values>

<wpc:value occurrence="0">5</wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Name" type="STRING">

<wpc:values>

<wpc:value

occurrence="0">element_test_3</wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:data>

147

</wpc:item>

<wpc:item action="ADDED">

<wpc:categories>

<wpc:category>1</wpc:category>

</wpc:categories>

<wpc:data>

<wpc:attribute name="ID" type="INTEGER">

<wpc:values>

<wpc:value occurrence="0">6</wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Name" type="STRING">

<wpc:values>

<wpc:value

occurrence="0">element_test_4</wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:data>

</wpc:item>

<wpc:item action="ADDED">

<wpc:categories>

<wpc:category>1</wpc:category>

</wpc:categories>

<wpc:data>

<wpc:attribute name="ID" type="INTEGER">

<wpc:values>

<wpc:value occurrence="0">7</wpc:value>

</wpc:values>

</wpc:attribute>

<wpc:attribute name="Name" type="STRING">

<wpc:values>

<wpc:value

occurrence="0">element_test_5</wpc:value>

</wpc:values>

</wpc:attribute>

</wpc:data>

</wpc:item>

</wpc:hierarchy>

</wpc:message>
