Введение

1. Описание и технические характеристики

1.1 Описание изделия

1.2 Технические характеристики

1.3 Комплектация

1.4 Общий вид

2. Использование по назначению

2.1 Подготовка инструмента к использованию

2.2 Использование по назначению

2.3 Дополнительные указания мер безопасности

3. Техническое обслуживание молотка

4. Срок службы, хранение и утилизация

5. Гарантия изготовителя (поставщика)

6. Инструкция по безопасности (приложение 1)

Условные обозначения (приложение 2)

Калибр Руководство по эксплуатации

Уважаемый покупатель!

Благодарим Вас за покупку электроинструмента КАЛИБР и перед началом

эксплуатации просим Вас внимательно прочитать настоящее руководство.

При покупке электроинструмента КАЛИБР в торговой сети Вам необходимо:

• проверить работоспособность электроинструмента методом пробного

кратковременного запуска;

• проверить соответствие комплектации указанной в настоящем руководстве, а

так же отсутствие на корпусе электроинструмента и комплектующих заметных

механических повреждений;

• проверить правильность оформления гарантийного талона (должен быть

проставлен штамп торгующей организации, дата продажи, подпись продавца,

указана модель и серийный номер изделия).

Внимание! Незаполненный либо неправильно оформленный гарантийный та-

лон может повлечь отказ в гарантийном ремонте.

Внимание! Электроинструмент является источником повышенной опасности!

Виды опасных воздействий на оператора во время работы: высокая скорость

рабочего инструмента, локальная вибрация, повышенный уровень шума и воз-

можная повышенная запылённость рабочего места!

Поэтому неукоснительно соблюдайте, содержащиеся в руководстве правила техники

безопасности при работе. Храните руководство по эксплуатации в течение всего срока

службы инструмента.

Приобретённый Вами ручной электрический отбойный молоток может иметь

некоторые отличия от настоящего руководства, не влияющие на условия её эксплуатации.

Калибр Руководство по эксплуатации

1. Описание и технические характеристики

1.1 Описание и работа

1.1 Ручной электрический отбойный молоток (далее по тексту - молоток), тяжёлого

класса, относится к изделиям бытового назначения. Молоток предназначен для

различных демонтажных работ (разборка кирпичных и каменных стен, разрушение

бетонных конструкций, излом асфальта, долбление мёрзлой почвы, льда и т.п.)

На молотке установлен патрон SDS-max. Модель оснащена регулятором числа

оборотов двигателя.

Для удобства работы молотком, в комплект поставки входят две дополнительных

рукоятки: боковая, с возможность крепления к корпусу в двух положениях (справа или

слева) и передняя (хомутообразная). Передняя рукоятка крепится на цилиндрической

части корпуса в любом (от 0 до 360°), удобном для работы положении.

Молоток рассчитан на повторно-кратковременный режим работы с номинальным

периодом времени: работа/перерыв - 15 мин/5 мин.

Установленный в молотке вертикально коллекторный электродвигатель с

двойной изоляцией (машина класса II по ГОСТ Р МЭК 60745-1-2011), обеспечивает

максимальную электробезопасность при работе от сети переменного тока и избавляет

от необходимости применения заземления.

Степень защиты, обеспечиваемая оболочкой - IP20 (МЭК 60529)

Рабочими инструментами молотка являются любые насадки (пика, долото) с

хвостовиками (Ду 18 мм) для патрона SDS-max.

1.2 Вид климатического исполнения данной модели УХЛ 3.1 по ГОСТ 15150-69 (П

3.2), то есть предназначена для работы в условиях умеренного климата с диапазоном

рабочих температур от -10 до +40 °C и относительной влажности не более 80%. Питание

от сети переменного тока напряжением 220 В, частотой 50 Гц. Допускаемые отклонения:

напряжения +/- 10%, частоты +/- 5%.

1.3 Основные узлы молотка (двигатель, редуктор и ударный механизм) расположены

в пластиковом корпусе (рис.1 поз.9).

Крутящий момент с якоря электродвигателя, расположенного вертикально, через

систему шестерён, передаётся на кривошипно-шатунный механизм. Кривошипно-

шатунный механизм приводит в действие ударный узел молотка, и энергия удара

передаётся на патрон. В зависимости от вида выполняемой работы, в патрон SDS -

max вставляется необходимая насадка (пика, долото) с соответствующим хвостовиком.

Дополнительная рукоятка передняя (рис.1 поз.6) хомутом крепится на передней,

цилиндрической части корпуса. Фиксируется рукоятка гайкой (рис.1 поз.11), в любом

положении (от 0° до 360°), что удобно пользователю, как «правше», так и «левше».

1.4 Клавиша выключателя (рис.1 поз.1) расположена в передней части рукоятки

(рис.1 поз.8), крепящейся к корпусу молотка (рис.1 поз.9) При необходимости, к корпусу

молотка можно прикрутить боковую рукоятку (рис.1 поз.10), справа или слева.

Калибр Руководство по эксплуатации

Включение/отключение инструмента осуществляется нажатием/отпусканием

клавиши выключателя.

Сверху, на корпусе молотка расположено окно смазки редуктора, закрытое крышкой

(рис.1 поз.3). Перед каждым использованием инструмента, ключом (входит в комплект

поставки) отвернуть крышку, проверить наличие смазки на кривошипно-шатунном

механизме, при необходимости добавить из ёмкости, входящей в комплект.

Слева на корпусе редуктора молотка расположен переключатель режимов работы

(рис.1 поз.2). Он фиксируется в одном из двух положений, отмеченных символами:

«молоток» - долбление (без вращения) и «кружок» - стопор ствола. Нажав фиксатор

(рис.1 поз.5) в торце ручки переключателя, поворотом ручки со стрелкой, совместить с

нужным символом. Достигнув нужного положения, фиксатор возвращается в исходное

положение, закрепляя ручку в выбранном положении.

Внимание! Изменение режима работы проводить только после полной оста-

новки двигателя.

В нижней части корпуса, со стороны рукоятки, расположен диск регулятора оборотов

двигателя (рис.1 поз.4). Он регулирует скорость вращения якоря двигателя и частоту

ударов рабочего инструмента.

1.5 Для снижения электромагнитных помех двигателя , в целях обеспечения

нормального функционирования находящихся рядом средств связи, в электрическую

цепь молотка вставлены конденсатор и индуктивность фильтра радиопомех.

1.6 Модели и модификации: ОМ - 1500м.

1.7 Приобретённая Вами модель может иметь незначительные отличия от параметров

и характеристик, указанных в настоящем руководстве, и не влияющих на эффективную

и безопасную работу молотка.

Калибр Руководство по эксплуатации

1.2 Технические характеристики

Технические характеристики представлены в таблице ниже

Номинальное напряжение, В

220

Частота, Гц

Потребляемая мощность, Вт

1500

Энергия единичного удара, Дж

25,0

Частота ударов, уд/мин

1150-2300

Система зажима

SDS-max

Класс безопасности (ГОСТ Р МЭК 60745-1-2011)

Уровень звукового давления, дБ(А)

93,7

Максимальный уровень вибрации (по бетону в ре-

13,9

жиме долбления), м/с²

Электродвигатель

Однофазный коллекторный

Габаритные размеры в упаковке, мм

- длина

650

- ширина

185

- высота

395

Вес (брутто/нетто), кг

17,5/16,5

Расшифровка серийного номера на шильдике изделия:

S/N XX XXXXXXX/ XXXX

буквенно-цифровое обозначение / год и месяц изготовления

Калибр Руководство по эксплуатации

1.3 Комплектация

Молоток поставляется в продажу в следующей комплектации*:

Молоток с патроном SDS-max

Пластиковый кейс

Дополнительная рукоятка/ щётка угольная

2/ 2

Насадки с хвостовиком SDS-max:

Пика/ долото

1/ 1

Ключ для крышки смазочного окна

Ёмкость со смазкой

Руководство по эксплуатации

* в зависимости от поставки комплектация может изменяться

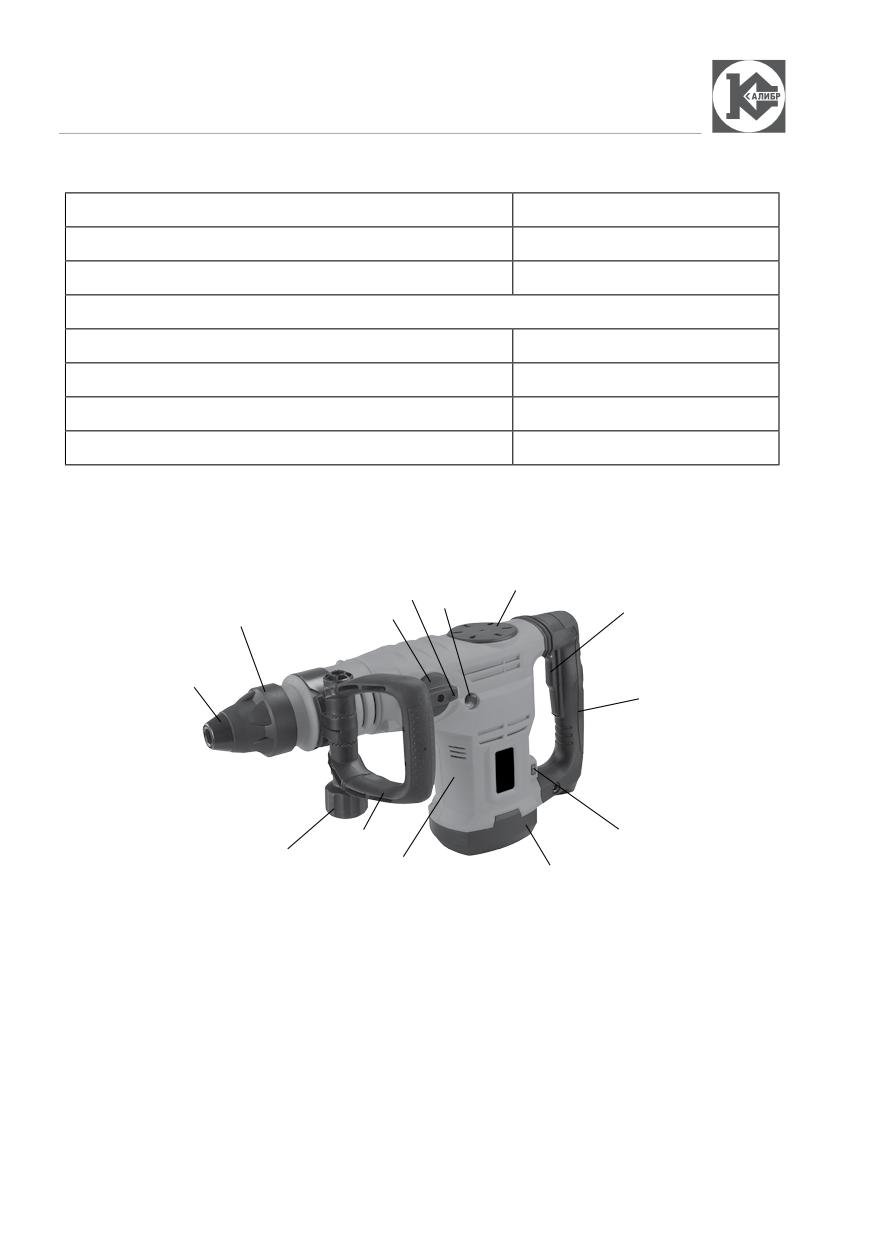

1.4 Общий вид

Общий вид молотка представлен на рис. 1

рис. 1

1 - клавиша выключателя; 2 - переключатель режимов: «удар»/ «стопор ствола»;

3 - крышка смазочного окна; 4 -регулятор оборотов двигателя;

5 - фиксатор переключателя режимов; 6 - дополнительная рукоятка передняя;

7 - патрон SDS - max; 8 - рукоятка; 9 - корпус молотка;

10 - место крепления дополнительной рукоятки боковой;

11 - гайка-фиксатор дополнительной рукоятки;

12 - крышка двигателя корпуса молотка;

13 - колпачок пылезащитный.

Калибр Руководство по эксплуатации

2. Использование по назначению

2.1 Подготовка инструмента к использованию

2.1.1 Перед началом работы, при отключённом от сети молотке необходимо

проверить:

- надёжность соединения корпуса молотка и рукоятки, отсутствие их повреждений,

затяжку всех резьбовых соединений, исправность редуктора (вращение патрона от руки

без заеданий);

- наличие смазки в кривошипно-шатунном механизме;

- работу переключателя режимов работы;

- исправность шнура питания и штепсельной вилки;

- чистоту и хорошее освещение рабочего места.

2.1.2 После транспортировки молотка в зимних условиях, при необходимости его

включения в помещении, следует выдержать инструмент при комнатной температуре не

менее 2-х часов до полного высыхания влаги.

2.2 Использование по назначению

2.2.1 Выбрать насадку, для предполагаемого вида работы и зафиксировать её в

патроне. Рабочий инструмент в патроне SDS - max крепится просто и удобно:

- очистить и смазать хвостовик небольшим количеством смазки;

- проворачивая вокруг своей оси насадку вставить в патрон до автоматического

фиксирования;

- проверить фиксацию попыткой вытянуть рабочий инструмент из патрона.

Внимание! Чтобы осевое смещение насадки в патроне SDS - max проходило

легко, хвостовик необходимо смазать небольшим количеством консистентной

смазки.

Выемка рабочего инструмента из патрона:

- сдвинуть фиксирующую гильзу на патроне на себя (указано стрелкой);

- вынуть насадку из патрона;

- отпущенная гильза пружиной возвратится в исходное положение.

При замене рабочих насадок следите за тем, чтобы колпачок (рис.1 поз.13),

защищающий патрон от попадания пыли, не был повреждён.

2.2.2 Установка дополнительных рукояток:

- вращением гайки-фиксатора, ослабить хомут передней рукоятки (рис.1 поз.6);

- установить хомут на цилиндрическую часть корпуса молотка перед патроном (рис.1

поз.9);

- повернув рукоятку в нужное положение, зафиксировать хомут вращением гайки-

фиксатора.

Калибр Руководство по эксплуатации

Боковая дополнительная рукоятка, при необходимости, прикручивается в одно из

двух отверстий (рис.1 поз.10) корпуса молотка.

2.2.3 Включение/выключение молотка:

- включение перфоратора молотка осуществляется нажатием на клавишу

выключателя;

- при отпускании клавиши она возвращаются в исходное положение - выключено.

В зависимости от обрабатываемого материала и установленного рабочего

инструмента, регулятором (рис.1 поз.4) устанавливается необходимая частота ударов

инструмента.

2.2.4 Переключение режимов работы:

- при работе в режиме долбление, переключатель (рис.1 поз.2) в положении

«молоток».

- при замене насадок в патроне переключатель (рис.1 поз.2) в положении «кружок»

- стопор ствола патрона.

2.2.5 При работе с молотком необходимо соблюдать следующие правила:

- использовать индивидуальные защитные средства: работать в спецодежде,

перчатках и защитных очках, чтобы избежать попадания на открытые участки тела

раскалённых и абразивных частиц;

- включайте молоток, держа инструмент в руках так, чтобы сверло (насадка) не

соприкасалось с обрабатываемой поверхностью, что предотвратит молоток от сильного

толчка;

- при долблении отверстий в стенах, панелях и перекрытиях, в которых может быть

расположена скрытая проводка, обеспечьте отключение этой проводки от сети;

- пользоваться только исправными насадками

- включать молоток в сеть только перед началом работы;

- не допускать натягивания, перекручивания и попадания под ноги или под различные

предметы шнура питания;

- отключать молоток от сети штепсельной вилкой: при замене насадки, при переносе

с одного места на другое, во время перерыва, по окончании работы;

- отключать молоток выключателем при внезапной остановке (исчезновение

напряжения в сети, перегреве и перегрузке двигателя);

- замену насадки производить после её остывания;

- использовать противошумные наушники.

2.3 Дополнительные указания мер безопасности

Внимание! При эксплуатации перфоратора молотка ЗАПРЕЩАЕТСЯ:

- использовать насадки не соответствующие размерам;

- использовать в помещениях с высоким содержанием в воздухе паров кислот, воды

Калибр Руководство по эксплуатации

или легковоспламеняющихся газов;

- работать вблизи легковоспламеняющихся и горючих жидкостей или материалов;

- работать на открытой площадке во время снегопада или дождя;

- использовать молоток при искрении щёток на коллекторе якоря, сопровождающимся

появлением кругового огня на его поверхности;

- использовать при появлении дыма или запаха, характерного для горящей изоляции;

- работать инструментом при появлении повышенного шума, стука или вибрации.

3. Техническое обслуживание молотка

Внимание! Запрещается начинать работу молотком, не ознакомившись с тре-

бованиями по технике безопасности, указанными в разделе 2.3 и приложении1

настоящего руководства.

3.1 Продолжительность срока службы молотка и его безотказная работа зависит от

правильного обслуживания, своевременного устранения неисправностей, тщательной

подготовке к работе, соблюдения правил хранения.

3.2 Для замены щёток необходимо открутить крышку корпуса молотка (рис.1

поз.12). Щётки следует заменять парой для обеспечения равной степени их давления

на коллектор якоря.

3.3 По окончании работы очистите от пыли и грязи патрон, шнур питания, корпус

молотка и вентиляционные отверстия. Для очистки внутренних полостей можно

воспользоваться пылесосом.

3.4 Комплексное полное техническое обслуживание и ремонт в объёме,

превышающем перечисленные данным руководством операции, должны производиться

квалифицированным персоналом в специализированных сервисных центрах.

4. Срок службы, хранение и утилизация

4.1 Срок службы молотка 5 лет.

4.2 ГОСТ 15150 (таблица 13) предписывает для молотка условия хранения - 1

(хранить в упаковке предприятия - изготовителя в складских помещениях при

температуре окружающей среды от +5 до +40°С). Относительная влажность воздуха (для

климатического исполнения УХЛ 4) не должно превышать 80%.

4.3 Указанный срок службы действителен при соблюдении потребителем требований

настоящего руководства.

4.4 При полной выработке ресурса молотка необходимо его утилизировать

с соблюдением всех норм и правил. Для этого необходимо обратиться в

специализированную компанию, которая, соблюдая все законодательные требования,

занимается профессиональной утилизацией электрооборудования.

Калибр Руководство по эксплуатации

5. Гарантия изготовителя (поставщика)

5.1 Гарантийный срок эксплуатации молотка - 12 календарных месяцев со дня

продажи.

5.2 В случае выхода молотка из строя в течение гарантийного срока эксплуатации

по вине изготовителя, владелец имеет право на бесплатный гарантийный ремонт, при

соблюдении следующих условий:

- отсутствие механических повреждений;

- отсутствие признаков нарушения требований руководства по эксплуатации;

- наличие в руководстве по эксплуатации отметки продавца о продаже и подписи

покупателя;

- соответствие серийного номера молотка серийному номеру в гарантийном талоне;

- отсутствие следов неквалифицированного ремонта.

Удовлетворение претензий потребителя с недостатками по вине изготовителя

производится в соответствии с законом РФ «О защите прав потребителей».

Адрес гарантийной мастерской:

141074, г. Королёв, М.О., ул. Пионерская, д.1б

т. (495) 647-76-71

5.3 Безвозмездный ремонт, или замена молотка в течение гарантийного

срока эксплуатации производится при условии соблюдения потребителем правил

эксплуатации, технического обслуживания, хранения и транспортировки.

5.4 При обнаружении Покупателем каких-либо неисправностей молотка, в

течение срока, указанного в п. 5.1, он должен проинформировать об этом Продавца и

предоставить инструмент Продавцу для проверки. Максимальный срок проверки - в

соответствии с законом РФ «О защите прав потребителей». В случае обоснованности

претензий, Продавец обязуется за свой счёт осуществить ремонт молотка или его

замену. Транспортировка молотка для экспертизы, гарантийного ремонта или замены

производится за счёт Покупателя.

5.5 В том случае, если неисправность молотка вызвана нарушением условий его

эксплуатации, Продавец с согласия покупателя вправе осуществить ремонт за отдельную

плату.

5.6 На продавца не могут быть возложены иные, не предусмотренные настоящим

руководством, обязательства.

5.7 Гарантия не распространяется на:

- любые поломки, связанные с форс-мажорными обстоятельствами;

- нормальный износ: молоток, так же, как и все электрические устройства, нуждается

в должном техническом обслуживании. Гарантией не покрывается ремонт, потребность

в котором возникает вследствие нормального износа, сокращающего срок службы таких

частей инструмента, как присоединительные контакты, провода, щётки и т.п.;

- естественный износ (полная выработка ресурса);

- оборудование и его части, выход из строя которых стал следствием неправильной

установки, несанкционированной модификации, неправильного применения,

Калибр Руководство по эксплуатации

нарушение правил обслуживания или хранения.

- неисправности, возникшие в результате перегрузки молотка, повлекшие выход

из строя электродвигателя или других узлов и деталей. К безусловным признакам

перегрузки инструмента относятся: появление цвета побежалости, деформация или

оплавление деталей и узлов молотка, потемнение или обугливание изоляции проводов

электродвигателя под действием высокой температуры.

Калибр Руководство по эксплуатации

Приложение 1

(обязательное)

ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ

(для ручных электрических машин, ударных)

1. Общие указания мер безопасности электрических машин

Внимание! Прочтите все предупреждения и указания мер безопасности и все

инструкции. Невыполнение предупреждений и инструкций может привести к

поражению электрическим током, пожару или другим повреждениям.

Сохраните все предупреждения и инструкции, для того, чтобы можно было

обращаться к ним в дальнейшем.

Употребляемый в инструкции термин «электрическая машина» используется в ГОСТах

60745-1-2011 и 60745-2-6-2014, для обозначения вашей машины с электрическим

приводом, работающей от сети.

1.1 Безопасность рабочего места

1.1.1 Содержите рабочее место в чистоте и обеспечьте его хорошее освещение. Если

рабочее место загромождено или плохо освещено, это может привести к несчастным

случаям.

1.1.2 Не следует эксплуатировать машину во взрывоопасной среде (например, в

присутствии воспламеняющихся жидкостей, газов или пыли). Коллектор электродвигателя

являются источником искр, которые могут привести к возгоранию пыли или паров.

1.1.3 Не подпускайте детей или посторонних лиц к электрической машине в процессе

её работы. Отвлечение внимания может привести к потере контроля.

1.2 Электрическая безопасность

1.2.1 Штепсельные вилки электрических машин должны подходить под розетки.

Никогда не изменяйте конструкцию штепсельной вилки каким-либо образом.

Использование неизменных вилок и соответствующих розеток, уменьшит риск

поражения электрическим током.

1.2.2 Не подвергайте электрическую машину воздействию дождя и не держите

её во влажных условиях. Влага, попадая в электрическую машину, увеличивает риск

поражения электрическим током.

1.2.3 Обращайтесь аккуратно со шнуром питания. Никогда не используйте шнур

для переноса, перетаскивания электрической машины и вытаскивания вилки из

розетки. Исключите воздействие тепла, масла, острых кромок или движущихся частей.

Повреждённый или перекрученный шнур увеличивает риск поражения электрическим

током.

Калибр Руководство по эксплуатации

1.2.4 При эксплуатации электрической машины на открытом воздухе пользуйтесь

удлинителем, пригодным для использования на открытом воздухе.

1.3 Личная безопасность

1.3.1 Будьте бдительны, следите за своими действиями и руководствуйтесь здравым

смыслом при эксплуатации машины. Не приступайте к работе, если вы устали или

находитесь под действием лекарственных препаратов. Кратковременная потеря

концентрации внимания может привести к серьёзным последствиям.

1.3.2 Пользуйтесь индивидуальными защитными средствами. Всегда пользуйтесь

средствами для защиты глаз. Защитные средства - такие, как очки, маски, предохраняющие

от пыли, обувь, предохраняющая от скольжения, каска или наушники, используемые в

соответствующих условиях, уменьшат опасность получения повреждений.

1.3.3 Не допускайте случайного включения машины. Блокируйте клавишу

выключателя перед подключением к сети.

1.3.4 Перед включением электрической машины удалите все регулировочные или

гаечные ключи.

1.3.5 При работе не пытайтесь дотянуться до чего-либо, всегда сохраняйте устойчивое

положение. Это позволит обеспечить наилучший контроль над электрической машиной

в экстремальных ситуациях.

1.3.6 Одевайтесь надлежащим образом. Не носите свободной одежды или

ювелирных изделий. Не приближайте свои волосы, одежду и перчатки к движущимся

частям электрической машины.

1.4 Эксплуатация и уход за электрической машиной

1.4.1 Не перегружайте электрическую машину. Используйте инструмент

соответствующего назначения для выполнения необходимой вам работы.

Безопаснее выполнять с помощью электрической машины ту работу, на которую она

рассчитана.

1.4.2 Не используйте электрическую машину, если её выключатель неисправен

(не включает или не выключает). Любая машина, которая не может управляться

выключателем, представляет опасность и подлежит ремонту.

1.4.3 Отсоедините вилку от источника питания перед выполнением каких-либо

регулировок, замене насадки или перемещением её на хранение.

1.4.4 Храните неработающую электрическую машину в месте, недоступном для

детей, и не разрешайте лицам, не знакомым с инструментом или настоящей инструкцией,

пользоваться электрической машиной. Электрические машины представляют опасность

в руках неквалифицированных пользователей.

1.4.5 Обеспечьте техническое обслуживание электрической машины. Проверьте

машину на предмет правильности соединения и закрепления движущихся частей,

поломки деталей и иных несоответствий, которые могут повлиять на работу. В случае

Калибр Руководство по эксплуатации

неисправности, отремонтируйте электрическую машину перед использованием.

1.4.6 Храните рабочие инструменты в чистом состоянии. Рабочий инструмент,

обслуживаемый надлежащим образом, реже заклинивает, им легче управлять.

1.4.7 Используйте электрические машины, приспособления, инструмент и пр. в

соответствии настоящей инструкцией с учётом условий и характера выполняемой

работы. Использование электрической машины для выполнения операций, на которые

она не рассчитана, может создать опасную ситуацию.

1.5 Обслуживание

1.5.1 Ваша электрическая машина должна обслуживаться квалифицированным

персоналом, использующим только оригинальные запасные части. Это обеспечит

безопасность машины.

2. Указание мер безопасности для машин ударных

2.1 Предупреждения по безопасности, общие для ударных работ

2.1.1 Данная ручная машина предназначена для применения в качестве ударной

машины. Ознакомьтесь со всеми предупреждениями по безопасности, инструкциями,

иллюстрациями и техническими характеристиками, предоставленными с данной

ручной машиной. Невыполнение всех приведённых ниже указаний может привести к

поражению электрическим током, пожару или к тяжёлому телесному повреждению.

2.1.2 Не пользуйтесь рабочим инструментом и другими вспомогательными

устройствами, которые не предназначены специально для этой машины и не

рекомендованы изготовителем.

2.1.3 Максимальный диаметр рабочего инструмента должна соответствовать

функциональным возможностям машины.

2.1.4 Не применяйте повреждённый рабочий инструмент. Перед каждым

использованием осматривайте насадки. После падения машины или рабочего

инструмента производите осмотр на наличие повреждений. Если сомневаетесь в

исправности, установите новый рабочий инструмент.

2.1.5 Применяйте средства индивидуальной защиты. В зависимости от выполняемой

работы пользуйтесь защитным лицевым щитком или защитными очками. По мере

необходимости пользуйтесь пылезащитной маской, средствами защиты органов слуха,

перчатками и защитным фартуком, способным задерживать мелкие абразивные частицы

и частицы обрабатываемого материала.

Средства защиты должны быть способны задерживать разлетающиеся частицы,

образующиеся при производстве различных работ.

2.1.6 Не допускайте посторонних непосредственно близко к рабочей зоне.

2.1.7 Располагайте кабель питания на расстоянии от рабочего инструмента.

2.1.8 Никогда не кладите ручную машину до полной остановки рабочего инструмента.

2.1.9 Не включайте ручную машину во время её переноски.

Калибр Руководство по эксплуатации

2.1.10 Регулярно производите очистку вентиляционных отверстий ручной машины.

Вентилятор электродвигателя затягивает пыль внутрь корпуса, чрезмерное скопление

металлизированной пыли может привести к опасности поражения электрическим током.

2.1.11 Не работайте ручной машиной рядом с воспламеняемыми материалами.

Калибр Руководство по эксплуатации

Приложение 2

Применяемые предписывающие знаки по ГОСТ Р 12.4.026-2001

Машины, в которых защита от поражения

электрическим током обеспечивается не

Машина класса II (по ГОСТ

только основной изоляцией, но включает в

Р МЭК 60745-1-2009)

себя дополнительные меры безопасности, та-

кие как двойная изоляция, при этом не пред-

усматривается защитное заземление

Работать в защитных

На рабочих местах и участках, где требуется

очках

защита органов зрения

Работать в защитных

На рабочих местах и участках с повышенным

наушниках

уровнем шума

Работать в средствах инди-

видуальной защиты орга-

На рабочих местах и участках, где требуется

нов дыхания

защита органов дыхания

На рабочих местах и участках, где требуется

Работать в защитных пер-

защита рук от воздействия вредных или агрес-

чатках

сивных сред, защита от возможного пораже-

ния электрическим током

На рабочих местах и оборудовании, где требу-

Отключить штепсельную

ется отключение от электросети при наладке

вилку

или остановке электрооборудования и в дру-

гих случаях

//////////////////////////////////////////
