СПЕЦАВТО ГРАЗ. Каталог продукции (2023 год)

WWW.GRAZ.RU

Рады представить вам обновлённый каталог нашей
продукции. В нём вы найдёте полезную информацию
о бензовозах производства ГРАЗ, новинках модель

ного ряда и комплектации.

Наш каталог поможет сориентироваться в ассорти

менте техники ГРАЗ и выбрать наиболее оптимальный
вариант, учитывая индивидуальные особенности биз

неса и условия эксплуатации техники.

В ассортименте завода более 250 моделей и модифи

каций: автоцистерны, топливозаправщики, прицепы-
цистерны, полуприцепы-цистерны, битумовозы, мазу

товозы, нефтевозы, аэродромные топливозаправщики,
вакуумные машины.

Разнообразие нашего модельного ряда обеспечивается:

—

широким диапазоном ёмкостей: от 4,9 м

до 40 м

;

—

установкой цистерн на шасси ГАЗ, МАЗ, КАМАЗ;

—

большим ассортиментом импортных комплектующих;

—

выбором материала при изготовлении надстроек:

от различных марок стали до алюминиевых сплавов;

—

возможностью изменять объём и количество отсеков;

—

разнообразными формами поперечного сечения:

круг, овал, «чемодан».

История завода

Продукция ГРАЗ

Машины ГРАЗ — надёжность и эффективность

Автоцистерны (АЦ) и автозаправщики (АТЗ)

Полуприцепы-цистерны (ППЦ)

Прицепы-цистерны (ПЦ)

Битумовозы (ППЦБ), нефтевозы и мазутовозы (ППЦН)

Непрерывное усовершенствование продукции с целью улуч

шения потребительских характеристик приводит к тому, что
некоторые параметры, указанные в каталоге, могут отличаться
от параметров моделей, выпускаемых в настоящее время.

Первостепенное внимание мы уделяем качеству тех

ники, повышению её надёжности и безопасности.
Благодаря этому модели ГРАЗ имеют отличные экс

плуатационные характеристики: высокую прочность,
манёвренность и удобство эксплуатации. Всё это дости

гается с помощью постоянного развития: оригинальных
конструктивных решений, внедрения новых материалов
и технологий, тщательного подбора комплектующих.

Дорожная техника ГРАЗ строго соответствует ГОСТ
Р 50913-96 и европейским требованиям по перевозке
опасных грузов (ADR). Система менеджмента ГРАЗ
сертифицирована в соответствии с ISO 14001:2015
и ISO 9001:2015 органом сертификации «Русский регистр».

Благодаря широкому ассортименту и высокому уровню
качества вы выбираете технику, максимально эффек

тивную для вашего бизнеса.

Уважаемые коллеги и партнёры!

Завод ГРАЗ — один из крупнейших в России заводов по произ

водству бензовозной спецавтотехники более 75 лет изготавливает
машины для перевозки светлых и тёмных нефтепродуктов.

WWW.GRAZ.RU

ПРОДУКЦИЯ ГРАЗ

Транспортировка, кратковременное хранение,
и заправка

светлых нефтепродуктов плотностью

до 0,86 т/м

Объём —

от 4,9 м

до 20 м

Устанавливаются на шасси отечественного
производства:

ГАЗ, МАЗ, КАМАЗ.

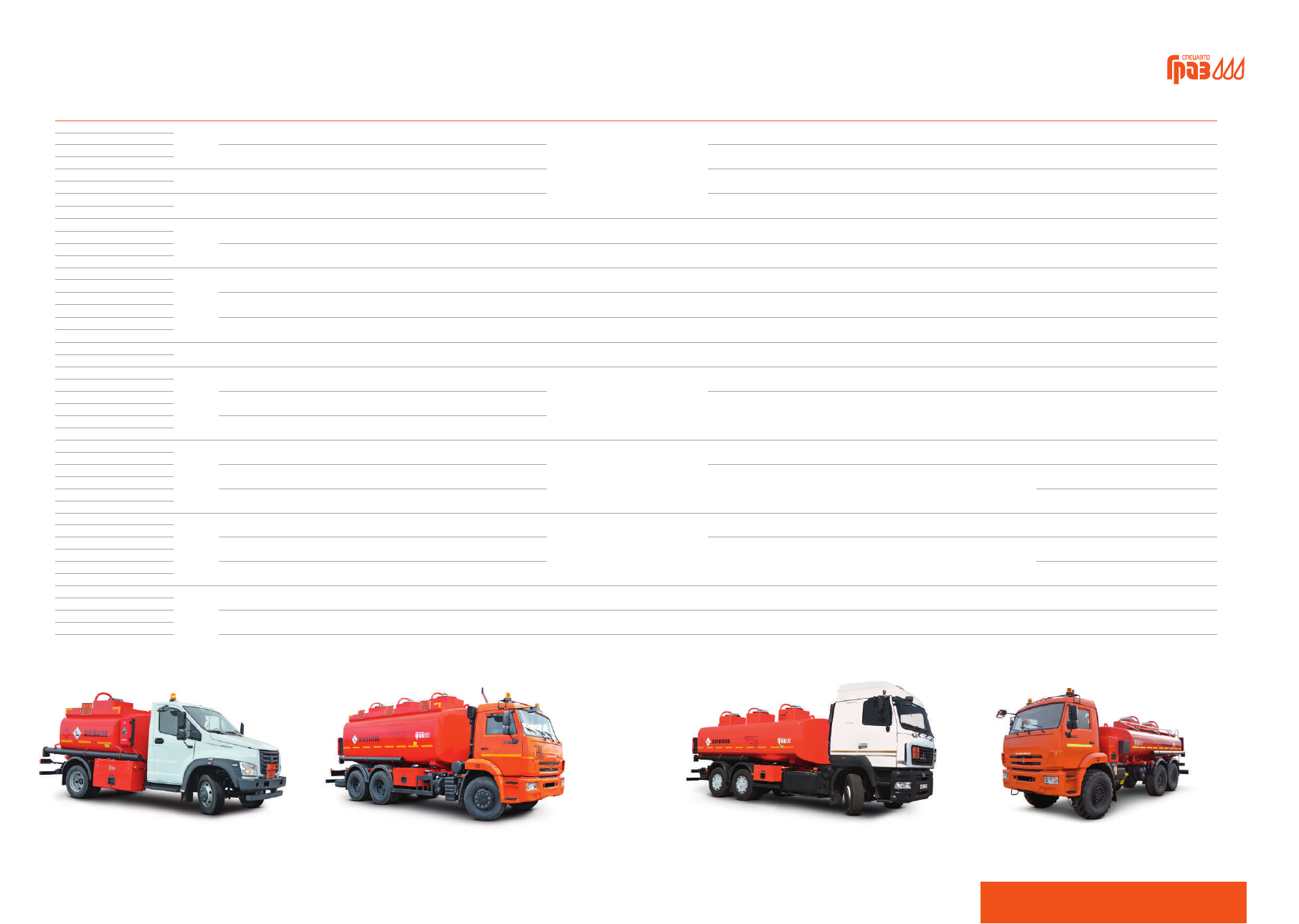

Автоцистерны

и топливозаправщики

Транспортировка и кратковременное хранение

светлых нефтепродуктов.

Объём —

от 24 м

до 40 м

Устанавливаются на оси

BPW, SAF.

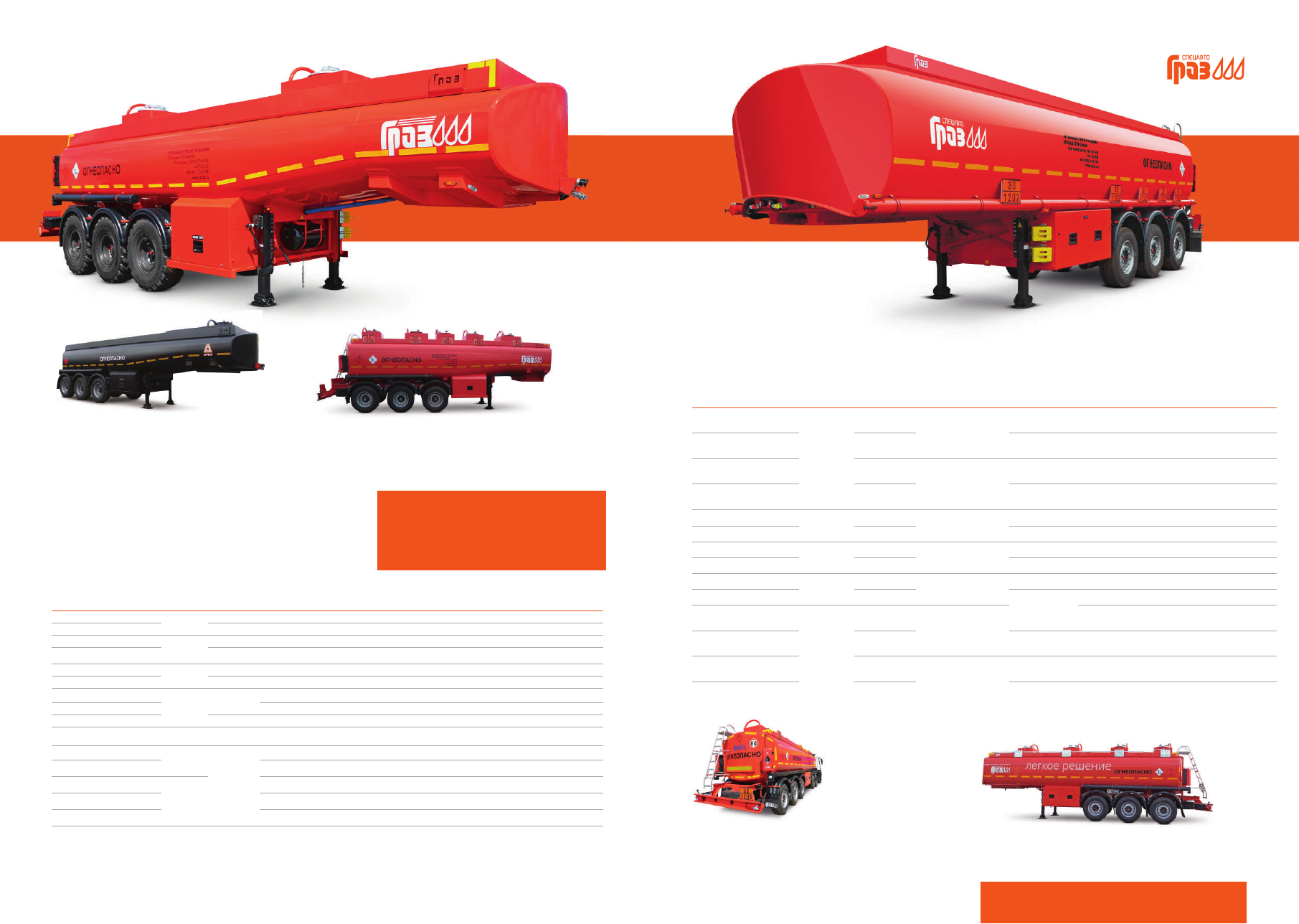

Стальные

полуприцепы-цистерны

Транспортировка и кратковременное хранение

светлых и тёмных нефтепродуктов.

Стальные — объёмом

от 28 м

до 32 м³.

Из алюминиево-магниевого сплава — объёмом

32 м³.

Устанавливаются на оси

SAF и BPW.

Полуприцепы-цистерны чемо

данного сечения, усечённые

по обратному радиусу

Транспортировка и кратковременное хранение

тёмных нефтепродуктов плотностью до 1 т/м

Объём —

от 24 м

до 33 м

Устанавливаются на оси

BPW, SAF (круглое сечение).

Транспортировка и кратковременное хранение

светлых нефтепродуктов.

Стальные — объёмом

от 28 м

до 32 м³.

Из алюминиево-магниевого сплава —
объёмом

от

30 м

до 37,7 м

Устанавливаются на оси

SAF и BPW.

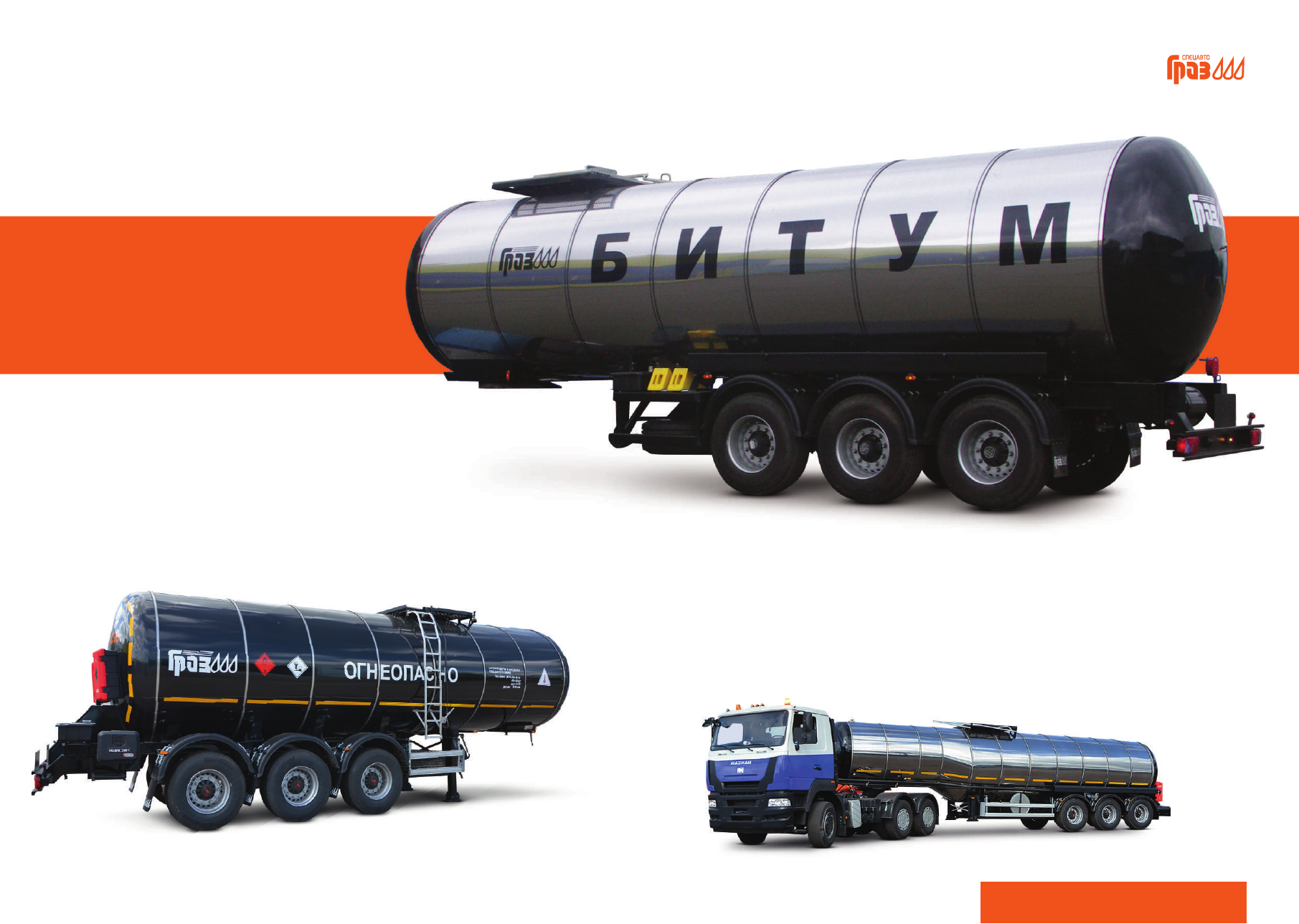

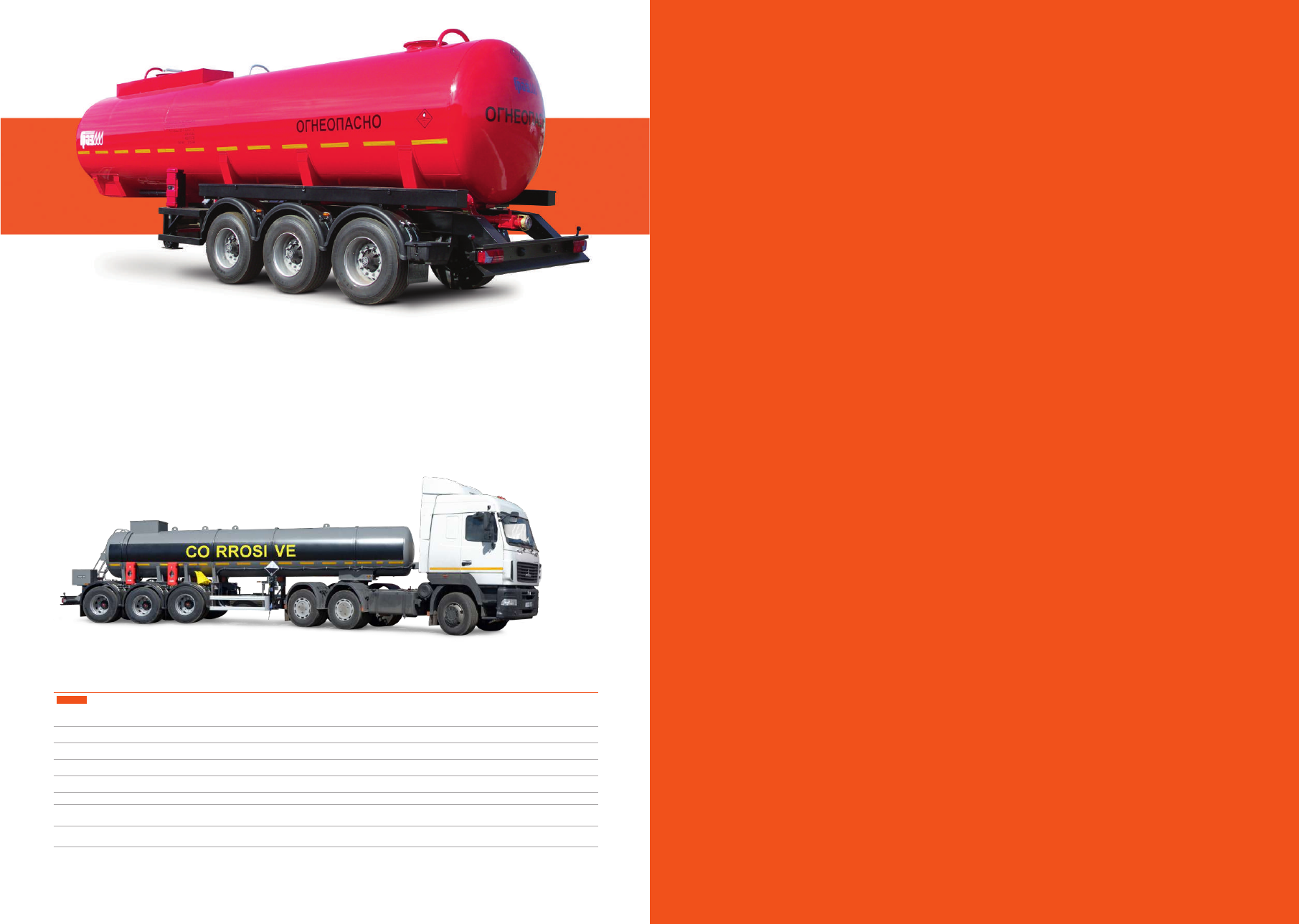

Битумовозы, нефтевозы,

мазутовозы круглого сечения

Полуприцепы-цистерны

круглого сечения (в т.ч. усечён

ные по обратному радиусу)

Транспортировка и кратковременное хранение

светлых нефтепродуктов плотностью до 0,86 т/м

Объём —

от 8,5 м

до 15 м

Устанавливаются на шасси

МАЗ, НЕФАЗ, BPW.

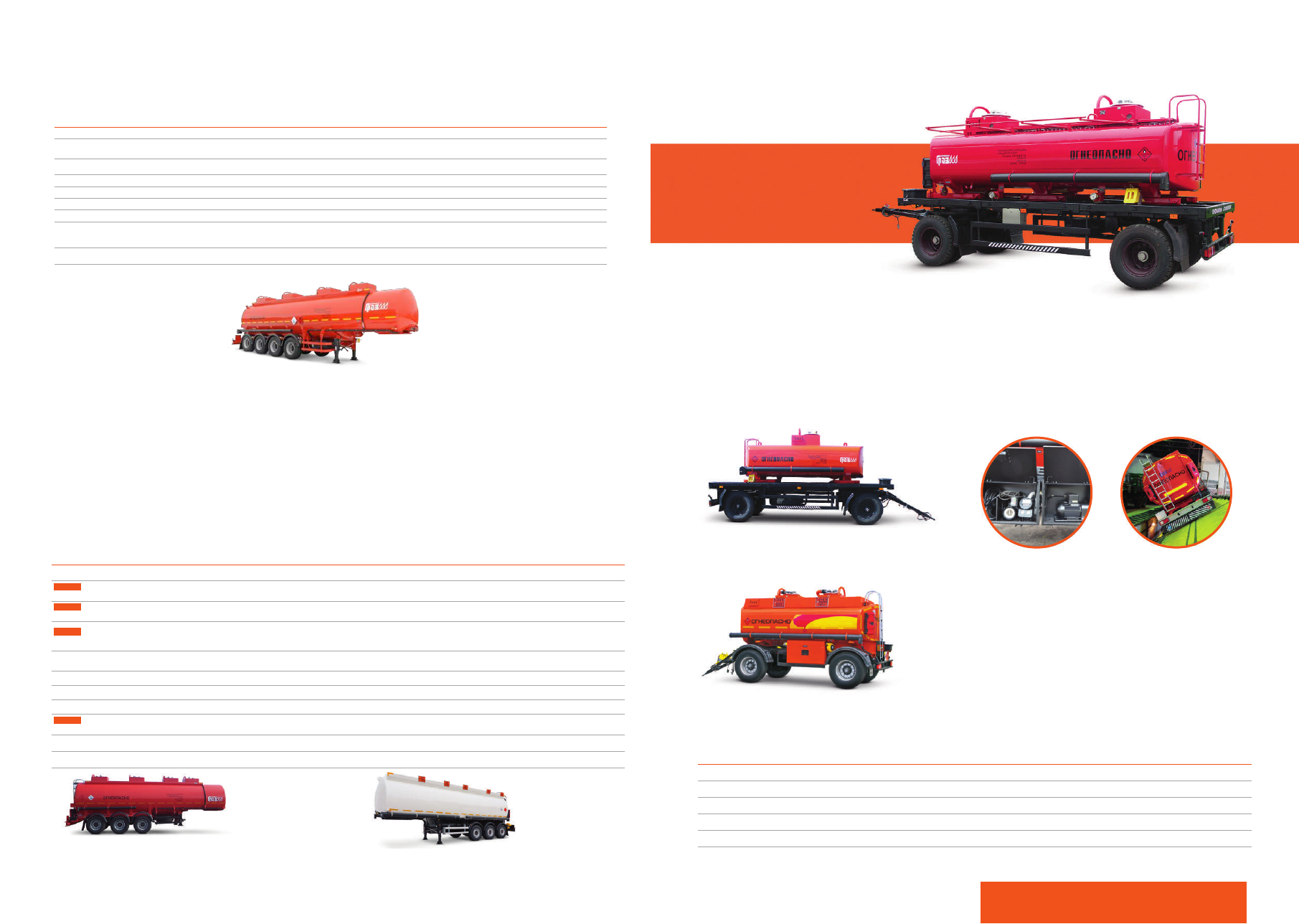

Прицепы-цистерны

НОВИНКА

Транспортировка и кратковременное хранение

светлых нефтепродуктов плотностью до 0,86 т/м

Объём —

от 28 м

до 33 м

Устанавливаются на оси

BPW, SAF.

Алюминиевые

полуприцепы-цистерны

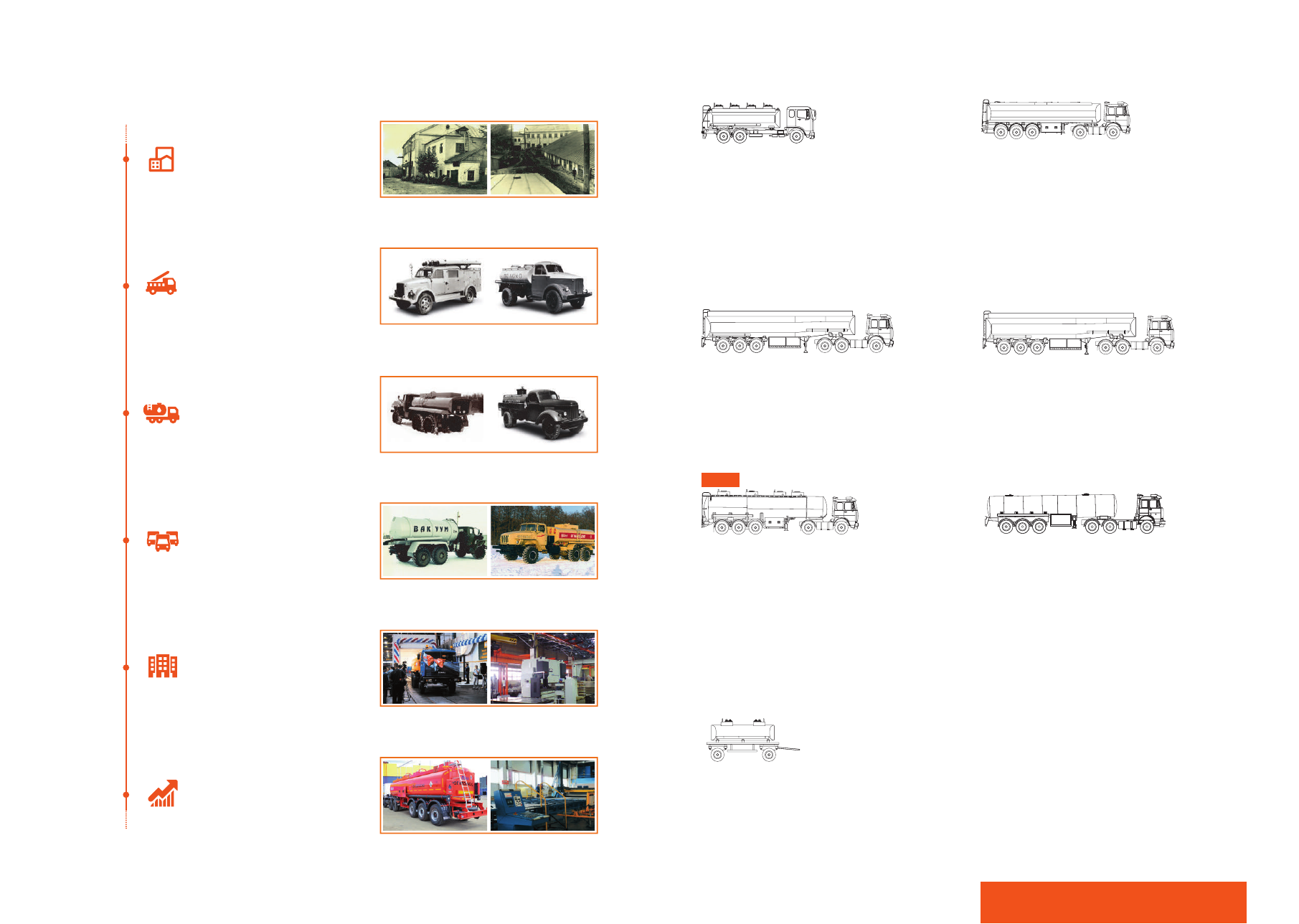

ИСТОРИЯ ЗАВОДА

1941

Основание завода специализиро-
ванных автомобилей «Продмаш»
в селе Грабово Пензенской области.

Профиль завода изменён
на выпуск противопожарной
техники и автоцистерн
различного назначения.

1949

Окончательно определён основной
профиль завода — производство
топливозаправочной техники.

1960

-е

Массовый выпуск изделий: номен-
клатурный ряд вырос
c 10 до 100 единиц.

1990

-е

Модернизация технологического
оборудования, наращивание
объёмов выпускаемой техники.

2000

-е

Полное переоснащение производ-
ства завода. Широчайший ряд
топливозаправочной техники для
транспортировки светлых и тёмных
нефтепродуктов.

2011–

2018

WWW.GRAZ.RU

МАШИНЫ ГРАЗ —
НАДЁЖНОСТЬ
И ЭФФЕКТИВНОСТЬ

Усиленная конструкция

Сертификационный аудит

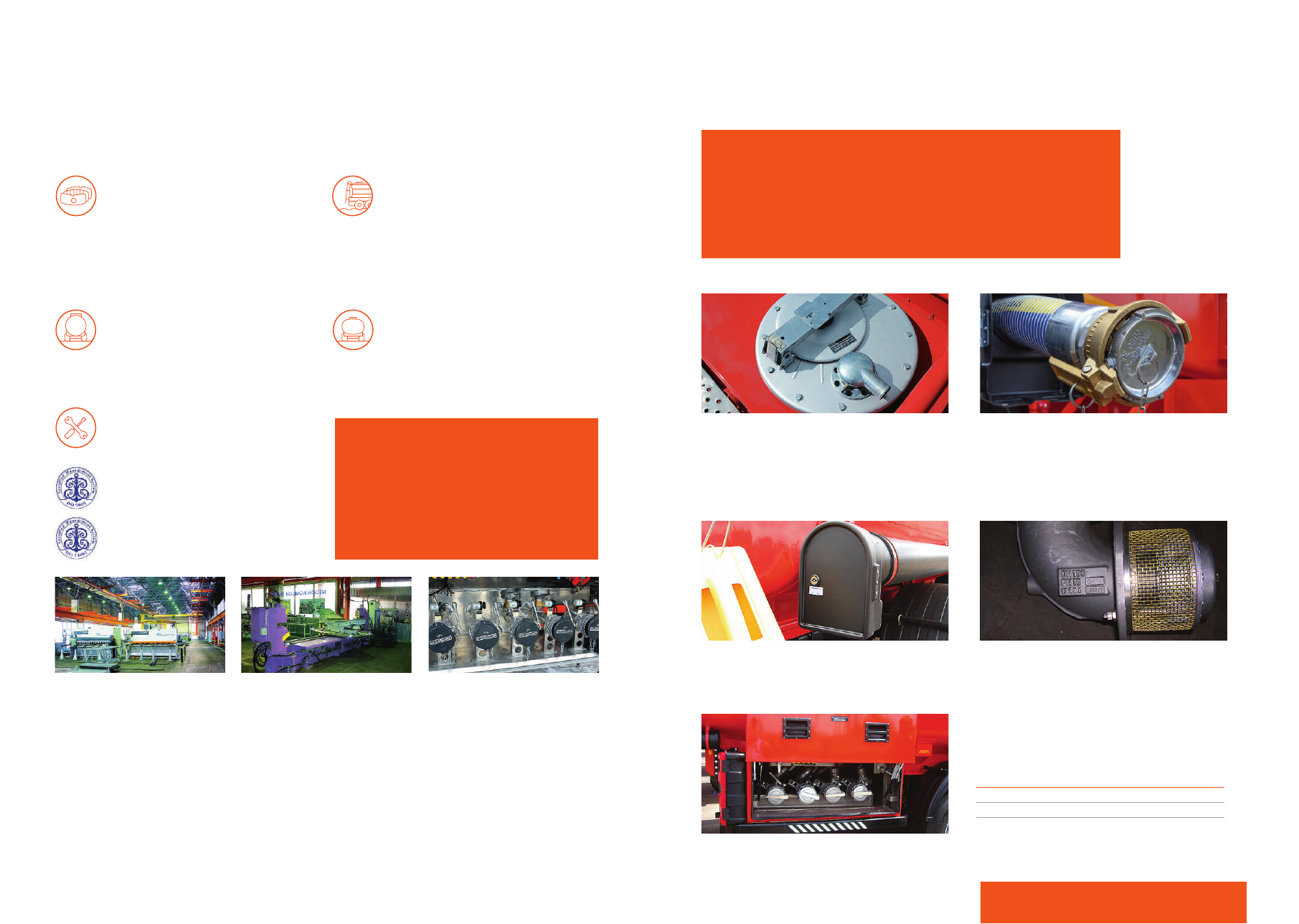

КОМПЛЕКТАЦИИ
ТЕХНИКИ ГРАЗ

Комплектующие

Чемоданное сечение

Круглое сечение

Рёбра жёсткости

Длительная гарантия

и удобный сервис

Конструкция цистерн ГРАЗ разработана
с учётом специфики российских дорог и кли

мата, обладает повышенной надёжностью
и живучестью.

В июле 2018 года АО «Завод ГРАЗ» в очередной раз
прошел сертификационный аудит в соответствии
с ISO 9001:2015 и дополнительными требованиями
по ГОСТ РВ 0015-002-2012 и ISO 14001:2015 органом
сертификации «Русский регистр»

Уменьшает высоту цистерны, снижает центр
тяжести. Преимущества этого очевидны:
уменьшаются габариты цистерны, повыша

ется манёвренность и устойчивость машины.

Обеспечивает цистернам минимальную сна

ряженную массу, что позволяет перевозить
продукт с максимально полезным объёмом.

Внутри ёмкости расположены перегородки,
которые:

—

выполняют функцию «волнорезов», препят

ствуя возникновению гидроударов;

—

благодаря своей плосковыгнутой форме

упрочняют конструкцию, повышают
её жесткость.

С 1 октября 2015 года

срок гарантии на выпускаемую

технику составляет

36 месяцев

в части спецнад

стройки и

24 месяца

в части ЛКП для техники, экс

плуатирующейся на территории Российской Феде

рации. А также

12 месяцев

или 100 000 километров

пробега (что наступит ранее)

для спецтехники (в части

спецнадстройки и ЛКП), находящейся за пределами
Российской Федерации.

По спецтехнике, отгруженной покупателям
до 1 октября 2015 года применяются гарантийные
обязательства, действовавшие на момент отгрузки.
По комплектующим и шасси — согласно гарантии
их производителей. Мы уверены в выпускаемой

Донные клапаны

зарубежного производства

имеют

высокую пропускную способность и надёжность.

Насосы СЦЛ-01А, ВСН-80, СЦЛ-20-24

российского

производства снижают время выгрузки топлива,
добавляют возможности самостоятельной загрузки
и перекачки.

Дыхательный клапан

российского производства

регулирует давление в цистерне, защищает от про

никновения пыли, грязи, песка.

Напорно-всасывающие рукава

зарубежного произ

водства обладают повышенной износостойкостью,
гибкостью и надёжностью.

Пластиковые пеналы

для напорно-всасывающих

рукавов надёжно защищают рукава от повреж

дений, удобны в использовании, снижают вес
цистерны, не подвержены коррозии.

Запорная арматура

обладает большим эксплуата

ционным ресурсом, проста в использовании.

Алюминиевые крышки горловин

российского про

изводства устойчивы к коррозии, имеют меньший
вес, удобный замок, что облегчает их эксплуатацию.

Быстроразъёмные соединения

зарубежного про

изводства помогают быстро и легко подсоединить
рукава, исключают протечки.

Благодаря богатому опыту конструк

торских служб завода, разнообразию

стандартных и дополнительных опций,

возможности изменения характеристик

надстройки, вы выбираете наиболее

эффективную технику, точно соответ

ствующую требованиям вашего бизнеса.

технике, так как уделяем особое внимание качеству
продукции на всех этапах, начиная от разработки
и заканчивая выходом машины с завода. Важную
роль в обеспечении надёжности играет своевремен

ное и качественное проведение работ по техниче

скому обслуживанию в гарантийном и постгарантий

ном периоде.

Именно поэтому ГРАЗ активно развивает сеть сервис

ных центров в Российской Федерации. Обновлённую
версию перечня действующих сервисных центров,
а также регламенты проведения работ вы всегда
можете найти на сайте

www.graz.ru

в разделе

«Сервис и гарантия».

Насос

об./мин

л/мин

СЦЛ-01А

1600

350

ВСН-80

1450

500

СЦЛ-20-24

1450

750

Правильно подобранная комплектация — залог беспере

бойной и безопасной работы узлов техники. Использование

комплектующих от ведущих европейских производителей

позволяет максимально увеличить эксплуатационный ресурс

изделия, а при регулярном техническом обслуживании и сво

евременной замене узлов и деталей — делает его практиче

ски неограниченным.

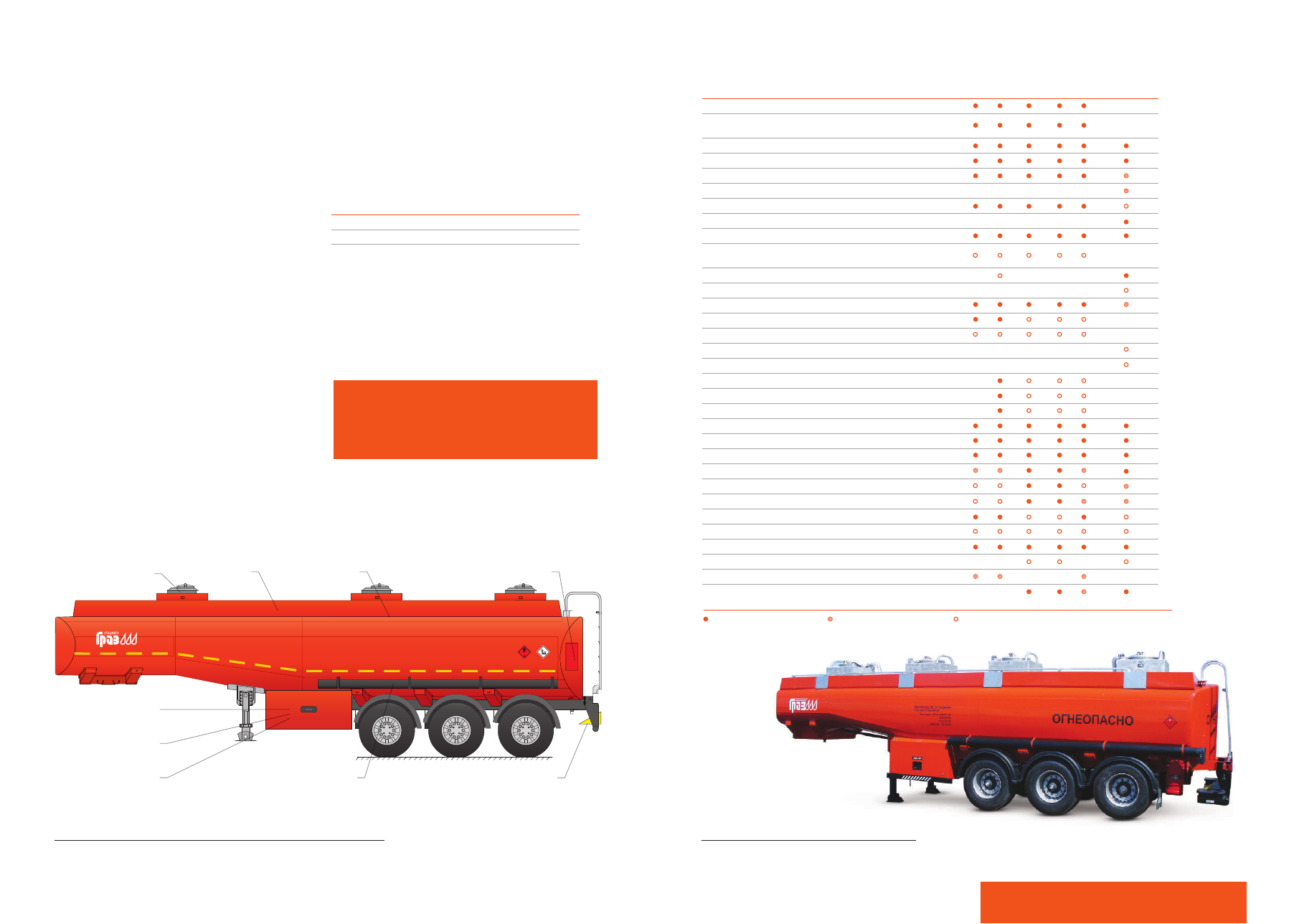

WWW.GRAZ.RU

ОГНЕОПАСНО

Алюминиевые крышки

горловин, дыхательные

клапаны

Экологический

короб

Технологический ящик

БРС Elaﬂex

Донные клапаны, блок

пневмоуправления Sening

Алюминиевая

площадка

обслуживания

Пластиковый контейнер

для огнетушителя

Противооткатные упоры

Пластиковые пеналы

для рукавов, рукава Elaﬂex

Стандартная комплектация

Дополнительная комплектация

— Не применяется

Технологический ящик

надёжно предохраняет

оборудование слива-налива от неблагоприятных
условий эксплуатации.

Антиблокировочная система TEBS

повышает

устойчивость, сохраняет историю эксплуатационных
данных, таких как: часы работы, нагрузки, стати

стику торможений и т.п.

Блок пневмоуправления донными клапанами

зару

бежного производства обеспечивает удобство экс

плуатации: все органы управления — в одном месте.

Алюминиевая площадка обслуживания из про

сечного листа

исключает скольжение, что делает

работу оператора максимально безопасной, снижает
вес цистерны, не подвержена коррозии.

Узел выдачи

— раздаточный рукав с пистолетом

А-50М, счётчик ППО-40-0.6 (для АТЗ) используются
при заправке автотехники.

Окраска материалами Prospectrum Coating BVBA

(Бельгия):

техника ГРАЗ окрашивается в специа-

лизированном окрасочно-сушильном комплексе
в несколько этапов, что обеспечивает надёжность
окраски, долговечность и превосходный внешний
вид изделия.

Экологический короб

предотвращает пролив

нефтепродуктов, отводя их в дренаж. Благодаря
этому цистерна сохраняет эстетичный внешний вид,
повышается безопасность, соблюдаются экологи-
ческие нормы.

Системы нижнего налива и рекуперации (паро

возврата)

зарубежного производства (Civacon,

Sening, Niehuser) oбеспечивают безопасность
на уровне европейских стандартов, увеличивают ско

рость и улучшают удобство обслуживания цистерн.

Насосы

зарубежного производства (Sening, Alfons

Haar, SAMPI) имеют повышенную производитель

ность. Сокращают время слива цистерны, что акту

ально при больших объёмах перевозок.

Различные схемы коммуникаций:

раздельный

слив, слив через общий коллектор, слив на обе
стороны, нестандартное расположение разъёмных
соединений.

Дисковые тормоза

повышают эффективность тор

можения и охлаждения, упрощают обслуживание.

Все комплектующие рассчитаны на работу

в широком диапазоне климатических поясов
при температурах от –40 до +50 °С.

АЦ

АТЗ

ППЦА

ППЦ

ПЦ

ППЦБ/ППЦН

Донные клапаны зарубежного производства

—

Блок пневмоуправления донными клапанами
зарубежного производства

—

Быстроразъёмные соединения зарубежного производства

Напорно-всасывающие рукава зарубежного производства

Пластиковые пеналы

Короб для сливного рукава с возможностью укладки сверху

—

Алюминиевые крышки горловин российского

производства

Крышки горловин на 6 барашках ДУ 500

—

Дыхательный клапан на каждый отсек

Система рекуперации паров и нижнего налива
CIVACON, Sening Niehuser

—

Механический донный клапан

—

Шиберная задвижка

—

Шаровые краны

Насосы: СЦЛ-01А, ВСН-80, СЦЛ-20-24

—

SAMPI, Sening, Alfons Haar

—

Насос зарубежного производства с гидроприводом Blackmer 1xV2.5

—

Подогрев от стационарного источника пара

—

Пистолет А-50М

—

Раздаточный рукав длиной 4,5 метра

—

Счётчик ППО-40-0.6

—

Огнетушители

Пластиковые контейнеры для огнетушителей

Противооткатные упоры

Площадка обслуживания из алюминиевого просечного листа

Экологический короб

Окраска: импортными ЛКП

производства «Ярославские краски»

Нанесение цветографических схем по карте окраски

Тормоза: барабанные

дисковые

—

Тормозная система: ABS

—

TEBS

—

Стандартная комплектация
в зависимости от модели

Насос

Марка

об./мин

л/мин

RVP25

SAMPI

780

600

DELTA2-HY-1000

Sening

1000

FPOG

Alfons Haar

1700

940

Для всех полуприцепов

Для полуприцепов-цистерн, битумовозов, нефтевозов, мазутовозов на осях BPW, SAF

Для всех полуприцепов и моделей на импортных шасси

Для конвейерной техники на отечественных шасси

Комплектации техники ГРАЗ

ППЦ-96231-0000011-05

Объём 30 м

, ось BPW

WWW.GRAZ.RU

АТЗ могут оснащаться электронной системой учёта
выдаваемого топлива отечественного и зарубежного
производства.

Низкий центр тяжести минимизирует риск опрокиды

вания машины. Благодаря этому в условиях эксплу

атации техники на неровных дорогах или на бездо

рожье увеличивается средняя скорость, улучшается
манёвренность транспортного средства.

Широкий спектр автоцистерн и автотопливозаправ

щиков ГРАЗ позволяет подобрать ту модель, которая
необходима для конкретных условий эксплуатации.
В линейке техники имеются как маленькие и юркие
модели для городских условий, так и полноприво

дные машины для работы в условиях бездорожья.
Для тех, кто ценит простоту и ремонтопригодность
подойдут наши бензовозы на отечественных марках
шасси: ГАЗ, МАЗ, КАМАЗ.

Сливной трубопровод позволяет выполнять ряд опера

ций, таких как слив и наполнение цистерны собственным
или сторонним насосом, перекачка топлива собственным
насосом минуя цистерну (заправка из ПЦ для АТЗ)

По желанию заказчика цистерны могут изготавли

ваться из нержавеющего сплава или зарубежного
алюминиевого сплава. Применение алюминиевого
сплава позволяет снизить массу цистерны,
а значит — перевозить большее количество груза,
а также обеспечивать чистоту перевозимого топлива
на высоком уровне.

Предназначены для транспортировки

и кратковременного хранения светлых

нефтепродуктов плотностью до 0,86 т/м

Являются мерой полной вместимости.

Устанавливаются на шасси:

ГАЗ, КАМАЗ, МАЗ.

Имеют от 1 до 4 отсеков, попереч

ное сечение «чемоданной» формы.

Изготавливаются из стали 09Г2С,

нержавеющей стали 12Х18Н10Т

и алюминиево-магниевого сплава.

Возможности

Функциональные характеристики

Сливной трубопровод

Электронная система

учёта топлива

АТЗ-5608-0000010-51

АТЗ-56216-0000010-50

АТЗ-56091-0000010-08

Объем 8,6 м

, шасси КАМАЗ-43253

Объем 17 м

, шасси КАМАЗ-65115

Объем 20 м

, шасси МАЗ-6317F9

АВТОЦИСТЕРНЫ (АЦ)
И АВТОЗАПРАВЩИКИ (АТЗ)

Конструкция цистерн максимально ремонтопригодна —
большинство узлов, в том числе и топливная магистраль,
могут быть оперативно заменены на новые, поскольку
имеют стандартизированное исполнение и удобный
доступ к крепёжным элементам.

Конструкция разработана для максимально возмож

ного срока эксплуатации. Наиболее ответственные
узлы — узел выдачи топлива, блок управления донной
арматурой — спрятаны в специальных технологиче

ских ящиках. Крепление цистерны к раме разработано
таким образом, чтобы нагрузки на раму шасси были
минимальные. На крупнотоннажных моделях
(15 м

и выше) для дополнительного снижения нагрузок

применяется специальное качающееся крепление.

АТЗ-56215-0000010-52

Объём 15 м³, шасси КАМАЗ-65115 Евро 5

WWW.GRAZ.RU

WWW.GRAZ.RU

Тип

Модель

Объём,

Шасси

Колёсная

формула

Габариты, длина ×

ширина × высота, мм

Снаряженная

масса, кг

Нагрузка

на переднюю ось, кг

Нагрузка

на заднюю ось, кг

Полная

масса, кг

АЦ

36135-0000010

4,9

ГАЗ-33098

4 × 2

6550 х 2270 х 2650

3970

2230

6050

8180

АТЗ

36135-0000011

АЦ

36139-0000010

ГАЗ-C41R13 ГАЗон NEXT

6260-7840 х 2380-2425 х 2770-3000

4230-4630

2650

6600

8700

АТЗ

36139-0000011

АЦ

36136-0000010

5,5

ГАЗ-C41R13 ГАЗон NEXT

6260-7840 х 2380-2425 х 2770-3000

4230-4630

2650

6600

8700

АТЗ

36136-0000011

АЦ

56081-0000010-51

8,6

КАМАЗ-43253-3910-G5, 43253-3010-G5

7430 х 2550 х 3310

7955

6000

9500

15500

АТЗ

5608-0000010-51

АЦ

56133-0000010-50

КАМАЗ-43118-3938-А5, 43118-3938-50, 43118-3027-А5, 43118-3027-50, 43118-3017-А5,
43118-3017-50

6 × 6

8850 х 2550 х 3810

12400

5800 (6500*)

15800 (16000*)

21600 (22500*)

АТЗ

56133-0000010-51

АЦ

56133-0000011-52

МАЗ-5340С2-525-000

4 × 2

8660 Х 2550 Х 3800

10100

7500

11500

19000

АТЗ

56133-0000010-52

АЦ

56141-0000010-50

КАМАЗ-65115-3056-А5, 65115-3056-50, 65115-3964-А5, 65115-3964-50, 65115-3966-А5,
65115-3966-50, 65115-3981-А5,65115-3981-50, 65115-3982-А5, 65115-3982-50

6 × 4

8280 Х 2550 Х 3610

10950

5550

16850

22400

АТЗ

56142-0000010-50

АЦ

56141-0000010-52

КАМАЗ-43118-3938-А5, 43118-3938-50, 43118-3027-А5,43118-3027-50, 43118-3017-А5,
43118-3017-50

6 × 6

8850 Х 2550 Х 3810

12400

5800 (6500*)

15800 (16000*)

21600 (22500*)

АТЗ

56142-0000010-52

АЦ

56141-0000010-02

МАЗ-5340С2-525-000, 5340С2-525-013, 5340С2-585-000, 5340С2-585-013,
5340С2-586-013

4 × 2

8660 Х 2550 Х 3800

10100

7500

11500

19000

АТЗ

56142-0000010-02

АЦ

56168-0000010-50

КАМАЗ-43118-3938-А5, 43118-3938-50, 43118-3027-А5, 43118-3027-50

6 × 6

8850 Х 2550 Х 3200

12400

6500*

16000*

22500*

АТЗ

56167-0000010-51

АЦ

56164-0000010-50

КАМАЗ-65115-3966-А5, 65115-3966-50, 65115-3981-А5, 65115-3981-50

6 × 4

8280 Х 2550 Х 3610

10950

6200

19000

25200

АТЗ

56164-0000011-50

АЦ

56164-0000011-03

МАЗ-6312С3-527-011, 6312C3-525-010

10390 Х 2550 Х 3650

15400

7500

19000 (22000**)

26500 (29500**)

АТЗ

56164-0000010-03

АЦ

56164-0000011-03

МАЗ-6312С5-556-010

АТЗ

56164-0000010-03

АЦ

56215-0000011-52

КАМАЗ-65115-3966-А5, 65115-3966-50, 65115-3981-А5, 65115-3981-50

6 × 4

8280 Х 2550 Х 3610

10950

6200

19000

25200

АТЗ

56215-0000010-52

АЦ

56215-0000011-S

МАЗ-6312С3-527-011

10390 Х 2550 Х 3650

15400

7500

19000 (22000**)

26500 (29500**)

АТЗ

56215-0000010-S

АЦ

56215-0000011-S

МАЗ-6312С5-556-010

22000 (26000**)

29500 (33500**)

АТЗ

56215-0000010-S

АЦ

56216-0000011-50

КАМАЗ-65115-3966-А5, 65115-3966-50, 65115-3981-А5, 65115-3981-50

6 × 4

8280 Х 2550 Х 3610

10950

6200

19000

25200

АТЗ

56216-0000010-50

АЦ

56216-0000011-G

МАЗ-6312С3-527-011

10390 Х 2550 Х 3650

15400

7500

19000 (22000**)

26500 (29500**)

АТЗ

56216-0000010-G

АЦ

56216-0000011-G

МАЗ-6312С5-556-012, 6312С5-8529-012

22000 (26000**)

29500 (33500**)

АТЗ

56216-0000010-G

АЦ

56091-0000011-07

МАЗ-6312С5-8529-012

6 × 4

10390 Х 2550 Х 3650

15400

7500

22000 (26000**)

29500 (33500**)

АТЗ

56091-0000010-07

АЦ

56091-0000011-08

МАЗ-6315F5-570-051, 6317F9-570-051, 6317F9-571-051

6 × 6

9900 Х 2550 Х 3850

15450

7150

26000

33150

АТЗ

56091-0000010-08

АТЗ

56091L

КАМАЗ-6520-3072-53

6 × 4

9550

2550

3700

13100

7300

23000

30300

Модели автоцистерн (АЦ) и автозаправщиков (АТЗ)

АТЗ-36136-0000011

АТЗ-56216-0000010-50

АТЗ-56216-0000010-G

АТЗ-56142-0000010-52

Объём 5,5 м³, шасси ГАЗ-C41R13 Газон Next

Объём 17 м³, шасси КАМАЗ-65115

Объём 17 м³, шасси МАЗ-6512C5

Объём 11 м³, шасси КАМАЗ-43118

* - для шасси с лонжеронами рамы постоянного сечения

** - для шасси с увеличенной базой

WWW.GRAZ.RU

ПОЛУПРИЦЕПЫ-
ЦИСТЕРНЫ (ППЦ)

Предназначены для транспортировки и кратко

временного хранения светлых нефтепродуктов

плотностью до 0,86 т/м

. Являются мерой полной

вместимости.

Устанавливаются на оси BPW, SAF. Имеют

от 1 до 5 отсеков, поперечное сечение «чемо

данной» или круглой формы. Изготавливаются

из стали 09Г2С, нержавеющей стали 12Х18Н10Т

и алюминиево-магниевого сплава.

Полуприцепы-цистерны могут быть оснащены

как барабанными, так и дисковыми тормозами

с системой TEBS. Электронная система торможе

ния TEBS сохраняет историю эксплуатационных

данных: нагрузки и перегрузки, статистику тор

можений, максимальная скорость и т.п.

Полуприцепы ГРАЗ могут эксплуатироваться
с любым видом тягача. Переменное сечение позво

ляет производить цистерны для разных тягачей —
с ССУ от 1150 до 1600 мм, а расстояние от шкворня
до лап можно подобрать как для двухосных, так
и для трёхосных тягачей. Кроме того, на полупри

цепах новой конструкции устанавливается съёмная
шкворневая плита, позволяющая уменьшать или
увеличивать нагрузку на седло тягача (в зависимо

сти от необходимых оптимальных нагрузок на оси
автопоезда).

Возможна комплектация как дорожной, так и вне

дорожной резиной.

Полуприцепы-цистерны ГРАЗ имеют от 1 до 5 отсе

ков для перевозки различных марок бензина или
дизельного топлива. Так же имеются машины
в специальном исполнении для перевозки разных
грузов: светлых нефтепродуктов, нефти, мазута.

Подбор модели под конкретные условия эксплу

атации: возможен подбор кубатуры в диапазоне
от 24 до 40 м

(10 кубатур), вариативная комплек

тация, различное исполнение технологического
ящика (двойной сплошной для хранения запчастей
и принадлежностей или малый односторонний для
снижения массы), два варианта исполнения горло

вин (стандартные ГОСТ или низкие европейские).

На новых моделях ППЦ доступны длинные рукава —
в сумме длинной до 20 м.

Обычная резина

Внедорожная резина

Возможности

Низкий центр тяжести гарантирует повышенную
манёвренность, а малая высота снижает аэродина

мическое сопротивление, что положительным обра

зом сказывается на оперативности доставки грузов.

Оптимальные габариты полуприцепов: соотношение
длины и высоты обеспечивают хорошую манёврен

ность на поворотах. Малая высота машины обеспе

чивает беспрепятственный заезд в низкие гаражи
и ангары. Каждая единица техники имеет удобный
и безопасный доступ на площадку эксплуатации.

Конструкция полуприцепа хорошо защищена
от внешних воздействий. Экологический короб
защищает боковую поверхность от возможного про

лива продукта, целиковый технологический ящик
выполняет функцию защиты запасного колеса,
запчастей и пневматики от грязи и камней. Наи

более уязвимые места (передняя часть ящика, ЗЗУ,
боковая защита и т.д.) окрашиваются специальными
ударопрочными ЛКП. Это позволяет дольше сохра

нять работоспособность и внешний вид.

Цистерны могут изготавливаться из импортного
алюминиевого сплава. Это позволяет перевозить
большее количество груза и обеспечивать большую
чистоту перевозимого топлива.

Функциональные характеристики

Надёжные осевые агрегаты европейского производ

ства SAF и BPW обеспечивают плавность хода, а для
экономии резины может быть установлена одна или
две подъёмные оси. В случае установки задней подъ

ёмной оси возможна функция динамического контроля
базы, которая, помимо повышения сохранности резины,
сокращает радиус разворота, повышая манёвренность.

ППЦ-91389-0000010

Объём 30 м

подкатная тележка BPW, низкие горловины

ППЦ-96231-05

Объём 30 м³, подкатная тележка BPW,
стандартные горловины

WWW.GRAZ.RU

WWW.GRAZ.RU

Модель

Объём, м

Подкатная

тележка

Габариты, мм

Снаряженная

масса, кг

Полная

масса, кг

Нагрузка

на седло, кг

Нагрузка

на тележку, кг

ППЦ-96221-0000010-06

BPW

10 000 × 2600 × 3200

8550

29 500

9000–9750

19 470–20 400

ППЦ-96221-0000010-07

SAF

9880 × 2550 × 3250

8000

29 500

9250

20 250

ППЦ-912506-0000010

BPW

10 100 × 2500 × 3250

8550

30 150–31 950

9750–10 500

19 650–22 200

ППЦ-912506-0000010-01

SAF

10 100 × 2550 × 3260

9550

29 880

10 000

19 880

ППЦ-96222-0000010

BPW

9900 × 2500 × 3400

7600–7900

30 840–33 000

9200–10 600

21 060–23 250

ППЦ-96222-0000010-02

SAF

9260 × 2550 × 3450

7800

31 040–31 900

9200–10 050

21 160–21 850

ППЦ-96231-0000010-05

BPW

9900 × 2500 × 3400

8200–9300

32 850–34 200

9500–11 400

22 390–24 000

ППЦ-96231-0000010-08

10 100 × 2550 × 3560

8800

33 700

400

22 300

ППЦ-96231-0000010-06

SAF

10 150 × 2550 × 3450

8400

050

9600

25 500

ППЦ-96232-0000010

BPW

10800 х 2550 х 3500

8900

37 280

900

23 380

ППЦ-96227-0000010-05

BPW

100 × 2500 × 3560

9840–9900

900–41 400

12 500–15 000

25 100–26 500

ППЦ-96227-0000010-04

730 × 2500 × 3400

9900

40 000

500

26 500

ППЦ-96226-0000010-04

12 200 × 2500 × 3500

10 000

42 000

15 000

27 000

ППЦ-96226-0000010-05

12 350 × 2550 × 3560

10 750

43 550

15 500

28 050

ППЦ-96226-0000010-06

12 050 × 2550 × 3770

10 650

41 900

14 970

26 930

ППЦС-96226-06

SAF, двух

скатная
рессорная

12 520 × 2550 × 3800

200

45 600

18 100

27 500

Модель

Объём, м

Подкатная

тележка

Габариты, мм

Снаряженная

масса, кг

Полная

масса, кг

Нагрузка

на седло, кг

Нагрузка

на тележку, кг

ППЦ-9138С-0000010
стандартные горловины

28,0

SAF

10 205 × 2500 × 3400

7600

31 680

9480

22 200

ППЦ-91372-0000010
стандартные горловины

BPW

7700

31 780

9500

22 280

ППЦ-9138С-0000010
низкие горловины

SAF

9900 × 2500 × 3150

7400

31 480

9350

22 130

ППЦ-91372-0000010
низкие горловины

BPW

7500

31 580

9370

22 210

ППЦ-91387-0000010

29,0

SAF

10 300 × 2500 × 3400

7600

32 540

10 140

22 400

ППЦ-91373-0000010

BPW

7700

32 640

10 160

22 480

ППЦ-91389-0000010

30,0

SAF

10 415 × 2500 × 3400

7600

33 400

11 450

21 950

ППЦ-91374-0000010

BPW

7700

33 500

11 470

22 030

ППЦ-91386-0000010

30,8

SAF

10 725 × 2500 × 3400

7900

34 400

12 150

22 250

ППЦ-91375-0000010

BPW

8000

34 500

12 170

22 330

ППЦ-9138-0000010
стандартные горловины

32,0

SAF

10 950 × 2500 × 3300

35 520

220

22 300

ППЦ-91376-0000010
стандартные горловины

BPW

8100

35 620

240

22 380

ППЦ-9138-0000010
низкие горловины

SAF

10 470 × 2500 × 3600

8050

35 570

230

22 340

ППЦ-91376-0000010
низкие горловины

BPW

8150

35 670

250

22 420

ППЦ-912506-0000010-01

Объём 26 м

подкатанная тележка SAF,
стандартные горловины

ППЦ-91389-0000010

Объём 30 м

, подкатная тележка

BPW,

низкие горловины

Модели полуприцепов-цистерн

из стали чемоданного сечения (ППЦС)*

Модели полуприцепов-цистерн из стали чемоданного сечения

(ППЦС), усечённого по обратному радиусу

На все модели устанавливается пневматическая подвеска.

ППЦ-91389-0000010

ППЦ-9138С-0000010

Объём 30 м³, подкатная тележка BPW,
стандартные горловины

Объём 28 м³, подкатная тележка SAF,
стандартные горловины

Объём 28 м

, подкатная тележка SAF,

стандартные горловины

На все модели устанавливается пневматическая подвеска.
Исключение: ППЦ-96231-08, ППЦ-96227-05 и ППЦ-96226-06 —
на них устанавливается рессорная.

WWW.GRAZ.RU

*В том числе нефтевозы (ППЦН). С техни

ческими характеристиками ППЦН можно
ознакомиться на сайте www.graz.ru или
отправить запрос на эл. почту: sale@graz.ru

ППЦ-96221-0000010-06

ППЦ-96222-0000010

Объём 24 м

подкатная тележка BPW,

для темных нефтепродуктов

Объём 28 м

подкатная тележка SAF,

стандартные горловины

WWW.GRAZ.RU

Устанавливаются на оси BPW или SAF: 3 оси, 6 колес, пневматическая подвеска.

ПРИЦЕПЫ-ЦИСТЕРНЫ (ПЦ)

Предназначены для транспорти

ровки и кратковременного хра

нения светлых нефтепродуктов
плотностью до 0,86 т/м

. Являются

мерой полной вместимости.

Модель

Ось

Объём, м

Число

отсеков

Габариты,

длина × ширина × высота, мм

Снаряженная

масса, кг

Полная

масса, кг

Нагрузка

на седло, кг

Нагрузка

на тележку, кг

ППЦА-96222-0000012

BPW

2–5

9700 × 2500 × 3450

6000

30 750

9750

21 000

ППЦА-96222-0000012,

удлинённая

BPW

2–5

10 830

× 2500 × 3300

6000

30 750

9750

21 000

ППЦА-96222-0000010-02

SAF

2–5

9260 × 2550 × 3450

6000

28 740

9500

19 240

ППЦА-96231-0000011-05

BPW

2–5

10 000 × 2500 × 3450

6000

30 750

9750

21 000

ППЦА-96231-0000010-06

SAF

2–5

9260 × 2550 × 3450

6000

30 800

10 500

20 300

ППЦА-96233-0000010

BPW

2–5

11150 х 2550 х 3450

6300

33820

11320

22500

ППЦА-96233-0000010-01

SAF

2–5

11150 х 2550 х 3450

6300

33720

11220

22500

ППЦА-9138

-0000010

овального сечения

SAF

2–5

10 400 × 2550 × 3200

6200

33 720

11 720

22 000

ППЦА-91393-0000010

SAF

2–5

11 140

× 2550 × 3400

6200

33 720

11 720

22 000

ППЦА-96232-0000010

BPW

2–5

11 250 × 2500 × 3350

6330

30 750

9750

21 000

Модель

Объём,

Число

отсеков Шасси

Подвеска

Габариты,

длина × ширина ×

высота, мм

Снаря

женная

масса, кг

Полная

масса,

кг

Нагрузка

на передние

колеса, кг

Нагрузка

на задние

колеса, кг

ПЦ-8638-0000012

8,5

НЕФАЗ-8332

2 оси, 8 колес

8260 × 2500 × 3150

4445

11 500

5750

ПЦ-8638-0000012-01

8,5

МАЗ-89260

2 оси, 4 колеса

7710 × 2500 × 3600

4960

12 000

6000

ПЦ-8638-0000012-02

8,5

BPW

2 оси, 4 колеса

7100 × 2550 × 2950

4900

13 820

6970

6850

ПЦ-86391-0000010-01

10,7

BPW

2 оси, 4 колеса

6980 × 2500 × 3020

4850

13 820

6970

6850

ПЦ-86391-0000010

10,7

НЕФАЗ-8332

2 оси, 8 колес

8260 × 2500 × 3295

5000

14 000

7000

ПЦ-86531-0000010

15,0

МАЗ-837810

2 оси, 8 колес

9925 × 2500 × 3500

7100

20 000

10 000

Модели полуприцепов-цистерн

из алюминиево-магниевого сплава (ППЦА)

Модели полуприцепов-цистерн круглого сечения (в т.ч. усечённого

по обратному радиусу) из стали и алюминиево-магниевого сплава

ППЦС-91399-0000010

ППЦА-91391-0000010

Объём 28 м³, подкатная тележка SAF

Объём 37,7 м

, подкатная тележка SAF

Прицеп-цистерна позволяет увеличивать суммарный
объём единовременно перевозимого груза, а также
расширить логистические возможности. Так, прицеп
может быть разгружен в одной точке, в то время как
автоцистерна может доехать до другого пункта слива.

Прицепы могут комплектоваться насосной станцией,
электронной системой учёта выдаваемого топлива
отечественного или импортного производства, тем
самым становясь самостоятельными мобильными
заправочными пунктами.

Низкий центр тяжести прицепа-цистерны обладает
большим сопротивлением к опрокидыванию. Именно
поэтому прицепы ГРАЗ в составе автопоезда с авто

цистерной или топливозаправщиком чаще всего
выбирают для езды по горным серпантинам, где важна
манёвренность на узком пространстве.

Модельный ряд прицепов позволяет подобрать именно
ту модель, которая более всего подходит для имеющегося
шасси. Объём цистерны может составлять 8,5, 10,7 или
15 м³. Прицепы производятся на осях BPW, НЕФАЗ, МАЗ.

Возможности

Функциональные характеристики

ПЦ-8638-0000012

ПЦ-86391-0000010-01

Объём 8,5 м

, шасси НЕФАЗ

Объём 10,7 м

, шасси BPW

Мобильный УВТ

Сопротивление

к опрокидыванию

ПЦ-86531-0000010

Объём 15 м³, шасси МАЗ-837810

WWW.GRAZ.RU

Минимальная снаряженная масса

за счёт круглого

сечения цистерны позволяет перевозить максималь

ный объём полезного продукта.

Обеспечение полного слива топлива:

конструкция

цистерны выполнена с двусторонним уклоном к цен

тру ППЦ. Донные клапаны всегда находятся в самой
нижней точке отсека (91399, 91392).

Эксплуатации со всеми тягачами 4 ×

ППЦ ГРАЗ

можно эксплуатировать с любым тягачом в рамках раз

решённых нагрузок (кроме 91391).

Слив топлива в удалённые ёмкости:

возможность

установки более длинных рукавов (суммарно до 18 п.м.).

ППЦ-91315-0000010

Объём 32 м

, подкатная тележка SAF

Модель

Ось

Объём, м

Число

отсеков

Габариты,

длина × ширина × высота, мм

Снаряженная

масса, кг

Полная

масса, кг

Нагрузка

на седло, кг

Нагрузwка

на тележку, кг

ППЦС

-91399-0000010

SAF/BPW

28,0

2–5

9865 × 2550 × 3525

6500

30 600

8950

21 650

ППЦС-91399С-0000010

SAF

29,0

2–5

330 × 2550 × 3525

6800

31 440

9400

22 040

ППЦС-91399С-0000010-01

BPW

(двухскатная)

29,0

2–5

265 × 2550 × 3620

8340

210

575

635

ППЦС-91399-0000010-01

SAF (двух

скатная,

рессорная)

29,0

2–5

400 × 2550 × 3670

8160

100

500

600

ППЦС-91399С-0000010-01

SAF (двух

скатная)

29,0

2–5

265 х 2550 х 3620

8340

220

580

640

ППЦА-

91392-0000010

SAF/BPW

30,0

2–5

9830 ×

2550

× 3619

4800

31 230

9090

22 140

ППЦС-91314-0000010

SAF/BPW

31,0

2–5

130 х 2250 х 3290

7850

520

9770

750

ППЦА-91394-0000010

SAF/BPW

32,0

2–5

000 х 2550 х 3650

5450

970

600

370

ППЦС-91315-0000010

SAF (4 оси)

32,0

2–5

230 × 2550 × 3290

7800

320

9520

900

ППЦА-91319B-0000010

SAF/BPW

33,5

2–5

650 х 2550 х 3400

6200

270

9300

970

ППЦА-

91391-0000010

SAF/BPW

37,7

2–5

10 600 × 2500 × 3400

5600

33 600

11 300

22 300

НОВИНКА

WWW.GRAZ.RU

БИТУМОВОЗЫ (ППЦБ)
НЕФТЕВОЗЫ,
МАЗУТОВОЗЫ (ППЦН)

Битумовозы (ППЦБ) предназначены для

транспортировки битума, нефти и всех видов
нефтепродуктов, технической воды плотностью

до 1,0 т/м

при температуре продукта до +250 ºС.

Полуприцепы-цистерны ГРАЗ подходят для экс

плуатации практически с любым тягачом. Цистерны
круглого сечения могут производиться как постоян

ного (для тягачей с низким ССУ), так и переменного
(для тягачей с высоким ССУ) сечения.

Толщина теплоизоляции на каждом битумовозе
подбирается под конкретные условия эксплуатации,
что позволяет снизить снаряженную массу в случае
необязательного сохранения высокой температуры

Цистерны ГРАЗ разрабатываются под конкретные
условия работы. Для перевозки нефти или мазута это
могут быть цистерны как круглого, так и чемоданного
сечения. Если необходима сохранность температуры
груза, например для битума или транспортировки
обводнённой нефти — предлагаются модели кру

глого сечения с термоизоляцией. Для поддержания
температуры груза возможна установка полуавтома

тических горелок для его подогрева.

Возможности

Функциональные характеристики

перевозимого груза, или, наоборот, увеличить тол

щину для сохранения тепла. В этом случае цистерну
облицовывают полированной нержавеющей сталью
для снижения теплопотерь.

Битумовозы ГРАЗ имеют различную комплектацию.
По желанию клиентов цистерны могут оснащаться
насосами для быстрой перекачки тёмных нефтепро

дуктов. Вся техника ГРАЗ может быть изготовлена
в соответствии с картой окраски и по цветографиче

ским схемам клиента.

ППЦБ-912503-0000010

Объём 30 м³, подкатная тележка BPW

WWW.GRAZ.RU

ППЦБ-912503-0000010 (переменное сечение)

Объём 30 м³, подкатная тележка SAF

Устройство термоизолированных цистерн мак

симально долго сохраняет температуру груза.
Конструкция цистерны такова, что количество
мест потери тепла минимизировано — теплоизо

лированы такие места как люк горловины, донный
клапан, опоры цистерны. Крепёжные ленты имеют
теплоизолированные прокладки.

ППЦН-912503-0000010

Объём 28,5 м³,
подкатная тележка SAF

WWW.GRAZ.RU

Модель

Объём, м

Габариты,

длина × ширина × высота, мм

Снаряженная

масса, кг

Полная

масса, кг

Нагрузка

на седло, кг

Нагрузка

на тележку, кг

НОВИНКА

ППЦХ14-9136-0000010
(для химических жидкостей)

14,0

10 330 × 2550 × 3120

6520

29 200

12 300

16 900

ППЦБ/ППЦН-912505-0000010

24,0

10 100 × 2500 × 3550

7200

31 200

9300

21 900

ППЦБ/ППЦН-912502-0000010

26,0

10 900 × 2500 × 3550

7300

35 000

11 000

24 000

ППЦБ/ППЦН-912507-0000010

28,0

9800 × 2500 × 3750

7700

35 700

11 500

24 200

ППЦН-912503-0000010 (нефтевоз)

28,5

10 130 × 2500 × 3630

7800

33 450

11 200

22 250

ППЦБ-912503-0000010 (битумовоз)

30,0

10 200 × 2500 × 3750

7600

38 500

11 500

27 000

ППЦБ/ППЦН-912503-0000010
(переменного сечения)

30,0

12 500 × 2550 × 4000

8700

38 700

13 200

25 500

ППЦБ-91323А-0000010

32,0

12 820 х 2550 х 3850

9000

38 860

9510

(заполнение 92%)

25 920

(заполнение 92%)

ППЦБ/ППЦН-912504-0000010

33,0

11 250 × 2500 × 3750

10 800

42 000

15 000

27 000

Модели битумовозов, нефтевозов, мазутовозов круглого сечения

Нефтевозы, мазутовозы (ППЦН) предназначены для
транспортировки нефти, мазута и других видов нефте

продуктов, технической воды плотностью до 1,0 т/м

полностью соответствуют нормативным нагрузкам.

Объём — от 24 м

до 33 м

. Устанавливаются на оси

BPW, SAF, изготовляются из стали 09Г2С.
Имеют 1 отсек.

Могут снабжаться теплоизоляцией толщиной
до 150 мм, системой подогрева, которые позволяют
облегчить разгрузочные операции и сохранить характе

ристики груза.

Система подогрева — от стационарного источника пара.

Полуприцепы-цистерны на осях BPW могут быть осна

щены как барабанными, так и дисковыми тормозами,
а также системой TEBS.

Также предприятие по индивидуальным заказам
производит полуприцепы-цистерны для перевозки
химических и пищевых жидкостей объёмом от 14 до 33 м³.

ППЦБ-912604-0000010

ППЦХ14-9136-0000010

Объём 30 м³,
подкатная тележка SAF

Объём 14 м³, подкатная тележка SAF

//////////////////////////
