Полуприцепы-цистерны модели 964842, 964843, 964844, 964847, 964848, 964849, 96484А, 96484В, 96484D, 96484E. Технические характеристики

Приложение к свидетельству № 46860

Лист № 1

об утверждении типа средств измерений

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны модели 964842, 964843, 964844, 964847,964848,

964849, 96484А, 96484В, 96484D, 96484E

Назначение средства измерений

Полуприцепы-цистерны модели

964842,

964843,

964844,

964847,964848,

964849,

96484А, 96484В, 96484D, 96484E являются мерами полной вместимости и предназначены для

транспортирования по дорогам, рассчитанным на пропуск автопоездов с осевой нагрузкой 10

кН (10000кгс) и более, а также кратковременного хранения светлых нефтепродуктов.

Описание средства измерений

Полуприцепы - цистерны безрамной конструкции и состоят из следующих основных

частей:

· цистерны;

· опорного устройства;

· подвески и осей;

· тормозного управления;

· электрооборудования;

· противопожарных средств;

· технологического оборудования.

Полуприцепы-цистерны модели 964842,944843 изготовлены из алюминиевого листа

марки Амг5 ГОСТ 21631-76.

Полуприцепы-цистерны 964844, 964847, 964848, 964849, 96484А, 96484В, 96484Д,

96484Е изготовлены из стали марки 09Г2С ГОСТ 19281-89.

Цистерна представляет сварную емкость цилиндрической формы переменного сече-

ния, состоящую из обечайки и двух эллиптических днищ, ограничивающих емкость с торцов,

а также перегородок, разделяющих емкость на изолированные отсеки. Для гашения гидравли-

ческих ударов во время движения, внутри отсеков цистерны установлены волнорезы. В вол-

норезах предусмотрены отверстия, предназначенные для проведения осмотра и производства

работ внутри цистерны.

К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямо-

угольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью

шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрываемое

бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:

· дыхательный клапан;

· патрубок для отвода паров нефтепродуктов с огнепреградителем;

· датчик предельного уровня наполнения.

На внутренней стороне стенки горловин установлены указатели уровня наполнения.

В нижней части емкости, на каждом отсеке цистерны, приварены фланцы, предназна-

ченные для установки донных клапанов.

В средней части цистерны приварены кронштейны для установки опорного устройст-

ва и установлен ящик технологического оборудования и одновременно служащий боковой

защитой полуприцепов-цистерн.

На полуприцепы-цистерны установлены ящик с песком и ящики огнетушителей.

Сверху цистерны имеется огражденная защитным коробом, рабочая площадка, пред-

назначенная для проведения технологических операций по наливу (сливу), а также техниче-

ского обслуживания полуприцепов-цистерн.

Подвеска включает в себя шесть четверть эллиптических двухлистовых рессор, яв-

ляющихся одновременно опорами для шести пневмобаллонов подвески и шесть кронштейнов,

воспринимающих поперечные и вертикальные силы, передающиеся от осей полуприцепов-

Лист № 2

всего листов 6

цистерн через рессоры. Соединение рессоры и балки оси имеет U- образную форму и при по-

перечном нагружении выполняет функцию стабилизатора, противодействуя боковому накло-

ну цистерны.

Полуприцепы-цистерны оборудованы рабочей и стояночной тормозными системами,

выполненными по двухпроводной схеме. Привод тормозных механизмов

пневматиче-

ский.

Электрооборудование полуприцепов-цистерн включает в себя следующие элементы:

- две семиклеммовые розетки;

- жгуты проводов для подключения элементов системы освещения и сигнализа-

ции;

-два задних комбинированных фонаря, выполняющих функции габаритных

огней, указателей поворотов, сигналов торможения, противотуманных фонарей, фонарей

заднего хода и освещения государственного регистрационного знака;

- два фонаря полного габарита на гибкой основе;

- два передних габаритных фонаря;

- восемь боковых габаритных фонарей, совмещенных с оранжевыми световозвраща-

телями Е6;

- два передних световозвращателя белого цвета;

- задний знак - длинномерное транспортное средство.

Рисунок 1 - Общий вид полуприцепов - цистерн

Лист № 3

всего листов 6

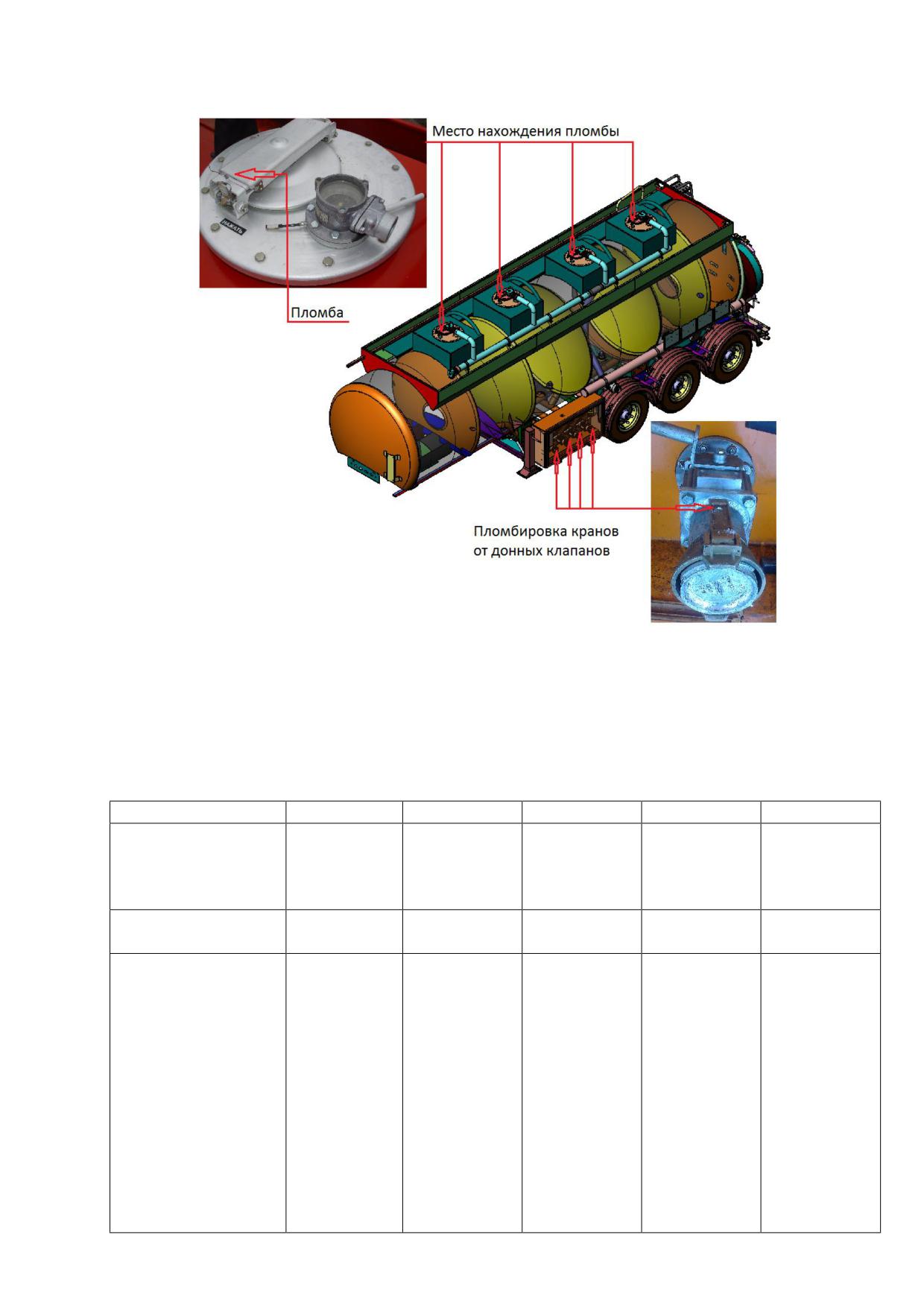

Рисунок 2 - Места пломбирования полуприцепов-цистерн

Местами пломбирования являются:

· крышки горловин (количество горловин зависит от варианта исполнения);

· донные клапана (количество клапанов зависит от варианта исполнения).

Пломбируются с помощью свинцовых пломб и проволоки.

Метрологические и технические характеристики

964842

964843

964844

964847

964848

Номинальная вме-

стимость цистерны,

м³(л)

32^±0,640

38^±0,760

25^±0,500

35^±0,700

38^±0,760

(32000^±640)

(38000^±760)

(25000^±500)

(35000^±700)

(38000^±760)

Количество отсеков

Номинальная вме-

стимость отсеков,

м³(л)

отсек 1

8,9^±0,178

8,8^±0,176

7,8^±0,156

8,8^±0,176

(8900^±178)

(8900^±176)

(7800^±156)

(8800^±176)

(8900^±176)

отсек 2

6,6^±0,132

7,2^±0,144

7,0^±0,140

8,9^±0,178

7,2^±0,144

(6600^±132)

(7200^±144)

(7000^±140)

(8900^±178)

(7200^±144)

отсек 3

8,8^±0,176

6,7^±0,134

5,1^±0,102

8,9^±0,178

6,7^±0,134

(8800^±176)

(6700^±134)

(5100^±102)

(8900^±178)

(6700^±134)

отсек 4

7,7^±0,154

8,5^±0,170

5,1^±0,102

8,4^±0,168

8,5^±0,170

(7700^±154)

(8500^±170)

(5100^±102)

(8400^±168)

(8500^±170)

отсек 5

6,8^±0,136

(6800^±136)

Лист № 4

всего листов 6

Масса в снаряжен-

ном состоянии, кг,

не более

5400

6100

7200

8200

9000

Полная масса, кг,

не более

32000

37640

28700

37250

41680

Габаритные разме-

ры, мм, не более

10500х2550

11500х2550

10500х2550

10700х2550

11300х2550

х4000

x4000

х4000

964849

96484A

96484B

96484D

96484E

Номинальная вме-

стимость цистерны,

м3 (л)

23^±0,460

30^±0,600

25±^0,500

40^±0,800

45^±0,900

(23000^±460)

(30000^±600)

(25000^±500)

(40000^±800)

(45000^±900)

Количество отсеков

Номинальная вме-

стимость отсеков,

м3(л)

отсек 1

7,7^±0,154

8,9^±0,178

7,8^±0,156

8,9^±0,178

9,0^±0,180

(7700^±154)

(8900^±178)

(7800^±156)

(8900^±178)

(9000^±180)

отсек 2

7,2^±0,144

6,6^±0,132

7,2^±0,144

7,5^±0,150

7,0^±0,140

(7200^±144)

(6600^±132)

(7200^±144)

(7500^±150)

(7000^±140)

отсек 3

8,1^±0,162

6,8^±0,136

10^±0,200

7,5^±0,150

9,0^±0,180

(8100^±162)

(6800^±136)

(10000^±200)

(7500^±150)

(9000^±180)

отсек 4

7,7^±0,154

8,6^±0,172

8,0^±0,160

(7700^±154)

(8600^±172)

(8000^±160)

отсек 5

7,5^±0,150

12^±0,240

(7500^±150)

(12000^±240)

Масса в снаряжен-

ном состоянии, кг,

не более

6500

6700

6900

9500

Полная масса, кг,

не более

26300

32500

28400

43900

48200

Габаритные разме-

ры, мм, не более

8000х2550

9300х2550

9100х2550

12000х2550

13200х2550

х4000

Пределы допускаемой относительной погрешности ППЦ, %,

не более

±0,4

Изменение вместимости до указателя уровня за счет образования

воздушных мешков в верхней части цистерны, % от номинальной

вместимости, не более

±0,1

Запасной объем для температурного расширения жидкости, % от

номинальной вместимости, не менее

Остаток жидкости в ППЦ после его слива самотеком на горизон-

тальной площадке, % от номинальной вместимости, не более

0,1

Лист № 5

всего листов 6

Условия эксплуатации:

температура окружающего воздуха, °С

от минус 40 до плюс 45

относительная влажность окружающего воздуха, %

до 80

атмосферное давление, кПа

от 86 до 107

Средняя наработка на отказ, ч, не менее

20000

Средний срок службы ППЦ, лет, не менее

Знак утверждения типа

наносится на фирменную табличку, расположенную в передней части полуприцепов-цистерн

ударным методом, на титульные листы руководства по эксплуатации и формуляра в нижней

части по центру - типографским способом.

Комплектность

В комплект поставки входят:

Полуприцеп-цистерна

1 шт

Рукав напорно-всасывающий Ду 80 с соединительной арматурой

2 шт

Противооткатный упор

2 шт

Огнетушитель ОП-4

1 шт

Ключ для ящика технологического оборудования

2 шт

Формуляр

1 экз

Руководство по эксплуатации

1 экз

Документация на комплектующие изделия

1 комплект

Поверка

осуществляетя по документу ГОСТ Р

8.569-98 “ГСИ. Автоцистерны для жидких

нефтепродуктов. Методика поверки”.

Основные средства поверки:

· весы KES3000, НПВ 3000кг, ц.д. 0,1 кг 3000кг;

· мерники эталонные 2-го разряда вместимостью 5, 10, 50, 100 л по ТУ 50.502-91;

· цилиндр мерный стеклянный 1000 мл по ГОСТ 1770-74;

· термометр цифровой ТК-5.01М диапазон измерения температуры от минус 50 ºС

до плюс 200 ºС, ц.д. 0,1 ºС.

Допускается применение других средств измерений с техническими

характеристиками, не уступающим указанным, поверенных в установленном порядке.

Сведения о методиках (методах) измерений

Сведения о методах измерения содержаться в руководстве по эксплуатации. 4977.01.040-0000

РЭ.

Нормативные и технические документы, устанавливающие требования к полуприце-

пам-цисцернам модели 964842, 964843, 964844, 964847,964848, 964849, 96484А, 96484В,

96484D, 96484E.

1. Технический регламент о безопасности колесных транспортных средств (утвер-

жденный постановлением Правительства РФ от 10 сентября 2009г. № 720), ( с изменениями от

10 сентября 2010г.).

2. ГОСТ Р 50913-96 "Автомобильные транспортные средства для транспортирования

и заправки нефтепродуктов. Типы, параметры и общие технические требования"

3. ГОСТ Р 8.569-98 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика по-

верки.

4. ТУ 4525-002-05444977-2011-1. Полуприцепы-цистерны моделей 964842, 964843,

964844, 964847, 964848, 964849, 96484А, 96484В, 96484Д, 96484Е. Технические условия.

Лист № 6

всего листов 6

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

измерения, предусмотренные законодательством Российской Федерации о техническом регу-

лировании.

Изготовитель

ЗАО " Чебоксарское предприятие "СЕСПЕЛЬ", 428000, г. Чебоксары, ул. Ярослав-

ская,76. Факс: 8352-62-26-38. Тел: 8352-62-55-06. E-mail: zaosespel@yandex.ru, www.sespel-

auto.ru.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт расходометрии» (ФГУП ВНИИР). Регистрационный

номер 30006-09. Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А, тел.:

(843)

272-70-62,

факс: (843) 272-00-32, e-mail: vniirpr@bk.ru

Заместитель

Руководителя Федерального

Е.Р. Петросян

агентства по техническому

регулированию и метрологии

М.П.

«____

___________ 2012г

//////////////////////////////////////////
