Полуприцепы-цистерны 914210. Технические характеристики
Приложение к свидетельству № 60973
Лист № 1
об утверждении типа средств измерений
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцепы-цистерны 914210
Назначение средства измерений
Полуприцепы-цистерны 914210 (далее - ППЦ) предназначены для измерений объема
нефтепродуктов плотностью от 700 до 860 кг/м3.
Описание средства измерений
Принцип работы ППЦ основан на заполнении их нефтепродуктом до указателя уровня
налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта произ-
водится самотеком или через насос.
ППЦ представляют собой стальную сварную цистерну, имеющую цилиндрическую
форму. Цистерна разделена перегородками-волнорезами на нескольких отсеков. Каждый отсек
является мерой полной вместимости и оборудован заливной горловиной прямоугольной формы
с установленной планкой указателя уровня налива из металлического уголка. Планка указателя
уровня налива находится в горловине или в полости цистерны.
Технологическое оборудование предназначено для выполнения операций налива-слива
нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с наливным отверстием и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос и датчик уровня по дополнительному заказу.
На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с
информационными табличками для обозначения транспортного средства, перевозящего опас-
ный груз.
Фото 1 - Общий вид полуприцепа-цистерны 914210
Лист № 2
Всего листов 3
Фактическая вместимость каждого отсека указана на стенке экологического короба в
зоне горловины.

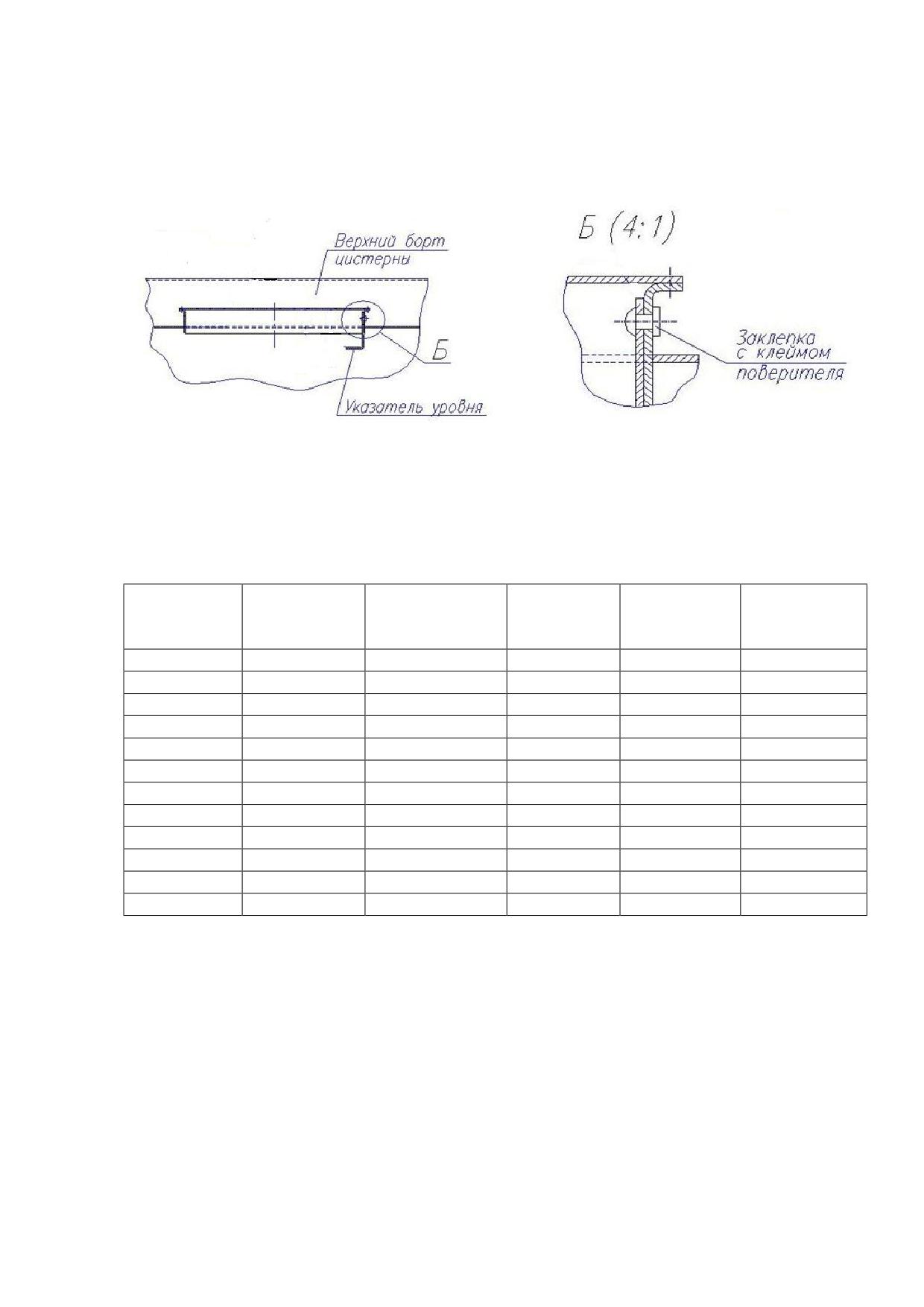

На рисунке 1 приведено обозначение места расположения заклепки для нанесения зна-
ка поверки для защиты от несанкционированного изменения положения планки уровня налива.
Рисунок 1 - Обозначение места для нанесения знака поверки
Метрологические и технические характеристики
Основные характеристики приведены в таблице 1.
Таблица 1
ППЦ
Номиналь-
Масса, кг,
Длина, мм,
Высота, мм,
Ширина,
ная вмести-
не более
не более
не более
мм,
мость, дм3
не более
914210/20
20000
6800
9400
3150
2500
914210/23
23000
6900
10200
3150
2500
914210/25
25000
7100
10800
3300
2500
914210/28
28000
7200
10500
3450
2500
914210/30
30000
7500
11100
3450
2500
914210/32
32000
7500
10300
3600
2500
914210/33
33000
7600
10600
3600
2500
914210/35
35000
7800
11150
3600
2500
914210/38
38000
7900
10600
3750
2500
914210/40
40000
8500
11200
3750
2500
914210/45
45000
8700
10700
3900
2500
914210/50
50000
8700
11250
3900
2500
Пределы допускаемой относительной погрешности при измерении объема ±0,4 %
Разность между номинальной и действительной вместимостью не более ±1,5 %
Температура окружающей среды при эксплуатации от минус 45 до плюс 40 ºС
Знак утверждения типа
наносится на информационную табличку, установленную на раме с правой стороны по ходу
движения, методом печати и на руководство по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки ППЦ входит:
- Полуприцеп-цистерна 914210 - 1 шт.;
- Запасные части, инструменты и принадлежности - 1 комплект;
- Руководство по эксплуатации «Полуприцеп-цистерна 914210» - 1шт.
Лист № 3
Всего листов 3
Поверка
осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жид-
ких нефтепродуктов. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм3.
Знак поверки наносится на заклепку, проходящую через стенку горловины и планку
уровня налива, и в свидетельство о поверке.
Сведения о методиках (методах) измерений
Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна 914210».
Нормативные и технические документы, устанавливающие требования к полуприцепам-
цистернам 914210
1.
ТУ 4525-001-24235179-2014. Полуприцепы-цистерны для перевозки светлых неф-
тепродуктов и битума 914210; 914220.
Изготовитель
ООО «БОНУМ»
ИНН 6141046070
Адрес: 346880, Ростовская область, г. Батайск, ул. 1-й Пятилетки, 69
Тел./факс: +7 (863) 3100123
Е-mail: e.bogdanov@bonum-trailer.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
