РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КОСИЛКА НАВЕСНАЯ
ДИСКОВАЯ
KDT 180
- 1,8 м
KDT 220
- 2,2 м
KDT 220 W - 2,2 м
KDT 220 S
- 2,2 м
KDT 260
- 2,6 м
KDT 260 W - 2,6 м
KDT 260 S
- 2,6 м
KDT 260 SL - 2,6 м
KDT 300
- 3,0 м
KDT 340
- 3,4 м
KDT 341
- 3,4 м
Зabogcкой номер:
IN221RU010
17.03.2017
ИЗДАНИЕ № 10
Оригинальное руководство

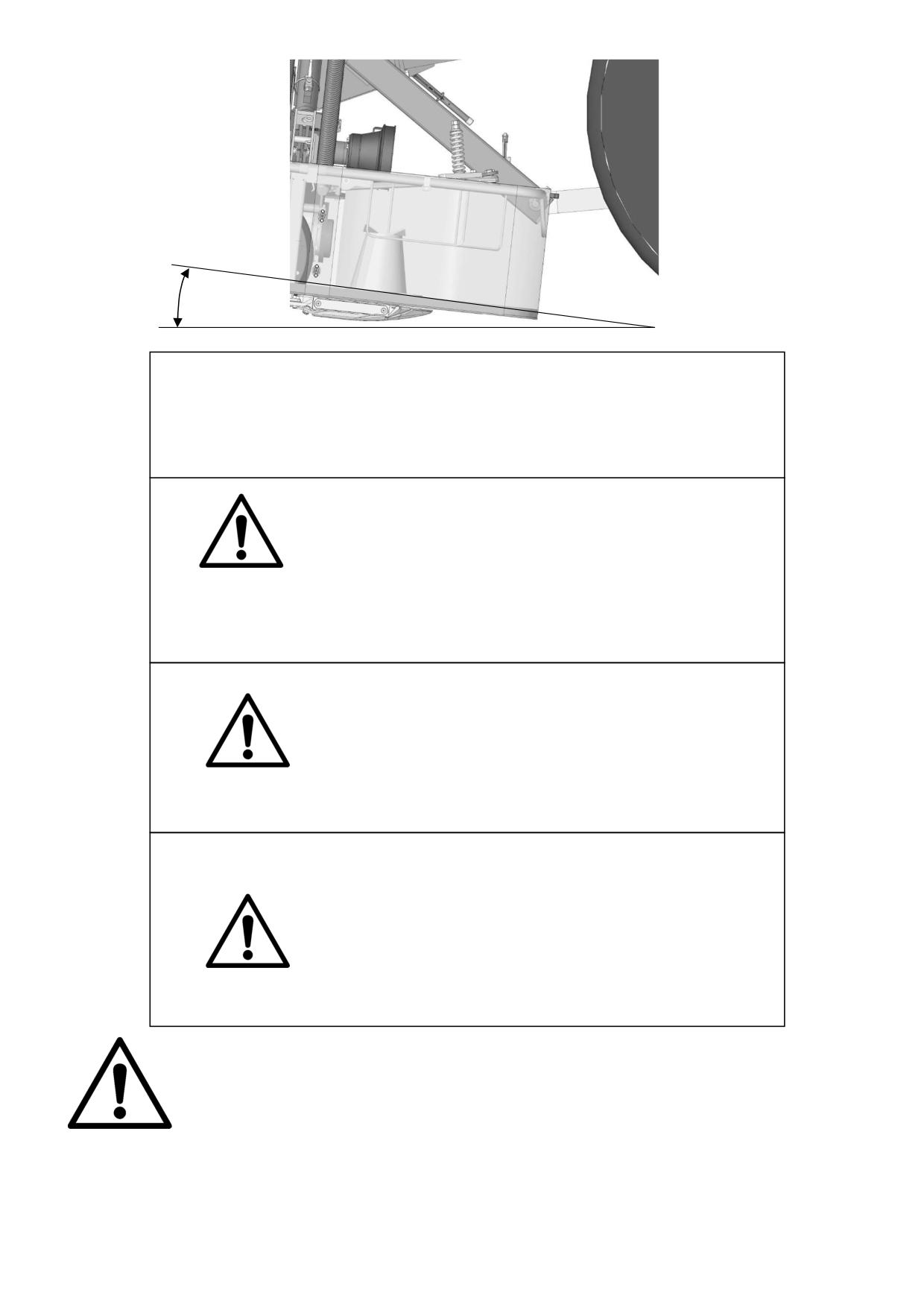

0 ÷ 5°
Рекомендуемый наклон косилки в рабочем положении не более 5о.
Допускается работа в горизонтальном положении.
Наклон в противоположном направлении приведет к
необратимым повреждениям режущего бруса.
ЗАПРЕЩАЕТСЯ
ВКЛЮЧАТЬ ПРИВОД
КОСИЛКИ ДО ЕЕ УСТАНОВКИ
В РАБОЧЕЕ ПОЛОЖЕНИЕ
ЗАПРЕЩАЕТСЯ
ПЕРЕВОДИТЬ КОСИЛКУ
В ТРАНСПОРТНОЕ
ПОЛОЖЕНИЕ ПРИ
ВРАЩАЮЩИХСЯ ДИСКАХ
ЗАПРЕЩАЕТСЯ
РАБОТАТЬ С КОСИЛКОЙ
В ПРИСУТСТВИИ
ПОСТОРОННИХ ЛИЦ
НА РАССТОЯНИИ НЕ МЕНЕЕ 50 М
ВНИМАНИЕ:
Сохранить руководство для использования в будущем.
Всесторонне проверенная и испытанная конструкция и правильный подбор
материалов гарантируют высокую надежность и качество выполнения
технологического процесса кошения косилок «SaМASZ».
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
1.
ИДЕНТИФИКАЦИЯ МАШИНЫ
2
2.
ВВЕДЕНИЕ
2
3.
ПРЕДНАЗНАЧЕНИЕ КОСИЛКИ
3
3.1. Технические данные
4
3.2. Конструкция и действование
5
3.3. Оборудование и запасные части
6
4.
УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ
7
4.1. Общие указания
7
4.2. Условия агрегирования косилки с трактором
9
4.3. Траспортировка
9
4.3.1. Перемещение машины на другое средство передвижения с целью ранспортировки
10
4.3. Рабочие элементы
11
4.5. Шарнирно-телескопический вал
11
4.6. Гидравлическая система
11
4.7. Остаточный риск
12
4.7.1. Риск зацепления, схватки
12
4.7.2. Риск травмы
12
4.7.3. Опасность вытечки жидкости из гидравлической системы
12
4.7.4. Запреты
13
4.7.5. Определение остаточного риска
13

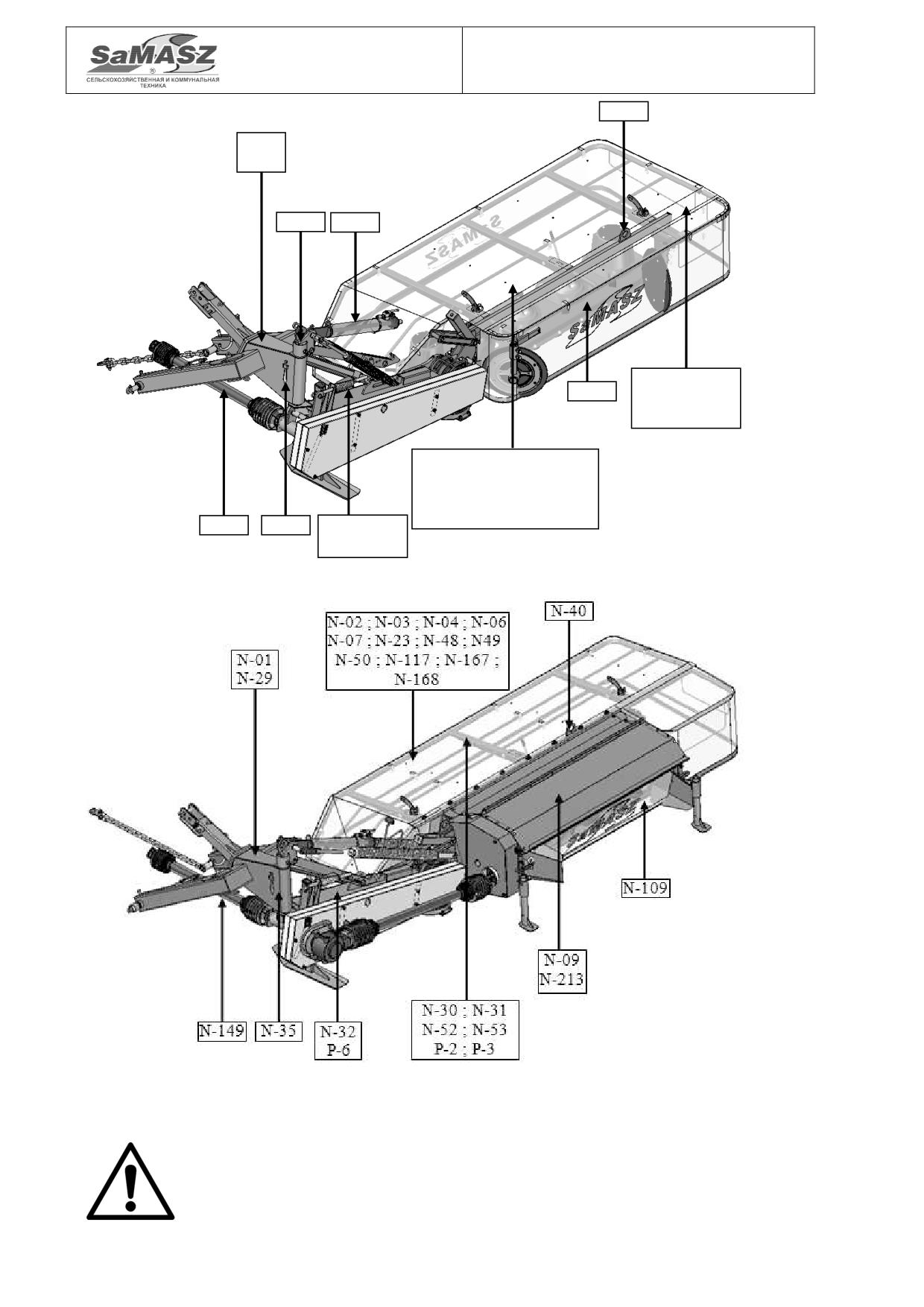

4.8. Предупреждающие знаки
13
5.
РАБОЧЕЕ И ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ КОСИЛКИ
17

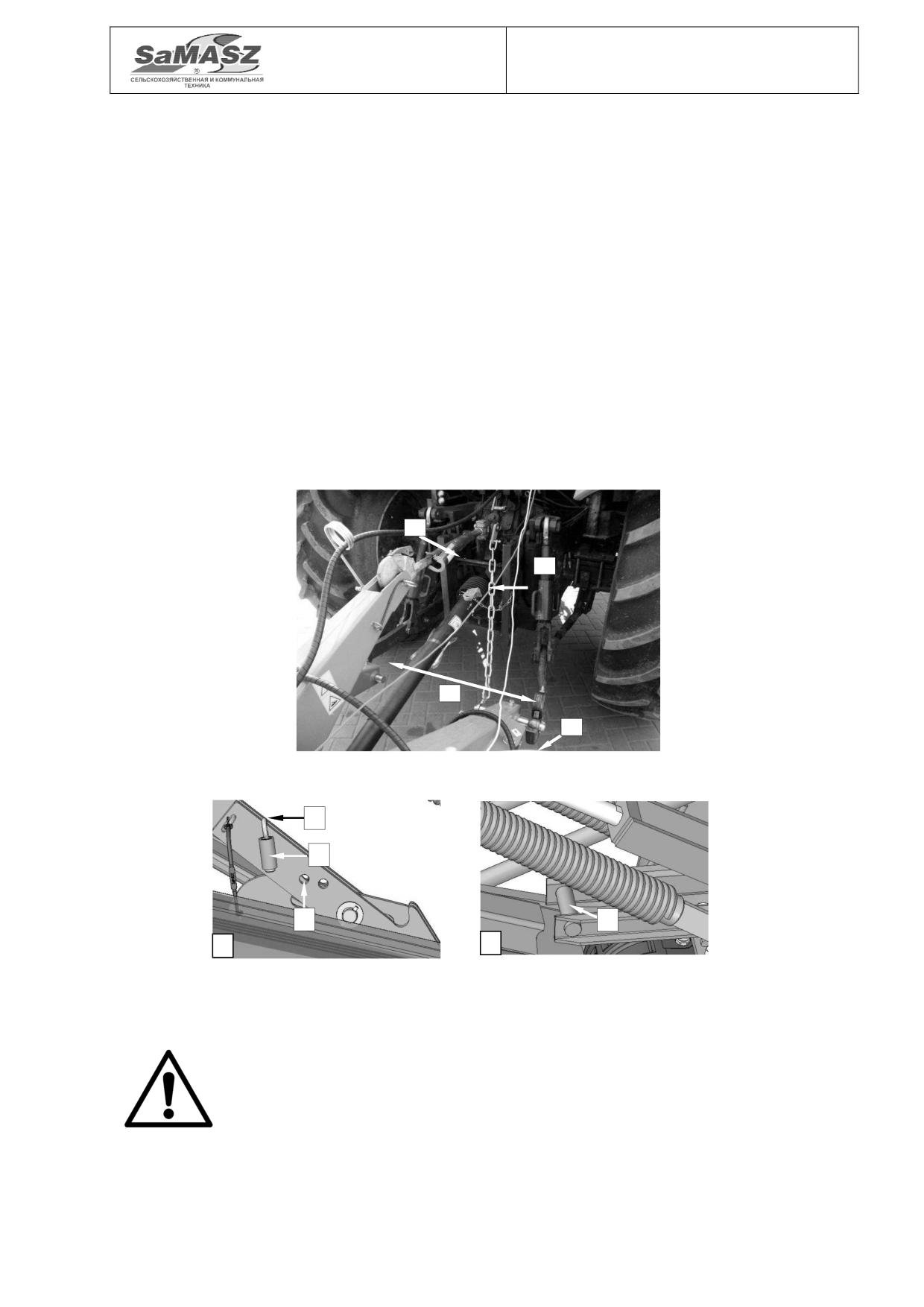

5.1 Навешивание косилки на тактор
17
5.2. Подготовка косилки к транспортировке
18

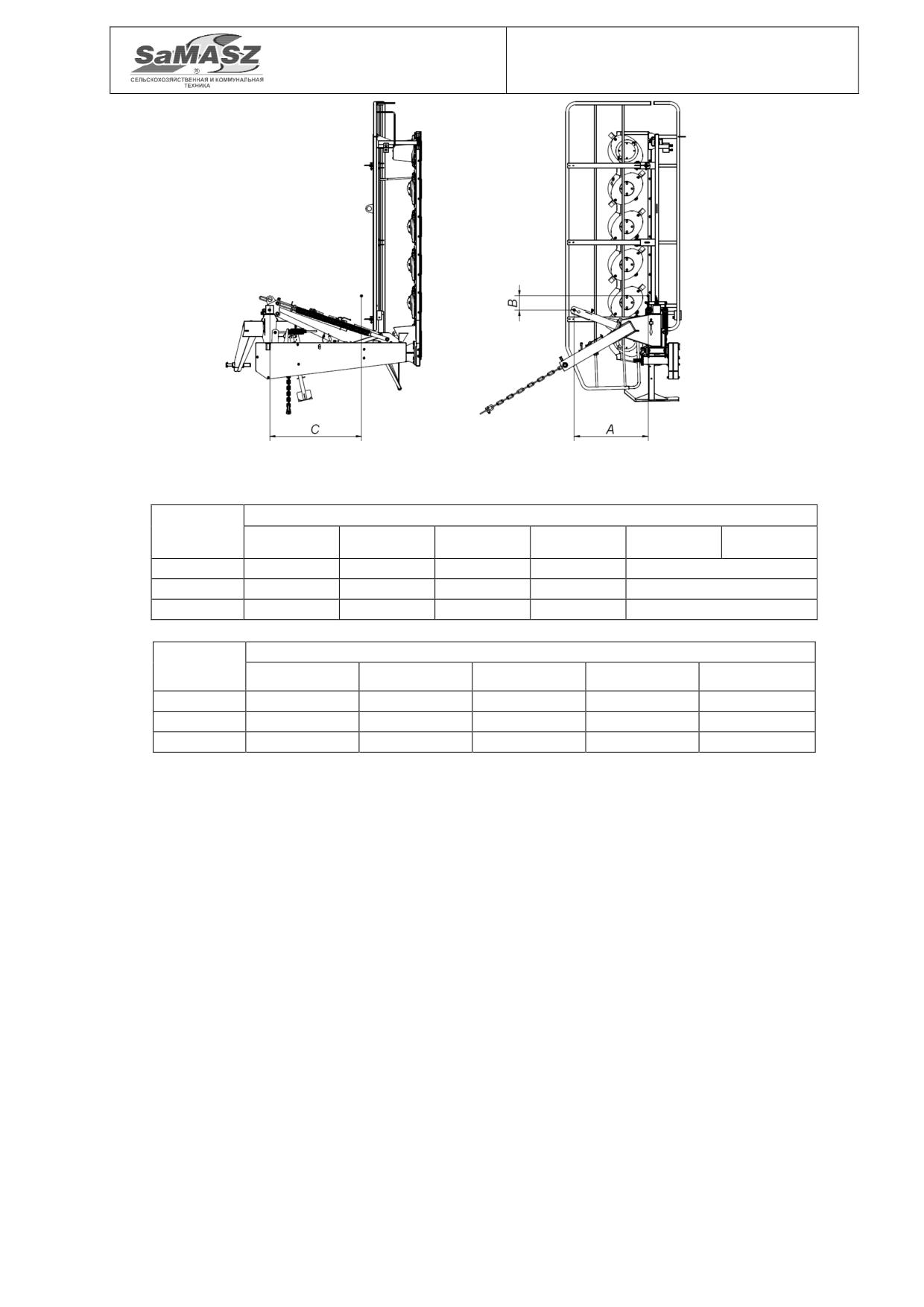

5.3. Транспортировка косилки по дорогам общего назначения
18

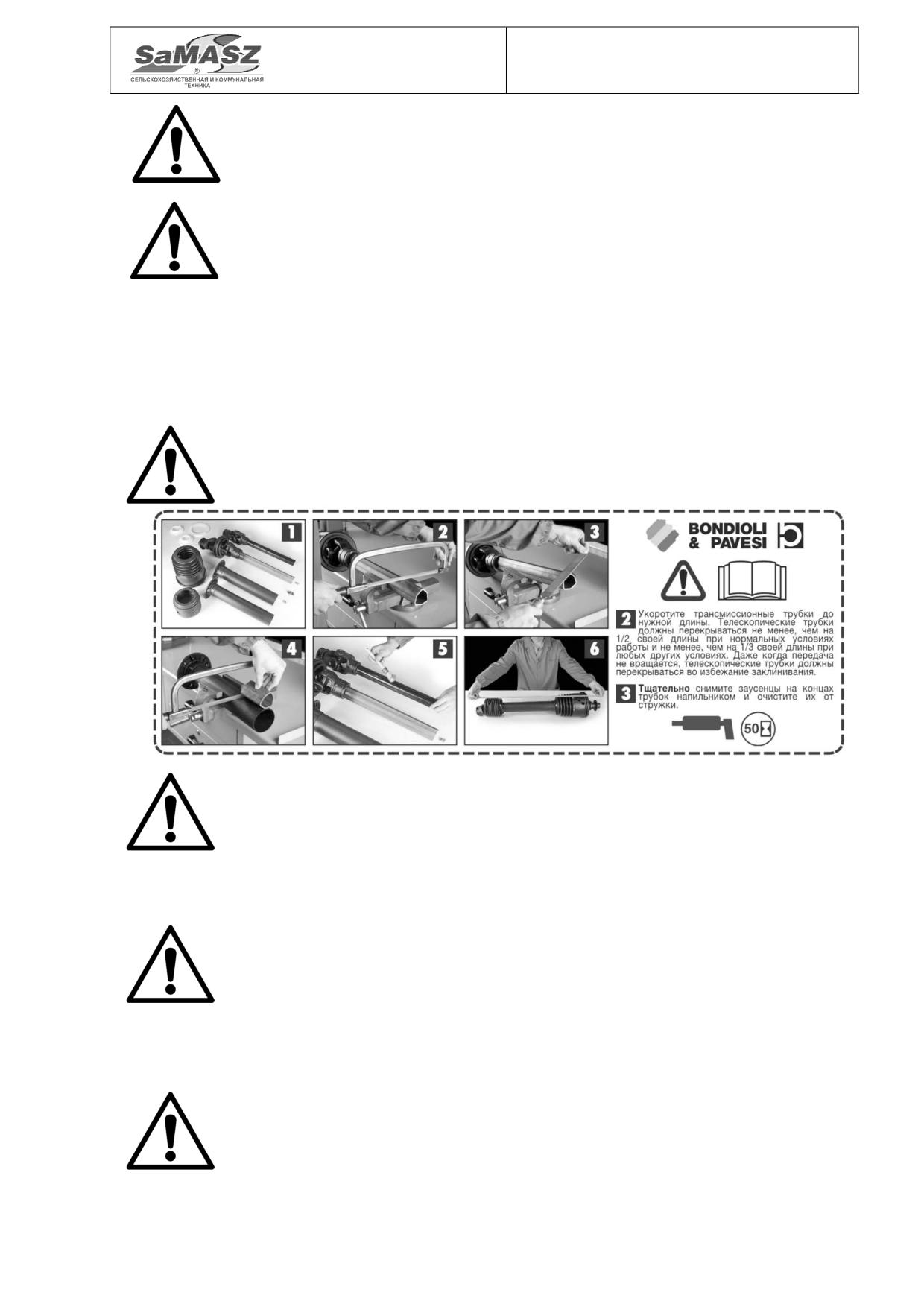

5.4. Установка карданного вала
19
5.5. Перевод косилки с транспортного в рабочее положение
20
5.6. Подготовка косилки к работе
20
5.7. Работа
21
5.7.1 Регулирование косилки в зависимости от условий кошения
21
5.7.2 Устройство и принцип работы тягового предохранителя
22
5.7.3 Забивание косилки
22
5.7.4 Проход косилки над прокосом во время поворотов
23
5.8. Отсоединение косилки от трактора
23
6.
МОНТАЖ И УСТАНОВКИ ДЕТАЛЕЙ РАБОЧИХ ОРГАНОВ КОСИЛКИ
23
6.1. Монтаж режущих ножей
23

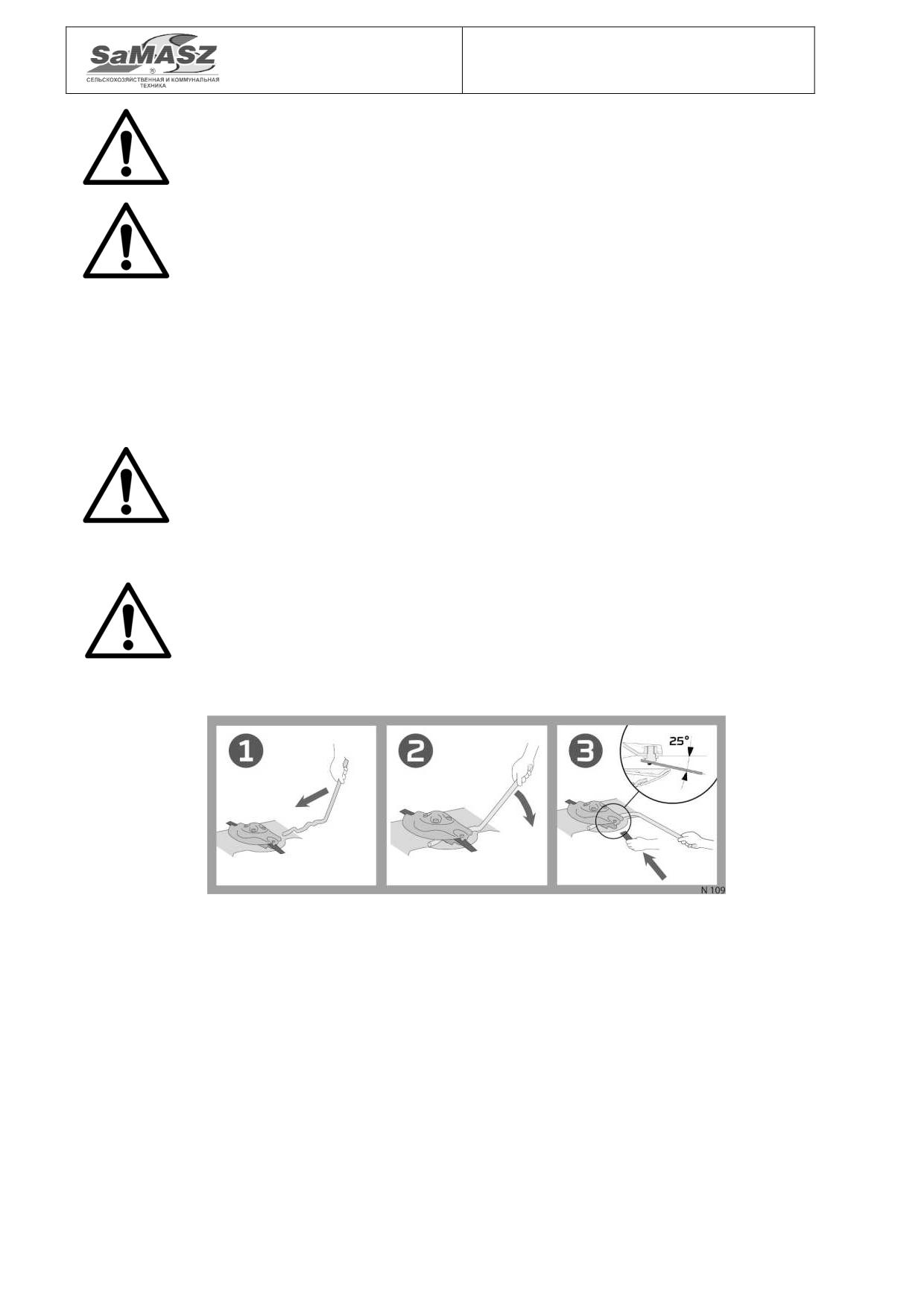

6.2. Замена ножей
24
6.3. Регулировка ширины валка
24
6.4. Регулировка высоты среза
27

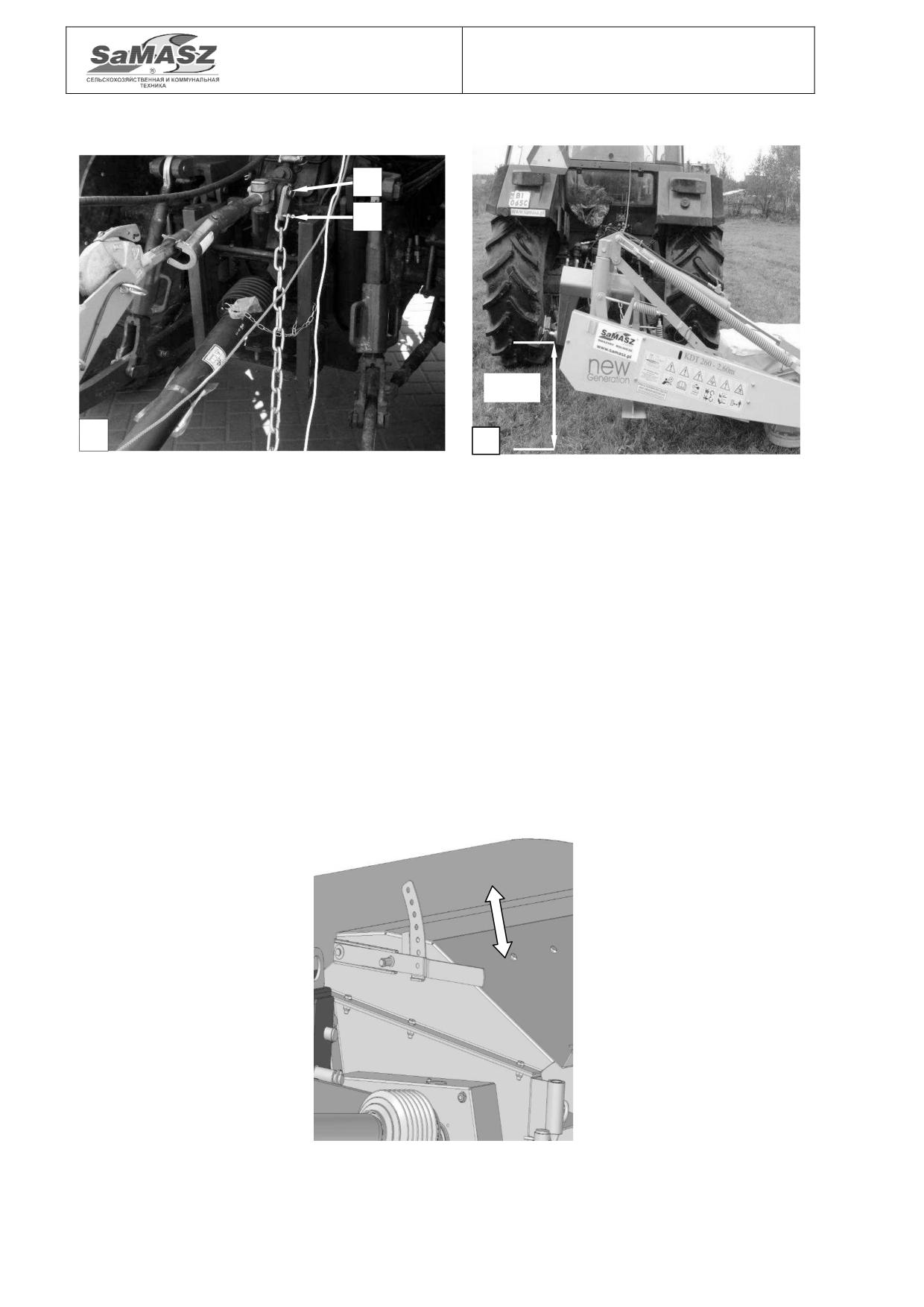

6.5. Применение и регулировка ограничительной цепи
28
6.6. Регулиоровка щели между заслонкой и валом вспушивателя
28
6.7. Замена пальцев вспушивателя
29
6.8. Регулировка давления плющилки
30
6.9. Эксплуатационное обслуживание
30
6.9.1. Проверка ножей и стержней держателей ножей
30

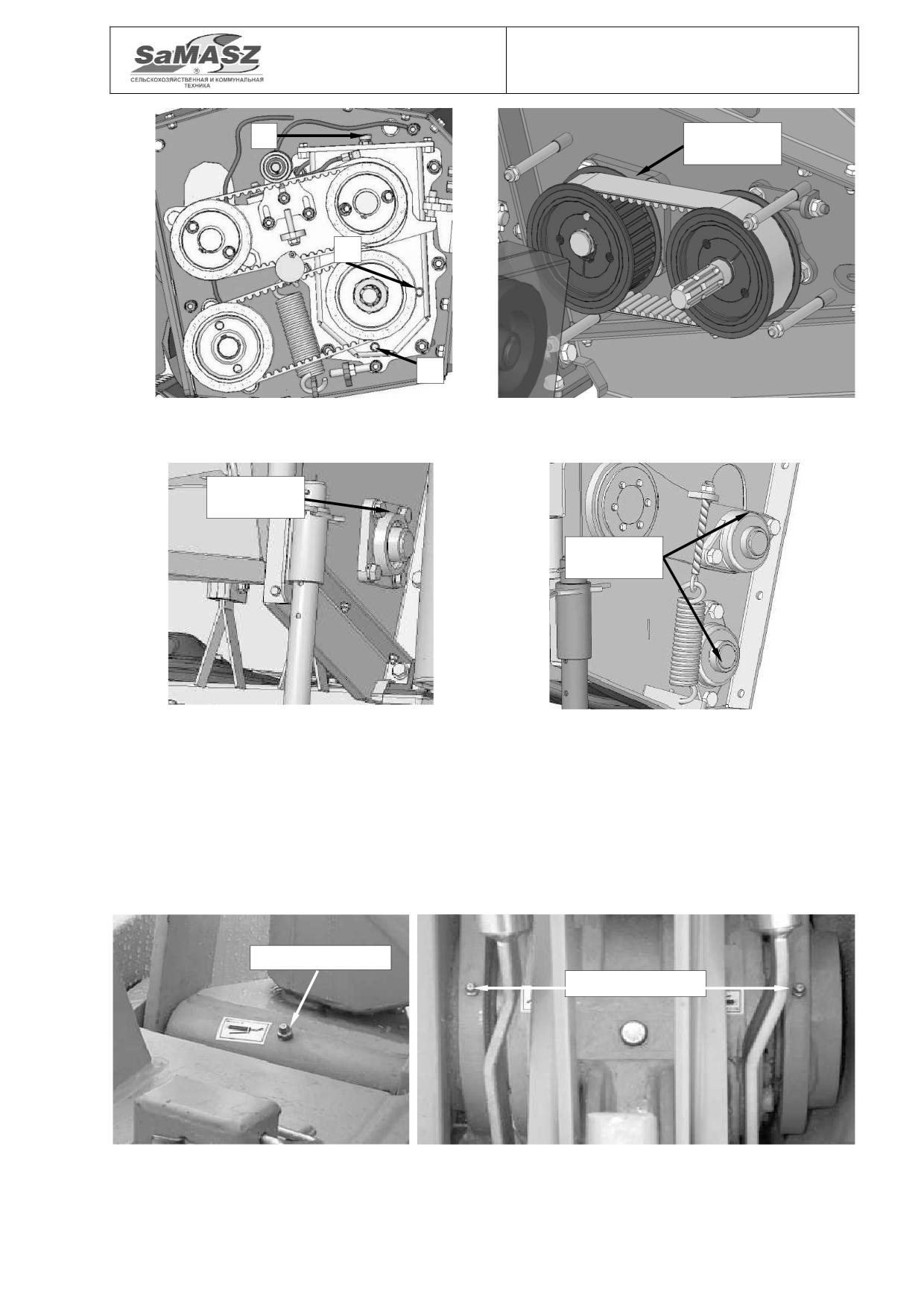

6.9.2. Проверка натяжения клиновых ремней ременной передачи привода режущего бруса
31
6.9.3.
Контроль состояния напряжения зубчатого ремня валиков и вспушивателя
31
6.9.4. Ежедневное обслуживание
32
6.9.5. Обслуживание после окончания сезона
33
7.
СМАЗКА
33
7.1. Режущий брус
33
7.2. Редуктор угловой передачи
34
7.3. Зубчатая передача привода редуктора вальцов
34
7.4. Подшипники и шарниры
35
8.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
36
9.
РЕМОНТ И УТИЛИЗАЦИЯ КОСИЛКИ
37
9.1. Ремонт
37
9.2. Tилизация
37
10. ГАРАНТИЙНЫЙ ТАЛОН
37
11. УСЛОВИЯ ГАРАНТИИ
38
11.1.
Гарантийные обязательства
38
11.2.
Отметки о гарантийных ремонтах
39
- 1 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
1.
ИДЕНТИФИКАЦИЯ МАШИНЫ
Заводской щиток косилки прикреплен постоянно к балке косилки в месте указанном
на Рис. 1.

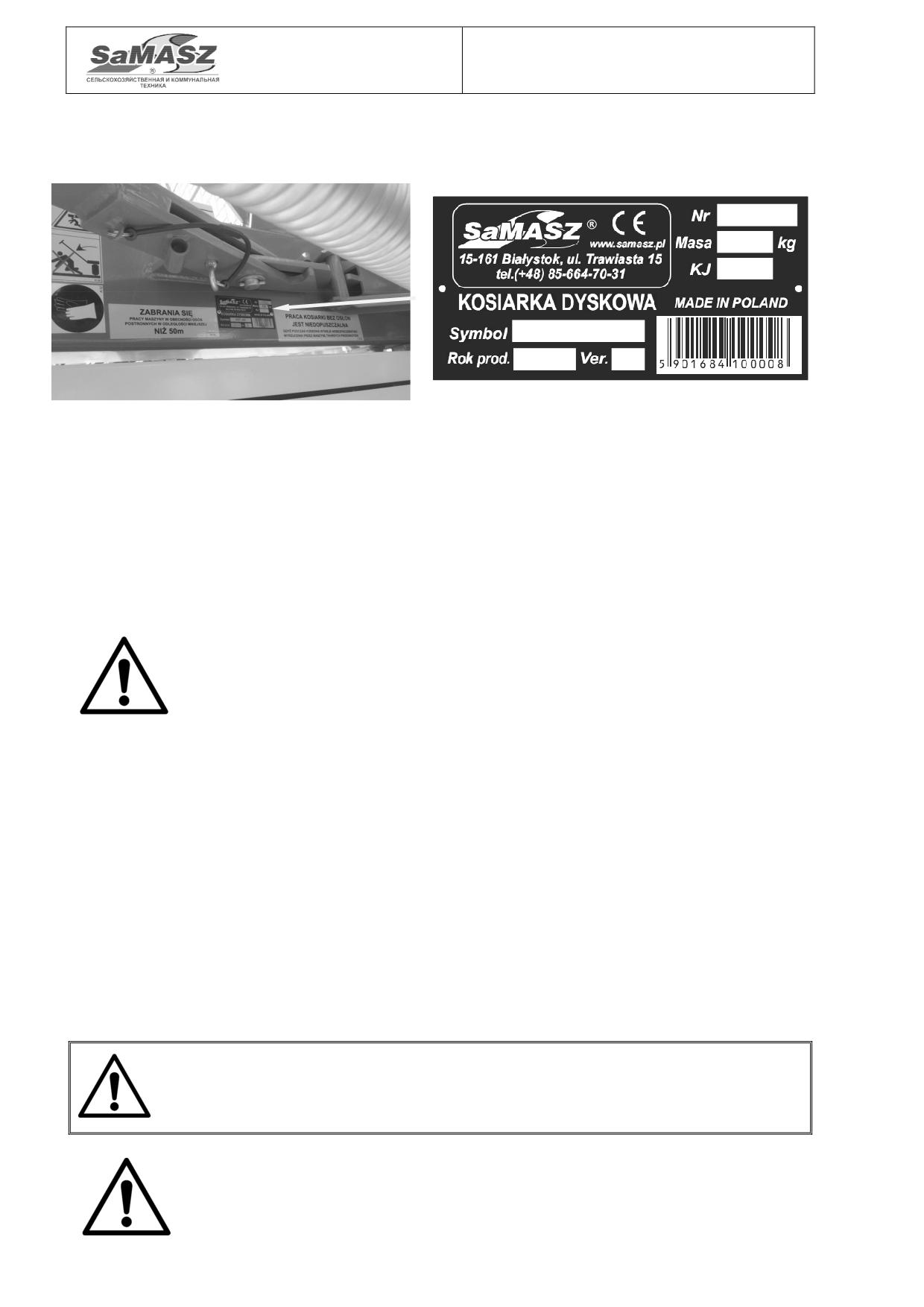

Рис. 1. Место прикрепления заводского щитка Рис. 2. Заводской щиток
Заводской щиток содержит:
- полное название производителя,
- вес,
- номер косилки,
- знак контроля качества,
- символ косилки,
- знак CE, обозначает,что машина,
- срок изготовления,
- Директиве 2006/42/WE и другим нормам
- номер версии,
соответсвия,
- штрих- код,
- надпись MADE IN POLAND.
ВНИМАНИЕ:
Подробную информацию насчет машины можно получить
у производителя или продавца машины.
2.
ВВЕДЕНИЕ
Настоящее руководство по эксплуатации следует учитывать как основное оснащение
косилки. Передавая косилку другому пользоватею следует передать ее вполне исправной,
вместе с руководством по эксплуатации, декларацией соответствия CE и принадлежащим
ей основным оснащением.
Перед началом эксплуатации косилки пользователь должен обязательно ознакомиться
с данным руководством по экспуатации и правилами техники безопасности.
Косилка изготавливается в соответстви с требованиями стандартов безопасности.
Соблюдение указаний этого руководства гарантирует полную безопасность пользования
косилкой.
В случае возникновения каких-либо сомнений, связанных с запуском и эксплуатацией
косилки, необходимо связаться с производителем.
Руководство по эксплуатации входит в комплект поставки.
ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ
При пользовании косилкой следует соблюдать предупреждения и правила
безопасности, обозначенные этим знаком.
ВНИМАНИЕ:
Запрещается
пользоваться
косилкой
без
предварительного
ознакомления с руководством по эксплуатации, а также лицам, не
имеющим прав на управление тракторами, в частности - детям.
- 2 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
3.
ПРЕДНАЗНАЧЕНИЕ КОСИЛКИ
Косилка со вспушивателем/плющилкой оснащена режущим брусом „Perfect Cut”.
В Таб.
1 указано разницы в высоте кошения в зависимости от угла установки режущего
бруса , а также в зависимости от применённых полозьев.

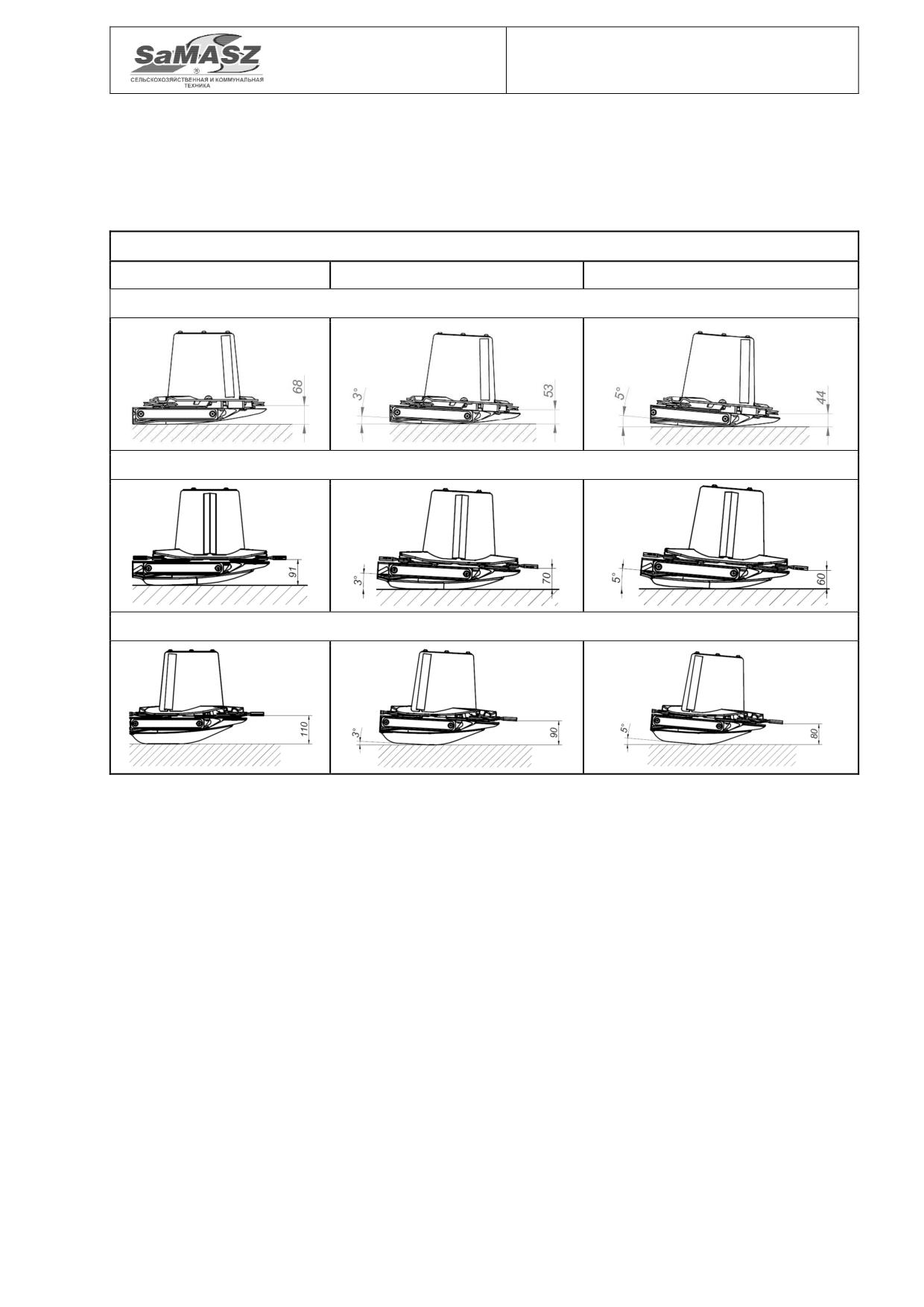

Таб. 1. Высота кошения в зависимости от режущего бруса и угла его наклона
Режущий брус „Perfect Cut”
Нулевой угол
Наклон 3°
Наклон 5°
Cтандартная высота
Опциональные высоты в случае применения полозья высокого скашивания
Опциональные высоты в случае применения двойного полозья высокого скашивания
• Ротационная дисковая косилка предназначена для кошения зеленой массы: травы,
люцерны, и т.п., на лугопастбищных угодьях (луги), на некаменистых возделываемых
полях и формирования их них свободно уложенного покоса. Кошенные луг или поле
должны быть равны и, рекомендуется подготовку методом укатывания. В случае
преимущества высоких трав первый и второй покос косится на высоте 6 - 7 см, зато
в случае преимущества низких трав - на высоте 5 см. Последний покос, в свою очередь,
должен косится чуть выше - 7 - 8 см от земли.
• Ротационная дисковая навесная косилка со вспушивателем/плющилкой предназначена
для кошения зеленой массы: травы, люцерны, и т.п., на лугопастбищных угодьях (луги),
на некаменистых возделываемых полях и формирования их них свободно уложенного
покоса. Вследствие передвижения отдельных слоев зеленой массы, под влиянием работы
битеров/вальца происходит процесс ломки стеблей, трав, а также стирается из них слой
воска. Это облегчает и ускоряет процесс сушки корма на около 30 до 40%. Плющилку
рекомендуется особенно для кошения мотыльковых трав, таких как напр. люцерна.
Кошенные луг или поле должны быть равны, заранее подготовлены методом
укатывания. Касается это особенно косилок с плющилкой, так как они допукают камни
величиной до нескольких сантиметров. Если встретится большой камень, надо
остановиться и его вынять, так как может повредить диски. В случае преимущества
высоких трав первый и второй покос косится на высоте 6 - 7 см, зато в случае
преимущества низких трав - на высоте 5 см. Последний покос, в свою очередь, должен
косится чуть выше - 7 - 8 см от земли.
- 3 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
ВНИМАНИЕ:
Запрещается использовать косилку с другой, чем указано в руководстве,
целью. Использование её с другой целью будет приниматься как
использование не соответсвующее её предназначению и может освободить
производителя от ответственности за возникший в связи с этим вред. Машина
должна быть использована, обслуживаемая и исправляемая исключительно
лицами, ознакомленными с её подробными характеристиками,
и ознакомленными с правилами поведения в области безопасности.
Своевольные изменения введены в косилку могут освободить производителя
от ответсвенности за возникшие повреждения.
3.1. Технические данные
Таб. 2. Технические данные
Тип косилки
KDT 180
KDT 220
KDT 260
KDT 300
KDT 340
KDT 341
Рабочая ширина захвата,
1.80 м
2.20 м
2.60 м
3.00 м
3.40 м
3.40 м
Число ножей [шт.]
8 (2 x 4)
10 (2 x 5)
12 (2 x 6)
14 (2 x 7)
16 (2 x 8)
16 (2 x 8)
Обороты ВОМ трактора,
540 об/мин
22 кВт
30 кВт
50 кВт
60 кВт
70 кВт
70 кВт
Требуемая мощность трактора
(30 л.с.)
(50 л.с.)
(70 л.с.)
(80 л.с.)
(90 л.с.)
(90 л.с.)
Категория трехточечной системы
II
подвески
Производительность за 1 час
~ 2 га/ч
~ 2,5 га/ч
~ 3,0 га/ч
~ 3,5 га/ч
~ 4,0га/ч
~ 4,0га/ч
основного времени,
Длина в транспортном
1200 mm
положении,
Ширина в транспортном
1850 мм
2150 мм
2150 мм
2150 мм
2200 мм
2200 мм
положении,
Ширина в рабочем положении,
3500 мм
4200 мм
4600 мм
5100 мм
5550 мм
5550 мм
Масса,
550 кг
670 кг
725 кг
785 кг
825 кг
825 кг
Линейная скорость среза,
91 м/сек
Скорость вращения дисков,
3250 об/мин
Уровень шума, создаваемый
101 ± 1 дБ
косилкой при работе,
LpA
LAmax
113 ± 1 дБ
LCpeak
116 ± 1 дБ
Тип косилки
KDT 220 S
KDT 260 S
KDT 260 SL
KDT 220 W
KDT 260 W
Рабочая ширина захвата
2,20 м
2,60 м
2,60 м
2,20 м
2,60 м
Число ножей [шт.]
10 (2 x 5)
12 (2 x 6)
12 (2 x 6)
10 (2 x 5)
12 (2 x 6)
Обороты ВОМ трактора,
540 об/мин
44 кВт
66 кВт
66 кВт
44 кВт
66 кВт
Требуемая мощность трактора
(60 л.с.)
(90 л.с.)
(90 л.с.)
(60 л.с.)
(90 л.с.)
Категория трехточечной системы
II
подвески
Производительность за 1 час
~ 2,0 га/ч
~ 2,8 га/ч
~ 2,8 га/ч
~ 2,0 га/ч
~ 2,8 га/ч
основного времени,
Длина в транспортном
1600 мм
1220 мм
1220 мм
1500 мм
1445 мм
положении,
Ширина в транспортном
2150 мм
2150 мм
2150 мм
2150 мм
2200 мм
положении,
Ширина в рабочем положении,
4200 мм
4680 мм
4680 мм
4200 мм
4700 мм
Масса,
940 кг
995 кг
995 кг
950 кг
1005 кг
Линейная скорость среза
91 м/сек
Скорость вращения дисков,
3250 об/мин
Уровень шума, создаваемый
98 ± 1 дБ
97 ± 1 дБ
косилкой при работе,
LpA
LAmax
109 ± 1 дБ
109 ± 1 дБ
LCpeak
112 ± 1 дБ
112 ± 1 дБ
S - Косилка со вспушивателем прокоса
W - Косилка-плющилка
LpA - уровень звука излучения на рабочем месте в течение 8-часового рабочего дня. Средний по времени
ровень звукового давления, корректированный по частотной характеристике А.
LAмax - максимальный корректированный по частотной характеристике А уровень звуковой мощности.
LCpeak - корректированный по частотной характеристике С пиковый уровень звукового давления.
- 4 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT

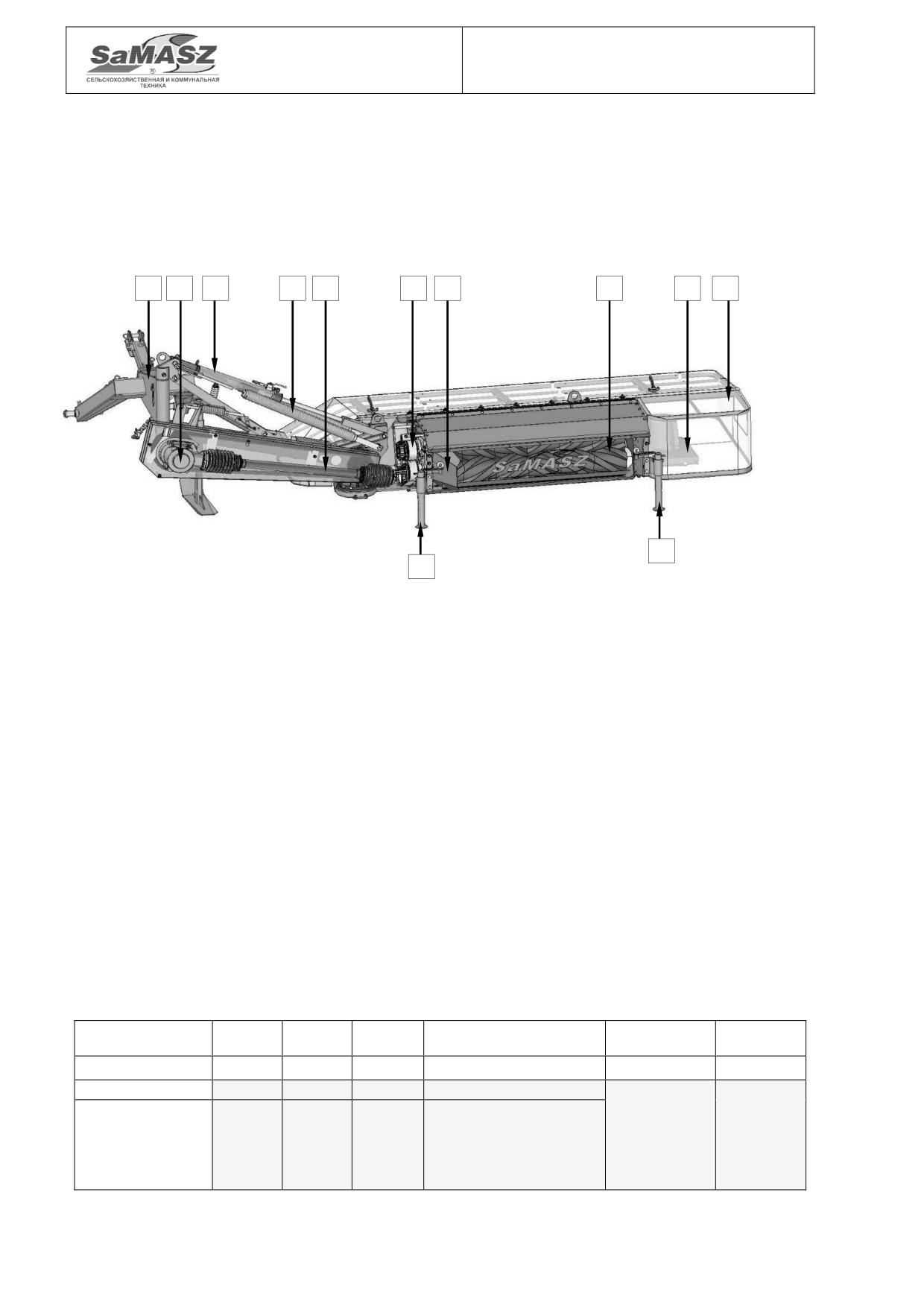

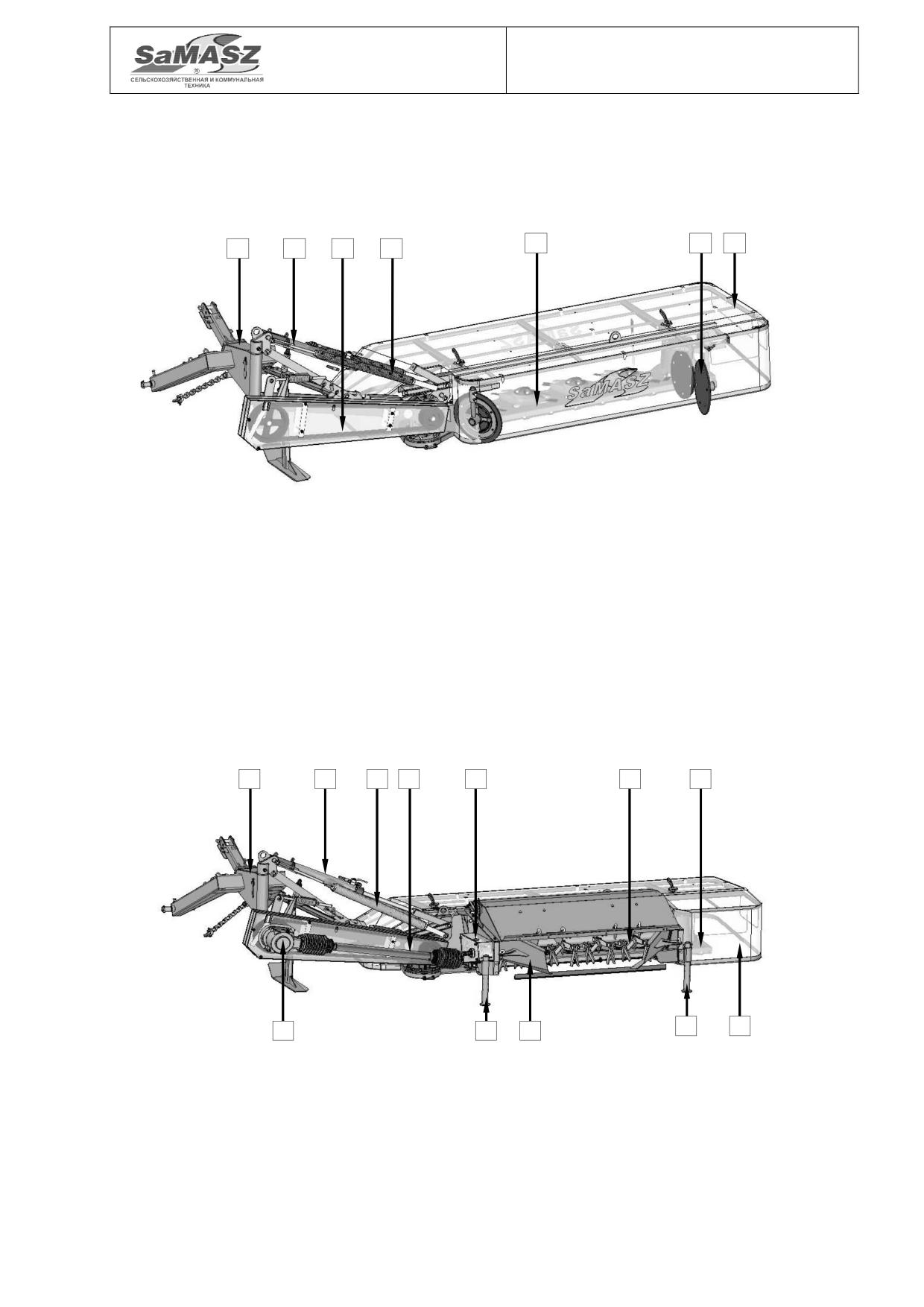

3.2. Конструкция и действование
Навесное устройство (1) предназначено для агрегатирования косилки к трехточечной
системе навески трактора. Привод от ВОМ трактора передается ременной передачей (3)
через редуктор на режущий брус (4). Перевод косилки в рабочее положение производится
с помощью гидроцилиндра (2) от гидросистемы трактора. На верхнем кожухе вспушивателя
прикреплены полозья (5). На главной раме находится защитной кожух (6).
4
5
6
1
2
3
7
Рис. 3а. Косилка навесная дисковая
1 - Навесное устройство
4 - Режущий брус
2 - Cевромотор с пружинами натяжения
5 - Валкообразователи колесного типа
3 - Ременная передача с защитным кожухом
6 - Защитное ограждение
7 - Разгрузочные пружины
Навесное устройство (1) предназначено для агрегатирования косилки к трехточечной
системе навески трактора. Привод от ВОМ трактора передается yгловой редуктор (3) через
редуктор на режущий брус (4). На режущем брусе установлены диски, на каждом из которых
прикреплены по два ножа. Привод от ВОМ трактора также передается через цепочный
редуктор (9) и карданный вал (10) на вспушиватель прокоса (8). Перевод косилки в рабочее
положение производится с помощью гидроцилиндра (2) от гидросистемы трактора.
На верхнем кожухе вспушивателя прикреплены полозья (5). На главной раме находится
защитной кожух (6).
1
2
7
10
9
8
4
11
6
3
11
5
Рис. 3б. Навесная дисковая косилка со вспушивателем
1 - Навесное устройство
6 - Защитное ограждение
2 - Cевромотор с пружинами натяжения
7 - Разгрузочные пружины
3 - Угловой редуктор
8 - Bспушиватель прокоса
4 - Режущий брус
9 - Цепочный редуктор
5 - Валкообразователи колесного типа
10 - Карданный вал
11 - Опорные стойки
- 5 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
Навесное устройство (1) предназначено для агрегатирования косилки к трехточечной
системе навески трактора. Привод от ВОМ трактора передается yгловой передачей (3) через
редуктор на режущий брус (4). На режущем брусе установлены диски, на каждом из которых
прикреплены по два ножа. Привод от ВОМ трактора также передается через цепочный
редуктор (9) и карданный вал (10) на плющильные вальцы (8). Перевод косилки в рабочее
положение производится с помощью гидроцилиндра (2) от гидросистемы трактора. На
верхнем кожухе вспушивателя прикреплены полозья (5). На главной раме находится
защитной кожух (6).
1
3
2
7
10
9
5
8
4
6
11
11
Рис. 3в. Косилка-плющилка навесная дисковая
1 - Навесное устройство
6 - Защитное ограждение
2 - севромотор с пружинами натяжения
7 - Разгрузочные пружины
3 - Угловой редуктор
8 - 2 плющильных вальца
4 - Режущий брус
9 - Цепочный редуктор
5 - Валкообразователи колесного типа
10 - Карданный вал
11 - Опорные стойки
3.3. Оборудование и запасные части
Базовая комплектация поставки:
гарантийный талон,
руководство по эксплуатации и каталог запчастей,
режущие ножи,
карданный вал с обгонно-предохранительной муфтой,
аэрозольная краска (150 мл).
Дополнительное оснащение (за дополнительной оплатой):
отличительная треугольная табличка.
Таб. 3. Рекомендуемый карданный вал
Крутящий
Произво-
Косилка
Мощность
Длина
Обозначение
Муфта
Момент
дитель
л.с.
мм
Н*м
KDT 180
21
860-1208
270
7G2N086CE007096MA
KDT 220 ; KDT 260
Обгонно-
KDT 300 ; KDT 340
BONDIOLI
предохранитель
KDT 341
35
910-1275
460
7G4N091CE007096MA
& PAVESSI
ная правая
KDT 220 S/SL/W
KDT 260 S/SL/W
- 6 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
Фиксатор карданного вала
Обгонно-предохранительную
подсоединять к ВОМ-у трактора
муфту подсоединять со стороны
косилки KDТ

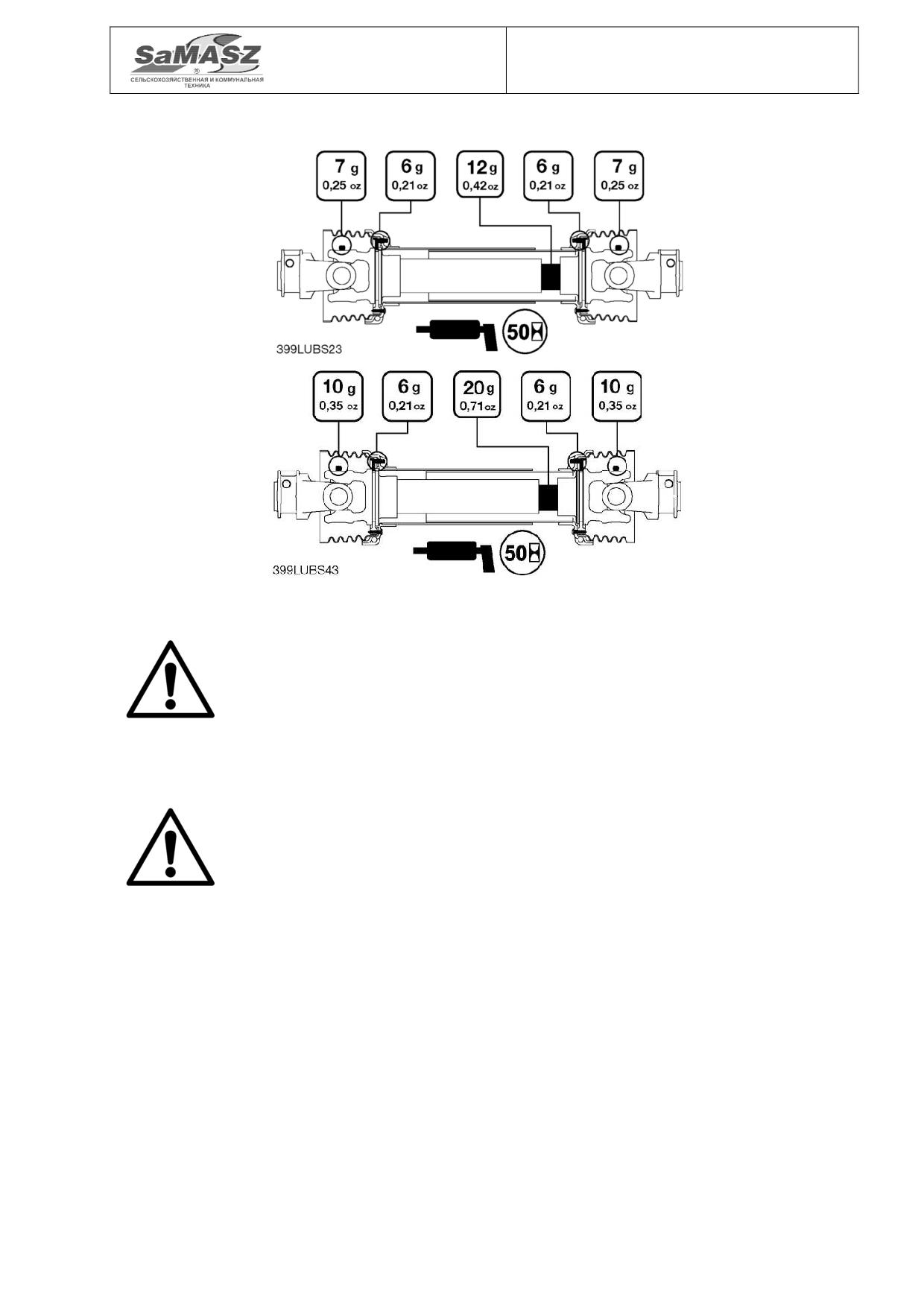

Рис. 4. Подсоединение и смазка карданного вала
ВНИМАНИЕ:
Обязательно смазывать точки, указанные на Рис.
4, каждые 50 часов
работы. Карданный вал также смазывать перед и после каждой более
продолжительной остановки.
Допускается применение карданных валов от других производителей со сравнимыми
техническими данными после согласования с производителем косилки
- компанией
«СаМАШ»(«SaМASZ»).
ВНИМАНИЕ:
Дополнительное оснащение следует приобретать отдельно.
Производитель оснащает косилку соединительными элементами (ручки и кронштейны)
для монтажа требуемых фонарей и табло. Соединенные фонари и катафоты крепятся
к предупредительным табло.
4.
УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ
4.1. Общие указания
Передняя ось трактора должна быть достаточно нагружена. В случае необходимости
навешивать баластные грузы на трактор.
Включать гидронавесное устройство трактора можно только сидя в кабине трактора;
применение гидрораспределителя после выхода из кабины запрещено.
В тракторах, оборудованных EHR, управление гидронавесным устройством
осуществляется при помощи кнопки, помещенной снаружи кабины трактора.
Соблюдайте особые меры безопасности, выполняя это действие.
При установке косилки в транспортное положение следует снять весь вал либо его часть
со стороны ВОМ трактора.
- 7 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
Работа без защитных кожуха и фартука недопустима. Также запрещено работать
с поврежденным либо поднятым кожухом (существует опасность отбрасывания твердых
предметов). Поврежденный защитный фартук следует заменить новым.
Во время использования косилки следует контролировать повреждения структур,
защитных фартуков, цепей и полосок резины и в случае необходимости заменить даже
неповрежденные элементы.
Кошение начинать только при достижении 540 об/мин. ВОМ трактора.
Обороты ВОМ не должны превышать 600 об/мин.
Посторонние лица должны сохранять безопасное расстояние от работающей косилки, не
менее 50 м. Особую осторожность следует соблюдать при работах вблизи дорог и улиц.
Запрещено пребывать на машине во время работы косилки.
Выполнение любых работ по ремонту, обслуживанию и регулированию допускается
только при выключенном двигателе трактора и приостановленных режущих дисках.
Внимание: Режущие ножи вращаются еще несколько секунд по остановлении
двигателя.
Периодически следует проверять надежность крепления режущих ножей. Поврежденный
или отработанный держатель ножа заменить новым.
Во время проезда по дорогам общего назначения следует соблюдать действующие
правила дорожного движения. На время транспортировки установить на косилке
светоотвращатели или предупредительную треугольную таблицу, прибор световой
сигнализации согласно требованиям.
ВНИМАНИЕ:
Любые работы по ремонту, обслуживанию и установке косилки
выполнять только при выключенном двигателе трактора. Режущий брус
должен лежать на основании.
ВНИМАНИЕ:
Запрещается непосредственного контакта детей с машиной во время
работы и остановки.
Во время ремонта кослилку, приподнятую на гидронавесной системе трактора,
необходимо поставить на опорную стойкую или застопорить цепью.
Периодически проверять затяжку болтовых соединений и надежность крепления других
соединительных элементов. Работа косилки с поврежденными соединительными
элементами недопустима.
Тросовая тяга перевода косилки в рабочее-ранспортное положение должна быть
с соответсвующим зазором.
Во время использования граблей следует соблюдать Указ министра сельского хозяйства
и продовольствия от дня 12-01-1998 по безопасности и гигиене работы при обслуживании
тракторов, машин, инструментов и технического оборудования, применяемых в сельском
хозяйстве Вестник законов 12/98 поз. 51.
Работающий с косилкой трактор должен быть оснащен кабиной для водителя.
Нельзя эксплуатировать косилку если трактор не сбалансирован.
Никогда не запускайте косилку, когда она поднесена вверх.
Никогда не запускайте косилку, когда люди или животные находятся вблизи машины.
Соблюдайте указания предупредительных знаков, представляющих опасности
и предупредительные надписи помещенные на машине.
Перед тем, как запустить трактор убедитесь, что все приводы выключены, рычаги
управления гидравликой в нейтральной позиции.
При подключении косилки к трактору существует риск получения травмы.
Рекомендуется применять оператором защитные рукавицы.
В случае серьезной аварии свяжитесь с сервисом, а в случае несчастного случая (в том
дорожного происшествия) соблюдай правила первой помощи и свяжись
с соответственными службами.
- 8 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
Косилку следует хранить в чистоте для избежения опасности пожара.
Не оставляйте работающего трактора без дозора. Перед выходом из трактора выключите
привод и вытяните ключик из замка зажигания трактора.
Запрещается работать косилкой во время поездки назад.
Ни в коем случае не входите на косилку.
Запрещается поднимать косилку на гидроподъемнике тарктора при включенном приводе
и вращающихся дисках.
Допускаемый наклон склона во время работы и транспортировки в соответсвии с весом
трактора подбирает обслуживающий персонал.
Не входите между трактор и машину перед тем как агрегат не будет обеспечен от
перемещения путем затяжки стояночного тормоза в тракторе.
Любые контроли технического состояния могут быть проведены когда косилка
разложена и опущена на землю.
В случае необходимости проведения ремонта или регулировки под поднесенной
машиной, она должна быть защищена от падения подпорой.
В случае, если части нуждаются в замене, используйте только оригинальные запчасти
в соответствии с каталогом частей.
Особое внимание обращайте на защиты шарнирно-телескопического вала и ВОМ.
Никогда не работайте с поврежденными защитами.
Гидравлические шланги следует временно контролировать, а в случае повреждений или
просрочки срока применения (старости) заменить новыми. Срок использования
гидравлических шлангов не должен превышать 5 лет.
Для ремонта гидравлических шлангов никогда не используйте ленты.
Во время подключения гидравлических шлангов к гнезду гидравлики трактора следует
убедиться, что как гидравлика трактора, так и косилка без давления.
Одевайте защитные очки и рукавицы для обслуживания гидравлической системы.
Вытекающее под давлением из системы
(16 МПа) гидравлическое масло может
проникнуть через кожу и вызвать инфекцию. Если Вы пострадали от такого
повреждения, немедленно обратитесь к врачу.
Машина должна хранится в местах с крышей и таким образом, чтобы не нанести ущерба
ни людям, ни животным.
4.2. Условия агрегирования косилки с трактором
Перед подключением следует проверить что категории зацепов трактора
и агрегированной косилки соответствуют друг другу и убедиться, что грузоподъемность
зацепа трактора отвечает массе подключенной машины.
При подключении машины следует проверить техническое состояние системы зацепа
косилки и трехточечной системы подвески трактора.
Для подключения косилки с трактором следует пользоваться оригинальными шкворнями
и защитами.
4.3. Траспортировка
Любые изменения положения косилки могут быть совершены после того как убедиться,
что вблизи не находятся посторонние лица (внимание на детей).
Во время транспортировки на косилке должно быть прикреплено сигнальное устройство
в виде табло, отличающее медленно движующееся транспортное средство.
Для транспортировки всегда следует переустановить косилку в транспортное положение.
Смотри пункт 5.2.
Перед тем, как установить косилку в транспортное положение, следует обратить
внимание на то, чтобы ВОМ был выключен, а все вращающиеся элементы остановлены.
Скорость езды всегда должна быть адаптирована к дорожным условиям.
Допускаемая скорость 25 км/ч не может быть превышена.
- 9 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
4.3.1. Перемещение машины на другое средство передвижения с целью
ранспортировки
За безопасность транспортировки косилки отвечает перевозчик и водитель. Любое
оборудование и части должны быть защищены во время транспортировки. Для того, чтобы
траспортировка косилки на другое средство движения была безопасной следует соблюдать
нижеуказанные правила:
Следует схватывать поднимающими устройствами исключительно в местах, указанных
на машине и обозначенных видом крюка (Рис. 5),

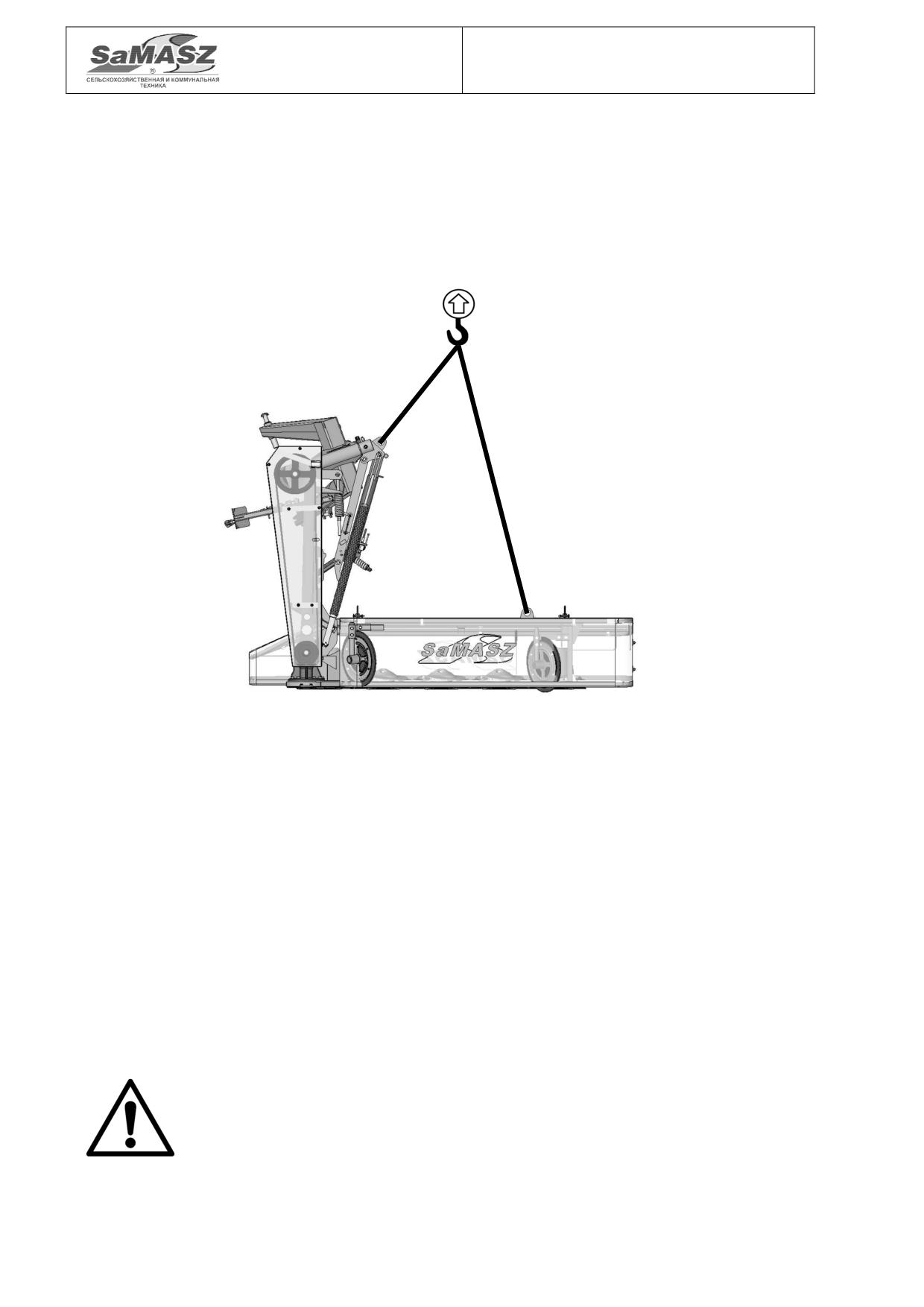

Рис. 5. Способ перемещения косилки для транспортных удобств
Для подъема косилки следует применять технику, с учетом тросов и цепей,
грузоподъемность которой превышает массу косилки, указанную на табличке
с паспортными данными оборудования.
стяжные транспортные ремни, стропы, веревки не могут быть повреждены. В моменте
повреждения этих элементов надо поменять их на новые,
во время монтажа стропов, цепей, держателей и т.п. надо всегда помнить о центре
тяжести машины,
чтобы схватить машину надо добрать веревки о определенной длине, так чтобы угол
между ними не превышал 120°, а угол отклонения тяги от вертикали был не больше, чем
60°,
Перевозить косилку следует в транспортном положении. Все передвижные детали
необходимо блокировать.
В зоне погрузки косики не допускается присутствие посторонних лиц.
Необходмо соответсвующим образом блокировать косилу на платформе ТС во избежание
ее перемещения.
ВНИМАНИЕ:
За защиту зоны маневра и совершаемое действие отвечает лицо
совершающее маневр перемещения косилки.
- 10 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
Рис. 6. Расположение центра тяжести
Таб. 4. Расположение центра тяжести
Тип косилки
Pазмер
[мм]
KDT 180
KDT 220
KDT 260
KDT 300
KDT 340
KDT 341
A
730
715
815
710
715
B
130
25
160
310
490
C
840
970
1010
1045
1100
Тип косилки
Pазмер
[мм]
KDT 220 S
KDT 220 W
KDT 260 S
KDT 260 SL
KDT 260 W
A
835
850
825
810
840
B
105
140
200
220
220
C
1010
1060
1030
1020
1080
4.3. Рабочие элементы
Перед тем, как начать использовать косилку, проверьте состояние ножей и держателей
ножей.
Изношенные или поврежденные ножи или держатели следует немедленно заменить
новыми.
4.5. Шарнирно-телескопический вал
Перед началом работы следует прочитать рекомендации на находящемся на вале
руководстве производителя вала.
Следует применять исключительно шарнирно-телескопические валы рекомендуемые
производителем косилок.
Для безопасной работы следует применять только исправные, неповрежденные
шарнирно-телескопические валы. Поврежденный шарнирно-телескопический вал следует
отремонтировать или заменить новым.
4.6. Гидравлическая система
Внимание! Гидравлическая система под давлением! Гидлавлическое масло под
давлением может проникнуть через кожу и вызвать серьезные травмы, поэтому следует
особенно защищать кожу и глаза. В случае травм вызванных жидкостью под давлением
следует немедленно воспользоваться помощью врача.
Гидравлические провода можно подключать к гидравлике трактора при условии, что
гидравлическая система трактора и косилки не находятся под давлением. Чтобы удалить
давление из проводов следует после выключения трактора несколько раз включить
гидравлические клапаны трактора.
- 11 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
Во время подключения машины агрегированной с трактором следует отставить
подключенное оборудование, спустить давление с системы и выключить двигатель
трактора.
Во время контроля неисправностей гидравлической системы и поиска утечки масла
запрещено трогать возможные утечки пока система находится под давлением.
Внимание! Рекомендуется, чтобы применяемое гидравлическое масло имело 9-10
класс чистоты масла по NAS 1638.
Эксплуатация гидравлических шлангов:
Следует избегать натягивания проводов во время работы.
Не допускать перегибов гидравлических шлангов.
Не подвергать гидравлические провода контакту с острыми краями.
В случае повреждения или признаков старости провода заменить новыми.
Период применения проводов это 5 лет от даты их производства.
4.7. Остаточный риск
Несмотря на то, что производитель косилок Компания СаМАШ принимает на себя
ответственность за проектрирование и конструкцию косилок, с целью исключения
опасности, некоторых элементов риска во время использования невозможно избежать.
Самая большая опасность возникает при совершении следующих действий:
обслуживания косилки несовершеннолетними лицами, а также неознакомленными
с руководством по эксплуатации,
обслуживания косилки лицами под влиянием алкоголя или других одурманивающих
средств,
несоблюдения мер предосторожности во время транспортировки и перемещения косилки
в течение работы,
перевозки лиц на машине,
пребывания лиц и животных в зоне работы косилки.
совершения действий связанных с обслуживанием и регулировкой при включенном
двигателе.
4.7.1. Риск зацепления, схватки
Такая опасность существует во время изменения положения косилки, во время работы
при вращающихся рабочих элементах, работы без защиты. Во время работы, содержания или
регулировки всегда применяйте защитные рукавицы, закрытую обувь и защитную одежду,
лишенную свободных частей, ремней и т.п. Всегда соблюдайте предупреждения указанные
на косилке.
4.7.2. Риск травмы
Существует во время изменения рабочих элементов с острыми краями. Во время
любых починок и содержания всегда применяйте защитные рукавицы.
4.7.3. Опасность вытечки жидкости из гидравлической системы
Во время подключения гидравлических шлангов к и от гидравлических гнезд трактора
следует убедиться, что гидравлика как трактора, так и косилки - без давления. При
обслуживании гидравлической системы надевайте защитные очки и рукавицы. Регулярно
проводите контроль шлангов гидравлической системы.
ВНИМАНИЕ:
Остаточный риск вытекает из неправильного поведения обслуживающего
косилку.
- 12 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
4.7.4. Запреты
Следует помнить о нижеуказанных запретах во время использования косилки:
Нельзя удалять забивания, регулировать или совершать ремонт косилки когда она
в движении,
Никогда не меняйте последовательности действий по обслуживанию, описанных
в руководстве по эксплуатации,
Никогда не работайте, когда косилка технически неисправна и когда повреждены
защиты.
Никогда не сближайте рук или ног к вращающимся элементам косилки,
Во время ремонта или содержания граблей всегда пользуйтесь описаниями,
содержащимися в руководстве по эксплуатации, действия эти совершайте при
выключенным приводе от трактора,
Перед тем, как начать действия, следует внимательно сосредоточиться на том, что у Вас
предстоит совершить,
Никогда не обслуживайте косилку будучи под влиянием алкоголя, наркотиков или
сильно действующих лекарств,
Ваша одежда не должна быть ни слишком свободной, ни слишком прилегающей.
Слишком свободные элементы одежды могут быть вкручены вращающимися элементами
машины,
Косилку не могут обслуживать дети, ни лица с ограниченной трудоспособностью.
При представлении остаточного риска косилку рассматривается как машину, которую
до момента запкуска проектировано и изготовлено в соответствии с сотоянием техники до
дня ее изготовления.
ВНИМАНИЕ:
Существует остаточный риск в случае не соблюдения перечисленных
указаний и запретов.
4.7.5. Определение остаточного риска
При соблюдении таких рекомендаций, как:
внимательное чтение руководства по эксплуатации,
запрет пребывания лиц на машине во время работы и во время проездов,
запрет пребывания в зоне работы косилки,
регулировка, сохранение и смазки оборудования в случае включенного двигателя,
исполнение ремотнов машины исключительно лицами для этого обученными,
обслуживание машины лицами, которые познакомились с руководством по
эксплуатации,
в случае защиты оборудования от детей и посторонних лиц,
остаточный риск при применении косилки может быть сведен к минимуму.
В случае, когда избежение или устранение профессионального риска,
истекающего из подвержения воздействию шума, не является возможным
при помощи средств групповой защиты или организации труда,
работодатель (земледелец):
1) предоставляет средства индивидуальной защиты, если величина
характеризующая шум на рабочем месте превышает 80 дБ.
2) предоставляет средства индивидуальной защиты органа слуха, а также
осуществляет надзор над правильным их применением, если величина
характеризующая слух на рабочем месте достигает или
превышает 85 дБ.
4.8. Предупреждающие знаки
ВНИМАНИЕ:
a) Все предупреждающие знаки должны быть хорошо читаемыми.
б) В случае потери или порчи знаков следует заменить их новыми.
в) Знаки можно приобрести у производителя.
- 13 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
N-1
N-2
N-3
Соблюдайте особую
Осторожно: режущие ножи!
ВНИМАНИЕ - изучите
осторожность при вращающемся
Не приближайтесь к
руководство по зксплуатации перед
карданном вале
работающей косилке
первым запуском
N-4
N-5
N-6
ВНИМАНИЕ - во время ремонта
ВНИМАНИЕ -угловая передача,
Осторожно: втягивающие
двигатель трактора должен быть
соблюдайте особую осторожность
элементы
выключен
N-7
N-9
N-11
Работа с косилкой в присутствии
Осторожно: ротор
посторонних лиц на расстоянии
менее 50 м запрещена
N-23
N-29
N-40
Осторожно на силовые линии
Транспортный зацеп для
перемещения косилки
N-48
N-49
N-50
Перед включением ВОМ
Не занимать место вблизи тяг
Не присутствовать в зоне
опустить боковые защитные
подъемника во время управления
отклонения косилки
ограждения
подъемником
- 14 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
N-52
N-55
N-117
Приказ применения защиты рук
Избегайте воздействия жидкости
вытекающей под давлением
N-167
N-168
N-213
Запрет передвижения на
Не трогать рабочие элементы
(KDT S/SL)
машине
машины пока они не
остановятся
N-30 Брус "Perfect Cut"
N-31
N-32
N-35 Брус "Perfect Cut"
N-53
N-109
P-2
P-3
P-6
- 15 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
N-40
N-01
N-29
N-40
N-55
N-30 ; N-31
N-109
N-52 ; N-53
P-2 ; P-3
N-02 ; N-03 ; N-04 ; N-06
N-07 ; N-23 ; N-48 ; N49
N-50 ; N-117 ; N-167 ;
N-168
N-149
N-35
N-05 ; N-32
P-6
Рис. 7a. Места прикрепления предупредительных знаков
Рис. 7б. Места прикрепления предупредительных знаков
ВНИМАНИЕ:
Комплекты использованные для ремонта косилки должны обладать
всеми предупредительными знаками безопасности предусмотренными
производителем.
- 16 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
5.
РАБОЧЕЕ И ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ КОСИЛКИ
5.1
Навешивание косилки на тактор
Косилку следует соединять с трактором при помощи трёхточеченой подвески, как
указано на Pис. 8. После того, как зафиксировать косилку, следует на ровном грунте
отрегулировать настройки при помощи верхней тяги S, а также подвесок W нижних тяг
трактора (Pис. 8). Рабочий брус должен быть наклонен по направлению езды - см. Рисунок
на стр. 1. Подвески W нижних тяг трактора установить на болтах А рамы подвески косилки.
Цепь Ł установить на болт крепления верхней тяги для защиты косилки перед опусканием
подвесок W.
Подключить гидравлический шланг к гидравлическому односекционному гнезду
трактора. После того, кок соединить косилку с трактором следует проверить продольное
равновесие и управляемость агрегата трактор-косилка. Для того, чтобы выполнить это
действие, следует взвесить агрегат, а дальше въехать на вес только передней осью трактора
(косилка должна находится в транспортном положении, поднята вверх). Если напор на
переднюю ось трактора составляет по крайней мере 20% напора всего агрегата, тогда следует
учитить, что условие управояемости - соблюдено. Если нет, следует достаточно загрузить
перенюю ось трактора.
S
L
W
A
Рис. 8. Навешивание косилки на трактор
1
2
3
Z
a)
б)
Рис. 9. a) 1 - стопор; 2 - втулка, 3 - отверстие на планке б) Z - механический фиксатор,
удерживающий брус в транспортном положении
ВНИМАНИЕ:
Перед отсоединением косилки от трактора в отверстие 3 на планкеn
(Рис. 9a) вставить стопор 1 во избежание опускания навесного
устройства. Если косилка соединена с трактором, следует вставить
стопор во втулку 2, находящуюся на планке.
- 17 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
5.2. Подготовка косилки к транспортировке
Чтобы подготовить косилку, навешанную на трактор, к танспортировке (проезду по
дороге), следует:
поднять косилку при помощи гидравесного устройства трактора на тягах трактора так,
чтобы цапфы рамы навески располагались на уровне не менее 0,5 м над землей (Рис. 11),
поднять опорную ножку и предохранить её шплинтом,
снять предохранительный шкворень и вложыть его до втулки (Рис. 9a),
при помощи гидравлического севромотора поднять режущий брус в вертикальное
положение, так чтобы заключилась защёлка З (Рис. 10Рис. 9б),
закрыть запорный гидравлический кран гидросистемы (Рис.
10б), во избежание
опускания режущего бруса.
ВНИМАНИЕ:
Во время транспортировки рукоятка запорного крана должна
находиться в положении З
- закрыт (Рис.
10). Это положение
предохраняет косилку от случайного опускания режущего бруса.
O
Z
a)
б)

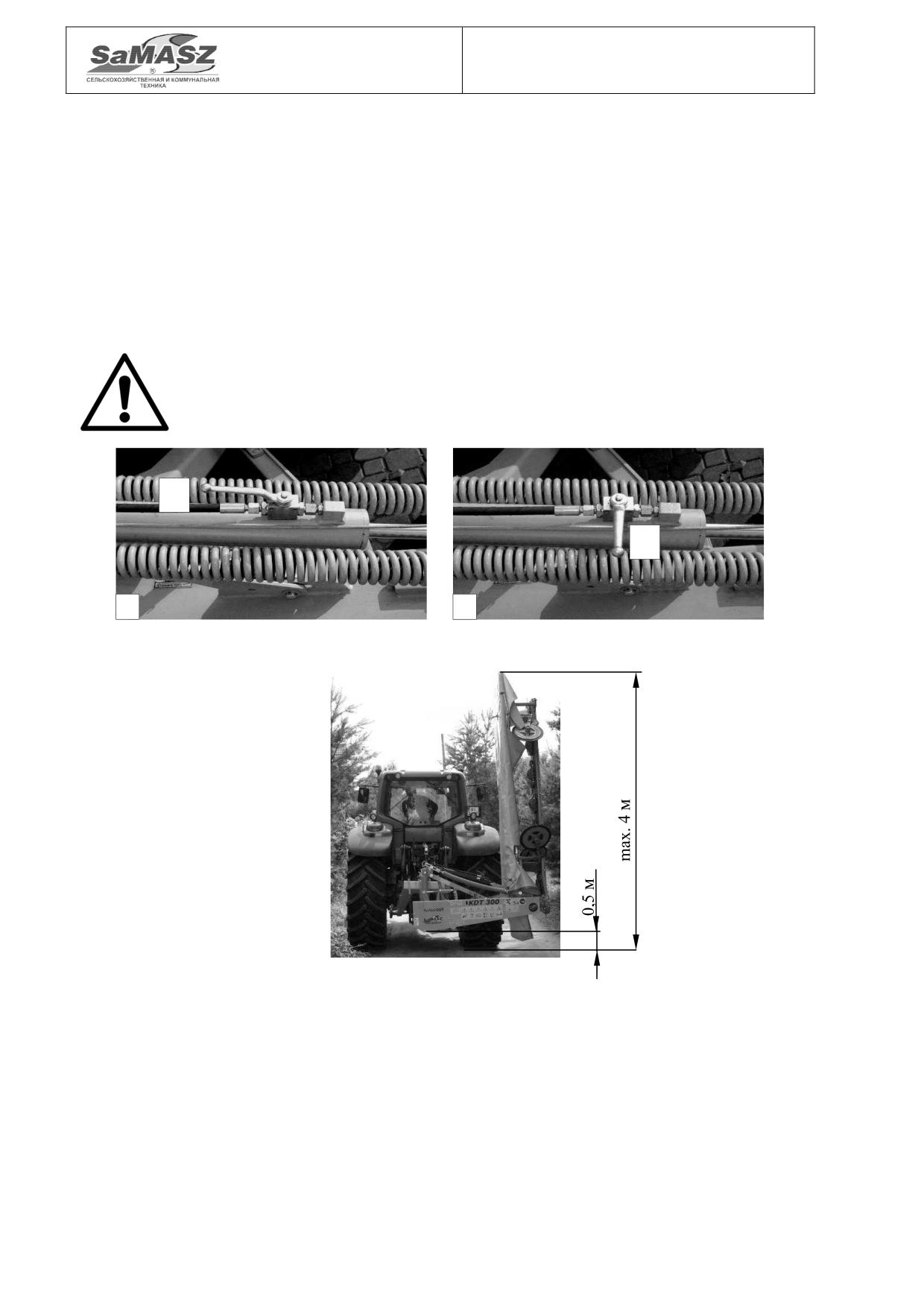

Рис. 10. Положение запорного гидравлического крана гидросистемы:
а) открыт О (работа), б) закрыт З (транспортировка)

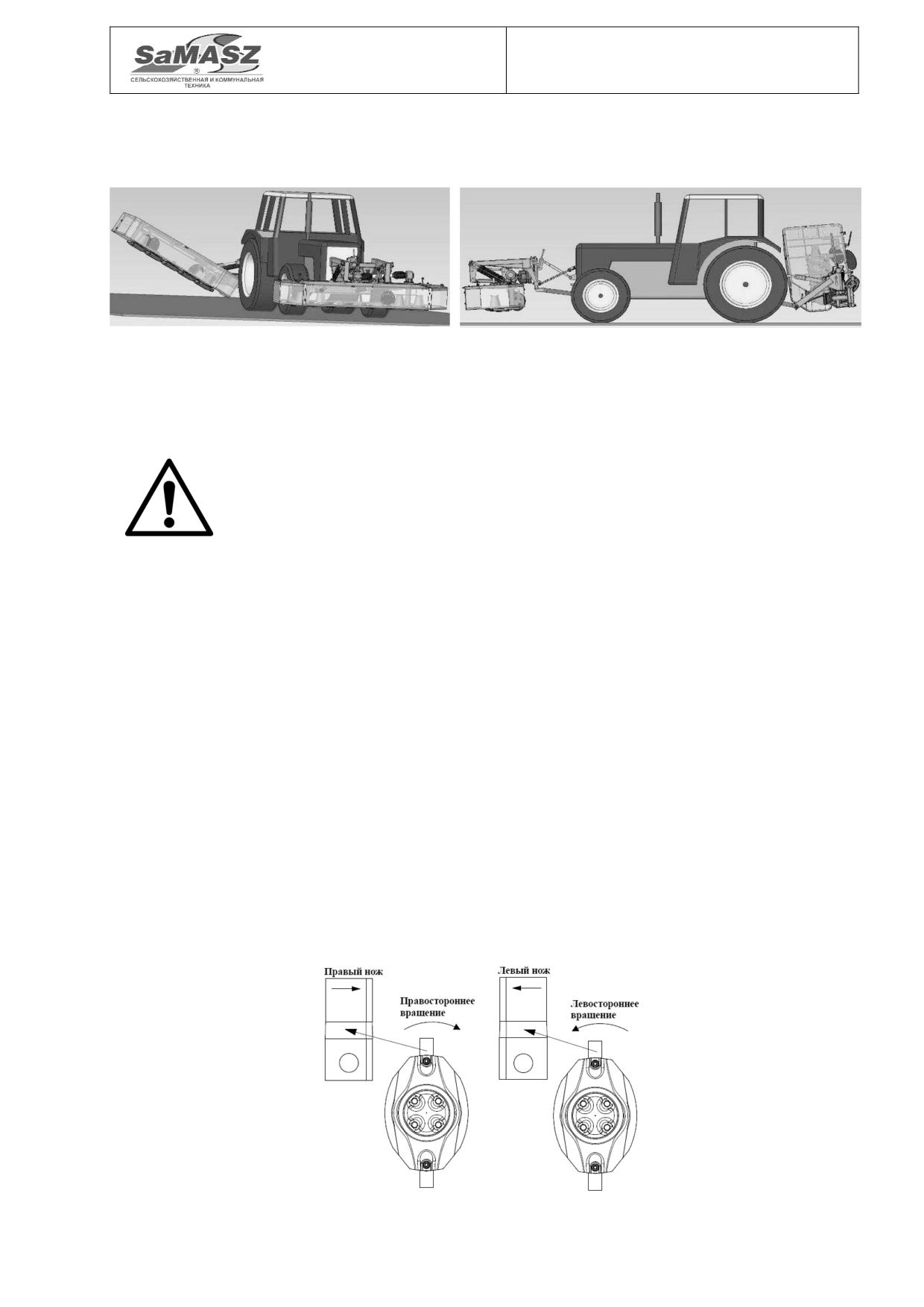

Рис. 11. Транспортное положение
косилки
5.3. Транспортировка косилки по дорогам общего назначения
Для безопасной транспортировки по дорогам общего назначения косилки должны быть
оборудованы предупредительными щитками, светоотвращателями или треугольниками,
требуемыми правилами дорожного движения и другими законоположениями:
передвижное световое предупредительное устройство, состоящее из панели крепленной
в гнезде верхней защиты (не входит в состав заводского оснащения косилки). Панель
состоит из предупредительного табло с установленными на ней задними соединенными
фонарями (габаритный огонь, стоп-сигнал и указатель поворота), а также красным
катафотом - направленным назад, и белым светом направленным вперед.
- 18 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
ВНИМАНИЕ:
В случае, когда приобретатель косилки не обладает вышеуказанными
световыми предупредительными устройствами, может их приобрести
у производителя косилки.
ВНИМАНИЕ:
Обращайте особое внимание на телефонные и силовые линии, когда
транспортная высота превышает 4 м (касатеся косилки KDT 340).
Табло, выделяющее средство медленно предвигающееся
5.4. Установка карданного вала
Установить вал так, чтобы обгонно-предохранительная муфта была обращена в сторону
косилки. Необходимо зафиксировать защитный кожух вала стопорными цепями, закрепив ее
на неподвижной точке корпуса косилкии и проушине кожуха шлицевого вала.
ВНИМАНИЕ:
В случае необходимости вал можно укоротить согласно инструкции по
эксплуатации (Рис. 12).
Рис. 12. Инструкция cокращeниa карданного вала
ВНИМАНИЕ:
Карданный вал следует смонтировать таким образом, чтобы его часть
с обгонно-предохранительной муфтой была обращена в сторону косилки.
ВНИМАНИЕ:
Пользуйтесь только машинами с карданными валами, предназначенными для
этих машин. Перед началом работы проверьте, исправны ли все защитные
кожухи (трактора, косилки, вала) и находятся ли они в правильном
положении. Поврежденные и потерянные элементы должны быть заменены
оригинальными запчастями. Следует проверить, правильно ли установлен
карданный вал привода режущего бруса. Нельзя приближаться
к вращающимся элементам машины и косилки, так как это может привести к
смерти или увечью. При техническом обслуживании вала и машины,
двигатель трактора и привод ВОМ необходимо выключить. Перед началом
работы следует внимательно изучить руководство по обслуживанию вала и
машины.
ВНИМАНИЕ:
Карданный вал во время транспортировки и технического или другого
обслуживания необходимо отсоединить от ВОМ трактора.
- 19 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
5.5. Перевод косилки с транспортного в рабочее положение
ВНИМАНИЕ:
Переустановка косилки из рабочей позиции в транспортную и наоборот
может совершаться только на плоской, стабильной поверхности. Перед
началом действий следует убедиться, что вблизи косилки не находятся
посторонние лица подверженные придавлении.
открыть запорный гидравлический кран гидросистемы (Рис. 10a),
опустить косилку так, чтобы пальцы навесного устройства косилки находилисль на
высоте не менее 0,4 м над змелей,
убедиться, нет ли вблизи посторонних лиц и достаточно ли свободного места для
опускания косилки,
потянуть трос так, чтобы сработал механический фиксатор (Рис.
10б) и включить
внешнюю гидросистему трактора. С помощью гидроцилиндра перевести режущий брус
в горизонтальное положение.
управляя внешней гидросистемой трактора, опускать режущий брус максимально
ограничивая скорость по мере приближения его к горизонтальному положению.
Расслабить/удлинить тросовую тягу, опускать косилку до моментя натяжения
поддерживающей цепи. Если пальцы навески косилки находятся на высоте менее 40 см
от земли, следует укоротить длину цепи L,
высота среза регулируется центральной тягой S (Рис.
8). При удлинении тяги S,
увеличивается высота среза, при уменьшении ее длины - уменьшается высота среза,
в зависимости от типа трактора, косилку следует навешивать на трехточечную систему
навески таким образом, чтобы размер Ы, т.е. расстояние между внутренним режущим
диском и шинами трактора:
Для KDT 180; KDT 220; KDT 260
Ы = от 0 до 10 см
Для KDT 300
Ы = от 30 до 40 см
Для KDT 340
Ы
Ы = от 50 до 60 см

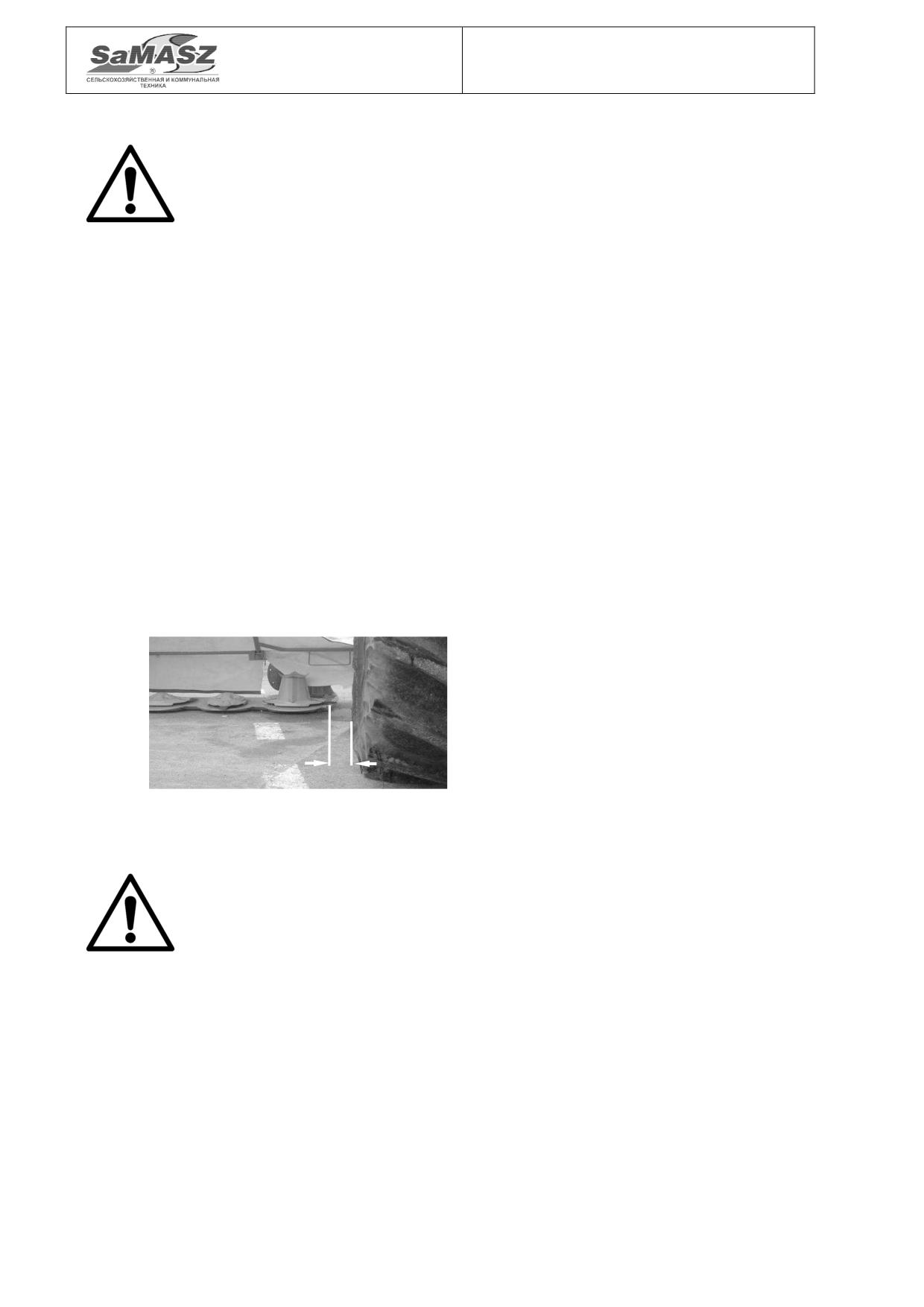

Рис. 13. Боковая установка косилки относительно трактора
5.6. Подготовка косилки к работе
ВНИМАНИЕ:
Во время хранения машин, штоки гидроцилиндров в фирме SaMASZ
консервированы защитной смазкой с целью предохранения их от
атмосферных факторов, которые могут сократить их срок работы. Перед
началом работы машины, надо удалить избыток смазки из штоков
гидроцилиндров.
Перед включением привода косилки, установите режущий брус в горизонтальное
положение, чтобы масло равномоерно заполнило брус. После перевода косилки в рабочее
положение на месте работы, следует:
опустить режущий брус так, чтобы он соприкоснулся с землей,
закрепить конец карданного вала на ВОМ трактора (если был снят только конец) или
установить весь карданный вал,
оптимальный наклон режущего бруса соствляет от 0º до 5º. Наклон регулируется путем
изменения длины тяги (скручивание или удлинение тяги). По такому же принципу
регулируется наклон косилки со вспушивателем и косилки с плющильным аппаратом,
медленно запустить привод косилки. Кошение производить при номинальной скорости
вращения рабочих дисков не более 480 ÷ 540 об/мин. Обороты обусловлены высотой,
густотой и сортом скашиваемой травы,
- 20 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
включить соответствующую передачу и въехать косилкой в поле. При ровном рельефе
поля можно работать на любых скоростях, на неровных участках следует ограничить
скорость к безопасной.
ВНИМАНИЕ:
Не допускается наклон косилки в противоположную сторону, так как это
приведет к более быстрому износу режущего бруса или даже к его
повреждению.
ВНИМАНИЕ:
Неправильно сбалансированный режущий брус, увеличивает нажим бруса на
почву, что может привести к: выходу из строя скользящих полозьев,
перегрузки режущей балки, повышенному расходу топлива, повреждению
дернины и загрязнению кормов
5.7. Работа
Дорогой Пользователь,
Если дисковая косилка является Вашим первым опытом (раньше Вы косили косилкой
2-барабанной), тогда Вам необходимо несколько очевидных информаций:
1. Самым большим преимуществом дисковых косилок является их потребность в мощности
меньше на ок. 20 %, небольшие моменты инерции и возможность постройки косилок
с большой шириной кошения.
2. Неким недостатком является менее красивый, волнообразный стернь (видно после сбора
урожая), особенно когда мы вынуждены косить полеглые травы. Простые травы можно
косить при горизонтальном положении косилки и тогда стернь булет прямой линией, но
не будет так красив как после косилки 2- или 4-барабанной, потому что ножницы
работают горизонтально по отношению к грунту и наклоненные травы сгибаются от
порыва ветра, а после кошения поднимаются, что может вызывать впечатление
неаккуратного кошения. Каждая косилка имеет право оставлять небольшие гривы при
ножах, которые режут траву «с шерстью» вперед. Это нормальное явление. В дисковых
косилках как практичекси, так и теоретически невозможно получить стерня столь
красивого, как в косилках 2-барабанных, потому, что ножи работают горизонтально или
под небольшим углом до 8° от грунта, а в косилках 2-барабанных и 4-барабанных под
наклоном по отношению к поверхности (даже 23°).Несмотря на эти «недостатки»
земледельцы изо всего мира все более убеждаются в дисковых косилках, а современные
технологии позволяют производить очень прочные косилки (даже до 1000%).
5.7.1 Регулирование косилки в зависимости от условий кошения
Оптимальные параметры работы:
1. Наклон вперед 0÷5 градусов т.е. ок. 4,5÷7 см высоты кошения.
2. V работы ≥ 10 км/ч.
3. Обороты ВОМ = 480÷540 обор/мин. Обороты ВОМ > 540 могут привести к образованию
грив между дисками.
Травы высокие и полеглые:
1. Наклон вперед увеличить - H = ок. 4,5 см.
2. Работа без наклона способствует наматыванию травы на барабаны.
3. Скорость увеличить V ≥ 12 км/ч (чем скорее-тем лучше).
4. Не поворачивать в траве.
- Оптимальный наклон режущего бруса составляет от 0º до 5º. При разнице наклона более 5º
могут появиться недокосы, что ухудшает эстетику кошения, но не имеет большого влияния
на результаты работы. Склонение режущего бруса в противоположную сторону
значительно ухудшает качество кошения, в худшем случае косилка прекращает косить.
Неправильный наклон может привести к повреждению режущего бруса и башмаков.
- 21 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
- при преимуществе высоких трав первый и второй покос косится на высоте 6 - 7 см, а при
большой доли низких трав - на высоте 5 см. Последний покос, в свою очередь, должен
косится чуть выше - 7 - 8 см от земли.
- Слишком высокие обороты ВОМ трактора вызывают большие вихри, наклоняющие траву
перед дисками, ухудшая результаты кошения.
- Слишком низкие обороты ВОМ трактора тоже ухудшают результаты кошения из-занизкой
линейной скорости режущих ножей, в худшем случае косилка прекращает косить.
- в отличие от косилок 2-барабанных не всегда является возможным простое установление
косилки и нажим на педаль газа до упора. Следует немножко подумать и подобрать наклон
косилки к траве, обороты двигателя, скорость езды и правильность крепления ножей.
- На мягких почвах (рекультивированных и после затяжных проливных дождей) надо
уменьшить нажим режущего бруса на почву путем регулирования механизма
уравновешивания.
5.7.2 Устройство и принцип работы тягового предохранителя
При столкновении косилки с препятствием срабатывает один из предохранителей
и режущий брус отводится назад на ок. 34О (Рис.
15). Необходимо сразу же остановить
трактор во избежание повреждения косилки. Регулируемая пружина тягового
предохранителя (Рис. 14) позволяет измененить момент срабатывания предохранителя.
P
34º

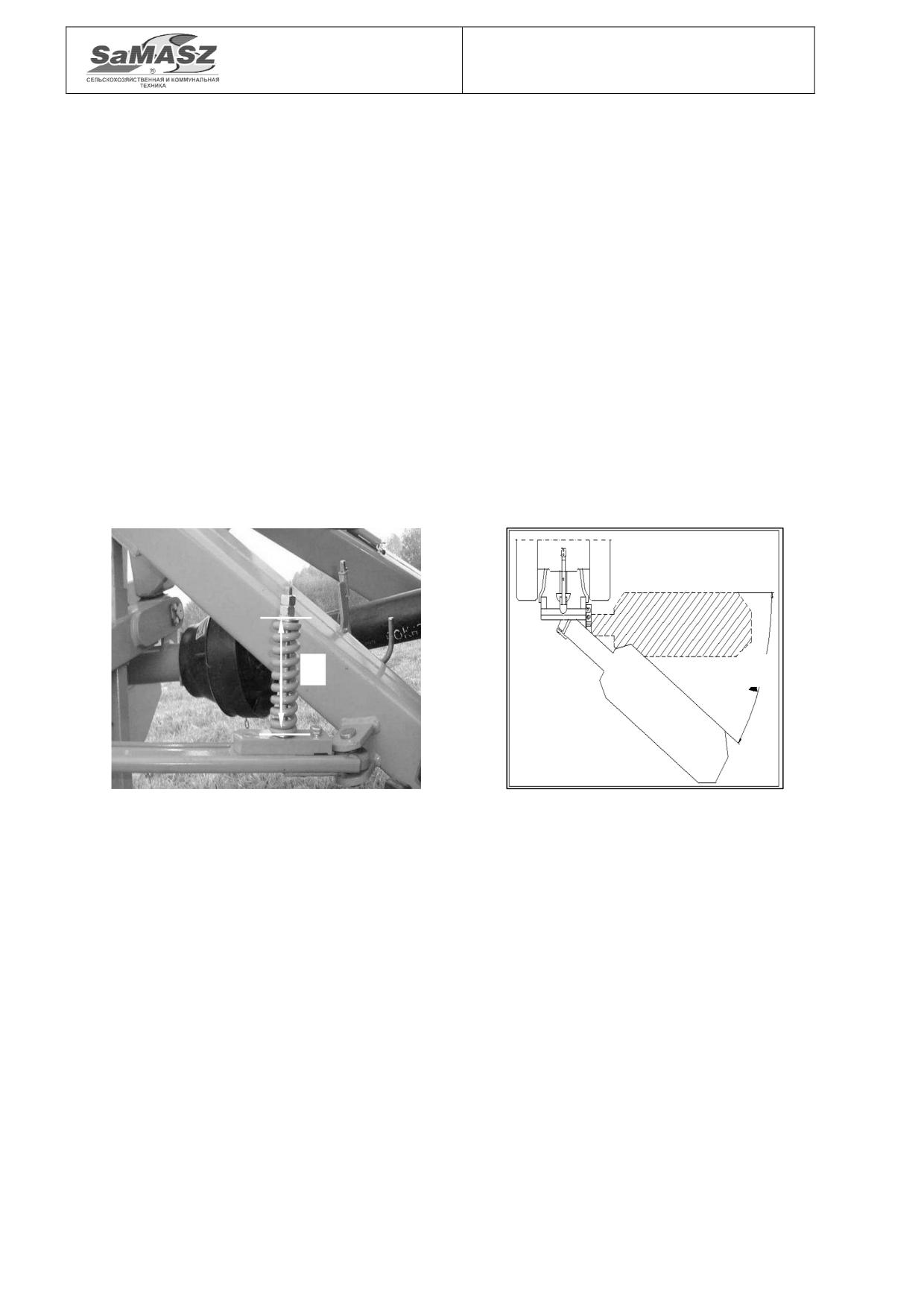

Рис. 14. Тяговый предохранитель косилки
Рис. 15. Отвод режущего бруса при наезде на
препятствие при срабатывании тягового
предохраниеля
Длина затянутой стальной пружины предохранителя (размер P на Рис.
14) должна
составлять: R=143 мм. В случае частого срабатывания предохранителя, уменьшить его
размер R на 1÷2 мм. Учтите, что при перетянутой пружине предохранитель может не
сработать, что приведет к поврежеднию косилки.
5.7.3 Забивание косилки
Во время работы косилки следует обратить особое внимание на измечивые условия на
поле, оказывающие влияние на забивание косилки, такие как: неровности поверхности
территории, высота и плотность травы, а также инородные тела находящиеся в траве. Для
того, чтобы избечь забивания следует подобрать скорость кошения к вышеуказанным
условиям. Для устранения причины засорения машины следует опустить режущий аппарат
на поверхность и безусловно выключить привод и двигатель, вытянуть ключи из замка
зажигания и соблюдать особенную осторожность. Во время устранения засорений косилки
следует примаенять также средства безопасности оператора в виде защитных рукавиц и
одежды прилегающей к телу.
- 22 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
5.7.4 Проход косилки над прокосом во время поворотов
Приподнять брус косилки при помощи гидроцилиндра и сделать поворот. Нет
необходимости поднимать косилку навесным устройством трактора.
Рис. 16a.Косилки KDF и KDT в положении для Рис.16б. Косилки KDF и KDT в положении для
поворотов
поворотов
5.8. Отсоединение косилки от трактора
ВНИМАНИЕ:
Во время отключения убедиться, что никто не пребывает между
косилкой и трактором.
Чтобы отсоединить косилку от трактора следует:
выключить привод режущего бруса,
установить косилку на ровной, упрочненной поверхности, опустить и защитить
опорные башмаки, следует проверить что косилка надлежащим образом защищена
перед опрокидыванием,
выключить двигатель трактора, и вытянуть ключик из замка зажигания,
демонтировать шарнирно-телескопичекий вал и установить его на зацеп шарнирно-
телескопичекого вала являющегося оснащением косилки,
отключить гидравлический провод,
отделить верхний соединитель и нижнюю тягу трактора от системы подвески
косилки.
6.
МОНТАЖ И УСТАНОВКИ ДЕТАЛЕЙ РАБОЧИХ ОРГАНОВ
КОСИЛКИ
6.1. Монтаж режущих ножей
Ножи следует монтировать согласно нижеприведенным схемам (Рис.
17 и Рис.
18).
Ножи срезают траву, подхватывают и выносят из зоны резания, поэтому режущая кромка
должна находиться в нижнем положении.
Рис. 17. Схема монтажа режущих ножей
- 23 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
ВНИМАНИЕ:
Применяйте исключительно заводские ножи СаМАШ.
ВНИМАНИЕ:
Каждый раз перед началом работы следует проверить состояние ножей
и держателей. Поврежденные или изношенные элементы представляют
опасность выброса или опасность для здоровья или жизни.
6.2. Замена ножей
Отработанные или поврежденные ножи следует заменить новыми, как указано на Рис.
18. Ножи заменять парами для сохранения центровки диска. Заменяя ножи, тщательно
проверьте стержень держателя ножа. Если он изношен более, чем это указано на Pис. 28,
необходимо заменить стержни держателей.
ВНИМАНИЕ:
Обращать внимание во время работы не дрожит ли косилка, так как это
может свидетельствовать о том, что диск (диски) работают только на
1 шт. ножa. Продолжительное кошение приведет к постоянному
повреждению, режущего бруса.
ВНИМАНИЕ:
Во время замены ножей двигатель трактора безусловно должен
оставаться неподвижным. Вал отбора мощности соединяющий косилку
с трактором безусловно должен быть отключен. Диски должны быть
установлены перпендикулярно к режущему брусу.
Рис. 18. Быстрая замена ножей
6.3. Регулировка ширины валка
Ширину покоса регулируется скребками покоса закрепленныеми на несущей раме
режущего агрегата (Рис. 19).
С целью регулировки скребков покоса следует (касатеся: KDT 180, KDT 220, KDT 260,
KDT 300, KDT 340, KDT 341):
травить контрящие гайки (2) и болты (3),
передвинуть плечо скребка (6),
докрутить болт (3) и контрящие гайки (2),
травить контрящие гайки (4) и болты (5),
затем установить высоту и угол диска (7),
докрутить болты (5) и контрящие гайки (4).
- 24 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
1
2
3
6
4
5
7

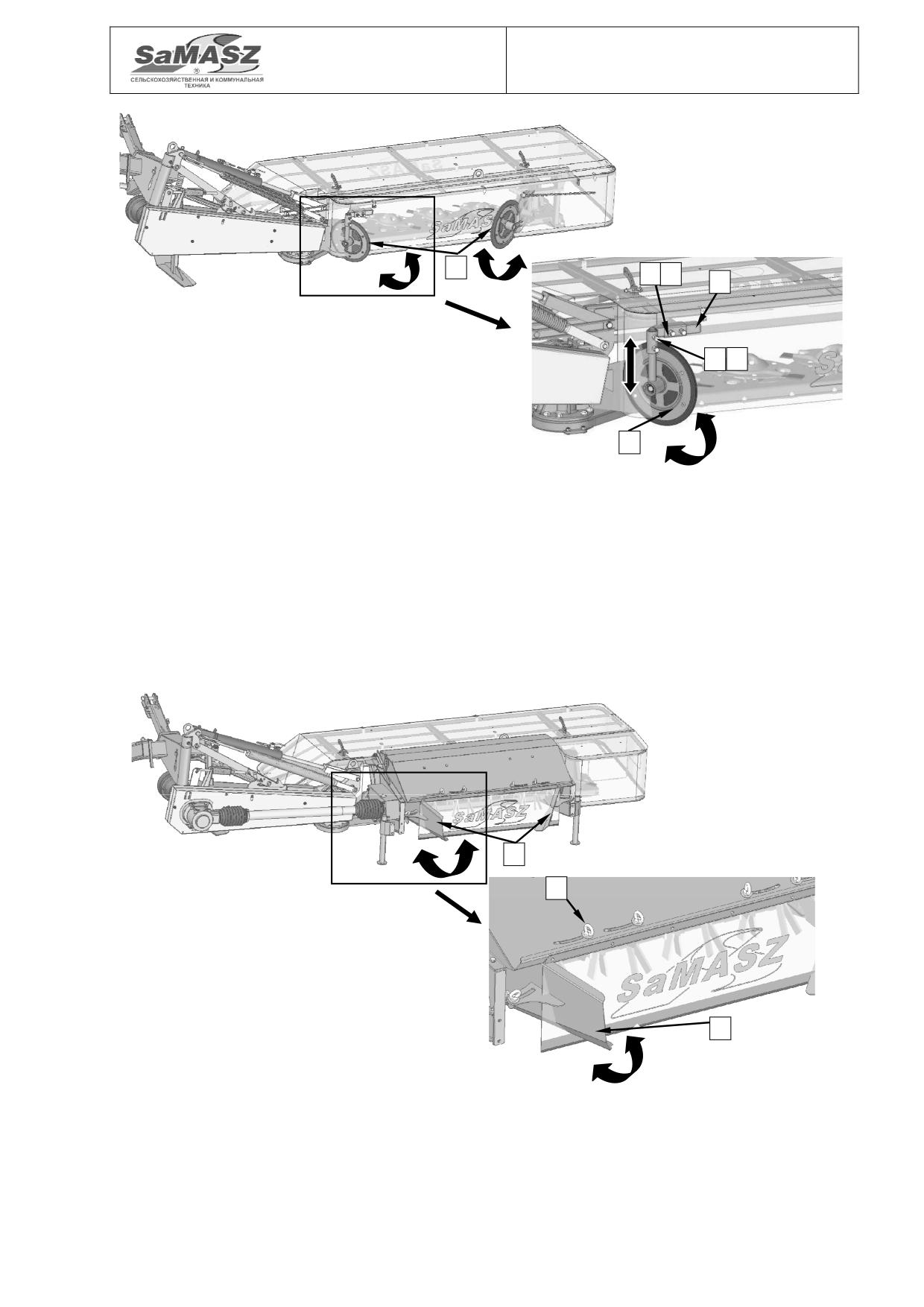

Рис. 19. Регулировка скребков покоса: 1- скребок покоса, 2 - контрящие гайки, 3 - болты
регулировки плеча, 4 - контрящие гайки, 5 - болты регулировки диска, 6 - плечо скребка, 7 - диск
С целью установки ширины покоса следует совершить регулировку скребков покоса (1)
(Рис. 20) (касатеся: KDT 220 S, KDT 260 S/SL):
травить болт с петлей (2) скребка покоса,
установить скребок покоса (1) в зависимости от требования,
докрутить болт (2),
равномерное раскладывание покоса можно регулировать рулевыми колесами (3)
аналогичным образом как регулируеются скребки.
1
2
1
Рис. 20. Регулировка скребков покоса: 1- скребок покоса, 2 - регулировочный болт,
3 - рулевое колесо покоса
- 25 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
С целью установки ширины покоса следует совершить регулировку скребков покоса (1)
(Рис. 21) (касатеся: KDT 220 W, KDT 260 W):
травить болт с петлей (2) скребка покоса,
установить скребок покоса (1) в зависимости от требования,
докрутить болт (2).
1
2
1

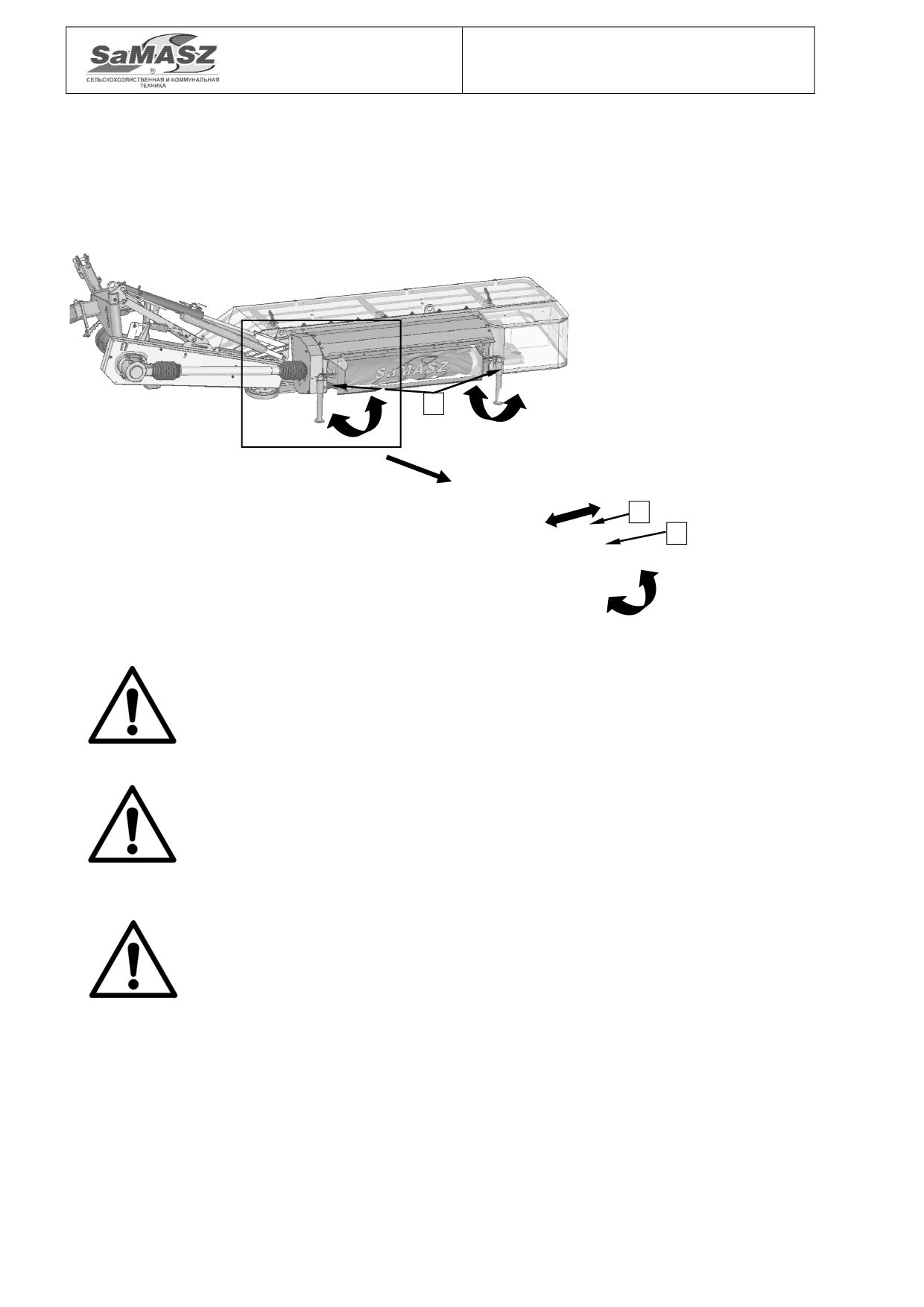

Рис. 21. Регулировка скребков покоса: 1- скребок покоса, 2 - регулировочный болт
ВНИМАНИЕ:
Перед монтажом ножей, необходимо проверить направления вращения
отдельных дисков (Pис. 22).
ВНИМАНИЕ:
В связи с высокими оборотами дисокв, держатели ножей следует
заменять парами и одинаково веса - на каждом держателе указан его
вес. В противном случае, вследствие дисбаланса, появится дрожение
дисков и повреждение корпуса режущего бруса.
ВНИМАНИЕ:
Неправильное крепление ножей приведет к набиванию косилки травой.
При монтаже ножей особое внимание следует обратить на свободное
вращение ножей на стержнях.
- 26 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
KDT 180
KDT 220
KDT 260
KDT 300
KDT 340
Диск с барабаном
Диск без барабана
KDT 341

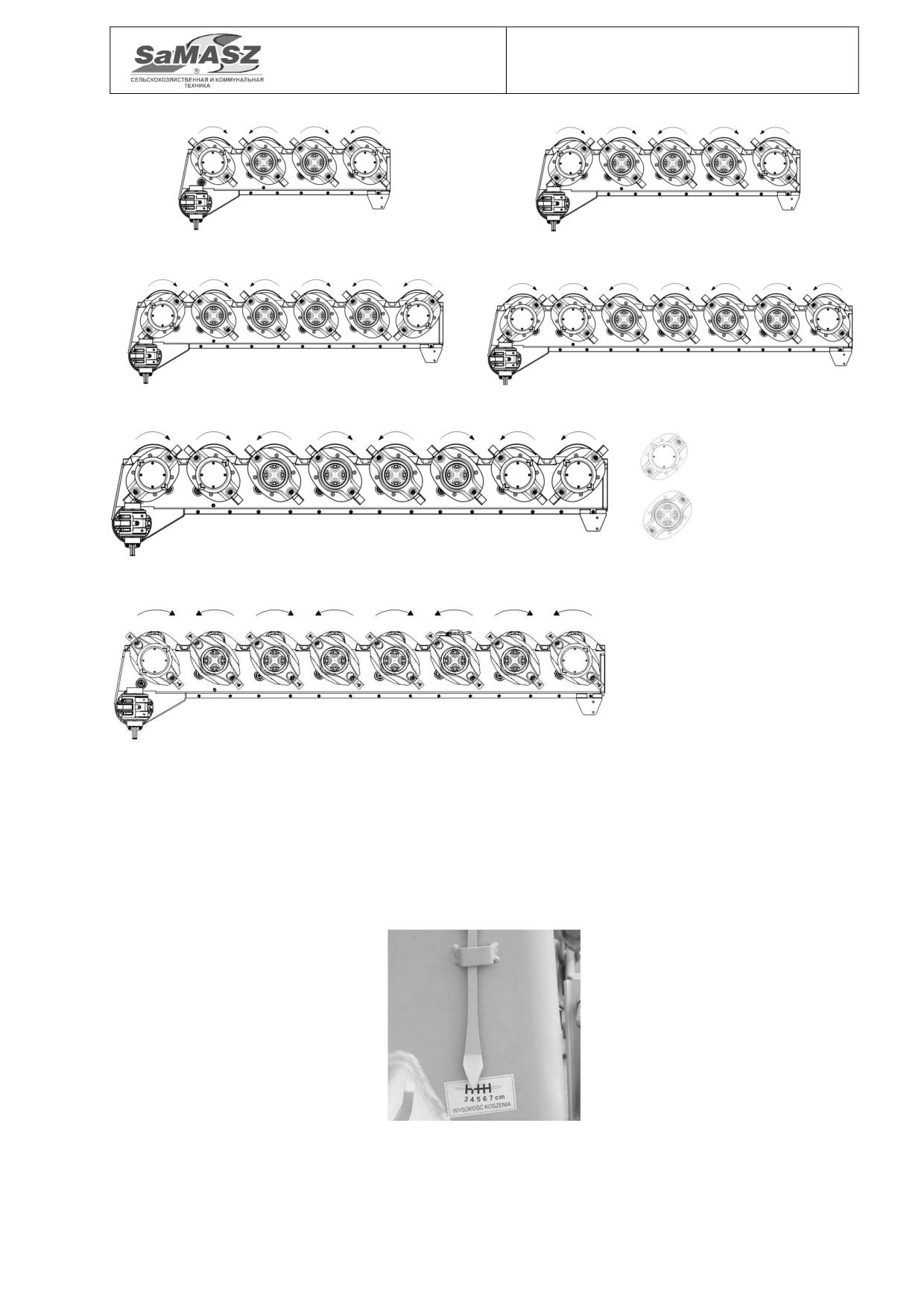

Рис. 22. Направление оборота дисков в отдельных косилках
6.4. Регулировка высоты среза
Высота среза регулируется центральной тягой S (Рис.
8). Чтобы увеличить высоту
среза, надо удлинить тягу S чтобы уменьшить высоту среза - укоротить тягу S. Высоту среза
указывает указатель, установленный на раму навески (Рис. 23); рекомендуемая высота среза
- 4,5 ÷ 7 см.
Рис. 23. Указатель высоты среза
- 27 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
6.5. Применение и регулировка ограничительной цепи
B
A
~40 cm
a)
б)
Рис. 24. Ограничительная цепь навески косилки
Ограничительная цепь служит для фиксирования постоянной высоты косилки во время
кошения. Она облегчает правильную установку косилки в рабочее положение
и одновременно разгружает гидронавесное устройство трактора.
Навешивая косилку на трактор, фиксируют конец А цепи (Рис.
24a) на шкворне
В центральной тяги. Длину цепи отрегулировать так, чтобы в рабочем положении косилка
сохраняла расстояние, указанное на (Рис. 24б) и наклон.
6.6. Регулиоровка щели между заслонкой и валом вспушивателя
(Кас. моделей: KDT 220 S и KDT 260 S(SL))
При регулировании щели между заслонкой и валом вспушивателя надо учесть высоту
и густоту травостоя. Чем травостой выше и гуще, тем размер щели больше. Правильное
отрегулирование производится на основании опыта работы с косилкой со вспушивателем
таким образом, чтобы косилка не набивалась травой и не срабатывала предохранительная
муфта вала. Способ регулировки заслонки указан на Рис. 25.
+
-
Рис. 25. Регулирование заслонки вспушивателя
- 28 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
6.7. Замена пальцев вспушивателя
(Кас. моделей: KDT 220 S, KDT 260 S(SL))
В случае износа или повреждения пальцев необходимо заменить их на новые. Каждый
раз перед началом работы проверить исправность и надежность крепления пальцев на
кронштейнах вала вспушивателя и затяжку болтов, фиксирующих пальцы.
Следует помнить, чтобы заменять битеры парами (противолежащие) одинакового
веса, чтобы сохранить баланс вала. Неуравновешивание вала может привести
к ускоренному изношению подшипников, и самого вала.
Замена битеров 3 совершается откручивая гайки 2, снимая болты 4 и устанавливая
новые битеры 3 (Рис. 26).
ВНИМАНИЕ:
Для того, чтобы прикрутить болтовое соединение надо использовать
специальный болт M16×60 oc. kl. 10.9 9 и самозащитной гайки M16 oc.
kl. 8, докручивать до устранения зазора.
1. Вал вспушивателя
1
2. Гайка самоконтрящая M16 оц. кл. 8
3. Стальный битер
4. Болт M16x60 кл. 10.9
4
3
2

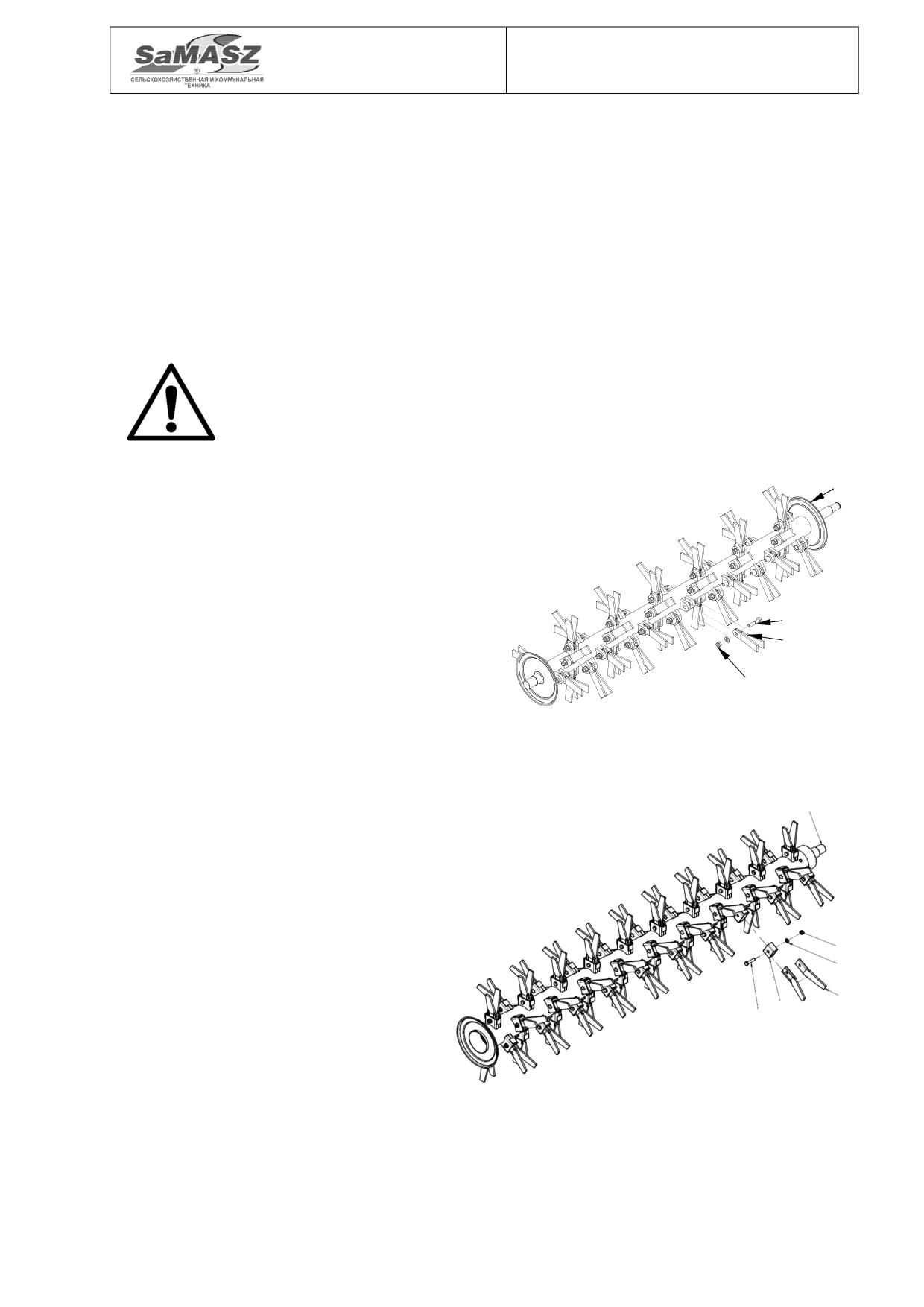

Рис. 26a. Замена битеров вспушивателя
1
1. Вал вспушивателя
2. Гайка самоконтрящая M16 оц. кл. 8
3. Прокладка
4. битер из пластикового материала
5. Болт M16x55 кл.8.8
6. Вкладыш битера
2
3
4
6
5
Рис. 26б. Замена битеров вспушивателя - легкий вспушиватель
- 29 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT

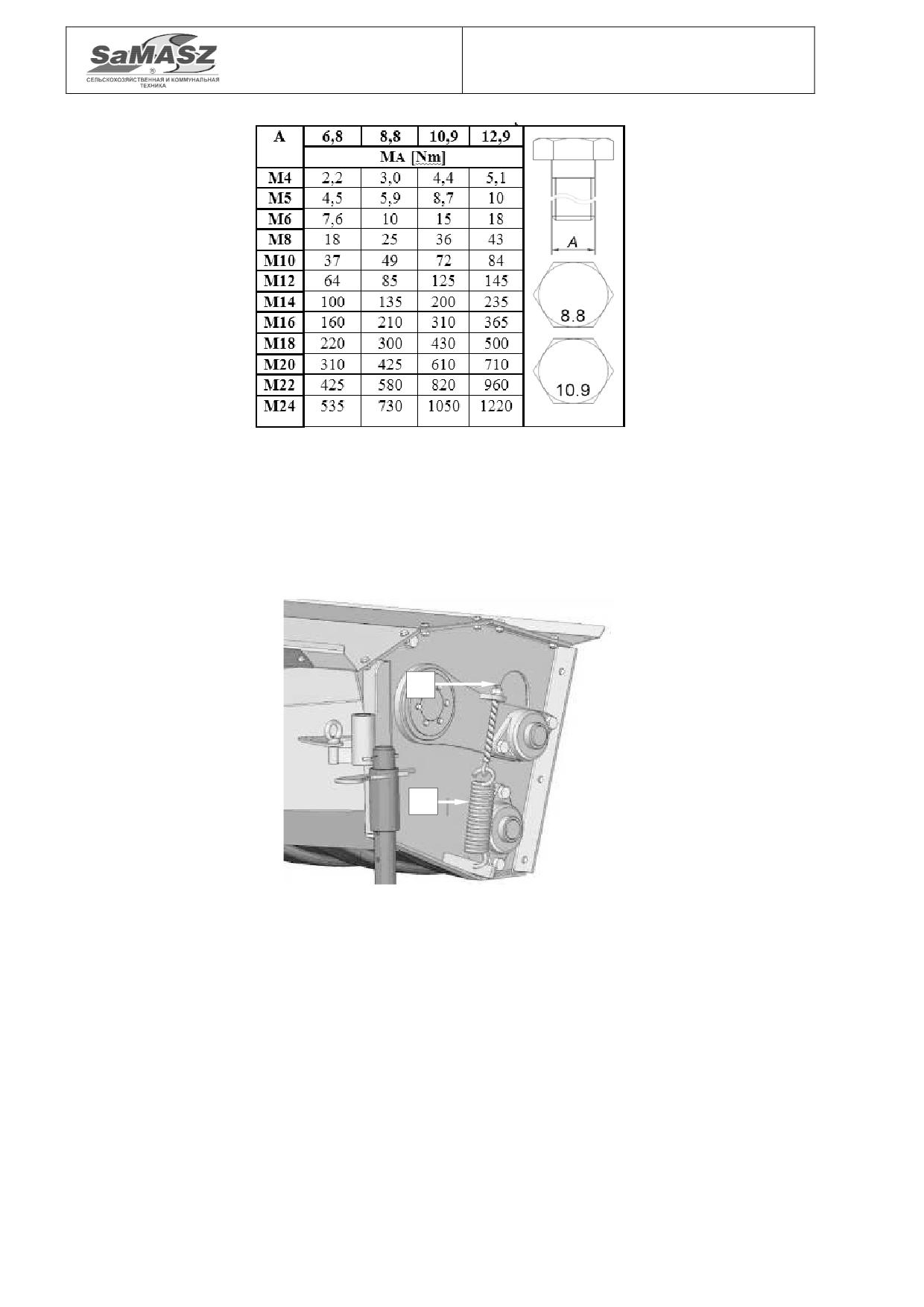

Таб. 5. Величина моментов докручивания болтов
6.8. Регулировка давления плющилки
(Кас. моделей: KDT 220 W и KDT 260 W)
Фабричная установка давления плющилки должна быть достаточной. В случае
необходимости оно регулируется путем изменяя натяжения пружины C (Pис. 27) при
помощи гайки Н. Давление регулируется по обеим сторонам вальца одинаковым
количеством оборотов гайки H.
H
C
Рис. 27. Регулировка давления вальцов
6.9. Эксплуатационное обслуживание
6.9.1. Проверка ножей и стержней держателей ножей
Все ножи на данном диске должны иметь одинаковую длину и массу. В случае
необходимости ножи следует заменять комплектами одинаковой длины и массы.
Степень износа стержня держателя ножа не может превышать указанной на Pис. 28.
Если она выше, следует заменить держатель.
- 30 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
min. 10
a)
б)

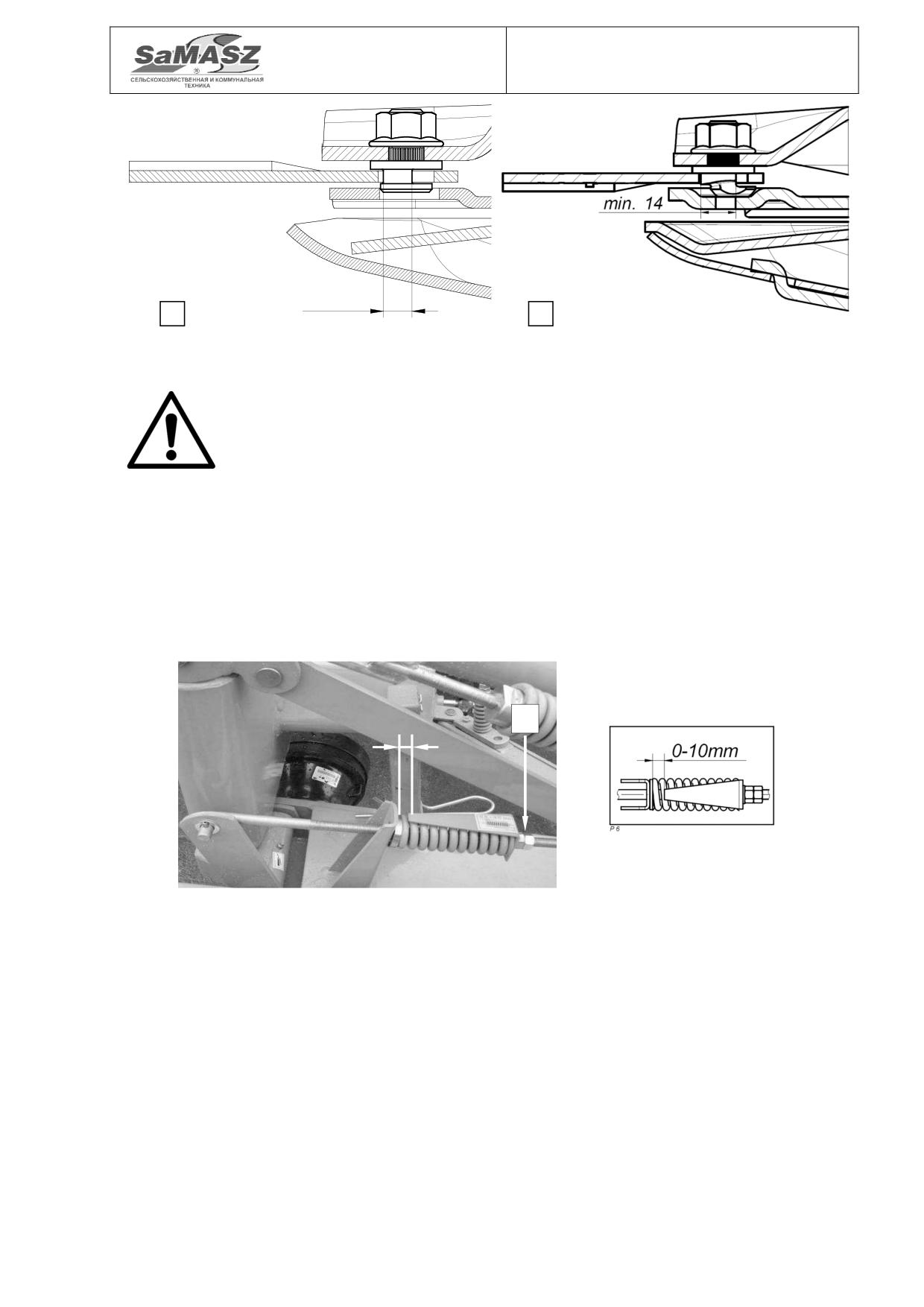

Рис. 28. Допустимый износ стержня держателя ножей в диске
а)ручка ножа М12, б) ручка ножа М12 с пазуром
ВНИМАНИЕ:
В случае потери ножа может выступать дрожение, что впоследствии
может привести к повреждению режущего бруса. В таком случае
рекламация не будет приниматься. В случае повреждения ножей
следует немедленно заменить комплект (2 шт. ножей) новым.
6.9.2. Проверка натяжения клиновых ремней ременной передачи привода
режущего бруса
Натяжение клиновых ремней ременной передачи привода режущего бруса
контролируется при помощи указателя натяжения (Pис. 29). Расстояние C должно составлять
не более 10 мм. При расслабленных ремнях следует затянуть гайку Н натяжителя. В случае
повреждения одного из ремней надо заменить комплект клиновых ремней.
Н
C
Рис. 29. Проверка натяжения клиновых ремней
6.9.3. Контроль состояния напряжения зубчатого ремня валиков и вспушивателя
Привод от вала зубчатой передачи передается зубчатыми ремнями на оси
валиков/вспушивателя. Постоянное напряжение ремня обеспечивает натяжитель,
регулируемый натяжным болтом N (Рис. 30б и г).
Натяжение ремня можно проверить через окошко О (Рис. 30а и с). Чтобы натянуть
ремень следует снять защиту (Рис. 30а и с) после откручения четырех гаек S. Затем,
натянуть зубчатый ремень натяжным болтом и гайкой N (Рис. 30б и г). Правильно
натянутый ремень после нажатия пальцем на середину должен оттянуться на ок. 5 мм.
- 31 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
N
S
O

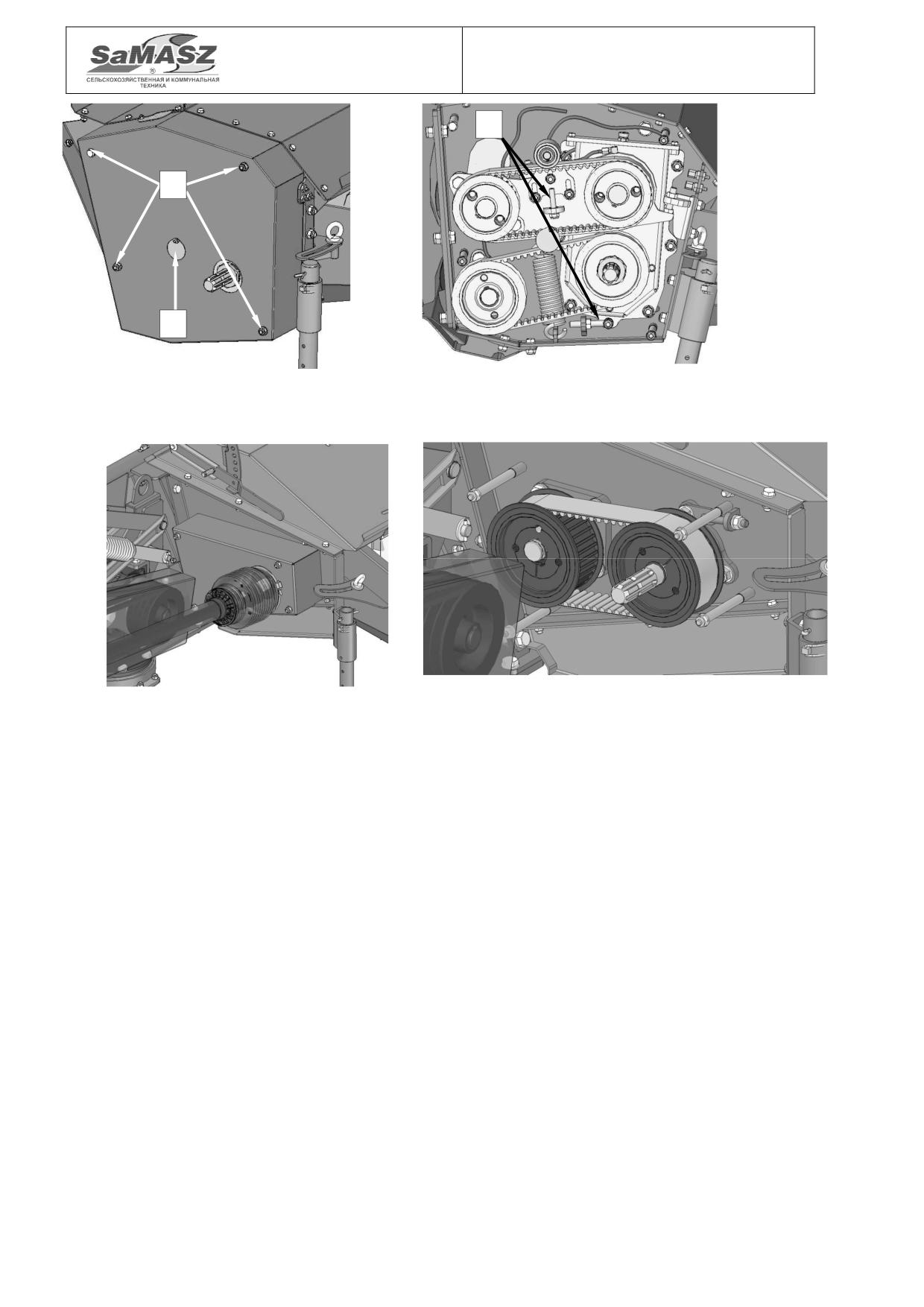

Рис. 30a. Защита приводной передачи
Рис. 30б. Регулировка напряжения зубчатого
валиков
ремня приводной передачи валиков
Rys. 1в. Защита приводной передачи
Rys. 30г. Регулировка напряжения зубчатого ремня
вспушивателя
приводной передачи вспушиватуля
6.9.4. Ежедневное обслуживание
Ежедневно после окончания работы необходимо:
мыть косилку водой под давлением после каждого кошения, особенно между брусом
а дисками, так как засохшее болото с травой могут привести к преждевременному
изношению подшипников в модули диска, и даже зоблокировать свободное вращение,
очистить косилку от остатков растений и грязи,
осмотреть видимые наружные части, механизмы и их соединения; затянуть все
ослабленные винтовые соединения, отработанные или поврежденные части заменить
новыми оригинальными,
проверить состояние режущего бруса,
покрыть телескопические трубы карданново вала смазкой STP, предотвращающей
прилипание песка,
в случае необходимости смазать части согласно руководству по смазыванию (пункт 7).
Элементы, которые могут повредить здоровью и безопасности обслуживающего лица,
это: диски, брезентовые защиты, изношенные или поврежденные гидропровода, защиты
шарнирно-телескопических валков, изношенные ножи и стержни держателей ножей.
- 32 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
6.9.5. Обслуживание после окончания сезона
Рекомендуется использовать во время консервирующих действий защитные рукавицы.
После окончения работы следует:
опустить режущий брус на грунт,
снять наконечник шарнирного вала с ВОМ трактора или демонтировать весь шарнирный
вал установить на соответственный держатель при раме подвески.
oт трактора отсоединить электро- и гидропровода, а также повесить их на
соответственных держателях на раме подвески,
отсоединить косилку от трактора ( поведение обратное чем при соединении косилки
с трактором - смотри 5.1), а затем отъехать трактором.
Отсоединенную косилку следует хранить в исходном положении таким образом,
чтобы опиралась на опорном башмаке и режущем брусе. Рекомендуется хранение агрегата на
упрочненной поверхности, лучше всего под крышей и в местах недоступных для
посторонних лиц. Машину стоит хранить в сухом месте, в случае, если подвергается
влиянию атмосферных осадков, следует помнить о временной смазке.
По окончании сезона косилку следует тщательно очистить, вымыть и высушить,
очистить от ржавчины и смазать рабочие поверхности и пальцы подвески пластичной
смазкой, а также:
Подкрасить поверхности деталей косилки, имеющие поврежденную окраску;
Проверить уровень масла в редукторах и режущем брусе (пункт 7). Немедленно
устранить обнаруженную утечку масла и откорректировать его уровень. Если в масле
обнаружена вода, его необходимо заменить, иначе это может привести к коррозии
внутренних механизмов, в частности шестерен, подшипников, валков, а впоследствии -
поломке.
Временно проводить просмотр косилки и защищать смазкой подвижные элементы, чтобы
предотвратить их прикипание и возникновение источника коррозии, влияющей на
правильное функционирование косилки.
Регулярно контролировать гидравличексие провода. В случае повреждения или
просрочки срока пригодности (старости) заменить новыми. Срок использования
гидравлических шлангов не должен превышать
5 лет от срока их озготовления,
указанного на проводе.
7.
СМАЗКА
7.1. Режущий брус
Масло в режущий брус заливают через отверстие с заливной пробкой А (Pис. 31).
Требуемый уровень масла составляет ок. 4,5÷7 мм от нижнего края режущего бруса,
установленного в рабочее положение. Количество заливаемого масла указывается в таблице
ниже.
Таб. 6. Количество масла, заливаемого в режущий брус
К-во масла
Трансмиссионное
Тип косилки
Периодичность замены масла
(л)
масло
KDT180 - 1,80 м
3,5
KDT220 S/W - 2,20 м
4,5
KDT260 S,SL/W - 2,60 м
5,0
1 раз в 3 года
80W90
KDT300 - 3,00 м
6,0
(при интенсивной эксплуатации)
KDT340 - 3,40 м
6,5
KDT341 - 3,40 м
- 33 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
A
б)
a)

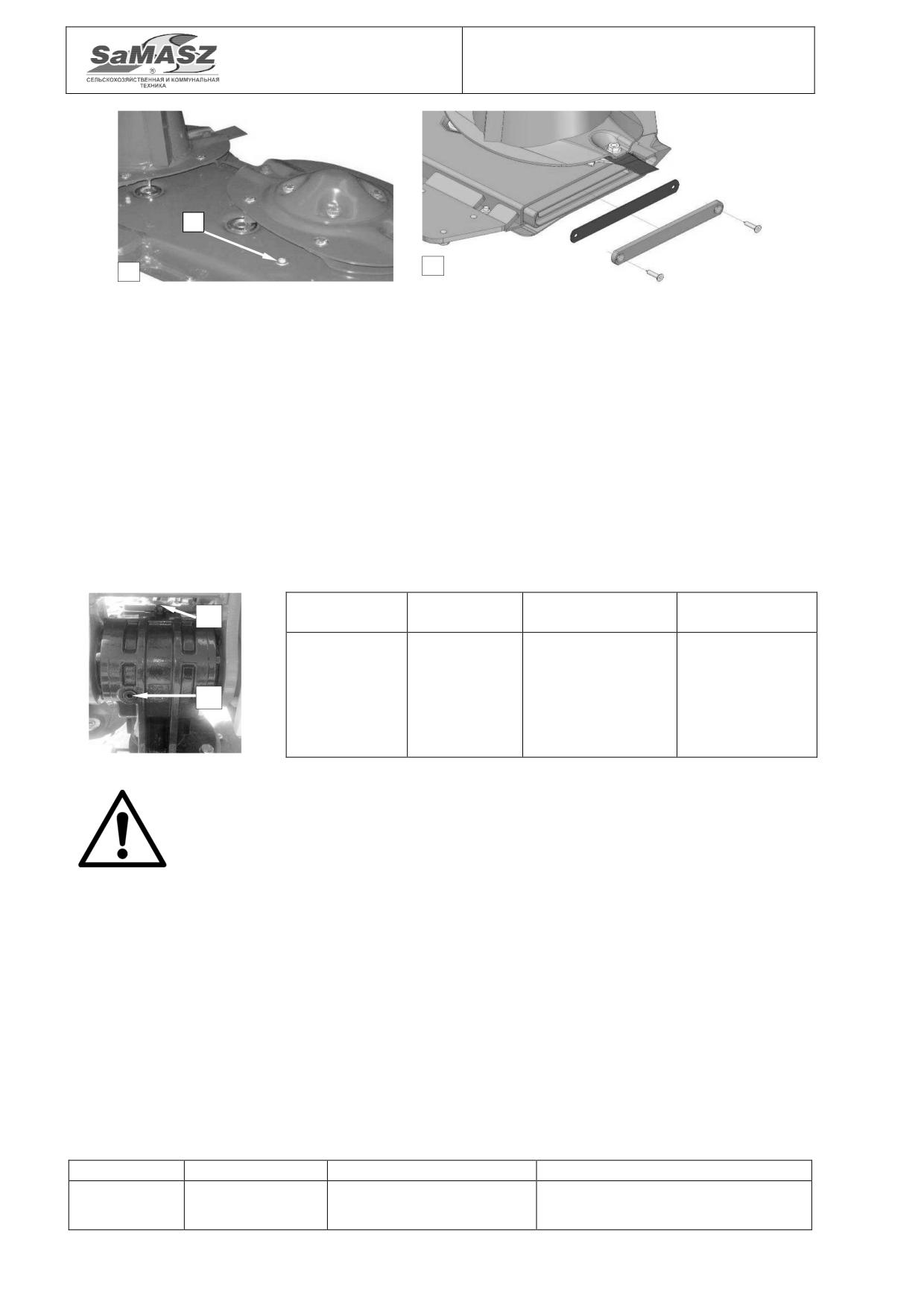

Рис. 31. Пункт контроля a) а также способ смены масла в режущем брусе б)
Для того, чтобы слить масло из режущего бруса надо поднять косилку тягой трактора,
затем снять прикрытие бруса в указанный способ на Рис. 31б и наклонить брус так, чтобы
старое масло могло слиться. Масло, которое слито из бруса надо в соответственный способ
утилизировать.
7.2. Редуктор угловой передачи
Перед началом работы всегда нужно проверить уровень масла в редукторе и по мере
необходимости залить требуемое количество, открутив пробку А (Рис. 32) на верхней части
коробки. Чтобы проверить уровень масла следует выкрутить контрольную пробку
В, находящуюся на коробке (сбоку). Масло заливают, если недостаточно, до момента
появления его в контрольном отверстии Б. Редуктор вмещает ок. 1 литра масла. Уровень
масла проверяется в горизонтальном положении режущего бруса.
К-во масла
Трансмиссионно
Периодичность
A
Тип косилки
[л]
е масло
замены масла
680 ÷ 1000
1 раз в 3 года
(класс вязкости
(при
Б
Все типы
1
масла по ISO
интенсивной
3448: VG-680 -
эксплуатации)
1000 )
Рис. 32
Таб. 7. Количество масла, заливаемого в редуктор
ВНИМАНИЕ:
Вышеуказанные рекомендации должны быть строго соблюдаемые. Если
диски режущего аппарата вращаются свободно, не надо беспокоиться
высокой температурой угловой передачи, так как после длительного
использования она может достигать 100°C.
7.3. Зубчатая передача привода редуктора вальцов
Перед проверкой уровня масла в зубчатой передаче привода вальцов надо снять
защитный кожух. Проверить уровень масла и по мере необходимости залить требуемое
количество, открутив пробку (воздухоотводчика) А (Pис. 33) на верхней части корпуса
зубчатого редуктора. Чтобы проверить уровень масла следует выкрутить контрольную
пробку Б, находящуюся сбоку корпуса зубчатого редуктора. Масло заливают, если его
недостаточно, до момента появления его в контрольном отверстии Б. Редуктор вмещает
ок. 0,5 литра масла. Уровень масла проверяется в горизонтальном положении режущего
бруса. Для слива масла служит пробка Џ, расположенная в нижней части корпуса зубчатого
редуктора.
Таб. 8. Количество масла, заливаемого в зубчатый редуктор вальцов
Тип косилки
К-во масла [л]
Трансмиссионное масло
Периодичность замены масла
1 раз в 3 года
Все типы
0,5
80W90
(при интенсивной эксплуатации)
- 34 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
A
Точки
смазки
B
C
Рис. 32. Точки контроля и замены масла
Рис. 33. Точка смазки самоустанавливающего
зубчатой передачи плющилки
подшипника
Точка
смазки
Точки
смазки
Рис. 34. Точка смазки самоустанавливающего
Рис. 35. Точки смазки самоустанавливающего
подшипника
подшипника
7.4. Подшипники и шарниры
Через каждые
50 часов работы косилки следует смазывать подшипники вала
вспушивателя и вальцов плющилки, а также основные шарниры косилки (Pис. 34, 35, 36).
Рекомендуется применять смазку LT43 (или другое смазочное средство, предназанченное
для смазки подшипников качения и скольжения, работающих при температуре от -30oC до
+130oC), а также главные шарниры косилки (Рис. 37, 38) смазкой STP.
Точка смазки
Точка смазки
Рис. 36. Точка смазки вертикальной
Рис. 37. Точки смазки обоймы навески
оси навесного устройства
- 35 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
8.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таб. 9. Возможные неисправности и методы их устранения
Характер
Причина
Устранение
неисправности
1
Отсутствие части ножей
Установить, укомплектовать
2
Изношенные ножи
Заменить ножи новыми
Косилка не косит или
3
Монтировать ножи точно по
не докашивает между
Неправильный монтаж ножей
указаниям руководства.
дисками
4
Установить правильный наклон
Неправильный наклон вперед
согласно с указаниями руководства
5
Несогласованность оборотов двигателя
Рекомендуемые обороты движения
трактора со скоростью движения
1600-1800 об/мин
6
Увеличить скорость езды выше
Слишком малая скорость работы
V≥10 км/ч
7
Слабое натяжение пружины -
отрегулировать натяжение клиновых
Проскальзывание клиновых ремней
ремней
Косилка не косит или
Отработаны клиновые ремни -
не докашивает между
заменить ремни
дисками
8
Поврежден ВОМ трактора, не передает
Устранить недостаток
оборотов
9
Проверить ВОМ не имеет ли случайно
В таком случае рекомендуется
трактор 540Е. Е обозначет
косить на ВОМ 1000, однако на
экономические обороты, которые
низких оборотах двигателя ок. 1200
составляют 380 обор/мин
обор/мин
Косилка с плющилками или вспушивателем имеет право плохо косить в случае
очень невысокой травы или во время дождя
Трава наматывается на
Кошение полеглых трав косилкой без
Всегда косить низко и быстро -
барабаны
наклона вперед
наклон вперед на 4 см
Косилка блокируется
травой - отсутствие
Увеличить скорость до.
Слишком малая скорость кошения
похода травы или поход
10 км/ч или больше
неравномерный
Слабое натяжение пружины
Отрегулировать пружину согласно
Предохрагнитель
предохранителя
инструкции
слишком часто
Неисправное состояние зажимной
срабатывает без
Заменить или отремонтировать
поверхности замка (заматывание,
причины
элементы предохранителя
забивание травы).
Косилка не косит, хотя
Неисправен вал передачи
Заменить передачу
привод трактора
023.01.COER
работает
Поврежденное зубчатое колесо в режущем
Совершить ремонт в заводском
Косилка блокируется
брусе или передача
сервисе
Неисправны или загрязнены
Заменить и прочистить
Косилка не
соединительные элементы гидравлической
соединительные элементы
складывается
системы
гидравлической системы
гидравлически
Неисправна гидравлическая система
Проверить состояние
трактора
гидравлической системы трактора
Заменить масло в гидравлической
системе трактора (рекомендуемый
класс чистоты масла согласно NAS
Протекающий
Загрязненное масло в гидросистеме
1638 это минимально 9-10). Купить
сервомотор
трактора
ремонтной комплект двигателя и
заменить поврежденные
уплотнители
Проверить состояние шарнирно-
Чрезмерные вибрации
Поврежденный шарнирно-
телескопического вала и в случае
во время работы
телескопический вал
необходимости заменить
Следует проконтролировать
Утечка масла в
Разгерметизация системы
уплотнение и проверить уровень
передачи
масла
- 36 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
9.
РЕМОНТ И УТИЛИЗАЦИЯ КОСИЛКИ
9.1. Ремонт
Прежде,
чем
приступать
к
ремонту
либо
проверке
пригодности
к дальнейшейэксплуатации, косилку необходимо тщательно очистить от остатков скошенной
массы и грязи.
Во время ремонта машины следует защитить её перед потерой стабильности
и возможным придавлением оператора устанавливая косилку на стабильной поверхности
и защищая её положение опорным башмаком.
После проверки резьбовых соединений, допускаемых зазоров на шкворнях
и угловыхпередачах (ременных и зубчатых) следует оценить пригодность косилки
к дальнейшей эксплуатации. Отработанные болты, штифты, клиновые ремни, шкворни,
несущие втулки, диски, держатели ножей, ножи, подшипники и другие части следует
заменить на новые.
9.2. Tилизация
Если косилка пришла в полную негодность, следует ее утилизировать. Для этого
необходимо слить масло с редукторов и режущего бруса, используя обтирочный материал
удалить остатки масла. Все резиновые и пластмассовые части косилки демонтировать
и сдать для утилизации в специализированную организацию. Металлические части передать
в пункт по приему металлолома.
ВНИМАНИЕ:
Прежде, чем приступить к ремонту, следует отсоединить косилку от
трактора.
10. ГАРАНТИЙНЫЙ ТАЛОН
КОСИЛКА НАВЕСНАЯ ДИСКОВАЯ
Заводской номер
Дата выпуска
Печать изотовителя
Подпись контролера
Дата продажи
Печать продавца
Подпись продавца
Изделие проверено, соответствует технической документации и допускается к эксплуатации.
ВНИМАНИЕ:
Гарантийный талон без требуемых отметек, с исправлениями либо
заполненный неразборчиво - недействителен.
- 37 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
11. УСЛОВИЯ ГАРАНТИИ
11.1. Гарантийные обязательства
1. Изготовитель гарантирует хорошее качество и надежную работу косилки, на которую
выдана данная гарантия.
2. Неисправности или поломки косилки, происшедшие по вине завода-изготовителя,
выявленные в течение 24 месяцев гарантии (с даты покупки) будут исправлены
бесплатно на месте у покупателя.
3. Об обнаруженной неисправности следует уведомить лично, письменно, либо по
телефону. Ремонт будет произведен в течение 14 дней. Гарантийный ремонт выполняет
изготовитель, либо авторизованный пункт обслуживания.
4. Рекламации, касающиеся замены косилки либо возврата денег, принимаются
и рассматриваютя в течение 14 дней изготовителем.
5. Гарантийному ремонту не подлежат неисправности, вызванные:
a) естественным износом частей, таких как: лыжи и диски робочые, прередачи
и запчасти внутри передачи, втулки и скользащые элементы, шарниры,
держатели ножей, режущые ножи, клиновые ремни, приводная цепель,
приводная цепь, пальцы вспушивателя, резины копнителя, подшипники,
брезентовые
защиты,
ленты
транспортёра,
резины
копнителя,
соединительные элементы, пальцы вспушивателя, резины плющилки, кожухи,
резины копнителя, и т.п. Эти ремонты могут быть выполнены только за счет
пользователя - покупателя косилки.
б) несоблюдением правил эксплуатации косилки либо использованием ее не по
назначению,
в) работа на полю с камнями в результате приводит к следующему: повреждении
вала вспушивателя, дисков, изгиба режущего бруса (камни диаметром более чем
140 мм не проходят между дисками а валом вспушивателя),
г) наезда на препятствие,
л) слишком быстрого опускания режущего бруса на грунт,
e) несчастными случаями или происшествиями, за которые гарант не несет
ответственности,
ж) повреждение вала вспушивателя.
6
6. Покупатель оплачивает стоимость технической оценки - экспертизы, если изготовитель
установит, что косилка не имеет брака или повреждений, а экспертиза это подтвердит.
7. Изготовитель имеет право аннулировать гарантию на косилку, если будет установлено:
a) вмешательства внутрь косилки, введения изменений в её конструкцию или
ненамеренного повреждения, изгиба элементов и т.п.
б) использования косилки с 1 шт. ножа на диске.
в) обширные повреждения, вызванные несчастным случаем либо происшествием,
ответственности за которые не несет гарант,
г) использование других ножей чем оригинальные ножи SaMASZ,
л)
несоответствующей
данному
руководству
регулировки
пружины
предохранителя Рис. 14,
e) отсутствие требуемых записей в гарантийной талоне либо их самостоятельное
внесение,
ж) несоблюдение правил эксплуатации косилки либо использование ее не по
назначению.
- 38 -
Руководство по
Косилка навесная дисковая
эксплуатации
KDT
8.
Исполнитель имеет право на расторжение сервисного Договора с немедленным
вступлением в силу в случае, когда Пользователь не производит в срок оплату по порядке
договора, а просрочка платежа более 30 дней от даты наступления срока. Расторжение
Сервисного Договора Исполнителем по причинам по стороне Пользователя
одновременно влияет на истечение гарантии предоставленной на машину.
9.
Исполнитель не несет никакой компенсационной ответственности по отношению
к Пользователю за ущерб возникший вследствие выступления неисправностей машины
или аварии работы этой машины.
ВНИМАНИЕ:
При покупке следует требовать от продавца точного заполнения гарантийного
талона с указанием даты и места покупки, а также подтверждения этих
данных печатью и подписью продавца. При отсутствии данной информации -
гарантийный талон недействителен.
ВНИМАНИЕ:
Для признания претенизий изготовителем необходимы адрес, дата и место
покупки, тип косилки и номер счета-фактуры.
ВНИМАНИЕ:
По истечении срока гарантии ремонты могут производиться за плату
в авторизованных мастерских, рекомендованных в пункте продажи. Указание
местонахождения мастерских является обязанностью продавца.
ВНИМАНИЕ:
Изготовитель оставляет за собой право внесения изменений в конструкцию,
не влияющих на безопасность обслуживающего персонала.
ВНИМАНИЕ:
Компания СаМАШ непрерывно работает над дальнейшим развитием типов и
моделей. Поэтому всегда является возможным изменение формы, оснащения
и техники поставляемых продуктов. Из данных, рисунков и описаний
совмещенных в настоящем руководстве по эксплуатации и каталоге
запчастей не могут возникать никание претензии.
11.2. Отметки о гарантийных ремонтах
Объем ремонта и перечень замененных частей:
|
