СП 310. 1325800.2017 «Бассейны для плавания. Правила проектирования»
Проект
(первая редакция)
Изменение № 1 к СП 310. 1325800.2017
ОКС 91.040.10
Изменение № 1 к СП 310. 1325800.2017 «Бассейны для плавания.
Правила проектирования»
Утверждено и введено в действие приказом Министерства
строительства и жилищно-коммунального хозяйства Российской Федерации
(Минстрой России) от________________________
№
____________
Дата введения
_____________
Введение
Во 2-м абзаце, устранить опечатку в дате утверждения № 261-ФЗ «Об
энергосбережении, повышении энергетической эффективности и о внесении
изменений в отдельные законодательные акты Российской Федерации».
Изложить в редакции:
«…от 23 ноября 2009 г. № 261-ФЗ…» (далее по тексту).
Раздел дополнить абзацем в следующей редакции:
Изменение
№
1 выполнено авторским коллективом ООО
«ЦНИИПромзданий» (руководитель работы
- к.т.н. Н.Г Келасьев,
ответственные исполнители - канд. архитектуры Д.К. Лейкина); ОФСОО
«Российская ассоциация спортивных сооружений» (д-р. психол. наук В.Б.
Мяконьков, рук. отдела науки Ю.В. Шелякова).
Содержание
Раздел 5. Название. Изложить в следующей редакции:
«Требования к объемно-планировочным решениям»
Раздела 6. Название. Изложить в следующей редакции:
«Требования к вспомогательным зонам и помещениям»
Раздел 7. Название. Изложить в следующей редакции:
«Требования к инженерным системам»
Раздел 7. Вспомогательные помещения. Исключить.
Раздел 8. Конструкции и отделка помещений с влажным и мокрым
режимами. Исключить.
Раздел 9. Естественное освещение. Исключить.
Раздел 10. Водоснабжение и канализация. Исключить.
Раздел 11. Отопление и вентиляция. Исключить.
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
Раздел 12. Электроснабжение и электротехнические устройства.
Исключить.
Раздел 13. Акустика. Исключить.
Раздел 14. Автоматическое и звуковое оборудование ванн бассейнов.
Приложение А. Изложить в новой редакции: Наименование.
«Назначение, размеры и расчетные показатели бассейнов для плавания»
и далее по тексту
Приложение Б. Наименование. Изложить в новой редакции: «Ширина
проходов между элементами оборудования в раздевальных и душевых»
Приложение В. Наименование. Изложить в новой редакции: «Расчетное
число санитарных приборов во вспомогательных помещениях»
Приложение Г. Наименование. Изложить в новой редакции:
«Температура воздуха и кратность воздухообмена в помещениях
бассейнов»
Приложение Д. Исключить.
Приложение Е. Исключить.
Приложение Ж. Исключить.
Приложение И. Исключить.
2 Нормативные ссылки
Раздел 2. Изложить в новой редакции:
«2 Нормативные ссылки
В настоящем своде правил использованы нормативные ссылки на
следующие документы:
ГОСТ Р 53491.1-2009 Бассейны. Подготовка воды. Часть 1. Общие
требования
ГОСТ Р 53491.2-2012 Бассейны. Подготовка воды. Часть 2. Требования
безопасности
ГОСТ Р 55529-2013 Объекты спорта. Требования безопасности при
проведении спортивных и физкультурных мероприятий. Методы испытаний
ГОСТ Р 55908-2013. Полы. Метод оценки скользкости покрытия
ГОСТ Р 58458-2020. Бассейны для плавания. Общие технические условия
ГОСТ Р 59219-2020. Бассейны для плавания. Системы оповещения
опасности утопления. Общие технические условия
СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные
пути и выходы
СП 2.13130.2020 Системы противопожарной защиты. Обеспечение
огнестойкости объектов защиты
СП
3.13130.2009 Системы противопожарной защиты. Система
оповещения и управления эвакуацией людей при пожаре. Требования
пожарной безопасности
2
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
СП 4.13130.2013 Системы противопожарной защиты. Ограничение
распространения пожара на объектах защиты. Требования к объемно-
планировочным и конструктивным решениям (с изменением № 1)
СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций
от коррозии» (с изменениями № 1, № 2)
СП
30.13330.2020 «СНиП
2.04.01-85* Внутренний водопровод и
канализация зданий»
СП 32.13330.2018 Канализация. Наружные сети и сооружения
СП 42.13330.2016 «СНиП 2.07.01-89* Градостроительство. Планировка и
застройка городских и сельских поселений» (с изменениями № 1, № 2)
СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума» (с изменением №
1)
СП 52.13330.2016 «СНиП
23-05-95* Естественное и искусственное
освещение» (с изменением № 1)
СП 59.13330.2020 «СНиП 35-01-2001 Доступность зданий и сооружений
для маломобильных групп населения»
СП
60.13330.2020 «СНиП
41-01-2003 Отопление, вентиляция и
кондиционирование»
СП 64.13330.2017 «СНиП II-25-80 Деревянные конструкции»
СП
113.13330.2016 «СНиП
21-02-99* Стоянки автомобилей» (с
изменением № 1)
СП 118.13330.2012 «СНиП
31-06-2009* Общественные здания и
сооружения» (с изменениями № 1, № 2, № 3, № 4)
СП 132.13330.2011 Обеспечение антитеррористической защищенности
зданий и сооружений. Общие требования проектирования
СП 133.13330.2012 Сети проводного радиовещания в зданиях и
сооружениях (с изменением № 1)
СП
136.13330.2012 Здания и сооружения. Общие положения
проектирования с учетом доступности для маломобильных групп населения
(с изменением № 1)
СП 332.1325800.2017 Спортивные сооружения. Правила проектирования
СП 484.1311500.2020 Системы противопожарной защиты. Системы
пожарной сигнализации и автоматизация систем противопожарной защиты.
Нормы и правила проектирования
СП 485.1311500.2020 Системы противопожарной защиты. Установки
пожаротушения автоматические. Нормы и правила проектирования
СП 486.1311500.2020 Системы противопожарной защиты. Перечень
зданий, сооружений, помещений и оборудования, подлежащих защите
автоматическими установками пожаротушения и системами пожарной
сигнализации. Требования пожарной безопасности
3
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
СанПиН
2.1.3684-21 Санитарно-эпидемиологические требования к
содержанию территорий городских и сельских поселений, к водным объектам,
питьевой воде и питьевому водоснабжению населения, атмосферному воздуху,
почвам, жилым помещениям, эксплуатации производственных, общественных
помещений, организации и проведению санитарно-противоэпидемических
(профилактических) мероприятий
СанПиН
1.2.3685-21 Гигиенические нормативы и требования к
обеспечению безопасности и (или) безвредности для человека факторов среды
обитания
СП
2.1.3678-20 Санитарно-эпидемиологические требования к
эксплуатации помещений, зданий, сооружений, оборудования и транспорта, а
также условиям деятельности хозяйствующих субъектов, осуществляющих
продажу товаров, выполнение работ или оказание услуг
П р им еч а ние - При пользовании настоящим сводом правил целесообразно проверить действие
ссылочных документов в информационной системе общего пользования
- на официальном сайте
федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному
информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января
текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за
текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется
использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений.
Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать
версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения
настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение,
затрагивающее положение на которое дана ссылка, то это положение рекомендуется применять без учета
данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на
него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил
целесообразно проверить в Федеральном информационном фонде стандартов.»
3 Термины и определения
Раздел 3. Изложить в новой редакции:
«3 Термины и определения
В настоящем своде правил использованы следующие термины с
соответствующими определениями:
3.1 VVIP-зона: Полностью автономная территория (пространство),
имеющая ограниченный доступ, отдельное обслуживание и эксклюзивный
набор услуг, выделенную зону зрительских мест в наиболее комфортной части
трибуны, обеспечивающей наилучший обзор спортивного мероприятия,
предназначенная для специальных гостей, с местами и дополнительными
помещениями повышенной комфортности и безопасности.
3.2 VIP-зона: Выделенная зона зрительских мест и дополнительных
помещений повышенной комфортности и безопасности с дополнительным
набором услуг.
3.3 бассейн для плавания: Сооружение крытого или открытого типа,
содержащее в своем составе ванны для обучения плаванию и оказания
физкультурно-оздоровительных услуг, а также для спортивной подготовки и
4
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
проведения учебных занятий, спортивных и физкультурных мероприятий
различного уровня.
3.4 ванна бассейна: Функциональный резервуар с водой для оказания
физкультурно-оздоровительных или спортивных услуг населению
3.5 всероссийский реестр объектов спорта: Реестр, формируемый в
целях систематизации данных о количестве, назначении и состоянии объектов
спорта, находящихся на территории Российской Федерации и используемых
для проведения физкультурных мероприятий и спортивных мероприятий,
включенных в Единый календарный план межрегиональных, всероссийских и
международных физкультурных мероприятий и спортивных мероприятий,
календарные планы физкультурных мероприятий и спортивных мероприятий
субъектов Российской Федерации.
3.6 вспомогательная зона: Набор помещений, обеспечивающих
спортивному сооружению сопутствующие функции технического
обслуживания и сервисов для различных клиентских групп при проведении
спортивных мероприятий.
3.7 зал ОФП: Спортивный зал для общей физической подготовки
занимающихся.
3.8 зал СФП: Спортивный зал для специальной физической подготовки
занимающихся с применением специализированного спортивно-
технологического оборудования (тренажеров).
3.9 зона зрителей: Пространство в непосредственной близости от
соревновательной зоны, предназначенное для зрителей спортивных
мероприятий, проводимых на спортивном сооружении.
3.10 зона организаторов: Набор помещений, предназначенных для
размещения и работы организаторов спортивного мероприятия.
3.11 зона спортивная (спортивная зона): Основное пространство
(территория) спортивного сооружения, на котором непосредственно
проводится спортивное мероприятие, включающее зону безопасности,
отделяющую спортивную зону от зрителей или конструктивных элементов,
техническую зону с местами размещения участников и судей, а также
оборудования, необходимого для проведения спортивного мероприятия.
3.12 категория спортивного сооружения: Соответствие спортивного
сооружения требованиям уровня проводимых спортивных мероприятий (А -
международные и всероссийские спортивные мероприятия; В
-
межрегиональные спортивные мероприятия; С
- иные спортивные
мероприятия).
3.13 клиентские группы: Разделенные на категории (сегменты) гости,
организаторы, участники, зрители, судьи, обслуживающий и технический
персонал, а также другие группы, находящиеся на спортивном сооружении в
период проведения спортивного мероприятия.
5
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
3.14 обходная дорожка: Свободное пространство по периметру ванны
бассейна, обеспечивающее беспрепятственный проход для занимающихся и
сотрудников.
3.15 объект спорта: Здание, сооружение или комплекс предназначенный
для проведения физкультурных и/или спортивных мероприятий.
3.16 официальные физкультурные мероприятия и спортивные
мероприятия: Физкультурные мероприятия и спортивные мероприятия,
включенные в Единый календарный план межрегиональных, всероссийских и
международных физкультурных мероприятий и спортивных мероприятий,
календарные планы физкультурных мероприятий и спортивных мероприятий
субъектов Российской Федерации, муниципальных образований.
3.17 перегородка плавучая (передвижной стартовый блок):
Подвижное устройство, предназначенное для разделения ванны бассейна и
одновременной эксплуатации различными клиентскими группами,
проведения официальных мероприятий с соблюдением требований вида
спорта в части параметров ванны.
3.18 погружное устройство: Специальный механизм (стационарного или
мобильного типа), предназначенный для перемещения посетителя бассейна из
числа МГН с обходной дорожки в ванну бассейна для занятий и обратно.
3.19 подъемный пол (подъемное дно): специализированное инженерно-
технологическое решение, позволяющее изменять глубину ванны бассейна
(или отдельной части ванны) для создания условий безопасного проведения
занятий с различными клиентскими группами.
3.20 разделительная дорожка: Специальное оборудование бассейна,
необходимое для обеспечения упорядоченного движения пловцов и снижения
взаимного влияния волнообразования на соседних дорожках.
3.21 система видеоизображения: Табло, куб, другие устройства,
отображающие видеоинформацию о спортивном мероприятии.
3.22 система хронометража: Комплект электронной аппаратуры,
обеспечивающий точный отсчет времени и фиксацию результатов участников
соревнований.
3.23 спортивное оборудование: Устройства, приспособления, снаряды,
размещение которых на спортивном сооружении предусмотрено правилами
соревнований по видам спорта.
3.24 спортивное сооружение: Инженерно-строительный объект,
созданный для проведения физкультурных мероприятий и (или) спортивных
мероприятий и имеющий пространственно-территориальные границы.
3.25 спортивное соревнование: Состязание (матч) среди спортсменов
или команд спортсменов по различным видам спорта (спортивным
дисциплинам) для выявления лучшего участника состязания (матча),
проводимое по утвержденному его организатором положению (регламенту).
6
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
3.26 спортивные мероприятия: Спортивные соревнования, а также
тренировочные мероприятия, включающие в себя теоретическую и
организационную части, и другие мероприятия по подготовке к спортивным
соревнованиям с участием спортсменов.
3.27 станина трамплина (станина): Неподвижное основание,
закрепляемое на бетонной платформе или на обходной дорожке ванны,
позволяющее закрепить трамплинную доску и регулировать ее упругость.
3.28 стартовая тумба: Специальное приспособление на краю ванны
бассейна, предназначенное для выполнения спортивного старта в плавании.
3.29 физкультурные мероприятия: Организованные занятия граждан
физической культурой.
3.30 функциональная зона: Помещение (пространство), в границах
спортивного сооружения, с установленным функциональным назначением и
режимом использования.».
4 Общие положения
Раздел изложить в новой редакции:
«4 Общие положения
4.1
Бассейны для плавания должны соответствовать требованиям
ГОСТ Р 58458
4.2
Бассейны для плавания по своему функциональному назначению
относят к физкультурно-оздоровительным или спортивным бассейнам.

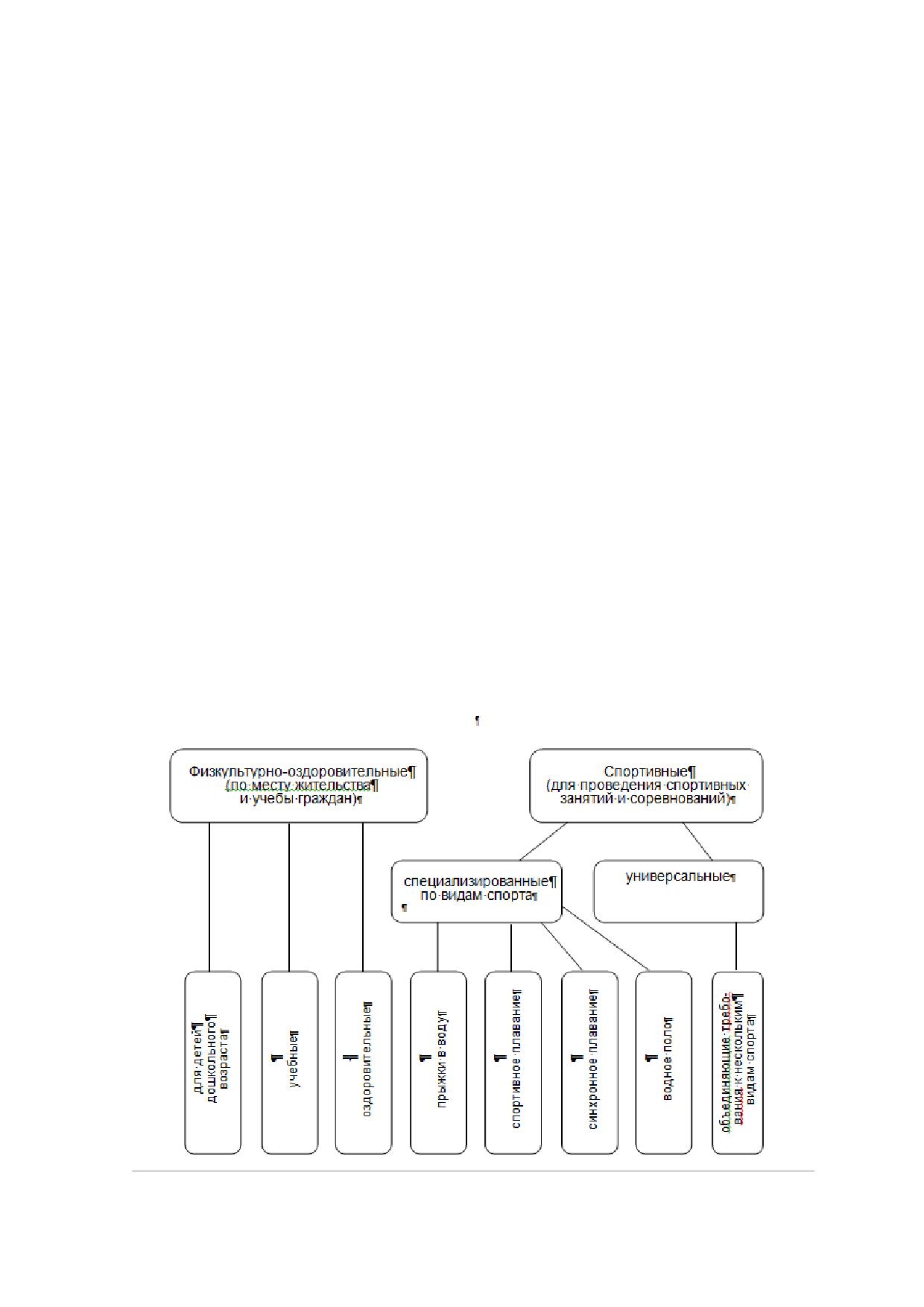

Классификация бассейнов для плавания приведена на рисунке
4.2.
Рисунок 4.2 - Классификация бассейнов для плавания
7
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
4.3
Бассейны для детей дошкольного возраста предназначены для
оздоровительных целей и обучения навыкам плавания детей не старше 7 лет в
дошкольных образовательных организациях, детских медицинских
учреждениях, санаториях, лагерях и др.
4.4 Учебные бассейны предназначены для оздоровительных целей,
обучения детей и взрослых плаванию, для проведения учебных занятий и
физкультурно-спортивных мероприятий образовательными учреждениями.
4.5
Оздоровительные бассейны предназначены для улучшения
состояния здоровья детей и взрослых, реабилитации, отдыха и развлечений по
СП 42.13330.
4.6
Спортивные бассейны предназначены для проведения спортивных
и физкультурных мероприятий различного уровня.
4.7
Спортивные бассейны должны соответствовать действующим
требованиям спортивных федераций [1], [2], а также определенной категории
спортивного сооружения
- А, В, С, на основании классификатора,
приведенного в таблице 1.
Таблица 1 - Категории объектов спорта в соответствии с уровнем
мероприятий
Категория
Уровень спортивно-массовых мероприятий, проводимых на
спортивного
спортивном сооружении
сооружения
Международные и всероссийские физкультурные мероприятия и
А
спортивные мероприятия
Межрегиональные физкультурные мероприятия и спортивные
В
мероприятия, а также физкультурные мероприятия и спортивные
мероприятия субъекта Российской Федерации
С
Иные физкультурные мероприятия и спортивные мероприятия
4.8
Спортивные бассейны подразделяют:
- на специализированные, соответствующие требованиям определенного
вида спорта (спортивное плавание, прыжки в воду, водное поло, синхронное
плавание);
- универсальные, объединяющие требования к нескольким видам спорта.
4.9
Бассейны для плавания в соответствии с [4] как объекты спорта,
используемые для проведения физкультурных мероприятий и спортивных
мероприятий, включенных в Единый календарный план межрегиональных,
всероссийских и международных физкультурных мероприятий и спортивных
мероприятий, календарные планы физкультурных мероприятий и спортивных
мероприятий субъектов Российской Федерации, должны быть включены во
Всероссийский реестр объектов спорта.
4.10
Площадь земельных участков отдельно стоящих зданий
спортивных бассейнов с учетом машино-мест определяется по СП 42.13330 и
8
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
СП
113.13330 или региональным нормативам градостроительного
проектирования.
4.11
На участках бассейнов рекомендуется выделять хозяйственную
зону с отдельным въездом.
4.12
По периметру участков открытых бассейнов на полосах
шириной не менее 5 м рекомендуется высаживать кустарник и деревья
хвойных пород.
4.13
При проектировании железобетонных и стальных конструкций
бассейнов следует предусматривать защиту их от коррозии в соответствии с
СП
28.13330, при проектировании деревянных конструкций
-
предусматривать меры, обеспечивающие их долговечность в соответствии с
СП 64.13330.
4.14
Не рекомендуется применение силикатного, пустотелого
кирпича, легких и ячеистых бетонов и других влагоемких материалов.
4.15
Внутренние поверхности ограждающих конструкций
помещений должны быть без выступов и мест возможного скопления влаги и
пыли. Сопряжения стен и колонн с полами помещений с влажным и мокрым
режимами должны быть закругленными.
4.16
На внутренних сторонах ограждающих конструкций
помещений с влажным и мокрым режимами в соответствии с расчетом должна
быть пароизоляция или гидроизоляция из биостойких материалов.
4.17
В междуэтажных перекрытиях и полах первого этажа
помещений с мокрым и влажным режимами следует предусматривать
гидроизоляцию. Гидроизоляция должна быть заведена на стену, перегородки
и колонны выше поверхности пола на 300 мм.
4.18
Стыки между сборными элементами перекрытий должны быть
с дополнительным слоем гидроизоляции на 100 мм в каждую сторону.
4.19
Стены и перегородки в помещениях с мокрым и влажным
режимами следует облицовывать керамическими, полимерными или
стеклянными плитками на всю высоту. Допускается облицовка стен на высоту
1,8 м от уровня пола, выше - окраска водостойкими красками. Для отделки
помещений следует предусматривать материалы светлых тонов.
4.20
Полы в помещениях с влажным и мокрым режимами должны
быть стойкими к воздействию влаги и дезинфицирующих щелочных
растворов, легко очищаться от загрязнения.
4.21
В помещениях с мокрым режимом уровень чистого пола
должен быть на 30 мм ниже уровня пола других смежных помещений,
поверхность пола должна быть нескользкой.
4.22
При строительстве ванн бассейнов рекомендуется применять
следующие конструкции:
- железобетонные конструкции, покрытые кафельной плиткой, ПВХ
пленкой или эластичным материалом, соответствующим требованиям
Роспотребнадзора;
- металлические сварные конструкции из нержавеющей стали;
9
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
- металлические сборные конструкции ламинированные ПВХ пленкой;
- металлические сборные конструкции покрытые ПВХ пленкой.
4.23
В облицовке ванн бассейнов и обходных дорожек следует
использовать
материалы
шероховатой,
нескользкой,
рифленой
поверхностью.
4.24
Материал покрытия обходной дорожки, скамей, стенок и дна
ванн должен быть устойчивым к применяемым для очистки воды и ванны
химическим реагентам и легко поддаваться очистке и дезинфекции.
4.25
Заполнения оконных и дверных проемов в помещениях с
влажным и мокрым режимами следует выполнять из водостойких и
биостойких материалов. Допускается предусматривать оконные переплеты
из антисептированной древесины хвойных пород, защищенные от
увлажнения влагостойкими покрытиями.
4.26
Для проветривания помещений в оконных переплетах
необходимо предусматривать открывающиеся фрамуги или форточки,
расположенные в верхней части проемов. Фрамуги и форточки должны быть
изолированы от межоконного пространства специальными коробами
4.27
Общую (полезную и расчетную) площадь, строительный
объем, площадь застройки и этажность зданий бассейнов для плавания следует
определять по СП 118.13330.
4.28
Размещение зданий и сооружений бассейнов для плавания на
земельном участке с учетом путей эвакуации, огнестойкости объектов
защиты, систем оповещения и ограничения распространения пожара следует
осуществлять в соответствии с СП 1.13130, СП 2.13130, СП 3.13130, СП
4.13130.».
4.29
Площади территории, здания, сооружений и помещений
бассейнов для плавания следует проектировать с учетом доступности для
маломобильных групп населения в соответствии с СП 59.13330 и СП
136.13330.
4.30
Обеспечение
комплексной
безопасности
и
антитеррористической защищенности бассейнов должны проектировать в
соответствии с СП 132.13330.
5 Требования к объемно-планировочным решениям
Раздел изложить в новой редакции:
«5 Требования к объемно-планировочным решениям
Здания и сооружения с бассейнами для плавания следует проектировать
в соответствии с функциональным назначением их основных и
вспомогательных зон. К основным зонам относят залы ванн (включая
обходные дорожки), к вспомогательным - зону раздевальных; зону зрителей;
зону медицинского контроля и обслуживания; зону водоподготовки; зону
подготовительных занятий; прочие помещения (включая административные и
технические).
5.1 Общие требования к основным зонам бассейнов для плавания
10
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.1.1 Высота помещений с ваннами бассейнов для плавания длиной
более 10 м должна быть не менее 6 м, которую измеряют от поверхности
обходной дорожки до низа выступающих конструкций. Высоту помещений с
ванными для прыжков воду принимают с учетом высоты установки устройств
для прыжков.
5.1.2 Расстояние между ваннами бассейнов, расположенными в одном
помещении, должно быть не менее 5 м. Если одна из соседних ванн - для
прыжков в воду, следует увеличить расстояние до 8 м, предпочтительно 10 м.
5.1.3 В ваннах бассейнов для плавания следует предусматривать общий
уклон дна, создающий перепад глубины между торцевыми стенками.
Рекомендуемые значения глубин приведены в приложениях А и Б.
5.1.4 В ваннах бассейнов следует предусматривать технологический
уклон дна, предназначенный для слива воды, направленный к местам ее
выпуска в сливное водозаборное устройство. Значение уклона следует
принимать в пределах от 1 % до 4 %, направление - перпендикулярно общему
уклону дна.
5.1.5 Сливное водозаборное устройство должно быть надежно закрыто
защитной решеткой с размером ячейки не более 0,01 м. В соответствии с
ГОСТ Р 53491.1 расчетную скорость движения воды в непосредственной
близости от сливного водозаборного устройства следует принимать не более
0,5 м/с.
5.1.6 Вдоль стенок по периметру ванн бассейнов, глубина которых
превышает 1,2 м, должен быть предусмотрен уступ для отдыха шириной от
0,10 до 0,15 м. Возможно применение как выступающих, так и заглубленных
уступов.
5.1.7 На площади пола, по периметру ванн бассейнов для плавания,
следует предусмотреть обходные дорожки. Ширина обходных дорожек по
периметру ванн бассейнов должна быть не менее 2,5 м.
5.1.8 Поверхность обходной дорожки должна быть нескользкой по
ГОСТ Р 55908.
5.1.9 По периметру ванны бассейна следует размещать два
параллельных лотка для сбора воды: переливной желоб, соединенный с
системой водоочистки для ее повторного использования, а также грязевой
лоток для сбора воды с обходной дорожки, соединенный с системой
канализации. Уклон поверхности в сторону грязевого лотка - от 1 % до 2 %
(от 0,6° до 1,1°).
5.1.10 Все стороны ванны бассейна для спортивного плавания должны
иметь переливной желоб с закрывающей решеткой.
5.1.11 Переливной желоб и грязевой лоток в ваннах бассейнов должны
иметь закрывающую решетку. Решетка должна быть заподлицо с
поверхностью обходной дорожки.
5.1.12 В бассейнах открытого типа обходную дорожку следует оснащать
системой подогрева.
11
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.1.13 Облицовочные материалы ванны бассейна и помещений с
влажным и мокрым режимами должны обеспечивать целостность покрытия
(отсутствие сколов, незакрепленных элементов, механических повреждений,
задиров на металлических элементах).
5.1.14 В соответствии с СП 29.13330 в помещениях бассейнов для
плавания с влажным и мокрым режимами следует применять облицовочные
материалы с шероховатой, нескользкой, возможно рифленой, поверхностью.
В помещениях раздевален - не менее 0,2 ед., в помещениях ванны бассейна и
душевых - не менее 0,3 ед.
5.1.15 Кромка борта ванны бассейна должна быть закругленной.
5.1.16 Ванны бассейнов для плавания должны быть оборудованы
лестницами из нержавеющей стали для входа/выхода из воды. Расположение
лестниц в ваннах бассейнов зависит от назначения бассейна.
5.1.17 В бассейнах открытого типа вместо выхода из душевых
устраивают выплывы в ванну бассейна. Ширина выплыва должна быть от 1,8
до 2,2 м, глубина воды - от 0,9 до 1,0 м, в бассейнах для детей дошкольного
возраста и учебных бассейнах глубина воды - от 0,6 до 0,7 м. Над выплывом
следует предусмотреть затвор, предохраняющий помещение от холодного
воздуха. Затвор должен быть изготовлен из эластичного материала и
препятствовать поступлению холодного воздуха. Нижний край затвора
должен быть погружен в воду на глубину от 0,10 до 0,15 м. Выплывы должны
быть оборудованы в виде тамбура и защищены от возможного поступления
воды из душевых.
5.1.18 В ванных бассейнов для плавания, оснащенных подъемным
полом, данная конструкция должна полностью перекрывать ширину ванны
бассейна. Использование подъемного пола должно обеспечивать его
безопасность для занимающихся как во время всплытия/погружения для
изменения глубины ванны, так и в неподвижном состоянии.
5.1.19 При использовании в ваннах бассейнов разделительных дорожек
их закрепляют при помощи травмобезопасных устройств к закладным
элементам. Разделительные дорожки в жесткой растяжке следует крепить к
стенкам бассейна на уровне поверхности воды. Закладные элементы для
крепления разделительных дорожек помимо торцевых сторон ванны бассейна
также могут быть предусмотрены на продольных сторонах ванны бассейна.
5.1.20 Ступени лестниц для бассейнов из трубы круглого сечения
недопустимы.
5.1.21 Бассейны для плавания, кроме ванн для детей дошкольного
возраста, должна быть оснащены по ГОСТ Р 55529, ГОСТ Р 58458 и ГОСТ Р
59219.
5.1.22 На обходной дорожке ванны бассейна следует выделить место для
спасателя (дежурного инструктора), размером не менее 2 м². Независимо от
размеров бассейна, предпочтительно выделять это пространство ближе в
середине длинной стороны ванны и рядом с ним размещать комплект
спасательного инвентаря по ГОСТ Р 55529.
12
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.1.23 Место спасателя должно быть оснащено комплектом
оборудования по ГОСТ Р 59219.
5.1.24 Учебные, оздоровительные и спортивные бассейны следует
обеспечивать условиями доступности по СП 59.13330 для маломобильных
групп населения (МГН).
5.1.25 Для посетителей из числа МГН в бассейне следует
предусматривать погружное устройство спуска и выхода из воды.
Физкультурно-оздоровительные бассейны
5.1.26 Для
физкультурно-оздоровительных
бассейнов
следует
применять ванны, размеры и площадь поверхности которых приведены в
приложении А.
Бассейны для детей дошкольного возраста
5.1.27 Длина и ширина ванны бассейна для детей дошкольного возраста
не регламентированы, при этом площадь зеркала воды не должна превышать
60 м².
5.1.28 Глубина ванны бассейна для детей дошкольного возраста - не
более 0,6 м.
5.1.29 Ширина обходной дорожки в бассейнах для детей дошкольного
возраста допускается уменьшить до 1,5 м.
5.1.30 Расположение лестниц в ваннах бассейнов для детей
дошкольного возраста и в оздоровительных бассейнах не регламентировано.
Бассейны учебные
5.1.31 Учебные бассейны для плавания следует проектировать с
соответствующими параметрами:
- длина ванны - 25 м;
- ширина ванны - не менее 8 м;
- глубина ванны - от 0,6 до 1,8 м.
5.1.32 Ширина обходной дорожки в залах учебных бассейнов по
торцевой стороне бассейна должна быть не менее 3,0 м.
5.1.33 Расположение лестниц в ваннах учебных бассейнов следует
проектировать не далее 5,0 м от торцевых стен.
5.1.34 В ваннах учебных бассейнов следует предусмотреть разделение
водной поверхности на дорожки. Ширина дорожки учебного бассейна - 2 м,
допустимо уменьшение ширины дорожки до 1,8 м.
5.1.35 Ванны учебных бассейнов должны быть оборудованы
стартовыми тумбами по одной или обеим торцевым сторонам при глубине
ванны не менее 1,8 м.
Бассейны оздоровительные
5.1.36 Длина, ширина, глубина и форма ванны оздоровительного
бассейна не регламентированы.
Спортивные бассейны
5.1.37
Для спортивных бассейнов, используемых для одного или
нескольких видов спорта, следует применять специализированные и
13
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
универсальные ванны размерами и пропускной способностью, приведенными
в приложении А.
5.1.38
Параметры
соревновательных,
тренировочных
и
вспомогательных зон, установленные правилами (регламентами) спортивных
федераций по водным видам спорта, обязательны как технологические
требования к проектированию спортивных сооружений категории А и В для
проведения соревнований.
5.1.39
Для спортивных бассейнов необходимо предусматривать залы
ОФП и СФП согласно требованиям вида спорта, СП 332.1325800 и ГОСТ Р
58458.
5.1.40 Расстояние между ваннами бассейнов, расположенными в
одном помещении, должно быть не менее 5 м, расстояние между ванной
бассейна для спортивного плавания и ванной бассейна для прыжков в воду
должно быть не менее 8 м, рекомендуется 10 м.
5.1.41 Ширина обходной дорожки в залах спортивных бассейнов по
периметру ванны должна быть не менее 3,5 м.
5.1.42 Уступы для отдыха по периметру ванны в спортивных бассейнах
должны быть заглубленными.
5.1.43 Лестницы ванн спортивных бассейнов для входа/выхода из воды
должны быть расположены в нишах, не выступающих из плоскости стен
ванны бассейна. Размеры ниши должны соответствовать размерам лестницы в
пределах (0,80÷1,00) × (0,20÷0,25) м. Поручни лестницы должны быть
разновысокими. Ширина лестницы - 0,6 м, расстояние между плоскими
ступенями - 0,3 м. В ванне бассейна длиной 25 м лестницы располагают не
ближе 3,0 м и не далее 5,0 м от торцевых стен. В случае устройства смотровых
окон или выплывов их размещают дальше от торцевых стен, чем смотровое
окно или выплыв.
5.1.44 В ванне бассейна длиной
50 м дополнительно следует
устанавливать лестницу посередине каждой из длинных сторон. Такая
лестница должна быть оснащена закладными элементами на обходной
дорожке
для
установки
съемного
поручня,
обеспечивающего
беспрепятственное перемещение передвижной перегородки
5.1.45 Разделительные дорожки в жесткой растяжке следует крепить к
закладным элементам в стенках ванны при помощи травмобезопасных
устройств на уровне поверхности воды.
5.1.46 В залах ванн бассейнов для плавания категории А и В следует
предусмотреть помещение для хранения спортивного и спортивно-
технологического оборудования и инвентаря площадью не менее 50 м², со
свободным выходом на обходную дорожку.
5.2
Требования к бассейнам для спортивного плавания
5.2.1
Бассейн для спортивного плавания категории А в своем составе
должен иметь две ванны с аналогичными параметрами, одна из которых
разминочная, другая для проведения соревнований.
14
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.2.2 Длина ванны бассейна для спортивного плавания категорий А, В,
С составляет 50 и 25 м (рисунок 5.2.2)
А
Б
Параметры разметки дорожек, мм
Ширина разметки, поперечных линий
А
250-500
Длина поперечной линии цели
Б
500
Глубина от центра линии цели
В
300
Длина поперечной линии окончания
Г
1000
Расстояние между осями дорожек
Д
2500
Расстояние между разметкой и стеной
Е
2000
Контактная панель
Ж
2400х900х10
Расстояние между центом поперечной
И
15000
линии и сеткой
А - схема и разметка ванны длиной 50 м бассейна для плавания;
Б - разделительные дорожки и параметры разметки;
1 - места установки стоек сигнала поворота (закладные); 2 - места установки стоек для
шнура фальстарта (закладные); 3 - уровень воды
Рисунок 5.2.2, лист 1 - Схема и разметка для соревнований ванны 50 м
бассейна для плавания
15
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.2.3 Ширина обходной дорожки ванны бассейна категории А должна
составлять не менее 3,5 м, а на стороне размещения стартовых тумб - не менее
5 м.
5.2.4 Отклонение длины ванны бассейна для спортивного плавания
категорий А и В с установленными контактными панелями автоматического
фиксирования результатов допустимо только в сторону увеличения в пределах
до 0,01 м согласно ГОСТ Р 58877. Панели устанавливают на торцевых стенках
дорожек на уровне относительно поверхности воды:
- нижний край - не менее чем на 0,8 м ниже уровня поверхности воды;
- верхний край - не менее чем на 0,3 м выше уровня поверхности воды.

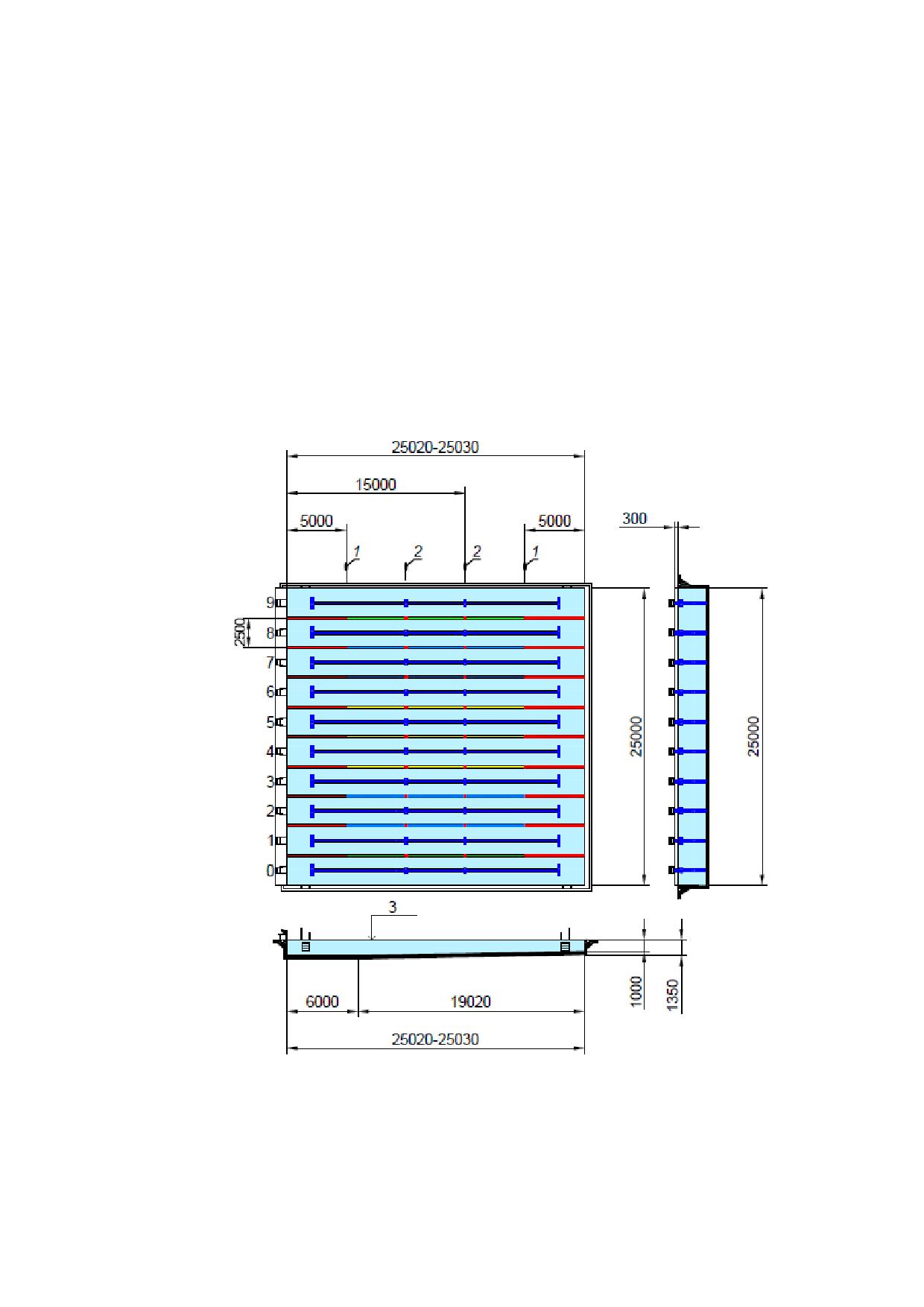

1 - места установки стоек сигнала поворота (закладные); 2 - 15-метровые отметки на
дорожках; 3 - уровень воды
Рисунок 5.2.2, лист 2 - Схема и разметка для соревнований ванны 25 м
бассейна для плавания
16
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.2.5 Ширина ванны бассейна для спортивного плавания категорий А и
В на 10 дорожек составляет 26 м, на 8 дорожек - 21 м; категории С при длине
ванны бассейна 25 м - не менее 16 м.
5.2.6 Ширина дорожки бассейна для спортивного плавания категорий
А и В составляет 2,5 м.
5.2.7 Ширина дорожки бассейна для спортивного плавания категории
С, а также при эксплуатации бассейна для спортивного плавания категорий А
и В в тренировочном режиме может быть уменьшена до 2,0 м.
5.2.8 Глубина ванны бассейна для спортивного плавания категории А -
не менее 2,0 м, категории В - не менее 1,8 м.
5.2.9 В ваннах бассейнов для спортивного плавания, оснащенных
плавучей перегородкой (передвижным стартовым блоком), данная
конструкция должна полностью перекрывать ширину бассейна. Плавучая
стартовая перегородка должна быть устойчивой, с нескользящей
поверхностью, на которую могут быть установлены стартовые тумбы и
контактные
панели
автоматического
фиксирования
результатов.
Конструкцией перегородки должно быть обеспечено свободное передвижение
по ней спортсменов, судей и обслуживающего персонала, не вызывающее
движение воды в бассейне и не создающее турбулентности. В бассейнах для
спортивного плавания с применением плавучей перегородки длину ванны
бассейна следует определять с учетом толщины перегородки.
5.2.10 Ванны бассейнов для спортивного плавания по одной или обеим
торцевым сторонам оборудуют стартовыми тумбами. Высота поверхности
стартовых тумб над зеркалом воды должна быть от 0,50 до 0,75 м. Стартовые
тумбы должны быть изготовлены из твердого материала (без пружинящего
эффекта). Размеры нескользкой поверхности стартовой тумбы - не менее
0,5×0,5 м, уклон поверхности тумб должен быть не более 10°. Конструкцией
стартовой тумбы может быть предусмотрен регулируемый упор для
отталкивания ногами и поручни для хвата руками. Для старта при плавании на
спине должны быть установлены вертикальные и горизонтальные поручни на
высоте от 0,3 до 0,6 м над поверхностью воды.
5.2.11 Ванна бассейна для спортивного плавания должна быть
оборудована указателями поворота для плавания на спине, которые
размещают на вертикальных стойках в установочные стаканы на обходной
дорожке за переливным желобом. Стойки должны обеспечивать
фиксирование указателей поперек ванны бассейна в 5,0 м от каждой торцевой
стороны на высоте 1,8 м от поверхности воды.
5.2.12 Ванна бассейна для спортивного плавания должна быть
оборудована системой фиксации фальстарта и устройством плавающего
фальстарта. Шнур плавающего фальстарта располагают на вертикальных
стойках в установочные стаканы на обходной дорожке за переливным
желобом. Стойки должны обеспечивать фиксирование шнура поперек ванны
бассейна в 15,0 м от стартового блока на высоте 1,2 м над уровнем воды. Шнур
17
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
фальстарта должен быть обеспечен устройством быстрого высвобождения,
который позволяет при сбрасывании на воду перекрывать все дорожки.
5.2.13 Бассейны категории А для плавания должны иметь
соответствующее требованиям вида спорта зонирование и оснащение
соревновательной зоны (рисунок 5.2.13).
1 - трибуна фотографов; 2 - трибуна спортсменов; 3 - места технических делегатов; 4 -
место главного судьи на повороте; 5 - подвижная камера; 6 - места судей на дистанции; 7
- место медицинской службы; 8 - пьедестал; 9 - места судей при участниках для заплыва
на 50 м; 10 - места судей на повороте; 11 - зона награждения; 12 - линия старта для
заплыва на 50 м; 13 - трибуна для тренеров; 14 - места рефери / стартер; 15 - места
делегатов, официальных лиц; 16 - место ответственного за правильность результатов /
секретариат; 17 - линия старта/финиша; 18 - места судей при участниках; 19 - финишная
камера; 20 - граница зала ванны

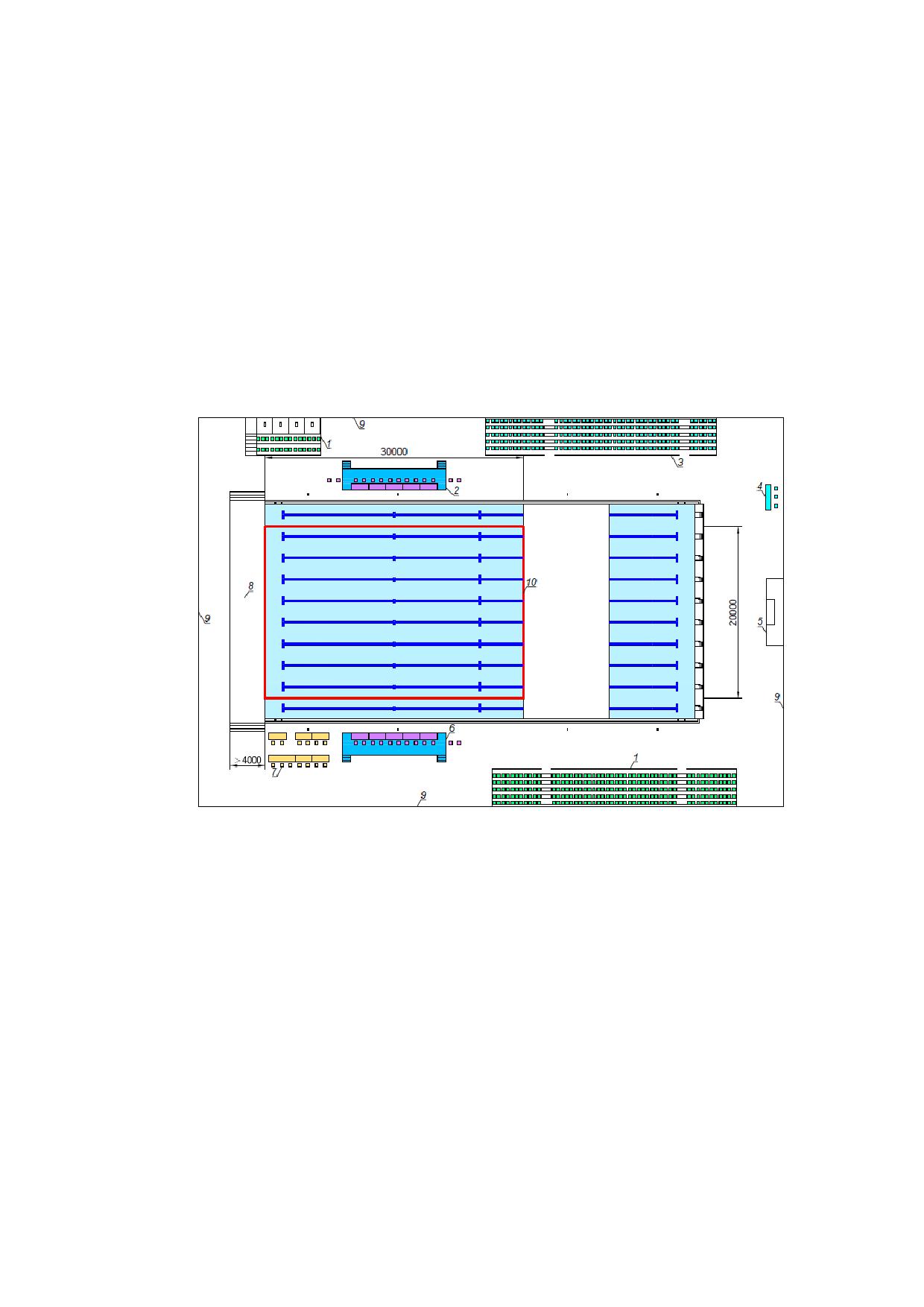

Рисунок 5.2.13 - Спортивная зона для проведения соревнований по
плаванию бассейна категории А
5.3 Требования к бассейнам для синхронного плавания
5.3.1 Длина ванны бассейна для синхронного плавания категорий А, В
составляет не менее 30 м, категории С - 25 м.
5.3.2 Ширина ванны бассейна для синхронного плавания категорий А,
В составляет не менее 20 м, категории С - не менее 12 м.
5.3.3 Глубина ванны бассейна для синхронного плавания категорий А,
В составляет не менее 3 м в выделенной зоне размером 12×12 м, глубина
остальной части - не менее 2,5 м, категории С - не менее 2 м.
18
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.3.4 Стартовый помост располагают по короткой стороне ванны
бассейна поверх стартовых тумб.
5.3.5 Минимальная высота конструкции стартового помоста - 0,5 м
выше уровня воды, предпочтительно - 0,7 м.
5.3.6 Платформы для судейских бригад располагают на длинных
сторонах ванны бассейна. Высота конструкции платформы для судей - 0,6 м
выше уровня воды.
5.3.7 Для проведения соревнований по обязательной и произвольной
программам спортивная зона ванны бассейна категории А должна быть 20×30
м и глубиной 3м. Пропускную способность ванны для синхронного плавания
следует принимать по максимальному числу участников
-
10. Схема
размещения соревновательной зоны для синхронного плавания в 50-метровом
плавательном бассейне приведена на рисунке 5.3.7.
1 - трибуна фотографов; 2 - платформа для судей (высота мин 0,60 м); 3 - трибуна
спортсменов; 4 - место медицинской службы; 5 - зона награждения, пьедестал; 6 - места
официальных представителей / судьи (высота мин 0,60 м); 7 - места хронометристов /
секретариат; 8 - стартовый помост (высота мин 0,50 м / рекомендуемая 0,7 м); 9 - граница
зала ванны
Рисунок 5.3.7 - Спортивная зона для проведения соревнований по
синхронному плаванию бассейна категории А
5.3.8 Для произвольных программ минимальная соревновательная зона
- 12×25 м.
5.3.9 Для дисциплин синхронного плавания Соло и Дуэт
соревновательная зона должна быть размерами 16×25 м.
5.3.10 При отсутствии на стенках бассейна линий разметки для
спортивного плавания, на дно ванны, продольно, должны быть нанесены
контрастные линии.
19
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.4
Требования к бассейнам для водного поло
5.4.1
Бассейн для водного поло должен быть не менее 50×25 м. Схема
размещения соревновательной зоны для водного поло в
50-метровом
плавательном бассейне приведена на рисунке 5.4.1.
5.4.2 Размеры и разметка игрового поля должны соответствовать
требованиям федерации по виду спорта и ГОСТ Р 58458.
5.4.3 Минимальное рекомендуемое расстояние от линии ворот до
стенки бассейна - не менее 1,5 м.
А
Б
* Для мужчин.
** Для женщин.
А - спортивная зона категории «А» для соревнований по водному поло;
20
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
Б - зона замены игроков;
1 - судейский стол (высота 0,70 м); 2 - корзина для мячей; 3 - судьи на линии
поворота; 4 - платформа (ширина - 1 м, высота 0,70 м над уровнем воды); 5 - скамейка
запасных; 6 - устройство для высвобождения мяча; 7 - граница игровой площадки
(плавающая разметка); 8 - ворота

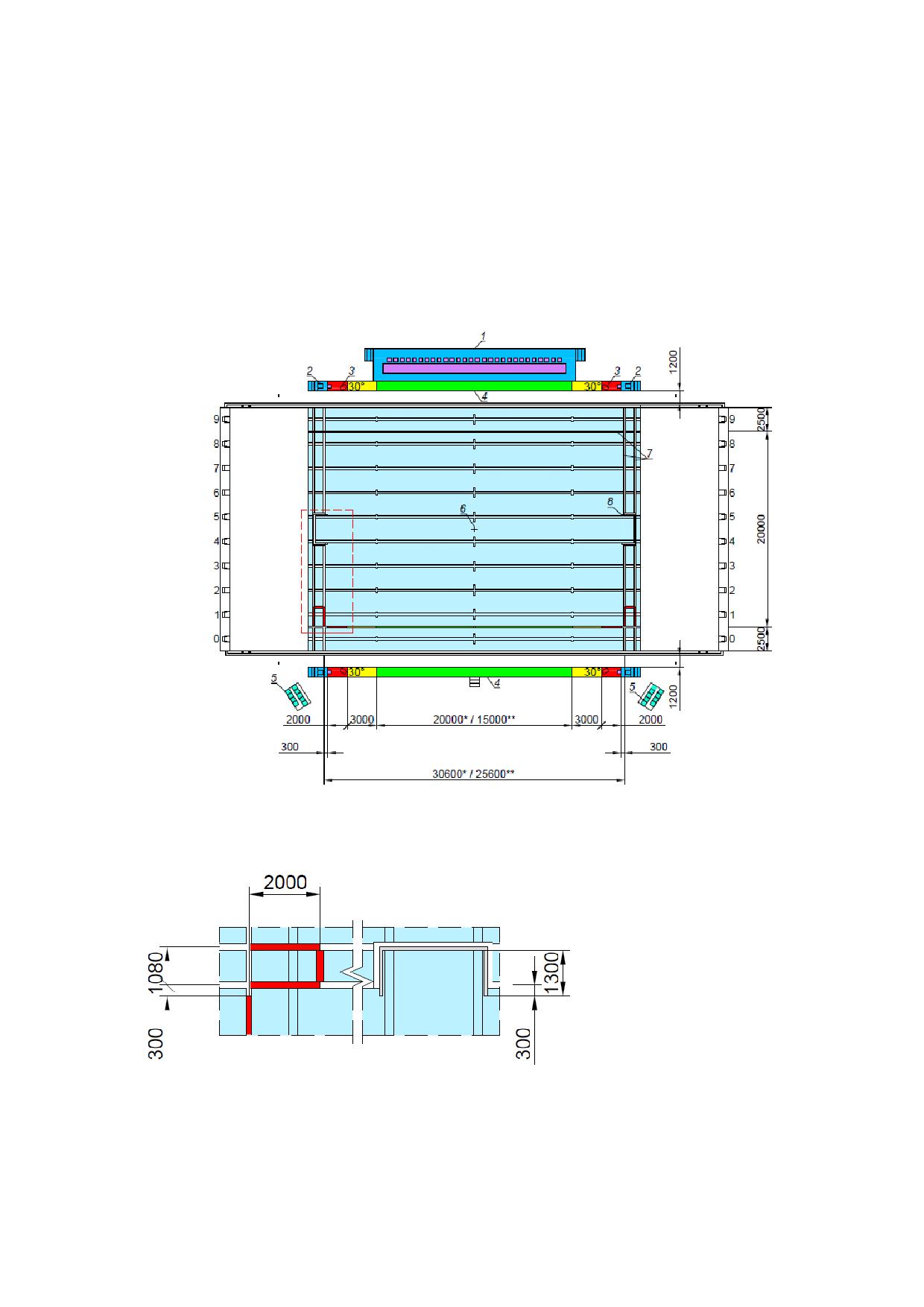

Рисунок 5.4.1 - Спортивная зона с разметкой для соревнований по
водному поло в бассейне категории А
5.4.4 В центре поля, на дне ванны, необходимо разметить закладной
элемент для установки устройство для высвобождения мяча.
5.4.5 По длинным сторонам игрового поля на обходных дорожках
должны быть устроены судейские платформы шириной 1 м и высотой 0,7 м
над уровнем воды.
5.4.6 Обходная дорожка бассейна по длинным сторонам игрового поля
для водного поло должна позволять разметить четкую разметку для
обозначения линий ворот, линии длиной 2 м и 5 м от линии ворот и линии
середины расстояния между линиями ворот по ГОСТ Р 58458.
5.5
Требования к бассейнам для прыжков в воду
5.5.1
Размеры ванн для прыжков в воду и расстановку устройств для
прыжков (трамплинов и платформ) следует принимать в соответствии с,
приведенным на рисунке 5.5.1.
А
Б
21
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
А - вид спереди;
Б - вид сбоку;
1 - платформа; 2 - отвес; 3 - перекрытие; 4 - ванна для прыжков в воду;

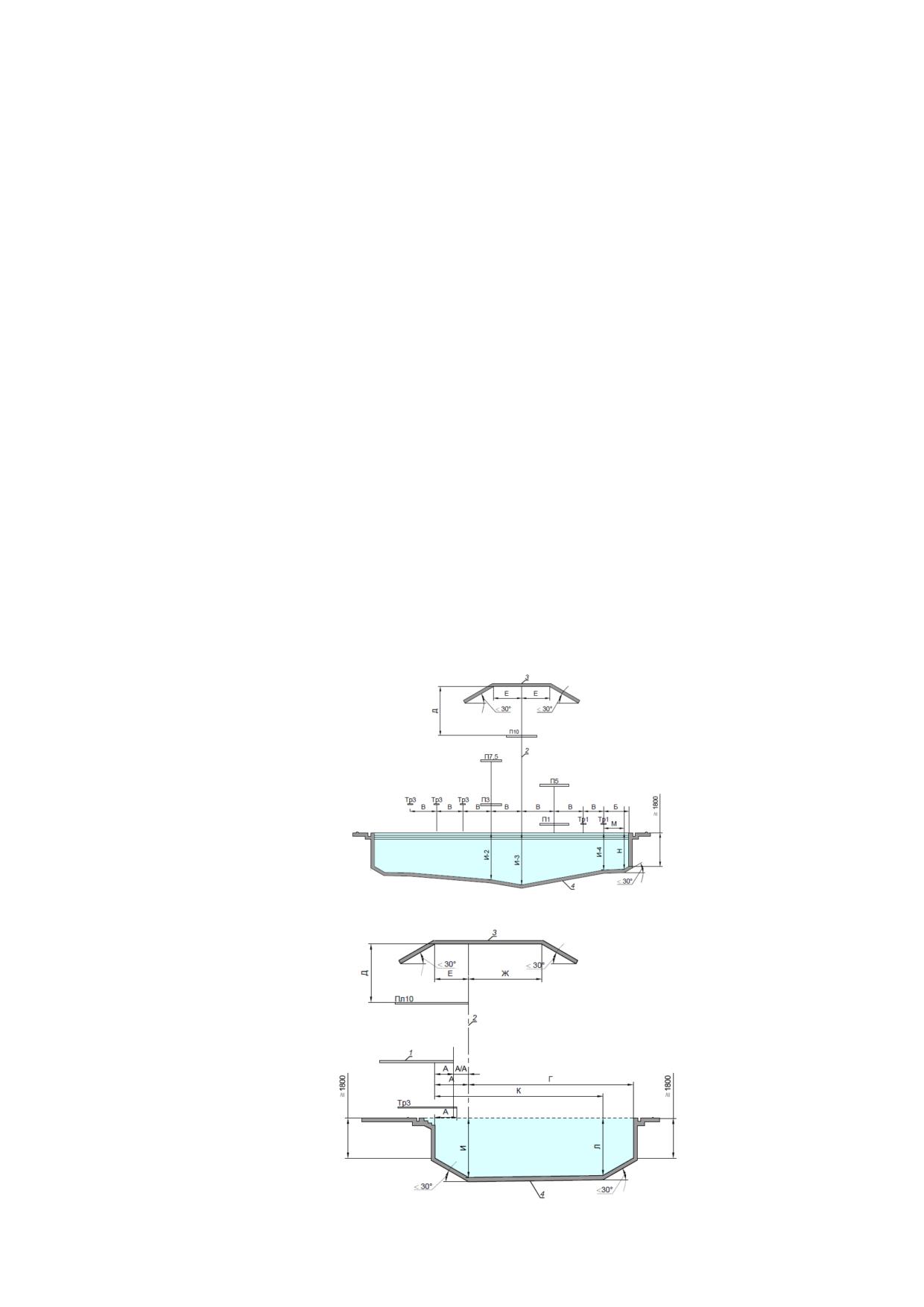

Рисунок 5.5.1, лист 1 - Схема расположения трамплинов и платформ
прыжкового бассейна
Параметры и размеры трамплинов и платформ для прыжков в воду
Трамплин
Платформа
Параметры
1 метр
3 метра
1 метр
3 метра
5 метров
7,5 метров
10 метров
Длина
4,80
4,80
5,00
5,00
6,00
6,00
6,00
1,00 - мин
1,00 - мин
Ширина
0,50
0,50
2,90
2,00
3,00
Обозначение и
2,90
2,00
размещение
Высота
1,00**
3,00**
1,00
3,00
5,00
7,50
10,00
Размеры в
Гориз
Верт
Гориз
Верт
Гориз
Верт
Гориз
Верт
Гориз
Верт
Гориз
Верт
Гориз
Верт
проекции
Обозначение
А-1
А-3
А-1пл
А-3пл
А-5
А-7,5
А-10
От отвеса до стены
бассейна (для
Минимум
бетонной
2,22
2,22
0,75
1,25
1,25
1,25
1,50
платформы), м
Реком.
А
От отвеса до стены
Минимум
бассейна (для
1,50
1,50
металлической
Реком.
конструкции), м
От отвеса до края
Обозначение
А/А5/1
А/А7,5/3,1
А/А10/5,3,1
платформы,
А/А
расположенной
Минимум
0,75
0,75
0,75
непосредственно
ниже, м
Реком.
1,25
1,25
1,25
Обозначение
Б-1
Б-3
Б-1пл
Б-3пл
Б-5
Б-7,5
Б-10
От отвеса до стены
Б
бассейна на каждой
Минимум
2,50
3,00
4,00
4,50
стороне, м
2,50
3,50
5,75
Реком.
3,50
3,60
4,50
4,75
Обозначение
В-1-1
В3-3,3-1
В-1-1пл
В3-3,5-1
В5-3,Тр1
В7,5-Тр3,1
В10-7,5,5,3,1
От центра до
В
Минимум
2,20
1,85
2,20***
соседнего центра, м
2,00
2,85**
2,75***
3,00***
Реком.
2,60
2,15
2,35***
Обозначение
Г-1
Г-3
Г-1пл
Г-3пл
Г-5
Г-7,5
Г-10
От отвеса до
Г
передней стенки
Минимум
бассейна, м
9,00
10,25
8,00
9,50
10,25
11,00
13,50
Реком.
Обозначение
Д-1
Д-3
Д-1пл
Д-3пл
Д-5
Д-7,5
Д-10
По отвесу от доски
Д
Минимум
5,00
5,00
3,25
3,25
3,25
3,25
4,00
до потолка, м
Реком.
5,00
5,00
3,50
3,50
3,50
3,50
5,00
22
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
Обозначение
Е-1
Д-1
Е-3
Д-3
Е-1пл
Д-1пл
Е-3пл
Д-3пл
Е-5
Д-5
Е-7,5
Д-7,5
Е-10
Д-10
Свободный зазор
Е
позади и с каждой
Минимум
3,25
3,25
3,25
3,25
4,00
стороны отвеса, м
2,50
5,00
2,50
5,00
2,75
2,75
2,75
2,75
2,75
Реком.
3,50
3,50
3,50
3,50
5,00
Обозначение
Ж-1
Д-1
Ж-3
Д-3
Ж-1пл
Д-1пл
Ж-3пл
Д-3пл
Ж-5
Д-5
Ж-7,5
Д-7,5
Ж-10
Д-10
Свободный зазор
Ж
Минимум
3,25
3,25
3,25
3,25
4,00
впереди отвеса, м
5,00
5,00
5,00
5,00
5,00
5,00
5,00
5,00
6,00
Реком.
3,50
3,50
3,50
3,50
5,00
Обозначение
И-1
И-3
И-1пл
И-3пл
И-5
И-7,5
И-10
Глубина воды по
И
Минимум
3,40
3,70
3,50
3,70
4,10
4,50
отвесу, м
3,20
Реком.
3,50
3,80
3,60
3,80
4,50
5,00
Обозначение
К-1
Л-1
К-3
Л-3
К-1пл
Л-1пл
К-3пл
Л-3пл
К-5
Л-5
К-7,5
Л-7,5
К-10
Л-10
Расстояние и
глубина впереди
К Л
Минимум
3,30
3,60
3,10
3,40
3,60
4,00
4,25
отвеса для всех
5,00
6,00
4,50
5,50
6,00
8,00
11,00
стоек, м
Реком.
3,40
3,70
3,20
3,50
3,70
4,40
4,75
Обозначение
М-1
Н-1
М-3
Н-3
М-1пл
Н-1пл
М-3пл
Н-3пл
М-5
Н-5
М-7,5
Н-7,5
М-10
Н-10
Расстояние и
М Н
глубина каждой
Минимум
1,50
3,30
2,00
3,60
1,40
3,10
1,80
3,40
3,00
3,60
3,75
4,00
4,50
4,25
стороны отвеса, м
Реком.
2,00
3,40
2,50
3,70
1,90
3,20
2,30
3,50
3,50
3,70
4,50
4,40
5,25
4,75
Максимальный уклон для дна ванны
прыжкового бассейна и потолка
30°
* Предпочтительные значения.
** При использовании бетонных платформ их минимальная высота от уровня воды 0,6 м и 2,6 м соответственно.
*** Минимально расстояние между соседними платформами должно быть не менее 0,25 м.
Примечания
1 Размеры В (отвес с каждой стороны бассейна) и С (отвес к соседнему подвесу) применяются к платформам установленной ширины. Если ширина
платформы увеличивается, то Б и В должны увеличиться соответственно.
2 Расстояние между платформой 10 м и соседними (расположенными на другой высоте) в проекции должно быть не менее 0,25 м.
3 При размещении двух платформ на одной вертикальной оси - передняя кромка верхней платформы должна выступать на 0,75 м за переднюю
кромку нижней.
4 Передняя кромка платформы для трамплина (трамплинов) не должна выступать за проекцию стенки ванны
Рисунок 5.5.1, лист 2 - Параметры трамплинов и платформ прыжкового
бассейна
5.5.2 Погрешность установки трамплинов и платформ над уровнем
воды не должна быть более плюс 50 мм.
5.5.3 Размер специализированных ванн с прыжковыми устройствами
(как показано на рисунке 5.5.3), рекомендуется принимать равным 25 м × 25 м
для возможности использования их и для занятий пловцов.
5.5.4 Ширина полос разметки для прыжковых бассейнов должна быть 0,2
м, но не более 0,3 м, длина: 21 м для 25-метровой длины бассейна (см. рисунок
5.5.13Б).
23
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.5.5 В специализированных бассейнах для прыжков в воду
соревновательная зона зала ванны должна иметь соответствующую
организацию (см. рисунок
5.5.13В), для выхода из воды допускается
устройство одной лестницы или ступенек, расположенных под прыжковыми
устройствами по всей ширине ванны. В местах установки трамплинов, при
необходимости, следует предусматривать закладные детали для их крепления.
5.5.6 Для трамплинов на бетонной платформе должны соблюдаться
следующие требования:
- высота от верха платформы, поддерживающей станину, до верха
трамплинной доски должна составлять 0,35 м;
- расстояние от переднего края станины до переднего края платформы
должно быть не более 0,44 м (длина станины 0,741 м).
5.5.7 Все трамплины одной номинальной высоты (1 м или 3 м) должны
быть установлены на одной высоте, передний край всех трамплинных досок
должен быть на одной линии.
5.5.8 Для соревнований по синхронным прыжкам необходимо, чтобы не
менее двух трамплинов одинаковой высоты располагались на общей
платформе (увеличенной ширины) или на соседних опорах.
5.5.9 Платформа для прыжков в воду должна быть жесткой и
горизонтальной, с антискользящим покрытием, с учетом эксплуатации в
сухом, влажном или мокром состоянии.
А
Б
В
24
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
А - параметры перил ограждения платформ;
Б - ванна для прыжков в воду с разметкой (вид сверху);
В - спортивная зона бассейна категории А для соревнований по прыжкам в воду;
1 - гидромассажная ванна; 2 - места для 6 судей (синхро 3м / 10 м); 3 - места для 5 судей (синхро 3м / 10
м); 4 - места для 4 судей (3м / 10м); 5 - места для 3 судей (1м); 6 - трибуна для тренеров; 7 - трибуна для
спортсменов; 8 - позиции для телевидения; 9 - трибуна для фотографов; 10 - позиции для телевещания; 11 -
секретариат / табло; 12 - 4 судьи (1м); 13 - 3 судьи (3м / 10м); 14 - разметка на дне ванны контрастным
цветом (ширина полос: минимум 0,20 м, максимум 0,30 м); 15 - душ
Рисунок 5.5.3. - Спортивная зона для соревнований по прыжкам в воду в
бассейне категории А
5.5.10 На платформе 10 м шириной менее 3 м обязательна установка
ограждения. Перила должны заканчиваться на расстоянии 3 м от переднего
края платформы. Допускается использование съемных секций ограждения
(ближних к переднему краю) на платформе 10 м для соревнований по
синхронным прыжкам.
5.5.11 Толщина переднего края платформы должна быть 0,2 - 0,3 м.
5.5.12 Проекция переднего края платформы 10 м должна выступать
вперед за проекцию стенки ванны не менее чем на 1,5м; платформ 7,5 м, 5 м и
2,6-3,0 м - на 1,25м; платформ 0,6-1,0 м - на 0,75м. При расположении двух
платформ непосредственно друг под другом, верхняя платформа должна
выступать минимум на 0,75 м (предпочтительнее 1,25 м) за край нижней
платформы.
25
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.5.13 Платформы высотой от 1 м должны быть с ограждением по
боковым сторонам и заднему краю. Минимальная высота ограждения должна
быть
1,0 м с вертикальными опорами через каждые
1,8 м и двумя
горизонтальными перемычками между ними. Перила устанавливаются по
внешним отвесам платформы и оканчиваются на расстоянии 1 м до переднего
края. Схема ограждения платформ приведена на рисунке 5.5.13А.
5.5.14 Каждая платформа должна быть оснащена подъемным
устройством или лестницей.
5.5.15 Проектная нагрузка от платформ и опорных устройств
трамплинов на опорную часть вышки составляет 350 кгс/м².
5.5.16 Для безопасности пользователя, следует соблюдать следующие
ограничения относительно платформ и опорных устройств трамплинов:
- собственная частота колебаний платформ - не более 10 Гц;
- собственная частота колебаний вышки - не более 3,5 Гц;
- колебание всей конструкции - не более 3,5 Гц.
5.5.17 Деформация переднего края платформы, возникающая под
воздействием нагрузки в 100 кг не должна превышать 1 мм.
5.5.18 Края платформ 5м, 3м и 1м не должны выступать за пределы края
трамплинов 3м и 1м, при размещении их рядом.
5.5.19 Спортивные ванны для прыжков в воду должны быть
оборудованы устройством создания волновой ряби на поверхности воды. Для
достижения цели допускается применение любого механизма создания
волновой ряби: пузырькового (воздушная подушка) или струйного
(горизонтальное разбрызгивание).
5.5.21 Вблизи выхода из ванны прыжкового бассейна следует
предусматривать устройство гидромассажной ванны и душевые установки из
расчета одна сетка на 10 прыгунов. Температура воды - 36 °С-40 °С.
5.6
Требования к вспомогательным зонам и помещениям
Состав вспомогательных зон и помещений в зданиях и сооружения
бассейнов для плавания следует проектировать, в соответствии с их
функциональным назначением и зонированием:
- входная зона - одна (или несколько) в зависимости от категории
спортивного сооружения для различных клиентских групп по СП 118.13330 и
СП 332.1325800;
- зона подготовительных занятий СП 332.1325800;
- зона раздевальных и помещений для занимающихся;
- зона зрителей;
- помещения медицинского назначения и контроля;
- помещения для тренеров и инструкторов;
- зона организаторов соревнований и помещения для судей по
СП 332.1325800;
- предприятие питания по СП 332.1325800;
- зоны и помещения для различных клиентских групп по СП 332.1325800;
26
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
- зона для представителей средств массовой информации по
СП 332.1325800;
- помещения для административной и инженерно-технической службы,
бытовые помещения персонала по СП 332.1325800;
- помещения служб безопасности и охраны порядка по СП 332.1325800;
- хозяйственные и технические помещения по СП 332.1325800.
Помещения раздевальных
5.6.1 Раздевальные следует размещать на одной отметке с обходными
дорожками ванн бассейнов и сообщаются с ними через душевые, а с залом или
площадкой для подготовительных занятий - минуя душевые.
5.6.2 В бассейнах с несколькими ваннами для каждой из них
рекомендуется проектировать отдельные раздевальные.
5.6.3 Число мест в раздевальных следует принимать по соотношению к
общему количеству единовременно занимающихся во всех ваннах бассейна и
спортивных залах, находящихся в сооружении, в одну смену 2:1. Соотношение
мест в мужской и женской раздевалках принимается 1:1, если иное не
предусмотрено заданием на проектирование.
5.6.4 Раздевальные предназначаются как для переодевания, так и для
хранения одежды.
5.6.5 Для переодевания в раздевальных устраиваются скамьи из расчета
- 0,6 м длины скамьи на одно сидячее место. Площадь одного места для
переодевания (с учетом подхода к нему) составляет: при числе мест в
раздевальной менее 40 - 1,5 м2, при числе мест в раздевальной более 40 -
1,2 м2.
5.6.6 Хранение одежды предусматривается в закрытых шкафах двух
типов: двухъярусных и одноярусных. Ячейки должны быть оснащены
запирающими устройствами.
5.6.7 В бассейнах для детей дошкольного возраста в раздевальных
предусматриваются только одноярусные шкафы.
5.6.8 Общие значения площади раздевальных, приходящейся на одного
занимающегося составляют:
для раздевальных с числом мест до 40:
2,1 м² - в бассейнах без залов для подготовительных занятий;
2,5 м² - в бассейнах с залами для подготовительных занятий;
для раздевальных с числом мест 40 и более:
1,7 м² - в бассейнах без залов для подготовительных занятий;
2,1 м² - в бассейнах с залами для подготовительных занятий.
для раздевальных, предназначенных для детей до 10 лет - 2,9 м².
5.6.9 Ширина проходов между элементами оборудования в
раздевальных приведена в приложении Б.
5.6.10 Душевые при раздевальных проектируются из расчета - одна
душевая сетка на трех человек, одновременно занимающихся в ванне.
5.6.11 При душевых с числом сеток более шести предусматривается
преддушевая для временного хранения принадлежностей для мытья и
27
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
полотенец, площадь которой определяется из расчета 0,3 - 0,5 м² на одну
душевую сетку.
5.6.12 В местах выхода из душевой на обходную дорожку
предусматривается проходную ножную ванну длиной (по направлению
движения из душевой) не менее 1,8 м, глубиной 0,1 - 0,15 м.
5.6.13 В раздевальных или смежных с ними помещениях
устанавливаются сушилки для волос из расчета - одно устройство на 10 мест
в женских раздевальных и одно устройство на 20 мест - в мужских
раздевальных. Для размещения сушилок предусматривается дополнительная
площадь из расчета 1,3 м2 на одно устройство.
5.6.14 Санузлы для занимающихся должны размещаться при
раздевальных, при этом исключается возможность прохода через них к ванне
бассейна, минуя душевые.
5.6.15 Не допускается располагать санузлы и душевые над
помещениями для приготовления и хранения коагулирующих и
дезинфицирующих растворов.
5.6.16 Расчетное число санитарных приборов приведено в приложении
В.
5.6.17 В бассейнах, размещаемых в отдельных зданиях, площадь
гардеробной верхней одежды занимающихся определяется из расчета - 0,1 м²
на одно место, но не менее 10 м².
5.6.18 Расчет мест хранения верхней одежды (гардеробных) по
СП 332.1325800.
5.6.19 В
соответствии с назначением бассейнов, следует
предусматривать помещение кассы площадью не менее 4 м², с выходом в
вестибюль здания.
Зона зрителей
5.6.20 Количество зрительских мест (трибун) в бассейне для плавания
следует проектировать по ГОСТ Р 58458. Для бассейнов категории А не менее
500 мест для зрителей, для категории В - не менее 200 мест.
5.6.21 Зрительские места (трибуны) в бассейне для плавания следует
проектировать по СП 332.1325800
5.6.22 Зрительские места для лиц из числа МГН следует проектировать
по СП 332.1325800 и СП 59.13330.
5.6.23 Наличие и количество зрительских мест для VIP и VVIP
определяется по заданию на проектирование.
5.6.24 При расчете вспомогательных помещений бассейнов со
зрительскими местами, площади определяют по расчету:
-
вестибюля (дополнительно 0,25 м2 на одно зрительское место);
-
гардероба (дополнительно 0,1 м2 на одно зрительское место, но не
менее 10 м2);
-
фойе (дополнительно 0,35 м2 на одно зрительское место);
-
обеденного зала, буфета (дополнительно 1,4 м2 на одно зрительское
место);
28
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
-
дополнительных санитарных узлов, из расчета числа зрителей
согласно СП 118.13330.
Помещения медицинского назначения и контроля
5.6.25 В бассейнах для плавания следует предусматривать комнату
дежурной медсестры площадью 12 м², с непосредственным выходом на
обходную дорожку ванны бассейна. При нескольких ваннах, расположенных
в разных помещениях, комната медицинской сестры предусматривается для
каждой ванны.
5.6.26 В бассейнах категории А и В следует предусматривать
медицинский блок для обслуживания спортсменов при проведении
соревнований (включая допинг-контроль).
5.6.27 Необходимость проектирования медико-восстановительного
комплекса в составе бассейна для плавания определяется заданием на
проектирование.
Помещения водоподготовки
5.6.28 Помещения хлораторной (8-10 м²) и склада хлора (6 м²) для
хранения не более двух наполненных баллонов емкостью по 40 кг каждый
допускается размещать у наружной стены здания бассейна, выше уровня
земли, с отделением от других помещений ограждающими конструкциями из
несгораемых материалов с пределом огнестойкости не менее 0,75 ч.
5.6.29 Помещения хлораторной и склада хлора должны быть с выходом
на улицу непосредственно или через тамбур. Допускается устройство общего
тамбура для выхода из обоих помещений наружу.
5.6.30 Не допускается располагать санитарные узлы и душевые над
помещениями для приготовления дезинфицирующих и коагулирующих
растворов.
5.6.31 В зданиях бассейнов в составе вспомогательных помещений
следует предусматривать помещение химической лаборатории площадью 18
м² оснащенное подводками горячей и холодной воды, вытяжным шкафом
согласно ГОСТ Р 53491.1.
Помещения
подготовительных
занятий
физкультурно-
оздоровительных бассейнов
5.6.32 Залы для подготовительных занятий проектируются поблизости
от ванн бассейнов, причем для каждой ванны рекомендуется предусматривать
свой зал. Площадь зала, независимо от возраста занимающихся, принимается
из расчета 5 м² на одного занимающегося в бассейне
5.6.33 Залы подготовительных занятий в зданиях физкультурно-
оздоровительных бассейнов оснащают инвентарными с открытым дверным
проемом шириной не менее 1,8 м. Площадь инвентарной следует принимать
из расчета назначения зала и габаритов оборудования, согласно задания на
проектирование.
Помещения подготовительных занятий спортивных бассейнов
5.6.34 Бассейны категории А и В должны иметь вспомогательную
инфраструктуру.
29
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
5.6.35 Состав помещений подготовительных занятий для спортивного
плавания и водного поло включает:
- зал ОФП не менее 288 м2;
- зал СФП не менее 288 м2.
5.6.36 Состав помещений подготовительных занятий для синхронного
плавания включает (дополнительно к указанному в п.6.5.4):
- зал хореографии не менее 120м2.
5.6.37 Состав помещений подготовительных занятий для прыжков в
воду включает (дополнительно к указанному в п.6.5.4 и п.6.5.5):
- зал акробатической подготовки не менее 220м2 и высотой потолка не
менее 5м; с учетом необходимости размещения «сухих трамплинов»,
платформ, лонж, ямы глубиной не менее 1,3 м для безопасного приземления.
Зал следует размещать не выше первого этажа, не допускается размещение
зала над подвальными помещениями.
Прочие вспомогательные помещения
5.6.38 Учебно-методический кабинет проектируется площадью 40 м². В
бассейне с несколькими ваннами по заданию на проектирование могут
предусматриваться два учебно-методических кабинета.
5.6.39 Помещение
преподавателей
(инструкторов)
плавания
проектируется из расчета 2,5 м² на одного преподавателя, но не менее 10 м².
Оно оснащается отдельными душевой, уборной и кабинами для переодевания.
Помещения инструкторов предусматриваются, как правило, раздельными для
мужчин и женщин.
5.6.40 В дополнение к общей комнате инструкторов в учебных и
оздоровительных бассейнах следует проектировать комнату дежурного
инструктора площадью 8 м² - которая должна иметь выход на обходную
дорожку бассейна.
5.6.41 Состав и площади административно-хозяйственных, помещений
бассейнов следует определять по СП 118.13330 и ГОСТ Р 53491.1.
5.6.42 Состав, площади и высота технических помещений зависят от
принимаемых инженерных решений и определяются заданием на
проектирование.»
6
Требования к инженерным системам
Раздел изложить в новой редакции:
«6 Требования к инженерным системам
6.1
Искусственное и естественное освещение
6.1.1 Проектировать освещение бассейнов следует согласно
СП 52.13330, СанПиН 1.2.3685 и СанПиН 2.1.3684.
6.1.2 Интенсивность освещения ванн бассейнов принимается не менее
150 люкс на поверхности воды для ванн крытого типа, и не менее 100 люкс -
для ванн открытого типа.
6.1.3 Для освещения оздоровительных и учебных бассейнов следует
применять лампы с максимально допустимым коэффициентом пульсации не
30
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
более 15%.
6.1.4 Интенсивность освещения для спортивного плавания на
стартовом плоту и поворотном конце бассейна должна быть не менее 600
люкс.
6.1.5 При проведении соревнований по спортивному плаванию в
бассейнах категории А освещенность в зале ванны должна быть не менее
1500 люкс.
6.1.6 Освещенность для водного поло - не менее 600 люкс.
6.1.7 Освещенность при проведении соревнований по водному поло и
синхронному плаванию в бассейнах категории А - не менее 1500 люкс.
6.1.8 Минимальная освещенность на уровне 1 м над поверхностью
воды в прыжковых бассейнах должна быть не менее 600 люкс, при
проведении соревнований в бассейнах категории А - не менее 1500 люкс.
6.1.9 При верхнебоковом освещении залов светильниками прямого
света, концентрированного светораспределения наклон оптической оси
светильника должен быть не более 40° к вертикали, не менее 10% суммарного
светового потока осветительных приборов направляется вверх для
освещения потолка.
6.1.10
При расположении светильников над зеркалом воды,
осветительные приборы устанавливают на специальных мостках,
располагаемых под потолком параллельно продольной оси ванны.
Расположением осветительных приборов на мостках должно быть
обеспечено равномерное освещение зеркала воды при отклонении
оптической оси прожектора от вертикали не более 45°.
6.1.11
Для ограничения слепящего действия светильников при
освещении зальных помещений показатель ослепленности должен быть не
более 60.
6.1.12
Осветительные приборы верхнебокового освещения
устанавливают на высоте не менее 10 м, обеспечивая условие, по которому
перпендикуляр, опущенный из оптического центра прибора на продольную
ось ванны, составит с ее поверхностью угол не менее 27°.
6.1.13
В зданиях бассейнов следует предусматривать
эвакуационное освещение в соответствии с СП 52.13330. При этом на
поверхности воды ванн крытых, а также открытых бассейнов,
оборудованных осветительными установками, должна быть обеспечена
аварийная освещенность не менее 5 люкс.
6.1.14
Площадь световых проемов для залов подготовительных
занятий (% от площади зала):
- 17 % - при одностороннем боковом освещении;
- 14 % - при двух и многостороннем боковом освещении.
6.1.15
При проектировании бассейнов для плавания крытого типа
следует ограничивать попадание солнечного света на зеркало воды, во
избежание активизации фотосинтеза. Площадь световых проемов залов ванн
(% от площади зала, включая площадь зеркала воды) не более:
31
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
- 14 % - 16 % - при одностороннем боковом освещении,
- 12 % - 13 % - при двух и многостороннем боковом освещении.
6.1.16
Световые проемы стен и потолка для обеспечения
равномерности освещения рекомендуется проектировать ленточными и
размещать не ниже 2 м от уровня обходной дорожки.
6.1.17
Ориентация световых проемов помещений ванн и залов
для подготовительных занятий не регламентируется.
6.1.18
Естественное освещение в зданиях физкультурно-
оздоровительных бассейнов предусматривается для кабинета медсестры,
учебно-методического
кабинета,
мастерских,
административных
помещений, помещений инженерно-технического персонала, пожарного
поста, охраны, складов спортивного оборудования, хозяйственных кладовых.
В других помещениях необходимость естественного освещения
определяется по СП 52.13330 и СП 118.13330.
6.2
Водоснабжение и канализация
6.2.1 Качество воды, поступающей в ванны физкультурно-
оздоровительных бассейнов, должно соответствовать СП 2.1.3678 и ГОСТ Р
53491.1 и ГОСТ Р 53491.2.
6.2.2 Устройство
внутреннего
хозяйственно-питьевого
и
противопожарного водопроводов, нормы расхода воды в сутки, часы
максимального водопотребления, и устройство канализации приведены в 9
и должны соответствовать СП 30.13330.
6.2.3 Потребление воды на мытье обходных дорожек, а также
персоналом и в буфетах учитывается отдельно.
6.2.4 Ножные ванны следует предусматривать с непрерывным
потоком воды, расходом
720 л/ч, температурой
30 °С
-
35 °С,
продолжительностью работы 30 мин в смену и мытье обходных дорожек и
душевых с расходом 6 л/м и температурой 30 °С.
6.2.5 Для обеспечения хозяйственно-бытовых и технологических
нужд следует предусматривать горячее водоснабжение.
6.2.6 Расходы горячей воды 9 следует определять согласно СП
30.13330.
6.2.7 Подводку горячей воды следует предусматривать к душевым,
кабинету врача, комнате медицинской сестры, бытовым помещениям для
рабочих, раздевальням для занимающихся, комнатам инструкторов, буфетам,
лаборатории анализа воды, помещениям для уборочного инвентаря, а также
к другим помещениям в соответствии с технологическим заданием.
6.2.8 Рекомендуется принимать расчетную температуру воды в ваннах
бассейнов в соответствии с СП 2.1.3678-20 и требованиями видов спорта:
- 30 °С - 32 °С - для детей дошкольного возраста;
- 29 °С - 30 °С - учебных;
- 26 °С - 29 °С - оздоровительных;
- 25 °С - 28 ºС - для спортивного плавания;
-
26 °С - 28 ºС - для синхронного плавания;
32
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
- 25 °С - 27 ºС - для водного поло;
- не менее 26 °С - для прыжков в воду.
6.2.9 Бассейны для плавания должны быть оборудованы системами
водообмена. По принципу водообмена бассейны подразделяются на:
- рециркуляционного (оборотного) типа;
- проточного типа;
- с периодической сменой воды.
6.2.10 Для ванн детей дошкольного возраста рекомендуется принцип
рециркуляции с периодической сменой воды. Для ванн учебных,
оздоровительных и спортивных бассейнов
- рекомендуется водообмен
оборотного типа.
Принцип водообмена проточного типа рекомендуется, как правило, для
ванн с объемом воды не более 70 м3, согласно ГОСТ Р 53491.1.
6.2.11 Рециркуляция
в
ваннах
бассейнов предусматривает
многократное применение воды с очисткой, дезинфекцией и одновременным
пополнением убыли свежей водопроводной водой согласно СП 2.1.3678-20.
6.2.12 Рекомендуемая продолжительность полной смены воды
(водообмена) в ваннах определяется ГОСТ Р 53491.1 и составляет:
-
не более 0,5 ч - для бассейнов детей дошкольного возраста;
-
не боле 4,0 ч - для учебных бассейнов;
-
не более 6,0 ч - для оздоровительных бассейнов;
-
не более 8 ч - для спортивных бассейнов.
Указанное время полного водообмена не распространяется на бассейны
проточного типа.
6.2.13 Подача воды в ванны бассейнов может осуществляться через
отверстия в стенках и дне ванн (второй вариант предпочтительнее),
расположение которых должно обеспечивать равномерное распределение ее
по всему объему для поддержания постоянства ее температуры, а также
равномерное распределение дезинфектанта.
Скорость выхода воды из подающих отверстий следует принимать не
более 2-3 м/с.
6.2.14 Для бассейнов проточного типа и со сменой воды допускается
применение воды, поступающей из централизованной системы питьевого
водоснабжения при соблюдении требований СП 2.1.3678. Необходимость
обеззараживания такой воды определяется ГОСТ Р 53491.1.
6.2.15 Очистку технологической воды ванн бассейнов следует
осуществлять в соответствии с СП 2.1.3678.
6.2.16 Водосточные сооружения в бассейнах следует предусматривать
раздельно для каждой ванны или для группы ванн одинакового назначения.
6.2.17 Не допускается последовательное включение в единую систему
водоподготовки двух и более ванн.
6.2.18 Обеззараживание воды в бассейнах следует проводить в
соответствии с ГОСТ Р 53491.1 и СП 2.1.3678.
6.2.19 Проектирование систем водопровода и канализации зданий
33
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
бассейнов должно соответствовать СП 30.13330.
6.2.20
Проектирование наружных систем водоотведения зданий
бассейнов должно соответствовать СП 32.13330
6.3
Отопление и вентиляция
6.3.1
Системы отопления и вентиляции бассейнов должны
обеспечивать значения параметры микроклимата и воздухообмена
помещений плавательных бассейнов, приведенные в приложении Г.
6.3.2
Подвижность воздуха в зонах нахождения занимающихся не
должна превышать:
-
0,2 м/с - в залах ванн бассейнов;
-
0,5 м/с - в залах для подготовительных занятий.
6.3.3
Относительную влажность воздуха рекомендуется принимать:
-
50 % - 65 - в залах ванн бассейнов;
-
30 % - 60 % - в залах для подготовительных занятий.
6.3.4
При теплотехническом расчете ограждающих конструкций
залов бассейнов относительную влажность воздуха следует принимать 67%,
а его температуру - на 1 °С - 2 °С выше температуры воды в бассейне.
6.3.5
Нагревательные приборы и трубопроводы в залах ванн
бассейнов и залах для подготовительных занятий при их устройстве на
высоте до 2 м от пола не должны выступать из плоскости стен.
6.3.6
Отдельные системы приточной и вытяжной вентиляции следует
предусматривать для:
- залов ванн бассейнов;
- залов для подготовительных занятий;
- помещений административного и инженерно-технического персонала,
бытовых помещений рабочих;
- хлораторных и складов хлора;
- технических помещений (насосно-фильтровальных, бойлерных,
озонаторных и др.).
Пульты для включения систем вентиляции, обслуживающих
хлораторную и озонаторную, должны быть установлены вне этих
помещений.
6.3.7
Для залов ванн рекомендуется применять вентиляционные
установки, работающие в двух режимах: самостоятельные приточные и
вытяжные установки, предназначенные только для нерабочего периода
бассейнов; дополнительные установки совместно с первыми двумя должны,
в период работы бассейнов, обеспечивать расчетный воздухообмен.
6.3.8
Удаление воздуха из залов ванн бассейнов следует, как правило,
предусматривать вытяжными системами с механическим побуждением, в
залах подготовительных занятий допускается применение систем с
естественным побуждением, с помощью вентиляционных шахт,
устанавливаемых на кровле здания.
6.3.9
Системы вытяжной вентиляции из санитарных узлов и из
душевых допускается объединять.
34
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
6.3.10 Приборы отопления рекомендуется располагать под окнами и у
наружных стен.
6.3.11 При температуре наружного воздуха ниже минус 20 °С в
тамбурах основных входов плавательных бассейнов рекомендуется
устраивать воздушно-тепловые завесы. Воздушно-тепловую завесу
допускается заменять тамбуром с тремя, последовательно расположенными,
дверями.
6.3.12 Вентиляцию помещений хлораторных и складов хлора следует
предусматривать
периодического
действия.
Удаление
воздуха
осуществляется из двух зон: верхней в объеме 1/3 и нижней - 2/3 общего
объема вытяжки. Вентиляционные агрегаты необходимо размещать вне этих
помещений. Управление агрегатами осуществляют от пусковых устройств,
устанавливаемых у входа в помещения.
6.3.13 Помещения приточных систем рекомендуется размещать в
подвальных или цокольных этажах (на грунте) так, чтобы протяженность
трасс воздуховодов была минимальной. В исключительных случаях, когда не
представляется возможным разместить эти помещения в нижних этажах,
допускается их размещение вне основного здания (в отдельном или
пристроенном блоке).
6.3.14 Системы отопления, вентиляции, горячего водоснабжения и
кондиционирования воздуха в зданиях бассейнов следует проектировать в
соответствии с СП 60.13330.
6.4
Электроснабжение
6.4.1
Электроснабжение зданий бассейнов следует проектировать в
соответствии с 5 и 6.
6.4.2 Подключение к электросети следует предусматривать в
отдельных функциональных зонах и помещениях согласно заданию на
проектирование, включая помещения методических, тренерских, судейских,
медицинских и административных помещений.
6.4.3 Проектирование охранной пожарной и тревожной сигнализаций и
средств связи должно соответствовать СП 484.1311500, СП 485.1311500, СП
486.1311500, 1 и 6.
6.5
Слаботочные системы
6.5.1
В бассейнах для плавания следует предусматривать:
- радиофикацию;
- телефонизацию;
- электрочасофикацию;
- видеонаблюдение и СКУД 8;
6.5.2 Спортивные зоны бассейнов категории А и В следует
обеспечивать системами хронометража, фиксирования и трансляции
спортивных результатов (информационные и / или видеотабло, звуковое
сопровождение, соответствующие виду спорта).
6.5.3 Залы подготовительных занятий и раздевальные для
спортсменов следует оснащать устройствами для аудио-трансляции из зала
35
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
ванны.
6.5.4 Здания бассейнов для плавания следует обеспечивать
мероприятиями по молниезащите 7.
6.6
Система оповещения опасности утопления
6.6.1 В бассейнах для плавания (кроме бассейнов для детей
дошкольного возраста) следует предусматривать систему оповещения об
опасности утопления.
6.6.2 Система оповещения опасности утопления бассейна для плавания
должна соответствовать требованиям ГОСТ Р 59219.
6.7
Акустика
6.7.1 В помещениях ванн и подготовительных занятий время
реверберации на частотах 500-2000 Гц следует принимать в пределах полосы,
показанной на графике рисунка 7.7.1. На частотах ниже 500 Гц время
реверберации допускается увеличивать на 15 % - 20 %.
6.7.2 Расчет акустического благоустройства залов бассейнов и
подготовительных занятий, уровней звукового давления и эквивалентных
уровней звука, дБА, должны проводиться по СП 51.13330.
6.7.3 Для предотвращения влияния внешних источников шума
помещения для отдыха занимающихся, учебно-методические классы,
помещения для медицинского обслуживания рекомендуется располагать на
удалении от вентиляционных камер, насосных и других источников шума.
Рисунок 7.7.1 - График времени реверберации в помещении
6.7.4
В залах ванн бассейнов рекомендуется устройство
звукопоглощающих потолков.
6.7.5
При проектировании залов с выпуклыми (купольными,
сводчатыми, арочными) покрытиями для исключения концентрации
отраженной звуковой энергии и фокусирования звука рекомендуется
принимать радиус кривизны покрытия минимум в два раза больше высоты
зала бассейна.»
36
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
Раздел 7 Вспомогательные помещения. Исключить.
Раздел 8 Конструкции и отделка помещений с влажным и мокрым
режимами. Исключить.
Раздел 9 Естественное освещение. Исключить.
Раздел 10 Водоснабжение и канализация. Исключить.
Раздел 11 Отопление и вентиляция. Исключить.
Раздел 12 Электроснабжение и электротехнические устройства.
Исключить.
Раздел 13 Акустика. Исключить.
Раздел 14 Автоматическое и звуковое оборудование ванн бассейнов.
Исключить.
37
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
Приложение А
Приложение изложить в новой редакции:
«Приложение А Назначение, размеры и расчетные показатели оздоровительных плавательных бассейнов
Таблица А.1
Физкультурно-оздоровительные бассейны
Спортивные бассейны
Виды бассейнов
Для детей
дошкольного
Учебные
Оздоровительные
возраста
Спортивное
Синхронное
Водное
Прыжки
плавание
плавания
поло
в воду
оздоровление и
Назначение
обучение
обучение спортивному
оздоровительное
оздоровительные
приобщение детей
бассейнов
плаванию
плаванию
плавание
занятия
к воде
50×25(21)*
25×12
16×11
Размеры ванн, м
7×3(4)*
10(12)*×6
10×6
25×12
произвольные
25×25(21)*
25×25(16)*
33,3×21
25×20
(стандарт)
(укороченный)
25×16
не менее
не менее
Глубина ванн, м
0,6 - 0,8
0,7 - 0,9
1,2 - 1,8
1,2 - 1,8
1,0 - 1,25
не менее 1,8
3.2-4,5
2,0
1,8
Глубина ванн
не менее
не менее
бассейнов
-
не менее 2,0
3,3-5,0
3,0
2,0
категории А, м
Расчетная площадь
зеркала воды, м2, на
3
4
5
-
одного человека
120 (96)
ЕПС ванны
-
80 (64)
15**
25**
30**
48
* Вариант значения
** При использовании спортивных ванн бассейнов для оздоровительного плавания значения ЕПС принимаются по нормативу спортивного
плавания для ванн соответствующего размера
Примечания
1 Значения перепада глубины бассейна определяет общий продольный уклон ванны бассейна.
2 Размеры и форма физкультурно-оздоровительных плавательных бассейнов уточняются заданием на проектирование.
38
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
Приложение Б
Наименование. Изложить в следующей редакции: «Ширина проходов
между элементами оборудования в раздевальных и душевых»
Приложение В
Наименование. Изложить в следующей редакции: «Расчетное число
санитарных приборов во вспомогательных помещениях»
Приложение Г
Наименование. Изложить в следующей редакции: «Температура воздуха и
кратность воздухообмена в помещениях бассейнов»
Библиография
Раздел изложить в новой редакции:
«Библиография
[1] Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический
регламент о требованиях пожарной безопасности»
[2] Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический
регламент о безопасности зданий и сооружений»
[3] Федеральный закон от
23 ноября
2009 г.
№ 261-ФЗ «Об
энергосбережении и о повышении энергетической эффективности и о
внесении изменений в отдельные законодательные акты Российской
Федерации»
[4] Приказ Министерства спорта Российской Федерации от 25 февраля
2016 г. № 172 «Об утверждении классификатор объектов спорта»
[5] СП 31-110-2003 Проектирование и монтаж электроустановок жилых и
общественных зданий
[6] Правила устройства электроустановок (ПУЭ), седьмое издание
[7] СО 153-34.21.122-2003 Инструкция по устройству молниезащиты
зданий, сооружений и промышленных коммуникаций
[8]
РД
78.35.003-2002 Инженерно-техническая укрепленность.
Технические средства охраны. Требования и нормы проектирования по защите
объектов от преступных посягательств»
УДК
ОКС 91.040.10
39
Продолжение Изменения № 1 к СП 310.1325800. .2017 (проект, первая редакция)
Ключевые слова: здания, сооружения, бассейны физкультурно-
оздоровительные, бассейны для детей дошкольного возраста, учебные
бассейны, оздоровительные бассейны, естественное и искусственное
освещение, отопление, вентиляция, водоснабжение, канализация, акустика,
Генеральный директор
АО «ЦНИИПромзданий»,
к.т.н.
Н.Г. Келасьев
___________________
___________________
___________________
должность
личная подпись
инициалы, фамилия
Заместитель генерального директора
АО «ЦНИИПромзданий»,
главный архитектор, к.а.: .
Д.К. Лейкина
___________________
___________________
___________________
должность
личная подпись
инициалы, фамилия
СОИСПОЛНИТЕЛИ
ОФСОО «Российская ассоциация спортивных сооружений»
наименование организации
Вице-президент,
ОФСОО «РАСС»,
Д-р.психол.наук
В.Б. Мяконьков
___________________
___________________
___________________
должность
личная подпись
инициалы, фамилия
Ответственный исполнитель,
руководител отдела науки
ОФСОО «РАСС»
Ю.В. Шелякова
___________________
___________________
___________________
должность
личная подпись
инициалы, фамилия
40
