Komatsu Каталог оригинальных смазочных материалов (2021 год)
Содержание
01 Введение
5
Роль смазочных материалов
в общей стоимости владения техникой
6
Стандарты Komatsu (KES)
8
Технические характеристики (TDS)
10
Компоненты смазочного материала
12
Анализ смазочных материалов KOWA
14
02 Строительная и горнодобывающая техника ...
16
Экскаваторы
18
Погрузчики с бортовым поворотом
22
Колесные погрузчики
24
Бульдозеры
26
Самосвалы
28
Экскаваторы-погрузчики
32
Грейдеры
34
03 Лесозаготовительная техника
36
Форвардеры
38
Харвестеры
40

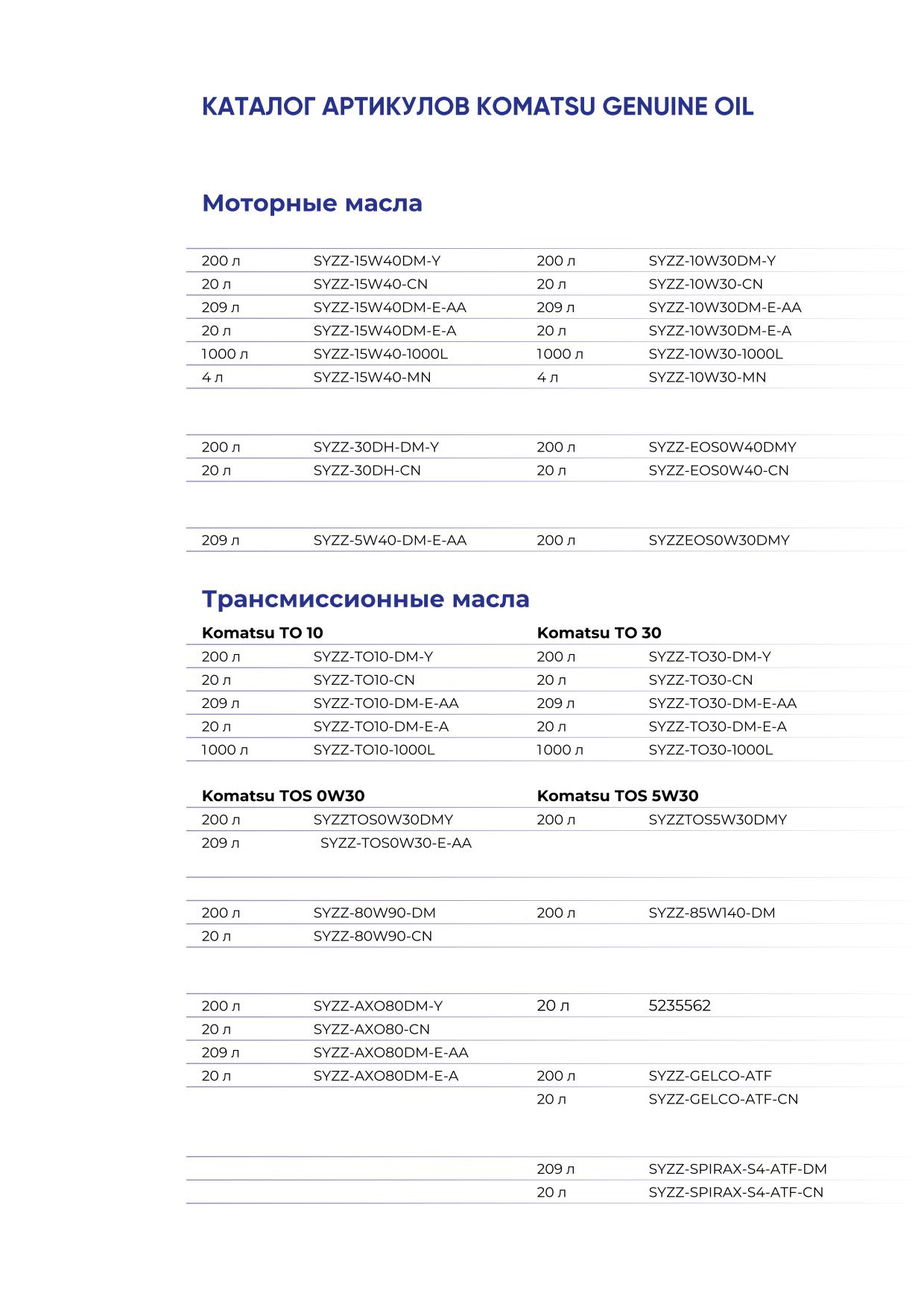

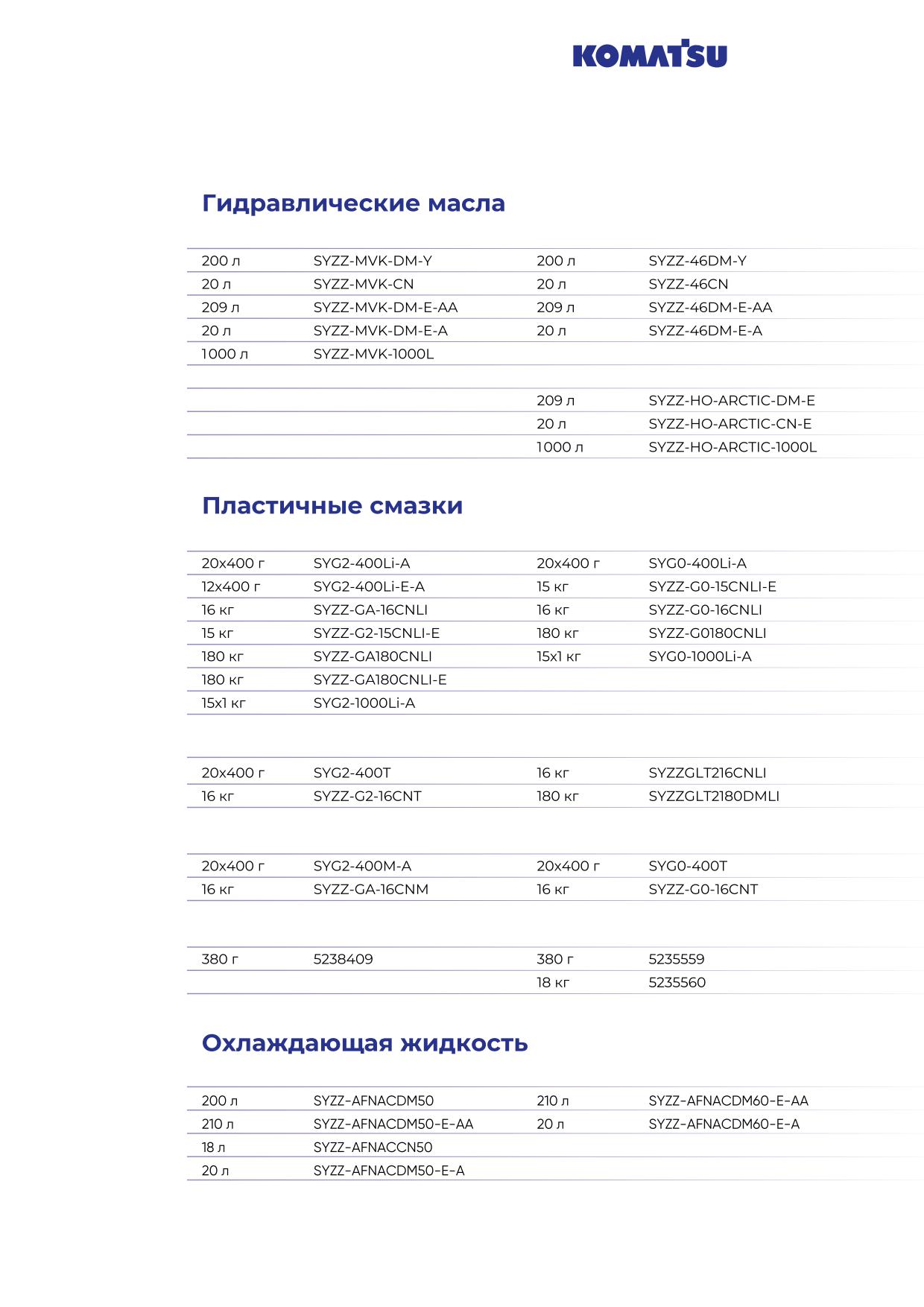

Каталог артикулов Komatsu Genuine Oil
42
Моторные масла
44
Трансмиссионные масла
48
Гидравлические масла
56

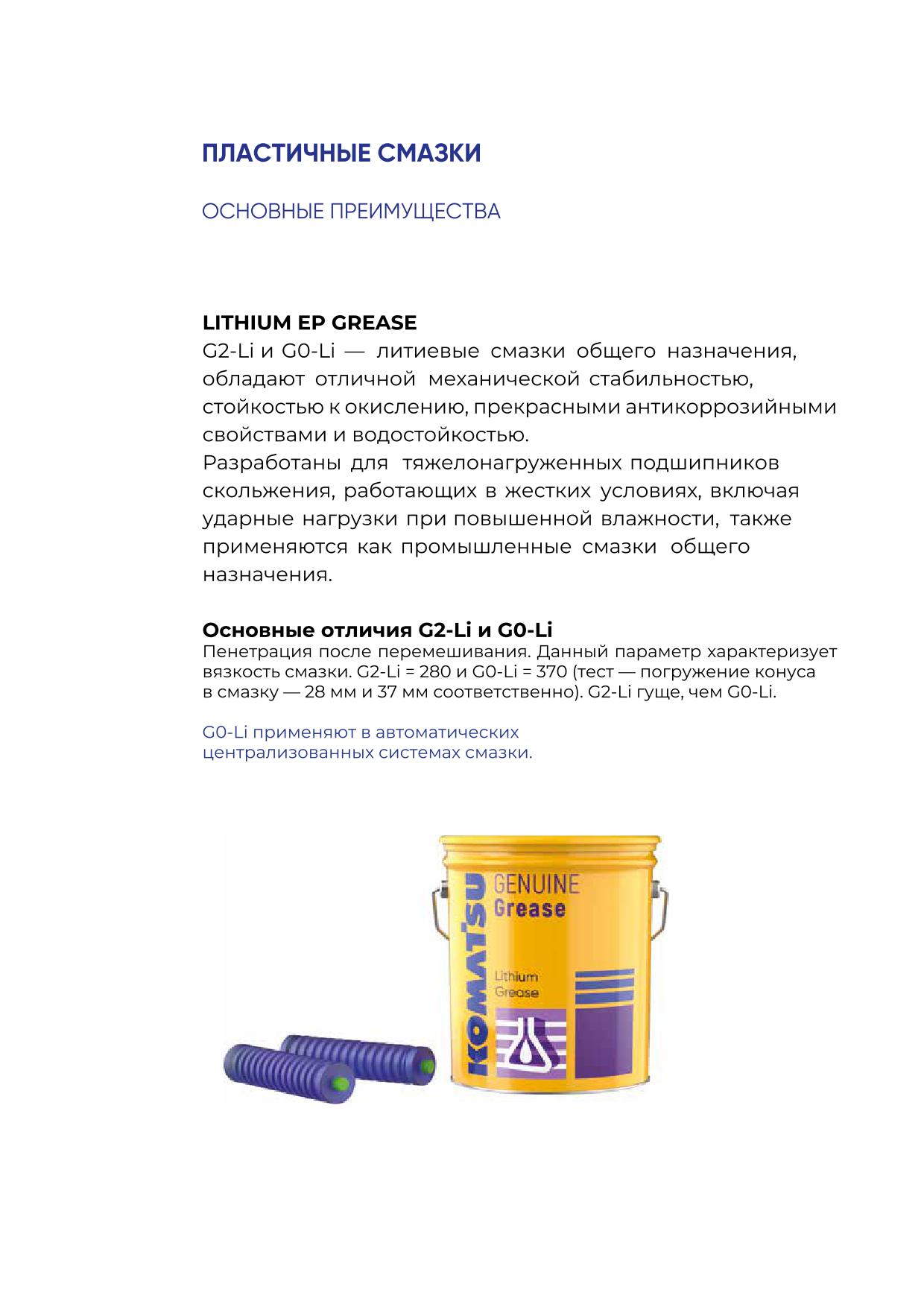

Пластичные смазки
62
Охлаждающая жидкость
72
Каталог смазочных материалов
4
‘Dantotsu’
(лучшее из лучшего) -
философия Komatsu
разрабатывать
и производить лучшее
оборудование
Философия Komatsu распространяется и на все запасные части
и смазочные материалы, применяемые в оборудовании Komatsu.
Смазочные материалы Komatsu Genuine Oil специально
разработаны, чтобы отвечать строгим требованиям Komatsu
Engineering Standards (KES).
5
Каталог смазочных материалов
Роль смазочных
материалов в общей
стоимости владения техникой
%
%
21
14
Трудозатраты
Простой техники
%
21
Ремонт
%
%
42
2
Топливо
Смазочные материалы
Затраты на покупку смазочных материалов - малая часть затрат
на эксплуатацию техники.
Всего 2% затрат влияют на оставшиеся 98% затрат.
6
Общая стоимость
владения техникой
71 800 000 ₽*
Концепция представлена на примере затрат
на эксплуатацию гусеничного бульдозера
смазочные материалы
1 800 000 ₽
топливо
30 000 000 ₽
ремонт
15 000 000 ₽
простои техники
10 000 000 ₽
трудозатраты
15 000 000 ₽
Расчетные затраты на смазочные материалы за 10 лет - менее
2 000 000 ₽*.
Рациональное применение смазочных материалов позволяет
получить экономию до 9 000 000 ₽*.
Вы готовы сэкономить до 9 000 000 ₽* на каждой единице
техники?
* Экспертная оценка.
7
Каталог смазочных материалов
omatsu
ngineering
tandard
Стандарт качества
смазочных материалов Komatsu
Для обеспечения максимальных рабочих характеристик
и ресурса оборудования Komatsu были разработаны расширенные,
ужесточенные внутренние требования к смазочным материалам.
Требования сведены в стандарты Komatsu Engineering Standards (KES)
Стандарт KES на смазочные материалы содержит:
• список требований, которым смазочные материалы Komatsu
должны соответствовать
• список тестов, которые смазочные материалы Komatsu должны
обязательно пройти
• действие стандарта распространяется на весь мир
• все заводы по производству смазочных материалов Komatsu
придерживаются требований одних стандартов
8
Преимущества работы
с оригинальными
смазочными материалами
Komatsu
C 2008 года Komatsu выдает одобрения
на применение только оригинальных
смазочных материалов Komatsu.
Komatsu не контролирует качество
смазочных материалов, производимых
другими компаниями под другими
марками, и не выдает одобрение на их
применение.
Каталог смазочных материалов
TDS
Technical Data Sheet
Технические характеристики
Основные характеристики масла Komatsu в TDS.
Как читать TDS и на что обращать внимание
5W
Низкотемпературный класс
Высокотемпературный класс
вязкости. Определяет
вязкости. Определяет толщину
температуру запуска
смазывающей пленки при
двигателя
рабочих температурах
10
1. Вязкость
Правильно подобранная вязкость влияет на защиту узла
от износа, расход топлива, комфорт работы оператора.
Современные моторные масла - всесезонные. Зная
обозначение класса вязкости, можно легко определить
минимальную температуру запуска двигателя
(без предварительного подогрева).
Где «Х» - число перед буквой W в обозначении
температура запуска
X - 35 =
двигателя
Для масла класса вязкости 5W40:
5 - 35 = -30 °C
2. Щелочное число
Параметр показывает, какое количество продуктов окисления
масло может нейтрализовать. В процессе работы значение
параметра снижается. ВАЖНА СКОРОСТЬ СНИЖЕНИЯ этого
параметра, а НЕ ЗНАЧЕНИЕ У СВЕЖЕГО ПРОДУКТА.
3. Сульфатная зольность
Параметр показывает, сколько металлсодержащих компонентов
входит в рецептуру смазочного материала. Применение продукта
с очень высоким значением сульфатной зольности может
приводить к снижению ресурса агрегата.
4. t° вспышки / t° застывания
Данные показатели не характеризуют работоспособность
смазочного материала. Прежде всего они важны для определения
класса опасности продукта и условий хранения.
11
Каталог смазочных материалов

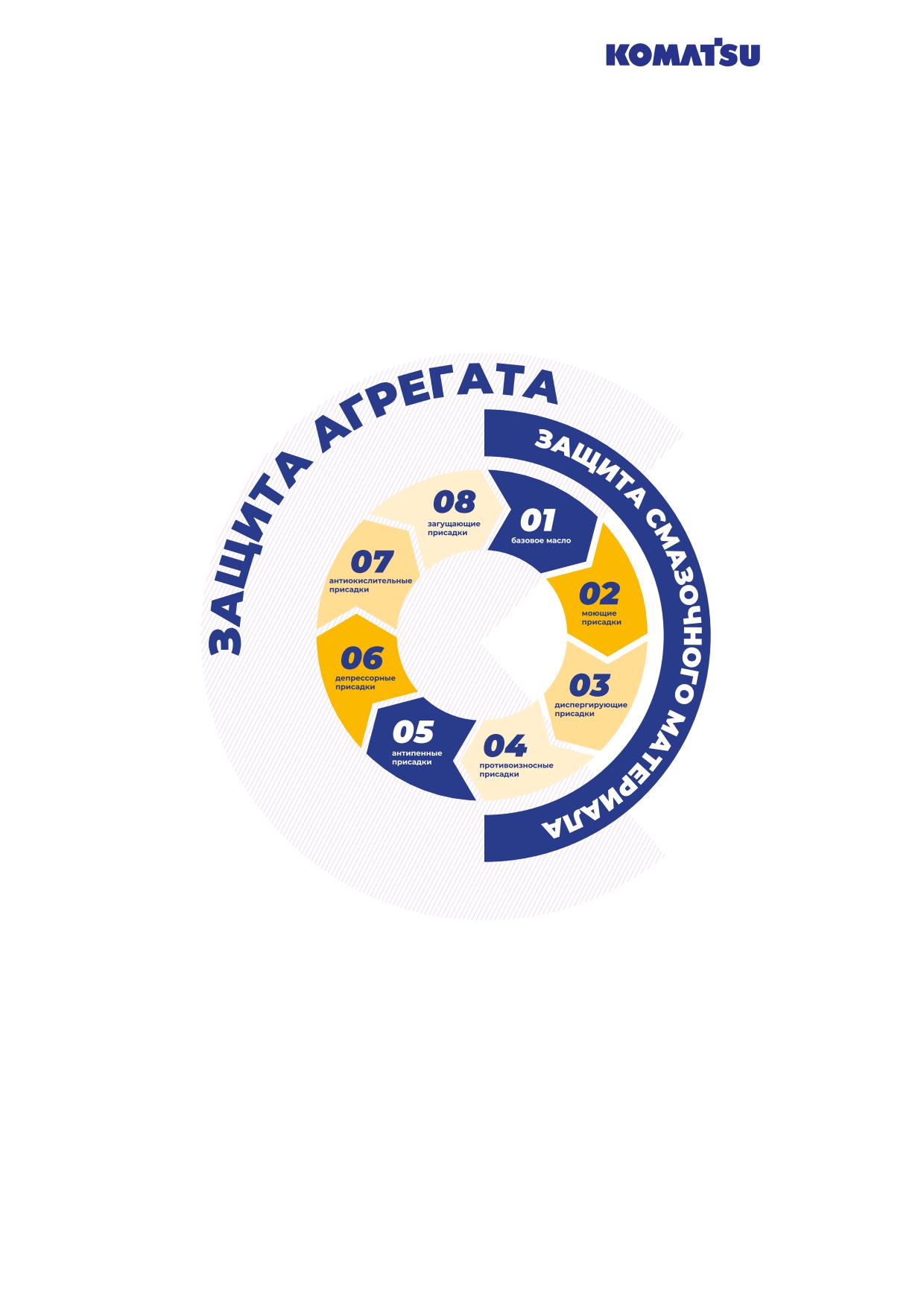

Компоненты
смазочного
материала
Важно:
На свойства готового продукта влияет композиция базового
масла и присадок, а не компонентов по отдельности.
Однако качество компонентов масла не менее важно
для конечного продукта.
Так как конечный продукт смешивается под определенные
условия, масла могут сильно отличаться по составу.
66%*
Базовое масло
%*
14
Загуститель
20%*
Пакет присадок
* В зависимости от типа смазочных материалов концентрация компонентов может отличаться.
12
Взаимодействие
компонентов смазочного
материала
Не все присадки добавляются в конечный продукт.
Некоторые присадки используются для особых условий работы масла.
ВАЖНОСТЬ ПОДБОРА РЕЦЕПТУРЫ
СМАЗОЧНОГО МАТЕРИАЛА
• Некоторые компоненты отвечают за ресурс объекта смазывания
• Некоторые компоненты должны влиять на ресурс смазочного материала
• Всегда важен баланс и взаимодействие компонентов между собой
13
Каталог смазочных материалов
Контроль состояния узлов техники с помощью
мониторинга состояния смазочного материала
Анализ показателей смазочного материала позволяет
прогнозировать обслуживание и ремонты узлов
и агрегатов техники.
ХАРАКТЕРНЫЕ
НЕИСПРАВНОСТИ
8,9%
Ходовая часть
11,1%
69%
Гидравлика
Двигатель
3,8%
Трансмиссия
3,6%
Электропроводка
1,5%
Бортовой фрикцион
0,9%
1,2%
Радиатор
Бортовой редуктор
* 86,5% неисправностей можно предотвратить с помощью
контроля состояния смазочного материала.
Регулярный мониторинг состояния масла системой KOWA позволяет:
• Предотвращать выходы техники из строя и сокращать время
незапланированного простоя
• Выявить на ранней стадии избыточный износ деталей
или прочие нетипичные ситуации
• Оптимизировать список работ, производимых в рамках
технического обслуживания, что положительно влияет на КТГ
(коэффициент технической готовности)
* Заключение Института проблем транспорта РАН.
15
Строительная
и горнодобывающая техника
02
Каталог смазочных материалов
ЭКСКАВАТОРЫ
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu MVK 32
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
Komatsu EOS 0W40
ТРАНСМИССИОННОЕ
МАСЛО
Komatsu TO 30
СМАЗКИ
Komatsu G2-Li
летняя эксплуатация
зимняя эксплуатация
* Внешний вид товара может отличаться от изображения в данном материале и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными изображениями и описанием не является показателем ненадлежащего качества товара.
Особенности требований
Гидравлические системы
Давление
41,2
JCMAS
Denison T6C
35VQ25
Рабочее давление в гидравлических системах
за последние годы выросло с 25 МПа до 31,5 МПа.
В дальнейшем это давление увеличится
до 50 МПа. Komatsu ужесточило требования
внутреннего теста гидравлических масел. Тест
проводится при давлении выше 40 МПа. Это
самое высокое значение по сравнению
со стандартами DIN, JCMAS.
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
19
Каталог смазочных материалов
ЭКСКАВАТОРЫ
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu Mining Arctic
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ
Komatsu AF-NAC
летняя эксплуатация
зимняя эксплуатация
* Внешний вид товара может отличаться от изображения в данном материале и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными изображениями и описанием не является показателем ненадлежащего качества товара.
Особенности требований
Гидравлические системы
Вспенивание
JCMAS
DIN
С изменением поколений техники
производительность гидравлических
агрегатов растет, что может приводить
к накоплению в масле воздуха
и вспениванию масла, что приведет
к ускоренному износу. Требования
Komatsu по вспениванию масла жестче
требований стандарта DIN 51524-3.
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
21
Каталог смазочных материалов
ПОГРУЗЧИКИ
С БОРТОВЫМ ПОВОРОТОМ
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu HO-46
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
Komatsu EO-DH 10W30
СМАЗКИ
Komatsu G2-Li
летняя эксплуатация
зимняя эксплуатация
* Внешний вид товара может отличаться от изображения в данном материале и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными изображениями и описанием не является показателем ненадлежащего качества товара.
Особенности требований
Моторные масла
Образование отложений
Hot tube test при 290 С (Требования KES)
EO-DH 15W40
API CI
0
1
2
3
4
5
6
7
8
С помощью теста Hot Tube инженеры
оценивают количество отложений на
поршне. Чем отложений меньше, тем балл
выше. По требованиям Komatsu моторное
масло должно получить не менее 6 баллов.
Стандартный тест проводится при 280 C.
По методике Komatsu тест проводится при
290 C. По сравнению с требованиями
спецификаций API CI-4, JASO DH-1 моторное
масло Komatsu должно обладать более
высокой стойкостью к воздействию высоких
температур.
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
23
Каталог смазочных материалов
КОЛЕСНЫЕ
ПОГРУЗЧИКИ
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu HO-46
Komatsu MVK 32
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
Komatsu EOS 0W40
ТРАНСМИССИОННОЕ
МАСЛО
Komatsu TO 30
Komatsu TO 10
Komatsu AXO 80
СМАЗКИ
Komatsu G2-Li
Komatsu GLT2-Li
летняя эксплуатация
зимняя эксплуатация
* Внешний вид товара может отличаться от изображения в данном материале и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными изображениями и описанием не является показателем ненадлежащего качества товара.
Особенности требований
Трансмиссионно-гидравлические масла
Низкотемпературные свойства
160 000
140 000
120 000
100 000
80 000
60 000
40 000
20 000
мПа•с 0
Komatsu TO 10W
Для проверки низкотемпературных свойств
масла необходимо провести измерения
динамической вязкости. Эта характеристика
показывает, насколько легко насосу
прокачать смазочный материал. Чем
значение ниже, тем лучше. Согласно
требованиям спецификации, масло SAE
10W должно прокачиваться при -26 C.
Продукт KOMATSU TO 10W демонстрирует
запас свойств даже при -35 C.
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
25
Каталог смазочных материалов
БУЛЬДОЗЕРЫ
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu TO 10W
Komatsu TOS 0W30
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
Komatsu EOS 5W40
ТРАНСМИССИОННОЕ
МАСЛО
Komatsu TO 30
Komatsu TO 10
Komatsu TO 30
Komatsu TOS 5W30
СМАЗКИ
Komatsu G2-Li
Komatsu GLT2-Li
летняя эксплуатация
зимняя эксплуатация
* Внешний вид товара может отличаться от изображения в данном материале и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными изображениями и описанием не является показателем ненадлежащего качества товара.
Особенности требований
Трансмиссионно-гидравлические масла
Защита от коррозии
Тест
International Harvester BT-9
Допускается: не более 6 очагов
коррозии на двух из трех пластин
KES
Допускается: не более 3 очагов
коррозии (каждый <1 мм)
Не допускается: один и более
очагов коррозии >1 мм в диаметре
Гидравлические системы мобильной техники
зачастую работают в условиях обводнения.
Трансмиссионно-гидравлические масла
удерживают воду в себе. Поэтому они
должны обладать очень высокими
антикоррозионными свойствами.
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
27
Каталог смазочных материалов
САМОСВАЛЫ
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu MVK 32
Komatsu TOS 5W30
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
Komatsu EOS 0W40
ТРАНСМИССИОННОЕ
МАСЛО
Komatsu TO 30
Komatsu TO 30
Komatsu TO 10
СМАЗКИ
Komatsu G2-Li
Komatsu G0-Li
летняя эксплуатация
зимняя эксплуатация
* Внешний вид товара может отличаться от изображения в данном материале и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными изображениями и описанием не является показателем ненадлежащего качества товара.
Особенности требований
Моторные масла

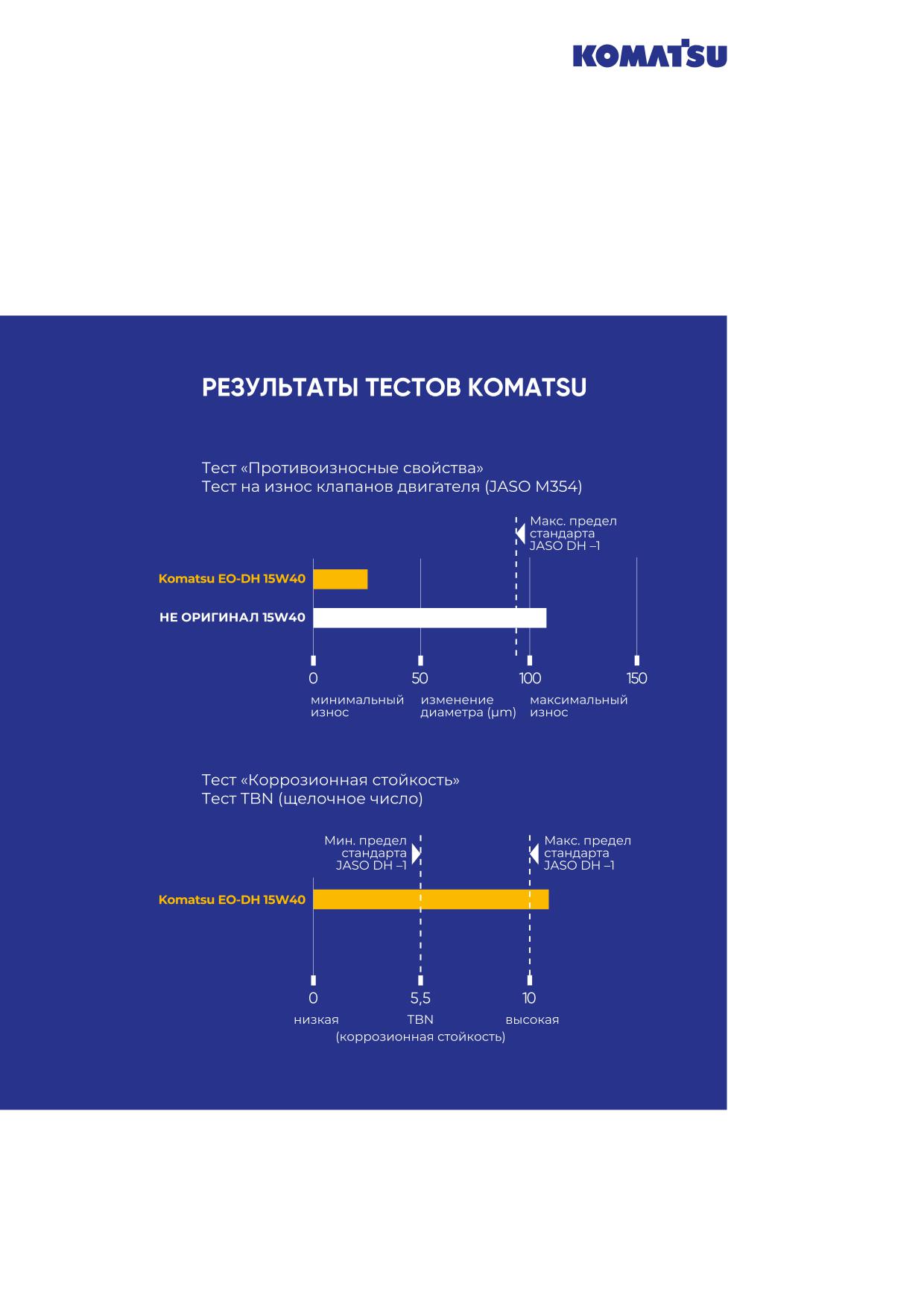

KES: Противоизносные свойства
Komatsu EO-DH 15W40
JASO DH-1
API CF
0
20
40
60
80
100
Для оценки противоизносных свойств
проводятся стендовые испытания
на двигателе. По итогам испытания
проводится измерение деталей ГРМ.
График демонстрирует более высокие
противоизносные свойства масла
Komatsu по сравнению с требованием
спецификаций JASO и API.
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
29
Каталог смазочных материалов
САМОСВАЛЫ
С ШАРНИРНО-СОЧЛЕНЕННОЙ РАМОЙ
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu HO-46
Komatsu MVK 32
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
Komatsu EOS 0W40
ТРАНСМИССИОННОЕ
МАСЛО
Komatsu TO 10
Komatsu AXO 80
СМАЗКИ
Komatsu G2-Li
Komatsu G2-T
Komatsu G0-Li
Komatsu G0-T
летняя эксплуатация
зимняя эксплуатация
* Внешний вид товара может отличаться от изображения в данном материале и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными изображениями и описанием не является показателем ненадлежащего качества товара.
Особенности требований
Пластичные смазки
Нагрузка сваривания
на 4-шариковой машине трения
700
620
500
400
350
300
250
200
150
100
50
0
Komatsu Grease G2-T/G0-T
Противоизносные свойства смазки
оцениваются на 4-шариковой машине
трения. По стандарту DIN смазки с высокими
противоизносными и противозадирными
свойствами должны показывать результат
не менее 250 кг. Смазки Komatsu G2-T/G0-T
показывают результат 620 кг.
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
31
Каталог смазочных материалов
ЭКСКАВАТОРЫ -
ПОГРУЗЧИКИ
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu HO-46
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
Komatsu EOS 5W40
Komatsu EOS 0W40
ТРАНСМИССИОННОЕ
МАСЛО
Gelco ATF
Komatsu AXO 80
СМАЗКИ
Komatsu G2-Li
летняя эксплуатация
зимняя эксплуатация
* Внешний вид товара может отличаться от изображения в данном материале и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными изображениями и описанием не является показателем ненадлежащего качества товара.
Особенности требований
Сравнительные тесты
Преимущества над трансмиссионными маслами
1 600
1 400
1 200
1 000
800
600
400
200
0
Гидравлические масла в условиях
обводнения обеспечивают более
высокую защиту от износа по сравнению
с моторными и трансмиссионными
маслами. Что обусловлено особенностями
рецептуры продукта.
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
33
Каталог смазочных материалов
ГРЕЙДЕРЫ
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu TO 10
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
Komatsu EO-DH 10W30
ТРАНСМИССИОННОЕ
МАСЛО
Komatsu TO 30
Komatsu TO 10
Komatsu GO 80W90
СМАЗКИ
Komatsu G2-Li
Komatsu G0-Li
летняя эксплуатация
зимняя эксплуатация
* Внешний вид товара может отличаться от изображения в данном материале и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными изображениями и описанием не является показателем ненадлежащего качества товара.
Особенности требований
Пластичная смазка должна не только защищать подшипник
от износа, но и от попадания внешних загрязнений. Тест
на стойкость к вымыванию проводится как в пресной,
так и в соленой воде. По итогам теста оцениваются очаги
коррозии на подшипнике.
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
35
03
Лесозаготовительная
техника
Каталог смазочных материалов
ФОРВАРДЕРЫ
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu HO-46
ТРАНСМИССИОННОЕ
МАСЛО
Komatsu AO 90LS
ТРАНСМИССИОННОЕ
МАСЛО
Komatsu GO 80W90
* Внешний вид товара может отличаться от изображения в данном материале
и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными
изображениями и описанием не является показателем ненадлежащего
качества товара.
ОХЛАЖДАЮЩАЯ
ЖИДКОСТЬ
Komatsu AF-NAC
ПЛАСТИЧНАЯ СМАЗКА
Komatsu VGC 1
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
39
Каталог смазочных материалов
ХАРВЕСТЕРЫ
МОТОРНОЕ МАСЛО
Komatsu EO-DH 15W40
ГИДРАВЛИЧЕСКОЕ
МАСЛО
Komatsu HO-46
ТРАНСМИССИОННОЕ
МАСЛО
Komatsu AO 90LS
ТРАНСМИССИОННОЕ
МАСЛО
Komatsu GO 80W90
* Внешний вид товара может отличаться от изображения в данном материале
и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными
изображениями и описанием не является показателем ненадлежащего
качества товара.
ОХЛАЖДАЮЩАЯ
ЖИДКОСТЬ
Komatsu AF-NAC
ПЛАСТИЧНАЯ СМАЗКА
Komatsu VGC 1
ПЛАСТИЧНАЯ СМАЗКА
Komatsu CG
* При выборе смазочных материалов следуйте рекомендациям Komatsu,
указанным в инструкции по эксплуатации.
41
Komatsu EO 15W40
Komatsu EO 10W30
Komatsu EO 30
Komatsu EOS 0W40
Komatsu EOS 5W40
Komatsu EOS 0W30
Komatsu GO 80W90
Komatsu GO 85W140
Komatsu AXO 80
Komatsu 90LS
GELCO ATF
SPIRAX S4 ATF
42
Komatsu MVK 32
Komatsu HO46-HM
Komatsu Mining Arctic
Komatsu Grease G2-Li
Komatsu Grease G0-Li

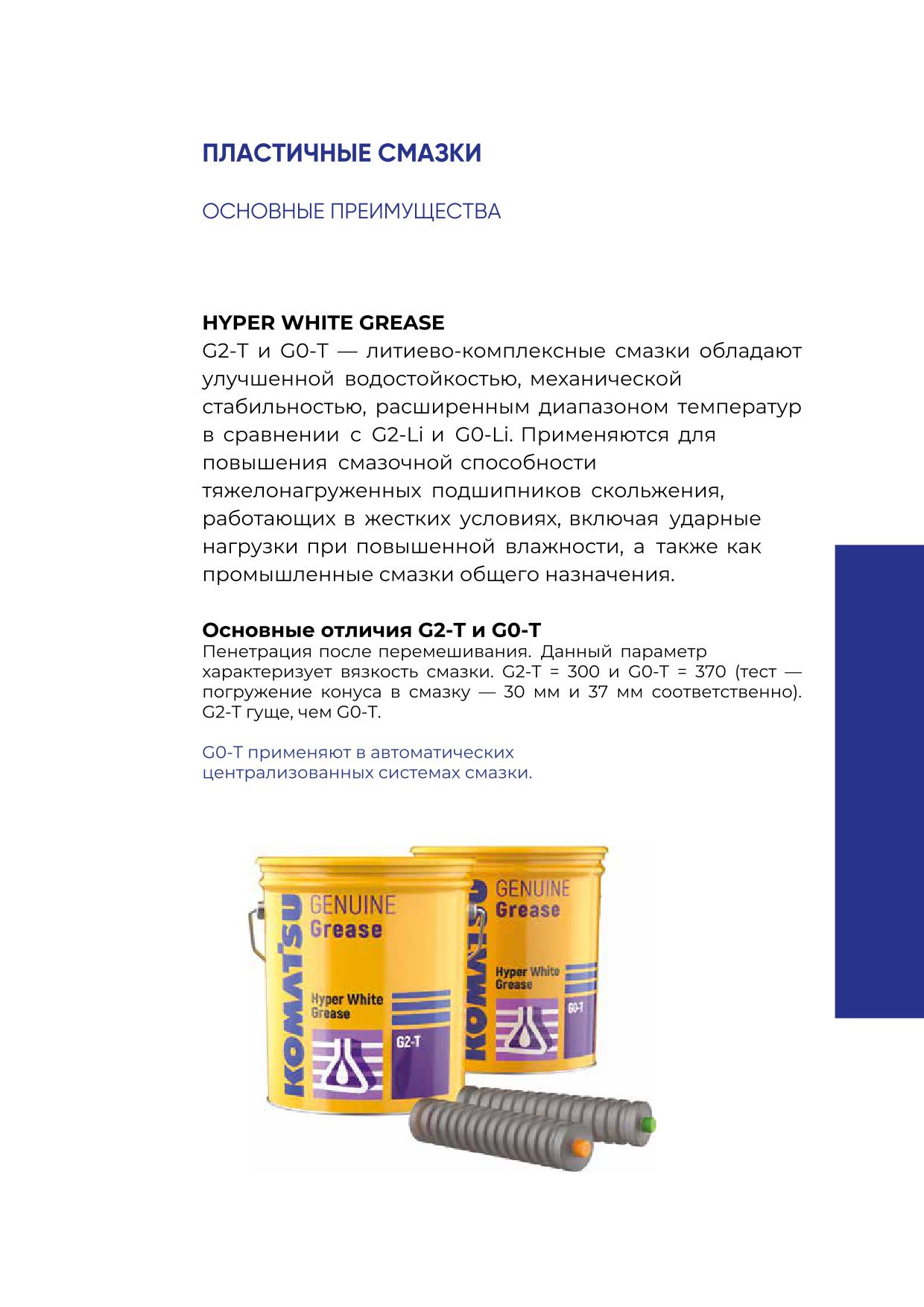

Komatsu Grease G2-T

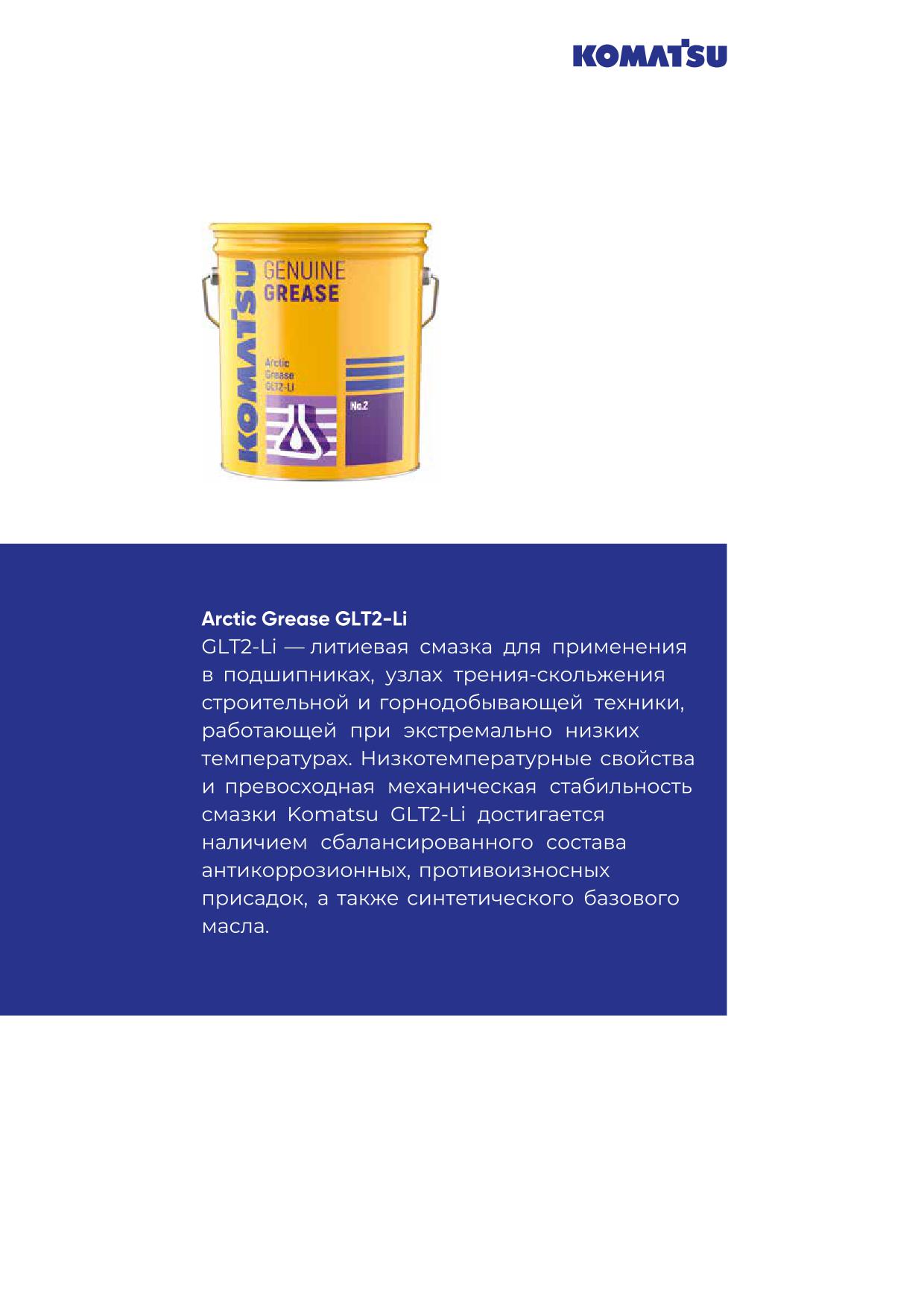

Komatsu Grease GLT2-Li

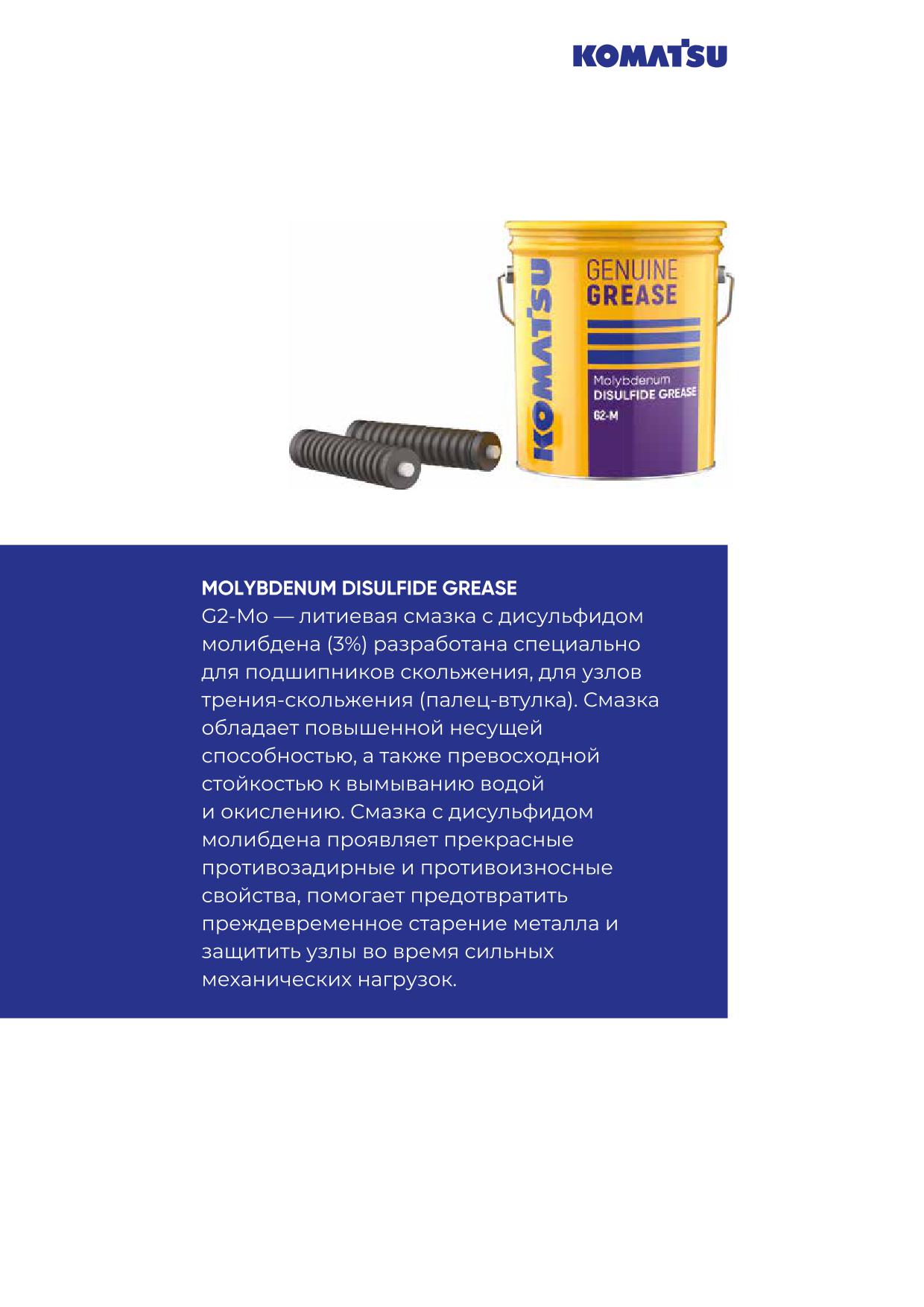

Komatsu Grease G2-Mo
Komatsu Grease G0-T
Komatsu Grease CG
Komatsu Grease VGC 1

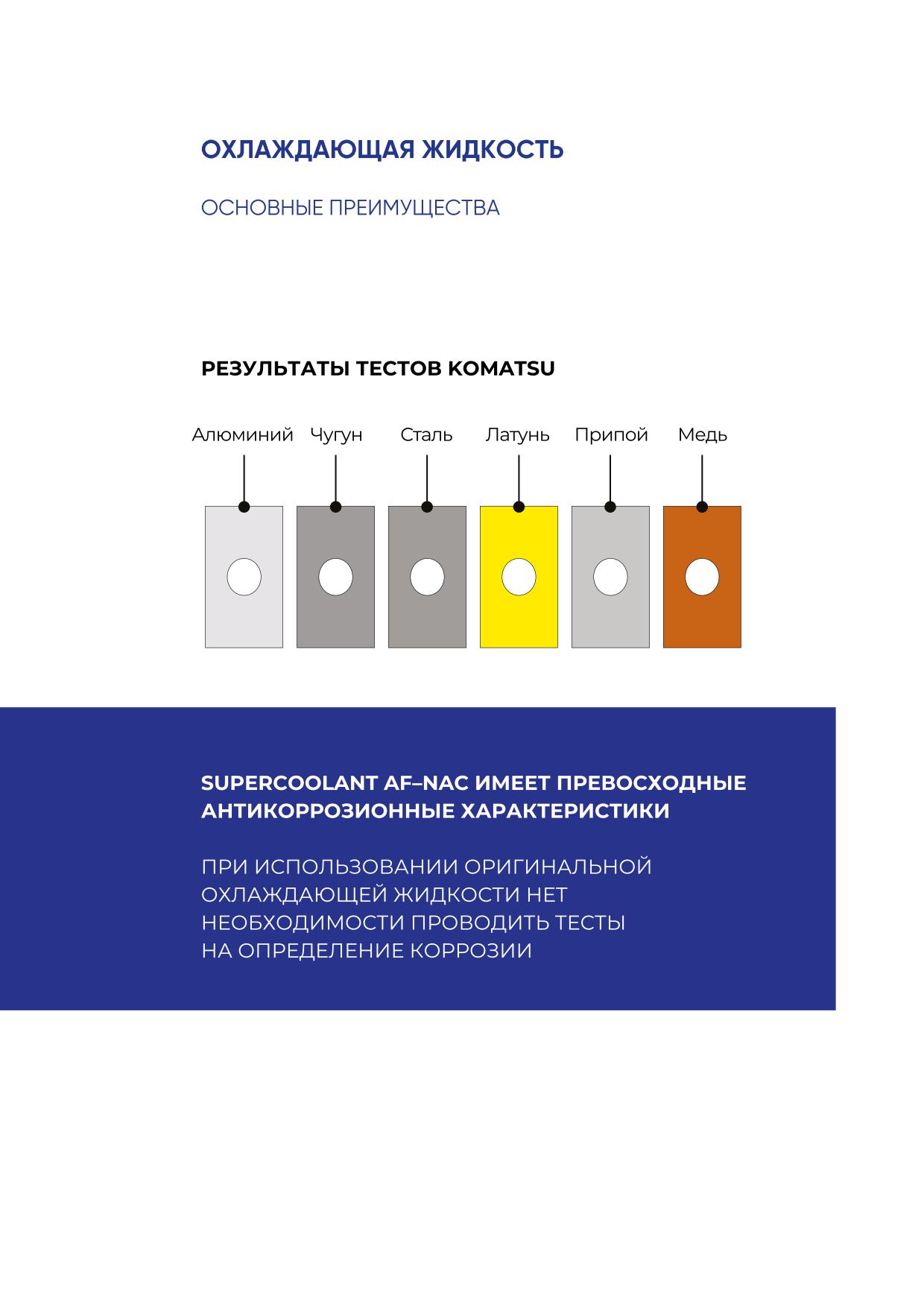

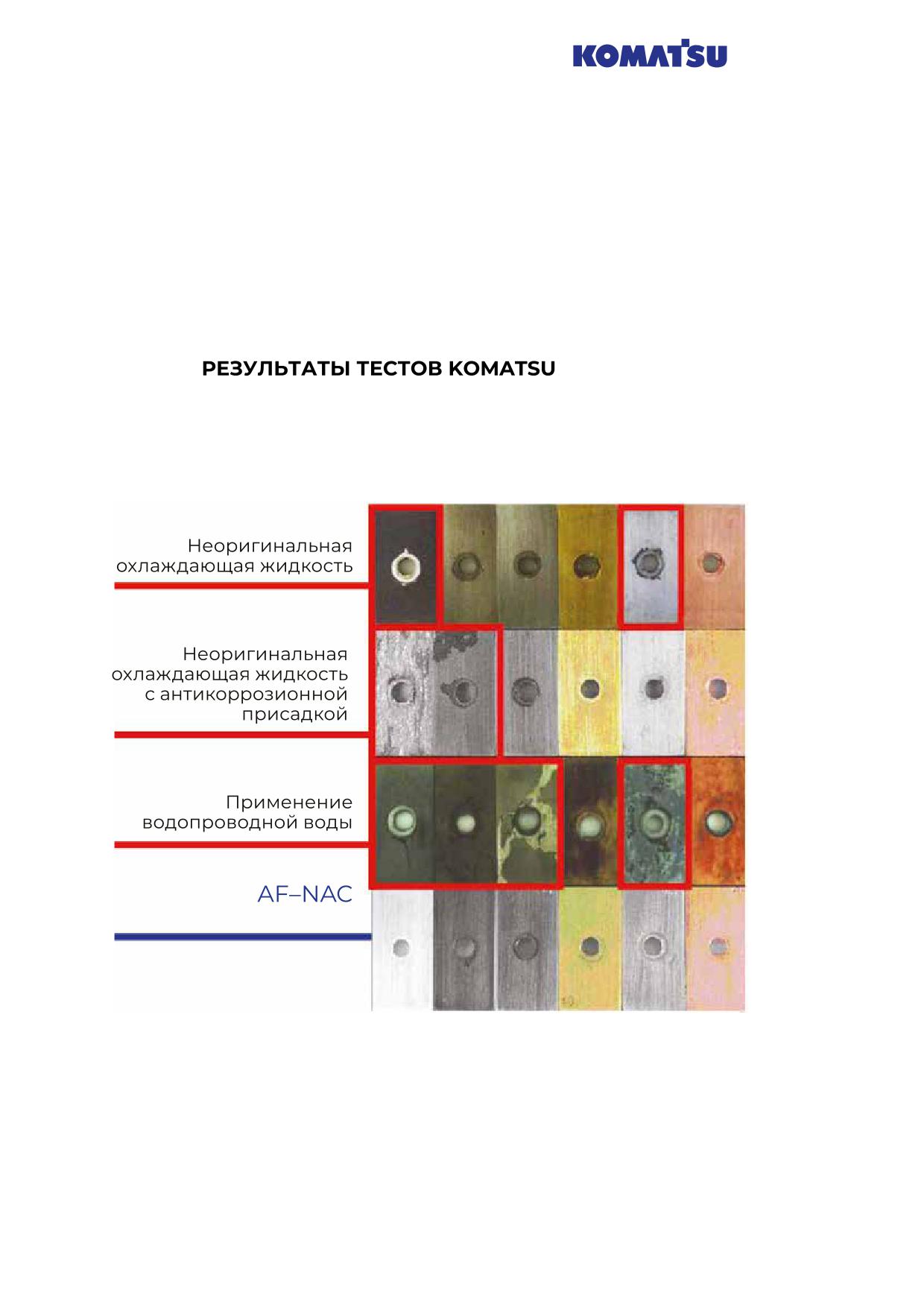

Komatsu AF-NAC (50/50%)
Komatsu AF-NAC (60/40%)
43
44

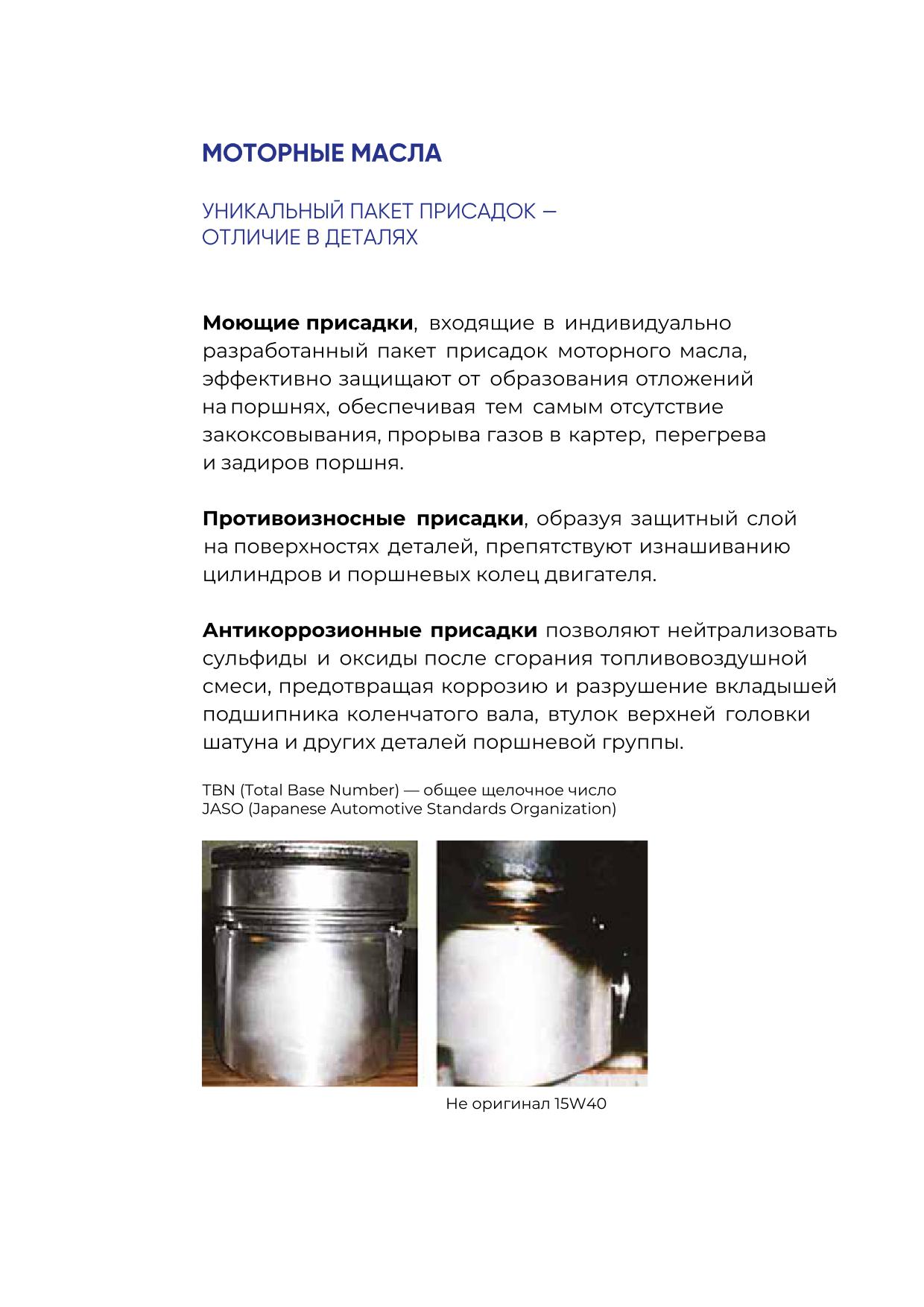

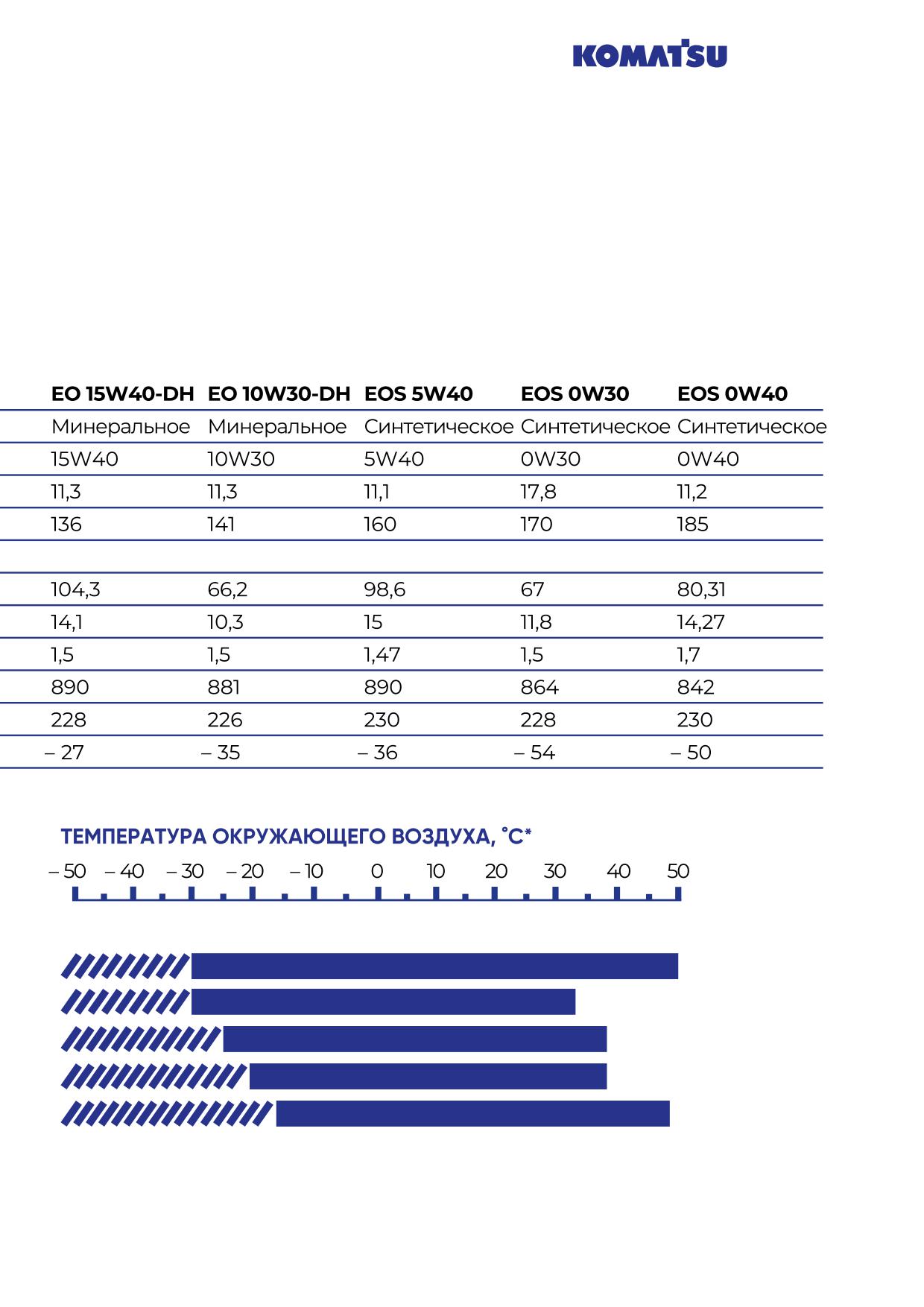

EOS 0W40
EOS 0W30
EOS 5W40
EO 10W30-DH
EO 15W40-DH
45
Komatsu EO 15W40-DH
46
47
48

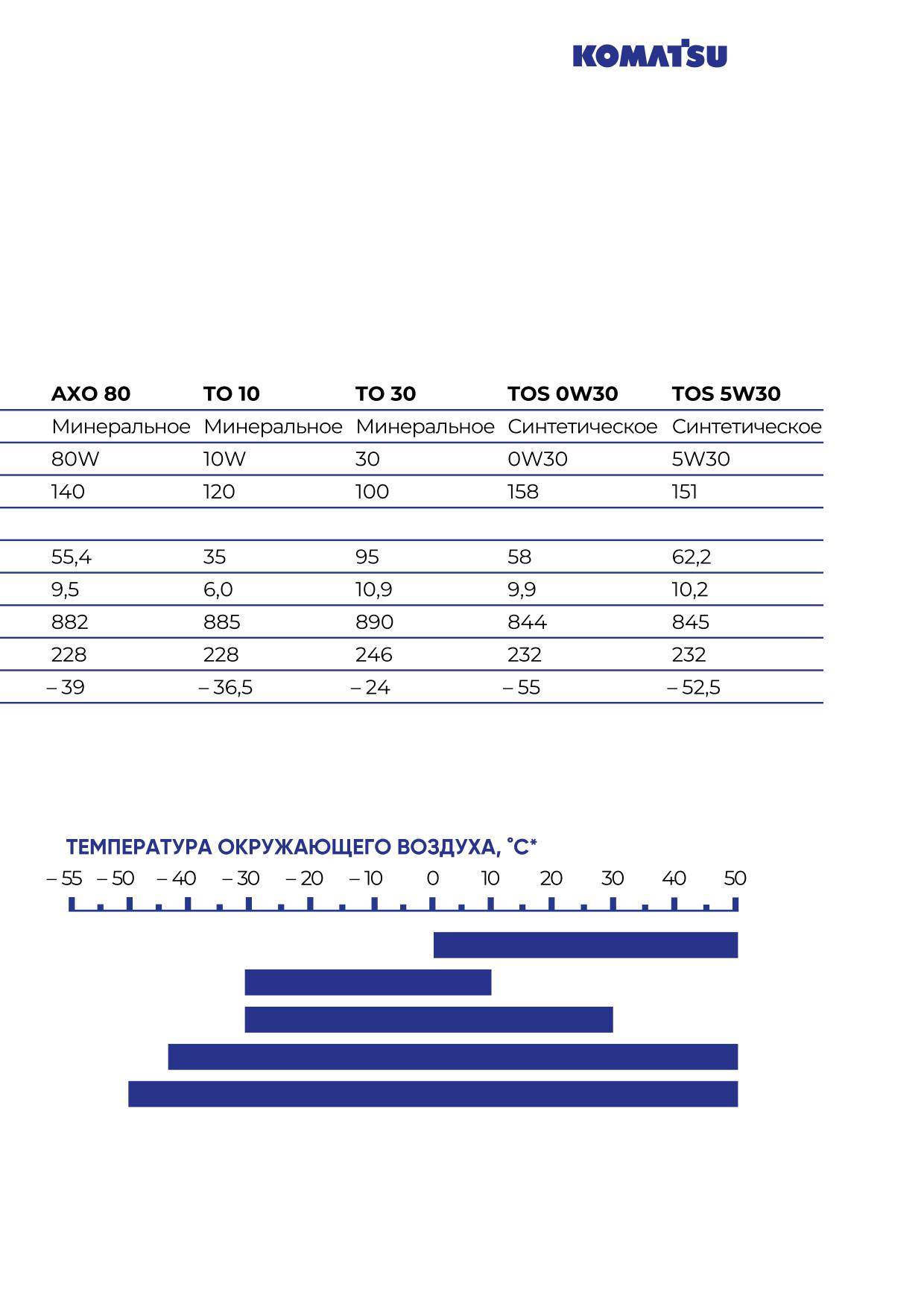

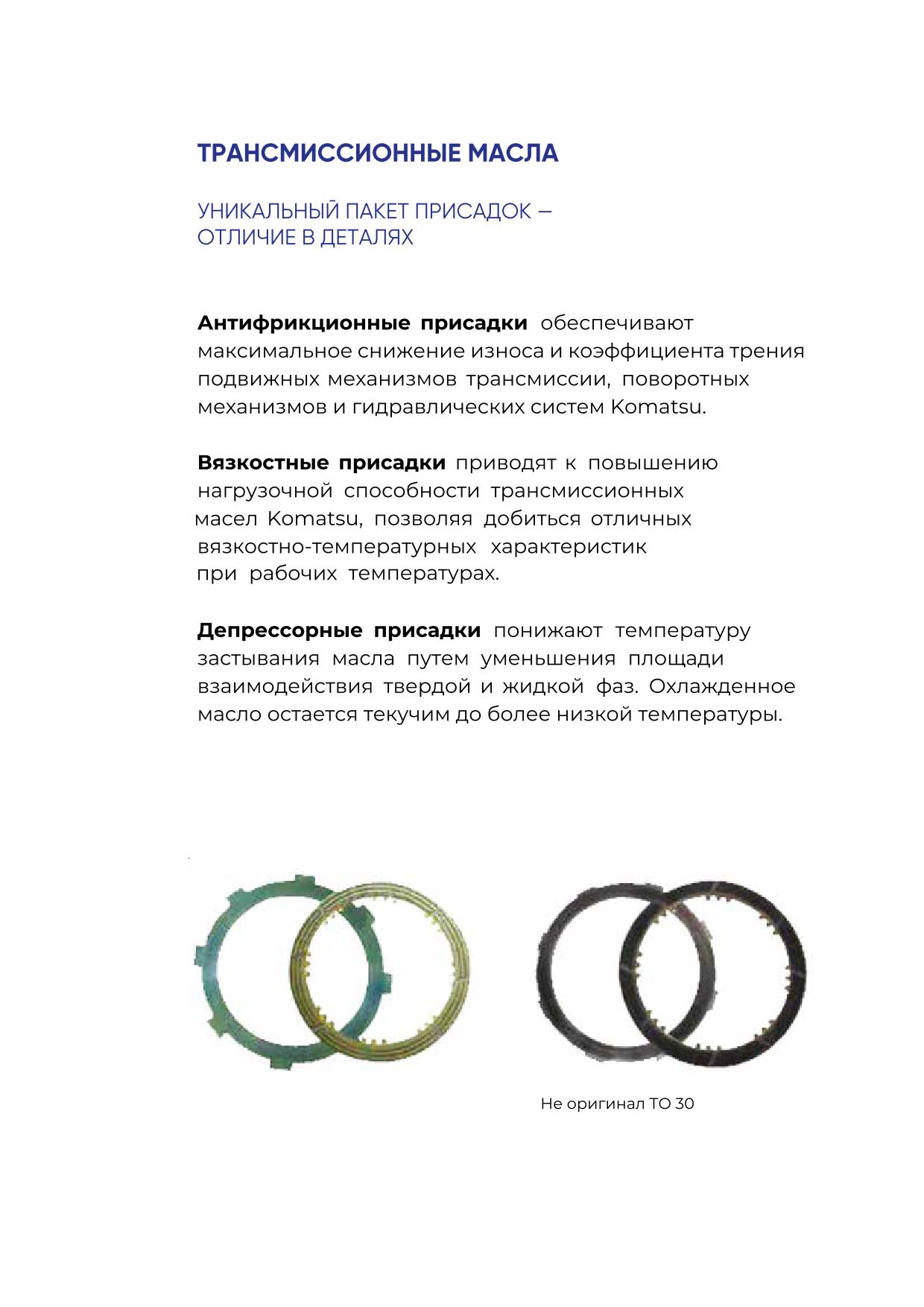

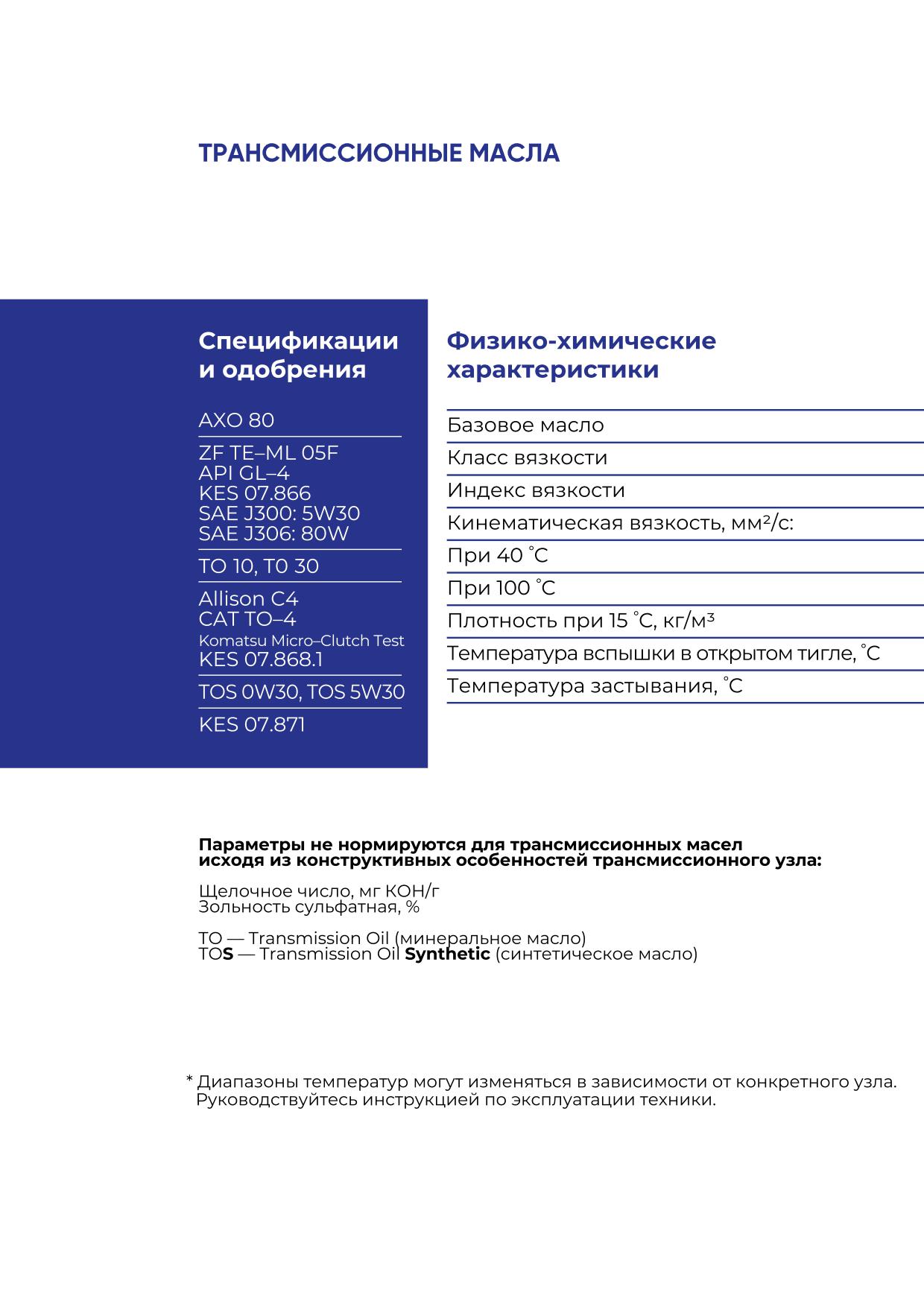

TO 30
TO 10
AXO 80
TOS 5W30
TOS 0W30
49
50

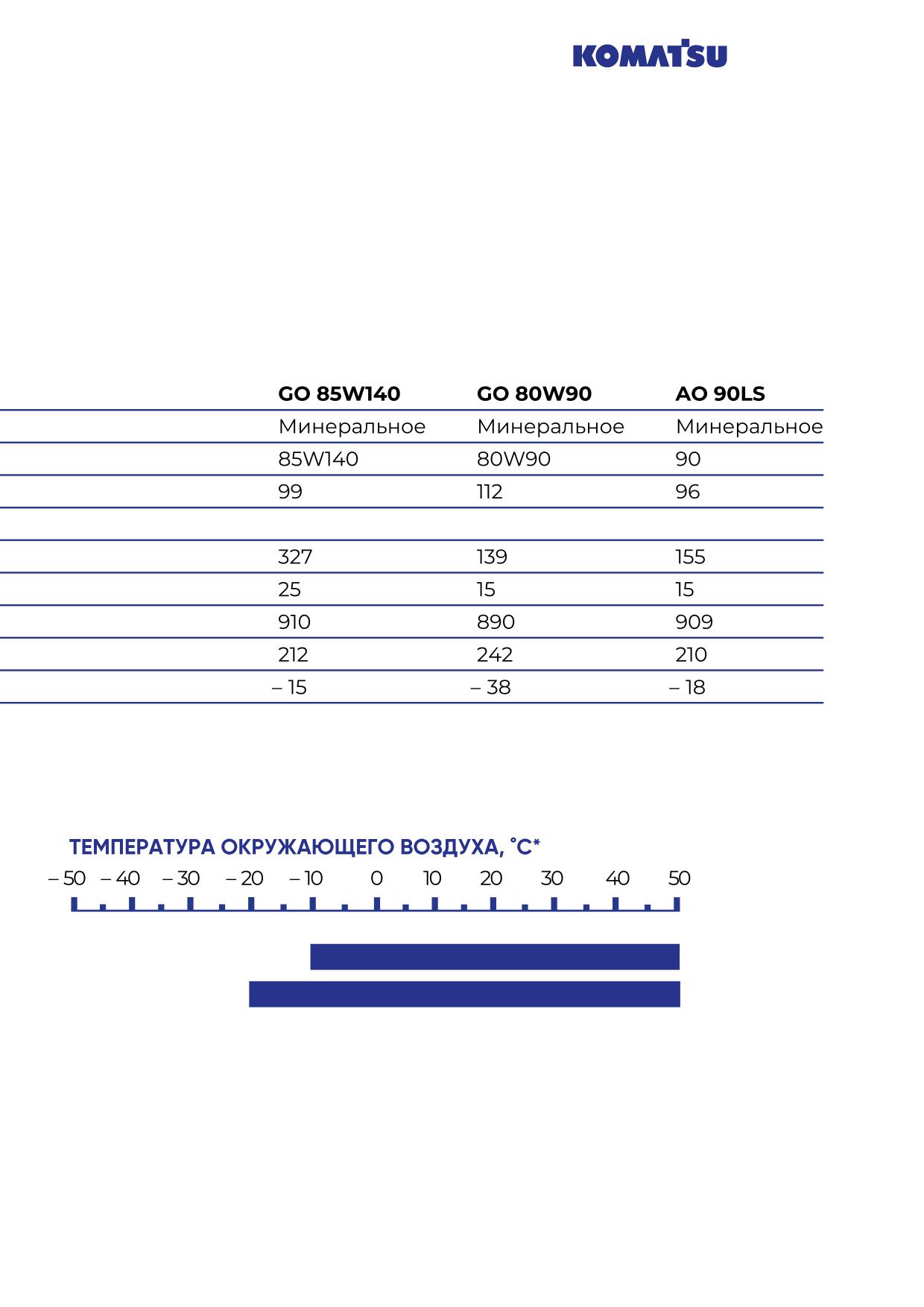

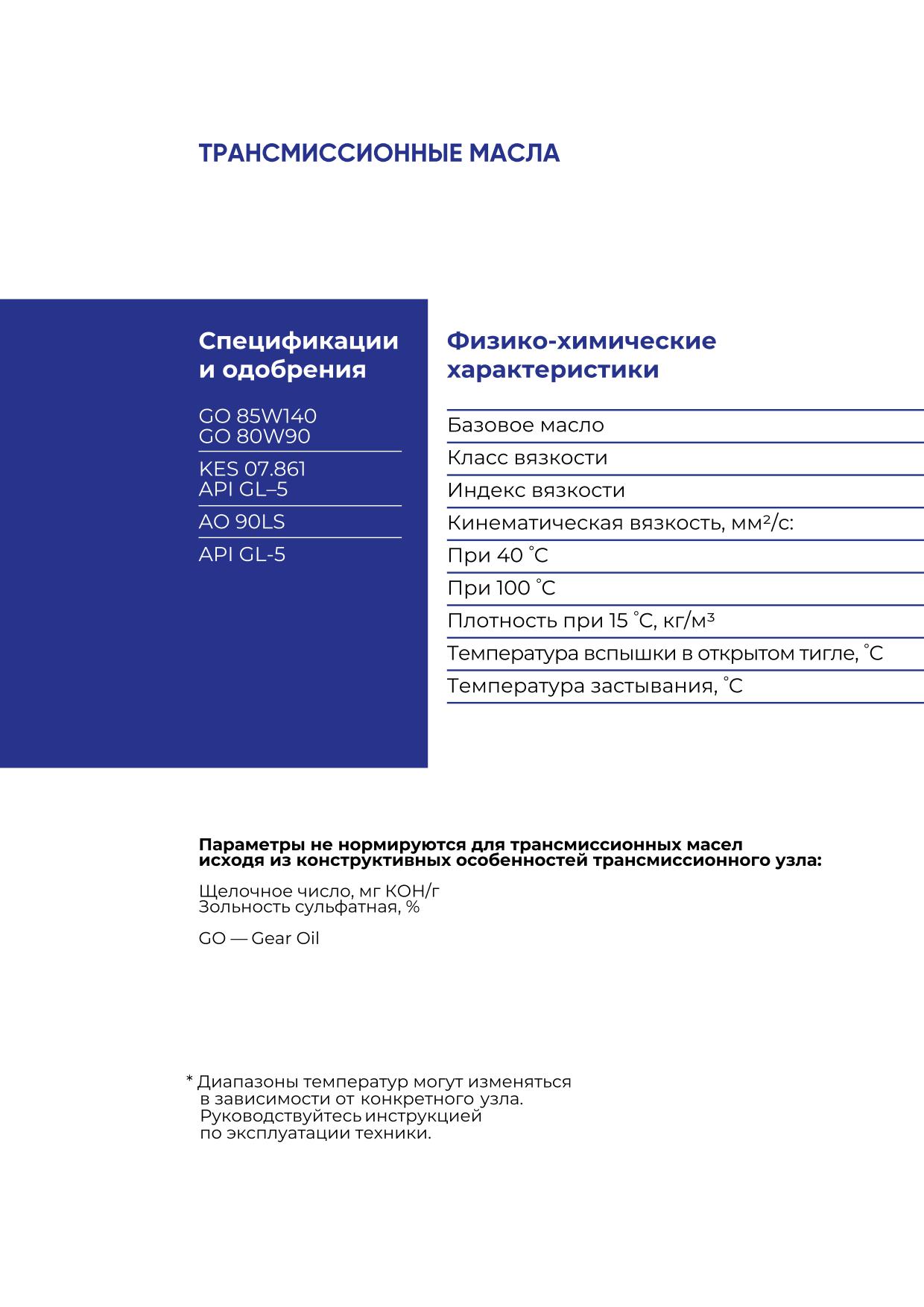

GO 85W140
GO 80W90
51

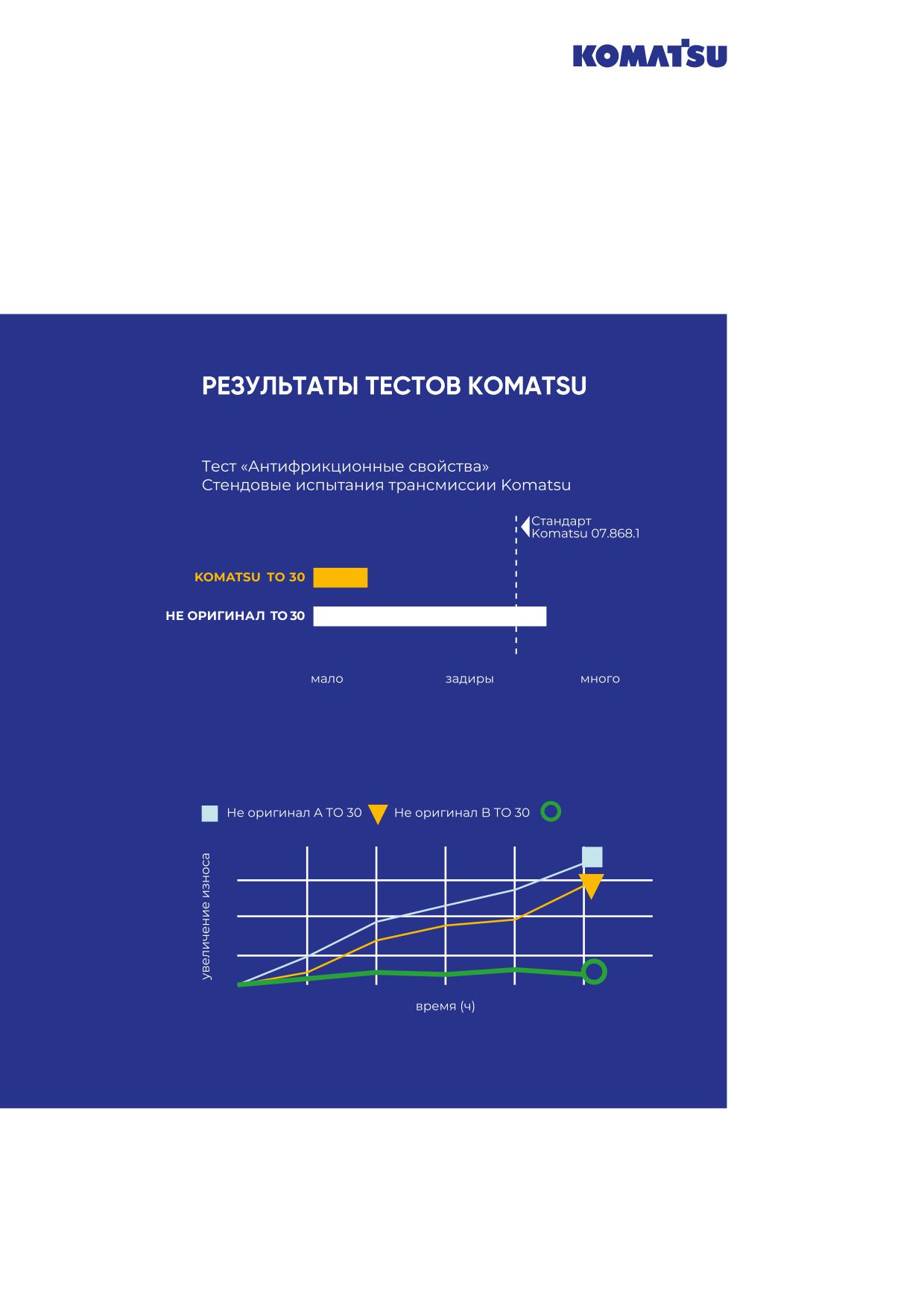

Komatsu TO 30
52
Komatsu TO 30
53
54
55

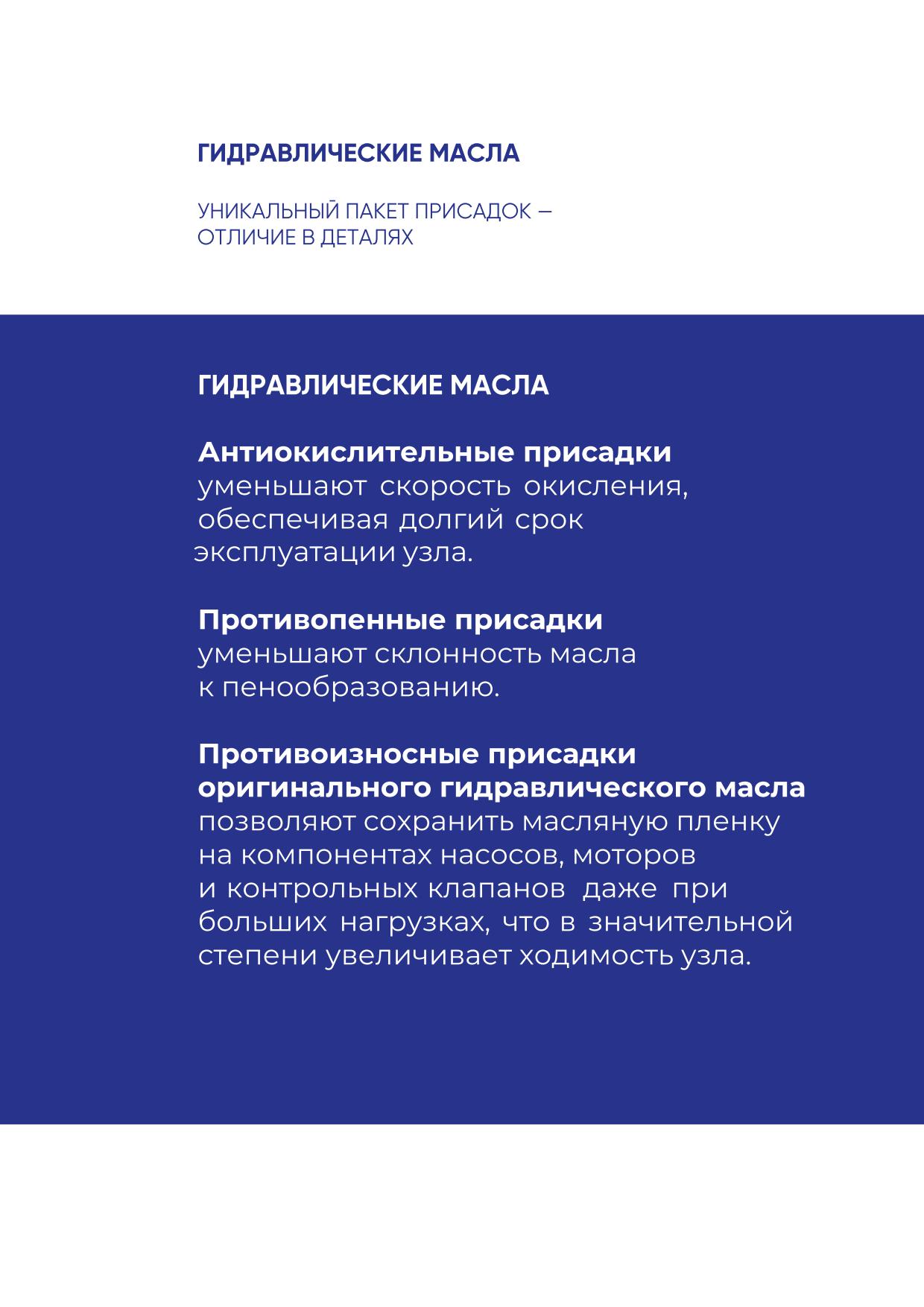

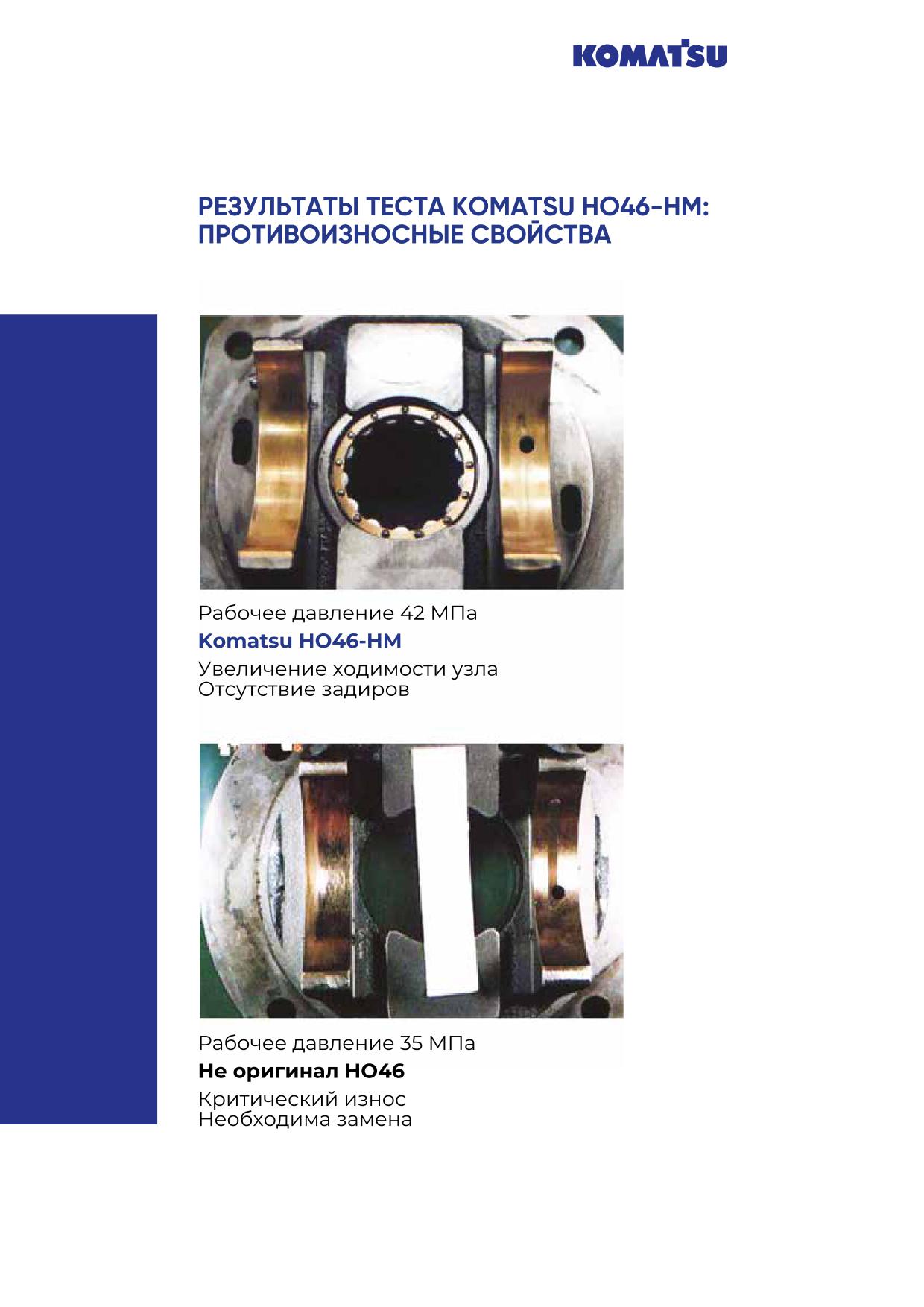

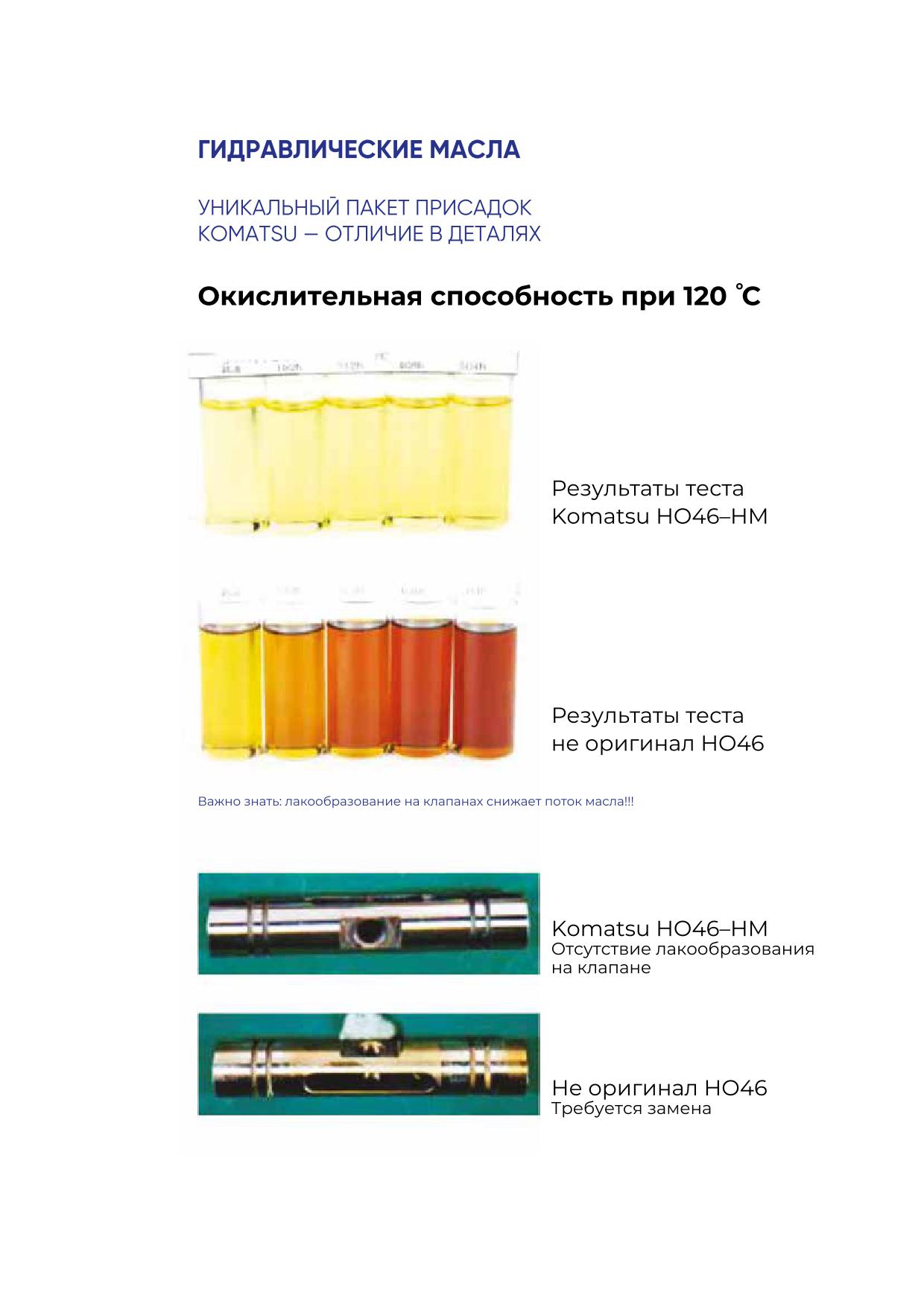

HO46-HM
ISO VG 46
Denison HF-0
DIN 51524 Part 2 HLP
KES 07.871
MVK 32
ISO VG 32
DIN 51524 Part 3
KES 07.841.1
56
HO46-HM
MVK 32
Komatsu Mining Arctic
57
58
59
:
:
60
KOMATSU
HYDR AULIC OIL
HO46
61

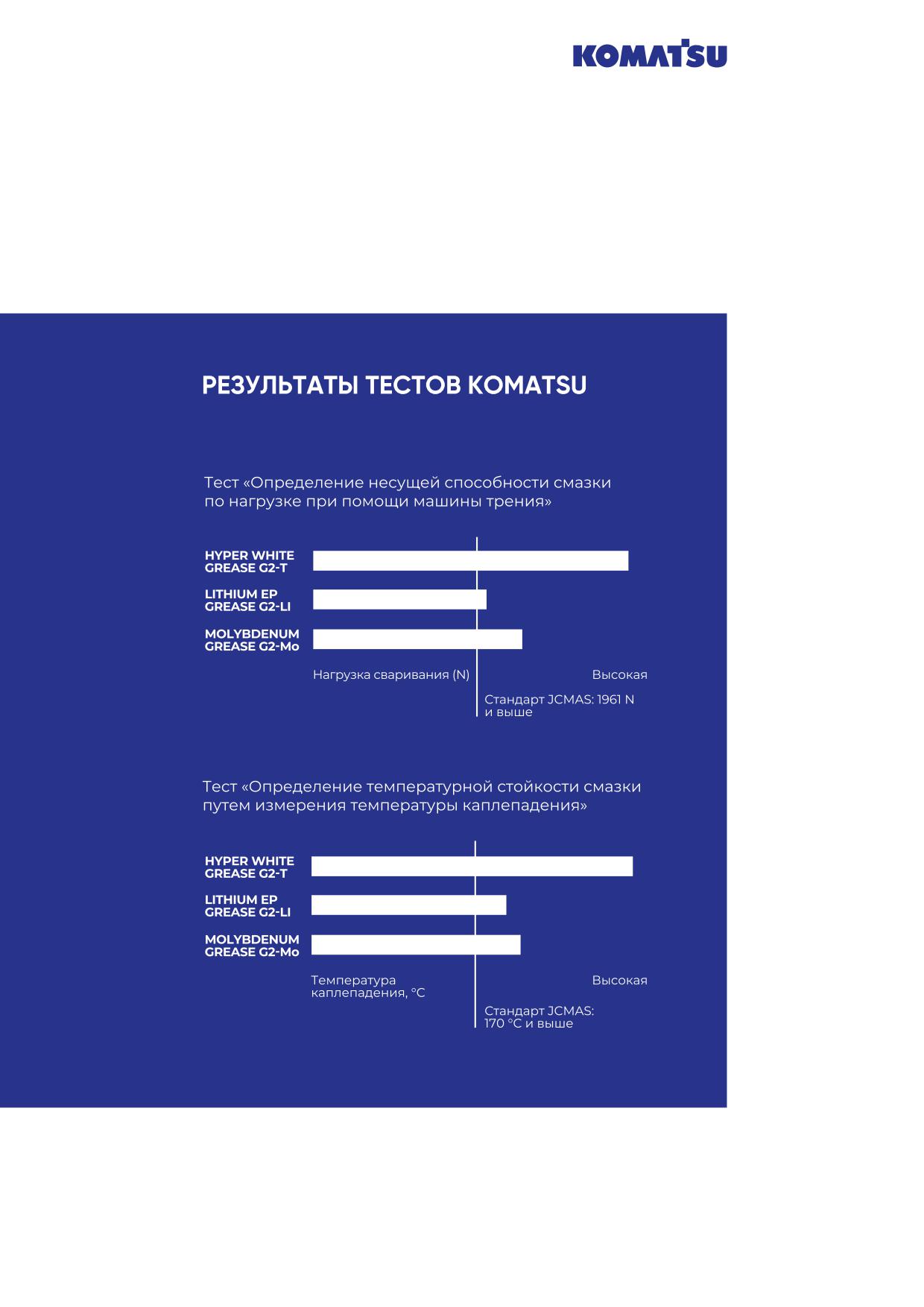

KES 07.881
KES 07.855
JCMAS
(Japan Construction
Mechanization Association
Standards)
62

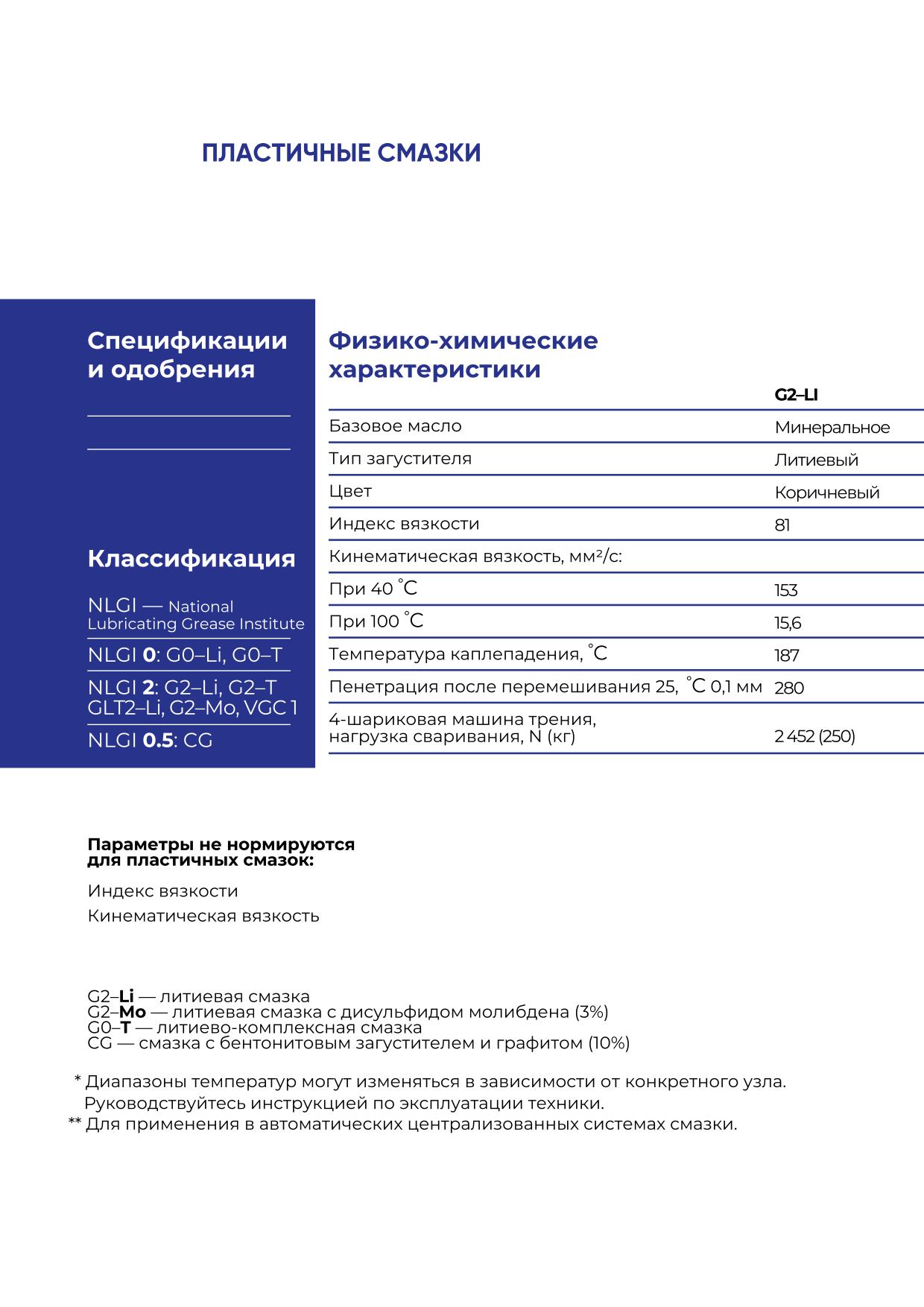

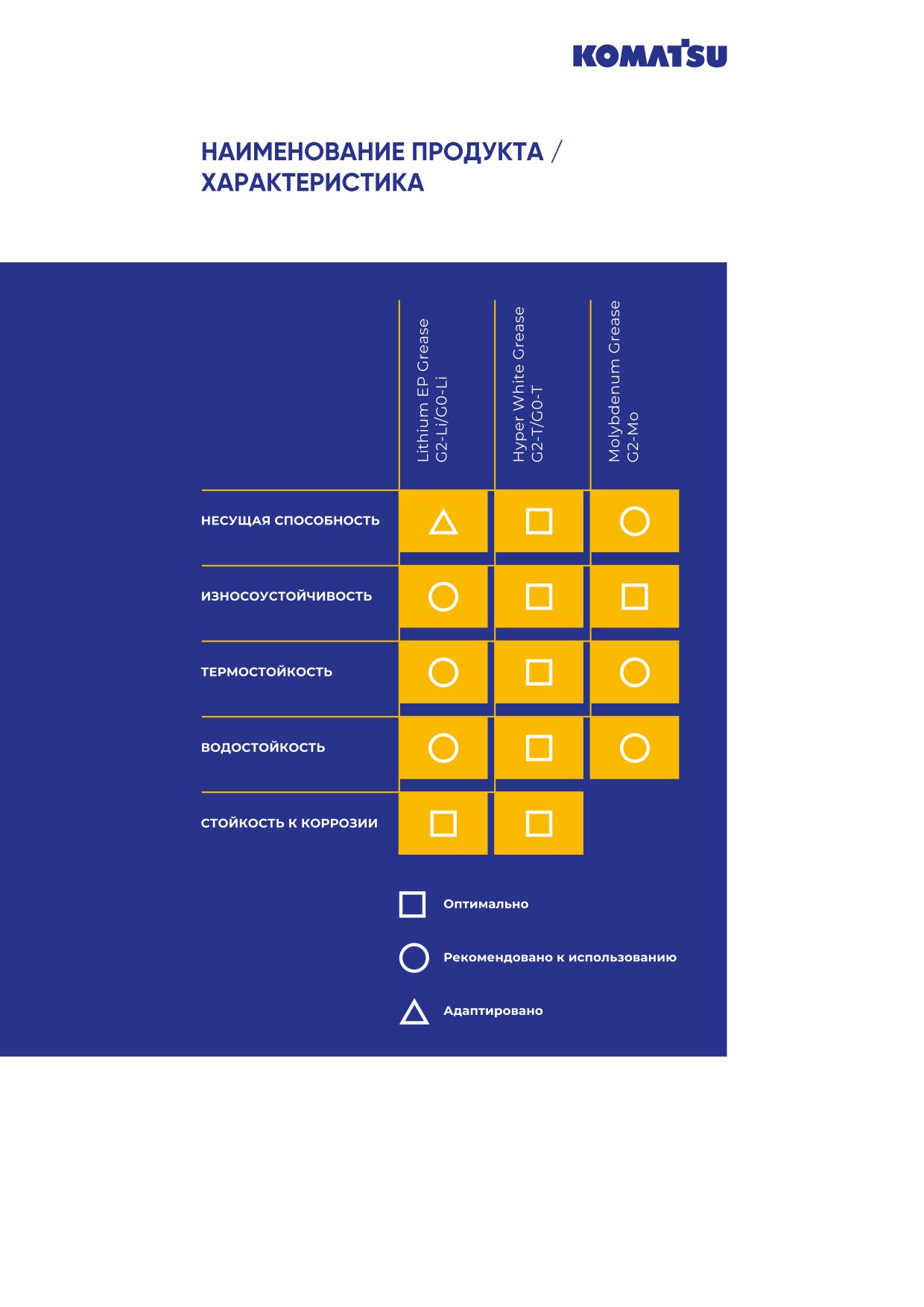

G2-Li
G0-Li**
G2-T
G0-T**
G2-Mo
GLT2-Li
VGC 1
CG
63
64
65
Каталог смазочных материалов
66
* Внешний вид товара может отличаться от изображения в данном материале
и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными
изображениями и описанием не является показателем ненадлежащего
качества товара.
67
Каталог смазочных материалов
68
* Внешний вид товара может отличаться от изображения в данном материале
и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными
изображениями и описанием не является показателем ненадлежащего
качества товара.
69
Каталог смазочных материалов
70
* Внешний вид товара может отличаться от изображения в данном материале
и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными
изображениями и описанием не является показателем ненадлежащего
качества товара.
71
Каталог смазочных материалов
KES 07.892
* Внешний вид товара может отличаться от изображения в данном материале
и приведен в информационных целях.
Несовпадение внешнего вида и комплектности реального товара с данными
изображениями и описанием не является показателем ненадлежащего
качества товара.
72
модели техники
73
74
Komatsu Super Coolan t
75
