Введение

Благодарим Вас за приобретение преобразователя частоты серии LCI.

Перед началом работы внимательно изучите настоящее руководство.

Нарушение указанных в руководстве требований эксплуатации может привести

к возникновению неисправностей, отказов, сокращению срока эксплуатации

оборудования или даже к нанесению травм. Настоящее руководство является

документом, входящим в базовую комплектацию к преобразователю частоты.

В случае необходимости консультации по использованию преобразователя

частоты или сервисному обслуживанию устройств обратитесь в техническую

поддержку «Инстарт».

Во время распаковки необходимо проверить:

1. целостность изделия и комплектность;

2. соответствует ли номинальное значение, заводской табличке, значению,

указанному в Вашем заказе.

В случае выявления нарушения одного из пунктов немедленно свяжитесь

с производителем или Вашим поставщиком. Производитель оставляет за

собой право вносить изменения в конструкцию изделия без предварительного

уведомления.

Оглавление

Глава 1. Общие меры предосторожности

1.1 Указания по безопасности и мерам предосторожности

1.2 Общие рекомендации

1.2.1 Установка устройства защитного отключения (УЗО)

1.2.2 Измерение сопротивления изоляции

электродвигателя мегаомметром

1.2.3 Тепловая защита электродвигателя

1.2.4 Работа на частоте ниже и выше номинальной

1.2.5 Вибрация механического устройства

1.2.6 Нагревание и шум электродвигателя

1.2.7 Установка чувствительного к изменению напряжения

устройства или конденсатора на выходе ПЧ

1.2.8 Контактор на входе и выходе преобразователя частоты

1.2.9 Использование преобразователя

с различными источниками питания

1.2.10 Защита от удара молнии

1.2.11 Рабочая температура окружающей среды

1.2.12 Высота над уровнем моря

1.2.13 Совместимость с электродвигателем

1.2.14 Хранение преобразователя частоты

1.2.15 Утилизация преобразователя частоты

1.2.16 Транспортирование преобразователя частоты

Глава 2. Информация об оборудовании

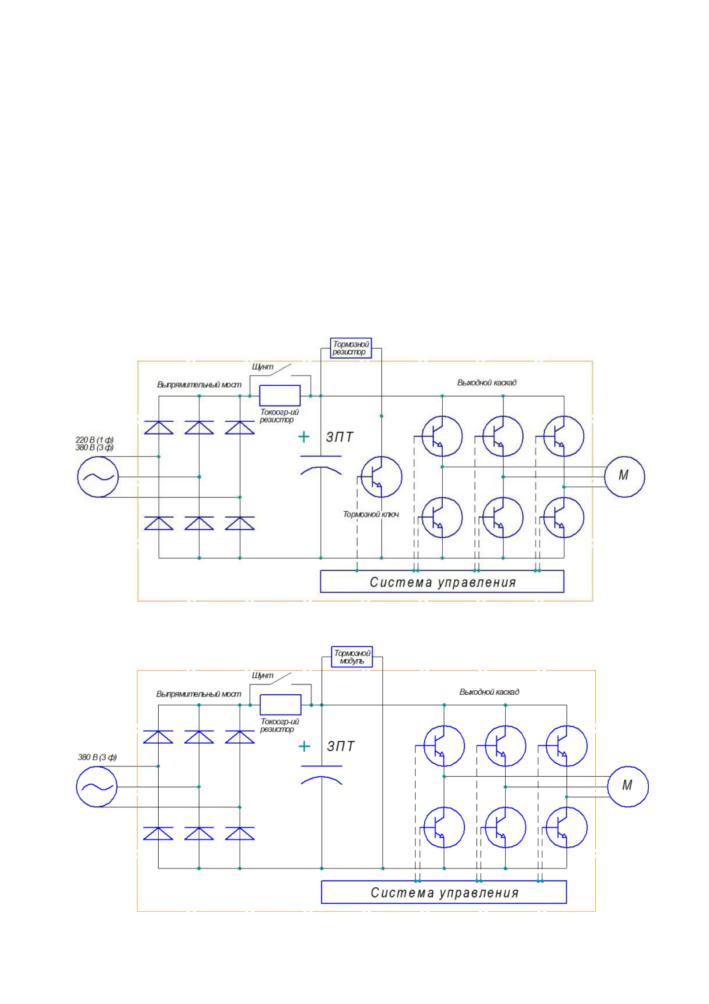

2.1 Принцип устройства

преобразователя частоты серии LCI

2.2 Данные заводской таблички и схема обозначения

2.3 Модельный ряд

2.4 Технические характеристики

2.5 Внешний вид изделия, габаритные и установочные размеры

2.5.1 Внешний вид

2.5.2 Габаритные и установочные размеры

Глава 3. Профилактическое обслуживание

3.1 Профилактическое обслуживание

3.2 Ежедневная очистка

3.3 Регулярный контроль

3.4 Замена изнашиваемых деталей

Глава 4. Установка и подключение преобразователя частоты

4.1 Меры предосторожности при выборе варианта

расположения на месте установки

4.2 Выбор варианта расположения при монтаже

4.3 Подключение периферийных и дополнительных устройств

4.4 Обозначение силовых клемм

4.4.1 Обозначение силовых клемм трехфазных

стандартных моделей LCI-G0.4-2B~LCI-G22/P30-4B

4.4.2 Обозначение силовых клемм трехфазных

моделей LCI-G30/P37-4~LCI-G75/P90-4

4.4.3 Обозначение силовых клемм трехфазных

моделей LCI-G90/P110-4 и выше

4.5 Конфигурация и схема подключения к плате управления

4.5.1 Описание клемм управления

4.5.2 Функциональное назначение клемм управления

4.5.3 Подключение к аналоговым входам

4.5.4 Подключение к цифровым входным клеммам

Глава 5. Панель управления

5.1 Кнопки и дисплей панели управления

5.1.1 Режим мониторинга данных

5.1.2 Габаритные размеры панелей управления

5.2 Навигация по меню (установка параметров)

5.3 Защита данных паролем

5.4 Идентификация параметров электродвигателя (автонастройка)

Глава 6. Таблица функциональных параметров

F00: группа основных параметров

F01: группа параметров управления пуском и остановом

F02: группа настройки параметров электродвигателя 1

F03: группа параметров для регулировки

векторного способа управления (VC)

F04: группа параметров при скалярном способе управления (U/f)

F05: группа управления функциями защит

F06: функции входных клемм

F07: функции выходных клемм

F08: функции панели управления

F09: расширенная группа

F10: группа параметров ПИД-управления

F11: группа параметров для специальных применений

F12: группа параметров ПЛК и многоступенчатого режима

Глава 1. Общие меры предосторожности

1.1 Указания по безопасности и мерам

предосторожности

Внимательно прочтите данное руководство, чтобы получить полное

представление об изделии. Монтаж, ввод в эксплуатацию или техническое

обслуживание изделия должны выполняться в соответствии с настоящей

главой. Производитель не несет ответственности за какие-либо повреждения

или убытки, вызванные неправильной эксплуатацией прибора.

Условные обозначения:

Несоблюдение требований при выполнении данных операций

Опасно

может привести к серьёзным травмам или даже смерти.

Несоблюдение требований при выполнении данных операций

Внимание

может привести к травмам или порче имущества.

Таблица 1.1.1 - общие меры безопасности

Этап

Класс безо-

Меры предосторожности

использования

пасности

*Не производите установку оборудования,

если при распаковке выявлено попадание

воды в изделие, образование конденсата,

некомплектность и/или механические

повреждения.

*Не производите установку если номинальное

значение, указанное на заводской табличке, не

Перед установкой

Опасно

соответствует значению, указанному в вашем

заказе

*Условия транспортирования должны согласно

п. 1.2.16

*Не касайтесь печатных плат и электронных

компонентов руками.

Несоблюдение этого требования приведет к

статическому пробою компонентов.

*Устанавливайте оборудование на не

подверженные возгоранию предметы, например,

с металлической, бетонной поверхностью и на

безопасном расстоянии от горючих материалов.

Во время установки

Опасно

Несоблюдение этого требования может привести

к возгоранию.

*Не допускается ослабление винтов с заводскими

отметками.

*Избегайте попадания в ПЧ оголенных концов

провода, винтов и других посто-ронних

Во время установки

Внимание

предметов. Несоблюдение этого требования

приведет к повреждению ПЧ.

*Устанавливайте ПЧ в местах, защищенных от

вибраций и прямых солнечных лучей.

*При размещении двух и более преобразователей

частоты в одном шкафу, расположите их согласно

требованиям гл. 4, чтобы обеспечить свободную

циркуляцию воздуха.

*Для снятия питающего напряжения с силовых

клемм ПЧ необходимо предусмотреть

автоматический выключатель. Несоблюдение

этого требования может привести к возгоранию

при коротком замыкании.

*Перед проведением электромонтажных работ

Во время электро-

убедитесь, что питание отключено от ПЧ.

Опасно

монтажных работ

Несоблюдение этого требования может привести

к поражению электрическим током.

*Не подключайте кабели питающей сети к

выходным клеммам (U, V, W) ПЧ. Обратите

внимание на маркировку клемм и убедитесь в

правильности подключения. Несоблюдение этого

требования может привести к повреждению ПЧ.

*Убедитесь, что периферийное оборудование

и ПЧ настроены в соответствии с указаниями

данного руководства для указанной модели.

Перед подачей

Несоблюдение этого требования приведет к

питания на ПЧ

Опасно

несчастным случаям.

*Убедитесь, что класс напряжения питающей

сети соответствует классу номинального

напряжения ПЧ.

*Не снимайте защитную панель ПЧ после подачи

питания. Несоблюдение этого требования может

привести к поражению электрическим током.

*Не прикасайтесь к работающему ПЧ влажными

руками. Несоблюдение этого требования

приведет к несчастным случаям.

При поданном

Опасно

*Не прикасайтесь к силовым клеммам ПЧ

питании на ПЧ

частоты. Несоблюдение этого требования может

привести к поражению электрическим током.

*Не прикасайтесь к вращающейся части

электродвигателя во время работы.

Несоблюдение этого требования приведет к

несчастным случаям.

*Контрольно-измерительные операции должно

выполняться только квалифицированным

персоналом во время работы. Несоблюдение

этого требования приведёт к травмам или

повреждению ПЧ.

Во время работы

Опасно

*Не касайтесь вентилятора или

ПЧ

токоограничивающего резистора для проверки

температуры. Несоблюдение этого требования

приведет к травмам.

*Не допускайте попадания предметов в

преобразователь частоты во время его работы.

Несоблюдение этого требования приведёт к

повреждению ПЧ.

*Не останавливайте ПЧ путем выключения

контактора или расцепителя нагрузки.

Несоблюдение этого требования приведёт к

повреждению ПЧ.

*Перед началом ремонта или технического

обслуживания ПЧ убедитесь, что он отключен от

всех источников питания.

После снятия

Опасно

*Ремонт или техническое обслуживание ПЧ

питания

должны выполняться только квалифицированным

персоналом. Несоблюдение этого требования

приведёт к травмам или повреждению ПЧ.

1.2 Общие рекомендации

1.2.1 Установка устройства защитного отключения (УЗО)

Во время работы преобразователь генерирует высокий ток утечки на землю.

Необходимо установить УЗО для отслеживания превышения тока утечки на

землю, которое может возникнуть во время работы ПЧ.

1.2.2 Измерение сопротивления изоляции электродвигателя

мегаомметром

Перед вводом электродвигателя в эксплуатацию после длительного хранения

или при плановых проверках необходимо выполнить проверку сопротивления

изоляции, чтобы предотвратить повреждение ПЧ из-за износившейся изоляции

обмоток электродвигателя. Для проверки рекомендуется использовать

мегаомметр с напряжением

500 В. Сопротивление изоляции должно

составлять не менее 5 МОм. Электродвигатель должен быть отсоединен от

преобразователя.

1.2.3 Тепловая защита электродвигателя

Если номинальная мощность ПЧ выше, чем у электродвигателя, необходимо

отрегулировать параметры защиты электродвигателя в ПЧ и установить

тепловое реле для защиты электродвигателя.

1.2.4 Работа на частоте ниже и выше номинальной

Если в технологическом процессе возможна продолжительная работа

электродвигателя на низких оборотах, то рекомендуется использование

дополнительного охлаждения электродвигателя или использование

электродвигателя, адаптированного для ПЧ. Если необходима работа

выше номинальной скорости, примите во внимание рекомендации завода-

изготовителя электродвигателя.

1.2.5 Вибрация механического устройства

Электродвигатель на некотором диапазоне частот может войти в

механический резонанс, что станет причиной повышенного шума и вибраций.

Чтобы избежать данный эффект, необходимо установить диапазон пропускания

резонансных частот с помощью функции скачкообразной перестройки выходной

частоты.

1.2.6 Нагревание и шум электродвигателя

Выходной сигнал ПЧ представляет собой широтно-импульсную модуляцию

(ШИМ) с определенными частотами гармоник, поэтому температура, шум

и вибрация электродвигателя могут быть немного выше, чем при работе

электродвигателя на частоте электросети (50 Гц).

1.2.7 Установка чувствительного к изменению напряжения

устройства или конденсатора на выходе ПЧ

Не устанавливайте конденсаторы для повышения коэффициента мощности

электродвигателя или варистор для молниезащиты на выходе ПЧ. В противном

случае ПЧ может уйти в ошибку по токовой перегрузке или даже выйти из строя.

1.2.8 Контактор на входе и выходе преобразователя частоты

При установке контактора между входом ПЧ и сетью электропитания

ПЧ нельзя запускать или останавливать путем включения или выключения

контактора. Если необходим запуск ПЧ при помощи контактора, обеспечьте,

чтобы временной интервал между переключениями составлял не менее одного

часа, поскольку частые циклы зарядки и разрядки сокращают срок службы

электролитических конденсаторов в звене постоянного тока ПЧ.

При установке контактора между выходом ПЧ и электродвигателем не

выключайте его, когда преобразователь частоты в режиме работы. В противном

случае могут быть повреждены силовые модули выходного каскада ПЧ.

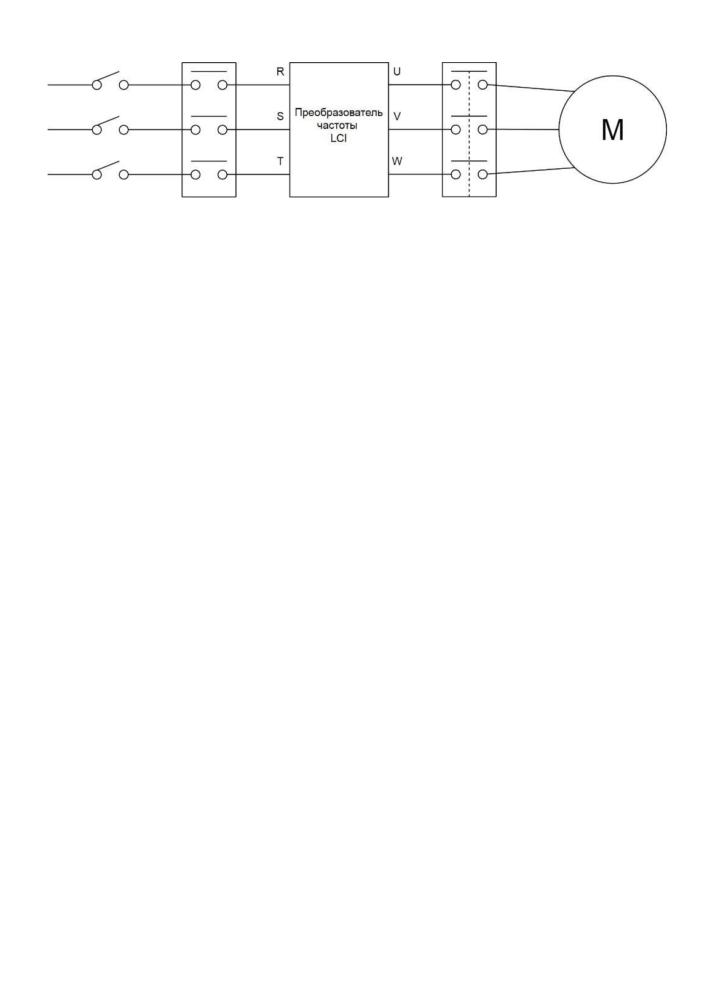

Контактор на входе ПЧ

Контактор на выходе ПЧ

1.2.9 Использование преобразователя с различными

источниками питания

Преобразователь частоты нельзя использовать за пределами допустимого

диапазона напряжений, приведённого в настоящем руководстве. Это может

привести к повреждению компонентов ПЧ. При необходимости используйте

установку для повышения или понижения напряжения.

1.2.10 Защита от удара молнии

В климатических зонах, подверженных ударам молнии, пользователю

необходимо установить устройство защиты от импульсного перенапряжения

(УЗИП) перед ПЧ, чтобы увеличить срок службы преобразователя.

1.2.11 Рабочая температура окружающей среды

Нормальная температура окружающей среды для использования

преобразователя частоты составляет от -10°C до 40°C. При температурах,

превышающих

40°C, необходимо снизить нагрузку на преобразователь

или использовать ПЧ большей мощности. При каждом градусе повышения

температуры необходимо снижение на 1.5% мощности или использование

ПЧ с запасом по мощности 1.5%, максимальная допустимая температура

окружающей среды составляет 50°C.

1.2.12 Высота над уровнем моря

В местах, где высота над уровнем моря превышает 1000 м и охлаждение

уменьшается из-за разреженности воздуха, необходимо учитывать снижение

номинальных характеристик ПЧ.

1.2.13 Совместимость с электродвигателем

Стандартный электродвигатель для серии LCI

- это

4-полюсный

короткозамкнутый

асинхронный

электродвигатель

или

синхронный

электродвигатель с постоянными магнитами (СДПМ). Для других типов

электродвигателей ПЧ подбирается в соответствии с номинальным током

электродвигателя. Для оптимизации работы необходимо выполнить

идентификацию параметров электродвигателя.

1.2.14 Хранение преобразователя частоты

При длительном хранении необходимо учитывать следующие рекомендации:

1) хранить преобразователь частоты в оригинальной упаковке;

2) длительное хранение может привести к ухудшению характеристик

электролитических конденсаторов, поэтому раз в полгода необходимо

подавать питание на ПЧ. Длительность включения должна составлять не

менее 5 часов. Входное напряжение необходимо медленно повышать до

номинального значения с помощью регулятора напряжения.

1.2.15 Утилизация преобразователя частоты

В составе материалов, применяемых в преобразователях частоты

«Инстарт», не содержится веществ, которые могут оказать вредное воздействие

на окружающую среду в процессе и после завершения эксплуатации изделия.

В составе материалов, применяемых в изделии, не содержатся драгоценные

металлы в количествах, пригодных для сдачи. После окончания срока службы

ПЧ подвергается мероприятиям по подготовке и отправке на утилизацию

в соответствии с нормативно-техническими документами, принятыми в

эксплуатирующей организации по утилизации пластика, черных, цветных

металлов и электронных компонентов.

1.2.16 Транспортирование преобразователя частоты

Приборы транспортируются в закрытом транспорте любого вида. Крепление

тары в транспортных средствах должно производиться согласно правилам,

действующих видах транспорта. Условия транспортирования должны

соответствовать условиям 5 по ГОСТ 1515-69 при температуре окружающего

воздуха от -25 до +55°С с соблюдением мер защиты от ударов и вибраций.

Условия хранения в таре на складе изготовителя и потребителя должны

соответствовать условиям

1 по ГОСТ

15150-69. В воздухе не должны

присутствовать агрессивные примеси.

Глава 2. Информация об оборудовании

2.1 Принцип устройства преобразователя частоты

серии LCI

LCI представляет собой серию преобразователей частоты, используемых

для управления асинхронным электродвигателем переменного тока или

синхронным электродвигателем с постоянными магнитами. На рисунке ниже

приведена принципиальная электрическая схема ПЧ. Выпрямитель преобразует

трехфазное переменное напряжение в постоянное. Группа электролитических

конденсаторов звена постоянного тока стабилизируют постоянное напряжение.

При помощи IGBT-модулей постоянное напряжение преобразуется в

переменное. В случае работы с высокоинерционными нагрузками, когда

напряжение в цепи превышает максимальный уровень, к клеммам звена

постоянного тока (ЗПТ) подключается тормозной комплект.

Рис. 2.1.1 Принципиальная электрическая схема для моделей

до 22 кВт (включительно)

Рис. 2.1.2 Принципиальная электрическая схема моделей

свыше 30 кВт (включительно)

Внимание:

К устройствам мощностью менее

22 кВт (включительно) может быть

подключён тормозной резистор, к моделям мощностью более

30 кВт

(включительно) может быть подключён дополнительно тормозной прерыватель

с комплектом тормозных резисторов.

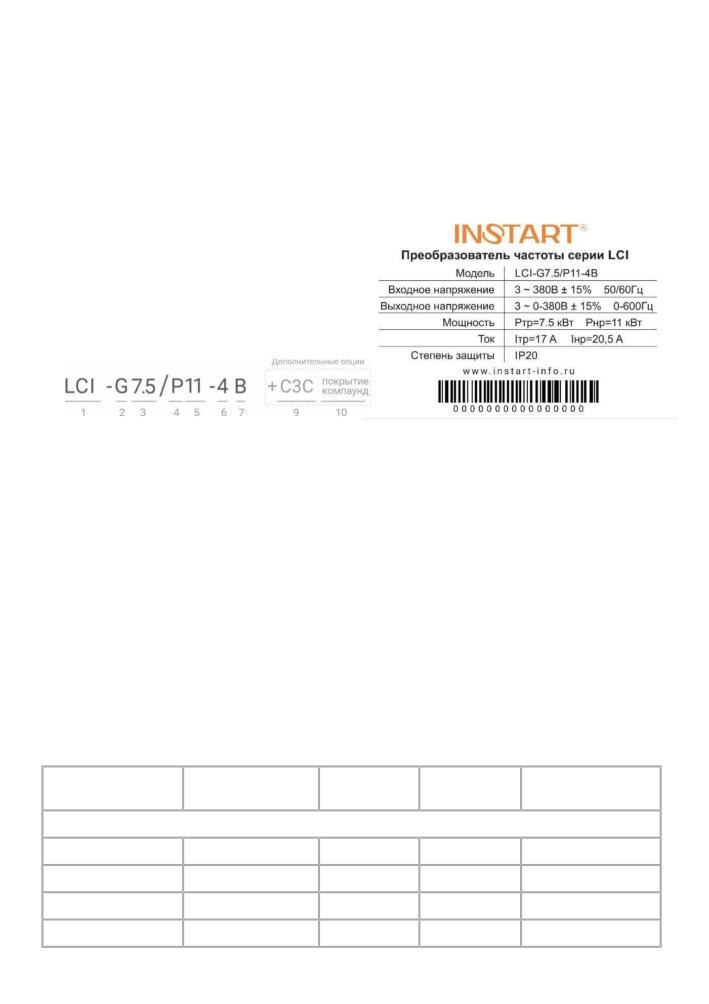

2.2

Данные заводской таблички и схема обозначения

В качестве примера будет рассмотрена модель LCI-G7.5/P11-4B.

1: Серия

2: Режим G - общепромышленный

3: Мощность эл.двигателя (кВт) для общепромышленного режима (G)

4: Режим P - насосный

5: Мощность эл.двигателя (кВт) для насосного режима (P)

6: Номинальное напряжение: 1 ~ 220 В ± 15%, 50 /60 Гц;

3 ~ 380 В ± 15%, 50 /60 Гц

7: Встроенный тормозной модуль

8: Встроенный дроссель постоянного тока

9: Дополнительное защитное покрытие плат лаком

10: Защитное покрытие плат компаундом

2.3 Модельный ряд

Модель

Ном. мощность

Ном. ток на

Соответству-

(кВт)

входе (A)

выходе (A)

ющий дв.(кВт)

Вход: 1 фаза, 220 В ± 15%, 50/60 Гц Выход: 3 фазы, 0-220 В, 0-600 Гц

LCI-G0.4-2B

0,4

5,0

2,0

0,4

LCI-G0.75-2B

0,75

8,2

5,0

0,75

LCI-G1.5-2B

1,5

14,0

7,0

1,5

LCI-G2.2-2B

2,2

23,0

10,0

2,2

Вход: 3 фазы, 380 В ± 15%, 50/60 Гц Выход: 3 фазы, 0-380 В, 0-600 Гц

LCI-G0.75-4B

0,75

3,4

2.5

0,75

LCI-G1.5-4B

1,5

5.0

3,7

1,5

LCI-G2.2-4B

2,2

5,8

5,0

2,2

LCI-G4.0-4B

4,0

10.5

8,5

4,0

LCI-G5.5/P7.5-4B

5,5/7,5

14,6/20,5

13/18

5,5/7,5

LCI-G7.5/P11-4B

7,5/11

20,5/26

18/24

7,5/11

LCI-G11/P15-4B

11/15

26/35

24/30

11/15

LCI-G15/P18.5-4B

15/18,5

35/38,5

30/37

15/18,5

LCI-G18.5/P22-4B

18,5/22

38,5/46,5

37/46

18,5/22

LCI-G22/P30-4B

22/30

46,5/62

46/58

22/30

LCI-G30/P37-4

30/37

62/76

58/75

30/37

LCI-G37/P45-4

37/45

76/92

75/90

37/45

LCI-G45/P55-4

45/55

92/113

90/110

45/55

LCI-G55/P75-4

55/75

113/157

110/150

55/75

LCI-G75/P90-4

75/90

157/180

150/170

75/90

LCI-G90/P110-4

90/110

180/214

170/210

90/110

LCI-G110/P132-4

110/132

214/256

210/250

110/132

LCI-G132/P160-4

132/160

256/307

250/300

132/160

LCI-G160/P185-4

160/185

307/346

300/340

160/185

LCI-G185/P200-4

185/200

346/385

340/380

185/200

LCI-G200/P220-4

200/220

385/433

380/430

200/220

LCI-G220/P250-4

220/250

433/468

430/465

220/250

LCI-G250/P280-4

250/280

468/525

465/520

250/280

LCI-G280/P315-4

280/315

525/590

520/585

280/315

LCI-G315/P355-4

315/355

590/665

585/650

315/355

LCI-G355/P400-4

355/400

665/785

650/754

355/400

LCI-G400/P450-4

400/450

785/883

754/850

400/450

2.4 Технические характеристики

Показатель

Значение

Максимальная

0 ~ 600 Гц

частота

Несущая частота

0,5 кГц ~ 16 кГц

Разрешение

Цифровая настройка: 0,01 Гц

входной частоты

Аналоговая настройка: максимальная частотаx 0,1%

Режим

U/f

векторный с

управления

разомкнутым контуром

обратной

(бездатчиковый) (SVC)

связью (VC)

Пусковой момент

Тип G: 0,3 Гц/150% (SVC) 0Гц/180% (VC)

Тип P: 0,5 Гц/110%

Диапазон

1:200 (SVC)

1:1000 (VC)

скоростей

Точность

±0,5% ( SVC )

±0,02% (VC )

скорости

Точность

±10% (SVC)

±5% (VC )

управления

моментом

Перегрузочная

Тип G: 150% номинального тока в течение 60 с;

способность

180% номинального тока в течение 3 секунд

Тип P: 120% номинального тока в течение 60 с;

150% номинального тока в течение 3 секунд

Увеличение

Автоматическое увеличение момента

Увеличение

момента

вручную: 0,1%

~ 20,0%

Характеристика

Прямая

Квадратичная

Ломанная

U/f

(6 видов)

(по нескольким

точкам)

Характеристика

Линейный или S-образный режим разгона/замедления,

разгона/

четыре значений времени разгона/замедления

замедления

(0,0 ~ 6000,0с)

Торможение

Частота торможения постоянным током: от 0,00 Гц до 10 Гц

постоянным

Время торможения: от 0,0 до 100,0 с

током

Ток торможения: от 0,0 до 150%

Толчковый

Диапазон частот толчкового режима:

режим

0,00 Гц ~ максимальная частота

ПЛК и многосту-

16-скоростная работа через встроенный ПЛК или цифровые

пенчатый режим

входы

работы

Встроенный ПИД

Надёжная реализация системы управления с датчиком

обратной связи

Автоматическая

При изменении напряжения сети выходное напряжение

стабилизация

поддерживается постоянным

напряжения

(AVR)

Защита от

Для предотвращения выхода устройства из строя

перена-

пряжения/пере-

грузки по току

Быстрое

Позволяет избежать аварийных ситуаций при эксплуатации

ограничение

путем ограничения тока

тока

Управление

Векторная модель управления с разомкнутым/замкнутым

моментом

контуром обеспечивает управление моментом

Безостановочная

Пропадание питания:

работа

менее 15 мс: непрерывная работа;

более 15 мс: допускается автоматический перезапуск

Режим контроля

Определяет скорость вращающегося электродвигателя,

скорости

чтобы обеспечить подхват на ходу

Выбор между

Преобразователь может выбирать между двумя

двумя группами

электродвигателями. Каждый электродвигатель может иметь

параметров

разные номинальные параметры

электро-

двигателей

Поддержка сете-

ModBUS-RTU

вых протоколов

Защита электро-

Реализуется с помощью аналоговых входов

двигателя от

перегрева

Поддержка

Поддержка инкрементальных энкодеров и энкодеров с

нескольких

открытым коллектором

энкодеров

Каналы

Панель управления, клеммы управления, сетевые протоколы

управления

Задание частоты

Цифровое задание, аналоговое задание напряжения/тока,

задание высокочастотных импульсов и задание с сетевых

протоколов

Входы

В моделях от 5.5 кВт:

управления

6 цифровых входных клемм (S) PNP\NPN

2 аналоговых входа (AI) с диапазоном 0~10 В или 0/4 мА ~ 20

мА 1 аналоговый вход (AI3) с диапазоном -10~+10 В

В моделях до 4 кВт:

5 цифровых входных клемм (S) PNP

2 аналоговых входа (AI) с диапазоном 0~10 В или 0/4 мА ~

20 мА

Выходы

В моделях от 5.5 кВт:

управления

1 многофункциональный (MO) цифровой выход (50 мА, 48 В)

2 релейных выхода (3 А, ~250 В)

2 аналоговых выхода (AO) с диапазоном 0/4 ~ 20 мА

или 0 ~ 10 В

В моделях до 4.0 кВт:

1 релейный выход (3 А, ~250 В)

1 аналоговый выход (AO) с диапазоном 0/4 ~ 20 мА

или 0 ~ 10 В

Парольная

Защита от несанкционированного входа

защита

Функции защиты

Защита от обрыва фазы на входе/выходе; защита от

сверхтоков; защита от перенапряжения; защита от

пониженного напряжения; защита от перегрева; защита от

перегрузки; защита от неисправности тормозного резистора

Дополнительное

Тормозной модуль, платы PG для связи с энкодером

оборудование

Место установки

В помещении, вне зоны действия прямых солнечных лучей,

пыли, агрессивных газов, горючего газа, масляной взвеси,

пара, без выпадения конденсата

Высота над

Ниже 1000 м над уровнем моря (от 1000 до 3000 м при

уровнем моря

сниженных номинальных характеристиках)

Температура

от -10° до +40°C (эксплуатация со сниженными

окру- жающей

номинальными характеристиками при температурах от 40°

среды

до 50°C)

Относительная

Относительная влажность ниже 95%, без конденсации

влажность

Вибрация

Менее 5,9 м/с (0,6 g)

Температура

от -20° до +60°C

хранения

2.5 Внешний вид изделия, габаритные и установочные

размеры

2.5.1 Внешний вид

№

Наименование

Описание и назначение

Верхняя панель

Защита внутренних компонентов и установка панели

управления

Панель управления

См. главу 5: «Панель управления».

Нижняя панель

Защита от прикосновения к силовым клеммам

Крышка

Защита вентилятора от механических воздействий

вентилятора

Нижняя секция

Содержит вентилятор и радиатор охлаждения

Верхняя секция

Содержит силовые платы и плату управления

Защитная панель

Предотвращение от попадания пыли внутрь устройства

Монтажная панель

Предназначена для крепления устройства

Сальники

Предназначены для подключения кабелей

Паспортная

См. раздел 2.2: «Данные заводской таблички и схема

табличка

обозначения»

Отверстие под винт

Для крепления устройства при помощи винта

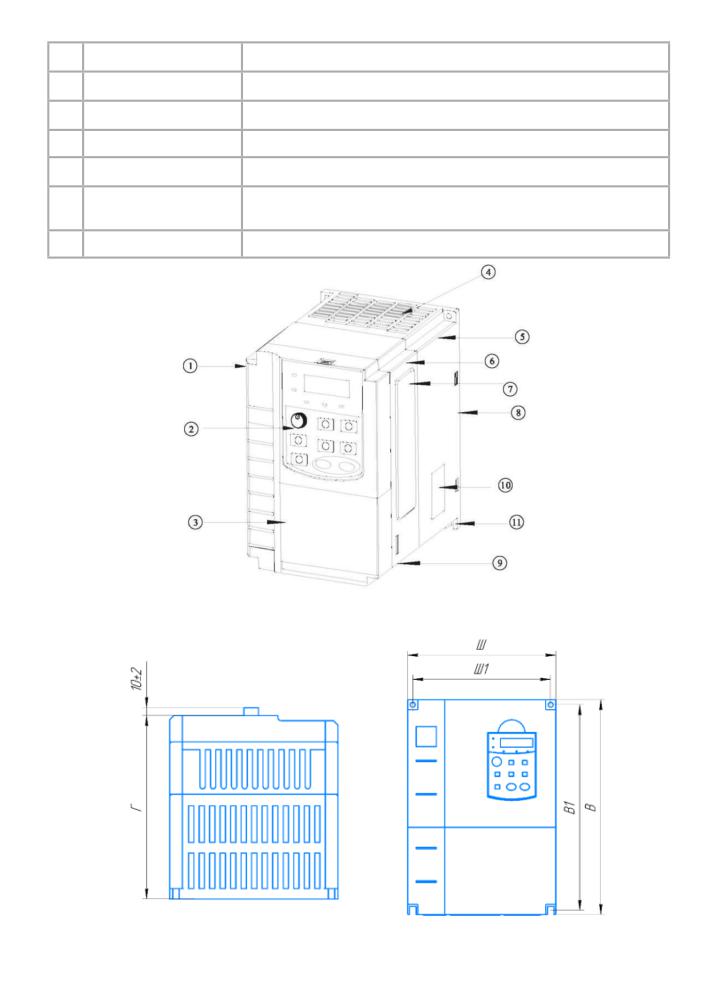

Рис. 2.5.1 Структурная схема серии LCI (модель мощностью 7,5 кВт)

2.5.2 Габаритные и установочные размеры

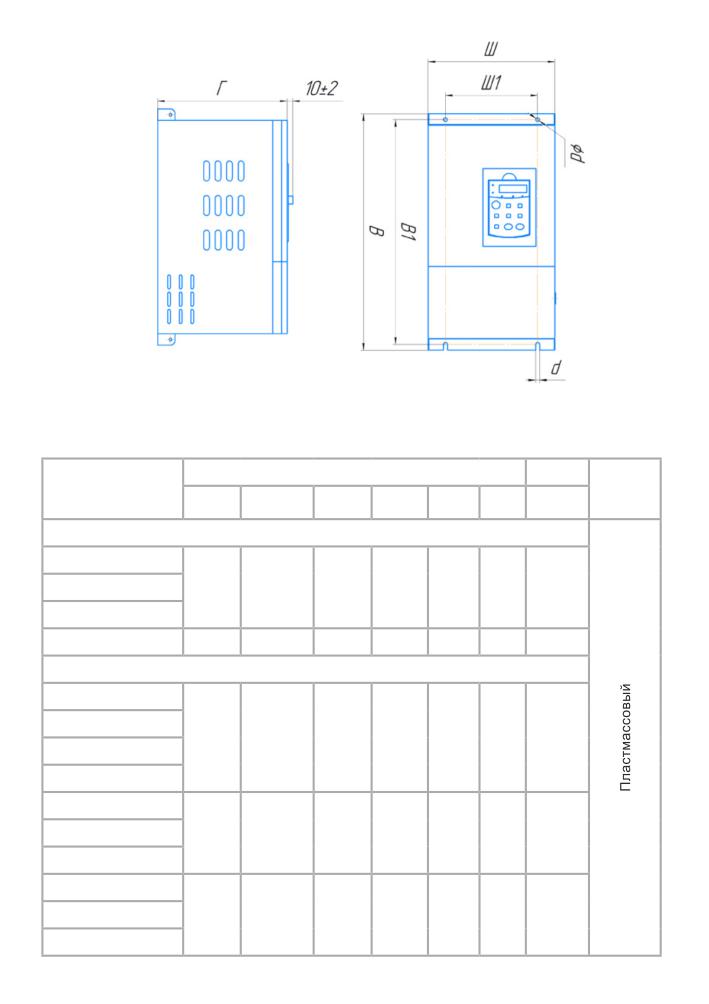

Рис. 2.5.2а Габаритные и установочные размеры устройств серии LCI

в пластмассовом корпусе

Рис. 2.5.2б Габаритные и установочные размеры устройств серии LCI в

металлическом корпусе

Таблица 2.5 Габаритные и установочные размеры LCI

Модель

Внешний вид и установочные габариты, мм

Масса

Тип

корпу-

Ш1

В1

кг

са

Вход: 1 фаза, 220 В ± 15%, 50/60 Гц Выход: 3 фазы, 0-220 В, 0-600 Гц

LCI-G0.4-2B

LCI-G0.75-2B

106

163

152

144

4,5

1,5

LCI-G1.5-2B

LCI-G2.2-2B

160

148

247

235

177

5,5

3,5

Вход: 3 фазы, 380 В ± 15%, 50/60 Гц Выход: 3 фазы, 0-380 В, 0-600 Гц

LCI-G0.75-4B

LCI-G1.5-4B

106

163

152

144

4,5

1,5

LCI-G2.2-4B

LCI-G4.0-4B

LCI-G5.5/P7.5-4B

LCI-G7.5/P1

1-4B

160

148

247

235

177

5,5

3,5

LCI-G11/P15-4B

LCI-G15/P18.5-4B

LCI-G18.5/P22-4В

220

205

320

305

195

6,2

LCI-G22/P30-4В

Глава 3. Профилактическое обслуживание

3.1 Профилактическое обслуживание

Воздействие таких факторов как температура, влажность, пыль и

повышенная вибрация приводит к сокращению срока службы внутренних

компонентов преобразователя частоты и может стать причиной выхода из

строя или сокращения срока службы преобразователя частоты. Таким образом,

крайне важно выполнять профилактическое обслуживание и регулярные

проверки преобразователя частоты:

• проверку отсутствия посторонних шумов в электродвигателе во время

работы;

• проверку отсутствия вибрации в электродвигателе во время работы;

• проверку работы вентиляторов охлаждения преобразователя частоты;

• обязательно проводить внеплановое обслуживаниеив случае изменения

условий эксплуатации преобразователя частоты;

• проверку рабочей температуры преобразователя частоты в параметре

F08.08.

3.2 Ежедневная очистка

• Поддержание чистоты преобразователя частоты.

• Тщательное удаление пыли с поверхности преобразователя

частоты, чтобы исключить попадание пыли или металлических частиц в

преобразователь.

• Тщательное удаление масляного осадка с вентилятора охлаждения

преобразователя частоты.

3.3 Регулярный контроль

Регулярно осматривайте внутренние полости преобразователя.

К регулярному контролю относятся:

• регулярный осмотр, очистка и продувка воздуховода;

• проверка отсутствия следов разряда на поверхности соединительных

клемм;

• проверка затяжки винтов;

• проверка отсутствия коррозии на элементах преобразователя частоты;

• проверка изоляции силовой цепи.

Примечание: при проверке сопротивления изоляции с помощью

мегаомметра (мегаомметр на 500 (В) постоянного тока) отключите силовую

цепь от преобразователя частоты. Не проверяйте изоляцию цепи управления

с помощью мегаомметра.

3.4 Замена изнашиваемых деталей

К деталям преобразователя частоты, подверженным износу, относятся

вентилятор охлаждения и электролитические конденсаторы, срок службы

которых непосредственно зависит от окружающих условий и качества

технического обслуживания. Пользователь может определить период замены

в зависимости от срока службы в соответствии с регламентными работами.

Диапазон срока службы компонентов при различных условиях приведён ниже:

Наименование детали

Срок службы

Вентилятор охлаждения

2 ~ 5 года

Электролитический конденсатор

4 ~ 10 лет

1. Возможные причины поломки вентилятора охлаждения: износ

подшипников и лопастей. Видимые признаки повреждения: любые трещины в

лопастях вентилятора, любой необычный звук вибрации при запуске ПЧ.

2. Возможные причины выхода из строя электролитического конденсатора

фильтра: низкое качество электроэнергии питания, высокая температура

окружающей среды и старение электролита. Видимые признаки повреждения:

любая утечка жидкости, выступающий предохранительный клапан, данные

измерений емкости или сопротивления изоляции.

Глава 4. Установка и подключение

преобразователя частоты

4.1 Меры предосторожности при выборе варианта

расположения на месте установки

1. Предотвращение воздействия прямых солнечных лучей; не допускается

эксплуатация на открытом воздухе.

2. Не допускается эксплуатация в среде агрессивных газов и жидкостей.

3. Не допускается эксплуатация в среде масляного тумана и брызг.

4. Не допускается эксплуатация в среде соляного тумана.

5. Не допускается эксплуатация во влажной среде и под воздействием

осадков.

6. Рекомендуется установить на оборудование фильтрующие устройства,

если в воздухе присутствует металлическая пыль или волокнистая взвесь.

7. Не допускается эксплуатация под воздействием механических ударов

или вибрации.

8. Рекомендуется эксплуатировать прибор в диапазоне температур от -10°C

до +40°C, т.к. из-за перегрева или переохлаждения возможны неполадки при

эксплуатации.

9. Рекомендуется установить прибор вдали от силовых сетей,

электроустановок высокой мощности, таких как электрические сварочные

аппараты, т.к. они влияют на работу прибора.

10. Радиоактивные материалы могут оказывать воздействия на

эксплуатацию данного оборудования.

11. Рекомендуется установить прибор вдали от взрывоопасных материалов.

Предупреждение: чтобы гарантировать высокие характеристики

производительности, продолжительный срок службы и предотвратить выход

прибора из строя, необходимо выполнять перечисленные выше рекомендации

во время установки преобразователя частоты INSTART.

4.2 Выбор варианта расположения при монтаже

Для эффективного охлаждения преобразователей частоты INSTART

необходимо оставить вокруг достаточно свободного места. Схема установки

преобразователя частоты для обеспечения вентиляции:

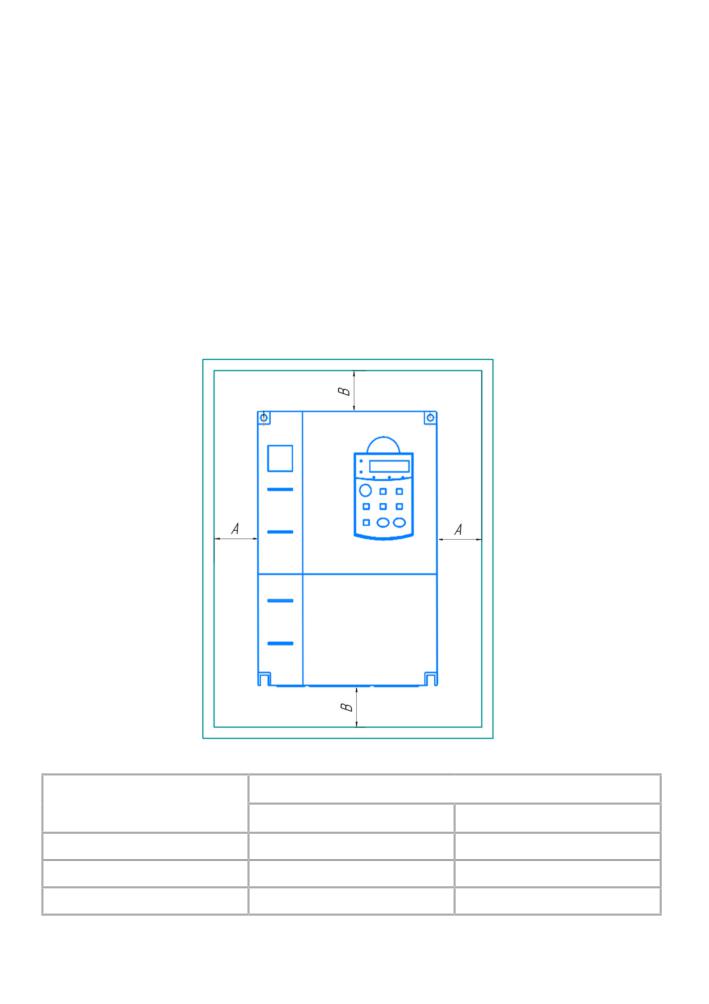

Рис. 4.1 - Рекомендуемые расстояния при монтаже

Класс мощности G

Установочные габариты

≤7,5 кВт

≥ 20 мм

≥ 100 мм

11кВт ~ 30кВт

≥ 50 мм

≥ 200 мм

≥ 37 кВт

≥ 50 мм

≥ 300 мм

Рекомендации:

1. необходимо оставить свободное место выше/ниже и с двух сторон от

преобразователя частоты, чтобы обеспечить приток и отток воздуха;

2. допустимая температура окружающего воздуха от -10°C до +40°C;

3. не допускается попадания посторонних предметов внутрь воздуховода

во время установки. В противном случае преобразователь частоты может быть

поврежден;

4. установить фильтрующие устройства в месте притока воздуха в случае

сильного загрязнения воздуха пылью;

5. установить преобразователь частоты вертикально, чтобы обеспечить

отведение тепла вверх.

Примечание: если в одном шкафу необходимо установить несколько

преобразователей частоты, то установку производить рядом друг с другом, а

не один над другим.

4.3 Подключение периферийных и дополнительных

устройств

Стандартный метод подключения периферийного оборудования и

дополнительных компонентов:

Устройство

Описание функции

1. Автоматический

Предназначен для защиты линий электросети от токов

выключатель (АВ)

перегрузки и от токов короткого замыкания

2. Электромагнитный

Аппарат дистанционного действия, предназначенный для

контактор (КМ)

включений и отключений силовых электрических цепей при

нормальных режимах работы. Предотвращает повторное

включение в случае выхода преобразователя частоты из

строя

3. Сетевой дроссель

Предназначен для снижения бросков тока входной цепи

серия ISF

частотного преобразователя, при колебаниях напряжения

в сети, а также для снижения выброса гармонических

искажений в сеть от преобразователя частоты

4. Радиочастотный

Предназначен для устранения радиочастотных шумов,

фильтр

влияющих на работу преобразователя частоты

5. Тормозной резистор

Предназначен для рассеивания электроэнергии,

вырабатываемой в процессе торможения или резком

снижении скорости электродвигателя

6. Выходной

Предназначен для защиты двигателей от пиков напряжения,

(моторный) дроссель

возникающих при работе преобразователей частоты.

серии IMF

Величина пульсаций напряжения зависит от несущей

частоты преобразователей частоты, длины и типа кабеля.

Быстрое время нарастания напряжения характеризуется

дополнительными потерями мощности и нежелательным

нагревом в кабелях и двигателе, а также может привести

к пробою или ускоренному старению изоляции. Снижает

скорость нарастания токов короткого замыкания, тем самым

обеспечивая необходимое время для срабатывания защиты

преобразователя частоты. Используется при удаленности

электродвигателя от преобразователя частоты более чем на

50 м

Таблица

4.3.1 Сравнение длины кабеля между преобразователем и

электродвигателем и несущей частоты

Длина провода между ПЧ и электродвигателем

<50 м

<100 м

>100 м

Несущая частота (F04-00)

<15 кГц

<10 кГц

<5 кГц

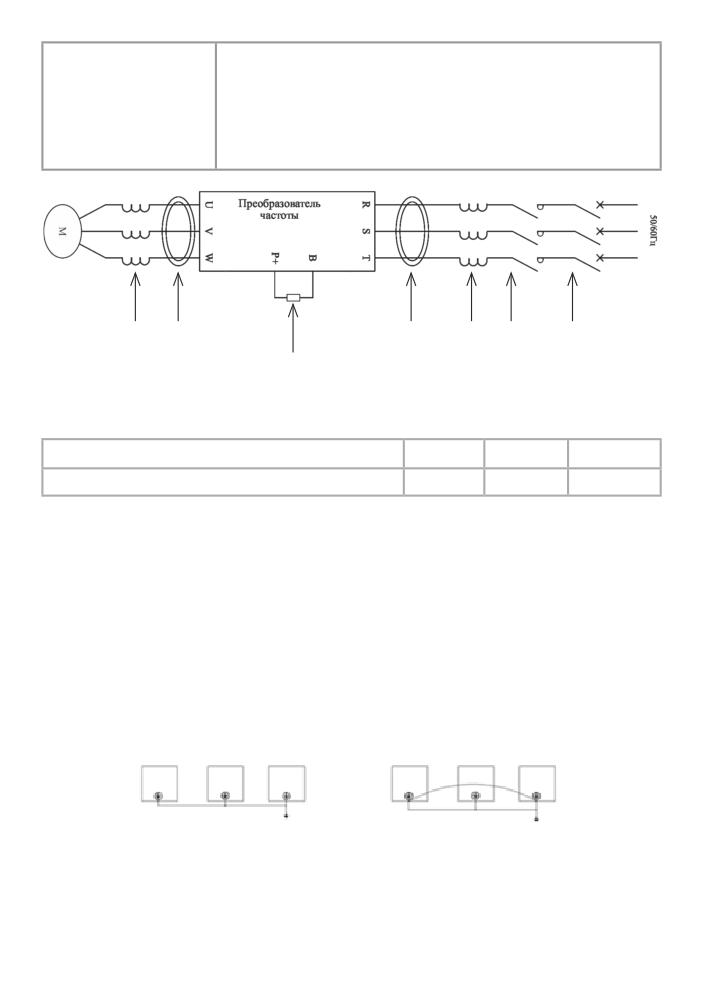

Выбор кабеля питания и кабеля электродвигателя должен производиться в

соответствии с местными нормами и правилами.

• Преобразователь генерирует ток утечки. Чем выше несущая частота, тем

больше ток утечки. Ток утечки ПЧ составляет более 3,5 мА и фактическое

значение определяется условиями эксплуатации. Для обеспечения

безопасности ПЧ и электродвигатель должны быть заземлены.

• Сопротивление заземления должно быть менее 10 Ом.

• Не допускается подключать заземляющий провод к сварочному аппарату

и другому силовому оборудованию.

• При использовании более чем двух ПЧ не допускать образования петли

заземляющим проводом.

Правильно

Не правильно

Симметричный экранированный кабель обеспечивает меньший уровень

электромагнитного излучения всей приводной системы, меньшую нагрузку

на изоляцию электродвигателя, меньшие подшипниковые токи и меньший

износ подшипников. Защитный проводник всегда должен иметь достаточную

проводимость.

В таблице 4.3.2 указано минимальное сечение защитного проводника в

зависимости от размера фазных проводников в соответствии со стандартом

ГОСТ Р МЭК 61800-5-2-2015, когда фазный и защитный проводники выполнены

из одинакового металла. В противном случае сечение защитного проводника

должно обеспечивать такую же проводимость, что и у выбранного по таблице

4.3.2.

Таблица 4.3.2 Минимальное сечение защитного проводника

Сечение фазных проводников S (мм²)

Минимальное сечение соответствующего

защитного проводника S_p (мм²)

S≤16

16<S≤35

35<S

S/2

Приведенная ниже таблица

4.3.3 содержит типы медных кабелей с

концентрическим медным экраном для фазных проводников и кабелей для

цепей управления и рекомендации по выбору периферийного оборудования

для приводов с учетом перегрузочной способности.

Модель ПЧ

АВ (A)

Контактор (A)

Силовой

Кабель цепи

кабель (мм²)

управления (мм²)

LCI-G0.4-2B

2,5

LCI-G0.75-2B

2,5

LCI-G1.5-2B

4,0

LCI-G2.2-2B

6,0

LCI-G0.75-4B

2,5

LCI-G1.5-4B

2,5

LCI-G2.2-4B

2,5

LCI-G4.0-4B

4,0

LCI-G5.5/P7.5-4B

3*4,0

LCI-G7.5/P11-4B

3*6,0

LCI-G11/P15-4B

3*6,0

LCI-G15/P18.5-4B

3*6,0

LCI-G18.5/P22-4В

3*10

LCI-G22/P30-4В

100

3*16

LCI-G30/P37-4

125

100

3*25

LCI-G37/P45-4

125

100

3*25

LCI-G45/P55-4

160

125

3*35

LCI-G55/P75-4

160

125

3*35

LCI-G75/P90-4

200

160

3*50

LCI-G90/P110-4

250

200

3*70

LCI-G110/P132-4

300

3*120

LCI-G132/P160-4

400

3*150

LCI-G160/P185-4

500

400

3*185

LCI-G185/P200-4

500

400

3*185

LCI-G200/P220-4

LCI-G220/P250-4

LCI-G250/P280-4

Исходя из технологических условий и ПУЭ, действующих на

LCI-G280/P315-4

данной территории

LCI-G315/P355-4

LCI-G355/P400-4

LCI-G400/P450-4

Сечение кабеля рассчитано исходя из следующих условий: укладка в

лоток не более 6 кабелей в ряд, температура воздуха 30°C, изоляция ПВХ,

температура поверхности 70°C. Параметры кабелей для других условий должны

соответствовать требованиям местных нормативов по технике безопасности,

напряжению питания и номинальному току привода с учетом требований по

эксплуатации.

4.4

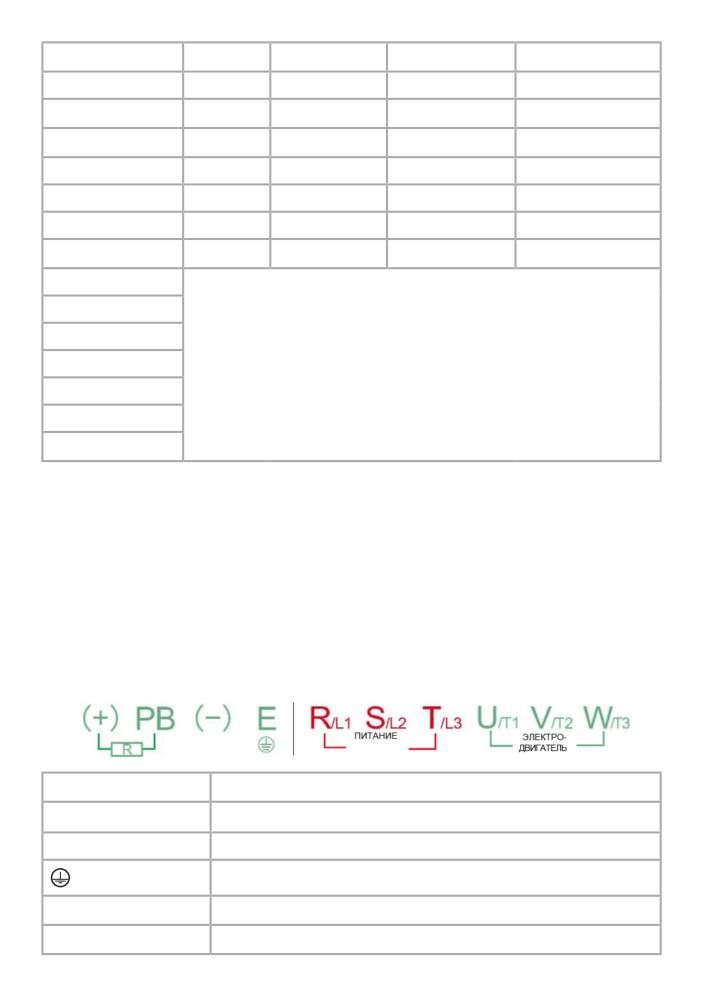

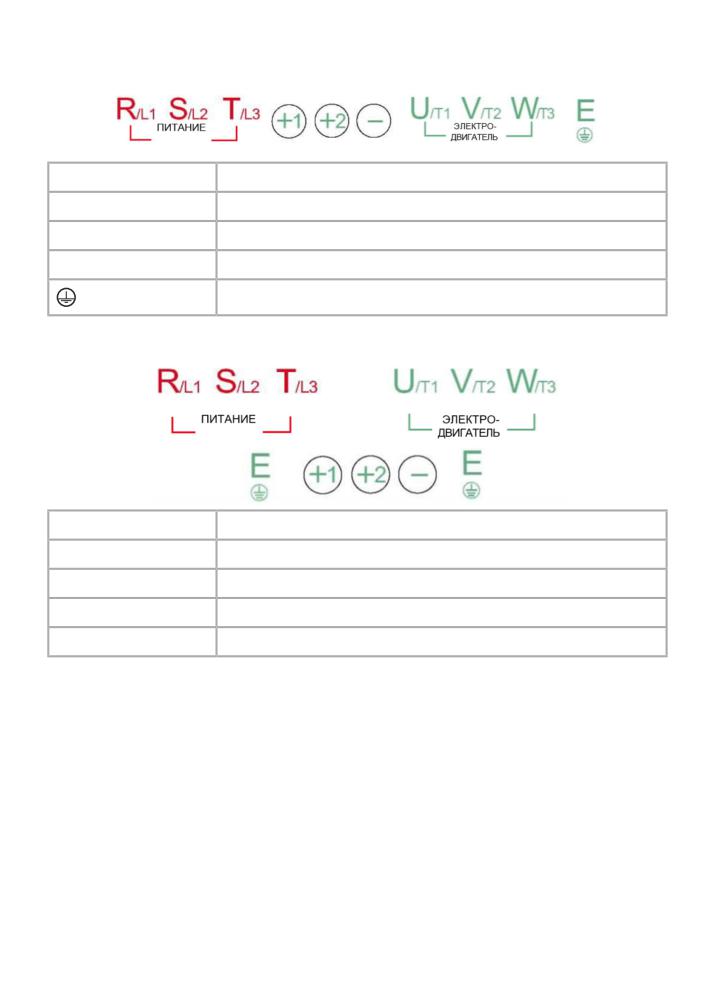

Обозначение силовых клемм

4.4.1 Обозначение силовых клемм трехфазных стандартных

моделей LCI-G0.4-2B~LCI-G22/P30-4B

Обозначение клемм

Функции клемм

+, PB

Клеммы для подключения тормозного резистора

+, -

Клеммы звена постоянного тока

Клемма заземления

R, S, T

Входные клеммы для подключения питающей сети

U, V, W

Выходные клеммы на электродвигатель

4.4.2 Обозначение силовых клемм трехфазных моделей

LCI-G30/P37-4~LCI-G75/P90-4

Обозначение клемм

Функции клемм

R/L1, S/L2, T/L3

Входные клеммы для подключения питающей сети

+1, +2, -

Клеммы звена постоянного тока

U/T1 V/T2 W/T3

Выходные клеммы на электродвигатель

Клемма заземления

4.4.3 Обозначение силовых клемм трехфазных моделей

LCI-G90/P110-4 и выше

Обозначение клемм

Функции клемм

R/L1, S/L2, T/L3

Входные клеммы для подключения питающей сети

+1, +2, -

Клеммы звена постоянного тока

U/T1 V/T2 W/T3

Выходные клеммы на электродвигатель

Клемма заземления

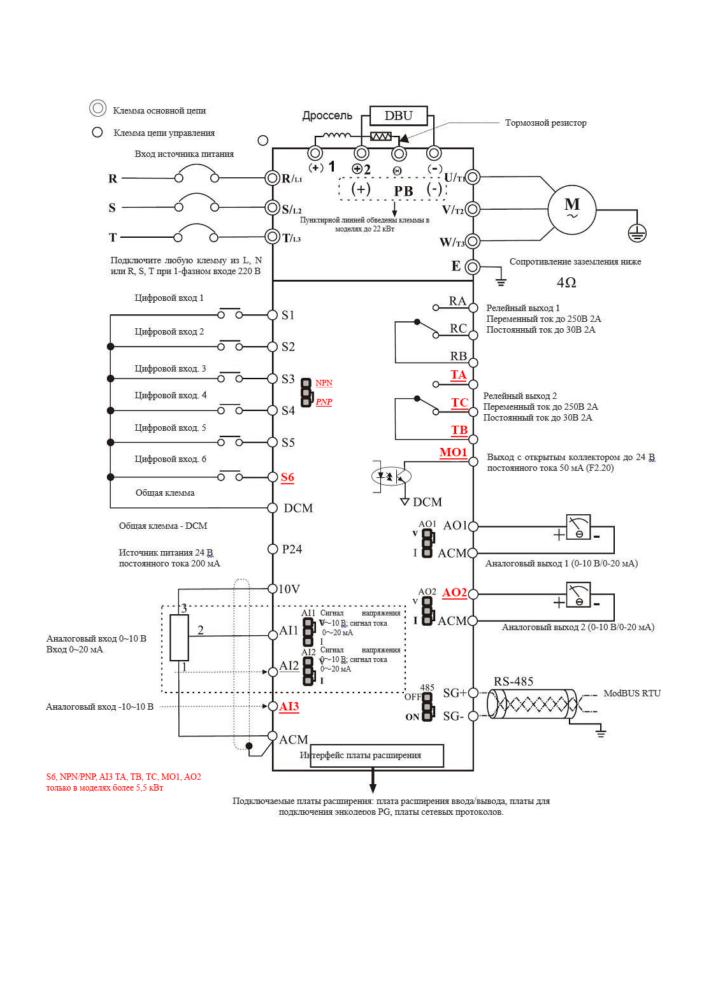

4.5 Конфигурация и схема подключения к плате

управления

Внимание: ПЧ мощностью ≤ 22 кВт имеют встроенный тормозной модуль,

поэтому для этих моделей тормозной резистор подключается к клеммам (+) и PB.

Клеммы (+)2 и (-) моделей мощностью ≥ 30 кВт используются для подключения

внешнего тормозного модуля. Клеммы (+)1 и Θ - для подключения дросселя

постоянного тока. Если тормозной модуль используется в ПЧ со встроенным

дросселем постоянного тока, то необходимо подключить клемму «+» тормозного

прерывателя к выходной клемме дросселя постоянного тока. Подключение к

клемме (+)1 повредит тормозной модуль.

4.5.1 Описание клемм управления

Расположение клемм на колодке платы управления серии LCI более 5,5 кВт:

10V

AI1

AI2

AI3

ACM

AO1

AO2

ACM

SG+

SG-

DCM

MO1

P24

Расположение клемм на колодке платы управления серии LCI до 4,0 кВт:

P24

DCM

10V

AI1

ACM

SG+

SG-

4.5.2 Функциональное назначение клемм управления

Цифровые

Цифровой

1. Входное сопротивление: 2,4 кОм

входные

вход 1

2. Диапазон напряжения на входе: 9 В ~ 30 В

сигналы

Цифровой

вход 2

Цифровой

вход 3

Цифровой

вход 4

Цифровой

вход 5

S6/

Клемма

Помимо функций S1 ~ S5, может

HDI

высокоско-

использоваться как высокоскоростной

ростного

импульсный вход.

импульсного

Максимальная частота на входе: 100 кГц

входа

Активен только при подключении платы

расширения LCI-HDI

Источник

+10

Внешний

Используется для подключения внешних

питания

В -

источник

устройств (потенциометров и т.д.).

ACM

питания + 10 В

Максимальный ток нагрузки: 10 мА

Рекомендуемое внешнее сопротивление от 1

кОм до 10 кОм

P24

Внешний

Обеспечивает питание +24 В. Используется

источник

для подключения внешних устройств (датчиков

DCM

питания + 24В

и т.д.).

Максимальный ток нагрузки: 200 мА

Аналого-

AI1 -

Клемма

1. 0 В ~ 10 В/0 мА~20 мА,

вый

ACM

аналого- вого

2. Сопротивление: 22 кОм (если вход по

входной

входа 1

напряжению), 500 Ом

сигнал

AI2 -

Клемма

1. 0 В ~ 10 В/0 мА~20 мА,

ACM

аналого- вого

2. Сопротивление: 22 кОм (если вход по

входа 2

напряжению), 500 Ом

AI3 -

Клемма

1. -10 В ~ 10 В/0 мА~20 мА,

ACM

аналого- вого

2. Сопротивление: 22 кОм (если вход по

входа 3

напряжению), 500 Ом

Аналого-

AO1

Клемма

Диапазон выходного напряжения: 0 В ~ 10 В

вый вы-

аналого-

Диапазон выходного тока: 0 мА ~ 20 мА

ходной

ACM

вого выхода 1

сигнал

AO2

Клемма

Диапазон выходного напряжения: 0 В ~ 10 В

аналого- вого

Диапазон выходного тока: 0 мА ~ 20 мА

ACM

выхода 2

Релейный

TA-

Реле 1

Релейный выход 1, заводская настройка

выход

TB-

«Работа»

RA-

Реле 2

Релейный выход 2, заводская настройка

RB-

«Ошибка»

M01-DCM

Многофункциональный выход, открытый коллектор

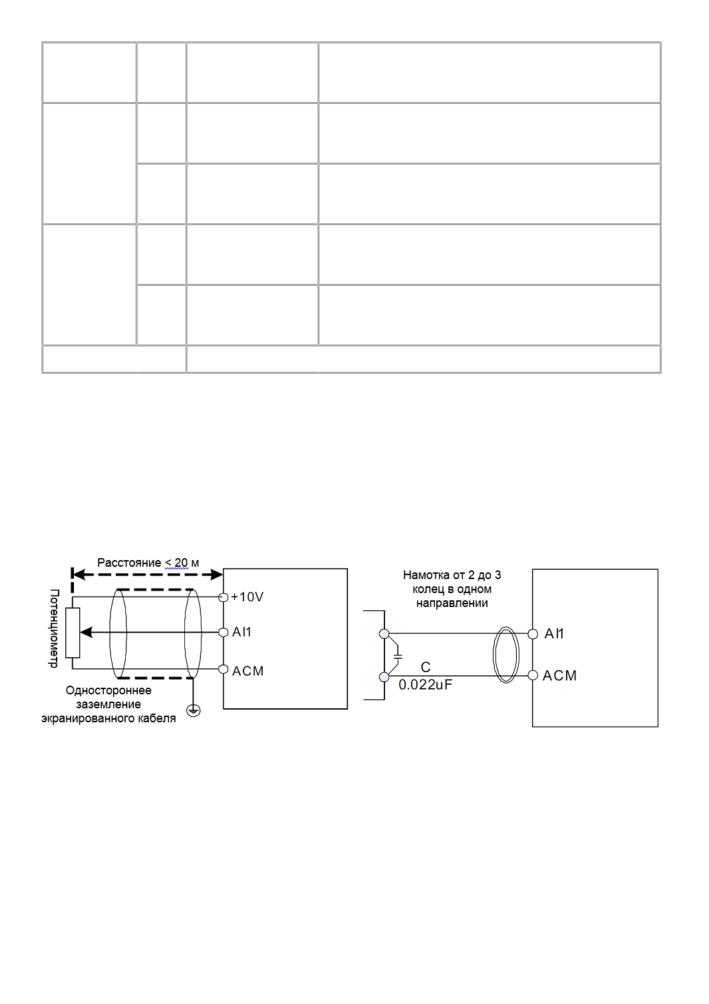

4.5.3 Подключение к аналоговым входам

Для снижения уровня помех необходимо использовать экранированный

кабель с заземленным экраном. Кабель должен быть как можно короче и

располагаться на рекомендуемом расстоянии от силовых линий. В случаях

высокого уровня помех можно рассмотреть возможность добавления

фильтрующего конденсатора или ферритового сердечника.

4.5.4 Подключение к цифровым входным клеммам

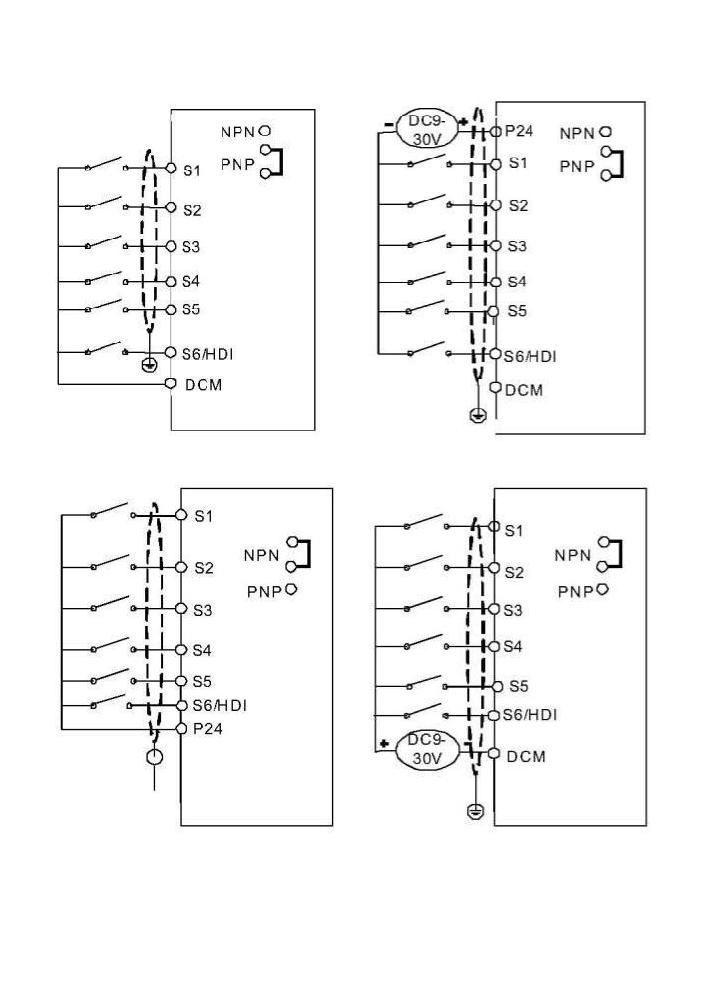

Подключение цифровых входных клемм в четырех различных вариантах

(только для моделей более 5.5 кВт):

Вариант подключения 1 (по умолчанию): внешний источник питания не

используется, цифровые входы в режиме NPN.

Вариант подключения 2: используется внешний источник питания,

цифровые входы в режиме NPN.

Вариант подключения 3: внешний источник питания не используется,

цифровые входы в режиме PNP.

Глава 5. Панель управления

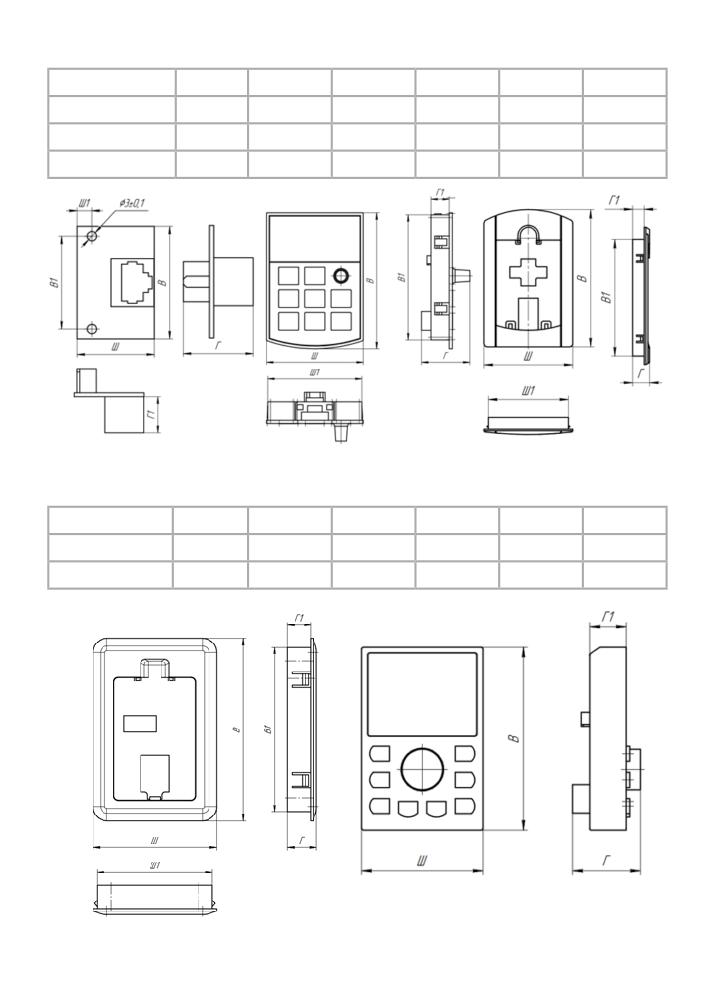

5.1 Кнопки и дисплей панели управления

Панель управления имеет дисплей и кнопки управления. Дисплей показывает

меню настройки параметров и различные рабочие состояния. Кнопки -

интерфейс связи пользователя и преобразователя частоты.

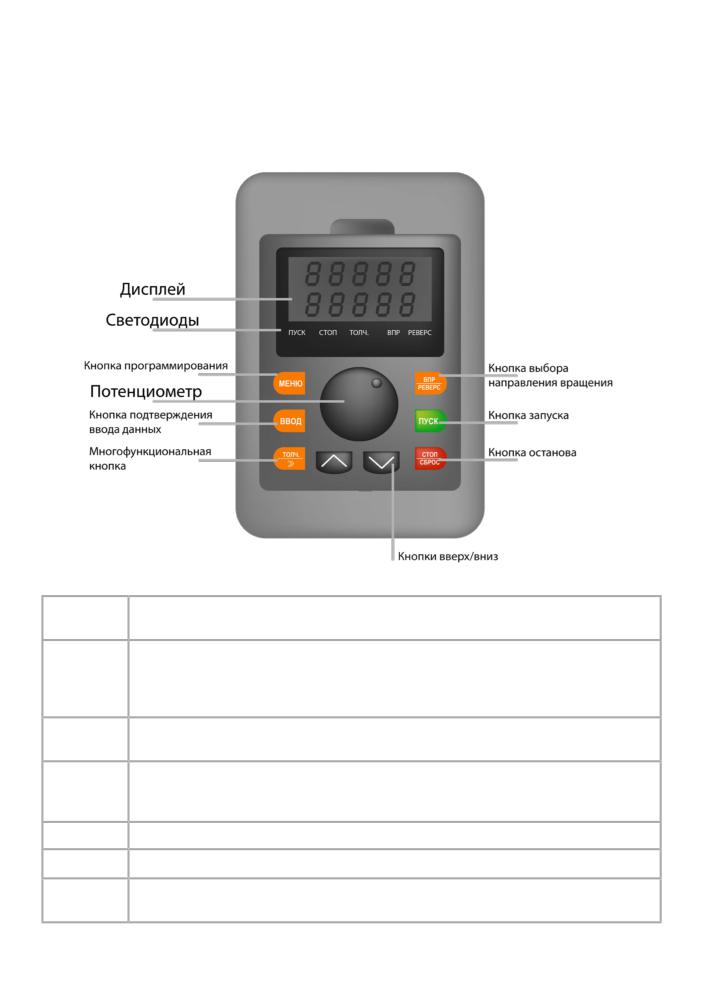

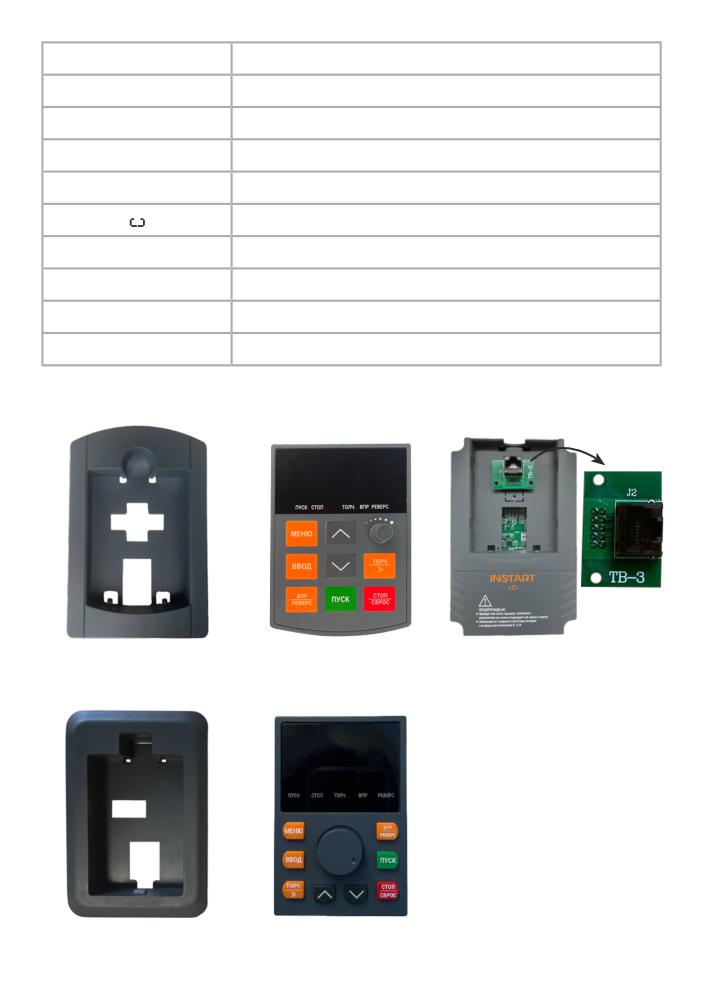

Рис. 5.1.1 Функции кнопок и светодиодов панели управления

МЕНЮ

Кнопка программирования: вход в меню первого уровня или выход из

группы параметров

ВВОД

В режиме мониторинга выполняет функцию перехода между

отображаемыми параметрами.

В режиме программирования выполняет функцию сохранения выбранного

значения во внутреннюю память ПЧ.

ВПР/

Кнопка выбора направления вращения электродвигателя в соответствии с

РЕВЕРС

установленной частотой

ТОЛЧ/>>

В режиме мониторинга выполняет функцию толчкового запуска.

В режиме программирования выполняет функцию перехода между

разрядами выбранных параметров.

ПУСК

Кнопка запуска ПЧ

СТОП

Останов ПЧ, сброс ошибок

ВВЕРХ/

Кнопка для изменения параметра или опорной частоты

ВНИЗ

5.1.1 Режим мониторинга данных

В состоянии работы или останова ПЧ светодиоды панели управления

отображают различные состояния преобразователя. В параметрах F08.03

(параметры отображения в режиме работы) и F08.05 (параметры отображения

во время останова) можно выбрать требуемые показатели для отображения на

дисплее. Кнопка «ВВОД» используется для смены показателей.

1. В состоянии останова можно отобразить на дисплее 13 показателей

параметров (см. более подробную информацию о выборе элементов для

отображения в параметре F08. 05):

Код на дисплее

Значение

Опорная частота

Напряжение звена постоянного тока

Состояние входных клемм

Состояние выходных клеммы

Опорный сигнал ПИД-управления

Напряжение на AI1

Напряжение на AI2

Напряжение на AI3

Значение времени

Значение расстояния

2. В состоянии работы можно отобразить на дисплее

32 показателя

параметров (см. более подробную информацию о выборе элементов для

отображения в параметрах F08.03, F08.04 ):

Код на дисплее

Значение

Опорная частота

Рабочая частота

Выходной ток

Выходное напряжение

Рабочая скорость

Крутящий момент

Выходная мощность

5.2 Навигация по меню (установка параметров)

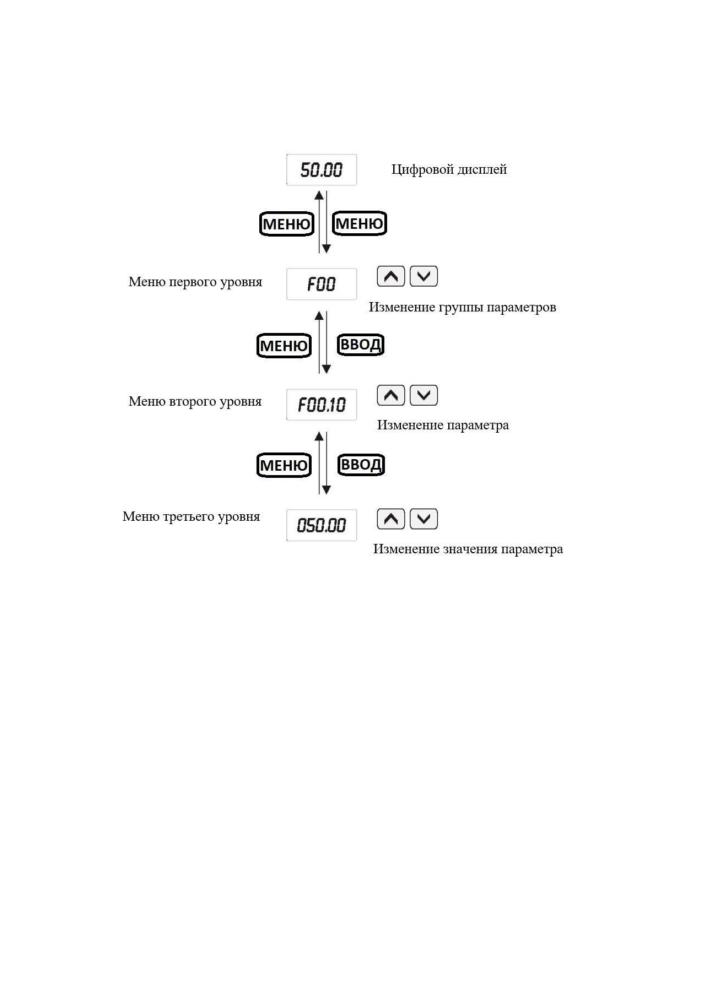

В преобразователе частоты серии LCI используется трехуровневая структура

меню для настройки параметров. Группа функциональных параметров (меню

первого уровня) -> параметр (меню второго уровня) -> значение параметра

(меню третьего уровня). Ниже приведена схема настройки:

Чтобы перейти в режим программирования, нажмите кнопку «МЕНЮ». При

нажатии кнопки пользователь открывает меню первого уровня. Для изменения

параметра используются кнопки «ВВЕРХ/ВНИЗ» и «ТОЛЧ/>>». Для перехода

в меню второго уровня необходимо нажать на «ВВОД». Для изменения

параметра используются кнопки «ВВЕРХ/ВНИЗ» и «ТОЛЧ/>>». Для перехода в

меню третьего уровня необходимо нажать на «ВВОД». Для изменения значения

параметра используются кнопки «ВВЕРХ/ВНИЗ» и «ТОЛЧ/>>». Чтобы сохранить

изменения и автоматически перейти к следующему параметру, нажмите

«ВВОД», чтобы вернуться в меню второго уровня без сохранения параметров,

нажмите «МЕНЮ».

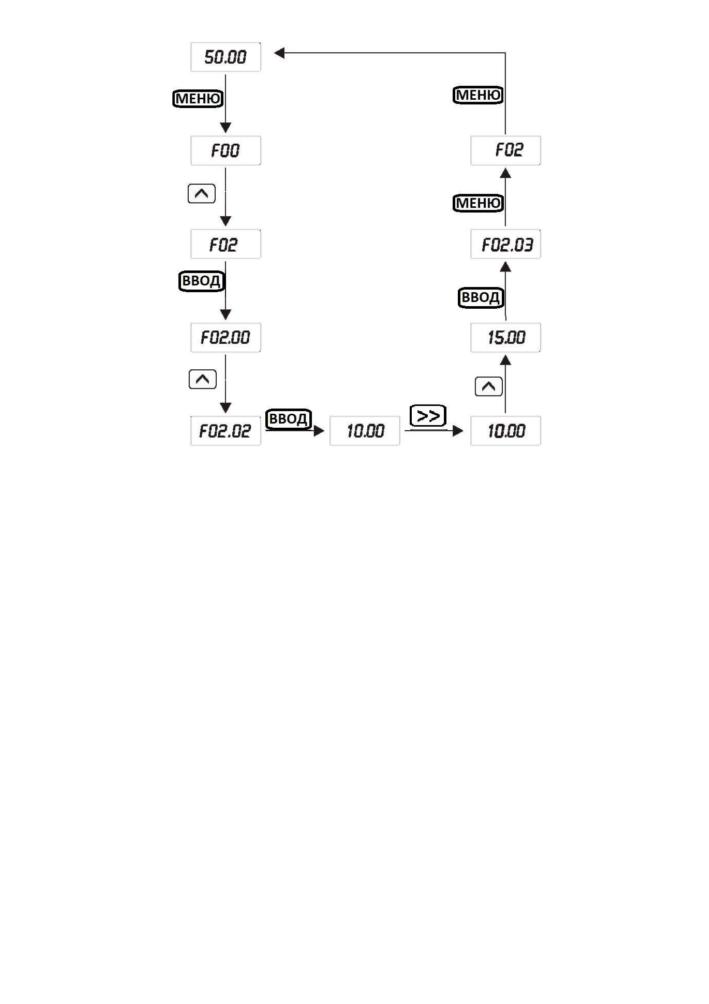

Пример: для изменения кода параметра F1. 02 с 10,00 Гц на 15,00 Гц

(полужирным шрифтом обозначено мигающее значение):

Если код параметра не мигает, то значит, он не может быть изменен.

Возможные причины:

1. данный параметр является параметром для мониторинга;

2. параметр не может быть изменен во время работы. Он может быть

изменён только после остановки электродвигателя.

5.3 Защита данных паролем

Пользователь может активировать функцию парольной защиты для защиты

своих данных. Для этого в параметре F08.00 необходимо установить значение,

отличное от 0 и нажать на кнопку «ВВОД». Введенное значение будет паролем

пользователя. При выходе из меню программирования парольная защита

будет активирована. При повторном нажатии на кнопку «МЕНЮ» на дисплее

отобразится «0. 0. 0. 0. 0.». Для получения доступа в следующие уровни меню

необходимо ввести правильный пароль. Для отмены защиты установите

значение F08.00 равным 0.

5.4 Идентификация параметров электродвигателя

(автонастройка)

При выборе режима векторного управления с разомкнутым контуром

необходимо ввести правильные паспортные данные электродвигателя. Это

связано с тем, что данный режим строит математическую модель подключаемого

электродвигателя на основании введенных параметров. Соответственно, чтобы

получить высокую производительность электродвигателя и оптимальные

характеристики управления, требуется получить точные параметры

управляемого электродвигателя. Для облегчения данной задачи используется

функция идентификации параметров электродвигателя.

Этапы при выполнении идентификации приведены ниже:

1. выберите вариант управления (F00.01) - управление с панели;

2. затем введите следующие параметры в соответствии с паспортной

табличкой электродвигателя:

- F02.01 (номинальная мощность асинхронного электродвигателя 1);

- F02.02 (номинальная частота асинхронного электродвигателя 1);

- F02.03 (номинальная скорость асинхронного электродвигателя 1);

- F02.04 (номинальное напряжение асинхронного электродвигателя 1);

- F02.05 (номинальный ток асинхронного электродвигателя 1);

3. LCI имеет два типа идентификации. Выбор данного типа идентификаций

будет зависеть от технологических условий:

А) если нагрузка может быть полностью снята с вала электродвигателя, то

выберите «2» в параметре F02. 37 (полная идентификация), а затем нажмите

«ПУСК» на панели управления, после этого ПЧ автоматически выполнит

измерение следующих параметров:

- F02.06 (сопротивление статора асинхронного электродвигателя 1);

- F02.07 (сопротивление ротора асинхронного электродвигателя 1);

- F02.08 (индуктивность рассеяния статора и ротора асинхронного

электродвигателя 1);

- F02.09 (взаимная индуктивность статора и ротора асинхронного

электродвигателя 1);

- F02.10 (ток холостого хода асинхронного электродвигателя 1).

Идентификация выполнена.

Б) если нагрузка НЕ может быть полностью снята с вала электродвигателя,

то выберите «1» в параметре F02.37 (статическая идентификация), а затем

нажмите «ПУСК» на панели управления, после этого ПЧ автоматически

выполнит измерение следующих параметров:

- F02.06 (сопротивление статора асинхронного электродвигателя 1);

- F02.07 (сопротивление ротора асинхронного электродвигателя 1);

- F02.08 (индуктивность рассеяния статора и ротора асинхронного

электродвигателя 1).

Параметры F02.09 (взаимная индуктивность статора и ротора асинхронного

электродвигателя 1) и F02.10 (ток холостого хода асинхронного электродвигателя

1) пользователь может рассчитать исходя из данных паспортной таблички

электродвигателя: номинальное напряжение U (В), номинальный ток I (А),

номинальная частота f (Гц) и коэффициент мощности η. Методика вычисления

тока холостого хода и взаимной индуктивности описаны ниже:

расчёт взаимной индуктивности:

L_m =

- L_б

3 п f • I_о

и расчет тока холостого хода:

I_o= I •

1 - η

где Ls - это индуктивное сопротивление рассеяния электродвигателя, Iо -

ток холостого хода, Lm - взаимная индуктивность.

Глава 6. Таблица функциональных параметров

В ПЧ серии LCI параметры сгруппированы по функциональному назначению;

всего имеется 16 групп от F0 0 до F15. Для удобства программирования важно

помнить:

1. номер группы соответствует меню первого уровня;

2. номер параметра соответствует меню второго уровня;

3. значение параметра соответствует меню третьего уровня. Краткая

информация о таблице функциональных параметров. Назначение столбцов

таблицы функциональных параметров:

1-й столбец, «Параметр», содержит номер параметра;

2-й столбец, «Наименование», содержит полное название параметра;

3-й столбец, «Диапазон настройки», обозначает допустимый диапазон

значений параметра;

4-й столбец, «Заводское значение» - исходное установленное значение;

5-й столбец, «Изменение», обозначает условия изменения или отсутствие

возможности изменения данного параметра. Ниже подробно описаны

условные обо- значения:

«x»: значение данного параметра может быть изменено как в состоянии

останова, так и в состоянии работы;

«•»: значение данного параметра может быть изменено только в состоянии

останова;

«**»: значение данного параметра используется только для мониторинга,

его изменение невозможно;

«##»: значение данного параметра может быть изменено только

специалистами сервисной службы.

Пара-

Название

Диапазон настройки

Завод.

Изм.

метр

настр.

F00: группа основных параметров

F00.00

Метод

0: Векторное управление

•

управления

с разомкнутым контуром (SVC)

1: Векторное управление с замкнутым

контуром (VC) (только для моделей

свыше 5.5 кВт)

2: Скалярное управление (U/f)

F00.01

Вариант

0: Управление с панели

управления

1: Управление с клемм

преобра-

2: Управление по сетевому протоколу

зователем

частоты

F00.02

Резерв

F00.03

Макси-

50,00 Гц ~ 600,00 Гц

50,00 Гц

•

мальная

выходная

частота

F00.04

Верхняя

F00.05 ~ F00.03 (максимальная

50,00 Гц

предельная

частота)

частота

F00.05

Нижняя

0,00 Гц ~ F00.04 (предел рабочей

00,00 Гц

предельная

частоты)

частота

F00.06

Выбор

0: Кнопки панели управления (без

•

источника

сохранения значения опорной частоты

задания

при отключении питания)

опорного

1: Кнопки панели управления (с

сигнала

сохранением значения опорной

канала А

частоты при отключении питания)

2: Аналоговый вход AI1

3: Аналоговый вход AI2

4: Аналоговый вход AI3 (только для

моделей свыше 5.5 кВт)

5: Высокочастотный импульсный вход

(HDI) (только свыше 5.5 кВт)

6: Многоступенчатый режим

управления

7: ПЛК

8: ПИД-управление

9: Сетевой протокол

10: Потенциометр панели управления

F00.07

Выбор

Аналогично параметра F00.06

•

источника

задания опор-

ного сигнала

канала В

F00.08

Установка

0: Относительно максимальной

верхнего

частоты

предела

1: Относительно канала A

источника

задания опор-

ного сигнала

канала В

F00.09

Комбинации

0: канал А

каналов

1: канал В

задания опор-

2: Переключение между каналами А

ного сигнала

и В

3: А+В

4: А-В

5: Макс. (А И В)

6: Мин. (А И В)

F00.10

Опорная

0,00 Гц ~ F00.03

50,00 Гц

начальная

(максимальная частота)

частота при

задании с

кнопок панели

управления

F00.11

Разрешение

1: 0,1 Гц

•

выходной

2: 0,01 Гц

частоты

F00.12

Время

0,00 с ~ 6500,0 с

Зависит

разгона 1

от

модели

F00.13

Время

0,00 с ~ 6500,0 с

Зависит

замедления 1

от

модели

F00.14

Точность

0: 1 секунды

•

времени

1: 0,1 секунды

разгона и

2: 0,01 секунды

торможения

F00.15

Базовая

0: максимальная частота (F00.03)

•

частота

1: Опорная частота

времени

2: 100 Гц

разгона и

замедления

F00.16

Выбор

0: вращение в направлении по

направления

умолчанию

вращения

1: вращение в противоположном

направлении

F00.17

Установка

0,5 кГц ~ 16,0 кГц

Зависит

•

несущей

от

частоты

модели

ШИМ-сигнала

F00.18

Регулировка

0: Нет

несущей

1: Да

частоты в

зависимости

от темпера-

туры

F00.19

Источник

0: Цифровой сигнал в параметре

•

задания

F00.04

опорного

1: Аналоговый вход AI1

сигнала

2: Аналоговый вход AI2

верхней

3: Аналоговый вход AI3 (только для

предельной

моделей свыше 5.5 кВт)

частоты

4: Высокочастотный импульсный вход

(HDI) (только для моделей свыше 5.5

кВт)

5: Сетевой протокол

F00.20

Смещение

0,00 Гц ~ максимальная частота

00,00 Гц

•

верхней

(F00.03)

предельной

частоты

F00.21

Выбор

0: рабочая частота

•

частоты,

1: опорная частота

регулируемой

с панели

управления

F00.22

Резерв

F00.23

Диапазон

0%~150%

100%

регулировки

источника

задания

опорного сиг-

нала канала В

при

наложении

F00.25

Частота

0,00 Гц ~ F00.03 (максимальная

00,00 Гц

смещения

частота)

источника

задания

опорного

сигнала

канала В при

наложении

F00.26

Выбор

0: Без сохранения в памяти

сохранения

1: Сохранение в памяти

опорной

частоты,

заданной

с панели

управления

в режиме

останова

F00.27

Тип

0: тип G

Зависит

•

преобразова-

1: тип P

от

теля частоты

модели

F00.28

Восстановле-

0: нет

•

ние заводских

1: Сбросить к заводским настройками,

параметров

кроме параметров электродвигателя

2: Очистить историю ошибок

F00.29

Резерв

F00.30

Резерв

F01: группа параметров управления пуском и остановом

F01.00

Режим

0: Прямой пуск

запуска

1: Запуск после определения скорости

вращения

2: Динамическое торможение перед

запуском

F01.01

Частота

0,00 Гц ~ 10,00 Гц

0,00 Гц

запуска

F01.02

Время

0,0 с ~ 100, 0 с

0,0 с

•

удержания

частоты

запуска

F01.03

Ток дина-

0%~ 100%

•

мического

торможения

перед

запуском

F01.04

Время

0,0 с ~ 100, 0 с

0,0 с

•

удержания

динами-

ческого

торможения

F01.05

Выбор

0: Прямая зависимость

•

характери-

1: S-образная характеристика разгона/

стики разгона

замедления A

и замедления

2: S-образная характеристика разгона/

замедления В

F01.06

Начальный

0,0% ~ (100,0%-F01.07)

30%

•

участок ха-

рактеристики

F01.07

Конечный

0,0% ~ (100,0%-F01.06)

30%

•

участок ха-

рактеристики

F01.08

Выбор

0: Останов с замедлением

режима

1: Останов по инерции

останова

F01.09

Начальная

0,00 Гц ~ F00.03 (максимальная

0,00 Гц

частота дина-

частота)

мического

торможения

при останове

F01.10

Время

0,0 с ~ 100,0 с

0,0 с

ожидания

динами-

ческого

торможения

при останове

F01.11

Ток дина-

0%~100%

мического

торможения

F01.12

Время

0,0 с ~ 100,0 с

0,0 с

выполнения

динами-

ческого тор-

можения при

останове

F01.13

Режим

0: Запуск с частоты останова

•

контроля

1: Запуск с нулевой скорости

скорости

2: Запуск с максимальной частоты

F01.14

Коэффициент

1~100

быстро-

действия

отслеживания

скорости

F01.15

Коэффициент

0%~100%

100%

использова-

ния тормозно-

го комплекта

F02: группа настройки параметров электродвигателя 1

F02.00

Тип

0: Асинхронный электродвигатель

•

электродвига-

общего назначения

теля 1

1: Асинхронный электродвигатель,

адаптированный для ПЧ

F02.01

Номинальная

0,1 кВт ~ 1000,0 кВт

Зависит

•

мощность

от

асинхронного

модели

электро-

двигателя 1

F02.02

Номинальная

0,01 Гц ~ F00.03 (максимальная

Зависит

•

частота

частота)

от

асинхронного

модели

электро-

двигателя 1

F02.03

Номинальная

1 об/мин ~ 65535 об/мин

Зависит

•

скорость

от

асинхронного

модели

электро-

двигателя 1

F02.04

Номинальное

1 В-2000 В

Зависит

•

напряжение

от

асинхронного

модели

электро-

двигателя 1

F02.05

Номинальный

0,01 ~ 655,35 А

Зависит

•

ток

(мощность преобразователя частоты

от

асинхронного

<= 55 кВт) 0,1 ~ 6553,5 А

модели

электро-

(мощность преобразователя частоты

двигателя 1

> 55 кВт)

F02.06

Сопротивле-

0,00 Ом ~ 65,535 Ом

Зависит

•

ние статора

(мощность преобразователя частоты

от

асинхронного

<= 55 кВт) 0,0001 Ом ~ 6,5535 Ом

модели

электродви-

(мощность преобразователя частоты

гателя 1

> 55 кВт)

F02.07

Сопротивле-

0,00 Ом ~ 65,535 Ом

Зависит

•

ние ротора

(мощность преобразователя частоты

от

асинхронного

<= 55 кВт) 0,000 Ом ~ 6,5535 Ом

модели

электродви-

(мощность преобразователя частоты

гателя 1

> 55 кВт)

F02.08

Индуктив-

0,01 МГн ~ 655,35 МГн

Зависит

•

ность

(мощность преобразователя частоты

от

рассеяния

<= 55 кВт) 0,001 МГн ~ 65,535 МГн

модели

асинхронного

(мощность преобразователя частоты

электродвига-

> 55 кВт)

теля 1

F02.09

Взаимная

0,1 МГн ~ 6553,5 МГн

Зависит

•

индуктив-

(мощность преобразователя частоты

от

ность

<= 55 кВт) 0,01 МГн ~ 655,35 МГн

модели

асинхронного

(мощность преобразователя частоты

электродви-

> 55 кВт)

гателя 1

F02.10

Ток холостого

0,01A~F02.05 (мощность

Зависит

•

хода

преобразователя частоты <= 55 кВт)

от

асинхронного

0,01A~F02.05 (мощность

модели

электродви-

преобразователя частоты > 55 кВт)

гателя 1

F02.27

Тип энкодера

0: ABZ инкрементальный

Зависит

•

1: UVW инкрементальный

от

модели

F02.28

Выбор типа

0: QEP1

•

платы PG

F02.29

Количество

1~65535

2500

•

импульсов на

оборот

F02.30

Последо-

0: прямая

•

вательность

1: обратная

фаз AB энко-

дера ABZ

F02.31

Угол уставки

0,0 ~359,9°

0,0°

•

энкодера

F02.32

Последова-

0: прямая

•

тельность

1: обратная

фаз UVW

энкодера

UVW

F02.33

Угол

0,0~ 359,9°

0,0°

•

смещения

датчика UVW

F02.36

Время

0.0: нет

0,0

•

обнаружения

0,1 с ~ 100,0 с

обрыва

обратной

связи по

скорости

F02.37

Идентифи-

0: нет

•

кация

1: статическая идентификация (если

параметров

электродвигатель механически

электро-

невозможно отцепить от нагрузки)

двигателя

2: полная идентификация (если

(автона-

электродвигатель механически

стройка)

отцеплен от нагрузки)

F03: группа параметров для регулировки векторного способа управления (VC)

F03.00

Коэффициент

1~100

пропорциона-

льности

контура

скорости 1

F03.01

Время

0,01 с ~ 10,00 с

0,50 с

интегрирова-

ния контура

скорости 1

F03.02

Частота

0,00 Гц ~ F03.05

5,00 Гц

переключения

F03.03

Коэффициент

1~100

пропорциона-

льного

увеличения

контура

скорости 2

F03.04

Время

0,01 с ~ 10,00 с

1,00 с

интегрирова-

ния

отклонений

контура

скорости 2

F03.05

Частота

F03.02~F00.03 (максимальная частота)

10,00 Гц

переключе-

ния 2

F03.06

Повышение

50%~200%

100%

момента при

векторном

управлении

F03.07

Время

0,000 с ~ 0,100 с

0,000 с

фильтрова-

ния контура

скорости

F03.08

Коэффициент

0~200

перевозбуж-

дения при

векторном

управлении

F03.09

Источник

0: Цифровой сигнал в параметре

задания

F03.10

макси-

1: Аналоговый вход AI1

мального

2: Аналоговый вход AI2

момента

3: Аналоговый вход AI3 (только для

для режима

моделей свыше 5.5 кВт)

управления

4: Высокочастотный импульсный вход

по скорости

HDI (только для моделей свыше 5.5

кВт)

5: Задание по сетевому протоколу

6: Минимальный сигнал из AI1, AI2

7: Максимальный сигнал из AI1, AI2

F03.10

Ограничение

0,0% ~ 200,0%

150%

момента для

режима

управления

по скорости

F03.13

Пропорцио-

0~60000

2000

нальный

коэффициент

возбуждения

контура тока

F03.14

Коэффициент

0~60000

1300

интегриро-

вания

возбуждения

контура тока

F03.15

Пропорцио-

0~60000

2000

нальный

коэффициент

усиления

момента

контура тока

F03.16

Коэффициент

0~60000

1300

интегриро-

вания

момента

контура тока

F03.17

Интегральное

0: неактивно

свойство

1: активно

контура

скорости

F03.18

Режим

0: Без ослабления

ослабления

1: Режим ручного расчета

магнитного

2: Режим автоматической регулировки

потока

синхронного

электро-

двигателя

F03.19

Нижний

50%~500%

100%

предел

ослабления

магнитного

потока син-

хронного

электро-

двигателя

F03.20

Макси-

1%~300%

50%

мальный ток

намагничи-

вания

F03.21

Автомати-

10%~500%

100%

ческая ре-

гулировка

ослабления

магнитного

потока

F03.22

Коэффициент

2~10

интегрирова-

ния

ослабления

магнитного

потока

F03.23

Выбор

0: управление по скорости

•

режима

1: управление по моменту

управления

по скорости/

по моменту

F03.24

Источник

0: Цифровой сигнал в параметре

•

задания

F03.26

опорного

1: Аналоговый вход AI1

сигнала

2: Аналоговый вход AI2

в режиме

3: Аналоговый вход AI3 (только для

управления

моделей свыше 5.5 кВт)

по моменту

4: Высокочастотный импульсный вход

HDI (только для моделей свыше 5.5

кВт)

5: Сетевой протокол

6: Минимальный сигнал из AI1 и AI2

7: Максимальный сигнал из AI1 и AI2

F03.26

Цифровой

-200,0%~200,0%

150%

опорный

сигнал

F03.28

Предельная

0,00 Гц ~ F00.03

50,00 Гц

частота для

(максимальная частота)

прямого

вращения

в режиме

управления

по моменту

F03.29

Предельная

0,00 Гц ~ F00.03

50,00 Гц

частота для

(максимальная частота)

обратного

вращения

в режиме

управления

по моменту

F03.30

Время

0,00 с ~ 650,00 с

0,00 с

разгона в

режиме

управления

по моменту

F03.31

Время

0,00 с ~ 650,00 с

0,00 с

замедления

в режиме

управления

по моменту

F04: группа параметров при скалярном способе управления (U/f)

F04.00

Выбор кривой

0: Прямая характеристика

•

разгона в

1: Ломаная характеристика

скалярном

2: Квадратичная характеристика U/f

режиме U/f

3: Полностью раздельный режим U/f

для электро-

4: Частично раздельный режим U/f

двигателя 1

5: Квадратичная характеристика 1,2 U/f

6: Квадратичная характеристика 1,4 U/f

7: Квадратичная характеристика 1,6 U/f

8: Квадратичная характеристика 1,8 U/f

F04.01

Повышение

0,0%:

Зависит

крутящего

(автоматическое повышение момента)

от

момента элек-

0,1%~ 30,0%

модели

тродвигателя

F04.02

Частота

0,00 Гц ~ F00.03

50,00 Гц

•

отсечки

(максимальная частота)

повышения

крутящего

момента

электро-

двигателя 1

F04.03

Частота 1

0,00 Гц ~ F04.05

0,00 Гц

•

на ломаной

характери-

стике U/f

электро-

двигателя 1

F04.04

Напряжение

0,0%~100,0%

•

1 на ломаной

характери-

стике U/f

электро-

двигателя 1

F04.05

Частота 2

F04.03~ F04.07

0,00 Гц

•

на ломаной

характери-

стике U/f

электро-

двигателя 1

F04.06

Напряжение

0,0%~100,0%

•

2 на ломаной

характери-

стике U/f

электро-

двигателя 1

F04.07

Частота 3

F04.05~F02.02

0,00 Гц

•

на ломаной

(номинальная частота двигателя)

характери-

стике U/f

электро-

двигателя 1

F04.08

Напряжение

0,0%~100%

•

3 на ломаной

характери-

стике U/f

электро-

двигателя 1

F04.09

Компенсация

0,0%~ 200,0%

скольжения

электродви-

гателя 1 U/f

F04.10

Коэффициент

0~200

перевозбуж-

дения U/f

F04.11

Коэффициент

0~100

Зависит

подавления

от

колебания U/f

модели

F04.13

Источник

0: Цифровой сигнал в параметре

задания

F03.26 (F04.14)

опорного

1: Аналоговый вход AI1

сигнала при

2: Аналоговый вход AI2

раздельном

3: Аналоговый вход AI3 (только для

U/f

моделей свыше 5.5 кВт)

4: Высокочастотный импульсный вход

HDI (только для моделей свыше 5.5

кВт)

5: Многоступенчатый режим

управления

6: ПЛК

7: ПИД-управление

8: Сетевой протокол

F04.14

Отсечка

0 В ~ F02.04 (номинальное напряжение

0 В

напряжения

электродвигателя)

при раздель-

ном U/f

F04.15

Время

0,0 с ~ 100,0 с

0,0 с

нарастания

Примечание: время изменения

напряжения

напряжения электродвигателя с 0 В

при раздель-

до номинального (F02.04)

ном U/f

F05: группа управления функциями защит

F05.00

Защита от

0: неактивна

обрыва фазы

1: активна

на входе

F05.01

Защита от

0: неактивна

обрыва фазы

1: активна

на выходе

F05.02

Функция

0: недействительно

мгновенного

1: торможение

снижения

2: торможение до остановки

частоты при

отключении

питания

F05.03

Время

0,00 с ~ 100,00 с

0,50 с

определения

отключения

напряжения

питания

F05.04

Минимальный

60,0%~100,0%

80%

уровень

(стандартное напряжение шины)

напряжения

на ЗПТ

F05.05

Коэффициент

0~100

снижения

скорости при

превышении

напряжения

F05.06

Уровень

120%~150%

130%

срабатывания

защиты при

перенапря-

жении

F05.07

Коэффициент

0~100

снижения

скорости при

перегрузке по

току

F05.08

Настройка

100%~200%

150%

снижения

скорости при

перегрузке по

току

F05.09

Предупрежде-

0: неактивно

ние о

1: активно

перегрузке

электро-

двигателя

F05.10

Уровень

0,20~10,00

1,00

обнаружения

предупрежде-

ния о

перегрузке

электродви-

гателя

F05.11

Время

50%~100%

80%

предупре-

ждения о

перегрузке

электро-

двигателя

F05.12

Выбор

0: неактивна

защиты в

1: активна

холостом

режиме

F05.13

Уровень

0,0 ~ 100,0%

10%

обнаружения

(номинального тока двигателя)

холостого

хода

F05.14

Время

0,0 с ~ 60,00 с

1,0 с

обнаружения

падения

нагрузки

F05.15

Значение

0,0%~50,0%

20%

За-

обнаруже-

(F00.03 максимальная частота)

водс-

ния превыше-

кое

ния заданной

скорости

F05.16

Время

0,0 с ~ 60,00 с

1,0 с

обнаружения

превышения

заданной

скорости

F05.17

Значение

0,0%~ 50,0%

20%

обнаружения

(F00.03 максимальная частота)

отклонения

скорости

F05.18

Время

0,0 с ~ 60,0 с

5,0 с

обнаружения

отклонения

скорости

F05.19

Количество

0~20

автома-

тических

перезапусков

при

срабатыва-

нии защит

F05.20

Интервал

0,1 с ~ 100,0 с

1,0 с

между

автома-

тическими пе-

резапусками

при

срабатывании

защит

F05.21

Выбор

0: Останов по инерции

00000

действия при

1: Останов с замедлением

срабатывании

2: Продолжение работы

защиты.

Разряд единиц: перегрузка

Вариант 1

электродвигателя (E007)

Разряд десятков: обрыв входной фазы

(E012)

Разряд сотен: обрыв выходной фазы

(E013)

Разряд тысяч: внешняя ошибка (E00D)

Разряд десятков тысяч: обрыв связи по

сетевому протоколу (E018)

F05.22

Выбор

0: Останов по инерции

00000

действия при

1: Останов с замедлением

срабатывании

2: Продолжение работы

защиты.

Разряд единиц: сбой в работе

Вариант 2

энкодера/платы расширения PG (E026)

Разряд десятков: резерв

Разряд сотен: резерв

Разряд тысяч: перегрев

электродвигателя (E036)

Разряд десятков тысяч: достигнуто

общее время работы (Е020)

F05.23

Выбор

0: Останов по инерции

00000

действия при

1: Останов с замедлением

срабатывании

2: Продолжение работы

защиты.

Разряд единиц и десятков: резерв

Вариант 3

Разряд сотен: достигнуто время в

состоянии останова (E029)

Разряд тысяч: холостой ход (Е030)

Разряд десятков тысяч: обрыв сигнала

обратной связи при ПИД управлении

(E02E)

F05.24

Выбор

0: Останов по инерции

00000

действия при

1: Останов с замедлением

срабатывании

2: Продолжение работы

защиты.

Разряд единиц: отклонение от

Вариант 4

заданной скорости (E034)

Разряд десятков: превышение

заданной скорости (E035)

Разряд сотен: некорректные

параметры электродвигателя

F05.26

Частота

0: Продолжение работы на текущей

при выборе

частоте

действия

1: Продолжение работы на опорной

продолжение

частоте

работы

2: Продолжение работы на

максимальной частоте

3: Продолжение работы на

минимальной частоте

4: Продолжение работы на аварийной

частоте

F05.27

Код

0: отсутствие неисправностей

ошибки №1

1: Превышение тока при разгоне (E004)

(последняя

2: Превышение тока при замедлении

зафиксиро-

или торможении (E005)

ванная

3: Превышение тока при постоянной

ошибка в

скорости (E006)

журнале

4: Превышение напряжения ЗПТ при

неисправ-

разгоне (E002)

ностей)

5: Превышение напряжения ЗПТ при

замедлении или торможении (E00А)

F05.28

Код ошибки

6: Превышение напряжения ЗПТ при

№2 (пред-

постоянной скорости (E003)

последняя

7: Пониженное напряжение ЗПТ (E001)

фикс. ошибка

8: Перегрузка электродвигателя (E007)

в журнале

9: Перегрузка преобразователя

неиспра-

частоты (E008)

вностей)

10: Обрыв входной фазы (E012)

11: Обрыв выходной фазы (E013)

F05.29

Код

12: Перегрев силового модуля (Е00Е)

ошибки №3

13: Перегрузка тормозного резистора

(предыдущая

(E014)

зафикси-

14: Неисправность контактора или

рованная

платы питания (E017)

ошибка в

15: Пользовательский отказ (EOOD)

журнале

16: Ошибка связи сетевого протокола

неисправ-

(E018)

ностей)

17: Ошибка измерения тока (E015)

18: Ошибка при идентификации

параметров электродвигателя (E016)

19: Достигнут предел времени работы

(E020)

20: Ошибка EEPROM (E00F)

21: Короткое замыкание

электродвигателя на землю (E023)

22: Обрыв сигнала обратной связи при

ПИД- регулировании (E02E)

23: Сбой в работе энкодера/платы

расширения PG (E026)

24: Неисправность ПЧ (Е033)

25: Достигнуто время в состоянии

останова (E029)

26: Холостой ход (E030)

27: Блокировка вала или слишком

большая нагрузка (E032)

28: отклонение от заданной скорости

(E034)

29: Попытка переключения между

электродвигателя в процессе работы

(E038)

30: Превышение заданной скорости

(E035)

31: Перегрев электродвигателя (E036)

32: Некорректные параметры

электродвигателя (E037)

F05.30

Рабочая

частота при

ошибке №1

F05.31

Выходной ток

при ошибке

№1

F05.32

Напряжение

звена

постоянного

тока при

ошибке №1

F05.33

Состояние

входных

клемм при

ошибке №1

F05.34

Состояние

выходных

клемм при

ошибке №1

F05.35

Состояние ПЧ

при ошибке

№1

F05.36

Время в

режиме

останова при

ошибке №1

F05.37

Время в

режиме

работы при

ошибке №1

F05.38

Рабочая

частота при

ошибке №2

F05.39

Выходной ток

при ошибке

№2

F05.40

Напряжение

звена

постоянного

тока при

ошибке №2

F05.41

Состояние

входных

клемм при

ошибке №2

F05.42

Состояние

выходных

клемм при

ошибке №2

F05.43

Состояние ПЧ

при ошибке

№2

F05.44

Время в

режиме

останова при

ошибке №2

F05.45

Время в

режиме

работы при

ошибке №2

F05.46

Рабочая

частота при

ошибке №3

F05.47

Выходной ток

при ошибке

№3

F05.48

Напряжение

звена

постоянного

тока при

ошибке №3

F05.49

Состояние

входных

клемм при

ошибке №3

F05.50

Состояние

выходных

клемм при

ошибке №3

F05.51

Состояние ПЧ

при ошибке

№3

F05.52

Время в

режиме

останова при

ошибке №3

F05.53

Время в

режиме

работы при

ошибке №3

F05.54

Резерв

За-

вод-

ское

F05.55

Резерв

F05.56

Аварийная

0,0% ~ 100,0% (100% соответствует

100%

частота

максимальной частоте F00.03)

F05.57

Тип датчика

0: нет датчика температуры

температуры

1: PT100

электродви-

2: РТ1000

гателя

(только для моделей свыше 5.5 кВт)

F05.58

Пороговое

(0°С ~200°С)

110°С

значение

срабатывания

защиты

электродвига-

теля от

перегрева

F05.59

Пороговое

(0°С ~200°С)

90°С

значение

предупрежде-

ния о

перегреве

электро-

двигателя

F05.60

Порог

F05.04~100,0%

90%

срабатыва-

ния защиты

при низком

напряжении

F06: функции входных клемм

F06.00

Выбор

0: Нет функции

функции

1: Вращение вперед

клеммы S1

2: Реверс

3: Трехпроводной режим управления

(СТОП)

4. Толчковый режим

5. Обратный толчковый режим

6: Останов по инерции

7: Перезапуск при ошибке

8: Пользовательская ошибка

9: Увеличение частоты

10: Уменьшение частоты

11: Сброс на опорную частоту

12: Клемма многоступенчатого

управления 1

13: Клемма многоступенчатого

управления 2

14: Клемма многоступенчатого

управления 3

F06.01

Выбор

15: Клемма многоступенчатого

функции

управления 4

клеммы S2

16: Пауза в работе

17: Клеммы 1 выбора времени разгона

F06.02

Выбор

и замедления

функции

18: Клеммы 2 выбора времени разгона

клеммы S3

и замедления

F06.03

Выбор

19: Клемма выбора источника задания

функции

опорного сигнала

клеммы S4

20: Клемма выбора источника задания

команды запуска

F06.04

Выбор

21: Запрет изменения частоты от

функции

других источников

клеммы S5

22: Приостановка интегральной

составляющей ПИД управления

F06.05

Выбор

23: Сброс текущего состояния ПЛК

функции

24: Пауза вобуляции

клеммы S6

25: Счетчик импульсов

F06.06

Выбор

26: Сброс счетчика импульсов

функции

27: Контроль длины

клеммы S7

28: Сброс длины

29: Запрет управления крутящим

F06.07

Выбор

моментом

функции

30: Высокочастотный импульсный вход

клеммы S8

(только для HDI)

31: Резерв

F06.08

Выбор

32: Немедленное динамическое

функции

торможение

клеммы S9

33: Пользовательский отказ

F06.09

Выбор

34: Запрет на изменение опорного

функции

сигнала

клеммы HDI

35: Изменение направления действия

ПИД- управления

36: Внешний останов 1

37: Клемма переключения между

вариантами управления 2

38: Приостановка интегрирования при

ПИД- управлении

39: Резерв

40: Резерв

41: Клемма переключения между

параметрами электродвигателей

42: Резерв

43: Переключатель параметров ПИД-

управления

44: Резерв

45: Резерв

46: Переключение между режимами

управления по скорости/моменту

47: Аварийный останов

48: Внешний останов 2

49: Динамическое торможение

50: Сброс времени в рабочем режиме

F06.10

Выбор типа

0: Положительная логика

00000

логики для

1: Отрицательная логика

цифровых

Разряд единиц: S1

входов S1-S5

Разряд десятков: S2

Разряд сотен: S3

Разряд тысяч: S4

Разряд десятков тысяч: S5

F06.11

Выбор типа

0: Положительная логика

00000

логики для

1: Отрицательная логика

цифровых

Разряд единиц: S6

входов S6-

Разряд десятков: S7

HDI

Разряд сотен: S8

Разряд десятков тысяч: HDI (только

для моделей свыше 5.5 кВт)

F06.12

Время

0,000 с ~ 1,000 с

0,010 с

фильтрования

цифровых

входов

F06.13

Режим работы

0: двухпроводной режим управления 1

управления с

1: двухпроводной режим управления 2

клемм

2: трехпроводной режим управления 1

3: трехпроводной режим управления 2

F06.14

Скорость

0,001 Гц / с ~ 65,535 Гц / с

1,00 Гц/с

изменения

при задании

опорного

сигнала с

кнопок панели

или клемм

F06.15

Время

0,0 с ~ 3600,0 с

0,0 с

задержки

срабатывания

цифрового

входа S1

F06.16

Время

0,0 с ~ 3600,0 с

0,0 с

задержки

срабатывания

цифрового

входа S2

F06.17

Время

0,0 с ~ 3600,0 с

0,0 с

задержки

срабатывания

цифрового

входа S3

F06.18

Нижний

0.00 В ~ P06.20

0,00 В

предел

аналогового

входа Al1

F06.19

Опорный

-100,0% ~ +100,0%

сигнал

соответствую-

щий нижнему

пределу

аналогового

входа Al1

F06.20

Верхний

F06.18~ + 10,00 В

10,00 В

предел

аналогового

входа Al1

F06.21

Опорный

-100,0% ~ +100,0%

100%

сигнал

соответствую-

щий верхнему

пределу

аналогового

входа Al1

F06.22

Время

0,00 с ~ 10,00 с

0,10 с

фильтрования

AI1

F06.23

Нижний

0,00 В ~ F06.25

0,00 В

предел

аналогового

входа Al2

F06.24

Опорный

-100,0% ~ +100,0%

сигнал

соответствую-

щий нижнему

пределу

аналогового

входа Al2

F06.25

Верхний

F06.23 ~ + 10,00 В

10,00 В

предел

аналогового

входа Al2

F06.26

Опорный

-100,0% ~ +100,0%

100%

сигнал

соответствую-

щий верхнему

пределу

аналогового

входа Al2

F06.27

Время

0,0 с ~ 10,0 с

0,10 с

фильтрования

AI2

F06.28

Нижний

-10,00 В ~ F06.30

0,10 В

предел

(только для моделей свыше 5.5 кВт)

аналогового

входа Al3

F06.29

Опорный

-100,0% ~ +100,0%

сигнал

(только для моделей свыше 5.5 кВт)

соответствую-

щий нижнему

пределу

аналогового

входа Al3

F06.30

Верхний

F06.28 ~ +10,00 В

4,00 В

предел

(только для моделей свыше 5.5 кВт)

аналогового

входа Al3

F06.31

Опорный

-100,0% ~ +100,0%

100%

сигнал

(только для моделей свыше 5.5 кВт)

соответствую-

щий верхнему

пределу

аналогового

входа Al3

F06.32

Время

0,00 с ~ 10,00 с

0,10 с

фильтрования

(только для моделей свыше 5.5 кВт)

AI3

F06.33

Нижний

0,00 кГц ~ F06.35

0,00 кГц

предел

высоко-

частотного

импульсного

входа HDI

F06.34

Опорный

-100,0% ~ +100,0%

сигнал

(только для моделей свыше 5.5 кВт)

соответствую-

щий нижнему

пределу

импульсного

входа HDI

F06.35

Верхний

F06.33 ~ + 100,00 кГц

50,00 кГц

предел

(только для моделей свыше 5.5 кВт)

импульсного

входа HDI

F06.36

Опорный

-100,0% ~ +100,0%

100%

сигнал

(только для моделей свыше 5.5 кВт)

соответствую-

щий верхнему

пределу

импульсного

входа HDI

F06.37

Время

0,00 с ~ 10,00 с

0,10 с

фильтрования

(только для моделей свыше 5.5 кВт)

HDI

F06.38

Выбор кривой

Разряд единиц: выбор характеристики

H.321

для AI

для Al1

Разряд десятков: выбор

характеристики для AI2

Разряд сотен: выбор характеристики

для AI3

1: Характеристика 1

(2 точки, см. F06.18 ~ F06.21)

2: Характеристика 2

(2 точки, см. F06.23 ~ F06.26)

3: Характеристика 3

(2 точки, см. F06.28 ~ F06.31)

4: Характеристика 4

(4 точки, см. F06.40 ~ F06.47)

5: Характеристика 5

(4 точки, см. F06.48~F06.55)

F06.39

Выбор

Разряд единиц: AI1 ниже нижнего

H.000

настроек

предела установленного параметра

входа AI при

0: соответствует минимальной

значении

настройке входа

напряжения

1: 0,0%

ниже

Разряд десятков: AI2 ниже нижнего

минималь-

предела установленного параметра

ного

Разряд сотен: AI3 ниже нижнего

предела установленного параметра

F06.40

Задание

-10,00 В ~ F06.42

0,305

точки 1 ха-

рактеристики

F06.41

Опорный

-100,0% ~ +100,0%

сигнал,

соответствую-

щий точке 1

характе-

ристики 4

F06.42

Задание

F06.40 ~F06.44

3,00 В

точки 2 ха-

рактеристики

F06.43

Опорный

-100,0% ~ +100,0%

30%

сигнал,

соответствую-

щий точке 2

характеристи-

ки 4

F06.44

Задание

F06.42 ~ F06.46

6,00 В

точки 3 ха-

рактеристики

F06.45

Опорный

-100,0% ~ +100,0%

60%

сигнал,

соответствую-

щий точке 3

характери-

стики 4

F06.46

Задание

F06.44 - + 10,00В

10,00 В

точки 4 ха-

рактеристики

F06.47

Опорный

-100,0% ~ +100,0%

100%

сигнал,

соответствую-

щий точке 4

характеристи-

ки 4

F06.48

Задание

-10,00В -F06.50

-10,00 В

точки 1 ха-

рактеристики

F06.49

Опорный

-100,0% ~ +100,0%

-100%

сигнал,

соответствую-

щий точке 1

характери-

стики 5

F06.50

Задание

F06.48 ~ F06.52

- 3,00 В

точки 2 ха-

рактеристики

F06.51

Опорный

-100,0% ~ +100,0%

-30%

сигнал,

соответствую-

щий точке 2

характери-

стики 5

F06.52

Задание

F06.50 ~ F06.54

3,503

точки 3 ха-

рактеристики

F06.53

Опорный

-100,0% ~ +100,0%

30%

сигнал,

соответствую-

щий точке 3

характери-

стики 5

F06.54

Задание

F06.52 ~ + 10,00 В

10,00 В

точки 4 ха-

рактеристики

F06.55

Опорный

-100,0% ~ +100,0%

100%

сигнал,

соответствую-

щий точке 4

характери-

стики 5

F06.64

Значение

-100,0% ~ +100,0%

точки скачко-

образного

перехода

характери-

стики AI1

F06.65

Настройка

0,0% ~ 100,0%

0,5%

диапа-

зона точки

скачкооб-

разного

перехода ха-

рактеристики

AI1

F06.66

Настройка

-100,0% ~ 100,0%

диапазона

точки

скачкооб-

разного

перехода ха-

рактеристики

AI1

F06.67

Настройка

0,0% ~ 100,0%

0,5%

диапазона

точки скачко-

образного

перехода ха-

рактеристики

AI2

F06.68

Значение

-100,0% ~ 100,0%

0,5%

точки скачко-

(только для моделей свыше 5.5 кВт)

образного

перехода

характери-

стики AI3

F06.69

Настройка

0,0% ~ 100,0%

диапазона

точки скачко-

образного

перехода ха-

рактеристики

AI1

F07: функции выходных клемм

F07.00

Выбор типа

0: Импульсный выход (HDOP)

выхода HDO

1: Выход с открытым коллектором

(только для

(HDOR)

моделей

0: Нет функции

свыше 5.5

1: Достижение максимальной частоты

кВт)

2: Достижение частоты FDT1

3: Состояние отказа

F07.01

Выбор

4: Предупреждение о перегрузке

функции

электродвигателя

выхода HDOR

5: Предупреждение о перегрузке ПЧ

(только для

6: Работа на нулевой скорости (нет

моделей

выходного сигнала в состоянии

свыше 5.5

останова)

кВт)

7: Работа на нулевой скорости

F07.02

Выбор

(есть выходной сигнал в состоянии

функции

останова)

релейного

8: Достижение верхней предельной

выхода Т

частоты

(только для

9: Достижение нижней предельной

моделей

частоты (нет выходного сигнала при

свыше 5.5

останове)

кВт)

10: Достигнуто установленное

значение счетчика

F07.03

Выбор

11: Достигнуто назначенное значение

функции

счетчика

релейного

12: Достигнуто значение расстояние

выхода R

13: Цикл ПЛК завершен

14: Достигнуто суммарное время в

состоянии работы

15: Достигнут один из пределов

частоты

16: Достигнут предел крутящего

F07.04

Выбор

момента

функции

17: Готовность к запуску (состояние

выхода M01

останова)

(только для

18: Работа ПЧ

моделей

19: AI1>AI2

свыше 5.5

20: Низкое напряжение

кВт)

22: Резерв

23: Резерв

24: Достигнуто суммарное время во

включенном состоянии

25: Достижение частоты FDT2

26: Достижение значения частоты 1

27: Достижение значения частоты 2

28: Достижение значения тока 1

29: Достижение значения тока 2

30: Достижение установленного

значения времени

31: Достижение одного из предельных

значений сигнала аналогового входа

AI1

32: Падение нагрузки до 0

33: Реверс

34: Холостой ход

35: Достижение установленной

температуры модуля

36: Превышение пределов выходного

тока

37: Нижний предел рабочей частоты

(выходной сигнал в состоянии

останова)

38: Сигнал тревоги (продолжение

работы)

39: Предупреждение о перегреве

электродвигателя

40: Достигнуто текущее время работы

F07.06

Выбор

0: нормальная логика

0000

полярности

1: отрицательная логика

выходных

Разряд единиц: HDO

клемм

Разряд десятков: Т

Разряд сотен: R

Разряд тысяч: М01

F07.07

Время

0,0 с ~ 3600,0 с

0,0 с

задержки

(только для моделей свыше 5.5 кВт)

срабатывания

HDO

F07.08

Время

0,0 с ~ 3600,0 с

0,0 с

задержки

(только для моделей свыше 5.5 кВт)

срабатывания

F07.09

Время

0,0 с ~ 3600,0 с

0,0 с

задержки

срабатывания

F07.10

Время

0,0 с ~ 3600,0 с

0,0 с

задержки

(только для моделей свыше 5.5 кВт)

срабатывания

М01

F07.12

Выбор

0: Опорная частота

функции

1: Рабочая частота

выхода HDOP

2: Выходной ток

3: Выходное напряжение

F07.13

Выбор

4: Выходная скорость

функции

5: Выходной крутящий момент

выхода A01

6: Выходная мощность

F07.14

Выбор

7: Высокочастотный импульсный вход

функции

(100% соответствует 100,0 кГц)

выхода A02

8: AI1

(только для

9: AI2

моделей

10: АІ3

свыше 5.5

11: Значение длины

кВт)

12: Значение счетчика

13: Сигнал по сетевому протоколу

14: Выходной ток (100%

соответствует 1000,0 А)

15: Выходное напряжение (100%

соответствует 1000,0 В)

16: Зарезервировано

F07.15

Коэффициент

-100,0% ~100,0%

смещения

A01

F07.16

Усиление

10,00 ~ + 10,00

1,00

сигнала A01

F07.17

Коэффициент

-100,0% ~100,0%

смещения

(только для моделей свыше 5.5 кВт)

A02

F07.18

Усиление

10,00 ~ + 10,00

1,00

сигнала A02

(только для моделей свыше 5.5 кВт)

F07.19

Усиление

0 ~ 10,00

сигнала A02

(только для моделей свыше 5.5 кВт)

F07.20

Время

0 ~ 10,00

фильтрования

(только для моделей свыше 5.5 кВт)

A02

F07.21

Время

0 ~ 10,00

фильтрования

(только для моделей свыше 5.5 кВт)

HDO

F07.22

Верхний

0,01 кГц ~ 100,00 кГц

50,00 кГц

предел

(только для моделей свыше 5.5 кВт)

высоко-

частотного

импульсного

выхода HDO

F08: функции панели управления

F08.00

Пользова-

0 ~ 65535

тельский

пароль

F08.02

Функция

0: Активна только при режиме

останова для

управления запуском с панели

кнопки СТОП

1: Активна во всех режимах

F08.03

Параметры

0000 ~ FFFF

h.008F

отображения

00: Рабочая частота 1 (Гц)

в режиме

01: Опорная частота (Гц)

работы 1

02: Выходной ток (А)

03: Выходное напряжение (В)

04: Отображение скорости нагрузки

05: Выходная мощность (кВт)

06: Выходной момент (%)

07: Напряжение на ЗПТ (В)

08: Опорный сигнал ПИД-управления

09: Значение сигнала обратной связи

ПИД-управления

10: Состояние входных клемм

11: Состояние выходных клемм

12: Напряжение на AI1 (В)

13: Напряжение на AI2 (В)

14: Напряжение на AI3 (В)

15: Значение счётчика

F08.04

Параметры

0000 ~ FFFF

h.0000

отображения

Бит 0: Значение длины

в режиме

Бит 01: Состояние ПЛК

работы 2

Бит 02: Значение высокочастотного

входа (кГц)

Бит 03: Рабочая частота 2 (Гц)

Бит 04: Оставшееся время работы

Бит 05: Напряжение на AI1 до

коррекции (В)

Бит 06: Напряжение на AI1 до

коррекции (В)

Бит 07: Напряжение на AI1 до

коррекции (В)

Бит 08: Линейная скорость

09: Текущее время в состоянии

останова (часы)

10: Текущее время работы (мин.)

11: Частота входных импульсов (кГц)

12: Значение сигнала по сетевому

протоколу

13: Значение сигнала обратной связи

энкодера (скорость (Гц))

14: Отображение сигнала частоты А

(Гц) 15: Отображение сигнала частоты

В (Гц)

F08.05

Параметры

0000 ~ FFFF

H.0063

отображения

00: Опорная частота (Гц)

в состоянии

01: Напряжение на ЗПТ (В)

останова

02: Состояние входных клемм

03: Состояние выходных клемм

04: Опорное значение ПИД-управления

05: Напряжение на AI1 (В)

06: Напряжение на AI2 (В)

07: Напряжение на AI3 (В)

08: Значение счётчика

09: Значение длины

10: Состояние ПЛК

11: Линейная скорость

12: Частота входных импульсов (кГц)

F08.06

Коэффициент

0,0001 ~6,5000

1,0000

отображения

скорости

вращения

F08.07

Температура

0,0°С~100,0°С

выпрями-

тельного

моста

F08.08

Температура

0,0°С~100,0°С

силового

модуля ПЧ

F08.09

Версия

программного

обеспечения

F08.10

Общее время

0 ч ~ 65535 ч

в состоянии

работы

F08.11

Серийный

номер

изделия

F08.12

Количество

0: 0 знаков

знаков после

1: 1 знак

запятой при

2: 2 знака

отображении

3: 3 знака

скорости

вращения

F08.13

Общее

0 ч ~ 65535 ч

время во

включенном

состоянии (в

состоянии

работы и

останова)

F08.14

Общее

потребление

энергии

F09: расширенная группа

F09.00

Время

0,0 с ~ 6500,0 с

Значение

разгона 2

модели

F09.01

Время

0,0 с ~ 6500,0 с

замедления 2

F09.02

Время

0,0 с ~ 6500,0 с

разгона 3

F09.03

Время

0,0 с ~ 6500,0 с

замедления 3

F09.04

Время

0,0 с ~ 6500,0 с

разгона 4

F09.05

Время

0,0 с ~ 6500,0 с

замедления 4

F09.06

Опорная

0,00 Гц ~ F00.03

2,00 Гц

частота для

(максимальная частота)

толчкового

режима

F09.07

Время

0,0 с ~ 6500,0 с

20,0 с

разгона

толчкового

режима

F09.08

Время

0,0 с ~ 6500,0 с

20,0 с

замедления

для

толчкового

режима

F09.09

Частота

0,00 Гц ~ F00.03

0,00 Гц

скачкообраз-

(максимальная частота)

ной

перестройки 1

F09.10

Частота

0,00 Гц ~ F00.03

0,00 Гц

скачкооб-

(максимальная частота)

разной

перестройки 2

F09.11

Диапазон

0,00 Гц ~ F00.03

0,00 Гц

скачкооб-

(максимальная частота)

разной

перестройки

F09.12

Время паузы

0,0 с ~ 3000,0 с

0,0 с

при смене

направления

вращения

F09.13

Работа в

0: Разрешена

противопо-

1: Запрещена

ложном

направлении

вращения

F09.14

Опорная

0: Работа на нижней предельной

частота

частоте

ниже нижней

1: Останов

предельной

2: Работа на нулевой частоте

частоты

F09.15

Порог общего

0 ч ~ 65000 ч

0 ч

времени в

состоянии

работы и

останова

F09.16

Порог общего

0 ч ~ 65000 ч

0 ч

времени в

состоянии

работы

F09.17

Защита от

0: не активна

запуска после

1: активна

подачи пита-

ния

F09.18

Контроль

0,00 Гц ~ 10,00 Гц

0,00 Гц

скорости

снижения

частоты

F09.19

Выбор

0: Электродвигатель 1

электродви-

1: Электродвигатель 2

гателя

F09.20

Значение

0,00 Гц ~ F00.03

50,00 Гц

обнаружения

(максимальная частота)

частоты FDT1

F09.21

Диапазон

0,0% ~ 100,0%

обнаружения

(уровень FDT1)

частоты

(гистерезис

FDT 1)

F09.22

Значение

0,00 Гц ~ F00.03

50,00 Гц

обнаружения

(максимальная частота)

частоты FDT2

F09.23

Диапазон

0,0% ~ 100,0%

обнаружения

(уровень FDT2)

частоты

(гистерезис

FDT 2)

F09.24

Диапазон

0,0% ~ 100,0%

достижения

(F00.03 (максимальная частота))

максима-

льной

частоты

F09.25

Скачкооб-

0: неактивна

разная

1: активна

перестройка

частоты при

разгоне и

замедлении

F09.28

Частота

0,00 Гц ~ F00.03

0,00 Гц

переключения

(максимальная частота)

при разгоне 1

и разгоне 2

F09.29

Частота

0,00 Гц ~ F00.03

0,00 Гц

переключе-

(максимальная частота)

ния при

замедлении 1

и замедлении

F09.30

Приоритет

0: неактивен

клеммы

1: активен

толчкового

режима

F09.31

Частота

0,00 Гц ~ F00.03

50,00 Гц

регистрации 1

(максимальная частота)

F09.32

Диапазон

0,0% ~ 100,0% (F00.03

регистрации 1

(максимальная частота))

F09.33

Частота

0,00 Гц ~ F00.03

50,00 Гц

регистрации 2

(максимальная частота)

F09.34

Диапазон

0,0% ~ 100,0% (F00.03

регистрации 2

(максимальная частота))

F09.35

Уровень

0,0% ~ 300,0%

обнаружения

100% соответствует номинальному

холостого

току двигателя

тока

F09.36

Время

0,01 с ~ 600,00 с

0,10 с

задержки

обнаружения

холостого

тока

F09.37

Значение

0% (не обнаружено)

200%

перегрузки по

0,1% ~ 300,0%

току

(номинальный ток двигателя)

F09.38

Время

0,00 с ~ 600,00 с

0,00 с

задержки

обнаружения

перегрузки по

току

F09.39

Ток

0,0% ~ 300,0%

100%

регистрации 1

(номинальный ток двигателя)

F09.40

Диапазон тока

0,0% ~ 300,0%

регистрации 1

(номинальный ток двигателя)

F09.41

Ток

0,0% ~ 300,0%

100%

регистрации 2

(номинальный ток двигателя)

F09.42

Диапазон тока

0,0% ~ 300,0%

регистрации 2

(номинальный ток двигателя)

F09.43

Функция

0: неактивна

времени

1: активна

F09.44

Источник

0: Цифровой сигнал Р09.45

задания

1: Аналоговый вход AI1

продолжи-

2: Аналоговый вход AI2

тельности

3: Аналоговый вход AI3 (100%

времени

аналогового входа соответствует

значению F9.45 продолжительности по

времени)

F09.45

Продолжи-

0,0 мин ~ 6500,0 мин

0,0 мин

тельность по

времени

F09.46

Нижний

0,00 В ~ F09.47

3,10 В

предел

входного

напряжения

AI1

F09.47

Верхний

F09.46 ~ 10,00 В

6,80 В

предел

входного

напряжения

AI1

F09.48

Предел

0°С ~100°С

75°C

температуры

модуля

F09.49

Режим

0: Вентилятор работает при работе ПЧ

работы охла-

1: Вентилятор работает непрерывно

ждающего

вентилятора

F09.50

Частота

Частота выхода из спящего режима

0,00 Гц

перехода

(F09.52) ~ F00.03 (Максимальная

в спящий

частота)

режим

F09.51

Время

0,0 с ~ 6500,0 с

0,0 с

задержки

перехода

в спящий

режим

F09.52

Частота выхо-

0.00 Гц ~ частота перехода в спящий

0,00 Гц

да из спящего

режим (F09.50)

режима

F09.53

Время

0,0 с ~ 6500,0 с

0,0 с

задержки

выхода из

спящего

режима

F09.54

Предел

0,0 мин ~ 6500,0 мин

0,0 мин

времени

работы

F09.55

Верхний пре-

0,00 Гц ~ 15,00 Гц

12,00 Гц

дел рабочей

частоты

переключения

DPWM

F09.56

Система

0: асинхронная модуляция

ШИМ-

1: синхронная модуляция

модуляции

F09.57

Выбор

0: Без компенсации

режима

1: Режим компенсации 1

компенсации

2: Режим компенсации 2

зоны

нечувстви-

тельности

F09.58

Выборочная

0: Неактивна

глубина ШИМ

1 ~ 10: уровень снижения

F09.59

Ограничение

0: Неактивно

тока

1: Активно

F09.60

Компенсация

0~100

обнаружения

тока

F09.61

Уровень

60,0% ~ 140,0%

100%

пониженного

напряжения

F09.62

Уровень

0: оптимизация не активна

пониженного

1: режим оптимизации 1

напряжения

2: режим оптимизации 2

F09.63

Регулировка

100% ~ 200%

150%

времени

в зоне

нечувстви-

тельности

F09.64

Уровень

200,0 ~ 2500,0 В

Зави-

повышенного

сит от

напряжения

модели

F10: группа параметров ПИД-управления

F10.00

Выбор

0: Цифровой опорный сигнал в

источника

параметре F10.01

задания

1: Аналоговый вход AI1

опорного

2: Аналоговый вход AI2

сигнала ПИД-

3: Аналоговый вход AI3 (только для

регулиро-

моделей свыше 5.5 кВт)

вания

4: Высокочастотный импульсный вход

HDI (только для моделей свыше 5.5

кВт)

5: Задание по сетевому протоколу

6: Опорный сигнал от

многоступенчатого режима управления

7: Потенциометр панели управления

F10.01

Цифровой

0,0 ~ 100,0%

5.0

опорный

сигнал ПИД-

управления

F10.02

Выбор

0: Аналоговый вход AI1

источника

1: Аналоговый вход AI2

задания

2: Аналоговый вход AI3 (только для

обратной

моделей свыше 5.5 кВт)

связи

3: Задание от AI1~AI2

ПИД-регули-

4: Высокочастотный импульсный вход

рования

HDI (только для моделей свыше 5.5

кВт)

5: Задание по сетевому протоколу

6: Задание от AI1+AI2

7: Задание от максимального из |AI1|,

|AI2|

8: Задание от минимального из |AI1|,

|AI2|

F10.03

Направление

0: Прямое направление

действия

1: Обратное направление

ПИД-

управления

F10.04

Диапазон

0 ~ 65535

10.0

обратной

связи

ПИД-регули-

рования

F10.05

Коэффициент

0,0 ~ 100,0

20,0

пропорцио-

нального

усиления KP1

F10.06

Время

0,01 с ~ 10,00 с

2,00 с

интегрирова-

ния Ті2

F10.07

Диффе-

0,000 с ~ 10,000 с

0,000 с

ренциальное

время Td1

F10.08

Предельная

0,00 ~ F00.03

0,00 Гц

частота при

(максимальная частота)

обратном

вращении для

ПИД-

управления

F10.09

Предел

0,0 ~ 100,0%

сигнала

рассогла-

сования ПИД

F10.10

Диффе-

0,00% ~ 100,00%

0,1%

ренциальная

предел

амплитуды

ПИД-

управления

F10.11

Время

0,00 ~ 650,00 с

0,00 с

изменения

опорного

сигнала ПИД-

управления

F10.12

Время

0,00 с ~ 60,00 с

0,00 с

фильтрования

обратной

связи ПИД

F10.13

Время

0,00 с ~ 60,00 с

0,00 с

фильтрования

выходной

частоты

F10.15

Коэффициент

0,0 ~ 100,0

20,0

пропорцио-

нального

усиления KP2

F10.16

Время

0,01 ~ 10,00 с

2,00 с

интегрирова-

ния Ті2

F10.17

Диффе-

0,000 с ~ 10,000 с

0,000 с

ренциальное

время Td2

F10.18

Условие

0: без переключения

переключения

1: по сигналу с входной клеммы

между

2: автоматическое переключение

параметра

в зависимости от сигнала

ПИД-

рассогласования

управления

F10.19

Рассогла-

0,0%~F10.20

20%

сование

переключения

1 параметра

ПИД

F10.20

Рассогласо-

F10.19~100,0%

80%

вание

переключения

2 параметра

ПИД

F10.21

Начальное

0,0% ~ 100,0%

значение

задания

опорного

сигнала ПИД-

управления

F10.22

Время

0,00 с ~ 650,00 с

0,00 с

сохранения

значение

задания

опорного

сигнала

ПИД-

управления

F10.23

Максималь-

0,00% ~ 100,00%

ное

отклонение

сигнала ПИД-

регулятора

в прямом

направлении

F10.24

Макси-

0,00% ~ 100,00%

мальное

отклонение

сигнала ПИД-

регулятора

в обратном

направлении

F 10.25

Выбор

Разряд единиц: интегральная

действия для

составляющая

интегральной

0: неактивна

составляю-

1: активна

щей ПИД-

Разряд десятков: останавливать

регулятора

интегральную составляющую, когда

сигнал обратной связи достигает

предельного значения

0: продолжить регулировку ПИД с

интегральной составляющей

1: остановить регулировку ПИД с

интегральной составляющей

F10.26

Значение

0%: функция неактивна

обнаружения

0,1% ~100,0%

потери

сигнала

обратной

связи ПИД-

регулятора

F10.27

Время

0,0 с ~ 20,0 с

0,0 с

обнаружения

потери

сигнала

обратной

связи ПИД-

регулятора

F10.28

Работа ПИД-

0: не выполняется

управления

1: выполняется

в состоянии

останова

F11: группа параметров для специальных применений

F11.00

Установка

0: относительно опорной частоты

режима

1: относительно максимальной частоты

частоты

качания

F11.01

Амплитуда

0,0 ~ 100,0%

частоты

качания

F11.02

Амплитуда

0,0%~50,0%

частоты

скачка

F11.03

Продолжи-

0,0 с ~ 3000,0 с

10,0 с

тельность

цикла частоты

качания

F11.04

Коэффициент

0,1% ~100,0%

50%

времени

нарастания

треугольной

волны

F11.05

Установлен-

0 м ~ 65535 м

1000 м

ное расстоя-

ние

F11.06

Фактическое

0 м ~ 65535 м

0 м

расстояние

F11.07

Количество

0,1 ~ 6553,5

100,0

импульсов на

метр

F11.08

Установлен-

1 ~ 65535

1000

ное значение

счетчика

F11.09

Назначенное

1~ 65535

1000

значение

счетчика

F12: группа параметров ПЛК и многоступенчатого режима

F12.00

Режим

0: Выполнение одного цикла работы и

работы ПЛК

останов

1: Выполнение одного цикла работы

и продолжение работы на последней

зафиксированной частоте

2: Непрерывная работа по циклам

F12.01

Выбор

Разряд единиц: действие при

варианта

отключении питания

действия при

0: Не сохранять значения в памяти

отключении

1: Сохранять значения в памяти

питания и

Разряд десятков: действие при

останове

0: Не сохранять значения в памяти

1: Сохранять значения в памяти

F12.02

Задание

-100,0% -100,0%

ступени 1

для ПЛК

или много-

ступенчатого

режима

F12.03

Задание

-100,0% -100,0%

ступени 2

для ПЛК

или много-

ступенчатого

режима

F12.04

Задание

-100,0% -100,0%

ступени 3

для ПЛК

или много-

ступенчатого

режима

F12.05

Задание

-100,0% -100,0%

ступени 4

для ПЛК

или много-

ступенчатого

режима

F12.06

Задание

-100,0% -100,0%

ступени 5

для ПЛК

или много-

ступенчатого

режима

F12.07

Задание

-100,0% -100,0%

ступени 6

для ПЛК

или много-

ступенчатого

режима

F12.08

Задание

-100,0% -100,0%

ступени 7

для ПЛК или

много-

ступенчатого

режима

F12.09

Задание

-100,0% -100,0%

ступени 8

для ПЛК

или много-

ступенчатого

режима

F12.10

Задание

-100,0% -100,0%

ступени 9

для ПЛК

или много-

ступенчатого

режима

F12.11

Задание

-100,0% -100,0%

ступени 10

для ПЛК

или много-

ступенчатого

режима

F12.12

Задание

-100,0% -100,0%

ступени 11

для ПЛК

или много-

ступенчатого

режима

F12.13

Задание

-100,0% -100,0%

ступени 12

для ПЛК или

много-

ступенчатого

режима

F12.14

Задание

-100,0% -100,0%

ступени 13

для ПЛК или

много-

ступенчатого

режима

F12.15

Задание

-100,0% -100,0%

ступени 14

для ПЛК

или много-

ступенчатого

режима

F12.16

Задание

-100,0% -100,0%

ступени 15

для ПЛК или

много-

ступенчатого

режима

F12.17

Задание

-100,0% -100,0%

ступени 16

для ПЛК

или много-

ступенчатого

режима

F12.18

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 1

(только для

ПЛК)

F12.19

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени 1

F12.20

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 2

(только для

ПЛК)

F12.21

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени 2

F12.22

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 3

(только для

ПЛК)

F12.23

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени 3

F 12.24

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0с<8)

выполнения

ступени 4

(только для

ПЛК)

F12.25

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени 4

F12.26

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 5

(только для

ПЛК)

F12.27

Выбор

0- 3

варианта

времени

разгона и

замедления

для ступени 5

F12.28

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 6

(только для

ПЛК)

F12.29

Выбор

0- 3

варианта

времени

разгона и

замедления

для ступени 6

F12.30

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 7

(только для

ПЛК)

F12.31

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени 7

F12.32

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 8

(только для

ПЛК)

F12.33

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени 8

F12.34

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 9

(только для

ПЛК)

F12.35

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени 9

F12.36

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 10

(только для

ПЛК)

F12.37

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени

F12.38

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 11

(только

для ПЛК)

F12.39

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени

F12.40

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 12

(только для

ПЛК)

F12.41

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени

F12.42

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

За-

выполнения

вод-

ступени 13

ское

(только для

ПЛК)

F12.43

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени

F12.44

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

За-

выполнения

вод-

ступени 14

ское

(только для

ПЛК)

F12.45

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени

F12.46

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

выполнения

ступени 15

(только для

ПЛК)

F12.47

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени

F12.48

Время

0,0 с (ч) ~ 6500,0 с (ч)

0,0 с (ч)

За-

выполнения

вод-

ступени 16

ское

(только для

ПЛК)

F12.49

Выбор

0-3

варианта

времени

разгона и

замедления

для ступени

F12.50

Выбор единиц

0: с (секунды)

измерения

1: ч (часы)

времени

F12.51

Задание

0: Цифровой опорный сигнал в

источника

параметрах F12.02 и т.д.

опорного

1: Аналоговый вход AI1

сигнала

2: Аналоговый вход AI2

для много-

3: Аналоговый вход AI3 (только для

ступенчатого

моделей свыше 5.5 кВт)

режима

4: Высокочастотный импульсный вход

HDI (только для моделей свыше 5.5

кВт)

5: Опорный сигнал ПИД-управления

6: Кнопки панели управления (F00.10)

F13: группа параметров сетевого протокола ModBUS

F13.00

Локальный

1 ~ 247, 0 - широковещательный адрес

адрес

F13.01

Выбор

0: 300 бит/с

скорости

1: 600 бит/с

передачи

2: 1200 бит/с

данных

3: 2400 бит/с

4: 4800 бит/с

5: 9600 бит/с

6: 19200 бит/с

7: 38400 бит/с

8: 57600 бит/с

9: 115200 бит/с

F13.02

Выбор

0: 8-N-2

формата

1: 8-E-L

данных

2: 8-0-1

3: 8-N-l

F13.03

Задержка

0 мс ~ 20 мс

ответа

F13.04

Тайм-аут

0,0 (неактивно),

0,0

обмена

0,1 с ~ 60,0 с

данными

F13.05

Выбор

0: нестандартный протокол ModBUS

протокола

1: Стандартный протокол ModBUS

ModBUS

F13.06

Разрешение

0: 0,01A

отображения

1: 0,1A

тока чтения

связи

F15: группа настройки параметров электродвигателя 2

F15.00

Тип

0: Асинхронный электродвигатель

•

электродвига-

общего назначения

теля 2

1: Асинхронный электродвигатель,

адаптированный под частотное

управление

F15.01

Номинальная

0,1 кВт ~ 1000,0 кВт

Зави-

•

мощность

сит от

асинхронного

модели

электро-

двигателя 2

F15.02

Номинальная

0,01 Гц ~ F00.03

Зави-

•

частота

(максимальная частота)

сит от

асинхронного

модели

электро-

двигателя 2

F15.03

Номинальная

1 об/мин ~ 65535 об/мин

Зави-

•

скорость

сит от

асинхронного

модели

электро-

двигателя 2

F15.04

Номинальное

1 В ~ 2000 В

Зави-

•

напряжение

сит от

асинхронного

модели

электро-

двигателя 2

F15.05

Номинальное

0,01 ~ 655,35 А

Зави-

•

напряжение

(ПЧ <=55 кВт)

сит от

асинхронного

0,1 ~ 6553,5 А

модели

электро-

(мощность преобразователя частоты

двигателя 2

> 55 кВт)

F15.06

Сопротив-

0,001 Ом - 65,535 Ом

Зави-

•

ление статора

(мощность преобразователя частоты

сит от

асинхронного

<= 55 кВт) 0,001 Ом - 6,5535 Ом

модели

электро-

(мощность преобразователя частоты

двигателя 2

> 55 кВт)

F15.07

Сопротив-

0,001 Ом - 65,535 Ом

Зави-

•

ление ротора

(мощность преобразователя частоты

сит от

асинхронного

<= 55 кВт) 0,001 Ом - 6,5535 Ом

модели

электро-

(мощность преобразователя частоты

двигателя 2

> 55 кВт)

F15.08

Индуктив-

0,01 мГн ~ 655,35 мГн

Зави-

•

ность

(мощность преобразователя частоты

сит от

рассеяния

<= 55 кВт) 0,001 МГн ~ 65,535 МГн

модели

асинхронного

(мощность преобразователя частоты

электродвига-

> 55 кВт)

теля 2

F15.09

Взаимная

0,01 мГн ~ 6553,5 мГн

Зави-

•

индуктив-

(мощность преобразователя частоты

сит от

ность

<= 55 кВт) 0,001 МГн ~ 6553,5 МГн

модели

асинхронного

(мощность преобразователя частоты

электродвига-

> 55 кВт)

теля 2

F15.10

Ток холостого

0,01A ~ F15.05

Зави-

•

хода

(мощность преобразователя частоты

сит от

асинхронного

<= 55 кВт) 0,01A ~ F15.05

модели

электро-

(мощность преобразователя частоты

двигателя 2

> 55 кВт)

F15.27

Типа

0: ABZ 1: UVW

•

энкодера

F15.28

Выбор

0: QEP1

•

типа платы

расширения

F15.29

Количество

1 ~ 65535

2500

•

импульсов на

оборот

F15.30

Последова-

0: прямая

•

тельность

1: обратная

фаз AB

F15.31

Угол

0,0 - 359,9°

0,0°

•

установки

энкодера

F15.32

Последова-

0: прямая

•

тельность

1: обратная

фаз UVW

F15.33

Угол

0,0 - 359,9°

0,0°

•

смещения

датчика UVW

F15.36

Время

0.0: нет

0,0

•

обнаружения

0,1 с ~ 10,0 с

обрыва

обратной

связи по

скорости

F15.37

Иденти-

0: нет

•

фикация

1: статическая идентификация (если

параметров

электродвигатель механически

электро-

невозможно отцепить от нагрузки)

двигателя

2: полная идентификация (если

(автона-

электродвигатель механически отцеп-

стройка)

лен от нагрузки)

F15.38

Коэффициент

1~100

пропорцио-

нальности

контура

скорости 1

F15.39

Время

0,01 с ~ 10,00 с

0,50 с

интегрирова-

ния контура

скорости 1

F15.40

Частота

0,00~F15.43

5,00 Гц

переключе-

ния 1

F15.41

Коэффициент

1~ 100

пропорцио-

нального

увеличения

контура

скорости 2

F15.42

Время

0,01 с ~ 10,00 с

1,00 с

интегрирова-

ния отклоне-

ний контура

скорости 2

F15.43

Частота

F15.40 ~F00.03

10,00 Гц

переключения

(максимальная частота)

F15.44

Повышение

50% ~ 200%

100%

момента при

векторном

управлении

F15.45

Время

0,000 с ~ 0,100 с

0,000 с

фильтрова-

ния контура

скорости

F15.46

Коэффициент

0~200

перевозбуж-

дения при

векторного

управлении

F15.47

Источник

0: Цифровой сигнал в параметре

задания мак-

F03.10

симального

1: Аналоговый вход AI1

момента

2: Аналоговый вход AI2

для режима

3: Аналоговый вход AI3 (только для

управления

моделей свыше 5.5 кВт)

по скорости

4: Высокочастотный импульсный вход

HDI (только для моделей свыше 5.5

кВт)

5: Задание по сетевому протоколу

6: Минимальный сигнал из AI1, AI2

7: Максимальный сигнал из AI1, AI2

F15.48

Ограничение

0,0% ~ 200,0%

150%

За-

момента для

вод-

режима

ское

управления

по скорости

F15.51

Пропорцио-

0-60000

2000

нальный

коэффициент

возбуждения

контура тока

F15.52

Коэффициент

0-60000

1300

интегри-

рования

возбуждения

контура тока

F15.53

Пропорцио-

0-60000

2000

нальный

коэффициент

усиления

момента

контура тока

F15.54

Коэффициент

0~60000

1300

интегри-

рования

момента

контура тока

F15.55

Интегральное

0: неактивно

свойство

1: активно

контура

скорости

F15.61

Метод

0: Векторное управление с

•

управления

разомкнутым контуром

скоростью

1: Векторное управление с замкнутым

электро-

контуром

двигателя 2

2: Скалярный метод

F15.62

Выбор

0: аналогично электродвигателя 1

времени

1: Время разгона и замедления 1

разгона и

2: Время разгона и замедления 2

замедления

3: Время разгона и замедления 3

электро-

4: Время разгона и замедления 4

двигателя 2

F15.63

Повышение

0,0%: (автоматическое

Значе-

крутящего

повышение момента)

ние мо-

момента

0,1%~ 30,0%

дели

электро-

двигателя 1

F15.65

Коэффициент

0-100

Значе-

подавления

ние мо-

колебания U/f

дели

электродвига-

теля 2

F15.65

Коэффициент

0-100

Значе-

подавления

ние мо-

колебания U/f

дели

электродвига-

теля 2

Глава 7. Описание функциональных

параметров

Данная глава вынесена в отдельную брошюру,

с которой Вы можете ознакомиться на нашем

официальном сайте по Qr-коду либо по ссылке:

https://instart-info.ru/wp-content/uploads/2021/12/

Opisanie_fp-LCI.pdf.

Подробные настройки оборудования “Инстарт”

в формате видео можно найти на сайте:

https://instart-info.ru/podderzhka/video/

Глава 8. Настройка управления серии LCI по

сетевому протоколу ModBUS-RTU

8.1 Сетевой режим

Серия LCI имеет два сетевых режима: режим Master/Slaves и режим Master/

Slave.

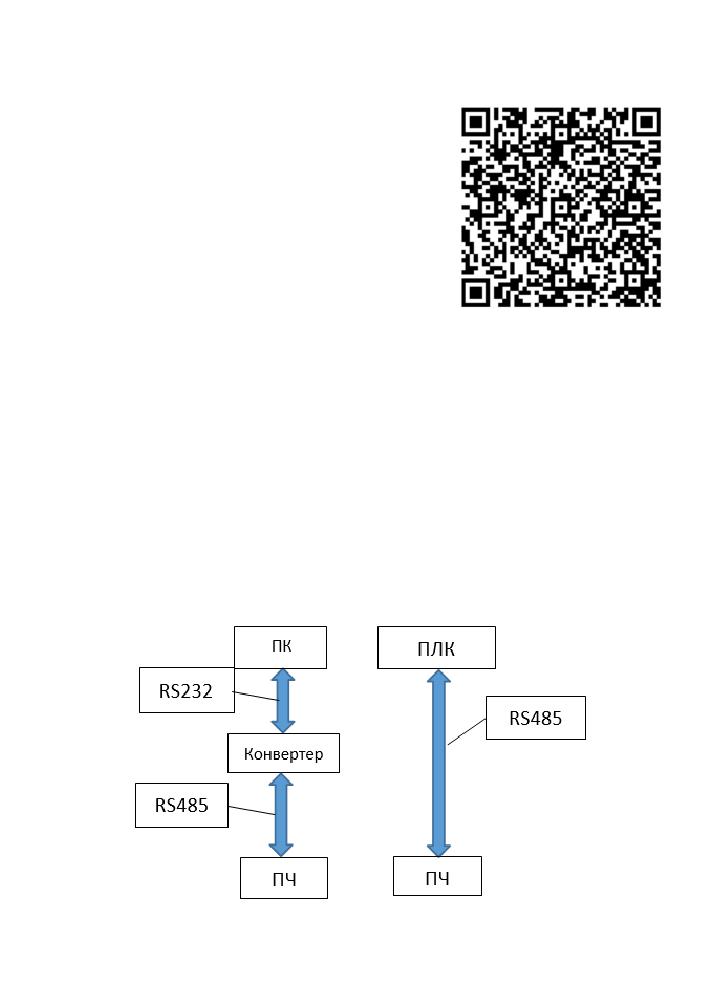

Рис. 8.1 Сетевой режим Master/Slave

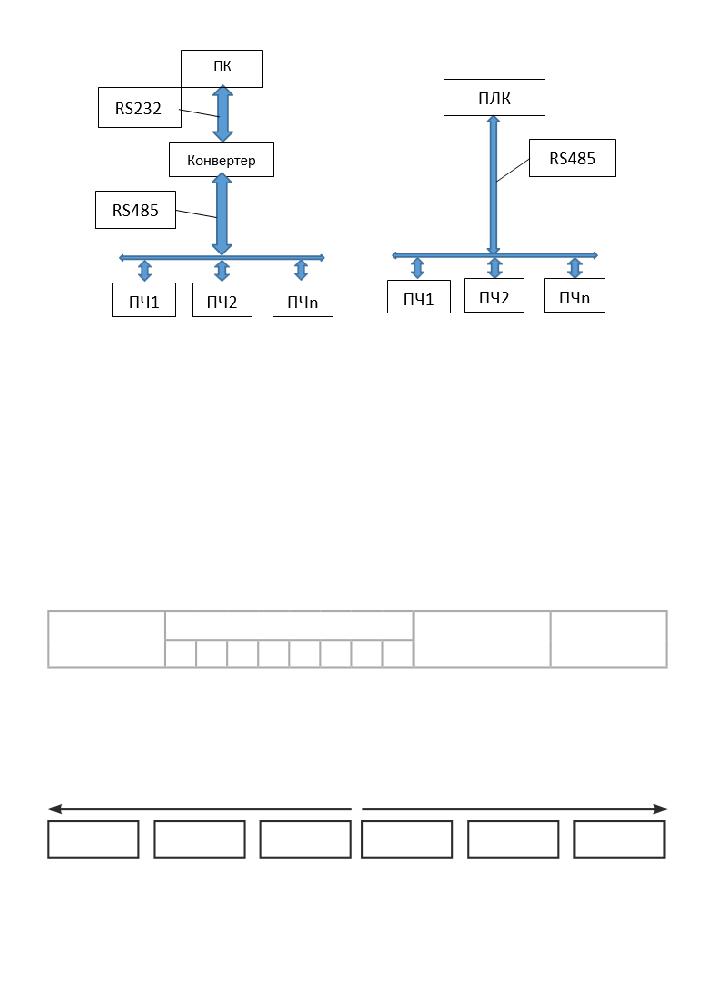

Рис. 8.2 Сетевой режим Master/Slaves

8.2 Параметры передачи данных по ModBUS

Формат данных по умолчанию: E-8-1 (четность, 8 бит данных, 1 конечный

бит), 19200 бит/с. Настройки параметров связи выполняется в функциональной

группе F0E.

8.3 Формат структуры сообщения

Протокол ModBUS включает два вида режима передачи (режим RTU и ASCII),

LCI поддерживает только режим RTU, соответствующие данные следующие:

байты: 1 стартовый бит, 8 битов данных, контрольный бит и конечный

бит. При наличии проверочного бита 1 бит проверки четности/нечетности и 1

конечный бит. Когда бит четности отсутствует, имеется 2 конечных бита.

БИТ

СТАРТОВЫЙ

ПРОВЕРОЧНЫЙ

КОНЕЧНЫЙ

БИТ

В режиме RTU сообщение всегда имеет интервал времени передачи не

менее 3,5 байтов в начале. Структура сообщений (запрос/ответ) передается

в следующем порядке: адрес машины, код команды операции, данные

и контрольное слово CRC. Передача каждого байта осуществляется в

шестнадцатеричном формате. Формат данных следующий:

Формат передачи данных Modbus RTU

Проверка

Старт-бит

Адрес

Регистр

Данные

Стоп-бит

CRC

1. Для определения начала сообщения используется пауза

продолжительностью не менее 3,5 символов (14 бит).

2. Если пауза при передаче сообщения более чем 1,5 символа (6 бит), то

данное сообщение считается ошибочным.

Таблица 8.1 Стандартная структура сообщения RTU:

START

T1-T2-T3-T4 (время передачи 3,5 байта)

SLAVE ADDR

Адрес связи: 1 ~ 247

03H: чтение параметров подчинённого устройства;

CMD

06H: запись параметров подчинённого устройства

DATA (N-1)

Данные: группа параметра, номер параметра,

значение параметра

DATA (N-2)

DATA0

CRC CHK старшего разряда

Проверка значения: CRC

CRC CHK младшего разряда

END

T1-T2-T3-T4 (время передачи 3,5 байт)

3. Проверка данных CRC используется для проверки байтов сообщения.

Пример: Код команды (CMD): 03H, чтение N слов (максимум 12 слов

непрерывного чтения). Адрес подчиненного устройства равен 01, регистр -

F002 (при непрерывном чтении двух слов), а затем информация о команде

ведущего устройства. Пример ниже.

ADR

01H

CMD

03H

Стартовый регистр старшего разряда

F0H

Стартовый регистр младшего разряда

02H

Значение данных старшего разряда

00H

Значение данных младшего разряда

02H

ADR

CMD

Значение байтов старшего

00H

Значение байтов младшего

04H

Регистр данных F002H старшего разряда

00H

01H

03H

Регистр данных F002H младшего разряда

00H

Данные F003H старшего разряда

00H

Данные F003H младшего

01H

CRC CHK младшего

Нужно рассчи-

тывать CRC,

CRC CHK старшего

CHK

CRC CHK младшего разряда

CRC CHK старшего разряда

Нужно рассчитывать

CRC, CHK

Информация ответа подчиненного устройства, когда параметр

F13.05 установлен на 0.

Когда параметр F13.05 установлен на 1:

ADR

01H

CMD

03H

Количество битов

04H

Регистр данных F002H старшего разряда

00H

Регистр данных F002H младшего разряда

00H

Данные F003H старшего разряда

00H

Данные F003H младшего разряда

01H

CRC CHK младшего разряда

Нужно рассчитывать CRC, CHK

CRC CHK старшего разряда

Код команды 06H (запись). Например, команда на запись 5000 (1388H)

в регистре F00AH ПЧ, адрес подчиненного устройства 02H. Информация о

команде на запись:

ADR

02H

CMD

06H

Адрес данных старшего разряда

F0H

Адрес данных младшего разряда

0AH

Содержание данных старшего разряда

13H

Содержание данных младшего разряда

88H

CRC CHK младшего разряда

Нужно рассчитывать CRC, CHK

CRC CHK старшего разряда

Информация ответа подчинённого:

ADR

02H

CMD

06H

Адрес данных старшего разряда

F0H

Адрес данных младшего разряда

0AH

Содержание данных старшего разряда

13H

Содержание данных младшего разряда

88H

CRC CHK младшего разряда

Нужно рассчитывать CRC, CHK

CRC CHK старшего разряда

Методы проверки CRC: CRC-домен определяет содержание всего

сообщения. Домен состоит из двух байтов, содержащих 16-битное двоичное

значение, которое присоединяется к сообщению после вычисления значения

передающего оборудования. Принимающее устройство повторно вычисляет

CRC принятого сообщения и сравнивает с полученным значением домена

CRC, если два значения CRC отличаются, то есть ошибка при передаче.

CRC сначала помещается в OхFFFF, а затем обрабатывается более шести

последовательных байтов сообщения со значением текущего регистра. Для

CRC допустимы только 8-битные данные каждого символа, а стартовый бит,

стоповый бит и бит четности недействительны. В процессе CRC каждый

8-битовый символ рассчитывает отдельно XOR с содержимым регистра, в

результате перемещается в самое низкое эффективное направление, а самый

высокий эффективный бит заполняется 0. LSB извлекается для проверки: если

LSB равен 1, регистр отдельно выполняет операцию XOR с предустановленным

значением; если LSB равен 0, то не выполняет. Весь процесс повторится 8

раз. После завершения последнего бита (восьмого бита) следующие 8-битные

байты будут отдельно выполнять операцию XOR с текущим значением регистра.

Конечное значение в регистре - это значение CRC после выполнения всех

байтов в сообщении.

Определение адреса передачи данных:

Правила перевода значения параметра в регистр:

Диапазон старшего и младшего байтов соответственно:

старший байт F0 - FE

(группа F), A0 - A2 (группа F15, F17);

младший байт 00 FF, например, для F04.02 регистр будет 0xF40C.

Примечания:

группа F14 - невозможно считывание и изменение параметров группы;

группа F17 - возможно только считывание параметров группы.

При работе ПЧ некоторые параметры не могут быть изменены; при

изменении параметров кода функции следует также учитывать диапазон

настройки параметров, единицы измерения.

Группа кодов функции

Адрес для связи

Адрес кода функции RAM

F00 ~ F14

0xF000~0xFEFF

0x0000~0x0EFF

F15 ~ F17

0xA000~0xA2FF

0x4000~0x42FF

Поскольку EEPROM часто перезаписывается, это сокращает срок службы

EEPROM; для некоторых параметров есть возможность записывать значения

в оперативную память RAM. К этой функции можно попасть только путем

изменения старшего разряда соответствующего кодового адреса с F на 0.

Диапазон старшего и младшего байтов соответственно:

старший байт 00 0F (группа F); младший байт 00 FF.

Например

Вход команды управления в ПЧ (только запись):

• код функции F04.12 не сохраняется в EEPROM и задает адрес 040C;

• код функции F15.51 не сохраняется в EEPROM и задает адрес 4033.

Этот адрес может использоваться только для RAM микросхемы и не может

использоваться как функция чтения, в противном случае это недействительный

адрес. Для всех параметров он может реализовать эту функцию с помощью

кода команды 07H.

Адрес команды

Функция команды

1000H

0001H: Вращение вперед

0002H: Вращение назад

0003H: Толчковое вращение в прямом направление

0004H: Толчковое в обратном направление

0005H: Останов по инерции

0006H: Останов с замедлением

0007H: Сброс сигнала отказа

3000H

Задание частоты

Таблица 8.2 Управление аналоговым выходом AO1 (только запись):

Адрес команды

Функция команды

1002H

0 ~ 7FFF означает 0% ~ 100%

Таблица 8.3 Управление аналоговым выходом AO2 (только запись):

Адрес команды

Функция команды

1003H

0 ~ 7FFF означает 0% ~ 100%

Таблица 8.4 Управление импульсным выходом (только запись):

Адрес команды

Функция команды

1004H

0 ~ 7FFF означает 0% ~ 100%

Таблица 8.5 Адреса параметров мониторинга:

Адрес команды

Значение данных

3001H

Рабочая частота

3002H

Напряжение на ЗПТ

3003H

Выходное напряжение

3004H

Выходной ток

3005H

Выходная мощность

3006H

Крутящий момент на выходе

3007H

Рабочая скорость

3008H

Состояние входных клемм

3009H

Состояние выходных клемм

300AH

Напряжение AI1

300BH

Напряжение AI2

300CH

Напряжение AI3

300DH

Текущее значение счетчика

300EH

Текущее значение длинны

300FH

Скорость ЭД в об/мин

3010H

Опорный сигнал ПИД-управления

3011H

Сигнал обратной связи ПИД-управления

3012H

Ступень ПЛК

3013H

Частота входного импульса, единица измерения 0,01 кГц

3014H

Скорость обратной связи, единица измерения 0,1 Гц

3015H

Оставшееся время работы

3016H

Напряжение АI1 до коррекции

3017H

Напряжение АI2 до коррекции

3018H

Напряжение AI3 до коррекции

3019H

Линейная скорость

301AH

Текущее время при поданном питающем напряжении

301BH

Текущее время в состоянии работы

301CH

Частота входного импульса, единица измерения 1 Гц

301DH

Время установления связи коммуникационного протокола

301EH

Фактическая скорость с датчика обратной связи

301FH

Отображение частоты А

3020H

Отображение частоты В

Примечание: для относительного процентного значения -100,00% ~ 100,00%

может выполняться только операция записи. При записи значения частоты

частота определяется относительно максимального значения частоты (F00.03).

При записи в качестве значения момента, записываемое значение определяется

относительно F03.10, F15.48 (электродвигатель

1, электродвигатель

2.)

Установка пароля (если возвращается к 8888H, это означает, что установка

пароля выполнена):

Адрес команды

Значение данных

1F00H

******

Таблица 8.6 Адрес инициализации параметра 1F01H:

Адрес команды

Функция команды

1F01H

0001H: Сброс к заводским настройкам, за исключением

параметров двигателя

0002H: Сброс записи ошибок

Таблица 8.7 Описание неисправности ПЧ (код неисправности):

Адрес

Информация о неисправности ПЧ

неисправности

8000H

0000H: Нет неисправности

0001H: Перегрузка по току при разгоне (E004)

0002H: Перегрузка по току при торможении или разгоне

(E005)

0003H: Перегрузка по току при постоянной скорости (E006)

0004H: Превышение напряжения при разгоне (E002)

0005H: Превышение напряжение при торможении (E00А)

0006H: Превышение напряжения при постоянной скорости

(E003)

0007H: Пониженное напряжение на ЗПТ (E001)

0008H: Перегрузка двигателя (E007)

0009H: Перегрузка ПЧ (E008)

000AH: Потеря фазы на входе (E012)

000BH: Потеря фазы на выходе (E013)

000CH: Перегрев IGBT модуля (E00E)

000DH: Перегрузка буферного сопротивления (E014)

000EH: Неисправность контактора (E017)

000FH: Пользовательский отказ (E00D)

0010H: Ошибка сетевого протокола (E018)

0011H: Ошибка измерения тока (E015)

0012 H: Ошибка идентификации параметров ЭД (E016)

0013H: Достигнуто суммарное время в состоянии работы

(E020)

0014H: Короткое замыкание на землю (E023)

001FH: Перегрев двигателя (E036)

0020H: Некорректные параметры (E037)

0000H: Нет неисправности

0001H: Перегрузка по току при разгоне (E004)

0002H: Перегрузка по току при торможении или разгоне

(E005)

0003H: Перегрузка по току при постоянной скорости (E006)

0004H: Превышение напряжения при разгоне (E002)

0005H: Превышение напряжение при торможении (E00А)

0006H: Превышение напряжения при постоянной скорости

(E003)

0007H: Пониженной напряжение на ЗПТ (E001)

0008H: Перегрузка двигателя (E007)

0009H: Перегрузка ПЧ (E008)

000AH: Потеря фазы на входе (E012)

000BH: Потеря фазы на выходе (E013)

000CH: Перегрев IBT-модуля (E00E)

000DH: Перегрузка буферного сопротивления (E014)

000EH: Неисправность контактора (E017)

000FH: Пользовательский отказ (E00D)

0010H: Ошибка сетевого протокола (E018)

0011H: Ошибка измерения тока (E015)

8000H

0012 H: Ошибка идентификации параметров ЭД (E016)

0013H: Достигнуто суммарное время в состоянии работы

(E020)

0014H: Короткое замыкание на землю (E023)

001FH: Перегрев двигателя (E036)

0020H: Некорректные параметры (E037)

Таблица 8.8 Описание неисправности связи (код неисправности):

Адрес

Информация о неисправности ПЧ

неисправности

8001H

0000H: Нет ошибки

0001H: Неправильный пароль

0002H: Неправильный код команды

0003H: Неправильная контрольная сумма CRC

0004H: Недействительный адрес

0005H:Недействительный параметр

0006H: Неверное изменение параметра

0007H: Система заблокирована

Глава 9. Устранение неисправностей и

техническое обслуживание

После возникновения неисправности ПЧ реализует функцию защиты и

отображает код неисправности на панели управления. Пользователь может

определить тип неисправности, проанализировать причины и выполнить поиск

и устранение неисправностей в соответствии со следующими таблицами.

Если неисправность не может быть устранена силами пользователя, следует

обратиться в техническую поддержку «Инстарт».

Зна-

Неисправ-

Возможные причины

Решения

че-

ность

ние

E001

Пониженное

1. Отключение питания ПЧ.

1. Подать питание на вход ПЧ

напряжение

2. Напряжение на входе ПЧ не

2. Проверить качество

на ЗПТ

соответствует установленным

напряжения питающей сети

требованиям

на соответствие требуемым

100

3. Напряжение на ЗПТ

характеристикам ПЧ при

нестабильное

запуске

4. Неисправность

3. Обратиться в службу

выпрямительного моста

технической поддержки

5. Неисправность силовой

4. Обратиться в службу

платы ПЧ

технической поддержки

6. Неисправность платы

5. Обратиться в службу

управления

технической поддержки

6. Обратиться в службу

технической поддержки

E002

Перенапряже-

1. Входное напряжение

1. Проверить качество

ние при

слишком высокое

напряжения питающей сети

разгоне

2. Высокоинерционная

на соответствие требуемым

нагрузка генерирует

характеристикам ПЧ при

напряжение на ЗПТ

запуске

3. Время разгона слишком

2. Установить тормозной

короткое

комплект

3. Увеличить время разгона

E003

Перенапряже-

1. Входное напряжение

1. Проверить качество

ние при

слишком высокое

напряжения питающей сети

работе на

2. Высокоинерционная

на соответствие требуемым

постоянной

нагрузка генерирует

характеристикам ПЧ при

скорости

напряжение на ЗПТ

работе

2. Установить тормозной

комплект

E004

Превышение

1. Короткое замыкание между

1. Устранять внешние

значений

фазами или на землю на

неисправности

токовой

выходе ПЧ

2. Выполнить идентификацию

характеристи-

2. Не выполнена

параметров электродвигателя

ки при разгоне

идентификация параметров

3. Увеличить время разгона

электродвигателя

4. Отрегулировать

3. Время разгона слишком

повышение крутящего

короткое

момента вручную или

4. Установленные параметры

выбрать требуемую

повышения крутящего

характеристику V/F

момента или характеристика

5. Проверить качество

V/F не подходят для данного

напряжения питающей сети

типа нагрузки

на соответствие требуемым

5. Слишком низкое входное

характеристикам ПЧ при

напряжение

запуске

6. Запуск вращающегося

6. Выполнить перезапуск

электродвигателя

с контролем скорости

7. Превышение номинальной

или после остановки

нагрузки при разгоне

электродвигателя

8. Слишком малый класс

7. Выявить причину

мощности ПЧ

превышения номинальной

нагрузки

8. Установить ПЧ более

высокого класса мощности

101

E005

Превышение

1. Короткое замыкание между

1. Устранять внешние

значений

фазами или на землю на

неисправности

токовой

выходе ПЧ

2. Выполнить идентификацию

характеристи-

2. Не выполнена

параметров электродвигателя

ки при

идентификация параметров

3. Увеличить время

замедлении

электродвигателя

замедления

или

3. Время замедления слишком

4. Проверить качество

торможении

короткое

напряжения питающей сети

4. Слишком низкое входное

на соответствие требуемым

напряжение

характеристикам ПЧ при

5. Превышение номинальной

замедлении или торможении

нагрузки при разгоне

5. Выявить причину

6. Отсутствует тормозной

превышения номинальной

комплект

нагрузки

6. Установить тормозной

комплект

E006

Превышение

1. Короткое замыкание между

1. Устранять внешние

значений

фазами или на землю на

неисправности

токовой

выходе ПЧ

2. Выполнить идентификацию

характеристи-

2. Не выполнена

параметров электродвигателя

ки на

идентификация параметров

3. Проверить качество

постоянной

электродвигателя

напряжения питающей сети

скорости

3. Слишком низкое входное

на соответствие требуемым

4. Превышение номинальной

характеристикам ПЧ при

нагрузки при разгоне

запуске

5. Слишком малый класс

4. Выявить причину

мощности ПЧ

превышения номинальной

нагрузки

5. Установить ПЧ более

высокого класса мощности

E007

Перегрузка

1. Неподходящий параметр

1. Корректная установка

электродвига-

защиты F05.10

параметров

теля

2. Превышение номинальной

2. Выявить причину

нагрузки при разгоне или

превышения номинальной

блокировка ротора

нагрузки или блокировки

3. Слишком малый класс

ротора

мощности ПЧ

3. Установить ПЧ более

высокого класса мощности

E008

Перегрузка

1. Превышение номинальной

1. Выявить причину

ПЧ

нагрузки при разгоне или

превышения номинальной

блокировка ротора

нагрузки или блокировки

2. Слишком малый класс

ротора, проверка

мощности ПЧ

электродвигателя и силовых

кабелей

2. Установить ПЧ более

высокого класса мощности

E00A

Перенапряже-

1. Входное напряжение

1. Проверить качество

ние при

слишком высокое

напряжения питающей сети

замедлении

2. Высокоинерционная

на соответствие требуемым

или тор-

нагрузка генерирует

характеристикам ПЧ при

можении

напряжение на ЗПТ

замедлении или торможении

102

3. Слишком короткое время

2. Установить тормозной

замедления или торможения

комплект

3. Увеличьте время

замедления или торможения

E00

Пользова-

Сигнал внешней

Сброс после выявления

тельский

неисправности

причины срабатывания

отказ

внешнего сигнала

неисправности

E00E

Перегрев

1. Слишком высокая

1. Снизить температуру

силового

температура окружающей

окружающей среды

модуля

среды

2. Очистить воздушный

2. Заблокирован воздушный

фильтр

3. Заменить неисправный

3. Неисправен вентилятор

вентилятор

4. Неисправен датчик

4. Заменить датчик

температуры силового модуля

5. Заменить модуль ПЧ

5. Неисправен силовой

модуль ПЧ

E00F

Ошибка

Поврежден чип EEPROM

Обратиться в службу

чтения и

технической поддержки

записи в

EEPROM

E012

Потеря фазы

1. Асимметрия трёхфазного

1. Устранить внешние

питания на

питания на входе

неисправности

входе ПЧ

2. Неисправна плата

2. Обратиться в службу

управления ПЧ

технической поддержки

3. Неисправна плата защиты

3. Обратиться в службу

4. Неисправна силовая плата

технической поддержки

4. Обратиться в службу

технической поддержки

E013

Потеря фазы

1. Обрыв кабеля,

1. Устранить внешние

на выходе

соединяющего ПЧ и

неисправности

электродвигатель

2. Проверить исправность

2. Асимметрия потребления

обмоток электродвигателя

тока электродвигателем

3. Обратиться в службу

3. Неисправна силовая плата

технической поддержки

ПЧ

4. Обратиться в службу

4. Неисправен силовой модуль

технической поддержки

E015

Ошибка изме-

1. Неисправен датчик Холла

1. Обратиться в службу

рения тока

2. Неисправна силовая плата

технической поддержки

ПЧ

2. Обратиться в службу

технической поддержки

E016

Ошибка иден-

1. Параметры

1. Установить параметры

тификации

электродвигателя не

электродвигателя в

параметров

установлены согласно

соответствии с паспортной

электро-

паспортной табличке

табличкой электродвигателя

двигателя

электродвигателя

2. Проверить кабель и

2. Неисправность кабельной

электродвигатель

линии или электродвигателя

103

E017

Неисправ-

1. Силовая плата ПЧ или блок

1. Обратиться в службу

ность

питания неисправны

технической поддержки

контактора,

2. Неисправен контактор

2. Обратиться в службу

шунти-

технической поддержки

рующего

токоограничи-

вающий

резистор

E018

Ошибка

1. Неисправен кабель связи.

1. Проверить кабели связи

сетевого

2. Неправильно установлен

2. Правильно установить

протокола

параметр F00.02

3. Неправильно установлены

3. Правильно установить

параметры связи в группе F13

параметры связи

E020

Достигнуто

Суммарное время работы

Выполнить сброс настроек

суммарное

достигло установленного

для суммарного времени

время в

значения

работы

состоянии

работы

E023

Короткое

Короткое замыкание

Проверить кабель и

замыкание на

электродвигателя на

электродвигатель

землю

E026

Ошибка связи

1. Неправильно подобран тип

1. Выбрать тип энкодера в

с энкодером

энкодера

зависимости от фактической

2. Неправильное подключение

ситуации

провода энкодера

2. Устранить внешние

3. Энкодер поврежден

неисправности

4. Неисправна плата

3. Заменить поврежденный

расширения PG

энкодер

4. Заменить неисправную

плату PG

E029

Достигнуто

Суммарное время в состоянии

Выполнить сброс настроек

суммарное

работы и останова достигает

для суммарного времени в

время в

установленного значения

состоянии работы и останова

состоянии

работы и

останова

E02E

Обрыв

Сигнал датчика обратной

Проверить сигнал обратной

датчика

связи ПИД-регулятора ниже

связи ПИД-регулятора или

обратной

значения F10.26

установить правильное

связи ПИД-

значение F10.26

управления

E030

Холостой ход

Рабочий ток ПЧ ниже значения

Проверить, состояние

F05.13

нагрузки и корректность

значений параметров F05.13

и F05.14

104

E032

Ошибка

1. Слишком большая нагрузка

1. Уменьшение нагрузки

ограничения

или блокировка ротора

и проверка двигателя и

тока между

двигателя

механического состояния

импульсами

2. Слишком малый класс

2. Выбор ПЧ более высокого

мощности ПЧ

класса мощности

E033

Неисправ-

1. Перенапряжение

1. Выявить причину

ность ПЧ

2. Перегрузка по току

перенапряжения

2. Выявить причину

перегрузки по току

E034

Слишком

1. Неправильно установлены

1. Правильно установить

большое

параметры энкодера

отклонение

2. Не выполнена

2. Выполнить идентификацию

скорости

идентификация параметров

параметров электродвигателя

электродвигателя

3. Правильно установить

3. Неправильно установлены

параметры F05.17 и F05.60 в

параметры F05.17 и F05.60

зависимости от фактической

ситуации

E035

Превышение

1. Неправильно установлены

1. Правильно установить

скорости

параметры энкодера.

параметры энкодера

электро-

2. Не выполнена

2. Выполнить идентификацию

двигателя

идентификация параметров

параметров электродвигателя

электродвигателя

3. Правильно установить

3. Неправильно установлены

параметры F05.17 и F05.60 в

параметры F05.17 и F05.60

зависимости от фактической

ситуации

E036

Перегрев

1. Неисправность

1. Проверить кабели

электро-

датчика температуры

и датчик температуры

двигателя

электродвигателя

2. Слишком высокая

2. Понизить несущую

температура электродвигателя

частоту или принять другие

меры по охлаждению

электродвигателя

E037

Некорректные

Введенные параметры

Проверить, правильно ли

параметры

электродвигателя не

установлены параметры

электро-

соответствуют фактическим

электродвигателя

двигателя

данным

E038

Попытка пере-

Изменение клеммы выбора

Переключиться после

ключения

между двумя наборами

останова ПЧ

между двумя

электродвигателей во время

наборами

работы ПЧ

параметров

электродвига-

телей во

время работы

105

ПАСПОРТ

на преобразователь частоты INSTART

1. Гарантийные обязательства:

1.1 изготовитель гарантирует соответствие изделия требованиям безопасности,

при условии соблюдения покупателем правил транспортировки, хранения, монтажа и

эксплуатации;

1.2 гарантия распространяется на все дефекты, возникшие по вине изготовителя;

1.3 гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, ввода в эксплуатацию (при

хранении изделия более 6 месяцев), эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам изделия;

- наличия повреждений, вызванных неправильными действиями покупателя;

- наличия следов постороннего вмешательства в конструкцию изделия.

2. Условия гарантийного обслуживания:

2.1 претензии к качеству изделия могут быть предъявлены в течение гарантийного

срока;

2.2 гарантийное изделие ремонтируется или обменивается на новое бесплатно.

Решение о замене или ремонте изделия принимает сервисный центр. Замененное

изделие или его части, полученные в результате ремонта, переходят в собственность

сервисного центра;

2.3 затраты, связанные с демонтажем/монтажом неисправного изделия, упущенная

выгода покупателю не возмещается;

2.4 в случае необоснованности претензии, затраты на диагностику и экспертизу изделия

оплачиваются покупателем;

2.5 изделие принимается в гарантийный ремонт (а также при возврате) полностью

укомплектованным.

Приобретая изделие и передавая его на диагностику для выявления природы

дефектов в изделии, покупатель выражает свое согласие с условиями гарантийного

обслуживания, а также стоимостью диагностики (при непризнании заявленного

события гарантийным случаем), текст которых размещен на официальном сайте

производителя в информационно-телекоммуникационной сети “Интернет”: https://in-

start-info.ru/usloviya-i-stoimost-diagnostiki-oborudovaniya-instart/.

Наименование изделия

Комплектность поставки:

Преобразователь частоты INSTART - 1 шт.

Руководство по эксплуатации, паспорт - 1 шт.

Гарантийный срок - три года (тридцать шесть месяцев) с даты производства.

По вопросам рекламаций, претензий к качеству изделия,

гарантийного ремонта обращаться в сервисный центр по

адресу: 193315, г. Санкт-Петербург, проспект Большевиков, дом

52, корпус 9, тел.: (812) 324-96-87, 8 800 222-00-21, а так же к

Сервисным партнерам. Список актуальных Сервисных центров

и Сервисных партнеров размещен на сайте:

https://instart-info.ru/service/spisok-servisnyx-centrov/.

При предъявлении претензий к качеству изделия покупатель предоставляет следующие

документы:

1. акт рекламации; бланк размещен на следующем официальном сайте Изготовителя в

информационно-телекоммуникационной сети “Интернет”:

https://instart-info.ru/podderzhka/texnicheskaya-podderzhka/ , либо акт рекламации в

произвольной форме, в котором покупателем указываются:

- наименование организации или ФИО покупателя, фактический адрес и контактный

телефон;

- наименование и адрес организации, производившей монтаж;

- электрическая схема и фотографии оборудования с установленным изделием;

- основные настройки изделия;

- краткое описание дефекта.

2. документ, подтверждающий покупку изделия;

3. акт пусконаладки либо акт ввода оборудования с установленным изделием в

эксплуатацию;

Дата производства:

4. настоящий паспорт.

ОТК

М.П.
