СЕЯЛКА ЗЕРНОТУКОВАЯ РЯДОВАЯ ASTRA NOVA 5,4А (СЗ-5,4А). КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ (2016 год)
КАТАЛОГ
СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ
СЕЯЛКИ ЗЕРНОТУКОВОЙ РЯДОВОЙ
ASTRA NOVA 5,4А
(СЗ-5,4А)
Содержание
Краткая техническая характеристика
4
Рис. 1
Общее устройство сеялки СЗ-5,4А.
5
Рис. 1.1
Комплект рабочих органов сеялки СЗ-5,4А.
8
Рис. 1.2
Комплект рабочих органов сеялки СЗ-5,4А-04.
9
Рис. 1.3
Комплект рабочих органов сеялки СЗ-5,4А-06.
10
Рис.2
Колесо опорно-приводное и ось ОЗШ 00.960В в сборе.
11
Рис. 3
Ящик зернотуковый ОЗШ 01.040.
14
Рис. 3.1
Опоры зернотукового ящика.
16
Рис. 3.2
Опоры валов.
18
Рис. 3.3
Крышка ОЗШ 01.100.
20
Рис. 3.4
Звездочки и ролик.
22
Рис. 3.5
Валы ворошилок.
24
Рис. 3.6
Зерновой высевающий аппарат 400.00.3700А.
26

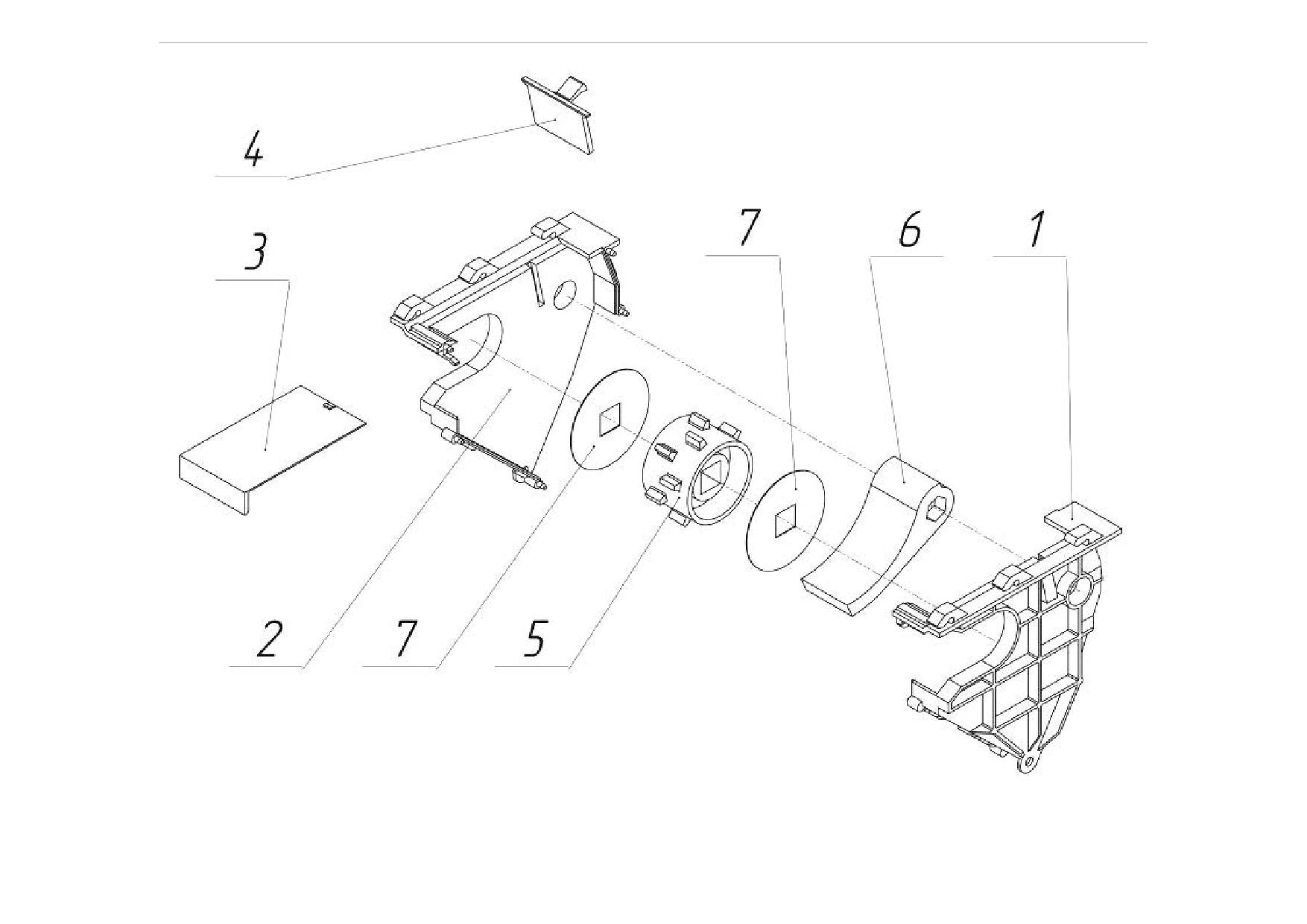

Рис. 3.7
Туковый высевающий аппарат 400.00.3750.
29
Рис. 3.8
Валы зернотукового ящика.
31

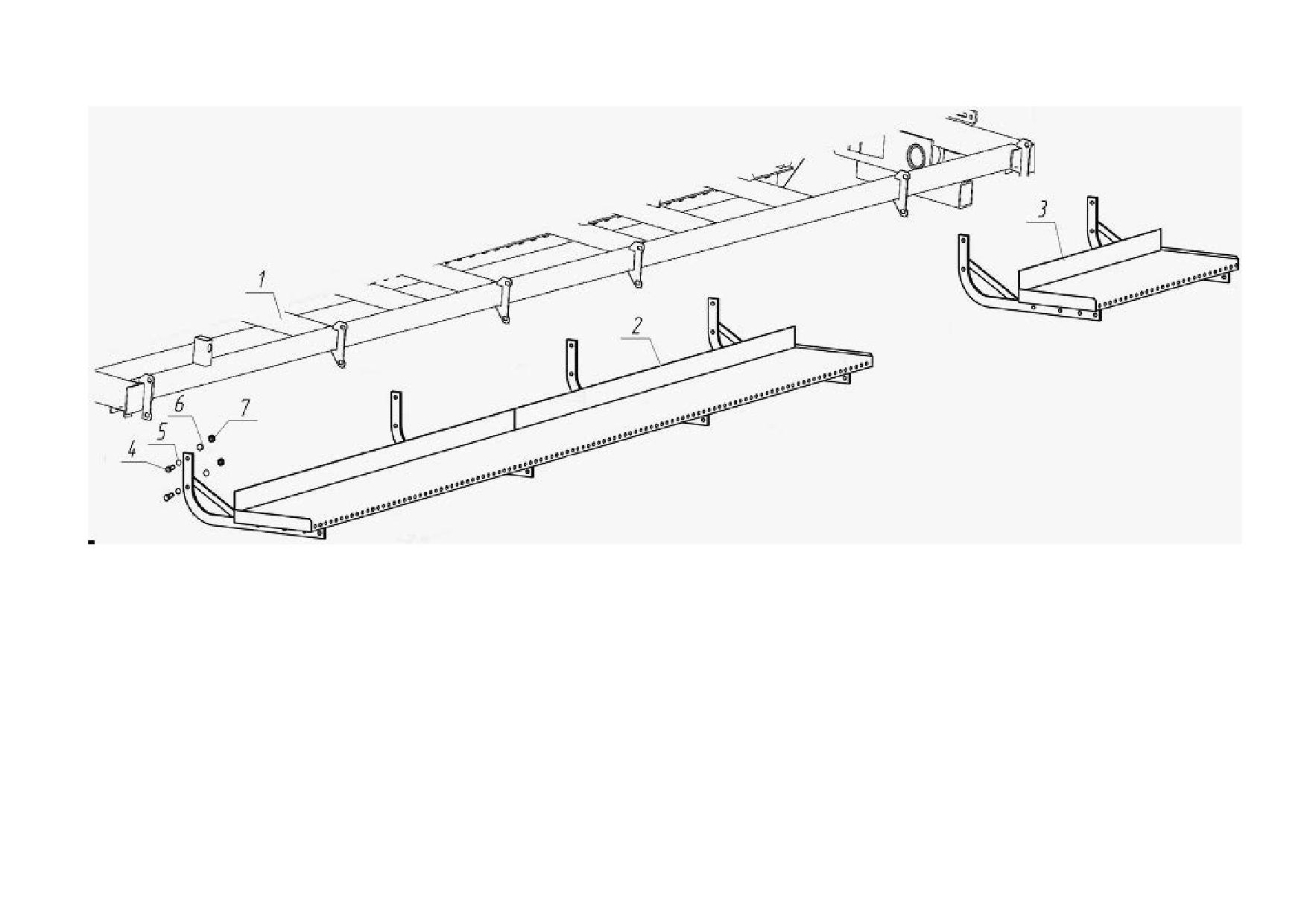

Рис. 4
Подножка (установка подножных досок на раме).
34
Рис. 5
Устройство транспортное ОЗШ 01.120.
36
Рис. 5.1
Колесо ОЗШ 01.230.
39
Рис. 5.2
Прицепное устройство колеса.
42
2

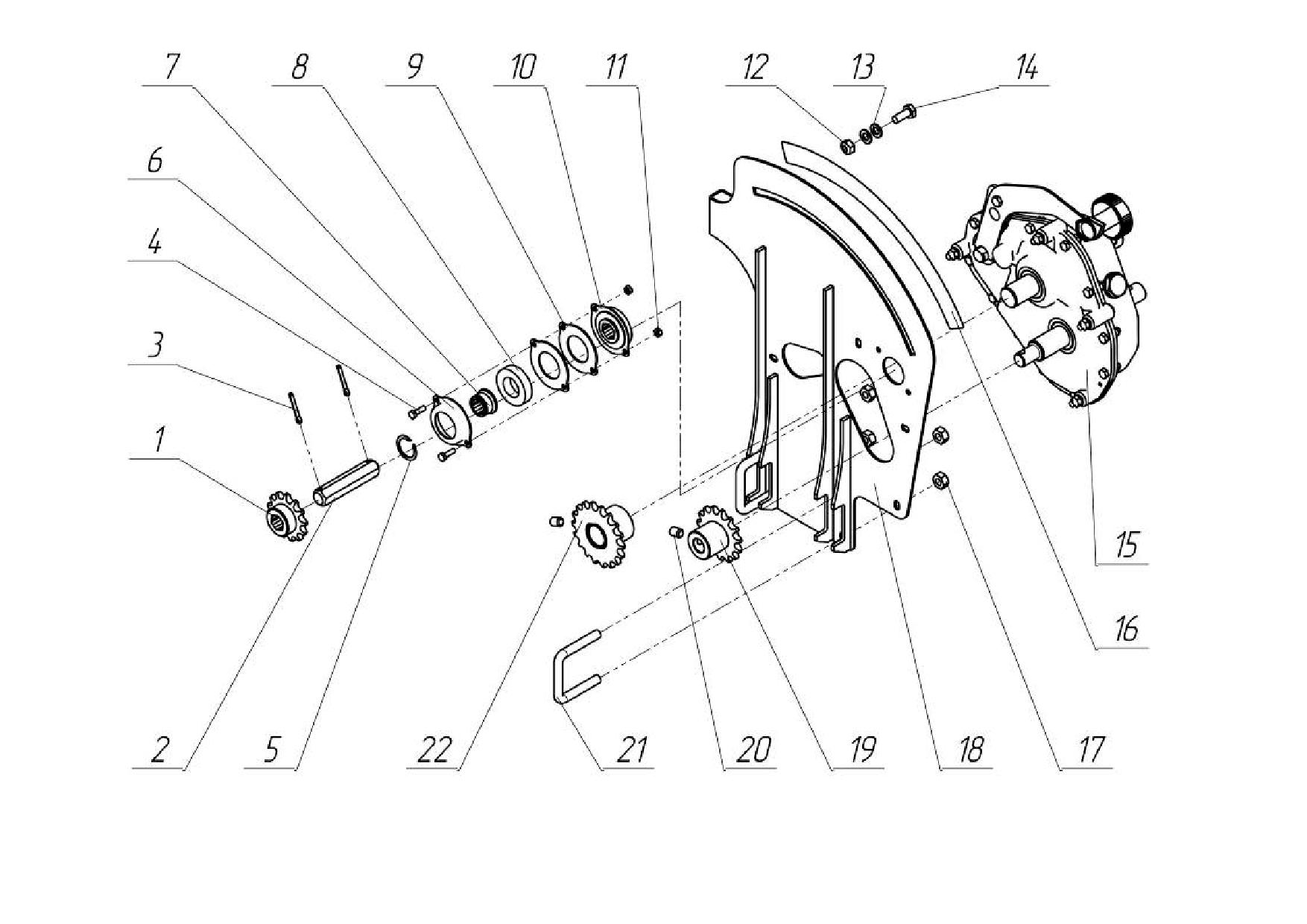

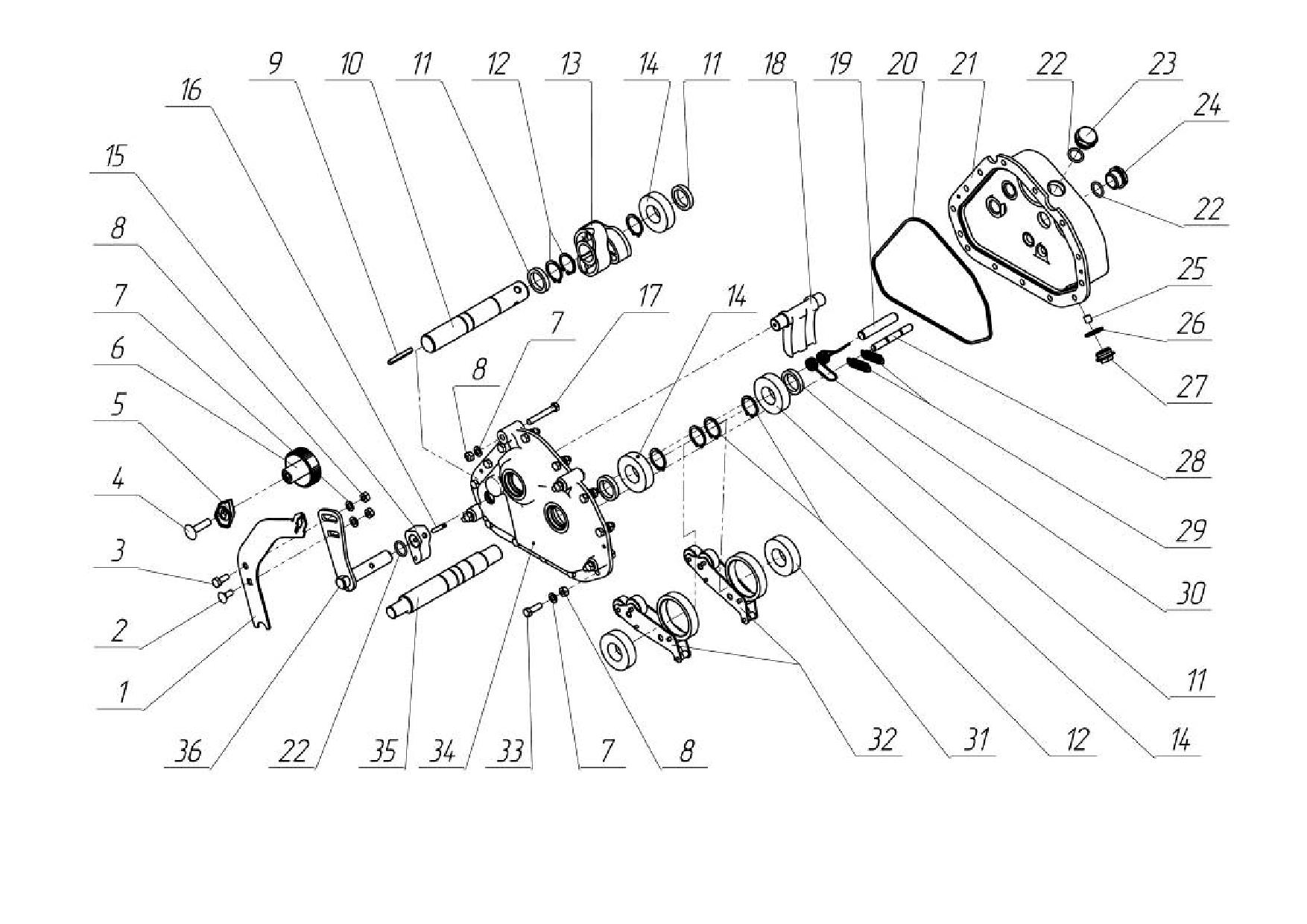

Рис. 6
Вариатор ОЗШ 01.350 и ОЗШ 01.350-01.
45
Рис. 6.1
Вариатор 400.00.3600-03.
48
Рис. 7
Рама ОЗШ 01.080А.
52

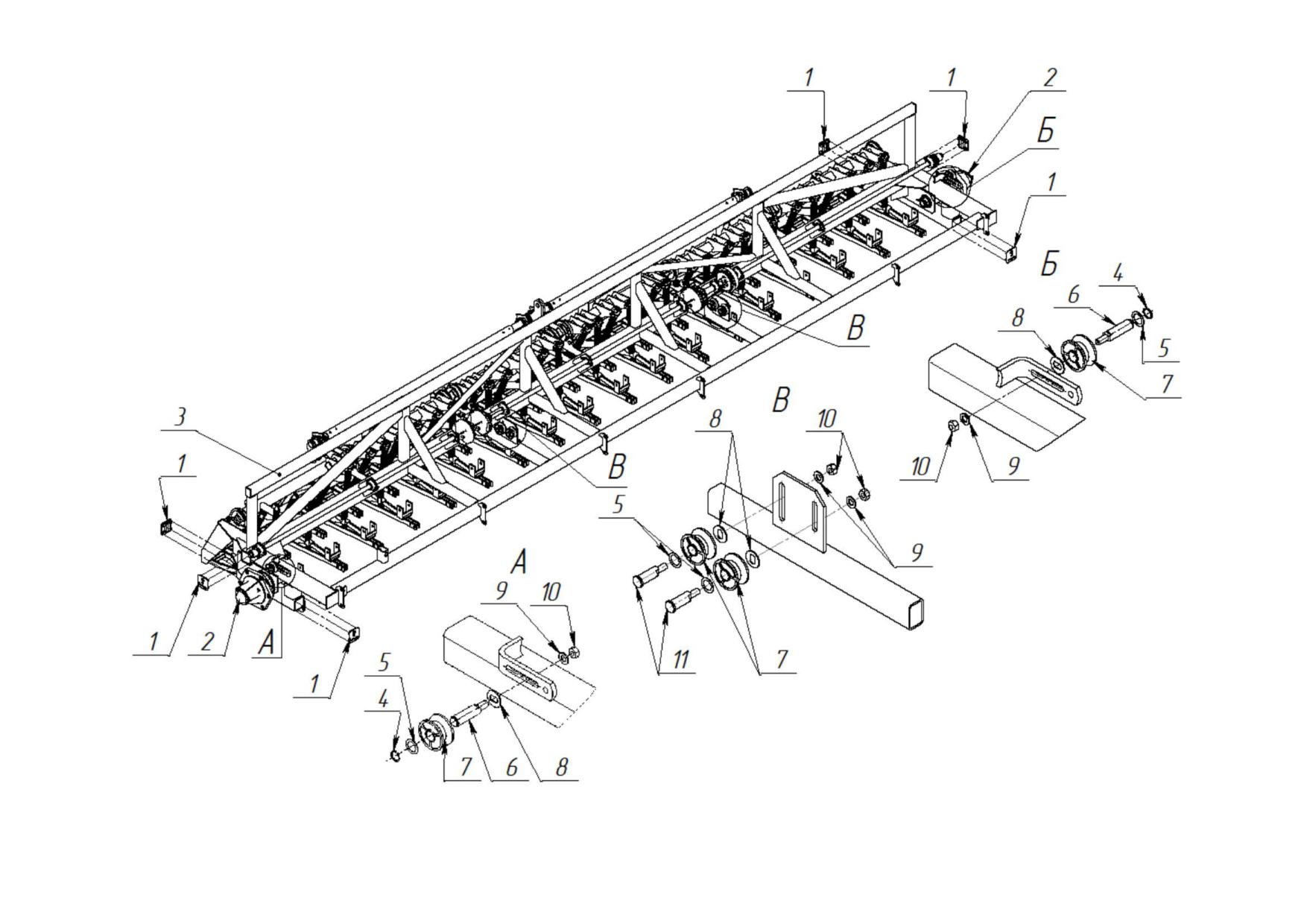

Рис. 7.1
Валы контрпривода.
54
Рис. 7.1.1
Валы контрпривода (продолжение).
55

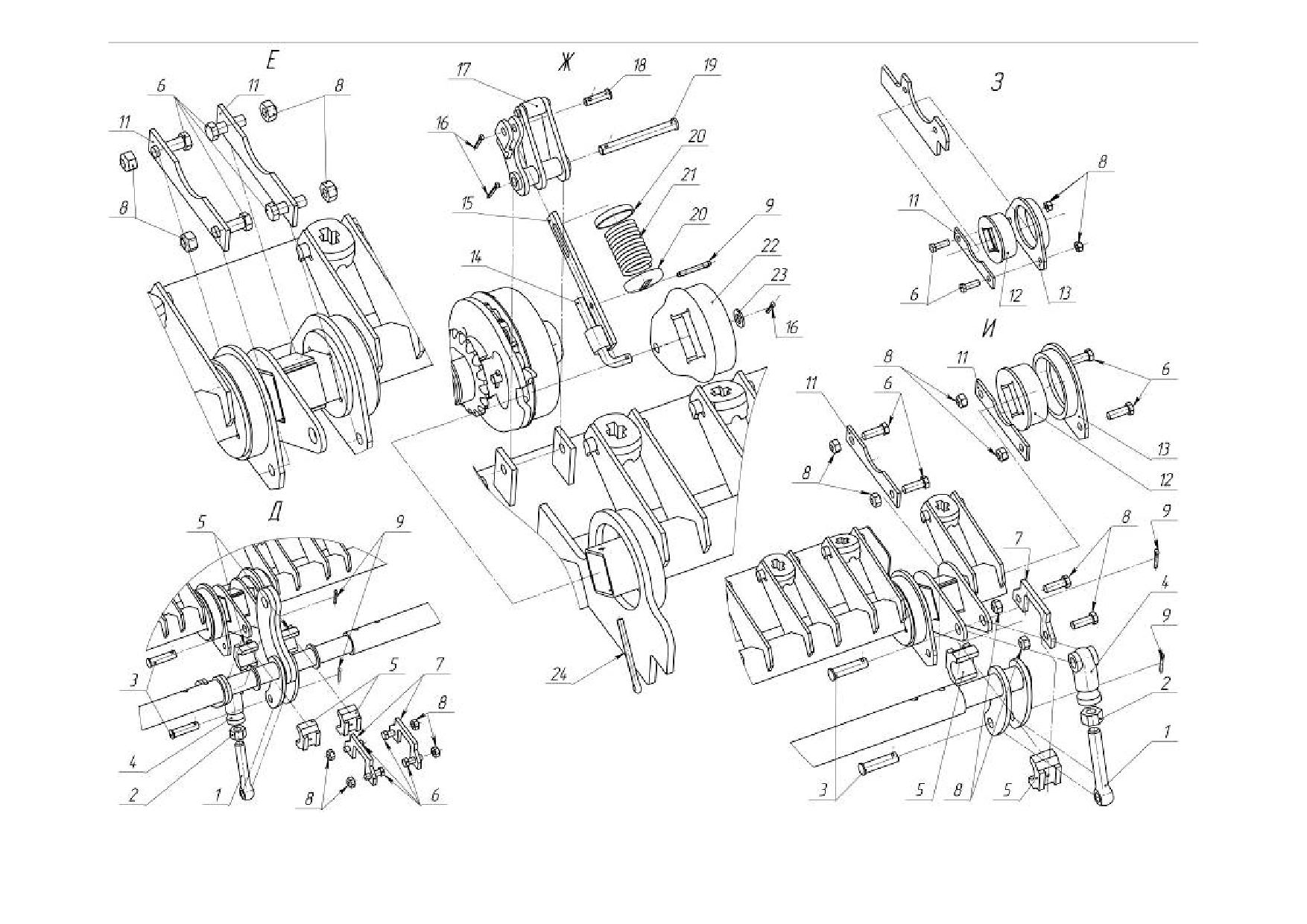

Рис. 7.2
Валы подъема сошников.
58
Рис. 7.2.1
Валы подъема сошников (продолжение).
59

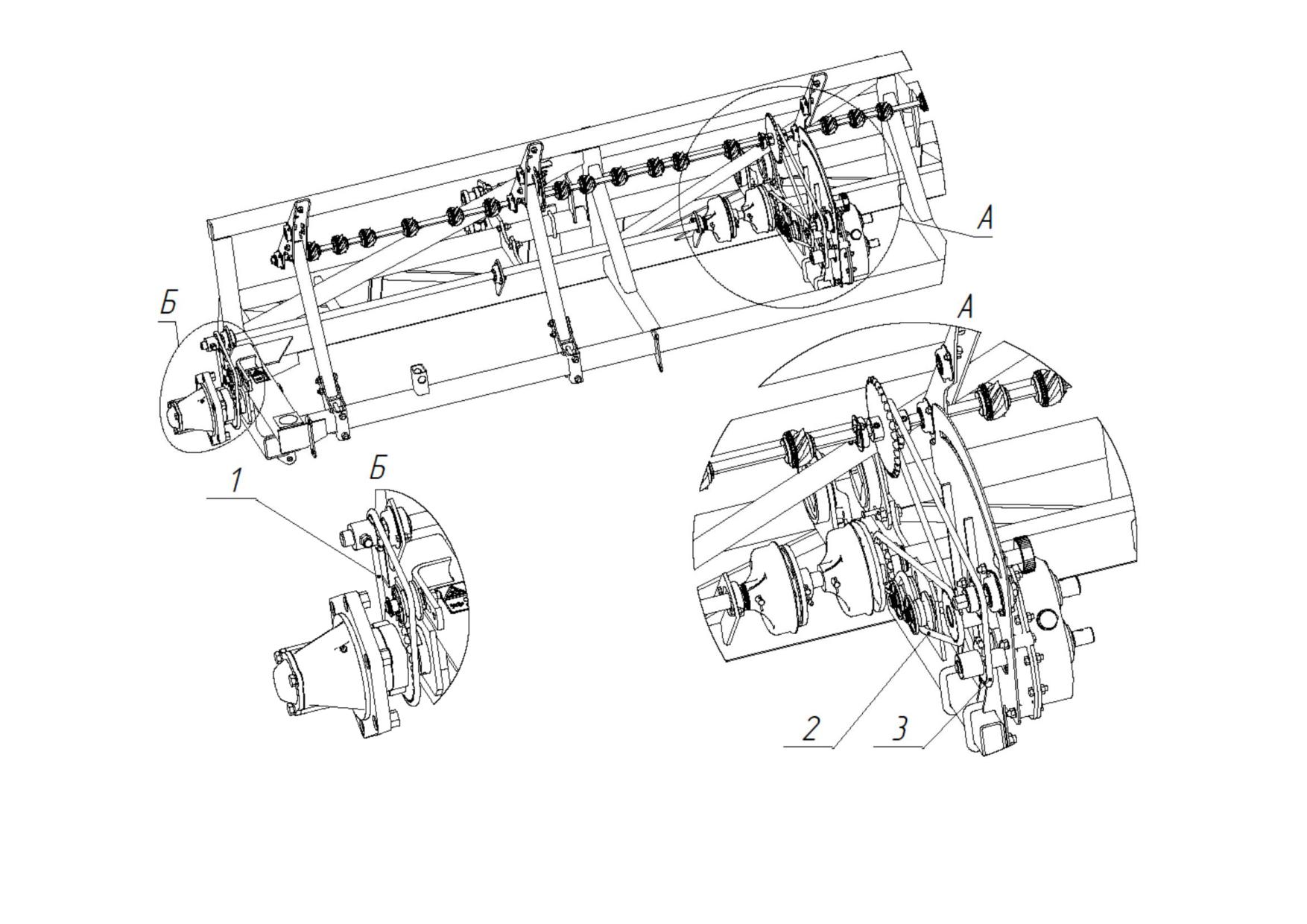

Рис. 8
Механизм привода зерновых высевающих аппаратов.
62
Рис. 9
Механизм привода туковых высевающих аппаратов и ворошителей.
64

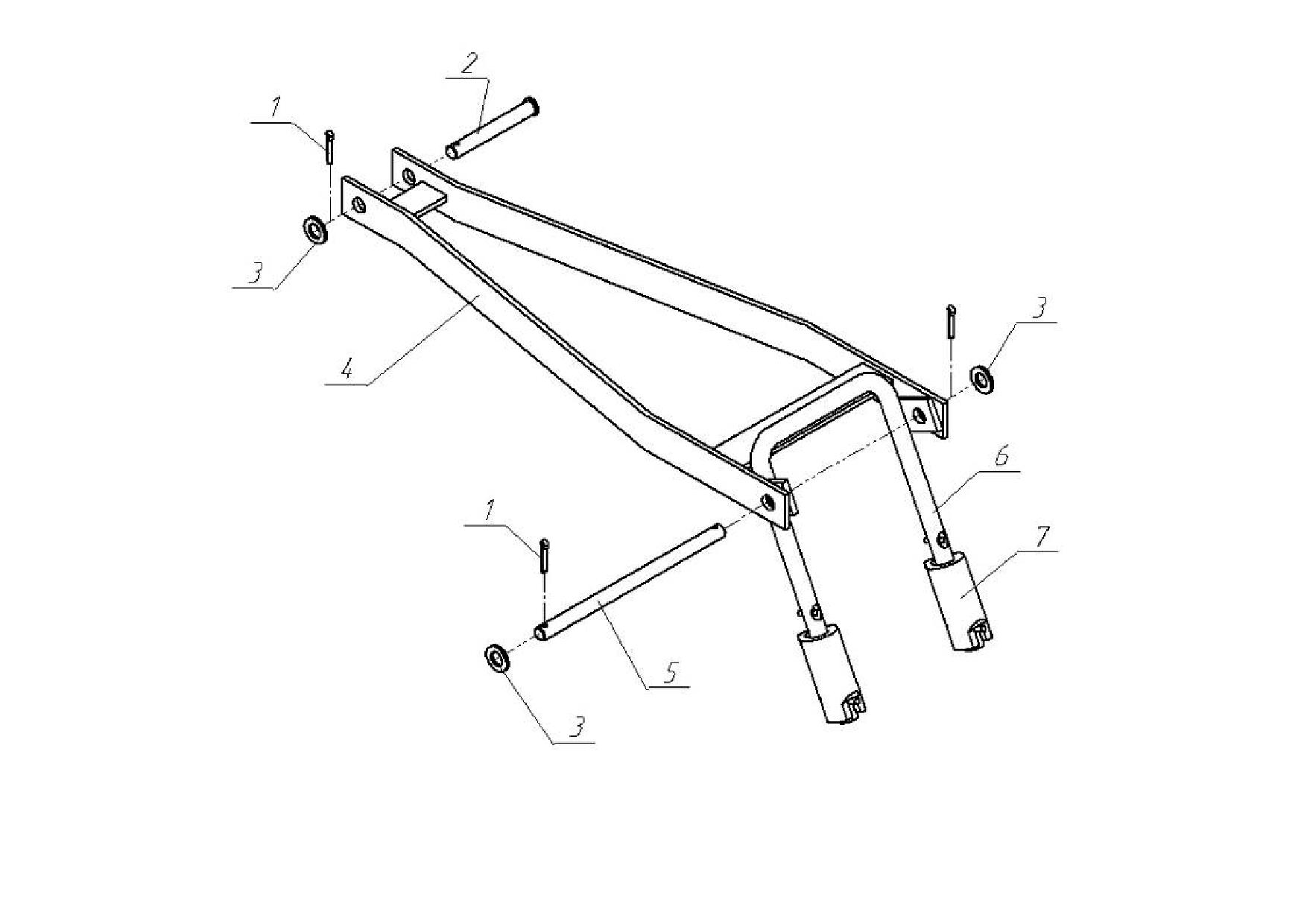

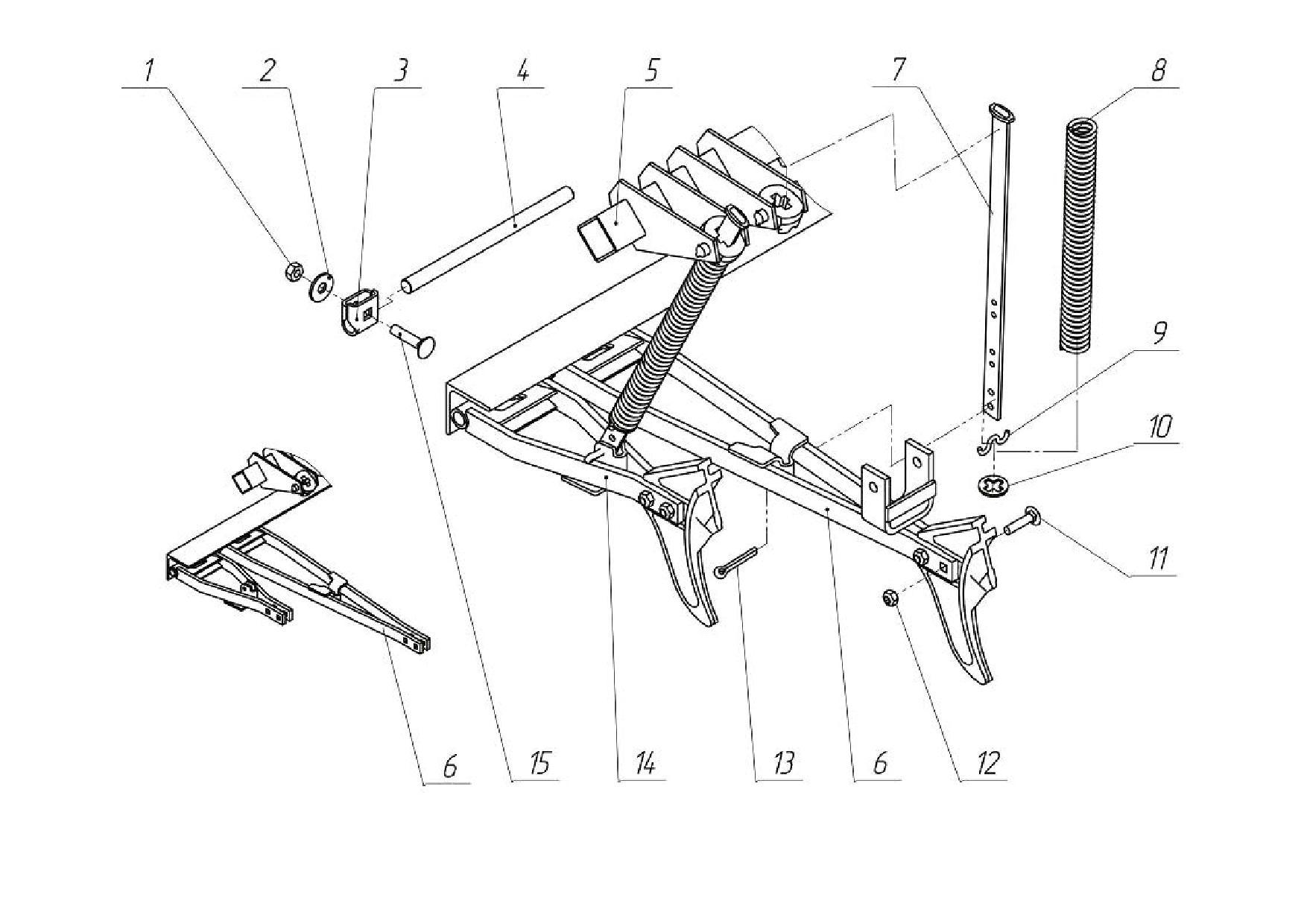

Рис. 10
Механизм навески сошников.
65

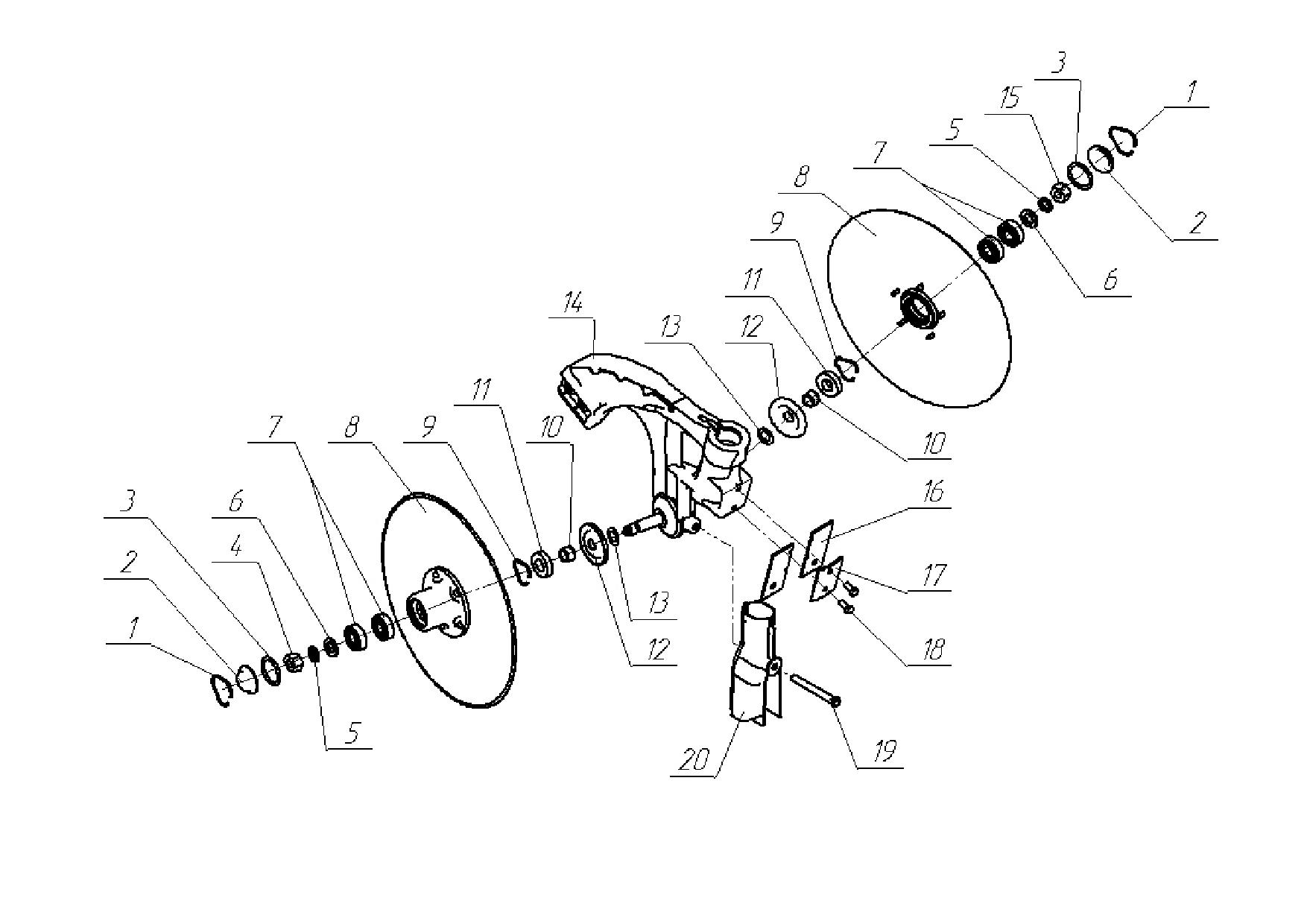

Рис. 11
Сошник ОЗШ 00.4130.
68
Рис. 12
Сошник Н 105.04.000.
79
Рис. 13
Загортач СЗГ 00.2220А.
73
Рис. 14
Загортач ОЗШ 01.750.
75
Рис. 15
Колесо (прикатывающее) ОЗШ 00.4140 и ОЗШ 00.4140-01.
77

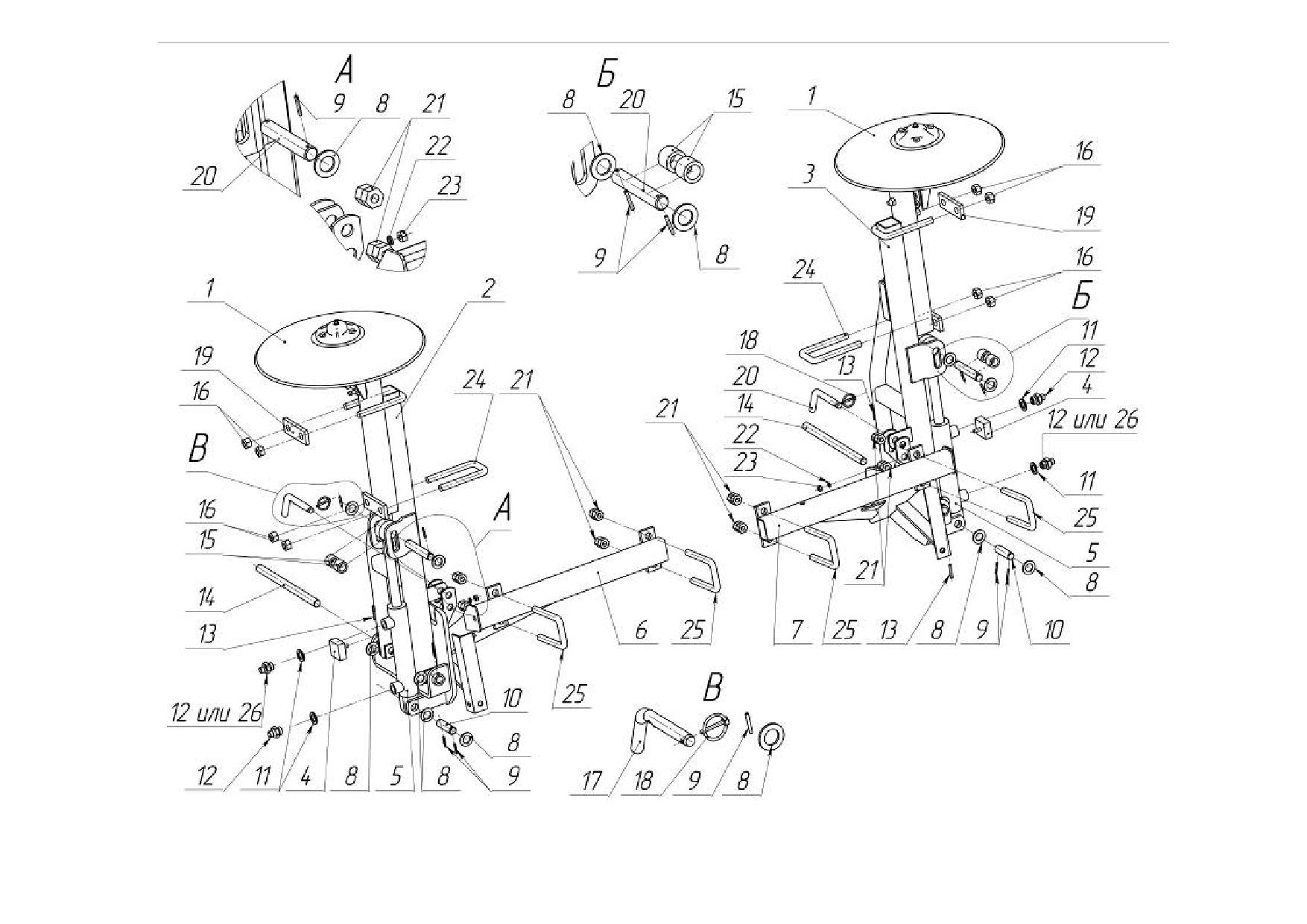

Рис. 16
Маркер ОЗШ 01.360Б.
80

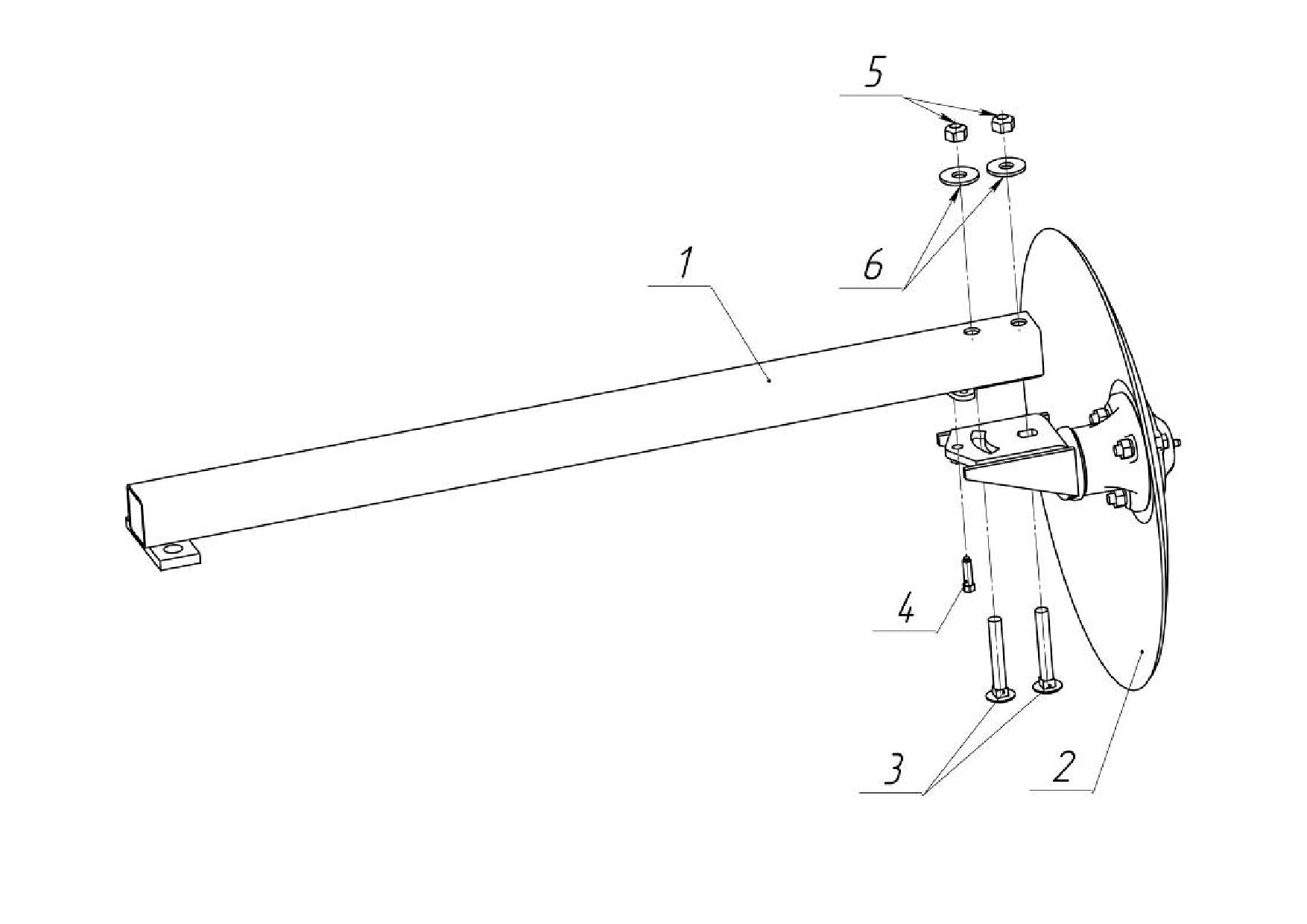

Рис. 16.1
Удлинитель ОЗШ 01.540.
83
Рис. 16.2
Диск маркёра СШЕ 04.120.
85

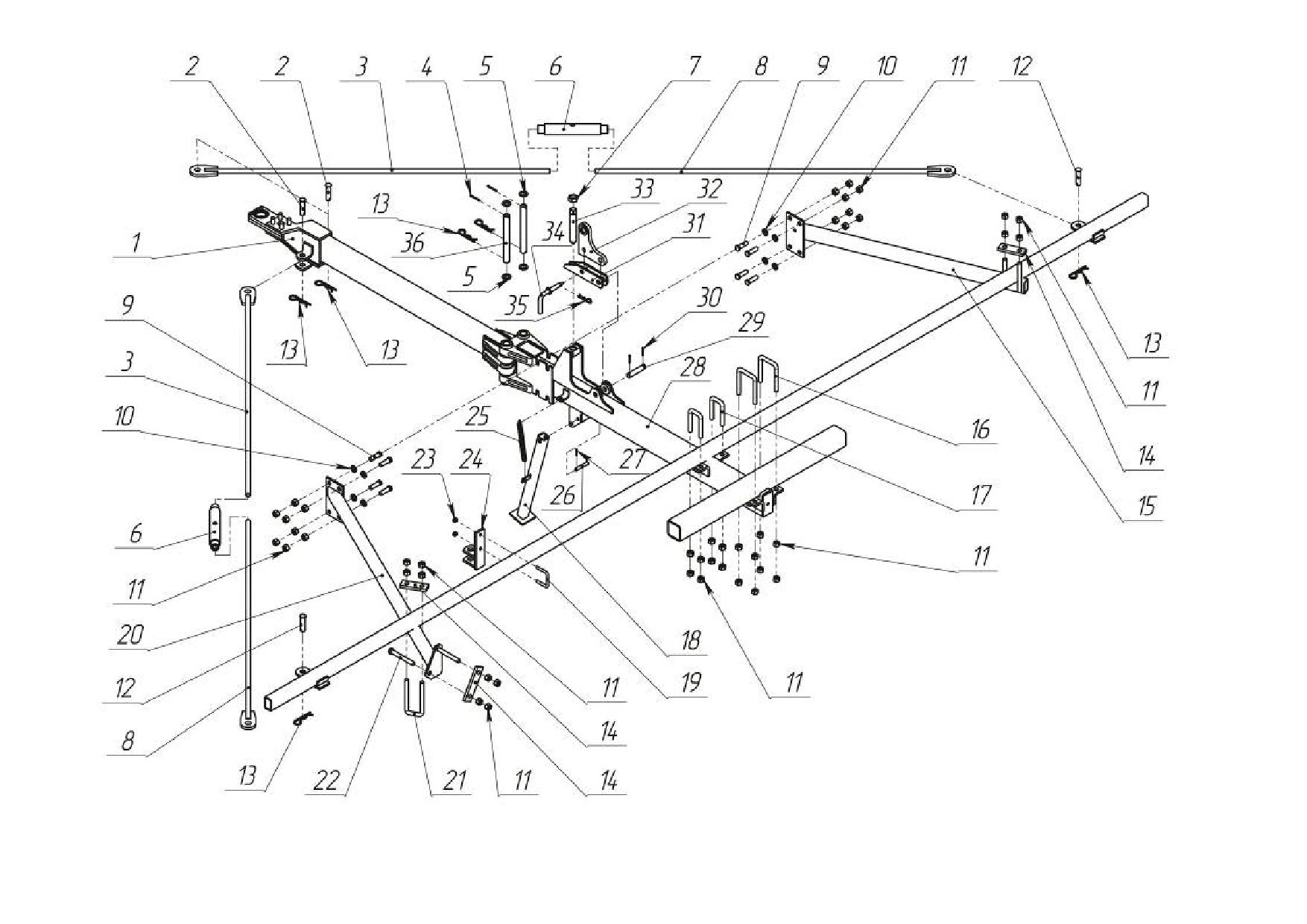

Рис. 17
Прицепное устройство.
87

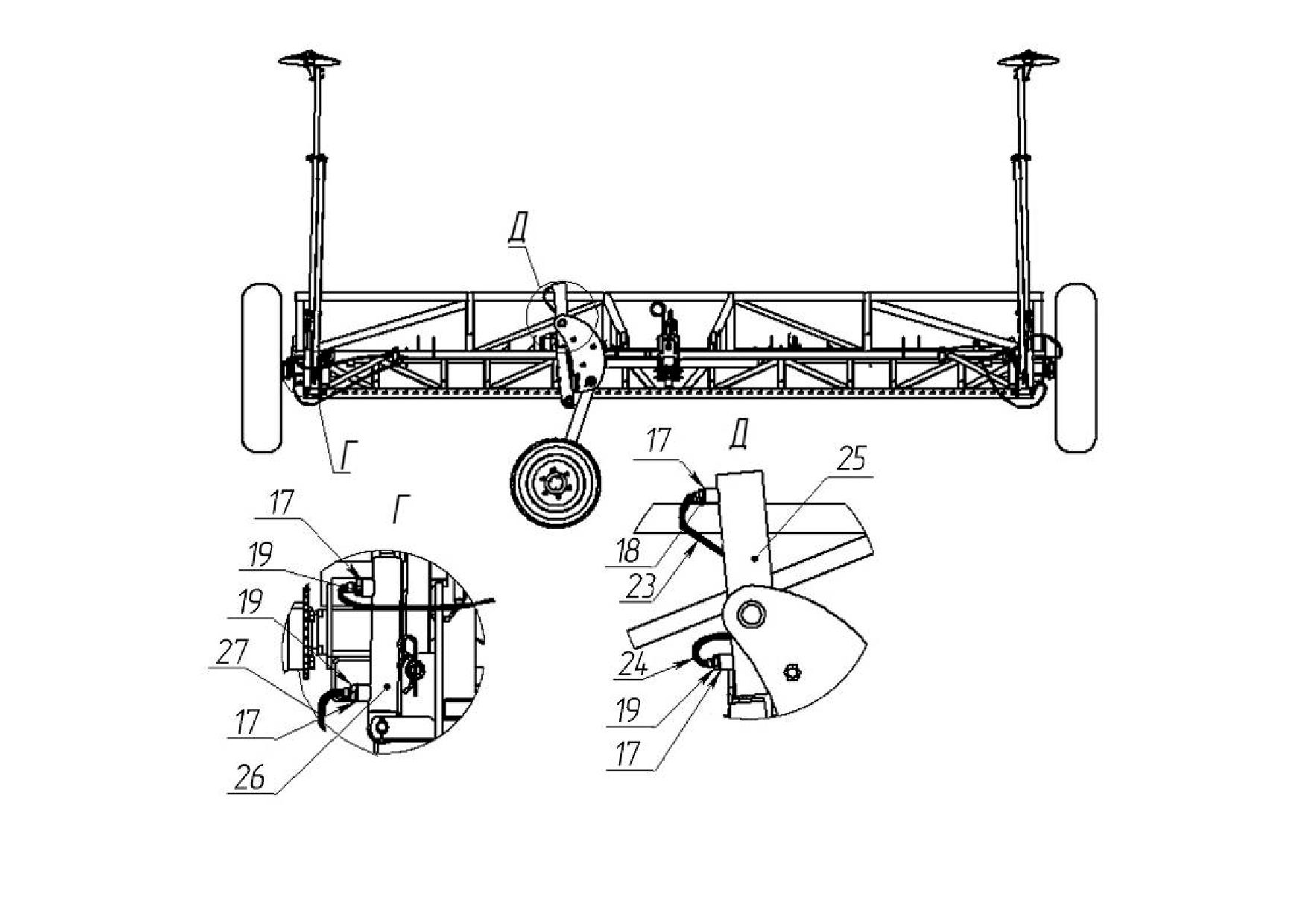

Рис. 18
Гидротрасса.
91
Рис. 18.1
Гидротрасса (продолжение).
92
3
Краткая техническая характеристика.
Сеялка зернотуковая рядовая СЗ-5,4А предназначена для рядового посева семян зерновых
культур (пшеница, рожь, ячмень, овес), бобовых культур (горох, фасоль) и рапса с одновременным
внесением в засеваемые рядки гранулированных минеральных удобрений.
Сеялка может быть использована для посева семян других культур, близких к зерновым по
размерам семян и нормам высева (гречиха, просо и др.).
Сеялка выпускается в следующих исполнениях:
-!сеялка СЗ-5,4А
- для рядового посева с двухдисковыми сошниками и пальцевыми
загортачами;
-!сеялка СЗ-5,4А-04!!- для узкорядного посева с двухдисковыми, двухстрочными сошниками,
пальцевыми и цепным загортачом;
- сеялка СЗ-5,4А-06 - для рядового посева с двухдисковыми сошниками и прикатывающими
колесами.
СЗ-5,4А
СЗ-5,4А-04
СЗ-5,4А-06
Ширина захвата, м.
5,4
5,4
5,4
Кол-во высеваемых рядов, шт.
36
72
36
Ширина междурядий, см
15±1
7,5±1
15±1
Глубина заделки семян, мм
40-80
40-80
20-80
Агрегатируется с тракторами
1,4 тс
класса
4

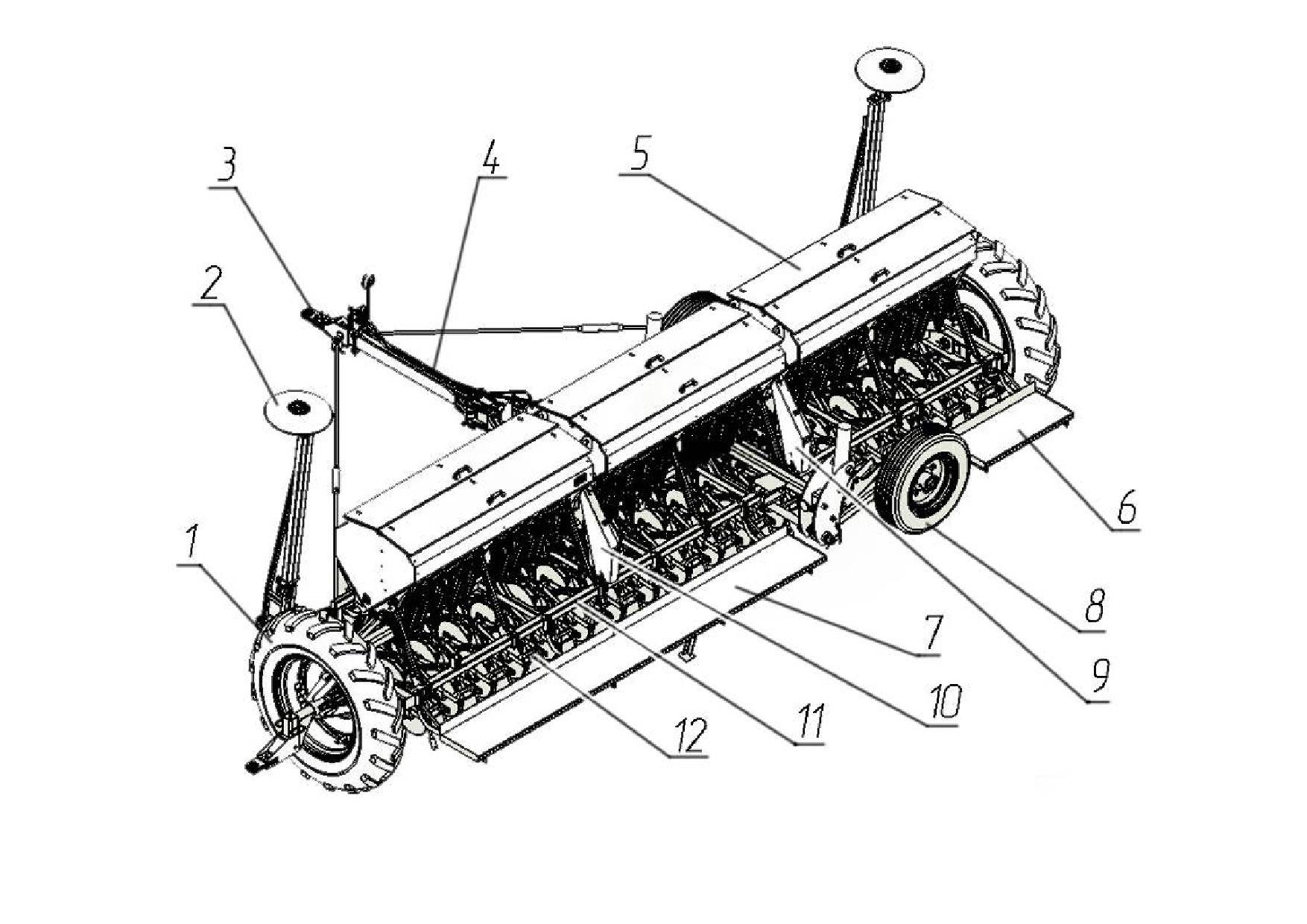

Рис. 1 Общее устройство сеялки СЗ-5,4А.
5
Количество
Рис. 1
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Колесо
ОЗШ 00.1550
2
2
Маркер
ОЗШ 01.360Б
1
3
Прицепное устройство состоит из:
Сница
ОЗШ 00.1020
1
Сница
ОЗШ 00.1030
1
Сница
ОЗШ 00.1040
1
Сница
ОЗШ 00.1050
1
4
Гидротрасса
ОЗШ 01.410
1
5
Ящик зернотуковый
ОЗШ 01.040
1
6
Подножка
ОЗШ 00.3020
1
7
Подножка
СЗТА 00.480
1
Приспособление для дальнего
8
ОЗШ 09.000А
1
транспорта
Привод туковых
9
Вариатор
ОЗШ 01.350
1
аппаратов
Привод зерновых
10
Вариатор
ОЗШ 01.350-01
1
аппаратов
6
Количество
Рис. 1
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
Для сеялок СЗ-5,4А;
11
Рама
ОЗШ 01.080А
1
СЗ-5,4А-04
Рама
ОЗШ 01.080А-01
1
Для сеялки СЗ-5,4А-06
12
Рабочие органы состоят из:
Загортач
СЗГ 00.2220А
18
Для сеялки СЗ-5,4А
Сошник
ОЗШ 00.4130
36
Загортач
СЗГ 00.2220А
18
Для сеялки СЗ-5,4А-04
Загортач
ОЗШ 01.750
1
Сошник
Н 105.04.000
36
Сошник
ОЗШ 00.4130
36
Колесо
ОЗШ 00.4140
18
Для сеялки СЗ-5,4А-06
Колесо
ОЗШ 00.4140-01
18
7

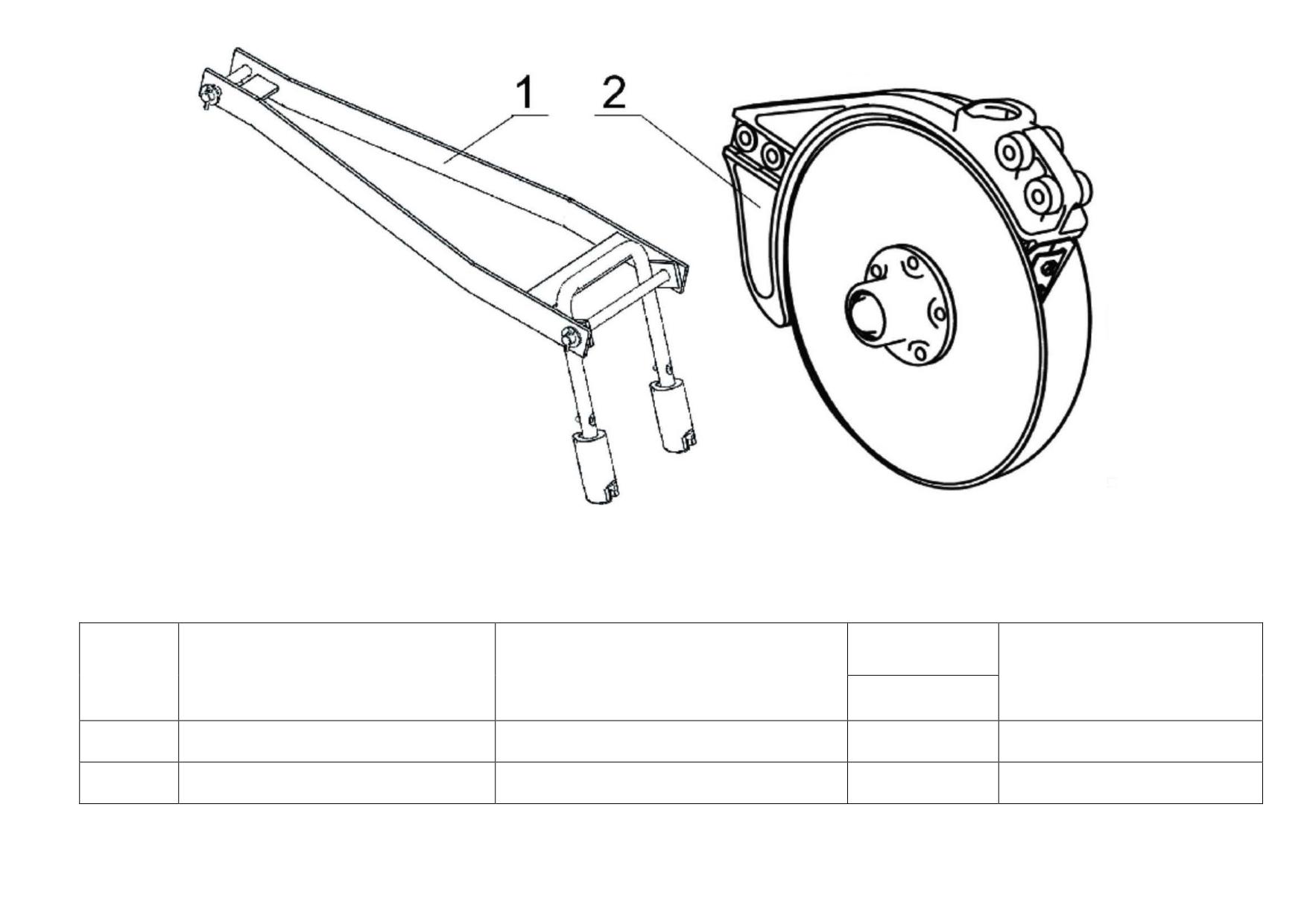

Рис. 1.1 Комплект рабочих органов сеялки СЗ-5,4А.
Количество
Рис.1.1
на изделие
№
Наименование
Обозначение
Примечание
позиции
СЗ-5,4А
1
Загортач
СЗГ 00.2220А
18
2
Сошник
ОЗШ 00.4130
36
8

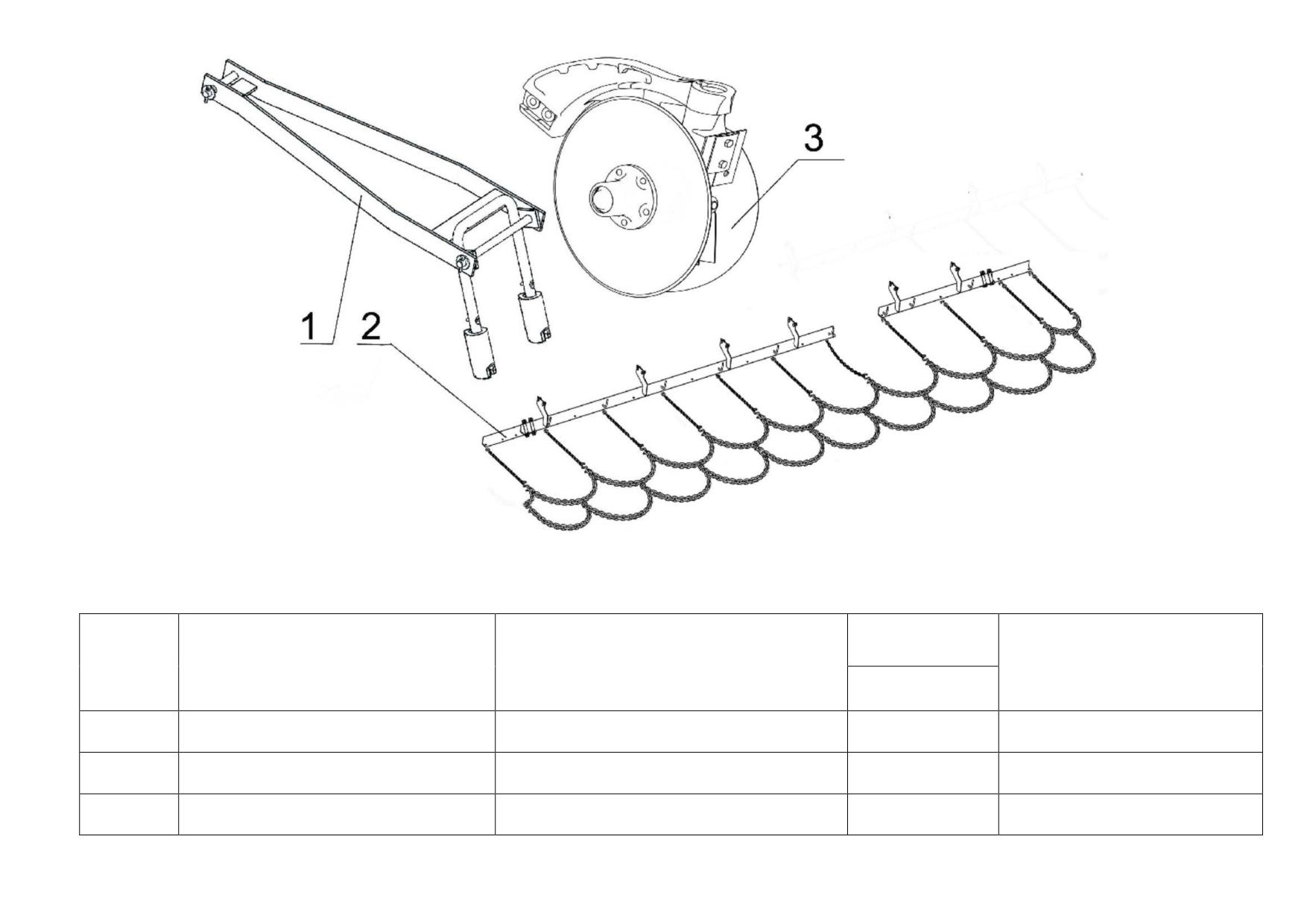

Рис. 1.2 Комплект рабочих органов сеялки СЗ-5,4А-04.
Количество
Рис.1.2
на изделие
№
Наименование
Обозначение
Примечание
позиции
СЗ-5,4А-04
1
Загортач
СЗГ 00.2220А
18
2
Загортач
ОЗШ 01.750
1
3
Сошник
Н 105.04.000
36
9

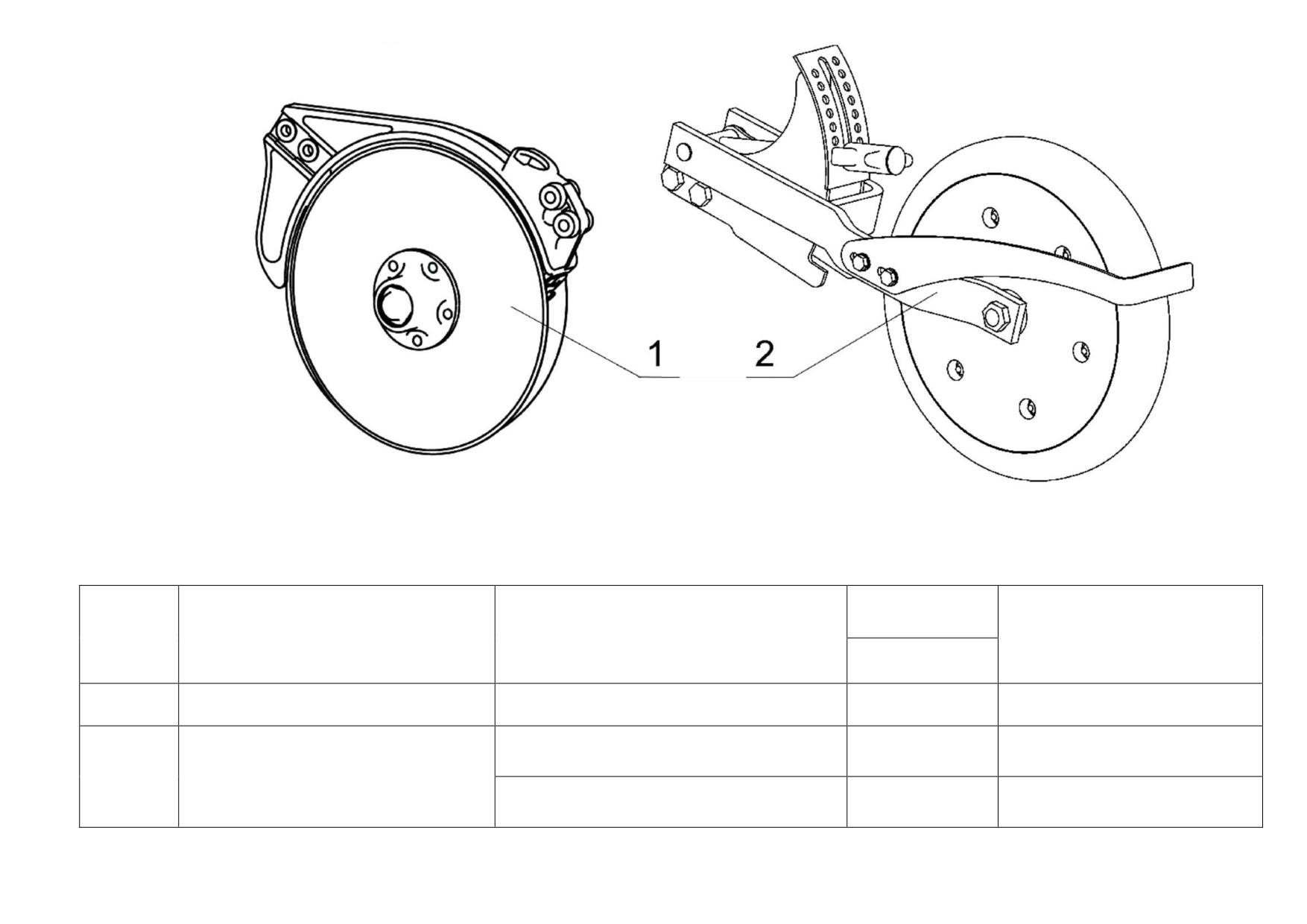

Рис. 1.3 Комплект рабочих органов сеялки СЗ-5,4А-06.
Количество
Рис.1.3
на изделие
№
Наименование
Обозначение
Примечание
позиции
СЗ-5,4А-06
1
Сошник
ОЗШ 00.4130
36
Устанавливается на
ОЗШ 00.4140
18
задний ряд сошников
2
Колесо
Устанавливается на
ОЗШ 00.4140-01
18
передний ряд сошников
10

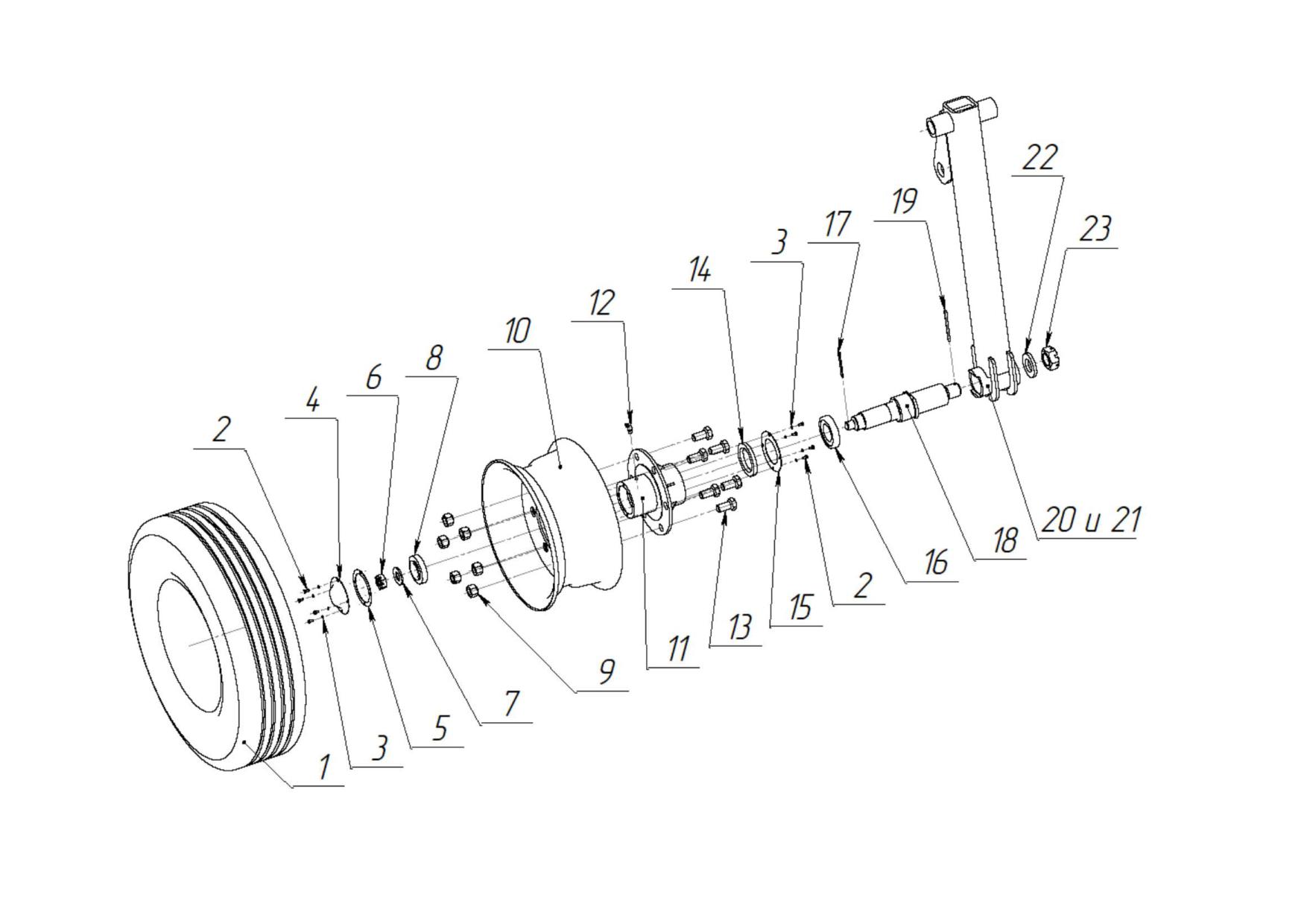

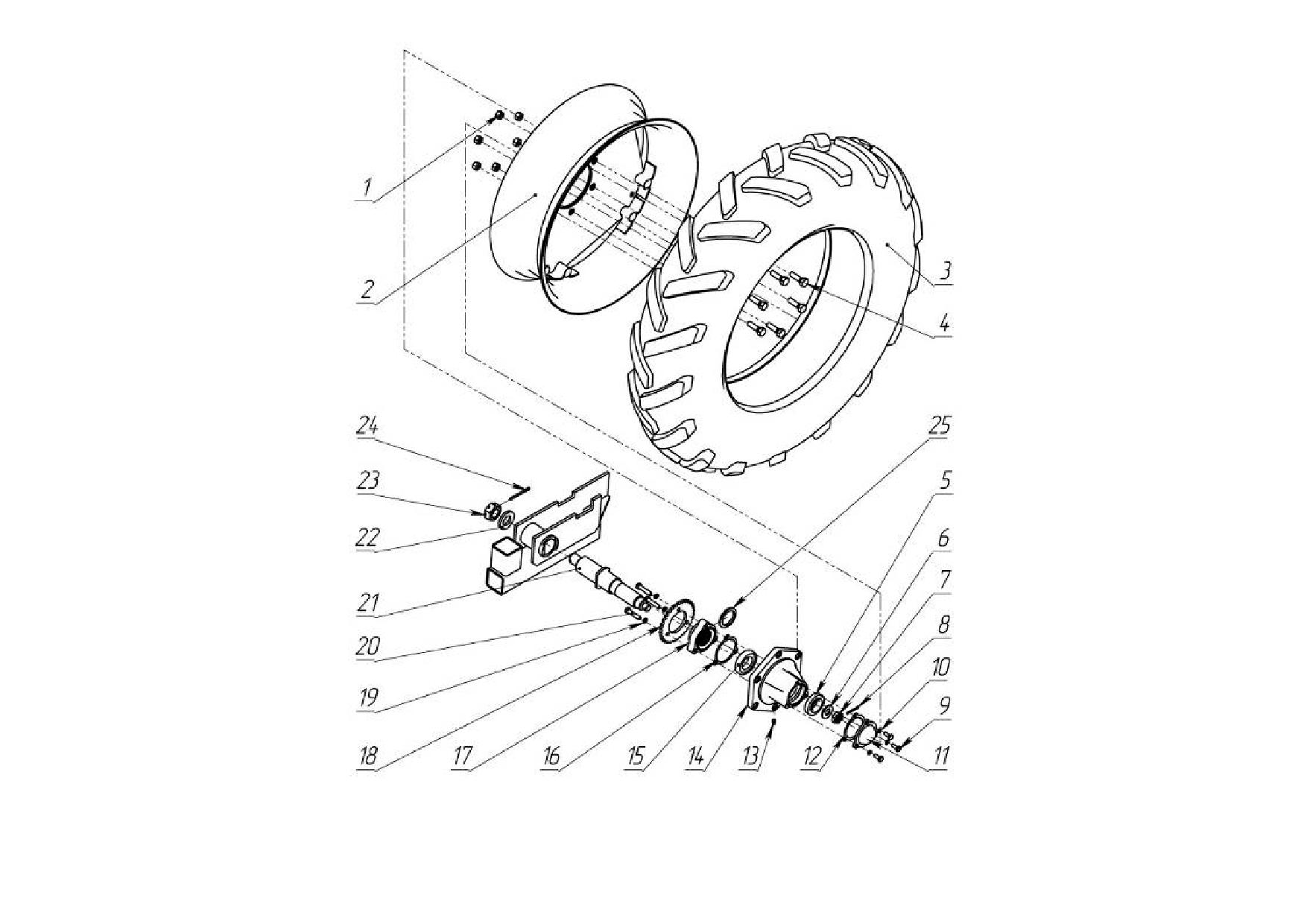

Рис. 2 Колесо опорно-приводное и ось ОЗШ 00.960В в сборе.
11
Количество
Рис.2
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Гайка
М16х1.5-6Н.6.019 ГОСТ 5915
12
2
Диск с ободом
W9х28
2
3
Шина
12.4R 28 ДСТУ 4140
2
4
Болт
Н 080.11.005А
12
5
Подшипник
7208А ГОСТ 27365
2
6
Шайба
Н 080.11.004
2
7
Гайка
М 24х2-6Н.04.019 ГОСТ 5915
2
8
Шплинт
5х45.019 ГОСТ 397
2
9
Болт
М10-6gх25.88.019 ГОСТ 7798
6
10
Шайба
10 65Г 019 ГОСТ 6402
6
11
Крышка
Н 080.11.002
2
12
Прокладка
Н 080.07.003
2
13
Масленка
1.2 Ц6хр ГОСТ 19853
2
14
Ступица
Н 080.11.001
2
15
Подшипник
7210А ГОСТ 27365
2
16
Прокладка
Н 080.11.003
3
12
Количество
Рис.2
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
17
Корпус
ОЗШ 00.101-01
2
18
Венец
ОЗШ 00.474
2
Z=32
19
Шайба
12 65Г 019 ГОСТ 6402
6
20
Болт
М 12-6gх55.88.019 ГОСТ 7798
6
21
Ось
ОЗШ 00.652А
2
22
Шайба
ОЗШ 00.4019А
2
23
Гайка
ОЗШ 00.672
2
24
Шплинт
6,3х80.019 ГОСТ 397
2
25
Кольцо
СП-76-59-6 ГОСТ 6308
2
13

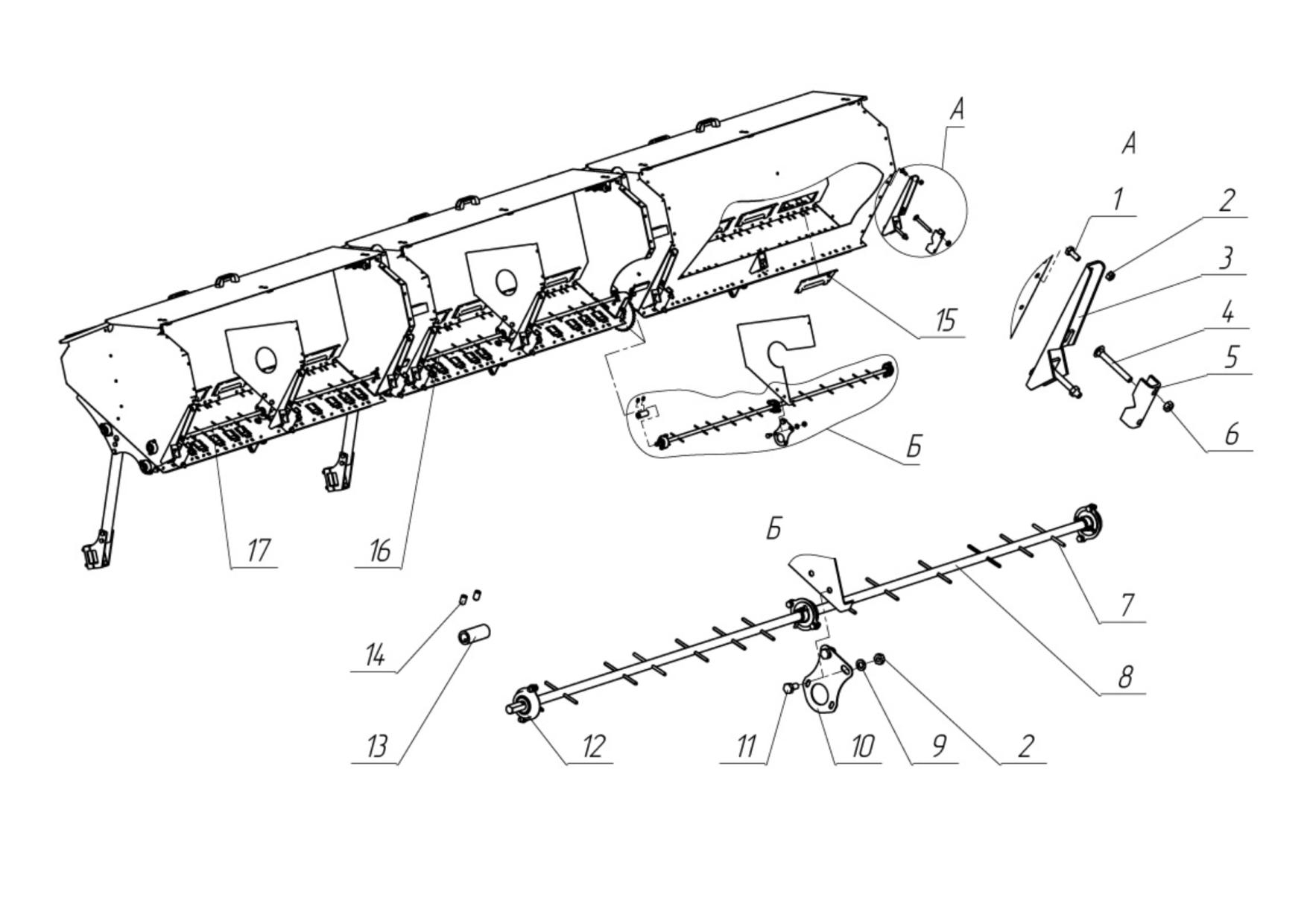

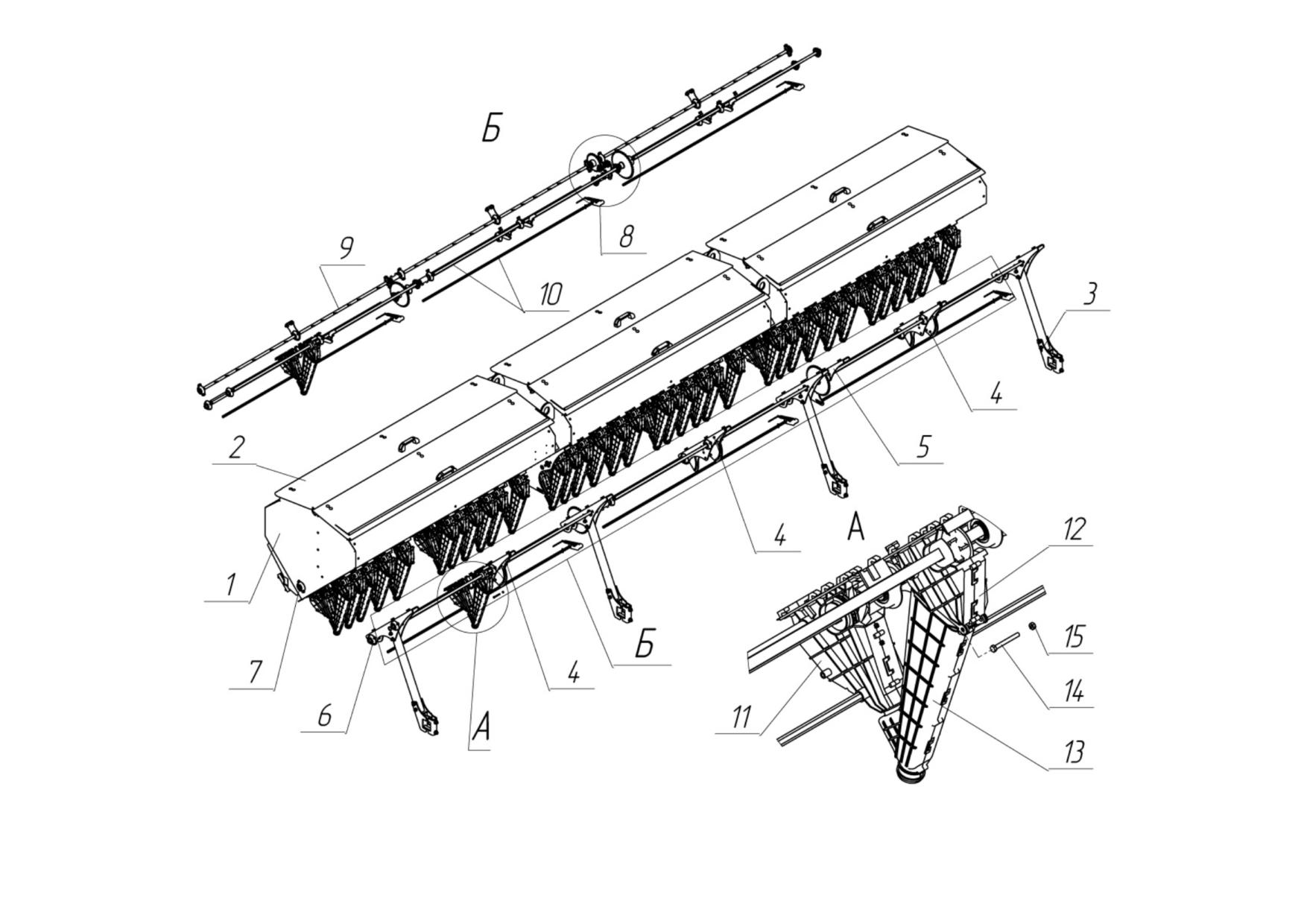

Рис. 3 Ящик зернотуковый ОЗШ 01.040.
14
Количество
Рис.3
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Ящик
ОЗШ 01.030
1
2
Крыша
ОЗШ 01.100
Рис.3.3
3,4,5
Опоры ящика
Рис.3.1
6,7
Опоры валов
Рис.3.2
8
Звездочки и ролик
Рис.3.4
9
Валы ворошилок
Рис.3.5
Валы зернотукового ящика
10
Рис.3.8
(высевающих аппаратов)
11
Зерновой аппарат
400.00.3700
Рис.3.6
12
Туковый аппарат
400.00.3750
Рис.3.7
13
Воронка
ОЗШ 01.340
36
14
Болт
М5-6gх45.88.019 DIN 933
36
15
Гайка
М5-6H.8.019 DIN 980
36
15

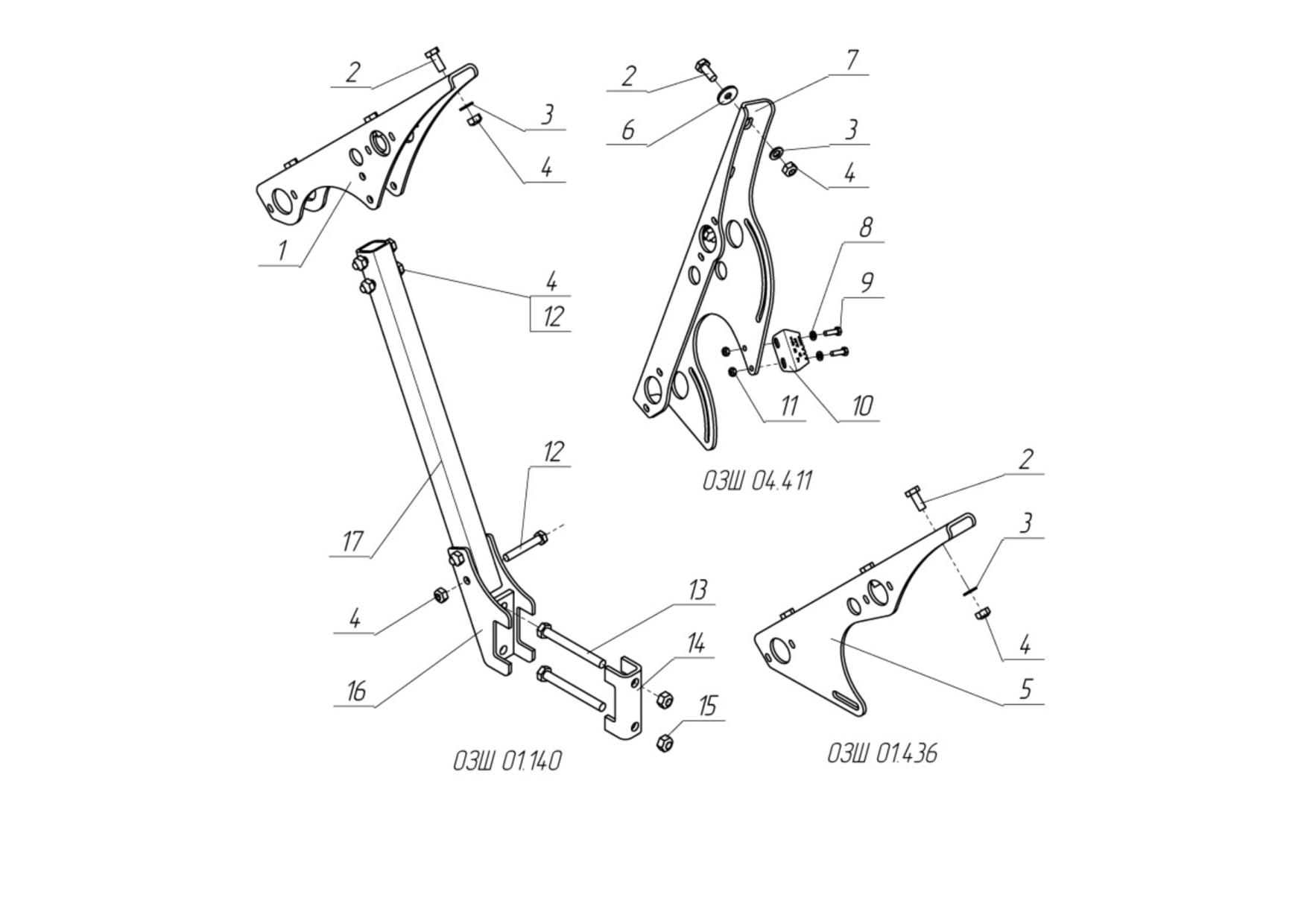

Рис. 3.1 Опоры зернотукового ящика.
16
Количество
Рис.3.1
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Кронштейн
ОЗШ 01.409
4
Входит в ОЗШ 01.410
2
Болт
М10-6gх25.88.019 DIN 933
45
3
Шайба
С.10.01.10.019 ГОСТ 11371
27
4
Гайка
М10-6H.8.019 DIN 980
51
5
Кронштейн
ОЗШ 01.436
2
6
Шайба
С.10.01.019 ГОСТ 6958
9
7
Кронштейн
ОЗШ 04.411
3
8
Шайба
С.6.01.10.019 ГОСТ 11371
6
9
Болт
М6-6gх20.88.019 DIN 933
6
10
Сектор
ОЗШ 04.412
3
11
Гайка
М6-6H.8.019 DIN 980
6
12
Болт
М10-6gх65.88.019 DIN 931
16
Входит в ОЗШ 01.410
13
Болт
М12-6gх110.88.019 DIN 931
8
Входит в ОЗШ 01.410
14
Кронштейн
ОЗШ 01.422
4
Входит в ОЗШ 01.410
15
Гайка
М12-6H.8.019 DIN 980
8
Входит в ОЗШ 01.410
16
Кронштейн
ОЗШ 01.520
4
Входит в ОЗШ 01.410
17
Стойка
ОЗШ 01.802
4
Входит в ОЗШ 01.410
17

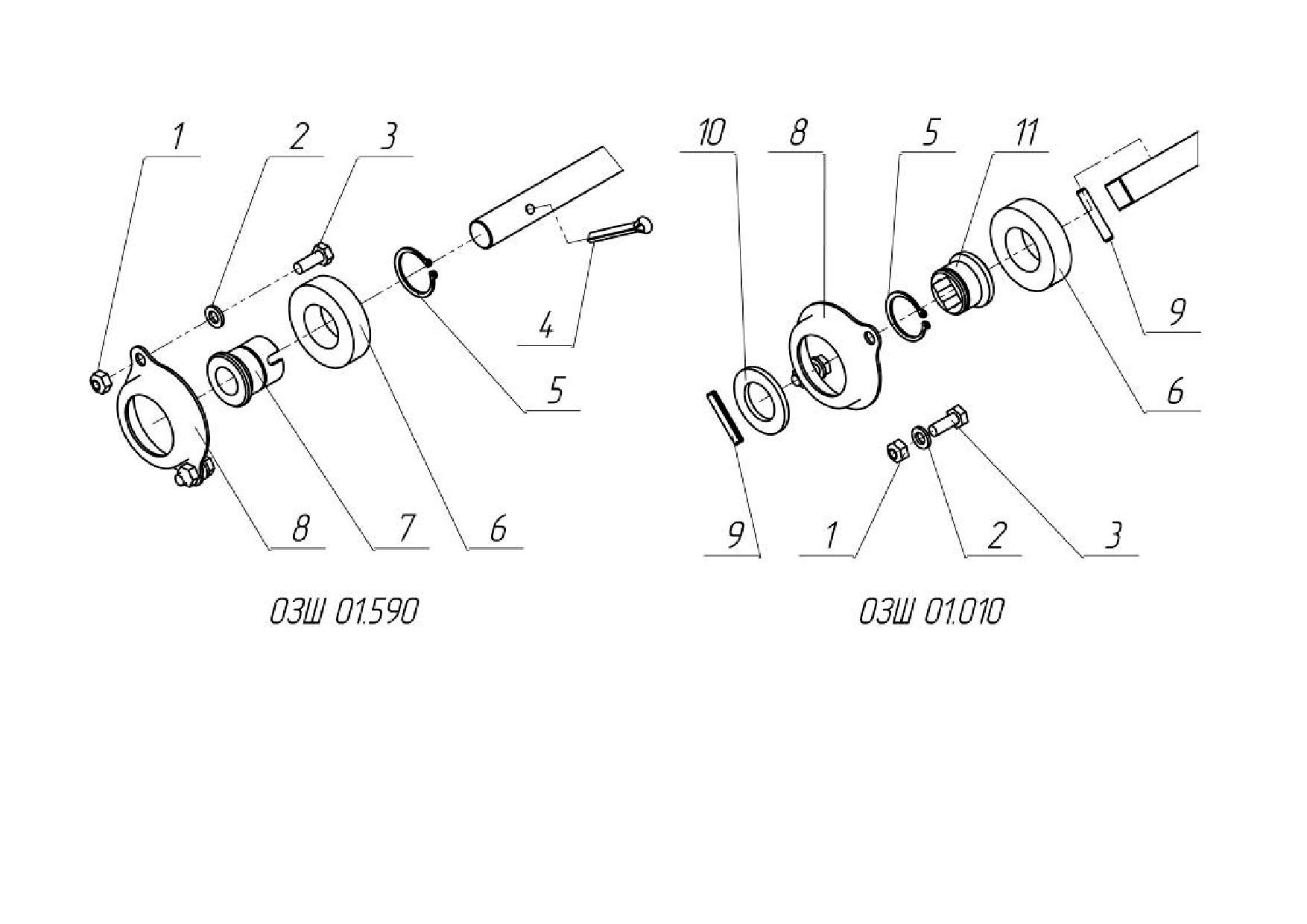

Рис. 3.2 Опоры валов.
18
Количество
Рис.3.2
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Гайка
М6-6H.8.019 DIN 980
38
2
Шайба
С.6.01.10.019 ГОСТ 11371
38
3
Болт
М6-6gх16.88.019 DIN 933
38
4
Шплинт
5х40.019 ГОСТ 397
45
5
Кольцо
25х1,2 DIN 471
19
6
Подшипник
180105 ГОСТ 8882
19
7
Втулка
ОЗШ 01.618
9
8
Колпачок
ОЗШ 01.408
19
9
Штифт
А.5х30.60С2 DIN 1481
6
10
Шайба
С.20.01.10.019 ГОСТ 11371
20
11
Втулка
ОЗШ 01.601
10
19
Рис. 3.3 Крышка ОЗШ 01.100.
20
Количество
Рис.3.3
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Защелка
СГЖ 8-5А
12
2
Гайка
М8-6H.8.019 DIN 980
36
3
Шайба
С.8.01.10.019 ГОСТ 11371
36
4
Пружина
552.6.023
12
5
Колпачок
СГЖ 429А
24
6
Болт
М8-6gх20.88.019 DIN 603
36
7
Шарнир
СЗГ 00.513
18
8
Шплинт
4х22.019 ГОСТ 397
12
9
Крыша
ОЗШ 01.1110
6
10
Ручка
MESAN 086:1
6
Входит в ОЗШ 01.1110
11
Болт
М6-6gх20.88.019 DIN 933
12
Входит в ОЗШ 01.1110
12
Шайба
C 6.01.10.019 ГОСТ 6958
12
Входит в ОЗШ 01.1110
13
Гайка
М6-6H.8.019 DIN 980
12
Входит в ОЗШ 01.1110
21

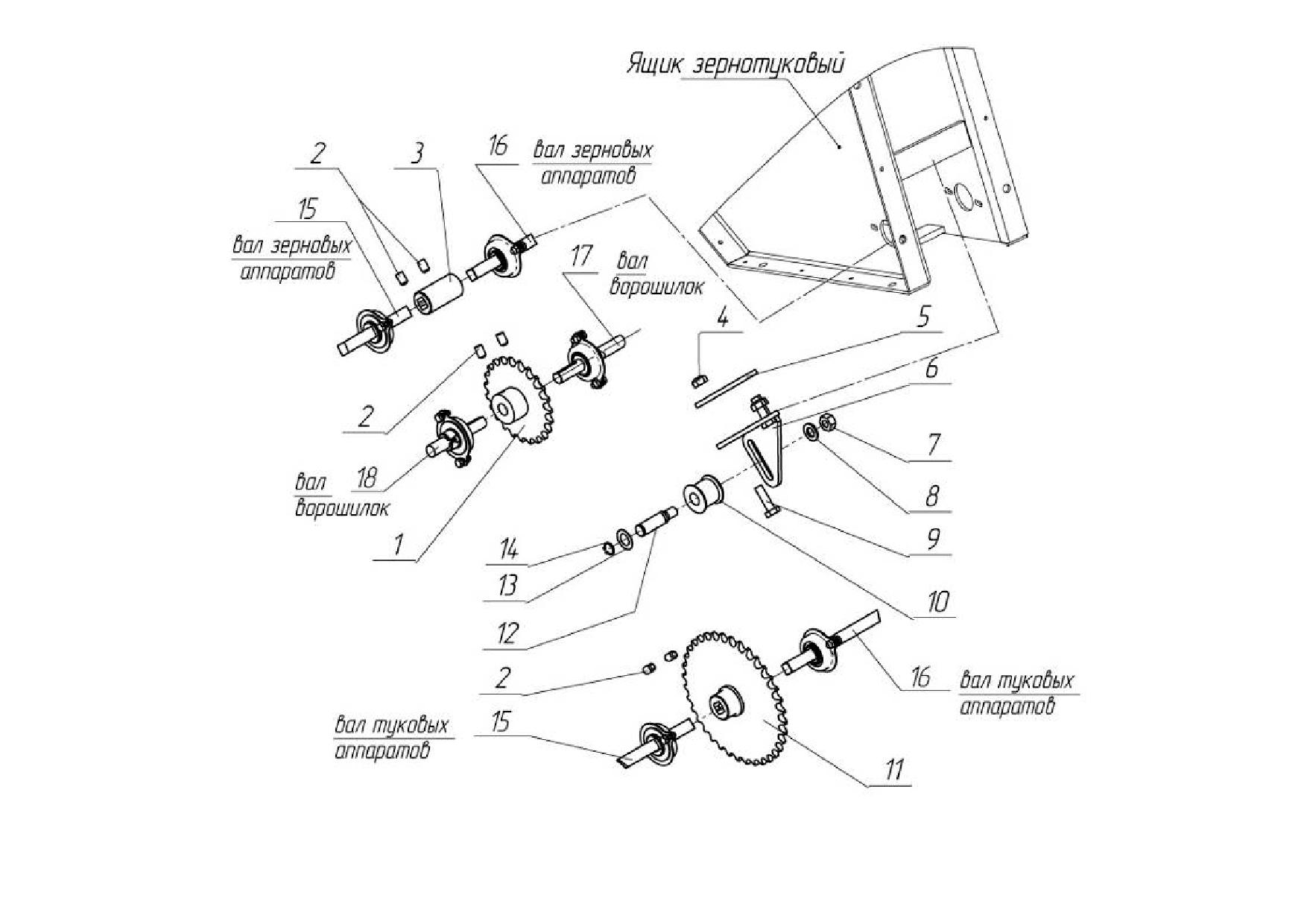

Рис. 3.4 Звездочки и ролик
22
Количество
Рис.3.4
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Звездочка
ОЗШ 01.720
1
Z=23
2
Винт
М10х16 45Н.019 DIN 916
6
3
Втулка
ОЗШ 01.608
2
4
Гайка
М10-6H.8.019 DIN 980
3
5
Фланец
ОЗШ 01.476
1
6
Кронштейн
ОЗШ 01.700
1
7
Гайка
М12-6H.8.019 DIN 980
1
8
Шайба
С.12.01.10.019 ГОСТ 11371
1
9
Болт
М10-6gх35.88.019 DIN 933
3
10
Ролик
СКПА 00.028
1
11
Звездочка
ОЗШ 01.310-01
1
Z=36
12
Ось
ОЗШ 01.629
1
13
Шайба
С 80.403-03
1
14
Кольцо
16х1 DIN 471
1
15
ОЗШ 01.614
Вал
2
16
ОЗШ 01.611
Вал
2
17
ОЗШ 01.626
Вал
1
18
ОЗШ 01.625
Вал
1
23

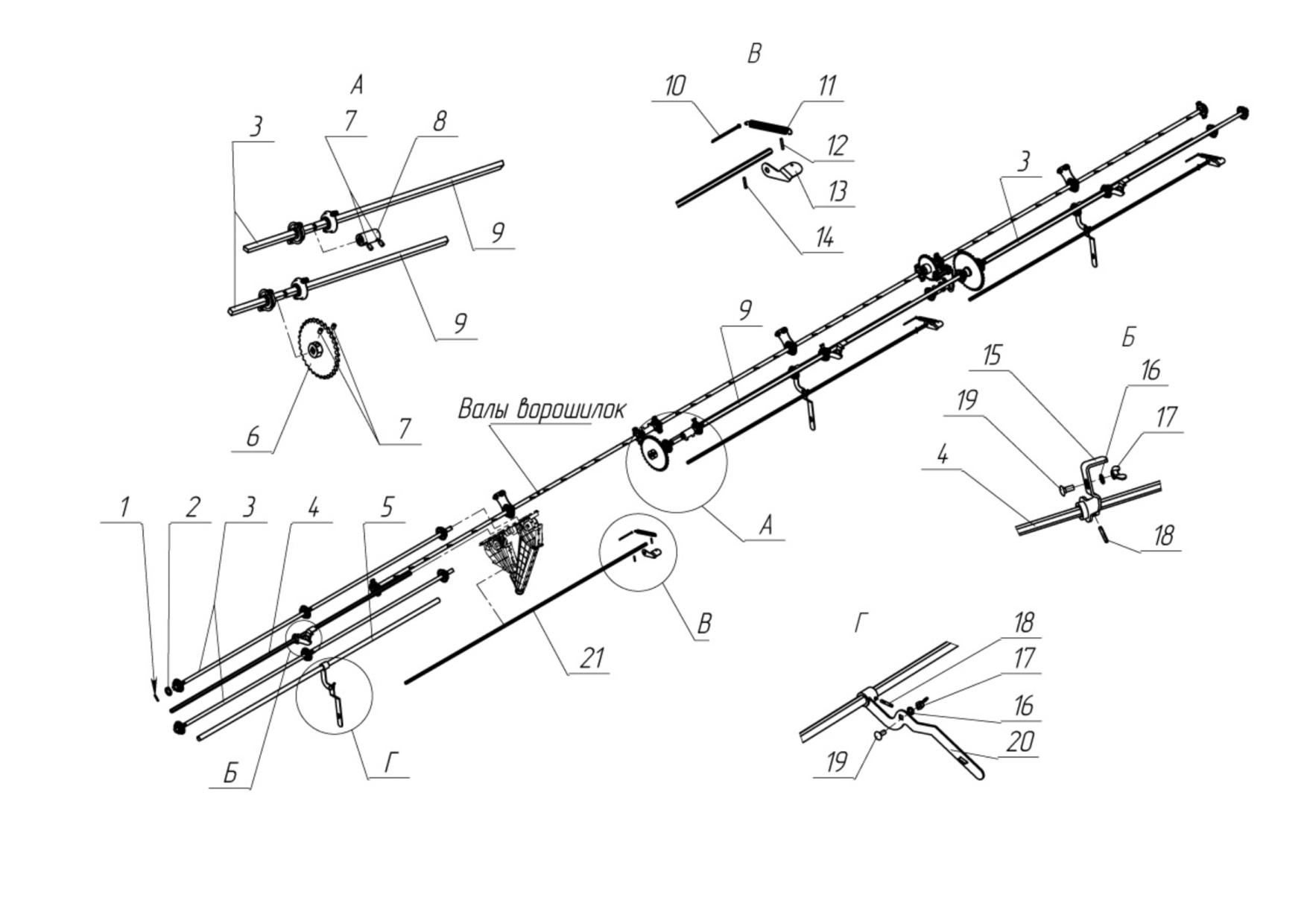

Рис. 3.5 Валы ворошилок
24
Количество
Рис.3.5
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Болт
М10-6gх25.88.019 DIN 933
18
2
Гайка
М10-6H.8.019 DIN 980
24
3
Кронштейн
ОЗШ 01.530
9
4
Болт
M12х100.88.019 DIN 603
18
5
Кронштейн
ОЗШ 01.426
9
6
Гайка
М12-6H.8.019 DIN 980
18
7
Штифт
А.5х80.60С2 DIN 1481
36
8
Вал
ОЗШ 01.615
1
9
Шайба
С.10.01.10.019 ГОСТ 11371
9
10
Кронштейн
ОЗШ 01.472
3
11
Болт
М10-6gх20.88.019 DIN 933
6
12
Корпус
ОЗШ 01.590
9
13
Втулка
ОЗШ 01.827
1
14
Винт
М10х16 45Н.019 DIN 916
10
15
Заслонка
СУК 00.431А
15
16
Вал
ОЗШ 01.625
1
17
Вал
ОЗШ 01.626
1
25

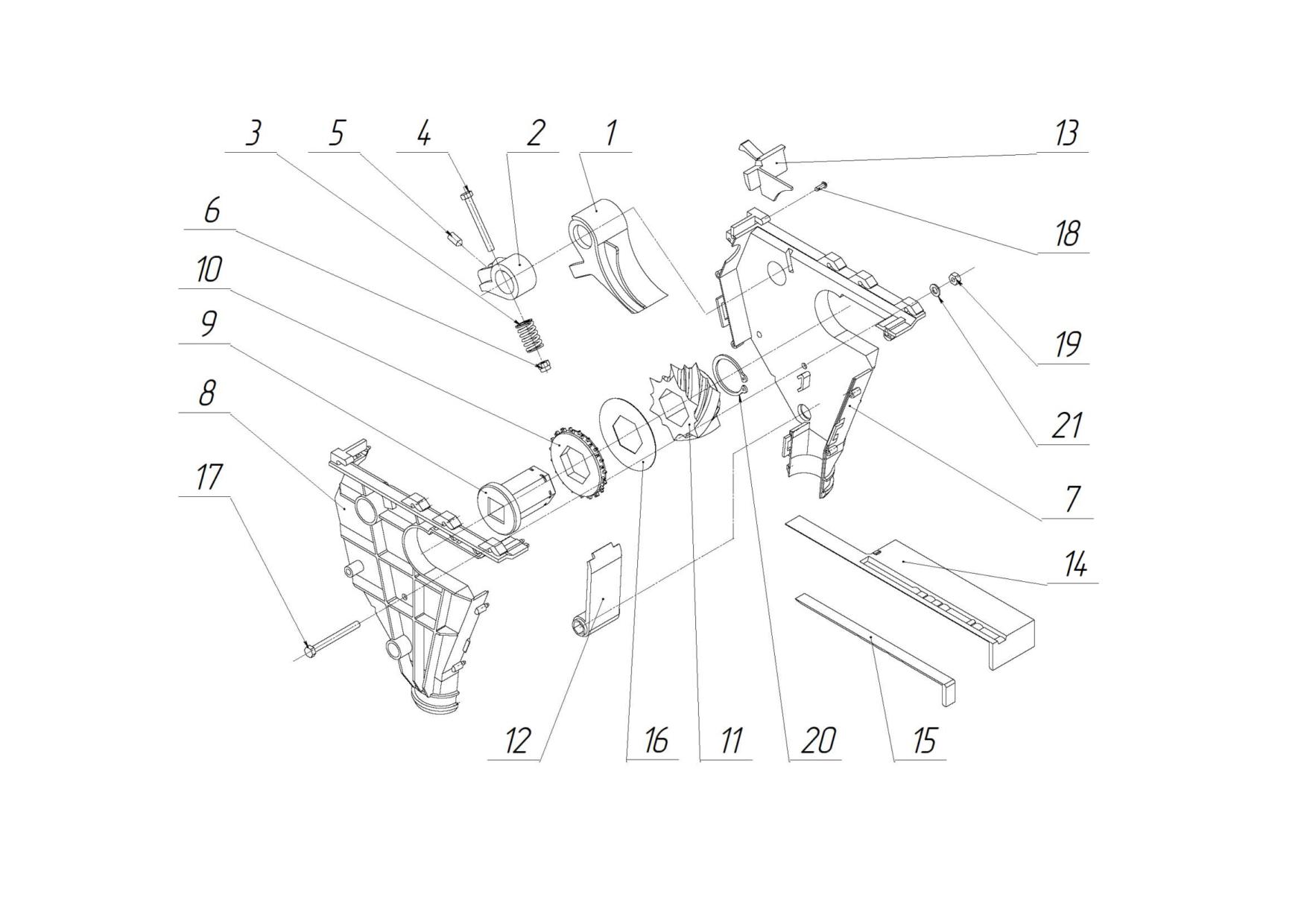

Рис. 3.6 Зерновой высевающий аппарат 400.00.3700А.
26
Рис. 3.6
Количество
№
на изделие
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Клапан
400.00.027
36
2
Упор
400.00.028
36
3
Пружина
400.00.6012
36
4
Болт
М5-6gх45.88.019 DIN 931
36
5
Винт
М6-6gх10.33Н.019 DIN 914
36
6
Гайка
М5-6Н.88.019 DIN 982
36
7
Боковина
400.00.012Б
36
8
Боковина
400.00.013Б
36
9
Втулка
400.00.019
36
10
Венец
400.00.021
36
11
Катушка
400.00.022
36
12
Направитель
400.00.023
36
13
Упор
400.00.024
36
14
Заслонка
400.00.025А
36
15
Заслонка
400.00.026А
36
27
Рис. 3.6
Количество
№
на изделие
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
16
Шайба
400.00.4798
36
17
Болт
М5-6gх50.88.019 DIN 931
36
18
Винт
3х10.01.019 ГОСТ 11650
36
19
Гайка
DIN 980 М5
36
20
Кольцо стопорное
DIN 471-30х1,5
36
21
Шайба
С5.01.10.019 ГОСТ 11371
36
28
Рис. 3.7 Туковый высевающий аппарат 400.00.3750.
29
Количество
Рис. 3.7
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
400.00.037А
Боковина
36
2
400.00.038А
Боковина
36
3
400.00.041
Заслонка
36
4
400.00.045
Упор
36
5
СЗГ 00.018
Катушка
36
6
СЗГ 00.044А
Клапан
36
7
400.00.4795
Шайба
72
30

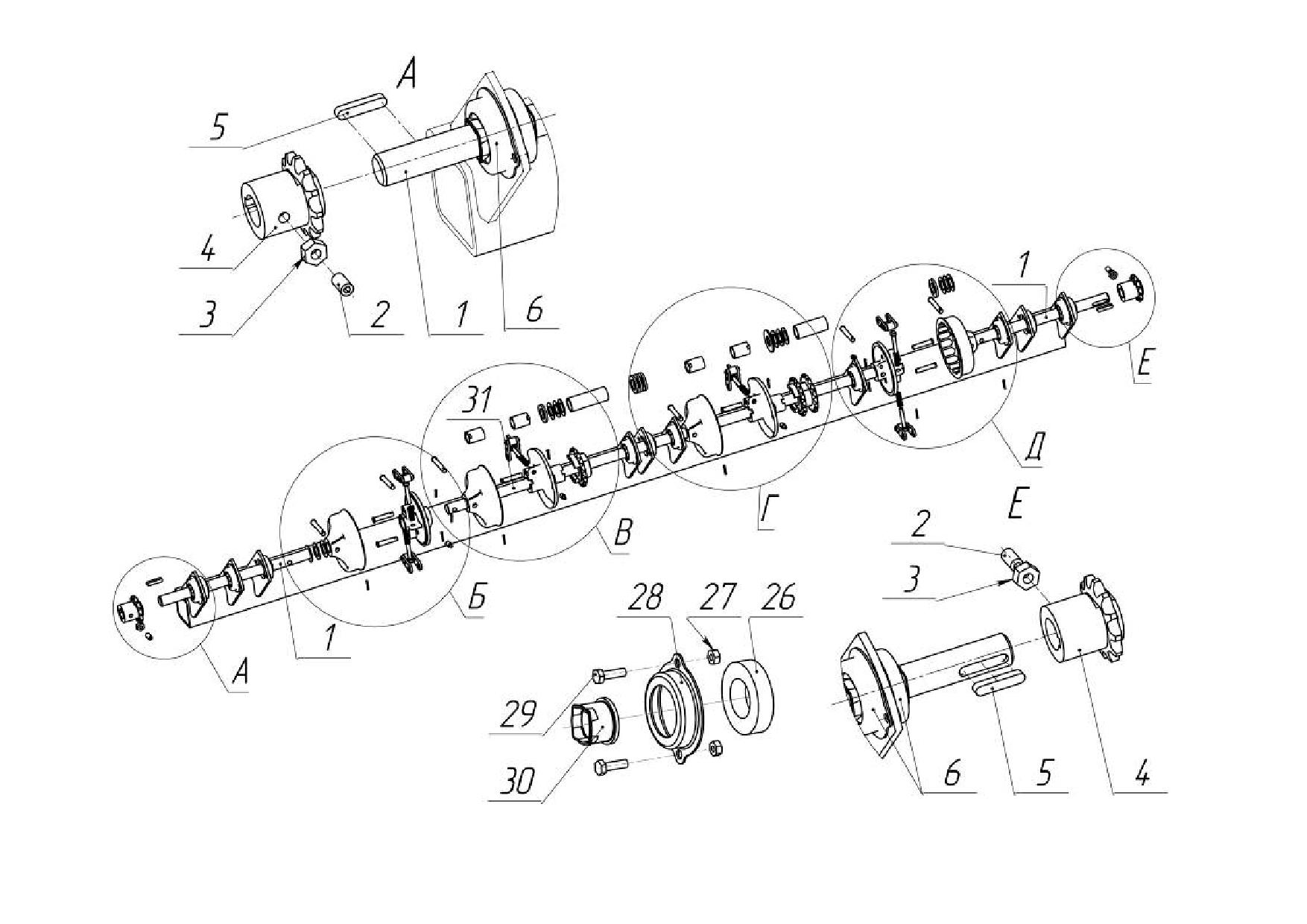

Рис. 3.8 Валы зернотукового ящика.
31
Количество
Рис.3.8
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
А.5х30.60С2 DIN 1481
1
Штифт
14
(ГОСТ 14229)
2
Шайба
С.20.01.10.019 ГОСТ 11371
4
3
Вал
ОЗШ 01.611
4
4
Вал
ОЗШ 01.613
3
5
Вал
ОЗШ 01.612
3
6
Блок
ОЗШ 01.690
1
Z=15 ; Z=32
7
Винт
М10х14 45Н.019 DIN 916
2
8
Втулка
ОЗШ 01.608-01
2
9
Винт
М10х16 45Н.019 DIN 916
10
10
Вал
ОЗШ 01.614
2
11
Шплинт
4х71.019 ГОСТ 397
3
12
Пружина
Н 040.07.618
3
А.4х24.60С2 DIN 1481
13
Штифт
6
(ГОСТ 14229)
14
Рычаг
СЗТ 01.409
3
15
Ручка
ОЗШ 01.210-01
3
32
Количество
Рис.3.8
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
16
Шайба
С.8.01.10.019 ГОСТ 11371
6
M8х20.88.019 DIN 603
17
Болт
6
(ДСТУ ГОСТ 7802)
18
Гайка
М8-6H.6.019 DIN 315 (ГОСТ 3032)
6
19
Рычаг
ОЗШ 04.120
3
20
Вал
ОЗШ 01.609
3
21
Корпуса подшипников валов
-
Рис.3.2
22
Валы ворошилок
-
Рис.3.5
33
Рис. 4 Подножка (Установка подножных досок на раме).
34
Количество
Рис. 4
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04;-06
1
Рама
ОЗШ 01. 070А
1
2
Подножка
СЗТА 00.480
1
3
Подножка
ОЗШ 00. 3020
1
М12-6gх30.88.019 ДСТУ ГОСТ
4
Болт
12
7796
5
Шайба
С12.01.10.019 ГОСТ 11371
12
6
Шайба
12.65Г.019 ГОСТ 6402
12
7
Гайка
М12-6Н.6.019 ГОСТ 5915
12
35

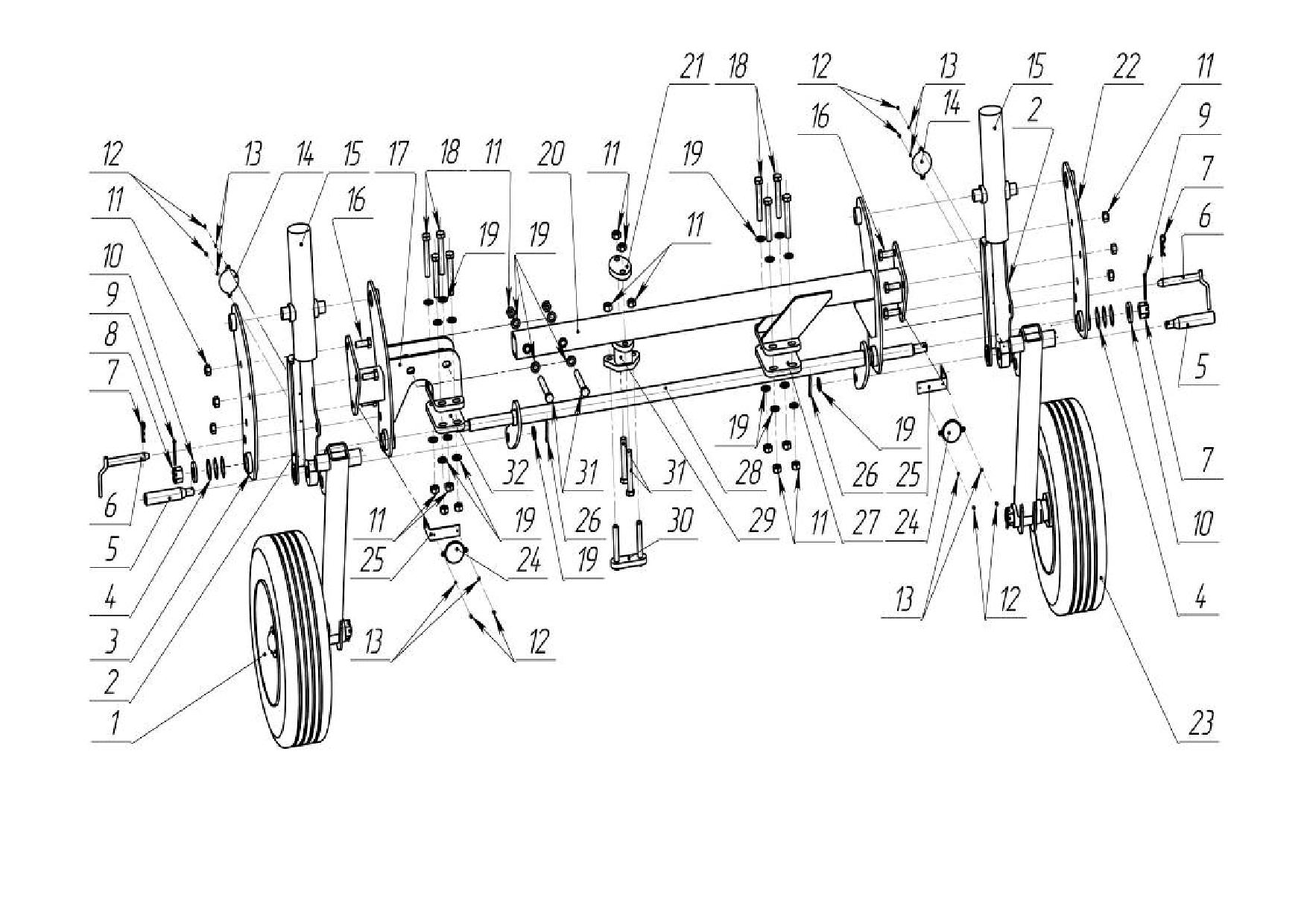

Рис. 5 Устройство транспортное ОЗШ 01.120 входит в ОЗШ 09.000А.
36
Количество
Рис.5
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Колесо
ОЗШ 01.230
1
2
Упор
ОЗШ 01.290
2
3
Боковина
ОЗШ 01.160-01
1
4
Шайба
ОЗШ 01.441
6
5
Ось
ОЗШ 01.605
2
6
Ручка
СУС 00.1020
2
7
Шплинт пружинный
С 54.602-01
2
М30х2-6Н.6.019 DIN 935
8
Гайка
2
(ДСТУ ГОСТ 5918)
9
Шплинт
6,3х80.019 ГОСТ 397
2
10
Шайба
ОЗШ 01.438
2
11
Гайка
М20-6H.6.019 DIN 934 (ДСТУ ГОСТ 5915)
20
В.М6-6gх10.58.019 DIN 7985
12
Винт
8
(ДСТУ ГОСТ 17473)
13
Шайба
6 65Г 019 ГОСТ 6402
8
14
Световозвращатель
ФП 310Е ТУ 37.003.079
2
Белого цвета
15
Гидроцилиндр
МС 80/50х280-4.31 ТУ У 29.3.35432630-002
2
М20-6g х50.88.019 DIN 933
16
Болт
6
(ДСТУ ГОСТ 7798)
37
Количество
Рис.5
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
17
Кронштейн
ОЗШ 01.170
1
М20-6gх140.88.019 DIN 931
18
Болт
8
(ДСТУ ГОСТ 7798)
19
Шайба
С.20.01.10.019 ГОСТ 11371
20
20
Траверса
ОЗШ 01.150
1
21
Планка
ОЗШ 01.465
1
22
Боковина
ОЗШ 01.160
1
23
Колесо
ОЗШ 01.230-01
1
24
Световозвращатель
ФП 315 ТУ 37.003.079
2
25
Кронштейн
ОЗШ 01.439
2
Красного цвета
26
Шплинт
8х63.019 ГОСТ 397
2
27
Фланец
ОЗШ 01.425
1
28
Ось
ОЗШ 01.630
1
29
Кронштейн
ОЗШ 01.600
1
30
Кронштейн
ОЗШ 01.640
1
М20-6gх150.88.019 DIN 931
31
Болт
4
(ДСТУ ГОСТ 7798)
32
Фланец
ОЗШ 01.425-01
1
38

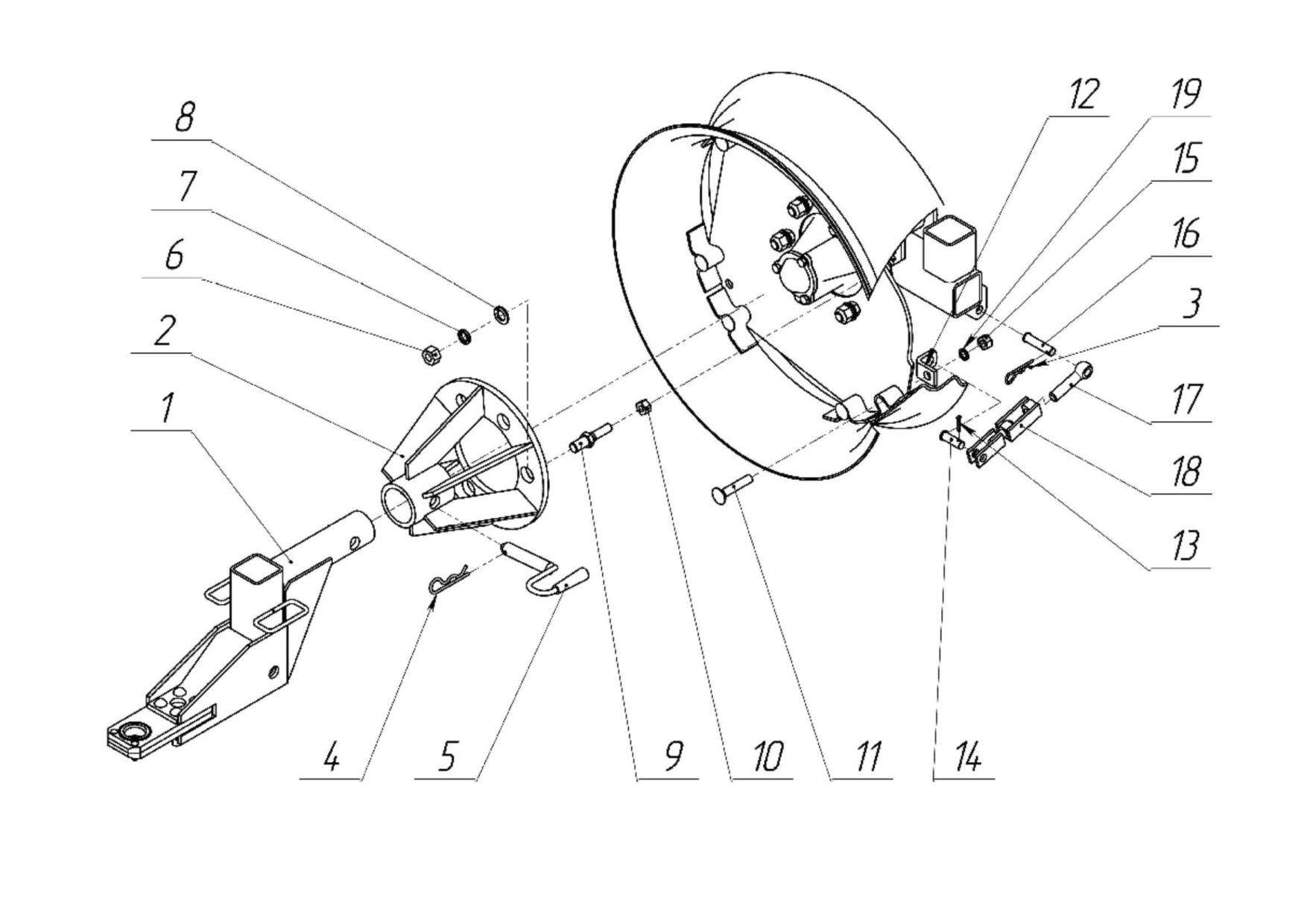

Рис. 5.1 Колесо ОЗШ 01.230.
39
Количество
Рис.5.1
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Шина
195/75 R15C 104/102 N
2
М5-6gх10.88.019 DIN 933
2
Болт
16
(ДСТУ ГОСТ 7805)
3
Шайба
5 65Г 019 ГОСТ 6402
16
4
Колпачок
СУС 12.4301
2
5
Прокладка
СУС 00.051
2
М24х2-6Н.04.019 DIN 937
6
Гайка
2
(ДСТУ ГОСТ 5919)
7
Шайба
Н 080.11.004
2
8
Подшипник
7208А ДСТУ ГОСТ 27365
2
9
Гайка
400.00.662
12
10
Обод колеса
W7х15
2
11
Ступица
ОЗШ 01.1030
2
12
Масленка
2.2.45.Ц6хр ГОСТ 19853
2
13
Болт
СУС 00.671
12
14
Манжета
1.1-70х95-1/1 ГОСТ 8752
2
40
Количество
Рис.5.1
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
15
Фланец
СУС 12.4299
2
16
Подшипник
7210А ДСТУ ГОСТ 27365
2
17
Шплинт
5х63.019 ГОСТ 397
2
18
Ось
СУС 12.6068
2
19
Шплинт
6,3х80.019 ГОСТ 397
2
20
Тяга
ОЗШ 01.240
1
21
Тяга
ОЗШ 01.240-01
1
22
Шайба
ОЗШ 00.4019A
2
23
Гайка
ОЗШ 00.672
2
41
Рис. 5.2 Прицепное устройство колеса.
42
Количество
Рис. 5.2
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Прицеп
ОЗШ 00.130В
1
2
Кронштейн
ОЗШ 00.1490А
1
3
Шплинт пружинный
С 54.602-01
2
4
Шплинт пружинный
С 54.602-02
1
5
Фиксатор
ОЗШ 00.270
1
6
Гайка
М20х1.5-6Н.8.019 DIN 934
6
7
Шайба
20 65Г 019 ГОСТ 6402
6
8
Шайба
20.01.019 ГОСТ 6958
6
9
Винт
ОЗШ 00.687Г
6
10
Гайка
М16х1.5-6Н.8.019 DIN 934
12
11
Болт
М16х85.88.019 ГОСТ 7802
16
12
Кронштейн
ОЗШ 00.548
2
13
Шплинт
5х25.019 ГОСТ 397
2
14
Штырь
С 4.605-05
2
15
Гайка
М16-6Н.8.019 DIN 934
2
43
Количество
Рис. 5.2
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
16
Штырь
С 4.605-01
2
17
Болт
ОЗШ 00.6025
2
18
Шарнир
ОЗШ 00.3050
2
19
Шайба
16 65Г 019 ГОСТ 6402
2
44

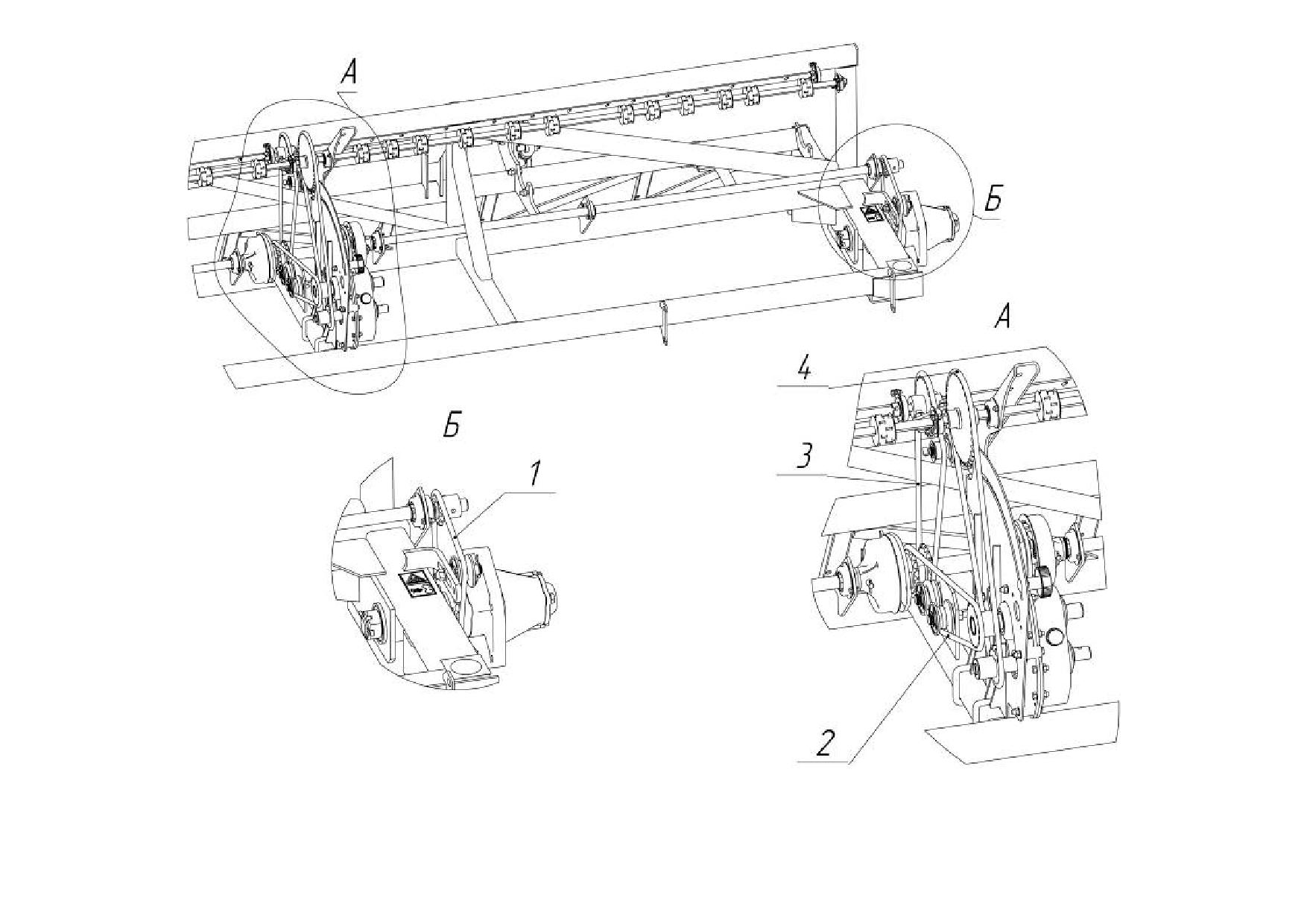

Рис. 6 Вариатор ОЗШ 01.350 и ОЗШ 01.350-01.
45
Количество
Рис. 6
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
Входит в ОЗШ 01.350
1
Звездочка
СУС 00.2190
1
Z=13
2
Вал
СУС 00.6006
1
Входит в ОЗШ 01.350
3
Шплинт
5х32.019 ГОСТ 397
2
Входит в ОЗШ 01.350
4
Болт
М6-6gх20.88.019 DIN 933
4
Входит в ОЗШ 01.350
5
Кольцо
30х1,5 DIN 471
4
Входит в ОЗШ 01.350
6
Колпачок
509.046.4524
4
Входит в ОЗШ 01.350
7
Втулка
509.046.6408
4
Входит в ОЗШ 01.350
8
Подшипник
CT-AGRI 6006-2RST
4
Входит в ОЗШ 01.350
9
Прокладка
ОЗШ 01.449
4
10
Корпус
509.046.5990
4
Входит в ОЗШ 01.350
11
Гайка
М6-6H.8.019 DIN 980
4
Входит в ОЗШ 01.350
12
Гайка
М10-6H.8.019 DIN 980
2
13
Шайба
С.10.01.10.019 ГОСТ 11371
4
14
Болт
М10-6gх25.88.019 DIN 933
2
15
Вариатор
400.00.3600-03
2
46
Количество
Рис. 6
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
16
Циферблат
400.00.033
2
17
Гайка
М12-6H.8.019 DIN 980
8
18
Боковина
ОЗШ 01.330
2
19
Звездочка
ОЗШ 01.260
2
Z=15
20
Винт
М12х16 45Н.019 DIN 916
4
21
Скоба
2М12х75х70/35.5.56.Ц9хр
4
Z=18
22
Звездочка
ОЗШ 01.250
2
47
Рис. 6.1 Вариатор 400.00.3600-03.
48
Количество
Рис. 6.1
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Рычаг
400.00.4504
2
2
Болт
M8х20.88.019 DIN 603
2
3
Болт
М8-6gх20.88.019 DIN 933
2
4
Болт
M10х40.88.019 DIN 603
2
5
Указатель
400.00.005
2
6
Ручка
400.00.3740А
21
7
Шайба
С.8.01.10.019 ГОСТ 11371
36
8
Гайка
М8-6H.8.019 DIN 980
36
9
Шпонка
400.00.6014
2
10
Вал
400.00.8009
2
11
Манжета
NAK TC 30х40х7
8
12
Кольцо
30х1,5 DIN 471
14
13
Кулачок
400.00.036А
2
14
Подшипник
206 ДСТУ ГОСТ 8338
8
15
Клапан
400.00.4522А
2
49
Количество
Рис. 6.1
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
16
Штифт
А.6х35.60С2 DIN 1481
2
17
Болт
М8-6gх55.88.019 DIN 931
8
18
Лопатка
400.00.014
2
19
Ось
400.00.6022
2
20
Уплотнение
400.00.032
2
21
Корпус
400.00.035А
2
22
Кольцо
020-025-30 ГОСТ 9833
6
23
Сапун
400.00.6018
2
24
Пробка уровня
400.00.011
2
25
Магнит
400.00.6013
2
26
Прокладка
400.00.068
2
27
Пробка сливная
400.00.6017
2
28
Ось
400.00.6004
2
29
Пружина
400.00.6011
4
30
Пружина
400.00.6007
2
50
Количество
Рис. 6.1
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
31
Муфта обгонная
CSK 30-M-C5 3L
4
Входит в состав поз.32
32
Подшипник
400.00.3720А
4
33
Болт
М8-6gх25.88.019 DIN 933
24
34
Крышка
400.00.034А
2
35
Вал
400.00.696
2
36
Рычаг
400.00.3650
2
51
Рис. 7 Рама.
52
Количество
Рис.7
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Заглушка
СУС 00.6890-02
6
2
Ось
ОЗШ 00.960В
2
3
Рама
ОЗШ 01.070А
1
20х1,2 DIN 471
4
Кольцо
2
(ДСТУ ГОСТ 13942)
5
Шайба
С 80.410
6
6
Ось
СУПА 00.668А
2
7
Ролик
СУПА 00.016-01
6
8
Шайба
СГЖ 433
6
9
Шайба
С.12.01.10.019 ГОСТ 11371
6
М12-6H.8.019 DIN 980
10
Гайка
6
(ДСТУ ISO 7042)
11
Ось
СЗГ 00.618А-01
4
53

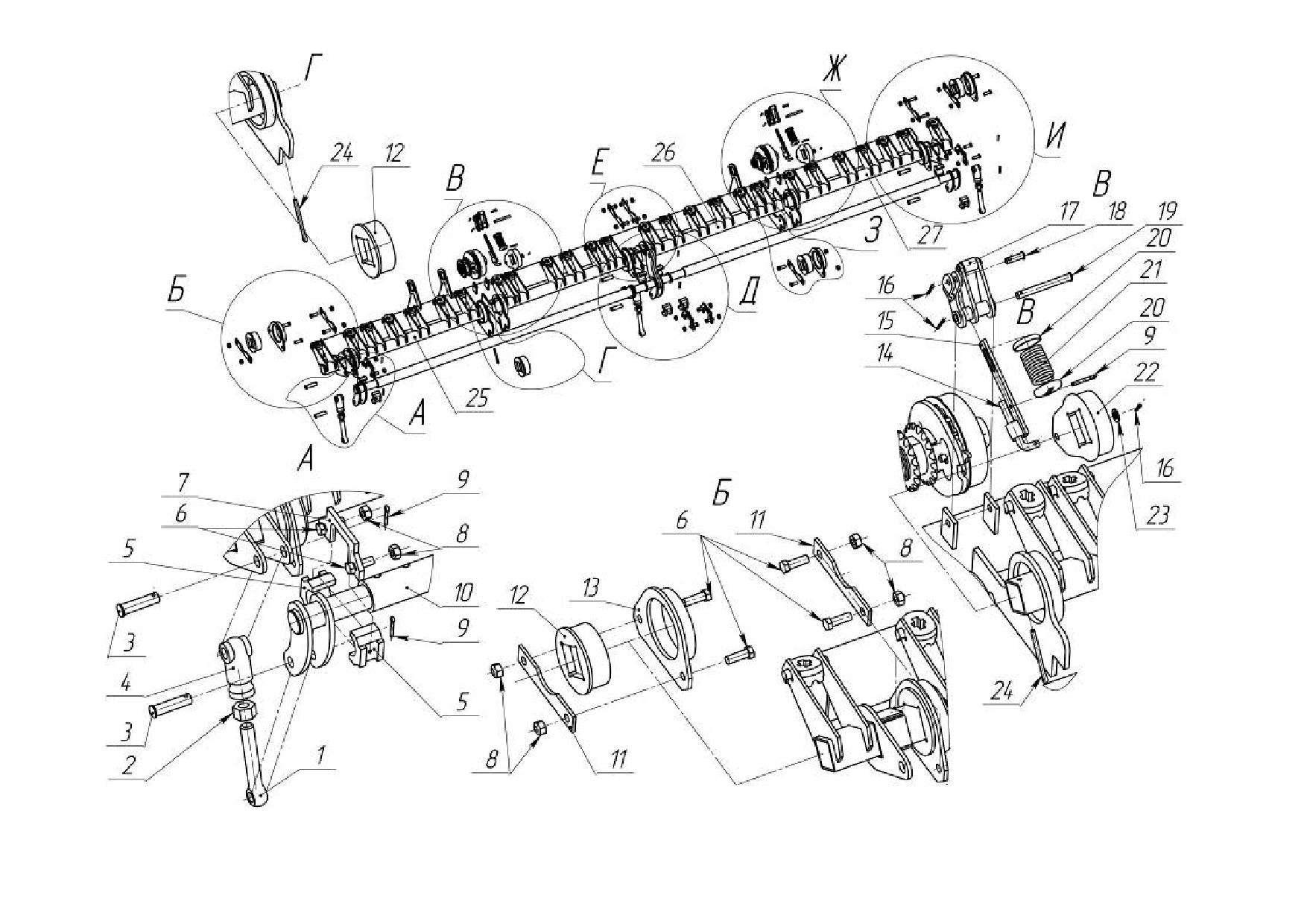

Рис.7.1 Валы контрпривода.
54

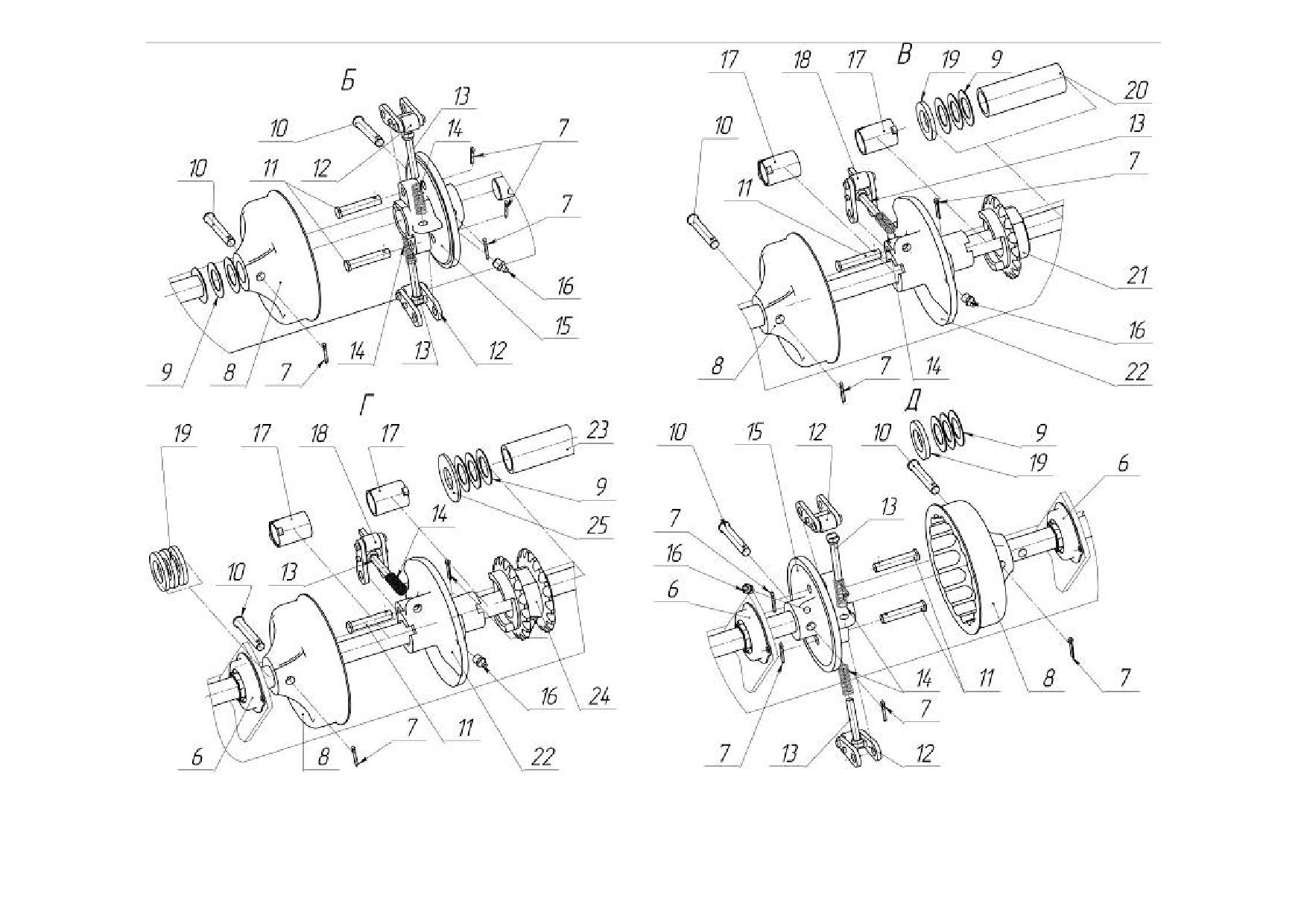

Рис.7.1.1 Валы контрпривода (продолжение).
55
Рис.7.1
Количество
Рис.7.1.1
на изделие
Наименование
Обозначение
Примечание
№
СЗ-5,4А;
позиции
-04; -06
1
Вал
СЗТА 00.603
2
L=1800 мм
2
Винт
М10х20 45Н.019 DIN 916 (ГОСТ 28964)
2
3
Гайка
М10-6H.6 DIN 934 (ДСТУ ГОСТ 5915)
2
4
Звездочка
СКПШ 00.3030-03
2
Z=12
5
Шпонка
8х7х40 ГОСТ 23360
2
6
Опора
ОЗШ 01.280
12
7
Шплинт
3,2х18.019 ГОСТ 397
12
8
Диск
СЗГ 00.125
4
Наибольшее
9
Шайба
С 80.410-02
18
количество
10
Штырь
С 4.602-01
6
11
Штырь
С 4.602
6
12
Защелка
СЗГ 00.590
4
13
Ось
СЗГ 00.632
6
14
Пружина
Н 126.01.608
6
15
Диск
СЗГ 00.124
2
16
Масленка
1.2.Ц6хр ГОСТ 19853
4
56
Рис.7.1
Количество
Рис.7.1.1
на изделие
Наименование
Обозначение
Примечание
№
СЗ-5,4А;
позиции
-04; -06
17
Втулка
СЗГ 00.001
6
18
Защелка
СЗГ 00.600
2
19
Шайба
С 80.404-05
5
20
Втулка
ОЗШ 01.816
1
21
Звездочка
ОЗШ 00.790
1
Z=18
22
Диск разобщителя
СЗГ 00.126А
2
23
Втулка
ОЗШ 01.816-01
1
24
Блок
ОЗШ 01.670
1
Z=18, Z=18
25
Шайба
ОЗШ 01.448
2
26
Подшипник
180106 ГОСТ 8882
12
М6-6H.8.019 DIN 980
27
Гайка
20
(ДСТУ ISO 7042)
28
Колпачок
509.046.4524
12
М6-6gх16.88.019 DIN 933 (ДСТУ ГОСТ
29
Болт
20
7798)
30
Втулка
ОЗШ 01.808
12
31
Вал
СЗТА 00.606
1
L=2142 мм
57
Рис. 7.2 Валы подъема сошников.
58
Рис. 7.2.1 Валы подъема сошников (продолжение).
59
Рис.7.2
Количество
Рис.7.2.1
на изделие
Наименование
Обозначение
Примечание
№
СЗ-5,4А;
позиции
-04; -06
1
Болт
СЕТ 00.621
3
М20-6H.6.019 DIN 934
2
Гайка
3
(ДСТУ ГОСТ 5915)
3
Штырь
С 4.605
6
4
Кулиса
СЗГ 00.205
3
5
Вкладыш
СЗГ 00.114
8
М12-6gх35.88.019 DIN 933
6
Болт
22
(ДСТУ ГОСТ 7798)
7
Накладка
СЗГ 00.582А
4
М12-6H.8.019 DIN 980
8
Гайка
22
(ДСТУ ISO 7042)
9
Шплинт
5х28.019 ГОСТ 397
6
10
Вал подъема
ОЗШ 00.040Б
1
11
Планка
ОЗШ 00.4183
4
12
Вкладыш
ОЗШ 00.209
4
13
Опора
ОЗШ 00.3070
3
14
Штырь
ОЗШ 00.653
2
60
Рис.7.2
Количество
Рис.7.2.1
на изделие
Наименование
Обозначение
Примечание
№
СЗ-5,4А;
позиции
-04; -06
15
Тяга
СЗГ 00.500
2
16
Шплинт
3,2х18.019 ГОСТ 397
4
17
Защелка
СЗГ 00.600
2
18
Штырь
С 4.601
2
19
Штырь
С 4.602-03
2
20
Колпачок
СЗА 00.409
4
21
Пружина
552.6.030
2
22
Кривошип
ОЗШ 00.211
2
23
Шайба
С.10.01.10.019 ГОСТ 11371
2
24
Шплинт
6,3х80.019 ГОСТ 397
3
25
Вал подъема
ОЗШ 00.4000
1
26
Вал подъема
ОЗШ 00.3080
1
27
Вал подъема
ОЗШ 00.3090
1
61
Рис. 8 Механизм привода зерновых высевающих аппаратов.
62
Количество
Рис. 8
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
Цепь ПР-15,875-23 ДСТУ
ГОСТ 13568 - 55 звеньев
Звено С-ПР-15,875-23 ДСТУ
1
Цепь
С 20.30-17
2
ГОСТ 13568- 1 шт.
Звено П-ПР-15,875-23 ДСТУ
ГОСТ 13568- 1 шт.
Цепь ПР-15,875-23 ДСТУ
ГОСТ 13568 - 75 звеньев
Звено С-ПР-15,875-23 ДСТУ
2
Цепь
ОЗШ 01.420
2
ГОСТ 13568-1 шт.
Звено П-ПР-15,875-23 ДСТУ
ГОСТ 13568- 1 шт.
Цепь ПР-15,875-23 ДСТУ
ГОСТ 13568 - 81 звено
3
Цепь
ОЗШ 01.420-02
1
Звено С-ПР-15,875-23 ДСТУ
ГОСТ 13568 - 1 шт.
63
Рис. 9 Механизм привода туковых высевающих аппаратов и ворошителей.
64
Количество
Рис.9
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
Цепь ПР-15,875-23 ДСТУ
ГОСТ 13568 - 55 звеньев
вено С-ПР-15,875-23 ДСТУ
1
Цепь
С 20.30-17
2
ГОСТ 13568- 1 шт.
вено П-ПР-15,875-23 ДСТУ
ГОСТ 13568- 1 шт.
Цепь ПР-15,875-23 ДСТУ
ГОСТ 13568 - 75 звеньев
Звено С-ПР-15,875-23 ДСТУ
2
Цепь
ОЗШ 01.420
2
ГОСТ 13568-1 шт.
вено П-ПР-15,875-23 ДСТУ
ГОСТ 13568- 1 шт.
Цепь ПР-15,875-23 ДСТУ
ГОСТ 13568 - 69 звеньев
3
Цепь
ОЗШ 01.420-03
1
Звено С-ПР-15,875-23 ДСТУ
ГОСТ 13568:2006 -1 шт.
Цепь ПР-15,875-23 ДСТУ
ГОСТ 13568 - 85 звеньев
Звено С-ПР-15,875-23 ДСТУ
4
Цепь
ОЗШ 01.420-01
1
ГОСТ 13568- 1 шт.
Звено П-ПР-15,875-23 ДСТУ
ГОСТ 13568- 1 шт.
65
Рис. 10 Механизм навески сошников.
66
Рис.10
Количество
на изделие
№
Наименование
Обозначение
Примечание
позиции
-00
-04
-06
1
Гака
М12.88 DIN 980
36
2
Шайба
12х2.01.10.019 ГОСТ 6958
36
36
3
Вкладыш
СЗГ 00.4052
18
4
Ось
С 15.601 -02
Вал подъема
ОЗШ 00.3080
1
5
Вал подъема
ОЗШ 00.3090
1
Вал подъема
ОЗШ 00.4000
1
Поводок
СШЕ 00.260А
18
18
-
6
Поводок
СЗГ 00.970А
-
-
18
7
Штанга
С 41.501 -07
36
8
Пружина
552.6.036
36
9
Завертка
ЗНС 148.001
36
10
Шайба
С 7.401
36
11
Болт
М10х45.88.019 ГОСТ 7802
72
12
Гака
М10.88 DIN 980
72
13
Шплинт
8х50.019 ГОСТ 397
36
14
Поводок
СЗГ 00.960А
18
15
Болт
М12х55.88.019 ГОСТ 7802
36
67

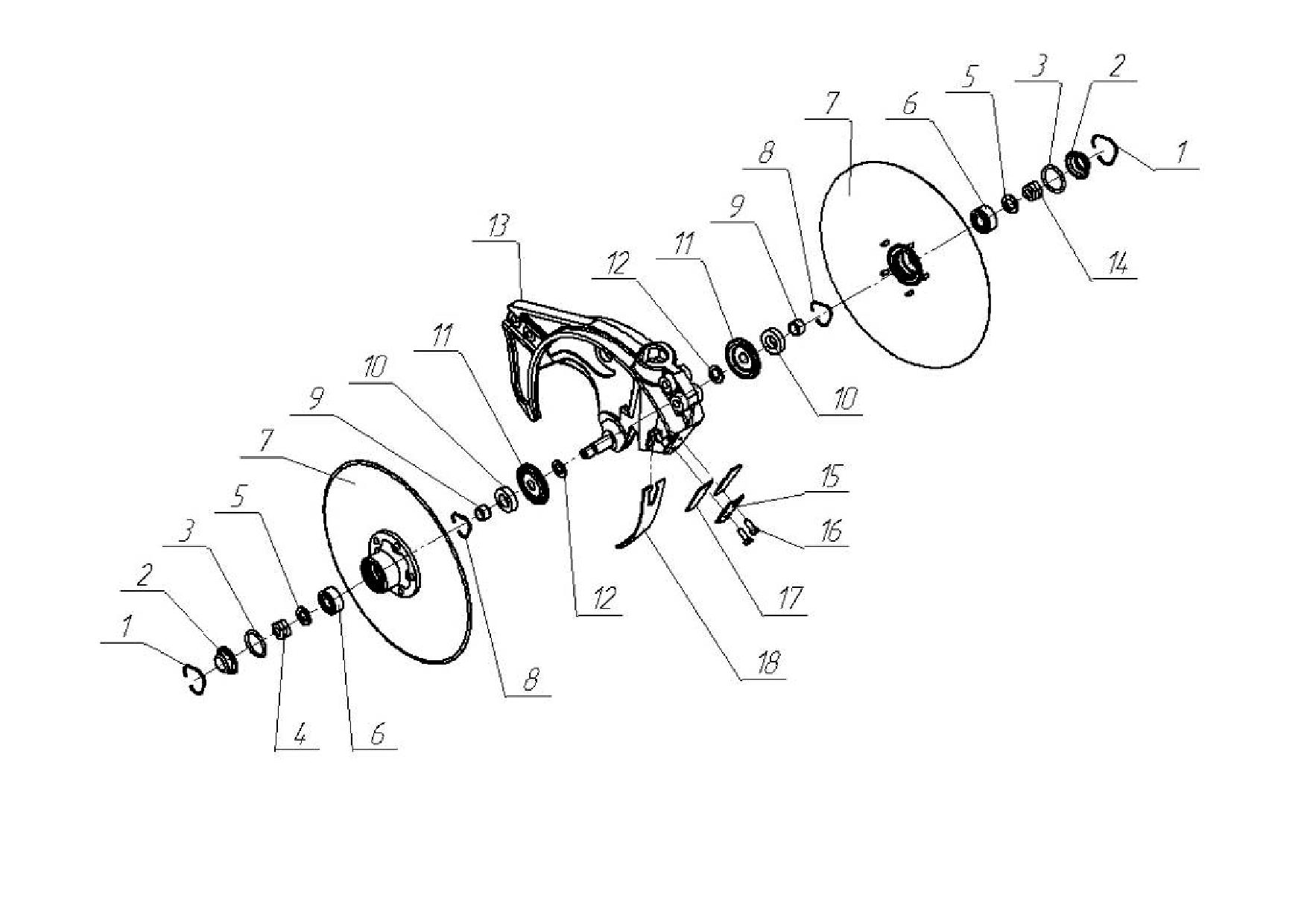

Рис. 11 Сошник ОЗШ 00.4130.
68
Рис.11
Количество
№
Наименование
Обозначение
на изделие
Примечание
позиции
СЗ-5,4А; -06
1
Кольцо
Н 105.03.601-01
72
2
Колпачок
Н 105.03.401
72
3
Кольцо
Кольцо 038-046-46 ГОСТ 9833
72
4
Гайка
М16-LH-6Н.04.019 DIN 936
72
5
Шайба
С.16.01.10.019 ГОСТ 11371
72
6
Подшипник
180203 ГОСТ 8882
72
7
Диск
Н 105.03.010-02
72
8
Кольцо
Н 105.03.601
72
9
Втулка
Н 105.03.605
72
10
Манжета
2.1-22х40-1/1 ГОСТ 8752
72
11
Отражатель
Н 105.03.402
72
12
Шайба
Н 105.01.403
144
Наибольшее количество
13
Корпус
ОЗШ 00.4120-01
36
14
Гайка
М16-6Н.04.019 DIN 936
72
15
Прижим
Н 105.01.402
36
16
Болт
М8-6gх16.88.019 DIN 933
72
17
Счищалка
Н 105.01.401
72
18
Направитель
Н 105.02.401
36
69
Рис. 12 Сошник Н 105.04.000.
70
Количество
Рис.12
на изделие
№
Наименование
Обозначение
Примечание
позиции
СЗ-5,4А-04
1
Кольцо
Н 105.03.601-01
72
2
Колпачок
Н 105.03.403
72
3
Кольцо
Кольцо 038-046-46 ГОСТ 9833
72
4
Гайка
М16-6Н.04.019 DIN 934
72
5
Шайба
Шайба 16 65Г 019 ГОСТ 6402
72
6
Шайба
С.16.01.10.019 ГОСТ 11371
72
7
Подшипник
180203 ГОСТ 8882
144
8
Диск
Н 105.03.010-04
72
9
Кольцо
Н 105.03.601
72
10
Втулка
Н 105.03.605
72
11
Манжета
Манжета 1.1-20х40-3/1 ГОСТ 8752
72
12
Отражатель
Н 105.03.402
72
13
Шайба
Н 105.01.403
144
Наибольшее количество
14
Корпус
Н 105.04.020
36
15
Гайка
М16LH-6H.8.019 DIN 934
72
16
Счищалка
Н 105.04.401
72
71
Рис.12
Количество
№
Наименование
Обозначение
на изделие
Примечание
позиции
СЗ-5,4А-04
17
Прижим
Н 105.04.402
36
18
Болт
М8-6gх16.88.019 DIN 933
72
19
Болт
М10-6gх90.88.019 DIN 931
36
20
Воронка
Н 105.04.010
36
72
Рис. 13 Загортач СЗГ 00.2220А.
73
Количество
Рис.13
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04
1
Шплинт
4х22.019 ГОСТ 397
54
2
Штырь
С 4.603.10
18
3
Шайба
С.12.01.10.019
54
4
Рамка
СЗГ 00.2200А
18
5
Ось
С 48.602-33
18
6
Загортач
СЗГ 00.2210
18
7
Наральник
СЗГ 00.149
36
Входит в состав поз.6
74

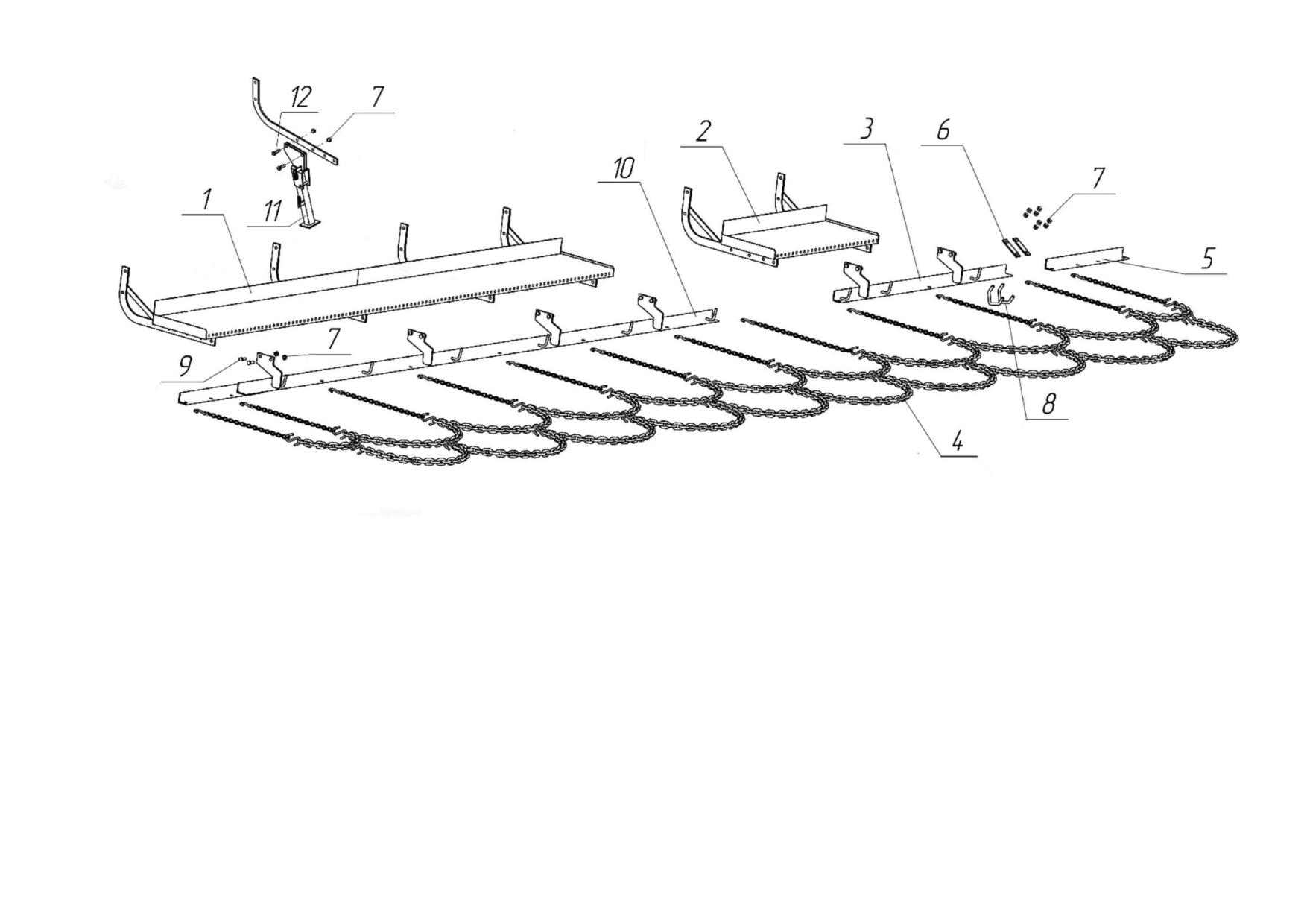

Рис. 14 Загортач ОЗШ 01.750.
75
Количество
Рис. 14
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Подножка
СЗТА 00.480
1
2
Подножка
ОЗШ 00. 3020
1
3
Кронштейн
ОЗШ 01.770
1
4
Шлейф
ОЗШ 03.010
1
5
Удлинитель
СЗГ 05.702
2
6
Планка
С 21.507-02
4
7
Гайка
DIN 980 М12
30
8
Скоба
3М12х85х80/30.56.Ц9хрОСТ 23.2.10
4
9
Болт
М12-6gх30.88.019 ДСТУ ГОСТ 7796
12
10
Кронштейн
ОЗШ 01.760
1
11
Подставка
СЕТ 00.410
1
12
Болт
М12-6gх45.88.019 ДСТУ ГОСТ 7796
2
76

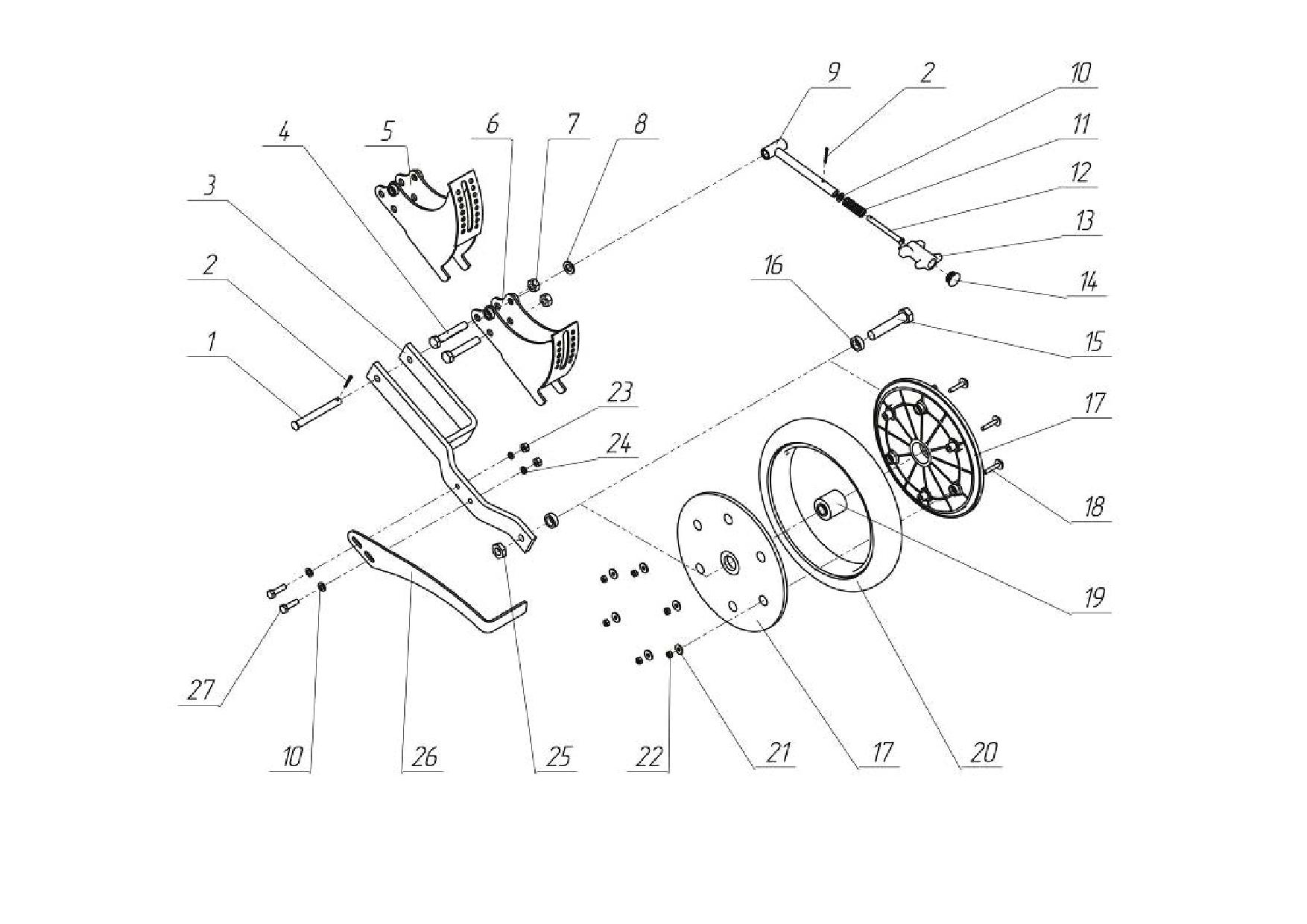

Рис. 15 Колесо (прикатывающее) ОЗШ 00.4140 и ОЗШ 00.4140-01.
77
Количество
Рис. 15
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Штырь
C 4.603-12
36
2
Шплинт
3,2х1,5.019 ГОСТ 397
72
3
Поводок
ОЗШ 00.4160
36
4
Болт
Болт М12-6gх70.88.019 DIN 931
72
5
Сектор
ОЗШ 00.4170-01
18
Входит в ОЗШ 00.4140-01
6
Сектор
ОЗШ 00.4170
18
Входит в ОЗШ 00.4140
7
Гайка
Гайка М12-6H.8.019 DIN 980
72
8
Шайба
С.12.01.10.019 ГОСТ 11371
36
9
Рычаг
КПЗ 00.040
36
10
Шайба
С.8.01.10.019 ГОСТ 11371
108
11
Пружина
552.6.016
36
12
Штырь
КПЗ 00.606
36
13
Ручка
КПЗ 00.101А
36
14
Пробка
СЗП 00.011
36
15
Болт
М16-6gх80.88.019 DIN 931
36
78
Рис. 15
Количество
№
на изделие
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
16
Втулка
СУС 00.6125
72
17
Колпак
СУС 00.097
72
Входит в СУС 00.6940
18
Болт
М6-6gх35.88.019 DIN 931
216
Входит в СУС 00.6940
19
Подшипник
5203KYY2
36
Входит в СУС 00.6940
20
Обод
СУС 00.008
36
Входит в СУС 00.6940
21
Шайба
C 6.01.10.019 ГОСТ 6958
432
Входит в СУС 00.6940
22
Гайка
М6-6H.8.019 DIN 980
216
Входит в СУС 00.6940
23
Гайка
М8-6H.8.019 DIN 934
72
24
Шайба
8 65Г 019 ГОСТ 6402
72
25
Гайка
М16-6H.04.019 DIN 936
36
26
Чистик
СЗП 00.4016
36
27
Болт
М8-6gх30.88.019 DIN 931
72
79
Рис. 16 Маркер ОЗШ 01.360Б.
80
Количество
Рис.16
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Удлинитель
ОЗШ 01.540
2
2
Штанга
ОЗШ 01.450А-01
1
3
Штанга
ОЗШ 01.450А
1
4
Упор
509.046.5620
2
МС 40/25х160-4.11
5
Гидроцилиндр
2
ТУ У 29.3.35432630-002
6
Рамка
ОЗШ 01.400А
1
7
Рамка
ОЗШ 01.390А
1
8
Шайба
С.20.01.10.019 ГОСТ 11371
12
А.4х30.60С2 DIN 1481
9
Штифт
8
(ГОСТ 14229)
10
Ось
509.046.6383
2
11
Ось
509.046.6383-01
2
2 шт. допускается
12
Дроссель
СУС 00.682-04
4
замена на поз.26
А.6х40.60С2 DIN 1481
13
Штифт
4
(ГОСТ 14229)
14
Ось
509.046.6378-01
2
81
Количество
Рис.16
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
15
Втулка
СУС 00.841
4
М16-6H.8.019 DIN 980
16
Гайка
8
(ДСТУ ISO 7042)
17
Штырь
СМЕ 20.602-01
2
18
Штифт с чекой
4,5х32.019 DIN 11023
2
19
Планка
С 84.701-04
2
20
Ось
509.046.6383-01
2
М16-6H.8.019 DIN 934
21
Гайка
16
(ДСТУ ГОСТ 5915)
22
Шайба
8 65Г 019 ГОСТ 6402
2
М8-6H.8.019 DIN 934
23
Гайка
2
(ДСТУ ГОСТ 5915)
24
Скоба
2М16х68х135/40.6.56 ОСТ 23.2.10
2
2М16х80х125/40.6.56.Ц9хр
25
Скоба
4
ОСТ 23.2.10
2 шт. допускается
26
Сапун
Н 036.77.000
2
замена на поз.12
82
Рис. 16.1 Удлинитель ОЗШ 01.540.
83
Количество
Рис. 16.1
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Штанга
ОЗШ 01.550
2
2
Диск
СШЕ 04.120
2
M12х80.88.019 DIN 603
3
Болт
4
(ДСТУ ГОСТ 7802)
В М8-6gх30.33Н.019
4
Винт
2
ДСТУ ГОСТ 1483
5
Гайка
М12-8 ДСТУ ISO 7042
4
6
Шайба
C 12.01.10.019 ГОСТ 6958
4
84

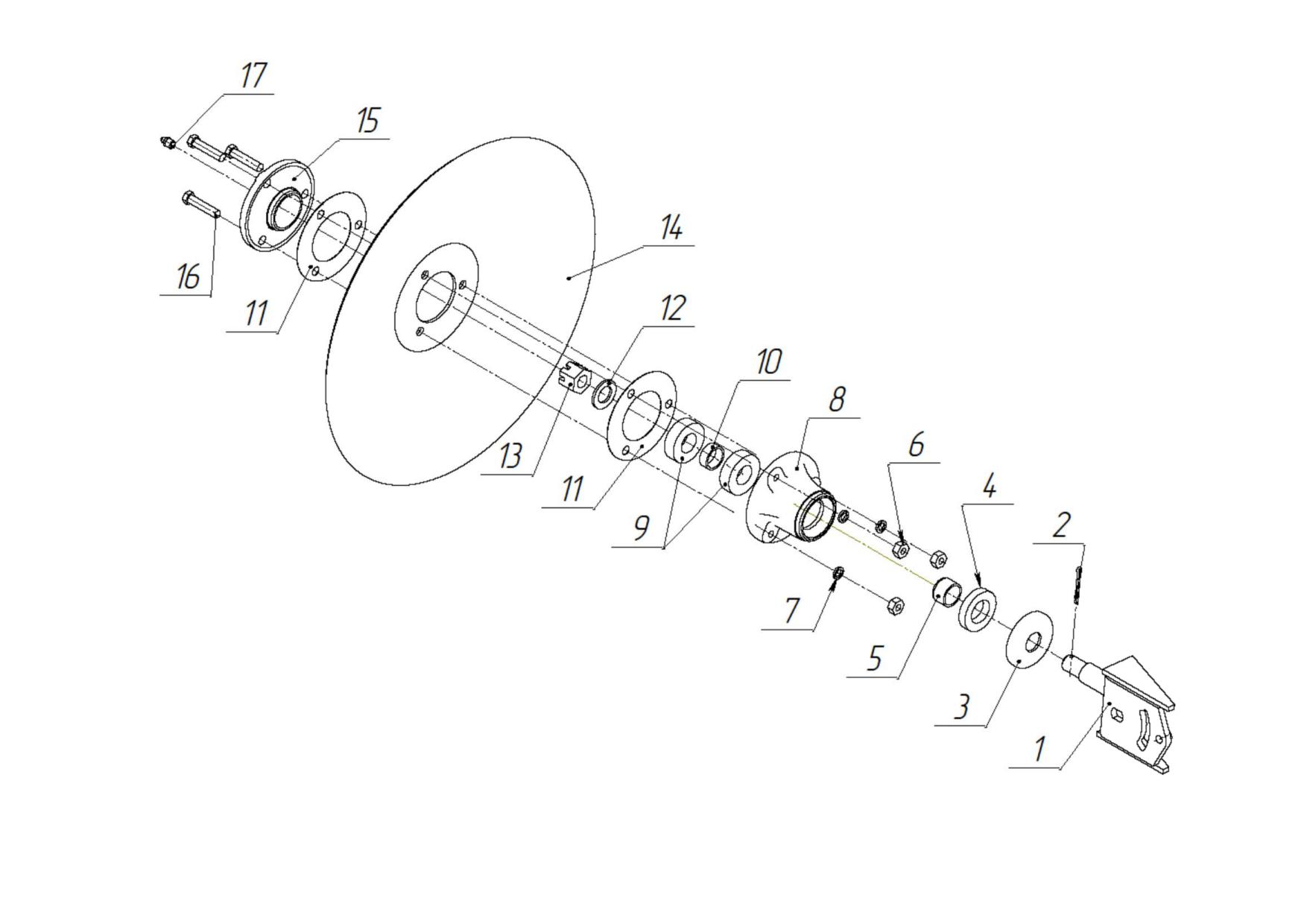

Рис. 16.2 Диск маркёра СШЕ 04.120.
85
Количество
Рис. 16.2
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Кронштейн
СШЕ 04.130
2
2
Шплинт
4х40.019 ГОСТ 397
2
3
Колпачок
Н 109.01.403-01
2
4
Манжета
1.2-30х52-1/1 ГОСТ 8752
2
5
Втулка
Н 109.02.801
2
М10-6H.8.019 DIN 934
6
Гайка
6
(ДСТУ ГОСТ 5915)
7
Шайба
10 65Г 019 ГОСТ 6402
6
8
Корпус
Н 109.02.101
2
9
Подшипник
205 ДСТУ ГОСТ 8338
4
10
Втулка
Н 109.02.802
2
11
Прокладка
Н 109.03.001-01
4
12
Шайба
С.20.01.10.019 ГОСТ 11371
2
М20-6Н.6.019 DIN 935
13
Гайка
2
(ДСТУ ГОСТ 5918)
14
Диск С2-400-3-90-66 ОСТ 23.2.147
Н 154.00.419-04
2
15
Крышка
Н 109.02.102
2
М10-6gх45.88.019 DIN 933
16
Болт
6
(ДСТУ ГОСТ 7798)
17
Масленка
1.2.Ц6хр ГОСТ 19853
2
86
Рис. 17 Прицепное устройство.
87
Количество
Рис. 17
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
1
Сница
ОЗШ 00.1040
1
2
Штырь
ОЗШ 00.632-01
2
3
Тяга
ОЗШ 01.560
2
с правой резьбой
4
Шплинт
5х40.019 ГОСТ 397
2
5
Шайба
С20.01.10.019 ГОСТ 11371
4
6
Гайка стяжная
ОЗШ 01.780
2
7
Гайка
М27-6н.6.019 ГОСТ 2526
1
8
Тяга
ОЗШ 01.560-01
2
с левой резьбой
9
Болт
М16-6gх50.58.019 ГОСТ 7798
8
10
Шайба
С16.01.10.019 ГОСТ 11371
8
11
Гайка
М16-6Н.6.019 ГОСТ 5915
40
12
Штырь
ОЗШ 00.632
2
13
Шплинт пружинный
С 54.602-02
6
14
Планка
С.21.505
3
15
Сница
ОЗШ 00.1020
1
88
Количество
Рис. 17
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
2М16х98х125/35.56 Ц9хр
16
Скоба
2
ОСТ 23.2.10
2М16х64х105/35.56 Ц9хр
17
Скоба
2
ОСТ 23.2.10
18
Подставка
СЗГ 00.630А
1
2М10х73х60/25.56 Ц9хр
19
Скоба
1
ОСТ 23.2.10
20
Сница
ОЗШ 00.1030
1
2М16х68х165/40.56 Ц9хр
21
Скоба
1
ОСТ 23.2.10
22
Болт
М16-6gх130.88.019 ГОСТ 7796
2
23
Гайка
DIN 980 М10
2
24
Фиксатор
ОЗШ 00.970
1
25
Пружина
552.7.008
1
26
Штырь
С4.603-04
1
27
Шплинт
4х22.019 ГОСТ 397
1
28
Сница
ОЗШ 00.1050
1
29
Штырь
ОЗШ 00.654
1
89
Количество
Рис. 17
на изделие
№
Наименование
Обозначение
Примечание
СЗ-5,4А;
позиции
-04; -06
30
Шплинт
5х28.019 ГОСТ 397
2
31
Рычаг
ОЗШ 00.920
1
32
Кронштейн
ОЗШ 00.910
1
33
Винт
СЗГ 00.619
1
34
Штырь
СЗГ 00.470
1
35
Шплинт пружинный
С 54.602-01
1
36
Штырь
ОЗШ 00.655
2
90

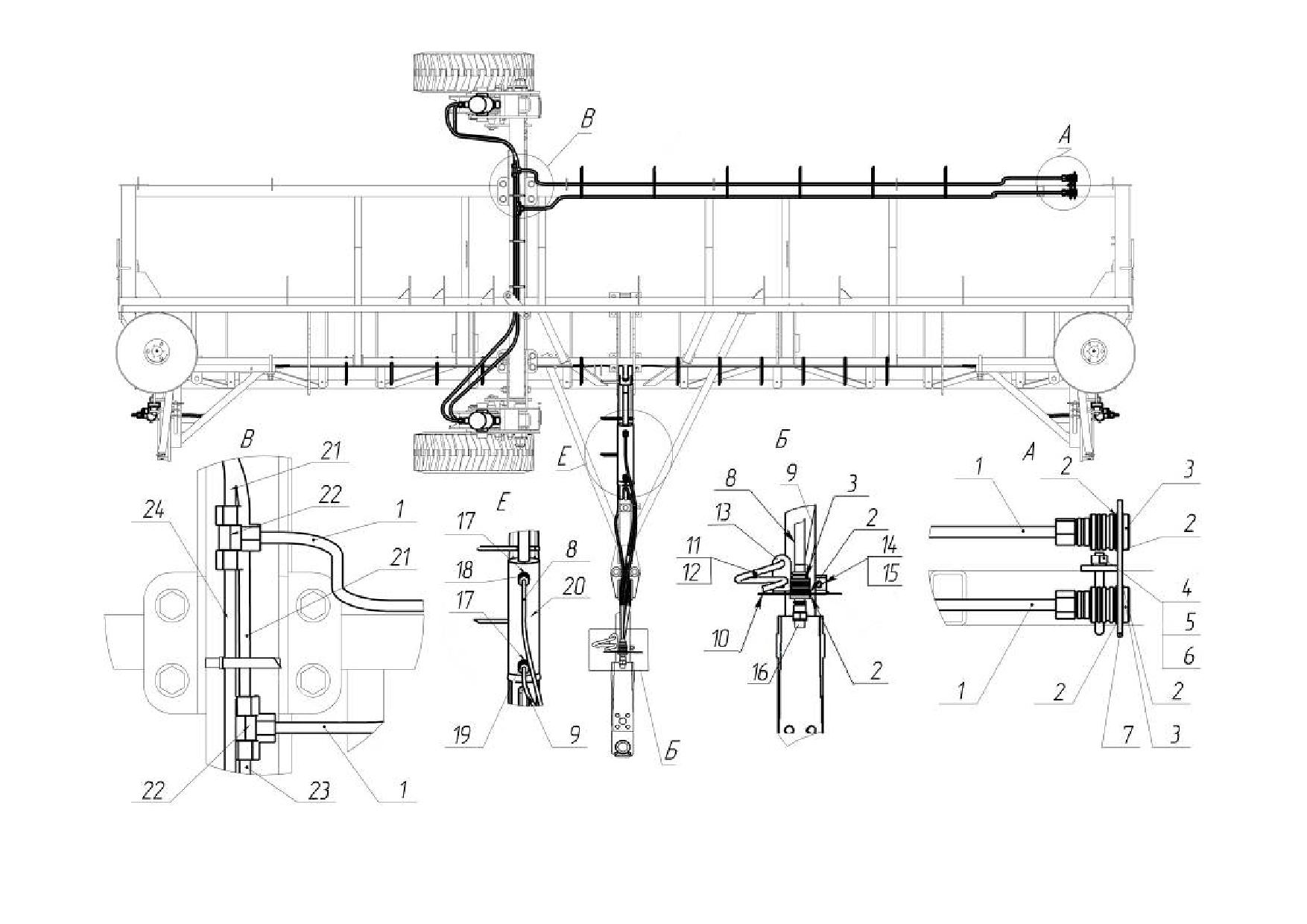

Рис. 18 Гидротрасса.
91
Рис. 18.1 Гидротрасса (продолжение).
92
Рис. 18;
Количество
Рис. 18.1
на изделие
Наименование
Обозначение
Примечание
№
СЗ-5,4А;
позиции
-04; -06
DN 06.1SN-S19 DKO.L 0/
1
Рукав высокого давления
2
S24 DKM 0-0-3300
2
Кольцо стопорное
38x1,75 DIN 471
8
3
Муфта
HP10-1-X0041-1 Voswinkel
4
4
Гайка
М10-6Н.6 DIN 934
2
5
Шайба
10 65Г 019 ГОСТ 6402
2
2М10х73х80/30.5.56 Ц9хр
6
Скоба
1
ОСТ 23.2.10
7
Кронштейн
ОЗШ 00.3040
1
DN 06.1SN-S19 DKO.L 90/
8
Рукав высокого давления
1
S24 DKM 0-0-2000
DN 06.1SN-S19 DKO.L 90/
9
Рукав высокого давления
1
S24 DKM 0-0-2200
10
Держатель
ОЗШ 01.180
1
11
Поддержка
73.00.672
1
12
Гайка
М12-6Н.8.019 DIN 934
2
13
Планка
ОЗШ 02.413
1
14
Болт
М12-6gх180.88.019 DIN 931
2
15
Гайка
М12-6Н.8.019 DIN 980
2
93
Рис. 18;
Количество
Рис. 18.1
на изделие
Наименование
Обозначение
Примечание
№
СЗ-5,4А;
позиции
-04; -06
16
Ниппель
НР10-1-Х0041-2
8
17
Шайба
КУН 01.007
10
18
Штуцер ввертной
СУС 00.681
3
19
Дроссель
СУС 00.682-04
7
20
Гидроцилиндр
МС75/30х200-4.44
1
DN 06.1SN-S19 DKO.L 0/S19
21
Рукав высокого давления
2
DKО.L 90-0-900
22
Фитинг металлический
T10LA3CX
2
DN 06.1SN-S19 DKO.L 0/S19
23
Рукав высокого давления
1
DKО.L 90-0-1500
DN 06.1SN-S19 DKO.L 0/S19
24
Рукав высокого давления
1
DKО.L 90-0-1700
25
Гидроцилиндр
МС80/50х280-4.31
2
26
Гидроцилиндр
МС40/25х160-4.11
2
DN 06.1SN-S19 DKO.L 90/S24
27
Рукав высокого давления
4
DKМ. 0-0-8000
94
