40- и 45-футовые пневматические зерновые сеялки со сдвоенными дисковыми сошниками Модель Double Disc. ИНСТРУКЦИЯ
ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ И
КАТАЛОГ ЗАПЧАСТЕЙ
40- и 45-футовые
пневматические зерновые сеялки
со сдвоенными дисковыми
сошниками
Модель Double Disc
ОГРАНИЧЕННАЯ ГАРАНТИЯ КОМПАНИИ АМИТИ ТЕХНОЛОДЖИ НА НОВУЮ ПРОДУКЦИЮ
1.
Общие положения. Данная гарантия выдается первоначальному покупателю (1) любой новой и неисполь-
зованной ранее техники, изготовленной компанией Амити Технолоджи («Амити»), и (2) любой новой и не-
использованной ранее детали, изготовленной компанией Амити для использования на технике Амити, да-
лее по тексту называемой «Изделием», если такое изделие было приобретено у дилера или напрямую в
компании Амити. По данной гарантии Амити выполнит ремонт или замену, по собственному выбору, любо-
го гарантийного изделия или любого его компонента, которое Амити посчитает неисправным. Данная га-
рантия действует в течение двенадцати (12) месяцев («Гарантийный период») со дня доставки гарантийно-
го оборудования или детали покупателю дилером или компанией Амити («Дата начала гарантии»). Покупа-
тель обязан оплатить все расходы на транспортировку уполномоченному дилеру Амити и обратно изделия,
подлежащего ремонту или замене. Данная гарантия не передается от первоначального покупателя изде-
лия другим лицам. Данная гарантия не дает покупателю право на другие компенсации, кроме ремонта или
замены изделия, и в особенности не предусматривает возмещения никаких косвенных, случайных или
штрафных убытков либо расходов или оплат.
2.
Объем и ограничения гарантийных обязательств. В отношении оборудования данная гарантия отменя-
ется по решению компании Амити в случаях, когда при сборке или ремонте оборудования использовалась
любая деталь, поставленная не компанией Амити, либо при модификации, неправильной эксплуатации или
невыполнении планового технического обслуживания. В отношении деталей данная гарантия отменяется в
случаях, когда деталь использовалась в целях, для которых она не предназначена. Данная гарантия нико-
им образом не распространяется на шины и любые другие компоненты изделия, имеющие гарантию друго-
го изготовителя, копия которой прилагается к данному документу («Гарантии третьей стороны»). В случаях,
когда компания Амити определяет, что изделие не является дефектным либо что любое другое положение
данного параграфа 2 ограничивает гарантию, данная гарантия неприменима и покупатель несет ответст-
венность за вывоз изделия из помещения уполномоченного дилера компании Амити в течение 10 дней по-
сле получения уведомления от компании Амити.
3.
Процедуры востребования по гарантии. Для получения гарантийного обслуживания покупатель должен
(1) сообщить о дефекте уполномоченному дилеру и сделать запрос на ремонт в гарантийный период в те-
чение 45 дней после повреждения; (2) предъявить доказательство того, что данная гарантия применима к
этому изделию; (3) предъявить доказательство даты начала гарантии; и (4) доставить изделие уполномо-
ченному дилеру Амити в течение разумного срока после сообщения о дефекте.
4.
ОГРАНИЧЕНИЕ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ И ПРОЧИХ СРЕДСТВ ЗАЩИТЫ ПРАВА. В пределах,
разрешенных законом, ни компания Амити, ни ее дилеры и никакой филиал компании Амити не дают ника-
ких гарантий, представлений или обещаний относительно качества, производительности или надежности
любого изделия, на которое распространяется данная гарантия.
НАСТОЯЩИМ КОМПАНИЯ АМИТИ ОТКАЗЫВАЕТСЯ, В ПРИМЕНИМЫХ ПРЕДЕЛАХ, ОТ ОБЯЗА-
ТЕЛЬСТВ ПО ЛЮБЫМ ПОДРАЗУМЕВАЕМЫМ ГАРАНТИЯМ ТОВАРНОГО СОСТОЯНИЯ И ПРИГОДНО-
СТИ ДЛЯ ОСОБОЙ ЦЕЛИ ИСПОЛЬЗОВАНИЯ. В РАМКАХ ДАННОЙ ГАРАНТИИ ДЕЙСТВУЮТ ТОЛЬКО
ТЕ СРЕДСТВА ЗАЩИТЫ ПРАВА ПОКУПАТЕЛЯ, КОТОРЫЕ ИЗЛОЖЕНЫ НА ДАННОЙ СТРАНИЦЕ. НИ
ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ АМИТИ, ЕЕ ДИЛЕРЫ ИЛИ ЛЮБОЙ ФИЛИАЛ КОМПАНИИ
АМИТИ НЕ НЕСУТ ОТВЕТСТВЕННОСТЬ ЗА СЛУЧАЙНЫЕ, КОСВЕННЫЕ ИЛИ ШТРАФНЫЕ УБЫТКИ.
Некоторые штаты не допускают отказа от гарантийных обязательств, поэтому вышеописанный отказ от
обязательств может быть неприменим в Вашем случае. Вы можете также обладать прочими правами, ко-
торые отличаются в разных штатах.
5.
Отсутствие дилерских гарантий. Только данная гарантия применима к изделиям компании Амити. Ника-
кой дилер не имеет права давать никакие прочие гарантии, изменять, ограничивать или расширять условия
данной гарантии любым методом либо давать любые представления или обещания от лица компании
Амити.
6.
Разрешение споров. Любые споры или рекламации, возникающие из-за или относящиеся к данной гаран-
тии, должны быть разрешены арбитражным путем в г. Фарго, штат Северная Дакота, в день и на месте, на-
значенными арбитром, но не позднее, чем через 30 дней после запроса на арбитражный процесс, и могут
быть проведены электронными, видео- или прочими техническими средствами. Арбитражный процесс бу-
дет проводиться Американской арбитражной ассоциацией в соответствии с установленными ею Правила-
ми торгового арбитража, и судебное решение, вынесенное арбитром, может быть подано в любой суд в
пределах этого округа. Арбитр будет иметь право потребовать, чтобы компания Амити выполнила ремонт
или замену изделия, по выбору компании, в случае, если арбитр установит, что компания Амити обязана
выполнить это по данной гарантии. Арбитр не будет иметь права потребовать любого другого возмещения
со стороны компании Амити, включая возмещения косвенного, случайного или штрафного ущерба либо
расходов и оплат любого характера.
• AMITY TECHNOLOGY, LLC • 2800 7TH AVENUE NORTH • FARGO, ND 58102 • Электронный адрес: info@amitytech.com •
Тел. (701) 232-4199 Факс (701) 234-1716
Цены могут изменяться без предварительного уведомления
2
СОДЕРЖАНИЕ
ЭКСПЛУАТАЦИЯ:
МЕРЫ БЕЗОПАСНОСТИ
4
ПОДГОТОВКА ПЕРЕД ПОЛЕВОЙ РАБОТОЙ
5-6
СИНХРОНИЗАЦИЯ РАБОТЫ ГИДРОЦИЛИНДРОВ
5
НАСТРОЙКА ГИДРОЦИЛИНДРОВ КОНТРОЛЯ ГЛУБИНЫ
6
ВЫРАВНИВАНИЕ
7
ШИНЫ И ДИСКИ
8
ПОДЪЕМ КРЫЛЬЕВ
8
ОТКРЫВАЮЩИЕ СОШНИКИ
9-10
ДАВЛЕНИЕ НА ГРУНТ
9
ГЛУБИНА ЗАДЕЛКИ СЕМЯН
9

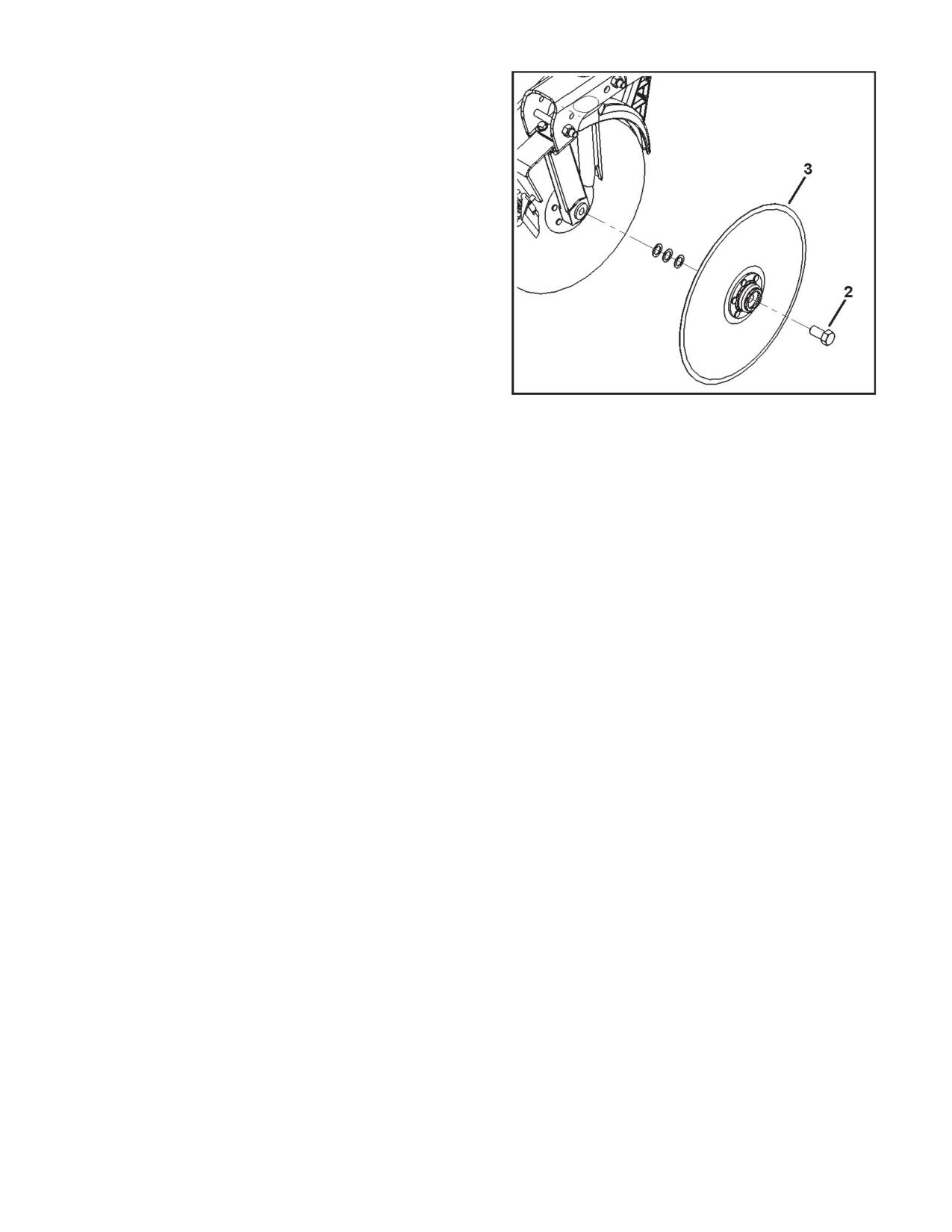

ЗАМЕНА ОТКРЫВАЮЩИХ ДИСКОВ
10
НАСТРОЙКА ПОЛОЖЕНИЯ ЧИСТИКОВ ПО ОТНОШЕНИЮ К ДИСКАМ
10
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
11
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
12
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
13
ЗАПЧАСТИ:

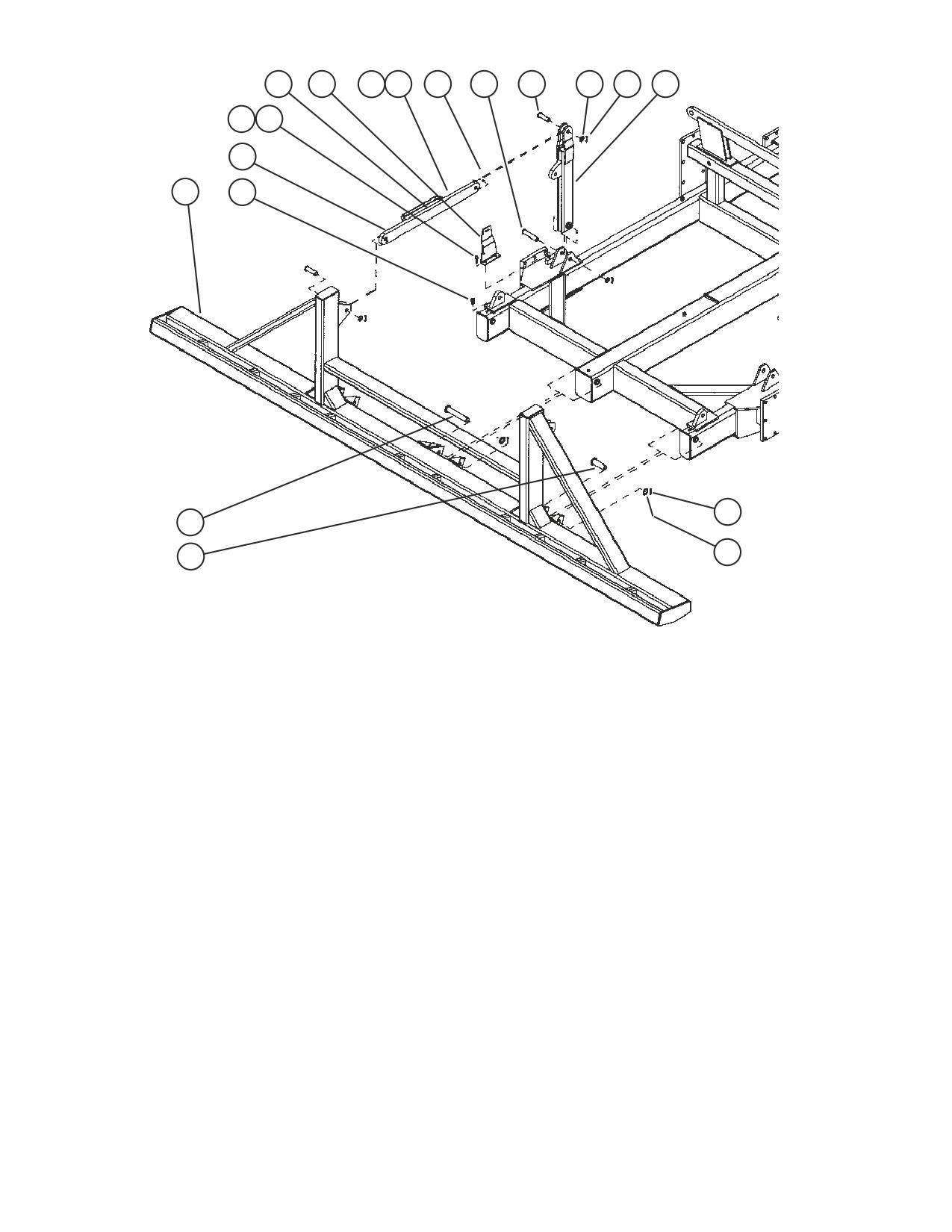

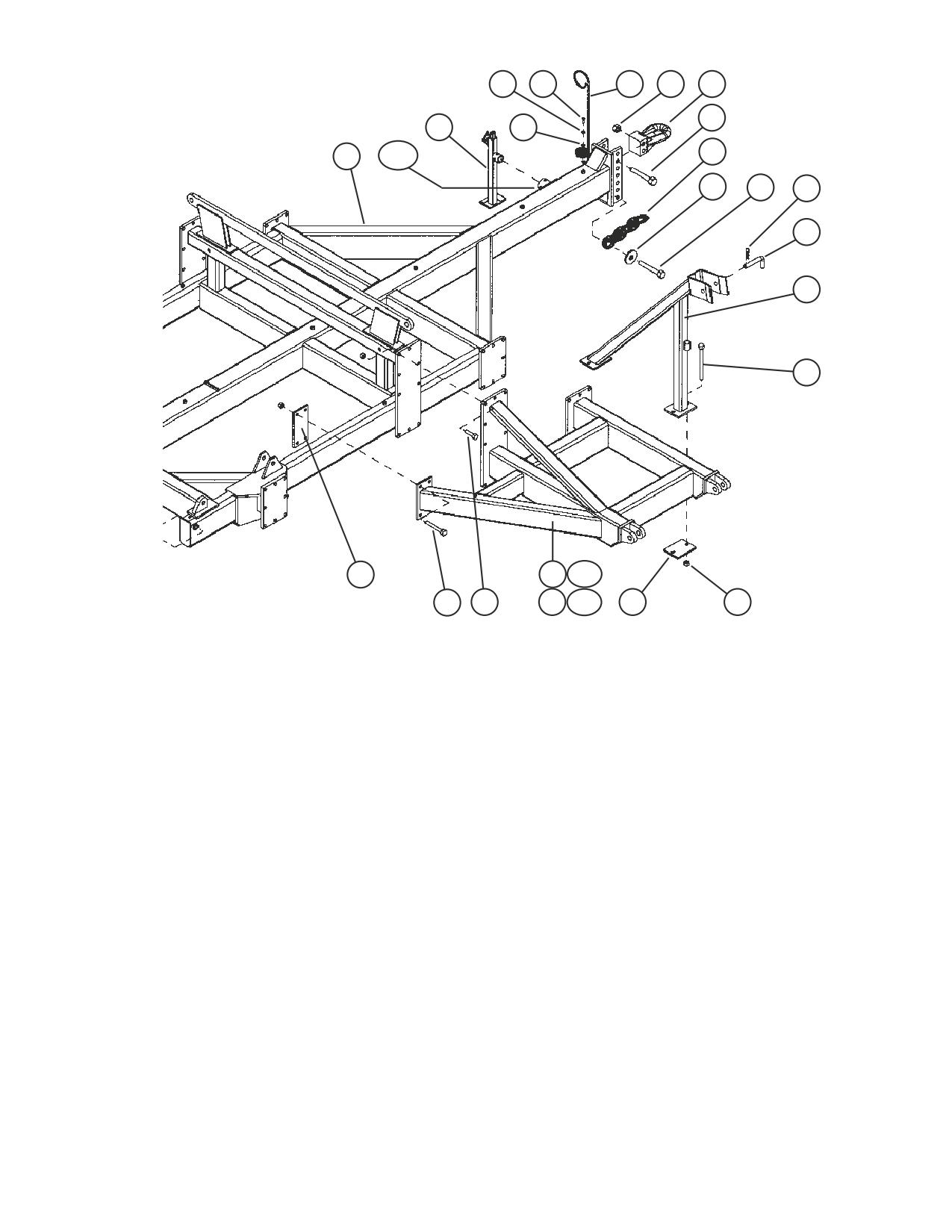

ОСНОВНАЯ РАМА
16-17

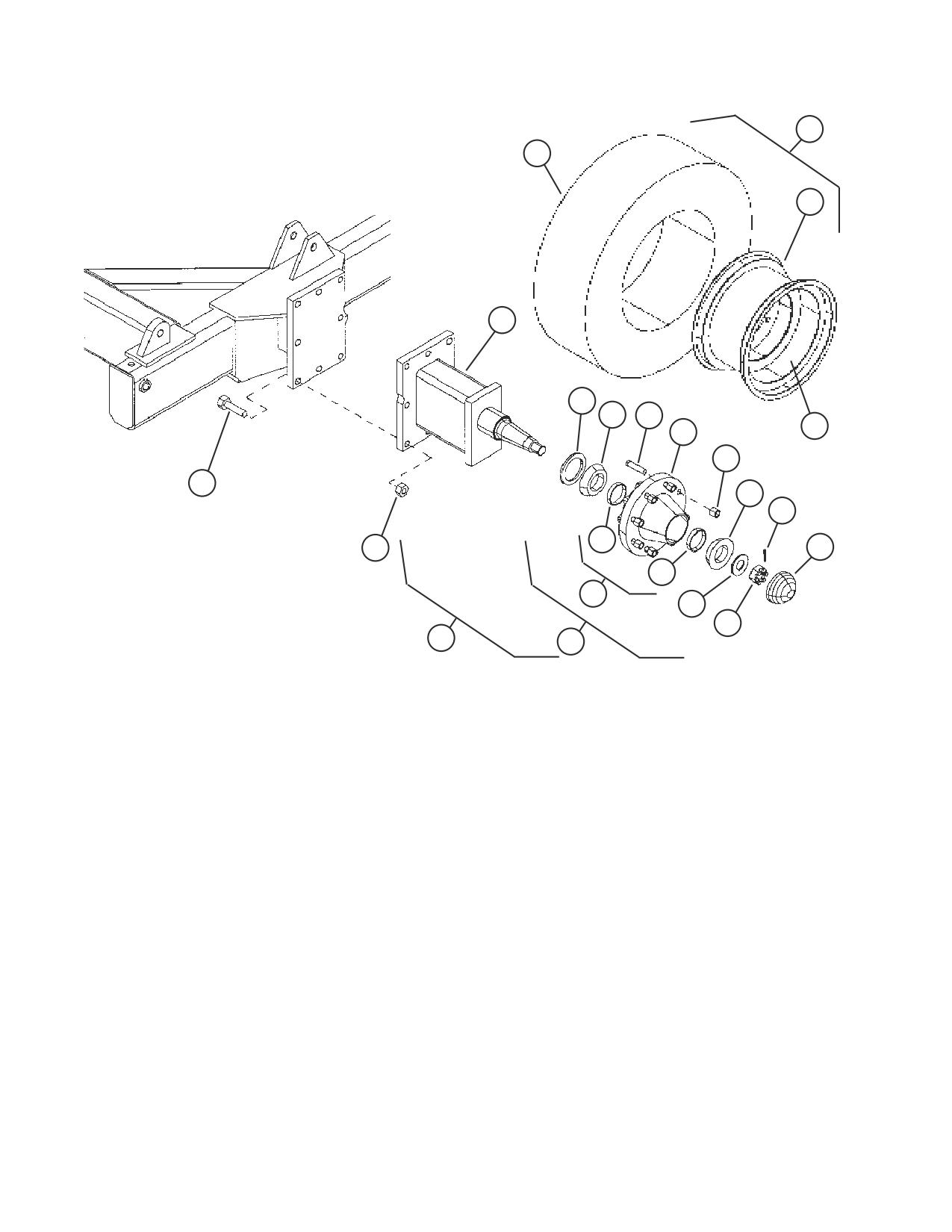

КОЛЕСО ОСНОВНОЙ РАМЫ В СБОРЕ
18

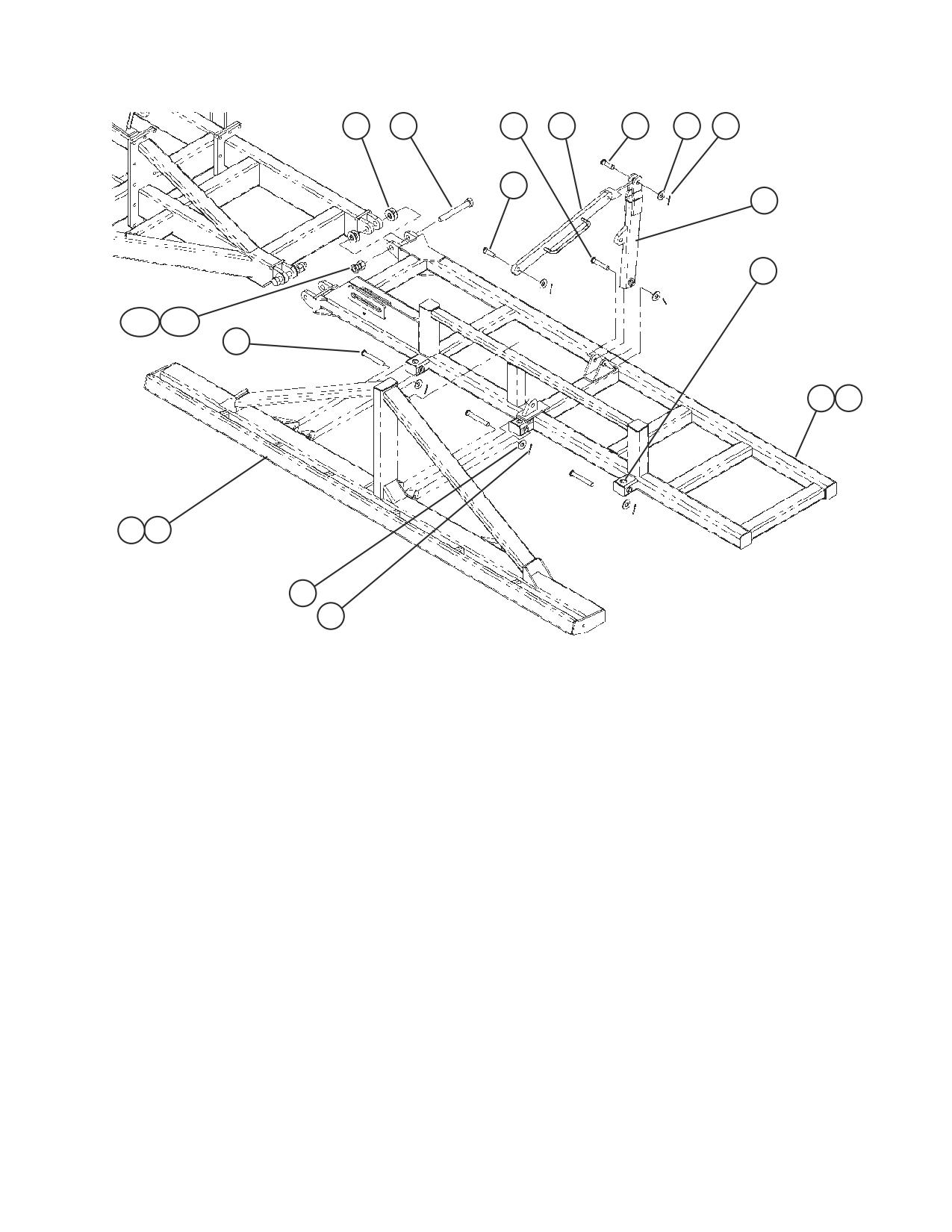

РАМЫ КРЫЛЬЕВ 40-ФУТОВОЙ СЕЯЛКИ
19

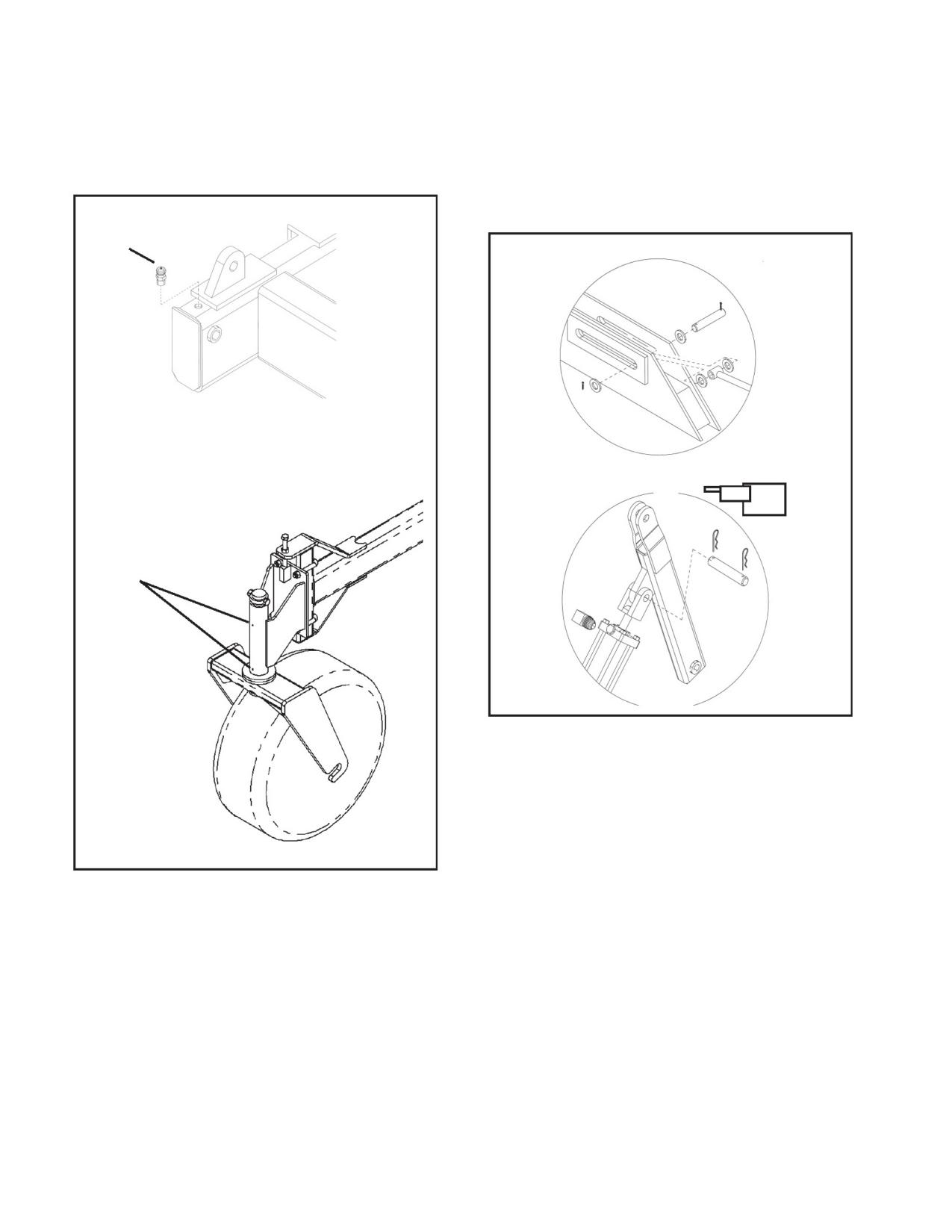

САМООРИЕНТИРУЮЩИЕСЯ КОЛЕСА РАМ КРЫЛЬЕВ
20

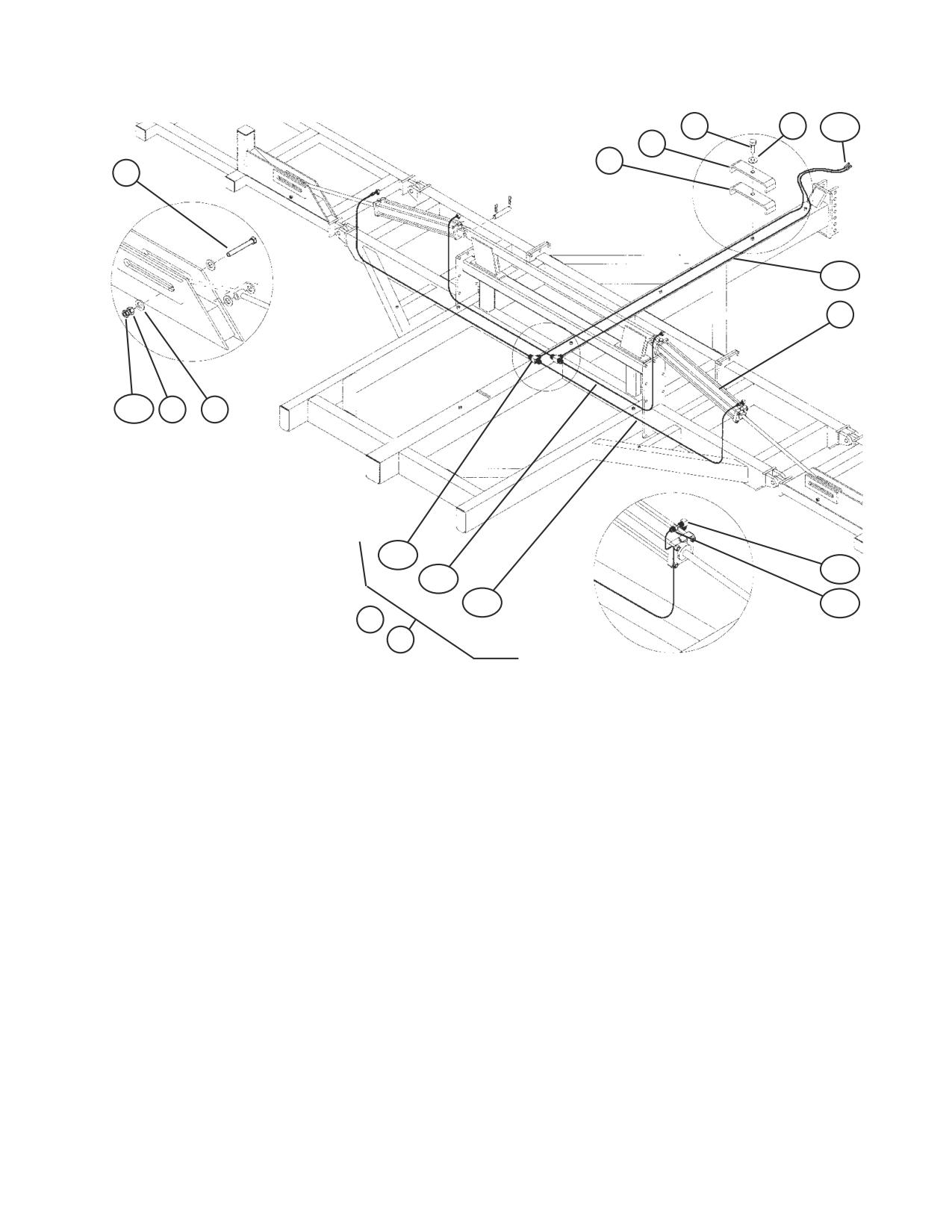

ГИДРАВЛИКА ПОДЪЕМА КРЫЛЬЕВ
21

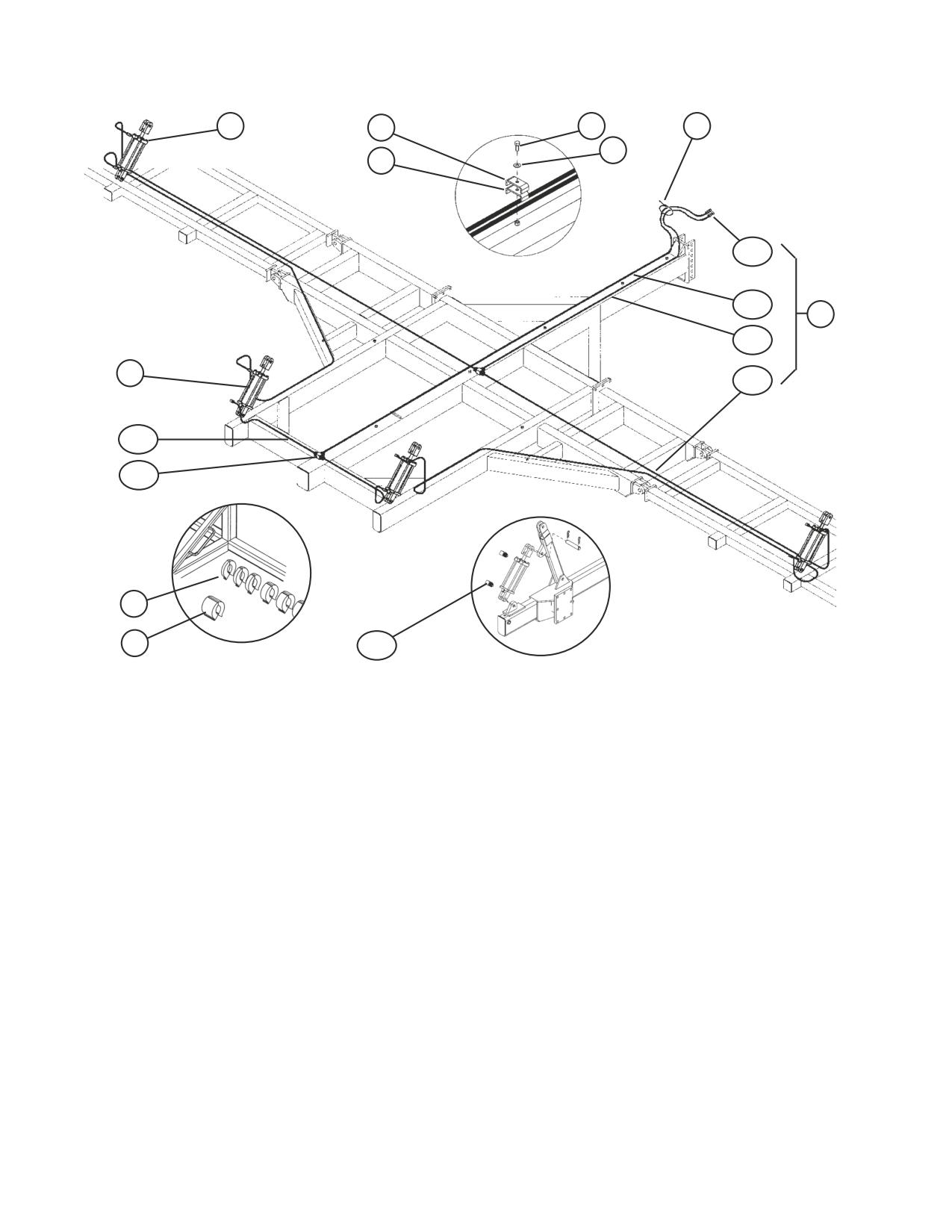

ГИДРАВЛИКА КОНТРОЛЯ ГЛУБИНЫ
22

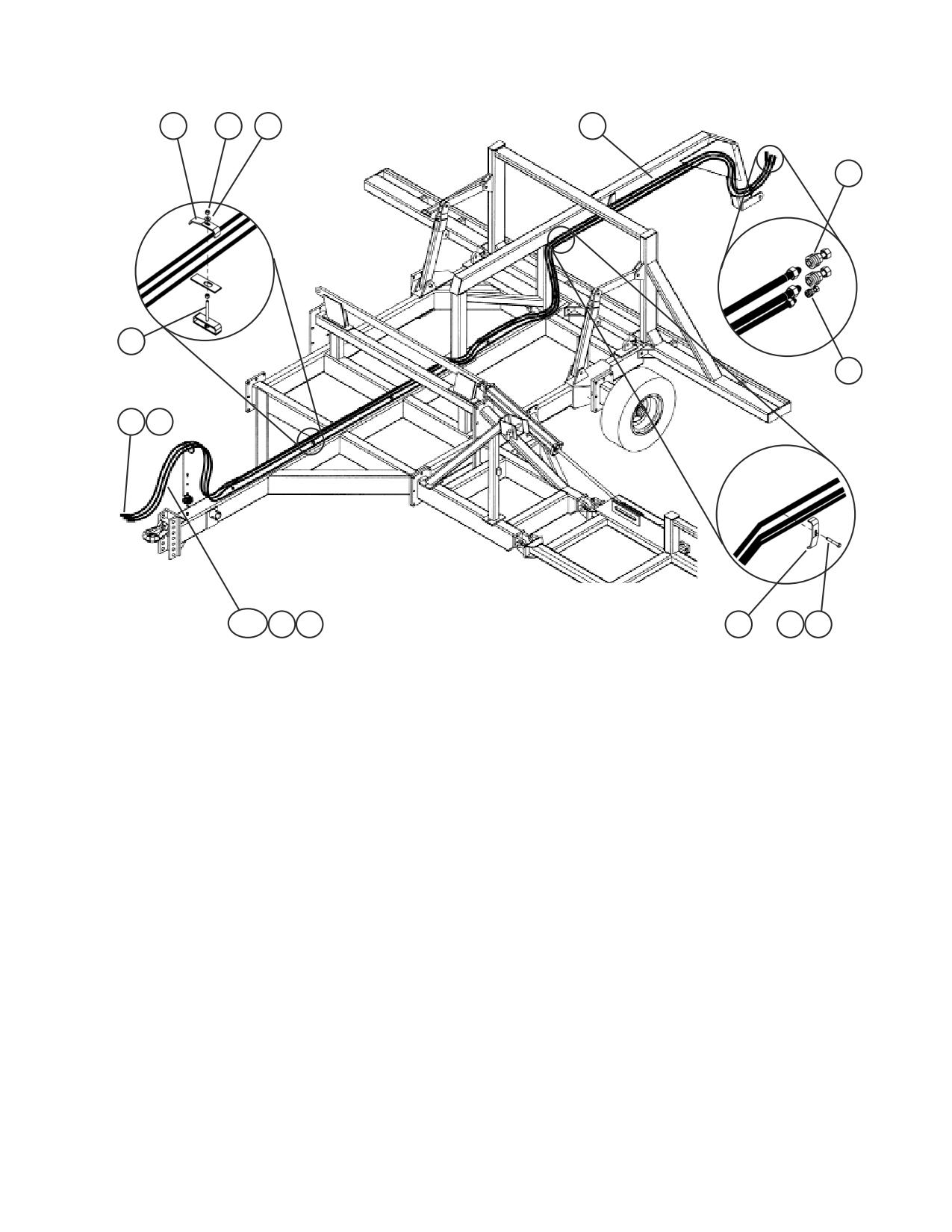

ШЛАНГИ ОТ БУНКЕРА К ГИДРАВЛИКЕ ТРАКТОРА
23

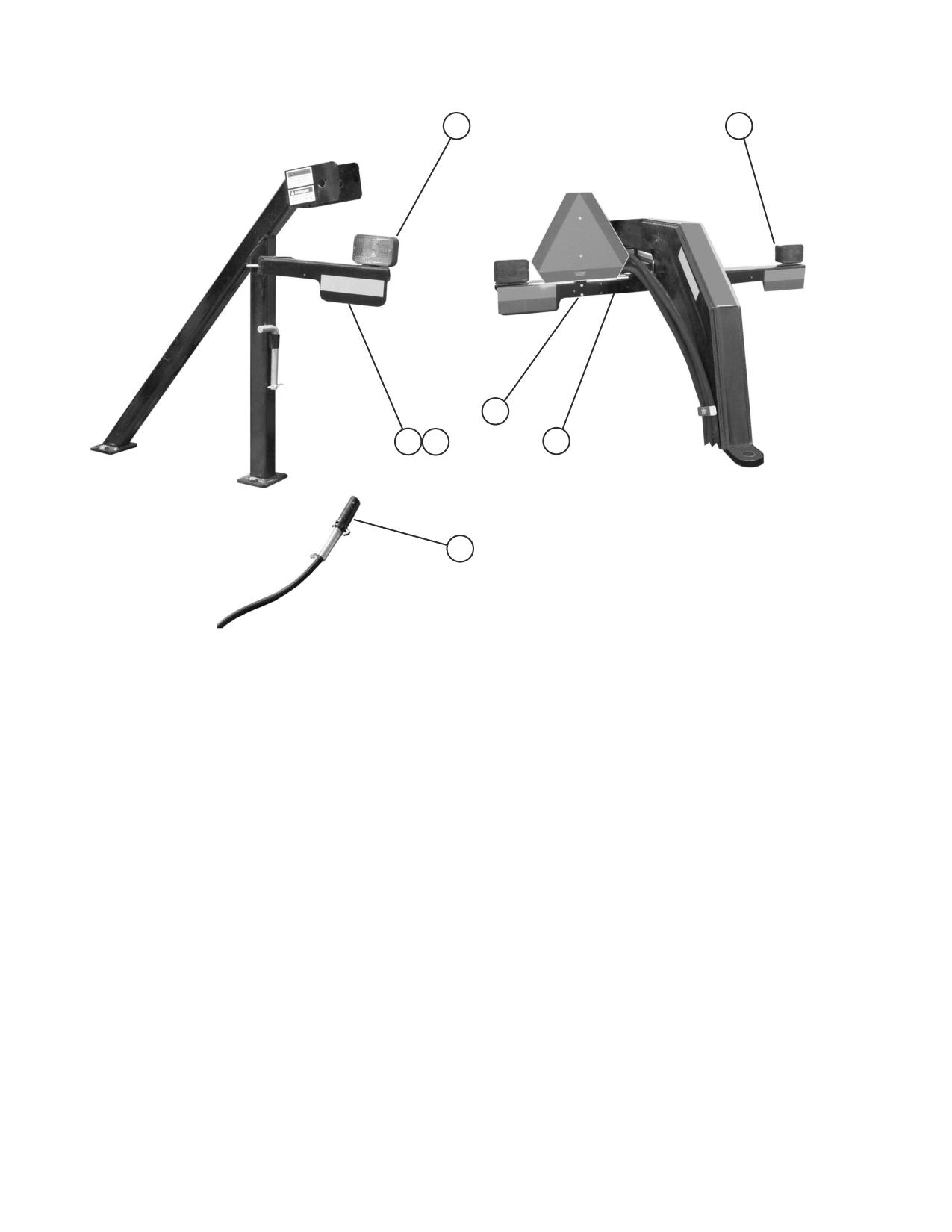

КОМПЛЕКТ СВЕТОИНДИКАТОРОВ
24
ЗАДНЯЯ СЦЕПНАЯ ТЯГА
25
СОШНИКИ
26-29

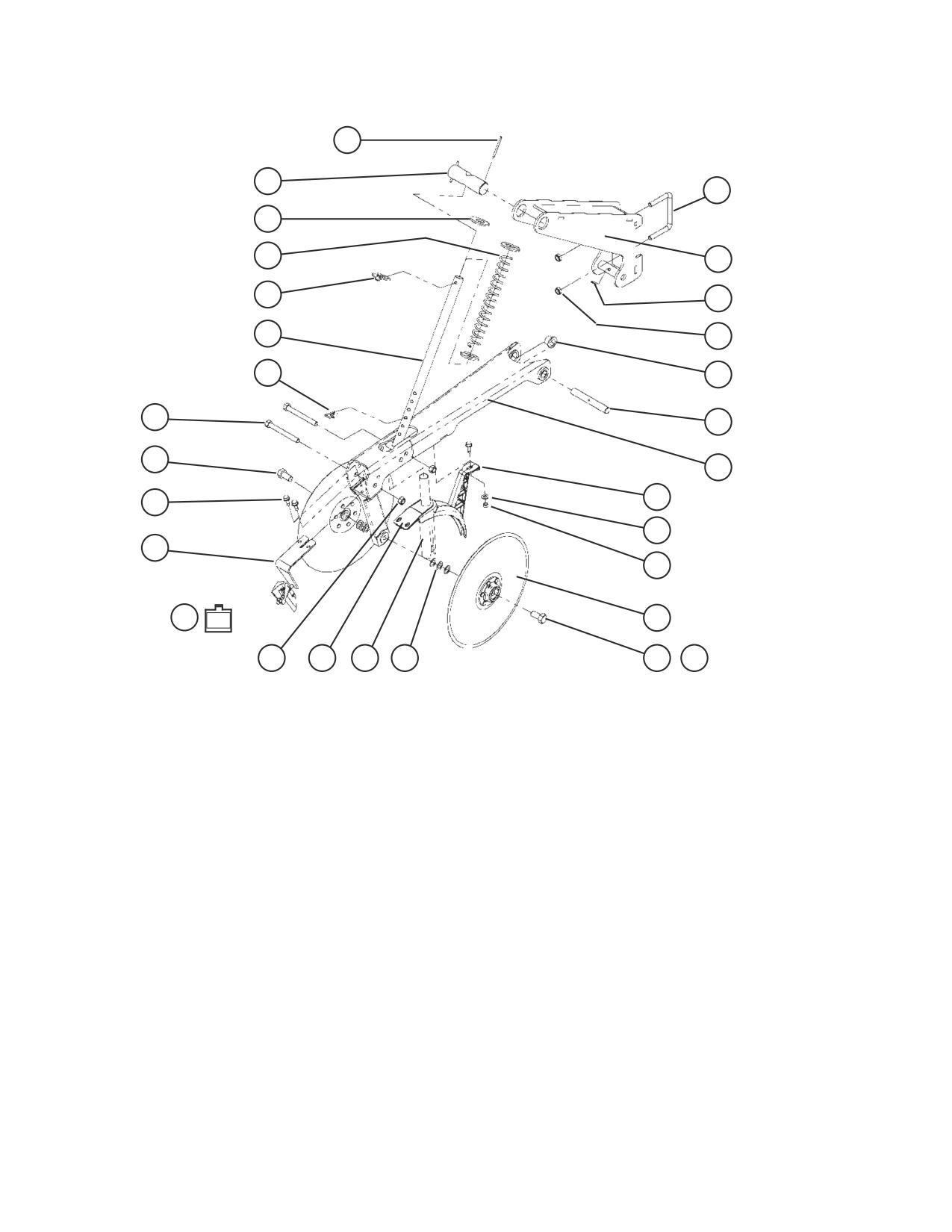

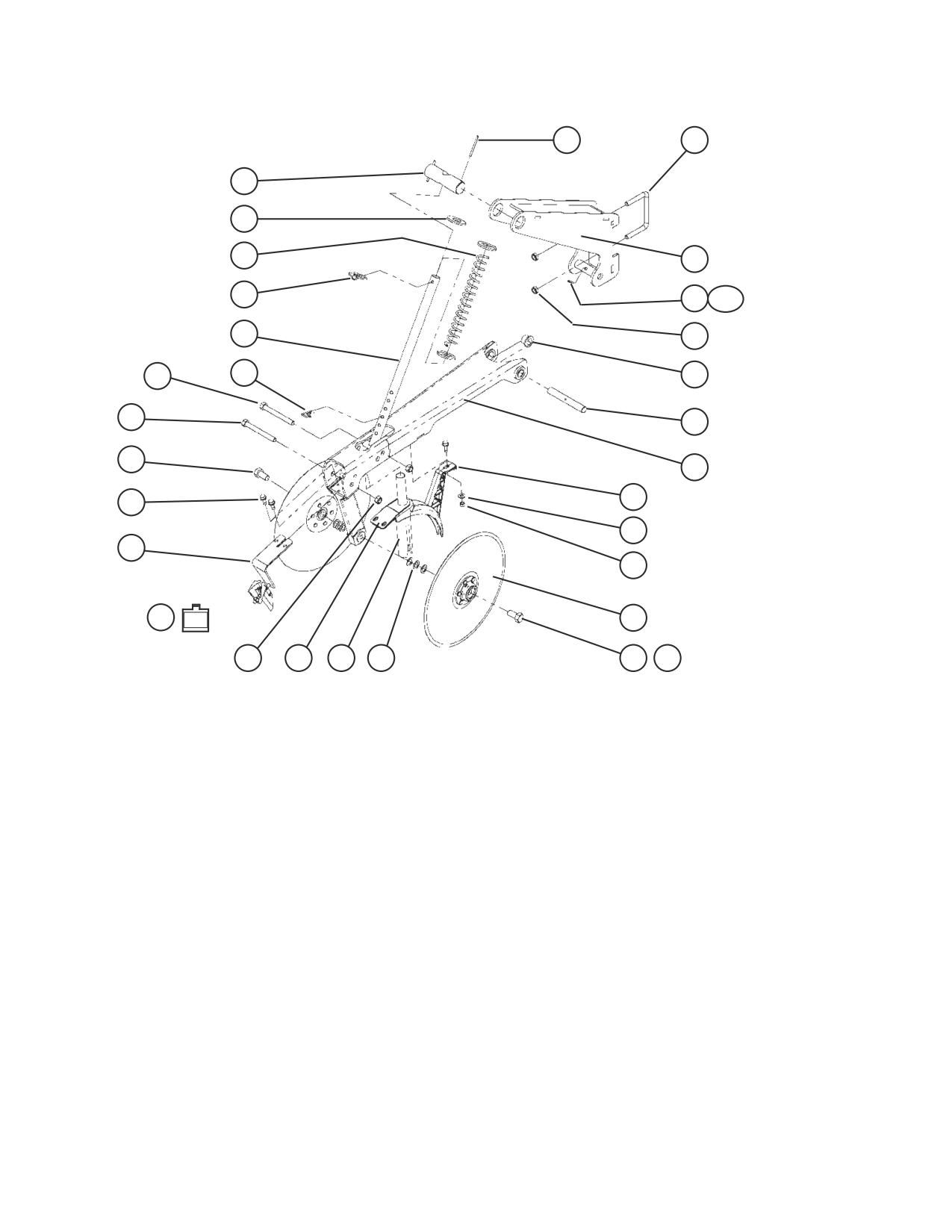

КОРОТКИЙ ОТКРЫВАЮЩИЙ СОШНИК В СБОРЕ
26
ДЛИННЫЙ ОТКРЫВАЮЩИЙ СОШНИК В СБОРЕ
27

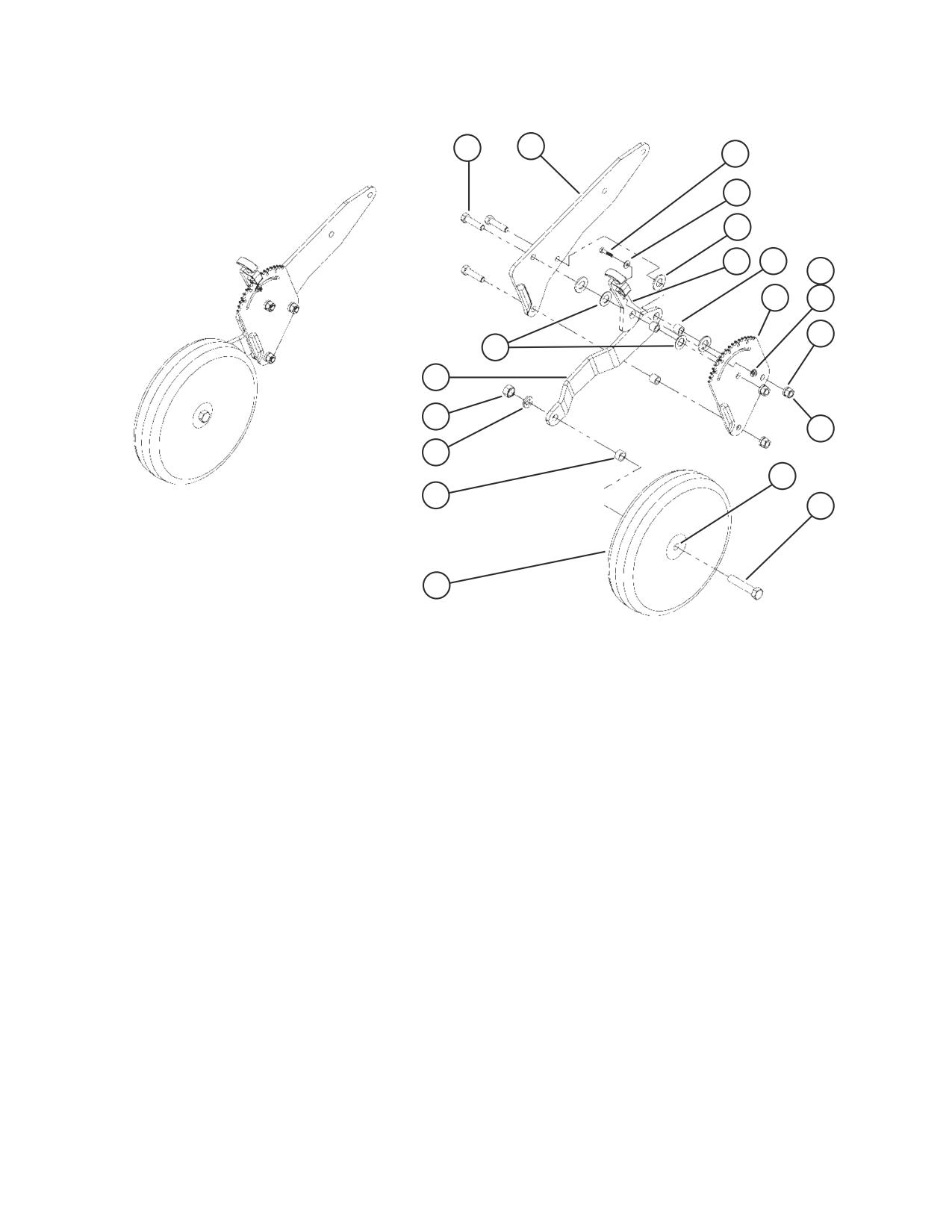

ПРИКАТЫВАЮЩЕЕ КОЛЕСО
28
РЕГУЛИРОВОЧНЫЙ РЫЧАГ
29
ЧИСТИК В СБОРЕ
29

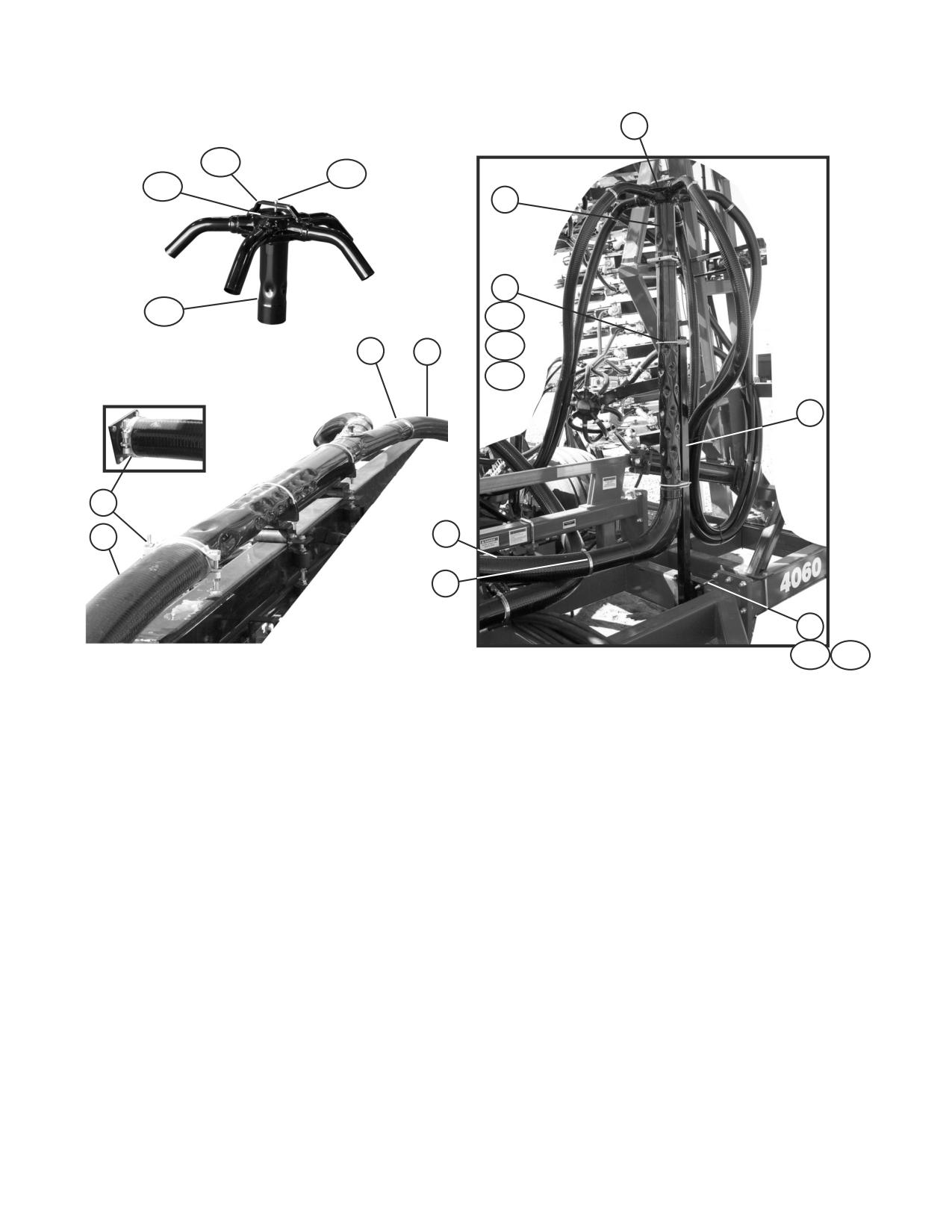

КОМПОНЕНТЫ КОЛЛЕКТОРА
30-32
ТАБЛИЧКИ
33
КАТАЛОГ ЗАПЧАСТЕЙ
36-39
3
МЕРЫ БЕЗОПАСНОСТИ
БЕЗОПАСНОСТЬ - ПРЕЖДЕ ВСЕГО!
Цель этой инструкции - помочь Вам в безопасной ра-
Уделите исключительное внимание всем мерам пре-
боте и обслуживании Вашего оборудования Амити
досторожности и предупреждениям, отмеченным сле-
Технолоджи. Владелец несет ответственность за то,
дующим символом.
чтобы все операторы внимательно прочли и усвоили
информацию, содержащуюся в данной инструкции.
Нельзя переоценить важность безопасной эксплуата-
ции. Неправильное использование любого сельскохо-
зяйственного оборудования может привести к серьез-
ным травмам или смерти. Мы позаботились о том,
чтобы отметить наиболее серьезные потенциальные
опасности.
ВНИМАНИЕ!
ОСТОРОЖНО!
Перед началом работы ОБЯЗАТЕЛЬНО прочтите
инструкцию по эксплуатации и освойте оборудова-
НИКОГДА НЕ РАБОТАЙТЕ под сеялкой, не зафикси-
ние.
ровав гидроцилиндры.
НЕ ПОЗВОЛЯЙТЕ никому находиться на сеялке во
ВСЕГДА содержите предупреждающие таблички в
время ее движения.
чистоте и заменяйте их при повреждении. Правильное
расположение табличек указано в каталоге запчастей.

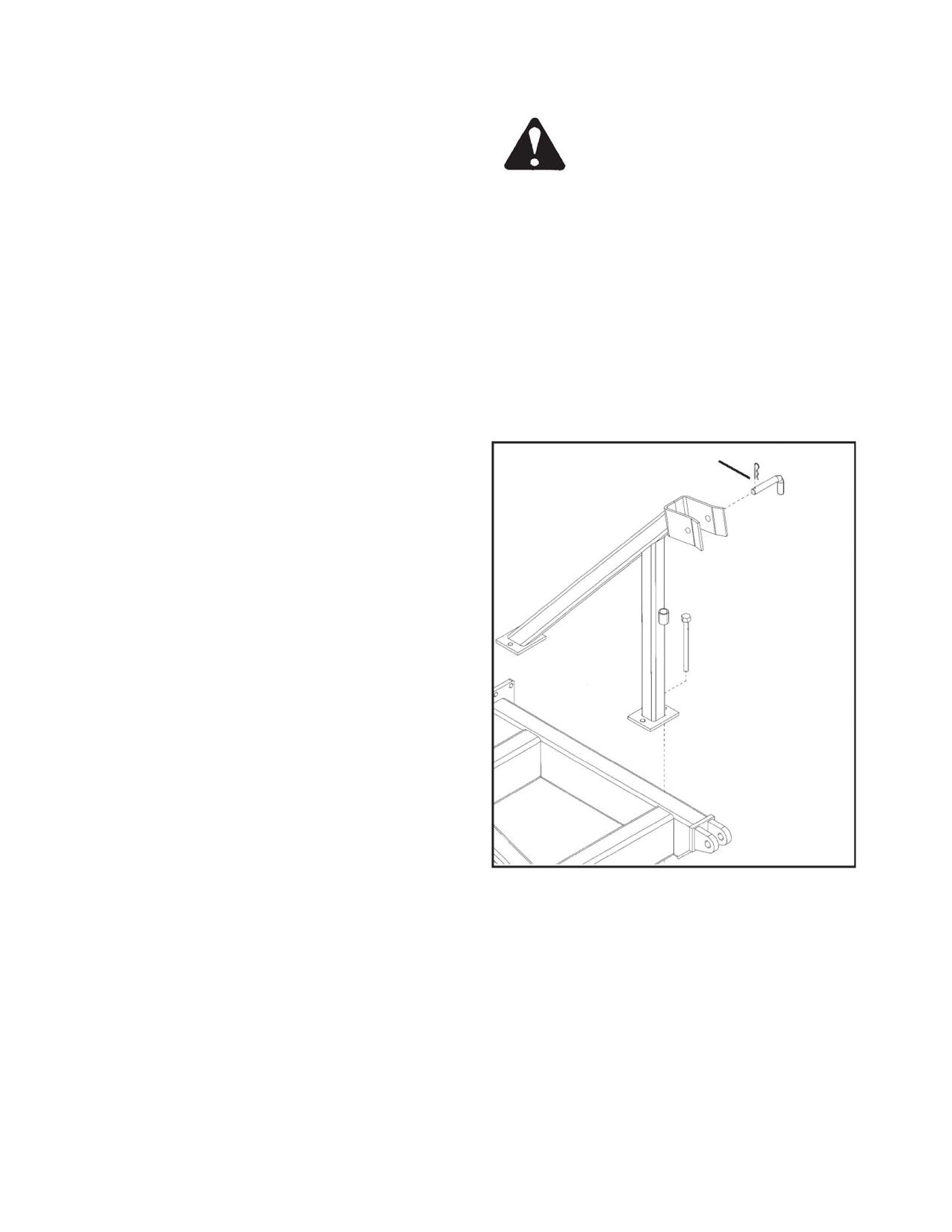

Перед КАЖДОЙ транспортировкой зафиксируйте
крылья на специальных стойках и установите транс-
ВСЕГДА будьте осторожны с жидкостями под высо-
портировочные фиксаторы гидроцилиндров.
ким давлением. Для поиска протечек в гидравлике
пользуйтесь кусочком картона.
ВСЕГДА используйте тягач подходящей грузоподъ-
емности. Масса сеялки на дышле и подъемная сила
дышла могут превышать 1500 фунтов (680 кг).
НИКОГДА не забывайте прочно закрепить предохра-
нительную цепь.
Скорость транспортировки НЕ ДОЛЖНА ПРЕВЫ-
ШАТЬ 20 миль/ч (32 км/ч)
НЕ ОТСОЕДИНЯЙТЕ сеялку от трактора или другого
тягача, когда рабочий брус наклонен вперед, откры-
вающие сошники не касаются земли, крылья опуще-
ны. При этих условиях создается подъемное усилие
на дышле. Рабочий брус должен быть наклонен назад
так, чтобы открывающие сошники стояли на земле,
что помогает сместить подъемную силу дышла. При
отсоединении сеялки в транспортном положении от
трактора или другого тягача помните о высокой на-
грузке на дышле.
НЕ ПРОИЗВОДИТЕ НИКАКИХ модификаций этого
оборудования без разрешения компании Амити Тех-
нолоджи.
4
ПОДГОТОВКА ПЕРЕД ПОЛЕВОЙ РАБОТОЙ
СИНХРОНИЗАЦИЯ РАБОТЫ
ГИДРОЦИЛИНДРОВ
Отверстия
Гидроцилиндры контроля глубины на данной модели
синхронизации
сеялки оснащены отверстиями синхронизации в пол-
ностью выдвинутом положении. Эти отверстия позво-
ляют гидроцилиндрам перепускать масло, когда гид-
равлика трактора удерживается в поднятом положе-
нии. При этом гидроцилиндры системы полностью
заполняются маслом и выдвигаются на полный ход,
что обеспечивает одинаковое выдвижение гидроци-
линдров. Чтобы правильно выполнить синхронизацию

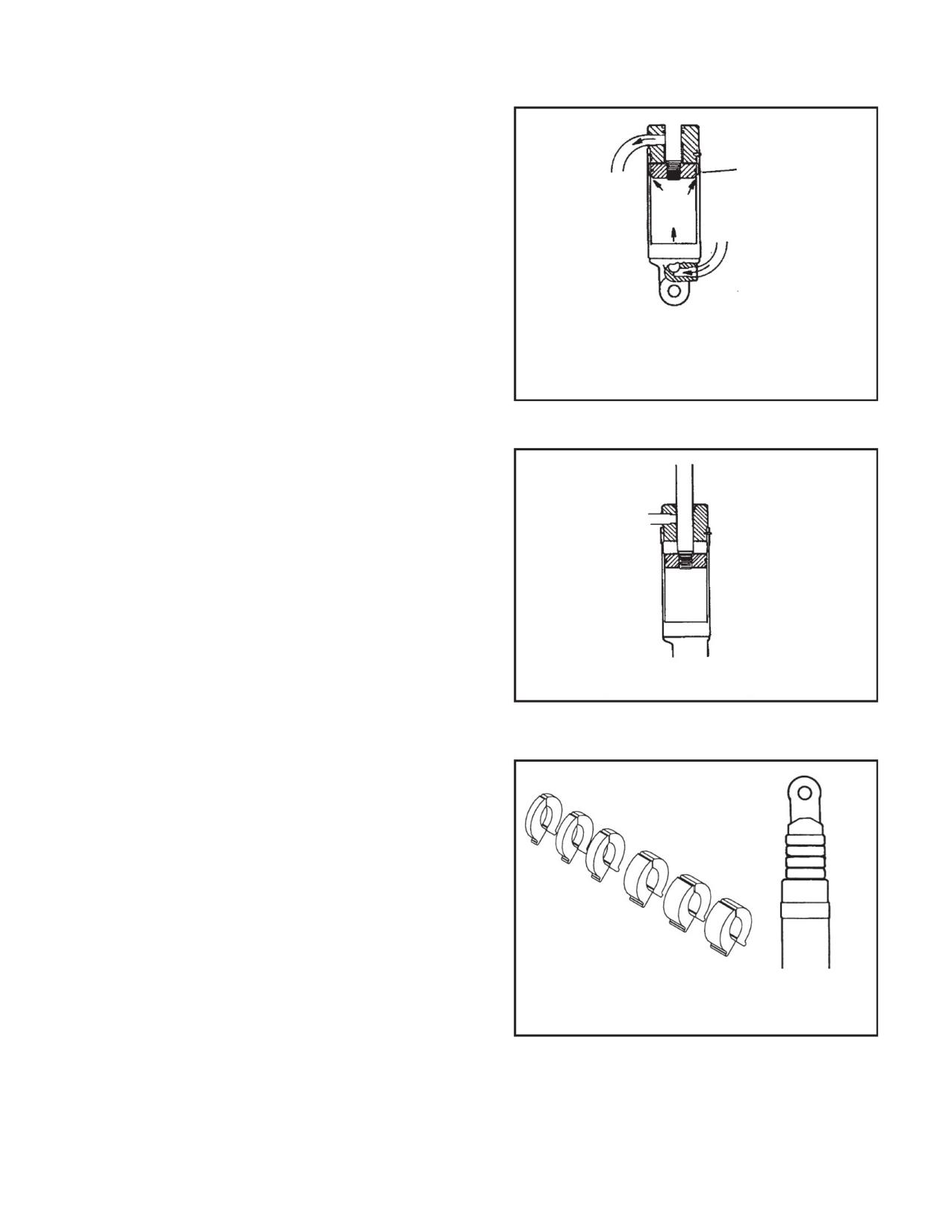

Гидроцилиндры в процессе синхронизации.
гидроцилиндров контроля глубины, следуйте ниже-
Поток масла обходит поршень, т.к. масло
описанной процедуре.
продолжает проходить через гидроцилиндры.
Рисунок 1
1. Поднимите сеялку так, чтобы все гидроцилин-
дры были выдвинуты на полный ход. Продол-
жайте удерживать рычаг несколько секунд,
чтобы несинхронизированные гидроцилиндры
Штоки гидроци-
полностью выдвинулись (Рис. 1).
линдров оста-
навливаются
2. Переведите рычаг в нейтральное положение
после отверстий
на несколько секунд, чтобы штоки гидроци-
синхронизации.
линдров остановились после отверстий син-
Гидроцилиндры
хронизации (Рис. 2).
выдвинуты на
одинаковую
3. Установите на каждый гидроцилиндр нужное
длину.
количество стопорных колец для настройки
глубины.
Рисунок 2
Примечание: На каждом гидроцилиндре долж-
но быть одинаковое количество стопорных
колец настройки глубины. Выравнивание не
может быть выполнено, если разные гидроци-
линдры имеют разное количество стопорных
колец. См. раздел «Выравнивание».
4. Задвиньте гидроцилиндры до упора в стопор-
ные кольца. Если на всех гидроцилиндрах ис-
пользуется одинаковое количество стопорных
колец, гидроцилиндры должны упираться в
кольца. Если этого не происходит, синхрони-
зируйте гидроцилиндры повторно. Если они
На всех гидроцилиндрах должно быть уста-
новлено одинаковое количество стопорных
снова не упираются в стопорные кольца, см.
колец.
раздел «Настройка гидроцилиндров контроля
глубины».
Рисунок 3
5
НАСТРОЙКА ГИДРОЦИЛИНДРОВ
КОНТРОЛЯ ГЛУБИНЫ
Гидроцилиндры контроля глубины, имеющие одина-
ковое количество стопорных колец, в задвинутом по-
ложении должны упираться в кольца. Если гидроци-
линдры не упираются в стопорные кольца, выполните
следующую процедуру.
1.
Проверьте размер, местоположение и последова-
тельность работы гидроцилиндров (Рис. 4).
2.
Проверьте уровень гидравлической жидкости в
баке трактора. Если Вы выполняете синхрониза-
Трактор
цию гидроцилиндров при низком уровне жидкости
в баке, воздух может попасть в систему.

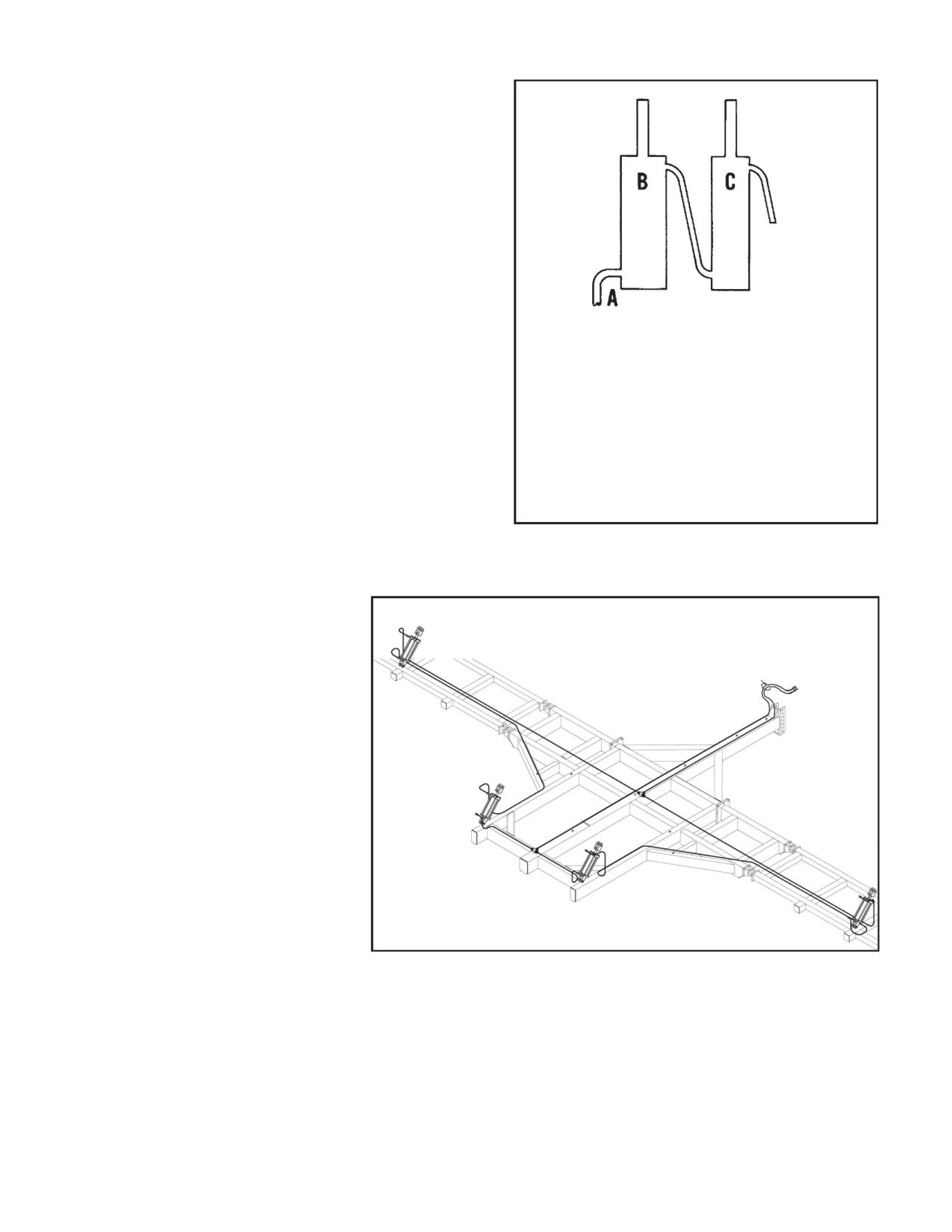

А. Поршневая полость самого крупного гидроци-
3.
Во время синхронизации проверьте, нет ли возду-
линдра соединена с гидравликой трактора.
ха в гидроцилиндрах. Если в гидроцилиндре име-
В. Штоковая полость самого крупного гидроци-
ется воздух, он выполняет пружинящее неравно-
линдра соединена с поршневой полостью сле-
мерное движение. Переведите рычаг в позицию
дующего по размеру гидроцилиндра.
подъема и удерживайте 60-90 секунд после того,
С. Штоковая полость меньшего гидроцилиндра
как гидроцилиндры полностью выдвинутся. Повто-
соединена с гидравликой трактора.
ряйте цикл синхронизации до тех пор, пока из гид-
роцилиндра не выйдет воздух.
Рисунок 4
4.
Когда из гидроцилиндра удален
воздух и между стопорными коль-
цами и вилкой гидроцилиндра
имеется зазор
1/16-1/8 дюйма
(1,6-3,2 мм), выньте штифт,
удерживающий
штоковую
проушину, ослабьте установоч-
ный
винт
на
вилке
и
отрегулируйте положение вилки,
опустив ее по штоку таким
образом, чтобы она зажимала
стопорные кольца. Затяните
установочный винт на вилке и
зафиксируйте гидроцилиндр.
5.
Если имеется зазор ¼-½ дюйма
(6,4-12,8 мм), проверьте, нет ли в
системе гидроцилиндра, располо-
женного в неправильном месте,
гидроцилиндра без маркировки
или с протечкой.
Рисунок 5
6
ВЫРАВНИВАНИЕ
Выравнивание пневматической сеялки выполняется в
2 этапа.
Этап 1:
Выравнивание основной рамы производится регули-
ровкой местоположения проушины сцепки на перед-
ней стороне сеялки. Для продольного выравнивания
сеялки установите проушину выше или ниже, зафик-
сировав в соответствующем отверстии. Необходимо
расположить проушину сцепки в таких отверстиях,
чтобы тяга сцепки с трактором была выровнена на-
столько, насколько это возможно (Рис. 6).

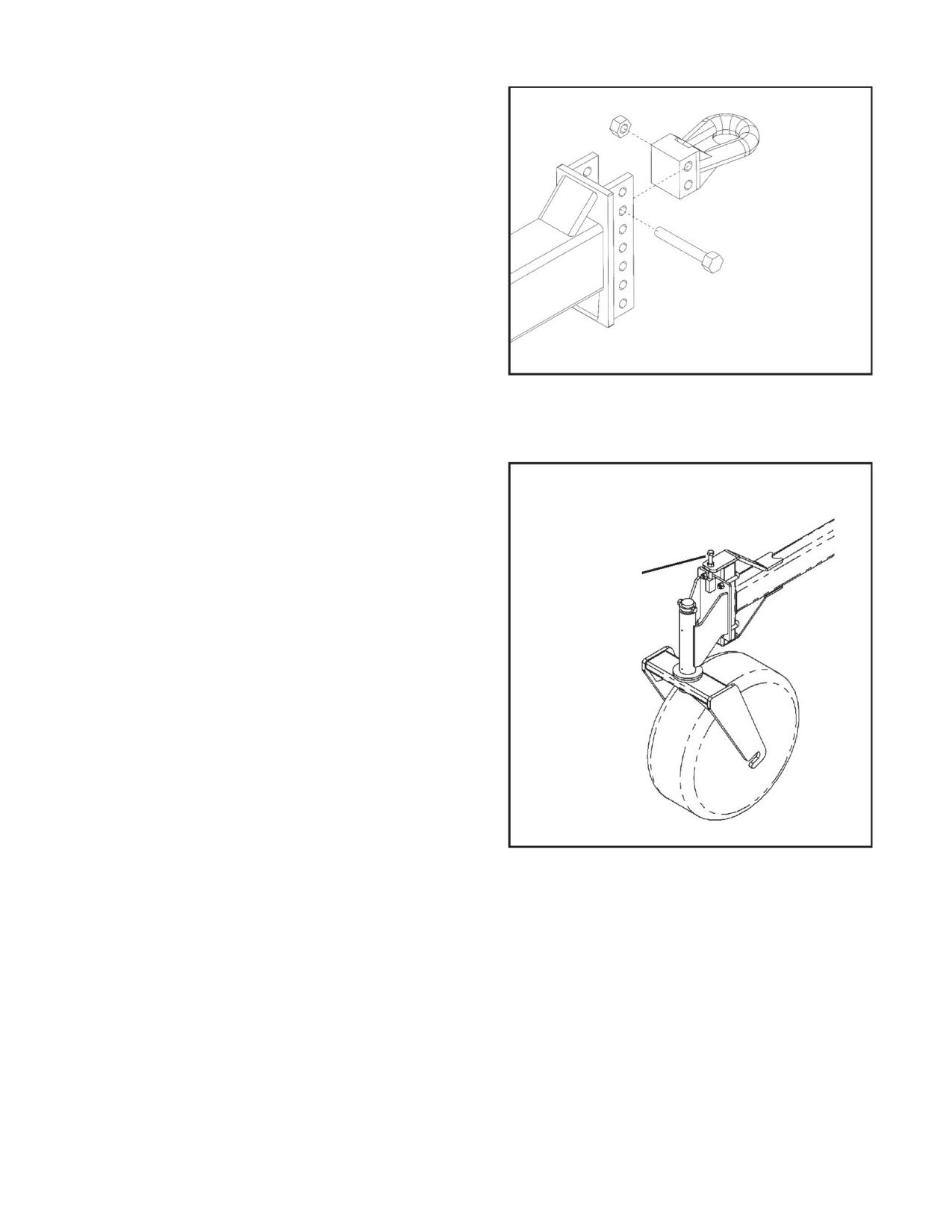

Рисунок 6
Этап 2:
Выровняйте раму крыла путем регулировки положе-
ния переднего самоориентирующегося колеса крыла.
РЕГУЛИРОВКА
Измерьте высоту крыла на его наружной кромке. Рас-
ОПОРЫ
стояние должно соответствовать высоте основной
САМООРИЕНТИ-
рамы, измеренной по центру основной рамы. Для того
РУЮЩЕГОСЯ
чтобы крыло двигалось в строго горизонтальном по-
КОЛЕСА
ложении во время полевой работы, Вам может пона-
добиться немного поднять или опустить опору само-
ориентирующегося колеса (Рис. 7).
Рисунок 7
7
ШИНЫ И ДИСКИ
ТРАНСПОРТИРОВКА
1. Шины основной рамы должны быть накачены до
ВНИМАНИЕ! СКОРОСТЬ
36 фунтов/кв. дюйм (2,48 бар). Затяните гайки
ТРАНСПОРТИРОВКИ НЕ ДОЛЖНА
крепления колес моментом 130 футофунтов (176
ПРЕВЫШАТЬ 20 МИЛЬ/Ч (32 КМ/Ч)
Нм).
Проверьте затяжку болтов крепления колес после
первых 10 часов работы.
2. Шины основной рамы должны быть накачены до
36 фунтов/кв. дюйм (2,48 бар). Затяните гайки
крепления колес моментом 110 футофунтов (149
Нм).
Проверьте затяжку болтов крепления колес после
первых 10 часов работы.
ПОДЪЕМ КРЫЛЬЕВ
ПРИМЕЧАНИЕ: ВО ВРЕМЯ ПОДЪЕМА ИЛИ ОПУС-
СТОПОРНЫЙ ШТИФТ
КАНИЯ КРЫЛЬЕВ НИКОГДА НЕ СТОЙТЕ В ЗОНЕ ИХ
СО ШПЛИНТОМ
ДВИЖЕНИЯ.
ПРИ ТРАНСПОРТИРОВКЕ ПНЕВМАТИЧЕСКОЙ СЕ-
ЯЛКИ ИЛИ ПРИ ПОДЪЕМЕ КРЫЛЬЕВ БУДЬТЕ
ВНИМАТЕЛЬНЫ, ЧТОБЫ НЕ ЗАДЕТЬ ЛИНИИ ЭЛЕК-
ТРОПЕРЕДАЧ.
1. Перед транспортировкой сеялки всегда поднимай-
те крылья и обязательно фиксируйте их на специ-
альных стойках с помощью стопорного штифта со
шплинтом. Каждый перед тем, как опустить кры-
лья, вынимайте стопорный штифт. Несоблюдение
этого правила может привести к серьезному по-
вреждению рамы сеялки (Рис. 8).
2. Перед подъемом или опусканием крыльев необ-
ходимо наклонить вперед рабочие брусья так,
чтобы высевающие секции были подняты над зем-
лей.
3. При опускании крыльев удерживайте рычаг управ-
ления до тех пор, пока гидроцилиндры подъема
крыльев не выдвинутся на полный ход, что позво-
Рисунок 8
лит крыльям следовать рельефу почвы во время
движения.
8
ОТКРЫВАЮЩИЕ СОШНИКИ
ДАВЛЕНИЕ НА ГРУНТ
Давление на грунт можно отрегулировать
индивидуально для каждой высевающей
секции. Для этого установите быстрофикси-
рующий шплинт в другое отверстие на
НАСТРОЙКА ДЛЯ ОБЫЧНЫХ
УСЛОВИЙ РАБОТЫ
стержне пружины, который служит для на-
стройки давления на грунт. Для обычных
БЫСТРОФИКСИРУЮЩИЙ
условий работы исходное положение
ШПЛИНТ
шплинта - второе снизу отверстие на стерж-
не пружины. Для открывающих сошников,
следующих по колеям колес, особенно по
колеям колес трактора, шплинт должен быть
РЕГУЛИРОВОЧНЫЙ
установлен в третьем снизу отверстии. Если
РЫЧАГ
условия работы требуют меньшего давления
на грунт, переместите шплинт в самое ниж-
нее регулировочное отверстие на стержне
пружины. И наоборот, если требуется
большее давление на грунт, переместите
шплинт в отверстие на стержне пружины,
расположенное выше (Рис. 9).
Поворотный рабочий брус должен быть рас-
положен практически параллельно грунту во
время работы. Однако если необходимо из-
менить давление всех сошников на грунт,
рабочий брус можно наклонить вперед или
назад.
При наклоне рабочего бруса вперед давле-
ние на грунт уменьшается, при наклоне ра-

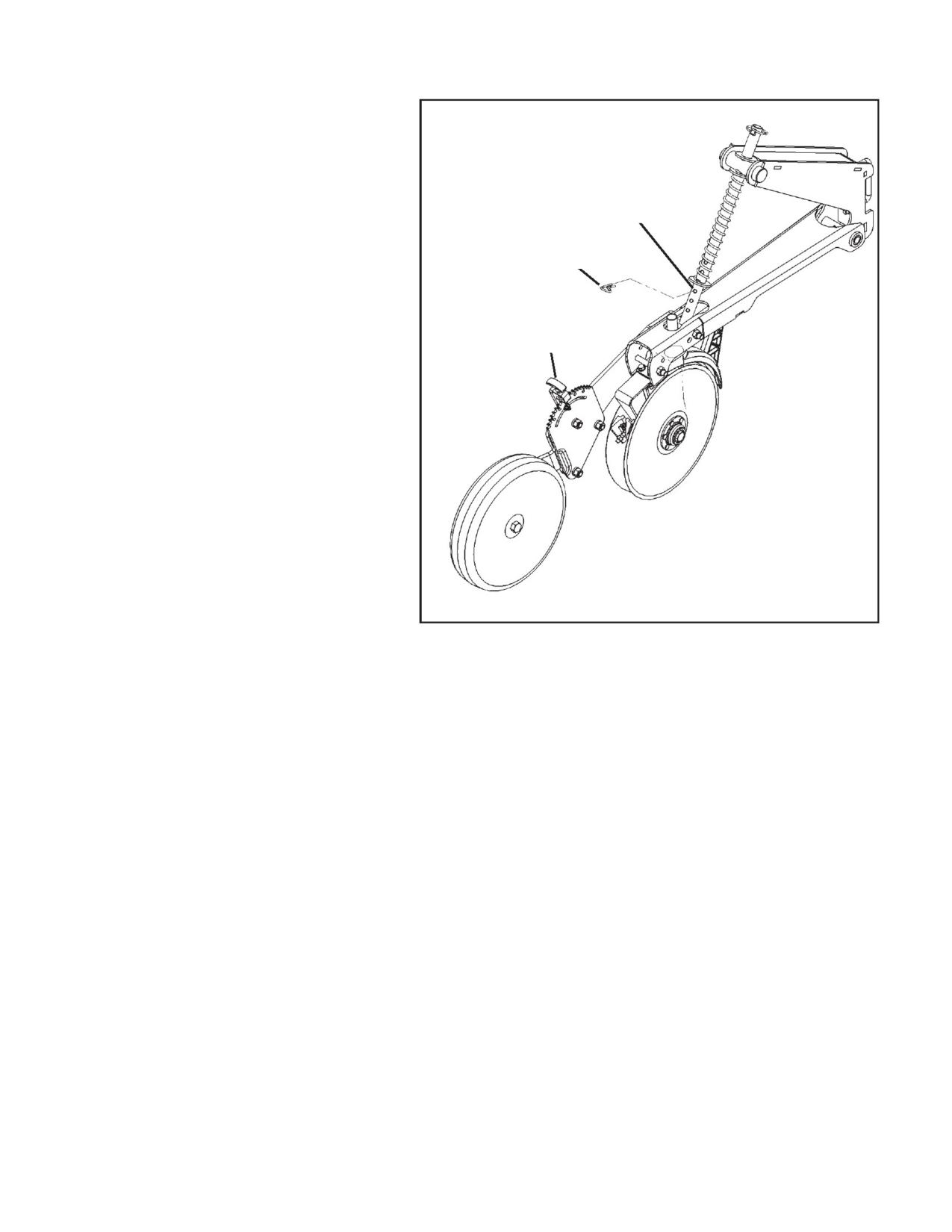

Рисунок 9
бочего бруса назад давление на грунт уве-
личивается.
ГЛУБИНА ЗАДЕЛКИ СЕМЯН
Глубина заделки семян регулируется на сошниках с
Если после исходной настройки глубины Вы накло-
помощью регулировочного рычага, расположенного
няете рабочий брус вперед или назад, глубина задел-
возле прикатывающего колеса. Исходная позиция ре-
ки семян может измениться. При наклоне бруса впе-
гулировочного рычага - центральная выемка на ука-
ред уменьшается давление на грунт, что может при-
зательной зубчатой пластине.
вести к уменьшению глубины заделки семян. К при-
меру, эта функция может пригодиться, если Вам нуж-
При перемещении рычага вперед глубина заделки
на меньшая глубина высева при небольшом давлении
семян увеличивается.
на грунт.
При перемещении рычага назад глубина заделки се-
При наклоне бруса назад увеличивается давление на
мян уменьшается.
грунт, что может привести к увеличению глубины за-
делки семян.
1 выемка = изменение глубины заделки семян на 6,4
мм.
9
ЗАМЕНА ОТКРЫВАЮЩИХ ДИСКОВ
(Рисунок 10)
Изношенные или поврежденные открывающие диски
заменяются следующим образом:
ПРИМЕЧАНИЕ: 14-дюймовый (356-миллиметровый)
диск необходимо заменить, когда он достигает 13,5
дюймов (343 мм) в диаметре.
1. Снимите пылезащитный колпачок с диска в сборе.
2. Выньте болт крепления диска (болт левого диска
имеет левостороннюю резьбу).
3. Снимите диск в сборе и установите новый диск в
сборе.
4. Затяните болты крепления диска моментом 40-50
Рисунок 10
футофунтов (54-68 Нм).
5. Протрите пылезащитный колпачок и нанесите
герметик Loctite 277 на всю окружность пылеза-
щитного колпачка. НЕ ДОПУСКАЙТЕ попадания
герметика Loctite на опорные поверхности.
6. Установите пылезащитный колпачок и поверните
на 90 градусов для полной герметизации.
ВАЖНО: При затяжке болтов НЕ ПРЕВЫШАЙТЕ
указанного момента затяжки.
НАСТРОЙКА ПОЛОЖЕНИЯ ЧИСТИКОВ ПО
ОТНОШЕНИЮ К ДИСКАМ
Гайка чистиков должна быть затянута так, чтобы чис-
тики только касались дисков.
ОСОБОЕ ПРИМЕЧАНИЕ: Для обеспечения нужного
зазора требуется установить регулировочные шайбы
за дисками. При правильной настройке чистиков мож-
но вращать один диск, удерживая при этом второй
диск в неподвижном состоянии.
10
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
СМАЗКА
РЫЧАЖНЫЕ МЕХАНИЗМЫ ГИДРАВЛИКИ
Заполняйте пресс-масленки универсальной смазкой
Каждые 50 часов работы осматривайте все рычажные
SAE с указанными интервалами. (Рис. 11)
механизмы гидравлики подъема и контроля глубины
крыльев. Заменяйте утерянные или износившиеся оси
и шплинты. (Рис. 12)
ПРЕСС-МАСЛЕНКИ
КАЖДЫЕ 50 ЧАСОВ
ТРУБКИ ОСНОВНОЙ РАМЫ И РАМ КРЫЛЬЕВ
ПРЕСС-МАСЛЕНКИ
КАЖДЫЕ 50 ЧАСОВ
Рисунок 12
ХРАНЕНИЕ
Удалите щеткой смазку на всех выдвинутых штоках
гидроцилиндров. Вытрите скопившуюся смазку и грязь
с уплотнений вала и фитингов.
ОПОРЫ САМООРИЕНТИРУЮЩИХСЯ КОЛЕС
Тщательно очистите сеялку от грязи и мусора, кото-
Рисунок 11
рые удерживают влагу и приводят к коррозии.
ОБЩЕЕ ОБСЛУЖИВАНИЕ
Тщательно очистите открывающие сошники от остат-
ков удобрения.
Периодически проверяйте затяжку всех болтов. Заме-
няйте болты только болтами такой же прочности.
Проверьте давление во всех шинах. Давление шин
основной рамы и крыльев должно составлять 36 фун-
тов/кв. дюйм (2,48 бар).
Проверьте, нет ли износившихся или поврежденных
деталей, при необходимости закажите детали.
11
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ПРОБЛЕМА
ВОЗМОЖНАЯ ПРИЧИНА
УСТРАНЕНИЕ
Крылья не поднимаются.
Недостаточное давление в гид-
Отрегулируйте давление в гид-
равлике трактора.
равлике трактора до 2500 фун-
тов/кв. дюйм (172 бар). Прокон-
сультируйтесь у квалифициро-
ванного специалиста фирмы-
изготовителя Вашего трактора.
Гидроцилиндры не опускаются
Различное количество стопор-
Установите одинаковое количе-
до упора со стопорными коль-
ных колец на гидроцилиндрах.
ство стопорных колец на каж-
цами.
дый гидроцилиндр.
Не выполнена синхронизация
Выполните синхронизацию гид-
гидроцилиндров.
роцилиндров. Процедуру син-
хронизации см. в данной инст-
рукции.
Низкий уровень гидравлической
Долейте гидравлическую жид-
жидкости в баке трактора.
кость в бак трактора.
Присутствие воздуха в гидрав-
Выполните синхронизацию гид-
лической системе.
роцилиндров.
Все гидроцилиндры контроля
Протечка распределителя гид-
Отремонтируйте распредели-
глубины действуют одновре-
равлики трактора.
тель гидравлики трактора.
менно.
Один гидроцилиндр действует
Внутренняя протечка в гидроци-
Отремонтируйте гидроцилиндр.
непоследовательно.
линдре.
Диски не вращаются.
Чистики слишком плотно приле-
Отрегулируйте чистики.
гают к дискам.
Слишком малый зазор между
Добавьте регулировочные шай-
дисками.
бы к одному или обоим дискам.
При правильной настройке воз-
можно вращать один диск,
удерживая при этом второй диск
в неподвижном состоянии.
Засорение трубок семяпровода
Сеялка с опущенными в землю
Поднимайте сеялку перед оста-
и открывающих сошников.
открывающими сошниками от-
новкой или движением задним
клонялась назад при остановке
ходом.
или двигалась задним ходом.
Неравномерная заделка зерна.
Чистики на внутренних сторонах
Отрегулируйте чистики.
дисков прилегают слишком
плотно, задерживая вращение
дисков.
Диски не вращаются в очень су-
Исправьте это, отрегулировав
хой, рыхлой почве.
чистики на внутренних сторонах
дисков.
Деформация дисков или слиш-
Если кромка диска движется
ком сильное колебание при
внутрь и наружу более чем на
вращении.
1/8 дюйма (3 мм) при повороте
на 180 градусов, замените этот
диск.
12
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ШИНЫ:
Основная рама
21.5L - 16.1
14-слойный протектор
Передние самоориентирующиеся колеса рамы крыльев
12.5L - 15
8-слойный протектор
Передние самоориентирующиеся колеса рамы крыльев
12.5L - 15
8-слойный протектор
ГИДРАВЛИКА:
Гидроцилиндры контроля глубины
4.00” X 8” (синхронизирующий)
3.75” X 8” (синхронизирующий)
Гидроцилиндры крыльев
5.00” X 30”
ГАБАРИТНЫЕ РАЗМЕРЫ:
Рабочая ширина
40’ (12,19 м)
45’ (13,7 м)
Транспортная ширина
16’2” (4,93 м)
Транспортная высота
13’10” (4,22 м)
16’4” (49,78 м)
Длина
24’2” (7,37 м)
13
14
КАТАЛОГ ЗАПЧАСТЕЙ
ПНЕВМАТИЧЕСКОЙ ЗЕРНОВОЙ СЕЯЛКИ
СО СДВОЕННЫМИ ДИСКОВЫМИ СОШНИКАМИ
15
38
41
37
39
36
27
26
25
28
30
3
2
40
33
9
28
31
25
32

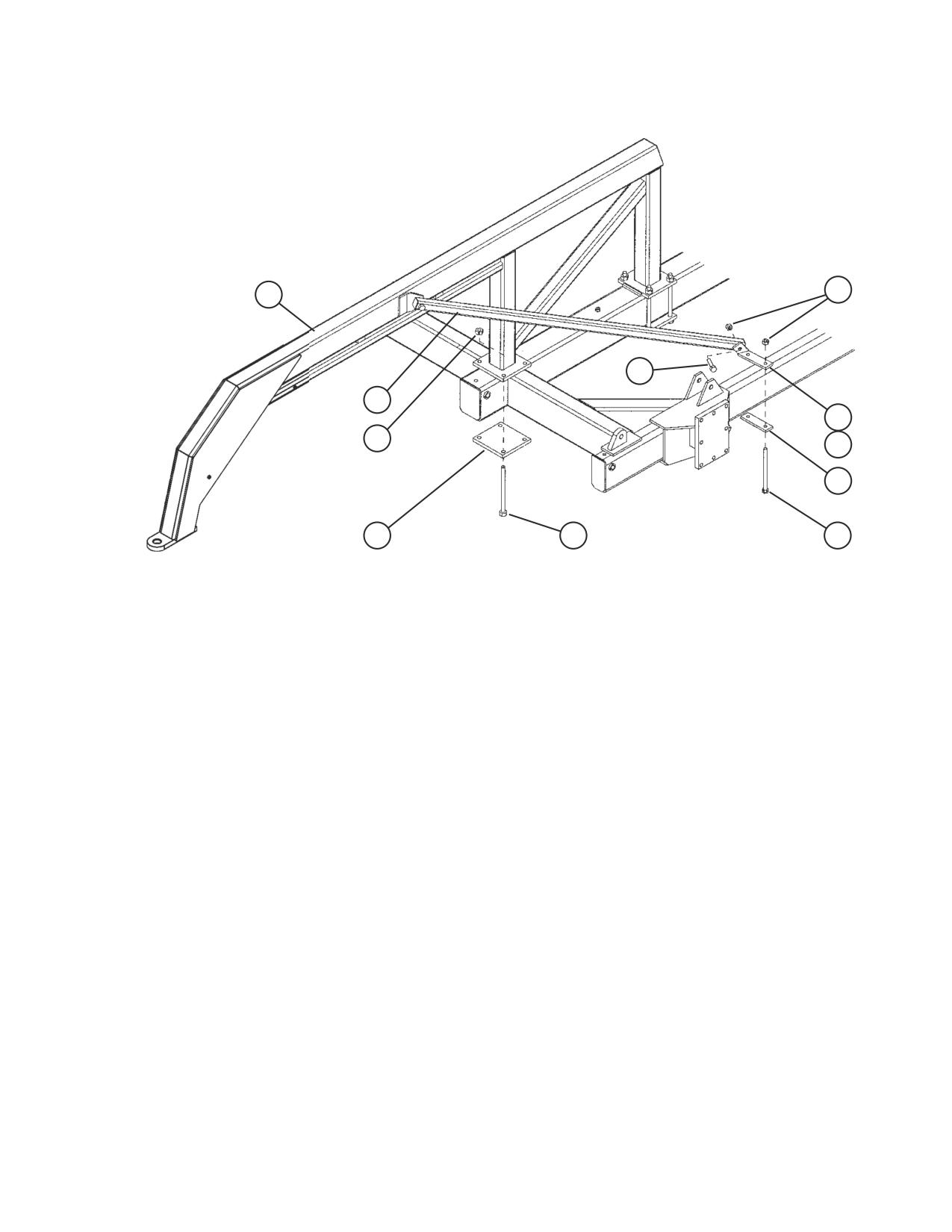

ОСНОВНАЯ РАМА 40-45 ФУТОВОЙ СЕЯЛКИ
Поз.
Каталож. № Описание
Кол-во
1
0100435
ШПИЛЬКА: .15 X 2.69 ZP
2
2
1011586
ШАЙБА ГРОВЕРА: .38 ZP
3
3
1011600
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .38 X 1.00 NC GR5 ZP
3
4
1011828
ПЛОСКАЯ ШАЙБА: .38 ZP
2
5
1012059
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .75 X 3.00 NC GR5 ZP
34
6
65684
НЕЙЛОНОВАЯ КОНТРГАЙКА: 1.00 NC GR2 ZP
3
7
1016718
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .75 X 6.50 NC GR5 ZP
8
8
1013834
НЕЙЛОНОВАЯ КОНТРГАЙКА: .75 NC G56 ZP
50
9
1032490
ПРЕСС-МАСЛЕНКА, ДЛИННАЯ
6
10
1011626
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: 1.00 X 3.50 NC GR5 ZP
1
11
1025016
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .75 X 10.00 NC GR5 ZP
8
12
1018839
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: 1.00 X 7.00 NC GR8 ZP
2
13
65176
КРОНШТЕЙН ДЛЯ ШЛАНГОВ
1
14
65260
ШТИФТ УПОРА КРЫЛЬЕВ ZP
2
15
66053
СЦЕПКА: КАТ. 4, ОКРАШ.
1
16
58090
ПРЕДОХРАНИТЕЛЬНАЯ ЦЕПЬ 20200#
1
17
65317
ШАЙБА-1.125 X 3.50 X .375 ZP
1
18
65170
БОЛТОВАЯ ПЛАСТИНА
4
19
65050
УДЛИНИТЕЛЬ РАМЫ (ЛЕВЫЙ) (40'), СВАРНОЙ
1
19.1
66204
УДЛИНИТЕЛЬ РАМЫ (ЛЕВЫЙ) (45'), СВАРНОЙ
1
20
65051
УДЛИНИТЕЛЬ РАМЫ (ПРАВЫЙ) (40'), СВАРНОЙ
1
20.1
66205
УДЛИНИТЕЛЬ РАМЫ (ПРАВЫЙ) (45'), СВАРНОЙ
1
21
65066
ОСНОВНАЯ РАМА, 40 ФУТОВ, СВАРНАЯ
1
22
65171
БОЛТОВАЯ ПЛАСТИНА
2
16
2
3
13
6
15
12
24
4
21
23.5
16
17
10
1
14
23
11
22
19
19.1
7
5
20 20.1
18
8
ОСНОВНАЯ РАМА 40-45 ФУТОВОЙ СЕЯЛКИ (продолжение)
Поз.
Каталож. № Описание
Кол-во
23
65096
ОПОРНАЯ СТОЙКА, СВАРНАЯ
2
23.5
62321
ИЗОГНУТЫЙ ШТИФТ .625 X 3.00 СО ШПЛИНТОМ
1
24
65350
ДОМКРАТ, СВАРНОЙ
1
25
1016663
ПЛОСКАЯ ШАЙБА: SAE 1.00 ZP
9
26
65172
ШТИФТ, 1" X 3 1/4" ZP
4
27
65173
ШТИФТ, 1" X 5" ZP
2
28
1016944
ШПЛИНТ: .25 X 2.00 ZP
9
30
65128
КРОНШТЕЙН ГИДРОЦИЛИНДРА, СВАРНОЙ
2
31
65174
ШТИФТ, 1" X 9" ZP
1
32
65175
ШТИФТ, 1" X 7" ZP
2
33
65126
ЦЕНТРАЛЬНЫЙ РАБОЧИЙ БРУС (40-ФУТ.), СВАРНОЙ
1
66203
ЦЕНТРАЛЬНЫЙ РАБОЧИЙ БРУС (45-ФУТ.), СВАРНОЙ
1
36
65151
СОЕДИНИТЕЛЬНОЕ ЗВЕНО ZP (Ref. #29), СВАРНОЕ
2
37
1014849
КОНТРГАЙКА: 1.50 NC GR2 ZP R
2
38
65223
ВИНТОВАЯ СТЯЖКА ZP
2
39
1014848
КОНТРГАЙКА: 1.50 NC GR2 ZP L
2
40
65148
СОЕДИНИТЕЛЬНАЯ ПЛАНКА С ПРОУШИНАМИ, ЛЕВАЯ ZP
2
41
65357
КРОНШТЕЙН РАБОЧЕГО ВЫКЛЮЧАТЕЛЯ
1
42
66273
ОПОРА ДЛЯ ШЛАНГОВ (2 ДЮЙМА) (НЕ ПОКАЗАНА НА РИС.)
1
43
65657
П-ОБРАЗНЫЙ БОЛТ: .500 X 3.00 X 4.063 X 3.00
1
44
65313
НЕЙЛОНОВАЯ КОНТРГАЙКА: .50 NC GR2 ZP
2
45
66118
УДЛИНИТЕЛЬ КРОНШТЕЙНА (45') (НЕ ПОКАЗАН НА РИС.)
2
45.1
60547
П-ОБРАЗНЫЙ БОЛТ: 5.25 X 4.00 X 5.25 X .625 (НЕ ПОКАЗАН НА РИС.) 4
45.2
1011813
ШАЙБА ГРОВЕРА.625 (НЕ ПОКАЗАНА НА РИС.)
8
45.3
1011578
ШАЙБА ГРОВЕРА.625 (НЕ ПОКАЗАНА НА РИС.)
8
17
1
3
2
6
8
9
12
4
11
16
22
17
19
14
21
15
13
10
18
20
5
7
КОЛЕСО ОСНОВНОЙ РАМЫ В СБОРЕ
Поз.
Каталож. № Описание
Кол-во
1
1033896
ШИНА, УСТАНОВЛЕННАЯ:21.5LX16.1 14 PLY I-1
1
2
1033895
КОЛЕСО-16.1W18C 8 HOLE:СЕРЕБРИСТ.
1
3
1033894
ШИНА 21.5L-16.1 14 PLY I-1
1
4
1012383
ЗОЛОТНИК КЛАПАНА
1
5
65186
СТУПИЦА И ОСЬ В СБОРЕ (включая 6-20)
1
6
65177
ОСЬ КОЛЕСА, СВАРНАЯ
1
7
1017759
СТУПИЦА В СБОРЕ: CT&D # HA 817
1
8
1017764
УПЛОТНЕНИЕ: (СТУПИЦА CT&D # HA 817)
1
9
65987
КОНУС ПОДШИПНИКА, ВНУТРЕННИЙ (СТУПИЦА # HA 817)
1
10
1017760
СТУПИЦА В СБОРЕ С МАНЖЕТАМИ И ЦАПФОЙ (включая 11-14)
1
11
1033323
ЛИТАЯ СТУПИЦА
1
12
65944
РЕБРИСТЫЙ БОЛТ ЦАПФЫ: 5/8-18 UNF X 2.5"
8
13
1012359
КОЛЬЦО ПОДШИПНИКА: LM 501310
1
14
65948
ВНУТРЕННЕЕ КОЛЬЦО: (СТУПИЦА # HA 817)
1
15
53624
1D88691 КОЛПАК СТУПИЦЫ
1
16
1013470
ГАЙКА: CT&D # WB 18
8
17
1012354
КОНУС ПОДШИПНИКА
1
18
1030728
ШАЙБА ОСИ: 1.06 ID X 2.13 OD
1
19
1030797
ШПЛИНТ: .19 X 1.75 NP
1
20
1030726
ГАЙКА ОСИ: 1.00 NF NP
1
21
1013834
НЕЙЛОНОВАЯ КОНТРГАЙКА: .75 NC GR6 ZP
8
22
58369
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВОКЙ: .75 X 3.50 NC GR5 ZP
8
18
9
8
16
18
17
11
13
17
19
21
8.7
8.5
12
1
2
14 15
11
13
РАМЫ КРЫЛЬЕВ 40-ФУТОВОЙ СЕЯЛКИ
Поз.
Каталож. № Описание
Кол-во
1
65138
КРЫЛО 40-ФУТ. СЕЯЛКИ, ЛЕВОЕ, СВАРНОЕ
1
2
65139
КРЫЛО 40-ФУТ. СЕЯЛКИ, ПРАВОЕ, СВАРНОЕ (НА РИС.)
1
8.5
1011621
ШЕСТИГРАННАЯ ГАЙКА: 1.25 NC GR2 ZP
4
8.7
62511
КОНТРГАЙКА: 1.25 NC GR2 ZP
4
8
66073
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: 1.25 X 10 NC GR5 ZP
4
9
1016950
ПЛОСКАЯ ШАЙБА: SAE 1.25 ZP
20
11
1016663
ПЛОСКАЯ ШАЙБА: SAE 1.00 ZP
12
12
65175
ШТИФТ: 1" X 7" ZP
6
13
1016944
ШПЛИНТ: .25 X 2.00 ZP12
14
65134
РАБОЧИЙ БРУС, ЛЕВЫЙ, СВАРНОЙ
1
15
65135
РАБОЧИЙ БРУС, ПРАВЫЙ, СВАРНОЙ (НА РИС.)
1
16
65173
ШТИФТ, 1" X 5" ZP
2
17
65172
ШТИФТ, 1" X 3-1/4" ZP
4
18
65140
СОЕДИНИТЕЛЬНАЯ ПЛАНКА, СВАРНАЯ
2
19
65128
КРОНШТЕЙН ГИДРОЦИЛИНДРА, СВАРНОЙ
2
21
1032490
ПРЕСС-МАСЛЕНКА: .13 NPT, ДЛИННАЯ
6
19
1
5
6
2.8
2.5
3
4
2.7
2.1
4
3
2.3.9
2.2
2.3.11
2.3.2
2.6
2.3.1
2.3.10
2.3.6
2.3.8
2.4
2
2.3.5
2.3.3
2.3
2.3.7
2.3.4

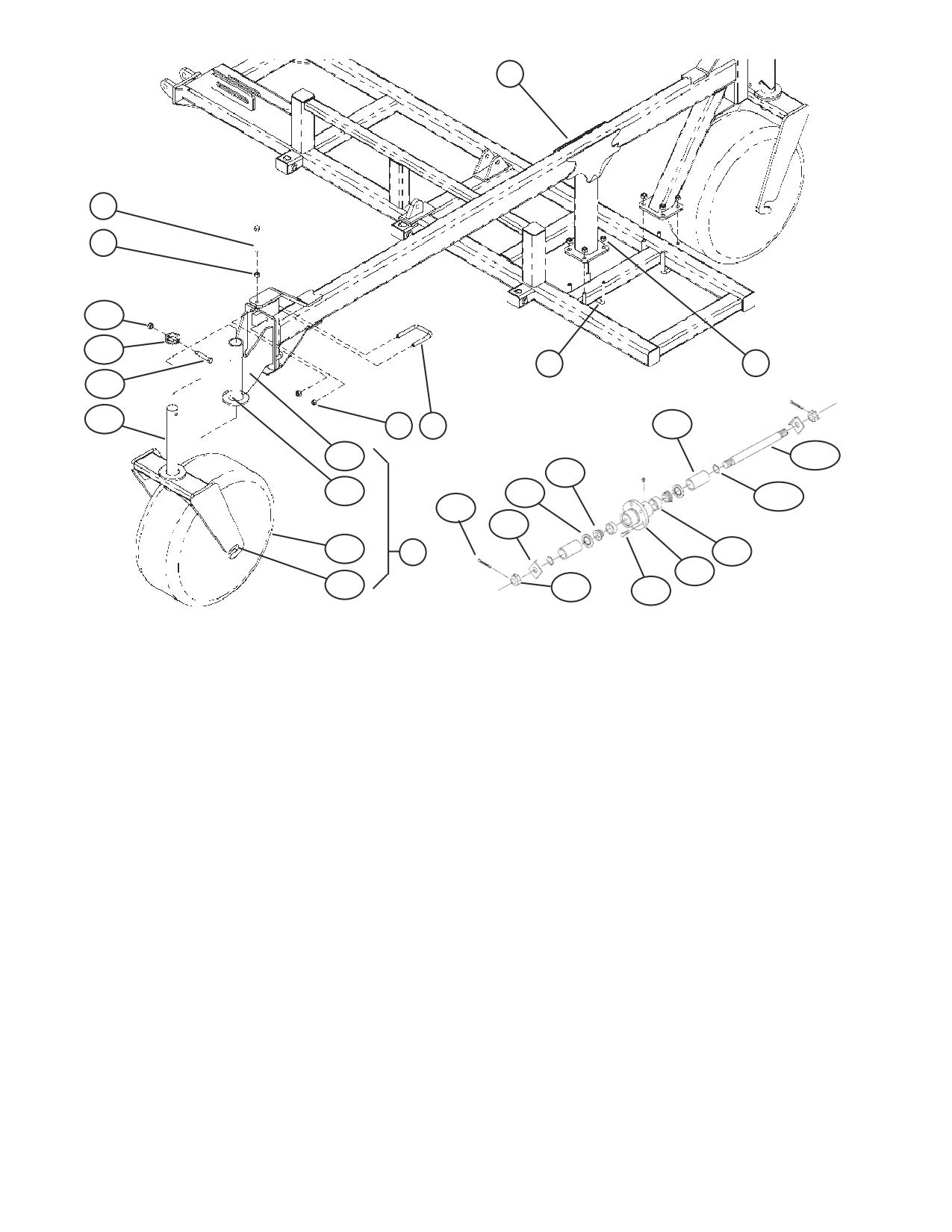

САМООРИЕНТИРУЮЩИЕСЯ КОЛЕСА РАМ КРЫЛЬЕВ
Поз.
Каталож. № Описание
Кол-во
1
65264
КРОНШТЕЙН САМООРИЕНТИРУЩИХСЯ КОЛЕС, СВАРНОЙ
2
2
65160
САМООРИЕНТИРУЮЩЕЕСЯ КОЛЕСО В СБОРЕ
4
2.1
65263
ВИЛКА КОЛЕСА, СВАРНАЯ
1
2.2
65265
ОПОРА КОЛЕСА, СВАРНАЯ
1
2.3
65266
СТУПИЦА В СБОРЕ С ОСЬЮ
1
2.3.1
66012
2-ДЮЙМОВОЕ ВНУТРЕННЕЕ УПЛОТНЕНИЕ С ТРОЙНОЙ КРОМКОЙ
2
2.3.2
66013
КОНУС ПОДШИПНИКА 1-1/2 ID (2788)
2
2.3.3
66014
6-БОЛТОВАЯ ЗАПРЕССОВАННАЯ СТУПИЦА (4.62 PILOT 6BC)
1
2.3.4
66015
9/16NF X 1-1/18 БОЛТ КРЕПЛЕНИЯ КОЛЕСА
6
2.3.5
66016
КОЛЬЦО ПОДШИПНИКА
2
2.3.6
1013473
ШПЛИНТ
2
2.3.7
66279
КОРОНЧАТАЯ ГАЙКА
2
2.3.8
66280
СТОПОРНАЯ ШАЙБА ОСИ
2
2.3.9
66312
РАСПОРНАЯ ВТУЛКА
2
2.3.10
66311
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
2
2.3.11
66278
ВАЛ ОСИ
1
2.4
65267
ШИНА-УСТАНОВЛ., С 8-СЛОЙНЫМ ПРОТЕКТОРОМ: 12.5L-15 8PLY
1
2.4.1
53920
ШИНА, С 8-СЛОЙНЫМ ПРОТЕКТОРОМ: 12.5L-15 I-3 8PLY
1
2.4.2
65304
КОЛЕСО: 15 X 10 - 6 BOLT BLACK
1
2.5
65296
ФИКСАТОР КОЛЕСА НА ТРУБЕ РАМЫ
1
2.6
1011748
ПРЕСС-МАСЛЕНКА, ПРЯМАЯ: .25 UNF
2
2.7
1011625
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .75 X 4.00 NC GR5 ZP
1
2.8
1017000
САМОКОНТРЯЩАЯСЯ ГАЙКА: .75 NC GR5 ZP
1
3
65274
П-ОБРАЗНЫЙ БОЛТ: .750 X 5.50 X 4.06 X 5.50 NC GR5 ZP
16
4.5
1011620
ШЕСТИГРАННАЯ ГАЙКА: .75 NC GR2 ZP
32
5
65297
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .75 ZP
4
6
1011827
КОНТРГАЙКА: .75 NC GR2 ZP
8
20
16
15
1.7
17
4
7
1.3
10
7.5
8
6
1.5
1.6
1.1
1.2
1.4
2
1
ГИДРАВЛИКА ПОДЪЕМА КРЫЛЬЕВ
Поз.
Каталож. № Описание
Кол-во
1
65184
КОМПЛЕКТ ШЛАНГОВ ДЛЯ 40-ФУТ. СЕЯЛКИ
1
1.1
1024421
ШЛАНГ .50 X 060 8FJX-8FJX
2
1.2
1018744
ШЛАНГ .50 X 100 8FJX-8FJX
2
1.3
1018372
ШЛАНГ .50 X 180 8FJX-8FJX
2
1.4
1019844
ФИТИНГ ОГРАНИЧИТЕЛЯ: 8FJ-8MJ .90
2
1.5
1015219
ТРОЙНИК: 8MJ-8MJ-8MJ
2
1.6
58560
КОЛЕНЧАТЫЙ ФИТИНГ: 8MB-8MJ-90
4
1.7
53631
ПЕРЕДНИЙ КОНЕЦ 8010-4
2
2
65378
НЕЙЛОНОВАЯ СТЯЖКА: .125 X 11.75
12
4
50714
1023147 ХОМУТ 1/2" ZP
6
6
1016950
ПЛОСКАЯ ШАЙБА: SAE 1.25 ZP
8
7
66084
БОЛТ: 1.25 X 8.00 NC GR5 ZP
2
7.5
1011621
ШЕСТИГРАННАЯ ГАЙКА: 1.25 NC GR2 ZP
2
8
62511
КОНТРГАЙКА: 1.25 NC GR2 ZP
4
10
1028469
ГИДРОЦИЛИНДР: 5.00 X 30.00
2
15
1011828
ПЛОСКАЯ ШАЙБА: .38 ZP
6
16
1011600
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .38 X 1.00 NC GR5 ZP
6
17
65814
ШЛАНГОВЫЙ ХОМУТ: 4.375 ZP
3
21
6
32
21
2
20
14
1.7
1.1
1
1.2
5
1.3
1.4
1.5
30
31
1.6
ГИДРАВЛИКА КОНТРОЛЯ ГЛУБИНЫ
Поз.
Каталож. № Описание
Кол-во
1
65185
КОМПЛЕКТ ГИДРАВЛИЧЕСКИХ ШЛАНГОВ ДЛЯ 40-ФУТ. СЕЯЛКИ
1
1.1
1015804
ШЛАНГ .50 X 240-8JICFSW/-8NPTM
1
1.2
1018372
ШЛАНГ .50 X 180-8JICFSW/-8NPTM
1
1.3
1017750
ШЛАНГ .50 X 198-8JICFSW BOTH
4
1.4
1015221
ШЛАНГ .50 X 040-8JICFSW BOTH
2
1.5
1015219
ТРОЙНИК: 8MJ-8MJ-8MJ
2
1.6
58560
КОЛЕНЧАТЫЙ ФИТИНГ: 8MB-8MJ-90
8
1.7
53631
ПЕРЕДНИЙ КОНЕЦ 8010-4
2
2
65378
НЕЙЛОНОВАЯ СТЯЖКА: .125 X 11.75
20
5
59836
ГИДРОЦИЛИНДР 4.00 X 8.00 (СИНХРОНИЗИРУЮЩИЙ)
2
6
59835
ГИДРОЦИЛИНДР 3.75 X 8.00 (СИНХРОНИЗИРУЮЩИЙ)
2
14
50714
1023147 ХОМУТ 1/2" ZP
9
20
1011828
ПЛОСКАЯ ШАЙБА: .38 ZP
9
21
1011600
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .38 X 1.00 NC GR5 ZP
9
30
65325
КОМПЛЕКТ СТОПОРНЫХ КОЛЕЦ ГИДРОЦИЛ.: 3.0, 1.5, .75, 2-(.50), .25
4
31
65326
СТОПОРНОЕ КОЛЬЦО 4 ДЮЙМА (10 СМ) (СЕРЕБРИСТОЕ)
2
32
65814
ШЛАНГОВЫЙ ХОМУТ: 4.375 ZP
22
4
8
9
1
17
6
18
3
19
1.5
2
10
4
9
7
ШЛАНГИ ОТ БУНКЕРА К ГИДРАВЛИКЕ ТРАКТОРА
Поз.
Каталож. № Описание
Кол-во
1
66065
ШЛАНГ: .75 X 186 12MP-12MJ
2
1.5
66066
ШЛАНГ: .75 X 168 12FJX-8MP
2
2
65382
ШЛАНГ: .50 X 354 8MP-8MP
1
3
53631
ПЕРЕДНИЙ КОНЕЦ 8010-4
2
4
65814
ШЛАНГОВЫЙ ХОМУТ: 4.375 ZP
4
6
65379
СТЕРЖЕНЬ: .375 X 3.00 UNC ZP
3
7
1011602
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .38 X 1.50 NC GR5 ZP
5
8
1011576
ШЕСТИГРАННАЯ ГАЙКА: .38 NC GR2 ZP
6
9
1013043
ПЛОСКАЯ ШАЙБА: SAE .38 ZP
11
10
1013122
НЕЙЛОНОВАЯ СТЯЖКА: 14.00"
8
17
65318
БЫСТРОРАЗЪЕМНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗЬБОЙ: -12-12
2
18
65319
БЫСТРОРАЗЪЕМНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗЬБОЙ: -8-10
1
19
66106
БЫСТРОРАЗЪЕМНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗЬБОЙ, ПЕРЕДНЯЯ 1
20
65982
ПЛАСТИНА ШЛАНГА MT
2
20.1
65657
П-ОБРАЗНЫЙ БОЛТ: .50 X 3.00 X 4.0625 X 3.00
2
20.2
65313
КОНТРГАЙКА ГИДРАВЛИКИ.50 NC
4
20.3
1015174
БОЛТ: .625 X 2.50 NC
2
20.4
1016999
САМОКОНТРЯЩАЯСЯ ГАЙКА: .625
2
23
9
8
17
2
3
1
10
КОМПЛЕКТ СВЕТОИНДИКАТОРОВ
Поз.
Каталож. № Описание
Кол-во
1
65874
КРОНШТЕЙН, ЗАДНИЙ
1
2
65875
КРОНШТЕЙН, ПРАВЫЙ
1
3
66019
КРОНШТЕЙН, ЛЕВЫЙ
1
7
65341
БЛОК СОПРЯЖЕНИЯ
1
8
65333
КРАСНАЯ ЗАДНЯЯ ФАРА
2
9
65334
ОРАНЖЕВАЯ СИГНАЛЬНАЯ ФАРА
2
10
65340
ЭЛЕКТРОКАБЕЛЬ S279.11
1
11
65354
УДЛИНИТЕЛЬ
2
12
65873
П-ОБРАЗНЫЙ БОЛТ: .500 X 4.12 X 3.06 X 4.12
2
13
65657
П-ОБРАЗНЫЙ БОЛТ: .500 X 3.00 X 4.063 X 3.00
1
14
65313
НЕЙЛОНОВАЯ КОНТРГАЙКА: .50 NC GR2 ZP
6
15
0100615
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .19 X .75 NC GR5 ZP
4
16
1011588
ШЕСТИГРАННАЯ ГАЙКА: .19 NC GR2 ZP
4
17
1013122
НЕЙЛОНОВАЯ СТЯЖКА: 14.00"
20
18
65992
КРОНШТЕЙН КРЕПЛЕНИЯ ЗНАКА "МЕДЛ. ДВИЖУЩ. ТРАНСПОРТ"
1
21
1011595
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .25 X .75 NC GR5 ZP
4
22
1011587
ШЕСТИГРАННАЯ ГАЙКА: .25 NC GR2 ZP
4
23
1013242
ШАЙБА ГРОВЕРА: .25 ZP
4
24
12
1
15
2
3
14
4
5
6
13
11
ЗАДНЯЯ СЦЕПНАЯ ТЯГА
Поз.
Каталож. № Описание
Кол-во
1
65073
СЦЕПНАЯ ТЯГА, СВАРНАЯ
1
2
65179
РАСПОРКА ЗАДНЕЙ СЦЕПНОЙ ТЯГИ, СВАРНАЯ
2
3
65180
БОЛТОВАЯ ПЛАСТИНА, ПРАВАЯ
1
4
65181
БОЛТОВАЯ ПЛАСТИНА, ЛЕВАЯ
1
5
65182
БОЛТОВАЯ ПЛАСТИНА
2
6
65183
БОЛТОВАЯ ПЛАСТИНА, ОКРАШЕННАЯ
2
11
1029444
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .63 X 10.00 NC GR5 ZP
4
12
1013302
НЕЙЛОНОВАЯ КОНТРГАЙКА: .63 NC GR6 ZP
8
13
1014531
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .75 X 11.00 NC GR5 ZP
8
14
1013834
НЕЙЛОНОВАЯ КОНТРГАЙКА: .75 NC GR2 ZP
8
15
1014000
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .63 X 3.50 NC GR5 ZP
4
25
КОРОТКИЙ ОТКРЫВАЮЩИЙ СОШНИК В СБОРЕ
11
43
10
9
8
2
12
6
6.1
7
44
15
13
4
14
5
24
1
30
27
28
31
29
26
LOCK
20
TITE
16
46
40
19
25
47
СОШНИКИ
Поз.
Каталож. №
Описание
Кол-во
1
65206
СВАРНАЯ ТЯГА КОРОТКОГО СОШНИКА
1
1
65207
СВАРНАЯ ТЯГА ДЛИННОГО СОШНИКА
1
2
65192
ОПОРНЫЙ КРОНШТЕЙН КОРОТКОГО СОШНИКА
1
2
65193
ОПОРНЫЙ КРОНШТЕЙН ДЛИННОГО СОШНИКА
1
4
65238
ВТУЛКА С ФЛАНЦЕМ
2
5
65203
ШАРНИРНЫЙ БОЛТ, ХРОМИРОВАННЫЙ, С МЕТАЛ. ПОКРЫТИЕМ
1
6
1013940
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .25 X 1.25 NC GR5 ZP
1
6.1
1030946
САМОКОНТРЯЩАЯСЯ ГАЙКА: .25 NC GR5 ZP
1
7
65200
ВАЛ, СВАРНОЙ ZP
1
8
65233
ПРУЖИНА СОШНИКА
1
9
1020685
ПЛОСКАЯ ШАЙБА: 1.00 ZP
3
10
66087
ПЛАСТИКОВАЯ ОСЬ: ДИАМЕТР 1.50 ДЮЙМА (ДО 2004 Г.)
1
66252
ПЛАСТИКОВАЯ ОСЬ: ДИАМЕТР 1.75 ДЮЙМА
1
11
63979
ШПЛИНТ: .19 X 2.5 ZP
2
12
65311
ШТИФТ: .250 X 1.563
1
13
1016115
ШПИЛЬКА: .19 X 3.25 ZP
1
14
1013682
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .50 X 4.50 NC GR5 ZP
1
15
1011606
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .50 X 1.25 NC GR5 ZP
1
16
1027461
САМОКОНТРЯЩАЯСЯ ГАЙКА: .50 NC GR5 ZP
1
19
65312
РЕГУЛИРОВОЧНАЯ ШАЙБА
6
20
65225
ДИСК В СБОРЕ
2
26
ДЛИННЫЙ ОТКРЫВАЮЩИЙ СОШНИК В СБОРЕ
LONG OPENER ASSEMBLY
11
10
43
9
8
2
12
6
7
44
13
4
14
5
24
1
30
27
28
31
29
26
LOCK
20
TITE
16
46
40
19
25
47
СОШНИКИ (продолжение)
Поз.
Каталож. №
Описание
Кол-во
24
65240
БОЛТ: .625 X 1.25 LH
1
25
1032509
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .63 X 1.25 NC GR5 ZP
1
26
65393
LOCKTITE-DEVCON 22425 1.69 OZ.
27
66046
БОЛТ: .31 X 1.00 NC G5 ZP LO
3
28
1011582
ПЛОСКАЯ ШАЙБА: SAE .31 ZP
1
29
1018693
НЕЙЛОНОВАЯ КОНТРГАЙКА: .31 NC GR2 ZP
1
30
65234
КОРПУС СОШНИКА
1
31
65397
ЧИСТИК
1
40
65235
ТРУБКА ДЛЯ СЕМЯН, НИЖНЯЯ
1
43
66074
1040281 П-ОБРАЗНЫЙ БОЛТ
80
65657
П-ОБРАЗНЫЙ БОЛТ:.500 X 3.00 X 4.063 X 3.00 (ВЫПУСК 2002 И 2003 Г.)1
44
1013302
НЕЙЛОНОВАЯ КОНТРГАЙКА: .625 NC GR2 ZP
160
65313
НЕЙЛОНОВАЯ КОНТРГАЙКА: .50 NC GR2 ZP (ВЫПУСК 2002 И 2003 Г.) 2
46
64500
СВАРН. ПЕТЛЯ Д/ТРУБКИ ДЛЯ СЕМЯН 1.25 ДЮЙМА ВНЕШ. ДИАМ. ZP 1
65232
СВАРН. ПЕТЛЯ Д/ТРУБКИ ДЛЯ СЕМЯН ZP (1 ДЮЙМ) (ДО 2007 Г.)
1
47
66057
ПЫЛЕЗАЩИТНЫЙ КОЛПАЧОК
2
27
7
8
22
23
18
14
16
24
13
25
9
19
12
4
10
6
26
3
2
1
ПРИКАТЫВАЮЩЕЕ КОЛЕСО
Поз.
Каталож. № Описание
Кол-во
1
65242
ПРИКАТЫВАЮЩЕЕ КОЛЕСО В СБОРЕ 3 X 13
1
2
65825
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .63 X 3.25 NC GR5 ZP
1
3
65309
РАСПОРНАЯ ВТУЛКА ZP
1
4
1011578
ШЕСТИГРАННАЯ ГАЙКА: .63 NC GR2 ZP
1
6
1011813
ШАЙБА ГРОВЕРА: .63 ZP
1
7
65226
ОПОРА PC
1
8
1011609
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .50 X 2.00 NC GR5 ZP
3
9
1011581
ШАЙБА ГРОВЕРА: .50 ZP
3
10
1011577
ШЕСТИГРАННАЯ ГАЙКА: .50 NC GR2 ZP
3
12
65229
ТЯГА PC
1
13
65230
УКАЗАТЕЛЬНАЯ ПЛАСТИНА С ЗУБЧАТОЙ КРОМКОЙ ZP
1
14
65300
РЕГУЛИРОВОЧНЫЙ РЫЧАГ В СБОРЕ
1
16
65254
РАСПОРНАЯ ВТУЛКА ZP
3
18
65307
ЗВЕЗДЧАТАЯ ШАЙБА: .781 X 1.50 X .120 ZP
3
19
65305
НЕЙЛОНОВАЯ ПЛОСКАЯ ШАЙБА: .781 X 1.375 X .063
2
22
1013940
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .25 X 1.25 NC GR5 ZP
1
23
65306
НЕЙЛОНОВАЯ ПЛОСКАЯ ШАЙБА: .281 X .625 X .063
2
24
1020416
ПЛОСКАЯ ШАЙБА: .25 ZP
1
25
1013427
ЦЕНТРИРУЮЩАЯ ГАЙКА: .25 NC GR2 ZP
1
26
66261
ПОДШИПНИК ПРИКАТЫВАЮЩЕГО КОЛЕСА (НЕ ПОКАЗАН НА РИС.)
1
28
1
8
1.2
7
4
6
3
4
2
6

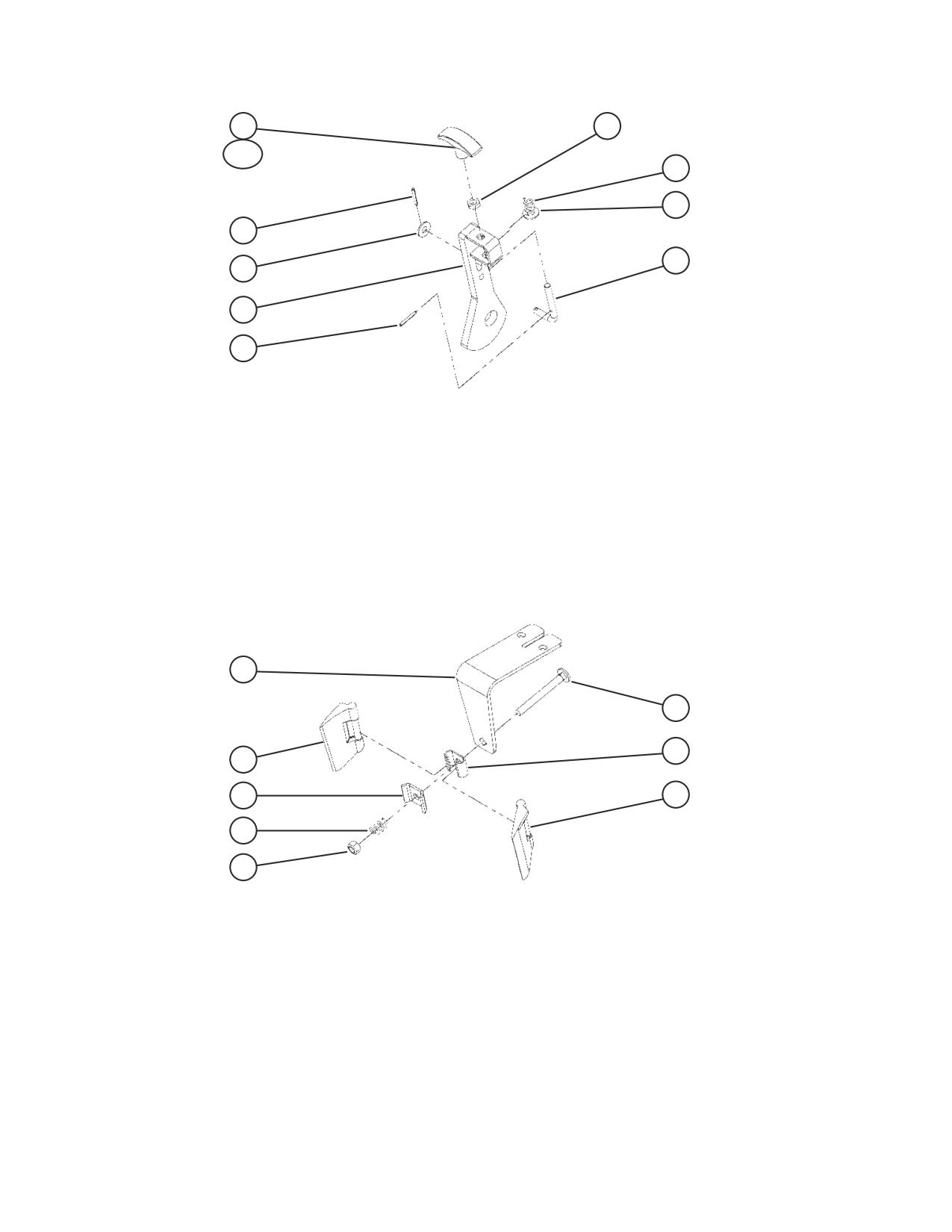

РЕГУЛИРОВОЧНЫЙ РЫЧАГ
Поз.
Каталож. № Описание
Кол-во
1
65983
РУЧКА РЕГУЛИРОВОЧНОГО РЫЧАГА (ВЫПУСК 2004 Г. И ПОЗДНЕЕ )
1
65241
РУЧКА РЕГУЛИРОВОЧНОГО РЫЧАГА (ВЫПУСК 2002 И 2003 ГГ.)
1
1.2
65293
LOCKTITE-DEVCON 22425 1.69 OZ
2
65227
РЕГУЛИРОВОЧНЫЙ РЫЧАГ, СВАРНОЙ ZP
1
3
65298
УГЛОВОЙ БОЛТ
1
4
1020416
ПЛОСКАЯ ШАЙБА: .25 ZP
2
6
65380
ШПИЛЬКА: .09 X 1.00 ZP
2
7
65278
ПРУЖИНА ЧИСТИКА
1
8
1020506
КОНТРГАЙКА
1
1
6
2
4
3
5
8
7
ЧИСТИК В СБОРЕ
Поз.
Каталож. № Описание
Кол-во
1
65210
КРЕПЕЖНЫЙ КРОНШТЕЙН ЧИСТИКА
1
2
65271
СКОБА -18GA (ФОРМОВАННАЯ, С ОТВЕРСТИЕМ)
1
3
65272
СКОБА -16GA (ФОРМОВАННАЯ, С ОТВЕРСТИЕМ)
1
4
65236
ЛЕВЫЙ ЧИСТИК ZP
1
5
65237
ПРАВЫЙ ЧИСТИК ZP
1
6
65273
ЦЕНТРОВОЧНЫЙ БОЛТ: .31 X 2.75 NC GR5 ZP
1
7
1030700
САМОКОНТРЯЩАЯСЯ ГАЙКА: .31 NC GR5 ZP
1
8
65278
ПРУЖИНА ЧИСТИКА
1
65397
ЧИСТИК В СБОРЕ (ВКЛЮЧАЯ ПОЗ. 1-8)
СМ. ПОЗ.
29
8
22
21
24
1
7
20
К 5-ПОРТОВОЙ
ГОЛОВКЕ
КОЛЛЕКТОРА
23
5
6

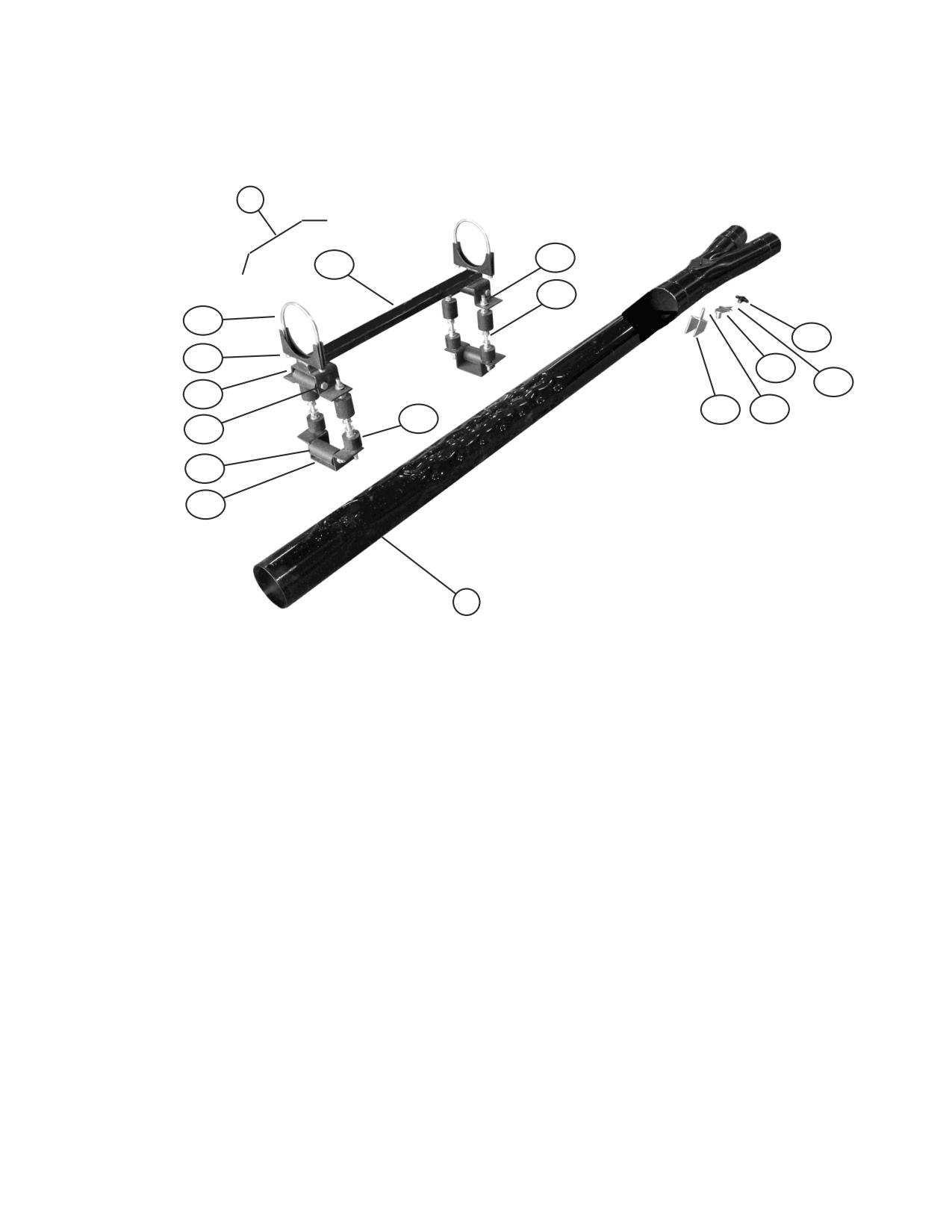

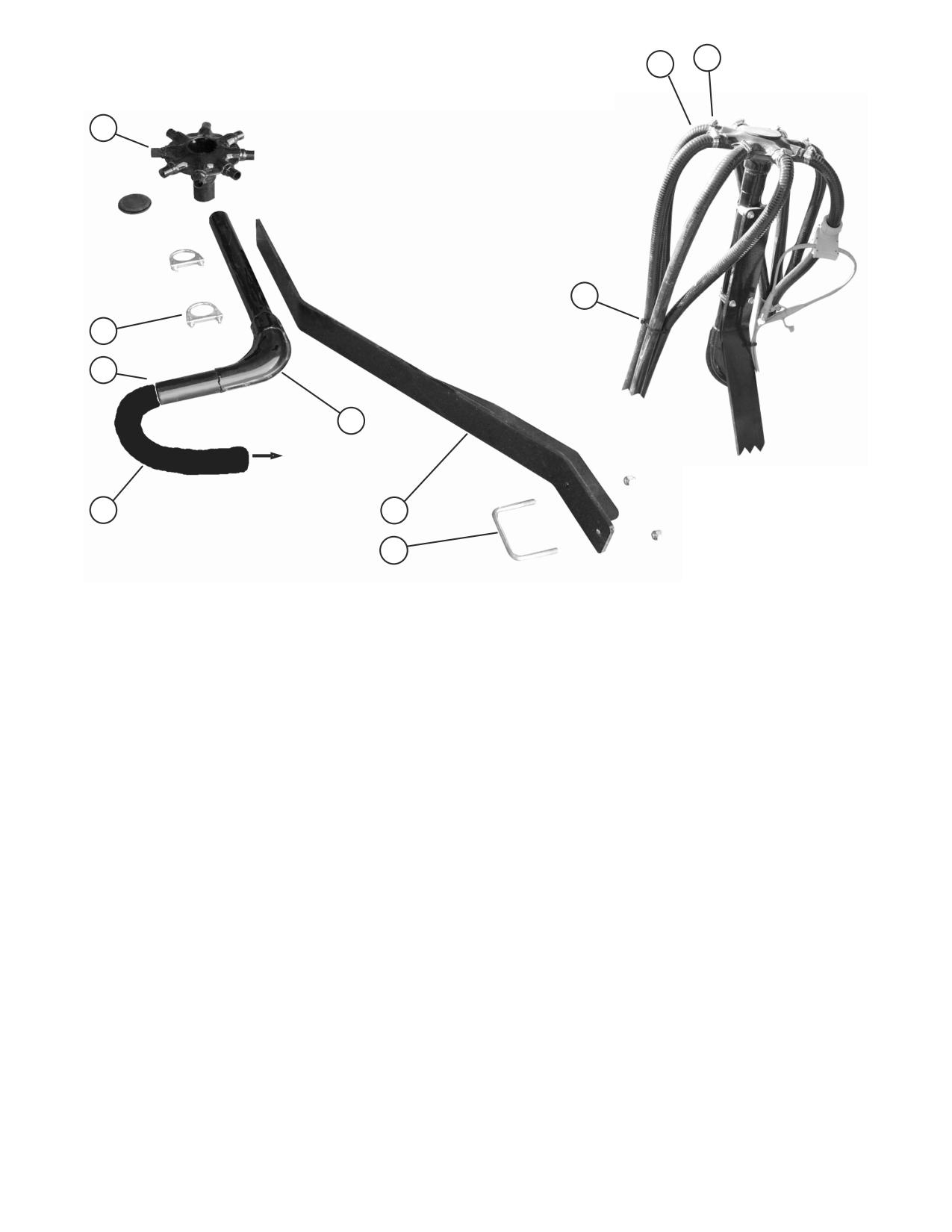

КОМПОНЕНТЫ КОЛЛЕКТОРА
Поз.
Каталож. №
Описание
Кол-во
1
65343
ХОМУТ ГЛУШИТЕЛЯ В СБОРЕ, 2 ДЮЙМА ZP
30
1.1
65344
П-ОБРАЗНЫЙ БОЛТ ГЛУШИТЕЛЯ, 2 ДЮЙМА ZP
1
1.2
65346
ШЕСТИГРАННАЯ ГАЙКА С ЗУБЧАТОЙ КРОМКОЙ ZP
2
1.3
65347
ХОМУТ ГНЕЗДА ГЛУШИТЕЛЯ, 2 ДЮЙМА ZP
1
1.4
65660
ХОМУТ ГЛУШИТЕЛЯ, 2 ДЮЙМА
1
5
65342
СВАРНОЙ КРОНШТЕЙН 2-ДЮЙМ. ТРУБЫ ВТОРИЧНОГО КОНТУРА
10
6
65657
П-ОБРАЗНЫЙ БОЛТ: .500 X 3.00 X 4.063 X 3.00
12
6.1
1011581
ШАЙБА ГРОВЕРА: .50
24
6.2
1011577
ШЕСТИГРАННАЯ ГАЙКА: .50 NC GR2 ZP
24
7
1013134
ШЛАНГОВЫЙ ХОМУТ: S.S. #28 1.32-2.25
20
8
1026358
ШЛАНГОВЫЙ ХОМУТ: #16 0.81-1.50
160
20
65384
2-ДЮЙМОВАЯ ТРУБА ВТОРИЧНОГО КОНТУРА, СВАРНАЯ
10
21
66740
КОЛЛЕКТОР ВТОРИЧНОГО КОНТУРА В СБОРЕ 7 X 2.00 X 1.25
2
66412
КОЛЛЕКТОР ВТОРИЧНОГО КОНТУРА В СБОРЕ 8 X 2.00 X 1.25
6
66334
КОЛЛЕКТОР ВТОРИЧНОГО КОНТУРА В СБОРЕ 9 X 2.00 X 1.25
2
66753
КОЛЛЕКТОР В СБОРЕ-10 X 2 X 1.25
A/R
66333
КОЛЛЕКТОР-7 ПОРТОВ: 1 ДЮЙМ (ДО 2007)
A/R
65385
КОЛЛЕКТОР-8 ПОРТОВ: 1 ДЮЙМ (ДО 2007)
A/R
65390
КОЛЛЕКТОР-9 ПОРТОВ: 1 ДЮЙМ (45-ФУТ. СЕЯЛКА) (ДО 2007)
A/R
66335
КОЛЛЕКТОР-10 ПОРТОВ: 1 ДЮЙМ (ДО 2007)
A/R
22
65880
ШЛАНГ-KANAFLEX: 1.25 БЕЗ КОНЦЕВОЙ АРМАТУРЫ
500
65386
ШЛАНГ-KANAFLEX: 1 ДЮЙМ (ДО 2007)
500
23
65387
ШЛАНГ-KANAFLEX 2.00 БЕЗ КОНЦЕВОЙ АРМАТУРЫ
200
24
65388
НЕЙЛОНОВАЯ СТЯЖКА
16
66167
ПЛАСТИНА УДЛИНИТЕЛЯ КОЛЛЕКТОРА, 3 ДЮЙМА (НЕ ПОКАЗАНА)
2
1011598
БОЛТ С ШЕСТИГР. ГОЛОВКОЙ: .31 X 1.00 NC GR5 ZP (НЕ ПОКАЗАН)
8
1018693
НЕЙЛОНОВАЯ КОНТРГАЙКА: .31 NC GR2 ZP (НЕ ПОКАЗАНА)
8
66323
ЭЛЕКТРОКАБЕЛЬНЫЙ ЗАЖИМ (НЕ ПОКАЗАН)
20
30
1
1.8
1.1
1.6
1.10
3.5
1.11
3.2
3.6
1.9
3.4
3.3
1.5
1.7
1.3
1.2
2
КОМПОНЕНТЫ КОЛЛЕКТОРА
Поз.
Каталож. № Описание
Кол-во
1
65745
ПОВОРОТН. РОЛИКОВАЯ ОПОРА В СБОРЕ (РАЗДЕЛИТЕЛЬ ПОТОКА) 1
1.1
66140
КРОНШТЕЙН ПОВОРОТНОЙ РОЛИКОВОЙ ОПОРЫ, ВЕРХНЯЯ ДЕТАЛЬ 1
1.2
66141
КРОНШТЕЙН ПОВОРОТНОЙ РОЛИКОВОЙ ОПОРЫ, НИЖНЯЯ ДЕТАЛЬ 2
1.3
66142
РОЛИК - ГОРИЗОНТАЛЬНЫЙ И ВЕРТИКАЛЬНЫЙ
8
1.5
66144
РОЛИК, ВЕРТИКАЛЬНЫЙ КОРОТКИЙ
4
1.6
66165
РЕЗЬБОВОЙ СТЕРЖЕНЬ .500 X 11.00 ZP
4
1.7
1011618
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .50 X 5.00 NC GR5 ZP
4
1.8
1032506
ГАЙКА С ФЛАНЦЕМ: .50 NC GR5 ZP
32
1.9
1027461
САМОКОНТРЯЩАЯСЯ ГАЙКА: .50 NC GR5 ZP
4
1.10
1033298
П-ОБРАЗНЫЙ БОЛТ ХОМУТА ГЛУШИТЕЛЯ 5.00
2
1.11
65720
ГАЙКА С ФЛАНЦЕМ: .38 NC GR2 ZP
4
2
66146
РАЗДЕЛИТЕЛЬ ПОТОКА, СВАРНОЙ
1
3.2
66114
УКАЗАТЕЛЬ КОЛЛЕКТОРА, СВАРНОЙ ZP
1
3.3
1025601
ЦИЛИНДРИЧЕСКИЙ ШТИФТ: .19 X 1.00 ZP
1
3.4
66166
ДЕФЛЕКТОР КОЛЛЕКТОРА, СВАРНОЙ ZP
1
3.5
65983
РЕГУЛИРОВОЧНЫЙ МАХОВИЧОК
1
3.6
1011828
ПЛОСКАЯ ШАЙБА: .38 ZP
2
31
1
1.3
1.2
1.4
2
4
1.1
4.1
4.2
7
6
4.3
TO TANK
3
9
8
6
7
5
5.1
5.2
КОМПОНЕНТЫ КОЛЛЕКТОРА
Поз.
Каталож. № Описание
Кол-во
1
66147
ГОЛОВКА КОЛЛЕКТОРА ПЕРВИЧНОГО КОНТУРА В СБОРЕ (5 ПОРТОВ) 2
1.1
66147-1
КОЛЛЕКТОР ПЕРВИЧНОГО КОНТУРА, СВАРНОЙ 5 X 4.00 X 2.00 PC
1
1.2
1011601
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .38 X 1.25 NC GR5 ZP
1
1.3
66148
ВЕРХНЯЯ КРЫШКА 5-ПОРТОВОГО КОЛЛЕКТОРА
1
1.4
66149
РЕЗИНОВАЯ ПРОКЛАДКА (ПЛОСКАЯ), ДИАМЕТР 5 ДЮЙМОВ
1
2
66150
ТРУБА ПЕРВИЧНОГО КОНТУРА, СВАРНАЯ, 4-ДЮЙМОВАЯ
2
3
66151
КРОНШТЕЙН 4-ДЮЙМОВОЙ ТРУБЫ ПЕРВИЧНОГО КОНТУРА
2
4
66157
4-ДЮЙМОВЫЙ ХОМУТ ГЛУШИТЕЛЯ, С ОТВЕРСТИЯМИ ZP
6
4.1
1013239
БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ: .38 X 3.00 NC GR5 ZP
4
4.2
1011586
ШАЙБА ГРОВЕРА: .38 ZP
4
4.3
1011576
ШЕСТИГРАННАЯ ГАЙКА: .38 NC GR2 ZP
4
5
66152
П-ОБРАЗНЫЙ БОЛТ: .500 X 5.50 X 8 X 5.50
4
5.1
1011581
ШАЙБА ГРОВЕРА: .50 ZP
8
5.2
1011577
ШЕСТИГРАННАЯ ГАЙКА: .50 NC GR2 ZP
8
6
66154
ГИБКИЙ ШЛАНГ SS 4.00 X 10 ФУТОВ
2
7
34139
ХОМУТ-TORCTITE SS 4" ДЮЙМА
4
8
33491
ШЛАНГ-KANAFLEX: 5.00 X 10 ФУТОВ
1
9
65391
ХОМУТ С ДВУМЯ БОЛТАМИ, 5 ДЮЙМОВ
2
32
ТАБЛИЧКИ
Поз.
Каталож. № Описание
Кол-во
4
65303
ТАБЛИЧКА-ОПАСНО! НЕ СТОЙТЕ В ЗОНЕ ДВИЖЕНИЯ КРЫЛЬЕВ!
2
5
65276
ТАБЛИЧКА-ОПАСНОСТЬ ЭЛЕКТРОШОКА
2
7
65275
ТАБЛИЧКА-ВНИМАНИЕ! ОГРАНИЧИТЕЛИ ГИДРОЦИЛИНДРОВ
2
8
65302
ТАБЛИЧКА-ВНИМАНИЕ! ПОДЪЕМ КРЫЛЬЕВ
2
10
65330
ТАБЛИЧКА-КРАСНЫЙ ОТРАЖАТЕЛЬ
4
11
65331
ТАБЛИЧКА-ЖЕЛТЫЙ ОТРАЖАТЕЛЬ
10
17
65332
ТАБЛИЧКА-КРАСНО-ОРАНЖЕВАЯ, ФЛУОРЕСЦЕНТНАЯ
4
18
65301
ТАБЛИЧКА-ВНИМАНИЕ!
1
19
65277
ТАБЛИЧКА-СЦЕПНАЯ ТЯГА
1
20
65329
ЗНАК "МЕДЛЕННО ДВИЖ. ТРАНСПОРТНОЕ СРЕДСТВО" ASAE S276.5 1
21
65645
ТАБЛИЧКА-ВНИМАНИЕ!
1
22
66512
ТАБЛИЧКА-FARGO AIRE
2
33
