Сеялка мотоблочная СМ-6. Руководство по эксплуатации (2012 год)
1. ВВЕДЕНИЕ
Сеялка мотоблочная СМ-6 (далее сеялка) предназначена для сплошного (рядового) высева
зерновых, овощных культур на приусадебных участках, в фермерских хозяйствах, в теплицах. Сеялка
может агрегатироваться одним из 3 способов:
- с использованием адаптера АМ-2 и мотоблока (средней или тяжелой серии) - рекомендуется
при посеве не огороженных участков более 10 соток;
- с использованием только мотоблока - при посеве огороженных участков
до 10 соток;
- с использованием человеческой силы (ручное использование) - при посеве огороженных
участков до 5 соток, а также в теплицах.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Наименование показателей качества и
Величина показателя
единица измерения
Тип
Навесная
Ширина захвата, м
0,9
Ширина междурядий, см
15; кратная 15
Глубина заделки семян, см
0÷6
Рабочая скорость, км/час
3
Транспортная скорость, км/час
5
Производительность, соток/час
Около 25
Количество сошников, шт
6
Емкость бункера, л
40
Масса, кг
при навеске на адаптер
55±1
при навеске на мотоблок
57±1
при ручном использовании
63±1
Габаритные размеры, мм
длина
770±10
ширина
1110±10
высота
780±10
Обслуживающий персонал, чел.
при навеске на адаптер
2 (оператор и сеяльщик)
при навеске на мотоблок
1 (оператор - сеяльщик)
при ручном использовании
3 (2 оператора и сеяльщик)
3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ СЕЯЛКИ

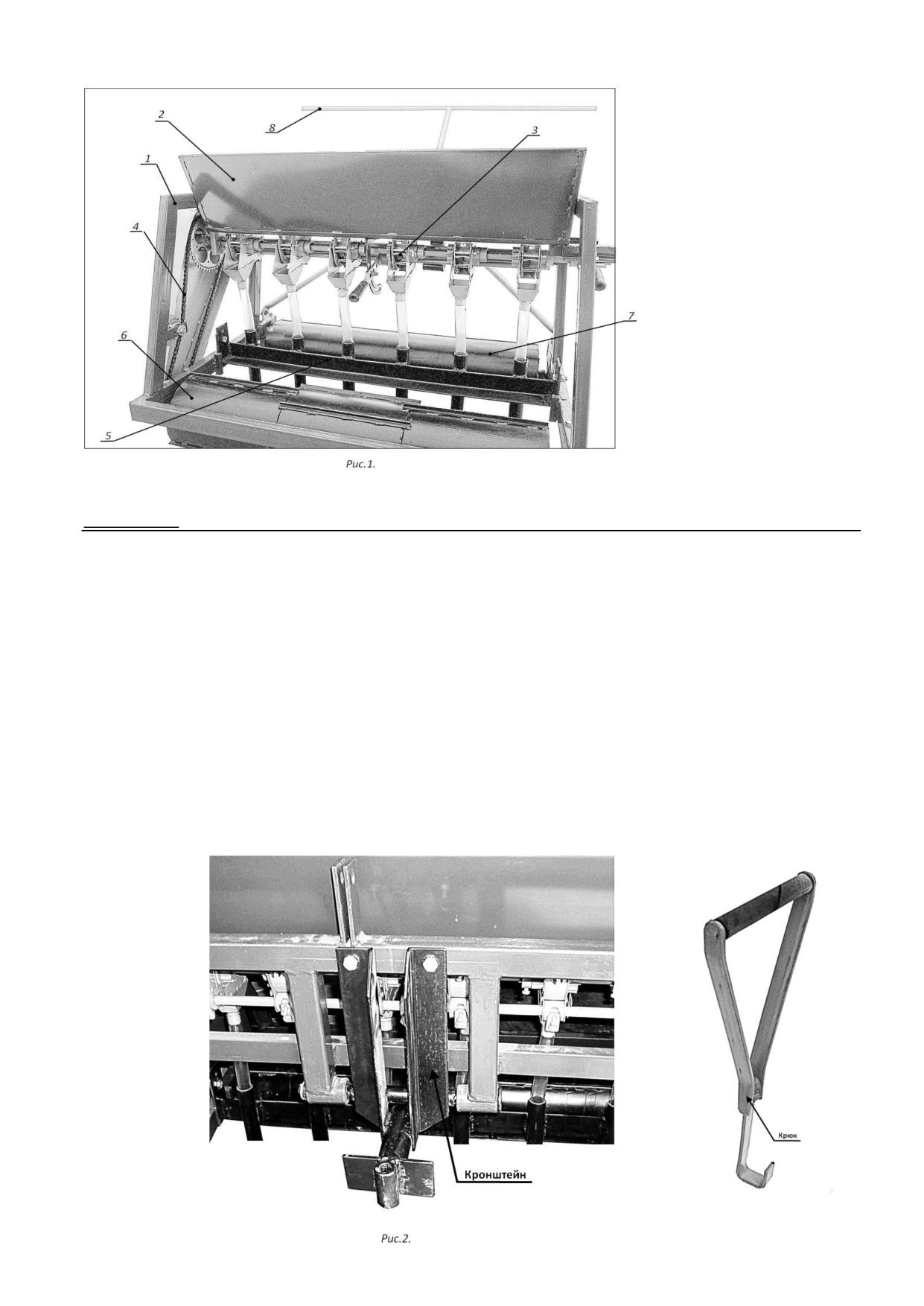

Основные сборочные узлы сеялки показаны на рис.1. На раму сеялки (рис.1.п.1) сверху
устанавливается семенной бункер (рис.1.п.2) с высевающими аппаратами в сборе (рис.1.п.3). Привод на
вал высевающих аппаратов осуществляется от приводного катка (рис.1.п.6), установленного внизу
задней части рамы, через цепную передачу (рис.1.п.4). Балка с шестью сошниками (рис.1.п.5) крепится к
регулировочным пластинам рамы. Сеялка снабжена высевающими аппаратами катушечного типа. Из
бункера семена самотеком поступают в приемные камеры высевающих аппаратов и заполняют
пространство вокруг катушки. Вращающаяся катушка перемещает семена, запавшие в желобки, и часть
семян, не попавшие в желобки, но расположенные вблизи ее ребер, в нижнюю часть корпуса и
сбрасывает их в конце донышка в воронку семяпровода. Из воронки через прозрачный семяпровод
семена поступают к сошникам.
1 - рама; 2 - бункер; 3 - высевающий аппарат; 4 - цепная передача; 5 - балка с сошниками; 6 -
приводной каток; 7* - опорный каток; 8* - ручная тяга.
Примечание: Поз.7 и поз.8 устанавливаются при ручном способе агрегатирования сеялки.
4. СБОРКА, ПОДГОТОВКА К РАБОТЕ.
Основные узлы ( поз.1 - поз.6, рис.1. ) смонтированы на сеялке предприятием-изготовителем.
Потребителю необходимо:
При ручном способе агрегатирования : установить опорный каток (поз.7;рис.1) и ручную
тягу (поз.8;рис.1), закрепив их крепежом.
При агрегатировании мотоблоком : установить кронштейн (рис.2); закрепить крепежом.
Присоединить мотоблок к установленному кронштейну и зафиксировать штырем. При
разворотах в процессе высева, нужно пользоваться специальным крюком (рис.2).

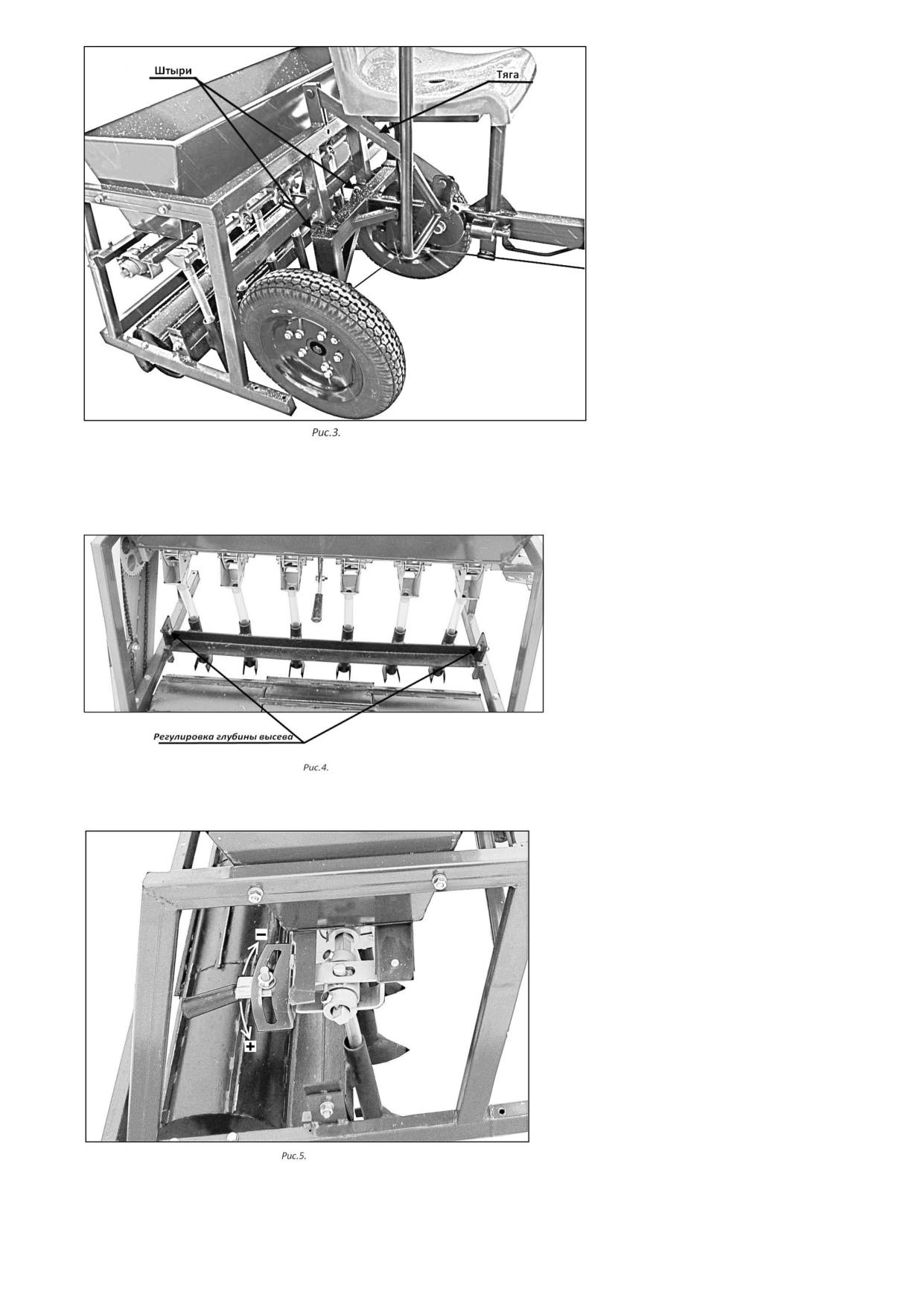

При агрегатировании адаптером АМ-2 : снять навесной механизм и тягу с адаптера АМ-2
(см. руководство по эксплуатации адаптера АМ-2). Присоединить сеялку к адаптеру, как
показано на рис.3. Зафиксировать штырями. Установить тягу, закрепив ее пальцами со
шплинтами. Поз.7 и поз.8 (рис.1), а также кронштейн (рис.2) устанавливать не надо.
5. ЭКСПЛУАТАЦИЯ
Перед посевом сошники выставляются
на требуемую глубину высева.
Глубина высева одной и той же
культуры в разных агротехнических
зонах может отличаться.
Для установки оптимальной нормы высева семян необходимо, в зависимости от их вида и рекомендаций
настоящей инструкции, подобрать ширину рабочей части катушек высевающих аппаратов (См. рис.5.).
Вправо, к «+», высев увеличивается,
влево, к « - », - уменьшается. При высеве
мелкосемянных культур, необходимо
семена смешивать с наполнителем
(балластом). В качестве наполнителя
можно использовать крупы, отруби, сухие
древесные опилки, обжаренные семена
растений. Например: при посеве моркови
берется одна(1) часть семян моркови и
три(3) части пшеничной крупы, все
равномерно смешивается, ручка
регулировки нормы высева смещается в
сторону « - » до минимума.
Требуемый результат достигается опытным путем.
Запрещается использовать речной песок в качестве наполнителя.
6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
При транспортировке на сеялке не должно быть посторонних предметов. Не рекомендуется
транспортирование сеялки в темное время суток и в условиях недостаточной видимости. Монтаж,
техническое обслуживание, устранение неисправностей (если сеялка агрегатируется с мотоблоком),
производить при остановленном двигателе мотоблока.
7. ПРАВИЛА ХРАНЕНИЯ
Перед длительным хранением узлы и детали тщательно очистить. Места со стертой или сколотой
краской необходимо докрасить. Установить на подставки. Провести техобслуживание: смазать звездочки,
цепь, втулки антикоррозийной смазкой. Хранить в закрытом помещении или под навесом.
8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
8.1. Предприятие-изготовитель гарантирует исправную работу сеялки при соблюдении потребителем
требований эксплуатации, транспортирования и хранения, предусмотренных настоящим руководством по
эксплуатации.
8.2. Гарантийный срок эксплуатации - 12 месяцев. Начало гарантийного срока исчисляется со дня
продажи сеялки через розничную торговую сеть, но не позднее 18 месяцев с даты изготовления.
8.3. При обнаружении дефектов в период гарантийного срока, предприятие-изготовитель обязуется
бесплатно заменить или отремонтировать вышедшие из строя узлы, если дефект произошел по вине
предприятия-изготовителя.
8.4. В случае обнаружения дефекта, покупателю необходимо обратиться по адресу:
428018, Чебоксары, ул. Дегтярева, д.34, ООО ПФ«СММ», тел/факс (8352)58-62-38.
8.5. Удовлетворение претензий по качеству изготовления сеялки производится согласно действующими
законодательными актами РФ.
Предприятие-изготовитель оставляет за собой право вносить изменения в конструкцию изделия,
направленные на повышение качества и надежности изделия и не ухудшающие основные
эксплуатационные параметры.
9. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ
Сеялка мотоблочная СМ-6 признана годной для эксплуатации:
Дата выпуска
________________месяц/
_______/ год.
Подпись лица, ответственного за приёмку
________________/
__________________/
М.П.
10.СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Сеялка мотоблочная СМ-6 продана
«______
»
______________________________201
___г.
----------------------------------------------------------------------------------------------------------------
( наименование торговой организации )
Подпись продавца
__________________/
_______________________________/
М.П.
Приложение 1
ПАМЯТКА.
Перед севом почва должна быть соответствующим образом подготовлена. Система подготовки
почвы предусматривает комплекс воздействий на почву, включающий основную обработку,
предпосевную и междурядную (послепосевную). Выбор операций (боронование, культивация,
фрезерование и т.д.) зависит от высеваемой культуры, типа почвы, срока посева, условий
выращивания.
Ниже приводятся ориентировочные нормы высева и глубина высева некоторых культур.
Норма
Глубина
Культура
высева, г/м²
высева*,
Примечание
см
Свекла столовая
1,2÷1,6
2÷3
Чернушка
6÷10
2÷3
Морковь
0,6÷0,8
2÷3
Смешивать с наполнителем
Укроп
2,5÷5,0
1÷2
Редис
1,5÷2,0
2÷3
Шпинат
2,0÷4,0
3÷5
Горох
15÷30
4÷6
Петрушка на зелень
0,5÷0,8
2÷3
Смешивать с наполнителем
Перец сладкий на
4,0÷5,0
1÷2
В теплицах
рассаду
Томат на рассаду
10÷12
1÷2
В теплицах
Фацелия
0,8÷1,0
2÷3
Смешивать с наполнителем
Донник
1,5÷1,7
2÷3
Смешивать с наполнителем
Синяк
0,6÷0,8
1÷2
Смешивать с наполнителем
обыкновенный
Гречиха
6÷9
4÷6
Клевер
1,2÷1,6
2÷3
Смешивать с наполнителем
Эспарцет
7÷10
3÷5
Горчица белая
1,0÷1,2
2÷3
* На легких песчаных почвах семена высевают на 1- 2 см глубже, чем на тяжелых глинистых.
