МОНИТОР КОНТРОЛЯ ВЫСЕВА MCK 8000 (МОНИТОР ДЛЯ ВЫСОКОТОЧНЫХ СЕЯЛОК). Руководство по эксплуатации (РЕД. 5)

МОНИТОР КОНТРОЛЯ ВЫСЕВА MCK 8000

3. Установка системы

Вращение

МАКС 167°

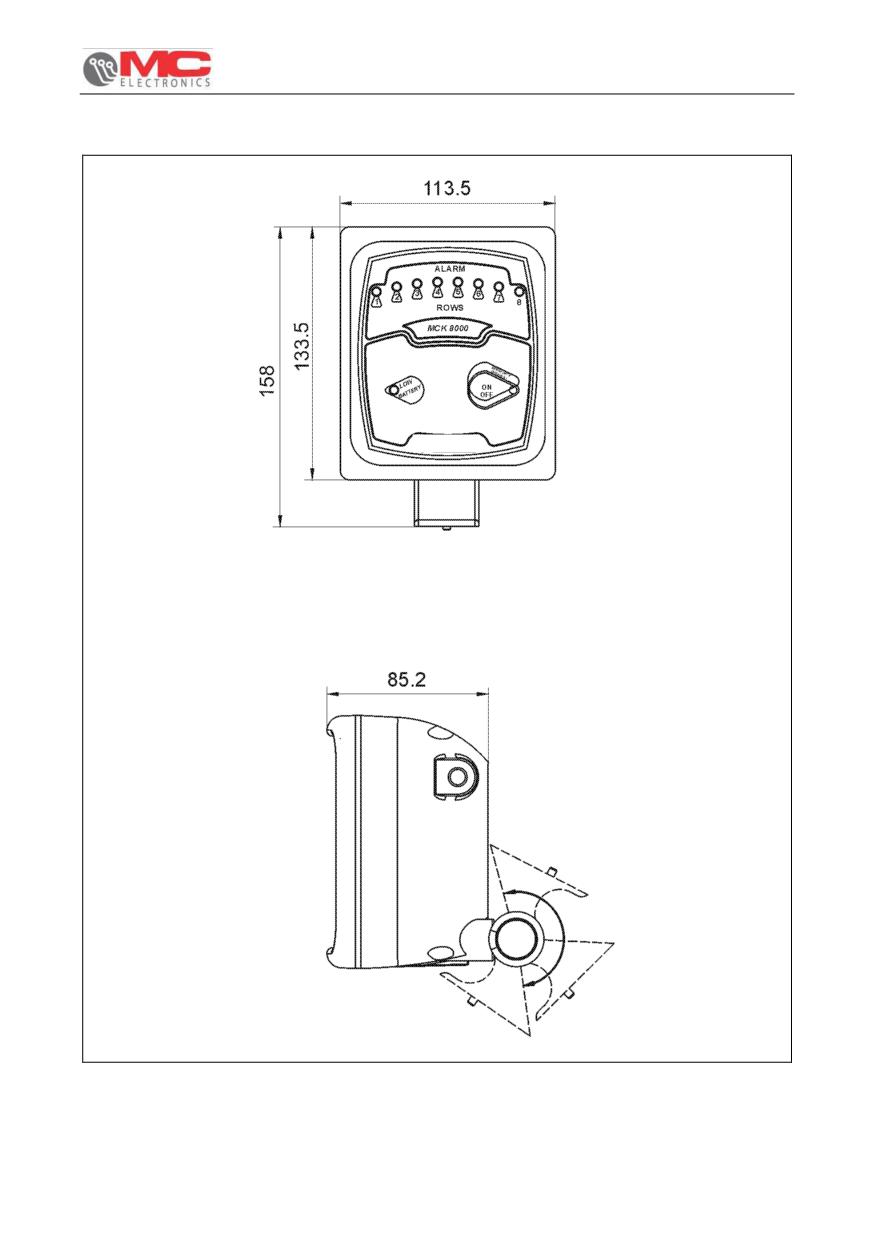

Рисунок 1. Общие габаритные размеры.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

7

МОНИТОР КОНТРОЛЯ ВЫСЕВА MCK 8000

3.1 Монтаж монитора

Для монтажа Монитора выполнить следующие действия:



внутри кабины транспортного средства, на плоской ровной поверхности,

просверлить 1 отверстие (Д. 9 мм) в соответствии с отверстиями на

крепежном кронштейне (А) и крепко закрепить кронштейн на структуре

транспортного средства с помощью одного винта (не входит в комплект

поставки);



прикрепить Монитор к крепежному кронштейну с помощью

соответствующих ручек (В), входящих в комплектацию.

Примечание. Рекомендуется установить Монитор напротив оператора,

чтобы облегчить его использование во время работы.

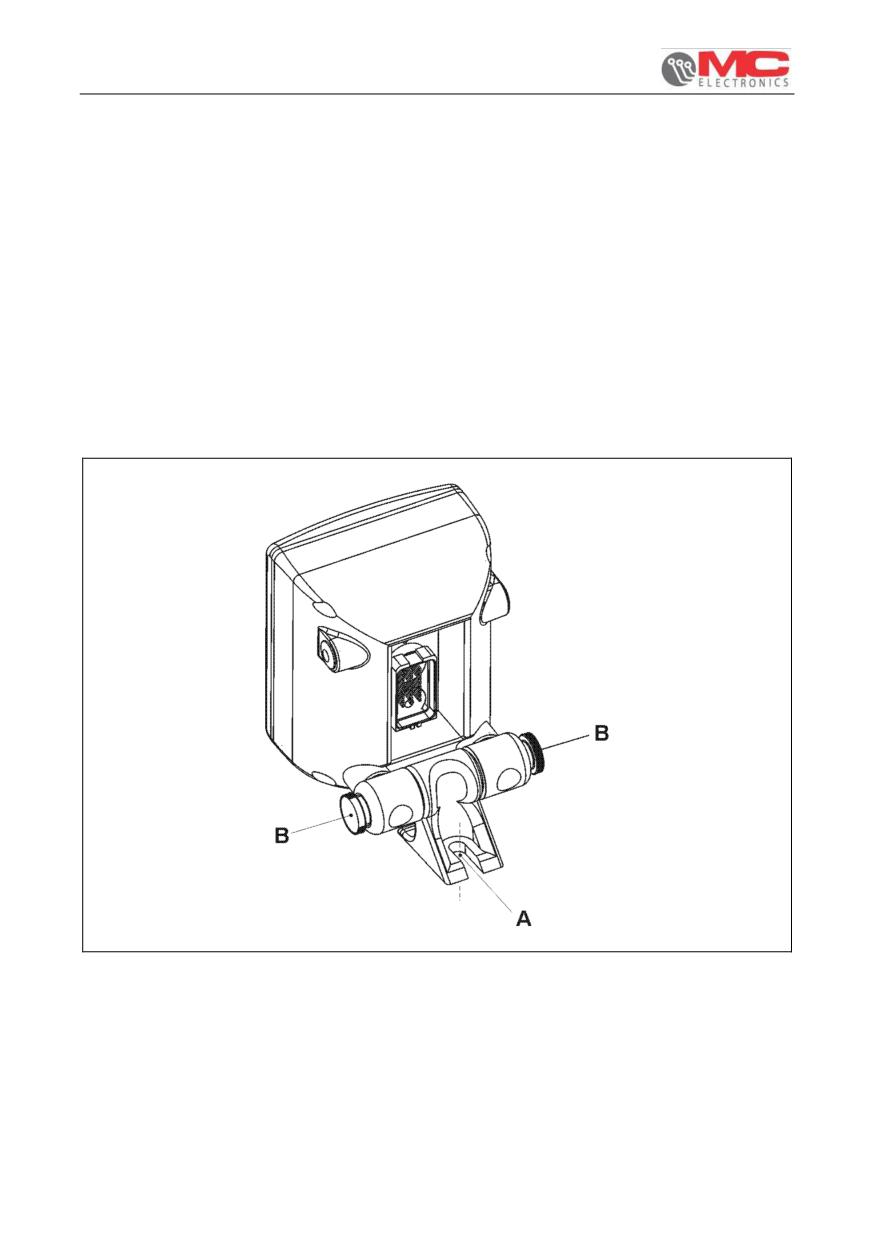

Рисунок 2. Монтаж Монитора.

8

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

МОНИТОР КОНТРОЛЯ ВЫСЕВА MCK 8000

3.2 Установка фотоэлементов и кабельной проводки

Фотоэлементы должны устанавливаться на каждый отдельный ряд сеялки таким

образом, чтобы, когда падало семя, оно проходило между двумя составляющими

фотоэлемента.

Для монтажа кабельной проводки выполнить следующую процедуру:

 распределите провода кабельной проводки, прикрепив хомутками к воздушным

трубкам сеялки, обратив внимание на нумерацию кабелей рядом с разъёмами:

кабель №1 соответствует ряду № 1 Монитора, кабель №2 соответствует ряду №2

Монитора и т.д.… Очень важно, чтобы “ряд №1” соответствовал первому ряду

сеялки (начиная с правого или с левого конца), а остальные подключались

последовательно: на Рисунок 3 приводится пример кабельной проводки в 6 рядов

(код CAB-SEM-002), беря за ориентир первый ряд с левой стороны сеялки;

 поместить разветвительную муфту (А) по центру сеялки, прикрепив её к ней

крепёжными хомутами;

Для монтажа фотоэлементов выполнить следующие операции:

 Если у сеялки высеивающие элементы “высокие”, с трубками семяпровода, через

которые семена падают в землю, то необходимо устанавливать такие

фотоэлементы как код 10FOT-4RXTES (для трубок с внешней электроникой) или

10FOT-4RXTIN (для трубок с внутренней электроникой), и они должны быть

расположены примерно на середине длины самой трубки (Рисунок 4).

 Если у сеялки высеивающие элементы “низкие”, то есть семена падают

непосредственно из диска в землю, то необходимо устанавливать такие

фотоэлементы как код 4228 (кронштейн в зависимости от типа сеялки), и они

должны быть установлены непосредственно на элементе сеялки Рисунок 5).

Внимание

обязательно проверить, чтобы фотоэлементы не препятствовали

!

падению семян или механической работе элементов.

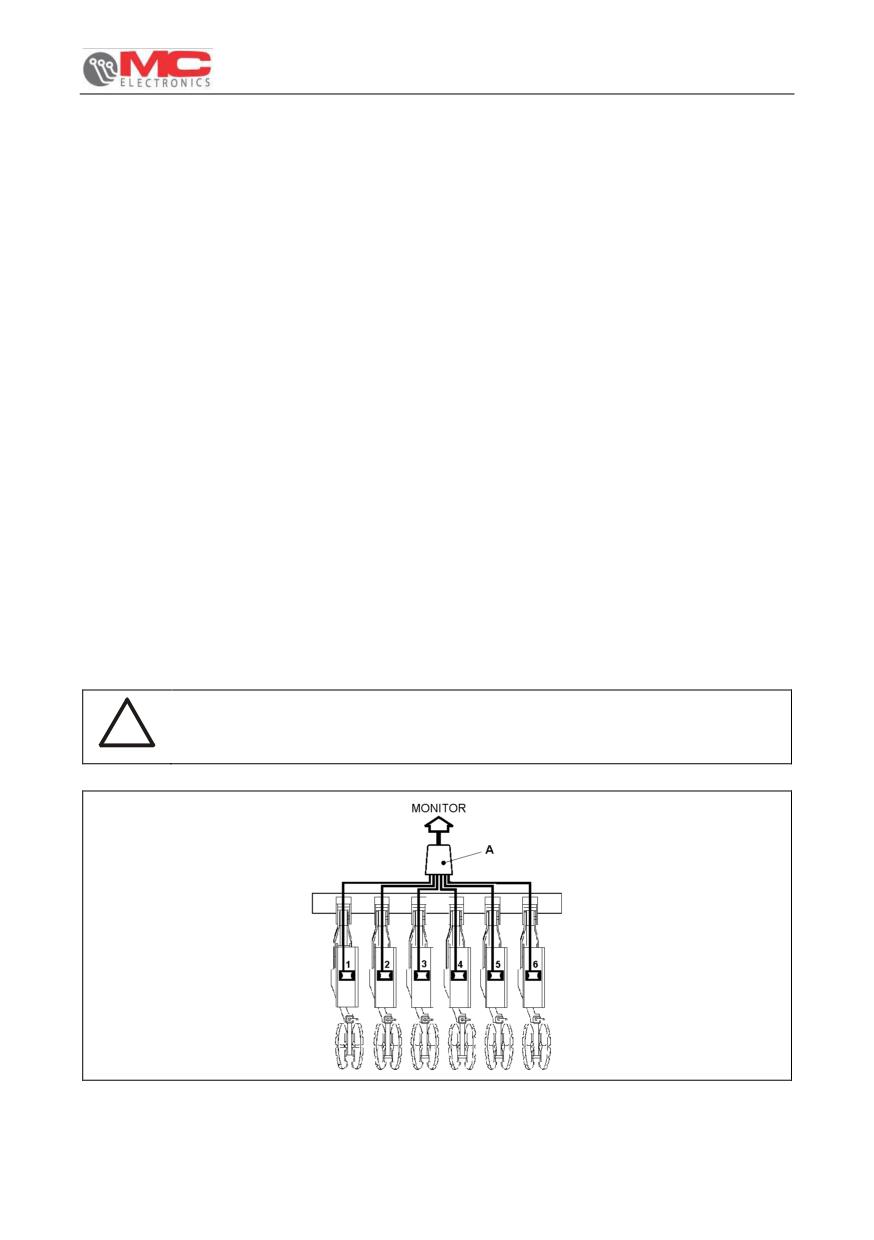

Рисунок 3. Установка фотоэлементов.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

9

МОНИТОР КОНТРОЛЯ ВЫСЕВА MCK 8000

Хомуты

Передающее

устройство с 2

Приёмное

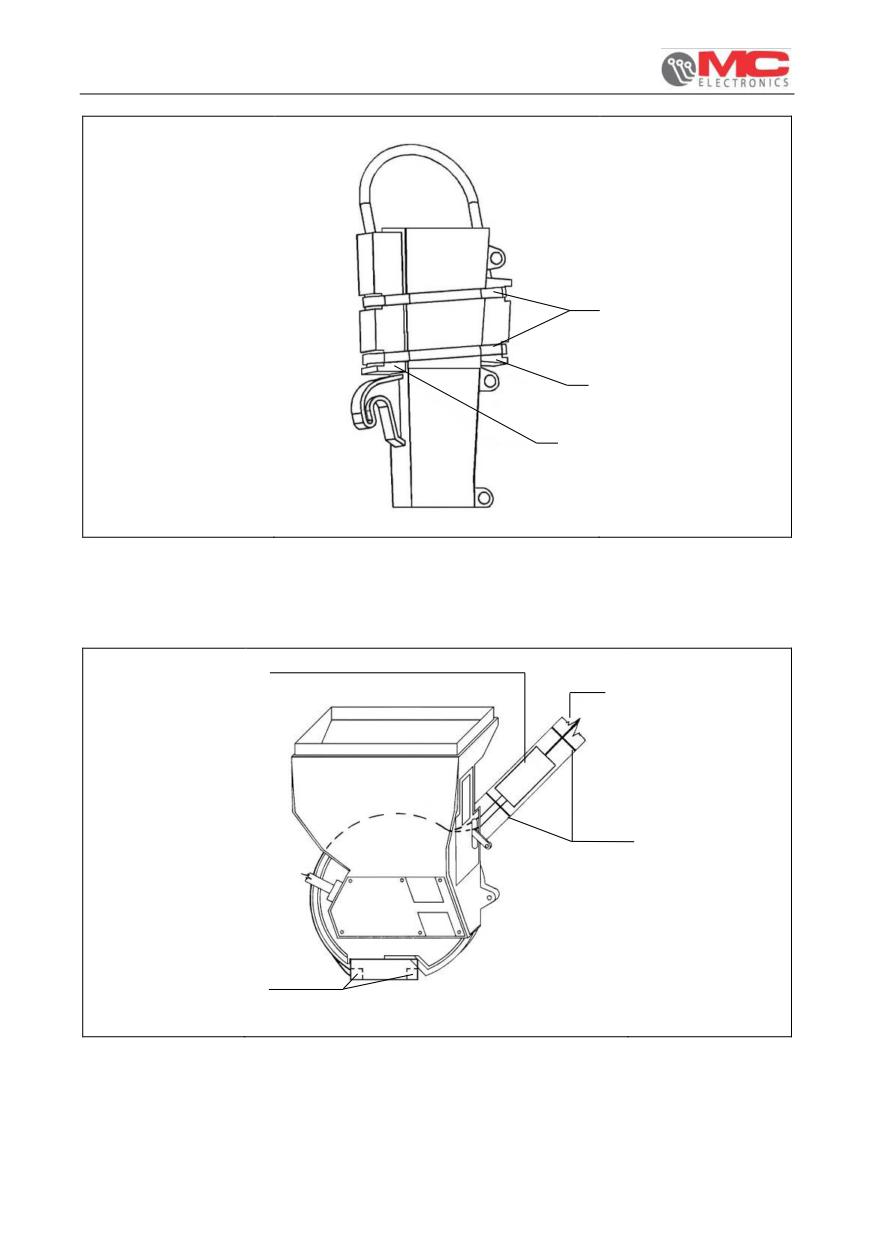

Рисунок 4. Пример установки фотоэлемента код 10FOT-4RXTES (для трубки с

внешней электроникой), 10FOT-4RXTIN (для трубки с внутренней

электроникой) на трубку семяпровода.

Питатель

Электрический

фотоэлемент

кабель,

поступающий от

разветвительной

муфты

Хомуты

Оптические

элементы

Рисунок 5. Пример установки фотоэлемента код 4228 на элемент.

10

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

МОНИТОР КОНТРОЛЯ ВЫСЕВА MCK 8000

3.3 Вид спереди

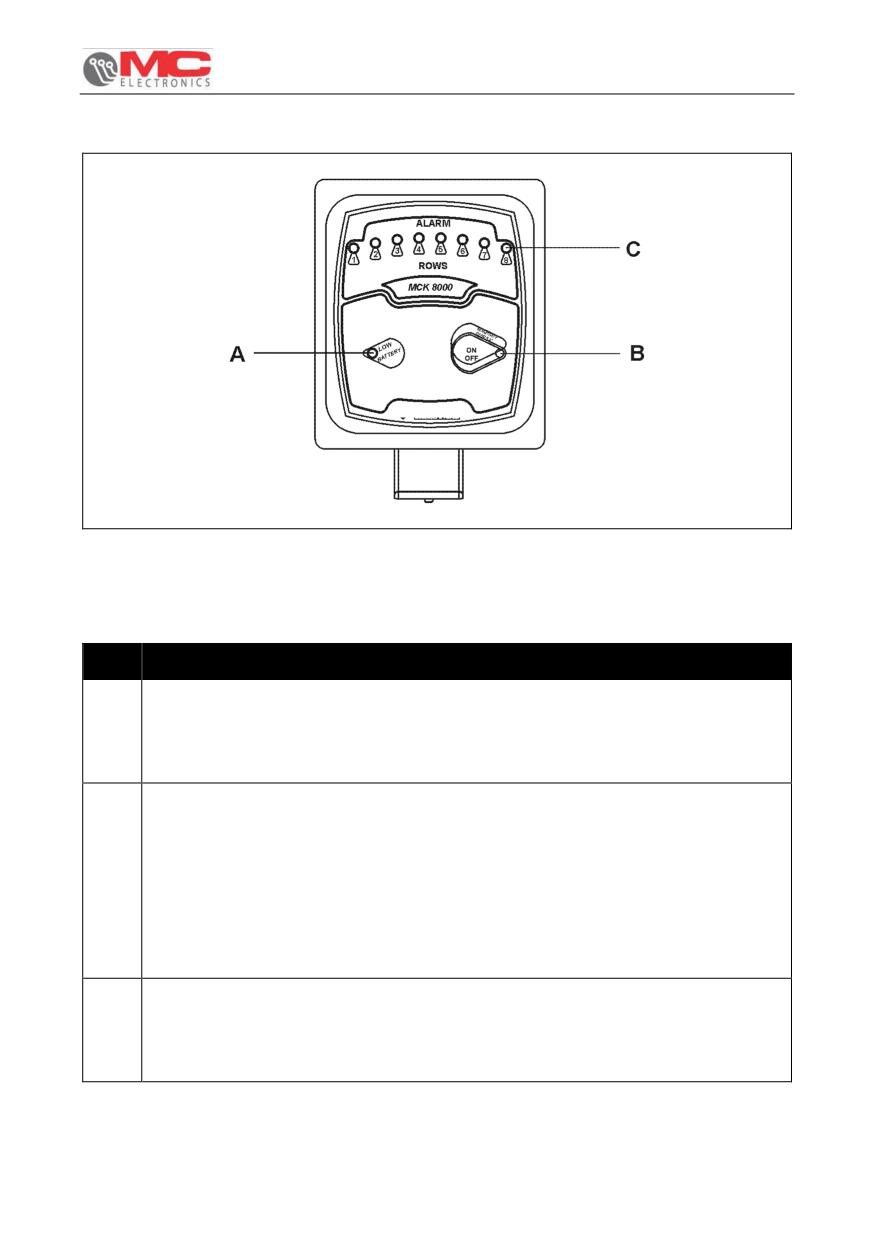

Рисунок 6. Вид спереди (модель MCK 8000).

Фронтальная панель управления позволяет пользователю просмотреть все данные

рабочего цикла. На панели управления находятся следующие элементы:

ДЕТ.

ОПИСАНИЕ

A

Светодиод “LOW BATTERY” (низкий заряд батареи).

Сигнал тревоги аккумуляторной батареи. Загорание красного светодиода

означает, что напряжение аккумулятора недостаточно.

B

Кнопка

зажигания

“ВКЛ/ВЫКЛ”

/

“ЧУВСТВИТЕЛЬНОСТЬ”

(чувствительность высевки).

Многофункциональная кнопка:

 Краткое нажатие для включения или выключения Монитора

 При выключенномМониторе , нажав и удерживая данную кнопку в течение

<5> секунд, программируется чувствительность высевки (см. главу 5)

C

Светодиоды отображения рядов.

Отображают сигналы тревоги на рядах: если высев равномерный, данные

светодиоды обычно выключены.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

11

МОНИТОР КОНТРОЛЯ ВЫСЕВА MCK 8000

3.4 Вид сзади

С задней стороны Монитора находятся следующие элементы:

A. Зуммер для звуковой сигнализации;

B.

24-контактный разъем SICMA с внутренней резьбой для общего питания и

сигнальной электропроводки;

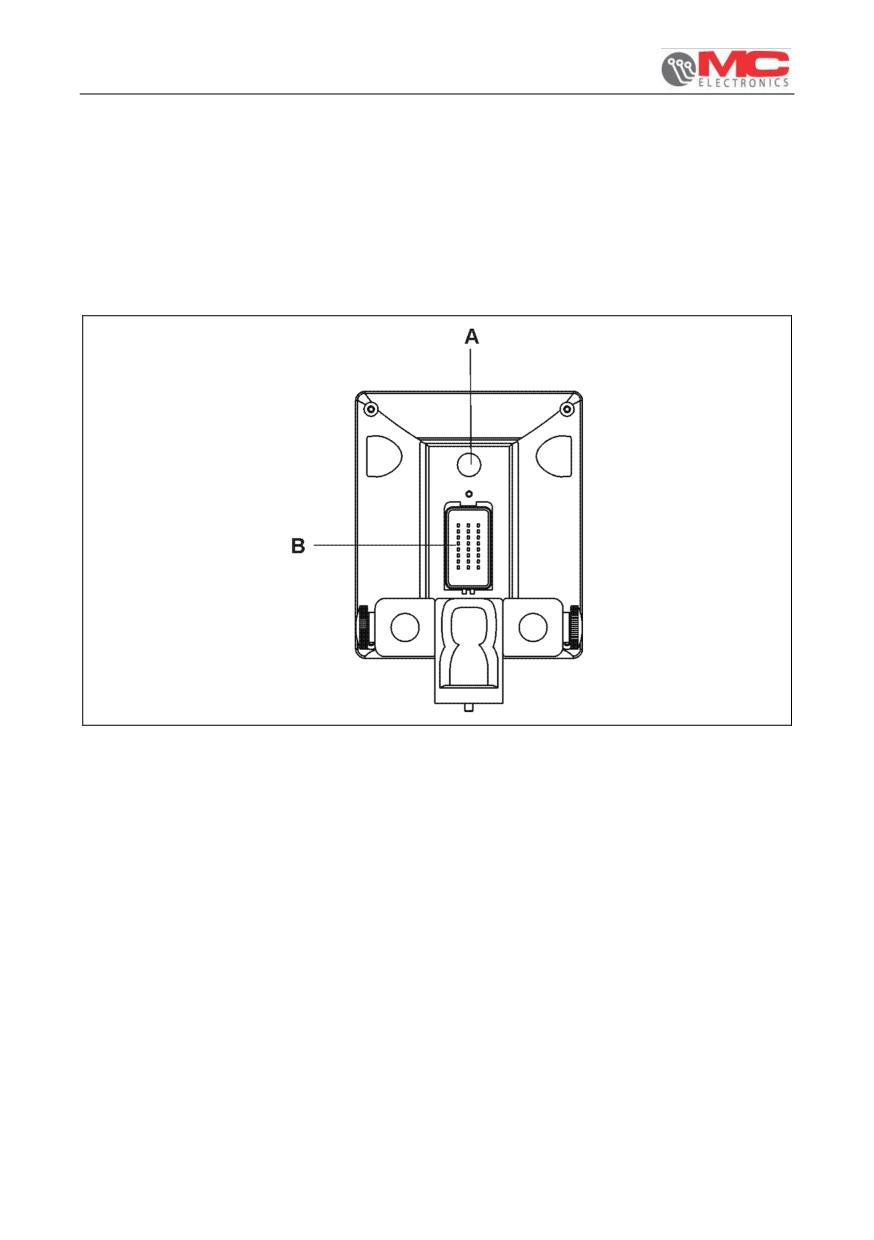

Рисунок 7. Вид сзади.

12

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

МОНИТОР КОНТРОЛЯ ВЫСЕВА MCK 8000

5. Программирование чувствительности

Для входа в фазу программирования “чувствительного сигнала тревоги ряда”,

необходимо выполнить следующие действия:

 с ВЫКЛЮЧЕННЫММонитором нажать и удержать кнопку <ВКЛ/ВЫКЛ> примерно

на <5> секунд(Рисунок 8) пока не появится короткий звуковой сигнал; в этот момент

кнопку можно отпустить и светодиоды рядов отобразят запрограммированную

чувствительность.

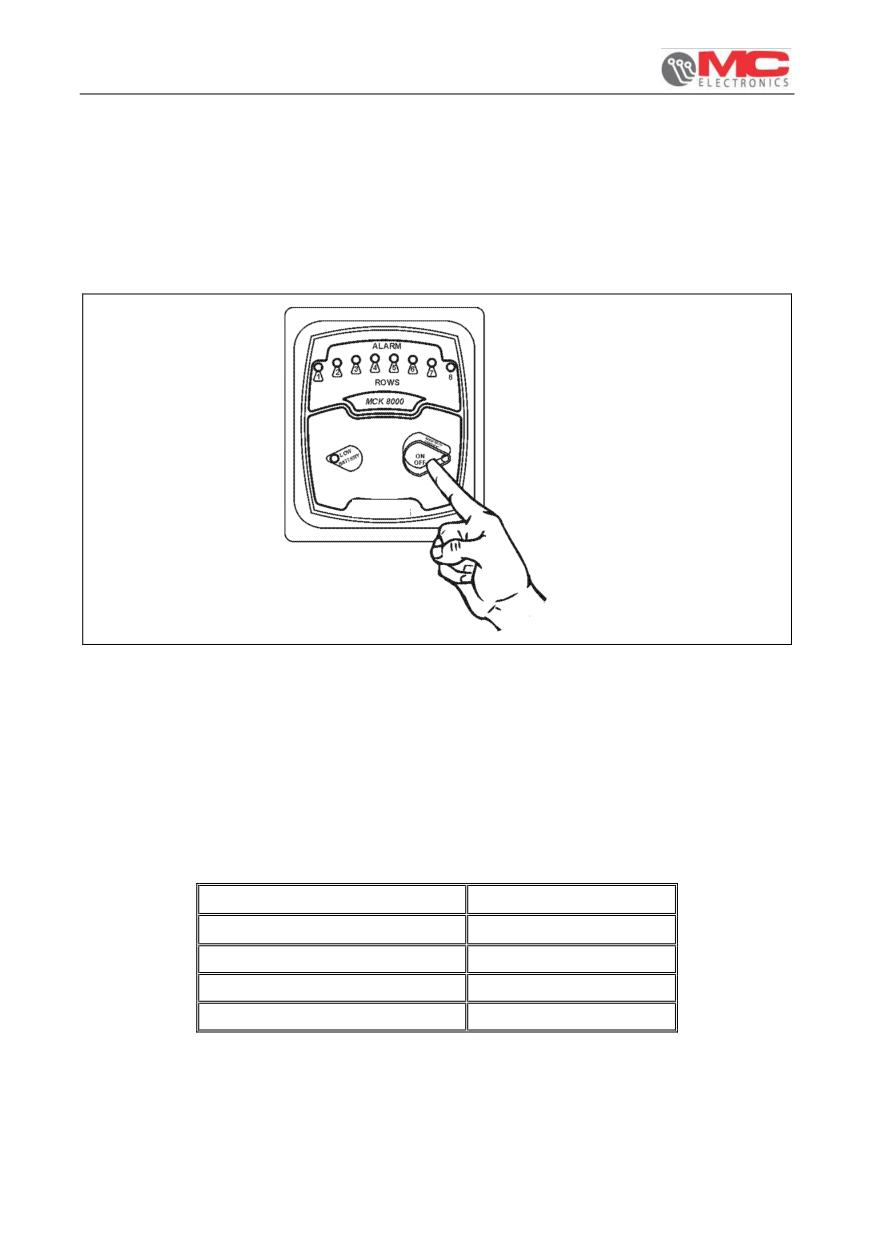

Рисунок 8.

 в течение <7> секунд нажать несколько раз на кнопку <ВКЛ/ВЫКЛ> чтобы изменить

количество зажженных светодиодов; максимальная чувствительность достигается,

когда все светодиоды выключены, минимальная, когда они все включены;

 для запоминания данных настройки чувствительности достаточно избегать

нажимания кнопки по крайней мере в течение <8> секунд, пока Монитор не подаст

три коротких звуковых сигнала.

Программируемое значение зависит от типа выполняемой высевки; рекомендуется

следовать указаниям ниже:

ТИП ВЫСЕВКИ

MCK 8000

КУКУРУЗА/ПОДСОЛНЕЧНИК

0  2 Светодиода

СВЕКЛА

3 или 4 светодиода

СОЯ

5 или 6 светодиодов

МЕЛКИЕ СЕМЕНА

7 или 8 светодиодов

14
