Профессиональный пульт управления TP-Turbo-Jet Super 8 TP0830IN. Инструкция по эксплуатации (Version 01/11)

TP-Turbo-Jet Super 8

TP0830IN

Инструкция по эксплуатации

Профессиональный пульт

управления.

*оригинал*

Номер серии:

Содержание :

Выбор и установка высевного вала

с. 3

Замена высевного вала

с. 4

Клапан высевной коробки

с 5

Профессиональный пульт управления

с. 6-8

Установка нормы высева

с. 8-9

Работа в поле.

с. 9-10

Уход и уборка машины

с.10

Сертификат качества товара

с. 11

Выбор и установка высевного вала:

В комплекте имеется 2-3 высевных валов, при выборе высевного

вала надо учитывать: желаемую норму высева в кг/га, скорость

движения трактора, также высевной вал может изменить ширину

захвата.

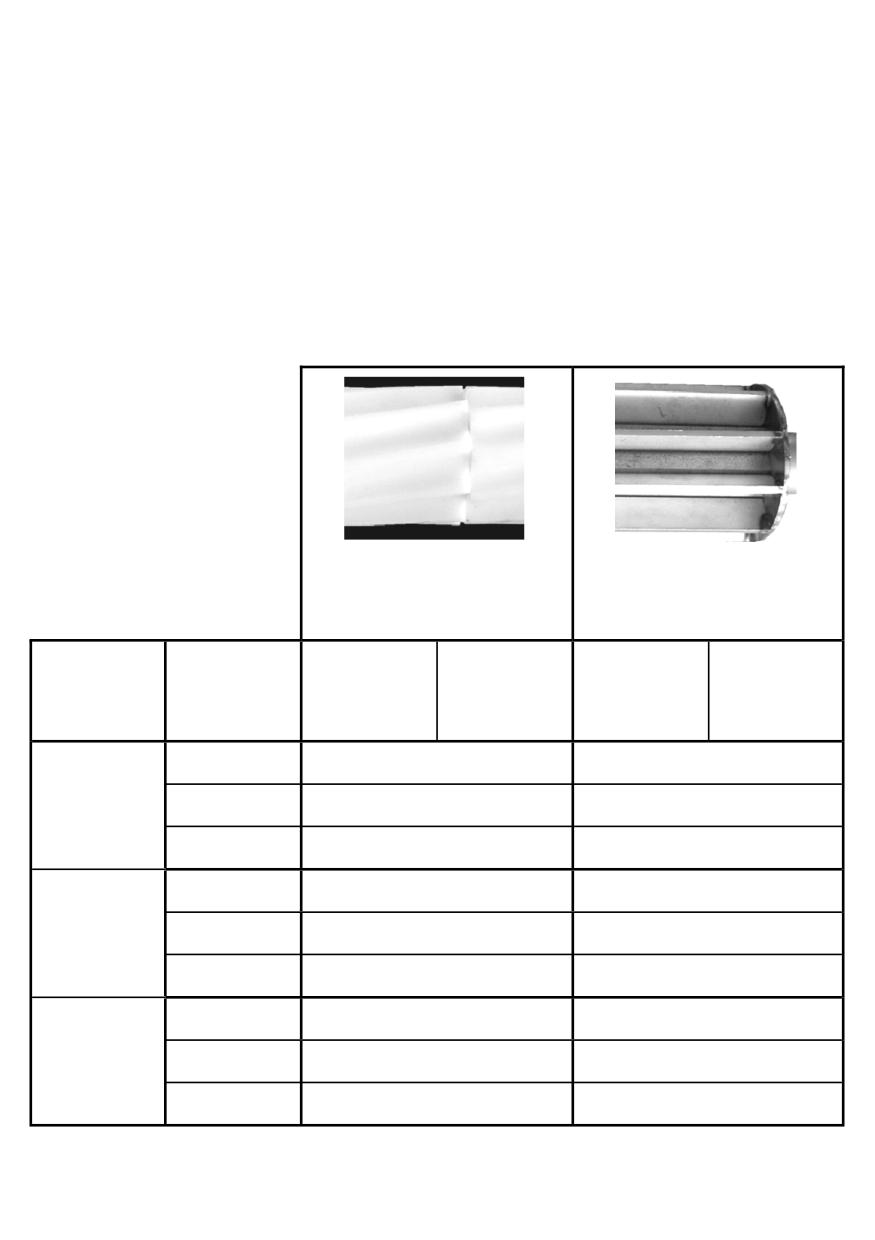

Внизу на фото вы видите два варианта высевных валов:

Стандартный высевной вал(пластмассовый) предназначен для

посева мелкосеменных культур.

Второй высевной вал металлический, предназначен для

посева трав и зерновых культур.

Стандартный высев-

Высевной вал для

ной вал

посева трав

(пшеницы.)

Ширина

км/ч

Миним-

макси-

мин.

макс.

захвата

мум.

кг/га

35,00

253,00

35,00

624,00

3м

19,00

126,00

29,00

310,00

12,00

85,00

20,00

208,00

20,00

143,00

24,00

469,00

4м

13,00

82,00

20,00

202,00

8,00

42,00

15,00

156,00

15,00

126,00

21,00

312,00

6м

9,00

63,00

17,00

155,00

6,00

43,00

13,00

101,00

Замена высевного вала:



Отключите подачу тока и оденьте

защитную одежду!



Снимите защиту для ворошителя!



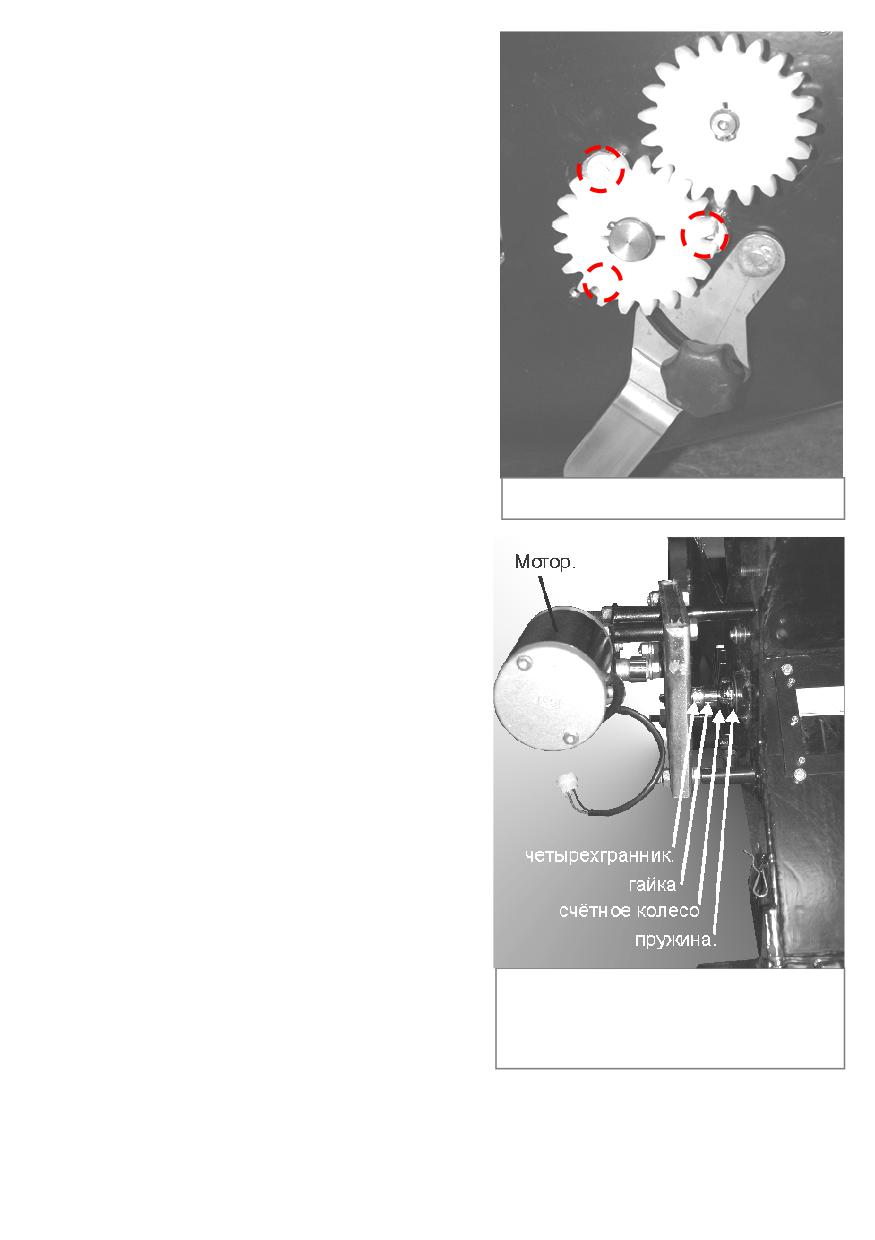

Вытащите шплинт из зубчатого ко-

леса высевного вала! (рис. 1)



Уберите опорный кронштейн.



Выкрутите 3 винта. (на рисунке1

выделены красным цветом.).



Осторожно вытащите высевной

вал!



Внимание: Со стороны мотора уст-

раните: четырехгранник, пружину и

Рис.1 выбьете шплинт.

счетное колесо.



Произведите замену высевного ва-

ла.



Шестигранник с высевным валом

осторожно продвиньте во внутрь.

Со стороны мотора: все детали по-

ставьте в прежнее положение. Че-

тырехгранник вставьте в коробку

передач. На шестигранник высев-

ного вала, сначала вставьте пру-

жину, после шестигранник вставьте

в гайку. Осторожно!Гайка должна

быть слегка затянута. Если гайку

сильно затянуть, может привести к

поломке машины Данная неис-

правность не включена в гарантий-

Рис. 2: Сторона двигателя че-

ный список.

тырехгранник, гайка,счетное

колесо, пружина!



Прикрутите защитное ограждение.



Поставьте зубчатое колесо и вбейте шплинт. Установите защиту

для ворошителя на прежнее место.



Через некоторое время проконтролируйте все крепления.

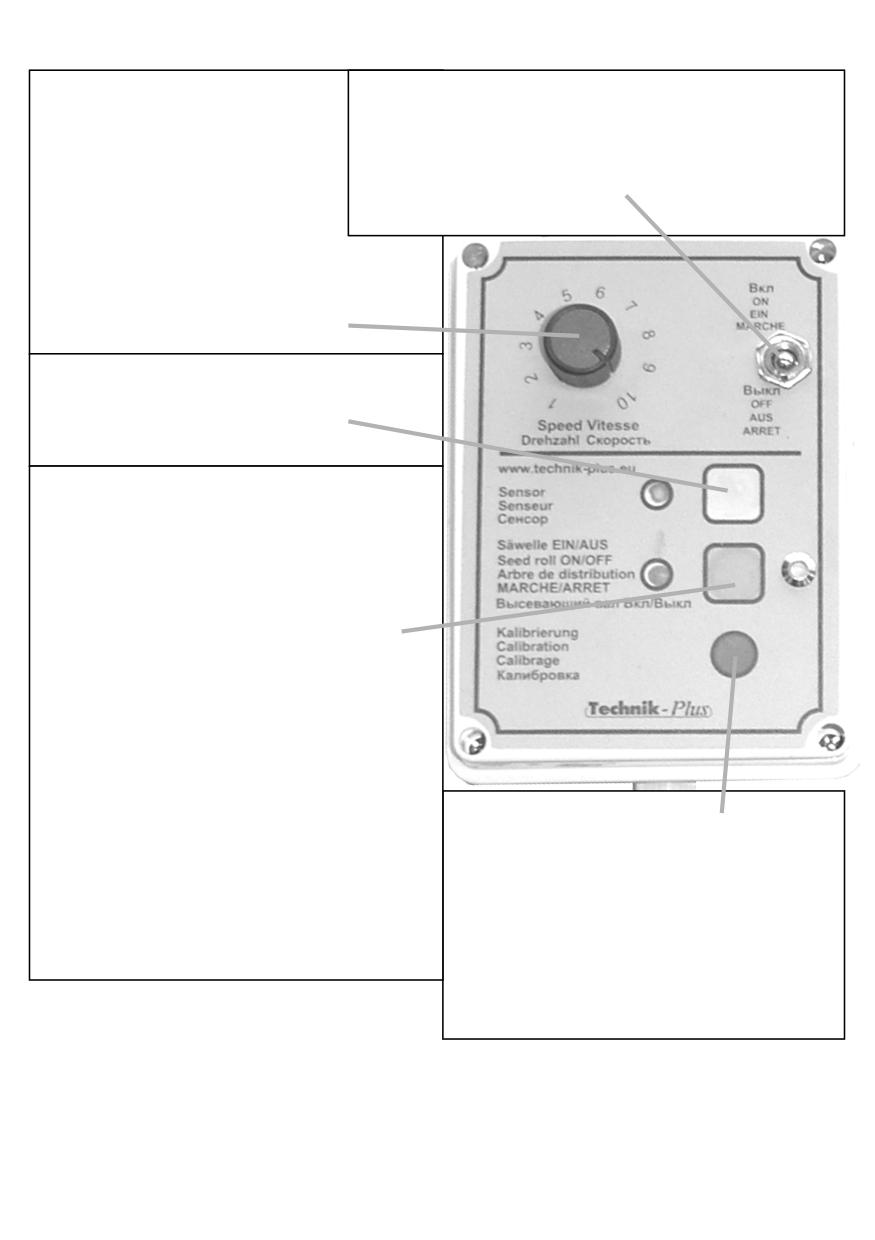

Эксплуатация и подключение профессионал. пульта (новый)!

Регулятор числа обо-

Перекидной выключатель: включает

и отключает пульт управления .При ре-

ротов: При помощи

монтных работах, отключите поступле-

данного переключателя,

ние тока к пульту управления.!

вы можете регулиро-

вать норму высева. Пе-

реключатель бесступенчато ме-

няет скорость высевного вала.

Эта клавиша активирует дат-

чик высева. Если свет горит

датчик

Данная клавиша служит для

включения или отключения вы-

севного вала и турбины. При

нажатии на клавишу сначала

включается турбина, а несколь-

ко секунд спустя активируется

высевной вал. Используйте дан-

ную клавишу также для отклю-

чения высевного вала и турби-

ны. В данном случае сначала

Функция калибровки:

отключится высевной вал, а че-

Эта кнопка Вкл./Выкл. только

рез несколько секунд турбина.

высевной вал. Применяйте

Таким образом не будет проис-

данную клавишу только при

ходить забивание семяпрово-

дов.

пробной установки нормы вы-

сева! В противном случае про-

изойдет забивание шлангов!

Пульт управления должен быть установлен в кабине трактора. Ис-

пользуйте липучку для крепления пульта управления в кабине. Для

равномерного поступления тока, кабель должен быть подключен

напрямую к батарее трактора. (15A предохранитель к плюсу.)

При реализации сеялки с сдвоенной турбиной в комплекте постав-

ляется розетка, для установки на трактор. Монтируйте розетку по-

следующим образом:

№54 подключите к минусу.

58L

№. 58 L к плюсу

используйте попе-

речный разрез 4 мм.²

К плюсу - установите предохранитель 30

A .

58R

Nr. 31

на минус

Nr. 58 R

на плюс

используйте поперечный

разрез 2,5 мм²

К плюсу - предохранитель 15 A.

Подключение должно быть произведено в надлежавшем порядке!

(Не должно быть небрежно обрезанных или оголенных проводов!!!)

Если произойдет соприкосновение проводов с

58L

другими полюсами может возникнуть

замыкание, что приведет к повреждениям или

выхода из строя электроники.

Подключение к батарее сторона пульта

58R

управления (штепсель):

№. 54: коричневый кабель (- от реле )

№. 58L: коричневый кабель (+ от реле)

№. 31: кабель №. 1

(- от пульта )

№. 58R: кабель №. 2

(+ от пульта )

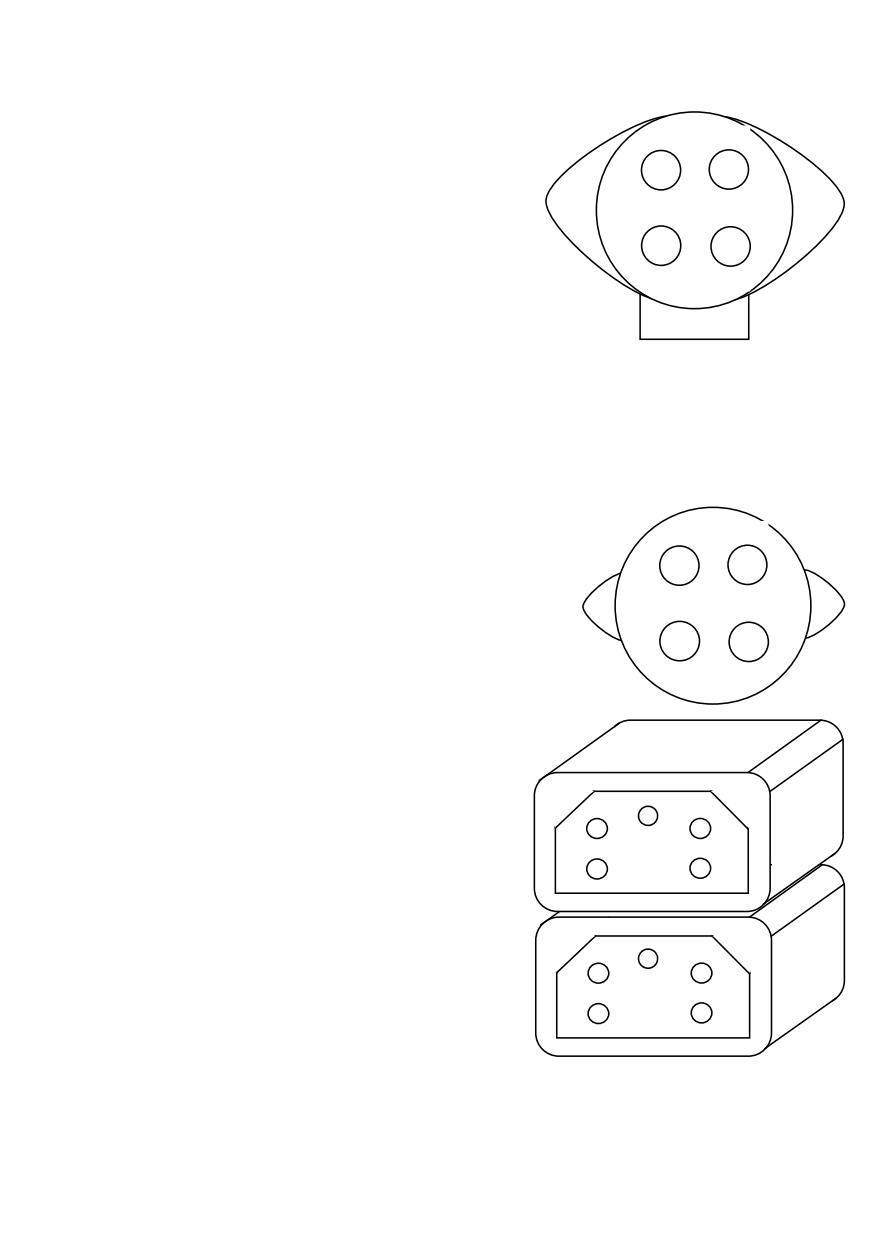

Розетка и штепсель

(Соединение сеялка - пульт управления)

NR. HDCHA4FS

№. 1: - сигнал датчика.

Nr. 2: + мотор высевного вала.

Nr. 3: - мотор высевного вала.

Nr. 4: + турбина

Nr. 5: - турбина.

NR. HDCHA4MS

При помощи частоты оборотов регулируется

норма высева (10-70обор/мин.).Чем выше частота оборотов, тем

выше норма высева. Частота оборотов регулируется при помощи

переключателя на пульте управления. Переключатель со шкалой от

1-10.-

это самая высокая частота оборотов, а 1- самая низкая.

МЫ предлагаем для разных операций, индивидуальные высевные

валы. Для посева трав или для объемного посева. Мы советуем

вам использовать имеющий в комплекте высевной вал для посева

трав. Для посева: горчицы, масляной редьки, клевера, фацелии-

вы можете использовать стандартный высевной вал, для низкой

нормы высева (например: амарант).-высевной вал для малого ко-

личества высева ( ширина катушки 5мм, 10мм или 15).

Для точной нормы высева необходимо провести установку нормы

высева.

Установка на норму высева:

Перед началом работы мы советуем вам провести калибрование.

Обязательно делайте записи на будущие ( с какой скоростью вы

производили посев,ширину захвата, и т.д.)

Не включайте вентилятор, откройте клапан высевной коробки сеял-

ки.(откройте два стяжных замка.) Оставьте клапан высевной короб-

ки открытым и поставьте под низ приёмный сосуд (ведро или ме-

шок, после взвесьте содержимое ведра ). Наполните бункер высев-

ным материалом и закройте герметическую крышку бункера. Те-

перь вы можете включить высевной вал. Установите

переключатель нормы высева на нужную величину

= норма

шкалы от 1-10. Оставьте высевной материал несколь-

высева в

ко минут сыпаться в мешок, затем взвесьте содержи-

кг/мин.

мое мешка.

Поставьте клапан высевной коробки в прежнее поло-

жение. Затем произведите вычисление нормы высева по следую-

щей форме: сколько кг/га( kg/ha) норму высева в минуту.

Ширана захвата x скорость трактора x желаемая норма высева /га

600

Например:

= 1,4 кг/мин

6м x 7км/ч x 20кг/га

600

6 x 7 = 4,2 га/ч x 20 кг/га = 84 кг- норма высева в час.

Результат: в минуту 1,4 кг. высевного материала.

. При установки нормы высева, мотор высевного вала должен рабо-

тать. Крышка бункера должна быть закрыта. После окончания уста-

новки сеялки на норму высева, закройте клапан высевной коробки

при помощи двух стяжных замков. Перед началом посева включите

вентилятор, и 10 секунд позже высевной вал, во избежание заби-

вания семяпроводов. Немного позже проконтролируйте высев и за-

сеянную площадь.

После окончания работы: всегда сначала выключите высевной вал,

а 20 секунд после вентилятор, для опустошения семяпроводов от

высевного материала.

Точность высева зависит от следующих факторов:

Последовательность перемещения высевного материала в бунке-

ре. Вибрация во время работы, равномерное электроснабжение, и

т.д.

Совет:

Чтобы достичь точности в норме высева, при посеве тяжело высе-

вающего материала было бы рациональнее мешать его с легко вы-

севающими семенами.

Работа в поле :

Перед началом работы:

Перед началом работы следуя инструкции проведите установку на

норму высева. На будущие записывайте данные установок и ско-

рость движения трактора.

После того как вы провели установку нормы высева. Придерживай-

тесь константной скорости трактора. Проехав короткий путь оста-

новитесь.

Проверьте:

Высевной материал или гранулят должен равномерно

распределятся по семяпроводам.

Соразмерность высевного материала на почве.

Посмотрите, совпадает ли засеянная площадь с остатком вы-

севного материала в бункере.

Повторяйте.

Время от времени в течении всей работы контролируйте все

вышеперечисленные операции.

Пожалуйста:

Производите уборку машины после рабочего дня при помощи

щетки, а не рук, во избежание травм. Не мойте сеялку водой.

При уборке или технических работах с машиной используйте

специальную одежду!

Внимание:

Мотор высевной катушки настолько мощный, что может закру-

тить: волосы, руки, одежду. Мотор настолько мощный, ято ма-

шина не отключится. Будьте очень внимательны!

Примите во внимание:

При эксплуатации машины, оставьте вентилятор все время

включенным, отключайте только высевной вал, чтобы избежать

забивания семяпроводов высевным материалом.

Уход и уборка машины:

Все указания по применению пневматической сеялки с гидравличе-

ским приводом, вы найдете в инструкции ТП-Турбо Джет супер с

гидравлическим приводом.



Перед каждым техническим обслуживанием, опустите основ-

ной агрегат вниз. Отключите поступление тока к машине; выта-

щите из трактора ключ зажигания; разъедините механические

соединения.



Используйте оригинальные запасные части Мы не несем га-

рантийной ответственности, если повреждение машины про-

изойдет из-за использования не подлинных запасных частей.



Производите чистку вентилятора при помощи сжатого воздуха.

так как при осаждении грязи на турбинном колесе может при-

вести к дисбалансу колеса, вследствие этого может произойти

поломка машины.



Через каждых 40 рабочих часов контролируйте: все крепления

на машине, кабель и все электрические соединения; коррозию

особенно высевные тарелки и места крепления. Проверьте,

чтобы провода были аккуратно изолированы

 Не производите уборку машины с водой под давлением, особен-

но места с электрическими соединениями.

 Поврежденный кабель непременно подлежит замене.

//////////////////////////////////////////
