Сеялка зерновая СЗ «ВИКТОРИЯ» (СЗ-960х15, СЗ-960х17,2, СЗ-1200х15, СЗ-1200х17,2, СЗ-1370х17,2). Руководство
Сеялка зерновая СЗ «ВИКТОРИЯ»
(СЗ-960х15, СЗ-960х17,2, СЗ-1200х15, СЗ-1200х17,2,
СЗ-1370х17,2)
Руководство по эксплуатации СЗ-1370.00.00.000 РЭ
СОДЕРЖАНИЕ
1. Общие сведения……………………………………………………………………………………………….3
2. Техническая характеристика…………………………………………………………………………….4
3. Устройство и работа изделия…………………………………………………………………………10
4. Требования безопасности………………………………………………………………………………55
5. Подготовка сеялки к работе, обкатка…………………………………………………………….61
6. Правила эксплуатации и регулировки……………………………………………………………63
7. Техническое обслуживание……………………………………………………………………………63
8. Транспортирование…………………………………………………………………………………………67
9. Хранение………………………………………………………………………………………………………...68
10. Комплектность………………………………………………………………………………………………71
11. Гарантии изготовителя………………………………………………………………………………… 71
Приложения:
Гарантийный талон………………………………………………………………………………………73
Акт приема-передачи………………………………………………………………………………….74
Паспорт………………………………………………………………………………………………………….75
2
1.Общие сведения
Руководство по эксплуатации предназначено для изучения устройства и принципа
работы сеялок зерновых СЗ «Виктория» (инд. СЗ-1370.00.00.000).
Руководство по эксплуатации является документом, удостоверяющим основные
параметры, технические характеристики, сведения по техническому обслуживанию,
правильной эксплуатации, ремонту и поддержанию сеялок зерновых СЗ «Виктория» в
работоспособном состоянии.
Завод-изготовитель имеет право на внесение в агрегат конструктивных изменений,
которые могут быть не отражены в настоящем руководстве по эксплуатации.
Самовольное изменение
конструкции сеялок
потребителем ЗАПРЕЩАЕТСЯ.
Сеялки зерновые СЗ «Виктория» (далее по тексту - сеялки) предназначены для высева
зерновых и бобовых культур по предварительно обработанным фонам в соответствии с
СТО АИСТ 10.5.6-2003 и ГОСТ 26711.
Сеялки предназначены для применения во всех агроклиматических зонах, на всех типах
почв, кроме каменистых. Качество обработки обеспечивается на почвах с твердостью
0,05-0,15 МПа (0,5-1,5кгс/см2), влажностью 15-25%, длиной растительных остатков не
более 50 мм.
Сеялки (в зависимости от ширины захвата) агрегатируются с тракторами тягового класса
4-5, с давлением в гидросистеме 22,5 МПа.
Система пневматического высева, которой комплектуется сеялка, должна стабильно
выполнять агротехнические требования, предъявляемые к данному типу сеялок.
Сеялка и ее комплектующие изготавливаются в общеклиматическом исполнении по
категории размещения 1 по ГОСТ 15150.
3
2.Техническая характеристика.
Сеялки СЗ, а также запасные части к ней должны соответствовать: требованиям
технических условий ТУ 4733-018- 50661959-2014, ГОСТ12.2.111, комплекту
конструкторской документации - утвержденному в установленном порядке.
2.1. Основные параметры и характеристики сеялки должны соответствовать
приведенным в таблице 1.
табл. 1
Наименование параметра
СЗ-
СЗ-
СЗ-
СЗ-
СЗ-
960х15
960х17,2
1200х15
1200х17,2
1370х17,2
1
2
3
4
5
6
2.1.1. Производительность за один
9,6
9,6
12
12
13,7
час основного времени (расчетная
при скорости 12 км/ч), га, не менее
2.1.2. Производительность за один
7,6
7,6
9,6
9,6
11
час эксплуатационного времени,
га/ч, не менее
2.1.3. Рабочая скорость, км/ч
До 12
До 12
До 12
До 12
До 12
2.1.4. Максимальная транспортная
20
20
20
20
20
скорость, км/ч
2.1.5. Рабочая ширина захвата, м
9,45±
9,46±
11,85±0,2
12,2±0,2
13,6±0,25
0,15
0,15
2.1.6. Ширина междурядий, см
15±1,0
17,2±1,0
15±1,0
17,2±1,0
17,2±1,0
2.1.7. Количество дисковых
66
54
78
72
78
сошников, шт. *
2.1.8. Количество дисковых
32
26
38
35
38
сошников СЗ-1370.01.00.000, шт.
4
1
2
3
4
5
6
2.1.9. Количество дисковых
34
28
40
37
40
сошников СЗ-1370.02.00.000, шт.
2.1.10. Число дисков в сошнике, шт.
2
2
2
2
2
2.1.11. Шаг регулировки глубины
6,5±2
6,5±2
6,5±2
6,5±2
6,5±2
заделки семян, мм
2.1.12. Глубина заделки семян, см
4-10
4-10
4-10
4-10
4-10
2.1.13. Глубина заделки удобрений,
Допускается заделка вместе с семенами
см
2.1.14. Норма высева семян, кг/га
Зерновые
10-350
10-350
10-350
10-350
10-350
Зернобобовые
35-400
35-400
35-400
35-400
35-400
2.1.15. Неустойчивость общего
высева, %, не более
Зерновые
2,8
2,8
2,8
2,8
2,8
Зернобобовые
4
4
4
4
4
2.1.16. Неравномерность высева
семян отдельными сошниками, %,
не более
8
8
8
8
8
Зерновые
5
5
5
5
5
Зернобобовые
5
1
2
3
4
5
6
2.1.17. Число семян, заделанных на
заданную глубину ±1 см, %, не
80
80
80
80
80
менее
2.1.18. Число семян, не заделанных
Не допускается
в почву, %
2.1.19. Неравномерность высева
±10
±10
±10
±10
±10
удобрений между отдельными
рядками, %, не более
2.1.20. Неустойчивость общего
±10
±10
±10
±10
±10
высева удобрений, %, не более
2.1.21. Дробление семян, %, не
более
0,5
0,5
0,5
0,5
0,5
Зерновые
Зернобобовые
1,0
1,0
1,0
1,0
1,0
2.1.22. Число персонала по
профессиям, необходимого для
1 тракторист
обслуживания работы сеялки, чел.
2.1.23. Габаритные размеры сеялки
в рабочем положении, м:
- длина без семенного бункера
7,5± 0,3
7,5± 0,3
7,5±0,3
7,5±0,3
7,5±0,3
- длина с семенным бункером
12,5±
12,5± 0,5
12,5±0,5
12,5±0,5
12,5±0,5
0,5
- ширина
10± 0,2
10±0,2
12,5±0,2
12,5±0,2
14±0,2
- высота
3,8±0,3
3,8±0,3
3,8±0,3
3,8±0,3
3,8±0,3
6
1
2
3
4
5
6
2.1.24. Габаритные размеры сеялки
в транспортном положении, м:
- длина без семенного бункера
7,5±0,3
7,5±0,3
7,5±0,3
7,5±0,3
7,5±0,3
- длина с семенным бункером
12,5±0,5
12,5±0,5
12,5±0,5
12,5±0,5
12,5±0,5
- ширина
4,9±0,2
4,9±0,2
6,2±0,3
6,2±0,3
6,8±0,3
- высота
3,8±0,3
3,8±0,3
3,8±0,3
3,8±0,3
3,8±0,3
- дорожный просвет, мм
300
300
300
300
300
2.1.25. Масса, кг
- масса сеялки без семенного
5500±
5200±
6700±
6500±
7000±
бункера
500
400
500
500
500
- масса сеялки с семенным
9500±
9200±
10700±
10500±
11000±
бункером (без семян и удобрений)
1000
1000
1000
1000
1000
*1- масса семенного бункера (без
4000±
4000±
4000± 500
4000± 500
4000± 500
семян и удобрений)
500
500
2.1.26*1. Объем заправки семян, м3,
3,6
3,6
3,6
3,6
3,6
не менее
2.1.27.*1 Объем заправки
удобрений, м3, не менее
2,4
2,4
2,4
2,4
2,4
2.1.28. Коэффициент готовности с
учетом организационного времени,
0,98
0,98
0,98
0,98
0,98
не менее
2.1.29. Требования надежности:
- срок службы, лет
7
7
7
7
7
- наработка на отказ (без учета
100
100
100
100
100
замены рабочих органов при
нормативной их наработке), ч, не
менее
7
1
2
3
4
5
6
- среднесменное оперативное
0,5
0,5
0,5
0,5
0,5
время технического обслуживания,
ч, не более
- гарантийный срок службы, лет
1
1
1
1
1
*Допускается установка других сошников с аналогичными характеристиками.
*1 Сеялки могут комплектоваться бункерами разных изготовителей с аналогичными
характеристиками, по согласованию с заказчиком сеялки могут комплектоваться
бункерами с другими параметрами.
8

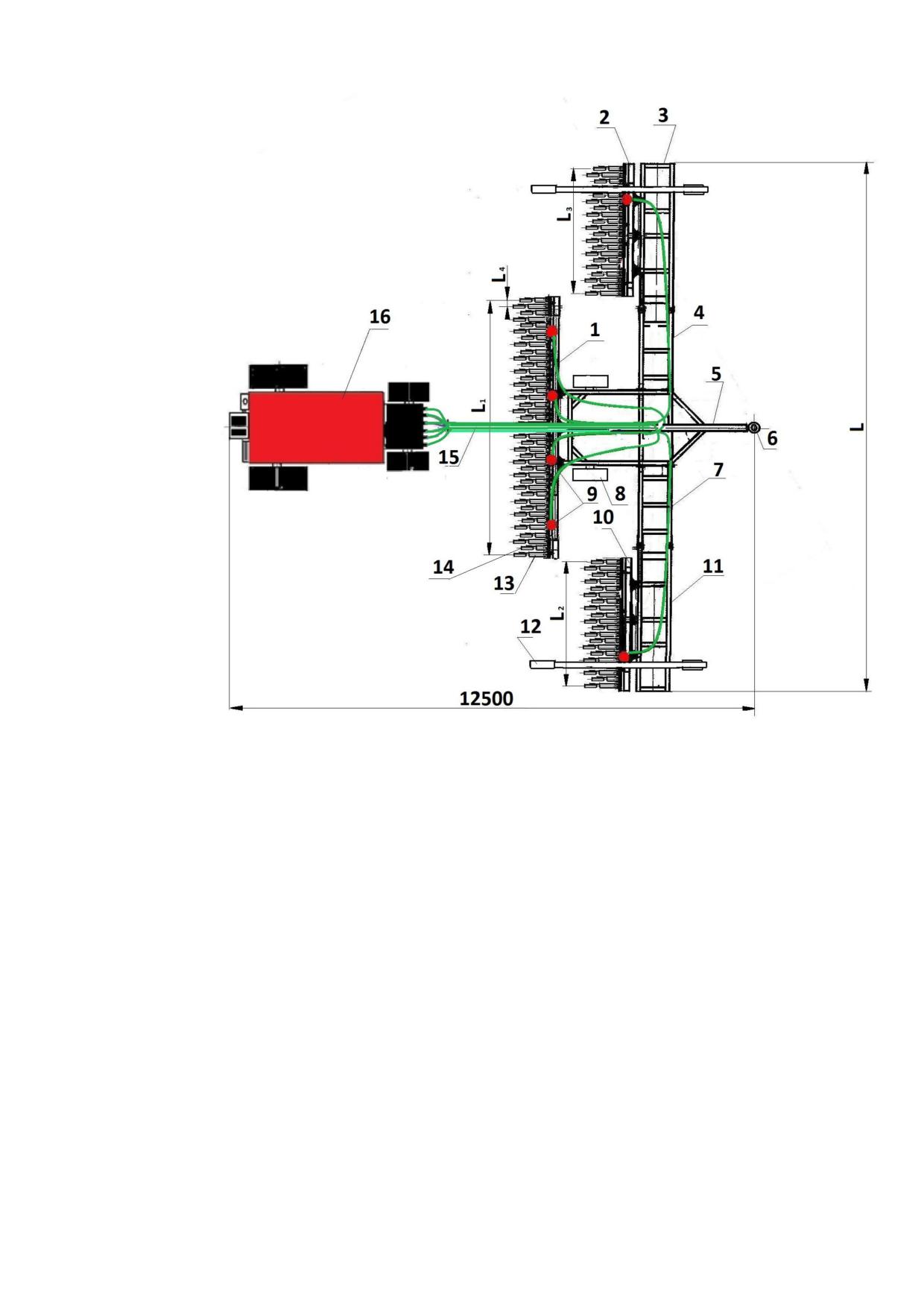

1-брус средний, 2-брус левый, 3-рама левая, 4-уширитель левый, 5-рама средняя, 6-
серьга-понизитель, 7-уширитель правый, 8-транспортное колесо, 9-башни распределения
(6 шт.), 10-брус правый, 11-рама правая, 12-опорные колеса, 13-дисковый сошник КПК-
850МБ.11.02.00.000, 14-дисковый сошник КПК-850МБ.11.02.00.000-01, 15- воздуховоды
Ф63 мм, 16-бункер.
Рис.1 Компановка сеялок СЗ «Виктория»
Основные размеры сеялок серии СЗ приведены в табл.2
9
табл. 2
Размер,мм
СЗ-960х15
СЗ-960х17,2
СЗ-1200х15
СЗ-1200х17,2
СЗ-1370х17,2
(Рис.1)
L
9702
9702
12454
12454
13830
L1
4650
4644
5850
6020
6708
L2
2250
2236
2850
2924
3268
L3
2250
2236
2850
2924
3268
L4
150
172
150
172
172
3.Устройство и работа изделия.
3.1. Сеялка зерновая СЗ (рис.1) - прицепная содержит: раму среднюю поз. 5 к
которой через уширители поз. 4,7 шарнирно закреплены рама левая поз. 3, рама правая
поз. 11 и средний брус поз. 1. На средней раме закреплены транспортные колеса поз. 8 и
серьга-понизитель поз. 6, с помощью, которой сеялка соединяется с трактором, через
заднее прицепное устройство средней рамы идет присоединение бункера поз. 16.
Воздуховоды поз. 15 соединяет дозаторы бункера с башнями распределения поз. 9,
которые разделяют воздушный поток с семенами и удобрениями на дисковые сошники,
которые вносят семена и удобрения в почву. В зависимости от количества дисковых
сошников поз. 15 на сеялках установлены различные башни распределения:
- на СЗ-960х15 - башни распределения, делящие на 11 воздушных потоков;
- на СЗ-960х17,2 - башни распределения, делящие на 9 воздушных потоков;
- на СЗ-1200х15 - башни распределения, делящие на 13 воздушных потоков;
- на СЗ-1200х17,2 - башни распределения, делящие на 12 воздушных потоков;
- на СЗ-1370х17,2 - башни распределения, делящие на 13 воздушных потоков.
На левой и правой рамах установлены опорные колеса поз.
12, которые
поддерживают рамы в рабочем положении и обеспечивают равномерную нагрузку на все
дисковые сошники.
Бункер служит для дозированной подачи воздушным потоком семенного
материала и удобрений в распределительную систему сеялки и контроля за этим
процессом.
10
Электрооборудование сеялок СЗ управляет процессами дозирования, подачи
семенного материала и удобрений к дисковым сошникам, контролем за стабильностью
этих процессов, наличия семенного материала и удобрений в бункере, работой
гидромотора или автономного двигателя и вентилятора.

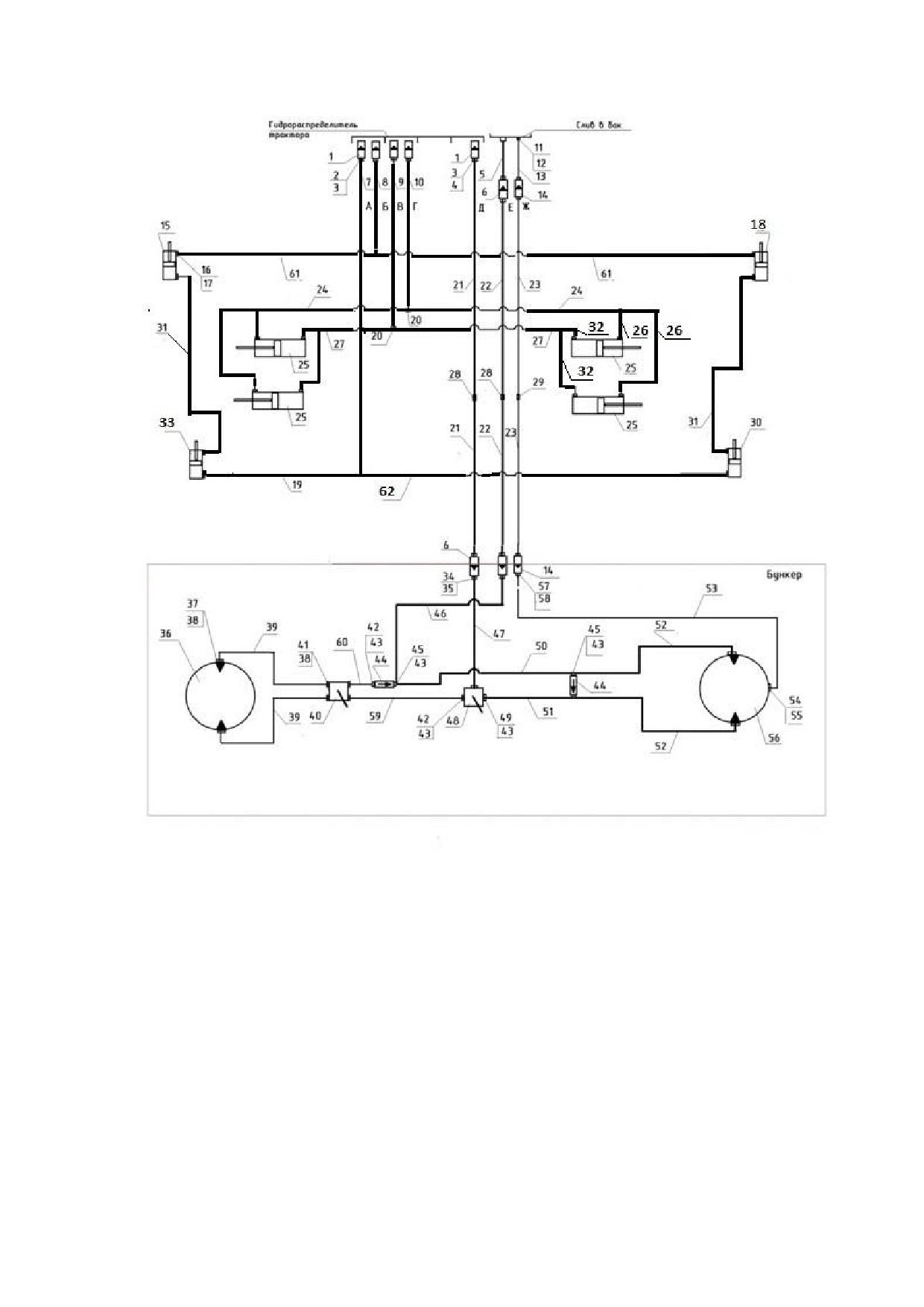

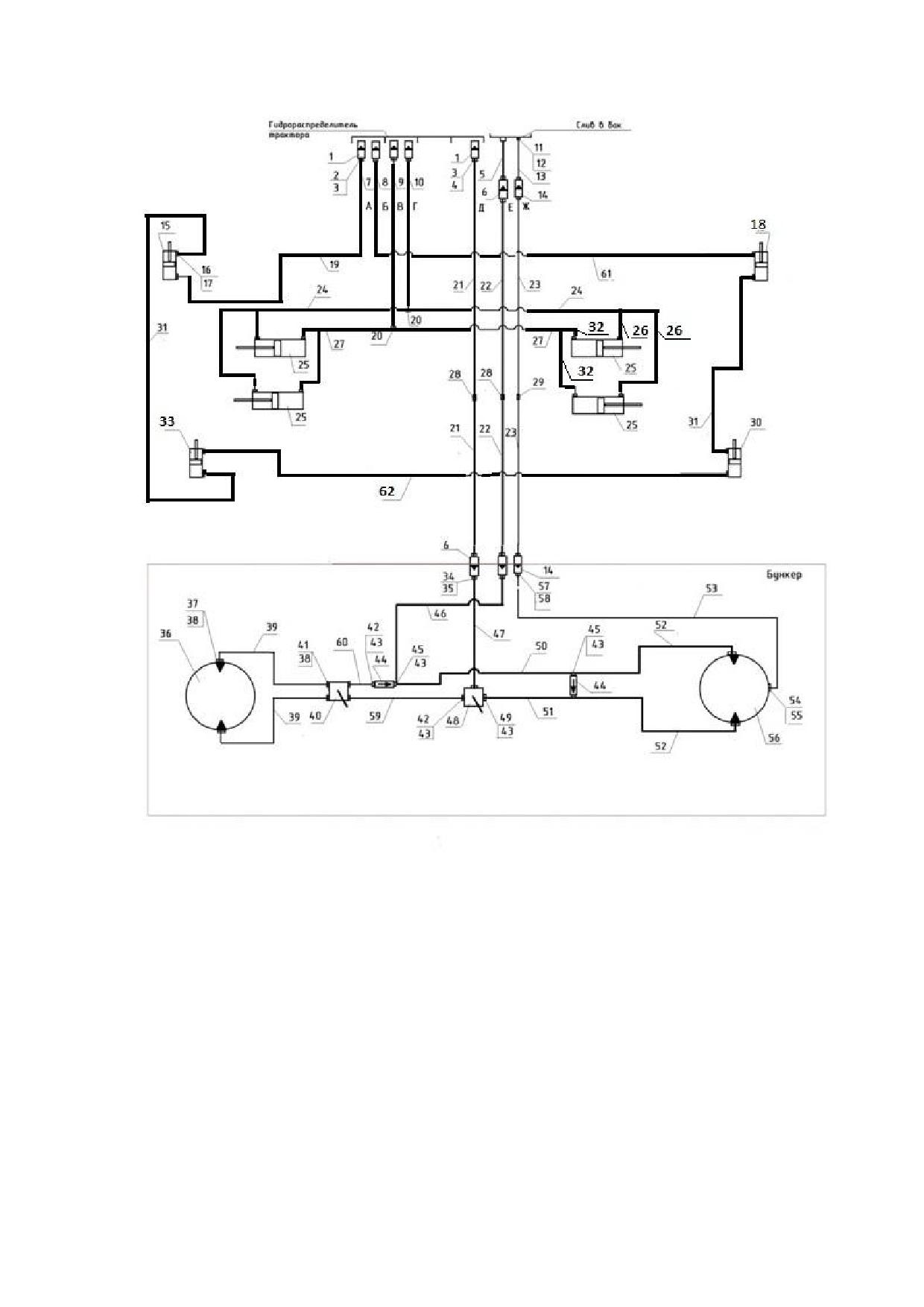

Гидрооборудование переводит в транспортное или рабочее положение левую и
правую рамы сеялки, переводит в транспортное или рабочее положение брусья с
дисковыми сошниками, приводит в работу гидромоторы шнека и вентилятора.
Дисковый сошник заделывает семенной материал и удобрения в почву на
заданную глубину и прикатывает высеянную строчку.
3.2. Бункер служит для дозированной подачи воздушным потоком семенного
материала и удобрений в распределительную систему сеялки и контроля за этим
процессом. Сеялки зерновые серии СЗ комплектуются многоканальными двухосными
бункерами собственного производства, с приводом вентилятора пневматической системы
от гидромотора, со шнеком загрузки семенного материала и удобрений. По
дополнительной заявке бункера комплектуются автономным двигателем привода
вентилятора. Бункер состоит из герметичной емкости с двумя отсеками: передний отсек
имеет емкость 40% - для удобрений или семенного материала и второй отсек, емкостью
60% - для семенного материала.
Бункера выпускаются емкостью 6, 8, 10 м3.
3.3. Регулировка нормы высева семенного материала и удобрений.
Определение теоретической нормы высева одним дозатором, исходя из
стандартной плотности семян и удобрений приведены в таблицах 5 - 19 в зависимости от
ширины сеялки и выбранного бункера.
Стандартные нормы плотности семян различных культур и удобрений:
- пшеница----------------------------------------0,772 кг/дм3;
- овес ----------------------------------------------0,412 кг/дм3;
- ячмень ------------------------------------------0,617 кг/дм3;
- соя -------------------------------------------------0,772 кг/дм3;
- лен ------------------------------------------------0,720 кг/дм3;
- рапс -----------------------------------------------0,772 кг/дм3;
- удобрений --------------------------------------0,965 кг/дм3.
В случае, если реальная плотность семян или удобрений отличается от
стандартной, необходимо ввести поправочный коэффициент к табличным значениям
нормы высева.
11
Поправочный коэффициент рассчитывается по формуле:
К= mт:mф
- mт - теоретическая плотность семян или удобрений, приведенная выше;
- mф-фактическая плотность семян или удобрений, используемых при посеве.
Формула расчета фактической нормы высева семян и удобрений:
Nф = KхNт
- Nт - теоретическая норма высева семян и удобрений приведенная в табл.4 - 13;
- Nф- фактическая норма высева семян и удобрений.
Определенная норма высева Nф должна быть обязательно проверена путем
калибровки дозаторов бункеров. При высеве из обоих отсеков бункера семян указатели
каждого отсека устанавливаются отдельно в соответствии с их объемами (40% от общего
объема - передний и 60% - задний).
3.4. Сеялки зерновые серии СЗ комплектуются многоканальными бункерами
собственного производства в двухосном исполнении с суммарной емкостью 6 м3, 8 м3, 10
м3, со шнеком загрузки или без него:
- ПБ-6-2 - двухосный бункер, емкостью 6 м3 - заднее колесо Ф1400 мм;
- ПБ-8-2 - двухосный бункер, емкостью 8 м3 - заднее колесо Ф1400 мм;
- ПБ-10-2 - двухосный бункер, емкостью 10 м3 - заднее колесо Ф1621 мм.
Рис. 2 Пневматический бункер ПБ-6-2.
12
Рис. 3 Вентилятор с гидромотором.
Рис. 4 Вариатор регулировки нормы высева.
13
Рис. 5 Электромагнитная муфта привода дозаторов.
Рис. 6 Редуктор привода дозаторов.
14

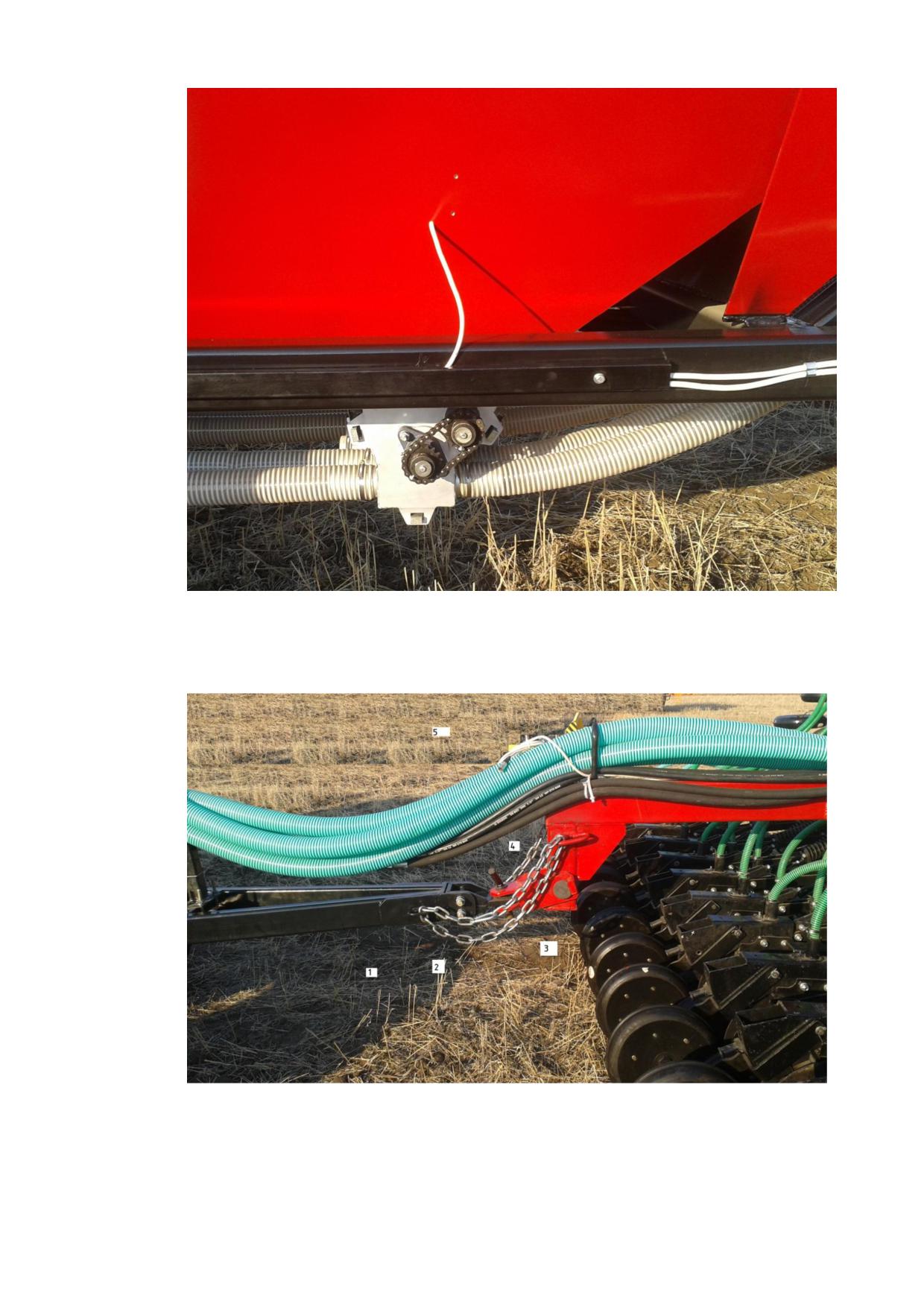

Рис. 7 Дозатор семян и удобрений.
1-прицеп бункера ПБ-6-2,
2-страховочная цепь,
3-прицеп культиватора КПК-
850МБ.20.00.000, 4-палец, 5-семяпровод Ф63 мм.
Рис.8 Сцепка сеялки с бункером.
15
3.5. Привод дозаторов семян и удобрений осуществляется от заднего левого
колеса Ф1400 мм (бункера, ПБ-6-2, ПБ-8-2) и заднего левого колеса Ф1621 мм бункера
ПБ-10-2, через цепную передачу, электромагнитную муфту, цепную передачу, редуктор,
вариаторы. Каждый дозатор регулируется на норму высева независимо друг от друга,
аналогичная конструкция обоих дозаторов позволяет легко их настроить на необходимые
нормы высева в зависимости от ширины агрегата. Определение теоретической нормы
высева одним дозатором, исходя из стандартной плотности семян и удобрений
приведены в таблицах 4, 5, 6, 7, 8, в зависимости от ширины сеялки и диаметра заднего
колеса бункера Ф1400 мм, в таблицах 9, 10, 11, 12, 13, в зависимости от ширины сеялки и
диаметра заднего колеса бункера Ф1621 мм.
3.6. В стандартной комплектации в цепной передачи между валом электромуфты и
редуктором установлены звездочки с десятью зубьями, нормы высева для которых
приведены в таблицах 4 - 13. Для дополнительного увеличения или уменьшения нормы
высева в ЗИП прилагается звездочка с 18 зубьями и цепь. При установке данной
звездочки на вал электромуфты норма высева увеличивается на коэффициент 1,8, на
который надо умножить табличные значения, а при установке ее на вал редуктора, норма
высева уменьшается на коэффициент 0,55, на который надо умножить табличные
значения.
3.7. Калибровка дозирующего механизма производится следующим образом.
3.7.1. При неработающем посевном агрегате (вентилятор выключен) открыть
нижний люк дозатора рис. 7. Подвесить пустые специальные сумки под дозатор,
провернуть рукоятку на передней стенке вариатора рис. 4 соответствующее количество
раз согласно табл. 3.
табл.3
Наименование посевного
Число оборотов рукоятки вариатора бункера серии ПБ,
комплекса
соответствующее 1 га засеянной площади, при цепной
передачи вал муфты - редуктор 1:1, обе звездочки по 10
зубьев.
Заднее колесо Ф1400 мм
Заднее колесо Ф1621 мм
СЗ-960х15
483
417
СЗ-960х17,2
514
442
СЗ-1200х15
408
353
СЗ-1200х17,2
386
333
СЗ-1370х17,2
357
308
16
Это будет соответствовать одному засеянному гектару. Затем взвесить
высыпавшееся из дозатора зерно или удобрение.
При установке звездочки с 18 зубьями на вал муфты (повышающая передача),
табличные значения оборотов рукоятки (табл. 3), нужно умножить на коэффициент 1,8, а
при установке звездочки с 18 зубьями на вал редуктора (понижающая передача),
табличные значения оборотов рукоятки (табл. 3), нужно умножить на коэффициент 0,55.
Для сокращения времени на операцию калибровки можно повернуть рукоятку
вдвое меньше раз и умножить вес зерна на 2 и т.д.
3.7.2. Калибровка позволяет внести необходимую поправку в установку указателей
дозирующих механизмов в случае некоторого расхождения реальной и стандартной
плотности семян и удобрений, а также учесть погрешности, вносимые конструкцией
данного агрегата. Для точной калибровки перед сбором семян для взвешивания
повернуть рукоятку несколько раз при открытом нижнем люке дозатора. Калибровку
необходимо производить при каждой смене вида семян и не реже двух-трех раз в сезон
при севе одной и той же культуры. Для установки необходимой нормы внесения
удобрений калибровка также обязательна.
3.8. Сеялки зерновые серии СЗ могут комплектоваться бункерами с аналогичными
характеристиками других изготовителей как с одноканальной, так и с многоканальной
системами дозирования.
17
СЗ-960х15 (1 га - 1010м) 230 оборотов колеса, 483 оборота рукоятки. Шестиканальный
бункер с диаметром заднего колеса 1400мм.
табл.4
№
Показатель флажка
Норма высева на га в кг
на шкале вариатора
п/п
Пшеница
Ячмень
Овес
Соя
Удобрения
1
2
5,94
4,75
3,2
5,3
7,4
2
5
24
19,2
12,7
21,5
30
3
10
27,5
22
14,5
25
34
4
15
43,2
34,5
23
39
54
5
20
56,5
45
30
51
71
6
25
73
58,5
39
65,6
91
7
30
86
69
45,5
77,4
107,5
8
35
96,5
77
51
87
120
9
40
118,5
95
63
106
148
10
45
120
96
64
107
150
11
50
131
105
70
118
163
12
55
146,5
117
78
132
183
13
60
155
124
82
140
194
14
65
179
143
95
161
224
15
70
187
150
99
168
234
16
75
203,5
163
108
183
254
17
80
228,5
183
121
205
285
18
85
246
197
130
221
307
19
90
261
209
138
235
326
20
93
272
217
144
245
340
21
96
284
227
150
256
355
22
100
290
232
153
261
365
18
СЗ-960х17,2 (1 га - 1077м) 245 оборотов колеса, 514 оборота рукоятки.
Шестиканальный бункер с диаметром заднего колеса 1400мм.
табл.5
№
Показатель флажка
Норма высева на га в кг
на шкале вариатора
п/п
Пшеница
Ячмень
Овес
Соя
Удобрения
1
2
6,33
5,06
3,4
5,65
7,9
2
5
25,6
20,5
12,7
23
32
3
10
29
23,5
15,5
26,7
36
4
15
46
36,7
24,5
41,5
57,5
5
20
60
48
32
54,5
76
6
25
78
62
42
70
97
7
30
92
74
48,5
83
115
8
35
103
82
54
93
128
9
40
126
101
67
113
158
10
45
128
102
68
114
160
11
50
140
112
75
126
174
12
55
156
125
83
141
195
13
60
165
132
87
149
207
14
65
191
152
101
172
239
15
70
200
160
106
179
250
16
75
217
174
115
195
271
17
80
244
195
129
218
304
18
85
262
210
139
236
327
19
90
278
223
147
250
347
20
93
290
231
154
261
362
21
96
303
242
160
273
378
22
100
308
247
163
278
388
19
СЗ-1200х15 (1 га - 854м) 194 оборотов колеса, 408 оборота рукоятки.
Шестиканальный бункер с диаметром заднего колеса 1400мм.
табл.6
№
Показатель флажка
Норма высева на га в кг
на шкале вариатора
п/п
Пшеница
Ячмень
Овес
Соя
Удобрения
1
2
5,02
4
2,7
4,5
6,3
2
5
20
16,2
10,7
18,2
25,3
3
10
23,2
18,6
12,2
21
28,7
4
15
36,5
29,2
19,5
33
45
5
20
48
38
25,4
43
60
6
25
62
49,5
33
55,5
77
7
30
73
58
38,5
65,5
91
8
35
81,5
65
43
73,5
101
9
40
100
80
53
90
125
10
45
101,5
81
54
90,5
127
11
50
111
89
59
100
138
12
55
124
99
66
112
155
13
60
131
105
69
118
164
14
65
151
121
80
136
189
15
70
158
127
84
142
198
16
75
172
138
91
155
215
17
80
193
155
102
173
241
18
85
208
166
110
187
260
19
90
220
177
117
198
275
20
93
230
183
122
207
287
21
96
240
192
127
216
300
22
100
245
196
129
221
308
20
СЗ-1200х17,2 (1 га - 807,5м) 184 оборотов колеса, 386 оборота рукоятки.
Шестиканальный бункер с диаметром заднего колеса 1400мм.
табл.7
№
Показатель флажка
Норма высева на га в кг
на шкале вариатора
п/п
Пшеница
Ячмень
Овес
Соя
Удобрения
1
2
4,8
3,8
2,6
4,3
6,0
2
5
19
15,4
10,2
17,3
24
3
10
22
17,7
11,6
20
27,3
4
15
34,5
27,7
18,5
31,5
43
5
20
45,5
36
24
41
57
6
25
59
47
31,5
53
73
7
30
69
55
36,5
62
86,5
8
35
77,5
62
41
70
106
9
40
95
76
50
85,5
118
10
45
97
77
52
86
121
11
50
105
85
56
95
131
12
55
118
94
63
106
147
13
60
125
100
65,5
112
156
14
65
144
115
76
129
180
15
70
150
121
80
135
188
16
75
163
131
87
147
204
17
80
183
147
97
164
229
18
85
198
158
105
178
247
19
90
209
168
111
188
261
20
93
218
174
116
197
273
21
96
228
182
121
205
285
22
100
233
186
123
210
293
21
СЗ-1370х17,2 (1 га - 745,4м) 170 оборотов колеса, 357 оборота рукоятки.
Шестиканальный бункер с диаметром заднего колеса 1400мм.
табл.8
№
Показатель флажка
Норма высева на га в кг
на шкале вариатора
п/п
Пшеница
Ячмень
Овес
Соя
Удобрения
1
2
4,4
3,5
2,3
3,9
5,5
2
5
17,7
14,2
9,4
15,9
22
3
10
20,3
16,2
10,7
18,5
25
4
15
32
25,5
17
29
40
5
20
42
33
22
38
52,5
6
25
54
43
29
48
67
7
30
64
51
34
57
79
8
35
71
59
38
64
89
9
40
87
70
46
78
109
10
45
89
71
47
79
111
11
50
97
77
52
87
120
12
55
108
86
58
98
135
13
60
115
92
61
103
143
14
65
132
106
70
119
165
15
70
138
110
73
124
173
16
75
150
120
80
135
187
17
80
169
135
89
151
210
18
85
182
145
96
163
226
19
90
192
154
102
173
240
20
93
201
160
106
181
251
21
96
210
168
111
189
262
22
100
214
171
113
193
269
22
СЗ-960х15 (1 га-1010м) 198,5 оборотов колеса, 417 оборота рукоятки.
Шестиканальный бункер с диаметром заднего колеса 1621мм.
табл.9
№
Показатель флажка
Норма высева на га в кг
на шкале вариатора
п/п
Пшеница
Ячмень
Овес
Соя
Удобрения
1
2
5,1
4,1
2,8
4,6
6,4
2
5
21
16,6
11
18,5
26
3
10
24
19
12,5
21,5
30
4
15
37,3
26
20
34
47
5
20
49
39
26
44
61
6
25
63
50,5
34
57
77
7
30
74
60
40
67
93
8
35
83
66,5
44
75
104
9
40
102
82
47
79,5
110
10
45
90
72
55
93
130
11
50
91
91
58
102
141
12
55
126,5
101
67,5
114
158
13
60
134
107
71
121
168
14
65
155
124
82
139
194
15
70
162
130
86
145
202
16
75
176
141
93
158
219
17
80
197
158
104
177
246
18
85
212
170
112
191
265
19
90
225
180
119
203
282
20
93
235
187
124
212
294
21
96
245
196
130
221
306
22
100
250
200
132
225
315
23
СЗ-960х17,2 (1 га - 1077м) 210,4 оборотов колеса, 442 оборота рукоятки.
Шестиканальный бункер с диаметром заднего колеса 1621мм.
табл.10
№
Показатель флажка
Норма высева на га в кг
на шкале вариатора
п/п
Пшеница
Ячмень
Овес
Соя
Удобрения
1
2
5,47
4,37
2,94
4,88
6,8
2
5
22
17,7
11
20
27,7
3
10
25
20
13,4
23
31
4
15
40
32
21
36
48
5
20
52
42
28
47
66
6
25
67
54
36
61
84
7
30
80
64
42
72
89
8
35
89
71
46
80
110
9
40
109
87
58
97,5
136
10
45
111
88
59
99
138
11
50
121
96
65
109
150
12
55
135
108
72
122
168
13
60
142
114
75
129
179
14
65
165
131
87
149
207
15
70
173
138
92
155
216
16
75
187
150
100
168
234
17
80
211
168
111
188
263
18
85
226
174
120
204
282
19
90
240
193
127
216
300
20
93
250
200
133
225
313
21
96
262
209
138
236
317
22
100
266
213
141
240
335
24
СЗ-1200х15 (1га - 854м) 168 оборотов колеса, 353 оборота рукоятки.
Шестиканальный бункер с диаметром заднего колеса 1621мм.
табл.11
№
Показатель флажка
Норма высева на га в кг
на шкале вариатора
п/п
Пшеница
Ячмень
Овес
Соя
Удобрения
1
2
4,33
3,5
2,33
3,9
5,44
2
5
17,3
14
9,3
15,7
21,8
3
10
20
16
10,5
18,1
24,8
4
15
31,5
24,5
17
28,5
39
5
20
42
33
22
37
52
6
25
54
43
28,5
47
67
7
30
63
50
33,5
56
79
8
35
70,5
56
37
63,5
87
9
40
87
69
45
77
108
10
45
88
70
47
78
110
11
50
96
77
51
87
119
12
55
107
85,5
57
97
134
13
60
113
91
60
102
142
14
65
130
104
69
117
159
15
70
136
110
73
123
171
16
75
149
119
77
134
186
17
80
167
134
88
149
208
18
85
180
143
95
162
225
19
90
190
153
101
166
238
20
93
199
158
103
174
248
21
96
207
166
110
187
252
22
100
212
169
112
191
266
25
СЗ-1200х17,2 (1га - 807,5м) 158,5 оборотов колеса, 333 оборота рукоятки.
Шестиканальный бункер с диаметром заднего колеса 1621мм.
табл.12
№
Показатель флажка
Норма высева на га в кг
на шкале вариатора
п/п
Пшеница
Ячмень
Овес
Соя
Удобрения
1
2
4,2
3,3
2,25
3,7
5,2
2
5
16,5
13,3
8,8
15
20,5
3
10
19
15,3
10
17,5
23,6
4
15
30
24
16
27
37
5
20
39
31
21
35
49
6
25
51
41
27
46
63
7
30
60
48
31,5
53
75
8
35
67
53
35
61
92
9
40
82
65
43
74
102
10
45
84
67
45
75
105
11
50
91
73
48
82
113
12
55
102
81
54
91
127
13
60
108
87
57
97
135
14
65
124
99
66
111
155
15
70
130
104
69
117
162
16
75
141
113
75
127
176
17
80
158
127
84
142
198
18
85
171
136
91
154
213
19
90
180
145
96
162
225
20
93
188
150
100
170
236
21
96
197
157
105
177
246
22
100
201
161
107
181
253
26
СЗ-1370х17,2 (1га - 745,4м) 146,7 оборотов колеса, 308 оборота рукоятки.
Шестиканальный бункер с диаметром заднего колеса 1621мм.
табл.13
№
Показатель флажка
Норма высева на га в кг
на шкале вариатора
п/п
Пшеница
Ячмень
Овес
Соя
Удобрения
1
2
3,8
3,0
2,0
3,4
4,75
2
5
15,3
12,3
8,1
13,7
19
3
10
17,5
14,0
9,2
16,0
21,5
4
15
27
22
15
25
35
5
20
36
28
19
33
45
6
25
46
37
25
41
58
7
30
55
44
29
49
68
8
35
61
51
33
55
77
9
40
75
61
40
67
94
10
45
77
62
41
68
96
11
50
84
66
50
75
104
12
55
93
74
52
84
116
13
60
99
80
55
103
123
14
65
114
91
60
103
143
15
70
119
95
63
107
149
16
75
130
104
69
117
162
17
80
146
117
77
130
181
18
85
157
125
83
141
195
19
90
166
133
88
150
207
20
93
174
138
91
156
217
21
96
181
145
96
163
226
22
100
185
148
98
167
232
27
Рис. 9 Сеялка СЗ-960х15 в рабочем положении.
Рис. 10 Сеялка СЗ-960х15 в транспортном положении.
28
3.9. Регулировка глубины заделки семян, усилия прикатывания посеянных рядков
индивидуальными катками.
3.9.1. Оставить на штоках гидроцилиндров поворота брусьев, набор клипс
толщиной 70 мм, выставить нижнюю кромку дисков сошников на уровне земли,
закручивая или выкручивая вилку поз.
8 (рис.
6), после окончания регулировки
зафиксируйте вилку гайкой поз. 31, отклонение от общей плоскости нижних кромок
дисков не более 10 мм.
3.9.2. Для регулировки глубины заделки семян и усилия прикатывания
индивидуальными катками на сеялке предусмотрены регулировки:
- положение брусьев с дисковыми сошниками относительно рам регулируется
тягами поз. 1, 2 и гайкой поз. 3;
- положение брусьев с дисковыми сошниками, которое регулируется гидроцилиндрами
подъема дисковых сошников с помощью установки или снятия клипс со штоков;
- дополнительную регулировку усилия врезания дисков сошника и усилия прикатывания
индивидуальным катком проводить пружиной КПК-850МБ.10.02.002 поз. 3 (рис. 9),
которую взводить гайкой М16-7Н.019 ГОСТ 5915-78 поз. 31, зависимость изменения
усилия врезания и прикатывания от сжатия пружины приведены в табл. 14 - 16,
максимальное усилие врезания при полностью сжатой пружине, при установке пружины
КПК-850МБ.11.02.003, Ф8 мм, более 75 кг;
- регулировку глубины заделки семян проводить фиксатором поз. 2 (рис. 11), при
перемещении фиксатора вниз, глубина уменьшается, вверх - увеличивается,
смещение на одно отверстие дает изменение глубины на 10 мм.
При настройке усилия прижатия пружина должна стабильно удерживать заданную
глубину заделки семян и необходимое уплотнение почвы, и настраиваться в
зависимости от плотности почвы. По следу трактора и транспортных и опорных колес
пружины могут быть настроены на большее усилие.
Усилие, действующее на диски сошника в зависимости от расстояния между чашками
пружины L (рис. 9), определяющее ее сжатие, которое измеряется при заглубленном
сошнике, или при установке предварительного сжатия, приведено в табл. 14 - 16.
29

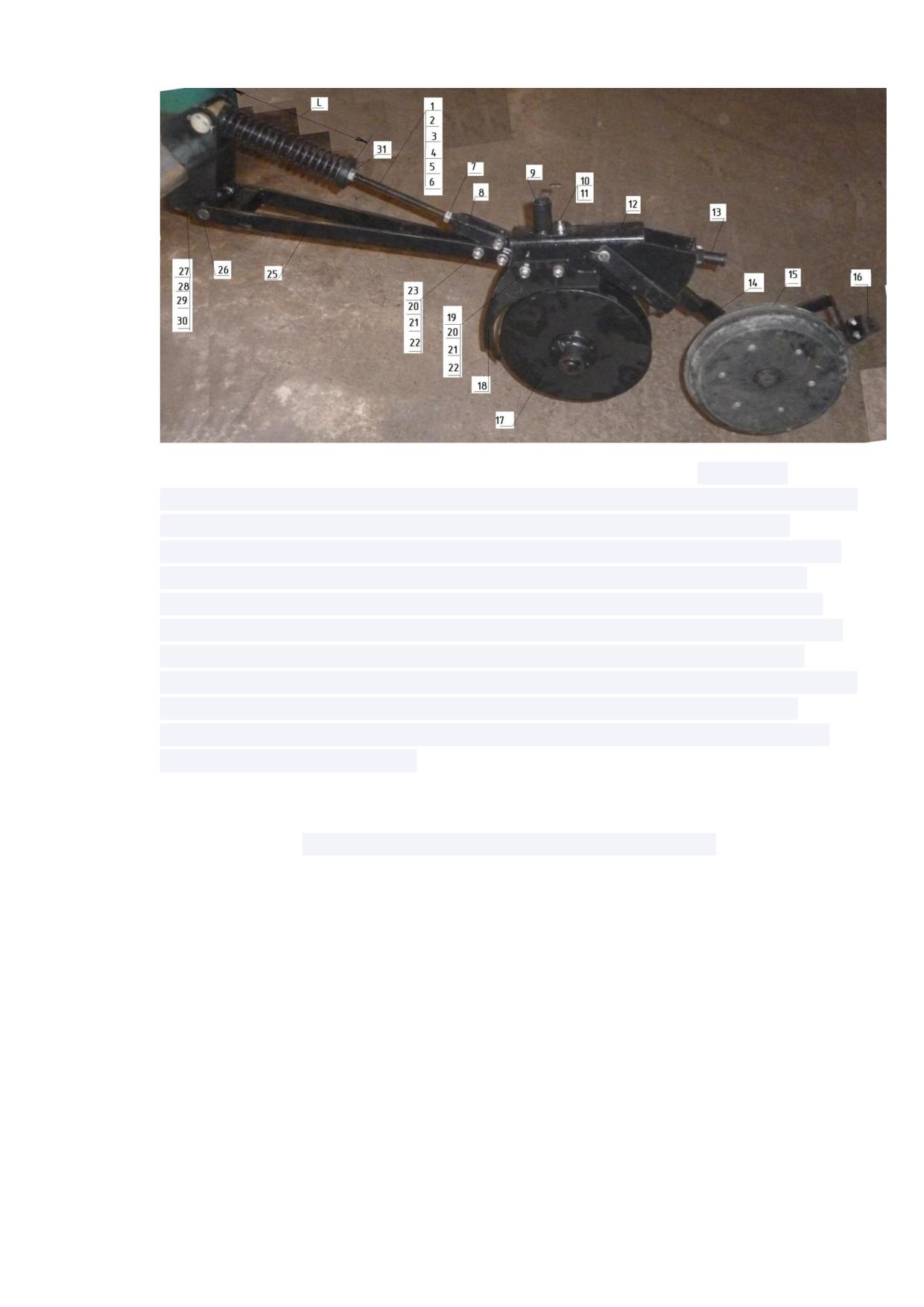

1-полиамид КПК-850МБ.10.02.007, 2-винт КПК-850МБ.10.02.000, 3-чашка КПК-
850МБ.10.02.004, 4-пружинаКПК-850МБ.10.02.002, 5-чашка КПК-850МБ.10.02.004-01, 6-
шплинт, 7-гайка М16-7Н.019 ГОСТ 5915-78, 8-вилка КПК-850МБ.10.02.03.000, 9-
семяпровод СЗ-1370.01.04.000, 10-гайка М8 ГОСТ 5915-78, 11-шайба 8.65Г ГОСТ 6402-
80, 12-корпус КПК-850МБ.10.01.00.000, 13-фиксатор КПК-850МБ.10.02.00.000, 14-
штанга КПК-850МБ.10.03.00.000, 15-колесо прикатывающее, 16-чистик, 17-диск СЗ-
1370.01.03.000, 18-кожух КПК-850МБ.11.02.02.000, 19-болт М12х85.019 ГОСТ 7798-70,
20-гайка М12-7Н.019 ГОСТ 5915-78, 21-шайба 12.65Г.019 ГОСТ 6402-80, 22-шайба
12.019, 23-болт М12х45.019 ГОСТ 7798-70, 25-тяга КПК-850МБ.11.02.10.000, 26-ось КПК-
850МБ.10.02.00.001, 27-кронштейн КПК-850МБ.11.03.02.000, 28-стремянка КПК-
850МБ.10.02.005, 29-гайка М16-7Н.019 (самоконтрящая), 30-шайба 16х24х4.019, 31-
гайка М16-7Н.019 ГОСТ 5915-78.
Рис. 11 Сошник КПК-850МБ.11.02.00.000 (длинный).
30
1-полиамид КПК-850МБ.10.02.007, 2-чашка КПК-850МБ.10.02.004, 3-пружинаКПК-
850МБ.10.02.002, 4-чашка КПК-850МБ.10.02.004-01, 5-винт КПК-850МБ.10.02.000, 6-
вилка КПК-850МБ.10.02.03.000, 7-семяпровод СЗ-1370.01.04.000, 8-гайка М8 ГОСТ
5915-78, 9-шайба 8.65Г ГОСТ 6402-80, 10-фиксатор КПК-850МБ.10.02.00.000, 11-штанга
КПК-850МБ.10.03.00.000, 12-колесо прикатывающее, 13-чистик, 14-диск СЗ-
1370.01.03.000, 15-кожух КПК-850МБ.11.02.02.000, 16-болт М12х85.019 ГОСТ 7798-70,
17-гайка М12-7Н.019 ГОСТ 5915-78, 18-шайба 12.65Г.019 ГОСТ 6402-80, 19-шайба
12.019, 20-болт М12х45.019 ГОСТ 7798-70, 21-ось КПК-850МБ.10.02.00.001, 22--
кронштейн КПК-850МБ.11.03.02.000, 23-стремянка КПК-850МБ.10.02.005, 24-гайка
М16-7Н.019 (самоконтрящая), 25-шайба 16х24х4.019, 26-тяга КПК-850МБ.11.02.11.000,
27-корпус КПК-850МБ.10.01.00.000.
Рис. 12 Сошник КПК-850МБ.11.02.00.000-01 (короткий).
31
1-корпус КПК-850МБ.10.01.00.000, 2-фиксатор КПК-850МБ.10.02.00.000, 3-штанга КПК-
850МБ.10.03.00.000, 4-колесо прикатывающее, 5-чистик КПК-850МБ.10.02.008, 6-
пружина, 7-гайка М8-7Н.019 ГОСТ 5915-78, 8-шайба 8.019.
Рис. 13 Регулировка глубины посева.
32
1-чистик, 2-болт М10х25.019 ГОСТ 7798-70, 3-гайка М10-7Н.019 ГОСТ 5915-78, 4-шайба
10.65Г.019 ГОСТ 6402-80, 5-шайба 10.019, 6-штанга КПК-850МБ.10.03.00.000, 7-колесо
прикатывающее.
Рис. 14 Установка и регулировка чистика прикатывающего колеса.
1-тяга, 2-тяга, 3-гайка.
Рис. 15 Регулировка положения брусьев с дисковыми сошниками относительно
рам.
33
Регулировку усилия врезания дисков поз. 17 (рис. 11) в почву, величину усилия
прикатывания колесом поз. 15 и глубину посева сошников КПК-850МБ.11.01.003 и КПК-
850МБ.11.02.003 проводят в два этапа:
- при сборке сеялки зерновой;
- при запуске сеялки зерновой в поле.
3.9.3. Предварительную регулировку дисковых сошников проводить при
полностью собранной сеялки зерновой, прокаченной гидравлической системой, с
давлениями в шинах согласно требований руководства по эксплуатации, на ровной
горизонтальной площадке:
- убедитесь, что рамы сеялки располагаются параллельно земле, при необходимости
отрегулируйте положение рам винтами поз. 4 (рис. 16);
- установите на всех каскадных гидроцилиндрах (гидроцилиндры поворота брусьев
дисковых сошников), набор клипс в 100 мм;
- убедитесь, что нижний обрез дисков поз. 17 (рис. 11), дисковых сошников КПК-
850МБ.11.01.003 (длинный сошник) и КПК-850МБ.11.02.003 (короткий сошник),
находится на расстоянии 10±5 мм от почвы, при необходимости отрегулируйте
положение сошников винтом поз. 3 (рис. 15), при закручивании гайки сошник
поднимается, при выкручивании - опускается.
Проверьте предварительное сжатие пружины поз. 4 (рис. 11), заводская
регулировка предусматривает для пружины КПК-850МБ.11.02.003, Ф8 мм:
-КПК-850МБ.11.02.000 (длинный сошник) - 40 мм (L=140мм);
-КПК-850МБ.11.02.000-01 (короткий сошник) - 20 мм (L=160мм).
Данная регулировка предусматривает рабочее усилие дисковых сошников при
последующей укладке семян на твердое семенное ложе для пружины КПК-
850МБ.11.02.003, Ф8 мм:
- КПК-850МБ.11.02.000 (длинный сошник) - 40 кг;
- КПК-850МБ.11.02.000-01 (короткий сошник) - 42 кг.
3.9.4. Окончательную глубину посева и регулировку дисковых сошников проводить
непосредственно в поле с учетом состояния почвы, засоренности, влажности, наличия
пожнивных остатков и т.д.
Сеялка предусматривает два типа регулировки:
- персональную регулировку каждого дискового сошника, увеличивая или уменьшая
предварительный натяг пружины поз. 4 (рис. 11), и, изменяя положение
прикатывающего колеса поз. 15 относительно дисков поз. 17, фиксатором поз. 13, для
34
увеличения усилия врезания предварительный натяг пружины увеличивают или
уменьшают усилие прикатывания, перемещая фиксатор вверх, для уменьшения
усилия врезания предварительный натяг пружины уменьшают или увеличивают
усилие прикатывания, перемещая фиксатор вниз;
- гидравлическую регулировку поворотом брусом дисковых сошников, для увеличения
усилия врезания дисков и прикатывания посеянных рядков уменьшить толщину
набора клипс на штоках каскадных гидроцилиндров, для уменьшения усилия врезания
дисков и прикатывания посеянных рядков, увеличить толщину набора клипс на
штоках гидроцилиндров.
Изменение толщины набора клипс на 10 мм дает изменения хода дисковых
сошников на 25 мм, что составляет изменения усилия врезания на 4 - 5 кг.
Внимание!!!
Сжатие пружины дисковых сошников на 20 мм при необходимой глубине посева
позволяет компенсировать неровности поля и провести сев на одинаковой глубине по
всей ширине сеялки. Увеличивать сжатие более 40 мм не рекомендуется, так как
может привести к поломке сошников при дальнейшей работе.
Усилие врезания и прикатывания должно обеспечивать укладку семенного
материала на твердое семенное ложе и уплотнение почвы в посеянном рядке,
обеспечивающих дружные всходы, одновременно предотвращающие забивание
дисковых сошников и перегрузку подшипниковых узлов.
Для оптимального подбора усилия врезания и прикатывания в руководстве по
эксплуатации приведены зависимости сжатия пружины, хода дисков и усилия
врезания, которые приведены в табл. 14, 15, 16, что поможет специалистам
оперативно вносить изменения в технологический процесс посева.
3.9.5. Тарировка сошников сеялок зерновых серии «Виктория», с пружиной КПК-
850МБ.11.02.003, диаметр пружинной проволоки - Ф8 мм, приведена в табл. 14, 15, 16.
35
Предварительное сжатие пружины 0 мм.
табл.14
Положение 1
Положение 2
Положение 3
Ход
L
Уси-лие,
Ход
L пруж.,
Уси-
Ход дис-
L
Уси-
дис-
пруж.,
кг
дис-
мм
лие, кг
ков, мм
пруж.,
лие,
ков,
мм
ков,
мм
кг
мм
мм
К.
0
270
28,4
30
265
40
60
255
42,8
сошник
Д.
0
270
29
30
265
34
60
255
37,4
сошник
Положение 4
Положение 5
Положение 6
К.
80
246
50
100
234
56
120
225
62,2
сошник
Д.
80
250
39,8
100
243
41,4
120
236
44
сошник
Положение 7
Положение 8
Положение 9
Ход
L
Уси-
Ход
L
Уси-
Ход
L
Уси-
дис-
пруж.,
лие, кг
дисков,
пруж.,
лие, кг
дис-
пруж.,
лие, кг
ков,
мм
мм
мм
ков,
мм
мм
мм
К.
140
216
69
160
207
76,4
180
198
84,8
сошник
Д.
140
230
48
160
226
52,4
180
218
58
сошник
Предварительное сжатие пружины 40 мм
табл.15
Положение 1
Положение 2
Положение 3
Ход
L
Усилие,
Ход
L
Усилие,
Ход
L
Уси-
дисков,
пруж.,
кг
дисков,
пруж.,
кг
дисков,
пруж.,
лие,
мм
мм
мм
мм
мм
мм
кг
К.
0
230
42
30
223
58,8
60
213
61
сошник
Д.
0
230
39
30
226
45,2
60
220
49,4
сошник
36
Положение 4
Положение 5
Положение 6
К.
80
204
68,4
100
196
77
120
184
85
сошник
Д.
80
212
53,2
100
205
56
120
197
59,2
сошник
Положение 7
Положение 8
Положение 9
К.
140
175
89
160
165
94
180
155
98
сошник
Д.
140
189
64
160
180
67,6
180
172
72,6
сошник
Предварительное сжатие пружины 80 мм
табл.16
Положение 1
Положение 2
Положение 3
Ход
L
Усилие,
Ход
L
Усилие,
Ход
L
Уси-
дис-
пруж.,
кг
дисков,
пруж.,
кг
дисков,
пруж.,
лие,
ков,
мм
мм
мм
мм
мм
кг
мм
К.
0
190
65,4
30
182
75
60
174
77,2
сошник
Д.
0
190
55,6
30
183
63,4
60
175
65
сошник
Положение 4
Положение 5
К.
80
165
85
100
155
92
сошник
Д.
80
168
68,2
100
160
75,6
сошник
Условные обозначения в табл. 14, 15, 16:
- дисковый сошник КПК-850МБ.11.02.000 (длинный сошник) - Д. сошник;
- дисковый сошник КПК-850МБ.11.02.000-01 (короткий сошник) - К. сошник;
- ход дисковых сошников, в точке нижнего обреза диска, вверх - ход дисков;
- размер пружины вместе с опорными чашками, рис. 60, 61 - L пруж.;
37
- усилие врезания дисков и прикатки почвы колесом дискового сошника - Усилие.
3.10. Обкатка сеялки.
Обкатку сеялки проводить в хозяйственных условиях. Перед началом обкатки
проверить затяжку всех болтовых соединений согласно табл. 35, проверить соответствие
сборки сеялки руководству по эксплуатации, отрегулировать необходимую глубину
высева и усилия на прикатывающее колесо. Проведите заправку бункера семенным
материалом и удобрениями, установите норму высева семян и удобрений, отрегулируйте
необходимые обороты вентилятора пневматической системы высева рабочий диапазон
3500 - 4500 об/мин. Проведите пробный посев.
При посеве сеялкой серии СЗ «Виктория» убедитесь что: почва соответствует
агротехническим требованиям, предъявляемым при работе сданными машинами,
дисковые сошники заделывают в почву семена и удобрения на необходимую глубину,
пневматическая система дозирует семена и удобрения в соответствии с установленными
нормами, транспортирует материалы от бункера до сошника без забиваний и не
выбрасывает семена и удобрения на поверхность поля.
Проверьте работу системы контроля параметров посева и системы параллельного
вождения.
3.10.1. Провести обкатку сеялки в течение 30 минут. После обкатки подтянуть все
болтовые соединения, проверить температуру ступиц подшипниковых узлов. При
перегреве выше 80 град. либо появлении люфтов, провести регулировку подшипниковых
узлов, при необходимости заполнить смазкой подшипниковые узлы сеялки.
3.10.2. Полную обкатку произвести в течение
8 часов, при необходимости
выполнить работы, изложенные в п. 3.7.1.
Движение посевного комплекса в рабочем положении только прямолинейное.
Разворот разрешен только с выглубленными рабочими органами.
38
3.11. Регулировка положения боковых рам со средней рамой.
1- опорное колесо, 2- вилка, 3- корпус, 4- регулировочный винт, 5-стремянки, 6- рама,
7- транспортные колеса, 8- гидроцилиндры подъема крыльев, 9- фиксатор крыльев
в транспортном положении.
Рис. 16 Ходовая часть сеялки
Для регулировки параллельного расположения средней рамы и крыльев, отпустите
стремянки поз. 5 (рис. 16) и регулировочным винтом поз. 4 перемещайте корпус
поз. 3 совместно с вилкой поз. 2 и колесом поз. 1 до получения необходимого
результата.
3.12. Гидравлическая часть сеялки.
Гидравлическая часть сеялки служит для перевода сеялки в транспортное, рабочее и
технологическое положения. Все исполнительные механизмы гидравлической части
сеялки запитаны от гидросистемы трактора, с давлением в системе до 22,5 МПа.
39
Транспортное положение - поднять гидроцилиндрами дисковые сошники и
зафиксировать штоки гидроцилиндров клипсами, поднять крылья гидроцилиндрами и
зафиксировать крылья фиксаторами.
Внимание! Поднимать крылья при опущенных дисковых сошниках и
не зафиксированных гидроцилиндрах подъема сошников - запрещено.
Технологическое положение - крылья опущены, на гидроцилиндры подъема дисковых
сошников установлено необходимое количество клипс, обеспечивающих необходимую
нагрузку на дисковые сошники. В технологическом положении сеялка зерновая
производит необходимые маневры при заходе на последующий гон (система подачи
семян отключена).
Рабочее положение - дисковые сошники опущены, система подачи семян включена,
при движении сеялки по полю идет посев.
В зависимости от гидравлической схемы соединения гидроцилиндров, ширины
сеялки, применения бункеров с загрузочным шнеком или без него сеялка комплектуется
различными наборами гидравлических шлангов согласно табл. 17, 18.
В сеялках возможна установка:
- основная комплектация сеялок гидроцилиндрами подъема дисковых сошников
последовательного соединения, бункером со шнеком загрузки и гидромотором привода
вентилятора, работающим от гидросистемы трактора;
- по отдельному заказу сеялка может комплектоваться бункером с автономным
двигателем привода вентилятора и без шнека загрузки.
40
1-ниппель 1/2” (БРС ISOA 1/2” Ниппель), 2-ниппель 1/2”-М20х1,5, 3-шайба медная
21х27х1,5, 4-ниппель 3/4”-М20х1,5, 5-РВД 19-27,5 РОСТ 2SN (М30х1,5-М30х2), 6-ниппель
3/4” (БРС ISOA 3/4” Ниппель), розетка 3/4” (БРС ISOA 3/4” Розетка), 7- РВД 12-27,5 РОСТ
2SN (М20х1,5), 8-РВД 12-27,5РОСТ 2SN (М20х1,5),9-РВД 12-27,5РОСТ 2SN (М20х1,5), 10-РВД
12-27,5РОСТ 2SN (М20х1,5), 11-ниппель М14-М20х1,5, 12-шайба медная 15х21х1,5, 13-РВД
12-27,5РОСТ 2SN (М20х1,5), 14-ниппель 1/2” (БРС ISOA 1/2” Ниппель), розетка 1/2” (БРС
ISOA 1/2” Розетка), 15-гидроцилиндр каскадный ЕДЦГ 100.32.250К, 16-ниппель 3/4”-16-
М20х1,5, 17-шайба медная 21х27х1,5, 18-гидроцилиндр каскадный ЕДЦГ 85.30.250К,19-
РВД 12-27,5 РОСТ 2SN (М20х1,5), 20-тройник М20х1,5, 21- РВД 19-27,5 РОСТ 2SN (М30х1,5),
22- РВД 19-27,5 РОСТ 2SN (М30х1,5), 23-РВД 12-27,5 РОСТ 2SN (М20х1,5), 24-РВД 12-27,5
41
РОСТ 2SN (М20х1,5-М22х1,5), 25-гидроцилиндр ГЦ-125.63х800.011, 26-РВД 12-27,5РОСТ
2SN (М20х1,5-М22х1,5), 27-РВД 12-27,5РОСТ 2SN (М20х1,5), 28-ниппель 3/4”-М30х1,5, 29-
ниппель1/2”-М20х1,5, 30-гидроцилиндр каскадный ЕДЦГ 90.30.250К, 31-РВД 12-27,5 РОСТ
2SN (М20х1,5), 32-РВД 12-27,5РОСТ 2SN (М20х1,5-М22х1,5), 33-гидроцилиндр каскадный
ЕДЦГ 95.30.250К, 34-ниппель 3/4” -М30х1,5, 35-шайба медная 27х34х1,5, 36-гидромотор
шнека MSA100, 37-ниппель 1/2” -М20х1,5, 38-шайба медная 22х27х1,5,39-РВД 12-27,5
РОСТ 2SN (М20х1,5), 40-кран 4-ходовой IDF 4V(1/2”), 41-ниппель 1/2” -М20х1,5, 42-
ниппель 3/4” -М20х1,5, 43-шайба медная 27х34х1,5, 44-клапан обратный 3/4”, 45-тройник
М30х1,5-3/4”-М30х1,5, 46-РВД 19-27,5 РОСТ 2SN (М30х1,5), 47-РВД 19-27,5 РОСТ 2SN
(М30х1,5), 48-дивертор 3-ходовойDFVIE 3/4, 49-ниппель 3/4”-М30х1,5, 50-РВД 19-27,5
РОСТ 2SN (М30х1,5), 51-РВД 19-27,5 РОСТ 2SN (М30х1,5),52-РВД 19-27,5 РОСТ 2SN
(М30х1,5), 53-РВД 12-27,5 РОСТ 2SN (М20х1,5), 54-ниппель 9/16”UNF-М20х1,5, 55-шайба
медная
18х24х1,5,
56-гидромотор вентилятора ParkerF11-010-HU-CV-K-000-000-0,
57-
ниппель 1/2” -М20х1,5, 58-шайба медная 21х27х1,59-РВД 12-27,5 РОСТ 2SN (М20х1,5), 60-
РВД 12-27,5 РОСТ 2SN (М20х1,5), 61-РВД 12-27,5 РОСТ 2SN (М20х1,5).
Рис. 17 Гидравлическая схема СЗ-960х15, СЗ-960х17,2, СЗ-1200х15, СЗ-1200х17,2, СЗ-
1370х17,2 с гидравлическим приводом вентилятора, для тракторов с четырьмя
свободными гидрораспределителями, один из которых проточный, вариант установки
каскадных гидроцилиндров - 1, бункер заднеприцепной.
Обозначение гидравлических магистралей сеялок СЗ-960х15, СЗ-960х17,2, СЗ-
1200х15, СЗ-1200х17,2, СЗ-1370х17,2:
А - красный, подъем дисковых сошников;
Б - красный- голубой, заглубление дисковых сошников;
В - черный, опускание крыльев сеялки;
Г - черный - голубой, подъем крыльев сеялкой;
Д - розовый, подача в гидромотор привода вентилятора или шнека;
Е - розовый - голубой, слив с гидромотора привода вентилятора или шнека;
Ж - голубой, слив из корпуса гидромотора привода вентилятора в масленый бак.
Варианты установки каскадных гидроцилиндров:
-вариант-1 (гидроцилиндры ЕДЦГ 85.30.250 К, ЕДЦГ 90.30.250 К, ЕДЦГ 95.30.250 К, ЕДЦГ
100.32.250 К) соединены последовательно;
-вариант-1 (гидроцилиндры ЕДЦГ 85.30.250 К, ЕДЦГ 90.30.250 К, ЕДЦГ 95.30.250 К, ЕДЦГ
100.32.250 К) соединены параллельно - последовательно.
Расстановку гидроцилиндров по позициям проводить в соответствии с рис. 17, рис. 18.
42
Рукава высокого давления, устанавливаемые согласно гидравлической схемы рис.17,
приведены в табл. 17.
табл.17
№
Обозначение рукавов
Поз. на
СЗ-960
СЗ-1200
СЗ-1370
высокого давления
рисунке
П/п
1
2
3
4
5
6
1
РВД 19-27,5 РОСТ 2SN
5
1
1
1
L=1500 мм (М30х1,5-М30х2)
2
РВД 12-27,5 РОСТ 2SN
7
1
L=9000 мм (М20х1,5)
3
РВД 12-27,5 РОСТ 2SN L=
7
1
10000 мм (М20х1,5)
4
РВД 12-27,5 РОСТ 2SN
7
1
L=11000 мм (М20х1,5)
5
РВД 12-27,5 РОСТ 2SN
8
1
L=9000 мм (М20х1,5)
6
РВД 12-27,5 РОСТ 2SN
8
1
L=10000 мм (М20х1,5)
7
РВД 12-27,5 РОСТ 2SN
8
1
L=11000 мм (М20х1,5)
8
РВД 12-27,5 РОСТ 2SN
9
1
1
1
L=6000 мм (М20х1,5)
9
РВД 12-27,5 РОСТ 2SN
10
1
1
1
L=6000 мм (М20х1,5)
10
РВД 12-27,5 РОСТ 2SN
13
1
1
1
L=1800 мм (М20х1,5)
11
РВД 12-27,5 РОСТ 2SN
19
1
L=9000 мм (М20х1,5)
12
РВД 12-27,5 РОСТ 2SN
19
1
L=10000 мм (М20х1,5)
43
1
2
3
4
5
6
13
РВД 12-27,5 РОСТ 2SN
19
1
L=11000 мм (М20х1,5)
14
РВД 19-27,5 РОСТ 2SN L=
21
2
2
2
6000 мм (М30х1,5)
15
РВД 19-27,5 РОСТ 2SN
22
2
2
2
L=6000 мм (М30х1,5)
16
РВД 12-27,5 РОСТ 2SN
23
2
2
2
L=6000 мм (М20х1,5)
17
РВД 12-27,5 РОСТ 2SN
24
2
2
2
L=2000 мм (М20х1,5)
18
РВД 12-27,5 РОСТ 2SN L=
26
4
4
4
1500 мм (М20х1,5-М22х1,5)
19
РВД 12-27,5 РОСТ 2SN
27
2
2
2
L=1800 мм (М20х1,5)
20
РВД 12-27,5 РОСТ 2SN L=
31
1
5000 мм (М20х1,5)
21
РВД 12-27,5 РОСТ 2SN L=
31
1
6000 мм (М20х1,5)
22
РВД 12-27,5 РОСТ 2SN
31
1
L=7000 мм (М20х1,5)
23
РВД 12-27,5 РОСТ 2SN
32
4
4
4
L=1500 мм (М20х1,5-
М22х1,5)
24
РВД 12-27,5 РОСТ 2SN
39
2
2
2
L=3900 мм (М20х1,5)
25
РВД 19-27,5 РОСТ 2SN
46
1
1
1
L=1500 мм (М30х1,5)
26
РВД 19-27,5 РОСТ 2SN L=
47
1
1
1
6000 мм (М30х1,5)
27
РВД 19-27,5 РОСТ 2SN
50
1
1
1
L=1700 мм (М30х1,5)
44
1
2
3
4
5
6
28
РВД 19-27,5 РОСТ 2SN
51
1
1
1
L=1000 мм (М30х1,5)
29
РВД 19-27,5 РОСТ 2SN L=500
52
2
2
2
мм (М30х1,5-11/16 UFC)
30
РВД 12-27,5 РОСТ 2SN
53
1
1
1
L=6500 мм (М20х1,5)
31
РВД 12-27,5 РОСТ 2SN L=
59
1
1
1
6500 мм (М20х1,5)
32
РВД 12-27,5 РОСТ 2SN L=
60
1
1
1
4400 мм (М20х1,5)
45
1-ниппель 1/2” (БРС ISOA 1/2” Ниппель), 2-ниппель 1/2”-М20х1,5, 3-шайба медная
21х27х1,5, 4-ниппель 3/4”-М20х1,5, 5-РВД 19-27,5 РОСТ 2SN (М30х1,5-М30х2), 6-ниппель
3/4” (БРС ISOA 3/4” Ниппель), розетка 3/4” (БРС ISOA 3/4” Розетка), 7- РВД 12-27,5 РОСТ
2SN (М20х1,5), 8-РВД 12-27,5РОСТ 2SN (М20х1,5),9-РВД 12-27,5РОСТ 2SN (М20х1,5), 10-РВД
12-27,5РОСТ 2SN (М20х1,5), 11-ниппель М14-М20х1,5, 12-шайба медная 15х21х1,5, 13-РВД
12-27,5РОСТ 2SN (М20х1,5), 14-ниппель 1/2” (БРС ISOA 1/2” Ниппель), розетка 1/2” (БРС
ISOA 1/2” Розетка), 15-гидроцилиндр каскадный ЕДЦГ 95.30.250К, 16-ниппель 3/4”-16-
М20х1,5, 17-шайба медная 21х27х1,5, 18-гидроцилиндр каскадный ЕДЦГ 85.30.250К,19-
РВД 12-27,5 РОСТ 2SN (М20х1,5), 20-тройник М20х1,5, 21- РВД 19-27,5 РОСТ 2SN (М30х1,5),
22- РВД 19-27,5 РОСТ 2SN (М30х1,5), 23-РВД 12-27,5 РОСТ 2SN (М20х1,5), 24-РВД 12-27,5
РОСТ 2SN (М20х1,5-М22х1,5), 25-гидроцилиндр ГЦ-125.63х800.011, 26-РВД 12-27,5РОСТ
2SN (М20х1,5-М22х1,5), 27-РВД 12-27,5РОСТ 2SN (М20х1,5), 28-ниппель 3/4”-М30х1,5, 29-
46
ниппель1/2”-М20х1,5, 30-гидроцилиндр каскадный ЕДЦГ 90.30.250К, 31-РВД 12-27,5 РОСТ
2SN (М20х1,5), 32-РВД 12-27,5РОСТ 2SN (М20х1,5-М22х1,5), 33-гидроцилиндр каскадный
ЕДЦГ 100.32.250К, 34-ниппель 3/4” -М30х1,5, 35-шайба медная 27х34х1,5, 36-гидромотор
шнека MSA100, 37-ниппель 1/2” -М20х1,5, 38-шайба медная 22х27х1,5,39-РВД 12-27,5
РОСТ 2SN (М20х1,5), 40-кран 4-ходовой IDF 4V(1/2”), 41-ниппель 1/2” -М20х1,5, 42-
ниппель 3/4” -М20х1,5, 43-шайба медная 27х34х1,5, 44-клапан обратный 3/4”, 45-тройник
М30х1,5-3/4”-М30х1,5, 46-РВД 19-27,5 РОСТ 2SN (М30х1,5), 47-РВД 19-27,5 РОСТ 2SN
(М30х1,5), 48-дивертор 3-ходовойDFVIE 3/4, 49-ниппель 3/4”-М30х1,5, 50-РВД 19-27,5
РОСТ 2SN (М30х1,5), 51-РВД 19-27,5 РОСТ 2SN (М30х1,5),52-РВД 19-27,5 РОСТ 2SN
(М30х1,5), 53-РВД 12-27,5 РОСТ 2SN (М20х1,5), 54-ниппель 9/16”UNF-М20х1,5, 55-шайба
медная
18х24х1,5,
56-гидромотор вентилятора ParkerF11-010-HU-CV-K-000-000-0,
57-
ниппель 1/2” -М20х1,5, 58-шайба медная 21х27х1,59-РВД 12-27,5 РОСТ 2SN (М20х1,5), 60-
РВД 12-27,5 РОСТ 2SN (М20х1,5), 61-РВД 12-27,5 РОСТ 2SN (М20х1,5).
Рис. 18 Гидравлическая схема СЗ-960х15, СЗ-960х17,2, СЗ-1200х15, СЗ-1200х17,2, СЗ-
1370х17,2, с гидравлическим приводом вентилятора, для тракторов с четырьмя
свободными гидрораспределителями, один из которых проточный, вариант установки
каскадных гидроцилиндров -2, бункер заднеприцепной.
Рукава высокого давления, устанавливаемые согласно гидравлической схемы рис. 18,
приведены в табл. 18.
табл.18
№
Обозначение рукавов
Поз. на
СЗ-960
СЗ-1200
СЗ-1370
высокого давления
рисунке
п/п
1
2
3
4
5
6
1
РВД 19-27,5 РОСТ 2SN
5
1
1
1
L=1500 мм (М30х1,5-М30х2)
2
РВД 12-27,5 РОСТ 2SN L=
7
1
1
1
6000 мм (М20х1,5)
3
РВД 12-27,5 РОСТ 2SN L=
8
1
1
1
6000 мм (М20х1,5)
4
РВД 12-27,5 РОСТ 2SN L=
9
1
1
1
6000 мм (М20х1,5)
5
РВД 12-27,5 РОСТ 2SN
10
1
1
1
L=6000 мм (М20х1,5)
47
1
2
3
4
5
6
6
РВД 12-27,5 РОСТ 2SN L=
13
1
1
1
2500 мм (М20х1,5)
7
РВД 12-27,5 РОСТ 2SN L=
19
1
1
1
1800 мм (М20х1,5)
8
РВД 19-27,5 РОСТ 2SN L=
21
2
2
2
6000 мм (М30х1,5)
9
РВД 19-27,5 РОСТ 2SN L=
22
2
2
2
6000 мм (М30х1,5)
10
РВД 12-27,5 РОСТ 2SN
23
2
2
2
L=6000 мм (М20х1,5)
11
РВД 12-27,5 РОСТ 2SN
24
2
2
2
L=2000 мм (М20х1,5)
12
РВД 12-27,5 РОСТ 2SN
26
4
4
4
L=1500 мм (М20х1,5-
М22х1,5)
13
РВД 12-27,5 РОСТ 2SN L=
27
2
2
2
1800 мм (М20х1,5)
14
РВД 12-27,5 РОСТ 2SN L=
31
1
5000 мм (М20х1,5)
15
РВД 12-27,5 РОСТ 2SN L=
31
1
6000 мм (М20х1,5)
16
РВД 12-27,5 РОСТ 2SN L=
31
1
7000 мм (М20х1,5)
17
РВД 12-27,5 РОСТ 2SN
32
4
4
4
L=1500 мм (М20х1,5-
М22х1,5)
18
РВД 12-27,5 РОСТ 2SN
39
2
2
2
L=3900 мм (М20х1,5)
19
РВД 19-27,5 РОСТ 2SN
46
1
1
1
L=1500 мм (М30х1,5)
48
1
2
3
4
5
6
20
РВД 19-27,5 РОСТ 2SN L=
47
1
1
1
6000 мм (М30х1,5)
21
РВД 19-27,5 РОСТ 2SN
50
1
1
1
L=1700 мм (М30х1,5)
22
РВД 19-27,5 РОСТ 2SN
51
1
1
1
L=1000 мм (М30х1,5)
23
РВД 19-27,5 РОСТ 2SN L=500
52
2
2
2
мм (М30х1,5-11/16 UFC)
24
РВД 12-27,5 РОСТ 2SN
53
1
1
1
L=6500 мм (М20х1,5)
25
РВД 12-27,5 РОСТ 2SN L=
59
1
1
1
6500 мм (М20х1,5)
26
РВД 12-27,5 РОСТ 2SN L=
60
1
1
1
4400 мм (М20х1,5)
27
РВД 12-27,5 РОСТ 2SN
61
1
L=5000 мм (М20х1,5)
28
РВД 12-27,5 РОСТ 2SN L=
61
1
6000 мм (М20х1,5)
29
РВД 12-27,5 РОСТ 2SN
61
1
L=7000 мм (М20х1,5)
30
РВД 12-27,5 РОСТ 2SN
62
1
L=9000 мм (М20х1,5)
31
РВД 12-27,5 РОСТ 2SN L=
62
1
1000 мм (М20х1,5)
32
РВД 12-27,5 РОСТ 2SN
62
1
L=11000 мм (М20х1,5)
Допускается применение сборных РВД по длине.
Внимание!!!
Запрещено применение РВД с характеристиками ниже, чем приведены в табл. 24, 26, 28,
3
49
Рис. 19 Кран переключения подачи масла к гидромотору вентилятора или гидромотору
шнека загрузки (дивертор 3-ходовой DFVIE 3/4).
Монтаж, настройку и обслуживание электрической части сеялки зерновой серии СЗ вести
в соответствии с инструкцией по эксплуатации.
Набор клипс Ф40 для регулировки глубины посева сеялки зерновой и фиксации
гидроцилиндров в транспортном положении табл. 31.
Рис. 20 Набор клипс для регулировки глубины посева и фиксации гидроцилиндров в
транспортном положении.
50
табл.19
№
Цвет клипсы
Толщина,
Кол. на
Кол. на сеялке, шт.
мм
гидроци-
п/п
СЗ-960
СЗ-1200
СЗ-1370
линдр,
шт.
1
Оранжевый
13
2
8
16
16
2
Ярко-голубой
16
1
4
8
8
3
Морская волна
19
2
8
16
16
4
Белый
32
1
4
8
8
5
Черный
36
1
4
8
8
6
Красный
38
2
8
16
16
Перечень подшипников качения, применяемых в сеялках зерновых, табл.20.
табл.20
№
Тип
Номер
Место
Количество подшипников, шт.
п/п
подшипников,
по
установки
На
СЗ-
СЗ-
СЗ-
СЗ-
СЗ-
Размеры, мм
каталогу
сбо
960х15
960х
1200х
1200х
1370х
( dхDхВ)
роч
17,2
15
17,2
17,2
ную
еди
ниц
у
1
Подшипник
7511
Ступица БДТ-
2
2
2
2
2
роликовый
07.020
конический
1
однорядный
2
Подшипник
7513
Ступица БДТ-
2
2
2
2
2
роликовый
07.020
конический
1
однорядный
3
Подшипник
SL3303
Дисковый
132
108
156
144
156
FKL
2S
сошник
2
4
Подшипник
FL5203-
Прикатывающее
66
54
78
72
78
FKL
2T
колесо
1
5
Подшипник
3151-
Опорное колесо
8
8
8
8
8
роликовый
3103025
конический
2
однорядный
ступицы УАЗ
45х85х25
51
Пневматические шины, применяемые в сеялках зерновых, табл.21.
табл.21
№
Марка
Нагрузка,
Давление
Место установки
кг
п/п
шины
в шине, Мпа
1
Шина 12/80-R16
1120
0,4
Опорные колеса
(бычок)
2
Шина КФ-97 16,5/70
3650
0,41
Транспортные колеса
R18
3
Шина STARKOAWTY
4350
0,4
Передние колеса бункера ПБ
520/50-17 и.н.с. 159В
4
Шина ИЯВ-79 и.н.с.140
2500
0.16
Задние колеса бункера ПБ-6,
колеса бункера ООО «Агро»
5
Шина ИЯВ-79 и.н.с.160
4500
0.28
Задние колеса бункера ПБ-8
6
Шина Я-242 и.н.с.153
3600
0,16
Задние колеса бункера ПБ-10
Допускается применение других пневматических шин с характеристиками не ниже,
приведенных в таблице.
3.13. Моменты затяжки метрических болтов проводить в соответствии с их диаметром,
классом прочности и шагом резьбы согласно табл. 22. Правильная затяжка резьбовых
соединений исключает механическое повреждение изделия и обеспечивает оптимальные
условия работы узлов и механизмов. Проверку правильности и своевременности затяжки
резьбовых соединений проводить в соответствии с требованиями по техническому
обслуживанию машины.
52
табл.22
Моменты затяжки метрических болтов в Нм
Диаметр
Шаг
Класс прочности
Колесные
болта
резьбы,
4.8
5.8
8.8
10.9
12.9
гайки,
Ф мм
мм
колесные
болты
3
0,5
0,9
1,1
1,8
2,6
3,0
4
0,7
1,6
2,0
3,1
4,5
5,3
5
0,8
3,2
4,0
6,1
8,9
10,4
6
1,0
5,5
6,8
10,4
15,3
17,9
7
1,0
9,3
11,5
17,2
25
30
8
1,25
13,6
16,8
25
37
44
8
1,0
14,5
18
27
40
47
10
1,5
26,6
33
50
73
86
45
10
1,25
28
35
53
78
91
12
1,75
46
56
86
127
148
12
1,5
80
12
1,25
50
62
95
139
163
14
2,0
73
90
137
201
235
14
1,5
79
96
150
220
257
140
16
2,0
113
141
214
314
369
16
1,5
121
150
229
336
393
220
18
2,5
157
194
306
435
509
18
1,5
178
220
345
491
575
300
20
2,5
222
275
432
615
719
20
1,5
248
307
482
687
804
400
22
2,5
305
376
502
843
987
22
2,0
450
22
1,5
337
416
654
932
1090
500
24
3,0
383
474
744
1080
1240
24
2,0
420
519
814
1160
1360
24
1,5
550
27
3,0
568
703
1000
1570
1840
27
2,0
615
760
1200
1700
1990
30
3,5
772
995
1500
2130
2500
30
2,0
850
1060
1670
2370
2380
3.14. Возможные неисправности и методы их устранения.
Возможные неисправности и методы их устранения приведены в табл. 23.
53
табл.23
№
Неисправность
Метод устранения
п/п
1
2
3
1
Течь масла через шток
Заменить уплотнения штока гидроцилиндра или
гидроцилиндра
заменить гидроцилиндр
2
Гидроцилиндр
не
развивает
Заменить уплотнения поршня гидроцилиндра
необходимое усилие, уплотнения по
или заменить гидроцилиндр
поршню или зеркало гильзы
повреждены
3
Гидроцилиндры последовательного
В гидравлических магистралях находится воздух,
соединения срабатывают на разные
прокачать гидравлические магистрали цилиндров
хода
последовательного соединения согласно Р.Э.
4
Течь масла по соединению фитинг -
Подтянуть соединение
РВД
Заменить фитинг или РВД
5
Греются подшипники колес выше 80
Проверить смазку
град.С
Отрегулировать подшипниковый узел
6
Дисковые сошники укладывают
Уменьшить давление сошников на почву,
семена глубоко
добавляя клипсы на штоки гидроцилиндров
подъема брусьев дисковых сошников
Увеличить давление на почву прикатывающего
колеса, опуская рычаг регулировки глубины вниз
7
Дисковые сошники укладывают
Уменьшить давление на почву прикатывающего
семена мелко
колеса, поднимая рычаг регулировки глубины
вверх
Увеличить давление сошников на почву, убирая
клипсы со штоков гидроцилиндров подъема
брусьев дисковых сошников
8
Дисковые сошники укладывают
Увеличить усилие пружины дискового сошника,
семена мелко, по следу трактора или
сжимая пружину для сошников, идущих по следу
сеялки
Уменьшить давление на почву прикатывающего
колеса, поднимая рычаг регулировки глубины
вверх для сошников, идущих по следу
54
1
2
3
9
Забивание семенным материалом
Проверить норму высева посевного материала
воздуховодов Ф63 мм
Проверить обороты вентилятора, в случае
необходимости добавить обороты, проследив за
качеством укладки семян
10
Фактический
высев
ниже
Проверить герметичность бункера
установленной нормы
4. Требования безопасности
Для работы с сеялкой серии СЗ допускаются лица, изучившие руководство по
эксплуатации и прошедшие вводный инструктаж. Выполнение настоящих требований по
безопасности обязательно при сборке, работе и обслуживании.
Внимание! Внимание! В связи с габаритами машин, превышающими по ширине
допустимые по ГОСТ Р53489-2009 ССБТ, перевозку их по дорогам общего пользования
производить автомобильным транспортом, доставку машины до поля и обратно
проводить в соответствии с транспортировкой не габаритных грузов согласно
«Инструкции по перевозке крупногабаритных и тяжелых грузов автомобильным
транспортом по дорогам Российской Федерации» и правил дорожного движения.
4.1. При сборке сеялки:
- рабочее место должно оборудоваться устойчивыми подставками высотой 500 мм - не
менее 6 шт. и высотой 600 мм - не менее 8 шт.;
- для монтажа крупных узлов применяйте грузоподъемные механизмы, зачаливайте узлы
и сеялку зерновую в сборе только в местах, обозначенных знаком «Место строповки» или
убедившись в надежности строповки;
- при монтаже гидросистемы убедитесь в герметичности шлангов и соединений, не
допускается установка деталей с явными механическими повреждениями.
4.2. Присоединение бункера к сеялке:
- соедините прицеп пневматического бункера с сеялкой согласно рис. 8;
- соедините гидравлические шланги согласно гидравлической схемы на сеялку (рис. 17,
18);
- соедините электрическую цепь согласно электрической схемы на сеялку;
- подсоедините семяпроводы Ф64 к пневматическому бункеру;
55
- закрепите страховочную цепь.
Внимание!!!
Убедитесь, что все шланги и кабели нигде не пережимаются и имеют необходимую
свободу для проведения маневров сеялки во время движения.
4.3. Присоединение сеялки к трактору:
- зафиксируйте серьгу сеялки на навеске трактора пальцем Ф50 мм;
- закрепите страховочную цепь на навеске трактора;
- присоедините гидравлические шланги согласно гидравлической схемы на сеялку (рис.
17, 18);
- соедините электрическую цепь согласно электрической схемы на сеялку.
Внимание!!!
Убедитесь, что шланги и кабели нигде не пережимаются, и, имеют необходимую свободу
для проведения необходимых маневров во время движения трактора и сеялки.
Внимание!!!
Никогда не транспортируйте сеялку с полностью загруженным пневматическим бункером.
Заполняйте бункер непосредственно на поле.
Внимание!!!
Сеялка рассчитана для перемещения со скоростью не более 20 км/ч. При перемещении
по неровным дорогам с поворотами поддерживайте безопасную скорость.
Осторожно!!!
Никогда не складывайте и не раскладывайте сеялку во время движения, перед этим
необходимо полностью остановить трактор, убедиться, что фиксирующие пальцы убраны
из ловителей, рамы и дисковые сошники в транспортном положении, в зоне
перемещения крыльев нет линий электропередач, посторонних предметов и людей, дать
предупреждающий звуковой сигнал.
Складывание и раскладывание сеялки во время движения может привести к
повреждению элементов конструкции и гидроцилиндров системы подъема крыльев.
Осторожно!!!
Перед тем как сложить крылья для транспортировки сеялки убедитесь, что рамы и
дисковые сошники подняты и зафиксированы в транспортном положении, этим вы
обеспечите необходимый зазор дисковых сошников с землей.
56
4.4. При работе сеялки:
- проверьте давление в шинах;
- убедитесь в надежности соединения сеялки с трактором и бункером;
- убедитесь в наличии светоотражателей и других предупреждающих табличек и
надписей;
- при транспортировании сеялки по дороге убедитесь в том, что зафиксированы
транспортные колеса и навески дисковых сошников на штоках гидроцилиндров
клипсами, рамы правая и левая - болтами и гайками; доставку машины до поля и обратно
проводить в соответствии с транспортировкой негабаритных грузов согласно «Инструкции
по перевозке крупногабаритных и тяжелых грузов автомобильным транспортом по
дорогам Российской Федерации»;
- при переводе сеялки из транспортного положения в рабочее, расфиксируйте брусья
дисковых сошников, убрав клипсы со штоков гидроцилиндров, раму правую и левую -
убрав болты;
- убедитесь в наличии необходимого количества масла в гидросистеме;
- плавно опустите гидроцилиндрами боковые рамы в рабочее положение;
- техническое обслуживание сеялки зерновой проводить при выключенном двигателе
трактора.
Осторожно!!!
Загрузку семенного материала и удобрений должны проводить операторы,
прошедшие дополнительный инструктаж по безопасности работы с вредными и
отравляющими веществами, иметь специальную одежду и другие средства защиты в
соответствии с требованиями, предъявляемыми при работе с этими веществами.
Внимание!!!
После загрузки семенного материала и удобрений убедитесь в герметичности
люков бункера. Разгерметизация бункера приводит к нестабильной подаче семенного
материала и удобрений.
4.5. При консервации и расконсервации:
- проводить подготовку поверхностей, консервацию и расконсервацию в специально
приспособленных вентилируемых помещениях;
- не допускается пользоваться открытым огнем;
57
- применять защитные средства в соответствии с требованиями безопасности,
предъявляемыми к используемым материалам консервации и расконсервации.
4.6. При хранении:
- при хранении сеялки должны быть приняты меры, предотвращающие её
самопроизвольное смещение;
- минимальное расстояние между машинами в ряду 0,7 м.
4.7. Знаки по безопасности и предупреждающие таблички устанавливать на сеялке
согласно табл. 24.
Оборудование поставляется со всеми знаками безопасности и предупреждающими
табличками, которые могут наноситься лакокрасочными материалами, крепиться
механически или наклеиваться.
Их назначение - обеспечить безопасную эксплуатацию орудия, поэтому необходимо:
- читать и выполнять указания на этих табличках;
- все таблички содержать в чистоте для удобства чтения;
- поврежденные или отсутствующие таблички заменить новыми, которые необходимо
заказать у производителя.
табл.24
Место
Кол. на
установки
изде-
Знак или табличка
Назначение
лии,
шт.

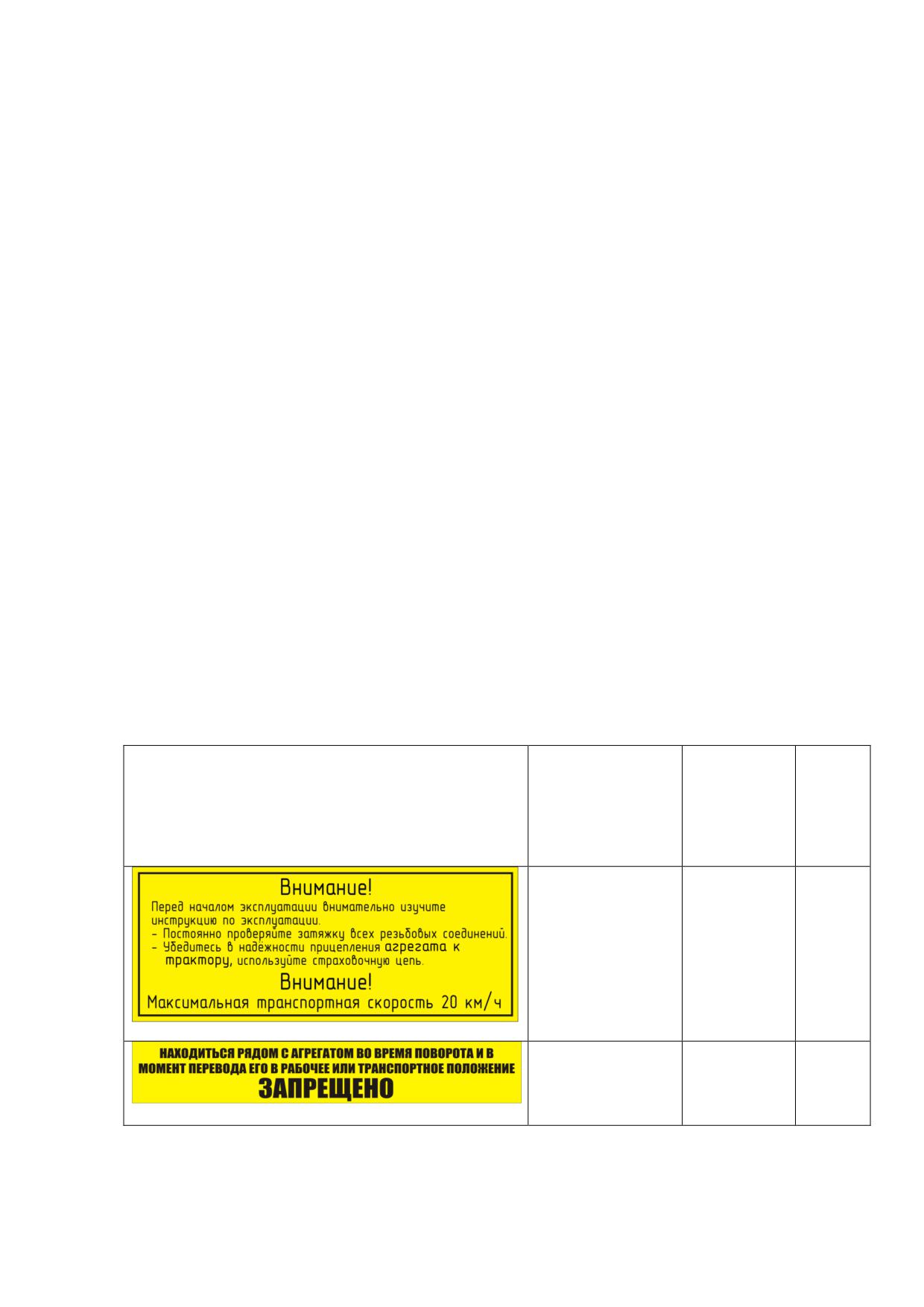

Правильная
Прицеп к
подготовка
трактору,
2
агрегата к
прицеп
работе
бункера
Безопасная
Прицеп к
эксплуатация
трактору
2
58
Место
Кол. на
установки
изде-
Знак или табличка
Назначение
лии,
шт.

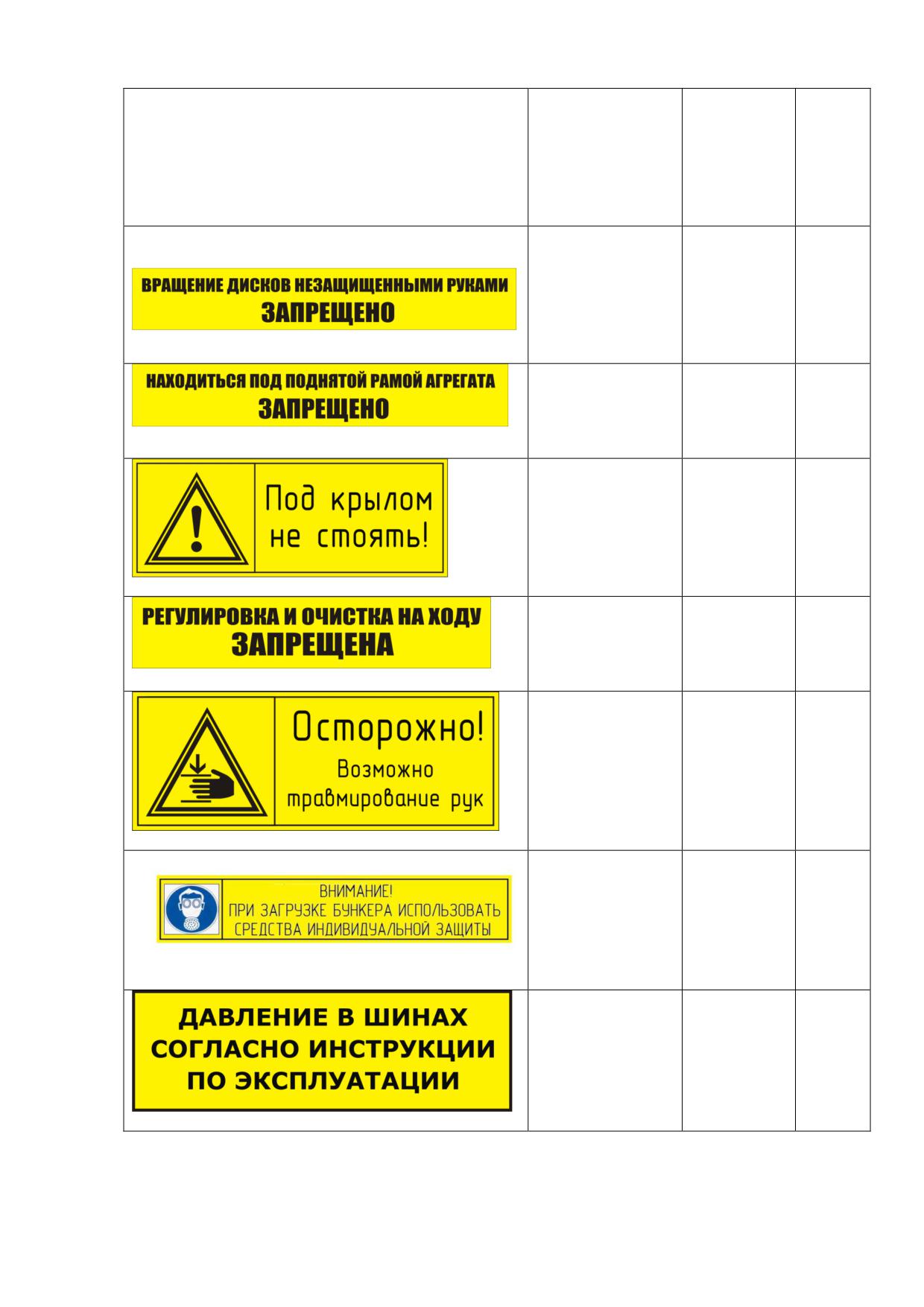

Безопасная
Рама
эксплуатация
культива-
1
тора
Безопасная
Рама
2
эксплуатация
культива-
тора
Безопасная
Рама
2
эксплуатация
культива-
тора
Безопасная
Рама
2
эксплуатация
культива-
тора
Безопасная
Рама
2
эксплуатация
культива-
тора
Безопасная
Бункер
1
эксплуатация
Безопасная
Рама
2
эксплуатация
культива-
тора,
бункер
59
Место
Кол. на
установки
изде-
Знак или табличка
Назначение
лии,
шт.

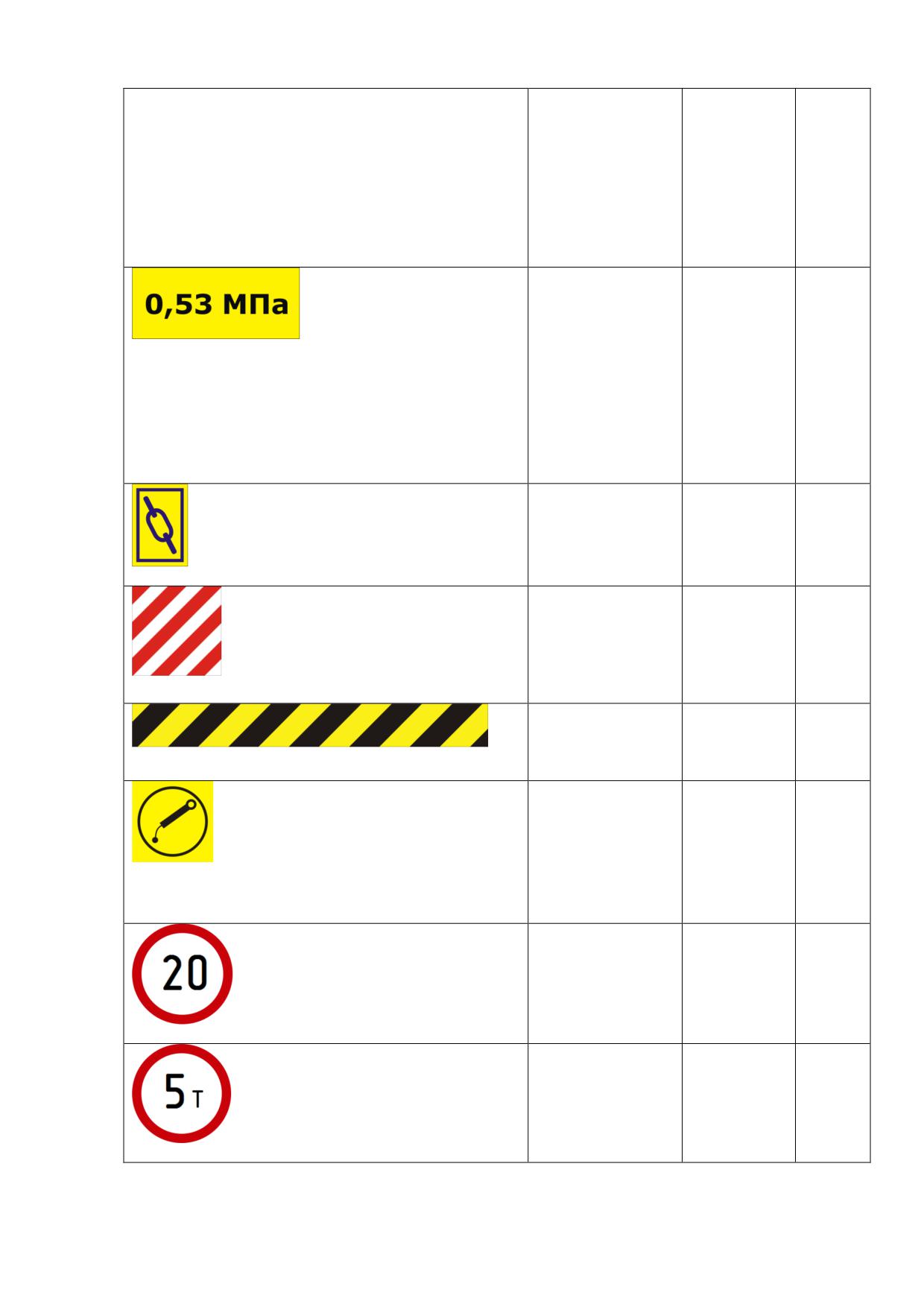

Давление в
Рама
12
шинах.
культива-
Безопасная
тора,
эксплуатация
бункер
Место строповки
Рамы
16
культива-
тора
Габариты
Бункер
2
изделия
Габариты
Рамы
8
изделия
комплекса
Места смазки
Рама
22
культива-
тора
Ограничение
Бункер
1
транспортной
скорости
Ограничение
Бункер
1
грузоподъем-
ности бункера
60
Место
Кол. на
установки
изде-
Знак или табличка
Назначение
лии,
шт.

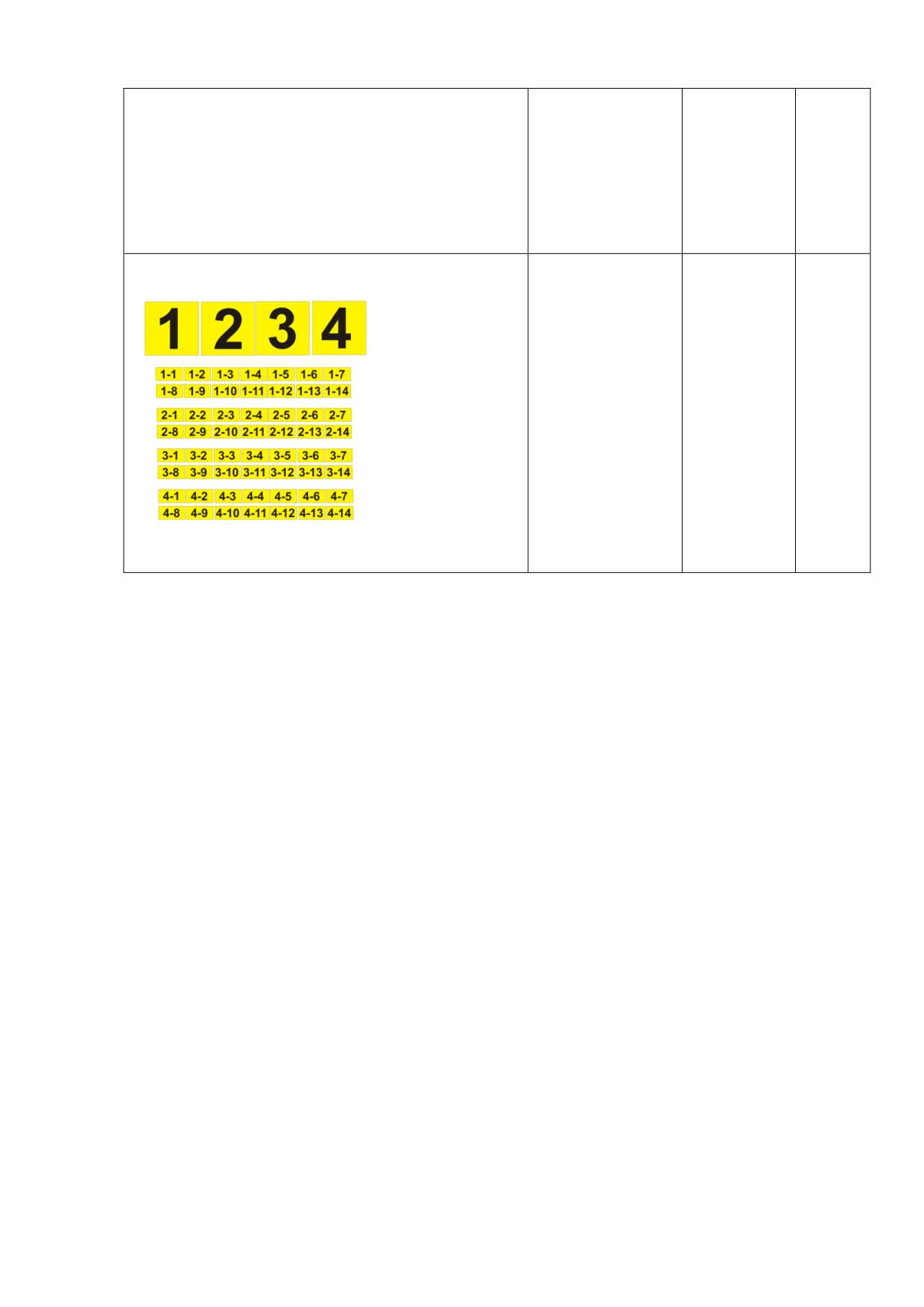

Нумерация
Башни
башень
распреде-
До 6
распределения
ления
Нумерация
Семепро-
сошников
воды Ф25
До 78
мм
На агрегате допускается наносить другие поясняющие и предупреждающие знаки и
таблички. Нумерацию башен распределения проводить согласно выбранной
пневматической схемой распределения посевного материала и удобрений, и системой
управления посевным комплексом.
5. Подготовка сеялки зерновой к работе, обкатка.
Сеялка поставляется потребителю в частично разобранном состоянии для
облегчения транспортировки.
5.1. Приемка изделия.
При поступлении сеялки зерновой потребителю необходимо:
- проверить число мест по отгрузочным документам и произвести наружный
осмотр;
- произвести приемку, составить акт приемки;
- при обнаружении поломок изделия или недостаче упаковочных мест - составить
коммерческий акт; если повреждена только упаковка - коммерческий акт не составляется;
- проверка подетальной комплектации, полученной сеялки зерновой, должна быть
проведена при принятии её от транспортной компании.
61
5.2. Досборка сеялки зерновой.
Рабочее место для сборки сеялки должно быть оборудовано специальными
подставками и подъемно-транспортными устройствами. Перед сборкой сеялки зерновой
разложить все узлы и детали в последовательности, удобной для сборки, все трущиеся
детали перед сборкой очистить от краски и пыли, смазать пластической смазкой.
При сборке соблюдайте следующие правила:
-
элементы резьбовых соединений затягивать динамическим усилием,
соответствующим данному диаметру резьбы и крепить их от самоотвинчивания путем
постановки шплинтов, пружинных шайб, контргаек, замков согласно комплекту поставки;
- вести работу в специальной одежде, не трогать незащищенными руками лезвия
дисков сошников.
5.3. Обкатка сеялки зерновой.
Обкатку сеялки проводить в хозяйственных условиях. Перед началом обкатки
проверить затяжку всех болтовых соединений, проверить соответствие сборки сеялки
руководству по эксплуатации, отрегулировать необходимую глубину обработки и норму
высева семян и удобрений.
5.3.1. Провести обкатку сеялки в течение 30 минут. После обкатки подтянуть все
болтовые соединения, проверить температуру ступиц подшипниковых узлов. При
перегреве выше 80 град. либо появлении люфтов, провести регулировку подшипниковых
узлов, при необходимости заполнить смазкой подшипниковые узлы сеялки, проверить
крепления дисковых сошников к брусьям и расстояние между дисковыми сошниками,
при необходимости отрегулировать.
5.3.2. Полную обкатку произвести в течение
8 часов, при необходимости
выполнить работы изложенные в п.5.3.1.
Движение сеялки зерновой в рабочем положении только прямолинейное.
Разворот разрешен только с выглубленными рабочими органами.
ЗАПРЕЩАЕТСЯ:
- находиться впереди агрегата во время движения;
- работать с неисправной сеялкой или трактором;
- производить ремонт, регулировку, подтяжку гаек во время движения;
- очищать рабочие органы во время движения;
- вращать диски незащищенными руками.
62
6. Правила эксплуатации и регулировки.
6.1. Основным условием правильной эксплуатации сеялки является выполнение
требований к агротехническому фону, которые должны соответствовать:
6.1.1. Поля с уклоном не более 7°.
6.1.2. Микрорельеф - выровненный.
6.1.3. Влажность почвы по слоям:
- от 0 до 5 см - от 15% до 25%;
- от 5 до 10 см - от 18% до 30%.
6.1.4. Твердость почвы по слоям:
- от 0 до 5 см - от 0,05 МПа до 0,15 МПа;
- от 5 до 10 см - от 0,15 МПа до 0,45 МПа.
6.1.5. Глубина взрыхленного слоя средняя - на глубину посева.
6.1.6. Крошение взрыхленного слоя (массовая доля комков, по размерам):
- от 0 до 10 мм - не менее 50%;
- свыше 50 мм - не допускается.
6.1.7. Длина растительных остатков - до 50 мм.
6.2. Требуемая глубина и равномерность заделки семян и удобрений
достигается регулировкой узлов и механизмов сеялки описанных выше.
7. Техническое обслуживание.
Рекомендуется проводить ежесменное, периодическое и послесезонное
техническое обслуживание.
7.1. Ежесменное техническое обслуживание проводится один раз в смену.
Перечень работ, выполняемых при ежесменном техническом обслуживании:
- очистить сеялку от почвы и растительных остатков;
- провести наружный осмотр сеялки;
- проверить и при необходимости подтянуть болтовые соединения;
63
- контролировать осевой люфт в подшипниковых узлах дискового сошника и
свободное вращение дисков, при необходимости - отрегулировать;
- контролировать температуру подшипниковых узлов, при нагреве узлов выше 80
градусов проверить наличие смазки и правильность регулировки узла;
- проверить давление в шинах - в соответствии с нормой на установленные шины.
7.2. Периодическое техническое обслуживание.
Проводится после 40 часов работы.
Перечень работ, выполняемых при периодическом техническом обслуживании:
- выполнить п.
7.1. (работы, выполняемые при ежесменном техническом
обслуживании);
- провести смазку трущихся частей сеялки согласно схеме смазки рис.;
- на сеялке 45 точек смазки;
Рекомендуется использовать для смазки ЛИТОЛ-24 или его аналоги.
7.3. Послесезонное техническое обслуживание.
Проводится после окончания полевых работ.
Требуется выполнить:
- выполнить п. 7.1. (работы, выполняемые при ежесменном техническом обслуживании);
-
выполнить п.7.2. (работы, выполняемые при периодическом техническом
обслуживании);
- смазать шарнирные соединения консервирующей смазкой;
- проверить износ дисков сошников, при необходимости заменить;
- восстановить поврежденную окраску на деталях и узлах путем нанесения
лакокрасочного покрытия.
64
ХИММОТОЛОГИЧЕСКАЯ КАРТА
табл. 25
Кол-во в
Наименование марок
Периодичность смены ГСМ
изделии
ГСМ, ГОСТ, ОСТ
Наименование
объем
заправки
основные
замени-
основные
заменитель
шт./кг
тель
1
2
3
4
5
6
Поворотная вилка
Литол -
Солидол Ж
При
При
опорных колес
24 ГОСТ
выполнении
выполнении
ГОСТ 1033,
21150
периодическо-
периодическо-
4/0,15
Солидол
го техни-
го техни-
ГОСТ 4366
ческого
ческого
обслуживания
обслуживания
Ступицы опорных
Литол -
Солидол Ж
При
При
колес
24 ГОСТ
выполнении
выполнении
4/0,2
ГОСТ 1033,
21150
периодическо-
периодическо-
Солидол
го техни-
го технического
ГОСТ 4366
ческого
обслуживания
обслуживания
Ступицы
Литол -
Солидол Ж
При
При
транспортных
24 ГОСТ
выполнении
выполнении
2/0,2
ГОСТ 1033,
колес
21150
периодическо-
периодическо-
Солидол
го техни-
го техни-
ГОСТ 4366
ческого
ческого
обслуживания
обслуживания
Проушины рам
4/0,1
Литол -
Солидол Ж
При постановке
При постановке
(правой, средней,
24 ГОСТ
на хранение и
на хранение и
ГОСТ 1033,
левой)
21150
снятии с
снятии с
Солидол
хранения
хранения
ГОСТ 4366
65
1
2
3
4
5
6
Проушины рамы
3/0,1
Литол -
Солидол Ж
При постановке
При постановке
средней и бруса
24 ГОСТ
на хранение и
на хранение и
ГОСТ 1033,
среднего
21150
снятии с
снятии с
Солидол
хранения
хранения
ГОСТ 4366
Литол -
Солидол Ж
При постановке
При постановке
24 ГОСТ
на хранение и
на хранение и
Проушины рамы
3/0,1
ГОСТ 1033,
21150
снятии с
снятии с
правой и бруса
Солидол
хранения
хранения
правого
ГОСТ 4366
Литол -
Солидол Ж
При постановке
При постановке
24 ГОСТ
на хранение и
на хранение и
Проушины рамы
ГОСТ 1033,
21150
снятии с
снятии с
левой и бруса
Солидол
хранения
хранения
3/0,1
левого
ГОСТ 4366
Проушины рам и
4/0,1
Литол -
Солидол Ж
При постановке
При постановке
рычага контроля
24 ГОСТ
на хранение и
на хранение и
ГОСТ 1033,
глубины
21150
снятии с
снятии с
Солидол
хранения
хранения
ГОСТ 4366
Рычаг контроля
4/0,1
Литол -
Солидол Ж
При постановке
При постановке
глубины и тяга
24 ГОСТ
на хранение и
на хранение и
ГОСТ 1033,
бруса
21150
снятии с
снятии с
Солидол
хранения
хранения
ГОСТ 4366
Тяга бруса и
4/0,1
Литол -
Солидол Ж
При постановке
При постановке
проушина бруса
24 ГОСТ
на хранение и
на хранение и
ГОСТ 1033,
21150
снятии с
снятии с
Солидол
хранения
хранения
ГОСТ 4366
Диски дисковых
160/
Смазка
Защитные
сошников
0,05
ПВК ГОСТ
консерва-
При постановке
При постановке
19537
ционные
на хранение
на хранение
материалы
по ГОСТ
7751
66
Перечень подшипников качения
№
Тип подшипников,
Номер по
Место
Количество подшипников,
п/п
размеры, мм
каталогу
установки
шт.
( dхDхВ)
На
На изделие
сборочную
единицу
1
Подшипник роликовый
Ступица
конический
транспортного
2
4
однорядный
колеса
(60х110х32,7)
2
Подшипник роликовый
3151-
Ступица
конический
3103025
опорного
2
8
однорядный
колеса
(45х85х25))
3
Подшипник шариковый
SL 3303-2S
Дисковый
От типа
радиальный
FKL
сошник
2
сеялки
двухрядный
(17х47х22)
8. Транспортирование.
8.1. Транспортировать сеялку от изготовителя к потребителю допускается всеми
видами транспорта в соответствии с правилами, действующими для этих видов
транспорта.
8.2. При работе на сеялке рекомендуется транспортировать ее по проселочным
или полевым дорогам.
Внимание! В связи с габаритами машины, превышающими по ширине допустимые
по ГОСТ Р53489-2009 ССБТ, доставку машины до поля и обратно проводить в соответствии
с транспортировкой не габаритных грузов согласно «Инструкции по перевозке
крупногабаритных и тяжелых грузов автомобильным транспортом по дорогам Российской
Федерации» и правилам дорожного движения.
Перед транспортировкой сеялки поднимите боковые рамы, зафиксируйте их на
специальных стойках с помощью стопорных болтов, закрепите страховочную цепь. Перед
опусканием боковых рам расфиксируйте их, убрав стопорные болты, несоблюдение этого
правила может привести к повреждению рам.
8.3. При подъеме боковых рам необходимо: наклонить вперед рабочие брусья
(штоки гидроцилиндров подъема брусьев полностью выдвинуты, дисковые сошники
67
подняты над землей), установить на штоки гидроцилиндров клипсы, поднять боковые
рамы, зафиксировать рамы стопорными болтами.
8.4.
При опускании боковых рам удерживайте рычаг управления
гидрораспределителя до тех пор, пока гидроцилиндры подъема не выдвинутся на полный
ход, что позволит боковым рамам копировать рельеф почвы во время движения.
ВНИМАНИЕ:
- во время подъема или опускания боковых рам не стойте в зоне их движения;
- при транспортировке сеялки или при подъеме боковых рам будьте
внимательны, чтобы не задеть линии электропередач;
- не отсоединяйте сеялку от трактора или другого энергосредства, когда рабочий
брус наклонен вперед, дисковые сошники не касаются земли, боковые рамы опущены.
При этих условиях создается подъемное усилие на дышле. Рабочий брус должен быть
наклонен назад так, чтобы дисковые сошники стояли на земле, что помогает сместить
подъемную силу дышла, для ее компенсации установите домкрат. При отсоединении
сеялки от трактора или другого энергосредства помните о высокой нагрузке на дышло.
9. Хранение.
Постановка сеялки на хранение производится под руководством инженерных
служб хозяйства. При хранении сеялки должны быть приняты меры, предотвращающие
его опрокидывание и самопроизвольное смещение.
Площадка под хранение должна иметь ровную поверхность, водоотводящие
каналы и снегозащитные устройства.
Кратковременное хранение может осуществляться на полевых станах бригад, в
отделениях с соблюдением всех мер безопасности.
Сеялка устанавливается на межсезонное хранение после выполнения
послесезонного технического обслуживания.
9.1. На хранение в закрытых помещениях сеялка может устанавливаться
комплектной, без снятия с неё узлов и деталей. Сеялка должна быть установлена на
прочные опоры высотой не менее 450 мм. Трущиеся части, резьбовые соединения, диски
сошников обработать консервационной смазкой.
9.2. При установке на хранение на открытых площадках требуется провести
частичный демонтаж узлов сеялки и ее консервацию:
- демонтировать гидропровода, гидроцилиндры, рукава высокого давления;
68
- демонтировать колеса (ступицы остаются на сеялке);
-
трущиеся части, резьбовые соединения, диски сошников обработать
консервационной смазкой.
9.3. Правила хранения.
Для хранения сеялки должна быть выделена специальная территория на
центральных усадьбах при ремонтных мастерских, на машинных дворах или пунктах
технического обслуживания.
Места хранения должны быть защищены от снежных заносов и оборудованы в
соответствии с правилами противопожарной безопасности, охраны труда и техники
безопасности. Правила хранения по ГОСТ 7751-79.
9.3.1. Кратковременное хранение.
9.3.1.1. Подготовку к кратковременному хранению производите непосредственно
после окончания работ.
9.3.1.2. Перед постановкой на хранение должна быть произведена проверка
технического состояния сеялки.
9.3.1.3. Сеялка должна пройти очередное техническое обслуживание. Все узлы и
детали тщательно очистите от пыли, грязи, растительных и древесных остатков.
9.3.1.4. На хранение сеялка должна устанавливаться комплектной, без снятия с нее
узлов и деталей.
9.3.1.5. Сеялка должна быть установлена на прочные опоры высотой не менее 450
мм.
9.3.2. Длительное хранение.
9.3.2.1. После окончания полевых работ сеялку подготовить для хранения в осенне-
зимний период. Подготовка должна быть закончена не позднее 10 дней с момента
окончания работ.
9.3.2.2. Сеялка должна храниться в закрытом помещении или под навесом.
Допускается хранение на открытых оборудованных площадках при обязательном
выполнении работ по консервации.
9.3.2.3. Работы, связанные с подготовкой сеялки к хранению, производятся
специализированной группой или механизатором под руководством лица, ответственного
за хранение.
9.3.2.4. Постановка на хранение и снятие с хранения оформляется приемо-
сдаточными актами.
69
9.3.2.5. Состояние сеялки при хранении в закрытом помещении проверяйте
каждые два месяца, а при хранении на открытых площадках и под навесом - ежемесячно.
Результаты периодических проверок оформляйте актами или производите запись в
журналах и книгах проверок.
9.3.2.6. Сеялка должна храниться с соблюдением интервалов между машинами
для проведения профилактических осмотров, минимальное расстояние между машинами
0,7 м, а между рядами - 0,6 м.
9.3.2.7. Сеялка должна пройти очередное техническое обслуживание. Все узлы и
детали тщательно очистите от пыли, грязи, растительных и древесных остатков и
ржавчины. Поврежденная окраска должна быть восстановлена путем нанесения
лакокрасочного покрытия.
9.3.2.8. Трущиеся части, резьбовые соединения, диски сошников очистить,
обезжирить и промыть путем протирания участков, подлежащих консервации, щетками
или х/б салфетками, смоченными растворителями для лакокрасочных материалов.
Допускается применять трихлорэтилен по ГОСТ 9976-70, дизельное топливо и другие
растворители, за исключением растворителей, содержащих соединения ароматического
ряда. Сушку изделий после обработки растворителями производят до полного
высыхания, их обдувают сжатым воздухом в специальных камерах с вытяжной
вентиляцией или протиркой сухими х/б салфетками. Подготовку к консервации можно
проводить щелочными растворами; обезжиривание, промывание и сушку - до полного
высыхания. Консервацию проводить по ГОСТ 9.014-78.
9.3.2.9. Трущиеся поверхности, резьбовые соединения, диски сошников
подвергнуть консервации маслами: НГ-203 ГОСТ 12328-77, К-17 ГОСТ 10877-76, ПВК ГОСТ
195-3774. Нанесение масла на поверхности производить погружением, распылением или
намазыванием. Масло наносится подогретым до
70 град., при консервации
консистентными смазками - подогревают до 100 град.
После нанесения на поверхность масла его избытку дают стечь, при нанесении
слоя любым способом он должен быть сплошным, без подтеков, воздушных пузырей и
инородных включений. Толщина слоя 0,5 - 1,5 мм.
9.3.2.10. Диски сошников покрываются универсальной смазкой УС-1.
9.3.2.11. Инструмент и запасные части, находящиеся с сеялкой также подвергаются
консервации, как и трущиеся части и сдаются в кладовую под опись.
9.4. Снятие с хранения.
Техническое обслуживание при снятии с хранения:
- проверьте техническое состояние сеялки, очистите от пыли и грязи;
70
- проведите расконсервацию промыванием в минеральном масле при температуре
100 - 120 град. с последующей протиркой ветошью, смоченной в растворителе, а затем
сухой ветошью, или расконсервируйте промыванием горячей водой или моющими
средствами с пассиваторами и последующей сушкой;
- установить гидроарматуру;
- установите шины и доведите давление в шинах до 0,25 МПа(2,5 кгс/см2);
- проверьте наличие смазки в подшипниковых узлах в соответствии со схемой
смазки рис.;
- проверьте комплектность сеялки.
Расконсервацию дисков сошников допускается не производить.
10. Комплектность.
Сеялка СЗ «Виктория» поставляется потребителю укрупненными сборочными
единицами, упакованными в ящик и в отдельные связки - упаковочные места (УМ).
11. Гарантии изготовителя.
Изготовитель гарантирует соответствие сеялки документации при условии
соблюдения потребителем правил эксплуатации, хранения, перевозок, указанных в
настоящем руководстве.
Гарантийный срок эксплуатации сеялки - 12 месяцев. Гарантия на дисковые
сошники, пневматический высев, электронные маркеры в соответствии с технической
документацией на данные изделия.
Гарантийные обязательства не распространяются на: рукава высокого давления,
гидроцилиндры, шины и диски колесные. На данные изделия распространяются
гарантийные
обязательства
заводов-изготовителей
соответственно.
Гарантийные обязательства утрачивают силу до истечения гарантийного срока
эксплуатации в следующих случаях:
- невыполнения очередного технического обслуживания в соответствии с
руководством по эксплуатации СЗ-1370.00.00.000 РЭ;
- несоблюдения требований руководства по эксплуатации, в том числе по
применению указанных в руководстве эксплуатационных материалов;
- при повреждениях, вызванных нарушением требований руководства по
эксплуатации: наезд (удар) на препятствие, повороты (развороты) с заглубленными
71
рабочими органами, нарушении условий хранения, повреждений в результате дорожно-
транспортного происшествия, в следствии которого требуется замена агрегатов (узлов)
или ремонт (замена) детали этого агрегата, а также, если требуется замена или правка
элементов металлоконструкций;
- внесения в конструкцию сеялки изменений, проведенных потребителем без
согласования с заводом-изготовителем;
- при превышении допустимых эксплуатационных параметров;
- при замене узлов, деталей и агрегатов, не предусмотренных нормативно -
технической документацией завода-изготовителя;
- не предоставления пакета необходимых документов.
Работы, не прошедшие гарантийный случай, производятся за счет потребителя
после согласования их стоимости и сроков ремонта.
Начало гарантийного срока исчисляется со дня ввода в эксплуатации, но не
позднее 12 месяцев с момента получения его потребителем.
В течение гарантийного срока удовлетворение претензий по качеству
изготовления
сеялки
производится
в
установленном
порядке.
Срок службы сеялки - 7 лет.
72
ООО «Агроцентр»
наименование завода-изготовителя
656067 Алтайский край
г. Барнаул, ул. Попова 200
адрес завода-изготовителя
Гарантийный талон
Сеялка серии СЗ -
____
«Виктория»
______ТУ 4733-018-50661959-
2014 полностью соответствует нормативно-технической документации,
государственным стандартам.
Гарантируется исправность изделия в течение 12 месяцев со дня её
ввода в эксплуатацию.
М.П. Контролер____________
Личная
_____________ Расшифровка
подпись
подписи
М.П.
___________________
Личная
_____________ Расшифровка
Дата получения изделия потребителем подпись
подписи
М.П.____________________
Личная
_____________
Расшифровка
Дата ввода изделия в эксплуатацию
подпись
подписи
73
АКТ ПРИЕМА - ПЕРЕДАЧИ
По количеству и качеству
К товарной накладной №_________
от «_______
»
__________________20
_____года.
Мы нижеподписавшиеся, ООО «Агроцентр», именуемое в дальнейшем
«Поставщик», в лице Директора
_________________________________, действующего на
основании Устава, с одной стороны, и
________________________, именуемое в
дальнейшем «Заказчик», в лице
__________________________ действующего на
основании
__________________________________ , с другой стороны, составили
настоящий Акт в том, что Поставщик передает, а Покупатель принимает
___________________ и по качеству данный вид продукции соответствует требованиям
технической документации.
Срок поставки Поставщиком соблюден.
С момента подписи настоящего Акта Заказчик не имеет претензий к качеству,
комплектности, полноте и своевременности поставки_______________________________
Дата получения продукции Заказчиком
«______
»
__________________ 20
_____ года
Дата ввода изделия в эксплуатацию
«______
»
__________________ 20
_____ года
Ввод в эксплуатацию произвел__________________
__________
____________________
От Поставщика:
________________/
_________________/
Тел./факс
_______________________________
М.П.
От Заказчика
___________________________________
Тел./факс
_______________________________
М.П.
От завода-изготовителя:
___________________________
Алтайский край, г. Барнаул, ул.Попова 200
М.П.
ООО «Агроцентр»
ВНИМАНИЕ!
Для постановки на ГАРАНТИЙНЫЙ УЧЕТ необходимо заполнить АКТ ПРИЕМА-ПЕРЕДАЧИ и
отправить заводу-изготовителю в течение 3-х дней с момента ввода в эксплуатацию.
74
ПАСПОРТ
Сеялка зерновая серии СЗ «Виктория»
ПРОИЗВОДСТВО: ООО «Агроцентр»
Алтайский край, г. Барнаул, ул.Попова 200
Модель
_______________ТУ 4733-018-50661959-2014
Номер
__________________________
Год выпуска
_____________________
Комплектность соответствует спецификации заказа______________________
Сеялка зерновая СЗ-________
полностью соответствует требованиям
нормативно-технической документации.
Отдел технического контроля ОТК
________________________________
Отметка продавца:
Владелец:
ООО «Агроцентр»
_____________________
Дата продажи:
Дата ввода в эксплуатацию:
«_____
»______________
20___
года
«______
»
____________20
___года
М.П. подпись
_________/
_________/ М.П. подпись
_______/
_________/
Смена владельца:
________________________________________________
«_____
»_______________
20___ года
Ввод в эксплуатацию произвел:
____________«
_____»
_________20
___год
75
