Ножничная гидравлическая тележка с ручным подъемом ACX 10M, ACX 15M, ACX 10E, ACX 15E. Руководство

ПРЕДИСЛОВИЕ

Перед началом эксплуатации ножничной гидравлической тележки

внимательно ознакомьтесь с данным Руководством по эксплуатации и

разберитесь в правилах использования данного оборудования в полном

объеме. Неправильная эксплуатация может привести к возникновению

опасности. Данное Руководство описывает эксплуатацию ножничных

гидравлических тележек с ручным и электрическим подъемом. При

использовании и обслуживании оборудования удостоверьтесь, что

Руководство соответствует вашей модели.

Сохраните данное Руководство для возможной консультации в будущем.

Если данное Руководство или предупреждающие надписи повреждены или

потеряны, пожалуйста, обратитесь к нашему контактному дилеру для

замены.

Данное оборудование отвечает требованиям согласно EN

3691-1;

-5

(промышленное оборудование - требования по безопасности и условия

проверки, часть 1, часть 5), EN 12895 (промышленное оборудование -

электромагнитная совместимость), EN 12053 (безопасность промышленного

оборудования - методы тестирования уровня шума), EN 1175 (безопасность

промышленного оборудования - требования по электрической части), при

условии, что оборудование используется согласно заявленной цели.

ВНИМАНИЕ:

Отходы, представляющие опасность для окружающей среды, такие как

батареи, масло и электроника, могут нанести экологический ущерб или вред

здоровью при неправильном обращении.

Отходы должны быть рассортированы и разложены в жесткие контейнеры

для мусора в соответствии с нормами и собраны местным органом по защите

окружающей среды.

Во избежание утечки технических жидкостей во время эксплуатации

оборудования, пользователь должен подготовить впитывающие материалы

(опилки или сухую ткань), чтобы собрать вытекшие жидкости вовремя. В

целях

избегания

вторичного

загрязнения

окружающей

среды,

использованные впитывающие материалы должны быть переданы в

специальные службы.

Наша техника непрерывно совершенствуется. Данное Руководство должно

применяться только в целях эксплуатации/обслуживания гидравлических

тележек. Производитель не несет никакой ответственности за повреждения

или несчастные случаи, которые возникают в связи с несоблюдением

инструкций Руководства и указаний по технике безопасности.

ПРИМЕЧАНИЕ: В данном Руководстве знак, указанный слева,

означает предупреждение или опасность, которая может

привести к смерти или серьезным травмам при нарушении

условий эксплуатации.

Содержание

1. Правильное применение

Описание самоходной тележки

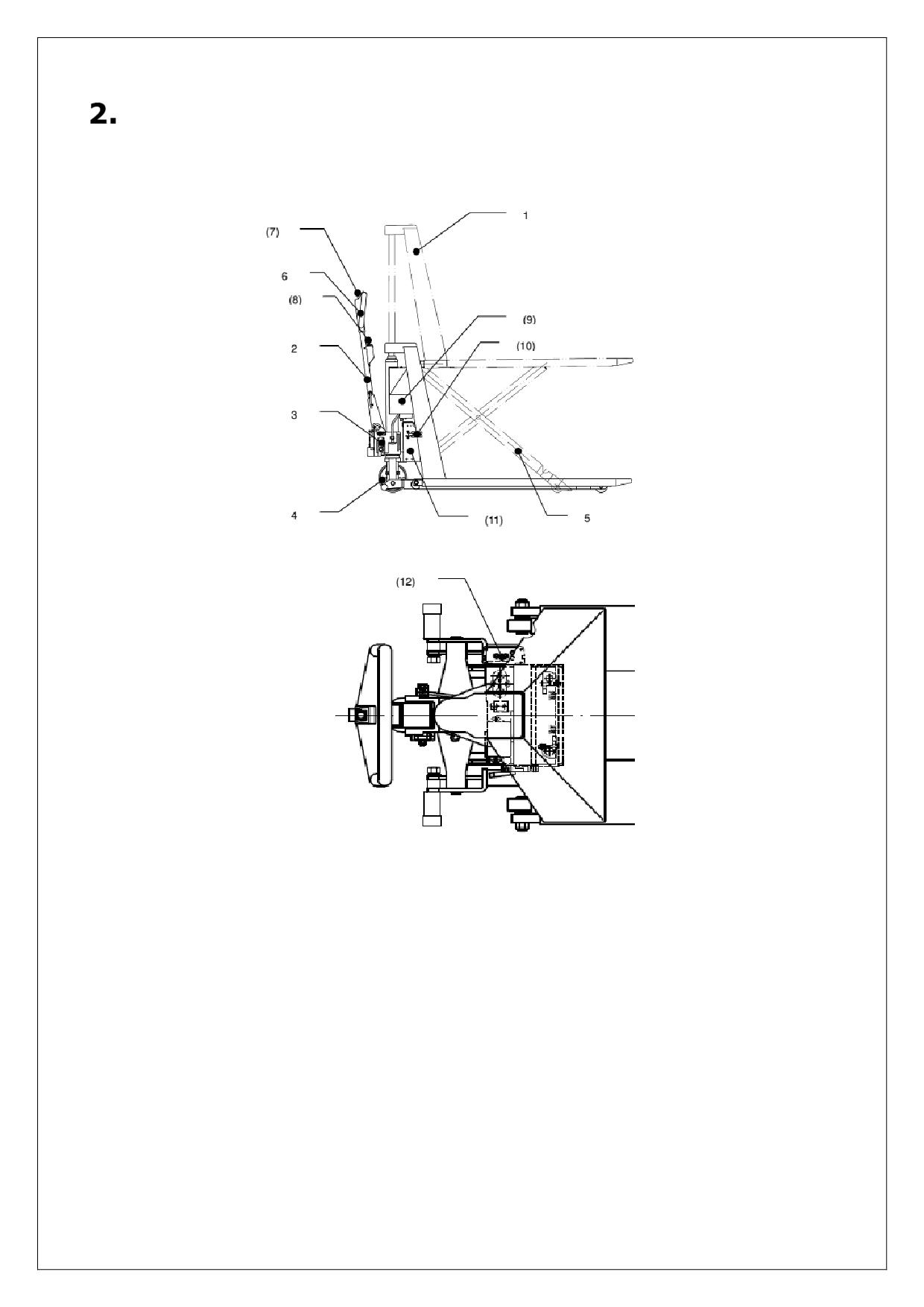

Основные элементы

Основные технические характеристики

Описание предупреждающих надписей и наклеек

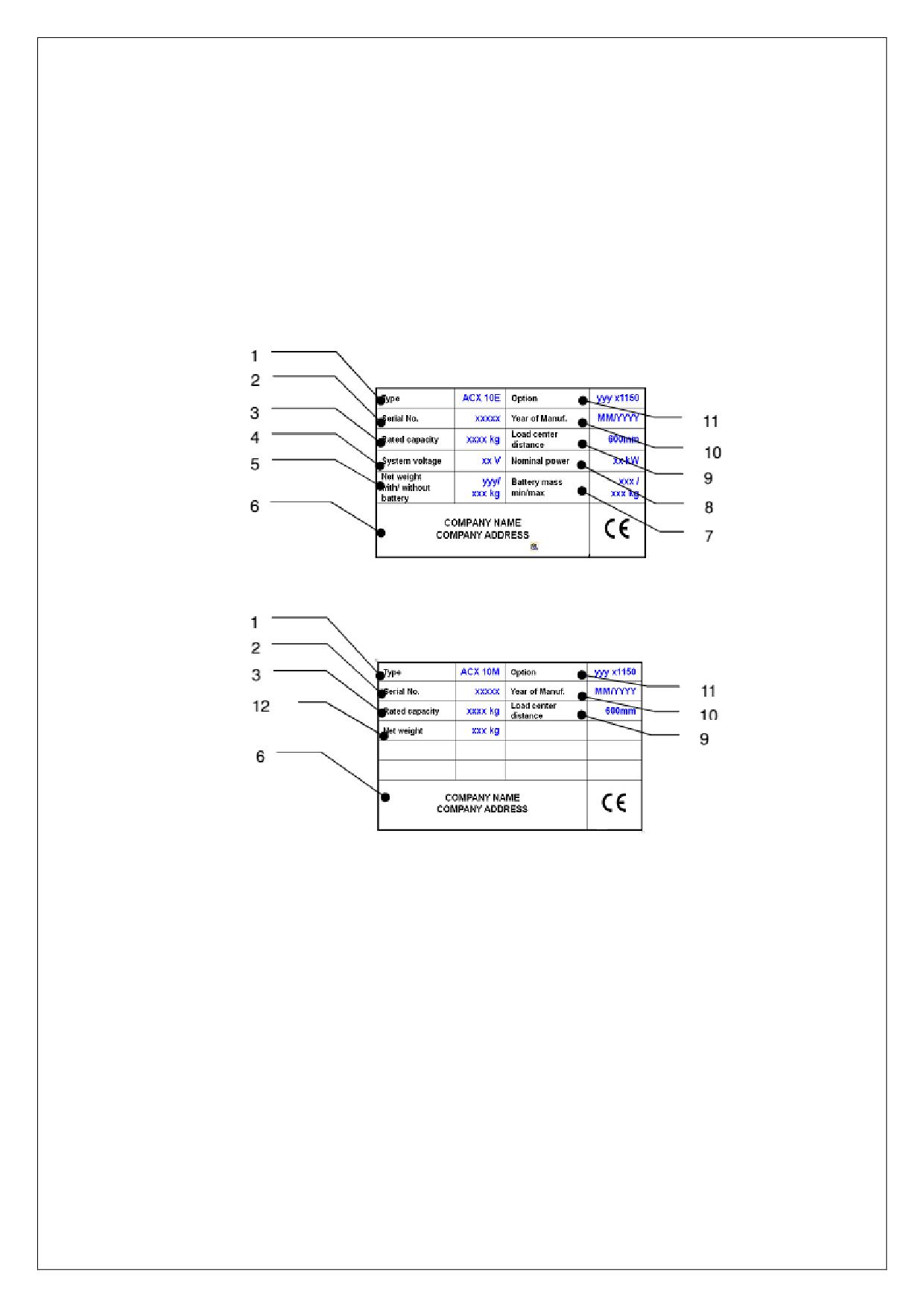

Идентификационная табличка

Предупреждения и инструкции по безопасности

Инструкция по безопасности

Ввод в эксплуатацию, транспортировка, хранение / сборка

Ввод в эксплуатацию

Подъем/транспортировка

Хранение/сборка

Ежедневный осмотр

Инструкции по эксплуатации

Зарядка и замена батареи (ACX 10/15E)

Замена батареи

Индикатор батареи

Зарядка при помощи встроенного ЗУ (только ACX 10/15E, опция)

Зарядка при помощи внешнего ЗУ (только ACX 10/15E, опция)

Регулярное техническое обслуживание

Бюллетень технического обслуживания

Удаление воздуха из гидравлической системы

Проверка и добавление гидравлического масла

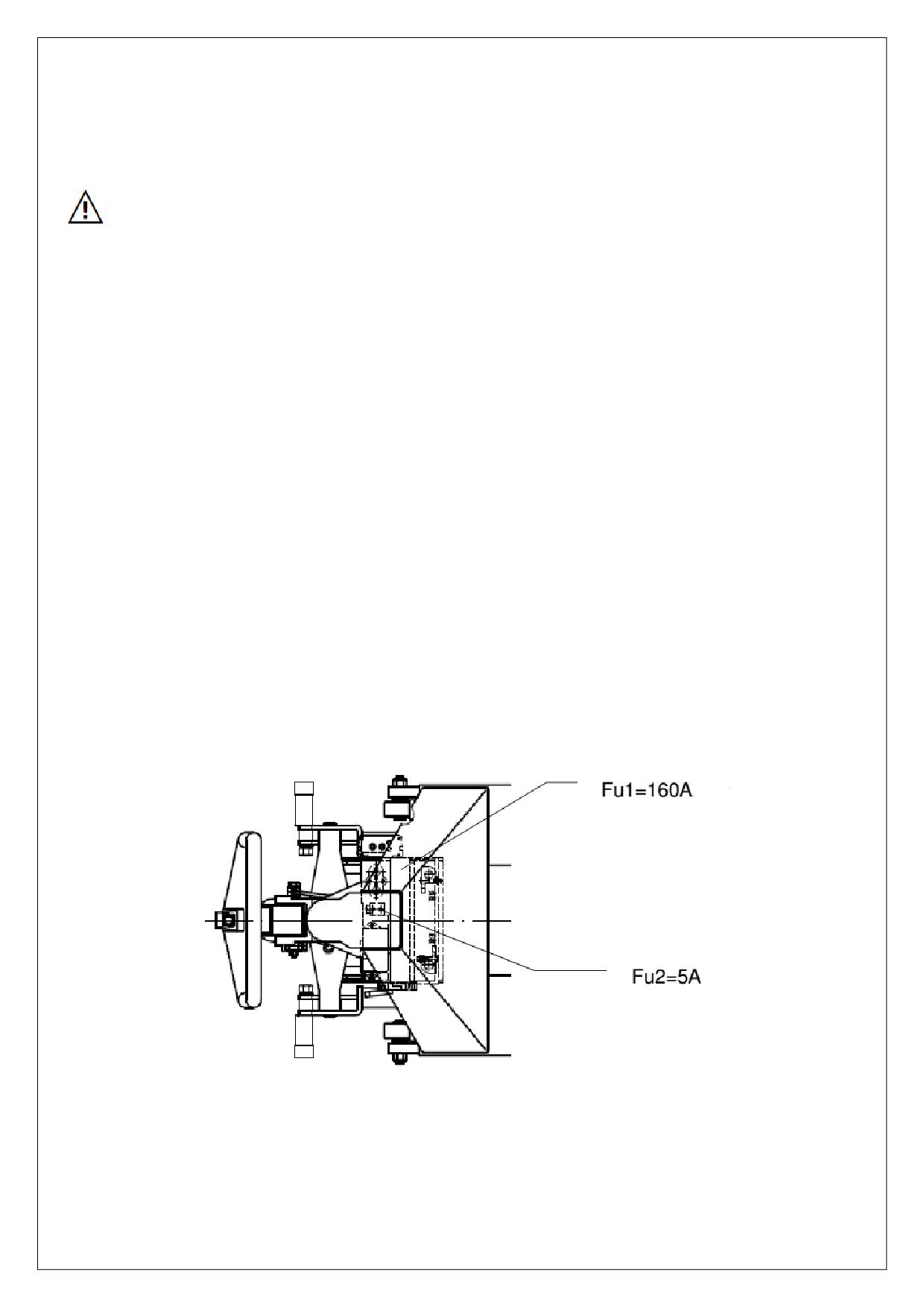

Проверка предохранителей

Поиск и устранение неисправностей

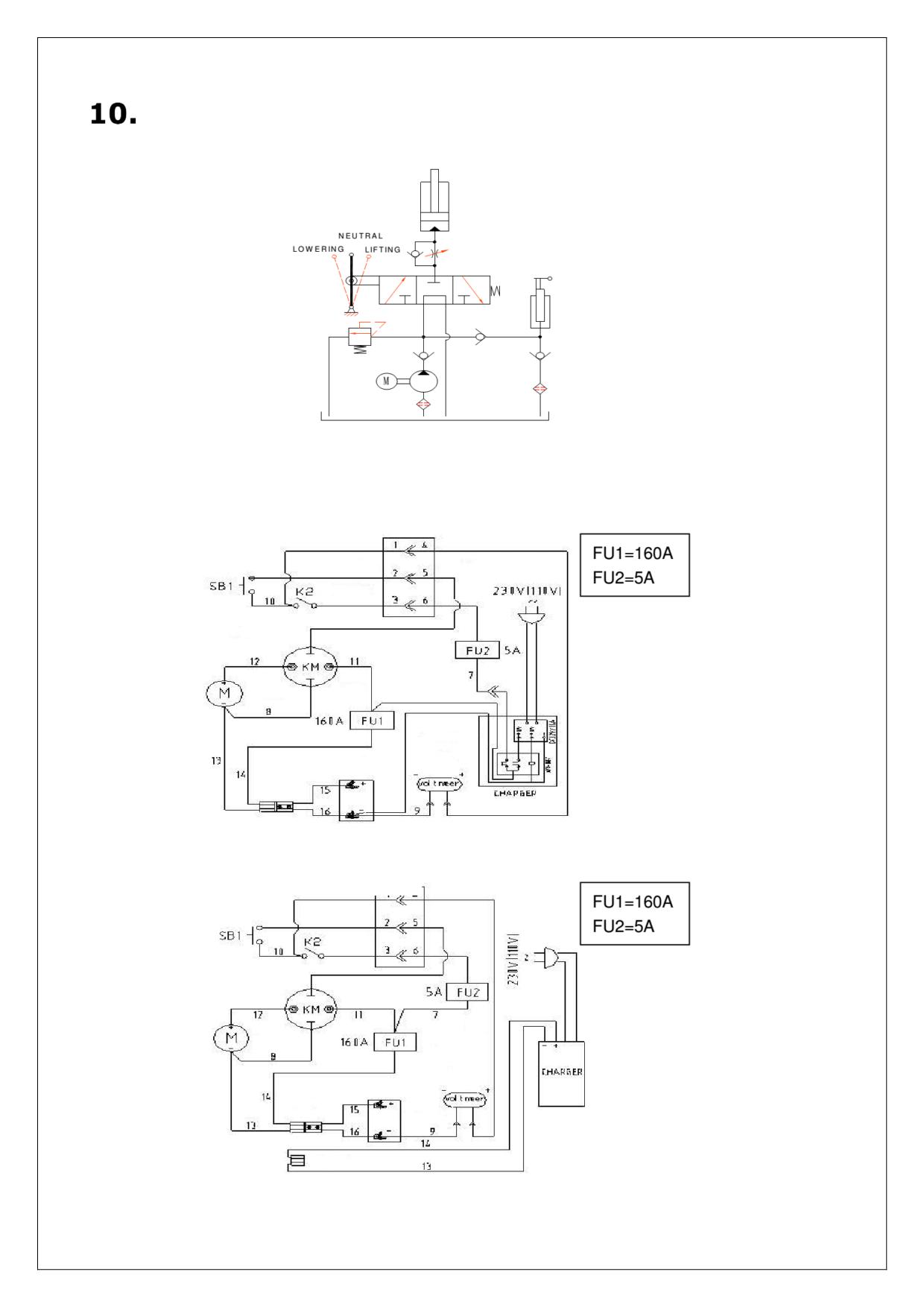

Гидравлическая и электрическая схемы

Декларация соответствия

1. Правильное применение

Ножничную гидравлическую тележку разрешено использовать в

соответствии с данным Руководством по эксплуатации.

Оборудование, описанное в данном Руководстве

- ножничная

гидравлическая тележка с ручным или электрическим подъемом,

предназначенная для подъема и перемещения груза на паллетах. Тележка

не предназначена для использования во взрывоопасных и неблагоприятных

средах. Перевозка людей, а также использование тележки не по ее прямому

назначению запрещены. Неправильная эксплуатация может привести к

травмам или порче оборудования.

Под «Оператором» или «Пользователем» в данном Руководстве

подразумеваются юридические или физические лица, которые используют

тележку собственноручно, или от их имени.

Пользователь должен убедиться, что тележка используется в рамках

предусмотренных ограничений. Следует избегать опасности для жизни и

здоровья пользователя, оператора или третьих лиц.

Оператор / обслуживающая компания должны гарантировать надлежащую

эксплуатацию, а также факт того, что данное оборудование будет

использоваться только специально обученным персоналом.

Оборудование должно быть использовано только на достаточно

твердой, гладкой, подготовленной, выровненной и подходящей

поверхности. Работа на наклонной плоскости не разрешена. Во время

работы груз должен быть расположен в середине продольной

плоскости тележки.

Грузоподъемность ножничной тележки указана на шильде. Оператор должен

принять во внимание ограничения и соблюдать инструкцию по технике

безопасности.

Оборудование может быть использовано внутри помещений со средней

температурой от +5C до + 40C.

Освещение во время работы должно быть не меньше 50 Люкс.

Модификация (изменения)

Не разрешается производить каких-либо изменений в оборудовании,

которые могут повлиять, например, на его грузоподъемность, стабильность

или безопасность, без предварительного письменного одобрения

производителя оборудования, его уполномоченного представителя или

правопреемника. Что также включает в себя изменения, влияющие,

например, на торможение, управление, обзорность и добавление

подвижных (съемных) приспособлений. В случае, если производитель или

его правопреемник дают одобрение на выполнение изменений, они должны

Основные технические характеристики

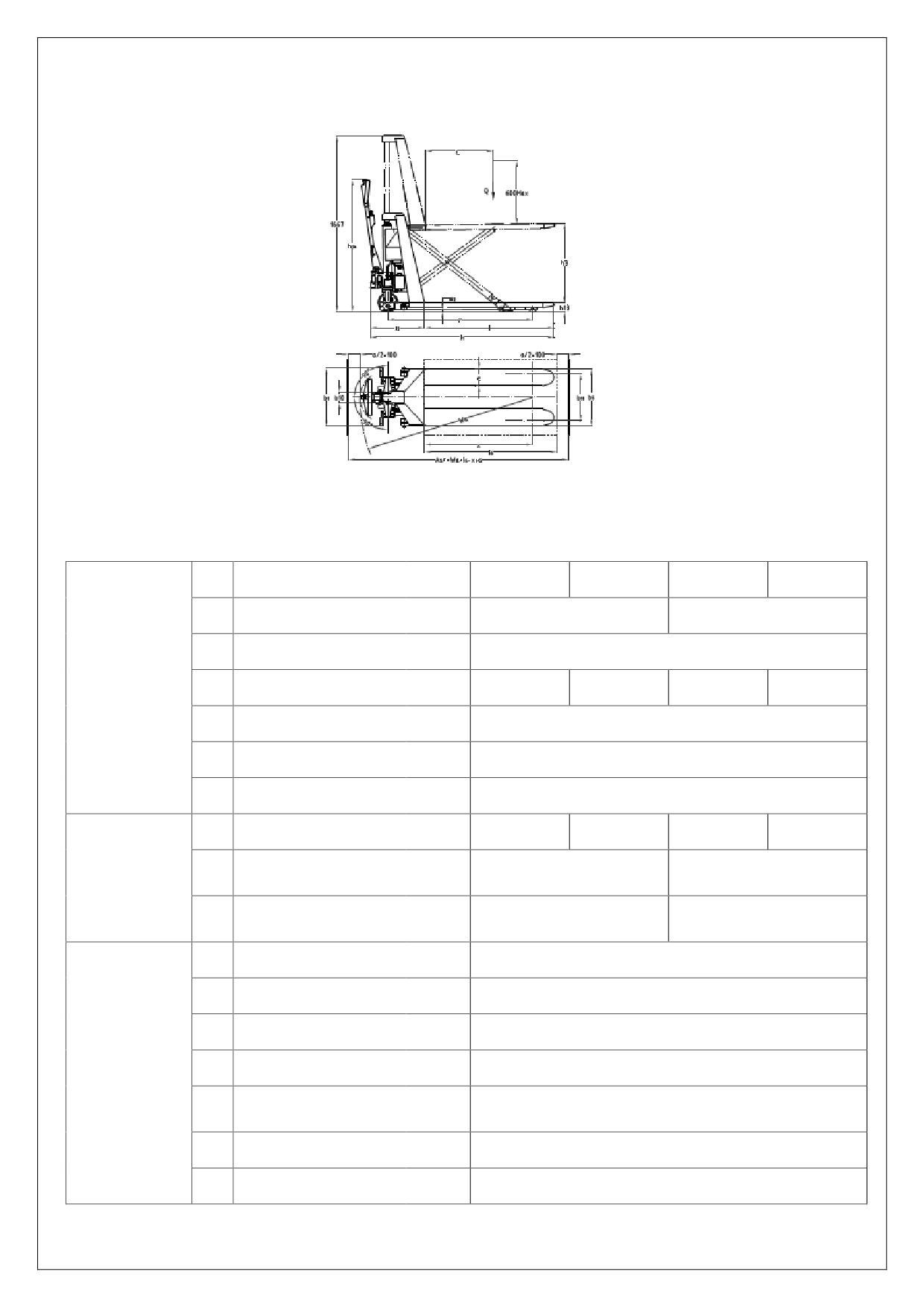

Рис. 2: Технические характеристики

Таблица1: Основные технические характеристики (стандартное исполнение)

1.2

Модель

ACX 10M

ACX 15M

ACX 10E

ACX 15E

1.3

Подъем

ручной подъем

электроподъем

1.4

Тип

Ручная

Основные

1.5

Грузоподъемность

Q (кг)

1000

1500

1000

1500

параметры

1.6

Центр загрузки

c (мм)

600

Расстояние от центра

1.8

x (мм)

978

оси до вил

1.9

Колесная база

y (мм)

1310

2.1

Масса (без АКБ)

кг

122

131

152

161

Нагрузка

на

2.2

переднюю/заднюю ось кг

760/348

767/371

Массы

с грузом

Нагрузка

на

2.3

переднюю/заднюю ось кг

33/89

35/117

без груза

3.1

Тип колес

Полиуретан

Размер

передних

3.2

Ø180х50

(ведущих) колес

3.3

Размер задних колес

Ø75х50

Дополнительные

Колеса, ходовая

3.4

колеса

часть

Кол-во

колес

3.5

спереди/сзади

(х-

2/2

ведущие)

b10

3.6

Колея передних колес

155

(мм)

b11

3.7

Колея задних колес

440

(мм)

4.4

Высота подъема

h3 (мм)

715

Высота при поднятых

4.5

h4 (мм)

1660

ножницах

Высота

ручки

h14

4.9

1240

1254

(min/max)

(мм)

Высота вил в нижнем

h13

4.15

положении

(мм)

4.19

Общая длина

l1 (мм)

1725

1715

4.20

Длина до фронта вил

l2 (мм)

492

Размеры

4.21

Общая ширина

b1 (мм)

575

s/e/l

4.22

Размеры вил

45/160/1170

(мм)

4.25

Ширина вил

b5 (мм)

540

4.32

Клиренс в центре базы

(мм)

Ширина прохода с

Ast

4.34

1986

паллетой 800x1200

(мм)

4.35

Радиус разворота

1564

(мм)

Скорость подъема (с

5.2

мм/с

21/45

грузом/ без груза)

Характеристики

Скорость движения вил

5.3

вниз (с грузом/ без

мм/с

81/61

53/63

груза)

Мощность

двигателя

6.2

кВт

0,58

подъема

6.3

Стандарт АКБ

необслуживаемая

Параметры

электрической

Напряжение питания,

системы

6.4

номинальная емкость

В/Ач

12В/52Ач

АКБ

6.5

Масса АКБ

кг

Описание предупреждающих надписей и наклеек

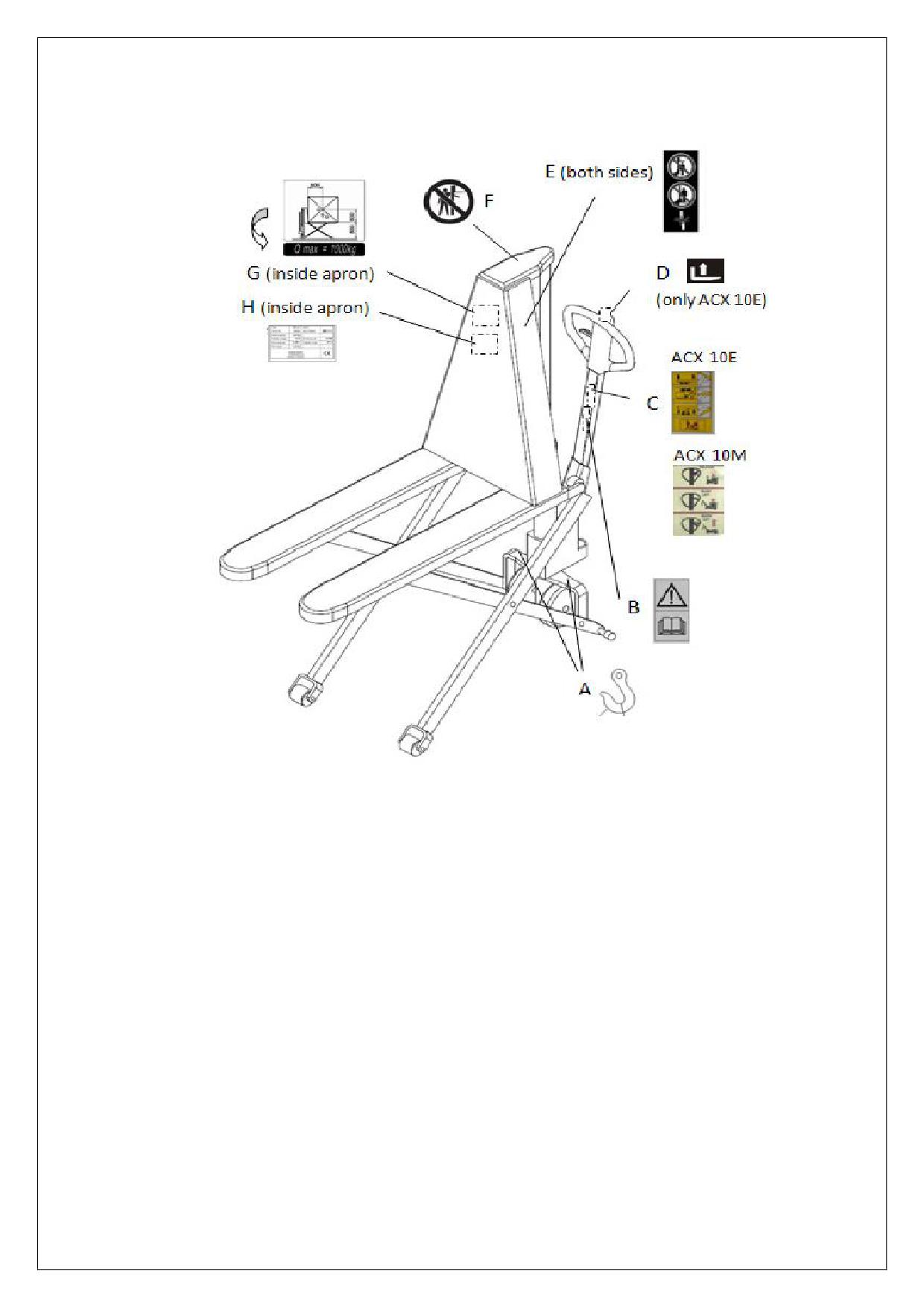

Рис. 3: Предупреждающие надписи

A Наклейка с местами крепления для подъема

B Наклейка “Прочтите Руководство по эксплуатации”

C Инструкции по использованию

D Наклейка подъема (только для ACX 10/15E)

E Предупреждение не заступать под вилы (с двух сторон)

F Не просовывать руки

G Грузоподъемность (внутри)

H Шильда (внутри)

Предупреждающие наклейки должны быть расположены согласно рис. 3. Инструкции и

предупреждения на гидравлической тележке являются дополнением к данному

Руководству. Следуйте данным инструкциям по эксплуатации. Если предупреждающие

наклейки повреждены или отсутствуют необходимо их заменить.

Предупреждения и инструкции по

безопасности

Инструкция по безопасности

ЗАПРЕЩЕНО

• Позволять другому человеку, не оператору, стоять перед или позади

тележки, когда она едет или поднимает/опускает груз.

• Превышать грузоподъемность тележки.

• Ставить ногу перед колесами.

• Поднимать или перевозить людей. Люди могут упасть и получить

серьезную травму.

• Использовать тележку на рампах.

• Использовать тележку с незакрепленным и несбалансированным

грузом.

• Использовать тележку во взрывоопасной среде.

Примите в расчет разницу уровня полов при движении. Груз может упасть

или тележка может стать неуправляемой. Следите за положением груза.

Прекратите работу, если груз стал нестабильным.

Необходимо производить регулярный осмотр тележки. Не является

водонепроницаемой. Использовать оборудование в сухих условиях.

Ввод в эксплуатацию, транспортировка,

хранение / сборка

Ввод в эксплуатацию

Монтаж ручки

Ножничные тележки поставляются в разобранном виде, поэтому при

покупке, возможно, потребуется выполнить следующие действия:

• Проверить наличие всех компонентов, а также отсутствие

повреждений тележки

• Собрать тележку в соответствии с данным руководством.

Масса упаковки из 4 гидравлических тележек приблизительно на 10 кг.

выше суммарной массы отдельно взятых ножничных тележек.

Перед тем как приступить к сборке,

пожалуйста, что перечисленные ниже

части присутствуют в наличии, а также

не повреждены:

Ось с отверстием (4) - 1шт.

Штифты (5) - 2 шт. (один штифт уже

соединен с осью (4))

Ручка тележки в сборе - 1шт.

Рама гидравлической тележке в сборе с

гидроузлом (6) - 1шт.

Переключатель (Поз. 10 Рис. 1, опция для тележки с

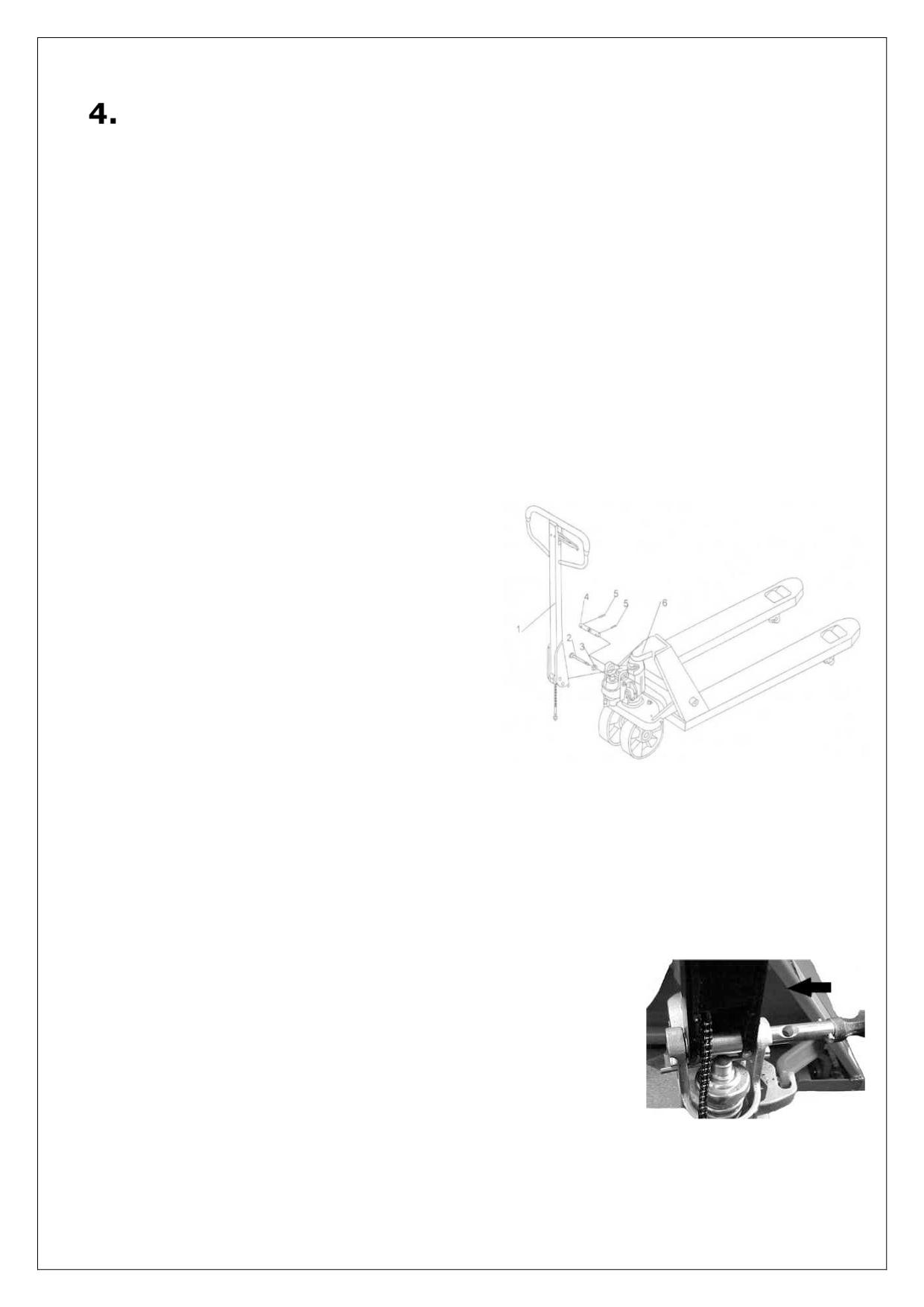

Рис. 5: Монтаж ручки

электроподъемом)

Примечание: Серийный номер на пакете с документами, прикрепленном к

ручке, должен совпадать с серийным номером на шильде тележки.

При монтаже ручки лучше всего присесть прямо перед тележкой.

Вставьте основание ручки тележки в проушину

гидроузла так, чтобы отверстия совпали, при помощи

молотка вбейте ось с отверстием в направлении справа

налево, как показано на рисунке 6.

Переведите рычаг на ручке тележки в крайнее нижнее

положение, затем пропустите винт с гайкой через

отверстие в оси (рис.7).

Рис. 6: Монтаж оси

Опустите рукоятку вниз и вытащите штырь поз. 2 (рис. 5)

Установите рычаг на ручке в положение, соответствующее подъему вил,

затем поднимите рычажную пластину и вставьте регулировочный болт с

торца рычажной пластины. Гайка на регулировочном болте должны быть под

пластиной.

Используя молоток забейте второй штифт (поз. 5 рис. 5) в отверстие на

рукоятке. Теперь ручка подсоединена к гидроузлу.

Для тележки ACX 10/15E необходимо подключить управляющий провод.

Закрепите кабель на ручке и гидроузле при помощи специальных

креплений.

Регулировка клапана

На ручке тележки вы можете найти управляющий рычаг,

который имеет 3 положения:

a) ACX 10/15M

Спуск: рычаг в верхнем положении, автоматически

возвращается в среднее положение, если отпустить.

Медленный подъем: рычаг в среднем положении.

Рис. 7: Положения

Быстрый подъем: рычаг в нижнем положении.

рычага, ACX 10/15M

• Если вилы не поднимаются, когда рычаг находится в

среднем или нижнем положении, необходимо подкрутить

регулировочную гайку против часовой стрелки до тех пор, пока не

будет достигнут правильный режим работы.

• Если вилы не опускаются, когда рычаг находится в верхнем

положении, необходимо подкрутить регулировочную гайку по часовой

стрелке до тех пор, пока не будет достигнут правильный режим

работы.

• Если вилы не поднимаются медленно, когда рычаг находится в

среднем положении, необходимо подкрутить регулировочную гайку по

часовой стрелке до тех пор, пока не будет достигнут правильный

режим работы.

• Если вилы не поднимаются быстро, когда рычаг находится в нижнем

положении, необходимо подкрутить регулировочную гайку против

часовой стрелки до тех пор, пока не будет достигнут правильный

режим работы.

b) ACX 10/15E

Спуск: рычаг в верхнем положении, автоматически

возвращается в среднее положение, если отпустить.

Нейтраль: рычаг в среднем положении.

Подъем: рычаг в нижнем положении.

• Если вилы поднимаются, когда рычаг находится в

среднем положении, необходимо подкрутить

Рис. 8: Положения

регулировочную гайку по часовой стрелке до тех

рычага, ACX 10/15E

пор, пока не будет достигнут правильный режим работы.

• Если вилы опускаются, когда рычаг находится в среднем положении,

необходимо подкрутить регулировочную гайку против часовой стрелки

до тех пор, пока не будет достигнут правильный режим работы.

• Если вилы не опускаются, когда рычаг находится в верхнем

положении, необходимо подкрутить регулировочную гайку по часовой

стрелке до тех пор, пока не будет достигнут правильный режим

работы. Затем проверить работу рычага в среднем положении, чтобы

убедиться, что регулировочная гайка находится в правильном

положении.

• Если вилы не поднимаются, когда рычаг находится в нижнем

положении, необходимо подкрутить регулировочную гайку против

часовой стрелки до тех пор, пока не будет достигнут правильный

режим работы. Затем проверить работу остальных двух режимов.

Подъем/транспортировка

Подъем

Используйте

оборудование

грузоподъемностью, достаточной для подъема

тележки.

Во время подъема не стойте под поднятой

тележкой, или рядом с ней.

Остановите тележку и закрепите, используя способ

крепления, показанный на рисунке 10.

Рис. 9: Подъем тележки

Транспортировка

Перед началом транспортировки тележки снимите с нее груз, опустите вилы

в нижнее положение и надежно закрепите ремнями.

Хранение/сборка

При подготовке тележки к хранению снимите с нее груз, опустите вилы в

нижнее положение, смажьте все необходимые узлы, описанные в

руководстве, обеспечьте защиту тележки от коррозии и пыли. Разместите

тележку таким образом, чтобы не повредить ее в процессе хранения.

Снимите ручку в порядке, обратном процессу установки.

Ежедневный осмотр

В данном разделе описываются проверки, проводимые перед вводом

тележки в эксплуатацию. Ежедневный осмотр эффективен для обнаружения

поломок и неисправностей и позволяет максимизировать срок службы

тележки. Проверьте состояние тележки согласно пунктам, описанным в

данном разделе. Снимите с тележки груз и опустите вилы в крайнее нижнее

положение.

НЕ ИСПОЛЬЗУЙТЕ ТЕЛЕЖКУ В СЛУЧАЕ ОБНАРУЖЕНИЯ КАКИХ-ЛИБО

НЕИСПРАВНОСТЕЙ ИЛИ ПОЛОМОК.

• Проведите визуальный осмотр тележки на предмет обнаружения

деформаций рамы, вил или других компонентов, наличие необычного

шума или ограничений при работе подъемного механизма.

• Проверьте, нет ли утечки масла.

• Проверьте вертикальность подъемного механизма.

• Проверьте плавность движения колес.

• Проверьте колеса на предмет повреждений.

• Проверьте надежность крепежных соединений.

• Проверьте работу тормоза (если установлен).

• Проверьте наличие всех предупреждающих и информационных

наклеек.

Инструкции по эксплуатации.

• При использовании тележки оператор должен носить защитную обувь.

• Тележка предназначена для использования в помещениях с

температурой от +5ºС до +40ºС.

• Рабочее освещение должно быть не менее 50 Люкс

• Запрещено использование тележки на наклонных поверхностях.

• Никогда не оставляйте загруженную тележку без присмотра.

a) Парковка

Опустите вилы в крайнее нижнее положение и припаркуйте ножничную

тележку на гладкой ровной поверхности, где тележка не будет мешать

проведению прочих операций. Используйте тормоз, при его наличии.

b) Подъем

Убедитесь, что масса груза не превышает грузоподъемность

тележки.

Переместите вилы тележки под паллетом с грузом до тех пор,

пока задняя часть вил не покажется из под груза (Рис. 10).

Переведите

управляющий

рычаг

положение,

Рис. 10: Размещение

соответствующее подъему вил. Тележка оборудована

груза

двумя опорами. На высоте приблизительно 400мм опоры

автоматически устанавливаются на пол. Как только опоры будут

установлены, дальнейшее движение тележки не допускается, и не

представляется

возможным.

Чтобы

поднять вилы тележки с

электроподъемом необходимо нажать кнопку поз. 9 рис. 1.

Не перегружайте тележку.

c) Опускание

Не просовывайте руки и ноги под подъемный механизм тележки.

Для того чтобы опустить груз - необходимо поднять наверх управляющий

рычаг на рукоятке тележки. Для того чтобы прекратить спуск, отпустите

рычаг. Убедитесь, что есть достаточный зазор между паллетом и вилами.

Спуск вил также может производиться при помощи педали сбоку тележки.

d) Перемещение

• Не используйте тележку на наклонных поверхностях.

• Следите за перепадами уровня пола при движении, груз может

опрокинуться.

• Обеспечьте устойчивость груза на тележки, чтобы исключить его

падение.

• Тележка может быть не оснащена тормозом, в данном случае

тормозное расстояние может быть больше и будет зависеть от

оператора.

Снимите тележку с тормоза (если оснащена). Толкайте или тяните тележку

за рукоятку, соединенную с рулевыми колесами для ее перемещения

тележки в нужном направлении.

e) Быстрый подъем (ACX 10/15M)

Когда управляющий рычаг находится в нижнем положении, работает

функция быстрого подъема, если переместить рычаг в среднее положение,

будет активна функция обычного подъема.

f) Неисправности

При возникновении неисправностей, или когда тележка не работает,

прекратите ее использование. Поместите тележку в безопасное место,

сообщите руководителю, или позвоните в службу поддержки.

Зарядка и замена батареи (ACX 10/15E)

• Зарядка и замена батареи может производиться только

квалифицированным персоналом. Соблюдайте инструкции данного

руководства и производителя батареи.

• Батареи не требуют технического обслуживания, добавление воды или

электролита запрещено.

• Следуйте требованиям по охране окружающей среды при утилизации

использованных аккумуляторов.

• Запрещается работа с аккумулятором вблизи открытого огня,

выделяемые в процессе работы газы могут стать причиной взрыва.

• В зоне зарядки аккумулятора запрещается нахождение горящих

материалов или жидкостей.

• Курение вблизи тележки запрещено, помещение должно быть хорошо

проветриваемым.

• Надежно установите тележку перед началом зарядки, установки или

замены батареи.

• По окончании техобслуживания убедитесь, что все кабели

подключены правильно, и нет никаких помех в работе узлов тележки.

• Используемый аккумулятор (ACX 10/15E): 1 шт. 12В/52Ач.

Внимание! Используйте только AGM батареи.

Вес батареи оказывает влияние на стабильность тележки

Пожалуйста, учитывайте максимальную рабочую температуру батареи

при использовании тележки.

Замена батареи

При замене батареи воспользуйтесь системой блокировки ножниц от

самопроизвольного спуска.

Остановите тележку и выключите ее при помощи

замкового выключателя поз.

7, рис

1, выньте

вспомогательную заглушку поз. 9 рис. 1, открутите

2 винта на верхней крышке, а также снимите

крепежную планку с задней части (также

прикреплена на 2 винта). Отсоедините клеммы и

выньте аккумулятор. Установка выполняется в

обратной

последовательности.

Сначала

подключайте положительные клеммы, в противном

случае тележка может быть повреждена.

Рис. 11: Замена батареи

Индикатор батареи

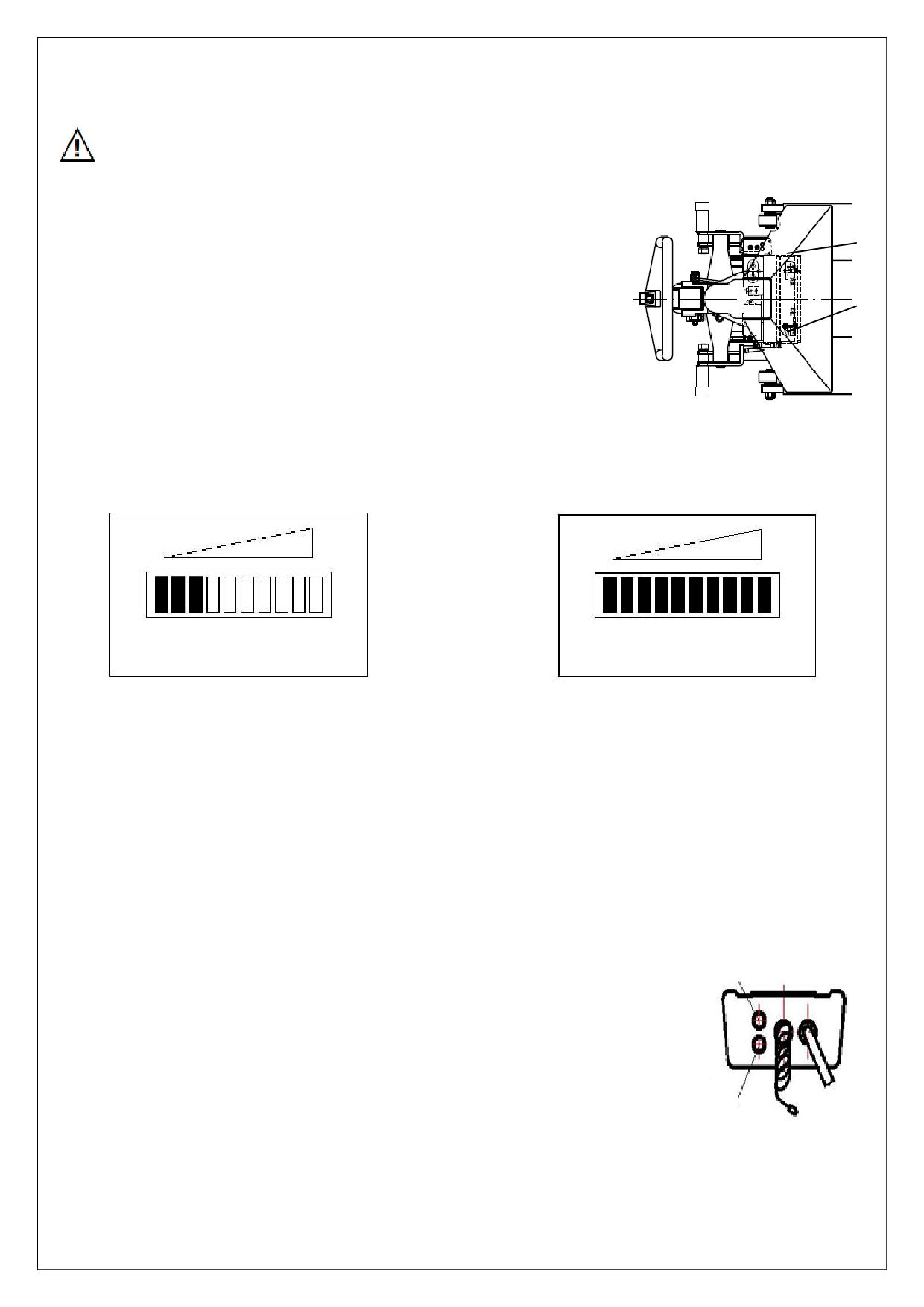

Разряд батареи отображается при помощи 10-ти LED сегментов.

Рис. 12: Индикация разряда батареи

При полностью заряженной батарее горят все 10 индикаторов. В процессе

разряда количество горящих индикаторов уменьшается.

Если горят только три левых индикатора - батарея полностью разряжена.

Необходимо зарядить батарею для дальнейшего использования тележки, в

противном случае это может привести к уменьшению срока службы батареи

или ее повреждению.

Зарядка при помощи встроенного ЗУ (только ACX 10/15E, опция)

Автоматическое

зарядное

устройство

Индикатор питания (красный)

предназначено для использования в сетях

110В или 220В.

Помещение, в котором производится зарядка,

должно хорошо проветриваться.

Рабочий индикатор

Заряжается - красный,

Для контроля точного уровня заряда может

заряжено полностью - зеленый

быть использован индикатор разряда. Для

Рис. 13: LED индикаторы

этого необходимо временно прекратить зарядку и

включить тележку.

Установите тележку в зарядном помещении с соответствующим

напряжением питания. Опустите вилы в крайнее нижнее положение,

отключите тележку и подсоедините вилку ЗУ к сети питания. Зарядное

устройство начнет зарядку батареи.

Данное зарядное устройство имеет трехступенчатую систему с

автоматическим переходом от первого этапа к последующим:

1-й этап: зарядка постоянным током.

2-й этап: зарядка до постоянного напряжения

3-й этап: плавающая зарядка

После полного заряда батареи зарядный ток уменьшается, ЗУ автоматически

переходит к 3-му этапу.

Технические характеристики ЗУ:

Входное напряжение: 150-260В, 50-60Гц.

Выходное напряжение: 145В±0,3.

Зарядный ток 5-6А.

Рабочий диапазон температур: -15ºС - +60ºС.

Использование

1. Вставьте вилку ЗУ в розетку.

1.1. Индикатор питания загорится красным.

1.2. Индикатор зарядки станет красным, что означает, что батарея

заряжается.

2. Когда индикатор зарядки сменит цвет с красного на зеленый, будет

означать, что батарея близка к полному заряду. ЗУ переходит в режим

плавающей зарядки.

3. Когда батарея будет полностью заряжена, отключите ЗУ от питания.

Внимание

1. В процессе зарядки запрещается использовать электроподъем

тележки.

2. Не используйте тележку во влажных средах.

Таблица 3. Статус индикаторов заряда.

LED индикатор

Статус

Батарея разряжена

Красный

Батарея заряжена

Зеленый

Зарядка при помощи внешнего ЗУ (только ACX 10/15E, опция)

Автоматическое зарядное устройство использует импульсную зарядку. Оно

может эффективно смягчать негативные явления в ячейках батареи,

продлевать срок службы, заряжать быстрой или медленной, а также

плавающей зарядкой. Оно автоматически выбирает требуемый режим

зарядки, в соответствии с напряжением батареи, и переходит в режим

плавающей зарядки, когда аккумулятор полностью заряжен.

Снимите вспомогательную заглушку и подключите вилку зарядного

устройства к разъему батареи. Подключите шнур питания зарядного

устройства к источнику питания. После включения зарядного устройства,

зарядка начнется автоматически.

Для получения дополнительной информации обратитесь к инструкции по

эксплуатации внешнего ЗУ.

Регулярное техническое обслуживание

• Только квалифицированный персонал может быть допущен к

обслуживанию тележки.

• Перед проведением технического обслуживания снимите груз с

тележки, и опустите вилы в крайнее нижнее положение.

• Обеспечьте полную неподвижность тележки перед тем как работать с

компонентами, которые могут зажать пальцы или руки.

• Используйте оригинальные запасные части.

• Учтите, что утечка масла из гидравлической системы может привести

к возникновению аварий.

• Регулировать клапан давления разрешается только обученным

техническим специалистам.

• Отходы, такие как масло, использованные батареи и др. должны быть

утилизированы или переработаны в соответствии с региональными

требованиями.

• Все втулки и подшипники смазываются на заводе. Чтобы увеличить их

срок службы, рекомендуется проводить регулярное техническое

обслуживание. Производите смазывание подшипников и втулок

каждые 6 месяцев.

• В суровых условиях эксплуатации может потребоваться более частое

техническое обслуживание.

Если вам необходимо поменять колеса, следуйте инструкциям, приведенным

ниже. При замене колес надежно закрепите тележку.

Бюллетень технического обслуживания

Ежедневное техническое обслуживание

• См. раздел 5.

Ежемесячное техническое обслуживание

• Все подшипники и оси смазаны долговечной смазкой на заводе.

Смазка должна быть обновлена ежемесячно или каждый раз после

очистки тележки.

• Очистите тележку от грязи.

Каждые 3 месяца

• Проверьте сливной клапан.

Ежегодно

• Поменяйте гидравлическое масло (чаще, если цвет поменялся

существенно)

• Тип гидравлической жидкости - ISO VG32, вязкость должна составлять

30сСт при 40ºС, общий объем около 1 - 1.3л.

• Проверьте все детали и узлы тележки на предмет износа, замените при

необходимости.

Примечание: Если гидравлическое масло стало молочно-белого цвета,

значит в систему попала вода, необходимо срочно заменить гидравлическое

масло.

Перед началом использования тележки убедитесь, что все

предупреждающие и информационные наклейки на месте и не

повреждены (см. рис. 3). При необходимости заменить наклейки.

Удаление воздуха из гидравлической системы

Воздух может попасть в гидронасос во время транспортировки, наклона

тележки или при использовании на неровном грунте. Это может привести к

отсутствию подъема при прокачке ручки. Воздух из системы можно удалить

следующим образом:

Переместите управляющий рычаг в положение спуска вил, опустите ручку

вниз несколько раз. Нормальное использование тележки может быть

продолжено.

Проверка и добавление гидравлического масла

Убедитесь, что вилы находятся в нижнем положении.

Положите гидравлическую тележку на бок.

Установите сливную пробку гидравлического цилиндра вверх.

Открутите винтовую крышку.

Добавьте гидравлическое масло до требуемого уровня.

Верните крышку на прежнее место, поднимите тележку.

Проверка предохранителей

Поиск и устранение неисправностей

При возникновении неисправностей прекратите использование тележки.

Поместите тележку в безопасное место, сообщите руководителю, или

позвоните в службу поддержки.

№

Описание

Возможные причины

Варианты решений

п/п

неисправности

• Неисправен предохранитель FU1 или FU2

• Заменить

Привод или гидронасос

• Плохой контакт

предохранители

не работают

• Неисправность привода

• Проверить контакт

• Заменить привод

• Тележка перегружена, либо перегрузочный

• Уменьшить нагрузку

клапан не отрегулирован

• Очистить или заменить

• Спускной клапан прилегает неплотно из-за

• Проверить кабели

Тележка не поднимает

попадания грязи или ржавчины

• Заменить контактор

груз, при этом

• Электрическая цепь разомкнута

• Проверить или заменить

гидронасос работает

• Неисправен контактор

переключатель

• Подъемный переключатель заблокирован или

• Проверить гидронасос

неисправен

• Гидронасос не работает

• Утечка в гидравлической системе

• Заменить уплотнения

• Спускной клапан прилегает неплотно из-за

• Очистить или заменить

Поднятый груз

попадания грязи или ржавчины

клапан

опускается

• Клапан не отрегулирован

• Отрегулировать клапан

самопроизвольно

• Предохранительный клапан (в насосе) имеет

утечку (насос медленно возвращается назад)

Утечка масла из

• Уплотнения изношены или пришли в

• Заменить уплотнения

гидроцилиндра

негодность

Поднятый груз

• Температура слишком низкая, масло слишком

• Использовать тележку в

опускается слишком

вязкое

более теплых

медленно

помещениях

• Недостаточное количество масла в баке

• Добавить масла

Вилы не поднимаются

• Батарея разряжена

• Зарядить батарею

в верхнее положение

• Батарея заряжена недостаточно

• Зарядить батарею

Емкость батареи

слишком маленькая

• Батарея повреждена

• Заменить батарею

• Предохранитель FU2 неисправен

• Заменить

• Батарея или ЗУ повреждены

предохранитель

Батарея не заряжается

• Заменить батарею или

ЗУ

• Сульфатация пластин или другие повреждения

• Заменить батарею

Батарея разряжается

батареи

• Отремонтировать или

слишком быстро

• Случайное заземление электрической системы

заменить батарею

или батареи
