Блок телемеханики БТМ-ЦИТ-ЭС. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ФСКЕ.424348.019.00.000 РЭ)
Блок телемеханики
БТМ-ЦИТ-ЭС
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ФОРМУЛЯР
ФСКЕ.424348.019.00.000 РЭ
2020 г
СОДЕРЖАНИЕ
Руководство по эксплуатации
Введение
3
1. Описание и работа
3
2. Использование по назначению
6
3. Техническое обслуживание
6
4. Текущий ремонт
8
5. Хранение
9
6. Транспортирование
9
Формуляр
7. Общие указания
10
9. Комплектность
10
10. Ресурс, срок службы и хранения, гарантии изготовителя
10
11. Консервация
11
12. Свидетельство о приемке
12
13. Учет работы изделия
13
14. Учет технического обслуживания
14
15. Контроль состояния изделия и ведения формуляра
15
ПРИЛОЖЕНИЯ

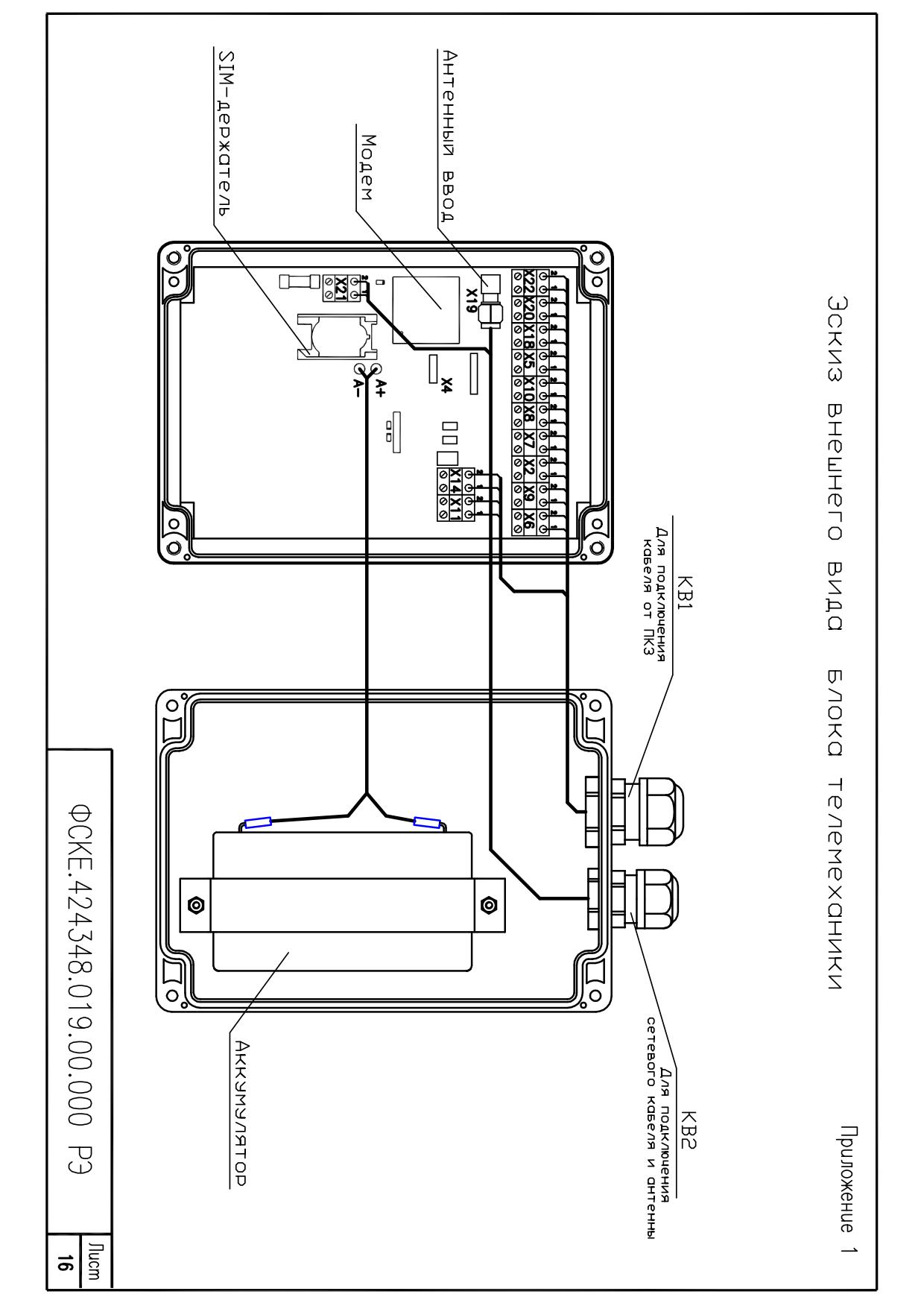

Приложение 1. Эскиз внешнего вида БТМ
16
Приложение 2. Спецификация клеммных колодок для внешних подключений
17

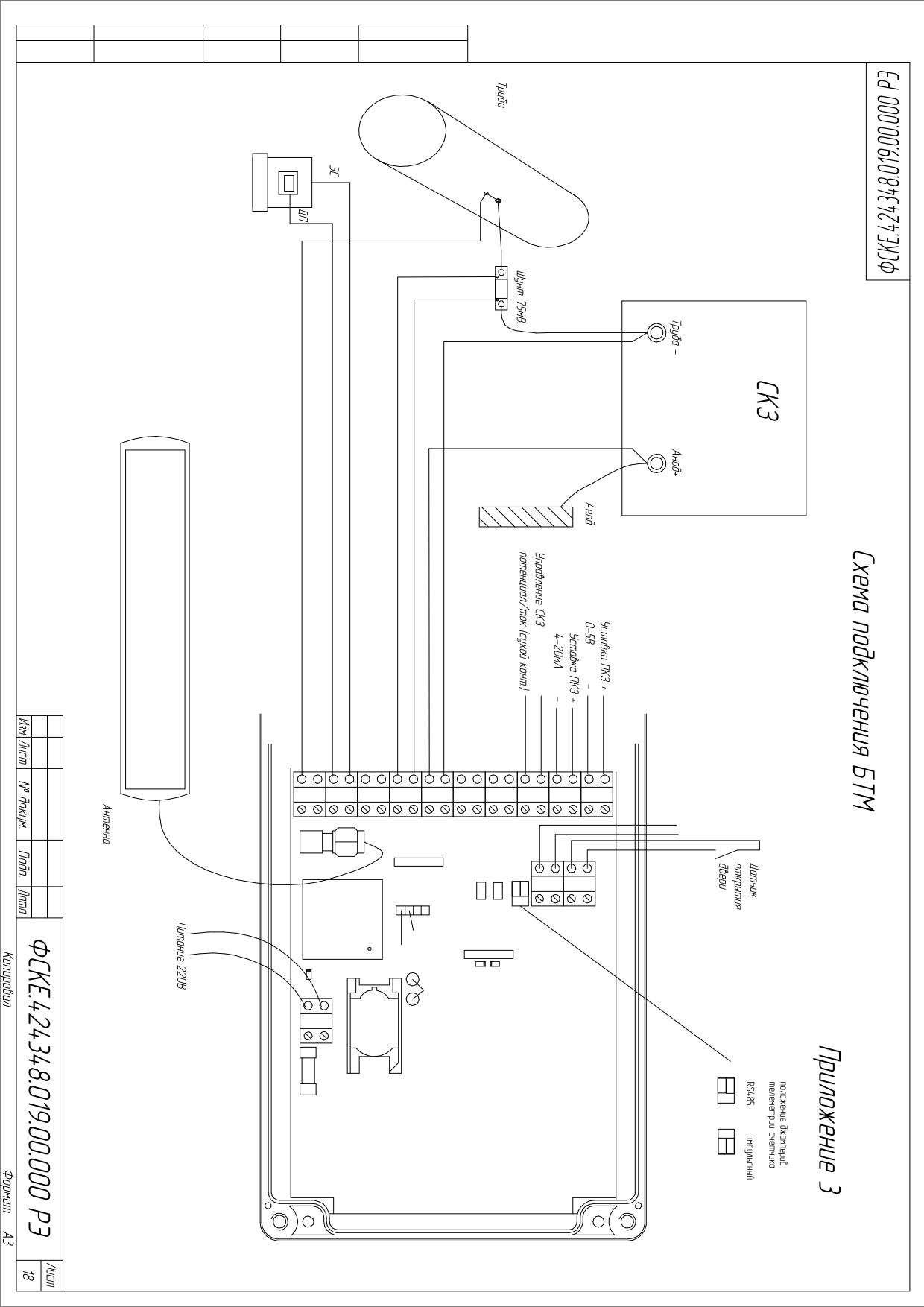

Приложение 3. Схема подключения БТМ
18
2
Введение
Настоящее руководство по эксплуатации (РЭ) предназначено для обеспечения правиль-
ной и безопасной эксплуатации блока телемеханики с использованием канала радиосвязи
стандарта GSM в дальнейшем БТМ, ознакомления потребителя с его конструкцией и принци-
пом работы.
1. Описание и работа.
1.1. Назначение изделия
Блок телемеханики предназначен для преобразования аналоговых электрических сигналов в
цифровую форму, передачи сигналов телеизмерения на пульт диспетчера с использованием ра-
диоканала GSM, приема сигналов телерегулирования, преобразования сигналов телерегулиро-
вания, представленных в цифровой форме, в сигналы в форме тока 4-20мА, формирования дис-
кретных сигналов управления, а также приема и передачи на пульт диспетчера дискретных сиг-
налов от промышленного объекта.
БТМ входит в состав системы телемеханики СТМ-ЦИТ-ЭС, осуществляющей дистанционный
мониторинг и управление удаленными промышленными объектами.
1.2. Технические характеристики
1.2.1.Требования к каналу телеуправления
Замкнутое состояние контактов реле на выходе БТМ соответствует режиму "потенциал"
Разомкнутое состояние контактов реле на выходе БТМ соответствует режиму "ток"
Паспортное значение сопротивления контакта реле в состоянии
"Замкнуто", Ом, не более
10
Паспортное значение сопротивления контакта реле в состоянии
"Разомкнуто", кОм, не менее
100
Паспортное значение допустимого тока через контакты в течение
длительного времени, А, не менее
0,2
1.2.2. Требования к каналу телерегулирования параметра "Потенциал"
Диапазон изменения параметра в цифровой форме на экране пульта диспетчера, В…..от 0 до - 5
Диапазон изменения параметра в аналоговой форме на выходе БТМ, мА………...…
…4-20
-пределы допускаемой основной приведенной погрешности преобразования, %
0,5
-пределы допускаемой дополнительной погрешности преобразования от изменения
температуры на каждые 10ºС, в пределах диапазона рабочих условий, %
+/- 0,1
-пределы допускаемой дополнительной погрешности преобразования при
верхнем значении относительной влажности окружающей среды, %
0,5
1.2.3. Требования к каналу телерегулирования параметра "Ток"
Диапазон изменения параметра в цифровой форме на экране пульта диспетчера, В
от 0 до100
Диапазон изменения параметра в аналоговой форме на выходе БТМ, мА………...…
…4-20
-пределы допускаемой основной приведенной погрешности преобразования, %
0,5
-пределы допускаемой дополнительной погрешности преобразования от изменения
температуры на каждые 10ºС, в пределах диапазона рабочих условий, %
+/- 0,1
-пределы допускаемой дополнительной погрешности преобразования при
верхнем значении относительной влажности окружающей среды, %
0,5
1.2.4. Требования к каналу телеизмерения параметра "Выходное напряжение"
Диапазон изменения параметра в аналоговой форме на входе БТМ, В
от 0 до100
Диапазон изменения параметра в цифровой форме на экране ПД,В ……………………от 0 до100
-пределы допускаемой основной приведенной погрешности преобразования, %
0,5
-пределы допускаемой дополнительной погрешности преобразования от изменения
температуры на каждые 10ºС, в пределах диапазона рабочих условий, %
+/- 0,1
-пределы допускаемой дополнительной погрешности преобразования при
верхнем значении относительной влажности окружающей среды, %
0,5
1.2.5. Требования к каналу телеизмерения параметра "Выходной ток"
Диапазон изменения параметра в аналоговой форме на входе БТМ, мВ
от 0 до75
Диапазон изменения параметра в цифровой форме на экране ПД, А ……
… от 0 до100
-пределы допускаемой основной приведенной погрешности преобразования, %
0,5
3
-пределы допускаемой дополнительной погрешности преобразования от изменения
температуры на каждые 10ºС, в пределах диапазона рабочих условий, %
+/- 0,1
-пределы допускаемой дополнительной погрешности преобразования при
верхнем значении относительной влажности окружающей среды, %
0,5
1.2.6. Требования к каналу телеизмерения параметра "Суммарный потенциал"
Диапазон изменения параметра в аналоговой форме на входе БТМ, В
от -5 до+5
Диапазон изменения параметра в цифровой форме на экране ПД, В……………………от -5 до+5
-пределы допускаемой основной приведенной погрешности преобразования, %
0,5
-пределы допускаемой дополнительной погрешности преобразования от изменения
температуры на каждые 10ºС, в пределах диапазона рабочих условий, %
+/- 0,1
-пределы допускаемой дополнительной погрешности преобразования при
верхнем значении относительной влажности окружающей среды, %
0,5
1.2.7.Требования к каналу телеизмерения параметра "Поляризационный потенциал"
Диапазон изменения параметра в аналоговой форме на входе БТМ, В
от -2.5 до +2.5
Диапазон изменения параметра в цифровой форме на экране ПД, В ………………от -2.5 до +2.5
-пределы допускаемой основной приведенной погрешности преобразования, %
0,5
-пределы допускаемой дополнительной погрешности преобразования от изменения
температуры на каждые 10ºС, в пределах диапазона рабочих условий, %
+/- 0,1
-пределы допускаемой дополнительной погрешности преобразования при
верхнем значении относительной влажности окружающей среды, %
0,5
1.2.8. Требования к каналу передачи данных об учете электроэнергии
-абсолютная погрешность передачи данных об учете электроэнергии, кВт, не более
+/-0.02
1.2.9. Требования к каналу телесигнализации состояния двери
Замкнутое состояние контактов на входе БТМ должно соответствовать сообщению на экране
пульта диспетчера "Дверь открыта".
Разомкнутое состояние контактов на входе БТМ должно соответствовать сообщению на экране
пульта диспетчера "Дверь закрыта".
1.2.10. Требования к каналу телесигнализации наличия напряжения питания.
Отсутствие питания БТМ должно соответствовать сообщению на экране пульта диспетчера
"Отсутствие питания ".
1.2.11. Мощность, потребляемая от сети БТМ ,не более, Вт.………………
……. 12
1.2.12. Время непрерывной работы БТМ от автономного источника
питания должно быть не менее, час …………………………………………………………… 4
1.2.13. Время непрерывной работы БТМ без профилактического обслуживания
и ремонта при питании от сети должно быть не менее, мес ……………………………….… .12
1.2.14. Габаритные размеры БТМ, мм, ……………………………………………
200х122х82
1.2.15. Масса БТМ , кг………………………………..…
……………………
… 1.2
1.2.16. Климатическое исполнение и категория размещения
У1
1.2.17.Тип атмосферы
П
1.2.18. Высота установки над уровнем моря , м, не более
1000
1.2.19. БТМ должен обеспечивать при эксплуатации параметры назначения,
указанные в п.п.1.2.2.-1.2.7.
- в диапазоне температур окружающей среды, о С
от -45 до +50
- при верхнем значении относительной влажности ( при температуре 35 о С), %
98
1.2.20. Степень защиты оболочки, не ниже
IР44
1.3. Состав.
В состав БТМ входит :
-корпус, с размещенным внутри контроллером, модемом и аккумулятором
-резидентное программное обеспечение, установленное в память контроллера при изготовлении
БТМ,
-антенна с кабелем, расположенные за пределами корпуса в месте наиболее уверенного приема
радиосигнала.
1.4. Устройство и работа.
1.4.1.Описание конструкции
4
Блок телемеханики (БТМ) выполнен в виде прямоугольного корпуса, внутри которого располо-
жены плата телемеханики и аккумулятор (приложение 1).
Плата телемеханики закреплена на дно корпуса, аккумулятор - на крышке корпуса. На плате те-
лемеханики должны быть установлены GSM-модем, держатель SIM-карты, разъем для подклю-
чения фидера GSM-антенны, клеммные колодки для подключения внешних кабелей, подвод ко-
торых должен осуществляться через герметичные кабельные вводы, вмонтированные в боко-
вую стенку корпуса.
В приложении 2 приведена спецификация контактов клеммных колодок для подключения
внешних цепей.
1.4.2. Описание принципа действия блока телемеханики (БТМ).
БТМ обеспечивает измерение текущих значений параметров промышленного объекта
(ПКЗ), преобразование их в радиосигнал, передачу по сотовому каналу связи в пульт диспетче-
ра, преобразование команды управления режимом ПКЗ и сигнала уставки контролируемого па-
раметра (ток/потенциал) в виде радиосигнала в электрические сигналы управления работой
ПКЗ.
БТМ состоит из микроконтроллеров (МК1,МК2), усилителя тока (УТ), усилителя напряжения
(УН), усилителя потенциала (УП), преобразователей дискретного сигнала (ПДС1, ПДС2), запо-
минающего устройства (ЗУ), GSM -модема (М), усилителя уставки по току (УУТ), усилителя
уставки по потенциалу (УУП), интерфейса обмена по RS485 (ИО), регулятора температуры
(РТ), нагревателя (Н), блока питания (БП), узла зарядки аккумулятора (УЗА), аккумулятора
(АКК).
Алгоритм работы БТМ состоит в последовательном опросе входных устройств, измерении кон-
тролируемых параметров УТ, УН, УП, ПДС1, ПДС2, преобразовании полученной информации с
помощью модема М в радиосигнал. Кроме того при поступлении соответствующих сигналов от
пульта диспетчера БТМ обеспечивает формирование на выходе УР сигнала управления режи-
мом ПКЗ, на выходе УУТ сигнала уставки по току, на выходе УУП сигнала уставки по потенци-
алу. Регулятор температуры РТ обеспечивает совместно с МК измерение температуры внутри
корпуса БТМ и управляет степенью нагрева нагревателя (Н) для поддержания температуры в за-
данных пределах. Блок питания (БП) формирует напряжения, необходимые для работы узлов
БТМ, и обеспечивает подзарядку аккумулятора при наличии сетевого напряжения. МК контро-
лирует также процесс заряда и разряда аккумулятора.
1.5. Средства измерения, инструмент и принадлежности.
В таблице 1.5.1. приведен перечень оборудования, необходимого для автономной проверки ра-
ботоспособности БТМ
Табл.1.5.1.
№
Наименование и тип средства поверки
Обозначение СП,
Метрологические
п\п
(СП)
указанное
характеристики СП
в п. 3.4
Диапазон
Погрешность
1
Ампервольомметр FLUKE 177
Ампервольтом-
0,1 Ом -
±0,9%
метр
50Мом
0,001В-
±0,1%
100В
1.6. Маркировка и пломбирование.
1.6.1. БТМ должен иметь табличку, закрепленную на крышке корпуса, выполненную любым
способом, устойчивым к воздействию окружающей среды.
Содержание таблички должно состоять из следующих знаков:
- наименование изделия;
- параметры питающих напряжений;
- дата изготовления;
- заводской номер;
- масса
- товарный знак предприятия - изготовителя;
1.6.2. При упаковке БТМ в транспортную тару на боковой стенке тары маркируется:
5
- получатель;
- место назначения;
- отправитель;
- место отправления;
- масса брутто;
- масса нетто;
- размер грузового места;
- положение центра тяжести;
- предупредительные знаки и надписи:
"хрупкое" номер знака №1;
"верх" номер знака №11;
1.6.3. Требования к качеству нанесения надписей по трафаретам эмалями или красками должны
соответствовать ГОСТ 14192 -96.
1.6.4. Пломбирование производится после первичной поверки, после периодической поверки,
после ремонта в установленном порядке.
1.7. Упаковка
1.7.1. Упаковка БТМ должна соответствовать варианту временной противокоррозионной
защиты В3-1 ГОСТ 9.014, категории упаковки КУ-3А ГОСТ 23216, типу внутренней
упаковки ВУ-IIIА-2, типу упаковочного средства УМ-4.
1.7.2. Упаковку БТМ производить, в полиэтиленовую пленку М 0,15 ГОСТ 10354.
3апасные части и принадлежности завернуть в один слой полиэтиленовой пленки М 0,15 ГОСТ
10354.
1.7.3. Сопроводительную документацию вложить в полиэтиленовый пакет из пленки М 0,15
ГОСТ 10354.
2. Использование по назначению
2.1.Эксплуатационные ограничения
Заявленные значения параметров обеспечиваются при условиях эксплуатации, указанных в раз-
деле 3.
2.2. Подготовка к работе и включение.
Подготовка к работе и включение БТМ.
Для подготовки к работе БТМ выполнить следующие операции:
- открыть крышку корпуса БТМ,
- отключить запрос PIN кода и установить в SIM-держатель блока телемеханики SIM- карту,
соответствующую выбранному оператору связи.
- произвести подключение клеммных колодок БТМ к соответствующим клеммам ПКЗ, элек-
трода сравнения, датчика потенциала, сети 220В, руководствуясь схемой подключения (при-
ложение 3) и документацией на конкретный ПКЗ.
- подать сетевое питание на БТМ и убедиться в наличии свечения светодиода на плате БТМ.
- закрыть крышку и установить на место постоянной эксплуатации.
2.3. Настройка и порядок работы БТМ.
БТМ не нуждается в настройке. Все операции по настройке системы мониторинга, в состав кото-
рой входит БТМ, описаны в руководстве оператора на программу «Феникс».
2.4. Порядок отключения БТМ.
Сетевое напряжение с БТМ снимается отключением питания от ПКЗ, к которому подключен
данный БТМ.
3. Техническое обслуживание.
3.1. Общие указания.
Техническое обслуживание БТМ включает в себя:
- внешний осмотр БТМ на наличие повреждений корпуса, ослабленных крепежных винтов,
ослабленных контргаек кабельных вводов,
- проверку годности к эксплуатации аккумуляторной батареи, установленной в БТМ,
- проверку надежного контакта между клеммами аккумуляторной батареи, и наконечниками
подключенных к ним проводников,
- проверку жгутового соединения между БТМ и узлами ПКЗ.
6
- проверку резьбовых соединений ВЧ вводов антенны GSM-модема, а так же целостность ВЧ
кабеля.
К техническому обслуживанию БТМ допускаются лица, ознакомленные с руководством по экс-
плуатации, прошедшие медицинский осмотр и инструктаж по технике безопасности, имеющие
допуск к работе с электроустановками до 1000В.
3.2. Меры безопасности.
Запрещается:
- включение БТМ, если к сотовому модему, входящему в его состав не подключена антенна, ли-
бо ее эквивалент.
- подключение к БТМ жгута связи со станцией, если указанные блоки находятся во включенном
состоянии.
3.3. Порядок технического обслуживания.
В таблице 3.1. приведен перечень узлов БТМ,
подлежащих техническому обслуживанию, вид обслуживания, его периодичность.
Табл.3.1.
Наименование
Перечень работ
Периодичность
объекта
Блок телемехани-
-внешний осмотр корпуса БТМ на наличие повре-
1раз в три меся-
ки
ждений
ца.
-проверка годности к эксплуатации аккумулятор-
ной батареи
-проверка надежного контакта между клеммами
аккумуляторной батареи и наконечниками под-
ключенных к ним проводов,
-проверка жгутового соединения между БТМ и
узлами ПКЗ,
-проверка резьбовых соединений ВЧ вводов ан-
тенны модема, а так же целостность ВЧ кабеля
3.4. Проверка работоспособности.
Для проверки работоспособности БТМ необходимо после включения и настройки системы мо-
ниторинга СТМ -ЦИТ-ЭС
- опросить работающую СКЗ, включенную в систему мониторинга,
- зафиксировать считанные при опросе параметры, сравнить с показаниями внешнего прибора
(ампервольтомметра)
- изменить дистанционно режим его работы и значение уставки,
- вновь опросить СКЗ,
- сверить считанные при опросе параметры с установленными при последнем обращении значе-
ниями и с показаниями внешнего прибора (ампервольтомметра).
При совпадении параметров, отправленных с пульта диспетчера, и считанных при опросе, де-
лается вывод о работоспособности БТМ.
7
4. Текущий ремонт.
4.1.Требования к квалификации персонала.
Лица, осуществляющие ремонт, должны иметь навыки работы с аппаратурой связи.
4.2.При проведении ремонтных работ должны быть обеспечены технические и организацион-
ные меры, предусмотренные ГОСТ12.1.019-79 для обеспечения безопасного ведения работ в
действующих электроустановках до 1000В без снятия напряжения.
4.3.В качестве косвенного средства диагностики можно использовать светодиодный индикатор
сотового модема.
4.4. Перечень простейших неисправностей, устранение которых не требует применения специ-
ального оборудования, и может быть выполнено силами службы эксплуатации, приведен
в таблице 4.1.
Таблица 4.1.
Внешнее проявление
Вероятная причина
Указание по устранению
Нет связи.
Неисправность сото-
Заменить сотовый модем.
вого модема БТМ
Отсутствие контакта
между антенной, ВЧ
Проверить резьбовые соединения
кабелем и сотовым
ВЧ вводов антенны и модема, а
модемом
так же целостность ВЧ кабеля.
Нарушение контактов
в цепях соединения
Проверить жгутовые соединения
БТМ и СКЗ
между клеммными колодками
БТМ и узлами СКЗ.
Нулевой баланс на ли-
цевом счету СИМ-
-
карты абонента сото-
вой сети
Неполадки в работе
-
сети сотовой связи.
8
5. Хранение.
5.1. Условия хранения БТМ должны соответствовать условиям хранения 5 (ОЖ4), в южных рай-
онах - 6(ОЖ2) ГОСТ15150-69.
Предельный срок хранения без переконсервации - 36 месяцев.
Сведения о хранении изделия должны быть занесены в таблицу 5.1.
Таблица 5.1.
Дата
Вид хране-
Условия
Примечание
приемки на хране-
снятия с
ния
хранения
ние
хранения
6. Транспортирование.
6.1. Транспортирование БТМ должно осуществляться только в упакованном виде, на любые рас-
стояния, любым видом транспорта в крытых транспортных средствах в соответствии с правила-
ми перевозок, действующими на каждом виде транспорта.
6.2. Условия транспортирования в части воздействия климатических факторов должны соответ-
ствовать условиям хранения 8 (ОЖ3) ГОСТ 15150-69, в части воздействия механических факто-
ров должны соответствовать условиям Л по ГОСТ 23216-78.
6.3. После транспортирования при отрицательных температурах включение БТМ допускается
только после выдержки в нормальных условиях в течение 24 часов.
9
Формуляр
7. Общие указания
- перед эксплуатацией необходимо внимательно ознакомиться с ЭД,
- ФО должен постоянно находиться с изделием,
- при записи в ФО не допускаются записи карандашом и подчистки,
- неправильная запись должна быть зачеркнута, а рядом новая, заверенная ответственным лицом,
- после подписи проставляют фамилию и инициалы ответственного лица, или его штамп,
- при передаче изделия на другое предприятие итоговые записи по наработке заверяют печатью пред-
приятия, передающего изделие.
8. Основные сведения об изделии.
Блок телемеханики БТМ-ЦИТ-ЭС
Наименование и почтовый адрес изготовителя:
Общество с ограниченной ответственностью «Центр Инновационных Технологий -ЭС»
410010, Россия, г. Саратов, 1-й Пугачевский поселок, 44Б.
9. Комплектность.
Запись БТМ при заказе
Блок телемеханики БТМ - ЦИТ-ЭС
Запись БТМ в конструкторской документации:
ФСКЕ.424348.019.00.000
(1)
(2)
(3) (4)
(5)
(1) - код организации предприятия разработчика (ФСКЕ)
(2) - код классификационной характеристики СТМ по Классификатору ЕСКД (424348).
(3) -код проекта (019).
(4) - порядковый номер сборочной единицы
(5) - порядковый номер детали
Комплект поставки БТМ должен соответствовать таблице 9.1.
Таблица 9.1.
Наименование
Обозначение
Кол-во
Блок телемеханики БТМ
ФСКЕ.424348.019.00.000
1
в том числе
- антенна с кабелем
AN-GSM-05-SMA-STRAIGHT-2500
1
- резидентное программное обеспечение,
установленно в память БТМ при его
-
для его работы в составе системы мони-
изготовлении,
торинга и управления
- программное обеспечение для его по-
установленно в память БТМ при его
-
верки
изготовлении.
10. Ресурс, срок службы и хранения, гарантии изготовителя.
Назначенный ресурс, час
130000
Назначенный срок службы, лет
15
Срок хранения, лет
3
Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем
требований действующей эксплуатационной документации.
Изготовитель гарантирует соответствие БТМ требованиям, приведенным в разделе 1, при со-
блюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации - 36 месяцев с даты отгрузки.
10
11. Консервация.
11.1. Консервация БТМ должен соответствовать варианту защиты В3-1 ГОСТ 9.014-78.
Упаковку производить в полиэтиленовую пленку М 0,15 ГОСТ 10354-82. Запасные части и
принадлежности завернуть в один слой полиэтиленовой пленки М 0,15 ГОСТ10354-82. Экс-
плуатационную документацию вложить в полиэтиленовый пакет из пленки М 0,15
ГОСТ 10354-82.
Сведения о консервации должны быть занесены в таблицу 11.1
Таблица 11.1.
Срок действия,
Фамилия,
Дата
Наименование работы
Должность
годы
подпись
11
12. Свидетельство о приемке.
Блок телемеханики
БТМ-ЦИТ-ЭС
№
____________________________________
____________
_______________
Наименование
Обозначение
Заводской номер
изготовлен и принят в соответствии с обязательными требованиями государственных стандар-
тов, технических условий ТУ 4232-005-13766904-2007 (ФСКЕ 424348. 019 ТУ)
и действующей технической документации ФСКЕ.424348.019.20.000РЭ
Начальник ОТК
М.П.__________________
Никитин Д.А.
Подпись
Расшифровка подписи
дата
Сведения о поверке
Блок телемеханики
БТМ-ЦИТ-ЭС
№
____________________________________
____________
_______________
Наименование
Обозначение
Заводской номер
Поверка выполнена
________________
_________________
подпись поверителя
расшифровка подписи
________________
дата поверки
12
13. Учет работы изделия.
Сведения о работе изделия должны быть занесены в таблицу 14.1.
Таблица № 14.1.
Учет работы изделия
Время
Наработка
Должность,
Продолжи-
Кто про-
фамилия,
Цель
После
С начала
Дата
начала
окончания
тельность
водит
подпись,
работы
последнего
эксплуата-
работы
работы
работы
работу
ведущего
ремонта
ции
формуляр
13
14 Учет технического обслуживания
Сведения о техническом обслуживании изделия должны быть занесены в таблицу 15.1.
Таблица №15.1.
Учет технического обслуживания
Должность, фамилия,
Вид техни-
Наработка
Основание
подпись
ческого
(наименование,
Примеча-
Дата
После
С начала
Выполняю-
Прповеряю-
обслужи-
номер и дата
ние
последнего
эксплуата-
щего
щего
вания
документа)
ремонта
ции
работу
работу
14
15. Контроль состояния изделия и ведения формуляра.
Сведения о состоянии изделия должны быть занесены в таблицу 16.1.
Таблица №16.1.
Контроль состояния изделия
Заключение и оценка
Отметка
Должность
Подпись
Вид
проверяющего
об устранении заме-
Дата
проверяю-
проверяю-
контроля
по состоянию
по ведению
чания,
щего
щего
изделия
формуляра
подпись
15
ПРИЛОЖЕНИЕ 2
Спецификация контактов клеммных колодок для подключения внешних цепей к БТМ.
№
Наименование
Примечание
конт
цепи
Х5.1
Шунт (-)
Контроль выходного тока.
Х5.2
Шунт (+)
Аналоговый сигнал 0 до 75 мВ, пропорциональный значению тока протекающего
через шунт, встроенный в СКЗ. Значение 0мВ данного сигнала соответствует току
0А.Значение 75мВ данного сигнала соответствует току 100А( для шунта 75мВ).
Х10.2
Анод
Контроль выходного напряжения.
Х10.1
GND(Труба)
Аналоговый сигнал, уровень которого равен значению выходного напряжения
СКЗ, и может принимать значение от 0 до + 100В.
Х20.1
МСЭ
Контроль суммарного потенциала.
Х20.2
ДП
Аналоговый сигнал, уровень которого изменяется от 0В до минус 5В (либо от 0В
Х22.1
Труба
до плюс 5В*) на контакте ХТ 1. 9 ( Труба) относительно контакта ХТ 1.8 (МСЭ),
Контроль поляризационного потенциала.
Аналоговый сигнал, уровень которого изменяется от 0В до минус 5В (либо от 0В
до плюс 5В*) на контакте ХТ 1. 10 ( ДП) относительно контакта ХТ 1.8 (МСЭ),
* возникает при действии блуждающих токов.
Х11.1
Дверь 1
Контроль состояния дверей СКЗ.
Х11.2
Дверь 2
Дискретный сигнал в виде состояния контактной группы "замкнуто/разомкнуто"
Замкнутое состояние между контактами
11 и 12 данной колодки соответствует
открытому состоянию двери (несанкционированный доступ).
Х14.1
Счетчик 1
Телеметрия счетчика электроэнергии
Х14.2
Счетчик 2
1) Импульсный сигнал, снимаемый с колодки СЧЭ, Количество импульсов
пропорционально показаниям СЧЭ. 3200 (для конкретного СЧЭ) импульсов
соответствует 1кВт час. Цепь, обозначенная Счетчик 1 (+) (1 контакт Х14),
является сигнальной, цепь, обозначенная Счетчик 2 (-) (2 контакт Х14), является
общей . 2) Интерфейс RS-485 1-А, 2-В.
Х2.1
Режим 1
Сигнал телеуправления передается в виде состояния контактной группы
"замкнуто/разомкнуто".
Х2.2
Режим 2
Замкнутое состояние между указанными контактами соответствует режиму
поддержания потенциала, разомкнутое состояние соответствует режиму
поддержания тока.
Х6.1
Уставка "+"
Сигнал телерегулирования
(4…20мА)
Аналоговый сигнал
4 - 20 мА, пропорциональный значению поддерживаемого
Х6.2
Уставка "-"
параметра (тока или потенциала). Уровень тока 4мА соответствует току 0А,
(4…20мА)
либо потенциалу 0В. Уровень тока 20мА соответствует току
100А, либо
потенциалу минус 5В.
Х7.1
Уставка тока
Сигнал уставки по току (разностный)
"+"(0…11В)
Аналоговый сигнал, 0…11В, пропорциональный разности текущего и заданного
Х7.2
Уставка тока
значения выходного тока преобразователя. Используется только для ПКЗ-АР.
"-"(0…11В)
Х8.1
Уставка тока
Сигнал уставки по току
"+"(0…5В)
Аналоговый сигнал, 0…5В, пропорциональный значению поддерживаемого тока.
Х8.2
Уставка тока
Уровень 0В соответствует току 0А, уровень 5В соответствует току 100А.
"-"(0…5В)
Х9.1
Уставка
Сигнал уставки потенциала
потенциала
Аналоговый сигнал
0…5В, пропорциональный значению поддерживаемого
"+" (0…5В)
потенциала. Уровень 0В соответствует потенциалу 0В. Уровень 5В соответствует
Х9.2
Уставка
потенциалу минус 5В.
потенциала
"-"(0…5В
Х4.2
RS485 "+"
Канал передачи данных цифровой RS-485 технологический.
Х4.1
RS485 "-"
Х19
Антенна
Подключение высокочастотного кабеля антенны GSM.
Х21.1
230В
Цепи сетевого питающего напряжения переменного тока 50Гц, 230В
Х21.2
230В
17
Инв. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Труба измер.
Шунт+
Шунт-
Труба сил.
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
X22
X20
X18
X5
X10
X8
X7
X2
X9
X6
А
Счетчик электроэнергии
В
интерфейс RS-485
Х3
1
2
1
2
1
X19
X14
X11
Х4
1
RS485(A)
Х12
RS485(B)
1
A+
2
1
A-
X21
