РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
БЕТОНОСМЕСИТЕЛЬ
-120
-140
-160
-180
-200
ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ ВНИМАТЕЛЬНО ПРОЧТИТЕ РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
Дата изготовления:
ИНФОРМАЦИЯ ОБ АВТОРСКИХ ПРАВАХ
Любая часть этого руководства по эксплуатации не может быть дублирована, передана,
преобразована, сохранена в системе поиска или переведена на другой язык в любой форме
или любыми средствами, кроме документации, хранящейся покупателем с целью
резервирования, без специального письменного разрешения
Ни при каких обстоятельствах компания SPEC, ее директора, должностные лица, служащие
или агенты не несут ответственности за любые косвенные, специальные, случайные или
являющиеся следствием чего-либо убытки (включая убытки из-за потери прибыли, потери
бизнеса, потери данных, приостановки бизнеса и т.п.), даже если SPEC сообщила о
возможности таких убытков, возникающих из-за любой недоработки или ошибки в данном
руководстве или продукте.
Технические характеристики и сведения, содержащиеся в данном руководстве по
эксплуатации, представлены только для информативного использования, и могут быть
изменены в любое время без уведомления, и не должны быть истолкованы как
обязательства SPEC.
SPEC не берет на себя никакой ответственности или обязательств за любые ошибки или
неточности в данном руководстве.
Copyright © 2020 SPEC. Все права защищены.
Содержание
1. Содержание
3
2. Общие сведения
4
3. Технические характеристики
5
4. Техника безопасности
6
5. Инструкция по сборке X-120
10
6. Инструкция по сборке X-140, X-160, X-180, X-200
15
7. Позиции загрузки/замеса
20
8. Инструкция по обслуживанию
21

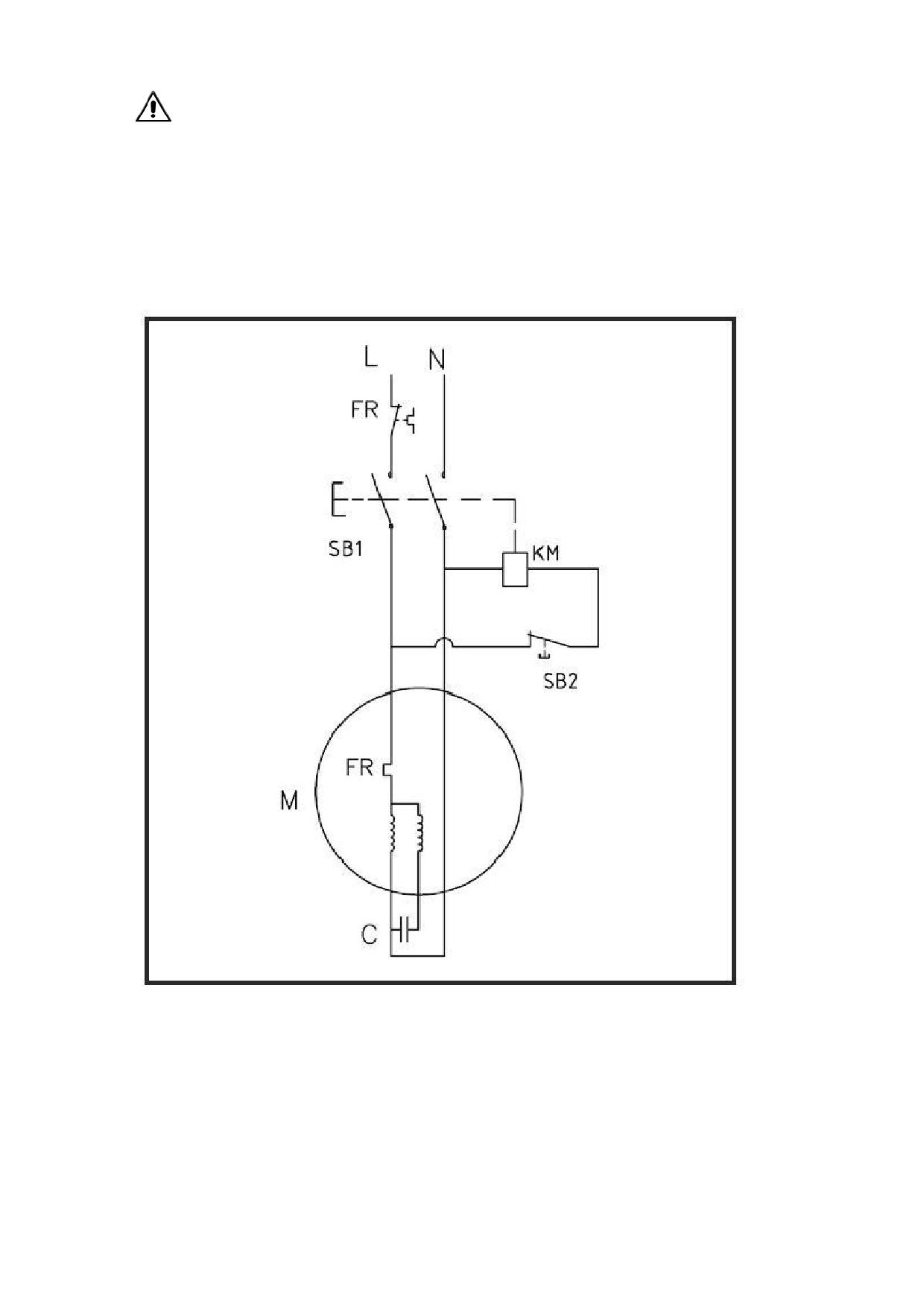

9. Схема соединений
22

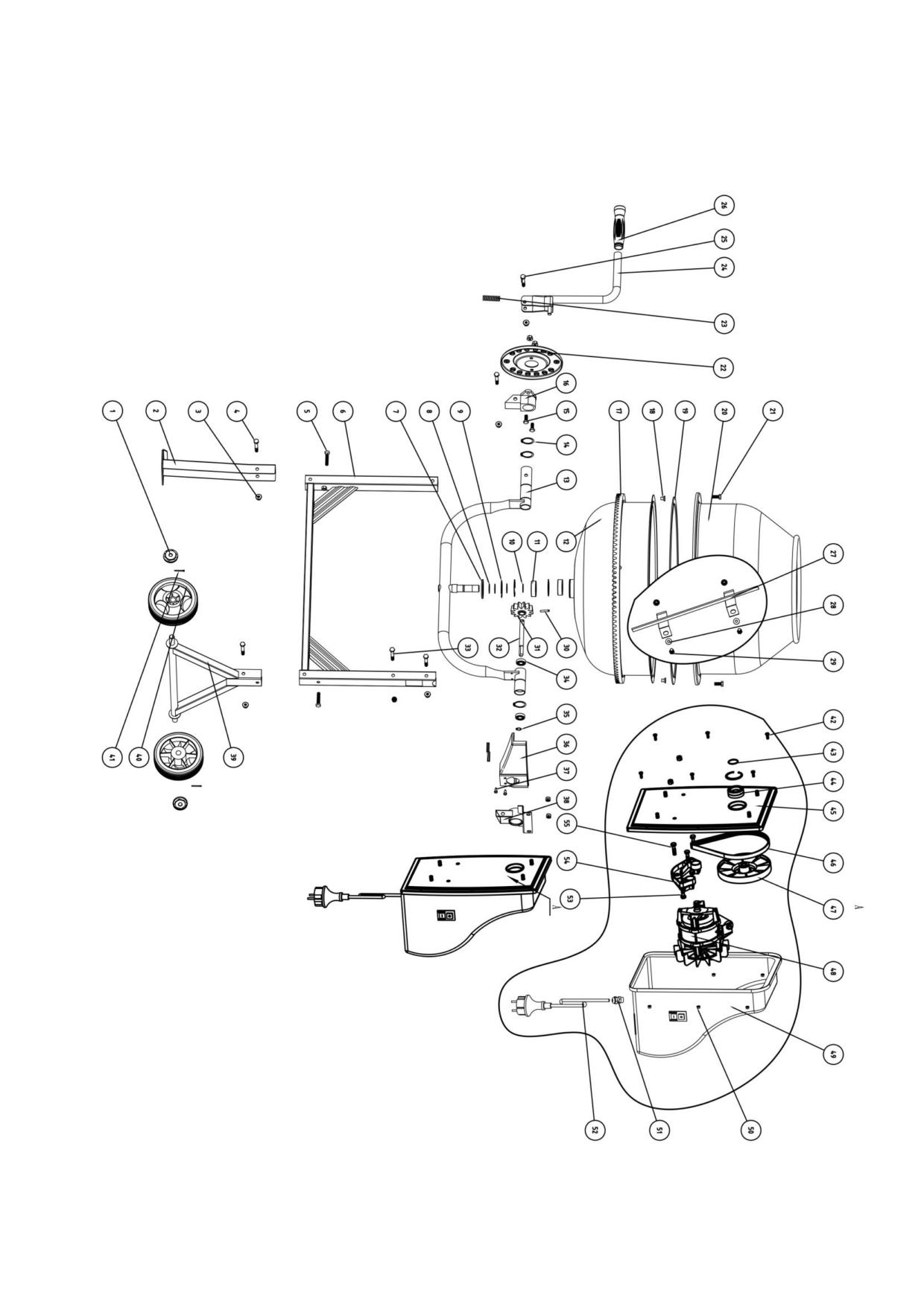

10. Детальные схемы
23
11. Неисправности и способы их устранения
27
12. Сведения о квалификации персонала
27
13. Рекомендации по утилизации
27
14. Гарантийный срок эксплуатации
28
Гарантийный талон
30
3
2. Общие сведения
Наименование продукции
Бетоносмеситель.
Модельный ряд: X-120, X-140, X-160, X-180, X-200.
Назначение продукции
Бетоносмеситель предназначен для приготовления строительного раствора, бетонных
смесей, известкового раствора и штукатурки с крупностью заполнителя до 40 мм. Так же
могут быть использованы для перемешивания различных сухих материалов (при условии
соблюдения допустимой массы и объема), таких как кормовые смеси, удобрения и т.п., в
различных с/х мероприятиях и строительных работах.
Бетоносмеситель предназначен для использования только в непрофессиональных целях
ЗАПРЕЩАЕТСЯ использовать бетоносмеситель для перемешивания горючих и
взрывоопасных материалов или продовольственных продуктов!
Рекомендуется использовать при температуре - от 5⁰C до 20⁰C градусов выше ноля (с
использованием добавок и прогревом бетона в зимний период до минус 20⁰C) и
относительной влажности не выше 97%.
Принцип действия
Бетоносмесители служат для подготовки бетона и строительных растворов путем
смешивания исходных компонентов в определенных пропорциях.
Подготовка смеси в бетоносмесителе происходит во вращающемся барабане, снабженном
лопастями, путем постоянного поднятия смеси с ее последующим падением.
Бетоносмесители SPEC разработаны для производства песчано-цементных, штукатурных и
кладочных растворов. Имеют простую конструкцию, что позволяет при необходимости
быстро и легко её собрать и разобрать.
Бак и перемешивающие лопасти имеют оптимальные формы, что способствует
эффективному и качественному смешиванию компонентов раствора.
4
3. Технические характеристики
Модель
X-120
X-140
X-160
X-180
X-200
Двигатель
однофазный, 230 В, 50 Гц
Макс. мощность, Вт
700
850
1000
1100
1200
Вместимость барабана, л
до 120
до 140
до 160
до 180
до 200
Рабочий объем смеси, л
до 80
до 95
до 105
до 120
до 135
Частота вращения барабана,
32
30
29
30
28
об/мин
Ток полной нагрузки
9.13
11.09
13.04
14.35
15.65
(пусковой ток), А
Допустимый провал напряжения, В
190
190
190
190
190
Поперечное сечение кабеля, мм2
0.75
0.75
0.75
0.75
0.75
ручной маховик с педалью
Тип опрокидывающего механизма
ручной
управляющей положением блокировки
барабана
Класс защиты
II
II
II
II
II
Степень защиты
IP 44
IP 44
IP 44
IP 44
IP 44
Уровень шума, Дб
90
90
90
90
90
Масса нетто, кг
31.5
36.9
40.5
47
47.8
5
4. Техника безопасности
Ознакомление с устройством
Прочитайте и усвойте руководство по эксплуатации и этикетки на бетоносмесителе.
Изучите его применение и ограничения, а также потенциально опасные моменты.
Перед работой с данным бетоносмесителем ознакомьтесь с органами управления
Рабочее состояние
Не работайте на бетоносмесителе будучи под действием алкоголя, наркотиков или
лекарств, снижающих работоспособность. Не работайте на бетоносмесителе при сильной
усталости. Всегда следите за тем, что делаете. Руководствуйтесь здравым смыслом.
Рабочая обстановка
Убедитесь, что рабочего пространства достаточно. Содержите рабочую
зону в чистоте и достаточно освещенной. Содержите пространство вокруг
бетоносмесителя свободным от препятствий, отходов и другого мусора,
который может быть причиной падения оператора на движущиеся части.
Для работы бетоносмеситель должен стоять на твердой, ровной
поверхности, способной выдержать его груз и содержимого, чтобы
исключить его опрокидывание. Не пытайтесь передвигать бетоносмеситель, когда он
загружен или работает. Данный бетоносмеситель предназначен для приготовления бетона,
строительного и штукатурного раствора. Он не годится для смешивания
воспламеняющихся или взрывоопасных материалов. Не используйте его в зоне испарения
красок, растворителей или воспламеняющихся жидкостей. Это представляет
потенциальную опасность.
Ежедневная проверка
Проверьте бетоносмеситель перед включением. Содержите ограждения на своих
местах и в исправном состоянии. Не включайте бетоносмеситель со снятой
крышкой мотора. Проверяйте затяжку всех болтов и гаек перед каждым
применением, в особенности тех, что держат приводные механизмы. Вибрация во
время смешивания может вызвать ослабление крепления. Возьмите за правило
проверять перед включением, что все инструменты, лопаты, мастерки и прочее
убраны из рабочей зоны смесителя.
Заменяйте повреждённые, потерянные или изношенные детали. Предупредительные
этикетки содержат важную информацию. Восстановите потерянные или повреждённые
этикетки.
Рабочая одежда
При работе на бетоносмесителе не надевайте широкую,
развевающуюся одежду, перчатки, галстук или ювелирные изделия
(кольца, наручные часы). Они могут быть захвачены движущимися
частями. Рекомендуется надевать защитные непроводящие перчатки
и нескользящую прочную обувь. Надевайте головной убор для
удержания под ним длинных волос. Если работа пыльная, используйте
респиратор. Всегда применяйте защитные очки или экран для лица.
Обычные очки не являются защитными.
6
Электрический кабель
Не перемещайте бетоносмеситель за электрошнур и не тяните его для вытаскивания вилки
из розетки.
Оберегайте шнур от нагревания, масел и острых предметов. Удлинительный кабель
должен быть не более 50 метров длиной и не менее 1,5 мм2 сечением (при 220В) для
обеспечения достаточного тока для электродвигателя. Ненадлежащее использование
удлинителя может привести к неправильной работе смесителя и к последующему перегреву
и повреждению двигателя.
Для работы вне помещений можно применять только кабель с двойной изоляцией,
рассчитанный на соответствующую температуру воздуха. Избегайте попадания кабеля под
бетоносмеситель. При работе разматывайте удлинительный кабель полностью, иначе он
может перегреться и загореться.
Электробезопасность
Проверьте, что электрические цепи надёжно защищены и соответствуют мощности,
напряжению и частоте тока электродвигателя.
Не подсоединяйте и не отсоединяйте электродвигатель, находясь на влажной земле. Не
используйте бетоносмеситель во время дождя или тумана. Избегайте контакта тела с
заземлёнными поверхностями: трубами, радиаторами и кожухами холодильников. При
подсоединении и отсоединении бетоносмесителя следите за тем, чтобы ваши пальцы не
касались металлических штырьков вилки.
ВНИМАНИЕ! На бетоносмесителе установлена защита
- электромагнитный
выключатель.
Этим предотвращается неконтролируемый повторный запуск при внезапном перебое в
электроснабжении.
Ограничение доступа
Не подпускайте к смесителю посторонних лиц. Не разрешайте детям
управлять смесителем, влазить на или внутрь него.
Условия работы
Во время загрузки и разгрузки бетоносмесителя стойте на
ровной и твердой поверхности. Никогда не вставайте на
бетоносмеситель. Может произойти серьёзная травма в
случае опрокидывания смесителя или касания движущихся
частей. Не складируйте предметы над или около смесителя,
чтобы кто-нибудь не встал на бетоносмеситель добираясь до
предметов. Держите руки вне зоны движущихся частей. Не
помещайте какую-либо часть вашего тела или инструмент
вроде лопаты в барабан во время работы. При работе не
помещайте руки в просвет между рамой и подпоркой или
между барабаном и подпоркой.
7
Загружайте в барабан столько смеси сколько позволяет проектная мощность, указанная в
инструкции. Не включайте мотор, если барабан полностью загружен. Не выключайте
бетоносмеситель полный раствора. Не используйте бетоносмеситель для целей, для
которых он не предназначен. Не оставляйте бетоносмеситель без присмотра до его полной
остановки.

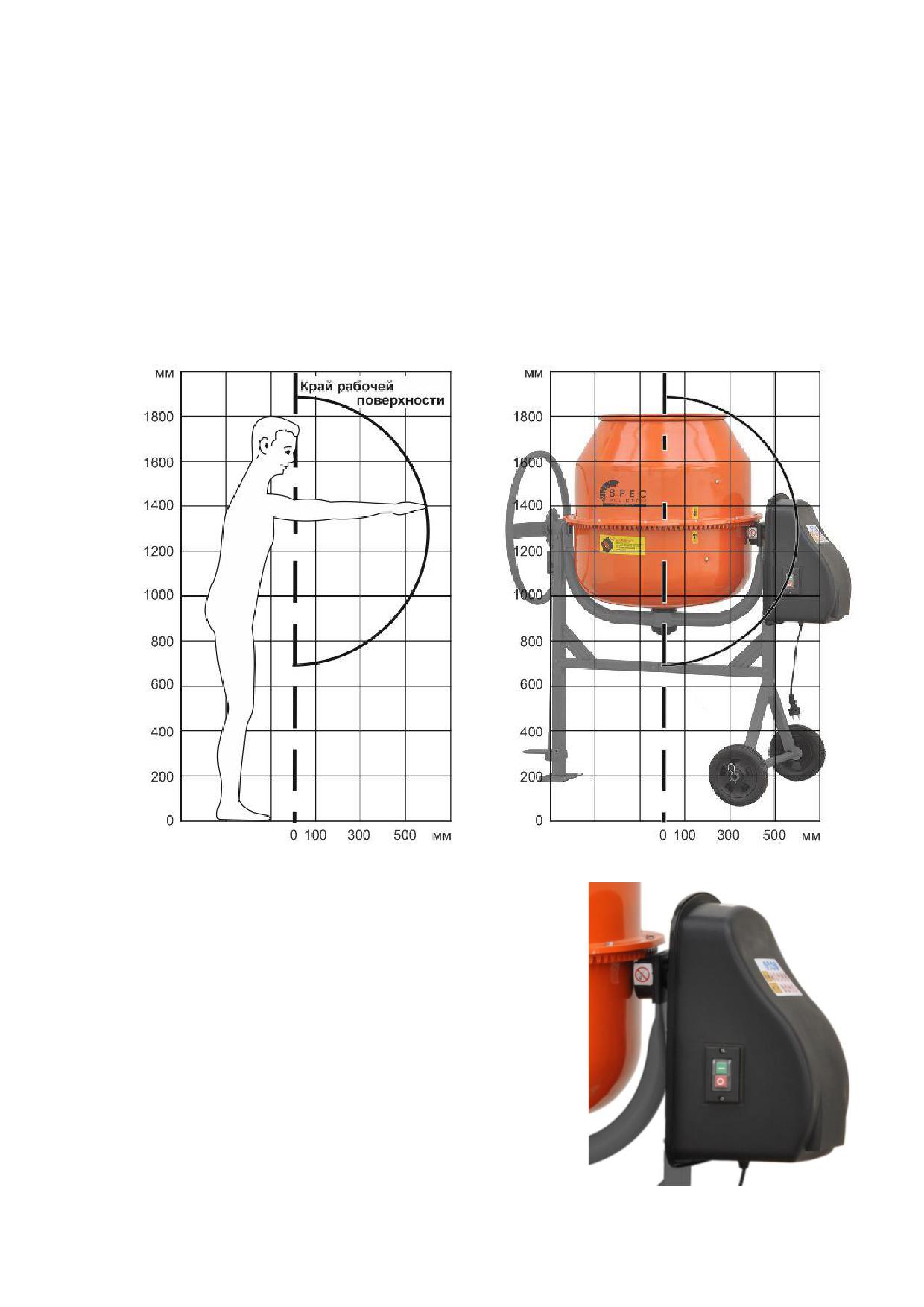

Рабочее место
Рабочее место на данном бетоносмесителе обеспечивает выполнение трудовых операций в
пределах зоны досягаемости органов управления. Наклон барабана возможен как влево,
так и в право, что позволяет пользователю использовать бетоносмеситель с удобной ему
стороны.
Запуск бетоносмесителя
Установите барабан бетоносмесителя на необходимый
угол. Подключить его к сети и нажмите кнопку «ПУСК»
зеленого цвета, двигатель запустится и барабан начнет
вращаться.
Кнопка «ПУСК» расположена на корпусе двигателя в
пределах досягаемости руки.
Остановка бетоносмесителя
Для того чтобы остановить бетоносмеситель
необходимо нажать кнопку «СТОП» красного цвета.
Кнопка «СТОП» расположена на корпусе двигателя в
пределах досягаемости руки.
Вынуть вилку их розетки.
8
Электрические соединения
Данный бетоносмеситель имеет двойную изоляцию по условиям IP44. Изоляция сохранит
свои свойства, если при ремонте будут использоваться фирменные изолирующие детали и
сохранятся прежние расстояния между изолирующими деталями.
Двойная изоляция исключает надобность в трёхжильном силовом
кабеле с заземлением и заземлённой системе электропитания. Для
оборудования с двойной изоляцией можно использовать, как
двухжильный, так и трёхжильный удлиняющий кабель.
ВНИМАНИЕ! Не подсоединяйте ни одну из жил к заземляющему штырьку
В цепях с напряжением 230 Вольт рекомендуется применение УЗО (устройства защитного
отключения).
9
5. Инструкция по сборке X-120

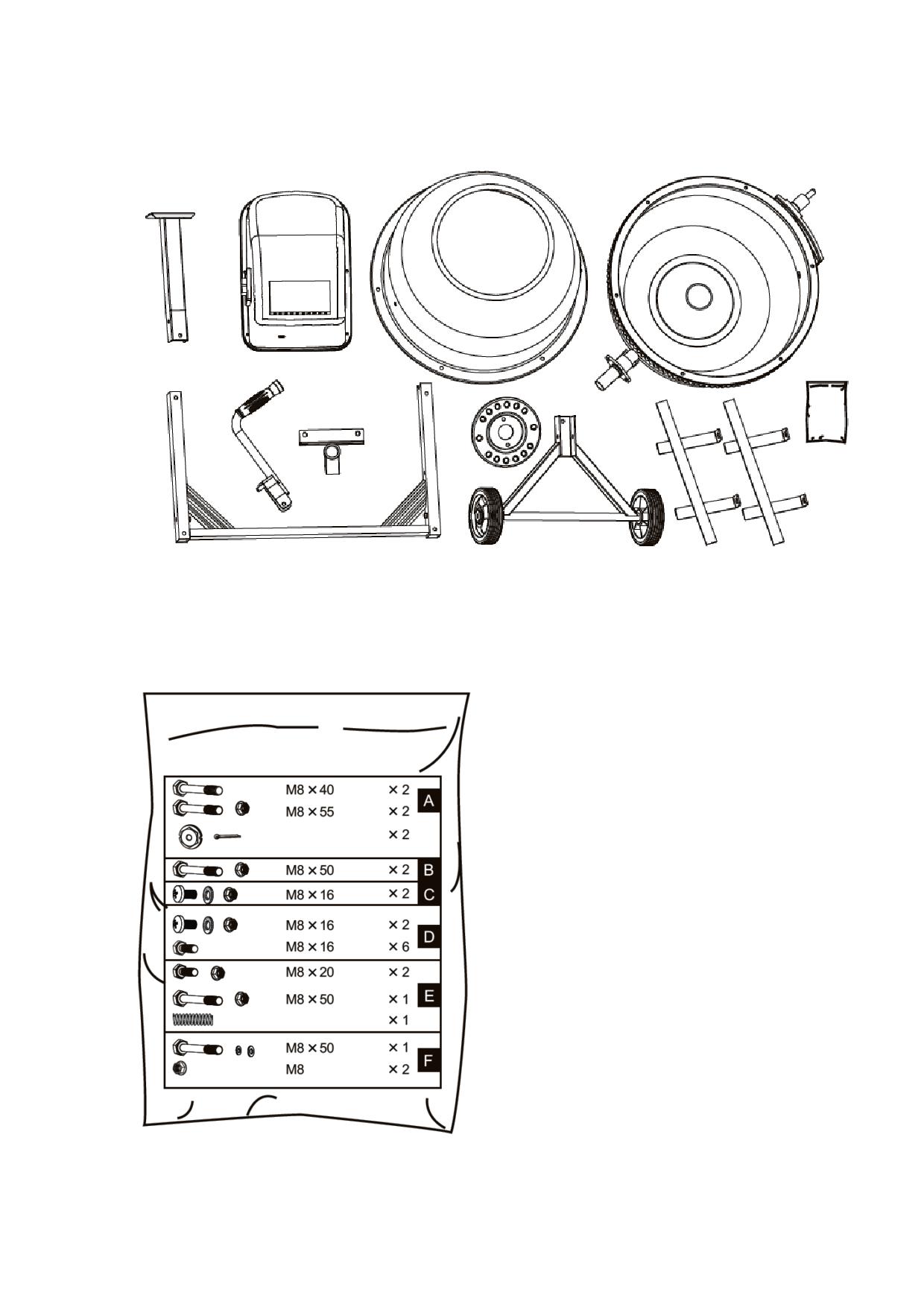

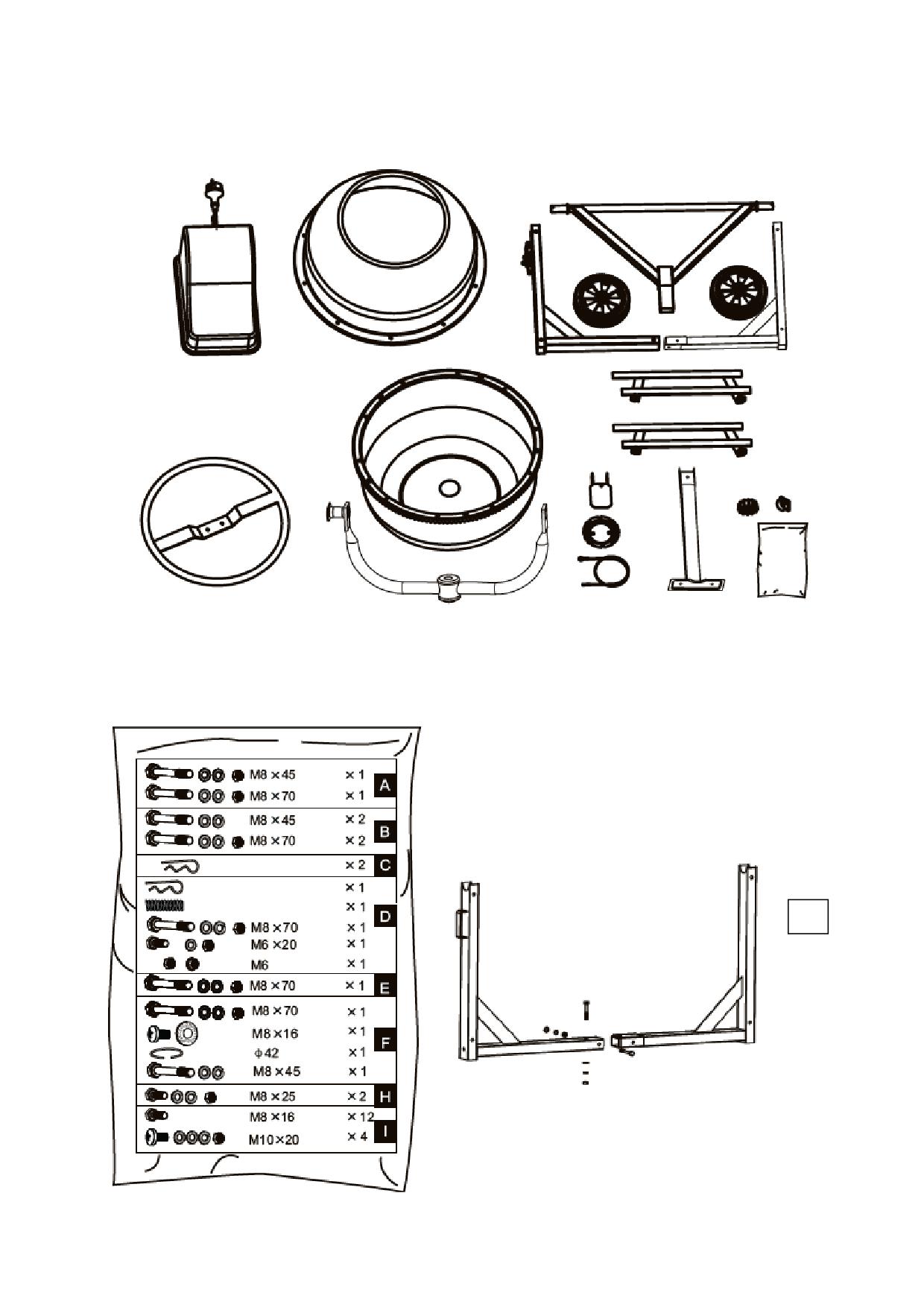

Комплект поставки:
Рекомендуется взять с собой двух помощников.
Рама
Необходимый для сборки инструмент:
- гаечные ключи 10, 13, 17
- молоток
- плоскогубцы
- съёмник для стопорных колец
- отвёртка «+»
10

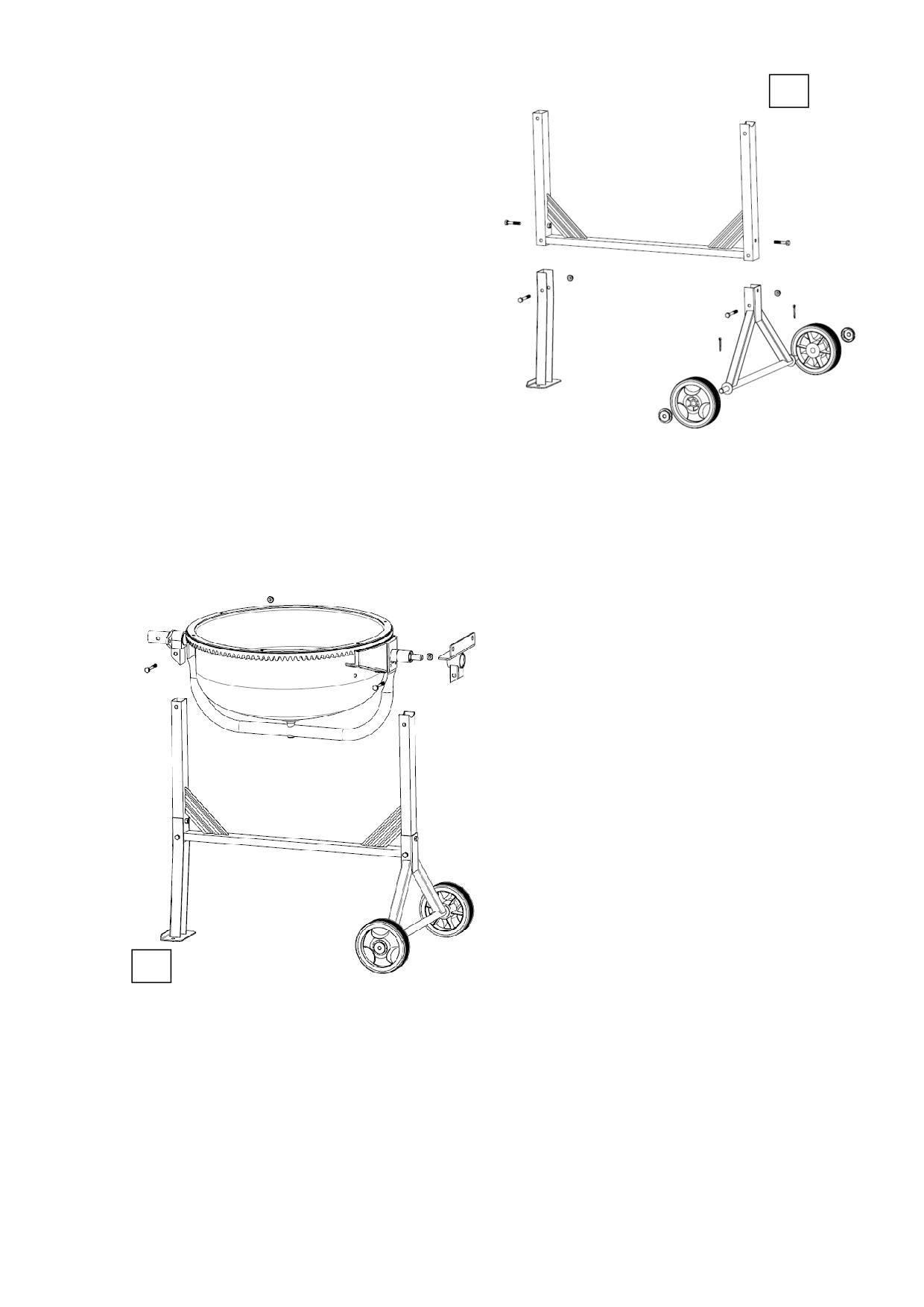

A
Болт М8х40 - 2 шт
Контргайка M8 - 2 шт
Болт М8х55 - 2 шт
Шплинт и шайба - 2 шт

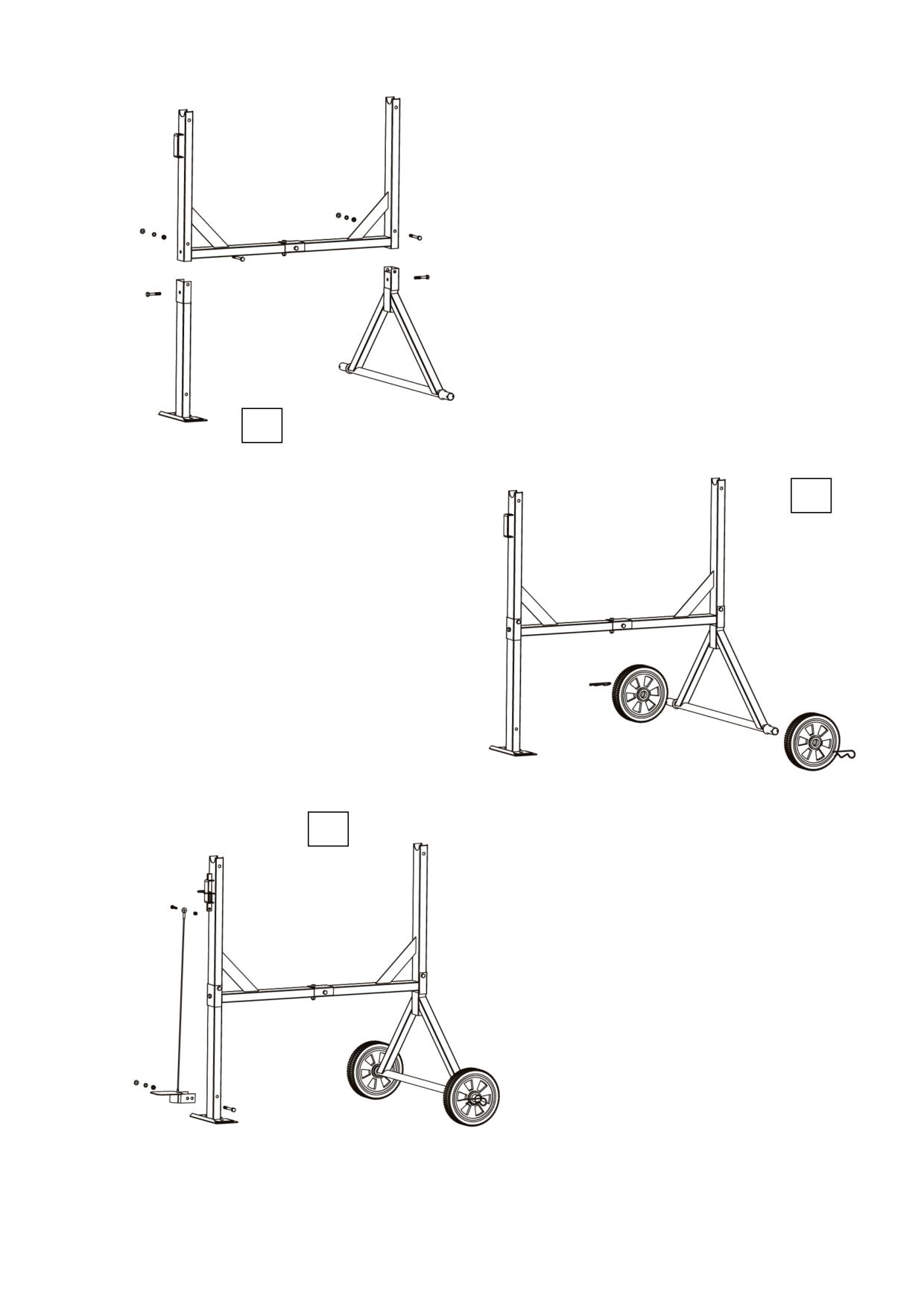

Присоедините опорную ногу к раме с
помощью болта М8Х55, как показано на
рисунке. С другой стороны рамы
присоедините раму колёс на кронштейне,
установите колёса. Убедитесь в том, что все
болтовые соединения хорошо затянуты.

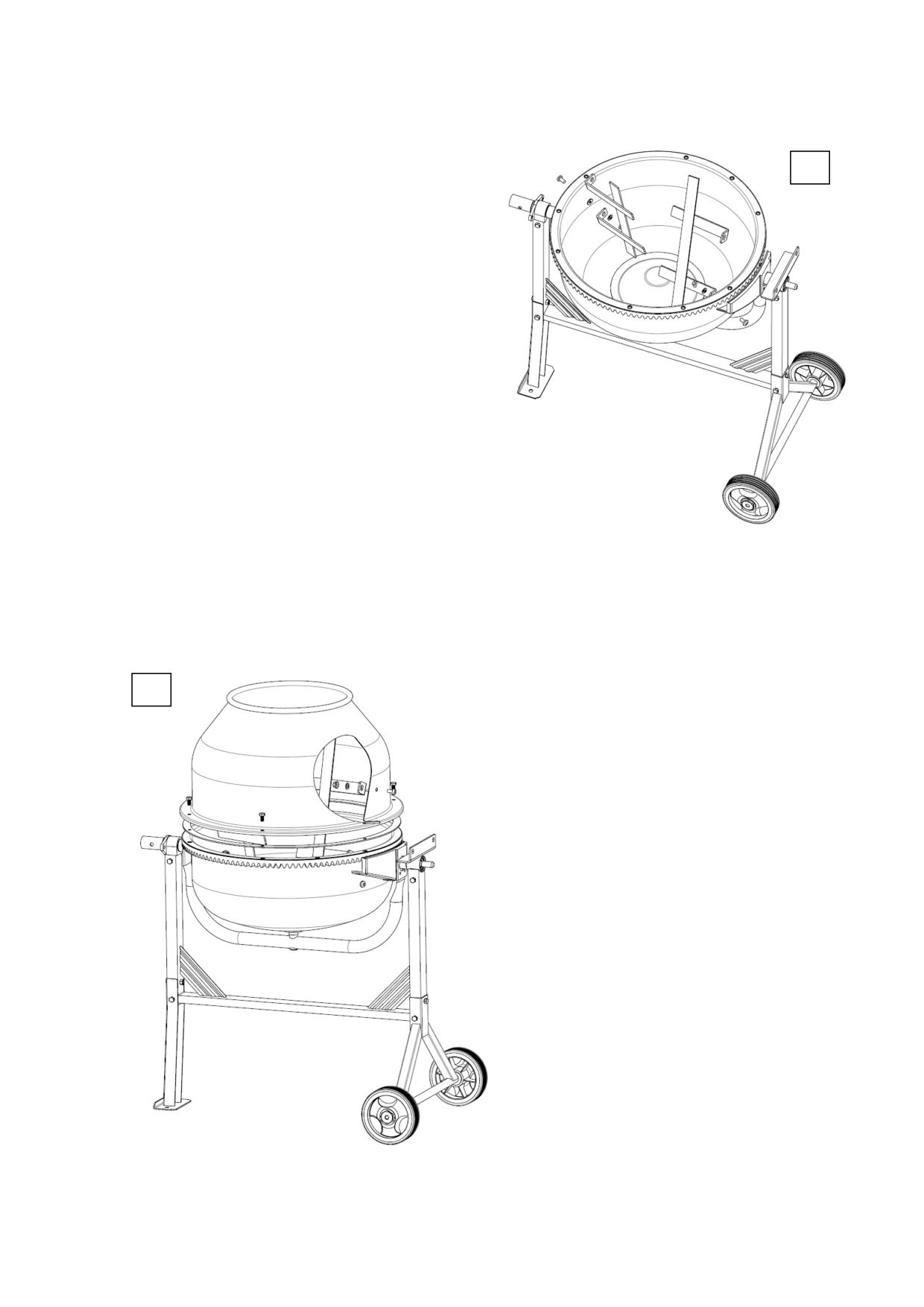

Нижний барабан
Вам потребуется:
Болт М8*50 - 2 шт
Шайба - 2 шт.
Вставьте опорную дугу барабана в
кронштейн, как показано на рисунке.
Осторожно, с помощью помощника,
установите нижнюю часть барабана вместе
с опорным кронштейном в боковые опоры,
как показано на рисунке.
B
11
Лопасти смесителя
Вам потребуется:
Винт М8х16 - 2 шт
C
Шайба - 2 шт
Гайка M8 - 2 шт.
С каждой из сторон совместите отверстия в
опорной раме с отверстиями в кронштейне
барабана и закрепите барабан. Затяните с
помощью гаечного ключа. Закрепите
лопасти внутри барабана (не туго). В днище
нижней части барабана для этого
предусмотрены два отверстия. Кожаная
шайба и гайка должны находиться внутри
барабана. Кожаная шайба должна
находиться между лопастью и стенкой
барабана.
Примечание: На нижней и верхней частях
барабана нанесены знаки в виде стрелок,
которые помогут вам правильно совместить верхнюю и нижнюю части барабана.
Верхний барабан
D
Вам потребуется:
Болт М8х16 - 6 шт.
Винт М8х16 - 2 шт.
Шайба - 2 шт.
Кожаная шайба - 2 шт.
Гайка - 2 шт.
Совместите верхнюю и нижнюю части
барабана, совместив со стрелками.
Скрепите обе части барабана между собой.
Прикрепите лопасти к верхней части
барабана. Кожаная шайба должна
находиться между лопастью и стенкой
барабана. Гайка должна находиться внутри
барабана. Затяните нижние и боковые
винты, крепящие лопасти внутри барабана.
12

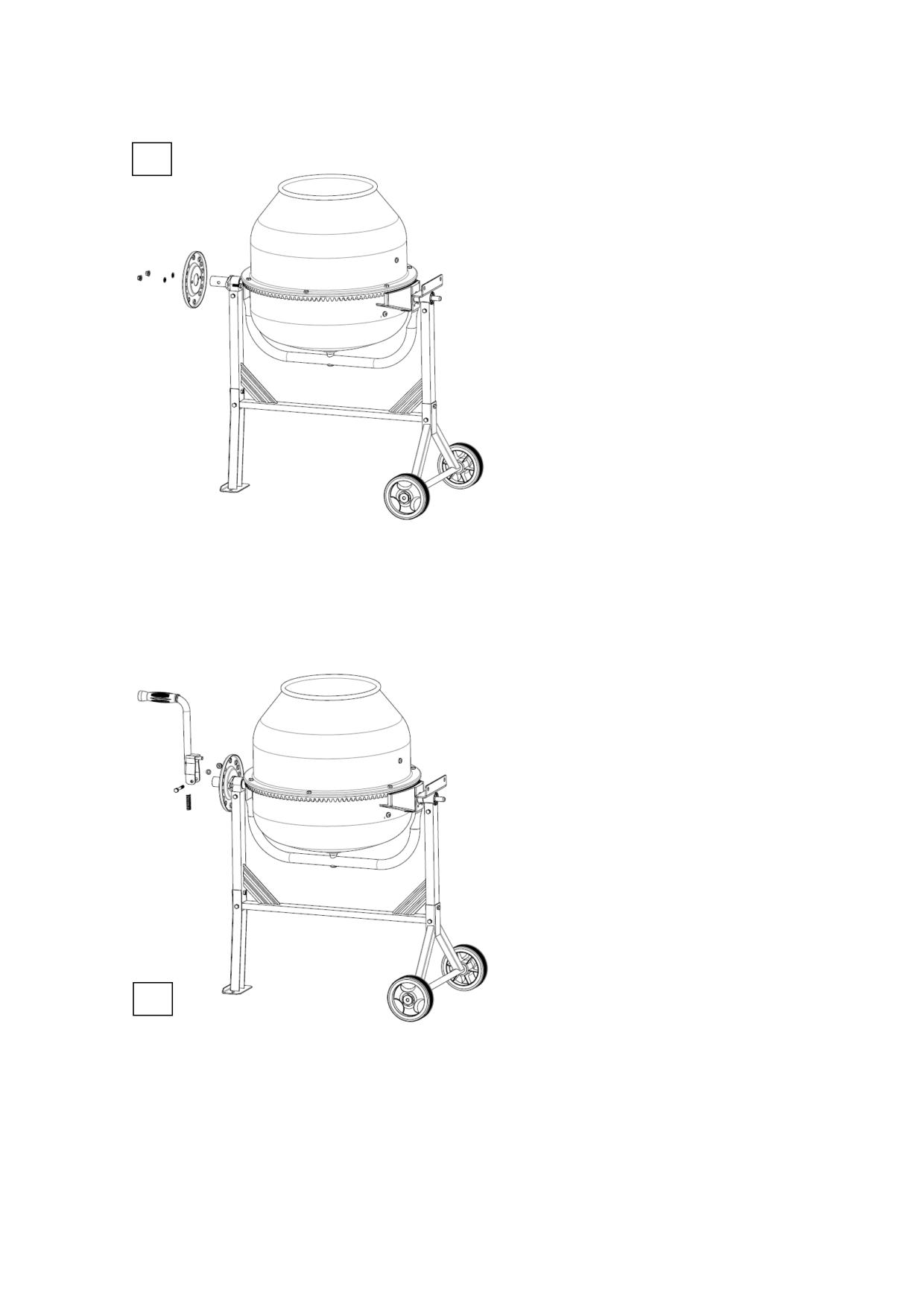

Опрокидывающее колесо
E
Вам потребуется:
Болт М8х20 - 2 шт.
Болт М8х50 - 1 шт.
Шайба - 2 шт.
Пружинная шайба - 2 шт.
Гайка М8 - 2 шт.
Наденьте фиксирующую тарелку на вал со
стороны упорной ноги, как показано на
рисунке. Закрепите с помощью двух болтов
М8Х20 с гайками.
Рукоятка
Вам потребуется:
Болт М8х20 - 2 шт.
Болт М8х50 - 1 шт.
Шайба - 2 шт.
Пружинная шайба - 2 шт.
Гайка М8 - 2 шт.
Вставьте пружину в рукоятку и, удерживая
ее пальцем, наденьте рукоятку на вал, так,
чтобы пружина удерживалась внутри
валом. Нажмите на рукоятку, совместив
отверстия в рукоятке и в валу, и закрепите
рукоятку. Затяните, но не очень сильно, так,
F
чтобы рукоятка могла вращаться на оси.
Примечание: Должна быть возможность, потянув за рукоятку освободить зацеп из
фиксирующей тарелки и также вставить зацеп обратно (при наклоне барабана).
13

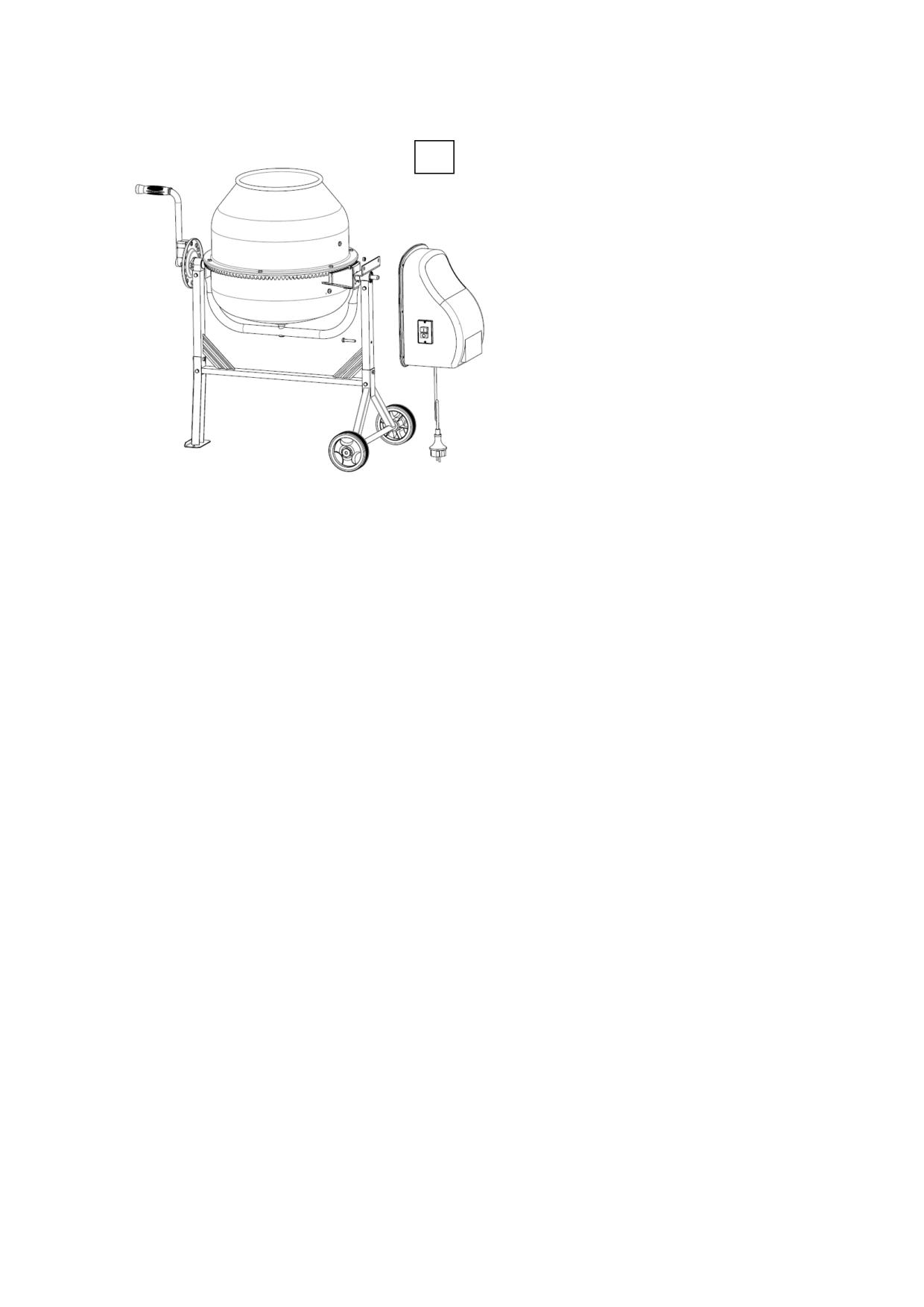

Редуктор
G
Вам потребуется:
Контргайка М8 - 2 шт.
Болт М8х50 - 1 шт.
Прикрепите распределительную коробку с
электродвигателем, как показано на
рисунке.
К верхнему кронштейну присоедините два
болта, выступающих из распределительной
коробки и затяните гайками М8, к нижнему
кронштейну прикрепите с помощью болта.
14
6. Инструкция по сборке X-140, X-160, X-180, X-200
Комплект поставки:
Рекомендуется взять с собой двух помощников.
Рама и колеса
Необходимый для сборки инструмент:
- гаечные ключи 10, 12, 13, 17, 19
- молоток
- плоскогубцы
- съёмник для стопорных колец
- отвёртка “+”
А
1. Соедините левую рамку с правой как показано на
рисунке, вставьте болт M8x45 сверху, затем шайбы и
гайки, чтобы зафиксировать его. Вставьте болт M8x70
сбоку, затем шайбу и гайки с другой стороны,
зафиксируйте два болта с помощью гаечного ключа.
15
2. Вставьте опорную ногу в левую часть П-
образной рамы, вставьте один болт M8x70
спереди, затем шайбу и гайку с тыльной
стороны. Левая и правая часть рамы
расположены на рисунке соответственно
сторонам.
3. Вставьте раму колёс в правую часть П-
образной рамы, фиксируя болты таким же
образом.
B
C
4. Проденьте колеса на поворотные оси.
Закрепите их с помощью штифтов.
D
5. Вставьте штифт в шток (квадратного
сечения).
6. Вставьте шток с пружиной в канал,
соедините тягу со штоком болтом М6х30 и
контргайкой М6.
16
7. Установите педаль на опорной ноге, как показано на рисунке, вставьте болт M8x70 с
одной стороны, затем шайбу и гайку, с другой стороны.
8. Навинтите гайку М6 на болт, затем вставьте болт тяги в отверстие педали, зафиксируйте
контргайку М6 снизу.

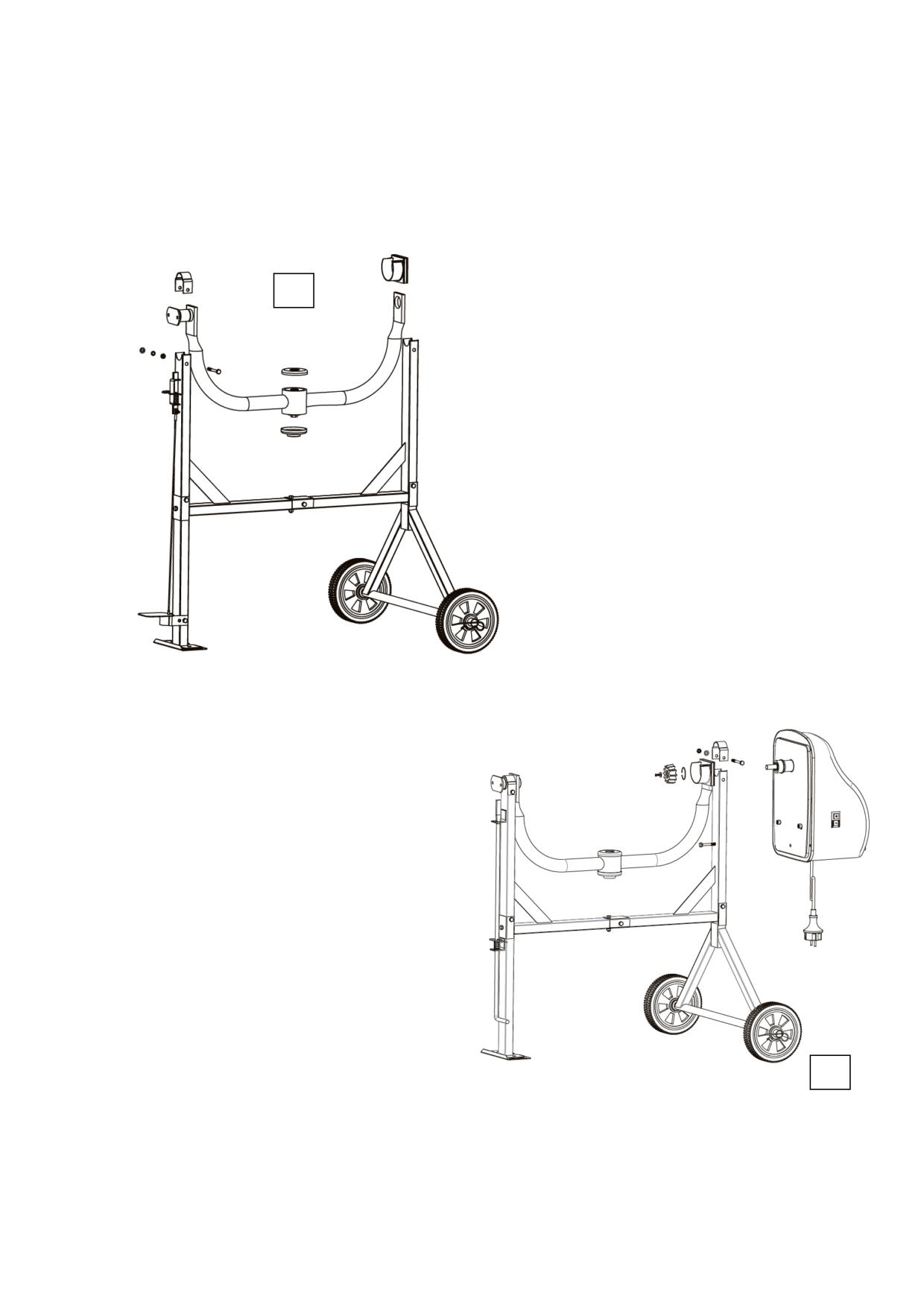

9. Установите опорную дугу барабана (в
E
форме буквы U) на основную раму.
10. Зафиксируйте опорную дугу барабана
помощью кронштейна опорной дуги
вставьте болт M8x70 с одной стороны,
затем шайбу и гайку, с другой стороны.
11. Наденьте пластиковый кожух шестерни
на опорную дугу барабана, как показано на
рисунке.
Редуктор
12. Вставьте вал двигателя в кожух
шестерни. Зафиксируйте двигатель в
сборе с помощью стопорного кольца.
13.
Наденьте ведомую шестерню,
затяните ее плоской шайбой и винтом
M8x16.
14. Зафиксируйте двигатель с помощью
другого кронштейна опорной дуги, затем
болтом М8х70 с шайбой и гайкой.
15. Сдвиньте болт M8x45 сбоку. Вставьте
в двигатель, а затем затяните его.
F
17

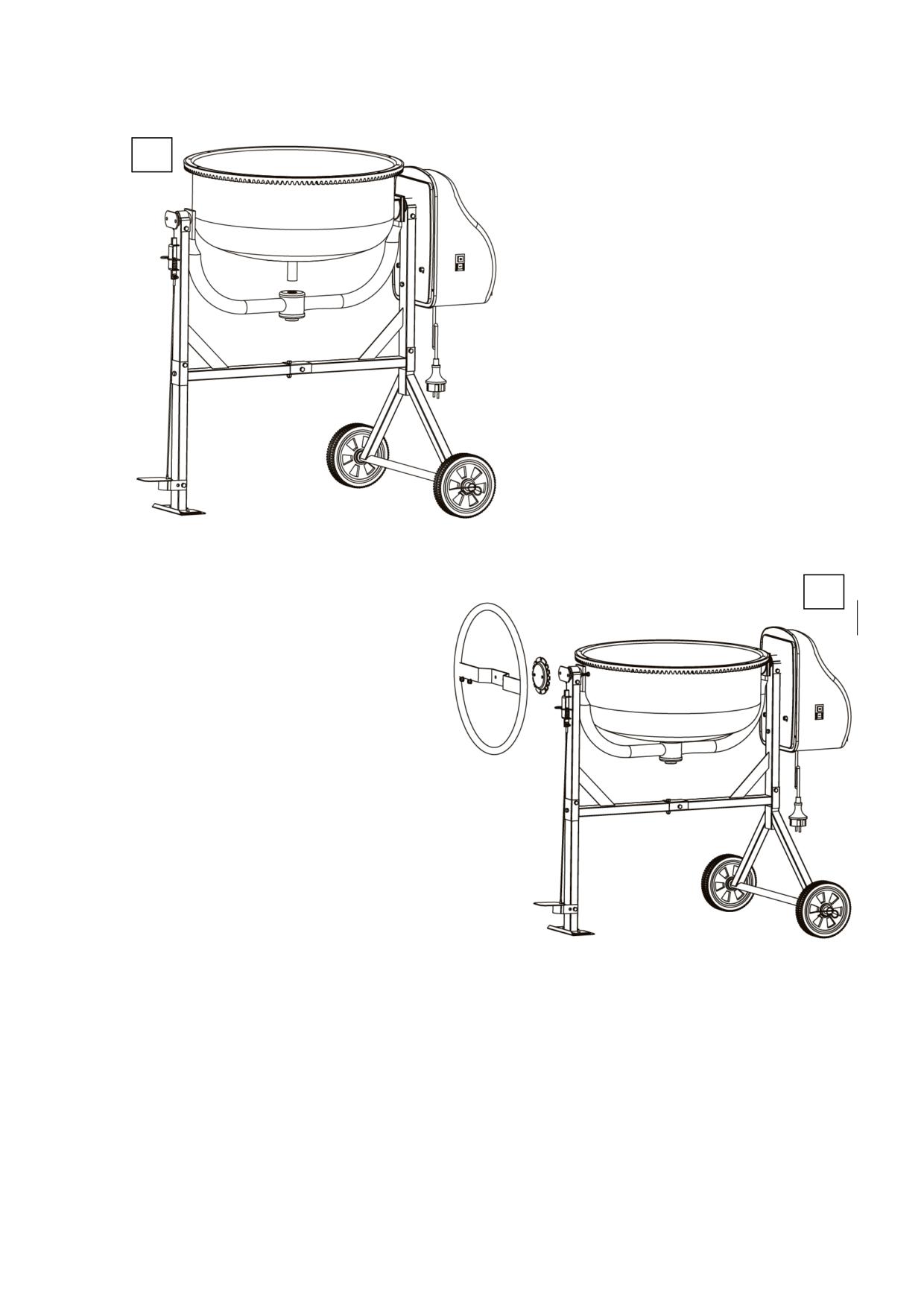

Нижний барабан
16. Установите верхний пыльник над
G
подшипником, затем вставьте нижний
барабан в подшипники опорной рамы.
Поверните барабан, чтобы проверить ход
шестерни. Отрегулируйте, если будет
необходимо.
Зафиксируйте нижний барабан с помощью
шайбы и болта.
Опрокидывающее колесо
H
17.
Установите опрокидывающее
колесо на место крепления, как
показано на рисунке. Вставьте два
болта M8x25, затем шайбы и гайки.
Затяните их.
18

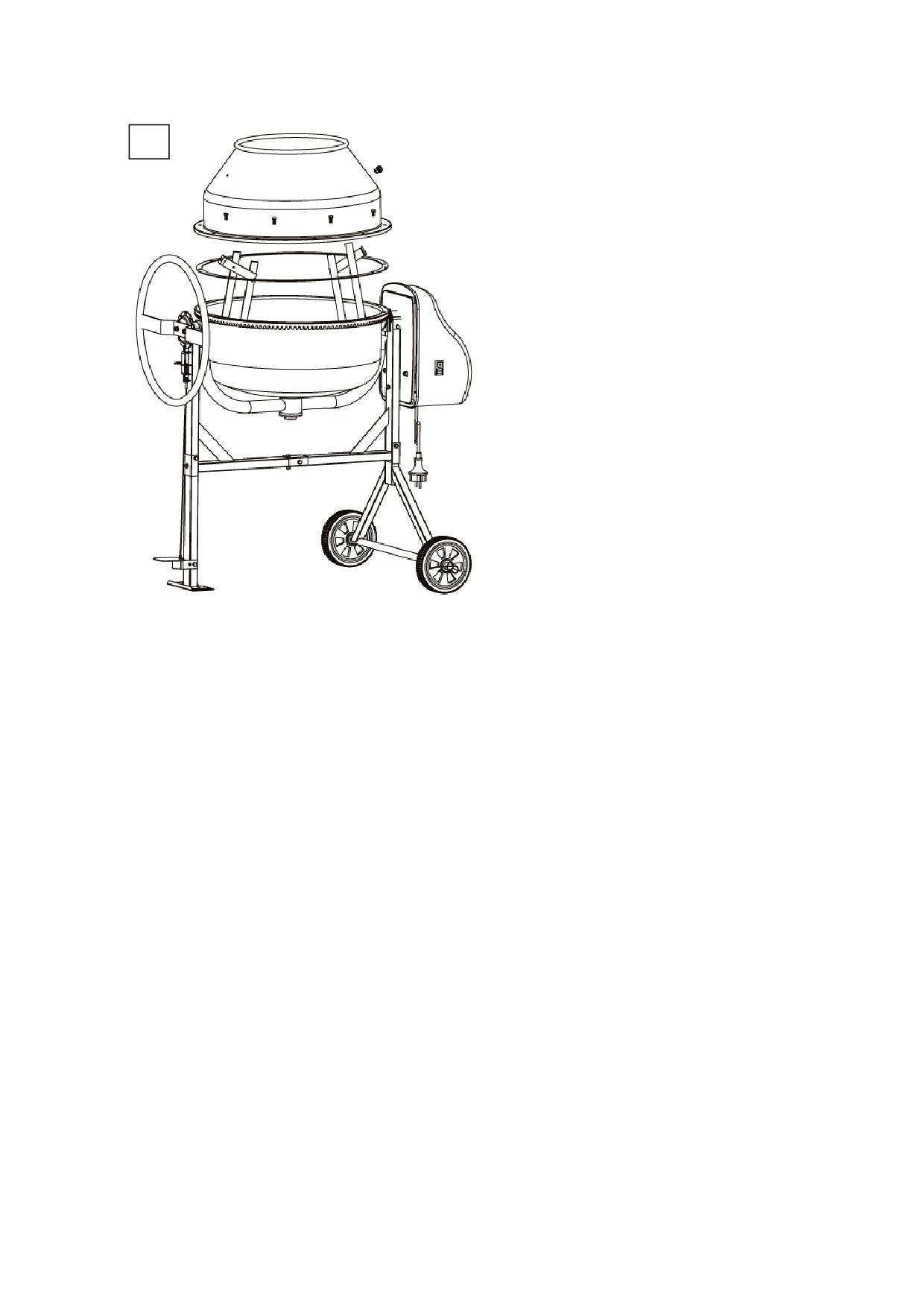

Верхний барабан и лопасти
18.
Смонтируйте
бетоносмесительные
I
лопасти внутри нижнего барабана, как показано
на рисунке, предварительно с люфтом. В
донной части барабана имеются два
отверстия, в которые вставляются снаружи
болты М10х20. Изнутри на них надевается
прокладка, плоская шайба, стопорная шайба и
навинчивается гайка, но не до конца. Кожаная
шайба помещается между лопаткой и
барабаном.
ПРИМЕЧАНИЕ: На верхней и нижней частях
барабана нанесены две стрелки, чтобы
обозначить их взаимное расположение.
Если
возникнут
трудности
при
позиционировании
бетоносмесительных
лопастей, то лучше временно установить
верхнюю часть барабана поверх нижней и,
поворачивая её, совместить стрелки
19. Установите верхний барабан на нижний над ободом таким образом, чтобы
совместились монтажные отверстия, а также стрелки в обоих частях.
Вверните болт М8х16 в каждое из 6 (или 12, в зависимости от модели) резьбовых отверстий
в зубчатом венце. Выполняйте процесс затягивания гаек последовательно.
20. Прикрепите бетоносмесительные лопасти к верхнему барабану с помощью двух винтов
М10х20 с крестовой головкой снаружи через отверстия в барабане.
Прокладка должна быть установлена внутри между барабаном и лопастью. Закрепите
бетоносмесительные лопасти изнутри, используя плоскую шайбу, стопорную шайбу и
гайку. И, наконец, убедитесь, что и верхнее, и нижнее крепления лопасти затянуты.
Наклон барабана
Барабан фиксируется в позиции с помощью зубцов на колесе наклона, которые входят в
зацепление с со штоком, соединённым с педалью на раме смесителя. Чтобы наклонить
барабан, нажмите на педаль и выведите из зацепления фиксирующие зубцы. После этого
поворотом колеса можно наклонить барабан.
Чтобы удержать барабан в позиции, совместив зубцы с пазами, отпустите педаль,
удерживая барабан. Поворачивайте колесо, пока фиксирующие зубцы не войдут в
зацепление со штоком.
19

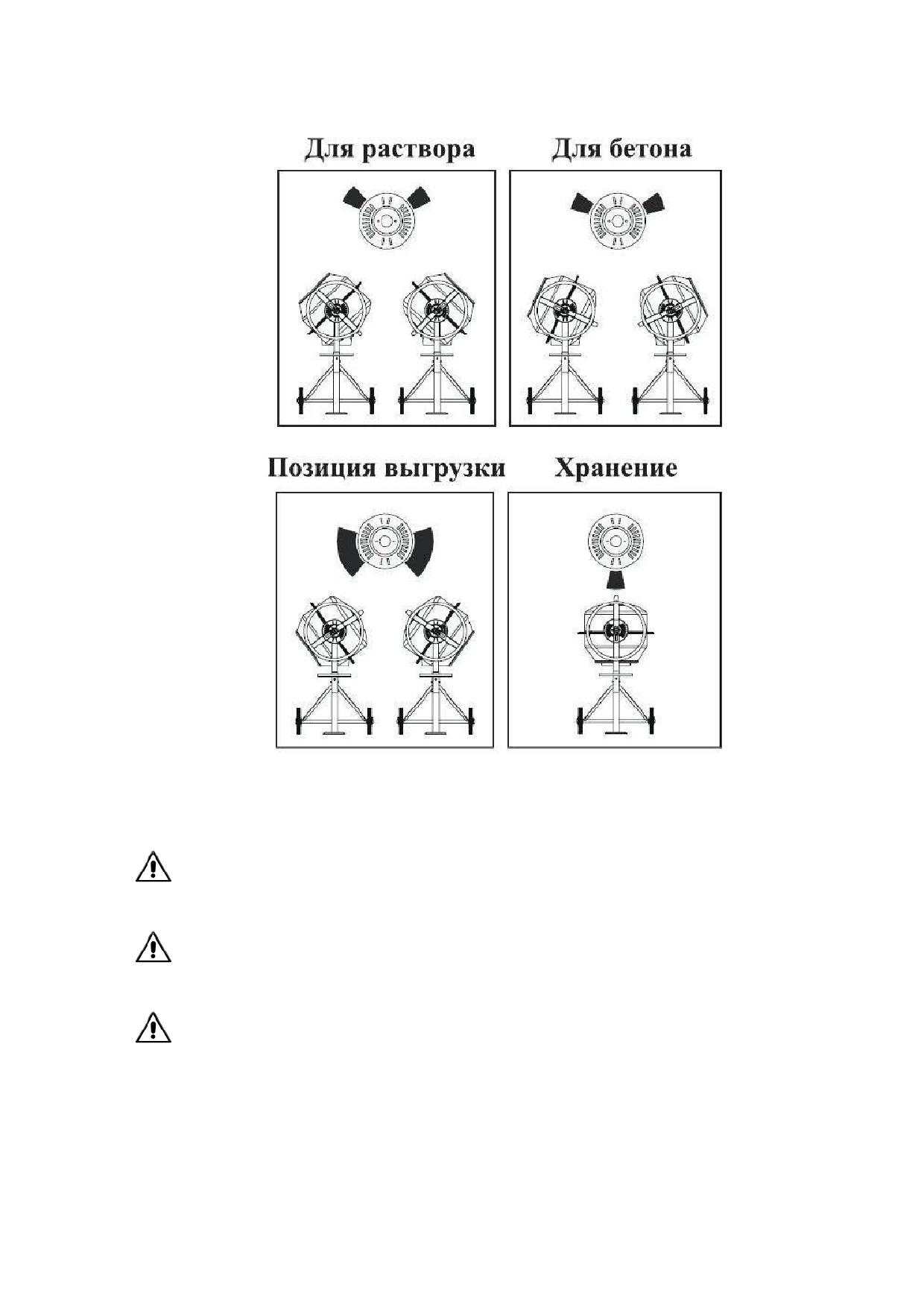

7. Позиции загрузки/замеса
Загрузка бетоносмесителя
ВНИМАНИЕ! Полностью раскрутите удлиняющий кабель. Подсоедините его к
бетоносмесителю перед подключением к электросети.
ВНИМАНИЕ! Всегда запускайте бетоносмеситель перед загрузкой барабана.
Загружайте только с вращающимся барабаном.
ВНИМАНИЕ! Не бросайте материал в бетоносмеситель во избежание прилипания к
задней части барабана. Высыпайте его постепенно.
Примечание: двигатель оборудован защитой от перегрева. Термозащита выключается
автоматически после остывания.
20
Для получения наилучших результатов действуйте следующим образом:
▪ Включите двигатель и загрузите в барабан требуемое количество гравия.
▪ Загрузите в барабан требуемое количество цемента
▪ Добавьте в барабан требуемое количество песка.
▪ Налейте в барабан требуемое количество воды.
ВНИМАНИЕ! Не выключайте бетоносмеситель, пока он полный! Выгружайте с
вращающимся барабаном!
ВНИМАНИЕ! Не прикасайтесь к барабану, пока он вращается.
Тщательно очищайте бетоносмеситель в конце работы каждый день. Содержите ваш
бетоносмеситель чистым. Даже небольшой след материала, оставленный в барабане,
затвердеет и будет вызывать всё большее налипание при следующих пусках, пока машина
не испортится совсем. Засохший цемент следует соскабливать с барабана. Не бросайте
кирпичи в барабан с целью очистки. Не стучите по барабану лопатой, молотком или другим
инструментом, чтобы разбить скопления или засохшую цементную смесь, так как можете
повредить бетоносмеситель. Можно промыть барабан смесью 1-дюймового гравия с
водой в течение 2 минут. Затем выгрузите вводно-гравийную смесь и промойте барабан из
шланга изнутри и снаружи. Класс IP44 электрозащиты бетоносмесителя позволяет мыть его
безопасно.
ВНИМАНИЕ! Не брызгайте и не лейте воду на двигатель, особенно в его полости.
Вытирайте любой внешний материал с крышки двигателя. Не применяйте бензин,
политуру, растворитель или сухой газовый очиститель и аналогичные продукты.
Применение химикатов или растворителей может повредить крышку, сделанную из
плотного полиэтилентерефталата.
8. Инструкция по обслуживанию
ВНИМАНИЕ! Перед началом работ по техническому обслуживанию убедитесь, что
шнур питания вынут из розетки.
После эксплуатации сразу вымойте весь мусор как изнутри, так и снаружи
бетоносмесителя.
Не используйте воду для удаления остатков внутри и вокруг крышки основания двигателя.
Приводной ремень находится под равномерным натяжением с помощью
подпружиненного шкива. Не требуется особой регулировки, кроме смазки шпинделя.
Подшипники загерметизированы и не обслуживаются.
Периодически перепроверяйте все гайки, болты и винты.
В процессе срока службы неизбежен износ отдельных элементов и частей изделия (полная
выработка ресурса, сильное внутреннее или внешнее загрязнение).
Замена изношенных частей должна производиться квалифицированными специалистами
сервисного центра.
21
ВНИМАНИЕ! Схема соединений и детальная схема даны в данном Руководстве в
качестве справочного материала. Ни изготовитель, ни продавец не дают покупателю
разрешение или гарантию того, что они имеют право ремонтировать или заменять части.
Бетоносмеситель должен ремонтировать только квалифицированный механик, Ремонт
электрической части должен выполнять только квалифицированный электрик. Детали,
обведённые кружком, должен устанавливать только квалифицированный электрик.
9. Схема соединений
22

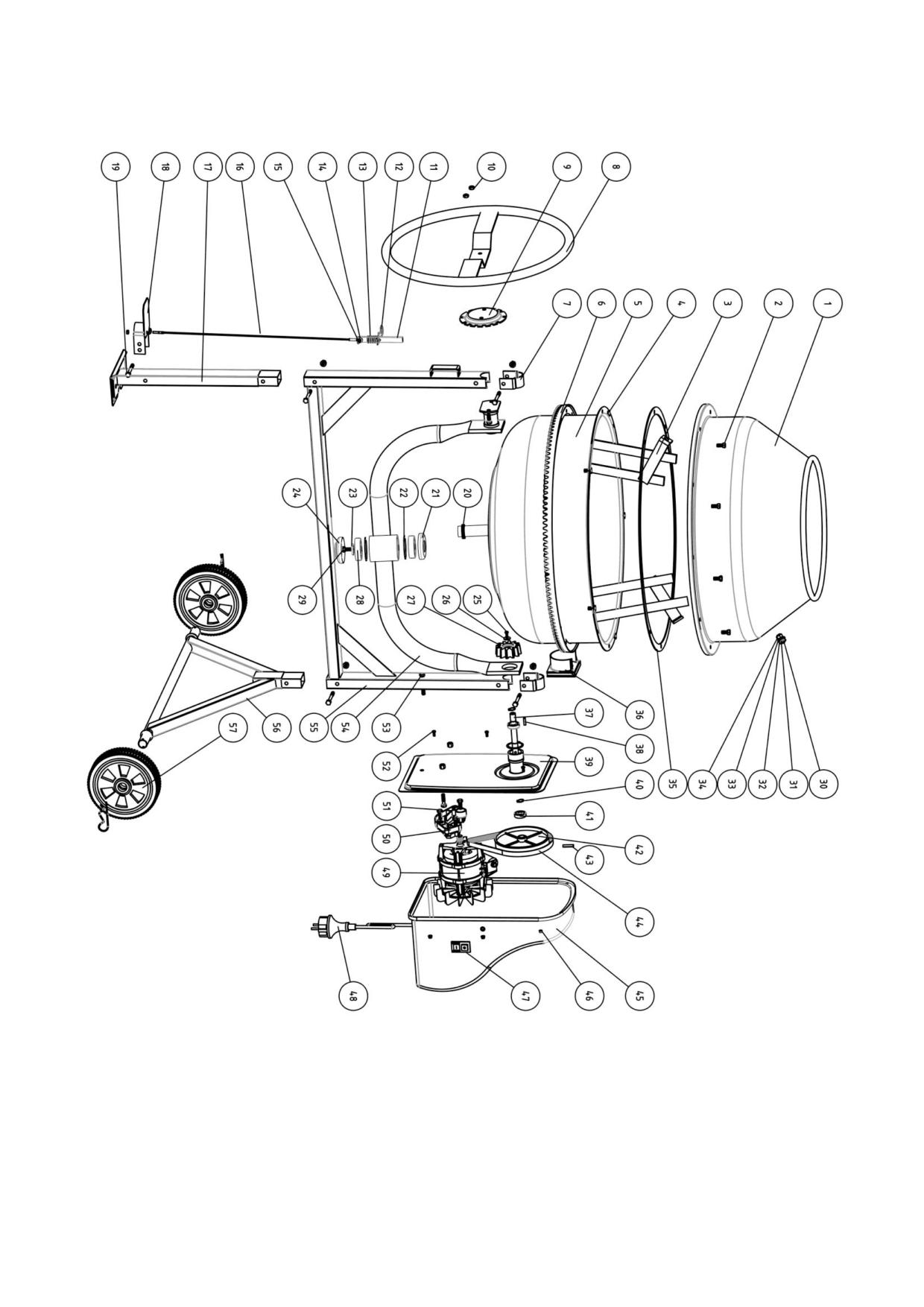

10. Детальные схемы
Детальная схема Х-120
23
1 Крышка колеса Х120 #1
29 Болт (M8х16) Х120 #29
2 Нога опорная Х120 #2
30 Штифт (5х40) Х120 #30
3 Гайка (М8) Х120 #3
31 Шестерня Х120 #30
4 Болт (M8х70) Х120 #4
32 Вал приводной Х120 #32
5 Болт (М8х40) Х120 #5
33 Болт (М8х60) Х120 #33
6 Рама П-образная Х120 #6
34 Подшипник 6001 Х120 #34
7 Кольцо стопорное Х120 #7
35 Кольцо стопорное 12 мм Х120 #35
8 Шайба регулировочная Х120 #8
36 Кожух шестерни Х120 #36
9 Кольцо стопорное 47мм Х120 #9
37 Винт (5,5х16) Х120 #37
38 Кронштейн дуги барабана правый
10 Кольцо стопорное 20мм Х120 #10
(мотор) Х120 #38
11 Подшипник 6204ZZ Х120 #11
39 Рама колес Х120 #39
12 Барабан нижний Х120 #12
40 Колесо Х120 #40
13 Дуга крепления барабана Х120 #13
41 Шплинт Х120 #41
14 Стопорное кольцо 32мм Х120 #14
42 Болт (М5х15) Х120 #42
15 Болт (M8х20) Х120 #15
43 Кольцо Х120 #43
16 Кронтейн дуги барабана левый Х120 #16
44 Подшипник 6906 Х120 #44
17 Венец Х120 #17
45 Плита моторного узла Х120 #45
18 Болт (М8х14) Х120 #18
46 Ремень Х120 #46
19 Прокладка резиновая Х120 #19
47 Шкив большой Х120 #47
20 Барабан верхний Х120 #20
48 Двигатель Х120 #48
21 Болт (М8х16) Х120 #21
49 Кожух узла моторного Х120 #49
22 Фиксатор ручки поворотной Х120 #22
50 Винт Х120 #50
23 Пружина Х120 #23
51 Ввод кабельный Х120 #51
24 Ручка поворотная Х120 #24
52 Кабель сетевой с вилкой Х120 #52
25 Болт (М8х55) Х120 #25
53 Болт M8х35 Х120 #53
26 Рукоятка Х120 #26
54 Кронштейн двигателя Х120 #54
27 Лопасть Х120 #27
55 Болт (М8х30) Х120 #55
28 Шайба Х120 #28
24
Детальная схема X-140, X-160, X-180, X-200
25
1 Емкость (верхняя часть) #1
30 Болт M10х20 #30
2 Болт (M8х16) #2
31 Шайба #30
3 Лопасть #3
32 Гровер #32
4 Болт (M8х14) #4
33 Шайба водоустойчивая #33
5 Емкость (нижняя часть) #5
34 Гайка M10 #34
6 Венец #6
35 Прокладка резиновая #35
7 Кронштейн дуги опорной #7
36 Кожух шестерни #36
8 Колесо поворотное #8
37 Вал приводной #37
9 Фиксатор колеса поворотного #9
38 Шпонка 5x20 #38
10 Гайка M8 #10
39 Плита моторного узла #39
11 Шток #11
40 Кольцо стопорное #40
12 Штифт #12
41 Подшипник 6202 #41
13 Пружина #13
42 Шкив большой #42
14 Болт M6х25 #14
43 Кольцо стопроное #43
15 Контргайка M6 Х120 #15
44 Ремень 6PJ633 #44
16 Тяга Х120 #16
45 Кожух узла моторного #45
17 Нога опрная #17
46 Гайка M5 #46
18 Педаль #18
47 Выключатель #47
19 Болт M8х70 #19
48 Кабель сетевой с вилкой #48
20 Шайба регулировочна #20
49 Двигатель #49
21 Пыльник #21
50 Кронштейн двигателя #50
22 Кольцо стопорное d62мм #22
51 Болт M8х25 #51
23 Шайба #23
52 Болт M5х12 #52
24 Крышка пылезащитная #24
53 Болт M8х45 #53
25 Винт М5х12 #25
54 Дуга опорная #54
26 Шайба #26
55 Рама П-образная #55
27 Шестерня #27
56 Рама колес #56
28 Подшипник 6206 #28
57 Колесо #57
29 Болт M10х25 #29
26
11. Неисправности и способы их устранения
Неисправность
Причина
Способ устранения
Бетономешалка не
Проверить электросеть и
Отсутствие напряжения
работает
устранить обрыв
Проверить клиновой
Отсутствие вращения
Отсутствие передачи
ремень, его натяжение, в
барабана во время работы
привода от двигателя на
случае износа - заменить
двигателя
барабан
на новый
Люфт барабана или
Демонтировать барабан,
Износ подшипников
присутствие посторонних
заменить подшипники на
барабана
звуков при его вращении
новые
Демонтировать барабан,
ременный шкив,
Люфт вала приводной
приводной вал выбить
шестерни или присутствие
Износ подшипников
вместе с зубчатым
посторонних звуков при
приводного вала
конусным колесом,
его вращении
заменить подшипники по
каталогу запасных частей
ВНИМАНИЕ!
Устранение неисправностей бетономешалки должны производиться только после
отключения силового кабеля от электросети.
12. Сведения о квалификации персонала
К работе на данном бетоносмесителе допускаются лица, достигшие 16-ти летнего возраста.
Бетономешалку могут обслуживать исключительно лица, ознакомившиеся с содержанием
данного руководства.
13. Рекомендации по утилизации
Замену изношенных деталей бетономешалки по заказу пользователя может выполнить
сервис-центр. Изношенные детали бетономешалки нельзя выбрасывать в мусор.
Металлические части необходимо сдать на склад металлолома, а пластмассовые части
выбросить в специальные контейнеры для пластмасс. Принимать меры предосторожности
и безопасности при замене изношенных деталей с использованием соответствующих
ручных и механических инструментов, а также средств личной защиты (перчаток, рабочей
одежды, очков и т.п.)
ВНИМАНИЕ! Запрещается выбрасывать вместе с коммунальными
отходами использованные электрические компоненты. Полагается
сдавать их на предприятия рециклинга.
27
14. Гарантийный срок эксплуатации
Гарантийный срок эксплуатации изделия составляет 12 месяцев со дня продажи. Срок
службы изделия составляет 3 года.
Указанный срок службы действителен при соблюдении потребителем требований
настоящего руководства по эксплуатации.
Изготовитель: Lawn and Garden Products Co., Ltd.
Dujia Industrial Park, Chengganglu Street, Laizhou City, Китай
Тел. 86-535-2484708, факс 86-535-2484707
Уполномоченное изготовителем лицо (импортер, поставщик): ООО «Альфасад»
220015, РБ, г. Минск, ул. Пономаренко, 41, ком. 206
Тел. +375 17 388-41-88 (ГОРОДСКОЙ)
Сведения о декларации о соответствии или сертификата о соответствии:
28
29
Дорогой покупатель! Мы выражаем вам огромную признательность за Ваш выбор.
ВНИМАНИЕ! В связи с постоянным совершенствованием конструкции и технических
характеристик приобретенного строительного, электрического, бензинового инструмента,
оборудования может отличаться от описываемого в паспорте.
ВНИМАНИЕ! Если Вы обнаружили какие-либо неисправности в своем изделии - немедленно
прекратите использование. Дальнейшая эксплуатация может нанести вред Вашему здоровью,
а также может быть поводом для отзыва гарантийных обязательств. ОБРАТИТЕСЬ В
СЕРВИСНЫЙ ЦЕНТР!
ВНИМАНИЕ! Ваше изделие является сложно-техническим устройством. Внутри него нет
никаких компонентов и узлов, которые покупатель может самостоятельно ремонтировать,
регулировать или модифицировать.
Никогда не работайте с бензомоторными устройствами и сварочными аппаратами в закрытых
помещениях. Помните, что продукты сгорания, выделяемые ими в процессе работы -
смертельные яды. Всегда используйте специальную одежду и средства защиты органов
зрения, слуха и дыхания, соблюдайте технику безопасности.
Условия гарантии:
Настоящим гарантийным талоном продавец подтверждает право покупателя на безвозмездное
устранение дефектов, возникших в данном изделии по вине завода-изготовителя в течение
гарантийного срока и препятствующих его дальнейшей полноценной и безопасной эксплуатации.
Гарантийный срок, в течении которого безвозмездно устраняются неисправности, вызванными
заводскими дефектами составляет двенадцать месяцев, при условии выполнения пользователем
рекомендаций и требований завода-изготовителя, изложенных в руководстве по эксплуатации
данного изделия
Настоящий гарантийный талон не дает покупателю никаких других прав, кроме описанных выше.
В случае обращения покупателя в сервисный центр с требованием о проведении гарантийного
ремонта его изделия, оно принимается на диагностику, которая должна быть проведена в течении
четырнадцати дней со дня даты обращения покупателя.
По завершении диагностики, сервисный центр должен либо начать восстановительные работы,
которые обязуется выполнить в течение четырнадцати дней (при условии наличия всех необходимых
для ремонта запасных частей), либо предоставить покупателю заключение о непризнании завода-
изготовителя виновным в поломке, сделавшей невозможной полноценную и безопасную
эксплуатацию изделия.
В случае непризнания независимой экспертизой завода-изготовителя виновным в поломке,
покупатель должен возместить сервисному центру расходы, понесенные им при диагностике
изделия.
Период гарантийного обслуживания изделия, принятого на гарантийный ремонт, продлевается на
время его нахождения в сервисном центре.
ВНИМАНИЕ! На гарантийное обслуживание изделия будут приняты только в чистом виде,
очищенные от грязи, масла и т.п.
В случае отсутствия в гарантийном талоне даты продажи, наименования продавца и его
печати - гарантийный срок исчисляется с даты производства.
Гарантийные обязательства могут быть частично или полностью отозваны в следующий
случаях:
В гарантийном талоне отсутствуют печать импортера, подпись покупателя.
Не совпадают заводские номера в данном талоне и на корпусе изделия (двигателя).
Заводской номер на изделии и (или) двигателе уничтожен или не читаем.
Установлено, что пользователь (оператор) не выполнял требования по эксплуатации устройства,
изложенные в руководстве по эксплуатации на изделие.
В результате диагностики обнаружены следы неквалифицированного вмешательства в регулировку
устройства, напрямую повлиявшие на его дальнейшую нормальную и безопасную эксплуатацию,
например, самостоятельные регулировки карбюратора, приведшие к чрезмерному обогащению или
обеднению топливной смеси с последующими непоправимыми повреждениями деталей и
узловпоршневой группы, самостоятельные регулировки топливного насоса, форсунки, приведшие к
изменению характеристик впрыска топливной смеси в камеру сгорания с последующими проблемами
с запуском устройства, самостоятельные регулировки или удаление узлов автоматического
отключения устройства в случае перегрузки, перегрева и т.п.
В результате диагностики обнаружены изменения в конструкции, несанкционированные заводом-
изготовителем, удалены детали и узлы, электронные компоненты, установлены неоригинальные
детали и узлы, электронные компоненты.
Изделие имеет видимые или установленные диагностикой следы механических повреждений,
повреждений вызванных воздействием грызунов и насекомых или следы контакта с огнем,
агрессивными средами т.п., загрязнения, непосредственно влияющие на работоспособность
изделия.
В результате диагностики выявлено, что подключаемые к изделию (электростанции) потребители
были неисправны и (или) имели потребляемую мощность более, чем заявленная заводом-
изготовителем долговременная выходная мощность, к электростанциям с модулями AVR
подключались сварочные аппараты, не имеющие маркировки «для работы с электростанциями».
В результате диагностики выявлено, что оператор (пользователь) продолжал работу после того, как
сработал механизм автоматического отключения устройства или работа этого механизма была
заблокирована оператором (пользователем).
Уровень масла в двигателе (картере) находится ниже допустимых норм, воздушный и (или)
топливный фильтр чрезмерно загрязнен (т.е. не способен выполнять свои функции) или неправильно
установлен.
Изделие подключалось в электрическую сеть с нестабильными параметрами, а именно: напряжение
не находится в интервале 230±5%, постоянно происходят резкие скачки напряжения в результате
параллельного подключения других мощных потребителей.
Изделие предоставлено в сервисный центр в разобранном виде или без узлов, отсутствие которых
не позволяет выявить действительные причины возникших неисправностей.
В результате диагностики выявлено, что изделие, предназначенное для частного использования,
эксплуатировалось в целях получения коммерческой выгоды (превышение расчетного ресурса), не
проходило своевременного техобслуживания. *
Гарантийные обязательства не распространяются на детали и узлы, подверженные
естественному износу* в процессе эксплуатации, а именно:
1. Детали механизма стартера: тросиковый шкив, кулачки, пружины кулачков, пружина шкива, крышка
стартера, шнур стартера, рукоятка стартера и т.п.
2. Шины, цепи, свечи зажигания, косильные головки, отрезные и пильные диски и т.п.
3. Воздушные, масляные и топливные фильтры.
4. Шестерни, подшипники, сальники и т.п.
5. Любая другая оснастка. *
*Примечание:
Сервисный центр по своему усмотрению либо отремонтирует, либо заменит любую деталь, признанную
дефектной.
Естественный износ - нормальный износ деталей, узлов и т.п. оборудования в процессе работы.
Техническое обслуживание - необходимый комплект работ, не связанный с устранением заводских
дефектов, проводимый с целью поддержания работоспособности изделия. Любое механическое, силовое
устройство требует периодического техобслуживания для обеспечения его нормальной и безопасной
работы.
Оснастка - те части изделия, которые, как правило, являются непосредственно рабочими органами и могут
быть легко отделены пользователем от механизма, который является их приводом.
Сервисный центр:
Частное предприятие «Алефсервис»,
РБ, г. Минск, ул.Рогачевская, 14 (Военный городок в Уручье, здание склада ООО «Альфасад»)
Примечание:
фактический адрес в Яндекс и Google картах определяет, как ул. Основателей, 17
Режим работы:
Контактный номер: +375 29 127 26 26 (viber)
Пн - Пт: 9.00-17.00
Сб, Вс: выходной
