2 элемента типа

+0.5

3

В

-1.5

АА LR6 Alkaline

Питание (варианты)

1 элемент типа «Ко-

9-0.5

В

3.0

рунд» (6F22, 6LR61)

от 2х элементов типа

8 мА (28 мА с под-

ААLR6 Alkaline

светкой)

Потребляемый ток

от 1 элемента типа

7 мА (25 мА с под-

«Корунд» 6LR61, 6F22

светкой)

Продолжительность

от элементов AALR6

50...60 часов

работы

от элементов 6LR61

25...30 часов

- блока электронного

175х90х30 мм

Габаритные размеры

- склерометра

125х85х30 мм

- блока электронного

0,260 кг

Масса, не более

- склерометра

0,550 кг

Количество запоминаемых результатов изме-

999/15000

рения, участков/всего

3 СОСТАВ ИЗДЕЛИЯ

3.1. Конструктивно прибор выполнен в виде двух блоков (рису-

нок 3.1):

блока электронного;

склерометра (преобразователя).

3.2. Прибор поставляется заказчику в потребительской таре.

Маркировка, пломбирование, упаковка, транспортирование и хра-

нение производятся в соответствии с ТУ 7618-006-12585810-2007.

4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. На лицевой панели блока электронного (см. рис 3.1) размеще-

ны графический индикатор и клавиатура, предназначенная для

управления прибором.

4.1.1. Клавиатура прибора содержит 7 функциональных кнопок и

отдельную кнопку включения и выключения источника питания:

___________________________________________________________________________________________________________________________

5

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

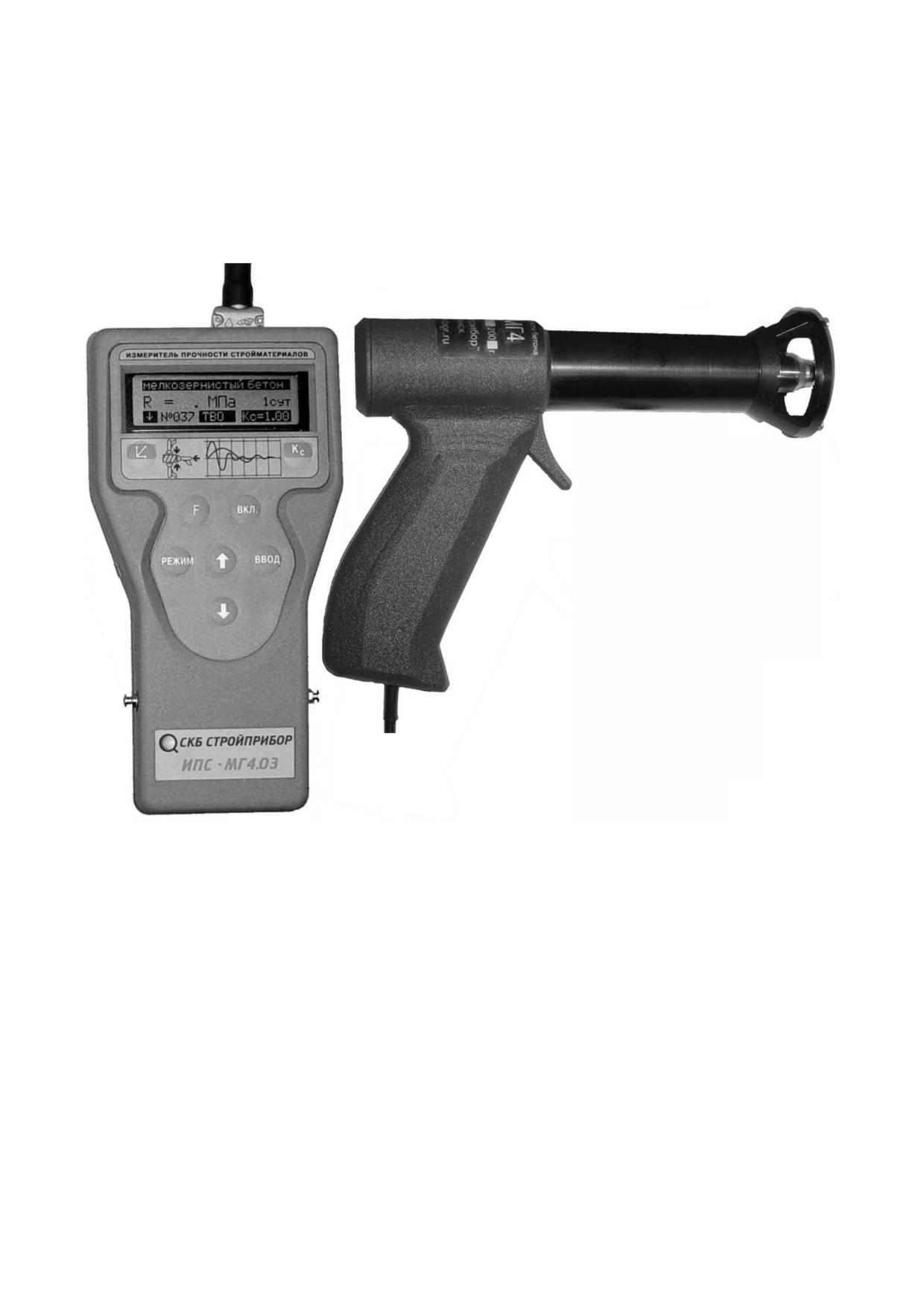

Рис. 3.1. Общий вид прибора ИПС-МГ4.03

___________________________________________________________________________________________________________________________

6

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

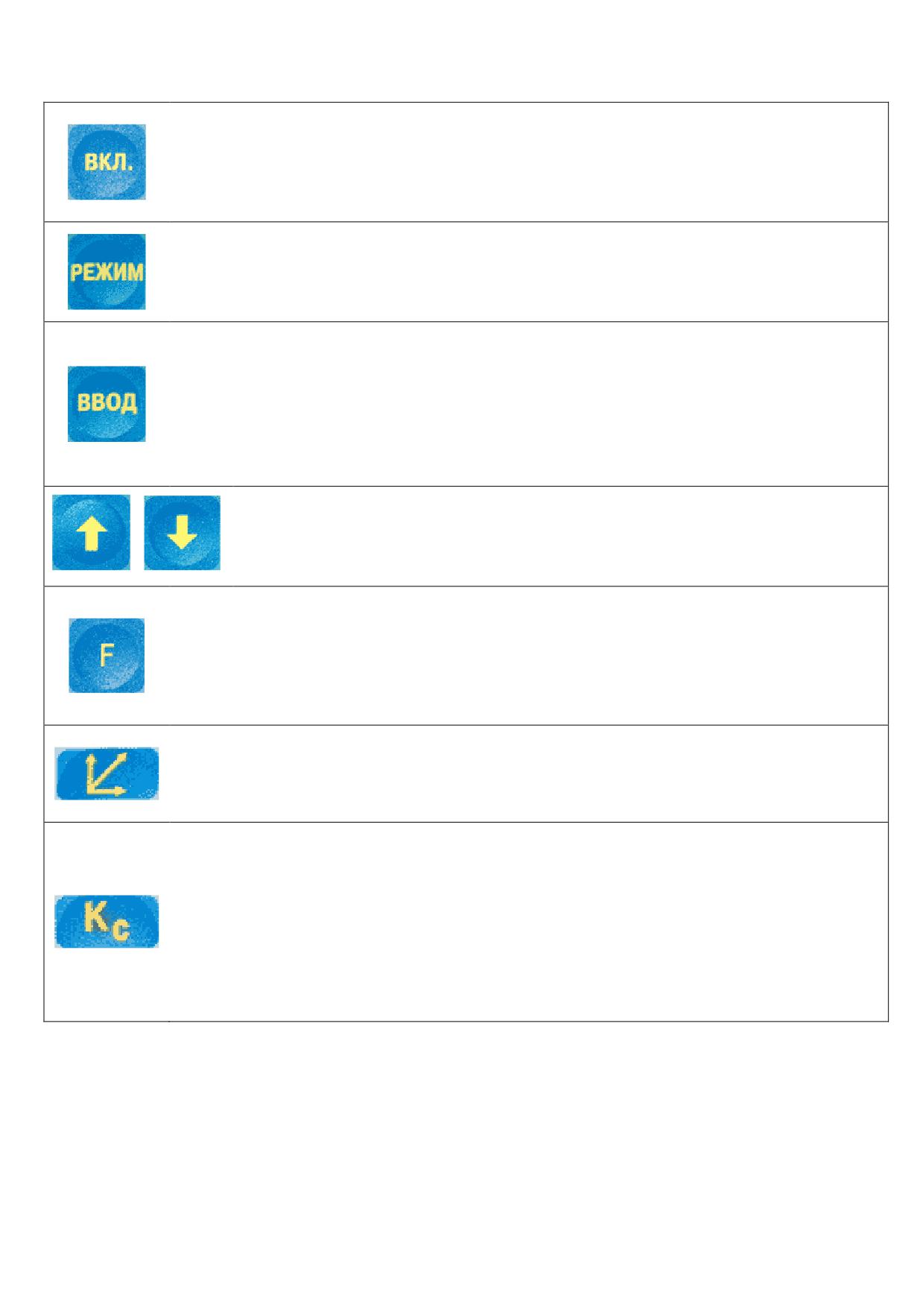

Используется только для включения и выключения при-

бора. Прибор выключается автоматически через 10 минут,

если не нажимались кнопки и не проводились измерения.

Используется для перевода прибора из любого из режи-

мов в основное меню к экранам «Выбор режима» и «На-

стройки».

Используется для обработки и записи в Архив резуль-

татов измерений, а также для активации мигания изменя-

емых параметров и фиксации мигающих значений пара-

метра, а также для просмотра дополнительной информа-

ции в режиме «Архив».

Используются для изменения мигающих значений

параметра, для выбора режима и для просмотра (пе-

,

релистывания) содержимого Архива.

Используется в режиме измерений для вывода на индика-

тор типа контролируемого изделия, а также для исключе-

ния ошибочного замера. При просмотре Архива для выво-

да на индикатор промежуточных значений прочности.

Используется для выбора направления удара бойка скле-

рометра по поверхности испытываемого изделия и в ре-

жиме «Градуировка» для ввода значения R

Ф

Используется в режиме измерений для корректировки

любой из 9 базовых зависимостей в соответствии с При-

ложением 9 ГОСТ 22690 и в режиме «Градуировка» для

записи индивидуальных зависимостей, установленных

пользователем. Активирует и фиксирует установленное

значение К_С.

4.2. На нижней стенке блока электронного находится крышка ба-

тарейного отсека. Крепление крышки к корпусу осуществляется од-

ним винтом М 2.5×8.

4.2.1. Для замены элементов питания необходимо снять крышку и

___________________________________________________________________________________________________________________________

7

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

установить два элемента ААLR6 Alkaline, или один элемент 6LR61

Alkaline типа «Корунд» (в зависимости от комплектации прибора).

При установке новых элементов обязательно соблюдать полярность.

4.3. В верхней части блока электронного находится гнездо для

подключения склерометра и отверстие для доступа к регулиро-

вочному элементу.

4.4. Прибор может находиться в 5 различных режимах:

измерение с использованием базовых зависимостей;

измерение с использованием индивидуальных зависимостей,

установленных пользователем;

просмотр Архива;

передача архивированных данных на ПК;

настройки, предусматривающие возможность:

записи индивидуальных зависимостей;

установки календаря и часов реального времени;

выбора коэффициента вариации для вычисления класса В

бетона;

включения, либо отключения подсветки дисплея;

выбора режима архивирования.

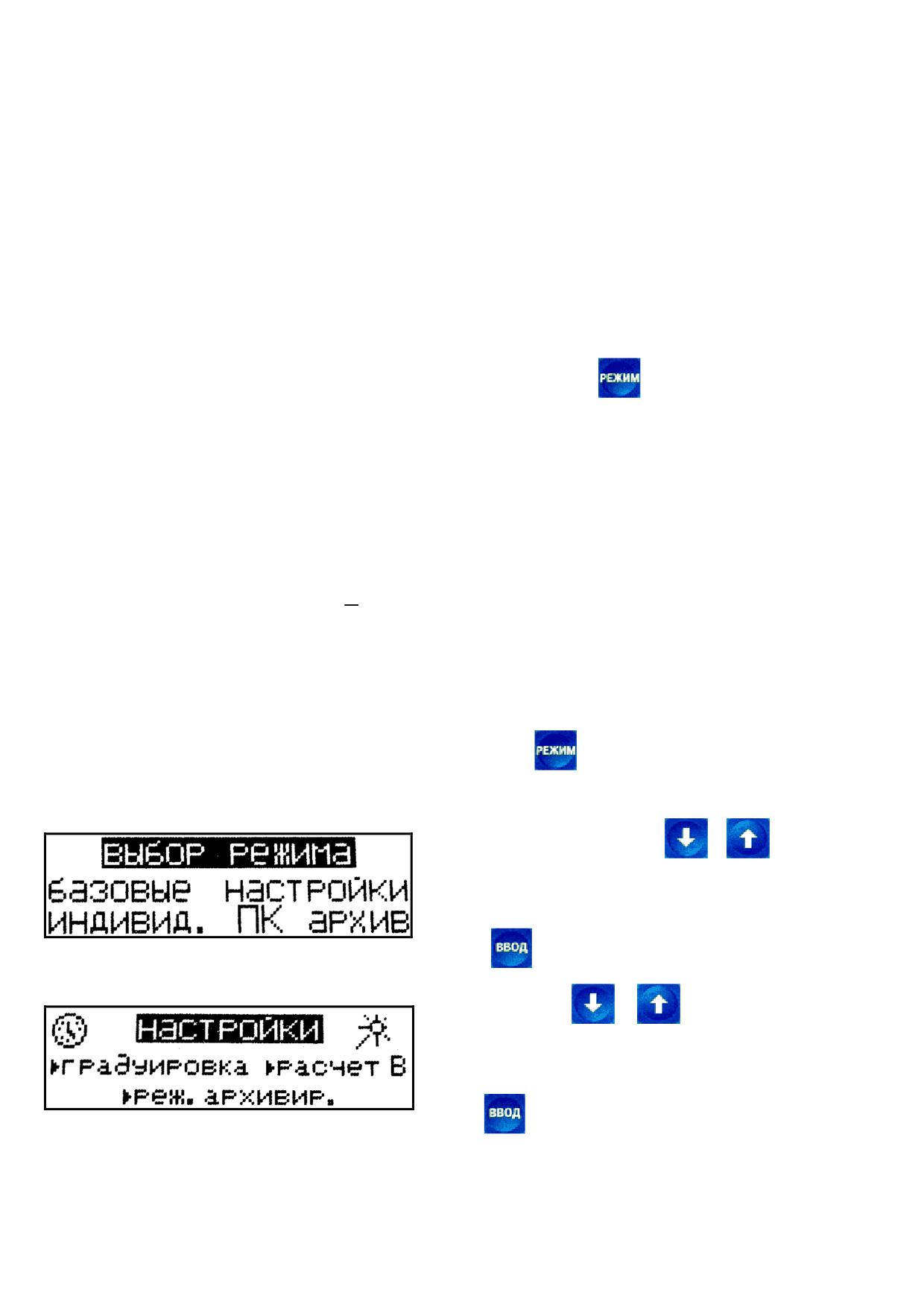

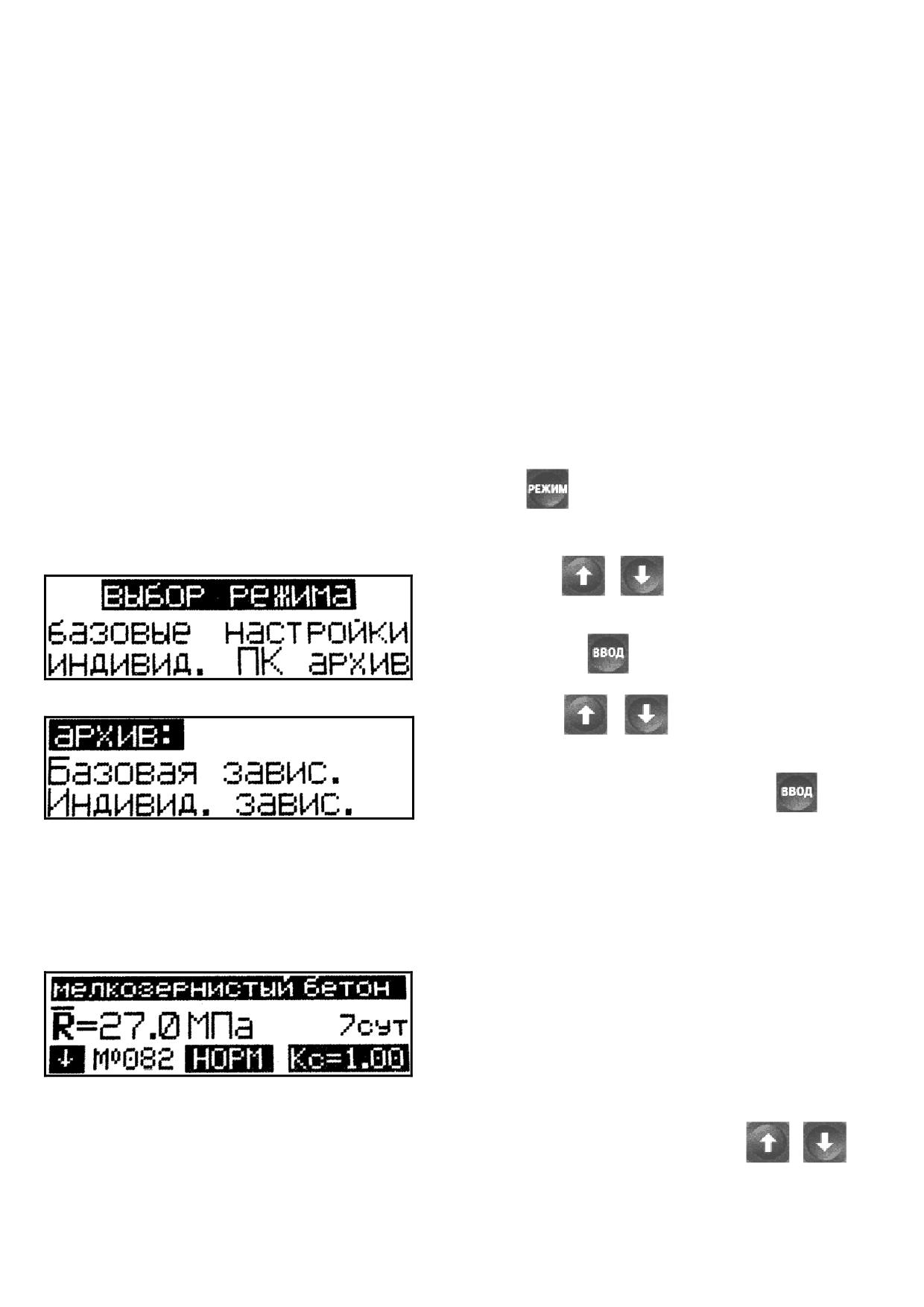

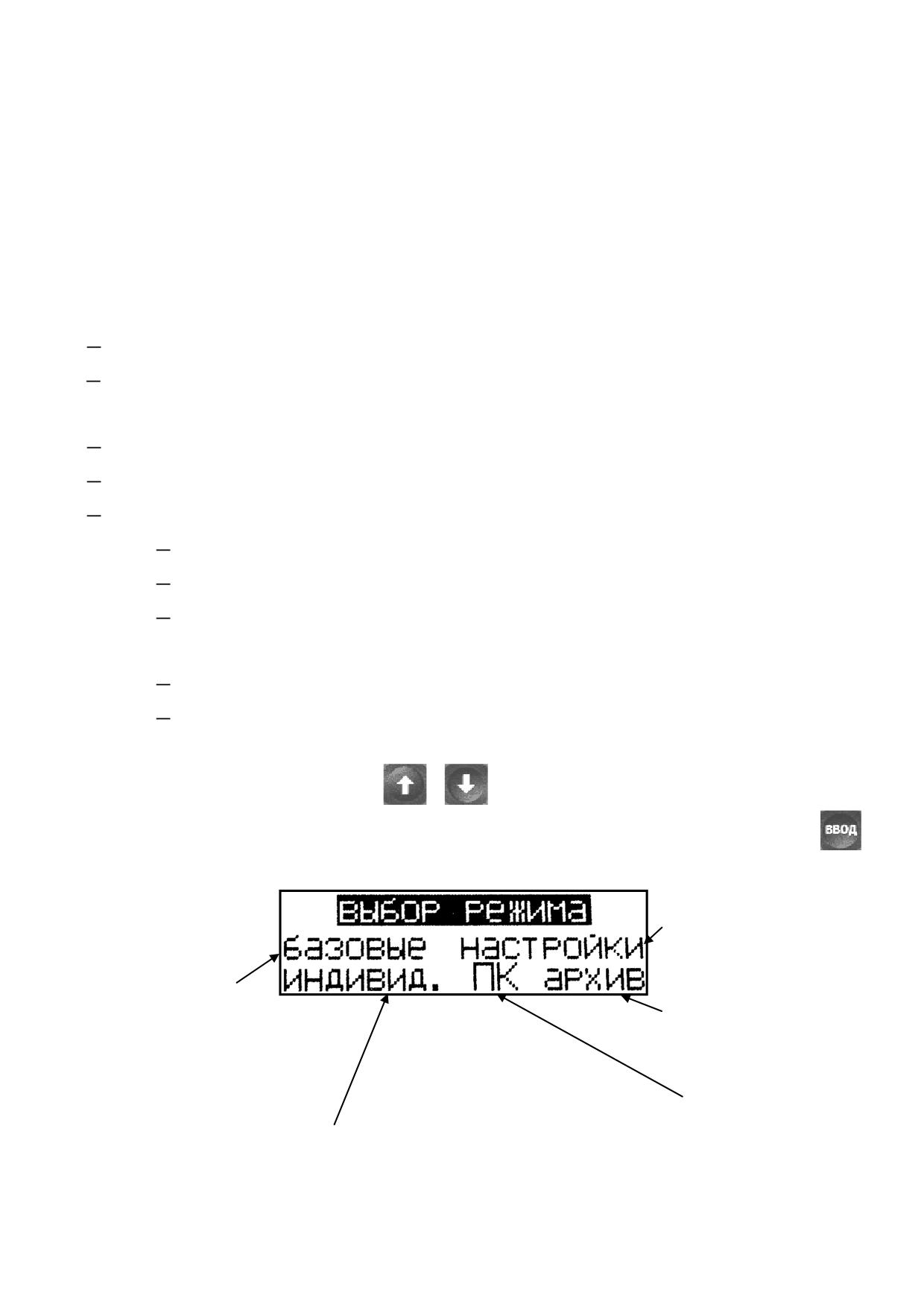

4.4.1. Выбор режима осуществляется из экранов «Выбор режима»

и «Настройки», кнопками

,

путем перемещения мигающего

поля на выбранный режим (настройку) и его фиксацию кнопкой

Режим измерений с

Перевод прибора в

использованием ба-

режим «Настройки»

зовых градуировоч-

ных зависимостей

Режим просмотра

содержимо-

го Архива

Режим измерений с ис-

пользованием индивиду-

Режим передачи

альных градуировочных

данных на ПК

зависимостей пользователя

___________________________________________________________________________________________________________________________

8

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

4.5. Характеристика режимов

4.5.1. Режим 1. В Режиме 1 осуществляется контроль прочности

бетона с использованием одной из 9, записанных в программном уст-

ройстве прибора, базовых градуировочных зависимостей, учиты-

вающих вид бетона и крупного заполнителя:

тяжелый бетон на граните;

керамзитобетон;

тяжелый бетон на известняке;

шлакопемзобетон;

тяжелый бетон на гравии;

кирпич силикатный;

тяжелый бетон на граншлаке;

кирпич керамический.

мелкозернистый бетон;

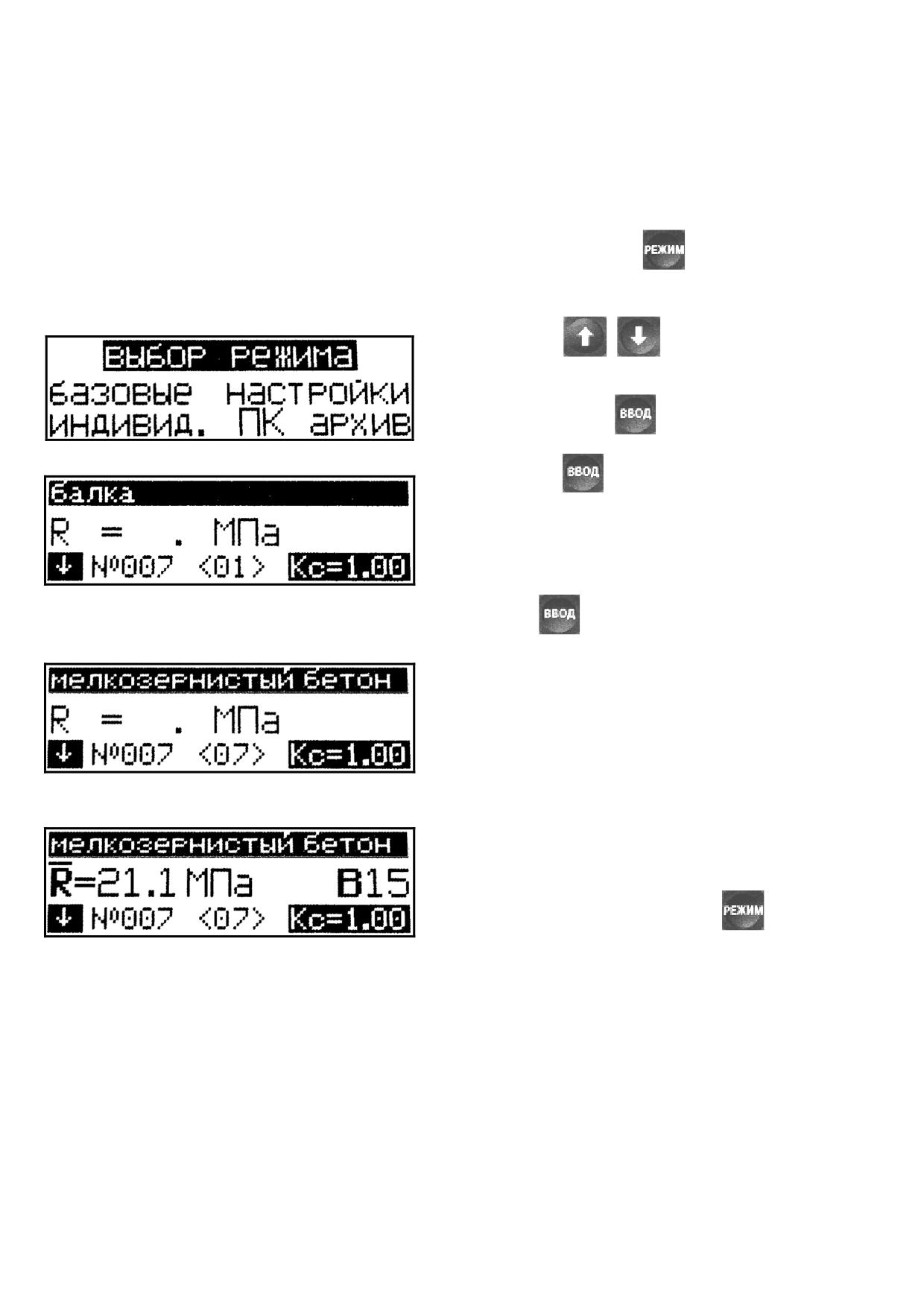

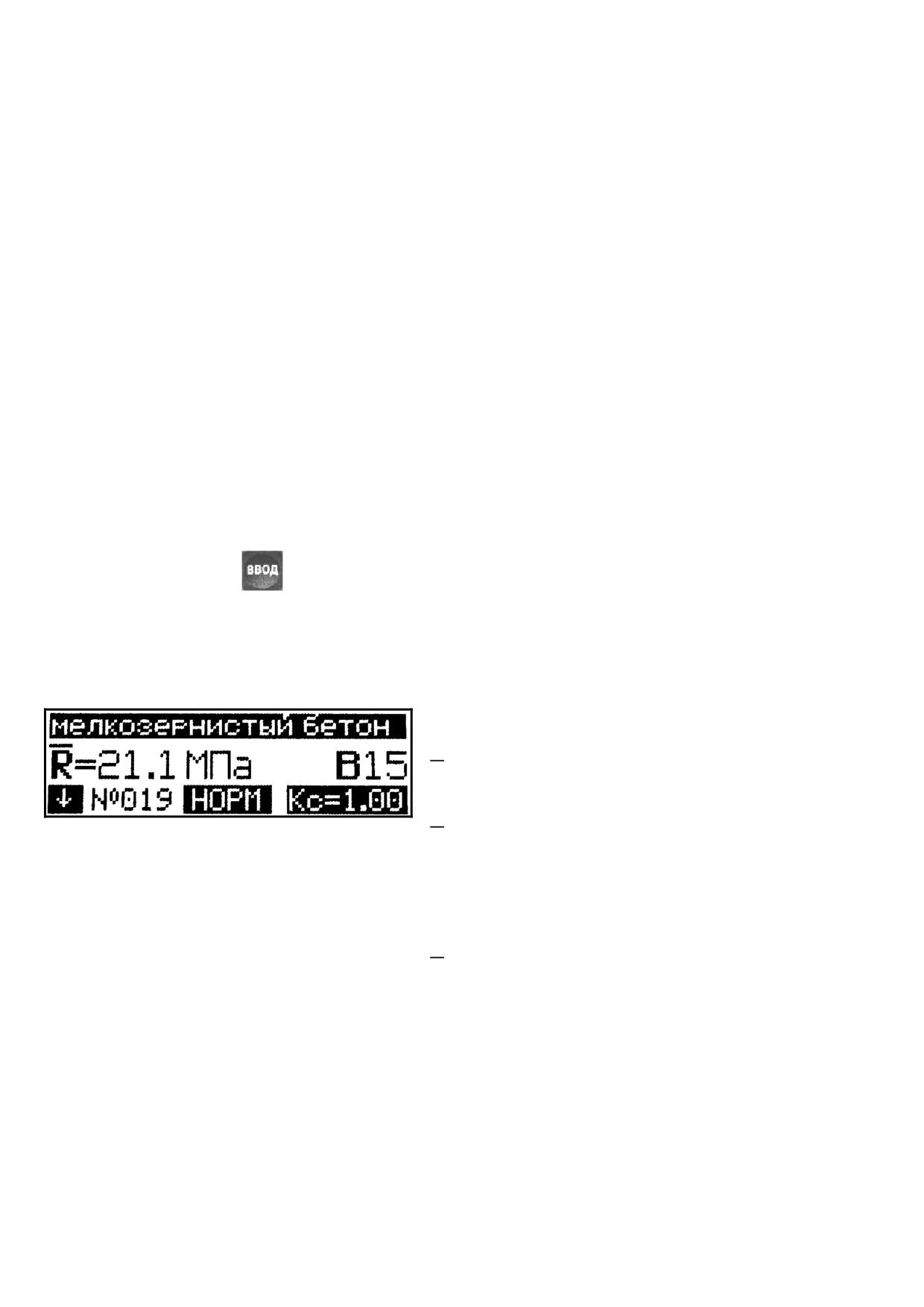

При включении питания прибор находится в режиме измерения.

Установленная градуировочная зависимость высвечивается в верх-

ней строке индикатора.

На индикатор выводятся установки, применявшиеся при преды-

дущем включении прибора.

4.5.1.1. Порядок ввода других установок:

►Иной градуировочной зависимости:

Нажатием кнопки

возбудить мигание верхней строки индика-

тора, кнопками

,

выбрать требуемую градуировочную зависи-

мость (по виду контролируемого бетона и крупного заполнителя) и

зафиксировать кнопкой

, при этом мигание перемещается на ре-

жим твердения бетона НОРМ/ТВО;

►Режима твердения бетона:

___________________________________________________________________________________________________________________________

9

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

Нажатием кнопок

,

выбрать режим твердения бетона и за-

фиксировать кнопкой

, при этом мигание перемещается на воз-

раст контролируемого бетона;

►Возраста бетона:

Нажатием кнопок

,

выбрать предполагаемый возраст кон-

тролируемого бетона - 7, 28, 100 суток для бетона нормального твер-

дения, или 1, 28, 100 суток для бетона, подвергнутого термической

обработке, и зафиксировать кнопкой

;

►Направления удара:

Выбор направления удара осуществляется нажатием кнопки

;

►Коэффициента совпадения К_С:

Коэффициент К_С вычисляется в соответствии с Приложением 9

ГОСТ 22690. Для ввода значения К_С необходимо кнопкой

воз-

будить мигание параметра, кнопками

,

установить его значе-

ние и зафиксировать кнопкой

;

►Типа изделия:

В приборе также предусмотрена возможность «маркировки» из-

мерений типом контролируемого изделия из ряда:

балка;

наружная стена;

ферма;

колонна;

внутренняя стена;

полы;

фундаментный блок;

плита;

свая.

стяжка;

ригель;

Вывод типа изделия на индикатор производится кнопкой

од-

новременно с выбором градуировочной зависимости (вида бетона и

заполнителя) при мигающем поле верхней строки индикатора. Про-

смотр типов изделий производится кнопками

,

, фиксация -

кнопкой

Возврат в основное меню производится кнопкой

4.5.2. Режим 2. В Режиме 2 осуществляется контроль прочности

бетона с использованием одной из

20 индивидуальных граду-

___________________________________________________________________________________________________________________________

10

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

ировочных зависимостей, установленных пользователем в соот-

ветствии с Приложением 1.

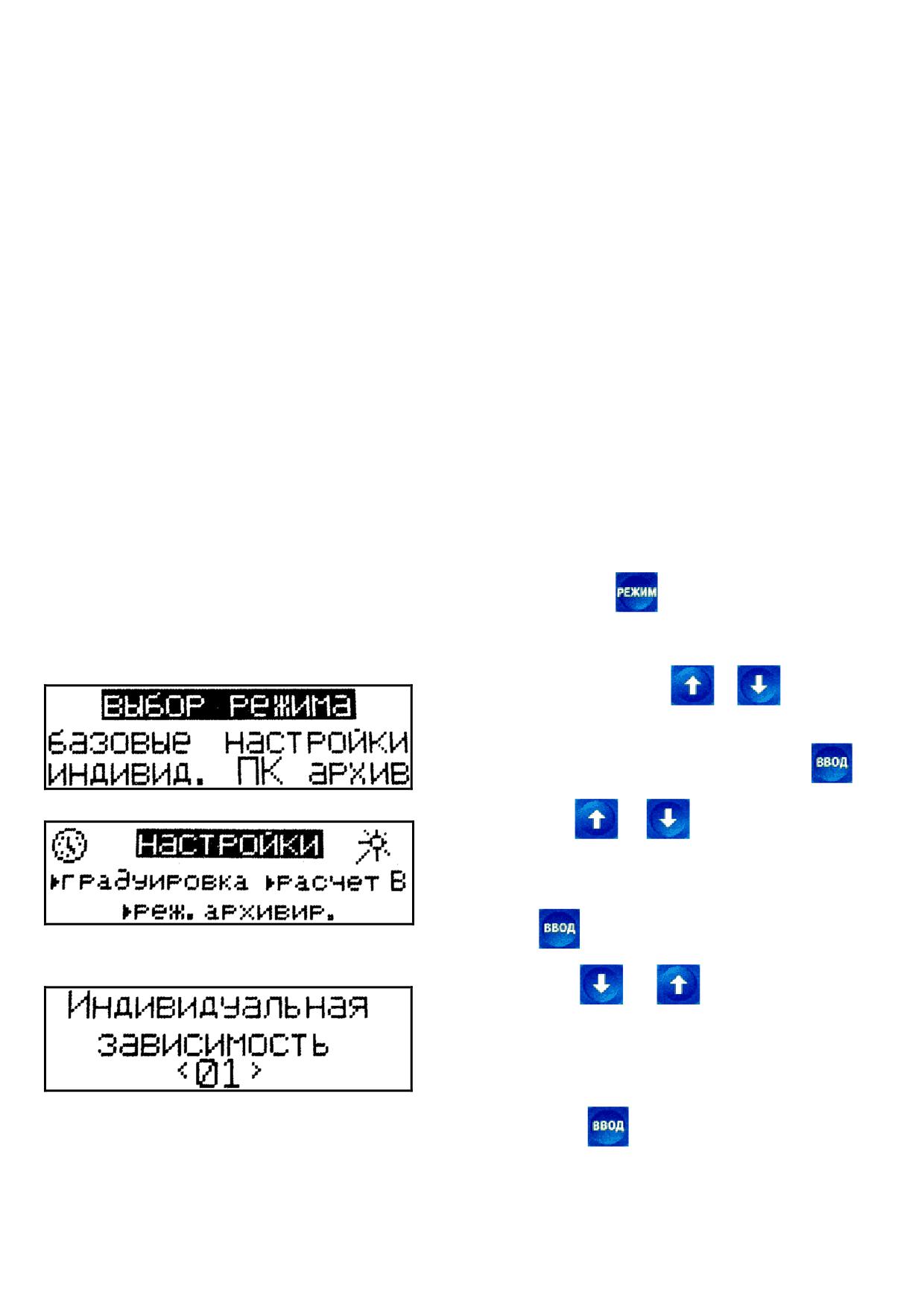

Для перевода прибора в Режим 2 необходимо нажатием кнопки

перевести прибор в основное меню к экрану «Выбор режима»,

кнопками

,

переместить мигающее поле на пункт «Инди-

вид.» и нажать кнопку

Для выбора номера зависимости (< 01 >...< 20 >) нажатием кноп-

ки

возбудить мигание поля <...>, кнопками

,

установить

требуемый номер зависимости и зафиксировать кнопкой

Возврат в основное меню к экрану «Выбор режима» про-

изводится кнопкой

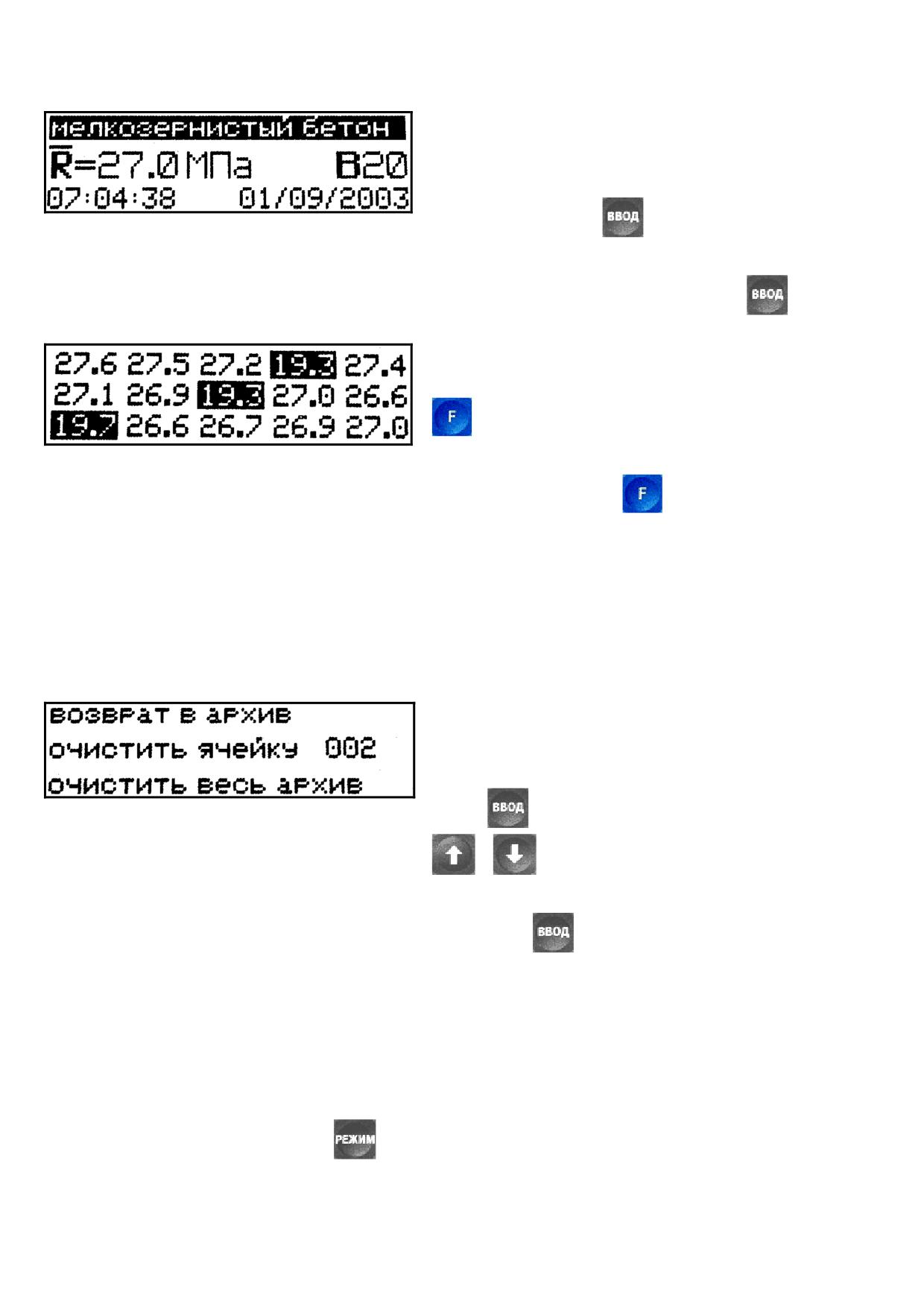

4.5.3. Режим 3. В Режиме 3 осуществляется просмотр содер-

жимого Архива результатов измерений.

Для перевода прибора в Режим 3 необходимо нажатием кнопки

перевести прибор к экрану «Выбор режима», кнопками

,

переместить мигающее поле на пункт «Архив» и нажать кнопку

Затем, по миганию, кнопками

,

и

выбрать группу Архива

«Базовые» или «Индивид.».

Просмотр содержимого Архива производится кнопками

и

, расширение экрана - кнопкой .

Возврат в основное меню к экрану «Выбор режима» произ-

водится кнопкой

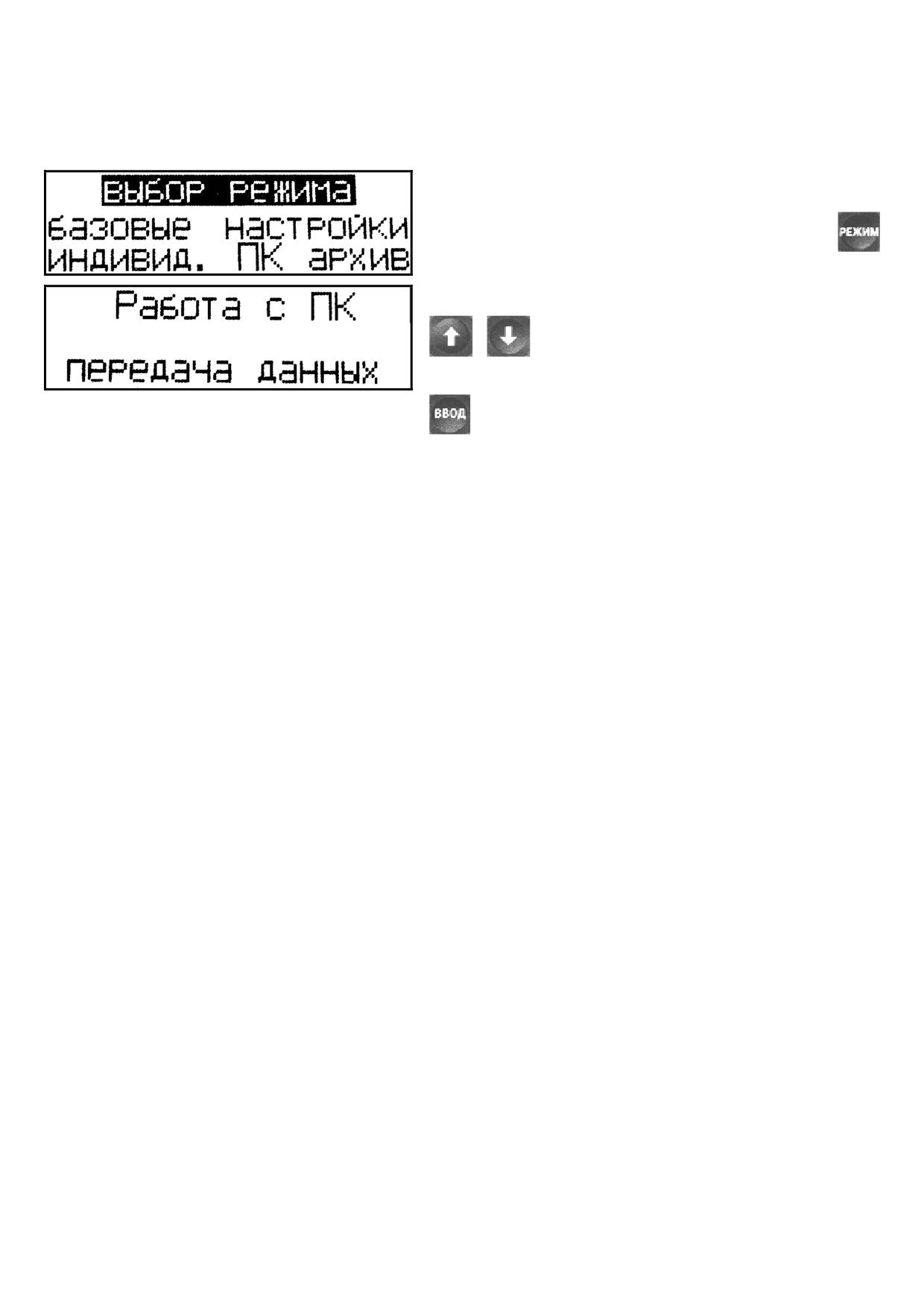

4.5.4. Режим 4. В Режиме 4 производится передача результатов

измерений из Архива в ПК для дальнейшей обработки.

Для перевода прибора в Режим 4 необходимо выполнить дей-

ствия по п. 4.5.3., установив мигающее поле на пункт «ПК».

Возврат в основное меню к экрану «Выбор режима» произ-

водится кнопкой

___________________________________________________________________________________________________________________________

11

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

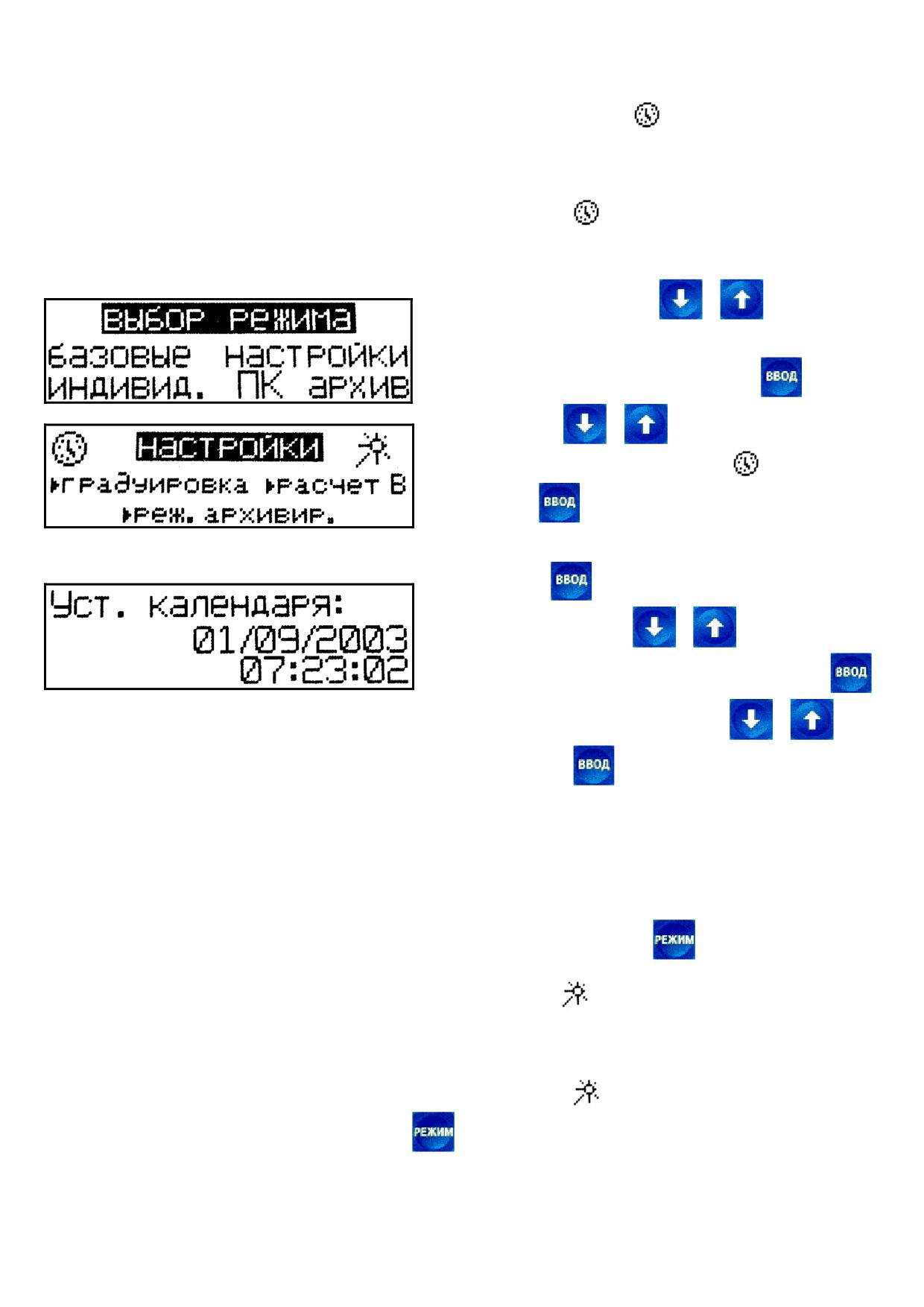

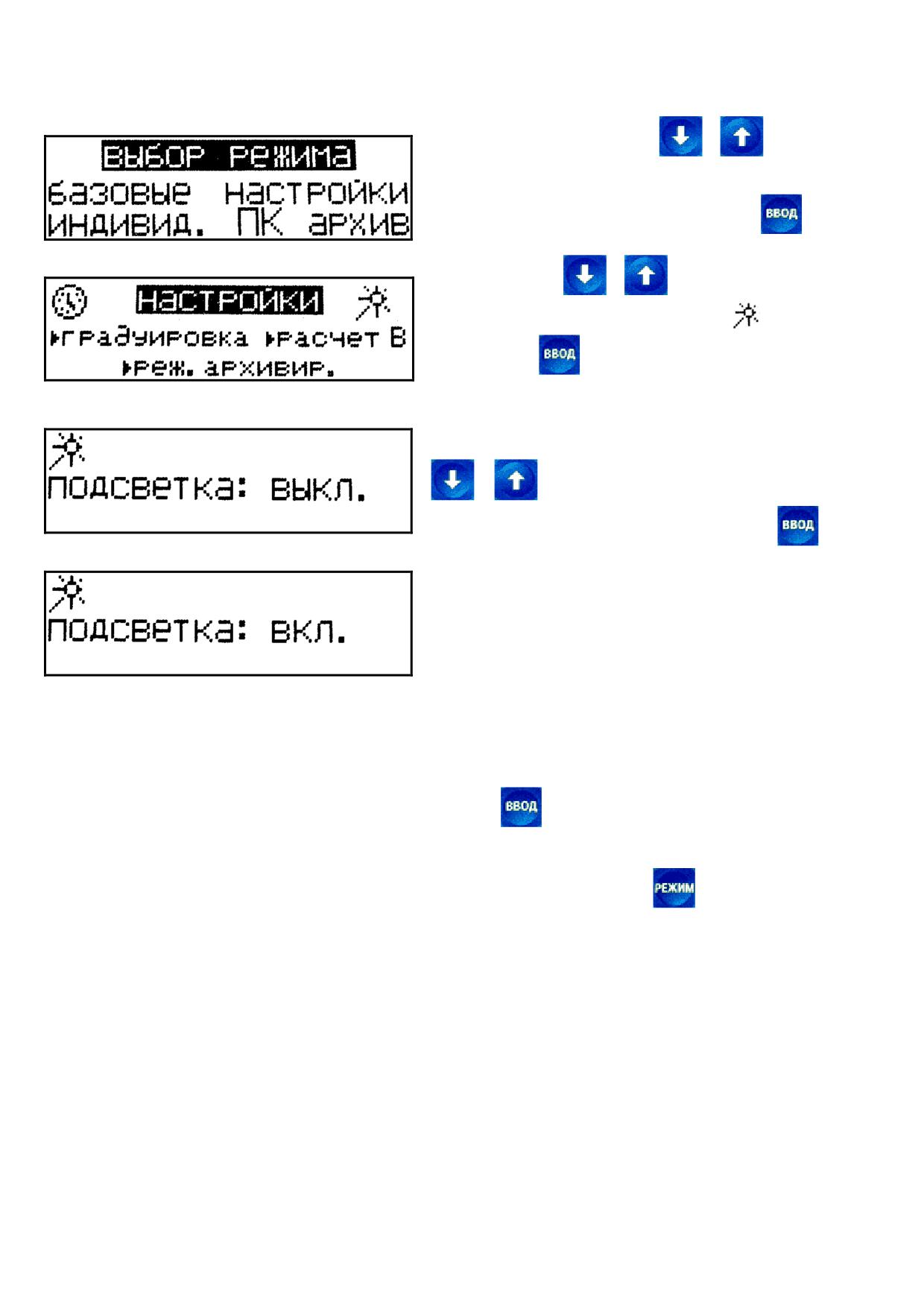

4.5.5. Режим 5 «Настройки». В Режиме 5 производится ввод

следующих установок:

►установка календаря и часов реального времени (символ

);

►установка и отключение подсветки индикатора (символ

);

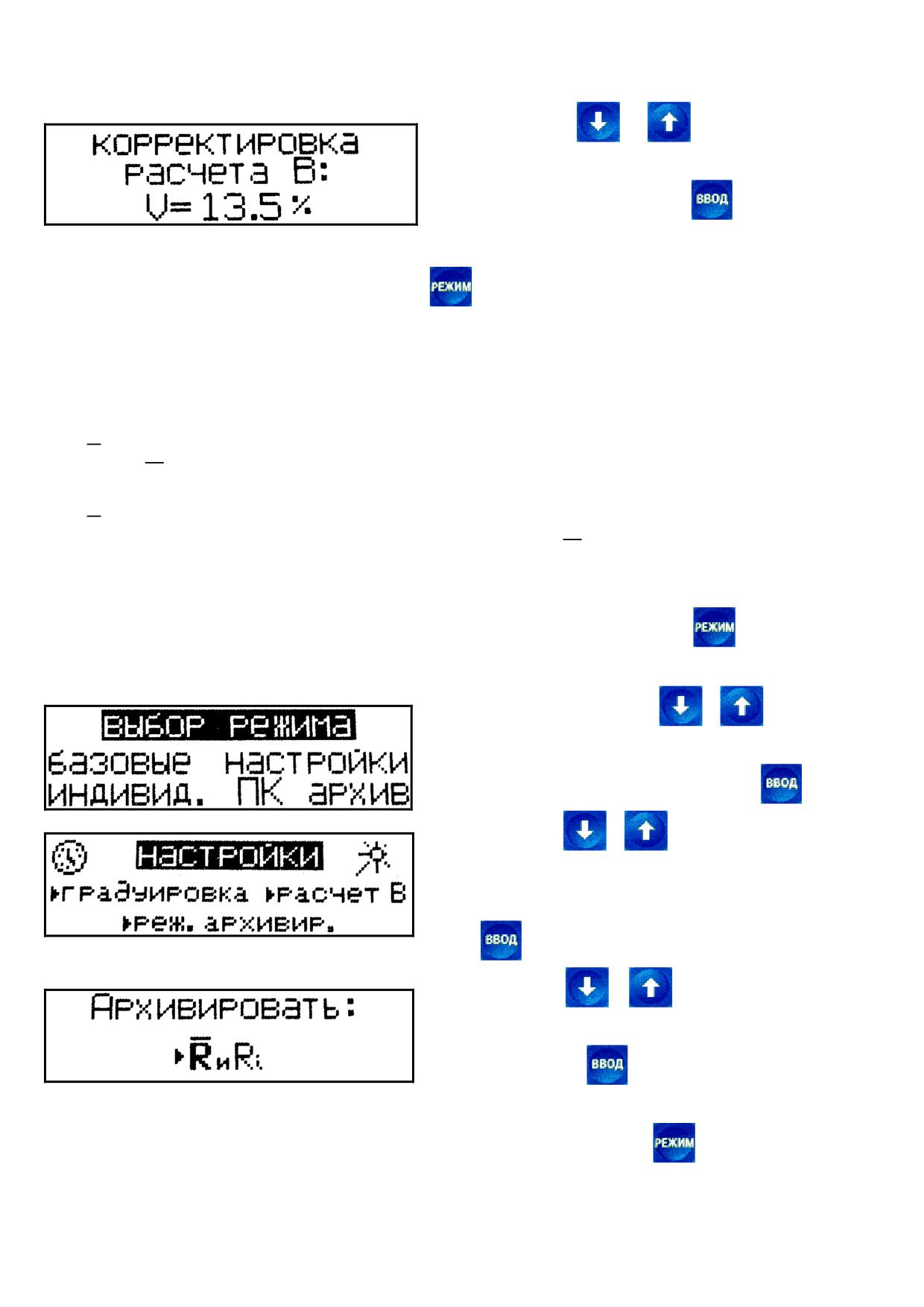

►установка коэффициента вариации и активация режима расчета

класса бетона В;

►установка режима архивирования;

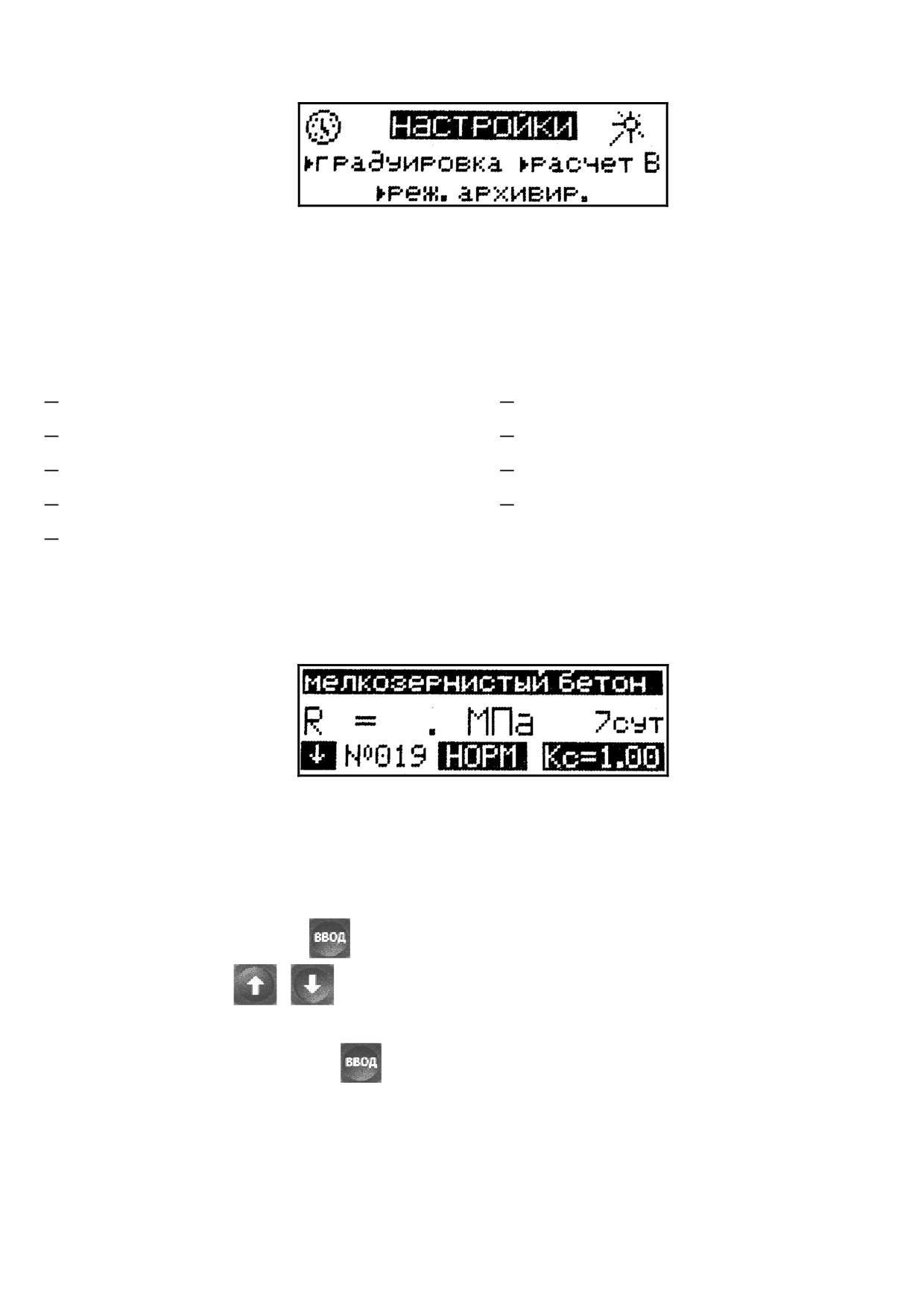

►установка характеристик индивидуальных градуировочных за-

висимостей.

4.5.5.1. Для перевода прибора в Режим «Настройки» необходимо

нажатием кнопки

перевести прибор к экрану «Выбор режима»,

кнопками

и

переместить мигающее поле на пункт «Настрой-

ки» и нажать кнопку

4.5.5.2. Для выбора установок в Режиме 5 «Настройки» необхо-

димо кнопками

,

перемещать мигающее поле на требуемый

пункт и нажатием кнопки

зафиксировать выбор.

Возврат прибора к экранам «Настройки» и «Выбор режима»

производится нажатием кнопки

5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1 К работе с прибором допускаются лица, прошедшие инструк-

таж по технике безопасности при неразрушающем контроле бетон-

ных и железобетонных изделий на предприятиях стройиндустрии,

стройках и при обследовании зданий и сооружений.

5.2 Дополнительные мероприятия по технике безопасности, свя-

занные со спецификой проведения контроля, должны быть преду-

смотрены в технологических картах (картах контроля).

6 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

6.1. Подготовка к испытаниям

6.1.1. Испытания проводятся на участке размером не ме-

___________________________________________________________________________________________________________________________

12

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

верхности изделия. Склерометр должен опираться на три точки. Уси-

лие прижатия должно быть таким, чтобы в момент нажатия на спус-

ковой крючок и соударения бойка с бетонной поверхностью не про-

исходило отрыва опорных точек под действием реактивной силы.

После установки склерометра необходимо нажать спусковой

крючок, полученный результат высвечивается на индикаторе и запо-

минается для дальнейшей обработки.

Сброс результата с индикатора происходит в момент появления

последующего замера, одновременно с результатом замера высвечи-

вается и его номер (R01…R15).

Цикл измерения на одном участке состоит из 10…15 замеров (по

усмотрению оператора).

После выполнения 15-ти замеров производится автоматическая

обработка результата. При меньшем количестве замеров необходимо

нажать кнопку

, при этом производится обработка измерений,

проведенных на участке и индикация результата. По окончании цик-

ла измерения на индикаторе высвечивается конечный результат, на-

пример R= 21,1 МПа (класс бетона В15):

Математическая обработка включает:

усреднение промежуточных резуль-

татов измерений;

отбраковку промежуточных резуль-

татов, имеющих отклонения более,

чем ±10% от среднего значения проч-

ности на участке;

усреднение оставшихся после от-

браковки измерений.

Конечный результат автоматически заносится в память (архи-

вируется) и маркируется датой и временем измерения.

6.2.1.3. Для проведения измерений на других изделиях (участках)

необходимо выполнить операции по п.п. 6.2.1.1, 6.2.1.2., не забывая

вводить в память положение склерометра, соответствующее направ-

___________________________________________________________________________________________________________________________

15

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

лению удара и остальные установки по необходимости.

6.2.2. Контроль в Режиме 2 с использованием индивидуальных

градуировочных зависимостей, установленных пользователем.

6.2.2.1. Выполнить операции по п.6.2.1.1. и перевести прибор в

режим «Индивид.», для чего нажатием кнопки

войти в основ-

ное меню:

Кнопками

установить мига-

ющее поле на пункт «Индивид.» и

нажать кнопку

Кнопкой

активировать мига-

ющее поле номера индивидуальной

градуировочной зависимости, на-

пример

< 07 > и зафиксировать

кнопкой

В соответствии с указаниями

п.4.5.1.1. выбрать направление удара

и при необходимости К_С. Произвести

измерение, для чего выполнить опе-

рации по п.п. 6.2.1.2. и 6.2.1.3.

Возврат прибора в основное меню к

экрану «Выбор режима» произво-

дится нажатием кнопки

Примечания: 1. Прибор оснащен функцией исключения ошибоч-

ного, недостоверного замера (промежуточного значения прочности)

в процессе проведения измерений в Режимах 1 и 2.

Данная функция позволяет в процессе выполнения измерений ис-

ключить последний, выведенный на индикатор замер, если он недос-

товерен (попадание в пору, щебень, неустойчивое положение скле-

рометра и т.д.). Исключенный замер и его номер сбрасываются с ин-

___________________________________________________________________________________________________________________________

16

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

Если показания прибора меньше указанного на контрольном об-

разце значения, необходимо вращать регулировочный элемент по ча-

совой стрелке.

5. При появлении на индикаторе прибора сообщения «Замените

батарею!» необходимо выключить питание и заменить батарею.

6.3. Порядок работы в режиме «Архив»

В данном режиме производится просмотр результатов измерений,

архивированных в процессе эксплуатации прибора.

Объем архивируемых конечных результатов - 999 значений. Объем

архивируемых промежуточных замеров R01…R15 - 15000 значений.

6.3.1. Просмотр содержимого Архива может производиться в лю-

бое время, для чего нажатием кнопки

войти в основное меню,

индикатор при этом имеет вид:

Кнопками

,

установить мига-

ющее поле на пункт «Архив» и на-

жать кнопку

Кнопками

,

переместить ми-

гающее поле на требуемую группу

Архива и нажать кнопку

(ре-

зультаты измерений на базовых и

индивидуальных

градуировочных

зависимостях архивируются раз-

дельно).

На индикаторе высвечивается основ-

ной экран Архива для последнего ре-

зультата измерения, например №082.

Просмотр результатов измерений

№№001...081 производится пооче-

редным нажатием кнопок

,

___________________________________________________________________________________________________________________________

18

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

Для просмотра дополнительной ин-

формации (класс бетона В, дата и

время измерения), необходимо на-

жать кнопку

. Возврат к основ-

ному экрану осуществляется пов-

торным нажатием кнопки

Для просмотра промежуточных за-

меров необходимо нажать кнопку

, возврат в основной экран Архи-

ва осуществляется повторным нажа-

тием кнопки

. Отбракованные

прибором промежуточные замеры

индицируются в инверсном виде (на

темном фоне) и не учитываются при

вычислении конечного значения

прочности на участке.

Для стирания содержимого Архива

или отдельных результатов изме-

рений, необходимо удерживать кно-

пку

в течение 1 сек. Кнопками

,

переместить мигающее по-

ле на требуемый пункт и нажатием

кнопки

выполнить действие. В

зависимости от выполненного дей-

ствия прибор возвращается либо в

режим «Архив», либо в основное

меню, к экрану «Выбор режима».

Возврат в основное меню к экрану «Выбор режима» произво-

дится нажатием кнопки

___________________________________________________________________________________________________________________________

19

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

6.4. Порядок работы в режиме «ПК»

Перевести прибор в режим пере-

дачи данных из архива прибора в

ПК, для чего, нажатием кнопки

перевести прибор в основное меню к

экрану «Выбор режима», кнопками

,

переместить мигающее поле

на пункт «ПК» и, нажатием кнопки

, активировать режим.

6.4.1. Системные требования к ПК

Для работы программы необходима система, удовлетворяющая

следующим требованиям:

- операционная система Windows 95, 98, 98SE, 2000, ME, XP ©

Microsoft Corp;

- один свободный USB-порт.

6.4.2. Подключение прибора к ПК

Для передачи данных используется стандартный USB-порт. Для

подключения необходим свободный USB-порт. Подсоедините ка-

бель, поставляемый в комплекте с прибором, к компьютеру, второй

конец подсоедините к включенному прибору.

6.4.3. Назначение, установка и возможности программы

6.4.3.1. Назначение программы

Программа для передачи данных предназначена для работы со-

вместно с прибором ИПС-МГ4.03 фирмы «СКБ Стройприбор». Про-

грамма позволяет передавать данные, записанные в архив прибора,

на компьютер.

6.4.3.2. Установка программы

Для установки программы необходимо выполнить следующие

действия:

- вставить компакт-диск в привод CD-ROM;

- открыть папку «Programs» на прилагаемом CD;

___________________________________________________________________________________________________________________________

20

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

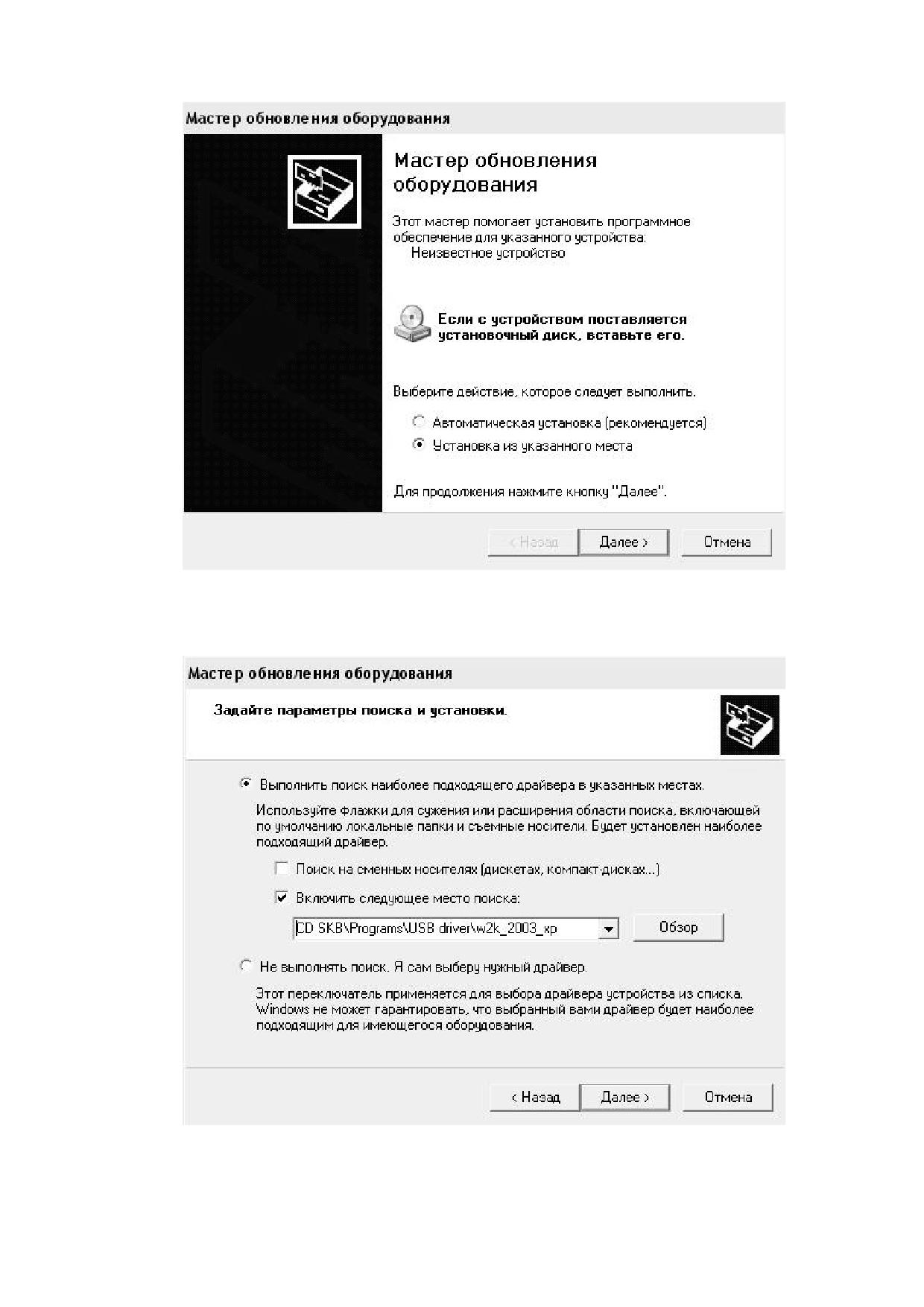

Рис. 6.1. Окно мастера обновления оборудования

Рис. 6.2. Окно выбора драйвера для установки.

___________________________________________________________________________________________________________________________

22

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

- нажать правой клавишей мыши на файле FTDIBUS.INF в

выпадающем меню выберите пункт «Установить» (см. рис 6.3);

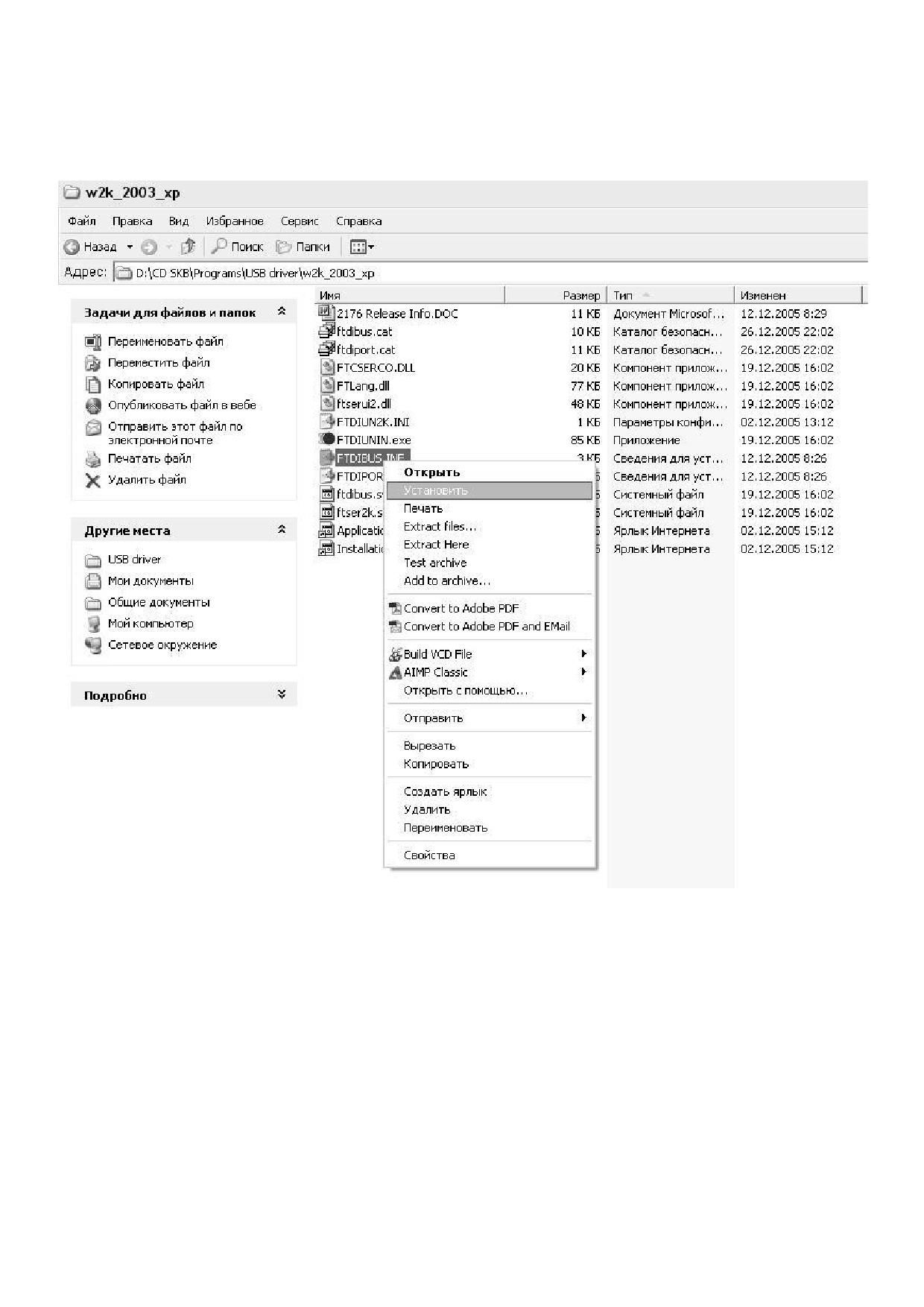

Рис. 6.3. Окно ручной установка драйвера

- нажать правой клавишей мыши на файле FTDIPORT.INF в вы-

падающем меню выберите пункт «Установить»;

- перезагрузить ОС Windows.

6.4.4. Прием данных с прибора

6.4.4.1. Включите компьютер и запустите программу «Пуск» -

«Программы» - «Стройприбор» - «ИПС-МГ4».

6.4.4.2. Подключите прибор к ПК согласно п. 6.4.2.

___________________________________________________________________________________________________________________________

23

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

При подключении прибора через USB-порт после установки драй-

вера необходимо определить номер COM-порта:

- открыть ПУСК->Панель управления->Система-> Оборудова-

ние->Диспетчер устройств;

- открыть список портов Диспетчер Устройств->Порты ;

- найти строку «USB Serial Port (COM№)», в скобках указан но-

мер COM-порта, если номер в скобках «1» настройка завершена - ни-

чего менять не нужно, если номер не «1» необходимо вызвать окно

свойств «USB Serial Port (COM №)» (правой клавишей мыши щелк-

нуть по строке USB Serial Port (COM №) и выбрать пункт меню

«Свойства») (см. рис 6.4), перейти на вкладку «Параметры Окна»,

нажать кнопку «Дополнительно» (см. рис 6.5) и в выпадающем спи-

ске «Номер Com- порта» выбрать «COM 1» (см. рис 6.6), нажать

кнопку «ОК».

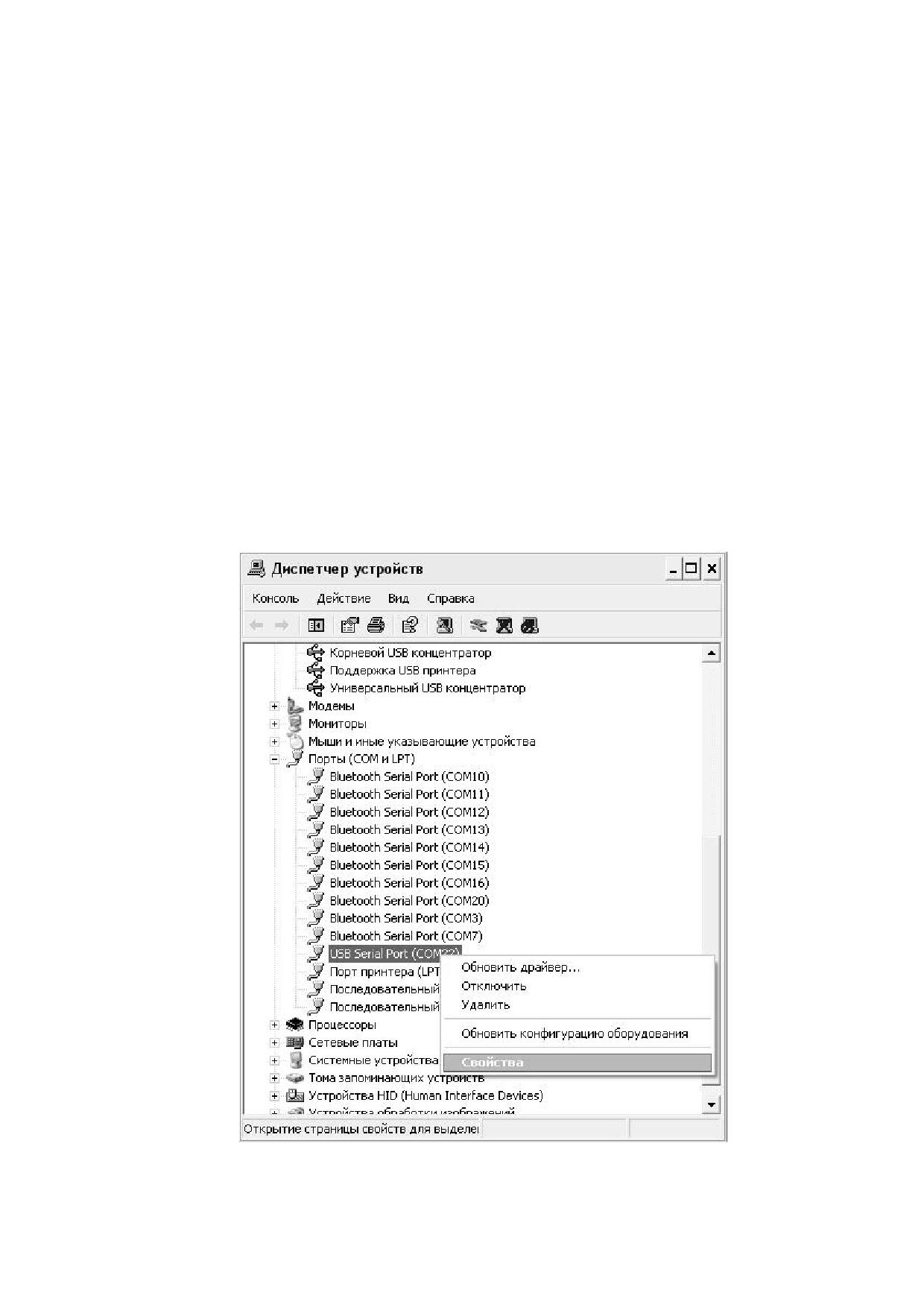

Рис. 6.4. Окно диспетчера устройств

___________________________________________________________________________________________________________________________

24

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

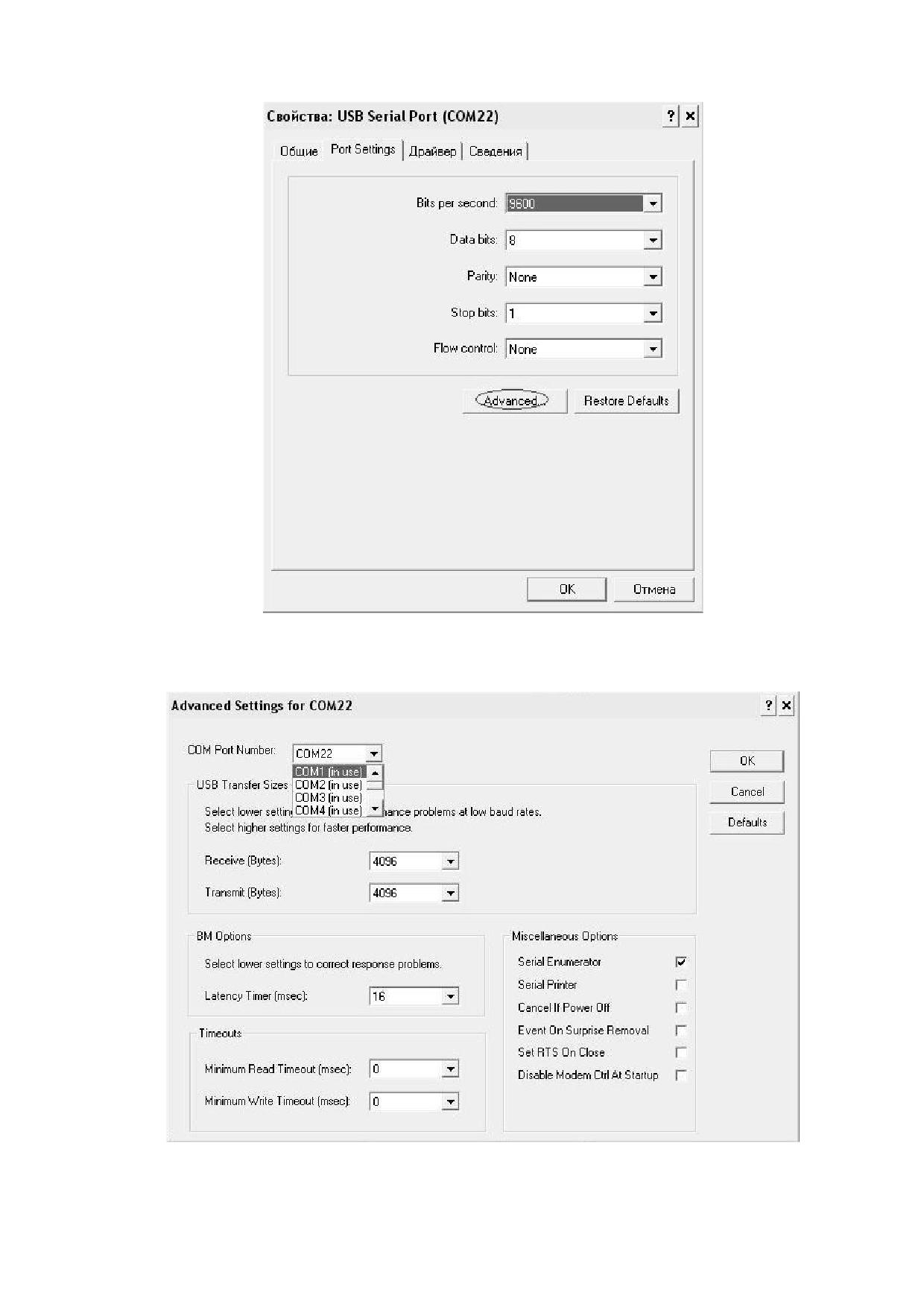

Рис. 6.5. Окно свойств USB-порта

Рис. 6.6. Дополнительные настройки драйвера.

___________________________________________________________________________________________________________________________

25

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

В приборе предусмотрена возможность записи характеристик 20

индивидуальных градуировочных зависимостей (< 01 >...< 20 >). При

поставке прибора в каждую из 20 ячеек введена базовая зависимость

«Мелкозернистый бетон», в связи с чем занесение индивидуальных

градуировочных зависимостей заключается в корректировке базовой

путем ввода значений R_Ф, К_C и S_T (см. Приложение 1).

Примечание: Среднее квадратическое отклонение установленной

градуировочной зависимости S_T может не вводиться, если поль-

зователь в дальнейшем, после передачи результатов измерений из

Архива в ПК, не намерен производить вычисление среднего квад-

ратического отклонения прочности бетона в партии S_m и коэф-

фициента вариации V_m в соответствии с ГОСТ 18105.

6.5.1.1. Для перевода прибора в режим «Градуировка» необ-

ходимо включить питание и, нажатием кнопки

, установить экран

«Выбор режима».

Нажатием кнопок

,

пере-

местить мигающее поле на пункт

«Настройки» и нажать кнопку

Кнопками

,

переместить

мигающее поле на пункт «Граду-

ировка» и зафиксировать выбор

кнопкой

Кнопками

,

установить

требуемый номер индивидуальной

градуировочной зависимости (от

01 до 20), например < 01 >, и на-

жать кнопку

___________________________________________________________________________________________________________________________

27

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

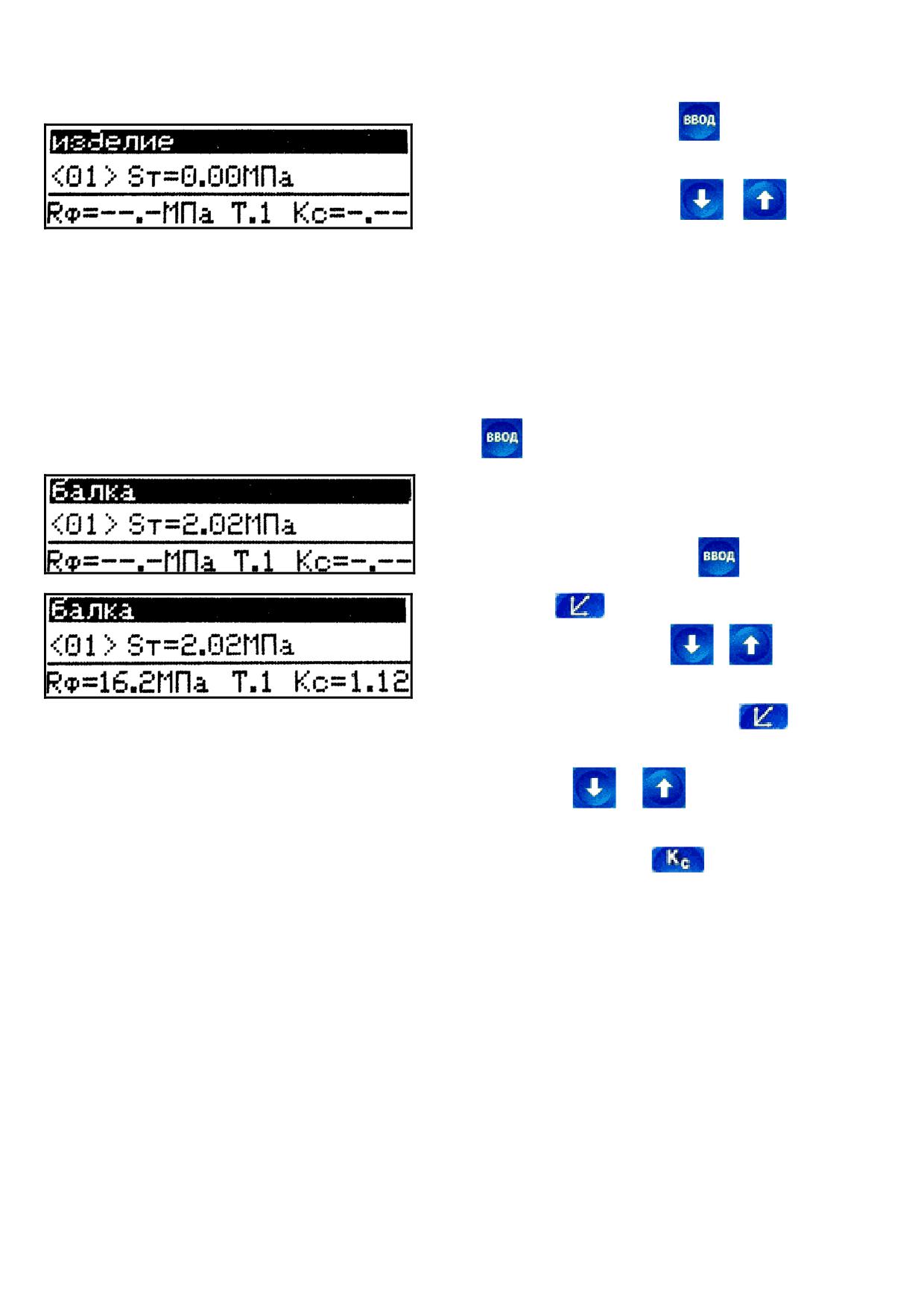

Нажатием кнопки

возбудить

мигание верхней строки инди-

катора и кнопками

,

уста-

новить маркировку градуиро-

вочной зависимости видом бетона

(заполнителя), либо типом изделия

из ряда, приведенного в п.п. 4.5. и

4.5.2., например «Балка». Зафик-

сировать выбранный пункт кноп-

кой

По миганию поля S_T ввести его

значение, например 2,02 МПа и за-

фиксировать кнопкой

Кнопкой

возбудить мигание

поля R_Ф, кнопками

,

ввести

его значение, например 16,2 МПа и

зафиксировать кнопкой

. Ми-

гание перемещается на поле К_С.

Кнопками

,

вывести его

значение, например 1,12 и зафик-

сировать кнопкой

Примечания: 1. При установке R_Ф = 0,00 МПа координата соот-

ветствующей точки (Т.1...Т.9) возвращается в исходное состояние, к

базовой зависимости.

2. Установленная градуировочная зависимость может в даль-

нейшем корректироваться в любой точке путем ввода иных значений

R_Ф и К_С.

Корректировка базовой зависимости в точке 1 завершена. Новая

градуировочная зависимость имеет вид:

___________________________________________________________________________________________________________________________

28

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

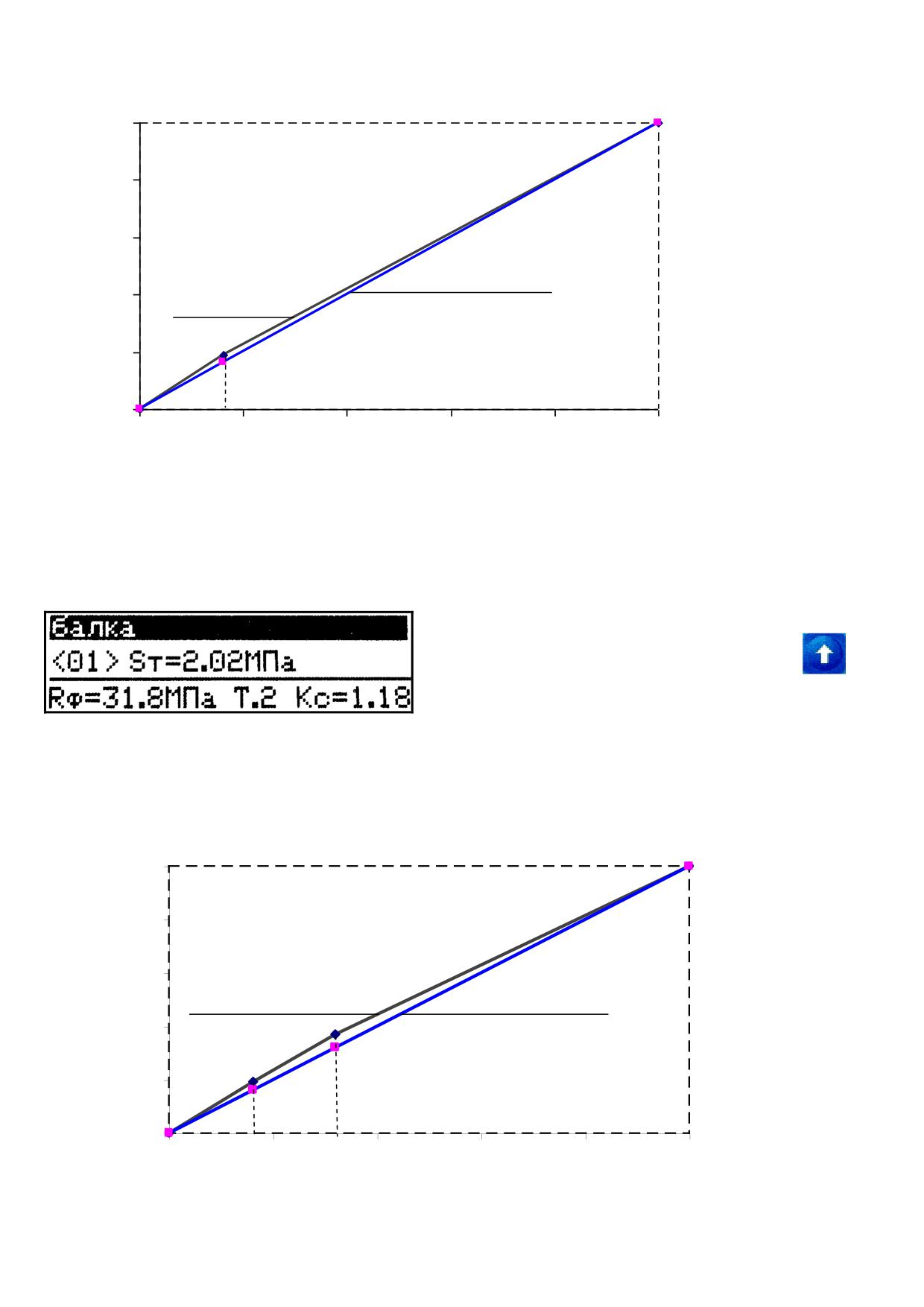

Rн,

МПа

80

60

После

Базовая

корректировки

зависимость

40

в Т.1

20

Т.1

0

0

20

40

60

80

Rф, МПа

где R_Н - средняя прочность бетона по прибору, МПа;

R_Ф - средняя прочность бетона по результатам испытания ку-

бов, либо методом отрыва со скалыванием, МПа.

Для выполнения корректировки в

точке 2 необходимо кнопкой

вывести ее номер на индикатор и

выполнить ввод значений R_Ф и К_С

для точки 2.

Откорректированная в точках 1 и 2 зависимость примет вид:

Rн,

МПа

80

После

60

корректировки

Базовая

в Т.1 и Т.2

зависимость

40

20

Т.1

Т.2

0

0

20

40

60

80

Rф, МПа

___________________________________________________________________________________________________________________________

29

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

Прибор позволяет произвести корректировку базовой зави-

симости при количестве точек корректировки от 1 до 9 в диа-

пазоне 5...80 МПа.

Чем больше классов прочности бетона подвергалось испытаниям

с целью установления индивидуальной градуировочной зависимости,

тем ниже погрешность воспроизведения прочности бетона прибором.

Возврат прибора в основное меню к экрану «Настройки» и «Вы-

бор режима» производится нажатием кнопки

6.5.2. «Расчет В»

Режим активируется после ввода пользователем известного

ему коэффициента вариации прочности контролируемого бетона.

В данном режиме производится установка коэффициента вари-

ации для расчета класса бетона В по результатам определения проч-

ности бетона на участке R .

Прибор поставляется с нулевым значением коэффициента вари-

ации (V = 00,0 %).

6.5.2.1. Для перевода прибора в режим «Расчет В» необходимо

включить питание и, нажатием кнопки

, установить экран «Вы-

бор режима».

Нажатием кнопок

,

пере-

местить мигающее поле на пункт

«Настройки» и нажать кно-

пку

Кнопками

,

переместить

мигающее поле на пункт «Расчет

В» и зафиксировать выбор кноп-

кой

___________________________________________________________________________________________________________________________

30

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

Кнопками

,

установить

требуемый коэффициент вариа-

ции и нажать кнопку

Возврат прибора в основное меню к экрану «Выбор режима»

производится нажатием кнопки

6.5.3. «Режим архивирования»

В данном режиме производится выбор объема архивируемой ин-

формации:

архивировать только конечные значения прочности бетона на

участке R ;

архивировать промежуточные значения прочности

R

i

(R

...R

) и конечные значения прочности R .

01

15

6.5.3.1. Для перевода прибора в режим «Режим архивирования»

необходимо включить питание и, нажатием кнопки

установить

экран «Выбор режима».

Нажатием кнопок

,

перемес-

тить мигающее поле на пункт «На-

стройки» и нажать кнопку

Кнопками

,

переместить ми-

гающее поле на пункт «Реж. архи-

вир.» и зафиксировать выбор кноп-

кой

Кнопками

,

установить тре-

буемый вариант архивирования и на-

жать кнопку

Возврат прибора в основное меню к экранам «Настройки» и

«Выбор режима» производится нажатием кнопки

___________________________________________________________________________________________________________________________

31

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

6.5.4. Установка часов и календаря (символ

).

В данном режиме производится установка (корректировка) часов

реального времени и календаря.

6.5.4.1. Для перевода прибора в режим

необходимо включить

питание и, нажатием кнопки , установить экран «Выбор режима».

Нажатием кнопок

,

перемес-

тить мигающее поле на пункт «На-

стройки» и нажать кнопку

Кнопками

,

переместить ми-

гающее поле на символ и нажать

кнопку

, при этом индикатор

имеет вид, например:

Кнопкой

активировать мигание

даты, кнопками

,

установить

ее, и зафиксировать кнопкой

Мигающее поле перемещается на месяц. Кнопками

,

ус-

тановить месяц и зафиксировать кнопкой

. Аналогично устано-

вить год, часы, минуты и секунды.

Примечание: При замене элементов питания необходимо заново

установить часы реального времени и календарь.

Возврат прибора в основное меню к экранам «Настройки» и

«Выбор режима» производится нажатием кнопки

6.5.5. Подсветка индикатора (символ

).

В данном режиме производится включение подсветки индикатора

и ее отключение.

6.5.5.1. Для перевода прибора в режим

необходимо включить

питание и, нажатием кнопки

,установить экран «Выбор режи-

ма».

___________________________________________________________________________________________________________________________

32

Измеритель прочности бетона ИПС-МГ4.03

___________________________________________________________________________________________________________________________

Нажатием кнопок

,

перемес-

тить мигающее поле на пункт «На-

стройки» и нажать кнопку

Кнопками

,

переместить ми-

гающее поле на символ и нажать

кнопку

, при этом индикатор

имеет вид:

Для включения подсветки кнопками

,

вывести на экран сообще-

ние «Вкл.» и нажать кнопку

Режим подсветки индикатора

включен. В дальнейшем при работе

прибора подсветка включается крат-

ковременно:

- на 5 секунд при нажатии любой из кнопок;

- на 3 секунды при соударении бойка с контролируемым изделием.

Для отключения подсветки необходимо вывести на индикатор

сообщение «Выкл.» и нажать кнопку

Возврат прибора в основное меню к экранам «Настройки» и

«Выбор режима» производится нажатием кнопки

7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1. Техническое обслуживание прибора включает:

- проверку работоспособности прибора (см. п.4 Примечаний

(стр.18));

- профилактический осмотр;

- планово-профилактический и текущий ремонт.

7.2. Проверку работоспособности прибора следует производить

___________________________________________________________________________________________________________________________

33
