Xebel АВТОНОМНАЯ СОЛНЕЧНАЯ ЭЛЕКТРОСТАНЦИЯ модели А5. Руководство пользователя

Руководство пользователя / Содержание

руководство пользователя

В настоящем руководстве описывается сборка, установка, принцип работы, а также поиск

и устранение неисправностей комплекта А5, состоящего из фотоэлектрических модулей

(далее по тексту - ФЭМ), контроллера заряда, инвертора, аккумуляторных батарей, опорных

конструкций (опционально), щитового и прочего оборудования.

Пожалуйста, внимательно прочитайте настоящее руководство перед тем, как устанавливать

устройство и работать с ним. Сохраните настоящую инструкцию для последующего

использования в справочных целях.

Содержание

Руководство пользователя

УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

ОПИСАНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ

2.1.

Модуль фотоэлектрический ХЕВЕЛ

2.2.

Контроллер заряда Victron SmartSolar MPPT 150/60-MC4

2.3.

Инвертор Victron MultiPlus C 24/2000/50-30

2.4.

Аккумуляторная батарея ULTRACELL UCG150-12

ОСОБЕННОСТИ МОНТАЖНЫХ РАБОТ

3.1.

Монтаж ФЭМ

3.2.

Монтаж опорных конструкций

3.3.

Монтаж контроллера заряда Victron SmartSolar MPPT 150/60-MC4

3.4.

Монтаж инвертора Victron MultiPlus C 24/2000/50-30

3.5.

Монтаж АКБ ULTRACELL UCG150-12

ЭКСПЛУАТАЦИЯ СИСТЕМЫ

4.1.

Эксплуатация ФЭМ

4.2.

Очистка ФЭМ

4.3.

Эксплуатация контроллера заряда Victron SmartSolar MPPT 150/60-MC4

4.4.

Эксплуатация инвертора Victron MultiPlus C 24/2000/50-30

4.5.

Эксплуатация АКБ ULTRACELL UCG150-12

4.6.

Электробезопасность

4.7.

Пожарная безопасность

4.8.

Заземление

4.9.

Молниезащита

ТРАНСПОРТИРОВКА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

6.1.

Характеристики ФЭМ

6.2.

Характеристики контроллера заряда SmartSolar MPPT 150/60-MC4

6.3.

Характеристики инвертора Victron MultiPlus C 24/2000/50-30

6.4.

Характеристики АКБ ULTRACELL UCG150-12

Указания по мерам безопасности

указания по мерам безопасности

Перед началом использования сборной системы солнечной электростанции

(далее - Система) прочитайте все указания и предостерегающие надписи,

нанесенные на устройствах, а также приведенные во всех разделах

настоящего руководства.

При производстве монтажных работ

Если после выполнения указаний

и при работе с оборудованием,

в разделе «Устранение неисправностей»

подключенным к настоящему устройству,

устройство работает с ошибками,

используйте инструменты в изоляции,

обратитесь к местному дилеру или

чтобы снизить риск короткого замыкания.

в сервис-центр для обслуживания.

Работа с ФЭМ в металлических

ЗАПРЕЩЕНО закорачивать накоротко

украшениях не допускается.

выходные цепи переменного тока (AC)

Не разбирайте устройства Системы.

и входные цепи постоянного тока (DC)

Ремонт отдельного устройства

инверторного оборудования. К устройству

Системы производите только

НЕЛЬЗЯ подключать сеть электропитания,

в квалифицированных сервис-центрах.

если закорочен вход постоянного тока (DC).

Неправильная сборка устройства ведет

Избегайте соединения кабелей разной

к риску поражения электрическим током.

полярности. Это может привести

к короткому замыканию и выходу

Для уменьшения риска поражения

из строя ФЭМ.

электрическим током отключите всю

ВНИМАНИЕ! Если используется система

проводку от устройства. Выключение

дистанционного или автоматического

устройства не снижает этот риск.

запуска генератора, отключите цепь

Будьте осторожны: при попадании

автоматического запуска или отключите

на модуль солнечного света, модуль

генератор, чтобы предотвратить подачу

начинает вырабатывать электрический

напряжения во время проведения

ток, что может вызвать поражение

технического обслуживания. В противном

электрическим током.

случае возможны поломки оборудования

и/или травмы персонала.

ВНИМАНИЕ! Только квалифицированный

На случай попадания электролита

персонал может качественно произвести

аккумуляторной батареи на кожу, одежду

подключение АКБ к Системе.

или в глаза всегда держите в наличии

НИКОГДА не заряжайте замерзшую АКБ.

чистую воду и мыло.

Использование оборудования Системы

во влажной и сырой среде ЗАПРЕЩЕНО.

ВНИМАНИЕ!

Эксплуатация оборудования во взрыво-,

пожароопасной среде ЗАПРЕЩЕНА.

Несоблюдение правил

безопасной эксплуатации

ВАЖНО: Для оптимальной работы

может привести

устройства выбирайте размер кабеля

к тяжёлым травмам вплоть

согласно характеристикам устройства.

до смертельного исхода,

Все устройства Системы должны

а также к повреждению

быть подсоединены к общей системе

оборудования и загрязнению

заземления. Общая система заземления

окружающей среды.

должна быть выполнена согласно ПУЭ.

Описание основных элементов системы

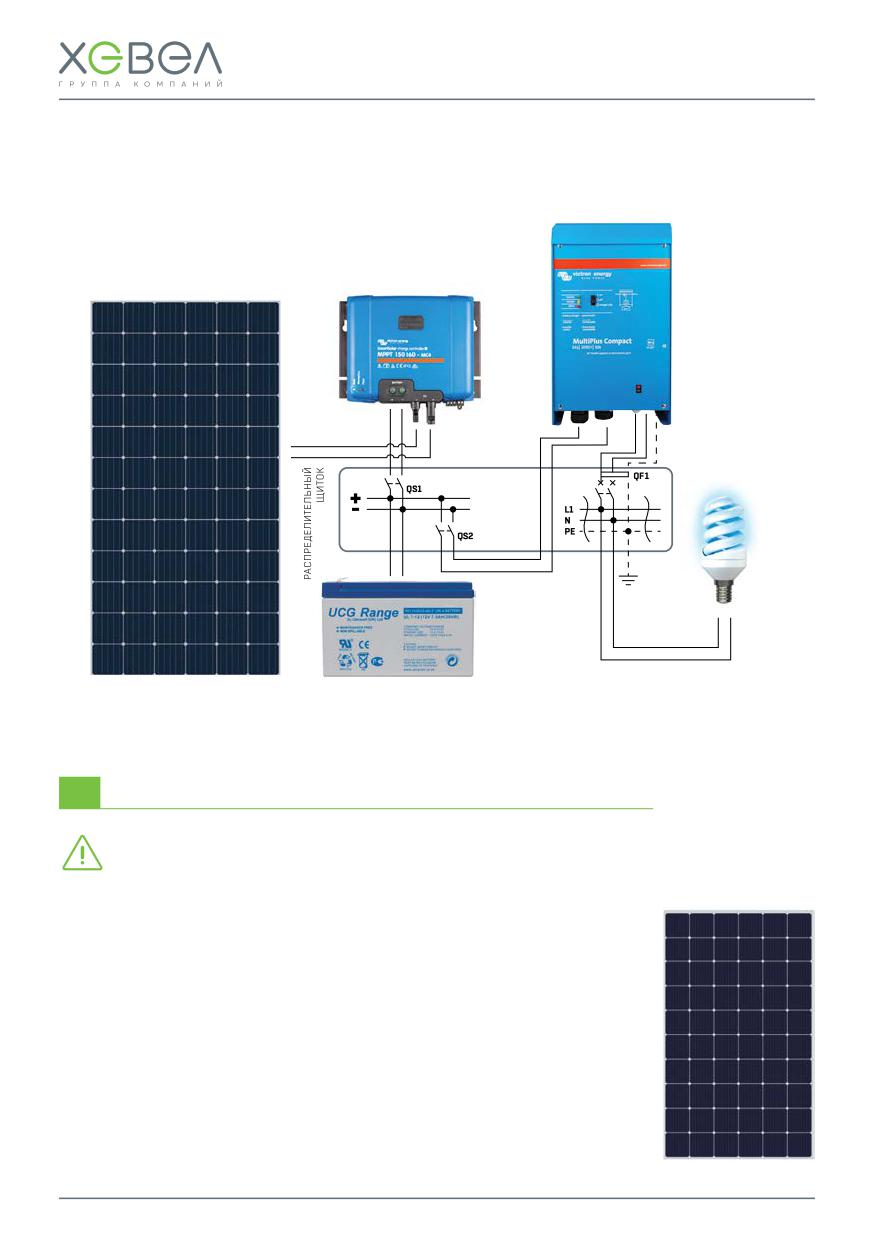

Рисунок 1.1

Блок-схема по подключению оборудования системы

ОПИСАНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ

Перед установкой оборудования обязательно прочтите рекомендации

по установке каждого элемента Системы.

2.1. мОДУЛЬ фотоэлектрический

ХЕВЕЛ

ФЭМ предназначены только для использования в качестве

источника электроэнергии в сетевых или автономных системах

электроснабжения. Запрещается использовать ФЭМ для иных целей.

ФЭМ изготовлены по монокристаллической технологии: рабочий слой

располагается между стеклянной подложкой и полимерным листовым

материалом. По контуру ФЭМ обрамлен алюминиевым крепежным

профилем. Перед началом работы с ФЭМ убедитесь, что внешний

вид и комплектация ФЭМ соответствует требованиям действующей

документации, которая прилагается к ФЭМ.

Описание основных элементов системы

Запрещено:

•

разбирать ФЭМ и клеммную коробку,

• устанавливать модули таким образом,

отсоединять этикетку, рамочные

чтобы нижний край модулей соприкасался

крепления и другие компоненты

с водой в течение длительного периода

времени

•

складировать ФЭМ друг на друга без

дополнительных упаковочных уголков

• допускать накопление модулями тепловой

энергии во время эксплуатации ФЭС

•

допускать падение ФЭМ и падение на них

посторонних предметов

• эксплуатировать ФЭМ во взрыво-

и пожароопасных местах,

•

перемещать ФЭМ за кабели

например, в местах хранения

•

наступать на ФЭМ

легковоспламеняющихся и горючих

•

устанавливать ФЭМ краем или углом

жидкостей (газов), таких как АЗС, склады

на твердые поверхности

ЛВЖ, места хранения взрывоопасных

газов, лакокрасочное производство и т.п.,

•

допускать механическое повреждение

ФЭМ, включая царапины, потертости

а также в местах с источниками открытого

и сколы

пламени

•

осуществлять монтаж ФЭМ при сильном

• размещать ФЭМ вблизи источников

ветре, дожде или тумане

огнеопасных и коррозионных газов,

брызг соленой воды, выбросов тяжелой

•

работать с ФЭМ в металлических

промышленности

украшениях

• размещать ФЭМ на передвижных

•

эксплуатировать ФЭМ за пределами

или морских конструкциях

диапазонов температур, влажности

и нагрузок, предусмотренных в данном

• использовать ФЭМ в качестве замены

документе

строительных материалов.

•

искусственно концентрировать

солнечное излучение на модулях

Перед проектированием ФЭС необходимо

(с использованием зеркал, поверхности

проверить отсутствие затенения места

воды и т.д.)

расположения в течение года.

•

использовать чистящие/моющие/

абразивные средства и острые предметы

для очистки модулей

•

использовать острые предметы для

маркировки модулей

ВНИМАНИЕ!

•

проводить работы на ФЭМ,

Сохраняйте электрические

не отключенных от нагрузки

контакты чистыми и сухими.

•

использовать модули в качестве

Работа с влажными модулями

мобильных (передвижных) ФЭС

разрешается только в средствах

•

устанавливать модули таким образом,

защиты (резиновые перчатки, очки,

чтобы высота между нижним краем

резиновые боты, прорезиненный

модулей и поверхностью земли была

фартук или куртка, каска,

меньше среднего для данной местности

диэлектрический коврик).

уровня выпадения снега

Описание основных элементов системы

Основные требования при обращении с ФЭМ

•

При транспортировке, установке

на ФЭМ, а обращение с ФЭМ

и эксплуатации ФЭМ соблюдайте

соответствует требованиям данного

меры предосторожности и техники

документа.

безопасности работы с хрупкими

•

При выполнении электромонтажных работ

и бьющимися изделиями.

с модулями используйте инструмент

•

Проверьте, выполняются ли требования

с электроизоляцией не менее 1000 В.

и нормы безопасности.

Не используйте инструмент без изоляции

или с поврежденной изоляцией. При

•

Соблюдайте меры предосторожности

выполнении электромонтажных работ

при распаковке, переноске, хранении

отключите модули от ФЭС.

модулей и монтаже ФЭС.

•

Ни при каких обстоятельствах

•

Не ставьте модули вертикально,

не вскрывайте клеммную коробку

предварительно не подложив под

(за исключением планового ремонта ФЭС).

ребро модуля материал, исключающий

повреждение модуля при хранении

•

При установке необходимо обеспечить

на твердом основании.

достаточное расстояние между модулями

для естественной вентиляции.

•

Не допускайте прогиба модуля под его

собственным весом и не складывайте

•

Модули должны быть установлены под

модули друг на друга без использования

таким углом, чтобы обеспечивалась

дополнительных упаковочных уголков.

самоочистка лицевой поверхности модуля.

•

Переносите за раз только один

•

Модули должны быть установлены внутри

модуль. Переносите модуль только

огражденной территории, ограничивающей

в вертикальном положении, вдвоем,

допуск посторонних людей.

используя обе руки. Запрещено

•

Сопротивление изоляции ФЭМ имеет

переносить модуль за соединительную

величину не менее 28 МОм. Контроль

коробку или электрические кабели.

сопротивления изоляции ФЭМ

•

Удостоверьтесь, что не превышаются

выполняется по методам 10.3 и 10.15

допустимые параметры воздействия

ГОСТ Р МЭК 61646.

2.2. Контроллер заряда

Victron SmartSolar MPPT 150/60-MC4

Серия зарядных устройств SmartSolar использует технологию отслеживания точки

максимальной мощности - Maximum Power Point Tracking (MPPT).

В условиях облачности, когда интенсивность

света постоянно меняется, контроллер МРРТ

позволит повысить количество вырабатываемой

энергии на 30% по сравнению с контроллерами

заряда PWM и на 10% по сравнению

с медленными контроллерами MPPT. Полностью

автоматическая температурная компенсация

напряжения заряда способствует повышению

контроля заряда и производительности

Описание основных элементов системы

батареи. С помощью смартфонов Apple

Характеристики:

и Android, планшетов и других устройств

• наличие внутреннего датчика температуры

можно обеспечить беспроводное решение

для настройки, мониторинга и обновления

• наличие трехступенчатой зарядки

контроллера, а через порт VE.Direct -

батареи [режим максимального заряда /

проводное подключение к панели Color

режим номинального заряда / режим

Control, Venus GX, ПК или другим устройствам.

поддержания]

Контроллер можно запрограммировать

• наличие защиты от перегрузки по току

(в том числе через смартфон)

• наличие защиты от токов короткого

на срабатывание после сигнализации или

замыкания

иных событий. Опционально может быть

подключен ЖК-экран.

• наличие защиты от обратной полярности

подключения солнечных батарей и/или

Контроллер характеризуется улучшенным

аккумулятора

отслеживанием пиковых мощностей

в условиях частичной затененности.

• наличие защиты от пониженного

В случае частичной затененности на

напряжения

кривой питающего напряжения могут

• наличие возможности интеллектуального

присутствовать две или более точки пиковой

управления программным обеспечением

мощности. Обычные контроллеры МРРТ

• наличие режима зарядки MPPT.

закрепляются на ближайшей точке пиковой

мощности (ТПМ), которая может не являться

оптимальной ТПМ. Инновационный алгоритм

устройства SmartSolar позволит всегда

получать максимальное количество энергии,

закрепляясь на оптимальной ТПМ.

2.3. Инвертор Victron MultiPlus C 24/2000/50-30

Оборудование используется совместно с источником постоянного тока (батарея).

Даже в случае, когда устройство выключено, на его входных и выходных клеммах

может быть опасное напряжение. Не снимайте переднюю панель и не включайте

прибор со снятыми панелями.

Всегда отключайте АС питание и батарею перед

выполнением обслуживания. Оно должно выполняться

только квалифицированным персоналом.

Характеристики

Инверторы MultiPlus, помимо основных характеристик,

имеют ряд дополнительных (уникальных) функций:

Автоматическое и бесперебойное переключение

В случае сбоя питания или когда генераторная

установка выключена, MultiPlus переключится

на работу с инвертором и будет обеспечивать

электроснабжение потребителей. Также его можно

использовать в качестве системы аварийного

Описание основных элементов системы

питания в промышленных и телекоммуникационных приложениях. Максимальное значение

переменного тока составляет 16 А или 50 А, в зависимости от модели.

Вспомогательный выход переменного тока, помимо выхода бесперебойного питания,

отключает нагрузку в случае работы от батареи.

MultiPlus может выдавать большой зарядный ток. Это подразумевает большую нагрузку

на переходное соединение или генераторную установку, поэтому может быть установлен

показатель максимального тока. Затем MultiPlus учитывает работу других пользователей

и использует только «избыточный» ток для зарядки.

PowerAssist - расширенная возможность вашего генератора благодаря функции

«совместного питания» MultiPlus. Эта функция выводит принцип PowerControl на другой

уровень, позволяя MultiPlus дополнить возможности альтернативного источника. В тех

случаях, когда пиковая мощность часто требуется только в течение ограниченного

периода времени, MultiPlus обеспечит недостающую мощность, и генератор немедленно

компенсирует мощность от аккумулятора. Когда нагрузка уменьшается, запасная мощность

используется для заряда аккумулятора.

Программируемые реле

Модели с пропускной способностью 16 А оснащены одним программируемым реле, которое

по умолчанию установлено как аварийное сигнальное реле. Тем не менее, реле может быть

запрограммировано для всех видов других применений, например, как реле стартера для

генератора.

Модели с пропускной способностью 50 А оснащены тремя программируемыми реле.

Программируемые аналоговые/цифровые порты ввода/вывода

Модели с пропускной способностью 16 А оснащены одним, а модели с пропускной

способностью 50 А - двумя аналоговыми/цифровыми портами ввода/вывода. Эти порты

могут использоваться для нескольких целей. Например, для связи с BMS литий-ионной

батареей.

Сдвиг частоты

Когда солнечные инверторы подключены к выходу Multi или Quattro, избыточная

солнечная энергия используется для зарядки аккумуляторов. При достижении напряжения

поглощения Multi или Quattro солнечный инвертор отключается, сместив выходную частоту

на 1 Гц (например, с 50 Гц до 51 Гц). Как только напряжение батареи немного снизится,

частота вернется к норме, и солнечные инверторы перезапустятся.

Встроенный монитор батареи (опционально)

Идеальное решение, когда Multi или Quattro являются частью гибридной системы

(дизель-генератор, инвертор/зарядное устройство, аккумуляторная батарея

и альтернативная энергетика).

Встроенный монитор батареи может быть настроен на запуск и остановку генератора:

• начните с заданного процента уровня разряда

• запуск (с заданной задержкой) при заданном напряжении батареи

• запуск (с заданной задержкой) при заданном уровне нагрузки;

• остановка при заданном напряжении батареи

• остановка (с предварительно установленной задержкой) после завершения фазы

объемного заряда

• остановка (с заданной задержкой) при заданном уровне нагрузки.

Описание основных элементов системы

Солнечная энергия

MultiPlus может использоваться как в автономных, так и в сетевых системах.

Единственная проблема заключается в том, что энергосистема, связанная с устойчивыми

источниками энергии, может выпадать, если сетка выходит из строя. С помощью MultiPlus

и аккумуляторов эту проблему можно решить простым способом: MultiPlus способен

заменить сетку во время сбоя питания. Когда устойчивые источники энергии производят

больше энергии, чем необходимо, MultiPlus будет использовать излишки для зарядки

батарей, а в случае нехватки будет подавать дополнительное питание от батареи.

Возможность запрограммировать с помощью DIP-переключателей,

панели VE.Net или персонального компьютера

MultiPlus поставляется готовым к использованию.

При желании доступны три функции для изменения определенных настроек:

• с помощью DIP-переключателей

• все настройки, за исключением многофункционального реле, изменяются с помощью

панели VE.Net

• все настройки изменяются с помощью ПК и бесплатного программного обеспечения,

которое можно загрузить с веб-сайта производителя оборудования.

Зарядное устройство

Адаптивный 4-х ступенчатый алгоритм зарядки: режим максимального заряда - режим

номинального заряда - режим поддержания - режим хранения.

Микропроцессорная адаптивная система управления батареями может быть настроена

для различных типов батарей. Эта функция автоматически адаптирует процесс зарядки

к использованию батареи.

Нужное количество заряда: переменное время поглощения

В случае небольшой разрядки батареи процесс поглощения сохраняется коротким, чтобы

предотвратить перезарядку и чрезмерное образование газа. После долгого времени

разрядки оно автоматически увеличивается, чтобы полностью зарядить аккумулятор.

Предотвращение повреждений из-за чрезмерного выделения газов: режим BatterySafe

Если для быстрой зарядки батареи был выбран высокий зарядный ток в сочетании

с высоким поглощающим напряжением, повреждение из-за чрезмерного выделения

газа будет предотвращаться путем автоматического ограничения скорости увеличения

напряжения после того, как напряжение подачи газа было достигнуто.

Меньше обслуживания и старения, когда батарея не используется: режим хранения

Режим хранения активируется каждый раз, когда батарея не подвергалась разрядке

в течение 24 часов. В режиме хранения напряжение снижается до 2,2 В/элемент

(13,2 В для аккумулятора 12 В), чтобы минимизировать образование газов и коррозию

положительных пластин. Раз в неделю напряжение повышается до уровня поглощения,

чтобы «выровнять» батарею. Эта особенность предотвращает расслоение электролита

и сульфатирование, а также ранний выход из строя батареи.

Два выхода постоянного тока для зарядки двух батарей

Главная клемма постоянного тока может подавать полный выходной ток. Второй выход,

предназначенный для зарядки стартерной батареи, ограничен 4 А и имеет немного более

низкое выходное напряжение.

Особенности монтажных работ

Увеличение срока службы батареи: температурная компенсация

Датчик температуры (входит в комплект поставки) служит для снижения зарядного напряжения

при повышении температуры аккумулятора. Это особенно важно для необслуживаемых

аккумуляторов, которые в противном случае могут высохнуть из-за перезарядки.

Правильно выбранная величина зарядного напряжения

Потери напряжения из-за сопротивления кабеля можно компенсировать с помощью

средства измерения напряжения непосредственно на шине постоянного тока или на

клеммах аккумулятора.

Самостоятельное потребление: системы хранения солнечной энергии

Когда Multi / Quattro используется в конфигурации, в которой он будет возвращать энергию

в сеть, необходимо включить параметры сетки соответствия, выбрав настройку кода

страны с помощью инструмента VEConfigure.

2.4. Аккумуляторная батарея типа UCG150-12

Особенности зарядки аккумулятора

• Зарядка осуществляется при помощи специального

зарядного устройства, которое автоматически

поддерживает входное напряжение в 14 В и не дает

батарее перезарядиться.

• Зарядка осуществляется на протяжении суток силой

тока, составляющей примерно 10 % от емкости АКБ.

Зарядку следует производить до 100%-го уровня, иначе в дальнейшем гелевой

батарее будет трудно взять полный заряд.

особенности монтажных работ

3.1. Монтаж ФЭМ

Внимательно следите за соблюдением полярности.

Перепутав полярность, вы можете вывести систему защиты из строя.

Перед установкой необходимо убедиться

выборе места установки следует избегать

в отсутствии видимых повреждений

близости деревьев, зданий или прочих

ФЭМ, а также в отсутствии загрязнения

объектов, которые могут отбрасывать

поверхности ФЭМ. Наиболее эффективной

тень на ФЭМ, особенно в зимние месяцы,

является установка ФЭМ в местах,

когда поступление солнечного излучения

обеспечивающих максимальный поток

и высота подъема солнца над горизонтом

солнечного излучения. Наилучшая

наименьшая. Угол наклона измеряется

ориентация ФЭМ - на юг. Допускается

между поверхностью фотоэлектрического

установка с отклонениями на восток

модуля и землей. Оптимальный наклон

и запад, но это приведет к уменьшению

модуля должен соответствовать

выработки электроэнергии в год. При

географической широте в месте установки.

Особенности монтажных работ

Последовательно можно соединять только

Избегайте чрезмерного натяжения

ФЭМ одинакового типа и одинаковой

соединительных кабелей: кабели не должны

мощности. Для обвязки модулей

подвергаться механическим нагрузкам.

не требуется вскрывать клеммную

Если требуется дополнительный

коробку. Клеммную коробку на модуле

кабель, используйте только кабель,

вскрывать запрещается (за исключением

соответствующий следующим требованиям:

планового ремонта ФЭС). ФЭМ оснащены

сечение проводника не менее 2,5 мм²

соединителями - коннекторами (МС-4).

и изоляция, способная выдерживать

На соединителях есть метки с полярностью.

напряжение 1000 В и температуру 90 °С.

Для обвязки используйте только кабель для

При установке и монтаже используйте

фотоэлектрических систем.

только исправные изолированные

Выбор угла наклона ФЭМ должен

инструменты (не менее 1000 В)

обеспечивать самоочистку. Необходимо

и соответствующие средства защиты.

избегать условий скопления воды на

Во время монтажа ФЭМ на стенах

поверхности ФЭМ или продолжительного

зданий, крышах необходимо создать

нахождения его части в воде. С тыльной

условия, обеспечивающие безопасность

стороны ФЭМ должно быть достаточно

людей от возможного падения модулей,

пространства для естественной вентиляции

инструмента, профилей, крепежных изделий

и охлаждения. Не допускается эксплуатация

и прочего. Для этого перед монтажом

ФЭМ за пределами диапазонов температур,

ФЭМ оградите на земле опасную зону от

влажности и нагрузок, предусмотренных

возможного падения предметов при монтаже.

заводом-изготовителем.

Перед подключением цепи солнечных

модулей к инвертору убедитесь, что все

ВНИМАНИЕ!

соединения выполнены правильно. Если

напряжение холостого хода и ток короткого

Повреждение ФЭМ в результате

замыкания системы выше величин,

неправильной установки и/или

вследствие некорректного проектного

указанных в руководстве, необходимо

решения не покрывается по гарантии.

повторить проверку соединений, подключение

Системы в данном случае не выполнять.

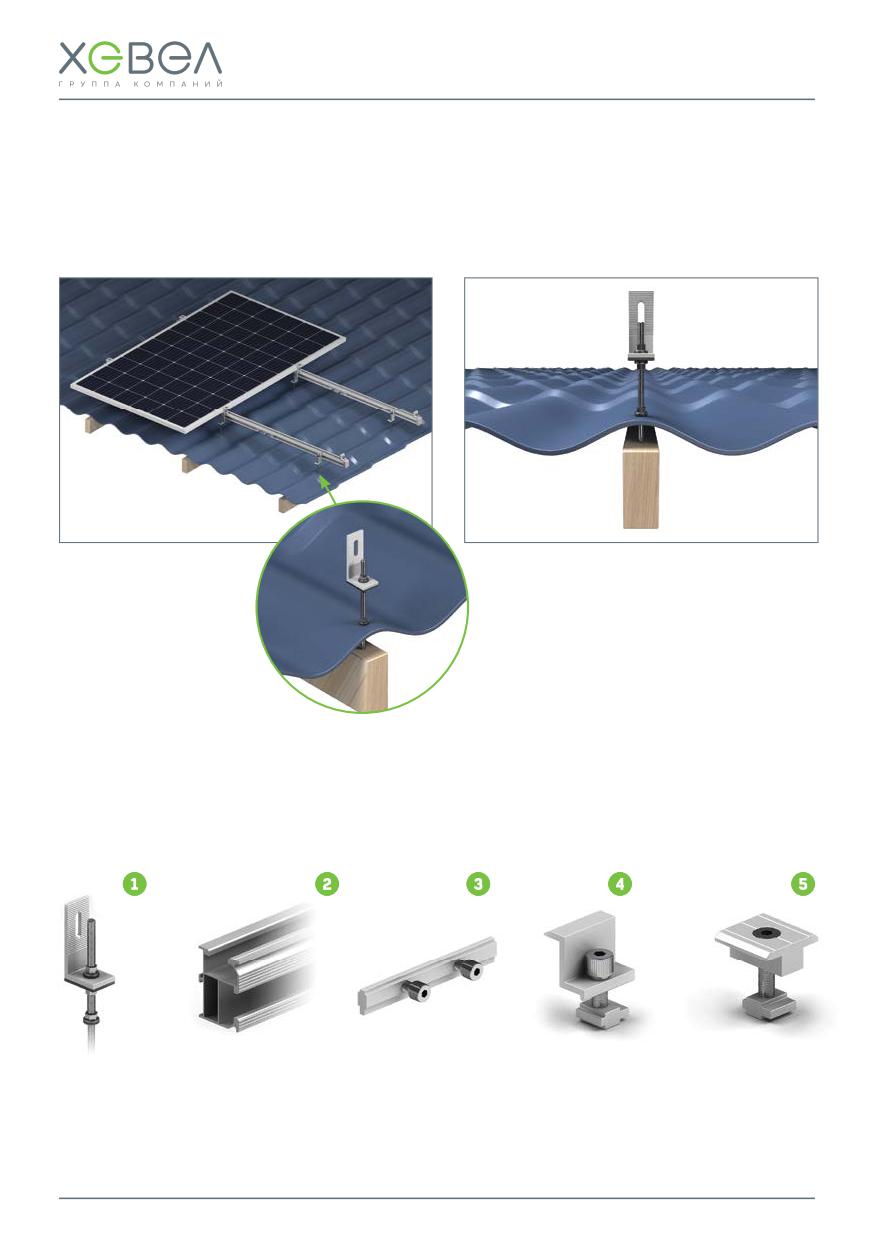

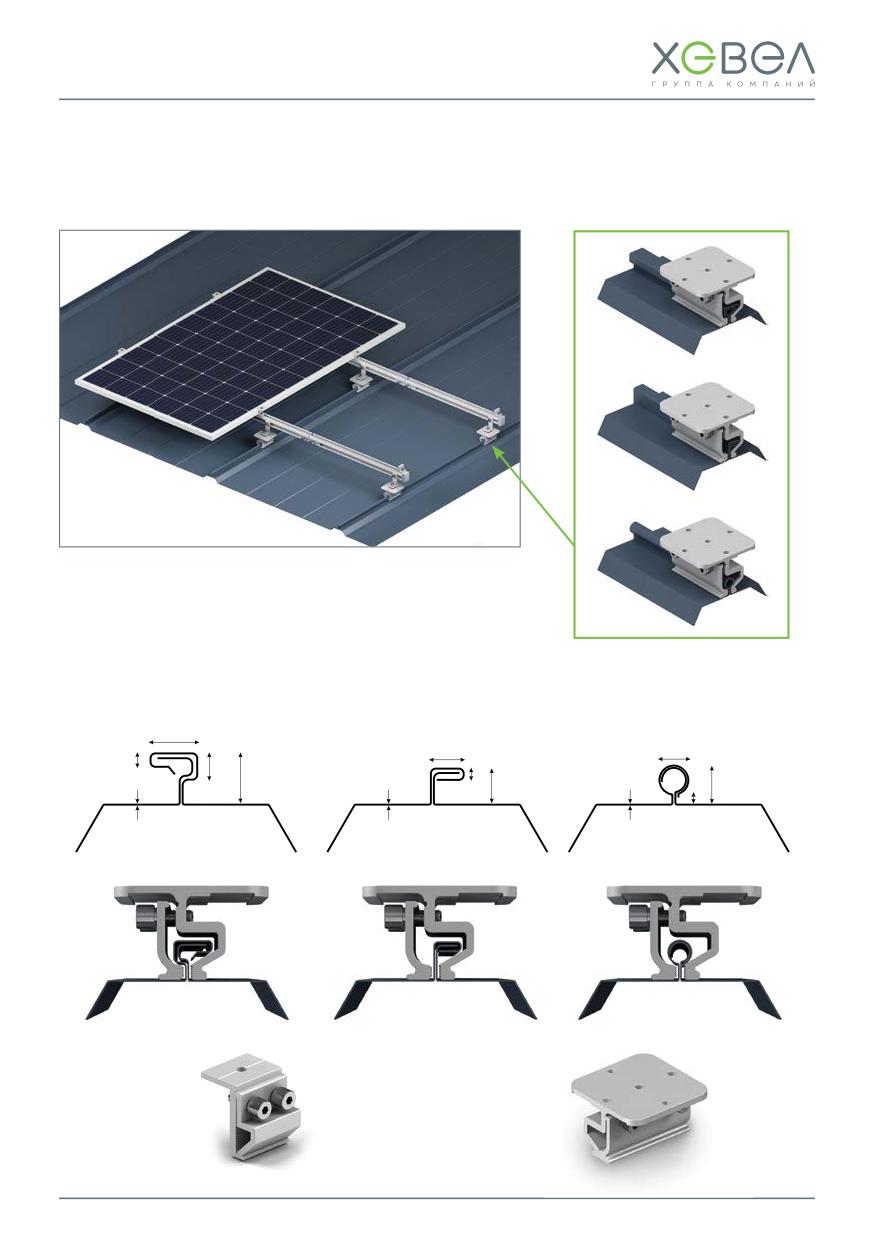

3.2. Монтаж опорных конструкций

Рекомендации по монтажу опорных конструкций

• Избегайте монтажа при сильном ветре

используйте установку подъемного

и на скользкой мокрой крыше.

приспособления / подъемника.

• Всегда работайте на наклонной

• Всегда ставьте лестницу на твердую,

крыше с защитой от падения и при

устойчивую поверхность.

необходимости с защитными сетками

• Всегда ставьте лестницу под углом

и защитой кромок.

примерно 75° и позволяйте ей выступать

• Носите обувь с усиленными носками

над карнизом примерно на 1 метр.

и прочной нескользящей подошвой.

• Если возможно, прикрепите лестницу

• При выполнении работ всегда надевайте

сверху веревкой или защитным

подходящую защитную одежду.

натяжным ремнем.

• При перемещении оборудования

• Соблюдайте правила безопасной работы

(солнечных панелей и т.д.) всегда

на высоте.

Особенности монтажных работ

3.3. мОНТАж контроллера заряда

Victron SmartSolar MPPT 150/60-MC4

•

Установите оборудование в помещении, выдерживающем повышенные температуры.

•

Убедитесь в отсутствии химических веществ, пластика, штор и другого текстиля

в непосредственной близости расположения к оборудованию.

•

Не разрешается устанавливать оборудование в помещениях с доступом посторонних лиц.

•

Убедитесь, что оборудование используется в подходящих условиях эксплуатации.

Не эксплуатируйте оборудование во влажных условиях. Не используйте прибор

в потенциально взрывоопасных местах с присутствием газов или пыли.

•

Обеспечьте достаточный воздушный зазор вокруг прибора для нормальной вентиляции.

Во время установки предохраняйте солнечные модули от воздействия прямых солнечных

лучей (например, накройте их).

•

Никогда не дотрагивайтесь до неизолированных концов кабелей. Установщик должен

обеспечить возможность снятия натяжения кабелей во избежание передачи напряжения

на соединения ФЭМ. Используйте гибкий многовитковый медный кабель для батареи

и соединения ФЭМ. Максимальный диаметр отдельных витков равен 0,4 мм/0,125 мм²

(0.016 дюймов/AWG26). Кабель 25 мм², например, должен иметь не менее 196 витков

(кручение класса 5 или выше, согласно VDE 0295, IEC 60228 и BS6360). Измерительный

кабель AWG2 должен иметь не менее 259/26 витков (259 витков AWG26). Максимальная

рабочая температура: ≥ 90°C.

•

Установите контроллер заряда вертикально на негорючем основании, силовые клеммы

которого направлены вниз. Установку производите рядом с батареей, но не над ней.

Неверная компенсация внутренней температуры (т.е. разница условий для зарядного

устройства и батареи, отличающаяся в 5 °C) может привести к уменьшению срока службы

батареи. Мы рекомендуем устанавливать опцию Smart Battery Sense, если ожидается большая

разница рабочих температур или их экстремальные значения.

• Установка батареи должна выполняться в соответствии с правилами хранения батарей. При

подключении батареи и ФЭМ используйте WireBox.

•

Используйте одну точку заземления (желательно поближе к батарее) во избежание

неисправностей системы.

•

Требуется использование защитного устройства от неправильного внешнего заземления

(GFPD). Данные зарядные устройства MPPT не имеют встроенной защиты от неисправностей

заземления. Минус электрической системы должен работать через GFPD с заземлением

в одной (и только одной) точке. Зарядное устройство не должно подключаться к системе

заземления сетям PV (только одна точка заземления).

3.4. мОНТАж инвертора

Victron MultiPlus C 24/2000/50-30

3.4.1. Установка

Для достижения наилучших результатов работы инвертор следует размещать

на плоской поверхности

Для обеспечения бесперебойной работы при эксплуатации инвертора его следует

использовать в местах, соответствующих следующим требованиям:

Особенности монтажных работ

• Не размещайте устройство под прямыми

• Не закрывайте воздушный поток вокруг

солнечными лучами. Температура

инвертора. Оставьте вокруг инвертора

окружающего воздуха должна быть

не менее 10 сантиметров свободного

между -20 °С и 40 °С (влажность <95%

пространства. Когда инвертор слишком

без конденсации). Обратите внимание,

горячий, он выключится. Когда

что в экстремальных ситуациях,

инвертор достигнет безопасного уровня

температура корпуса инвертора может

температуры, устройство автоматически

превышать 70 °C.

перезапустится.

3.4.2. Заземление инвертора

Оборудование поставляется с клеммой защитного заземления. На входе переменного тока

должно быть обеспечено неразрывное защитное заземление. Устройство Multi оснащено

заземляющим реле, которое автоматически подключает нейтральный выход к контакту,

если нет внешнего источника переменного тока. Это обеспечивает правильную работу

выключателя утечки на землю, который подключен к выходу.

При стационарной установке заземление может быть обеспечено с помощью заземления

провода на входе переменного тока. В противном случае должен быть заземлен корпус.

В мобильной установке разрыв соединения контура заземления приведет к одновременному

отключению оборудования. В этом случае корпус должен быть подключен к шасси

транспортного средства, или к корпусу, или к заземляющей плите (лодке). В случае

лодки прямое соединение с берегом не рекомендуется из-за наличия потенциальной

гальванической коррозии. Решением этой проблемы является использование изолирующего

трансформатора.

3.4.3. Подключение кабелей к инвертору

Cетевой кабель должен быть подключен к разъему с помощью трехпроводного кабеля.

Используйте трехжильный кабель с гибкой жилой и сечением не менее 1,5 мм².

При подключении кабелей переменного тока следуйте следующей пошаговой инструкции:

• Выходной кабель переменного тока можно подключить непосредственно к штекерному

разъему. Обозначение конечных точек, слева направо: «N» - нейтральный, земля

и «L1» - фаза. Также входной кабель переменного тока может быть подключен

непосредственно к гнездовому разъему. Обозначение конечных точек, слева направо:

«L1» - фаза, земля и «N» - нейтральный.

• Вставьте входной разъем в разъем переменного тока.

• Вставьте выходной разъем в разъем переменного тока.

3.4.4. Модели с пропускной способностью 50 А

AC-in

Входной кабель переменного тока может быть подключен к клеммной колодке «AC-in».

Слева направо: «L» (фаза), «N» (нейтраль) и «PE» (земля).

Вход переменного тока должен быть защищен плавким предохранителем или магнитным

выключателем не более 50 А, а поперечное сечение кабеля должно иметь соответствующие

размеры. Если входной источник переменного тока рассчитан на более низкое значение,

предохранитель или магнитный выключатель должны иметь меньший размер.

Особенности монтажных работ

AC-out-1

Выходной кабель переменного тока можно подключить к клеммной колодке «AC-out».

Слева направо: «L» (фаза), «N» (нейтраль) и «PE» (земля).

Благодаря функции PowerAssist Multi можно добавить до 3 кВА (то есть 3000/230 = 13 А)

к выходной мощности в периоды увеличения пиковой мощности вместе с максимальным

входным током в 50 А. Это означает, что на выходе может подаваться ток до 50 + 13 = 63 А.

Должен быть включен автоматический выключатель утечки на землю класса A

и предохранитель или автоматический выключатель, рассчитанный на ожидаемую нагрузку

последовательно с выходом, а поперечное сечение кабеля должно иметь соответствующий

размер. Максимальный номинал предохранителя или цепи выключателя - 63 А.

Возможен ряд дополнительных подключений: вторая батарея. MultiPlus имеет разъем для

зарядки стартерной батареи.

3.4.5. Измерение напряжения

Для компенсации возможных потерь в кабеле во время зарядки необходимо подключить

две шины считывания, с которых напряжение непосредственно идет на батарею или на

положительную и отрицательную точки, которые могут быть измерены. Используйте провод

сечением 0,75 мм².

Во время зарядки аккумулятора MultiPlus будет компенсировать падение напряжения

на кабелях постоянного тока максимум до 1 Вольт. При увеличении падения напряжения

более 1 В зарядный ток будет ограничен таким образом, что падение напряжения останется

ограниченным до 1 В.

3.4.6. Датчик температуры

Датчик температуры может использоваться для зарядки с температурной компенсацией.

Датчик должен быть установлен на отрицательном полюсе батареи.

3.4.7. Дистанционное управление

Продукт может управляться дистанционно двумя способами:

1) С помощью внешнего выключателя. Работает только в том случае, если переключатель

на MultiPlus установлен в положение «включено».

2) С помощью многофункциональной панели управления (подключенной к одному

из двух разъемов RJ48 B). Работает только если переключатель на MultiPlus установлен

на «включено».

Можно подключить только один пульт дистанционного управления, либо коммутатор, либо

многофункциональную панель управления.

3.4.8. Программируемые реле

Модели с пропускной способностью 16 А оснащены одним программируемым реле,

которое по умолчанию установлено как реле аварийного сигнала. Тем не менее реле

может быть запрограммировано для других видов защит, например, как реле для стартера

генератора.

Модели с пропускной способностью 50 А оснащены тремя программируемыми реле.

Особенности монтажных работ

3.4.9. Программируемые аналоговые/цифровые порты ввода/вывода

Модели с пропускной способностью 16 А оснащены одним, а модели с пропускной

способностью 50 А - двумя аналоговыми/цифровыми портами ввода/вывода.

Эти порты могут использоваться для нескольких целей. Одним из приложений является

связь с BMS литий-ионной батареей.

3.4.10. Вспомогательный выход переменного тока (AC-out-2)

Помимо обычного бесперебойного выхода, имеется второй выход (AC-out-2), который

отключает свою нагрузку в случае работы батареи.

В случае работы от батареи выход AC-out-2 отключается. После того как источник

переменного тока стал доступным, AC-out-2 снова подключается с задержкой по времени

в 2 минуты, чтобы стабилизировать генератор перед подключением мощной нагрузки.

3.4.11. Параллельное соединение

Устройство MultiPlus может быть подключено параллельно с несколькими

одинаковыми устройствами. Для осуществления соединения между устройствами

используйте стандартные кабели RJ45 UTP.

Система (одна или несколько панелей управления MultiPlus) потребует последующей конфигурации.

Требования для параллельного подключения устройств MultiPlus

• Подключайте параллельно не более 6 устройств.

• Подключайте параллельно только идентичные устройства.

• Соединительные кабели постоянного тока должны быть одинаковой длины и поперечного сечения.

• Если используется положительная и отрицательная точка распределения постоянного

тока, поперечное сечение соединения между батареями и точкой распределения

постоянного тока должно быть равно сумме требуемых сечений соединений между точкой

распределения и модулями MultiPlus.

• Не размещайте блоки MultiPlus слишком близко друг к другу, чтобы таким образом

обеспечить естественную вентиляцию между устройствами.

• Кабели UTP должны быть подключены напрямую от одного устройства к другому (и к удаленной

панели). Использование соединительных / разветвительных коробок не допускается.

• Датчик температуры аккумулятора необходимо подключать только к одному устройству

в системе. Если необходимо измерить температуру нескольких батарей, вы можете

также подключить датчики других устройств MultiPlus в системе (максимум один датчик

на MultiPlus). Температурная компенсация во время зарядки аккумулятора реагирует

на датчик, указывающий на самую высокую температуру.

• К системе может быть подключено только одно средство дистанционного управления

(панель или переключатель).

3.4.12. Трехфазный режим

Устройство MultiPlus также может использоваться в 3-фазной конфигурации (Y). С этой

целью соединение между устройствами осуществляется посредством стандартных кабелей

RJ45 UTP (такие же, как для параллельной работы).

MultiPlus не подходит для трехфазной конфигурации треугольника (Δ).

Особенности монтажных работ / Эксплуатация системы

3.5. мОНТАж АКБ ULTRACELL UCG150-12

Гелевая АКБ должна быть размещена в сухом помещении с температурой воздуха

в пределах от +5 °С до +40 °С.

Устанавливать аккумулятор рядом с источником тепла крайне нежелательно. То же самое

относится и к источникам разряда в виде искр, потому что гелевая АКБ может давать

легковоспламеняющиеся газы.

ЭКСПЛУАТАЦИЯ СИСТЕМЫ

4.1. Эксплуатация ФЭМ

Фотоэлектрические модули Хевел были разработаны и испытаны для

максимальной распределенной на модуль нагрузки 5400 Па (при лицевой

нагрузке). Этой нагрузкой может быть любая комбинация из снега, льда и ветра.

• При работе с Системой запрещается отключать ФЭМ от источников/потребителей

электроэнергии (АКБ, инверторы).

• Избегайте контакта с клеммами, если на лицевую сторону ФЭМ попадает освещение.

• Соблюдайте осторожность при работе с электропроводкой.

• Использование ФЭМ с поврежденными стеклами может привести к поражению

электрическим током.

• Не подключайте ФЭМ непосредственно к потребителям электроэнергии. Выходная

мощность модуля непостоянна и зависит от интенсивности солнечного излучения,

что может привести к порче напрямую подключённых потребителей.

• В процессе транспортировки, установки и эксплуатации ФЭМ соблюдайте меры

предосторожности и правила техники безопасности при работе с хрупкими и бьющимися

изделиями.

• Перед началом работы с ФЭМ убедитесь, что внешний вид и комплектация ФЭМ

соответствует требованиям действующей документации, которая прилагается с ФЭМ.

Для ФЭМ требуется периодический визуальный осмотр на предмет появления

повреждений на поверхностях модулей и во внешних кабельных сетях.

В случае поломки и разрушения ФЭМ следует

придерживаться следующих правил:

• прекратите работы с фотоэлектрической

системой

ВНИМАНИЕ!

• наденьте защитные перчатки и необходимые

средства индивидуальной защиты

Не допускается эксплуатация

• соберите все крупные осколки стекла и

ФЭМ за пределами диапазонов

поместите в пластиковый или металлический

температур, влажности

контейнер.

и нагрузок, предусмотренных

заводом-изготовителем.

Не используйте сломанный

или поврежденный модуль!

Эксплуатация системы

4.2. Очистка ФЭМ

На протяжении всего жизненного цикла ФЭМ частицы пыли скапливаются на поверхности

модуля, что со временем может привести к снижению выработки электроэнергии.

Как правило, частицы пыли смываются дождем, но существуют территории, где требуется

дополнительная очистка.

Рекомендуется периодически, но не реже одного раза в 12 месяцев проводить осмотр

поверхности ФЭМ на загрязнения.

Для очистки при сильной запыленности необходимо:

• надеть защитные перчатки и средства индивидуальной защиты

• использовать мягкую ткань, смоченную водой

• не использовать чистящие/моющие/абразивные средства и острые предметы

• соблюдать технику безопасности (производить очистку модулей только после

их отключения от Системы)

• производить очистку модуля в периоды, когда температура модуля близка к температуре

окружающего воздуха (вечерние или утренние часы) для снижения термических напряжений

• мыть модули только с помощью устройств, предназначенных для этого (очистка модулей

с использованием воды под давлением строго запрещена).

4.3. Эксплуатация и настройка контроллера заряда

Victron SmartSolar MPPT 150/60-MC4

4.3.1. Настройка PV

Контроллеры будут работать только в том случае, если напряжение PV превышает

напряжение батареи (V_bat). Напряжение PV-модулей должно превышать V_bat + 5V для запуска

контроллера. После этого минимальное напряжение PV составит Vbat + 1V.

Максимальное напряжение открытой PV цепи: 150 В.

При низкой температуре напряжение холостого хода солнечной батареи

на 216 ячеек может превышать 150 В, а напряжение разомкнутой цепи массива

360 ячеек может превышать 250 В, в зависимости от местных условий и

технических характеристик ячейки. В этом случае количество ячеек в серии

должно быть уменьшено.

4.3.2. Последовательность подключения кабелей

Подключение кабелей необходимо производить в следующей последовательности:

1. Подключите аккумулятор.

2. При необходимости подключите дистанционное включение-выключение

и программируемое реле.

3. Подключите солнечную батарею (при подключении с обратной полярностью контроллер

нагревается, но не заряжает батарею).

Эксплуатация системы

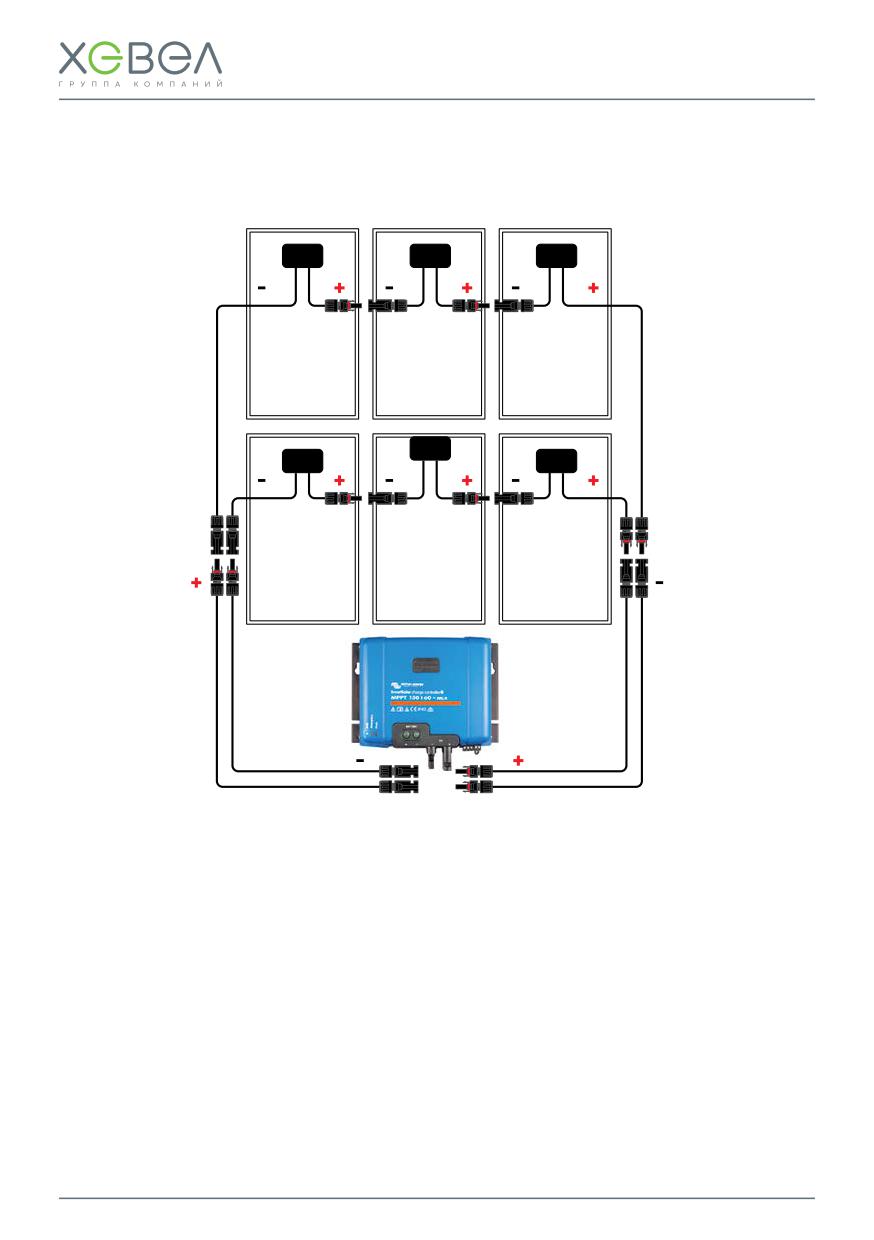

Рисунок 4.3.2.1

Схема подключения постоянного тока для комплекта А5

4.3.3. Дистанционное включение / выключение

Левая клемма подключена к внутреннему источнику питания 3,3 В с резистором в цепь для

защиты от короткого замыкания.

Правый терминал (обозначенный как «+» или как «H») переключит контроллер, если

подано напряжение более 3 В, и выключит контроллер, если подано напряжение менее 2 В.

Рекомендуемое использование удаленного включения-выключения:

• переключатель между левой и правой клеммой

• переключатель между аккумулятором плюс и правой клеммой

• переключатель между правой клеммой и клеммой отключения заряда VE.Bus BMS.

4.3.4. Конфигурация контроллера с поворотным переключателем

Полностью программируемый алгоритм зарядки и восемь предварительно запрограммированных

алгоритмов зарядки, выбираемых с помощью поворотного переключателя.

Эксплуатация системы

Напряжение

Напря-

ПОЗИ-

Предполагаемый

номиналь-

режима

жение

dV/dT

ЦИЯ

тип батареи

ного заряда,

поддержания

стабили-

mV/°C

заряда, В

зации

Gel Victron long life (OPzV)

Gel exide A600 (OPzV)

28,2

27,6

31,8@8%

-32

Gel MK

Gel Victron глубокой разрядки

Gel Exide A200

AGM Victron глубокой разрядки

28,6

27,6

32,2@8%

-32

Стационарная трубчатая

пластина (OPzS)

Настройки по умолчанию

Gel Victron глубокой разрядки

Gel Exide A200

28,8

27,6

32,4@8%

-32

AGM Victron глубокой разрядки

Стационарная трубчатая

пластина (OPzS)

AGM спиральная ячейка

Стационарная трубчатая

29,4

27,6

33,0@8%

-32

пластина (OPzS)

Rolls AGM

Пластинчатые тяговые батареи

29,8

27,6

33,4@25%

-32

PzS или OPzS

Пластинчатые тяговые батареи

30,2

27,6

33,8@25%

-32

PzS или OPzS

Пластинчатые тяговые батареи

30,6

27,6

34,2@25%

-32

PzS или OPzS

Литий-железо-фосфатная

28,4

27,0

n.a.

(LiFePo4) батарея

Бинарный светодиодный код помогает определить положение поворотного переключателя.

После изменения положения поворотного переключателя светодиоды будут мигать

в течение 4 следующих секунд.

Светодиод

Позиция

Частота

максимального

номинального

поддержания

переключателя

мигания

заряда

Быстро

Медленно

Эксплуатация системы

4.3.5. Информация о зарядке аккумулятора

Контроллер заряда начинает новый цикл зарядки каждое утро, когда солнце начинает светить.

4.3.6. Настройки по умолчанию

Максимальная продолжительность периода поглощения определяется напряжением батареи,

которое измеряется непосредственно перед утренним запуском солнечного устройства.

Напряжение батареи (@start-up)

Максимальное время поглощения

Vb < 23,8V

6 ч

23,8V < Vb < 24,4V

4 ч

24,4V < Vb < 25,2V

2 ч

Vb > 25,2V

1 ч

4.3.7. Поиск проблемы

Проблема

Возможная причина

Решение

Нарушена обратная связь PV

Подключите корректно PV

Зарядное

устройство

Неверно подключен

Перегорел несменный

не работает

аккумулятор

предохранитель. Обратитесь

к производителю по поводу ремонта.

Плохое контактное соединение

Проверьте контактные соединения

Большие потери в кабельных

Используйте кабельные линии

линиях

большего сечения

Большая разница температур

Убедитесь, что условия окружающей

Батарея не

между зарядным устройством

среды соответствуют условиям

заряжается

и батареей (Tambient_chrg>

работы для зарядного устройства

полностью

Tambient_batt)

и батареи

Только для систем 24 В или 48 В:

Установите контроллер вручную,

неправильно выбранное

как требует система напряжения

напряжение (например, 12 В

вместо 24 В)

Ячейка батареи повреждена

Замените батарею

Батарея

в настоящее

Большая разница температур

Убедитесь, что условия окружающей

время

между зарядным устройством

среды соответствуют условиям

перегружена

и батареей (Tambient_chrg>

работы для зарядного устройства

Tambient_batt)

и батареи

Коды ошибок

Номер

Проблема

Решение

ошибки

б/н

ЖК-дисплей

Если PV и напряжение батареи ниже 6 В,

не загорается

то ЖК-дисплей не загорится.

(нет подсветки, ЖК-

Убедитесь, что ЖК-дисплей правильно вставлен

дисплей не работает)

в разъем.

Эксплуатация системы

Номер

Проблема

Решение

ошибки

б/н

ЖК-дисплей

Это может быть связано с низкой температурой

не загорается

окружающей среды: если температура окружающей

(подсветка

среды ниже -100 °С (140 F), ЖК-сегменты могут стать

работает, нет

расплывчатыми, при температуре ниже -200 °C (-40 F)

дисплея, зарядное

ЖК-сегменты могут стать невидимыми.

устройство

Во время зарядки ЖК-дисплей прогреется, и экран станет

работает)

видимым.

б/н

Контроллер заряда

ЖК-дисплей показывает, что заряд тока составляет 0 А.

не заряжает

Проверьте полярность солнечных батарей.

аккумулятор

Проверьте выключатель батареи.

Проверьте, есть ли индикация ошибки на ЖК-дисплее.

Убедитесь, что зарядное устройство установлено

в положение «ON» в меню.

Проверьте, подключен ли удаленный вход.

Проверьте правильность выбранной системы напряжения.

б/н

Высокая

Эта ошибка сигнализирует о снижении выходного тока

температура:

из-за высокой температуры.

значок термометра

Проверьте температуру окружающей среды.

мигает

Ошибка будет автоматически сброшена после отключения.

Ошибка

Напряжение

Эта ошибка может быть связана с другой зарядкой

№2

батареи очень

оборудования, подключенного к аккумулятору или

высокое

неисправностью в контроллере заряда.

(более 76,8 В)

Ошибка будет автоматически сброшена после

исчезновения напряжения.

Ошибка

Контроллер

Эта ошибка автоматически исчезнет после того, как

№17

перегревается,

зарядное устройство остынет.

несмотря

Проверьте температуру в помещении, в котором

на уменьшение

установлено устройство.

выходного тока

Ошибка

Контроллер

Эта ошибка будет автоматически сброшена после

№18

перегрузки по току

отключения контроллера заряда от всех источников

питания.

Подождите 3 минуты и включите питание снова.

Если ошибка сохраняется, вероятно, контроллер заряда

неисправен.

Ошибка

Время

Эта ошибка может возникнуть, когда время защиты

№20

максимального

максимального заряда активно, а напряжение

заряда превышено

номинального заряда батареи не достигнуто после

10 часов зарядки.

Ошибка не будет сброшена автоматически.

Для обычных солнечных установок рекомендуется

не использовать защиту максимального заряда.

Ошибка

Текущая проблема

Эта ошибка не сбрасывается автоматически.

№21

с датчиком

Вероятно, неисправен контроллер заряда.

Эксплуатация системы

Номер

Проблема

Решение

ошибки

Ошибка

Датчик перегрелся

Перегрев контактных соединений.

№26

Проверьте проводку и закрепите болтовые контактные

соединения, если это возможно.

Ошибка сбросится автоматически.

Ошибка

Перенапряжение

Эта ошибка свидетельствует о том, что напряжение

№33

конфигурации PV-массива относительно открытой цепи

является критическим для этого зарядного устройства.

Проверьте конфигурацию и, если требуется,

реорганизуйте панели.

Ошибка автоматически сбросится после того,

как PV-напряжение достигнет безопасного предела.

Ошибка

Перегрузка

Ток от массива солнечных панелей превысил 75А.

№34

по току PV

Эта ошибка может быть сгенерирована из-за внутренней

системной ошибки.

Отключите зарядное устройство от источника питания,

подождите 3 минуты и включите снова.

Если ошибка не исчезла, вероятно, контроллер

неисправен.

Ошибка

Отключение

Для защиты аккумулятора от перезарядки вход панели

№38

устройства из-за

отключен.

перенапряжения

Отсоедините солнечные батареи, затем отсоедините

батареи

аккумулятор, подождите 3 минуты, снова подключите

батарею, а затем панели. Если ошибка сохраняется,

вероятно, неисправен контроллер заряда.

Ошибка

Предупреждение

Потеряна связь с одним из параллельных контроллеров.

№65

о связи

Чтобы убрать предупреждение, выключите и снова

включите контроллер.

Ошибка

Несовместимое

Контроллер работает параллельно другому контроллеру

№66

устройство

с разными настройками и/или имеется другой алгоритм

заряда.

Убедитесь, что все настройки одинаковы и обновите

прошивку на всех зарядных устройствах до последней

версии.

Ошибка

Соединение с BMS

Если соединение с BMS потеряно, проверьте соединение

№67

потеряно

(кабель/связь по Bluetooth).

Когда зарядное устройство снова начнет работать

в автономном режиме, перейдите в меню настроек

«BMS», от «Y» до «N».

Ошибка

Слишком высокая

Проверьте температуру в помещении, где установлено

№114

температура

устройство. Ошибка будет сброшена после охлаждения

процессора

процессора.

Проверьте корректность монтажа, обратившись

к руководству. Если ошибка сохраняется, вероятно,

контроллер неисправен.

Эксплуатация системы

Номер

Проблема

Решение

ошибки

Ошибка

Данные калибровки

Эта ошибка не сбрасывается автоматически.

№116

потеряны

Ошибка

Данные настроек

Эта ошибка не сбрасывается автоматически.

№119

потеряны

Восстановите настройки по умолчанию в меню настроек.

Отключите контроллер заряда от всех источников питания,

подождите 3 минуты и включите питание снова.

4.4. Эксплуатация инвертора

Victron MultiPlus C 24/2000/50-30

4.4.1. Переключатель вкл. / выкл. / только зарядное устройство

При включении «Вкл.» устройство полностью функционирует. Инвертор включится, когда

загорится светодиод «Инвертор включен». Напряжение переменного тока, подключенное

к клемме «AC in», будет переключено на клемму «AC out», если оно соответствует

техническим характеристикам.

При выключении инвертора загорится светодиод «Включено», и зарядное устройство

начинает заряжаться. В зависимости от режима загорятся светодиоды

«Режим максимального заряда», «Режим номинального заряда» или «Режим поддержания».

Если напряжение на клемме «AC-in» будет отклонено, инвертор включится.

Когда переключатель находится в положении «Только зарядное устройство», будет работать

только зарядное устройство Multi (при наличии сетевого напряжения). В этом режиме входное

напряжение также подается на клемму «AC out».

Если требуется только функция зарядного устройства, убедитесь, что переключатель

находится в положении «Только зарядное устройство». Так вы предотвратите

включение инвертора в случае потери сетевого напряжения и возникшую вследствие

этого разрядку батарей.

4.4.2. Пульт дистанционного управления

Дистанционное управление возможно с помощью 3-позиционного переключателя или панели

управления Multi. Панель Multi Control имеет простую поворотную ручку, с помощью которой

можно установить максимальный ток на входе переменного тока.

4.4.3. Уравнивание

Тяговые батареи требуют регулярной дополнительной зарядки. В режиме выравнивания

MultiPlus заряжается с повышенным напряжением в течение одного часа (на 1 В выше

напряжения поглощения для батареи 12 В, на 2 В - для батареи 24 В). Ток зарядки ограничен

1/4 от установленного значения «Режим максимального заряда» и «Режим номинального

заряда», светодиоды мигают с перерывами.

Режим выравнивания обеспечивает более высокое зарядное напряжение.

Перед дополнительной зарядкой устройства должны быть отключены.

Эксплуатация системы

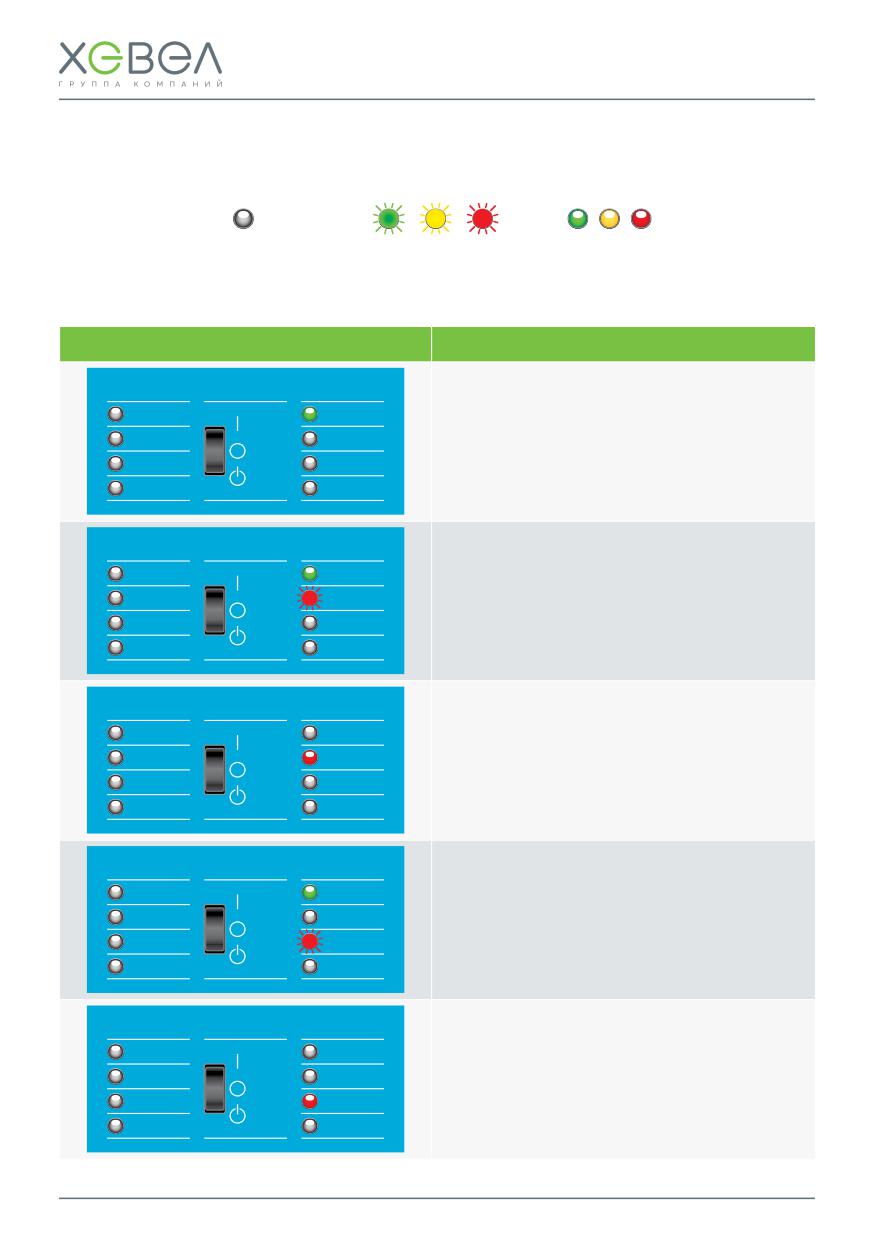

4.4.4. Световая индикация

Светодиод не горит

Светодиод мигает

Светодиод горит

индикация

статус

Аккумулятор почти разряжен.

CHARGER

INVERTER

Mains on

Inverter on

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Номинальная мощность инвертора

CHARGER

INVERTER

превышена.

Mains on

Inverter on

Светодиод «перегрузки» мигает.

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Инвертор выключен из-за перегрузки или

CHARGER

INVERTER

короткого замыкания.

Mains on

Inverter on

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Аккумулятор почти полностью разряжен.

CHARGER

INVERTER

Mains on

Inverter on

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Инвертор отключился из-за низкого

CHARGER

INVERTER

напряжения батареи.

Mains on

Inverter on

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Эксплуатация системы

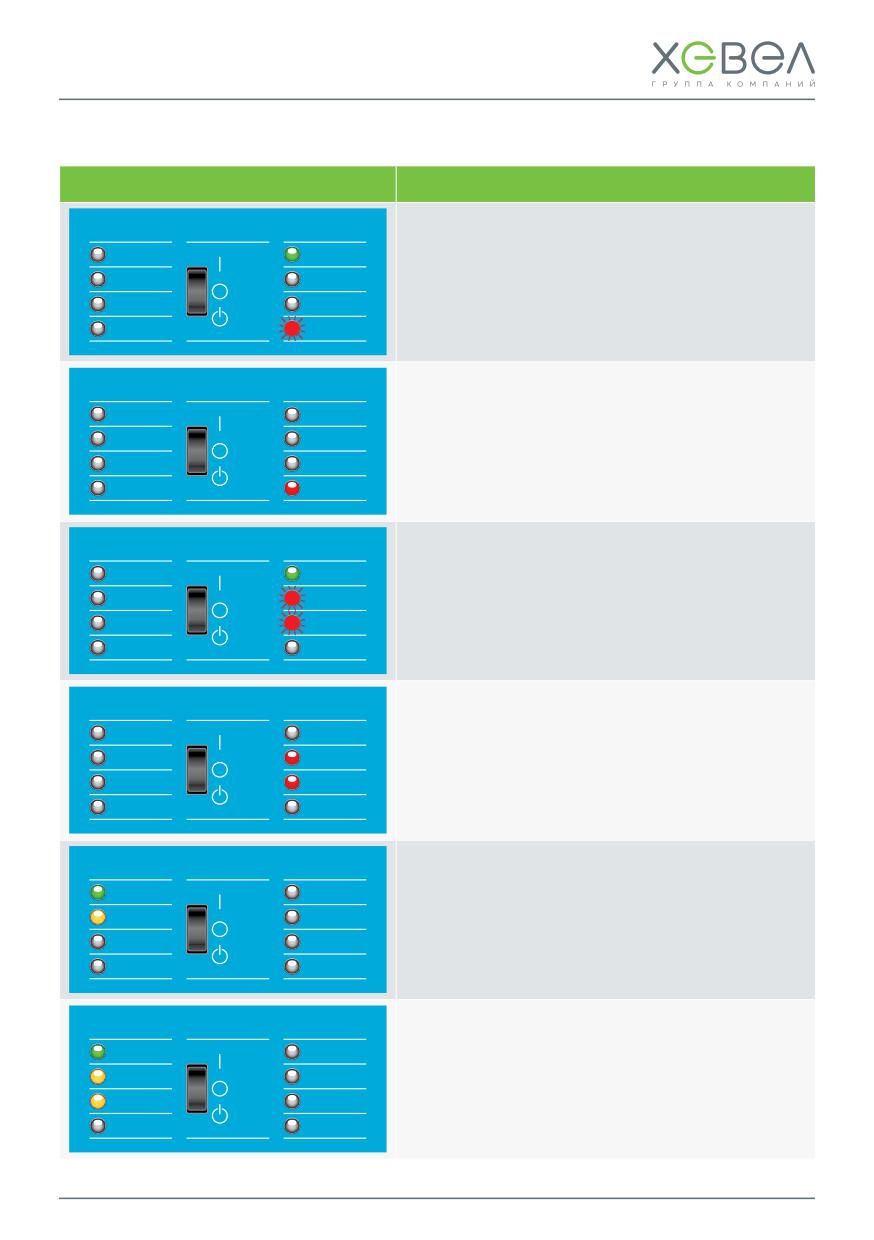

индикация

статус

Внутренняя температура достигает критического

CHARGER

INVERTER

уровня.

Mains on

Inverter on

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Инвертор отключился из-за слишком высокой

CHARGER

INVERTER

температуры электроники.

Mains on

Inverter on

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Если светодиоды попеременно мигают, то

CHARGER

INVERTER

батарея почти разряжена либо превышен

Mains on

Inverter on

номинальный выход.

Bulk

Overload

Если одновременно мигают «перегрузка»

Off

и «низкий заряд батареи», значит

Absorption

Low battery

charger

пульсирующее напряжение на клеммах

Float

only

Temperature

аккумулятора слишком высоко.

Инвертор выключен из-за избыточного

CHARGER

INVERTER

пульсирующего напряжения на батарее.

Mains on

Inverter on

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Входное напряжение переменного тока

CHARGER

INVERTER

переключается, и зарядное устройство работает

Mains on

Inverter on

в объемном режиме.

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Сетевое напряжение коммутируется, и зарядное

CHARGER

INVERTER

устройство включено.

Mains on

Inverter on

Заданное напряжение поглощения еще не было

Bulk

Overload

достигнуто (режим BatterySafe).

Off

Absorption

Low battery

charger

Float

only

Temperature

Эксплуатация системы

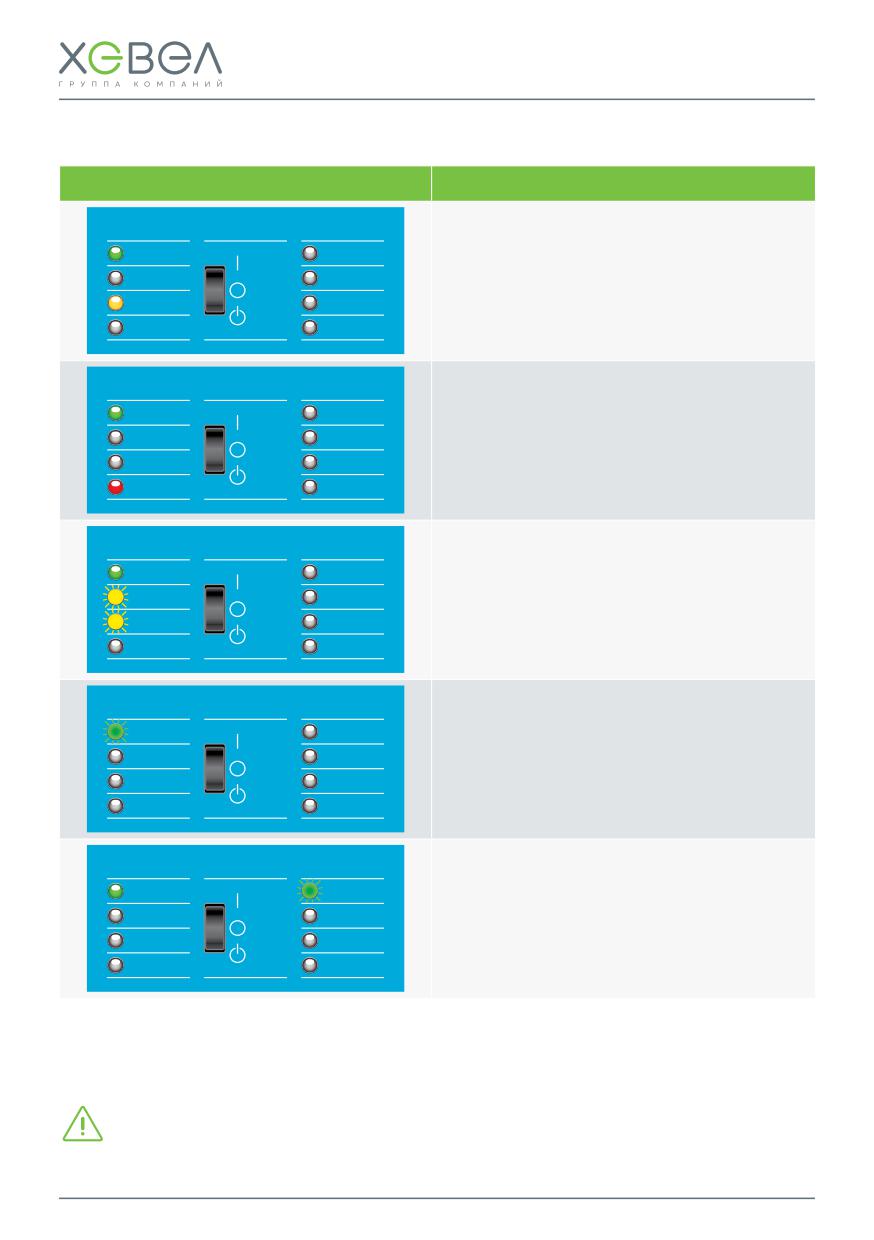

индикация

статус

Сетевое напряжение коммутируется,

CHARGER

INVERTER

и зарядное устройство работает в режиме

Mains on

Inverter on

поглощения.

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Сетевое напряжение коммутируется,

CHARGER

INVERTER

и зарядное устройство работает в режиме

Mains on

Inverter on

поддержания.

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Сетевое напряжение коммутируется,

CHARGER

INVERTER

и зарядное устройство работает в режиме

Mains on

Inverter on

выравнивания.

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Выходной переменный ток равен заданному

CHARGER

INVERTER

максимальному входному току.

Mains on

Inverter on

Ток заряда уменьшен до 0.

Bulk

Overload

Off

Absorption

Low battery

charger

Float

only

Temperature

Вход переменного тока переключается,

CHARGER

INVERTER

но нагрузка требует больше тока, чем

Mains on

Inverter on

заданный максимальный входной ток.

Инвертор включен, необходимо обеспечить

Bulk

Overload

Off

дополнительный ток.

Absorption

Low battery

charger

Float

only

Temperature

4.4.5. Пульт дистанционного управления

Настройки могут быть изменены только квалифицированным инженером-электриком.

Внимательно прочитайте инструкции перед внесением изменений. Во время настройки

зарядного устройства вход переменного тока должен быть отключен.

Эксплуатация системы

Характеристики

Значение

Частота инвертора, Гц

Диапазон входных частот, Гц

45-65

Диапазон входного напряжения переменного тока, В

180-265

Напряжение инвертора переменного тока, В

230

Автономный / параллельный / 3-фазный

Автономный

автономный

Автоматический ограничивающий выключатель AES

Отключено

Релейная защита от замыкания на землю

Включено

Зарядное устройство, вкл./выкл.

Включено

75% от максимального

Зарядный ток

зарядного тока

Четырехступенчатый адаптивный

Алгоритм зарядки аккумулятора

с режимом BatterySafe

Victron Gel Deep Discharge (также

Тип батареи

подходит для аккумуляторов

глубокого разряда Victron AGM)

Автоматическая выравнивающая зарядка

Отключена

Напряжение номинального заряда, В

14,4 / 28,8 / 57,6

до 8 часов (в зависимости

Время абсорбции

от максимального времени)

Напряжение поддерживающего заряда, В

13,8 / 27,6 / 55,2

Напряжение накопления заряда (хранения), В

13,2 / 26,4 / 52,8 (не регулируется)

Повторное время поглощения, часов

Интервал поглощения повторения, дней

Защита режима максимального заряда

Отключена

50 или 16,

в зависимости от модели

Предел входного переменного тока, А

(регулируемый предел тока для

PowerControl и функции PowerAssist)

Функция ИБП

Включена

Ограничитель динамического тока

Выключен

Слабая сеть

Отключено

BoostFactor

Программируемая функция реле тревоги

Реле тревоги

Вспомогательный выход, А

PowerAssist

Включено

Эксплуатация системы

4.4.6. Объяснение настроек

Частота инвертора

Выходная частота, если на входе нет переменного тока. Регулируемость: 50 Гц, 60 Гц.

Диапазон входных частот

Диапазон входных частот, принятый Multi, синхронизируется в этом диапазоне с частотой

переменного тока. Выходная частота тогда равна входной частоте.

Регулируемость: 45-65 Гц, 45-55 Гц, 55-65 Гц.

Диапазон входного напряжения

Диапазон напряжения, принятый Multi, синхронизируется в этом диапазоне с входным

напряжением по переменному току.

Выходное напряжение тогда равно входному напряжению.

Нижний предел: 180-230 В.

Верхний предел: 230-270 В.

Напряжение инвертора

Выходное напряжение Multi в режиме работы от батареи. Регулируемость: 210-245 В.

Автономный / параллельный режим / 2-3 фазы (только для моделей на 800 ВА и 1200 ВА)

Используя несколько устройств, можно:

• увеличить общую мощность инвертора (несколько устройств подключаются параллельно)

• создать двухфазную систему

• создать 3-х фазную систему.

Стандартные настройки продукта предназначены для автономной работы.

Режим поиска

Если включен режим поиска, энергопотребление в режиме холостого хода уменьшается

примерно на 70%. Multi при работе в режиме инвертора отключается в случае отсутствия

нагрузки или при очень низкой нагрузке и затем включается каждые две секунды

на короткий период. Если выходной ток превысит установленный уровень, инвертор

продолжит работу. Если нет, инвертор снова закроется вниз.

Режим поиска можно установить с помощью DIP-переключателя. Параметры «выключить»

и «оставаться включенным» можно настроить с помощью VEConfigure.

Стандартные настройки:

Выключение: 30 Вт (линейная нагрузка).

Включите: 60 Вт (линейная нагрузка).

AES (автоматический ограничивающий выключатель)

Вместо режима поиска можно также выбрать режим AES (с помощью VEConfigure). Если

этот параметр включен, энергопотребление в режиме холостого хода и при низких

нагрузках уменьшается на 20%, немного ухудшая синусоидальное напряжение.

Защита от замыкания на землю

Нейтральный проводник переменного тока заземлен на массу, когда реле защиты от

токов короткого замыкания обратной последовательности включено. Это обеспечивает

правильную работу защиты на выходе. Если во время работы инвертора требуется

незаземленный выход, эта функция должна быть выключена (используйте VE-Configure).

Эксплуатация системы

Тип аккумулятора

Стандартная настройка наиболее подходит для глубокого разряда Victron Gel Deep Discharge,

Gel Exide A200, а также для трубчатых пластинчатых стационарных батарей (OPzS). Эта

настройка также может быть использована для других батарей: например, Victron AGM Deep

Discharge и других аккумуляторов AGM, а также для некоторых типов плоских кислотных

аккумуляторов. С помощью DIP-переключателя могут быть установлены четыре типа

зарядных напряжения. С помощью VEConfigure можно настроить алгоритм зарядки для

аккумуляторов любого типа (никель-кадмиевые аккумуляторы, литий-ионные аккумуляторы).

Автоматическая выравнивающая зарядка

Этот параметр предназначен для трубчатых пластин тяговых аккумуляторов. После того как

зарядный ток уменьшится до значения менее 10% от установленного максимального тока,

напряжение во время поглощения уменьшится до 2,83 В на ячейку (34 В для батареи 24 В).

Защита режима максимального заряда

Если для этого параметра установлено значение «Вкл», время массовой зарядки

ограничено 10 часами. Более длительное время зарядки может указывать на системную

ошибку (например, короткое замыкание батареи).

Не регулируется с помощью DIP-переключателей.

Предел входного переменного тока

Это текущие настройки ограничения, при которых PowerControl и PowerAssist начинают

работать.

Диапазон настройки PowerAssist:

• от 2,3 А до 16 А для моделей с пропускной способностью 16 А

• от 5,3 А до 50 А для моделей с пропускной способностью 50 А.

Заводская настройка: максимальное значение (16 А или 50 А).

Функция ИБП

Если этот параметр установлен в положении «Вкл» и AC на входе не работает, устройство

MultiPlus практически сразу переключается на работу инвертора.

Устройство MultiPlus может использоваться в качестве источника бесперебойного питания

(ИБП) для чувствительного оборудования, такого как компьютеры или системы связи.

Рекомендация: выключите функцию ИБП, если MultiPlus не может

синхронизироваться или постоянно переключается на работу инвертора.

Слабая сеть

Сильное искажение входного напряжения может привести к тому, что зарядное устройство

практически не будет работать. Если установлена функция WeakAC, зарядное устройство

будет также принимать сильно искаженное напряжение за счет большего искажения

входного тока.

Рекомендация: включите WeakAC, если зарядное устройство почти не заряжается или

вообще не заряжается (что бывает довольно редко). Также включите динамический

ограничитель тока и при необходимости одновременно уменьшите максимальный

зарядный ток, чтобы предотвратить перегрузку генератора.

Когда WeakAC включен, максимальный ток зарядки уменьшается примерно на 20%.

Не регулируется с помощью DIP-переключателей.

Эксплуатация системы

BoostFactor

Измените значение этого параметра только после консультации с Victron Energy или

с инженером, обученным Victron Energy! Не регулируется с помощью DIP-переключателей.

Ппрограммируемое реле

Модели с пропускной способностью 16 А оснащены одним программируемым реле, которое

по умолчанию установлено как реле аварийного сигнала. Тем не менее, реле может быть

запрограммировано для всех видов других применений - например, как реле стартера для

генератора.

Модели с пропускной способностью 50 А оснащены тремя программируемыми реле.

Не регулируется с помощью DIP-переключателей.

Вспомогательный выход переменного тока (AC-out-2)

Помимо бесперебойного выхода, имеется второй выход (AC-out-2), который отключает

нагрузку в случае работы от батареи и немедленно отключается сам. После того как источник

переменного тока станет доступным, AC-out-2 снова подключается с задержкой по времени

в 2 минуты, чтобы стабилизировать генератор перед подключением тяжелой нагрузки.

Конфигурация с DIP-переключателями

Ряд настроек можно изменить с помощью DIP-переключателей.

При изменении настроек с помощью DIP-переключателей в параллельной или

двухфазной/трехфазной системе следует учитывать, что не все настройки актуальны

по всем Multis.

Примечания по используемой терминологии

Система, в которой для создания одной фазы переменного тока используется более

одного Multi, называется параллельной системой. В этом случае один из Multi будет

контролировать всю фазу. Другие устройства будут просто координировать выполнение

некоторых функций.

С помощью 2 или 3 Multi также возможно создать больше фаз переменного тока

(двухфазных или трехфазных) . В этом случае Multi в фазе L1 называется «Лидер».

Multi в фазе L2 (и L3, если доступно) будет генерировать ту же частоту переменного тока,

но будет следовать за L1 с фиксированным фазовым сдвигом.

Настройка параллельных или двухфазных / трехфазных систем должна

выполняться с помощью программного обеспечения.

4.4.7. Установка настроек (одинаковые на всех Multis)

Общая процедура

Включите Multi, желательно без нагрузки и без переменного напряжения на входе.

Multi будет работать в режиме инвертора.

Шаг 1

Установите DIP-переключатели для:

• требуемого ограничения тока на входе переменного тока

• AES (актуально только в системах с 1 Multi на фазу)

• ограничения зарядного тока (актуально только для Master/Leader).

Эксплуатация системы

Нажмите и удерживайте кнопку «Вверх» в течение 2 секунд (верхняя кнопка справа от

DIP-переключателей), чтобы сохранить необходимые настройки. Теперь вы можете

повторно использовать DIP-переключатели, чтобы применить оставшиеся настройки (шаг 2).

Шаг 2 (прочие настройки)

Установите DIP-переключатели для настройки:

• напряжения заряда

• времени поглощения

• адаптивной зарядки

• динамического ограничителя тока

• функции ИБП

• преобразователя напряжения

• частоты преобразователя (актуально только для Master/Leader).

Нажмите и удерживайте кнопку «Вниз» в течение 2 секунд (нижняя кнопка справа от

DIP-переключателей), чтобы сохранить настройки после того, как DIP-переключатели будут

установлены в правильном положении. Теперь вы можете оставить DIP-переключатели

в выбранных положениях, поэтому прочие настройки всегда могут быть восстановлены.

Примечание: в параллельных или двухфазных/трехфазных системах эту процедуру

необходимо повторить для всех систем Multis.

Подробная инструкция

Шаг 1.

Ограничение входного переменного тока (по умолчанию: 16 A

ВНИМАНИЕ!

для моделей с макс. 16 A сквозного тока и 50 A для моделей

с макс. 50 A сквозного тока)

DIP-переключатели ds2

Когда входной переменный ток, потребляемый Multi, из-за

и ds1 не используются

подключенных нагрузок и зарядного устройства возрастает

на шаге 1.

и может превысить переменный ток при ограничении

входного тока, Multi сначала уменьшит свой зарядный

ток (PowerControl), а затем при необходимости подаст дополнительную мощность от батареи

(PowerAssist).Таким образом, Multi попытается предотвратить превышение входного тока

установленного предела.

Предел входного переменного тока может быть установлен на восемь различных значений

с помощью DIP-переключателей. С помощью многофункциональной панели управления

можно установить переменный предел тока для входа переменного тока.

Инструкция: предел входного переменного тока можно установить с помощью

DIP-переключателей ds8, ds7 и ds6 (настройка по умолчанию: 50 A, автоматически

ограничивается 16 A в 16 A-модели).

Порядок действий: установите DIP-переключатели, согласно таблице ниже.

Иногда производители небольших генераторов указывают завышенные значения

номинальной мощности. В подобных случаях текущий предел должен быть

установлен на гораздо более низкое значение, чем потребовалось бы, согласно

данным, указанным производителем.

Эксплуатация системы

ds8

ds7

ds6

Примечание

off

off = 6 А

1,4 кВА при 230 В

off

on = 10 А

2,3 кВА при 230 В

off

off = 12 А

2,8 кВА при 230 В

off

on = 16 А

3,7 кВА при 230 В

off

off = 20 А

4,6 кВА при 230 В (для версии 50 А)

off

on = 25 А

5,7 кВА при 230 В (для версии 50 А)

off = 30 А

6,9 кВА при 230 В (для версии 50 А)

on = 50 А

11,5 кВА при 230 В (для версии 50 А)

AES

Порядок действий: установите ds5 на требуемое значение.

ds5

AES

off =

AES off

Параметр AES действует только в том случае,

on =

AES on

если устройство используется автономно.

Ограничение тока зарядки аккумулятора (настройка по умолчанию 75%)

Для максимального срока службы свинцово-кислотных аккумуляторов следует применять

зарядный ток от 10% до 20% от емкости (А*ч). Прилагаемый датчик температуры

автоматически подстраивает зарядное напряжение к температуре батареи.

Если потребуется более быстрая зарядка и последующий более высокий ток:

• Должен быть установлен датчик температуры, так как быстрая зарядка может привести

к значительному повышению температуры аккумуляторной батареи. Также с помощью

датчика температуры напряжение заряда будет адаптировано к более высокой

температуре (т.е. понижено).

• Время объемного заряда иногда будет настолько коротким, что фиксированное время

поглощения будет более приемлемым.

Порядок действий: ток заряда аккумулятора можно установить в четыре этапа, используя

DIP-переключатели ds4 и ds3 (настройка по умолчанию: 75%).

ds4

ds3

ВНИМАНИЕ!

off =

off = 25 %

off =

off = 50 %

Если последние 3 цифры прошивки Multi

находятся в диапазоне 100 (таким образом,

on =

off = 75 %

номер прошивки xxxx1xx, где x - любое

on =

off = 100 %

число), тогда ds1 и ds 2 используются

для установки Multi в автономном,

Когда WeakAC включен,

параллельном или трехфазном режиме.

максимальный ток зарядки

уменьшается со 100% до 80%.

Эксплуатация системы

Шаг 2.

Прочие настройки (не синхронизируются)

ds8-ds7: настройка напряжения зарядки (не относится к L2, L3)

Напряжение

в режиме

ds8-ds7

в режиме

Подходит для

номинального

поддержания

хранения

заряда

14,1

13,8

13,2

Gel Victron Long Life (OPzV)

off off

28,2

27,6

26,4

Gel Exide A600 (OPzV)

56,4

55,2

52,8

Gel MK battery

Gel Victron Deep Discharge

14,4

13,8

13,2

Gel Exide A200

off on

28,8

27,6

26,4

AGM Victron Deep Discharge со

57,6

55,2

52,8

стационарными трубчатыми

пластинами (OPzS)

AGM Victron Deep Discharge с

14,7

13,8

13,2

трубчатыми пластинами в тяговых

on off

29,4

27,6

26,4

батареях в режиме поддержания

58,8

55,2

52,8

для AGM со спиральной ячейкой

15,0

13,8

13,2

Тяговые батареи с трубчатыми

on on

30,0

27,6

26,4

пластинами или аккумуляторами

60,0

55,2

52,8

OPzS в циклическом режиме

ds6-ds1

ds6

время поглощения (не для L2, L3)

on = 8 часов

off = 4 часа

ds5

алгоритм адаптивной зарядки (не для L2, L3)

on = активно

off =неактивно

ds4

динамический ограничитель тока

on = активно

off =неактивно

ds3

функция ИБП

on = активно

off =неактивно

ds2

напряжение преобразователя

on = 230 В

off = 240 В

преобразователь частоты (не для L2, L3)

ds1

широкий диапазон входных частот (45-55 Гц)

on = 50 Гц

off = 60 Гц

включен по умолчанию

Чтобы сохранить настройки после того, как DIP-переключатели будут установлены

в соответствии с требуемыми значениями, нажмите кнопку «Вниз» и удерживайте ее

в течение 2 секунд (кнопка ниже и правее DIP-переключателей). Светодиодные индикаторы

температуры и низкого заряда батареи будут мигать, указывая на принятие настроек.

DIP-переключатели можно оставить в выбранных положениях, чтобы «Прочие настройки»

всегда можно было восстановить.

4.4.8. Техническое обслуживание

MultiPlus не требует специального обслуживания. Достаточно проверять все контактные

соединения один раз в год. Избегайте попадания на устройство влаги, масла / сажи / пара

и эксплуатируйте устройство в чистоте.

Эксплуатация системы

4.4.9. Сообщения об ошибках

С помощью таблицы, приведенной ниже, большинство ошибок можно быстро идентифицировать.

Если ошибка не может быть устранена, обратитесь к поставщику Victron Energy.

Общие указания на ошибки

Проблема

Возможная причина

Решение

Нет выходного

MultiPlus в режиме инвертора.

напряжения на AC-out-2.

Multi не переключается

Автоматический выключатель

Удалите перегрузку или

на генератор или работу

или предохранитель на входе

короткое замыкание в цепи

сети.

переменного тока открыт

AC-Out-1 или AC-Out-2

в результате перегрузки.

и сбросьте предохранитель /

автоматический выключатель.

Инвертор не работает

Напряжение аккумулятора

Убедитесь, что напряжение

(определяется при

чрезмерно высокое или

батареи находится

включении)

слишком низкое, нет

в правильном диапазоне.

напряжения на контактах

постоянного тока.

Мигает светодиод

Напряжение аккумулятора

Зарядите аккумулятор

«Разряжена батарея».

низкое.

или проверьте контактные

соединения батареи.

Загорается светодиод

Конвертер выключается,

Зарядите аккумулятор

«Разряжена батарея».

потому что напряжение батареи

или проверьте контактные

слишком низкое.

соединения батареи.

Мигает светодиод

Нагрузка преобразователя

Уменьшите нагрузку.

«Перегрузка».

выше номинальной нагрузки.

Мигает светодиод

Преобразователь отключен из-за

Уменьшите нагрузку.

«Перегрузка».

чрезмерно высокой нагрузки.

Мигает светодиод

Температура окружающей

Установите конвертер

«Температура».

среды высокая или нагрузка

в прохладном и хорошо

слишком большая.

проветриваемом помещении

или уменьшите нагрузку.

Светодиоды «Низкий

Низкое напряжение

Зарядите батарею, отключите

заряд батареи»

аккумулятора и чрезмерно

или уменьшите нагрузку или

и «Перегрузка» мигают

высокая нагрузка.

установите батарею большей

с перерывами.

емкости. Подключите

кабельные линии большего

сечения.

Одновременное

Пульсация напряжения на

Проверьте соединение

мигание светодиодов

контактном соединении

кабелей аккумулятора

«Низкий заряд батареи»

постоянного тока превышает

и подключения батареи. При

и «Перегрузка».

1,5 Vrms.

необходимости установите

батарею большей емкости.

Горят светодиоды

Инвертор выключен из-за

Установите батареи

«Низкий заряд батареи»

чрезмерно высокой пульсации

с большей емкостью.

и «Перегрузка».

напряжения на входе.

Используйте кабели

с большим сечением либо

перезагрузите инвертор

(выключите и включите

снова).

Эксплуатация системы

Проблема

Возможная причина

Решение

Один сигнальный

Инвертор выключен из-за

Проверьте, возможно инвертор

светодиод горит,

активации тревоги с помощью

находится в аварийном

а второй мигает.

светящегося светодиода.

состоянии.

Мигающий светодиод

указывает на то, что инвертор

собирался выключиться из-за

к возможной «опасности».

Зарядное

Входное напряжение или

Убедитесь, что вход переменного

устройство

частота переменного тока

тока находится в диапазоне

не работает

вне пределов установленного

напряжения переменного

диапазона.

тока 185-265 В, а частота -

в пределах установленного

диапазона (настройка

по умолчанию: 45-65 Гц).

Автоматический выключатель

Устраните перегрузку или

или предохранитель на входе

короткое замыкание на

переменного тока открыт

AC-out-1 или AC-out-2, сбросьте

в результате перегрузки.

предохранитель / автоматический

выключатель.

Предохранитель аккумулятора

Замените предохранитель

перегорел.

аккумулятора.

Искажение или входное

Включите настройки WeakAC

напряжение переменного тока

и динамический ограничитель

слишком большое.

тока.

Зарядное

MultiPlus находится в режиме

Проверьте аккумуляторные

устройство

«Защита максимального

батареи.

не работает.

заряда» и заряжается не более

ВНИМАНИЕ: Вы можете сбросить

Мигает светодиод

10 часов. Такое долгое время

режим ошибки, только отключая

«Bulk»

зарядки может указывать на

и включая вновь устройство

и подсвечивается

наличие системной ошибки

MultiPlus. Стандартная заводская

светодиод

(например, наличие в ячейке

настройка MultiPlus режима

«Mains on».

батареи короткого замыкания).

«Защита максимального

заряда» включена. «Защита

максимального заряда»

отключается только с помощью

VEConfigure.

Аккумулятор

Чрезмерно высокий

Установите зарядный ток на

заряжен

зарядный ток вызывает

уровне 0,1-0,2 от емкости

не полностью

преждевременное поглощение

батареи.

фазы.

Плохое контактное соединение

Проверьте контактные соединения

с аккумулятором.

батареи.

Напряжение в режиме

Установите напряжение

поддержания было установлено

поддержания на правильный

на неправильном уровне

уровень.

(слишком низкий).

Напряжение в режиме

Установите напряжение

поддержания было установлено

поддержания на правильный

на неверном уровне (слишком

уровень.

низкий).

Мало времени для полного

Выберите более длительное

заряда аккумулятора.

время зарядки или более

высокий зарядный ток.

Эксплуатация системы

Проблема

Возможная причина

Решение

Время поглощения слишком

Уменьшите зарядный ток или

короткое. Адаптивная

выберите «фиксированные»

зарядка может быть вызвана

характеристики зарядки.

чрезвычайно высоким

зарядным током относительно

емкости батареи, времени

максимального заряда

недостаточно.

Батарея

Напряжение режима

Установите напряжение поглощения

перезаряжена

номинального заряда

на правильный уровень

установлено на неправильном

уровне (слишком высокий).

Напряжение режима

Установите напряжение режима

поддержания установлено

поддержания на правильный

на неправильном уровне

уровень.

(слишком высокий).

Плохое состояние батареи.

Замените аккумулятор.

Температура аккумулятора

Обеспечьте хорошую вентиляцию,

слишком высокая из-за

установите батарею в более

плохой вентиляции, чрезмерно

прохладной среде, уменьшите

высокой температуры

зарядный ток и подключите датчик

окружающей среды или

температуры.

чрезмерно высокого зарядного

тока.

Закипание

Аккумуляторная батарея

• Установите аккумуляторную

аккумуляторной

перегрета (более 50 °C).

батарею в помещении, имеющем

батареи

хорошую вентиляцию.

• Уменьшите зарядный ток.

• Проверьте наличие короткого

замыкания внутри ячеек

аккумулятора.

Неисправен датчик

Отключите датчик температуры,

температуры аккумулятора.

если зарядка работает правильно

в течение 1 минуты после снятия

датчика. Датчик температуры должен

быть заменен.

4.5. Эксплуатация АКБ ULTRACELL UCG150-12

Обслуживание аккумулятора во многом сводится к поддержанию его в чистом виде -

для этого достаточно чистой воды и кусочка ткани. Использование химикатов или

растворителей при очистке гелевых аккумуляторов запрещено.

Гелевая АКБ может храниться год без подзарядки, но для этого помещение должно

быть сухим, а температура - находиться в пределах от -20 °С до +50 °С. Устанавливать

аккумулятор рядом с источником тепла крайне нежелательно. То же самое относится

и к источникам разряда в виде искр, потому что гелевая АКБ может давать

легковоспламеняющиеся газы.

Эксплуатация системы

Любая гелевая АКБ прослужит дольше, если среднее значение тока пульсаций,

протекающего через аккумулятор, не будет превышать 0,1С А (ток заряда в процентном

соотношении от номинальной емкости, А*ч).

В одной АКБ крайне нежелательно использовать разные аккумуляторы (разного

производства, с разной историей и сроком эксплуатации), потому что это может вывести

из строя саму АКБ и повредить связанное с ней оборудование.

4.6. Электробезопасность

Обязательно ознакомьтесь с основными принципами электротехники

и требованиями электробезопасности.

• Используйте изолированные инструменты и соответствующие средства защиты, такие как

изолированная обувь и перчатки, а также защитные очки. Все инструменты и средства

защиты не должны иметь повреждений.

• Не демонтируйте и не разбирайте модуль.

• При монтаже ФЭМ учитывайте, что при освещении модуль может иметь напряжение

на контактах выше 40 В, что является потенциально опасным.

• Для работы с ФЭС, в которой более одного модуля в цепи, необходимо использовать вольтметр.

• Короткое замыкание на стороне постоянного тока может вызвать искрение, которое

может вызвать пожар или разрушение контактов и соединителей. ФЭМ, установленные

с нарушением требований настоящего руководства, могут являться причиной поражения

электрическим током или смерти.

4.7. Пожарная безопасность

В составе ФЭМ не содержатся взрывоопасные или легковоспламеняющиеся

вещества.

Допускается размещение ФЭМ на любых типах кровли и поверхностей, которые

отвечают требованиям по механической прочности. При проектировании и монтаже

фотоэлектрической Системы необходимо предусмотреть пожарные проходы и возможность

естественного проветривания.

ФЭМ не предназначены для эксплуатации во взрыво- и пожароопасных местах, например,

в местах хранения легковоспламеняющихся и горючих жидкостей (газов), таких как АЗС,

склады ЛВЖ, места хранения взрывоопасных газов, лакокрасочное производство и т.п.,

а также в местах с источниками открытого пламени.

4.8. Заземление

Для достижения оптимальной производительности в фотоэлектрической системе

должно быть реализовано заземление отрицательного контакта.

4.9. молниезащита

Для обеспечения молниезащиты модулей и другого оборудования рекомендуется установить

стержневой молниеотвод, контур молниезащиты и ограничитель перенапряжения, а также

принять другие меры в соответствии с нормативными правовыми актами.

Транспортировка / Технические характеристики

транспортировка

• Необходимо обеспечить защиту всех частей ФЭМ во время транспортировки и монтажа от

воздействия механических нагрузок (например, давления, натяжения, сжатия, кручения и т. д.).

• Во время транспортировки, монтажа и эксплуатации не допускайте изгиба соединительных

кабелей до радиуса менее 60 мм.

• Переносите ФЭМ только в вертикальном положении, используя обе руки.

Запрещено переносить ФЭМ за соединительную коробку или электрические кабели.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

6.1. Характеристики ФЭМ

ФЭМ изготовлены по технологии гетероперехода, рабочий слой ФЭМ располагается между

стеклянной подложкой и полимерным листовым материалом. По контуру ФЭМ обрамлен

алюминиевым крепежным профилем.

Таблица 6.1.1

Основные характеристики ФЭМ

HVL-

Характеристики

290

310

315

320

325

330

/HJT

Номинальная мощность, Вт

290

310

315

320

325

330

Эффективность, %

17,32

18,76

19,04

19,1

19,4

19,7

Допустимое отклонение

1,72

1,61

1,59

1,56

1,54

1,52

номинальной мощности (∆P_max), %

Ток в рабочей точке P_max (I_mpp), А

8,55

8,78

8,81

8,83

8,86

8,97

Напряжение в рабочей точке

34,14

35,99

36,35

36,28

36,74

36,84

P_max (Vmpp), В

Ток короткого замыкания (I_sc), А

9,14

9,32

9,33

9,4

9,48

Напряжение холостого хода

43,46

44,16

44,22

43,97

44,08

44,18

(V_ос), В

Температурный коэффициент,

-0,249

-0,244

V_ос %/°С

Температурный коэффициент,

0,037

0,055

I_sc %/°С

Температурный коэффициент,

-0,311

-0,285

P_max %/°С

Максимальное напряжение

1000

1500

системы, В

Технические характеристики

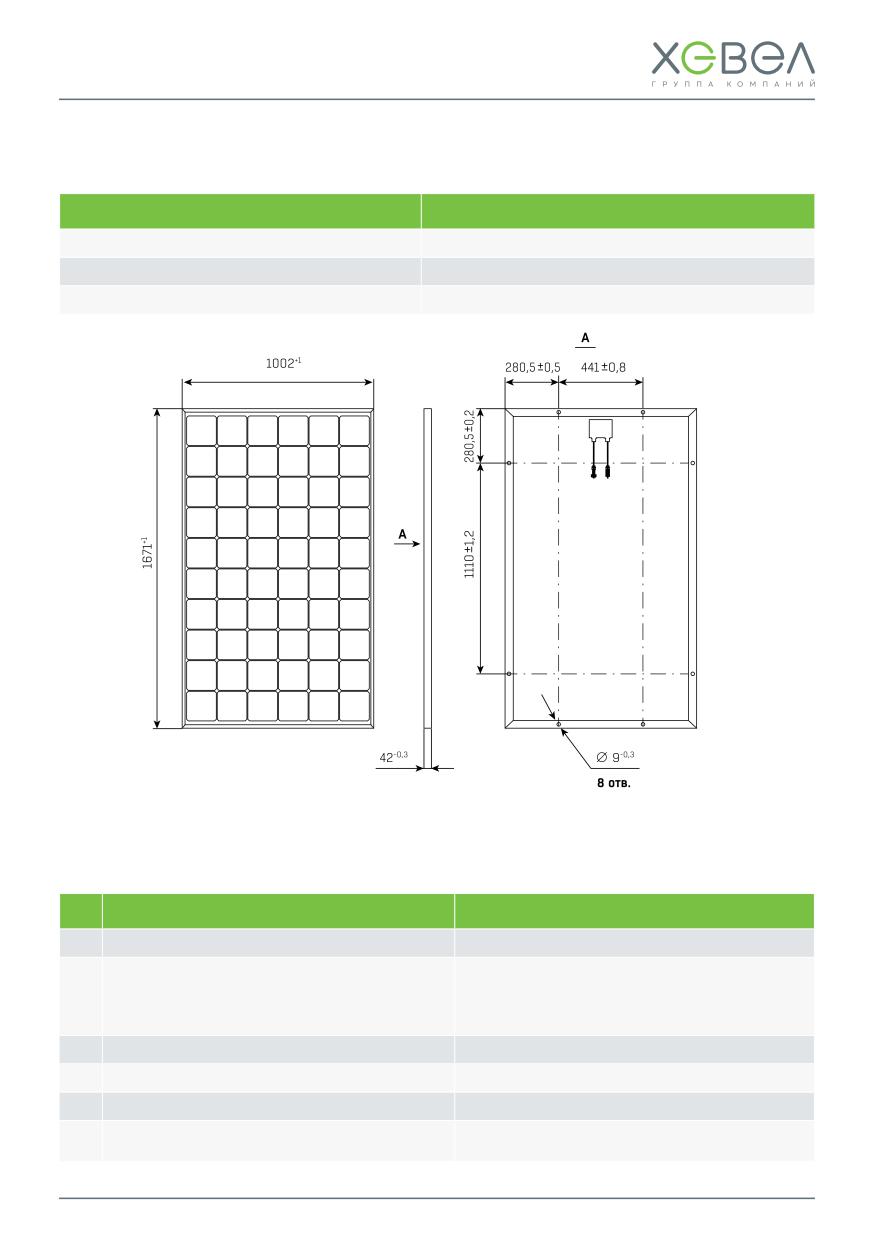

6.1.2. Габаритно-установочные размеры монокристаллического ФЭМ

Характеристики

Значение

Размеры (ДхШхТ), мм

1671х1002х42

Площадь, м²

1,67

Вес, кг

6.2. Характеристики контроллера заряда

Victron SmartSolar MPPT 150/60-MC4

№

Характеристики

Значение

Наименование оборудование

Контроллер заряда солнечных панелей

Отслеживание точки максимальной

мощности (MPPT) для передачи всей

Назначение оборудования

выработанной модулями энергии в АКБ

в оптимальном для их заряда режиме

Тип монтажа

Настенный

Напряжение АКБ, В

12 / 24 / 48

Номинальный ток заряда, А

Номинальная фотоэлектрическая

860 / 1720 / 3440

мощность, 12 В / 24 В / 48 В, Вт

Технические характеристики

№

Характеристики

Значение

Максимальное входное напряжение ФЭМ, В

150

Максимальный входной ток, А

50 (30 на вход МС4)

Максимальная эффективность, %

Напряжение номинального заряда, В

14,4 / 28,8 / 57,6

Напряжение поддержания заряда, В

13,8 / 27,6 / 55,2

Многоэтапный адаптивный (восемь

предварительно запрограммированных

Алгоритм зарядки

алгоритмов) или определенный

пользователем алгоритм

Обратная полярность аккумулятора

(предохранитель, недоступен для

Защита

пользователя), обратная полярность

модуля / короткое замыкание

на выходе / перегрев

От -30 до + 60 °C (полная номинальная

Рабочая температура, °С

мощность до 40 °C)

Влажность (без конденсации), %

Клеммы АКБ, мм²

IP43 (электронные компоненты),

Степень защиты

IP22 (зона подключения)

Вес, кг

Размеры (ВхШхГ), мм

215 x 250 x 95

6.3. Характеристики инвертора

Victron MultiPlus C 24/2000/50-30

№

Характеристики

Значение

Наименование оборудование

Инвертор автономный

Конвертация постоянного тока

Назначение оборудования

аккумуляторных батарей в переменный ток

промышленного напряжения и частоты

Режим работы

Автономно

Тип оборудования

Преобразователь электрического тока

Тип монтажа

Настенный

Переключатель, А

Мощность инвертора при 25 °C, ВА

2000

Мощность инвертора

1600 / 1400 / 1000

при 25°C / 40°C / 60°C, Вт

Пиковая мощность, Вт

4000

Выходное переменное напряжение /

230 / 50

частота (регулируемая), В/Гц

Технические характеристики

№

Характеристики

Значение

Диапазон входного напряжения, В

19-33

Максимальная эффективность, %

Мощность без нагрузки, Вт

Мощность без нагрузки в режиме поиска,

Вт

Входное переменное напряжение / частота

187 - 265 / 45 - 65

(регулируемая), В/Гц

Напряжение номинального заряда, В

28,8

Напряжение поддержания заряда, В

27,6

Режим хранения, В

26,4

Ток заряда бытовой батареи, А

Ток заряда стартерной батареи, А

Датчик температуры батареи

Да

Диапазон рабочих температур, °С

от -40 до +65

Влажность (без конденсации), %

Степень защиты

IP 21

Вес, кг

Размеры (ВхШхГ), мм

520x255x125

6.4. Характеристики АКБ UCG150-12

№

Характеристики

Значение

Наименование оборудования

Аккумуляторная батарея

Накопление и преобразование

Назначение оборудования

электрической энергии

Напряжение АКБ, В

Емкость АКБ, А*ч

150

Температура эксплуатации при разрядке, °C

-20 ~ 55

Температура эксплуатации при зарядке, °C

0 ~ 40

Температура эксплуатации хранения, °C

-20 ~ 50

Номинальная температура эксплуатации, °C

25 ± 3

Емкости при температуре

103 / 100 / 86

40 °C / 25 °C / 0 °C, %

Срок службы при 20 °C, лет

Размеры (В х Ш х Г), мм

485 x 170 x 240

Вес, кг

43,5
