Xebel АВТОНОМНАЯ СОЛНЕЧНАЯ ЭЛЕКТРОСТАНЦИЯ модели С2. Руководство пользователя

Руководство пользователя / Содержание

руководство пользователя

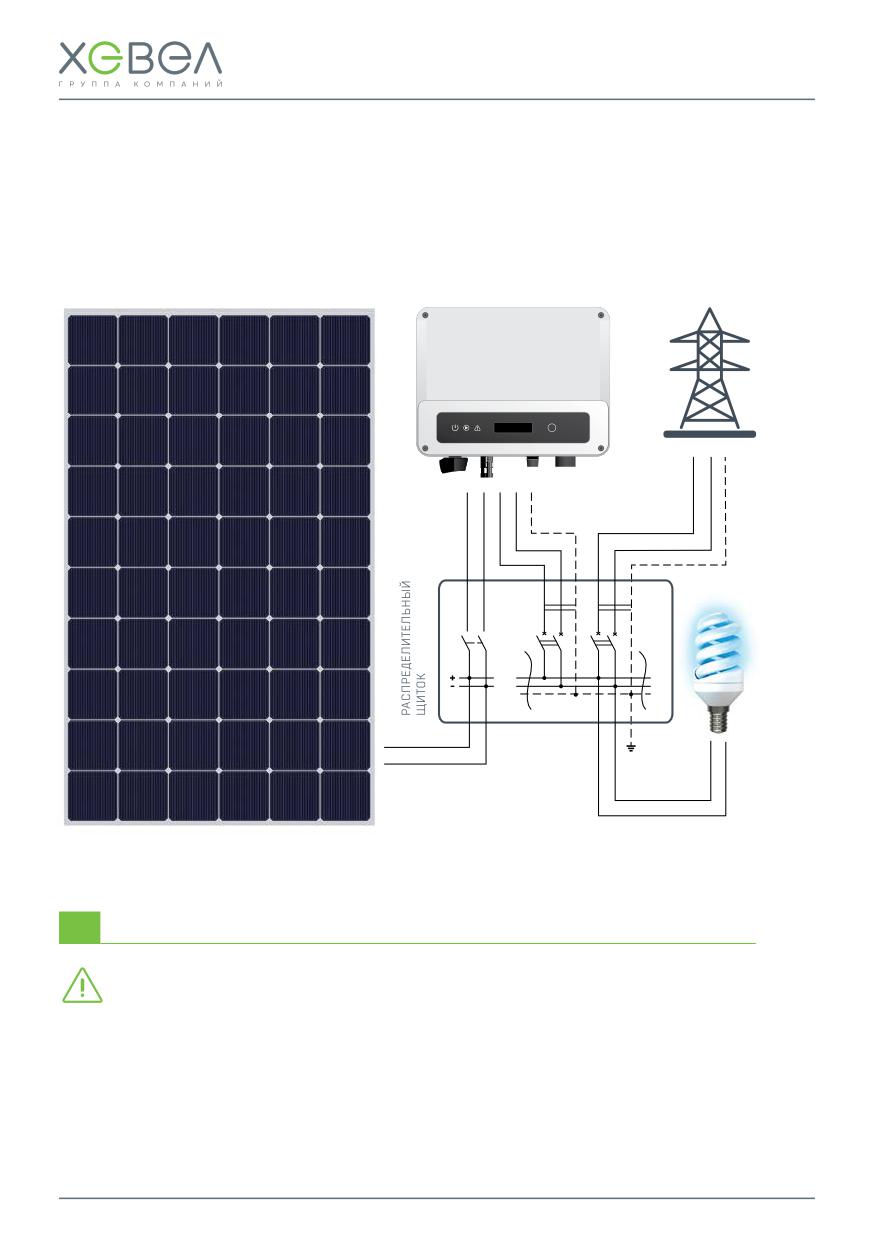

Назначение

В настоящем руководстве описывается сборка, установка, принцип работы, а также

поиск и устранение неисправностей сетевой солнечной электростанции С2, состоящей

из фотоэлектрических модулей, инверторного оборудования, ГРЩ, кабельной продукции,

опорных конструкций (опционально).

Пожалуйста, внимательно прочитайте настоящее руководство перед тем, как устанавливать

устройство и работать с ним. Сохраняйте настоящую инструкцию для последующего

использования в справочных целях.

Содержание

Руководство пользователя

УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

ОБОРУДОВАНИЕ И РЕКОМЕНДАЦИИ ПО ЕГО УСТАНОВКЕ

2.1.

Модуль фотоэлектрический ХЕВЕЛ

2.2.

Крепления

2.3.

Инвертор GOODWE GW 3000-XS

МОНТАЖ ОБОРУДОВАНИЯ

3.1.

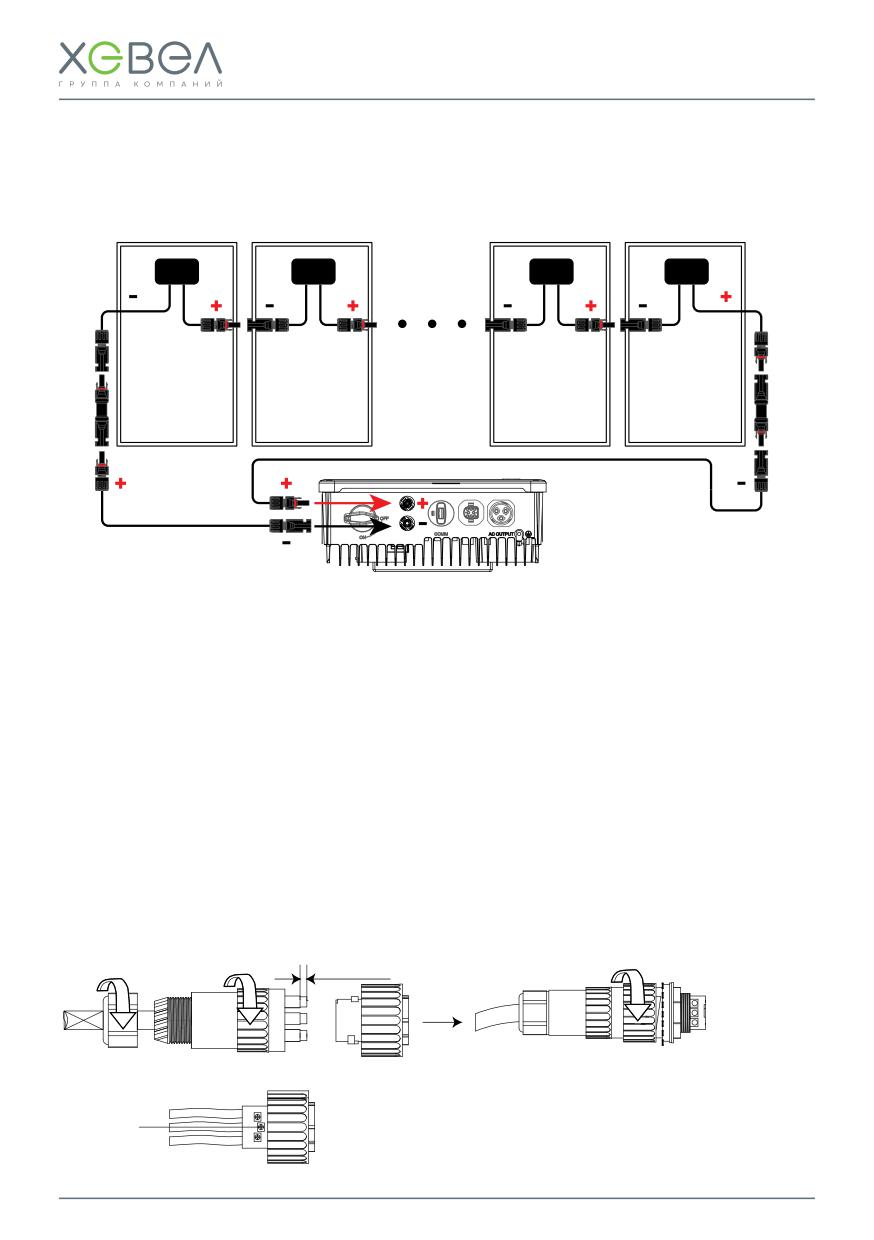

Монтаж фотоэлектрических модулей

3.2.

Заземление

3.3.

Монтаж креплений

3.4.

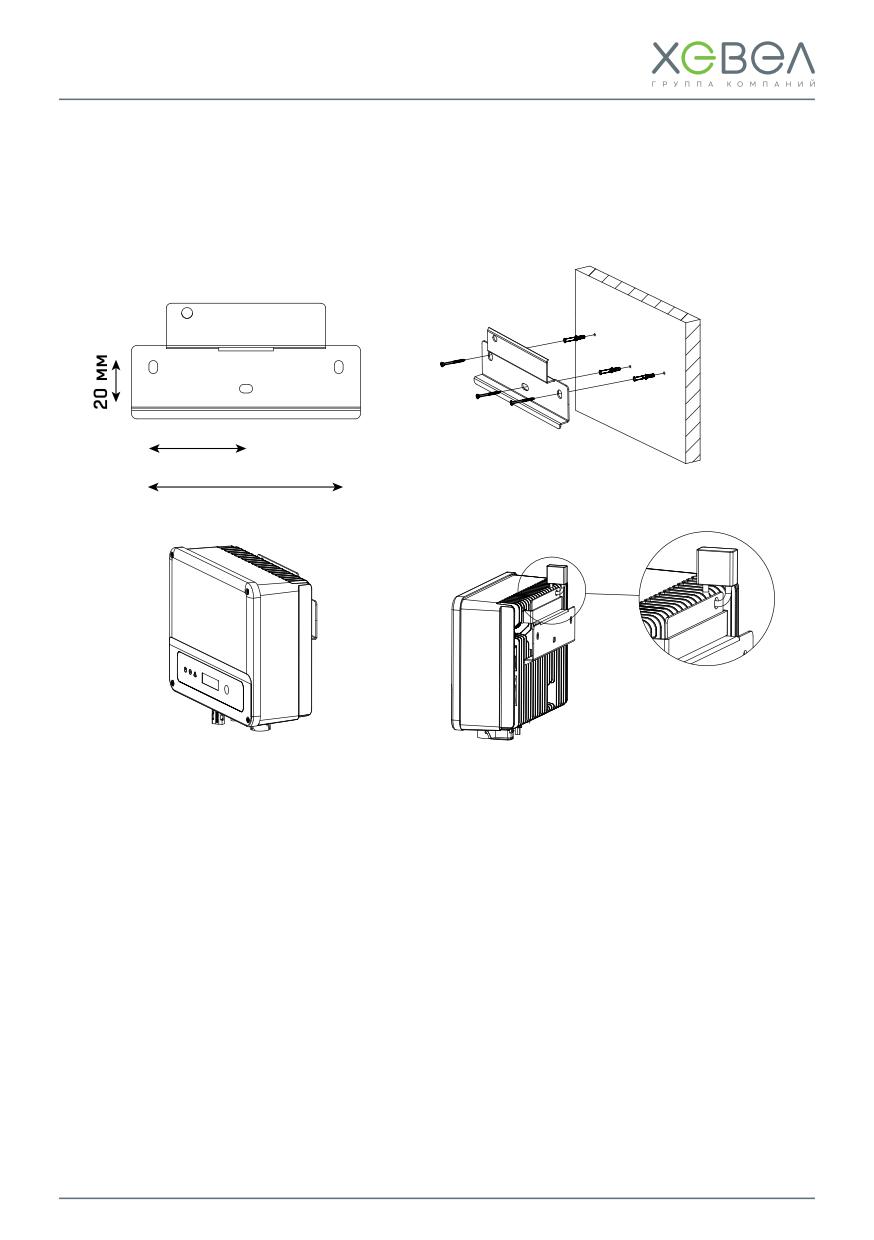

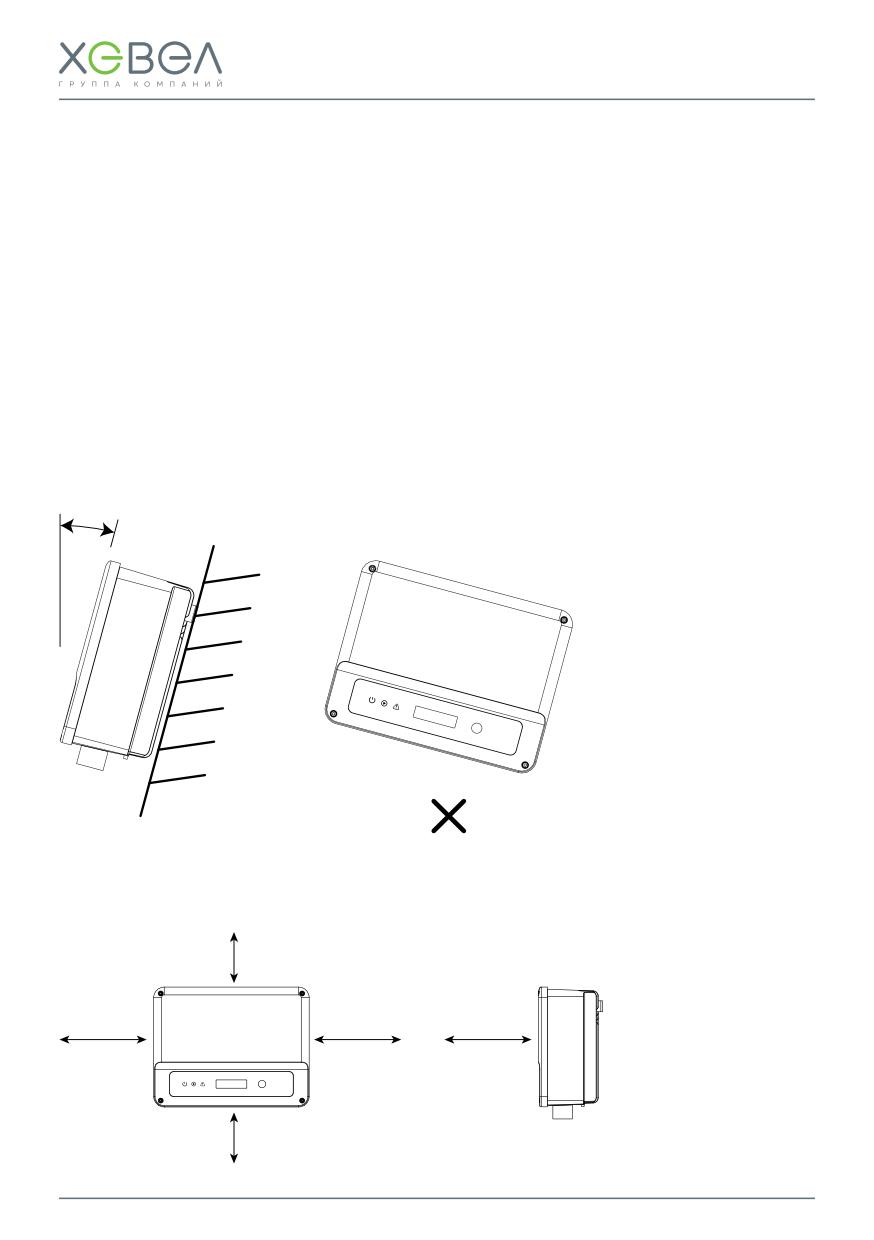

Монтаж инвертора

УПРАВЛЕНИЕ И НАСТРОЙКА ИНВЕРТОРА

4.1.

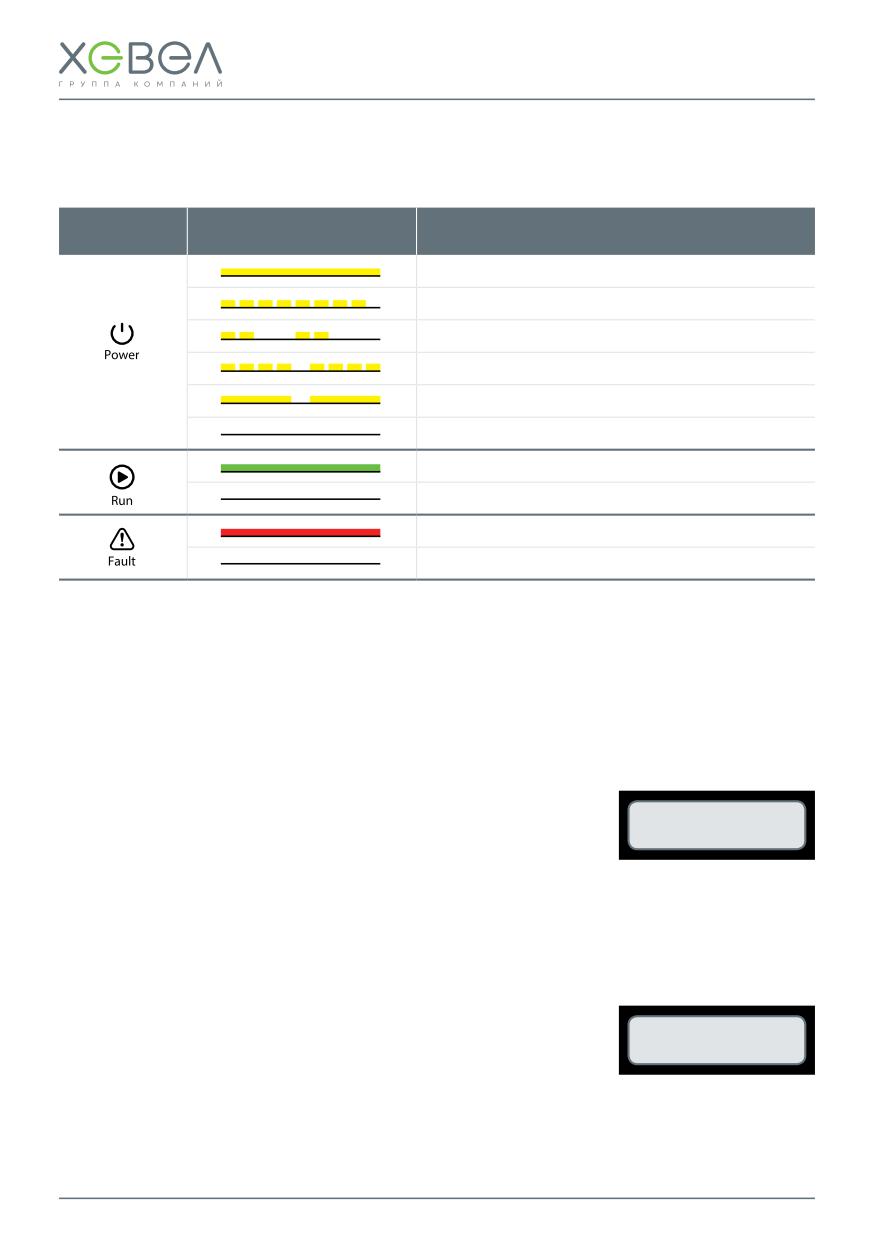

Пользовательский интерфейс и элементы управления

4.2.

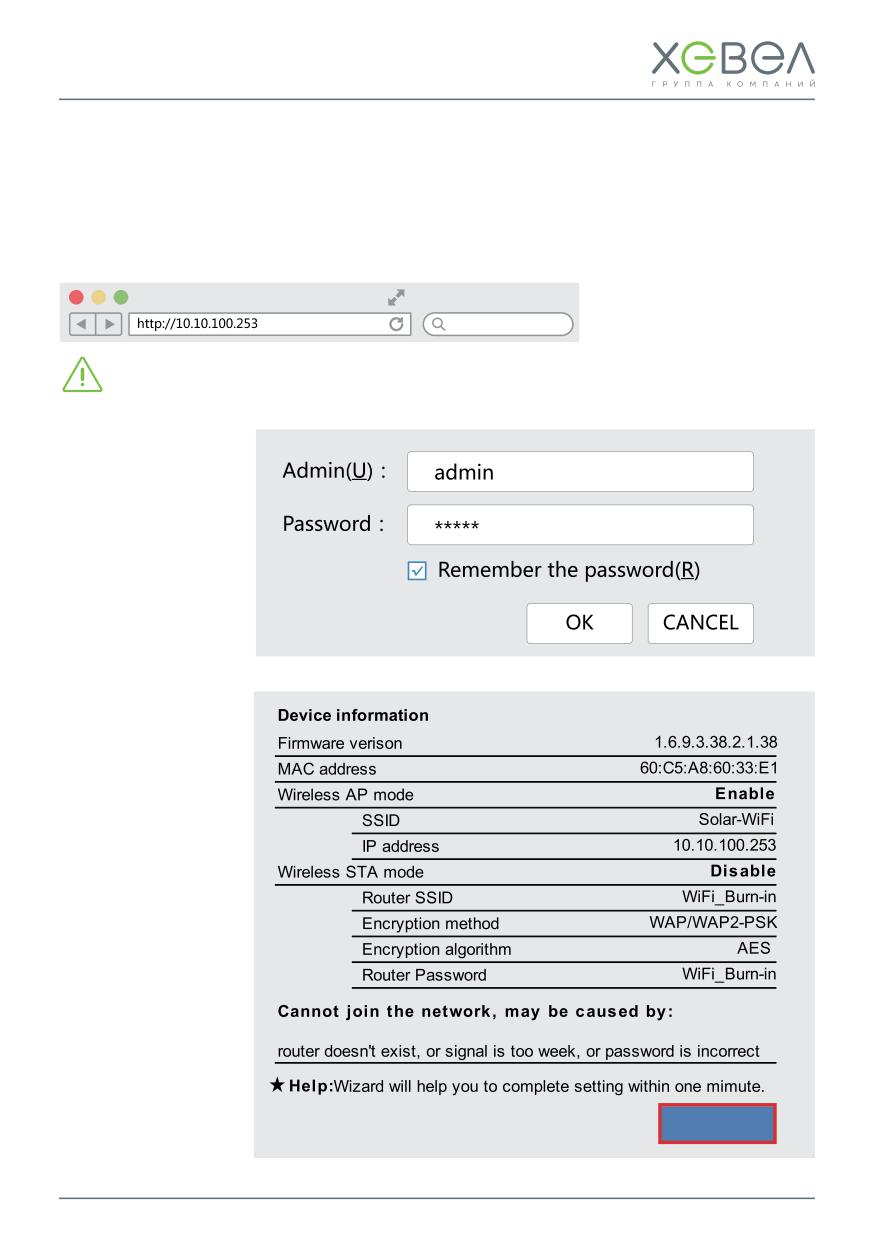

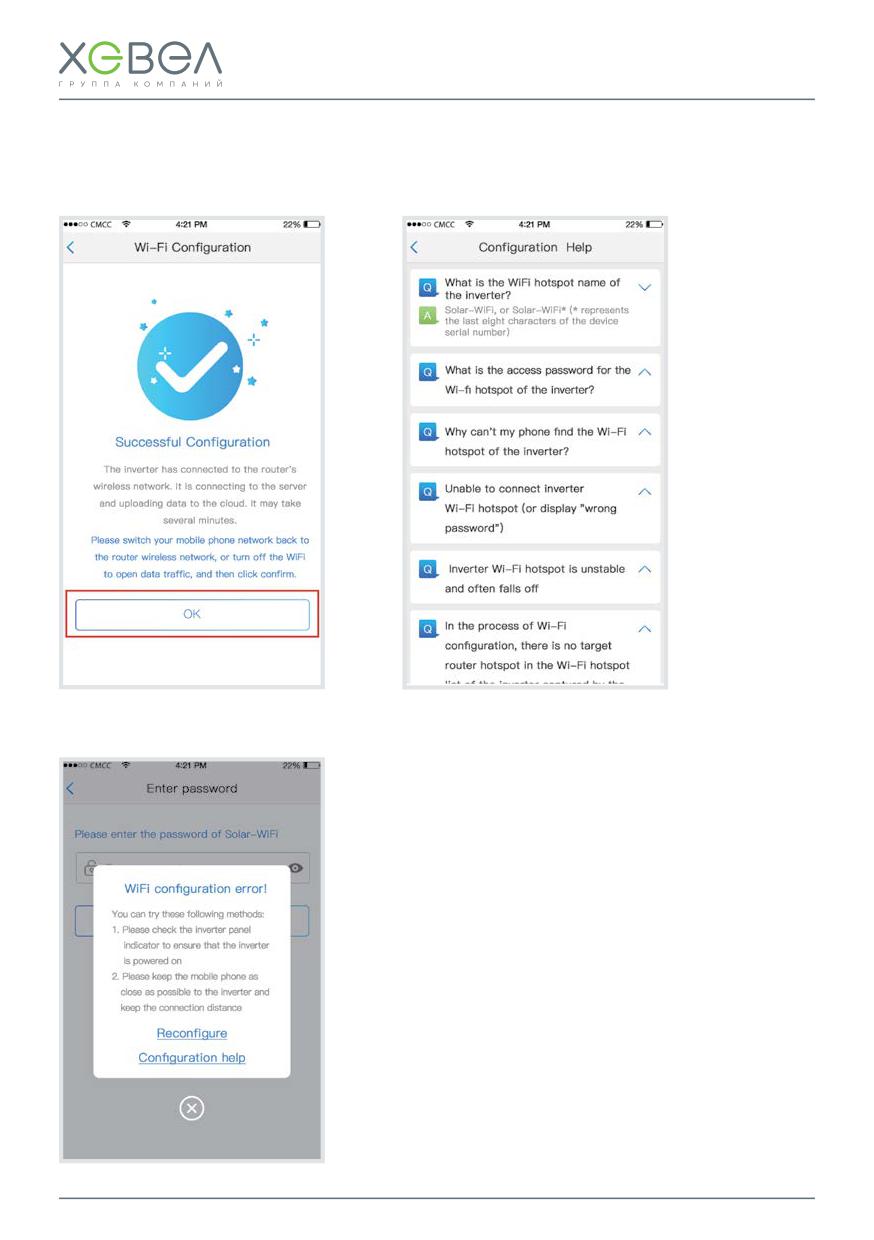

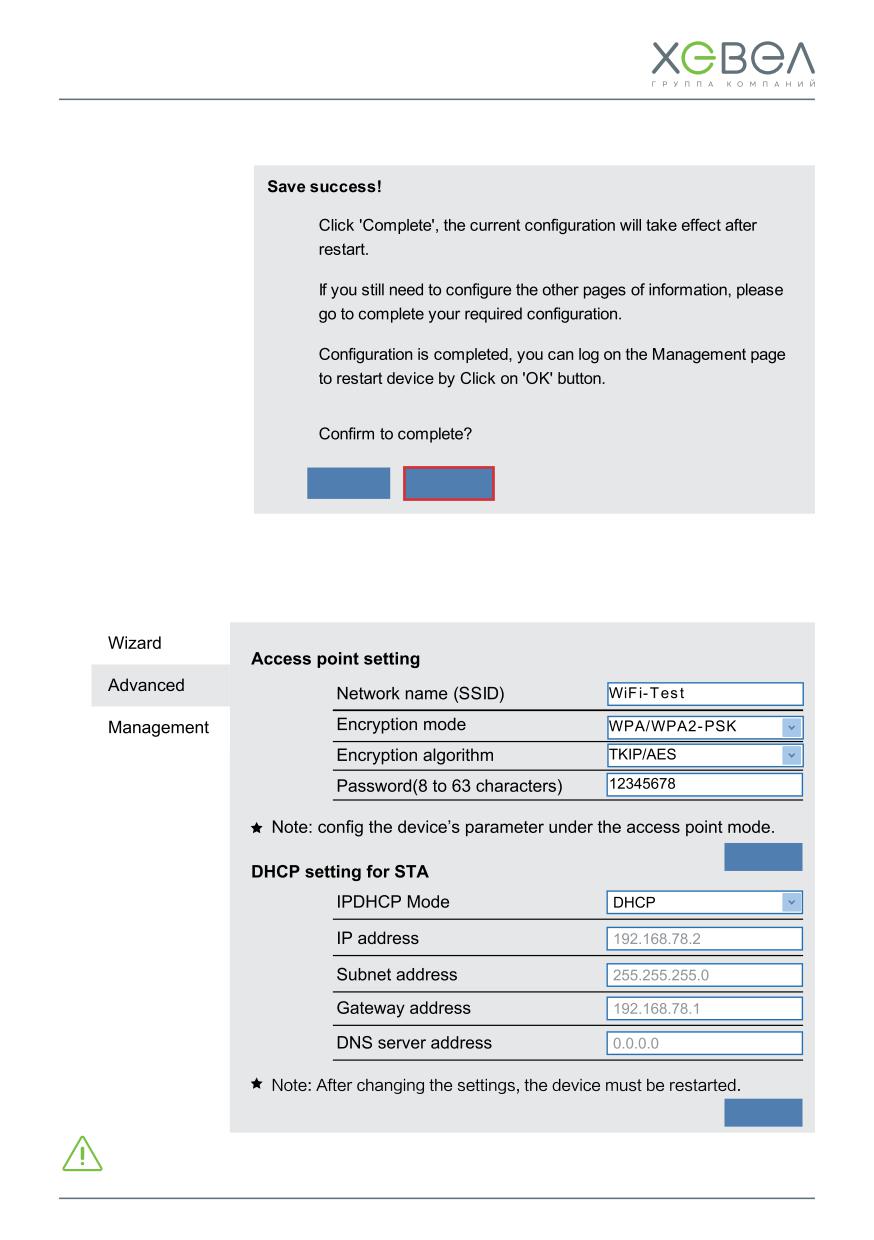

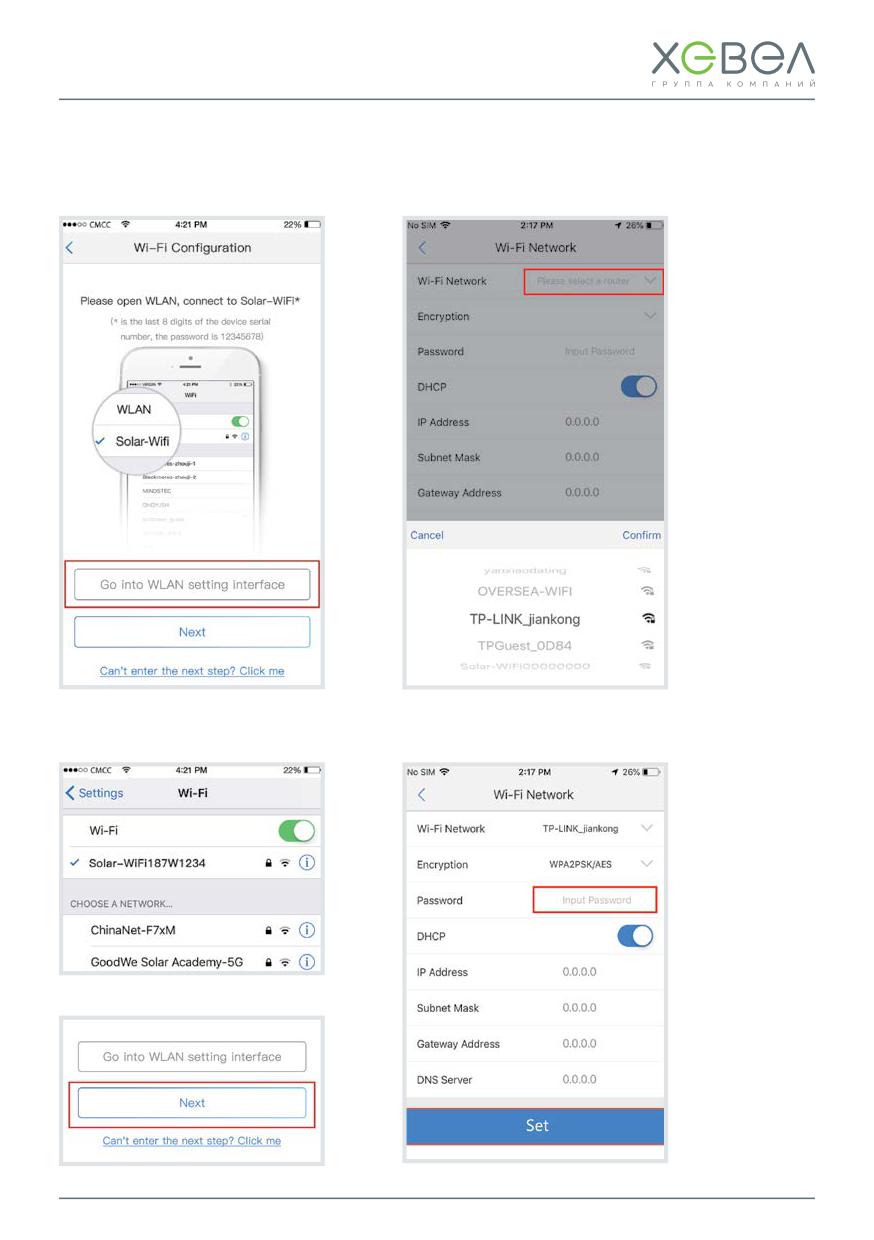

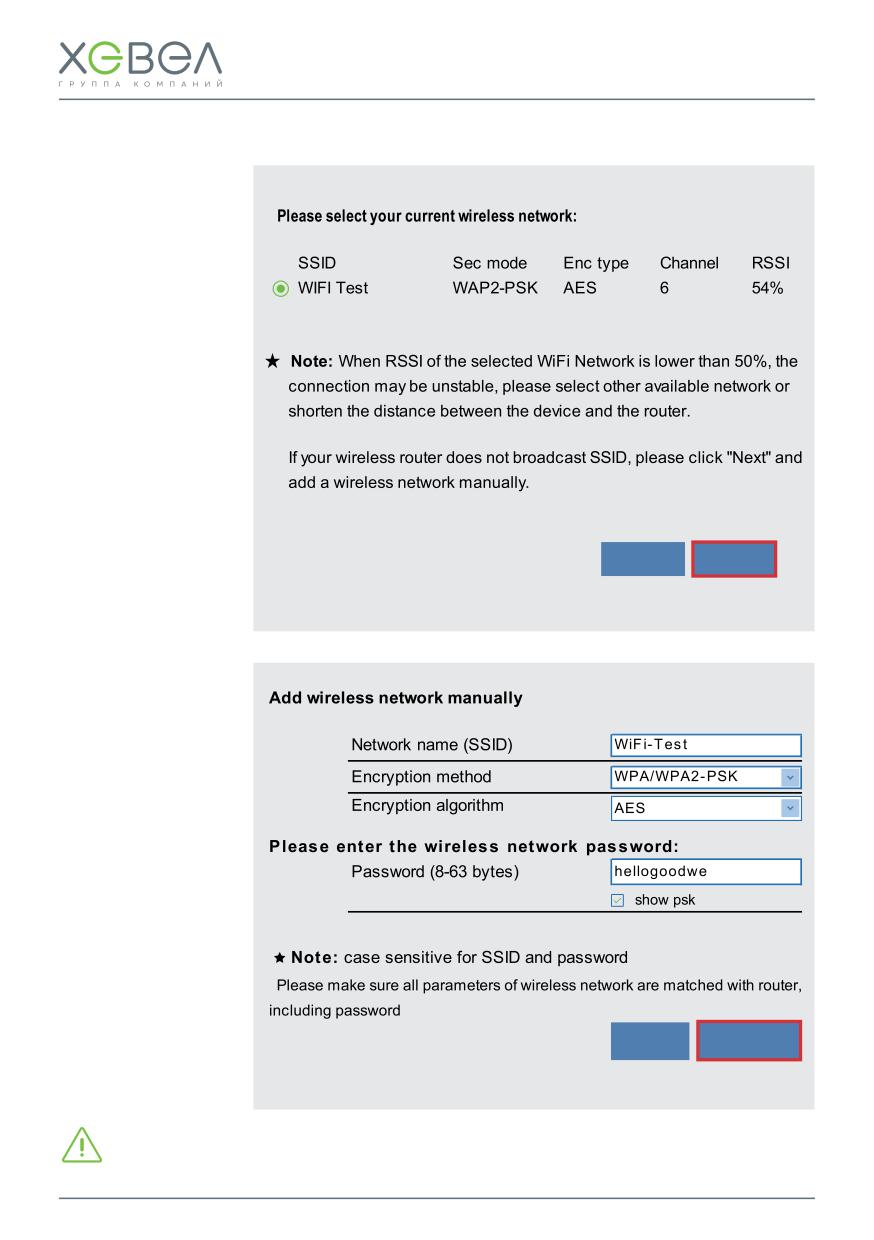

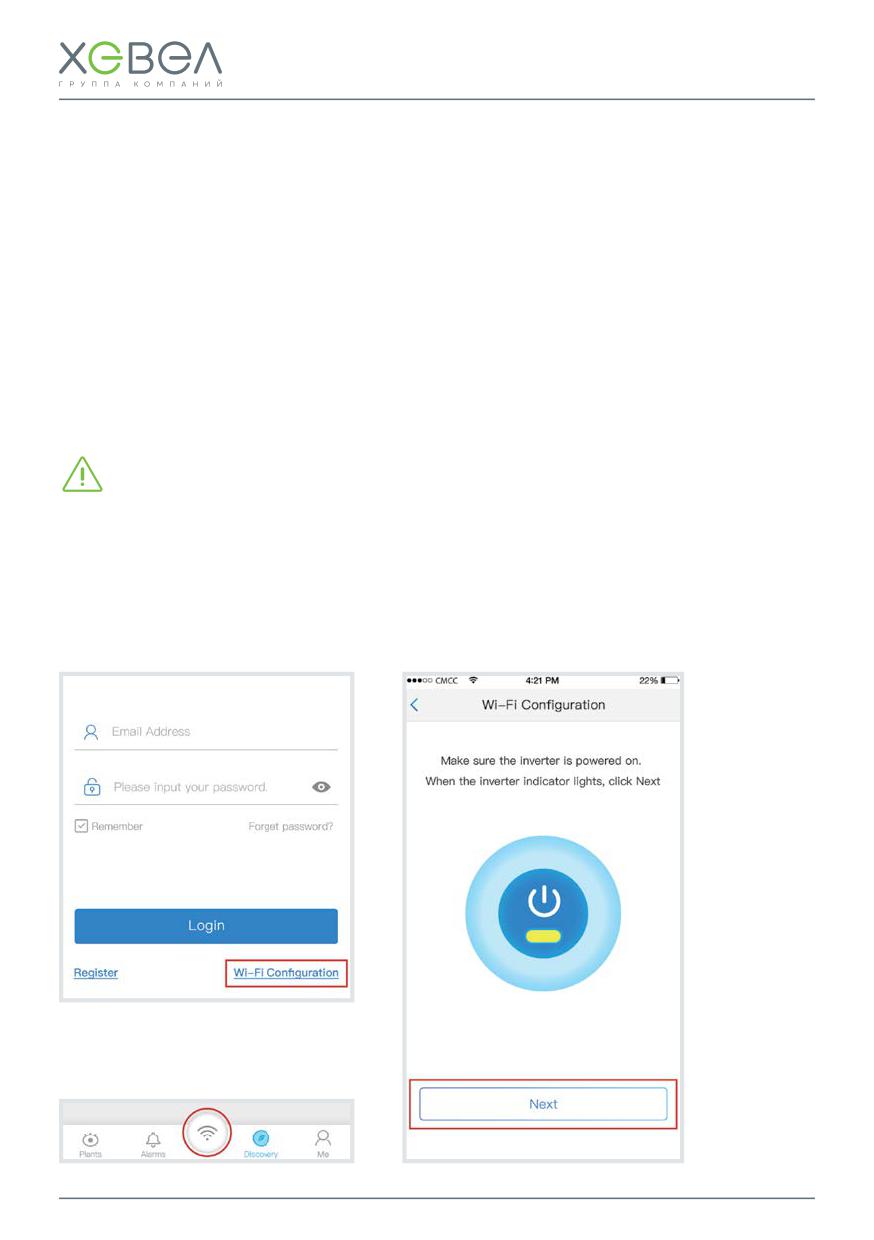

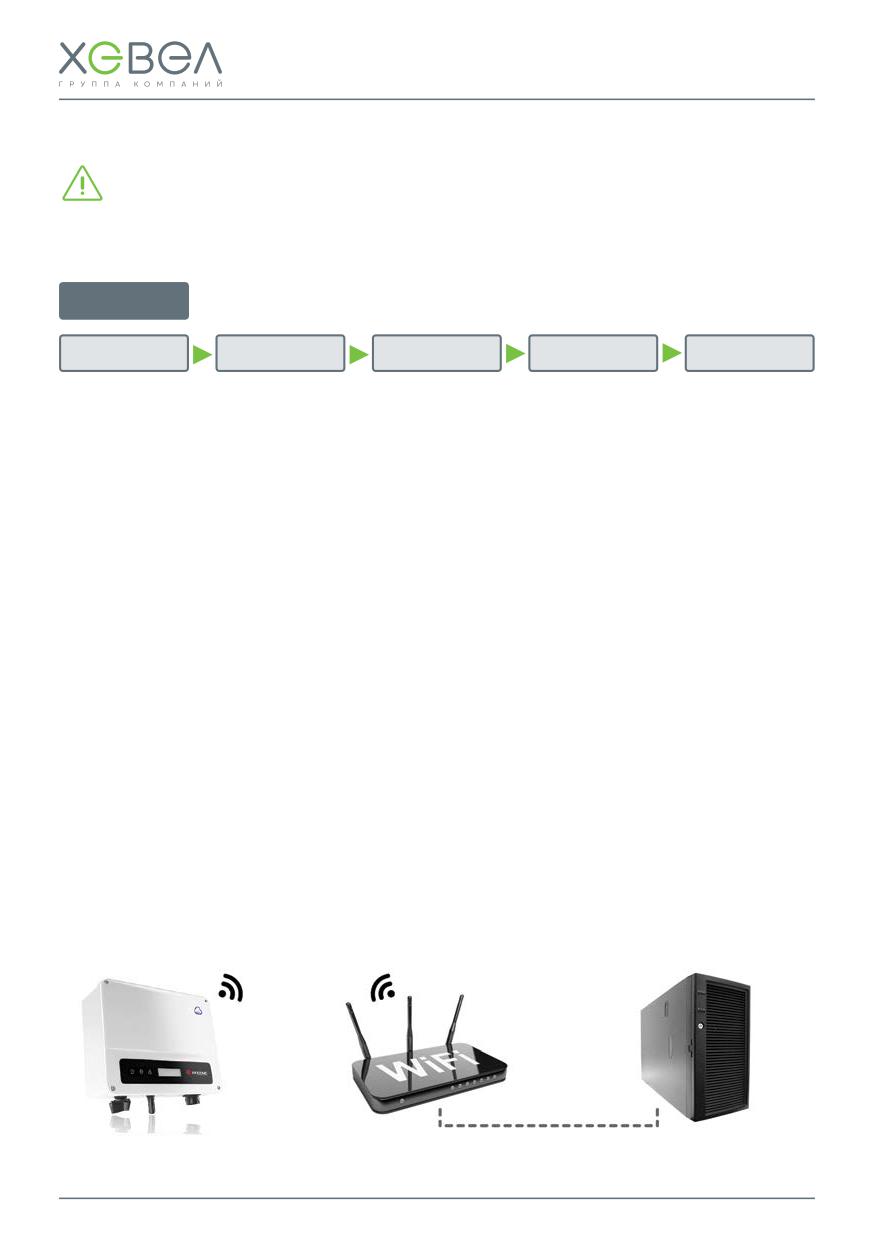

Подключение инвертора к Wi-Fi

4.3.

Сброс и перезагрузка Wi-Fi

УСТРАНЕНИЕ НЕПОЛАДОК

ОБСЛУЖИВАНИЕ

6.1.

Солнечные модули

6.2.

Крепления

6.3.

Инвертор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

7.1.

Солнечные модули

7.2.

Инвертор GW 3000-XS

Указания по мерам безопасности

указания по мерам безопасности

Перед началом использования сборной системы солнечной электростанции

(далее - Система) прочитайте все указания и предостерегающие надписи,

нанесенные на устройствах, а также приведенные во всех разделах

настоящего руководства.

Монтаж, первый пуск в эксплуа-

Если после выполнения

тацию, техническое обслуживание

указаний в разделе «Устранение

и ремонт должны выполнять только

неисправностей» устройство работает

сотрудники специализированного

с ошибками, обратитесь к местному

предприятия.

дилеру или в сервис-центр для

обслуживания.

При производстве монтажных работ

и при работе с оборудованием,

ЗАПРЕЩЕНО закорачивать накоротко

подключенным к настоящему

выходные цепи переменного тока

устройству, используйте инструменты

(AC) и входные цепи постоянного

тока (DC) инверторного оборудования.

в изоляции, чтобы снизить риск

К устройству НЕЛЬЗЯ подключать сеть

короткого замыкания.

электропитания, если закорочен вход

Не разбирайте устройства Системы.

постоянного тока (DC).

Ремонт отдельного устройства

Системы производите только

ВНИМАНИЕ! Отключите подачу

в квалифицированных сервис-

электрического тока со стороны

центрах. Неправильная сборка

электросети, чтобы предотвратить

устройства ведет к риску поражения

подачу напряжения во время

электрическим током.

проведения технического

обслуживания. В противном случае

Для уменьшения риска поражения

возможны поломки оборудования

электрическим током отключите всю

и/или травмы персонала.

проводку от устройства. Выключение

устройства не снижает этот риск.

Использование оборудования

Системы во влажной и сырой среде

ЗАПРЕЩЕНО.

Эксплуатация оборудования

во взрыво- и пожароопасной среде

ЗАПРЕЩЕНА.

ВНИМАНИЕ!

Важно: Для оптимальной работы

Несоблюдение правил

устройства выбирайте размер

безопасной эксплуатации

кабеля согласно характеристикам

может привести

устройства.

к тяжёлым травмам вплоть

до смертельного исхода,

Все устройства Системы должны

а также к повреждению

быть подсоединены к общей

оборудования и загрязнению

системе заземления. Общая система

окружающей среды.

заземления должна быть выполнена

согласно ПУЭ.

Оборудование и рекомендации по его установке

При транспортировке, установке и эксплуатации ФЭМ

соблюдайте меры предосторожности и техники безопасности

работы с хрупкими и бьющимися изделиями.

Перед началом работы с ФЭМ убедитесь, что внешний вид

и комплектация ФЭМ соответствуют требованиям действующей

документации, которая прилагается с ФЭМ.

ФЭМ предназначены только для использования в качестве

источника электроэнергии в сетевых или автономных системах

электроснабжения. Запрещается использовать ФЭМ для иных

целей.

Запрещено:

•

разбирать ФЭМ и клеммную коробку,

• проводить работы на ФЭМ,

отсоединять этикетку, рамочные

не отключенных от нагрузки

крепления и другие компоненты

• использовать модули в качестве

•

складировать ФЭМ друг на друга без

мобильных (передвижных) ФЭС

дополнительных упаковочных уголков

• устанавливать модули таким образом,

•

допускать падение ФЭМ и падение на них

чтобы высота между нижним краем

посторонних предметов

модулей и поверхностью земли была

меньше среднего для данной местности

•

перемещать ФЭМ за кабели

уровня выпадения снега

•

наступать на ФЭМ

• устанавливать модули таким образом,

•

устанавливать ФЭМ краем или углом

чтобы нижний край модулей соприкасался

на твердые поверхности

с водой в течение длительного периода

•

допускать механическое повреждение

времени

ФЭМ, включая царапины, потертости

• допускать накопление тепловой энергии

и сколы

модулями во время эксплуатации ФЭС.

•

осуществлять монтаж ФЭМ при сильном

ветре, дожде или тумане

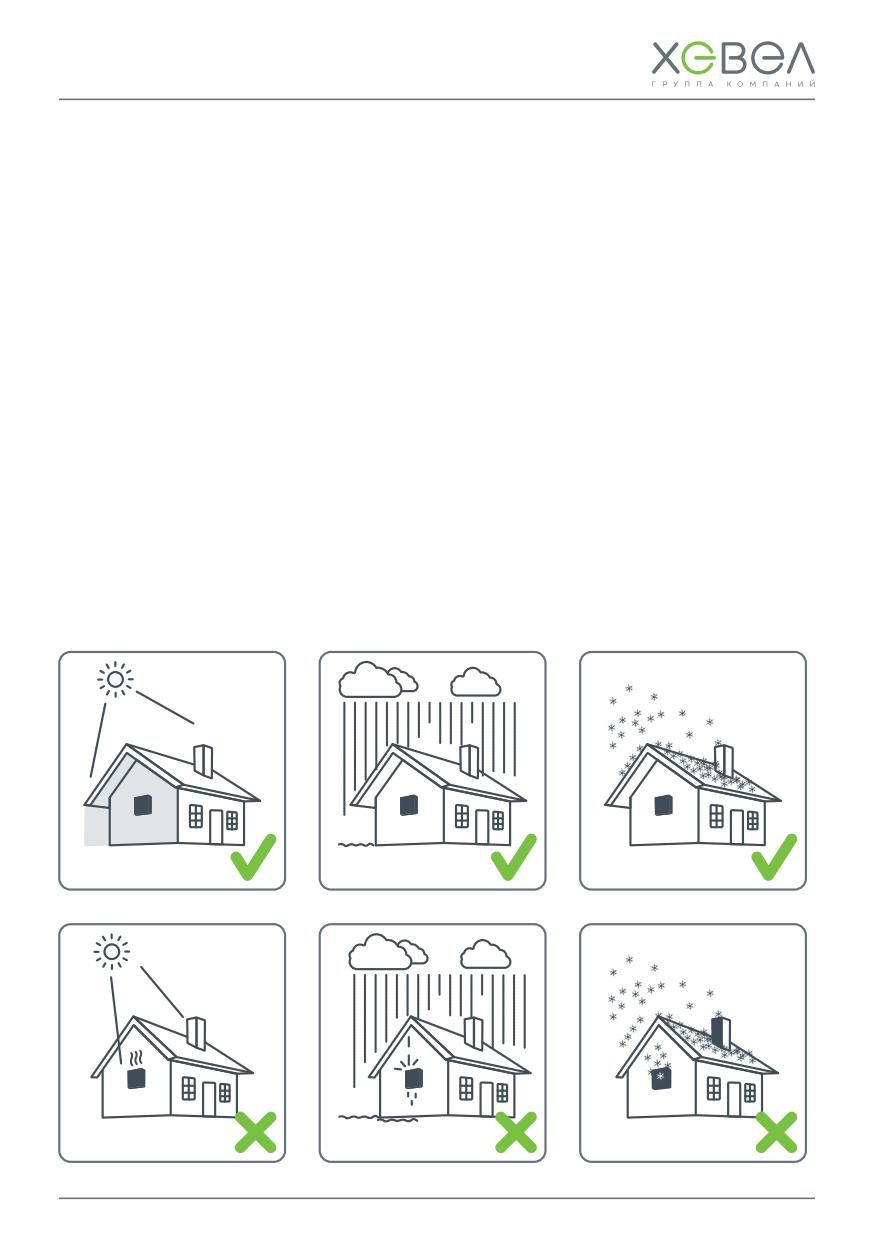

Перед проектированием ФЭС необходимо

•

работать с ФЭМ в металлических

проверить отсутствие затенения места

украшениях

расположения в течение года.

•

эксплуатировать ФЭМ за пределами

диапазонов температур, влажности

и нагрузок, предусмотренных в данном

документе

•

искусственно концентрировать

ВНИМАНИЕ!

солнечное излучение на модулях

Сохраняйте электрические

(с использованием зеркал, поверхности

контакты чистыми и сухими.

воды и т.д.)

Работа с влажными модулями

•

использовать чистящие/моющие/

разрешается только в средствах

абразивные средства и острые предметы

защиты (резиновые перчатки, очки,

для очистки модулей

резиновые боты, прорезиненный

•

использовать острые предметы для

фартук или куртка, каска.

маркировки модулей

Оборудование и рекомендации по его установке

Основные требования при обращении с ФЭМ

• Проверить, выполняются ли требования

• При выполнении электромонтажных работ

и нормы безопасности.

с модулями использовать инструмент

с электроизоляцией не менее 1000 В.

• Соблюдать меры предосторожности при

Не использовать инструмент без

распаковке, переноске и хранении модулей.

изоляции или с поврежденной изоляцией.

• Не ставить модули вертикально,

При выполнении электромонтажных работ

предварительно не подложив под

отключить модули от ФЭС.

ребро модуля материал, исключающий

• Ни при каких обстоятельствах

повреждение модуля при хранении на

не вскрывать клеммную коробку

твердом основании.

(за исключением планового ремонта

• Не допускать прогиба модуля под его

ФЭС).

собственным весом и не складывать

• При установке модулей необходимо

модули друг на друга без использования

обеспечить достаточное расстояние между

дополнительных упаковочных уголков.

модулями для естественной вентиляции.

• Переносить за раз только один модуль.

• Модули должны быть установлены под

Переносить только в вертикальном

таким углом, чтобы обеспечивалась

положении, вдвоем, используя обе руки.

самоочистка лицевой поверхности

Запрещено переносить за соединительную

модуля.

коробку или электрические кабели.

• Модули должны быть установлены внутри

• Удостовериться, что не превышаются

огражденной территории, ограничивающей

допустимые параметры воздействия

допуск посторонних людей.

на ФЭМ и обращение с ФЭМ соответствует

требованиям данного документа.

Электробезопасность

Обязательно ознакомьтесь с основными принципами электротехники

и требованиями электробезопасности.

• Используйте изолированные инструменты и соответствующие средства защиты, такие как

изолированная обувь и перчатки, а также защитные очки. Все инструменты и средства

защиты не должны иметь повреждений.

• Не демонтируйте и не разбирайте модуль.

• Для работы с ФЭС, в которой более одного модуля в цепи, необходимо использовать

вольтметр.

• Короткое замыкание на стороне постоянного тока может вызвать искрение, которое

может вызвать пожар или разрушение контактов и соединителей. ФЭМ, установленные

с нарушением требований настоящего руководства, могут являться причиной поражения

электрическим током.

При эксплуатации ФЭМ необходимо:

• отключать ФЭМ от источников/потребителей электроэнергии (инверторы)

• избегать контакта с клеммами, если на лицевую сторону ФЭМ попадает освещение

• соблюдать осторожность при работе с электропроводкой.

Оборудование и рекомендации по его установке

ВНИМАНИЕ!

Использование ФЭМ с поврежденными стеклами может привести к поражению

электрическим током. Не подключайте ФЭМ непосредственно к потребителям

электроэнергии. Выходная мощность модуля непостоянна и зависит от интенсивности

солнечного излучения, что может привести к порче напрямую подключённых

потребителей. Перед подключением электрических соединителей убедитесь, что

они сухие. Материалы и инструменты должны быть чистыми, сухими и исправными,

выполнять работы допускается только в сухую погоду при отсутствии сильного ветра.

Сопротивление изоляции ФЭМ имеет величину не менее 28 МОм. Контроль

сопротивления изоляции ФЭМ выполняется по методам 10.3 и 10.15 ГОСТ Р МЭК 61646.

Пожарная безопасность

В составе ФЭМ не содержатся взрывоопасные или легковоспламеняющиеся

вещества.

Допускается размещение ФЭМ на любых типах кровли и поверхностях, которые отвечают

требованиям по механической прочности. При проектировании и монтаже ФЭС необходимо

предусмотреть пожарные проходы и возможность естественного проветривания.

Места, опасные для установки ФЭМ

Не размещайте ФЭМ вблизи источников огнеопасных и коррозионных газов,

брызг соленой воды, выбросов тяжелой промышленности.

ФЭМ не предназначены для эксплуатации во взрыво- и пожароопасных местах, например,

в местах хранения легковоспламеняющихся и горючих жидкостей (газов), таких как АЗС,

склады ЛВЖ, места хранения взрывоопасных газов, лакокрасочное производство и т.п.,

а также в местах с источниками открытого пламени.

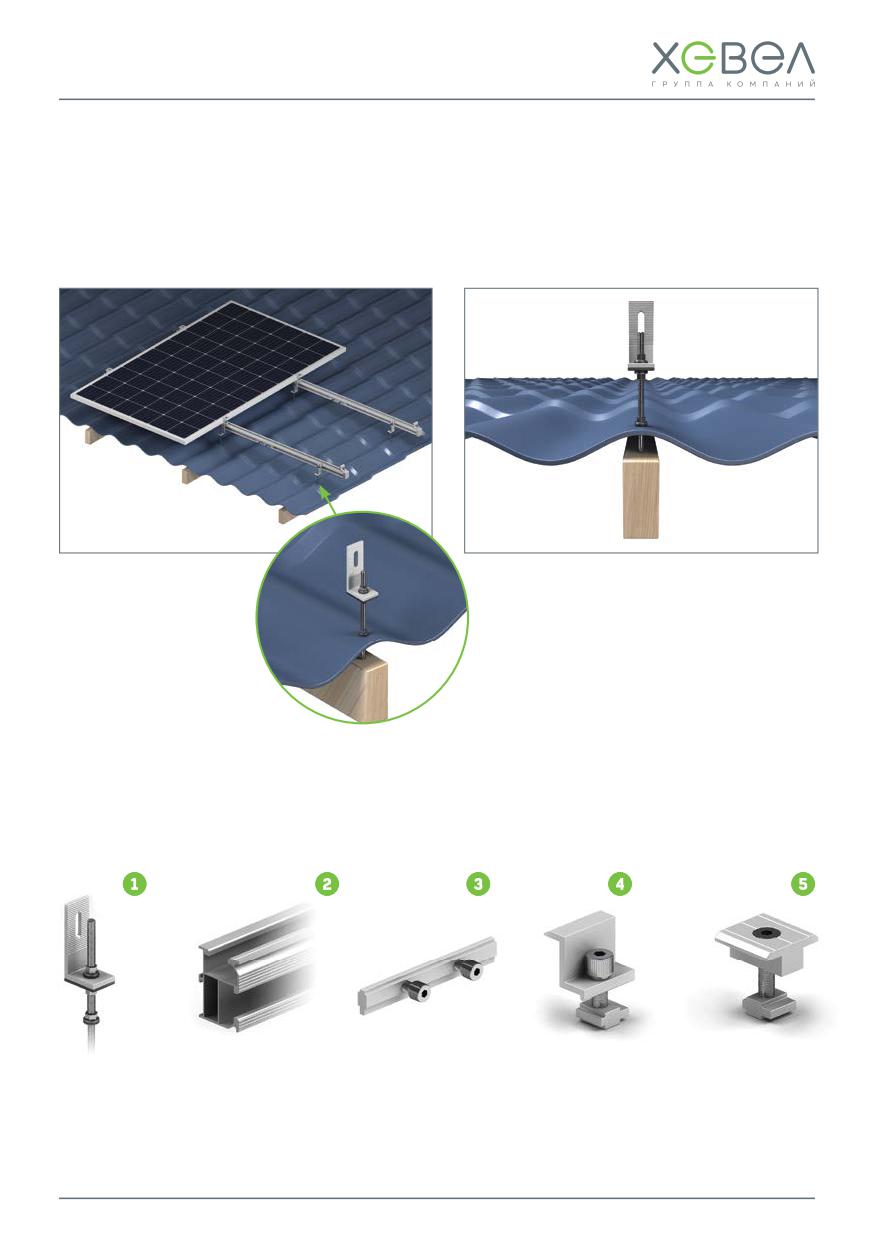

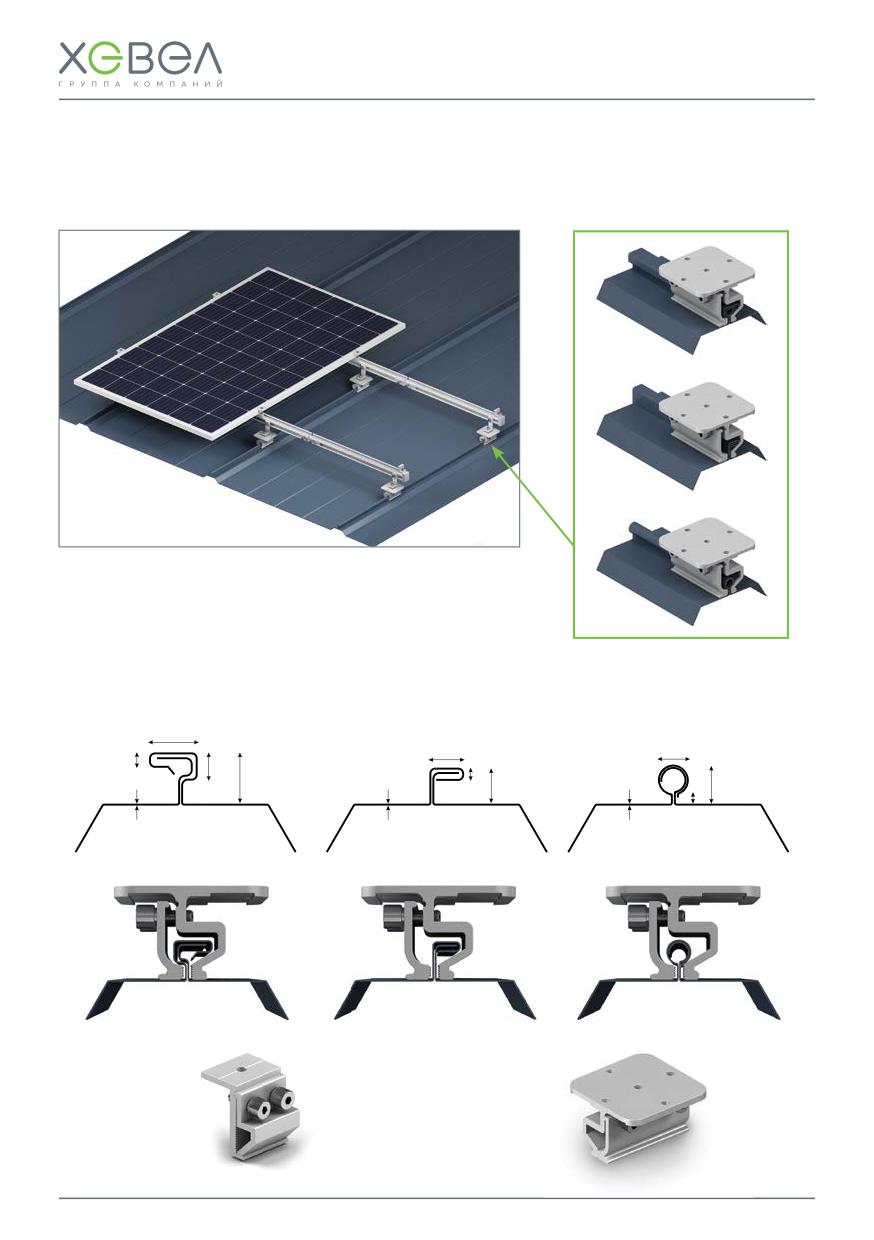

2.2. Крепления

Монтаж системы крепления должен выполняться квалифицированным техническим

персоналом (минимум два квалифицированных специалиста).

Добавление или удаление компонентов может отрицательно повлиять на функционирование

Системы! Для установки ФЭМ крыша должна быть чистой, сухой, ровной, свободной.

Крыша должна быть в удовлетворительном состоянии и достаточно прочной, чтобы

выдержать вес ФЭМ, включая дополнительные материалы, ветровые и снеговые нагрузки.

Проверьте устойчивость крыши. Привлеките технических специалистов, если сомневаетесь

в ее способности нести дополнительную нагрузку. Убедитесь, что запас нагрузки на крышу

не превышен локально или в целом.

Оборудование и рекомендации по его установке

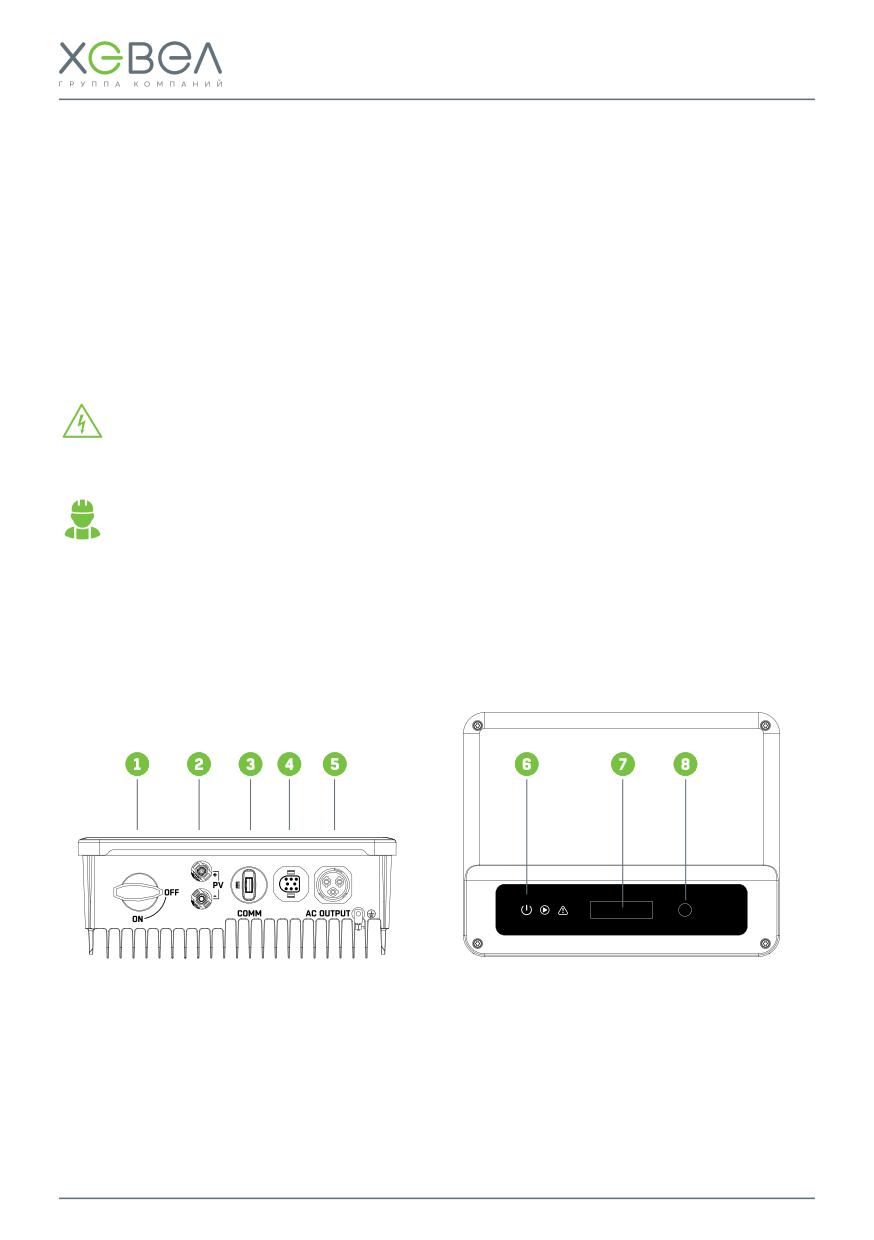

2.3. Инвертор GOODWE GW 3000-XS

Однофазный сетевой солнечный инвертор GW 3000-XS предназначен для построения

сетевой солнечной станции и обеспечения дополнительным или автономным питанием.

Солнечный сетевой инвертор позволяет экономить электроэнергию, а также передавать

накопленный излишек по «зеленому тарифу» в общую электросеть. После монтажа

инвертора возможно установить соответствующее приложение, позволяющее следить

за работой инвертора с мобильного телефона или планшета. Номинальная мощность

сетевого солнечного инвертора составляет 3 кВт. Конструкция инвертора включает

в себя 1 МРРТ-контроллер.

Однофазный сетевой инвертор подключается параллельно с сетью. Даже

в случае, когда оборудование выключено, на его входных и выходных клеммах

может быть опасное напряжение. Всегда отключайте АС и DC питание перед

выполнением обслуживания.

Оборудование не содержит внутренних компонентов, требующих

обслуживания. Не снимайте переднюю панель и не включайте прибор

со снятыми панелями. Любое обслуживание оборудования должно

выполняться только квалифицированным персоналом.

Рисунок 2.3.1

Схема инвертора

1) Переключатель постоянного тока (опционально)

2) Фотоэлектрические входные клеммы

3) Wi-Fi/LAN-порт (опционально)

4) Устройство ограничения выдачи мощности и трансформатор тока (опционально)

5) Выходной разъем переменного тока

6) Световой индикатор

7) ЖК-дисплей

8) Кнопки

Монтаж оборудования

монтаж оборудования

3.1. Монтаж фотоэлектрических модулей

Внимательно следите за соблюдением полярности.

Перепутав полярность, вы можете вывести систему защиты из строя

Перед установкой необходимо убедиться

соединений, подключение Системы в данном

в отсутствии видимых повреждений ФЭМ,

случае не выполняйте.

а также в отсутствии загрязнения поверхности

ВНИМАНИЕ! Для достижения оптимальной

ФЭМ. Наиболее эффективным является

производительности в фотоэлектрической

монтаж ФЭМ в местах, обеспечивающих

системе должно быть реализовано заземление

максимальный поток солнечного излучения.

отрицательного контакта. В основном

Наилучшая ориентация ФЭМ - на юг.

заземление осуществляется через инвертор.

Допускается установка с отклонениями

Для обвязки используйте только кабель для

на восток и запад, но это приведет

фотоэлектрических систем.

к уменьшению выработки электроэнергии

Избегайте соединения кабелей разной

в год. При выборе места установки следует

полярности одного модуля, т.к. это может

избегать близости деревьев, зданий или прочих

привести к короткому замыканию и выходу из

объектов, которые могут отбрасывать тень на

строя ФЭМ. Избегайте чрезмерного натяжения

фотоэлектрические модули, особенно в зимние

соединительных кабелей, кабели не должны

месяцы, когда поступление солнечного

подвергаться механическим нагрузкам.

излучения и высота подъема солнца над

горизонтом наименьшая. Затенение приводит

Если требуется дополнительный кабель,

к снижению выработки электроэнергии ФЭС.

используйте только кабель, соответствующий

Выбор угла наклона ФЭМ должен обеспечивать

следующим требованиям: сечение

самоочистку. Необходимо избегать условий

проводника не менее 2,5 мм² и изоляция,

скопления воды на поверхности ФЭМ

способная выдерживать напряжение 1000 В

и температуру 90 °С.

и продолжительного пребывания ФЭМ или

какой-либо его части в воде.

Для обеспечения молниезащиты модулей

и другого оборудования рекомендуется

Последовательно можно соединять только

установить стержневой молниеотвод, контур

ФЭМ одинакового типа и одинаковой

молниезащиты и ограничитель перенапряжения

мощности. Для обвязки модулей не

и принять другие меры в соответствии

требуется вскрывать клеммную коробку.

с нормативными правовыми актами.

Вскрывать клеммную коробку на

модуле запрещается (за исключением

Перед соединением солнечных модулей

планового ремонта ФЭС). ФЭМ оснащены

в цепь необходимо изучить руководство

соединителями - коннекторами (МС-4).

по эксплуатации инвертора и следовать его

На соединителях есть метки с полярностью.

рекомендациям.

Для обвязки используйте только кабель для

фотоэлектрических систем.

Перед подключением цепи солнечных

ВНИМАНИЕ!

модулей к инвертору убедитесь, что все

Повреждение ФЭМ в результате

соединения выполнены правильно. Если

неправильной установки и/или

напряжение холостого хода и ток короткого

вследствие неудачного проектного

замыкания системы выше величин,

решения не покрывается по гарантии.

указанных в руководстве, повторите проверку

Монтаж оборудования

3.2. заземление

Нарушение данных требований может значительно снизить производительность

системы и приведет к потере гарантии.

Для инверторов трансформаторного типа необходимо установить УЗО с током защитного

отключения 20 мА, что обеспечит безопасное отключение последовательной(-ных)

цепочки(-чек) от ФЭС в случае повреждения модуля, соединительных кабелей, изоляции

и прочих повреждений.

Для ограничения тока утечки (по причинам,

указанным в предыдущем абзаце)

рекомендуется установить резистор

ВНИМАНИЕ!

с номинальным сопротивлением не менее

Для достижения оптимальной

50 кОм между отрицательным полюсом

производительности

последовательной цепочки и заземлением

в фотоэлектрической системе должно

(с учетом максимально допустимого

быть реализовано заземление

напряжения в последовательной цепочке

отрицательного контакта. В основном

1000 В). Мощность резистора должна

заземление осуществляется через

обеспечивать его работоспособность

инвертор. Обратитесь к руководству

в течение всего периода эксплуатации

по эксплуатации инвертора для

ФЭС. Запрещается прямое соединение

получения дополнительной информации.

отрицательного полюса последовательной

цепочки с заземлением.

3.3. Монтаж креплений

Рекомендации по монтажу опорных конструкций

• Избегайте монтажа при сильном ветре и скользкой мокрой крыше.

• Всегда работайте на наклонной крыше с защитой от падения и при необходимости

с защитными сетками и защитой кромок.

• Носите обувь с усиленными носками и прочной нескользящей подошвой.

• Всегда надевайте подходящую защитную одежду при выполнении работы.

• При перемещении оборудования (солнечных панелей и т.д.) всегда используйте

установку подъемного приспособления / подъемника.

• Всегда ставьте лестницу на твердую, устойчивую поверхность.

• Всегда ставьте лестницу под углом примерно 75° и позволяйте ей выступать

над карнизом примерно на 1 метр.

• Если возможно, прикрепите лестницу сверху веревкой или защитным натяжным

ремнем.

• Соблюдайте правила безопасной работы на высоте.

Монтаж оборудования

3.4. Монтаж инвертора

Рекомендации по монтажу инвертора

• Для достижения оптимальной производительности температура окружающего

воздуха должна быть ниже 45° C.

• Для удобства проверки ЖК-дисплея и выполнения возможных мер по техническому

обслуживанию, пожалуйста, установите инвертор на уровне глаз.

• Инвертор не следует устанавливать вблизи легковоспламеняющихся или

взрывоопасных предметов.

• Любое сильное электромагнитное оборудование должно быть убрано подальше

от места установки.

• Наклейки продукта и символы предупреждения должны хорошо читаться после

установки.

• Не устанавливайте инвертор под прямыми солнечными лучами, дождем или снегом.

Рисунок 3.4

Правила расположения инвертора на фасаде здания

Монтаж оборудования

3.4.1. Выбор места установки

• Выбирайте способ и место установки в зависимости от веса и габаритов инвертора.

• Установку необходимо производить на твердую поверхность.

• Установку необходимо осуществлять только в хорошо вентилируемом месте, защищенном

от прямых солнечных лучей.

• Инвертор может быть установлен вертикально или с небольшим уклоном назад,

не более 15°. Установка с боковым наклоном запрещена.

• Панель подключений должна быть направлена вниз (см. Рисунок 3.4.1.1).

Рисунок 3.4.1.1

Установка инвертора на поверхность

max

15°

• При креплении

инвертора

используйте

настенный крепеж

как шаблон.

• Просверлите

в стене 6 отверстий

диаметром 10 мм

и глубиной 80 мм.

• Закрепите на

стене монтажный

Рисунок 3.4.1.2

крепеж шестью

Расстояния до места установки инвертора

расширительными

болтами, которые

находятся в пакете

с дополнительным

300

оборудованием.

• Держите инвертор

канавкой

на крепеже.

200

300

• Установите инвертор

на настенный

крепеж, как

500

показано

на Рисунке 3.4.1.3.

Монтаж оборудования

Рисунок 3.4.1.3

Инструкция по креплению инвертора на поверхность

170

3.4.2. Подключение ФЭМ к инвертору

1) Перед подключением фотоэлектрической

(PV) цепи до провода заземления.

(PV) цепи убедитесь, что переключатель

Это может привести к повреждению

постоянного тока выключен.

инвертора.

2) Убедитесь, что полярность

5) НЕ присоединяйте положительно

фотоэлектрической (PV) цепи совпадает

и отрицательно заряженный проводник

с разъемом постоянного тока.

к проводу заземления, так как это может

В противном случае это может привести

привести к повреждению последнего.

к повреждению инвертора.

Положительный проводник красного

цвета, отрицательный - черного.

3) Убедитесь, что максимальное

напряжение разомкнутой цепи (V_OC)

6) Минимальное сопротивление изоляции

каждой фотоэлектрической (PV) цепи

заземления панелей для серии

не превышает входное напряжение

XS должно превышать 16,7 кОм.

инвертора при любых условиях.

В случае несоблюдения данных

4) Не подключайте положительный или

условий существует риск поражения

отрицательный полюс фотоэлектрической

электрическим током.

Монтаж оборудования

Рисунок 3.4.2.1

Схема подключения постоянного тока для комплекта С2 (1 цепочка - 10 модулей)

3.4.3. Подключение к сети переменного тока

1) Проверьте соответствие напряжения и частоты сети показателям подключенного инвертора.

2) Добавьте выключатель или предохранитель на сторону переменного тока. Значение тока

отключения должно превышать значение выходного тока с инвертора более чем в 1,25 раз.

3) Провод заземления от инвертора должен быть заземлен. Убедитесь, что сопротивление

между нейтральным проводом и заземлителем менее 10 Ом.

4) Отсоедините выключатель или предохранитель между инвертором и оборудованием.

Присоедините инвертор к сети.

5) Конструкция линии переменного тока должна быть выполнена таким образом, чтобы

шнур мог скользить в своем креплении, создавая натяжение на проводниках. Защитное

заземление будет натягиваться последним, чтобы выдержать нагрузку, например, если

линия PE длиннее L и N.

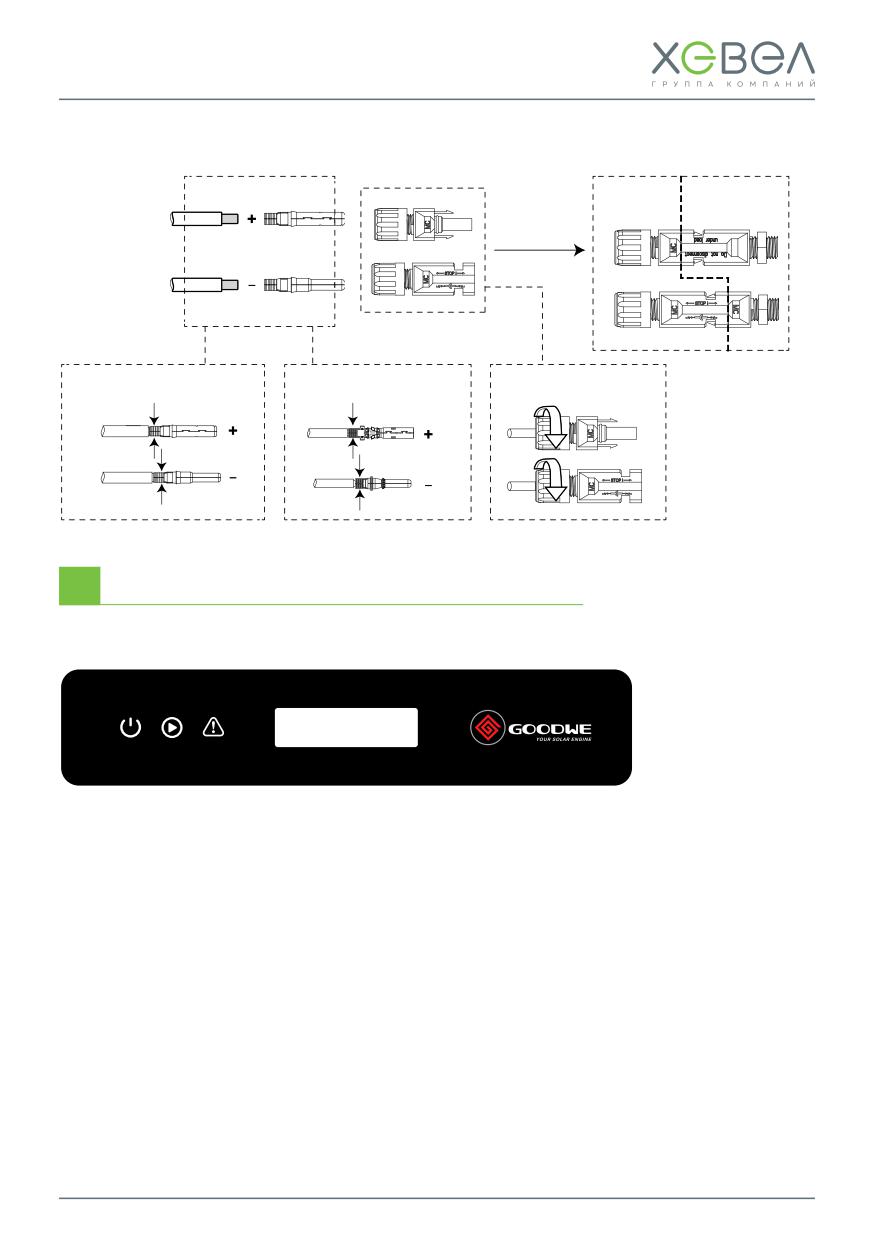

Рисунок 3.4.3.1. Инструкция по монтажу кабелей

8-10

Управление и настройка инвертора

УПРАВЛЕНИЕ И НАСТРОЙКА ИНВЕРТОРА

Светодиодные индикаторы

(

)

Светодиодные индикаторы желтый / зеленый / красный показывают

ПИТАНИЕ/ ЗАПУСК/ НЕИСПРАВНОСТЬ.

Желтый

Для модуля RS-485: если индикатор

Указывает, что источник питания постоянного

питания мигает один раз, это указывает

тока работает нормально.

на то, что инвертор получает данные. Если

Для модели инверторов с Wi-Fi: если

индикатор питания всегда включен, это

индикатор питания мигает один раз, это

означает отсутствие связи RS-485.

указывает на то, что модуль Wi-Fi находится

Зеленый

в инициализированном состоянии. Если

Указывает на то, что инвертор работает

индикатор питания мигает два раза, это

в нормальном режиме. Если индикатор

указывает на то, что инвертор не подключен

мигает, это указывает на то, что инвертор

к маршрутизатору. Если индикатор питания

осуществляет самоконтроль.

мигает четыре раза, это указывает на то,

что инвертор не подключен к серверу. Если

Красный

индикатор питания всегда включен, это

Указывает на ненормальное состояние

указывает на наличие нормальной Wi-Fi связи.

инвертора и потребность в обслуживании.

Управление и настройка инвертора

Световая индикация на инверторе

индикатор

состояние

обозначение

ON = WiFi включен

BLINK 1 = WiFi система сброшена

BLINK 2 = WiFi проблема с роутером

BLINK 3 = WiFi проблема с сервером

BLINK = RS485 подключено

OFF = WiFi неактивен

ON = INVERTOR подключен на нагрузку

OFF = INVERTOR не подключен на нагрузку

ON = произошла ошибка

OFF = ошибки нет

4.1. Пользовательский интерфейс и элементы управления

4.1.1. Общие настройки

1) ЖК-дисплей

На рисунке справа показано, как выглядит ЖК-дисплей.

Если на дисплее появилась надпись «Настройка

Normal

Pac

2000.0W

безопасности», зажмите кнопку на 2 секунды для входа

в меню второго уровня. Быстрое нажатие на кнопку

покажет список доступных стран. Выберите нужную

страну в соответствии с местом установки. Инвертор

сохранит выбранную страну после 20 секунд бездействия.

2) Области отображения

ОБЛАСТЬ 1 - информация о текущем состоянии

Эта область показывает текущий статус (информацию):

Line 1

«Ожидание» - инвертор находится в режиме ожидания

Line 2

«Checking **S» - инвертор проводит диагностику, отсчет

и готовится к работе в сети

«Normal» - инвертор нормально работает в сети

В случае отклонения системы от нормы, на экране появится

сообщение об ошибке.

Управление и настройка инвертора

ОБЛАСТЬ 2 - текущие данные о работы устройства

В области 2 через ключевые операции на экране может отображаться различная

информация, такая как рабочие параметры и состояние выработки электроэнергии.

3) Работа с дисплеем

Работа с дисплеем представлена двумя действиями: коротким и продолжительным

нажатием кнопок.

4) Использование дисплея и ЖК-монитора

Дисплей позволяет получить доступ к настройке основных параметров. Все параметры

языка, времени и страны можно настроить с помощью кнопок. Меню, отображаемое

в области ЖК-дисплея, имеет два уровня. Коротким и продолжительным нажатием кнопок

можно получить доступ ко всем уровням меню. Элементы в меню первого уровня, которые

не имеют второго уровня, заблокированы. Для этих пунктов, когда клавиша нажата в течение

двух секунд, на ЖК-дисплее появится слово «Lock», а затем данные, относящиеся к пункту

меню первого уровня. Заблокированное меню может быть разблокировано только при

переключении режима системы, возникновении неисправности или нажатии кнопки.

На всех уровнях меню, если в течение 20 секунд не предпринимается никаких действий,

подсветка ЖК-дисплея отключится, дисплей автоматически вернется к первому элементу

меню первого уровня, и любые изменения, внесенные в данные, будут сохранены во

внутреннюю память.

5) Введение в меню

• Когда солнечные модули подают энергию на инвертор, экран показывает меню

первого уровня.

• По умолчанию дисплей отображает первый пункт первого меню, а интерфейс показывает

текущее состояние системы. По умолчанию на дисплее отображается «Waiting»,

в режиме выработки энергии - «Normal», если что-то пошло не так - сообщение об

ошибке.

Просмотр напряжения, тока фотоэлектрических модулей, напряжения, тока и частоты сети:

• нажмите, чтобы посмотреть количество выработанной энергии за сутки;

• нажмите, чтобы посмотреть суммарную выработку энергии до текущего дня;

• нажмите, чтобы посмотреть напряжение в вольтах;

• нажмите, чтобы посмотреть силу тока в амперах;

• нажмите, чтобы посмотреть сетевое напряжение в вольтах;

• нажмите, чтобы посмотреть силу тока в сети в амперах;

• нажмите ещё раз, чтобы посмотреть частоту в сети в герцах;

• просмотр кода ошибки.

Нажмите ещё раз, чтобы войти в меню журнала ошибок. Нажмите и держите 2 секунды,

чтобы войти в меню второго уровня обнаружения ошибок. Последние 3 ошибки инвертора

будут показаны после короткого нажатия в меню второго уровня. Запись содержит код

ошибки, дату и время ошибки.

Управление и настройка инвертора

4.1.2. Просмотр модели и перенастройка страны

• Находясь в меню журнала ошибок, нажмите кнопку, чтобы посмотреть название модели.

• Если вы хотите изменить настройки страны, нажмите кнопку и удерживайте 2 секунды,

после чего ЖК-дисплей переключится в меню второго уровня.

• Находясь в меню второго уровня, нажмите кнопку, чтобы изменить настройки страны.

• После выбора нужной страны инвертор сохранит выбранные настройки при

бездействии на протяжении 20 секунд.

Если нет необходимого кода страны, выберите «50 Hz Grid Default»

или «60 Hz Grid Default» соответственно.

Просмотр версии программного обеспечения

Находясь в разделе с названием модели, нажмите, чтобы посмотреть версию

программного обеспечения. Текущая версия программного обеспечения будет показана

в этом меню.

4.1.3. Настройки

Установка языка

Нажмите и не удерживайте кнопку, чтобы войти в меню установки языка. Нажмите

кнопку и удерживайте в течение 2 секунд, чтобы войти в меню второго уровня.

Нажимайте и не удерживайте кнопку, чтобы переключаться между доступными языками.

Инвертор сохранит выбранный язык после 20 секунд бездействия.

Установка времени

Находясь в меню установки языка, нажмите кнопку и не удерживайте, чтобы войти

в меню установки времени.

Нажмите и удерживайте кнопку в течение 2 секунд, чтобы войти в меню второго

уровня. По умолчанию дисплей покажет «2000-00-00 00:00», где первые четыре цифры

обозначают год (2000-2099), пятая и шестая цифры обозначают месяц (01-12), седьмая

и восьмая цифры обозначают дату (01-31). Оставшиеся цифры обозначают время.

2000-00-00 00:00

ГОД

МЕСЯЦ ДАТА

ВРЕМЯ

(2009-2099)

(01-12)

(01-31)

(ЧАС:МИН.)

Короткое нажатие увеличивает цифру, а длинное нажатие передвигает курсор к следующей

цифре. После 20 секунд бездействия инвертор сохранит изменения, ЖК-дисплей

возвратится в главное меню, а подсветка будет выключена.

Управление и настройка инвертора

Настройка протокола

Эта функция используется только обслуживающим персоналом, установка неправильного

протокола может привести к сбою связи.

Находясь в меню первого уровня установки времени, нажмите и не держите кнопку, чтобы

перейти в меню протокола. Нажмите и удерживайте в течение 2 секунд, чтобы войти

в подменю. Подменю включает в себя два протокола. Протокол можно выбрать коротким

нажатием кнопки. После 25 секунд бездействия инвертор сохранит выбранный протокол,

ЖК-дисплей возвратится в главное меню, а подсветка будет выключена.

Функция отслеживания точки максимальной мощности (MPPT) при затенении

По умолчанию функция оптимизации выключена.

Включите оптимизацию, когда фотоэлектрический модуль находится в тени.

Эта функция позволит системе вырабатывать больше электроэнергии в тени.

Не включайте эту функцию, пока фотоэлектрический модуль не затенён. В противном

случае это может привести к выработке меньшего количества электроэнергии.

Нажимайте кнопку до тех пор, пока не войдёте в меню оптимизации.

Надпись «Shadow MPPT OFF» означает, что функция выключена. Нажмите кнопку

и удерживайте в течение 2 секунд, чтобы включить функцию.

Надпись «Shadow MPPT ON» означает, что оптимизация включена. Нажмите и удерживайте

в течение 2 секунд, чтобы выключить функцию.

Функция принудительного ограничения мощности инвертора до 70 %

от номинальной мощности (70 % Rated power limit)

внимание: Данная функция не требуется для работы инвертора на территории РФ.

Включение данной функции может привести к ограничению выходной мощности

инвертора.

Войдите в меню «70 % Rated power limit».

Если на дисплее отображается надпись «70% Rated Enable» - это означает, что функция

выключена. Нажмите кнопку и удерживайте в течение 2 секунд, чтобы включить функцию.

Надпись «Recover Rated Power» означает, что инвертор работает с включенной функцией

принудительного ограничения мощности инвертора до 70 % от номинальной мощности.

Нажмите кнопку и удерживайте в течение 2 секунд, чтобы выключить данную функцию.

4.1.4. Установка функции ограничения мощности

Операции по включению и выключению функции ограничения мощности (по умолчанию

выключена) и настройке ограничения (по умолчанию 2% от номинальной выработки)

показаны на схеме ниже.

Пожалуйста, введите пароль (действителен в течение 10 минут) перед изменением

состояния ограничения питания (начальное отображение «1111» является паролем по

умолчанию).

Управление и настройка инвертора

внимание: если функция ограничения мощности включена, максимум выходной

мощности инвертора будет ограничен значением, установленным в настройках, пока

к инвертору не подключено ограничивающее устройство (например, измеритель

тока) или если это устройство выключено.

error history

… короткое нажатие

shadow

power

set power limit

mppt on / off

limit off

100% rated

90% rated

короткое

удерживание

короткое

удерживание

нажатие

кнопки

нажатие

кнопки

4.1.5. Работа дисплея во время ввода в эксплуатацию

• Когда входное напряжение достигает уровня, необходимого для включения инвертора,

ЖК-дисплей начинает работать, загорается жёлтый индикатор, а дисплей высвечивает

«Waiting». В течение нескольких секунд будет показана дополнительная информация.

• Если инвертор подключён к сети, высветится «Checking 30» и начнётся обратный отсчёт

на 30 секунд.

• При надписи «00S» Вы услышите, как реле сработало 4 раза. Дисплей покажет «Normal».

Текущая выходная мощность будет отображаться в левой нижней части дисплея.

4.2. ПОДКЛЮЧЕНИЕ ИНВЕРТОРА К WI-FI

Подготовка к работе

Включите Wi-Fi инвертора (или Ezlogger Pro WiFi)

2. Если вы настраиваете Wi-Fi на инверторе, убедитесь, что световой индикатор мигает

желтым светом

3. Включите Wi-Fi-роутер

4. Включите Wi-Fi на компьютере

Solar

Wi-Fi

интернет

ИНВЕРТОР

РОУТЕР

КОМПЬЮТЕР

Устранение неполадок

4.3. Сброс и перезагрузка Wi-Fi

Функция перезагрузки Wi-Fi применяется для сбрасывания настроек до начальных

значений (см. рисунок 4.3.1).

Нажмите и удерживайте кнопку, пока на дисплее не появится надпись «Wi-Fi Reset»,

затем удерживайте кнопку в течение 2 сек, пока не появится надпись «Wi-Fi Resetting…».

Прекратите удерживать кнопку и ждите, когда на экране появится надпись «Wi-Fi Reset OK»

или «Wi-Fi Reset Failed».

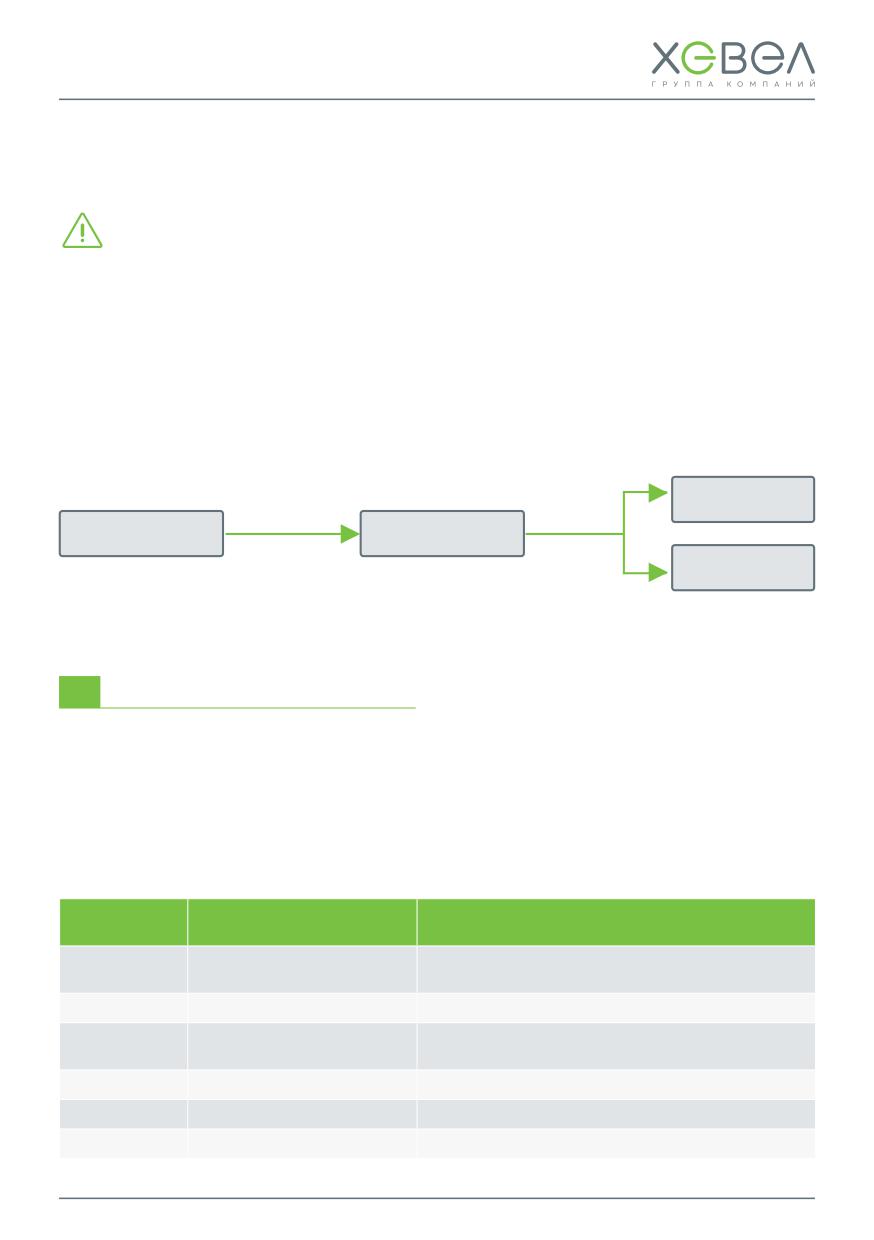

Рисунок 4.3.1

Порядок перезагрузки Wi-Fi

Меню первого уровня

Меню второго уровня

Wi-Fi Reset OK

удерживание

кнопки

ожидание

Wi-Fi Reset

Wi-Fi Resetting

Pac = 2595.5 W

Wi-Fi Reset Fail

УСТРАНЕНИЕ НЕПОЛАДОК

При возникновении ошибки на дисплее высветится сообщение об ошибке

(пояснение ошибки представлено в таблице 5.1).

Таблица 5.1

Пояснение ошибки

код ошибки

сообщение об ошибке

описание

Сетевая частота вне допустимого диапазона

Fac^Fail

значений

Isolation Fail

Сопротивление заземления слишком низкое

Сетевое напряжение вне допустимого

Vac^Fail

диапазона значений

PV over Voltage

Перенапряжение на входе постоянного тока

Over temperature

Перегрев корпуса

Utility Loss

Утилита недоступна

Устранение неполадок

Таблица 5.2

Определение неисправностей

Дисплей

Решение проблемы

1) Выключите DC-выключатель, отключите кабель постоянного

тока, проверьте сопротивление между положительным,

отрицательным контактами и землей.

2) Если сопротивление меньше 100 кОм, проверьте изоляцию

кабелей солнечных модулей.

3) Если сопротивление более 100 кОм, свяжитесь с ближайшим

Isolation Fail

сервисным центром.

4) Отсоедините кабель переменного тока, измерьте

сопротивление между нейтральным проводом и проводом

заземления. Если сопротивление более 10 кОм, проверьте

кабель переменного тока на возможные механические

повреждения.

1) Отключите DC-выключатель, проверьте сопротивление

между проводами солнечных модулей и землей.

Ground | Fail

2) Включите выключатель постоянного тока.

3) Если проблема сохранилась, свяжитесь с ближайшим

сервисным центром.

1) Отключите DC-выключатель, отсоедините кабель

переменного тока. Измерьте напряжение между фазами

и нейтралью в кабеле переменного тока и убедитесь, что

полученные значения удовлетворяют характеристикам,

указанным в спецификации к инвертору.

2) Если значения выходят за допустимый диапазон, проверьте

Vac^Fail

сеть переменного тока на возможные повреждения.

3) Если значения находятся в допустимом диапазоне,

присоедините кабель переменного тока к инвертору и

включите DC-выключатель. Если проблема сохранилась,

свяжитесь с ближайшим сервисным центром.

1) Инвертор автоматически перезагрузится, если частота сети

вернется к нормальным значениям.

Fac^Fail

2) Если проблема сохраняется, свяжитесь с ближайшим

сервисным центром.

1) Отключите DC-выключатель, отсоедините кабель

переменного тока. Измерьте напряжение между фазами и

нейтралью в кабеле и убедитесь, что полученные значения

удовлетворяют характеристикам, указанным в спецификации

к инвертору.

2) Если значения выходят за допустимый диапазон, проверьте

Utility Loss

выключатель в распределительном щите и состояние сети.

3) Если значения находятся в допустимом диапазоне,

подключите кабель постоянного тока к инвертору,

включите DC-выключатель, инвертор подключится к сети

автоматически. Если проблема сохраняется, свяжитесь

с ближайшим сервисным центром.

Устранение неполадок

Дисплей

Решение проблемы

1) Выключите переключатель постоянного тока,

вытащите разъём постоянного тока, проверьте

напряжение фотоэлектрического модуля,

убедитесь, что оно не превышает входное

PV over Voltage

напряжение в характеристиках инвертора.

2) Если превышает, перенастройте

фотоэлектрический модуль.

3) Если проблема сохраняется, обратитесь

в ближайший сервисный центр.

1) Проверьте, правильно ли произведён монтаж.

2) Попробуйте понизить окружающую температуру.

3) Переместите инвертор к вентиляции или

Over Temperature

установите его в другом месте.

4) Если проблема сохраняется, обратитесь

в ближайший сервисный центр.

Relay-Check Fail

DCI High

1) Отсоедините переключатель постоянного тока.

EEPROM R/W Fail

2) Подключите переключатель постоянного тока.

SCI/SPI Fail

3) Если проблема сохраняется, обратитесь

DC Bus High/ BUS Unbalance

в ближайший сервисный центр.

GFCI Fail

Ifan/Efan/Afan Fault

1) Выключите переключатель постоянного тока,

вытащите разъём постоянного тока, измерьте

напряжение фотоэлектрического модуля.

2) Вставьте разъём постоянного тока

и переподключите переключатель постоянного

Дисплей выключен

тока.

3) Если напряжение меньше 70 вольт, проверьте

настройки фотоэлектрического модуля.

4) Если напряжение выше 125 вольт, но дисплей

всё ещё выключен, обратитесь в ближайший

сервисный центр.

ОБРАТИТЕ ВНИМАНИЕ!

Когда солнечного света недостаточно, инвертор может самопроизвольно

включаться и выключаться из-за недостатка электроэнергии, вырабатываемой

фотоэлектрическими модулями. Эта проблема не приведёт к повреждению

инвертора. Если проблема сохраняется, позвоните в ближайший сервисный центр.

Обслуживание

ОБСЛУЖИВАНИЕ

6.1. Солнечные модули

ФЭМ Хевел разработаны для длительной независимой работы без участия

обслуживающего персонала и не требуют постоянного обслуживания.

В рамках планового обслуживания необходимо проводить периодический визуальный

осмотр ФЭС на предмет появления повреждений на поверхности модулей и во внешних

кабельных сетях.

В случае поломки и разрушения ФЭМ следует придерживаться следующих правил:

• прекратите работы с фотоэлектрической системой и обеспечьте выход людей с территории

• наденьте защитные перчатки и необходимые средства индивидуальной защиты

• соберите все крупные осколки стекла и поместите в пластиковый или металлический

контейнер

• не используйте сломанный или поврежденный модуль.

На протяжении всего жизненного цикла ФЭМ частицы пыли скапливаются на поверхности

модуля, что со временем может привести к снижению выработки электроэнергии.

Как правило, частицы пыли смываются дождем, но существуют территории, где требуется

дополнительная очистка. Рекомендуется периодически, но не реже одного раза

в 12 месяцев проводить осмотр поверхности ФЭМ на предмет загрязнения.

При необходимости очистки при сильной запыленности:

• наденьте защитные перчатки и необходимые

средства индивидуальной защиты

ВНИМАНИЕ!

• используйте мягкую ткань, смоченную водой

• не используйте чистящие/моющие/

Очистку модулей необходимо

абразивные средства и острые предметы

осуществлять только

• соблюдайте технику безопасности при очистке

с помощью устройств,

модулей

специально предназначенных

• производите очистку модуля в периоды, когда

для этого (очистка модулей

температура модуля близка к температуре

с использованием воды под

окружающего воздуха (вечерние или утренние

давлением строго запрещена).

часы) для снижения термических напряжений.

6.2. крепления

Система крепления разработана таким образом, чтобы уменьшить объём работ по

техническому обслуживанию. Однако следующие действия необходимо выполнять ежегодно

или после сильных ветровых нагрузок:

• Проверьте надежность всех болтов, гаек, винтовых и зажимных соединений.

При необходимости затяните все болты, гайки, винты и зажимы в соответствии

с руководством по установке.

• Произведите общий визуальный контроль системы (коррозия компонентов и т.д.).

• Проверьте положение системы крепления относительно исходного положения при установке.

Обслуживание

6.3. Инвертор

Регулярное техническое обслуживание обеспечивает долгий срок службы и оптимальную

эффективность всей PV станции.

ВНИМАНИЕ! Перед тем как начать обслуживание, следует отключить выключатель

переменного тока, а затем отключить выключатель постоянного тока.

Подождите 5 минут, пока выйдет остаточное напряжение.

6.3.1. Проверка выключателя постоянного тока

Выключатель постоянного тока не требует технического обслуживания.

Рекомендуется, хотя и не обязательно:

• Регулярно проверять выключатель постоянного тока.

• Использовать выключатель хотя бы 10 раз в год. Эксплуатация переключателя очистит

контакты и продлит срок службы выключателя постоянного тока.

Порядок включения

1. Включите выключатель на стороне переменного тока.

2. Включите переключатель постоянного тока.

3. Включите выключатель на стороне постоянного тока.

ВНИМАНИЕ! Если нет переключателя, перейдите от шага 1 к шагу 3.

Порядок отключения

1. Выключите выключатель на стороне переменного тока.

2. Выключите переключатель постоянного тока.

3. Выключите выключатель на стороне постоянного тока.

ВНИМАНИЕ! Если нет переключателя, перейдите от шага 1 к шагу 3.

6.3.2. Проверка электрического соединения

1. Проверьте, не ослаблен ли провод

переменного или постоянного тока.

ВНИМАНИЕ!

2. Убедитесь, что провод заземления

надежно заземлен.

Техническое обслуживание

3. Проверьте, закрыты ли

должно проводиться раз

водонепроницаемые крышки RS485

в полгода.

и USB порта.

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

7.1. Солнечные модули Хевел

Таблица 7.1.1

Технические характеристики солнечных модулей ХЕВЕЛ

HVL-

Характеристики

290

310

315

320

325

330

/HJT

Номинальная мощность, Вт

290

310

315

320

325

330

Эффективность, %

17,32

18,76

19,04

19,1

19,4

19,7

Допустимое отклонение

номинальной мощности

1,72

1,61

1,59

1,56

1,54

1,52

(∆P_max), %

Ток в рабочей точке

8,55

8,78

8,81

8,83

8,86

8,97

P_max (I_mpp), А

Напряжение в рабочей точке

34,14

35,99

36,35

36,28

36,74

36,84

P_max (Vmpp), В

Ток короткого замыкания

9,14

9,32

9,33

9,4

9,48

(I_sc), А

Напряжение холостого хода

43,46

44,16

44,22

43,97

44,08

44,18

(V_ос), В

Температурный коэффициент,

-0,249

-0,244

V_ос %/°С

Температурный коэффициент,

0,037

0,055

I_sc %/°С

Температурный коэффициент,

-0,311

-0,285

P_max %/°С

Максимальное напряжение

1000

1500

системы, В

Таблица 7.1.2

Габаритно-установочные размеры монокристаллического ФЭМ

Характеристики

Значение

Размеры (ДхШхТ), мм

1671х1002х42

Площадь, м²

1,67

Вес, кг

Технические характеристики

7.2. Инвертор GW 3000-XS

Таблица 7.2.1

Технические характеристики инвертора GW 3000-XS

Характеристики

Значение

Входные параметры фотоэлектрического модуля

Максимальная входная мощность постоянного тока, Вт

3900

Максимальное входное напряжение постоянного тока, В

500

Диапазон отслеживания точки максимальной мощности, В

50-450

Начальное напряжение, В

Номинальное входное напряжение постоянного тока, В

360

Максимальная входная сила тока, А

12,5

Максимальная сила тока короткого замыкания, А

15,6

Количество трекеров для отслеживания точки

максимальной мощности

Количество входящих проводов для каждого трекера

Выходные параметры переменного тока

Номинальная выходная мощность, Вт

3000

Максимальная видимая выходная мощность, В-А

3300

Номинальное выходное напряжение, В

230

Номинальная выходная частота, Гц

50/60

Максимальная выходная сила тока, А

14,3

1 (устанавливается

Выходной коэффициент мощности

от опережающего 0,8

до запаздывающего 0,8)

Выходной суммарный коэффициент нелинейных искажений

<3%

КПД

Максимальный КПД

97,6%

Европейский КПД

97,2%
