РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
В настоящем руководстве описывается сборка, установка, принцип работы, а также поиск
и устранение неисправностей комплекта А1, состоящего из фотоэлектрических модулей
(далее по тексту - ФЭМ), контроллера заряда, инвертора и аккумуляторных батарей,
опорных конструкций (опционально), щитового и прочего оборудования (опционально).
Пожалуйста, внимательно прочитайте настоящее руководство перед тем, как устанавливать
устройство и работать с ним. Сохраните настоящую инструкцию для последующего
использования в справочных целях.
СОДЕРЖАНИЕ
Руководство пользователя
2
1.
УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ
3
2.
ОПИСАНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ
4
2.1. Модуль фотоэлектрический ХЕВЕЛ
4
2.2. Контроллер заряда BlueSolar MPPT 75/10
6
2.3. Аккумуляторная батарея типа UCG55-12
7
3.
ОСОБЕННОСТИ МОНТАЖНЫХ РАБОТ
7
3.1. Монтаж ФЭМ
7
3.2. Монтаж опорных конструкций
8
3.3. Монтаж контроллера заряда BlueSolar MPPT 75/10
11
3.4. Монтаж АКБ UCG55-12
12
4.
ЭКСПЛУАТАЦИЯ СИСТЕМЫ
12
4.1. Эксплуатация ФЭМ
12
4.2. Очистка ФЭМ
13
4.3. Мониторинг и настройки контроллера заряда BlueSolar MPPT 75/10
14
4.4. Эксплуатация и обслуживание аккумулятора
14
4.5. Заземление
15
4.6. Электробезопасность
15
4.7. Пожарная безопасность
15
4.8. Молниезащита
15
5.
ТРАНСПОРТИРОВКА
16
6.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
16
6.1. Характеристики ФЭМ
16
6.2. Характеристики контроллера заряда BlueSolar MPPT 75/10
18
6.3. Характеристики АКБ UCG55-12
19
2
Указания по мерам безопасности
1
УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ
Перед началом использования сборной системы солнечной электростанции
(далее - Система) прочитайте все указания и предостерегающие надписи,
нанесенные на устройствах, а также приведенные во всех разделах
настоящего руководства.
При производстве монтажных работ
Если после выполнения указаний
и при работе с оборудованием,
в разделе «Устранение неисправностей»
подключенным к настоящему устройству,
устройство работает с ошибками,
используйте инструменты в изоляции,
обратитесь к местному дилеру или
чтобы снизить риск короткого замыкания.
в сервис-центр для обслуживания.
Работа с ФЭМ в металлических
ЗАПРЕЩЕНО закорачивать накоротко
украшениях не допускается.
выходные цепи переменного тока (AC)
Не разбирайте устройства Системы.
и входные цепи постоянного тока (DC)
Ремонт отдельного устройства
инверторного оборудования. К устройству
Системы производите только
НЕЛЬЗЯ подключать сеть электропитания,
в квалифицированных сервис-центрах.
если закорочен вход постоянного тока (DC).
Неправильная сборка устройства ведет
Избегайте соединения кабелей разной
к риску поражения электрическим током.
полярности. Это может привести
к короткому замыканию и выходу
Для уменьшения риска поражения
из строя ФЭМ.
электрическим током отключите всю
ВНИМАНИЕ! Если используется система
проводку от устройства. Выключение
дистанционного или автоматического
устройства не снижает этот риск.
запуска генератора, отключите цепь
БУДЬТЕ ОСТОРОЖНЫ: при попадании
автоматического запуска или отключите
на модуль солнечного света, модуль
генератор, чтобы предотвратить подачу
начинает вырабатывать электрический
напряжения во время проведения
ток, что может вызвать поражение
технического обслуживания. В противном
электрическим током.
случае возможны поломки оборудования
и/или травмы персонала.
ВНИМАНИЕ! Только квалифицированный
На случай попадания электролита
персонал может качественно произвести
аккумуляторной батареи на кожу, одежду
подключение АКБ к Системе.
или в глаза всегда держите в наличии
НИКОГДА не заряжайте замерзшую АКБ.
чистую воду и мыло.
Использование оборудования Системы
во влажной и сырой среде ЗАПРЕЩЕНО.
ВНИМАНИЕ!
Эксплуатация оборудования во взрыво-,
пожароопасной среде ЗАПРЕЩЕНА.
Несоблюдение правил
безопасной эксплуатации
ВАЖНО: Для оптимальной работы
может привести
устройства выбирайте размер кабеля
к тяжёлым травмам вплоть
согласно характеристикам устройства.
до смертельного исхода,
Все устройства Системы должны
а также к повреждению
быть подсоединены к общей системе
оборудования и загрязнению
заземления. Общая система заземления
окружающей среды.
должна быть выполнена согласно ПУЭ.
3
Описание основных элементов системы

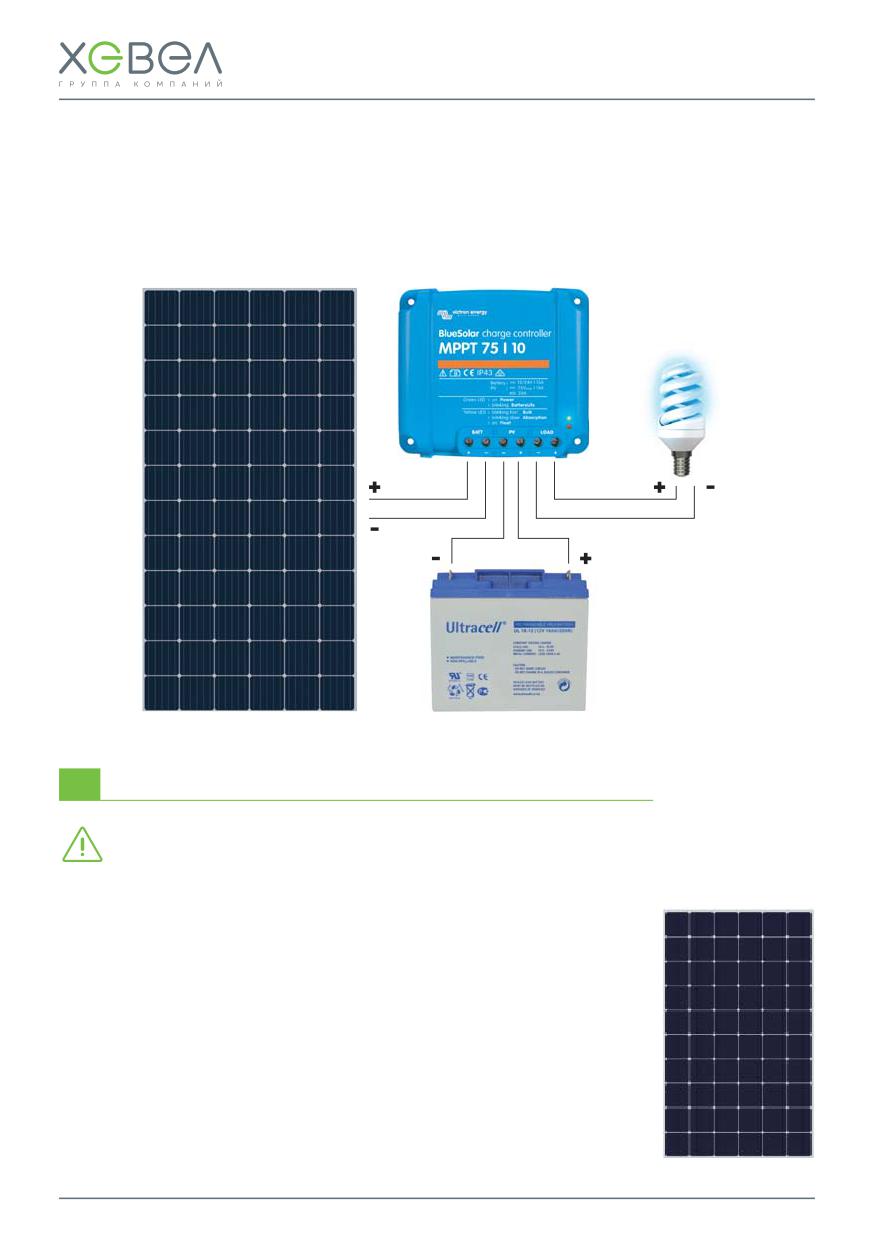

Рисунок 1.1
Блок-схема по подключению оборудования системы
ФОТОЭЛЕКТРИЧЕСКИЙ МОДУЛЬ
КОНТРОЛЛЕР ЗАРЯДА
ПОТРЕБИТЕЛЬ
ЭЛЕКТРИЧЕСКОЙ
ЭНЕРГИИ
АККУМУЛЯТОРНАЯ БАТАРЕЯ
2
ОПИСАНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ
Перед установкой оборудования обязательно прочтите рекомендации
по установке каждого элемента Системы.
2.1. МОДУЛЬ ФОТОЭЛЕКТРИЧЕСКИЙ
ХЕВЕЛ
ФЭМ предназначены только для использования в качестве
источника электроэнергии в сетевых или автономных системах
электроснабжения. Запрещается использовать ФЭМ для иных целей.
ФЭМ изготовлены по монокристаллической технологии: рабочий слой
располагается между стеклянной подложкой и полимерным листовым
материалом. По контуру ФЭМ обрамлен алюминиевым крепежным
профилем. Перед началом работы с ФЭМ убедитесь, что внешний
вид и комплектация ФЭМ соответствует требованиям действующей
документации, которая прилагается к ФЭМ.
4
Описание основных элементов системы
Запрещено:
разбирать ФЭМ и клеммную коробку,
• устанавливать модули таким образом,
отсоединять этикетку, рамочные
чтобы нижний край модулей соприкасался
крепления и другие компоненты
с водой в течение длительного периода
времени
складировать ФЭМ друг на друга без
дополнительных упаковочных уголков
• допускать накопление модулями тепловой
энергии во время эксплуатации ФЭС
допускать падение ФЭМ и падение на них
посторонних предметов
• эксплуатировать ФЭМ во взрыво-
и пожароопасных местах,
перемещать ФЭМ за кабели
например, в местах хранения
наступать на ФЭМ
легковоспламеняющихся и горючих
устанавливать ФЭМ краем или углом
жидкостей (газов), таких как АЗС, склады
на твердые поверхности
ЛВЖ, места хранения взрывоопасных
газов, лакокрасочное производство и т.п.,
допускать механическое повреждение
ФЭМ, включая царапины, потертости
а также в местах с источниками открытого
и сколы
пламени
• размещать ФЭМ вблизи источников
осуществлять монтаж ФЭМ при сильном
ветре, дожде или тумане
огнеопасных и коррозионных газов,
брызг соленой воды, выбросов тяжелой
работать с ФЭМ в металлических
промышленности
украшениях
• размещать ФЭМ на передвижных
эксплуатировать ФЭМ за пределами
или морских конструкциях
диапазонов температур, влажности
и нагрузок, предусмотренных в данном
• использовать ФЭМ в качестве замены
документе
строительных материалов.
искусственно концентрировать
солнечное излучение на модулях
Перед проектированием ФЭС необходимо
(с использованием зеркал, поверхности
проверить отсутствие затенения места
воды и т.д.)
расположения в течение года.
использовать чистящие/моющие/
абразивные средства и острые предметы
для очистки модулей
использовать острые предметы для
маркировки модулей
ВНИМАНИЕ!
проводить работы на ФЭМ,
Сохраняйте электрические
не отключенных от нагрузки
контакты чистыми и сухими.
использовать модули в качестве
Работа с влажными модулями
мобильных (передвижных) ФЭС
разрешается только в средствах
устанавливать модули таким образом,
защиты (резиновые перчатки, очки,
чтобы высота между нижним краем
резиновые боты, прорезиненный
модулей и поверхностью земли была
фартук или куртка, каска,
меньше среднего для данной местности
диэлектрический коврик).
уровня выпадения снега
5
Описание основных элементов системы
Основные требования при обращении с ФЭМ
При транспортировке, установке
соответствует требованиям данного
и эксплуатации ФЭМ соблюдайте
документа.
меры предосторожности и техники
При выполнении электромонтажных работ
безопасности работы с хрупкими
с модулями используйте инструмент
и бьющимися изделиями.
с электроизоляцией не менее 1000 В.
Проверьте, выполняются ли требования
Не используйте инструмент без изоляции
и нормы безопасности.
или с поврежденной изоляцией. При
выполнении электромонтажных работ
Соблюдайте меры предосторожности
отключите модули от ФЭС.
при распаковке, переноске, хранении
модулей и монтаже ФЭС.
Ни при каких обстоятельствах
не вскрывайте клеммную коробку
Не ставьте модули вертикально,
(за исключением планового ремонта ФЭС).
предварительно не подложив под
ребро модуля материал, исключающий
При установке необходимо обеспечить
повреждение модуля при хранении
достаточное расстояние между модулями
на твердом основании.
для естественной вентиляции.
Не допускайте прогиба модуля под его
Модули должны быть установлены под
собственным весом и не складывайте
таким углом, чтобы обеспечивалась
модули друг на друга без использования
самоочистка лицевой поверхности модуля.
дополнительных упаковочных уголков.
Модули должны быть установлены внутри
Переносите за раз только один
огражденной территории, ограничивающей
модуль. Переносите модуль только
допуск посторонних людей.
в вертикальном положении, вдвоем,
используя обе руки. Запрещено
переносить модуль за соединительную
коробку или электрические кабели.
Удостоверьтесь, что не превышаются
допустимые параметры воздействия
на ФЭМ, а обращение с ФЭМ
2.2. КОНТРОЛЛЕР ЗАРЯДА BLUESOLAR MPPT 75/10
Серия зарядных устройств SmartSolar использует технологию отслеживания точки
максимальной мощности - Maximum Power Point Tracking (MPPT).
В условиях облачности, когда интенсивность
света постоянно меняется, контроллер МРРТ
позволит повысить количество вырабатываемой
энергии на 30% по сравнению с контроллерами
заряда PWM и на 10% по сравнению
с медленными контроллерами МРРТ. Полностью
автоматическая температурная компенсация
напряжения заряда способствует повышению
контроля заряда и производительности батареи.
6
Описание основных элементов системы
Характеристики:
• наличие внутреннего датчика температуры
• наличие защиты от обратной полярности
• наличие трехступенчатой зарядки батареи
подключения солнечных батарей и/или
(режим максимального заряда / режим
аккумулятора
номинального заряда / режим поддержания)
• наличие защиты от пониженного
• наличие защиты от перегрузки по току
напряжения
• наличие защиты от токов короткого замыкания
• наличие режима зарядки MPPT.
2.3. АККУМУЛЯТОРНАЯ БАТАРЕЯ ТИПА UCG55-12
Особенности зарядки аккумулятора
• Зарядка осуществляется при помощи
специального зарядного устройства, которое
автоматически поддерживает входное
напряжение в 14 В и не дает батарее
перезарядиться.
• Зарядка осуществляется на протяжении
суток силой тока, составляющей примерно
10 % от емкости АКБ.
Зарядку следует производить до 100%-го уровня, иначе в дальнейшем гелевой
батарее будет трудно взять полный заряд.
3
ОСОБЕННОСТИ МОНТАЖНЫХ РАБОТ
3.1. МОНТАЖ ФЭМ
Внимательно следите за соблюдением полярности.
Перепутав полярность, вы можете вывести систему защиты из строя.
Перед установкой необходимо убедиться
близости деревьев, зданий или прочих
в отсутствии видимых повреждений
объектов, которые могут отбрасывать
ФЭМ, а также в отсутствии загрязнения
тень на ФЭМ, особенно в зимние месяцы,
поверхности ФЭМ. Наиболее эффективной
когда поступление солнечного излучения
является установка ФЭМ в местах,
и высота подъема солнца над горизонтом
обеспечивающих максимальный поток
наименьшая. Угол наклона измеряется
солнечного излучения. Наилучшая
между поверхностью фотоэлектрического
ориентация ФЭМ - на юг. Допускается
модуля и землей. Оптимальный наклон
установка с отклонениями на восток и
модуля должен соответствовать
запад, но это приведет к уменьшению
географической широте в месте установки.
выработки электроэнергии в год. При
Последовательно можно соединять только
выборе места установки следует избегать
ФЭМ одинакового типа и одинаковой
7
Особенности монтажных работ
мощности. Для обвязки модулей
Избегайте чрезмерного натяжения
не требуется вскрывать клеммную
соединительных кабелей: кабели не должны
коробку. Клеммную коробку на модуле
подвергаться механическим нагрузкам.
вскрывать запрещается (за исключением
Если требуется дополнительный
планового ремонта ФЭС). ФЭМ оснащены
кабель, используйте только кабель,
соединителями - коннекторами (МС-4).
соответствующий следующим требованиям:
На соединителях есть метки с полярностью.
сечение проводника не менее 2,5 мм2
Для обвязки используйте только кабель для
и изоляция, способная выдерживать
фотоэлектрических систем.
напряжение 1000 В и температуру 90 °С.
Выбор угла наклона ФЭМ должен
При установке и монтаже используйте
обеспечивать самоочистку. Необходимо
только исправные изолированные
избегать условий скопления воды на
инструменты (не менее 1000 В)
поверхности ФЭМ или продолжительного
и соответствующие средства защиты.
нахождения его части в воде. С тыльной
Во время монтажа ФЭМ на стенах
стороны ФЭМ должно быть достаточно
зданий, крышах необходимо создать
пространства для естественной вентиляции
условия, обеспечивающие безопасность
и охлаждения. Не допускается эксплуатация
людей от возможного падения модулей,
ФЭМ за пределами диапазонов температур,
инструмента, профилей, крепежных изделий
влажности и нагрузок, предусмотренных
и прочего. Для этого перед монтажом
заводом-изготовителем.
ФЭМ оградите на земле опасную зону от
Перед подключением цепи солнечных
возможного падения предметов при монтаже.
модулей к инвертору убедитесь, что
все соединения выполнены правильно.
Если напряжение холостого хода и ток
ВНИМАНИЕ!
короткого замыкания системы выше
Повреждение ФЭМ в результате
величин, указанных в руководстве,
неправильной установки и/или
необходимо повторить проверку соединений,
вследствие некорректного проектного
подключение Системы в данном случае
решения не покрывается по гарантии.
не выполнять.
3.2. МОНТАЖ ОПОРНЫХ КОНСТРУКЦИЙ
Рекомендации по монтажу опорных конструкций
• Избегайте монтажа при сильном ветре
используйте установку подъемного
и скользкой мокрой крыше.
приспособления / подъемника.
• Всегда работайте на наклонной
• Всегда ставьте лестницу на твердую,
крыше с защитой от падения и при
устойчивую поверхность.
необходимости с защитными сетками
• Всегда ставьте лестницу под углом
и защитой кромок.
примерно 75° и позволяйте ей выступать
• Носите обувь с усиленными носками
над карнизом примерно на 1 метр.
и прочной нескользящей подошвой.
• Если возможно, прикрепите лестницу
• Всегда надевайте подходящую защитную
сверху веревкой или защитным
одежду при выполнении работы.
натяжным ремнем.
• При перемещении оборудования
• Соблюдайте правила безопасной работы
(солнечных панелей и т.д.) всегда
на высоте.
8
Особенности монтажных работ
Рисунок 3.2.1
Рисунок 3.2.2

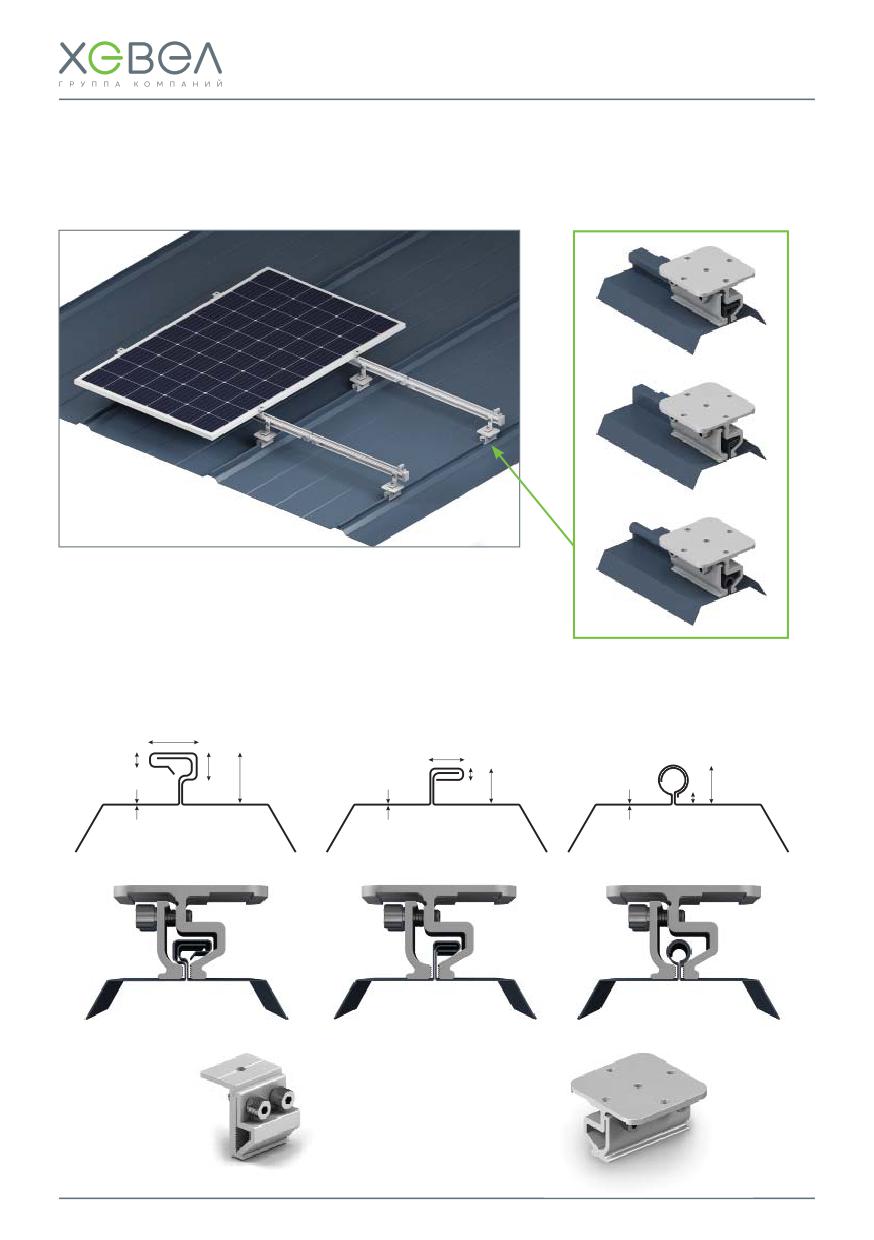

Монтаж ФЭМ на металлочерепицу
Схема установки кронштейна
или мягкую кровлю
XMR-VI-02 на металлочерепицу
с кронштейном XMR-VI-02
или мягкую кровлю
Рисунок 3.2.3

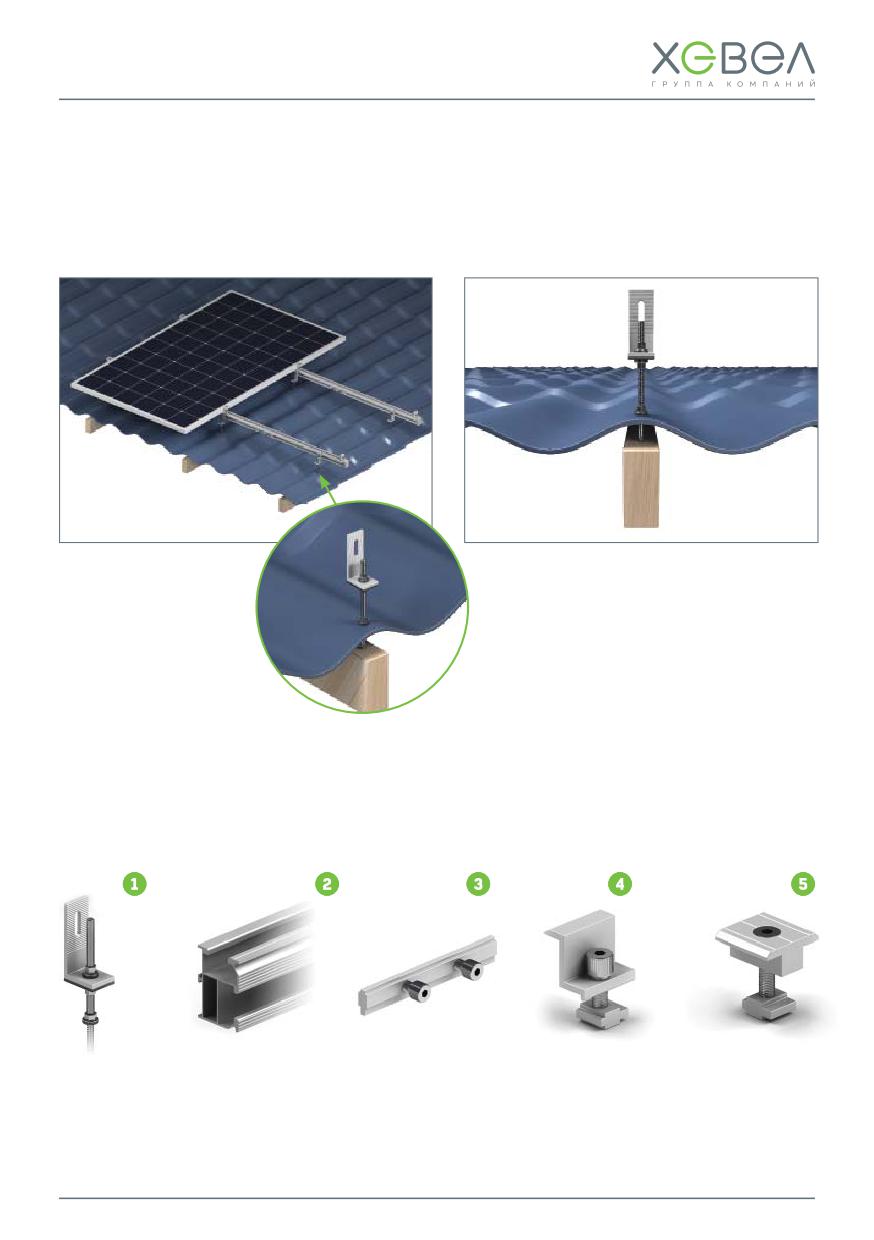

Крепежные элементы к металлочерепице или мягкой кровле
Установка кронштейна на металлочерепицу или мягкую кровлю осуществляется с помощью
следующих элементов.
1) Кронштейн
2) Профиль
3) Перемычка
4) Концевой
5) Центральный
XMR-VI-02
MR-R-ST
MR-SP-ST
зажим
фиксатор
для стыковки
MR-EC-ST
MR-IC-ST
профилей
9
Особенности монтажных работ
Рисунок 3.2.4
Способ крепления ФЭМ на фальцевую кровлю
Рисунок 3.2.5
Способ крепления к фальцевой кровле
Монтаж осуществляется с помощью крепления XMR-VI-08 или XMR-VI-11,
на которое устанавливается крепление MR-VI-01.
24
22
18
8
14
26
8
23
25
1
1
1
7
1) Зажимной
2) Центральный
кронштейн
кронштейн
XMR-VI-08
XMR-VI-11
10
Особенности монтажных работ
3.3. МОНТАЖ КОНТРОЛЛЕРА ЗАРЯДА BLUESOLAR MPPT 75/10
Проводите электромонтажные работы таким образом, чтобы не подвергать угрозе
поражения электрическим током людей, находящихся в зоне монтажа.
3.3.1. Установка
Рисунок 3.3.2.1.

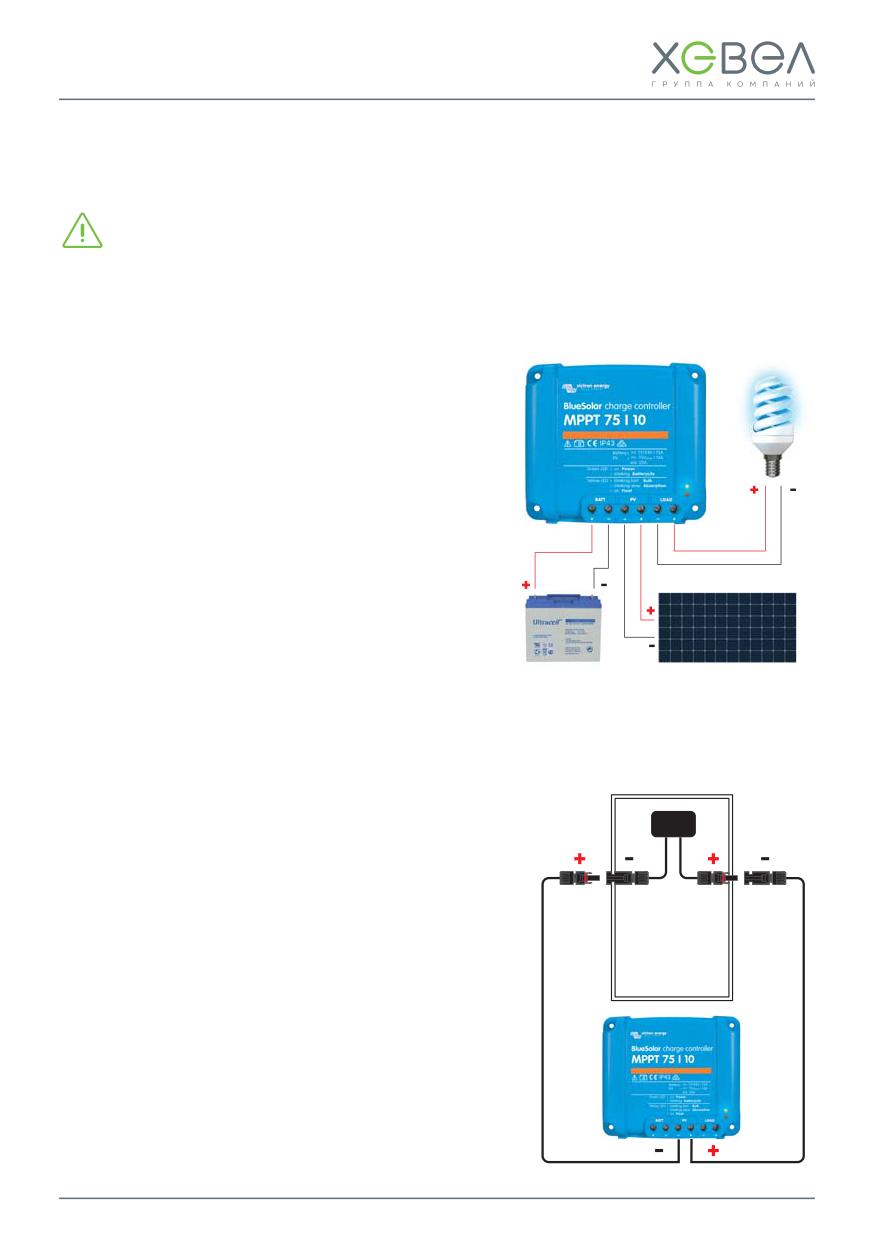

Схема подключения контроллера
Установите контроллер заряда вертикально
заряда BlueSolar MPPT 75/10
на негорючем основании таким образом, чтобы
силовые клеммы были направлены вниз. Установку
можно производить рядом с батареей, но ни
в коем случае не прямо над ней (во избежание
повреждений из-за выделения газов). Неверная
компенсация внутренней температуры (т.е. разница
условий для зарядного устройства и батареи,
превышающая 5 °C) может привести к уменьшению
срока службы батареи.
Мы рекомендуем подключить опцию Smart Battery
Sense при большой разнице рабочих температур,
а также при их выходе на экстремальные
значения.
Соединение батареи и ФЭМ необходимо
выполнять в специализированном коробе или
установить опциональный WireBox.
3.3.2. Последовательность
Рисунок 3.3.2.2
подключения кабелей
Схема подключения постоянного
тока для комплекта А1
1) Подключите кабели к электрической нагрузке,
убедившись, что все потребители отключены.
2) Подключите батарею. Это даст возможность
контроллеру определить напряжение системы.
3) Подключите массив солнечных панелей. При
подключении к обратной полярности контроллер
будет нагреваться и не будет заряжать батарею.
Система готова к работе.
Если требуется подключение кабеля, используйте
кабель со следующими характеристиками:
• сечение проводника не менее 2,5 мм2
• изоляция, способная выдерживать напряжение
1000 В и температуру 90°С.
Избегайте чрезмерного натяжения соединительных
кабелей, кабели не должны подвергаться
механическим нагрузкам.
Соедините отдельные элементы так, как показано
на рисунке 3.2.2.1.
11
Особенности монтажных работ
3.3.3. Конфигурация ФЭМ
Перед подключением к Системе все
Контроллер будет работать, только если
потребители электрической энергии должны
напряжение на ФЭМ превышает напряжение
быть отключены от других источников
батареи (Vbat).
энергии (обесточены).
Чтобы контроллер начал работать,
Переключатель не должен устанавливаться
напряжение ФЭМ должно превысить
на заземленный проводник, если работа
значение Vbat + 5 В. Затем минимальное
данного переключателя, прерывателя
напряжение ФЭМ составит Vbat + 1 В.
цепи или иного устройства оставляет этот
Максимальное напряжение открытой
заземленный проводник в состоянии без
PV цепи: 75 В.
заземления, а сама система при этом
находится под напряжением.
3.3.4. Заземление
Во избежание неисправности системы рекомендуется использовать одну точку
заземления (желательно поближе к ФЭМ).
Во избежание неправильного внешнего
заземления используйте защитное
устройство (GFPD).
Зарядные устройства MPPT не имеют
встроенной защиты от неисправности
ВНИМАНИЕ!
заземления. Минус электрической системы
При появлении индикации ошибки
должен работать через GFPD с заземлением
заземления клеммы батареи
в одной (и только одной) точке. Зарядное
и подключенные сети могут оказаться
устройство не должно подключаться
незаземленными и нанести вред
к заземленным сетям ФЭМ (только одна
здоровью и жизни.
точка заземления).
3.4. МОНТАЖ АКБ UCG55-12
Гелевая АКБ должна быть размещена в сухом помещении с температурой воздуха
в пределах от +5 °С до +40 °С. Устанавливать аккумулятор рядом с источником тепла крайне
нежелательно. То же самое относится и к источникам разряда в виде искр, потому что
гелевая АКБ может выделять легковоспламеняющиеся газы.
4
ЭКСПЛУАТАЦИЯ СИСТЕМЫ
4.1. ЭКСПЛУАТАЦИЯ ФЭМ
• При работе с Системой запрещается отключать ФЭМ от источников/потребителей
электроэнергии (АКБ, инверторы).
• Избегайте контакта с клеммами, если на лицевую сторону ФЭМ попадает освещение.
12
Эксплуатация системы
• Соблюдайте осторожность при работе с электропроводкой.
• Использование ФЭМ с поврежденными стеклами может привести к поражению
электрическим током.
• Не подключайте ФЭМ непосредственно к потребителям электроэнергии. Выходная
мощность модуля непостоянна и зависит от интенсивности солнечного излучения,
что может привести к порче напрямую подключённых потребителей.
• В процессе транспортировки, установки и эксплуатации ФЭМ соблюдайте меры
предосторожности и правила техники безопасности при работе с хрупкими и бьющимися
изделиями.
• Перед началом работы с ФЭМ убедитесь, что внешний вид и комплектация ФЭМ
соответствует требованиям действующей документации, которая прилагается с ФЭМ.
Для ФЭМ требуется периодический визуальный осмотр на предмет появления
повреждений на поверхностях модулей и во внешних кабельных сетях.
В случае поломки и разрушения ФЭМ следует придерживаться следующих правил:
• прекратите работы с фотоэлектрической системой
• наденьте защитные перчатки и необходимые средства индивидуальной защиты
• соберите все крупные осколки стекла и поместите в пластиковый или металлический
контейнер
• не эксплуатируйте ФЭМ за пределами диапазонов температур, влажности и нагрузок,
предусмотренных заводом-изготовителем.
Не используйте сломанный или поврежденный модуль!
4.2. ОЧИСТКА ФЭМ
На протяжении всего жизненного цикла ФЭМ частицы пыли скапливаются на поверхности
модуля, что со временем может привести к снижению выработки электроэнергии.
Как правило, частицы пыли смываются дождем, но существуют территории, где требуется
дополнительная очистка.
Рекомендуется периодически, но не реже одного раза в 12 месяцев проводить осмотр
поверхности ФЭМ на загрязнения.
Для очистки при сильной запыленности необходимо:
• надеть защитные перчатки и средства индивидуальной защиты
• использовать мягкую ткань, смоченную водой
• не использовать чистящие/моющие/абразивные средства и острые предметы
• соблюдать технику безопасности (производить очистку модулей только после
их отключения от Системы)
• производить очистку модуля в периоды, когда температура модуля близка к температуре
окружающего воздуха (вечерние или утренние часы) для снижения термических напряжений.
Мыть модули следует только с помощью устройств, предназначенных для этого (очистка
модулей с использованием воды под давлением строго запрещена).
13
Эксплуатация системы
4.3. МОНИТОРИНГ И НАСТРОЙКИ КОНТРОЛЛЕРА ЗАРЯДА
BLUESOLAR MPPT 75/10
Коммуникационный порт VE.Direct, как один из вариантов использования, подойдёт для
настройки выхода для нагрузки (требуется приставка при использовании приложения Bluetooth).
Также возможно использование джампера для настройки выхода для нагрузки следующим
образом:
а) Нет джампера: алгоритм BatteryLife.
ВНИМАНИЕ!
б) Джампер между контактами 1 и 2: стандартно.
Отключение нагрузки при низком напряжении: 11,1 В или 22,2 В.
удалите джампер,
Автоматическое подключение нагрузки: 13,1 В или 26,2 В.
если для настройки
в) Джампер между контактами 2 и 3: стандартно.
контроллера
Отключение нагрузки при низком напряжении: 11,8 В или 23,6 В.
используется Bluetooth
Автоматическое подключение нагрузки: 14 В или 28 В.
Некоторые нагрузки с высоким стартовым током можно подключить напрямую к АКБ.
Если данные нагрузки оборудованы удаленным вкл/выкл входом, их можно
контролировать, подключив выход для нагрузок контроллера к данному вкл/выкл входу.
Может потребоваться специальный интерфейсный кабель.
Также для контроля за нагрузкой можно использовать BatteryProtect.
Световая индикация
ЗЕЛЕНЫЙ ИНДИКАТОР
ЖЕЛТЫЙ ИНДИКАТОР
указывает на выбранный
сигнализирует последовательность заряда.
алгоритм управления выходом
Выкл: нет питания от PV сети (или PV сеть
для нагрузок.
подключена с обратной полярностью)
Вкл: один из двух обычных
Быстрое мигание: интенсивный заряд
алгоритмов управления выходом
(батарея частично заряжена)
для нагрузок
Медленное мигание: этап абсорбции
Мигает: Алгоритм управления
(батарея заряжена на 80% и более)
выходом для нагрузок BatteryLife
Вкл: плавающий заряд (батарея полностью
заряжена)
4.4. ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ АККУМУЛЯТОРА
Обслуживание аккумулятора во многом сводится к поддержанию его в чистом виде.
Для этого достаточно чистой воды и кусочка ткани, использование химикатов или
растворителей при очистке гелевых аккумуляторов запрещено.
Любая гелевая АКБ прослужит дольше, если среднее значение тока пульсаций,
протекающего через аккумулятор, не будет превышать 0,1С А (ток заряда в процентном
соотношении от номинальной емкости, А*ч).
В одной АКБ крайне нежелательно использовать разные аккумуляторы (разного
производства, с разной историей и сроком эксплуатации), потому что это может
вывести из строя саму АКБ и повредить связанное с ней оборудование.
14
Эксплуатация системы
4.5. ЗАЗЕМЛЕНИЕ
Для достижения оптимальной производительности в фотоэлектрической системе
должно быть реализовано заземление отрицательного контакта.
4.6. ЭЛЕКТРОБЕЗОПАСНОСТЬ
Обязательно ознакомьтесь с основными принципами электротехники
и требованиями электробезопасности.
• Используйте изолированные инструменты и соответствующие средства защиты, такие как
изолированная обувь и перчатки, а также защитные очки. Все инструменты и средства
защиты не должны иметь повреждений.
• Не демонтируйте и не разбирайте модуль.
• Для работы с ФЭС, в которой более одного модуля в цепи, необходимо использовать
вольтметр.
• Короткое замыкание на стороне постоянного тока может вызвать искрение, которое
может вызвать пожар или разрушение контактов и соединителей. ФЭМ, установленные
с нарушением требований настоящего руководства, могут являться причиной поражения
электрическим током или смерти.
• При монтаже ФЭМ учитывайте, что при освещении модуль может иметь напряжение
на контактах выше 40 В, что является потенциально опасным.
4.7. ПОЖАРНАЯ БЕЗОПАСНОСТЬ
В составе ФЭМ не содержатся взрывоопасные или легковоспламеняющиеся
вещества и их части.
Допускается размещение ФЭМ на любых типах кровли и поверхностей, которые
отвечают требованиям по механической прочности. При проектировании и монтаже
фотоэлектрической Системы необходимо предусмотреть пожарные проходы и возможность
естественного проветривания.
ФЭМ не предназначены для эксплуатации во взрыво- и пожароопасных местах, например,
в местах хранения легковоспламеняющихся и горючих жидкостей (газов), таких как АЗС,
склады ЛВЖ, места хранения взрывоопасных газов, лакокрасочное производство и т.п.,
а также в местах с источниками открытого пламени.
4.8. МОЛНИЕЗАЩИТА
Для обеспечения молниезащиты модулей и другого оборудования рекомендуется
установить стержневой молниеотвод, контур молниезащиты и ограничитель
перенапряжения, а также принять другие меры в соответствии с нормативными
правовыми актами.
15
Транспортировка / Технические характеристики
5
ТРАНСПОРТИРОВКА
• Необходимо обеспечить защиту всех частей ФЭМ во время транспортировки и монтажа от
воздействия механических нагрузок (например, давления, натяжения, сжатия, кручения и т. д.).
• Во время транспортировки, монтажа и эксплуатации не допускайте изгиба
соединительных кабелей до радиуса менее 60 мм.
• Переносите ФЭМ только в вертикальном положении, используя обе руки.
Запрещено переносить ФЭМ за соединительную коробку или электрические кабели.
6
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
6.1. ХАРАКТЕРИСТИКИ ФЭМ
ФЭМ изготовлены по технологии гетероперехода, рабочий слой ФЭМ располагается между
стеклянной подложкой и полимерным листовым материалом. По контуру ФЭМ обрамлен
алюминиевым крепежным профилем.
Таблица 6.1.1
Основные характеристики ФЭМ
HVL-
HVL-
HVL-
HVL-
HVL-
HVL-
ХАРАКТЕРИСТИКИ
305
310
315
320
325
330
/HJT
/HJT
/HJT
/HJT
/HJT
/HJT
Номинальная мощность, Вт
305
310
315
320
325
330
Эффективность, %
18,24
18,62
18,89
19,1
19,33
19,7
Допустимое отклонение
1,64
1,61
1,59
1,56
1,54
1,52
номинальной мощности (Pmax), %
Ток в рабочей точке Pmax (Impp), А
8,62
8,71
8,74
8,83
8,86
8,97
Напряжение в рабочей точке
35,36
35,71
36,07
36,28
36,74
36,84
Pmax (Vmpp), В
Ток короткого замыкания (Isc), А
9,22
9,25
9,26
9,28
9,29
9,37
Напряжение холостого хода (Vос), В
43,74
43,82
43,88
43,97
44,08
44,52
Температурный коэффициент,
-0,249
-0,249
-0,249
-0,249
-0,249
-0,249
Vос %/°С
Температурный коэффициент,
0,037
0,037
0,037
0,037
0,037
0,037
Isc %/°С
Температурный коэффициент,
-0,311
-0,311
-0,311
-0,311
-0,311
-0,311
Pmax %/°С
Максимальное напряжение
1000/
1000/
1000/
1500
1500
1500
системы, В
1500
1500
1500
16
Технические характеристики
Габаритно-установочные размеры ФЭМ приведены в таблице 6.1.2 и на рисунке 6.1.
Таблица 6.1.2
Габаритно-установочные размеры монокристаллического ФЭМ
ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Размеры (ДхШхТ), мм
1671х1002х35
Площадь, м2
1,67
Вес, кг
19

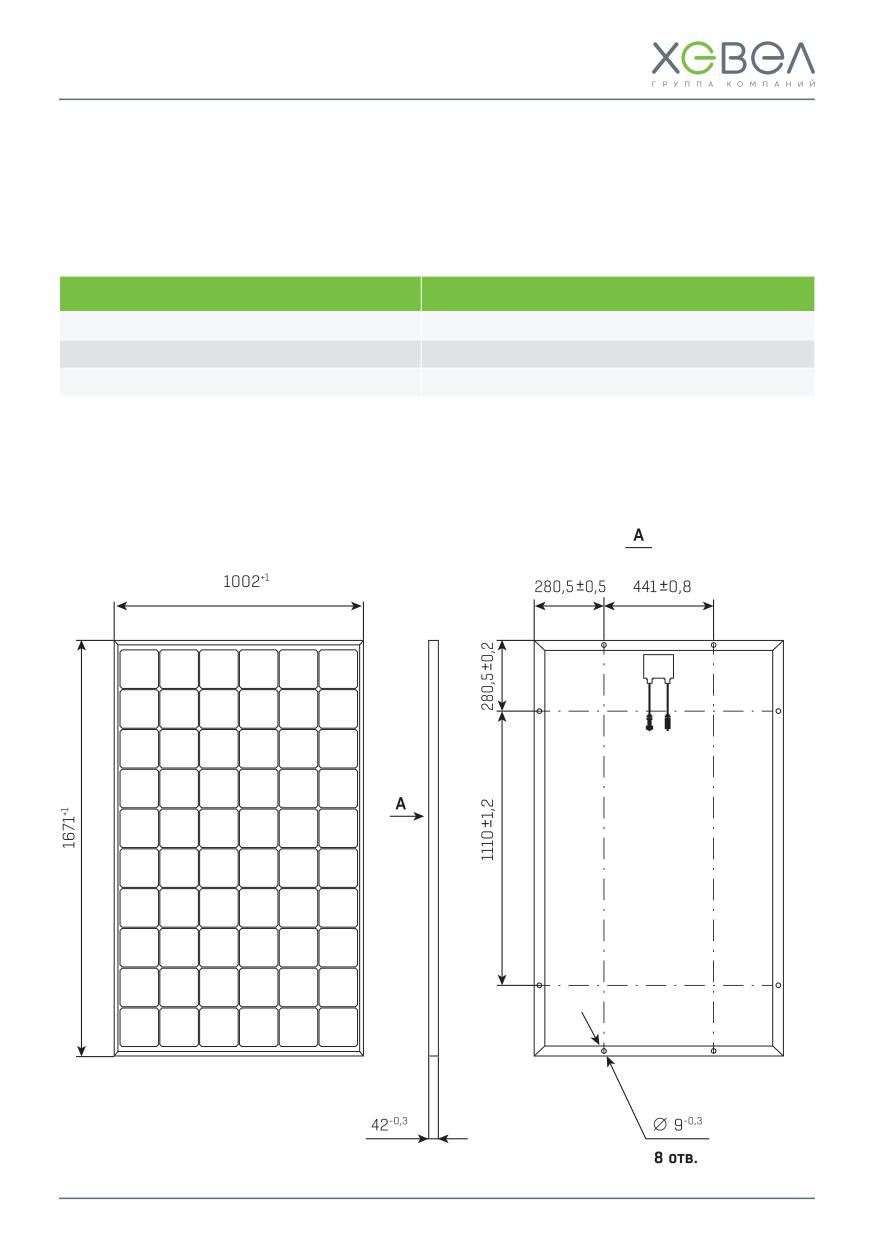

Рисунок 6.1
Габаритно-установочные размеры ФЭМ
17
Технические характеристики
6.2. ХАРАКТЕРИСТИКИ КОНТРОЛЛЕРА ЗАРЯДА
BLUESOLAR MPPT 75/10
Таблица 6.2.1
Характеристики BlueSolar MPPT 75/10
ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Напряжение АКБ, В
12 / 24 автоматически
Максимальный ток батареи, А
10
Номинальная мощность PV, 12 / 24 В, Вт
145 / 290
Макс. ток короткого замыкания PV, А
13
Автоматическое отключение нагрузки, А
15
Максимальное напряжение открытой PV
75
цепи, В
Пиковая эффективность, %
98
Автономное потребление, mA
12V: 20 mA 24V: 10 mA
Напряжение «абсорбционного» заряда, В
14,4 / 28,8 (регулируется)
Напряжение «выравнивающего» заряда, В
16,2 / 32,4 (регулируется)
Напряжение «плавающего» заряда, В
13,8 / 27,6 (регулируется)
Многостадийный адаптивный
Алгоритм заряда
или пользовательский
Температурная компенсация, мВ/°C
-16 или -32
Ток постоянной нагрузки, А
15
Отключение нагрузки при низком
11,1 / 22,2 или 11,8 / 23,6
напряжении, В
Подключение ранее отключенной нагрузки, В
13,1 / 26,2 или 14 / 28
Короткое замыкание на выходе /
Защита
Перегрев
от -30 до +60
Рабочая температура, °С
(полная номинальная мощность - до 40)
Влажность, %
100, без конденсации
5000
Максимальная высота, м
(полная номинальная мощность - до 2000)
Окружающие условия
В помещении типа 1, без кондиционера
Уровень загрязнения
PD3
Порт передачи данных
VE.Direct
Цвет
Синий (RAL 5012)
Силовые клеммы, мм2
6 / AWG10
18
Технические характеристики
ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
IP43 (электронные компоненты)
Категория защиты
IP22 (зона подключения)
Вес, кг
0,5
Размеры (В х Ш х Г), мм
100 х 113 х 40
EN/IEC 62109-1 / UL 1741 /
Безопасность
CSA C22.2 NO.107.1-16
6.3. ХАРАКТЕРИСТИКИ АКБ
UCG55-12
Таблица 6.3.1
Характеристики UCG55-12
ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
1
Наименование оборудования
Аккумуляторная батарея
Накопление и преобразование
2
Назначение оборудования
электрической энергии
3
Напряжение АКБ, В
12
4
Емкость АКБ, А*ч
55
5
Температура эксплуатации при разрядке, °C
-20 ~ 55
6
Температура эксплуатации при зарядке, °C
0 ~ 40
7
Температура эксплуатации хранения, °C
-20 ~ 50
8
Номинальная температура эксплуатации, °C
20 ± 3
Емкости при температуре
9
103 / 100 / 86
40 °C / 25 °C / 0 °C, %
10
Срок службы при 20 °C, лет
15
11
Размеры (В х Ш х Г), мм
228 x 229 x 138
12
Вес, кг
17
19





















//////////////////////////////////////////
