О НАСТОЯЩЕМ РУКОВОДСТВЕ
В настоящем руководстве описывается сборка, установка, работа, а также поиск и устранение
неисправностей данного устройства. Пожалуйста, прочитайте этой руководство перед установкой и
подключением устройства во избежание его повреждения и травм. Сохраните это руководство на
будущее. Это руководство обеспечит безопасную работу устройства и содержит все инструкции по
настройке устройства.
УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ
ВНИМАНИЕ! В настоящем разделе приводятся важные указания по мерам безопасности и по
работе с устройством. Внимательно прочитайте руководство и сохраните его для последующего
использования в справочных целях.
1. Перед тем как начинать использовать данное устройство, прочитайте все указания и
предостерегающие надписи, нанесенные на устройстве, аккумуляторных батареях, а также приведенные
во всех разделах настоящего руководства.
2. ОСТОРОЖНО - Чтобы снизить риск получения травмы, используйте данное устройство только
для зарядки свинцово-кислотных аккумуляторных батарей глубокого цикла. Аккумуляторные батареи
других типов могут взорваться, причинив травмы и вызвав повреждение оборудования.
3. Не следует разбирать данное устройство. Если необходим ремонт или техническое
обслуживание, устройство следует отдать в квалифицированный сервисный центр. Неправильная сборка
может привести к поражению электрическим током или вызвать пожар.
4. Чтобы снизить риск поражения электрическим током, перед тем как выполнять техническое
обслуживание или чистку устройства, от него необходимо отключить все проводные соединения.
Простое выключение устройства не устраняет риск поражения электрическим током.
5. ОСТОРОЖНО! Устанавливать данное устройство с аккумуляторными батареями может только
квалифицированный персонал.
6. НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ заряжать аккумуляторную батарею, принесенную в
помещение с мороза.
7. Для оптимальной работы данного инвертора/зарядного устройства, пожалуйста, выполняйте
приведенные указания по выбору соответствующего диаметра кабеля. Очень важным является
правильное управление данным инвертором/зарядным устройством.
3
8. Будьте очень внимательны при работе с металлическими инструментами на аккумуляторных
батареях или вблизи них. При падении на них инструмента существует вероятность образования искр или
короткого замыкания аккумуляторной батареи или других частей оборудования, находящихся под
напряжением, что. в свою очередь, может привести к взрыву.
9. При отключении кабелей от клемм АС (пер. тока) или DC (пост, тока) необходимо в точности
выполнять указания для процедуры установки устройства. См. подробное описание в разделе
УСТАНОВКА настоящего руководства.
10. Предохранители (200А. 58В пост. тока - 1 шт. для устройств 5кВА) обеспечивают защиту от
перегрузки по току цепей питания от аккумуляторной батареи (Приобретается отдельно).
11. УКАЗАНИЯ ПО ЗАЗЕМЛЕНИЮ - Данный инвертор/зарядное устройство необходимо
подключить к постоянной системе заземления. При установке данного инвертора необходимообязательно
выполнять местные требования и нормы.
12. НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ закорачивать выходные цепи переменного тока (АС) и
входные цепи постоянного тока (DC). К устройству НЕЛЬЗЯ подключать сеть электропитания,
если закорочен вход постоянного тока (DC).
13. ВНИМАНИЕ!! Обслуживание данного устройства может производить только
квалифицированный персонал. Если после выполнения указаний, приведенных в таблице поиска
и устранения неисправностей, неисправность продолжает присутствовать, инвертор/зарядное
устройство необходимо отдать местному дилеру или в сервисный центр для выполнения
технического обслуживания.
4
ВВЕДЕНИЕ
Данное устройство представляет собой многофункциональный инвертор/зарядное устройство, в
котором сочетаются функции инвертора, солнечного зарядного устройства и зарядного устройства
аккумуляторной батареи с тем, чтобы предоставить пользователям компактный источник бесперебойной
подачи питания. В зависимости от различных ситуаций, инвертор предназначен для непрерывной подачи
энергии от фотоэлектрических модулей, аккумулятора или централизованной сети. Устройство способно
одновременно питать нагрузку и заряжать аккумуляторы, если достаточно вырабатываемой мощности от
фотоэлектрических модулей. Устройство имеет удобный универсальный дисплей и панель управления,
обеспечивающие пользователю удобное конфигурирование системы при помощи кнопок, а также легкое
управление ею. Широкий диапазон входных напряжений от фотоэлектрических модулей позволяет

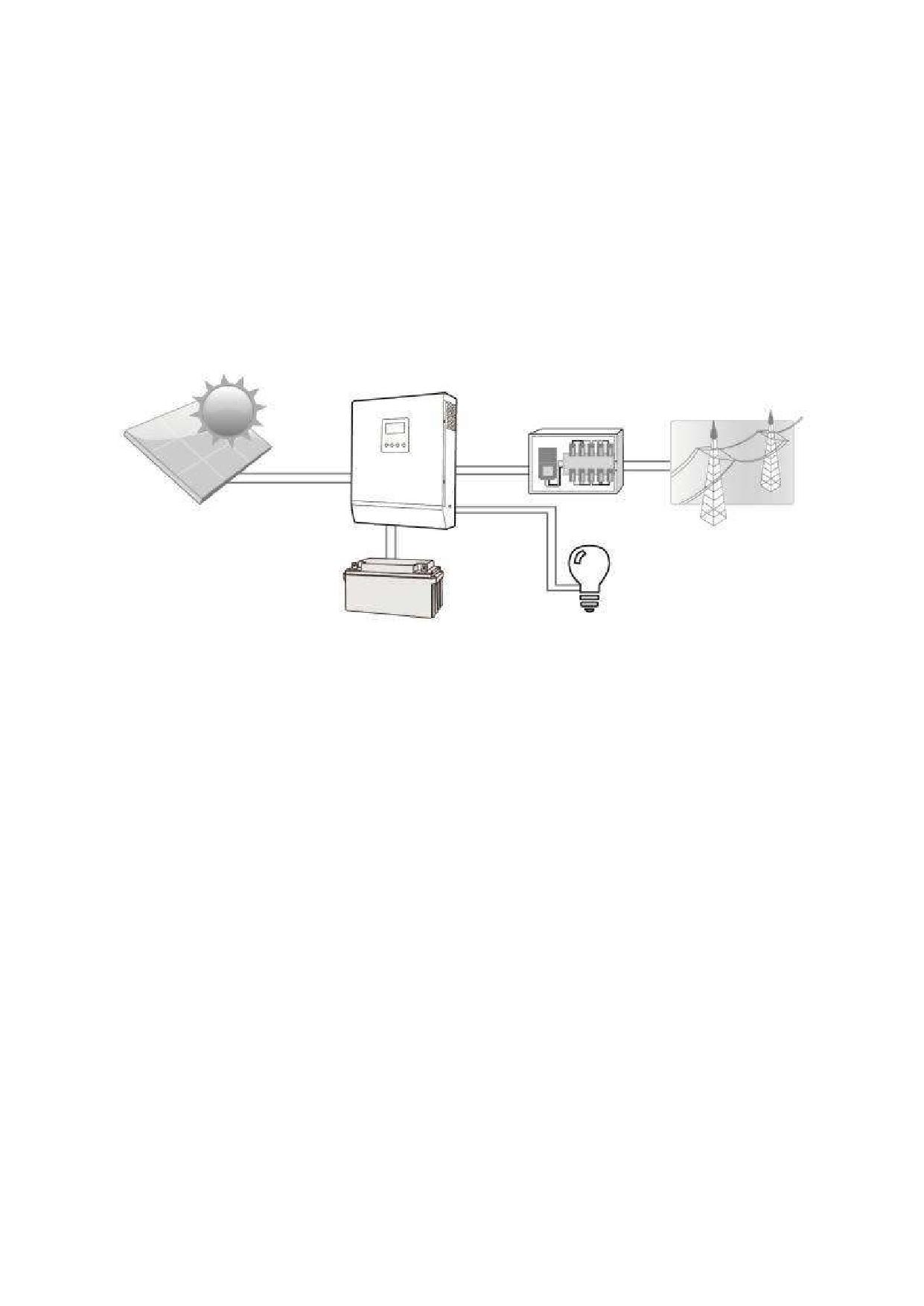

использовать любой тип модулей. На рисунке ниже показана типичная схема подключения инвертора.

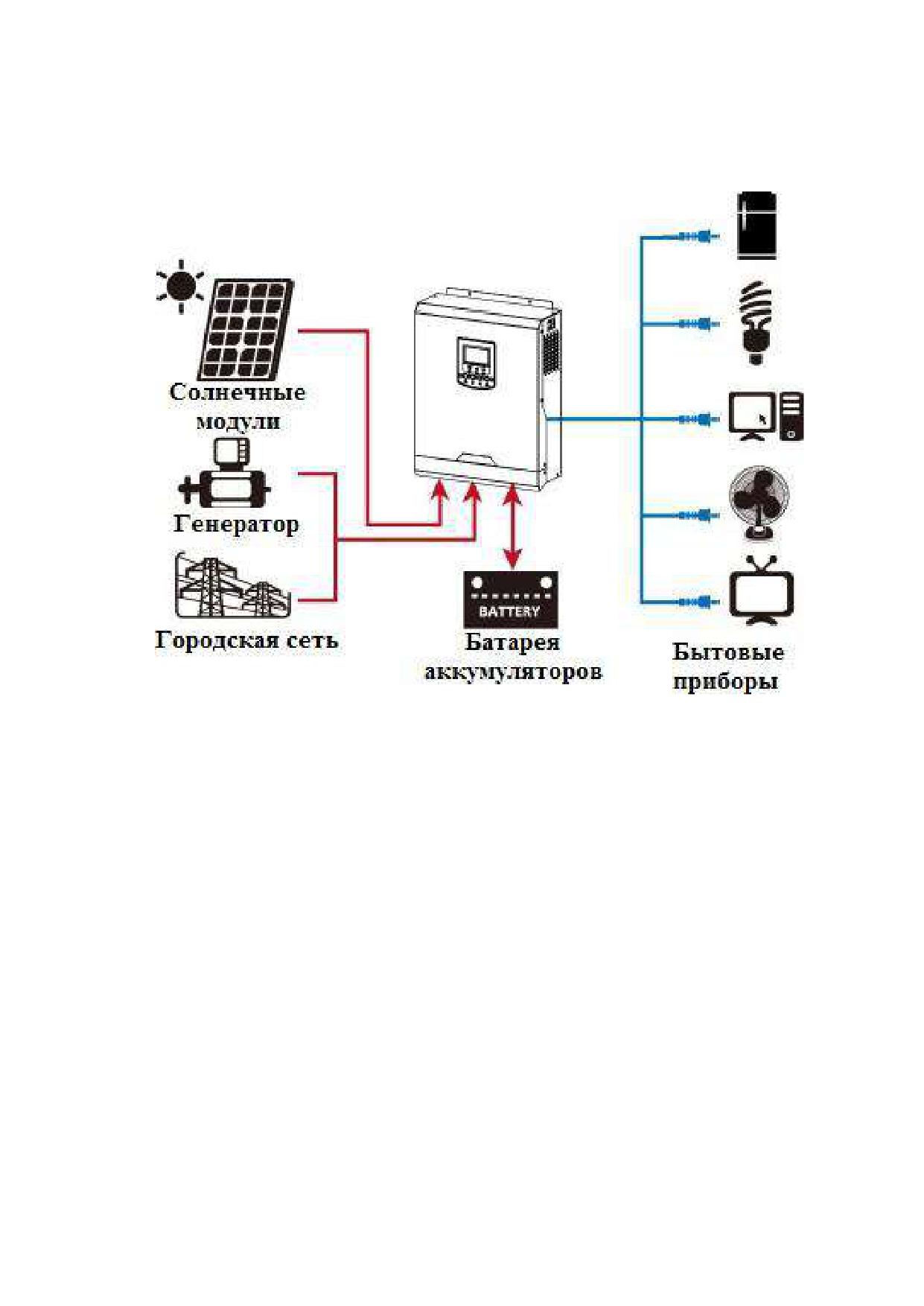

Рисунок 1 - Типичная схема подключения гибридного солнечного инвертора
Отличительные черты устройства
•
инвертор обеспечивает получение чистого синусоидального напряжения;
•
конфигурируемый диапазон входных напряжений для бытовой техники и персональных
компьютеров посредством установки параметров на панели с жидкокристаллическим дисплеем;
•
конфигурируемый зарядный ток аккумуляторной батареи в зависимости от модели инвертора
посредством установки параметров на панели с жидкокристаллическим дисплеем;
•
конфигурируемый приоритет включения сети питания переменного тока или питания от
фотоэлектрических модулей посредством установки параметров на панели с
жидкокристаллическим дисплеем;
•
совместимость с сетью электропитания переменного тока или с электрогенератором;
•
автоматический перезапуск при восстановлении сети электропитания;
•
защита от перегрузок/ перегрева/ короткого замыкания;
•
интеллектуальное зарядное устройство для оптимизации рабочих характеристик аккумуляторной
батареи;
•
функция холодного пуска.
Общая структура системы
На ниже приведенном рисунке представлена общая схема подключения устройств к
инвертору/зарядному устройству. К инвертору можно подключить следующие устройства, которые
образуют полную систему электроснабжения:
Электрогенератор или сеть переменного тока;
Фотоэлектрические модули (Не входит в комплект).
5
Если Вам требуется другая структура системы, обратитесь к техническому специалисту или
продавцу данного устройства.
Данный инвертор способен обеспечивать электроэнергией любые виды бытовой и офисной
техники, включая технику с большими пусковыми токами, такие как: электродвигатели, пускатели
люминесцентных светильников, вентиляторы, погружные насосы, холодильники и кондиционеры.
6
Краткое описание устройства

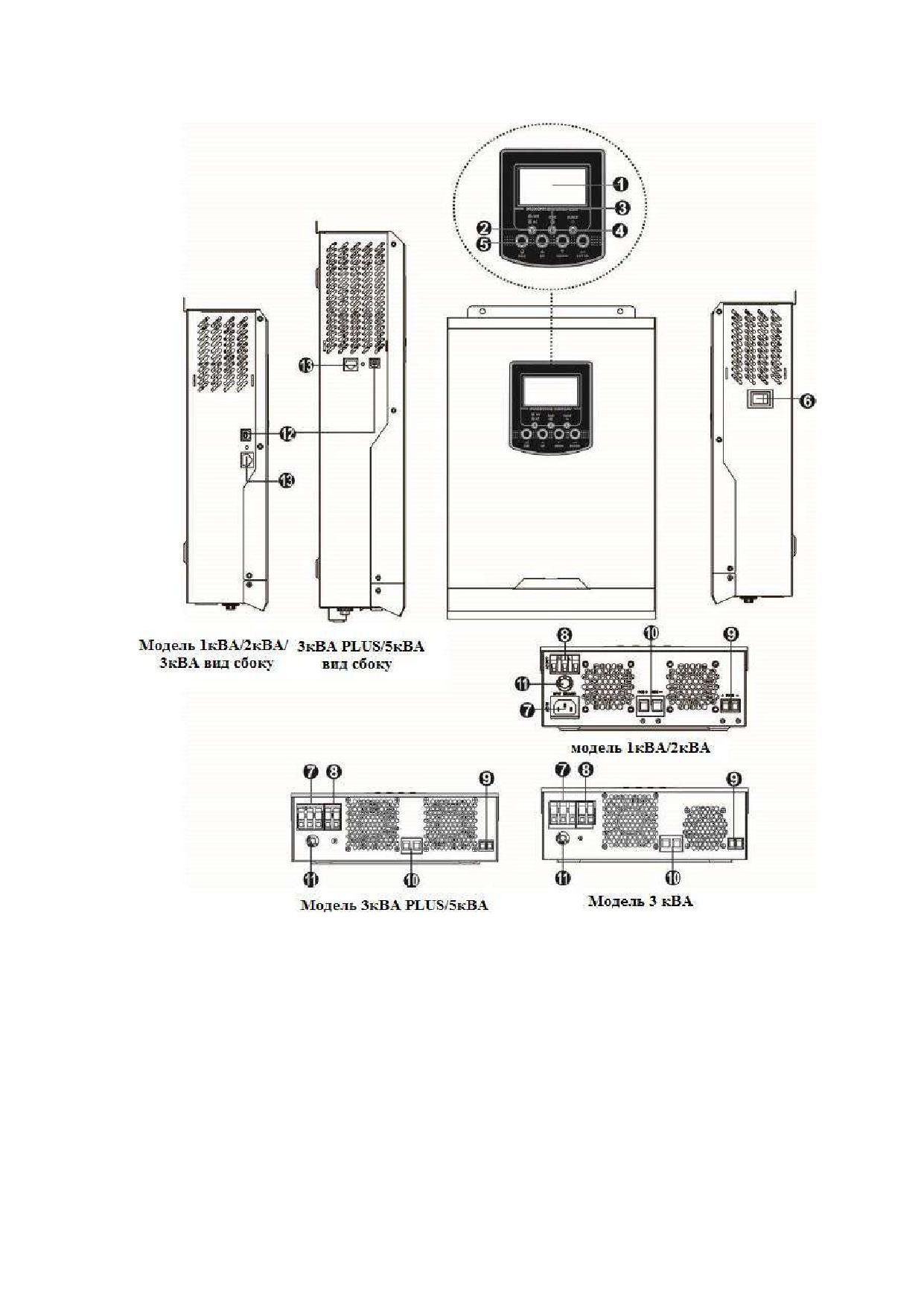

1.
Жидкокристаллический дисплей;
2.
Индикатор состояния;
3.
Индикатор зарядки аккумуляторной батареи;
4.
Индикатор неисправности;
5.
Кнопки выбора режима и установки параметров;
6.
Кнопка вкл/выкл (On/Off);
7.
Вход сети электропитания пер. тока (АС);
8.
Выход сети электропитания пер. тока (АС);
9.
Вход солнечной батареи;
10.
Вход аккумуляторной батареи;
11.
Автоматический выключатель;
12.
Разъем USB;
13.
Разъем RS232.
7
УСТАНОВКА
Распаковка и осмотр
Перед установкой устройства его необходимо осмотреть. Проверьте, чтобы содержимое коробки не было
повреждено. Внутри упаковки должно находиться следующее:
•
устройство - 1 шт;
•
руководство пользователя - 1 шт;
•
кабель передачи данных - 1 шт;
•
программное обеспечение на CD - 1 шт;
•
Предохранитель постоянного тока - 1 шт;
•
Кольцевая клемма - 1 шт;
•
Пластина прижимная - 2 шт;
•
Болт - 4 шт.
Подготовка к установке
Перед тем как подключать к устройству кабели,
необходимо снять крышку, расположенную внизу
корпуса, отвернув два винта, как показано на
рисунке.
Установка устройства
При выборе места установки устройства
необходимо учитывать следующее:
Инвертор нельзя устанавливать на конструкциях,
выполненных из горючих материалов;
Устройство необходимо устанавливать на
прочной поверхности;
Инвертор следует устанавливать на уровне глаз,
чтобы можно было легко считывать показания
жидкокристаллического дисплея;
Для
оптимальной
работы
устройства
температура окружающей среды должна
находиться в пределах от 0°С до 55°С;
Рекомендуется устанавливать устройство на
стене в вертикальном положении;

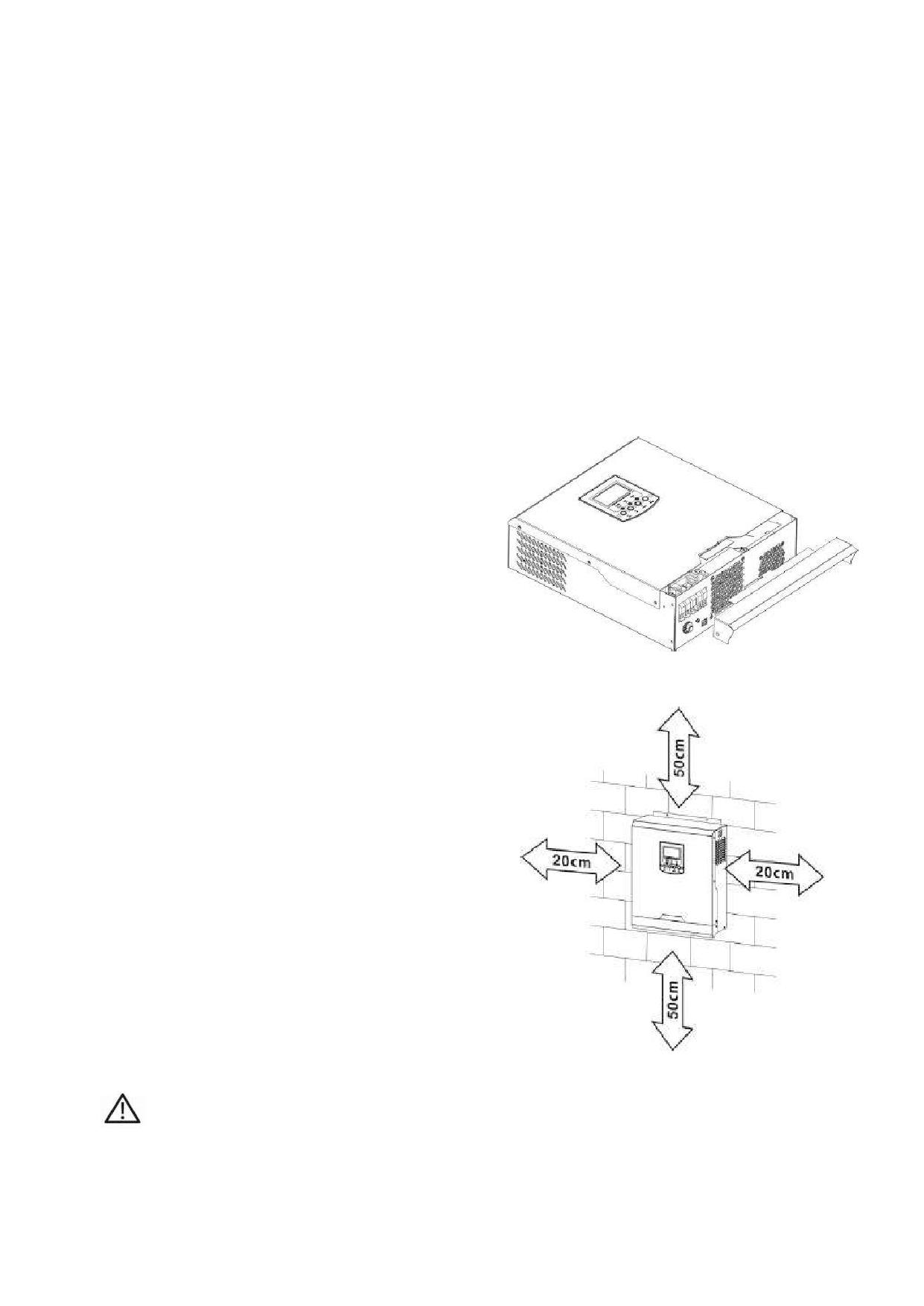

Убедитесь, что другие объекты и поверхности
удалены от устройства на расстояния,
показанные на рисунке; это необходимо для
отвода тепла и для прокладки проводов.
ДАННОЕ УСТРОЙСТВО МОЖЕТ БЫТЬ УСТАНОВЛЕНО ТОЛЬКО НА БЕТОННЫХ ИЛИ НА
ДРУГИХ НЕГОРЮЧИХ ПОВЕРХНОСТЯХ
8
Установите устройство и закрепите его, завернув два шурупа, как показано на рисунке:
Подключение аккумуляторной батареи
ОСТОРОЖНО! В целях безопасности и соответствия нормативным требованиям между инвертором и
аккумуляторной батареей необходимо установить отдельную токовую защиту по постоянному току либо
устройство автоматического выключения (Используйте предохранитель DC из комплекта). Для
некоторых инверторов установка таких защитных устройств может и не требоваться, тем не менее она
необходима для защиты от сверхтоков. См. ниже в таблице типовые значения токов для выбора
предохранителей или автоматических выключателей.
ВНИМАНИЕ! Все проводные соединения могут выполняться только квалифицированным персоналом.
ВНИМАНИЕ! Для безопасной и эффективной работы системы очень важно использовать
соответствующие кабели для подключения аккумуляторных батарей. Чтобы снизить риск получения
травмы, следует использовать соответствующие кабели и клеммы соответствующих размеров,
приведенные в таблице ниже.

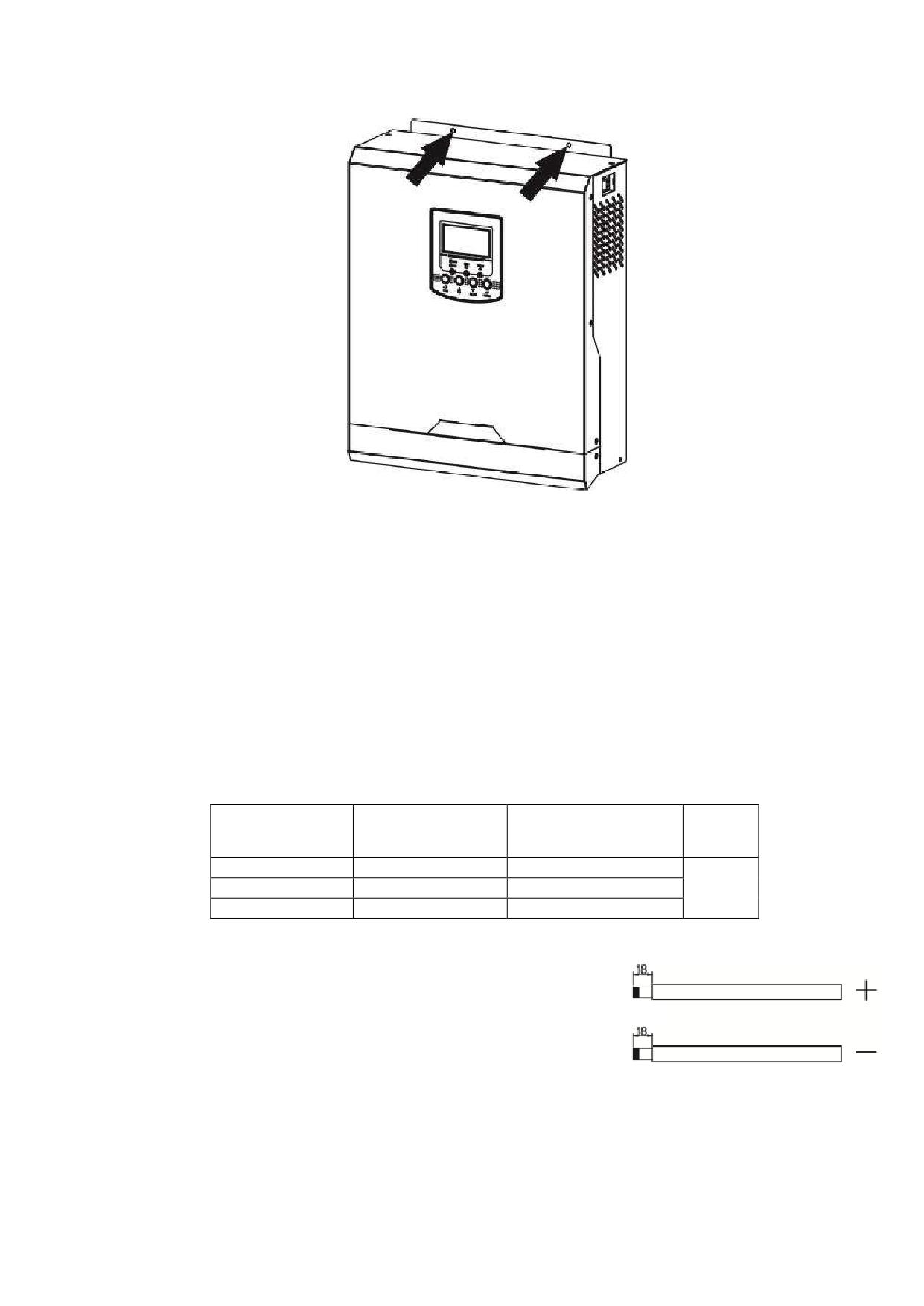

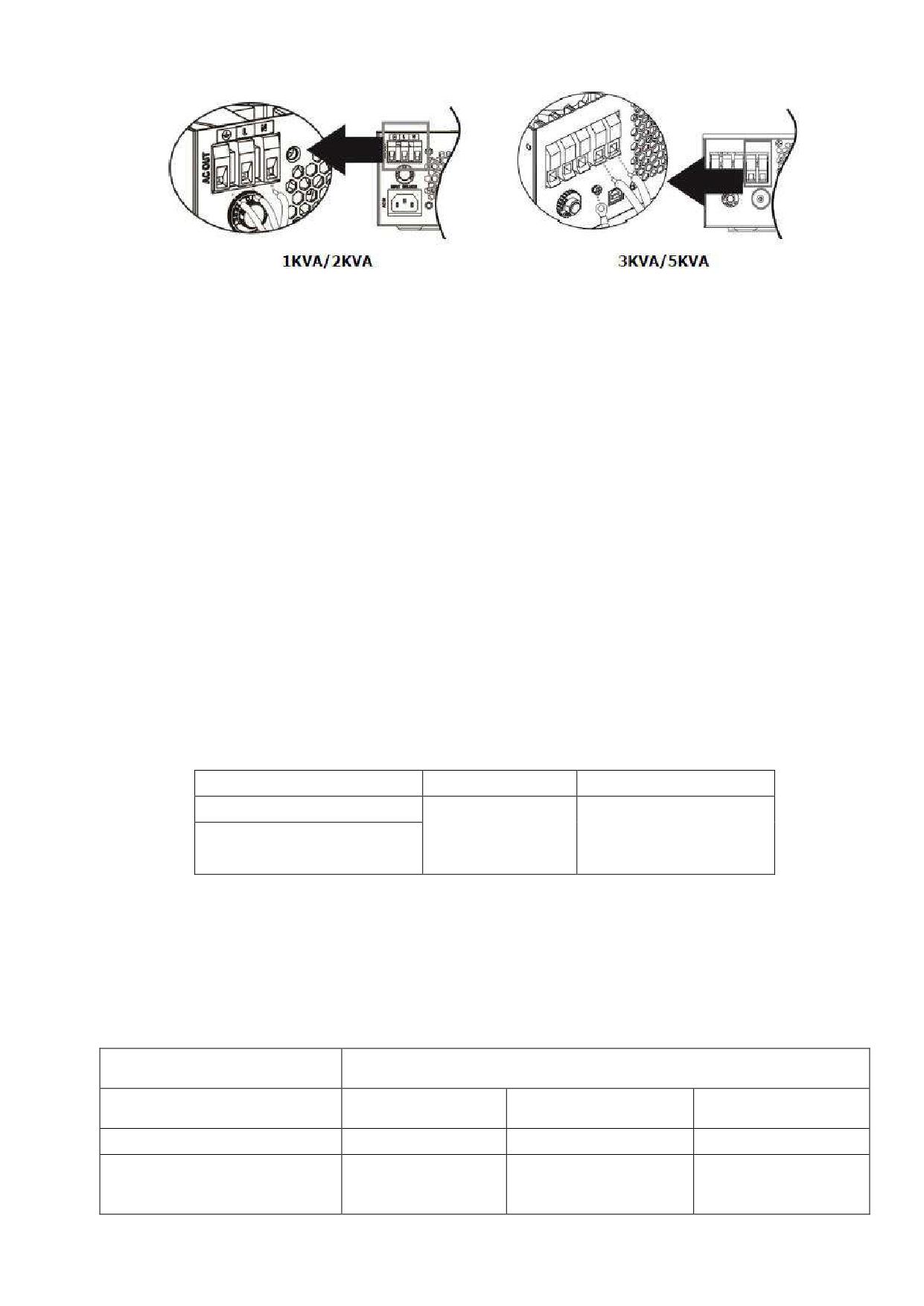

Обозначение
Момент
Модель
Сечение кабеля, мм2
провода
затяжки
1кВА/2кВА
1х6AWG
14
3 кВА
1х4AWG
25
2 Нм
3кВА Plus/5кВА
1x2AWG
35

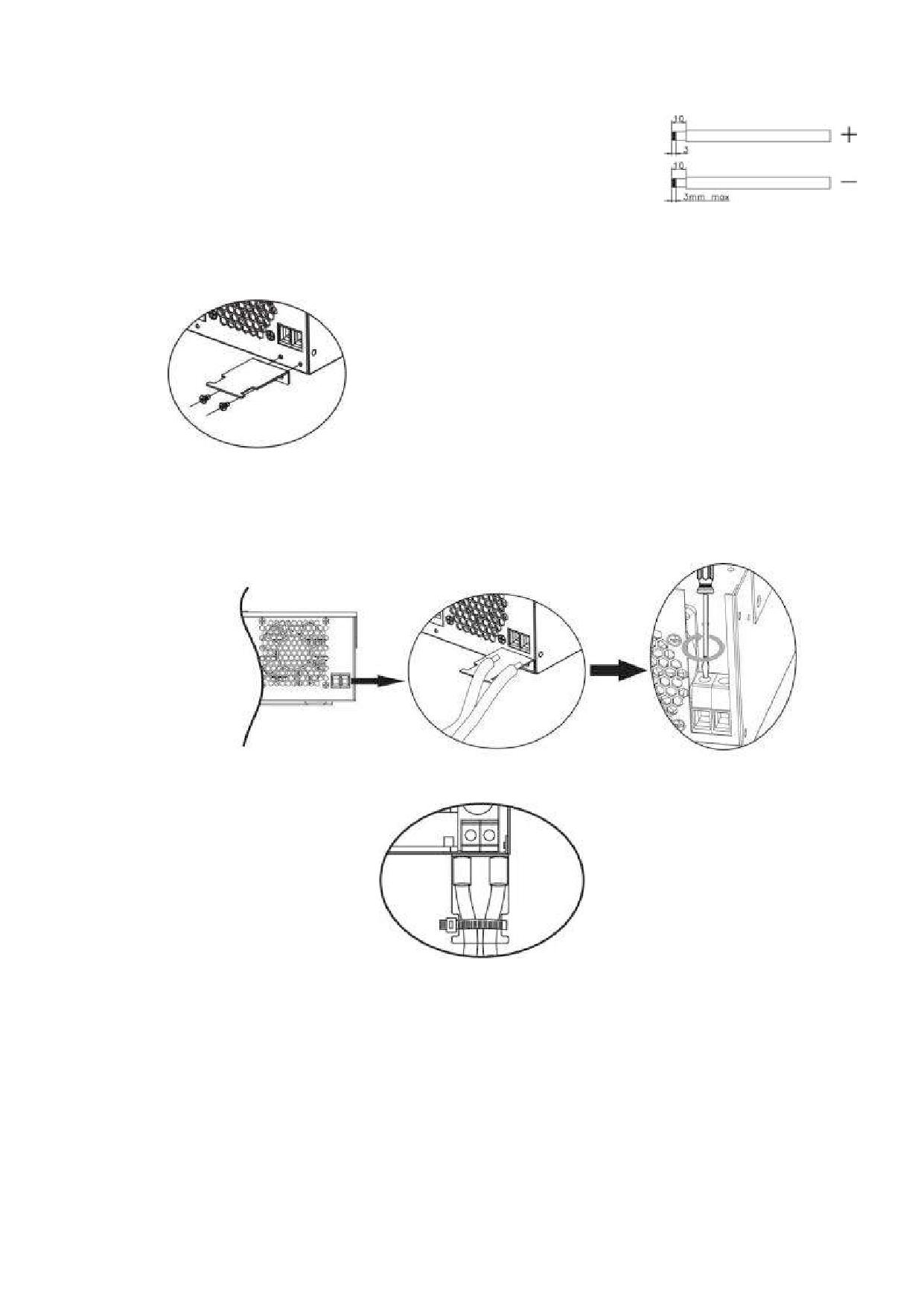

При подключении аккумуляторной батареи необходимо выполнить следующее:
1.
Удалите защитную оплетку кабеля на расстояние 18 мм от
конца кабеля на положительном и отрицательном проводах.
2.
Используйте
втулочный
наконечник
для
обжима
положительного и отрицательного проводов с помощью
специального обжимного инструмента.
3.
Установите прижимную пластину с помощью болтов из
комплекта, как показано на рисунке ниже.
9

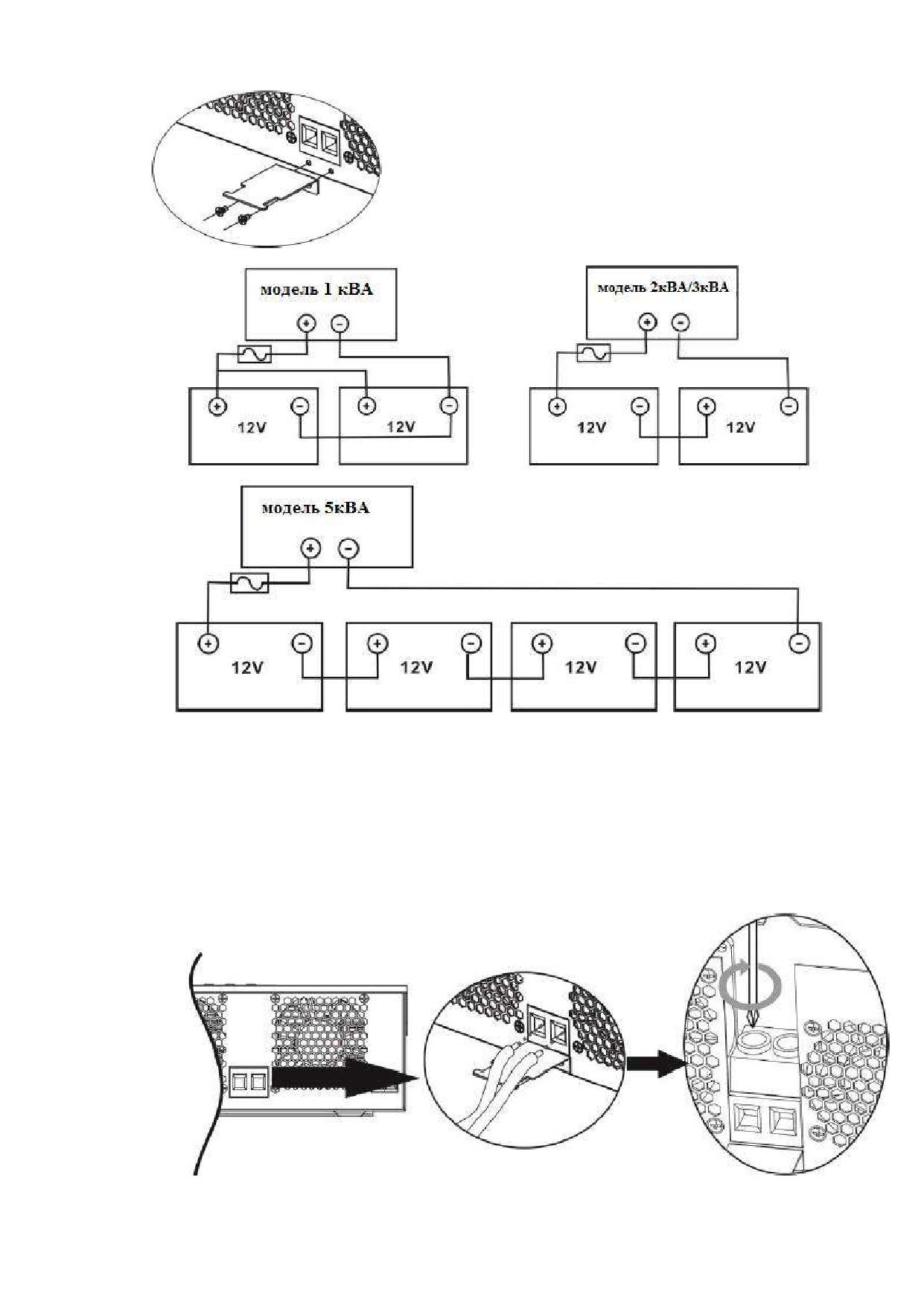

4. Подключите аккумуляторные батареи, как показано на
схеме ниже:
5.
Заведите провода от аккумулятора, предварительно обжатые втулочным наконечником в разъем
инвертора, обозначенный соответствующей надписью и затяните болты с крутящим моментом 2
Нм по часовой стрелке. Убедитесь, что полярность соединения соблюдена, а также все соединения
имеют плотный контакт с местами установки проводов.
Примечание: рекомендуемый инструмент для работы: шуруповерт с изменяемым крутящим
моментом.
10
6.
Чтобы надежно зафиксировать провода, используйте зажимной хомут для кабеля, обжав кабель с
прижимной пластиной, прикрученной заранее.

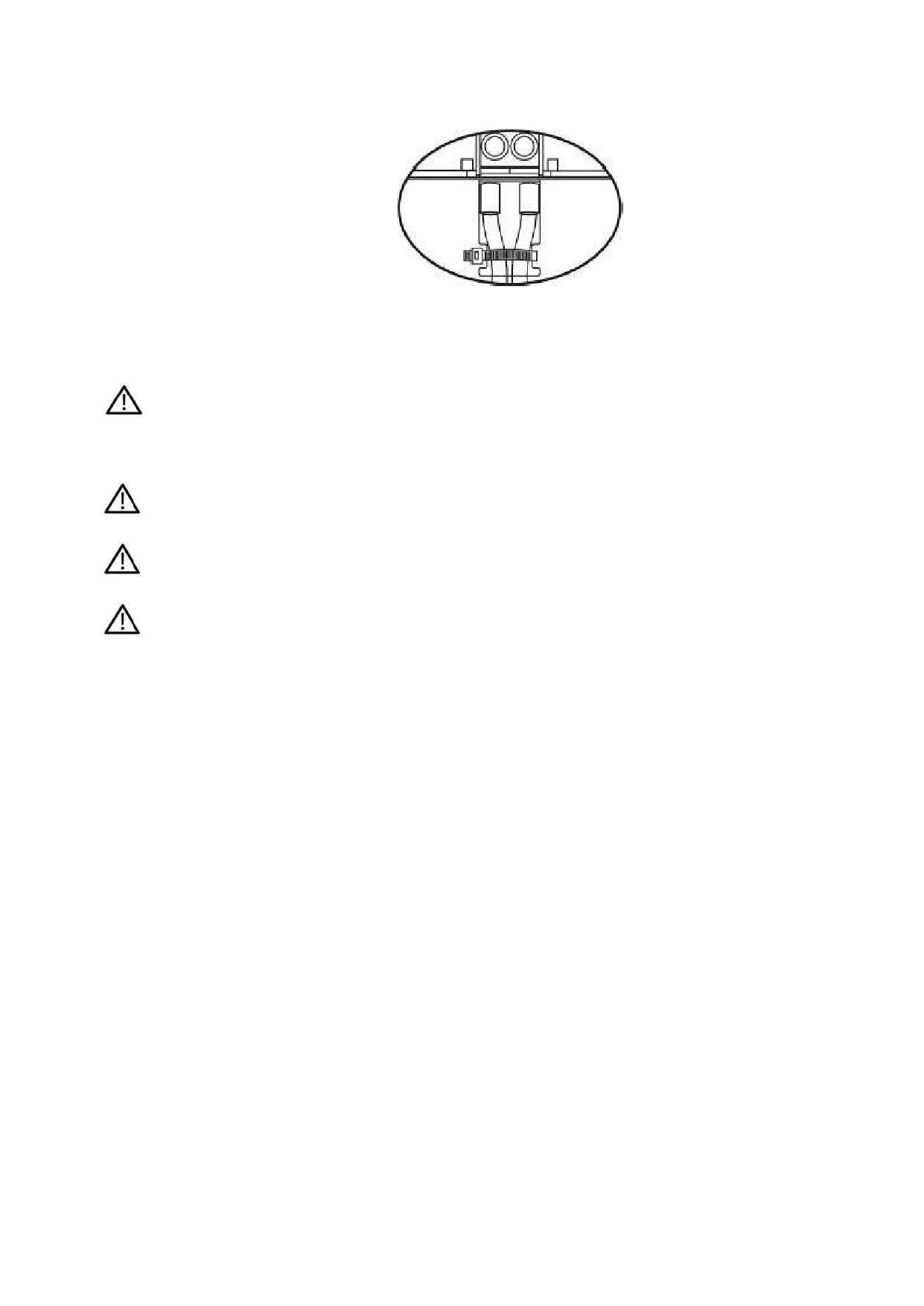

ВНИМАНИЕ: Опасность поражения электрическим током
Установку следует производить с особой осторожностью, поскольку при последовательном соединении
аккумуляторных батарей получается высокое напряжение.
ОСТОРОЖНО!! Нельзя ничего располагать между плоской частью клеммы инвертора и клеммой
кабельного наконечника. В противном случае может возникнуть перегрев.
ОСТОРОЖНО!! Нельзя наносить никаких антиоксидантов на клеммы до того, как они надежно
затянуты.
ОСТОРОЖНО!! До того, как завершить подключение устройства к цепям постоянного тока и
замкнуть автоматический выключатель/прерыватель цепи постоянного тока, необходимо проверить,
чтобы положительная клемма (+) была соединена с положительной клеммой (+), а отрицательная клемма
(-) была подключена к отрицательной клемме (-).
11
Подключение входа/выхода сети переменного тока

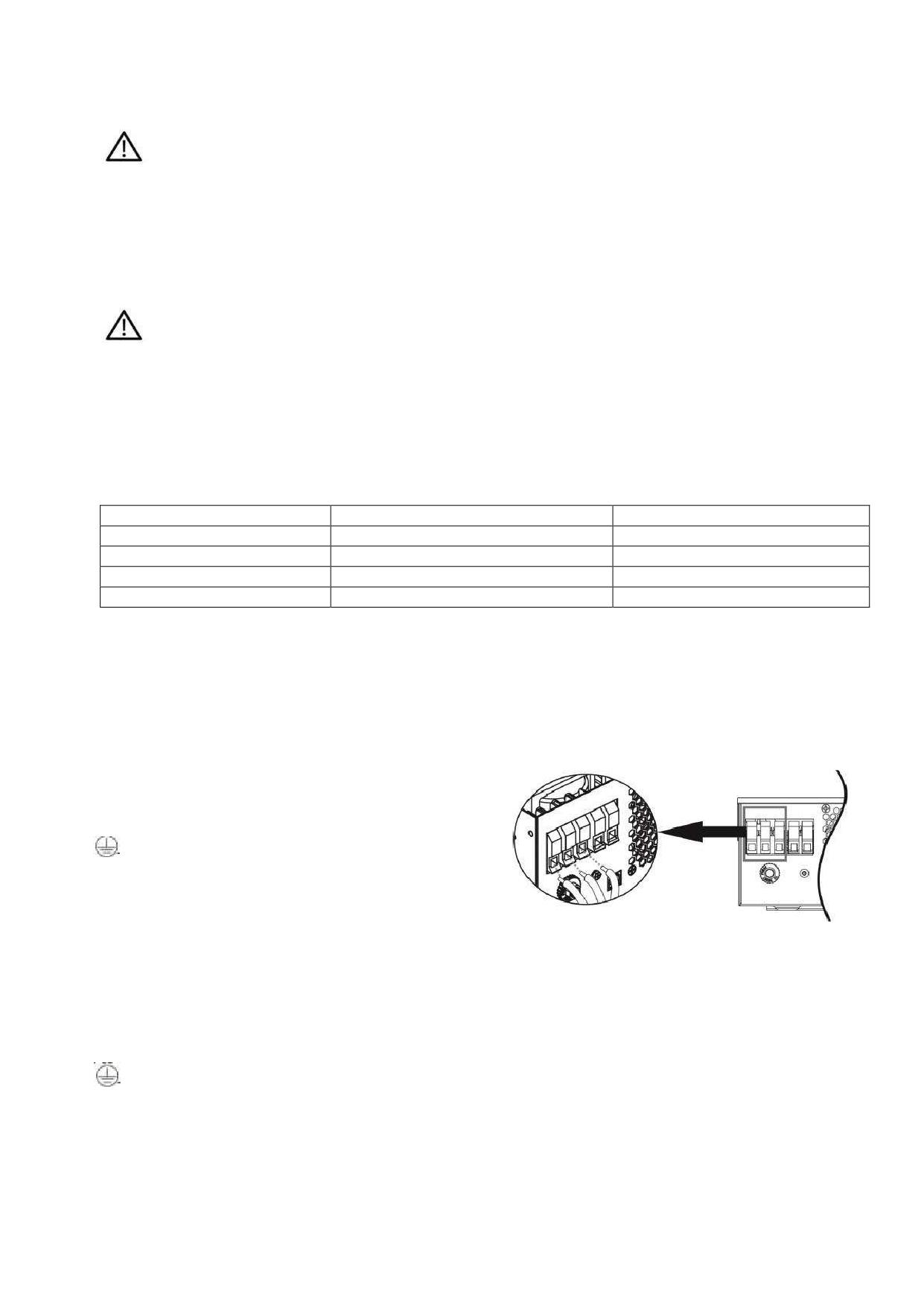

ОСТОРОЖНО!! Перед тем как подключать устройство к сети электропитания переменного тока,
необходимо установить отдельный автоматический выключатель переменного тока между инвертором и
сетью электропитания переменного тока. Благодаря этому, инвертор можно отключить на время
выполнения технического обслуживания и, таким образом, обеспечить безопасность. Кроме того, при
этом обеспечивается полная защита от перегрузки по току входа переменного напряжения. Рекомендуется
использовать автоматический выключатель 10А для модели 1кВА, 20А - для модели 2кВА, 32А - для
модели 3кВА/3кВА Plus и 50А для модели 5кВА (в комплект не входят).
ОСТОРОЖНО!! На данном устройстве имеются две клеммные колодки с маркировкой "IN"
(«Вход») и "OUT" («Выход»), НЕ ПЕРЕПУТАЙТЕ входные и выходные контакты.
ВНИМАНИЕ! Все проводные соединения могут выполняться только квалифицированным персоналом.
ВНИМАНИЕ! Для безопасной и эффективной работы системы очень важно использовать
соответствующие кабели для подключения входа сети электропитания переменного тока. Чтобы снизить
риск получения травмы, следует использовать соответствующие кабели, приведенные в таблице ниже.
Рекомендуемые кабели для подключения к сети электропитания переменного тока:
Модель
Тип кабеля AWG / сечение кабеля
Момент затяжки
1кВА
16 AWG / 1,5 кв.мм
0,6 Нм
2 кВА
14 AWG / 2,5 кв.мм
1,0 Нм
3 кВА/3кВА Plus
12 AWG / 3,3 кв.мм
1,2-1,6 Нм
5 кВА
10 AWG / 5,5 кв.мм
1,4-1,6 Нм
При подключении входа сети электропитания переменного тока необходимо выполнить следующее:
1.
Перед тем как выполнять подключение входа/выхода переменного тока, необходимо проверить,
чтобы был выключен выключатель цепи постоянного тока, или цепь была отключена прерывателем.
2.
Зачистить провода от изоляции на 10 мм для шести проводников. При этом провода фазы L и
нейтрали N следует укоротить на 3 мм.
3.
Вставить провода в клеммы колодки входа переменного тока АС в соответствии с полярностью,
обозначенной на клеммной колодке, а затем
затянуть винты клемм. При этом провод
защитного заземления следует подключать
первым.
Земля (желто-зеленый)
L
Линия (коричневый или черный)
N
Нейтраль (синий или голубой)
ВНИМАНИЕ:
Перед тем как начинать подключение входа по переменному току, необходимо убедиться, что сеть
электропитания переменного тока отключена.
4. Далее вставить провода в клеммы колодки выхода переменного тока АС в соответствии с полярностью,
обозначенной на клеммой колодке, а затем затянуть винты клемм. При этом провод защитного заземления РЕ
следует подключать первым.
Земля (желто-зеленый)
L
Линия (коричневый или черный)
N
Нейтраль (синий или голубой)
12
5. Проверить, надежно ли подключены провода.
ОСТОРОЖНО: Важное замечание!
Необходимо обязательно проверить, чтобы провода переменного тока (АС) были подключены в
правильной полярности. Если провод L (линия) и N (нейтраль) перепутаны местами, может произойти
короткое замыкание.
ОСТОРОЖНО: Бытовые приборы, такие как кондиционер требуют, по меньшей мере, 2 ~ 3 минуты,
чтобы перезагрузиться, потому что он должен иметь достаточно времени, чтобы сбалансировать
хладагент внутри контуров. Если мощности инвертора не хватает или происходят частые отключения
инвертора, это может привести к повреждению ваших подключенных устройств. Для предотвращения
такого рода повреждения, пожалуйста, проверьте производителя кондиционера, и узнайте, оснащен ли он
функцией задержки времени перед пуском.
Подключение фотоэлектрических модулей
ОСТОРОЖНО! Перед тем как подключать фотоэлектрические модули, необходимо установить отдельный
автоматический выключатель постоянного тока между инвертором и фотоэлектрическими модулями.
ВНИМАНИЕ! Все проводные соединения могут выполняться только квалифицированным персоналом.
ВНИМАНИЕ! Для безопасной и эффективной работы системы очень важно использовать соответствующие
кабели для подключения фотоэлектрических модулей. Чтобы снизить риск получения травмы, следует
использовать соответствующие кабели, приведенные в таблице ниже.
Модель
Тип кабеля / сечение
Момент затяжки клеммы
Модель 1кВА/2кВа/3кВА
8 AWG / 10 кв. мм
1,6 Нм
Модель 3 кВА Plus/ 5кВА
Выбор фотоэлектрических модулей:
При выборе фотоэлектрических модулей, пожалуйста, обязательно учитывайте приведенные ниже
параметры:
1.
Напряжение холостого хода (Voc) фотоэлектрических модулей не должно превышать максимального
напряжения холостого хода солнечной батареи инвертора.
Зарядный ток (ШИМ-
50А
контроллер)
Система постоянного
12В
24В
48В
напряжения
Напряжение на нагрузку
15-18В
30-32В
60-72В
Максимальное напряжение
холостого хода (при
55В
80В
105В
отсутствующей нагрузке)
13
2.
Напряжение холостого хода (Voc) фотоэлектрических модулей должно быть выше минимального
напряжения аккумуляторной батареи. Если одна солнечная панель не может обеспечить необходимое
напряжение для работы инвертора и заряда аккумуляторной батареи, необходимо подключить два или
три модуля последовательно для увеличения напряжения.
Расчет максимального напряжения фотоэлектрических модулей, соединенных последовательно:
Напряжение холостого хода фотоэлектрического модуля х количество модулей = суммарное
напряжение холостого хода соединенных последовательно фотоэлектрических модулей (не должно
превышать заявленного в характеристиках значения напряжения холостого хода).
Количество модулей, которые можно подключать параллельно: Максимальный зарядный ток
инвертора / рабочий ток одного фотоэлектрического модуля.
Общее количество фотоэлектрических модулей, которые можно подключить к инвертору:
максимальное количество последовательно соединенных фотоэлектрических модулей * максимальное
количество параллельно соединенных фотоэлектрических модулей.
Пример.
1.
Для модели инвертора 1кВА (ШИМ) посчитаем общее количество фотоэлектрических
модулей. Максимальное напряжение холостого хода данного инвертора - 50В. Рабочее напряжение -
13 - 18В. Необходимо обратиться к техническим параметрам фотоэлектрического модуля, который
планируется подключать к данному инвертору.
Максимальная мощность (Pmax)
85Вт
Максимальное количество
последовательно соединенных модулей:
Рабочее напряжение (Vmpp) В
17,6В
1 = 17,6 х 1. входит в диапазон
допустимых напряжений
Рабочий ток Impp А
4,83А
Количество параллельно соединенных
Напряжение холостого хода VooВ
21,6В
модулей:
10 = 50А / 4,83А. Можно соединить 10
Ток короткого замыкания Isc А
5,03А
модулей параллельно.
Итого:
Последовательно соединенных модулей может быть не более 1 шт.;
Параллельно соединенных модулей может быть не более 10 шт.
Общее количество модулей, которые можно подключить в инвертор: 10 шт.
2.
Для модели инвертора 2кВА/3кВА (ШИМ контроллер) посчитаем общее количество
фотоэлектрических модулей. Максимальное напряжение холостого хода данного инвертора - 80В.
Рабочее напряжение
-
30
-
40В. Необходимо обратиться к техническим параметрам
фотоэлектрического модуля, который планируется подключать к данному инвертору.
Максимальная мощность (Pmax)
200Вт
Максимальное количество
последовательно соединенных модулей:
Рабочее напряжение (Vmpp) В
37В
1 = 37В х 1. входит в диапазон
допустимых напряжений
Рабочий ток Impp А
5,4
Количество параллельно соединенных
Напряжение холостого хода VooВ
45,4
модулей:
9 = 50А / 5,4А. Можно соединить 9
Ток короткого замыкания Isc А
5,84
модулей параллельно.
Итого:
Последовательно соединенных модулей может быть не более 1 шт.;
Параллельно соединенных модулей может быть не более 9 шт.
Общее количество модулей, которые можно подключить в инвертор: 9 шт.
Примечание: для ШИМ контроллера солнечные модули должны иметь не меньше 72 ячеек.
14
3.
Для модели инвертора 3кВА PLUS (MPPT контроллер) посчитаем общее количество
фотоэлектрических модулей. Максимальное напряжение холостого хода данного инвертора - 145В.
Рабочее напряжение
-
30
-
115В. Необходимо обратиться к техническим параметрам
фотоэлектрического модуля, который планируется подключать к данному инвертору.
Максимальная мощность (Pmax)
250Вт
Максимальное количество
последовательно соединенных модулей:
Рабочее напряжение (Vmpp) В
31В
3 = 31В х 3 = 93В . входит в диапазон
допустимых напряжений
Рабочий ток Impp А
8,75А
Количество параллельно соединенных
Напряжение холостого хода VooВ
36,8В
модулей:
6 = 50А / 8,1А. Можно соединить 6
Ток короткого замыкания Isc А
8,1А
модулей параллельно.
Итого:
Последовательно соединенных модулей может быть не более 3 шт.;
Параллельно соединенных модулей может быть не более 6 шт.
Общее количество модулей, которые можно подключить в инвертор: 6 шт (Мощность 1 500Вт).
4.
Для модели инвертора 5кВА посчитаем общее количество фотоэлектрических модулей.
Максимальное напряжение холостого хода данного инвертора - 145В. Рабочее напряжение - 60 - 115В.
Необходимо обратиться к техническим параметрам солнечного модуля, который планируется
подключать к данному инвертору.
Максимальная мощность (Pmax)
250Вт
Максимальное количество
последовательно соединенных модулей:
Рабочее напряжение (Vmpp) В
31В
3 = 31В х 3 = 93В . входит в диапазон
допустимых напряжений
Рабочий ток Impp А
8,75А
Количество параллельно соединенных
Напряжение холостого хода VooВ
36,8В
модулей:
6 = 50А / 8,1А. Можно соединить 6
Ток короткого замыкания Isc А
8,1А
модулей параллельно.
Итого:
Последовательно соединенных модулей может быть не более 3 шт.;
Параллельно соединенных модулей может быть не более 6 шт.
Общее количество модулей, которые можно подключить в инвертор: 12 шт (мощность 3 000Вт).
15
При подключении модулей фотоэлектрических модулей необходимо выполнить следующее:
1.
Зачистить от изоляции положительный и отрицательный провода на
10 мм.
2. Используйте втулочный наконечник для обжима положительного и отрицательного проводов с
помощью специального обжимного инструмента.
3. Установите прижимную пластину с помощью болтов из комплекта, как показано на рисунке
ниже.
4. Проверить полярность кабеля подключения, идущего от фотоэлектрических модулей, и входных
клемм подключения фотоэлектрических модулей. Затем подключить положительный контакт (+)
кабеля фотоэлектрических модулей к положительной клемме (+) входа PV устройства. Далее
подключить отрицательный контакт (-) кабеля фотоэлектрических модулей к отрицательной клемме
(-) входа PV устройства. Используйте отвертку «-» шириной не менее 4 мм.
5. Проверить, надежно ли подключены провода, зафиксируйте хомутом провода к прижимной
пластине.
16
Окончательная сборка
Выполнив все подключения, наденьте крышку внизу корпуса на свое
место и закрепите ее с помощью двух болтов, как показано на рисунке.
Подключение инвертора к персональному компьютеру
Пожалуйста, используйте входящий в комплект кабель связи для подключения к ПК. Вставьте компакт-
диск к компьютеру и следуйте указаниям инструкции на экране для установки программного обеспечения
мониторинга. Для детальной работы программного обеспечения, пожалуйста, проверьте руководство
пользователя программного обеспечения внутри CD.
Использование разъема RS232
В данной модели инвертора существует возможность использовать внешние устройства
мониторинга и управления, такие как: внешний пульт управления*, SNMP-устройство* (Simple
Network Management Protocol, стандартный интернет-протокол для управления устройствами в
IP-сетях на основе архитектур TCP/UDP) GPRS-устройство* (General Packet Radio Service,
пакетная радиосвязь общего пользования) для мониторинга и сбора статистической информации.
*Все устройства приобретаются отдельно и в комплект не входят.
17
РАБОТА
Кнопка включения/выключения ON/OFF
После того как устройство было надлежащим образом установлено, а также к нему были соответствующим
образом подключены аккумуляторные батареи, просто нажмите на кнопку On/Off (Вкл/Выкл),
расположенную на правой боковой стенке, чтобы включить устройство.

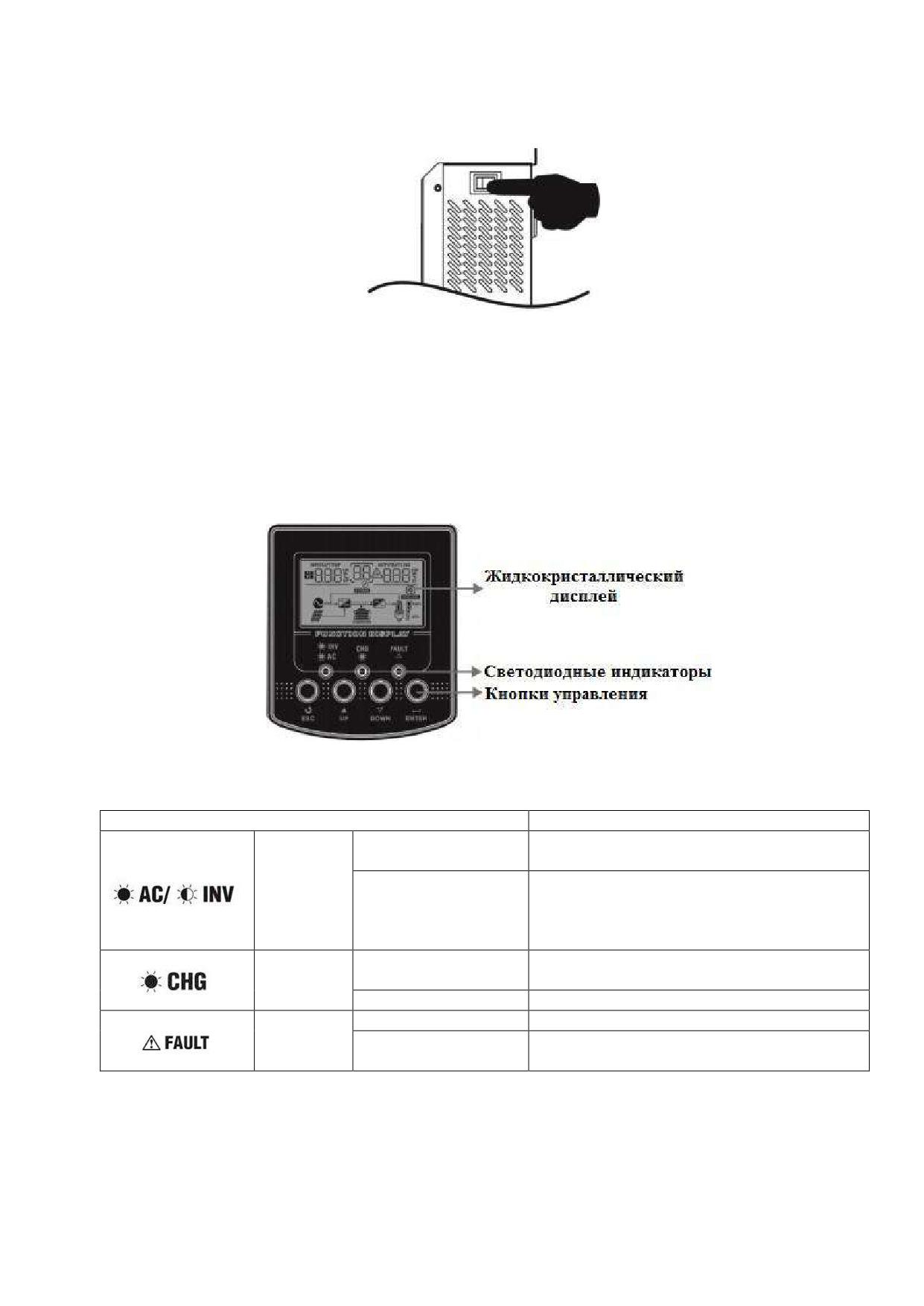

Панель управления с дисплеем
Панель управления с дисплеем, показанная на рисунке ниже, расположена на передней панели инвертора.
Панель управления включает три индикатора, четыре кнопки выбора режимов и установки параметров, а
также жидкокристаллический дисплей, на котором отображаются режимы работы устройства и информация
о входной/выходной мощности.
Светодиодные индикаторы
Состояние светодиодного индикатора
Содержание сообщения
Выходное напряжение подается в режиме
Горит ровным светом
от сети электропитания
Выходное напряжение подается с
Зеленый
инвертора в режиме работы от
Мигает
аккумуляторной батареи или от солнечной
батареи
Аккумуляторная батарея полностью
Горит ровным светом
Зеленый
заряжена
Мигает
Аккумуляторная батарея заряжается
Горит ровным светом
Возникла неисправность в инверторе
Красный
Состояние инвертора, в котором выдаются
Мигает
предупреждения
18
Кнопки выбора режимов и установки параметров
Кнопка
Описание
ESC
Выйти из режима установки параметров
UP
Вернуться к предыдущему разделу
DOWN
Перейти к следующему разделу
Подтвердить выбор параметра в режиме установки параметров или войти в
ENTER
режим установки параметров

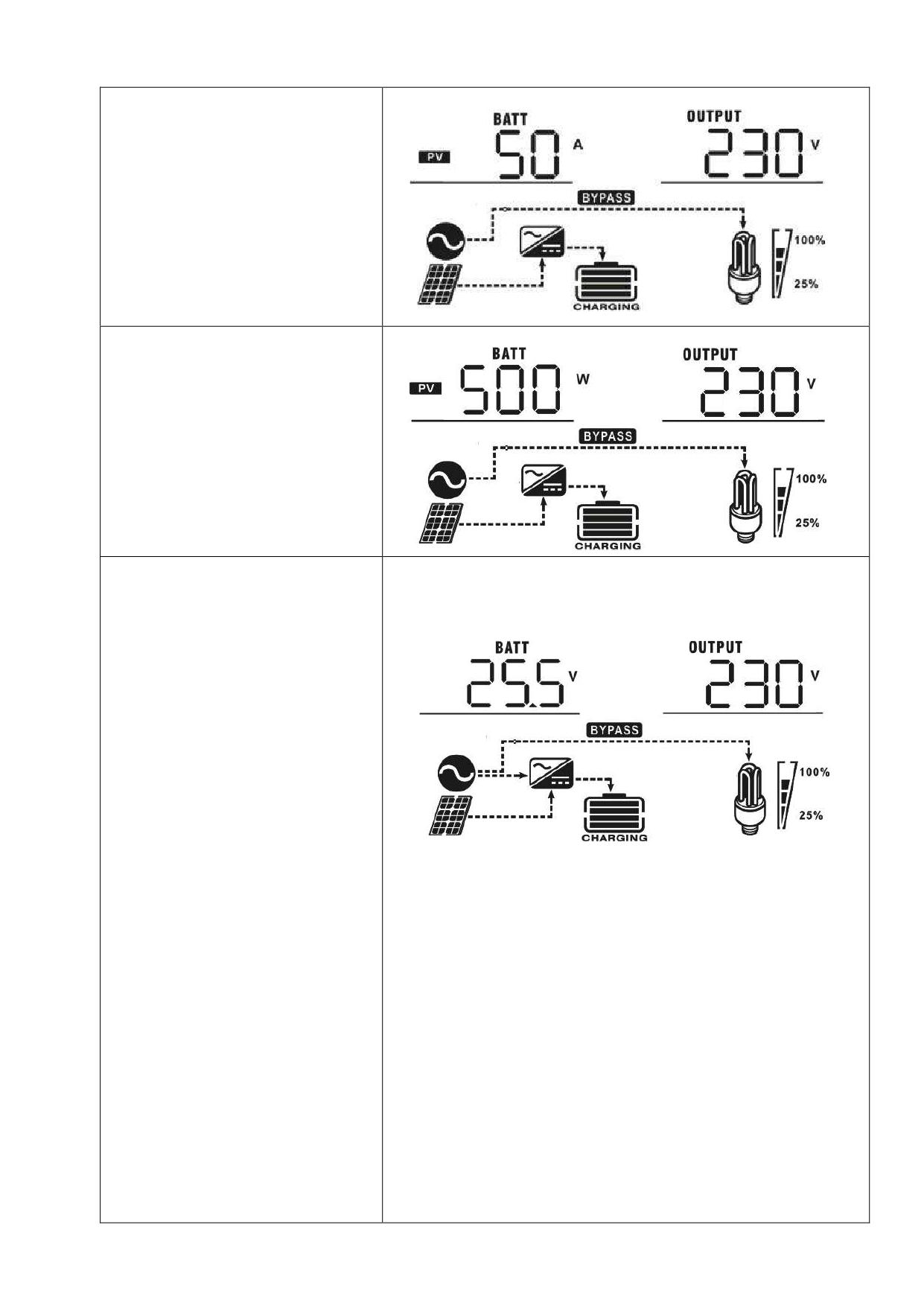

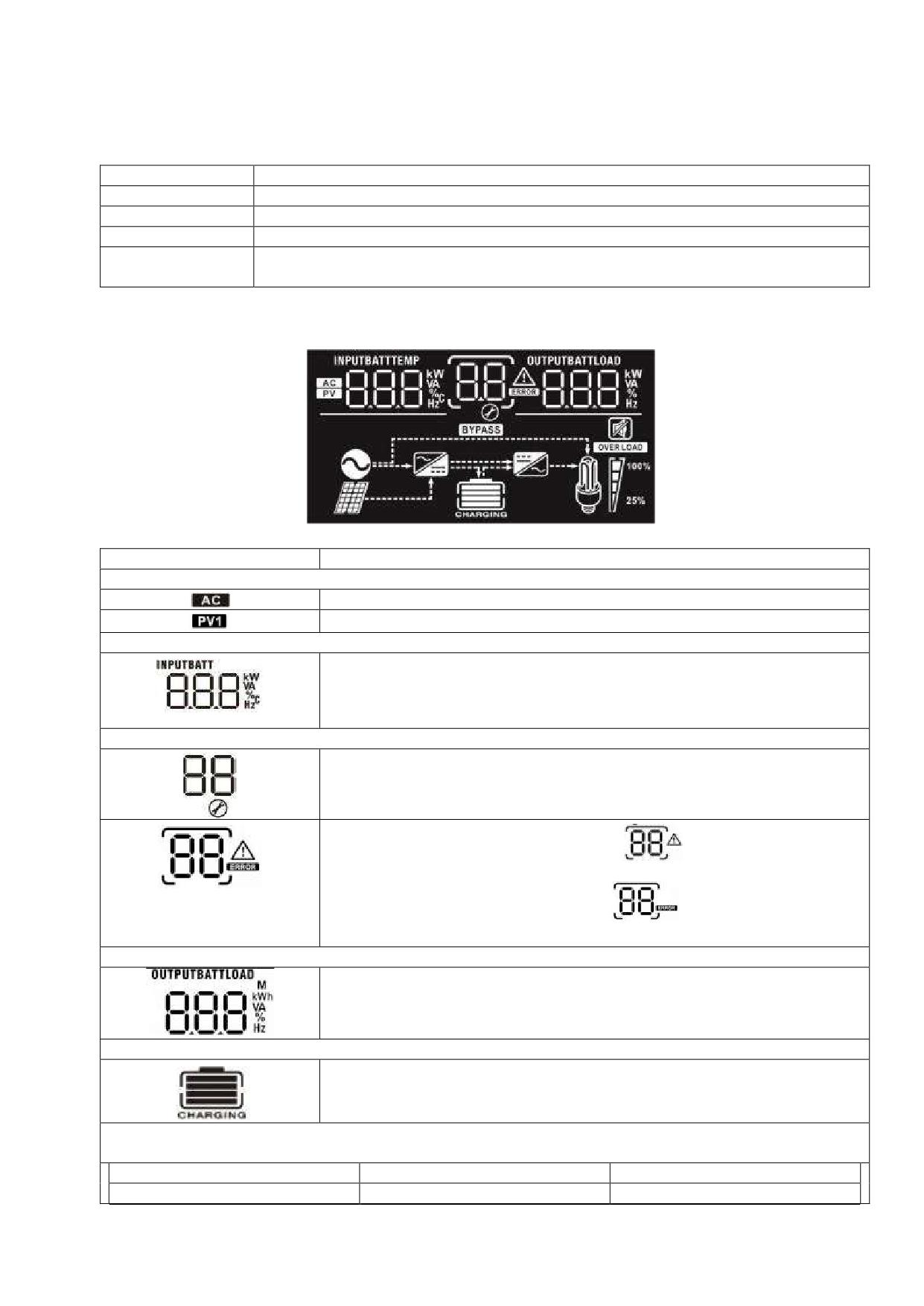

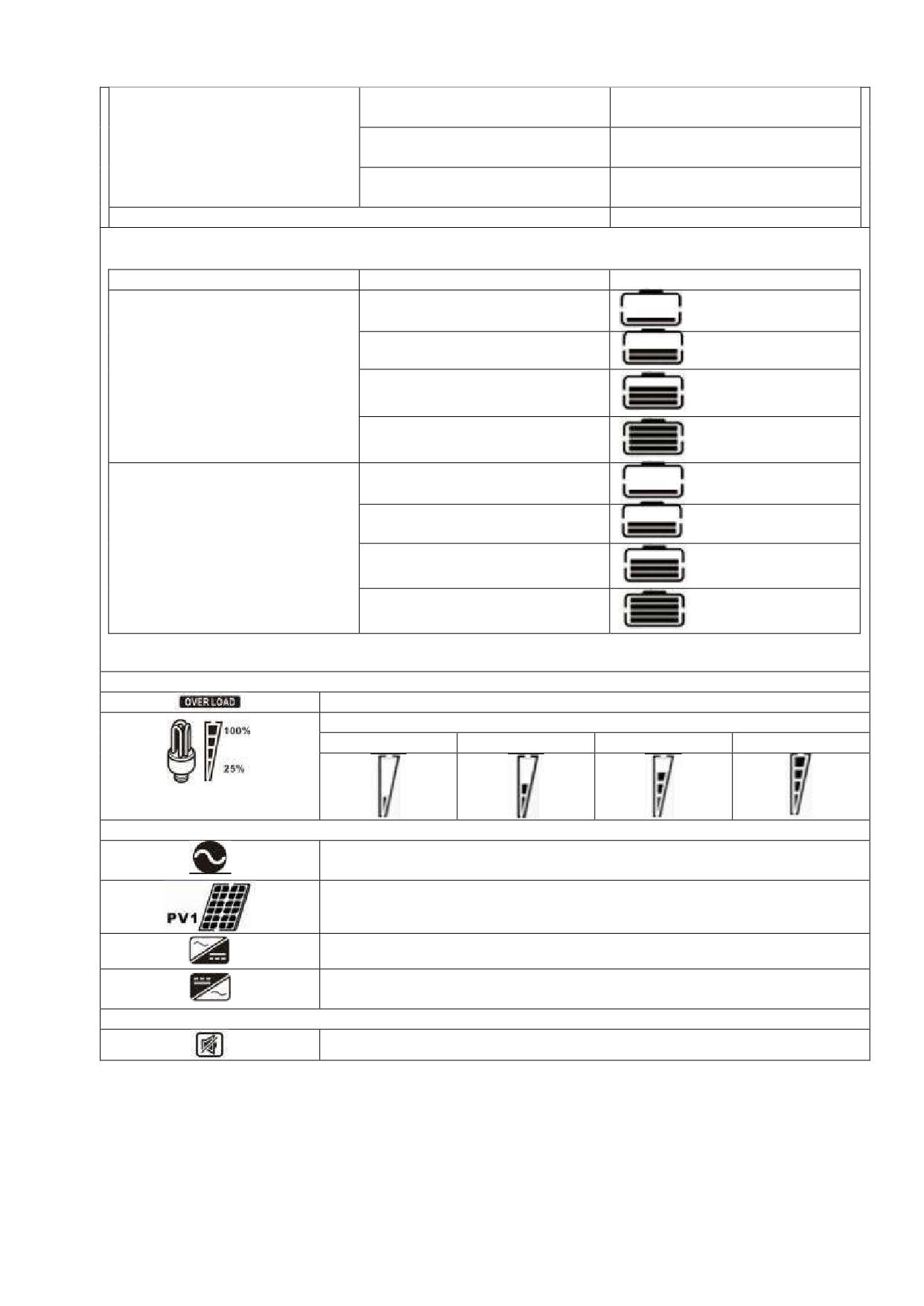

Иконки дисплея
Иконка
Описание
Информация о входном источнике энергии
Индикация входа переменного тока АС
Индикация входа фотоэлектрических модулей в контроллер 1
Общая отображаемая информация
Отображаются входное напряжение, входная частота, напряжение
фотоэлектрических модулей, напряжение аккумуляторной батареи и ток
зарядного устройства (для моделей с ШИМ контроллером) или мощность
зарядного устройства (для моделей с МРРТ зарядным устройством).
Программа конфигурирования и информация об ошибках
Индикация программ установки параметров.
Предупреждение: мигает пиктограмма
в сопровождении кода
предупреждения.
Неисправность: мигает пиктограмма
в сопровождении кода
неисправности
Информация о выходе
Отображаются выходное напряжение, выходная частота, процент нагрузки,
нагрузка в ВА, нагрузка в Вт и ток разрядки.
Информация об аккумуляторной батарее
Индикация ячеек аккумулятора на дисплее соответствует следующим
номиналам: 0-24%; 25-49%; 50-74%; 75-100%
Подключенный к сети переменного тока инвертор, используется как зарядное устройство для
аккумуляторов и показывает уровень заряда аккумуляторов.
Статус
Напряжение на ячейке акб
Информация на дисплее
<2 В/ячейке
Все 4 элемента мигают
19

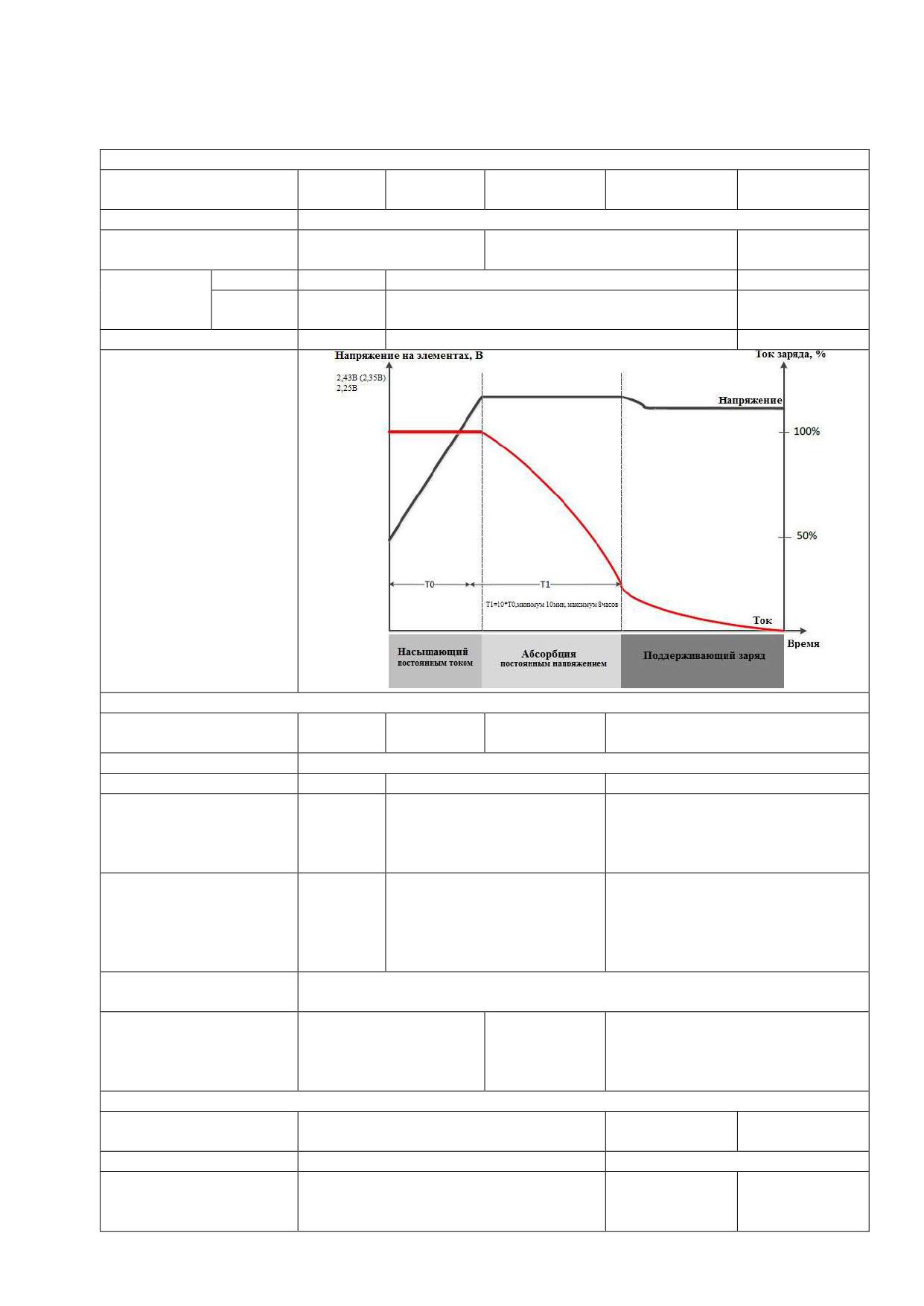

Заряд постоянным током/
2-2,083 В/ячейке
Один элемент иконки горит,
постоянным напряжением
три выше - мигают.
2,083-2,167 В/ячейке
Два элемента иконки горят, два
выше - мигают.
>2,167 В/ячейке
Три элемента иконки горят,
верхний мигает.
Поддерживающий заряд. Аккумулятор заряжен
Все 4 элемента иконки горят
В режиме работы от аккумуляторов, показывает остаточный уровень заряда аккумуляторов.
Подключенная нагрузка
Напряжение элементов акб
Индикация на дисплее
При нагрузке инвертора > 50%
< 1,85 В/ячейке
1,85 В/ячейке - 1,933 В/ячейке
1,933 В/ячейке - 2,017 В/ячейке
> 2,017 В/ячейке
При нагрузке инвертора < 50%
< 1,892 В/ячейке
1,892 В/ячейке - 1,975 В/ячейке
1,975 В/ячейке - 2,058 В/ячейке
> 2,058 В/ячейке

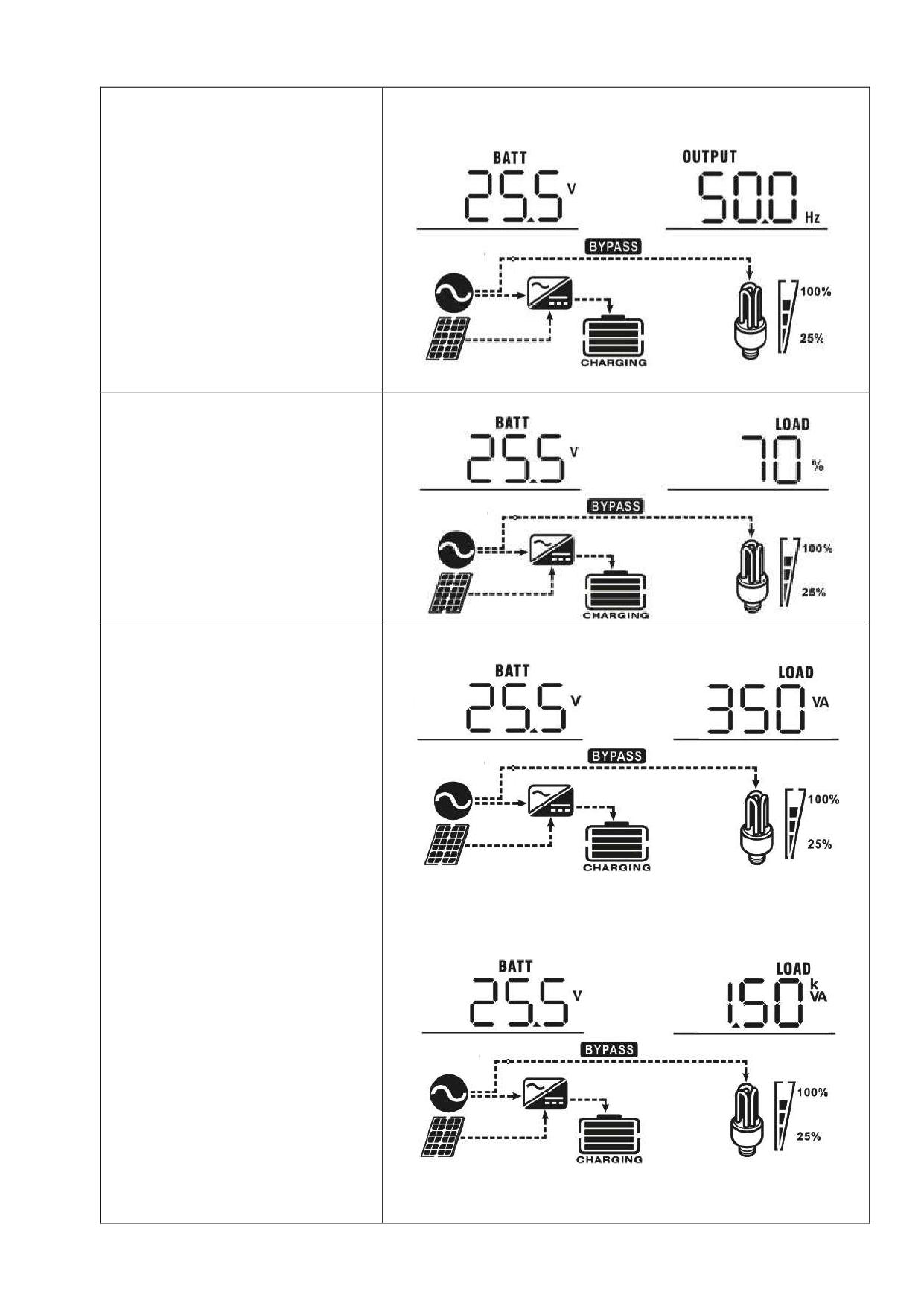

Информация о нагрузке
Индикация перегрузки
Индикация уровня нагрузки 0-24%; 25-49%; 50-74%; 75-100%
0-24%
25-49%
50-74%
75-100%
Информация о режимах работы
Индикация: устройство подключено к сети электропитания переменного
тока.
Индикация: подключены панели к контроллеру №1
Индикация: идет процесс зарядки от сети
Индикация: работает инвертор, преобразующий постоянный ток в
переменный
Выключение уведомлений
Звуковые уведомления отключены
20
Установка параметров на панели управления
Если нажать на кнопку ENTER («ввод») и не отпускать ее 3 секунды, устройство перейдет в режим установки
параметров. Чтобы выбрать необходимую программу установки параметров, необходимо нажать на кнопку
"UP" («вверх») или на кнопку "DOWN" («вниз»). Затем нажать на кнопку ENTER, чтобы подтвердить выбор
или на кнопку ESC («выйти»), чтобы выйти из режима программы установки параметров.

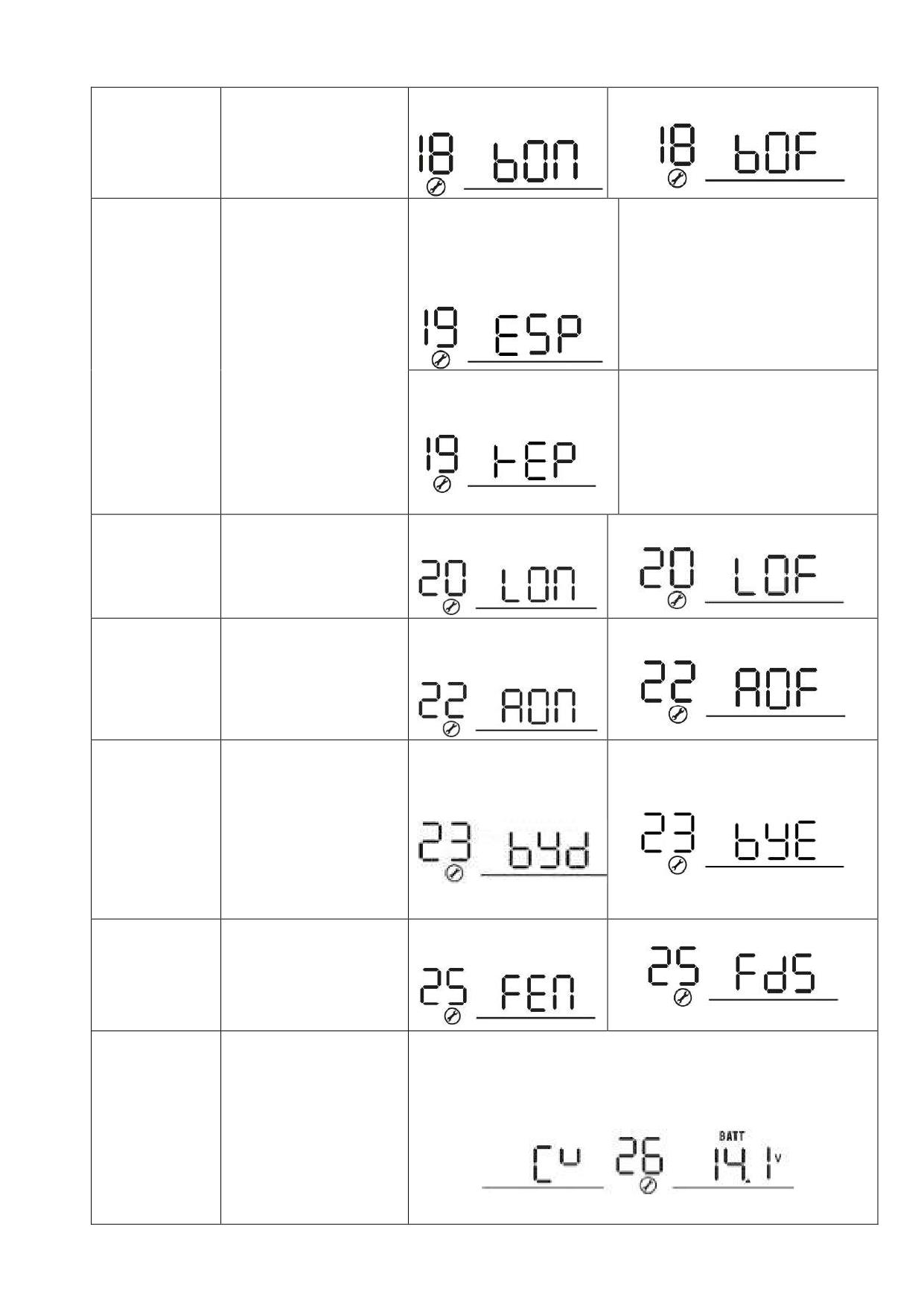

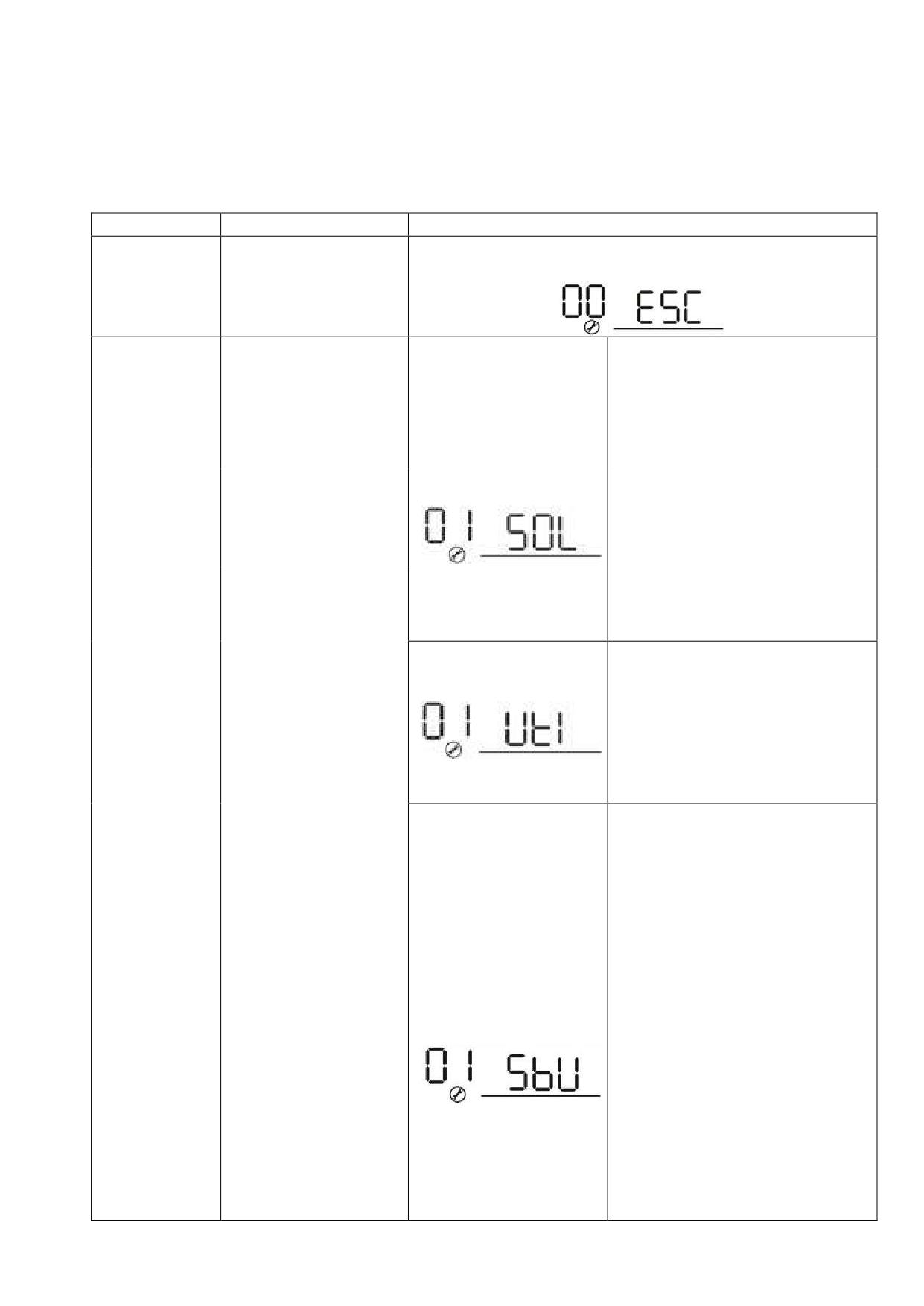

Программа
Описание
Устанавливаемые параметры
Выход
Выход
из
режима
00
установки параметров
В качестве приоритета для питания
нагрузки используется солнечная
энергия.
Для
питания
всех
подключенных
устройств
будет
Питание сначала от
использоваться
накопленная
в
фотоэлектрических
аккумуляторах
энергия.
Также
модулей
происходит заряд аккумуляторов.
Питание
нагрузки
от
сети
электропитания переменного
тока
осуществляется
только
при
соблюдении одного из условий:
Солнечная энергия недоступна;
Напряжение
аккумуляторов
опустилось ниже установленного
значения сигнализирующего низкое
напряжение из программы 12.
Питание сначала от сети
переменного тока
В качестве приоритета для питания
(значение по умолчанию)
нагрузки
используется
сеть
переменного
тока.
Энергия
Приоритет
источника
фотоэлектрических
модулей
и
питания:
аккумуляторов поступает в нагрузку,
Конфигурирование
когда
сеть
переменного
тока
01
приоритета источника, от
недоступна.
которого
будет
осуществляться питание
В качестве приоритета для питания
нагрузок
нагрузки используется солнечная
энергия.
Для
питания
всех
подключенных
устройств
используется
накопленная
в
аккумуляторах
энергия.
Также
осуществляется заряд аккумуляторов
Приоритет работы от
фотоэлектрических
от солнечной энергии.
модулей
Питание
устройств
от
сети
переменного тока осуществляется
только
если
напряжение
аккумуляторов
опустится
ниже
значения,
установленного
в
программе 12.
21

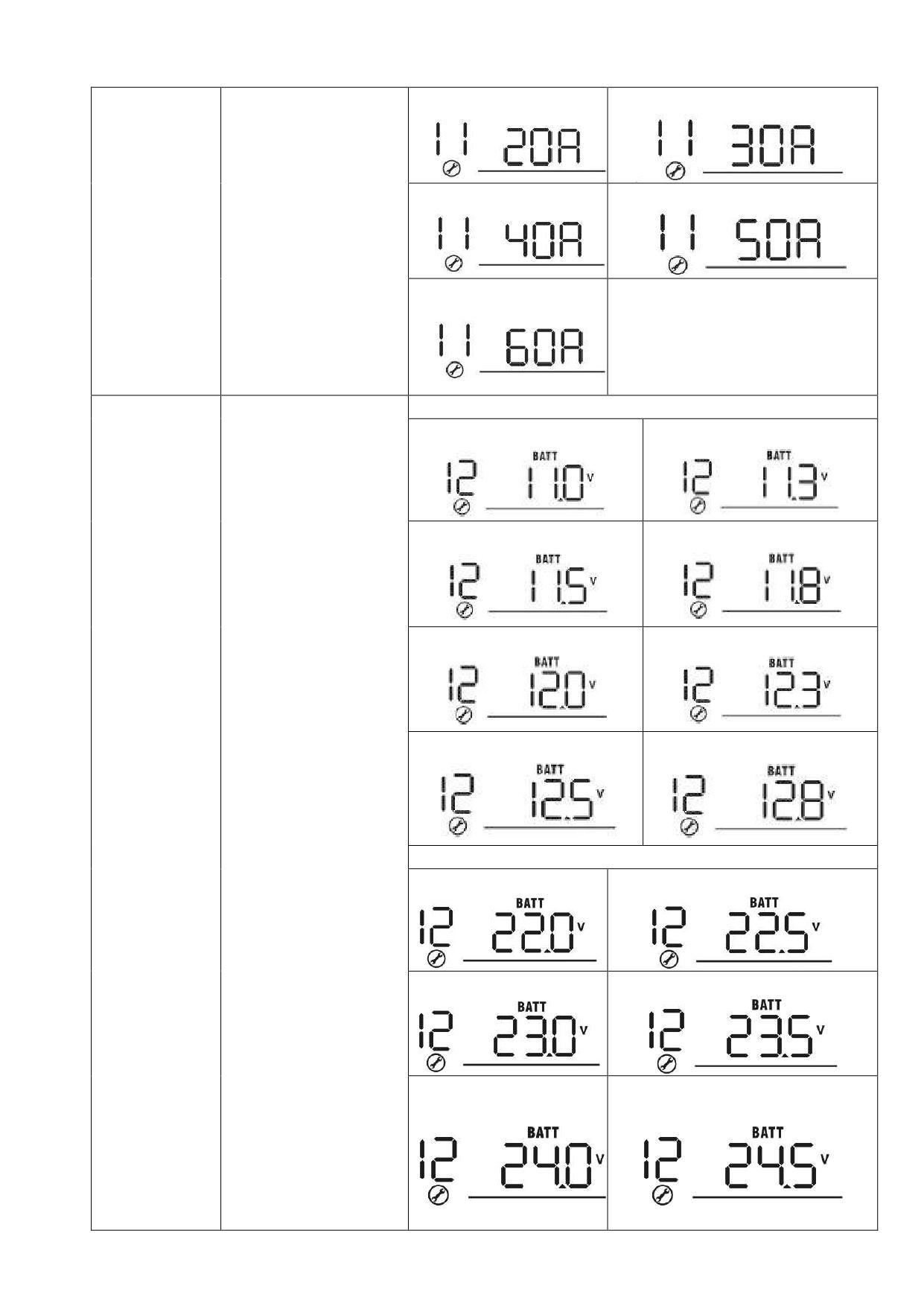

Для моделей 1кВА/2кВА
10А
20А
30А
40А
50А (по умолчанию)
Для моделей 3 кВА
20А
30А
40А (По умолчанию для
50А (По умолчанию для ШИМ)
МРРТ)
60А
70А (Только для моделей ШИМ)

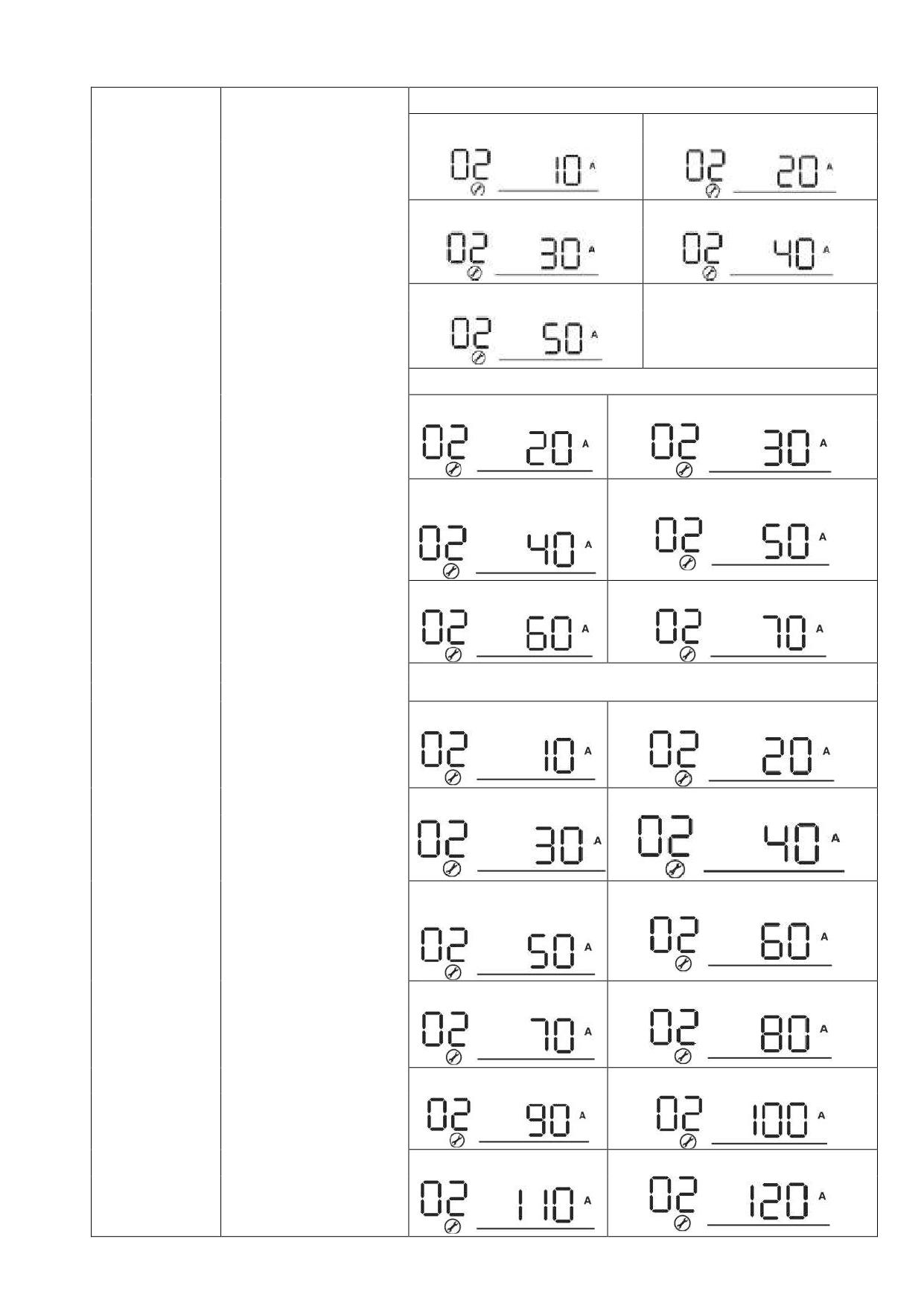

Максимальный
зарядный ток. Сочетает
в себе максимальный
02
ток от
фотоэлектрических
Для моделей 3кВА PLUS/5кВА
модулей и
максимальный
10А
20А
зарядный ток от сети
30А
40А
50А (По умолчанию для
60А (По умолчанию для МРРТ)
ШИМ)
70А
80А
90А
100А
110А
120А (Только для моделей МРРТ)
22

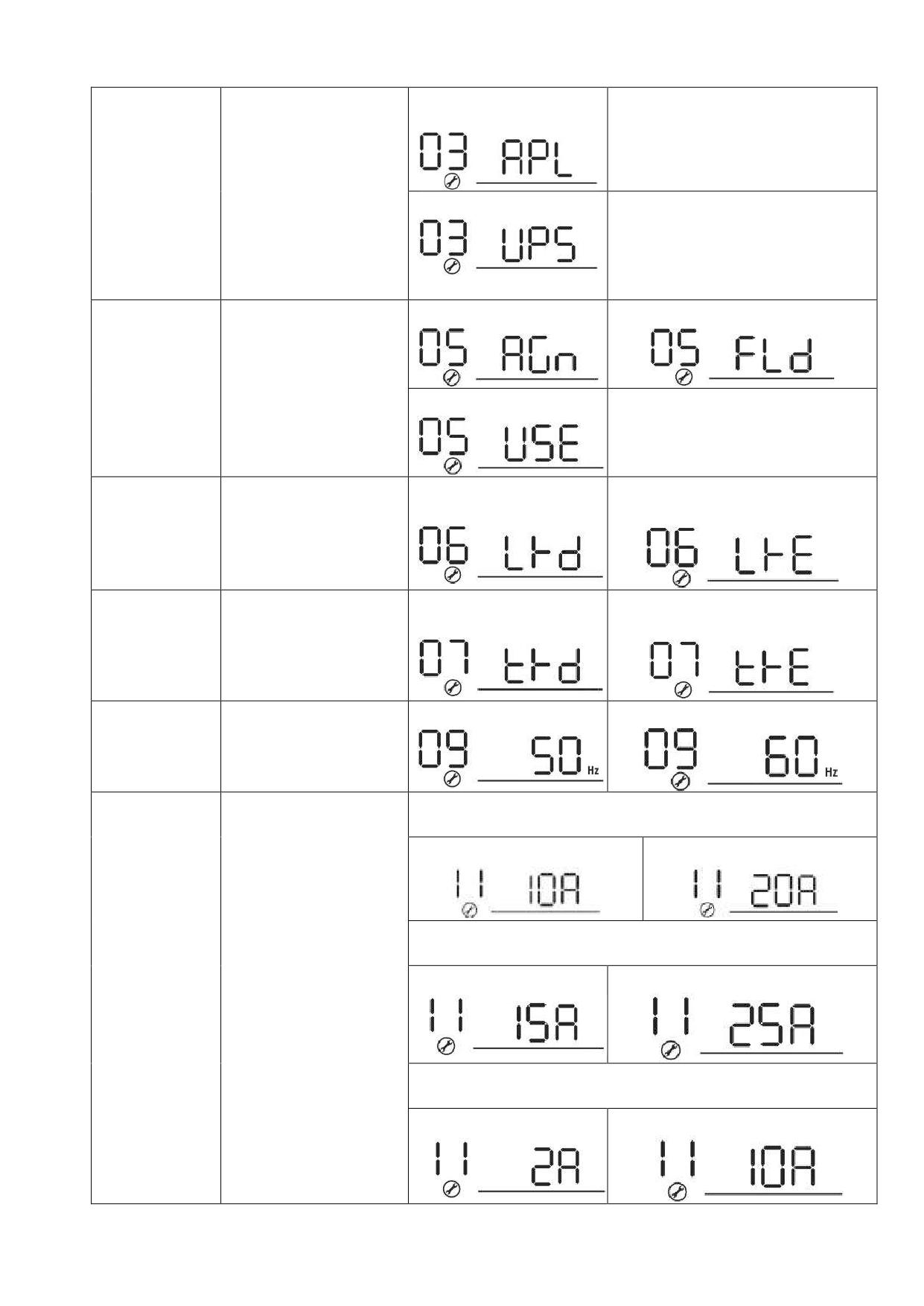

Для плохой сети (значение
Если выбран этот режим, то
по умолчанию)
приемлемый диапазон входного
напряжения сети электропитания
будет находиться в пределах 90 - 280
Диапазон входного
В переменного тока
03
напряжения
Для нормальной сети
переменного тока.
Если выбран этот режим, то
приемлемый диапазон входного
напряжения сети электропитания
будет находиться в пределах 170 -
280 В переменного тока.
AGM (по умолчанию)
Заливной
Тип аккумуляторных
05
батарей
Пользовательский тип
Если выбран пользовательский тип,
то напряжение заряда, напряжение
отключения нагрузки необходимо
задать в 26,27 и 29 настройках.
Перезапуск не разрешен
Перезапуск разрешен
Автоматический
(по умолчанию)
перезапуск при
06
возникновении
перегрузки
Перезапуск не разрешен
Перезапуск разрешен
(по умолчанию)
Автоматический
07
перезапуск инвертора
при перегреве прибора.
50Гц (по умолчанию)
60Гц
09
Выходная частота
Для моделей 1кВА/2кВА
10А
20А (по умолчанию)
Максимальный зарядный
Для моделей 3кВА
ток от сети.
Если в программе 02
15А
25А (по умолчанию)
установлено значение
11
меньше, чем в программе
11, то инвертор
установит значение из
программы 02
Для моделей 3кВА PLUS/5кВА
2А
10А
23
20А
30А (по умолчанию)
50А
40А
60А
Для моделей 1кВА
11,0В
11,3В
11,5В (по умолчанию)
11,8В
12,0В
12,3В
12,5В
12,8В
Установка напряжения
возврата к питанию от
сети, при выбранной в
12
программе 01 установки
Для моделей 2кВА/3кВА/3кВА PLUS
SBU priority или Solar
first.
22,0В
22,5В
23,0В (по умолчанию)
23,5В
24,0В
24,5В
24
25,0В
25,5В
Для моделей 5кВА
44,0В
45,0В
46,0В (по умолчанию)
47,0В
48,0В
49,0В
50,0В
51,0В

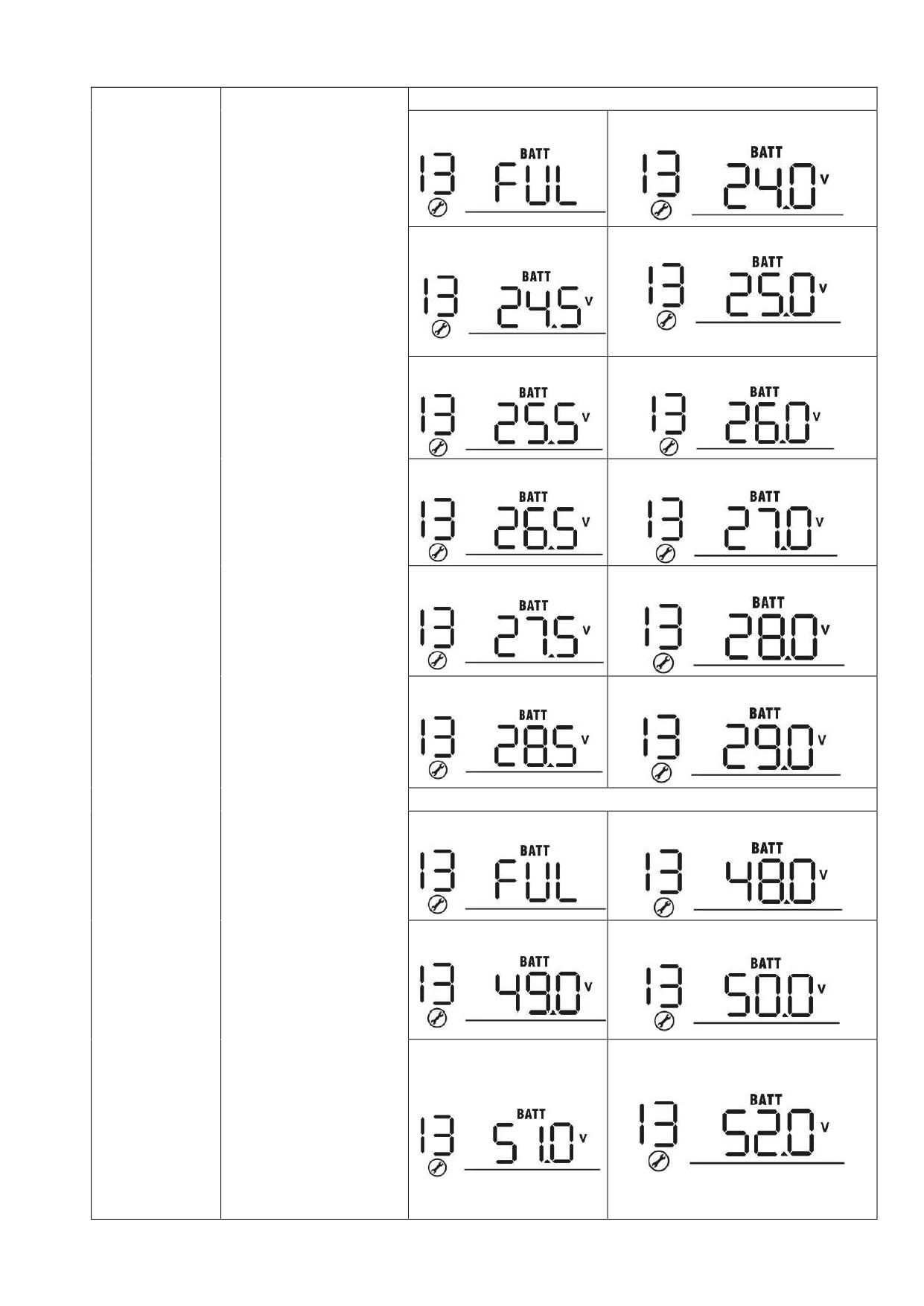

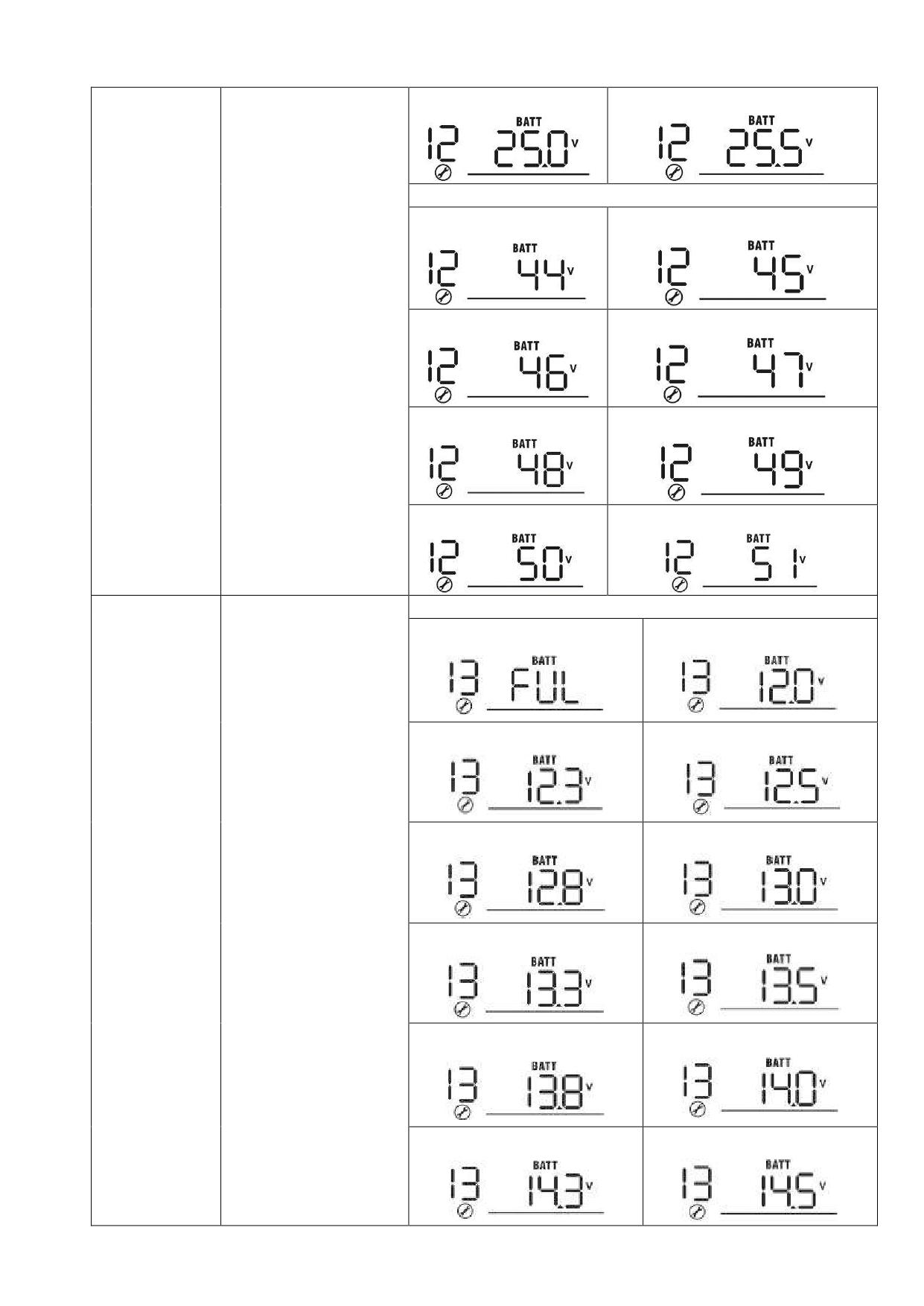

Установка напряжения
Для моделей 1 кВА
возврата к питанию от
Полная зарядка АКБ
12,0В
аккумуляторной батареи,
при выбранной в
программе 01 установки
13
SBU priority или Solar
first.
12,3В
12,5В
12,8В
13,0В
13,3В
13,5В (по умолчанию)
13,8В
14,0В
14,3В
14,5В
25
Для моделей 2кВА/3кВА/3кВА PLUS
24,0В
Полная зарядка АКБ
(продолжение)
Установка напряжения
25,0В
возврата к питанию от
24,5В
13
аккумуляторной батареи,
при выбранной в
программе 01 установки
SBU priority или Solar
first.
25,5В
26,0В
26,5В
27,0В (по умолчанию)
27,5В
28,0В
29,0В
28,5В
Для моделей 5кВА
Полная зарядка АКБ
48,0В
50,0В
49,0В
52,0В
51,0В
26
53,0В
54,0В (по умолчанию)
56,0В
55,0В
58,0В
57,0В

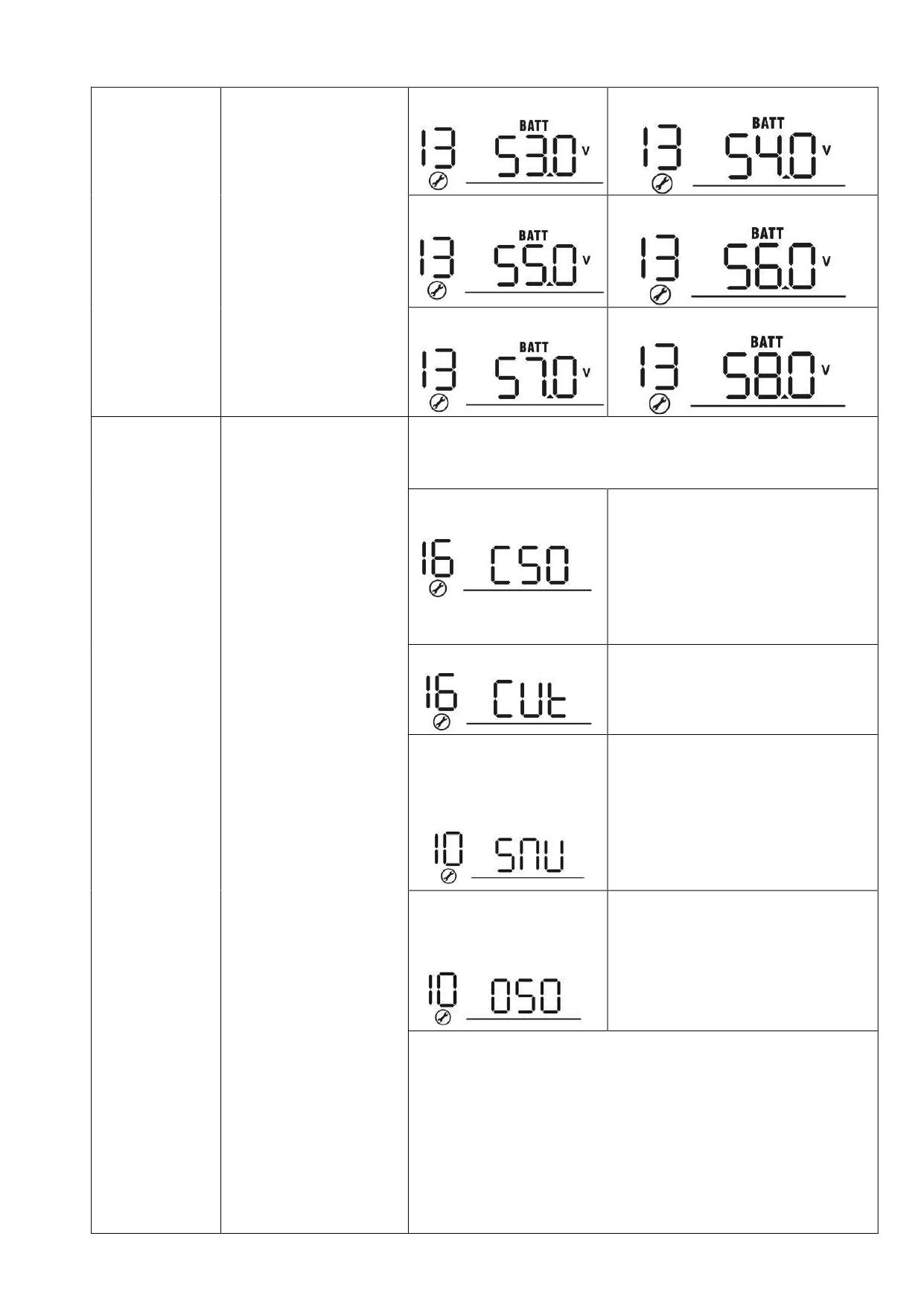

Если данный инвертор/зарядное устройство работает в режиме
подключения к сети, в ждущем режиме или находится в состоянии
ошибки, источник зарядки может быть запрограммирован
следующим образом:

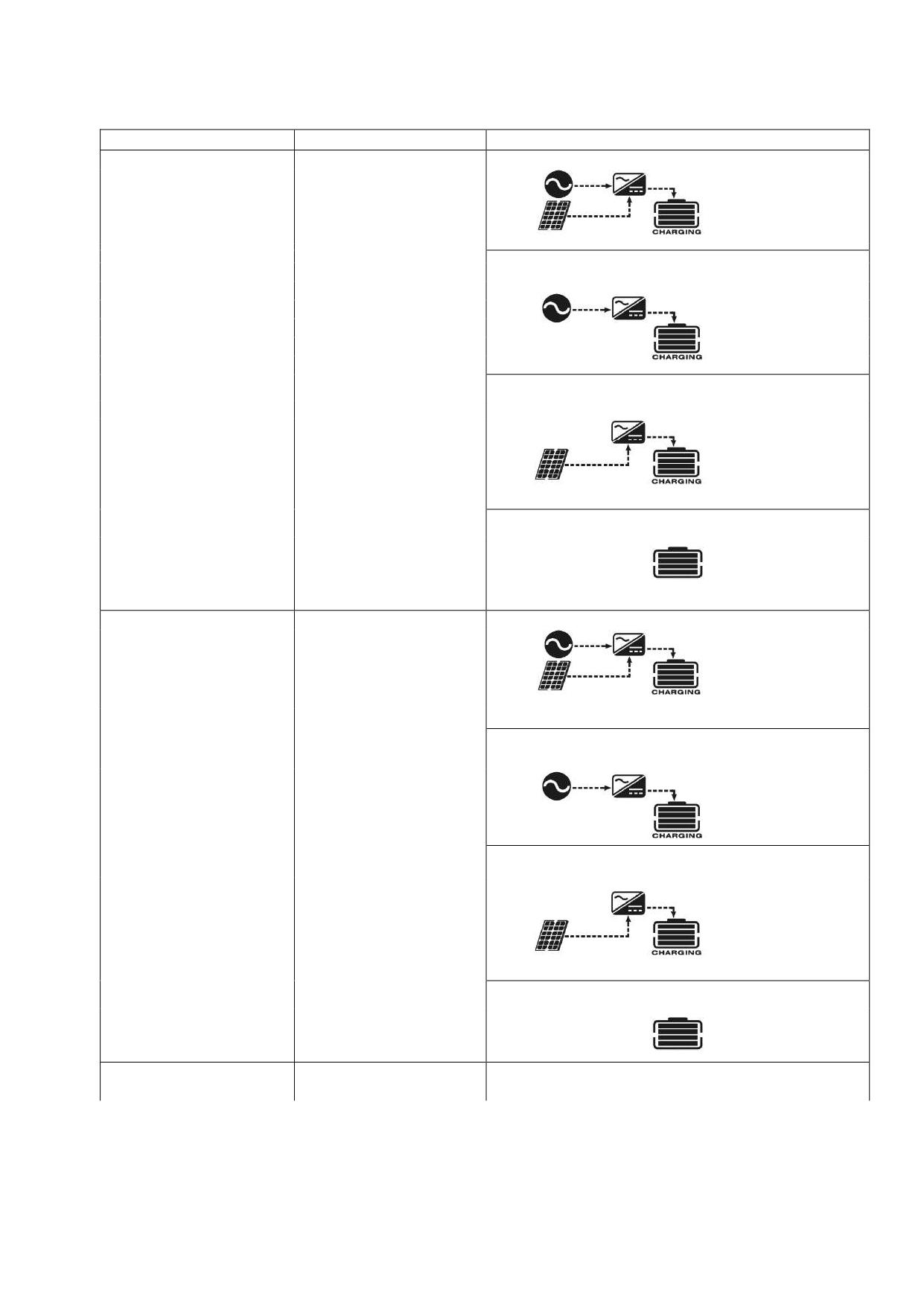

Приоритет солнце
Аккумуляторная батарея будет
заряжаться
сначала
от
фотоэлектрических
модулей.
Зарядка от сети электропитания
переменного
тока
будет
происходить, только если энергия от
фотоэлектрических
модулей
недоступна.
Аккумуляторная батарея будет
Приоритет сеть
заряжаться
сначала
от
сети
переменного тока.
Солнечная энергия используется,
если недоступна сеть.
Солнце и сеть (по
умолчанию)
Аккумуляторная батарея будет
Приоритет
источника
заряжаться
одновременно
от
заряда:
Конфигурация
фотоэлектрических модулей и сети
16
приоритета
источника
электропитания переменного тока
заряда
Только солнце
Аккумуляторная батарея будет
заряжаться
только
от
фотоэлектрических модулей. Вне
зависимости оттого, доступны ли
другие источники зарядки.
Если данный инвертор/зарядное устройство работает в режиме
питания от батарей или режиме экономии энергии, аккумуляторная
батарея может заряжаться только от фотоэлектрических модулей.
Аккумуляторная батарея будет заряжаться от фотоэлектрических
модулей, если солнечная энергия имеется и ее достаточно для
зарядки.
27
Сигнализация вкл. (по
Сигнализация выкл.
умолчанию)
18
Звуковая сигнализация
Возврат на информацию о
Если выбран этот режим, не имеет
начальных установках (по
значения, сколько раз пользователь
умолчанию)
переключал разные экраны; если в
течение 1 минуты не будет нажата
ни одна кнопка, на экране вновь
начнет автоматически отображаться
страница параметров по умолчанию
Автоматический возврат
(входное
напряжение/выходное
на
отображение
19
напряжение).
параметров
по
умолчанию
Если выбран этот режим, на
Показывать последнюю
дисплее будет отображаться
страницу настроек
последняя страница, которую
выбрал пользователь.
Включить подсветку (по
Выключить подсветку
умолчанию)
20
Управление подсветкой
Включить звуковую
сигнализацию (по
Выключить звуковую сигнализацию
22
умолчанию)
Управление
сигнализацией
Байпас при перегрузке:
При
разрешенном
байпасе
устройство
Режим байпас отключен
Режим байпас включен
перейдет
в
режим
(по умолчанию)
работы
от
сети
23
переменного тока, если
при
работе
от
аккумуляторных
батарей
произойдет
перегрузка.

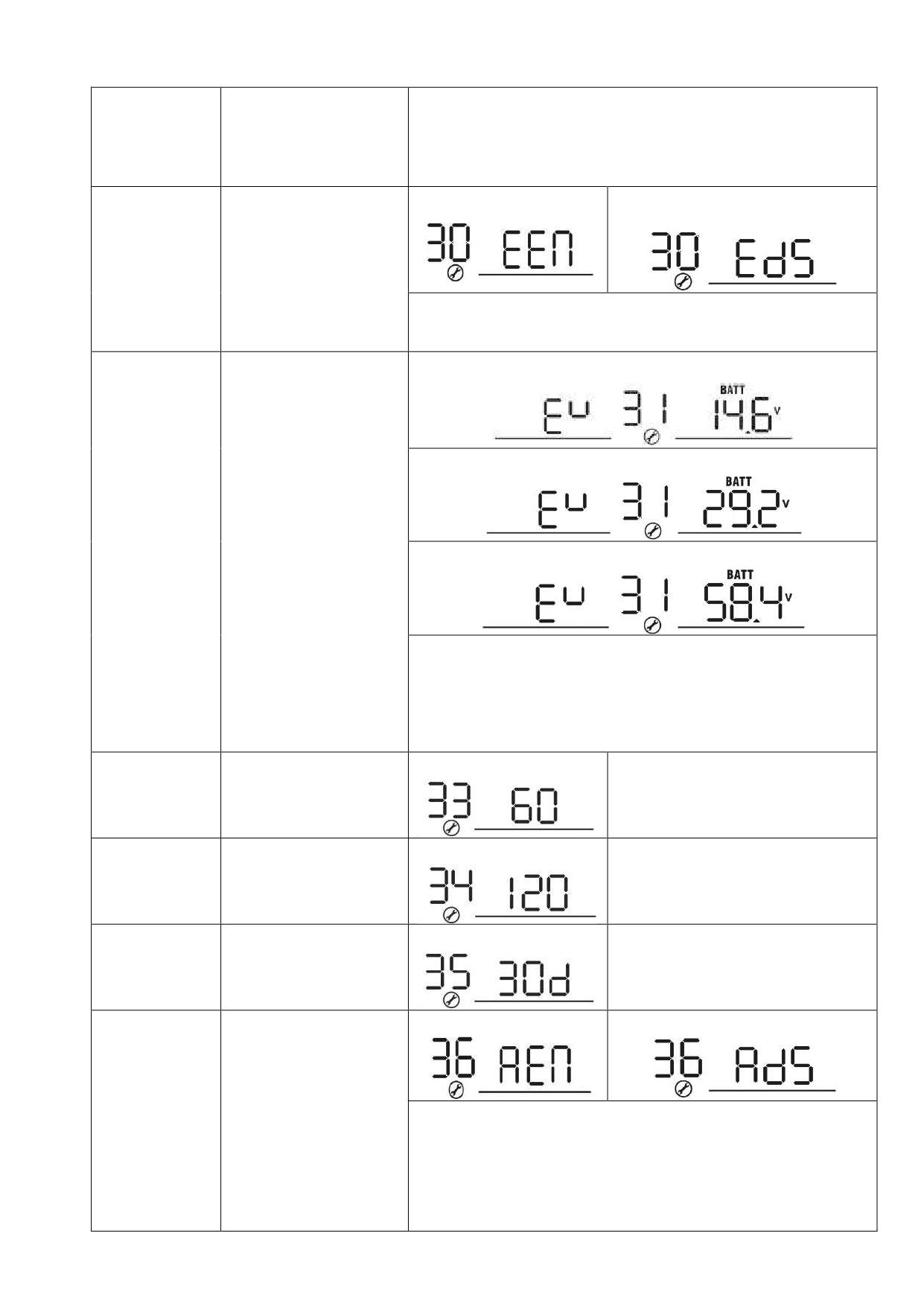

Запись ошибок включена
Запись ошибок выключена
(по умолчанию)
25
Сохранять коды ошибок

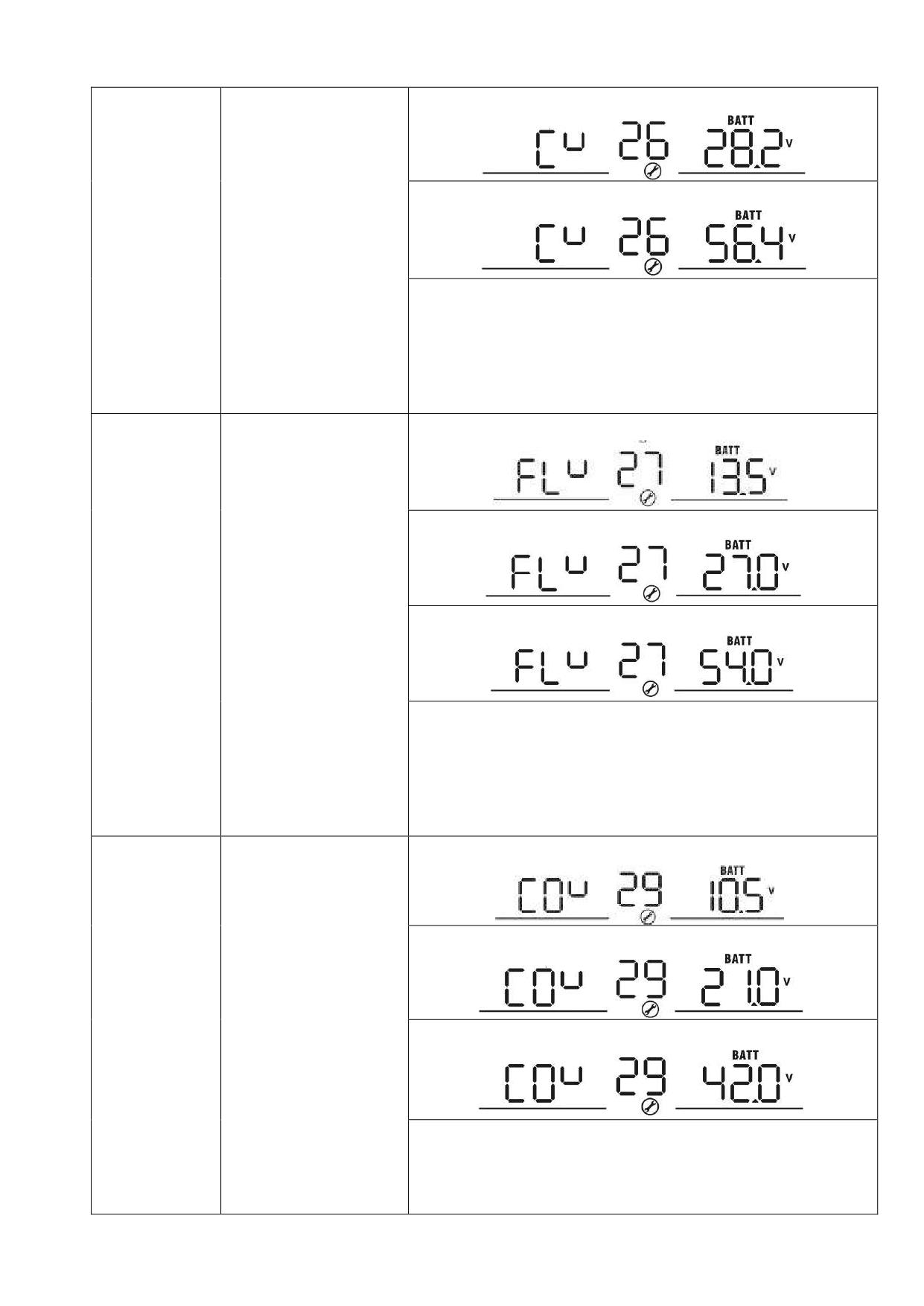

Для моделей 1кВА по умолчанию: 14,1В
Напряжение основного
26
заряда (при постоянном
напряжении)
28
Для моделей 2кВА/3кВА/3кВА PLUS по умолчанию: 28,2В
Для моделей 5кВА по умолчанию: 56,4В
Если в программе 5 выбран тип акб: пользовательский, эти
параметры могут быть выставлены вручную. Диапазон установки
для модели 1КВА от 12,5В до 15,0В. Шаг настройки 0,1В. Для
моделей 3кВА/3кВА PLUS от 24,0В до 29,2В. Шаг настройки
составляет 0,1В.
Диапазон установки для моделей 5кВА от 48,0В до 61,0В. Шаг
настройки составляет 0,1В.
Для моделей 1кВА по умолчанию: 13,5В
Для моделей 2кВА/3кВА/3кВА PLUS по умолчанию: 27,0В
Для моделей 5кВА по умолчанию: 54,0В
27
Напряжение подзарядки
Если в программе 5 выбран тип акб: пользовательский, эти
параметры могут быть выставлены вручную. Диапазон установки
для модели 1КВА от 12,5В до 15,0В. Шаг настройки 0,1В. Для
моделей 3кВА / 3кВА PLUS от 24,0В до 29,2В. Шаг настройки
составляет 0,1В.
Диапазон установки для моделей 5кВА от 48,0В до 61,0В. Шаг
настройки составляет 0,1В.
Для моделей 1кВА по умолчанию: 10,5В
Для моделей 3кВА / 3кВА PLUS по умолчанию: 21,0В
Отключение при низком
29
напряжении
Для моделей 5кВА по умолчанию: 42,0В
аккумулятора
Если в программе 5 выбран тип акб: пользовательский, эти
параметры могут быть выставлены вручную. Диапазон установки
для модели 1КВА от 10,5В до 12,0В. Шаг настройки 0,1В. Для
моделей 3кВА/3кВА PLUS от 21,0В до 24,0В. Шаг настройки
составляет 0,1В.
29
Диапазон установки для моделей 5кВА от 42,0В до 48,0В. Шаг
настройки составляет 0,1В.
Отключение будет происходить при достижении аккумулятора
установленного напряжения, независимо от того, какой мощности
нагрузка подколочена.
Уравнивание выключено (по
Уравнивание включено
умолчанию)
Уравнивание
30
напряжений
аккумуляторов
Если выбран заливной или пользовательский тип аккумулятора в
программе 5, значения уравнивающего заряда могут быть
настроены.
Для моделей 1 кВА по умолчанию: 14,6В
Для моделей 2кВА/3кВа/3кВА PLUS по умолчанию: 29,2В
Напряжение
31
Для моделей 5кВА по умолчанию: 58,4В
уравнивающего заряда
Диапазон установки для моделей 1кВА от 12,5В до 15,0В. Шаг
настройки 0,1В. Для моделей 2кВА - от 25,0В до 30,0. Шаг
настройки 0,1В. Для моделей 3кВА/3кВА PLUS от 25,0В до 31,5В.
Шаг настройки составляет 0,1В.
Диапазон установки для моделей 5кВА от 48,0В до 61,0В. Шаг
настройки составляет 0,1В.
60 минут (по умолчанию)
Установить время возможно с
Время уравнивающего
33
интервалом 5 минут от 5 до 900
заряда
минут
120 минут (по умолчанию)
Установить время возможно с
34
Перерыв уравнивания.
интервалом 5 минут от 5 до 900
минут
30 дней (по умолчанию)
Установить время возможно с
интервалом 1 день от 0 до 90 дней.
Интервал выполнения
35
уравнивающего заряда
Включена
Выключена (по умолчанию)
Функция немедленного
Если функция уравнивающего заряда включена в программе 30, эту
36
уравнивающего заряда
программу можно настроить. Если выбрать «включена», то режим
уравнивающего заряда включится сразу и на главном дисплее
появится значок E9. Если выбрать «выключена», то режим
уравнивающего заряда будет включен по программе 35, через
заданное количество дней. При этом значок Е9 не будет
отображаться на главном дисплее.
30

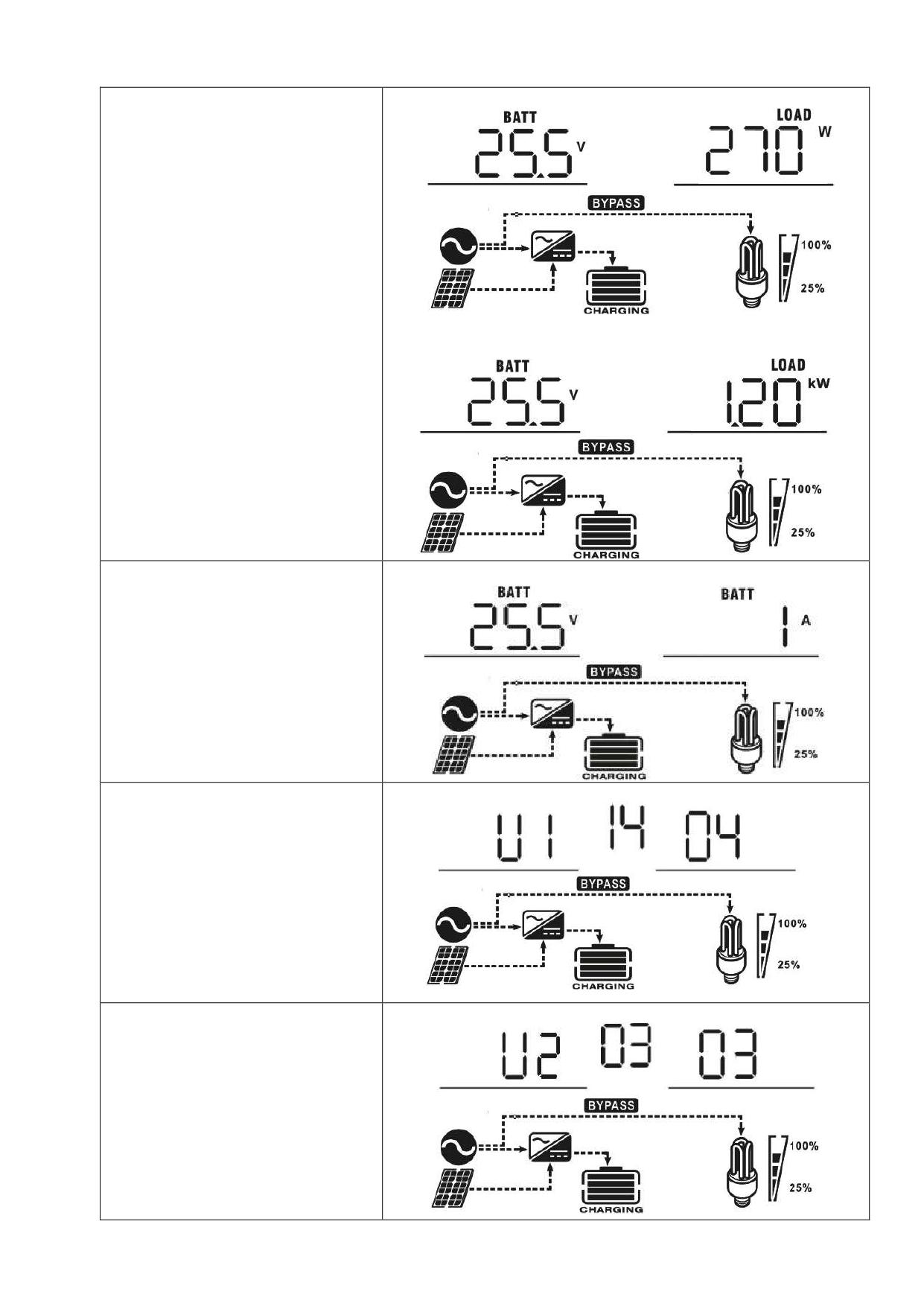

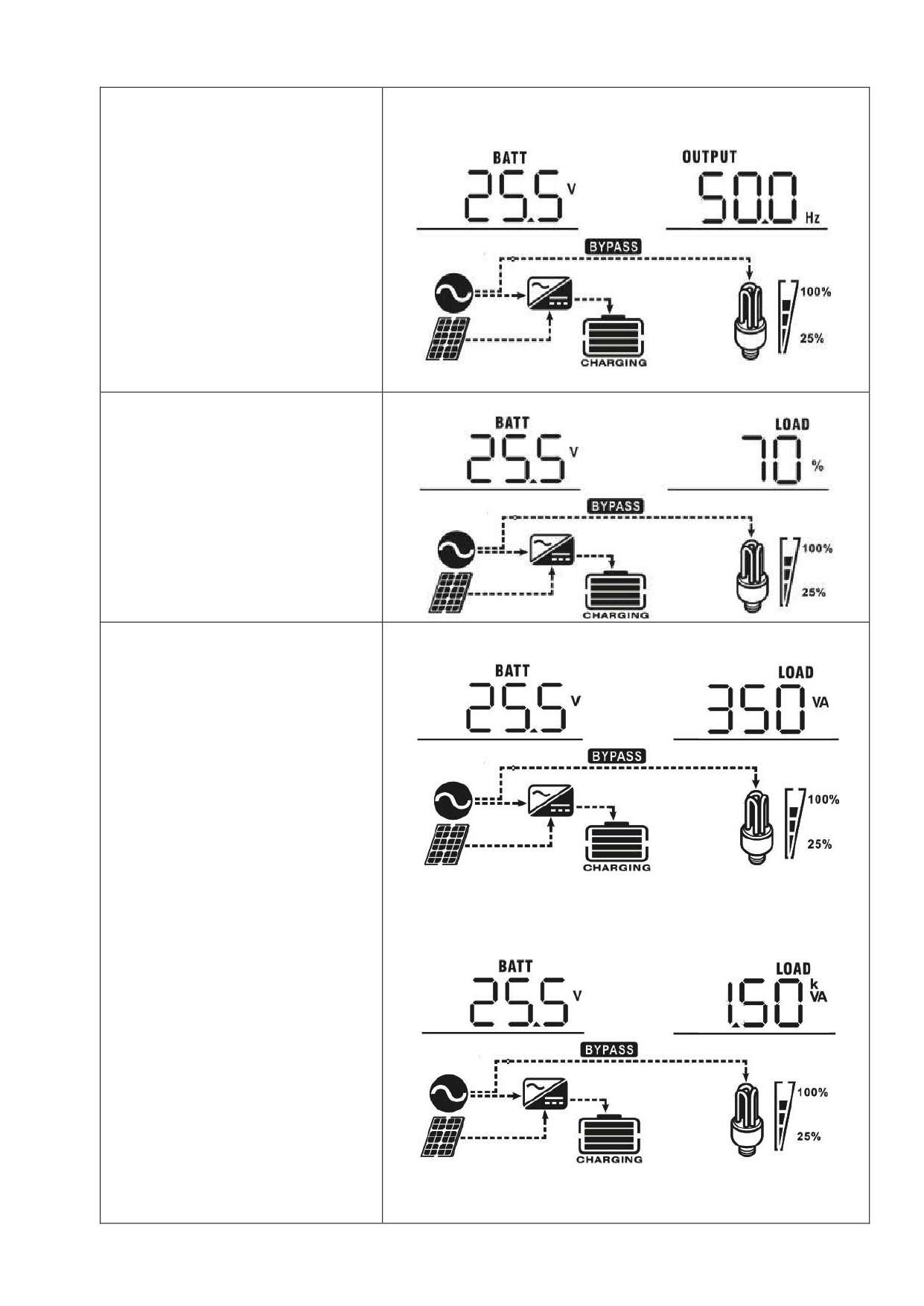

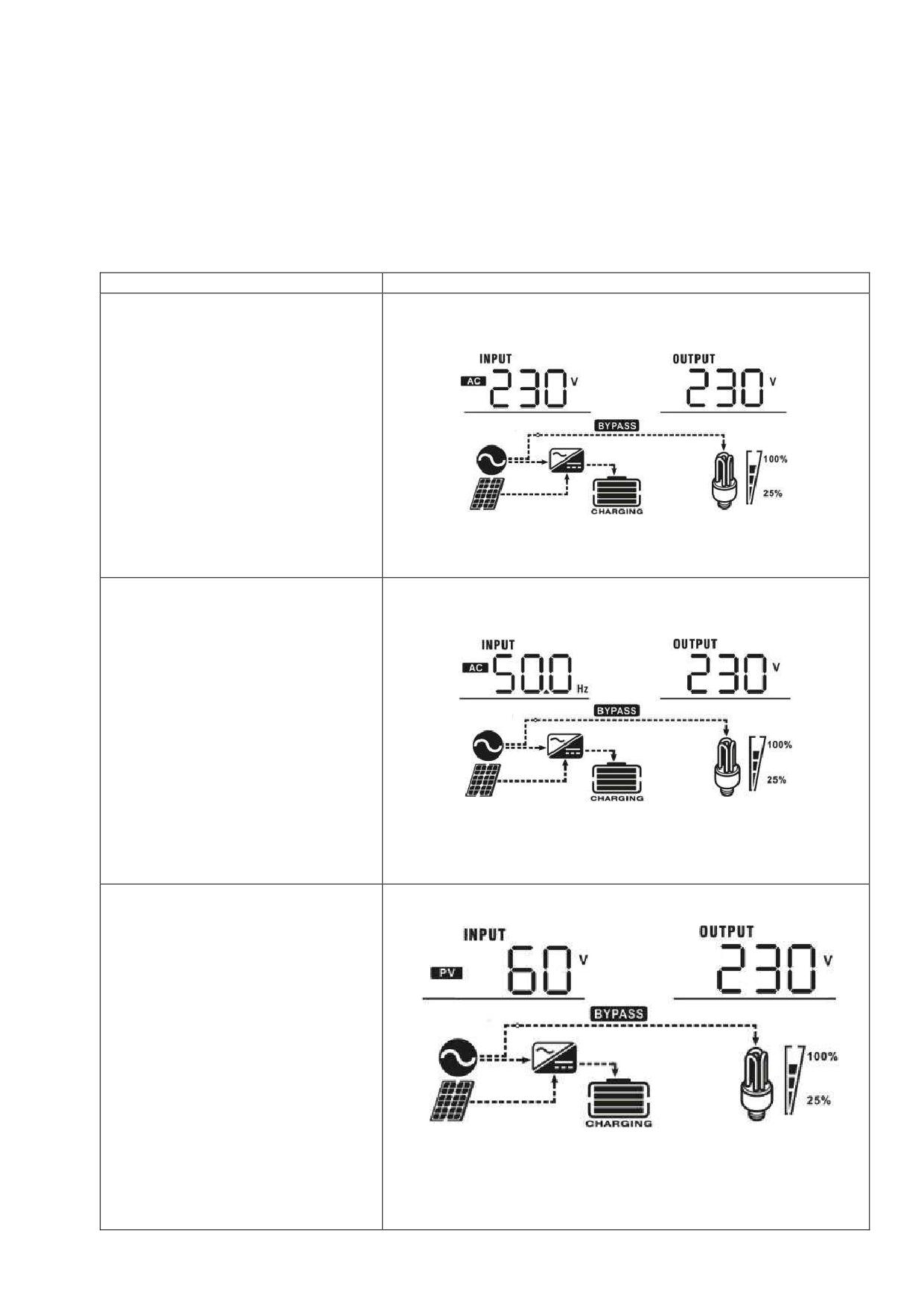

Отображаемая на дисплее информация
Отображаемую на жидкокристаллическом дисплее информацию можно поочередно переключать, нажимая на
клавиши "UP («вверх») или "DOWN" («вниз»). При этом параметры отображаются в следующей очередности:
входное напряжение, входная частота, напряжение фотоэлектрических модулей, зарядный ток, зарядная
мощность (только для моделей МРРТ), напряжение аккумуляторной батареи, выходное напряжение, выходная
частота, процент нагрузки, нагрузка в Вт, нагрузка в ВА. ток разрядки постоянного тока (DC), проверка версии
главного центрального процессора, проверка версии вторичного центрального процессора.
Выбираемые параметры
Отображаемая информация на дисплее
Входное напряжение=230В, выходное напряжение=230В
Входное/выходное напряжение
(значение по умолчанию)
Входная частота=50,0Гц, выходная частота=50,0Гц
Входная/выходная частота
Напряжение аккумулятор=60,0В, выходное напряжение=230В
Напряжение
аккумулятора/выходное
напряжение
31
Зарядный ток = 50А
Зарядный ток
Мощность заряда = 500Вт
Зарядная мощность (только для
моделей MPPT)
Напряжение аккумулятора=27,0В, нагрузка=68%
Напряжение аккумулятора,
выходное напряжение
32
Выходная частота = 50Гц
Выходная частота
Нагрузка в процентах = 70%
Нагрузка в процентах
Мощность до 1 кВА показывается в ВА
Нагрузка в Вольт Амперах
Мощность более 1 кВА показывается в кВА, через запятую
после первого знака
33
Мощность до 1кВт отображается в ВТ.
Нагрузка в Ваттах
Мощность больше 1кВт отображается в кВт, через запятую
после первого знака.
Напряжение аккумулятора = 25,5В, ток разряда = 1А
Напряжение аккумулятора, ток
разряда
Версия 00014.04
Версия программного обеспечения
центрального процессора 1
Версия 00003.03
Версия программного обеспечения
центрального процессора 2
34

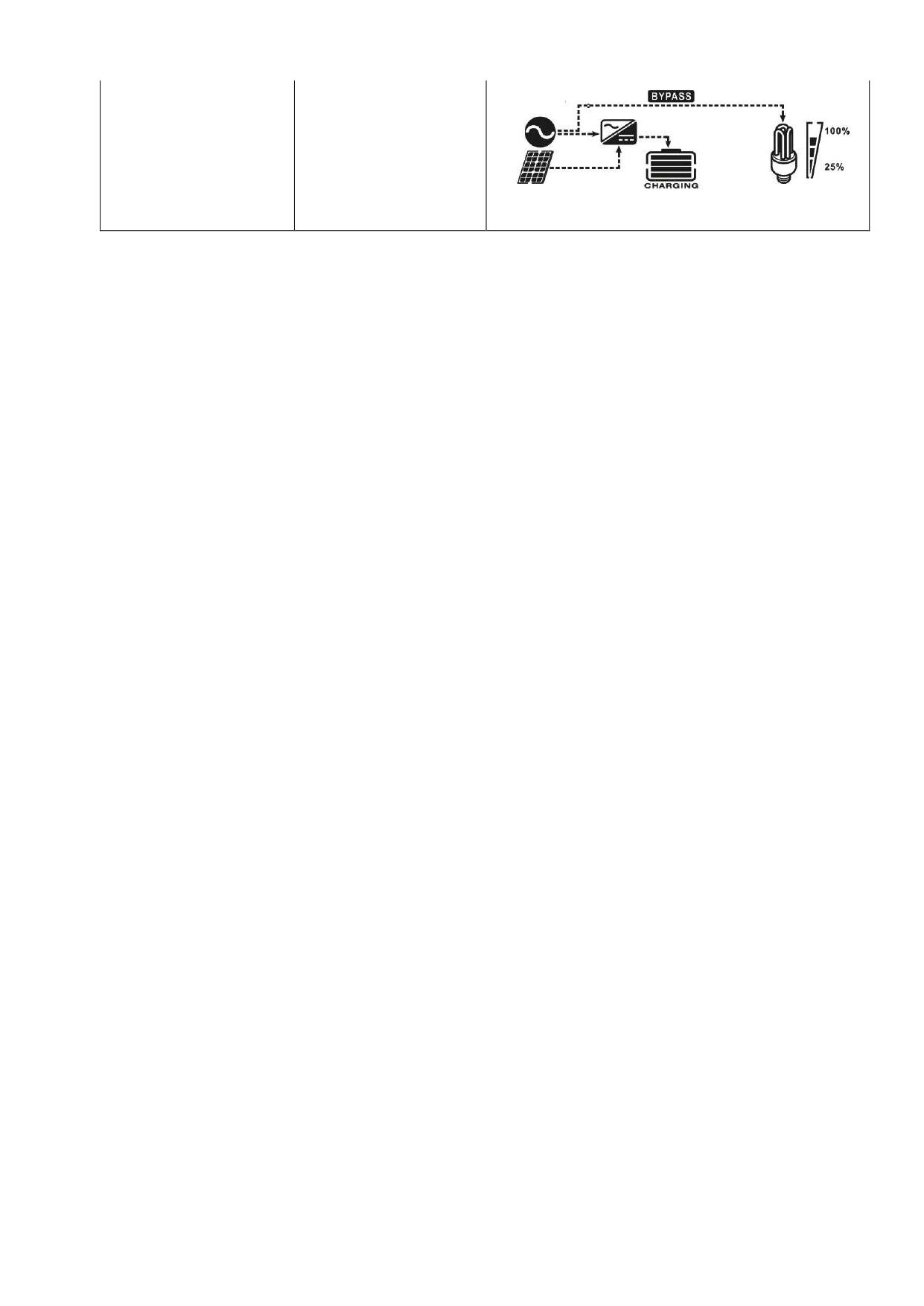

Описание режимов работы инвертора
Режим работы
Описание
Информация, отображаемая на дисплее
Ждущий режим / Режим
Устройство не подает
Зарядка солнечного модуля и от сети.
экономии энергии
мощность на выход, но
Примечание:
может заряжать
• Ждущий режим:
аккумуляторную
инвертор еще не
батарею.
включен, но уже может
Зарядка аккумулятора от сети
заряжать
аккумуляторную
батарею, не подавая
мощность на выход,
• Режим экономии
энергии: если этот
режим включен, выход
Зарядка аккумулятора от солнечного модуля
инвертора отключается,
если подключенная
нагрузка очень мала или
не опознается.
Не происходит заряда аккумулятора
Режим ошибки.
В этом режиме зарядка
Зарядка солнечного модуля и от сети.
Примечание: Ошибка
продолжается от сети и
может возникнуть по
солнца.
входному току или
внешним причинам,
таким как: перегрев,
короткое замыкание
Зарядка аккумулятора от сети
Зарядка аккумулятора от солнечного модуля
Не происходит заряда аккумулятора
Режим работы от сети
Сеть проходит в
Зарядка от сети и фотоэлектрических модулей.
нагрузку напрямую. При
Питание нагрузки
35
этом возможно заряжать
аккумуляторы от солнца
и сети
36
Зарядка от сети
Режим работы от
Нагрузка питается от
Питание нагрузки и зарядка аккумулятора от
аккумулятора
солнечного модуля или
солнечного модуля
аккумулятора
Питание нагрузки от аккумулятора
Функция уравнивания напряжения аккумуляторов
Функция уравнивания встроена в солнечном зарядном устройстве, встроенном в инверторе. Эта
процедура предотвращает негативные химические эффекты, такие как стратификация (наслоение). Это
состояние, при котором концентрация кислоты в электролите больше в нижней части, чем в верхней.
Уравнивание также позволяет удалить налет сульфата с пластин, который мог образоваться в период
эксплуатации. Если не делать, то начнется процесс сульфатации, который значительно уменьшает емкость
аккумулятора. Поэтому рекомендуется делать эту процедуру регулярно.
Как запустить процесс уравнивания:
Необходимо разрешить функцию уравнивания в настройках инвертора в программе 30. Далее станет
возможным воспользоваться этой процедурой и настроить время уравнивания и периодичность
процедуры:
Продолжительность процедуры задается в программе 35; Включение
вручную или через временной интервал в программе 36.
Как работает уравнивание:

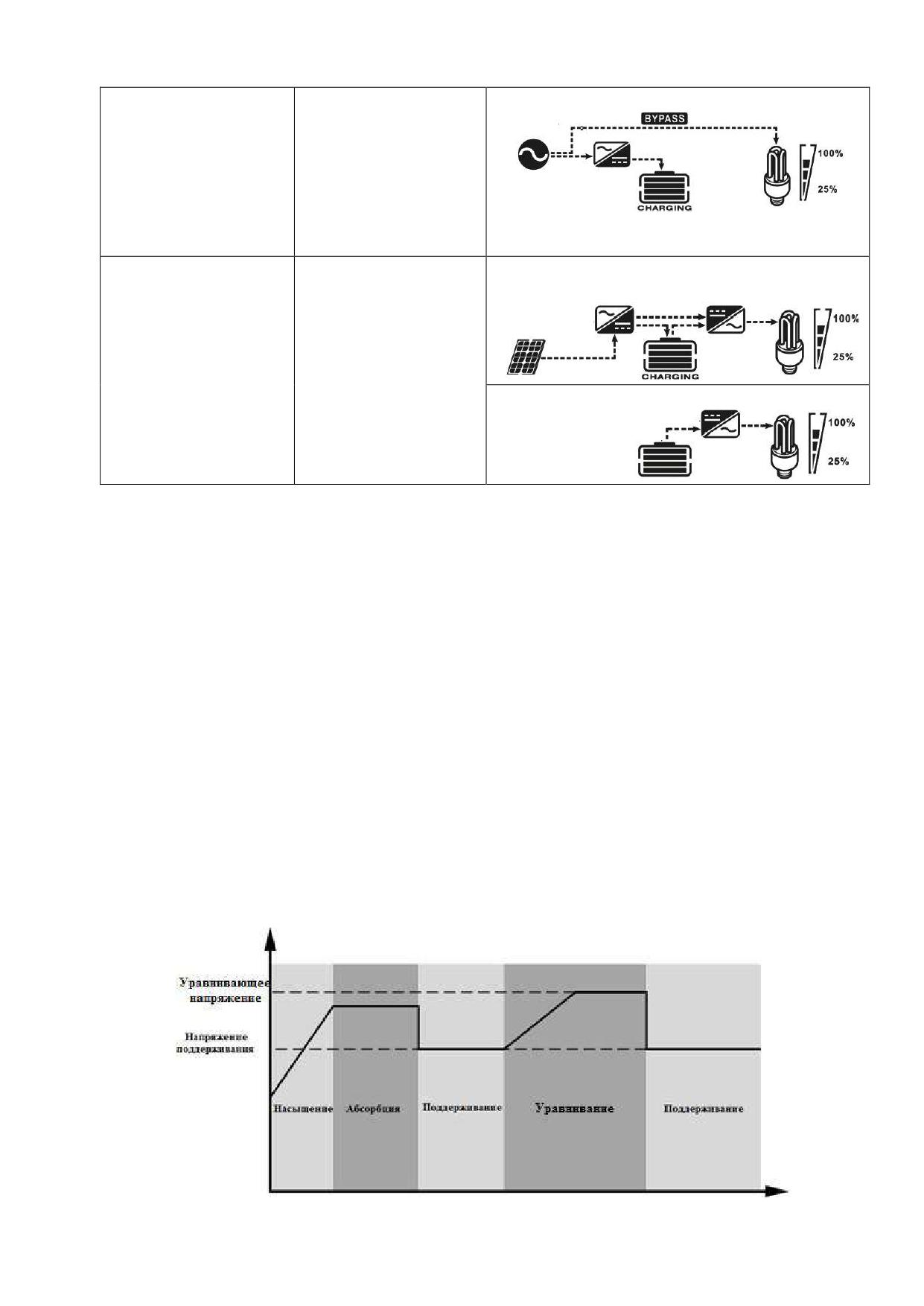

На изображении ниже показан процесс, выравнивающего заряда.
37

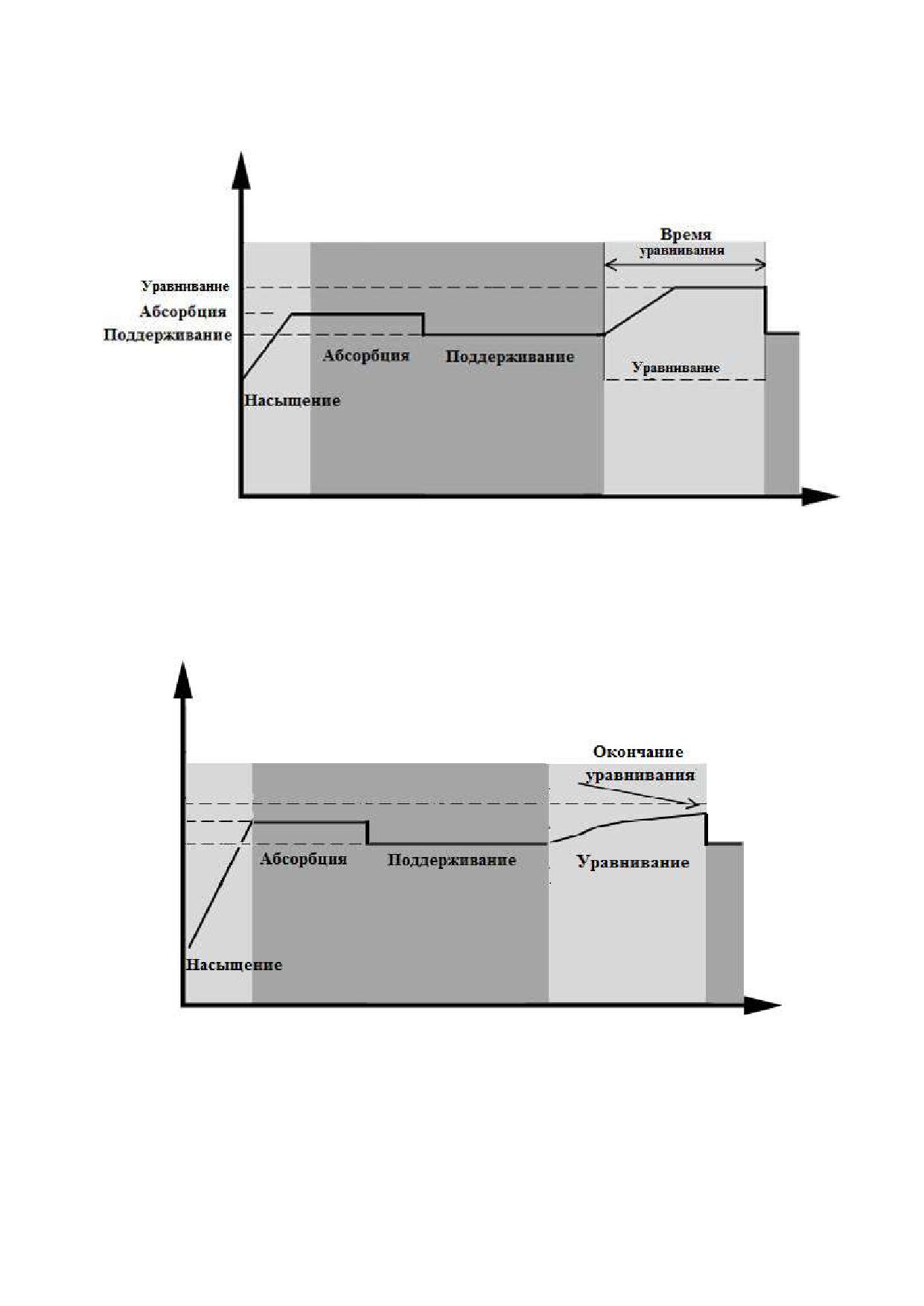

В режиме уравнивания контроллер подает ток заряда как обычно, пока напряжение не достигнет
напряжения уравнивания. Затем напряжение останавливается на заданном уровне и поддерживается на
протяжении нескольких, указанных в настройках, минут.
Однако бывает так, что при уравнивании за время, указанное в настройках, напряжение аккумулятора не
поднялось до напряжения уравнивания аккумулятора. Контроллер заряда сам продлит время уравнивания,
пока аккумулятор не достигнет заданного напряжения. Если напряжение аккумулятора все равно осталось
ниже, чем напряжение уравнивания и режим уравнивания остановится, контроллер заряда перейдет в
режим поддерживающего заряда.
38

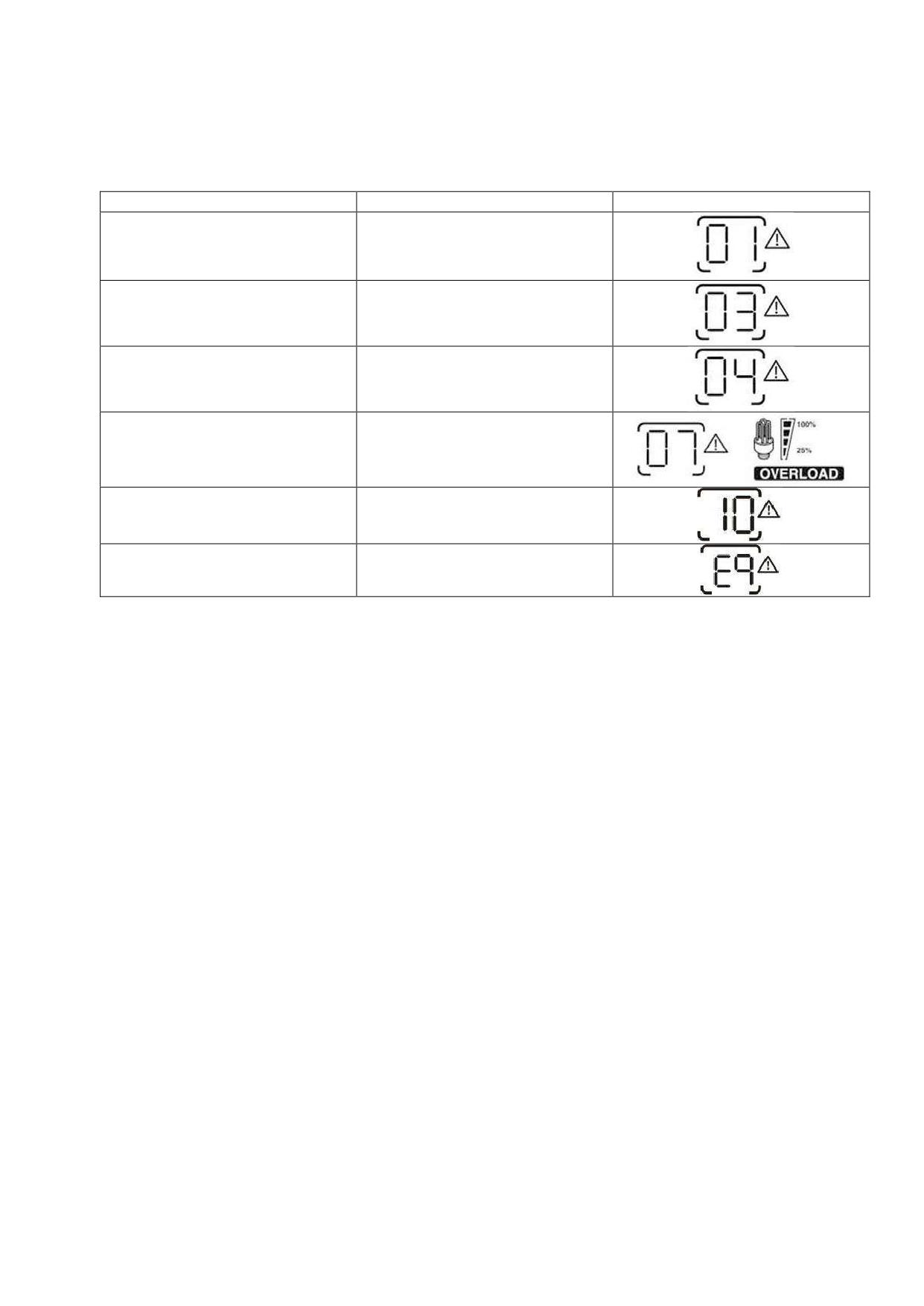

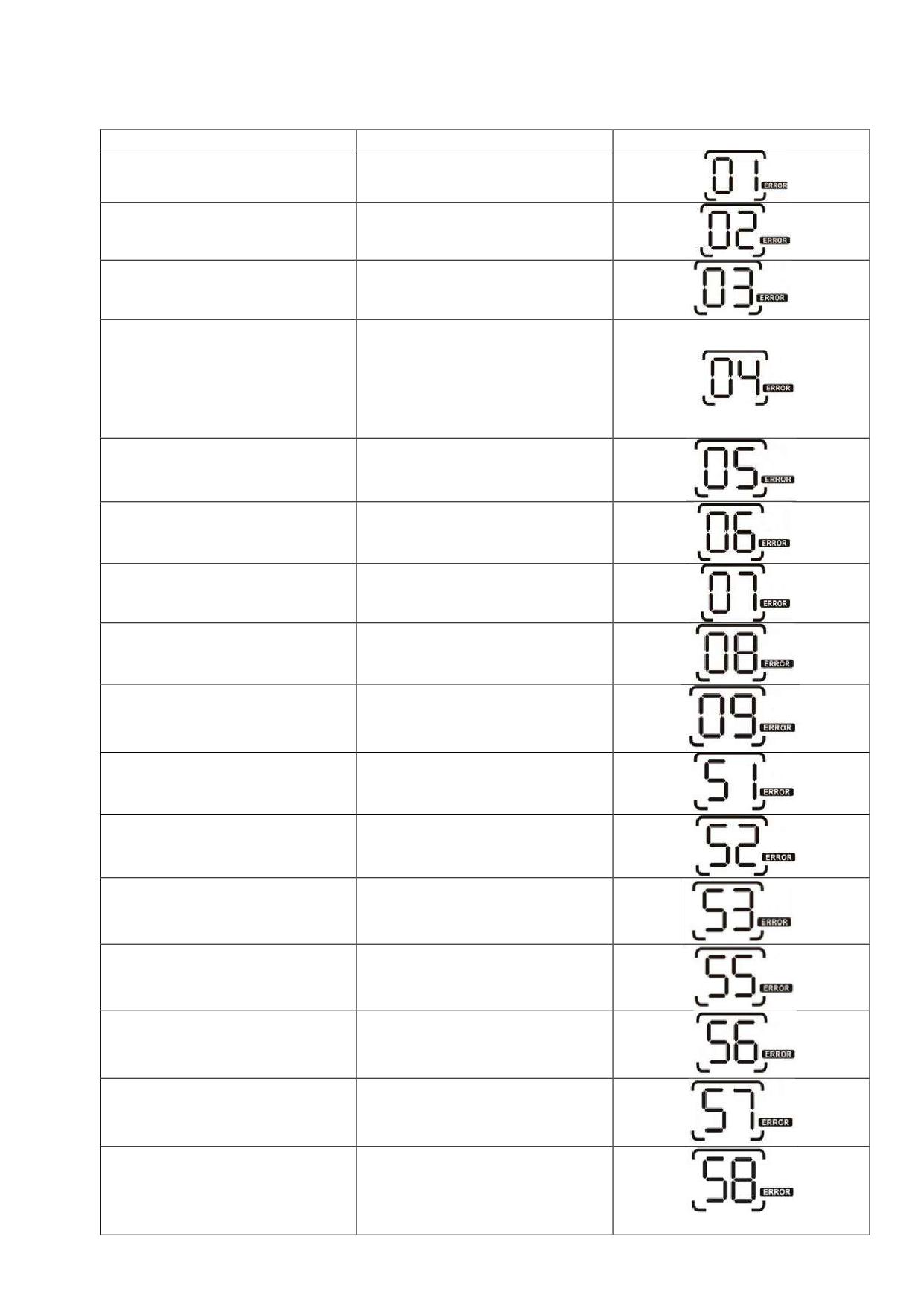

Коды неисправности
Код ошибки
Описание ошибки
Иконка на дисплее
Заблокирован вентилятор,
01
инвертор отключен
02
Перегрев устройства
Напряжение аккумулятора
03
слишком высокое
Напряжение аккумулятора
слишком низкое (возникает за 1
Вольт до настроенного
04
напряжения и отключается
выше 2 Вольт от
установленного)
Короткое замыкание выхода
05
или высокая температура
элементов инвертора
Выходное напряжение слишком
06
высокое
07
Истекло время перегрузки
Слишком высокое напряжение
08
шины
09
Отказ плавного пуска шины
51
Перегрузка инвертора по току
Слишком низкое напряжение
52
шины
Ошибка плавного пуска
53
инвертора
Слишком высокое напряжение
55
постоянного тока на выходе
переменного тока
56
Разомкнута цепь аккумулятора
57
Неисправность датчика тока
Слишком низкое напряжение на
58
выходе
39
Примечание: Ошибки с кодами 51, 52, 53, 55, 56, 57 и 58 могут возникнуть только в моделях 3кВА PLUS
и 5 кВА.
Аварийная индикация
Код сообщения
Описание предупреждения
Иконка на дисплее
01
Не работает вентилятор
03
Аккумулятор перезаряжен
04
Аккумулятор разряжен
07
Перегрузка
Пониженная мощность на
10
выходе
E9
Выравнивание аккумуляторов
40
Технические характеристики

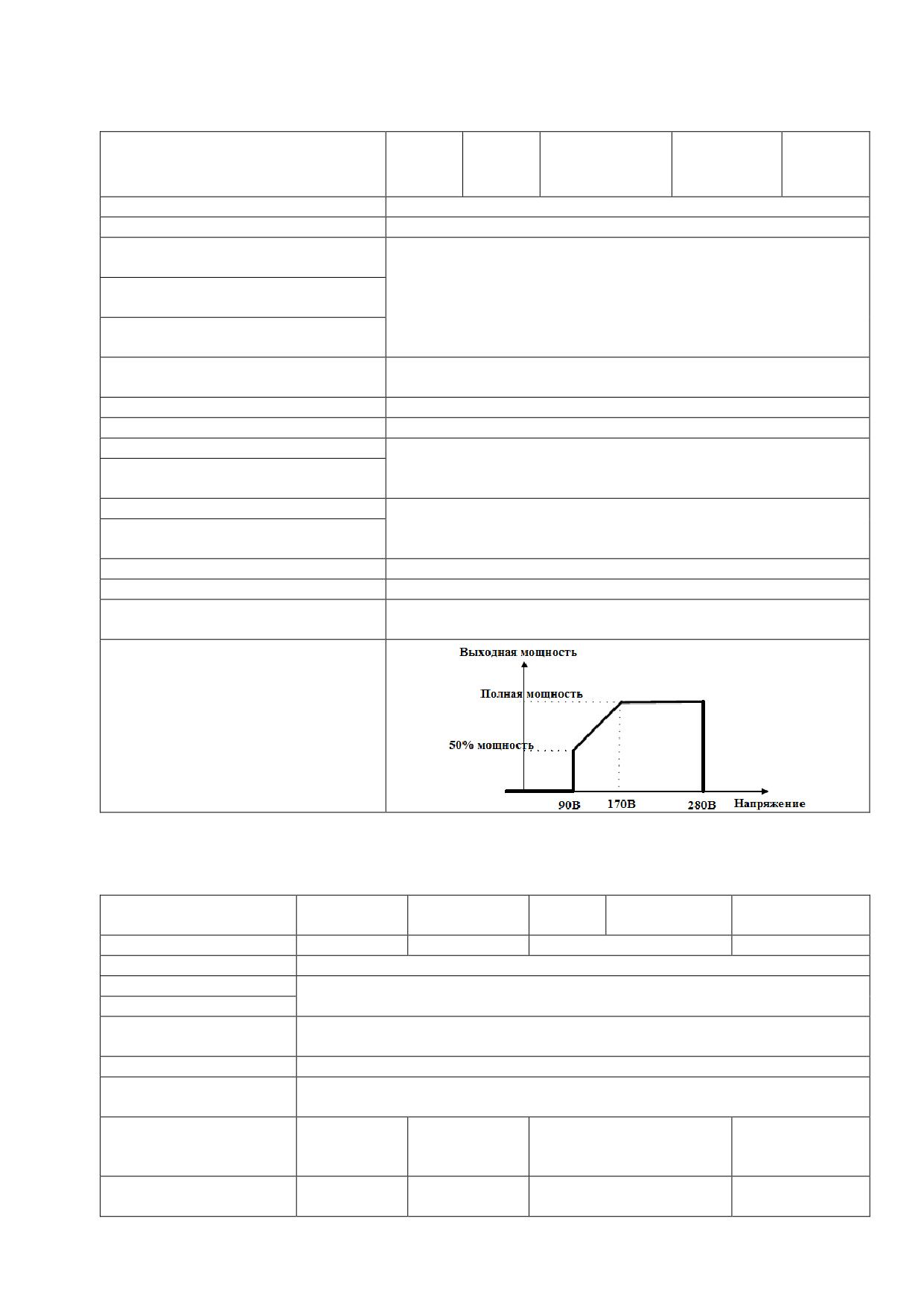

Входные характеристики инвертора
Модель
Модель
Модель
Модель
Модель инвертора
Модель 3 кВА
3 кВА
1 кВА
2 кВА
5 кВА
PLUS
Тип входного напряжения
синусоидальный (сеть или генератор)
Номинальное входное напряжение
230В
Нижний порог входного
170В+7В (UPS)
напряжения
90В+7В (Appliances)
Возврат на питание от сети по
180В+7В (UPS)
нижнему напряжению
100В+7В (Appliances)
Верхний порог входного
280В+7В
напряжения
Возврат на питание от сети по
270В+7В
верхнему напряжению
Максимальное входное напряжение
300В
Номинальная частота сети
50Гц/60Гц (Авто определение)
Нижний порог частоты
40Гц+1Гц
Возврат на питание от сети по
42Гц+1Гц
нижней частоте
Верхний порог частоты
65Гц+1Гц
Возврат на питание от сети по
63Гц+1Гц
верхней частоте
Защита от короткого замыкания
Восстанавливаемый предохранитель
Эффективность преобразования
>95%
10мс (UPS)
Время переключения
20мс (Appliances)
Зависимость мощности от входного
напряжения
Выходные характеристики инвертора
Модель
Модель
Модель
Модель 3 кВА
Модель инвертора
Модель 5 кВА
1 кВА
2 кВА
3 кВА
PLUS
Выходная мощность
1 кВА/1кВт
2кВА/2кВт
3кВА/3кВт
5кВА/5кВт
Тип выходного сигнала
Чистый синусоидальный выход
Выходное напряжение
230В+5%
Выходная частота
50 Гц
Эффективность
93%
преобразования
Защита при перегрузке
5 с при 150% нагрузки. 10 с при 110%-150% нагрузки
Защита от всплесков
2-х кратная номинальная мощность в течение 5 секунд
напряжения
Номинальное
напряжение
12В
24В
24В
48В
аккумулятора
Напряжение холодного
11,5В
23,0В
23,0В
46,0В
пуска
41
Нижнее значение
напряжения
сигнализации
отключения
11,5В
23,0В
23,0В
46,0В
Нагрузка <50%
11,0В
22,0В
22,0В
44,0В
Нагрузка >50%
Нижнее значение
напряжения
сигнализации обратного
включения
11,7В
23,5В
23,5В
47,0В
Нагрузка <50%
11,5В
23,0В
23,0В
46,0В
Нагрузка >50%
Нижнее значение
напряжения
отключения пост. тока
10,7В
21,5В
21,5В
43,0В
Нагрузка <50%
10,5В
21,0В
21,0В
42,0В
Нагрузка >50%
Верхнее напряжение
15В
30В
32В
62В
перезапуска
Напряжение
16В
31В
33В
63В
отключения
Мощность
потребляемая без
<25Вт
<55Вт
нагрузки
42
Характеристики заряда
Заряд от сети
Модель
Модель
Модель
Модель 3 кВА
Модель инвертора
Модель 5 кВА
1 кВА
2 кВА
3 кВА
PLUS
Алгоритм заряда
3-х шаговый
Максимальный ток
20А (при V=230В)
60А (при
25А (при V=230В)
заряда от сети
V=230В)
Зарядный
Заливной
14,6В
29,2В
58,4В
ток
14,1В
28,2В
AGM/Gel
56,4В
насыщения
Поддерживающий заряд
13,5В
27В
54В
График заряда акб
Устройство заряда ШИМ от фотоэлектрических модулей
Модель
Модель
Модель 3
Модель инвертора
Модель 5 кВА
1 кВА
2 кВА
кВА
Ток заряда
50А
Напряжение АКБ
12В
24В
48В
Диапазон рабочего
напряжения
15-18В
30-37В
60-72В
фотоэлектрических
модулей
Максимальное
напряжение холостого
хода от
55В
80В
105В
фотоэлектрических
модулей
Точность напряжения
+0,3%
постоянного тока
Максимальный
зарядный ток
50А
70А
110А
(сеть + солнечные
модули)
Устройство заряда MPPT от фотоэлектрических модулей
Модель 3 кВА
Модель инвертора
Модель 3 кВА
Модель 5 кВА
PLUS
Зарядный ток
40А
60А
Напряжение в точке
максимальной
30-80В
30-115В
60-115В
мощности
43
Максимальное
напряжение холостого
102В
145В
хода
Максимальный ток
заряда (сеть +
60А
120А
солнечные модули)
Общие характеристики
Модель инвертора
Модель
Модель
Модель 3
Модель 3 кВА
Модель 5 кВА
1 кВА
2 кВА
кВА PLUS
Сертификация
СЕ
безопасности
Диапазон рабочей
-100C - +500C
температуры
Диапазон температуры
-150C - +600C
хранения
Относительная
5% - 95% без образования конденсата
влажность
Габаритные размеры, мм
88 х 225 х 320
100 х 285 х 334
100 х 300 х 440
Вес, кг (модель ШИМ)
5,0
5,5
6,3
--
8,5
Вес, кг (модель MPPT)
--
--
6,5
9,5
9,7
44
Устранение неисправностей
Информация на дисплее,
Объяснение/возможная
Неисправность
мигает светодиод,
Метод устранения
причина
сигнализация звуковая
Жидкокристаллический дисплей/
Во время запуска
светодиодные индикаторы и
Слишком низкое напряжение
устройство
1. Перезарядить, аккумуляторную батарею.
звуковая сигнализация работают
аккумуляторной батареи (<1.91
автоматически
2.Заменить аккумуляторную батарею.
в течение 3 секунд, а затем
В/ элемент).
отключается.
полностью отключаются.
1. Чрезмерно низкое
1 Проверить правильность и надежность
напряжение аккумуляторной
Отсутствует реакция
подключения аккумуляторной батареи и
батареи (<1,4 В/ элемент)
после включения
Индикация отсутствует.
проводных соединений.
2. Перепутана полярность
питания.
2. Перезарядить аккумуляторную батарею.
подключения аккумуляторной
3. Заменить аккумуляторную батарею.
батареи.
На жидкокристаллическом
Проверить автоматический выключатель
дисплее отображается входное
Сработало входное устройство
переменного тока и надежность проводных
напряжение, равное 0 и мигает
защиты
соединений.
зеленый.
1. Проверить, не использованы ли слишком
тонкие и/или слишком длинные провода
Сеть электропитания
Недостаточно хорошее
переменного тока
подключения
качество электропитания
Мигает зеленый светодиодный
сети переменного тока.
Подключена, но
переменного тока (сети общего
индикатор.
2. Проверить работу генератора (если
устройство работает
пользования или напряжения
используется) и проверить, правильно ли
от батарей.
от генератора).
выставлен диапазон входных напряжений
(ИБП аппаратура).
В качестве приоритета для
Мигает зеленый светодиодный
питания нагрузок установлено
Изменить приоритет на использование сети
индикатор.
использование энергии
электропитания переменного тока.
фотоэлектрических модулей.
При включении
устройства
Мигают жидкокристаллический
внутреннее реле
Отключена аккумуляторная
Проверить правильность подключения
дисплей и светодиодные
периодически
батарея.
проводов к батарее.
индикаторы.
включается и
выключается.
Ошибка перегрузки. Нагрузка
Снизить подключенную нагрузку,
Код неисправности 07.
инвертора составляет более
отключив некоторое оборудование.
110%, и время истекло.
Проверить правильность проводных
Код неисправности 05.
Короткое замыкание выхода.
соединений и удалил, нагрузку,
отличающуюся от нормы.
Проверить, не блокируется ли циркуляция
Температура внутреннего
воздуха в устройстве,
Код неисправности 02.
компонента превышает 100°С.
а также не слишком ли высока температура
окружающей среды.
Избыточный заряд
Обратиться в сервис центр.
аккумуляторной батареи.
Код неисправности 03.
Проверить, соответствуют ли требованиям
Слишком высокое напряжение
технические параметры и количество
аккумуляторной батареи.
Непрерывно звучит
батарей.
звуковой сигнал и
Код неисправности 01.
Неисправность вентилятора
Заменить вентилятор.
горит красный
Выходные параметры не в
светодиодный
норме (напряжение инвертора
1 Уменьшить подключенную нагрузку.
Код неисправности 06/58.
индикатор.
ниже 190 В пер. тока или выше
2. Отдать устройство в сервис центр.
260 В пер. тока).
Неисправны внутренние
Код неисправности 08/09/53/57.
Отдать устройство в сервисный центр.
компоненты.
Перегрузка но току или броски
Код неисправности 51.
тока.
Перезагрузить устройство, если ошибка
Слишком низкое напряжение
Код неисправности 52.
вновь проявляется, отдать устройство в
шины.
сервис центр.
Несбалансированное выходное
Код неисправности 55.
напряжение.
Аккумуляторная батарея плохо
Если аккумуляторная батарея подключена
подключена, либо перегорел
Код неисправности 56.
правильно, отдать устройство в сервис
предохранитель.
центр.
45
Приложение: Примерное время работы нагрузки от аккумуляторов.
Модель
Нагрузка (ВА)
Время работы (акб 100Ач, 24В)
Время работы (акб 200Ач, 24В)
100
766
1610
200
335
766
300
198
503
400
139
339
500
112
269
1кВА
600
95
227
700
81
176
800
62
140
900
55
125
1000
50
112
Модель
Нагрузка (ВА)
Время работы (акб 100Ач, 24В)
Время работы (акб 200Ач, 24В)
200
766
1610
400
335
766
600
198
503
800
139
339
1000
112
269
2кВА
1200
95
227
1400
81
176
1600
62
140
1800
55
125
2000
50
112
Модель
Нагрузка (ВА)
Время работы (акб 100Ач, 24В)
Время работы (акб 200Ач, 24В)
300
449
1100
600
222
525
900
124
303
1200
95
227
3кВА/3кВА
1500
68
164
PLUS
1800
56
126
2100
48
108
2400
35
94
2700
31
74
3000
28
67
Модель
Нагрузка (ВА)
Время работы (акб 100Ач, 24В)
Время работы (акб 200Ач, 24В)
300
613
1288
600
268
613
900
158
402
1200
111
271
1500
90
215
5кВА
1800
76
182
2100
65
141
2400
50
112
2700
44
100
3000
40
90
Время работы зависит напрямую от емкости аккумулятора, уровня заряда аккумулятора и типа
аккумулятора.
Спецификацию на аккумуляторы смотрите в документах или спрашивайте у продавца.
46
Гарантийный талон
Модель инвертора:
Серийный номер:
_
Дата продажи:
_
Продавец:
Адрес продавца:
Телефон продавца:
м.п.
Гарантийные обязательства:
1. Срок гарантии на инвертора SILA исчисляется со дня выдачи товара Покупателю и составляет 24 месяца.
2. В случае если вышеупомянутое оборудование выйдет из строя не по вине Покупателя, в течение гарантийного
срока, поставщик обязуется произвести ремонт или замену дефектного оборудование без дополнительной
оплаты.
3. Продавец не предоставляет гарантии на совместимость приобретаемого товара и товара имеющегося у
Покупателя, либо приобретаемого им у третьих лиц.
4. Гарантийный ремонт и обслуживание производятся в сервисном центре продавца товара, только при
предъявлении настоящего гарантийного талона. Гарантийный срок продлевается на время проведения ремонта.
5. Поставщик снимает с себя гарантийные обязательства в случаях:
- при наличии механических, химических, термических и иных повреждениях оборудования
- выхода из строя по причинам несоблюдения правил установки и эксплуатации оборудования по данному
руководству.
- вскрытия, ремонта или модернизации техники не уполномоченными лицами.
6. Гарантия не распространяется на расходные материалы и другие узлы, имеющие естественный ограниченный
период эксплуатации
7. При обращении с претензиями по поводу работы приобретенной техники, вызванными некомпетентностью
покупателя, продавец имеет право взимать плату за проведение консультаций.
8. На период гарантийного ремонта аналогичное исправное оборудование не выдается.
9. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат
возмещению.
10. Гарантия не распространяется на ущерб, причиненный другому оборудованию.
11. Все транспортные расходы относятся за счет покупателя и не подлежат возмещению.
12. Настоящим подтверждаю, что с образцом товара (в т.ч. с техническими характеристиками, формой,
габаритами, размером, расцветкой, условиями подключения и правильной эксплуатации) полностью ознакомлен;
что мне предоставлена полная информация о проданном мне товаре и мной приобретен именно тот товар,
который я имел намерение приобрести.
Товар получен. Механических повреждений не имеет, к внешнему виду и комплектации товара претензий не
имею, с гарантийным обязательством ознакомлен и согласен.
Покупатель (ФИО, подпись):
47
