Солнечная панель на 60Вт с блоком резервного питания VN-60W40AH. Руководство пользователя

Назначение

Комплект для организации автономного питания электронных

устройств напряжением 12В при токе не более 2 Ампер

в уличных всепогодных условиях. Рекомендуется для работы

в составе с уличными 4G камерами различного типа: статичными

и поворотными.

Установка

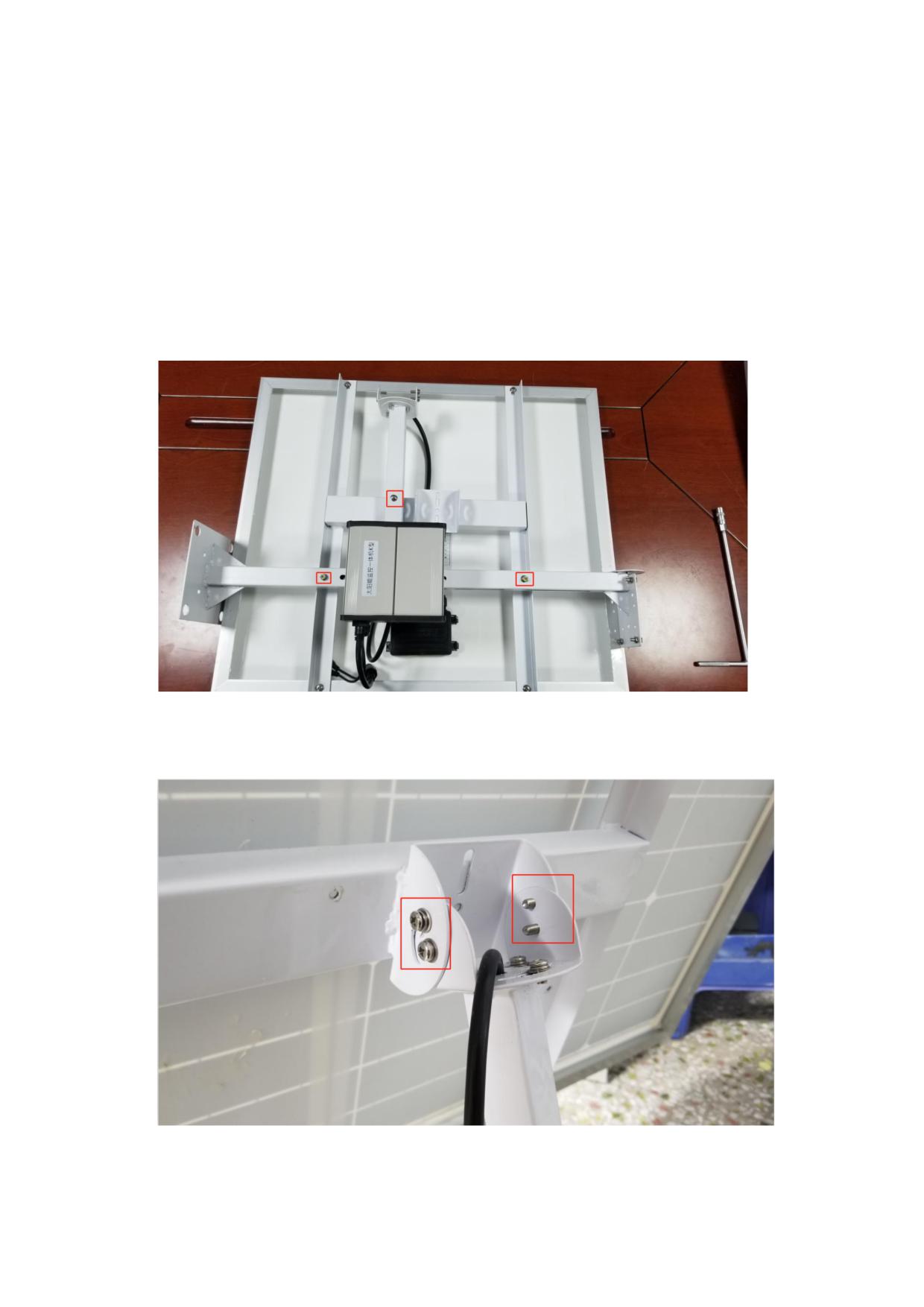

1. Открутите 3 транспортировочных винта,

отмеченных красным цветом на фото

2. Закрепите солнечную панель на кронштейне

с помощью винтов из комплекта

1

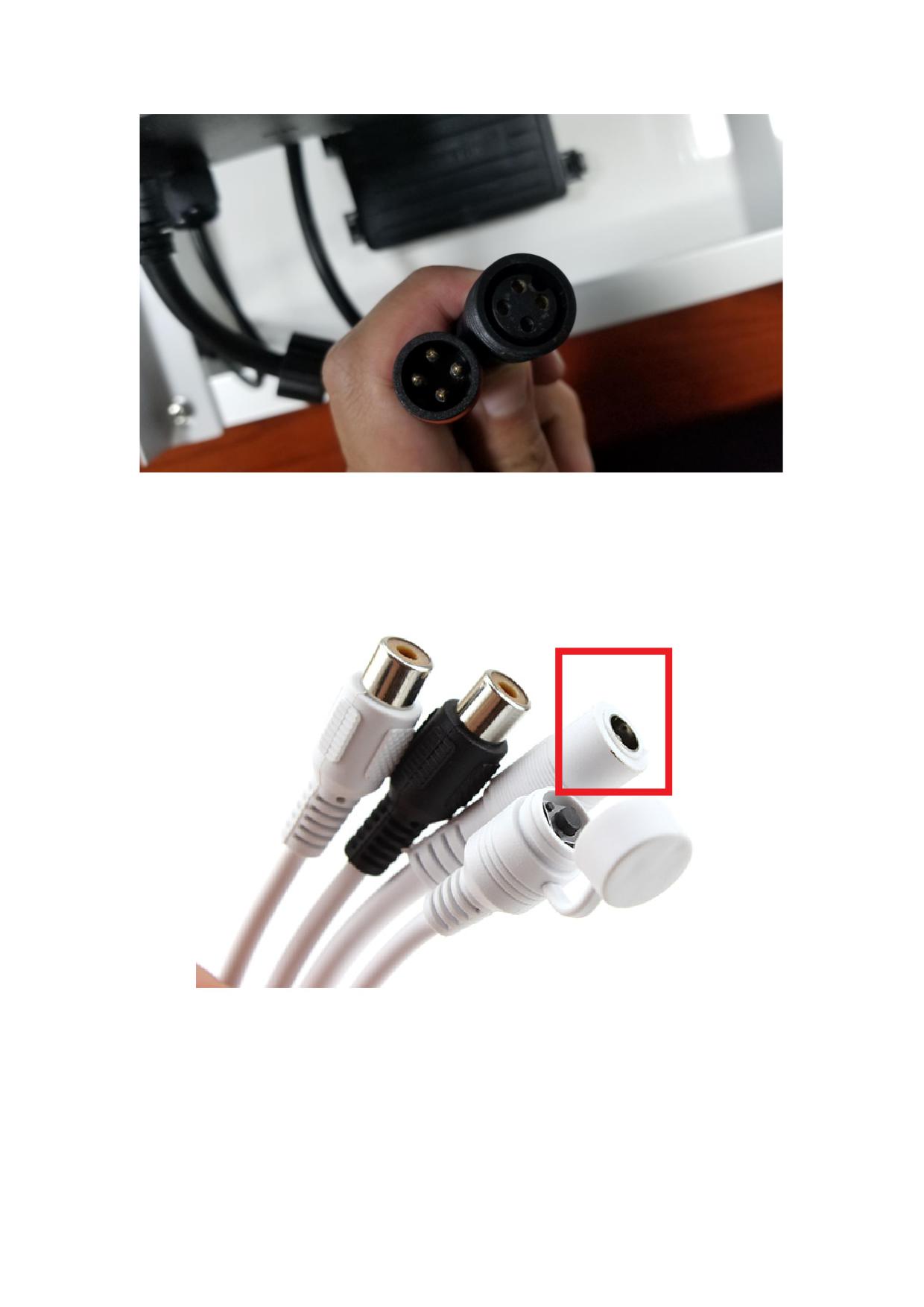

3. Соедините разъёмы солнечной панели с блоком

аккумуляторов.

4. Подключите выходной разъём питания изделия

(обозначен на фото красным цветом)

2

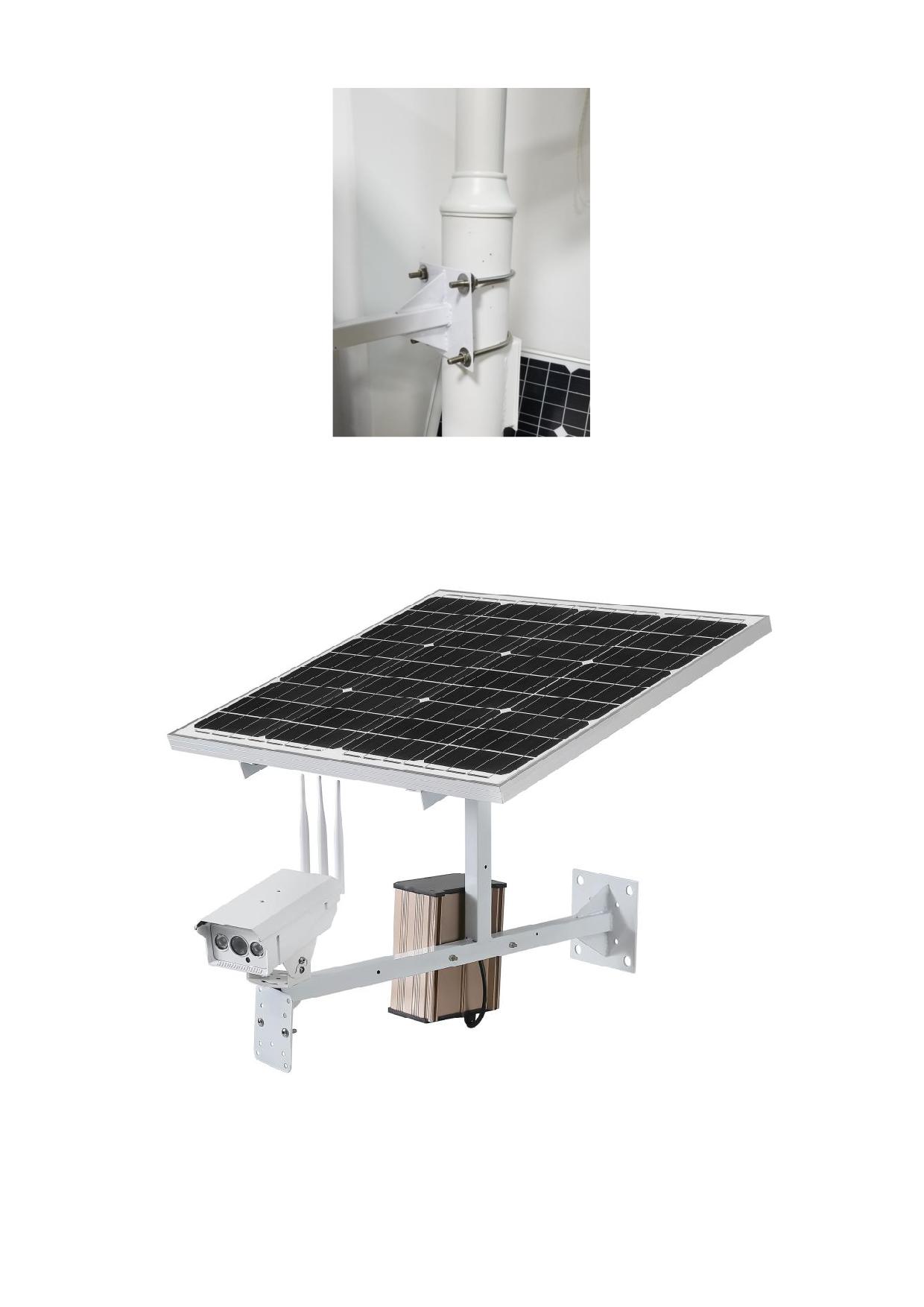

5. Закрепите основание кронштейна на опоре с помощью

крепежа из комплекта или любым другим надежным

способом

6. При наличии выключателя на корпусе блока резервного

питания - включите его. Система готова к работе!

3

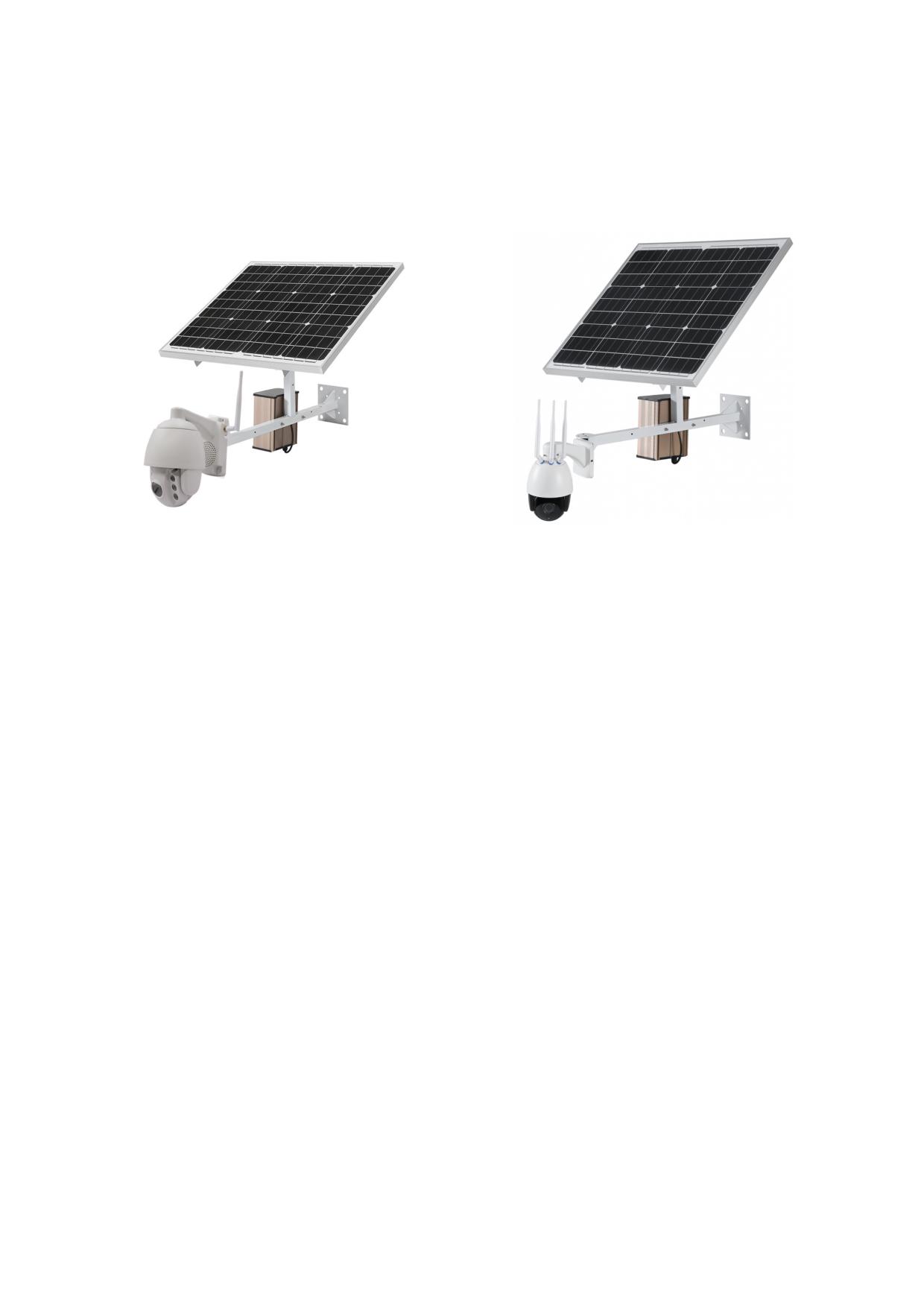

Пример монтажа камер

Спецификация

^● Рабочее напряжение DC 12 В, 2А

^● Время полной зарядки аккумуляторов при прямом солнечном свете

около 20 часов.

^● Выходная мощность солнечной панели: 60 Вт

^● Емкость встроенной батареи аккумуляторов: 40А

^● Рабочее выходное напряжение панели: 18 В

^● Рабочий ток панели: 3,3 А

^● STC: 1000W/m2, AM1. 5; 25°C

^● Уровень защиты: IP66

^● Рабочая температура -20° / +55°

^● Мпатериал: Каркас из алюминиевого сплава

^● Контроллер питания: защита от влажности и мороза.

^● Солнечная панель: Закаленное стекло высокой прозрачности

^● Напряжение батареи 10.8 В / 11.1 В / 12В

^● Продолжительность режима ожидания 4-5 дней непрерывного

использования

^● Уменьшение емкости АКБ после 1000 циклов зарядки: не более 15%

^● Размер панели: 670 мм х 540 мм х 25 мм

4

//////////////////////////
