Электросамокат Artway X9. Руководство пользователя (2020 год)

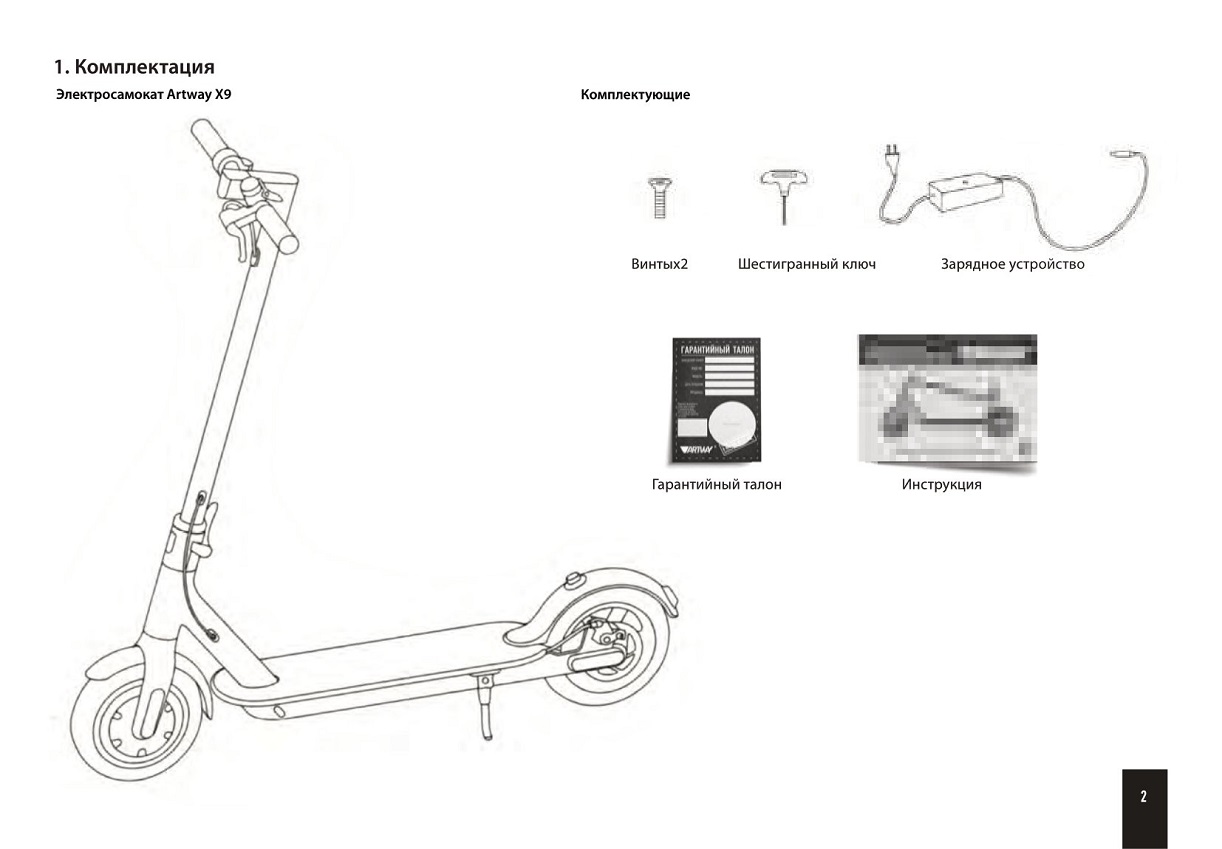

Комплектация.............................................................................................. 2

Функционал................................................................................................. 3

Сборка Электросамоката............................................................................... 4

Зарядка Электросамоката.............................................................................. 5

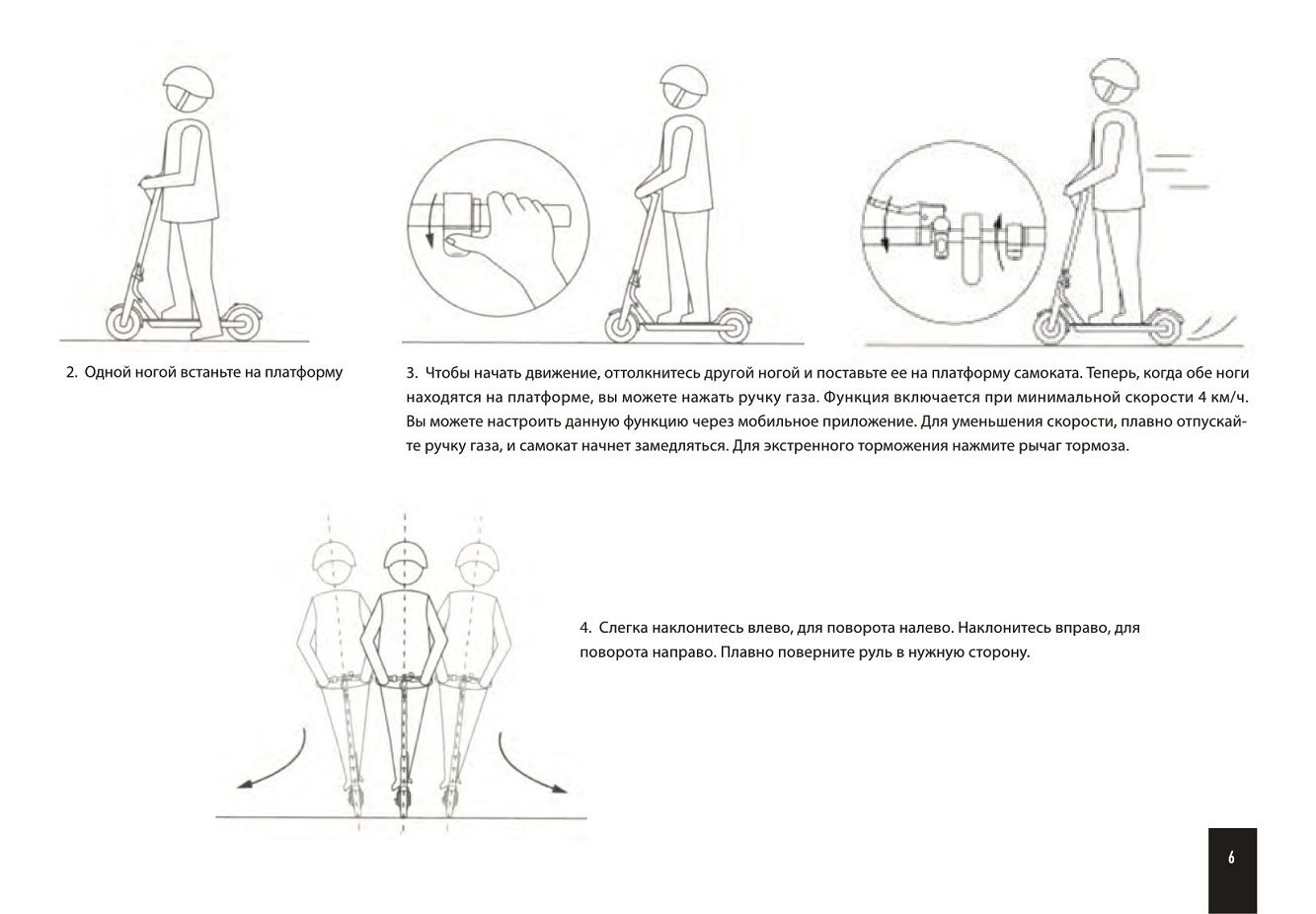

Инструкция по эксплуатации.......................................................................... 5

Инструкции по технике безопасности............................................................... 7

Рекомендации по безопасности...................................................................... 9

Складывание и транспортировка .....................................................................10

Уход, регулировка и хранение........................................................................11

Технические характеристики.......................................................................... 12

Мобильное приложение................................................................................ 13

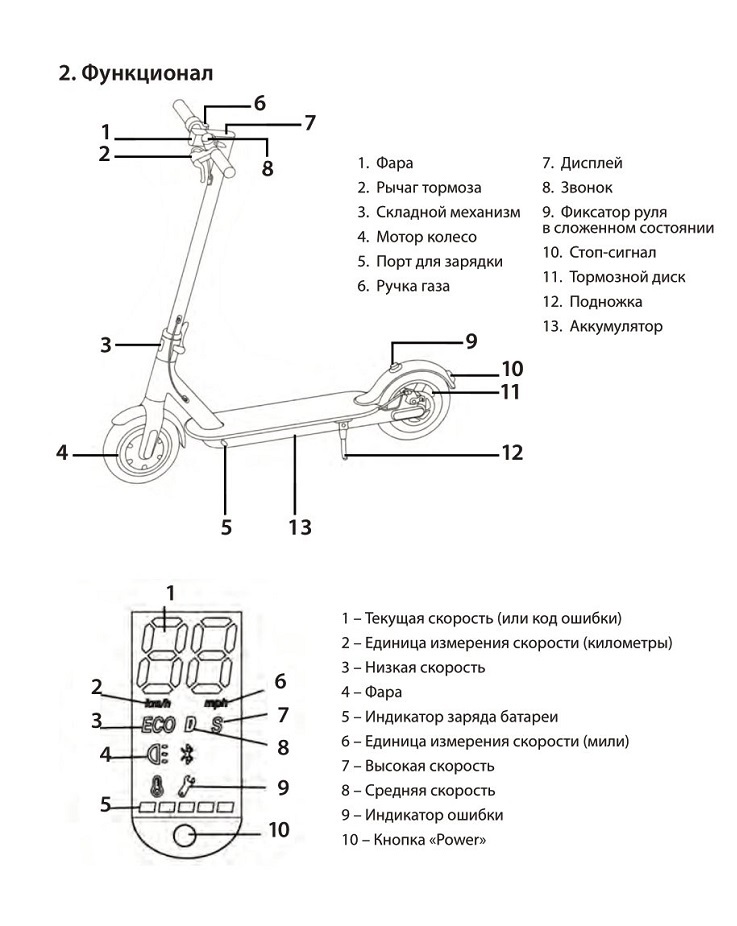

Описание функционала кнопки «Power»

1. Включение/выключение: длительное нажатие кнопки Power включает/выключает устройство

2. Переключение передач: (высокая-средняя-низкая три скорости) двойное нажатие кнопки для переключения

3. Фара: короткое нажатие кнопки включает/выключает фару

4. Переключение передач и включение фары: Используйте тройное нажатие кнопки для пере ключения передач и включения фары

5. Круиз-контроль: После удержания акселератора в одном положении в течение 6 секунд, раздастся звуковой сигнал, извещающий о включении круиз-контроля. Для выхода из данного режима, затормозите или прибавьте скорость.

Описание функций

1. Единица измерения скорости км/ч и не может быть изменена

2. При включении, выключении, переключении передач и включении освещения слышен звуковой сигнал.

Коды ошибок

Е1 Неисправность двигателя Е2 Неисправность руля ЕЗ Потеря скорости Е4 Сбой системы Е5 Низкое напряжение

Е6 Неисправность прибора/связи управления Е7 Перенапряжение Е8 Ошибка контроллера Е9 Неисправность тормоза

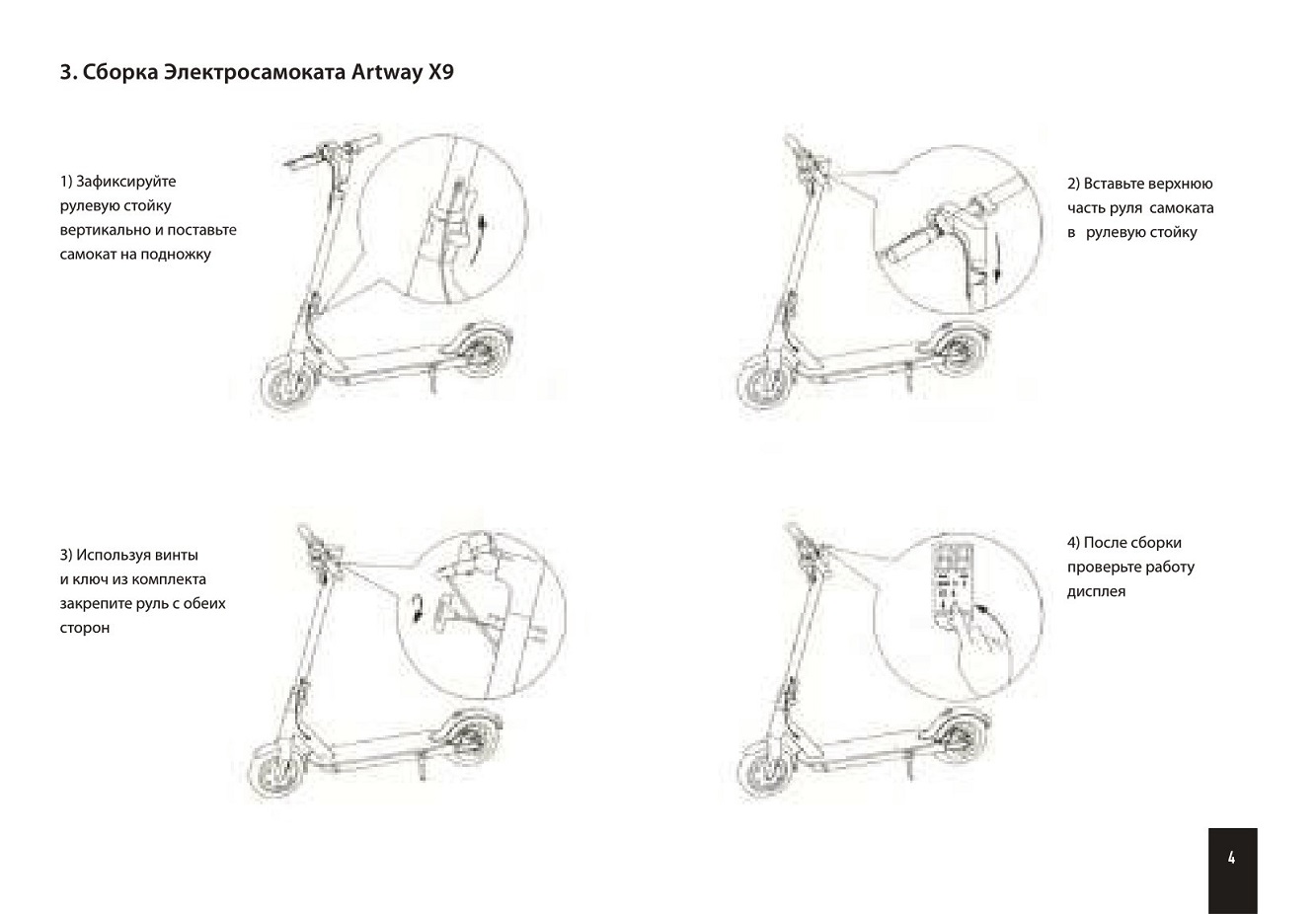

3. Сборка Электросамоката Artway Х9

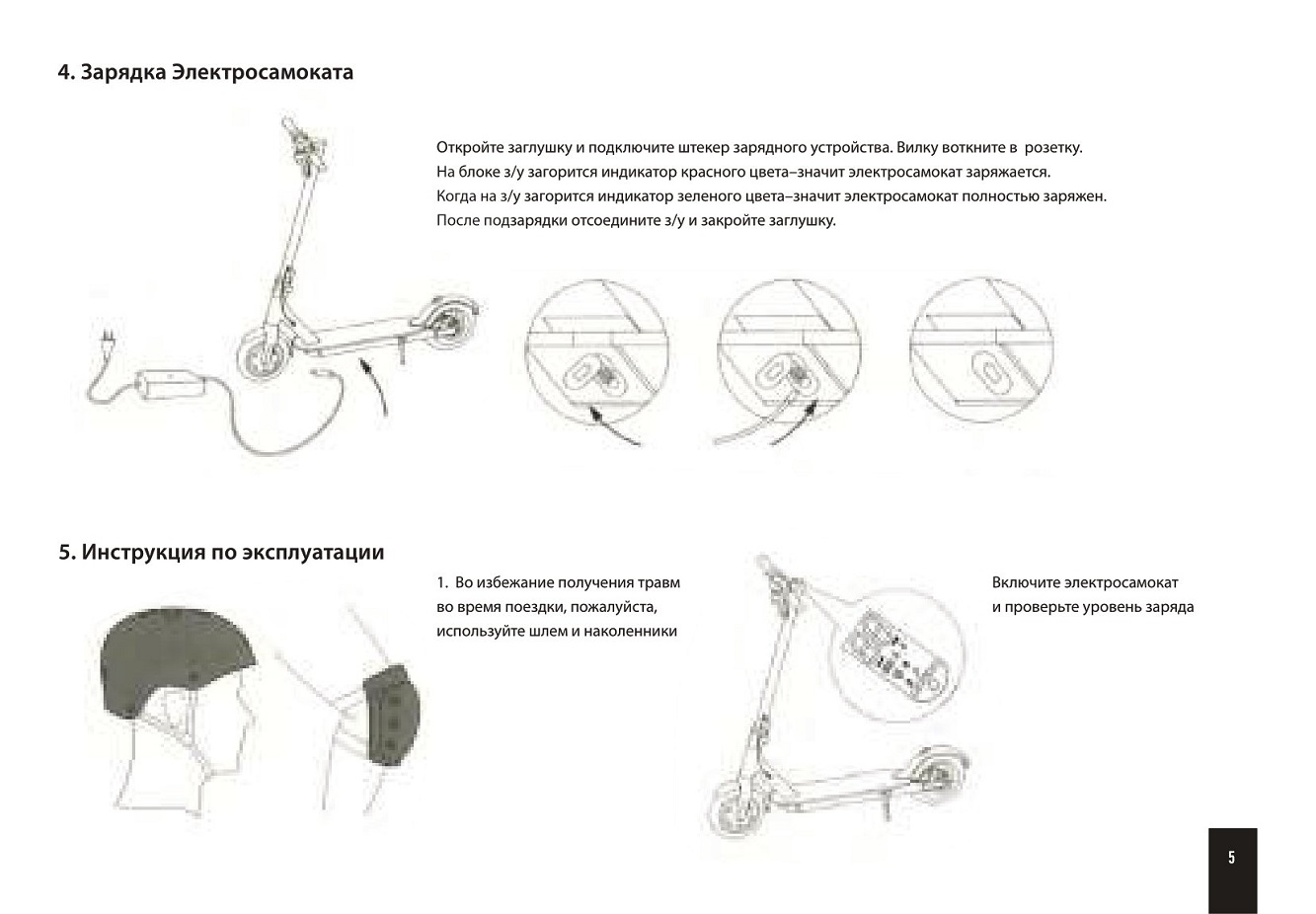

4. Зарядка Электросамоката

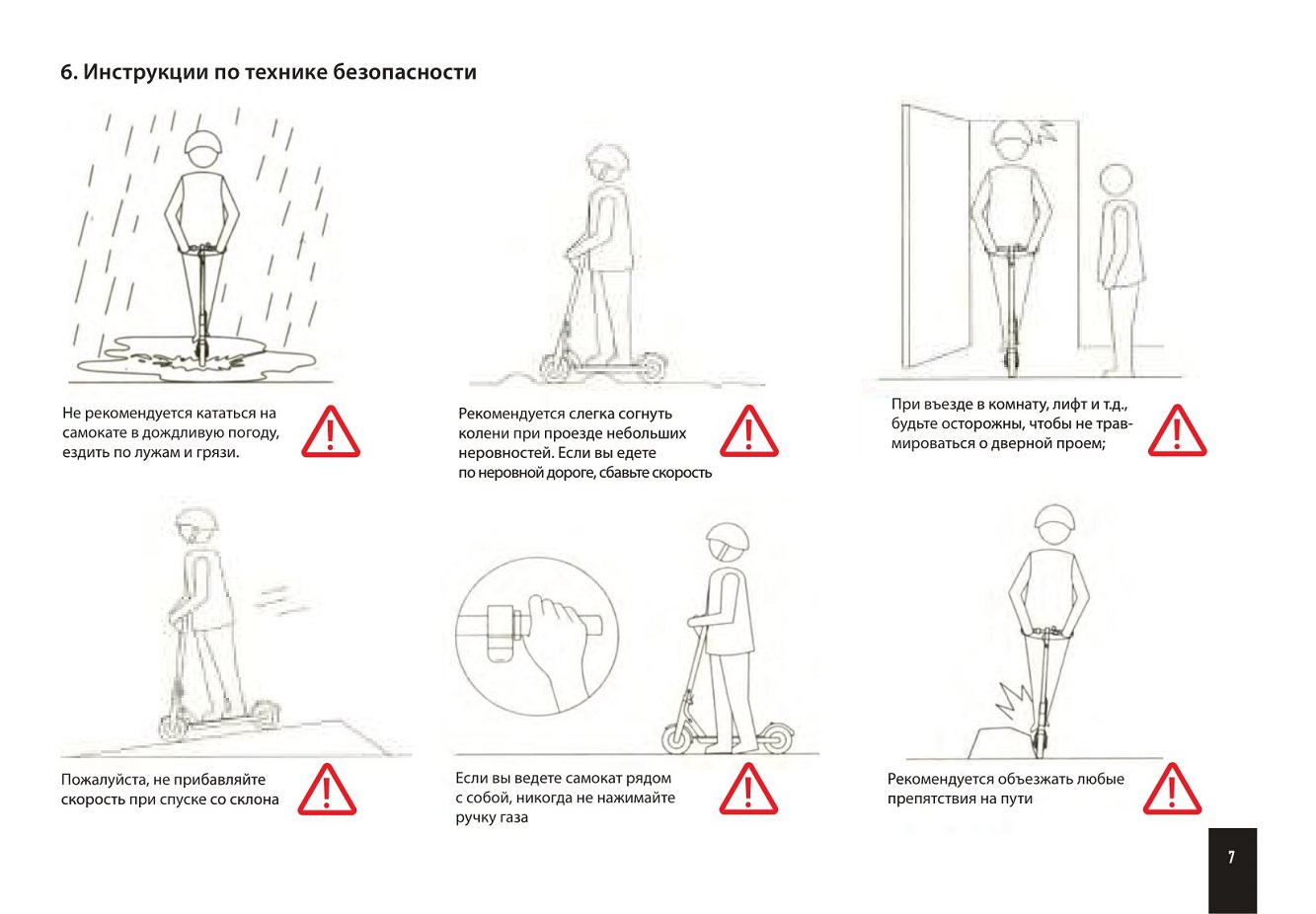

6. Инструкции по технике безопасности

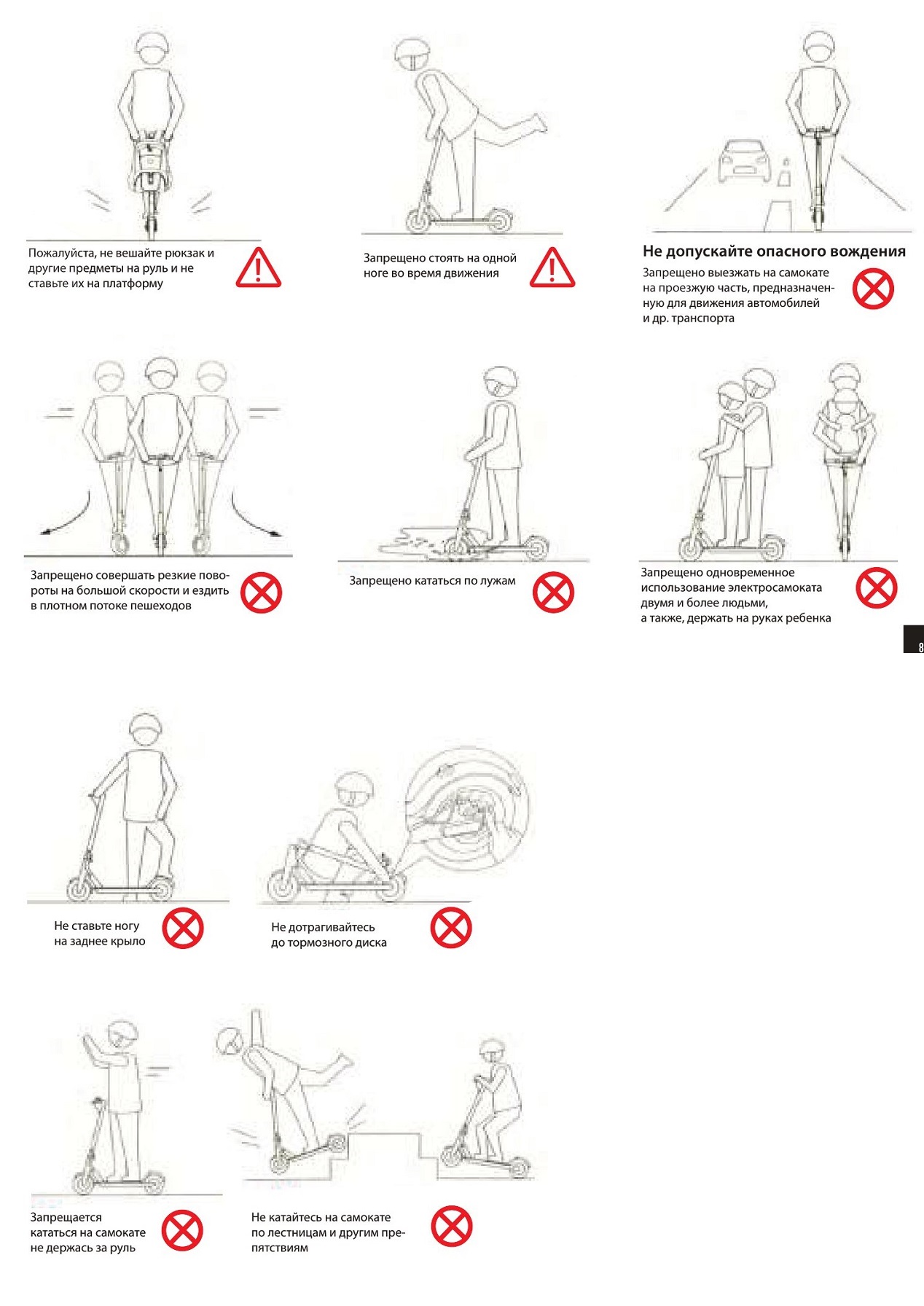

7. Рекомендации по безопасности

1) Электросамокат-средство повышенной опасности и несет в себе некоторые риски. В целях вашей безопасности и безопасности других людей вы должны строго следовать данным инструкциям

2) При езде на самокате в общественных местах, необходимо соблюдать все рекомендации по технике безопасности. Существует вероятность столкновения из-за нарушения правил дорожного движения, а также риск получения травм вследствие неправильной эксплуатации устройства. Как и в других типах транспортных средств, чем выше скорость, тем больше тормозной путь. На скользких поверхностях, экстренное торможение может привести

к заносу самоката, потере равновесия и падению. Таким образом, при перемещении на самокате вы должны быть внимательны, придерживаться разумной скорости, держаться на безопасном расстоянии от пешеходов и других участников дорожного движения. При езде по незнакомой местности - сохраняйте бдительность и соответствующую скорость.

3) Во время езды на самокате, проявите уважение к пешеходам. Не пугайте их, особенно детей, сбавьте скорость, проезжая мимо. Если вы двигаетесь в попутном направлении с пешеходами, старайтесь придерживаться левой стороны, насколько это возможно (для стран с правосторонним движением). Если вы двигаетесь в противоположном направлении, придерживайтесь правой стороны и снизьте скорость.

4) Пожалуйста, соблюдайте правила дорожного движения, действующие

в Вашей стране, следуйте данной инструкции и правилам по технике безопасности. Нарушение вышеуказанных правил может привести к травмам, дорожно-транспортным происшествиям, судебным спорам, конфликтам и другим неприятным ситуациям. Бренд Artway не несет никакой ответственности за подобные ситуации.

5) Чтобы избежать травм, не доверяйте управление самокатом лицам без соответствующих навыков. Проведите инструктаж по управлению самокатом, перед тем, как передать его другому пользователю и укажите на необходимость использовать защитное снаряжение.

6) Тщательно осматривайте и проверяйте самокат перед каждым использованием. Если вы обнаружили внешние повреждения, признаки чрезмерного износа колес, нехарактерные звуки при повороте и другие нетипичные симптомы, немедленно прекратите использование самоката.

8. Складывание и транспортировка

9. Уход, регулировка и хранение

Чистка и хранение электросамоката

Если Вы обнаружили какие-либо загрязнения на корпусе самоката, протрите его влажной мягкой тканью; используйте зубную пасту и зубную щетку для удаления трудно выводимых загрязнений, затем протрите корпус влажной тканью. Чтобы удалить царапины на пластиковых деталях, используйте материалы для полировки. Внимание!!!:Не используйте спирт, бензин, керосин и другие едкие вещества, химические растворители для очистки самоката. Это может привести к серьезному повреждению корпуса и нарушить структуру внутренних элементов. Не мойте электросамокат под сильным напором воды, даже если самокат выключен. Кроме того, после зарядки необходимо установить заглушку обратно в разъем зарядного устройства, в противном случае устройство может получить серьезные повреждения из-за попадания влаги в разъем.

Если не планируется использовать самокат в течение длительного времени, храните его в сухом прохладном месте и не оставляйте устройство на улице. Длительное нахождение устройства под солнцем / при очень высокой температуре / слишком низкой температуре может привести к быстрому износу корпуса, колес или уменьшить срок службы батареи.
Обслуживание аккумулятора

1) Не используйте аккумуляторы других производителей, чтобы избежать возникновения опасных ситуаций.

2) Не открывайте и не разбирайте аккумулятор во избежание поражения электрическим током и воспламенения аккумулятора. Избегайте контакта с металлическими предметами -это может стать причиной короткого замыкания. Несоблюдение этих условий может привести к порче аккумулятора или травмировать Вас.

3) Для подзарядки рекомендуется использовать только оригинальное зарядное устройство, поставляемое в комплекте, чтобы не допустить возгорания или поломки самоката;

4) Неправильная утилизация использованных батарей и аккумуляторов является причиной серьезного загрязнения окружающей среды. Пожалуйста, утилизируйте батареи 8 соответствии с местным законодательством. Пожалуйста, не выбрасывайте батареи вместе с пищевыми отходами. Защитим окружающую среду вместе!

5) После каждого использования устройства заряжайте аккумулятор, чтобы продлить срок его службы.

Не храните аккумулятор в помещениях с температурой, превышающей +50 или ниже -10°С (например, не оставляйте аккумулятор в автомобиле в летнее время под солнцем), не оставляйте аккумулятор вблизи огня. В результате таких действий аккумулятор может испортиться, перегреться и даже воспламениться. Если самокат не использовался в течение 30 дней, зарядите аккумулятор и храните
устройство в сухом, прохладном месте. Каждые 60 дней необходимо заряжать батарею, в противном случае есть вероятность ее порчи, после чего она не подлежит ремонту по гарантии.

По возможности не заряжайте электросамокат полностью, это поможет продлить срок службы аккумулятора. При использовании устройства в условиях нормальной комнатной температуры самокат сможет проехать гораздо большее расстояние и его производительность будет выше. Используя самокат при температуре 0°С, производительность и расстояние пробега снизится.

При температуре ОС пробег самоката в 2 и более раз меньше, чем в нормальных условиях. При увеличении температуры дистанция пробега также увеличивается. Проверить оставшееся расстояние можно в приложении.

Примечание: Полностью заряженный электросамокат может находиться в режиме ожидания 120-180 дней. Аккумулятор имеет встроенный чип, который сохраняет информацию о его зарядке-разрядке. Если вы не заряжаете аккумулятор в течение длительного времени, это может вызвать серьезные повреждения, после которых электросамокат больше невозможно зарядить. Это повреждение не является гарантийным случаем. (Предостережение: Не разбирайте электросамокат самостоятельно, так как есть риск поражения электрическим током или возникновения короткого замыкания, которое может привести к возгоранию).

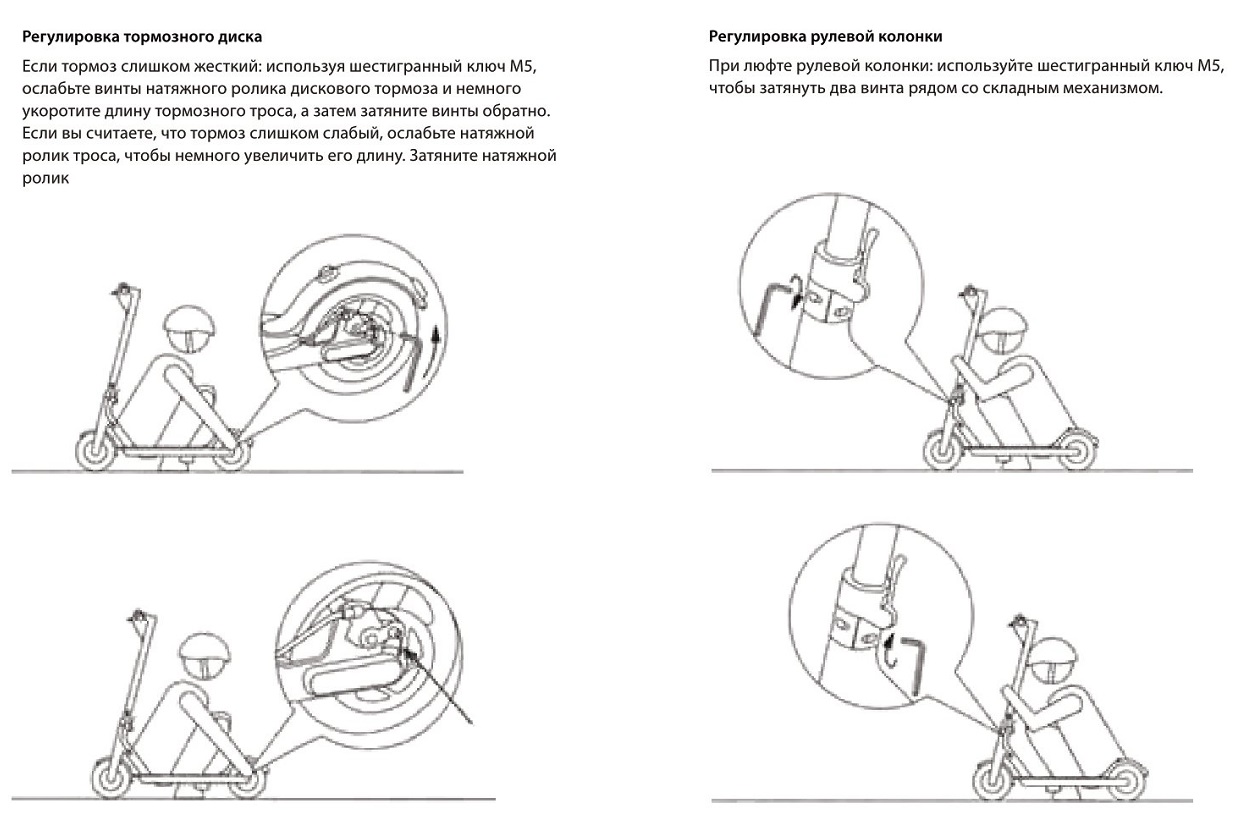

Регулировка тормозного диска

Если тормоз слишком жесткий: используя шестигранный ключ М5, ослабьте винты натяжного ролика дискового тормоза и немного укоротите длину тормозного троса, а затем затяните винты обратно. Если вы считаете, что тормоз слишком слабый, ослабьте натяжной ролик троса, чтобы немного увеличить его длину. Затяните натяжной ролик

Регулировка рулевой колонки

При люфте рулевой колонки: используйте шестигранный ключ М5, чтобы затянуть два винта рядом со складным механизмом.

10.Техническиехарактеристики

Рабочие параметры	Наименование	Параметры
Размер	Длина х ширина х Высота (см)	10бх42х 115
	В сложенном состоянии: Длина х Ширина х Высота (см)	106x42x48
Вес	Общий вес	12,4 кг
Требования	Максимальная нагрузка	доЮОкг
	Возраст	От 14+
	Рост (см)	120-200
Основные параметры	Максимальная скорость (км/ч)	До 25 км/ч в зависимости от веса и условий эксплуатации
	Пробег при идеальных условиях	до 25 км*
	Максимальный уклон	До 15“
	Область применения	Твердое дорожное покрытие, ровная почва, преодоление препятствий не выше 1см
	Диапазон рабочих температур ("С)	От 0 до + 45
	Температура хранения (°С)	От -5 до +35
	Уровень защиты	IP54
Параметры	Номинальное напряжение (VDC)	36,34В
аккумулятора	Максимальное напряжение заряда(\ЛХ)	42,12В
	Номинальная мощность (Вт/ч)	280,8
	Smart-система управления аккумулятором	Короткое замыкание, защита от перегрева, контроль состо яния АКБ при помощи приложения
Параметры двигателя	Номинальная мощность (Вт)	350
Параметры зарядного	Номинальная мощность (Вт)	71
устройства	Номинальное входное напряжение (VAC)	240 В
	Номинальное выходное напряжение (VDC)	42.2 V
	Номинальный ток (А)	1.53

’фактическое расстояние зависит от нагрузки, температуры окружающей среды, ветренности, дорожного покрытия, наклона дорожного покрытия, погодных условий, состояния аккумулятора, уровня заряда, особенностей вождения и других факторов.

11. Мобильное приложение

Для того, чтобы скачать приложение "KCQ scooter" для Android на Ваш смартфон, используйте QR код. Вы также можете скачать приложение ’’KCQ scooter" из Apple Store и Play Маркет.
1. Включите самокат.

2. Включите Bluetooth на вашем смартфоне.

3. Запустите приложение KCQ scooter на смартфоне.

4. Пройдите процесс регистрации
5. Введите адрес электронной почты. Нажмите «получить проверочный код» и ожидайте сообщения с кодом на электронную почту.

6. Приложение автоматически начинает поиск. После этого необходимо выбрать устройство.
7. На экране основного меню отображены:

• Текущая скорость,

• Время последней поездки,

• Передача,

• Заряд АКБ,

• Пробег за последнюю поездку,

• Общий пробег самоката,

• Включение/отключение переднего фонаря,

• Кнопка "Настройки".

В нижней части экрана (слева на право):

• Кнопка "Карта",

• Кнопка: "Блокировка/Разблокировка» самоката,

• Кнопка "Включение/Выключение» самоката.

//////////////////////////
