Электросамокат KugooKirin S8Pro. Руководство по эксплуатации
СОДЕРЖАНИЕ
Scooter Kugoo Kirin S8 Pro*
1.КОМПЛЕКТАЦИЯ..…………………
…….. 2
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
2. ОСНОВНЫЕ УЗЛЫ ……………………………………………………………………… 3
Уважаемый пользователь! Спасибо, что выбрали KugooKirin S8Pro (далее
3. ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ ………………………………..…………. 4
электросамокат)!
4. ВНЕШНИЙ ВИД ИЗДЕЛИЯ …………………………………………...…………... 8
Электросамокат является сложным техническим устройством повышенной
опасности, внимательно ознакомьтесь с его руководством пользователя до
5. СБОРКА ……….………………………………………………………………….…….….. 9
начала использования и строго соблюдайте все изложенные в руководстве
6. СХЕМА РАСКЛАДЫВАНИЯ ……………………………….……………………… 10
рекомендации. Мы постоянно улучшаем конструкцию и функции наших
электросамокатов, к сожалению, не все изменения могут быть отражены в
7. СХЕМА СКЛАДЫВАНИЯ ………………………………………………………..…. 11
печатной версии руководства, рекомендуем ознакомиться с последней
8. ПОДЗАРЯДКА ……………………………………………………….….…..…………. 12
электронной версией руководства пользователя доступной
9. ТРАНСПОРТИРОВКА ………………………………………………………………… 12
на сайте www.push.ru.
Были предприняты все усилия для упрощения формулировок в руководстве
10. ОСНОВНЫЕ ФУНКЦИИ ………………………….………………………………. 13
пользователя. Если описание кажется пользователю слишком сложным,
11. ОСНОВНЫЕ ФУНКЦИИ ………………………………..………………………… 14
непонятным или наоборот, простым и не дающим полного понимания всех
нюансов, рекомендуем связаться со службой поддержки клиентов
12. НАЧАЛО ДВИЖЕНИЯ …………………………………………………………….. 15
(www.push.ru).
13. АККУМУЛЯТОР И ЗАРЯДНОЕ УСТРОЙСТВО …………………………. 16
14. ЗНАЧЕНИЕ ДИСПЛЕЯ ……………………………………………………………. 17
15. ХРАНЕНИЕ ………………………………………………..…………………………… 20
16. ДИАГНОСТИКА ……………………………………………………………..………. 21

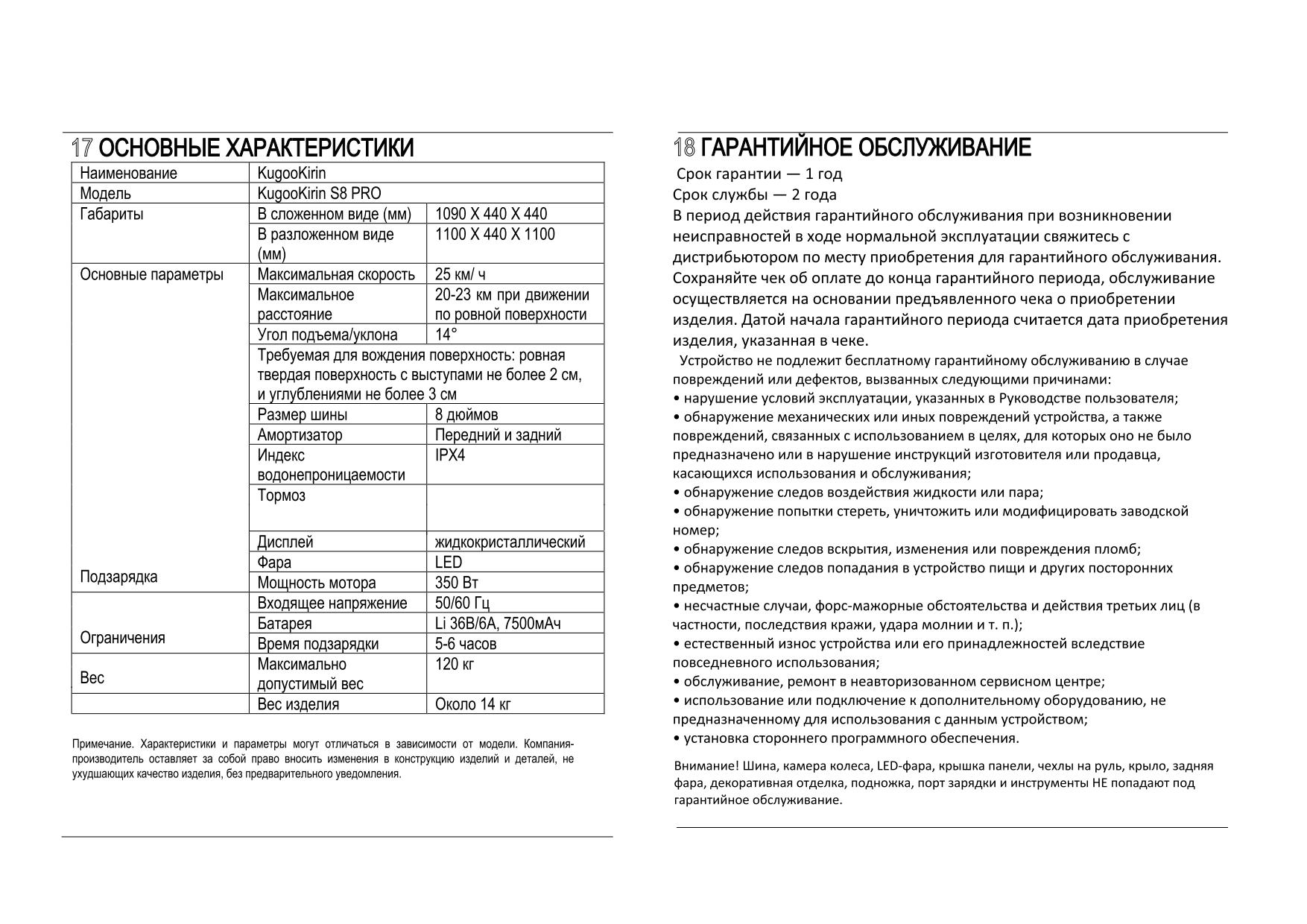

17. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ………………………………..…………… 22
18. ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ …………………..……………………. 23
19.ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ..…………..…………………….. 24
01
1 КОМПЛЕКТАЦИЯ
2 ОСНОВНЫЕ УЗЛЫ
ВНЕШНИЙ ВИД ИЗДЕЛИЯ:
КОМПЛЕКТАЦИЯ:
1. Руководство пользователя. 2. Болты. 3. Инструменты. 4. Зарядное
устройство.
03
02
5. Во время движения держите
6. Не заезжайте на выступы или
3 ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ
обе руки на руле, а обе ноги на
ступени высотой более 2 см.
деке. Не пытайтесь совершить
ВАЖНО! Внимательно посмотрите РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ перед
трюки на электросамокате.
применением
1 Предназначен только
2. Надевайте защитное снаряжение
для одного взрослого
перед каждой поездкой
пассажира
7. Для вашей безопасности
8. Не используйте электросамокат
придерживайтесь
при температуре воздуха -5°С.
3 Изучите и не
4. Попрактикуйтесь в вождении на открытой
максимальной скорости 25
нарушайте правила
местности, передвигайтесь на
км/ч. Включайте переднюю
дорожного движения
электросамокате по специально отведенным
фару при движении на скорости
полосам движения
более 15 км/ч.
05
04
13. Не превышайте максимально допустимые нагрузки, установленные
9. При движении по неровной
10. Не передвигайтесь на
производителем и указанные в данном руководстве пользователя.
поверхности снизьте скорость
электросамокате по скользкой
или сойдите с электросамоката
поверхности
14. НЕ используйте электросамокат при слишком низких или высоких
температурах внешней среды. Держите электросамокат вдали от
легковоспламеняющихся веществ и открытых источников огня.
11. Не передвигайтесь по лужам
12. Не используйте
глубиной более 1 см и не
электросамокат в плохую погоду
15. Старайтесь передвигаться на электросамокате по ровным
допускайте попадания воды на
или в условиях недостаточной
поверхностям.
электросамокат
видимости, например, в дождь
или во время снегопада
16. Соблюдайте правила дорожного движения и разметку на дороге.
При движении по дорогам держитесь правой стороны.
07
06
4 ВНЕШНИЙ ВИД ИЗДЕЛИЯ
5 СБОРКА
1. Достаньте электросамокат,
2. Вытяните кабель из рулевой
руль и инструменты из
стойки и из головки руля
упаковки. Поднимите рулевую
стойку
3. Соедините контакты согласно
4. Вставьте рулевую головку в
маркировке. Убедитесь, что все
стойку. Закрутите болты,
контакты находятся внутри
используя инструмент. Включите
рулевой стойки.
питание.
09
08
6 СХЕМА РАСКЛАДЫВАНИЯ
7 СХЕМА СКЛАДЫВАНИЯ
1. Упритесь одной рукой в деку
2. Поднимите рулевую стойку
Внимание! Производите складывание только при выключенном
(основание), другой рукой
так, как показано на рисунке
питании.
возьмитесь за рулевую стойку
Для складывания потяните рулевую стойку вперед, уперевшись ногой
в деку, опустите рычаг фиксатора вниз, затем опустите рулевую
стойку до конца. Щелчок свидетельствует, что рулевая стойка
зацеплена за заднее крыло и складывание завершено.
3. Доведите рулевую
4. Убедитесь, что фиксатор зашел в
стойку вперед до щелчка
паз и надежно зафиксирован
11
10

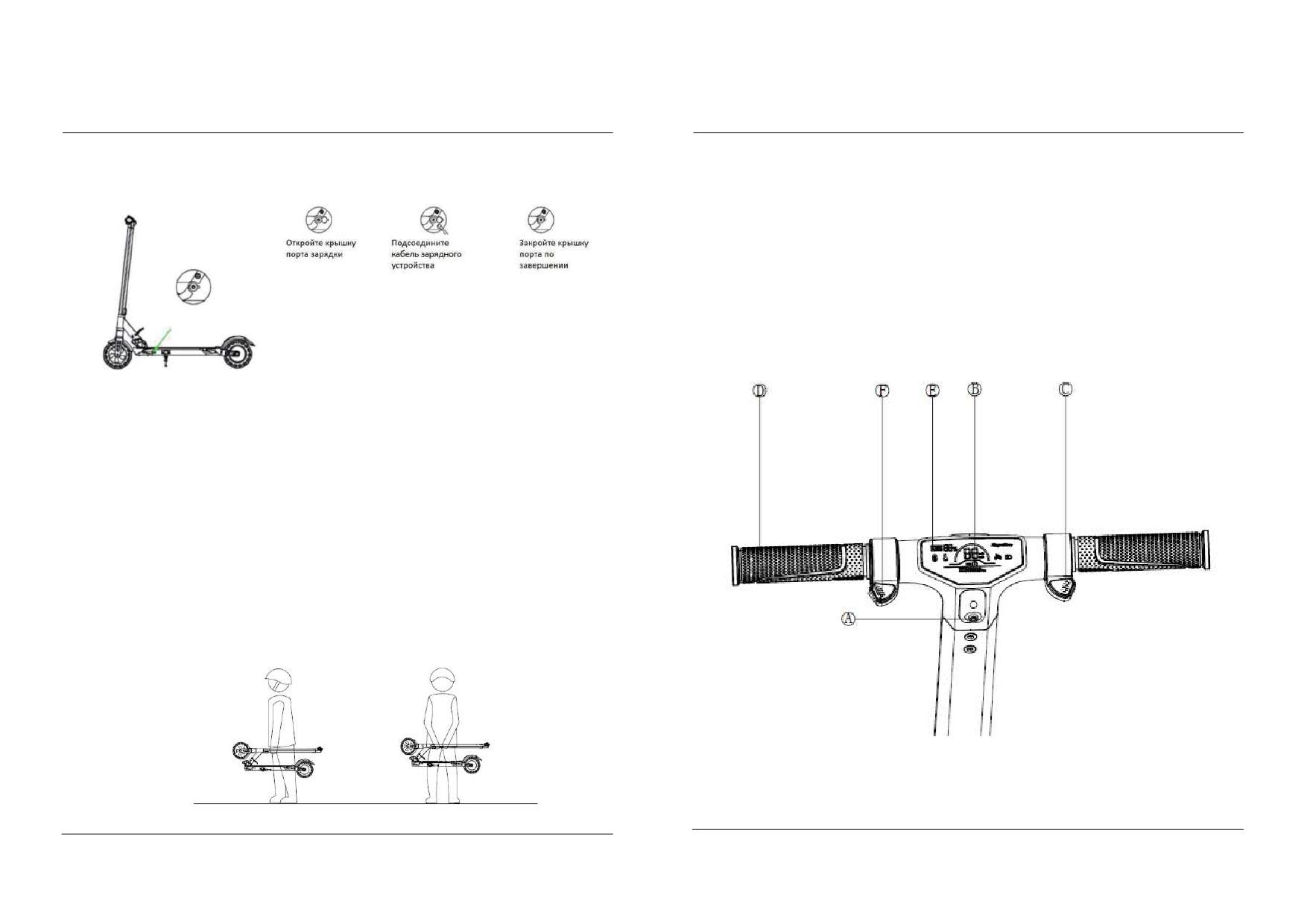

8 ПОДЗАРЯДКА
10 ОСНОВНЫЕ ФУНКЦИИ
A. КНОПКА ВКЛ./ВЫКЛ. ПИТАНИЯ
B. НОМЕР ПЕРЕДАЧИ
C. РЫЧАГ АКСЕЛЕРАТОРА/СКОРОСТИ
D. НАСАДКИ НА РУЛЬ (ГРИПСЫ)
E. ДИСПЛЕЙ
F. РЫЧАГ ТОРМОЗА
1. Подсоедините зарядное устройство к сети переменного тока
2. Откройте резиновую заглушку порта зарядки, подсоедините кабель
зарядного устройства к порту зарядки
3. Индикатор зарядного устройства загорится красным. По окончании
зарядки индикатор загорится зеленым -- зарядка завершена,
аккумулятор полностью заражен
9 ТРАНСПОРТИРОВКА
Вы можете переносить электросамокат в сложенном состоянии,
держа его за рулевую стойку, как показано на картинке
13
12
11 ОСНОВНЫЕ ФУНКЦИИ
12 НАЧАЛО ДВИЖЕНИЯ
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ПИТАНИЯ
Нажмите и удерживайте кнопку вкл.\выкл. в течение 1 сек для
включения питания; нажмите и удерживайте кнопку вкл./выкл. в
течение 3 сек для выключения питания
ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ
Дважды кратно нажмите кнопку питания для переключения передач с 1
по 3. 1-я передача соответствует скорости 9 км/ч максимум, 2-я
передача -- 17 км/ч максимум, 3-я передача -- 25 км/ч максимум
ПОДГОТОВКА: 1. Выберите открытое место для катания на
электросамокате. 2. Наденьте защитное снаряжение.
УСКОРИТЕЛЬ
Плавно нажимайте рычаг акселератора для набора скорости
НАЧАЛО ДВИЖЕНИЯ: 1. Включите питание. 2. Поставьте одну ногу на
деку. 3. Оттолкнитесь второй ногой и плавно нажмите на рычаг газа
ТОРМОЗ
для набора скорости, затем поставьте вторую ногу на деку
Плавно нажимайте рычаг тормоза для сброса скорости
ОСТАНОВКА: 1. Для сброса скорости и полной остановки используйте
рычаг тормоза, но не нажимайте на рычаг резко, так как это может
LED-ФАРА
привести к опрокидыванию.
В отсутствии специального переключателя кратно нажмите кнопку
питания для включения фары
ЭКСТРЕННОЕ ТОРМОЖЕНИЕ
Для экстренного торможения надавите ногой на заднее крыло, но
учтите, что частое торможение крылом приводит к износу протектора
КРУИЗ КОНТРОЛЬ
Запускается автоматически при сохранении постоянной скорости
движения некоторое время, дальнейшее удержание рычага
акселератора не требуется. Для отключения режима увеличьте
скорость или плавно притормозите.
Внимание: для безопасного движения сохраняйте дистанцию
15
14
13 АККУМУЛЯТОР И ЗАРЯДНОЕ УСТРОЙСТВО
14 ЗНАЧЕНИЯ ДИСПЛЕЯ
Каждая модель S8Pro поставляется вместе с фирменным литиевым
аккумулятором и зарядным устройством. Не используйте зарядные
устройства других производителей или других моделей -- это может
привести к неисправностям.
1. АККУМУЛЯТОР
Рассчитано на 800 до 1000 подзарядок с сохранением первоначальной
ёмкости аккумулятора.
2. ЗАРЯДНОЕ УСТРОЙСТВО
Зарядное устройство оснащено системой автоотключения при полной
зарядке аккумулятора. Время полной подзарядки составляет 3-4 часа,
кроме случаев, если аккумулятор поврежден в следствии
неправильной подзарядки.
3. КИНЕТИЧЕСКАЯ ПОДЗАРЯДКА
Примечание. Характеристики и параметры могут отличаться в зависимости от модели.
Данная модель использует кинетическую энергию вырабатываемую при
Компания-производитель оставляет за собой право вносить изменения в конструкцию
движении для подзарядки аккумуляторной батареи.
изделий и деталей, не ухудшающих качество изделия, без предварительного уведомления.
17
16

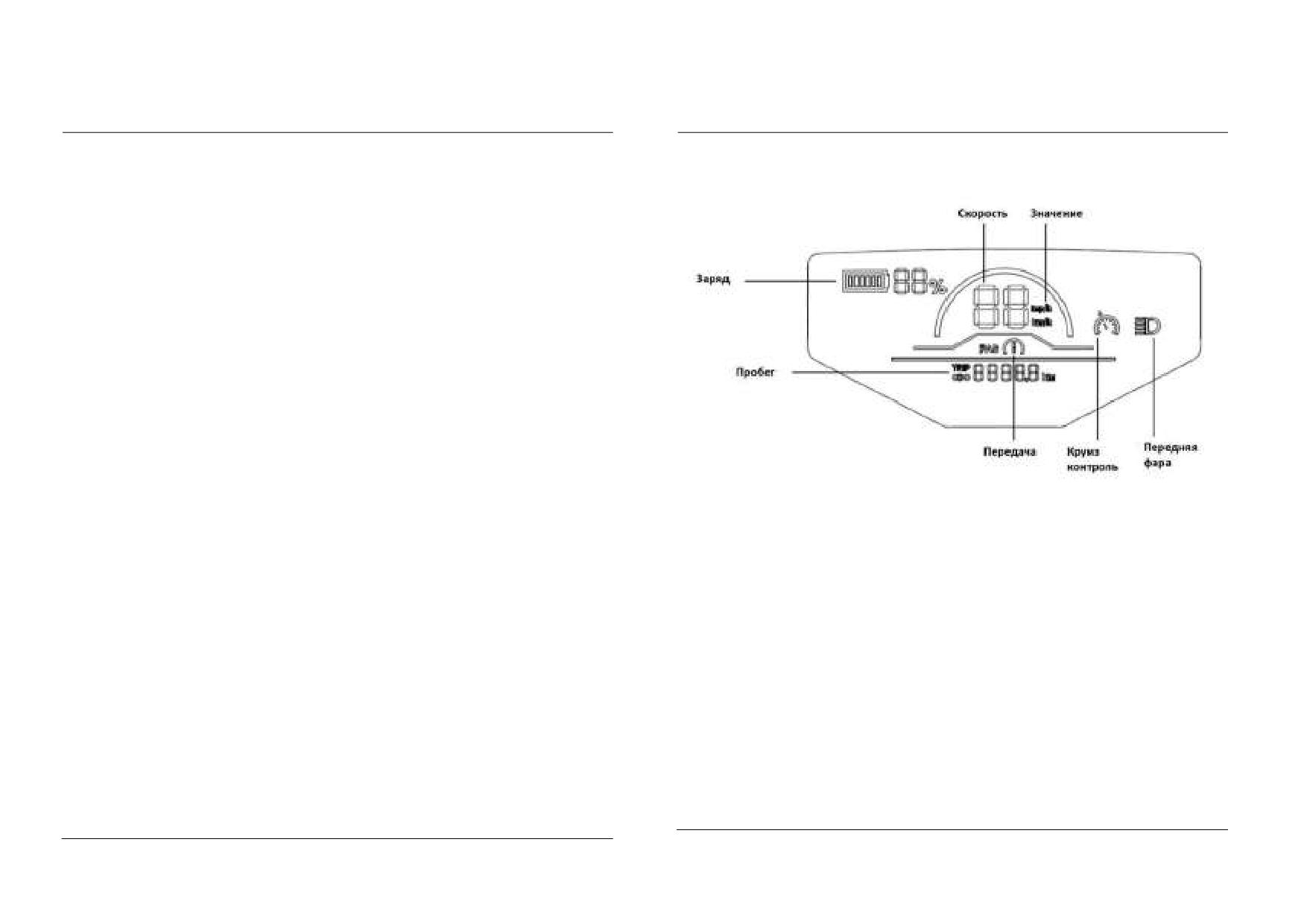

ДИСПЛЕЙ
КРУИЗ КОНТРОЛЬ:
Для включения дисплея при выключенном питании кратно нажмите
ВКЛЮЧЕН
ВЫКЛЮЧЕН
кнопку ВКЛ./ВЫКЛ.
Индикатор горит
Индикатор не горит
LED ФАРА
Для включения фары кратно нажмите кнопку включения фары.
ИНДИКАТОР ПЕРЕДНЕЙ LED-ФАРЫ:
ПЕРЕДАЧИ
ВКЛЮЧЕН
ВЫКЛЮЧЕН
Для переключения передач нажмите дважды кнопку питания. При
последовательном повторении операции будет осуществлено
Индикатор горит
Индикатор не горит
переключение передач с 1 по 3 и затем снова на 1-ю.
НЕПОЛАДКА
КОД
СПОСОБ УСТРАНЕНИЯ
Проводимость
1Е
Проверьте, не зажат ли задний тормоз, нет ли разрывов
Мотор или
2Е
Проверьте соединение
Нет соединения контроллера и
ИНДИКАТОР ПЕРЕДАЧ:
контроллер
мотора и контроллера
мотора, проверьте наличие
разрыва
Первая передача
Вторая передача
Третья передача
Рычаг газа
3Е
Проверьте, не опущен
При выключенном питании
Горит индикатор
Горит индикатор
Горит индикатор
ли рычаг газа
опустите рычаг вниз до упора,
1 передача
2 передача
3 передача
затем верните его в исходное
положение
Контроллер
4Е
Контроллер неисправен, замените контроллер
Напряжение
5Е
Нет напряжения, возможно батарея разряжена или
неисправна
Обрыв фазы
6Е
Проверьте соединение мотора и контроллера, возможен
перегрев мотора. Если соединение не нарушено,
проверьте сопротивление фазы в пределах 0.1Ω-1Ω, в
случае превышения требуется замена электромотора.
Если мотор перегрелся, то требуется охладить его
Тормоз
7Е
Проверьте, не опущен
При выключенном питании
ли рычаг тормоза
опустите рычаг вниз до упора,
затем верните его в исходное
положение
Прочее
8Е
Проверьте соединение контроллера
Рычаг тормоза
9Е
Проверьте рычаг тормоза
19
18
15 ХРАНЕНИЕ
16 ДИАГНОСТИКА
СМАЗКА
Ниже приведены основные решения при диагностике неисправности:
Требуется смазывать подвижные места электросамоката каждые 6 месяцев.
Проверяйте электросамокат на наличие неисправностей каждые 3 месяца,
подтяните болты при необходимости.
01 Черный дисплей
Возможная причина: длительное нахождение под прямыми
АККУМУЛЯТОР
солнечными лучами
Выключайте питание электросамоката при подзарядке. При длительном
Решение: оставьте электросамокат в темном месте на некоторое время
неиспользовании поместите электросамокат в безопасное место и не
накрывайте аккумулятор. Заряжайте электросамокат хотя бы один раз в три
месяца.
02 Значения на дисплее не отображают действительных значений
Возможная причина: параметры установлены не верно
ХРАНЕНИЕ
Решение: переустановите параметры
Поместите электросамокат в сухое и прохладное место в помещении, не
храните его на открытом воздухе в течение длительного времени.
Воздействие солнца / высоких температур / низких температур на открытом
03 Дисплей тусклый или некорректно отображает значения
воздухе может ускорить ухудшение внешнего вида электросамоката,
Возможная причина: плохое соединение контактов или аккумулятор
ускорить старение шин, а также сократить срок службы аккумуляторной
разряжен
батареи.
Решение: перезапустите питание или обратитесь в сервисный центр
УХОД
Перед чисткой электросамоката убедитесь, что самокат выключен, шнур
04 Полная диагностика
питания зарядного устройства отключен, а заглушка разъёма для зарядного
Шаг 1. Питание включено
устройства плотно закрыта; в противном случае можно повредить
Шаг 2. Аккумулятор заряжен
электрические компоненты. Для очистки используйте мягкую влажную ткань.
Шаг 3. Передний и задний тормоз свободны
Трудноудаляемые пятна можно очистить зубной щёткой, а затем стереть
мягкой влажной тканью.
Шаг 4. Все контакты соединены
Внимание!
ЗАПРЕЩАЕТСЯ использовать для чистки самоката: спирт, бензин, ацетон или
иные растворители.
ЗАПРЕЩАЕТСЯ мойка самоката как проточной водой, так и аппаратом
Обратитесь в сервисный центр при невозможности устранить
высокого давления.
неисправность самостоятельно
21
20
1
7
1
8
Электронный и ножной
на заднем колесе
23
22
