СТОЛБОВЫЕ КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ МОЩНОСТЬЮ ОТ 4 кВА ДО 400 кВА НА НАПРЯЖЕНИЕ ДО 10 кВ. Руководство

Вводная часть

1 Описание и работа

2 Установка и монтаж

3 Эксплуатация

4 Техническое обслуживание

5 Маркировка. Консервация и упаковка

6 Транспортирование, хранение и утилизация

7 Гарантии изготовителя

Приложения (обязательные):

Приложение А - Опросный лист на КТПС

Приложение Б - Габаритные размеры КТПС

Приложение В - Схемы главных цепей КТПС

ПЭП.670230.001.02 РЭ

СТОЛБОВЫЕ КОМПЛЕКТНЫЕ ТРАНСФОР-

МАТОРНЫЕ ПОДСТАНЦИИ МОЩНОСТЬЮ

ОТ 4 кВА ДО 400 кВА НА НАПРЯЖЕНИЕ ДО

10 кВ

Руководство по эксплуатации

Столбовые комплектные трансформаторные подстанции (в дальнейшем

КТПС) относятся к электрическим установкам напряжением свыше 1000 В,

поэтому обслуживание подстанции производится при условии обязательного

соблюдения всех требований техники безопасности для электрических установок

напряжением свыше 1000 В, а также выполнения требований настоящего РЭ.

Во всех случаях, описанных в настоящем руководстве по эксплуатации

(РЭ) и не указанных в эксплуатационной документации эксплуатация электро-

оборудования должна производиться согласно действующим ПТЭ и ПТБ элект-

роустановок потребителей.

Настоящее РЭ рассчитано на обслуживающий персонал, прошедший под-

готовку по техническому обслуживанию и использованию электрических изде-

лий и является документом, содержащим сведения по транспортированию, хра-

нению и эксплуатации КТПС.

В дополнение к настоящему руководству следует пользоваться техниче-

ским описанием и инструкцией по эксплуатации силового трансформатора и

комплектующей аппаратуры.

В связи с совершенствованием конструкции и технологии изготовления

изделий в настоящем руководстве могут иметь место отдельные расхождения

между описанием и конструкцией КТПС, не влияющие на работоспособность,

технические характеристики и установочные размеры.

Электрооборудование до 500 кВ, вновь вводимое в эксплуатацию в энерго-

системах и у потребителей, должно быть подвергнуто приемо-сдаточным испы-

таниям в соответствии с требованиями «Правил устройств электроустановок»

(далее ПУЭ) глава 1.8.

Комплектные трансформаторные подстанции после монтажа на месте

установки испытываются в объеме, предусмотренном ПУЭ глава 1.8.

Нормы испытаний элементов КТПС: высоковольтных выключателей, из-

мерительных трансформаторов, выключателей нагрузки, вентильных разрядни-

ков, предохранителей, разъединителей, силовых трансформаторов - приведены в

соответствующих параграфах главы 1.8 ПУЭ.

Заключение о пригодности оборудования к эксплуатации дается на осно-

вании рассмотрения результатов всех испытаний, относящихся к данной единице

оборудования.

Все измерения, испытания и опробования в соответствии с действующими

директивными документами, инструкциями заводов-изготовителей и настоящи-

ми нормами, произведенные монтажным персоналом в процессе монтажа, а

также наладочным персоналом непосредственно перед вводом электрооборудо-

вания в эксплуатацию, должны быть оформлены соответствующими актами и

протоколами.

1 Описание и работа

1.1 Назначение

1.1. 1 Столбовые комплектные трансформаторные подстанции мощностью

от 4 до 400 кВА и напряжением 6(10)/0,4 кВ (в дальнейшем именуемые КТПС)

предназначены для приема, преобразования и распределения электроэнергии

трехфазного переменного тока частотой 50 Гц и применяются в системах элек-

троснабжения жилищно-коммунальных объектов, промышленных предприятий

и объектов по добыче, транспортированию и переработке нефти и природного

газа.

1.1. 2 Нормальная работа подстанции обеспечивается в следующих услови-

ях:

 высота над уровнем моря должна быть не более 1000 м;

 температура окружающего воздуха от минус 60 °С до плюс 40 °С;

 относительная влажность воздуха 100 % при плюс 25 °С;

 скорость ветра - не более 50 м/с;

 окружающая среда - невзрывоопасная, не содержащая токопроводя-

щей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и

изоляцию.

1.1.3 Структура условного обозначения трансформаторной подстанции

столбового (мачтового) типа мощностью от 4 до 400 кВА:

КТПС-

1 - Комплектная трансформаторная подстанция столбовая;

2 - Конструктивное исполнение:

1 - на одной опоре от 4 до 63 кВА;

2 - на двух опорах от 63 до 250 кВА;

4 - на четырех опорах (мачтовая) от100 до 400 кВА;

3 - Обозначение ввода и вывода:

 В/В - воздушный высоковольтный ввод и воздушный низковольтный

вывод;

 В/К - воздушный высоковольтный ввод и кабельный низковольтный

вывод;

4 - Мощность силового трансформатора, кВА;

5 - Номинальное напряжение на стороне высокого напряжения (ВН), кВ:

 6;

 10;

6 - Номинальное напряжение на стороне низкого напряжения (НН), кВ:

 0,4;

7 - Климатическое исполнение и категория размещения по ГОСТ 15150-69,

ГОСТ 15543-70.

1.1. 4 Примеры условного обозначения КТПС при заказе и в других доку-

ментах:

1) Комплектная трансформаторная подстанция столбовая на одной опо-

ре с воздушным высоковольтным вводом и воздушным низковольтным вы-

водом, с силовым трансформатором мощностью 10 кВА, напряжением 6 кВ

на стороне высокого напряжения, на стороне низкого напряжения - 0,4 кВ,

климатического исполнения У1:

КТПС-1-В/В-10-6/0,4- У1

2) КТП столбового исполнения, на двух опорах, с воздушным высоковольт-

ным вводом и кабельным низковольтным выводом, с силовым трансформато-

ром мощностью 160 кВА, напряжением 6 кВ на стороне ВН, на стороне НН -

0,4 кВ, климатического исполнения У1:

КТПС-2-В/К-160-6/0,4- У1;

3) КТП столбового исполнения, на четырех опорах (мачтовая), с воздушным

высоковольтным вводом и с воздушным низковольтным выводом, с силовым

трансформатором мощностью 400 кВА, напряжением 10 кВ на стороне ВН, на

стороне НН - 0,4 кВ, климатического исполнения У1:

КТПС-4-В/В-400-10/0,4- У1;

При заказе КТПС заполняются опросные листы.

Формы опросных листов в приложении А.

1.2 Технические характеристики и основные данные КТП

1.2.1 Основные параметры КТПС указаны в таблице 1.

Таблица 1

Наименование параметра

Значение

Ввод на стороне ВН

воздушный;

Вывод на стороне НН

воздушный кабельный

Тип трансформатора

ТМГ10 - ТМГ400

Номинальное напряжение на сто-

6 или 10

роне ВН, кВ

Наибольшее рабочее напряжение

7,2; 12,0

на стороне ВН, кВ

Вторичное напряжение, кВ

0,4

Схема соединения обмоток

«звезда- звезда с нулем»;

трансформатора

Климатическое исполнение

У1, УХЛ1

Степень защиты

IP34 по ГОСТ 14254

1.2.2 Габаритные размеры и компоновка КТПС приведены в приложении

Б.

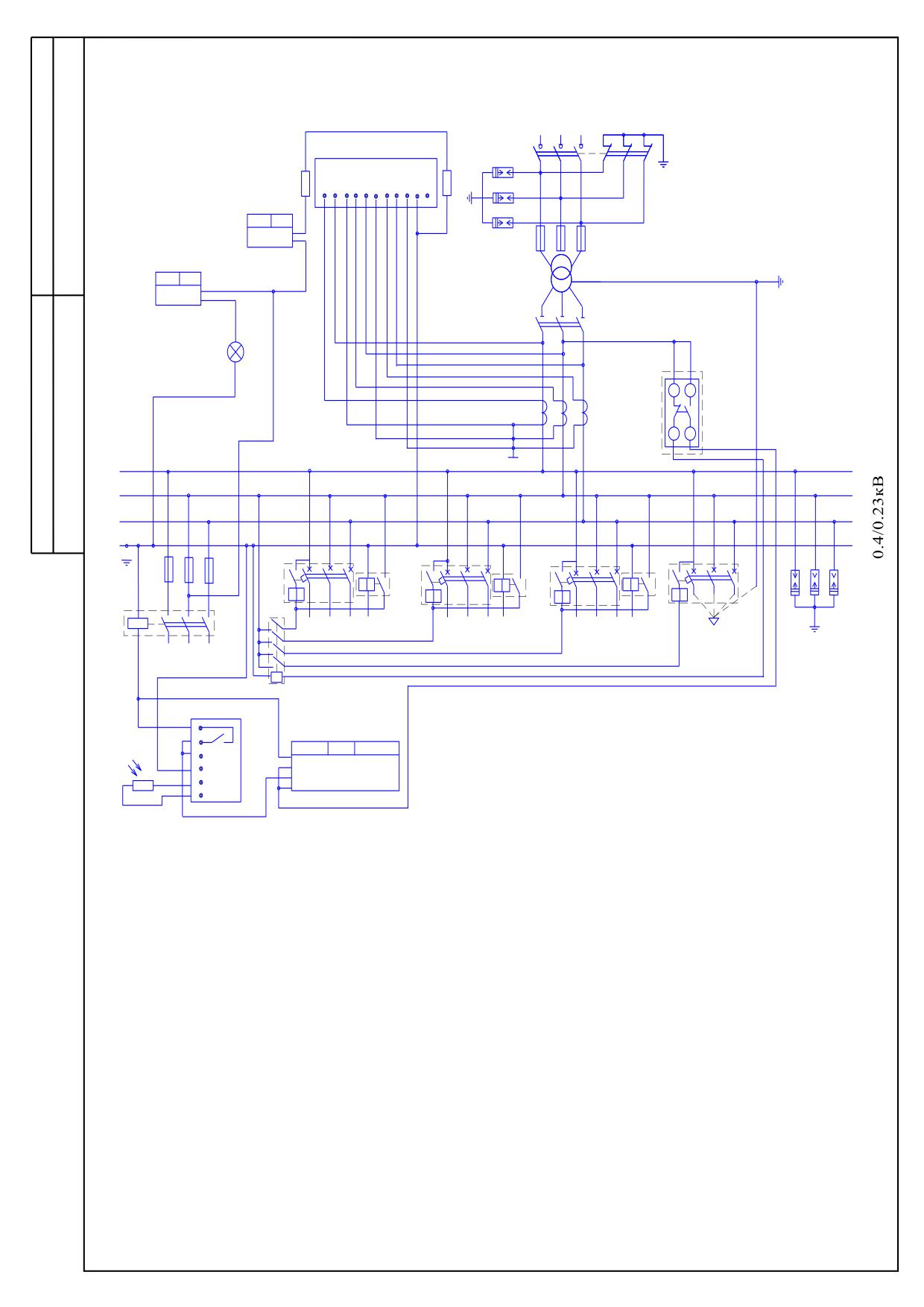

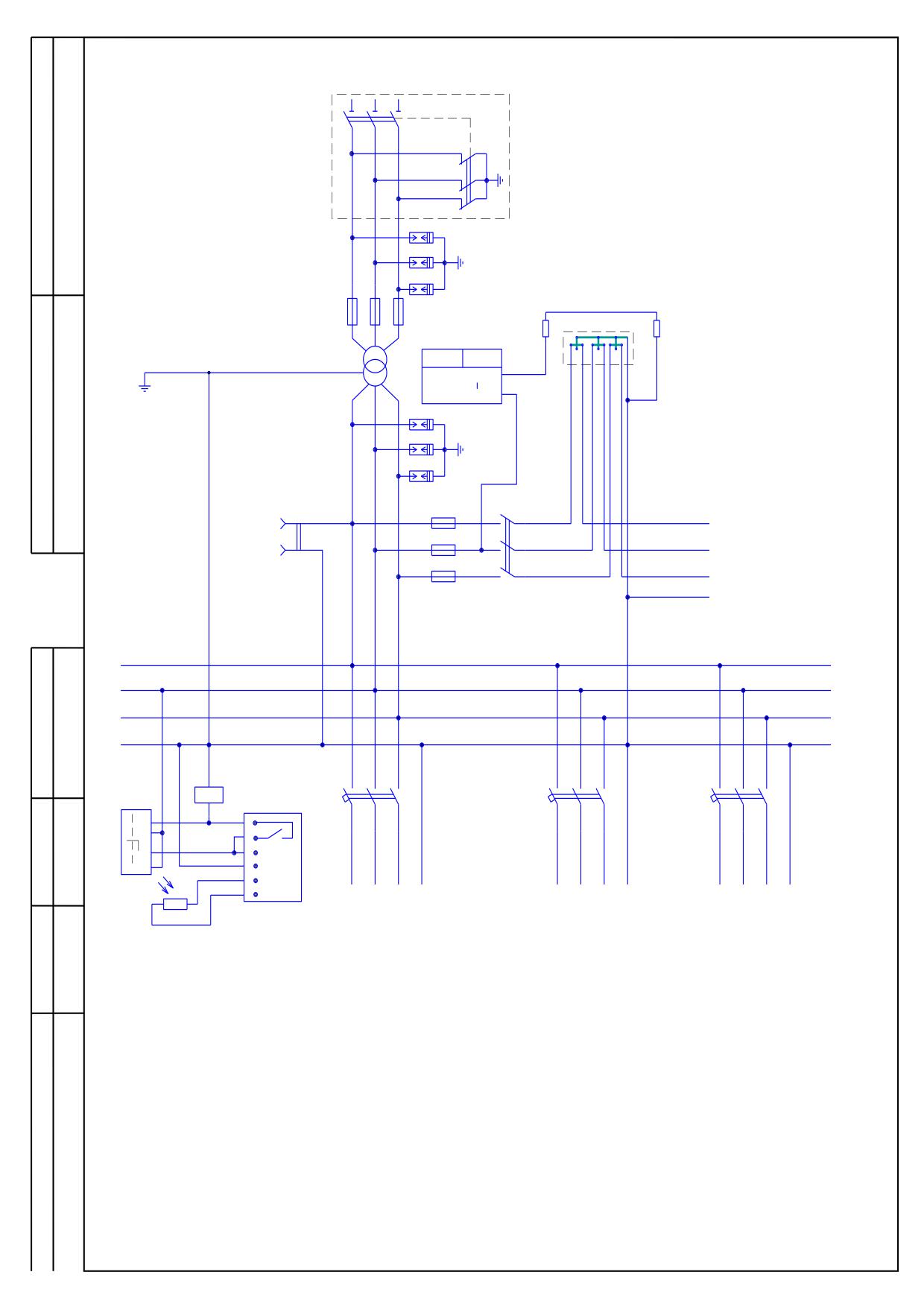

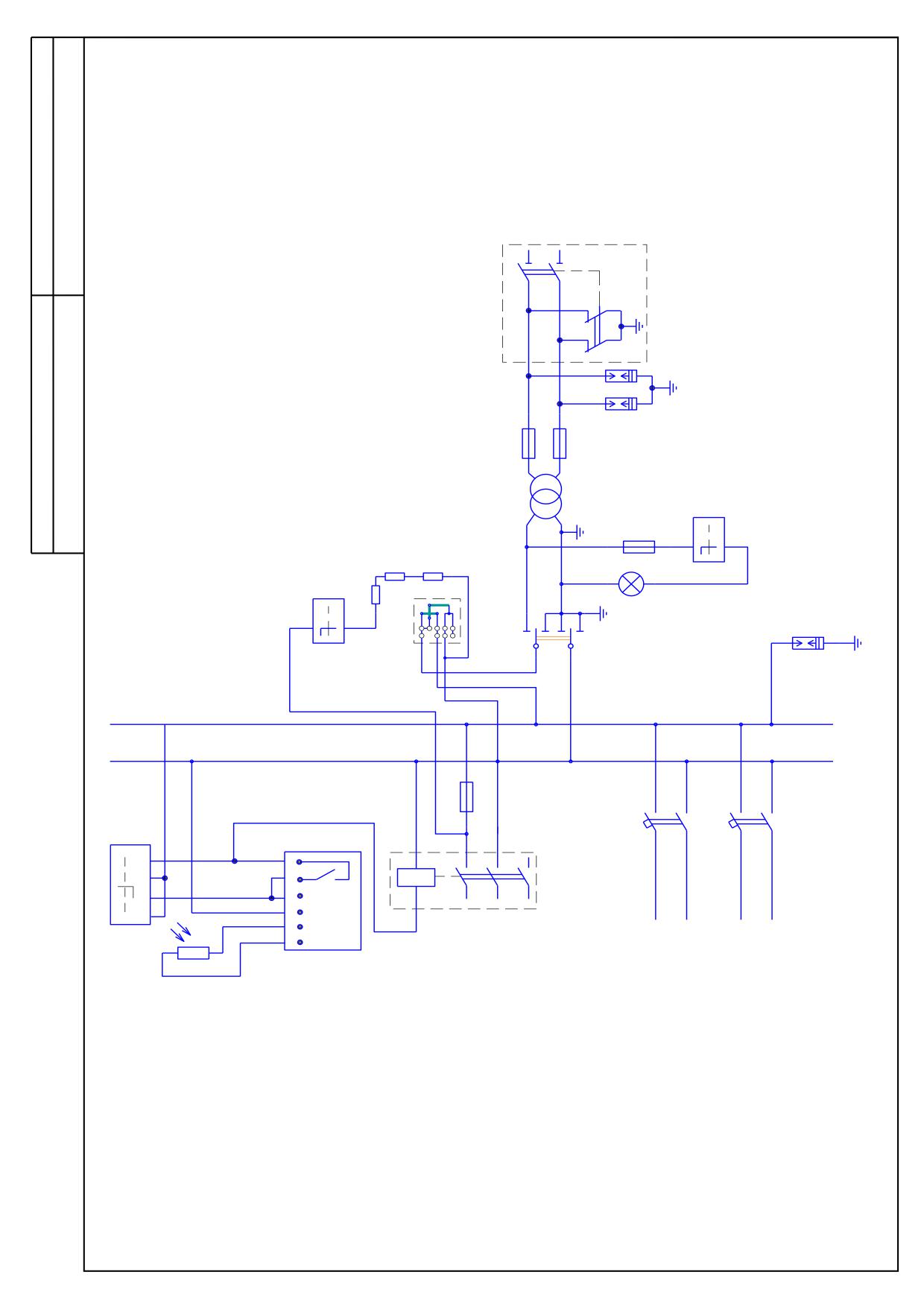

1.2.3 Схемы главных цепей КТПС приведены в приложении В.

1.2.4 Полный срок службы КТПС - не менее 30 лет.

1.3 Состав изделия

1.3.1 КТПС-1 мощностью 4 - 63 кВА оформляются в виде конструкции, со-

держащей низковольтный шкаф и платформу для установки силового транс-

форматора, а также кронштейнов для установки высоковольтных предохрани-

телей, разрядников и разъединителя с приводом.

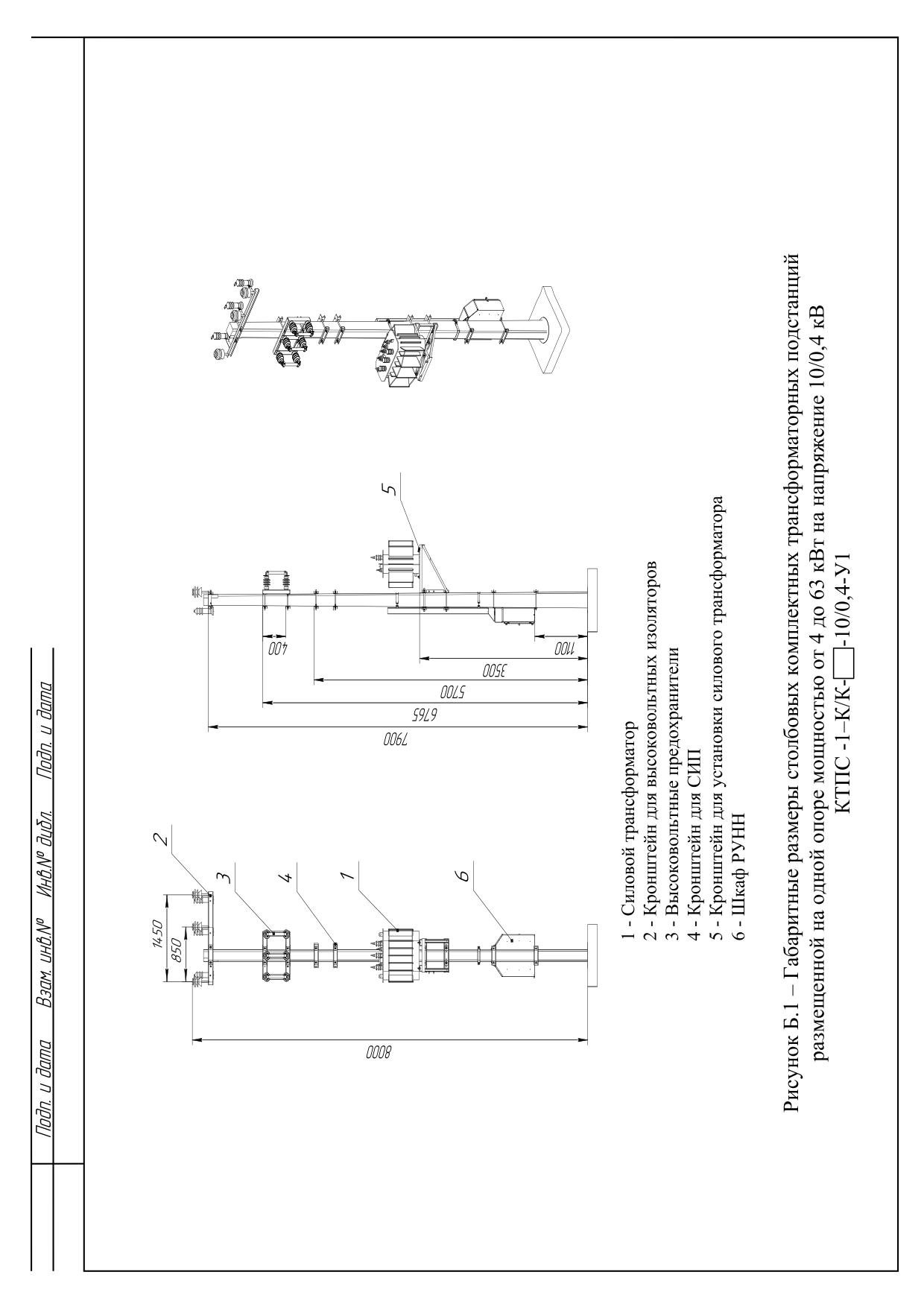

1.3.2 Составные части КТПС-1 (высоковольтные предохранители, разряд-

ники, шкаф РУНН, силовой трансформатор) размещены на опоре (рисунок Б.1).

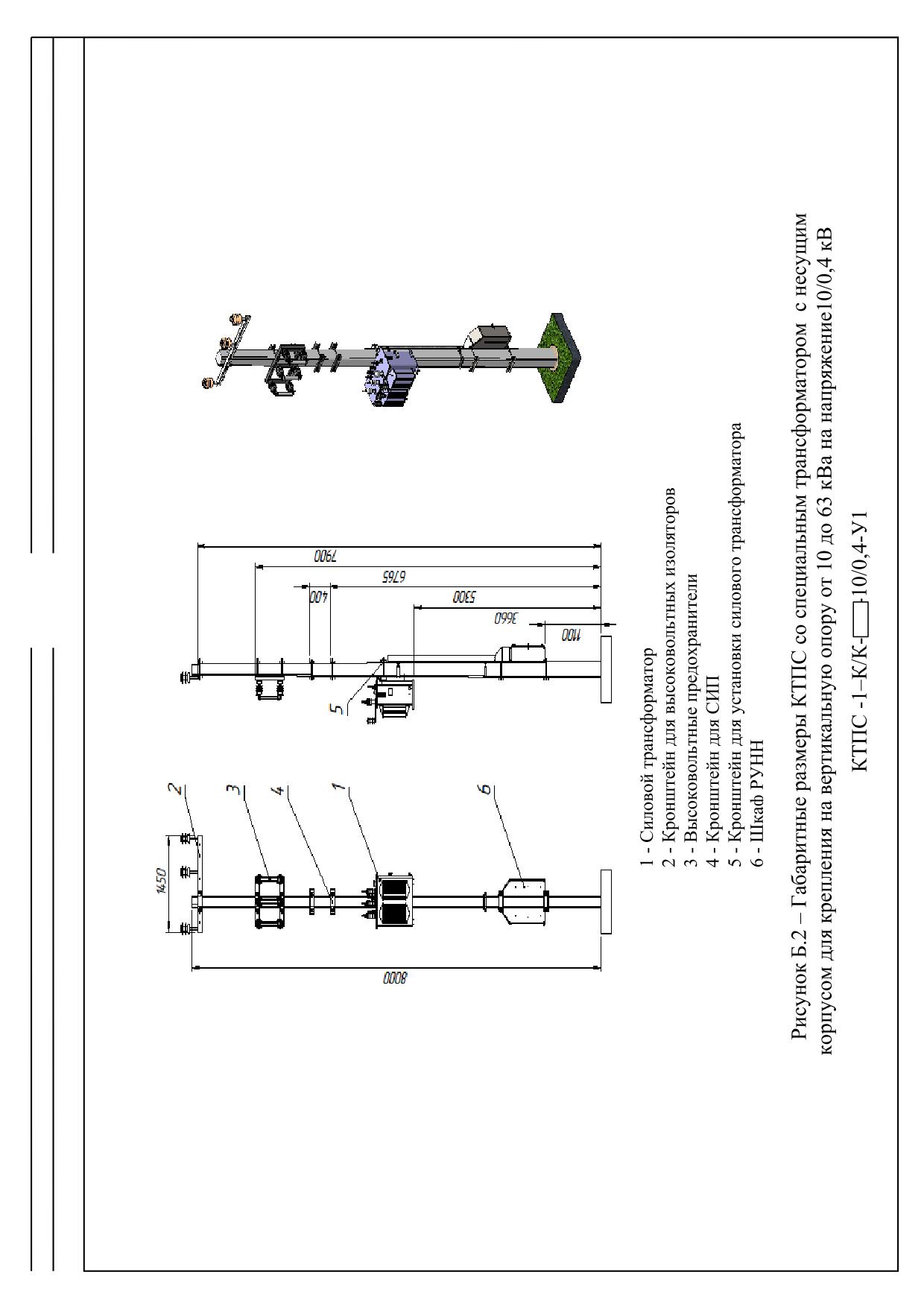

1.3.3 При использовании специального трансформатора с силовым корпу-

сом трансформатор непосредственно крепится к опоре (рисунок Б.2).

1.3.4 Провода, выходящие из шкафа РУНН и служащие для присоединения

к воздушным линиям 0,4 кВ и к силовому трансформатору со стороны НН,

прокладываются в трубах, закрепленных на опоре.

1.3.5 На задней стенке шкафа РУНН и на баке трансформатора приварены

пластины, предназначенные для присоединения к заземляющему устройству.

1.3.6 КТПС-1 подключается к ЛЭП 6-10 кВ посредством разъединителя,

который устанавливается на ближайшей от КТПС-1 опоре ЛЭП, либо непо-

средственно на одной опоре с КТПС-1.

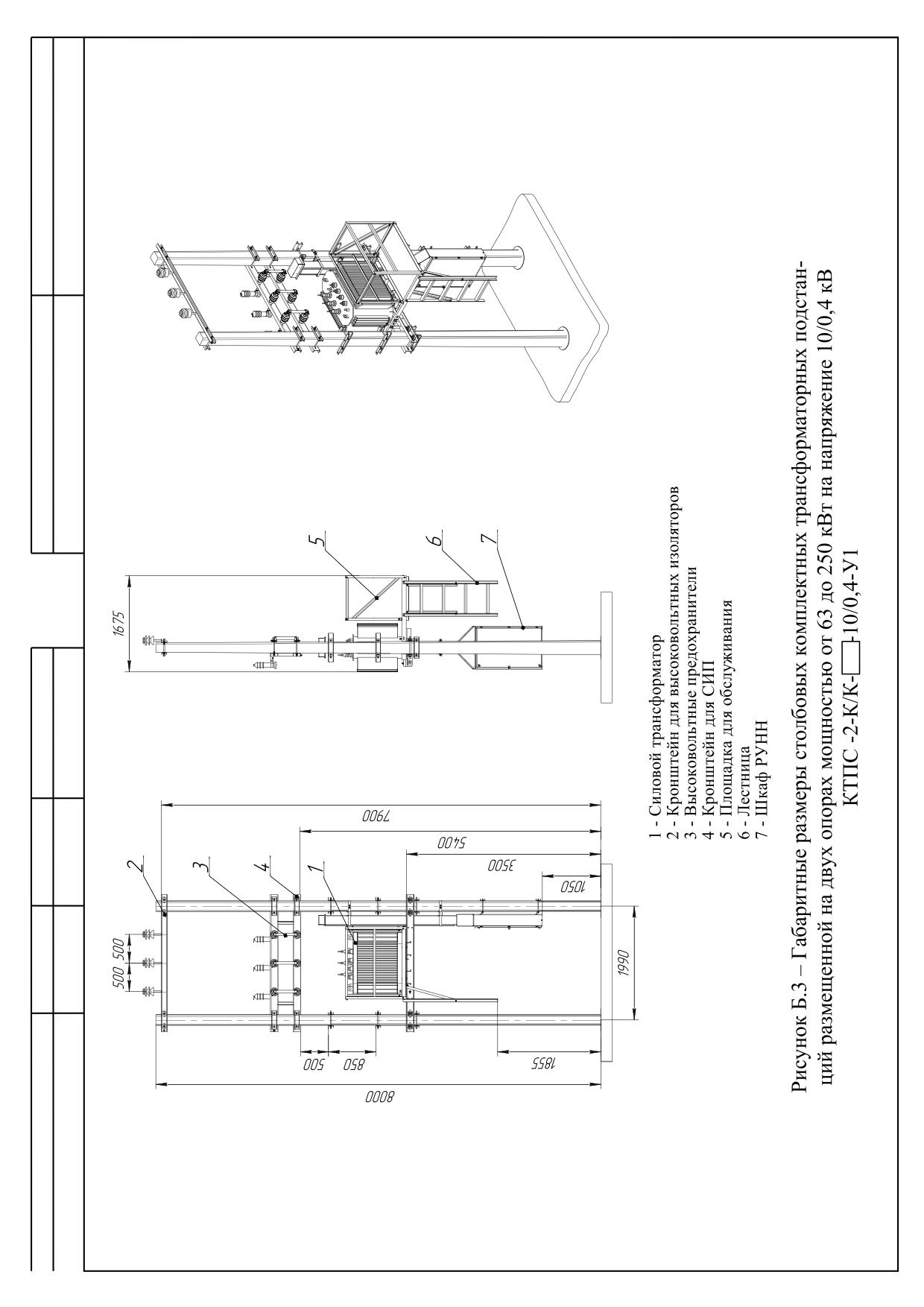

1.3.7 КТПС-2 мощностью 63-250 кВА оформляются в виде конструкции,

содержащей низковольтный шкаф и платформу для установки силового транс-

форматора, а также кронштейнов для установки высоковольтных предохрани-

телей, разрядников и разъединителя с приводом. Низковольтный шкаф крон-

штейном закреплен на опоре.

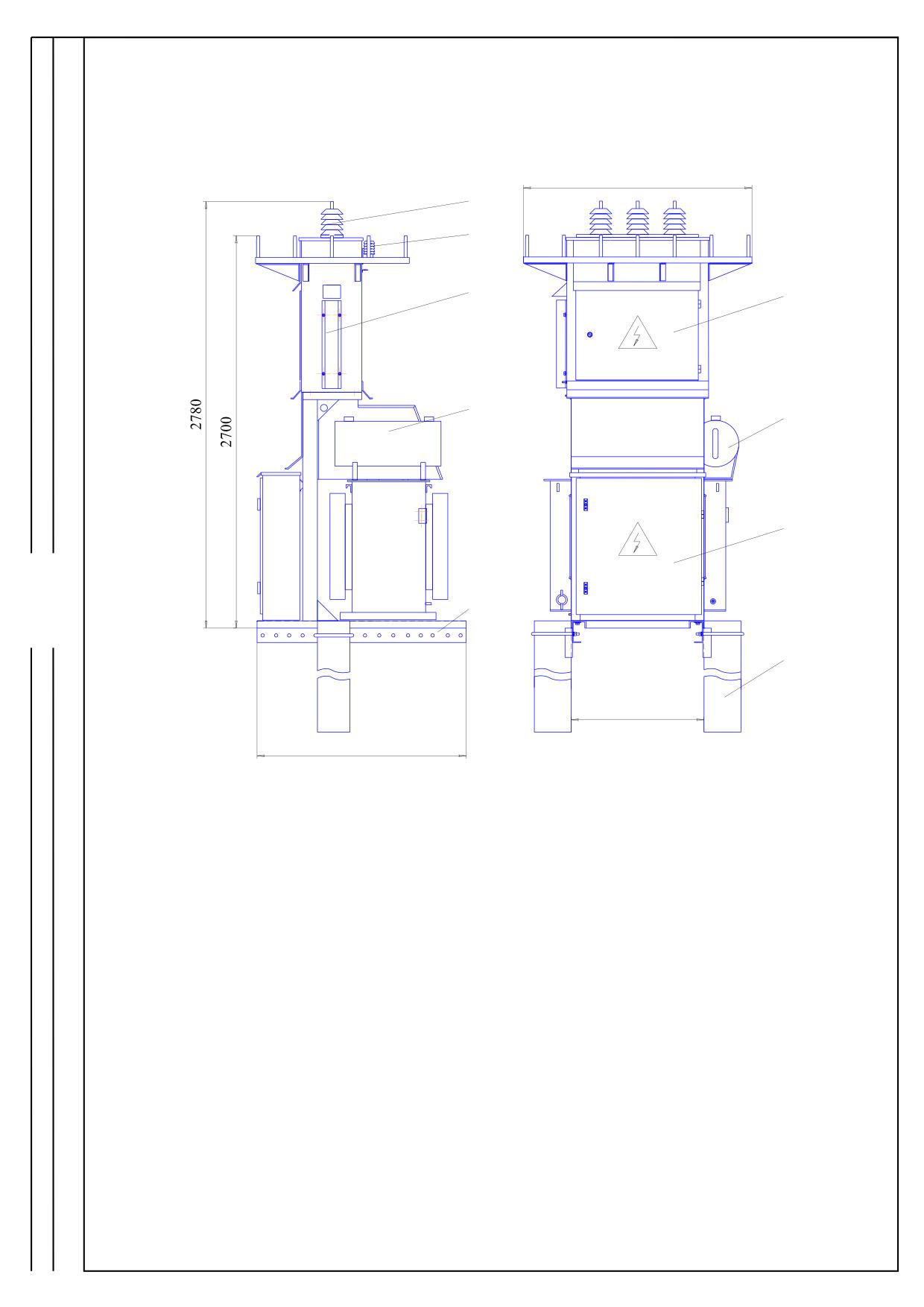

1.3.8 КТПС-4 мощностью 100-400 кВА оформляются в виде цельной ме-

таллической конструкции, содержащей высоковольтный шкаф ввода (УВН),

низковольтный шкаф (РУНН) и платформу на четырех опорах для установки

трансформатора (рисунок Б.4). На крыше шкафа УВН устанавливаются про-

ходные изоляторы, высоковольтные разрядники, а также кронштейн для уста-

новки штыревых высоковольтных изоляторов. В шкафу УВН размещены высо-

ковольтные предохранители. В верхней части шкафа УВН расположен крон-

штейн для установки штыревых низковольтных изоляторов, к которым присо-

единяются провода линий

0,4 кВ. Силовой трансформатор устанавливается

открыто и защищен от случайного прикосновения к токоведущим частям и ат-

мосферных осадков кожухом. Для подключения к воздушным линиям 0,4 кВ в

КТПС провода прокладываются по наружным стенкам шкафа УВН и защище-

ны коробом. КТПС-4 подключается к ЛЭП 6-10 кВ через разъединитель

наружной установки с приводом, который поставляется комплектно и устанав-

ливается на ближайшей опоре ЛЭП. Установку КТПС-4 необходимо произво-

дить с таким расчетом, чтобы ее сторона с датчиком фотореле (который нахо-

дится со стороны РУНН) была направлена в

сторону, противоположную дороге (для исключения ложного срабатывания

фотореле и отключения линии наружного освещения на кратковременных воз-

действиях на датчик фотореле света от проезжающего автотранспорта).

2 Установка и монтаж

2.1 Место установки КТПС должно соответствовать действующим прави-

лам и нормам устройства электроустановок и правилам пожарной безопасно-

сти.

2.2 Место установки КТПС должно быть подготовлено в соответствии с ар-

хитектурно - строительной частью проекта.

2.3 Установка блока КТПС должна производиться на ровном фундаменте.

2.4 ВНИМАНИЕ! Устройство фундамента для КТПС должно произво-

диться при температуре окружающего воздуха не ниже минус 5 °С.

2.5 Монтаж КТПС-1 рекомендуется производить в следующей последова-

тельности:

 Установить опору в соответствии с проектом, с учетом конкретных

условий грунта, расположения ПТС.

 Закрепить кронштейны для установки высоковольтных предохрани-

телей, силового трансформатора и СИП.

 Произвести монтаж трансформатора, ограничителей перенапряже-

ний и опорного изолятора.

 Произвести монтаж предохранителей-разъединителей и ограждения.

 Произвести монтаж площадки для обслуживания и лестницы (при

установке КТПС-2 на двух опорах).

 Закрепить к стойке шкаф РУНН.

 Произвести монтаж проводов и кожухов.

 Выполнить заземление.

2.6 Установку КТПС-4 необходимо производить в следующем порядке:

 Снять транспортные элементы со шкафов УВН и НН.

 Вырезать отверстия в резиновых заглушках для низковольтных про-

водов. Вывести низковольтные провода из УВН к низковольтным изоляторам.

 Установить ввода высоковольтные в сборе.

 На опоры или стойки в соответствии с типовым проектом установить

переходники.

 Установить трансформатор и КТПС основанием на швеллера и за-

крепить.

 Открыть дверь УВН и установить патроны предохранителей в кон-

такты, указателями срабатывания вниз (при их наличии).

 Соединить клемму заземления с контуром заземления.

ПРИМЕЧАНИЕ - заземление КТПС и контур заземления должно быть

выполнено в соответствии с правилами устройства электроустановок.

 Очистить поверхность фарфоровых изоляторов ветошью, смоченной

в бензине или другом растворителе. Поверхность изоляторов после очистки

вытереть насухо.

 Закрыть дверь УВН.

Произвести пуско-наладочные работы и испытания оборудования КТПС в

соответствии с действующими нормами для электроустановок.

ВНИМАНИЕ! При монтаже концевых разделок, жилы кабелей, на ко-

торые может быть подано напряжение с питающей стороны, должны быть

отсоединены и заземлены переносным заземлением для предупреждения

ошибочной подачи напряжения.

2.7 Погрузочно-разгрузочные и монтажные работы с КТПС должны произ-

водиться с соблюдением общих правил техники безопасности.

2.8 Крюки строп при подъеме и монтаже блоков КТПС следует закрепить за

места, обозначенные знаками мест строповки или за рым-болты.

2.9 Грузоподъемность грузозахватных приспособлений и такелажа должна

соответствовать массе самого тяжелого модуля или трансформатора. Как пра-

вило, грузоподъемность механизма должна превышать массу самого тяжелого

оборудования в три раза.

3 Эксплуатация

3.1 Подготовка к эксплуатации

3.1.1 Подготовить силовые трансформаторы к включению согласно ин-

струкции по эксплуатации трансформатора.

3.1.2 Запереть двери шкафа (ов).

3.1.3 Предупредить персонал о подаче напряжения.

3.1.4 Проверить наличие и исправность средств пожаротушения.

3.2 Подача рабочего напряжения

3.2.1 Последовательность работ перед подачей напряжения:

 Установить рукоятки всех выключателей и разъединителей в поло-

жение «ОТКЛЮЧЕНО».

 Снять переносные заземлители и проверить ошиновку на отсутствие

посторонних предметов.

 Включить линейные разъединители ВЛ (подать напряжение на пи-

тающие кабели).

 Включить шинные разъединители и автоматические выключатели

отходящих линий 0,4 кВ.

 Производить осмотр КТПС, проверять температуру и уровень масла

трансформатора (ов), отсутствие искрения, нагрева шин, вибрации и посторон-

них шумов каждые 24 часа в течении первых 72 часов эксплуатации, далее ре-

комендуется производить осмотр оборудования согласно местным инструкци-

ям.

3.2.2 Организации, эксплуатирующие КТПС, обеспечивают обслуживаю-

щий персонал всеми необходимыми защитными средствами и средствами ока-

зания первой помощи, предусмотренными правилами техники безопасности.

4 Техническое обслуживание

4.1 Для надлежащего эксплуатационного и санитарно-технического состоя-

ния здания КТПС все конструктивные элементы должны находиться в исправ-

ном состоянии. За состоянием строительных конструкций КТПС должно про-

изводиться систематическое наблюдение, особенно за подвижными опорами,

температурными швами, сварными и болтовыми соединениями, стыками и за-

кладными частями сборных железобетонных конструкций фундамента.

4.2 При весеннем техническом осмотре должны уточняться объемы работ

по капитальному ремонту для включения их в план следующего года.

4.3 Сведения об обнаруженных дефектах должны заноситься в журналы

технического состояния сооружений с установлением сроков устранения выяв-

ленных дефектов.

4.4 Должны производиться наблюдения за осадкой фундамента под КТПС в

первый год после сдачи в эксплуатацию 3 раза, во 2-й год - 2 раза, в дальней-

шем до стабилизации осадки фундамента - 1 раз в год, а после стабилизации

(1мм в год и менее) -1 раз в 10 лет.

4.5 Во время эксплуатации запрещается изменение в несущих конструкциях

без предварительных расчетов, подтверждающих допустимость выполнения

работ.

4.6 Технические осмотры должны производиться согласно местным ин-

струкциям.

4.7 Все замечания по неисправностям вносятся в лист осмотра с последу-

ющей записью в журнал дефектов.

4.8 Все работы, связанные с ремонтом электрического оборудования

КТПС, находящиеся от токоведущих частей ВН на расстоянии менее безопас-

ного, выполняются по наряду со снятием напряжения.

4.9 Все неисправности в работе КТПС и смонтированного в ней оборудо-

вания, обнаруженные при периодических осмотрах, должны устраняться по

мере их выявления и регистрироваться в эксплуатационной документации.

ВНИМАНИЕ! Обслуживающий персонал должен помнить, что после

исчезновения напряжения на подстанции напряжение может быть восста-

новлено в любой момент без предупреждения, как при нормальной эксплу-

атации, так и в аварийных ситуациях. Поэтому при исчезновении напря-

жения ЗАПРЕЩАЕТСЯ производить какие-либо работы, касаться токове-

дущих частей, не обеспечив мер безопасности.

4.10 Производство работ в подстанции допускается только при полном от-

сутствии напряжения с высокой и низкой сторон.

4.11 При эксплуатации и обслуживании пользоваться только штатным ин-

струментом.

4.12 Перечень операций, выполнение которых требует особой осторожно-

сти:

 устранение аварийных ситуаций;

 подача и снятие напряжения;

 включение заземлителя во вводной камере со стороны ВН.

ЗАПРЕЩАЕТСЯ прикасаться к кабелям питания после снятия напря-

жения без предварительного снятия ёмкостного заряда.

5 Маркировка. Консервация и упаковка

5.1

Маркировка

5.1.1 На каждую КТПС должна быть установлена табличка по

ГОСТ 12971, на которой по ГОСТ 18620 указывают:

 товарный знак и наименование предприятия-изготовителя;

 условное наименование изделия;

 номинальное напряжение в киловольтах;

 мощность трансформатора в киловольтамперах;

 заводской номер шкафа;

 степень защиты по ГОСТ 14254;

 массу в килограммах;

 дату изготовления;

 обозначение технических условий;

 знак соответствия по ГОСТ Р 50460;

 надпись «Сделано в России».

5.1.2 Способ нанесения надписей на табличках и материал табличек

должны обеспечивать ясность надписей на все время эксплуатации КТПС.

5.1.3 Табличка должна устанавливаться на фасаде КТПС в удобном для

чтения месте.

5.1.4 Позиционные обозначения элементов вспомогательных цепей мар-

кируются согласно схеме электрической принципиальной.

5.1.5 Транспортная маркировка тары КТПС выполняется по ГОСТ 14693 и

ГОСТ 14192.

5.1.6 Маркировка должна содержать следующие надписи и знаки:

 наименование грузополучателя;

 наименование места назначения;

 адрес отправителя;

 масса брутто.

При этом на ящиках, кроме основных и дополнительных надписей, долж-

ны быть нанесены:

 габаритные размеры;

 предупредительные и манипуляционные знаки: «Верх», «Осторожно,

хрупкое», «Место строповки» и знак ”Центр тяжести”.

5.1.7 Способ маркировки - по технологии предприятия-изготовителя.

5.2 Консервация и упаковка

5.2.1 Способы консервации и виды упаковки КТПС - по ГОСТ 23216.

5.2.2 Все наружные контактные поверхности, не имеющие антикоррозий-

ных покрытий, на время транспортировки предохраняются от коррозии при

помощи защитной консервирующей смазки.

5.2.3 Консервации подлежат контактные поверхности, трущиеся части ме-

ханизмов, поверхности табличек.

5.2.4 Все подвижные части шкафов перед упаковкой должны быть надеж-

но закреплены для исключения их смещений и механических повреждений во

время транспортирования.

5.2.5 Элементы шкафов, демонтированные на период транспортирования,

упаковываются в отдельную тару. Запасные части, инструменты и принадлеж-

ности, а также эксплуатационная и сопроводительная документация помеща-

ются вместе со шкафом в общую упаковку.

5.2.6 КТПС упаковываются преимущественно по две штуки в один упако-

вочный ящик и должны быть надёжно закреплены в упаковке.

5.2.7 При транспортировании водным путём обшивка стенок ящиков

должна выполняться из ДВП. По согласованию между потребителем и пред-

приятием-изготовителем транспортирование КТПС может производиться в

облегчённой упаковке.

5.2.8 Запасные части и принадлежности, завернутые в упаковочную бума-

гу или картонные коробки, укладываются внутрь шкафа, а рычаг ручного

включения прикрепляется к фасаду шкафа.

6 Транспортирование, хранение и утилизация

6.1 Транспортирование КТПС производится автомобильным, железнодо-

рожным или водным транспортом соответствующей грузоподъемности, соглас-

но действующим правилам перевозок на данном виде транспорта, но надежно

закрепленными от возможных механических повреждений.

6.2 Транспортирование автомобильным транспортом производится при

скорости, исключающей возможные повреждения изделия.

6.3 Узлы и детали, демонтируемые на время транспортировки, размещают-

ся внутри блока КТПС.

6.4 В целях сохранности электроизмерительные и тому подобные приборы

могут быть демонтированы и упакованы в отдельные ящики.

6.5 Эксплуатационная документация на подстанцию упаковывается в гер-

метичный пакет из полиэтиленовой пленки и укладывается внутрь КТПС.

6.6 Строповку подстанций производить с помощью четырехветвевых

строп длиной не менее 5м за все предусмотренные для подъема места. Перед

строповкой убедиться в соответствии строп массе и размеру перемещаемого

груза.

6.7 КТПС может храниться как под навесом, так и на открытых площад-

ках. Срок хранения при консервации заводом-изготовителем не более 1 года.

При хранении более года необходимо производить переконсервацию установ-

ленного оборудования.

6.8 По принципу действия и конструкции КТПС при транспортировании,

хранении и эксплуатации не оказывают отрицательного воздействия на состоя-

ние окружающей среды и человека.

6.9 КТПС после окончания срока эксплуатации не представляют опасности

для жизни, здоровья людей и окружающей среды.

6.10 При утилизации КТПС могут использоваться типовые методы, приме-

няемые для этих целей к изделиям электротехники.

7 Гарантии изготовителя

7.1 Полный установленный срок службы подстанции не менее 30 лет при

условии проведения технического обслуживания и замены аппаратов, вырабо-

тавших свой ресурс.

Ресурсы и сроки службы комплектующих изделий, входящих в состав обо-

рудования КТПС, определяются эксплуатационной документацией на эти изде-

лия.

7.2 Гарантийный срок эксплуатации не менее трех лет с момента ввода

КТПС в эксплуатацию с учетом комплектующих изделий. В гарантийный срок

эксплуатации не входит срок хранения у потребителя до одного года.

7.3 Изготовитель гарантирует соответствие КТПС при соблюдении потре-

бителем условий эксплуатации, транспортирования, хранения и монтажа, уста-

новленных ТУ 3412-006-43229919-2014.

ВНИМАНИЕ!

Гарантийные обязательства прекращаются:

 при истечении гарантийного срока эксплуатации;

 при истечении гарантийного срока эксплуатации, если транс-

форматорная подстанция не введена в эксплуатацию до его истечения;

 при нарушении условий и правил хранения, транспортирования

или эксплуатации.

Приложение А

(обязательное)

Опросный лист на КТПС

Запрашиваемые данные

Ответы заказчика

Наименование объекта

Наименование заказчика и его адрес

Проектная организация и ее адрес

Обозначение

по числу

однотрансформаторная

трансформаторов

двухтрансформаторная

тупиковая

проходная

столбовая (мачтовая)

по исполнению

киосковая

в бетонном корпусе

блочно-модульная

промышленная (внутрицеховой установки)

по способу

стационарная

установки

передвижная

тип, мощность, кВА

Трансформатор

напряжение, ВН/НН, кВ

силовой

схема и группа соединений

номер камеры по плану-тип камеры

Устройство высокого

тип коммутационного аппарата

напряжения УВН

ток плавкой вставки предохранителя, А

Выполнение

воздушный

высоковольтного ввода

кабельный

Защита от перенапряжения (ОПН)

Наличие РЛНД для воздушного ввода

наличие АВР

наличие фидера уличного освещения

наличие отопления

активный

учет на вводе

реактивный

тип коммутационного

вводной рубильник

аппарата, ток, А

вводной автомат

количество, типы и токи автоматов на отходящих линиях

(или типы панелей ЩО-70)

Выполнение выводов

кабельный

отходящих линий в РУНН

воздушный

наружные стены

Цвет окраски КТП

двери, крыша

Оповещатель КОРБУ

Освещение КТП

Замок Гинодмана

Климатическое исполнение подстанции

Специальные требования, дополнительные указания (степень защиты, изолированная

нейтраль на стороне НН, токи электродинамической и термической стойкости

на стороне ВН и НН, защита от перегрузки с отключением отходящих линий, пр.)

Количество подстанций в заказе

В поставку входит:

Примечание:

План расположения оборудования

Лит.

Масса

Масштаб

Изм.

Лист

№ докум.

Подп.

Дата

Разраб.

Пров.

Т.контр.

Лист

Листов

ЗАО "Промэнерго"

Н.контр.

Опросный лист

Утв.

г. Чебоксары

Копировал

Формат A3

Рисунок А.1 - Форма опросного листа на КТПС.
