КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ МОЩНОСТЬЮ ОТ 4 кВА ДО 2500 кВА НА НАПРЯЖЕНИЕ ДО 10 кВ. Руководство
КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ
МОЩНОСТЬЮ ОТ 4 кВА ДО 2500 кВА НА НАПРЯЖЕНИЕ
ДО 10 кВ
Руководство по эксплуатации
г. Чебоксары
2015
Содержание
Вводная часть
3
1 Описание и работа
4
2 Установка и монтаж
16
3 Эксплуатация
18
4 Техническое обслуживание
19
5 Транспортирование, хранение и утилизация
23
6 Гарантии изготовителя
24
Приложения (обязательные):
Приложение А - Опросные листы на КТП
25

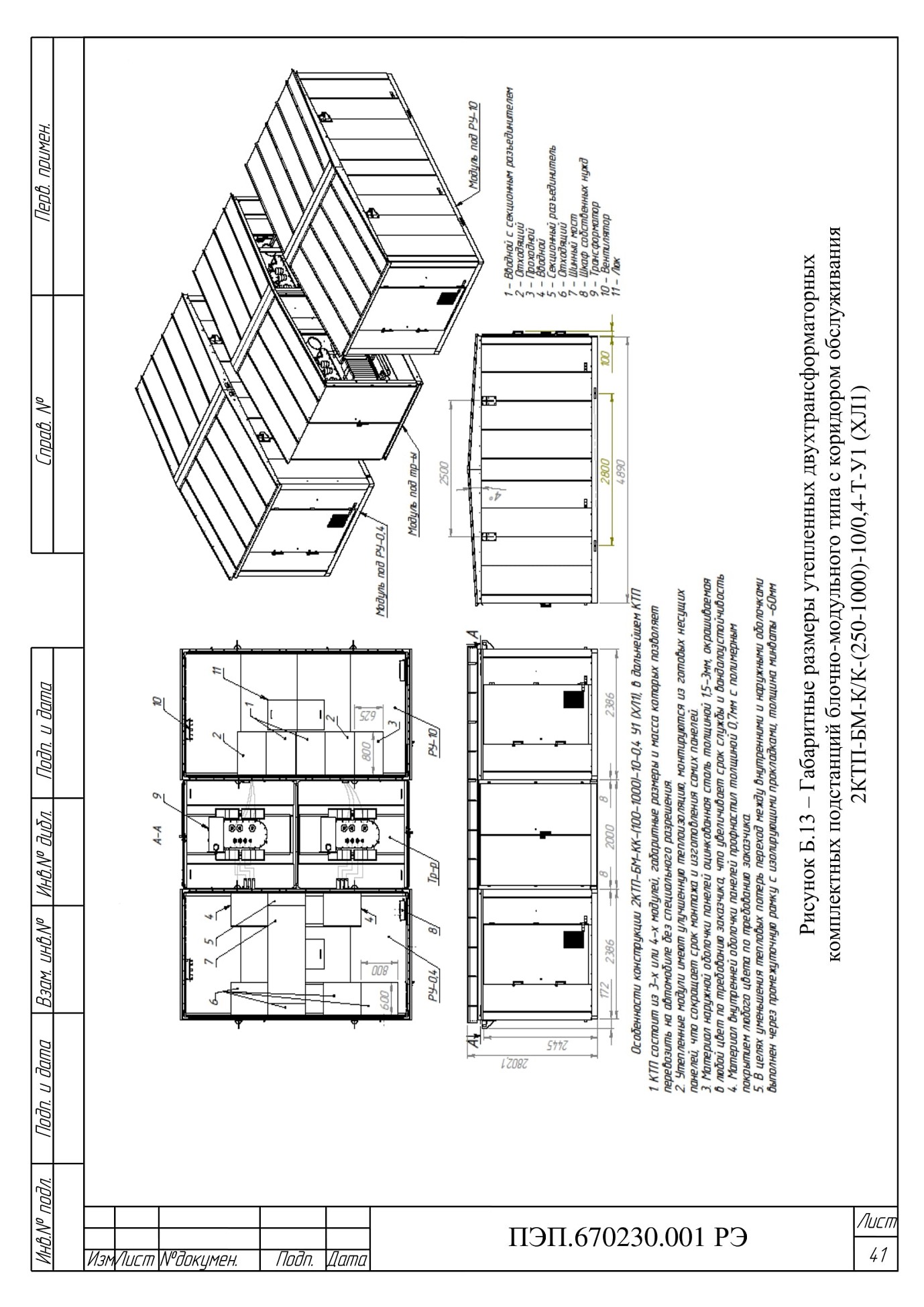

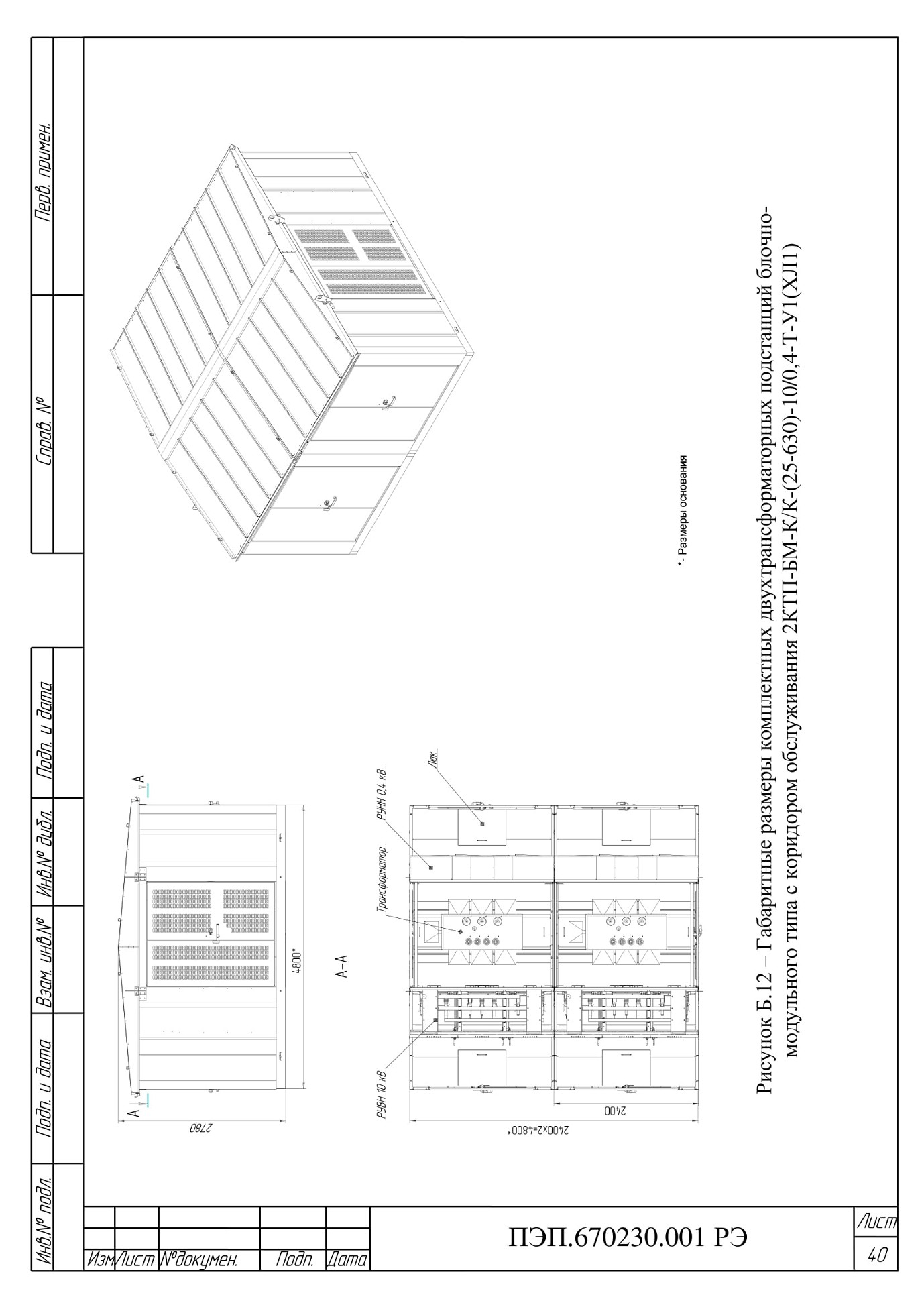

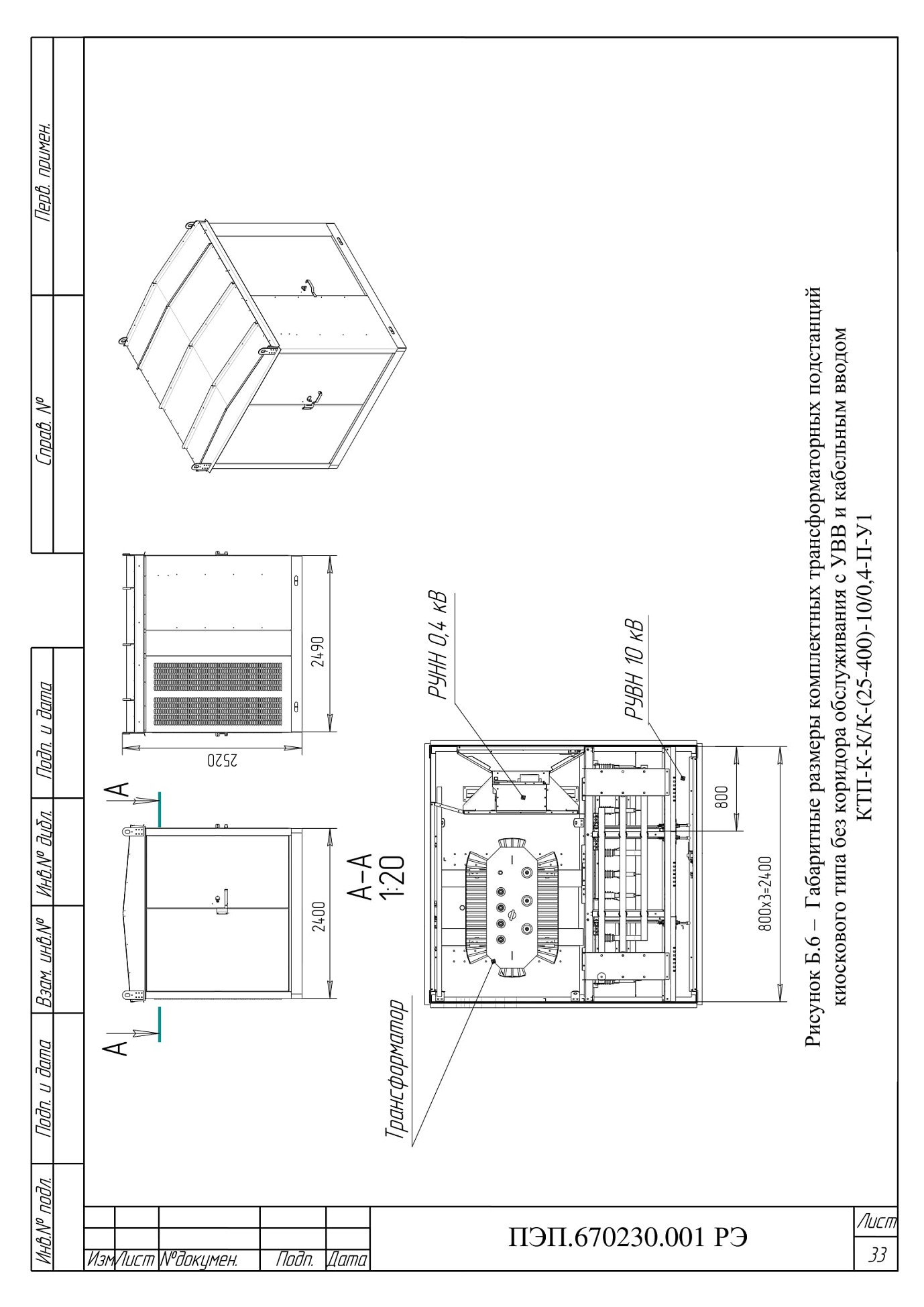

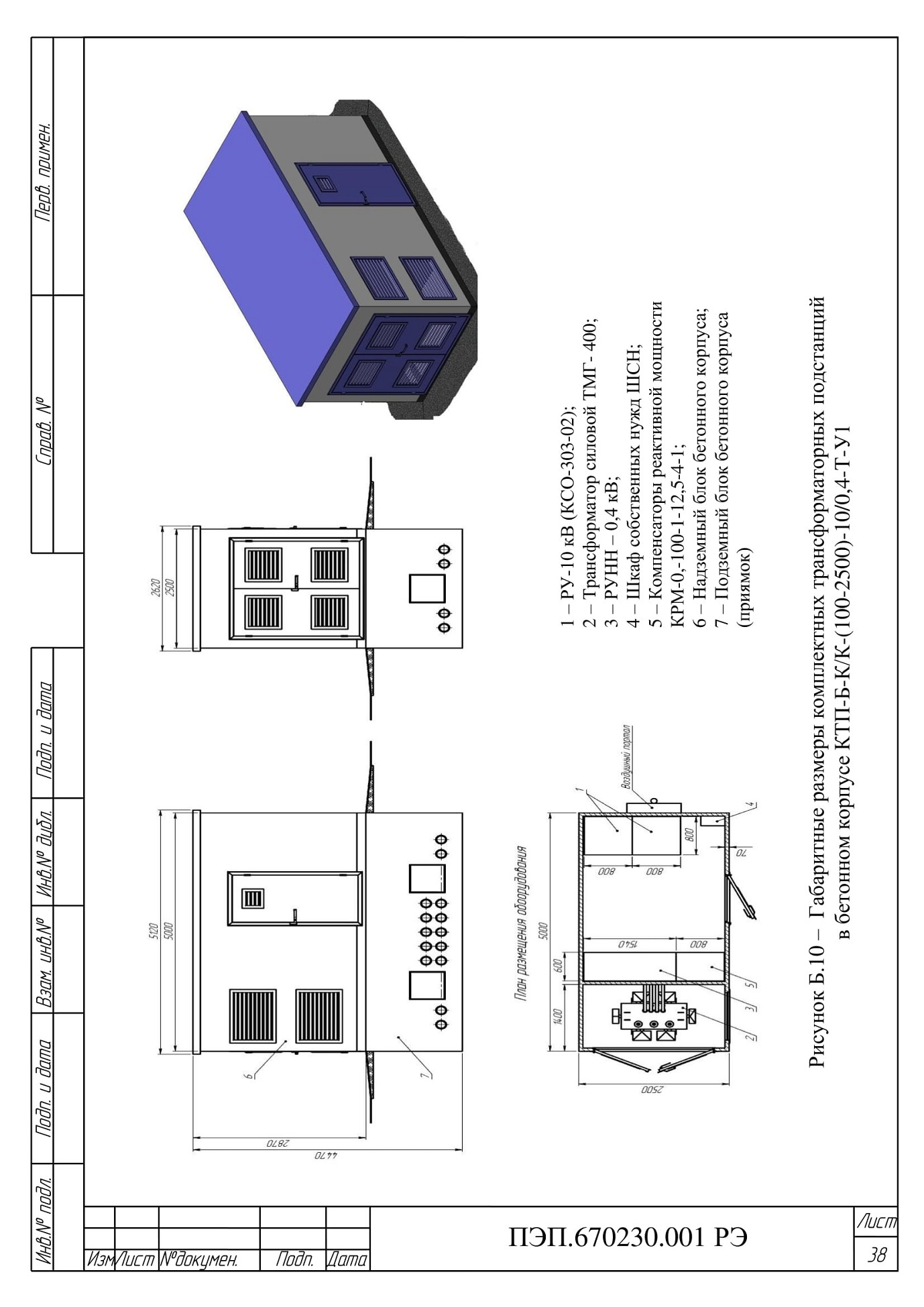

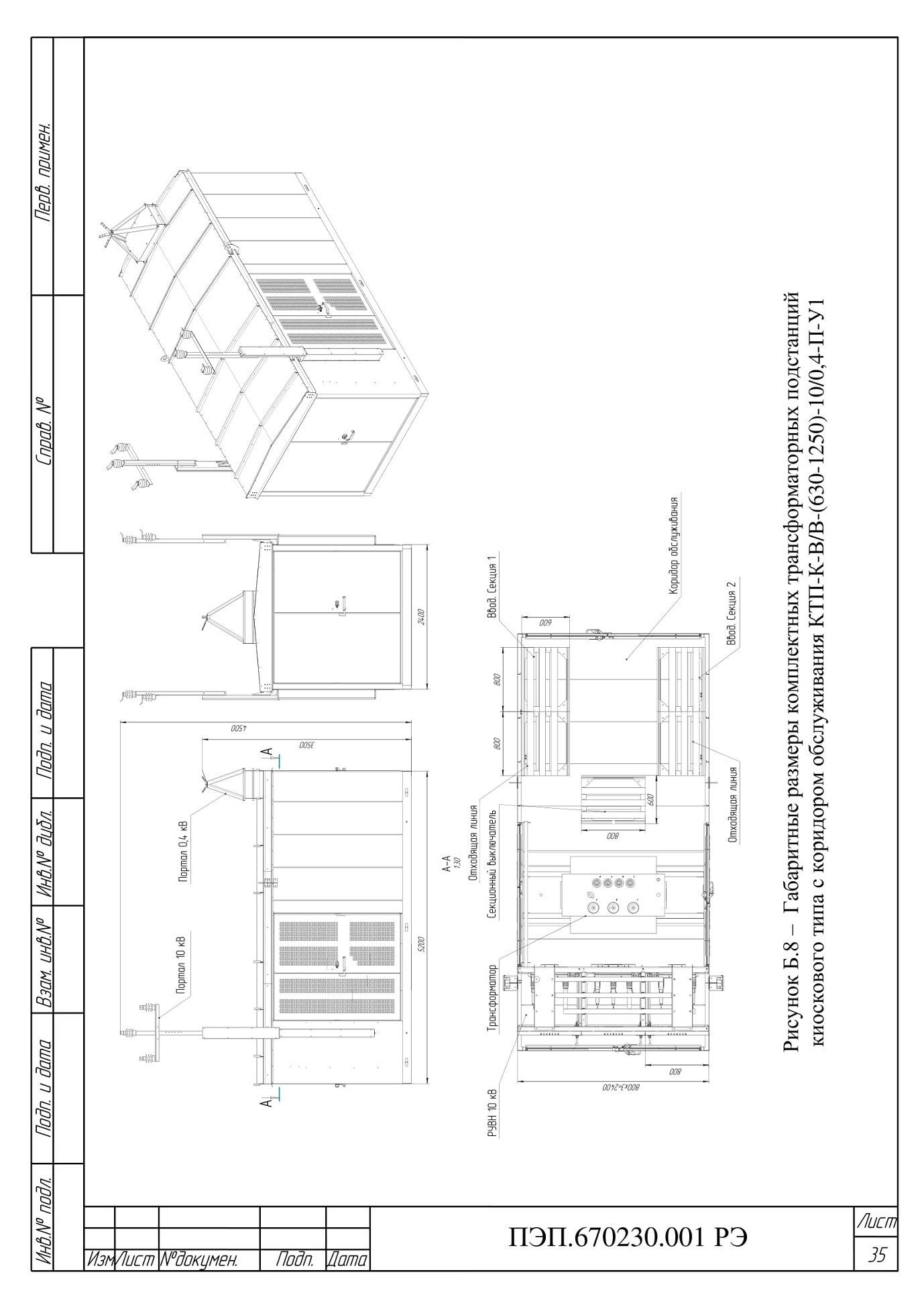

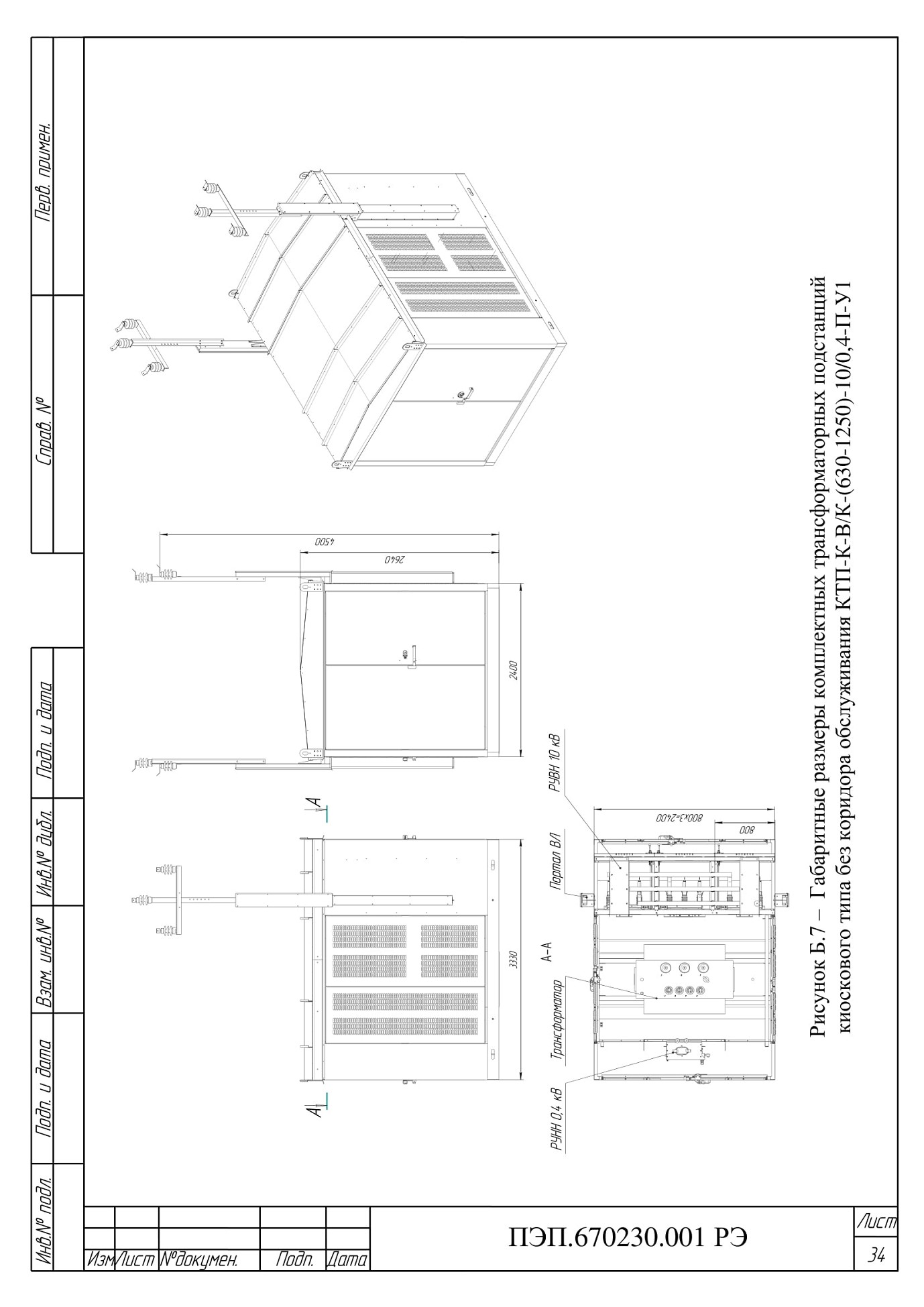

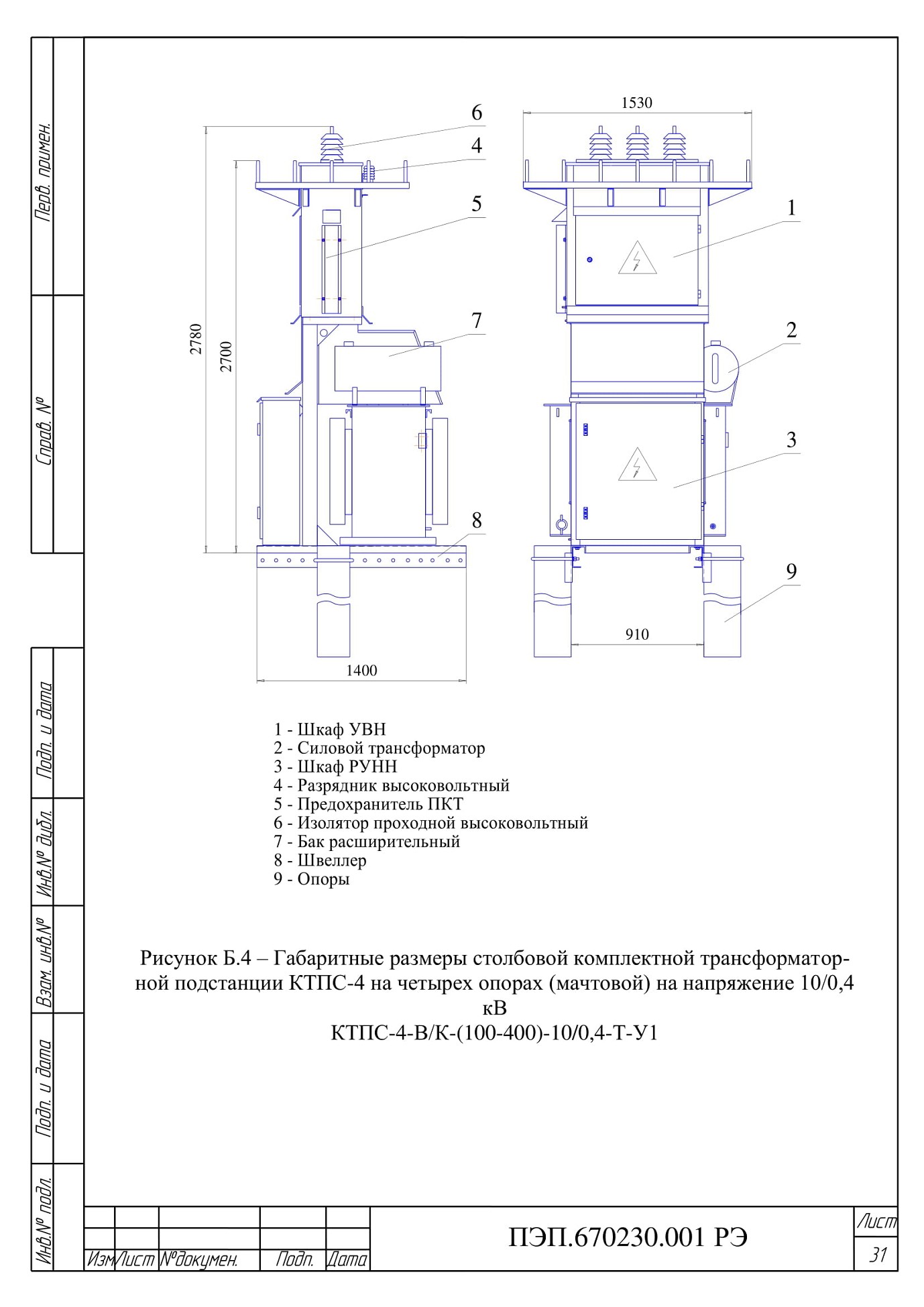

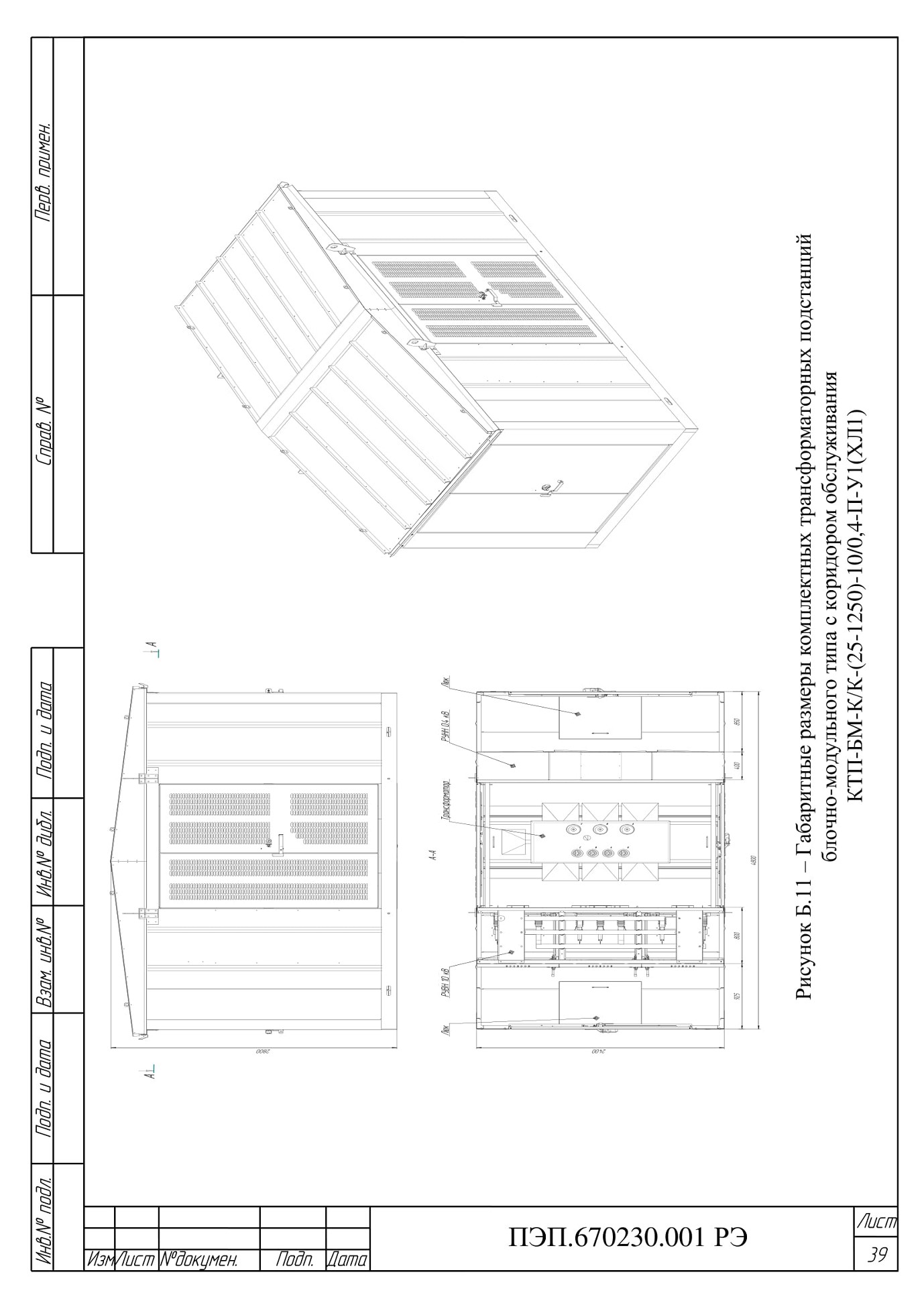

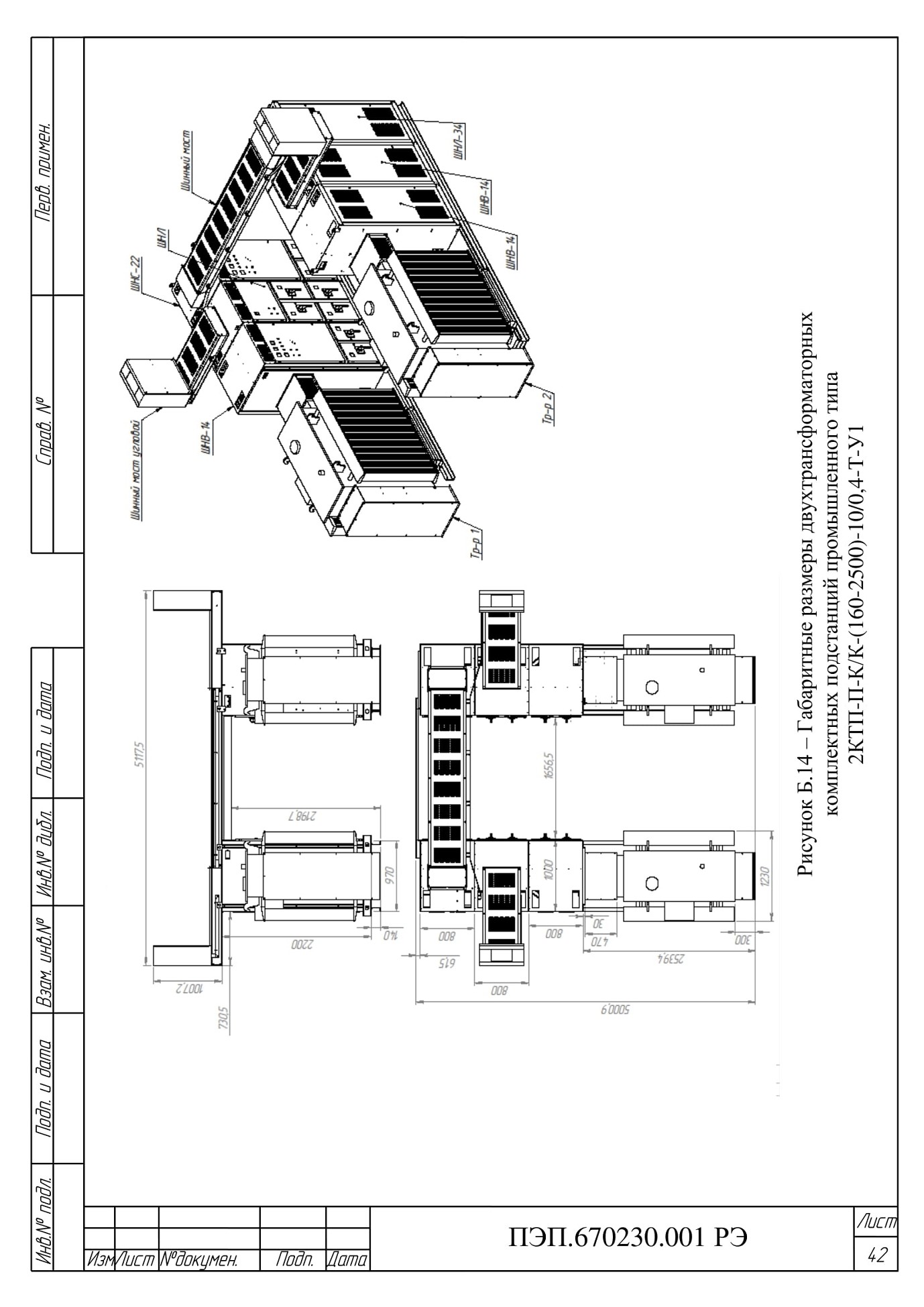

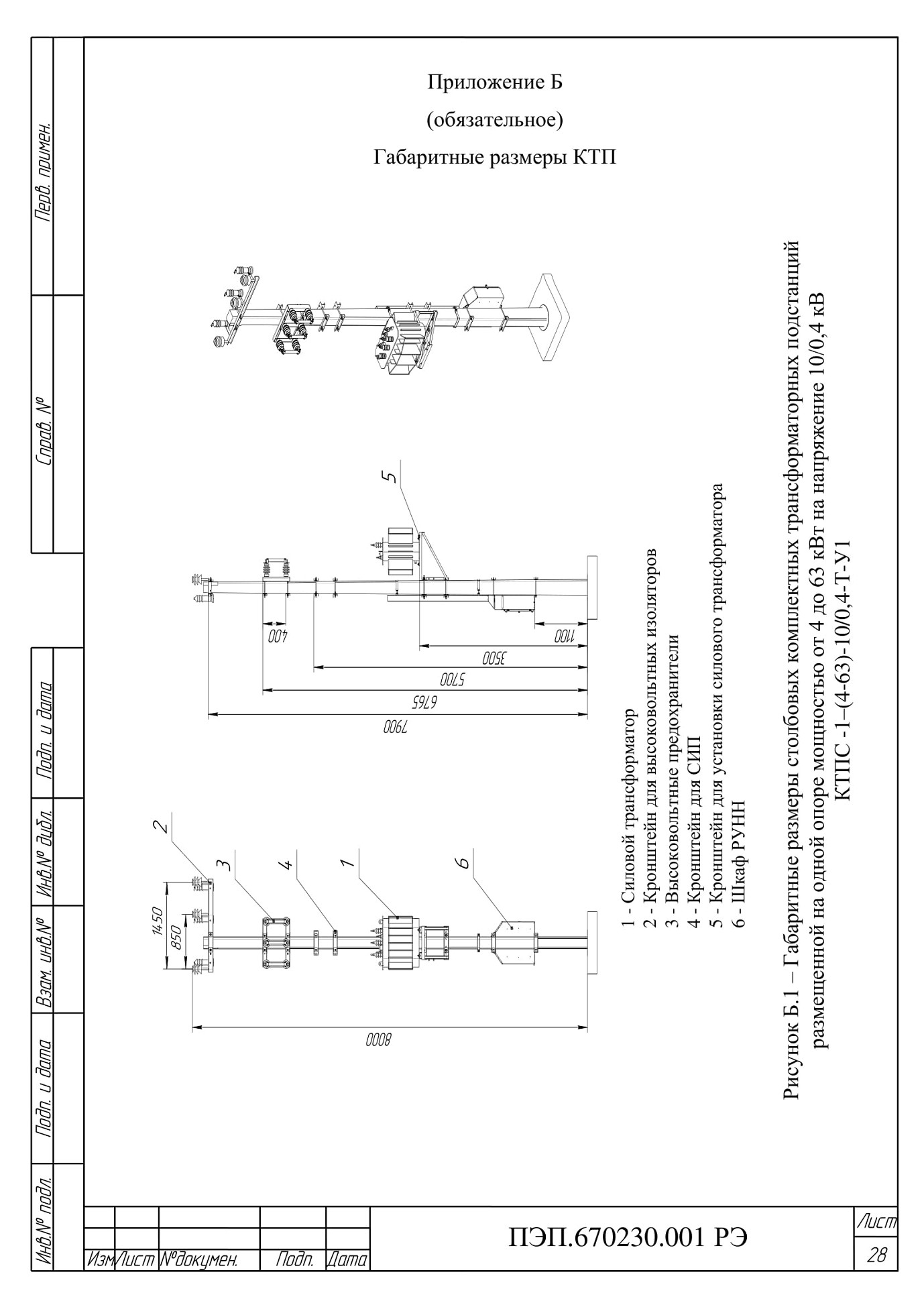

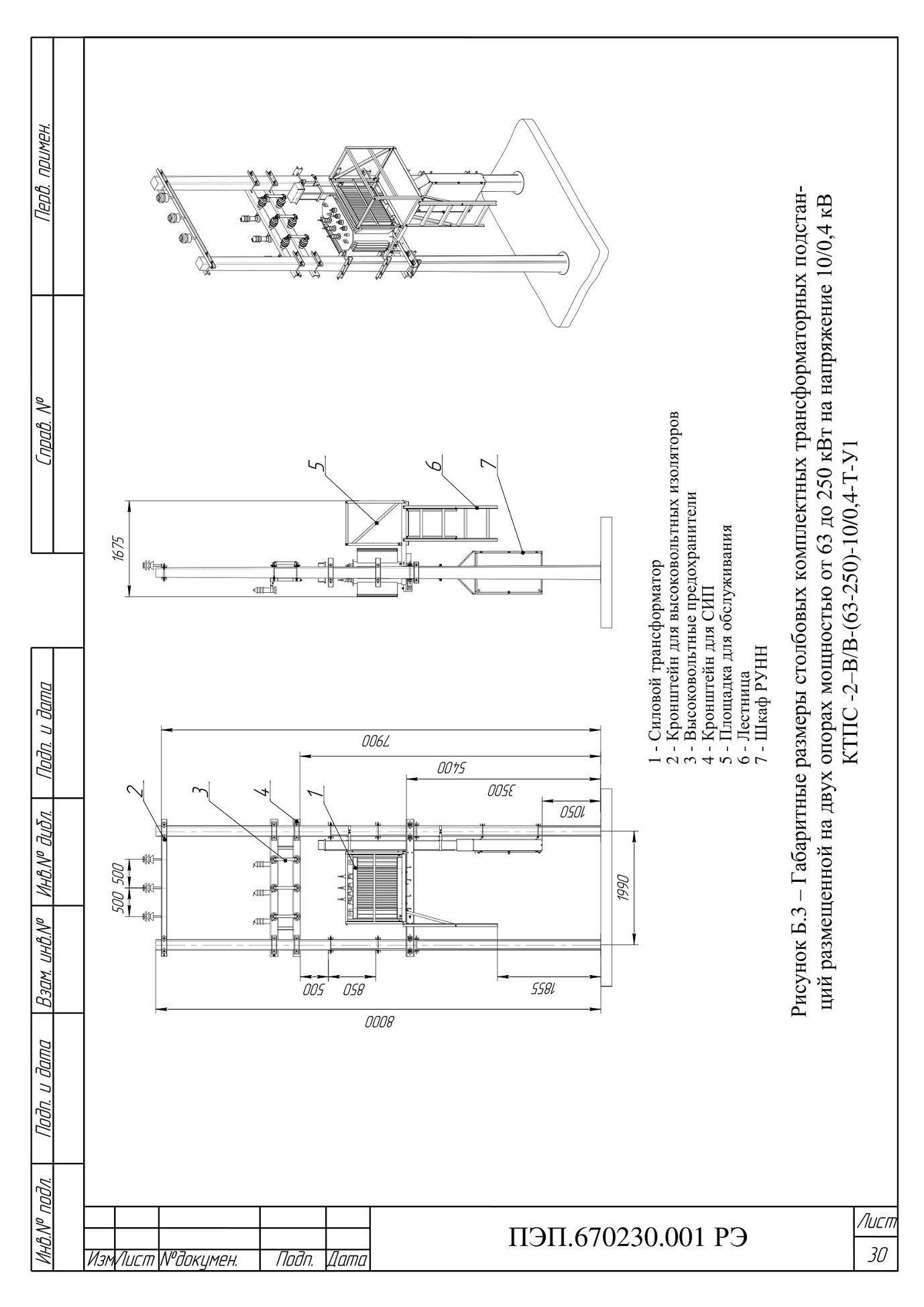

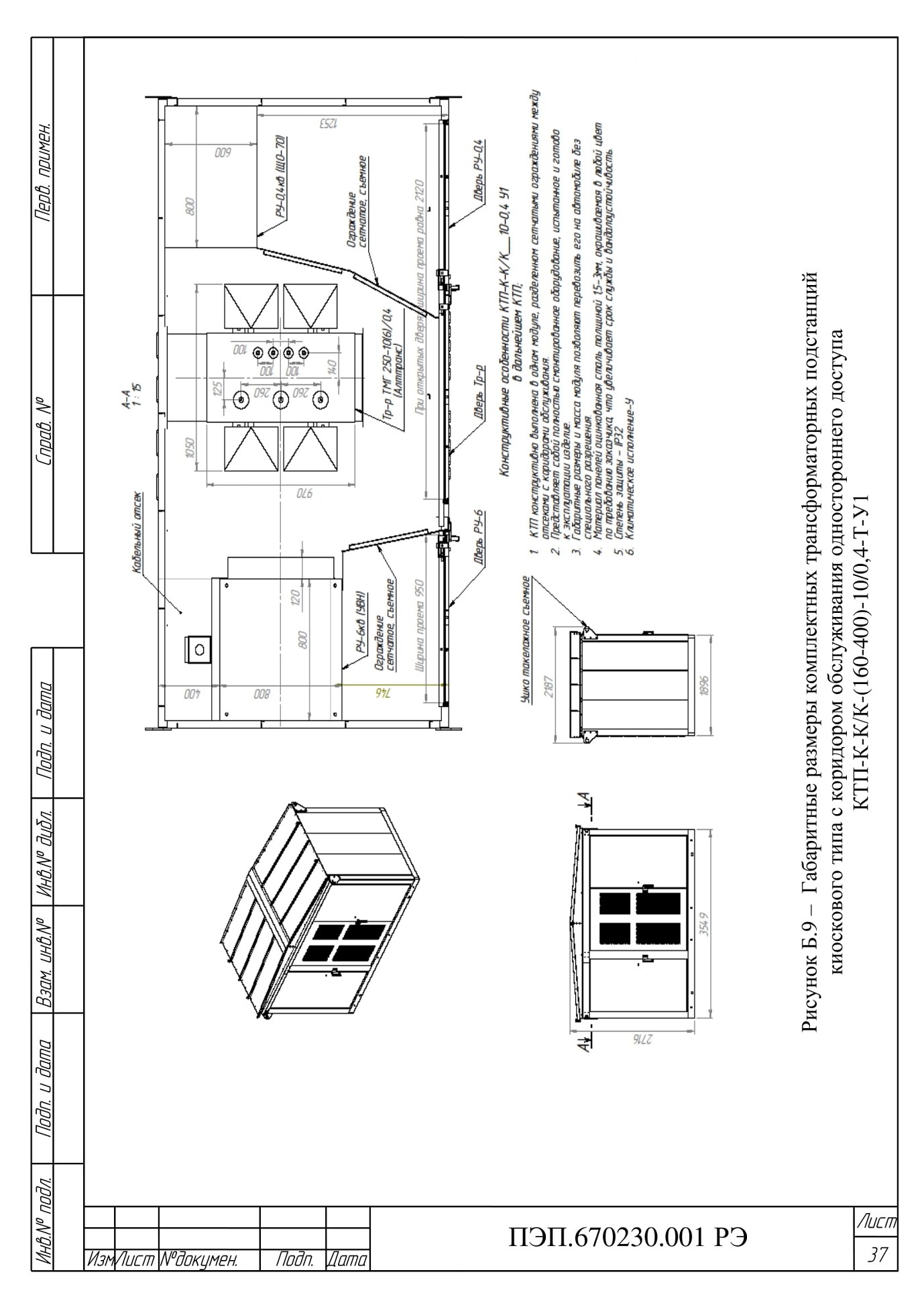

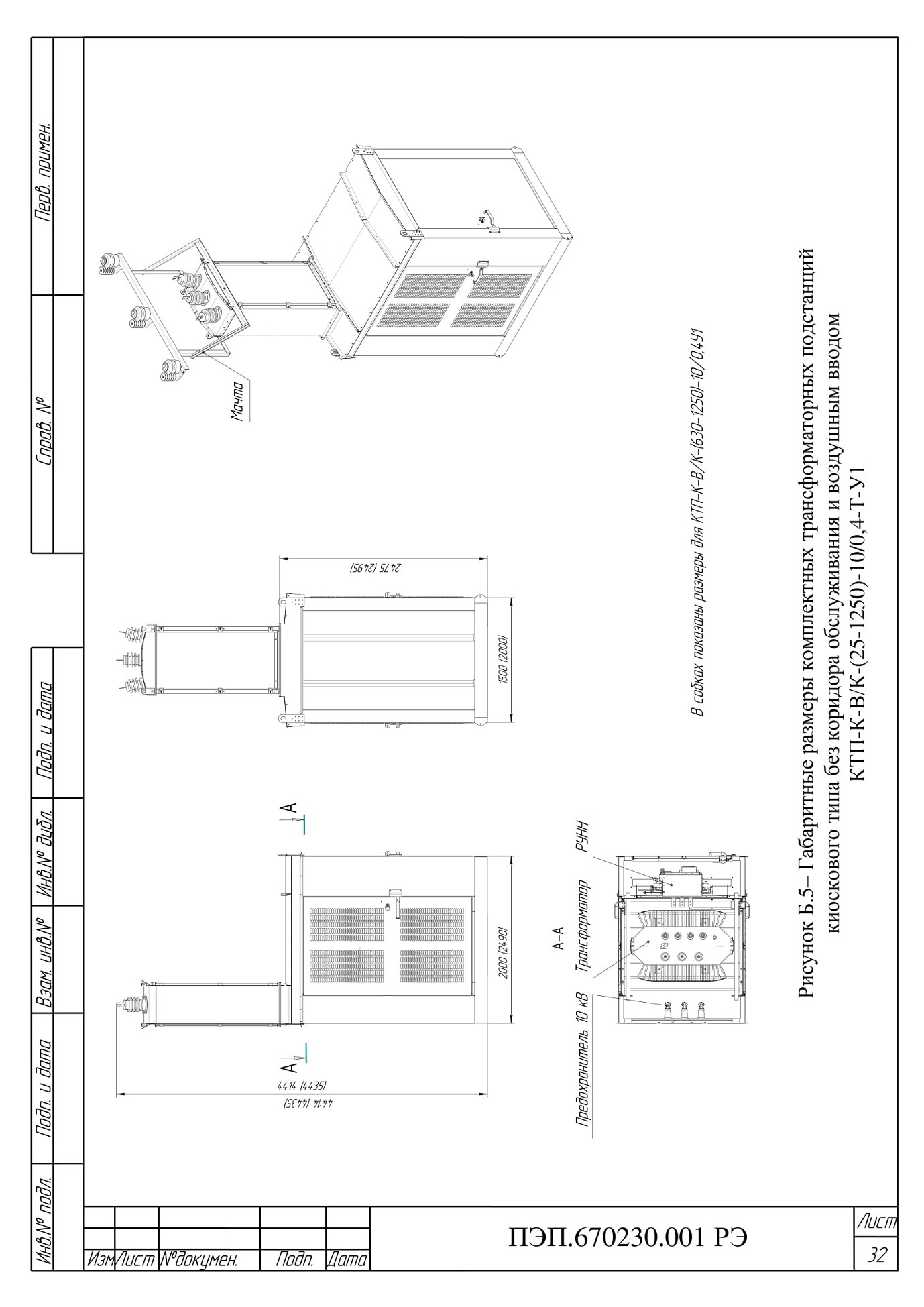

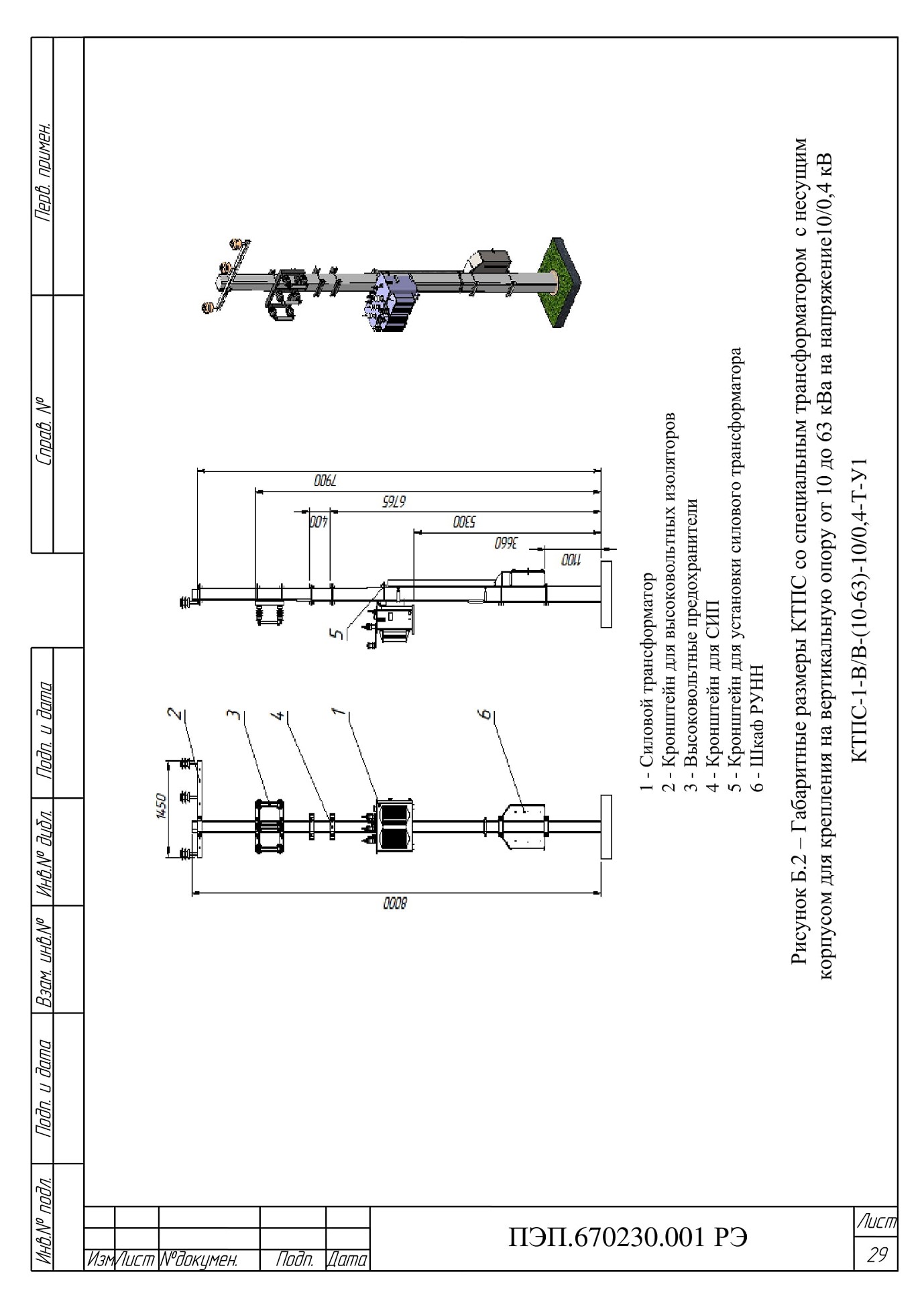

Приложение Б - Габаритные размеры КТП
28

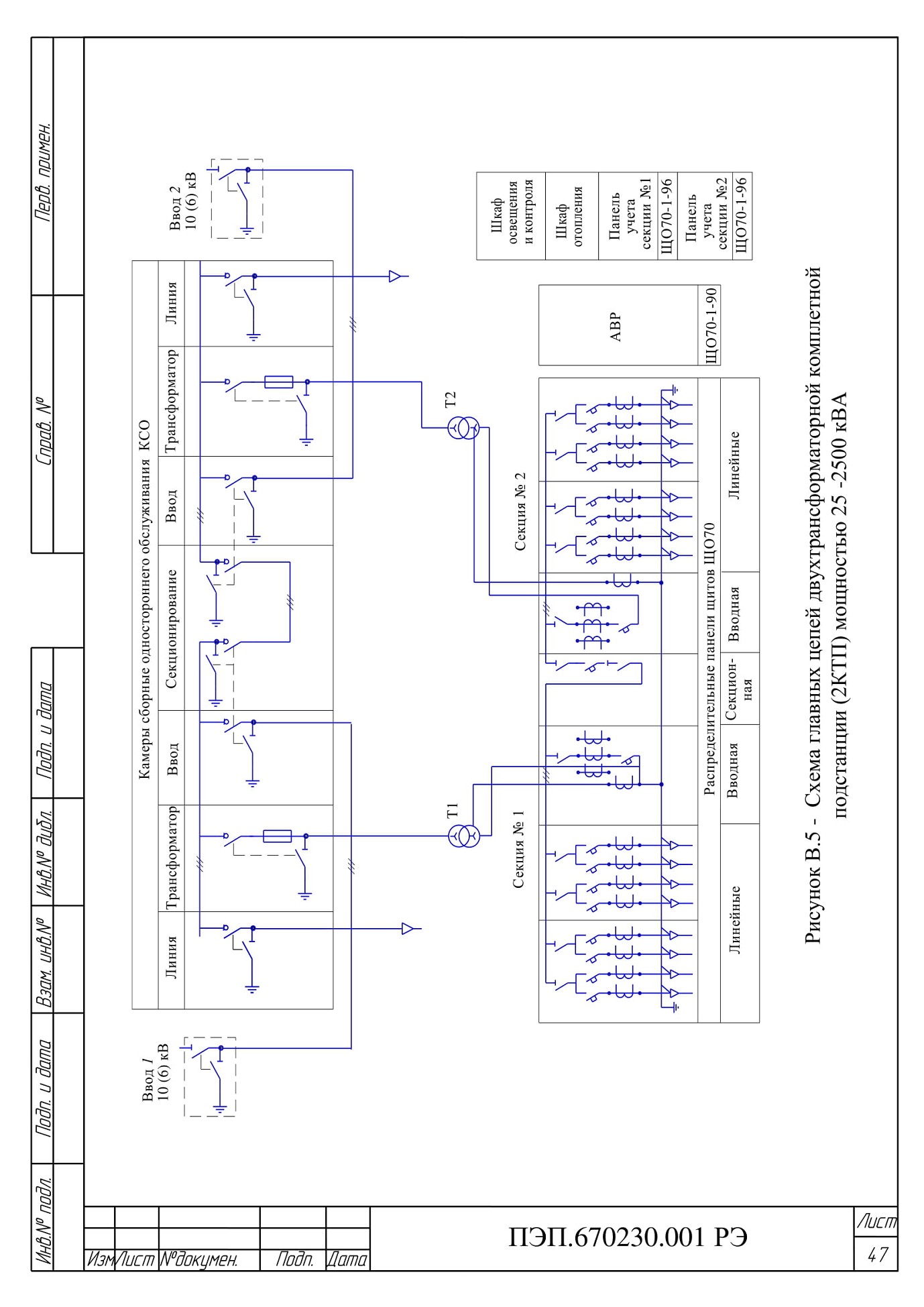

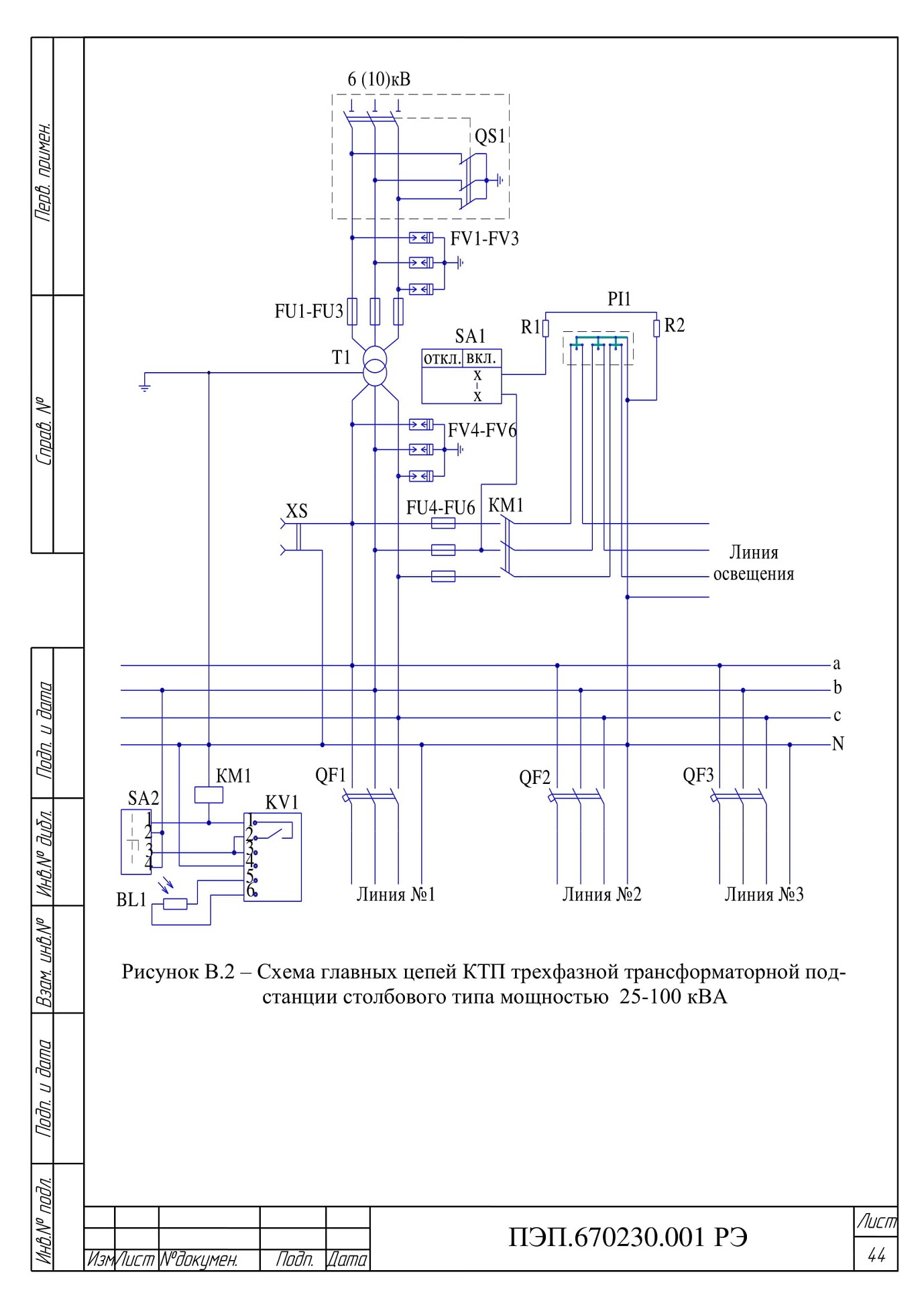

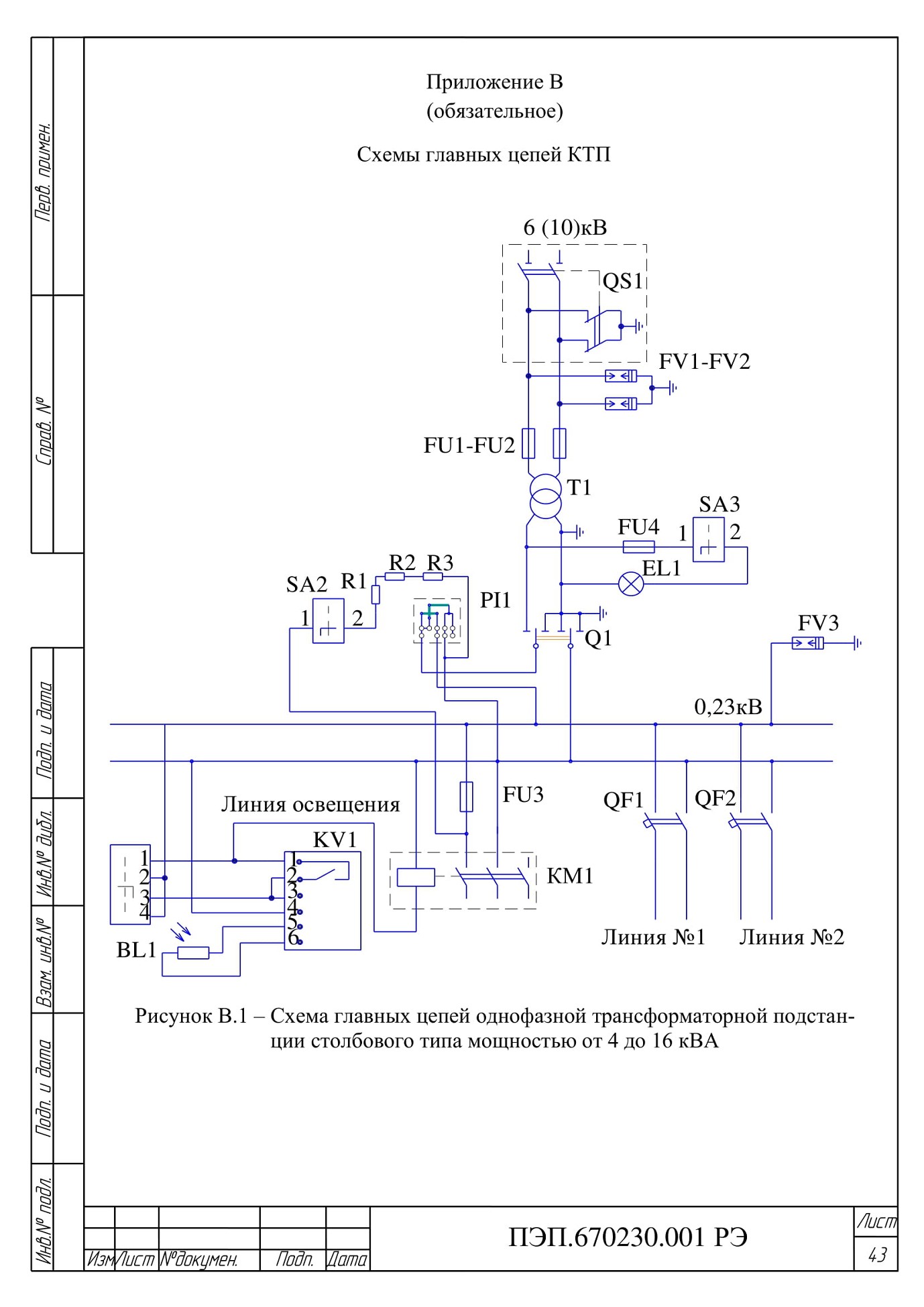

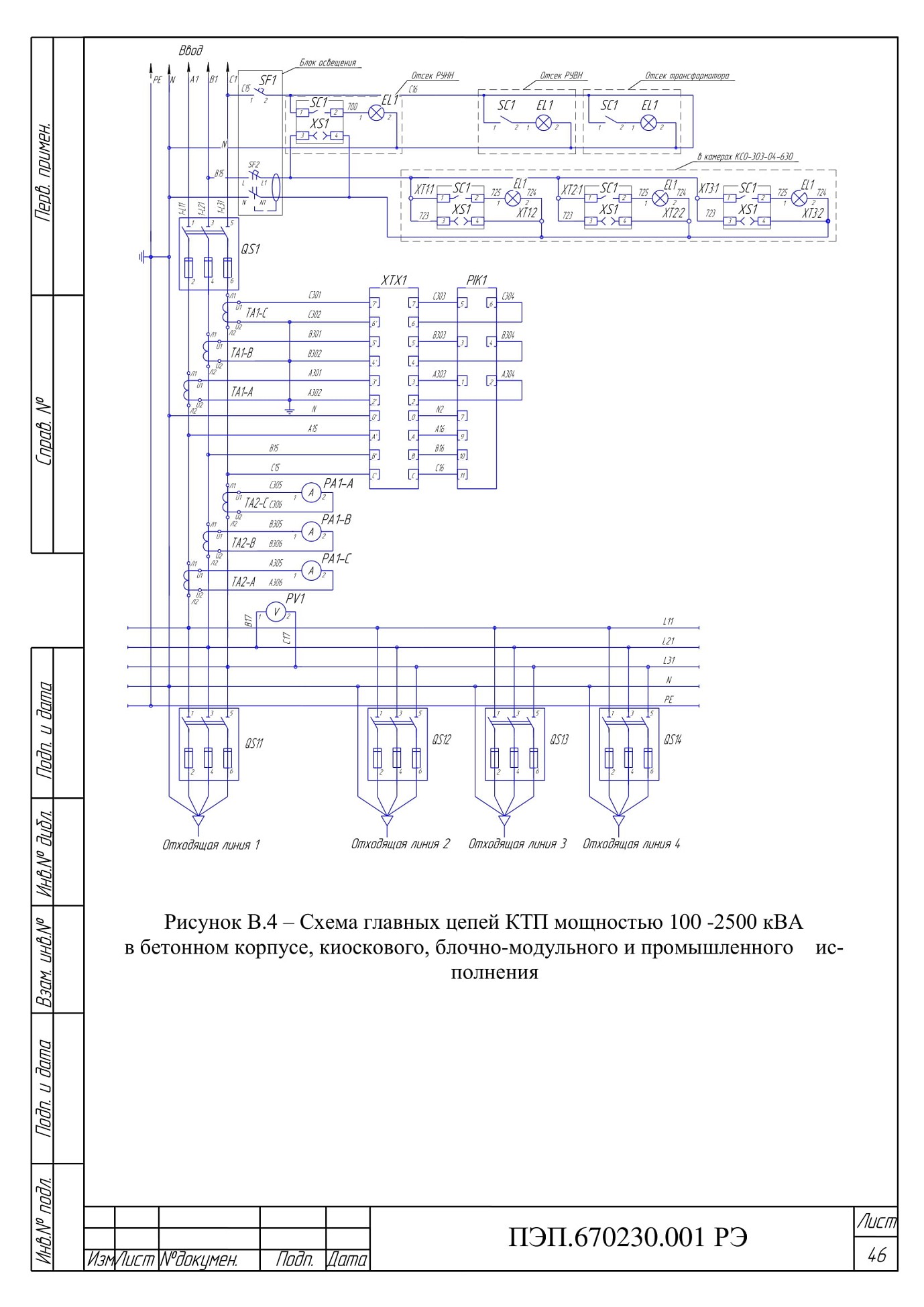

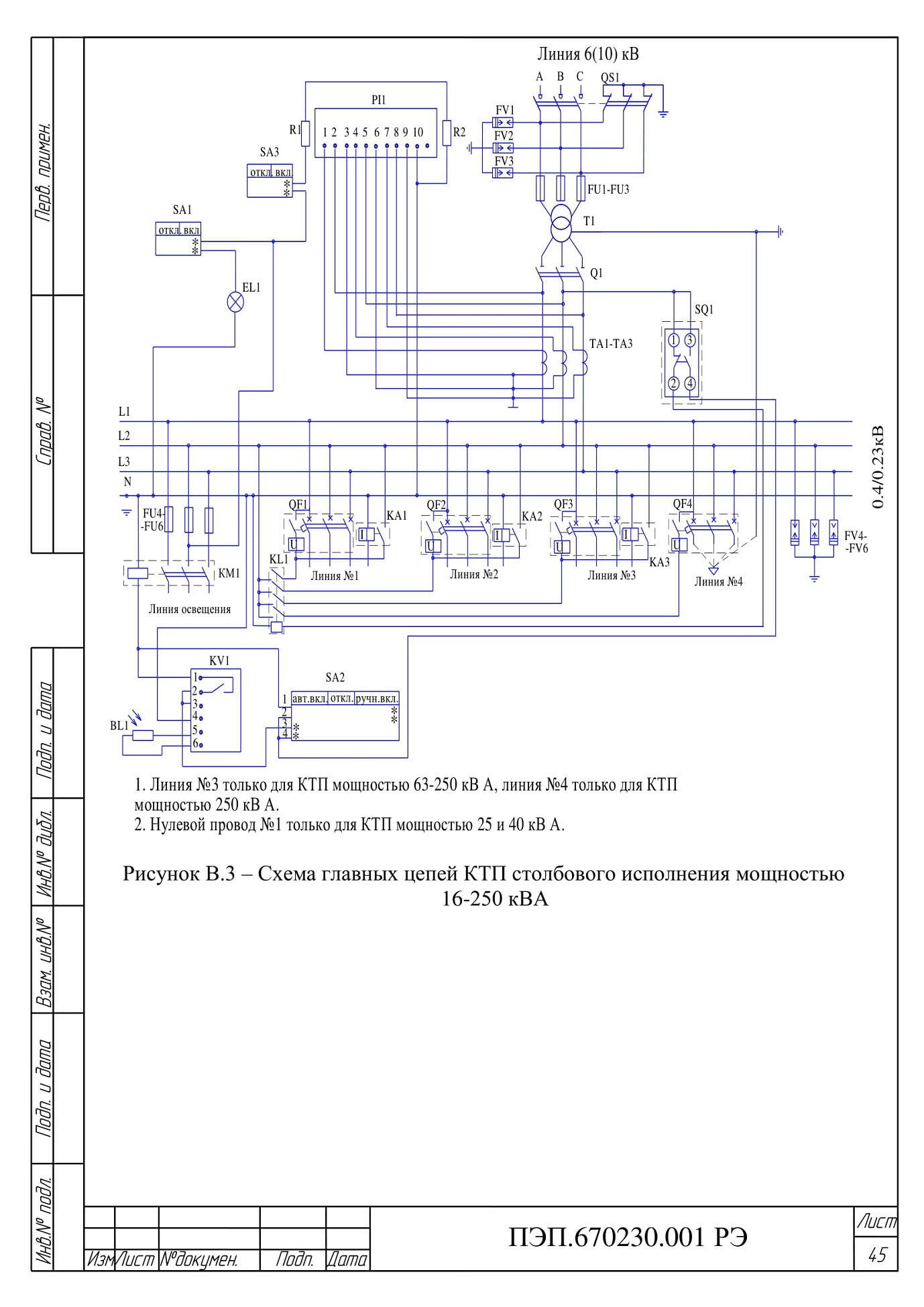

Приложение В - Схемы главных цепей КТП
42
Комплектные трансформаторные подстанции (в дальнейшем КТП) отно-
сятся к электрическим установкам напряжением свыше 1000 В, поэтому обслу-
живание под-станции производится при условии обязательного соблюдения всех
требований техники безопасности для электрических установок напряжением
свыше 1000 В, а также выполнения требований настоящего РЭ.
Во всех случаях, описанных в настоящем руководстве по эксплуатации
(РЭ) и не указанных в эксплуатационной документации эксплуатация электро-
оборудования должна производиться согласно действующим ПТЭ и ПТБ элект-
роустановок потребителей.
Настоящее РЭ рассчитано на обслуживающий персонал, прошедший под-
готовку по техническому обслуживанию и использованию электрических изде-
лий и является документом, содержащим сведения по транспортированию, хра-
нению и эксплуатации КТП.
В дополнение к настоящему руководству следует пользоваться техниче-
ским описанием и инструкцией по эксплуатации силового трансформатора и
комплектующей аппаратуры.
В связи с совершенствованием конструкции и технологии изготовления
изделий в настоящем руководстве могут иметь место отдельные расхождения
между описанием и конструкцией КТП, не влияющие на работоспособность,
технические характеристики и установочные размеры.
Электрооборудование до 500 кВ, вновь вводимое в эксплуатацию в энерго-
системах и у потребителей, должно быть подвергнуто приемо-сдаточным испы-
таниям в соответствии с требованиями «Правил устройств электроустановок»
(далее ПУЭ) глава 1.8.
Комплектные трансформаторные подстанции после монтажа на месте
установки испытываются в объеме, предусмотренном ПУЭ глава 1.8.
Нормы испытаний элементов КТП: высоковольтных выключателей, изме-
рительных трансформаторов, выключателей нагрузки, вентильных разрядников,
предохранителей, разъединителей, силовых трансформаторов - приведены в
соответствующих параграфах главы 1.8 ПУЭ.
Заключение о пригодности оборудования к эксплуатации дается на осно-
вании рассмотрения результатов всех испытаний, относящихся к данной единице
оборудования.
Все измерения, испытания и опробования в соответствии с действующими
директивными документами, инструкциями заводов-изготовителей и настоящи-
ми нормами, произведенные монтажным персоналом в процессе монтажа, а
также наладочным персоналом непосредственно перед вводом электрооборудо-
вания в эксплуатацию, должны быть оформлены соответствующими актами и
протоколами.
Лист
3
№докумен.
Подп. Дата
1 Описание и работа
1.1 Назначение
1.1. 1 Подстанции трансформаторные комплектные мощностью от
4 до
2500 кВА и напряжением 6(10)/0,4 кВ (в дальнейшем именуемые КТП) предна-
значены для приема, преобразования и распределения электроэнергии трехфаз-
ного переменного тока частотой 50 Гц и применяются в системах электроснаб-
жения жилищно-коммунальных объектов, промышленных предприятий и объ-
ектов по добыче, транспортированию и переработке нефти и природного газа.
1.1. 2 Нормальная работа подстанции обеспечивается в следующих услови-
ях:
высота над уровнем моря должна быть не более 1000 м;
температура окружающего воздуха от минус 60 °С до плюс 40 °С;
относительная влажность воздуха 100 % при плюс 25 °С;
скорость ветра - не более 50 м/с;
окружающая среда - невзрывоопасная, не содержащая токопроводя-
щей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и
изоляцию.
1.1. 3 КТП подразделяются на следующие типы:
столбовые (мачтовые), мощностью от 4 до 400 кВА (наружной уста-
новки);
киосковые (тупиковые или проходные), мощностью от 25 до 1600
кВА (наружной установки);
в бетонном корпусе (тупиковые или проходные), мощностью от 100
до 2500 кВА (наружной установки);
блочно-модульные (тупиковые или проходные), мощностью от 100
до 2500 кВА (наружной установки);
промышленные, мощностью от 160 до 2500 кВА (внутрицеховой
установки).
1.1.4 Структура условного обозначения трансформаторной подстанции
столбового (мачтового) типа мощностью от 10 до 400 кВА:
КТПС-
-
/
-
-
/
-
1
2
3
4
5
6
7
1 - Комплектная трансформаторная подстанция столбовая;
2 - Конструктивное исполнение:
1 - на одной опоре от 4 до 63 кВА;
2 - на двух опорах от 63 до 250 кВА;
4 - на четырех опорах (мачтовая) от100 до 400 кВА;
Лист
4
№докумен.
Подп. Дата
3 - Обозначение ввода и вывода:
В/В - воздушный высоковольтный ввод и воздушный низковольтный
вывод;
В/К - воздушный высоковольтный ввод и кабельный низковольтный
вывод;
4 - Мощность силового трансформатора, кВА;
5 - Номинальное напряжение на стороне высокого напряжения (ВН), кВ:
6;
10;
6 - Номинальное напряжение на стороне низкого напряжения (НН), кВ:
0,4;
7 - Климатическое исполнение и категория размещения по ГОСТ 15150-69,
ГОСТ 15543-70.
Структура условного обозначения остальных КТП:
КТП -
-
/
-
-
/
-
-
1
2
3
4
5
6
7
8
9
10
1 - Число применяемых трансформаторов:
2 - двухтрансформаторные КТП
(при одном трансформаторе число не указывают);
2 - Комплектная трансформаторная подстанция;
3 - Конструктивное исполнение КТП:
К - киоскового типа (наружное исполнение);
Б - в бетонном корпусе (наружное исполнение);
БМ - блочно-модульного исполнения (наружное исполнение);
П - промышленная (внутрицеховой установки);
4 - Вид ввода со стороны РУВН:
В - воздушный;
К - кабельный;
5 - Вид вывода со стороны РУНН:
В - воздушный;
К - кабельный;
6 - Мощность силового трансформатора, кВА:
25, 40, 63, 160, 250, 400, 630, 1000, 1250, 1600 для КТП-К;
100,
250,
400,
630,
1000,
1250,
1600,
2000,
2500 для КТП-Б и
КТП-БМ;
160, 250, 400, 630, 1000, 1250, 1600, 2500 для КТП-П (по заказу воз-
можно меньше 160 кВА);
Лист
5
№докумен.
Подп. Дата
7 - Номинальное напряжение на стороне высокого напряжения (ВН), кВ:
6;
10;
8 - Номинальное напряжение на стороне низкого напряжения (НН), кВ:
0,4;
9 - Исполнение:
П - проходная;
Т - тупиковая;
10 - Климатическое исполнение и категория размещения по ГОСТ 15150-69,
ГОСТ 15543-70.
Примеры условного обозначения КТП при заказе и в других документах:
1) Комплектная трансформаторная подстанция столбовая на одной опоре с
воздушным высоковольтным вводом и воздушным низковольтным выводом, с
силовым трансформатором мощностью 10 кВА, напряжением 6 кВ на стороне
высокого напряжения, на стороне низкого напряжения - 0,4 кВ, климатическо-
го исполнения У1:
КТПС-1-В/В-10-6/0,4-Т-У1;
2) КТП столбового исполнения, на двух опорах, с воздушным высоковольт-
ным вводом и кабельным низковольтным выводом, с силовым трансформато-
ром мощностью 160 кВА, напряжением 6 кВ на стороне ВН, на стороне НН -
0,4 кВ, климатического исполнения У1:
КТПС-2-В/К-160-6/0,4-Т-У1;
3) КТП столбового исполнения, на четырех опорах (мачтовая), с воздушным
высоковольтным вводом и с воздушным низковольтным выводом, с силовым
трансформатором мощностью 400 кВА, напряжением 10 кВ на стороне ВН, на
стороне НН - 0,4 кВ, климатического исполнения У1:
КТПС-4-В/В-400-10/0,4-Т-У1;
4) Однотрансформаторная подстанция киоскового типа на номинальное
напряжение на стороне ВН - 6кВ, на стороне НН - 0,4 кВ, мощность трансфор-
матора 250 кВА, воздушный ввод со стороны ВН и НН, тупиковая, климатиче-
ское исполнение умеренное, наружной установки:
КТП-К-В/В-250-6/0,4-Т-У1;
Лист
6
№докумен.
Подп. Дата
5) Подстанция двухтрансформаторная в бетонном корпусе на номинальное
напряжение на стороне ВН - 6 кВ, на стороне НН - 0,4 кВ, мощность каждого
трансформатора 1000кВА, кабельный ввод со стороны ВН и НН, тупиковая,
климатическое исполнение умеренное, наружной установки:
2КТП-Б-К/К-1000-6/0,4-Т-У1;
6) Подстанция двухтрансформаторная блочно-модульного исполнения на
номинальное напряжение на стороне ВН - 10 кВ, на стороне НН - 0,4 кВ, мощ-
ность каждого трансформатора 1000 кВА, кабельный ввод со стороны ВН и
НН, проходная, климатическое исполнение умеренное, наружной установки:
2КТП-БМ-К/К-1000-10/0,4-П-У1;
7) Однотрансформаторная подстанция промышленного типа на номиналь-
ное напряжение на стороне ВН - 10 кВ, на стороне НН - 0,4 кВ, мощность
трансформатора 1250 кВА, кабельный ввод со стороны ВН и НН, тупиковая,
климатическое исполнение умеренное, внутренней установки:
КТП-П-К/К-1250-10/0,4-Т-У3.
При заказе КТП заполняются опросные листы.
Формы опросных листов в приложении А.
1.2 Технические характеристики и основные данные КТП
1.2.1 Основные параметры КТПС указаны в таблице 1.
Таблица 1
Наименование параметра
Значение
Ввод на стороне ВН
воздушный;
Вывод на стороне НН
воздушный кабельный
Тип трансформатора
ТМГ10 - ТМГ400
Номинальное напряжение на сто-
6 или 10
роне ВН, кВ
Наибольшее рабочее напряжение на
7,2; 12,0
стороне ВН, кВ
Вторичное напряжение, кВ
0,4
Схема соединения обмоток
«звезда- звезда с нулем»;
трансформатора
Климатическое исполнение
У1, УХЛ1
Степень защиты
IP34 по ГОСТ 14254
Лист
7
№докумен.
Подп. Дата
1.2.2 Основные параметры КТП-К от 25 до 1600 кВА должны соответ-
ствовать значениям, указанным в таблице 2.
Таблица 2
Наименование параметра
Значение
25,4
160
250
400
630
1000
1250
1600
1 Мощность силового
0,63,
трансформатора, кВА
100
2 Номинальное напряжение
6,0; 10,0
на стороне ВН, кВ
3 Наибольшее рабочее на-
7,2; 12,0
пряжение на стороне ВН, кВ
4 Номинальное напряжение
0,4
на стороне НН, кВ
5 Ток сборных шин (на сто-
0,1
0,23
0,36
0,58
0,91
1,44
1,81
2,31
роне НН), кА
5
6 Ток термической стойкос-
16, 21, 25
ти ВН, кА (в течение 1 с)
7 Ток электродинамиче-
51,0
ской стойкости на стороне
ВН, кА
8 Ток термической стойко-
сти на стороне НН, кА (в
10
25
30
50
течение 1 с)
9 Уровень изоляции по
ГОСТ 1516.1
- с масляным трансфор-
нормальная
матором
- с сухим трансформато-
ром
10 Степень защиты по
IP34
ГОСТ 14254
Лист
8
№докумен.
Подп. Дата
1.2.3 Основные параметры КТП-Б и КТП-БМ от 100 до 2500 кВА долж-
ны соответствовать значениям, указанным в таблице 3.
Таблица 3
Наименование параметра
Значение
100
1 Мощность силового
160
400
630
1000
1250
1600
2000
2500
трансформатора, кВА
250
2 Номинальное напряже-
6,0; 10,0
ние на стороне ВН, кВ
3 Наибольшее рабочее
напряжение на стороне
7,2; 12,0
ВН, кВ
4 Номинальное напряже-
0,4
ние на стороне НН, кВ
0,15
5 Ток сборных шин (на
0,58
0,91
1,44
1,81
2,31
2,89
3,61
0,23
стороне НН), кА
0,36
6 Ток термической стой-
кости ВН, кА (в течение
16, 21, 25
1 с)
7 Ток электродинамиче-
ской стойкости на сто-
51,0
роне ВН, кА
8 Ток термической стой-
кости на стороне НН, кА
10
25
30
50
(в течение 1 с)
9 Уровень изоляции по
ГОСТ 1516.1
- с масляным транс-
нормальная
форматором
- с сухим трансформа-
тором
10 Степень защиты по
IP23, IP34
ГОСТ 14254
11 Степень огнестойкости
II
по СНиП 2.01.02-85
Лист
9
№докумен.
Подп. Дата
1.2.4 Основные параметры КТП-П от 160 до 2500 кВА должны соответ-
ствовать значениям, указанным в таблице 4.
Таблица 4
Наименование параметра
Значение
1 Мощность силового транс-
160
250
400
630
1000
1250
1600
2500
форматора, кВА
2 Номинальное напряжение
6,0; 10,0
на стороне ВН, кВ
3
Наибольшее
рабочее
напряжение на стороне ВН,
7,2; 12,0
кВ
4 Номинальное напряжение
0,4
на стороне НН, кВ
5 Ток сборных шин (на сто-
0,23
0,36
0,58
0,91
1,44
1,81
2,31
3,61
роне НН), кА
6 Ток термической стойкости
16, 21, 25
ВН, кА (в течение 1 с)
7 Ток электродинамической
51,0
стойкости на стороне ВН, кА
8 Ток термической стойкости
на стороне НН, кА (в течение
10
25
30
50
80
1 с)
9 Уровень изоляции по ГОСТ
1516.1
- с масляным трансфор-
нормальная
матором
- с сухим трансформато-
ром
10 Степень защиты по ГОСТ
IP23, IP34
14254
11 Степень огнестойкости по
II
СНиП 2.01.02-85
1.2.5 Габаритные размеры и компоновка КТП приведены в приложении Б.
1.2.6 Схемы главных цепей КТП приведены в приложении В.
1.2.7 Полный срок службы КТП - не менее 30 лет.
Лист
10
№докумен.
Подп. Дата
1.3 Состав изделия
1.3.1 КТПС-1 мощностью 10 - 63 кВА оформляются в виде конструкции,
содержащей низковольтный шкаф и платформу для установки силового транс-
форматора, а также кронштейнов для установки высоковольтных предохрани-
телей, разрядников и разъединителя с приводом.
1.3.2 Составные части КТПС-1 (высоковольтные предохранители, разряд-
ники, шкаф РУНН, силовой трансформатор) размещены на опоре (рисунок Б.1).
1.3.3 При использовании специального трансформатора с силовым корпу-
сом трансформатор непосредственно крепится к опоре (рисунок Б.2).
1.3.4 Провода, выходящие из шкафа РУНН и служащие для присоединения
к воздушным линиям 0,4 кВ и к силовому трансформатору со стороны НН,
прокладываются в трубах, закрепленных на опоре.
1.3.5 На задней стенке шкафа РУНН и на баке трансформатора приварены
пластины, предназначенные для присоединения к заземляющему устройству.
1.3.6 КТПС-1 подключается к ЛЭП 6-10 кВ посредством разъединителя,
который устанавливается на ближайшей от КТПС-1 опоре ЛЭП, либо непо-
средственно на одной опоре с КТПС-1.
1.3.7 КТПС-2 мощностью 63-250 кВА оформляются в виде конструкции,
содержащей низковольтный шкаф и платформу для установки силового транс-
форматора, а также кронштейнов для установки высоковольтных предохрани-
телей, разрядников и разъединителя с приводом. Низковольтный шкаф крон-
штейном закреплен на опоре.
1.3.8 КТПС-4 мощностью 100-400 кВА оформляются в виде цельной ме-
таллической конструкции, содержащей высоковольтный шкаф ввода (УВН),
низковольтный шкаф (РУНН) и платформу на четырех опорах для установки
трансформатора (рисунок Б.4). На крыше шкафа УВН устанавливаются про-
ходные изоляторы, высоковольтные разрядники, а также кронштейн для уста-
новки штыревых высоковольтных изоляторов. В шкафу УВН размещены высо-
ковольтные предохранители. В верхней части шкафа УВН расположен крон-
штейн для установки штыревых низковольтных изоляторов, к которым присо-
единяются провода линий
0,4 кВ. Силовой трансформатор устанавливается
открыто и защищен от случайного прикосновения к токоведущим частям и ат-
мосферных осадков кожухом. Для подключения к воздушным линиям 0,4 кВ в
КТП провода прокладываются по наружным стенкам шкафа УВН и защищены
коробом. КТПС-4 подключается к ЛЭП 6-10 кВ через разъединитель наружной
установки с приводом, который поставляется комплектно и устанавливается на
ближайшей опоре ЛЭП. Установку КТПС-4 необходимо производить с таким
расчетом, чтобы ее сторона с датчиком фотореле (который находится со сторо-
Лист
11
№докумен.
Подп. Дата
ны РУНН) была направлена в сторону, противоположную дороге (для исклю-
чения ложного срабатывания фотореле и отключения линии наружного осве-
щения на кратковременных воздействиях на датчик фотореле света от проез-
жающего автотранспорта).
1.3.9 Конструкция КТП-К представляет собой металлическую конструкцию
киоскового типа.
КТП-К имеет три отсека:
- отсек ввода высокого напряжения, где устанавливаются высоковоль-
тные аппараты коммутации и защиты;
- отсек низкого напряжения, где устанавливается аппаратура линий
0,4 кВ;
- отсек трансформатора.
В КТП-К имеется фидер уличного освещения. Подстанция обеспечивает
учет активной энергии с помощью счетчика и соответствующих трансформато-
ров тока, имеет электрические и механические блокировки, обеспечивающие
безопасную работу персонала. Для создания нормальных условий работы элек-
троаппаратуры КТП-К имеет обогрев.
1.3.10 КТП-Б представляет собой готовое изделие, полностью укомплекто-
ванное оборудованием в бетонном корпусе.
Корпус подстанции состоит из трех частей: монолитного железобетонного
кабельного полуэтажа, являющегося одновременно фундаментом КТП, моно-
литного железобетонного главного корпуса и крыши. КТП в бетонном корпусе
могут быть различными по размеру, количеству блоков, комплектации обору-
дованием и коммуникациями.
В базовую комплектацию устанавливаемого в КТП электрооборудования
входят: распределительное устройство высокого напряжения, низковольтное
комплектное устройство распределения и управления, шкаф собственных нужд,
системы отопления и освещения. Оборудование учета электроэнергии, автома-
тического включения резерва, шкаф управления уличным освещением, допол-
нительные радиаторы отопления и другие системы устанавливаются согласно
опросному листу.
Подстанции комплектуются трансформаторами мощностью от 100 до 2500
кВА, транспортируемыми отдельно от КТП.
1.3.11 Конструкция КТП-БМ представляет собой блочно-модульную кон-
струкцию с утепленными стенами и полом, а также с не утепленными.
В блок-контейнерах размещаются:
- блок РУВН (РУ 6 или 10 кВ) с камерами КСО-203 или 303 или дру-
гими, в зависимости от технических требований заказчика;
Лист
12
№докумен.
Подп. Дата
- блок РУНН (РУ 0,4 кВ) с панелями ЩО-70 или другими, в зависимо-
сти от технических требований заказчика;
- блок силового (ых) трансформатора (ов).
Блок силовых трансформаторов разделен на два отсека сплошной перего-
родкой. Каждый отсек имеет специальные ворота для закатки и смены транс-
форматоров. Блок не имеет утепления.
Блоки поставляются в собранном виде с установленным в них оборудовани-
ем.
1.3.12 В состав КТП-П входят:
- РУВН (РУ 6 или 10 кВ) с камерами КСО-203 или 303 или другими в
зависимости от технических требований заказчика;
РУНН (РУ 0,4 кВ) из панелей ЩО-70 или других распределитель-
ных шкафов в зависимости от технических требований заказчика;
- силовой трансформатор.
КТП-П может быть однотрансформаторная или двухтрансформаторная.
Двухтрансформаторная подстанция может быть однорядной или двухрядной.
Расстояние между фасадами противоположных секций (в зависимости от
заказа) - 1800, 2300, 2800 мм.
1.3.13 Варианты исполнения КТП:
По схеме РУВН:
проходная или тупиковая.
По виду защит:
На стороне высокого напряжения:
от атмосферных и коммутационных перенапряжений;
от междуфазных коротких замыканий;
от короткого замыкания в трансформаторе;
от перегрузки трансформатора.
На стороне низкого напряжения:
от перегрузки на отходящих линиях;
от однофазных и междуфазных коротких замыканий на отходящих
линиях;
от атмосферных и коммутационных перенапряжений.
По оборудованию на стороне ВН:
с подключением вводных / отходящих линий ВН через выключатели
нагрузки или силовые выключатели;
с защитой силового трансформатора предохранителями в комбина-
ции с выключателями нагрузки или силовыми выключателями.
Лист
13
№докумен.
Подп. Дата
По оборудованию на стороне НН:
с установкой на вводах РУНН выкатных автоматических выключате-
лей или стационарных выключателей нагрузки;
с защитой отходящих линий предохранителями или автоматически-
ми выключателями (втычными или стационарными);
с секционированием РУНН автоматическим выключателем (выкат-
ным) или стационарными выключателями нагрузки.
По типу вводного устройства:
глухой ввод;
устройство высокого ввода (УВН).
1.3.14 РУВН состоят из:
камер сборных одностороннего обслуживания КСО-203 (аналоги
КСО-204, КСО-272, КСО-285, КСО-295, КСО-297, КСО-297М, КСО-298,
КСО-299, КСО-2000);
камер сборных одностороннего обслуживания КСО-303 (аналоги
КСО-366, КСО-366М, КСО-386, КСО-386М, КСО-392, КСО-393, КСО-395,
КСО-396, КСО-397, КСО-399);
других распределительных устройств в зависимости от требований
заказчика.
РУНН состоят из:
распределительных панелей серии ЩО70;
шкафов распределительных, а именно:
вводных - ШНВ;
секционных - ШНС;
линейных - ШНЛ;
распределительных модульных устройств;
1.3.15 КТП выпускаются с глухозаземленной нейтралью на стороне низко-
го напряжения.
1.3.16 КТП однотрансформаторной подстанции (КТП) и двухтрансформа-
торной подстанции (2КТП) поставляются в виде модулей полной заводской
готовности.
1.3.17 Все элементы смонтированы в единую установку и полностью под-
готовлены для подключения к цепи высокого и низкого напряжений.
1.3.18 Для организации учёта электроэнергии и измерения в КТП устанав-
ливаются:
вольтметр с переключателем на вводе РУНН;
амперметры в каждой фазе на вводе РУНН;
Лист
14
№докумен.
Подп. Дата
амперметры и трансформаторы тока на отходящих линиях РУНН (по
заказу);
счётчики активной и реактивной энергии на стороне ВН или НН (по
заказу);
блоки АСКУЭ (по заказу);
другие приборы по заказу.
1.3.19 Размещение электрооборудования в отсеках РУВН и РУНН произ-
водится в соответствии с опросным листом.
1.3.20 Конструкция блоков КТП обеспечивает доступ для безопасного об-
служивания и ремонта электрооборудования.
Лист
15
№докумен.
Подп. Дата
2 Установка и монтаж
2.1 Место установки КТП должно соответствовать действующим правилам
и нормам устройства электроустановок и правилам пожарной безопасности.
2.2 Место установки КТП должно быть подготовлено в соответствии с ар-
хитектурно - строительной частью проекта.
2.3 Установка блока КТП должна производиться на ровном фундаменте.
Для прокладки и подключения кабелей в фундаменте должны быть предусмот-
рены соответствующие кабельные каналы.
ВНИМАНИЕ! Устройство фундамента для КТП должно производиться
при температуре окружающего воздуха не ниже минус 5 °С.
2.4 Монтаж КТПС-1 рекомендуется производить в следующей последова-
тельности:
Установить опору в соответствии с проектом, с учетом конкретных
условий грунта, расположения ПТС.
Закрепить кронштейны для установки высоковольтных предохрани-
телей, силового трансформатора и СИП.
Произвести монтаж трансформатора, ограничителей перенапряже-
ний и опорного изолятора.
Произвести монтаж предохранителей-разъединителей и ограждения.
Произвести монтаж площадки для обслуживания и лестницы (при
установке КТПС-2 на двух опорах).
Закрепить к стойке шкаф РУНН.
Произвести монтаж проводов и кожухов.
Выполнить заземление.
2.5 Установку КТПС-4 необходимо производить в следующем порядке:
Снять транспортные элементы со шкафов УВН и НН.
Вырезать отверстия в резиновых заглушках для низковольтных про-
водов. Вывести низковольтные провода из УВН к низковольтным изоляторам.
Установить ввода высоковольтные в сборе.
На опоры или стойки в соответствии с типовым проектом установить
переходники.
Установить трансформатор и МТП основанием на швеллера и закре-
пить.
Открыть дверь УВН и установить патроны предохранителей в кон-
такты, указателями срабатывания вниз (при их наличии).
Соединить клемму заземления с контуром заземления.
Лист
16
№докумен.
Подп. Дата
ПРИМЕЧАНИЕ - заземление МТП и контур заземления должно быть
выполнено в соответствии с правилами устройства электроустановок.
Очистить поверхность фарфоровых изоляторов ветошью, смоченной
в бензине или другом растворителе. Поверхность изоляторов после очистки
вытереть насухо.
Закрыть дверь УВН.
2.6 Монтаж КТП-К, КТП-Б, КТП-БМ и КТП-П на месте эксплуатации ре-
комендуется производить в следующей последовательности:
Установить блок КТП на фундамент, совместив отверстия в полу
блока с отверстиями кабельных каналов в фундаменте.
Произвести присоединение КТП к внешнему контуру заземления
стальной полосой сечением 40х5мм в 4-х точках.
Проверить фарфоровые изделия (опорные и проходные изоляторы)
на предмет сколов и трещин.
Разделать и пропустить в полу отсека РУНН низковольтные кабели
отходящих линий;
Произвести монтаж приемного портала на корпус блока КТП (при
воздушном вводе), предварительно собрав портал.
Установить проходные изоляторы на крыше отсека РУВН, предвари-
тельно удалив установленные заглушки.
В водном шкафу РУВН произвести монтаж шин.
Вкатить трансформатор и произвести его шинный монтаж. Корпус
трансформатора заземлить с помощью проводника из оцинкованной стали се-
чением не менее 120 мм².
На блоке со стороны дверей установить светильники наружного
освещения и произвести их подключение.
Подключить кабели вторичной коммутации в соответствии со схе-
мами вторичных цепей РУВН и РУНН.
Проверить работу механических блокировок.
Произвести пуско-наладочные работы и испытания оборудования КТП в
соответствии с действующими нормами для электроустановок.
ВНИМАНИЕ! При монтаже концевых разделок, жилы кабелей, на ко-
торые может быть подано напряжение с питающей стороны, должны быть
отсоединены и заземлены переносным заземлением для предупреждения
ошибочной подачи напряжения.
Лист
17
№докумен.
Подп. Дата
2.7 Погрузочно-разгрузочные и монтажные работы с КТП должны произ-
водиться с соблюдением общих правил техники безопасности.
2.8 Крюки строп при подъеме и монтаже блоков КТП следует закрепить за
места, обозначенные знаками мест строповки или за рым-болты.
2.9 Грузоподъемность грузозахватных приспособлений и такелажа должна
соответствовать массе самого тяжелого модуля или трансформатора. Как пра-
вило, грузоподъемность механизма должна превышать массу самого тяжелого
оборудования в три раза.
Лист
18
№докумен.
Подп. Дата
3 Эксплуатация
3.1 Подготовка к эксплуатации
3.1.1 Подготовить силовые трансформаторы к включению согласно ин-
струкции по эксплуатации трансформатора.
3.1.2 Запереть двери отсека (ов) трансформаторов и двери отсеков РУВН и
РУНН.
3.1.3 Предупредить персонал о подаче напряжения.
3.1.4 Проверить наличие и исправность средств пожаротушения.
3.2 Подача рабочего напряжения
3.2.1 Последовательность работ перед подачей напряжения:
Установить рукоятки всех выключателей и разъединителей в поло-
жение «ОТКЛЮЧЕНО».
Снять переносные заземлители и проверить ошиновку на отсутствие
посторонних предметов.
Включить линейные разъединители ВЛ (подать напряжение на пи-
тающие кабели).
В РУВН включить шинный разъединитель ячеек вводов и вводной
выключатель.
Произвести проверку фазировки шин в ячейке секционного разъеди-
нителя.
В зависимости от необходимого режима работы включить секциони-
рующие аппараты, отключив один из вводов, либо, при наличии напряжения на
обоих вводах, отключить секционный выключатель (разъединитель).
Эксплуатация КТП с двумя вкюченными вводами на общую систему
шин при включенных секционирующих аппаратах - Строго НЕ РЕКОМЕН-
ДУЕТСЯ!
Включить выключатели ячеек силовых трансформаторов.
Осмотреть РУВН и трансформаторы на предмет искрения и посто-
ронних шумов.
В РУНН включить шинные разъединители и автоматические выклю-
чатели (рубильники) ячеек ввода, проверить величину напряжения на обеих
секциях заведомо исправным переносным измерительным прибором, сверить с
приборами, установленными в КТП.
Строго НЕ РЕКОМЕНДУЕТСЯ работать с включенным секцион-
ным выключателем при наличии напряжения на обоих вводах.
Лист
19
№докумен.
Подп. Дата
Включить шинные разъединители и автоматические выключатели
отходящих линий 0,4 кВ.
Проверить уровень напряжения под нагрузкой каждой секции. При
необходимости отрегулировать уровень напряжения секции переключателем
обмоток ВН, отключив трансформатор от сети.
Производить осмотр КТП, проверять температуру и уровень масла
трансформатора (ов), отсутствие искрения, нагрева шин, вибрации и посторон-
них шумов каждые 24 часа в течении первых 72 часов эксплуатации, далее ре-
комендуется производить осмотр оборудования согласно местным инструкци-
ям.
ВНИМАНИЕ! Во избежание воздействия росы и повышенной влажно-
сти воздуха на электрическую прочность изоляции КТП, перед первым
включением и после длительного перерыва в работе, следует в течение
3-4-х часов произвести проветривание и сушку отсеков РУВН и РУНН.
3.2.1 Организации, эксплуатирующие КТП, обеспечивают обслуживающий
персонал всеми необходимыми защитными средствами и средствами оказания
первой помощи, предусмотренными правилами техники безопасности.
Лист
20
№докумен.
Подп. Дата
4 Техническое обслуживание
4.1 Для надлежащего эксплуатационного и санитарно-технического состоя-
ния здания КТП все конструктивные элементы должны находиться в исправном
состоянии. За состоянием строительных конструкций КТП должно произво-
диться систематическое наблюдение, особенно за подвижными опорами, тем-
пературными швами, сварными и болтовыми соединениями, стыками и заклад-
ными частями сборных железобетонных конструкций фундамента.
4.2 Кроме систематического наблюдения здание КТП должно 2 раза в год
(весной и осенью) подвергаться общему техническому осмотру для выявления
дефектов и повреждений, а также внеочередным осмотрам после стихийных
бедствий (ураганных, больших ливней или снегопадов или аварий).
4.3 При весеннем техническом осмотре должны уточняться объемы работ
по капитальному ремонту для включения их в план следующего года.
4.4 При осеннем техническом осмотре должна проверяться подготовка зда-
ния к зиме.
4.5 Сведения об обнаруженных дефектах должны заноситься в журналы
технического состояния сооружений с установлением сроков устранения выяв-
ленных дефектов.
4.6 Должны производиться наблюдения за осадкой фундамента под КТП в
первый год после сдачи в эксплуатацию 3 раза, во 2-й год - 2 раза, в дальней-
шем до стабилизации осадки фундамента - 1 раз в год, а после стабилизации
(1мм в год и менее) -1 раз в 10 лет.
4.7 Во время эксплуатации запрещается изменение в несущих конструкциях
без предварительных расчетов, подтверждающих допустимость выполнения
работ.
4.8 При эксплуатации КТП необходимо следить за состоянием кровли, что-
бы исключить попадание влаги в помещение подстанции, а также тщательно
оберегать строительную часть и фундамент от попадания на них минеральных
масел и от увлажнения паром и технологическими водами.
4.9 Технические осмотры должны производиться согласно местным ин-
струкциям.
4.10 При общем осмотре ТП и РП производится и осмотр электрического
освещения. Визуально проверяется прочность крепления всех элементов про-
водки, внешнее состояние светильников, электроламп, изоляции проводов,
распределительные коробки осветительной арматуры, вводы через стены и пе-
рекрытия.
4.11 Все замечания по неисправностям вносятся в лист осмотра с последу-
ющей записью в журнал дефектов.
Лист
21
№докумен.
Подп. Дата
4.12 Все работы, связанные с ремонтом электрического оборудования КТП,
находящиеся от токоведущих частей ВН на расстоянии менее безопасного, вы-
полняются по наряду со снятием напряжения.
4.13 Все неисправности в работе КТП и смонтированного в ней оборудова-
ния, обнаруженные при периодических осмотрах, должны устраняться по мере
их выявления и регистрироваться в эксплуатационной документации.
ВНИМАНИЕ! Обслуживающий персонал должен помнить, что после
исчезновения напряжения на подстанции напряжение может быть восста-
новлено в любой момент без предупреждения, как при нормальной эксплу-
атации, так и в аварийных ситуациях. Поэтому при исчезновении напря-
жения ЗАПРЕЩАЕТСЯ производить какие-либо работы, касаться токове-
дущих частей, не обеспечив мер безопасности.
4.14 Производство работ в подстанции допускается только при полном от-
сутствии напряжения с высокой и низкой сторон.
4.15 При эксплуатации и обслуживании пользоваться только штатным ин-
струментом.
4.16 Перечень операций, выполнение которых требует особой осторожно-
сти:
устранение аварийных ситуаций;
подача и снятие напряжения;
включение заземлителя во вводной камере со стороны ВН.
ЗАПРЕЩАЕТСЯ прикасаться к кабелям питания после снятия напря-
жения без предварительного снятия ёмкостного заряда.
Лист
22
№докумен.
Подп. Дата
5 Транспортирование, хранение и утилизация
5.1 Транспортирование КТП производится автомобильным, железнодо-
рожным или водным транспортом соответствующей грузоподъемности, соглас-
но действующим правилам перевозок на данном виде транспорта, но надежно
закрепленными от возможных механических повреждений.
5.2 Транспортирование автомобильным транспортом производится при
скорости, исключающей возможные повреждения изделия.
5.3 Узлы и детали, демонтируемые на время транспортировки, размещают-
ся внутри блока КТП.
5.4 В целях сохранности электроизмерительные и тому подобные приборы
могут быть демонтированы и упакованы в отдельные ящики.
5.5 Эксплуатационная документация на подстанцию упаковывается в гер-
метичный пакет из полиэтиленовой пленки и укладывается внутрь КТП.
5.6 Строповку подстанций производить с помощью четырехветвевых
строп длиной не менее 5м за все предусмотренные для подъема места. Перед
строповкой убедиться в соответствии строп массе и размеру перемещаемого
груза.
5.7 КТП может храниться как под навесом, так и на открытых площадках.
Срок хранения при консервации заводом-изготовителем не более 1 года. При
хранении более года необходимо производить переконсервацию установленно-
го оборудования.
5.8 По принципу действия и конструкции КТП при транспортировании,
хранении и эксплуатации не оказывают отрицательного воздействия на состоя-
ние окружающей среды и человека.
5.9 КТП после окончания срока эксплуатации не представляют опасности
для жизни, здоровья людей и окружающей среды.
5.10 При утилизации КТП могут использоваться типовые методы, применя-
емые для этих целей к изделиям электротехники.
Лист
23
№докумен.
Подп. Дата
6 Гарантии изготовителя
11.1 Полный установленный срок службы подстанции не менее 30 лет при
условии проведения технического обслуживания и замены аппаратов, вырабо-
тавших свой ресурс.
Ресурсы и сроки службы комплектующих изделий, входящих в состав обо-
рудования КТП, определяются эксплуатационной документацией на эти изде-
лия.
11.2 Гарантийный срок эксплуатации не менее трех лет с момента ввода
КТП в эксплуатацию с учетом комплектующих изделий. В гарантийный срок
эксплуатации не входит срок хранения у потребителя до одного года.
11.3 Изготовитель гарантирует соответствие КТП при соблюдении потреби-
телем условий эксплуатации, транспортирования, хранения и монтажа, уста-
новленных ТУ 3412-006-43229919-2014.
ВНИМАНИЕ!
Гарантийные обязательства прекращаются:
при истечении гарантийного срока эксплуатации;
при истечении гарантийного срока эксплуатации, если транс-
форматорная подстанция не введена в эксплуатацию до его истечения;
при нарушении условий и правил хранения, транспортирования
или эксплуатации;
при внесении изменений в конструкцию КТП, оборудование
РУВН и РУНН, не согласованных с заводом изготовителем.
Лист
24
№докумен.
Подп. Дата
Приложение А
(обязательное)
Запрашиваемые данные
Наименование объекта
Наименование заказчика и его адрес
Проектная организация и ее адрес
Обозначение
по числу
трансформаторов
по назначению
исполнение корпуса
Трансформатор
силовой
Выполнение
высоковольтного ввода
Наличие РЛНД для воздушного ввода
Выполнение вводов
отходящих линий в РУНН
Наличие отопления
Наличие фидера
уличного освещения
АВР на стороне 0,4кВ
Способ исполнения
ВН
нейтрали
НН
Учет электрической энергии (на стороне ВН или РУНН)
Климатическое исполнение подстанции
Количество подстанций в заказе
В поставку входит:
Примечание:
План расположения оборудования
Лит.
Масса
Масштаб
Изм.
Лист
№ докум.
Подп.
Дата
Разраб.
1:1
Пров.
Т.контр.
Лист
Листов
1
ЗАО "Промэнерго"
Н.контр.
Опросный лист
Утв.
г. Чебоксары
Копировал
Формат A3
Рисунок А.1 - Форма опросного листа на КТП.
Лист
25
№докумен.
Подп. Дата
Инв.№ подл.
Подп. и дата
Взам. инв.№
Инв.№ дубл.
Подп. и дата
Справ. №
Перв. примен.
ЗАПРАШИВАЕМЫЕ ДАННЫЕ
1
Порядковый номер камеры в РУ
2
Номинальное напряжение, кВ
6
3
Номинальный ток сборных шин, А
630
4
Материал и сечение сборных шин, мм
АД31Т 60х6
5
СХЕМА ГЛАВНЫХ ЦЕПЕЙ
6
Номенклатурное обозначение камеры
7
Назначение камеры
8
Номер схемы вспомогательных цепей
9
Номинальное напряжение цепей оперативного тока, В
10
Выключатель,тип,ном.ток,ток отключения; А
11
Блок управления вакуумным выключателем
12
Трансформатор тока, тип, класс точности
13
Трансформатор напряжения
14
Трансформатор собственных нужд
15
Трансформатор тока нулевой последовательности
16
Шинный разъединитель
17
Линейный разъединитель
18
Тип предохранителей, ток плавкой вставки
19
Ограничители перенапряжений
20
Индикатор напряжения
21
Тип счетчика учета электроэнергии
22
Преобразователь (измерительный прибор)
23
Тип микропроцессорного устройства
24
Блок питания
25
Защита от замыкания на землю
Реле,
26
МТЗ
требующие
Вид
27
Отсечка
уточнения
защиты
28
Перегрузка
характеристик
29
АЧР, ЗМН
30
Количество и сечение кабелей
31
Наличие эл. блок-замков ЗБ-1
Наличие мех. блок-замков З1М
32
ВПК 2110
33
Оперативная блокировка
ВПК 2111
34
ВП 19
Примечание:
План расположения оборудования
Лит.
Масса
Масштаб
Изм.
Лист
№ докум.
Подп.
Дата
Разраб.
Пров.
Т.контр.
Лист
Листов
1
ЗАО "Промэнерго"
Н.контр.
Опросный лист
Утв.
г. Чебоксары
Копировал
Формат A3
Рисунок А.2 - Форма опросного листа на РУВН
Инв.№ подл.
Подп. и дата
Взам. инв.№
Инв.№ дубл.
Подп. и дата
Справ. №
Перв. примен.
№
Запрашиваемые данные
1
Порядковый номер панели
2
Номинальное напряжение
В
Номинальный ток
А
3
Материал и сечение сборных шин
мм
4
Схема первичных соединений
5
Материал и сечение РЕN-шины
мм
6
Материал и сечение РЕ-шины
мм
7
Тип панели
8
Назначение панели
9
Назначение линии (надпись в рамке)
Тип
Автомат
Номинальный ток
Тип коммутирующего
10
Каталожный номер
защитного аппарата
Тип
Рубильник
Номинальный ток
Номинальный ток расцепителя, автомата или
11
предохранителя
Пределы уставок по току
замедленного срабатывания
12
расцепителей автомата
мгновенного срабатывания
13
Выдержка времени защиты от тока короткого замыкания, сек
Тип предохранителя
14
Предохранитель
Номинальнй ток предохранителя, А
Ток плавкой вставки предохранителя, А
15
Номинальный ток трансформатора тока, А
16
Количество и сечение кабелей
17
Амперметр шкала, А
18
Вольтметр шкала, В
19
Счетчик электрической энергии
20
Наличие АВР
21
Щиток учета электроэнергии
22
Количество панелей (в том числе торцевых) 23(6)
Лит.
Масса
Масштаб
Изм.
Лист
№ докум.
Подп.
Дата
Разраб.
Пров.
Т.контр.
Лист
Листов
1
ЗАО "Промэнерго"
Н.контр.
Опросный лист
Утв.
г. Чебоксары
Копировал
Формат A3
Рисунок А.3 - Форма опросного листа на РУНН.
