КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ В МЕТАЛЛИЧЕСКОЙ ОБОЛОЧКЕ НАРУЖНОЙ УСТАНОВКИ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Комплектные трансформаторные подстанции

для электроснабжения сельхозяйственных потребителей и небольших объектов

Комплектные трансформаторные подстанции (КТП) представляют собой однотрансформаторные подстанции тупикового типа наружной установки. КТП служат для приема электрической энергии переменного тока напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 (0,23) кВ для потребителей в районах с умеренным климатом (от минус 45 до плюс 40 °С).

КТП предназначены для электроснабжения и защиты сельскохозяйственных потребителей (в том числе фермерских хозяйств, садово-огороднических участков), отдельных населенных пунктов и небольших объектов, относящихся к III категории по надежности электроснабжения.

• Высоковольтный ввод в КТП - воздушный.

• ТП подключается к ЛЭП посредством разъединителя, который поставляется комплектно с подстанцией (устанавливается на ближайшей опоре).

• ТП обеспечивают учет активной электрической энергии. По требованию заказчика возможна установка счетчика любой модификации (совмещенного и

т.Д.).

• В КТП имеется фидер уличного освещения, который оснащен устройством ручного и автоматического включения и отключения. Возможно исполнение КТП без фидера уличного освещения (по требованию заказчика).

• В КТП предусматриваются следующие виды защит:

- от атмосферных перенапряжений;

- от междуфазных коротких замыканий;

- от перегрузки и коротких замыканий линий 0,4 кВ;

- от коротких замыканий цепей обогрева и цепей освещения КТП.

• КТП имеют электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.

• Достоинства КТП:

- безопасны для окружающей среды;

- конструкция способствует быстрому монтажу и пуску на месте эксплуатации, а также быстрому демонтажу при изменении места установки;

- имеют резиновые уплотнения на дверях;

- имеют привлекательный эстетичный вид;

- комплектуются современными трансформаторами герметичного исполнения (серии ТМГ) собственного производства.

Срок службы трансформаторных подстанций данного типа составляет 30 лет.

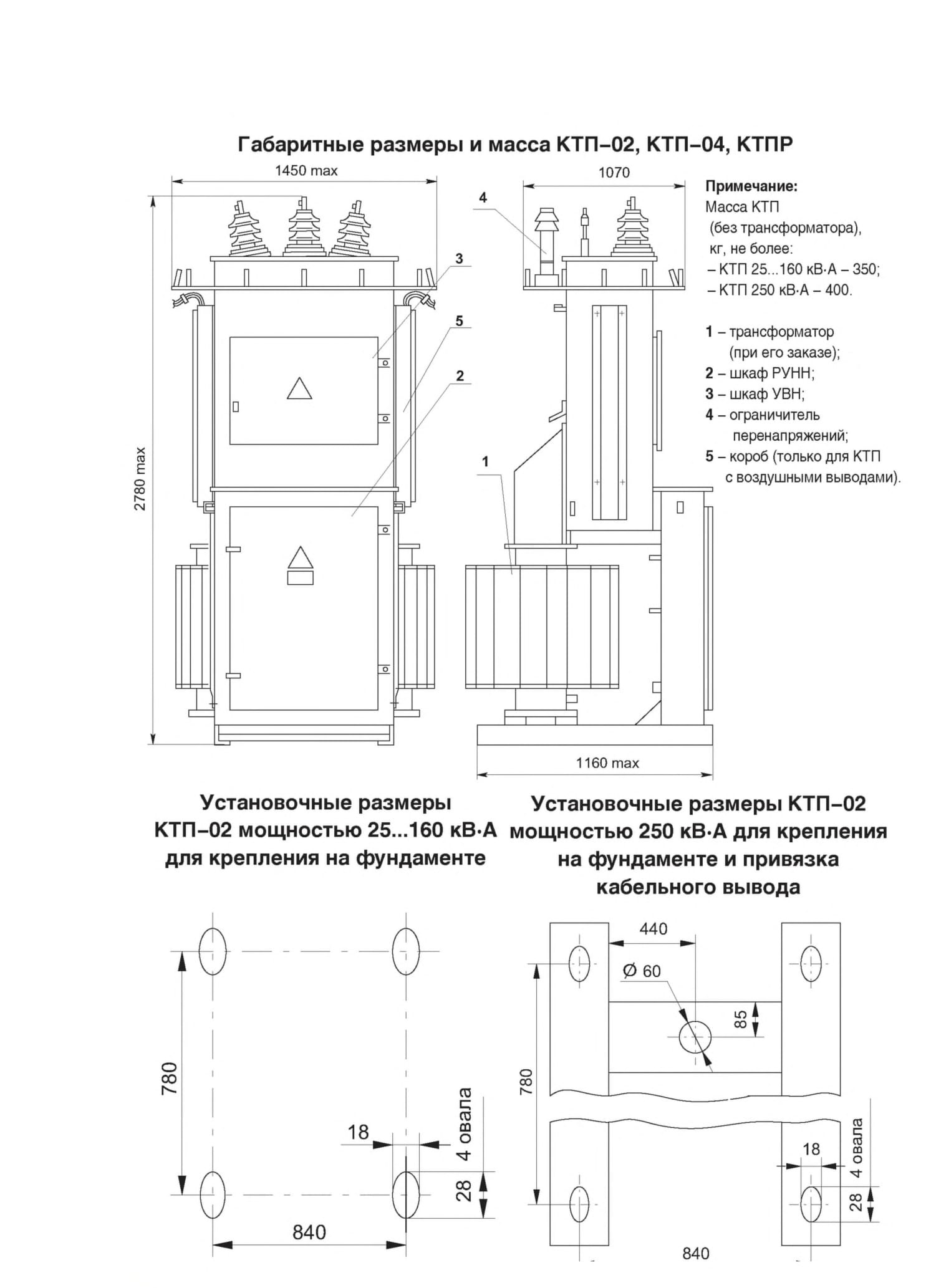

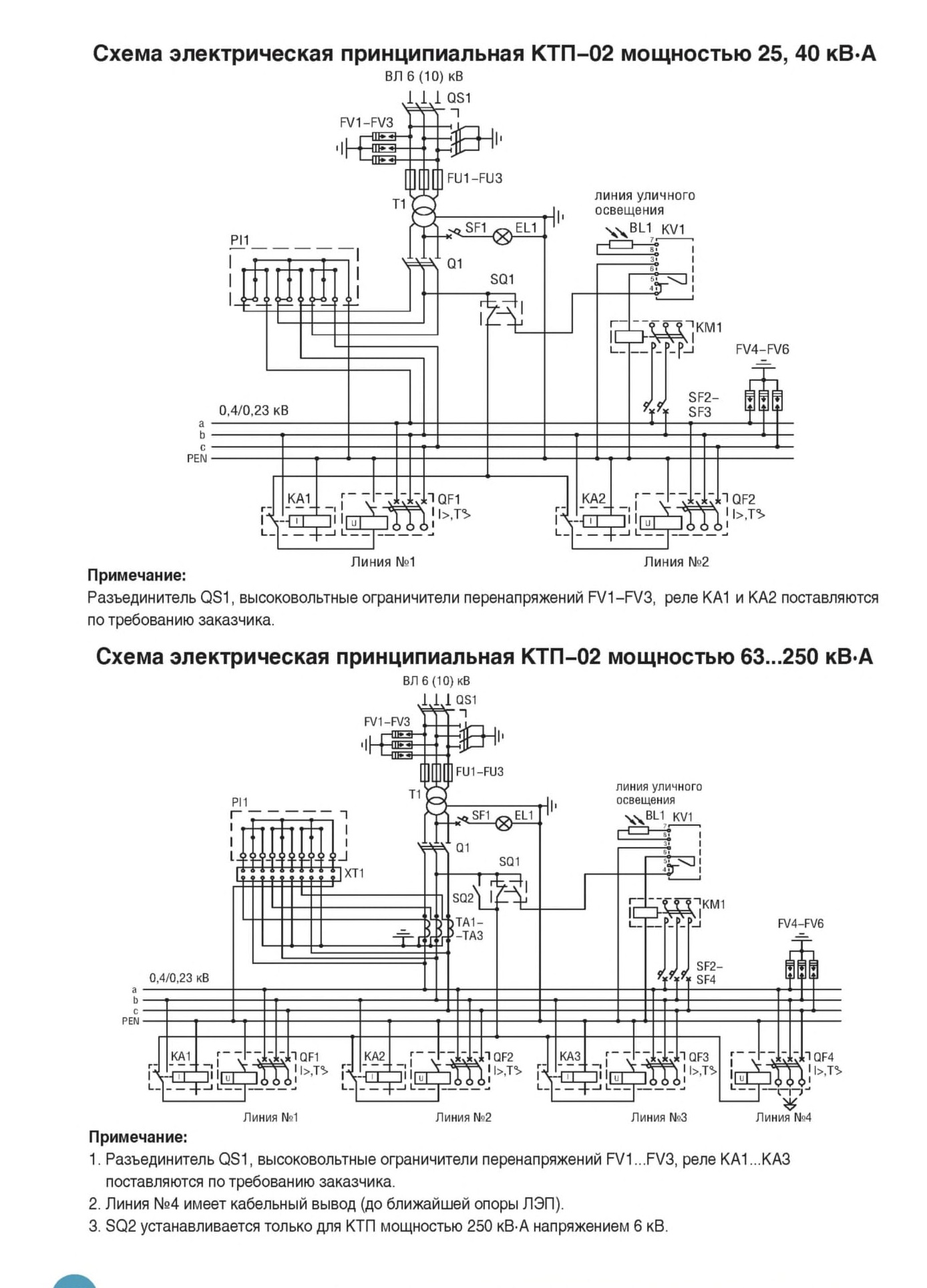

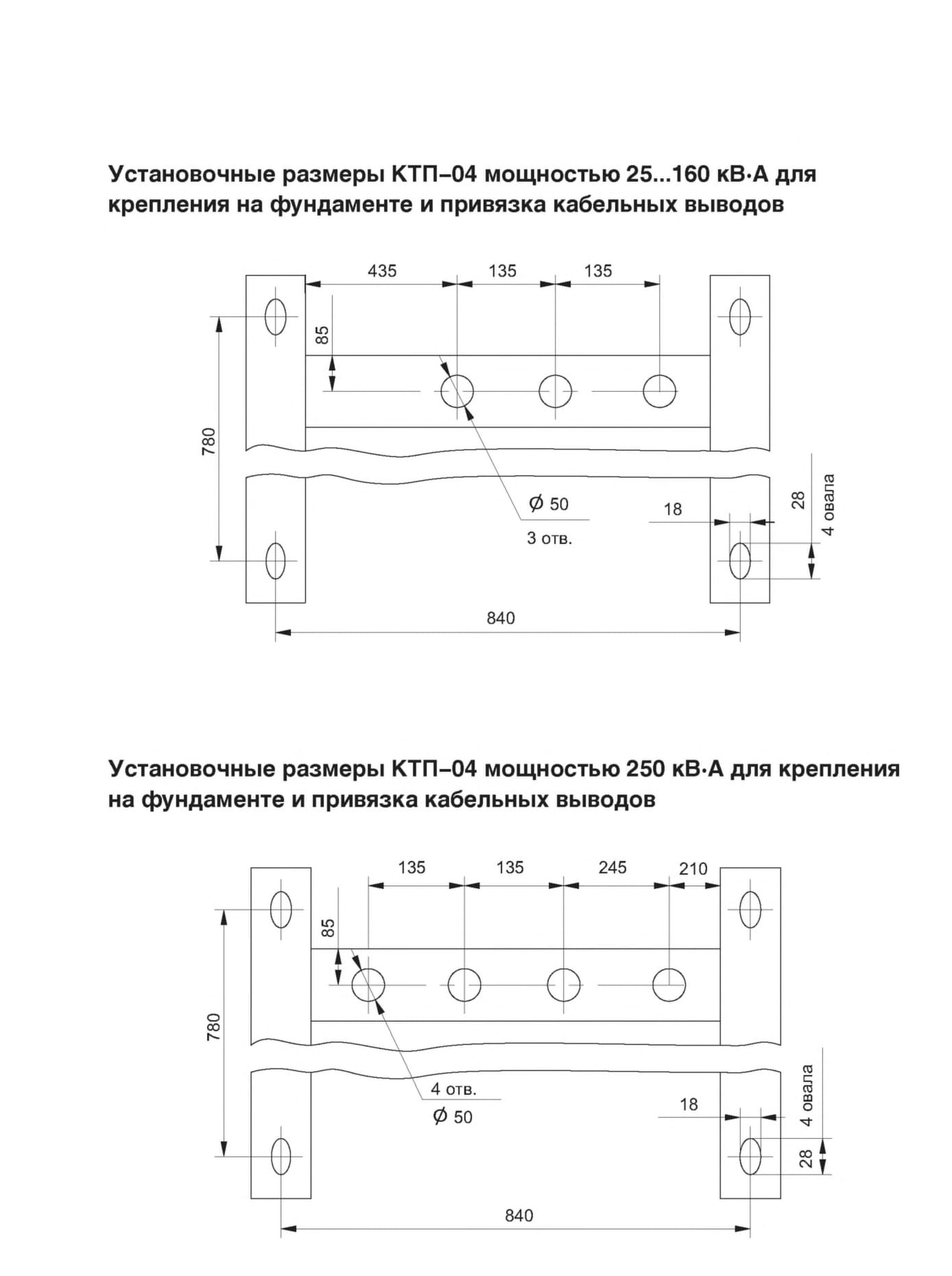

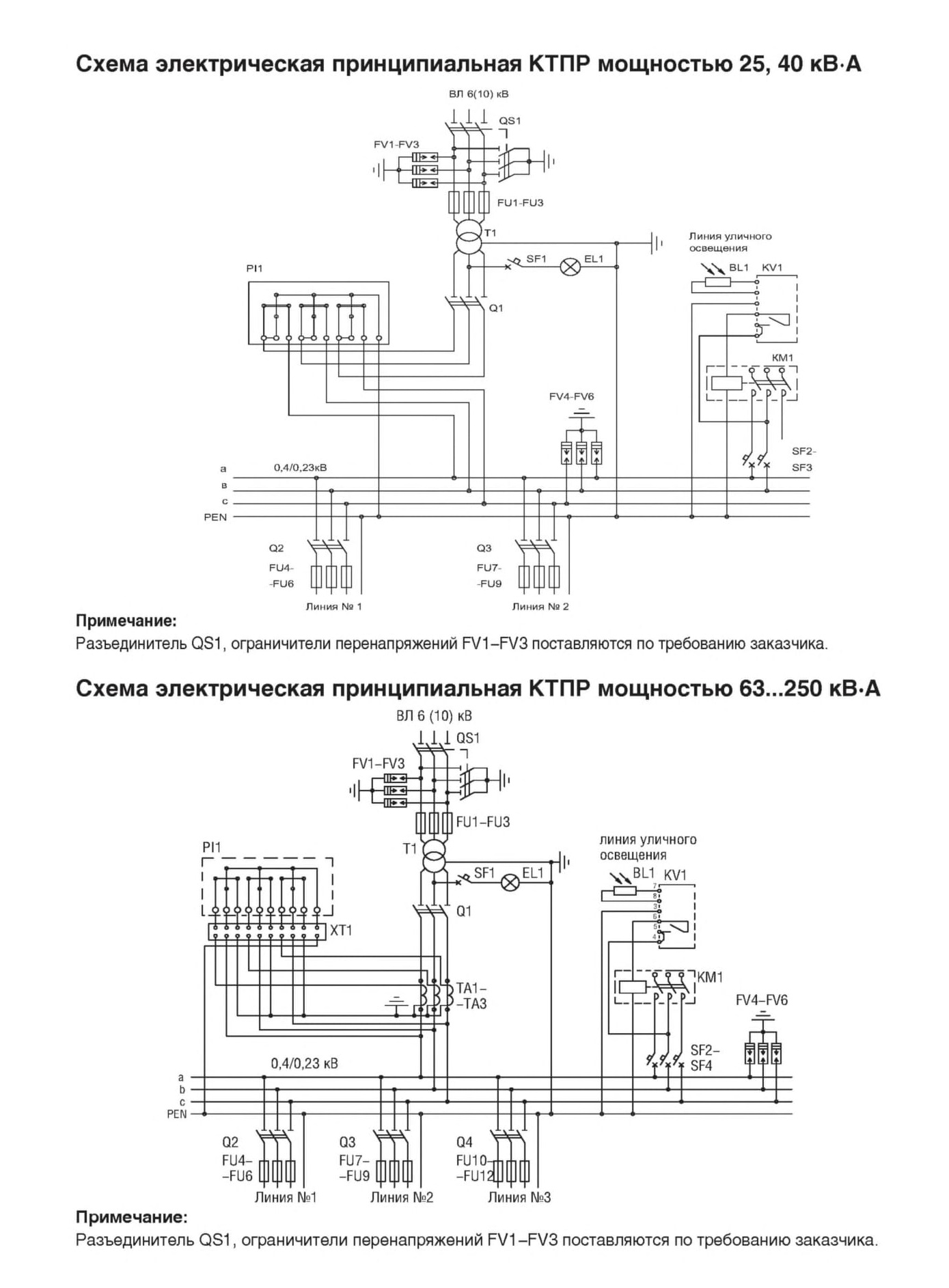

КТП-02, КТП-04, КТПР

мощностью 25...250 кВ-А
Особенности данных КТП:

• Выводы отходящих линий:

- КТП-02 - воздушные (за исключением линии № 4, присоединение к которой осуществляется только кабелем);

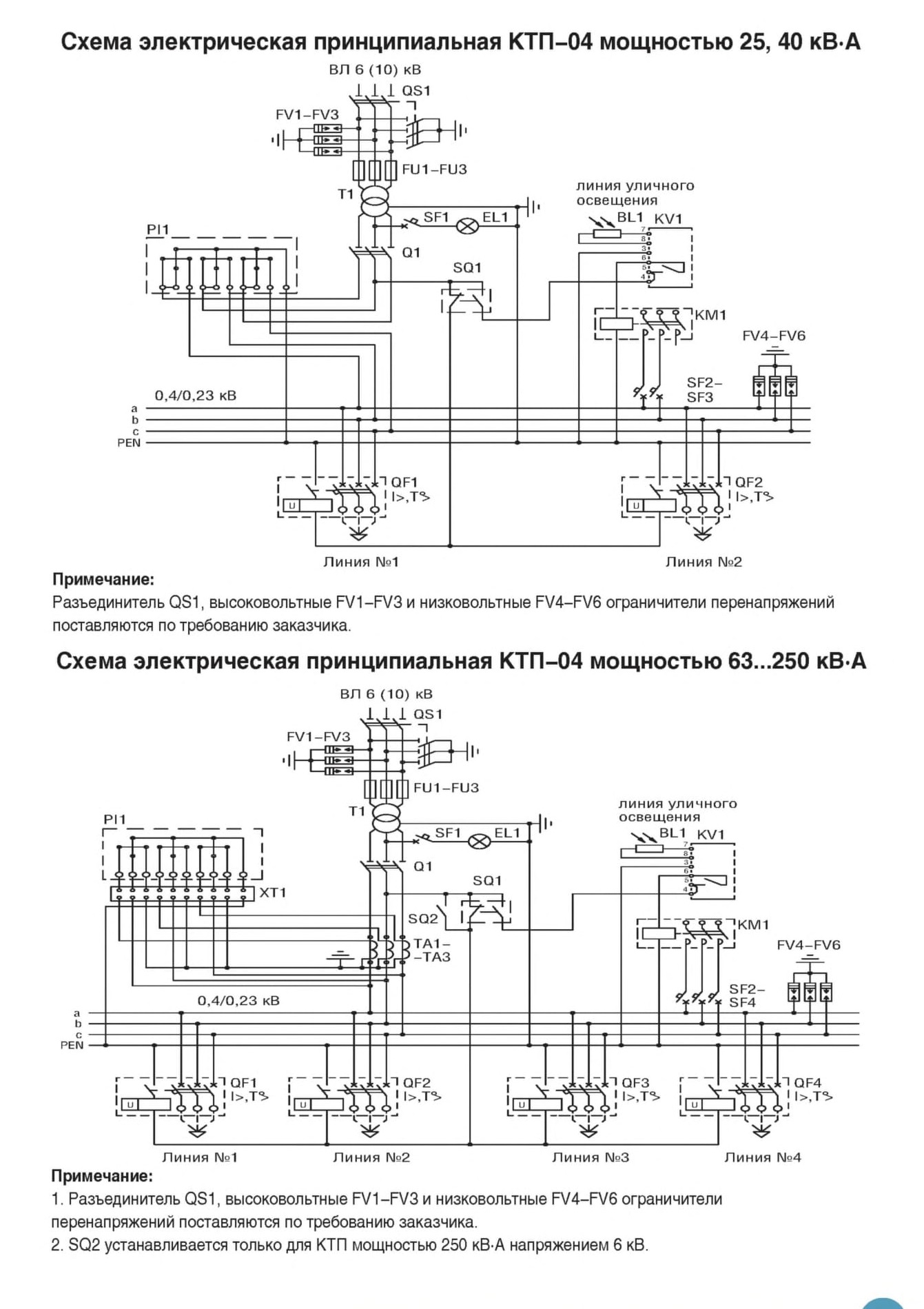

- КТП-04 - кабельные;

- КТПР - воздушные.

• На отходящих фидерах 0,4 кВ устанавливаются:

- КТП-02, КТП-04 - автоматические выключатели;

- КТПР - блоки “рубильник - предохранитель”.

• При заказе может поставлятся площадка обслуживания шкафа РУНН.

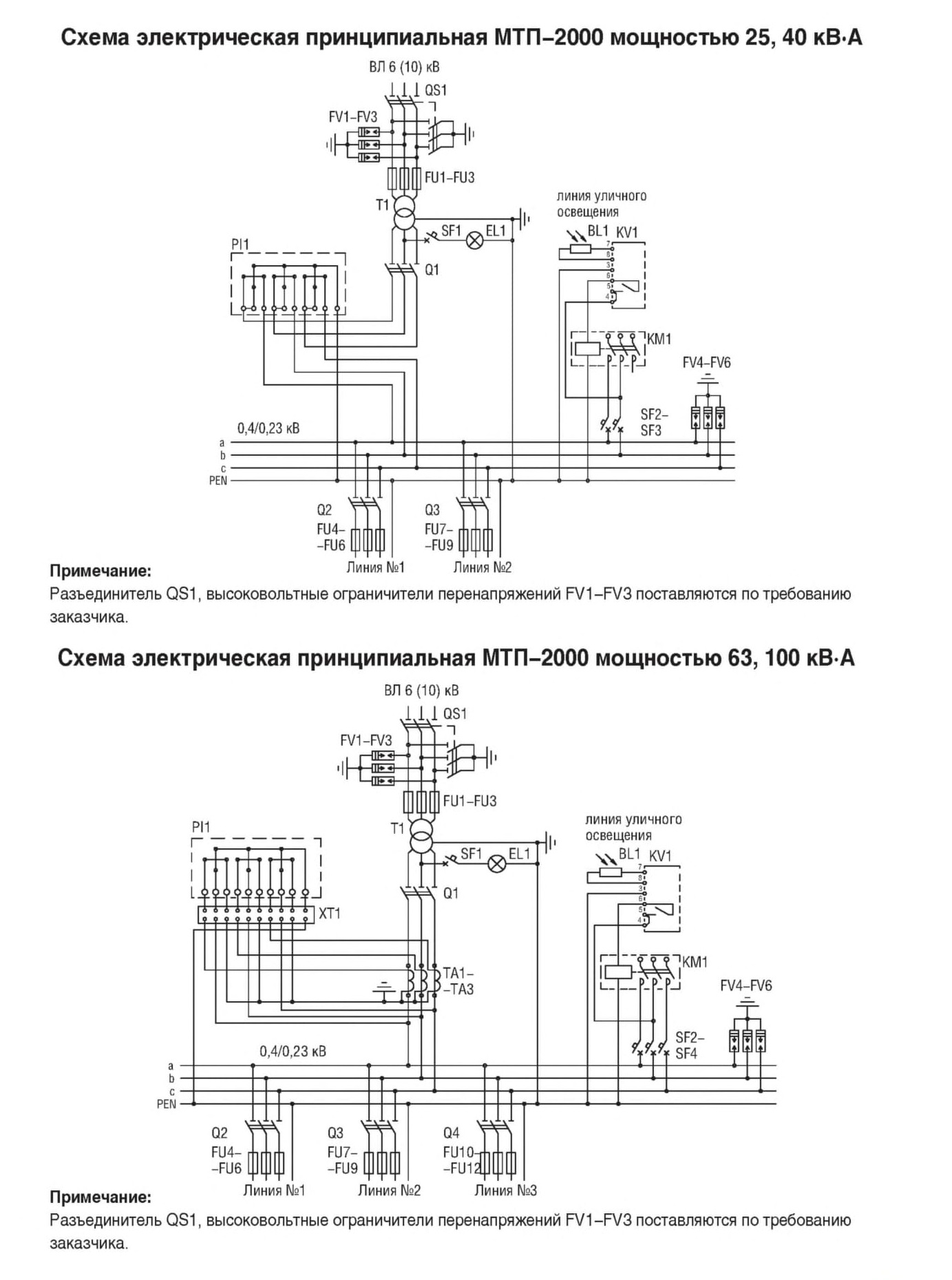

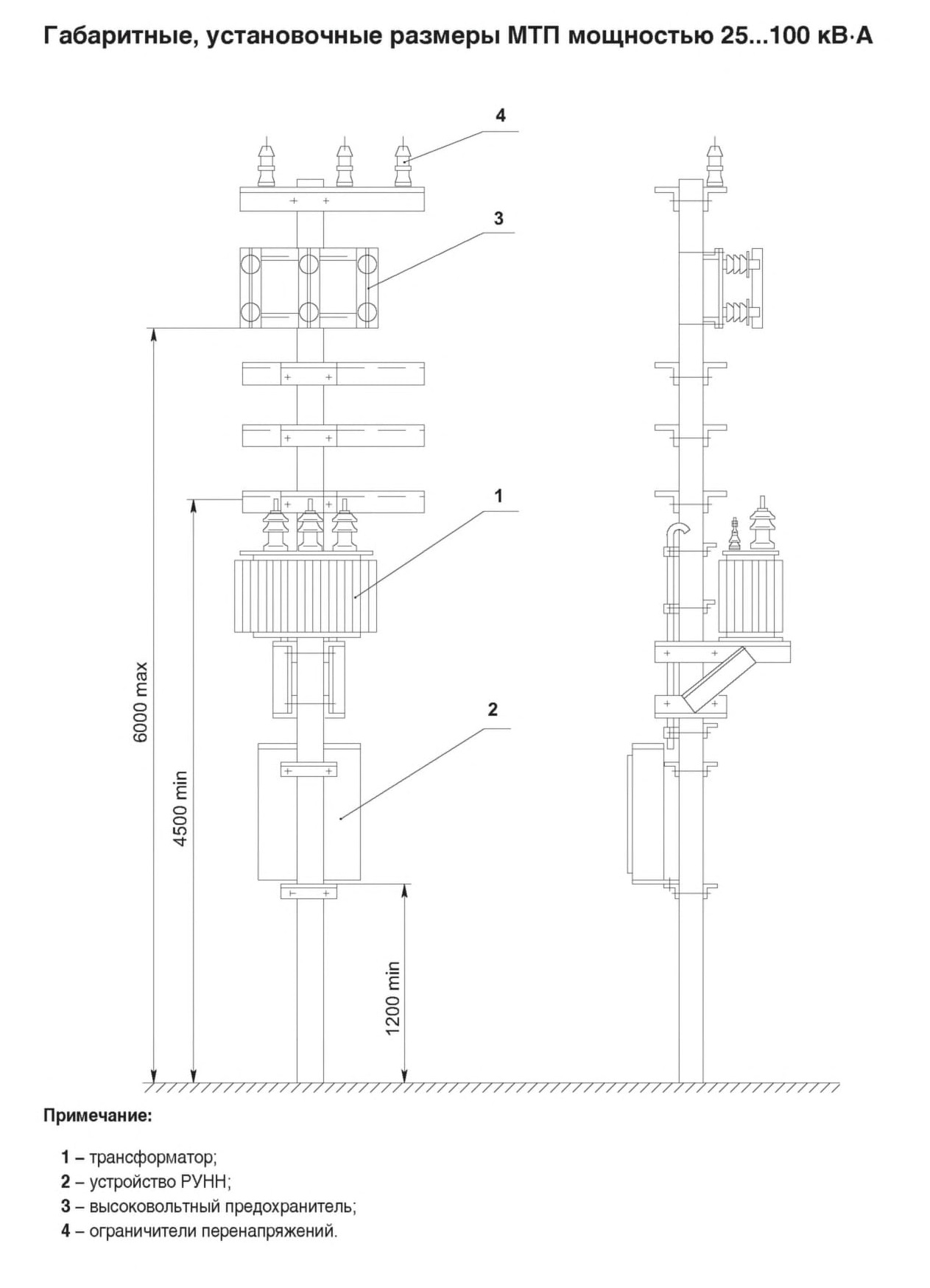

Мачтовые трансформаторные подстанции типа МТП мощностью 25...100 кВ-А

Для поставок потребителям Российской Федерации мачтовая трансформаторная подстанция может именоваться как столбовая трансформаторная подстанция (сокращенно СТП).

Пример обозначения столбовой трансформаторной подстанции на напряжении 10 кВ мощностью 25 кВ-А при ее заказе и в документации другого изделия: “СТП-25/10/0,4-2000-У1, ТУ РБ 100211261.024-2003”.

Особенности МТП:

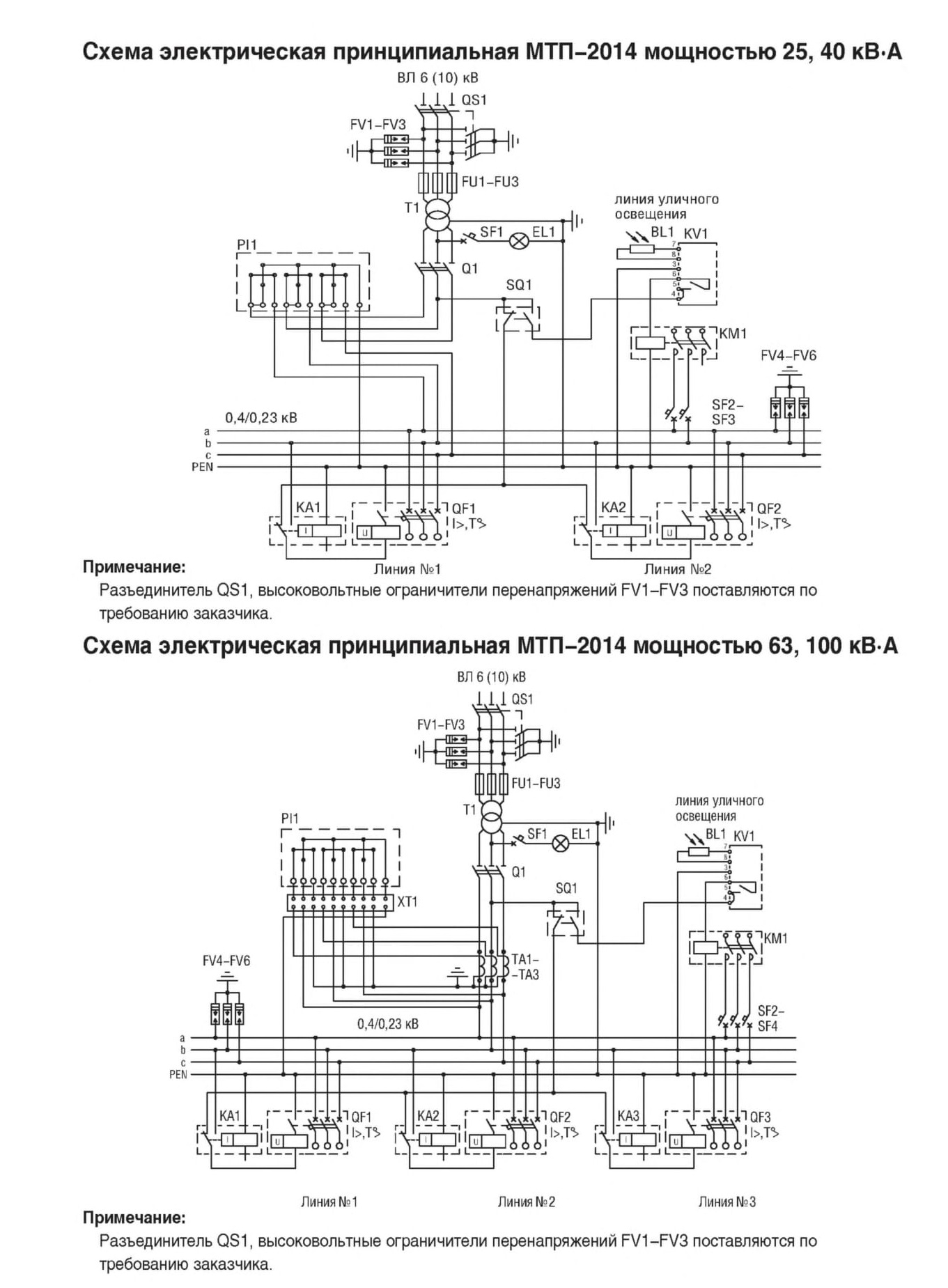

МТП-2014 - отходящие линии 0,4 кВ подстанции имеют воздушные выводы;

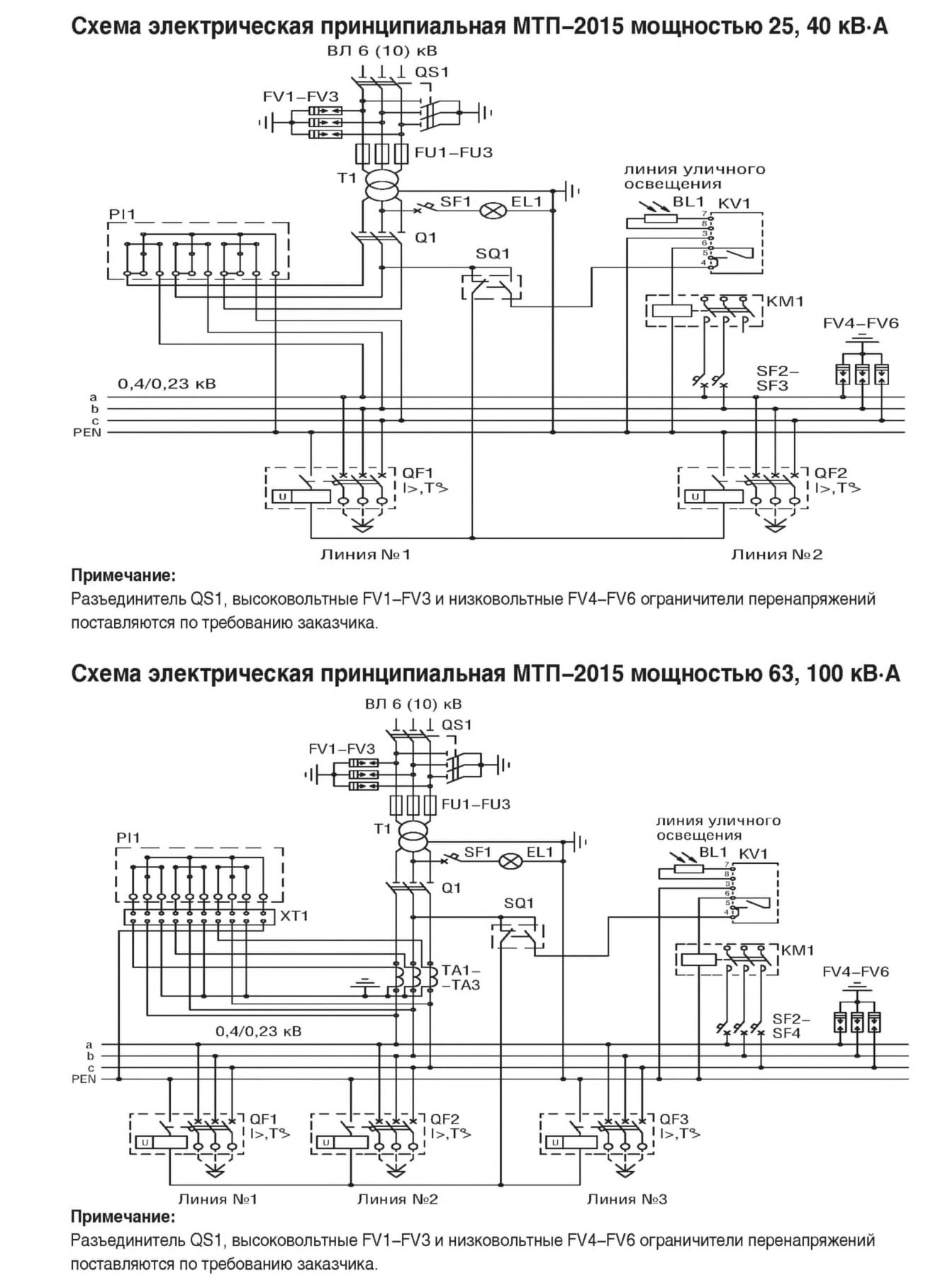

• МТП-2015 - отходящие линии 0,4 кВ подстанции имеют кабельные выводы;

• На отходящих фидерах 0,4 кВ устанавливаются:

- МТП-2000 - блоки “рубильник - предохранитель”;

- МТП-2014 и МТП-2015 - автоматические выключатели.

• Установка, монтаж и подключение к сети осуществляется на одной опоре (в соответствии с действующими типовыми проектами).

• Степень защиты оболочки шкафа РУНН - IP34.

• Цепи ВН устойчивы к токам короткого замыкания 10 кА в течение 3 с.

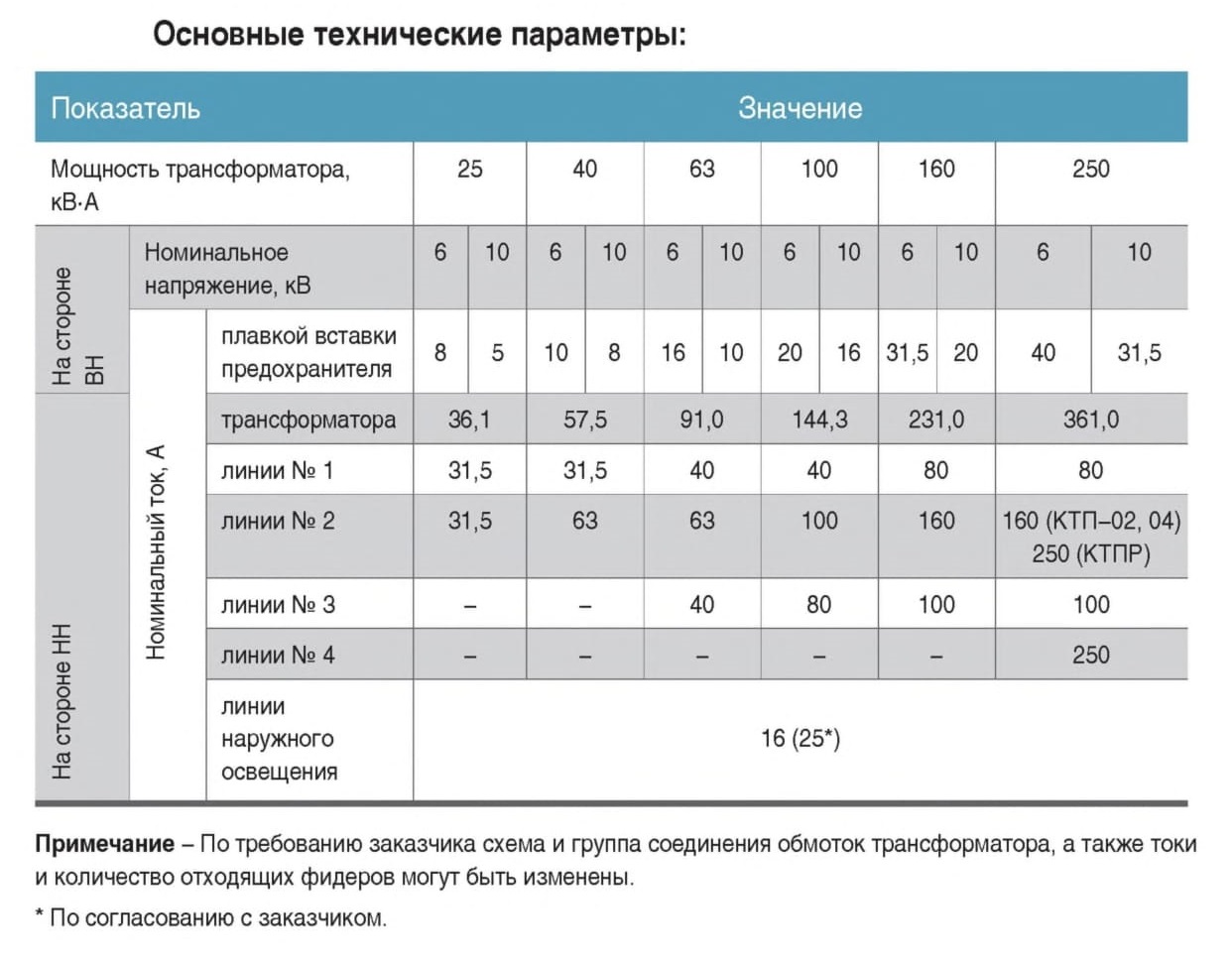

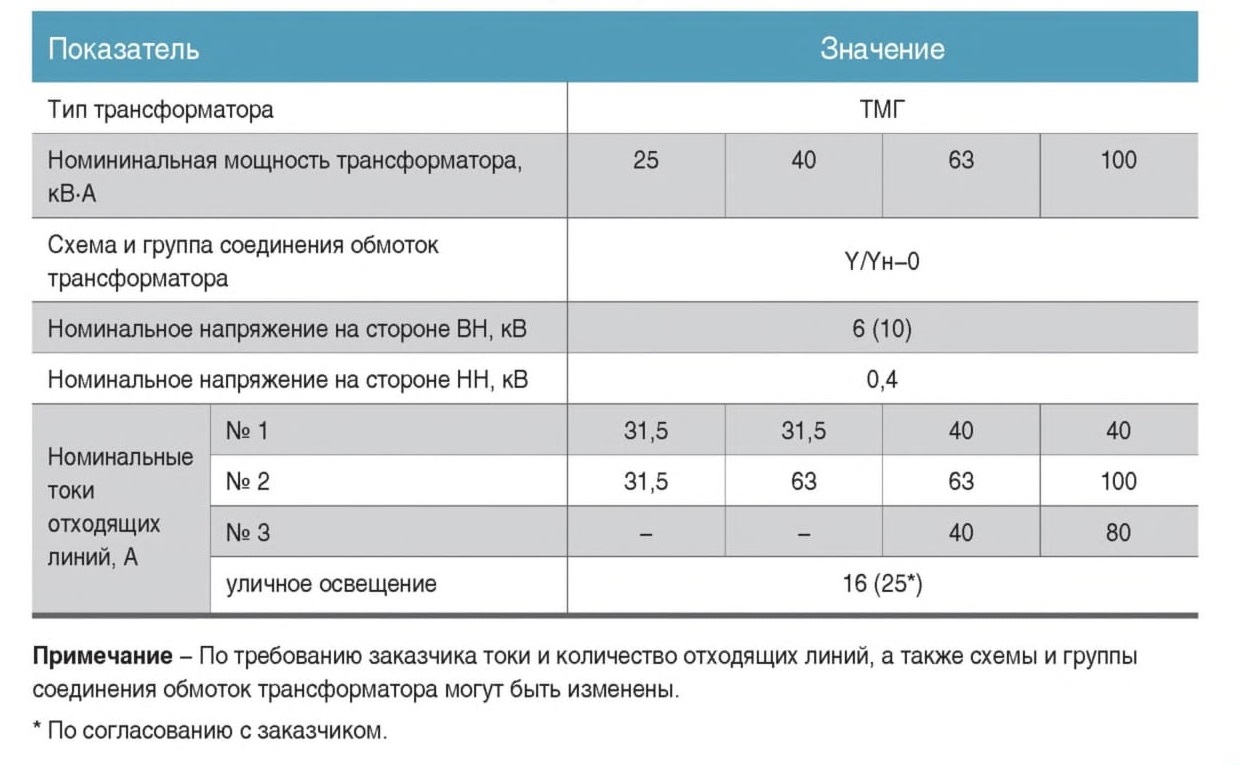

Основные технические параметры

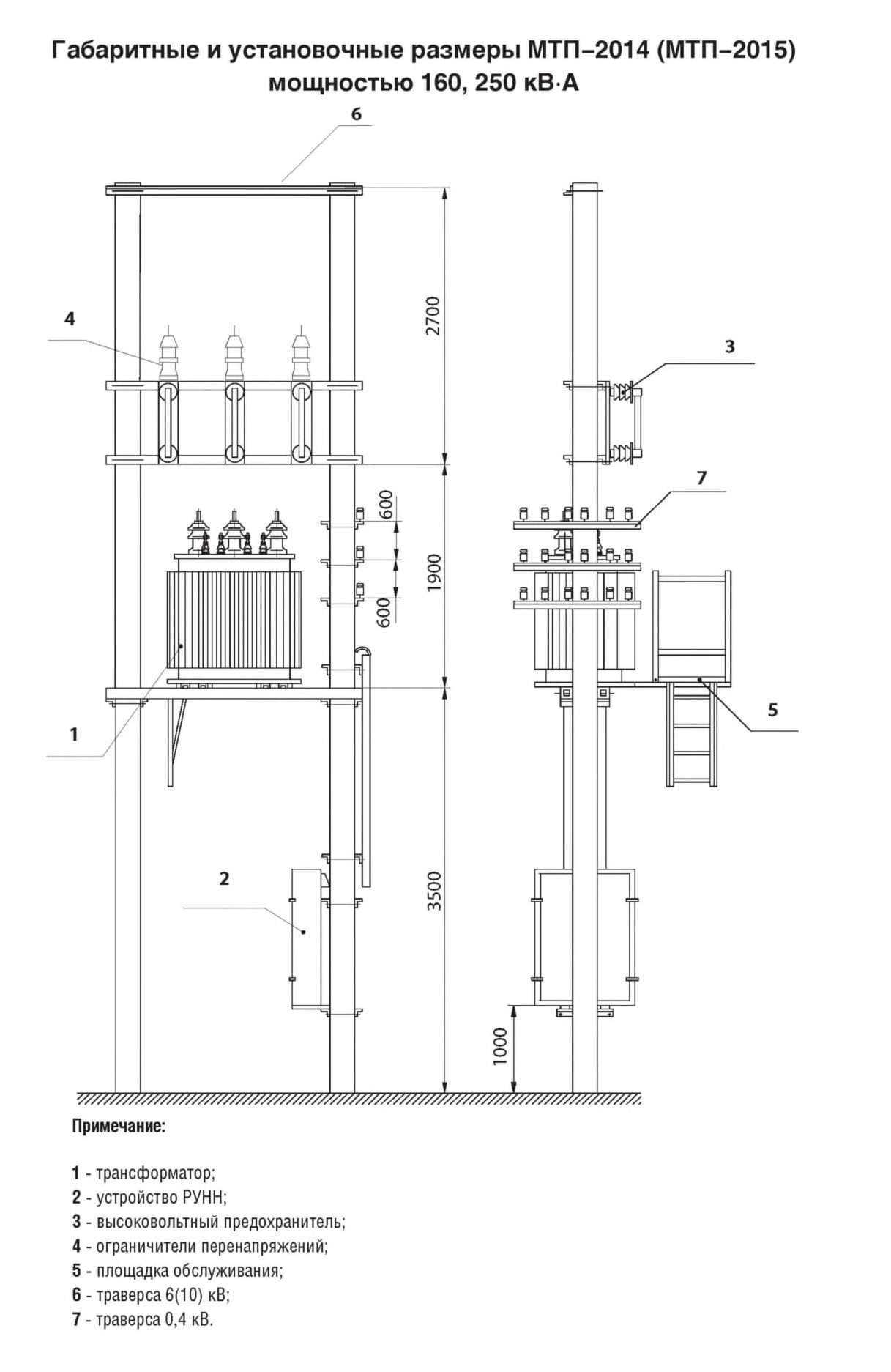

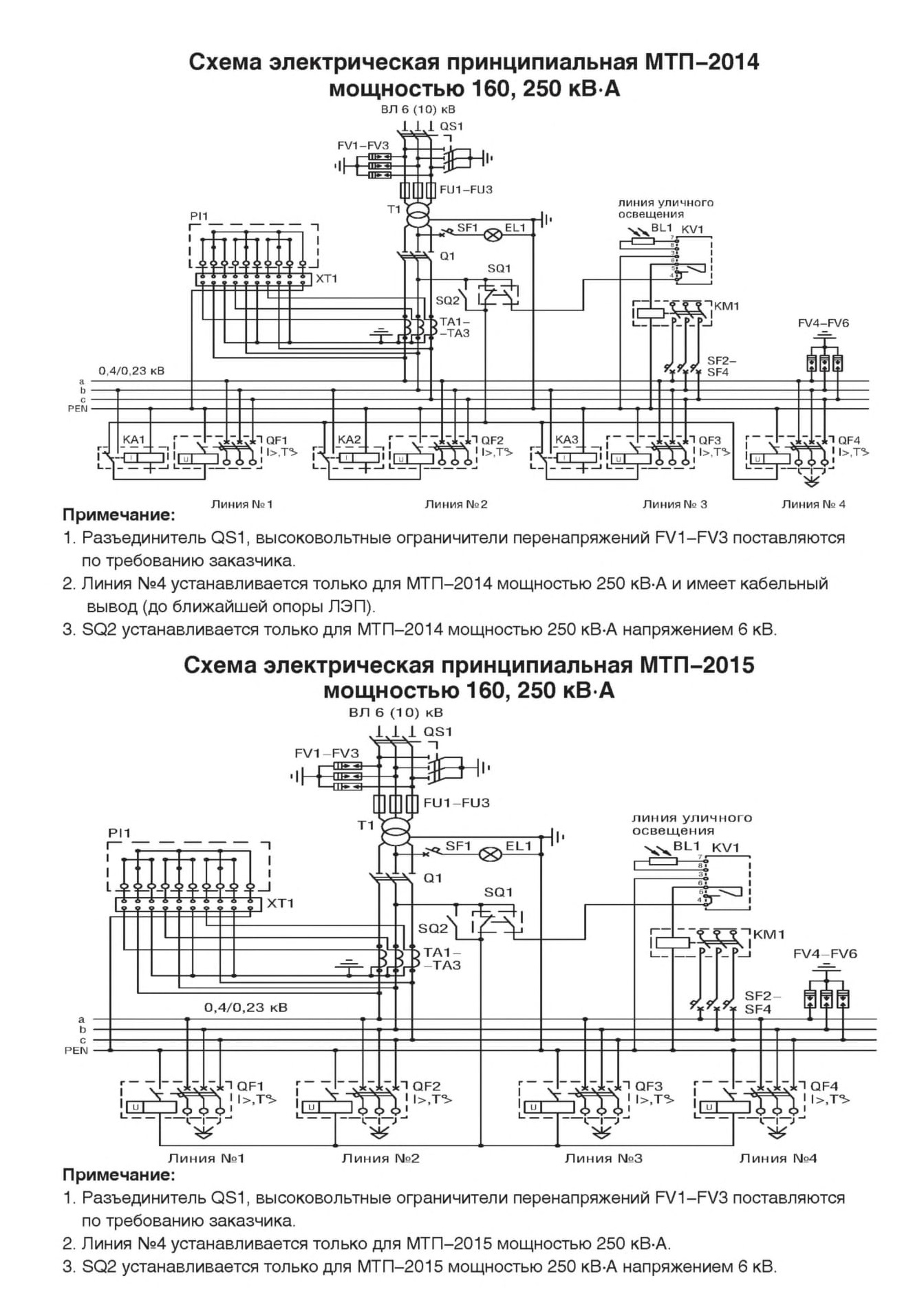

Мачтовые трансформаторные подстанции типа МТП мощностью 160 и 250 кВ-А

Особенности МТП:

МТП-2014 - отходящие линии 0,4 кВ подстанции имеют воздушные выводы; МТП-2015 - отходящие линии 0,4 кВ подстанции имеют кабельные выводы;

• На отходящих линиях 0,4 кВ устанавливаются:

- МТП-04 - блоки “рубильник - предохранитель”;

- МТП-2014 и МТП-2015 - автоматические выключатели.

• Установка, монтаж и подключение к сети осуществляется на двух опорах (в соответствии с действующими типовыми проектами).

• Степень защиты оболочки шкафа РУНН-1Р34.

Цепи ВН МТП устойчивы к токам короткого замыкания 10 кА в течение 3 с.

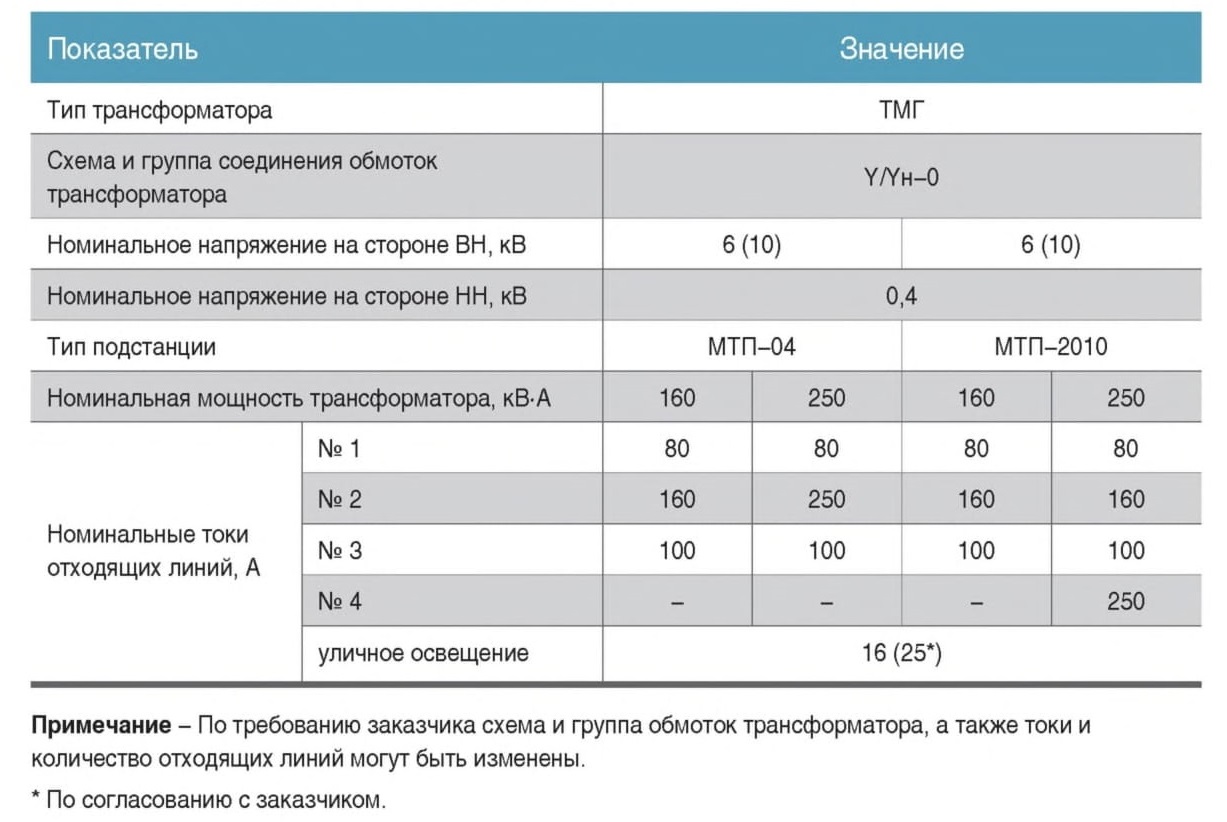

Основные технические параметры

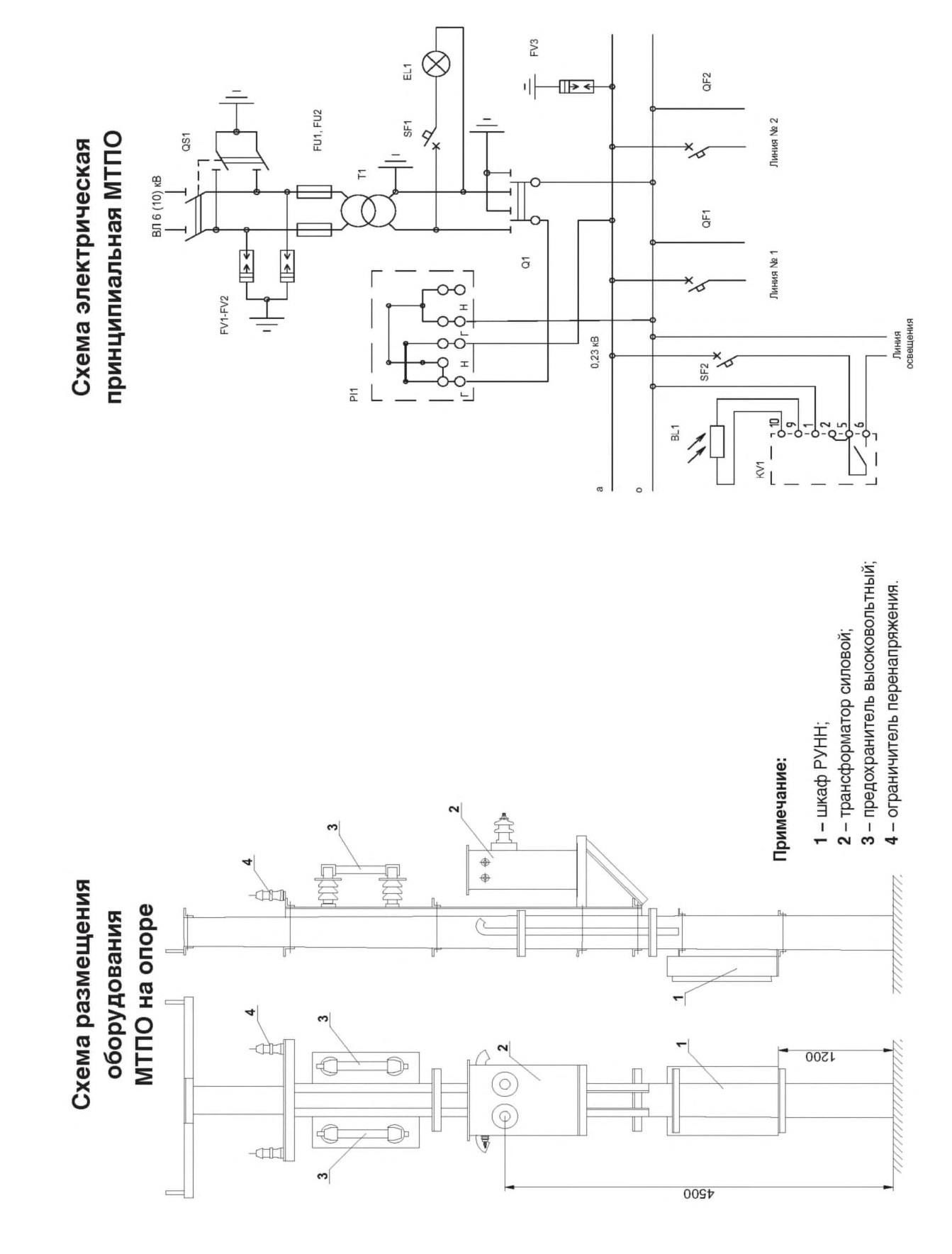

Мачтовые трансформаторные подстанции однофазные типа МТПО мощностью 4 и 10 кВ-А

Для поставок потребителям Российской Федерации мачтовая трансформаторная подстанция может именоваться как столбовая трансформаторная подстанция (сокращенно СТПО).

Пример обозначения столбовой трансформаторной подстанции на напряжении 10 кВ мощностью 10 кВ-А при ее заказе и в документации другого изделия:

“СТПО-10/10/0,23-99-1 V1, ТУ РБ 100211261.024-2003".

Особенности МТПО:

• служит для приема электрической энергии однофазного переменного тока; размещение шкафа РУНН и высоковольтного оборудования (предохранителей, разрядников и силового трансформатора) производится в соответствии с действующими типовыми проектами;

• комплектно с МТПО поставляются металлоконструкции для установки шкафа РУНН, силового трансформатора, высоковольтных ограничителей перенапряжения и высоковольтных предохранителей.

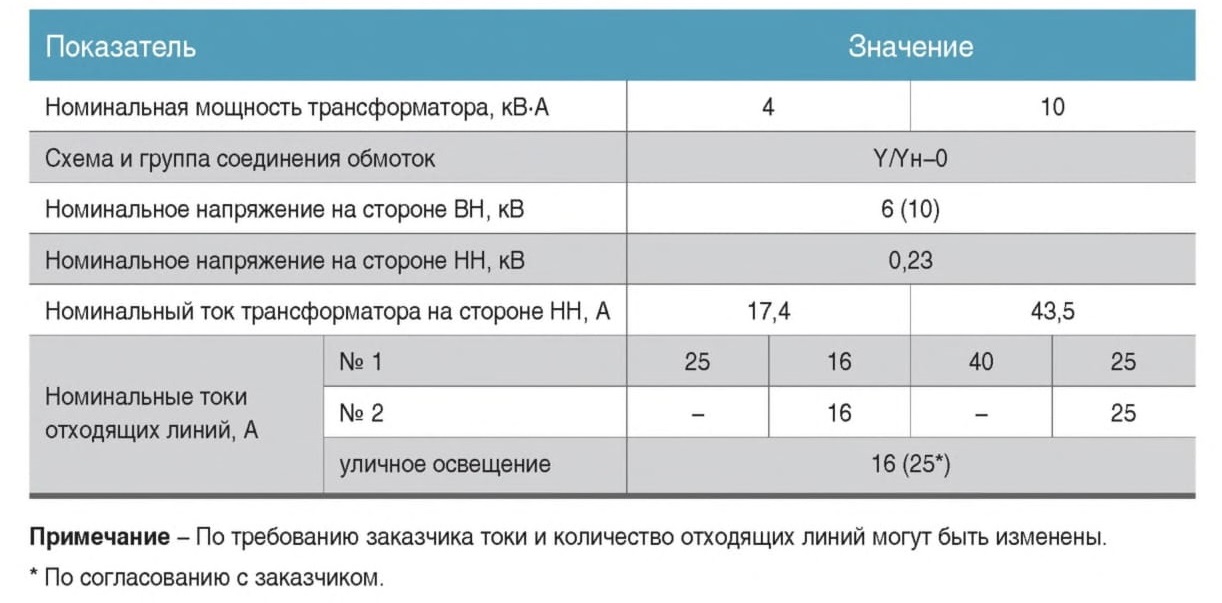

Основные технические параметры

//////////////////////////
