СВЕРДЛОВСКИЙ ЗАВОД КОМПЛЕКСНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ (ТЕХНИЧЕСКОЕ ОПИСАНИЕ)
СОдержание
1
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
4
1.1
Достоинства подстанций
4
1.2
Условия эксплуатации
4
1.3
Разработчик и изготовитель
4
2
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КТП
4
3
КЛАССИФИКАЦИЯ И ОСНОВНЫЕ ПАРАМЕТРЫ
6
4
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
7
4.1
Отсек силового трансформатора (ОТ)
7
4.2
Распределительное устройство высокого напряжения (РУВН)
7
4.3
Распределительное устройство низкого напряжения (РУНН)
8
5
ТИПОВЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДСТАНЦИЙ
8
6
6
РАЗМЕЩЕНИЕ И МОНТАЖ
9
7
БЕЗОПАСНОСТЬ И ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
10
7.1
Обеспечение безопасности
10
7.2
Требования охраны окружающей среды
10
8
КОМПЛЕКТНОСТЬ ПОСТАВКИ
11
9
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
11
10
ФОРМУЛИРОВАНИЕ ЗАКАЗА
11
Приложение А
12
Приложение Б
14
Приложение В
18
Приложение Г
22
3
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Комплектные трансформаторные подстанции наружной установки серии КТПК предназначены для приема электри-
ческой энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, преобразования в электриче-
скую энергию напряжением 0,4 кВ и электроснабжения потребителей.
1.1 Достоинства подстанций
КТП соответствуют требованиям и рекомендуются для применения на объектах ДЗО ПАО «Россети».
• Высокая степень заводской готовно-
• схема подстанции на стороне 6
• вентиляция КТП обеспечивает
сти подстанций. На объект поставляются
(10) кВ позволяет осуществить ее при-
эффективное охлаждение подстан-
один или два транспортных блока со смон-
соединение к сети в различных вари-
ции, как в режиме номинальной мощ-
тированным в них электрооборудованием;
антах: радиальное, кольцевое и т. п.;
ности, так и в режимах перегрузки;
•
каркас подстанции полно-
• устройство УВН выполнено в
• элементы подлежащие заземле-
стью окрашен порошковой краской
виде отдельной камеры, что обеспе-
нию надежно заземлены;
(страндартный цвет RAL 7035, с воз-
чивает безопасность персонала и ис-
• бобышки заземления каркаса
можностью нанесения корпоратив-
ключает необходимость применения
подстанции выполнены из нержаве-
ных логотипов заказчика);
устаревших сетчатых ограждений;
ющей стали, что обеспечивает безус-
• подстанции закрытого типа;
• схема подстанции на стороне 0,4
ловную надежность подключения к
• конструкция подстанции пред-
кВ предусматривает подключение ли-
заземляющему контуру;
усматривает возможность присоеди-
ний через автоматические выключа-
• защита от ошибочных действий
нения к ней как воздушных, так и ка-
тели или рубильники с предохрани-
персонала выполнена с помощью
бельных линий 6 (10) и 0,4 кВ;
телями, с АВР-0,4 или без него;
блокировок Гинодмана.
ОАО СЗТТ, в случае необходимости, имеет возможность изготавливать подстанции по индивидуальным электриче-
ским схемам.
1.2 Условия эксплуатации
• Высота над уровнем моря до 1000 м;
• относительная влажность возду-
ров в концентрациях, разрушающих
• рабочие значения температуры
ха 80 % при температуре +15 °С;
металлы и изоляцию;
окружающего воздуха при эксплуатации:
• окружающая среда невзрывоо-
• скорость ветра до 36 м/с;
• нижнее от минус 40°С (от -60 °С для
пасная, не содержащая токопроводя-
• скорость ветра при толщине льда
исполнения УХЛ1), верхнее - до + 40 °С; щей пыли и агрессивных газов или па- до 20 мм до 15 м/с.
1.3 Разработчик и изготовитель
ОАО «Свердловский завод трансформаторов тока»,
Российская Федерация,
620043, г. Екатеринбург, ул. Черкасская, 25.
e-mail: kru@cztt.ru
тел. (343) 2343104
cnn@cztt.ru
факс. (343) 2325255
cztt@cztt.ru
4
2. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КТП
2 КТПХ - Х - Х Х -Х Х / Х / Х ХХХ1
Количество силовых
трансформаторов
(при наличии одного трансфор-
матора цифра не ставится)
Комплектная трансформаторная
подстанция
К - Киосковая
НУ-Утепленная
Пример условного обозначения
Т - Тупиковая
двухтрансформаторной КТП мощ-
П - Проходная
ностью 630 кВА, класса напряжения
10 кВ на номинальное напряжение
Ввод ВН
на стороне НН 0,4 кВ, тупиковой, с
В - воздушный
воздушным вводом высокого напря-
К - кабельный
жения (ВН) и кабельными выводами
низкого напряжения (НН), климатиче-
Вывод НН
ского исполнения У, категории разме-
В - воздушный
щения 1:
К - кабельный
2КТПК-Т-ВК-630/10/0,4 У1.
Мощность силового
трансформатора, кВ·А
Номинальное напряжение на
стороне ВН, кВ
Номинальное напряжение на
стороне НН, кВ
Климатическое исполнение и
категория размещения по
ГОСТ 15150 (У1 или УХЛ1)
5
3. КЛАССИФИКАЦИЯ И ОСНОВНЫЕ ПАРАМЕТРЫ
Классификация исполнений подстанций представлена в таблице 1, основные параметры в таблице 2.
Таблица 1 - Классификация исполнений
Признак классификации
Исполнение
Из листовой стали не утепленная/утепленная
1. По виду корпуса
(по заказу)
С масляным трансформатором;
2. По типу силового трансформатора
с трансформатором с литой изоляцией
3. По способу выполнения нейтрали трансформатора на стороне НН
С глухозаземленной нейтралью
4. Схема и группа соединений обмоток трансформатора
Y/Yн-0; Д/Yн-11
5. Наличие изоляции шин в распределительном устройстве низкого
С неизолированными шинами
напряжения (РУНН)
6. По исполнению высоковольтного ввода
Кабельный или воздушный
7. По способу исполнения распределительного устройства высшего
Тупиковая; проходная
напряжения (УВН)
8. По исполнению выводов РУНН
Кабельные или воздушные
9. По способу установки коммутационных аппаратов
Стационарно установленные
10. Степень защиты КТП в сборе по ГОСТ 14254
До IP34
Таблица 2 - Основные характеристики
Наименование параметра
Значение
Мощность силового трансформатора, кВ·А
10-160
250
400
630
1000
Номинальное напряжение на стороне ВН, кВ
6; 10
Наибольшее рабочее напряжение на стороне ВН, кВ
7,2; 12
Номинальное напряжение на стороне НН, кВ
0,4
Ток термической стойкости на стороне ВН, кА (в теч. 1с)
20
Ток электродинамической стойкости на стороне ВН, кА
51
Ток электродинамической стойкости на стороне НН, кА
25
50
Ток термической стойкости на стороне НН, кА (в теч. 1с)
10
25
Ток сборных шин на стороне НН, кА
0,4
0,63
1,0
1,6
Уровень изоляции по ГОСТ 1516.1
- с масляным трансформатором;
Нормальная изоляция, уровень изоляции «б»
- с сухим трансформатором
Нормальная изоляция
Уровень изоляции по ГОСТ 1516.3
«б»
Высота установки над уровнем моря, м, не более
1000
6
4. КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
КТП изготавливаются на основании опросного листа, согласованного с заказчиком и индивидуальных или типовых
электрических схем, по специально разработанному комплекту конструкторской документации (КД) на базе унифици-
рованных элементов конструкций.
При заказе с воздушным вводом и/или воздушным выводом КТП комплектуется башнями ввода и/или устройствами
вывода воздушных линий.
Корпус КТП изготавливается из стального листа толщиной 2 мм. Окраска производится порошковой краской стан-
дартного цвета RAL7035. Двери подстанции имеют резиновые уплотнения.
В зависимости от заказа КТП может быть однотрансформаторной или двухтрансформаторной и состоять соответ-
ственно из одного или 2-х блоков.
Каждый из блоков КТП состоит из изолированных отсеков:
• отсек распределительного устройства высокого напряжения (РУВН);
• отсек силового трансформатора (ОТ);
• отсек распределительного устройства низкого напряжения (РУНН).

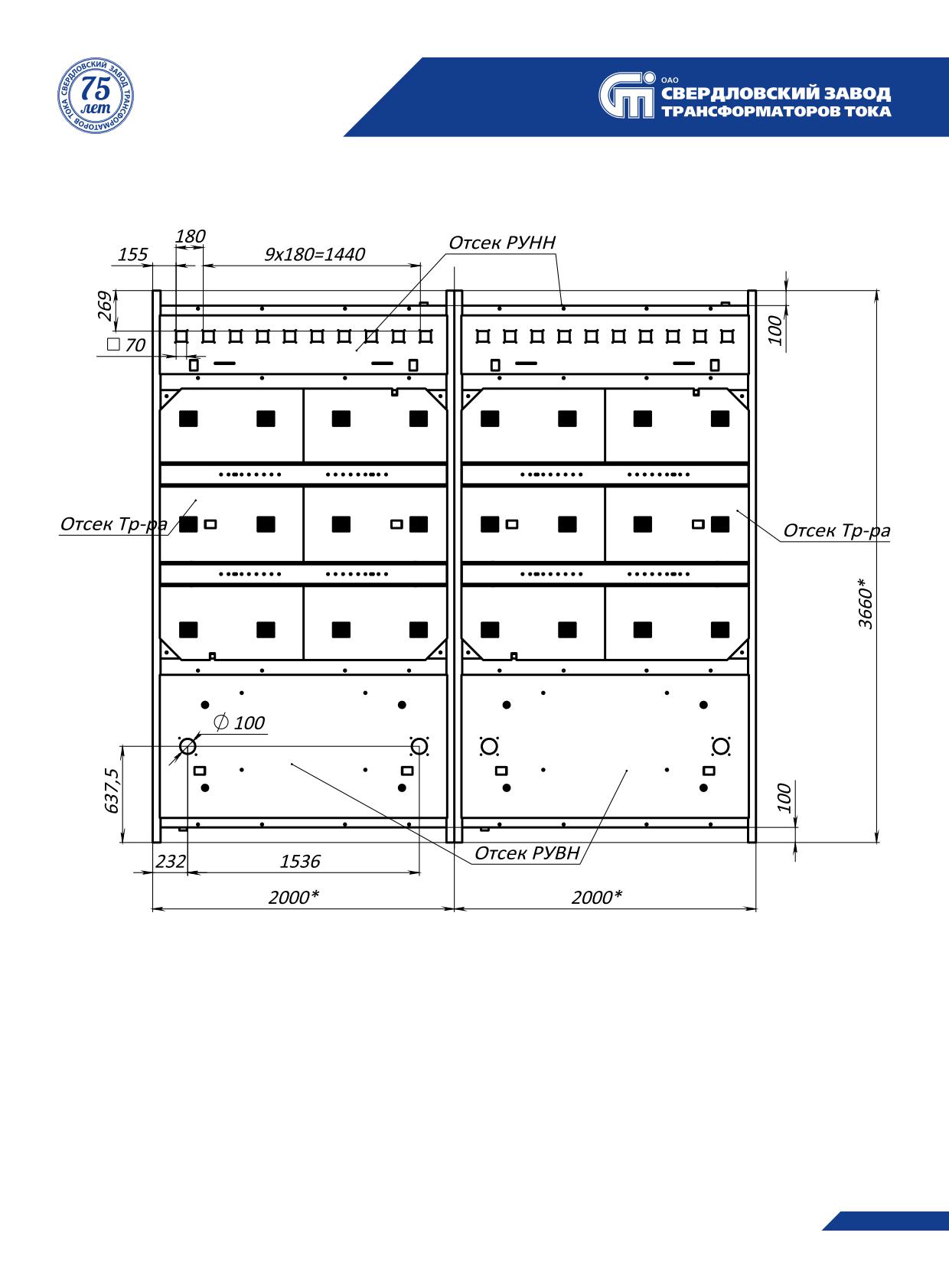

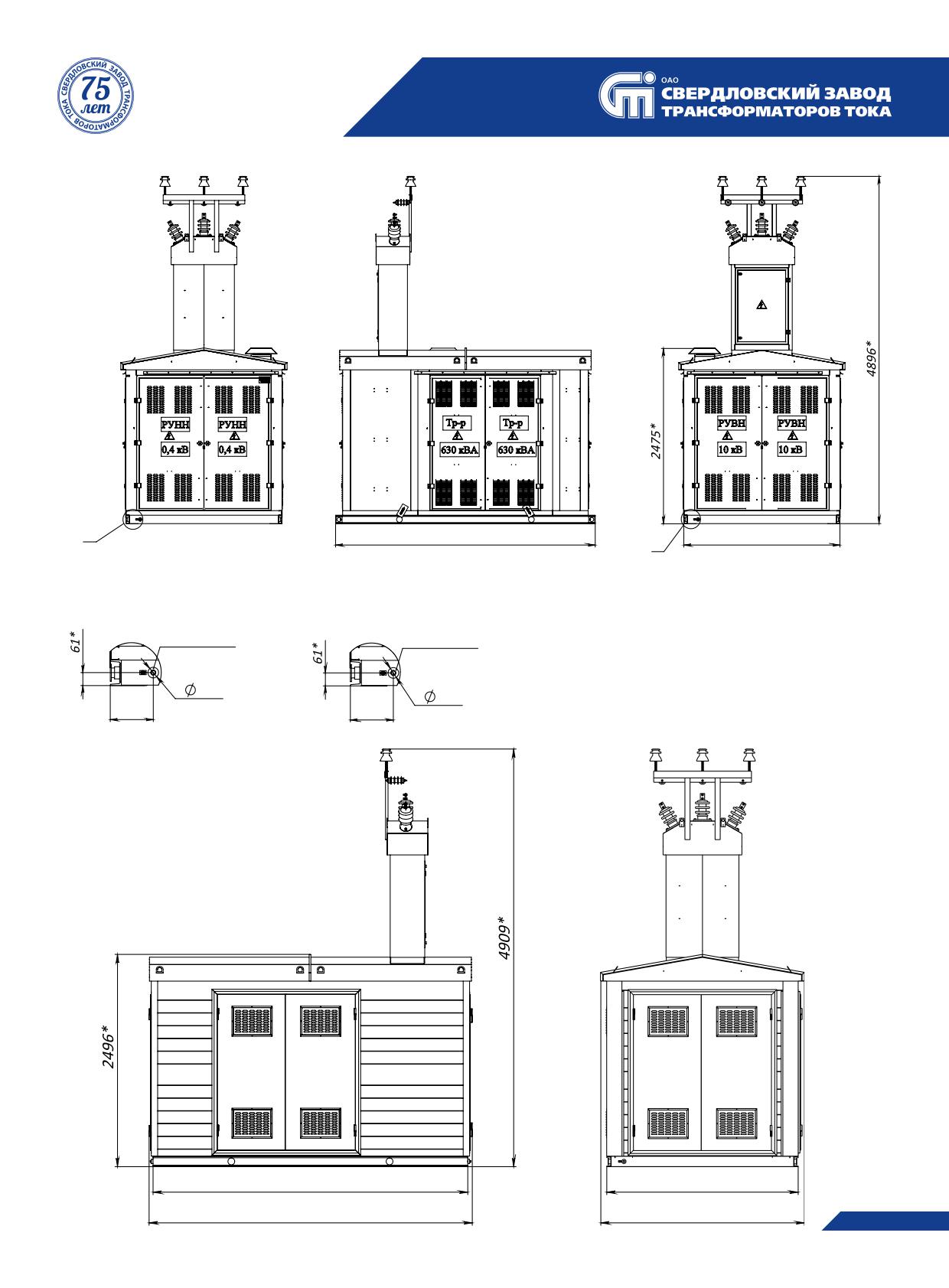

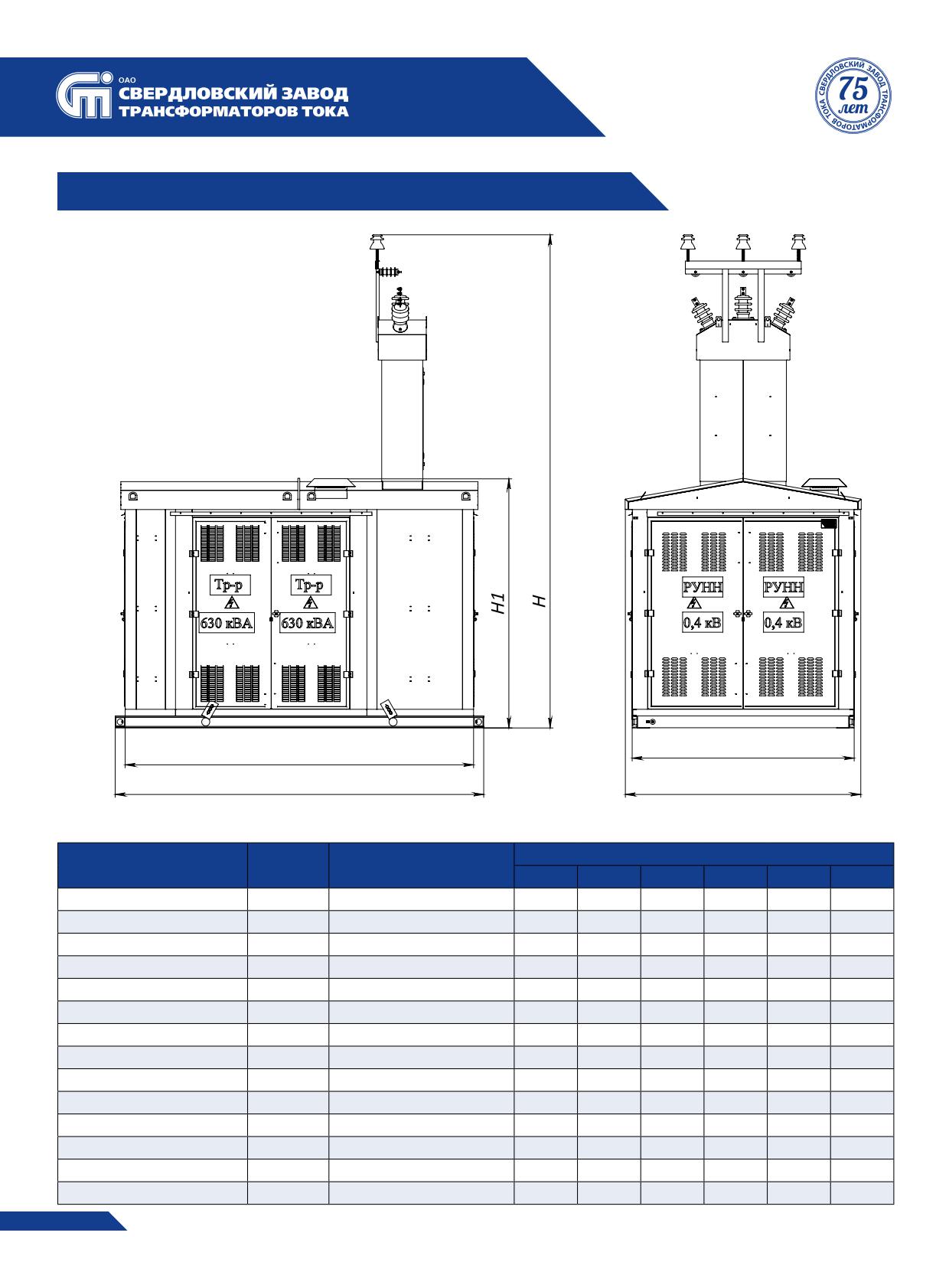

Перечень исполнений подстанций представлен в таблицах 3 и 4, габаритные и установочные размеры различных ис-

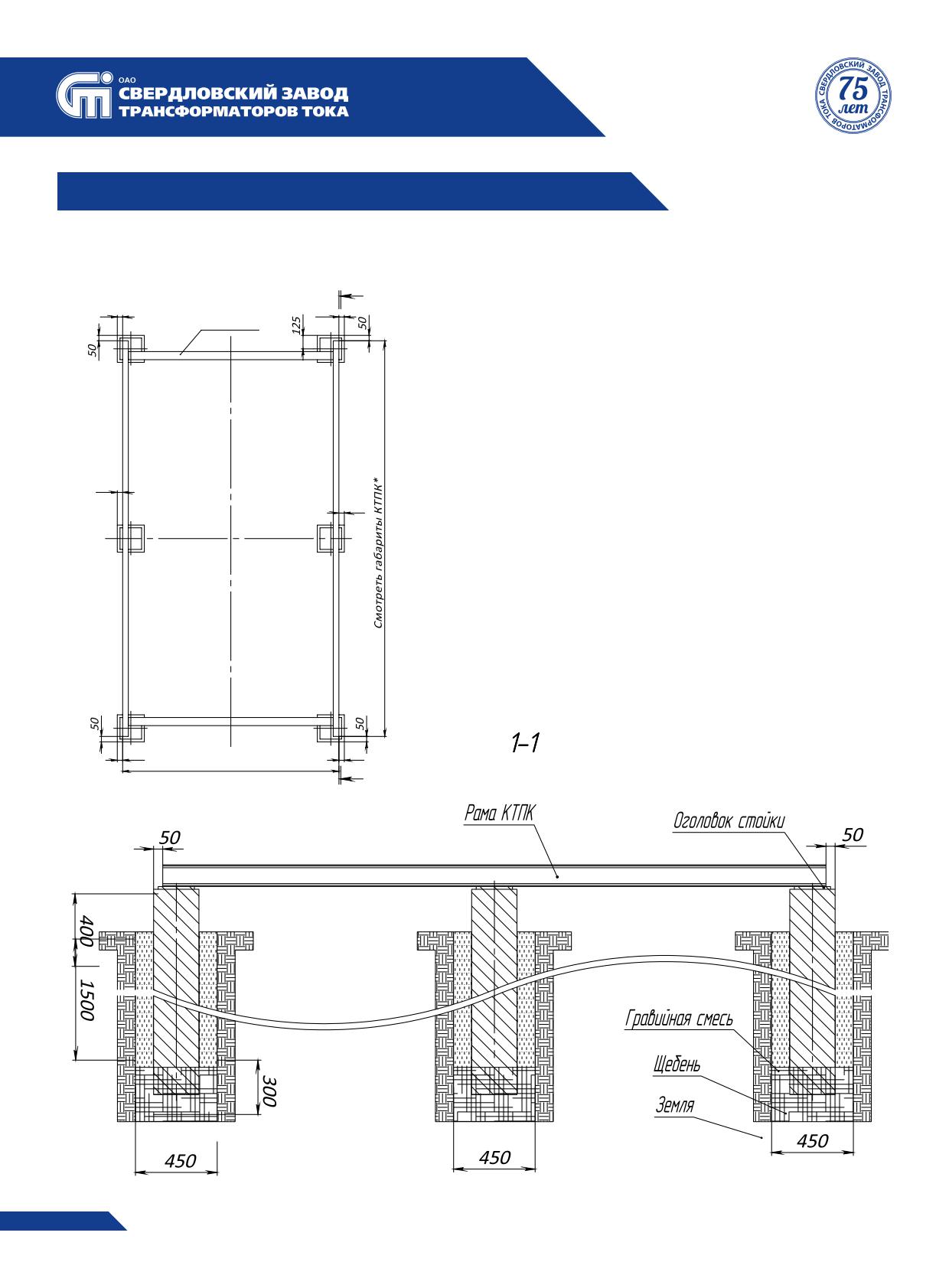

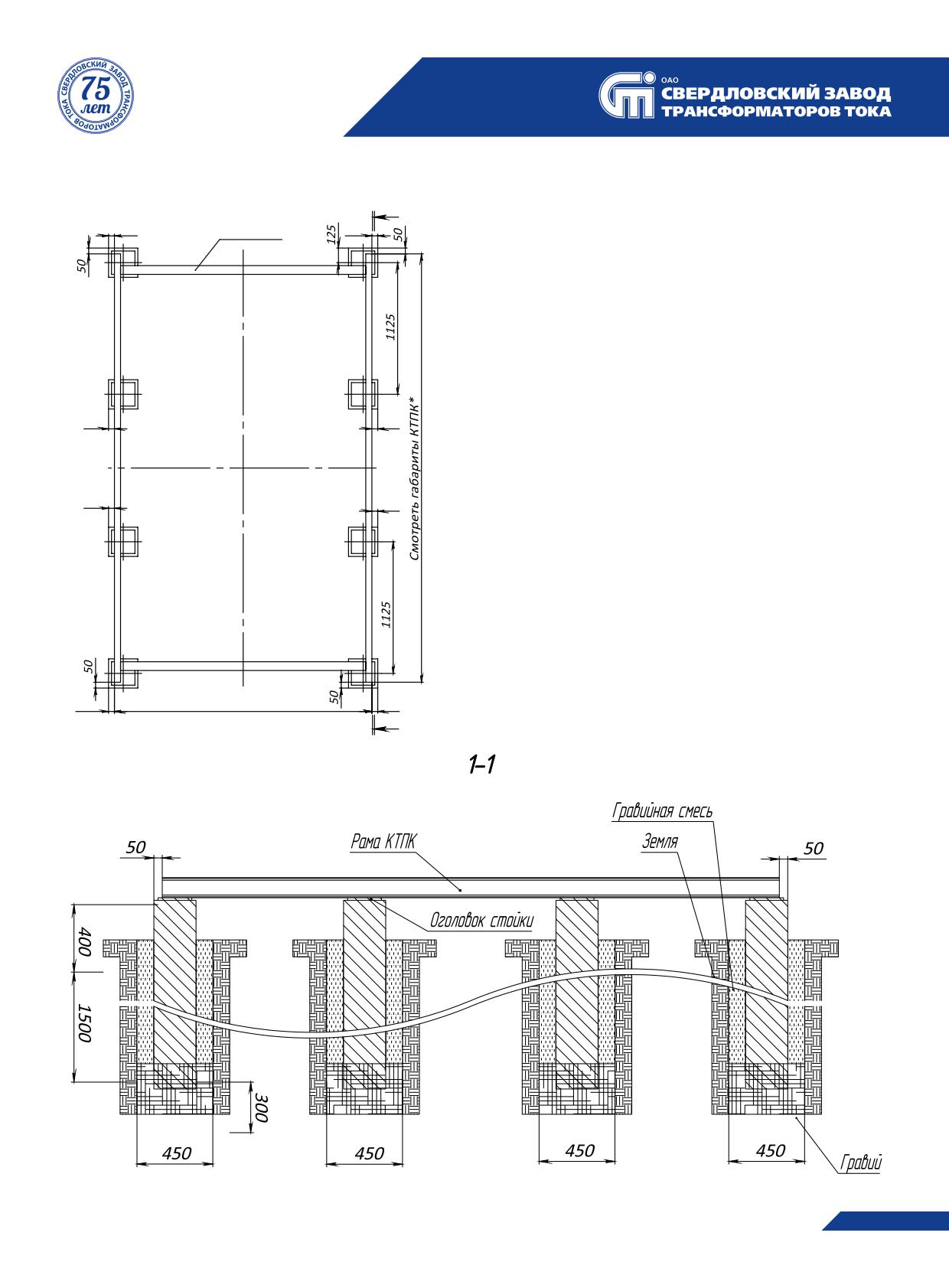

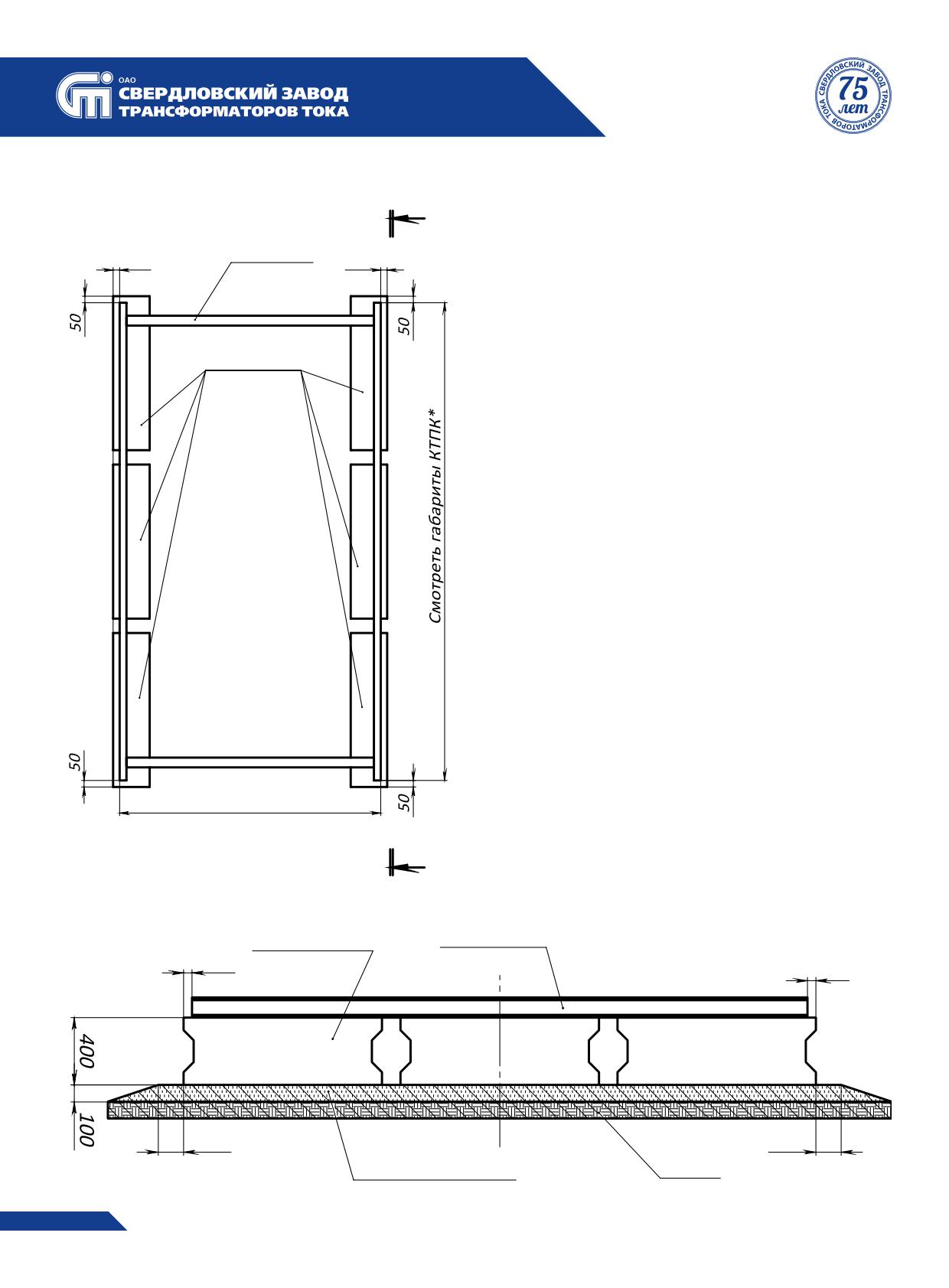

полнений подстанций (примеры) приведены в приложении А. Примеры установки подстанций на фундамент приведены
в приложении Б.
4.1 Отсек силового трансформатора (ОТ)
Установка или замена силовых трансформаторов производится через ворота отсека. Трансформаторы устанавливают-
ся на специальное основание с направляющими, закрепленными к основанию. Для улучшения охлаждения силовых транс-
форматоров мощностью 400-1000 кВА предусмотрена установка принудительной вентиляции трансформаторного отсека.
4.2 Распределительное устройство высокого напряжения (РУВН)
РУВН состоит из:
• внешнего разъединителя, устанавливаемого на ближайшей к КТП опоре ЛЭП (дополнительная комплектация в со-
ответствии с опросным листом);
• башни ввода (в случае заказа КТП с воздушным вводом);
• шкафа УВН с установленным выключателем нагрузки с высоковольтными предохранителями и заземляющими но-
жами или с разъединителем с предохранителями и заземляющими ножами.
В целях обеспечения безопасной работы обслуживающего персонала и исключения ошибочных переключений на
КТП в шкафу высоковольтного ввода, входящему в состав РУВН, установлены защитные и блокировочные устройства.
В таблице 3 представлены типы применяемых высоковольтных предохранителей для защиты силовых трансформаторов.
Таблица 3 - Выбор высоковольтных предохранителей в цепи силовых трансформаторов
Тип предохранителя
Мощность трансформатора, кВА
Напряжение 6 кВ
Напряжение 10 кВ
63
ПКТ-101-6-10-20 УЗ
ПКТ-101-10-8-12,5 УЗ
100
ПКТ-101-6-16-20 УЗ
ПКТ-101-10-10-12,5 УЗ
160
ПКТ-101-6-31,5-20 УЗ
ПКТ-101-10-16-12,5 УЗ
250
ПКТ-102-6-40-31,5 УЗ
ПКТ-102-10-31,5-31,5 УЗ
400
ПКТ-103-6-80-31,5 УЗ
ПКТ-102-10-40-31,5 УЗ
630
ПКТ-103-6-100-31,5 УЗ
ПКТ-103-10-80-20 УЗ
1000
ПКТ-104-6-160-31,5 УЗ
ПКТ-103-10-100-12,5 УЗ
7
4.3 Распределительное устройство низкого напряжения (РУНН)
РУНН состоит из:
• вводного автоматического выключателя или разъединителя и автоматического выключателя;
• узла учета электрической энергии, при этом, имеется возможность выбора типа счетчиков заказчиком;
• приборов контроля тока и напряжения;
• стационарных автоматических выключателей фидерных (отходящих) линий или разъединителей с предохраните-
лями RBK;
• фидера уличного освещения;
• внутреннего освещения и обогрева аппаратуры, с системой автоматического включения обогрева.
Комплектация всех отсеков конкретного заказа определяется заполненным и утверждённым опросным листом.
Защита вводов и линий может быть выполнена автоматическими выключателями или предохранителями. Возможно
секционирование вводов, установка схемы АВР, диспетчерское управление уличным освещением. Подстанции с воз-
душными выводами 0,4 кВ комплектуются траверсами с изоляторами для подключения до 12-ти воздушных линий НН.
Все отсеки подстанции снабжены светодиодными светильниками. Соединение силовых трансформаторов с камера-
ми отсека УВН и панелями отсека РУНН шинное. Вентиляцию и охлаждение отсеков подстанции обеспечивают жалюзи,
установленные на корпусах и дверях отсеков и исключающие попадание осадков внутрь подстанции.

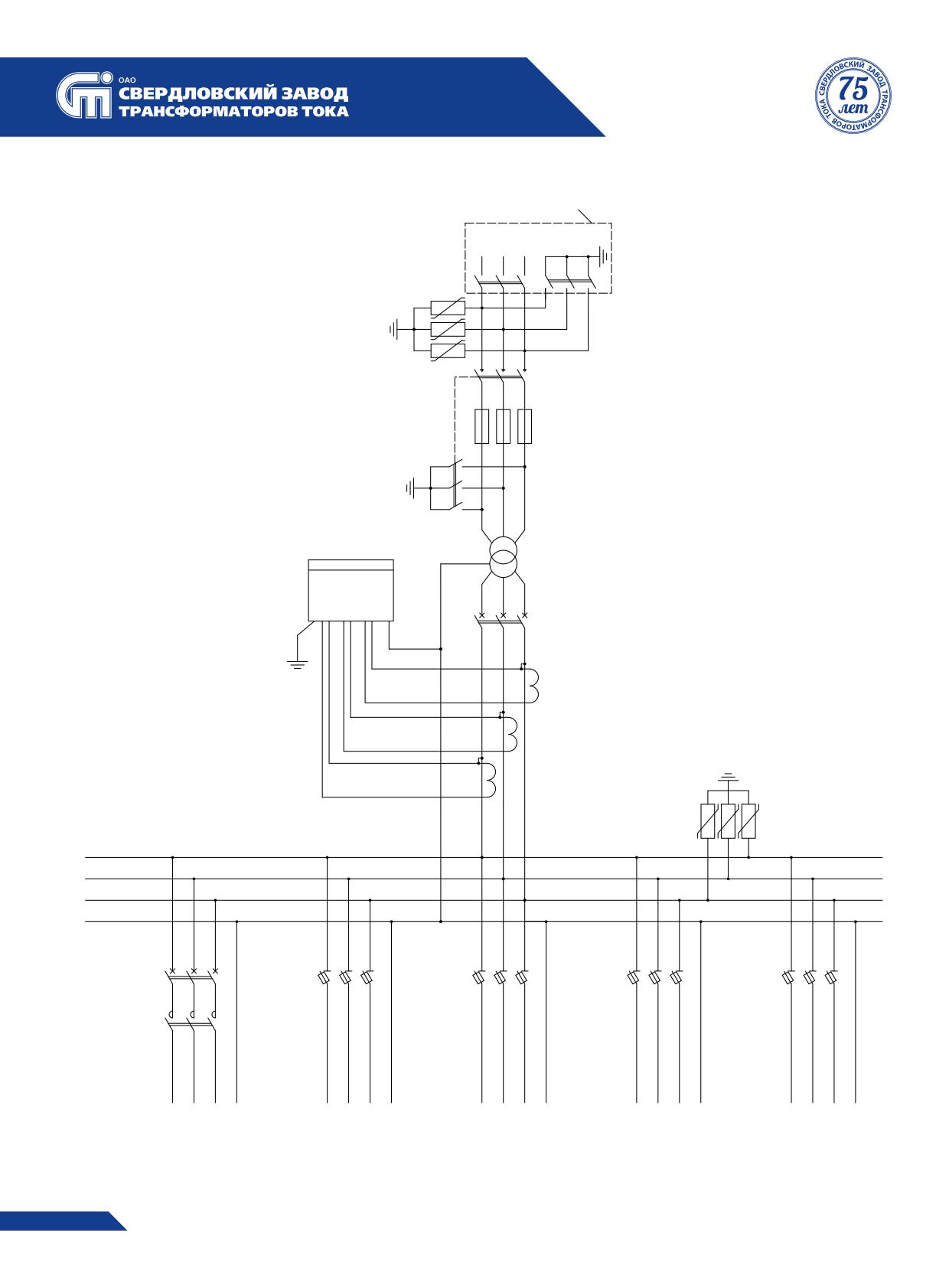

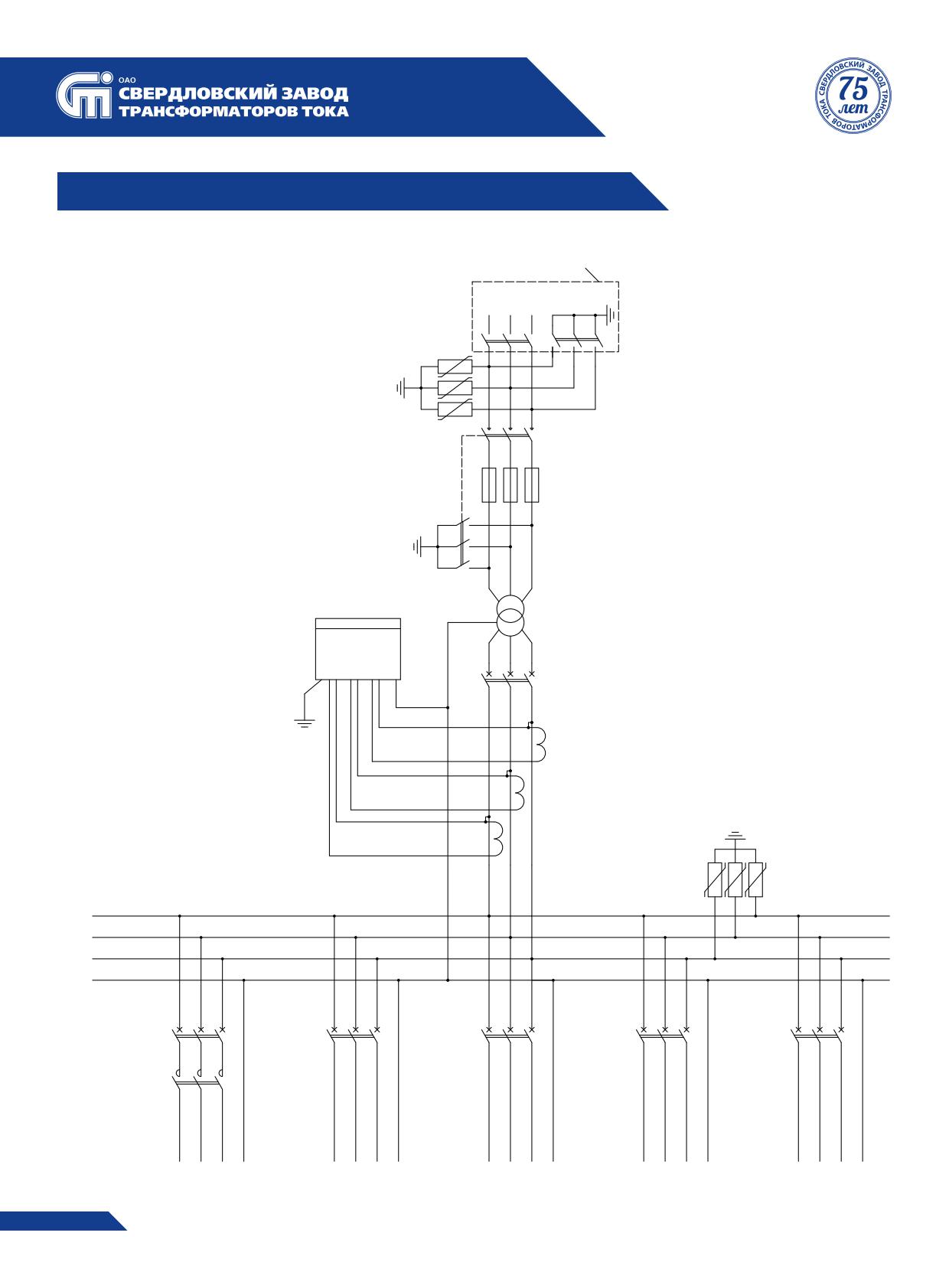

5. ТИПОВЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДСТАНЦИЙ

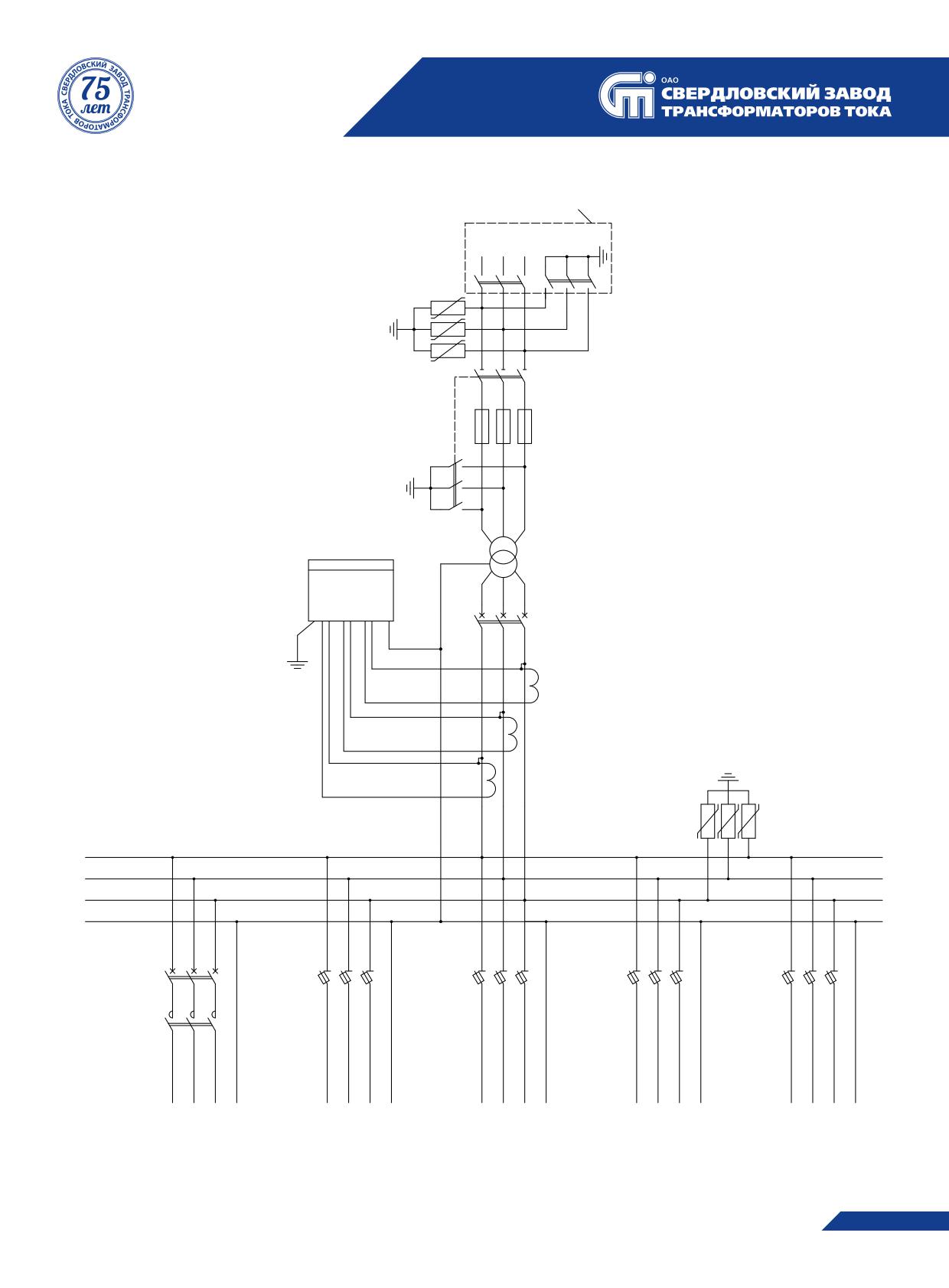

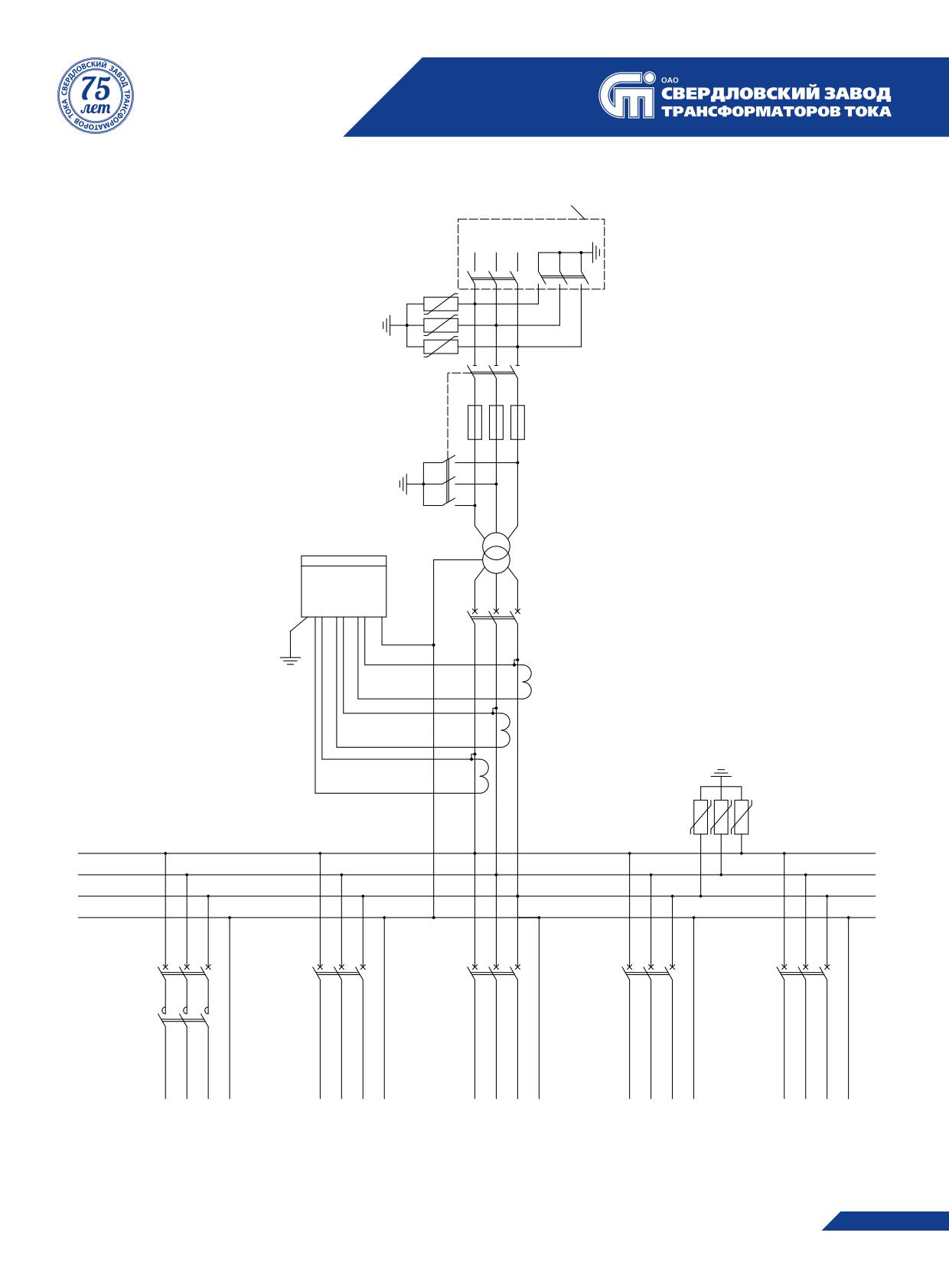

Типовые принципиальные схемы подстанций представлены в приложении В. Напряжение 6(10) кВ от контактов вы-
ключателя нагрузки и предохранителей через шины подается на высоковольтный ввод силового трансформатора.
Выводы 0,4 кВ силового трансформатора шинами соединяются с вводным аппаратом РУНН.
Через разъединитель, автоматический выключатель и трансформаторы тока напряжение подается на сборные шины
НН. От сборных шин через автоматические выключатели или рубильники с предохранителями обеспечивается подклю-
чение линий к потребителям электроэнергии.
Нулевая шина с сечением равным фазной шине проходит от трансформатора на опорных изоляторах в отсек РУНН и
располагается под аппаратами отходящих линий.
Таблица 4 - Номинальные токи КТПК (КТПНУ) и количество отходящих линий при стандартной комплектации
Сторона ВН
Сторона НН
Номинальный ток, А
Номинальный ток, А
Плавкой
Тип подстанции
Uном,
Транс-
Транс-
Фидер
Учет
вставки
Линии
Линии
Линии
Линии
Линии
кВ
форма-
форма-
уличного
электро-
предохра-
и №1
и №2
и №3
и №4
и №5-6
тора
тора
освещ.
энергии
нителя
КТПК-ХХ-
6
2,4
8
25/6/0,4УХЛ1
36
31,5
31,5
-
-
есть
есть
есть
КТПК-ХХ-
10
1,4
5
25/10/0,4УХЛ1
КТПК-ХХ-
6
3,85
10
40/6/0,4УХЛ1
58
31,5
31,5
-
-
есть
есть
есть
КТПК-ХХ-
10
2,3
8
40/10/0,4УХЛ1
8
Сторона ВН
Сторона НН
Номинальный ток, А
Номинальный ток, А
Плавкой
Тип подстанции
Uном,
Транс-
Транс-
Фидер
Учет
вставки
Линии
Линии
Линии
Линии
Линии
кВ
форма-
форма-
уличного
электро-
предохра-
и №1
и №2
и №3
и №4
и №5-6
тора
тора
освещ.
энергии
нителя
КТПК-ХХ-
6
6
16
63/6/0,4УХЛ1
91
63
63
-
-
-
есть
есть
КТПК-ХХ-
10
3,6
10
63/10/0,4УХЛ1
КТПК-ХХ-
6
9,6
20
100/6/0,4УХЛ1
144,3
40
40
63
63
-
есть
есть
КТПК-ХХ-
10
5,7
16
100/10/0,4УХЛ1
КТПК-ХХ-
6
15,4
31,5
160/6/0,4УХЛ1
230,9
63
63
100
100
-
есть
есть
КТПК-ХХ-
10
9,24
20
160/10/0,4УХЛ1
КТПК-ХХ-
6
24,1
40
250/6/0,4УХЛ1
360,8
80
80
160
160
-
есть
есть
КТПК-ХХ-
10
14,43
32
250/10/0,4УХЛ1
КТПК-ХХ-
6
38,5
80
400/6/0,4УХЛ1
578
100
100
160
160
250
есть
есть
КТПК-ХХ-
10
23,1
50
400/10/0,4УХЛ1
КТПК-ХХ-
6
60,6
100
630/6/0,4УХЛ1
909,32
160
250
250
400
400
есть
есть
КТПК-ХХ-
10
36,4
80
630/10/0,4УХЛ1
КТПК-ХХ-
6
96
160
1000/6/0,4УХЛ1
1597
160
250
250
400
400
есть
есть
КТПК-ХХ-
10
57
100
1000/10/0,4УХЛ1
6. РАЗМЕЩЕНИЕ И МОНТАЖ
Место установки подстанции должно соответствовать действующим правилам и нормам устройства электроустано-
вок и правилам пожарной безопасности.
Монтаж подстанции выполняется в соответствии с прилагаемым к ней руководством по эксплуатации.
9
7. БЕЗОПАСНОСТЬ И ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
7.1 Обеспечение безопасности
Заземляющее устройство подстанции принято общим для напряжений 6(10) и 0,4 кВ. Заземлению подлежат нейтрали
и корпуса силовых трансформаторов, а также все другие металлические части, могущие оказаться под напряжением
при повреждении изоляции. На корпусе подстанции имеются резьбовые бобышки заземления (см. приложение А), к ко-
торым подключается внешнее заземляющее устройство. Внешнее заземляющее устройство выполняется на основании
расчета с учетом свойств грунта в соответствии с ПУЭ и его сопротивление должно быть не более 4,0 Ом.
Защита электрооборудования от атмосферных перенапряжений осуществляется ограничителями перенапряжения,
установленными в камерах ВН и на вводных шинах НН.
Замки дверей отсеков УВН и РУНН запираются ключами с разными секретами.
В отсеках силовых трансформаторов перед дверью предусмотрена установка заградительных барьеров (деревян-
ный брус красного цвета).
Для обеспечения эксплуатационной безопасности в конструкции КТП предусмотрены следующие механиче-
ские блокировки:
• блокировка привода заземляющих ножей и двери устройства высшего напряжения (УВН) в отсеке РУВН, запрещаю-
щая открытие дверей при разомкнутых заземляющих ножах;
• взаимная блокировка главных и заземляющих ножей выключателя нагрузки (разъединителя) УВН, организованная с
помощью расположения приводов управления данными ножами, запрещающая их одновременное включение;
• замок Гинодмана на вводном автоматическом выключателе (либо рубильнике) в отсеке РУНН;
• замок Гинодмана на приводе главных ножей выключателя нагрузки (либо разъединителя) в отсеке РУВН;
• ремонтный замок Гинодмана на приводе разъединителя РЛНД (устанавливается заказчиком самостоятельно).
Принцип действия блокировки с помощью замков Гинодмана заключается в запрете оперирования коммутационны-
ми аппаратами в одном из отсеков КТП в то время, пока не разблокирован коммутационный аппарат в другом отсеке.
Так, при включенном вводном автоматическом выключателе (рубильнике), в отсеке РУНН, замок на приводе главных
ножей выключателя нагрузки (разъединителя) в отсеке РУВН блокирует данный привод от ошибочного оперирования.
Только при отключении вводного автоматического выключателя (рубильника) в отсеке РУНН и переводе расположенно-
го на нем замка Гинодмана в отключенное положение возможно разблокировать второй замок Гинодмана на приводе
коммутационного аппарата в отсеке РУВН.
Наличие блокировок на каждой КТП может быть изменено при согласовании с заказчиком.
7.2 Требования охраны окружающей среды
Подстанции не создают радиопомех, а также вредных для персонала излучений, электрических и магнитных полей,
шумов и вибраций.
При эксплуатации подстанции не выделяют в окружающую среду загрязняющих и ядовитых веществ, опасных в эко-
логическом отношении, поэтому работа с устройствами не требует особых мер предосторожности.
10
8. КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки подстанции входят:
• КТП;
• силовые трансформаторы (по заказу потребителя);
• демонтированные на время транспортирования узлы и детали;
• запасные части и принадлежности по ведомости ЗИП;
• руководство по эксплуатации на подстанцию с принципиальными электрическими схемами;
• паспорт;
• документация на комплектующую аппаратуру.
Транспортировка силовых трансформаторов к месту монтажа подстанции осуществляется отдельно.
Башни воздушного ввода/вывода (при наличии) также транспортируются отдельно.
9. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Подстанции серии КТП изготавливаются по техническим условиям ОГГ.674 800.001 ТУ, имеют декларацию соответ-
ствия № РОСС RU.0001.11АГ42 выданную органом по сертификации продукции ООО «Центр научных исследований,
испытаний и сертификации».Изготовитель гарантирует соответствие КТПК требованиям технических условий ОГГ.674
800.001 ТУ при соблюдении правил транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации составляет пять лет со дня ввода в эксплуатацию, но не более семи лет со дня от-
грузки с предприятия-изготовителя.
10. ФОРМУЛИРОВАНИЕ ЗАКАЗА
В заказе необходимо указать: Наименование и тип изделия, номер технических условий, а также заполнить опросный
лист на подстанцию.
Пример условного обозначения 2КТПК мощностью 400 кВА, класса напряжения 6 кВ, на номинальное напряжение
на стороне НН 0,4 кВ, тупиковой, с воздушными вводами высокого напряжения (ВН) и воздушными выводами низкого
напряжения (НН), климатического исполнения У, категории размещения 1:
Подстанция 2КТПК-Т-ВВ-400/6/0,4 У1 ОГГ.674 800.001 ТУ
Пример условного обозначения КТПК мощностью 630 кВА, класса напряжения 10 кВ на номинальное напряжение на
стороне НН 0,4 кВ, тупиковой, с воздушным вводом высокого напряжения (ВН) и кабельными выводами низкого напря-
жения (НН), климатического исполнения УХЛ категории размещения 1:
Подстанция КТПК-Т-ВК-630/ 10/0,4 УХЛ1 ОГГ.674 800.001 ТУ
Пример заполнения опросного листа подстанции приведен в приложении Г.
11
Приложение А (обязательное)
Габаритные размеры КТПК (КТПНУ)
B*
L1
L
C
Таблица А.1
Тип ввода
Макс. масса без силового
Размеры, мм
Мощность, кВ∙А
ВН
трансформатора, кг
L
L1
H
H1
B
С
КТПК-Т 10…400
К
1800
3660
3460
-
2475
2000
2140
КТПК-Т 100...400
B
2000
3660
3460
4883
2475
2000
2140
КТПК-Т 630...1000
К
2250
3660
3460
-
2475
2200
2340
КТПК-Т 630...1000
B
2450
3660
3460
4883
2475
2200
2340
КТПК-П 100...1000
К
3840
4610
-
-
2540
2840
2980
КТПК-П 100...1000
B
4167
4610
-
4883
2540
2840
2980
2КТПК-Т 100...400
К
4000
3660
3460
-
2670
4000
4150
2КТПК-Т 100...400
B
4200
3660
3460
4995
2670
4000
4150
2КТПК-Т 630...1000
К
4300
3660
3460
-
2670
4400
4550
2КТПК-Т 630...1000
B
4500
3660
3460
4995
2670
4400
4550
КТПК-Т 10...100 без УВН
К
1375
1500
1380
2050
-
1380
1500
КТПК-Т 10...100 без УВН
B
1550
2060
1930
-
4500
1380
1500
КТПК-Т 160…250 без УВН
К
1600
2100
2030
-
4500
1730
1800
КТПК-Т 160…250 без УВН
B
1800
2100
2030
2060
-
1730
1800
12
A
3660*
2200*
Б
Б (1 : 10)
A (1 : 10)
Бобышка
Бобышка
Рисунок А.2 Габаритные размеры КТПК с
заземления
заземления
указанием мест внешнего заземления
50*
50*
202*
202*
Рисунок А.3 Габаритные
размеры КТПНУ
3700*
2250*
3800*
2398*
13
Приложение Б (рекомендуемое)
Варианты установки КТПК (КТПНУ) на фундамент
Фундамент заглубленного типа для КТПК 100...400кВА
1
50
50
Рама КТПК
50
50
50
50
Смотреть габариты КТПК*
1
14
Фундамент заглубленного типа для КТПК 630...1000 кВА
1
50
50
Рама КТПК
50
50
50
50
50
Смотреть габариты КТПК*
50
1
15
Фундамент незаглубленного типа для КТПК 100...1000кВА
1
Рама КТПК
50
50
ФБС 12.4.3-Т
Смотреть габариты КТПК*
1
1-1
Рама КТПК
ФБС 12.4.3-Т
50
50
150
150
Гравийная смесь
Земля
16
Привязка отверстий по основанию 2КТПК-250кВА для ввода/вывода кабеля
17
Приложение В (обязательное)
Схемы электрические принципиальные
ÂË 10 (6) êÂ
Íà ñîñåäíåé îïîðå
Рисунок В.1 Схема принципиаль-
ная КТПК с воздушным вводом, с вы-
A B C
ключателем нагрузки с предохрани-
телями ВНАп на стороне высокого
FV1-FV3
QS1
напряжения и отходящими линиями
на автоматических выключателях.
QS2
FU1-FU3
PIK1
Ò1
QF1
FV4-FV6
a
b
c
N
SF1
QF2
QF3
QF...
QF12
KM1
Ôèäåð ÓÎ
Ëèíèÿ ¹2
Ëèíèÿ ¹3
Ëèíèÿ ¹4
Ëèíèÿ ¹5
18
ÂË 10 (6) êÂ
Íà ñîñåäíåé îïîðå
A B C
Рисунок В.2 Схема принципиаль-
FV1-FV3
QS1
ная КТПК с воздушным вводом, с разъ-
единителем РВЗ с предохранителями
на стороне высокого напряжения и
отходящими линиями на автоматиче-
ских выключателях.
QS2
FU1-FU3
PIK1
Ò1
QF1
FV4-FV6
a
b
c
N
SF1
QF2
QF3
QF...
QF12
KM1
Ôèäåð ÓÎ
Ëèíèÿ ¹2
Ëèíèÿ ¹3
Ëèíèÿ ¹4
Ëèíèÿ ¹5
19
ÂË 10 (6) êÂ
Íà ñîñåäíåé îïîðå
A B C
Рисунок В.3 Схема принципиаль-
FV1-FV3
QS1
ная КТПК с воздушным вводом, с вы-
ключателем нагрузки с предохрани-
телями ВНАп на стороне высокого
напряжения и отходящими линиями
на разъединителях с предохраните-
QS2
лями RBK.
FU1-FU3
PIK1
Ò1
QF1
FV4-FV6
a
b
c
N
SF1
QF2
QF3
QF...
QF12
KM1
Ôèäåð ÓÎ
Ëèíèÿ ¹2
Ëèíèÿ ¹3
Ëèíèÿ ¹4
Ëèíèÿ ¹5
20
ÂË 10 (6) êÂ
Íà ñîñåäíåé îïîðå
A B C
Рисунок В.4 Схема принципиаль-
FV1-FV3
QS1
ная КТПК с воздушным вводом, с разъ-
единителем РВЗ с предохранителями
на стороне высокого напряжения и
отходящими линиями на разъедини-
телях с предохранителями RBK.
QS2
FU1-FU3
PIK1
Ò1
QF1
FV4-FV6
a
b
c
N
SF1
QF2
QF3
QF...
QF12
KM1
Ôèäåð ÓÎ
Ëèíèÿ ¹2
Ëèíèÿ ¹3
Ëèíèÿ ¹4
Ëèíèÿ ¹5
21
