ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КТП
3
СЕРТИФИКАТ СООТВЕТСТВИЯ
5
I.
КИОСКОВЫЕ ПОДСТАНЦИИ НАРУЖНОЙ УСТАНОВКИ
1. Тип -тупиковые воздушные (кабельные)
1.1. Однотрансформаторные
7
Общий вид и габаритные размеры подстанции КТП-ТК
7
Общий вид и габаритные размеры подстанции КТП-ТВ .
........................ 7
Общий вид и габаритные размеры подстанции КТП=ТКу
8
Общий вид и габаритные размеры подстанции КТП-ТВу
8
Схема электрическая принципиальная KTD-TK(TB)
25-400/10(6)/0,4
9
Схема электрическая принципиальная KTD-TK(TB)
63O-1Q00/10(6)/Q,4
9
1.2. Двухтрансформаторные
11
Общий вид и габаритные размеры подстанции 2КТП-ТК
11
Общий вид и габаритные размеры подстанции 2КТП-ТВ
11
Схемы электрические принципиальные
11-22
2. Тип - проходные воздушные [кабельные)
2.1. Однотрансформаторные
23
Общий вид и габаритные размеры подстанции КТП-ПК
23
Общий вид и габаритные размеры подстанции КТП-ПВ
23
Схема электрическая принципиальная КТП-ТК(ТВ) 25-400/10(6)/0,4
24
Схема электрическая принципиальная КТП-ТК(ТВ) 630-1000/10(6)/0,4
25
22. Двухтрансформаторные
26
Общий вид и габаритные размеры подстанции 2КТП-ТК
26
Общий вид и габаритные размеры подстанции 2КТП-ТВ
26
Схемы электрические принципиальные
27-34
II. СТОЛБОВЫЕ

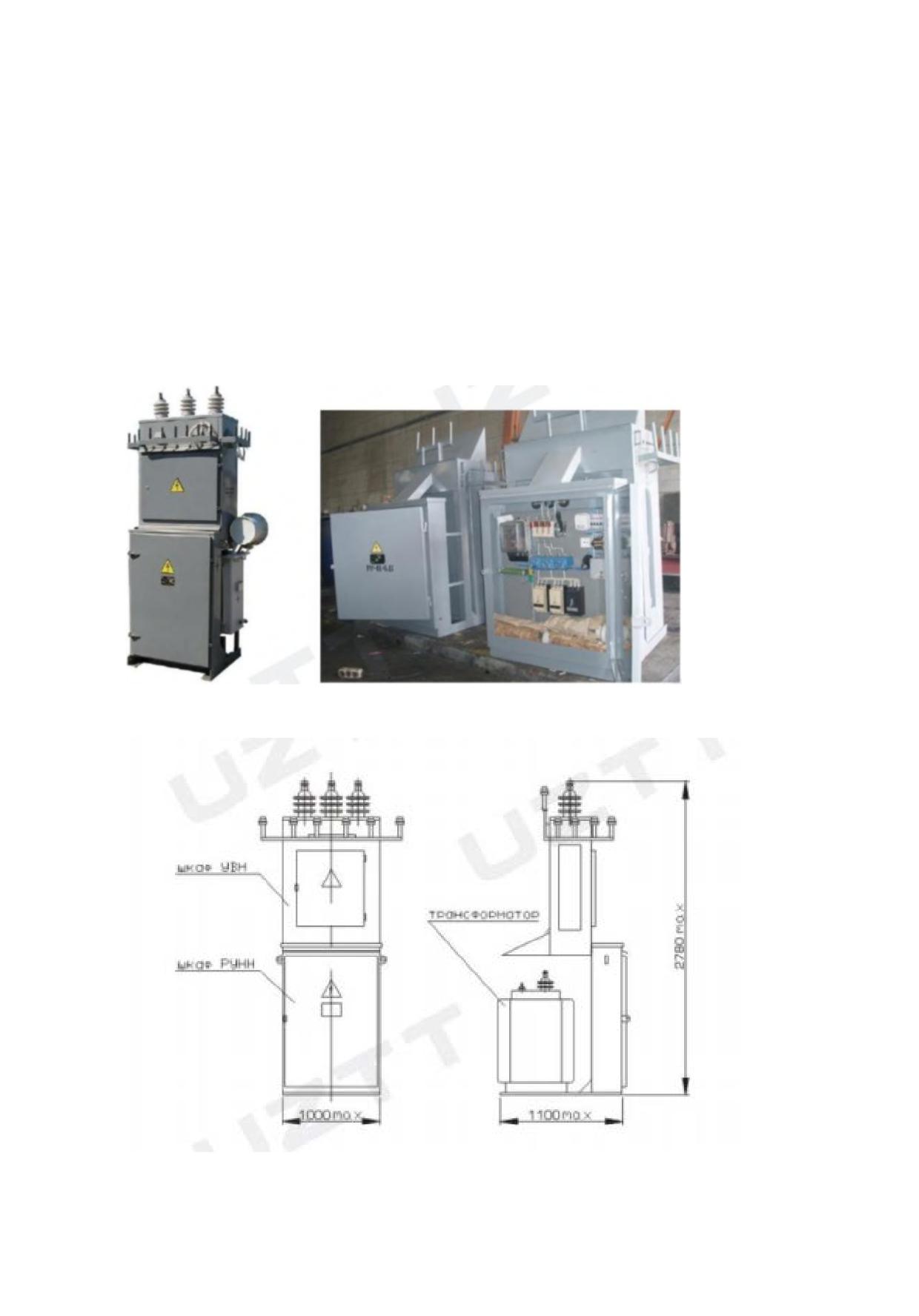

Общий вид, и габаритные размеры КТП-BG
35

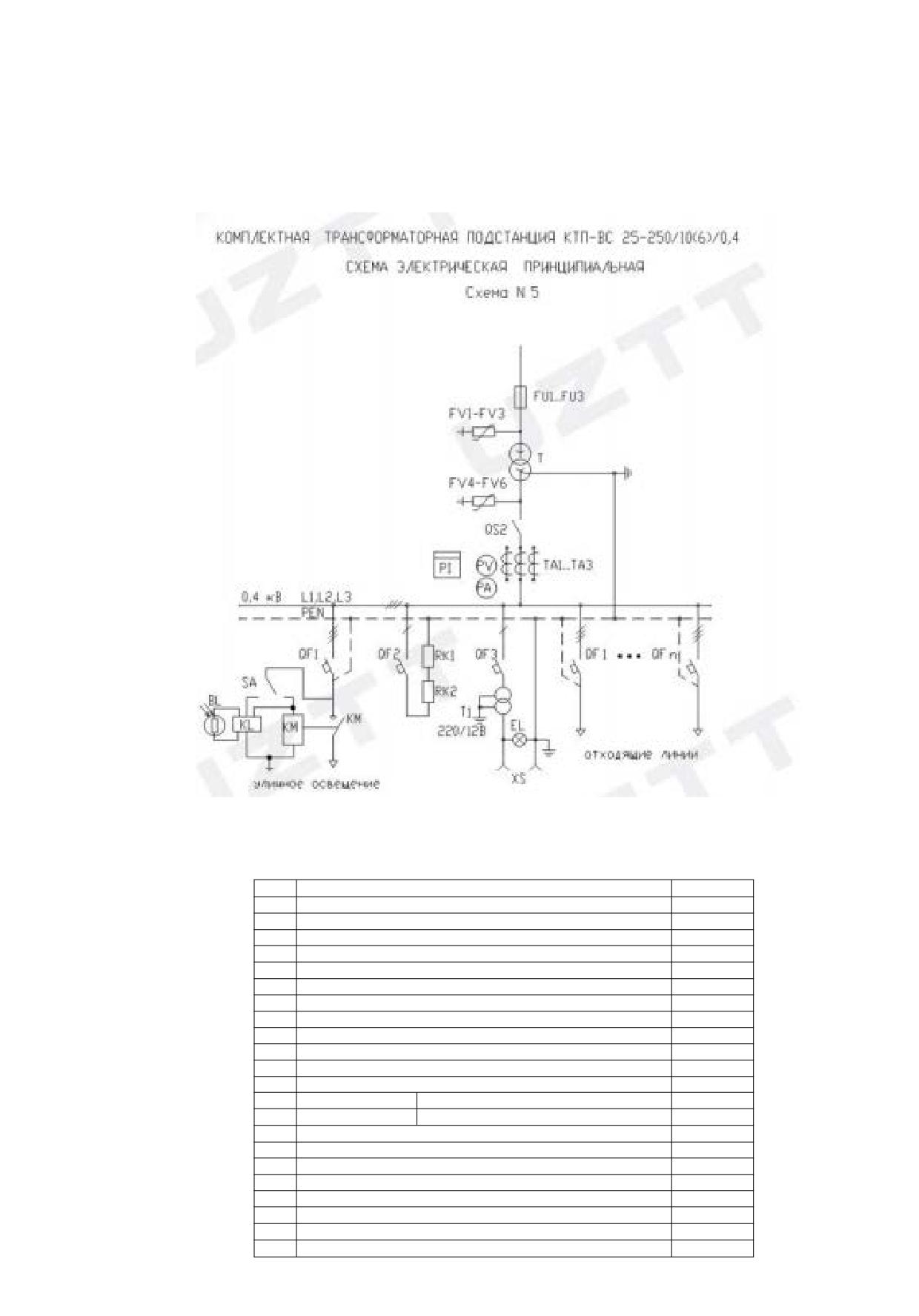

Схема электрическая принципиальная КТП-ВС 25-250/10(61/0,4
36
IIL МАЧТОВЫЕ
Общий вид и габаритные размеры КТП-ВМ
37
Схема электрическая принципиальная КТП-ВМ 25-250/10(61/0,4
38
IV. ПЕРЕДВИЖНЫЕ (КАРЬЕРНЫЕ)

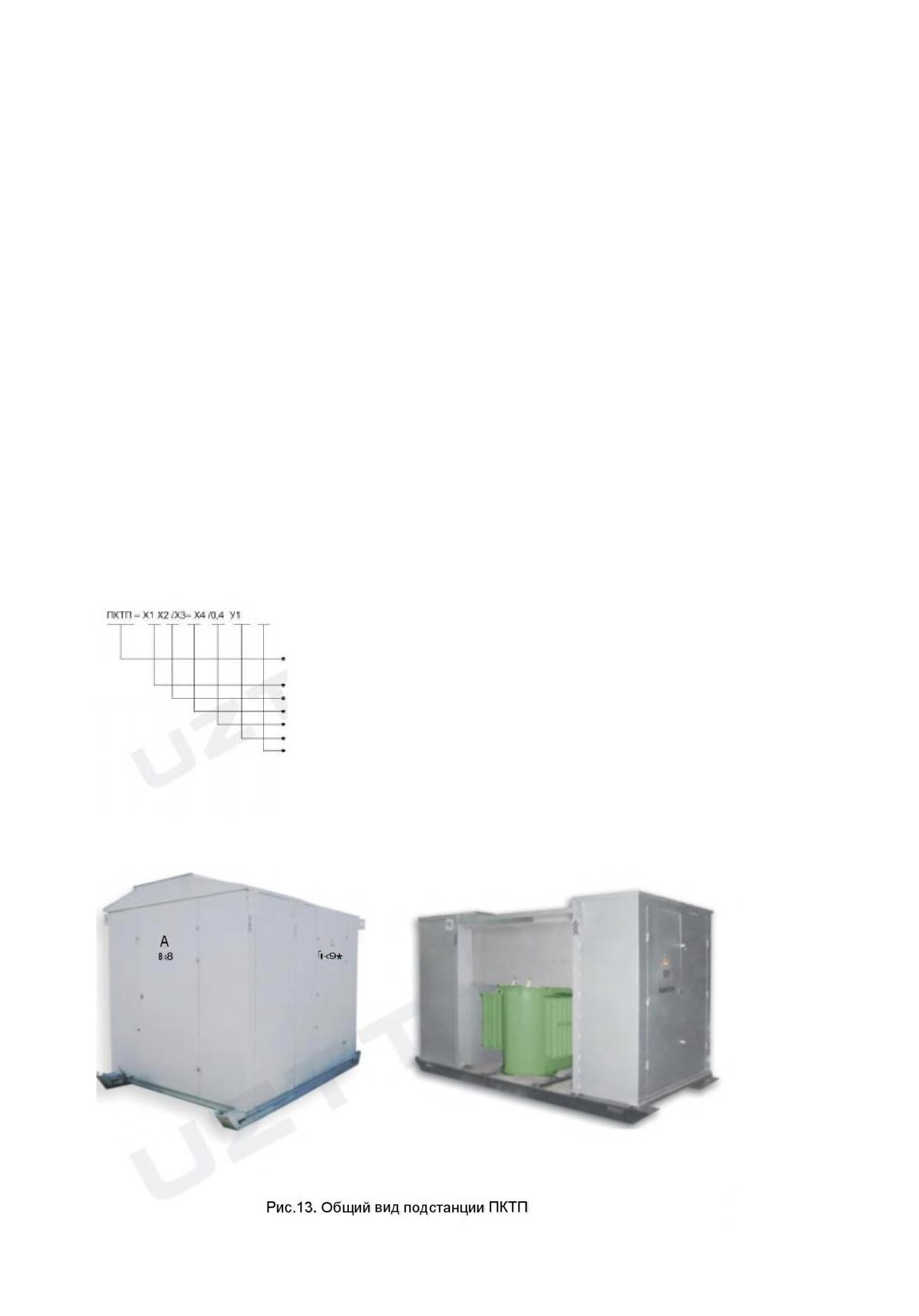

Общий вид подстанции ПКТК
39

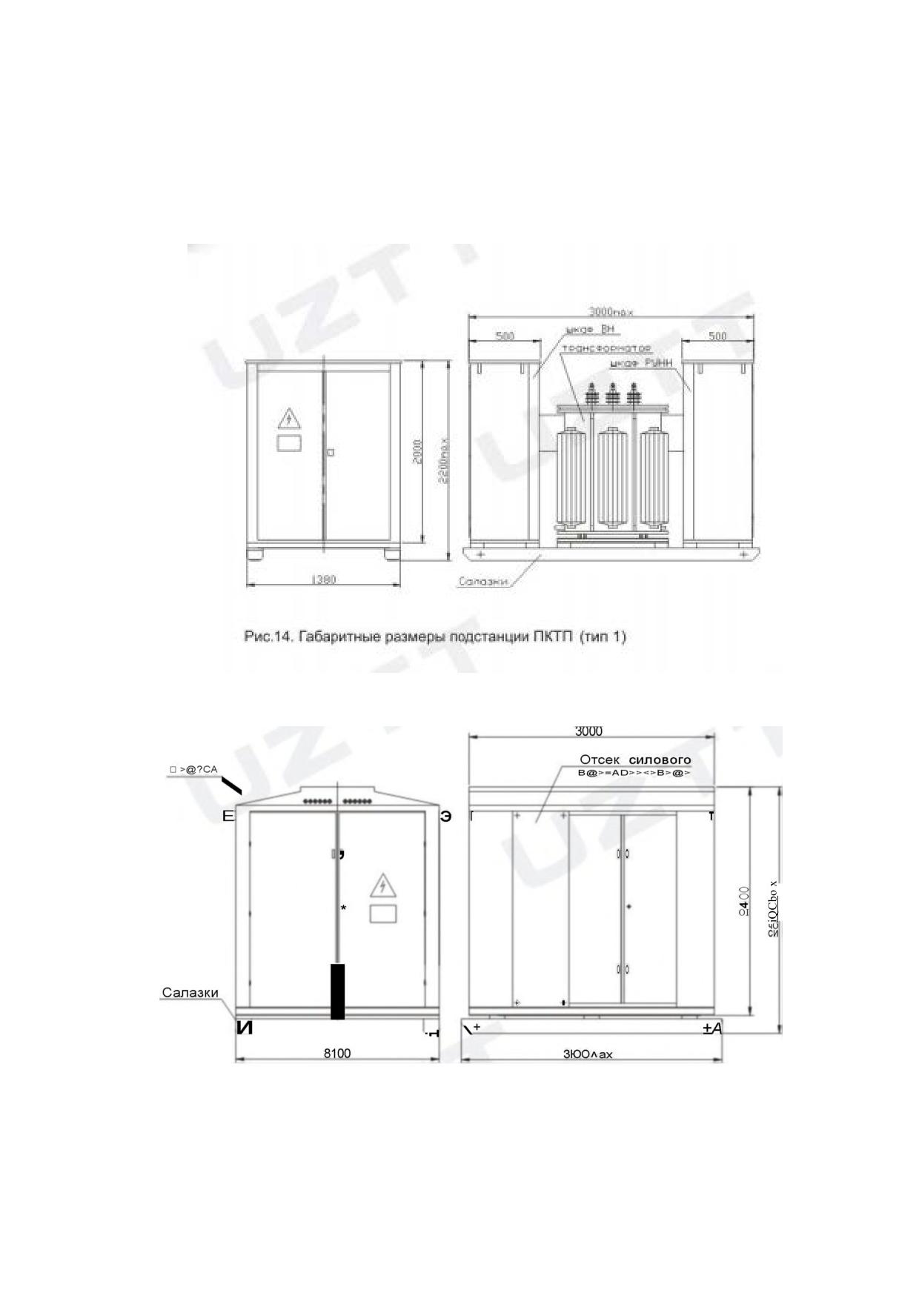

Габаритные размеры подстанции ПКТП
40
Габаритные размеры подстанции ПКТП (киоск)
40
V. СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ПОДСТАНЦИЙ КИОСКОВОГО, СТОЛБОВОГО
И МАЧТОВОГО ТИПА
Таблица 2
41
VI ПОДСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА С КОРИДОРАМИ ОБСЛУЖИВАНИЯ
Общий вид подстанции контейнерного типа
42
План установки оборудования в КТП (примеры)
43
ОПРОСНЫЙ ЛИСТ на КТП киоскового, столбового, и мачтового типа
44
Комплектные трансформаторные
подстанции наружной установки
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Комплектная трансформаторная подстанция (КТП) наружной установки мощностью 25-1000 кВА.
напряжением 10 (6) / 0,4 (0,23) кВ, с кабельным или воздушным вводом на стороне высокого напря-
жения, кабельным или воздушным выводом на стороне низкого напряжения предназначена для
приема электроэнергии переменного трехфазного тока промышленной частоты 50 Гц напряжением
10 (6) кВ преобразования ее в электроэнергию напряжением 0,4 (0,23) кВ и распределения ее
потребителям.
Применяется для электроснабжения промышленных, сельскохозяйственных коммунальных
объектов в кольцевых или радиальных схемах распределительных сетей.
Корпус подстанции
- металлический (обычный или в утепленном исполнении). Степень
огнестойкости конструктивных элементов IV по СНиП 21-09-97 “Пожарная безопасность зданий и
сооружений.
Корпус подстанции представляет собой сборнсь-сварную конструкцию и является несущим, а также
выдерживает самые жесткие динамические воздействия. Обеспечивает свободный доступ для
обслуживания и ремонта высоковольтного и низковольтного оборудования.
Соответствует требованиям нормативных документов: ГОСТ 14695-80*, ГОСТ 1516.3-96, ТУ 3412-
005-96418566-09.

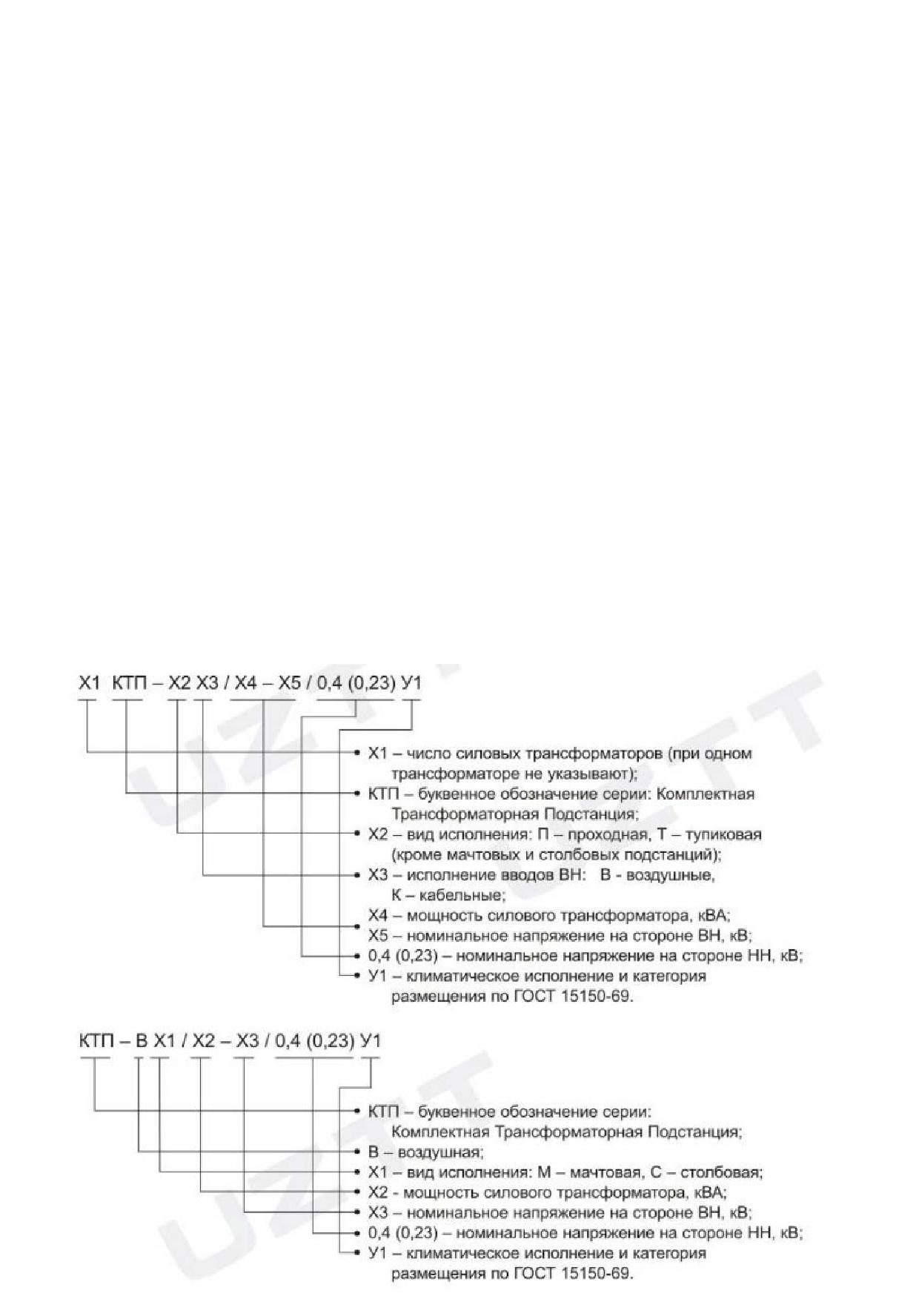

Структура условного обозначения и исполнения КТП
Комплектные» трансформаторные
подстанции наружной установки
Нормальная работа подстанции обеспечивается при:
высоте установки над уровнем моря не более 1000 м;
• температуре окружающего! воздухайт минус 40 град.С до плюс 40град. С, а также
при эпизодическом снижении температуры до минус 45 град.С;
• среднесуточной относительной влажности воздуха до 80% при плюс 15 град. С;
• при отсутствии в окружающей среде токопроводящей пыли, химически активных
газов и испарений,
КТП (кроме ПКТП) не предназначена для работы в условиях:
• тряски, вибрации, ударов;
• взрывоопасных местах;
• окружающая воздушная среда не должна содержать едких паров, пыли и газов в
концентрациях,, нарушающих работу КТП, а также разрушающих металлы и изоляцию.
Степень защиты КТП по ГОСТ-14254 - IP-44.
Сопротивление изоляции;
• на стороне НИ относительно корпуса - не менее 0,5 МОм,
• на стороне ВН относительно корпуса
• и других заземленных полюсов - не менее 1000МОм;
Электродинамической стойкости шин отсека ВН - 51 кА;
• для КТП-ВМ -16 кА;
Ток термической стойкости шин отсека В.Н - 20 кА;
• для КТП-ВМ -6,3 кА.
Габаритные размеры и масса КТП приведены в таблице 1
Таблица 1.
Длина,
Ширина,
Высота,
Масса
Обозначение КТП
не более,
не более,
не более,
не более,
мм
мм
мм
кг
КТП - ПВ 100...1000- 10 (6)/0,4 У1
3000
2100
4000
1300
КТП - ТВ 25... 1000 - 10 (6)/0,4 У1
2000
2100
4000
1000
КТП-ПК100...1000-10(6)/0,4 У1
3000
2100
2400
1300
КТП - ТК 25... 1000 - 10 (6)/0,4 У1
2600
2100
2400
1200
2КТП-ЛВ 10а..'100‘0- 10(6)/0,4 У1
3000
5000
4000
2800
2КТП- ПК 100...1000- 10(6)/0,4 У1
3000
5000
2400
2650
2КТП-ТВ 100...1000- 10(6)/0,4 У1
3000
5000
4000
2700
2КТП- ТК 100... 1000 - 10(6)/0,4 У1
3000
5000
2400
255?
КТП - ВМ 25...250 - 10(6)/0,4 У1 КТП
1500
1200
2800
220
- ВС 25...250 -10(6)/0,4(0,23)У1
1000
1200
6000
300
КТПу-ТВ 25...160- 10 (6)/0,4 У1
1500
1800
4000
700
Комплектные трансформаторные
подстанции наружной установки
I. КИОСКОВЫЕ ПОДСТАНЦИИ НАРУЖНОЙ УСТАНОВКИ
1. Тип - тупиковые воздушные (кабельные)
1.1. Однотрансформаторные

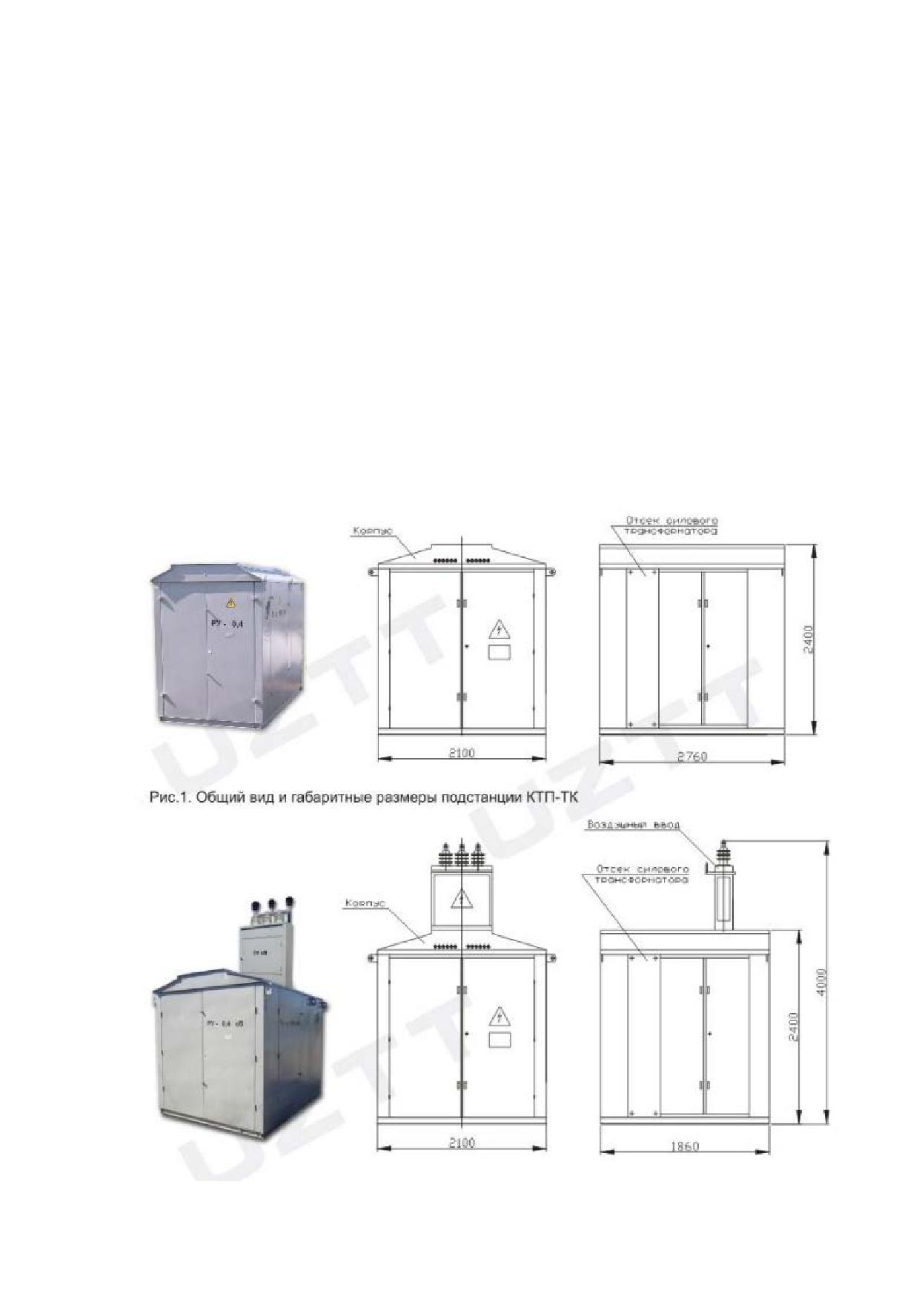

КТП тупиковая с кабельным вводом (рис.1) и КТП тупиковая с воздушным вводом
(рис.2) могут изготавливаться на мощность трансформаторов от 25 до 1000 кВА.
По индивидуальному заказу могут быть изготовлены на мощность трансформаторов
1600 и 2500 кВА.

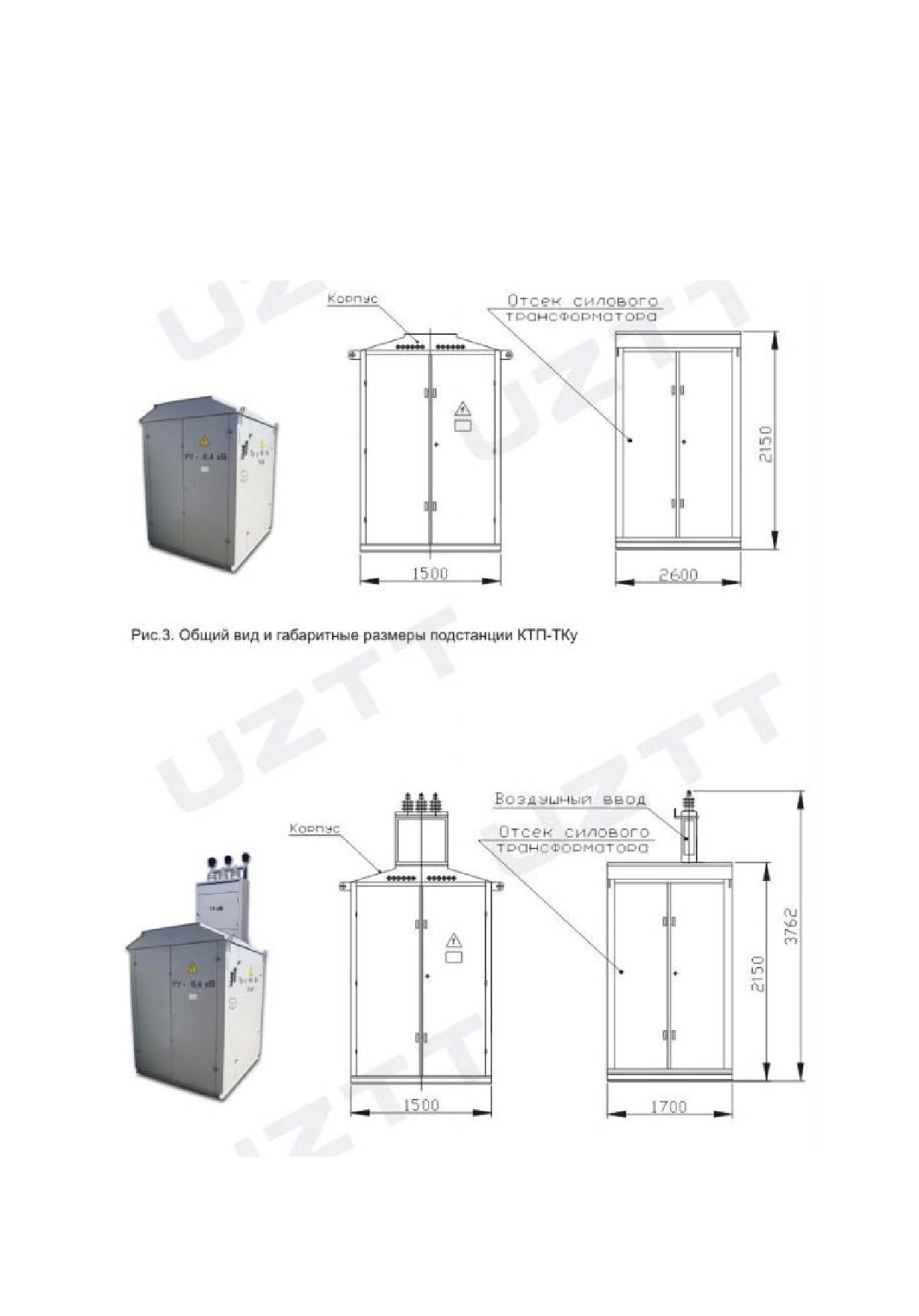

Подстанции КТП-ТК(ТВ) мощностью
25-400 кВа могут иметь уменьшенный вариант
исполнения(рис.3,4)
Рис.2. Общий вид и габаритные размеры подстанции КТП-ТВ
Габариты КТП мощностью более 630 кВА определяются при конкретном заказе.
Комплектные трансформаторные
подстанции наружной установки
Рис.4. Общий вид и габаритные размеры подстанции КТП-ТВу
й
Комплектные трансформаторные
подстанции! наружной установки

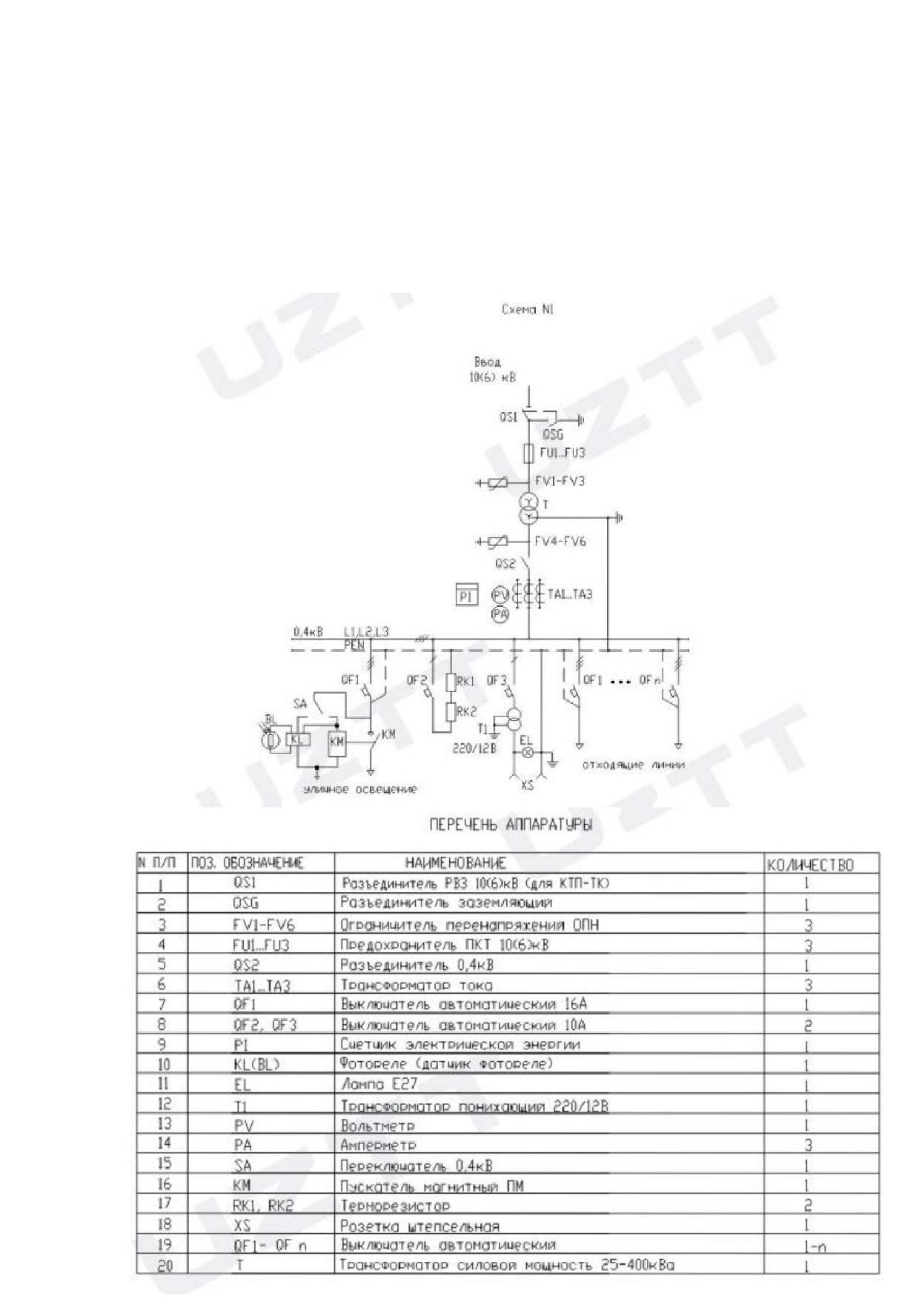

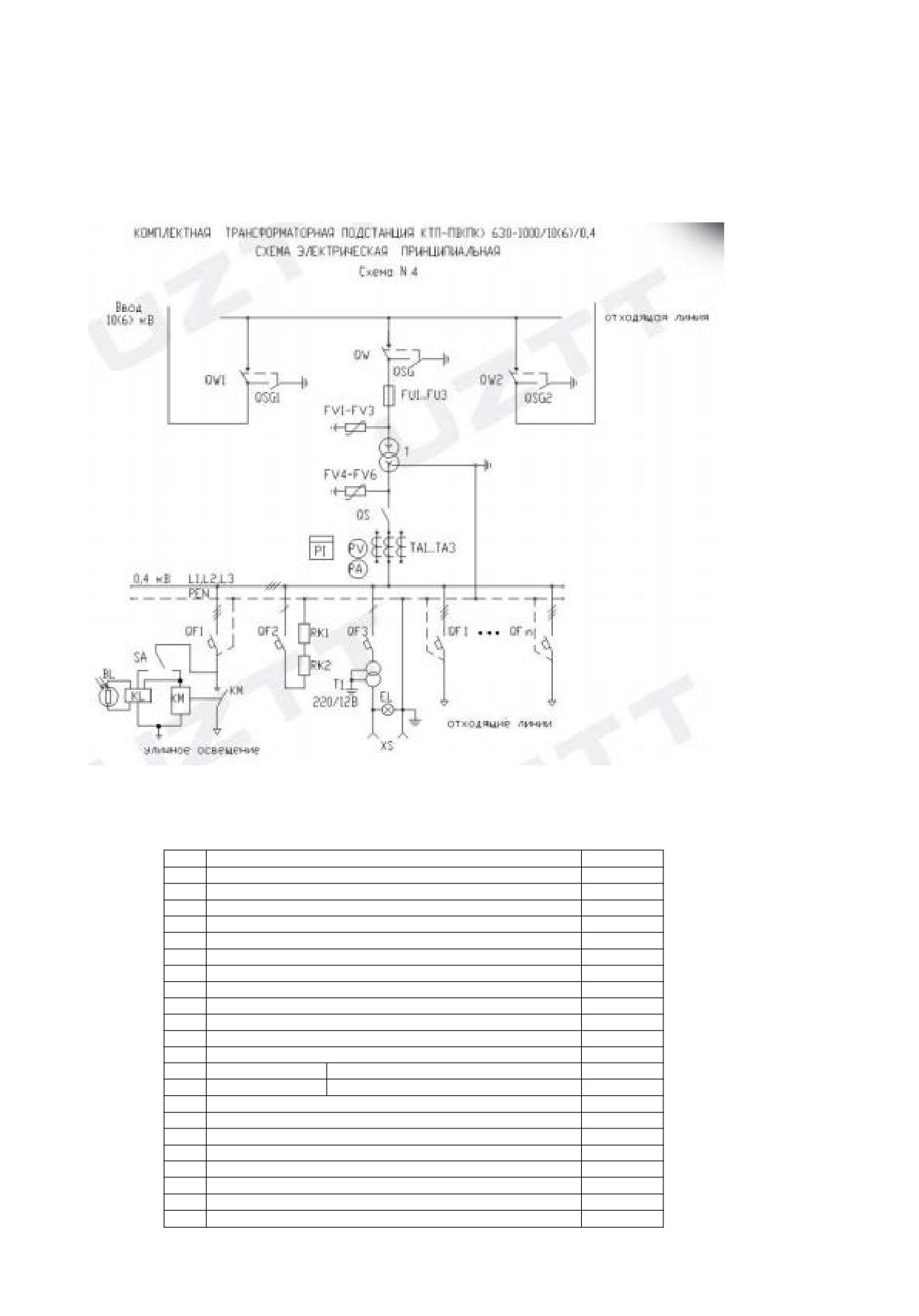

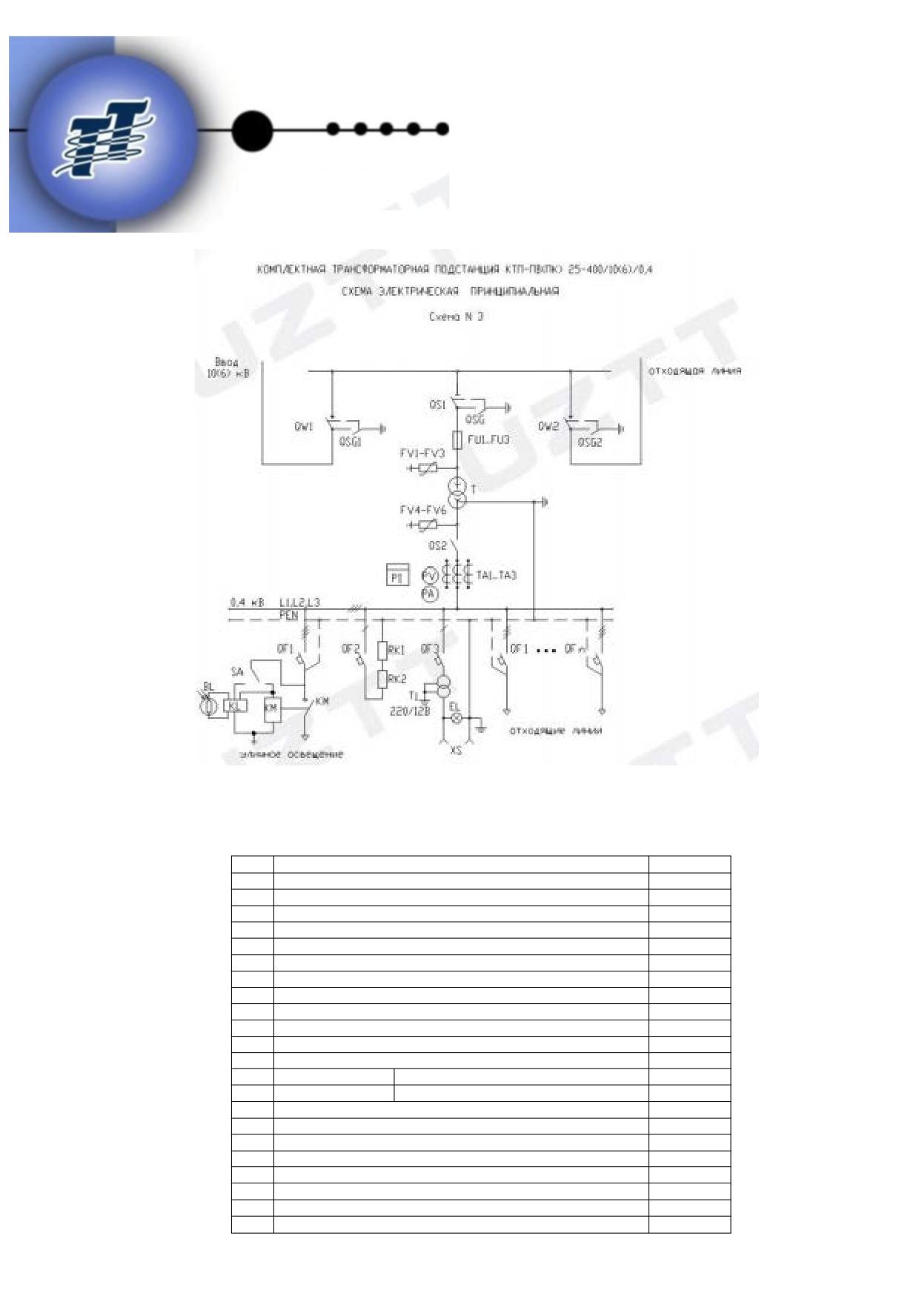

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ КТП-ТКСТВ) 25-400/10(6)
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Комплектные трансформаторные
подстанции наружной установки

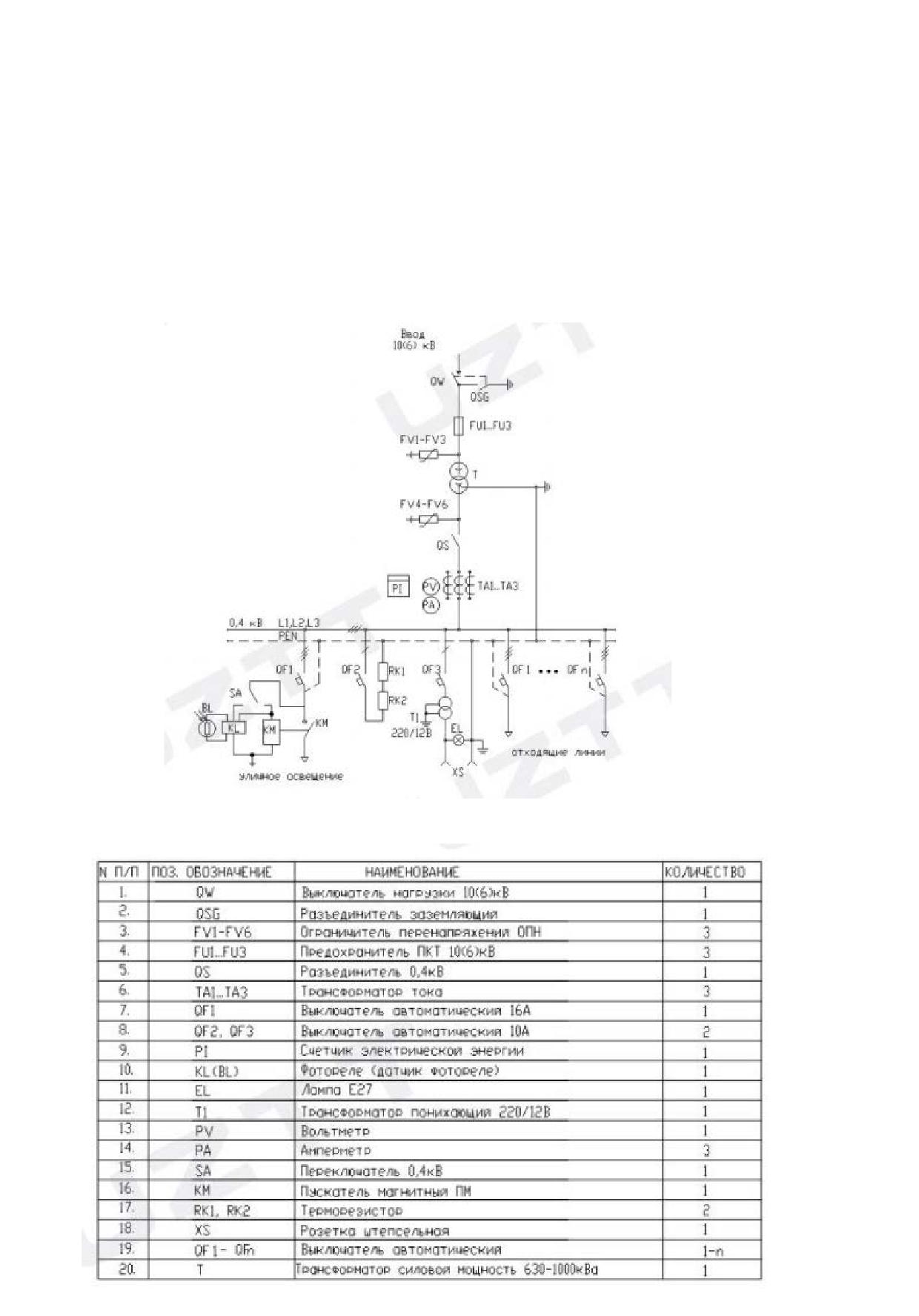

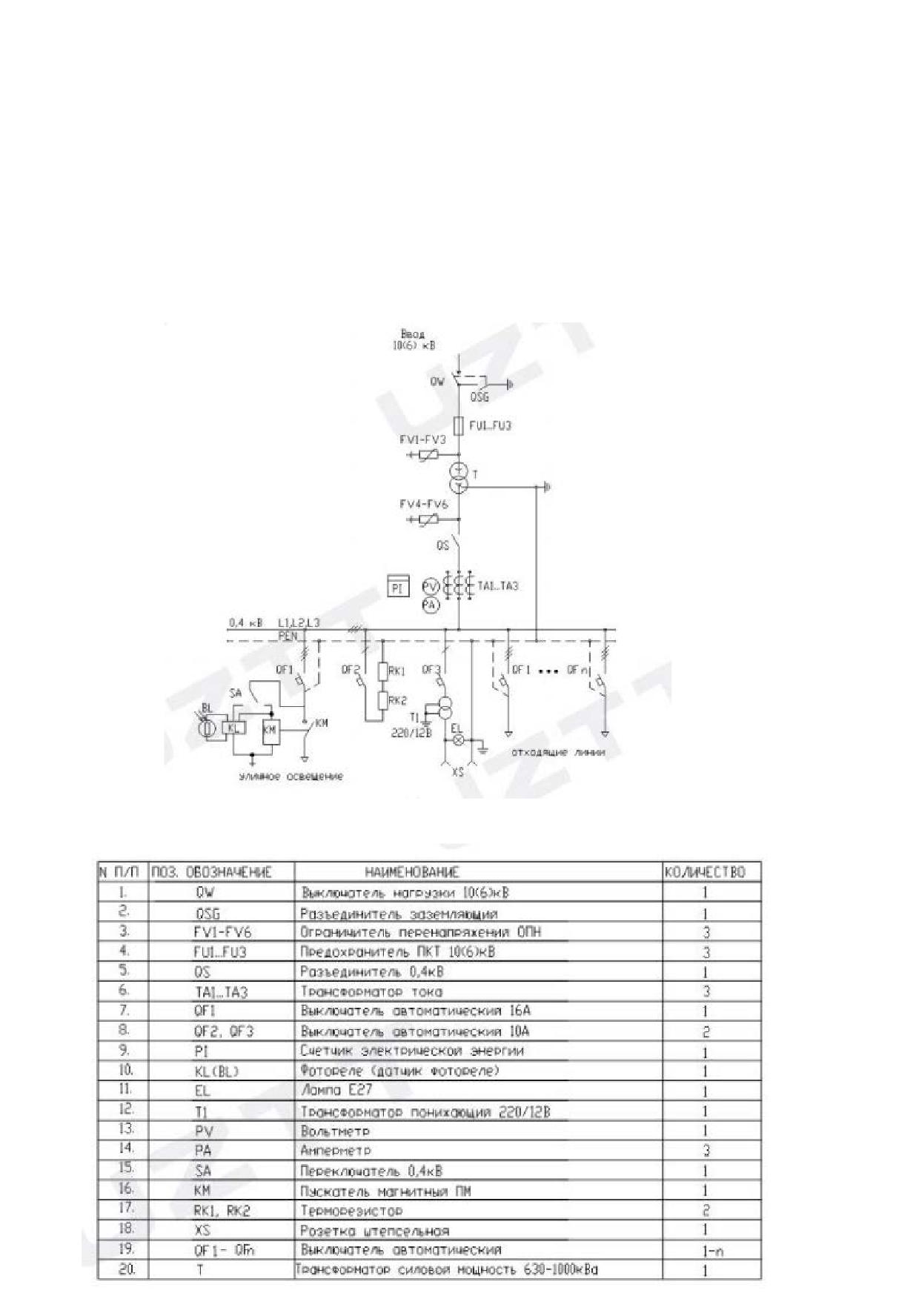

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ КТП-ТК(ТВ) 630-Ю00/10(6)/0,4
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Схема N 2
ПЕРЕЧЕНЬ АППАРАТУРЫ
Комплектные трансформаторные
подстанции наружной установки
Тип - тупиковые воздушные (кабельные)
1.2. Двухтрансформаторные
2КТП тупиковая с кабельным вводом
(рис.5) и 2КТП тупиковая с
воздушным вводом (рис.6) могут
изготавливаться на мощность
трансформаторов от 25 до 1000 кВА.
По индивидуальному заказу могут
быть
изготовлены
на
мощность
трансформаторов 1600 и 2500 кВА.
Отсек силового трансформатора

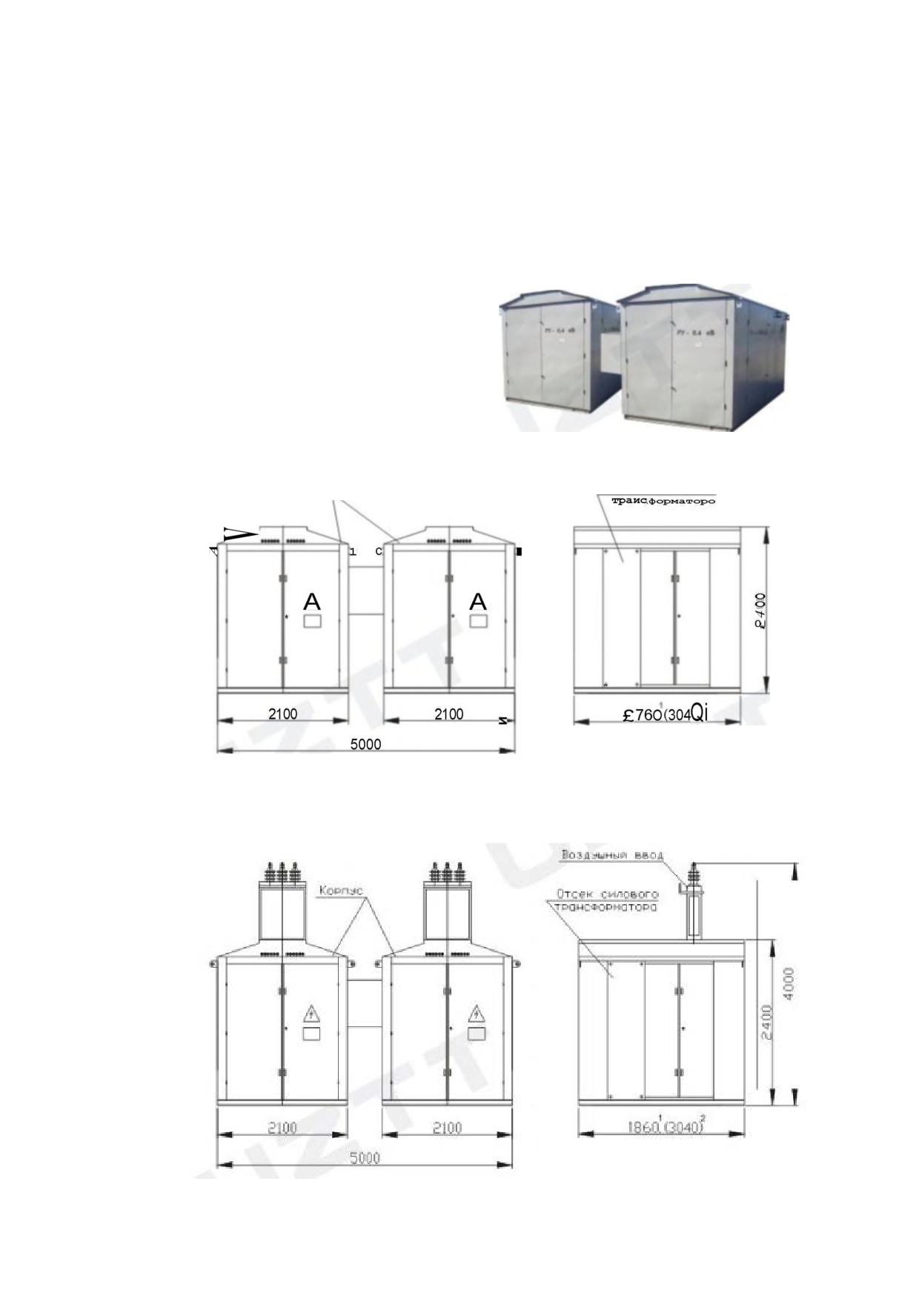

Рис. 5. Общий вид и габаритные размеры 2КТП-ТК
1. Для схем N21... 10; 2. Для схем № 11... 14;
Для схем N;> 15...18 размеры уточняются при конкретном заказе
Рис. 6. Габаритные размеры КТП-ТВ
Комплектные трансформаторные
подстанции наружной установки

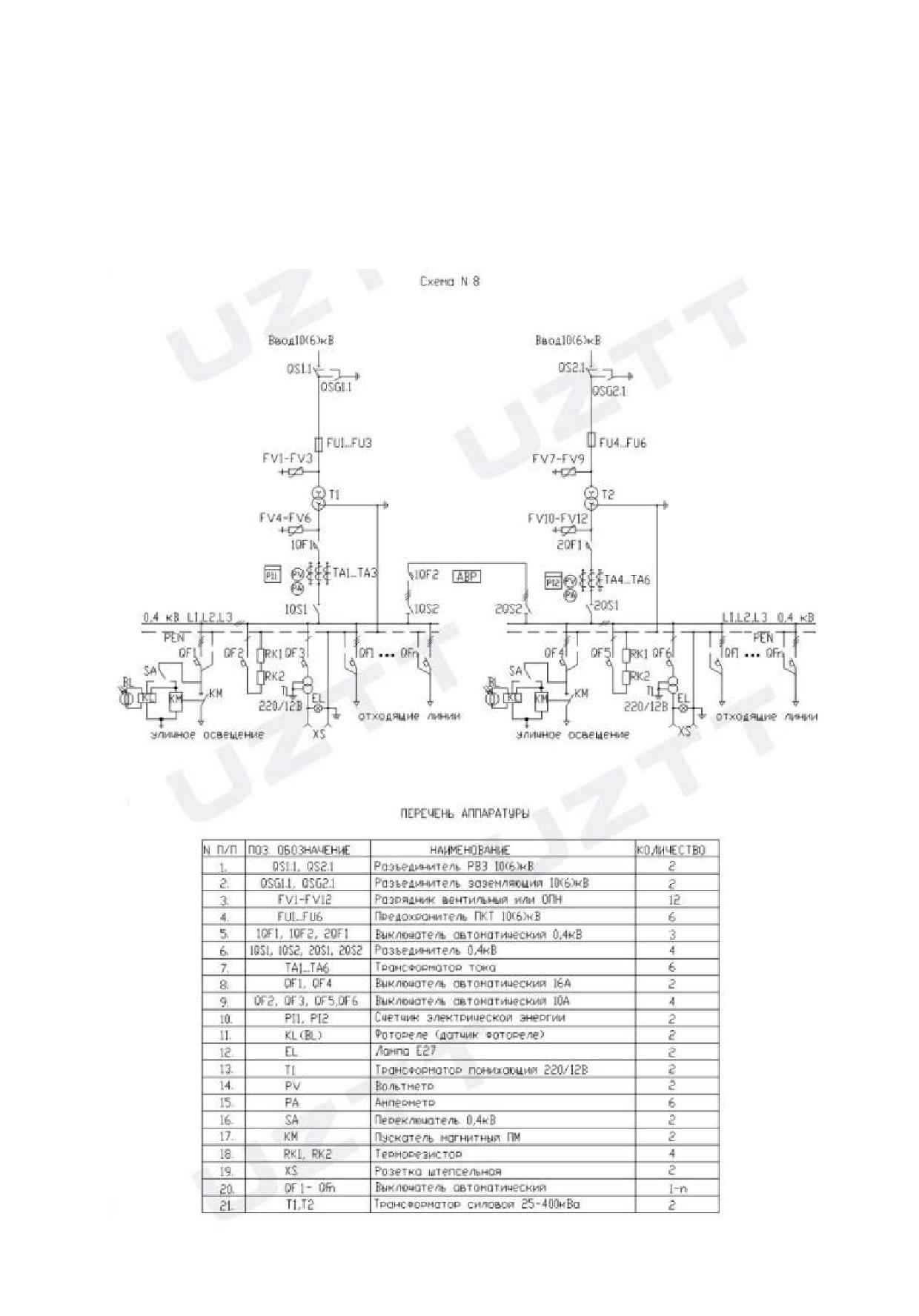

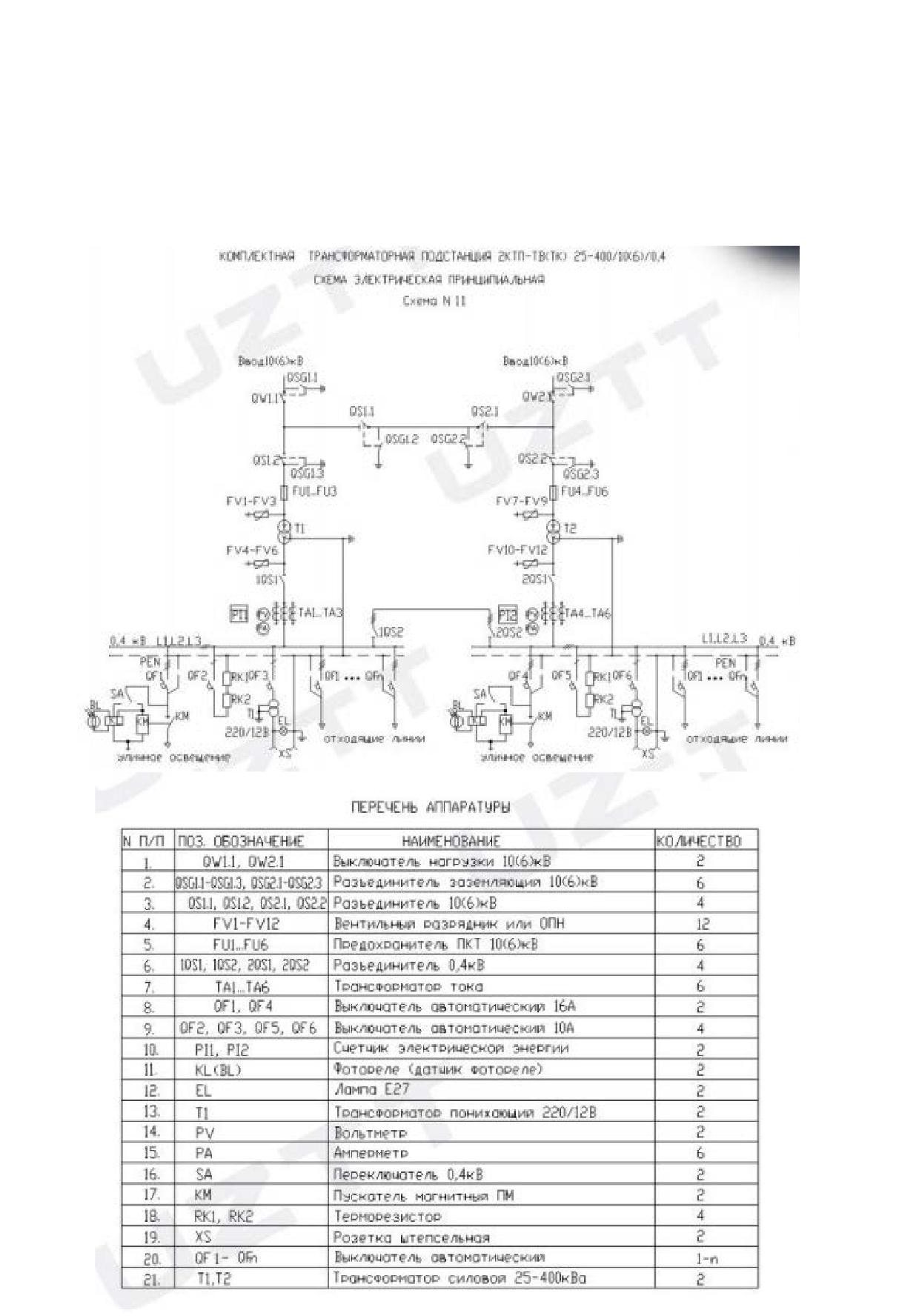

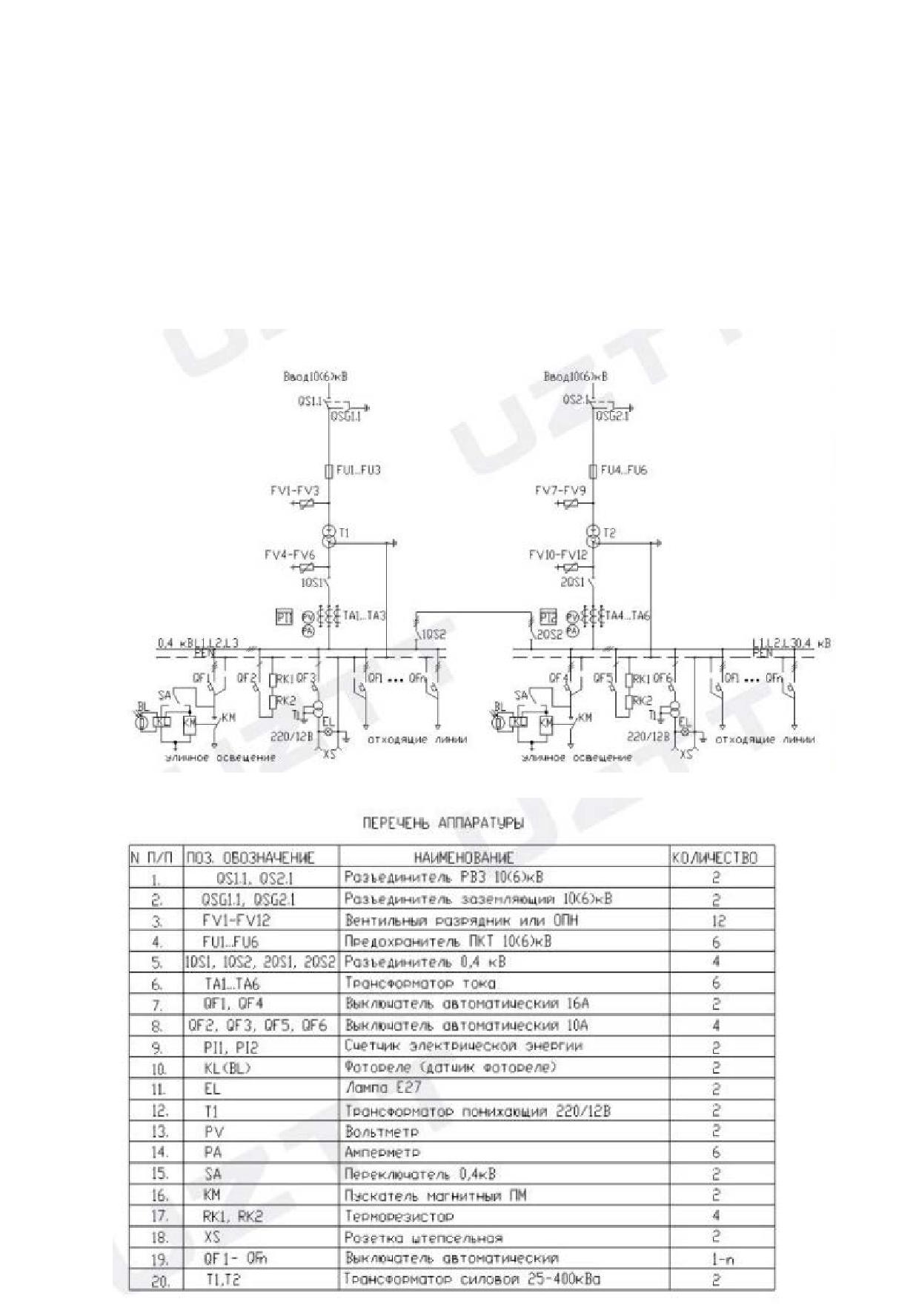

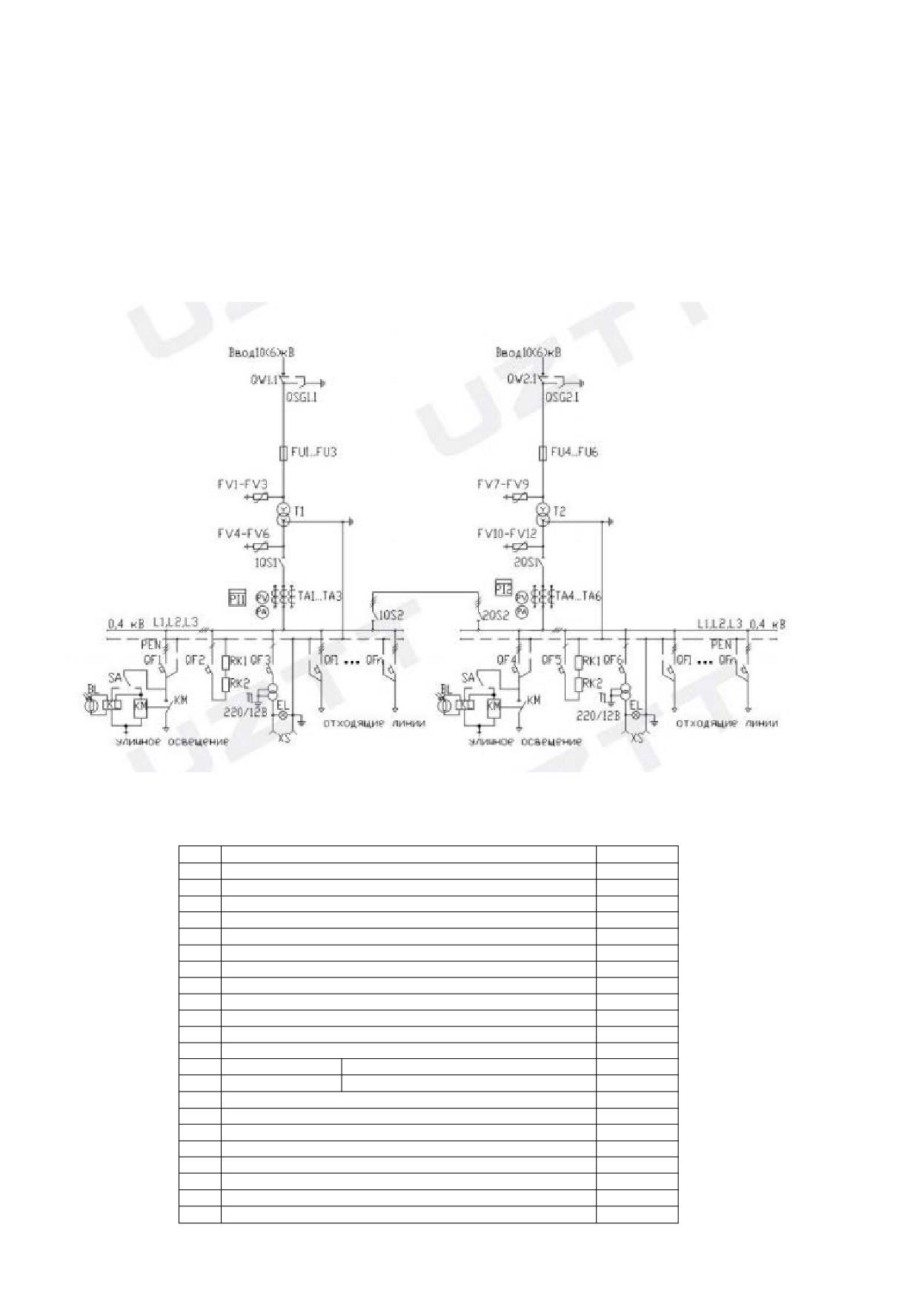

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ 2КТП-ТВ<ТЮ 25-400/10(6)/(М
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Схема N 7
Комплектные трансформаторные
подстанции наружной установки

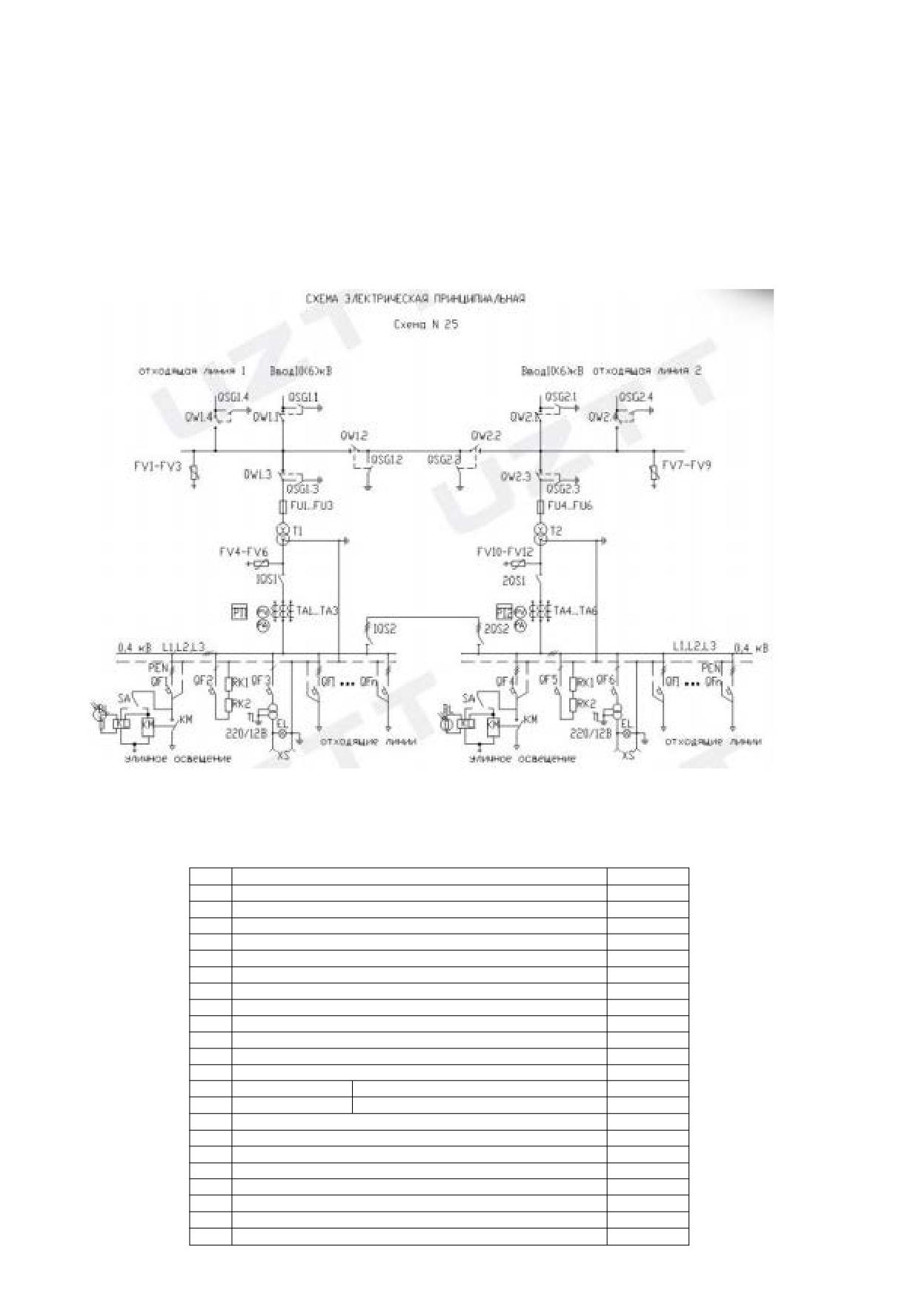

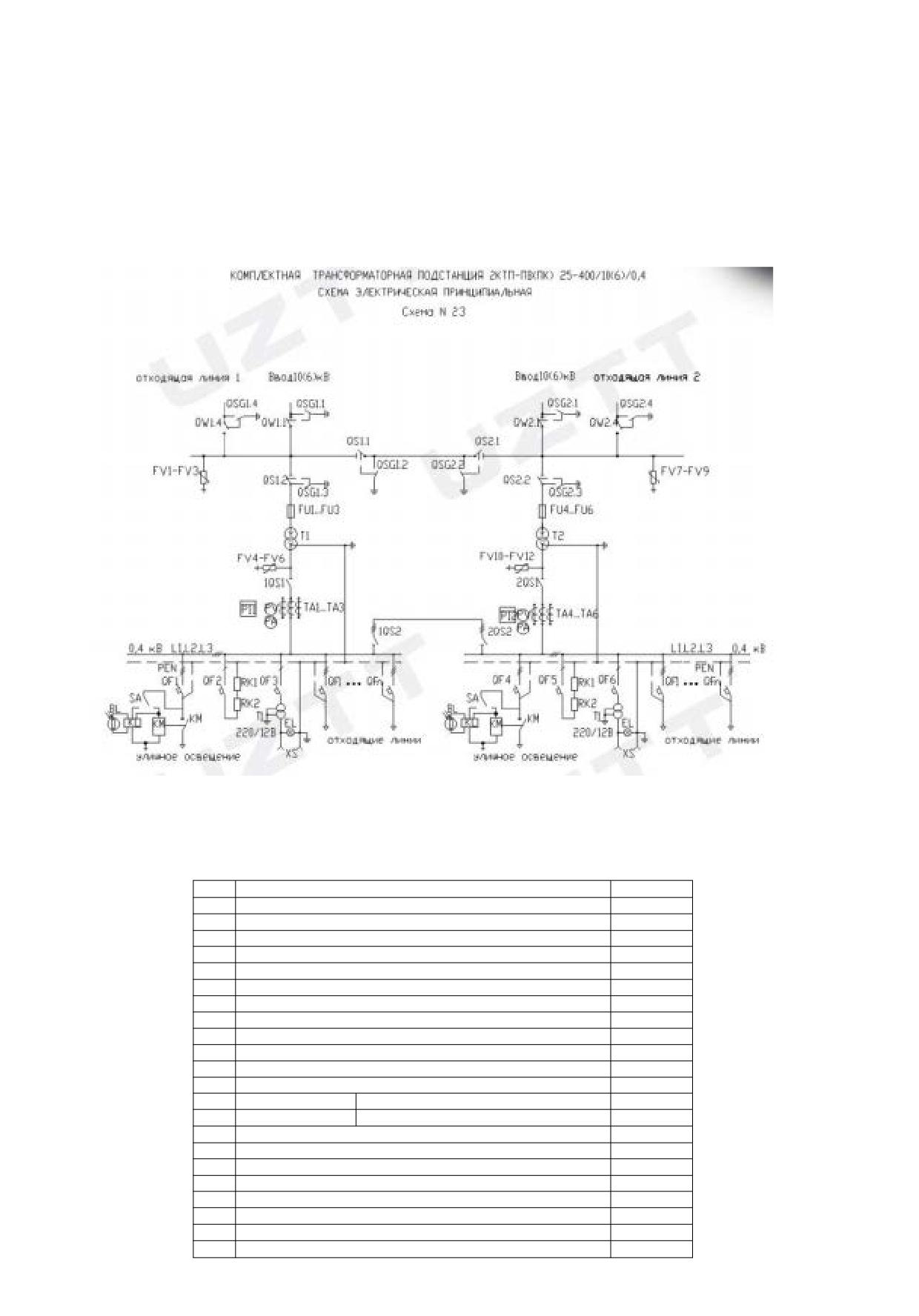

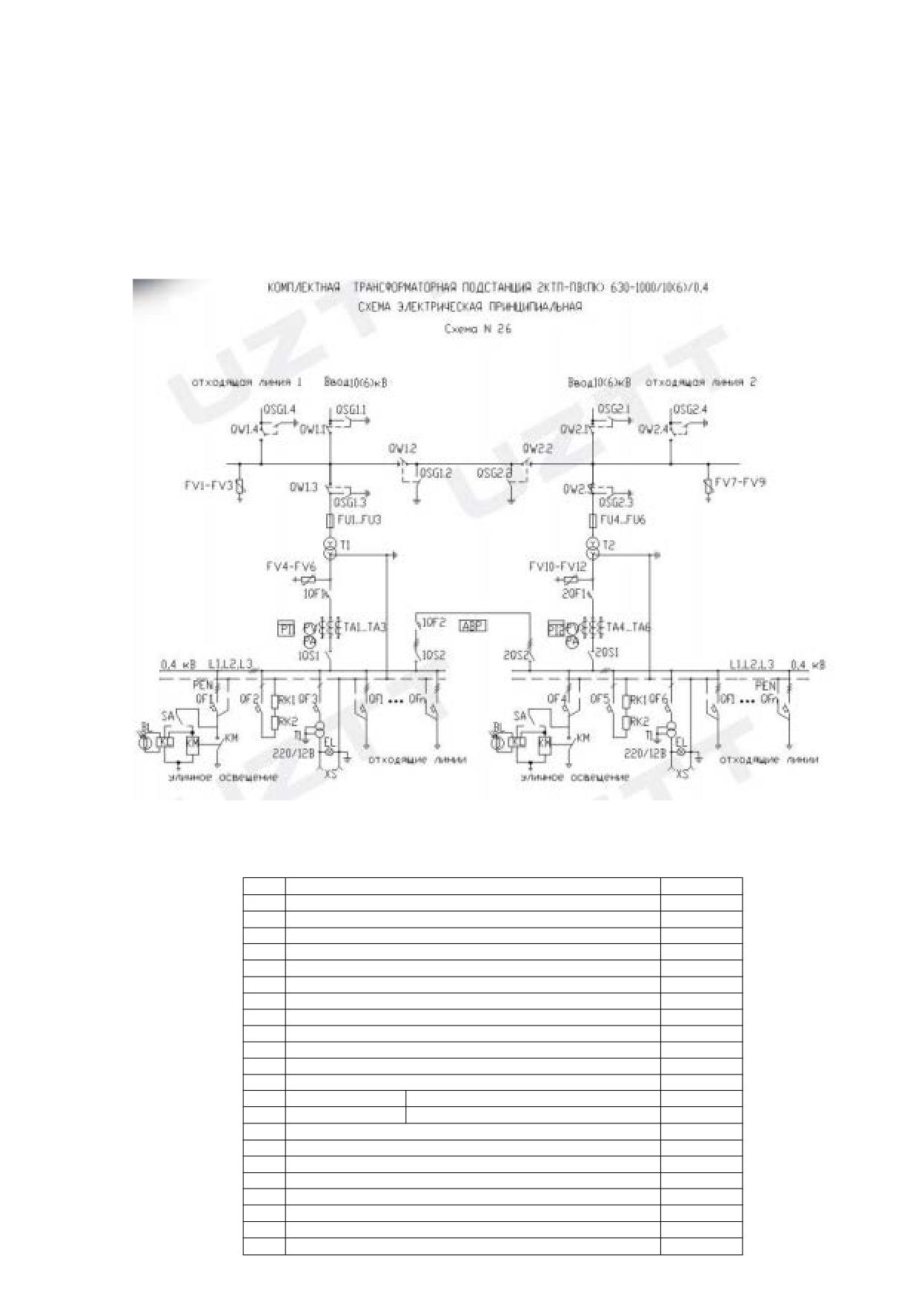

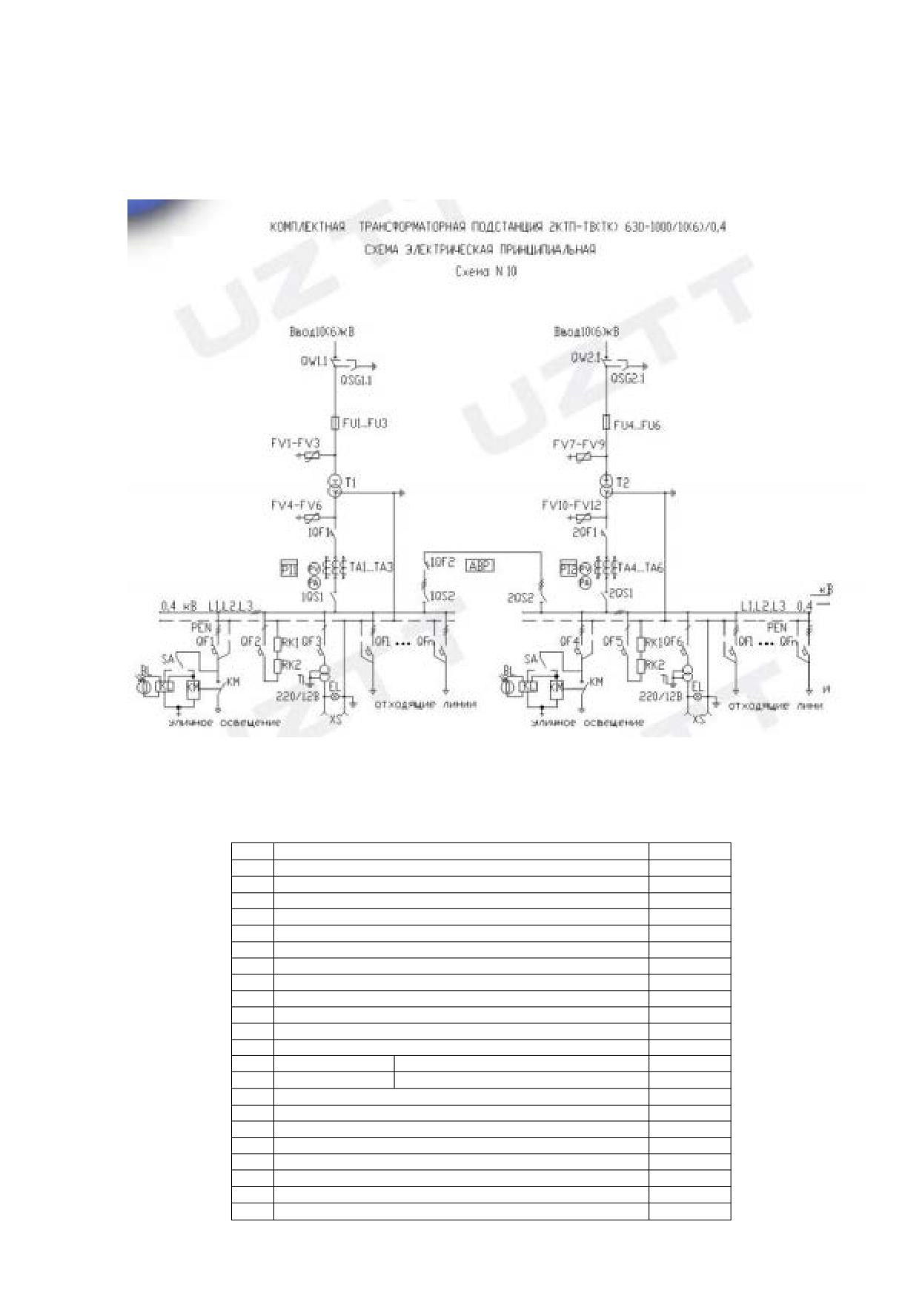

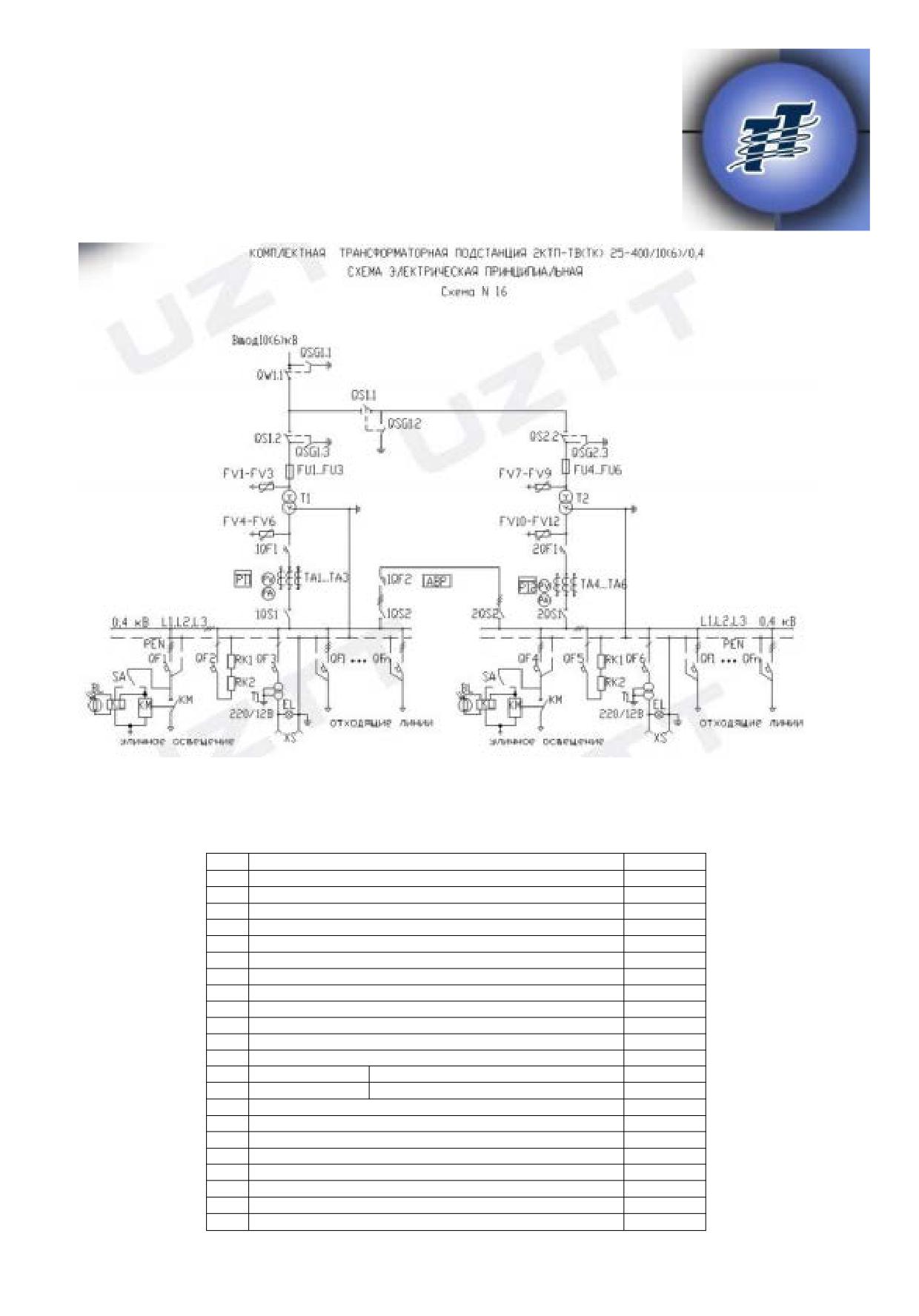

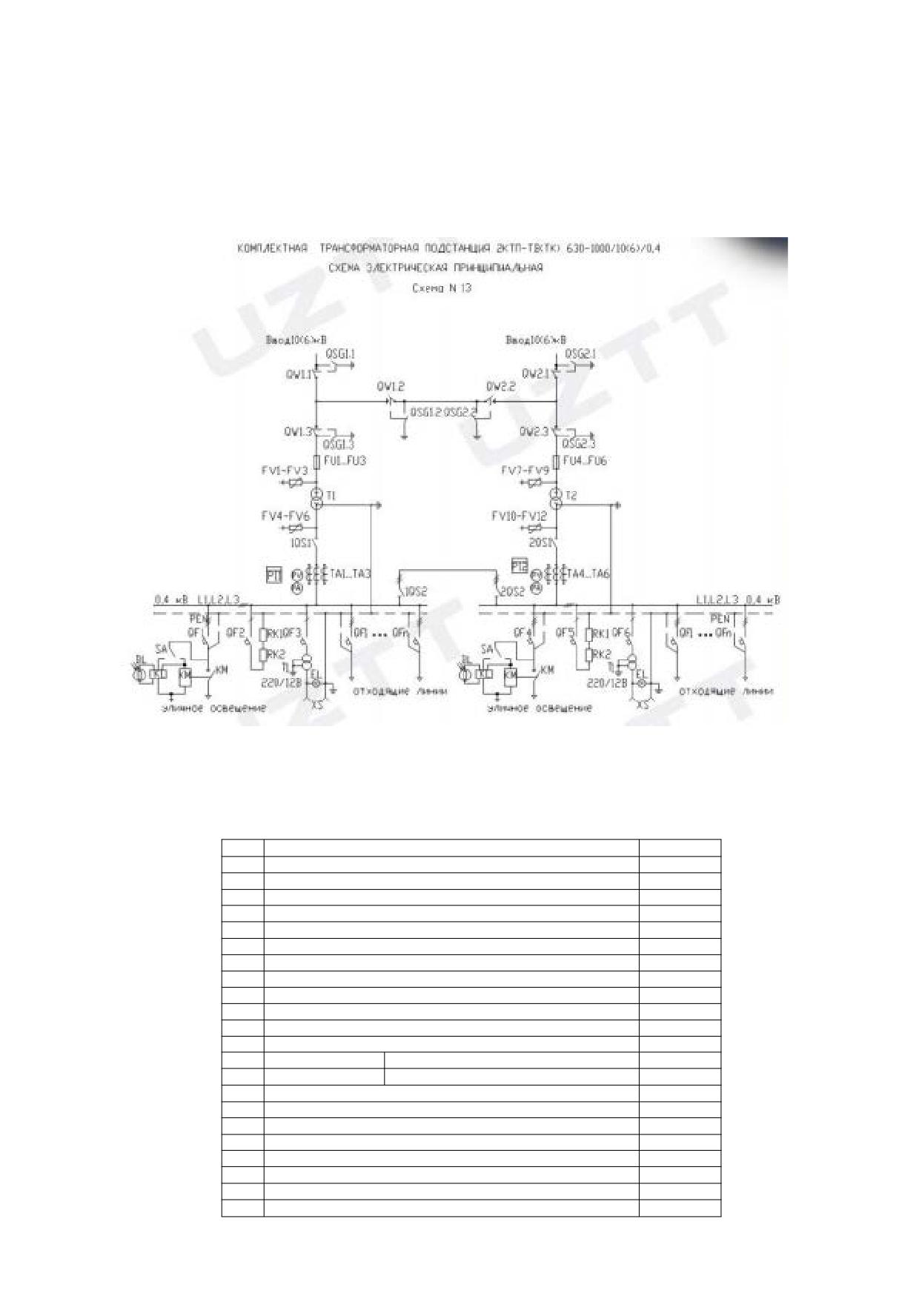

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ 2КТП-ТВ(ТК) 25 - 400/10(6)/0,4
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Комплектные трансформаторные
подстанции наружной установки

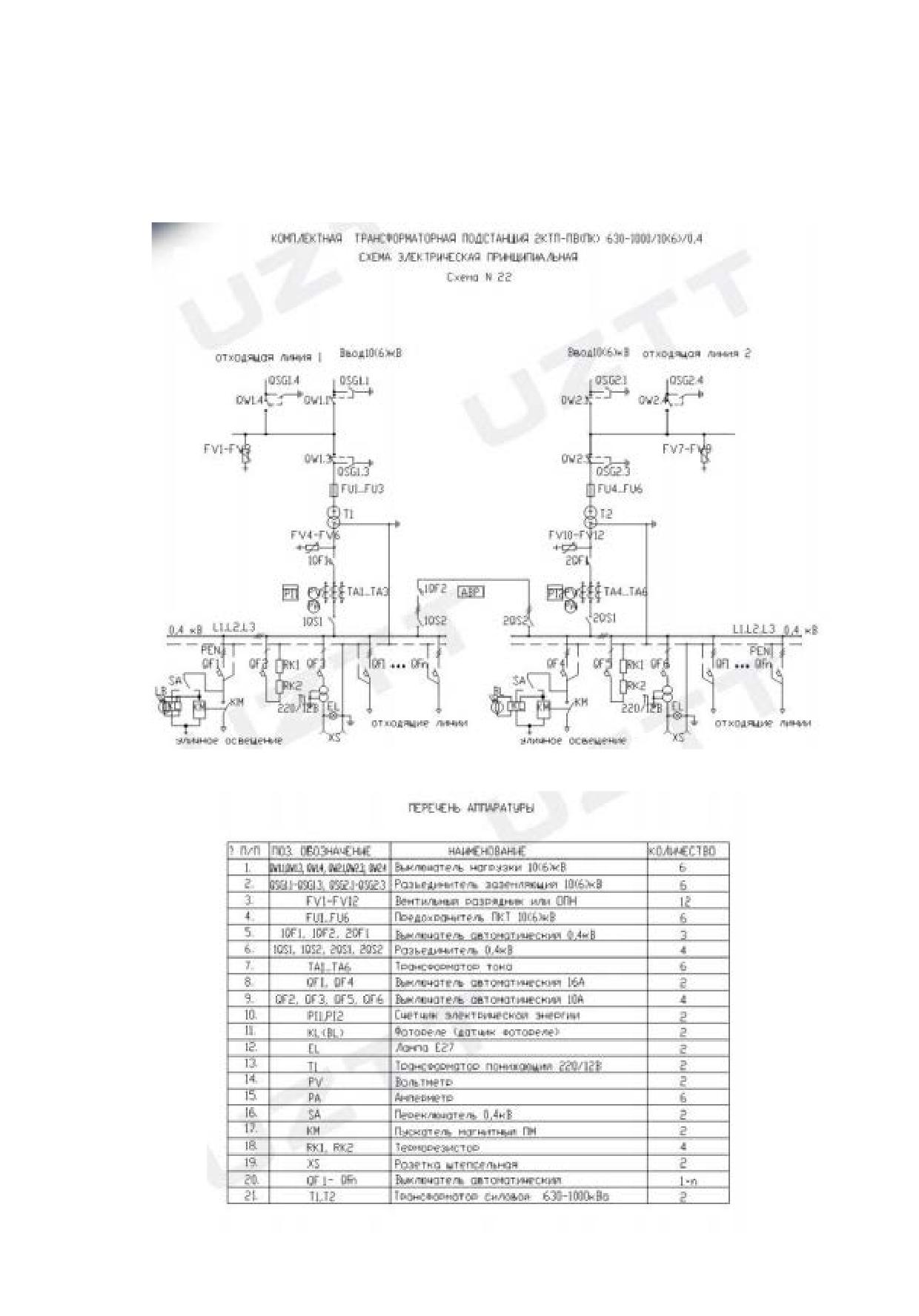

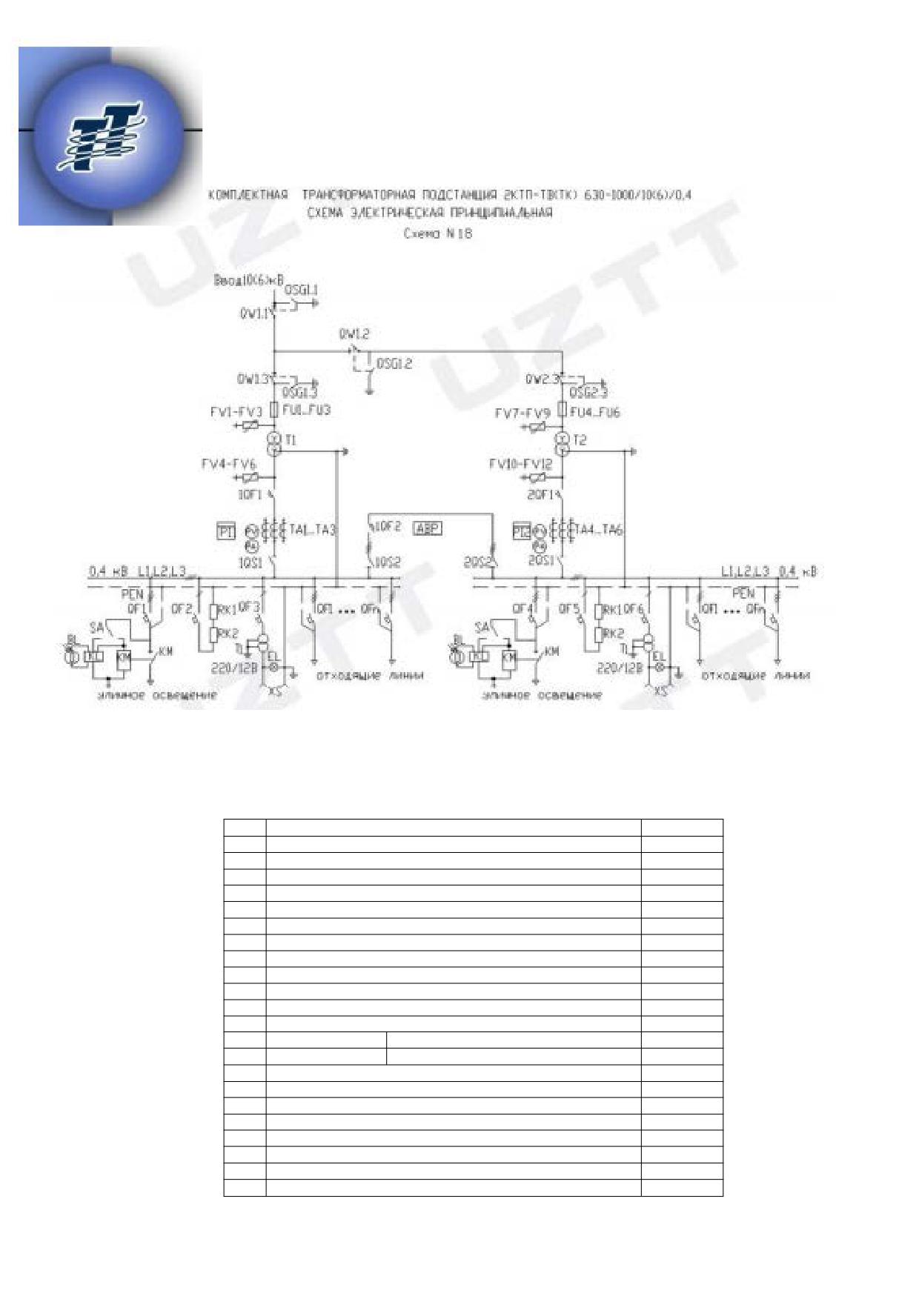

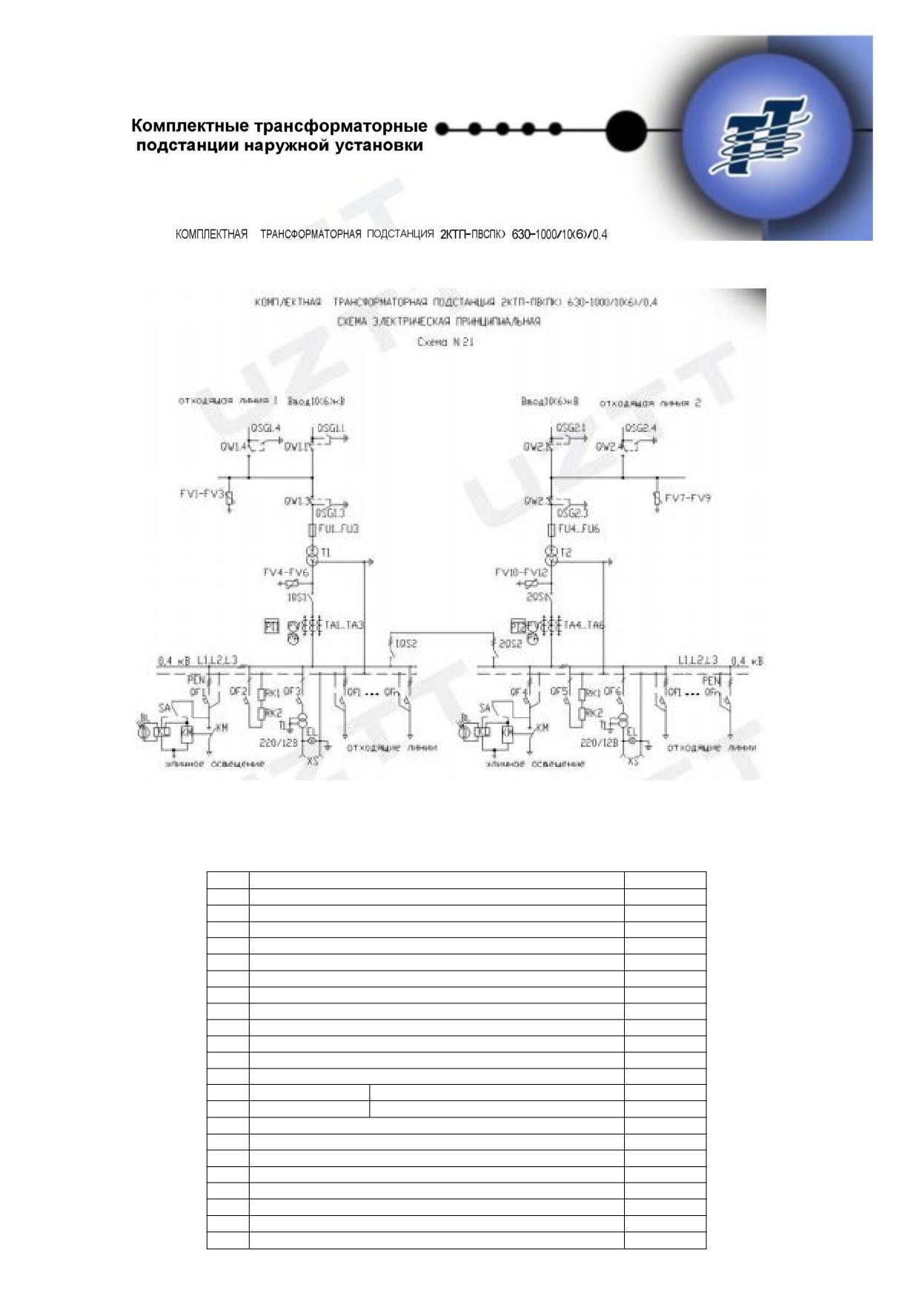

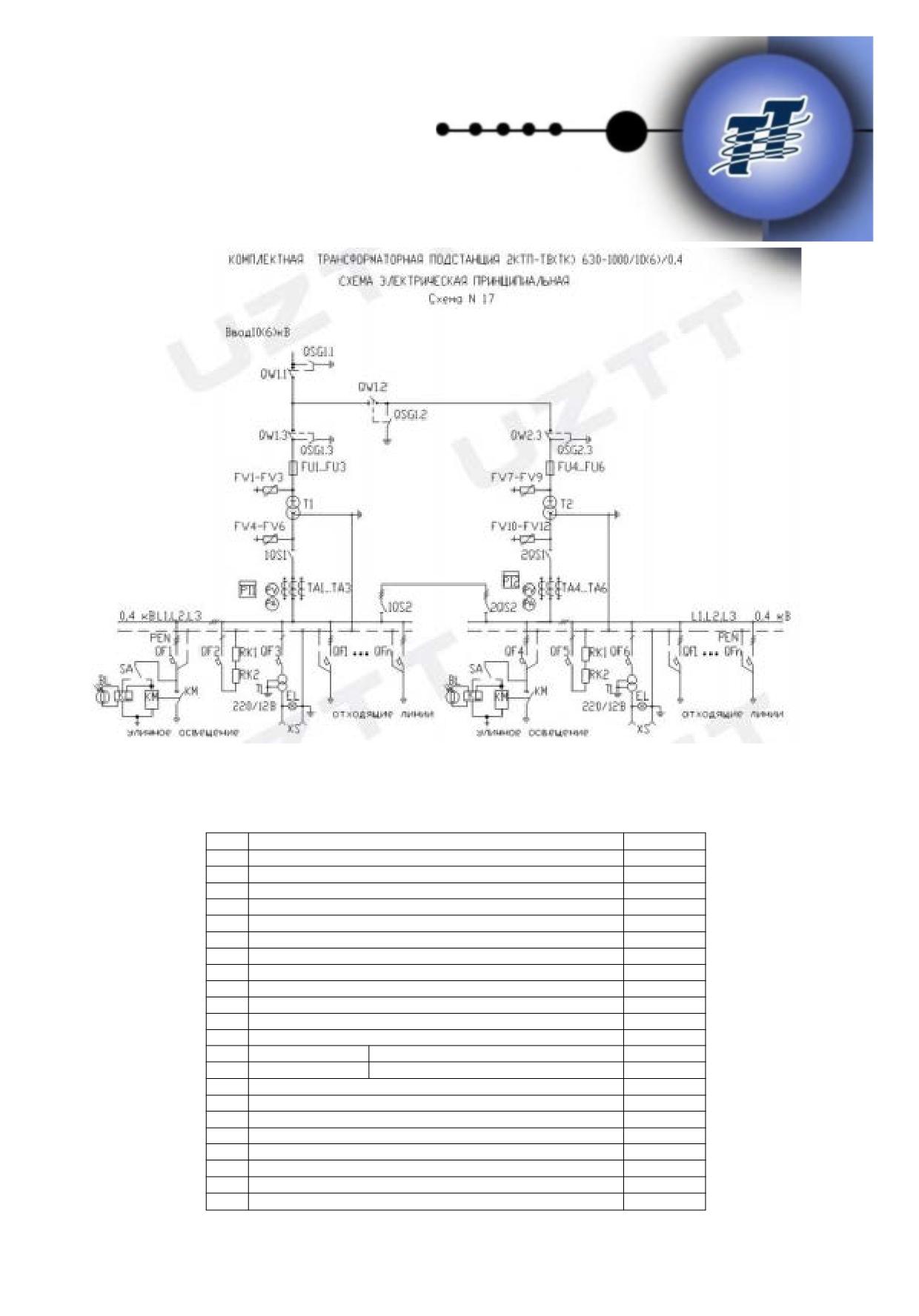

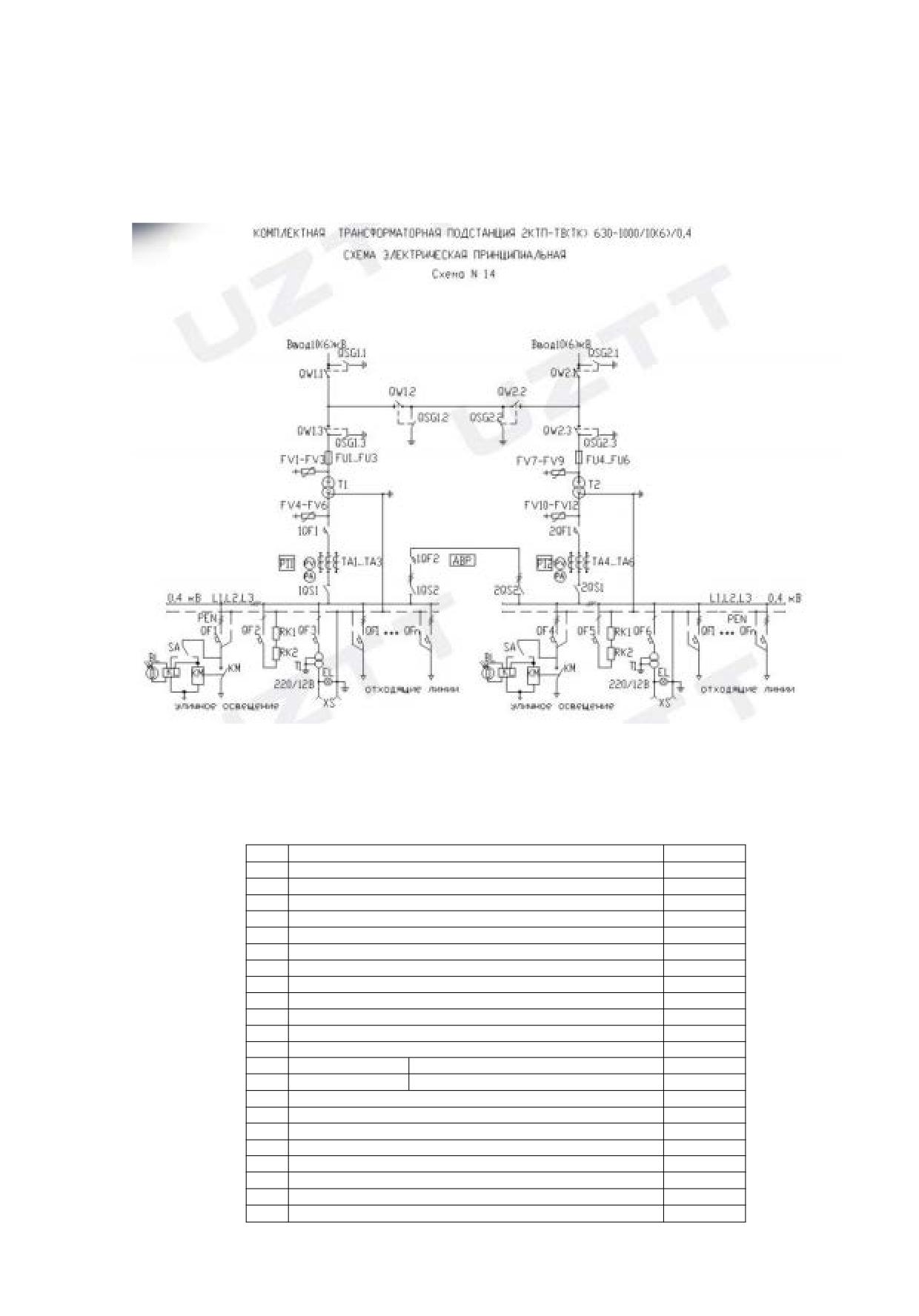

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ 2КТП-ТВ(ТК) 630-1000/КЮ/0,4
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Схема N 9
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
2.
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
А
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
А
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
2.
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные!
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
XS
2
20.
Розетка штепсельная
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
2. Тип - проходные воздушные (кабельные)
2.1. Однотрансформаторные
КТП проходная с кабельным вводом (рис.7) и
КТПпроходная с воздушным вводом (рис.8) могут
изготавливаться на мощность трансформаторов от
25 до 1000 кВА.
По
индивидуальному
заказу
могут
быть
изготовлены на мощность трансформаторов 1600 и
2500 кВА.

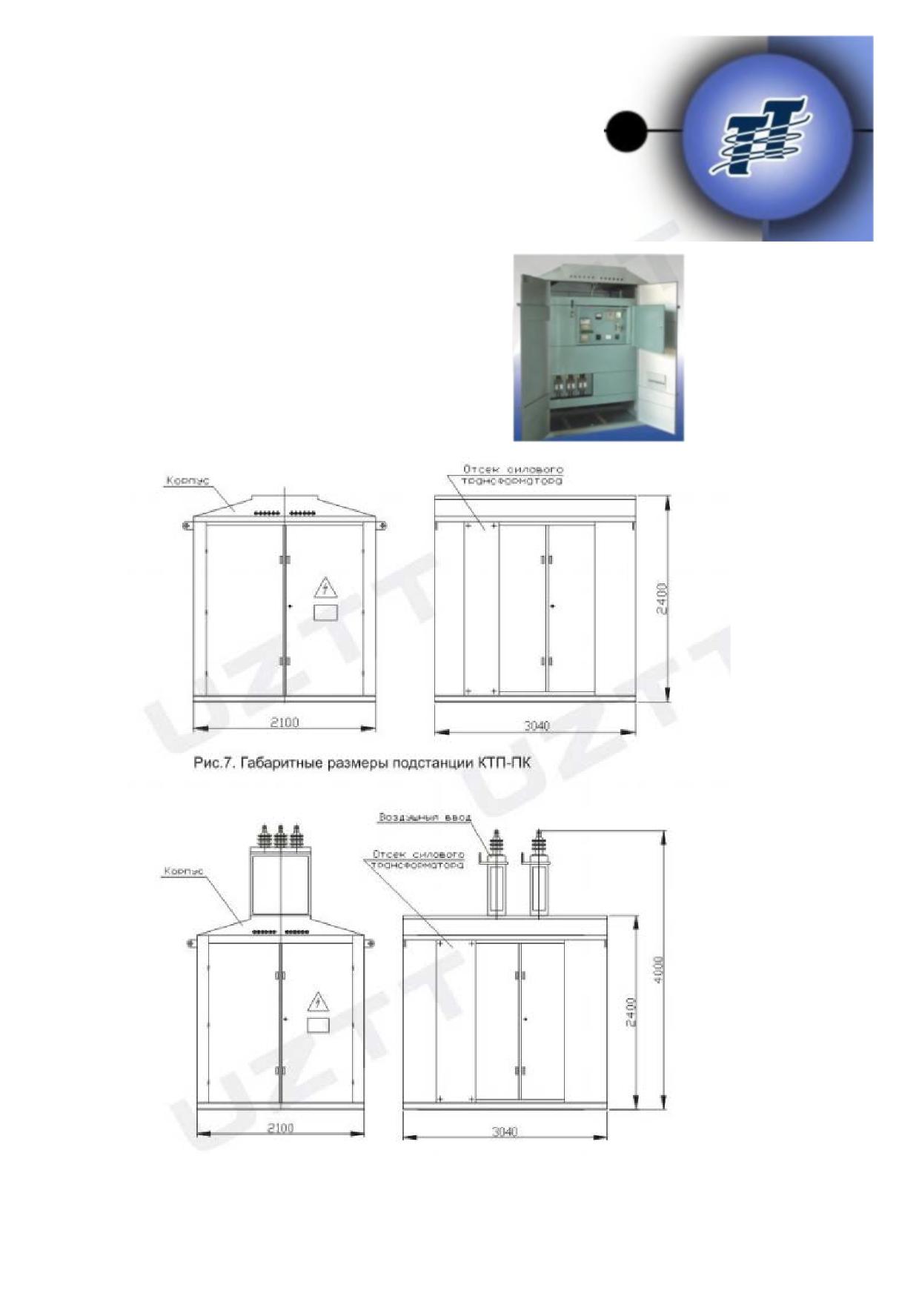

Рис.8. Габаритные размеры подстанции КТП-ПВ
ГабаритыКТП1мощностью более 630 кВА, определяются при конкретном заказе.
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
XS
2
20.
Розетка штепсельная
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
Тип - проходные воздушные (кабельные)
2.2. Двухтрансформаторные

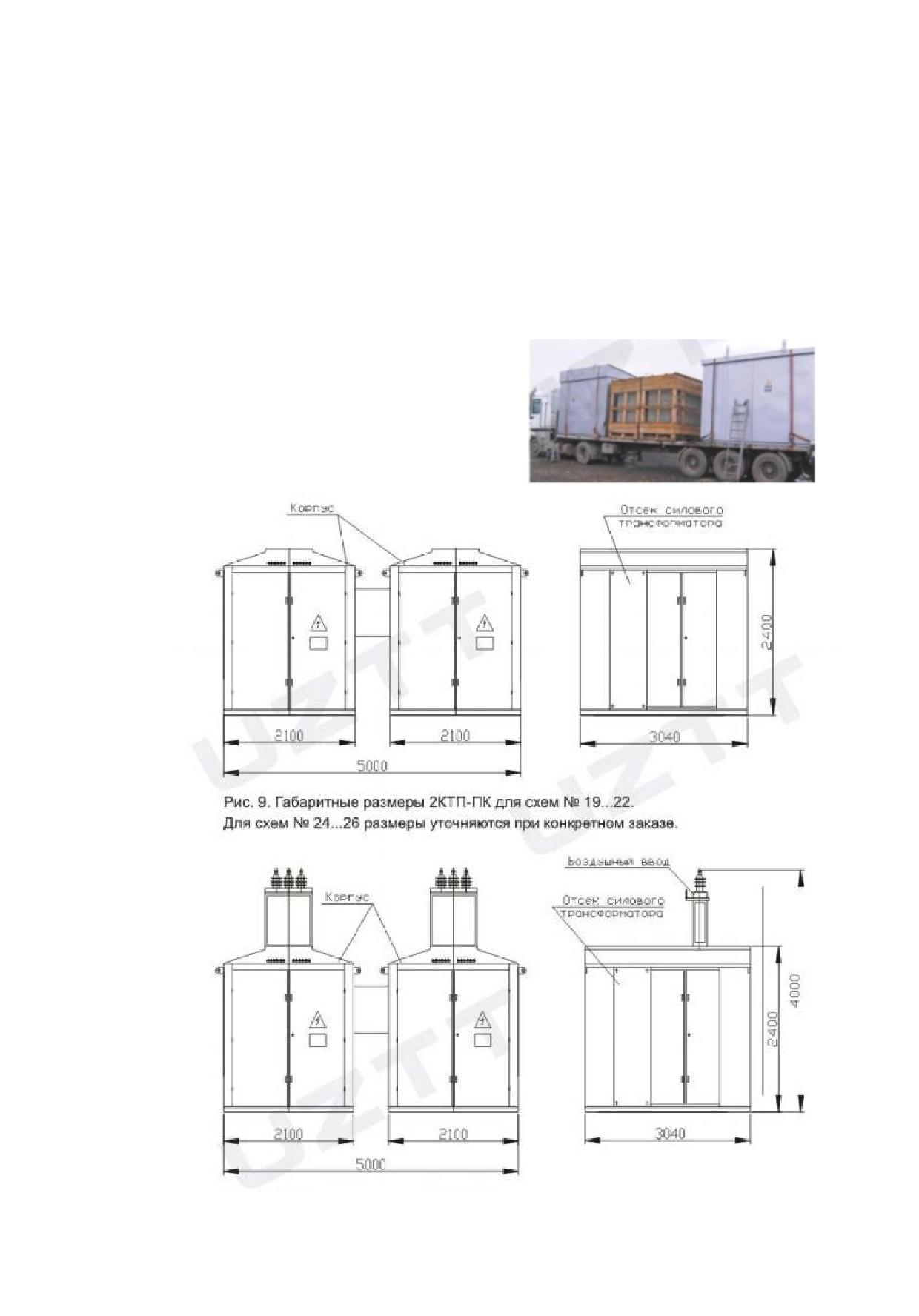

2КТП проходная с кабельным вводом
(рис.9) и 2КТП проходная с
воздушным вводом (рис.
10) могут
изготавливаться на мощность
трансформаторов от 25 до 1000 кВА.
По индивидуальному заказу могут
быть
изготовлены
на
мощность
трансформаторов 1600 и 2500 кВА.
Рис. 10. Габаритные размеры 2КТП-ПВ
Габариты КТП мощностью более 630 кВА определяются при конкретном заказе.
Комплектные трансформаторные
подстанции наружной установки

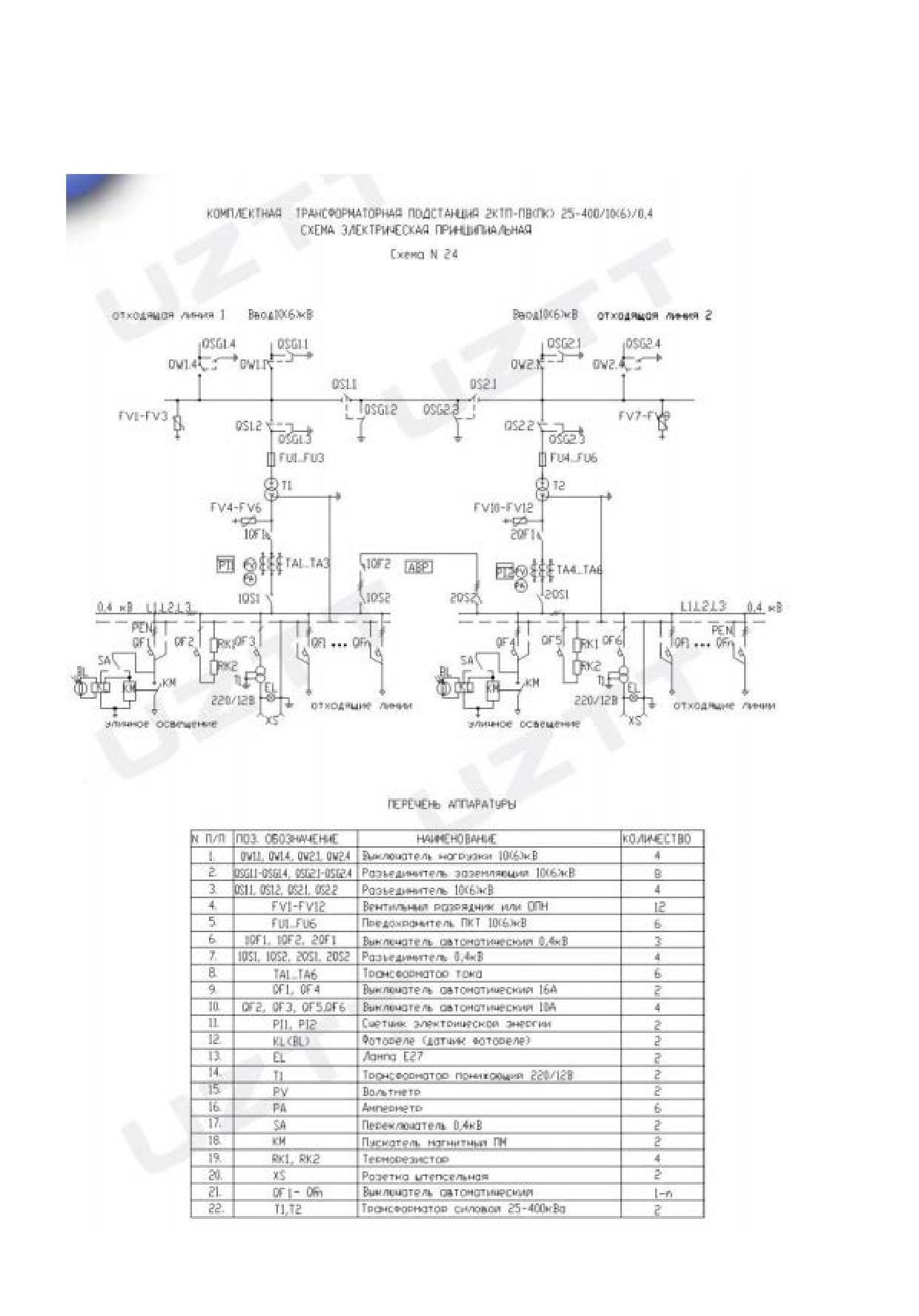

ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
XS
2
20.
Розетка штепсельная
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной! установки
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
XS
2
20.
Розетка штепсельная
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
II. СТОЛБОВЫЕ
КТП столбовые (рис.11) могут изготавливаться на мощность трансформаторов
от 25 до 250 кВА.
Столбовые комплектные трансформаторные подстанции
КТП ВС (сельского типа) применяется для
электроснабжения
коттеджей,
промышленных,
сельскохозяйственных коммунальных объектов в
кольцевых или радиальных схемах распределительных
сетей.
Комплектные трансформаторные подстанции столбовые
КТП ВС столбового типа не имеют общей внешней
оболочки. Каждый отсек столбовых КТП устанавливается
на специальной раме на столбе линии электропередачи.
Комплектные трансформаторные
подстанции наружной установки
ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
III. МАЧТОВЫЕ
КТП мачтовые (рис.
12) могут изготавливаться на мощность трансформаторов
от 25до 1000 кВА.

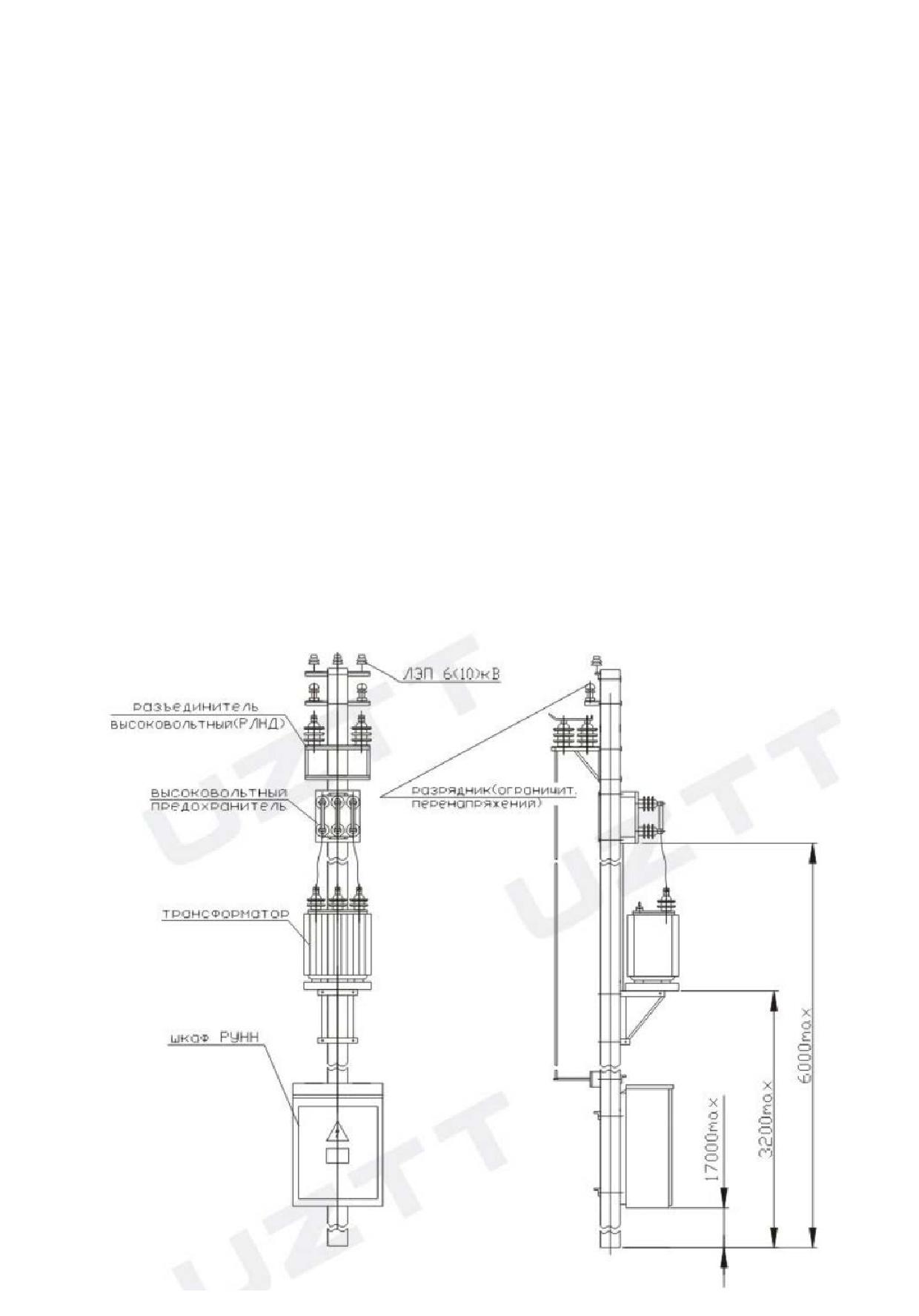

Рис.12. Общий вид и габаритные размеры подстанции КТП-ВМ
Комплектные трансформаторные
подстанции наружной установки

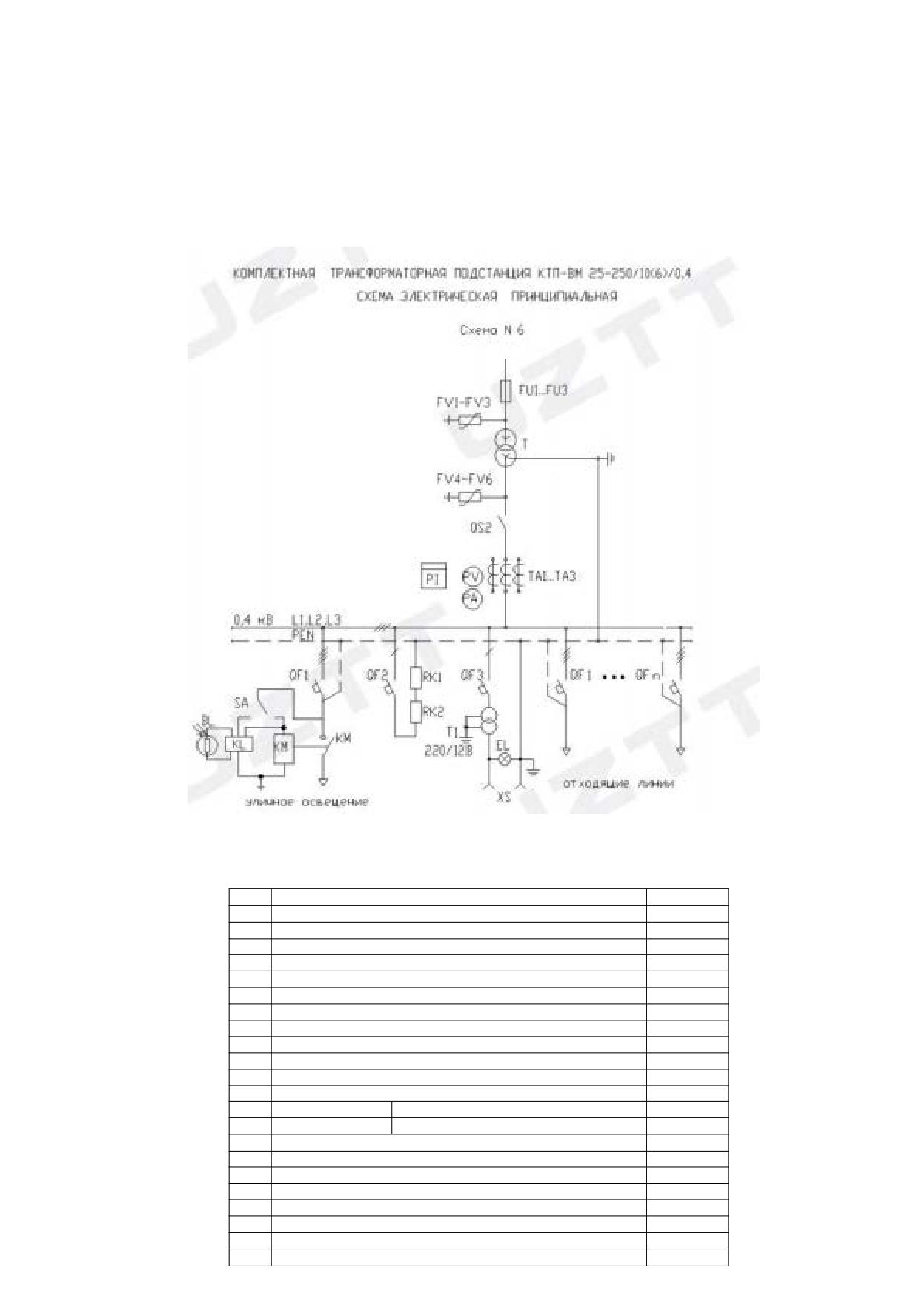

ПЕРЕЧЕНЬ АППАРАТУРЫ
N П/П
ПОЗ ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
1
QW1.1, QW2.1
Выключатель нагрузки 10(6)кВ
2
2.
QSG1.1-QSG2.3
Разъединитель заземляющий 10(6)кВ
6
3.
QS1.I, QS12, QS2.1, QS2 Разъединитель 10(6)кВ
4
4.
FV1-FV12
Вентильный Разрядник или ОПН
12
5.
FU1..FU6
Предохранитель ПКТ 10(6)кВ
6
6.
1QF1, 1QF2, 2QF1
Выключатель автоматический 0,4кВ
3
7.
1QS1, 1QS2, 2QS1, 2QS2 Разъединитель 0,4кВ
4
8.
ТД1...ТА6
Трансформатор тока
6
9.
QF1, QF$
Выключатель автоматический 16А
2
10.
QF2, QF3, QF5, QF6
Выключатель автоматический J0A
4
11.
Р11. PI2
Счетчик электрической энергии
2
12.
KL(BL)
Фотореле (датчик Фотореле)
2
13
EL
Лампа Е27
2
14.
Т1
Трансформатор понижающий 220/12B
2
15.
PV
Вольтметр
2
16.
PA
Амперметр
6
17.
SA
Переключатель 0,4кВ
2
18.
KM
Пускатель магнитный ПМ
2
19
RKI, RK2
Терморезистор
А
20.
XS
Розетка штепсельная
2
21.
QF 1 - QFn
Выключатель автоматический
1-0
22.
Т1, Т2
Трансформатор силовой 25-400кВа
2
Комплектные трансформаторные
подстанции наружной установки
IV. ПЕРЕДВИЖНЫЕ (КАРЬЕРНЫЕ)
Передвижные трансформаторные подстанции (рис. 13) предназначены для приема электроэ-
нергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 10 (6) кВ
преобразования ее в электро-энергию напряжением 0,4 кВ и распределения ее потребителям.
Применяется для электроснабжения переменным током передвижных токоприемников уголь-
ных, рудных и других разрезов (карьеров), ведущих добычу полезных ископаемых открытым
способом, а также могут быть использованы для питания подземных потребителей шахт через
шурфы и скважины, строительных площадок и других временных объектов
Соответствуют ТУ 3412-005-96418566-09.
Комплектация ПКТП производиться согласно Опросному листу Заказчика.
ПКТП-Х1 Х2 /ХЗ- Х4 /0,4 У1
ПКТП - буквенное обозначение серии:
Передвижная Комплектная Трансформаторная Подстанция;
Х1 - вид исполнения: П - проходная, Т - тупиковая:
Х2 - исполнение вводов ВЫ: В - воздушные, К - кабельные;
ХЗ - мощность силового трансформатора, кВА;
Х4 - номинальное напряжение на стороне ВЫ, кВ;
0,4 - номинальное напряжение на стороне НН, кВ;
У1 - климатическое исполнение и категория
размещения по ГОСТ 15150-69.
Комплектные трансформаторные
подстанции наружной установки
Рис. 15. Габаритные размеры подстанции ПКТП (тип 2 - киоск)
Габариты КТП мощностью более 630 кВА определяются при конкретном заказе.
Комплектные трансформаторные
подстанции наружной установки
V. СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ПОДСТАНЦИЙ
КИОСКОВОГО, СТОЛБОВОГО И МАЧТОВОГО ТИПА

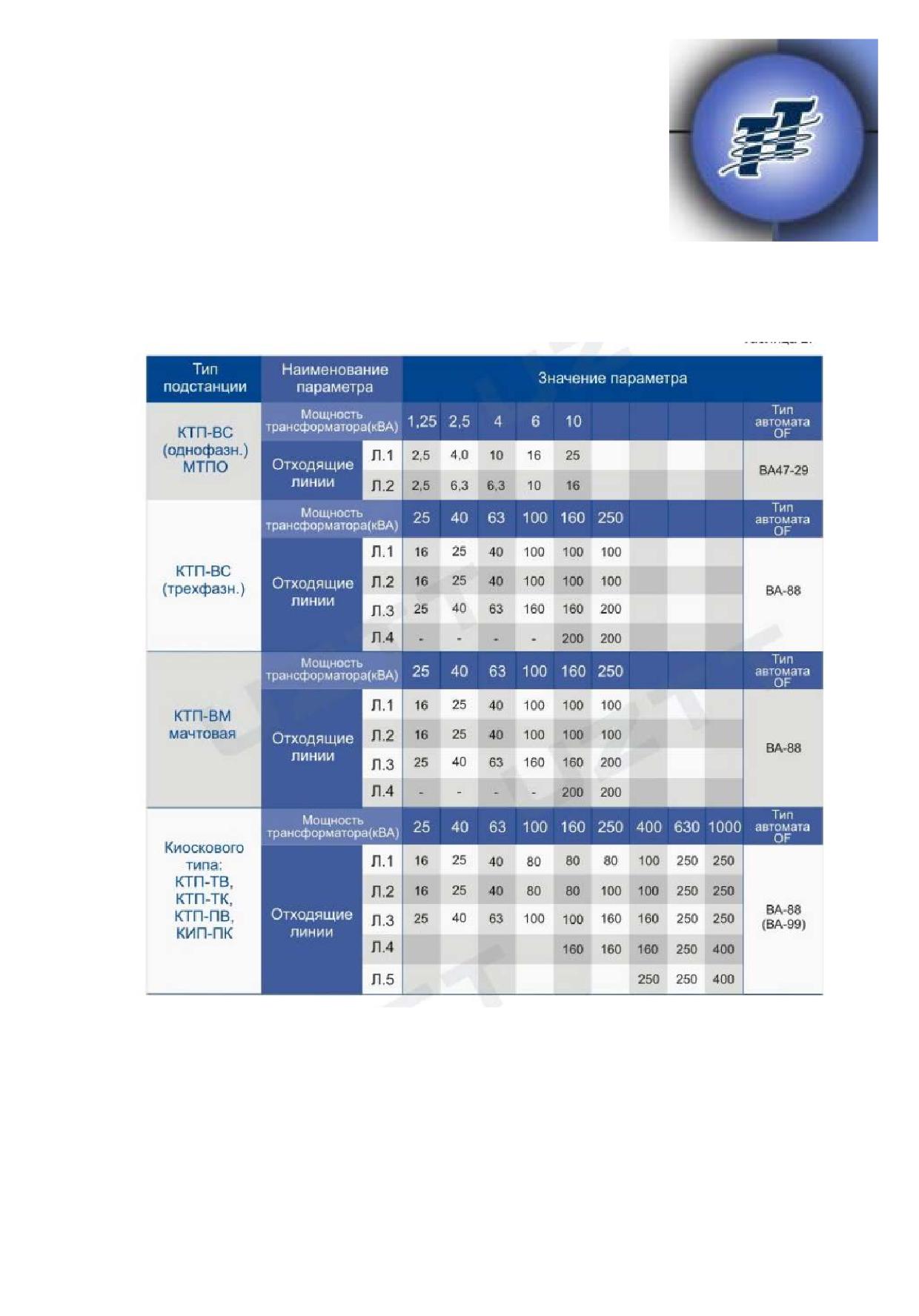

Таблица 2.
Для
подстанций
типа
2КТП
количество
отходящих
линий
и
их
технические
характеристики принимаются в соответствии с таблицей на каждую КТП.
Комплектные трансформаторные
подстанции наружной установки
VI. ПОДСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА С КОРИДОРАМИ
ОБСЛУЖИВАНИЯ
Подстанции контейнерного типа (КТПН) имеют коридоры обслуживания. Обслуживание
оборудования осуществляется непосредственно из помещений (отсеков) трансформаторной
подстанции.
Каждая КТПН имеет три (ил и четыре-для двухтрансформаторных подстанций) отсека: отсек£Н,
отсек НН, отсек (или отсеки
- для двухтрансформаторных подстанций) силового
(*&х)
трансформатора
(-ов). Коммутационно-защитное и прочее электротехническое оборудование
устанавливается в высоковольтном и низковольтном отсеках (помещениях) в камерах и шкафах,,
тип которых определяется при заказе-как правило, это:
-по стороне 6Н - камеры КС0366 (КС0385), КС0292
-по стороне НН - панели ЩО70.
Ввод со стороны ВН - кабельный, вывод со стороны НН -= кабельный. По индивидуальному заказу
могут быть изготовлены с воздушным вводом.
Трансформаторная подстанция оборудована освещением, имеет розеточную сеть 22Q и 12В,
внутренний контур заземления с установленными снаружи “бобышками” для присоединения к
наружному контуру заземления. Подстанция может оборудоваться электроотоплением,
управление которым осуществляется как в автоматическом,,так и Йручном режимах.
Корпус подстанции
- металлический (обычный или в утепленном исполнении). Степень
огнестойкости конструктивных элементов IV по СНиП 21-015=97 “Пожарная безопасность зданий и
сооружений”.
Подстанции могут быть изготовлены как в стандартных габаритных размерах УЗТТ (три
типоразмера), так и по индивидуальному заказу.
Количество транспортных блоков для двухтрансформаторной подстанций - 3:
* отсек РУ ВН (с установленным оборудованием)
* отсек РУ НН (о установленным оборудованием)
* отсеки трансформаторов 141 и N2.
Силовые трансформаторы должны транспортироваться вг соответствии с правилами перевозки
грузов или нормативными документами, действующими на транспорте данного вида.
Количество транспортных групп для однотрансформаторных подстанций определяется
индивидуально и зависит от компоновки оборудования.
Опросный лист на КТПН с коридором обслуживания должен содержать:
- опросный лист на РУ ВН, отражающий тип устанавливаемых камер, а также тип и
характеристики оборудования, установленного в них, план установки оборудования;
- опросный лист на РУ НН, отражающий тип устанавливаемых панелей, а также тип и
характеристики оборудования, установленного а них, план установки оборудования;
- опросный лист на трансформаторы;
- опросный лист на комплектные конденсаторные установки.
Комплектные трансформаторные
подстанции наружной установки
Назначение панели
Кол
ГЪимеиан,
КС0-366М
2,6
Ввод кабельный
2
3н-630
КС0-366М
1,7
Отходящая линия
2
3н-630
КС0-366М
3,5
Трансформатор силовой
2
4н-630
КС0-366М
4
Секционный разъединитель
1
13-630
Перечень панелей! щита 0,4кВ н КТПН (пример)
Номер
Номеиклат.
Назнаиение панели
Кол
Примеиан^
панели
обозначение
по плану
1,5
Ща70-ЗМШУЗ
Ввод ыинныи
2
2,4
ио70-зм-озу
:Линейная с рубильниками
2
Секционная С
@
C18;L=8:><
1
зВЩ070-ЗМ-39УЗ
5т
ЩО70-ЗМ-58УЗ
Панель торцевая правая
2
1т
ЩО70-ЗМ-59УЗ
Панель торцевая левая
2
размеры
За
Фальи-панель
1
утоми. ПРИ
монтаже оь-ия
Комплектные трансформаторные
подстанции наружной установки
Опросный лист
Для заказа КТП киоскового, столбового и мачтового типа
Тип подстанции: Количество:
Условное обозначение
Заполняется
Примечания
оборудования
покупателем
стационарная
передвижная
Конструкция подстанции
Тно трансформаторная проходная
1-но трансформаторная тупиковая
2-х трансформаторная (тупиковэя/проходнэя
воздушная
Исполнения ввода ВН
кабельная
воздух
Вывод на стороне НН
кабель
Номинальное напряжение,
6
кВ
10
Распределительное устройство высокого напряжения
РВО
Разрядник
опн
РЛНД
Разъединитель
РВЗ
ВНР
Трансформатор
Тип (ТМДМЗДМГДМФДСЗ)
Мощность
Группа соединения обмоток
Количество
Распределительное устройство низкого напряжения
Коммутационный аппарат
автоматический выключатель ВА
на вводе
разъединитель РЕ-19
автоматический выключатель ВА
Секционный аппарат
разъединитель РЕ-19
РВО
Разрядник
ОПН
Счетчики учета
активный
электроэнергии
реактивный
Вольтметр
Приборы контроля
Кол-во
Амперметр
Уличное освещение;
Автоматический выключатель ВА
Отходящие линии
рубильник с предохранителем РПС
Линия 1
Номинальный трк
защитных аппаратов
Линия 2
отходящих линий/
Линия 3
/номинальный ток
Линия 4
расцепителей или
Линия 5
плавких вставок (1н/ 1нр), А
Линия 6
Дополнительное
АВР РУВН
оборудование и
АВР РУНИ
аппаратура
Комплектная конденсаторная
установка 0,4кВ
