Ратон КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ

Содержание

Содержание……………………………………………………………….. 3

Назначение, исполнение, условия эксплуатации………………. 4

Структура условного обозначения КТП…………………………… 5

Подстанция трансформаторная комплектная

серии КТП-РТН-К киоскового исполнения………………………… 6

Подстанция трансформаторная комплектная

серии КТП-РТН-Сх……………………………………………………….. 26

Подстанция трансформаторная комплектная

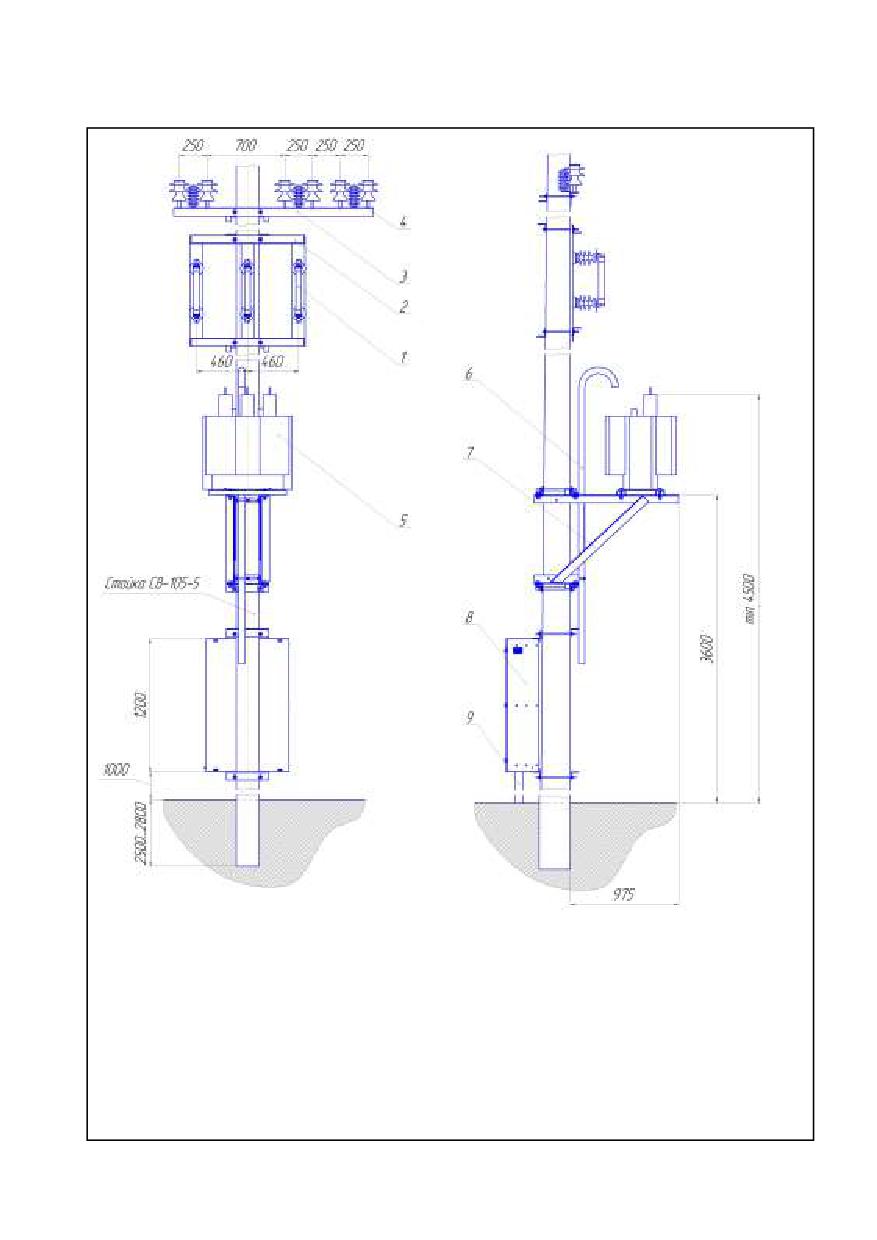

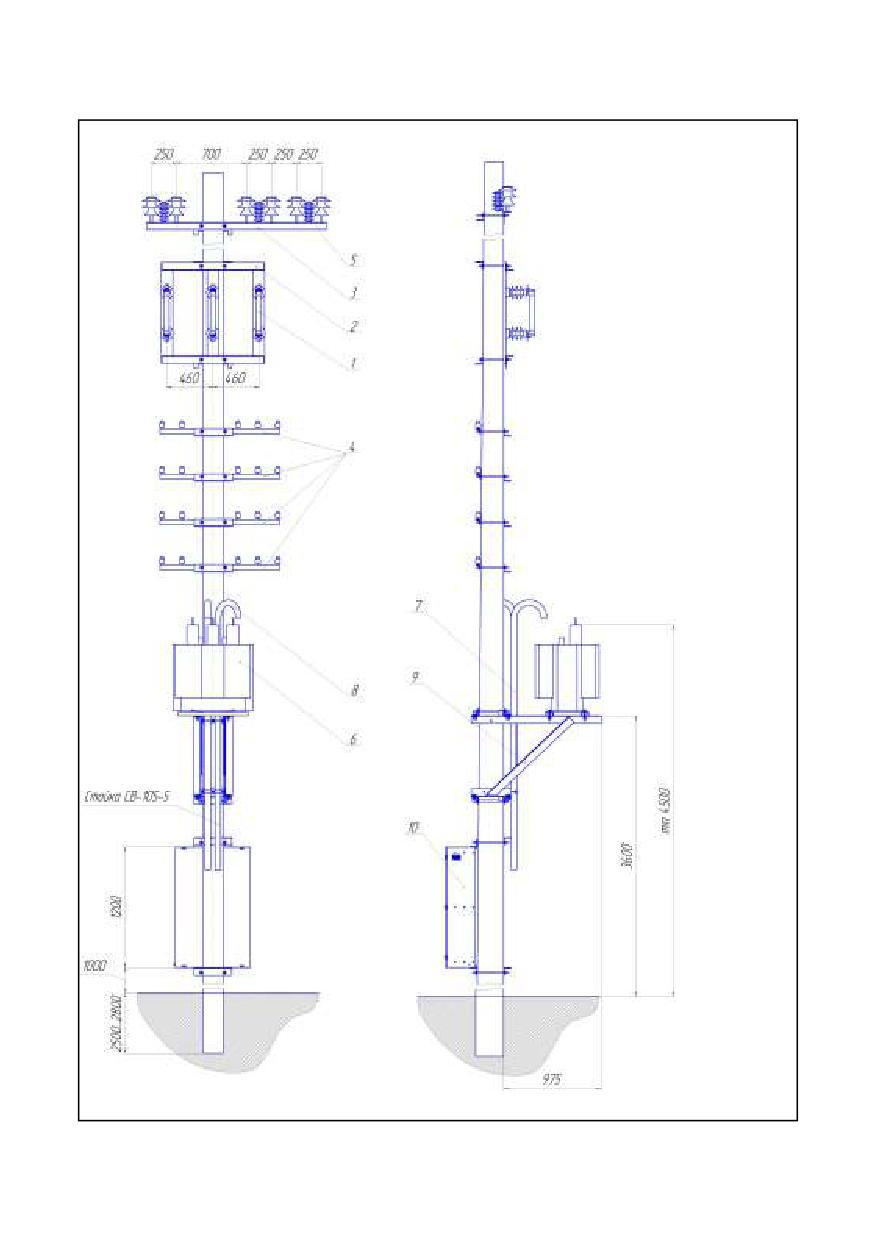

серии КТП-РТН-С столбовая ………………………………………… 35

Подстанция трансформаторная комплектная

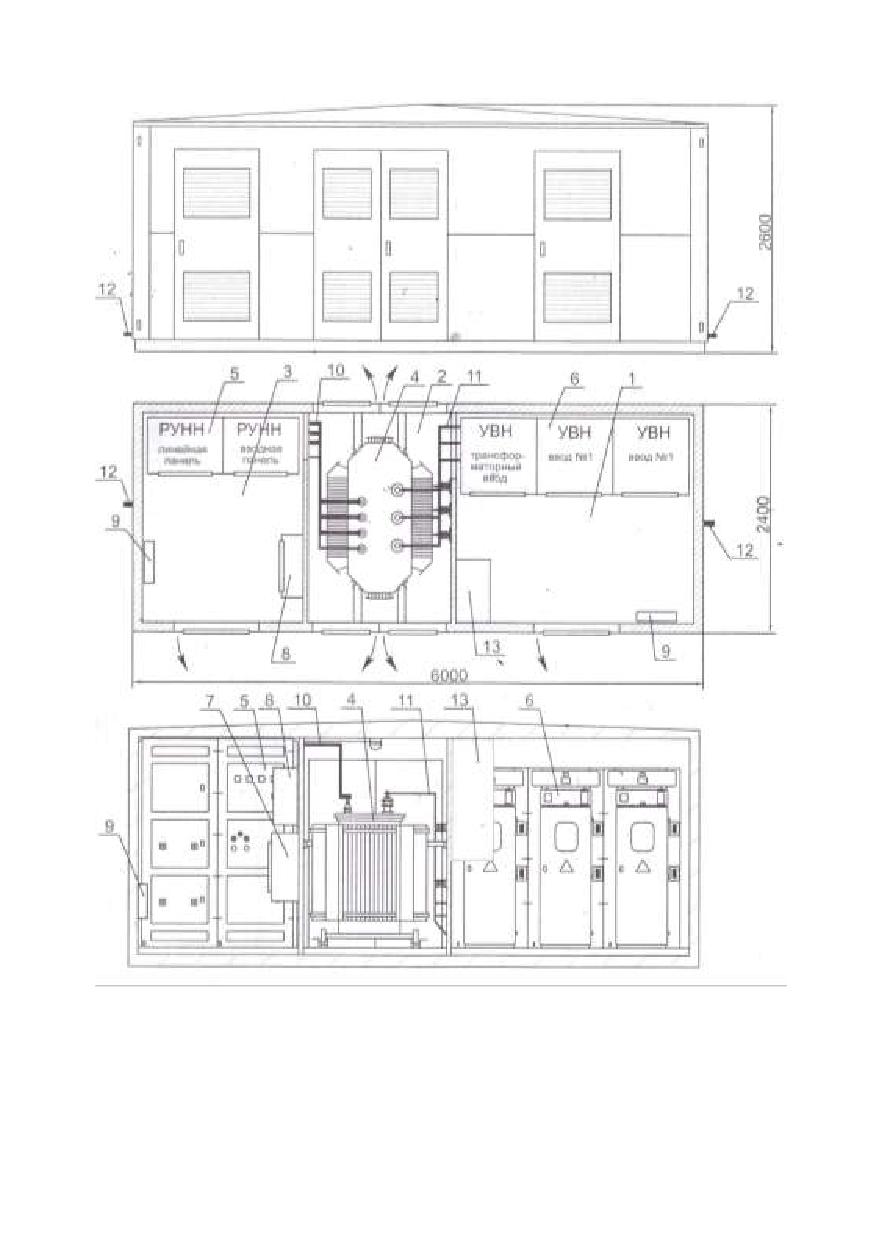

серии 2КТП-РТН в бетонной оболочке…………………………….. 43

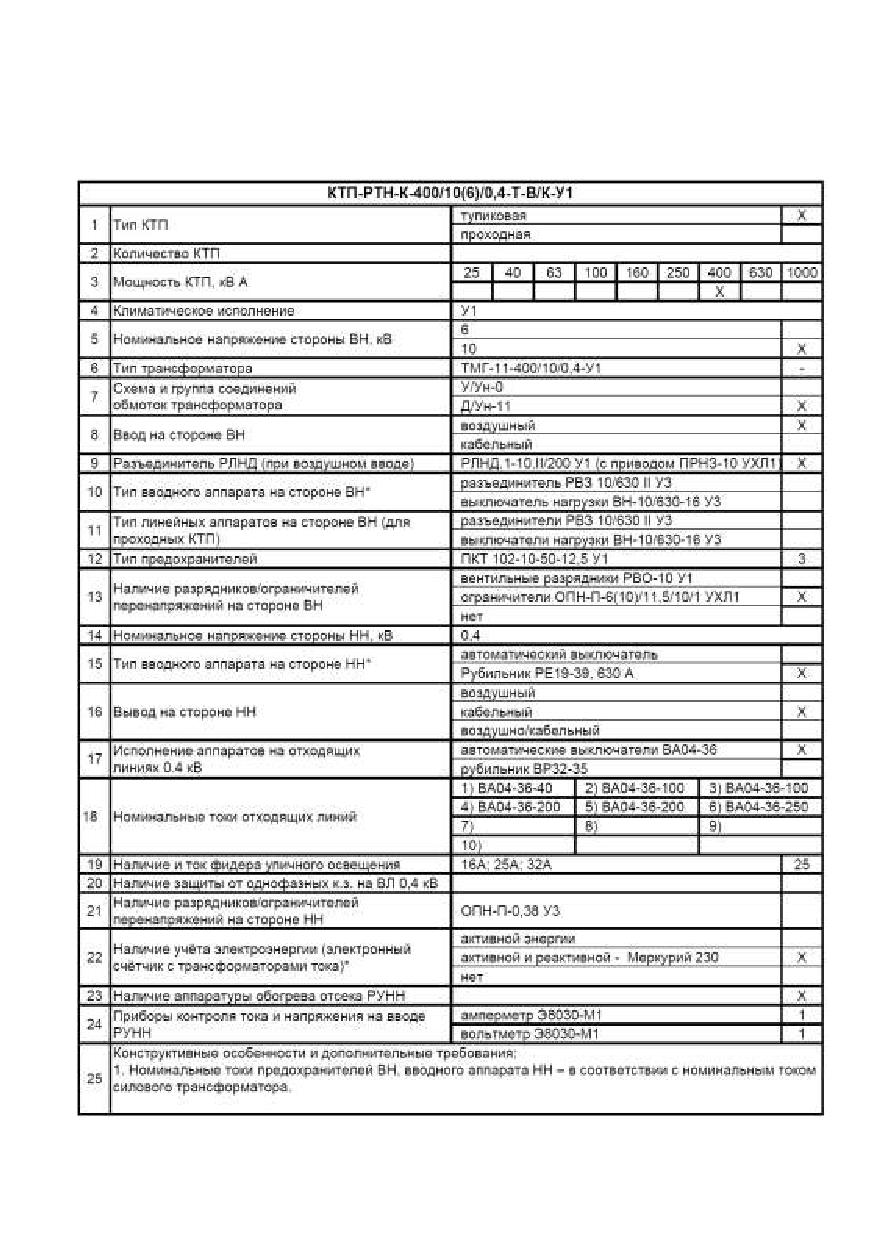

Пример заполнения опросного листа……………………………… 46

Назначение, исполнение, условия эксплуатации

Комплектные

трансформаторные

подстанции

(КТП)

предназначены для приема электрической энергии трехфазного

переменного тока частоты 50 Гц напряжением до 10 кВ, транзита еѐ

(КТП проходного типа), преобразования в напряжение

0,4 кВ и

распределения еѐ потребителям различных отраслей народного

хозяйства.

КТП применяется в системах с изолированной

нейтралью на стороне 10 (6) кВ и глухозаземленной нейтралью на

стороне 0,4 кВ.

Вид климатического исполнения У3 (для КТП внутренней

установки), У1, УХЛ1 по ГОСТ

15150, но при этом для КТП

климатического исполнения УЗ нижнее рабочее значение

температуры воздуха при эксплуатации минус 25 С с установкой

устройств подогрева.

КТП предназначены для эксплуатации на высоте над уровнем

моря не более 1000 м в промышленной атмосфере типа II по

ГОСТ 15150.

КТП не предназначены для работы в среде, содержащей едкие

коррозионные пары и газы, разрушающие металлы и изоляцию.

КТП не предназначены для работы в сейсмоопасных,

взрывоопасных и пожароопасных зонах.

КТП не предназначены для работы на передвижных шахтных и

других установках специального назначения.

Заказ на поставку КТП осуществляется на основании опросного

листа, согласованного с изготовителем и потребителем.

Структура условного обозначения КТП

Х КТП-РТН-ХХ-ХХХХ/ХХ/ХХ-Х-Х/Х-ХХ

Вид климатического исполнения

Исполнение выводов низшего напряжения (НН):

В - воздушный,

К - кабельный

ВК - воздушно-кабельный

Исполнение выводов высшего напряжения

(ВН): В - воздушный, К - кабельный

Тип: Т - тупиковая, П - проходная

Номинальное напряжение трансформатора

на стороне НН, кВ

Номинальное напряжение трансформатора

на стороне ВН, кВ

Мощность силового трансформатора, кВА

Конструктивное исполнение КТП:

М - мачтовые

С - столбовые

К - киосковые

Сх - для сельскохозяйственных

потребителей, небольших объектов

ТО - для подогрева бетона и

термообработки грунта

В - внутренней установки промышленные

У - в утепленной оболочке

Б - в бетонной оболочке

Комплектная трансформаторная

подстанция серии КТП - РТН

Количество трансформаторов

(при одном трансформаторе количество

не указывается)

Пример записи при заказе однотрансформаторной КТП серии

КТП - РТН киоскового типа мощностью 400 кВА, класса напряжения

10 кВ, на номинальное напряжение на стороне НН

0,4 кВ,

тупиковой, с воздушными вводами ВН и кабельными выводами НН,

климатического исполнения У категории размещения 1:

КТП-РТН-К-400/10/0,4-Т-В/К-У1 ТУ BY 400052263.049-2012.

Подстанция трансформаторная комплектная серии

КТП-РТН-К киоскового исполнения

КТП представляет собой трансформаторную подстанцию полной

заводской готовности с одним или двумя силовыми

трансформаторами.

КТП производятся в металлических негерметизированных

неутепленных оболочках общего назначения.

Классификация исполнения КТП-РТН-К

Признак классификации КТП

Исполнение

С герметичным масляным

По виду силового трансформатора

трансформатором

По способу выполнения нейтрали обмотки

С глухозаземленной нейтралью

трансформатора на стороне НН

По схеме и группе соединения обмоток

∆ / Ун - 11 или У/Ун - 0

трансформатора

По взаимному расположению частей КТП

Однорядное

По числу применяемых силовых

С одним трансформатором;

трансформаторов

с двумя трансформаторами

По выполнению вводов в устройство со

Воздушный, кабельный

стороны высшего напряжения (УВН)

По выполнению выводов из

Кабельный, воздушный,

распределительного устройства со стороны

кабельный и воздушный

низшего напряжения (РУНН)

По степени

для силового

IP23

защиты

трансформатора

оболочками по

для остальных

IP34

ГОСТ 14254-96:

элементов

По способу установки автоматических

Со стационарными

выключателей

выключателями

По наличию коридора (тамбура)

Без коридора (тамбура)

обслуживания в устройстве со стороны ВН

обслуживания

и распределительном устройстве со

стороны НН категории размещения 1

По конструктивному исполнению

киосковая

По схеме на стороне ВН (тип)

тупиковая, проходная

Технические характеристики КТП-РТН-К

Наименование параметра

Значение

Номинальная мощность силового

25, 40, 63, 100, 160,

трансформатора, кВА

250, 400, 630, 1000

Номинальные напряжения на стороне ВН, кВ

6; 10

Наибольшее рабочее напряжение на стороне

7,2; 12

ВН, кВ

Номинальное линейное напряжение на стороне

0,4

НН, кВ

КТП мощностью

Ток термической стойкости

6,3

25-630 кВА;

в течение 1 с на стороне

КТП мощностью

ВН, кА:

12,5

1000 кВА

КТП мощностью

Ток электродинамической

25-630 кВА;

стойкости на стороне ВН,

КТП мощностью

кА:

1000 кВА

Уровень изоляции по ГОСТ 1516.1-76

Нормальная

Частота, Гц

25 кВА

5 (8)

40 кВА

8 (10)

63 кВА

10 (16)

Номинальный ток

100 кВА

100 (125)

предохранителя на стороне ВН,

160 кВА

16 (20)

А, для напряжения 10 (6) кВ:

250 кВА

20 (31,5)

400 кВА

31,5 (50)

630 кВА

50 (80)

1000 кВА

80 (100)

Номинальные токи отходящих линий, А

Номинальные токи линии уличного освещения,

16, 25, 32

Примечания.

1 По согласованию между изготовителем и потребителем допускается

поставка КТП без силового трансформатора.

2 Значение номинального тока автоматических выключателей

отходящих линий должно снижаться с ростом температуры

окружающего воздуха в соответствии с требованиями ТНПА на эти

выключатели.

__________________

* - Количество, тип отходящих линий и значение номинального тока

приведено в паспорте на конкретное типоисполнение КТП

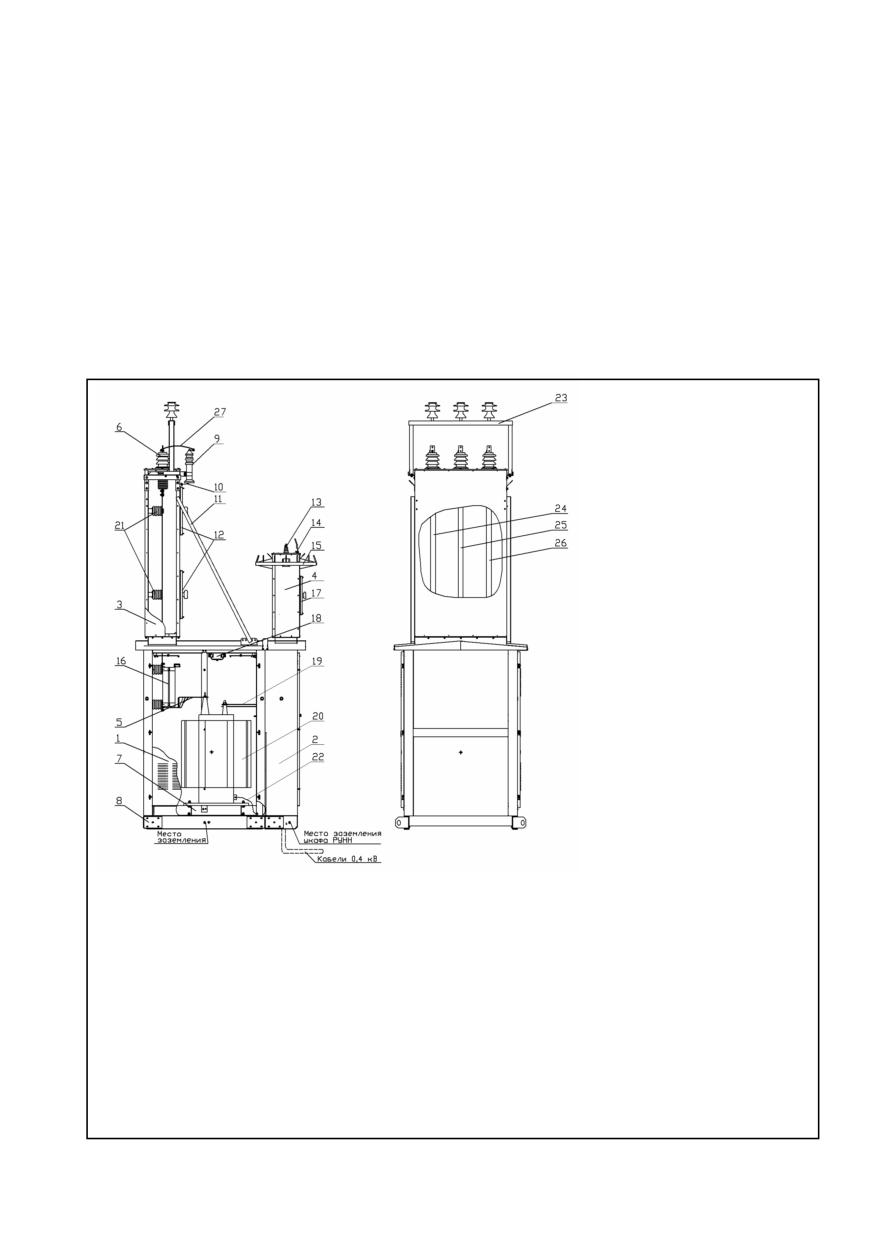

Устройство тупиковой КТП-РТН-К с воздушным вводом

Тупиковая КТП с воздушным вводом представляет собой

сборно-сварную

конструкцию

состоящую

из:

ячейки

трансформатора-1; - шкафа РУНН -2; - ввода воздушного ВН - 3

(только для КТП с воздушным вводом); - вывода воздушного НН -

4 (только для КТП с воздушным, воздушно-кабельным выводом).

КТП с воздушным вводом подключается к ЛЭП 10 (6) кВ

посредством разъединителя наружной установки РЛНД, который

устанавливается на ближайшей от КТП опоре ЛЭП.

Разъединитель имеет стационарные заземляющие ножи со

стороны КТП. РЛНД поставляется по отдельному заказу.

1 Ячейка трансформатора

2 Шкаф РУНН

3 Ввод воздушный ВН (только

для КТП с воздушным

вводом)

4 Вывод воздушный НН

(только для КТП с

воздушным, воздушно-

кабельным выводом)

5 Шина

6 Изолятор ИПУ-10

7 Швеллер

8 Транспортный кронштейн

9 Разрядник РВО-10

10 Шина плетеная

11 Швеллер

12 Двери

13 Изолятор проходной ИПТ

14 Опора

15 Опора разборная

16 Предохранитель ПКТ

17 Дверь

18 Светильник ПСХ-60

19 Шина

20 Трансформатор

21 Изолятор ИОР-10

22 Шина плетеная

23 Мачта с изоляторами

ШФ-20Г

24 Шина (L1, желтая)

25 Шина (L2, зеленая)

26 Шина (L3, красная)

27 Шина плетеная

Примечания

1 Позиции 4,13,14,15,17 для КТП с кабельными выводами не поставляются.

Изоляторы поз. 23 устанавливаются по требованию заказчика.

2 Защитные сетчатые ограждения ячейки трансформатора условно не показаны.

Работа тупиковой КТП-РТН-К с воздушным вводом

Ввод воздушный ВН

3 для КТП с воздушным вводом

представляет собой шинопровод, в котором на изоляторах

крепятся шины 24, 25, 26. Ввод воздушный ВН устанавливается на

ячейке трансформатора

1. Сверху на вводе воздушном ВН

установлены проходные изоляторы 6. Шины соединяют проходные

изоляторы с высоковольтными предохранителями

16 в ячейке

трансформатора. На крыше ввода ВН устанавливается мачта 23

для крепления штыревых изоляторов для присоединения проводов

воздушной линии 6(10) кВ (изоляторы в комплект поставки не

входят) и три уголка для крепления разрядников 9 (ограничителей

перенапряжения

10(6) кВ). Токопровод ввода обеспечивает

требуемое по ПУЭ расстояние - 4,5 м до неогражденных воздушных

вводов ВН. Для проведения профилактических осмотров ввод

воздушный ВН имеет боковые дверцы 12, закрепленные болтами.

Для придания конструкции КТП жесткости ввод воздушный ВН

дополнительно крепится к ячейке трансформатора швеллерами 11.

В ячейке трансформатора

размещены силовой

трансформатор 20 на опорных швеллерах 7, предохранители 16 на

10(6) кВ, контакты-держатели которых закреплены на опорных

изоляторах, алюминиевые шины 5 для высшего напряжения и шины

19 для низшего напряжения. Ячейка трансформатора имеет

наружную двухстворчатую дверь для защиты оборудования и

внутреннее сетчатое ограждение - для осмотра оборудования без

снятия нагрузки. Конструкция ячейки позволяет произвести через

дверной проем замену силового трансформатора без демонтажа

шкафа РУНН и ввода воздушного ВН. Под силовым

трансформатором предусмотрено отверстие для аварийного слива

масла. Для входа охлаждающего воздуха под трансформатором в

дне ячейки выполнены вентиляционные отверстия. Выход

нагретого воздуха осуществляется через вентиляционные жалюзи

на дверях ячейки.

Соединение

низковольтного

выхода

силового

трансформатора

20 с вводным рубильником шкафа РУНН

выполнено сборными шинами 19 через отверстия в проходной

изоляционной пластине шкафа РУНН. Провода вспомогательных

цепей проложены в жгутах.

Максимально возможное число отходящих линий в КТП

мощностью от 25 до 400 кВА - 6 линий, мощностью от 630 кВА - 8

линий, мощностью от 1000 кВА - 10 линий. Количество и токи

отходящих линий и уличного освещения согласуются с заказчиком

и могут быть изменены. Сборные шины в шкафу РУНН, окрашены

в отличительные цвета согласно требований ПУЭ: желтый - фаза

A, зелѐный - фаза B, красный - фаза С, голубой - N, желто -

зеленый

- РЕ. Контактные поверхности алюминиевых шин

покрыты защитной смазкой: ЭПС -150 или аналогичной.

Вывод воздушный НН 4 для КТП с воздушным, воздушно-

кабельным выводом содержит в верхней части проходные

изоляторы

13. Штыревые низковольтные

изоляторы для

подключения воздушных отходящих линий 0,4 кВ устанавливаются

на опоре разборной 15. Подключение от шкафа РУНН к

изоляторам 13 выполняется кабелем. В выводе воздушном НН

предусмотрены боковые отверстия для подключения внешних

отходящих кабелей открытой прокладки низкого напряжения.

Вывод воздушный НН имеет боковую дверцу 17, закрываемую с

помощью болтов.

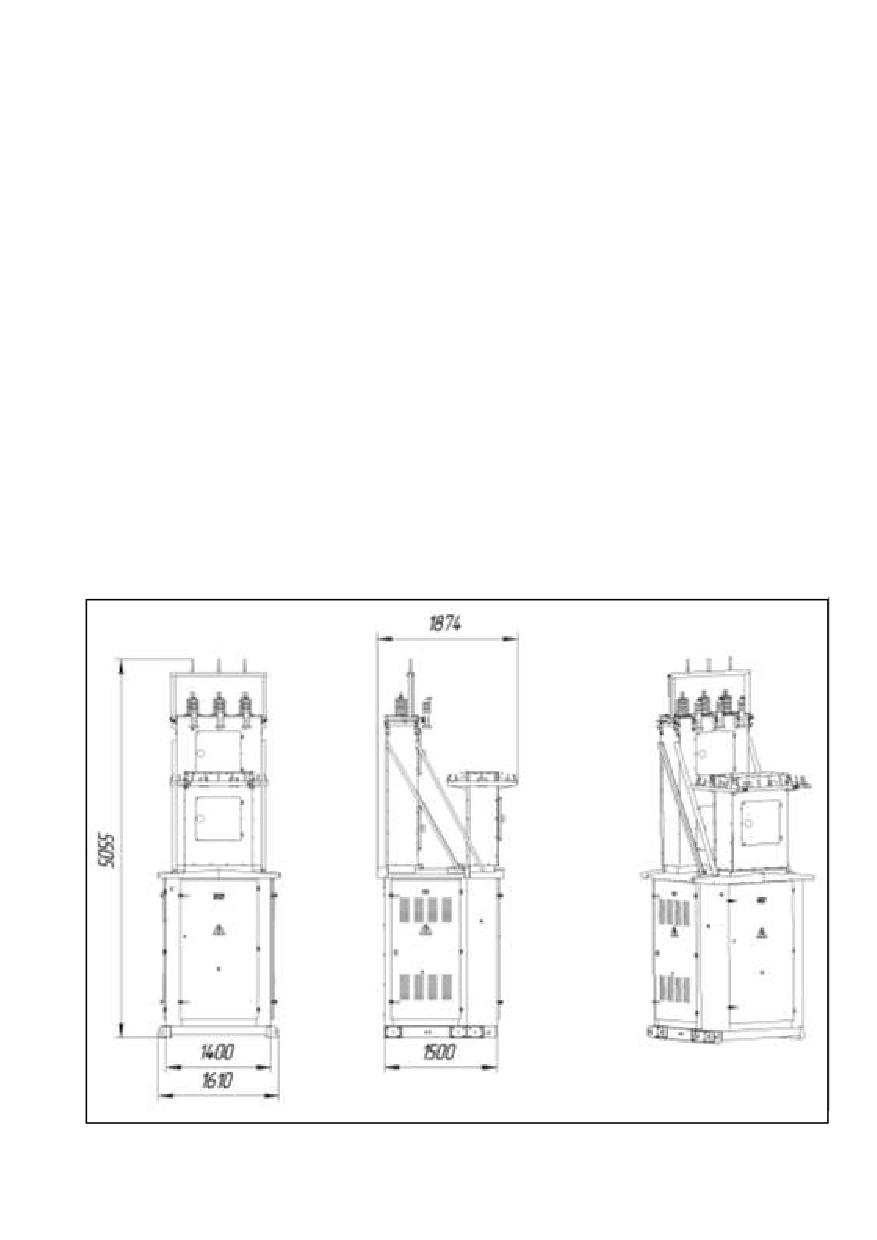

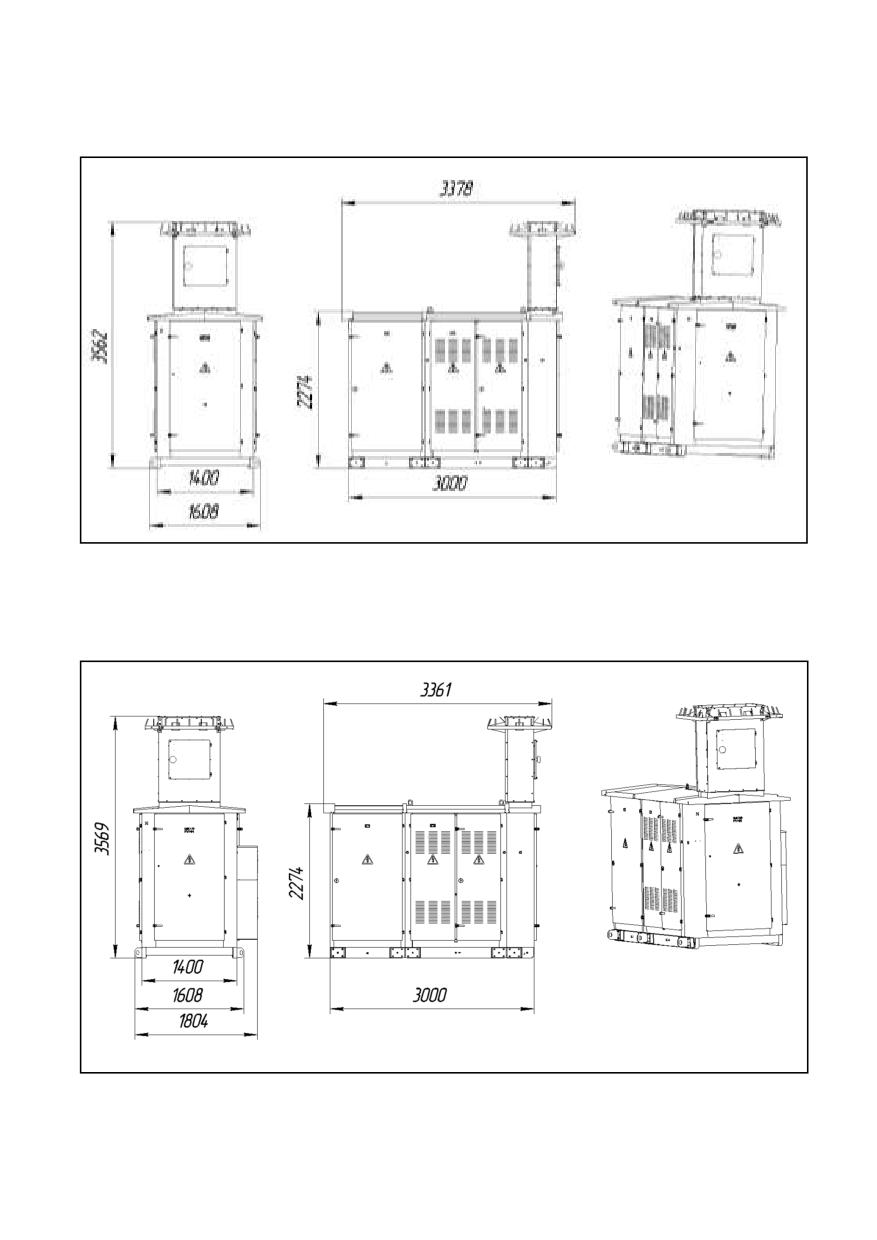

Габаритные размеры КТП-РТН-К (однотрансформаторная

киоскового типа, тупиковая, с воздушным вводом мощностью

63-250 кВА)

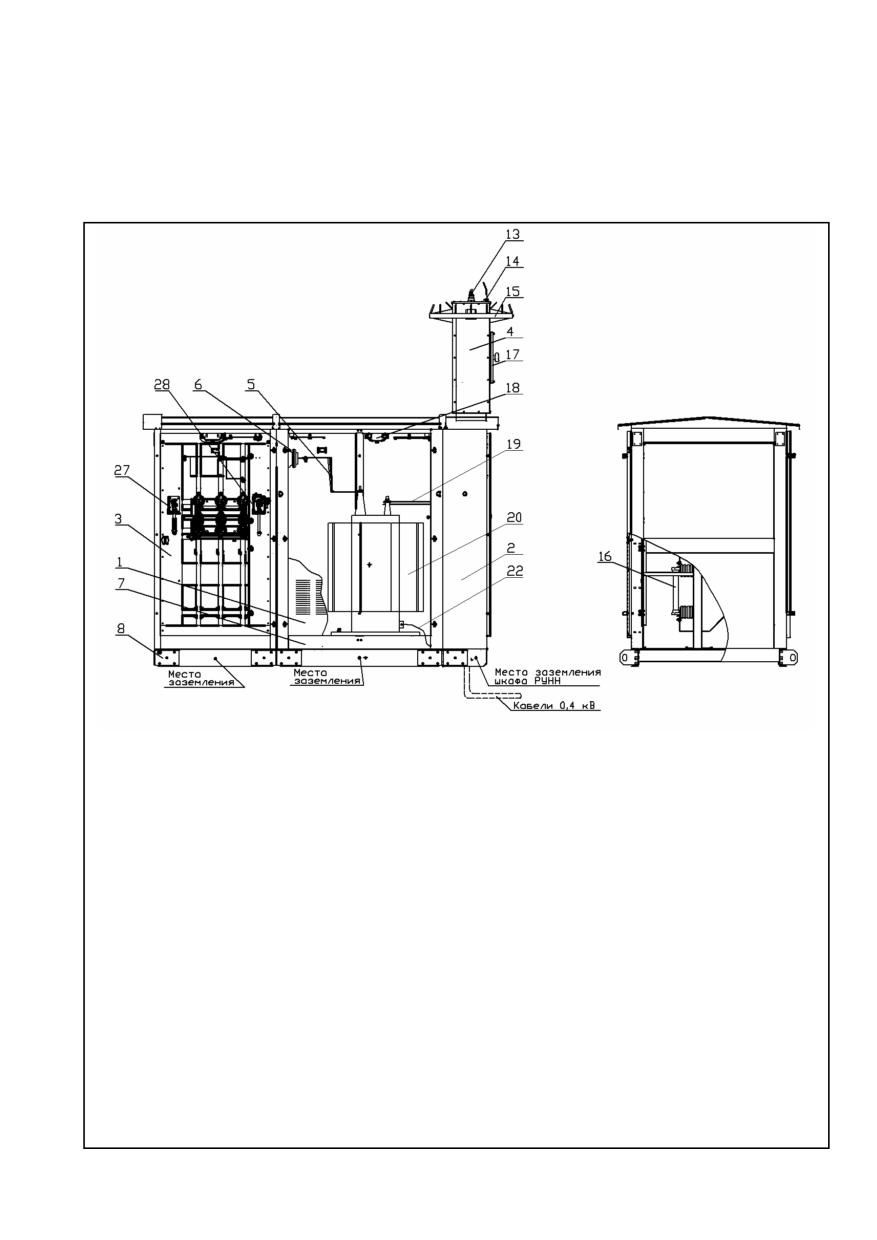

Устройство тупиковой КТП-РТН-К с кабельным вводом

Тупиковая КТП с кабельным вводом состоит из: ячейки

трансформатора - 1; - шкафа РУНН -2; - ячейки трансформаторного

ввода

- вывода воздушного НН

4 (только для КТП с

воздушным, воздушно-кабельным выводом).

1 Ячейка трансформатора

13 Изолятор проходной ИПТ

2 Шкаф РУНН

14 Опора

3 Ячейка трансформаторного

15 Опора разборная

ввода

16 Предохранитель ПТК

4 Вывод воздушный НН (только

17 Дверь

для КТП с воздушным,

18 Светильник ПСХ-60

воздушно-кабельным выводом)

19 Шина

5 Шина

20 Трансформатор

6 Изолятор ИПУ-10

22 Шина плетеная

7 Швеллер

27 Привод заземлителя

8 Транспортный кронштейн

28 Привод главных ножей

Примечания

1 Позиции 4,13-17 для КТП с кабельными выводами не поставляются.

2 Защитные сетчатые ограждения ячейки трансформатора условно не

показаны.

Работа тупиковой КТП-РТН-К с кабельным вводом

Для КТП с кабельным вводом ВН применяется ячейка

трансформаторного ввода 3. В ячейке установлен выключатель

нагрузки типа ВНПР или разъединитель типа РВЗ и светильник на

напряжение 220В. Соединение выключателя (разъединителя) с

силовым трансформатором

20 выполнено шиной

через

проходные изоляторы

6. Ячейка имеет двери и внутреннее

сетчатое ограждение

для осмотра оборудования без снятия

нагрузки.

На наружной панели ячейки установлен привод

заземлителя 27 и привод главных ножей 28.

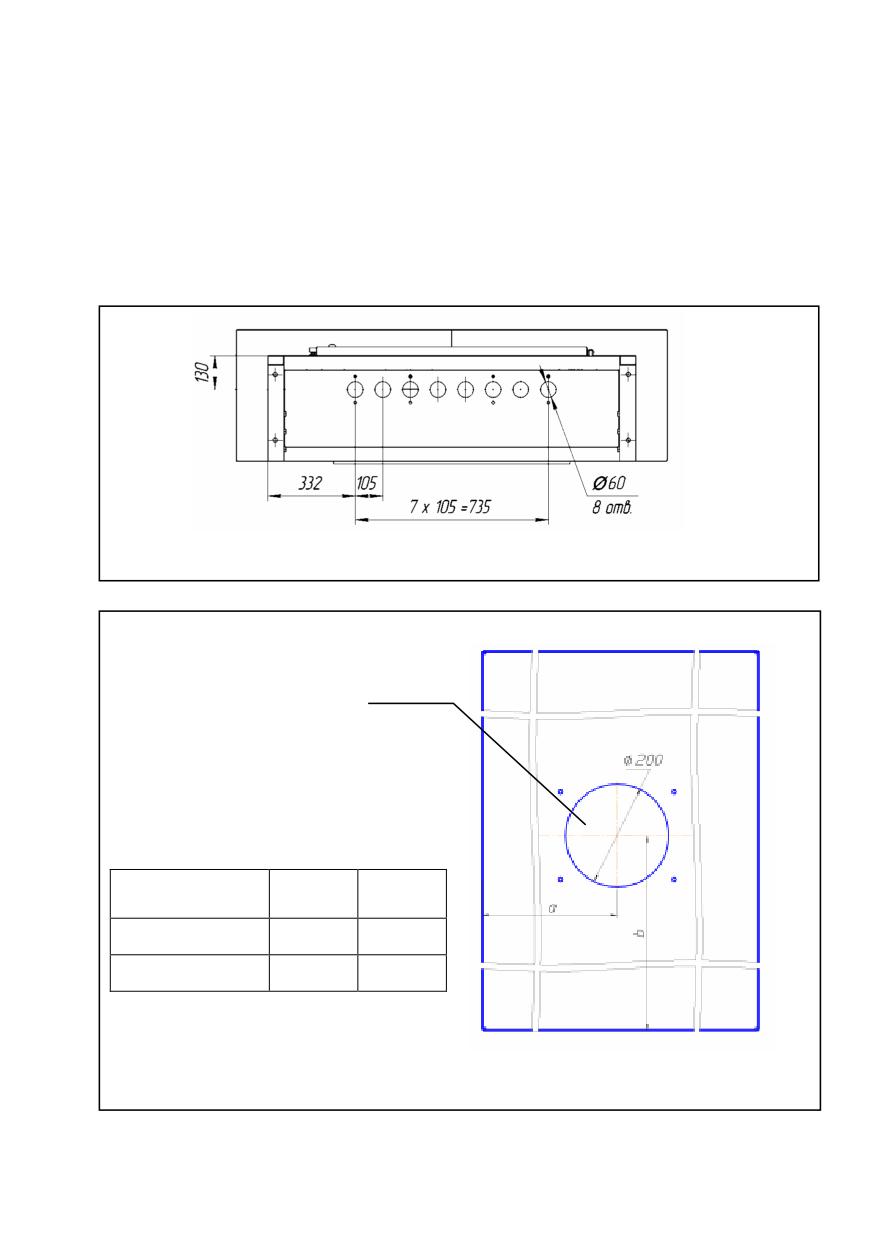

В дне ячейки трансформаторного ввода предусмотрены для

ввода высоковольтного кабеля отверстия с уплотнениями

диаметром не более 200 мм.

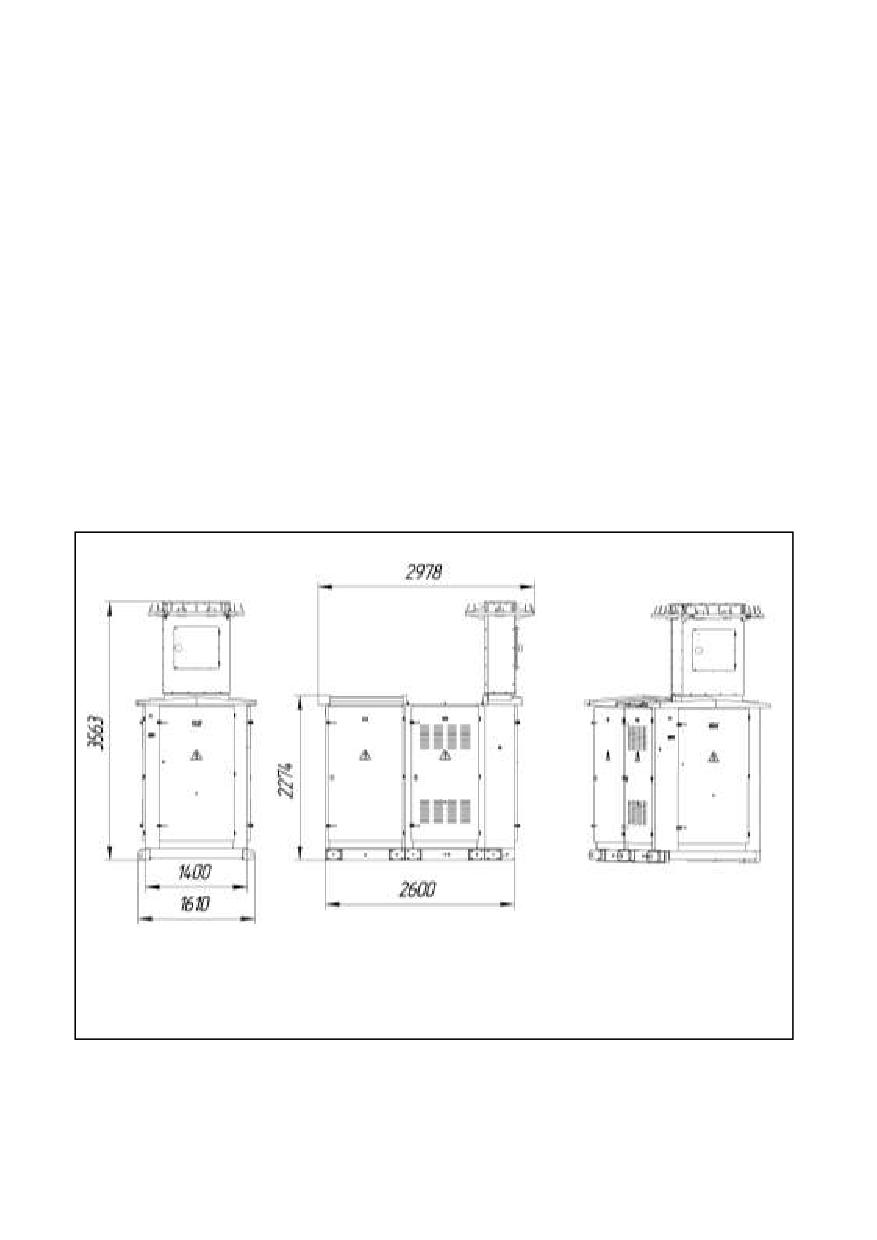

Габаритные размеры КТП-РТН-К ( однотрансформаторная,

киоскового типа, тупиковая, с кабельным вводом мощностью

63-250 кВА)

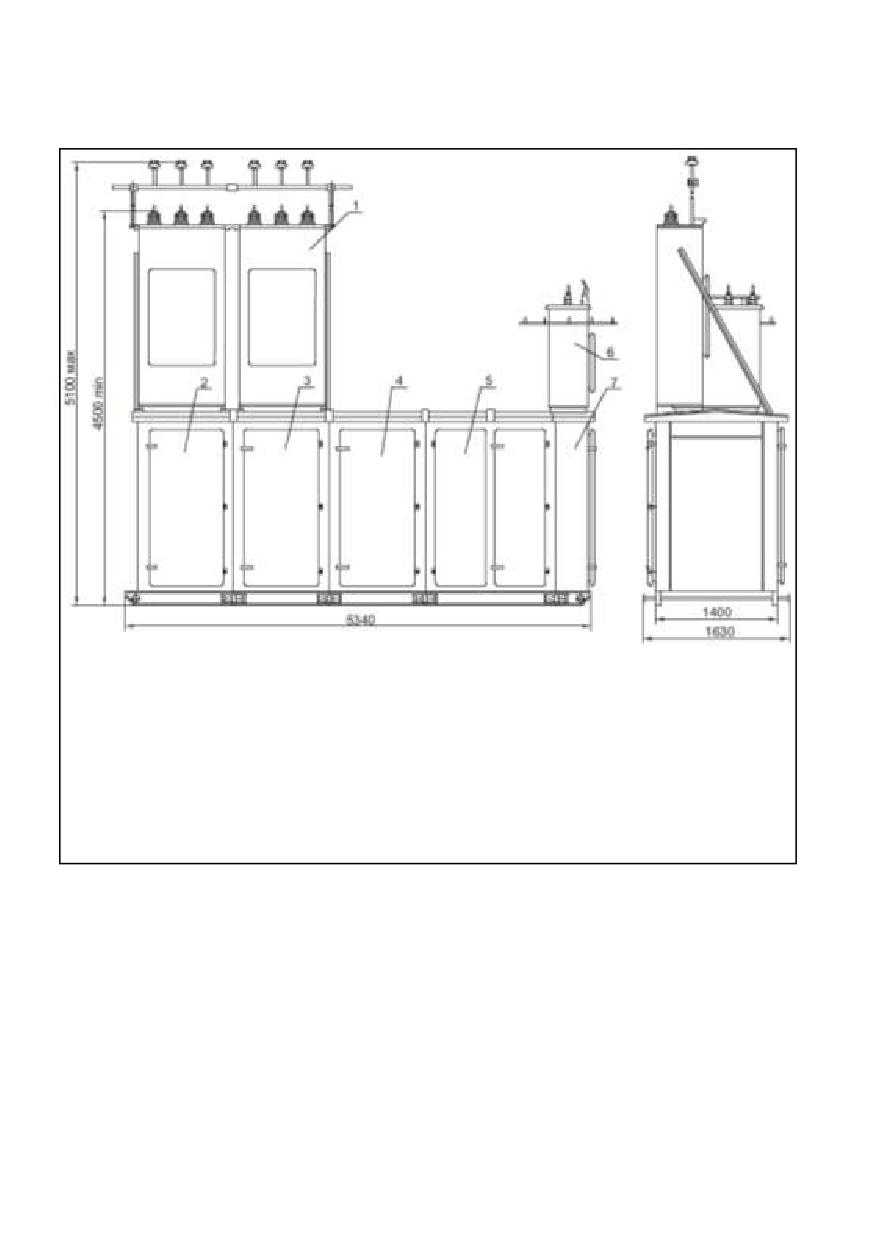

Габаритные размеры и устройство проходной КТП-РТН-К,

однотрансформаторной мощностью 63-1000 кВА

1- ввод воздушный ВН (только для КТП с воздушным вводом);

2- ячейка высоковольтного ввода;

3- ячейка высоковольтного ввода;

4- ячейка трансформаторного ввода;

5- ячейка трансформатора;

6- вывод воздушный НН (только для КТП с воздушным выводом);

7- шкаф РУНН.

Для проходных КТП с кабельным вводом на стороне ВН

устанавливаются две одинаковые ячейки высоковольтного ввода с

выключателями нагрузки типа ВНПР. Соединения внутри ячейки -

шинные из алюминия. Ячейка имеет двери и внутреннее сетчатое

ограждение - для осмотра оборудования без снятия нагрузки.

Масса тупиковой КТП-РТН-К

№

Тип

Обозначение

Масса, кг

КТП-РТН-К-63/10(6)/0,4-Т-к/к-У1

ВРЕИ.674822.001

1 630

КТП-РТН-К-63/10(6)/0,4-Т-в/к-У1

ВРЕИ.674822.001-01

1 343

КТП-РТН-К-63/10(6)/0,4-Т-в/в-У1

ВРЕИ.674822.001-02

1 464

КТП-РТН-К-63/10(6)/0,4-Т-в/вк-У1

ВРЕИ.674822.001-03

1 464

КТП-РТН-К-63/10(6)/0,4-Т-к/в-У1

ВРЕИ.674822.001-04

1 752

КТП-РТН-К-63/10(6)/0,4-Т-к/вк-У1

ВРЕИ.674822.001-05

1 752

КТП-РТН-К-100/10(6)/0,4-Т-к/к-У1

ВРЕИ.674822.002

1 700

КТП-РТН-К-100/10(6)/0,4-Т-в/к-У1

ВРЕИ.674822.002-01

1 434

КТП-РТН-К-100/10(6)/0,4-Т-в/в-У1

ВРЕИ.674822.002-02

1 500

КТП-РТН-К-100/10(6)/0,4-Т-в/вк-У1

ВРЕИ.674822.002-03

1 500

КТП-РТН-К-100/10(6)/0,4-Т-к/в-У1

ВРЕИ.674822.002-04

1 792

КТП-РТН-К-100/10(6)/0,4-Т-к/вк-У1

ВРЕИ.674822.002-05

1 792

КТП-РТН-К-160/10(6)/0,4-Т-к/к-У1

ВРЕИ.674822.003

1 873

КТП-РТН-К-160/10(6)/0,4-Т-в/к-У1

ВРЕИ.674822.003-01

1 612

КТП-РТН-К-160/10(6)/0,4-Т-в/в-У1

ВРЕИ.674822.003-02

1 712

КТП-РТН-К-160/10(6)/0,4-Т-в/вк-У1

ВРЕИ.674822.003-03

1 712

КТП-РТН-К-1600/10(6)/0,4-Т-к/в-У1

ВРЕИ.674822.003-04

1 973

КТП-РТН-К-160/10(6)/0,4-Т-к/вк-У1

ВРЕИ.674822.003-05

1 973

КТП-РТН-К-250/10(6)/0,4-Т-к/к-У1

ВРЕИ.674822.004

2 125

КТП-РТН-К-250/10(6)/0,4-Т-в/к-У1

ВРЕИ.674822.004-01

1 865

КТП-РТН-К-250/10(6)/0,4-Т-в/в-У1

ВРЕИ.674822.004-02

1 964

КТП-РТН-К-250/10(6)/0,4-Т-в/вк-У1

ВРЕИ.674822.004-03

1 964

КТП-РТН-К-250/10(6)/0,4-Т-к/в-У1

ВРЕИ.674822.004-04

2 226

КТП-РТН-К-250/10(6)/0,4-Т-к/вк-У1

ВРЕИ.674822.004-05

2 226

КТП-РТН-К-400/10(6)/0,4-Т-к/к-У1

ВРЕИ.674822.005

2 557

КТП-РТН-К-400/10(6)/0,4-Т-в/к-У1

ВРЕИ.674822.005-01

2 505

КТП-РТН-К-400/10(6)/0,4-Т-в/вк-У1

ВРЕИ.674822.005-02

2 605

КТП-РТН-К-400/10(6)/0,4-Т-к/в-У1

ВРЕИ.674822.005-03

2 605

КТП-РТН-К-400/10(6)/0,4-Т-к/вк-У1

ВРЕИ.674822.005-04

2 656

КТП-РТН-К-400/10(6)/0,4-Т-к/вк-У1

ВРЕИ.674822.005-05

2 656

КТП-РТН-К-400/10(6)/0,4-Т-в_тр/к-У1

ВРЕИ.674822.005-06

2 860

КТП-РТН-К-630/10(6)/0,4-Т-к/к-У1

ВРЕИ.674822.006

3 140

КТП-РТН-К-630/10(6)/0,4-Т-в/к-У1

ВРЕИ.674822.006-01

2 876

КТП-РТН-К-630/10(6)/0,4-Т-в/вк-У1

ВРЕИ.674822.006-02

2 976

КТП-РТН-К-630/10(6)/0,4-Т- к/в-У1

ВРЕИ.674822.006-03

2 976

КТП-РТН-К-630/10(6)/0,4-Т-к/вк-У1

ВРЕИ.674822.006-04

3 240

КТП-РТН-К-630/10(6)/0,4-Т-к/вк-У1

ВРЕИ.674822.006-05

3 240

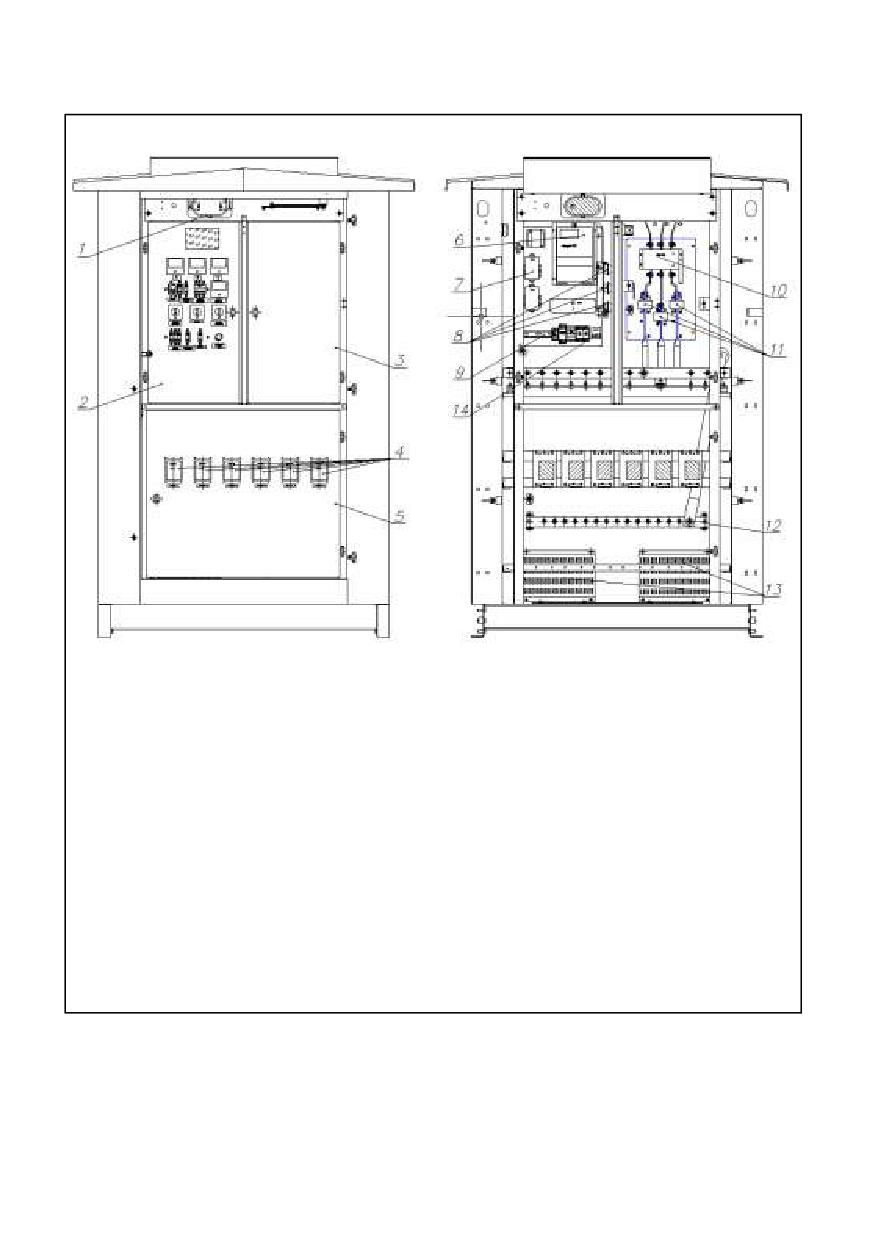

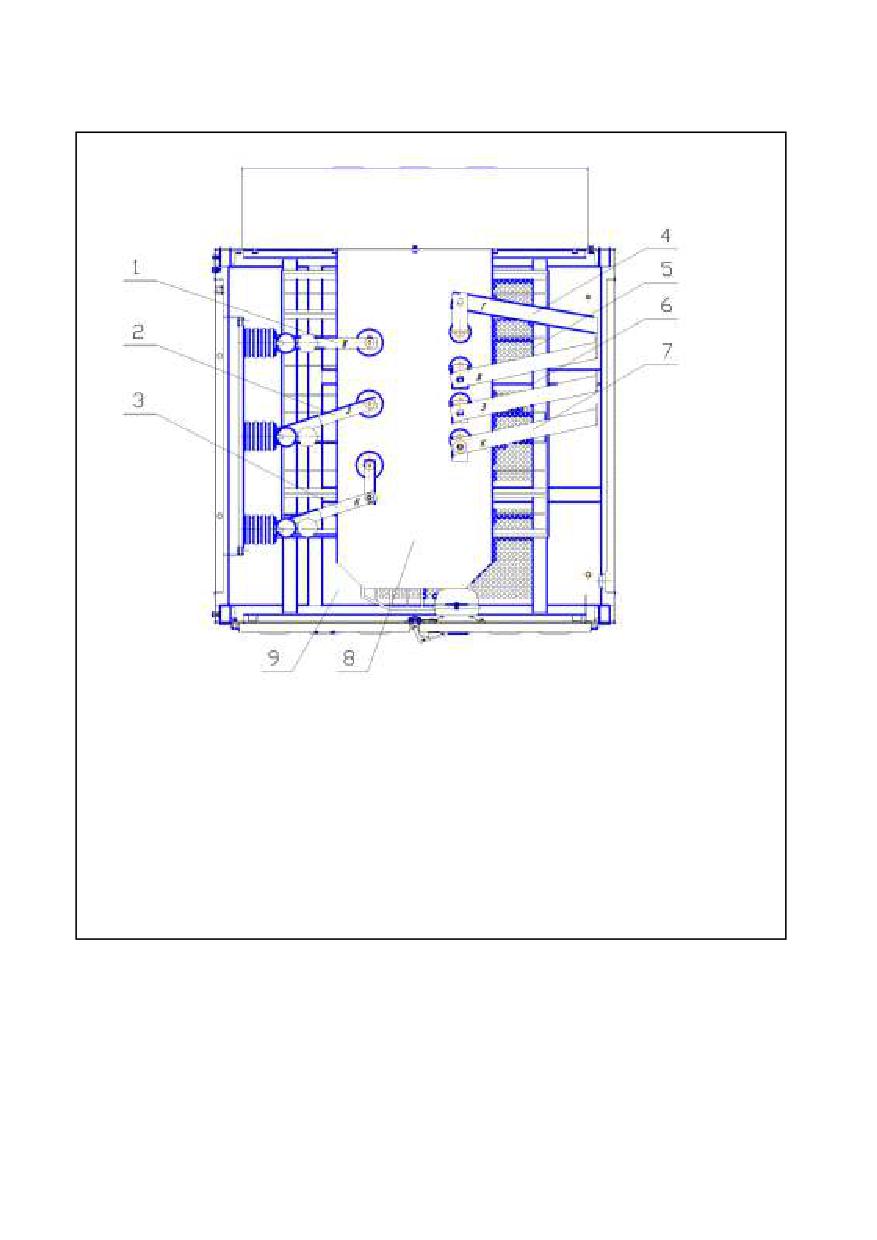

Шкаф РУНН отделѐн от ячейки трансформатора стальными

листами Шкаф РУНН имеет одну внешнюю и три внутренние двери.

В верхней части шкафа расположены: рубильник (разъединитель)

ввода 10 типа РЕ (ВР32 или автоматический выключатель), счетчик

технического учета электроэнергии 6, разрядники 8 (ограничители

перенапряжения 0,4 кВ), светильник 1 на напряжение 220В. Розетка

на напряжение 42В устанавливается по требованию заказчика. В

нижней части шкафа расположены автоматические выключатели 4

отходящих линий типа ВА57 (рубильники РПС). На левой верхней

внутренней двери учета расположены амперметры, вольтметр,

переключатели выбора режима управления уличным освещением и

обогревом, автоматические выключатели уличного освещения и

обогрева.

По требованию заказчика в шкафу РУНН устанавливается

защитное тепловое реле 14 с двумя трансформаторами тока 11 и в

отходящих воздушных линиях токовые реле

7 защиты от

однофазных замыканий в нулевых проводах. В нижней части шкафа

РУНН установлены электронагреватели 13, предназначенные для

создания нормальных климатических условий для работы

аппаратуры.

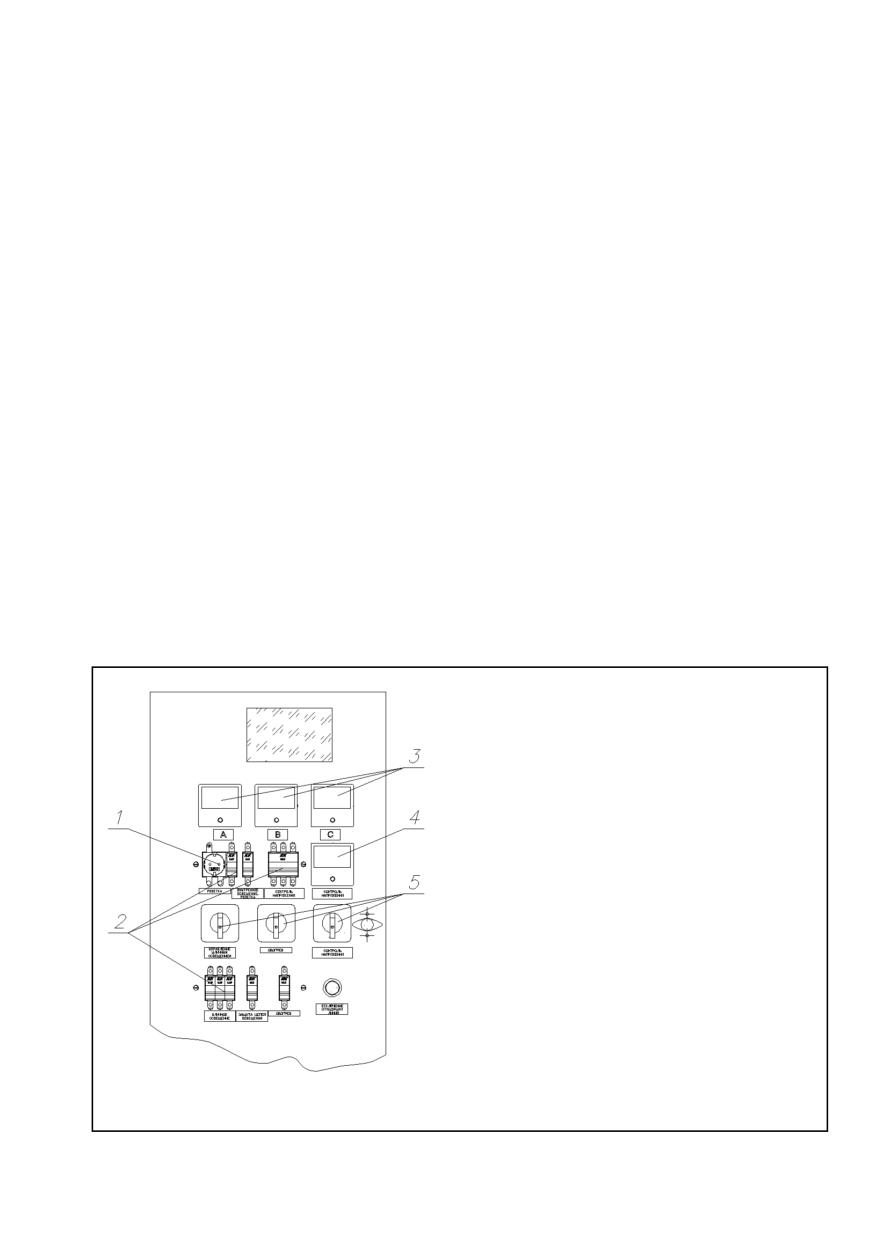

Внешний вид двери учета шкафа РУНН

1 - розетка;

2 - выключатель автоматический;

3 - амперметр;

4 - вольтметр;

5 - переключатель.

Примечание.

Количество

амперметров и переключателей,

наличие розетки, цепей уличного

освещения

обогрева

определяется

спецификацией

конкретного заказа КТП.

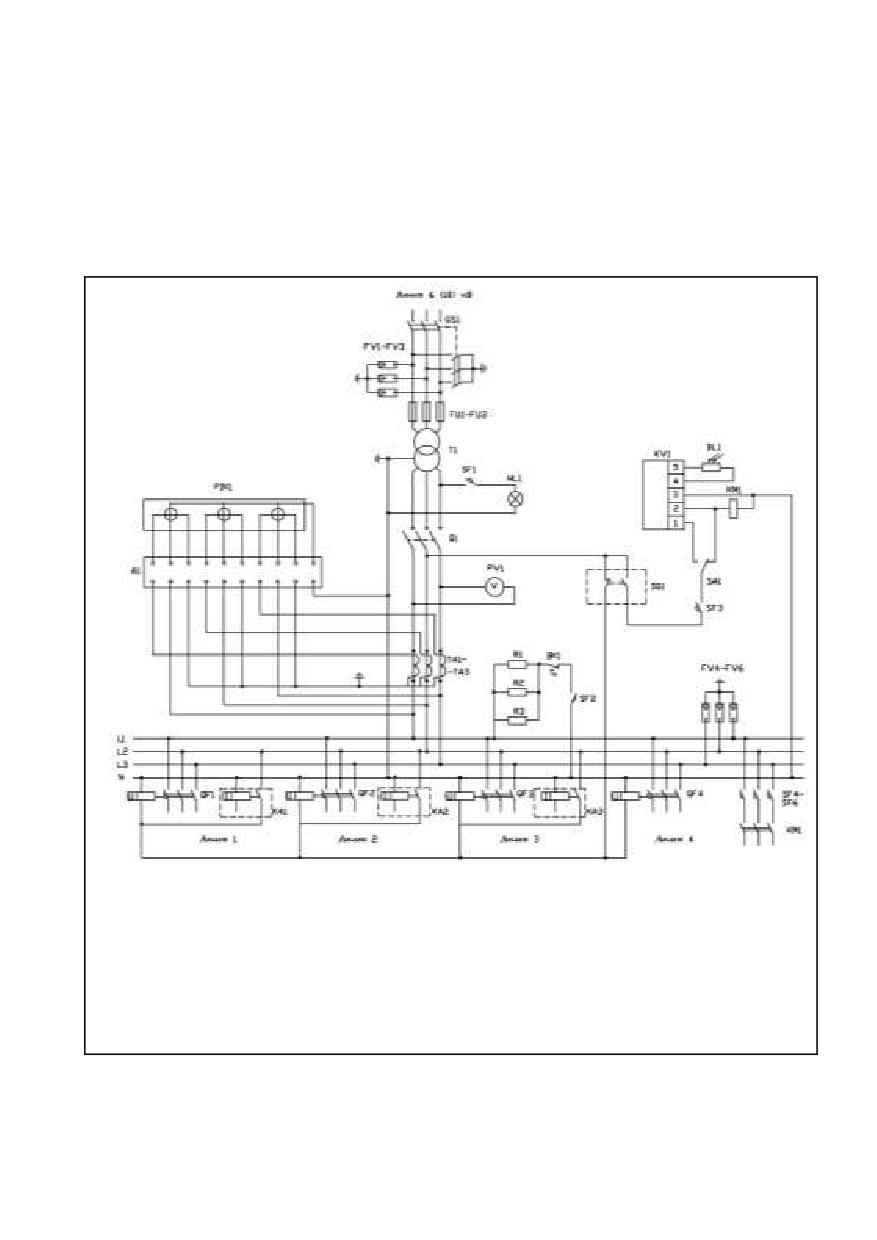

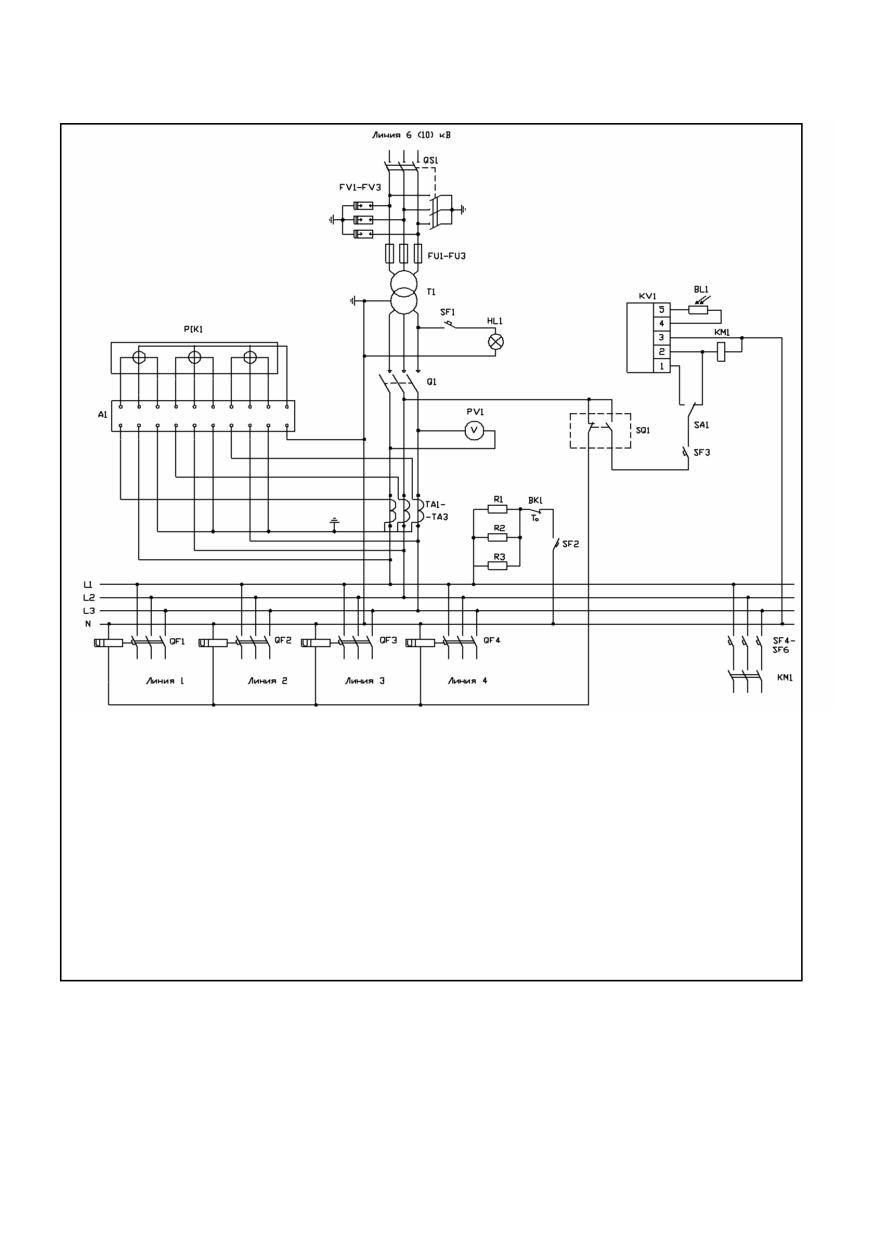

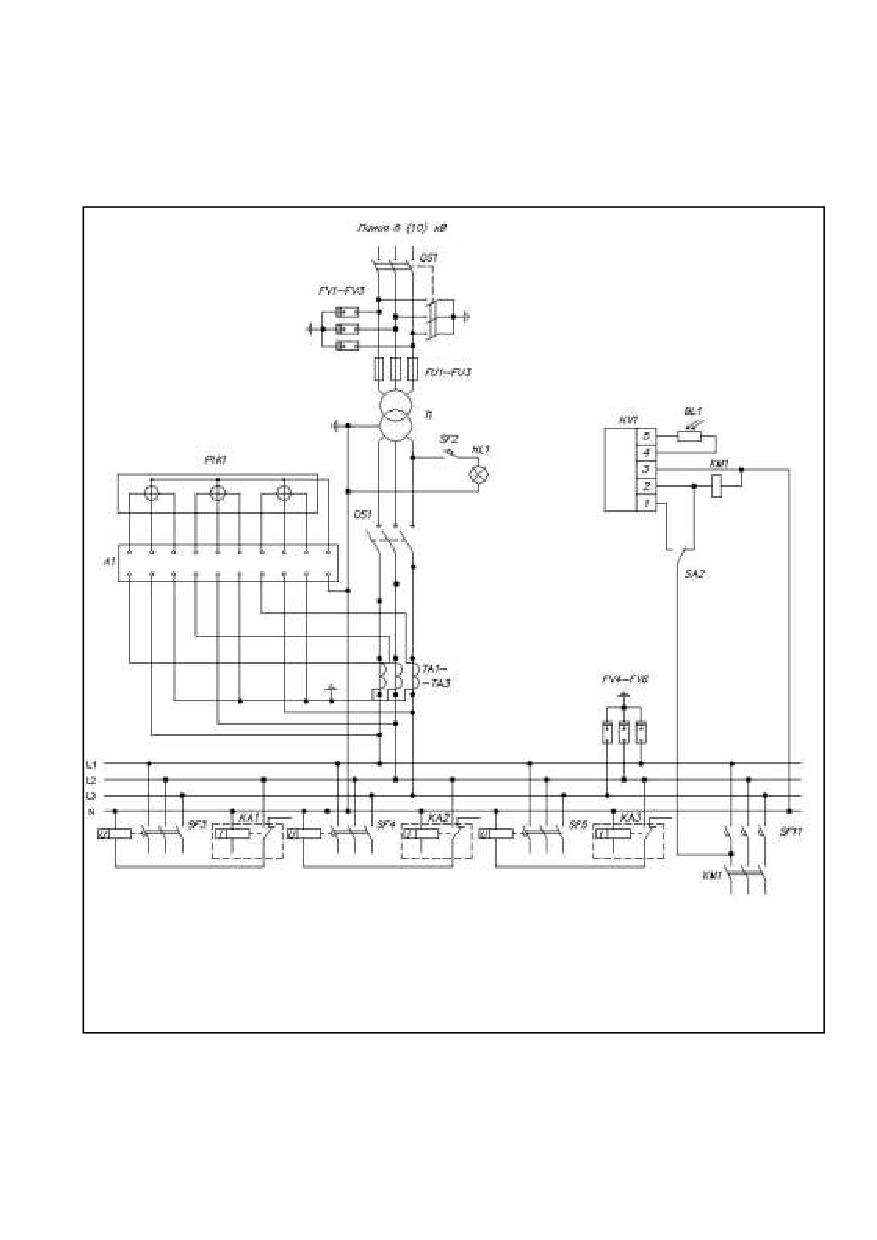

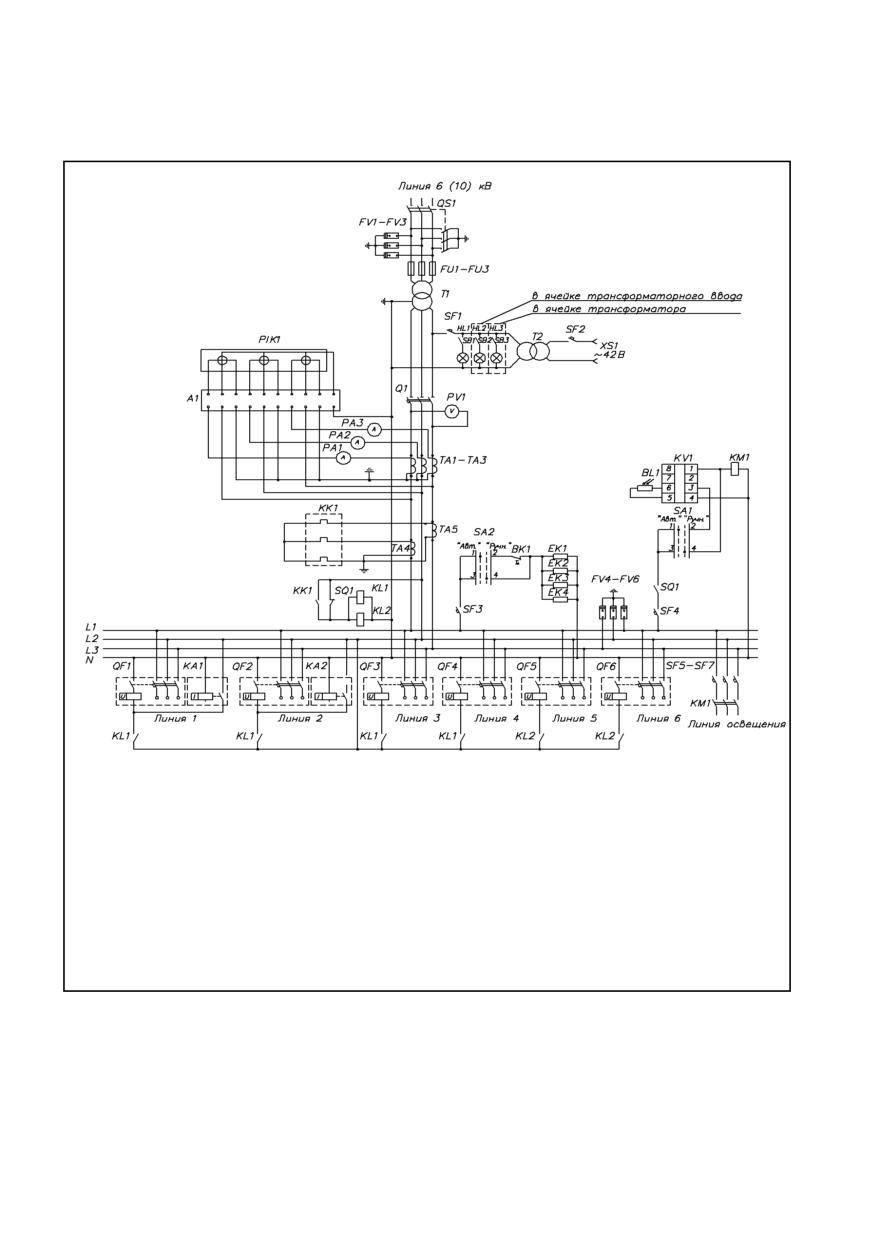

Схема электрическая принципиальная

однотрансформаторной тупиковой КТП-РТН-К мощностью

63-1000кВА (типовая)

1 В КТП с кабельным вводом отсутствует FV1-FV3.

2 В КТП с кабельными выводами отсутствует KA1, KA2, FV4-FV6.

3 В КТП с воздушно-кабельными выводами KA1, KA2 поставляются

по заказу.

4 В КТП мощностью 25-250 кВА отсутствует Т2, SF2, XS1, TA4,TA5,

КК1.

5 Количество отходящих линий в соответствии с заказом.

По требованию потребителя возможно изготовление КТП с

другими электрическими схемами

Перечень элементов схемы электрической

принципиальной КТП-РТН-К

Поз. обозн.

Наименование

А1

Коробка испытательная

ВК1

Термостат КТО 011

BL1

Фотодатчик Ø10 мм

FV1…FV3

Разрядник вентильный РВО

FV4…FV6

Разрядник вентильный РВН

FU1...FU3

Предохранитель ПКТ

HL1…HL3

Светильник

КА1, КА2

Токовое реле РТ40/50

КК1

Тепловое реле РТЛ 1010

KL1, KL2

Реле управляющее

КМ1

Контактор КМ

KV1

Фотореле AZ-B

РА1-РАЗ

Амперметр

PIK1

Счетчик

PV1

Вольтметр

Разъединитель PE19 (выключателъ ВА 57)

QS1

Разъединитель РЛНД

FK1...EK4

Нагревательный элемент ТЭН

SB1 ,SB2, SB3

Выключатель ВК-42 А

SA1, SA2

Переключатель ППК16

SF1...SF7

Выключатель автоматический

SQ7

Выключатель путевой

Трансформатор ТМГ

Т2

Трансформатор ОСМ1 220/42 В

ТА1…TA5

Трансформатор тока ТШП-0,66

XS1

Розетка РДЕ-47

КТП-РТН-К имеют следующие виды защиты:

На стороне ВН

 от атмосферных перенапряжений (для КТП с

воздушным высоковольтным вводом):

Защита от атмосферных перенапряжений на стороне ВН

осуществляется ограничителями перенапряжений FV1...FV3.

 от межфазных коротких замыканий:

Защита от замыканий на стороне ВН выполнена на

предохранителях типа ПКТ.

На стороне НН

 от перегрузки силового трансформатора (для КТП

мощностью 400 кВА и более):

При возникновении перегрузки трансформатора Т1 срабатывает

электротепловое токовое реле КК1, подавая напряжение на катушку

промежуточных реле KL1, KL2, контакты которых, в свою очередь,

подают напряжение на независимые расцепители автоматических

выключателей отходящих линий 1 - 6. Уставка электротеплового

токового реле КК1 выставляется на месте эксплуатации.

 от перегрузки и междуфазных коротких замыканий на

линиях 0,4 кВ:

Защита от перегрузки и коротких замыканий отходящих линий 0,4

кВ осуществляется комбинированными (максимальными токовыми и

тепловыми) расцепителями выключателей QF1…QF6.

 от коротких замыканий линий уличного и внутреннего

освещения, цепей обогрева КТП:

Защита от коротких замыканий осуществляется:

- в цепях освещения КТП - автоматическим выключателем SF1 со

стороны ввода питания и автоматическим выключателем SF2

(только для КТП мощностью 400 кВА и более) со стороны 42 В;

- линии наружного освещения - автоматическими выключателями

SF5…SF7;

- в цепях обогрева автоматическим выключателем SF3.

 от атмосферных перенапряжений (для КТП с воздушными

выводами):

Защита от атмосферных перенапряжений на стороне НН

осуществляется ограничителями перенапряжений FV4...FV6.

Для защиты отходящих воздушных линий 0,4 кВ от однофазных

коротких замыканий в нулевых проводах линий могут

устанавливаться по отдельному заказу токовые реле КА1, КА2

которые должны настраиваться на срабатывание при однофазных

коротких замыканиях в наиболее удаленных точках сети.

Контроль напряжения на шинах 0,4 кВ осуществляется с помощью

вольтметра РV1, а величина тока на вводе 0,4 кВ контролируется

амперметрами РА1…РА3 установленными в фазах L1, L2, L3.

Включение линий наружного освещения имеет два режима:

автоматический

ручной,

которые

устанавливаются

переключателем SA1, подключающем в автоматическом режиме

фотореле KV1. Фотодатчик BL1 устанавливается вверху на левой

стороне передней наружной стенки шкафа РУНН.

Учет активной энергии осуществляется электронным счетчиком

PIК1, подключенным через коробку испытательную А1 к

трансформаторам тока ТА1…ТА3. По согласованию с заказчиком

допускается установка индукционного счетчика.

Включение электронагревателей EK1…EK4 производится

вручную тумблером SA2 или автоматическим датчиком

температуры

ВК1,

регулятор

срабатывания

которого

устанавливается на 0°С. При понижении температуры в шкафу

РУНН ниже

0°С датчик срабатывает и через свои контакты

включает электронагреватели EK1…EK4.

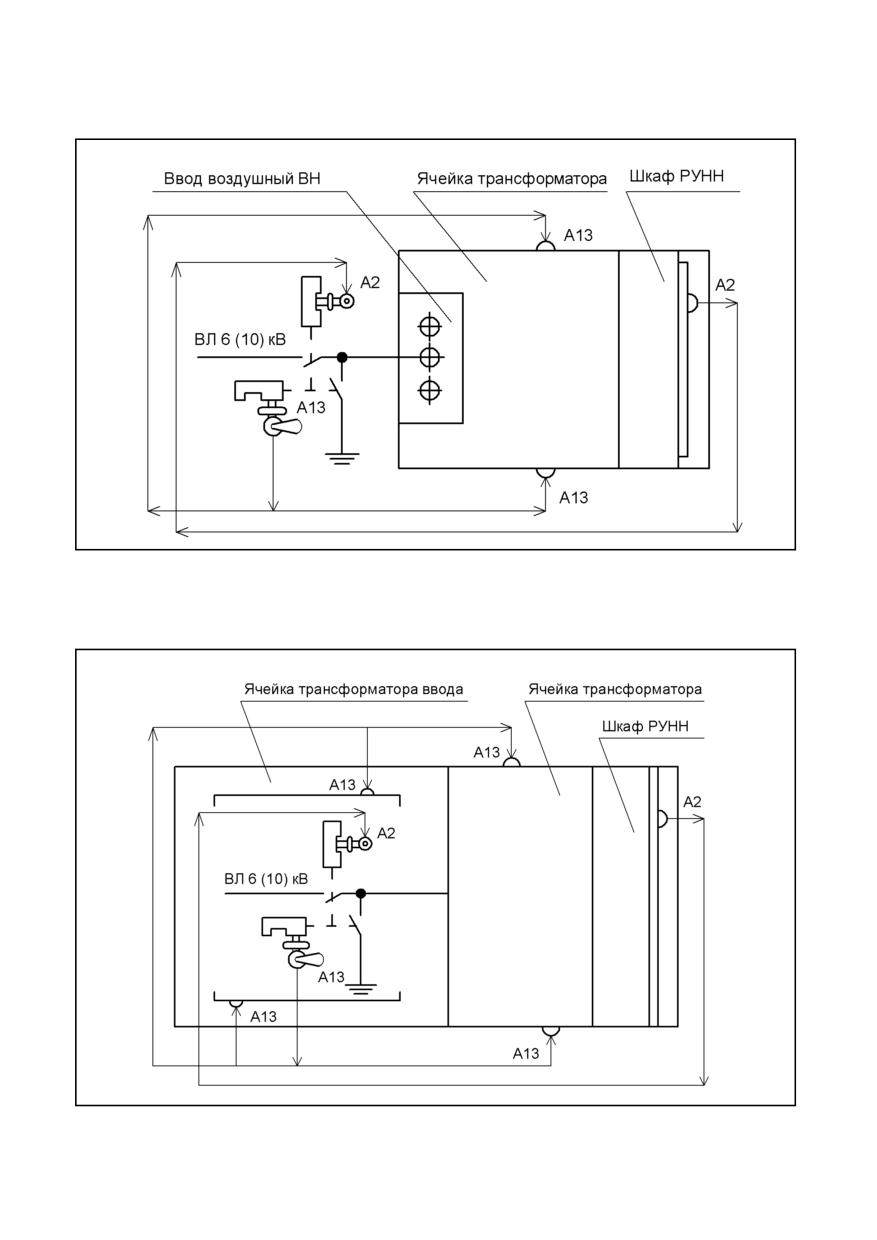

Схемы механических блокировок КТП-РТН-К

В КТП выполнены следующие электрические и механические

блокировки, предотвращающие:

а) включение заземляющих ножей разъединителя (выключателя

нагрузки) при включенных главных ножах;

б) включение главных ножей разъединителя (выключателя

нагрузки) при включенных заземляющих ножах;

в) отключение рубильника (вводного автомата) шкафа РУНН под

нагрузкой;

г) отключение разъединителя (выключателя нагрузки) под

нагрузкой;

д) открывание внутренних сетчатых панелей (дверей) ячейки

трансформаторного ввода и ячейки трансформатора при

отключенных заземляющих ножах разъединителя (выключателя

нагрузки);

е) отключение заземляющих ножей разъединителя (выключателя

нагрузки) при открытых дверях ячейки трансформатора или ячейки

трансформаторного ввода.

Примечание

1. Допускается блокировку по п.п. д) и е) выполнять в виде сетчатого

ограждения (панелей) со степень защиты IР20 без установки на них блок-

замков. Демонтаж сетчатого ограждения в этом случае производится

только с применением инструментов

со строгим соблюдением

«Межотраслевых правил по охране труда

при эксплуатации

электроустановок».

2. Допускается установка блокирующей пластины с болтом вместо

блок-замка на приводе главных ножей разъединителей.

Разметка отверстий в КТП-РТН-К для кабелей

Провода, идущие для присоединения к воздушным линиям

0,4 кВ, проложены по стенкам шкафа РУНН и в выводе воздушном

НН, а для подсоединения к кабельным линиям - в дне шкафа

РУНН предусмотрены отверстия с уплотнениями диаметром не

более 60мм. Максимальное сечение жил кабеля, подключаемого к

коммутационной аппаратуре, согласно техническому описанию на

нее.

Разметка отверстий для вывода кабелей НН в шкафу РУНН

Отверстие для

ввода кабелей ВН

Мощность

а, мм

б, мм

КТП

25-250 кВА

535

497,5

400-1000 кВА

725

177,5

Разметка отверстия в ячейке трансформаторного ввода для

ввода кабелей ВН в КТП-РТН-К тупикового типа

Подстанция трансформаторная комплектная серии

КТП-РТН-Сх

КТП представляют собой однотрансформаторные подстанции

тупикового типа наружной установки и служат для приема

электрической энергии трехфазного переменного тока частотой 50

Гц напряжением 6(10) кВ, преобразования ее в электрическую

энергию напряжением 0,4 кВ и снабжения потребителей.

КТП

предназначены

для

электроснабжения

сельскохозяйственных потребителей, отдельных населенных

пунктов и промышленных объектов.

Устройство КТП-РТН-Сх

КТП-РТН-Сх состоит из: трансформатора силового наружной

установки (при его заказе); распределительного устройства со

стороны низшего напряжения (РУНН); устройства со стороны

высшего напряжения (УВН); короба (для трансформатора).

При заказе КТП с силовым трансформатором необходимо

дополнительно

указать

его

тип

(стандартного

или

оптимизированного исполнения; с симметрирующим устройством;

со сниженным уровнем потерь холостого хода и звуковой

мощности).

Комплектно с КТП поставляется разъединитель наружной

установки с приводом, а также площадка обслуживания шкафа

РУНН при их заказе.

Допускается поставка КТП без разъединителя с приводом и

ограничителей перенапряжений на стороне напряжения 6(10) кВ,

без защиты от однофазных коротких замыканий на стороне 0,4 кВ,

если это оговорено требованиями заказчика.

Высоковольтный ввод в КТП - воздушный.

Выводы отходящих линий 0,4 кВ - воздушные или кабельные,

за исключением линии

№4 в КТП мощностью

250 кВА,

присоединение к которой осуществляется только кабелем.

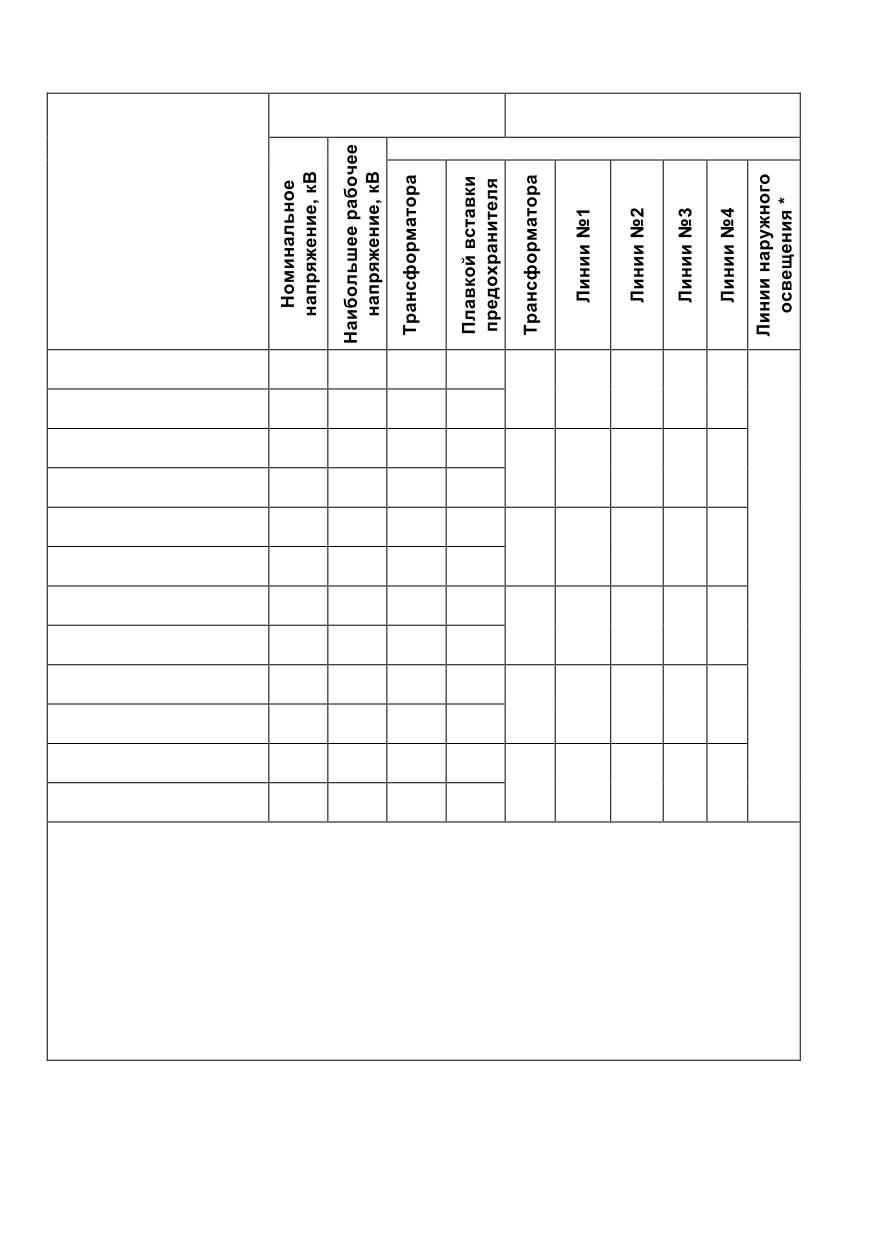

Технические параметры КТП-РТН-Сх

Сторона высшего

Сторона низшего напряжения

напряжения

Номинальный ток, А

Обозначение типа

КТП - РТН - Сх -

7,2

2,40

25/6/0,4 - Т- В/В (В/К)-У1

36,1

31,5

КТП - РТН - Сх -

1,44

25/10/0,4 - Т- В/В (В/К)-У1

КТП - РТН - Сх -

7,2

3,85

40/6/0,4 - Т- В/В (В/К)-У1

57,5

31,5

КТП - РТН - Сх -

2,31

40/10/0,4 - Т- В/В (В/К)-У1

КТП - РТН - Сх -

7,2

6,06

63/6/0,4 - Т- В/В (В/К)-У1

КТП - РТН - Сх -

3,64

63/10/0,4 - Т- В/В (В/К)-У1

16 или

КТП - РТН - Сх -

25*

7,2

9,62

100/6/0,4 - Т- В/В (В/К)-У1

144,3

100

КТП - РТН - Сх -

5,77

100/10/0,4 - Т- В/В (В/К)-У1

КТП - РТН - Сх -

7,2

15,4

31,5

160/6/0,4 - Т- В/В (В/К)-У1

231

160

100

КТП - РТН - Сх -

9,25

160/10/0,4 - Т- В/В (В/К)-У1

КТП - РТН - Сх -

7,2

24,8

250/6/0,4 - Т- В/В (В/К)-У1

361

160

100

250

КТП - РТН - Сх -

14,45

31,5

250/10/0,4 - Т- В/В (В/К)-У1

_______________

* По требованию заказчика возможно оснащение КТП линией освещения 25А.

Примечания

1 В соответствии с требованиями технических условий на автоматические

выключатели при температуре окружающего воздуха более 40 ^ОС должен

снижаться на 5 % номинальный ток автоматических выключателей типа ВА51 и

ВА52 - на каждые 5 ^ОС превышения температуры воздуха.

2 Максимально допустимые нагрузки и допустимые перегрузки силового

трансформатора - в соответствии с техническим описанием на него.

3 По требованию заказчика номинальные токи и количество отходящих линий

могут быть изменены.

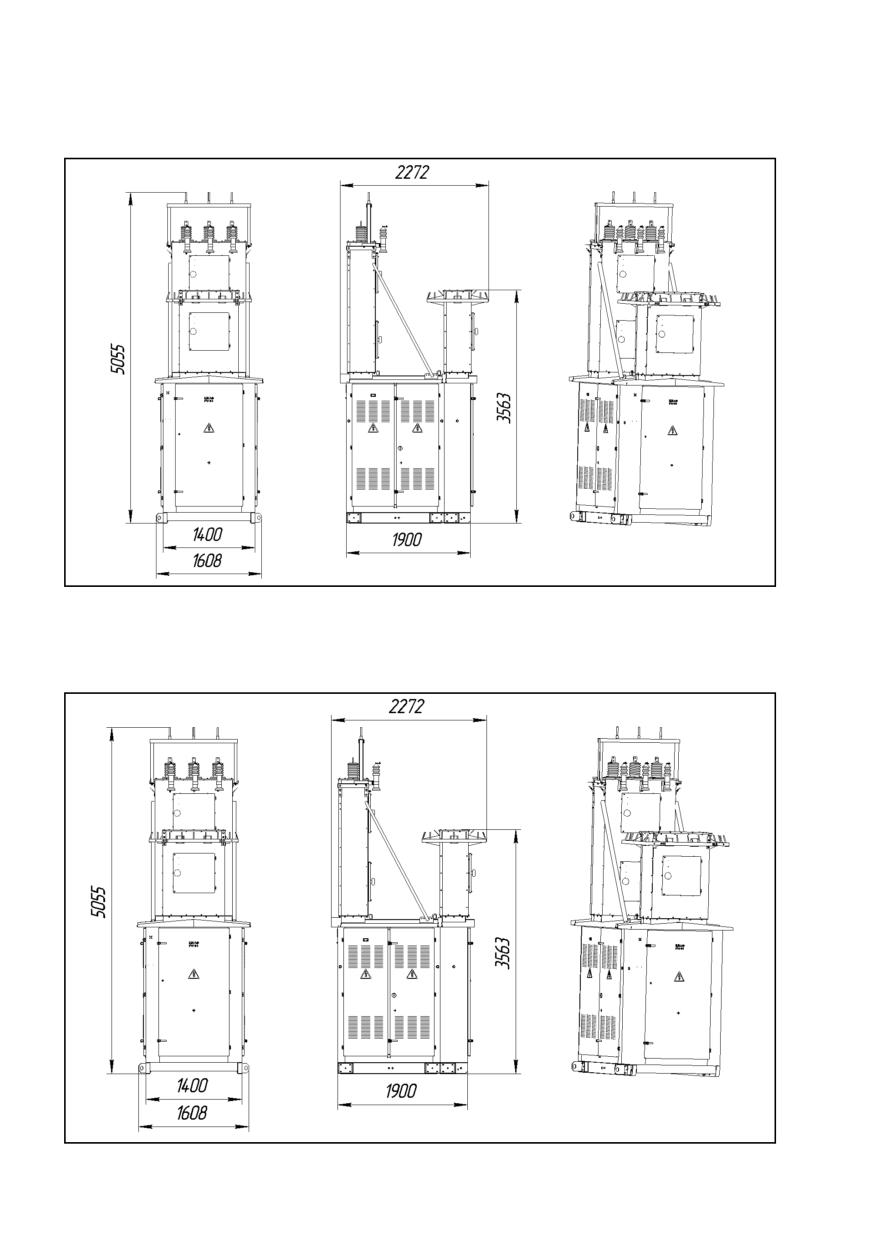

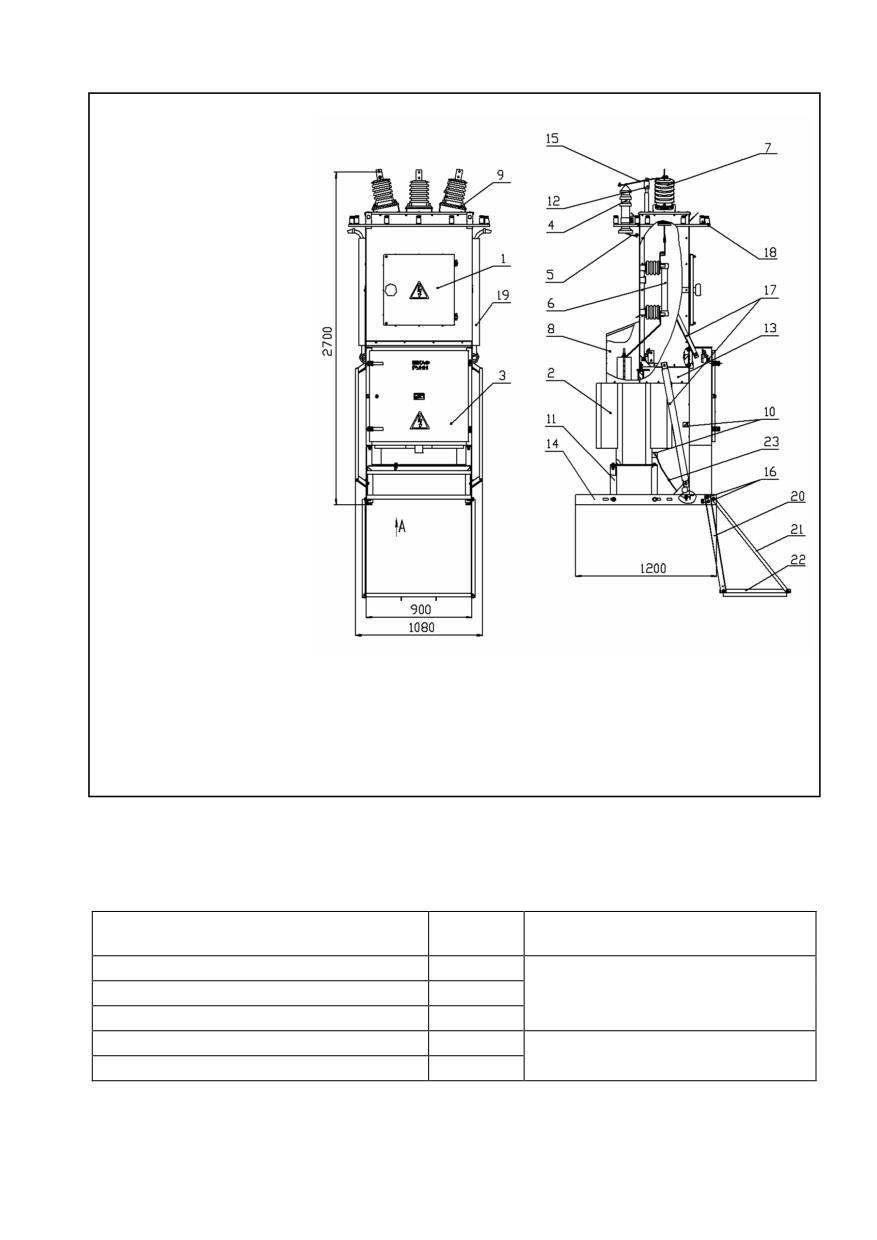

Габаритные размеры и состав КТП-РТН-Сх

1- Ячейка воздушного

ввода

2- Силовой

трансформатор

3- Шкаф РУНН

4- Ограничитель

перенапряжения

5- Шина плетеная

6- Предохранитель

ПКТ

7- Изолятор ИПУ

8- Короб

9- Прокладка

10- Пластины

заземления

11- Кронштейн

12- Изолятор

штыревой

высоковольтный

13- Панель

14- Рама

15- Шина плетеная

16- Крепеж

17- Стяжка

18- Изолятор

низковольтный

19- Короб

20- Рама

Для КТП с кабельным выводом поз.18,19 не устанавливаются.

Детали поз. 16, 20, 21,22 -для площадки обслуживания.

Масса КТП-РТН-Сх

Масса, кг,

Масса без трансформатора, кг,

Типоисполнение

не более

КТП-РТН-Сх-25/10(6)/0,4-Т-В/К-У1

495

КТП-РТН-Сх-40/10(6)/0,4-Т-В/К-У1

545

255

КТП-РТН-Сх-63/10(6)/0,4-Т-В/К-У1

665

КТП-РТН-Сх-100/10(6)/0,4-Т-В/К-У1

760

280

КТП-РТН-Сх-100/10(6)/0,4-Т-В/К-У1

935

Работа КТП-РТН-Сх

КТП подключается к ЛЭП 6(10) кВ посредством разъединителя,

который устанавливается на ближайшей от КТП опоре ЛЭП.

Разъединитель имеет стационарные заземляющие ножи со стороны

КТП.

Основные составные части КТП соединены между собой

болтовыми соединениями.

На крышке ячейки воздушного ввода (УВН) 1 устанавливаются

проходные изоляторы 7, ограничители перенапряжений 4 (при их

заказе), а также штыревые высоковольтные изоляторы

(установка изоляторов по согласованию с заказчиком).

В ячейке воздушного ввода размещены высоковольтные

предохранители 6.

В верхней части ячейки воздушного ввода расположен кронштейн

для установки штыревых низковольтных изоляторов 18, к которым

присоединяются провода линий

0,4 кВ (для КТП с воздушными

выводами).

Для защиты от случайного прикосновения к токоведущим частям и

предотвращения попадания посторонних предметов выводы

трансформатора защищены коробом 8.

Для безопасности обслуживания аппаратуры в шкафу РУНН

предусмотрены защитные двери, которые крепятся на петлях и

имеют устройства для запирания в рабочем положении.

В дверях предусмотрены отверстия для выхода рукояток

коммутационной аппаратуры и для наблюдения за показаниями

счетчика.

Ввод кабелей в КТП с воздушными выводами мощностью 250 кВА

к линии №4, а также в КТП с кабельными выводами производится в

дне шкафа РУНН через отверстия с уплотнениями диаметром не

более 60 мм.

В КТП с воздушными выводами для подключения к воздушным

линиям 0,4 кВ провода прокладываются по наружным стенкам

ячейки воздушного ввода и защищены коробами 19.

Шкаф РУНН закрывается наружной дверью с защелкивающимися

ручками. Дверь закрывается на внутренний замок. Двери

приспособлены для пломбирования. Для уплотнения двери шкафа

РУНН служит резиновая прокладка. В двери шкафа РУНН имеются

пластины, позволяющие запирать дверь навесными замками.

Двери ячейки воздушного ввода фиксируется двумя гайками.

На задней стенке шкафа РУНН и на трансформаторе приварены

пластины

10,

предназначенные для присоединения к

заземляющему устройству.

В шкафу РУНН расположена низковольтная аппаратура защиты,

автоматики и учета согласно принципиальным схемам,

соответственно для КТП с воздушными и кабельными выводами.

Схема электрическая принципиальная КТП-РТН-Сх

с воздушным выводом

1 Линии 1, 2 для КТП мощностью 25, 40 кВА. Линия N4 только для КТП

мощностью 250 кВА.

2 Разъединитель QS1, высоковольтные разрядники FV1-FV3, реле

KA1-KA3, элементы цепей освещения KV1, BL1, KM1, элементы цепей

обогрева счетчика R1-R3, ВК1 поставляются по требованию заказчика.

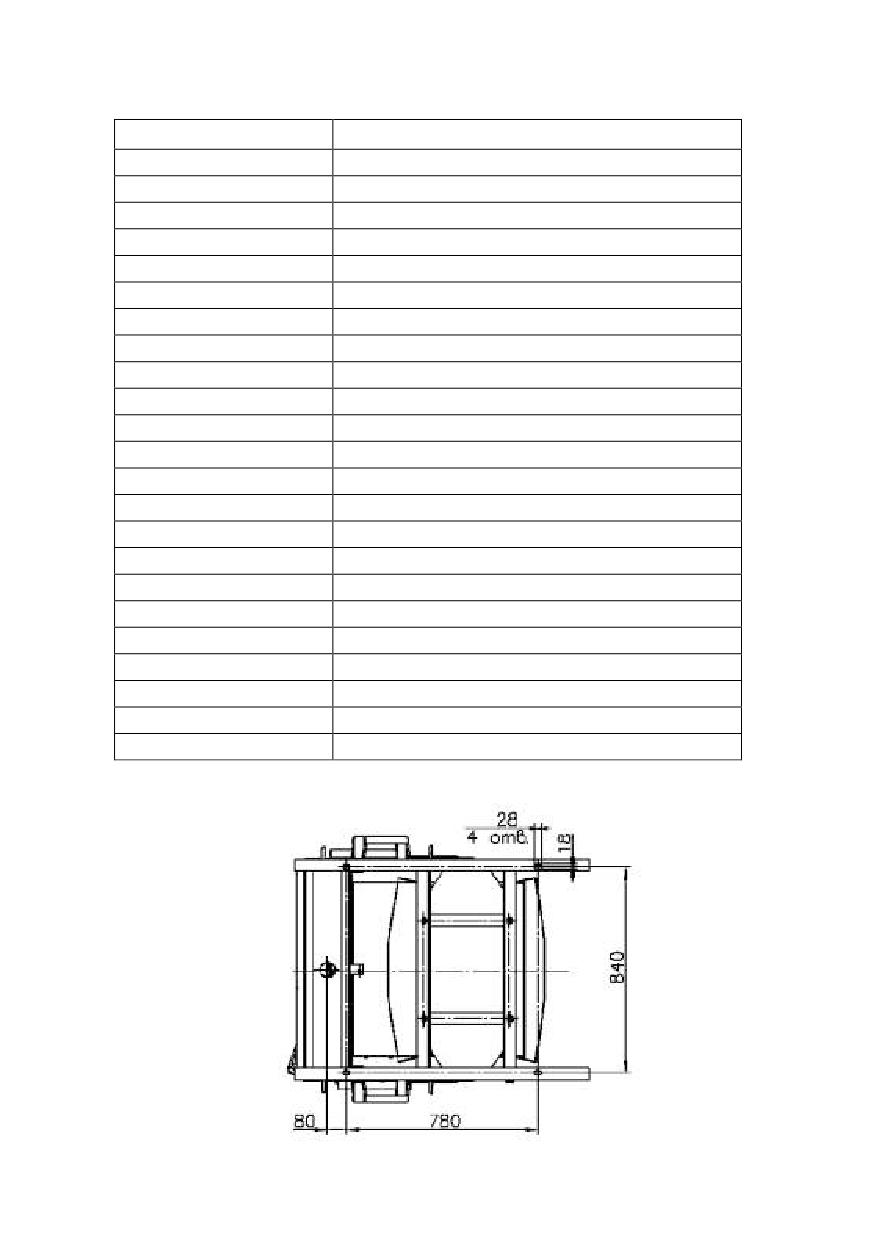

Перечень элементов схемы электрической

принципиальной КТП-РТН-Сх

Поз. обозн.

Наименование

QS1

Разъединитель РЛНД

FV1...FV3

Ограничитель перенапряжения

FV4...FV6

Ограничитель перенапряжения

FU1...FU3

Предохранитель ПКТ

Трансформатор

Рубильник (вводной автомат)

TA1...TA3

Трансформатор тока

PIK1

Счетчик

PV1

Вольтметр

QF1-QF4

Выключатель автоматический

SF1...SF6

Выключатель автоматический

BK1

Термостат КТО 011

R1...R3

Резистор

SA1

Переключатель ППК16

SQ1

Выключатель концевой

А1

Коробка испытательная

НL1

Светильник

Реле токовое

KV1

Реле освещения

Реле промежуточное

SA1

Переключатель

BL1

Фотодиод

KM1

Пускатель магнитный ПМ

Установочные размеры КТП-РТН-Сх для крепления на

фундаменте

Защиты и блокировки КТП-РТН-Сх

В КТП-РТН-Сх имеются электрические и механические

блокировки, не допускающие:

а) включение заземляющих ножей разъединителя при

включенных главных ножах;

б) включение главных ножей разъединителя при включенных

заземляющих ножах;

в) отключение рубильника (вводного автомата) шкафа РУНН под

нагрузкой;

г) отключение разъединителя наружной установки с приводом

под нагрузкой.

КТП-РТН-Сх имеет следующие виды защит:

На стороне ВН

 от атмосферных и коммутационных перенапряжений;

 от междуфазных коротких замыканий.

На стороне НН

 от перегрузки, однофазных и междуфазных коротких

замыканий линий 0,4кВ;

 от коротких замыканий линии наружного освещения,

цепей внутреннего освещения КТП;

 от атмосферных перенапряжений.

Для защиты силового трансформатора от междуфазных коротких

замыканий на стороне высшего напряжения установлены

предохранители FU1-FU3.

Для защиты КТП от атмосферных перенапряжений служат

ограничители перенапряжений:

- FV1-FV3 - на стороне ВН;

- FV4-FV6 - на стороне НН (в КТП с воздушным выводом).

По согласованию с заказчиком допускается установка вместо

ограничителей напряжения вентильных разрядников.

Защита от перегрузки и междуфазных коротких замыканий линий

0,4 кВ осуществляется комбинированными (максимальными

токовыми и тепловыми) расцепителями выключателей QF1-QF4.

Защита от коротких замыканий в цепи освещения КТП

осуществляется автоматическим выключателем SF1.

Защита линии наружного освещения от коротких замыканий

осуществляется автоматическим выключателем SF4-SF6.

Контроль наличия напряжения осуществляется вольтметром

PV1. Контроль освещения шкафа РУНН осуществляется лампой

НL1, включаемой автоматическим выключателем SF1.

Учет расхода активной электроэнергии осуществляется

электрон-ным счетчиком РIК1, подключенным к трансформаторам

тока ТА1-ТАЗ. По согласованию с заказчиком возможна установка

индукционного счетчика электроэнергии.

В КТП с воздушным выводом для защиты отходящих линий от

однофазных коротких замыканий в нулевых проводах линий № 1-3

предусмотрены токовые реле КА1-КА3, которые должны

настраиваться на срабатывание при однофазных коротких

замыканиях в наиболее удаленных точках сети (защита

устанавливается по заказу).

Включение линии наружного освещения имеет

2 режима:

автоматический

ручной,

которые

устанавливаются

переключателем SA1, расположенным в шкафу РУНН.

Цепи обогрева счетчика включаются выключателем SF2.

Регулировка температуры осуществляется автоматически

термостатом ВК1.

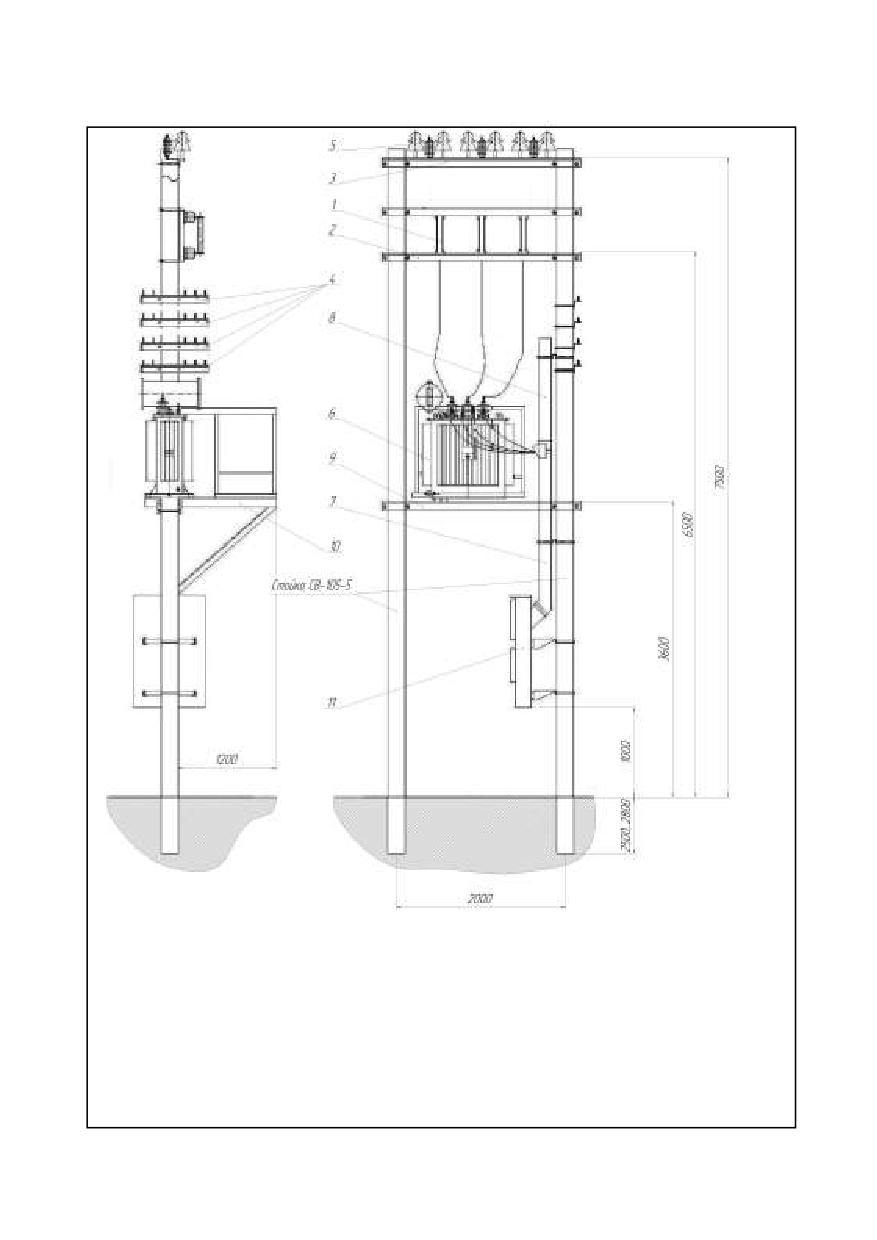

Подстанция трансформаторная комплектная серии

КТП-РТН-С столбовая

Комплектная трансформаторная подстанция столбовая

(КТП-РТН-С) мощностью 25, 40, 63, 100, 160, 250 кВА напряжением

6/0,4 и 10/0,4 кВ предназначена для приема, преобразования и

распределения электрической энергии трехфазного переменного

тока частотой 50Гц в системах с глухозаземленной нейтралью

трансформатора на стороне низшего напряжения в сельских

электрических сетях.

Классификация исполнения КТП-РТН-С

Признак классификации КТП

Исполнение

С герметичным масляным

1 По виду силового трансформатора

трансформатором

По способу выполнения нейтрали обмотки

С глухозаземленной

трансформатора на стороне НН

нейтралью

По схеме и группе соединения обмоток

∆ / Ун - 11 или У/Ун - 0

трансформатора

4 По взаимному расположению частей КТП

Однорядное

По числу применяемых силовых трансфор-

С одним трансформатором;

маторов

По выполнению вводов в устройство со

Воздушный

стороны высшего напряжения (УВН)

По выполнению выводов из

7 распределительного устройства со

Кабельный, воздушный

стороны низшего напряжения (РУНН)

По степени защиты оболочками по ГОСТ

14254-96:

- для силового трансформатора;

IP00

- для остальных элементов.

IP54

По способу установки автоматических

Со стационарными

выключателей

выключателями

10 По наличию коридора (тамбура)

Без коридора (тамбура)

обслуживания в устройстве со стороны

обслуживания

ВН и распределительном устройстве со

стороны НН категории размещения 1

11 По конструктивному исполнению

столбовая

12 По схеме на стороне ВН (тип)

тупиковая

Примечание

- степень защиты шкафа РУНН соответствует

состоянию при закрытых дверях.

Технические характеристики КТП-РТН-С

Наименование параметра

Значение

25, 40, 63,

Номинальная мощность силового трансформатора, кВА

100, 160, 250

Номинальные напряжения на стороне ВН, кВ

6; 10

Наибольшее рабочее напряжение на стороне ВН, кВ

7,2; 12

Номинальное линейное напряжение на стороне НН, кВ

0,4

Ток термической стойкости в течение 1 с на

6,3

стороне ВН (КТП мощностью 25-250 кВА), кА

Ток электродинамической стойкости на стороне ВН

(КТП мощностью 25-250 кВА), кА

Уровень изоляции по ГОСТ 1516.1-76

нормальная

Частота, Гц

Номинальный ток предохранителя на стороне ВН, А,

для напряжения 10 (6) кВ:

- 25 кВА,

5 (8)

- 40 кВА,

8 (10)

- 63 кВА,

10 (16)

-100 кВА,

16 (20)

-160 кВА,

20 (31,5)

31,5 (50)

-250 кВА,

Номинальные токи отходящих линий, А

Номинальные токи линии уличного освещения, А

16, 25, 32

Примечание. По согласованию между изготовителем и потребителем

допускается поставка КТП без силового трансформатора.

__________

* Количество, тип отходящих линий и значение номинального тока

приведено в паспорте на конкретное типоисполнение КТП.

Устройство и работа КТП-РТН-С

Подстанция КТП-РТН-С подключается к сети через

разъединитель

заземляющими

ножами.

Разъединитель

устанавливается на концевой опоре ВЛ

6 (10) кВ. подстанция

размещается на расстоянии 3,5 м от концевой опоры и представляет

собой железобетонную вибрационную стойку СВ-105-5,0 (две

железобетонные стойки для двухстолбовых КТП на 160 и 250 кВА,

спаренные между собой металлоконструкциями) на которой(ых)

размещено основное оборудование подстанции. В верхней части

подстанции размещаются приемные изоляторы

6 (10) кВ,

высоковольтные предохранители и ограничители перенапряжения. В

средней части находятся траверсы для отходящих воздушных линий.

Ниже, на несущих швеллерах, размещается силовой трансформатор

(и площадка обслуживания трансформатора для двухстолбовых

подстанций на 160 и 250 кВА).

При работе КТП обеспечивает прием электроэнергии высокого

напряжения 6 (10) кВ, преобразование ее в 380/220В и распределение

потребителю преимущественно с коммунально-бытовой нагрузкой

мощностью от 25 до 250 кВА.

Конструкцией КТП предусмотрено от 2-х до 4-х отходящих линий

0,4 кВ (в КТП мощностью от 25 до 40 кВА - 2 линии, мощностью от 63 до

160 кВА - 3 линии, мощностью 250 кВА - 4 линии). Каждая линия имеет

три фазных провода один нулевой и земляной PE.

Шкаф РУНН представляет собой металлическую оболочку без

теплоизоляции, в которой размещаются панели с аппаратурой: вводной

рубильник, трансформаторы тока, электросчетчик, стационарные

автоматические выключатели, а также панель с устройствами защиты и

управления уличным освещением (при заказе КТП с уличным

освещением). На задней стенке шкафа РУНН устанавливаются

металлические кожуха для ввода и вывода кабеля.

КТП-РТН-С имеют следующие виды защиты:

 от атмосферных и коммутационных перенапряжений;

 от межфазных коротких замыканий на стороне ВН;

 от перегрузки и междуфазных коротких замыканий на

линиях 0,4 кВ;

 от коротких замыканий линий уличного и внутреннего

освещения.

Защита от замыканий на стороне высшего напряжения

выполнена на предохранителях типа ПКТ, на стороне низшего

напряжения

- на тепловом, токовом реле и автоматических

выключателях.

В КТП-РТН-С выполнены следующие блокировки:

 блокировка, не позволяющую при подключенной к

трансформатору

нагрузке

отключать

главные

ножи

разъединителя РЛНД.

 блокировка между разъединителем и заземлителем, не

позволяющая включать разъединитель при включенном

заземлителе и включать заземлитель при включенном

выключателе нагрузки или разъединителе.

Перечень элементов схемы электрической

принципиальной КТП-РТН-С

Поз. обозн.

Наименование

QS1

Разъединитель РЛНД

FV1…FV3

Ограничитель перенапряжения

FV4…FV6

Ограничитель перенапряжения

FU1...FU3

Предохранитель ПКГ

Трансформатор ТМГ-250/10-У1 Uн=0,4 кВ

SQ1

Выключатель-разъединитель ВР32-37, 400 А

ТА1…TA3

Трансформатор тока

PIK1

Счетчик

PV1

Вольтметр

РА1-РАЗ

Амперметр

SF1...SF11

Выключатель автоматический

ВК1

Термостат КТО 011

R1…R3

Резистор

SA1

Переключатель ППК16

Т2

Трансформатор ОСМ1 220/36 В

XS1

Розетка штепсельная

SG1

Коробка испытательная

ЕL1, ЕL2

Светильник

KV1

Реле освещения

SA2

Переключатель

BL1

Фотодиод

КМ1

Пускатель магнитный ПМ

Подстанция трансформаторная комплектная серии

2КТП-РТН в бетонной оболочке

Подстанции трансформаторные комплектные в бетонной

оболочке, представляют собой одно- и двухтрансформаторные

подстанции наружной установки мощностью 25-1000 кВ А и служат

для приѐма электрической энергии переменного тока частотой

50 Гц напряжением 6 (10) кВ, еѐ транзита и преобразования в

электрическую энергию напряжением 0,4 кВ.

Подстанции предназначены для электроснабжения отдельных

населѐнных пунктов, коммунальных потребителей городов,

промышленных объектов.

По требованию заказчика могут изготавливаться подстанции с

изменением конструкции, технических параметров и перечня

применяемой аппаратуры, что указывается в дополнительных

требованиях при заказе подстанции.

Технические характеристики КТП-РТН-У(Б)

Наименование

Значение параметра

параметра

КТП

2КТП

Номинальная мощность

25-1000

2х25-2х1000

трансформатора, кВ А

Тип трансформатора

масляные

Схема и группа

соединения обмоток

У/У н-0, Д/Ун-11, У/Zн-11 и др.

трансформатора

Номинальное

6 (10)

напряжение ВН, кВ

Наибольшее рабочее

7,2 (12)

напряжение ВН, кВ

Номинальное

0,4

напряжение НН, кВ

Тип устройства высшего

Камеры типа КСО-399, КСО-РТН с

напряжения (УВН)

выключателем нагрузки

Тип защитных аппаратов

Панели П-94, ВА 57-35 со стационарным

отходящих линий

выключателями

Наличие АВР 0,4 кВ

да

Максимальное

количество отходящих

линий (по согласованию с

заказчиком)
