ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТРЕЛОВЫХ КРАНОВ (2013 год)

4. Технические характеристики основных видов

Таблица 4.1

зарубежных стреловых кранов

Технические характеристики

Максимальная грузоподъемность, т

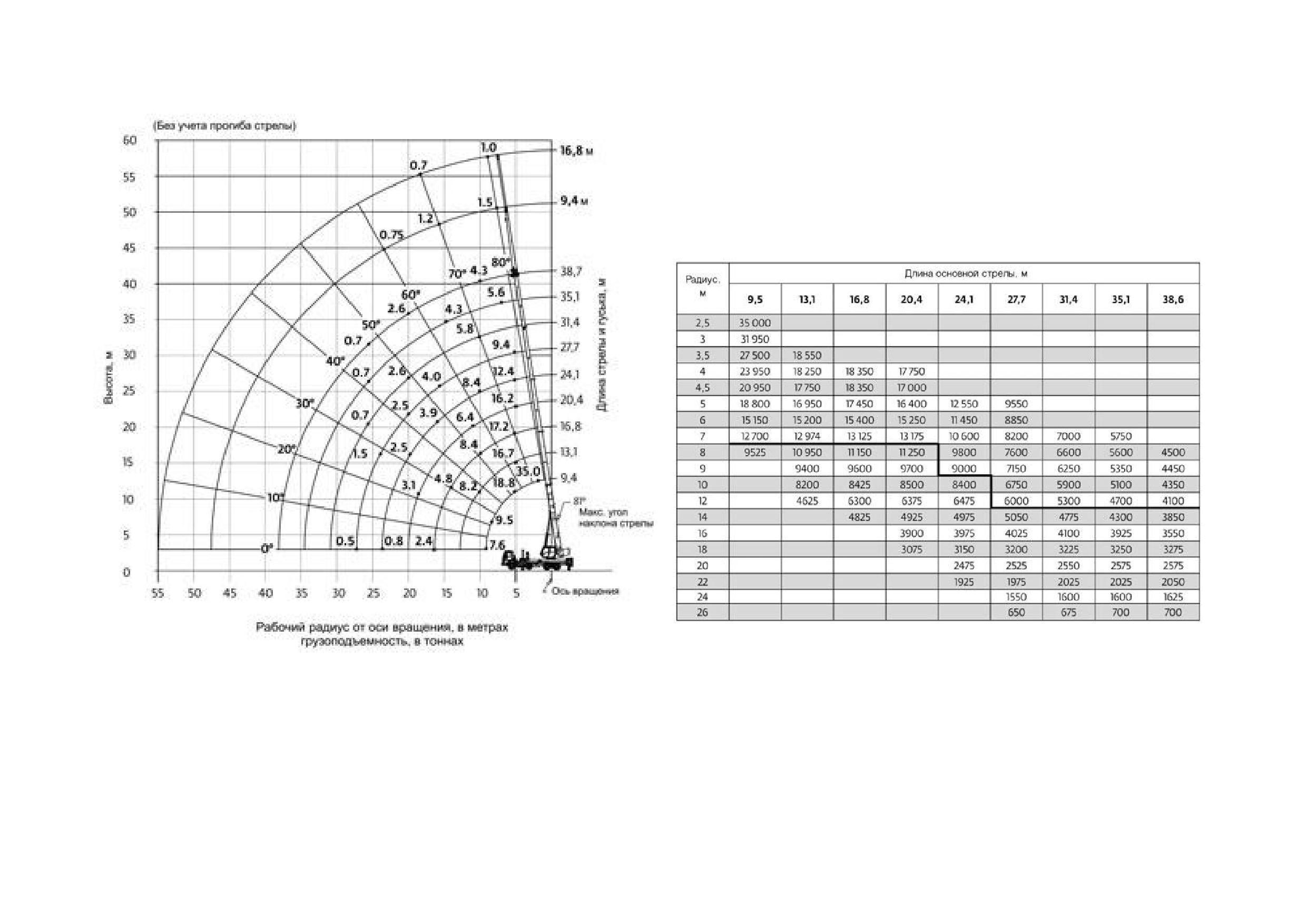

4.1. Кран стреловой «Grove GBT 35» грузоподъ-

Длина основной стрелы, м

38,7

емностью 35 тонн

Гусек, м

9,45 - 16,76

Максимальная высота подъема, м

57,61

Нагрузка на ось, т

менее 8

Стрела

5 секций

Собственный вес, кг

29440

Кабина поворотной платформы

стальная, оцинкованная

360 град. с планетарным редукто-

Механизм поворота

ром, мультидисковым тормозом с

ножным управлением и стопором.

Противовес, т

2,495 фиксированный

Двигатель поворотной платформы

Volvo, 340 л.с.

4-осное шасси Volvo специальной

Рама

конструкции

Двигатель шасси

Volvo D9, Евро-3; 9,2л; 340 л.с.

Коробка передач

механическая, 9 скоростей

Колесная формула

8х4х4

4 оси. 3 и 4 ведущие,

Оси

1 и 2 ведомые управляемые

Дополнительное оборудование поворотной платформы

Гусек 9,45 м /16,76 м, телескопический удлинитель стрелы в транспортном

положении складывается вдоль основной стрелы. Максимальная высота

подъема по оголовку телескопического удлинителя стрелы (гуська) - 57,6м.

Механическая блокировка поворота крановой установки (360 град.).

Вспомогательная лебедка.

Дополнительное освещение рабочей площадки, управляемое из кабины

крановщика.

Дополнительное оборудование шасси

Кондиционер.

Транспортно-информационная система Dynafleet.

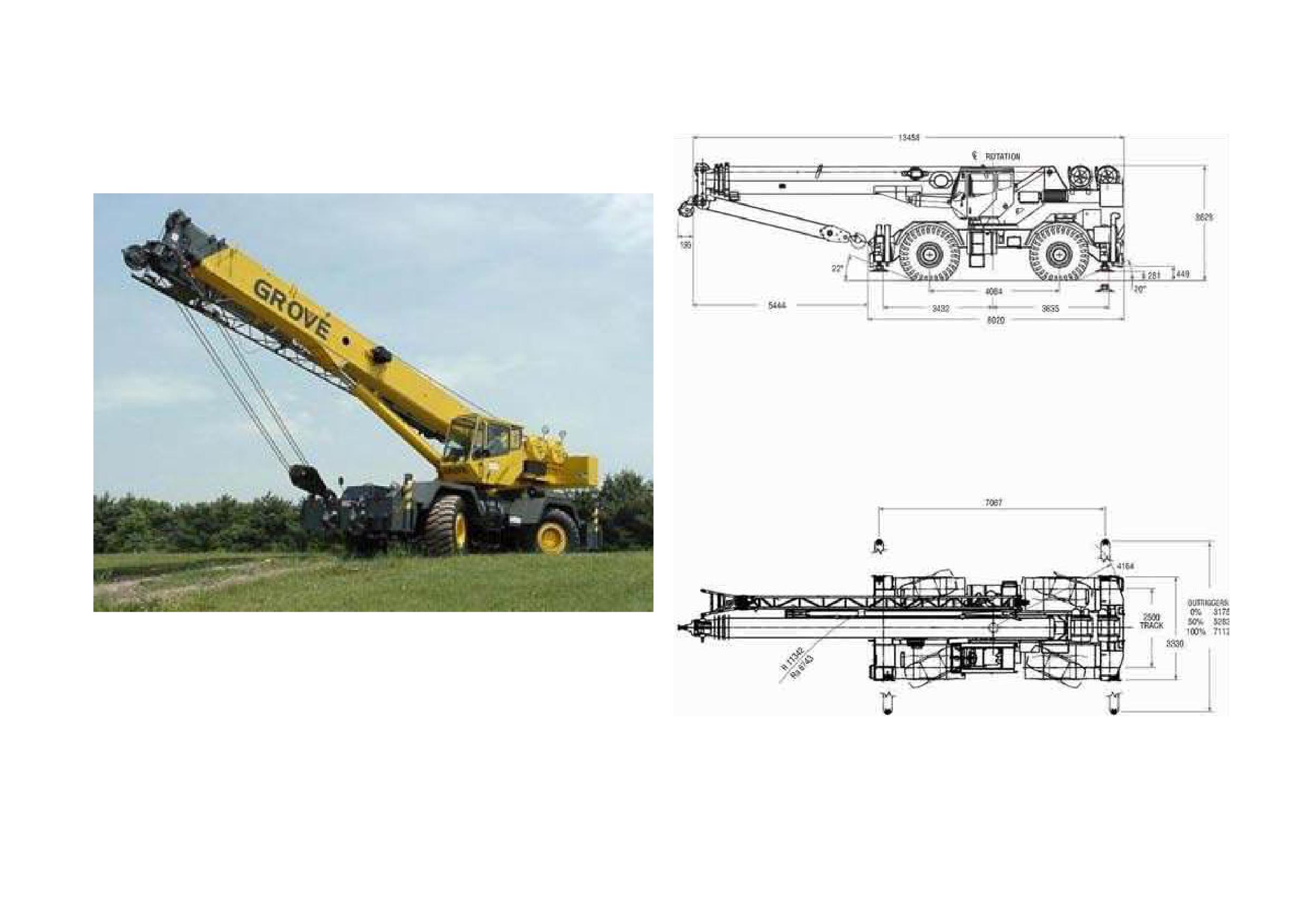

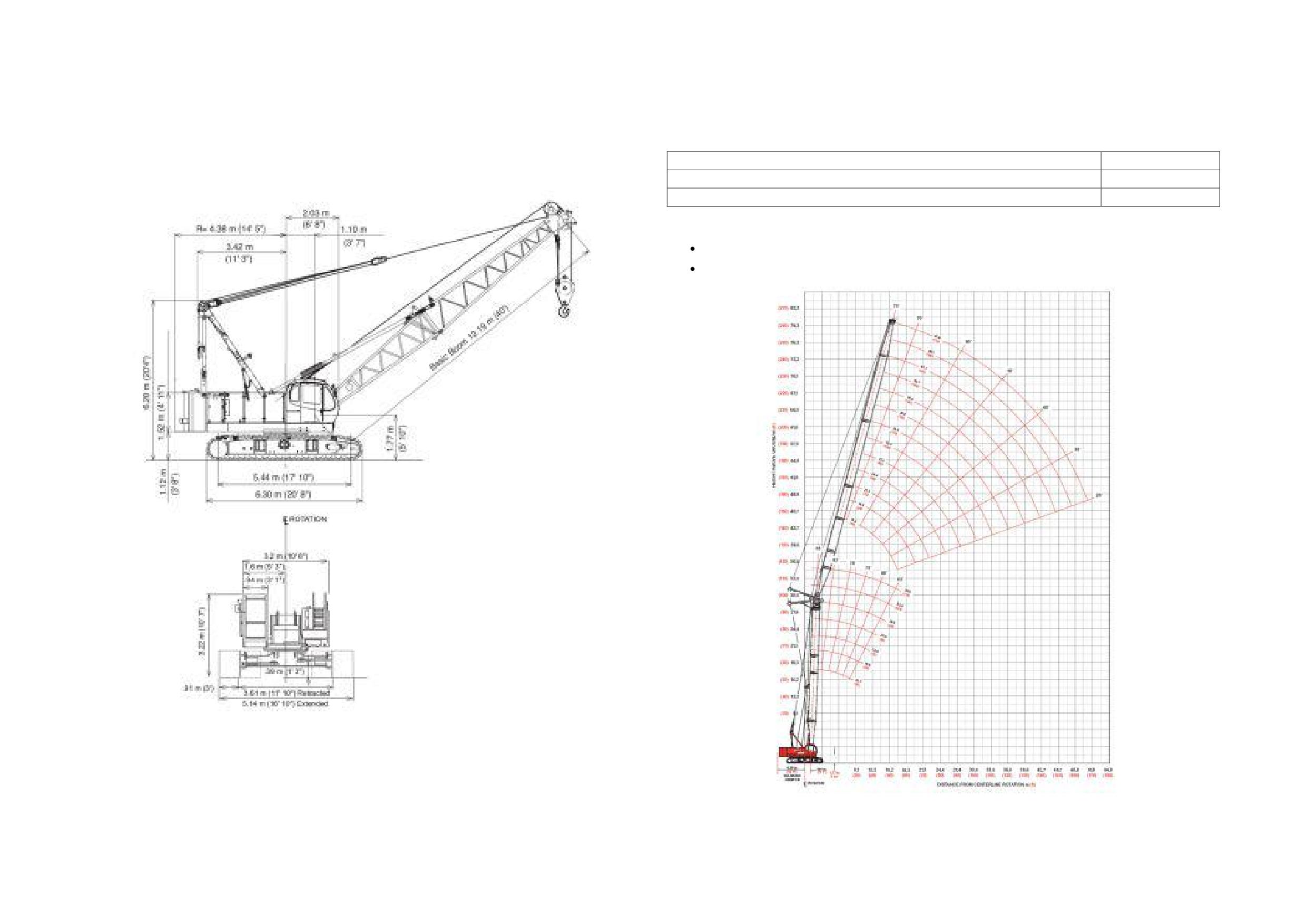

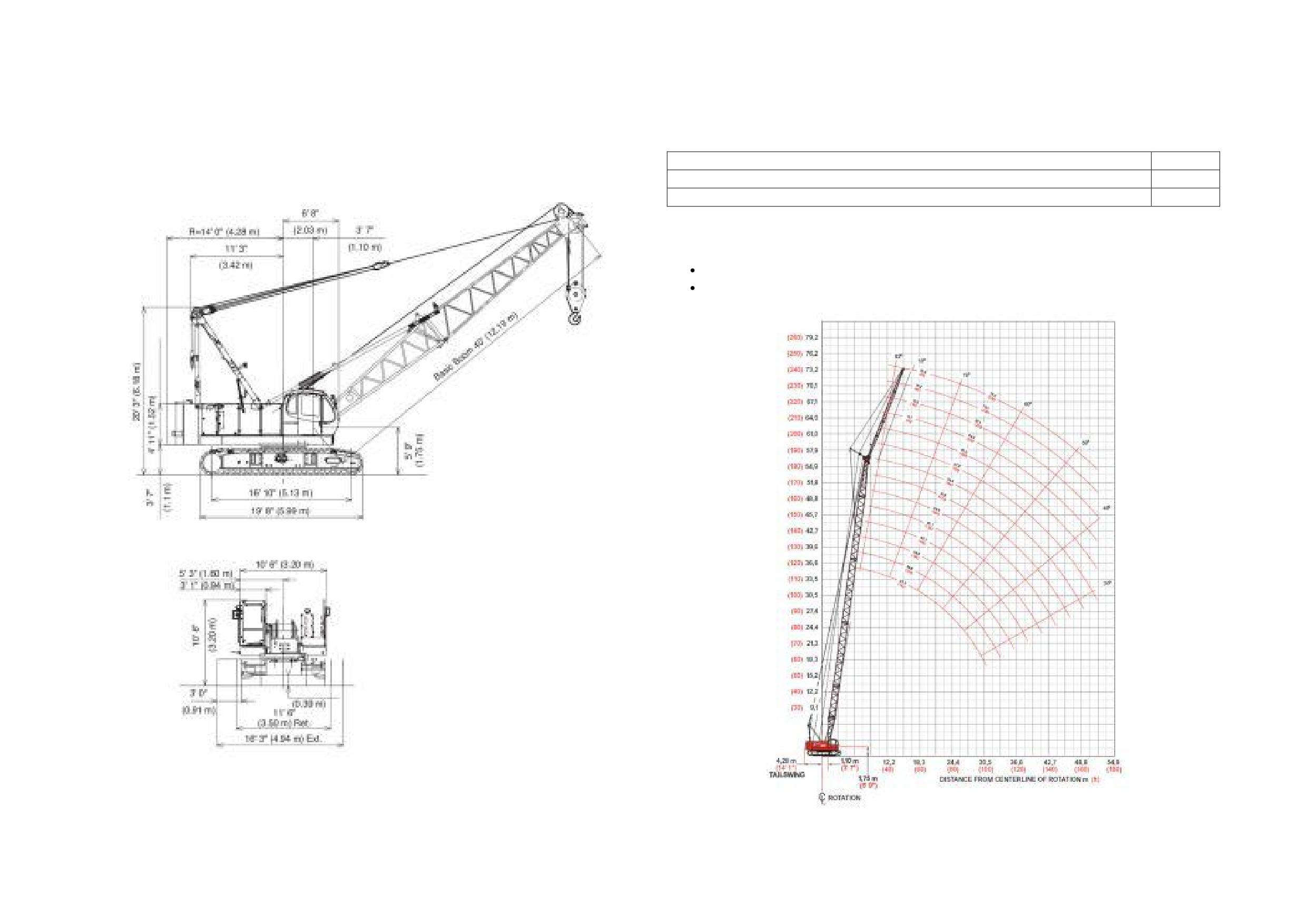

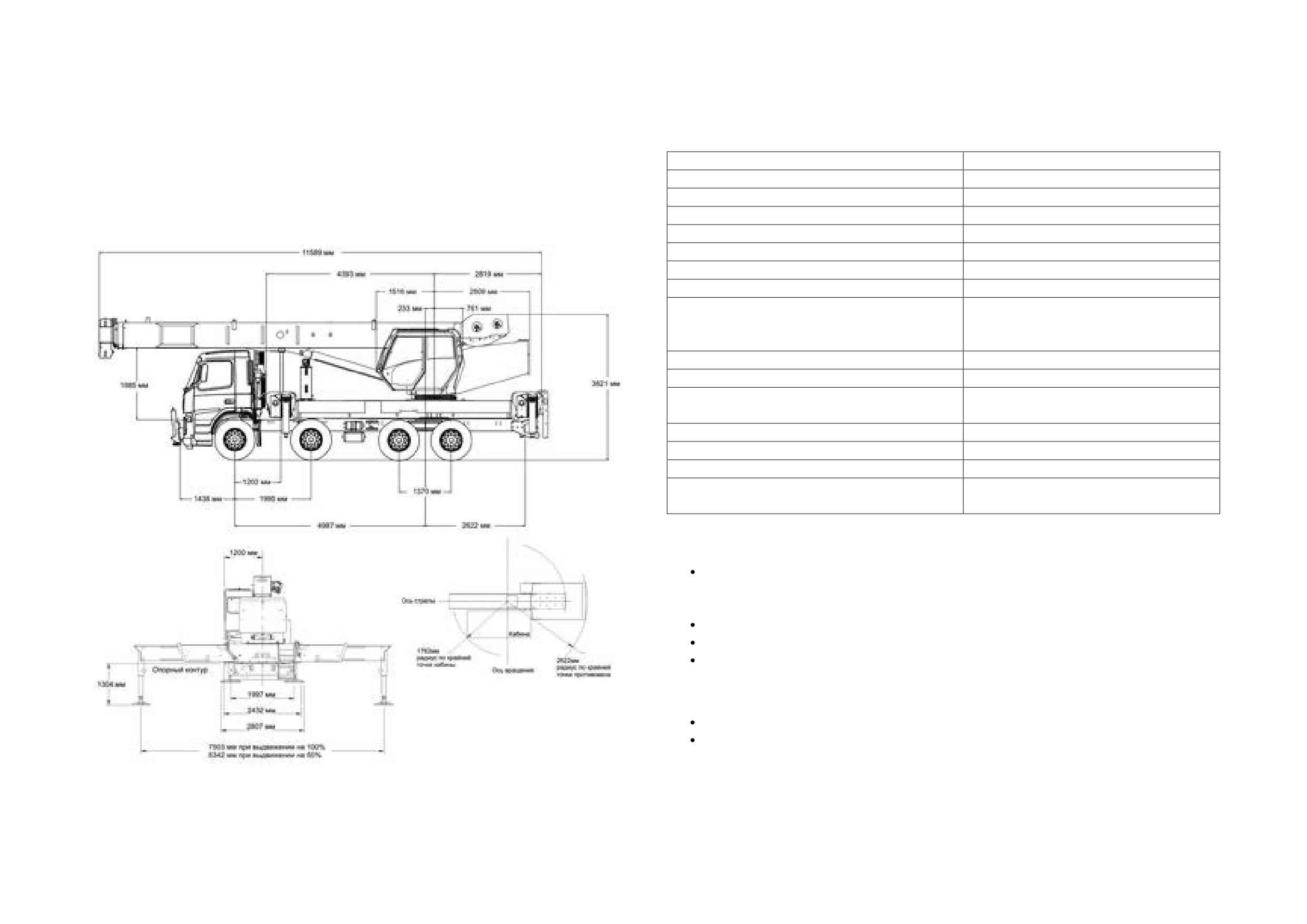

Рис.4.1. Габаритные размеры

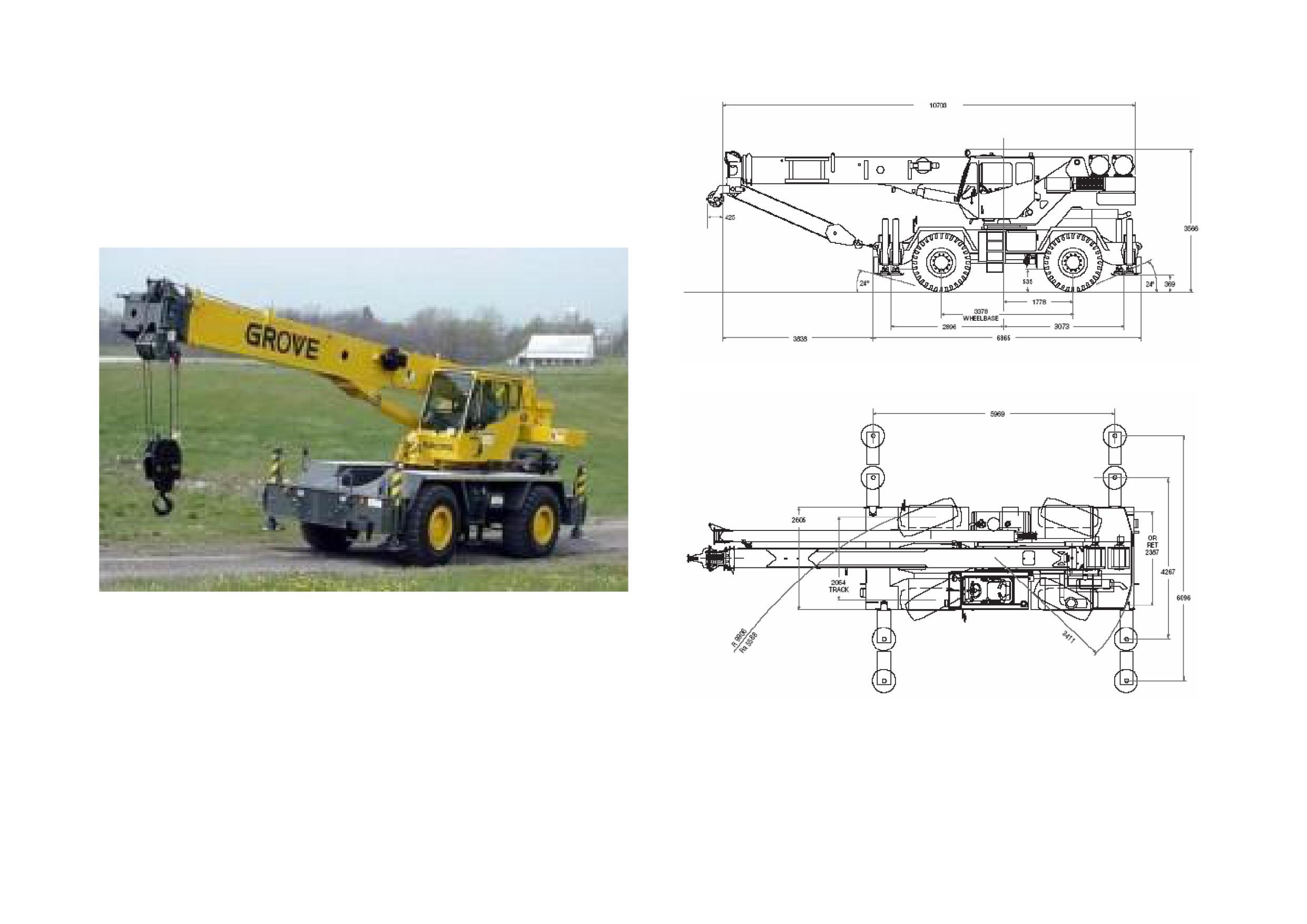

Таблица 4.3

Технические характеристики

Максимальная грузоподъемность, т

30,0

Длина основной стрелы, м

Длина максимального гуська, м *

13,7

Максимальная высота подъема, м

45,2

Нагрузка на переднюю ось, кг

11400

Нагрузка на заднюю ось, кг

13400

Стрела

4 секции

Собственный вес, кг

26308

Кабина поворотной платформы

Оцинкованное железо, звукоизолиро-

ванная, с открывающимся люком на

крыше

Механизм поворота

Постоянное вращение на 360 град.

Противовес, т

3,81, съемный

Двигатель поворотной платформы

Привод от двигателя шасси

Рама

2-осное шасси специальной конструк-

ции

Аутригеры

4 выносные платформы

Двигатель шасси

Cummins 6ВТ5,9L, 6 цилиндров,152 л.с.

Коробка передач

6 скоростей переднего хода и 6 заднего

хода

Колесная формула

4 х 4 х 4

Подвеска

Жесткий передний мост, зафиксиро-

ванный на шасси. Задний мост соеди-

нен шарнирно

Шины

4 шины, 20,5 х 25 - 24PR (для езды по

земле)

Тормоза

Рабочий тормоз: гидравлический с

двойным контуром, действующий на

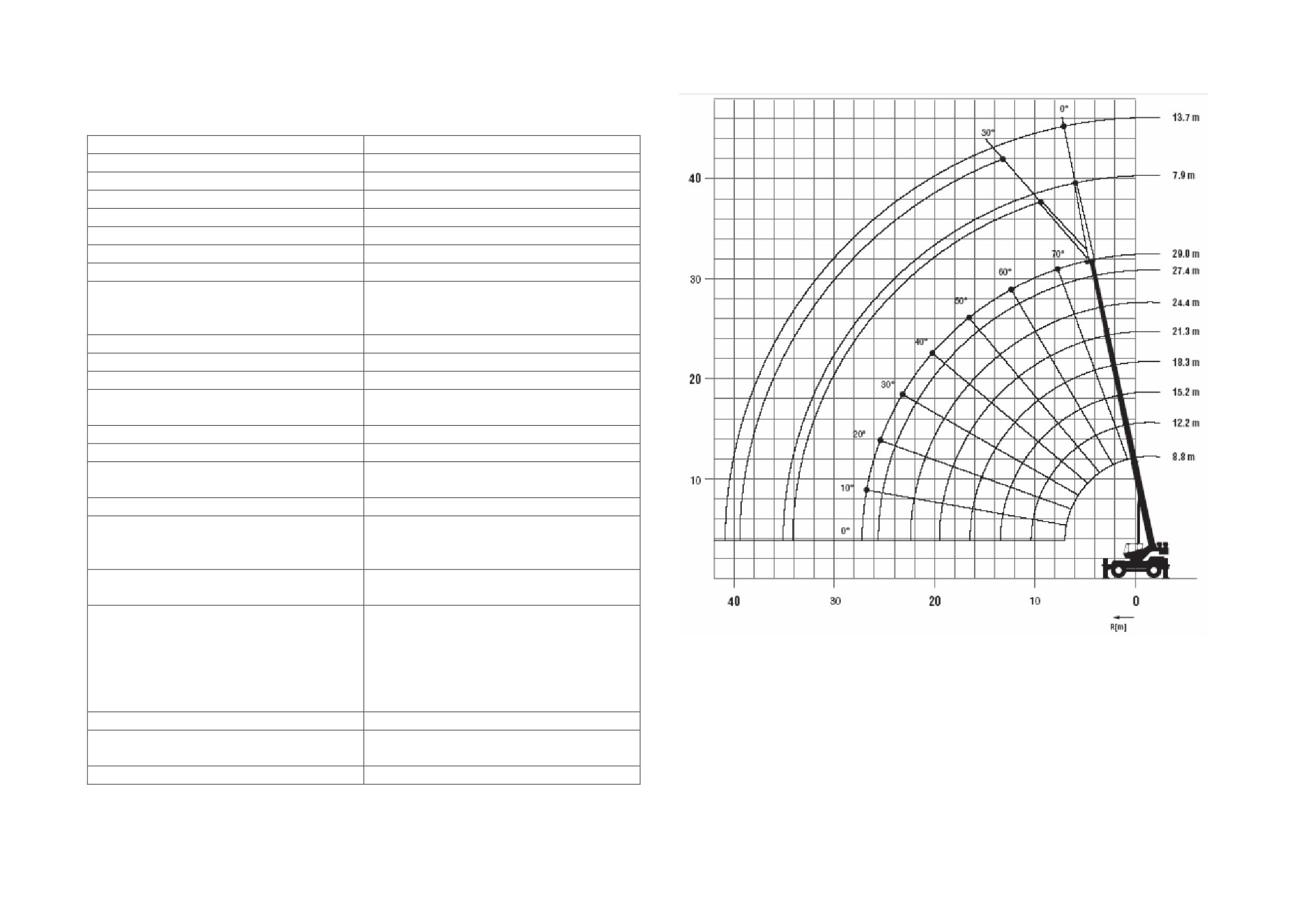

Рис.4.5. Зона обслуживания и грузовысотные характеристики

все колеса. Парковочный тормоз: с

пружинным торможением и гидравли-

ческим отжатием, воздействующим на

трансмиссию

Максимальная скорость, км/ч

Максимальный угол преодолеваемого

подъема, %

Угол наклона стрелы

от -2 до +76

Табл. 4.4

Технические характеристики

Максимальная грузоподъем-

50,0 - 55,0

ность, т

Длина основной стрелы, м

11,0 - 33,5

Длина максимального гуська,

17,1

м *

Максимальная высота подъ-

63,2

ема, м

Нагрузка на переднюю ось,

22 000

кг

Нагрузка на заднюю ось, кг

18 500

Стрела

4 cекции

Собственный вес, кг

40 370

Кабина поворотной плат-

Кабина из оцинкованной стали, звукоизолирован-

формы

ная, наклоняемая (20 град.)

Механизм поворота

Поворот на 360 град.

Противовес, т

5,5

Двигатель поворотной плат-

Привод от двигателя шасси

формы

Рама

Специальное 2-осное шасси цельносварное, ко-

робчатого типа

Аутригеры

4 гидравлических телескопических балки с об-

ратными опорами

Двигатель шасси

Cummins QSB5.9L, 6 цилиндров, 240 л.с.

Коробка передач

6 скоростей переднего хода и 6 заднего хода

Колесная формула

4 х 4 х 4

Подвеска

Жесткий передний мост, зафиксированный на

шасси. Задний мост соединен шарнирно

Шины

4 шины, 29.5 х 25 - 28 PR

Тормоза

Основной тормоз: гидравлический с двойным

контуром, действует на все колеса. Парковочный

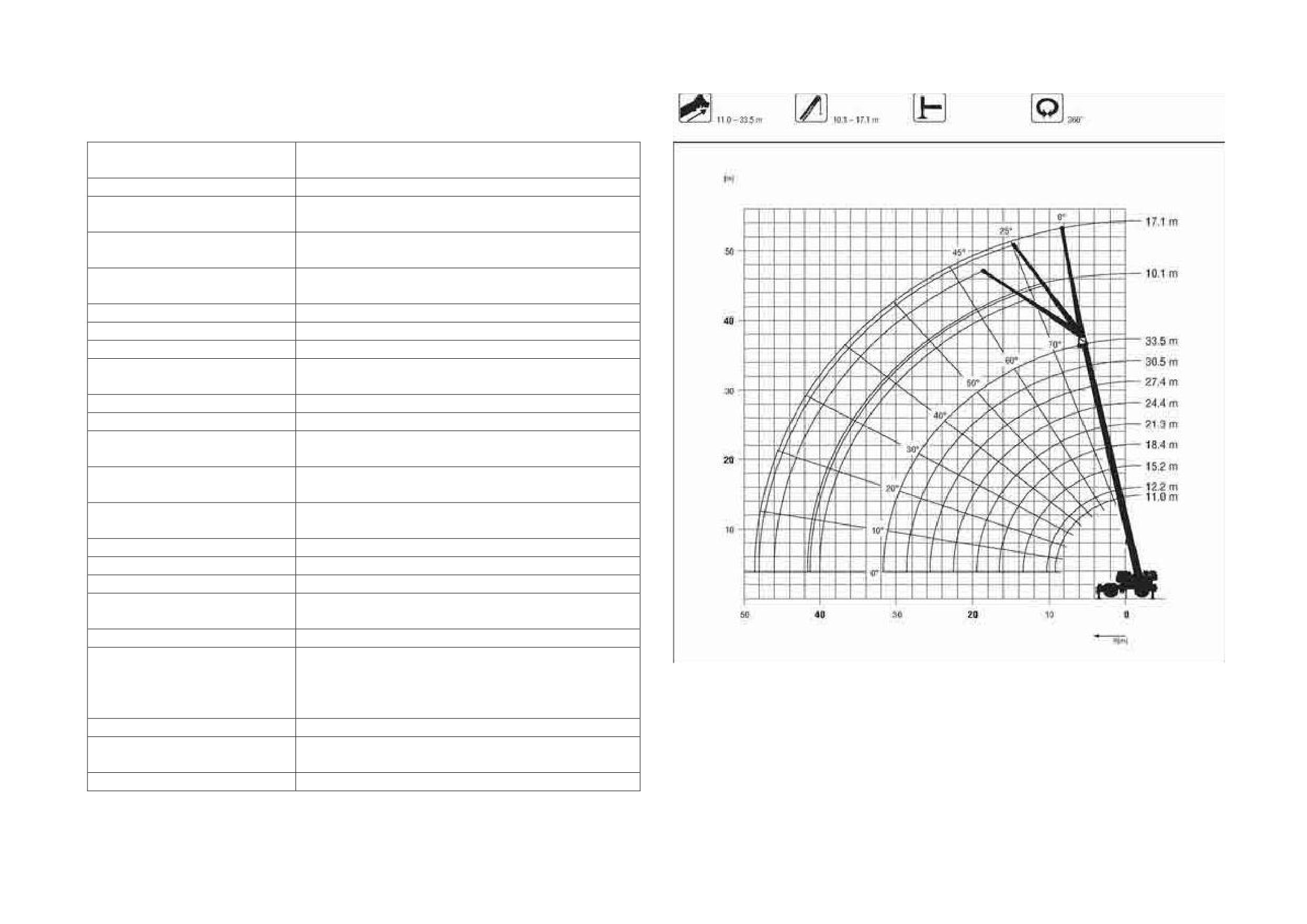

Рис.4.8. Зона обслуживания и грузовысотные характеристики

тормоз: пружинный на переднем мосту с гидрав-

лическим растормаживанием

Максимальная скорость, км/ч

Максимальный угол преодо-

леваемого подъема, %

Угол наклона стрелы

от -3 до +78

5. Технические характеристики основных видов

Таблица 5.1

российских стреловых кранов

Технические характеристики

5.1. Кран стреловой «КС-55742»

Грузоподъѐмность, т

25,0

Максимальный грузовой момент, т·м

грузоподъемностью 25 тонн

Зона выполнения грузовых операций,

град.:

с основными грузовыми характе-

от 67° до 293° (рабочая зона

ристиками

226°)

с ограниченными грузовыми ха-

рактеристиками

от 40° до 67°; от 293° до 320°

(две рабочие зоны по 27°)

Высота подъѐма, м:

со стрелой длиной 8,3 м

8,33

со стрелой длиной 20,0 м

20,5

Скорость подъѐма - опускания, м/мин.:

с грузом 25 т

5,0

с грузом 17,5 т

8,0

ускоренная

18, 0

Скорость посадки, не более, м / мин.

0,2

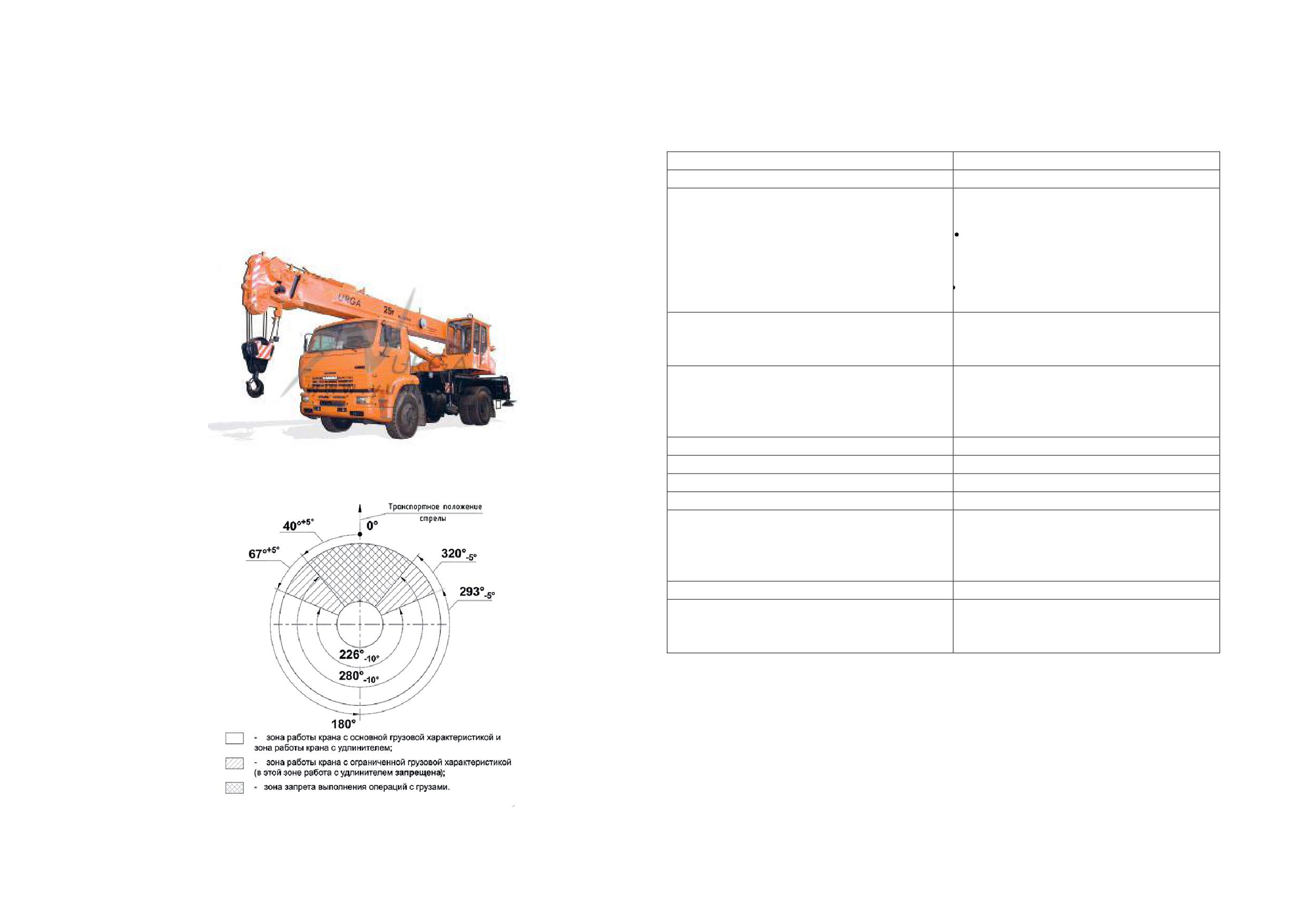

Рис. 5.1. Внешний вид

Частота вращения, мин^-1

0,15 … 1,8

Максимальный телескопируемый груз, т

4,5

Скорость передвижения, км/час

60,0

Габаритные размеры, м:

длина

10,2

ширина

2,5

высота

3,7

Полная масса, т

19, 4

Нагрузка, т:

на переднюю ось

7,5

на заднюю ось

11,9

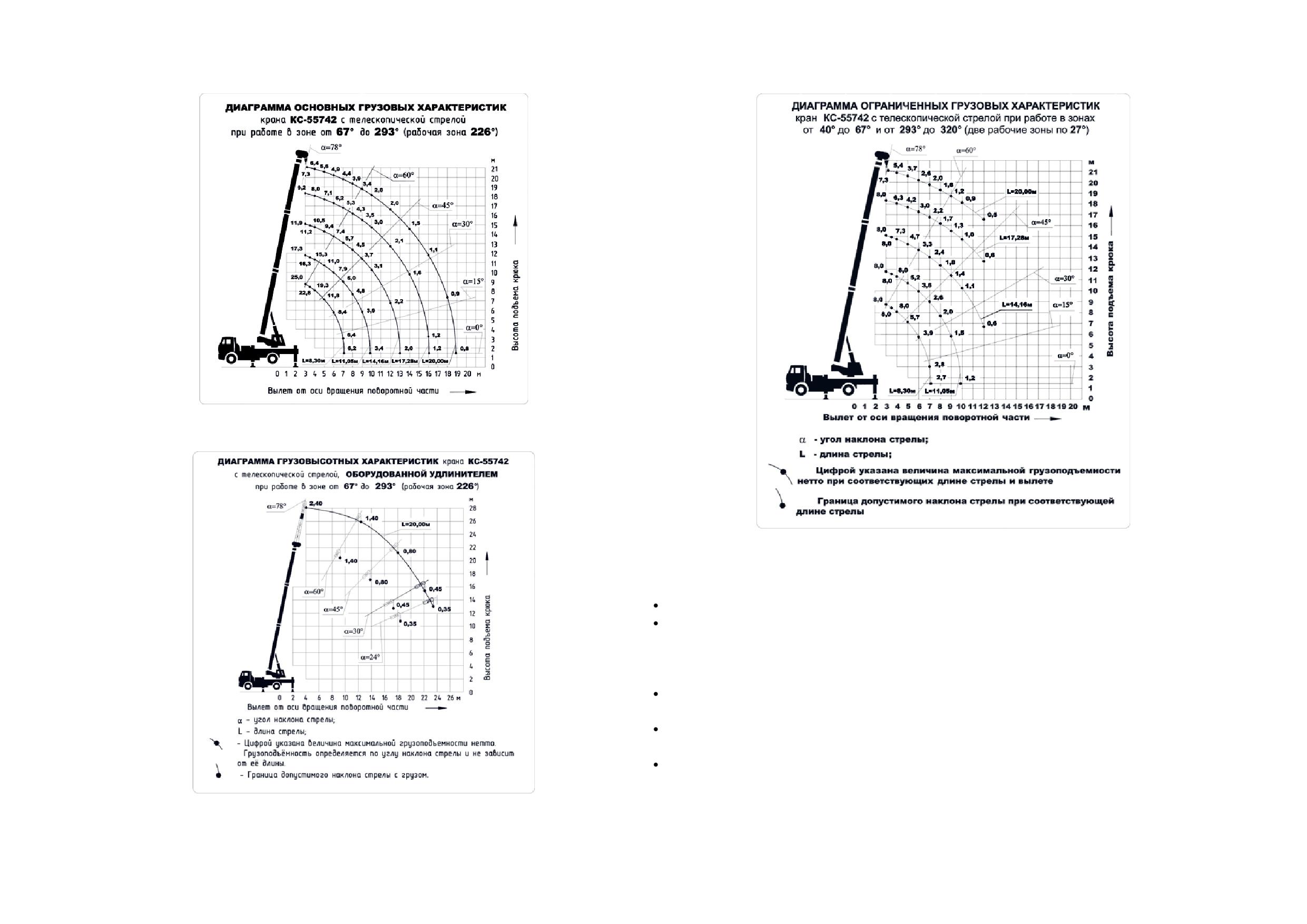

Рис.5.2. Диаграмма зон выполнения крановых операций

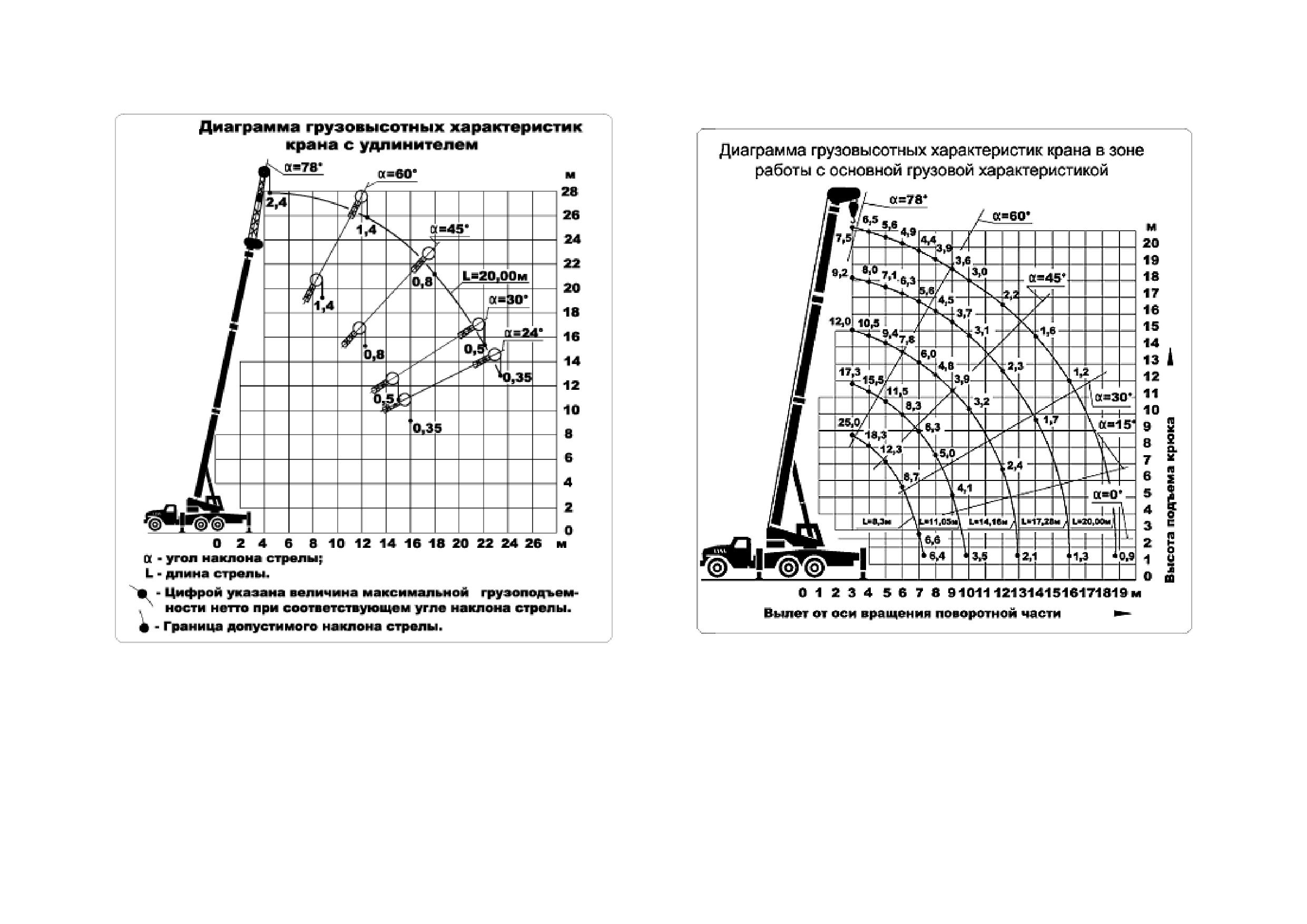

Рис.5.3. Грузовысотные характеристики

Рис.5.5. Грузовысотные характеристики

Конкурентные преимущества

Единственный в России автокран 25 тонн на двухосном шасси.

Повышенная компактность, маневренность и устойчивость при передвижении

благодаря малым габаритам, весу и конструктивным особенностям компоновки

за счет применения серийно выпускаемого шасси КамАЗ-53605 и компактной

трехсекционной стрелы.

Удобство, легкость и точность управления за счет применения на кране упро-

щенной схемы управления крановыми операциями.

Высокая надежность, простота в обслуживании обеспечиваются применением

комплектующих узлов и материалов импортного производства.

Автокран 25 тонн КС-55742 оборудован всеми необходимыми современными

средствами контроля и безопасности.

Рис.5.4. Грузовысотные характеристики

Таблица 5.2

5.2. Кран стреловой «КС-650720»

Технические характеристики

грузоподъемностью 40 тонн

Грузоподъемность, т

Максимальный грузовой момент, т·м

150

Базовое шасси

КрАЗ-63221

Колесная формула

6×6

Двигатель дизельный

ЯМ 3238 ДЕ 2 (EURO-3)

Мощность, кВт (л.с.)

243 (330)

Зона выполнения грузовых операций, град

360º

Высота подъема, м:

со стрелой длиной 9,5 м (крюковая г/п 40 т)

10,1

со стрелой длиной 15,8 м (крюковая г/п 40 т)

17,3

со стрелой длиной 28,5 м (крюковая г/п 25 т)

29,5

со стрелой , оборудованной удлинителем

37,5

Максимальные скорости подъема - опускания

3,6 … 10,8

м/мин.:

5,0 … 18,0

кратность грузового полиспаста 10

40,0

кратность грузового полиспаста 6

кратность грузового полиспаста 1

Скорость посадки м/мин.:

0,2

кратность грузового полиспаста 10

0 ,25

кратность грузового полиспаста 6

1,6

кратность грузового полиспаста 1

Частота вращения поворотной части, об./мин.

0,1 … 1,5

Максимальный телескопируемый груз, т

4,0

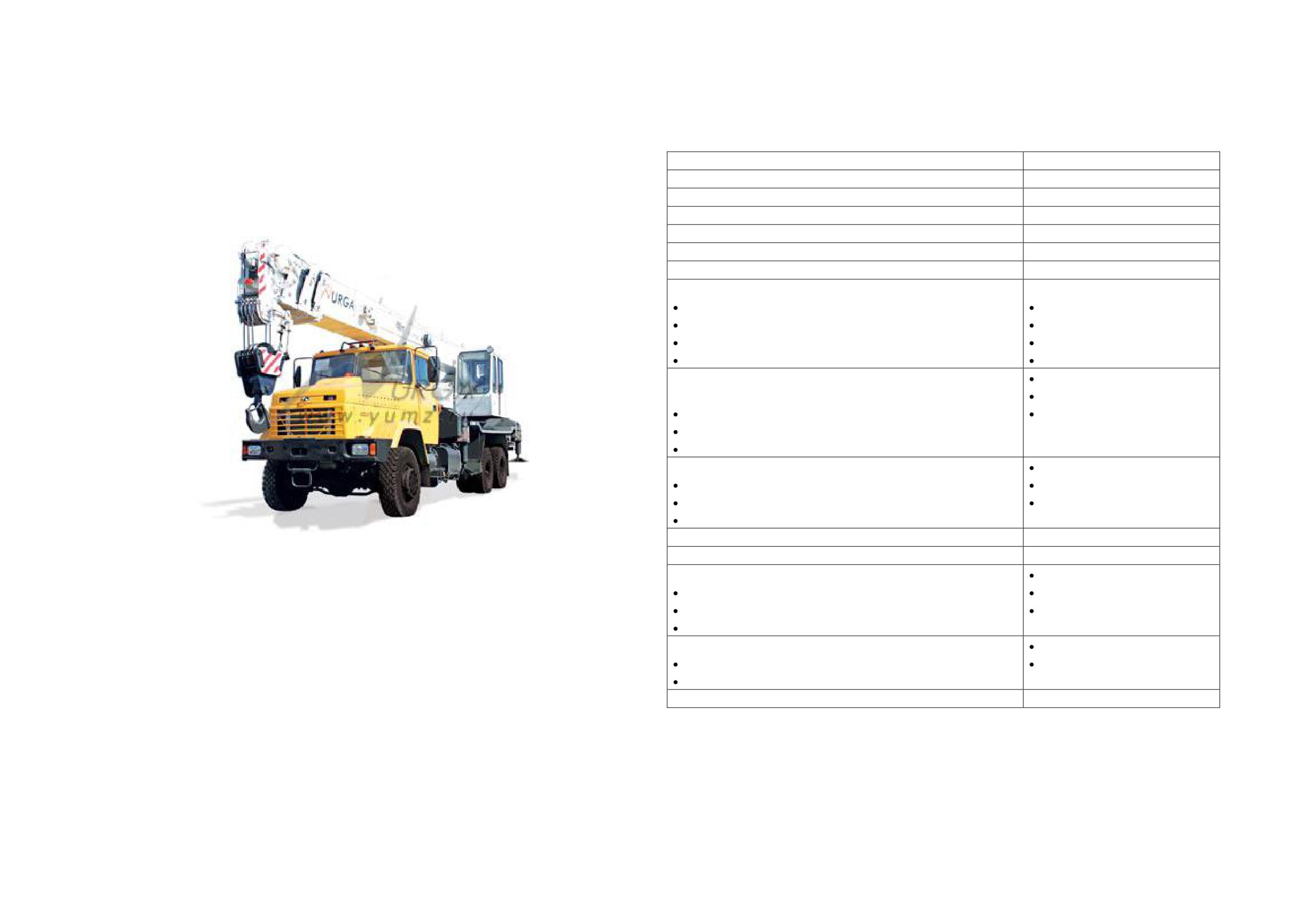

Рис.5.6. Внешний вид

Габаритные размеры, м:

11,77

длина

2,5

ширина

3,9

высота

Полная масса, т:

30,7

без удлинителя

31,2

с удлинителем

Температура эксплуатации, град. С

от - 40 до +40

Таблица 5.3

5.3. Кран стреловой «КС-55722»

Технические характеристики

грузоподъемностью 25 тонн

Грузоподъемность, т

Максимальный грузовой момент, т•м

Базовое шасси

УРАЛ -55571-40

Колесная формула

6 х 6

Двигатель дизельный

ЯМЗ 236 НЕ 2 (EURO-3)

Мощность, кВт (л.с.)

169 (230)

Зона выполнения грузовых операций, град

290

Высота подъема, м:

с основной телескопической стрелой

20,5

с удлинителем

27,6

Скорости подъема-опускания номиналь-

0,2-8,0

ного груза, м/мин.

Скорость посадки не более, м/мин.

0,2

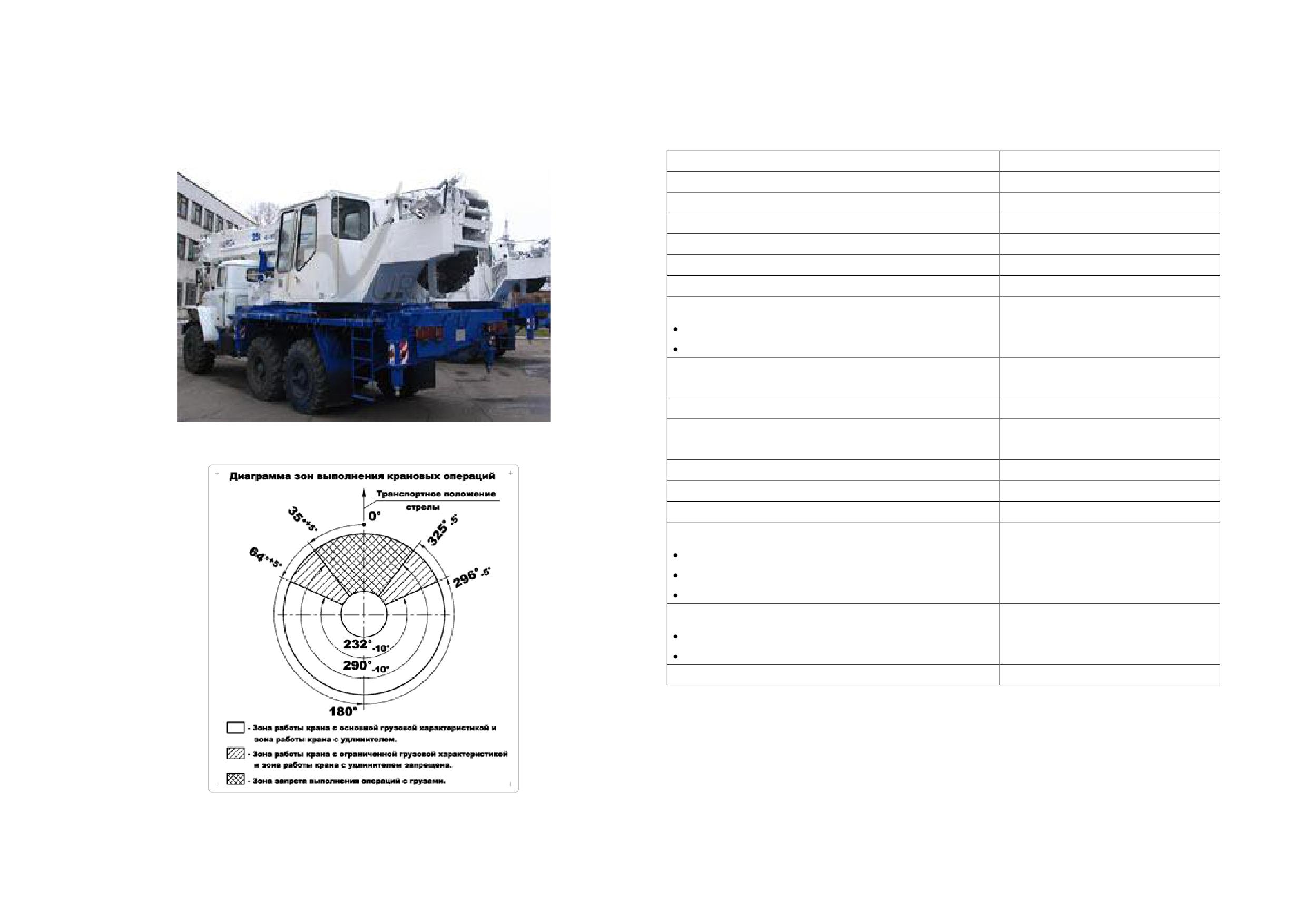

Рис.5.8. Внешний вид

Максимальная скорость подъема в уско-

18,0

ренном режиме, м/мин.

Частота вращения, мин.^-1

0,2-2,2

Максимальный телескопируемый груз, т

4,5

Скорость передвижения, км/час

Габаритные размеры, м:

длина

10,15

ширина

2,50

высота

3,59

Полная масса, т:

без удлинителя

21, 6

с удлинителем

21,9

Температура эксплуатации, град. С

от -40 до +40

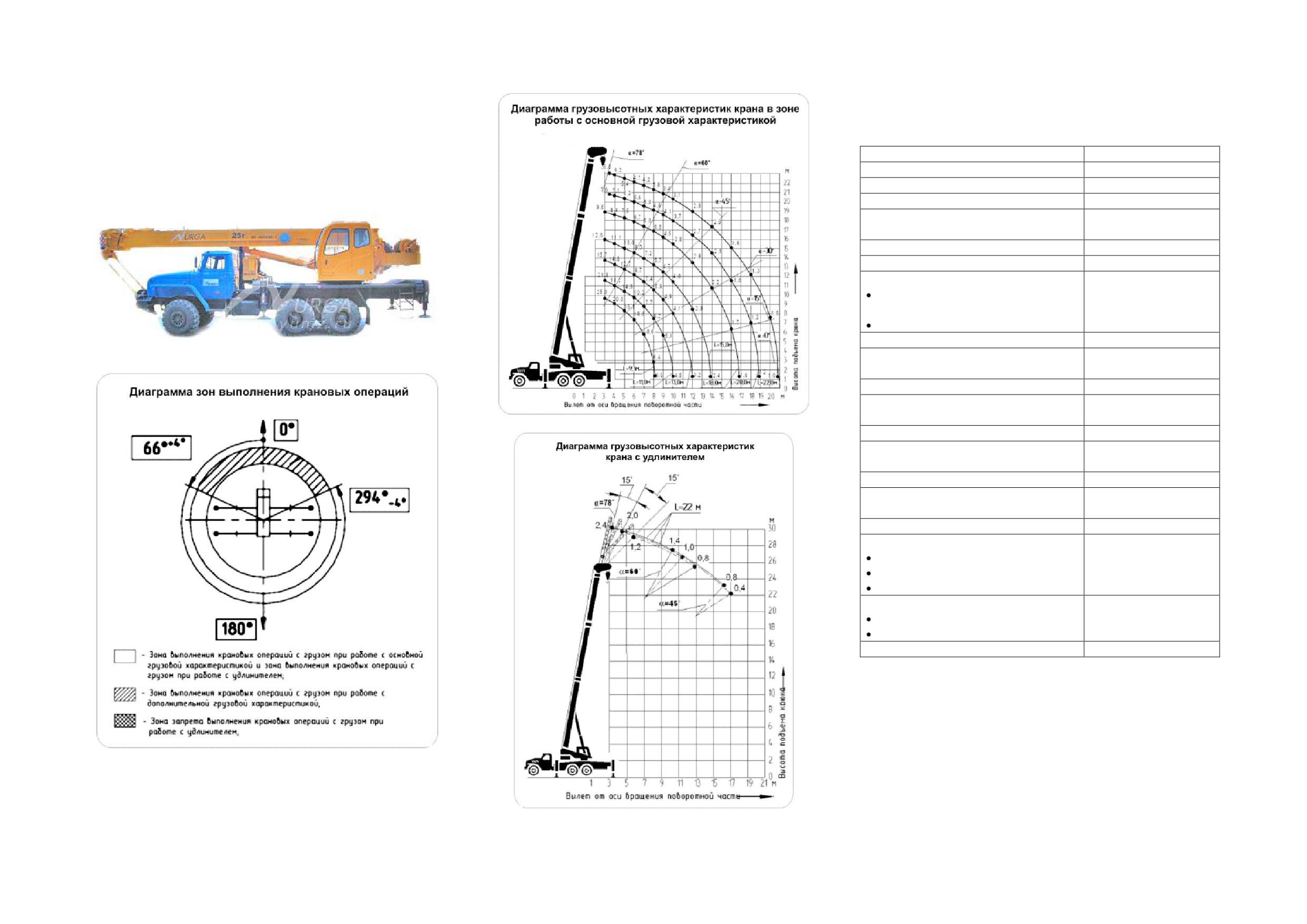

Рис.5.9. Диаграмма зон выполнения крановых операций

Таблица 5.4

5.4. Кран стреловой

Технические характеристики

«КС-55722А»

Грузоподъемность, т

Максимальный грузовой мо-

грузоподъемностью 25 т.

мент, т•м

Базовое шасси

КАМАЗ -53228

Колесная формула

6 х 6

Двигатель дизельный

КАМАЗ -740,31-

240 (EURO-3)

Мощность, кВт (л.с.)

176 (240)

Зона выполнения грузовых опе-

290

раций, град.

Высота подъема, м:

с основной телескопиче-

20,7

ской стрелой

26,5

с телескопическим удли-

нителем

Рис.5.14. Грузовысотные характеристики

Скорости подъема - опускания

0,2-8,0

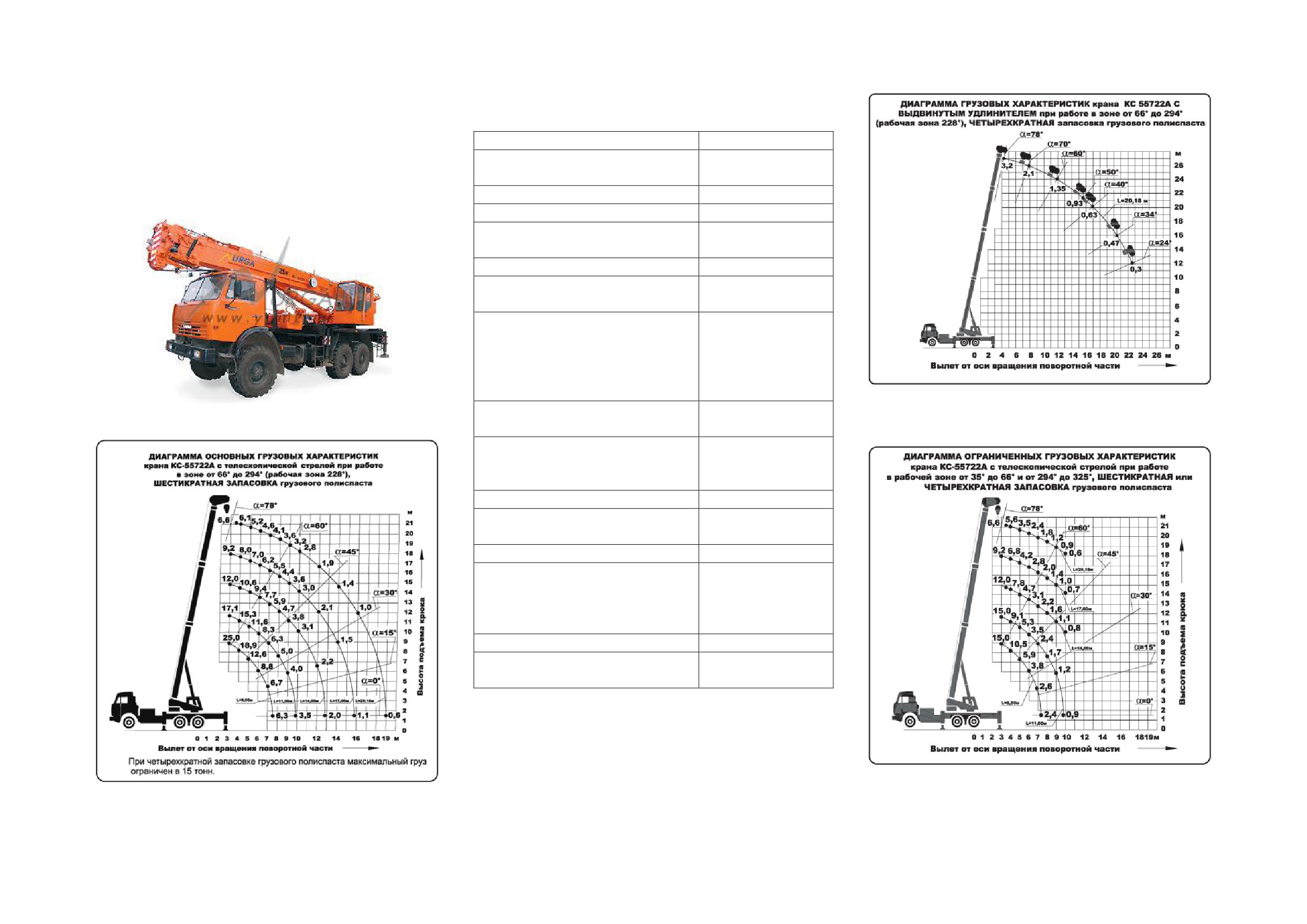

Рис.5.12. Внешний вид

номинального груза, м/мин.

Максимальная скорость подъе-

18,0

ма в ускоренном режиме,

м/мин.

Частота вращения, мин^-1.

0,2-1,8

Максимальный телескопируе-

4,5

мый груз, т

Транспортная скорость, км/час

Габаритные размеры, м:

длина

10,32

ширина

2,5

высота

3,85

Полная масса, без удлинителя т

21,5

Температура эксплуатации,

от - 40 до + 40

град. С

Рис.5.15. Грузовысотные характеристики

Рис.5.13. Грузовысотные характеристики

Таблица 5.5

5.5. Кран стреловой

Технические характеристики

«КС-55722Б-1»

Грузоподъемность, т

Грузоподъемностью 25 тонн

Максимальный грузовой момент, т·м

Базовое шасси

УРАЛ-55571

Колесная формула

6 х 6

Двигатель, дизельный

ЯМЗ 236 НЕ2 эколо-

гический класс 3

Мощность, кВт (л.с.)

169 (230)

Зона выполнения грузовых операций

круговая

Высота подъема, м:

с основной телескопической стре-

22,8

лой

31,1

с удлинителем

Максимальная длина стрелы, м

22,0

Рис.5.16. Внешний вид

Длина стрелы в сложенном состоя-

9,3

нии, м

Опорный контур, м

4,9 х 5,8 / 2.3

Скорости подъема-опускания номи-

0,2 - 8,0

нального груза, м/мин.

Рис.5.18. Грузовысотные характеристики

Скорость посадки не более, м/мин.

0,2

Максимальная скорость подъема в

18,0

ускоренном режиме, м/мин.

Частота вращения, мин.^-1

0,2 - 2,0

Максимальный телескопируемый

6,0

груз, т

Скорость передвижения, км/час

Габаритные размеры, м:

длина

11,0

ширина

2,5

высота

3,6

Полная масса, т:

без удлинителя

21,4

с удлинителем

21,9

Температура эксплуатации, °С

от - 40 до + 40

Рис.5.17. Диаграмма зон выполнения крановых

операций

Рис.5.19. Грузовысотные характеристики

Таблица 5.6

5.6. Кран стреловой

Технические характеристики

«КС-65720-1»

Грузоподъемность, т

Максимальный грузовой момент, т·м

150

грузоподъемностью 40 тонн

Базовое шасси

Урал -6563

Колесная формула

8×4

Двигатель дизельный

ЯМ 3-7511.10

(EURO -3)

Мощность, кВт (л. с.)

294 (400)

Зона выполнения грузовых операций, град .

360º

Высота подъема, м:

со стрелой длиной 9,5 м (крюковая г/п 40т)

10,1

со стрелой длиной 15,8 м (крюковая г/п 40т)

17,3

со стрелой длиной 28,5 м (крюковая г/п 25т)

29,5

со стрелой, оборудованной удлинителем

37,5

Максимальные скорости подъема - опуска-

ния м/мин.:

3,6 … 10,8

кратность грузового полиспаста 10

5,0 … 18,0

кратность грузового полиспаста 6

40,0

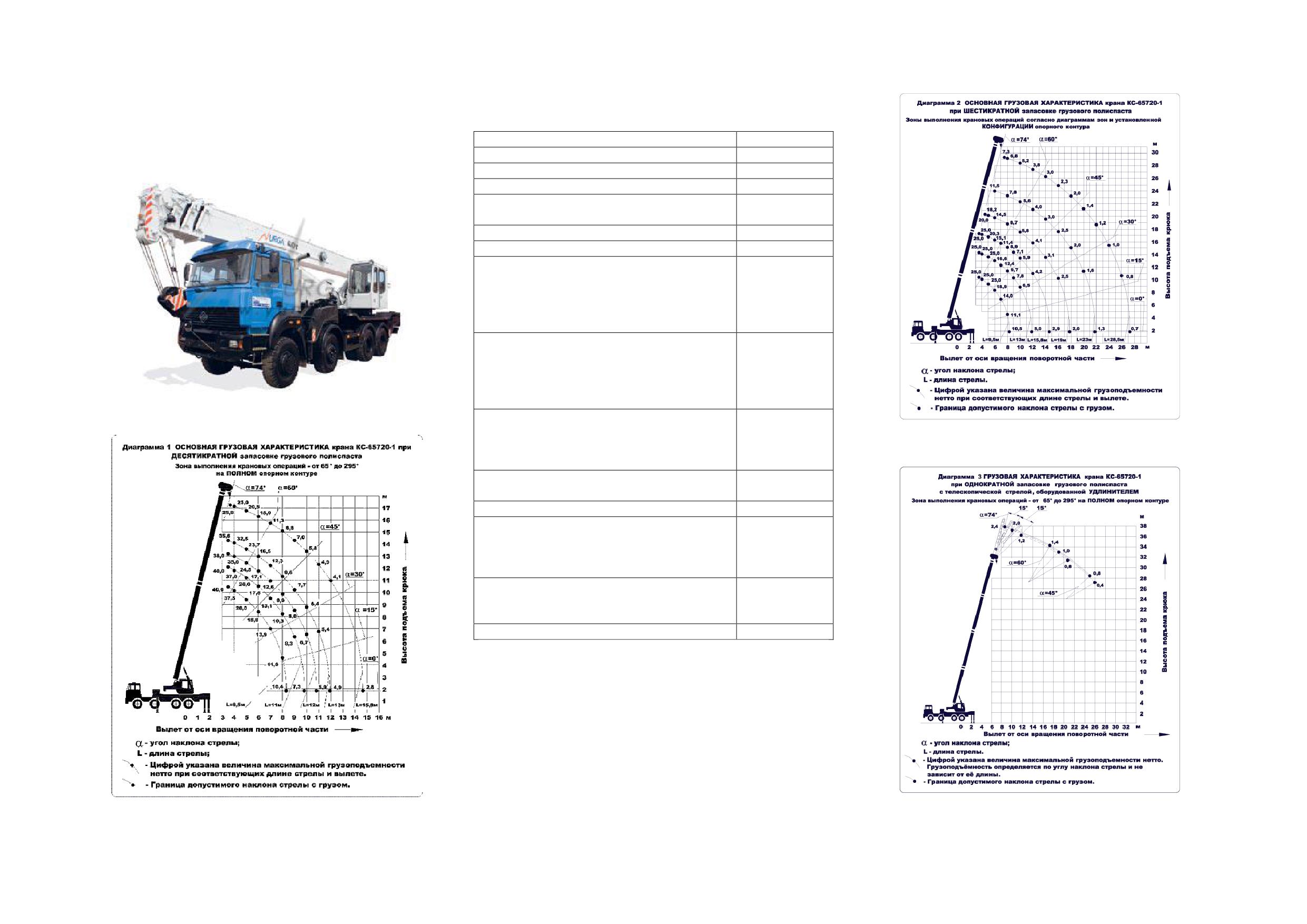

Рис.5.20. Внешний вид

кратность грузового полиспаста 1

Скорость посадки м / мин .:

кратность грузового полиспаста 10

0,2

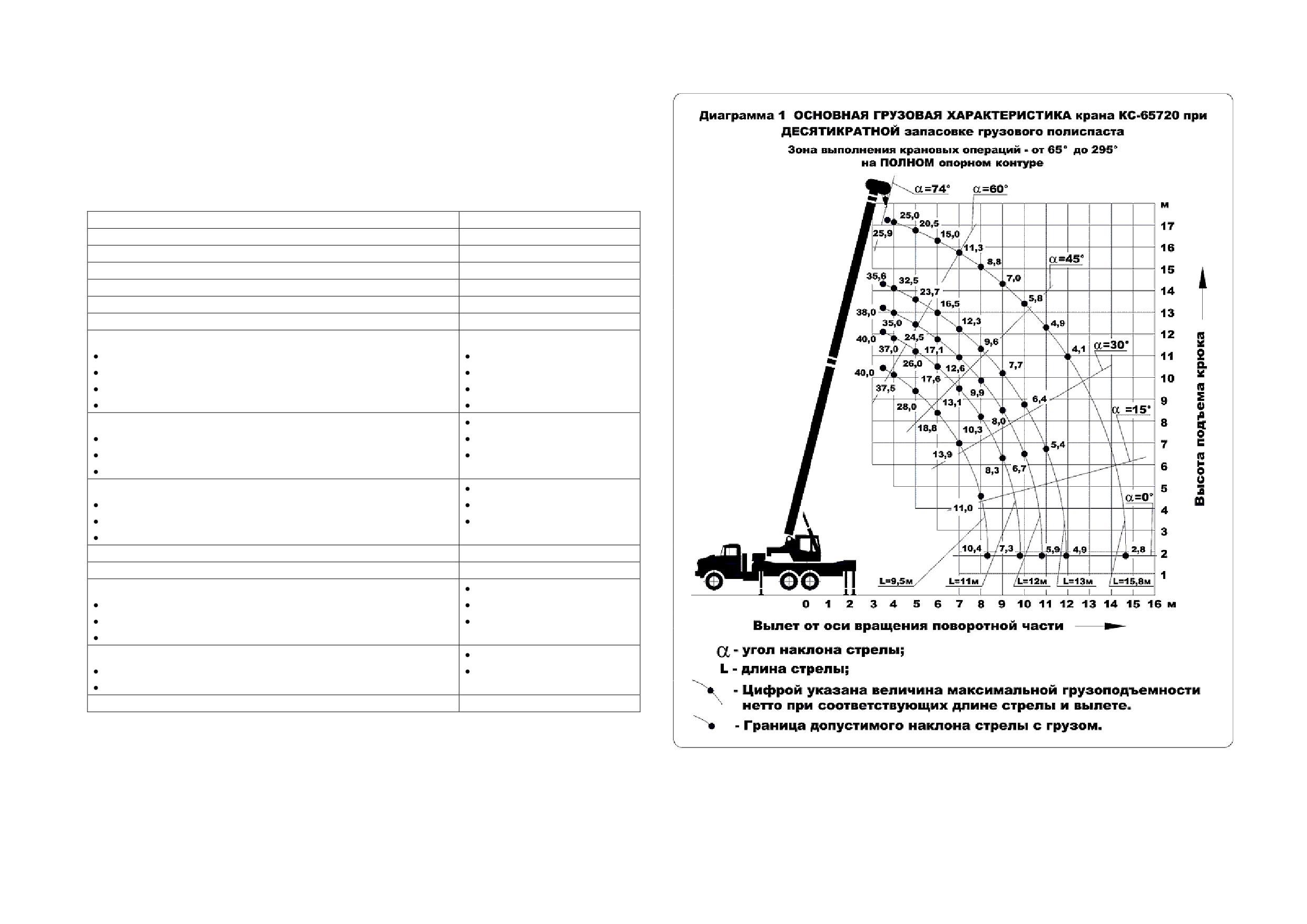

Рис.5.22. Грузовысотные характеристики

кратность грузового полиспаста 6

0,25

кратность грузового полиспаста 1

1,6

Частота вращения поворотной части,

0,1 … 1,5

об./мин.

Максимальный телескопируемый груз, т

4,0

Габаритные размеры, м:

длина

11,77

ширина

2,5

высота

4,0

Полная масса, т:

без удлинителя

31,6

с удлинителем

32,2

Температура эксплуатации, град. С

от - 40 до +40

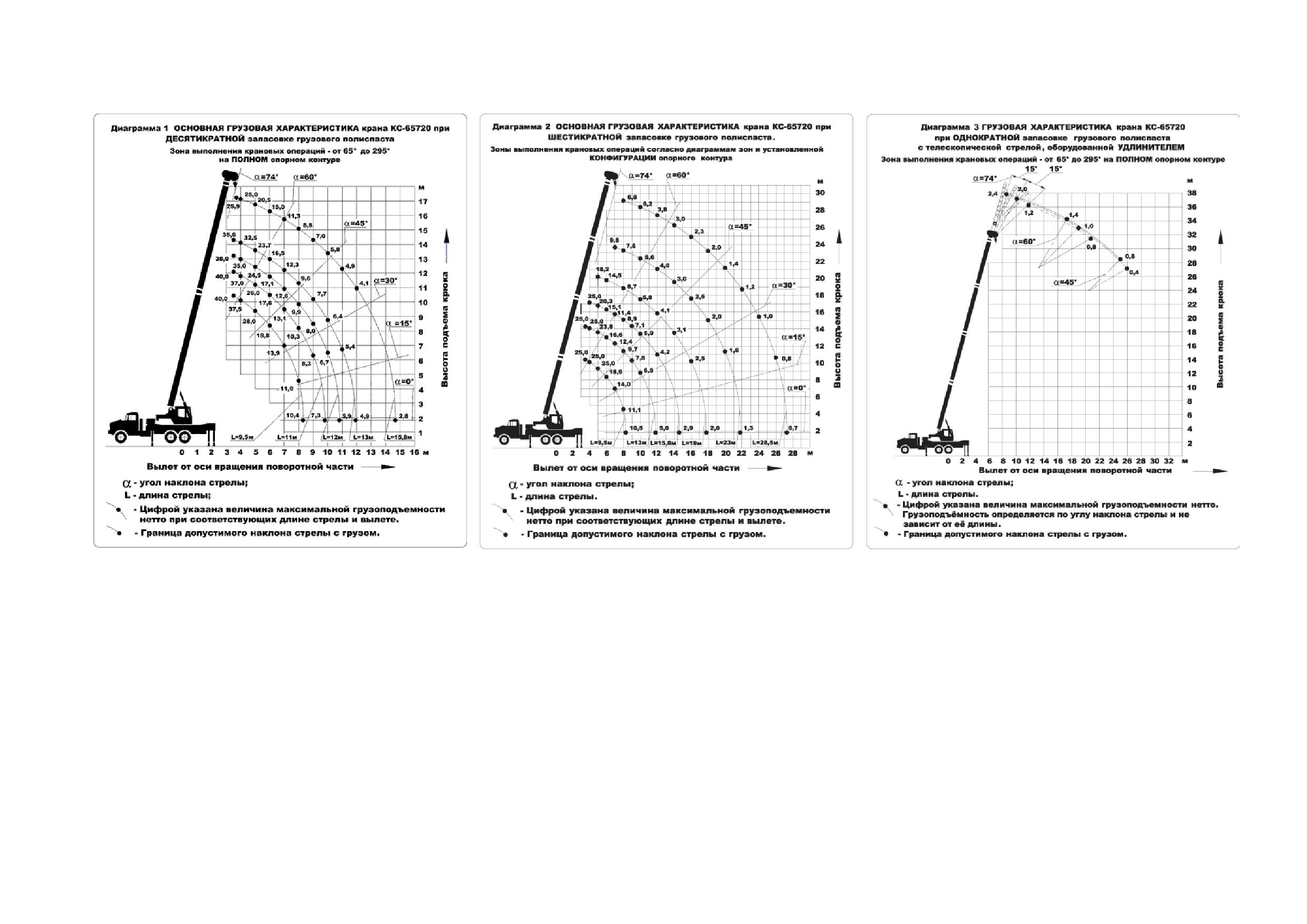

Рис.5.21. Грузовысотные характеристики

Рис.5.23. Грузовысотные характеристики

Таблица 5.7

5.7. Кран стреловой гусенич-

Технические характеристики:

ный «КС-5671-1»

Грузоподъемность гусеничного

грузоподъемностью 25 тонн

крана, т (нетто)

Максимальный грузовой мо-

мент, т•м

Базовое шасси

Гусеничное шас-

си 662-сб 5

Двигатель дизельный

ЯМЗ-238 Д-13 с

турбонадувом

Мощность, кВт (л.с.)

243 (330)

Зона выполнения грузовых опе-

360

раций, град.

Высота подъема, м:

Рис.5.26. Грузовысотные характеристики

с основной телескопической

20,5

стрелой

27,4

с удлинителем и гуськом

Рис.5.4. Внешний вид

Скорости подъема - опускания

0,2-8,0

номинального груза, м/мин.

Максимальная скорость подъема

18, 0

в ускоренном режиме, м/мин.

Скорость посадки не более,

0,2

м/мин.

Частота вращения, об./мин.

0,2 -1,6

Максимальный телескопируе-

4,5

мый груз, т

Транспортная скорость, км/час

Габаритные размеры, м:

длина

10,15

ширина

3,48

высота

3,95

Полная масса, тонн

27,3

Температура эксплуатации, град.

от -40 до +40

Рис.5.25. Грузовысотные характеристики

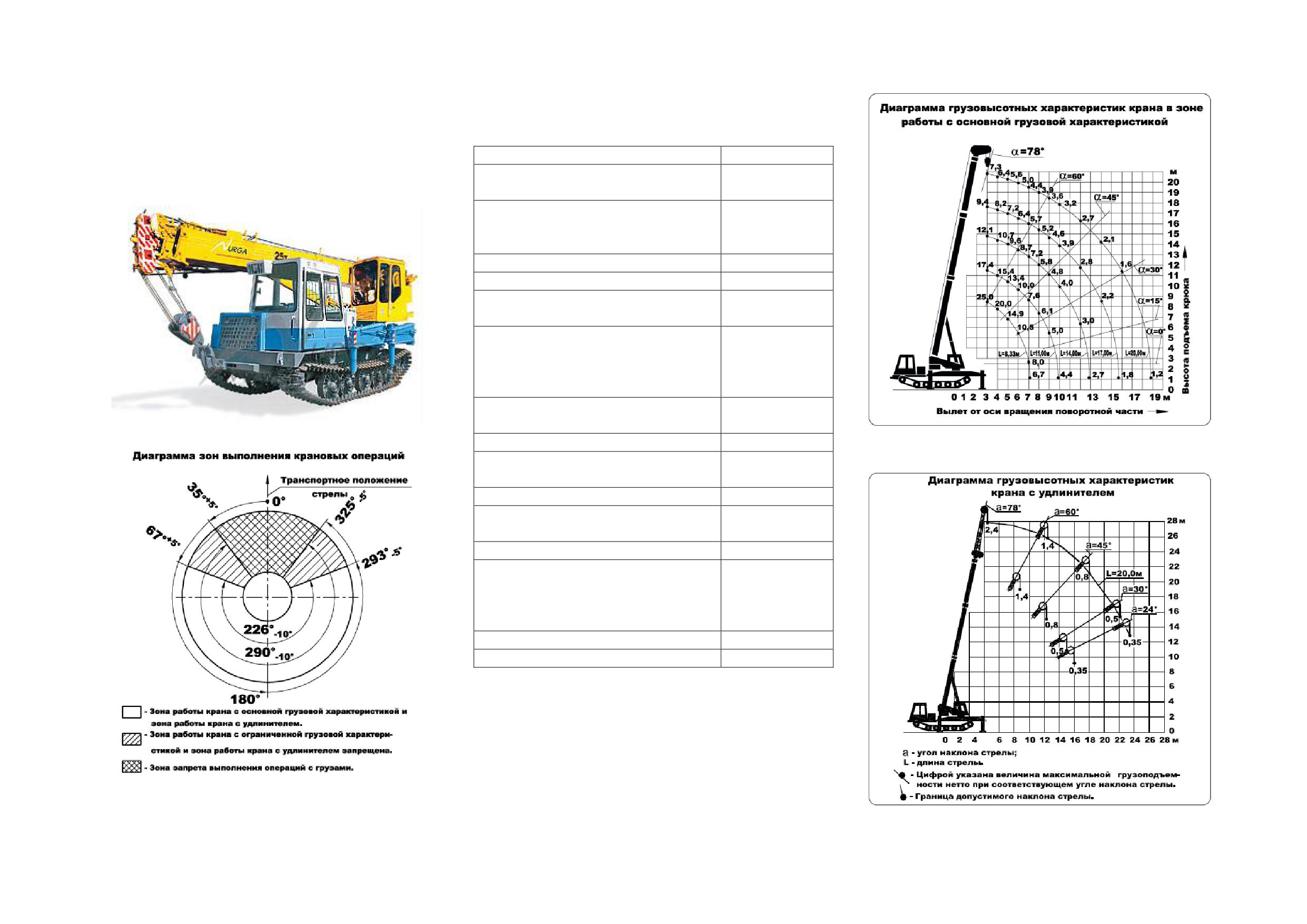

Рис.5.27. Диаграмма зон выполнения крановых

операций

Таблица 5.8

5.8. Кран стреловой гусенич-

Технические характеристики

ный «КС-5671»

Грузоподъемность, т

грузоподъемностью 25 тонн

Максимальный грузовой момент,

т•м

Базовое шасси

Трелевочный

трактор ТТ-4

М-01; T-147

Двигатель дизельный

А-01 М

Мощность, кВт (л.с.)

95,5 (130)

Зона выполнения грузовых опера-

290

ций, град.

Высота подъема, м:

с основной телескопической стре-

20,5

лой

27,4

с удлинителем

Скорости подъема - опускания но-

0,2-8,0

минального груза, м/мин.

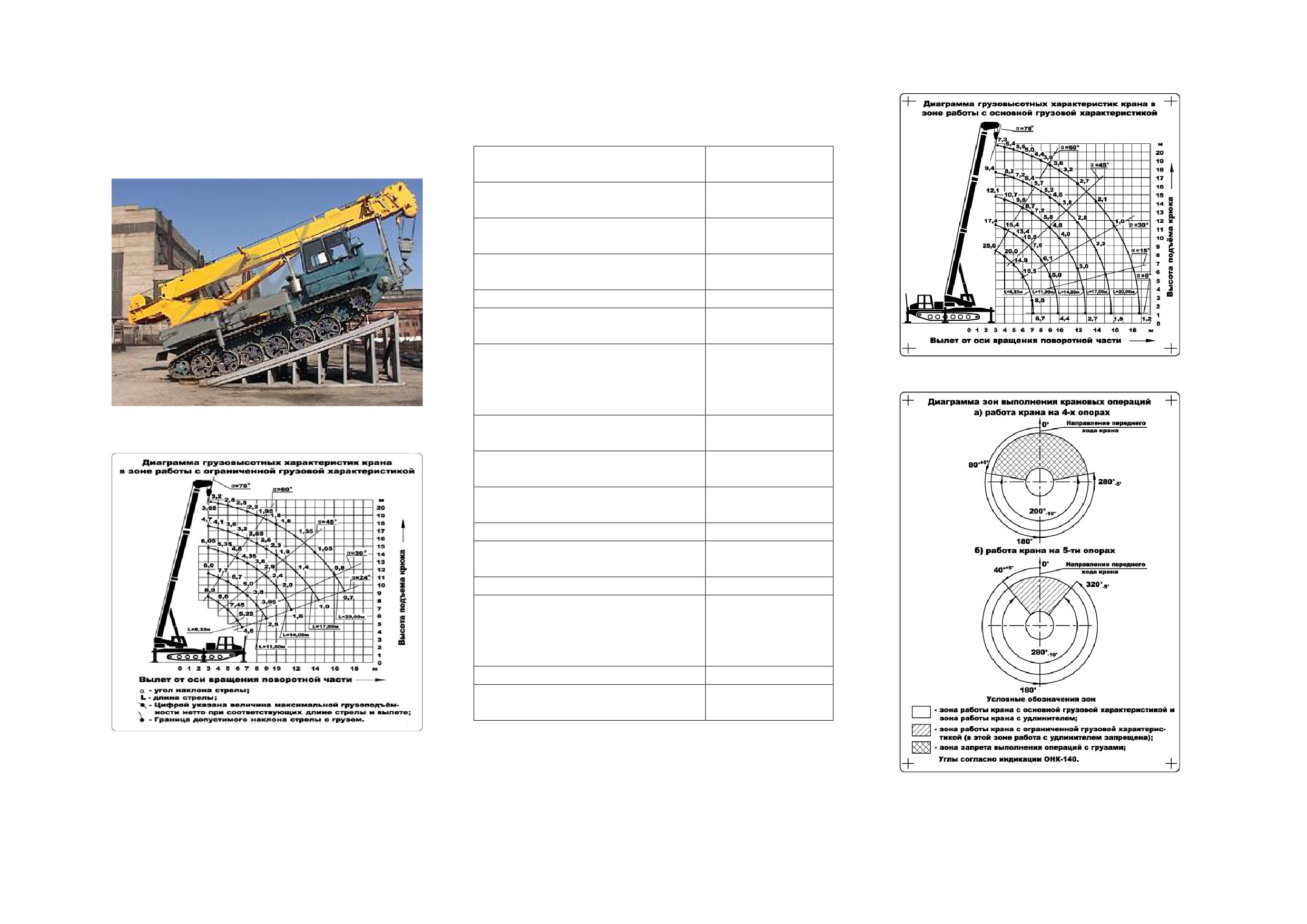

Рис.5.28. Внешний вид

Рис.5.30. Грузовысотные характеристики

Скорость посадки не более, м/мин.

0,2

Максимальная скорость подъема в

18,0

ускоренном режиме, м/мин.

Частота вращения, мин.^-1

0,2-1,6

Максимальный телескопируемый

4,5

груз, т

Скорость передвижения, км/час

Габаритные размеры, м:

длина

10,15

ширина

3,20

высота

3,68

Полная масса с удлинителем, т

25,0

Температура эксплуатации, град. С

от -40 до +40

Рис.5.29. Диаграмма зон выполнения крановых

операций

Рис.5.31. Грузовысотные характеристики

Таблица 5.9

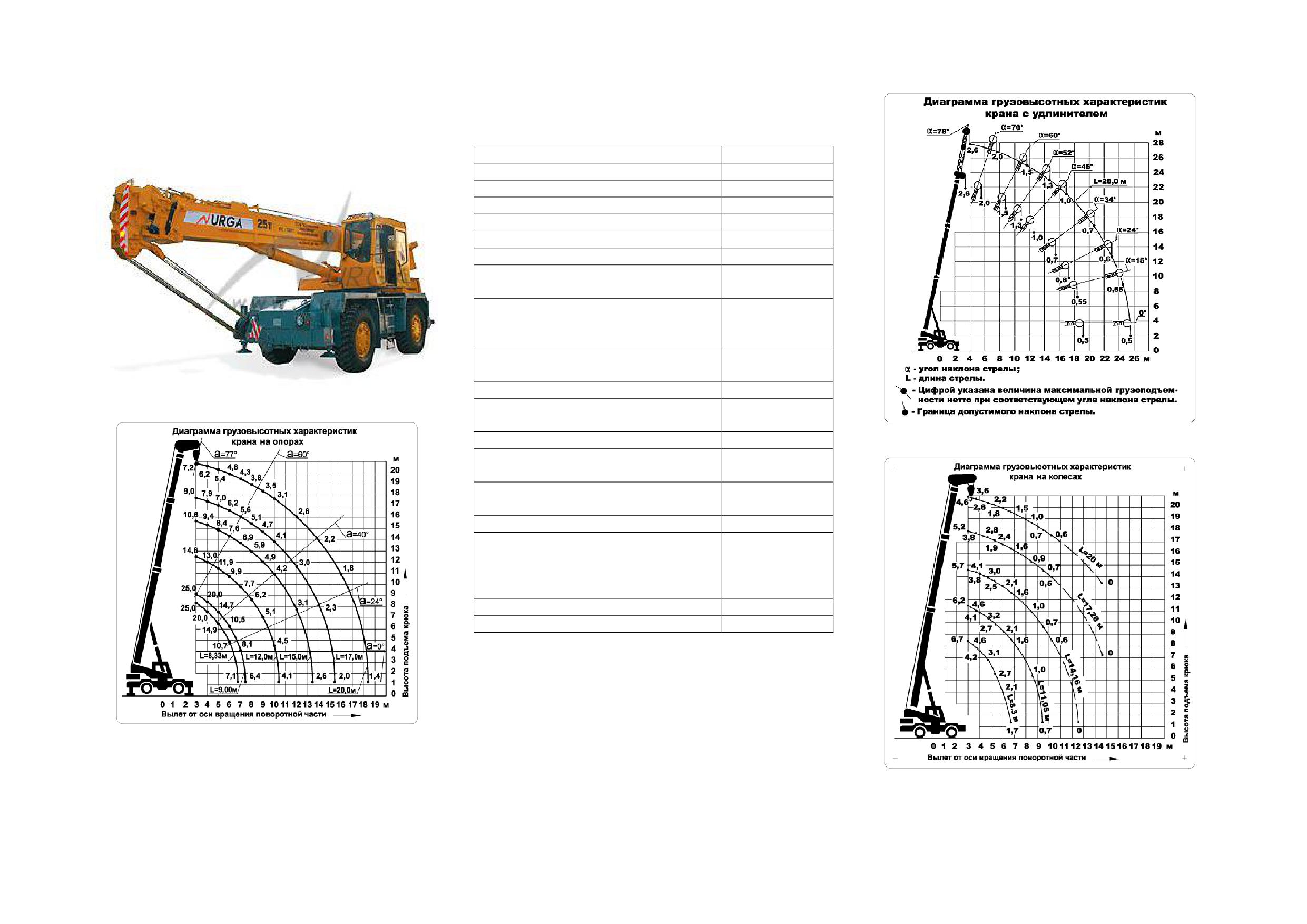

5.9. Кран стреловой «КС-5871»

Технические характеристики

грузоподъемностью 25 тонн

Грузоподъемность, т

Грузоподъемность на колесах, т

6,75

Максимальный грузовой момент, т•м

Базовое шасси

собственное

Колесная формула

4 х 4 х 4

Двигатель дизельный

ЯМЗ 236 М2

Мощность, кВт (л.с.)

132 (180)

Зона выполнения грузовых операций,

360° (круговая)

град

Высота подъема, м:

с основной телескопической стрелой

20,5

с удлинителем

27,5

Скорости подъема-опускания номи-

0,2-8,0

нального груза, м/мин.

Скорость посадки не более, м/мин.

0,2

Рис.5.32. Внешний вид

Максимальная скорость подъема в

18,0

ускоренном режиме, м/мин.

Рис.5.34. Грузовысотные характеристики

Частота вращения, мин.^-1

0,2-2,5

Максимальный телескопируемый

4,5

груз, т

Максимальный перевозимый груз на

3,0

крюке, т

Скорость передвижения, км/час

Габаритные размеры, м:

длина

10,75

ширина

2,50

высота

3,5

Полная масса с удлинителем, т

24,0

Температура эксплуатации, град. С

от -40 до +40

Рис.5.33. Грузовысотные характеристики

Рис.5.35. Грузовысотные характеристики

Таблица 5.10

5.10.

Кран стреловой «МКТ-20»

Технические характеристики

грузоподъемностью 20 тонн

Грузоподъемность, т

МКТ-20 - на двухосном шасси «КамАЗ» и «МАЗ» с высотой подъема 18 м. Са-

На основной стреле

мый маленький в линейке кранов МКТ. Мощная трехсекционная стрела, лебедка

Длина стрелы, м

8,1-18,1

и ОПУ 25-тонного крана вместе с большим опорным контуром позволили этой

машине иметь отличные грузовысотные характеристики при минимальной цене.

Скорость подъема (опускания) номинального груза, м/мин:

Зона работы крана 360°. Этот автокран может быть укомплектован 6-ти метро-

Основная стрела

6,5

вым гуськом.

Средняя скорость изменения вылета крюка, м/мин, не более:

При подъеме (опускании) стрелы 8,1 м

9,0

При выдвижении (втягивании) секции стрелы

8,0

Частота вращения поворотной части, мин.^-1

0,3-1,75

Скорость передвижения крана, км/час:

Транспортная - с основной стрелой

Габаритные размеры в транспортном положении, мм:

Длина

10880

Ширина

2500

Высота

3580

Полная масса с основной стрелой, т

15,5

Радиус поворота, м

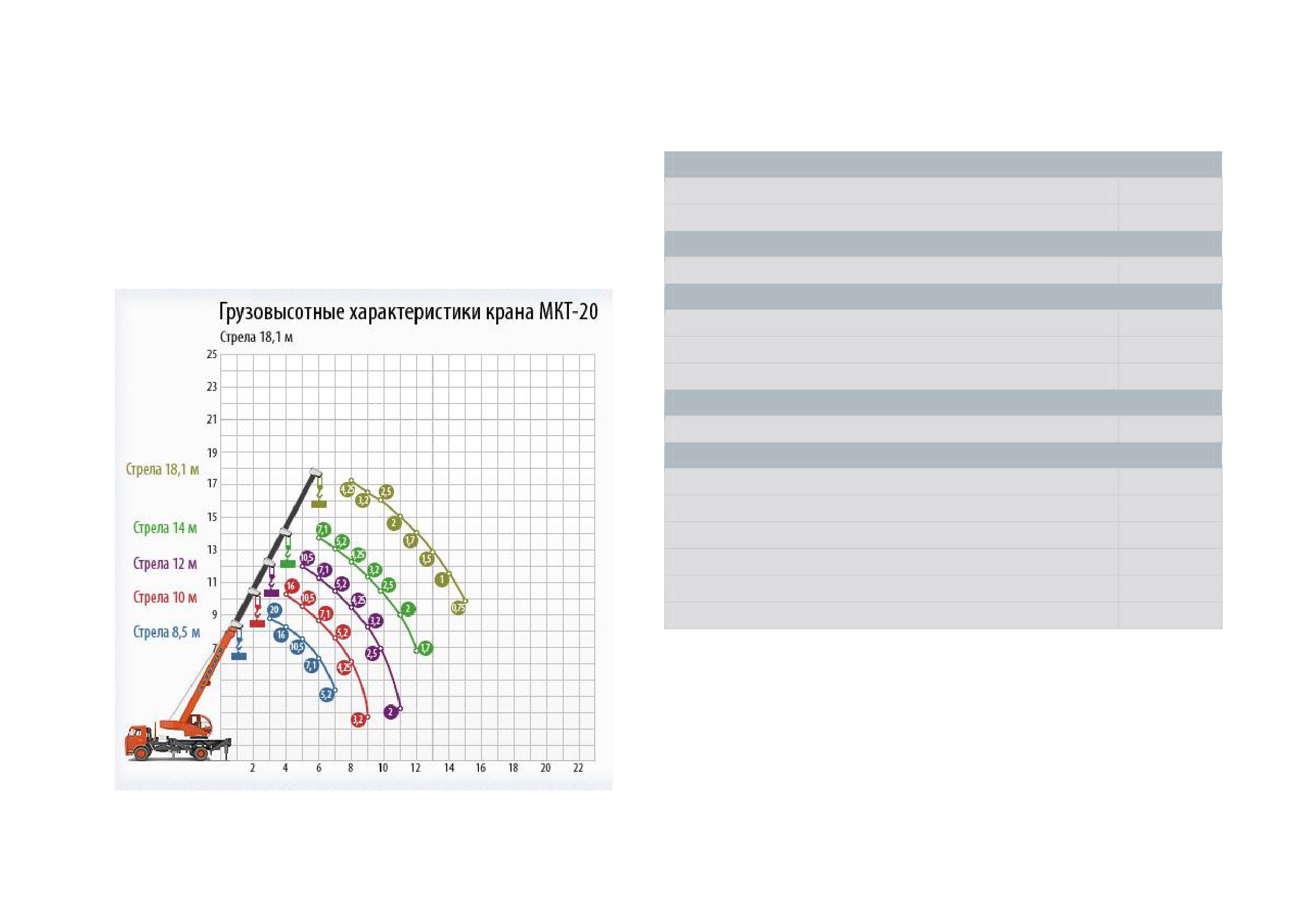

Рис.5.36. Грузовысотные характеристики

Таблица 5.11

5.11.

Кран стреловой «МКТ-25»

Технические характеристики

грузоподъемностью 25 тонн

Грузоподъемность, т

Грузовой момент, тм

МКТ-25 - простая, надежная, отработанная конструкция с применением ряда

Вылет, м

2,3-19

европейских и американских комплектующих. Трехсекционная стрела с высотой

подъема 22 м, зона работы 360°. Возможна комплектация гуськами 6 м и 9 м, бу-

Высота подъема крюка, м

ром глубиной бурения до 3 м, бетоноломом и любым гидравлическим инстру-

На основной стреле

10,5-21,8

ментом, а также навесным оборудованием подъемника с высотой 25 м, сертифи-

цированным в составе крана. Крановая установка может монтироваться на до-

На стреле с гуськом

рожных и вездеходных шасси «КамАЗ», «МАЗ», «Урал».

Длина стрелы, м

9,7-21,7

Длина гуська, м

6,9

Скорость подъема (опускания) номинального груза, м/мин:

На основной стреле

6,5

На стреле с гуськом

Средняя скорость изменения вылета крюка,м/мин, не более:

При подъеме (опускании) стрелы 9,7 м

9,0

При выдвижении (втягивании) секции стрелы

8,0

Частота вращения поворотной части, мин.^-1

0,3-1,75

Скорость передвижения крана, км/час:

Транспортная - с основной стрелой

Со стрелой и гуськом

Габаритные размеры в транспортном положении, мм:

Длина

12000

Ширина

2500

Высота

3650

Полная масса с основной стрелой, т

20,4

Распределение нагрузки на дорогу, т:

Через шины передних колес

4,7

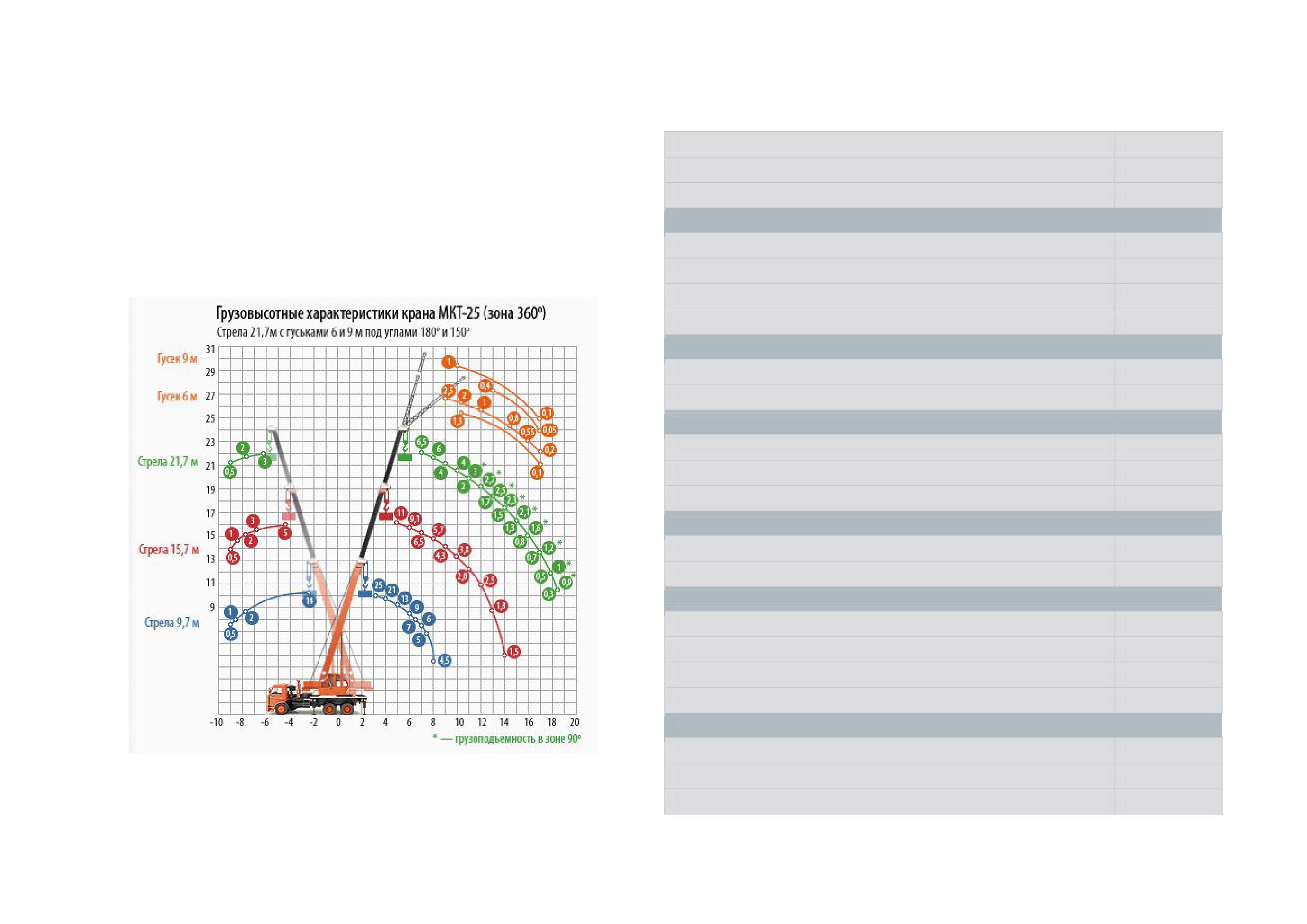

Рис.5.37. Грузовысотные характеристики

Через шины колес тележки

15,7

Радиус поворота, м

10,8

5.12.

Кран стреловой «МКТ-40»

грузоподъемностью 40 тонн

МКТ-40 - современный кран с отличными грузовысотными характеристиками.

Четырехсекционная стрела из высокопрочной стали «DOMAX 700» с высотой

подъема 30 м. Большой опорный контур, мощная лебедка, плавное управление

джойстиками фирмы «United Mobile». Монтируется на трехосном шасси «Volvo»

и «Ford», а также трех- и четырехосном шасси «КамАЗ», в том числе внедорож-

ной серии. Зона работы 360°. Гуськи 6 м, 9 м и 13 м.

Таблица 5.12

Технические характеристики:

Максимальный грузовой момент, тм

128

Длина стрелы, м

9 - 30

Длина гуська, м

Конструктивная масса крана, т

Скорость передвижения крана своим ходом, км/ч

60 км/ч

Температура эксплуатации, ^оС

от - 40 до + 40

Кратность запасовки

6, 4, 1

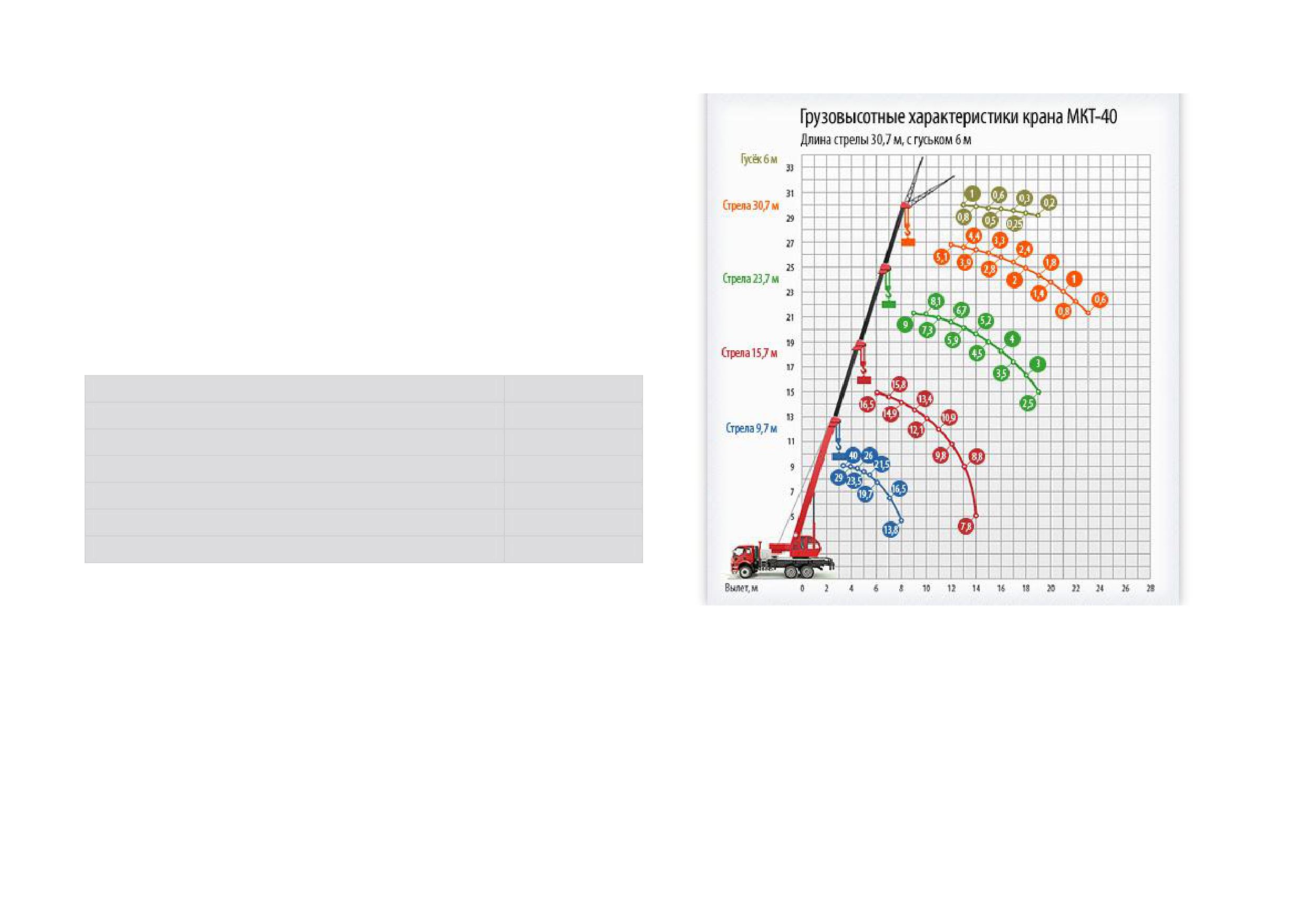

Рис.5.38. Грузовысотные характеристики

5.13.

Кран стреловой «МКТ-50»

грузоподъемностью 50 тонн

МКТ-50 - Флагман модельного ряда автокранов. Стрела из шведской стали, два

цилиндра подъема стрелы, два механизма поворота, ОПУ-1950, огромный опор-

ный контур и большой запас прочности делают этот кран безоговорочным лиде-

ром. Высота подъема стрелы - 34 м. Крановая установка может монтироваться на

четырехосных шасси «КамАЗ» - дорожном и вездеходном, а также «Volvo» и

«Iveco». Автокран может быть укомплектован 13-ти метровым гуськом.

Таблица 5.13

Технические характеристики

Максимальный грузовой момент, тм

160

Длина стрелы, м

11 - 35

Длина гуська, м

8; 13

Конструктивная масса крана, т

Скорость передвижения крана своим ходом, км/ч

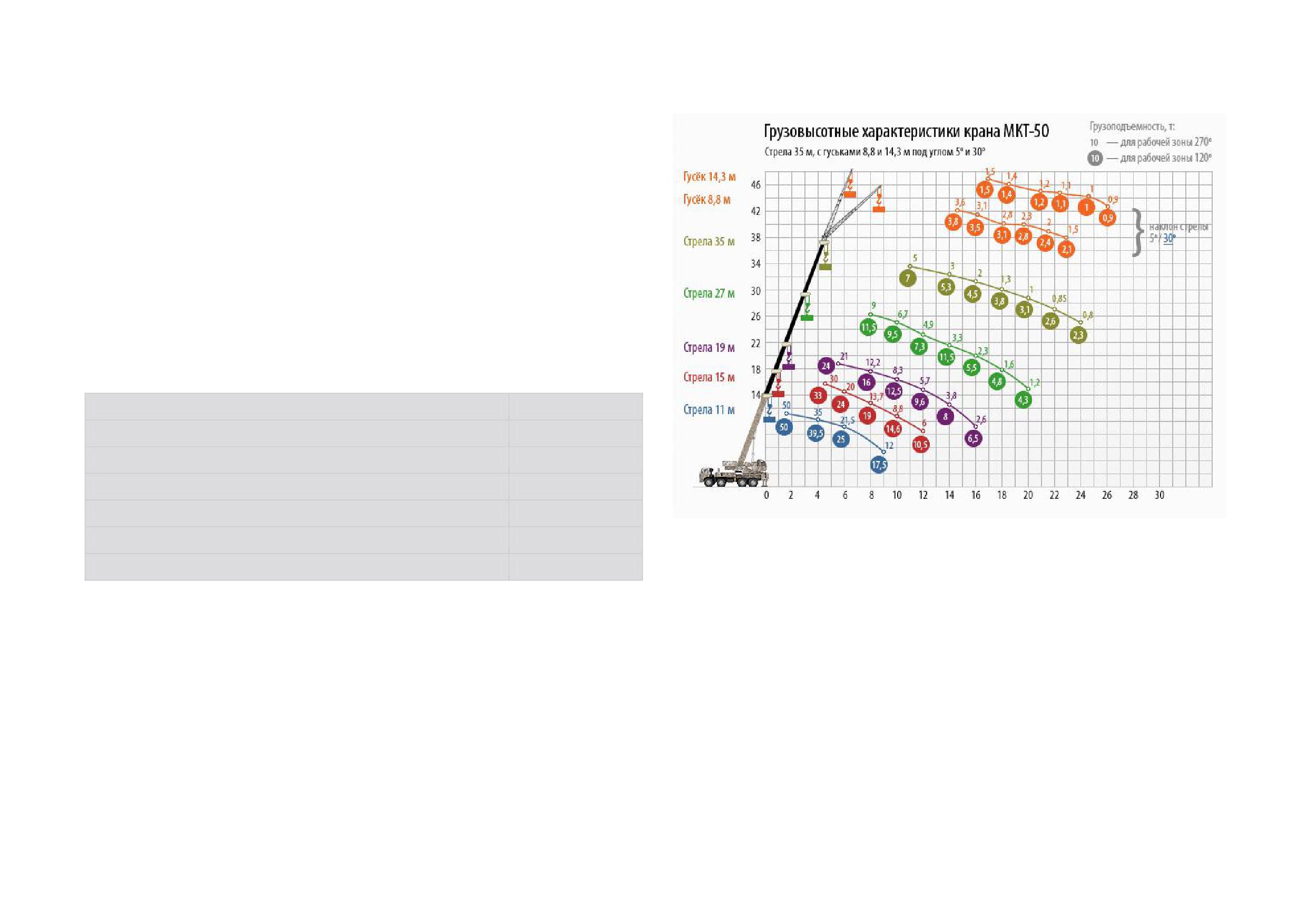

Рис.5.39. Грузовысотные характеристики

Температура эксплуатации, ^оС

от - 40 до + 40

Кратность запасовки

8, 6, 4, 2

5.14.

Кран стреловой гусеничный «МГКС-32»

грузоподъемностью 32 тонны

МКГС-32 - концепция крана - это продолжение традиций гусеничных кранов

«МКГ-25БР», в производстве которых наш завод принимал непосредственное

участие. Модернизация конструкции, применение высокопрочных сталей и агре-

гирование с узлами серийных 40-тонных автокранов позволило значительно

улучшить грузовысотные характеристики, увеличить скорость рабочих операций,

сделать кран простым и удобным в обслуживании. Стрела длиной 35 м, жесткий

гусек 5 м, маневровый гусек длиной от 10 м до 20 м. Кран легко перевозится на

трейлере по автомобильным дорогам.

Таблица 5.14

Технические характеристики

Наибольшая грузоподъемность, т

Вылет при наибольшей грузоподъемности, м

Длина основной стрелы, м

15,8

Наибольшая длина стрелы, м

35,8

Наибольшая высота башни, м

25,8

Длина вставок для удлинения стрелы, м

5, 10

Длина жесткого гуська для стрелы, м

Длина маневрового гуська для башни, м

10, 15, 20

Наибольшая высота подъема крюка, м

43,4

Вес поднимаемого груза при наибольшей высоте подъема крюка, т

1,3

Частота вращения поворотной платформы, об./мин.

до 1,75

Расчетная скорость наматывания каната основного подъема на барабан,

м/мин

Расчетная скорость передвижения, км/ч

0,6

Масса в полностью снаряженном состоянии (с основной стрелой), т

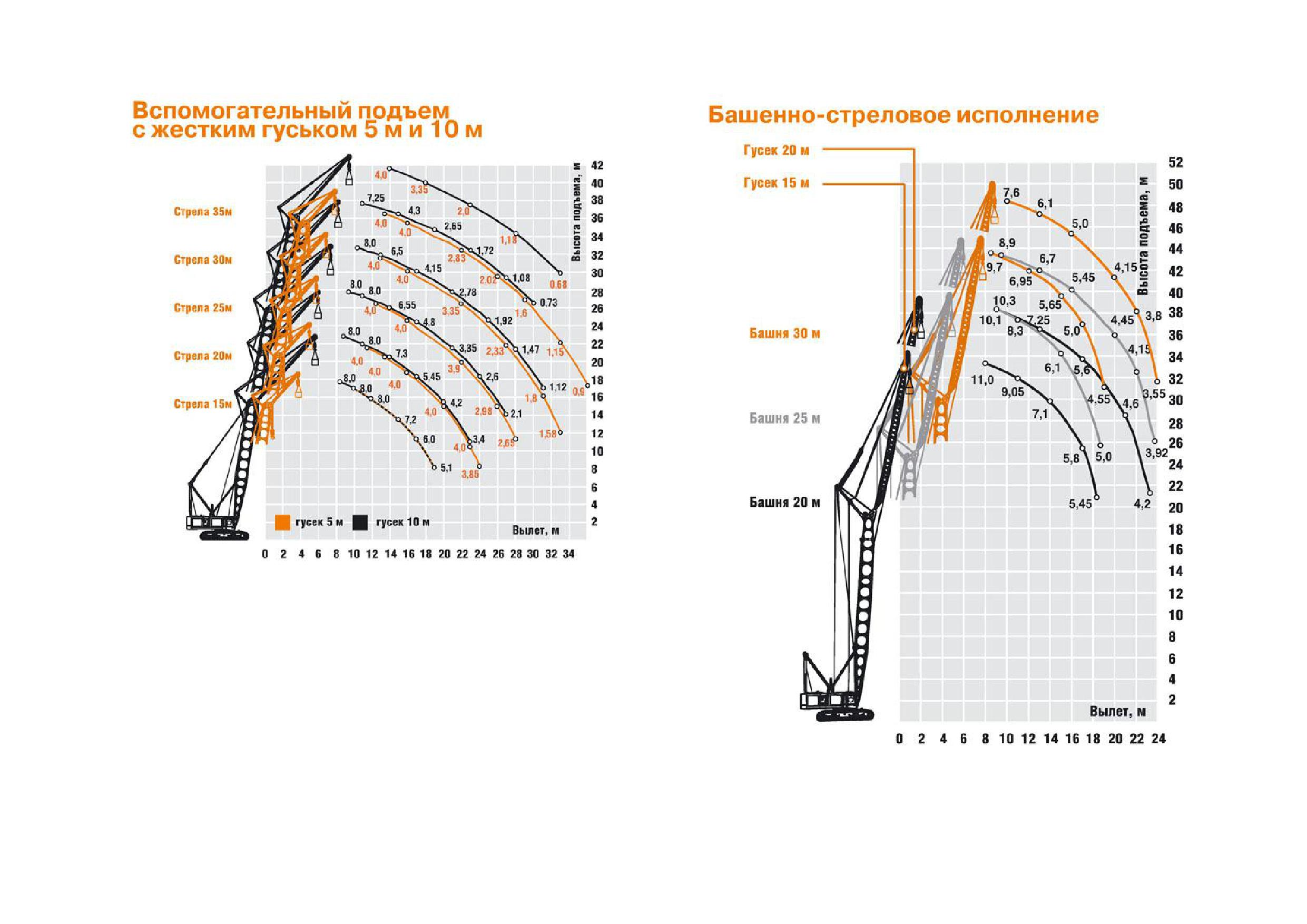

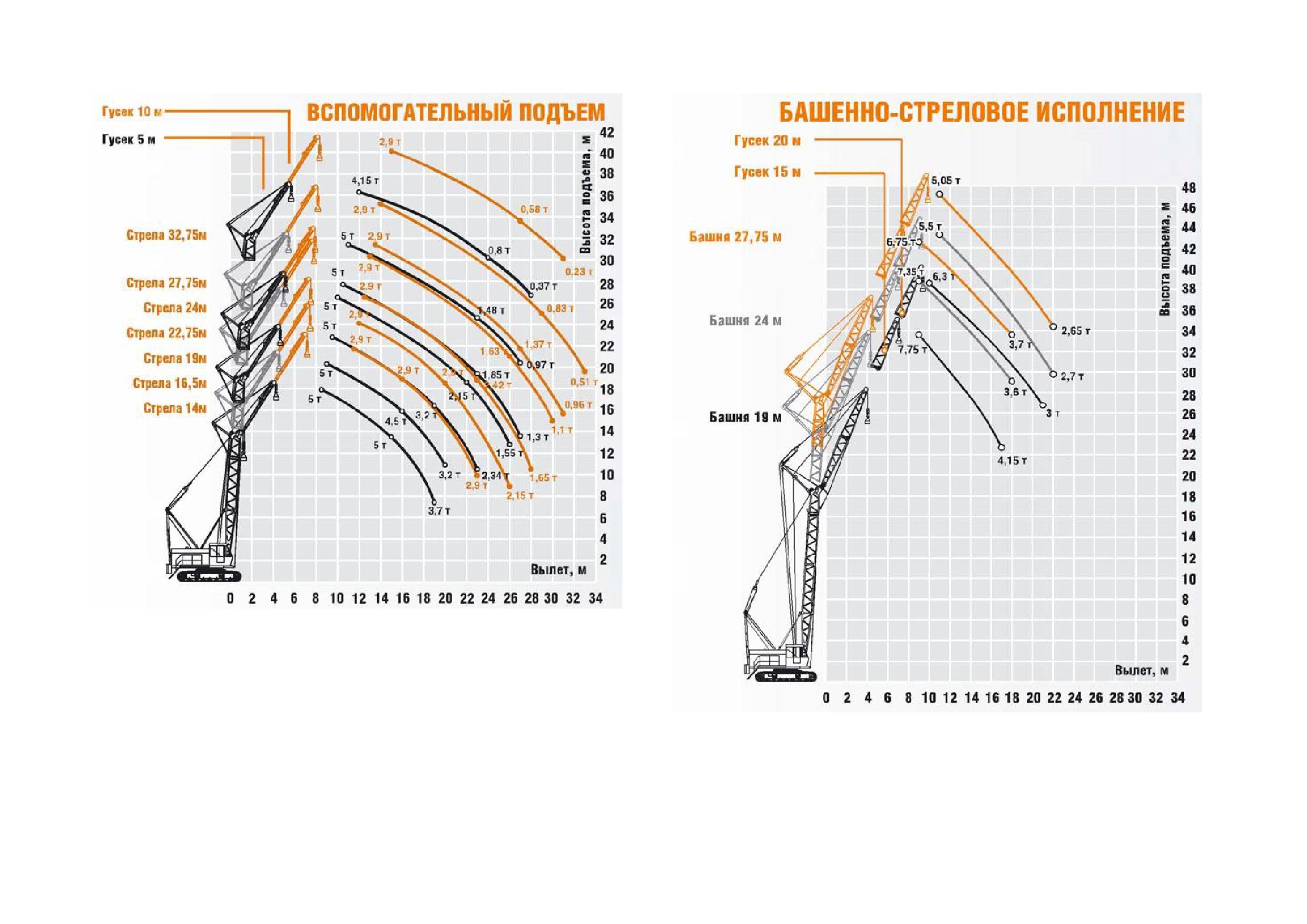

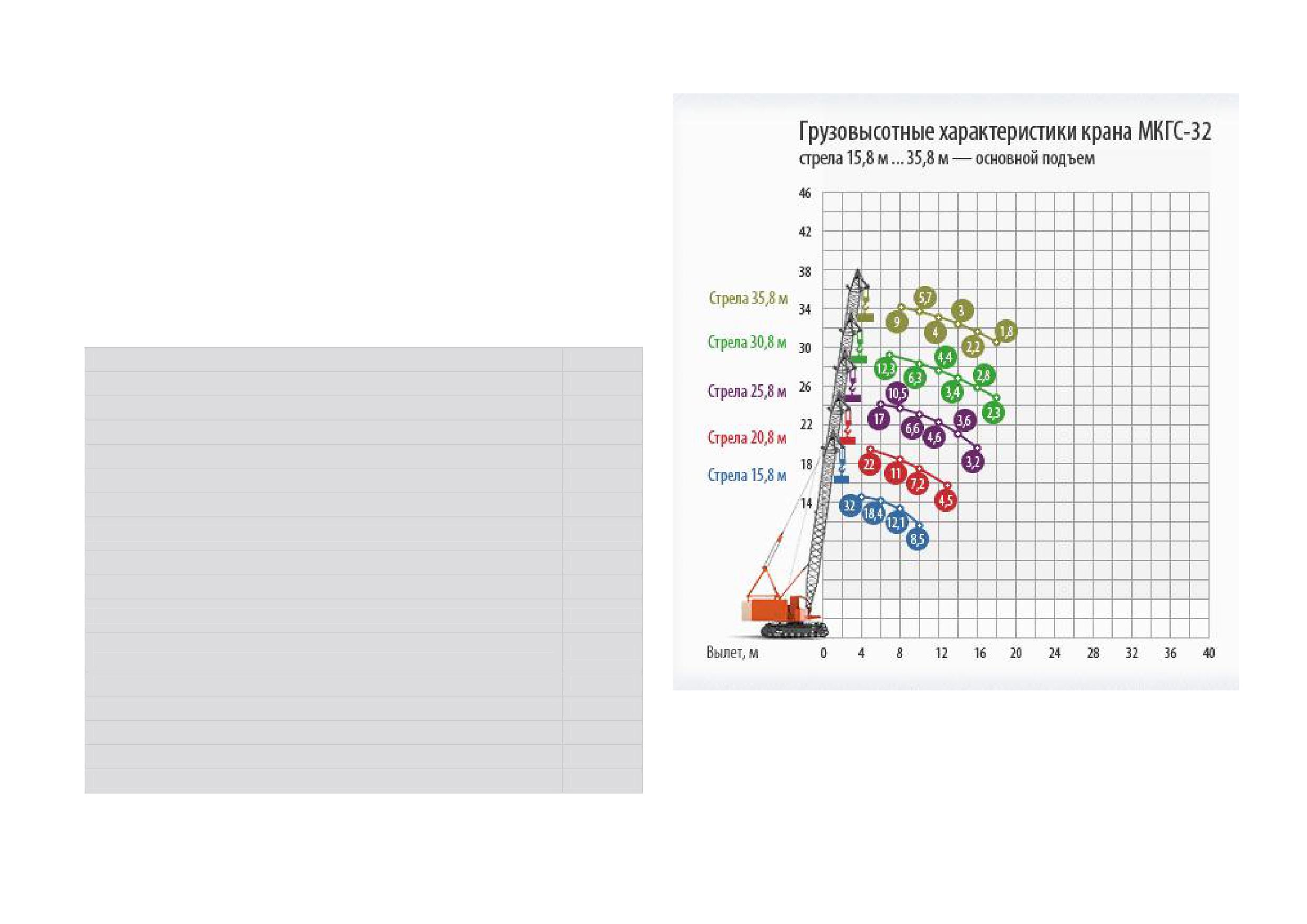

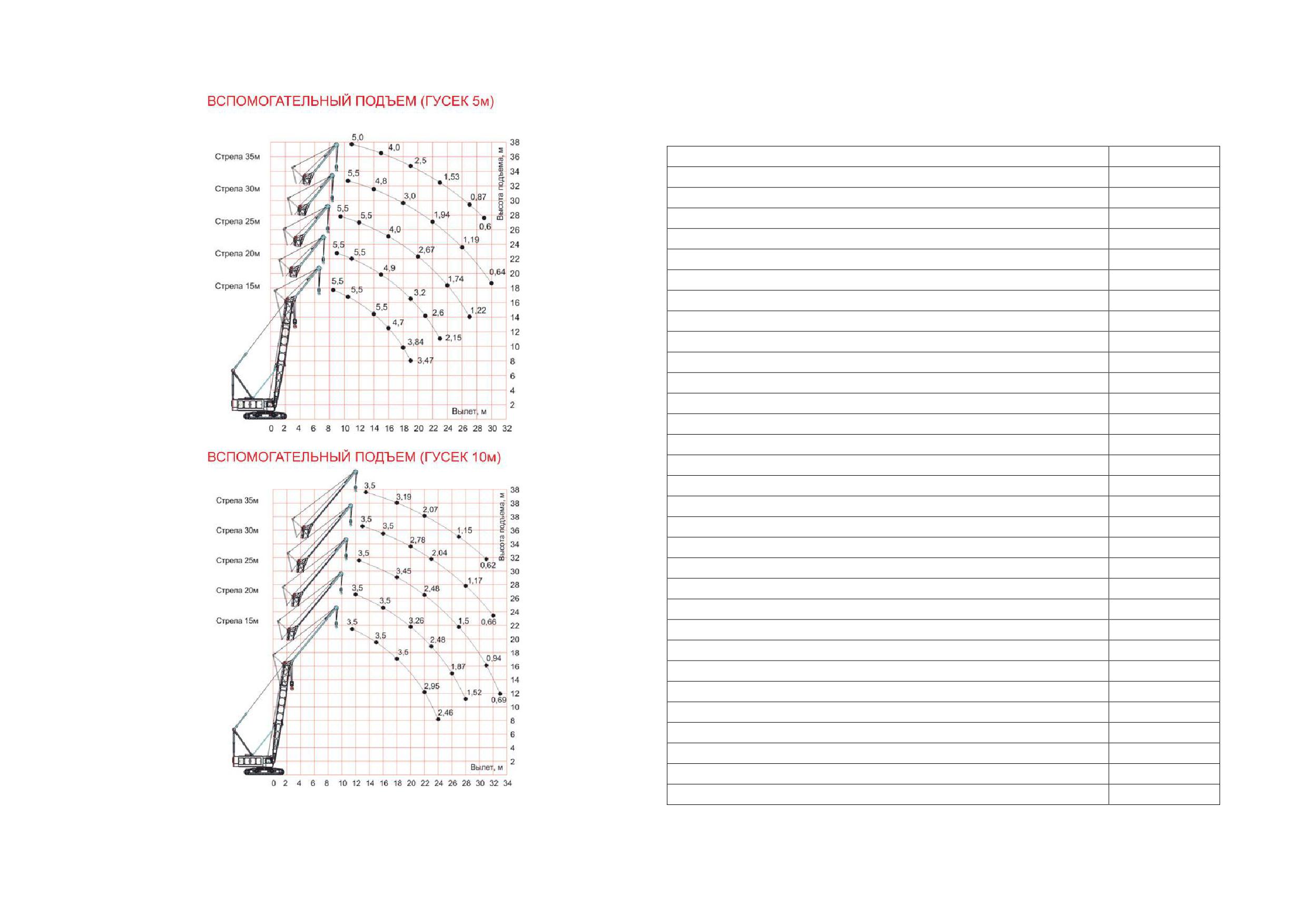

Рис.5.40. Грузовысотные характеристики

Среднее давление на грунт без груза, кг/см²

0,62

Кратность запасовки каната при наибольшей грузоподъемности

Кратность запасовки каната при наибольшей высоте подъема груза

5.15.

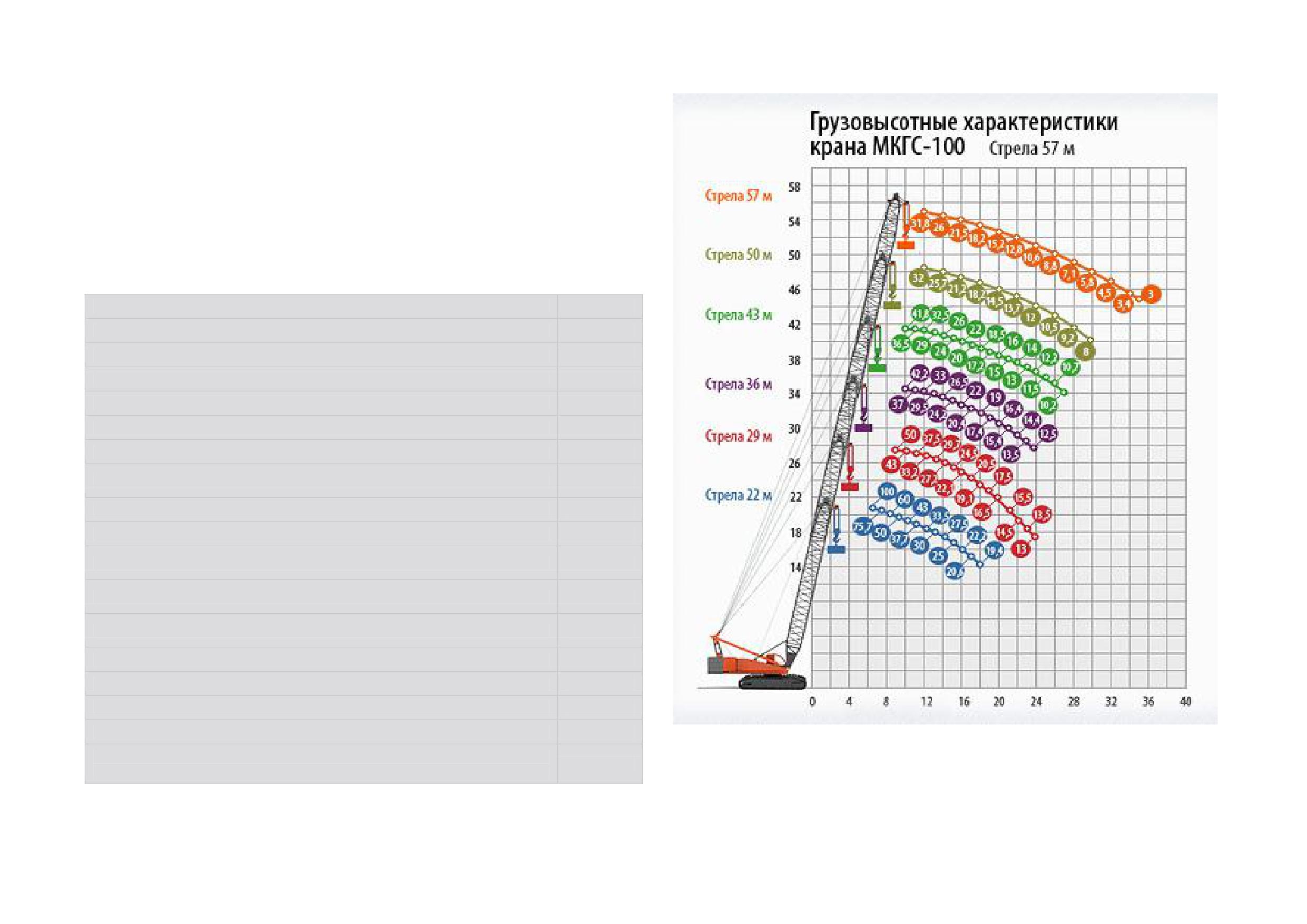

Кран стреловой гусеничный «МГКС-100»

грузоподъемностью 100 тонн

МКГС-100 - мощный, неприхотливый, работающий в самых сложных условиях.

Грузовысотные характеристики значительно превышают зарубежные аналоги.

Кран прост в монтаже и перевозится по автодорогам при помощи специального

транспортного устройства, поставляемого в комплекте. Максимальная длина

стрелы 57 м, длина маневрового гуська 40 м.

Таблица 5.15

Технические характеристики

Наибольшая грузоподъемность, т

100

Вылет при наибольшей грузоподъемности, м

6,5

Длина основной стрелы, м

Наибольшая длина стрелы, м

Наибольшая высота башни, м

Длина вставок для удлинения стрелы, м

7; 14

Длина гуська для стрелы, м

Длина гуська для башни, м

26; 33; 40

Наибольшая высота подъема груза, м

Груз поднимаемый на наибольшую высоту, м

17,5

Частота вращения поворотной платформы, об./мин.

0,04-0,4

Скорость наматывания каната основного подъема на барабан, м/мин.

1,35-7,44

Скорость передвижения, км/ч

0,8-8,33

Масса в полностью снаряженном состоянии (с основной стрелой), т

130

Среднее давление на грунт без груза, кг/см

0,953

Кратность запасовки каната при наибольшей грузоподъемности

Кратность запасовки каната при наибольшей высоте подъема груза

Рис.5.41. Грузовысотные характеристики

Статический коэффициент устойчивости относительно ребра опрокидыва-

71,4%

ния

5.16.

Кран стреловой гусеничный «МГКС-300»

грузоподъемностью 300 тонн

Таблица 5.16

Технические характеристики

Тип крана - кран монтажный, гусеничный, с решетчатой стрелой,

грузоподъемностью 300 тонн

Грузоподъемность при передвижении, т

150

Грузовой момент, тм

2000

Высота подъема груза:

— с основной стрелой

— со сменным оборудованием стрелы

120

Масса крана с основной стрелой, т

310

Рабочие электродвигатели питаются постоянным током от генера-

торной станции, имеющейся в конструкции крана

Кран транспортируется по автодорогам специальным оборудовани-

ем с тягачом

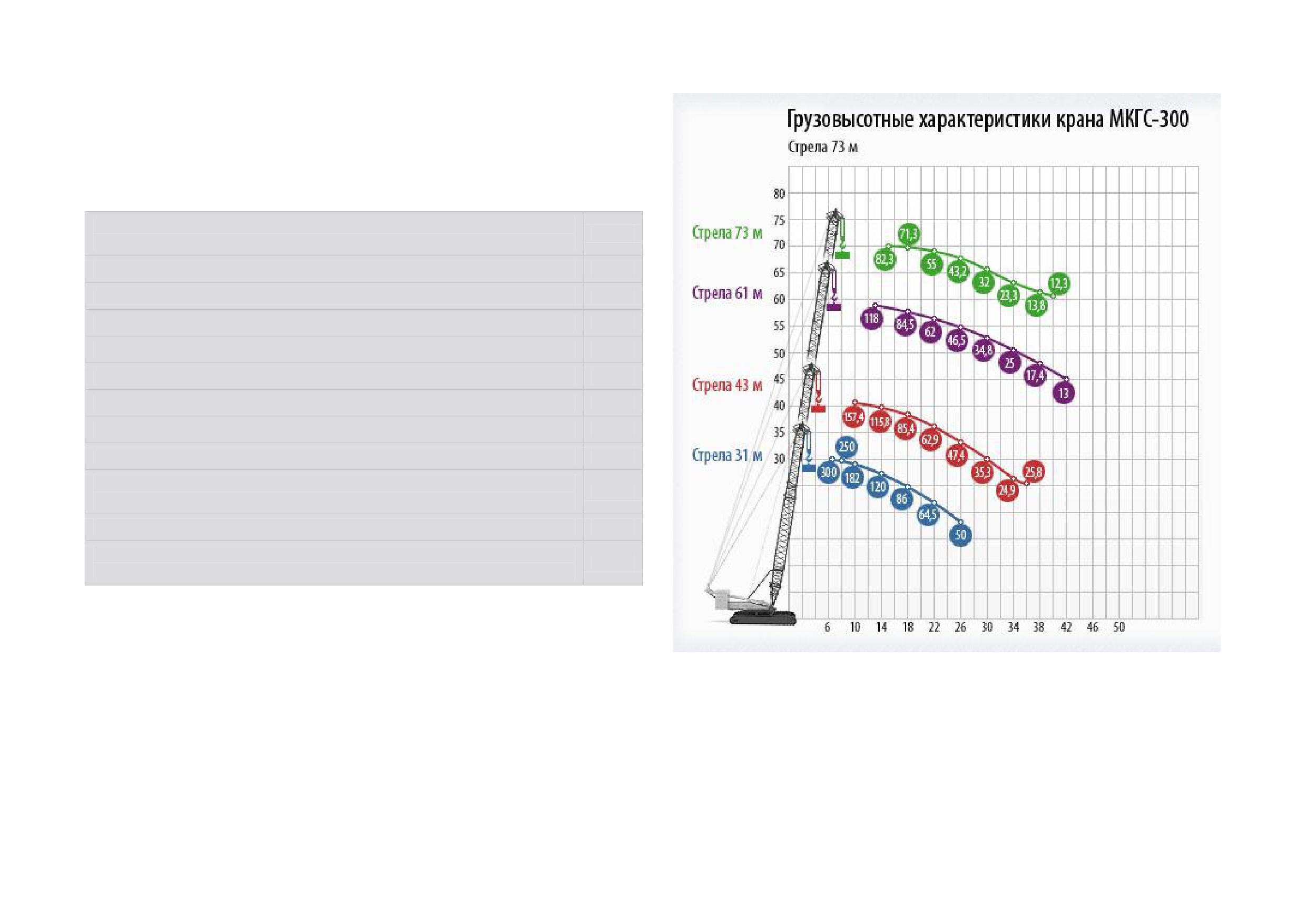

Рис.5.42. Грузовысотные характеристики

Таблица 5.17

5.17.

Кран стреловой гусеничный «ДЭК-401»

Технические характеристики

грузоподъемностью 40 тонн

Грузоподъемность максимальная, т

- Основная стрела 15 м увеличивается вставками до 35 м с помощью безрезьбо-

Максимальный грузовой момент, тм

182

вых пальцевых соединений.

Полная масса крана, т

- Жесткий гусек 5 м и 10 м оптимизирует скорость подъема грузов массой до 8 т

Длина стрелы, м

и 4 т, соответственно.

основная

- Для работы вблизи высотных сооружений комплектуется маневровым гуськом

максимальная

15 м или 20 м.

- Питание как от дизель-генераторной станции на базе двигателя мощностью

Длина жесткого гуська, м

5; 10

90кВт, так и от внешней электрической сети 380В 50Гц.

Длина маневрового гуська, м

15; 20

- Дизель-генераторная станция может быть использована для широкого спектра

Грузоподъемность при перемещении с грузом, т

хозяйственных нужд или как дополнительный источник электрической энергии.

Длина стрелы в башенно-стреловом исполнении, м

20; 25; 30

- Идеален для работы в любых климатических условиях.

на жестком гуське 5м (10м)

8 (4)

на маневровом гуське 15м (20м)

11 (10,3)

на стреле

0,8

на жестком гуське 5м (10м)

1,12 (0,9)

на маневровом гуське 15м (20м)

4,55 (3,55)

Вылет макс. со сменным стреловым оборудованием,

Высота подъема макс. со сменным оборудованием,

48,4

номинальная

0...5

увеличенная

0...10

Скорость перемещения, км/ч

0...1

Частота вращения поворотной части, об/мин.

0...1

Транспортные габаритные размеры (без стрелы), мм

длина

13952 (с корнем стрелы

6м)

ширина

3200

высота

3079

Среднее давление на грунт, кг/кв.см

0,86

Температура эксплуатации, град.цельсия:

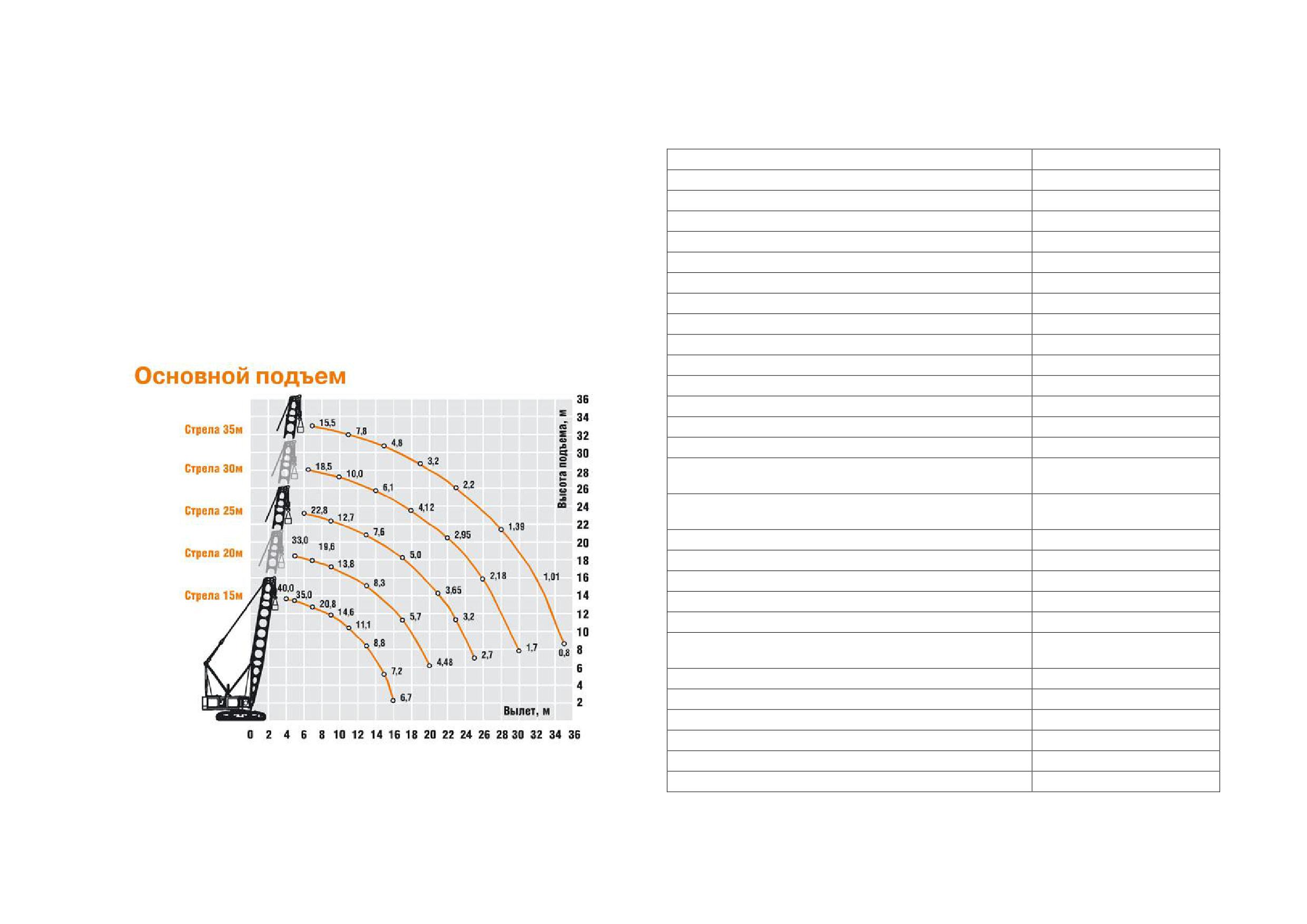

Рис.5.43. Грузовысотные характеристики

стандартное исполнение

-40...+40

тропическое исполнение

-10...+60

5.18.

Кран стреловой гусеничный «ДЭК-323»

грузоподъемностью 32 тонны

Кран ДЭК-323 соединил в себе лучшие инженерные решения Челябинского ме-

ханического завода, обеспечивающие надежность, простоту конструкции и высо-

кую эффективность в работе. Кран ДЭК-323 обладает отличными монтажными

характеристиками - тиристорное управление электроприводом обеспечива-

ет широкий диапазон регулирования скоростей при любых нагрузках. Модерни-

зированный кран

ДЭК

приобрел

новую

стрелу

мембранно-

го типа, мобильность при транспортировке, функцию самомонтажа стрелового

оборудования и комфортное рабочее место оператора.

Кран ДЭК нового поколения является в полной мере многофункциональ-

ным краном за счет конструктивных решений, адаптированных на применение

навесного оборудования (буровые и сваебойные установки, грейфер, электромаг-

нит, электростанция и т.п.).

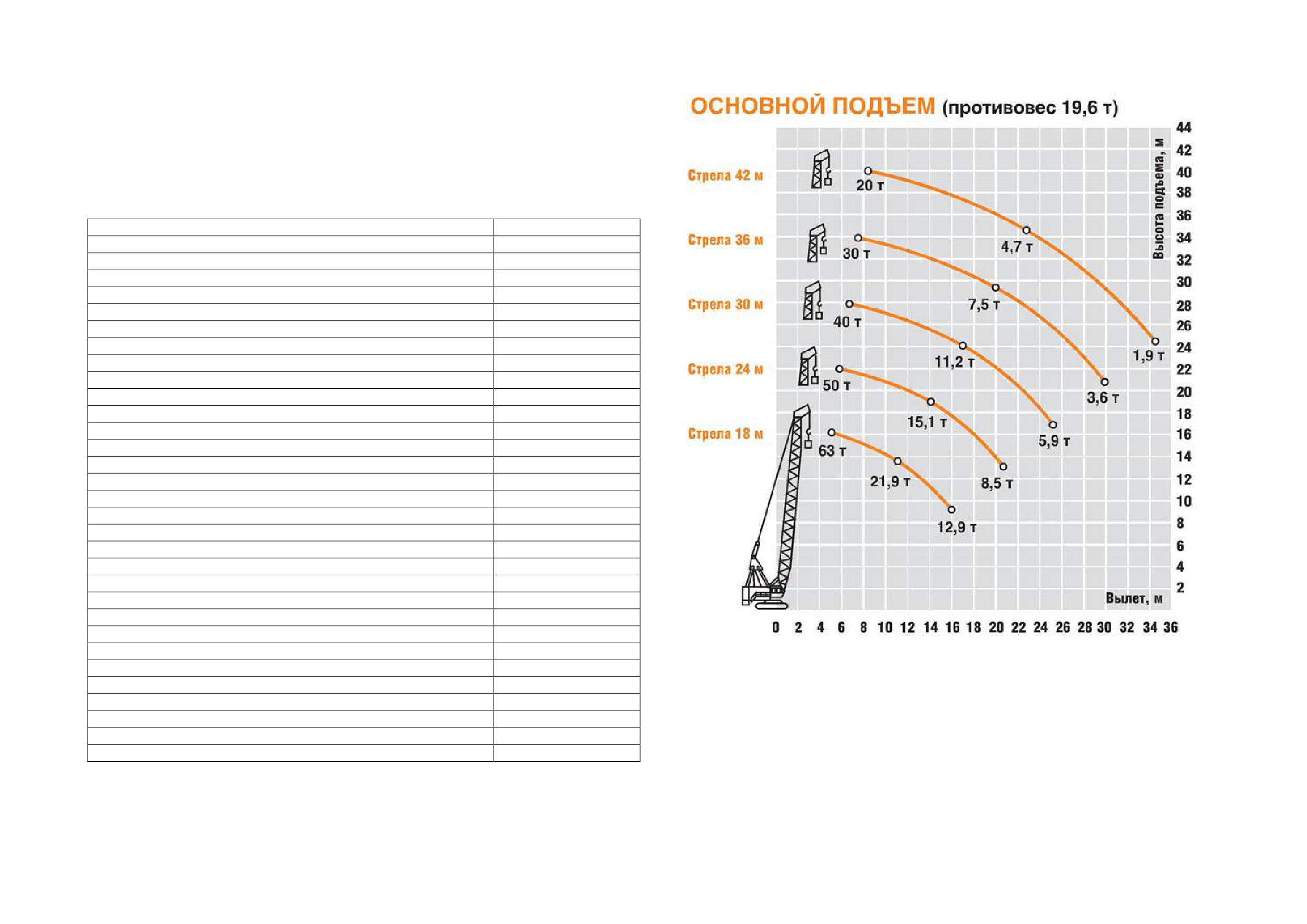

Рис.5.47. Грузовысотные характеристики

Рис.5.46. Грузовысотные характеристики

Таблица 5.18

Технические характеристики

Грузоподъемность максимальная, т

Максимальный грузовой момент, тм

128

Полная масса крана, т

44,9

Длина стрелы, м

основная

максимальная

Длина жесткого гуська, м

1; 5; 10

Длина маневрового гуська, м

15; 20

Грузоподъемность при перемещении с грузом, т

Длина стрелы в башенно-стреловом исполнении, м

20; 25; 30

Макс. грузоподъемность на сменном оборудовании, т

на жестком гуське 5м (10м)

5,5 (3,5)

на маневровом гуське 15м (20м)

8 (6,3)

Грузоподъемность на максимальном вылете, т

Рис.5.48. Грузовысотные характеристики

на стреле

0,63

на жестком гуське 5м (10м)

0,64 (0,69)

на маневровом гуське 15м (20м)

3,67 (2,55)

Вылет макс. со сменным стреловым оборудованием, м

Высота подъема макс. со сменным оборудованием, м

48,65

Скорость подъема-опускания груза (К = max), м/мин

номинальная

0...5

увеличенная

0...10

Скорость перемещения, км/ч

Частота вращения поворотной части, об/мин.

0...1

Транспортные габаритные размеры (без стрелы), мм

длина

13929

ширина

3200

высота

3106

Среднее давление на грунт, кг/кв.см

0,72

Температура эксплуатации, град.цельсия:

стандартное исполнение

-40...+40

тропическое исполнение

-10...+60

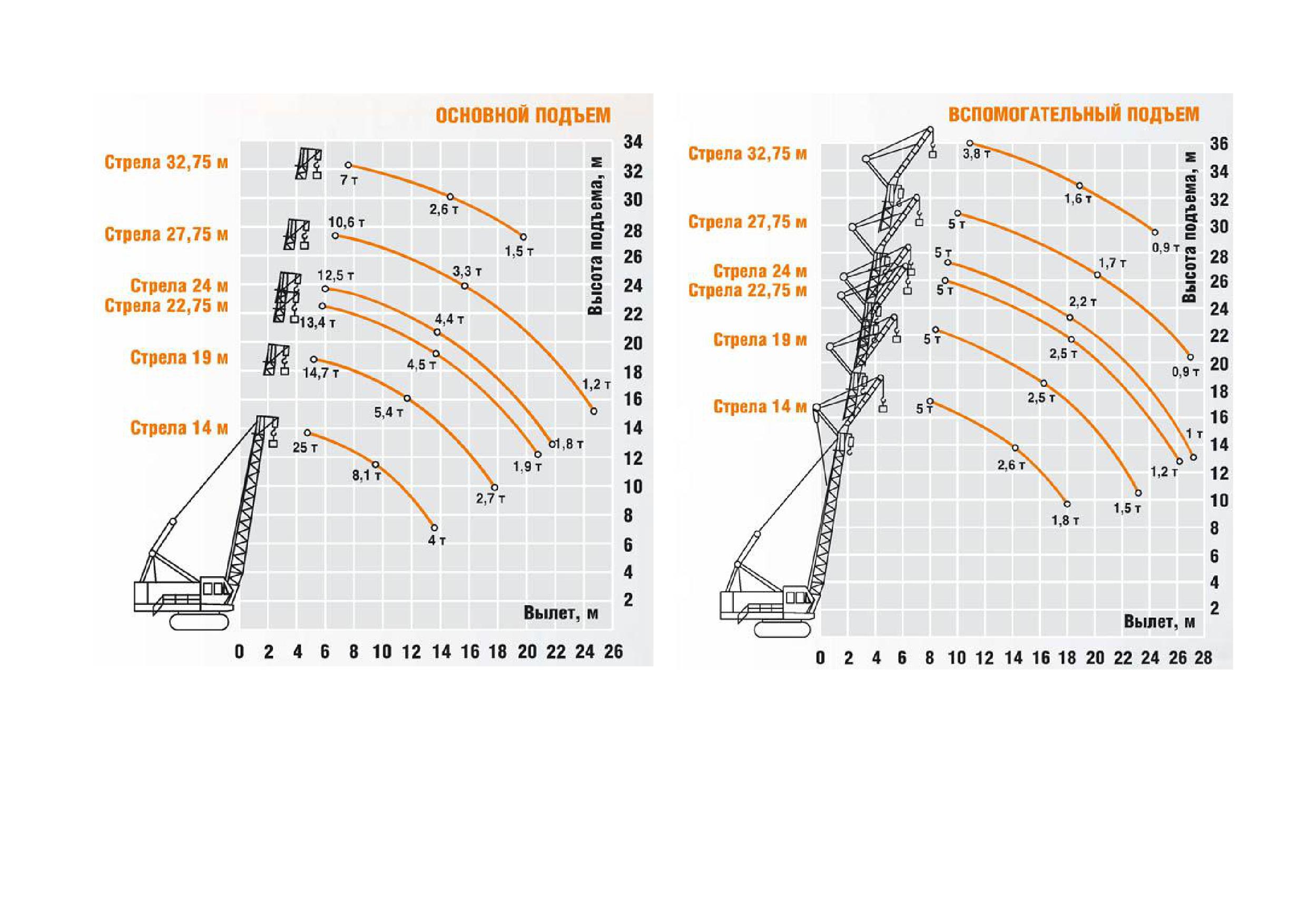

Рис.5.49. Грузовысотные характеристики

5.19.

Кран стреловой гусеничный «ДЭК-361»

грузоподъемностью 36 тонн

Таблица 5.19

Технические характеристики

Грузоподъемность максимальная, т

Максимальный грузовой момент, тм

144

Длина стрелы, м

основная

максимальная

32,75

Длина жесткого гуська, м

5; 10

Длина маневрового гуська, м

15; 20

Грузоподъемность при перемещении с грузом, т

Длина стрелы в башенно-стреловом исполнении, м

19; 24; 27, 75

Макс. грузоподъемность на сменном оборудовании, т

на жестком гуське 5м (10м)

5 (2,9)

на маневровом гуське 15м (20м)

9,7 (7,65)

Грузоподъемность на максимальном вылете, т

на стреле

1,78

на жестком гуське 5м (10м)

1,35 (0,42)

на маневровом гуське 15м (20м)

4,57 (2,82)

Вылет макс. со сменным стреловым оборудованием, м

Высота подъема макс. со сменным оборудованием, м

45,9

Скорость подъема-опускания груза (К = max), м/мин.

номинальная

0...5

увеличенная

0...10

Скорость перемещения, км/ч

0...1

Частота вращения поворотной части, об/мин.

0...1

Транспортные габаритные размеры (без стрелы), мм

длина

9108

ширина

3200

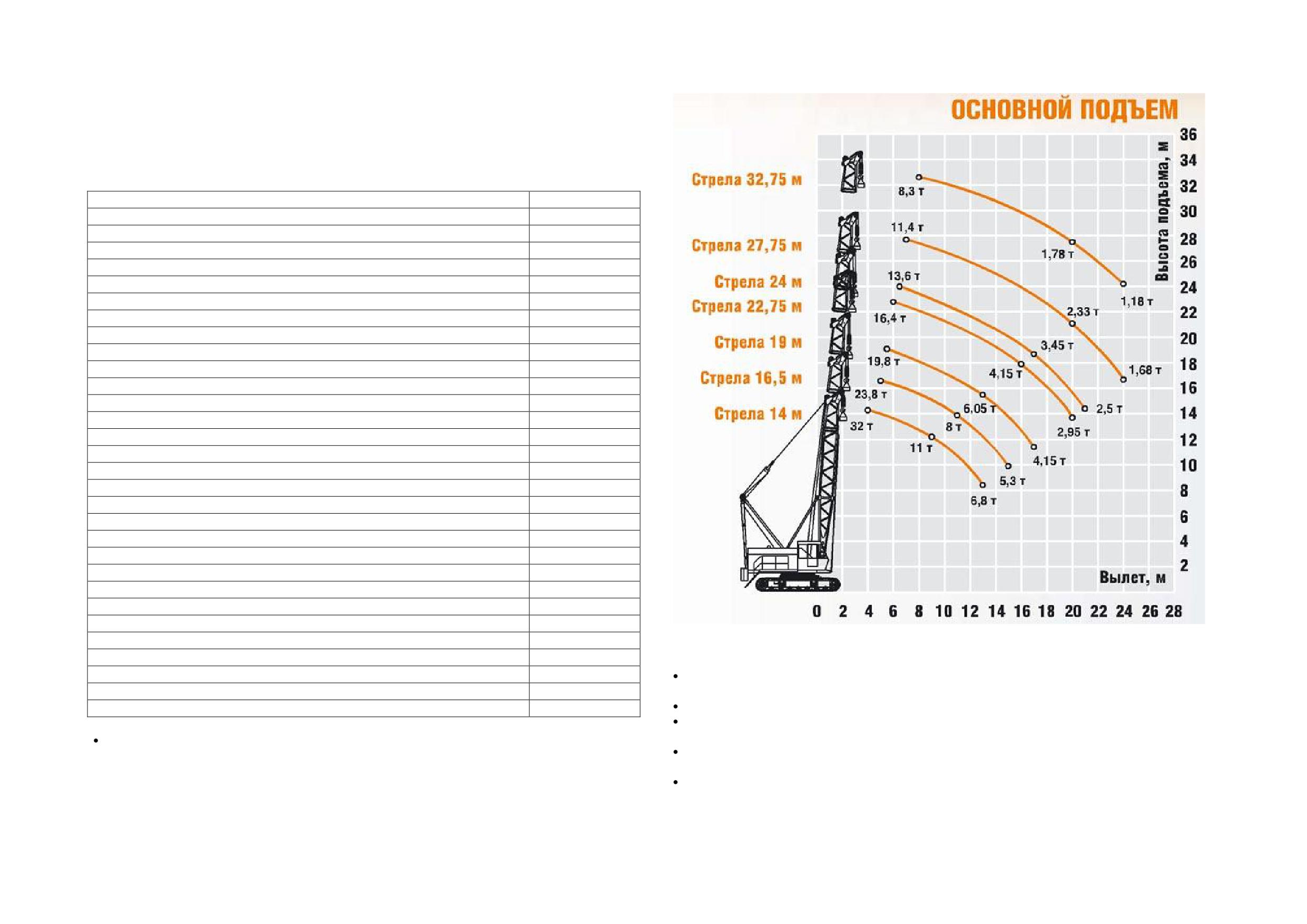

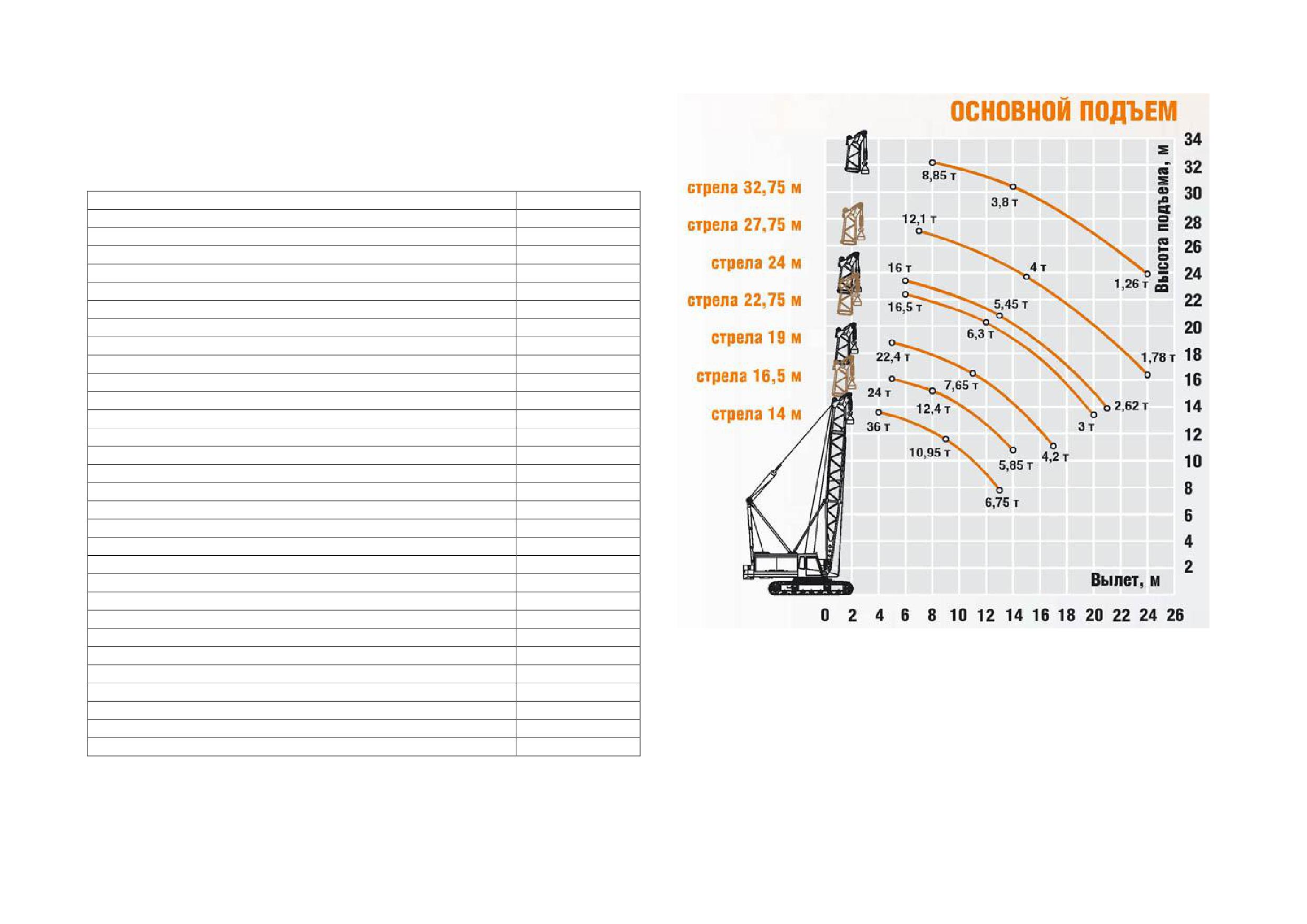

Рис.5.50. Грузовысотные характеристики

высота

3520

Среднее давление на грунт, кг/кв.см

0,63

Температура эксплуатации, град.цельсия:

стандартное исполнение

-40...+40

тропическое исполнение

-10...+60

5.20.

Кран стреловой гусеничный «ДЭК-321»

грузоподъемностью 32 тонны

Таблица 5.20

Технические характеристики

Грузоподъемность максимальная, т

Максимальный грузовой момент, тм

128

Длина стрелы, м

основная

максимальная

32,75

Длина жесткого гуська, м

5; 10

Длина маневрового гуська, м

15; 20

Длина стрелы в башенно-стреловом исполнении, м

19; 24; 27,75

Макс. грузоподъемность на сменном оборудовании, т

на жестком гуське 5м (10м)

5 (2,9)

на маневровом гуське 15м (20м)

7,75 (6,3)

Грузоподъемность на максимальном вылете, т

на стреле

1,68

на жестком гуське 5м (10м)

0,37 (0,51)

на маневровом гуське 15м (20м)

3,7 (2,7)

Вылет макс. со сменным стреловым оборудованием, м

Высота подъема макс. со сменным оборудованием, м

47,2

Скорость подъема груза (К = max), макс., м/мин.

номинальная

увеличенная

Скорость опускания груза, минимальная, м/мин.

0,4

Скорость перемещения, км/ч

Частота вращения поворотной части, об/мин.

Транспортные габаритные размеры (без стрелы), мм

длина

8500

ширина

3200

высота

3495

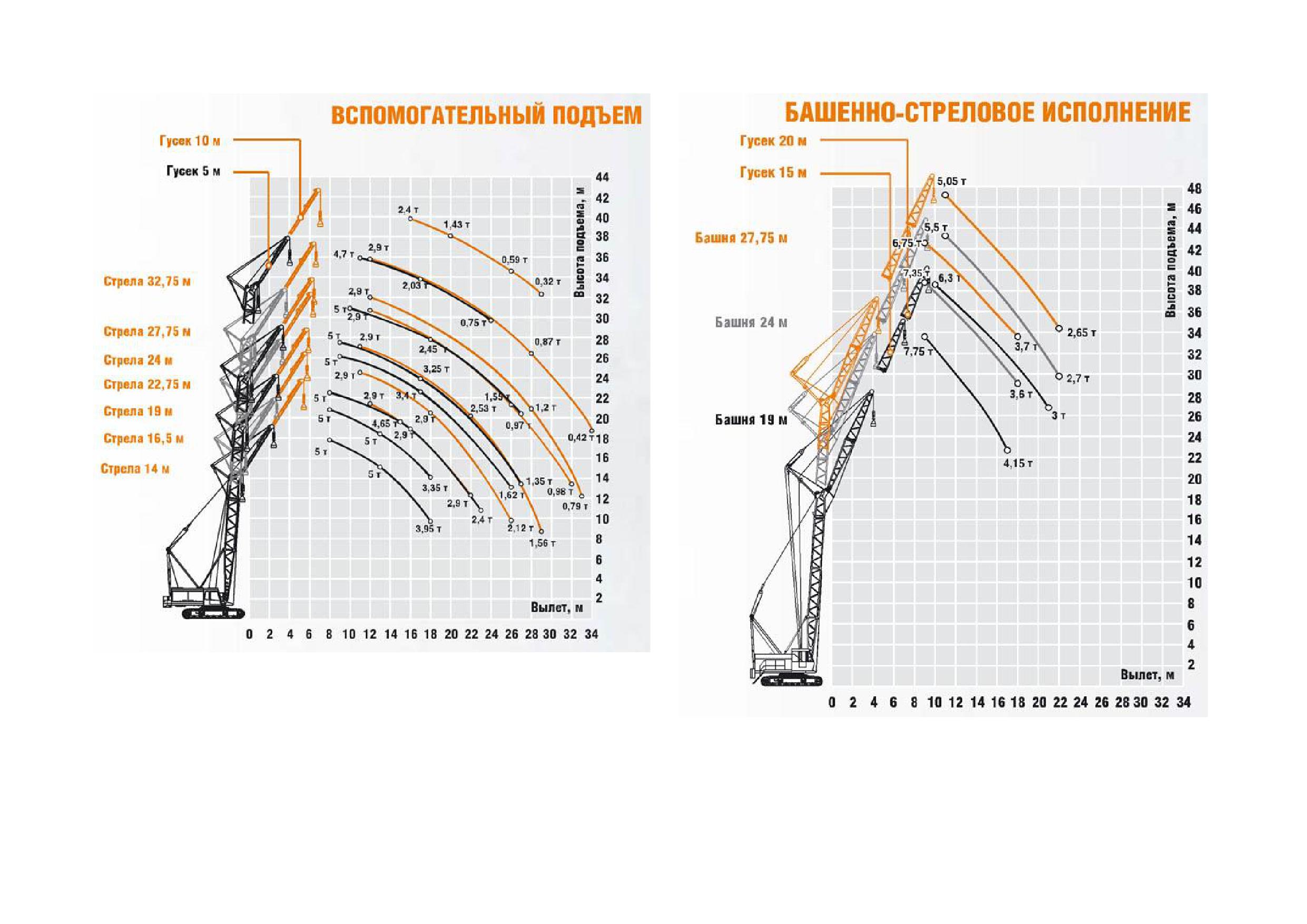

Рис.5.53. Грузовысотные характеристики

Среднее давление на грунт, кг/кв.см

0,72

Температура эксплуатации, град.цельсия:

Жесткий гусек 5 м и 10 м оптимизирует скорость подъема грузов массой до 5 т и 2,9 т, соот-

стандартное исполнение

-40...+40

ветственно.

Для работы вблизи высотных сооружений комплектуется маневровым гуськом 15 м или 20 м.

тропическое исполнение

-10...+60

Питание как от дизель-генераторной станции на базе двигателя мощностью 60 кВт, так и от

внешней электрической сети 380 В 50 Гц.

Основная стрела 14 м увеличивается вставками 5 м и 8,75 м до 32,75 м с помощью без-

Имеет складывающийся портал и сдвижной гусеничный ход, что позволяет осуществлять

резьбовых пальцевых соединений.

транспортировку по дорогам общего пользования на трейлере.

Основная стрела 14 м увеличивается вставками 5 м и 8,75 м до 32,75 м с помощью безрезь-

бовых пальцевых соединений.

5.21.

Кран стреловой гусеничный «ДЭК-631А»

грузоподъемностью 63 тонны

Таблица 5.21

Технические характеристики

Грузоподъемность максимальная, т

Максимальный грузовой момент, тм

321,3

Длина стрелы, м

основная

максимальная

Длина жесткого гуська, м

Длина маневрового гуська, м

15,25; 24; 29; 37,75

Грузоподъемность при перемещении с грузом, т

Длина стрелы в башенно-стреловом исполнении, м

Макс. грузоподъемность на сменном оборудовании, т

на жестком гуське 5м (10м)

- (10)

на маневровом гуське 15, 25м (37,75м)

12,2 (5)

Грузоподъемность на максимальном вылете, т

на стреле

1,9

на жестком гуське 5м (10м)

- (1,3)

на маневровом гуське 15, 25м (37,75м)

4,7 (1)

Вылет макс. со сменным стреловым оборудованием, м

39,7

Высота подъема макс. со сменным оборудованием, м

71,2

Скорость подъема груза (К = max), макс., м/мин.

номинальная

увеличенная

Скорость опускания груза, минимальная, м/мин.

0,65

Скорость перемещения, км/ч

0,5

Частота вращения поворотной части, об./мин.

0,4

Транспортные габаритные размеры (без стрелы), мм

длина

8860

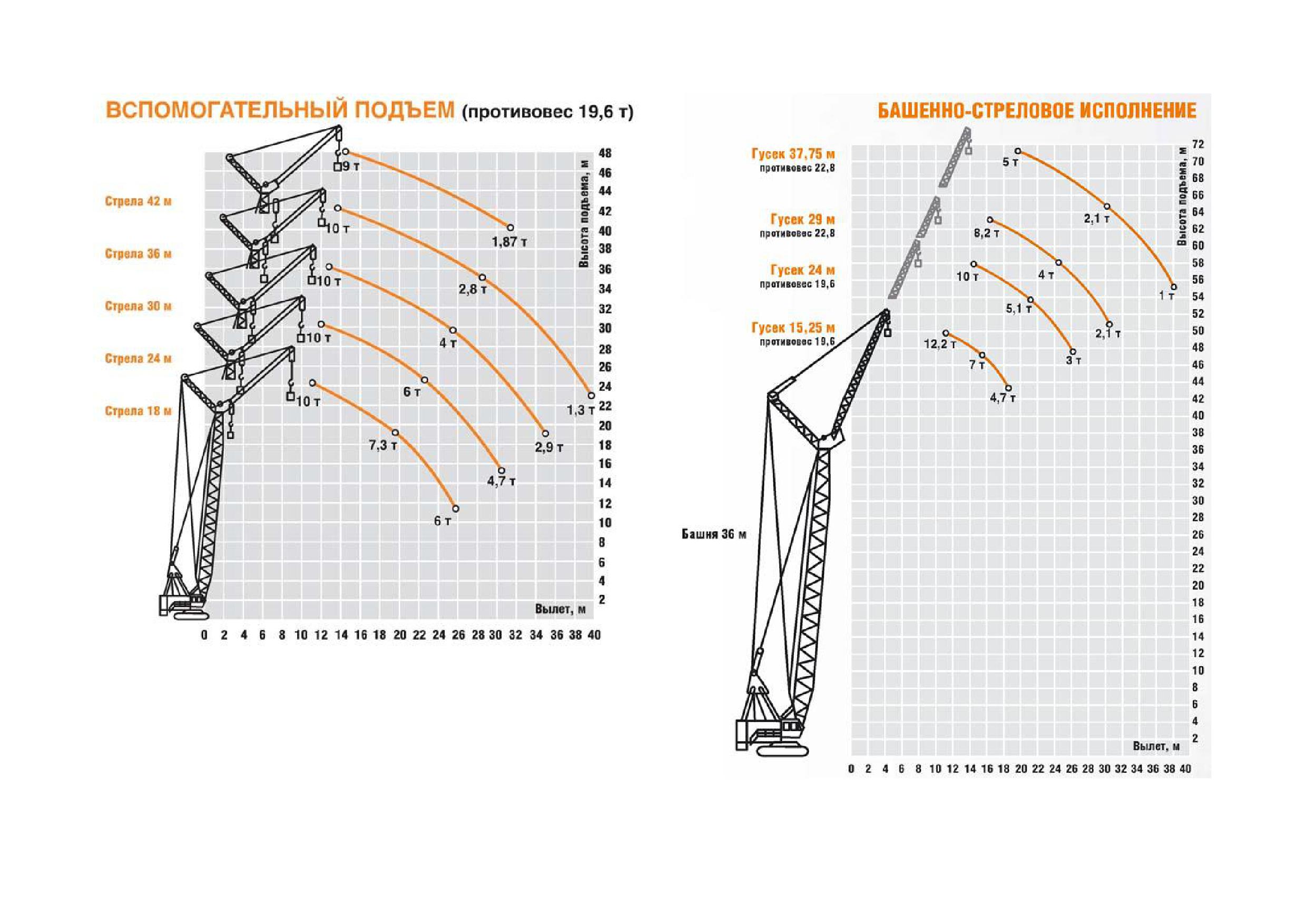

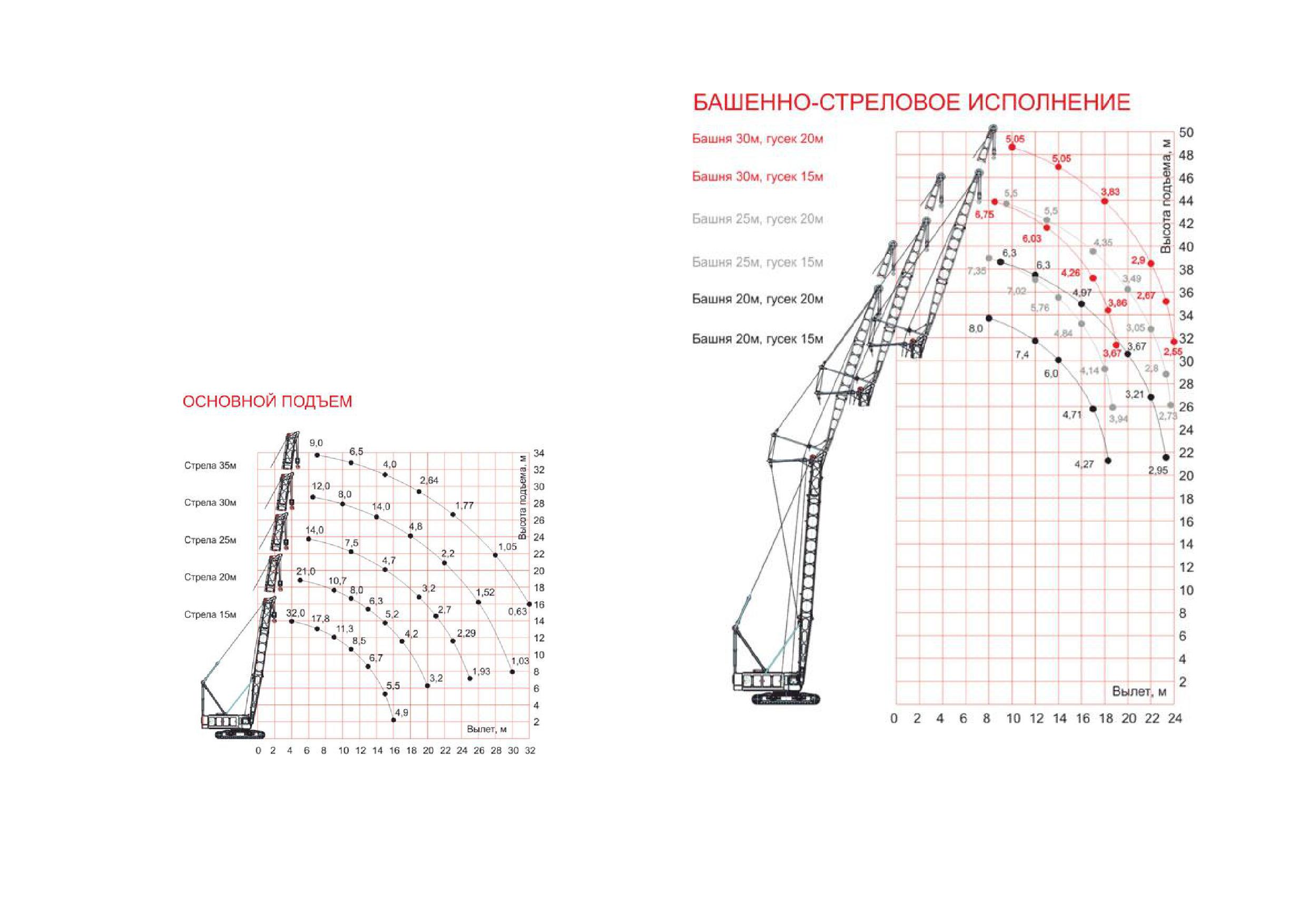

Рис.5.56. Грузовысотные характеристики

ширина

5400

высота

4300

Среднее давление на грунт, кг/кв.см

Температура эксплуатации, град.цельсия:

стандартное исполнение

-40...+40

тропическое исполнение

-10...+60

Конкурентоспособные грузо-высотные характеристики.

5.22.

Кран стреловой гусеничный «ДЭК-251»

Многофункциональность за счет разнообразия комплектации стрелового

грузоподъемностью 25 тонн

оборудования:

Таблица 5.22

- высота подъема на стреле увеличивается за счет вставок 5 м / 8,75 м с быстро-

Технические характеристики

монтируемыми соединениями.

- жесткий гусек оптимизирует скорость подъема грузов массой до 5т.

Грузоподъемность максимальная, т

Перемещение с грузом массой до 25 тонн на основной стреле и до 2,5 тонн

Максимальный грузовой момент, тм

118,75

на жестком гуське с максимальной скоростью 1 км/ч на неподготовленной пло-

Длина стрелы, м

щадке.

основная

Питание от встроенной дизель-генераторной станции мощностью 60 кВт и

максимальная

32,75

от внешней электрической сети 380 В 50 Гц.

Длина жесткого гуська, м

Дизель-генераторная станция может быть использована для широкого

Грузоподъемность при перемещении с грузом, т

спектра хозяйственных нужд или как дополнительный источник электрической

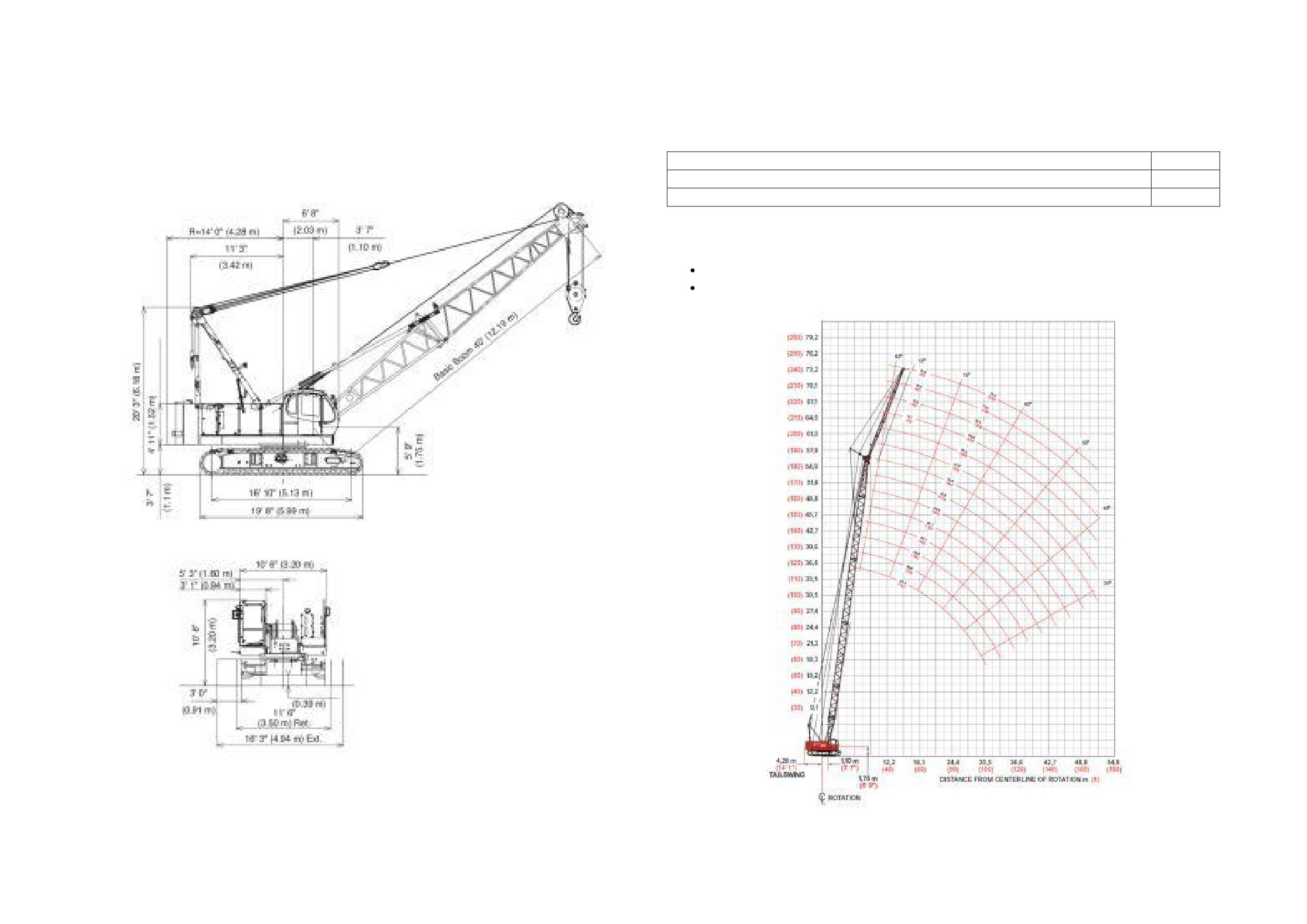

Макс. грузоподъемность на сменном оборудовании, т

энергии.

на жестком гуське 5м (10м)

Быстрый ввод в эксплуатацию с минимальными трудозатратами.

Грузоподъемность на максимальном вылете, т

Стандартизованное управление краном знакомо большинству операторов.

на стреле

1,2

Возможность питания от внешней электрической сети в стандартной ком-

на жестком гуське 5м (10м)

плектации обеспечивает:

Вылет макс. со сменным стреловым оборудованием, м

27,2

- экологичность и бесшумность работы при работе в условиях мегаполиса,

Высота подъема макс. со сменным оборудованием, м

- существенную экономию на топливе.

Скорость подъема груза (К = max), макс., м/мин.

номинальная

Комплектуется дополнительным навесным оборудованием:

увеличенная

- Двухчелюстной грейфер 2,5 м³.

Скорость опускания груза, минимальная, м/мин.

0,4

- Грузоподъемный электромагнит.

Скорость перемещения, км/ч

Приспособлен для монтажа навесного оборудования:

Частота вращения поворотной части, об./мин.

- копровая установка.

Транспортные габаритные размеры (без стрелы), мм

- гидромолот и др.

длина

6965

Адаптирован для работы в разных климатических поясах:

ширина

4760

- от арктического до экваториального.

высота

4300

Среднее давление на грунт, кг/кв.см

0,7

стандартное исполнение

-40...+40

тропическое исполнение

-10...+60

5.23.

Кран стреловой «КС 55733Б»

грузоподъемностью 32 тонны

Таблица 5.23

Технические характеристики

Грузоподъемность максимальная, т

Максимальный грузовой момент, тм

102,4

Высота подъема на стреле максимальная, м

23,2

Вылет стрелы, м

3,2-20

Длина стрелы, м

9,7-21,7

Двигатель

КАМАЗ-740.63

Полная масса крана, т

30,92

Размер опорного контура, мм

7290х7600/7500

Мощность двигателя, кВт (лс)

294 (400)

Базовое шасси

КМП

Колесная формула

8х8

Скорость подъема (опускания) груза, м/мин.

5,45-11

Скорость посадки, м/мин.

0,2

Глубина опускания максимальная, м

29,4

Частота вращения, об./мин.

0,1-0,6

Распределение нагрузки без гуська, тс

13,9х17

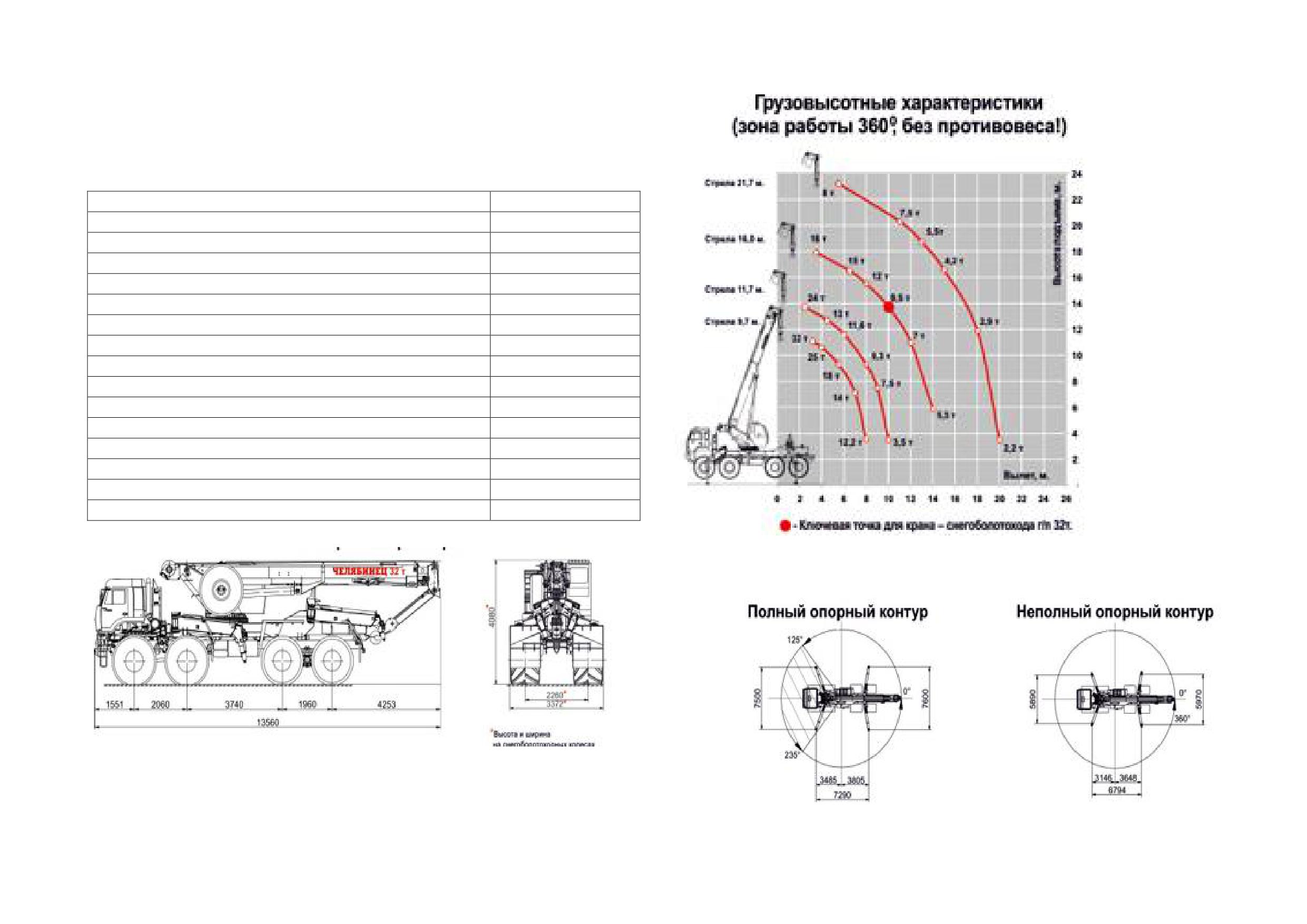

Рис.5.62. Грузовысотные характеристики

Рис.5.61. Габаритные размеры

Рис.5.63. Диаграмма зон выполнения крановых операций

5.24.

Кран стреловой «КС 65711-11»

грузоподъемностью 40 тонн

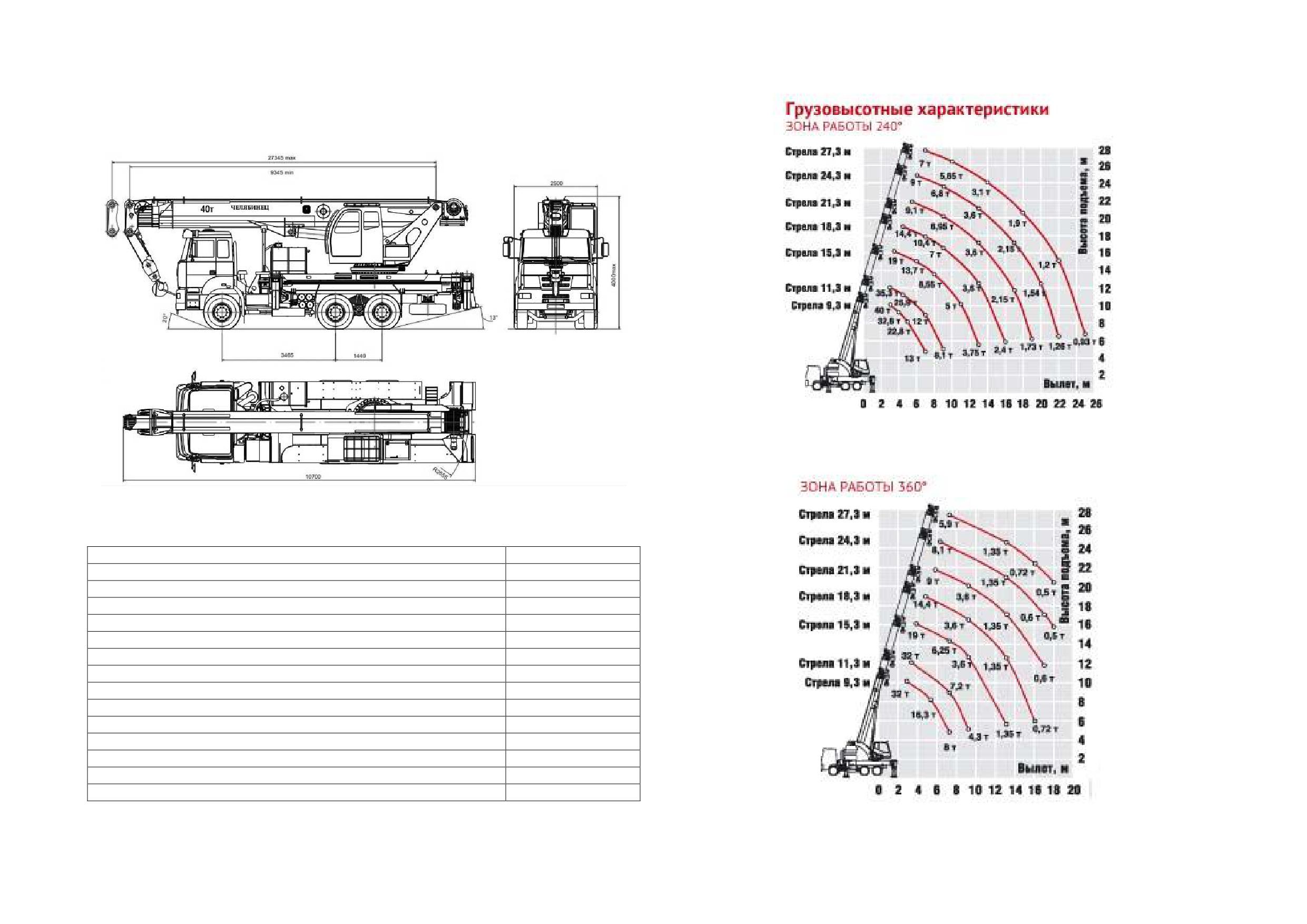

Рис.5.65. Грузовысотные характеристики

Рис.5.64. Габаритные размеры

Табл. 5.24

Технические характеристики:

Грузоподъемность максимальная, т

Максимальный грузовой момент, тм

130

Высота подъема на стреле максимальная, м

27,7

Вылет стрелы, м

3,25 - 25

Длина стрелы, м

9,3 - 27,3

Двигатель

ЯМЗ-7601.10

Полная масса крана, т

27,76

Мощность двигателя, кВт (лс)

220 (300)

Базовое шасси

УРАЛ-63685

Колесная формула

6x4

Скорость передвижения, км/ч

Скорость подъема (опускания) груза, м/мин.

7,5 - 15

Скорость посадки, м/мин.

0,25

Глубина опускания максимальная, м

Частота вращения, об/мин.

0,15 - 1,0

Рис.5.66. Грузовысотные характеристики

5.25.

Кран стреловой «КС 55733-24»

грузоподъемностью 32 тонны

Таблица 5.25

Технические характеристики

Грузоподъемность максимальная, т

Максимальный грузовой момент, тм

102,4

Высота подъема на стреле максимальная, м

26,9

Вылет стрелы, м

3,2 - 25

Длина стрелы, м

10,7 - 26,7

Двигатель

Камаз-740.3.10

Полная масса крана, т

21,97 (!)

Мощность двигателя, кВт (л.с.)

165 (225)

Базовое шасси

Камаз-43118

Колесная формула

6x6

Скорость передвижения, км/ч

до 60

Скорость подъема (опускания) груза, м/мин.

5,5 - 11

Скорость посадки, м/мин.

0,2

Глубина опускания максимальная, м

Частота вращения, об./мин.

0,1 - 1,5

Распределение нагрузки без гуська, тс

через переднюю ось - 5,99

заднюю тележку - 15,98

Габаритные размеры

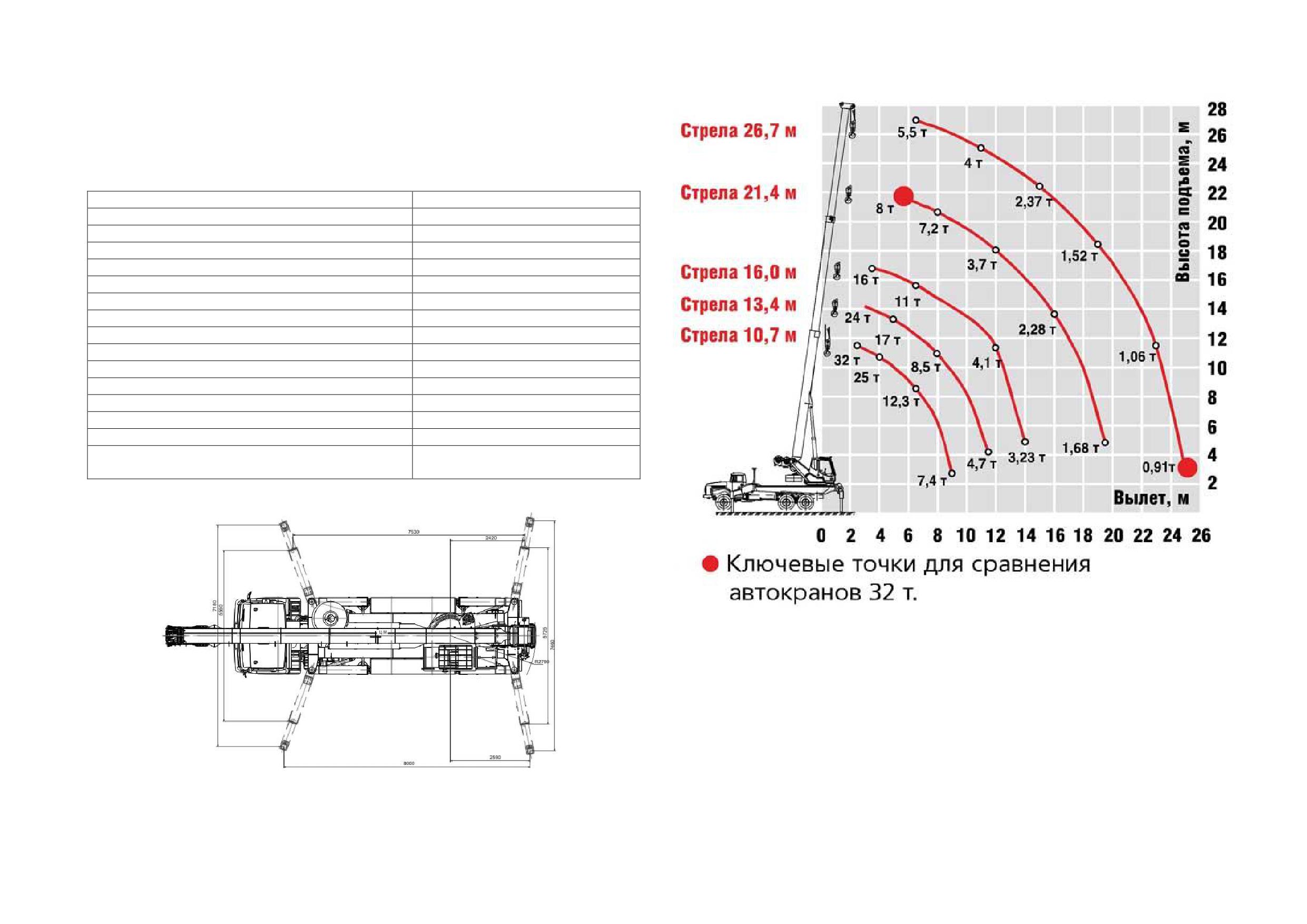

Рис.5.68. Грузовысотные характеристики

Рис.5.67. Габаритные размеры

5.26.

Кран стреловой «КС 45721-25»

грузоподъемностью 25 тонн

Таблица 5.26

Технические характеристики

Грузоподъемность максимальная, т

Максимальный грузовой момент, тм

Высота подъема на стреле максимальная, м

21,9

Вылет стрелы, м

3,2 - 20

Длина стрелы, м

9,7...21,7

Двигатель

КАМАЗ-740.620

Полная масса крана, т

20,7

Мощность двигателя, кВт (л.с.)

206 (280)

Базовое шасси

КАМАЗ-65115

Колесная формула

6x4

Скорость передвижения, км/ч

Скорость посадки, м/мин.

(при k=8) - 0,2

Глубина опускания максимальная, м

Частота вращения, об./мин.

0,1...2,2

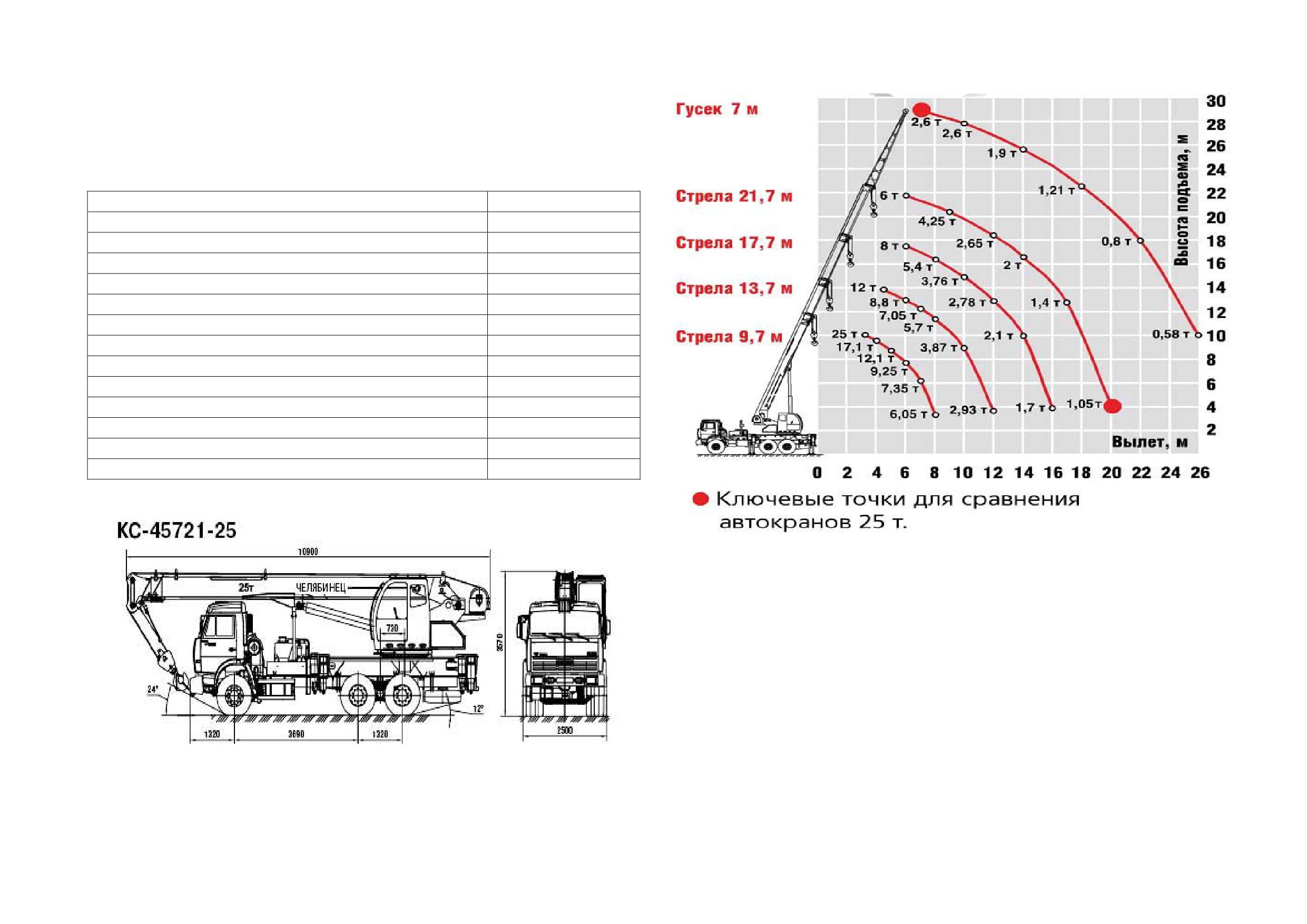

Рис.5.70. Грузовысотные характеристики

Рис.5.69. Габаритные размеры

5.27.

Кран стреловой «КС 65720»

грузоподъемностью 40 тонн

Таблица 5.27

Технические характеристики

Грузоподъемность, т

Максимальный грузовой момент, т·м

150

Базовое шасси

КрАЗ-63221

Колесная формула

6×6

Двигатель дизельный

ЯМ 3238 ДЕ 2 (EURO-3)

Мощность, кВт ( л. с.)

243 (330)

Зона выполнения грузовых операций, град

360º

Высота подъема, м:

со стрелой длиной 9,5 м (крюковая г/п 40 т)

10,1

со стрелой длиной 15,8 м (крюковая г/п 40 т)

17,3

со стрелой длиной 28,5 м (крюковая г/п 25 т)

29,5

со стрелой, оборудованной удлинителем

37,5

Максимальные скорости подъема-опускания м/мин.:

3,6 … 10,8

кратность грузового полиспаста 10

5,0 … 18,0

кратность грузового полиспаста 6

40,0

кратность грузового полиспаста 1

Скорость посадки м/мин.:

0,2

кратность грузового полиспаста 10

0 ,25

кратность грузового полиспаста 6

1,6

кратность грузового полиспаста 1

Частота вращения поворотной части, об./мин.

0,1 … 1,5

Максимальный телескопируемый груз, т

4,0

Габаритные размеры, м:

11,77

длина

2,5

ширина

3,9

высота

Полная масса, т:

30,7

без удлинителя

31,2

с удлинителем

Температура эксплуатации, град. С

от - 40 до +40

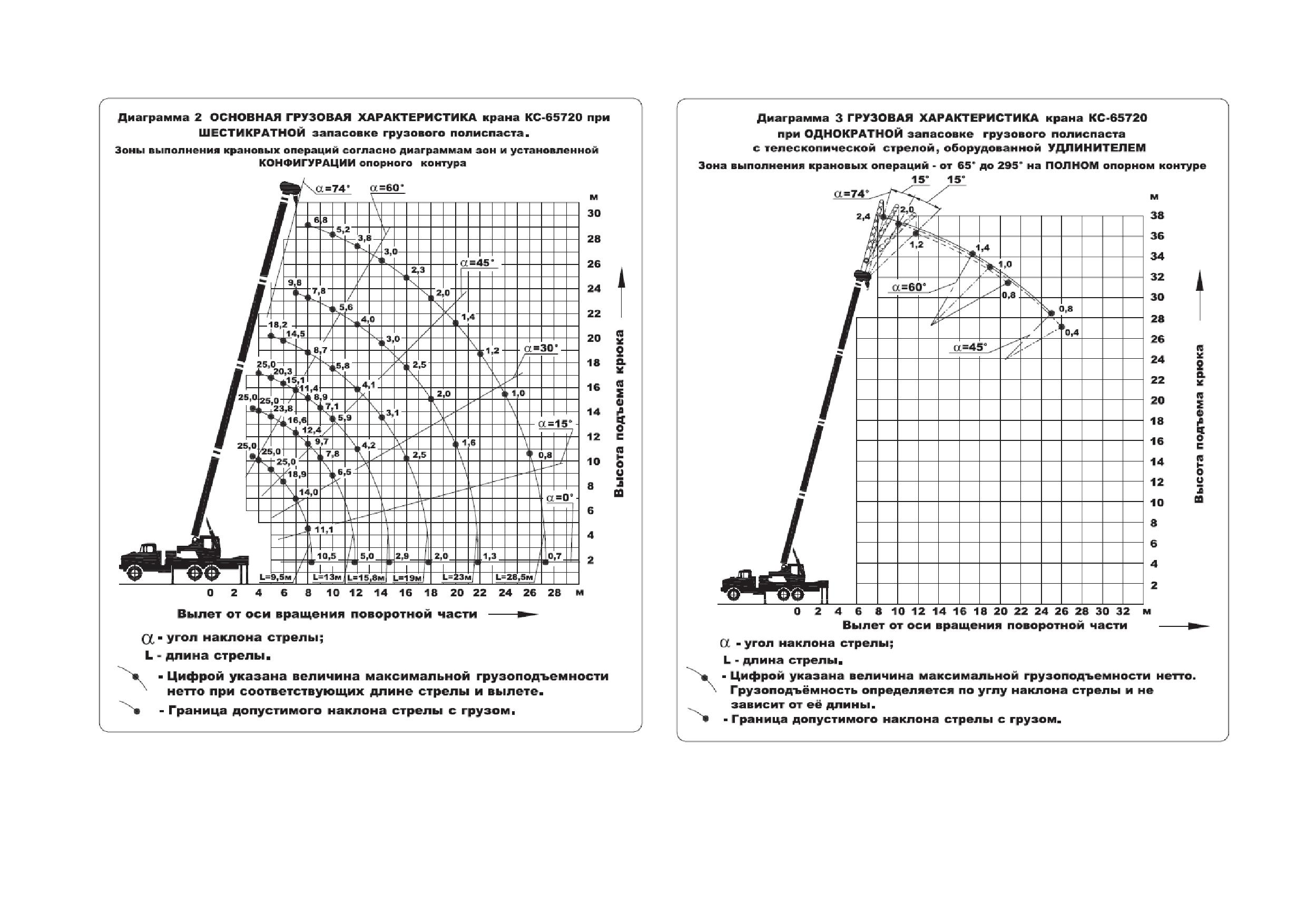

Рис.5.71. Грузовысотные характеристики

Список литературы

1. Aфанасьев А.А.Технология возведения зданий. - М.: Изд. АСВ, 2000. - 362 с.

2. Теличенко В.И. и др. Технология возведения зданий и сооружений. - М.: Высшая школа, 2004. - 446 с.

3. Соколов Г.К. Выбор кранов и технических средств для монтажа строительных конструкций: учеб. пособие / Г.К. Соколов. - М.: МГСУ, 2002. -180 с.

4. СП 12-136-2002. Безопасность труда в строительстве. - М.: Госстрой, 2001. - 52 с.

5. СНиП 12-03-2001. Безопасность труда в строительстве. Ч. 1. Общие требования. Госстрой России. - М., 2001. - 42 с.

Технические характеристики

стреловых кранов

Часть I

Пособие к курсовым проектам и дипломному проектированию для студентов специальности 271101.65 «Строительство уникальных зданий и сооружений», на-

правления подготовки 270800.62 «Строительство», профилей: «Промышленное и гражданское строительство», «Водоснабжение и водоотведение», «Проектирование

зданий»

Составители: Коклюгин А.В., Коклюгина Л.А., Мухаметрахимов Р.Х.
