ОПРЫСКИВАТЕЛЬ аккумуляторный ранцевый ZX-12E-06, ZX-14E-06, ZX-16E-06. Инструкция

Опрыскиватель аккумуляторный ранцевый ZX-12E-06, ZX-14E-06, ZX-16E-06

2. Технические требования

Максимальный рабочий объём

12л 14л 16 л

Вид насоса

диафрагмовый гидронасос

Привод насоса

электродвигатель 12 В

Источник питания двигателя

аккумулятор 12 В, 8 А ч

Время непрерывной работы, не менее

6 ч

Электропитание зарядного устройства

220 В, 50 Гц

Запорное устройство

кран

Брандспойт

стальной, сборный, 2 м

Масса НЕТТО

6,5 кг

3. Комплектность

Опрыскиватель

1 компл.

Зарядное устройство

1 шт.

Защитная маска

1 шт.

Руководство по эксплуатации

1 шт.

Упаковочная коробка

1 шт.

Внимание! Сохраняйте комплектность товара в течение всего гарантийного периода.

4. Требования безопасности

4.1. Не используйте изделие в промышленных и профессиональных целях или не по назначению. Опрыскиватель не предна-

значен для работы с растворами, содержащими едкие вещества.

Внимание! Изготовитель не несёт ответственности за неисправности, повреждения и травмы, вызванные нецелевым

использованием изделия.

4.2. Запрещается работать с воспламеняющимися жидкостями и растворами.

4.3. Запрещается использование изделия детьми и людьми с ограниченными умственными или физическими возможностями.

4.4. Соблюдайте следующие правила безопасной работы с изделием:

ʐʐ

не используйте изделие с поврежденной сетевой вилкой или шнуром;

ʐʐ

не беритесь за сетевую вилку влажными руками;

ʐʐ

не ставьте изделие на сетевой шнур, следите за тем, чтобы шнур находился в стороне от предметов, способных

его повредить;

ʐʐ

при отсоединении от розетки, беритесь за сетевую вилку, а не за шнур;

ʐʐ

не прочищайте форсунку при открытом кране;

2

Опрыскиватель аккумуляторный ранцевый ZX-12E-06, ZX-14E-06, ZX-16E-06

5. Состав и устройство

5.1. Опрыскиватель состоит из следующих компонентов:

ʐʐ

резервуар для жидкости

ʐʐ

диафрагмовый гидронасос с электроприводом аккумулятор;

ʐʐ

опрыскивающая система (шланг, кран, брандспойт, форсунка, компоненты);

ʐʐ

ремень для рюкзачного крепления.

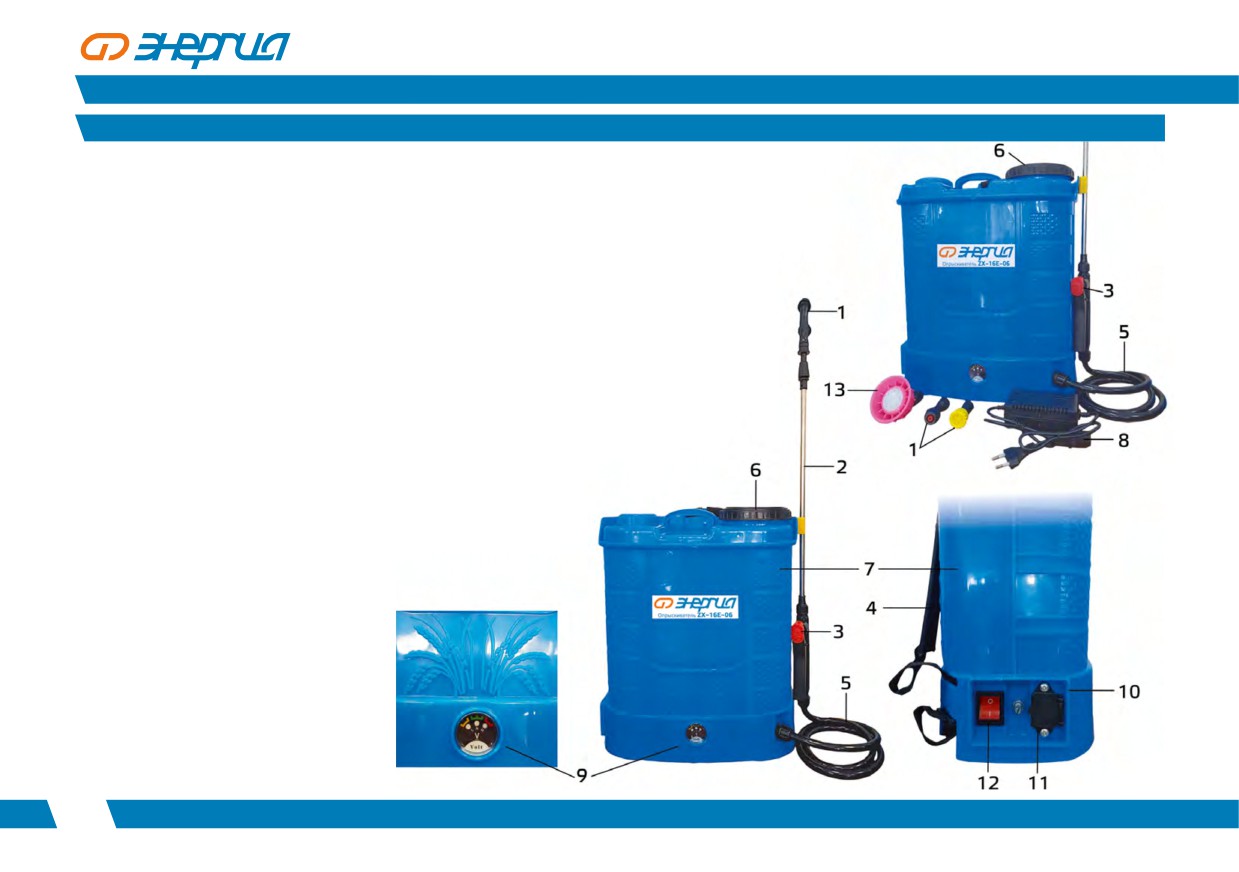

5.2. Опрыскиватель включает в себя следующие узлы и органы управления:

1.

Форсунки

2.

Брандспойт - удочка телескопическая из нержавеющей стали

3.

Кран

4.

Ремень

5.

Шланг

6.

Крышка резервуара для жидкости

7.

Резервуар для жидкости

8.

Зарядное устройство (ЗУ) с индикатором работы

9.

Вольтметр

10. Панель управления

11. Гнездо с заглушкой для подключения ЗУ

12. Выключатель питания с подсветкой

13. Защитная маска

4

Опрыскиватель аккумуляторный ранцевый ZX-12E-06, ZX-14E-06, ZX-16E-06

6. Подготовка и порядок работы

6.1. Проверьте целостность составных частей опрыскивателя и произведите его сборку, для чего:

ʐʐ

отрегулируйте ремень (4);

ʐʐ

соберите брандспойт (2);

ʐʐ

закрепите необходимую для работы форсунку (1), руководствуясь таблицей:

Тип форсунки

Давление, МПа

Расход жидкости, л/мин

а) Распылительная

0,2-0,3

0,5-0,6

б) Регулируемая с 4 отверстиями

0,2-0,4

0,6-1,0

в) Двойная распылительная

0,2-0,3

0,9-1,15

Внимание! При сборке опрыскивателя следует наворачивать гайки руками без применения инструментов.

6.2. Выполните зарядку встроенного аккумулятора, для чего установите выключатель (12) в выключенное положение (0), снимите

заглушку с гнезда (11) и вставьте в него разъём шнура зарядного устройства (8). Вилку сетевого шнура зарядного устройства

подключите к розетке сети питания с напряжением, соответствующем указанному на шильдике изделия. Индикатор работы

зарядного устройства должен загореться красным цветом. По окончании процесса зарядки аккумулятора цвет индикатора ав-

томатически изменится на зелёный. Стрелка вольтметра (9) должна находиться в красном секторе верхней шкалы. Отключите

зарядное устройство от сети питания, затем - от опрыскивателя. Установите на место заглушку гнезда (11).

Внимание!

ʐʐ

Время зарядки аккумулятора зависит от степени разрядки аккумулятора и температуры окружающей среды.

ʐʐ

Срок службы аккумулятора зависит от его правильной эксплуатации и хранения: не допускайте глубокого разряда акку-

мулятора при эксплуатации опрыскивателя, когда стрелка вольтметра опускается в красный сектор его нижней шкалы;

поддерживайте полную зарядку аккумулятора в режиме хранения, подзаряжая его не реже одного раза в месяц.

6.3. Для приготовления рабочего раствора воспользуйтесь мерным стаканчиком. После растворения твёрдых рабочих веществ

дождитесь осаждения их неразведённых частиц. Отверните крышку резервуара для жидкости (6). Аккуратно залейте рабочий

раствор (до осадка) через тканевый фильтр в резервуар для жидкости (7), не превышая его максимальный рабочий объём.

Следите за тем, чтобы в резервуар не попали посторонние предметы или крупицы растворяемых веществ - это исключит за-

соры форсунки во время работы. Оденьте опрыскиватель за ремень на спину.

6.4. Проверьте рабочее напряжение аккумулятора: стрелка вольтметра должна находиться в зелёном или жёлтом секторах

нижней шкалы. Включите электронасос опрыскивателя, установив выключатель питания в положение (I), при этом загорится

его подсветка. Опробуйте работоспособность изделия кратковременным нажатием на кран (3), направляя форсунку на объект

работы, затем отрегулируйте факел распыла форсунки, закручивая или отвинчивая гайку её рассекателя.

6.5. В процессе работы осматривайте и подтягивайте резьбовые соединения опрыскивателя, не допуская в них протечек ра-

бочей жидкости. Также не допускайте перегибов шланга. При непрерывной длительной работе рекомендуется зафиксировать

5

Опрыскиватель аккумуляторный ранцевый ZX-12E-06, ZX-14E-06, ZX-16E-06

клавишу крана в нажатом положении.

6.6. При перерывах в работе опрыскивателя выключайте его электронасос выключателем питания.

Внимание! Время работы аккумулятора увеличивается, если делать перерывы в работе электронасоса опрыскивателя.

6.7. По окончании работы выключите электронасос опрыскивателя и снимите остаточное давление - пока при нажатом кране

не перестанет вытекать рабочая жидкость из форсунки. Оставшийся химикат нейтрализуйте в соответствии с его инструкцией.

Промойте большим количеством воды опрыскиватель, его составные части и резервуар. Промойте опрыскивающую систему,

для чего заправьте опрыскиватель небольшим количеством воды, включите электронасос и пропустите её через форсунку.

7. Техническое обслуживание и хранение

7.1. Перед каждым использованием проверьте целостность изделия, затяжку резьбовых соединений, отсутствие засоров

в опрыскивающей системе при нажатии на кран, а также наличие рабочего напряжения встроенного аккумулятора.

При необходимости зарядите аккумулятор согласно п.6.2.

7.2. После каждого использования проведите чистку опрыскивателя согласно п. 6.7., затем протрите изделие сухой тканью.

7.3. В начале каждого сезона необходимо смазать силиконовой смазкой или солидолом поршень и полость насоса,

предварительно разобрав его.

7.4. Храните изделие в сухом, прохладном, защищённом от прямых солнечных лучей месте. При этом шланг должен быть

свободном, не сжатом и не перегнутом состоянии. Встроенный аккумулятор.

8. Возможные неисправности и методы их устранения

Неисправность

Возможная причина

Метод устранения

1. Разряжен аккумулятор (отсутствует

подсветка выключателя питания, стрелка

1.Зарядите аккумулятор согласно п.6.2.

Не работает электронасос

вольтметра находится в красном секторе

2. Обратитесь к продавцу или импортёру

нижней шкалы).

в соответствии с п. 9.4

2. Неисправен электропривод насоса.

1. Неисправно зарядное устройство.

2. Потеря ёмкости аккумулятором (сульфа-

1. Обратитесь к продавцу или импортёру

Не заряжается аккумулятор

тация его пластин) в результате выработки

в соответствии с п. 9.4.

его ресурса или неправильной эксплуатации

2. Замените аккумулятор

и хранения.

При работе не создаётся рабочее давление

Дефект насоса или опрыскивающей

Восстановите или замените дефектную

или быстро теряется при закрытом кране.

системы

деталь

6

Опрыскиватель аккумуляторный ранцевый ZX-12E-06, ZX-14E-06, ZX-16E-06

Подтяните текущее соединение.

При необходимости разберите его, ис-

Подкапывание жидкости из соединений

Нет герметичности в соединениях.

ключая попадание инородных частей или

и слабое распыление

мусора, и проверьте качество их уплотни-

тельных колец. Не используйте инструмент!

1. Выпрямите шланг.

1. Шланг перегнут с изломом.

2. Установите место засора и устраните его.

Брандспойт не работает

2. Сильный засор в насосе или

Примите меры от попадания в резервуар

опрыскивающей системе.

инородных частей или мусора.

Разберите кран, промойте детали

Нет герметичности соединений крана

проточной водой, протрите сухой тряпкой.

Не закрывается (не открывается) кран

или повреждение клапана.

Затем смажьте их силиконовой смазкой

и соберите

9. Гарантийные обязательства и условия гарантии

9.1. Срок гарантийного обслуживания изделия составляет 12 месяцев со дня его продажи.

9.2. Срок службы изделия составляет 2 года со дня его продажи. При соблюдении потребителем правил эксплуатации

и технического обслуживания изделия его срок службы может значительно превысить указанный изготовителем.

9.3. По окончанию срока службы изделия ответственность за его эксплуатацию несет потребитель.

Утилизация изделия производится в соответствии с действующим местным законодательством.

9.4. Претензии по недостаткам изделия следует направлять продавцу изделия по месту его приобретения.

9.5. Гарантийному обслуживанию подлежат неисправные по вине изготовителя изделия с печатью продавца и отметкой

о продаже в руководстве по эксплуатации.

9.6. Гарантийному обслуживанию не подлежат изделия, дефекты которых возникли вследствие:

ʐʐ

использования изделия в профессиональных (коммерческих) целях или не по назначению;

ʐʐ

механических повреждений, возникших после передачи товара покупателю;

ʐʐ

несоблюдения установленных изготовителем правил эксплуатации, обслуживания или хранения изделия;

ʐʐ

чрезмерных загрязнений или повышенного износа деталей привода изделия;

ʐʐ

загрязнений опрыскивающей системы изделия;

ʐʐ

проникновения внутрь изделия пыли, насекомых и других посторонних предметов;

ʐʐ

стихийных бедствий или иных форс-мажорных обстоятельств.

9.7. В гарантийное обслуживание не входят такие операции, как сборка, регулировка, техобслуживание, чистка, смазка изделия
