Предисловие
Унивсрсально-цифровое устройство плавного пуска серии VRSS для электродвигателей переменного тока. Устройство нового типа, в котором применяются технологии силовой электроники, микропроцессорные технологии и современная теория управления. Предназначено эффективно ограничивать пусковой ток электродвигателя при запуске, что позволяет широко применять его для различного оборудования: вентиляторы, водяные насосы, транспортировочное оборудование, компрессоры и др. Устройство плавного пуска (УПП) является идеальным решением для оборудования с тяжелым пуском, в том числе применяется для замены классической схемы пуск со звезды на треугольник.

Устройство плавного пуска серии VRSS имеет различные способы управления: с панели управления, сигналами с внешних клемм и интерфейсом связи RS-485. А также имеет несколько типов выходов, такие как релейный выход неисправности, многофункциональный релейный выход и выход аналогового сигнала. Все это делает его более гибким и удобным для интеграции в любую систему.

Пожалуйста, внимательно прочтите данное руководство перед установкой, запуском, техническим обслуживанием и осмотром устройства плавного пуска серии VRSS.

Меры предосторожности, относящиеся к безопасной эксплуатации, классифицируются как “Предупреждение” и “Внимание”
Указывает на потенциальную опасность. Если эксплуатация выполняется не в соответствии с требованиями, то это может привести к серьезным последствиям или травмам.
Указывает на потенциальную опасность. Если эксплуатация выполняется не в соответствии с требованиями, то это может привести к травмам легкой и средней степени тяжести или к повреждению оборудования. Также необходимо соблюдать меры предосторожности во избежание выхода оборудования из строя.

Содержание

Глава 1. Приемка и меры предосторожности.........................................................................4 стр.

1.1 Приемка..............................................................................................................................................................................4 стр.

1.2 Меры предосторожности................................................................................................................................ 4 стр.

Глава 2. Технические характеристики ......................................................................................................5 стр.

2.1 Данные паспортной таблички, расшифровка обозначений...................................................................................5 стр.

2.2 Технические характеристики.........................................................................................................................................5 стр.

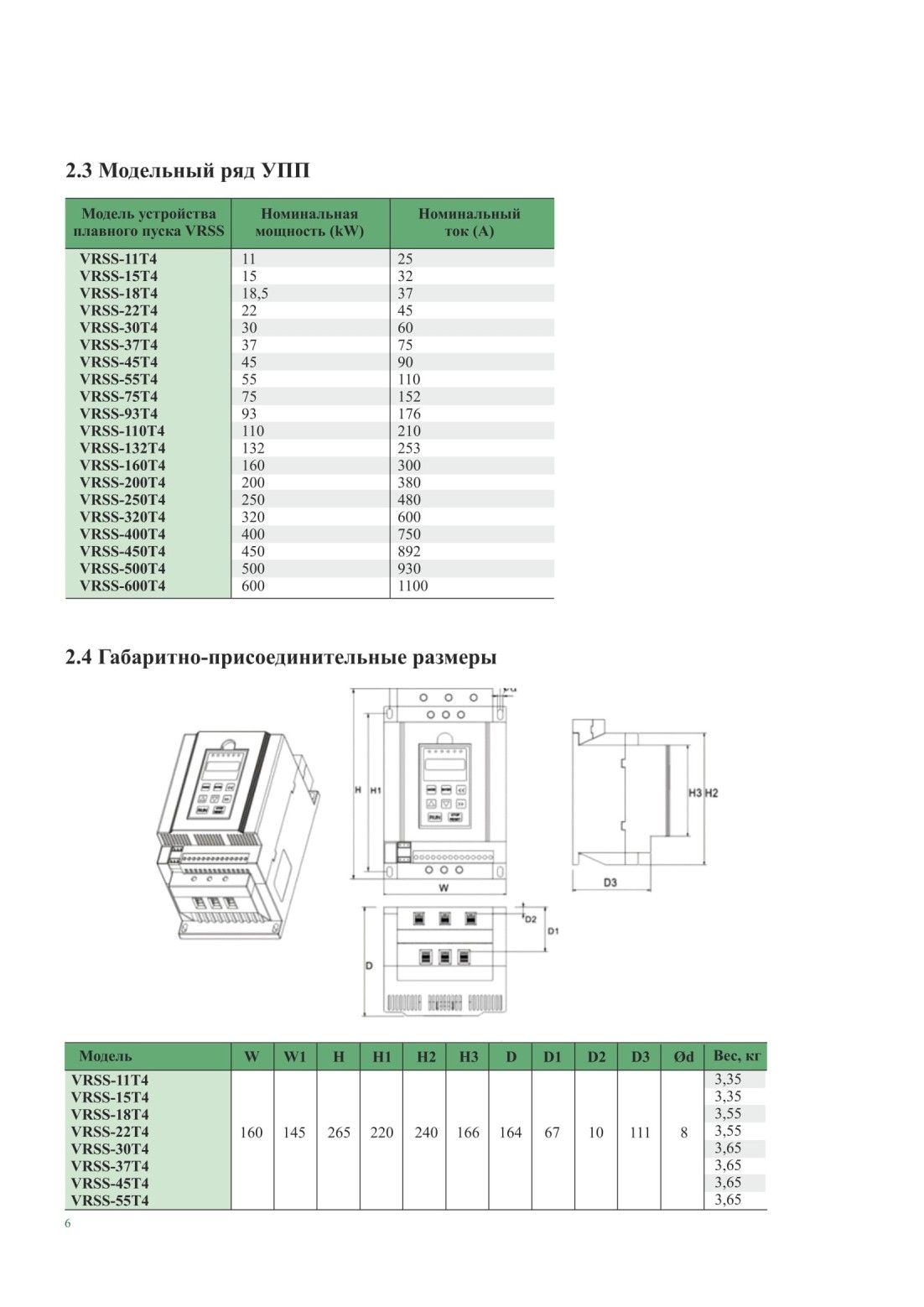

2.3 Модельный ряд УПП.......................................................................................................................................................6 стр.

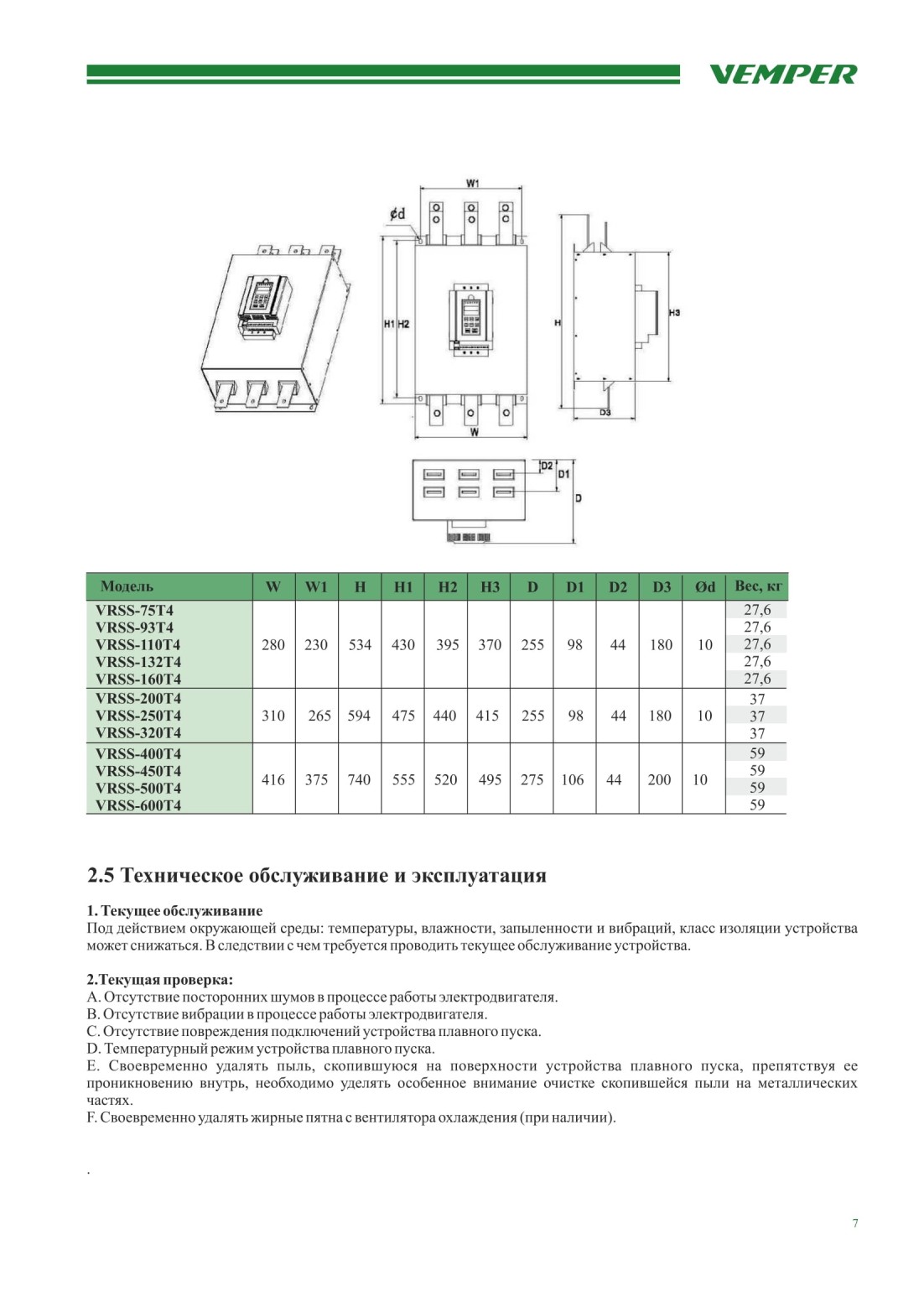

2.4 Габаритно-присоединительные размеры....................................................................................................................6 стр.

2.5 Техническое обслуживание и эксплуатация..............................................................................................................7 стр.

Глава 3. Монтаж и подключение устройства плавного пуска 9 стр.

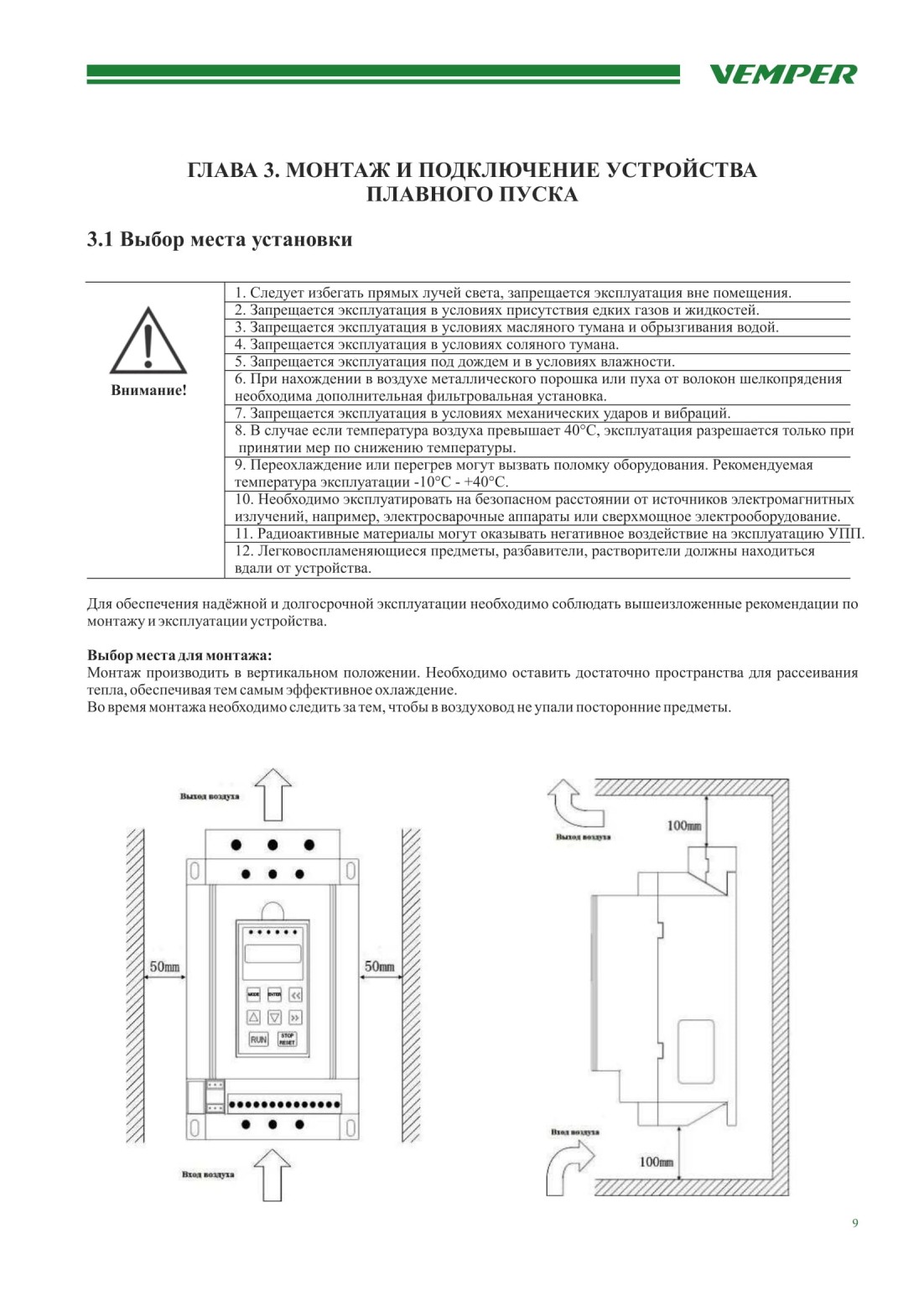

3.1 Выбор места установки...................................................................................................................................................9 стр.

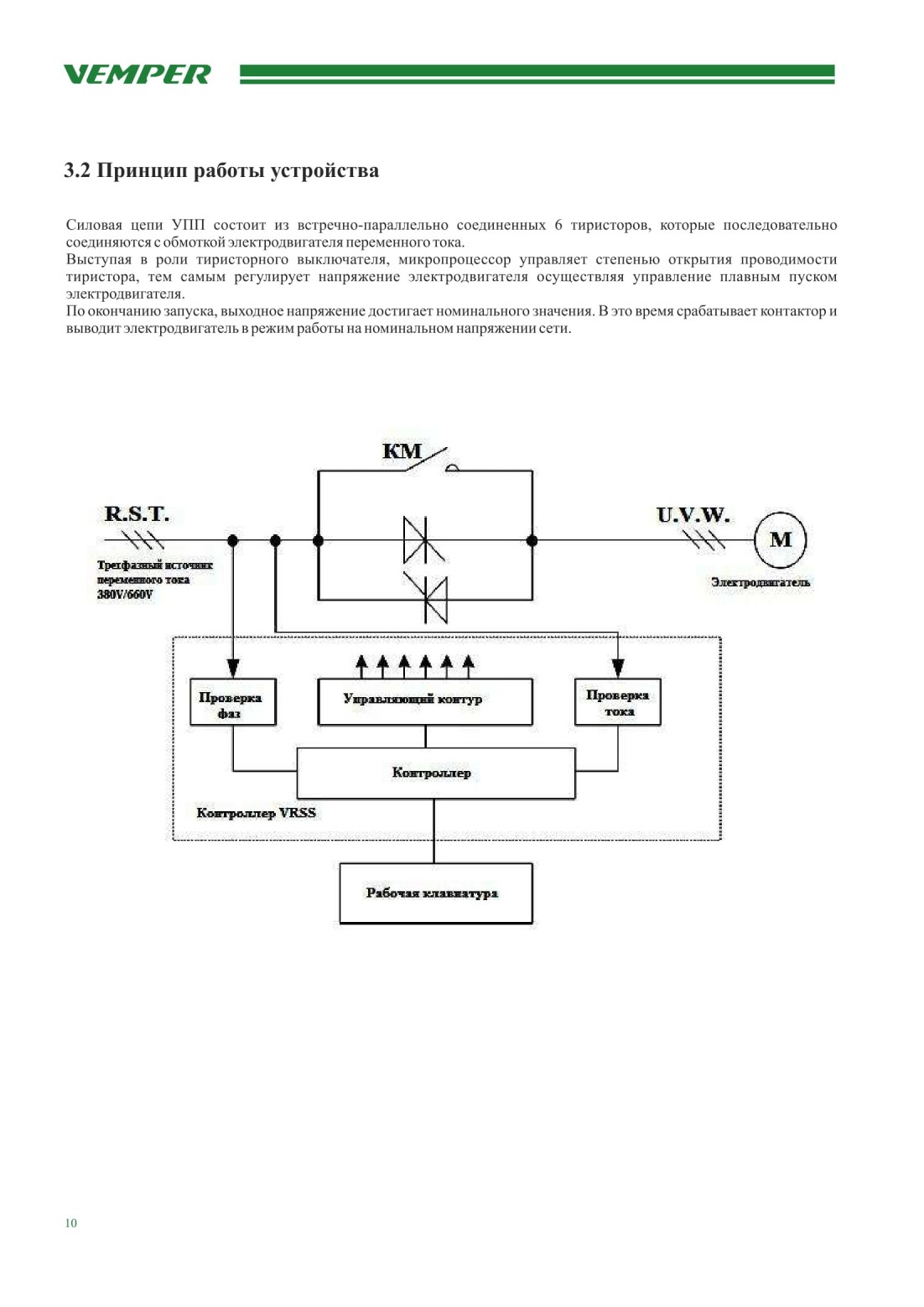

3.2 Принцип работы устройства.........................................................................................................................................10 стр.

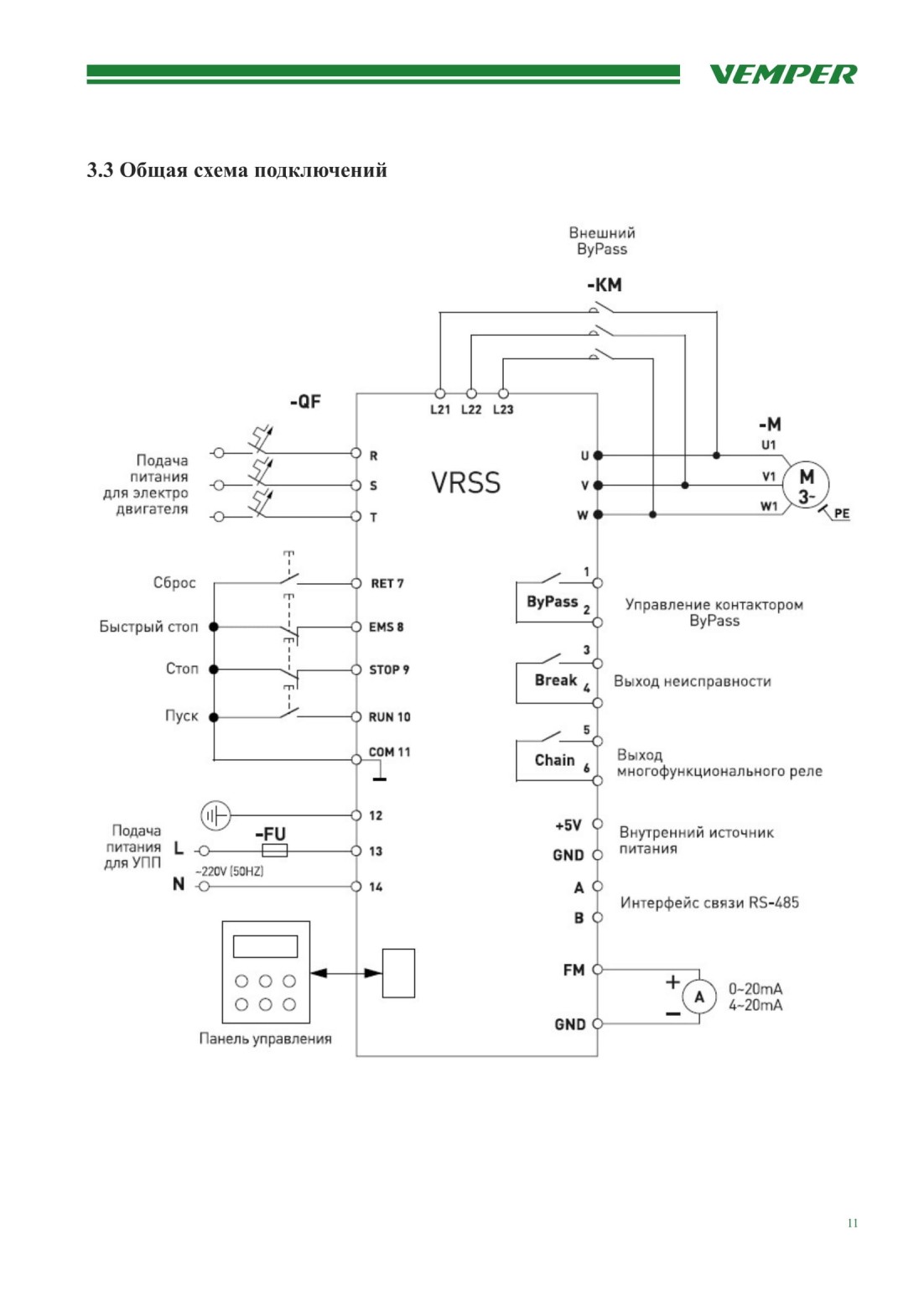

3.3 Общая схема подключений........................................................................................................................................... И стр.

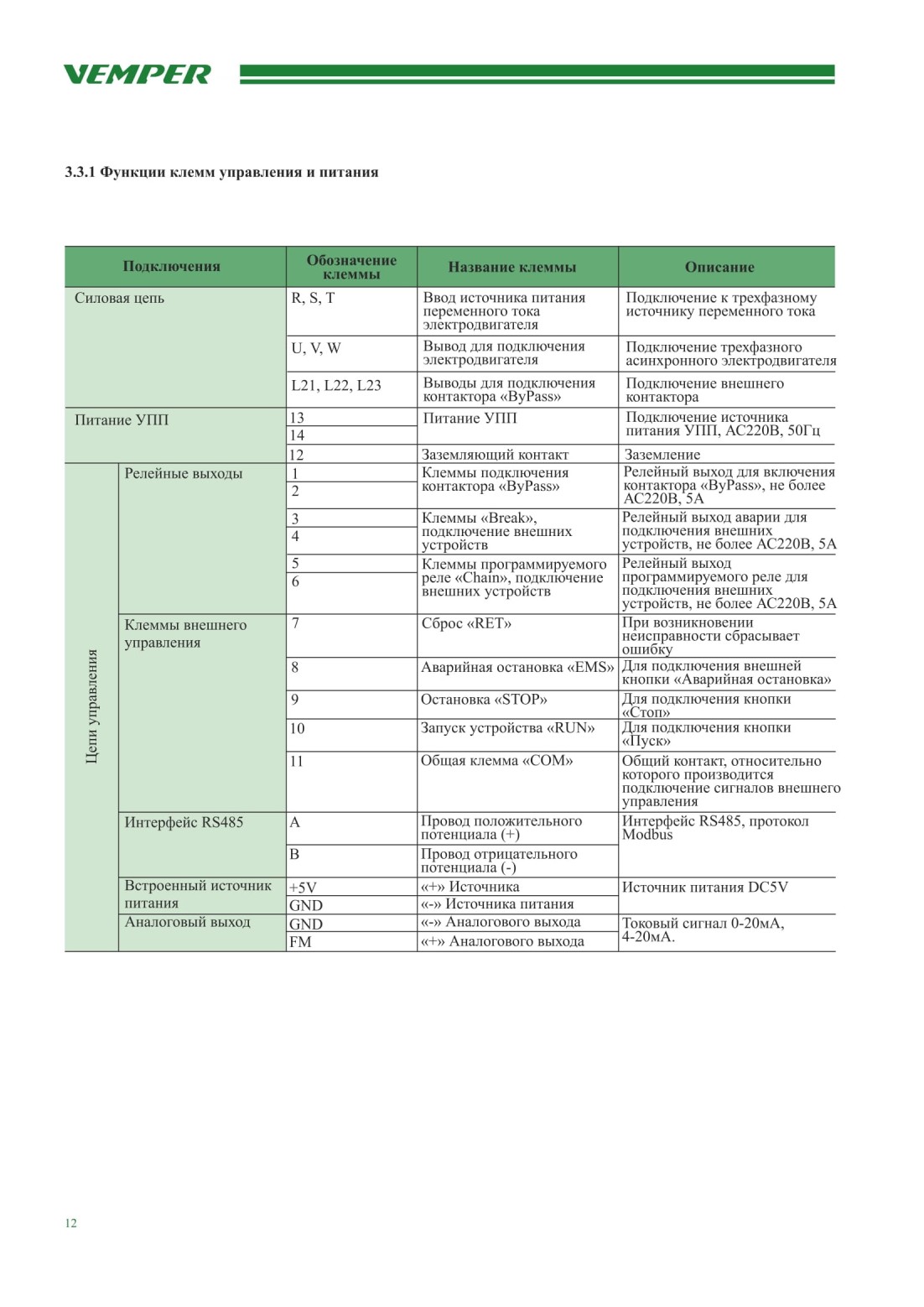

3.3.1 Функции клемм управления и питания................................................................................................................... 12 стр.

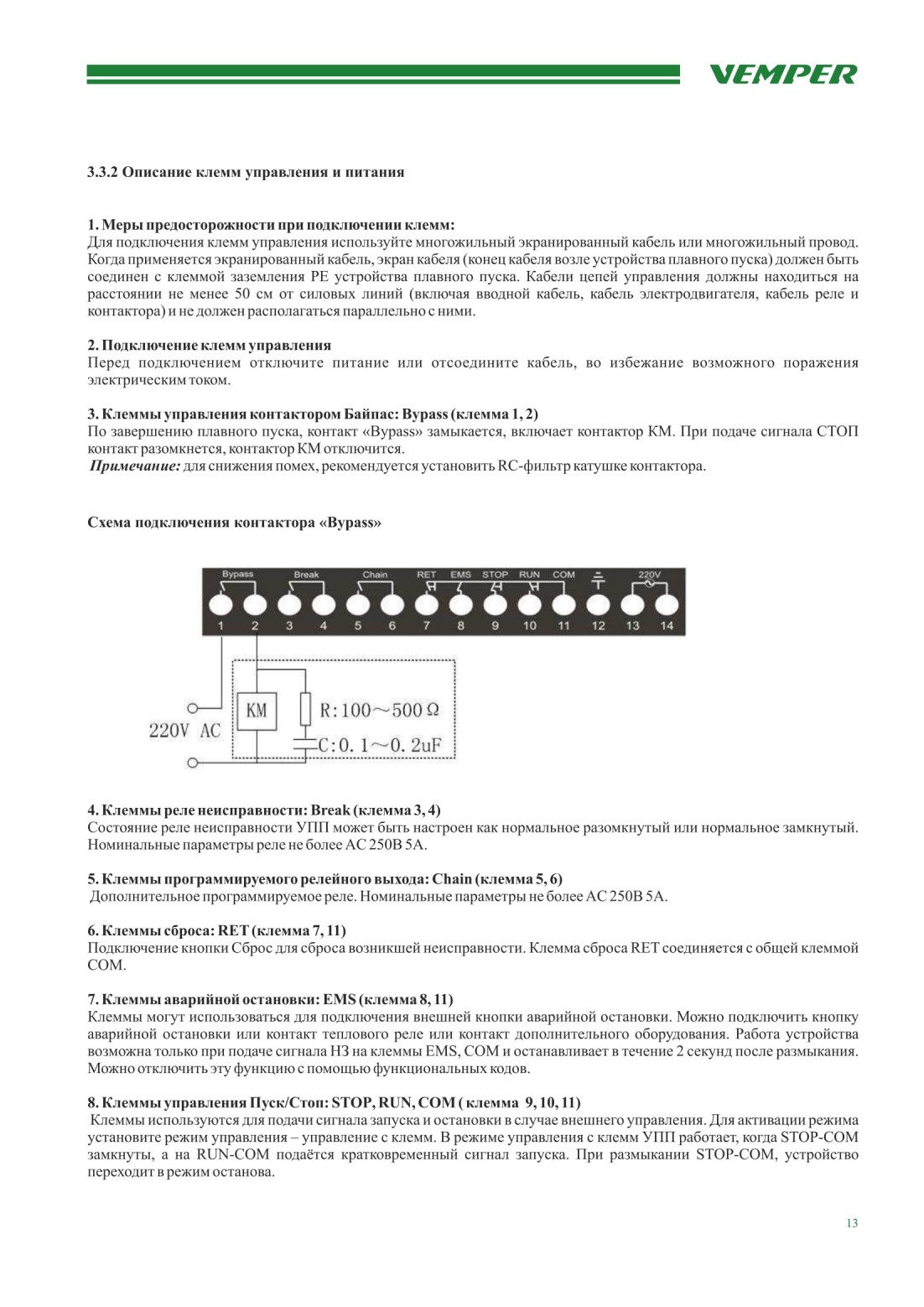

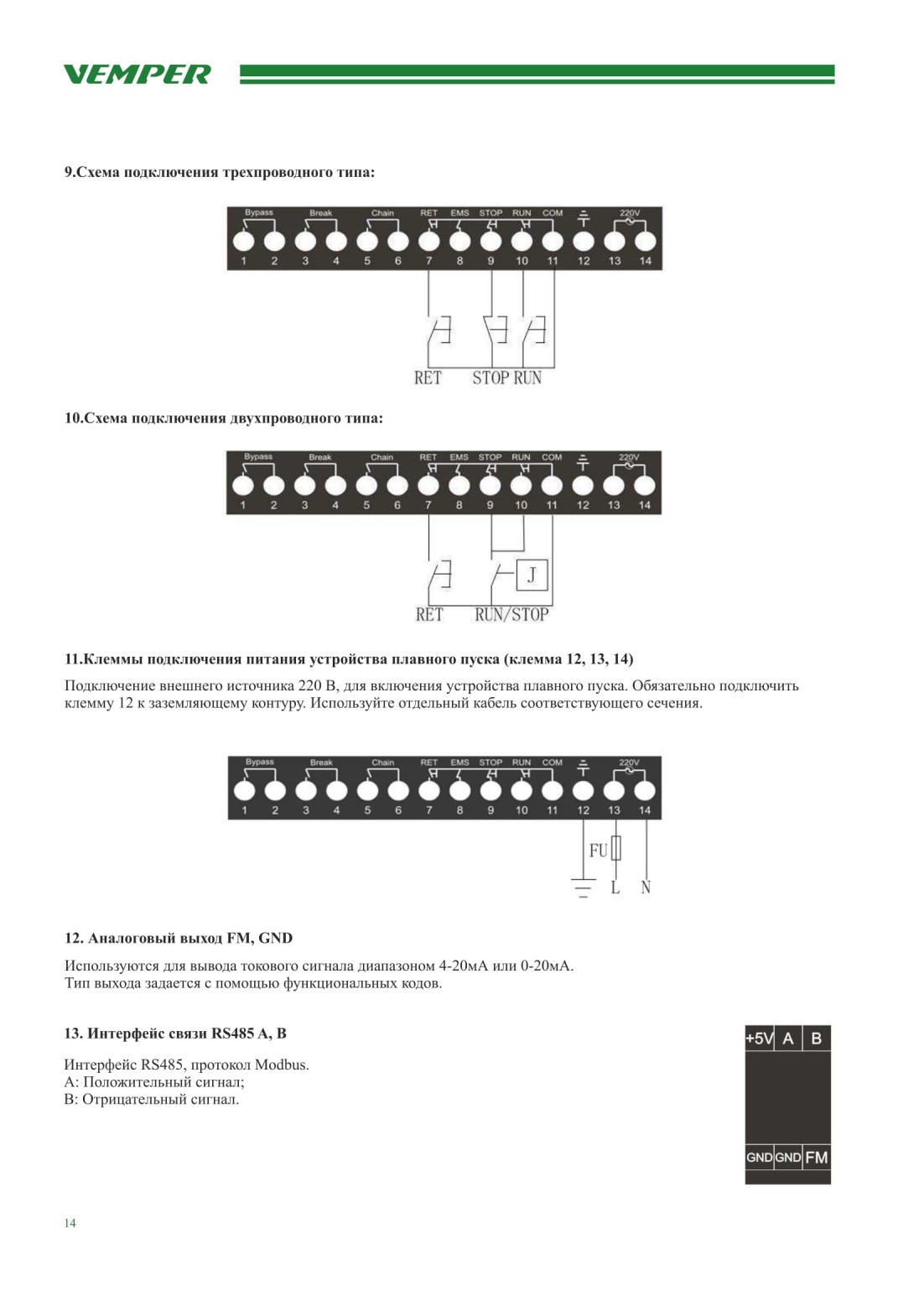

3.3.2 Описание клемм управления и питания ..............................................................................................................13 стр.

Глава 4. Панель управления, первый запуск ..................................................................15 стр.

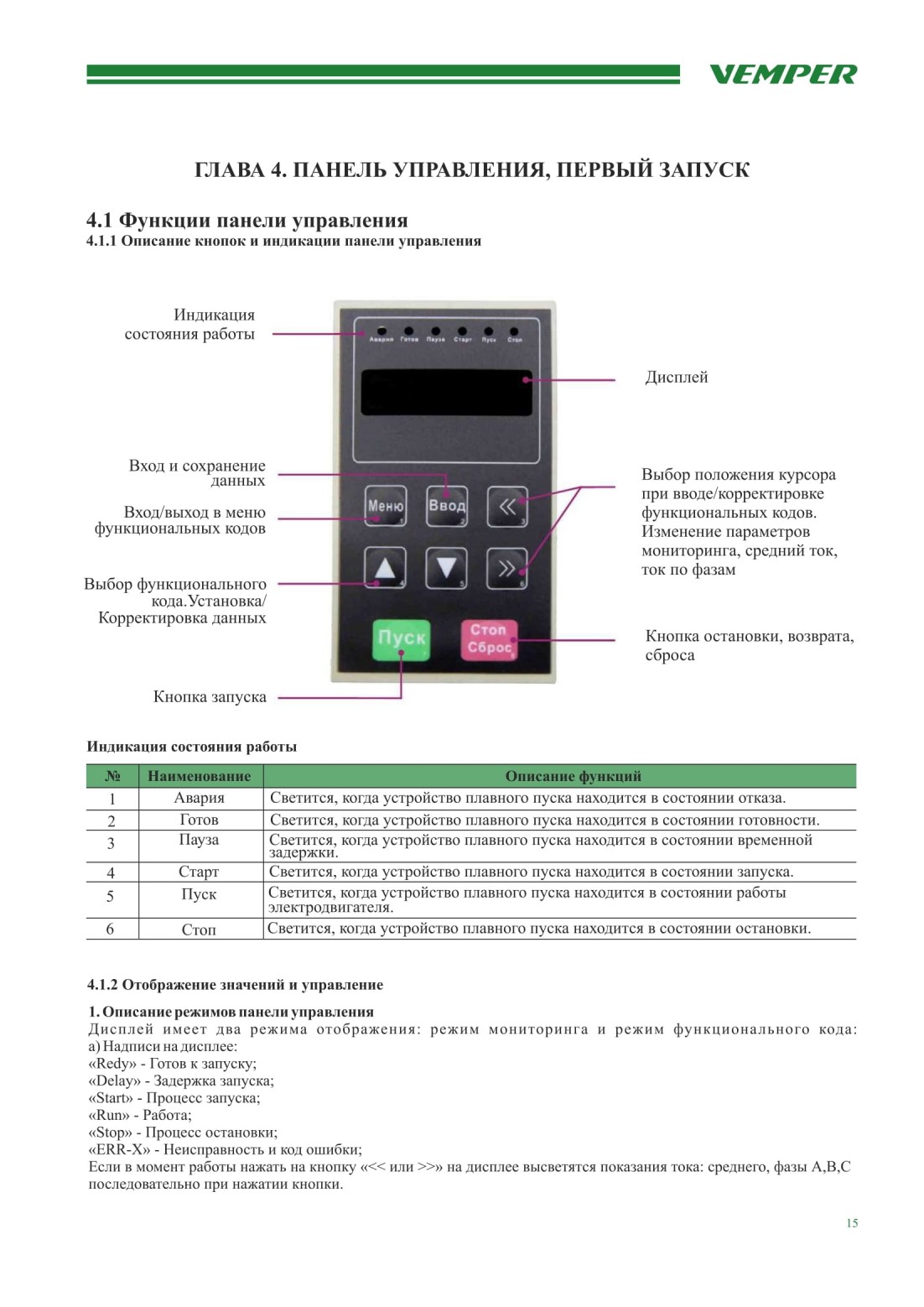

4.1 Функции панели управления........................................................................................................................................ 15 стр.

4.1.1 Описание кнопок и индикации панели управления............................................................................................15 стр.

4.1.2 Отображение значений и управление...................................................................................................................... 15 стр.

4.2 Порядок действий при подаче питания.......................................................................................................................16 стр.

4.2.1 Пробный запуск............................................................................................................................................................. 16 стр.

4.2.2 Настройка устройства..................................................................................................................................................16 стр.

Глава5. Параметры функниональных кодов 17 стр.

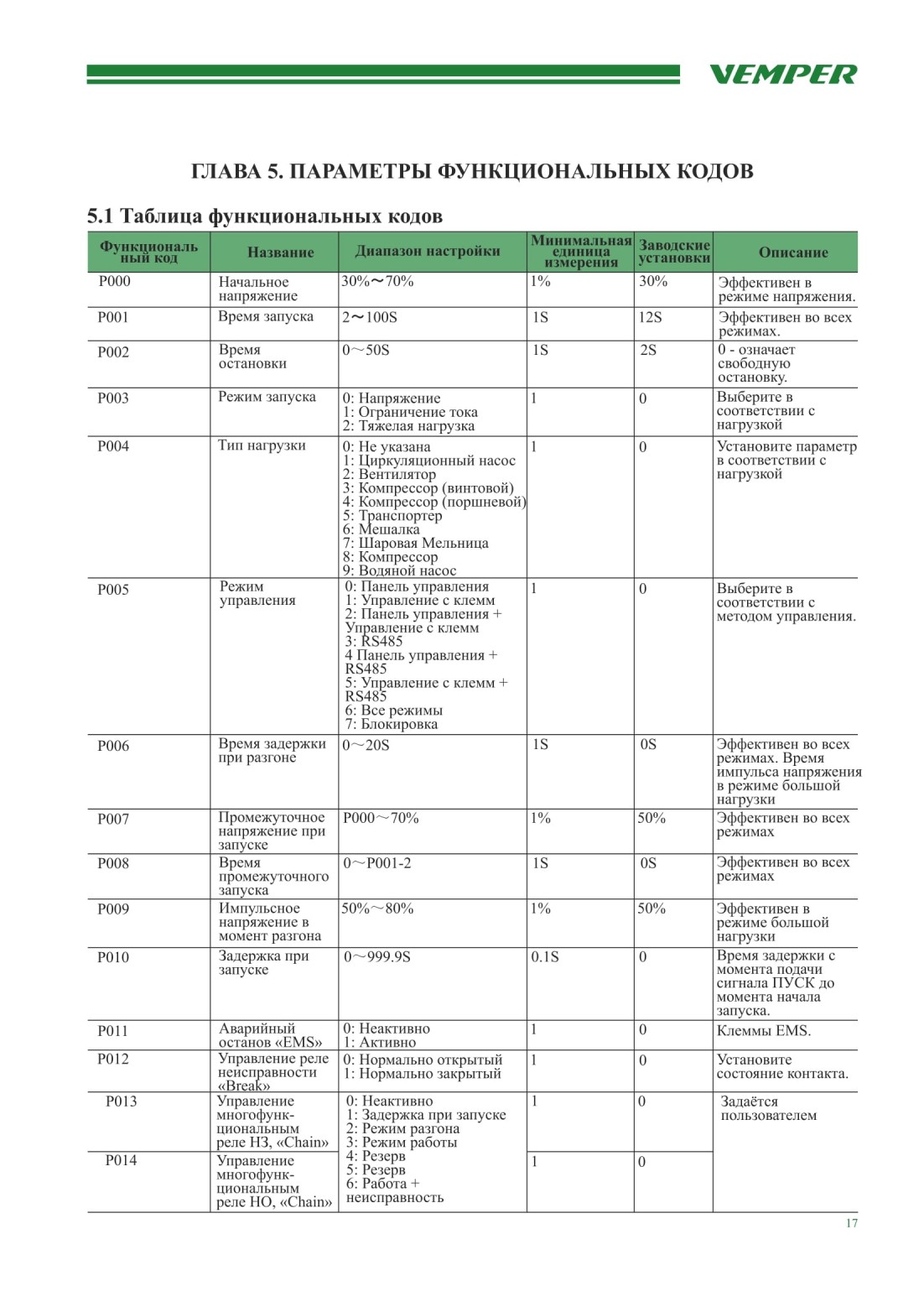

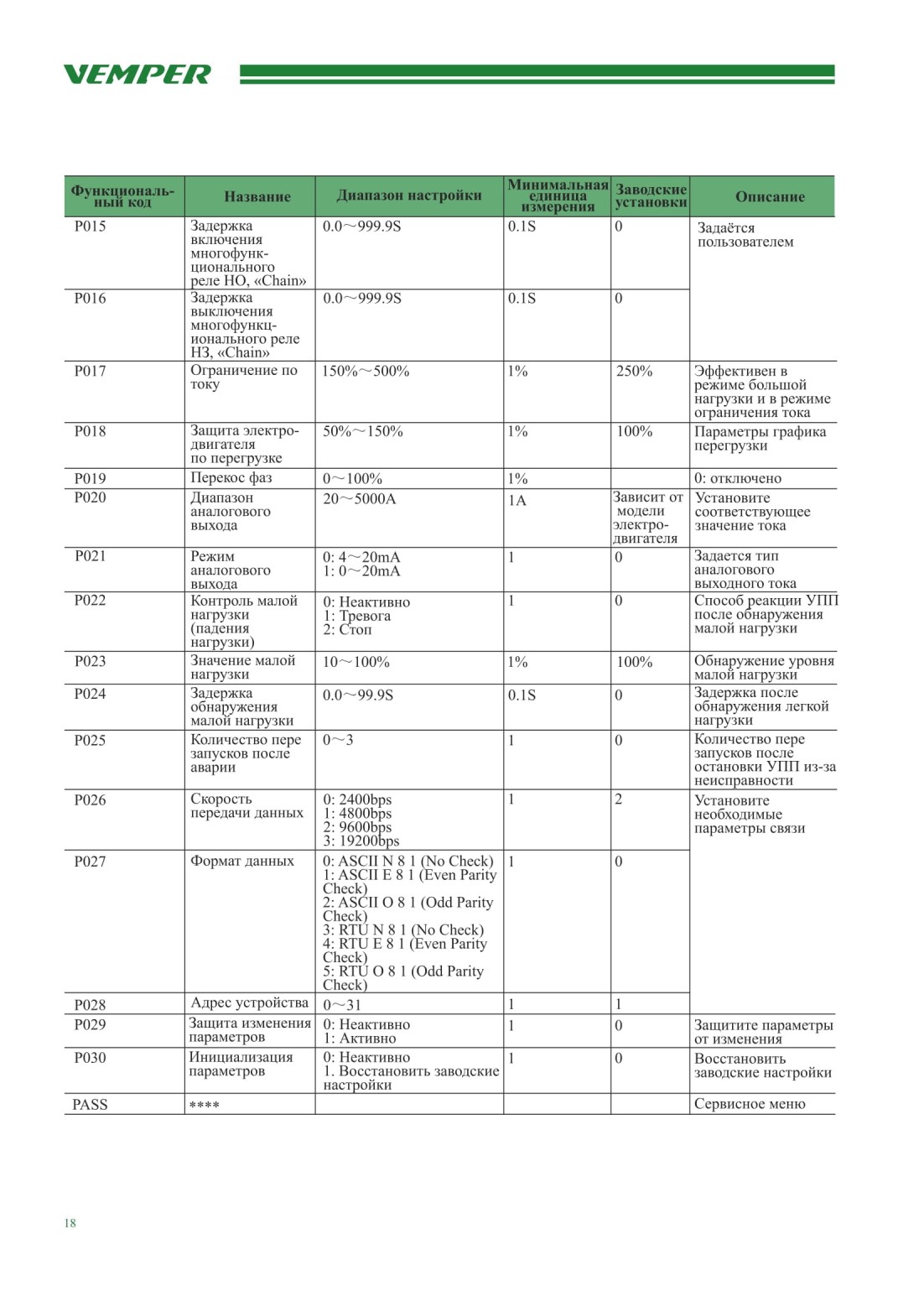

5.1 Таблица функциональных кодов...................................................................................................................................17 стр.

5.2 Описание функциональных кодов................................................................................................................................19 стр.

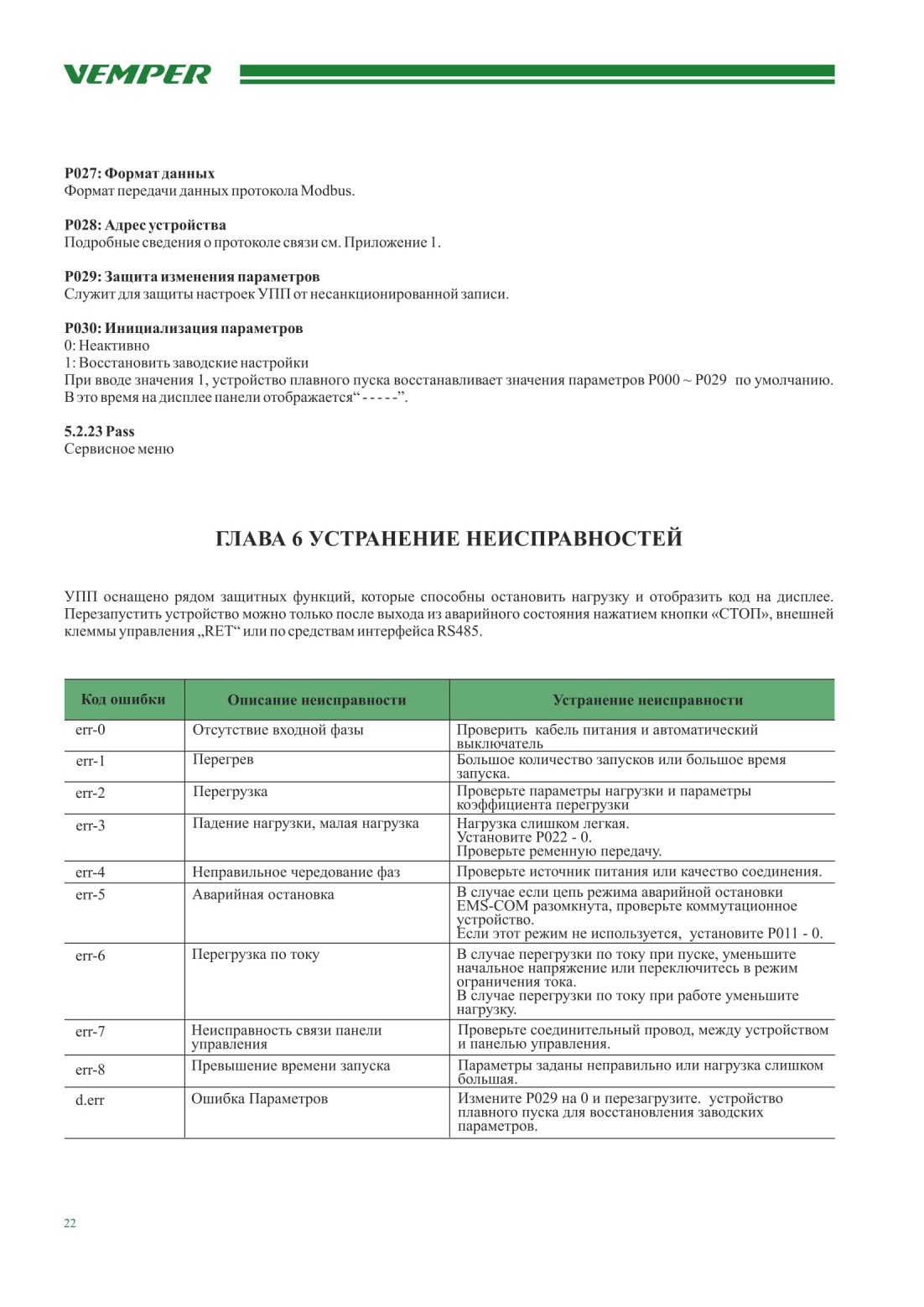

Глава 6. Устранение неисправностей 22 стр.

Схема коммутации устройства плавного пуска..............................................................................................................22 стр.

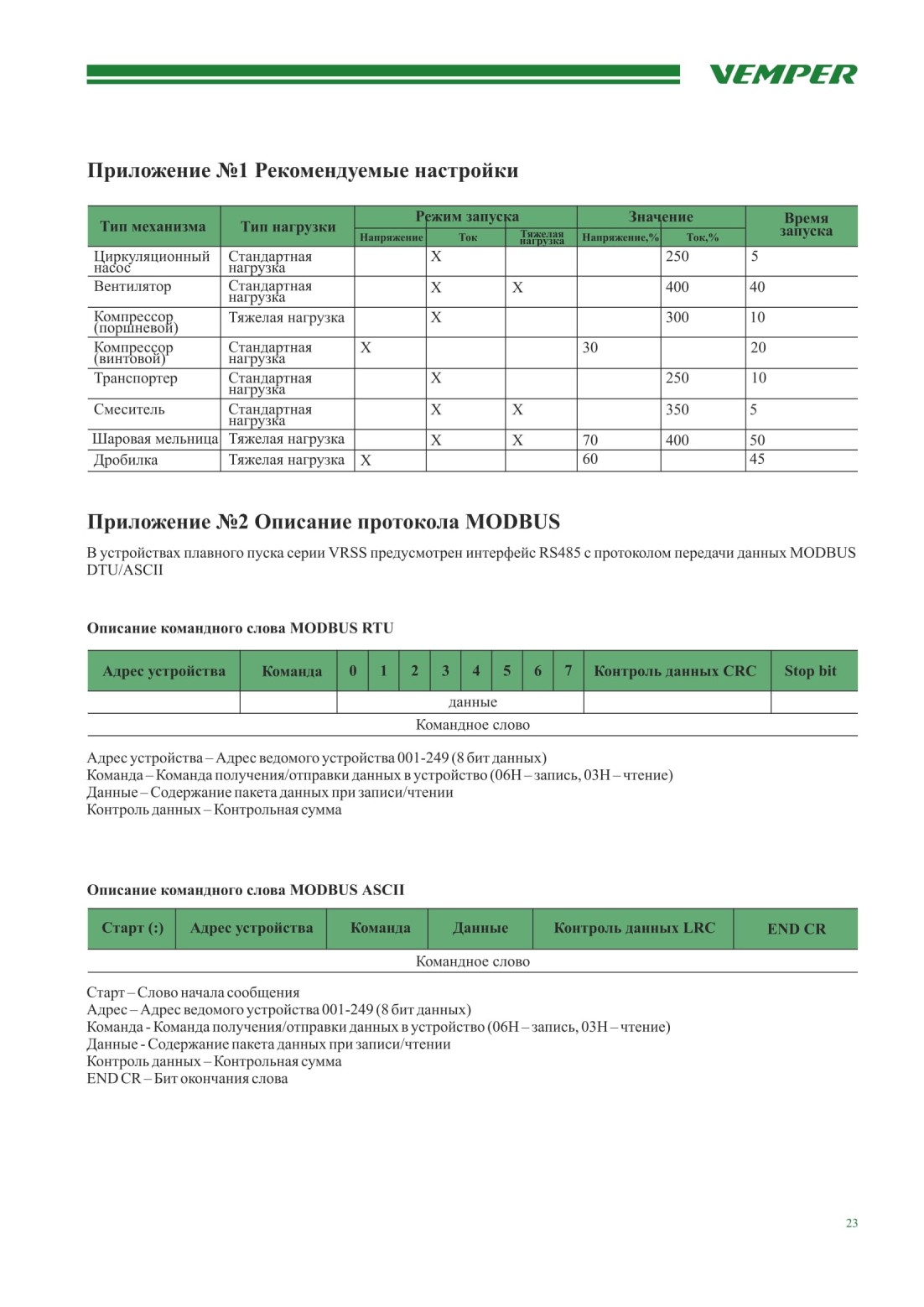

Приложение 1 Рекомендуемые настройки........................................................................................................................23 стр.

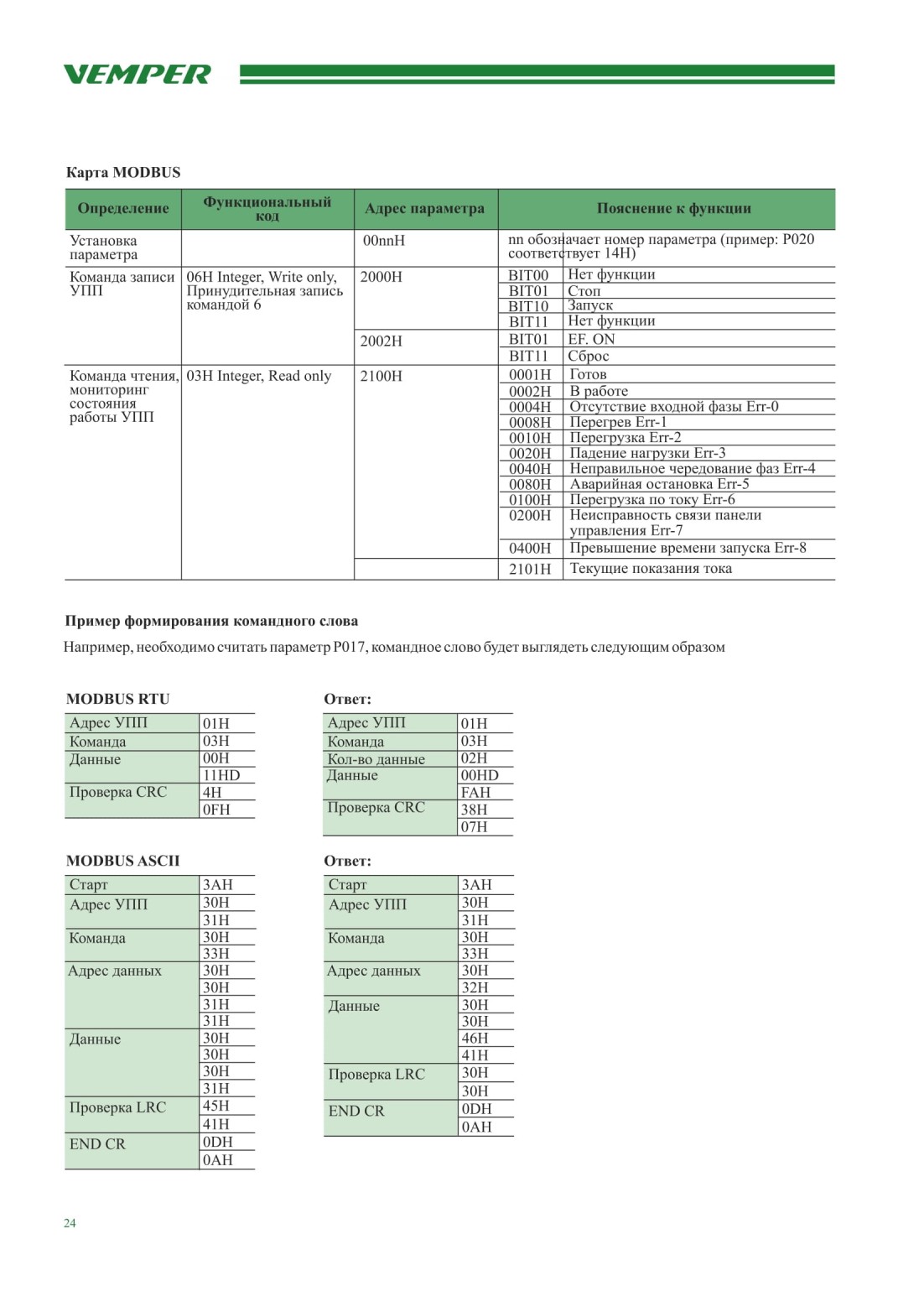

Приложение 2: Описание протокола MODBUS..............................................................................................................24 стр.

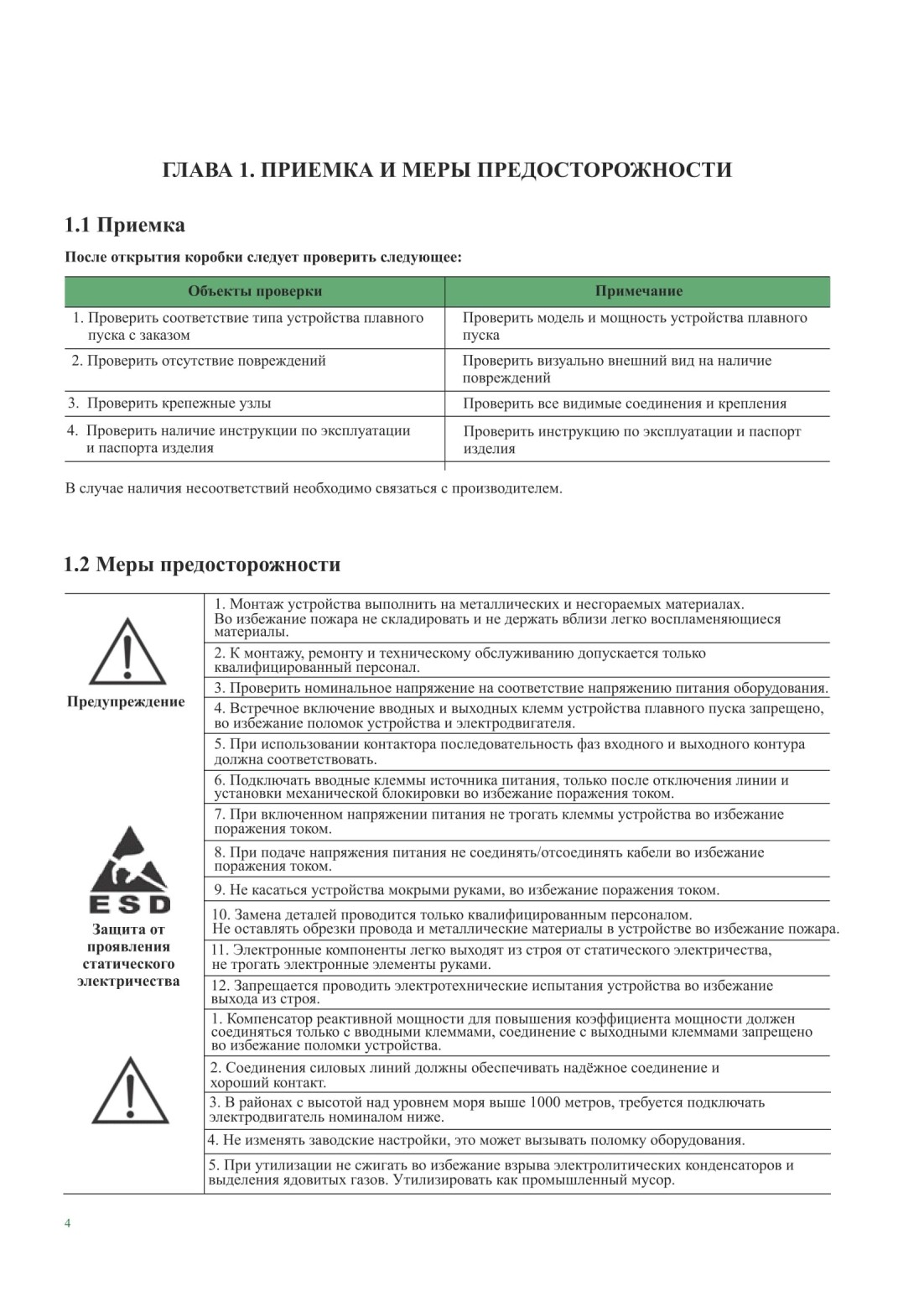

ГЛАВА 1. ПРИЕМКА И МЕРЫ ПРЕДОСТОРОЖНОСТИ
1.1 Приемка

После открытия коробки следует проверить следующее:

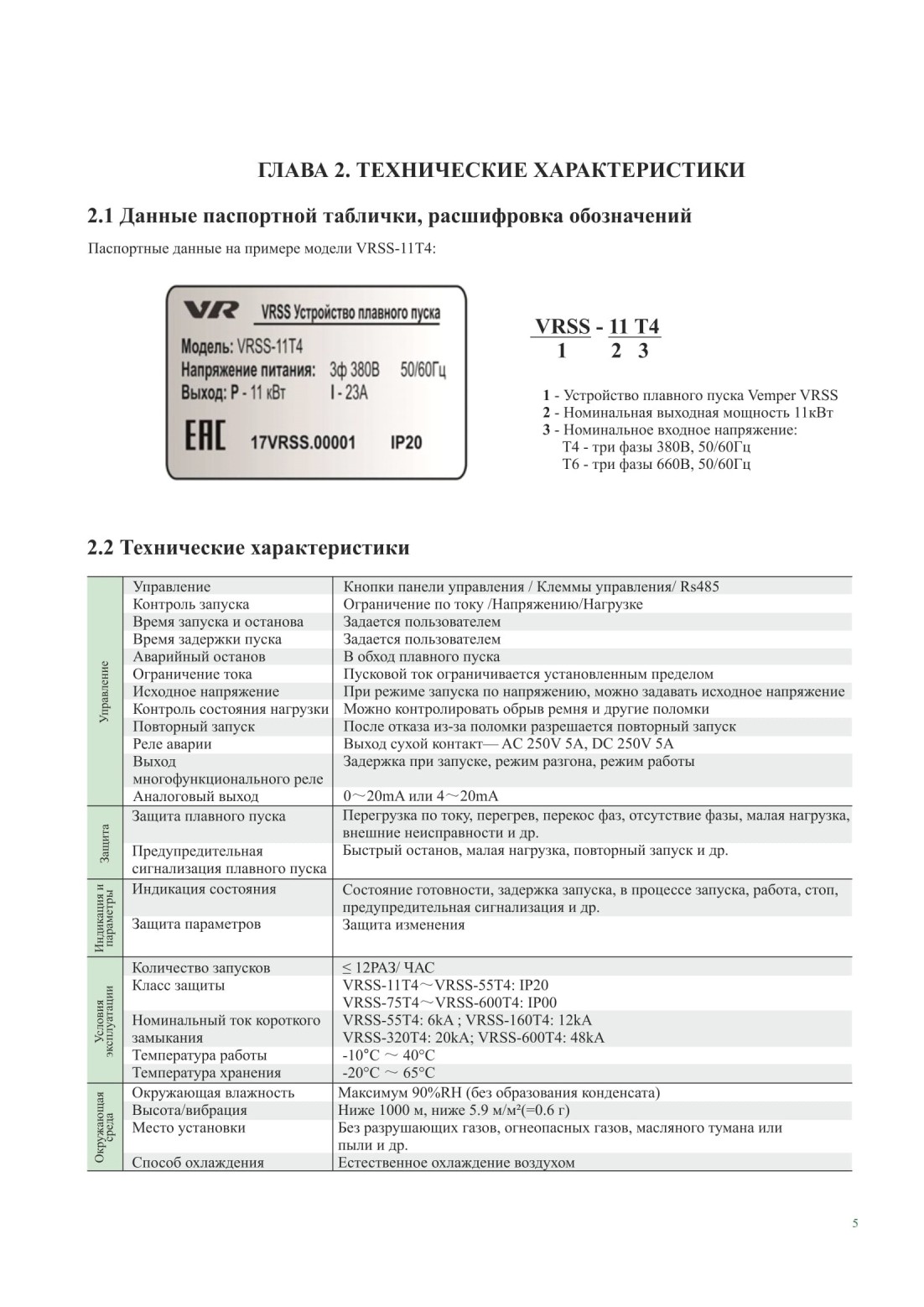

ГЛАВА 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Данные паспортной таблички, расшифровка обозначений

Паспортные данные на примере модели VRSS-11Т4:

3. Регулярная проверка

Необходимо регулярно проводить проверку труднодоступных мест.

A. Проверка воздуховодов, их прочистка в установленные сроки.

B. Проверка состояния затяжки винтов.

C. Проверка появления коррозии на устройстве плавного пуска.

D. Испытания изоляции силовых кабелей (при отключении от устройства).

Примечание: во время измерения сопротивления изоляции с помощью мегомметра (рекомендуется, использовать мегомметр постоянного тока 500 В) необходимо отсоединить кабели от устройства плавного пуска.

4. Гарантийный ремонт

Бесплатный гарантийный ремонт подразумевает выход из строя устройства при эксплуатации с соблюдением всех норм и правил, описанных в руководстве по эксплуатации и паспорте.

Гарантийный срок продукции указан в паспорте, приложенном к УПП.

Если неисправности вызваны по следующим причинам, то техническое обслуживание производиться не будет даже в течение всего гарантийного срока:

- Неправильная эксплуатация (не соответствует инструкции по эксплуатации) или самостоятельный ремонт и вскрытие.

- Ситуации, вызванные эксплуатацией устройства плавного пуска с нарушением требований технических норм.

- Поломки, вызванные деформацией или неправильной транспортировкой.

- Поломки, вызванные землетрясениями, пожарами, ураганами, поражением молнией, отклонениями напряжения и прочими природными катастрофами причинами, с ними связанными.

- Порча нанесённых заводом-производителем на паспортной табличке марки, торгового знака, порядкового номера или невозможность их распознавания.

- Невозможность предоставления данных по описанию монтажа, подключения, эксплуатации, технического обслуживания или условий эксплуатации.

Что касается гарантийного ремонта, гарантии при необходимости возврата продукции обмен или ремонт возможны только после признания ответственности сторон. При выходе из строя у покупателя устройства, покупатель составляет акт, согласно установленной формы производителя. После чего заполненный акт с подписью уполномоченного лица и печатью организации в сопровождении с неисправным устройством направляется на завод изготовитель за счёт покупателя. После установки причины поломки завод изготовитель составляет акт обследования изделия. На основании вышеизложенного производится либо обмен изделия, либо признание неработоспособности изделия по вине покупателя.

б) Режим функциональных кодов:

«РОХХ» - Номер функции;

«ХХХХ» - Значение кода;

Переключение между режимами мониторинга и функционального кода происходит нажатием кнопки "Меню".

2. Работа режима мониторинга:

а) Включите устройство плавного пуска. При правильном подключении согласно инструкции, на панели управления высветится надпись “Ready”, загорится индикатор “Готов”, указывая на то, что устройство плавного пуска готово к работе.

б) Нажать клавишу «ПУСК». Если установлена “задержка”, загорится индикатор «Пауза». Если функция задержки не установлена или время задержки истекло, на дисплее появится надпись “RUN”, а индикатор “Пуск” загорится, указывая на то, что устройство плавного пуска находится в процессе разгона электродвигателя.

в) После окончания процесса разгона, загорается индикатор “Пуск”. Спустя примерно 1 секунду, автоматически отобразится параметр среднего тока.

г) Нажатием кнопки “»” будут отображены последовательно , “значение тока фазы А ”, “значение тока фазы В” и “значение тока фазы С”.

д) При нажатии кнопки “Стоп”, появится надпись «Stop» и загорится индикатор “Стоп”, указывающая на то, что устройство плавного пуска выполняет процесс остановки.

е) После окончания процесса остановки, на дисплее появится надпись “Го гов”.

ж) при возникновении какой-либо неисправности или сбоя в процессе работы, высветится надпись “ERR-X”, с “X”, обозначающим номер неисправности и будет горсть индикатор “Авария”. После устранения неисправности нужно сбросить ошибку, нажав кнопку «СТОП» или замкнув клемму «RET».

3. Работа режима функциональных кодов

В состоянии ожидания нажмите кнопку «МЕНЮ», чтобы войти в режим функциональных кодов. Первым отображается функциональный код "Р000". Нажмите кнопку «ВВОД», чтобы отобразить текущее значение параметра. Нажимайте «»» или ««», чтобы перейти к цифре, которую вы хотите изменить. Нажимайте «Л» или «V», чтобы увеличить или уменьшить значение. После завершения всех настроек, для сохранения результата изменений нажмите «ВВОД», для выхода нажмите «МЕНЮ».

4.2 Порядок действий при подаче питания

4.2.1 Пробный запуск

Пробный запуск предназначен для того, чтобы определить, является ли направление вращения и параметры работы электродвигателя правильными.

1. Пожалуйста, убедитесь, что всс кабели надежно подключены, а так же правильность чередования фаз.

2. Подайте питание 220 В на устройство плавного пуска, на дисплее появится надпись «Ready».

3. Настройте параметры функциональных кодов устройства в соответствии с нагрузкой электродвигателя.

4. Нажмите кнопку «Г1УСК», для запуска. Проконтролировать направление вращения в нужном направлении. При обнаружении отклонений, нажмите кнопку «СТОП» для остановки. Если электродвигатель не вращается, увеличьте начальное значение напряжения, чтобы увеличить пусковой момент.

4.2.2 Настройка устройства

1. Установите параметры функциональных кодов в соответствии с нагрузкой электродвигателя.

2. Нажмите кнопку «ПУСК» на панели, чтобы произвести запуск. Если электродвигатель стабильно ускоряется без резкого изменения тока, то настройки параметров установлены правильными. Для остановки нажмите кнопку «СТОП».

3. Если в процессе запуска возникла какая-либо авария, проверьте все возможные причины и устраните неисправность.

4. В случае подключения двух электродвигателей к одному плавному пуску, время остановки необходимо установить 0.

5. После запуска устройства и нажатии кнопки «»», можно контролировать показаниями значений «средний ток», «Ток фазы А», «Ток фазы В», «Ток фазы С».

5.2 Описание функциональных кодов

Р000: Начальное напряжение

Напряжение в момент запуска устройства. В % от номинального напряжения питания.

Р001: Время запуска

Параметр запуска в режиме напряжения. Начальное увеличение напряжения может помочь преодолеть статическое трение при старте электродвигателя с нагрузкой. Чем больше инерция нагрузки, тем больше времени требуется для запуска.

Когда устройство плавного пуска стартует, выходное напряжение плавно увеличивается. При достижении номинального напряжения байпасный контактор включается и процесс запуска завершается. В случае малой нагрузки время запуска будет короче установленного.

Р002: Время остановки

В случае установки параметра 0, остановка на выбеге (останов под инерцией нагрузки).

В режиме плавной остановки питание электродвигателя переключается на выход «SCR» плавного пуска. Выходное напряжение устройства плавного пуска постепенно уменьшается от номинального напряжения до минимального, скорость вращения вала электродвигателя снижается, что предотвращает механические вибрации. Слишком долгое время остановки делает систему менее стабильной.

В режиме свободной остановки обводной контактор отключается, и выход напряжения «SCR» плавного пуска отключается. Электродвигатель постепенно останавливается на выбеге. В случае запуска нескольких электродвигателей одним устройством, должен применяться режим свободной остановки для предотвращения неисправности.

Р003: Режим запуска

0: Режим напряжения

Плавное возрастание напряжения во время запуска.

1: Режим Ограничения тока

При запуске электродвигателя выходное напряжение увеличивается до тех пор, пока номинальный ток электродвигателя не достигнет заданного значения, а пусковой ток не превышает заданного значения. Чем больше заданное значение ограничения гока, тем короче время старта электродвигателя. Режим обычно применяется в тех случаях, когда требуется ограничить максимальный пусковой ток электродвигателя.

2: Режим большой нагрузки (толчковый режим)

Режим запуска с большой нагрузкой использует алгоритм толчка за счёт мгновенной подачи напряжения с повышенным током.

Р004: Тин нагрузки

Указывается тип нагрузки. Использует внутренние алгоритмы работы в зависимости от типа оборудования.

Р005: Режим управления

0: Панель управления. Кнопками «ПУСК» или «СТОП» на панели управления.

1: Управление с клемм. Трсхпроводный или двухпроводный метод запуска с помощью клемм RUN/STOP/COM.

2: Панель управления ^Управление с клемм. Совмещает 2 предыдущих режима.

3: RS485: Управление с системой АСУ через интерфейс связи Rs485.

4: Панель управления + RS485. Кнопками «ПУСК» или «СТОП» на панели управления и RS485 одновременно.

5: Управление с клемм + RS485. Управление трехпроводного или двухпроводного метода запуска с помощью клемм RUN/STOP/COM и RS485 одновременно.

6: Панель управления + управление с клемм + RS485. Совмещает 3 режима одновременно.

7: Блокировка. Ни один из трех режимов неактивны.

Р006: Время задержки при разгоне

В режимах ограничения напряжения и тока этот параметр устанавливает дополнительное время разгона. В режиме большой нагрузки параметром выставляется время удержания промежуточного напряжения.

Р007: Промежуточное напряжение при запуске

В процентном соотношении от номинального напряжения электродвигателя.

Р008: Время промежуточного запуска

Время, когда начальное напряжение переходит в промежуточное.

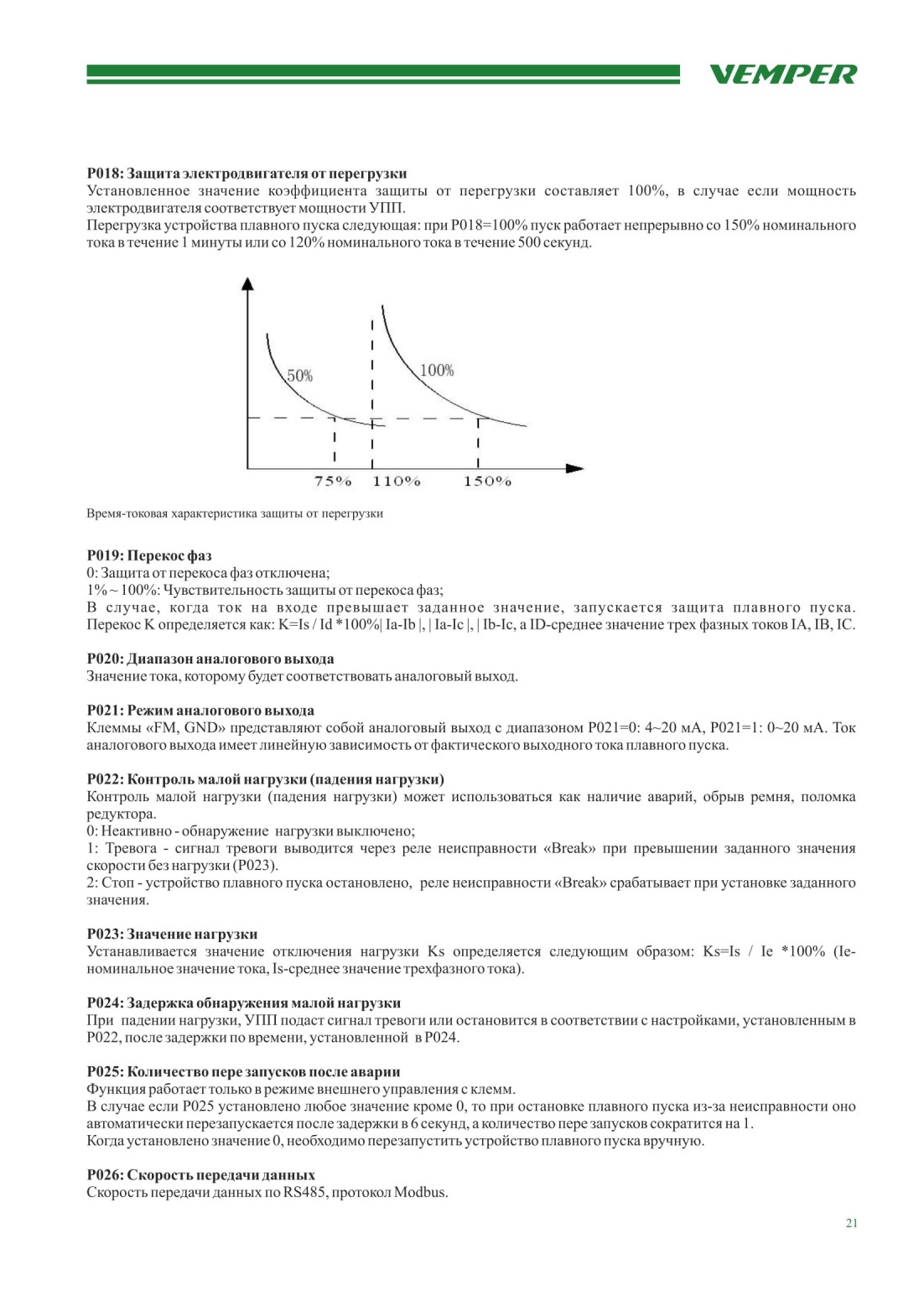

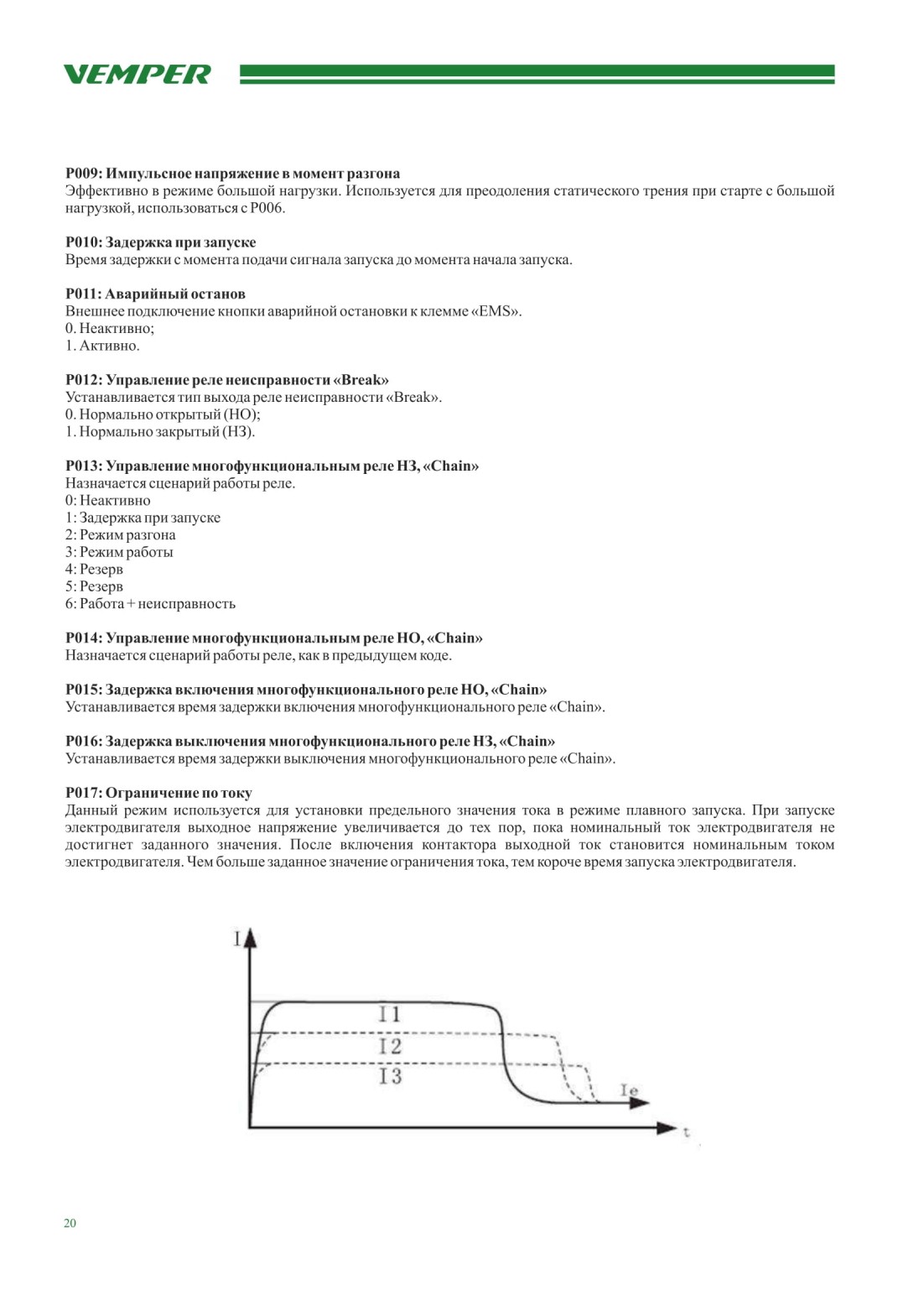

Завод-изготовитель оставляет за собой право на внесение изменений в руководство пользователя и устройство плавного пуска с целью улучшения его работы. Настоящее руководство по эксплуатации является документом, удостоверяющим гарантированные предприятием-изготовителем основные параметры и технические характеристики устройства плавного пуска. Руководство по эксплуатации предназначено для ознакомления с устройством плавного пуска принципом работы и содержит сведения, необходимые для монтажа, правильной и безопасной эксплуатации, технического обслуживания, транспортирования и хранения.

///////////////////////////////////////
