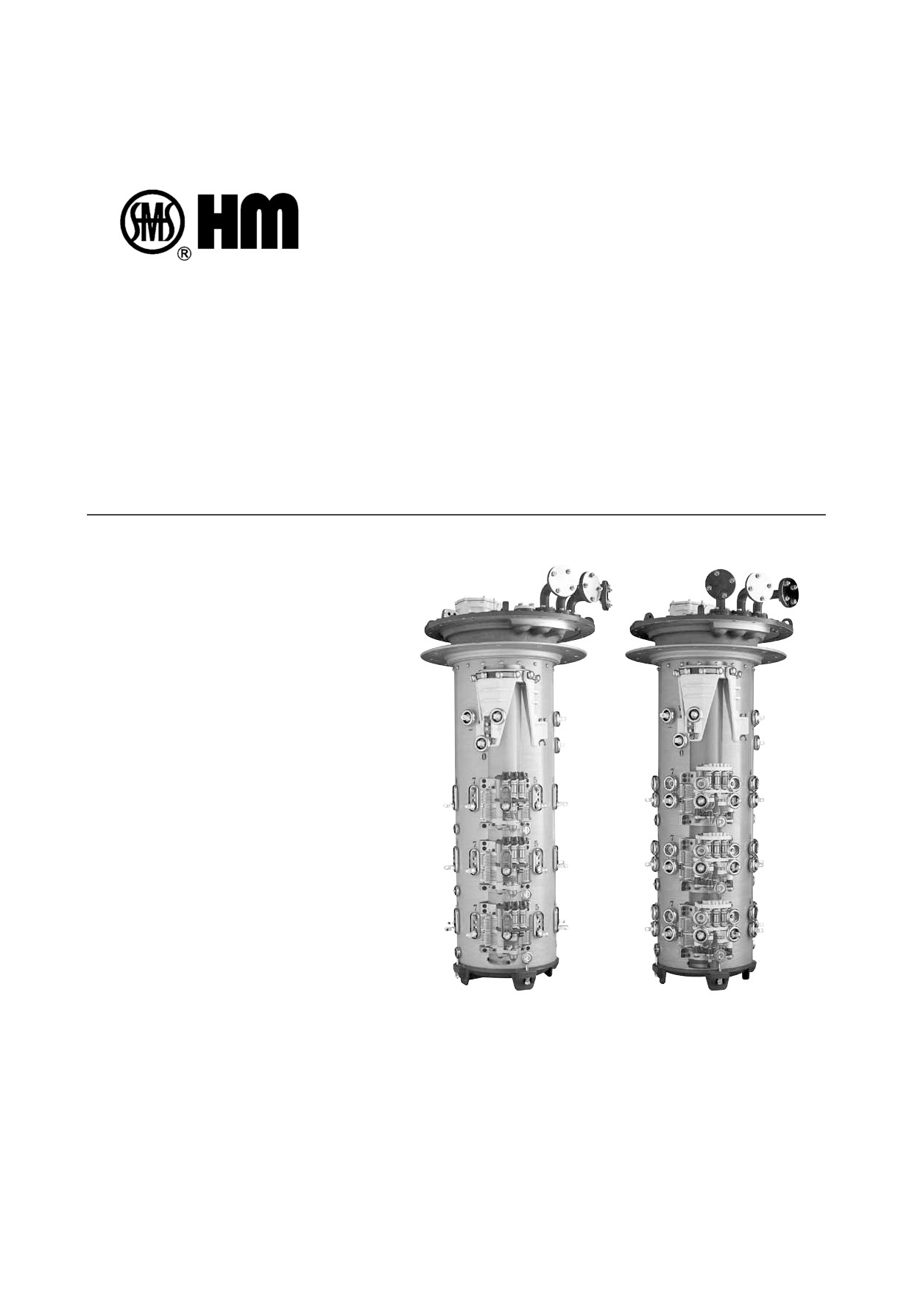

Устройство РПН. Руководство по эксплуатации HM 0.460.001-01.08/2013

Содержание

1. Общие сведения⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3

2. Технические данные⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5

3. Принципиальная электрическая схема переключающего устройства⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8

4. Описание устройства РПН⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9

5. Подсоединение регулировочной катушки и отводящего контакта устройства РПН⋯⋯⋯⋯⋯⋯⋯10

6. Процедура переключения контактов избирателя⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11

7. Установка устройства РПН⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14

8. Сушка и заливка масла⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15

9. Присоединение трубопроводов⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17

10. Монтаж моторного привода, редуктора и приводного вала⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17

11. Ввод в эксплуатацию устройства РПН на трансформаторном заводе⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18

12. Транспортировка до места установки⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19

13. Ввод в эксплуатацию на месте установки⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19

14. Контроль⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20

15. Ревизия⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20

16. Приложения⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20

HM0.460.001

1. Общие сведения

Устройство РПН типа CV выполнено в форме цилиндра и работает по принципу избирателя нагрузки.

Оно объединяет в себе функции контактора и избирателя.

Устройство РПН крепится головным монтажным фланцем к крышке бака трансформатора.

При необходимости избиратель нагрузки комплектуется предизбирателем. (конструкцию

и обозначения основных частей устройства РПН можно увидеть на монтажных чертежах в

приложении).

Типы исполненияи устройства РПН без предизбирателя могут иметь максимум до 14 рабочих

положений, с предизбирателем - максимум до 27 рабочих положений.

Данное руководство содержит всю информацию для установки и эксплуатации устройства РПН

нижеследующих типов (с предизбирателем или без него):

Трехфазное устройство РПН для точки нейстраля: CV III 350 Y, SV III 500Y

Трехфозное устройство РПН для любого соединения: CV III 350 D, SV III 500D

Однофазное устройство РПН: CV I 350, СV I 700

CV III 350A

SV III 500A

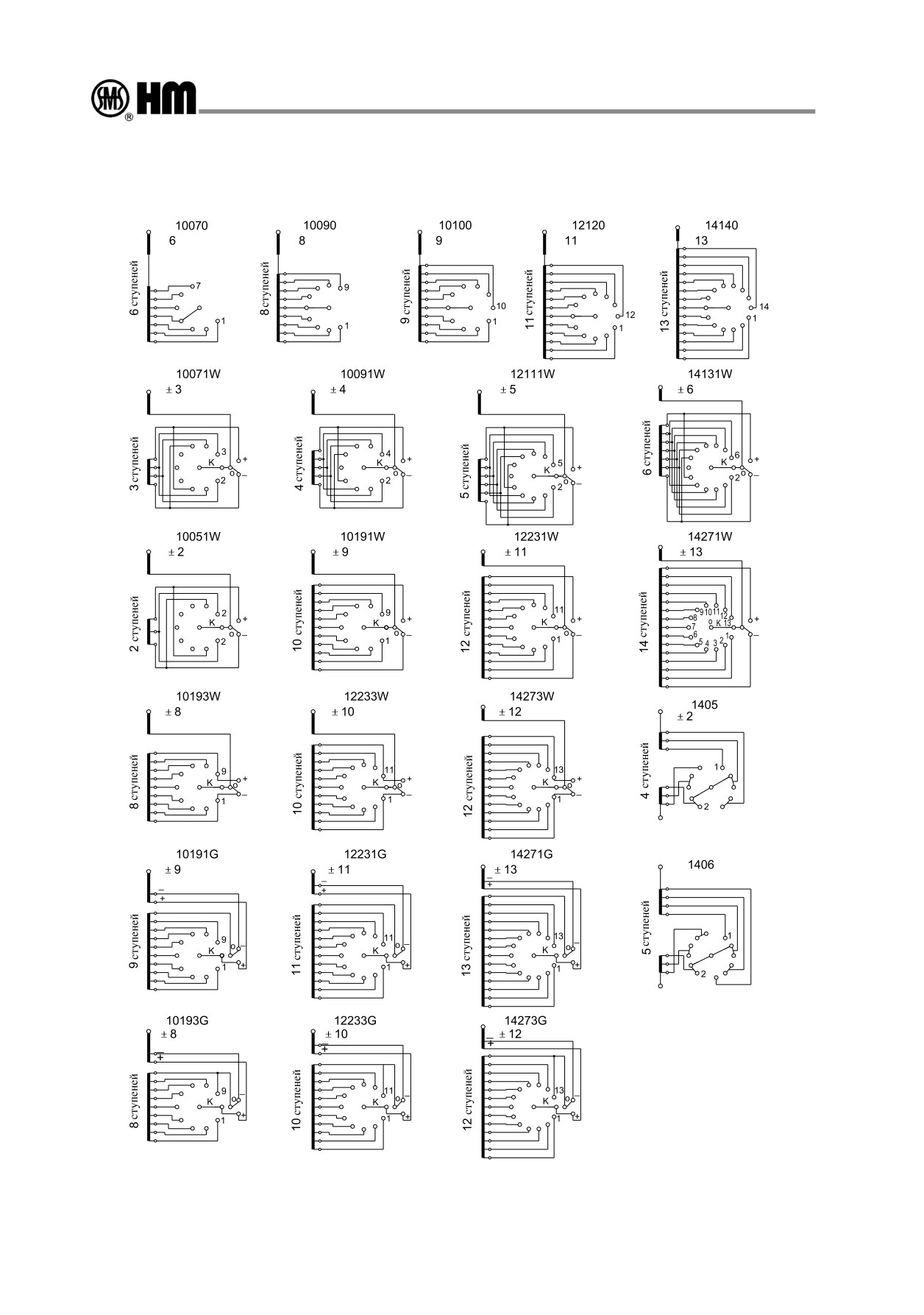

1.1 Буквенное обозначение типа

CV □ □ □ / □ -- □ □ □ □

Тип

способ регулирования напряжения

Кол-во фаз

кол-во положений в середине

Номинальный ток

кол-во рабочих положений

Соединение (Y/D)

кол-во собственных ответвл.

Максим. напряжение

Контакта фазы

К примеру: CV III 350 Y /72.5-10193W

Это устройство РПН типа CV, трехфазное, максимальным током 350А, напряжением 72.5кВ,

соединением Y, с 19 рабочими положениями, 3 положения в середине, с избирателем полярности

1.1.1

Номинальное напряжение

Имеются два класса напряжения: 40.5 и 72.5кВ

1.1.3 Количество рабочих положений переключающего устройства

Устройства РПН с предизбирателем имеют 10, 12 или 14 рабочих положений, а без предизбирателя -

19, 23 и 27 соответственно.

1.1.4

Имеются два типа предизбирателя: буква W обозначает регулирование с реверсом, а тип G -

регулирование с грубым предизбирателем. Количество положений в середине составляет 0, 1 или 3,

что обозначает отсутствие предизбирателя (0), и наличие предизбирателя (1 или 3).

1.2 Область применения

Устройство РПН оснащается на силовых, преобразовательных и печных трансформаторах

номинальным напряжением 110 кВ и ниже, номинальным током до 500 А и частотой 50 ~ 60 Гц, для

регулирования напряжения под нагрузкой, чтобы обеспечить стабильное напряжение в заданном

диапазоне. Устройство РПН также применяется для увеличения или снижения выходного напряжения

при необходимости регулирования напряжения линии.

1.3 Условия эксплуатации и требование

1.3.1 Устройство РПН работает в масле температурой не больше 100 ̊С, и не меньше - 25 ̊С.

1.3.2 Температура воздуха на месте эксплуатации устройства не должна быть выше 40 ̊С и не ниже

-25 ̊С.

1.3.3 При установке на трансформаторе вертикальность устройства к земле не должна быть больше

2%.

1.3.4 Устройства РПН устанавливается на месте без пыли, взрывоопасного и коррозийного воздуха.

1.3.5 Устройство РПН храняется в сухом месте.

HM0.460.001

2. Технические данные

2.1 Номинальные параметры (см. таблицу 1)

CV III

CV I

SV III

CV I

Тип РПН

350

350 D

350

500 Y

500 D

700

Максимальный номинальный ток, А

350

500

700

Количество фаз

Соединение

Y- на нейтрале, D и однофазное - в любом месте обмотки

Устойчивость

Термическая (3с)

к КЗ (кА)

Динамическая (пиковая)

12.5

17.5

Максимальное

10 контактов

1500

напряжение

12 контактов

1400

ступени (В)

14 контактов

1000

10 контактов

525

400~525¹⁾

660

Номинальная

12 контактов

420

325~420¹⁾

520

мощность ступени

14 контактов

350

450

Номинальная частота (Гц)

50~60

Кол-во рабочих

без предизбирателя

До 14

До 12

До 14

положений

С предизбирателем

До 27

До 23

До 27

Макс. Напряжение для

40.5

72.5

оборудования Um (кВ)

Изоляция

Номин. Выдержанное напряжение

140

к земле

(кВ, 50 Гц, 2 мин)

Номин. Выдержанное напряжение

225

350

импульсной волны (кВ, 1,2/50)

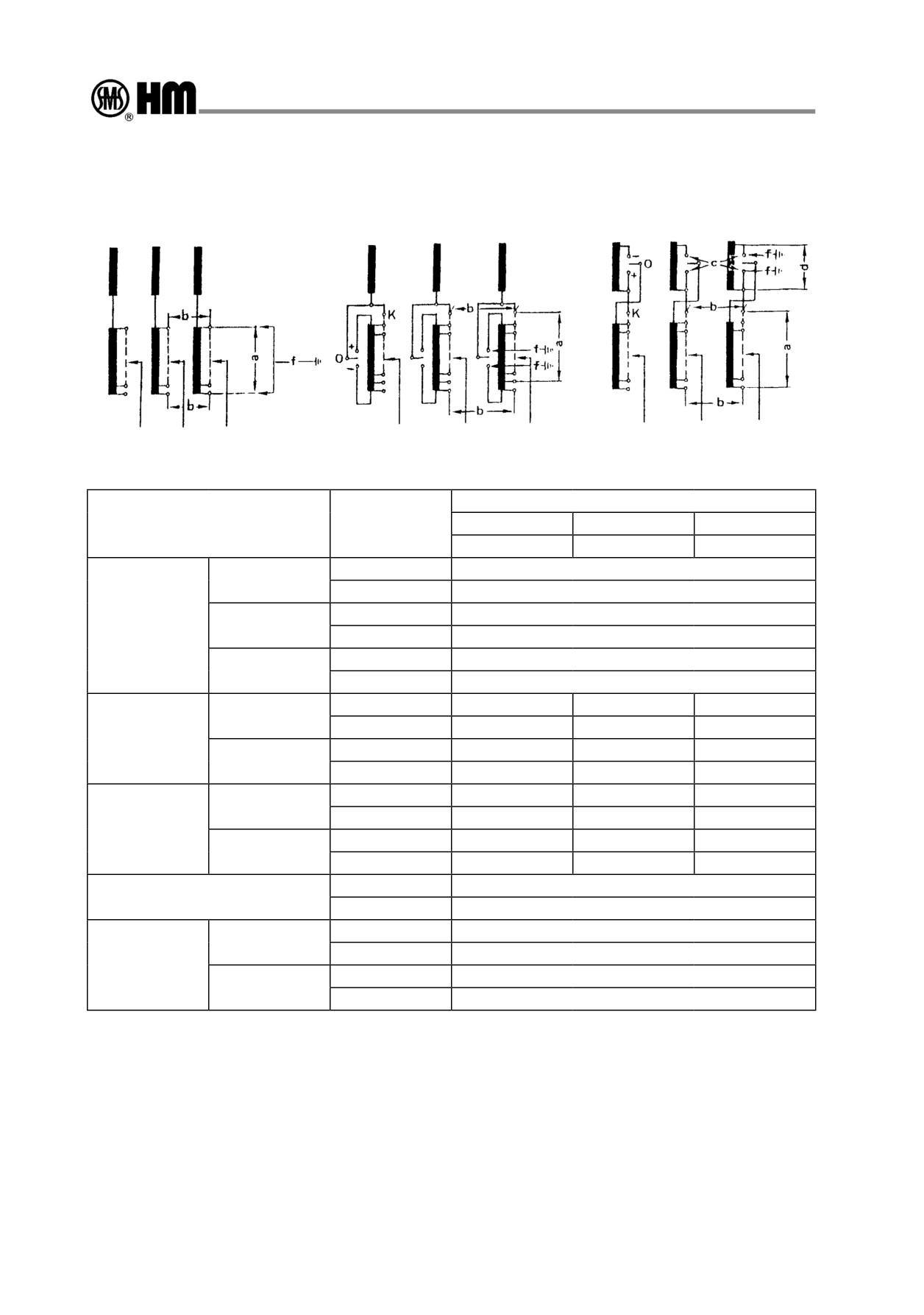

Номин. выдержанное напряжение внутренней изоляции

Смотр. пукт 2.7.2

Механические ресурсы

Число переключений: не меньше 800 тыс.

Электрические ресурсы

Число переключений: не меньше 200 тыс.

Рабочее давление

0,03 Мпа

Давление испытельное

0,08МПа, без утечки в течение 24 часов

Масляный бак

Защиты от завышенного давления

Взрывоопасная крышка взорвется при 300па±20%

Защитное реле

Установленная скорость потока масла 1,0м/с ± 10%

Оснащается приводным механизмом типа

CMA9, CMA7 или SHM-1

CV III

CV I

SV III

CV I

Тип устройства РПН

350 Y

350 D

350

500 Y

500 D

700

Вес (примерно, кг)

140

150

120

190

200

130

Масляный объем

Без предизбирателя

135

185

205

240

120

РПН

С предизбирателем

165

220

115

235

275

150

Объема масляного

V∆

бака Vs и

Без предизбирателя

105

165

160

200

расширителя V∆

С предизбирателем

130

180

185

225

105

Примечание: 1) когда мощность ступени будет 525кВА и 420 кВА, максимальный допустимый ток

снижается до 350А и 300А соответственно.

HM0.460.001

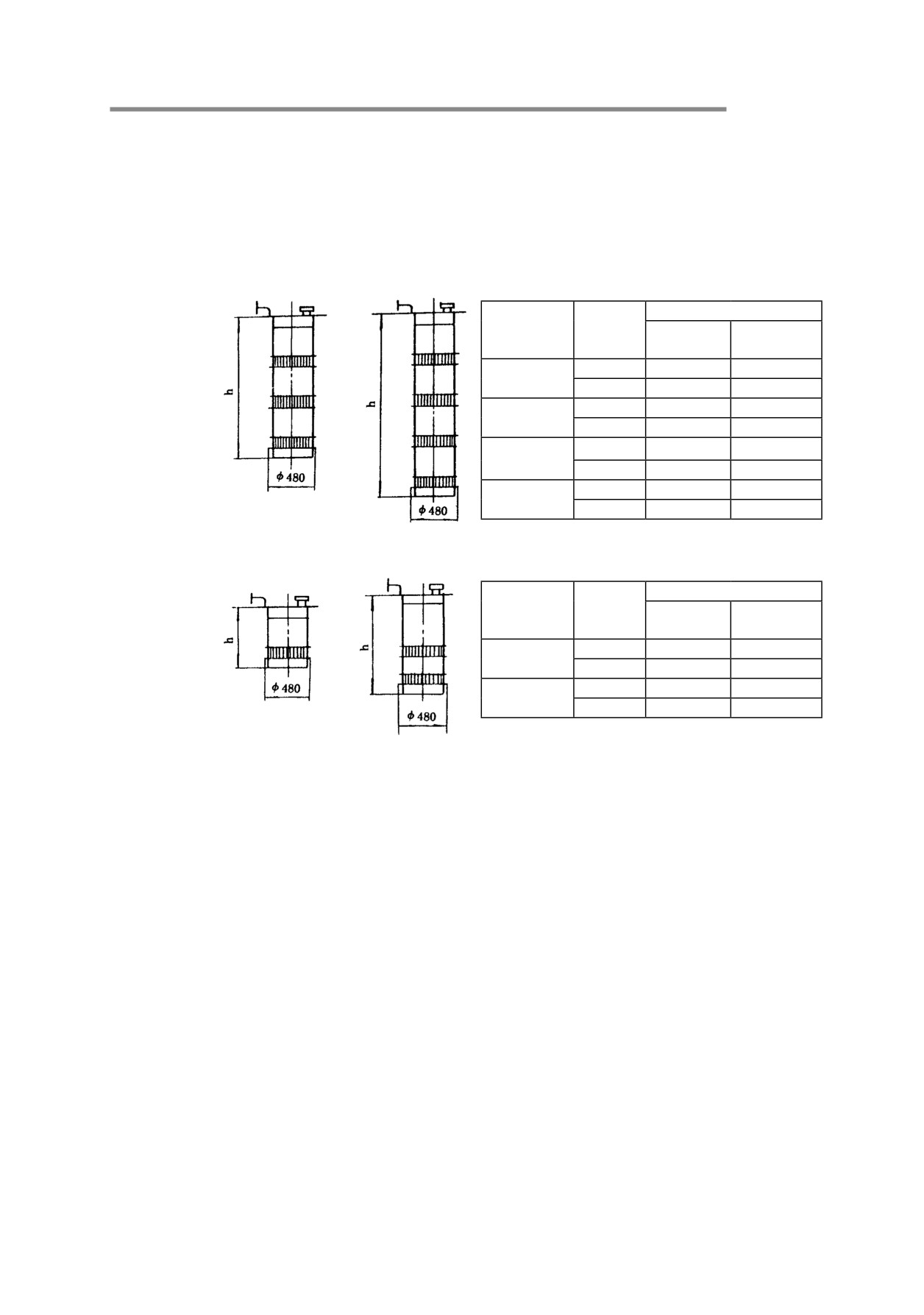

2.3 Высота устройства РПН типа CV

без

предизбирателя предизбирателем

Размеры (высота) (мм)

CV III 350 Y

Тип

Напряж.

Без пред-

C пред-

SV III 500 Y

избирателя

избирателем

40.5 кВ

1150

1381

CV III 350 Y

72.5 кВ

1190

1381

CV III 350 D

40.5 кВ

1222

1430

SV III 500 Y

72.5 кВ

1262

1430

SV III 500 D

40.5 кВ

1390

1621

CV III 350 D

72.5 кВ

1510

1735

40.5 кВ

1462

1670

SV III 500 D

72.5 кВ

1582

1784

Размеры (высота) (мм)

CV I 350

Тип

Напряж.

Без пред-

C пред-

избирателя

избирателем

CV I 700

40.5 кВ

670

865

CV I 350

72.5 кВ

710

865

40.5 кВ

910

1141

СV I 700

72.5 кВ

950

1141

2.4 Технические данные устройства РПН

2.4.1 Переходное сопротивление всех типов контакта не превышает 500 μΩ.

2.4.2 Время переключения устройства РПН составляет 4,4 секунд.

2.4.3 Устройство РПН приводится моторным механизмом как типа SHM-I , так и типа CMA7, CMA9.

2.4.4 Электрическая выносливость контакта устройства РПН достигается 200 тысяч переключений, а

механическая выносливость - 800 тысяч переключений.

HM0.460.001

4. Описание устройства РПН

Устройство РПН включает в себя 5 больших компонентов: крышка, пружинный механизм

энергонакопителя приводной вал, всасывающий трубопровод и масляный бак.

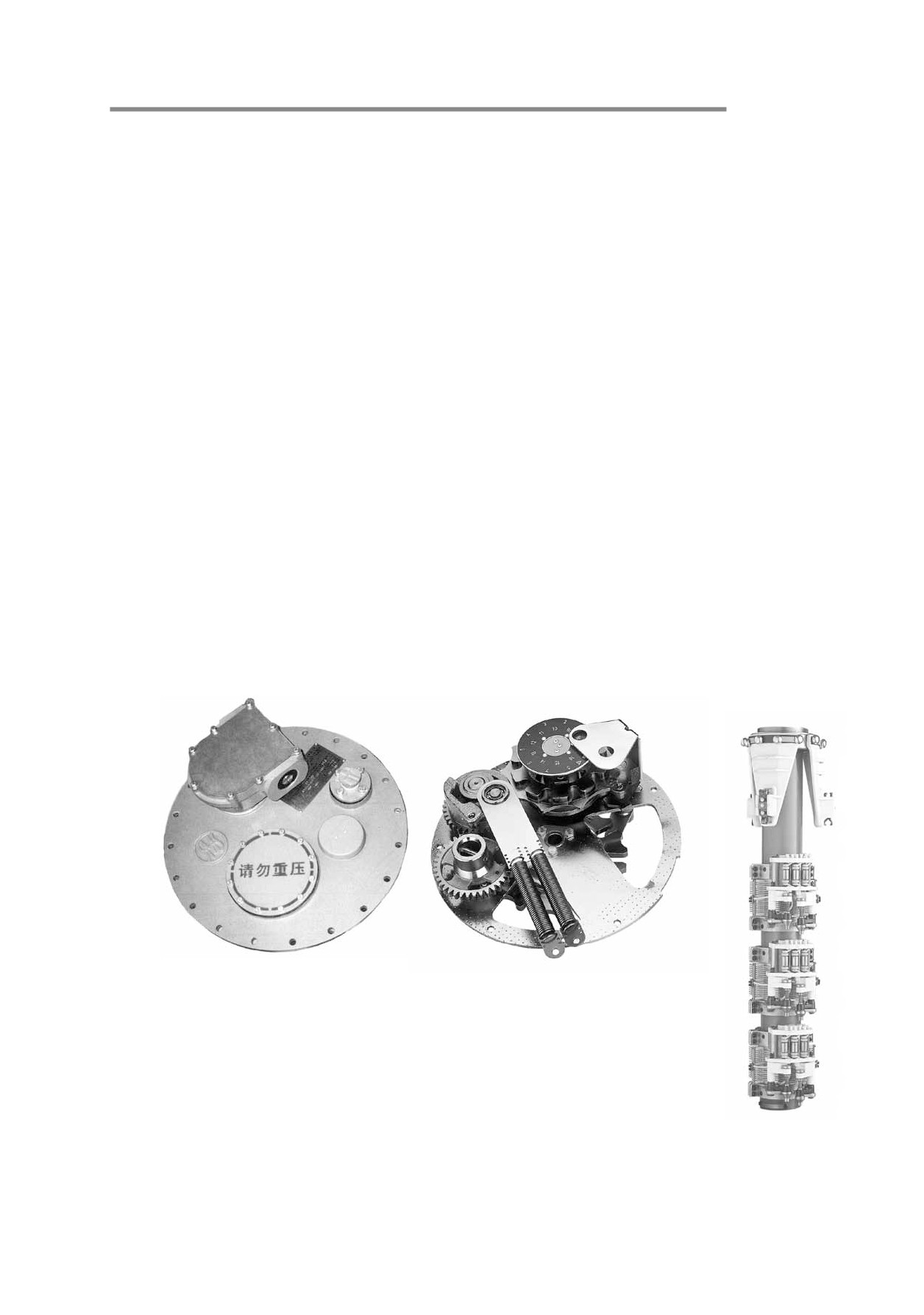

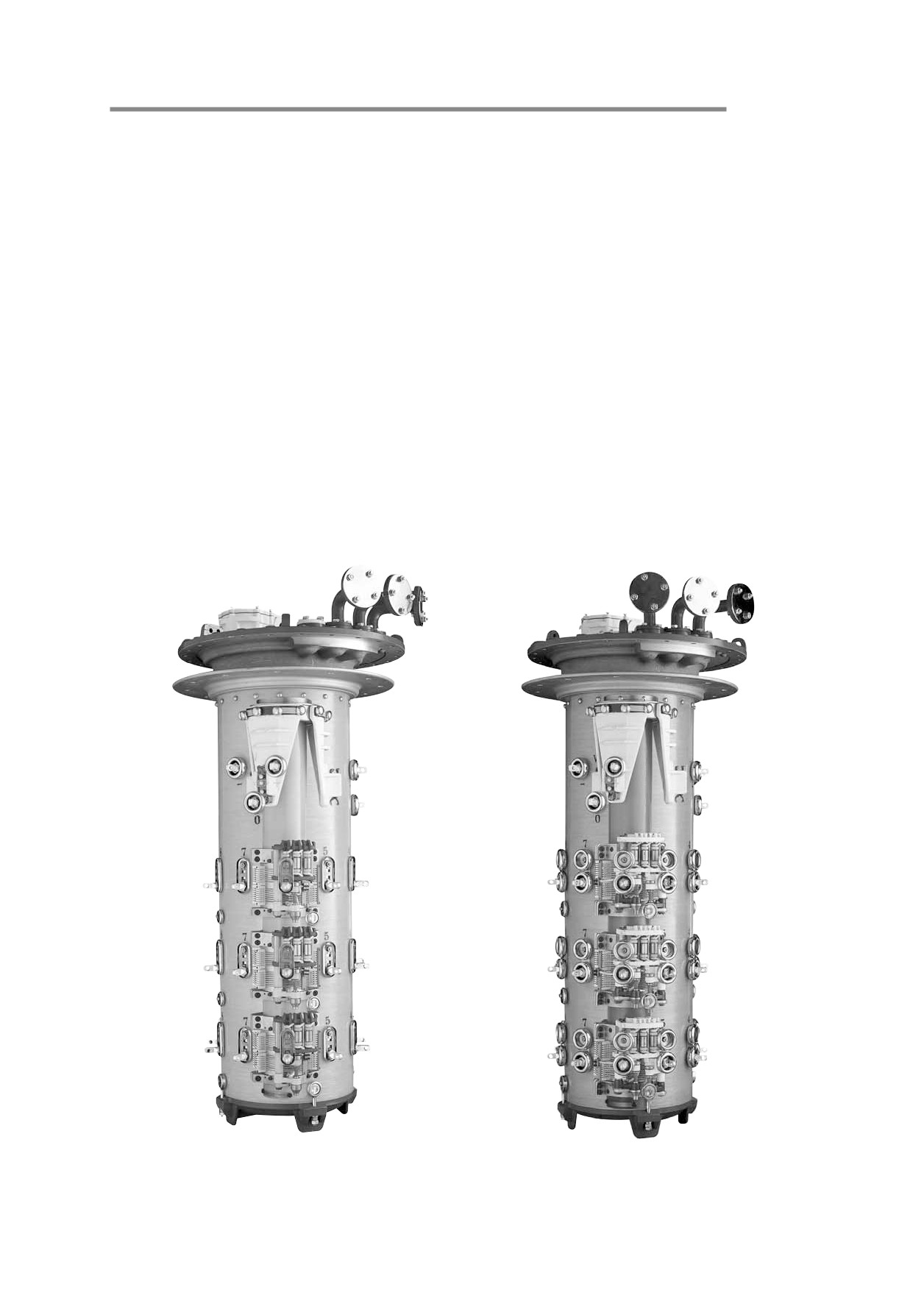

4.1 Круглая крышка устройства

Крышка устройства изготовлена из алюминиевого сплава. На крышке находится механизм

зубчатой передачи механизма, смотровое окошко положения, клапан сброса давления и

взрывозащищенная мембрана. Соединение круглой крышки устройства со фланцем

уплотняется маслостойкой подкладкой (Рис. 1).

4.2 Пружинный механизм энергонакопителя

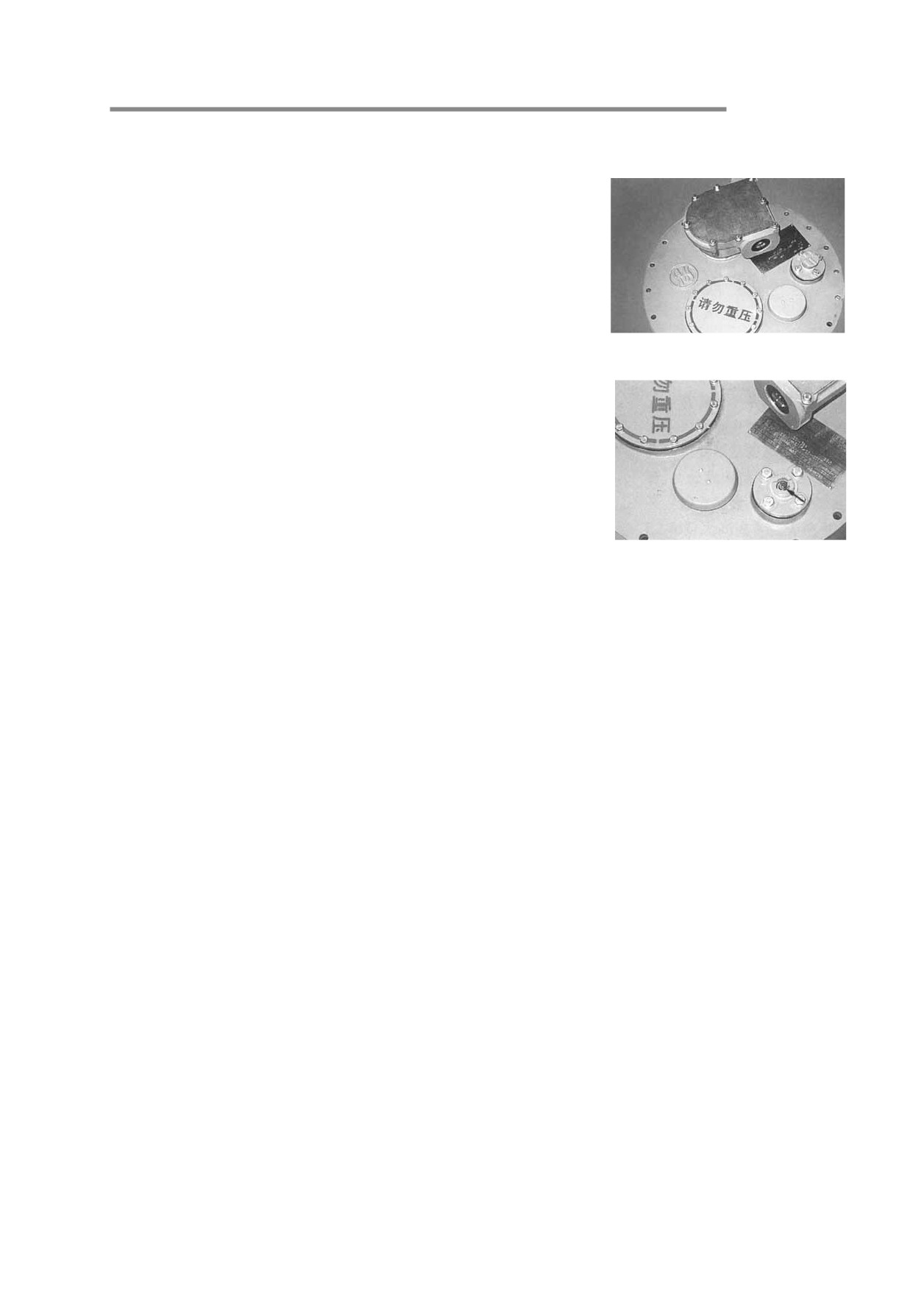

Механизм находится под крышкой, на головном фланце переключающего устройства. Это

фактически группа отдельно съемных компонентов, включаяющая в себя зубчатое колесо, колесо

с желобом и пружина. Он выполняет функцию передачи энергии от мотора к приводному валу и в

последствии контактам. (Рис. 2)

4.3 Масловсасывающий трубопровод

Масловсасывающий трубопровод находится под пружинным механизмом, протягивается через

(пустотелый) главный изоляционный вал и одновременно служит валу позиционирующей

конструкцией.

4.4 Главный изоляционный вал

Основной частью вала является изоляционная труба Ф130, на верху трубы уставнолена группа

контактов придизбирателя, а внизу - три одинаковой группы подвижных контактов. (Рис. 3)

Рис.1

Рис.2

4.5 Масляный бак

Фланец наверху масляного бака изгтовлен из литого алюминиевого сплава, в

середине - изоляционный цилиндр диаметром Ф395, внизу - дно изоляционого

цилиндра. Вот для соединения этих трех частей применяются маслостойкие

резиновоые уплотнители. Масляный бак РПН служит для фиксирования

Рис.3

контактов переключения, также для отделения масла переключателя нагрузки и

трансформатора.

5.Подсоединение регулировочной катушки и отводящего контакта устройства

РПН

Подсоединение регулировочной катушки и отводящего контакта устройства РПН должно

производиться согласно специальной схеме соединения, которая поставляется вместе с устройством.

Внимание: все присоединения контактора выполняйте тщательно и фиксируйте их. Отводы

избирателя должгы быть выведены таким образом, чтобы их можно было подсоединить без

натяга. В случае необходимости присоединения отводов вокруг масляного бака требуется то,

что расстояние присоединительных отводов до бака должно быть не меньше 50 мм.

Все присоединительные контакты пронумированы и номера должны соотвествовть схеме

присоединения. Эти контакты имеют отверстие. Концы отводов подсоединяются сбоку контактов.

Контакты предизбирателя имеют отверстие со внутренним диаметром 11мм под болты М10.

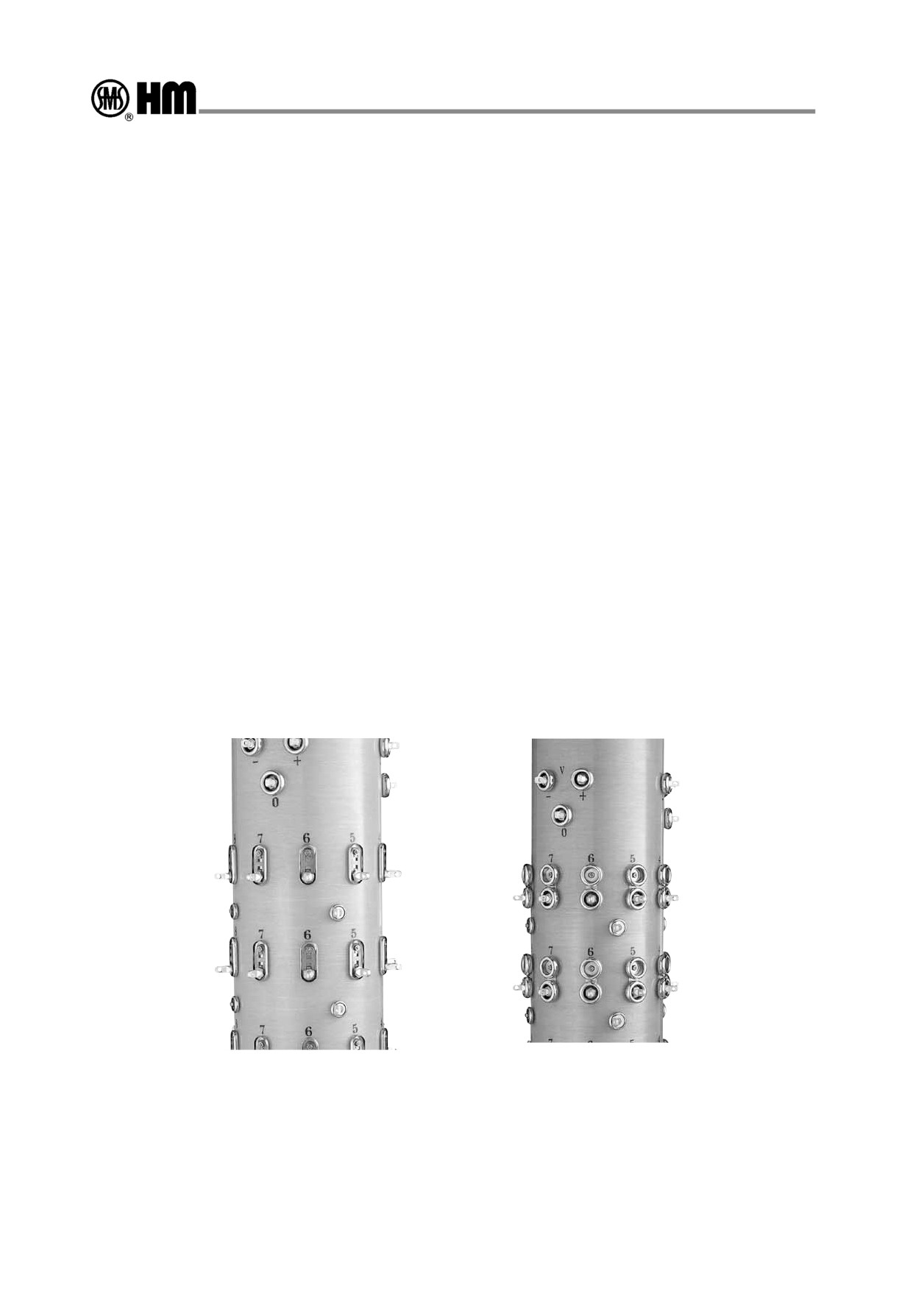

Контакты избирателя типа CV 350 (Рис. 4) и SV 500 (Рис. 5) имеют отверстие внутренним диаметром

11мм под болты М10.

Нейтральное соединение переключающих устройств типа CV III 350Y и SV III 500Y действует в

качестве точки нейтраля устройств и регулировочной катушки, его снимать категорически нельзя,

потому что к нему подсоединяется ввод нейтраля.

Рис.4

Рис.5

HM0.460.001

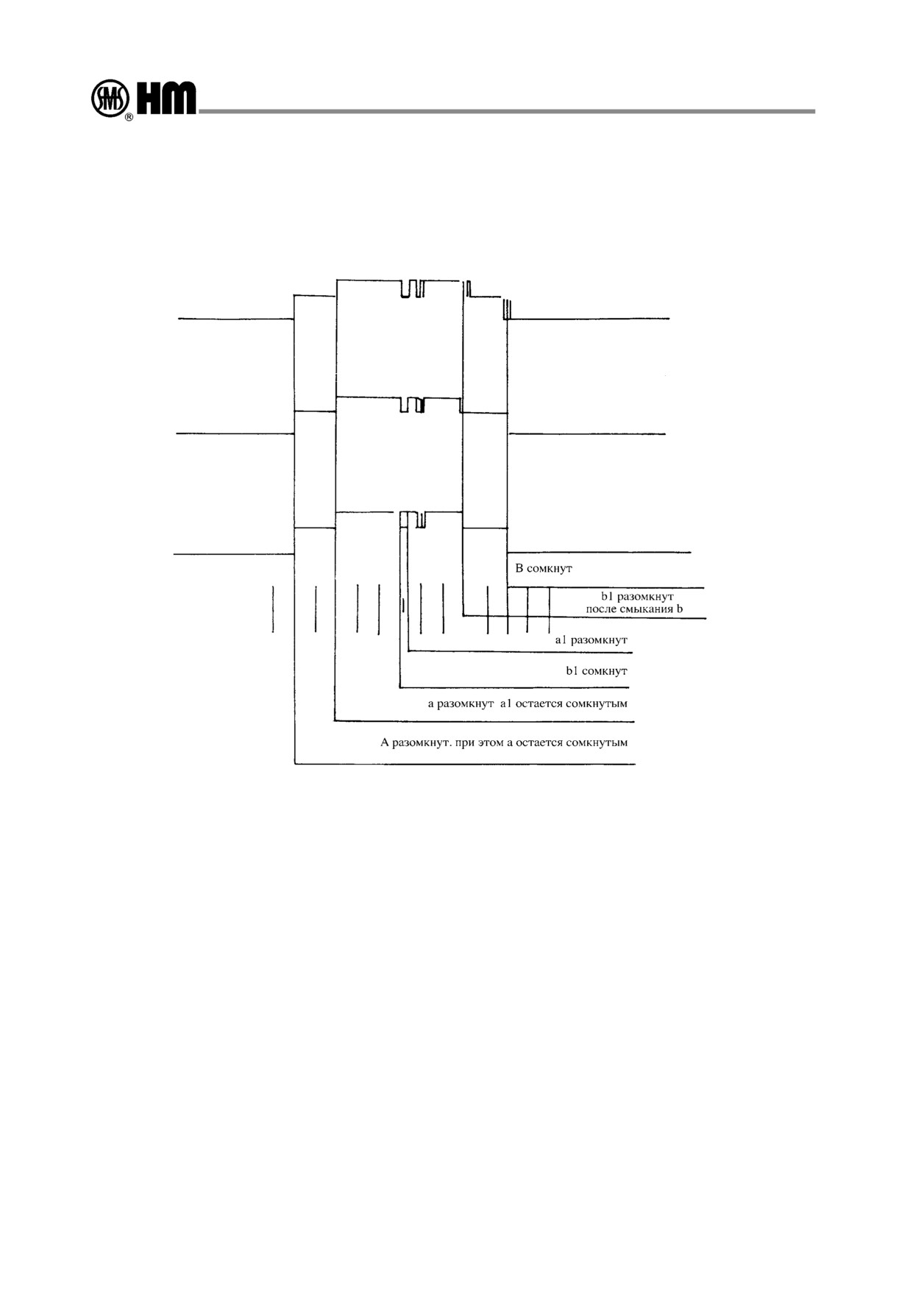

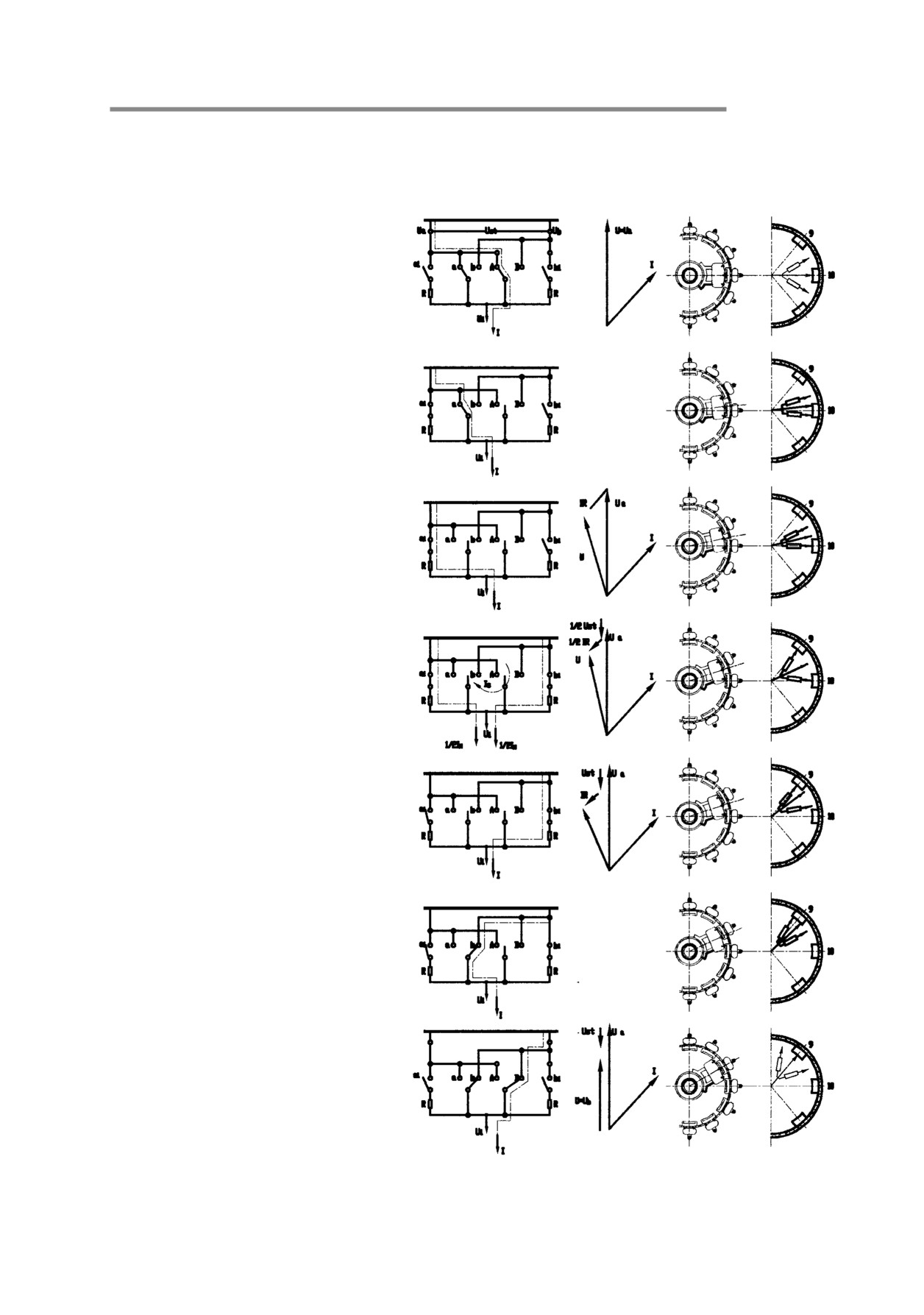

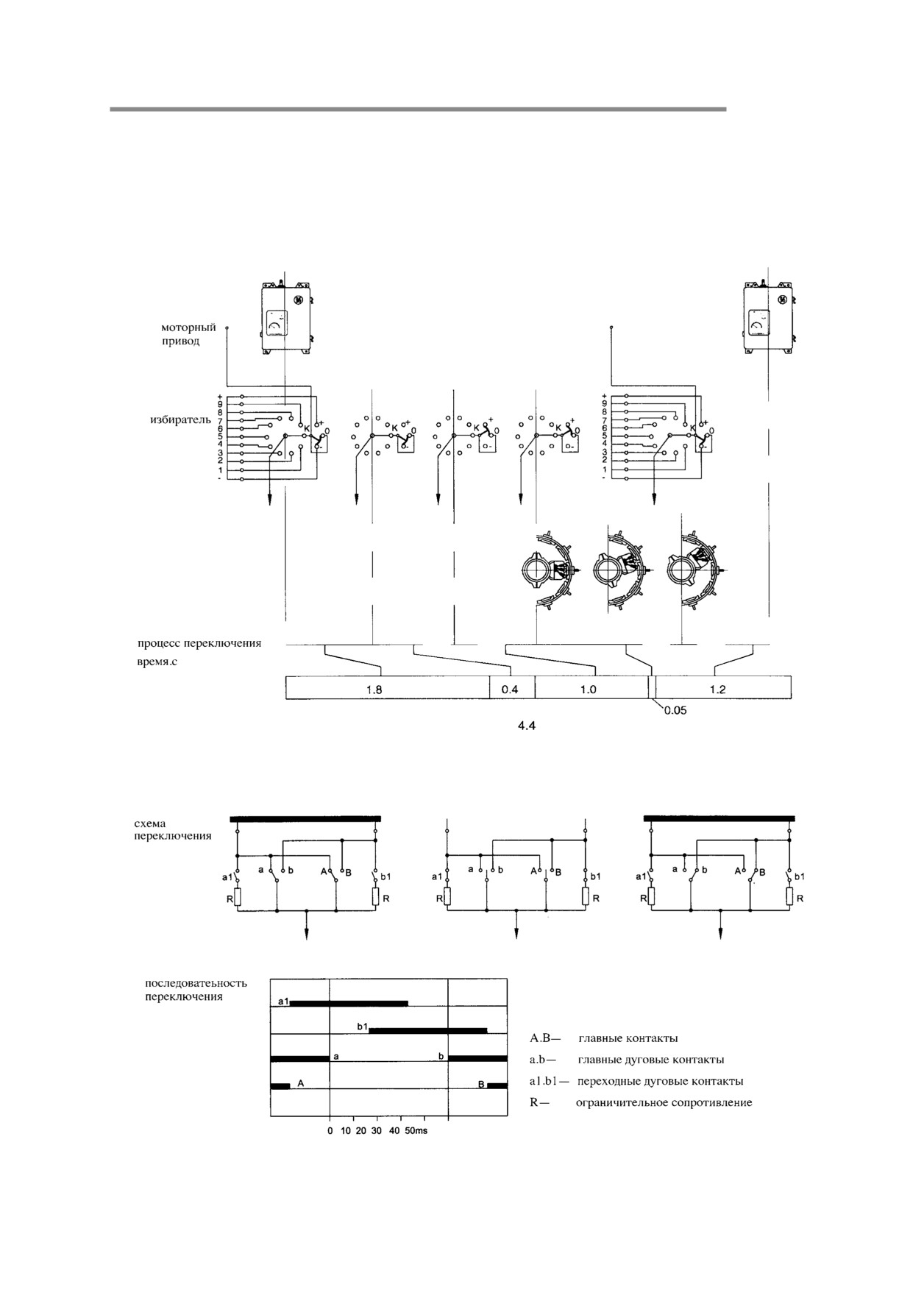

Описание:

Позиция 1:переключающее устройство

сомкнуто на отпайке а.Ток нагрузки

выводится

главном контактом А.выходным является

напряжение на отпайке а.U=Ua

Позиция 2:проводится переключение.

Главнй контакт А разомкнут. переходной

дуговой контакт а1 сомкнут.Ток

нагрузки выводится дуговом лавном

контактом а.выводное напряжение не

изменяется.

Позиция 3:главный дуговой контакт

разомкнут.возникает дуга.После гашения

дуги появляется около контакта а

восстанавливающейся напряжение.

Ток нагрузки выводится перехолным

контактом.через резистор.Выходное

напряжение V=Va-IR.

Позиция 4:на отпайке b сомкнут

контакт b1.одновременное смыкание

a1 и b1 формирует мост.что порождает

циркулирующий ток Ic:Ic=Vst/2R..Ток

нагрузки выводится контактом a1:Im=

(IR+Vst)/2R.Выводное напряжение

V=Va-(Vst+IR)/2.

Позиция 5:A1 разомкнут.b сомкнут.

ток нагрузки выводится контактом b1.

выходное наприжение V=Va-(IR+Vst).

выводное наприжение уже переключено

на другую отпайку.

Позиция 6:на отпайке b глвный контакт

сомкнут. ток нагрузки выводится через b.

Позиция 7: на отпайке b глвный контакт

сомкнут. Переходный контакт b1

размокнут.ток нагрузки выводится через

B.выводное наприжение V=Va-Vst.

Одна подная процедура переключения

завершена.

Рис.9

7. Установка устройства РПН

7.1 Установка устройства РПН в бак стандартного трансформатора

7.2 Монатжный фланец

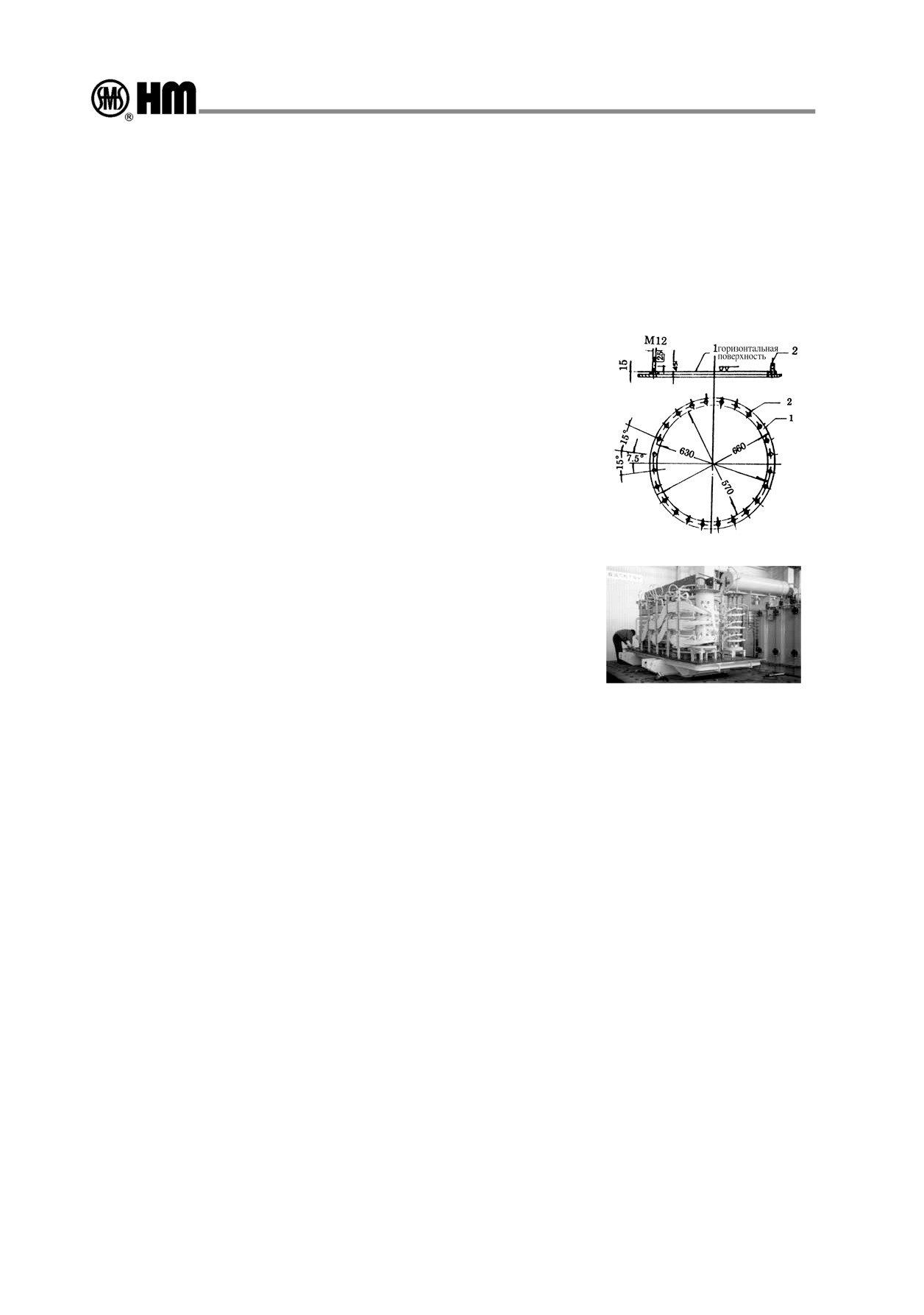

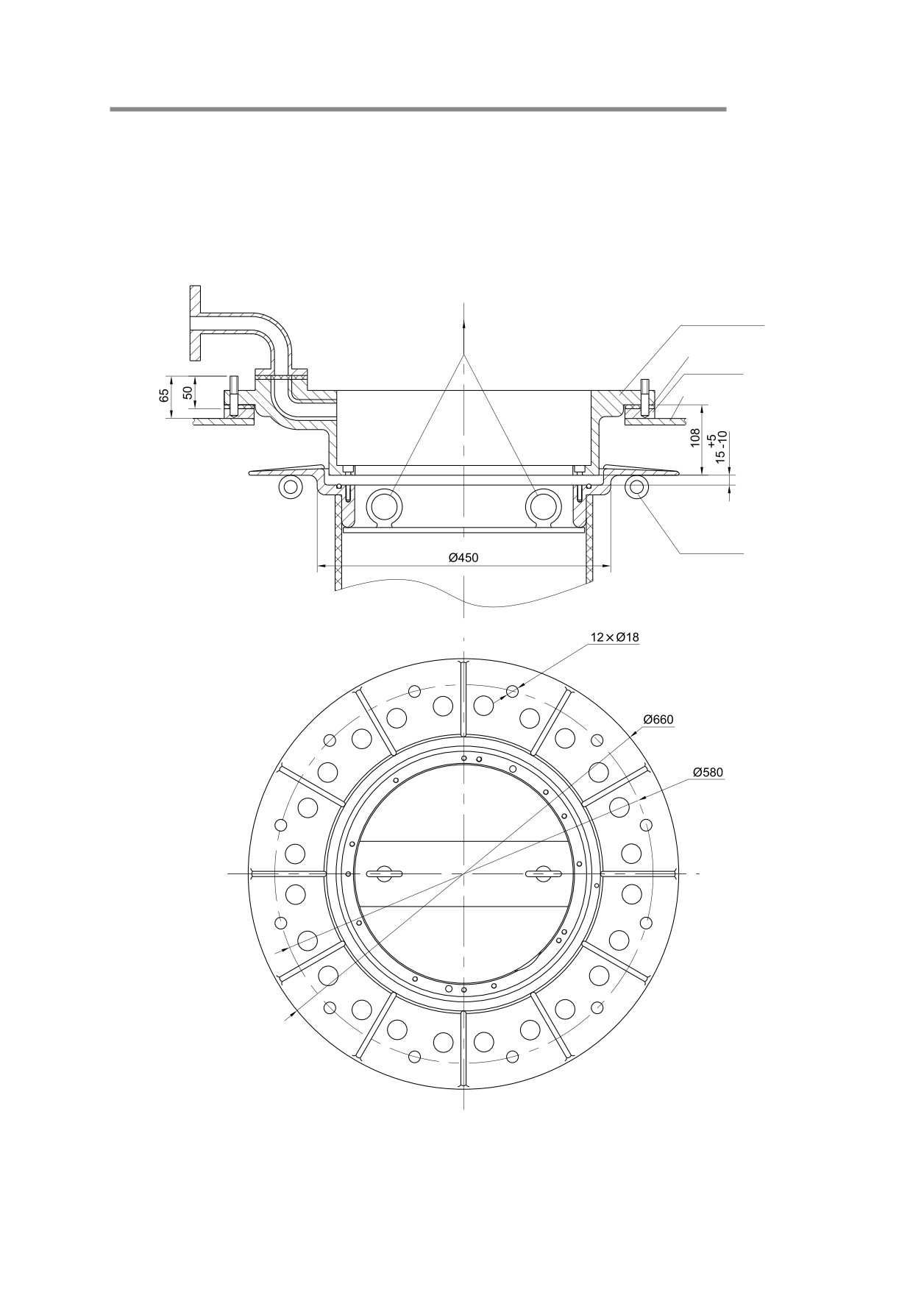

Для монтажа головки устройства РПН на крышке трансформатора рекомендуется монтажный

фланец.Такой монтажный фланец выполняется в соответствии с уплотнительной поверхностью

головки устройства РПН (Рис. 10).

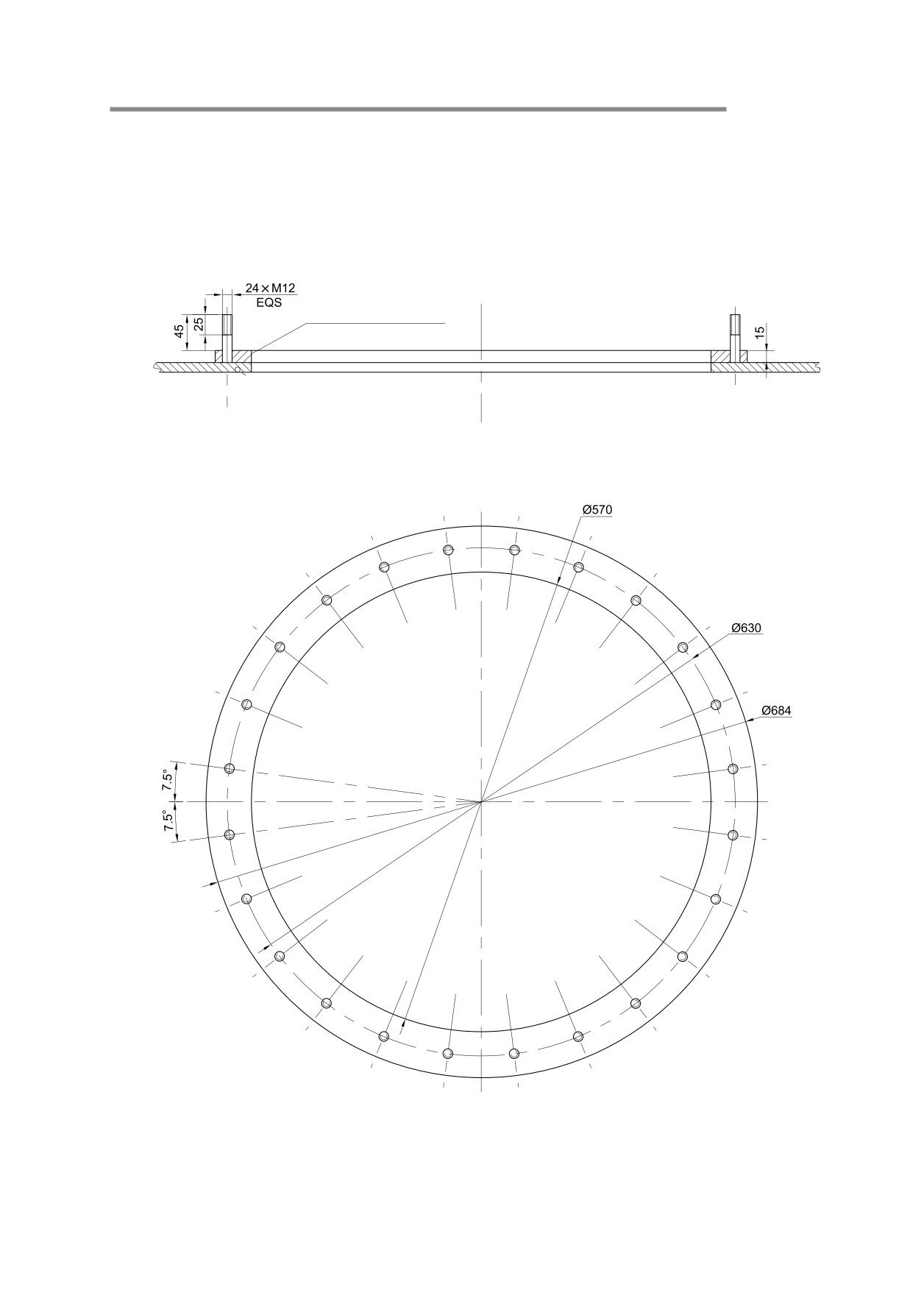

Для установки крепежных шпилек рекомнедуем пользоваться

разметочным шаблоном (см. рисунок внизу и приложение 4).

7.3 Крепление головки устройства РПН к крышке

Tранформатора (см. приложение 5)

Действовать нужно следующим образом:

1) Очистите все уплотнительные поверхности

(на монтажном фланце и головке устройства

РПН).Положите маслостойкое уплотнение на

монтажный фланец крышки транформатора.

Рис.10

2) Приподнимите масляный бак контактора за голову

и осторожно опустите его в отверстие монтажного фланца.

Внимательно следите за отпайками, чтобы их не задело.

3) Проверьте положение головки устройства

РПН и положение самого устройства.

4) Фиксируйте головку устройства РПН на

монтажном фланце.

Рис.11

7.4 Установка устройства РПН в колокольный бак трансформатора (Рис. 11)

Временная подкладка нужна для поддержки подставки устройства. А устройство РПН поддерживается

опорным фланцем масляного бака. (см. приложение 6)

Приподнимите контактор и положите на временную подкладку, там проводите работу фиксирования

и соединения. Для установки головы устройства на крышке колокола рекомендуем использоваться

монтажным фланцем согласно Разделу 7.2.

7.5 Установка устройства РПН в трансформатор

Поднимите устройство РПН на временную несущую конструкцию. Проверьте монтажное положение

и зафиксируйте РПН.

Подсоединение регулировочной катушки к отводящему контакту устройства РПН производится по

инструкции Раздела 4.

Следите за тем, чтобы отводоы не были сильно натянуты. Они должны располагаться настолько

свободно, чтобы РПН после установки колокола можно было поднять в окончательное монтажное

положение.

7.6 Сушка и измерение коэффициента трансформации проводятся в соответствии с

разделами 8.

7.7 Подготовка

Перед монтажом следует снять головку устройства РПН. Для этого следует сначала снять приводной

механизм, затем отрегулировать РПН на его установочное положение, которое указано в инструкции

испекции.

HM0.460.001

7.8 Удалить крышку головки устройства РПН

Отвиньте 20 болтов М10х35 с шайбами на крышке, затем снимите крышку РПН.

7.9 Снять энергонакопляющий механизм

Опорная плита механизма фиксируется 5-ю болтами М8х20. Сделайте позиционирующую

маркировку на него, подробно смотрите «Инструкция ревизии и ремонта».

7.10 Удалить масловсасывающий трубопровод и снять механизм.

7.11 Снять головной фланец с масляного бака

Отверните 9 шестиугольных болтов на головном фланце контактора и пружинные шайбы. С

помощью подъемной траверсы приподнимите головку, следите за уплотнительной прокладкой.

7.12 Установить колокол

Перед установкой колокола следует тщательго очистить уплотнительные поверхности колокола и

опорного фланца.

Поднимите колокол над активной частью трансформатора и медленно наденьте его.

Перед установкой головки устройства РПН очистите уплотнительные поверхности. Положите

маслостойкую подкладку на монтажный фланец.

Положите головку устройства РПН на монтажный фланец. При этом в зависимости от высоты

крепления расстояние между головкой устройства РПН и опорным фланцем должно составлять

5-15мм. Проверье положение установки устройства РПН с помощью двух направляющих пальцев,

которые позволяют достичь правильного расположения на опорном фланце.

Фиксируйте головку устройства РПН на монтажном фланце.

С помощью подъемной травесры приподнимите устройство РПН, следите за тем, чтобы все 9 болтов

М8 свободно проходили через отверстия, наденьте гайки на них и равномерно завинтите их.

7.13 Снова установите энергонакопляющий механизм и крышку головки

Установите механизм по обратному порядку его съемки. Следите за его правильным положением,

которое позволяет достичь правильной установки и соединения.

Закройте головку устройства РПН крышкой. Привинтите равномерным усилием 20 болтов М10х35 с

пружинными шайбами.

Поверите положение установки через смотровое окошко на крышке головки устройства РПН.

При использовании мотороного привода типа CMA9 необходимо произвести два оборота приводного

вала для совершения одного цикла переключения. Переключение контактора определяется по звуку.

В случае отсутствия масла в контакторе допускается проводить только один цикл переключения.

По окончании измерений коэффициента трансформации устройство РПН должно быть снова

возвращено в положение наладки.

Ни в коем случае нельзя заходить за крайние положения, которые указаны на схеме соединений.

Поэтому необходимо в процессе переключения постоянно следить за достигнутым положением через

смотровое окошко в крышке устройства РПН.

8. Сушка и заливка масла

8.1 Сушка

Препосылкой для гарантированных "HM" диэлектрических характеристик устройства РПН является

проведение сушки по следующей процедуре:

8.1.1 Вакуумная сушка

8.1.2 Сушка в вакуумной печи

При сушке трансформатора в печи необходимо демонтировать крышку устройства РПН и сохранить

ее за пределами печи.

Разогроев:

Разогрев устройства РПН на воздухе с атмосферным давлением при повышении температуры

примерно 20˚С/час до конечной температуры 110±5˚С.

Подсушка:

Подсушка на циркулирующем воздухе при макс. температуре 110±5˚С в течение 8-10 часов.

Вакуумная сушка:

Вакуумная сушка на устройстве РПН при макс. температуре 110±5˚С и остаточном давлении 10^-3 бар

в течении 20 часов.

8.1.3 Сушка в баке трансформатора

Если сушка транформатора происходит в баке, то внутреняя полость бака контактора должна быть

соединена с вакуумом, т.к. крышка устройства РПН в течение всего процесса остается закрытой.

Крышка устройства РПН - вакуумплотная. Для полной сушки масляного бака и контактора

внутри между полостью трансформатора и присоединительным фланцем головки устройства РПН,

которое ведет не посредственно в полость контактора, следует установить короткий трубопровод с

внутренним диаметром не меньше 25мм.

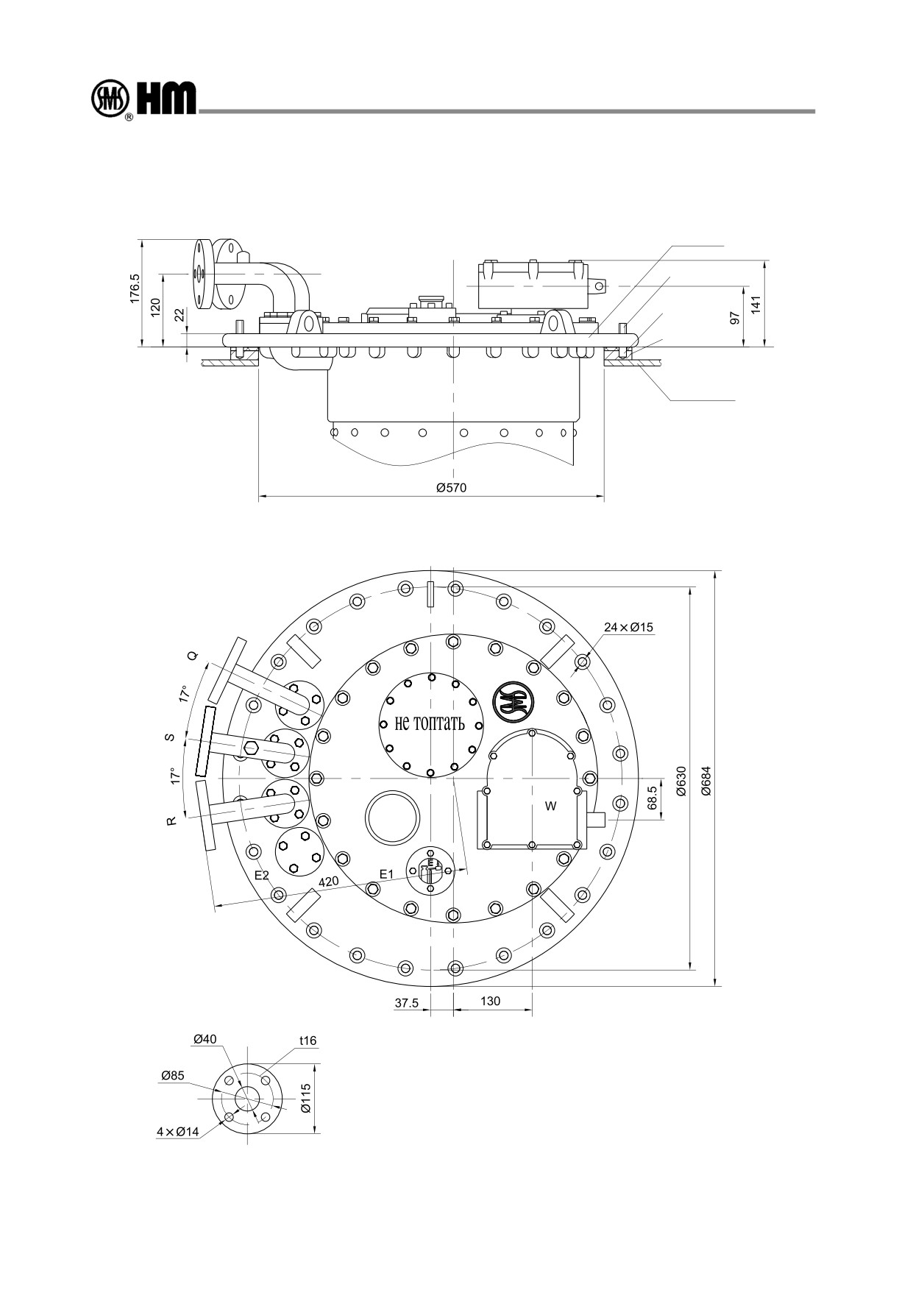

Соединительный трубопровод следует установить на головке

устройства РПН между фланцем E2 и Q или по выбору E2 и R

(расположение патрубков см. Приложение 2 и Рис. 12).

Для процесса сушки действительны также указанные

в пункте 8.1.2 данные по самому процессу, температуре,

продолжительности и давлению.

8.1.4 Сушка в парах керосина

Перед сушкой необходимо открыть вентиль слива масла в

нижней части масляного бака, чтобы слить росы керосина из

бака.

Рис.12

Вентиль имеет шестиугольную форму, его можно отвинтить изнутри или извне. Рис 12

Вентиль керосина герметичный, его следует снова закрыть после сушки.

8.1.5 Сушка в парах керосина в вакуумной печи

При сушке в вакуумной печи крышка устройства РПН должна быть снята в первую очередь.

Разогрев:

Подать пар керосина при температуре около 90˚С, поддерживать такую температуру в течение 3 - 4

часов.

Сушка:

Повышать температуру паров керосина до нужной конечной температуры со скростью 10˚С/час до

125˚С на устройстве РПН.

Продолжительность сушки ориентируется на продолжительность сушки трансформатора.

8.1.6 Сушка в парах керосина в баке трансформатора

Если транформатор сушится в парах керосина в собственном баке, то следует открыть вентиль

слива масла изнутри. Выемную часть контактора следует снять и снова установить. В этом

случае свяжитесь с нами за инструкциями демонтажа и установки.

8.1.7 Внимание: запрещается переключать устройство РПН после сушки, не смазав его

предварительно трансформаторным маслом.

HM0.460.001

8.2 Заливка масла

Заливка в контактор устройства РПН и масляный трансформатора нового масла происходит под

вакуумом. Для вакуумирования следует соединить присоединения E2 и Q с помощью трубопровода,

так чтобы бак контактора и трансформатор одноверменно подключались к вакууму.

9. Присоединение трубопроводов

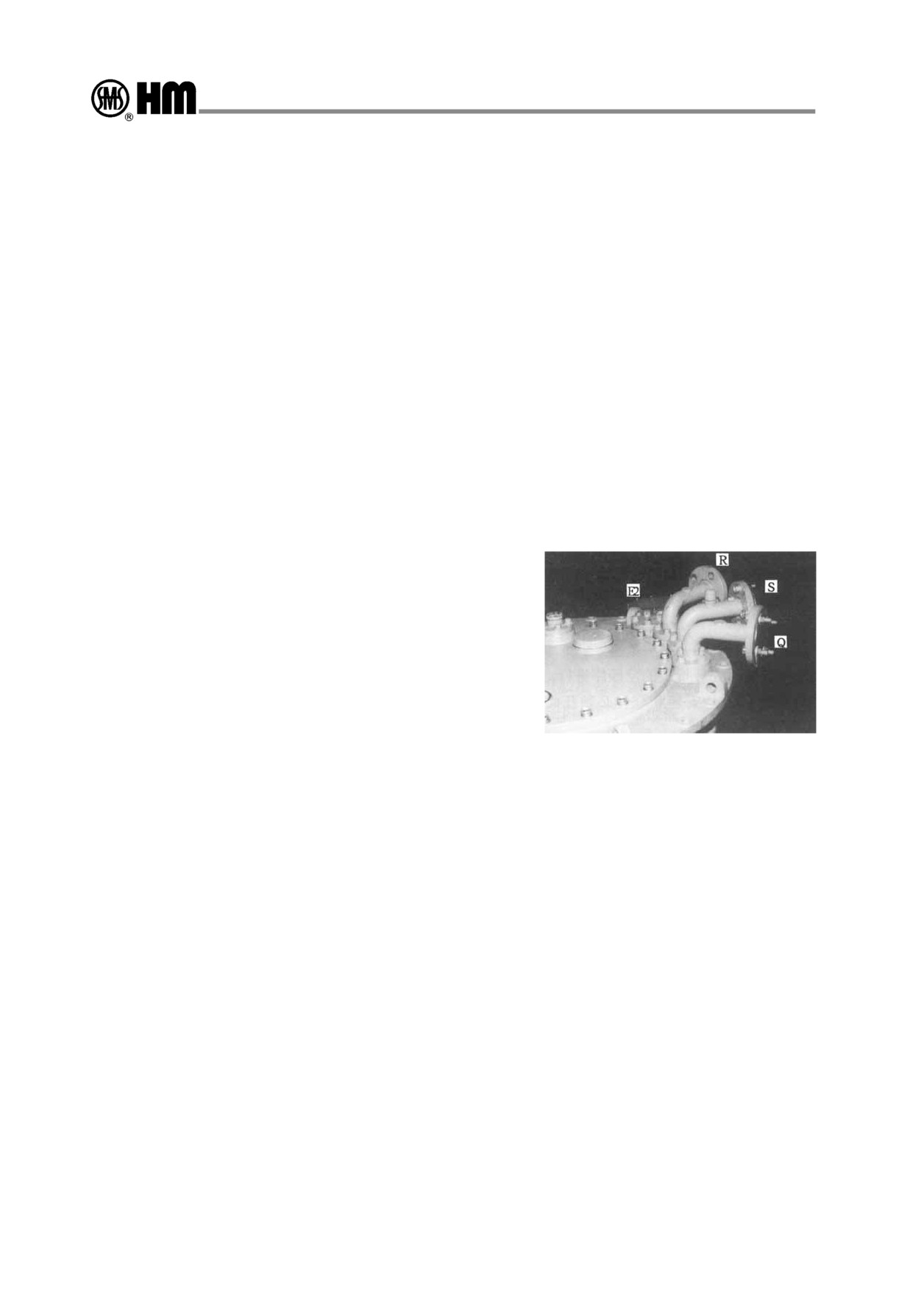

На головке устройства РПН в распоряжении имеются 3 присоединения для трубопроводов. После

ослабления запорного кольца (4 болта М10) патрубки на этих присоединениях можно свободно

поворачивать (см. Рис. 14 в Приложении 2).

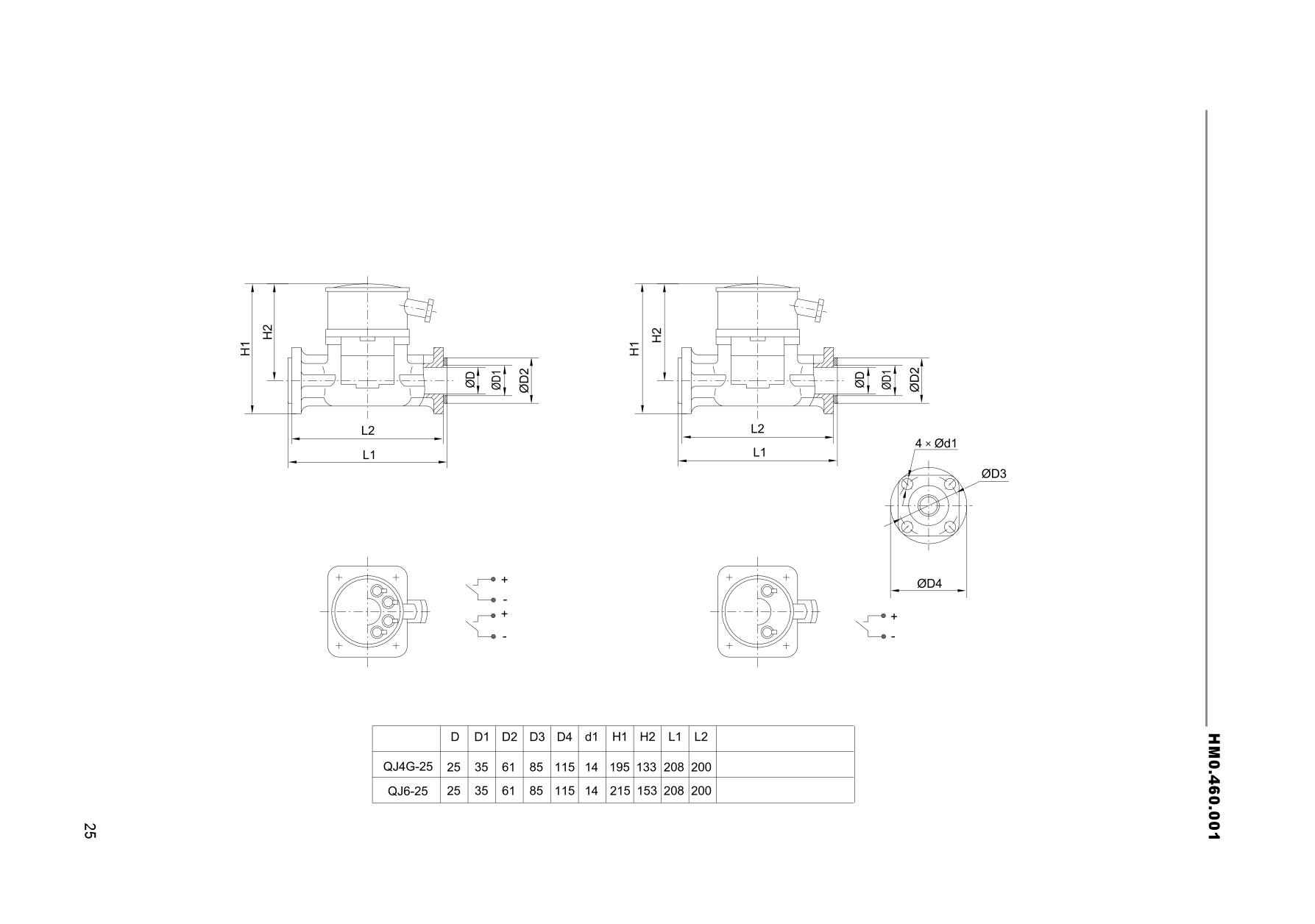

9.1 Присоединение патрубка для реле защиты (см. Рис. 13 и Приложение 5)

Внимание:

Защитное реле следует монтировать как можно ближе

к головке устройства РПН и горизонтальном положении.

После монтажа стрелка на защитном реле должна

показывать в сторону расширительного бака устройства РПН.

Идущий дальше к расширителю трубопровод должен

иметь повышающийся уклон минимум 2%.

9.2 Присоединение патрубка S для всасывающего патрубка

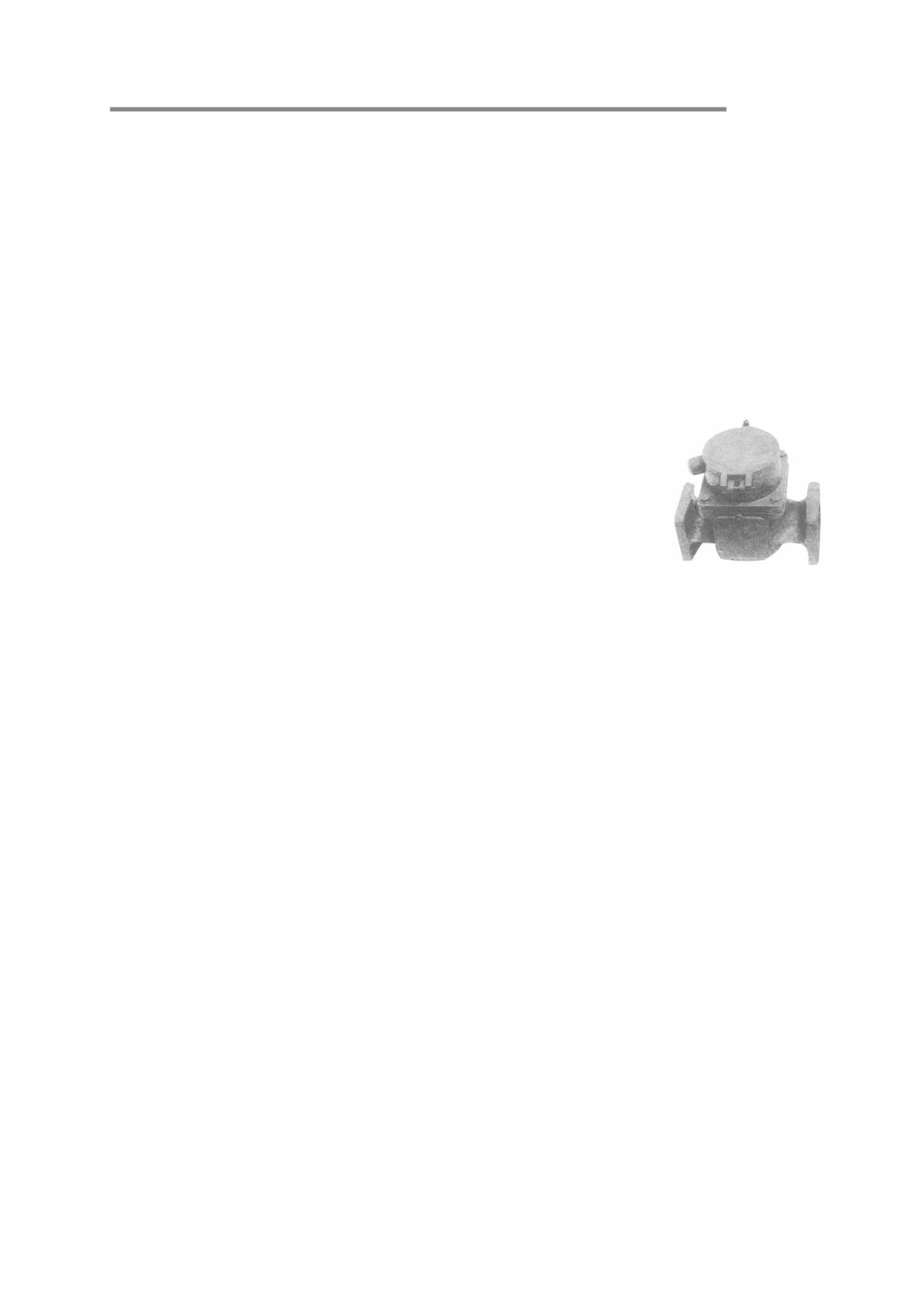

Рис.13

К этому патрубку подключается маслофильтровальная установка. Фильтр отсутствует, то к нему

подсоединить трубопровод, который спускается сбоку по стенке трансформатора и заканчивается

сливным краном на высоте обслуживания.

9.3 Присоединение патрубка Q

К этому патрубку подсоединяется трубопровод возврата масла при наличи и маслофильтра. Если

установка отсутствует, то на месте этого патрубка установклена заглушка.

9.4 Присоединение Е2

Обычно это присоединение закрыто заглушкой. Оно ведет в масляный бак трансформатор

непосредственно под головкой устройства РПН, и при необходимости, к нему может быть подключен

трубопровод для защитного реле (реле Бухгольца).

10. Монтаж моторного привода, углового редуктора и приводного вала

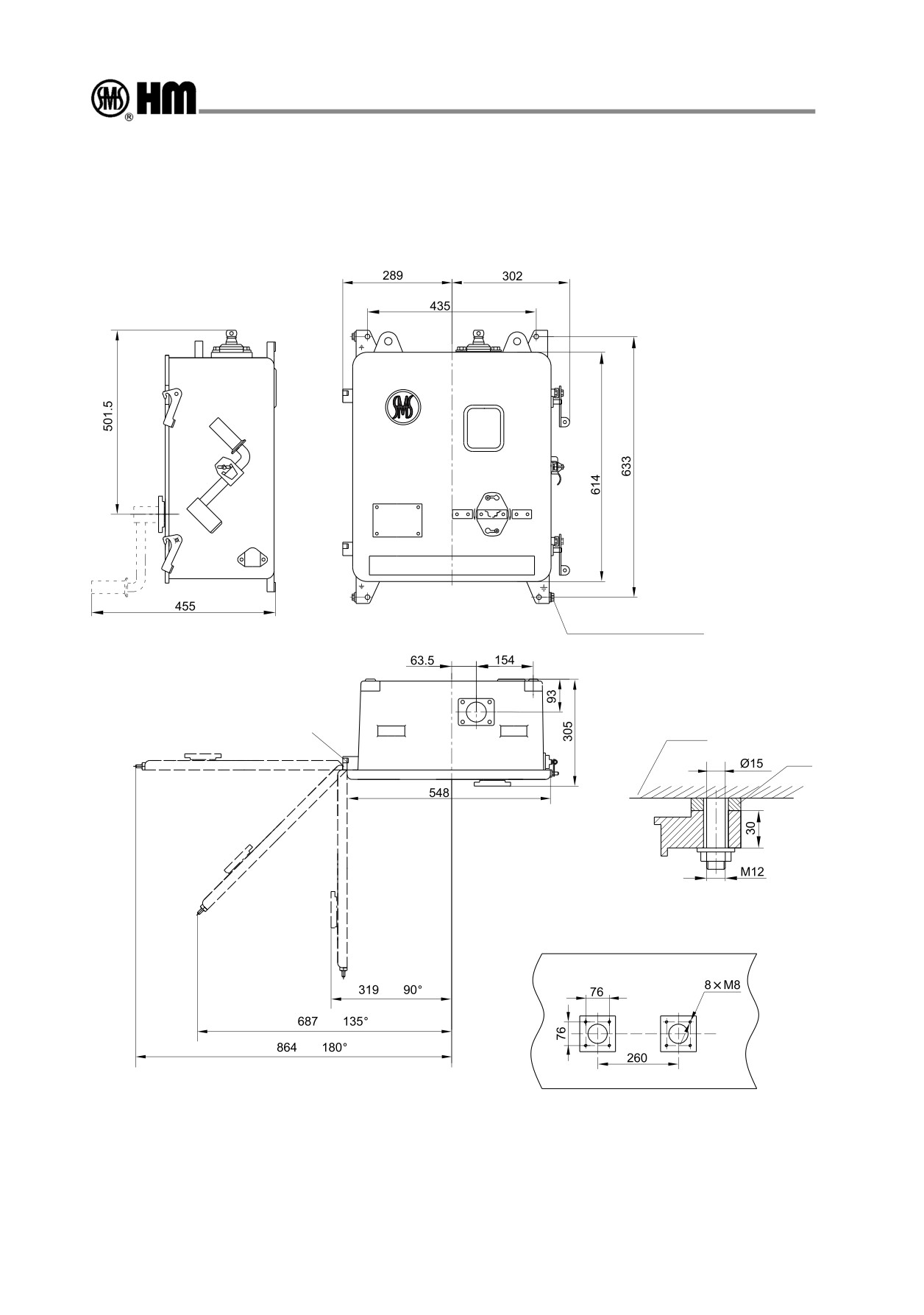

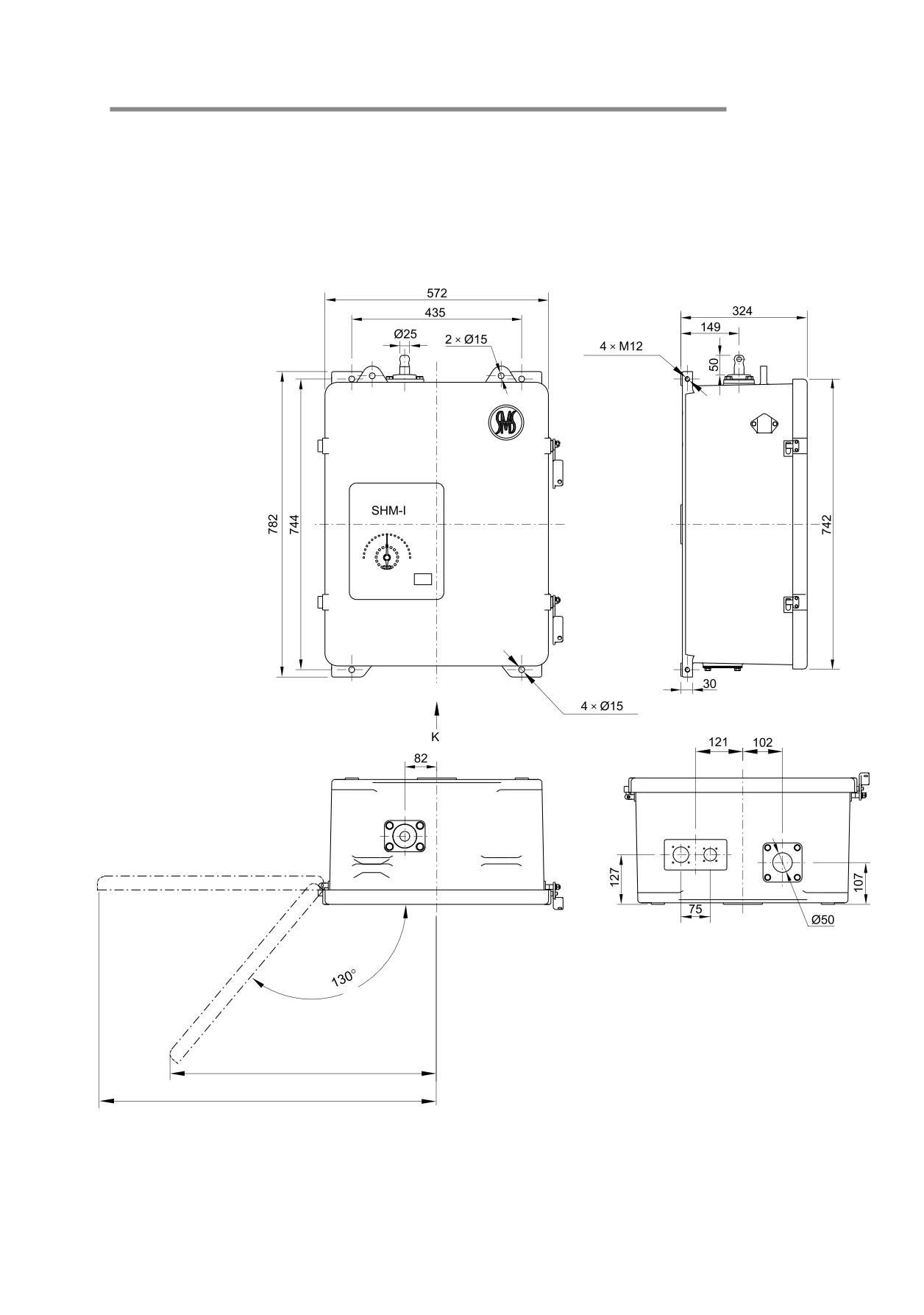

10.1 Монтаж моторного привода (см. приложение 6 и 7)

Подробные указания по монтажу имеются в нашей Инструции по эксплуатации для привода SHM-I

или CMA9. Приведем в качестве образца нижеследующую информацию, а для привода SHM-I см.

подробные указания в его Руководстве по эксплуатации.

Внимание:

Заводской номер моторного привода должен совпадать с номером устройством РПН (шильдик

с паспортными параметрами). Положение моторного привода должно совпадать с положением

устройства РПН. Моторный привод должен монтироваться на определенном месте бака

трансформатора в вертикальном положении. Опорка для монтажа моторного привода должна быть

зафиксированной горизонтально во избежании смещений.

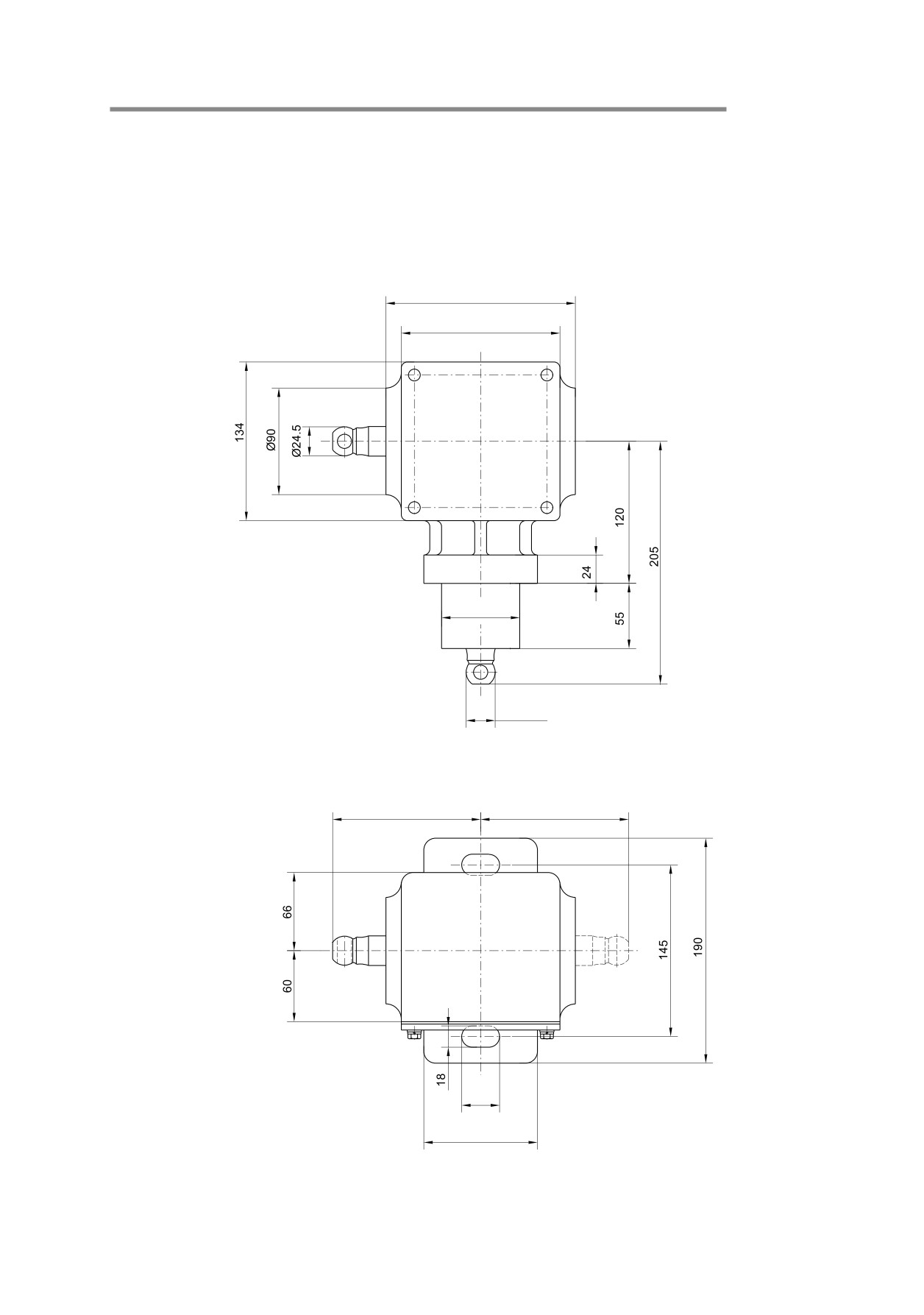

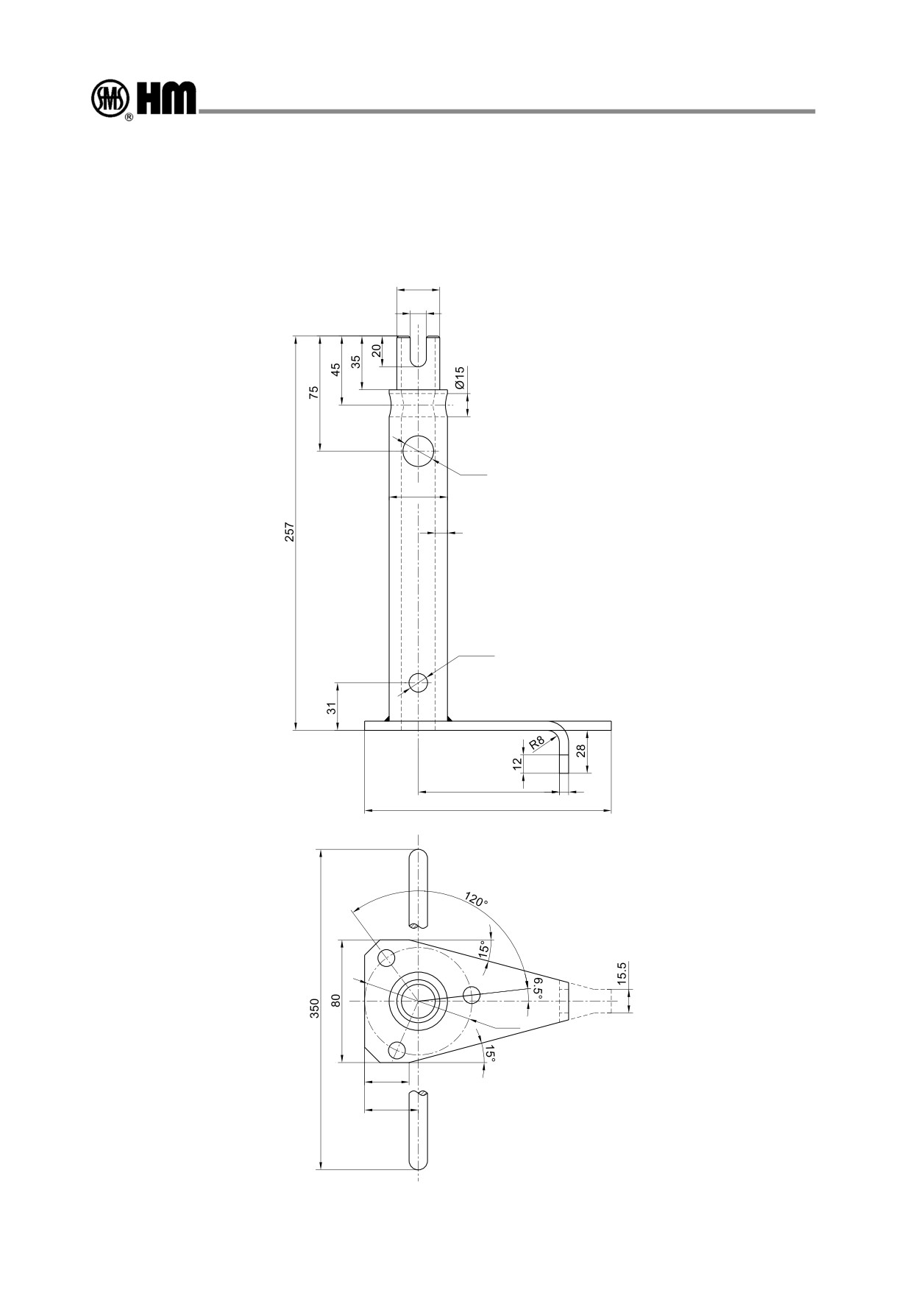

10.2 Монтаж углового редуктора

Угловой редуктор крепится 2 болтами на опорной стойке крышки трансформатора (см. приложение

10).

Внимание:

Горизонтальный конец вала углового редуктора должен располагаться

по одной оси с концом вала верхнего редуктора на головке устройства

РПН.

Верхний редуктор можно свободно поворачивать после

ослабления упорных сегментов (Рис. 14).

После наладки (по пункту 10.3) упорные сегменты следует крепко

затянуть.

Рис.14

10.3 Монтаж приводного вала (четырехгранная труба)

Монтаж приводного вала производится таким образом: во-первых, вертикальная часть приводного

вала должна располагаться между моторным приводом и угловым редуктором, а горизонтальная

часть - между угловым редуктором и головкой устройства РПН. Муфты приводного вала одинаковые

для обеих частей. Приводной вал выполнен в виде четырехгранной трубы и на обоих концах

присоединяется двумя полумуфтами и одним пальцем муфты к валам присоединяемых устройств.

Четырехгранные трубы, полумуфты, соединительные пальцы, болты и стопорные шайбы выполнены

из устойчивой к коррозии нержавеющейся стали.

Необходимо снова достичь правильного положения наладки прежде чем подсоединить муфтами

головку устройства РПН и верхний приводной вал:

А. Для моторного привода CMA9 (два цикла вращения приводного вала для каждого шага)

Вращаете конец верхнего приводного вала в оба направления до

того, как энергонакопляющая пружина зарядится.

Точное положение наладки располагается в середине угла поворота.

(Рис. 15)

При подсоединения в этом положении четырехгранная труба и

конец формирует минимальный угол переключения (макс. 45˚).

Четырехгранная труба поставляется в длине 2 метра и отрезается

по необходимой длине для монтажа. В соответствии с Инструкцией

по эксплуатации валы поворота между устройством РПН и верхним

Рис. 15

редуктором должны находиться на одной линии.

Б. Наладка положения устройтва РПН

Отвинтите болты (20хМ10) на крышке головки устройства РПН и приподнимите крышку на не

меньше 15мм так, чтобы верхний редуктор был свободным. При этом крышка головки устройства

РПН поддерживается соответствующими деревянными рейками.

Перемещайте верхний редуктор до нужного места, чтобы возможным было должное сцепление

приводного вала. Проверите положение крутящего момента на выходе редуктора под крышкой

головки устройства РПН и переключайте вручную приводной вал, чтобы верхний редуктор сцеплялся

с механизмом передачи.

Уберите деревянные рейки и зафиксируйте снова крышку головки устройства РПН.

В конце согласно Инструкции по эксплуатации убедитесь в том, чтобы валы поворота между

устройством РПН и верхним редуктором находились на одной линии.

11. Ввод в эксплуатацию устройства РПН на трансформаторном заводе

11.1 Пробные переключения

Прежде чем подать напряжение на трансформатор, для проверки мехнической части устройства и

моторного привода нужно провести пробные переключения.

Эти переключения следует проводить по всему диапазону наладки.

Следите за тем, чтобы на каждом рабочем положении совпадали показания положения моторного

HM0.460.001

привода и устройства РПН.

Проверьте автоматическое отключение приводного вала в обоих

крайних положениях и работу электрического и механического

ограничения обоих крайних положений.

11.2 Полная заливка масла

Устройство РПН полностью заливают трансформаторным маслом

через масляный расширитель и выпускают воздух.

Уровень масляных расширителей устройства РПН и трансформатора

Рис. 16

должны быть равными.

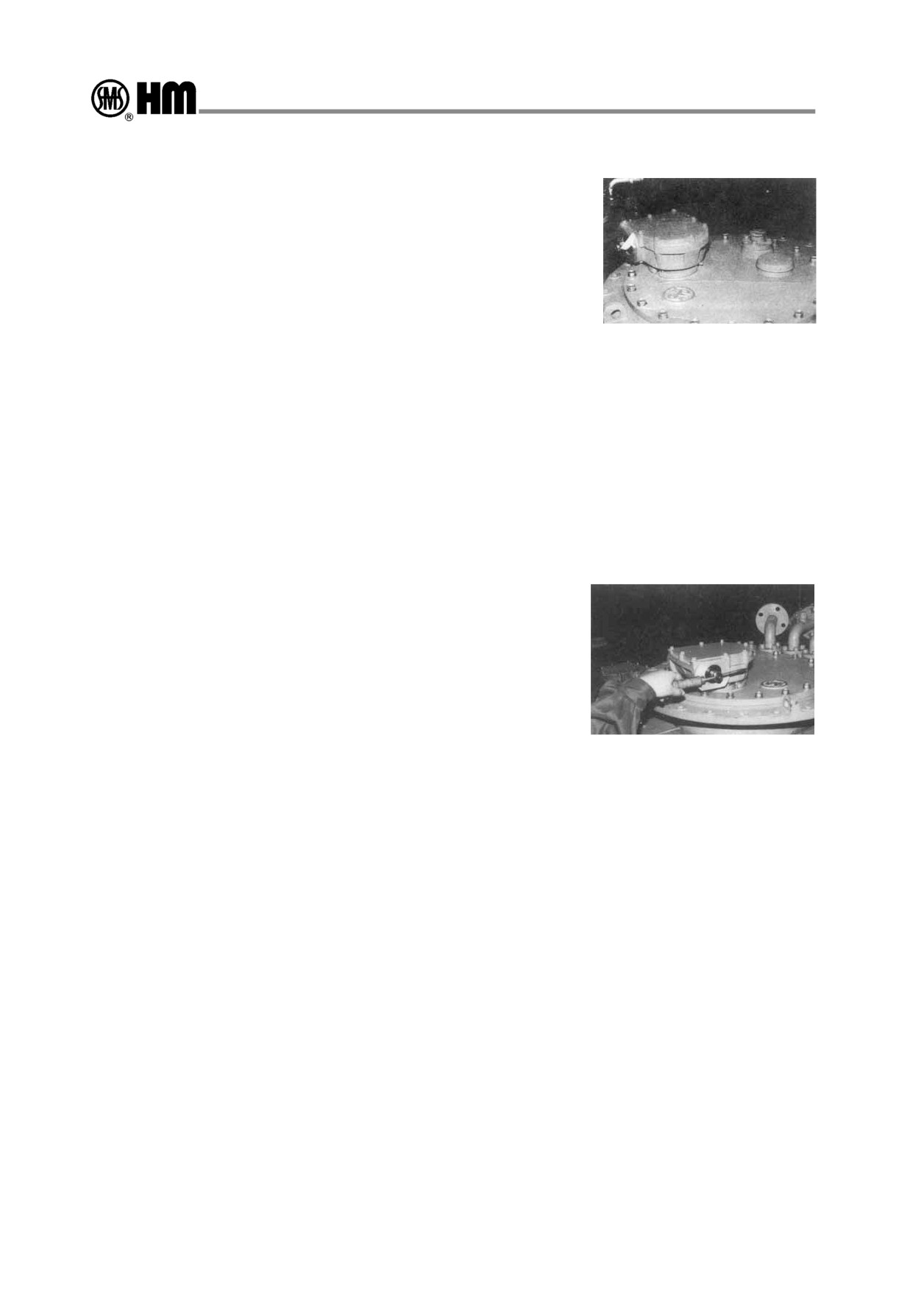

Воздух выпускают из

- масляной полости головки устройства РПН через вентиль для

выпуска воздуха в крышке (Е1): отвинтить колпачок М30, с

помощью отвертки приопднять толкатель вентиля, колпачок снова

привинтить (Рис. 16, 17)

- всасывающего трубопровода (S) через болт для выпуска воздуха

на патрубке: отвентить резьбовой колпачок М16, болт для выпуска

воздуха М6 со шлицевой головкой.

Рис. 17

12. Транспортировка до места установки

Если на время транспортировки необходимо демонтировать моторный привод, то его следует

перевести в положение наладки и только после этого отсоединить от устройства РПН. заблокируйте

систему приводного вала для защиты от случайного скручивания.

Последующий монтаж производится по разделу 10.

Если трансформатор перевозится или хранится с залитым маслом, но без масляного расширителя,

то для выравнивания давления между внутренней полостью бака контактора и масляной полостью

трансформатора устанавливается соединительный трубопроводо.

Этот трубопровод устанавливается на головке устройства РПН между присоединением Е2 и Q.

Если трансформатор находится без расширителя недолго (2-4 недели), то достаточно снизить уровень

масла в головке устройства РПН примерно на 5 литров.

Если масло из трансформатора сливается полностью, то из устройства РПН следует полностью

слить масло. Внутреннюю полость бака контактора следует подвергнуть консервации, как и

трансформатор.

При более длительном времени простоя следует подсоединить и включить обогрев моторного

привода.

13. Ввод в эксплуатацию на месте установки

Перед вводом в эксплуатацию трансформатора следует произвести проверку работоспособности

устройства РПН и моторного привода по разделу 11.1. Одновременно следует проверить и работу

защитного реле. Защитное реле должно быть включено в цепь тока расцепления выключателя, так

чтобы при срабатывании реле гарантированно произошло мгновенное отключение трансформатора

от силового выключателя. Для проверки проведите пробное расцепление подключенных силовых

выключателей, нажав на контрольную кнопку «Выкл.» защитного реле.

Проверьте, чтобы все запорные клапаны между масляного расширительным баком и устройством

РПН должны быть открыты.

После включения трансформатора можно производить переключения устройства РПН под нагрузкой.

Возникающие при этом коммутационные газы скапливаются под крышкой устройства РПН и

вытесняют незначительное количество масла или уходят через бак расширителя.

При необходимости проведите периодический осмотр крышки головки устройства РПН, защитное

реле и моторный привод.

14. Контроль во время работы

Проверка устройства РПН и моторного привода во время работы ограничивается периодическими

осмотрами головки устройства РПН. Данную проверку целесообразно совмещать с ревизиями

транформатора.

Обратите особое внимание на:

- маслонепроницаемость на месте прокладок головки устройства РПН, защитного реле и

подсоединенных трубопроводов,

- уплотнительные прокладки шкафа моторного привода.

- работу встроенного электрообогрева в шкафу моторного шкафа,

- состояние силигагеля.

- проверку работоспособности защитного реле в соответствии с инструкцией по эксплуатации.

При срабатывании защитного реле обязательно необходимо проверить устройство РПН и

трансформатор. Для этого требуется демонтировать выемную часть контактора и проверить ее

согласно инстукции по ревизии. В частности, действуйте согласно инструкции по эксплутации

защитного реле. Снова включайте транформатор в работу только тогда, когда убедитесь, что нет

повреждений ни на устройстве РПН, ни на трансформаторе. Недопустимо подключать трансформатор

без проверки, это может привести к крупным повреждениям устройства РПН и трансформатора.

При возникновении неисправности устройства РПН или моторного привода, а также при

срабатывании защитного реле, и не окажется возможным ремонт на месте, не посредственно

информируйте Службу технического обслуживания Компании Shanghai Huaming Power Equipment

Co., Ltd.

Рекомендуем периодическую инспекцию устройства РПН для его высокой надежности и безопасности

эксплуатации.

15. Ревизии

При правильной организации подготовительных работ ревизия может быть осуществлена за один

день.

Мы рекомендуем проводить ревизии силами нашей службы технического обслуживания. Благодаря

этому, гарантируется квалифицированное проведение ревизии, а также доведение отдельных деталей

до современного уровня их исполнения.

16. Приложения

1. Приложение 1 Разметочный шаблон для головки устройства РПН CV⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21

2. Приложение 2 Головка CV⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22

3. Приложение 3 Фланец для колокольного исполнения⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23

4. Приложение 4 Подъемная траверса⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24

5. Приложение 5 Защитное реле⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25

6. Приложение 6 Моторный привод CMA9⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26

7. Приложение 7 Моторный привод SHM-I⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27

8. Приложение 8 Контроллер HMK7 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28

9. Приложение 9 Подсоединение контроллера HMK7 и SHM-I MDU⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28

10. Приложение 10 Угловой редуктор⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29

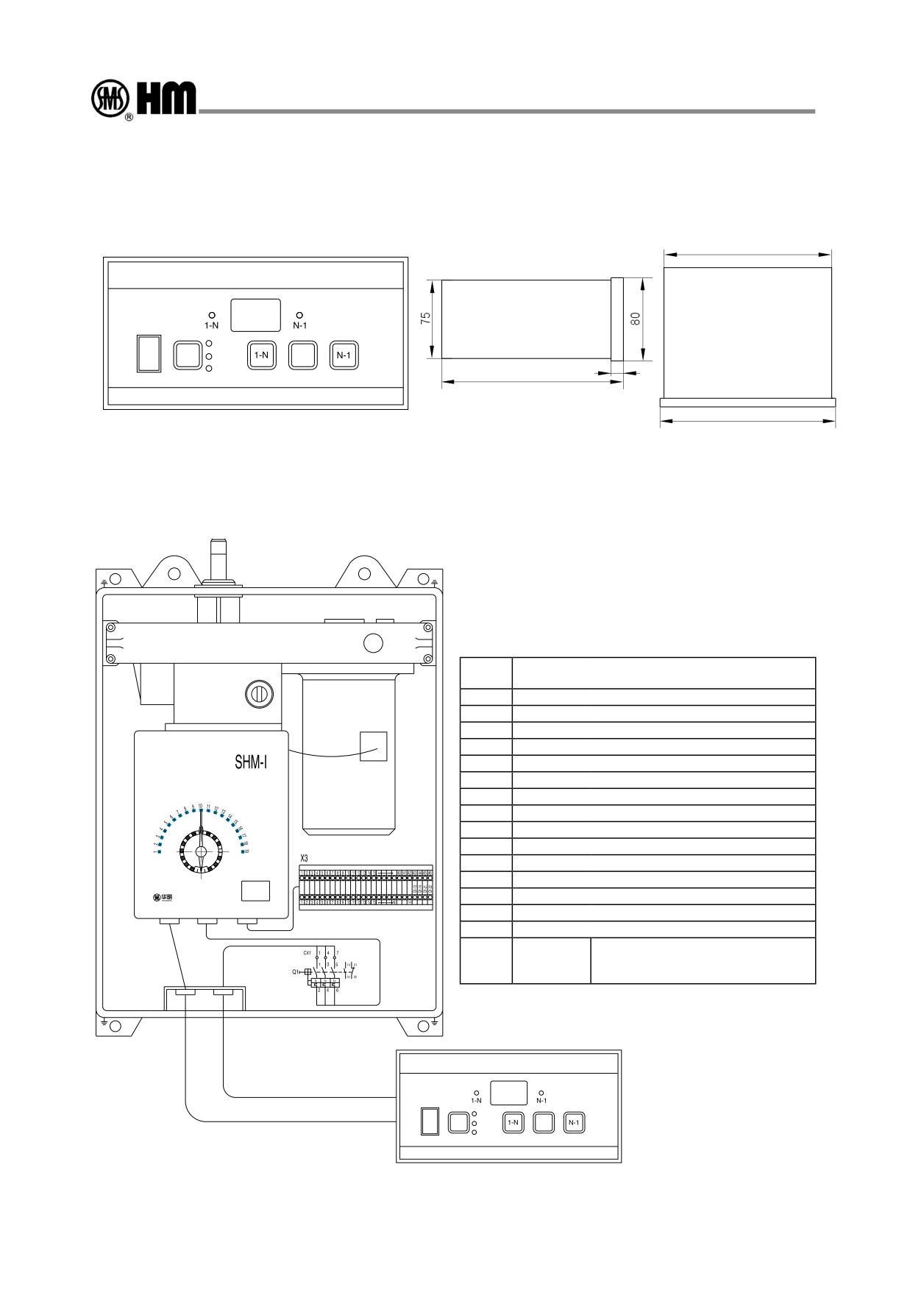

Приложение 8: Контроллер HMK7

151

Контроллер HMK7

Местное

упраление

Выбор

Дистанционное

указания

управление

Стоп

Электрическое

управление

150

ООО Шанхайская компания изготовления электрооборудования Хуамин

160

Приложение 9: Подсоединение между контроллер

HMK7 и моторный привод SHM-I

X3 номер

описание

розетки

X3-1

цифра сигнализации положения устройства РПН 1

X3-2

цифра сигнализации положения устройства РПН 2

X3-3

цифра сигнализации положения устройства РПН 3

X3-4

цифра сигнализации положения устройства РПН 4

X3-5

цифра сигнализации положения устройства РПН 5

X3-6

цифра сигнализации положения устройства РПН 6

X3-7

цифра сигнализации положения устройства РПН 7

…

ǦȜȗȡȔȟȔ ȣȢȟȢȚșȡȜȓ ȢȘȡȢțȡȔȫȡȢȗȢ ȥȢȢȦȖșȦȥȦȖȜȓ

X3-34

цифра сигнализации положения устройства РПН 34

X3-35

цифра сигнализации положения устройства РПН 35

…

ǟȢȡȦȔȞȦ ȕșț ȜȥȦȢȫȡȜȞȔ ȠȢȭȡȢȥȦȰ ȞȢȡȦȔȞȦȔ '&

X3-40,41

Выход сигнализации устройства РПН соединяет фильтр масла.

X3-42

общая клемма сигнализации положения устройства РПН

комментарий Q1: выключатель

X3-40,41

Q1-13,Q1-14

(с вспомогательном контактам)

X3-40,41

Q1-21,Q1-22

ёмкость контакта: DC220V/0.3A

Комментарий : —— соответствуюшие кавычки

ёмкость контакта: 0.5A /24B Постоянный ток

ǟȔȕșȟȰ ȠȢȦȢȤȔ ȚȜȟȯ

ǟȢȡȦȤȢȟȟșȤ +0.

ǟȔȕșȟȰ ȧȣȤȔȖȟșȡȜȓ

ȚȜȟȢȖ

ǡșȥȦȡȢș

ǗȯȕȢȤ

ȧȣȤȔȟșȡȜș

ǙȜȥȦȔȡȪȜȢȡȡȢș

ȧȞȔțȔȡȜȓ

ȧȣȤȔȖȟșȡȜș

ǦȦȢȣ

ǲȟșȞȦȤȜȫșȥȞȢș

ǙȖȔ ȞȔȕșȟȓ Ȝ ȤȢțșȦȞȜ ȞȔȕșȟșȝ ȖȠșȥȦș ȥ ȞȢȡȦȤȢȟȟșȤȢȠ

ȧȣȤȔȖȟșȡȜș

ȣȤȜȜȥȣȢȟȰțȢȖȔȡȜȜ ȣȢȘȞȟȲȫȜȦȰ ȣȢ ȡȢȠșȤȧ

ǣǣǣ ǭȔȡȩȔȝȥȞȔȓ ȞȢȠȣȔȡȜȓ ȜțȗȢȦȢȖȟșȡȜȓ ȱȟșȞȦȤȢȢȕȢȤȧȘȢȖȔȡȜȓ ǪȧȔȠȜȡ
