КОНТРОЛЛЕР ВИНТОВОГО ВОЗДУШНОГО КОМПРЕССОРА MAM-880. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Выражение признательности

Благодарим Вас за выбор надежного контроллера для винтового

воздушного компрессора. Наша компания, BERG Compressors,

специализируется на производстве винтовых воздушных

компрессоров. Мы стремимся завоевать доверие клиентов высоким

качеством нашей продукции.

Продукты и услуги

Мы стараемся предоставить своим клиентам и партнерам лучшее

из нашего ассортимента продукции и пытаемся обеспечить их

максимально полезной и полной информацией и технической

документацией. Но в то же время мы оставляем за собой право

непрерывно исследовать и усовершенствования свою продукцию и не

берем на себя обязательств по модификации и усовершенствованию

ранее поставленной продукции. Дизайн продукции также подлежит

изменению без предварительного уведомления.

Пожалуйста, свяжитесь с нашим сервисным центром, если у Вас

возникли проблемы с нашей продукцией.

Вы всегда можете внести свои предложения и дать советы!

ВНИМАНИЕ

Пожалуйста, полностью прочтите руководство пользователя перед началом эксплуатации

устройства и сохраните это руководство для дальнейшего использования.

Установка контроллера для компрессора MAM-8** может производиться только

специалистами.

Необходимо тщательно выбирать место для установки, чтобы обеспечить хорошую

вентиляцию и уменьшить электромагнитные помехи.

Проводку необходимо прокладывать в соответствии с регламентом для проводов высокого и

низкого напряжения, чтобы уменьшить электромагнитные помехи.

Сглаживающий RC фильтр необходимо подключить к двум клеммам катушки (например,

контактор AC, клапан и т. д.), которые управляются с помощью реле.

Необходимо тщательно проверить подключения порта перед включением.

Правильное подключение заземления (тройное заземление) может увеличить способность

продукта противостоять интерференции сигналов.

Установите номинальный ток двигателя: максимальный ток двигателя/1,2.

Особенности：

● Китайский/Английский язык

● Дистанционное управление / Локальное управление.

● Режим блока / Независимый режим.

● Включение и выключение двигателя.

● Предотвращение реверсии воздушного компрессора.

● Измерение температуры, контроль и защита.

● Измерение и защита от скачков напряжения.

● Функция связи RS485, поддержка протокола MODBUS RTU.

● Защита для открытой фазы, перегрузки по току, разбаланса тока, высокого и низкого

напряжения.

● Хорошая интеграция, высокая надежность и производительность.

- 1 -

Содержание

1、Базовые операции

1、Описание кнопок

2、Инструкции по индикаторам

3、Дисплей статуса и работы

4、Рабочие параметры и меню

5、Просмотр и изменение параметров пользователя:

6、Пользовательские параметры и функции

7、Отображение и изменение заводских параметров

8、Лист заводских параметров и функции

9、Параметр калибровки

10、Разрешение на эксплуатацию и пароли

2、Функции контроллера и технические параметры

3、Модель и спецификация

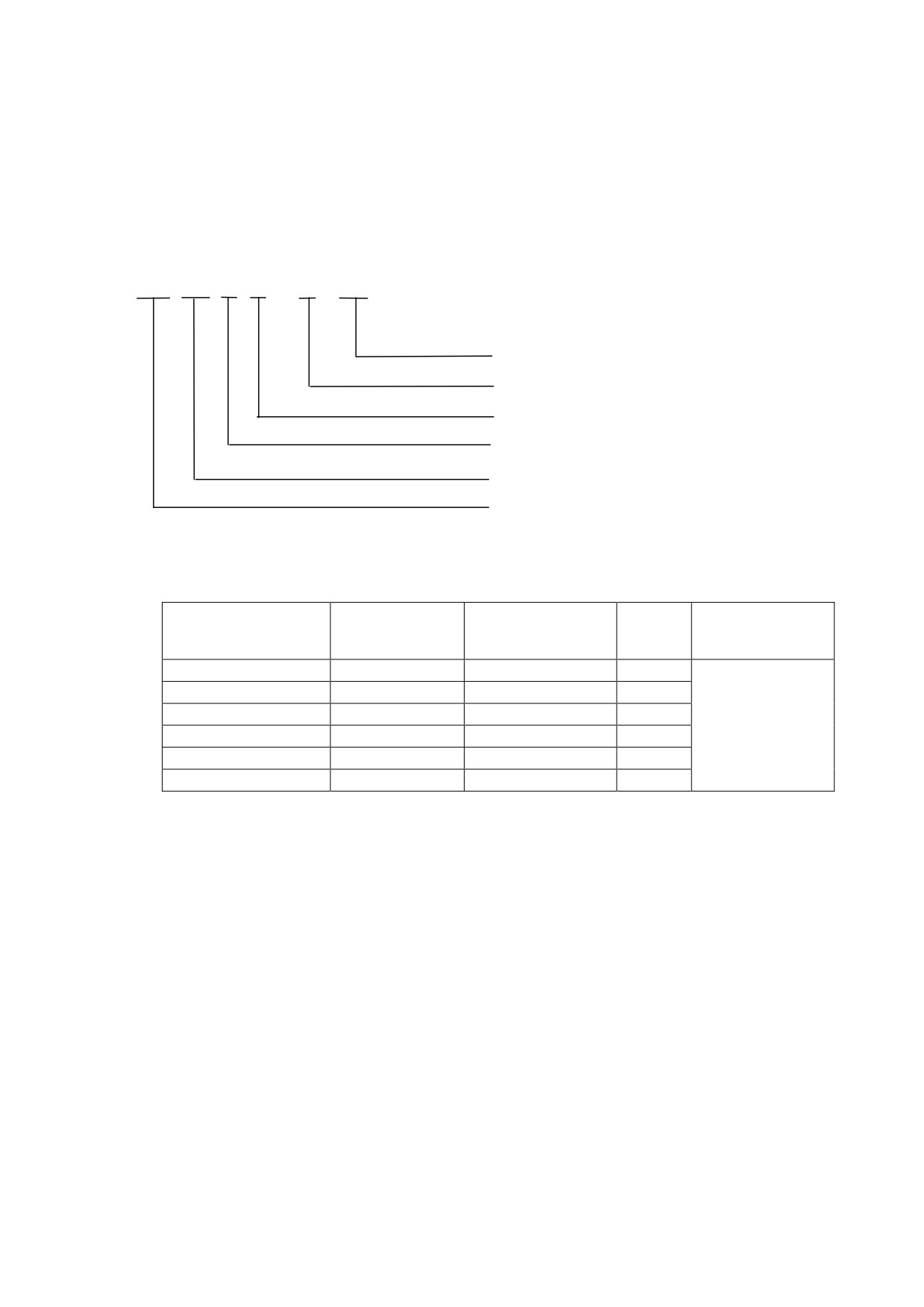

1、Расшифровка названия

2、Таблица спецификаций мощности двигателя

4、Установка

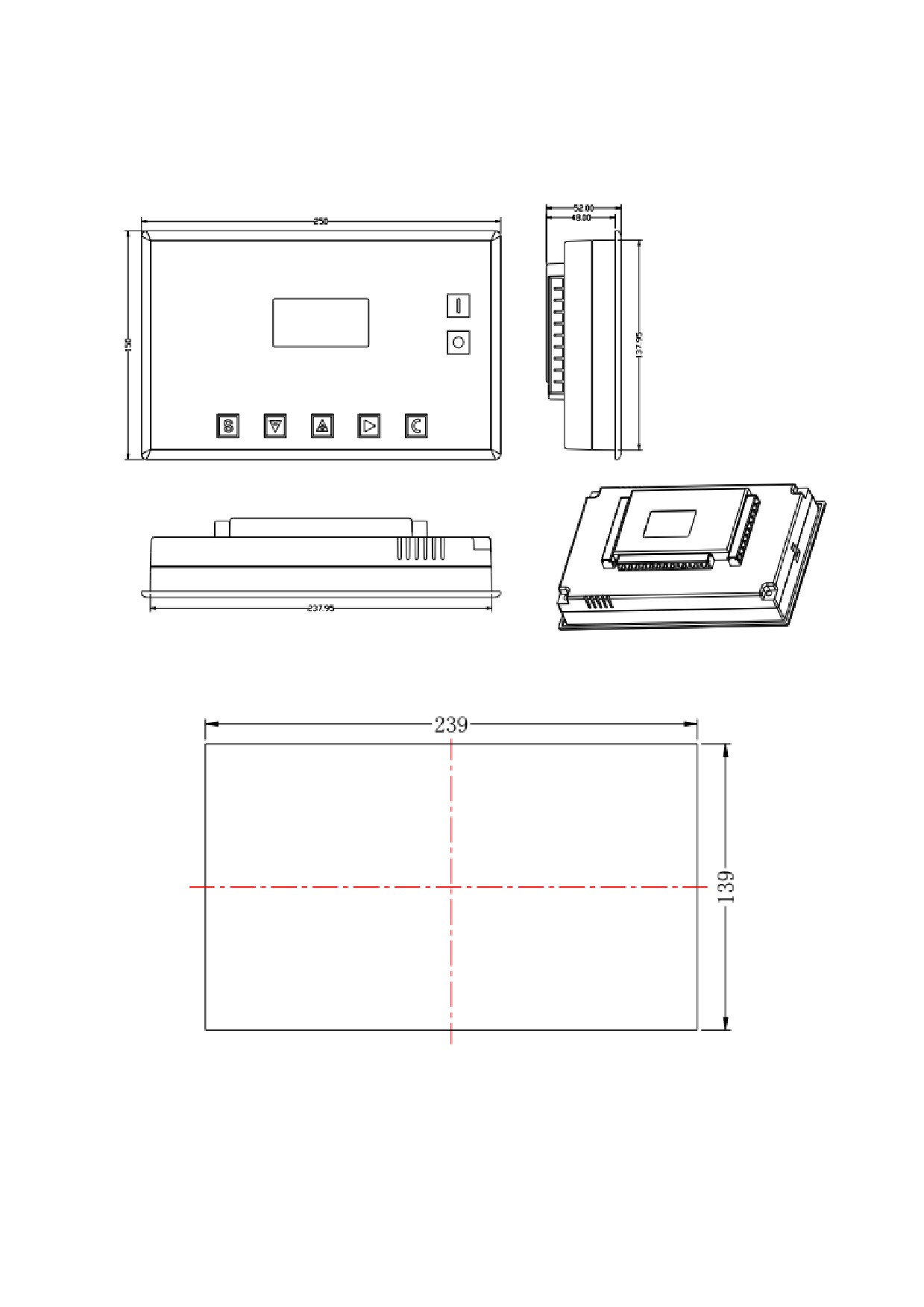

1、Механическая установка

2、Установка контроллера

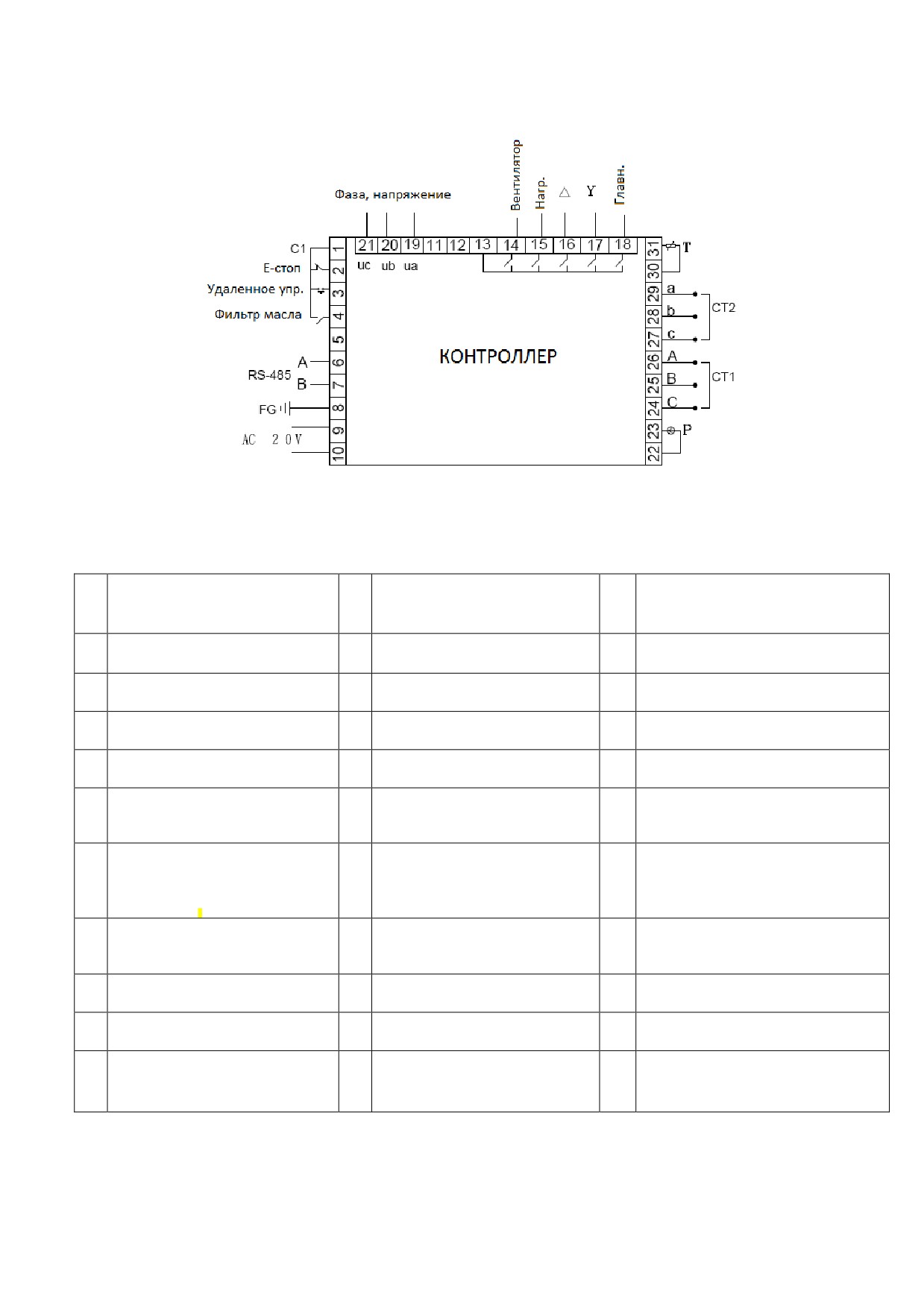

2、Схема электрического подключения

5、Процес контроля

1、Одиночная машина

2、Работа по сети

2、Работа вентилятора

6、Функция тревоги

1、Тревога воздушного фильтра

2、Тревога маслянного фильтра

3、Тревога сепаратора O/A

4、Тревога моторного масла

5、Тревога смазки

6、Тревога ремня

7、Тревога высокой температуры нагнетаемого воздуха

7、Защита контроллера

1、Защита двигателя

2、Защита от превышения температуры воздуха на выходе

3、Защита воздушного компрессора от реверса

4、Защита от высокого давления

5、Защита сбоя датчика

6、 Защита от переохлаждения

8、Устранение неполадок

1、Обзор «Тек:неисправностиª

2、Общие причина сбоев и методы их устранения

9、Управление режимом блока и работа в сети

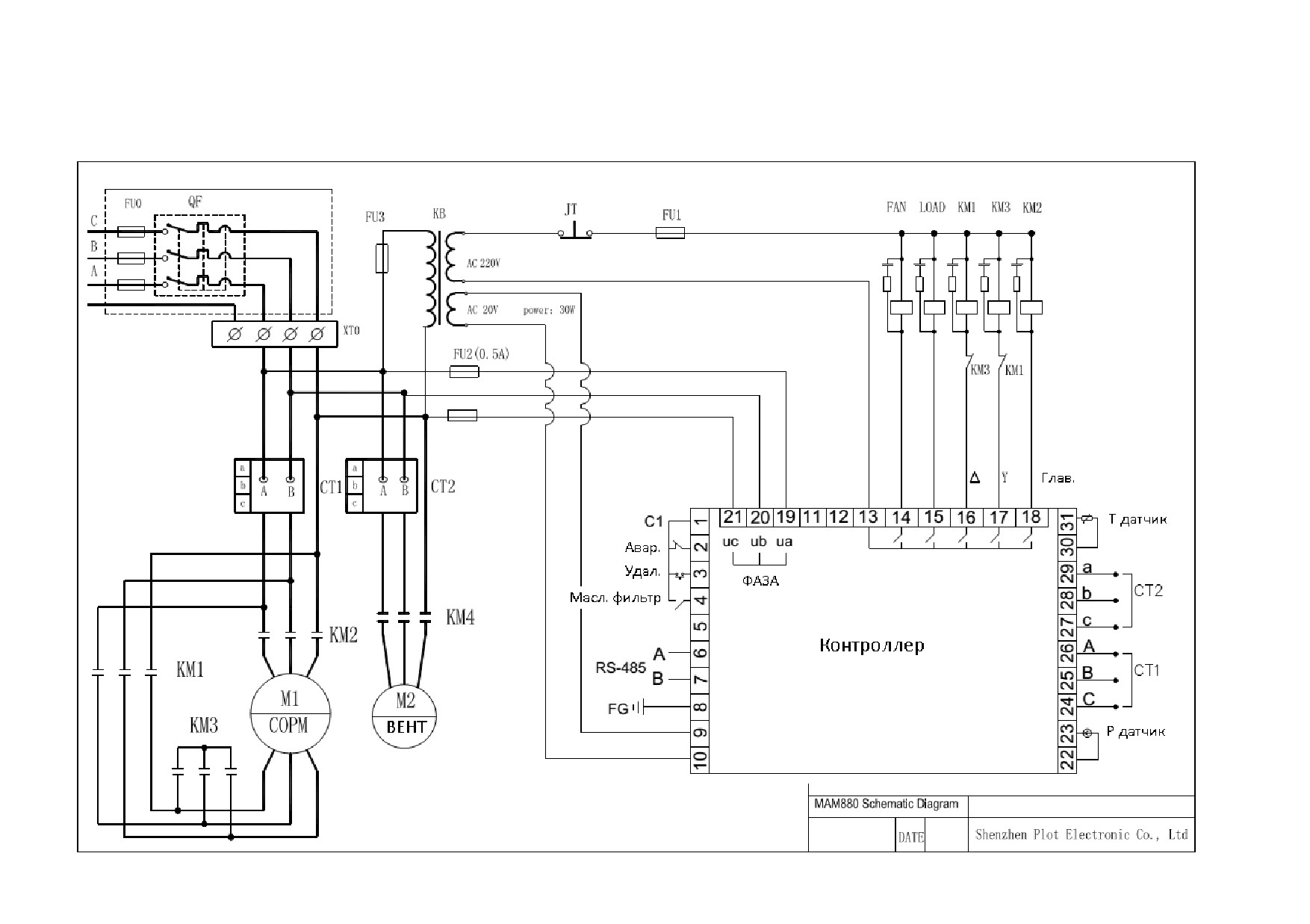

10、Принципиальные схемы

- 2 -

1、Базовые операции

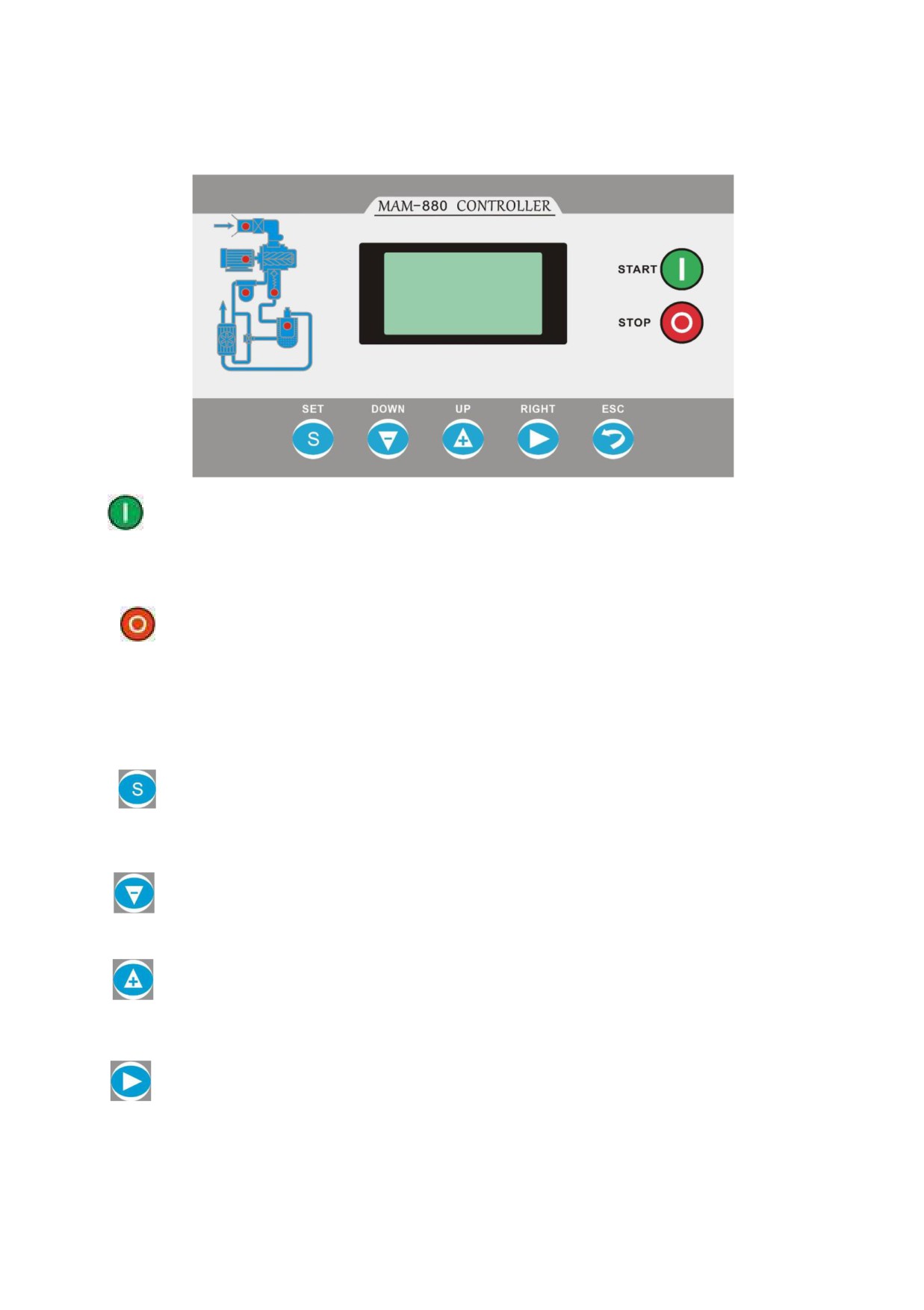

1、Описание кнопок

Рисунок 1.1.1

—— Кнопка Пуск:

1, Когда компрессор остановлен, нажмите эту кнопку, чтобы запустить его.

2, Когда компрессор установлен в качестве ведущего (№ 1) в режиме

блокировки, нажмите эту кнопку, чтобы запустить его и активировать

функцию режима блокировки одновременно

—— Кнопка Стоп：

1, Когда компрессор находится в рабочем режиме, нажмите эту кнопку, чтобы

остановить его;

2, Когда компрессор установлен в качестве ведущего (№ 1) в режиме блокировки,

нажмите эту кнопку, чтобы остановить его и функцию режима блокировки;

3, Когда компрессор остановлен, нажмите эту кнопку, чтобы посмотреть версию

программного обеспечения.

—— Кнопка Установки, Кнопка Загрузки / Разгрузки:

1, Когда компрессор работает, нажмите эту кнопку для загрузки, выгрузки;

2, Когда компрессор в режиме настройки, нажмите эту кнопку после внесения

изменений, чтобы подтвердить и сохранить измененные данные

—— Кнопка вниз / уменьшить:

1, При просмотре меню, нажмите эту кнопку, чтобы переместить курсор вниз;

2, При изменении данных нажмите эту кнопку, чтобы уменьшить данные в

текущем положении.

—— Кнопка вверх / увеличить:

1, При просмотре меню, нажмите эту кнопку, чтобы переместить курсор вверх;

2, При изменении данных нажмите эту кнопку, чтобы увеличить данные в

текущем положении

—— Кнопка сдвиг /ввод:

1, При изменении данных нажмите эту кнопку, чтобы перейти к следующему

биту данных;

2, При выборе меню нажмите эту кнопку, чтобы перейти в подменю. Если

подменю не доступно, контроллер переключится в режим настройки данных.

—— Кнопка возврат / сброс:

1, При изменении данных нажмите эту кнопку, чтобы выйти из режима установки;

2, При просмотре меню нажмите эту кнопку, чтобы вернуться в предыдущее меню;

3, Когда контроллер находится в состоянии остановки по отказу, нажмите и

удерживайте эту кнопку для сброса..

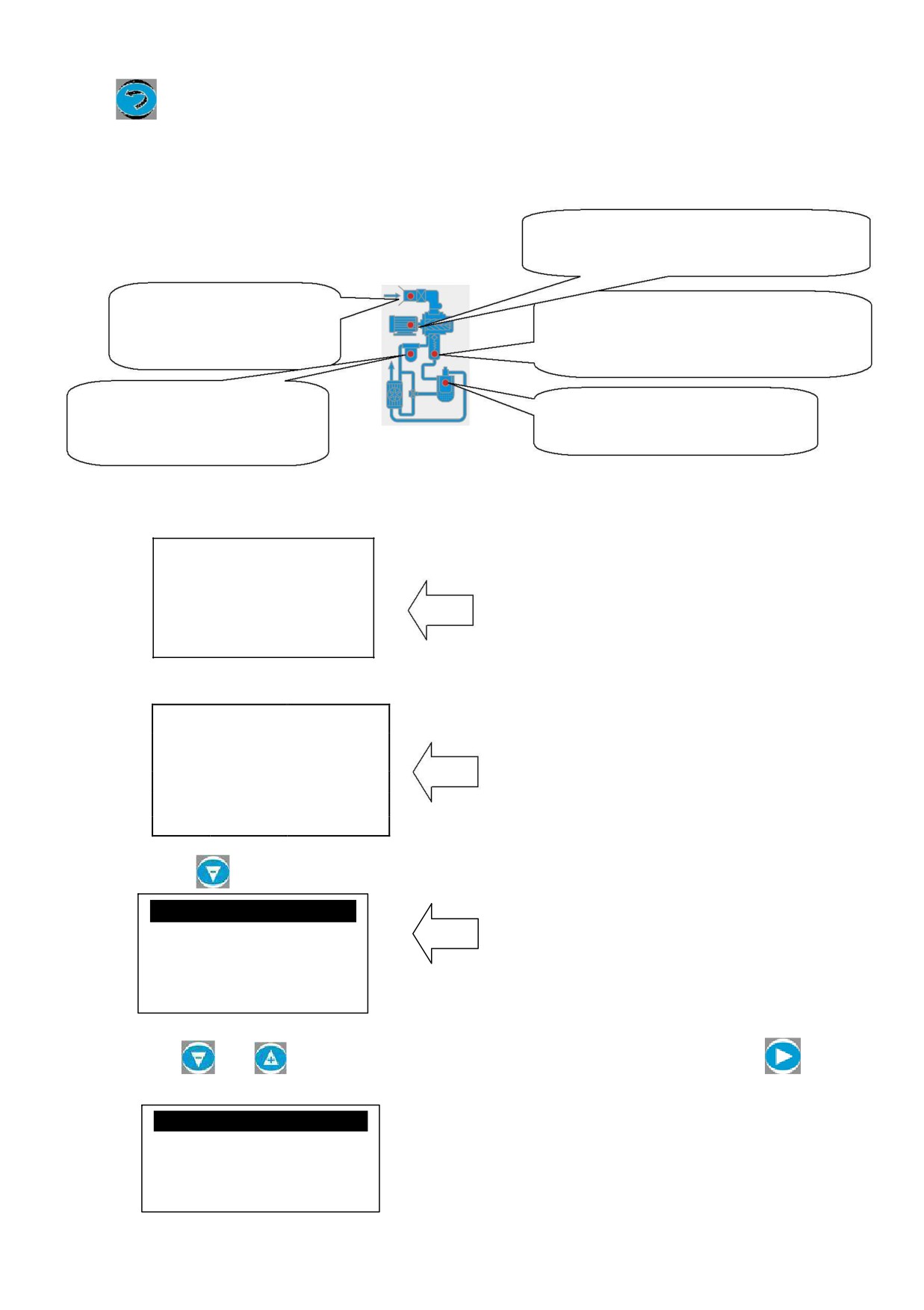

2、Инструкции по индикаторам

Индикатор горит, при некорресктной мощности

двигателя.

Индикатор горит, если время работы фильтра

воздуха превышает время, установленное в

Индикатор загорается, когда температура

настройках.

нагнетаемого воздуха слишком высока, или

датчик температуры нагнетаемого воздуха

неисправен;

Индикатор горит, если масляный фильтр

заблокирован или время работы превышает время,

Индикатор загорается, когда время работы

установленное в настройках.

разделителя масла превышает

установленное время.

3、Дисплей статуса и работы

Экран дисплея, после включения отобразит приведенное ниже изображение:

WELCOME USING

После включения

SCREW COMPRESSOR

отображается это меню

По истечению 5 секунд, меню переключиться как показано ниже:

T воздуха：78℃

Главное

P Воздуха： 0.60 МПа

меню

СТОП:штатный

C16

Удаленный

Нажмите ―

‖ для входа меню выбора:

Рабочие:парам.

Клиентские:парам.

Меню 1 уров.

Заводские: парам.

Установочные6парам.

4、Рабочие параметры и меню

Нажмите

или

для перемещения курсора к «Рабочие:парамª, а затем нажмите

Для запуска вторичного меню

Мот: Вент:ток

Общ:время:пробег

Тек:время:пробег

Эксплуатац.парам.

АРХИВ:неиспр

Серийный:номер

Тек.неисправ

Режим:связи

Подвиньте курсор на соответсвующий пункт меню, нажмите ―

‖ чтобы проверить

определенный параметр. Например, чтобы посмотреть "Мот:Вент.ток", подвиньте курсор

к пункту меню ―Мот:Вент.ток", нажмите ―

‖, перейдите к позиции мотора и данным о

вентиляторе.

Основной（A） Вентилятор （A）

50.1

2.1

50.1

2.1

50.1

2.1

Нажмите «

ª, чтобы вернуться в предыдущее меню или в главное меню. Если в

текущем меню ничего не делать 60 секунд, контроллер автоматически вернется в главное

меню.

5、Просмотр и изменение параметров пользователя:

В первом меню нажмите

ª и

ª, чтобы переместить курсор в пункт

«Клиентские:парамª. Нажмите «

ª, чтобы перейти в следующее меню.

Установк-макс-мин-Т,Р

Установ-таймеров

Установ.-раб.реж

Установ-парам-сети

Сброс-ТО

Уст-пар-уведомл

Язык. Англ/Рус

Пароль：****

Подвиньте курсор на пункт "Установ-макс-мин-Т,Р", затем нажмите ―

― чтобы

переключиться на следующее меню::

Рвкл.：00.62 МПа

Рвыкл：00.78 МПа

Т-вкл.-вент：0080℃

Т-выкл-вент：0075℃

Подвиньте курсор на пункт ―P вкл‖, затем нажмите ―

‖ чтобы переключиться на

следующее меню, что требует ввода пользовательского пароля.- 5 -

Введите пароль

****

В этом меню первый бит пароля начинает мигать, нажмите «

ª или «

ª, чтобы

изменить первый бит пароля. Далее, нажмите «

ª, переместите курсор на следующий

бит данных, измените данные второго бита. По этой же схеме установите третий и

четвертый биты пароля в последовательности. Нажмите ―

‖, чтобы подтвердить входные

данные и меню после проверки перейдет в следующее меню:

Рвкл.：00.62 МПа

Верхний правый угол со звездочкой *

Рвыкл：00.78 МПа

показывает верификацию пароля системой

Т-вкл.-вент：0080℃

Т-выкл-вент：0075℃

В представленном выше меню нажмите «

ª, первые данные давления загрузки начнут

мигать, при этом можно нажать «

ª, или «

ª, чтобы изменить данные описанным

выше способом. Нажмите

ª, чтобы перейти к следующему биту данных и

последовательно установите нужные значения. По завершении нажмите «

ª, чтобы

подтвердить и сохранить данные. Контроллер посылает короткий звуковой сигнал, чтобы

подтвердить завершение установки параметров.

6、Пользовательские параметры и функции

1е меню

2е меню

Предуст.

Функция

1, В режиме «Авто загрузкаª компрессор будет нагружаться, если

давление ниже заданного значения

Р вкл.

00.60 МПа

2, В режиме «Режим:ожиданияª компрессор начнет работать, если

давление ниже заданного значения

1, Компрессор автоматически разгрузится, если давление воздуха

Установ-

превысит заданные значения

макс-мин-

Р выкл.

00.80 МПа

2, Данные необходимо установить > «Р вкл.ª, и < «Р Пред разгрª

Т,Р

Т-вкл-вент

0080℃

Вентилятор начнет работать, если температура нагнетаемого воздуха

будет выше уставленного значения

Твыкт-вент

0070℃

Вентилятор остановится, если температура нагнетаемого воздуха будет

ниже уставленного значения

Устанавливает время запуска двигателя, записывает время, активации

Установ-

Мот,задер

ведущего устройства, контроллер не включает защиту от перегрузки в

таймеров

0008с

течение этого времени, чтобы избежать остановки ведущего от

импульса пускового тока

Устанавливает время запуска вентилятора, записывает время,

Вент,задер

активации ведущего устройства, контроллер не включает защиту от

0006с

перегрузки в течение этого времени, чтобы избежать остановки

ведущего от импульса пускового тока

Зв, задер

0006с

Время от запуска по звезде до запуска по треугольнику

- 7 -

Нагр,зад

0002с

Разгрузка в заданное время после входа в режим треугольника

ер

Разгр,за

0600с

При разгрузке компрессор автоматически останавливается и

дер

переходит в режим ожидания, в это установленное время

Стоп,зад

0010с

При работе в режиме «СТОП:штатныйª компрессор остановится

после непрерывной разгрузки за это установленное время

ер

Старт,за

0100с

Машину можно перезапустить только в течение этого

дер

установленного

времени

любом случае

(после

«СТОП:штатныйª, «Режим:ожиданияª или «СТОП:сбойª)

OPERATI

Вкл/Вык

Удален/Лок

1, Если установлено Локал, машину можно включать и

выключать только кнопкой на контроллере.

ал

MODE

2, Если установлено Удален, машину можно включать и

PRESET

выключать на пульте дистанционного управления и кнопкой на

контроллере;

Нагруз

Авто/Руче

1, Если установлено «Ручнª: только когда давление превысит

«давления разгрузкиª, компрессор автоматически разгрузится. В

любом другом случае функция «Нагрузки/разгрузкиª может быть

выполнена только нажатием клавиши Нагрузки/Разгрузки.

2, Если установлено

«Автоª, функция

«Нагрузки/разгрузкиª

может быть выполнена автоматически изменением давления

воздуха

Метод-

Запрещ.

1, Если установлено значение Запрещ, функция связи не работает.

/Комп./Бло

2, Если установлено как Комп., компрессор работает в режиме

ПД

«Нагрузка/разгрузкаª в качестве ведомого устройства и может

связываться с компьютером или DCS

3, Когда установлено Блок, компрессор может контролировать

сеть

Код-

0001

Устанавливает связь

«Код-сообщª в режиме блока или при

сообщ

общении с центром мониторинга. Этот «Код-сообщª уникален

для каждого контроллера в сети

Режим

Вежущ/Вед

1, При работе в качестве ведущего в режиме «Блокª. Ведущий

Предуст

блока

управляет ведомым, «Код-сообщª должно быть №1

ом

. раб.

2, При работе в качестве ведущего в режиме «Блокª, ведомый

режимы

управляется ведущим

Время-

0099 ч

Когда давление ведущего находится между «Блок Р вклª и «Блок

Р выклª, ведущий определяет работу ведомого альтернативно в

цикл

течение этого установленного времени.

BLK-

0000

Количество воздушных компрессоров в сети блоков

номер

BLK-

00.65 МПа

В режиме «Блокª один компрессор запустится или загрузится,

мин

когда давление окажется ниже этих заданного значения

BLK-

00.75 МПа

В режиме «Блокª компрессор остановится или разгрузится, когда

давление превысят пороговые

макс

BLK-

0050 с

В режиме

«Блокª, когда ведущий посылает две команды

непрерывно, второй сигнал команды задерживает на это заданное

задер

время,

Сброс-ТО

ТО-м-Ф

0000 ч

Записывает общее время работы фильтра масла, при замене

фильтра масла, данные необходимо сбросить вручную.

ТО-м-

0000 ч

Записывает общее время работы сепаратора О/А, при замене

Сепар

сепаратора О/А, данные необходимо сбросить вручную.

ТО-в-Ф

0000 ч

Записывает общее время работы воздушного фильтра. при замене

воздушного фильтра данные необходимо сбросить вручную.

ТО-

0000 ч

Записывает общее время работы моторного масла. При замене

масла

моторного масла данные необходимо сбросить вручную.

ТО-

0000 ч

Записывает общее время работы смазки. При замене смазки

смазки

данные необходимо сбросить вручную.

ТО-ремня

0000 ч

Запишите общее время работы пояса. При замене пояса

данные необходимо сбросить вручную.

МАХ-ТО-м-Ф

9999 ч

1, Подсказки при аварии, когда общее время работы

масляного фильтра превышает установленные данные.

2, Установите этот параметр в «0ª, чтобы очистить

время работы масляного фильтра

МАХ-ТО-м-

9999H

1, Подсказки при аварии, когда общее время работы

Сепар

O/A сепаратора превышает установленные данные.

2, Установите этот параметр в «0ª, чтобы очистить

время работы O/A сепаратора

МАХ-ТО-в-Ф

9999 ч

1, Подсказки при аварии, когда общее время работы

воздушного фильтра превышает установленные

данные.

2, Установите этот параметр в «0ª, чтобы очистить

время работы воздушного фильтра

МАХ-ТО-

9999 ч

1, Подсказки при аварии, когда общее время работы

масла

машинного масла превышает установленные данные.

2, Установите этот параметр в «0ª, чтобы очистить

время работы машинного масла

МАХ-ТО-

9999 ч

1, Подсказки при аварии, когда общее время работы

смазки

смазки превышает установленные данные.

2, Установите этот параметр в «0ª, чтобы очистить

время работы смазки

МАХ-ТО-

9999 ч

1, Подсказки при аварии, когда общее время работы

ремня

ремня превышает установленные данные.

2, Установите этот параметр в «0ª, чтобы очистить

время работы ремня

Язык

Англ/Рус

Анг

1, ―Англ‖ устанавливает язык меню - Английский

2, ―Рус‖ устанавливает язык меню - Русский

Пароль

****

Пользователь может изменить пароль пользователя на

старый пароль пользователя или заводской пароль

7、Отображение и изменение заводских параметров

«Заводские:парамª хранит набор относительных параметров по умолчанию. Чтобы

проверить

«Заводские:парамª, необходимо подтвердить пароль. В первом меню нажмите

ª и «

ª на «Заводские:парамª, нажмите «

ª, чтобы перейти к следующему меню.

Введите-пароль

****

Введите правильный пароль, чтобы перейти в меню Заводские параметры, как показано ниже:

Ток-мотор：100.0A

Ток вент.：010.0A

Авария-T：0105℃

Стоп-Т：0110℃

Стоп-P-авар：00.90 МПа

Макс-Р-пред：00.85 МПа

Вр-Нагрузк：001234ч

Вр-Общ：001001ч

8 -

Для получения дополнительных заводских параметров, проверьте лист заводских параметров. При

изменении заводского параметра, пожалуйста, обратитесь к пользовательскому методу

модификации параметров, для подтверждения времени

«Общ:время:пробегª,

«Перефазª,

«Раб.частотаª и «Макс:время:пробегª требуется суперпароль.

8、Лист заводских параметров и функции

Начальное

ПАРАМЕТР

Функции

значение

Ток-матор

Макс. перегрузка

Когда ток двигателя превышает в 1.2 раза установленное

значение, устройство остановится от перегрузки. (см. табл. 2.1.1)

двигателя /1.2

Ток вент.

Макс. перегрузка

Когда ток вентилятора превышает в 1.2 раза установленное

вентилятора /1.2

значение, устройство остановится от перегрузки.

Когда температура нагнетаемого воздуха достигает

Авария-T.

105℃

установленного значения, компрессор подает сигнал

Когда температура нагнетаемого воздуха достигает

Стоп-Т.

110℃

установленного значения, компрессор подает сигнал и

останавливается

Стоп-Р-авар.

1.00 МПа

Когда давление достигнет установленного значения, компрессор

подает сигнал и останавливается

Это - максимальное значение «Р разгрузкиª. «Р разгрузкиª в

Макс.-Р-пред.

0.80 МПа

клиентских параметрах должна быть установлена не выше

этих данных.

Вр-Общ

000100 ч

Изменение «Общ:время:пробегª

Вр-Нагрузки

000095 ч

Изменение «Общ:время:загрª

Введите пароль 8888 и нажмите кнопку «setª, чтобы стереть

Сброс-Архива

****

всю историю сбоев.

Макс-Мин > = Уст.*мин/10, время ответа - 5с. Если заданные

Перекос-фаз

0006

данные ≥ 15, защита от дисбаланса не включится

Если защита «Обрыв фазª ≥20 секунд, защита «Обрыв фазª

Тайм-обрыва-

002.0 с

не будет действовать.

фаз

Дата-производ

****-**-**

Дата производства

Серийный-

********

Серийный номер продукта

номер

«ВКЛª: включение защиты последовательности фаз

Перефаз..

Вкл/Выкл

«ВЫКЛª: выключение защиты последовательности фаз

Раб.част.

50Гц/60гц

Установите частоту рабочей мощности

ADV/совмест

Установите в качестве совместимого режима, режим блока

Режми:BLK

такой же, как и у другого контроллера серии PLOT. При

управлении блоком контроллером MAM 8*0 и настройках на

расширенный режим, доступна функция большего блочного

режима

1, контроллер обнаруживает напряжение выше, чем эти

Т Макс-U

0460 В

установленные данные, включится защита от выключения и

появляется сообщение «Макс-Uª.

2, Устанавливает эти данные в 0000, «Макс-Uª. Функция

защиты не действует

Мин-U

0320 В

1, контроллер обнаруживает, что напряжение ниже этого

заданного значения, запускается защита от выключения и

выводится сообщение Мин-U.

2, Устанавливает эти данные в 0000, Мин-U. Функция защиты

не действует

Мин-Т

-0048℃

1, В режиме остановки воздушный компрессор не может

запускаться, когда температура нагнетаемого воздуха ниже,

чем это установленное значение

2, Через две минуты после включения, когда температура

воздуха будет ниже этого значения, компрессор остановится и

Пред.врем

0000 ч

1, Когда компрессор остановлен, и

«Общ:время:пробегª

превысит значение

«Пред.времª, контроллер остановит

компрессор и отобразит «Ошиб.польз;

2, Если для этих данных установлено значение «0000ª,

Пред-СТП-

0010 ч

Контроллер обнаруживает масляный филь.

тр, сепаратор O/A,

мот

воздушный фильтр, моторное масло, смазку и ремень с

аварийным сигналом по установке «Стоп:аварийª, компрессор

остановится и появится сообщение "Пред-СТП-мот"

Пред:уст-пар

Вкл/Выкл

1, Если установлено Вкл, можно использовать DCS для

установки данных по протоколу MODBUS;

2, Если установлено Выкл, нельзя использовать DCS для

установки данных по протоколу MODBUS

3, Пользователь может использовать DCS для установки

данных только тогда, когда компрессор остановлен

Параметр1

****

Пользователь может поменять заводский пароль на старый

заводской пароль.

9. Параметр калибровки

Можно установить относительные данные контроллера в «Установоч:парамª.

Без разрешения производителя не разрешается просматривать и изменять их,

поэтому, проверьте пароль перед просмотром и модификацией. Модификация

«Установоч:парамª такая же, как у «Клиентские:парамª. Главная функция

показана ниже

ПАРАМЕТР

Начальные

Функции

данные

1, При калибровке тока двигателя A, пересматривает

Целев.ток

0000

данные по току, контроллер калибрует ток, вычисляя

МОТОР

текущий коэффициент и автоматически сохраняет

данные

2, Стандартные данные по току вернутся в «0ª после

калибровки

При калибровке тока, проверяет коэффициент.

Коэф.

1.000

Данные по току отображаются на дисплее =

выбранные данные*коэф

ТОК

***.*A

Эти данные - qret

1, При калибровке тока двигателя В, пересматривает

Целев.ток

0000

данные по току, контроллер калибрует ток, вычисляя

ПОТОР

текущий коэффициент и автоматически сохраняет

данные

2, Стандартные данные по току вернутся в «0ª после

калибровки

При калибровке тока, проверяет коэффициент.

Коэф.

1.000

Данные по току отображаются на дисплее =

выбранные данные*коэф

ТОК

***.*A

Эти данные - qret

1, При калибровке тока двигателя С, пересматривает

Целев.ток

0000

данные по току, контроллер калибрует ток, вычисляя

текущий коэффициент и автоматически сохраняет

МОТОР

данные

2, Стандартные данные по току вернутся в «0ª после

калибровки

При калибровке тока, проверяет коэффициент.

Коэф.

1.000

Данные по току отображаются на дисплее =

выбранные данные*коэф

ТОК

***.*A

Эти данные - qret

1, при калибровке тока вентилятора A, пересматривает

ВЕНТ

Целев.ток

0000

стандартные данные по току, контроллер калибрует ток,

вычисляя текущий коэффициент и автоматически сохраняя

данные

2, Стандартные данные по току вернутся в «0ª после

калибровки

1.000

При калибровке тока, проверяет коэффициент.

Коэф.

Данные по току отображаются на дисплее =

выбранные данные*коэф

ТОК

***.*A

Эти данные - qret

1, при калибровке тока вентилятора В, пересматривает

ВЕНТ

Целев.ток

0000

стандартные данные по току, контроллер калибрует ток,

вычисляя текущий коэффициент и автоматически сохраняя

данные

2, Стандартные данные по току вернутся в «0ª после

калибровки

1.000

При калибровке тока, проверяет коэффициент.

Коэф.

Данные по току отображаются на дисплее =

выбранные данные*коэф

ТОК

***.*A

Эти данные - qret

1, при калибровке тока вентилятора С, пересматривает

ВЕНТ

Целев.ток

0000

стандартные данные по току, контроллер калибрует ток,

вычисляя текущий коэффициент и автоматически сохраняя

данные

2, Стандартные данные по току вернутся в «0ª после

калибровки

1.000

При калибровке тока, проверяет коэффициент.

Коэф.

Данные по току отображаются на дисплее =

выбранные данные*коэф

ТОК

***.*A

Эти данные - qret

10、Разрешение на эксплуатацию и пароли

Контроллер позволяет установить несколько паролей и управлять доступом.

Согласно разным уровням паролей, контроллер предоставляет различные уровни

разрешения на работу:

Пароль на работу пользователя, исправленный:

Разрешения: можно менять «Р нагрузкиª, «Р разгрузкиª, «Т-вкл-вентª, «Твыкл.-

вентª, «Режим Вкл/Выклª, «Нагрузª, «Метод-ПДª, «Код-сообщ.ª и «Режим блокª.

Новый пароль пользователя: заводская установка:_

Разрешения: можно менять все «Клиентские:парамª.

Пароль продавцы: заводская установка:_

Разрешения: можно менять все «Клиентские:парамª, «Парольª, некоторые

«Заводские:парамª, «Заводской:парольª.

Заводской пароль на операции: фиксированный:_

Разрешения: можно менять все «Клиентские:парамª, «Парольª, некоторые

«Заводские:парамª, «Заводской:парольª.

Пароль на калибровку: фиксированный:

Разрешения: пользователи могут менять токи в «Установочные:парамª.

Суперпароль: фиксированный:

Разрешения: можно менять «Общ:время:пробегª, «Защита-параметр-фазª, «Верх.

част.ª,

«Врем..лимитª после ввода пользователем заводского параметра и

подтверждения суперпароля.

2、Функции контроллера и технические

параметры

1、Цифровой вход-выход: 3 точки цифрового входа, 5 точек цифровых релейных выходов;

2、Аналоговый вход: 1 точка входа температуры Pt100; 1 точка входа сигнала давления 4~20 мА;

две группы из трехфазных входов тока (есть CT);

3、Входное напряжение фаз 380В / 220В

4、Защита компрессора от перенапряжения и низкого напряжения

5、Питание контроллера: AC20V, 3ВA

6、Измерение

①、Температура воздуха на выходу:-50～150℃；Точность:±1℃.

②、Время работы: 0～999999 часов.

③、Ток:0～999.9A.

④、Давление: 0～1.60 МПа. Точность:±0.01 МПа.

7、Защита последовательности фаз: когда компрессор остановлен и обнаружена неправильная

последовательность фаз, время ответьта ≤ 1с (необязательно);

8、Защита от открытой фазы: когда компрессор остановлен и обнаружена открытую фазу, время

ответа ≤ 1 с

9、Защита двигателя: у контроллера есть пять основных функций защиты для главного двигателя и

двигателя вентилятора

①、Защита от открытой фазы: когда какая-либо из фаз открывается, время ответа равно

заданному времени, когда время открытия фазы установлено выше 20 с, защита открытой

фазы не будет действовать;

②、Защита от разбалансировки: когда Макс-Мин>= Уст.*мин/10, время ответа - 5с；

③、Опции защиты от перегрузки (ед. изм: секунда)，см. следующую таблицу (таблица 2.1.1）,

множ.＝Iactual／Iset,. двигатель работает с задержкой по времени, в соответствии с

кратковременными перегрузками и временем работы, показанным в следующей таблице (таблица

2.1.1), когда рабочий ток двигателя выше или равен установленному току в 1,2 и 3,0 раза.

Iactual/Iset

≥1.2

≥1.3

≥1.5

≥1.6

≥2.0

≥3.0

Врем. парам.

Время операции

(с)

Таблица 2.1.1 Таблица кривых времени реверса для защиты двигателя

10、Защита по температуре: когда измеренная фактическая температура больше установленной

температуры; время отклика≤ 2с；

11、Контактная мощность выходного реле: 250 В, 5 А, Ресурс контакта: 500000 раз

12、Ошибка по току менее 1.0%.;

13、Функция коммуникации RS485

1, Режим управления блоком

2, Коммуникация с внешними устройствами в качестве ведомого устройства через MODBUS

RTU, скорость передачи данных 9600 б/с, 1 старт бит, 8 бит данных, 1 стоп бит и бит четности

14,、Дистанционное управление компрессора: Когда установлен режим дистанционного

управления, пользователь может дистанционно управлять компрессором͘

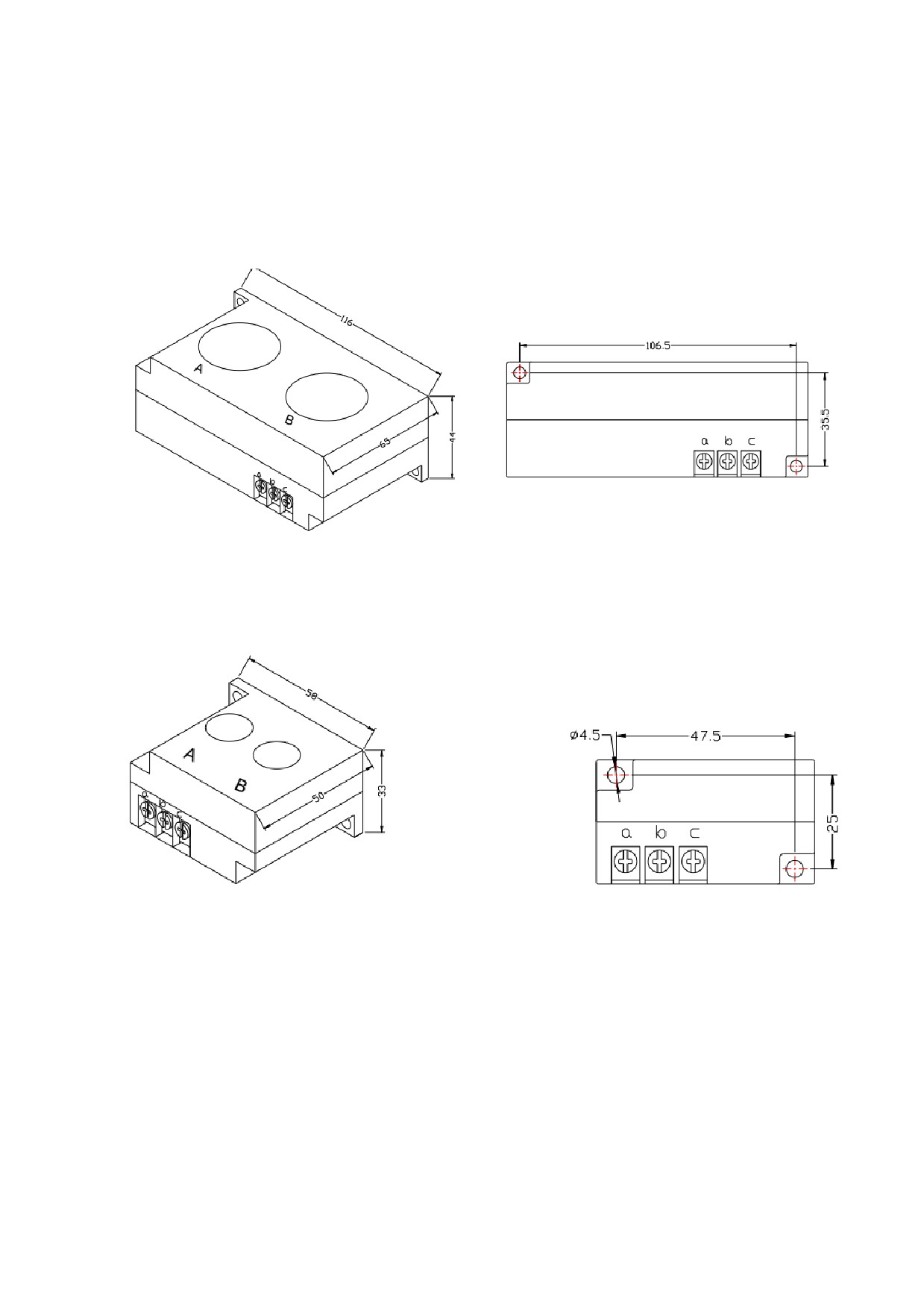

2. Установка электрической проводки

Рисунок 4.2.1 Схема расположения клемм

Кабельное подключение контроллера:

Общая клемма для цифрового

Входная клемма для

входа

сигнала аварийной

сигнала дистанционного

остановки

управления (Вкл./Выкл.)

Входная клемма для фильтра

N/A

RS485+

масла

RS485-

Клемма для заземления

Клемма для источника

питания AC20V

Клемма для источника

N/A

питания AC20V

Общая клемма для цифрового

Клемма для управления

выхода

вентилятором

клапаном нагрузки

Клемма для управления

Клемма для

Клемма для управления

контактом треугольника

управления контактом

главным контактором

звезды

Входная клемма для

определения

последовательности фаз и

напряжения

Клемма питания для датчика

Входная клемма для

Клемма для входа

давления

приема сигнала

двигателя CT1

датчика давления

Клемма для входа двигателя

CT1

CT2

Клемма для входа двигателя

Клемма для датчика

CT2

температуры нагнетаемого

Клемма для датчика

воздуха

температуры нагнетаемого

воздуха

5、Функция тревоги

1, Одиночная машина

1, Принцип работы (Режим вкл/выкл: локал, Режим нагрузки: авто)

①. Нажмите «

ª, чтобы начать: (Запуск Y-△)

Воздушный компрессор нельзя запустить, нажимая кнопку «

ª до тех пор, пока не

завершится проверка через 5 секунд. Процесс запуска компрессора следующий: 18 клемма

замкнута, KM2 активирован, 17 клемма замкнута, KM3 активирован → запуск Y → STAR

DELAY время начинает запись; Когда Y- △ время передачи завершено, 17 клемма разомкнута,

KM3 выключен и 16 клемма замкнута, KM1 включен → двигатель работает в △. (KM1 и KM3

блокируются)

②. Автоматическое управление:

A, Когда двигатель входит в режим треугольника, начинается «Нагр,задерª, контроллер будет

загружаться автоматически после «Нагр,задерª.

B, Если давление воздуха выше, чем «P разгрª, открывается 15 клемма, нагрузочный клапан

отключается, а воздушный компрессор начинает разгрузку, а также запускает запись времени

«Х-ход-СТП-мотª, если время разгрузки превышает установленный

«Х-ход-СТП-мотª,

компрессор войдет в режим «Режим:ожиданиеª; Если снова загрузится компрессор в режиме

«Х-ход-СТПª (когда давление ниже «P разгрª, или получена команда загрузки), компрессор

сбросит «Х-ход-СТП-мотª.

C, В режиме «Режим:ожиданиеªконтроллера запускается автоматически, если обнаружено

давление ниже «P разгрª.

③. Операция ручной по загрузки/разгрузки в автоматическом режиме

A: Когда давление воздуха находится между

«P разгрª и

«P нагрª, нажмите

«Нагрузка/разгрузкаª, чтобы переключить текущий статус контроллера.

B, Когда давление воздуха выше «P разгрª, контроллер автоматически разгружается, кнопка

загрузки/выгрузки не будет работать

C, Когда давление воздуха ниже «P разгрª, контроллер загружается автоматически, кнопка

загрузки/выгрузки не будет работать

④. Нормальная остановка:

Нажмите «

ª, зарядный магнитный клапан будет обесточен, через некоторое время

задержки (остаточная остановка) все выходные реле перестанут работать.

⑤. Частый пусковой контроль

Воздушный компрессор не может запускаться снова сразу после «Стоп:штатныйª, «Х-ход-

СТП-мотª или «Стоп:сбойª. Он может запуститься снова после «Стоп:задерª.

2, Дистанционное автоматическое управление (режим управления: удален,

режим нагрузки: автоматический)

В этом режиме компрессор можно включить или выключить с помощью дистанционного

управления.

1, Локальное управление (режим управления: локальный, режим нагрузки:

ручной)

A, Управление запуском и остановкой аналогично автоматическому управлению, но

устройство находится в состоянии разгрузки после завершения процесса запуска.

B, В режиме разгрузки нажмите «

ª для загрузки. Когда давление будет воздуха выше, чем

«P разгр.ª, устройство автоматически разгрузится.

C, Если не нажать «нагрузка/разгрузкаª, устройство будет разгружаться до «Х-ход-СТП-мотª.

D, В режиме загрузки нажмите «

ª, чтобы разгрузить его.

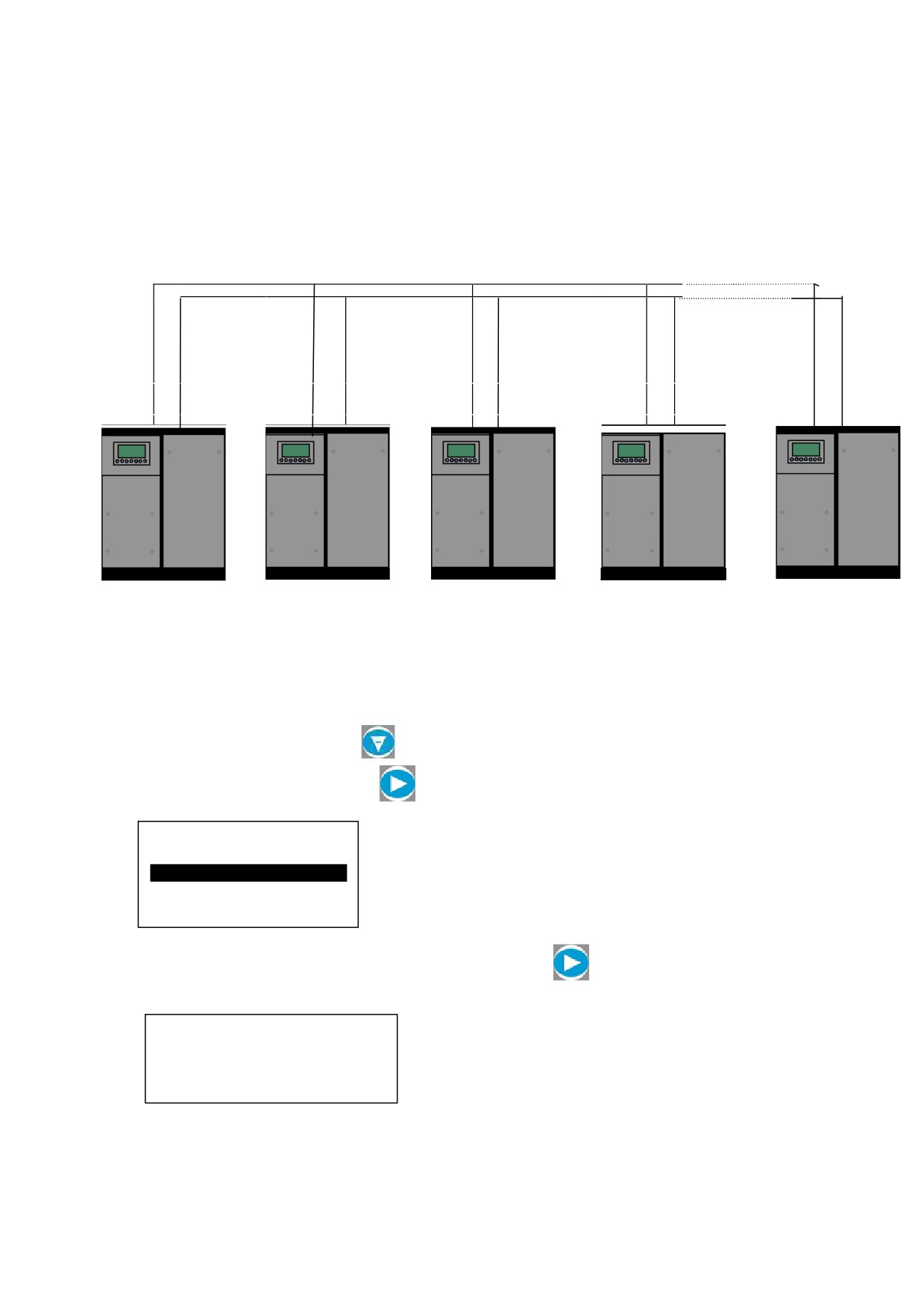

2, Работа в сети

①. Контроллер работает как ведомый, когда режим связи задан как

«компьютерª и

взаимодействует с центром мониторинга через MODBUS.

② Контроллер и другой контроллер могут блокировать работу, когда в режиме связи

установлен «блокª, но ведущий может обслуживать только компрессор #1.

3, Работа вентилятора

Когда температура нагнетаемого воздуха выше, чем «Т-вкл.-вентª, вентилятор работает; Когда

температура нагнетаемого воздуха ниже, чем «Твыкл-вентª, вентилятор останавливается.

6, Функция сигнализации

1, Тревога воздушного фильтра

На мониторе отображается «Экспл-ВФ-истекª, когда истекает время работы воздушного

фильтра.

2, Тревога масляного фильтра

①. Проверка блока масляного фильтра.

На мониторе отображается «Экспл-МФ-истекª, проверяя рабочее состояние переключателя

дифференциального давления.

②. Сигнал масляного фильтра

В тексте отображается «Экспл-МФ-истекª в течение времени выхлопа масляного фильтра.

3, тревога сепаратора О/А

На дисплее отображается «Экспл-МСеп-истекª когда истекает время работы сепаратора O/A.

4, Тревога моторного масла

На дисплее отображается «Экспл-Масл-истекª когда истекает время работы моторного масла.

5, Тревога смазки

На дисплее отображается «Экспл-Смаз-истекª когда истекает время работы смазки.

6, Тревога ремня

На дисплее отображается «Экспл-Рем-истекª когда истекает время работы ремня.

7, Тревога высокой температуры нагнетаемого воздуха

На дисплее отображается «Выс. Температураª, когда контроллер обнаруживает, что температура

нагнетаемого воздуха выше, чем «Авария-T, заданная в «Заводские:парамª.

7、Защита контроллера

1、Защита двигателя

Контроллер воздушного компрессора MAM-860 обеспечивает защиту по перегрузке, открытой

фазе, и дисбалансу по току для двигателя

Сбой

Отображение на дисплее

Причина

Перегрузка, износ подшипника и

Перегрузка

―Ведущ/Вент-перег‖

другие механические повреждения

Открытая фаза

Электропитание, контактор и

―Ведущ. откр. фаза‖

открытая фаза двигателя

Разбалансиров

Плохой контакт контактора,

―Нестаб-I-мот‖

разомкнутый контур двигателя

-ка

Высокое

―Высокое-U‖

Высокое напряжение питания

напряжение

Низкое

―Низкое-U‖

Низкое напряжение питания

напряжение

2、Защита от превышения температуры воздуха на выходе

Когда температура нагнетаемого воздуха превысит верхний заданный предел, контроллер

выдаст сигнал тревоги, чтобы выключить машину, и на дисплее будет отображена ошибка

«Высокое-Tª.

3、Защита воздушного компрессора от реверса

Когда компрессор останавливается и трехфазовая последовательности не в порядке,

«Тек:неисправностиª отобразит

«Пере-фазª, контроллер не сможет запустить двигатель.

Измените положение любых двухфазных линий электропитания и проверьте вращение

двигателя.

4、Защита от высокого давления

Когда давление нагнетаемого воздуха выше «Пред.-Рª, контроллер выдаст сигнал тревоги,

чтобы выключить машину, и «Тек:неисправностиª отобразит «Высокое.-Рª.

5、Защита сбоя датчика

Когда датчик давления или датчик температуры отключены, контроллер выдаст сигнал тревоги,

чтобы выключить машину, и «Тек:неисправностиª покажет сообщение **«Т-датчик-ошª.

6、Защита от низкой температуры

Когда температура выходного воздуха ниже

«Мин-Тª в производственном параметре,

«Тек:неисправностиª отобразит «Р-датчик-ошª через две минуты после включения компрессора,

контроллер отправит сигнал тревоги, чтобы выключить машину.

8、Устранение неполадок

1、Обзор «Тек:неисправностиª

Остановка по отказу, вызванную внешними частями контроллеров, можно

устранить путем проверки «Тек:неисправностиª или «АРХИВ:неисправнª, как

показано ниже:

Нажмите ―

‖ чтобы подвинуть курсор к меню ―Раб:парам ‖, затем нажмите

―

‖ , появится меню второго уровня:

Мот:Вент:ток

Общ:время:пробег

Тек:время:пробег

Сброс-ТО

АРХИВ:неисправн

Серийный номер

Тек:неиспр

Режим:связи.

Подвиньте курсор к пункту меню «Тек:неисправностиª, нажмите ―

‖, чтобы

перейти к следующему меню:

T-вкл Т-датчик-ош

0170℃

Пользователь может сбросить ошибку в соответствии со следующей информацией

2、Общие причины сбоев и методы их устранения

Сбой

Причина

Решение

Высокая

Плохое состояние вентиляционной

Проверьте состояние

температура

системы, мало масла в системе и пр.

вентилятора и количество

нагнетаемого

смазки и т. д.

воздуха

Сбой датчика

Кабель отключен, или сбой PT100

Проверьте проводку и PT100

температуры

Высокое давление

Слишком высокое давление, или

Проверьте давление и

сбой датчика давления

преобразователь давления

Сбой датчика

Кабель отключен, сбой датчика, или

Проверьте проводку и

давления

неправильно подключены кабели

преобразователь давления

Открытая фаза

Срыв фазы электропитания или

Проверьте питание и

сбой в контакторе

контакторы

Перегрузка

Напряжение слишком низкое,

Проверьте установленные

трубка заблокирована, подшипник

данные, напряжение,

износился,

или

другой

подшипники, трубки и

механический сбой или неверно

другие механические

установленные параметры и т. д.

системы.

Разбалансировка

Несбалансированность питания,

Проверьте питание,

отказ контактора или разомкнутый

контактор и двигатель

внутри контур двигателя

Неправильная

Неверная фазовая

Проверьте кабель

фазовая

последовательность, или открытая

последовательность

фаза

Перегрузка при

Время запуска ведущего меньше,

Переустановите время

запуске

чем время задержки звезды-

запуска ведущего, так чтобы

треугольника

было время - задержка

звезда-треугольник + 2

секунды

Главный контактор

Нажата аварийная кнопка, сброс

Проверьте проводку; катушка

часто встряхивает

контроллера с из-за помех

контактора соединена с

поглотитель перенапряжений

или нет?

9、Управление режимом блока и работа в сети

1、Управление режимом блока

①Объяснение управления блоком

Контроллер компрессора MAM880 может блокировать работу с компрессором серии MAM (с

функцией связи). В сеть можно подключить до 16. Кабельное соединение для управления режимом

блока показано ниже

№.1

№.2

№.3

№.4

№. N

Ведущий

Ведомый

Рисунок 9.1.1

②、Настройки режима блока

⒈ Установка ведущим:

В главном меню, нажмите ―

‖ чтобы войти в меню выбора и выбрать

«Клиентские:парамª, нажмите ―

‖ и перейдите к меню ниже:

Установ-макс-мин-Т,Р

Установ-таймеровE

Установ-раб.реж.

Режим:блок.

Подвиньте курсор к «Установ-раб.реж.ª, нажмите ―

‖ до входа в меню ниже:

Вкл/Выкл режим：Удал

Нагруз ：AUTO

Метод-ПД ：BLOCK

Код-сообщ：0001

Установите «Метод-ПДª в «Блокª, «Код-сообщ.ª в «0001ª, вернитесь в предыдущее

меню, переместите курсор на «Режим:блок.ª нажмите «

ª, чтобы перейти в меню

ниже

Сост. BLK: Ведущ.

Смена врем͘：0002ч

Номер BLK.：0004

Мни BLK：00.62 МПа

Макс. BLK：00.78 МПа

Задер. BLK：0020с

В соответствии с требованиями пользователя установите

«Сост. BLKª в «Ведущª,

установите «Смена врем.ª, «Номер BLKª, «Мни BLKª, «Макс. BLKª, «Задер. BLKª

соответственно. После настройки выключите и перезапустите контроллер, чтобы

включить настройку

⒉Установка ведомого：

Когда контроллер MAM860 выступает в качестве ведомого устройства, необходимо

установить «Метод-ПДª в режим «Блокª, установить параметр «Код-сообщª в 2..16 (в

соответствии с количеством ведомых компрессоров),

«Сост, BLKª установить как

«Ведомª

3、Пуск и остановка управления блоком:

Убедитесь, что кабели блока правильно подключены, а параметр компрессора в сети

установлен правильно. Активируйте ведущего, ведущий автоматически начнет управлять

компрессорами в сети в соответствии с обнаруженным давлением воздуха. Управление

блоком останавливается в то время, когда вручную останавливается ведущий, поэтому

ведущий больше не будет отправлять команду на компрессоры в сети.

Темп. Захв. возд：00.78°С ◊

Р воздуха: 0,53 МПа

Стоп:штатный 0с

С16

Удал. упр.

4、Прием и отправка сообщений о передаче:

Сообщение, полученное и отправленное по RS485, может отображаться на

соответствующем удобном для клиента экране индикации, что позволяет убедиться в том,

что они данные обратной связи получены в режиме «Блокª или «Метод-ПДª. Метод

перехода в меню связи представлен ниже: нажмите «

ª в главном меню, войдите в

главное меню и выберите параметр «runª, переместите курсор в меню связи, нажмите

ª и переключитесь на меню «Метод-ПДª, как показано ниже

RX：—

TX：—

Когда контроллер получает данные, поочередно отображаются RX «-ª и «*ª, когда

отправляет данные

- поочередно отображаются TX:

«-ª и

«*ª. Когда контроллер

находится в управлении блоком или взаимодействует с центром мониторинга,

пользователь может подтвердить установку связи через это меню.

2、Работа в сети

Контроллер MAM 860 поддерживает протокол MODBUS RTU и может использоваться

в качестве ведомого устройства при подключении к другому оборудованию, он

поддерживает команду 03,06,16 MODBUS. Скорость обмена данными: - 9600 б/с, 1 старт

бит, 8 бит данных, 1 стоп бит и бит четности. см. Руководство по эксплуатации MODBUS,

чтобы узнать адрес регистра MODBUS.
