Вакуумное устройство РПН типа СV2 для масляных трансфоматоров. Инструкция по эксплуатации HM0.460.4101-01.01/2018

Содержание

1. Общие сведения

2. Технические характеристики

3. Описание устройства РПН

4. Подсоединение регулировочной обмотки к отводящим контактам устройства РПН

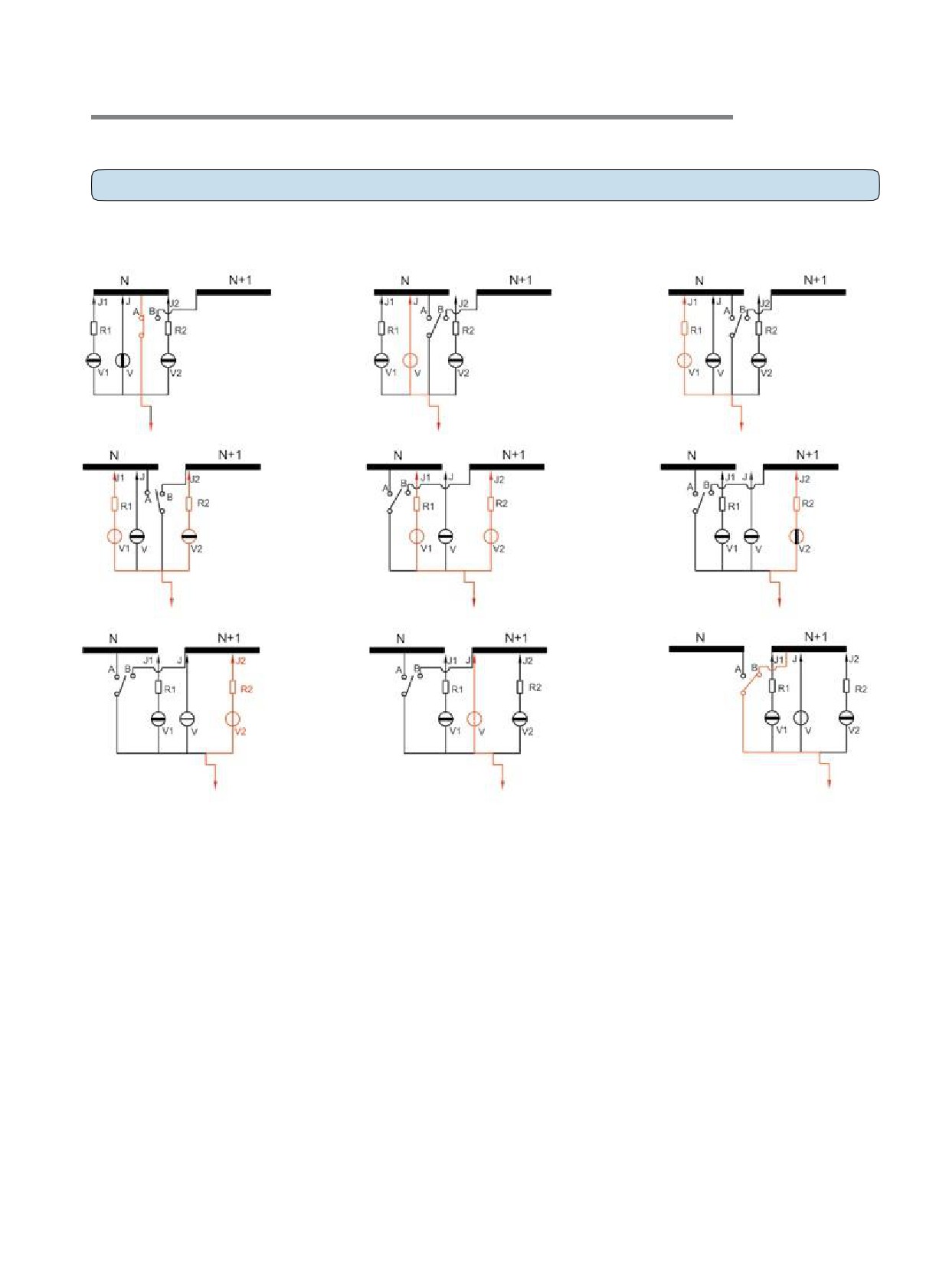

5. Процесс переключения контактов переключателя нагрузки

6. Принципиальная электрическая схема переключающего устройства

7. Установка устройства РПН

8. Сушка и заливка масла

9. Присоединение трубопроводов

10. Монтаж моторного привода, редуктора и приводных валов

11. Ввод в эксплуатацию устройства РПН на трансформаторном заводе

12.Транспортировка, хранение

13. Ввод в эксплуатацию на месте установки

14. Контроль

15.Обслуживание

16.Комплектация

17.Утилизация

18.Приложения

1. Общие сведения

Устройство РПН типа CV2 представляет собой переключатель нагрузки, который соединяет в себе

функции контактора и избирателя ступеней напряжения.

Устройство РПН крепится монтажным фланцем головки на крышке бака трансформатора.

Устройство РПН без предызбирателя может иметь максимум до 12 рабочих положений, с

предызбирателем - максимум до 23 рабочих положений.

Данная иструкция содержит всю информацию для установки и эксплуатации устройства РПН

нижеследующих типов (с предызбирателем или без него):

Трехфазное устройство РПН для работы в звезде в нейтрали: CV2 III 350 Y, CV2 III 500Y

Трехфазное устройство РПН для любого соединения: CV2 III 350 D, CV2 III 500D

Однофазное устройство РПН: CV2 I 350, CV2 I 500

CV2III-500Y/35-10193W

CV2III-500D/35-10070

1.1 Структура условного обозначения

W:реверсор

CV2 □ - □

□ □ － □ □ □ □

0: линейный,

тип предызбирателя

G:грубо/тонко

Количество средних положений

Количество рабочих положений

Количество контактов на фазу по окружности

Наибольшее рабочее напряжение, кВ

Соединение (Y/D)

Номинальный ток, А

Количество фаз

Тип

Например: CV2 III 500 Y /72.5-10193W

Это устройство РПН типа CV2, трехфазное, номинальный ток 500А, номинальное напряжение

72.5кВ, соединение Y, 10 контактов по окружности, 19 рабочих положений, 3 средних положения , с

реверсором.

1.1.1. Номинальное напряжение: 40.5кВ, 72.5кВ, 126кВ,145кВ.

1.1.2. Количество рабочих положений переключающего устройства

Устройства РПН без предызбирателя имеют 10 или 12 рабочих положений, а с предызбирателем - 19 и

23 соответственно.

1.1.3. Имеются два типа предызбирателя: тип W обозначает регулирование с реверсом, а тип G -

регулирование с переключателем грубых ступеней. Количество положений в середине составляет 1

или 3. Отсутствие предызбирателя обозначается 0.

1.1.4. Устройства РПН по способу установки делятся на два исполнения: для трансформатора с баком

колокольного типа и для стандартного исполнения трансформатора.

1.2. Область применения

Устройством РПН оснащаются силовые, преобразовательные и печные трансформаторах

номинальным напряжением 40.5 ~ 145 кВ, номинальным током до 500 А и частотой 50- 60 Гц, для

регулирования напряжения под нагрузкой, чтобы обеспечить стабильное напряжение в заданном

диапазоне. Устройство РПН также применяется для увеличения или снижения выходного напряжения

при необходимости регулирования напряжения в линии.

1.3 Условия эксплуатации и требования

1.3.1. Температура эксплуатации устройства от -60℃ до +40℃. Климатическое исполнение УХЛ. Категория

размещения 1. В исполнении на -60℃ меняется только материал уплотнений.

1.3.2 . Стандартные условия хранения "6" по ГОСТ 15150-69 (под навесом) или "8" по ГОСТ 15150-69.

Определяется опросным листом, не является опцией.

1.3.3. Температура масла устройства РПН должна быть не ниже -25℃ и не выше +100℃.

1.3.4. Отклонение от вертикальности устройства РПН во время установки на трансформатор

не должно превышать 2˚.

1.3.5. Место установки должно быть не пыльным и не содержать взрывоопасных или вызывающих коррозию газов.

1.3.6. Высота установки над уровнем моря не более 1000 м.

1.3.7. Установленный срок службы РПН составляет 30 лет, не включая срок сохраняемости до ввода в эксплуатации.

1.3.8. Срок сохраняемости РПН до ввода в эксплуатацию составляет 6 месяцев под навесом в

заводской упаковке.

1.3.9. Установленная безотказная наработка устройств РПН не менее 35 000 переключений.

1.3.10. Товарный знак предприятия-изготовителя, транспортная маркировка («верх»,«хрупкое. осторожно», «беречь

от влаги», «предел по количеству ярусов штабеля») и маркировочные знаки («место строповки») нанесены

влагостойкой краской на упаковке.

1.3.11. Знаки и изображения на табличках выполнены способом, обеспечивающим сохранность их как при хранении,

так и в процессе эксплуатации изделия, на котором они установлены. Присоединительные зажимы имеют

обозначения,выполненные способом, обеспечивающим их долговечность.

1.3.12. Допустимое отклонение сопротивления токоограничивающего резистора составляет ±10%.

2. Технические характеристики

2.1. Номинальные параметры переключателей (см. таблицу)

Номинальный ток устройства (A)

250

350

500

Количество фаз

Соединение

Максимальное

10 или12 контактов

2000

2000~1500*

1500~1000*

напряж. ступени

Номин. мощность

10 или12 контактов

500

525

ступени (кВА

Стойкость при токах

Термическая (3с)

4.5

7.0

короткого зам.(kA)

Динамическая(пиковое знач.)

11.25

18.75

Максимальное количество рабочих положений

12 для линейн.

12 для инейн.

10 для линейн.

23 для реверсир .

23 для реверсир.

19 для реверсир.

или грубое регул.

Ном - наиб. раб. напряжение Um

35 - 40.5

66 - 72.5

110 - 126

132 - 145

Изоляция

Испытание напряжением промыш-

на землю

ленной частоты (кВ, 50 Гц, 1 мин)

140

230

275

(кВ)

Испытание грозовым импульсом

(кВ, 1,2/50)

225

325

550

650

Уровень внутренней изоляции

см. п.2.3.

Механический ресурс

1500 тыс. переключений

Электрический ресурс

600 тыс. переключений

Рабочее давление

0.03MПa

Масляный

Испытательное давление

0,08МПа, без утечки в течение 24 часов

бак

Защита от избыточного давления

Предохранительная мембрана 300±20% KПa

Защитное реле

QJ4-25, установленная скорость потока масла 1.0 м/с ±10%

Моторные приводы и БАУ

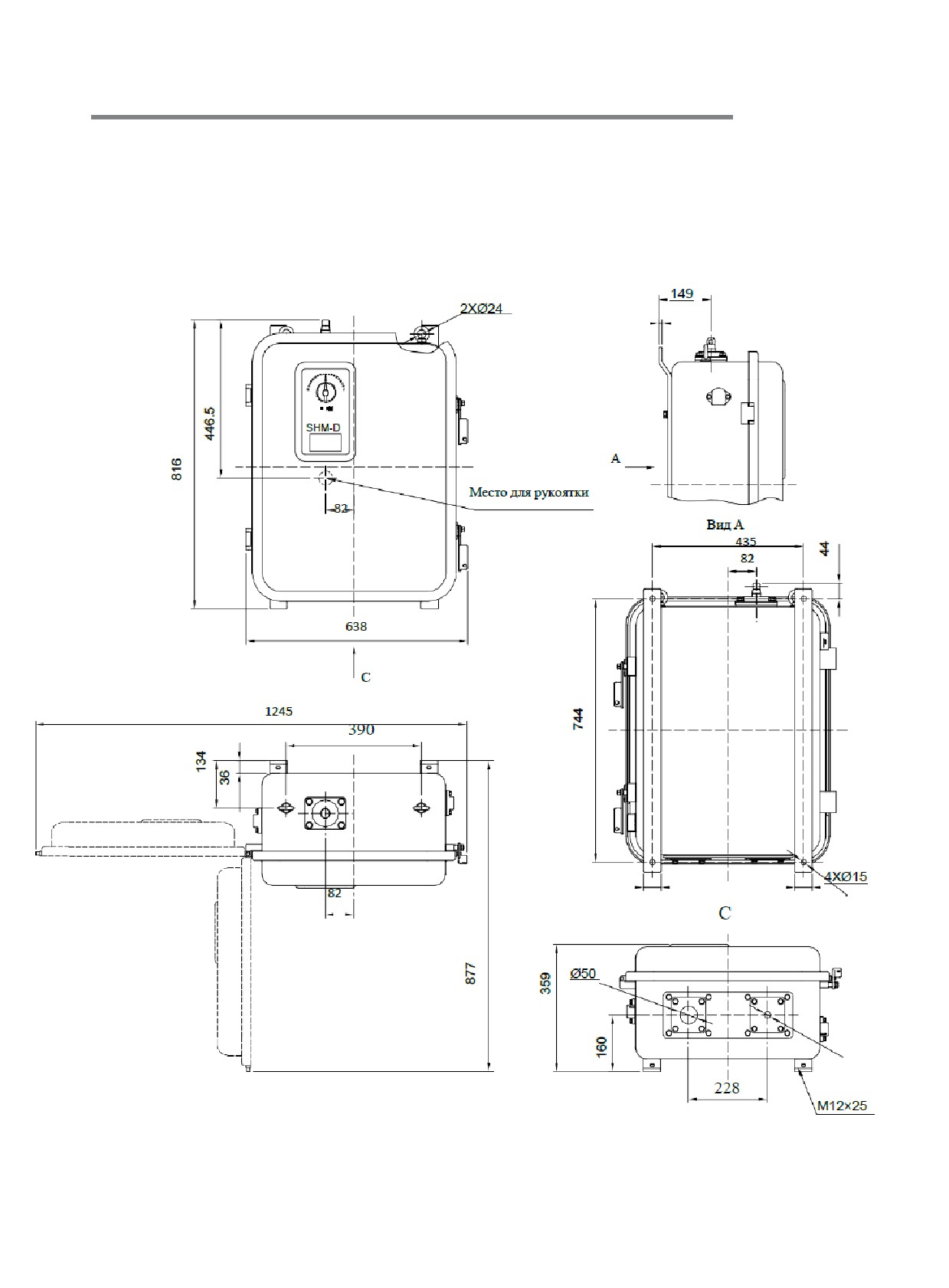

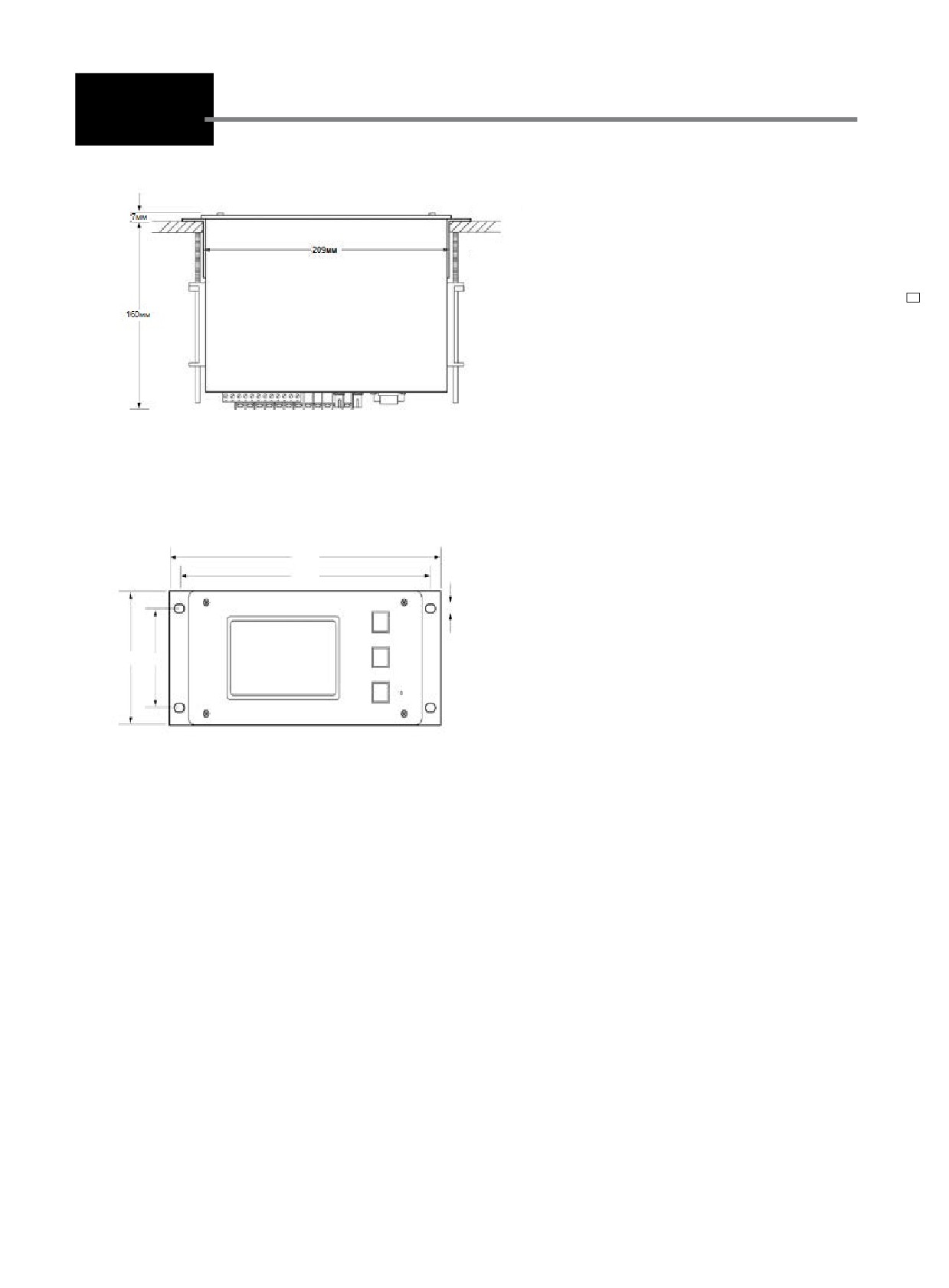

CMA7 с БАУ ET-SZ6 или SHM-D с БАУ SHM-K

Исполнение устройства РПН

CV2 III -250

CV2 I -250

CV2 III-350

CV2 I-350

CV2 III-500

CV2 I-500

Вес без масла (кг)

120

140

100

160

140

Объём масла (dm³)

170

130

185

140

200

180

Примечание: * Зависит от номинальной мощности ступени

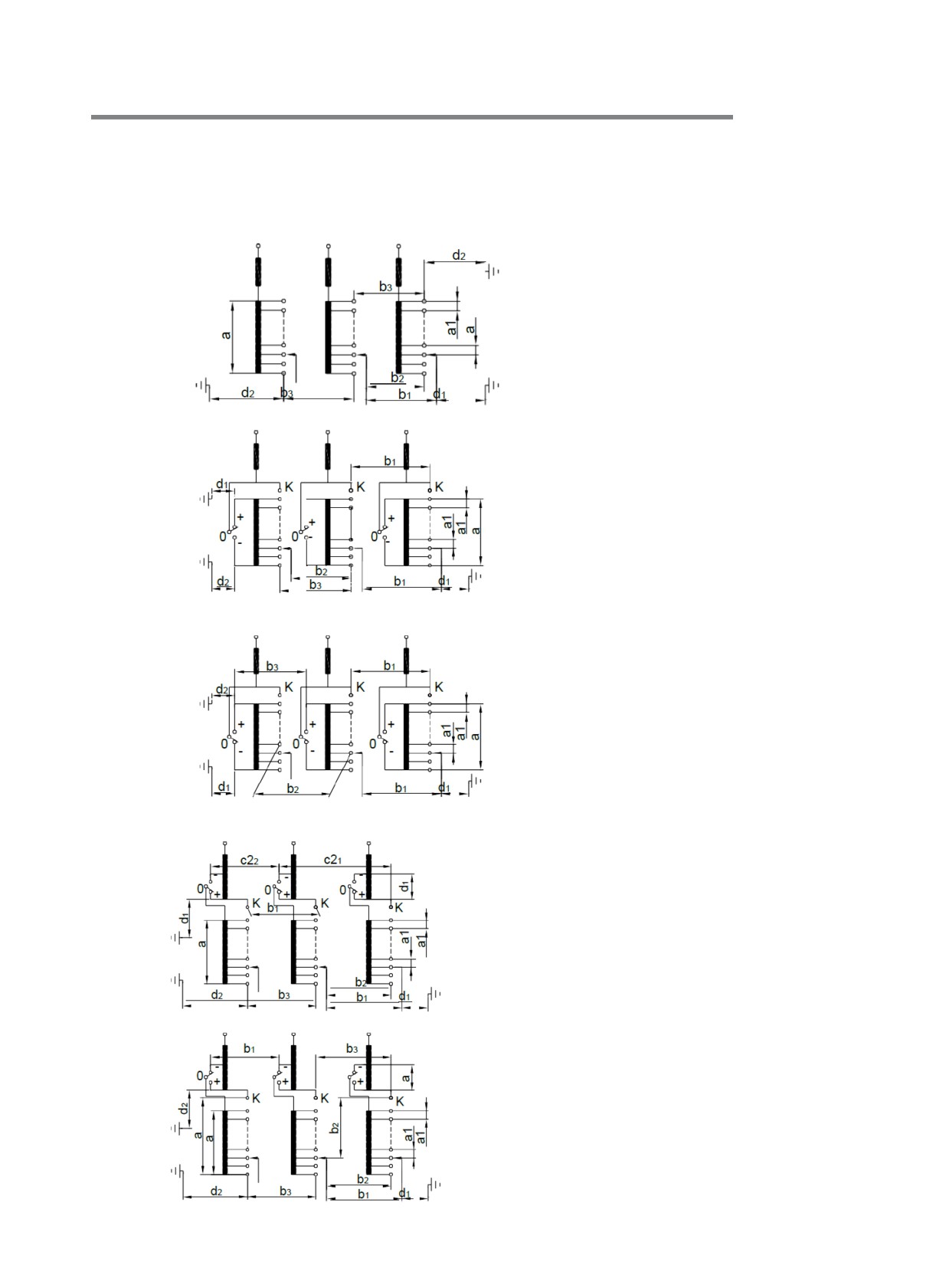

2.2. Уровень изоляции на всех изоляционных промежутках устройства

РПН типа CV2

a1=между любыми двумя контактами (разомкнутыми

или замкнутыми)

Избиратель без

a=между начальным и конечным контактами, если есть

предызбирателя

цепь грубой степени то между начальным и конечным

контактом этой цепи.

Внимание: Когда контакты грубой степени

располагаются в позиции (-) предызбирателя и через

него проходят противоположные электрические токи

между конечным контактом в цепи с грубой ступенью

контакта К и контактом избирателя соответствующей

цепи необходимо поддерживать напряжение, допустимое

Реверсор в

для “a”.

позиции (+)

b=между различными контактами избирателя или между

различными контактами предызбирателя разных фаз,

зазор подсоединяется к начальному (конечному)

контакту цепи степеней или контакту избирателя.

Допустимое напряжение контактов, подсоединенных в

виде соединения D , также как и положения избирателя

и предызбирателя отличаются, поэтому изоляционный

зазор должен иметь различные показатели предельно

допустимого напряжения для b1,b2 и b3.

Реверсор в

b1=избранными контактами между различными

позиции(-)

b 2 = когда а избранными контактами одной фазы и

неизбранными контактами другой фазы

b3=между различными неизбранными контактами.

d=между контактами избирателя и заземлением

контактов предызбирателя

(+). Подсоединение D

использует две группы показателей:

d1 =когда предызбиратель находится в положении (+),

между концами и землей и между контактами

предызбирателя (+) и землей

d2 =когда предызбиратель в положении (-), между

неизбранными контактами избираетеля и землей.

Вместе с тем, если цепь грубой степени находится в

положении (+), необходимо дополнительно учесть：

c2=между различными контактами предызбирателя

(-) и между контактом предызбирателя (-) и контактом

предызбирателя (+).

Переключатель с

Подсоединение D использует следующие различные

грубой степенью в

допустимые значения:

позиции (-)

c21=между контактом предызбирателя (-) и контактом

предызбирателя (+).

c22=между различными контактами предызбирателя(-).

РПН

Изоляционный

Выдерживаемое

CV2 III D

CV2 III Y

промежуток

напряжение и время

кВ 1.2/50μс

200

10 контактов

кВ 50 Гц 1 мин

кВ 1.2/50μс

180

200

12 контактов

кВ 50 Гц 1 мин

кВ 1.2/50μс

200

10 контактов

кВ 50 Гц 1 мин

кВ 1.2/50μс

180

200

12 контактов

кВ 50 Гц 1 мин

кВ 1.2/50μс

200

250

300

200

Um=40.5кВ

кВ 50 Гц 1 мин

кВ 1.2/50μс

350

490

520

200

Um=72.5кВ

кВ 50 Гц 1 мин

140

165

180

кВ 1.2/50μс

550

570

600

200

Um=126кВ

кВ 50 Гц 1 мин

230

240

250

кВ 1.2/50μс

650

730

800

200

Um=145кВ

кВ 50 Гц 1 мин

275

285

300

C21

C2₂

кВ 1.2/50μс

250

300

200

Um=40.5кВ

кВ 50 Гц 1 мин

кВ 1.2/50μс

490

520

200

Um=72.5кВ

кВ 50 Гц 1 мин

165

180

кВ 1.2/50μс

570

600

200

Um=126кВ

кВ 50 Гц 1 мин

240

250

кВ 1.2/50μс

730

800

200

Um=145кВ

кВ 50 Гц 1 мин

285

300

кВ 1.2/50μс

200

350

200

300

Um=40.5кВ

кВ 50 Гц 1 мин

кВ 1.2/50μс

350

490

350

490

Um=72.5кВ

кВ 50 Гц 1 мин

140

165

140

165

кВ 1.2/50μс

550

570

550

570

Um=126кВ

кВ 50 Гц 1 мин

230

240

230

240

кВ 1.2/50μс

650

730

650

730

Um=145кВ

кВ 50 Гц 1 мин

275

285

275

285

кВ 1.2/50μс

400

Um=40.5кВ

кВ 50 Гц 1 мин

100

кВ 1.2/50μс

400

Um=72.5кВ

кВ 50 Гц 1 мин

100

кВ 1.2/50μс

400

Um=126кВ

кВ 50 Гц 1 мин

100

кВ 1.2/50μс

400

Um=145кВ

кВ 50 Гц 1 мин

100

2.4 Технические данные устройства РПН

2.4.1. Переходное сопротивление всех типов контактов не превышает 300 μΩ.

2.4.2. Время переключения устройства РПН составляет 4,4 секунд.

2.4.3 .Электрический ресурс контактов устройства РПН при номинальном токе достигает 600 тысяч

переключений.

2.4.4. Устройство работает без техобслуживания до 300 тысяч переключений

2.4.5. Механический ресурс переключающего устройства составляет 1,5 млн. переключений.

3. Описание устройства РПН

Устройство РПН состоит из 3 основных частей: крышка,

переключатель нагрузки и масляный бак.

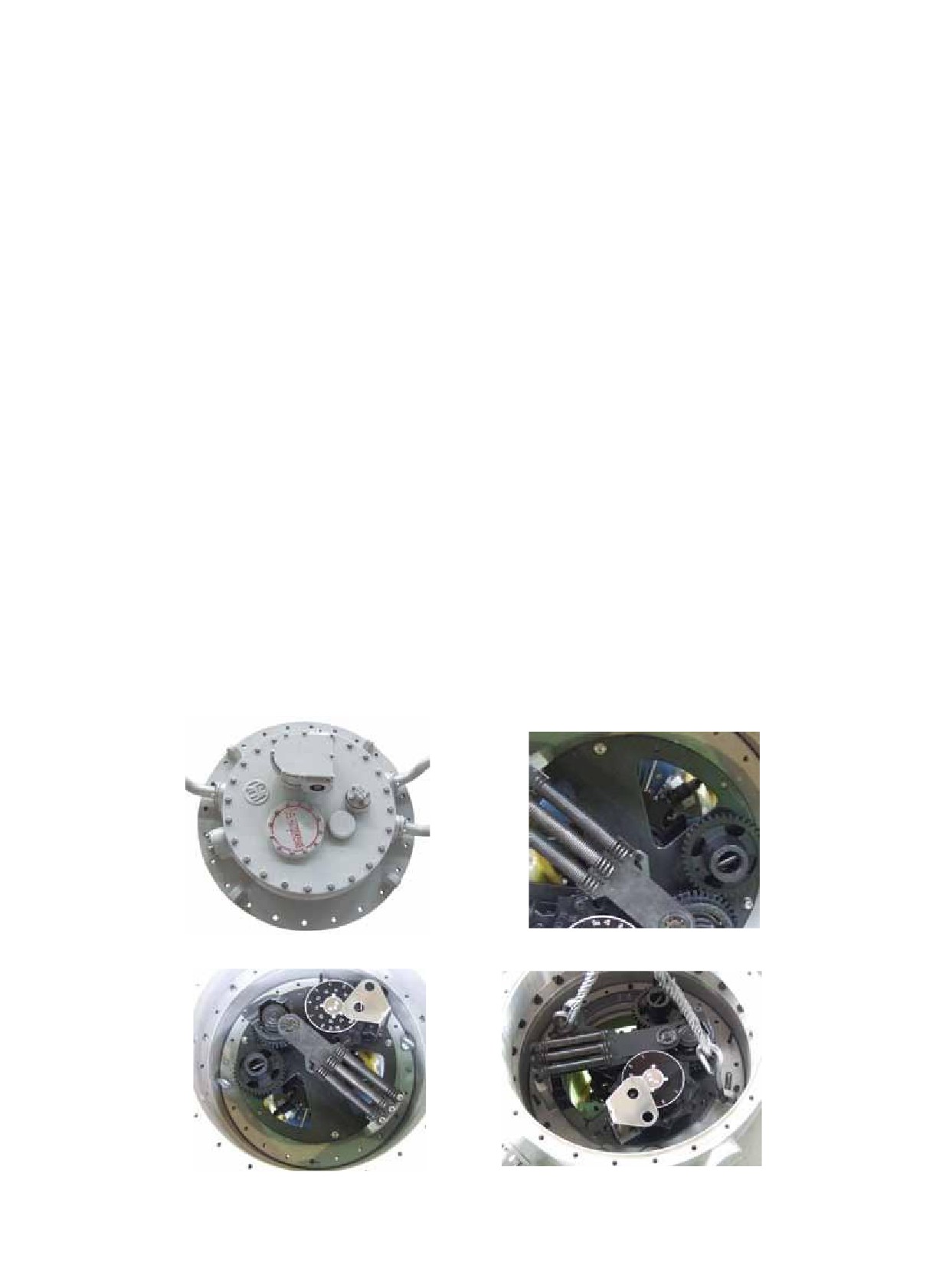

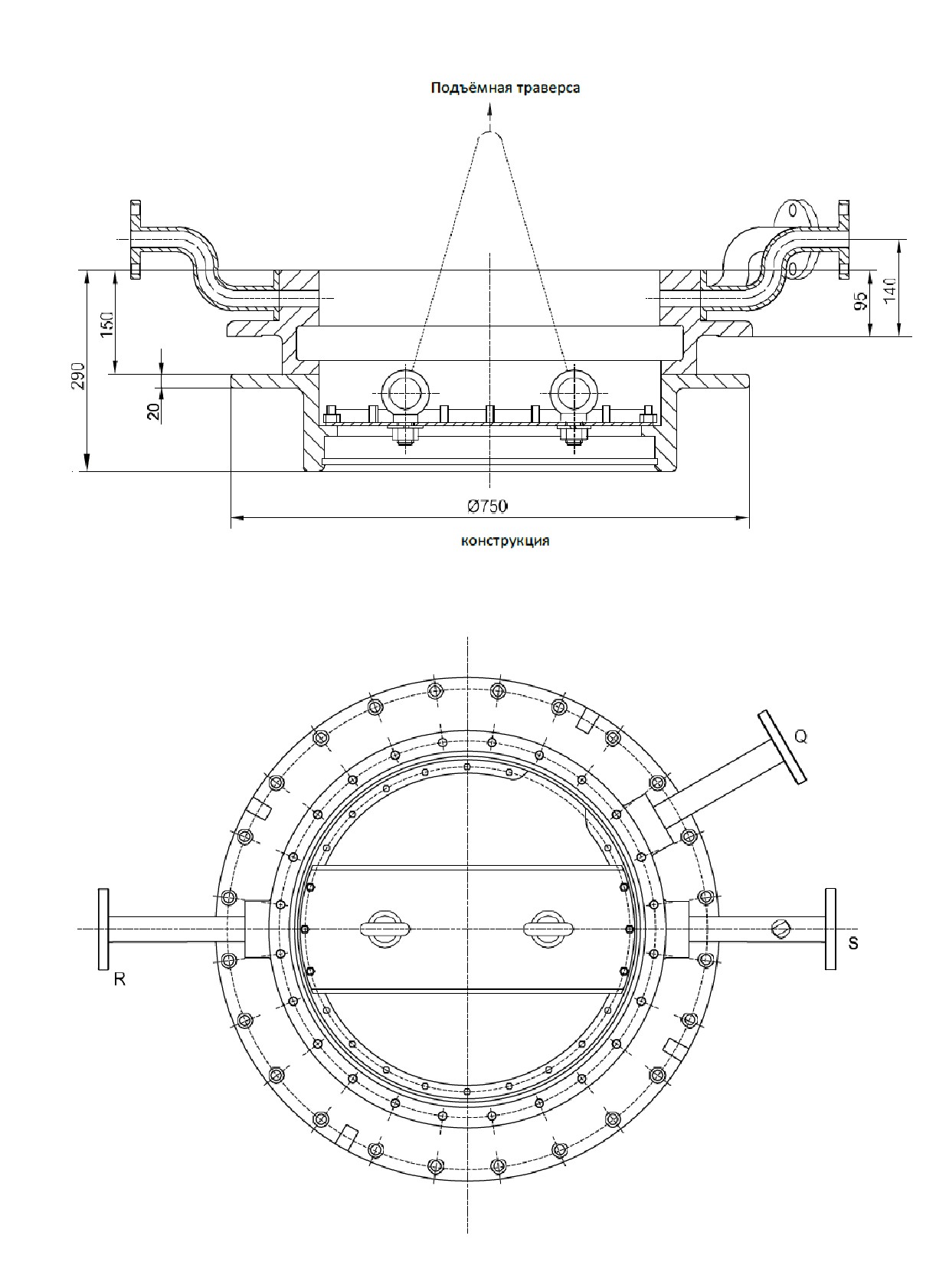

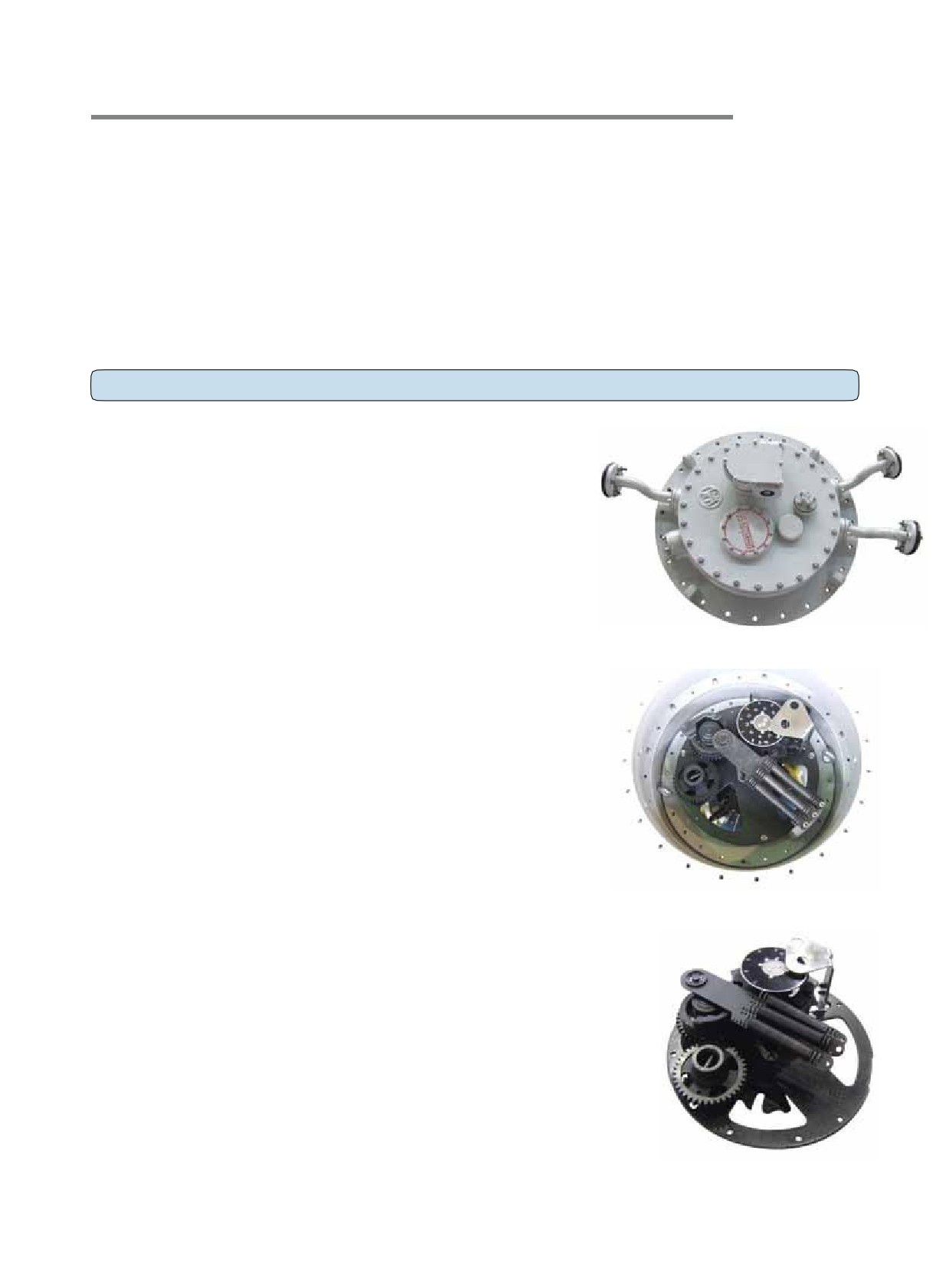

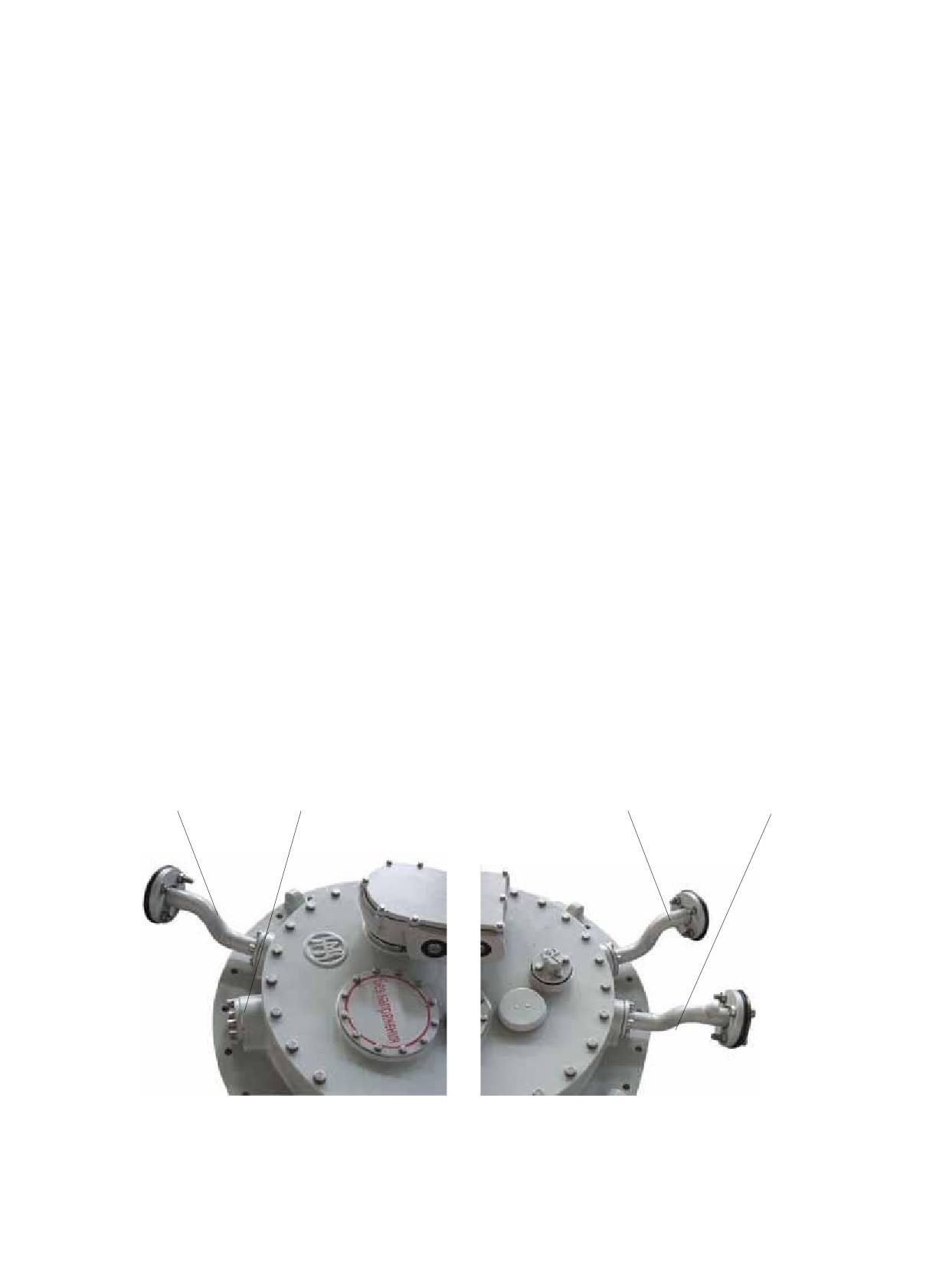

3.1. Круглая крышка устройства на монтажном фланце

Крышка устройства изготовлена из алюминиевого сплава. На крышке

находится механизм червячной передачи, смотровое окошко

положения, клапан выпуска воздуха, клапан сброса давления или

предохранительная мембрана. Соединение круглой крышки

устройства с фланцем уплотняется маслостойкой прокладкой (Рис. 1).

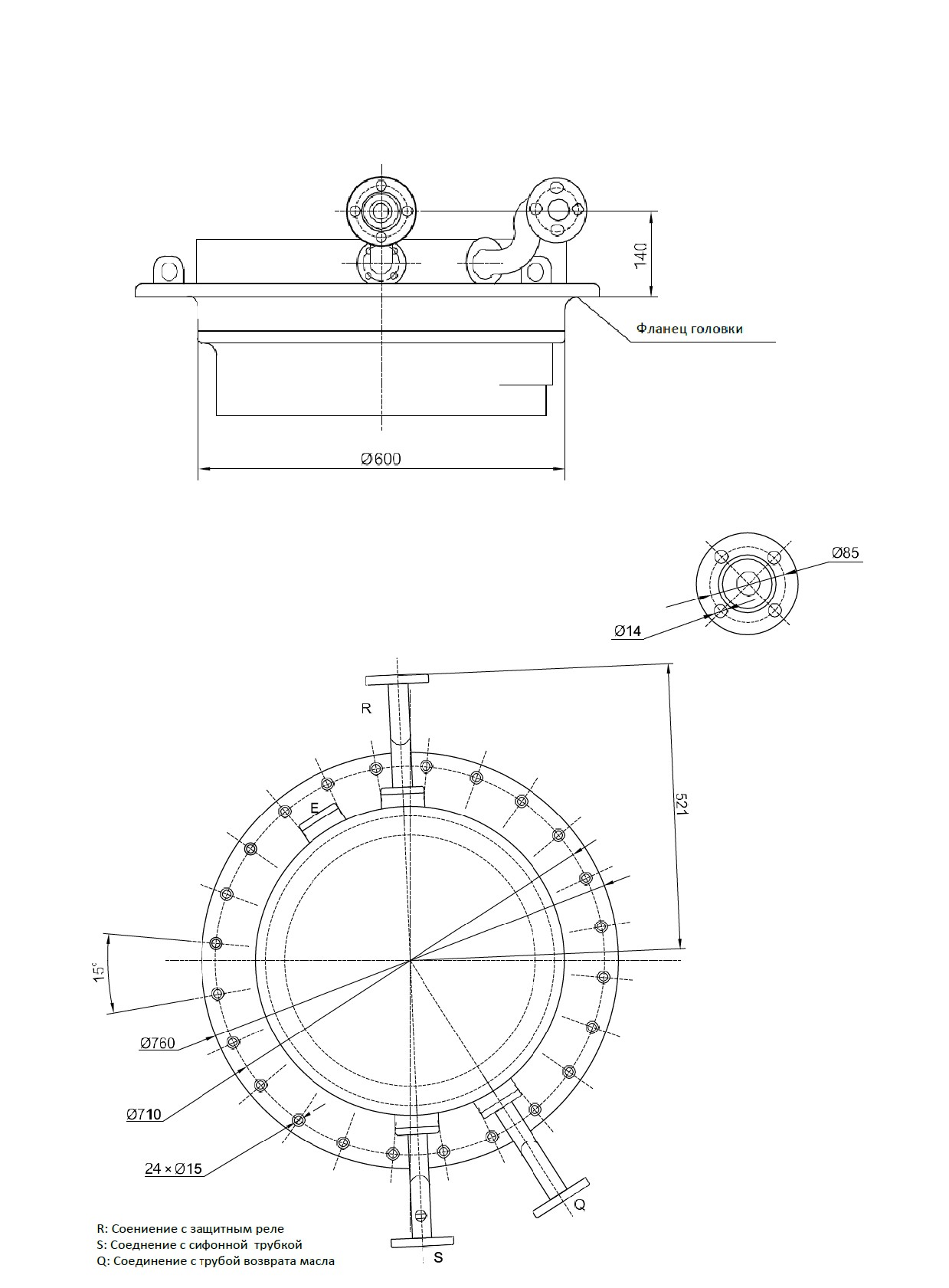

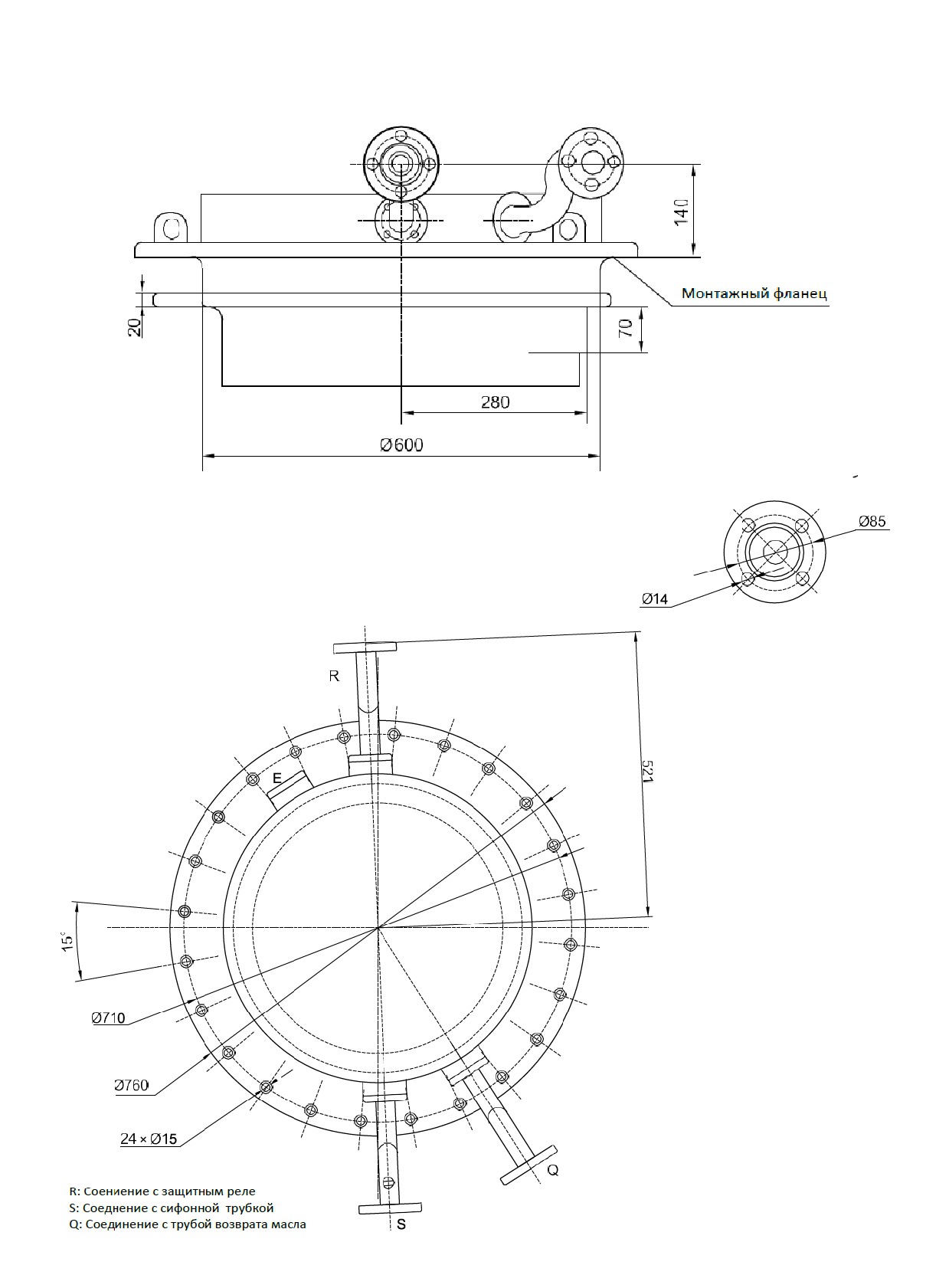

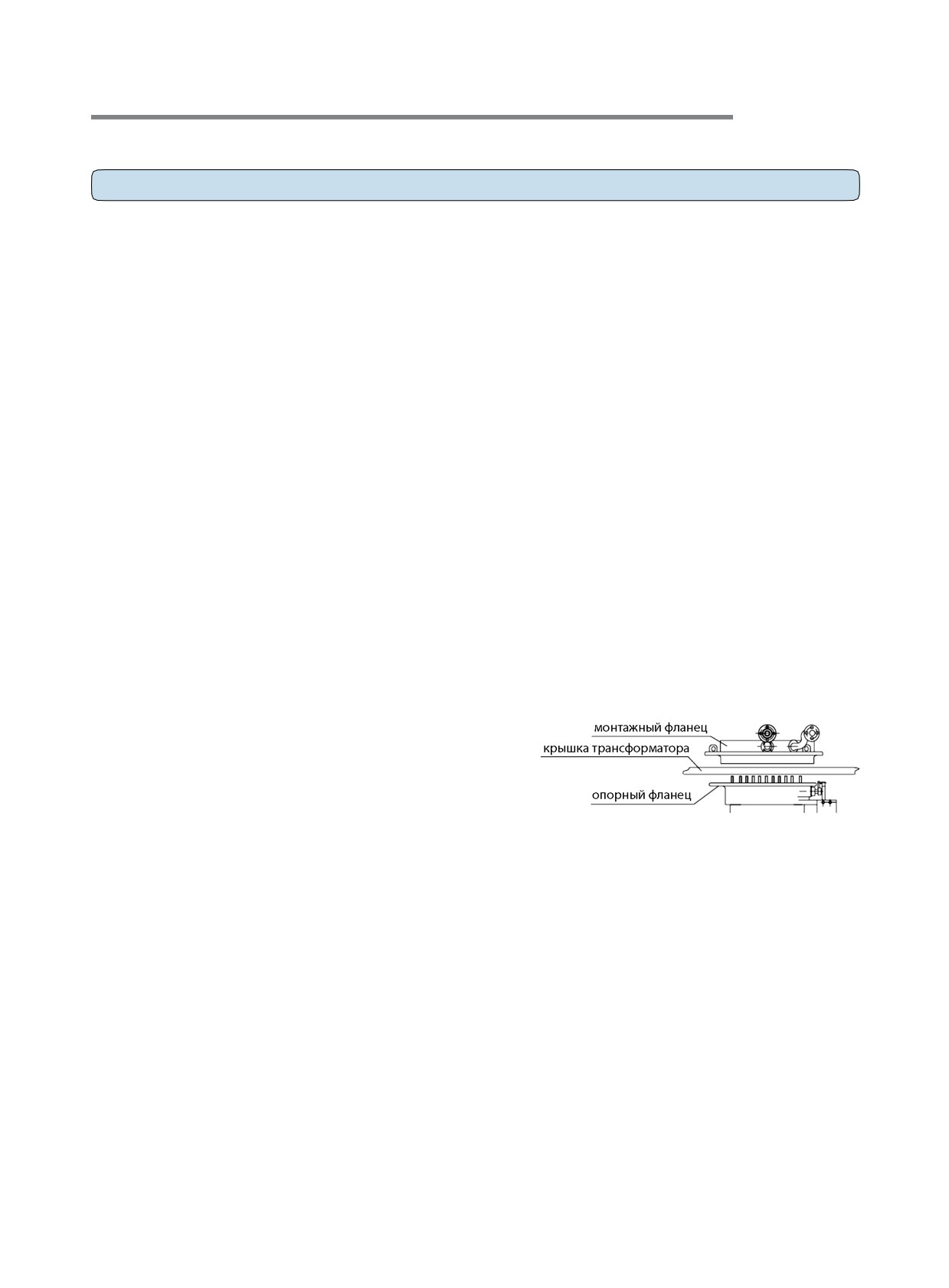

Монтажный фланец может быть в двух исполнения: стандартный для

Рис. 1

крепления на крышке трансформатора и колокольного типа для крепления

на вилке на активной части трансформатора. По отдельному заказу

возможно укомплектовать РПН переходным фланцем овального типа для

установки РПН типа CV2 взамен других РПН.

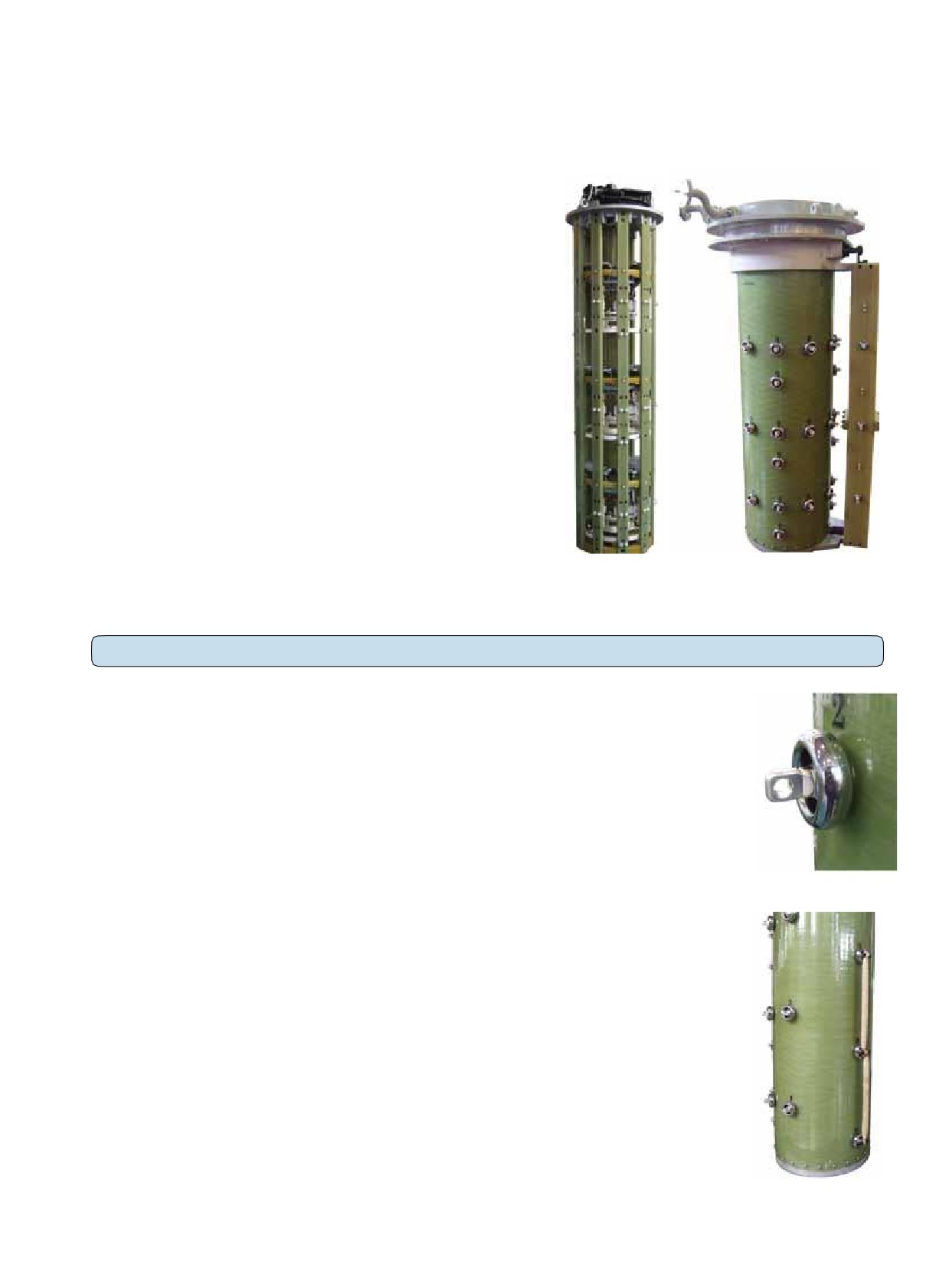

3.2. Переключатель нагрузки устройства РПН

Переключатель нагрузки является единым механизмом и состоит из

пружинного механизма энергонакопителя сверху, контактора, а

также избирателя посередине. (Рис.2 ). Механизм энергонакопителя

обеспечивает, в случае прекращения начавшегося процесса переключения,

безаварийную работу трансформатора.

Рис. 2

3.2.1. Пружинный механизм энергонакопителя

Механизм находится под крышкой, на головном фланце

переключающего устройства. Это фактически группа отдельно

съемных компонентов, включаяющая в себя зубчатое колесо, колесо с

желобом и пружину. Он выполняет функцию передачи энергии от

моторного привода к приводному валу, к энергонакопителю и в

последствии контактам. (Рис.3)

3.2.2. Главный изоляционный вал

Основной частью вала является изоляционная труба Ф130, наверху

трубы установлена группа контактов предызбирателя, а внизу три

одинаковых группы подвижных контактов избирателя. (Рис. 4)

Рис. 3

3.2.3. Реечный каркас для контактов

На опорных рейках устанавливаются неподвижные и

подвижные контакты, которые соединяют неподвижные

контакты на масляном баке

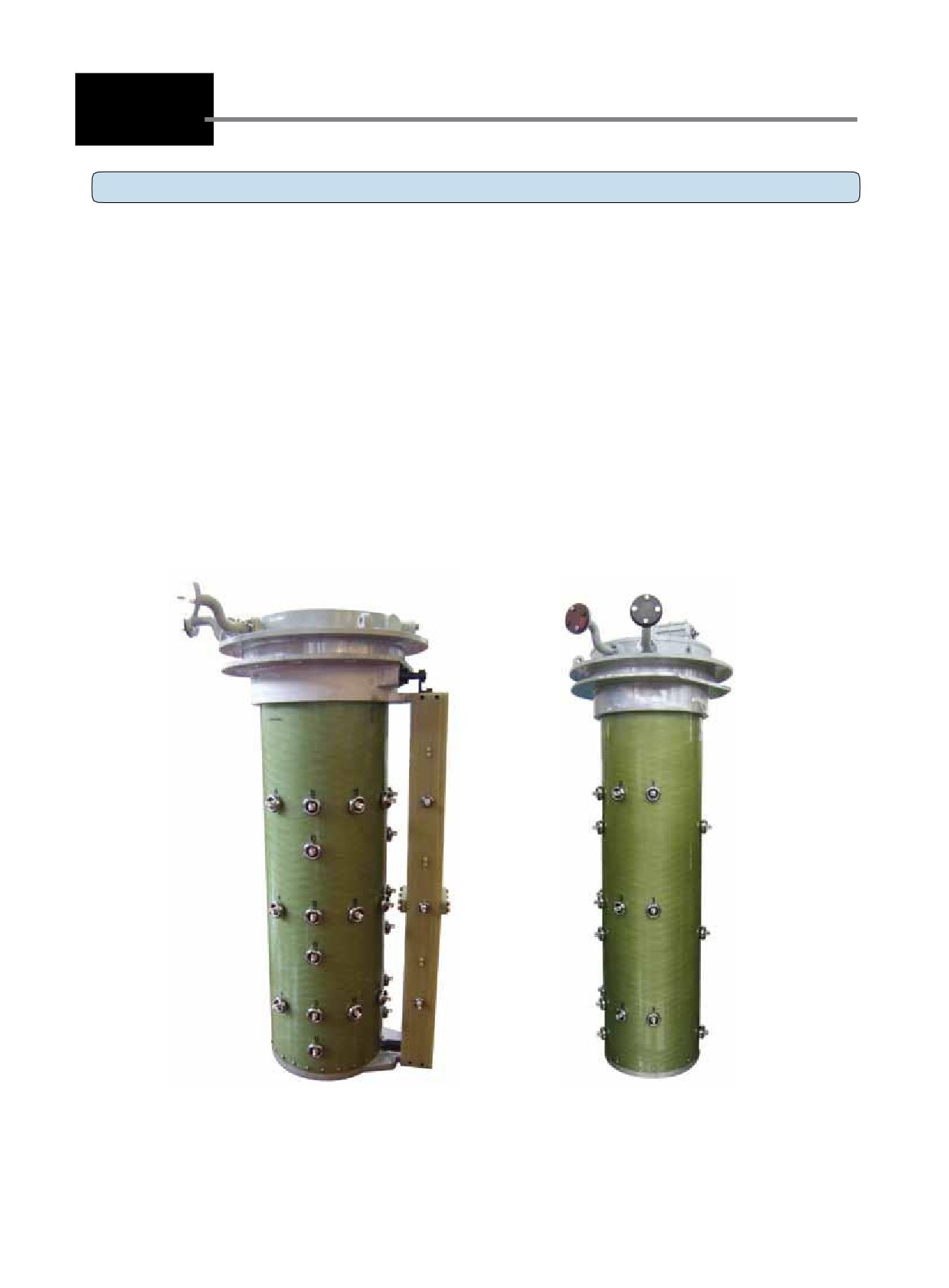

3.3. Масляный бак (рис. 5)

Фланец наверху масляного бака изготовлен из литого

алюминиевого сплава, в середине -изоляционный цилиндр

диаметром Ф395, внизу -дно изоляционного цилиндра. Вот для

соединения этих трех частей применяются маслостойкие

резиновые уплотнители. Масляный бак РПН служит для

фиксирования контактов переключателя, а также для

отделения масла переключателя нагрузки и трансформатора.

Рис. 4

Рис. 5

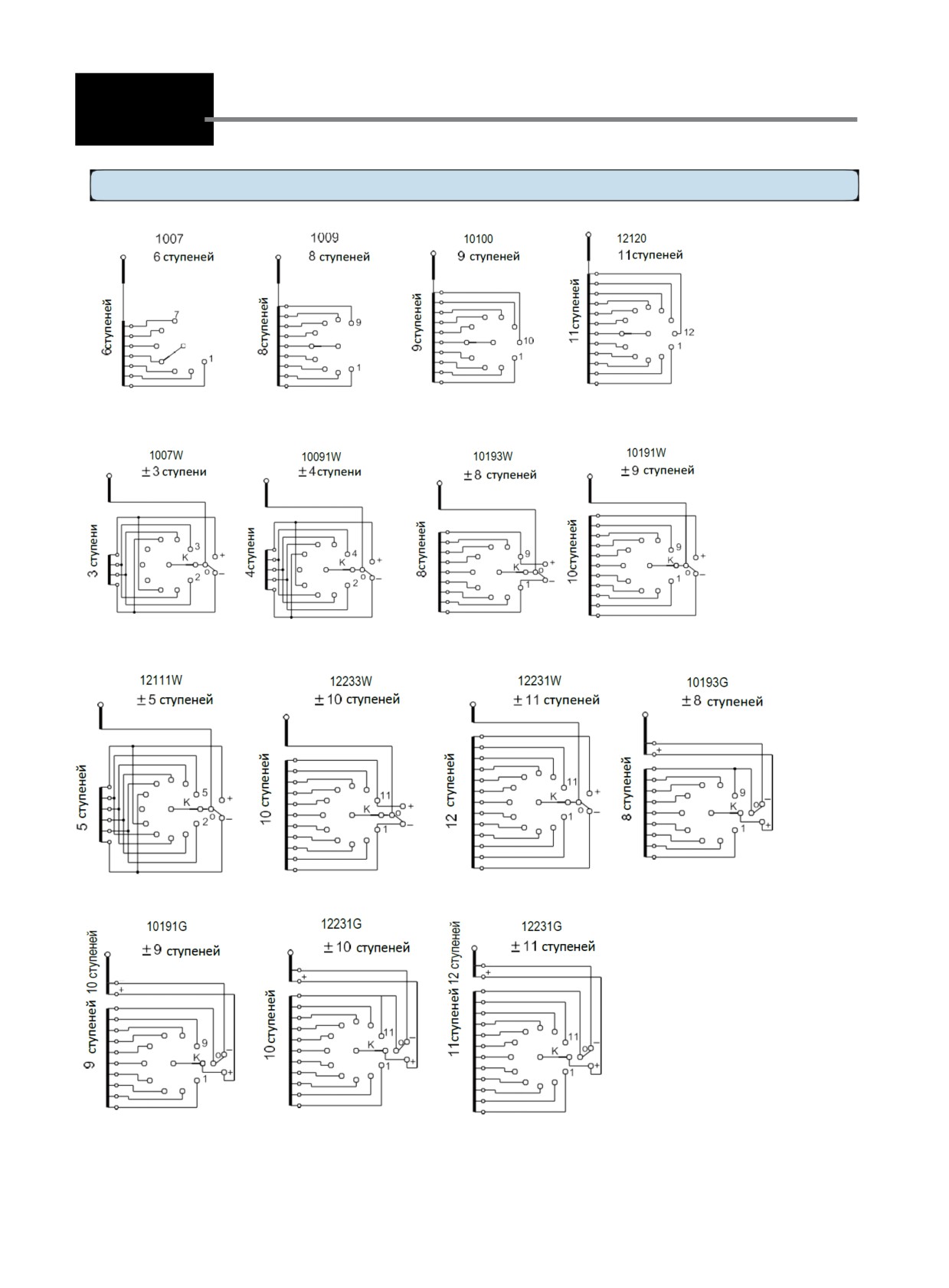

4. Подсоединение регулировочной обмотки к отводящим контактам устройства РПН

Подсоединение регулировочной обмотки к отводящим контактам устройства РПН

должно производиться согласно специальной схеме соединения, которая поставляется

вместе с устройством.

Внимание: все присоединения контактора выполняйте тщательно и фиксируйте их.

Отводы избирателя должны быть выведены таким образом, чтобы их можно было

подсоединить без натяга. В случае необходимости проведения отводов вокруг

масляного бака необходимо, чтобы расстояние от отводов до бака было не меньше 50

мм. Все присоединительные контакты пронумерованы и номера должны

Рис. 6

соответствовать схеме присоединения. Эти контакты имеют сквозное отверстие. Концы

отводов подсоединяются сбоку контактов. Контакты предызбирателя имеют отверстие

с внутренним диаметром 11мм под болты М10. (Рис.6) Соединение в звезду устройства

РПН сделано внутри и подсоединение осуществляется в нейтрали обмотки

трансформатора. Подсоединять нейтраль нужно обязательно к любому из трёх выводов

с общей точкой

(Рис. 7)

Рис. 7

7. Установка устройства РПН

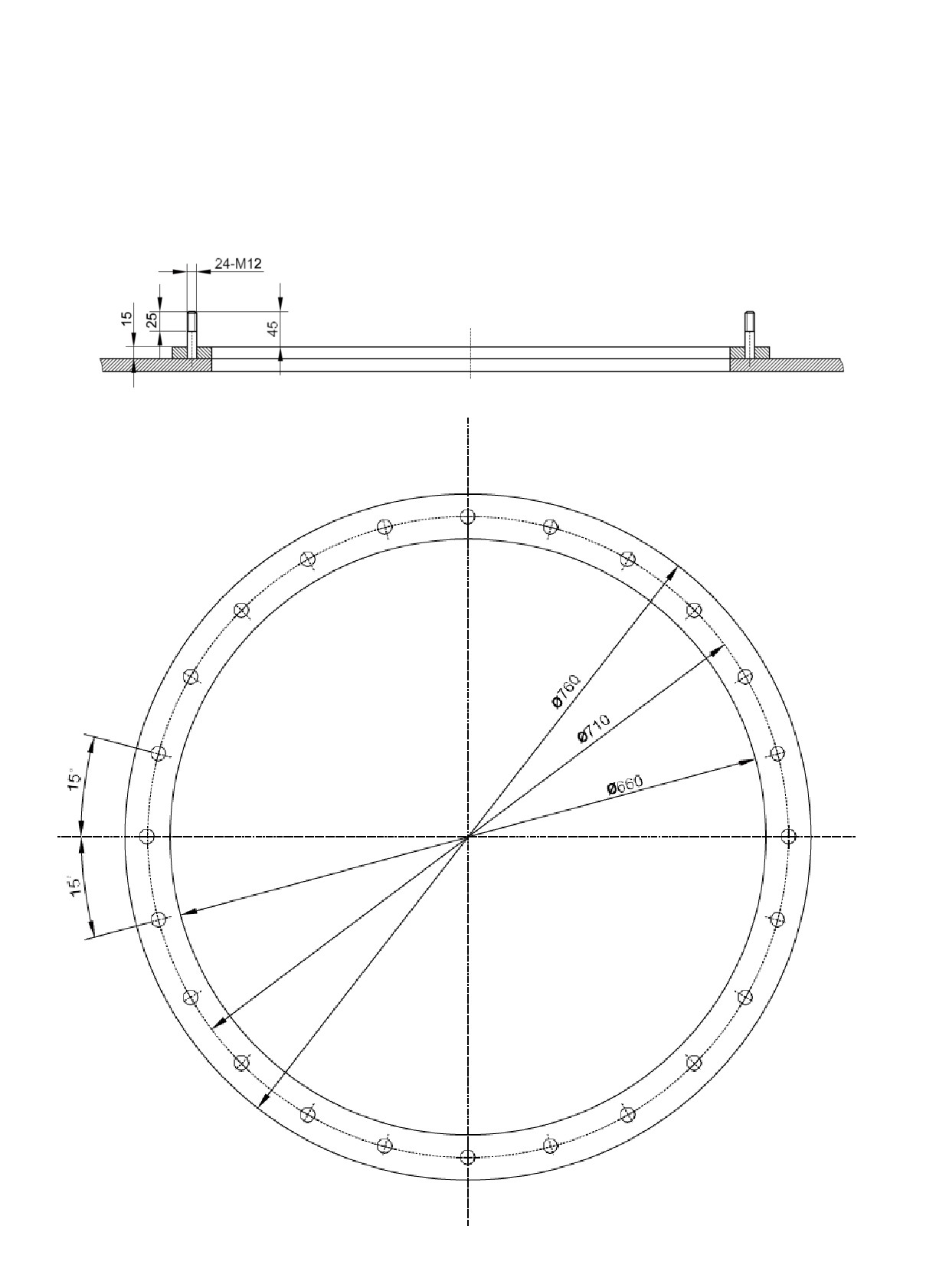

7.1 Монтажный фланец

Для монтажа головки переключателя нагрузки устройства РПН на крышке трансформатора

рекомендуется использовать монтажный фланец (приобретается клиентом).Такой монтажный фланец

выполняется в соответствии с уплотнительной поверхностью головки (см. приложение 2).

7.2 Крепление головки переключателя нагрузки на крышке

трансформатора (см. приложение 3)

7.2.1. Крепление головки переключателя нагрузки без предызбирателя на крышке трансформатора

Действовать нужно следующим образом:

1) Очистите все уплотнительные поверхности (на монтажном фланце и головке устройства РПН).

Положите маслостойкое уплотнение на монтажный фланец крышки трансформатора.

2) Поднимите масляный бак контактора за головку и осторожно опустите его в отверстие

монтажного фланца. Внимательно следите за отпайками, чтобы их не задеть.

3) Проверьте положение головки устройства РПН и положение самого устройства.

4) Закрепите головку устройства РПН на монтажном фланце.

7.2.2. Крепление головки переключателя нагрузки с предызбирателем на крышке трансформатора (Рис.

10)

1) Снимите крышку головки.

2) Демонтируйте фланец на переключателе нагрузки

(Рис. 11), Следите за положением треугольной метки.

3) Поднимите крышку трансформатора над

переключателем нагрузки.

4) Фланец переключателя нагрузки расположите на крышке

Рис. 10

трансфораматора.

5) Соедините болтами фланец переключателя нагрузки с опорным фланцем, следите за

положением треугольной метки.

7.3 Установка переключателя нагрузки в бак трансформатора

колокольного типа.

Для осуществления монтажа необходима временная поддерживающая конструкция. Переключатель

нагрузки устанавливается на поддерживающую конструкцию своим опорным фланцем масляного бака.

(см. приложение

6). Затем производится подсоединение отводов регулировочной обмотки

трансформатора.

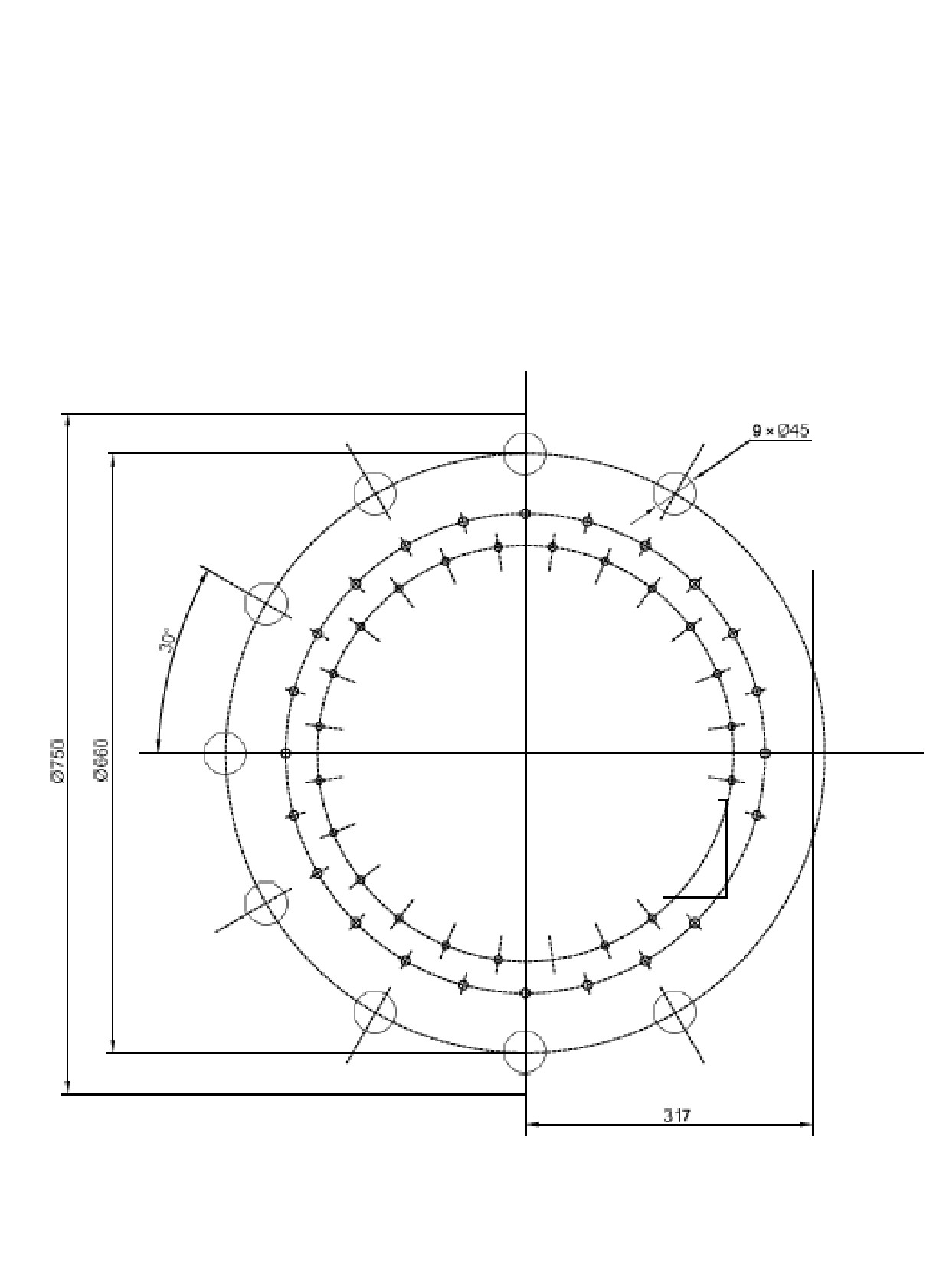

Для установки головки устройства на крышке колокола рекомендуем воспользваться монтажным

фланцем согласно разделу 7.1 (см. приложение 2).

Подсоединение регулировочной катушки к отводящему контакту устройства РПН производится по

инструкции Раздела 4.

Следите за тем, чтобы отводы не были сильно натянуты. Они должны располагаться настолько

свободно, чтобы переключатель нагрузки после установки колокола можно было приподнять в

окончательное монтажное положение.

7.4. Процесс установки устройства РПН на трансформатор

колокольного типа.

Во время установки CV2 на трансформатор колокольного типа необходимо вынуть внутреннюю часть

переключателя.

7.4.1. Снятие крышки головки переключателя

Перед установкой необходимо сначала снять крышку головки. Для этого отвинтите 24 болта

М10х35 с шайбами на крышке. Затем снимите крышку головки переключателя.(См. Рис. 11)

7.4.2. Снятие фланца головки переключателя

7.4.2.1. Перед как снять фланец головки проверьте положение переключателя и убедитесь, что

переключатель находится на 1-оом положении. (Рис.12, 13)

7.4.2.2. В первую очередь ослабьте крепление между сифонной трубкой и фланцем

7.4.2.3. Отверните болты М8 между опорным фланцем масляного бака и фланцем переключателя

нагрузки.

7.4.2.4. Осторожно вытащите внутренний главный вал, уберите его в сторону, обернув целлофановым

пакетом, убедитесь, что он находится в хороших условиях.

7.4.2.5. Отверните 24 шестигранных гайки М8 между фланцем головки и опорным фланцем. Сохраните

Рис. 11

Рис. 12

Рис. 13

Рис. 14

гайки и шайбы к ним.

7.4.2.6. Снимите фланец головки. Старайтесь не повредить уплотнительную прокладку.

7.4.2.7. После демонтажа фланца пометьте положение предызбирателя и не трогайте его.

7.4.3. Установка переключателя нагрузки в бак трансформатора колокольного типа

7.4.3.1. Перед установкой необходимо тщательно очистить уплотнительную поверхность масляного бака

и опорного фланца.

7.4.3.2. Поднимите масляный бак и установите его опорным фланцем на поддерживающую конструкцию

трансформатора.

7.4.3.3. Для установки фланца головки переключателя, сначала очистите его уплотнительную

поверхность, затем установите на фланец маслостойкие уплотнительные прокладки. Установите

фланец головки на монтажный фланец трансформатора

7.4.3.4. Между фланцем головки и опорным фланцем необходимо оставить зазор, исходя из

намеченной высоты подтягивания, которая варьируется от 5 до 15 мм.

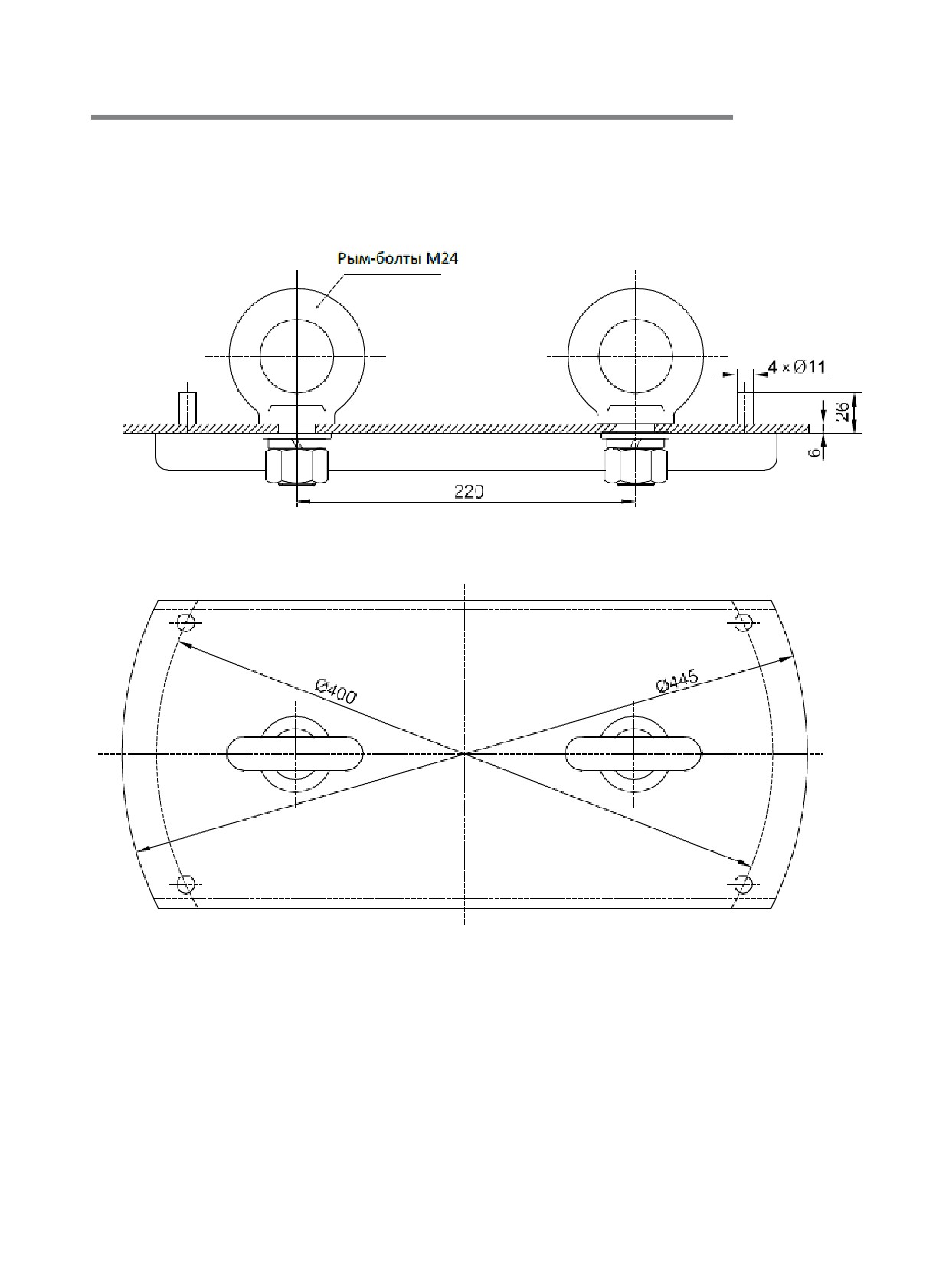

7.4.3.5. С помощью подъёмной траверсы подтяните масляный бак с опорным фланцем.

7.4.3.6. Затяните 24 гайки М8 и закрепите уплотнители между фланцем головки и опорным фланцем.

7.4.3.7. Поднимите внутреннюю часть переключателя и опустите её в масляный бак. Проверьте

совпадение меток и убедитесь, что переключатель нагрузки стоит на 1-ом положении.

7.4.3.8. Затяните 18 болтов М8 на переключателе

7.4.3.9. Завинтите гайки между сифонной трубкой и фланцем головки.

7.4.4. Установка крышки головки переключателя

7.4.4.1. Закройте головку переключателя нагрузки крышкой. Привинтите равномерным усилием 24 болта

М10х35 с пружинными шайбами.

7.4.4.2. Поверите через смотровое окошко на крышке головки правильность установки переключателя на

1-м положении.

В случае отсутствия масла в масляном баке запрещено делать количество переключений более 10 циклов.

Во время измерения коэффициента трансформации время от времени проверяйте положение через

смотровое окошко.

8. Сушка и заливка масла

Все РПН перед отправкой подвергаются процессу сушки и упаковки с абсорбентом.

8.1. Сушка

Необходимым условием поддержания гарантированных Хуамин диэлектрических характеристик

устройства РПН является проведение сушки в соответствии с следующими указаниями:

8.1.1. Вакуумная сушка

8.1.2. Сушка в вакуумной печи

При сушке трансформатора в печи необходимо демонтировать крышку головки переключателя

нагрузки и оставить её за пределами печи.

Разогроев:

Разогрев устройства РПН на воздухе с атмосферным давлением при скорости повышения

температуры примерно 20˚С/час до конечной температуры 120±5˚С

Подсушка:

Подсушка циркулирующим воздухом при макс. температуре 120±10˚С в течение 8-10 часов.

Вакуумная сушка:

Вакуумная сушка при макс. температуре 120±10˚Си остаточном давлении 10-3 бар в течение 20 часов.

8.1.3 Сушка в баке трансформатора

Если сушка трансформатора происходит в собственном баке, то для выравнивания давления

необходимо применить соединительную трубу т.к. крышка устройства РПН в течение всего процесса

остается закрытой.

Крышка устройства РПН -вакуумплотная. Для полной сушки масляного бака и контактора внутри

между полостью трансформатора и присоединительным фланцем головки устройства РПН, который

ведет непосредственно в полость масляного бака переключателя, следует установить короткий

трубопровод с внутренним диаметром не меньше 25мм.

Соединительный трубопровод следует установить на головке устройства РПН между фланцем E и R

(расположение патрубков см. Приложение 3 и Рис. 15,16).

Для процесса сушки действительны также указанные в пункте 8.1.1 данные по самому процессу,

температуре, продолжительности и давлению.

8.2. Сушка в парах керосина.

Перед сушкой необходимо открыть пробку слива конденсата на дне масляного бака.

Рис. 15

Рис. 16

После сушки пробку следует закрыть.

8.2.1. Сушка в парах керосина

При сушке крышка головки должна быть снята в первую очередь. Сифонная трубка должна быть

открыта.

Болт слива масла

Подать пар керосина при температуре около 90˚С, поддерживать

такую температуру в течение 3 -4часов. Затем повысить температуру

паров керосина со скоростью 10˚С/час до 125˚С. Продолжительность

сушки такая же как и продолжительность сушки трансформатора.

8.2.2. Сушка в парах керосина в баке трансформатора

Если сушка проходит в баке трансформатора, необходимо вынуть

выемную часть переключателя нагрузки из масляного бака. После

сушки необходимо проверить закрыта ли пробка слива керосина на

дне бака.

Рис. 17

Внимание: запрещается без масла переключать устройство РПН

После сушки необходимо проверить затяжку пробки слива керосина.

8.3. Заливка масла

Для заливки масла под вакуумом в масляный бак переключателя используется патрубок S или Q.

При заливке масла одновременно как в бак трансформатора так и в бак переключателя, для

выравнивания давления используется соединительная труба, которая ставится между

присоединением Е2 и R

9. Присоединение трубопроводов

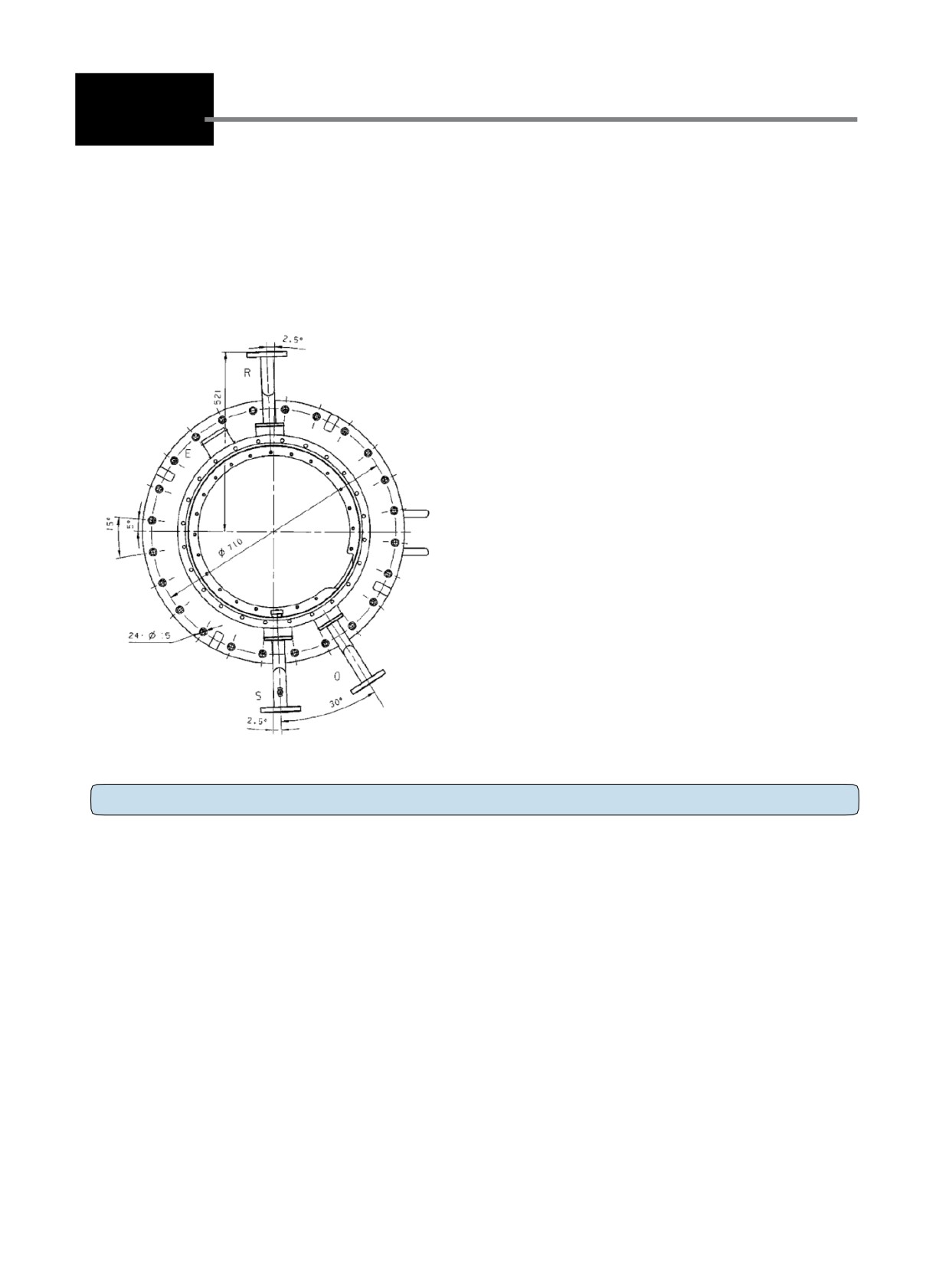

На головке переключателя нагрузки имеются 3 патрубка для присоединения трубопроводов. Эти

патрубки закреплены под определённым углом и их положение не меняется (см. Рис. 19 и Приложение

3).

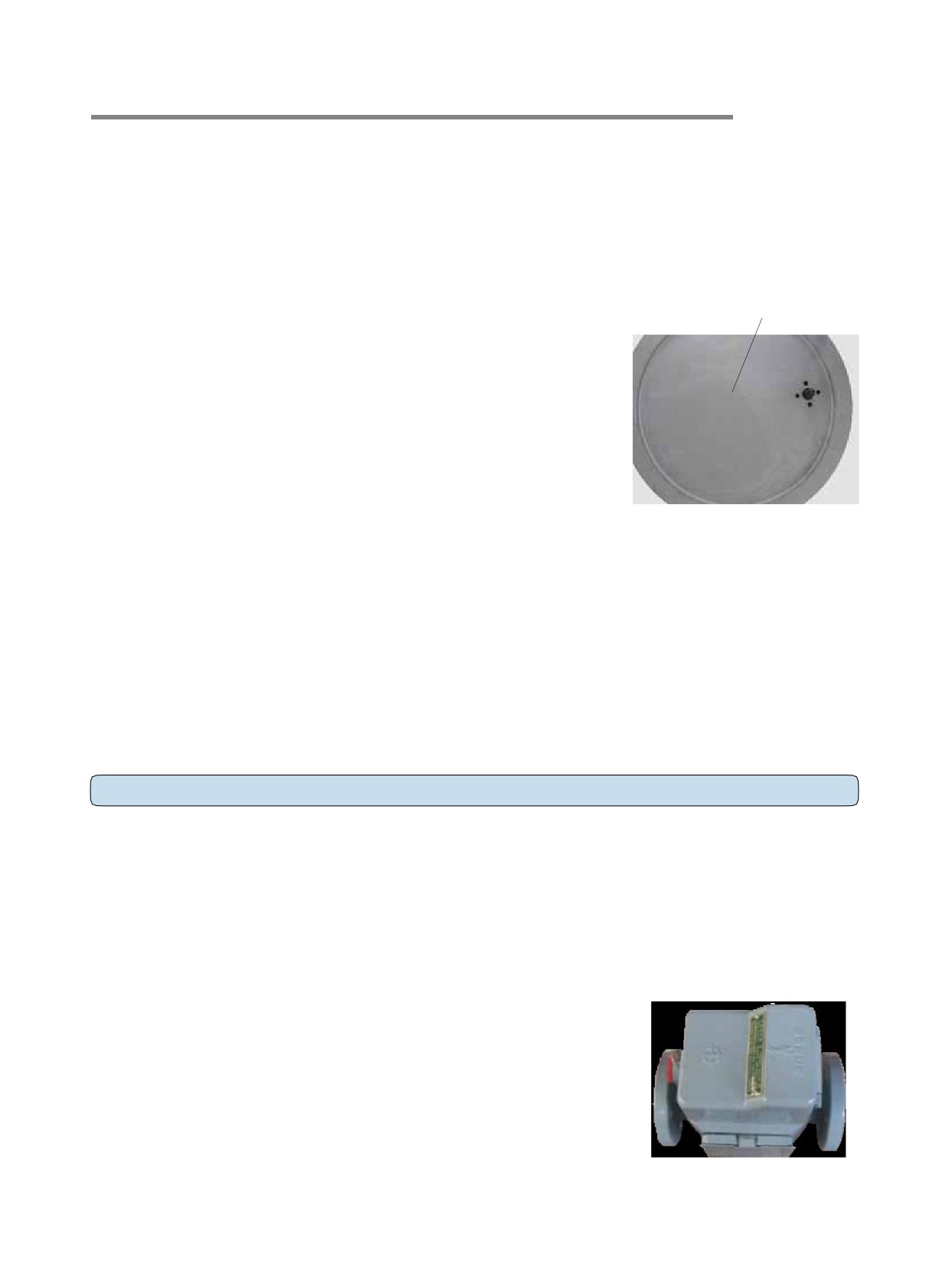

9.1. Защитное реле QJ4-25 (Рис. 18)

Внимание: Защитное реле следует монтировать как можно ближе к головке переключателя и в

горизонтальном положении. После монтажа стрелка на защитном

реле должна показывать в сторону расширительного бака переключателя.

Идущий дальше к расширителю трубопровод должен иметь

повышающийся уклон 2% - 4%.

9.2. Патрубок S

Патрубок используется для слива масла.

Рис. 18

9.3. Патрубок Q

Патрубок используется для заливки масла.

9.4. Соединение Е2

Обычно это присоединение закрыто заглушкой. Оно ведет в масляный бак трансформатора

непосредственно под головкой переключателя

Рис. 19

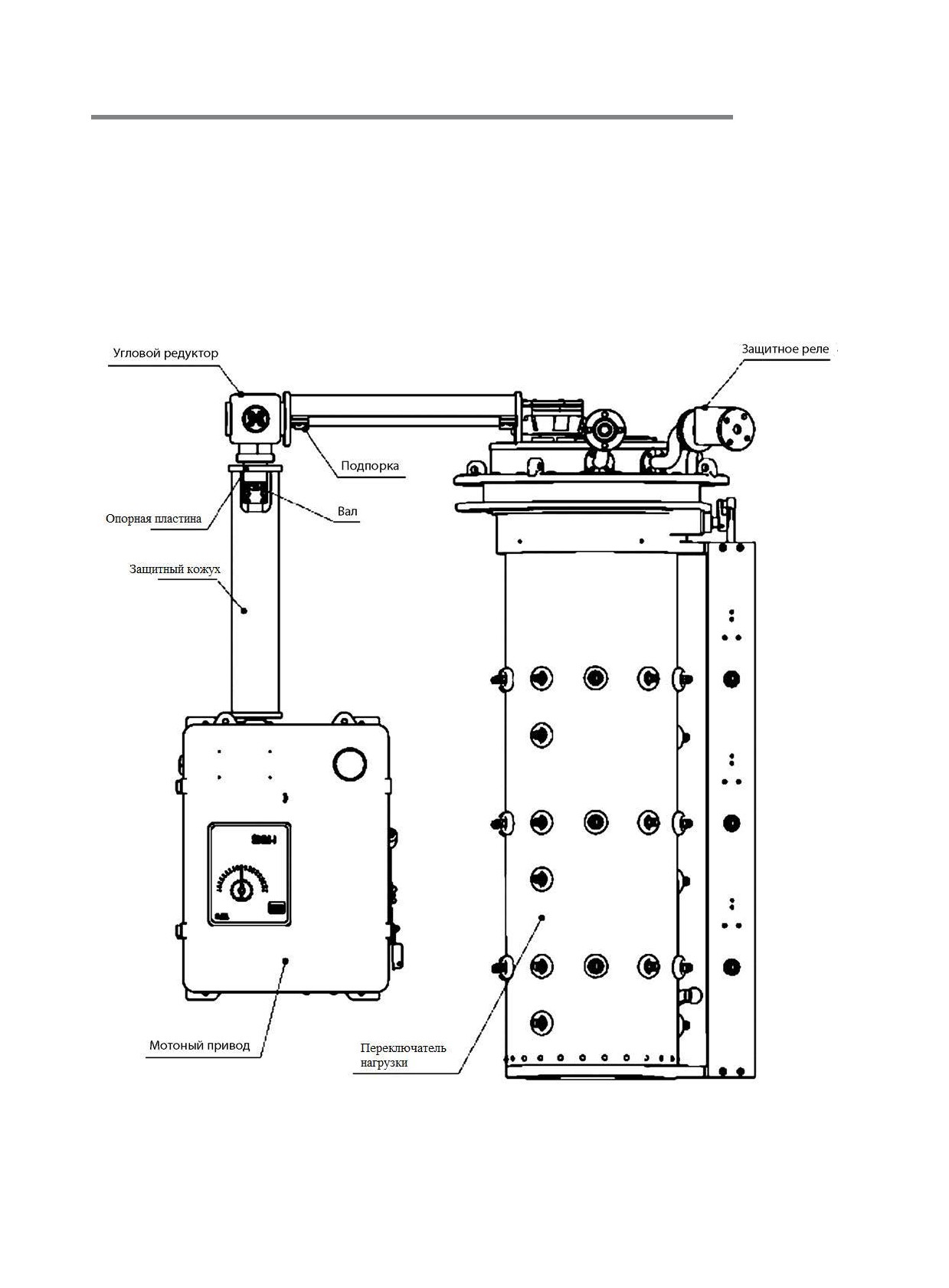

10. Монтаж моторного привода, углового редуктора и приводного вала

10.1. Монтаж моторного привода (см. приложение 9)

Подробные указания по монтажу имеются в нашей Инструкции по эксплуатации для привода SHM-D

или СМА7.

Внимание:

Заводской номер моторного привода должен совпадать с номером устройством РПН (шильдик

с паспортными параметрами). Положение моторного привода должно совпадать с положением

устройства РПН.

Моторный привод должен монтироваться на определенном месте бака трансформатора в вертикальном

положении. Опора для монтажа моторного привода должна быть установлена горизонтально во

избежании смещений.

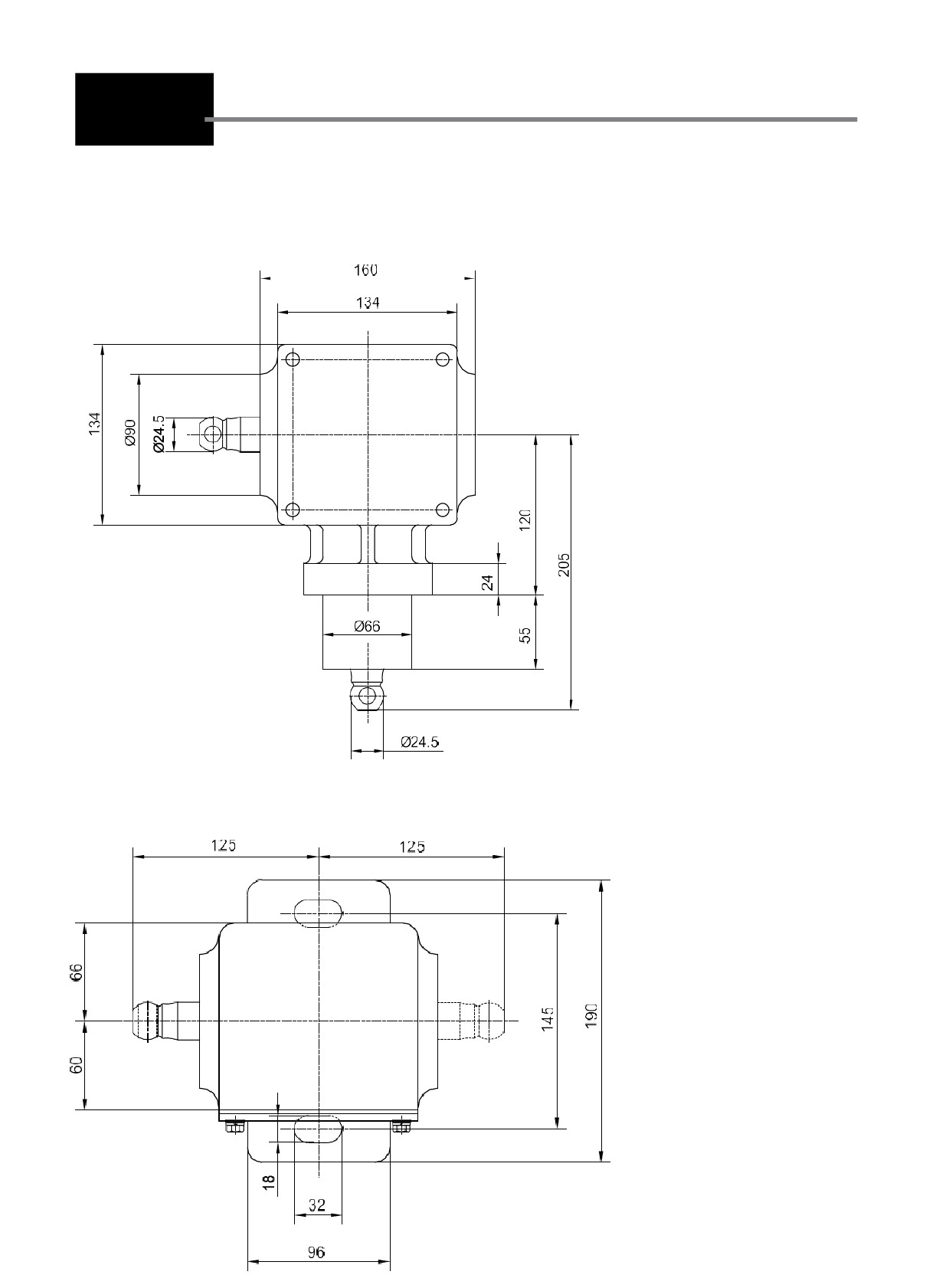

10.2. Монтаж углового редуктора

Угловой редуктор крепится 2 болтами на опорной стойке крышки трансформатора (см. Приложение

12).

Внимание :

Горизонтальный конец вала углового редуктора должен располагаться по одной оси с концом вала

верхнего редуктора на головке переключателя.

Верхний редуктор можно свободно поворачивать после ослабления упорных сегментов. После

наладки согласно пункту 10.3 упорные сегменты следует крепко затянуть.

10.3. Монтаж приводного вала

Монтаж приводного вала производится в следующем порядке: в

первую очередь устанавливается вертикальный приводной вал

между моторным приводом и угловым редуктором, а затем

горизонтальный вал - между угловым редуктором и редуктором

головки переключателя. Муфты приводных валов одинаковые.

Все крепёжные детали выполнены из нержавеющей стали.

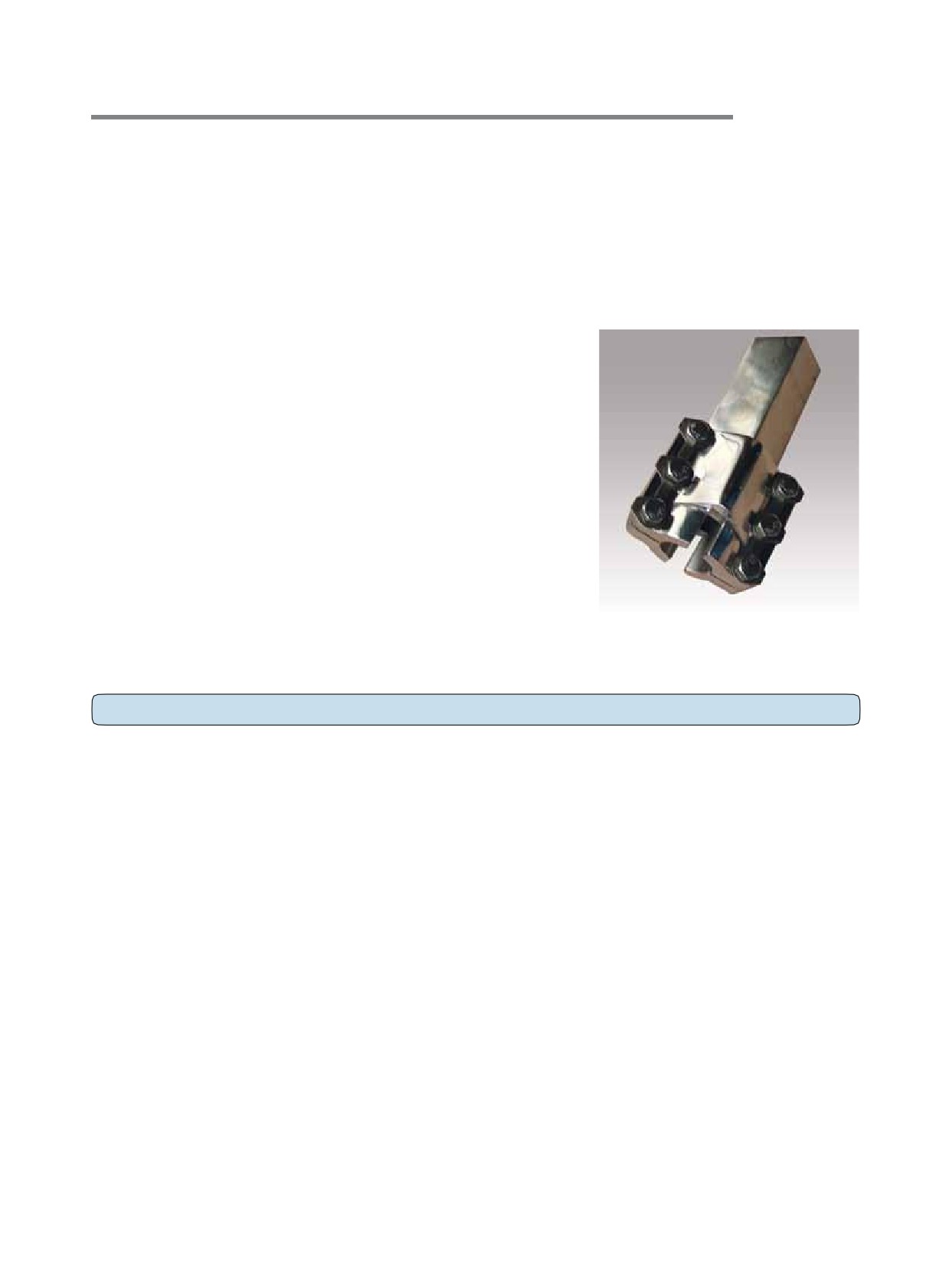

Приводной вал выполнен в виде четырехгранной трубы, на концах

которой крепятся две полумуфты для соединения с валами

присоединяемых устройств.

Четырехгранная труба поставляется длиной 2 метра и отрезается

до необходимой длины для монтажа.

После сборки проверьте отсутствие люфтов при вращении в обе

Рис. 20

стороны..

11. Ввод в эксплуатацию устройства РПН на трансформаторном заводе

11.1. Пробные переключения

Прежде чем подать напряжение на трансформатор, необходимо проверить совместную

работоспособность механики переключателя и моторного привода. В процессе проверки устройство

должно отработать 10 полных циклов переключений.

Проверьте автоматическую остановку привода вала в обоих крайних положениях, а также работу

электрической и механической блокировкой в обоих крайних положений.

11.2. Полная заливка масла

Переключатель нагрузки полностью заливают трансформаторным маслом через масляный

расширитель. Уровень масла в расширителе переключателя и трансформатора должны быть равным

или различаться не более 100-200 мм

11.3. Выпуск воздуха

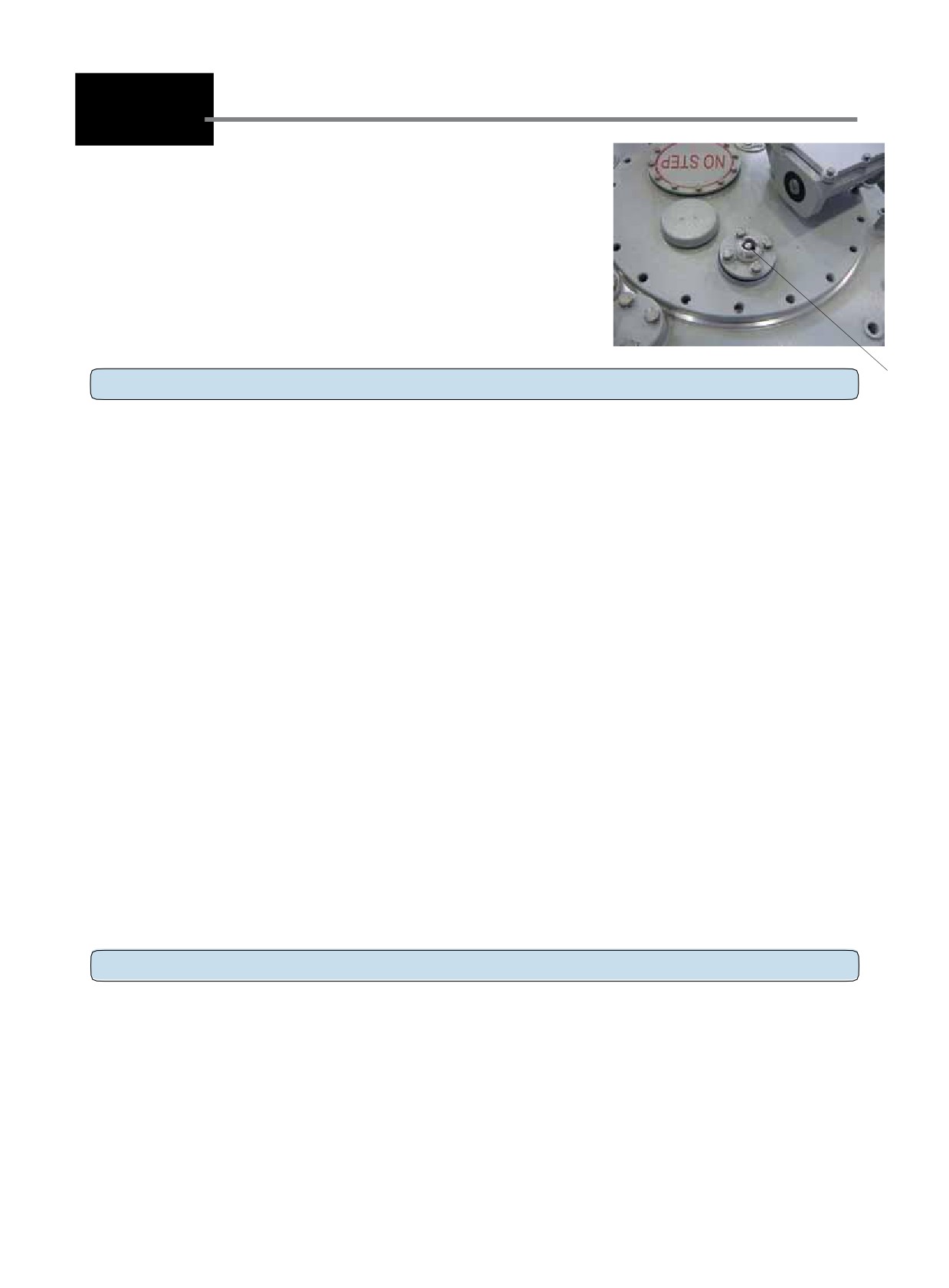

11.3.1. Отвинтить колпачок с вентиля для выпуска воздуха на крышке (Е1)М30 головки

переключателя, с помощью отвертки приподнять толкатель вентиля, выпустить воздух (Рис.21)

11.3.2. Ослабить болт на сифонной трубке (S), выпустить воздух внутри сифонной трубки, для чего

отвинтить резьбовой колпачок М16, ослабить болт для выпуска воздуха М6 со шлицевой головкой.

11.3.3. Открыть клапан защитного реле, чтобы перепустить масло,

Затем клапан закрыть

11.4. Заземление

Подсоединить

заземляющий

болт

переключателя

крышкой

бака

трансформатора. Подсоединить заземление

на шкафу моторного двигателя с баком

трансформатора.

Рис.21

12. Транспортировка, хранение

Если на время транспортировки необходимо демонтировать моторный привод, то его следует перевести в

положение наладки и только после этого отсоединить от переключающего устройства. Последующий

монтаж производится в соответствии с разделом 1 0.

Если трансформатор перевозится или хранится залитый маслом, но без масляного расширителя, то для

выравнивания давления между внутренней полостью бака переключателя и масляной полостью бака

трансформатора устанавливается соединительный трубопровод. Этот трубопровод устанавливается на

головке переключателя между присоединением Е2 и R.

Если трансформатор находится без расширителя недолго (2-4 недели), то достаточно снизить уровень

масла в головке переключателя примерно на 5 литров.

Если масло из трансформатора сливается полностью, то из переключателя следует также полностью слить

масло. Внутреннюю полость бака контактора следует подвергнуть консервации, как и трансформатор. При

более длительном времени простоя следует подсоединить и включить обогрев моторного привода.

Хранение.

Во избежание старения упаковочных материалов не подвергайте РПН и упаковку воздействию солнечных

лучей, ультрафиолета или высокой температуры. РПН должны быть защищены от воздействия влаги,

пыли, грязи, грызунов и насекомых. Периодически проводите осмотр упаковки и РПН на хранении для обнаружения

отклонений условий хранения.

При длительном хранении (более года) необходимо периодически менять силикагель и герметично

упаковывать РПН. Перед монтажом РПН после длительного хранения необходимо провести ревизию РПН.

Примечание: Токоведущие соединительные провода устройства РПН могут ослабнуть в процессе транспортировки и

хранения. Поэтому провода устройства и контактор должны быть проверены, одновременно нужно проверить

ослаблено ли соединение избирателя, если соединение ослаблено, то болты крепления необходимо затянуть.

13. Ввод в эксплуатацию на месте установки

Перед вводом в эксплуатацию трансформатора следует произвести проверку работоспособности

переключателя и моторного привода по разделу 11.1. Одновременно следует проверить и работу

защитного реле. Защитное реле должно быть включено в цепь тока расцепления выключателя, так

чтобы при срабатывании реле гарантированно произошло мгновенное отключение трансформатора от

силового выключателя. Для проверки проведите пробное расцепление подключенных силовых

выключателей, нажав на контрольную кнопку «Выкл.» защитного реле. Только после нажатия кнопки

"Запуск" на защитном реле, трансформатор должен включиться в работу.

После включения трансформатора можно производить переключения устройства РПН под нагрузкой.

14. Контроль во время работы

Проверка устройства РПН и моторного привода во время работы ограничивается периодическими

осмотрами головки устройства РПН. Данную проверку целесообразно совмещать с ревизиями

трансформатора.

Обратите особое внимание на:

- маслонепроницаемость на месте прокладок головки устройства РПН, защитного реле и

подсоединенных трубопроводов,

- уплотнительные прокладки шкафа моторного привода.

- работу встроенного электрообогрева в шкафу моторного шкафа

- состояние силикагеля.

- проверку работоспособности защитного реле в соответствии с инструкцией по эксплуатации.

- испытание образца масла должно проводиться в плановом порядке один раз в год или в

зависимости от требований к трансформатору (см. таблицу ниже).

При срабатывании защитного реле необходимо проверить устройство РПН и трансформатор. Для этого

требуется демонтировать выемную часть переключателя нагрузки и проверить ее согласно инструкции

по ревизии. В частности, действуйте согласно инструкции по эксплуатации защитного реле. Снова

включайте трансформатор в работу только тогда, когда убедитесь, что нет повреждений ни на

устройстве РПН, ни на трансформаторе. Недопустимо подключать трансформатор без проверки, это

может привести к крупным повреждениям устройства РПН и трансформатора.

При возникновении неисправности устройства РПН или моторного привода, а также при срабатывании

защитного реле, и при невозможности провести ремонт на месте, непосредственно информируйте

Службу технического обслуживания Компании Shanghai Huaming Power Equipment Co., Ltd.

Рекомендуем проводить периодическую инспекцию устройства РПН для его высокой надежности и

безопасности эксплуатации.

15. Обслуживание

Для того, чтобы иметь гарантию надёжности работы устройства РПН, пользователю необходимо проводить

периодическое обслуживание. Техническое обслуживание устройства РПН должно выполняться

квалифицированным персоналом, ознакомленным с инструкцией по эксплуатации переключающего устройства.

Несоблюдение периодичности проведения обслуживания, а также некачественное его выполнение могут

привести к серьёзным повреждениям устройства РПН и трансформатора.

Техническое обслуживание может быть проведено компанией Хуамин за один день.

15.1. Техническое обслуживание переключателя нагрузки

Если устройство РПН долгое время было обесточено или не переключалось, то необходимо сделать не менее

пяти циклов переключений, прежде чем включить его в работу.

Устройство РПН с вакуумными камерами обслуживается через более значительные промежутки времени, чем

устройства РПН с гашение дуги в масле. Время проверок и обслуживания выемной части контактора не должно

превышать 10 часов. Если время ремонта превысило 10 часов необходимо произвести сушку как указано в п.8.1.

Поэтому делать такое техническое обслуживание желательно силами нашего сервисного центра.

После 300 тыс. переключений рекомендуется провести ревизию.

Вакуумные камеры необходимо заменять через каждые 600 тыс. переключений.

Через 1 500 000 переключений рекомендуется заменить переключающее устройство.

В процессе работы необходимо только периодически через каждые 300 тыс. переключений или один раз в три

года проверять изоляционные свойства масла. Предельные значения диэлектрической прочности масла

приведены в таблице.

Исполнение устройства РПН

Показатель изоляционного масла

Содержание воды в масле

CV2 Y

30 кВ/2.5мм(мин)

<40μL/L

CV2 D

40 кВ/2.5мм(мин)

<30μL/L

CV2 однофазный

40 кВ/2.5мм(мин)

<30μL/L

В случае замены масла, прежде чем закрывать крышку головки проверьте, чтобы контактор был полностью залит

маслом. Затем закройте крышку и подтяните все болты крепления головки. Откройте кран между газовым реле и

расширителем, чтобы полностью залить масло. Заливайте масло в бак контактора медленно и обязательно выпуская

воздух через клапан для выпуска воздуха на головке механизма переключения.

Расширитель необходимо заполнить новым маслом до необходимого уровня.

15.2. Техническое обслуживание моторного привода и приводных валов

Моторный привод не требует регулярного технического обслуживания и его можно совмещать с обслуживанием

механизма переключения или трансформатора. В объём обслуживания входят следующие проверки:

- надёжность заземления

- осмотр внешнего вида привода

- состояние установленных в приводе приборов

- состояние уплотнительных прокладок корпуса привода

- затяжка болтов полумуфт на приводных валах, отсутствие люфтов.

15.3. Техническое обслуживание масляного расширителя и осушителя воздуха.

С целью уменьшения увлажнения масла, масло в расширителе РПН должно быть защищено от соприкосновения с

окружающим воздухом при помощи адсорбента в воздухоосушителе.

Состояние абсорбента (индикаторного силикагеля) в воздухоосушителе необходимо контролировать по цвету и менять

при его увлажнении (при изменении цвета).

Таким образом, обслуживание расширителя и воздухоосушителя сводится к визуальному контролю отсутствия течей

масла и к контролю цвета абсорбента в воздухоосушителе.

Периодичность обслуживания раз в год или по состоянию абсорбента.

15.4. Проверьте работу защитного реле в соответствии с инструкцией по эксплуатации защитного реле.

15.5 Проверка вакуумных камер

Проверьте наличие вакуума в вакуумной камере (производится только квалифицированным персоналом): проведите

испытание изоляции напряжением промышленной частоты, приложив к разомкнутым на 3 мм контактам вакуумной

камеры напряжение 3 кВ в течение одной минуты.

16. Комплектация (см. Прил. 12)

17. Утилизация

Во время эксплуатации РПН содержит трансформаторное масло в баке контактора, данное масло перед

демонтажом РПН необходимо слить в соответствии с требованиями настоящей инструкции по эксплуатации и

утилизировать в соответствии с существующими региональными нормами и правилами по утилизации

трансформаторного масла.

Демонтированный РПН и его компоненты не содержат жидкости, не токсичны, не самовоспламеняющиеся и не

содержат веществ, вызывающих физическое загрязнение. Все компоненты можно утилизировать в соответствии

с действующими региональными нормами и правилами по утилизации промышленных отходов.

18. Приложения

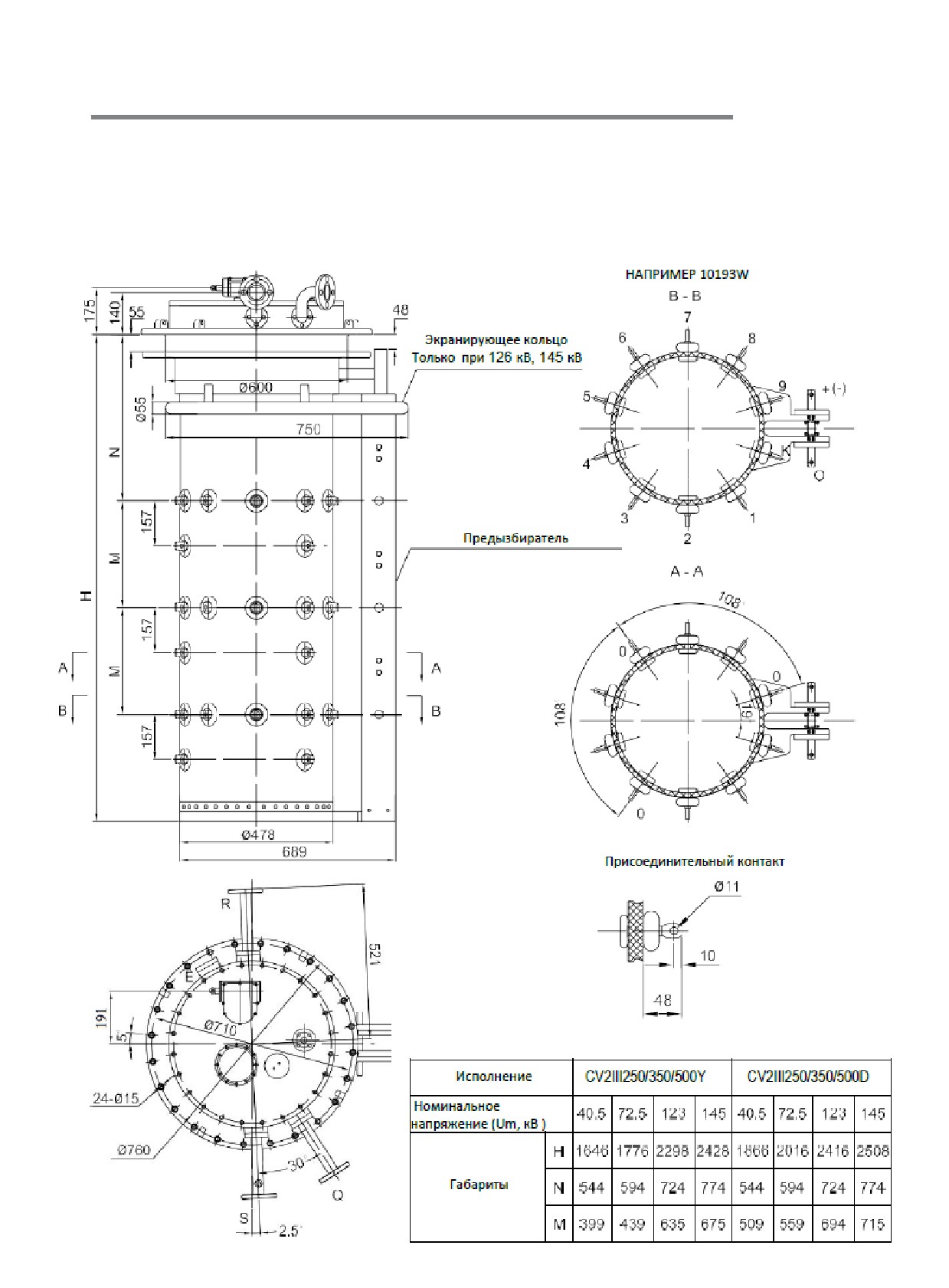

1. Габаритные размеры переключателя нагрузки

2. Чертеж монтажного фланца трансформатора, габаритные и присоединительные размеры

3.Габаритные размеры фланца головки переключателя «…«««««««««««««««««..23

4. Габаритные размеры фланца головки переключателя для трансформатора колокольного типа

5.Габаритные размеры опорного фланца переключателя для трансформатора колокольного типа.«...25

6. Схема подъёма с помощью подъёмной траверсы

7. Чертёж подъёмной траверсы

8. Габаритные размеры защитного реле

9. Моторный привод SHM-D, габаритные и присоединительные размеры

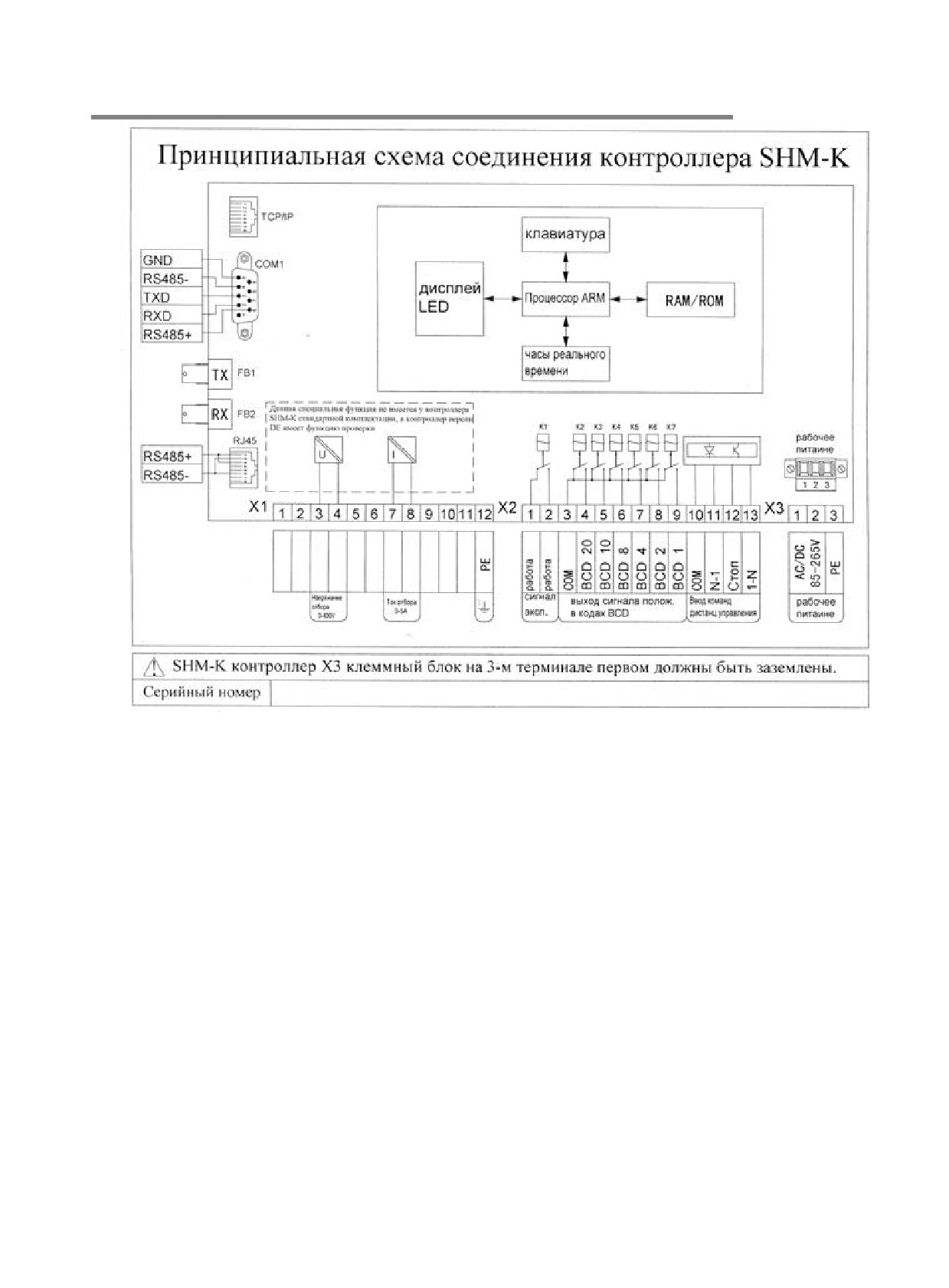

10. Контроллер серии SHM-K

11. Угловой редуктор, габаритные и присоединительные размеры

12. Монтаж устройства РПН (в пределах поставляемой комплектации)
